ÜZEMELTETÉSI KÉZIKÖNYV

SPLIT RENDSZERŰ Klímaberendezések

RENDSZERŰ Klímaberendezések

TÍPUSOK

(4 utas levegőfúvás, mennyezetre erősített típus)

SPLIT RENDSZER VRV RENDSZER

FUQ71CVEB FXUQ71AVEB FUQ100CVEB FXUQ100AVEB FUQ125CVEB

Köszönjük, hogy megvásárolta ezt a terméket. Olvassa el figyelmesen ezt az üzemeltetési kézikönyvet, mielőtt a berendezést használatba venné. Elolvasás után tegye olyan helyre, ahol később is megtalálja. Ezen felül, ha a jövőben más használja a terméket,

felejtse el átadni neki a kézikönyvet.

ne Mivel ez az útmutató beltéri egységhez készült, olvassa el a kültéri egységhez és a távirányítóhoz mellékelt üzemeltetési kézikönyveket is.

 HULLADÉKELHELYEZÉSI KÖVETELMÉNYEK

Hulladékelhelyezési követelmények

A klímatechnikai terméken ez a szimbólum van feltüntetve. Azt jelzi, hogy az elektromos és elektronikai készülékeket nem szabad a háztartási hulladék közé elhelyezni. Ne próbálja meg a rendszert házilag szétszerelni: a klímaberendezés szétszerelését, a hűtőközeg, az olaj és egyéb alkatrészek kezelését a vonatkozó helyi és nemzeti előírásoknak megfelelően egy szakképzett szerelő tudja csak elvégezni. A klímaberendezések alkatrészeit és anyagait csak speciális berendezésekkel és üzemekben lehet szétszerelni és újrahasznosításra alkalmassá tenni. A feleslegessé vált berendezés előírás szerinti elhelyezésével egyben megelőzheti a környezetre és emberi egészségre gyakorolt káros hatásokat. További információkért forduljon a márkaképviselethez vagy a helyi hatóságokhoz. A távirányítóból az elhasznált elemeket ki kell venni, és a vonatkozó helyi és nemzeti előírásoknak megfelelően kell elhelyezni.

TARTALOMJEGYZÉK

FIGYELMEZTETÉS

1. BIZTONSÁGI ELŐÍRÁSOK.............................1

2. ÜZEMELTETÉS ELŐTTI TENNIVALÓK......... 4

3. MŰKÖDÉSI TARTOMÁNY ............................. 5

4. A BERENDEZÉS ELHELYEZÉSE.................. 6

5. A HASZNÁLAT MÓDJA.................................. 6

6. MŰKÖDÉSI JELLEMZŐK............................... 7

7. OPTIMÁLIS HASZNÁLAT............................... 9

8. KARBANTARTÁS (SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)

... 10

9. NEM JELZI A KLÍMABERENDEZÉS

MEGHIBÁSODÁSÁT .................................... 14

10. HIBAELHÁRÍTÁS.......................................... 16

Az útmutató eredeti szövege angol nyelvű. A többi nyelvű változat az útmutató eredeti szövegének

fordítása.

Fontos információk a használt hűtőközeggel kapcsolatban

Ez a készülék fluortartalmú, üvegházhatást okozó gázokat tartalmaz, melyekre a Kiotói Jegyzőkönyv vonatkozik. Hűtőközeg típusa: R410A

(1)

GWP

(1)

(Global Európai uniós és helyi jogszabályok a hűtőközegszivárgás rendszeres időközönkénti ellenőrzését tehetik kötelezővé. További információkért forduljon a helyi márkaképviselethez.

érték: 1975

GWP = globális felmelegedési potenciál

Warming Potential)

1. BIZTONSÁGI ELŐÍRÁSOK

Mielőtt a klímaberendezést használatba venné, kérjük, olvassa el figyelmesen ezt az üzemeltetési kézikönyvet, mert így biztosítható, hogy maximálisan ki tudja használni a berendezés lehetőségeit, és elkerülje a szakszerűtlen kezelésből eredő üzemzavarokat. A termék kategóriája "nem általános célú berendezés".

A készülék tapasztalt vagy képzett felhasználók általi áruházi, könnyűipari vagy mezőgazdasági, illetve nem szakemberek általi kereskedelmi használatra lett tervezve.

A csökkent fizikai, érzékszervi vagy mentális képességű személyek és 8 év alatti gyermekek, illetve a kezeléshez megfelelő alapismeretekkel és gyakor lattal nem rendelkező személyek csak olyan személy felügyelete mellett használhatják, aki ügyel rájuk, vagy ellátja őket a berendezés biztonságos használatára vonatkozó utasításokkal

és ismeri a használattal járó kockázatokat. Gyermekek nem játszhatnak a készülékkel. Tisztítást és

karbantartást csak a kézikönyvben

leírt személy végezhet.

A berendezést felügyelet nélkül nem használhatják gyermekek, illetve a klímaberendezések kezeléshez nem értő személyek.

Ez sérülést vagy áramütést okozhat.

• A kézikönyvben a biztonsági előírások két osztályba

vannak sorolva: FIGYELMEZTETÉS és TUDNIVALÓK. Figyeljen az alábbi előírásokra: Ezek fontos információkat tartalmaznak a biztonságos használattal kapcsolatban.

FIGYELMEZTETÉS...Lehetséges veszélyre hívja fel

a figyelmet, amelynek figyelmen kívül hagyása súlyos sérülést vagy halálos balesetet eredményezhet.

TUDNIVALÓK............Lehetséges veszélyre hívja fel

a figyelmet, amelynek figyelmen kívül hagyása kisebb vagy mérsékelt sérülést eredményezhet. Nem biztonságos gyakorlatra is felhívhatja a figyelmet.

• Elolvasás után tegye a kézikönyvet olyan helyre, ahol

később is megtalálja, ha kell. Ha a berendezést új felhasználó fogja kezelni, át kell adni neki ezt a kézikönyvet.

Ha a klímaberendezéssel kapcsolatban valami szokatlant észlel (például égett szagot), akkor áramtalanítsa a klímaberendezést, és hívja a helyi márkaképviseletet.

Ha ilyen körülmények között tovább üzemeltetik a berendezést, akkor az meghibásodást, illetve áramütést vagy tüzet okozhat.

A klímaberendezés módosításával, javításával és karbantartásával kapcsolatban kérjen tanácsot a helyi márkaképviselettől.

A szakszerűtlen szerelés vízszivárgást, áramütést vagy tüzet okozhat.

Ügyeljen arra, hogy előírt áramerősségű biztosítékokat használjon!

Csak előírt típusú biztosítékokat használjon, és ne használjon biztosíték helyett réz- vagy egyéb huzalt,

az áramütést, tüzet vagy sérülést okozhat, illetve

mert károsíthatja a klímaberendezést.

Ha a berendezés valamilyen természeti katasztrófa, például árvíz vagy tájfun miatt víz alá merül, forduljon segítségért a helyi márkaképviselethez.

Ilyen esetben ne üzemeltesse a klímaberendezést, különben az meghibásodhat, áramütést vagy tüzet okozhat.

A klímaberendezést a távirányítóval kapcsolja ki vagy be. Soha ne használja a hálózati megszakítót erre a célra.

Ellenkező esetben tűz vagy vízszivárgás jelentkezhet. Ezen felül - ha az egység áramkimaradás esetén automatikus újraindítási funkcióval rendelkezik - az áramellátás visszatérésekor a ventilátor forogni kezd és sérülést okozhat.

Magyar 1

Nem szabad a klímaberendezést olyan környezetben

TUDNIVALÓK

használni, ahol a levegő olajos gőzökkel (például sütőolajjal vagy gépolajjal) telített.

Az olajpárától törékennyé válhatnak a klímaberendezés alkatrészei, továbbá áramütést vagy tüzet okozhat.

Ne használjon tűzveszélyes anyagokat (pl. hajlakkot vagy rovarirtó sprayt) a klímaberendezés közelében. Ne használjon a klímaberendezés tisztítására szerves oldószereket, például festékhígítót.

Szerves oldószerek használatától törékennyé válhatnak

klímaberendezés alkatrészei, továbbá áramütést vagy

a tüzet okozhat.

Nem szabad a klímaberendezést olyan környezetben használni, ahol a levegő sűrű olajfüsttel szennyezett (például konyhákon), illetve ott, ahol tűzveszélyes gázok, korrozív gázok vagy fémpor kerülhet a levegőbe.

Ilyen környezetben tűz keletkezhet, vagy meghibásodhat a klímaberendezés.

Hűtőközeg-szivárgás esetén nem szabad nyílt lángot használni.

Ha a klímaberendezés nem működik megfelelően (vagyis nem elég hideg vagy meleg a kiáramló levegő), akkor előfordulhat, hogy a hűtőközeg szivárog, ezért értesítse

szervizt. Ezzel kapcsolatban a helyi márkaképviselettől

a kérjen segítséget. A klímaberendezésben használt hűtőközeg biztonságos, és általában nem szokott szivárgás fellépni. Ha azonban a szivárgó hűtőközeg nyílt lánggal vagy fűtőszállal érintkezik, akkor ártalmas gázok keletkezhetnek. Kapcsolja ki a klímaberendezést, és kérjen tanácsot a helyi márkaképviselettől. A klímaberendezést akkor kapcsolja vissza, ha egy szakképzett szerelő elhárította a hűtőközeg-szivárgást.

Ne dugjon semmilyen tárgyat (pl. botot) vagy az ujját

levegő be- vagy kimenetéhez.

A klímaberendezés nagy sebességgel forgó ventilátorlapátjai sérülést okozhatnak.

A klímaberendezés tisztításával kapcsolatban kérjen tanácsot a helyi márkaképviselettől.

A szakszerűtlenül végzett tisztítás miatt eltörhetnek a műanyag alkatrészek, továbbá vízszivárgást és egyéb kárt, illetve áramütést okozhat.

A klímaberendezésből kiáramló hideg vagy meleg levegő útjában való hosszabb idejű tartózkodás, illetve a túl hideg vagy meleg levegő útjában való tartózkodás káros hatással lehet fizikai állapotára vagy az egészségére.

Az üzembe helyezéssel kapcsolatban kérjen tanácsot a helyi márkaképviselettől.

A házilagos kivitelezés vízszivárgást, áramütést vagy tüzet okozhat.

A tartozékok felszerelését bízza szakemberre, és csak olyan tartozékokat használjon, melyeket a gyártó engedélyezett.

A házilagos üzembe helyezésből eredő hibák vízszivárgást, áramütést vagy tüzet okozhatnak.

A klímaberendezés áthelyezésével és felújításával kapcsolatban kérjen tanácsot a forgalmazótól.

A szakszerűtlen üzembe helyezés szivárgást, áramütést vagy tüzet okozhat.

A klímaberendezést földelni kell.

Ne földelje a klímaberendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre. A szakszerűtlen földelés áramütést vagy tüzet okozhat. A villámlásból vagy egyéb forrásból eredő túlfeszültség a klímaberendezést károsíthatja.

Be kell szerelni egy földzárlat-megszakítót.

Ha nincs földzárlat-megszakító, akkor áramütés vagy tűz keletkezhet.

A klímaberendezést csak külön áramkörrel szabad csatlakoztatni.

Ha nem ilyen áramkörrel csatlakoztatják, akkor tűz keletkezhet, túlmelegedhet vagy meghibásodhat a klímaberendezés.

Kérjen tanácsot a forgalmazótól, hogy mit kell tenni hűtőközeg-szivárgás esetén.

Ha a klímaberendezést kis helyiségbe szerelik be, gondoskodni kell arról, hogy egy esetleges szivárgás esetén a kiömlött hűtőközeg mennyisége ne léphesse túl

megengedett koncentrációt. Ellenkező esetben a fellépő

a oxigénhiány balesetet okozhat.

Ügyelni kell a gyermekekre, hogy ne játsszanak

beltéri egységgel vagy a távirányítóval.

A gyermek által, rosszul kezelt berendezés sérülést vagy áramütést okozhat.

Ne engedje, hogy a gyermekek felmásszanak a kültéri egységre, és ne is tegyen rá semmilyen tárgyat.

Ha leesnek vagy felborulnak vele, az sérülést okozhat.

Ne engedje, hogy gyermekek a felmásszanak a kültéri egységre, vagy annak közelében játsszanak.

Ha óvatlanul a berendezéshez nyúlnak, az sérülést okozhat.

Ügyeljen rá, hogy a beltéri egységből kiáramló levegő útjában ne legyenek gyermekek, növények vagy állatok, mert annak káros hatásai lehetnek.

A klímaberendezés mellé ne tegyen és a környékén ne használjon gyúlékony hajtógázas palackot, mert ez tüzet okozhat.

Ne mossa a klímaberendezést vagy a távirányítót vízzel, mert az áramütést vagy tüzet okozhat.

Ne tegyen semmilyen vizet tároló tárgyat (például virágvázát) a beltéri egységre, mert az áramütést

tüzet okozhat.

vagy A levegőkimenet 1 méteres körzetébe ne tegyen

tűzveszélyes tárolóedényeket, például hajtógázas palackokat.

A tárolóedények felrobbanhatnak, ha felhevíti őket a beltéri vagy kültéri egységből kiáramló meleg levegő.

Ha a klímaberendezést hosszabb ideig nem használja, akkor áramtalanítani kell.

Ellenkező esetben a klímaberendezés a por lerakódása miatt felmelegedhet vagy kigyulladhat.

Ne legyen semmilyen tárgy a kültéri egység közvetlen közelében, és nem szabad megengedni, hogy falevelek vagy egyéb szemét gyűljön fel a berendezés környezetében.

A falevelek melegágyai a rovaroknak, amelyek azután bejuthatnak a berendezésbe. Ha bejutnak a berendezésbe, akkor ezek az élőlények működészavarokat okozhatnak, sőt füstölést vagy tüzet is, ha eljutnak az elektromos alkatrészekig.

Tisztítás előtt állítsa le a klímaberendezés működését, és kapcsolja ki a tápellátás megszakító kapcsolóját.

Ellenkező esetben áramütés vagy sérülés keletkezhet.

Az áramütések elkerülése érdekében nem szabad nedves kézzel a berendezéshez nyúlni.

2 Magyar

A távirányító belsejéhez nem szabad nyúlni!

FIGYELMEZTETÉS

ÁRAMÜTÉS VAGY TŰZVESZÉLY

TUDNIVALÓK! ÁRAMÜTÉS VESZÉLYE

A1P

X1M

C-

C+

X27A

C-

C+

Bizonyos belső alkatrészek érintése áramütést okozhat, és károsíthatja a távirányítót. A belső alkatrészek ellenőrzésével és beállításával kapcsolatban kérjen tanácsot a helyi márkaképviselettől.

Az oxigénhiány elkerülése érdekében gyakran szellőztesse a helyiséget, ha abban a klímaberendezés mellett nyílt lángú berendezést is használnak.

Nem szabad a távirányítót olyan helyen hagyni, ahol nedvesség érheti.

Ha víz kerül a távirányítóba, akkor elektromos zárlat keletkezhet, és károsodhatnak az elektronikai alkatrészek.

A levegőszűrő tisztításakor vagy ellenőrzésekor óvatosan kell eljárni.

A magasban kell dolgozni, a lehető legnagyobb figyelemmel. Ha a létra inog, akkor leeshet róla vagy feldőlhet vele, ami sérülést okozhat.

Ne vegye le a kültéri egység levegőkimeneti rácsát.

A védőrácsra azért van szükség, mert a nagy sebességgel forgó ventilátorlapátok sérülést okozhatnak.

A sérülések elkerülése érdekében ne érintse meg a klímaberendezés levegőbemenetét vagy alumíniumbordáit.

Ne tegyen közvetlenül a beltéri vagy a kültéri egység alá olyan tárgyat, amelynek árthat a nedvesség.

Bizonyos körülmények között a berendezés hűtőközeg- csöveire lecsapódott kondenzvíz, a levegőszűrő vagy a kondenzvíz-elvezetés eltömődése miatt víz csöpöghet a berendezésből, ami kárt tehet az alá tett tárgyban.

Ne helyezzen másik fűtőberendezést közvetlenül a beltéri egység alá, mert a hője deformálhatja a klímaberendezést.

A klímaberendezésből kiáramló levegő útjában ne legyen nyílt lánggal működő készülék, mert nem lesz tökéletes az égés benne.

Ne akadályozza semmi a levegő be- vagy kimeneténél az áramlást.

A csökkent légáramlás teljesítménycsökkenést vagy problémákat okozhat.

A klímaberendezést kizárólag rendeltetésszerű célra szabad használni.

Ne használja a klímaberendezést precíziós műszerek, élelmiszerek, növények, állatok vagy művészeti alkotások környezetének hőszabályozására, mert azok teljesítménye, állapota/állaga megromolhat, és/vagy az élettartama csökkenhet.

Tilos a klímaberendezést olyan helyen üzembe helyezni, ahol tűzveszélyes gázok szivárgásának veszélye áll fenn.

Egy véletlen gázszivárgás esetén gyúlékony gázok halmozódnak fel a klímaberendezés környezetében,

tűz keletkezhet.

és

A kondenzvíz-elvezetést megfelelően kell kivitelezni, hogy az elfolyás akadálytalan legyen.

Nem megfelelő elvezetés esetén a kondenzvíz nem folyik el. Ilyen esetben por és a szennyeződés gyűlhet fel a kondenzvíz-csövekben, és vízszivárgást okozhat. Ilyen esetben állítsa le a klímaberendezést, és kérjen tanácsot a helyi márkaképviselettől.

• MEGJEGYZÉS A SZERELŐNEK

• Az elektromos alkatrészek (pl. a vezérlődoboz

belseje, ventilátormotor, kondenzvízszivattyú, stb.) átvizsgálásakor ellenőrizze, hogy a klímaberendezés minden tápellátását (a kültéri és beltéri egységekét egyaránt) leválasztotta.

• A hőcserélő tisztításakor el kell távolítani a fenti

elektromos alkatrészeket (ha tisztítószer kerül az alkatrészekre, az a szigetelés károsodása miatt tüzet okozhat).

• A munka megkezdése előtt mindig

áramtalanítsa a berendezést.

• A tápfeszültség kikapcsolása után 10 percig

tilos kinyitni az vezérlődoboz fedelét a maradó feszültség miatt.

• A vezérlődoboz fedelének felnyitása után mérje

meg a maradó feszültséget a nyomtatott áramköri kártyán - az 1.

ábrán feltüntetett

pontok között - úgy, hogy ne érintse meg az áram alatt lévő alkatrészt, és ellenőrizze, hogy a maradó feszültség nem nagyobb, mint DC 50 V.

Ábra 1

1Vezérlődoboz 2 Nyomtatott áramköri kártya 3 Maradó feszültség mérési pontjai

• Áramkimaradás után a működés automatikusan

újraindul.

Magyar 3

MEGJEGYZÉS

2. ÜZEMELTETÉS ELŐTTI

MEGJEGYZÉS

TENNIVALÓK

Ez az üzemeltetési kézikönyv az alábbi, szabványos vezérlésű rendszerekhez készült. Az üzemeltetés előtt kérjen a helyi márkaképviselettől a rendszerre vonatkozó üzemeltetési kézikönyvet.

• Keresse meg a helyi márkaképviseletet, ha

csoportos vagy két távirányítós vezérlésre szeretne átállni, illetve azok beállításával kapcsolatban.

• A csoportos vagy két távirányítós vezérlést és

azok beállítását ne végezze el önmaga, hanem kérje meg erre a helyi márkaképviseletet.

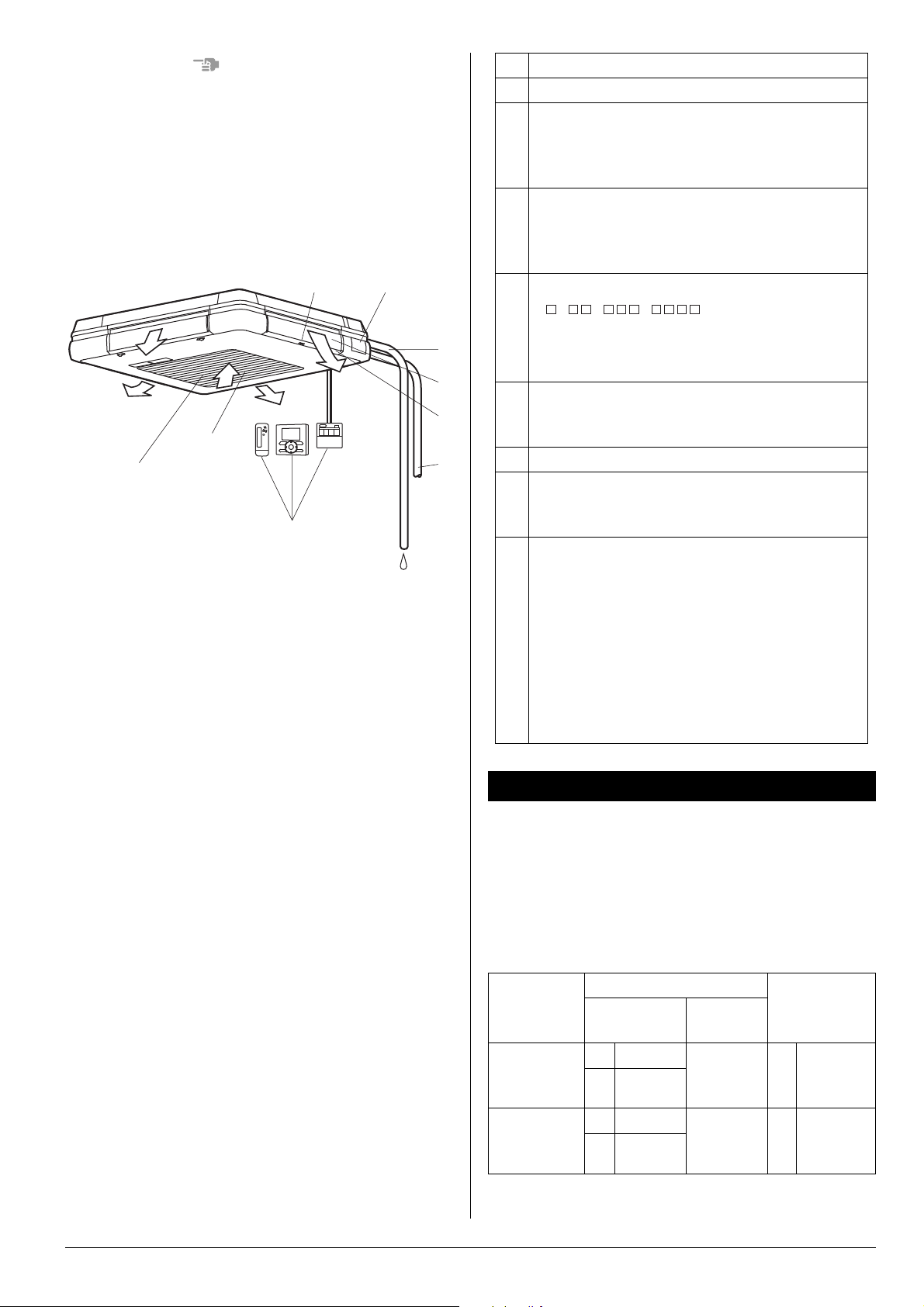

2-1. FUQ

1 Beltéri egység 2 Kültéri egység 3 Egység távirányítóval 4 Egység távirányító nélkül

(Szimultán rendszerben használva)

• Lásd a használt távirányítóhoz mellékelt

üzemeltetési kézikönyvet.

A vezeték nélküli távirányító használatával kapcsolatban a vezeték nélküli távirányítókészlethez mellékelt üzemeltetési kézikönyv szolgál részletes információkkal. Ha a klímaberendezésnek egyéni vezérlőrendszere van, akkor kérjen a helyi márkaképviselettől a rendszerre vonatkozó üzemeltetési kézikönyvet.

• Hőszivattyús típusú

Ez a rendszer HŰTÉS, FŰTÉS, AUTOMATIKUS, PROGRAMOZOTT SZÁRÍTÁS és VENTILÁTOR ÜZEMMÓDOT biztosít.

• Csak hűtő típus

Ez a rendszer HŰTÉS, PROGRAMOZOTT SZÁRÍTÁS és VENTILÁTOR ÜZEMMÓDOT biztosít.

BIZTONSÁGI ELŐÍRÁSOK CSOPORTOS VAGY KÉT TÁVIRÁNYÍTÓS VEZÉRLÉSŰ RENDSZEREKHEZ

A rendszer lehetőséget ad az egyedi vezérlés mellett (egy távirányító egy beltéri egységet vezérel) két másik vezérlő rendszer alkalmazására. Ellenőrizze az alábbiakat, ha az egység vezérlése a

lentiek szerinti.

• Csoportos vezérlésű rendszer

Egy távirányító max. 16 beltéri egységet vezérel. Minden beltéri egység beállítása megegyező.

• Két távirányítós vezérlésű rendszer

Két távirányító vezérel egy beltéri egységet (csoportos vezérlésnél a beltéri egységek egy csoportját).

2-2. FXUQ

1 Beltéri egység 2 Kültéri egység 3 Egység távirányítóval

• Lásd a kültéri egységhez és a használt

távirányítóhoz mellékelt üzemeltetési kézikönyvet.

BIZTONSÁGI ELŐÍRÁSOK CSOPORTOS VAGY KÉT TÁVIRÁNYÍTÓS VEZÉRLÉSŰ RENDSZEREKHEZ

lentiek szerinti.

• Csoportos vezérlésű rendszer

Egy távirányító max. 16 beltéri egységet vezérel. Minden beltéri egység saját bemenő hőmérséklet-érzékelőjét használja a távirányítóval beállított hőmérsékletérték egyéni szabályozásához.

• Két távirányítós vezérlésű rendszer

Két távirányító vezérel egy beltéri egységet (csoportos vezérlésnél a beltéri egységek

csoportját).

egy A kezelőfelületek külön-külön vezérlik az egységet.

4 Magyar

MEGJEGYZÉS

• Keresse meg a helyi márkaképviseletet, ha

csoportos vagy két távirányítós vezérlésre szeretne átállni, illetve azok beállításával kapcsolatban.

• A csoportos vagy két távirányítós vezérlést és

azok beállítását ne végezze el önmaga, hanem kérje meg erre a helyi márkaképviseletet.

Alkatrészek neve és funkciója

a Levegőkimenet

b Vízszintes terelőlap (a levegőkimenetben)

Szívórács (Lásd "KARBANTARTÁS

(SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)", 10. oldal)

Levegő szűrő (a szívórács mögött) (Lásd "KARBANTARTÁS

(SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)", 10. oldal)

Levegőkimenet azonosítójelzése ()

, , , 

Ezt a jelzést használja útmutatónak

a levegőfúvás irányának beállításához. (csak BRC1E52 esetében)

Távirányító (külön rendelhető alkatrész)

A rendszer konfigurációjától függően nincs mindig szükség távirányítóra.

g Kondenzvízcső

Levezető eszköz (beépített)

Levezeti a hűtés üzemmód során a szoba levegőjéből eltávolított nedvességet.

Hűtőközegcső Jelátviteli vezetékek Tápvezetékek (csak FXUQ esetében) Földelővezeték (Megjegyzés) (Megjegyzés) A vezeték vészhelyzet

esetén a beltéri egységből a földbe vezeti a villamos áramot, ezzel megelőzi az áramütést vagy tűz keletkezését.

3. MŰKÖDÉSI TARTOMÁNY

Ha a hőmérséklet vagy a páratartalom a megadott tartományokon kívül esik, akkor biztonsági alrendszerek léphetnek működésbe, és a klímaberendezés nem működik, vagy időnként víz csöpöghet a beltéri egységből.

3-1. FUQ

HŰTÉS [°C]

KÜLTÉRI EGYSÉG

RZQG71· 100·125·140

RZQ200

HŐMÉRSÉKLET

DB 18–37 80%*

WB 12–28

DB 21–37 80%*

WB 14–28

BELTÉRI

TARTALOM

PÁRA-

vagy alatta

KÜLTÉRI HŐMÉRSÉKLET

DB –15–50

DB –5–46

Magyar 5

FŰTÉS [°C]

KÜLTÉRI EGYSÉG

RZQG71·100· 125·140

RZQ200

*Azért, hogy ne csöpögjön lecsapódott pára a beltéri

egységből. D B: Száraz hőmérséklet WB: Nedves hőmérséklet

A távirányítón a beállítható hőmérséklettartomány 16–32°C.

BELTÉRI HŐMÉRSÉKLET

DB 10–27

KÜLTÉRI HŐMÉRSÉKLET

–19,5–21

–20–15,5

–14–21

–15–15

3-2. FXUQ

Lásd a kültéri egység üzemeltetési kézikönyvét.

4. A BERENDEZÉS ELHELYEZÉSE

Az elhelyezés szempontjai

• A klímaberendezés jól szellőző helyen van, ahol nincsenek a légáramlás útjában akadályok?

• Nem szabad a klímaberendezést az alábbi helyeken felszerelni:

a. ahol ásványolajat, pl. vágóolajat használnak b. ahol a levegő sok sót tartalmaz,

pl.

tengerparton

c. ahol kénes gáz van a környezetben,

hőforrások mellett

pl.

d. ahol nagy feszültségingadozások lehetnek,

például gyárakban, üzemekben e. gépjárművekre vagy hajókra f.ahol olajpára, olajos permet vagy gőz lehet,

például konyhában, stb. g. ahol elektromágneses hullámokat keltő

berendezések működnek h. ahol savas vagy lúgos pára vagy gőz lehet

• Gondoskodtak hó elleni védelemről?

A hóvető tetőről és egyéb részletekről a helyi márkaképviselet adhat felvilágosítást.

Figyelemmel kell lenni a működési zajra is

• Mire kell figyelni a hely megválasztásakor?

a. Biztonságos legyen, ami elbírja a berendezés

súlyát, a lehető legkevesebb működési zajt és vibrációt keltve.

b. Olyan hely legyen, ahol az egységből távozó

meleg levegő és a működési zaj nem okoz kellemetlenséget a szomszédságnak.

• Nincs semmilyen akadály a kültéri egység levegőkimenete előtt?

Az ilyen akadályok lerontják a teljesítményt és növelik a működési zajt.

• Ha használat közben a berendezés szokatlan zajt ad, állítsa le a klímaberendezést, majd kérjen tanácsot a helyi márkaképviselettől.

A kondenzvíz-elvezetés szempontjai

•Megfelelően fektette le a kondenzvízcsöveket a kondenzvíz-elvezetés biztosításához?

A kondezvízcsövek lefektetése nem megfelelő, por és a szennyeződés gyűlhet fel a kondenzvízcsövekben, és vízszivárgást okozhat. Ilyen esetben állítsa le a klímaberendezést, és kérjen tanácsot a helyi márkaképviselettől.

5. A HASZNÁLAT MÓDJA

• A működési módok eltérőek a hőszivattyús és

csak hűtő típusok esetében. A helyi márkakép-

a viselet meg tudja határozni a rendszer típusát.

• A klímaberendezés védelme érdekében kapcsolja be a fő tápkapcsolót 6 órával az üzemeltetés előtt.

• Ne kapcsolja le a tápfeszültséget a klímaberendezés szezonális használatakor. Erre a klímaberendezés zökkenőmentes indítása miatt van szükség.

• Ha a fő tápkapcsolót üzem közben kikapcsolják,

működés automatikusan újraindul, ha a

a tápfeszültséget újra visszakapcsolják.

5-1. FUQ

Lásd a távirányító üzemeltetési kézikönyvét.

A huzalozás szempontjai

• A huzalozási munkát szakképzett villanyszerelőnek kell elvégeznie.

A huzalozással kapcsolatban forduljon a helyi márkaképviselethez. Házilag kivitelezni nem szabad.

• A klímaberendezésnek különálló áramkört kell biztosítani, és az elektromos munkákat egy szakembernek kell kiviteleznie, a helyi előírásoknak megfelelően.

6 Magyar

5-2. FXUQ

Lásd a kültéri egységhez és a távirányítóhoz mellékelt üzemeltetési kézikönyvet.

6. MŰKÖDÉSI JELLEMZŐK

 HŰTÉS ÜZEMMÓD MŰKÖDÉSI

JELLEMZŐI (HŰTÉS ÉS AUTOMATIKUS HŰTÉS ÜZEMMÓD)

• Ha HŰTÉS ÜZEMMÓDOT használ alacsony

beltéri hőmérséklet mellett, a beltéri egység hőcserélője eljegesedik. Ez ronthatja a hűtőteljesítményt. Ilyen esetben a klímaberendezés automatikusan JÉGMENTESÍTÉS ÜZEMMÓDRA kapcsol egy ideig. JÉGMENTESÍTÉS ÜZEMMÓDBAN a leolvasztott víz kibocsátásának megelőzése érdekében a ventilátor vagy a levegőfúvás sebessége alacsonyabb. (A távirányító a beállított ventilátorsebességet mutatja.)

• Ha a kültéri hőmérséklet magas, időbe telik,

amíg

a beltéri hőmérséklet eléri a célértéket.

 FŰTÉS ÜZEMMÓD MŰKÖDÉSI JELLEM-

ZŐI (FŰTÉS ÉS AUTOMATIKUS FŰTÉS ÜZEMMÓD)

JÉGMENTESÍTÉS ÜZEMMÓD (A kültéri egység jégtelenítéséhez)

• Ahogy a jég lassan lerakódik a kültéri egység

spirálcsőire a fűtőhatás csökken, és a klíma berendezés JÉGMENTESÍTÉS módra vált.

• A beltéri egység ventilátora leáll, és a távirányítón

a kijelzés: " Vezeték nélküli távirányítónál a meleg levegő fújása leáll és a fényérzékelő egységen kigyullad a JÉGTELENÍTÉS ÜZEMMÓD jelzőlámpája. (A távirányító a beállított ventilátorsebességet mutatja.)

• Legfeljebb 10 percen belül a klímaberendezés

JÉGMENTESÍTÉS ÜZEMMÓDBÓL visszatér FŰTÉS ÜZEMMÓDBA.

• A levegőfúvási irány vízszintesre vált. (A távirá-

nyító a beállított levegőfúvási irányt mutatja.)

• JÉGMENTESÍTÉS ÜZEMMÓD során, vagy azt

követően fehér köd gomolyog elő a klímaberendezés levegő be- vagy kimenetéből. (Lásd: "A KLÍMABERENDEZÉSBŐL FEHÉR

KÖD GOMOLYOG", 15. oldal.)

• Ezen művelet közben sziszegő vagy sustorgó

hangot hallhat.

A MŰKÖDÉS INDÍTÁSA

• FŰTÉS ÜZEMMÓDBAN általában hosszabb

vesz igénybe a beltéri egység számára

időt a

célhőmérséklet elérése, mint a HŰTÉS ÜZEMMÓDBAN. Ezért ajánlott az IDŐZÍTETT ÜZEMMÓDDAL hamarabb elindítani a működést.

Végezze el az alábbi műveletet a fűtésteljesít- mény csökkenésének megakadályozása és

hideg levegő kiengedése érdekében.

A MŰKÖDÉS INDÍTÁSAKOR ÉS A JÉGMENTESÍTÉS BEFEJEZÉSE UTÁN

• A fűtés meleg levegő keringetésével történik,

emiatt a bekapcsolás után eltelik egy kis idő, amíg az egész szoba felmelegszik.

• A beltéri egység ventilátora automatikusan

működik, amíg a klímaberendezés által érzékelt hőmérséklet el nem ér egy meghatározott fokot. Ez idő alatt a távirányítón a " látható. Ilyenkor hagyja úgy, ahogy van, és várjon egy kicsit. (A távirányító a beállított ventilátorsebességet mutatja.)

• A levegőfúvás iránya vízszintesre vált, így a hideg

légáramot nem fújja a helyiségben tartózkodókra. (A távirányító a beállított levegőfúvási irányt mutatja.)

" jelzés

A külső levegőhőmérséklet és a fűtőteljesítmény

• A klímaberendezés fűtőteljesítménye úgy

csökken, ahogy a külső levegő hőmérséklete csökken. Ilyenkor a klímaberendezés mellett egyéb fűtési rendszert is használni kell. (Nyílt lánggal üzemelő készülék használata esetén rendszeresen szellőztesse a helyiséget.) Nyílt lánggal üzemelő készüléket ne használjon olyan helyen, ahol a klímaberendezés közvetlenül a készülékre fújná a levegőt.

• Ha a meleg levegő a mennyezet alatt marad

és

a lábtérben hideg van, akkor ajánlott egy levegőkeringető megoldás alkalmazása (egy ventilátor, amely megkeveri a helyiségben a levegőt). A részletekről érdeklődjön a helyi márkaképviseletnél.

• Ha a beltéri hőmérséklet meghaladja a beállított

értéket, a beltéri egység enyhe légáramlatot bocsát ki (a ventilátor sebessége lecsökken). A

levegőfúvási irány vízszintesre vált.

távirányító a beállított ventilátorsebességet

(A és

levegőfúvási irányt mutatja.)

Magyar 7

 PROGRAMOZOTT SZÁRÍTÁS ÜZEMMÓD

MŰKÖDÉSI JELLEMZŐI

• Ez az üzemmód a beltéri hőmérséklet

csökkentése nélkül mérsékli a páratartalmat. Az

üzemmódgomb megnyomásakor a beltéri hőmérséklet lesz a beállított hőmérséklet. Ekkor a

ventilátorsebesség és a hőmérséklet beállítása automatikus, ezért a távirányító nem jelzi ki a ventilátor sebességét és a célhőmérsékletet. A beltéri hőmérséklet és páratartalom hatékony csökkentéséhez először használja a HŰTÉS ÜZEMMÓDOT a, szobahőmérséklet csökkentéséhez, majd használja a PROGRAMOZOTT SZÁRÍTÁS ÜZEMMÓDOT. Ha a beltéri hőmérséklet csökkent, a klíma berendezés levegőfúvása leállhat.

• Ha a levegőfúvás iránya tartósan lefelé van

állítva, a vízszintes terelőlapok párásodásának megelőzése érdekében az egység egy ideig az automatikusan beállított irányban fújja a levegőt. (A távirányító a beállított levegőfúvási irányt mutatja.)

• Ha PROGRAMOZOTT SZÁRÍTÁS

ÜZEMMÓDOT használ alacsony beltéri hőmér séklet mellett, a beltéri egység hőcserélője jegesedhet. Ilyen esetben a klímaberendezés automatikusan JÉGMENTESÍTÉS ÜZEM MÓDRA kapcsol egy ideig. A leolvasztott víz kibocsátásának megelőzése érdekében a ventilátor vagy a levegőfúvás sebessége alacsonyabb.

LEVEGŐFÚVÁS IRÁNYÁNAK BEÁLLÍTÁSA

A levegőfúvás irányának beállításához nyomja meg a LEVEGŐFÚVÁS-IRÁNY MÓDOSÍTÁS/ BEÁLLÍTÁS gombot.

Fel és le beállítás

A LEVEGŐTERELŐ legyező mozgást végez a bal oldalon látható módon, és a levegőfúvás

1 Legyezés

iránya folyamatosan változik. (Automatikus legyezés beállítás)

Nyomja meg a LEVEGŐFÚVÁS- IRÁNY MÓDOSÍTÁS/BEÁLLÍTÁS gombot a levegőfúvás szögének tetszés szerinti beállításához.

A LEVEGŐTERELŐ abbahagyja a legyező mozgást, és a levegő- fúvás iránya rögzül (Rögzített levegőfúvás-irány beállítás).

 HANGNYOMÁSSZINT

• A hangnyomás szintje kisebb, mint 70 dB(A).

LEVEGŐFÚVÁS IRÁNYÁNAK BEÁLLÍTÁSA

A levegőfúvás iránya minden egyes levegő- kimenethez külön állítható. (csak a BRC1E52 esetében)

• Ellenőrizze a levegőkimenet azonosítójelzését

(lásd az 5. oldalon), és a távirányítóval állítsa be

a levegőfúvási irányt. (A részleteket lásd

távirányítóhoz mellékelt üzemeltetési kézikönyvben.)

• A levegőfúvást irányító vízszintes terelőlapok

zárnak, amíg a beltéri egység áll.

8 Magyar

A VÍZSZINTES TERELŐLAP MOZGÁSA

MEGJEGYZÉS (FUQ esetén)

Az alábbi körülmények között a mikroszámítógép vezérli a levegőfúvás irányát, emiatt eltérés lehet az ábrától.

• HŰTÉS

• AUTOMATIKUS

Üzemmód

HŰTÉS

•

PROGRAMOZOTT SZÁRÍTÁS

A vízszintes terelőlapok párásodásának megelőzése érdekében az egység egy ideig az automatikusan

Fel-le irány

beállított irányban fújja a levegőt.

• Amikor

folyamatosan lefelé tartó levegőfúvási iránnyal működik

• Szimultán (iker és hármas) rendszerre csatlakoz-

tatott csoportos vezérlésnél a levegőfúvás iránya egyenként állítható a segédegységeknél.

1 Beltéri egység (segéd) 2 Beltéri egység (fő) 3 Kültéri egység 4 Távirányító 5Iker 6 Hármas

• FŰTÉS

• AUTOMATIKUS

FŰTÉS

A levegőfúvási irány vízszintesre vált, hogy a levegő ne érje közvetlenül az embereket.

• Ha a szoba

hőmérséklete nagyobb, mint a célhőmérséklet

• FŰTÉS

ÜZEMMÓD indításakor vagy JÉGMENTE

SÍTÉS ÜZEMMÓD során (ha a kültéri egység jegesedik)

Ajánlott levegőfúvás-irány pozíciók

Ábra 2

1Hűtés 2Fűtés

A fent látható terelőlap-helyzet javasolt a levegő- fúvás irányának rögzítésekor.

7. OPTIMÁLIS HASZNÁLAT

Tartsa be az alábbi előírásokat a klímaberendezés helyes működése érdekében.

• Függönyökkel vagy redőnnyel meg kell

akadályozni, hogy HŰTÉS ÜZEMMÓDBAN közvetlen napsugárzás jusson be az ablakon át.

• Az ablakok és az ajtók legyenek becsukva. Ha

ajtók és ablakok nyitva vannak, akkor a szoba

az levegője eltávozik, gyengítve a hűtő- vagy fűtőhatást.

• Ne tegyen semmilyen tárgyat a klímaberendezés

levegő bemenete vagy kimenete elé. Ez csökkentheti a hatásfokot, vagy a működés leállását okozhatja.

• A hőmérséklet beállítása legyen kellemes.

túlzott fűtés vagy hűtés kerülendő.

A A túlzott mértékű használat felesleges energiafelhasználással jár.

• Ha a kijelzőn a " " vagy a "Levegőszűrő

tisztítása esedékes" üzenet jelenik meg, hívjon egy képesített szerelőt, hogy tisztítsa meg a szűrőket. (Lásd: "KARBANTARTÁS (SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)", 10. oldal.) Ha a beltéri egységet szennyezett szűrőkkel működteti, azzal ronthatja a teljesítményt vagy hibás működést idézhet elő.

• Tévé-, rádió- vagy bármilyen lejátszókészülék

csak legalább 1 egységtől és a távirányítótól. A kép elmosódottá válhat és zaj keletkezhet.

m távolságra lehet a beltéri

Magyar 9

• Ha a berendezést előre láthatóan hosszabb ideig

FIGYELMEZTETÉS

TUDNIVALÓK

nem használja, kapcsolja le a hálózati megszakítót. Ha a hálózati megszakító be van kapcsolva, a klímaberendezés akkor is felvesz némi teljesítményt, ha nem működik. (*1) Energiatakarékossági okból kapcsolja le a hálózati megszakítót. Újraindításkor a zavartalan üzemelés érdekében kapcsolja vissza a hálózati megszakítót 6 (Lásd "KARBANTARTÁS (SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)", 10. oldal) (*2)

*1 A kültéri egység üzemen kívül felvett

teljesítménye a típustól függ.

*2 A megszakító lekapcsolását megelőző

beállítások el lesznek mentve. (Az időzítő beállítása törlődik.)

• Mindig állítsa be a kívánt levegőfúvási irányt.

A hideg levegő a padló fölött, a meleg levegő a

mennyezet alatt gyűlik fel. HŰTÉS vagy PROGRAMOZOTT SZÁRÍTÁS üzemmódban állítsa a levegőfúvási irányt víz szintesre, FŰTÉS ÜZEMMÓDBAN pedig lefelé. A kiáramló levegő útjában ne legyen senki.

• Használja ki az IDŐZÍTETT ÜZEMMÓD

lehetőségeit. Időbe telik, amíg a beltéri hőmérséklet eléri a beállított értéket. Ezért ajánlott az IDŐZÍTETT ÜZEMMÓDDAL hamarabb elindítani a működést.

órával az üzemeltetés előtt.

• Ne mossa a klímaberendezést vízzel. A szivárgás miatt ez áramütést vagy tüzet okozhat.

• A berendezés karbantartása vagy tisztítása előtt kapcsolja ki a berendezést és kapcsolja le a tápfeszültséget a megszakítóval. Ha nem végezte el az áramtalanítást,

áramütést vagy tüzet okozhat.

• Magas helyeken dolgozva ügyeljen a megfelelő állványzatra. Ha a létra inog, akkor leeshet róla vagy feldőlhet vele, ami sérülést okozhat.

MEGJEGYZÉS

• A levegőszűrőt csak tisztításkor vegye ki.

meghibásodást okozhat.

• A levegőbementre kizárólag a megadott levegőszűrőket szabad felszerelni, más anyag (például konyhai papírtörlő) használata tilos. A teljesítmény csökkenhet, ez fagyást / vízszivárgást okoz.

A LEVEGŐSZŰRŐ TISZTÍTÁSÁNAK MÓDJA

Ha a távirányítón a " " jel vagy a "A levegőszűrők tisztítása esedékes" üzenet látható, tisztítsa meg a levegőszűrőt.

• Az üzenet meghatározott üzemidő után jelenik meg.

8. KARBANTARTÁS (SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)

A KARBANTARTÁSI MUNKÁKAT CSAK EGY KÉPESÍTETT SZERELŐ VÉGEZHETI EL

• Ne használjon tűzveszélyes gázt (például hajlakkot vagy rovarirtó sprayt) a klíma berendezés közelében.

• Ne törölje le benzinnel vagy hígítóval a klímaberendezést. Az oldószerek használatától törékennyé válhatnak a klímaberendezés alkatrészei, továbbá áramütést vagy tüzet okozhat.

• Ne dugjon tárgyakat - botot vagy rudat -, illetve az ujját a levegő be- vagy kimenetbe, vagy a vízszintes terelőlapok közé. A venti látor gyorsan forog, ami sérülést okozhat.

MEGJEGYZÉS

• A " " jel vagy a "A levegőszűrők tisztítása

esedékes" üzenet megjelenítési idejét a felhasználó módosíthatja.

Ha a beltéri egységet szennyezettebb levegőjű helyiségben használja, forduljon tanácsért a helyi márkaképviselethez.

Szennyeződés

Normál

Szennyezettebb

• Ha már nehéz eltávolítani a szennyeződést a

szűrőről, akkor ki kell cserélni a levegőszűrőt. (A csere levegőszűrőt külön kell rendelni)

Az üzenet megjelenéséig eltelt idő

2500 óra (egy évnek felel meg)

1250 óra (fél évnek felel meg)

10 Magyar

1. Nyissa ki a szívórácsot.

Csúsztassa el egyszerre mindkét fogantyút, lassan nyomja lefelé a szívórácsot.

1 Fogantyú

2. Vegye ki a levegőszűrőt.

Az alább feltüntetett sorrendben végezze el a

munkát.

1 Lefelé hajtva húzza ki a levegőszűrő végét,

és akassza ki a levegőszűrő beakasztó furatát a rács kiemelkedő részéből. (bal és jobb oldalon egyaránt)

2 Emelje fel a levegőszűrőt, és akassza ki

a levegőszűrő beakasztó furatát a rács kiemelkedő felső részéből. (bal és jobb oldalon egyaránt)

3. Tisztítsa meg a szűrőt.

Távolítsa el a port porszívóval vagy mossa le vízzel.

Ha a levegőszűrő rendkívül szennyezett, mossa le semleges kémhatású mosószerrel és

Lecsepegtetés után árnyékos helyen hagyja megszáradni a levegőszűrőt.

puha sörtéjű kefével.

MEGJEGYZÉS

• Nem szabad a levegőszűrőt 50°C-nál melegebb vízzel mosni. Ez elszíneződést és vetemedést okozhat.

•A szűrőt ne melegítse tűzzel. Ez gyulladást okozhat.

4. Tegye vissza a levegőszűrőt.

Szerelje vissza a levegőszűrőt a 2. lépésben ismertetett műveleteket fordított sorrendben elvégezve.

5. Csukja le a szívórácsot.

Csúsztassa el egyszerre mindkét fogantyút, lassan emelje fel a szívórácsot és rögzítse stabilan az 1. lépésben ismertetett műveleteket fordított sorrendben elvégezve.

6. Bekapcsolás után kapcsolja ki a távirányítón

megjelenő "

" jelzést vagy a

"Levegőszűrő tisztítása esedékes" üzenetet.

• A részleteket lásd a távirányítóhoz mellékelt

üzemeltetési kézikönyvben. A kijelzés alaphelyzetbe állítható a berendezés működése közben vagy leállított helyzetben is.

MEGJEGYZÉS

• A szívórács bezárásakor a szíj könnyen

becsípődhet.

A szívórács zárása előtt ellenőrizze, hogy a szíj ne lógjon ki a szívórács szélénél.

1 Rács kiemelkedő felső része 2Szűrő 3 Kiemelkedés 4 Levegőszűrő vége

1 Szíj 2 Szívórács

Magyar 11

A SZÍVÓRÁCS TISZTÍTÁSÁNAK MÓDJA

1. Nyissa ki a szívórácsot.

Csúsztassa el egyszerre mindkét fogantyút, lassan nyomja lefelé a szívórácsot.

4. Tisztítsa meg a szívórácsot.

Mossa le a szívórácsot semleges kémhatású mosószerrel és puha sörtéjű kefével, majd csepegtesse le.

Mosószer

Ha a szívórács rendkívül szennyezett

• Permetezzen mosószert a ventilátorlapátokra

közvetlenül a szívórács elé, majd hagyja így

és körülbelül 10 percig. Ezt követően óvatosan öblítse le vízzel a szívórácsot.

1 Fogantyú

2. Vegye le a szívórácsot. 1 Távolítsa el a beltéri egységhez

csatlakoztatott 4 szíjat. (Lásd az alábbi ábrát.)

2 Nyissa ki a szívórácsot 45°-ra és emelje fel.

Ezt követően akassza ki a kampókat a helyükről. (3 helyen)

MEGJEGYZÉS

• Nem szabad a szívórácsot 50°C-nál melegebb vízzel mosni. Ez kifakulást és vetemedést okozhat.

• A szívórács szárításához nem szabad hőt vagy tüzet használni. Ez gyulladást okozhat.

• Ne használjon kereskedelmi forgalomban kapható benzint, benzolt, hígítót, csiszolóport vagy folyékony rovarirtó szert. Ez kifakulást és vetemedést okozhat.

5. Tegye vissza a levegőszűrőt.

Lásd a "A LEVEGŐSZŰRŐ TISZTÍTÁSÁNAK MÓDJA", 10. oldal rész 4. lépését.

6. Szerelje vissza a szívórácsot.

Szerelje vissza a szívórácsot a 2. lépésben ismertetett műveleteket fordított sorrendben elvégezve.

7. Csukja le a szívórácsot.

Csúsztassa el egyszerre a 2 -fogantyút az

lépésben ismertetett műveleteket fordított sorrendben elvégezve, lassan emelje fel és rögzítse stabilan a szívórácsot.

A KÜLSŐ PANELEK ÉS A TÁVIRÁNYÍTÓ TISZTÍTÁSA

1 Helyezze a szíjak beakasztási helyére (Összesen

4 helyen) 2 Helyezze a beakasztási helyre (3 helyen) 3 Akassza ki a kampót 4 Helyezze a szíjak beakasztási helyére

3. Vegye ki a levegőszűrőt. Lásd a "A LEVEGŐSZŰRŐ TISZTÍTÁSÁNAK MÓDJA", 10. oldalrész 2. lépését.

12 Magyar

• Törölje le puha, száraz ronggyal.

• Ha a szennyeződést nem lehet letörölni,

törlőruhát merítse semleges kémhatású

a mosószer vizes oldatába, majd csavarja ki. A szennyeződés letörlése után törölje le a berendezést száraz ronggyal.

MEGJEGYZÉS

• Ne használjon kereskedelmi forgalomban kapható benzint, benzolt, hígítót, csiszolóport vagy folyékony rovarirtó szert. Ez kifakulást és vetemedést okozhat.

• Nem szabad 50°C-nál melegebb vízzel mosni. Ez kifakulást és vetemedést okozhat.

 TISZTÍTÁS A SZEZONÁLIS HASZNÁLAT

ELŐTT ÉS UTÁN

MI A TEENDŐ, HA A BERENDEZÉST HOSSZÚ LEÁLLÍTÁS UTÁN INDÍTJA ÚJRA

Ellenőrizze az alábbiakat.

• Ellenőrizze, hogy szabad-e az áramlás a beltéri

és a kültéri egység levegő be- és kimeneténél. Távolítsa el az akadályokat. Az akadályok csökkenthetik a ventilátorsebességet, ami rontja a teljesítményt és az eszközök töréséhez vezethet.

Tisztítsa meg a levegőszűrőt.

• A levegőszűrőt a megtisztítás után ne feledje

visszatenni. (Lásd: "KARBANTARTÁS (SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)", 10. oldal.) A külön megvásárolható levegőszűrő beszerelésére, eltávolítására és tisztítására vonatkozó tudnivalókat a levegőszűrőhöz adott használati útmutató tartalmazza.

• Bekapcsolás után kapcsolja ki a távirányítón megjelenő "

tisztítása esedékes" üzenetet.

• A részleteket lásd a távirányítóhoz mellékelt üzemeltetési kézikönyvben. A kijelzés alaphelyzetbe állítható a berendezés működése közben vagy leállított helyzetben is.

A hálózati megszakítót legalább 6 órával a működés megkezdése előtt be kell kapcsolni.

• Erre a klímaberendezés zökkenőmentes indítása

és a berendezés védelme miatt van szükség.

• A hálózati megszakító bekapcsolása után a távirányító kijelzőjén jelzések jelennek meg.

" jelzést vagy a "Levegőszűrő

FŰTÉS ÜZEMMÓD a klímaberendezés áram alá helyezését követő 6

Egyes modellsorozatok a berendezések védelme érdekében elvégzik az alábbi műveletet. Ha a klímaberendezés áram alá helyezését követő 6 órán belül FŰTÉS ÜZEMMÓDOT indít, a berendezés védelme érdekében a beltéri ventilátor körülbelül 10 percre leáll a kültéri egység működése közben. A fenti művelet nem csak az üzembe helyezéskor, de a hálózati megszakító minden ki-/ bekapcsolásakor el kell végezni. A kényelmes használat érdekében ne kapcsolja le a

hálózati magszakítót a FŰTÉS ÜZEMMÓD

szezonális használatakor.

órán belül.

TEENDŐK A KLÍMABERENDEZÉS HOSSZÚ IDŐRE VALÓ LEÁLLÍTÁSA ELŐTT

Egy száraz, napsütéses napon váltson VENTILÁTOR MÓDRA fél napra, és szárítsa ki a

beltéri egységet.

• Ezzel megakadályozhatja a penészesedést.

Kapcsolja ki a hálózati megszakítót.

• Ha a hálózati megszakító be van kapcsolva,

akkor néhány wattot még akkor is fogyaszt a

klímaberendezés, ha nem működik. Energiatakarékossági okból kapcsolja le a hálózati megszakítót.

• A távirányító kijelzője üres, amikor a hálózati

megszakító ki van kapcsolva.

Tisztítsa meg a levegőszűrőt.

• Tisztítás után ne felejtse el visszatenni a helyére

a levegőszűrőt. (Lásd: "KARBANTARTÁS (SZERELŐKNEK SZÓLÓ INFORMÁCIÓK)", 10. oldal.) A külön megvásárolható levegőszűrő beszerelésére, eltávolítására és tisztítására vonatkozó tudnivalókat a levegőszűrőhöz adott használati útmutató tartalmazza.

MEGJEGYZÉS

A klímaberendezés belseje néhány szezon alatt elszennyeződhet, ez a teljesítményt lerontja és vízszivárgást okoz. A helyi márkaképviselettől kérjen információt a

beltéri egység belső részének tisztításával kapcsolatban. Ezt csak egy szakember tudja elvégezni.

Magyar 13

9. NEM JELZI A KLÍMABERENDEZÉS MEGHIBÁSODÁSÁT

9-1. FUQ

Az alábbi jelenségek nem jelzik a klímaberendezés meghibásodását

• FŰTÉS ÜZEMMÓD a klímaberendezés áram

helyezését követő 6 órán belül.

alá Egyes modellsorozatok a berendezések védelme érdekében elvégzik az alábbi műveletet. Ha a klímaberendezés áram alá helyezését követő 6 a berendezés védelme érdekében a beltéri ventilátor körülbelül 10 egység működése közben. A fenti művelet nem csak az üzembe helyezéskor, de a hálózati megszakító minden ki/bekapcsolásakor el kell végezni. A kényelmes használat érdekében ne kapcsolja le a hálózati magszakítót a FŰTÉS ÜZEMMÓD szezonális használatakor.

I. A KLÍMABERENDEZÉS NEM MŰKÖDIK

órán belül FŰTÉS ÜZEMMÓDOT indít,

percre leáll a kültéri

• A klímaberendezés nem indul el azonnal a BE/KI gomb megnyomása után.

• A klímaberendezés nem indul el azonnal a HŐMÉRSÉKLET-BEÁLLÍTÁS gomb megnyomása után, mikor a gomb visszatér az előző helyzetbe.

Ha a működésjelző lámpa világít, a klímaberendezés rendesen működik. Nem indul újra azonnal, mert valamelyik biztonsági alrendszere aktív, és a túlterhelés megelőzése érdekében blokkolja a klímaberendezést. 3 perc múlva a klímaberendezés el fog indulni automatikusan.

• A klímaberendezés nem indul el, ha a kijelzőn a " " jel látható, és a gombok megnyomása után a kijelző néhány másodpercig villog.

Ez a klímaberendezés központi vezérlése miatt van így. A kijelző villogása azt jelzi, hogy a távirányí- tóval a klímaberendezés nem vezérelhető.

•FŰTÉS ÜZEMMÓD a klímaberendezés áram alá helyezését követő 6 órán belül.

Egyes modellsorozatok a berendezések védelme érdekében elvégzik az alábbi műveletet. Ha a klímaberendezés áram alá helyezését követő 6 órán belül FŰTÉS ÜZEMMÓDOT indít, a berendezés védelme érdekében a beltéri ventilátor körülbelül 10 percre leáll a kültéri egység működése közben. A fenti művelet nem csak az üzembe helyezéskor, de a hálózati megszakító minden ki-/bekapcsolásakor el kell végezni. A kényelmes használat érdekében ne kapcsolja le a hálózati magszakítót a FŰTÉS ÜZEMMÓD szezonális használatakor.

• A kültéri egység leáll.

Ez azért van, mert a beltéri hőmérséklet elérte a célhőmérsékletet. A beltéri egység VENTILÁTOR ÜZEMMÓDBAN van.

HŰTÉS MÓD (AUTOMATIKUS HŰTÉS ÜZEMMÓD): Csökkentse a célhőmérsékletet. FŰTÉS MÓD (AUTOMATIKUS FŰTÉS ÜZEMMÓD):

Növelje a célhőmérsékletet. A klímaberendezés a normál állapot elérése után nem sokkal működni kezd.

• A távirányítón a " " jel látható, és a levegőfúvás leáll.

Ennek az az oka, hogy a kültéri egység eljegesedésekor a klímaberendezés a fűtőteljesítmény csökkenésének megelőzése érdekében automatikusan JÉGMENTESÍTÉS ÜZEMMÓDRA vált. Legfeljebb 10 percen belül a klímaberendezés visszatér az eredeti üzemmódba.

II. IDŐNKÉNT LEÁLL A RENDSZER

• A távirányítón az "U4" és az "U5" jelzés látható, és a berendezés leáll. Néhány perc múlva újraindul.

Ennek az az oka, hogy más készülékek által keltett elektromos zajok miatt a beltéri és kültéri egységek, vagy a beltéri egységek és a távirányítók közötti kommunikáció megszakad. Az elektromos zaj csökkenésével a klímaberendezés magától újraindul.

14 Magyar

III. A VENTILÁTORSEBESSÉG ELTÉR

A BEÁLLÍTÁSTÓL

• Ha megnyomják a ventilátorsebesség szabályozógombját, a sebesség nem változik.

HŰTÉS ÜZEMMÓDBAN a leolvasztott víz kibocsátásának megelőzése érdekében a ventilátor vagy a levegőfúvás sebessége alacsonyabb. JÉGMENTESÍTÉS ÜZEMMÓD közben (FŰTÉS ÜZEMMÓDBAN) leáll a levegő- fúvás a klímaberendezésben, hogy a kifújt levegő ne érje közvetlenül az embereket. Egy idő múlva a ventilátorsebességet módosítani lehet. (A ventilátorsebesség nem állítható be PROGRAMOZOTT SZÁRÍTÁSHOZ.) Ha a szobahőmérséklet FŰTÉS ÜZEMMÓDBAN eléri a beállított hőmérsékletet, a kültéri egység kikapcsol, és a beltéri egység ventilátorsebessége lecsökken. Némi időbe telhet, hogy a ventilátorsebesség megváltozzon. Növelje a célhőmérsékletet. Egy idő múlva a ventilátorsebesség módosul.

IV. A LEVEGŐFÚVÁS IRÁNYA ELTÉR A

BEÁLLÍTÁSTÓL VAGY A TÁVIRÁNYÍTÓN KIJELZETT IRÁNYTÓL

• A vízszintes terelőlapok nem legyeznek, miközben a távirányító legyezés üzemmódot jelez.

<FŰTÉS MÓD>

Ennek az az oka, hogy levegőfúvás iránya szabályozott, ezért indítás után, vagy ha a beltéri hőmérséklet meghaladja a célértéket, vízszintes irányba áll, hogy a levegőt ne fújja közvetlenül az emberekre. Egy idő múlva elindul a legyezés. (Lásd: "A VÍZSZINTES TERELŐLAP

MOZGÁSA", 9. oldal.)

• A légfúvás iránya a távirányító kijelzőjén eltér a vízszintes terelőlapok valós működésétől.

<HŰTÉS és PROGRAMOZOTT SZÁRÍTÁS ÜZEMMÓD>

Ha a levegőfúvás iránya lefelé van állítva, a fúvásirány egy ideig eltér a kijelzőn látható iránytól, ez megelőzi a páralecsapódást a vízszintes terelőlapokon.

<FŰTÉS MÓD>

Ennek az az oka, hogy levegőfúvás iránya szabályozott, ezért indítás után, vagy ha a beltéri hőmérséklet meghaladja a célértéket, vízszintes irányba áll, hogy a levegőt ne fújja közvetlenül az emberekre. Egy idő után a légfúvás iránya a beállított irányra vált át. (Lásd: "A VÍZSZINTES TERELŐLAP

MOZGÁSA", 9. oldal.)

V. A VÍZSZINTES TERELŐLAPOK NEM

ZÁRÓDNAK

• A vízszintes terelőlapok a berendezés leállásakor sem záródnak.

Ennek az oka az, hogy a vízszintes terelőlapok akkor záródnak le, amikor a klímaberendezés már nem fúj levegőt. Egy idő múlva a vízszintes terelőlapok záródnak.

VI. A KLÍMABERENDEZÉSBŐL FEHÉR KÖD

GOMOLYOG

• Ha a páratartalom magas HŰTÉS ÜZEMMÓD közben. (Olajos vagy poros helyeken)

Ha egy beltéri egység belseje nagymértékben szennyezett, akkor a hőmérséklet eloszlása a szobában egyenetlenné válik. Ilyenkor ki kell tisztítani a beltéri egység belsejét. A helyi márkaképviselettől kérjen információt a tisztítással kapcsolatban. Ezt a tisztítást csak egy szakember tudja elvégezni. Ellenőrizze a használat körülményeit.

• Ha a klímaberendezés FŰTÉS ÜZEMMÓDRA kapcsol JÉGMENTESÍTÉS ÜZEMMÓD után, illetve JÉGMENTESÍTÉS ÜZEMMÓDBAN.

A jégmentesítés során keletkező nedvesség elpárolog és távozik. Ha a távirányító kijelzőjén a " " jelzés látható, a berendezés JÉGMENTESÍTÉS ÜZEMMÓDBAN működik.

Magyar 15

VII. A KLÍMABERENDEZÉSEK HANGJA

OFF

• Zúgó hang a beltéri egység bekapcsolása után.

Ezt a hangot a vízszintes terelőlapokat meghajtó motor működése adja. Egy perc elteltével elcsendesedik.

• Folyamatos, halk, sustorgó hang, amely akkor hallható, ha a klímaberendezés HŰTÉS vagy a JÉGMENTESÍTÉS ÜZEMMÓDBAN működik, vagy csepegő hang, mely JÉGMENTESÍTÉS ÜZEMMÓDBAN hallható.

Ez a hűtőközeggáz hangja, ahogy a beltéri és a kültéri egységben áramlik.

• Sustorgó hang, amely indításkor vagy a leállás után közvetlenül hallható, vagy a JÉGMENTESÍTÉS mód indításakor vagy leállása után közvetlenül hallható.

Ez a zaj a hűtőközeg áramlásának változásakor vagy megállásakor keletkezik. FŰTÉS ÜZEMMÓDBAN a klímaberendezés automatikusan JÉGMENTESÍTÉS ÜZEMMÓDRA vált.

A távirányítón a " " jelzés látható. Legfeljebb 10 percen belül a klímaberendezés visszatér az eredeti üzemmódba.

• Folyamatos mély surranó hang hallható, ha a klímaberendezés HŰTÉS ÜZEMMÓDBAN van, vagy leálláskor.

A zajt a kondenzvízszivattyú kelti. A nedvesség a HŰTÉS ÜZEMMÓD során lesz eltávolítva a beltéri levegőből.

• Sziszegő hang hallható, ha a klímaberendezés üzemel, vagy a leállása után.

A hőmérsékletváltozással táguló vagy összehúzódó műgyanta alkatrészek okozzák a hangot.

VIII. POR SZÁLL A BELTÉRI EGYSÉGEKBŐL

• A berendezés a bele lerakódott port hosszabb üzemszünet után kifújhatja.

Ez okozza az egységből kiszálló port.

IX. A BELTÉRI EGYSÉGEK KELLEMETLEN

SZAGOT ÁRASZTANAK

•Működés közben

Az egység beveszi a szoba, a bútorok, a cigarettafüst stb. szagát, azután kibocsátja. Ha a szag problémát okoz, állítsa a ventilátorsebességet nullára, amikor a beltéri hőmérséklet eléri a célhőmérsékletet. A részletekkel kapcsolatban forduljon a helyi márkaképviselethez.

X. A KLÍMABERENDEZÉS NEM HŰT

MEGFELELŐEN

• A klímaberendezés PROGRAMOZOTT SZÁRÍTÁS ÜZEMMÓDBAN működik.

Ennek az az oka, hogy programozott szárítás üzemmód fut, mely a beltéri hőmérsékletet a lehető legkisebb mértékben csökkenti. Csökkentse a szobahőmérsékletet HŰTÉS ÜZEMMÓDDAL, majd váltson PROGRAMOZOTT SZÁRÍTÁS ÜZEMMÓDRA. (Lásd: "PROGRAMOZOTT SZÁRÍTÁS ÜZEMMÓD MŰKÖDÉSI JELLEMZŐI",

8. oldal.)

• Olvassa el a HŰTÉS ÜZEMMÓD működési jellemzőit, a FŰTÉS ÜZEMMÓD működési jellemzőit és a PROGRAMOZOTT SZÁRÍTÁS ÜZEMMÓD működési jellemzőit: 7-8. oldal.

9-2. FXUQ

Lásd a kültéri egység üzemeltetési kézikönyvét.

10. HIBAELHÁRÍTÁS

10-1. FUQ

Kérjük, ellenőrizze az alábbiakat, mielőtt hívja a szervizt.

1. Ha a klímaberendezés egyáltalán nem működik.

• Ellenőrizze, hogy nem égett-e ki a biztosíték.

Kapcsolja ki a berendezést.

• Ellenőrizze, hogy nem kapcsolt-e le a hálózati

megszakító. Ha a hálózati megszakító kapcsolófüle KI állásban van, kapcsolja vissza az áramellátást a megszakító kapcsolóval. Ha a hálózati megszakító kapcsolófüle átkapcsolt állásban van, ne kapcsolja vissza az áramellátást a megszakító kapcsolóval. Értesítse a helyi márkaképviseletet.

Hálózati megszakító (földzárlat-megszakító)

Fül

Átkapcsolt állás

16 Magyar

• Ellenőrizze, hogy nincs-e áramkimaradás.

Várja meg, hogy újra legyen áram. Ha működés közben lép fel áramszünet, akkor a klímaberendezés az áramellátás helyreállása után automatikusan újraindul.

2. Ha a klímaberendezés működés után leáll.

• Ellenőrizze, hogy a kültéri vagy beltéri egység

• Ellenőrizze, hogy nem tömődött-e el a

levegőszűrő. A levegőszűrők tisztítását bízza egy képesített szerelőre. A klímaberendezésben csökken a légfúvási teljesítmény, ami csökkenti a klímaberendezés teljesítményét és növeli a teljesítményfelvételt, ha a levegőszűrőt por vagy szennyeződés tömíti el. Ezen felül a párából lecsapódó kondenzvíz megjelenik a levegőkimenetben. (Lásd: "KARBANTARTÁS (SZERELŐKNEK

SZÓLÓ INFORMÁCIÓK)", 10. oldal.)

3. Ha a klímaberendezés működik, de a hűtés vagy fűtés nem kielégítő.

• Ellenőrizze, hogy a kültéri vagy beltéri egység

levegőbemenetét vagy -kimenetét nem zárja-e le akadály. Távolítsa el az akadályt, hogy a szellőzés jó legyen. A levegőfúvást irányító vízszintes terelőlapok zárnak, amíg a beltéri egység áll. Az akadályok miatt csökkenhet a ventilátorsebesség, ami rontja a teljesítményt, és a kifújt levegő visszaszívása töréséhez vezethet. Ez felesleges áramfogyasztást okoz, és leállíthatja az eszközöket.

• Ellenőrizze, hogy nem tömődött-e el a

SZÓLÓ INFORMÁCIÓK)", 10. oldal.)

• Ellenőrizze, hogy a beállított hőmérséklet

megfelelő-e. Állítsa be a megfelelő hőmérsékletet, ventilátorsebességet és levegőfúvási irányt.

• Ellenőrizze, hogy a VENTILÁTOR-

SEBESSÉG gomb LASSÚ SEBESSÉGRE van állítva. Állítsa be a megfelelő hőmérsékletet, ventilátorsebességet és levegőfúvási irányt.

• Ellenő

irány megfelelő-e. Állítsa be a megfelelő hőmérsékletet, ventilátorsebességet és levegőfúvási irányt.

• Ellenőrizze, hogy nincs-e nyitva ablak vagy

ajtó. Csukja be az ajtókat vagy ablakokat, hogy ne jöjjön be a kinti levegő.

• Ellenőrizze, hogy közvetlen napsugár bejut-e

a szobába (hűtés közben). Használjon függönyt vagy redőnyöket.

• Ha túl sokan tartózkodnak a szobában

(hűtés esetén).

• Ellenőrizze, hogy a szobában működik-e

hőforrás (hűtés közben).

4. A működés elindult vagy leállt a ki/be gomb megnyomása nélkül.

• Biztos, hogy nem használta a BE/

KIKAPCSOLÁS időzítő funkciót? Kapcsolja ki a BE/KIKAPCSOLÁS időzítőt. A részleteket lásd a távirányítóhoz mellékelt üzemeltetési kézikönyvben.

• Biztos, hogy nem csatlakoztatott semmilyen

távirányító eszközt? Lépjen kapcsolatba a központi vezérlővel, ahol a leállítást elrendelték.

• Biztos, hogy nem világít a központi vezérlés

lámpája? Lépjen kapcsolatba a központi vezérlővel, ahol a leállítást elrendelték.

Ha a fentiek ellenőrzése nem oldotta meg a problémát, ne próbálja megjavítani a berendezést. Ilyen estekben forduljon a helyi márkaképviselethez. Diktálja be a típus nevét (a modellnév táblán látható) és a problámát okozó jelenséget.

rizze, hogy a beállított levegőfúvási

Magyar 17

Ha az alábbi zavarok jelentkeznek, járjon

FIGYELMEZTETÉS

UNIT No.

L H

a következők szerint, és értesítse a helyi

márkakereskedőt.

A klímaberendezést egy képesített szerelőnek kell megjavítania.

Ha a klímaberendezéssel kapcsolatban valami szokatlant észlel (például égett szagot), akkor áramtalanítsa a klímaberen

dezést, és hívja a helyi márkaképviseletet.

Ha ilyen körülmények között tovább üzemeltetik a berendezést, akkor az meghibásodást, illetve áramütést vagy tüzet okozhat. Értesítse a helyi márkaképviseletet.

• Ha egy biztonsági eszköz, pl. biztosíték, hálózati

megszakító vagy földzárlat-megszakító gyakran aktiválódik;

Teendő: Ne kapcsolja be a tápkapcsolót.

• Ha a BE/KI kapcsoló nem működik rendesen; Teendő: Kapcsolja ki a tápkapcsolót.

• Ha víz szivárog a beltéri egységből. Teendő: Állítsa le a működést.

• Ha a kijelzőn a következők jelennek meg: " ",

"UNIT NO.", a MŰKÖDÉSJELZŐ lámpa villog,

a "HIBAKÓD" is megjelenik. (BRC1D esetén)

és

Működésjelző lámpa

"Felülvizsgálat" jelzés

Hibakód

A hibás működésű beltéri egység száma

Teendő: Értesítse a helyi márkaképviseletet és

tájékoztassa őket a kijelzőn látható hibakódról.

10-2. FXUQ

Lásd a kültéri egység üzemeltetési kézikönyvét.

18 Magyar

NOTES

3P170549-16X EM12A001B

(1503) HT

Daikin FUQ71CVEB Operation manuals [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

4. A BERENDEZÉS ELHELYEZÉSE

5. A HASZNÁLAT MÓDJA

7. OPTIMÁLIS HASZNÁLAT

9. NEM JELZI A KLÍMABERENDEZÉS MEGHIBÁSODÁSÁT
