Daikin FTXS20G2V1B, FTXS25G2V1B, FTXS35G2V1B, FTXS42G2V1B, FTXS50G2V1B Operation manuals [ro]

Instalaţie de aer condiţionat Daikin pentru încăperi

Manual de exploatare

FTXS20G2V1B
FTXS25G2V1B
FTXS35G2V1B
FTXS42G2V1B
FTXS50G2V1B

CUPRINS

CITIŢI ÎNAINTE DE PUNEREA ÎN FUNCŢIUNE

Măsuri de protecţie ................................................................ 2

Denumirile componentelor..................................................... 4

Pregătirea înainte de punerea în funcţiune............................ 7

FUNCŢIONAREA

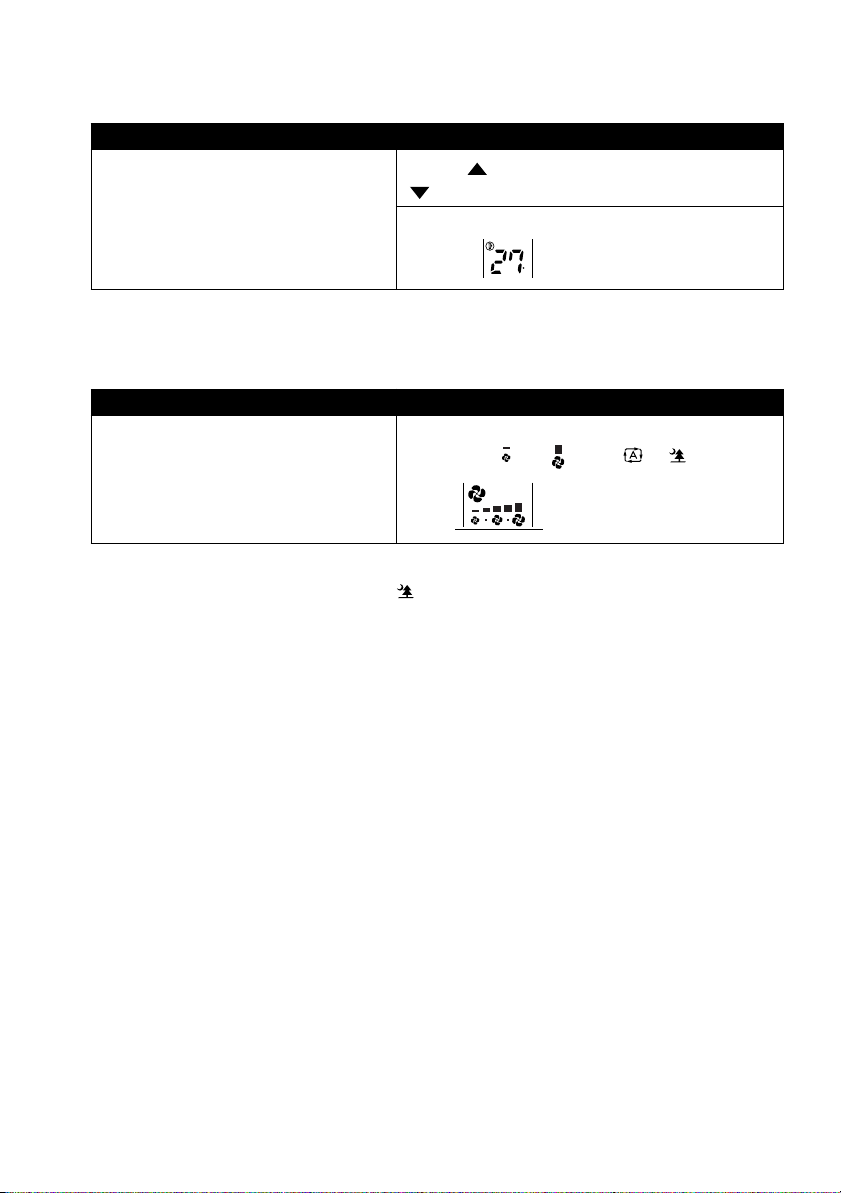

Funcţionarea AUTO • DRY • COOL • HEAT • FAN ............. 10

Reglarea direcţiei fluxului de aer .........................................13

Funcţionarea COMFORT AIRFLOW şi

INTELLIGENT EYE .............................................................15

Funcţionarea POWERFUL ..................................................19

Funcţionarea OUTDOOR UNIT QUIET............................... 20

Funcţionarea ECONO.......................................................... 21

Funcţionarea temporizării .................................................... 23

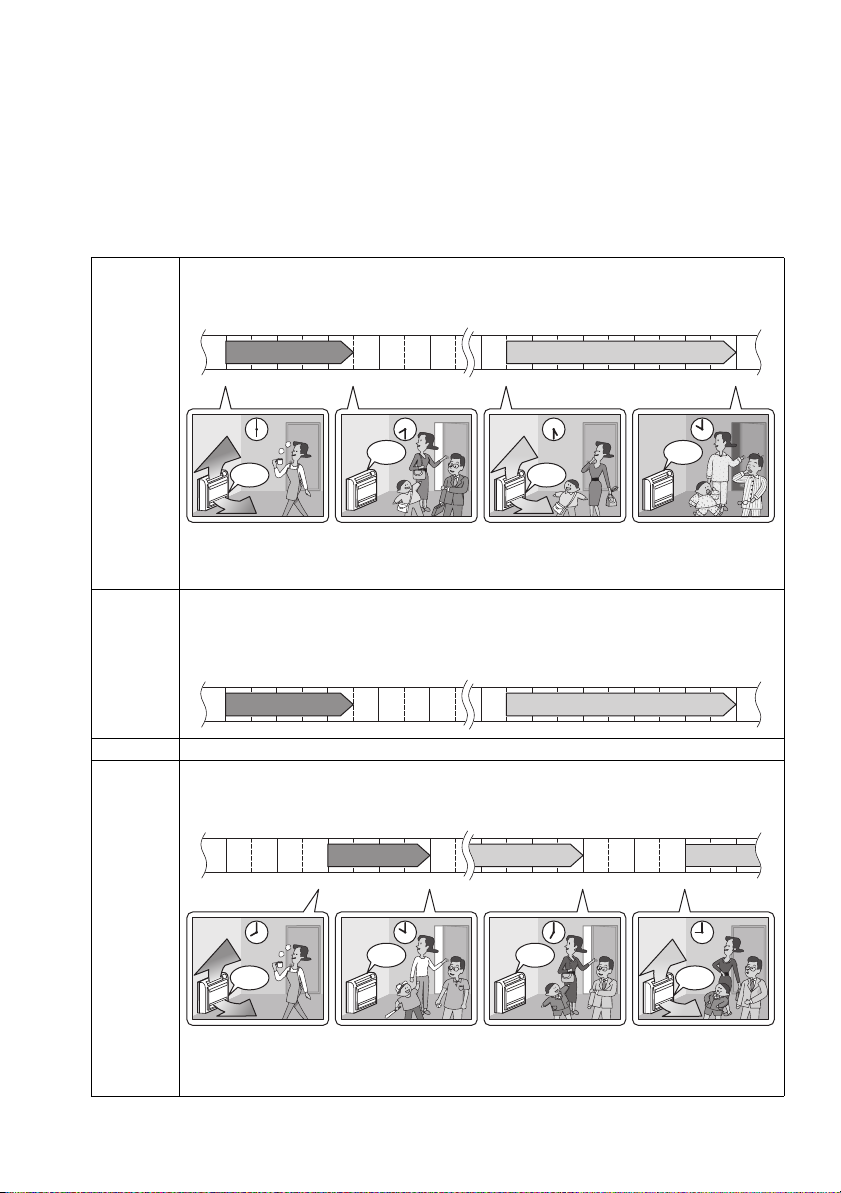

Funcţionarea WEEKLY TIMER (temporizator săptămânal). 25

Notă pentru Multisistem....................................................... 31

ÎNTREŢINERE

Întreţinere şi curăţare........................................................... 33

DEPANAREA

Depanarea........................................................................... 36

1

CITIŢI ÎNAINTE DE PUNEREA ÎN FUNCŢIUNE

Măsuri de protecţie

• Păstraţi acest manual într-un loc unde operatorul îl poate găsi uşor.

• Citiţi cu atenţie acest manual înainte de a pune în funcţiune unitatea.

• Din motive de siguranţă operatorul trebuie să citească atent următoarele atenţionări.

• Acest manual clasifică atenţionările în AVERTIZĂRI şi PRECAUŢII. Aveţi grijă să urmaţi atenţionările de mai jos:
ele sunt foarte importante pentru asigurarea securităţii.

AVERTIZARE

Dacă nu urmaţi aceste instrucţiuni cu exactitate, unitatea
poate cauza pagube materiale, accidentări sau deces.

Evitaţi. Asiguraţi-vă că urmaţi instrucţiunile.
Asiguraţi-vă că aţi legat la pământ instalaţia de aer

condiţionat.
Nu atingeţi niciodată instalaţia de aer condiţionat

(inclusiv telecomanda) cu mâinile ude.

Dacă nu urmaţi aceste instrucţiuni cu exactitate, unitatea
poate cauza pagube materiale sau accidentări minore sau
moderate.

Nu lăsaţi niciodată instalaţia de aer condiţionat
(inclusiv telecomanda) să se ude.

PRECAUŢIE

AVERTIZARE

•

Pentru a evita incendiile, exploziile sau accidentările, nu exploataţi unitatea când lângă unitate sunt
detectate gaze nocive, inclusiv inflamabile sau corosive.

• Este dăunător sănătăţii să vă expuneţi corpul un timp mai îndelungat fluxului de aer .

• Nu puneţi degetul, beţe sau alte obiecte în orificiul de evacuare a aerului sau în priza de aer . Întrucât ventilatorul
se roteşte cu viteze mari, el va cauza accidentări.

• Nu încercaţi să reparaţi, să schimbaţi locul, să modificaţi sau să reinstalaţi de unul singur instalaţia de aer
condiţionat. Manipularea incorectă va cauza electrocutare, incendiu, etc.
Pentru reparaţii şi reinstalare, consultaţi distribuitorul Daikin pentru consultanţă şi informaţii.

• Agentul frigorific folosit în instalaţia de aer condiţionat este inofensiv. Deşi scăpările trebuie evitate, dacă dintr-un
motiv un agent frigorific se întâmplă să scape în încăpere, asiguraţi-vă că nu vine în contact cu flacără deschisă
sau cu încălzitoare cu gaz, cu petrol lampant, sau cu maşini de gătit cu gaz.

• Dacă instalaţia de aer condiţionat nu răceşte (încălzeşte) corespunzător, s-ar putea ca agentul frigorific să
scape, deci chemaţi distribuitorul.
La efectuarea de reparaţii însoţite de dozare de agent frigorific, verificaţi calitatea reparaţiilor cu personalul nostru
de service.

• Nu încercaţi să instalaţi aparatul de aer condiţionat de unul singur. Manipularea incorectă poate duce la scurgeri
de apă, electrocutare sau incendiu. Pentru instalare, consultaţi distribuitorul sau un tehnician calificat.

• Pentru a evita electrocutarea, incendiul sau accidentarea, dacă detectaţi manifestări anormale, precum miros de fum,
opriţi exploatarea şi decuplaţi întreruptorul. Chemaţi apoi distribuitorul pentru instrucţiuni.

• În funcţie de mediu, trebuie instalat un întreruptor pentru scurgere la pământ. Lipsa unui întreruptor pentru scurgeri
la pământ poate cauza electrocutări.

• Instalaţia de aer condiţionat trebuie să fie legată la pământ. Legarea incompletă la pământ poate cauza
electrocutări. Nu conectaţi linia de împământare la o conductă de gaz, conductă de apă, paratrăznet, sau
o linie de împământare telefonică.

PRECAUŢIE

• Pentru a evita orice deteriorare a calităţii, nu folosiţi unitatea pentru a răci instrumente de precizie,
alimente, plante, animale sau lucrări de artă.

2

• Nu expuneţi niciodată direct fluxului de aer copiii mici, plantele sau animalele.

• Nu plasaţi aparate care generează flacără deschisă în locurile expuse fluxului de aer din unitate sau sub unitatea
interioară. Curentul de aer poate cauza o ardere incompletă iar căldura degajată poate deforma unitatea.

• Nu blocaţi prizele şi orificiile de evacuare a aerului. Fluxul defectuos de aer poate cauza diminuarea performanţei sau
defecţiuni.

• Nu vă urcaţi şi nu vă aşezaţi pe unitatea exterioară. Pentru evitarea accidentărilor nu puneţi obiecte pe unitate şi
nu scoateţi apărătoarea ventilatorului.

• Nu plasaţi sub unitatea interioară sau sub unitatea exterioară nimic ce trebuie ferit de umezeală. În anumite condiţii,
umezeala din aer se poate condensa şi scurge.

• După o utilizare de lungă durată, verificaţi dacă suportul unităţii şi accesoriile nu prezintă semne de deteriorare.

• Nu atingeţi priza de aer şi aripioarele din aluminiu ale unităţii exterioare. Aceasta poate cauza accidentări.

• Aparatul nu este destinat utilizării de către copii mici sau persoane debile fără supraveghere.

• Supravegheaţi copiii mici pentru a vă asigura că nu se joacă cu aparatul.

• Pentru a evita lipsa de oxigen, aerisiţi suficient încăperea dacă împreună cu instalaţia de aer condiţionat
se foloseşte un echipament cu arzător.

• Înainte de curăţare, asiguraţi-vă că aţi scos aparatul din funcţiune, aţi decuplat întreruptorul sau aţi scos
cordonul de alimentare din priză.

• Nu conectaţi instalaţia de aer condiţionat la o reţea electrică diferită de cea specificată. Aceasta poate cauza
defecţiuni sau incendiu.

• Poziţionaţi furtunul de evacuare pentru a asigura o evacuare fără probleme. Evacuarea incompletă poate cauza
udarea clădirii, a mobilei, etc.

• Nu plasaţi obiectele în imediata apropiere a unităţii exterioare şi nu permiteţi acumularea de frunze şi alte reziduuri în
jurul unităţii.
Frunzele pot atrage animalele mici care pot pătrunde în unitate. Ajunse în unitate, aceste animale pot cauza
defecţiuni, fum sau incendiu când contactează piesele electrice.

• Nu exploataţi instalaţia de aer condiţionat cu mâinile ude.

• Nu spălaţi unitatea interioară cu prea multă apă, folosiţi doar a cârpă umezită.

• Nu puneţi pe unităţi obiecte precum vase cu apă sau altceva. Apa poate pătrunde în unitate şi poate
degrada izolaţia electrică, cauzând electrocutări.

Locul de instalare

■

Pentru a instala instalaţia de aer condiţionat în următoarele tipuri de medii, consultaţi distribuitorul.

• Locuri cu medii uleioase sau acolo unde poate apare abur sau funingine.

• Medii saline precum zonele de litoral.

• Locuri cu gaze sulfuroase, precum izvoarele termale.

• Locuri unde zăpada poate bloca unitatea exterioară.

Scurgerea din unitatea exterioară trebuie evacuată într-un loc cu drenaj bun.

Luaţi în considerare deranjul vecinilor din cauza zgomotului

■

Pentru instalare, alegeţi un loc conform descrierii de mai jos.

• Un loc suficient de solid pentru a susţine greutatea unităţii şi care nu amplifică zgomotul de exploatare sau
vibraţia.

• Un loc unde aerul evacuat din unitatea exterioară sau zgomotul de exploatare nu vor deranja vecinii.

Legătura la reţea

• Pentru alimentarea de la reţeaua electrică, aveţi grijă să folosiţi un circuit separat de alimentare special
alocat instalaţiei de aer condiţionat.

Reamplasarea sistemului

• Reamplasarea instalaţiei de aer condiţionat necesită cunoştinţe şi deprinderi de specialitate. Consultaţi
distribuitorul dacă reamplasarea este necesară pentru mutare sau reconfigurare.

3

Denumirile componentelor

■

Unitatea interioară

134

2

5

7

91110

8

16 14

6

13

15

12

4

■

Unitatea exterioară

20/25/35/42 50

17

21

■

Unitatea interioară

1. Filtru de aer

2. Filtru fotocatalitic de titan-apatit pentru
purificarea aerului:

• Aceste filtre sunt ataşate în interiorul filtrelor de

aer.

3. Priză de aer

4. Panou frontal

5. Urechea panoului

6. Senzorul temperaturii din încăpere:

• Percepe temperatura aerului din jurul unităţii.

7. Senzorul INTELLIGENT EYE (ochi
inteligent): (pagina 15)

8. Afişaj

9. Orificiu de evacuare a aerului

10. Palete orizontale (clapete) (pagina 13)

11. Palete verticale (fante de refulare)

• Fantele de refulare se află în interiorul

orificiului de evacuare a aerului.
(pagina 13)

■ Unitatea exterioară

17. Priza de aer: (Spate şi lateral)

18. Tubulatura agentului frigorific şi cablu
de legătură dintre unităţi

19. Furtun de evacuare

17

18

19

21

20

12. Comutatorul ON/OFF (cuplare/decuplare)
al unităţii interioare: (pagina 10)

• Apăsaţi o dată acest buton pentru a pune aparatul

în funcţiune. Apăsaţi încă o dată pentru a-l opri.

•

Următorul tabel se referă la modul de funcţionare.

Butonul de

reglaj al

Mod

Numai

răcire

Pompă

termică

• Acest comutator este util în lipsa telecomenzii.

13. Bec indicator al funcţionării (verde)

14. Becul TIMER (indicator al
temporizatorului) (portocaliu): (pagina 23)

15. Becul Intelligent eye (verde): (pagina 15)

16. Receptor de semnal:

• Recepţionează semnalele de la telecomandă.

• Când unitatea recepţionează un semnal, se va

auzi un bip scurt.

• Pornirea funcţionării .... bip-bip

• Reglaje schimbate........bip

• Oprirea funcţionării....... biiiip

20. Bornă de împământare:

• Este în interiorul acestui capac.

21. Orificiul de evacuare a aerului

COOL

AUTO

temperaturii

22°C

25°C

18

19

20

Debitul

de aer

AUTO

AUTO

5

■

Telecomanda

2

3

4

<ARC452A3>

1. Transmiţător de semnal:

•Trimite semnale spre unitatea interioară.

2. Afişaj:

•Afişează reglajele curente.
(În scop de ilustrare, în această figură fiecare
secţiune este prezentată cu toate afişajele activate)

3. Butonul de reglaj FAN (ventilator):

• Selectează reglajul debitului de aer.

4. Butonul POWERFUL (putere mare):

pentru funcţionarea POWERFUL (pagina 19)

5. Butonul ON/OFF (cuplat/decuplat):

• Apăsaţi o dată acest buton pentru a pune
aparatul în funcţiune.
Apăsaţi încă o dată pentru a-l opri.

6. Butoane de reglare a temperaturii:

• Modifică reglajul temperaturii.

7. Buton de selectare MODE (mod):

• Selectează modul de funcţionare.

(AUTO/DRY/COOL/HEAT/FAN) (pagina 10)

8. Butonul QUIET (silenţios): pentru

funcţionarea OUTDOOR UNIT QUIET
(unitate exterioară silenţioasă)

9. Butonul ECONO:

Funcţionarea ECONO (pagina 21)

(pagina 20)

1

109

5

6

7
8

13

14
15
17

10. Butonul SWING:

• Palete orizontale (clapete) (pagina 13)

11. Butonul SWING:

• Palete verticale (jaluzele) (pagina 13)

12. Butonul COMFORT/SENSOR:

• Funcţionarea COMFORT AIRFLOW şi
INTELLIGENT EYE (pagina 15)

13. Butonul WEEKLY/PROGRAM/COPY/
BACK/NEXT:

• Funcţionarea WEEKLY TIMER (pagina 25)

14. Butonul SELECT (selectare):

• Modifică setările ON/OFF TIMER şi WEEKLY

TIMER. (pagina 23, pagina 25)

15. Butonul OFF TIMER (decuplarea
temporizatorului): (pagina 23)

16. Butonul ON TIMER (cuplarea
temporizatorului): (pagina 24)

17. Butonul TIMER CANCEL (anularea
temporizatorului):

• Anulează reglajul temporizatorului.

18. Butonul CLOCK: (pagina 8)

11
12

16
18

6

Pregătirea înainte de punerea
în funcţiune

■

Pentru montarea bateriilor

1. Trageţi capacul frontal pentru a-l
scoate.

2. Instalaţi două baterii uscate
AAA.LR03 (alcaline).

3. Fixaţi capacul frontal ca înainte.

■

Pentru a acţiona telecomanda

• Îndreptaţi transmiţătorul spre unitatea interioară. Dacă între
unitate şi telecomandă există obiecte care blochează
transmiterea semnalelor (o perdea) unitatea nu va funcţiona.

• Nu lăsaţi telecomanda să cadă. N-o lăsaţi să se ude.

• Distanţa maximă de comunicare este de circa 7 m.

Poziţia + şi – corect!

1

2

3

■

Pentru a fixa suportul
telecomenzii pe perete

1. Alegeţi un loc care permite
semnalului să ajungă la unitate.

2. Fixaţi strâns suportul pe perete, pe
un stâlp, sau într-un loc similar cu
şuruburile procurate local.

3. Plasaţi telecomanda în suportul
telecomenzii.

7

Receptor

Suport pentru
telecomandă

Fixare

Pentru a o scoate, trageţi-o în sus.

ATENŢIE

■

Despre baterii

• Când înlocuiţi bateriile, folosiţi baterii de acelaşi tip şi înlocuiţi bateriile vechi împreună.

• Când sistemul nu este folosit un timp îndelungat, scoateţi bateriile.

• Bateriile vor dura aproximativ un an. Dacă totuşi afişajul telecomenzii începe să devină şters şi
performanţa recepţiei se degradează în mai puţin de un an, înlocuiţi ambele baterii cu baterii noi
AAA.LR03 (alcaline).

• Bateriile ataşate sunt asigurate pentru utilizarea iniţială a sistemului.
Perioada utilă a bateriilor poate fi scurtă în funcţie de data de fabricaţie a instalaţiei de aer
condiţionat.

■

Despre telecomandă

• Nu lăsaţi niciodată telecomanda în bătaia soarelui.

• Praful depus pe transmiţător sau pe receptor va reduce sensibilitatea transmisiei semnalelor.
Ştergeţi praful cu o cârpă moale.

• Comunicarea semnalelor poate fi compromisă dacă în încăpere se află o lampă fluorescentă
cu starter electronic (lampă tip invertor). Într-un astfel de caz consultaţi magazinul.

• Dacă se întâmplă ca semnalele telecomenzii să acţioneze un alt aparat, mutaţi acel aparat în alt loc
sau consultaţi magazinul.

■

Pentru a potrivi ceasul

1. Apăsaţi "butonul CLOCK".

este afişat.

şi clipesc.

2. Apăsaţi "butonul SELECT" pentru a
fixa ziua curentă a săptămânii.

3. Apăsaţi "butonul CLOCK".

clipeşte.

4. Apăsaţi "butonul SELECT " pentru
a fixa ceasul la timpul prezent.

Ţinând apăsat butonul " " sau " " se
măreşte sau se micşorează rapid afişarea
timpului.

5. Apăsaţi "butonul CLOCK".

Îndreptaţi întotdeauna telecomanda spre
unitatea interioară când apăsaţi butoanele în
timpul setării ceasului interior al unităţii
interioare.

clipeşte.

NOTĂ

• Dacă ceasul intern al unităţii interioare nu este fixat la ora corectă, WEEKLY TIMER (temporizatorul săptămânal)
nu va funcţiona punctual.

2, 4

1, 3, 5

8

■

Cuplaţi (ON) întreruptorul

• Cuplarea întreruptorului închide clapeta. (Aceasta este o procedură normală)

■

Verificări ale setărilor telecomenzii

• Această telecomandă este comună pentru modelul cu
pompă termică şi modelul numai pentru răcire. Utilizaţi
comutatoarele DIP de pe telecomandă pentru a seta modelul
cu pompă termică sau modelul numai pentru răcire.

• Consultaţi următoarele explicaţii şi efectuaţi setările aşa cum
este prezentat în figură.

• Pentru clienţii modelului cu pompă termică: Setaţi pe H/P

• Pentru clienţii modelului numai pentru răcire: Setaţi pe C/O

1

Comutator DIP

H/P C/O

1

NOTĂ

■

Sugestii pentru economisirea energiei

•Aveţi grijă să nu răciţi (încălziţi) exagerat încăperea.
Menţinerea reglajului temperaturii la valori moderate ajută la economisirea
energiei.

• Acoperiţi geamurile cu o jaluzea sau o perdea.
Blocarea pătrunderii razelor de soare şi a aerului din exterior măreşte
efectul de răcire (încălzire).

•Înfundarea filtrelor de aer cauzează o funcţionare ineficientă şi pierdere de energie. Curăţaţi-le o dată la două
săptămâni.

■

Reţineţi

•Instalaţia de aer condiţionat consumă întotdeauna 15-35 watt de electricitate, chiar când nu funcţionează.

• Dacă urmează să nu utilizaţi instalaţia de aer condiţionat o perioadă mai lungă, de exemplu primăvara sau toamna,
decuplaţi întreruptorul.

•Utilizaţi instalaţia de aer condiţionat în următoarele condiţii.

Mod Condiţii de funcţionare Dacă exploatarea este continuată în afara acestui domeniu
COOL

Temperatură exterioară

〈2MK(X)S40〉 10 la 46°C
〈3/4/5MK(X)S〉 –10 la 46°C
〈RK(X)S〉 –10 la 46°C

Temperatură interioară
Umiditate interioară: max. 80%

HEAT

Temperatură exterioară

(încălzire)

〈2/3/4/5MXS〉 –15 la 20°C
〈RXS〉 –15 la 20°C

Temperatură interioară

DRY

Temperatură exterioară

(uscare)

〈2MK(X)S40〉 10 la 46°C
〈3/4/5MK(X)S〉 –10 la 46°C
〈RK(X)S〉 –10 la 46°C

Temperatură interioară
Umiditate interioară: max. 80%

• Funcţionarea în afara acestor domenii de umiditate sau temperatură poate cauza scoaterea din funcţiune
a sistemului de către un dispozitiv de protecţie

:

: 18 la 32°C

:

: 10 la 30°C

:

: 18 la 32°C

• Se poate activa un dispozitiv de protecţie pentru a întrerupe
funcţionarea.
(În multisistem, se poate rezolva oprind doar funcţionarea
unităţii exterioare)

• În unitatea interioară se poate forma condens care picură.

• Se poate activa un dispozitiv de protecţie pentru a întrerupe
funcţionarea.

• Se poate activa un dispozitiv de protecţie pentru a întrerupe
funcţionarea.

• În unitatea interioară se poate forma condens care
picură.

Reglajul recomandat al temperaturii

Pentru răcire: 26°C – 28°C
Pentru încălzire: 20°C – 24°C

9

FUNCŢIONAREA

Funcţionarea AUTO • DRY • COOL • HEAT • FAN

Instalaţia de aer condiţionat funcţionează cu modul
de funcţionare ales de Dvs.
Data viitoare, instalaţia de aer condiţionat va funcţiona
cu acelaşi mod de funcţionare.

■

Pentru a pune în funcţiune

1. Apăsaţi "Butonul de selectare MODE"
şi selectaţi un mod de funcţionare.

• Fiecare apăsare a butonului avansează

secvenţial reglajul de mod.

: AUTO

:DRY

: COOL

: HEAT

:FAN

Model numai pentru
răcire

Model cu pompă
termică

5

4

2, 3

1

2. Apăsaţi "butonul ON/OFF"

• Becul OPERATION (indicator al funcţionării)

se luminează.

■

Pentru a scoate din funcţiune

3. Apăsaţi "butonul ON/OFF" încă o dată.

• Atunci becul OPERATION se stinge.

10

■ Pentru modificarea reglajului temperaturii

4. Apăsaţi "butonul de reglare TEMPERATURE".

Modul DRY sau FAN Modul AUTO sau COOL sau HEAT

Reglajul temperaturii nu este variabil.

Apăsaţi " " pentru a mări temperatura şi apăsaţi
"" pentru a reduce temperatura.
Fixaţi temperatura dorită.

C

■ Pentru a modifica reglajul debitului de aer

5. Apăsaţi "butonul de reglaj FAN".

Modul DRY Modul AUTO sau COOL sau HEAT sau FAN

Reglajul debitului de aer nu este variabil.

• Funcţionarea silenţioasă a unităţii interioare

Când debitul de aer este reglat la " ", zgomotul produs de unitatea interioară se va
diminua.
Folosiţi acest debit pentru o funcţionare mai silenţioasă.

Sunt disponibile cinci niveluri de reglaj al debitului
de aer de la " " la " " plus "" ""

11

NOTĂ

■ Notă cu privire la funcţionarea HEAT

• Deoarece această instalaţie de aer condiţionat încălzeşte încăperea luând căldură din exterior în
interior, capacitatea de încălzire devine mai mică la temperaturi exterioare mai coborâte. Dacă
efectul de încălzire este insuficient, este recomandat să folosiţi un alt aparat de încălzire în
combinaţie cu instalaţia de aer condiţionat.

• Sistemul de pompă termică încălzeşte încăperea făcând să circule aerul cald prin toată încăperea.
După pornirea funcţionării în mod de încălzire, trebuie să treacă un anumit timp până ce încăperea
se încălzeşte.

• În modul de încălzire, unitatea exterioară se poate acoperi cu gheaţă, reducându-se capacitatea
de încălzire. În acest caz, sistemul trece în modul de dezgheţare pentru eliminarea gheţii.

• În timpul operaţiei de dezgheţare, din unitatea interioară nu iese flux de aer cald.

• În timpul operaţiunii de dezgheţare se poate auzi un şuierat, ceea ce, totuşi nu înseamnă că
instalaţia de aer condiţionat are defecţiuni.

■ Notă cu privire la funcţionarea COOL

• Această instalaţie de aer condiţionat răceşte încăperea prin evacuarea în exterior a aerului din
încăpere, deci dacă temperatura din exterior este ridicată, performanţa scade.

■ Notă cu privire la funcţionarea DRY

• Cipul de calculator acţionează pentru a elibera încăperea de umiditate, menţinând pe cât posibil
temperatura. El controlează automat temperatura şi puterea ventilatorului, astfel că reglarea
manuală a acestor funcţii nu este disponibilă.

■ Notă cu privire la funcţionarea AUTO

• În funcţionarea AUTO, sistemul selectează un mod de funcţionare corespunzător (COOL sau HEAT)
pe baza temperaturii din încăpere la intrarea în funcţiune.

• Sistemul reselectează automat reglajul la intervale regulate pentru a aduce temperatura din încăpere
la nivelul stabilit de utilizator.

• Dacă nu vă convine modul AUTO, puteţi selecta manual modul de funcţionare şi reglajul preferat.

■ Notă cu privire la reglajul debitului de aer.

• La debite mai mici de aer, efectul de răcire (încălzire) este de asemenea mai mic.

12

Reglarea direcţiei fluxului de aer

Puteţi regla direcţia fluxului de aer după preferinţe.

■ Pentru a regla paletele
orizontale (clapetele)

1. Apăsaţi "butonul SWING".

•" " este afişat pe afişajul cu cristale lichide şi
clapetele vor începe să se balanseze.

2. Când clapetele au ajuns în poziţia
dorită, apăsaţi încă o dată "butonul
SWING".

• Clapetele se vor opri.

•" " dispare de pe afişajul cu cristale lichide.

■ Pentru reglarea paletelor
verticale (jaluzelele)

3. Apăsaţi "butonul SWING ".

•" " este afişat pe afişajul cu cristale lichide.

4. Când jaluzelele au ajuns în poziţia

dorită, apăsaţi "butonul SWING "
încă o dată.

• Jaluzelele se vor opri.

•" " dispare de pe afişajul cu cristale lichide.

■ Pentru a porni fluxul de aer 3-D

1. 3. Apăsaţi "butonul SWING " şi "butonul SWING ":
afişajul şi " " se va lumina iar clapeta şi jaluzelele se vor mişca

alternativ.

■ Pentru a anula fluxul de aer 3-D

2. 4. Apăsaţi "butonul SWING " sau "butonul SWING ".

■ Funcţionarea COMFORT AIRFLOW

• Controlaţi funcţionarea COMFORT AIRFLOW în secţiunea "Funcţionarea COMFORT

AIRFLOW şi INTELLIGENT EYE" la pagina 15.

1, 2

3, 4

13

Note cu privire la unghiurile clapetelor şi jaluzelelor

• Când este selectat "butonul SWING" domeniul de balans al

clapetelor depinde de modul de funcţionare.
(A se vedea figura)

■ ATENŢIE

• Folosiţi întotdeauna o telecomandă pentru a regla unghiul
clapetelor. Nu încercaţi s-o forţaţi cu mâna în timpul balansării,
deoarece mecanismul se poate deteriora.

•Aveţi grijă când reglaţi jaluzelele. În spatele orificiului de
evacuare a aerului, ventilatorul se roteşte cu viteză mare.

A În modul DRY sau COOL
B În modul HEAT
C În modul FAN

1 Limita superioară
2 Limita inferioară
3 Oprire funcţionare

4

1

3

30°

1

1

A

5°

15°

50°

2

B

70°

80°

2

4

C

5°

80°

2

3

3

14

Funcţionarea COMFORT AIRFLOW şi
INTELLIGENT EYE

INTELLIGENT EYE încorporează senzori în infraroşu pentru a
detecta prezenţa oamenilor în încăperea climatizată.
Când aceşti senzori detectează oameni, jaluzelele vor îndrepta
fluxul de aer spre o zonă unde nu sunt oameni. Când în zona de
detectare nu sunt oameni, instalaţia de aer condiţionat va trece în
mod de economisire a energiei.

■ Pentru a pune în funcţiune

1. Pentru clienţii modelului cu pompă
termică:

• Alegeţi modul de funcţionare dorit din

următoarea secvenţă.

• De fiecare dată când este apăsat "butonul

COMFORT/SENSOR", pe ecranul cu cristale
lichide este afişată o opţiune diferită de setare.

blank

■ Pentru a anula operaţiunea

2. Apăsaţi "butonul "COMFORT/
SENSOR".

• Apăsaţi butonul pentru a selecta "blank".

Afişaj Mod de funcţionare Explicaţie

Blank

COMFORT AIRFLOW Clapeta va îndrepta fluxul de aer în sus în timpul

INTELLIGENT EYE Senzorul va detecta mişcarea oamenilor în zonele de

COMFORT AIRFLOW şi
INTELLIGENT EYE

Fără funcţie

răcirii, şi va îndrepta fluxul de aer în jos în timpul
încălzirii. (pagina 16)

detectare iar jaluzelele vor potrivi direcţia fluxului de
aer spre o zonă unde nu se află oameni. Când în
zona de detectare nu sunt oameni, instalaţia de aer
condiţionat va trece în mod de economisire a
energiei. (pagina 17)

Instalaţia de aer condiţionat va fi în modul
COMFORT AIRFLOW combinat cu modul
INTELLIGENT EYE. (pagina 17)

1, 2

—

15

Note cu privire la "Funcţionarea COMFORT AIRFLOW"

• Poziţia clapetei se va schimba, împiedicând suflarea directă a aerului pe persoanele din încăpere.

• Funcţionarea POWERFUL şi cea COMFORT AIRFLOW nu pot fi utilizate în acelaşi timp.

•Volumul aerului va fi setat pe AUTO. Dacă se selectează direcţia fluxului de aer în sus şi în jos, funcţia
COMFORT AIRFLOW va fi anulată.

• Este prioritară funcţia butonului care a fost apăsat ultimul.

• Funcţia COMFORT AIRFLOW efectuează următoarele reglaje ale direcţiei fluxului de aer.
Clapeta se va mişca în sus în timpul răcirii astfel încât fluxul de aer va fi îndreptat în sus.
Clapeta se va mişca în jos în timpul încălzirii astfel încât fluxul de aer va fi îndreptat în jos.

Funcţionarea în mod de răcire Funcţionarea în mod de încălzire

16

Note cu privire la "Funcţionarea INTELLIGENT EYE"

• Senzorul INTELLIGENT EYE în conformitate cu următoarele situaţii.

90°

5 m

A

55° 55°

5 m

AB 5

A Zona 1
B Zona 2
1 O persoană este detecta în zonă 1
2 O persoană este detectată în zona 2
3 În ambele zone sunt detectaţi oameni
4 În zone nu sunt detectaţi oameni
5 Instalaţia de aer condiţionat va trece în mod de

economisire a energiei după 20 de minute

• Utilizaţi funcţionarea INTELLIGENT EYE în combinaţie cu funcţionarea COMFORT AIRFLOW.

• Direcţia vântul poate diferi faţă de direcţia ilustrată în funcţie de acţiunile şi mişcările oamenilor din
zone.

B

12

34

AB

17

Note cu privire la "Funcţionarea INTELLIGENT EYE"

• În timp ce instalaţia de aer condiţionat este în funcţionarea INTELLIGENT EYE, jaluzelele vor potrivi
direcţia fluxului de aer dacă există oameni în zonele de detectare ale INTELLIGENT EYE astfel încât
fluxul de aer îndreptat spre stânga sau spre dreapta nu va fi îndreptat spre oameni.
Dacă nu sunt detectaţi oameni nici în zona 1 şi nici în zona 2 în 20 minute, instalaţia de aer
condiţionat va trece în mod de economisire a energiei cu temperatura stabilită deplasată cu 2°C.
Instalaţia de aer condiţionat poate trece în funcţionare cu economisire a energiei chiar dacă există
oameni în zone. Aceasta poate surveni în funcţie de hainele pe care le poartă oamenii dacă nu există
mişcări de oameni în zone.

• Direcţia fluxului de aer de la jaluzele va fi spre stânga dacă există oameni în ambele zone 1 şi 2 sau
dacă există o persoană chiar în faţa senzorilor deoarece senzorii de pe ambele laturi vor detecta
persoana.

• Datorită poziţiei senzorului, oamenii ar putea fi expuşi la fluxul de aer al unităţii interioare dacă sunt
aproape de partea frontală a unităţii interioare.
Dacă există oameni aproape de partea frontală a unităţii interioare sau în ambele zone, este
recomandat să se utilizeze simultan funcţiile COMFORT AIRFLOW şi INTELLIGENT EYE. Când sunt
utilizate ambele, instalaţia de aer condiţionat nu va îndrepta fluxul de aer spre oameni.

• Senzorul nu poate detecta obiecte în mişcare mai departe de 5 m. (Verificaţi domeniul de aplicare)

• Sensibilitatea de detectare a senzorului se schimbă în funcţie de plasarea unităţii interioare, viteza
trecătorului, domeniul de temperaturi, etc.

• De asemenea senzorul detectează eronat, luând drept trecători animalele de casă, lumina soarelui,
fâlfâitul perdelelor şi lumina reflectată de oglinzi.

• NIGHT SET MODE (reglajul de noapte) (pagina 23) nu va continua în timpul folosirii funcţionării
INTELLIGENT EYE.

"INTELLIGENT EYE" este util pentru economisirea energiei

■ Funcţionarea economică

• Modificaţi temperatura cu –2°C la încălzire / +2°C la răcire / +2°C în modul de uscare faţă de

temperatura fixată.

• Reduceţi uşor debitul de aer în funcţionarea în mod numai FAN (ventilator). Dacă nu se detectează

nici o prezenţă în încăpere timp de 20 de minute.

Pentru a combina "funcţionarea COMFORT AIRFLOW" şi
"funcţionarea INTELLIGENT EYE"

• Instalaţia de aer condiţionat poate trece în funcţionarea combinată COMFORT AIRFLOW şi
INTELLIGENT EYE.
Clapeta îndreaptă fluxul de aer în sus (în timpul funcţionării pe răcire) şi în jos (în timpul funcţionării pe
încălzire), timp în care senzorii INTELLIGENT EYE acţionează pentru a detecta mişcarea oamenilor.
Când senzorii detectează oameni, jaluzelele vor îndrepta fluxul de aer astfel încât să nu fie suflat direct
peste ei. Dacă nu există oameni, instalaţia de aer condiţionat va trece în funcţionare cu economisire a
energiei după 20 de minute.

PRECAUŢIE

• Nu plasaţi obiecte mari lângă senzor.
De asemenea menţineţi unităţile de încălzire sau umectoarele în afara zonei de detecţie a senzorului.
Acest senzor poate detecta obiecte nedorite.

• Nu loviţi şi nu împingeţi violent senzorul INTELLIGENT EYE. Aceasta poate cauza deteriorări şi
funcţionare defectuoasă.

18

Funcţionarea POWERFUL

Funcţionarea POWERFUL maximalizează rapid efectul de răcire
(încălzire) în orice mod de funcţionare. Puteţi obţine capacitatea
maximă.

■ Pentru a porni funcţionarea
POWERFUL

1. Apăsaţi "butonul POWERFUL".

• Funcţionarea POWERFUL încetează în 20 minute.
Atunci sistemul revine automat la funcţionarea cu
reglajele folosite înainte de activarea funcţionării
POWERFUL.

•" " este afişat pe afişajul cu cristale lichide.

• Când se utilizează funcţionarea POWERFUL,
există unele funcţii care nu sunt disponibile.

■ Pentru a anula funcţionarea
POWERFUL

2. Apăsaţi "butonul POWERFUL" o dată.

•" " dispare de pe afişajul cu cristale lichide.

1, 2

NOTĂ

■ Note cu privire la funcţionarea POWERFUL

• Exploatarea POWERFUL nu poate fi utilizată împreună cu exploatarea ECONO, QUIET,
sau COMFORT. Este prioritară funcţia butonului care a fost apăsat ultimul.

• Exploatarea POWERFUL poate stabilită numai când unitatea funcţionează. Apăsarea
butonului de oprire a funcţionării cauzează anularea setărilor iar " " dispare de pe
afişajul cu cristale lichide.

• În modul COOL şi HEAT

Pentru a mări efectul de răcire (încălzire), capacitatea unităţii exterioare trebuie mărită iar
debitul de aer trebuie fixat la valoarea maximă.
Reglajele temperaturii şi debitului de aer nu sunt variabile.

• În modul DRY

Reglajul temperaturii este redus cu 2,5°C iar debitul de aer este uşor mărit.

• În modul FAN

Debitul de aer este fixat la valoarea maximă.

• Când se utilizează reglajul de încăpere prioritară

A se vedea "Notă pentru Multisistem" la pagina 31.

19

Funcţionarea OUTDOOR UNIT QUIET

Funcţionarea OUTDOOR UNIT QUIET reduce nivelul de
zgomot al unităţii exterioare prin modificarea frecvenţei şi
turaţiei ventilatorului pe unitatea exterioară Această funcţie
este convenabil ă în timpul nopţii.

■ Pentru a porni funcţionarea
OUTDOOR UNIT QUIET

1. Apăsaţi "butonul QUIET".

•" " este afişat pe afişajul cu cristale lichide.

■ Pentru a anula funcţionarea
OUTDOOR UNIT QUIET

2. Apăsaţi "butonul QUIET" încă o dată.

•" " dispare de pe afişajul cu cristale lichide.

1, 2

NOTĂ

■ Notă cu privire la funcţionarea OUTDOOR UNIT QUIET

• Dacă se utilizează un multisistem, această funcţie va opera doar când funcţionarea
OUTDOOR UNIT QUIET este fixată pe toate unităţile interioare în exploatare.
Totuşi, dacă utilizaţi reglajul de încăpere prioritară, consultaţi "Notă pentru Multisistem" la

pagina 31.

• Această funcţie este disponibilă în modurile COOL, HEAT şi AUTO.

(Nu este disponibilă în modurile FAN şi DRY)

•

Funcţionarea POWERFUL şi cea OUTDOOR UNIT QUIET nu pot fi utilizate în acelaşi
timp.
Este prioritară funcţia butonului care a fost apăsat ultimul.

20

Funcţionarea ECONO

Funcţionarea ECONO este o funcţie care permite o exploatare
eficientă prin limitarea valorii consumului maxim de energie.
Această funcţie este utilă când trebuie acordată atenţie pentru a
asigura ca disjunctorul să nu se declanşeze când produsul
funcţionează alături de alte aparate electrice.

■ Pentru a porni funcţionarea
ECONO

1. Apăsaţi "butonul ECONO".

•" " este afişat pe ecranul cu cristale lichide.

■ Pentru a anula funcţionarea
ECONO

2. Apăsaţi "butonul ECONO" încă o

dată.

•" " dispare de pe afişajul cu cristale lichide.

1

2

4

5

1, 2

21

3

6

1 Consum de curent şi putere
2 Funcţionare normală
3 Modul ECONO
4 Maxim în timpul funcţionării normale
5 Maxim în timpul modului ECONO
6 De la pornire şi până se atinge

temperatura fixată

7 Timp

• Această diagramă este prezentată numai în scop ilustrativ.

• Curentul maxim de regim şi consumul de putere al instalaţiei de aer condiţionat în modul
ECONO variază cu unitatea exterioară racordată.

7

NOTĂ

• Funcţionarea ECONO poate fi stabilită numai când unitatea funcţionează. Apăsarea butonului de
oprire cauzează anularea setării iar " " dispare de pe ecranul cu cristale lichide.

• Funcţionarea ECONO este o funcţie care permite exploatarea eficientă prin limitarea consumului de
energie al unităţii exterioare (frecvenţa de funcţionare).

• Funcţionarea ECONO funcţionează în modurile AUTO, RĂCIRE, USCARE şi ÎNCĂLZIRE.

• Funcţionarea POWERFUL şi ECONO nu pot fi utilizate în acelaşi timp.
Este prioritară funcţia butonului care a fost apăsat ultimul.

• Consumul de energie nu poate scădea chiar la utilizarea exploatării ECONO atunci când nivelul de
consum de energie este deja redus.

22

Funcţionarea temporizării

Funcţiile de temporizare sunt utile pentru pornirea şi oprirea
automată a instalaţiei de aer condiţionat noaptea sau dimineaţa.
Puteţi de asemenea folosi combinat ON TIMER şi OFF TIMER.

■ Pentru a folosi
funcţionarea OFF TIMER

•Verificaţi ca ceasul să fie potrivit corect.
Dacă nu, potriviţi ceasul la timpul prezent.
(pagina 8)

1. Apăsaţi "butonul OFF TIMER:

este afişat.

clipeşte.

2. Apăsaţi "butonul SELECT" până
când reglajul timpului ajunge în
punctul dorit.

• Fiecare apăsare a oricăruia din butoane

măreşte sau micşorează timpul reglat cu
10 minute. Ţinând apăsat oricare din cele
două butoane reglajul se modifică rapid.

3. Apăsaţi "butonul OFF TIMER" încă

1, 3

o dată.

•

Becul TIMER se luminează.

4

■ Pentru a anula funcţionarea OFF TIMER

4. Apăsaţi "butonul CANCEL".

• Becul TIMER se stinge.

NOTĂ

• Când se relează TIMER, timpul prezent nu este afişat.

• Odată ce aţi programat ON, OFF TIMER, reglajul timpului este memorat. (Memoria este anulată când
se înlocuiesc bateriile telecomenzii)

• Când unitatea este exploatată prin ON, OFF TIMER, durata reală a funcţionării poate varia din
momentul introdus de utilizator. (Maxim aproximativ 10 minute)

■ REGLAJUL DE NOAPTE

Când este activat OFF TIMER, instalaţia de aer condiţionat potriveşte automat reglajul temperaturii
cu (0,5°C în sus în modul COOL şi 2,0°C în jos în modul HEAT), pentru a preveni răcirea (încălzirea)
excesivă în timp ce dormiţi.

23

2

■ Pentru a folosi funcţionarea ON TIMER

•Verificaţi ca ceasul să fie potrivit corect. Dacă nu,
potriviţi ceasul la timpul prezent (pagina 8).

1. Apăsaţi "butonul ON TIMER".

este afişat.

clipeşte.

2. Apăsaţi "butonul SELECT" până
când reglajul timpului ajunge în
punctul dorit.

• Fiecare apăsare a oricăruia din butoane

măreşte sau micşorează timpul reglat cu
10 minute. Ţinând apăsat oricare din cele
două butoane reglajul se modifică rapid.

3. Apăsaţi "butonul ON TIMER" încă o
dată.

•

Becul TIMER se luminează.

2

■ Pentru a anula funcţionarea
ON TIMER

4. Apăsaţi "butonul CANCEL".

• Becul TIMER se stinge.

4

■ Pentru a combina ON TIMER şi OFF TIMER

• Un exemplu de reglaj pentru combinarea celor două temporizatoare este prezentat mai jos.

(Exemplu)
Timpul prezent: 11:00
PM
(Unitatea în funcţiune)
OFF TIMER la 0:00 AM *
ON TIMER la 7:00 AM *
* = Combinat

ATENŢIE

■ În următoarele cazuri, reglaţi temporizatorul din nou.

• După decuplarea unui întreruptor.

• După o pană de curent.

• După înlocuirea bateriilor în telecomandă.

Display

1, 3

24

Funcţionarea WEEKLY TIMER (temporizator săptămânal)

Pot fi salvate până la 4 reglaje de temporizator pentru fiecare zi a săptămânii. Este convenabil dacă WEEKLY
TIMER (temporizator săptămânal) este setat în conformitate cu modul de viaţă al familiei.

■ Utilizarea în aceste cazuri a WEEKLY TIMER

Un exemplu de setări WEEKLY TIMER este prezentat mai jos.
Exemplu: Aceleaşi setări ale temporizatorului sunt efectuate pentru săptămâna de luni până vineri
în timp ce alte setări ale temporizatorului sunt efectuate pentru sfârşitul săptămânii.

Luni Efectuaţi setările temporizatorului până la programele 1-4 (pagina 26)

Programul 1

ON

6:00 8:30 17:30 22:00

Programul 2

OFF

Programul 3

ON

25°C 27°C

Programul 4

OFF

25°C

2 2

1

25°C

27°C

1

27°C

1 ON
2 OFF

Marţi până
vineri

Utilizaţi modul de copiere pentru a efectua setări pentru marţi până vineri, deoarece aceste
setări sunt aceleaşi cu cele pentru luni. (pagina 28)

Programul 1

ON

Programul 2

OFF

Programul 3

ON

25°C 27°C

Sâmbătă Fără setări ale temporizatorului

6:00 8:30 17:30 22:00

Duminica Efectuaţi setările temporizatorului până la programele 1-4 (pagina 26)

Programul 1

ON

Programul 2

OFF

Programul 3

OFF

27°C 27°C25°C

8:00 10:00 19:00 21:00

25°C

2 1

1

25°C

Programul 4

Programul 4

ON

27°C

2

27°C

OFF

25

1 ON
2 OFF

• Până la 4 rezervări pe zi şi 28 rezervări pe săptămână poate fi setate în WEEKLY TIMER. Utilizarea
eficientă a modului de copiere asigură uşurinţa efectuării rezervărilor.

• Utilizarea setărilor ON-ON-ON-ON, de exemplu, face posibilă programarea modului de funcţionare şi
setarea schimbărilor de temperatură. În plus, prin utilizarea setărilor OFF-OFF-OFF-OFF, poate fi stabilită
doar ora de oprire pentru fiecare zi. Aceasta va opri automat instalaţia de aer condiţionat dacă utilizatorul
uită să o oprească.

■ Pentru a folosi funcţionarea
WEEKLY TIMER

• Asiguraţi-vă ziua săptămânii şi ora sunt fixate.
Dacă nu, fixaţi ziua săptămânii şi ora. (pagina 8)

ON

Programul 2

OFF

Programul 3

ON

Programul 4

OFF

Programul 1

Luni

25°C 27°C

6:00 8:30 17:30 22:00

1. Apăsaţi butonul " ".

•Vor fi afişate ziua săptămânii şi numărul de
rezervare.

• pot fi făcute 1 până la 4 reglaje pe zi.

2. Apăsaţi butonul "SELECT" pentru a
selecta ziua dorită a săptămânii şi
numărul de rezervare.

• Apăsarea butonului "SELECT" schimbă numărul de

rezervare şi ziua săptămânii.

3. Apăsaţi "butonul NEXT".

•Va fi fixată ziua săptămânii.

•" " şi " " clipesc.

4. Apăsaţi 'butonul SELECT" pentru a
selecta modul dorit.

•" " şi " " sau " " vor clipi.

ON OFF Blank

ON TIMER OFF TIMER

•Treceţi la treapta 9 dacă se selectează "fără setare".

5. Apăsaţi "butonul NEXT".

•Va fi fixat modul săptămânal.

•" " şi " " clipesc.

1

3, 5, 7

2, 4, 6

fără setare

6. Apăsaţi "butonul SELECT" pentru a selecta ora dorită.

• Ora poate fi fixată între 0:00 şi 23:50 la intervale de 10 minute.

• Apăsaţi "butonul BACK" pentru a reveni la setarea modului.

•Treceţi la treapta 9 dacă "OFF" este selectat la treapta 4.

26

7. Apăsaţi "butonul NEXT".

•Va fi fixată ora.

•" " şi temperatura clipesc.

Setările respective ale ecranului

Setări de zi şi număr Setări ON/OFF Setări de oră Setări de temperatură

8. Apăsaţi "butonul SELECT" pentru a
selecta temperatura dorită.

•Temperatura poate fi fixată între 10°C şi 32°C.

Răcire: Unitatea funcţionează la 18°C chiar dacă este
setată la 10 până la 17°C.
Încălzire: Unitatea funcţionează la 30°C chiar dacă este
setată la 31 până la 32°C.

• Pentru a reveni la setarea orei, apăsaţi "butonul BACK".

•Temperatură fixată este afişată numai când stabilirea

modului este pornită.

9. Apăsaţi "butonul NEXT".

•Temperatura va fi fixată şi treceţi la următoarea setare de

rezervare.

• Pentru a continua cu setări suplimentare, repetaţi

procedeul de la treapta 2.

10.Apăsaţi "butonul " pentru a finaliza
setarea.

• Îndreptaţi telecomanda spre instalaţia de aer condiţionat şi

apăsaţi butoanele pentru a o acţiona. Instalaţia de aer
condiţionat va emite un bip şi becul indicator al funcţionării
va clipi.

10

9

27

8

NOTĂ

■ WEEKLY TIMER (temporizator săptămânal)

• Nu uitaţi să fixaţi mai întâi ora pe telecomandă.

•Ziua săptămânii, ora de pornire/oprire pot fi setate cu WEEKLY TIMER. Pentru ON TIMER (cuplare temporizator),
reglajele diferite de cele de mai sus se bazează pe reglajele telecomenzii înainte de punerea în funcţiune.

• WEEKLY TIMER şi temporizatorul ON/OFF nu pot fi utilizate în acelaşi timp. Temporizatorul ON/OFF
are prioritate dacă este reglat în timp ce WEEKLY TIMER este încă activ. WEEKLY TIMER este activat
după ce temporizatorul ON/OFF rezervat a fost finalizat.

• "Butonul WEEKLY" activează sau dezactivează rezervarea.

• Pentru a seta WEEKLY TIMER, apăsaţi "butonul şi faceţi o rezervare în conformitate cu procedeele.

• Numai ora şi temperatura fixată cu temporizatorul săptămânal sunt trimise cu "butonul ".
Reglaţi temporizatorul săptămânal numai după stabilirea în prealabil a modului de funcţionare şi
direcţiei ventilatorului .

• Cu WEEKLY TIMER pot fi rezervate până la 4 reglaje pe zi şi până la 28 de reglaje pe săptămână.
Dacă o rezervare dezactivată cu 'butonul WEEKLY' este activată încă o dată, va fi utilizată ultima
rezervare făcută.

• Decuplarea întreruptorului, penele de curent şi alte evenimente similare vor deregla precizia ceasului
intern al unităţii interioare. Resetaţi ceasul. (pagina 8)

• Butonul "BACK" poate fi utilizat numai pentru reglajele de mod, oră şi temperatură. Nu poate fi utilizat
pentru a reveni la numărul de rezervare.

■ Utilizarea modului de copiere

•O rezervare făcută o dată poate fi copiată uşor şi cu
utilizarea aceloraşi reglaje pentru o altă zi a
săptămânii.

ON

Programul 2

OFF

Programul 3

ON

Programul 4

OFF

Programul 1

Luni

25°C 27°C

6:00 8:30 17:30 22:00

COPY

ON

Programul 2

OFF

Programul 3

ON

Programul 4

OFF

25°C 27°C

6:00 8:30 17:30 22:00

Marţi până

vineri

Programul 1

1. Apăsaţi butonul " ".

2. Apăsaţi 'butonul SELECT' pentru a
confirma ziua săptămânii care va fi
copiată.

3. Apăsaţi "butonul COPY".

• Aceasta activează modul de copiere.

• Copiaţi întreaga rezervare a zilei selectate a săptămânii.

4. Apăsaţi "butonul SELECT" pentru a
selecta ziua destinaţie a săptămânii.

1, 6

3, 5

2, 4

28

5. Apăsaţi "butonul COPY".

• Rezervarea va fi copiată la ziua selectată a săptămânii.

• Pentru a continua copierea setărilor la alte zile ale săptămânii, repetaţi treapta 4 şi 5.

6. Apăsaţi butonul " ".

• Părăsiţi modul de copiere.

Setarea ecranelor

Ecran de confirmare Ecran de copiere Ecran de inserare Ecran normal

NOTĂ

■ COPY MODE (mod de copiere)

• Întreaga rezervare a zilei sursă a săptămânii este copiată în modul de copiere.
Pot fi efectuate reglaje detaliate după ce copierea este finalizată.

■ Confirmarea unei
rezervări

• Rezervarea poate fi confirmată.

1. Apăsaţi butonul " ".

•Vor fi afişate ziua săptămânii şi numărul de
rezervare al zilei curente.

2. Apăsaţi butonul "SELECT"
pentru a selecta ziua săptămânii
şi numărul rezervării care vor fi
confirmate.

• Prin apăsarea butonului "SELECT" se

afişează detaliile rezervării.

3. Apăsaţi butonul " ".

• Confirmarea rezervării finalizată.

Setarea ecranelor

29

1, 3

4, 6, 7

2, 5

■ Anularea tuturor rezervărilor

4. Ţineţi apăsat butonul "WEEKLY" timp de 5 secunde.

•Aveţi grijă să îndreptaţi telecomanda spre unitatea principală şi controlaţi pentru semnalul de recepţie.

• Această funcţionare nu este activă în timp ce WEEKLY TIMER este reglat.

•Toate rezervările vor fi anulate.

■ Anularea rezervărilor individuale

• Această funcţie poate fi utilizată pentru anularea rezervărilor pentru fiecare zi a săptămânii.

• Poate fi utilizat în timpul confirmării sau reglării rezervărilor.

5. Selectaţi ziua din săptămână care urmează a fi anulată cu butonul
"SELECT".

6. Ţineţi apăsat butonul "WEEKLY" timp de 5 secunde.

• Rezervarea selectată va fi anulată.

■ Pentru a anula funcţionarea WEEKLY TIMER

7. Apăsaţi butonul "WEEKLY" pentru a dezactiva funcţionarea WEEKLY.

•" " va dispare de pe afişaj.

• Becul TIMER se stinge.

• Pentru a reactiva funcţionarea WEEKLY TIMER, apăsaţi butonul "WEEKLY" din nou.

30

Notă pentru Multisistem

〈〈 Ce este un "Multisistem"? 〉〉

Acest sistem are o unitate exterioară racordată la unităţi interioare
multiple.

1 Unitate exterioară
2 Cameră de zi
3 Încăperea A
4 Încăperea B
5 Încăperea C

■

Selectarea modului de funcţionare

1. Cu Reglajul de încăpere prioritară prezent dar inactiv sau absent

Când funcţionează mai mult de o unitate interioară, prioritate primeşte prima unitate pusă în funcţiune.
În acest caz, reglaţi unităţile cuplate mai târziu la acelaşi mod de funcţionare (*1) cu cel al primei unităţi.
În caz contrar, ele vor intra în mod de aşteptare iar becul indicator al funcţionării va clipi; aceasta nu indică o
defecţiune.

(*1)

• Pot fi folosite în acelaşi timp modurile COOL, DRY şi FAN.

• Modul AUTO selectează automat modul COOL sau HEAT pe baza temperaturii încăperii.
De aceea, modul AUTO este disponibil când se selectează acelaşi mod de funcţionare cu cel al
încăperii cu prima unitate ce urmează a fi pusă în funcţiune.

〈PRECAUŢIE〉

În general, are prioritate modul de funcţionare în încăperea în care unitatea este exploatată prima, dar reţineţi
următoarele situaţii care constituie excepţii.
Dacă în prima încăpere funcţionarea este în mod FAN, atunci utilizarea modului de încălzire în oricare din încăperile
de după aceasta va da prioritate încălzirii. În această situaţie, instalaţia de aer condiţionat care funcţionează în modul
FAN va trece în mod de aşteptare, iar becul indicator al funcţionării va clipi.

1

2

5

3

4

2. Cu Reglajul de încăpere prioritară activ

A se vedea "Reglajul de încăpere prioritară" la pagina 32.

■

Modul NIGHT QUIET (silenţios nocturn) (Disponibil numai
pentru funcţionarea în mod de răcire)

Modul NIGHT QUIET necesită o programare iniţială în timpul instalării. Consultaţi comerciantul sau distribuitorul pentru
asistenţă.

Modul NIGHT QUIET reduce zgomotul de funcţionare a unităţii exterioare în timpul orelor de noapte pentru a
evita deranjarea vecinilor.

• Modul NIGHT QUIET este activat când temperatura scade cu 5°C sau mai mult sub temperatura maximă înregistrată
în ziua respectivă. De aceea, când diferenţa de temperatură este mai mică de 5°C, această funcţie nu va fi activată.

• Modul NIGHT QUIET reduce uşor eficienţa de răcire a unităţii.

■

Funcţionarea OUTDOOR UNIT QUIET

1. Cu Reglajul de încăpere prioritară prezent dar inactiv sau absent

Când utilizaţi modul de funcţionare OUTDOOR UNIT QUIET cu Multisistem, fixaţi toate unităţile
interioare la funcţionarea OUTDOOR UNIT QUIET utilizând telecomenzile lor.

Când anulaţi funcţionarea OUTDOOR UNIT QUIET, anulaţi una din unităţile interioare în funcţiune utilizând
telecomanda sa.

Totuşi afişajul funcţionării OUTDOOR UNIT QUIET rămâne pe telecomanda pentru alte încăperi.
Vă recomandăm să eliberaţi toate încăperile utilizând telecomenzile lor.

31

(pagina 20)

2. Cu Reglajul de încăpere prioritară activ

A se vedea "Reglajul de încăpere prioritară" la pagina 32.

■

Blocarea modului de răcire/încălzire (disponibil numai pentru
modelele cu pompă termică)

Blocarea modului de răcire/încălzire necesită o programare iniţială în timpul instalării. Consultaţi comerciantul sau
distribuitorul pentru asistenţă. Blocarea modului de răcire/încălzire fixează forţat unitatea fie în modul de răcire, fie în
cel de încălzire. Această funcţie este convenabilă când doriţi să reglaţi la acelaşi mod de funcţionare toate unităţile
interioare racordate la Multisistem.

■ Reglajul de încăpere prioritară

Reglajul de încăpere prioritară necesită o programare iniţială în timpul instalării. Consultaţi
comerciantul sau distribuitorul pentru asistenţă.

Încăperea desemnată prioritară obţine prioritate în următoarele situaţii;

1. Prioritatea modului de funcţionare

Odată ce modul de funcţionare al încăperii prioritare obţine precedenţă, utilizatorul poate selecta
un mod diferit de funcţionare din alte încăperi.

〈Exemplu〉

* Încăperea A este încăperea prioritară în exemple.
Când este selectat modul COOL în încăperea A în timp ce următoarele moduri funcţionează în
încăperile B,C şi D:

Mod de funcţionare în

încăperea B, C şi D

COOL sau DRY sau FAN Se menţine modul de funcţionare curent.

HEAT

AUTO

Unitatea intră în mod de aşteptare. Funcţionare se reia când
unitatea din încăperea A se opreşte din funcţiune.

Dacă unitatea este reglată în modul COOL, funcţionarea
continuă. Dacă este reglat în modul HEAT, intră în mod de
aşteptare. Funcţionare se reia când unitatea din încăperea A se
opreşte din funcţiune.

Starea încăperii B, C şi D când unitatea din

încăperea A este în modul COOL

2. Prioritatea când este utilizată funcţionarea POWERFUL

〈Exemplu〉

* Încăperea A este încăperea prioritară în exemple.
Unităţile interioare din încăperile A,B,C şi D sunt toate în funcţiune. Dacă unitatea din încăpere A
lansează funcţionarea POWERFUL, capacitatea de funcţionare va fi concentrată în încăperea A. Într­un astfel de caz, eficienţa de răcire (încălzire) a unităţilor din încăperile B,C şi D poate fi uşor redusă.

3. Prioritatea când se utilizează funcţionarea OUTDOOR UNIT QUIET

〈Exemplu〉

* Încăperea A este încăperea prioritară în exemple.
Prin reglajul unităţii din încăperea A la funcţionare QUIET, instalaţia de aer condiţionat începe
funcţionarea OUTDOOR UNIT QUIET.
Nu trebuie să reglaţi toate unităţile interioare în funcţiune pe funcţionare QUIET.

32

ÎNTREŢINERE

Întreţinere şi curăţare

PRECAUŢIE

Înainte de curăţare, asiguraţi-vă că aţi
scos aparatul din funcţiune şi aţi decuplat
întreruptorul.

Unităţi

Unitatea interioară, unitatea exterioară şi telecomanda

■

1. Ştergeţi praful cu o cârpă moale.

■ Panou frontal

1. Deschideţi panoul frontal.

• Apucaţi panoul de clemele laterale şi ridicaţi-o până ce se
opreşte cu un clic.

2. Scoateţi panoul frontal.

•

Ridicaţi panoul frontal, glisaţi-l uşor spre dreapta
şi scoateţi-l de pe axul orizontal

3. Curăţaţi panoul frontal

• Ştergeţi-l cu o cârpă moale înmuiată în apă.

• Pot fi folosiţi doar detergenţi neutri.

• În cazul spălării panoului cu apă, uscaţi-l după spălare
cu o cârpă şi apoi la umbră.

4. Fixaţi panoul frontal

• Introduceţi cele 2 cuie ale panoului frontal în orificii şi
împingeţi-le complet înăuntru.

• Închideţi încet grila frontală şi împingeţi grila în cele 3
puncte.
(1 în fiecare parte şi 1 în mijloc)

.

Potriviţi cuiul în
fantă.

PRECAUŢIE

• Nu atingeţi piesele metalice ale unităţii interioare. Atingerea acelor piese poate cauza accidentări.

•

Când demontaţi sau fixaţi panoul frontal, folosiţi un taburet robust şi stabil şi procedaţi cu atenţie.

• Când demontaţi sau fixaţi panoul frontal, ţineţi bine panoul cu mâna pentru a-l feri de cădere.

• Pentru curăţare nu folosiţi apă mai caldă de 40°C, benzină, diluant, uleiuri volatile, pastă de lustruit,
perii de curăţat sau alte materiale abrazive.

• După curăţare, asiguraţi-vă că panoul frontal este fixat sigur.

33

Filtrele

1. Deschideţi panoul frontal. (pagina 33)

2. Trageţi afară filtrele de aer.

• Împingeţi puţin în sus urechea de la mijlocul fiecărui filtru
de aer, apoi trageţi-o jos.

3. Scoateţi filtrul de purificare a
aerului cu funcţie fotocatalitică
dezodorizantă.

• Apucaţi nervurile cadrului şi desprindeţi cele patru

cleme.

1 Filtru fotocatalitic de titan-apatit pentru

purificarea aerului

2 Filtru de purificare a aerului cu funcţie

fotocatalitică dezodorizantă

3 Cadrul filtrului
4 Ureche
5 Filtrul de aer

4. Curăţaţi sau înlocuiţi fiecare filtru.

A se vedea mai jos.

5. Fixaţi filtrul de aer şi filtrul fotocatalitic
de titan-apatit pentru purificarea aerului
aşa cum au fost şi închideţi panoul
frontal.

• Introduceţi clemele filtrelor în fantele grilei frontale.

Închideţi încet grila frontală şi împingeţi grila în cele 3
puncte. (1 în fiecare parte şi 1 în mijloc)

Împingeţi

1

2

3

4

■ Filtru de aer

1. Spălaţi filtrele de aer cu apă, sau curăţaţi-le cu un
aspirator.

• Dacă praful nu se îndepărtează uşor, spălaţi-le cu un detergent neutru

diluat cu apă călduţă, apoi uscaţi-le la umbră.

• Este recomandat să curăţaţi filtrele de aer o dată la două săptămâni.

■ Filtru fotocatalitic de titan-apatit pentru
purificarea aerului

Filtrul fotocatalitic de titan-apatit pentru purificarea aerului poate fi
regenerat prin spălare cu apă o dată la 6 luni. Recomandăm înlocuirea sa
o dată la 3 ani.

34

[Întreţinerea]

1. Curăţaţi de praf cu aspiratorul şi spălaţi 10 - 15 minute dacă este prea

murdar.

2. Nu demontaţi filtrul de pe şasiu când spălaţi cu apă.

3. După spălare, îndepărtaţi apa rămasă prin scuturare şi uscaţi la

umbră.

4. Deoarece materialul este confecţionat din poliester, nu stoarceţi filtrul

când îndepărtaţi apa.

[Înlocuire]

1. Scoateţi urechile de pe cadrul filtrului şi înlocuiţi cu un filtru nou.

• Debarasaţi-vă de filtrul vechi ca de un deşeu inflamabil.

NOTĂ

• Funcţionarea cu filtre de purificare murdare:
(1) aerul nu poate fi dezodorizat. (2) aerul nu poate fi curăţat.
(3) cauzează încălzire sau răcire slabă. (4) poate cauza mirosuri.

• Pentru a comanda filtrul fotocatalitic de titan-apatit pentru purificarea aerului, luaţi
legătura cu atelierul de întreţinere unde aţi cumpărat instalaţia de aer condiţionat.

•

Debarasaţi-vă de filtrele vechi de aer ca deşeuri necombustibile.

Articol

Filtru fotocatalitic de titan-apatit pentru purificarea
aerului (fără cadru) 1 set

Nr. piesei

KAF970A46

Verificaţi

Verificaţi ca baza, stativul şi celelalte accesorii ale unităţii exterioare să nu fie degradate sau corodate.
Verificaţi ca nimic să nu blocheze prizele şi orificiile de evacuare a aerului din unitatea interioară

şi unitatea exterioară.

Verificaţi ca scurgerea prin furtunul de scurgere să fie fără întreruperi în timpul funcţionării COOL
sau DRY.

• Dacă nu se observă apă de golire, s-ar putea să existe scăpări de apă din unitatea interioară. Într-un
astfel de caz scoateţi din funcţiune şi consultaţi atelierul de întreţinere.

■ Înaintea unei perioade îndelungate de neutilizare

1. Lăsaţi să funcţioneze "în mod ventilator" timp de câteva ore într-o
zi însorită pentru a usca interiorul.

• Apăsaţi butonul "MODE" şi selectataţi modul de funcţionare "ventilator".

• Apăsaţi butonul "ON/OFF" şi puneţi în funcţiune.

2. După încetarea funcţionării decuplaţi întreruptorul pentru instalaţia de
aer condiţionat pentru încăperi.

3. Curăţaţi filtrele de aer şi montaţi-le la loc.

4. Scoateţi bateriile din telecomandă.

NOTĂ

• Când este racordată o unitate exterioară multiplă, asiguraţi-vă că operaţiunea de încălzire nu este
folosită la altă încăpere înainte de a utiliza funcţionarea în mod ventilator. (pagina 32)

35

DEPANAREA

Depanarea

Aceste cazuri nu sunt defecţiuni.

Următoarele cazuri nu sunt defecţiuni ale instalaţiei de aer condiţionat dar au anumite cauze. Puteţi continua
utilizarea instalaţiei.

Caz Explicaţie

Instalaţia nu porneşte imediat.

• Când a fost apăsat butonul ON/
OFF curând după scoaterea din
funcţiune.

• Când modul a fost selectat din
nou.

Aerul cald nu începe să refuleze
imediat după pornirea modului
de încălzire.

Încălzirea se opreşte brusc şi
se aude un sunet de curgere.

Unitatea exterioară degajă apă
sau abur.

Din unitatea interioară se
degajă ceaţă.

Unitatea interioară emite un
miros neplăcut.

Ventilatorul exterior se roteşte
în timp ce instalaţia de aer
condiţionat nu funcţionează.

• Aceasta are drept scop protejarea instalaţiei de aer
condiţionat.
Trebuie să aşteptaţi circa 3 - 4 minute.

• Instalaţia de aer condiţionat se încălzeşte. Trebuie
să aşteptaţi 1 - 4 minute.
(Sistemul este conceput să înceapă refularea aerului numai
după ce acesta a atins o anumită temperatură)

• Sistemul îndepărtează gheaţa de pe unitatea exterioară.
Trebuie să aşteptaţi circa 4 - 12 minute.

■ În modul HEAT

• Gheaţa de pe unitatea exterioară se topeşte

transformându-se în apă sau abur când instalaţia este
în modul de dezgheţare.

■ În modul COOL sau DRY

• Umezeala din aer condensează pe suprafaţa rece a

tubulaturii unităţii exterioare şi picură.

■ Aceasta se întâmplă când aerul din încăpere este răcit până
la formare de ceaţă sub efectul fluxului de aer rece în timpul
operaţiunii de răcire.

■ Aceasta, deoarece aerul din încăpere este răcit de
schimbătorul de căldură şi generează ceaţă în timpul
operaţiunii de dezgheţare.

■ Aceasta se întâmplă când mirosurile camerei, ale mobilei
sau ale ţigărilor sunt absorbite în unitate şi apoi refulate cu
fluxul de aer.
(Într-un astfel de caz recomandăm spălarea unităţii interioare
de către un tehnician. Consultaţi atelierul de întreţinere unde
aţi cumpărat instalaţia de aer condiţionat)

■ După oprirea funcţionării :

•Ventilatorul exterior continuă să se rotească încă

60 de secunde pentru a proteja sistemul.

■ În timp ce instalaţia de aer condiţionat nu funcţionează:

• Când temperatură din exterior este foarte înaltă,

ventilatorul exterior începe să se rotească pentru a proteja
sistemul.

36

Instalaţia se opreşte brusc.
(becul indicator al funcţionării
este luminat)

Nu sunt afişate semnale de
telecomandă.
Sensibilitatea telecomenzii este
redusă.
Afişajul are contrast redus sau
stins.
Afişajul funcţionează
necontrolat.

ON/OFF TIMER nu funcţionează
în conformitate cu setările.

■

Pentru a proteja sistemul, instalaţia de aer condiţionat se poate opriţi la
fluctuaţii mari ale tensiunii.
Funcţionarea se reia automat în circa 3 minute.

• Bateriile sunt descărcate şi telecomanda funcţionează defectuos.
Înlocuiţi toate bateriile cu noile baterii alcaline AAA. Pentru detalii,
consultaţi "Pentru montarea bateriilor" la pagina 7.

* Dacă există buton de resetare, apăsaţi butonul de resetare după ce aţi

înlocuit bateriile.

• Controlaţi dacă ON/OFF TIMER şi WEEKLY TIMER sunt
setate la aceeaşi oră.
Schimbaţi sau dezactivaţi setările la WEEKLY TIMER.
(pagina 25)

Verificaţi încă o dată.

Verificaţi încă o dată înainte de a chema un tehnician de întreţinere.

Caz Verificaţi

Instalaţia de aer condiţionat
nu funcţionează.
(becul indicator al funcţionării
este stins)

Efectul de răcire (încălzire) este
slab.

• Întreruptorul este decuplat sau o siguranţă este arsă?

• Este pană de curent?

• Sunt baterii în telecomandă?

•Temporizatorul este reglat corect?

• Filtrele de aer sunt curate?

• Nu este obturată priza de aer sau orificiul de evacuare a
aerului de la unităţile interioare şi exterioare?

• Reglajul temperaturii este adecvat?

• Geamurile şi uşile sunt închise?

• Debitul şi direcţia fluxului de aer sunt reglate corespunzător?

37

Instalaţia se opreşte brusc.
(becul indicator al funcţionării
clipeşte)

În timpul exploatării are loc
o anomalie în funcţionare.

Unitatea interioară se opreşte
sau nu funcţionează când este
selectat modelul cu pompă
termică.

Telecomanda permite
selectarea "încălzirii" chiar
dacă unitatea este un model
numai pentru răcire.

Încălzirea nu poate fi selectată,
cu toate că unitatea este un
model cu pompă termică.

• Filtrele de aer sunt curate?

• Nu este obturată priza de aer sau orificiul de evacuare
a aerului de la unităţile interioare şi exterioare?
Curăţaţi filtrele de aer sau îndepărtaţi toate obstacolele
şi decuplaţi întreruptorul. Apoi cuplaţi-l din nou şi încercaţi
să acţionaţi instalaţia de aer condiţionat cu telecomanda.
Dacă becul continuă să clipească, apelaţi atelierul de
întreţinere de unde aţi cumpărat instalaţia de aer condiţionat.

• Sunt modurile de funcţionare aceleaşi la unităţile interioare
racordate la unităţi exterioare în multisistem?
Dacă nu, reglaţi toate unităţile interioare la acelaşi mod de
funcţionare şi confirmaţi că becul clipeşte.
De altfel, când modul de funcţionare este în "AUTO", reglaţi
pentru un moment toate modurile de funcţionare ale unităţilor
interioare la "COOL" sau "HEAT" şi verificaţi încă o dată că
becurile sunt normale.
Dacă becurile încetează să clipească după manevra de mai
sus, nu există defecţiuni.
(pagina 32)

• Instalaţia de aer condiţionat poate funcţiona defectuos din
cauza descărcărilor electrice sau a undelor radio. Decuplaţi
întreruptorul, cuplaţi-l din nou şi încercaţi să acţionaţi
instalaţia de aer condiţionat cu telecomanda.

• Dacă instalaţia de aer condiţionat nu are o funcţie de încălzire, unitatea
funcţionând pe răcire, uscare, sau ventilator se opreşte dacă se
selectează modul de încălzire. Dacă este selectat modul de încălzire şi
este apăsat butonul de punere în funcţiune când unitatea nu este în
funcţiune, unitatea nu va porni.
Verificaţi specificaţiile unităţii exterioare. Dacă unitatea exterioară este
un model numai pentru răcire, fixaţi telecomanda pentru modelul numai
pentru răcire utilizând comutatorul numai răcire/pompă termică de pe
telecomandă. (pagina 9)
Dacă nu sunteţi sigur cum să comutaţi reglajul, luaţi legătura cu
atelierul de service de unde aţi cumpărat instalaţia de aer condiţionat.

• Reglaţi telecomanda astfel încât să fie pentru un model cu pompă
termică utilizând comutatorul numai răcire/pompă termică de pe
telecomandă. (pagina 9)
Dacă nu sunteţi sigur cum să comutaţi reglajul, luaţi legătura cu
atelierul de service de unde aţi cumpărat instalaţia de aer condiţionat.

38

Anunţaţi imediat atelierul

AVERTIZARE

■ Când sesizaţi o anomalie (precum miros de ars), scoateţi din funcţiune şi decuplaţi întreruptorul.
Menţinerea în funcţiune a sistemului în condiţii anormale poate cauza electrocutări sau incendiu.
Consultaţi atelierul de întreţinere unde aţi cumpărat instalaţia de aer condiţionat.

■ Nu încercaţi să reparaţi sau să modificaţi de unul singur instalaţia de aer condiţionat.
Manipularea incorectă poate cauza electrocutări sau incendiu.
Consultaţi atelierul de întreţinere unde aţi cumpărat instalaţia de aer condiţionat.

Dacă survine unul din următoarele fenomene, anunţaţi imediat atelierul de întreţinere.

• Cordonul de alimentare este anormal de cald sau deteriorat.

• În timpul funcţionării se aude un sunet anormal.

• Întreruptorul de siguranţă, siguranţele sau întreruptorul pentru
scurgere la pământ opresc frecvent funcţionarea.

• Un comutator sau un buton se defectează frecvent.

• Se simte miros de ars.

• Din unitatea interioară se scurge apă.

Decuplaţi întreruptorul
şi anunţaţi atelierul

➤

de întreţinere.

■ După o pană de curent.
Instalaţia de aer condiţionat îşi reia automat
funcţionarea în circa 3 minute. Trebuie să
aşteptaţi puţin

■ Descărcări electrice
În caz de furtună cu descărcări electrice,
scoateţi din funcţiune şi decuplaţi întreruptorul
pentru a proteja sistemul.

Cerinţe privind dezafectarea

Produsul şi bateriile furnizate cu controlerul sunt marcate cu acest simbol. Acest simbol înseamnă că
produsele electrice şi electronice şi bateriile nu vor fi amestecate cu deşeurile menajere nesortate.
Pentru baterii, sub simbol poate fi imprimat un simbol chimic. Acest simbol chimic înseamnă că
bateria conţine un metal greu peste o anumită concentraţie. Simbolurile chimice posibile sunt:



Pb: plumb (>0,004%)
Nu încercaţi să dezmembraţi singuri sistemul: dezmembrarea produsului, tratarea agentului frigorific, a uleiului şi a
altor componente trebuie executate de un instalator calificat conform legislaţiei locale şi naţionale relevante.
Unităţile şi bateriile epuizate trebuie tratate într-o instalaţie specializată de tratament pentru reutilizare, reciclare şi
recuperare.
Prin asigurarea dezafectării corecte, veţi contribui la prevenirea consecinţelor negative pentru mediul înconjurător
şi sănătatea oamenilor.
Pentru informaţii suplimentare luaţi legătura cu instalatorul sau cu autorităţile locale.

Vă recomandăm efectuarea periodică a lucrărilor de întreţinere

În anumite condiţii de funcţionare, după mai mulţi ani de utilizare interiorul instalaţiei de aer condiţionat
se poate îmbâcsi având drept rezultat diminuarea performanţelor. În afara curăţării regulate executate
de utilizator se recomandă efectuarea unor lucrări periodice de întreţinere de către un specialist. Pentru
întreţinerea de specialitate, luaţi legătura cu atelierul de întreţinere unde aţi cumpărat instalaţia de aer
condiţionat.
Costul întreţinerii trebuie suportat de utilizator.

39

Informaţii importante privind agentul frigorific utilizat.

Acest produs conţine gaze fluorurate cu efect de seră cuprinse în Protocolul de la Kyoto.
Tip de agent frigorific: R410A

Valoare GWP

(1)

GWP = potenţial de încălzire globală

(1)

: 1975

În funcţie de legislaţia europeană sau locală, pot fi cerute controale periodice pentru scăpări de agent frigorific.
Luaţi legătura cu distribuitorul local pentru informaţii suplimentare.

Diagnosticarea defecţiunilor

DIAGNOSTICAREA DEFECŢIUNILOR CU TELECOMANDA

În seria ARC452A, secţiunile de afişaj al temperaturii de pe unitatea principală indică coduri corespunzătoare.

1. Când butonul TIMER CANCEL (anularea temporizatorului) este ţinut apăsat timp de 5 secunde,
pe secţiunea de afişaj al temperaturii clipeşte indicaţia

Butonul de anulare a temporizatorului
Anulează reglajul temporizatorului.

""

.

40

2. Apăsaţi butonul TIMER CANCEL (de anulare a temporizatorului) în mod repetat până se aude un bip
continuu.

• Indicarea de cod se schimbă după cum este prezentat mai jos şi semnalează cu un bip lung.

COD SEMNIFICAŢIE

00 NORMAL

UA DEFECŢIUNE A COMBINAŢIEI UNITATE INTERIOARĂ-EXTERIOARA

SISTEM

UNITATE

INTERIOARĂ

UNITATE

EXTERIOARĂ

U0 AGENT FRIGORIFIC INSUFICIENT
U2 CĂDERE DE TENSIUNE SAU SUPRATENSIUNE PE CIRCUITUL PRINCIPAL
U4
A1 DEFECŢIUNE LA PLACA CU CIRCUITE IMPRIMATE A UNITĂŢII INTERIOARE
A5 CONTROL DE PRESIUNE ÎNALTĂ SAU PROTECŢIE FAŢĂ DE ÎNGHEŢ
A6 DEFECŢIUNE LA MOTORUL VENTILATORULUI
C4 SENZOR DE TEMPERATURA DEFECT LA SCHIMBĂTORUL DE CĂLDURĂ
C9 SENZOR DE TEMPERATURĂ DEFECT PE ASPIRAŢIA AERULUI
EA EROARE DE COMUTARE RĂCIRE-ÎNCĂLZIRE
E1 DEFECŢIUNE A PLĂCII CU CIRCUITE IMPRIMATE
E5 OL PORNIT
E6 PORNIRE DEFECTUOASĂ A COMPRESORULUI
E7 DEFECŢIUNE LA MOTORUL DE CURENT CONTINUU AL VENTILATORULUI
E8 SUPRACURENT PE INTRARE
F3 CONTROLUL CONDUCTEI DE EVACUARE DE TEMPERATURĂ ÎNALTA
F6 CONTROL DE PRESIUNE ÎNALTĂ (LA RĂCIRE)
H0 DEFECŢIUNE SENZOR
H6
H8 ANOMALIE LA TRANSFORMATORUL DE CURENT
H9 SENZOR DE TEMPERATURĂ DEFECT PE ASPIRAŢIA AERULUI

J3 SENZOR DE TEMPERATURA DEFECT PE CONDUCTA DE EVACUARE
J6 SENZOR DE TEMPERATURĂ DEFECT LA SCHIMBĂTORUL DE CĂLDURĂ
L3 DEFECŢIUNE ÎNCĂLZIRE PIESE ELECTRICE
L4
L5 SUPRACURENT PE IEŞIRE

P4

DEFECŢIUNE DE TRANSMISIE (ÎNTRE UNITATEA INTERIOARĂ ŞI UNITATEA EXTERIOARĂ)

OPRIREA FUNCŢIONĂRII DATORITĂ UNUI SENZOR DEFECT DE DETECTARE A POZIŢIEI

TEMPERATURĂ ÎNALTĂ ÎN MEDIUL ABSORBANT DE CĂLDURĂ AL CIRCUITULUI INVERTORULUI

SENZOR DE TEMPERATURĂ DEFECT ÎN MEDIUL ABSORBANT DE CĂLDURĂ AL CIRCUITULUI INVERTORULUI

NOTĂ

1. Un bip scurt şi două bipuri consecutive indică coduri necorespunzătoare.

2. Pentru a anula afişajul de cod, ţineţi apăsat timp de 5 secunde butonul TIMER CANCEL (anularea
temporizatorului). Afişajul de cod se anulează şi dacă butonul nu este apăsat timp de 1 minut.

41

LED PE PLACA CU CIRCUITE IMPRIMATE A UNITĂŢII EXTERIOARE seria 2MXS, 3MXS, 3MKS, 4MXS, 4MKS, 5MXS, 5MKS

VERDE ROŞU

MICROCOMPUTERUL NORMAL

LED-A LED1 LED2 LED3 LED4

c xxxxx

c wxwwx

c wxwx x

cxwwxx
c xwxwx

cwwxxx

cwwxwx

c xxxwx

cxxwx x
cxxwwx

cwxxwx

cwxxxx

c wwww x
w
x

a NOTĂ: LED 5 este disponibil numai la seria 5M.

DETECTAREA DEFECŢIUNILOR

————
————

a

DIAGNOSTIC

LED5

NORMAL ➞ CONTROLAŢI UNITATEA INTERIOARĂ
A ACŢIONAT PROTECTORUL DE PRESIUNE ÎNALTĂ SAU

PROTECŢIA FAŢĂ DE ÎNGHEŢ ÎN UNITATEA ÎN FUNCŢIUNE
SAU ÎN CEA ÎN MOD DE AŞTEPTARE

* A ACŢIONAT RELEUL DE SUPRASARCINĂ SAU
TEMPERATURA ÎNALTĂ ÎN CONDUCTA DE EVACUARE

PORNIRE DEFECTUOASĂ A COMPRESORULUI
SUPRACURENT PE INTRARE
* ANOMALIE LA TERMISTOR SAU LA TRANSFORMATORUL

DE CURENT
TEMPERATURĂ ÎNALTĂ CUTIA DE DISTRIBUŢIE

TEMPERATURĂ ÎNALTĂ ÎN MEDIUL ABSORBANT DE
CĂLDURĂ AL CIRCUITULUI INVERTORULUI

* SUPRACURENT PE IEŞIRE
* AGENT FRIGORIFIC INSUFICIENT
TENSIUNE SCĂZUTĂ ÎN CIRCUITUL PRINCIPAL SAU

PIERDERE MOMENTANĂ DE TENSIUNE
DEFECŢIUNE DE COMUTARE A VENTILULUI

ELECTROMAGNETIC DE INVERSARE
DEFECŢIUNE LA MOTORUL VENTILATORULUI

[NOTA 1]

x

DEFECŢIUNE PE REŢEAUA ELECTRICĂ SAU [NOTA 2]

x

VERDE

ROŞU

w

c

x

—

ÎN MOD NORMAL INTERMITENT
ÎN MOD NORMAL DECUPLAT
ON
INTERMITENT
OFF (decuplat)
NERELEVANT

LED PE PLACA CU CIRCUITE IMPRIMATE A UNITĂŢII EXTERIOARE seria 2MXS, 2MKS

VERDE

MICROCOMPUTERUL NORMAL

LED-A

c
w
x

VERDE

w
c

x

DIAGNOSTIC
NORMAL ➞ CONTROLAŢI UNITATEA INTERIOARĂ

[NOTA 1]
DEFECŢIUNE PE REŢEAUA ELECTRICĂ SAU [NOTA 2]

ÎN MOD NORMAL INTERMITENT
ON
INTERMITENT
OFF

NOTE

1. Decuplaţi alimentarea cu curent şi apoi cuplaţi-o din nou. Dacă se repetă acelaşi afişaj cu LED, placa
cu circuite imprimate a unităţii exterioare este defectă.

2. Diagnosticul marcat cu ∗ nu se aplică la unele cazuri. Pentru detalii, consultaţi instrucţiunile pentru întreţinere.

42

4PW44490-1A

Copyright © Daikin
