Daikin FTXS20K2V1B, FTXS25K2V1B, CTXS15K2V1B, CTXS35K2V1B, FTXS20K3V1B Operation manuals [fi]

DAIKIN ROOM AIR CONDITIONER

KÄYTTÖOHJEET

MALLIT

FTXS20K2V1B
FTXS25K2V1B
CTXS15K2V1B
CTXS35K2V1B
FTXS20K3V1B
FTXS25K3V1B
CTXS15K3V1B
CTXS35K3V1B

Toiminto

Mukavuutta ja Mukavuutta ja
energiansäästöä vartenenergiansäästöä varten

ÄLYKÄS SILMÄ -toiminto

ÄLYKÄS SILMÄ -anturi tunnistaa ihmisten liikkeet huoneessa.
Jos huoneessa ei ole ketään yli 20 minuuttiin, laite siirtyy
automaattisesti virransäästötoimintaan.

Sivu 16

VIIKKOAJASTIN

Jopa 4 ajastinasetusta voidaan tallentaa kullekin viikon päivälle
perheen elämäntyylin mukaan. VIIKKOAJASTIN-toiminnolla
voit asettaa käynnistymis-/sammumisajan ja halutun lämpötilan.

Sivu 23

Muut toiminnotMuut toiminnot

MUKAVA ILMAVIRTA HILJAINEN

Ilmavirtauksen suunta on ylöspäin
JÄÄHDYTYS-toiminnassa ja alaspäin
LÄMMITYS-toiminnassa. Tämä toiminto
estää kylmää tai kuumaa ilmaa
puhaltamasta suoraan kehoon.

1

Sivu 15

ULKOYKSIKKÖ

HILJAINEN ULKOYKSIKKÖ -toiminta
pienentää ulkoyksikön melutasoa.
Tämä toiminto on hyödyllinen
naapurustoon kohdistuvan melun
rajoittamisessa.

Sivu 19

Sisältö

■

Lue ennen käyttöä

Varotoimet  ...................................................... 3

Osien nimet  .................................................... 5

Valmistelu ennen käyttöä  ................................ 9

■

Käyttö

Toiminnot AUTOMAATTINEN ·
KUIVAUS · JÄÄHDYTYS ·

LÄMMITYS · TUULETIN .................... 11

Ilmavirran suunnan ja nopeuden

säätäminen ........................................13

MUKAVA ILMAVIRTA -toiminto ..........15

ÄLYKÄS SILMÄ -toiminto ..................16

VOIMAKAS-toiminto ..........................18

HILJAINEN ULKOYKSIKKÖ

-toiminta ............................................. 19

EKO-toiminto .....................................20

SAMMUTUSAJASTIN-toiminto ..........21

KÄYNNISTYSAJASTIN-toiminto .......22

VIIKKOAJASTIN-toiminto ..................23

■

Monikytkentä

Huomautus monilaitejärjestelmästä ............. 29

EKO

Tämä toiminto mahdollistaa tehokkaan
käytön rajoittamalla enimmäisvirran­kulutusta. Se on hyödyllistä, kun
ilmastointilaitetta ja muita sähkölaitteita
käytetään yhtä aikaa.

Sivu 20

■

Kunnossapito

Hoito ja puhdistus  ........................................  31

■

Vianetsintä

Vianetsintä  ...................................................  36

Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat
alkuperäisten ohjeiden käännöksiä.

2

Varotoimet

• Säilytä tämä käsikirja paikassa, jossa se on käyttäjän helposti löydettävissä.

• Lue oppaan varotoimet huolellisesti ennen kuin käytät yksikköä.

• Tässä kuvatut varotoimet on luokiteltu joko VAROITUS- tai HUOMIO-tyyppisiksi. Molemmat tyypit sisältävät tärkeitä
turvallisuuteen liittyviä tietoja. Muista noudattaa aina kaikkia varotoimia.

VAROITUS

Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa
vammautumisen tai kuoleman.

Älä koskaan yritä.

Muista noudattaa ohjeita.

Muista tehdä maadoitus.

• Säilytä lukemisen jälkeen tätä opasta kätevässä paikassa, jotta voit katsoa sitä tarvittaessa. Jos laitteisto siirretään uudelle
käyttäjälle, muista antaa myös opas.

VAROITUS

• Jotta välttyisit tulipalolta, räjähdykseltä tai loukkaantumiselta, älä käytä laitetta, kun vahingollisia kaasuja (esim.
syttyviä tai syövyttäviä) havaitaan lähellä yksikköä.

• Pitkäkestoinen suora altistuminen ilmastointilaitteen viileälle tai lämpimälle ilmavirralle tai liian kuumalle tai kylmälle
ilmalle voi olla haitallista terveydelle.

• Älä aseta esineitä tai koske kädelläsi laitteen tulo- tai poistoilmakanaviin. Kosketus ilmastointilaitteen
suurinopeuksiseen tuulettimeen voi aiheuttaa vammautumisen tai vahinkoa tuotteelle.

• Älä yritä korjata, purkaa, uudelleenasentaa tai muokata ilmastointilaitetta itse, koska se voi aiheuttaa vesivuodon,
sähköiskun tai tulipalon.

• Älä käytä syttyviä suihkeita ilmastointilaitteen lähellä, tai muuten seurauksena voi olla tulipalo.

•

Kylmäainevuoto voi aiheuttaa tulipalon. Jos ilmastointilaite ei toimi oikein, ts. ei viilennä tai lämmitä ilmaa, syynä voi
olla kylmäainevuoto. Kysy lisätietoja jälleenmyyjältä. Ilmastointilaitteessa oleva kylmäaine on turvallista eikä se
tavallisesti vuoda.
Jos vuoto kuitenkin tapahtuu, aine voi avotuleen, lämmittimeen tai keittotasoon osuessaan tuottaa haitallisia kaasuja.
Älä käytä ilmastointilaitetta, ennen kuin valtuutettu huoltoedustaja on tarkistanut, että vuoto on korjattu.

•

Älä yritä asentaa tai korjata ilmastointilaitetta itse. Vääränlainen työskentely saattaa aiheuttaa vuodon, sähköiskuja tai
tulipalon. Pyydä jälleenmyyjää tai ammattitaitoista henkilöä suorittamaan asennus- ja kunnossapitotyöt.

• Jos ilmastointilaitteessa on toimintahäiriö (esimerkiksi se haisee palaneelta), katkaise laitteesta virta ja ota yhteyttä
paikalliseen jälleenmyyjään. Laitteen käytön jatkaminen näissä oloissa saattaa vaurioittaa laitetta tai aiheuttaa
sähköiskuja tai tulipaloja.
Muista asentaa vikavirtasuojakytkin. Jos vikavirtasuojakytkintä ei asenneta, seurauksena voi olla sähköiskuja tai tulipalo.

•

• Muista maadoittaa laite. Älä maadoita laitetta vesijohtoputkeen, ukkosenjohdattimeen tai puhelimen
maadoitusjohtoon. Virheellinen maadoitus voi aiheuttaa sähköiskuja.

Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa
omaisuusvahingon tai vammoja, jotka saattavat olosuhteista
riippuen olla vakavia.

Älä koskaan kostuta ilmastointilaitetta tai kauko-ohjainta.

Älä koskaan kosketa ilmastointilaitetta tai kauko-ohjainta
märillä käsillä.

HUOMIO

3

HUOMIO

• Älä käytä ilmastointilaitetta muuhun kuin sen aiottuun käyttötarkoitukseen. Älä käytä ilmastointilaitetta
tarkkuusmittarien, ruokatarvikkeiden, eläinten tai taideteosten viilentämiseen, sillä se saattaa aiheuttaa häiriöitä,
vikoja tai vammoja viilennyksen kohteessa.

• Pidä kasvit ja eläimet poissa ilmastointilaitteen suorasta ilmavirrasta, koska sillä voi olla haittavaikutuksia.

• Älä aseta avotulta tuottavia laitteita paikkaan, jossa ne altistuvat laitteesta tulevalle ilmavirralle, sillä se saattaa
heikentää polttimen tehoa.
Älä tuki tulo- tai poistoilmakanavia. Ilmavirran estyminen saattaa heikentää laitteen suorituskykyä tai aiheuttaa ongelmia.

•

• Älä istu ulkoyksikön päälle, aseta esineitä yksikön päälle tai vedä yksikköä. Seurauksena voi olla onnettomuuksia,
kuten kaatuminen tai putoaminen, mikä voi aiheuttaa loukkaantumisen, tuotteen toimintahäiriön tai tuotevaurioita.

• Tämä laite on tarkoitettu ammattilaisten ja koulutettujen käyttäjien käyttöön liikkeissä, kevyessä teollisuudessa ja
maatiloilla, sekä maallikoiden käyttöön kaupallisissa toimissa ja kotitalouksissa.

Varotoimet

HUOMIO

• Älä aseta kosteudelle arkoja esineitä ulko- tai sisäyksiön alle. Laitteeseen tai kylmäaineputkiin tiivistyvän kosteuden,
ilmansuodattimeen kertyvän lian tai putkiston tukoksen takia laitteesta voi tietyissä oloissa tippua nestettä, joka voi
vahingoittaa laitteen alla olevia esineitä.

• Jos laitetta on käytetty pitkään, tarkista, ettei jalustassa ja sen kiinnikkeissä ole vaurioita. Jos vaurioita ei korjata, laite
voi pudota ja aiheuttaa vammoja.

• Älä kosketa tuloilmakanavaa tai ulko- tai sisäyksikön alumiiniripoja loukkaantumisvaaran takia.

• Vältä iskuja sisä- ja ulkoyksiköihin. Muussa tapauksessa seurauksena voi olla tuotevaurioita.

• Älä aseta tulenarkoja esineitä, esimerkiksi suihkepulloja, alle 1 m:n etäisyydelle ilmanpoistosta.
Suihkepullot voivat räjähtää sisä- tai ulkoyksikön kuuman ilman seurauksena.
Varo, etteivät lemmikit voi virtsata ilmastointilaitteen päälle. Ilmastointilaitteeseen virtsaaminen voi aiheuttaa sähköiskuja

•
tai tulipalon.

• Hapenpuutteen välttämiseksi huolehdi huoneen riittävästä tuuletuksesta, jos ilmastointilaitteen kanssa käytetään
poltinta tai vastaavaa laitetta.

• Muista pysäyttää laitteen toiminta, kääntää virtakytkin sammutusasentoon ja irrottaa virtajohto ennen laitteen
puhdistamista. Muussa tapauksessa seurauksena voi olla sähköisku ja vammoja.

• Käytä ilmastointilaitetta vain määritetyn virransyöttöpiirin kanssa. Muu kuin määritetty virransyöttö voi aiheuttaa
sähköiskuja, ylikuumentumista ja tulipalon.
Järjestä tyhjennysletku siten, että laite voi tyhjentyä hyvin. Vaillinainen tyhjennys voi aiheuttaa rakennuksen,

•
huonekalujen jne. kastumisen.

• Älä sijoita mitään laitteita ulkoyksikön viereen äläkä anna kuivien lehtien tai muiden roskien kerääntyä sen ympärille.
Lehtikasat houkuttelevat pieneläimiä, jotka voivat joutua sisään laitteeseen. Laitteeseen päädyttyään tällaiset eläimet
voivat sähköosiin koskiessaan aiheuttaa vikoja, savunmuodostusta tai tulipalon.

• Älä aseta esineitä sisäyksikön ympärille.
Se voi vaikuttaa heikentävästi suoritustehoon, tuotteen laatuun ja ilmastointilaitteen käyttöikään.

• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on heikentyneitä fyysisiä, psyykkisiä tai
aisteihin liittyviä ominaisuuksia tai joilta puuttuu tietoa ja kokemusta, kunhan heitä valvotaan tai opastetaan
käyttämään laitetta turvallisesti ja he ymmärtävät siihen liittyvät vaarat.

• Lapset eivät saa leikkiä laitteella.

• Lapset eivät saisi suorittaa puhdistamista ja kunnossapitoa ilman valvontaa.

• Äänenpainetaso on alle 70 dB (A).

• Älä käytä laitetta märin käsin sähköiskuvaaran takia.

• Älä pese ilmastointilaitetta vedellä, sillä se voi aiheuttaa sähköiskuja tai tulipalon.

• Älä aseta vesisäiliöitä (esimerkiksi kukkamaljakoita) laitteen päälle, sillä se saattaa aiheuttaa sähköiskuja tai tulipalon.

Asennuspaikka.

■

Jos haluat asentaa ilmastointilaitteen seuraavantyyppisiin ympäristöihin, kysy tietoja jälleenmyyjiltä.

• Paikat, joissa on öljyinen ympäristö tai jossa on höyryä tai nokea.

• Suolainen ympäristö, kuten rannikkoalue.

• Paikat, joissa on sulfi dikaasua, kuten kuumat lähteet.

• Paikat, joissa lumi voi tukkia ulkoyksikön.

• Sisäyksikkö on vähintään 1 metrin päässä televisioista tai radioista (yksikkö voi aiheuttaa häiriötä kuvaan tai ääneen).

• Ulkoyksikön tyhjennys on vietävä paikkaan, jossa on hyvä vedenpoisto.

Huomioi melun aiheuttama häiriö naapureille.

■

Valitse asennusta varten seuraavanlainen paikka.

• Paikka, joka kestää yksikön painon ja joka ei voimista käyttömelua tai -tärinää.

• Paikka, jossa ulkoyksikön poistoilma tai käyttömelu ei häiritse naapureita.

Sähkötyöt.

• Käytä virransyöttöön erillistä virtapiiriä, joka on omistettu ilmastointilaitteelle.

Järjestelmän siirtäminen.

• Ilmastointilaitteen siirtäminen vaatii erityisiä tietoja ja taitoja. Kysy neuvoja jälleenmyyjältä, jos siirtäminen on pakollista
muuttamisen tai remontoinnin takia.

4

Osien nimet

Sisäyksikkö

Etupaneeli

Poistoilma

Siivekkeet (pystylevyt)

• Siivekkeet ovat ilmanpoiston sisäpuolella.

Läppä (vaakalevy)

Sivu 13

Sivu 13

Tuloilma

Mallinimilevy

ÄLYKÄS SILMÄ

-anturi

• Tunnistaa ihmisten liikkeet
ja vaihtaa automaattisesti
normaalin toiminnan
ja virransäästötilan
välillä.

Sivu 16

Huonelämpötila­anturi

• Tunnistaa yksikön ympärillä
olevan ilman lämpötilan.

Signaalivastaanotin

• Signaalivastaanotin vastaanottaa
signaaleja kauko-ohjaimesta.

• Kun yksikkö vastaanottaa signaalin,
kuulet äänimerkin.

Tilanne Äänityyppi

Toiminnan alkaminen piip-piip

Asetuksia muutettu piip

Toiminnan loppuminen pitkä piippaus

Näyttö

TOIMINNAN merkkivalo
(vihreä)

AJASTIMEN merkkivalo
(keltainen)

ÄLYKÄS SILMÄ -valo
(vihreä)

Sisäyksikön PÄÄLLÄ/POIS-kytkin

• Paina kytkintä kerran toiminnan aloittamiseksi.
Pysäytä painamalla kerran uudelleen.

• Käyttötilan asetukset on esitetty seuraavassa taulukossa.

Tila Lämpötila-asetus Ilman virtausnopeus

AUTOMAATTINEN 25°C AUTOMAATTINEN

• Tätä kytkintä voidaan käyttää, kun kauko-ohjainta ei ole.

Sivu 16

Sivu 21

5

Osien nimet

■

Avaa etupaneeli

Ilmansuodatin

Ulkoyksikkö

• Ulkoyksikön ulkonäkö voi poiketa joissakin malleissa.

Tuloilma

(takana ja sivulla)

Poistoilma

Titaani-apatiittihajunpoistosuodatin

Ulkolämpötila-anturi
(takana)

Tyhjennysletku

Maaliitin

• Tämän kannen takana.

Mallinimilevy

Kylmäaineputkisto ja
yksikön välinen johdotus

6

Osien nimet

Vastaanotin

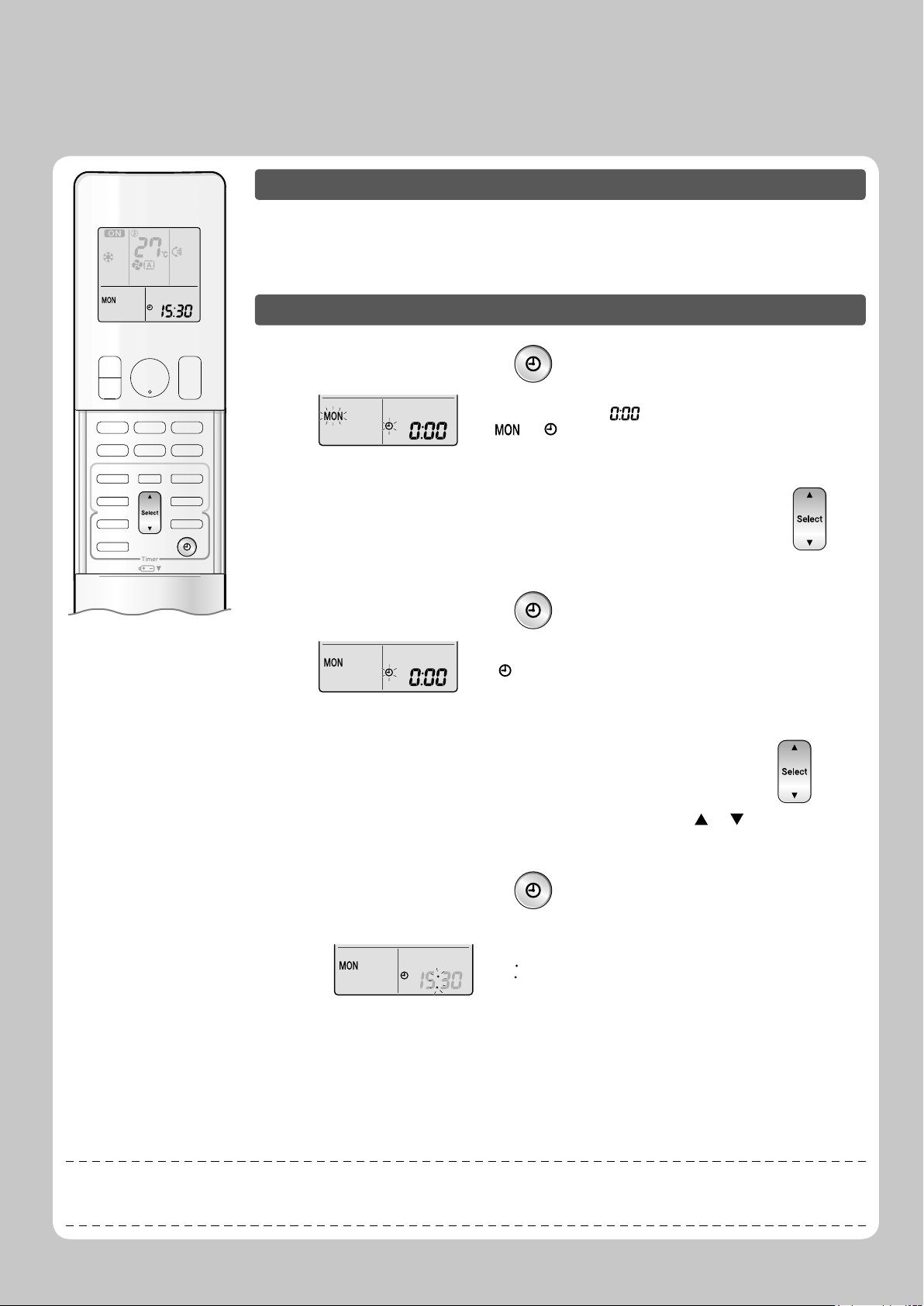

Kauko-ohjain

Signaalilähetin

• Tähtää lähetin sisäyksikköön kauko­ohjaimen käyttöä varten. Jos laitteen
ja kauko-ohjaimen välissä on jotakin,
joka estää signaalit, kuten verho,
laite ei toimi.

• Älä pudota kauko-ohjainta.
Älä kastele kauko-ohjainta.

• Käytön maksimietäisyys on noin 7 m.

Näyttö (LCD)

• Näyttää nykyiset asetukset.
(Tässä kuvassa kunkin osion näytöt
näytetään kerralla
osoitustarkoituksessa.)

LÄMPÖTILA­säätöpainikkeet

• Muuttaa lämpötila-asetusta.

Sivu 12

TUULETIN-asetuspainike

• Valitsee ilman virtausnopeuden
asetuksen.

Sivu 14

VOIMAKAS-painike

• VOIMAKAS toiminta.

Sivu 18

Malli ARC466A6

PÄÄLLE/POIS-painike

• Paina painiketta kerran toiminnan
aloittamiseksi.
Pysäytä painamalla kerran
uudelleen.

Sivu 11

Etukansi

• Avaa etukansi.

Sivu 8

7

Osien nimet

■

Etupaneelin avaaminen

TILA-valitsinpainike

• Valitsee käyttötilan.
(AUTOMAATTINEN/
KUIVAUS/JÄÄHDYTYS/
LÄMMITYS/TUULETIN)

Sivu 11

EKO-painike

• EKO-toiminto

Sivu 20

HILJAINEN-painike

• HILJAINEN ULKOYKSIKKÖ

-toiminto.

Sivu 19

MUKAVA-painike

• MUKAVA ILMAVIRTA

-toiminto.

Sivu 15

SAMMUTUSAJASTIN­painike

(YÖASETUS-tila)

Sivu 21

AJASTIMEN
PERUUTUS -painike

• Peruuttaa ajastinasetuksen.

• Ei voida käyttää
VIIKKOAJASTIN-toiminnan
kanssa.

Sivu 21, 22

VALINTA-painike

• Muuttaa PÄÄLLE/POIS­AJASTIN- ja
VIIKKOAJASTIN-asetuksia.

Sivu 21, 22, 23

SUUNTA-painike

•

Ilmavirtauksen suunnan
säätäminen

.

Sivu 13

ÄLYKÄS SILMÄ

-toiminto painike

•

ÄLYKÄS SILMÄ -toiminto

: VIIKKO-painike

: OHJELMA-painike

: KOPIOI-painike

: TAKAISIN-painike

: SEURAAVA-painike

• VIIKKOAJASTIN-toiminta.

Sivu 16

Sivu 23

KÄYNNISTYS­AJASTIN-painike

KELLO-painike

Sivu 22

Sivu 10

.

8

Valmistelu ennen käyttöä

Kauko-ohjaimen
pidike

Kauko-ohjain

Ruuvit

■

2

Noudata oikeaa
napaisuutta ( + / – )!

3

1

Paristojen asettaminen

1. Irrota etukansi liu'uttamalla.

2. Asenna kaksi kuivaparistoa AAA.LR03

(alkaliparisto).

3. Aseta etukansi takaisin.

■

Kauko-ohjaimen pidikkeen kiinnittäminen seinään

1. Valitse paikka, jossa signaalit pääsevät

laitteeseen.

2.

Kiinnitä pidike seinään, pilariin tai vastaavaan
sijaintiin erikseen hankittavilla ruuveilla.

3. Aseta kauko-ohjain kauko-ohjaimen

pidikkeeseen.

HUOMAA

■

Huomautuksia paristoista

• Paristoja vaihdettaessa käytä samantyyppisiä paristoja ja vaihda molemmat vanhat paristot yhtä aikaa.

• Kun järjestelmää ei käytetä pitkään aikaa, ota paristot pois.

• Paristot kestävät noin 1 vuoden. Jos kauko-ohjaimen näytön kuva alkaa heikentyä ja vastaanotto heikentyy alle vuodessa, vaihda
molemmat paristot uusiin, koko AAA.LR03 (alkaliparisto).

• Järjestelmän mukana toimitetaan paristot alkukäyttöön.
Paristojen käyttöaika voi olla lyhempi riippuen ilmastointilaitteen valmistuspäivämäärästä.

■

Huomautuksia kauko-ohjaimesta

• Älä koskaan altista kauko-ohjainta suoralle auringonvalolle.

• Signaalilähettimessä tai -vastaanottimessa oleva pöly heikentää herkkyyttä. Pyyhi pöly pehmeällä liinalla.

• Signaali saattaa häiriytyä, jos huoneessa on elektronisesti käynnistettävä loisteputkivalaisin (kuten invertterityyppinen valaisin).
Kysy neuvoja jälleenmyyjältä.

• Jos kauko-ohjaimen signaalit käyttävät vahingossa toista laitetta, siirrä kyseinen laite muualle tai kysy neuvoja jälleenmyyjältä.

9

Valmistelu ennen käyttöä

■

Virtakytkimen kytkeminen päälle

• Kun virta on kytketty päälle, sisäyksikön läppä aukeaa ja sulkeutuu kerran
viitesijainnin asettamiseksi.

■

Kellonajan asettaminen

1. Paina painiketta .

• LCD-näytöllä näkyy " ".

• " " ja " " vilkkuvat.

2. Aseta viikonpäivä painamalla painiketta .

3. Paina painiketta .

• " " vilkkuu.

4. Aseta kellonaika painamalla painiketta .

• Voit lisätä tai vähentää aikaa nopeasti pitämällä painiketta tai painettuna.

5. Paina painiketta .

• Osoita kauko-ohjaimella sisäyksikköön, kun painat painikkeita.

• " " vilkkuu.

HUOMAA

■

Huomautuksia kellon asettamisesta

• Jos sisäyksikön sisäistä kelloa ei ole asetettu oikeaan aikaan, KÄYNNISTYSAJASTIN, SAMMUTUSAJASTIN ja VIIKKOAJASTIN eivät toimi
oikeaan aikaan.

10

Toiminnot AUTOMAATTINEN · KUIVAUS ·
JÄÄHDYTYS · LÄMMITYS · TUULETIN

Ilmastointilaite toimii valitussa käyttötilassa.
Seuraavalla kerralla ilmastointilaite toimii samassa käyttötilassa.

■

Toiminnon käynnistäminen

1. Paina painiketta ja valitse käyttötila.

• Jokainen painallus vaihtaa tila-asetusta järjestyksessä.

AUTOMAATTINEN

KUIVAUS JÄÄHDYTYS LÄMMITYS TUULETIN

2. Paina painiketta .

• LCD-näytössä näkyy " ".

• TOIMINNAN merkkivalo syttyy palamaan vihreänä.

Näyttö

■

Käytön lopetus

Paina painiketta uudelleen.

• " " poistuu LCD-näytöltä.

• TOIMINNON merkkivalo sammuu.

HUOMAA

TILA Huomautuksia kustakin käyttötilasta

• Koska ilmastointilaite lämmittää huonetta ottamalla ulkoilmasta lämpöä sisälle, lämmitysteho on pienempi alhaisemmissa
ulkolämpötiloissa. Jos lämmitysteho ei riitä, on suositeltavaa käyttää toista lämmityslaitetta yhdessä ilmastointilaitteen
kanssa.

LÄMMITYS

JÄÄHDYTYS

KUIVAUS

AUTO-

MAATTINEN

TUULETIN • Tämä tuuletin pätee vain tuulettimelle.

• Lämpöpumppujärjestelmä lämmittää huonetta kierrättämällä kuumaa ilmaa huoneen kaikissa osissa. LÄMMITYS­toiminnan käynnistämisen jälkeen kestää jonkin aikaa, ennen kuin huone lämpenee.

• LÄMMITYS-toiminnassa ulkoyksikössä saattaa esiintyä huurretta ja lämmityskapasiteetti voi olla heikompi.
Siinä tilanteessa järjestelmä kytketään sulatustoimintaan huurteen poistamiseksi.

• Sulatustoiminnon aikana sisäyksiköstä ei virtaa kuumaa ilmaa.

• Tämä ilmastointilaite jäähdyttää huonetta vapauttamalla lämpöä huoneen ulkopuolelle.
Siksi jäähdytysteho voi heikentyä, jos ulkolämpötila on korkea.

• Tietokonesiru poistaa huoneesta kosteutta ja yrittää säilyttää mahdollisimman suuren määrän lämpötilasta. Se hallitsee
automaattisesti lämpötilaa ja ilman virtausnopeutta, joten näitä toimintoja ei voida säätää manuaalisesti.

• AUTOMAATTISESSA toiminnassa järjestelmä valitsee sopivan käyttötilan (JÄÄHDYTYS tai LÄMMITYS) huone­ja ulkolämpötilan perusteella ja käynnistää toiminnan.

• Järjestelmä valitsee automaattisesti uudet asetukset säännöllisin väliajoin, jotta huonelämpötila pysyisi käyttäjän
asettamalla tasolla.

11

Toiminnot AUTOMAATTINEN · KUIVAUS ·
JÄÄHDYTYS · LÄMMITYS · TUULETIN

■

Lämpötila-asetuksen muuttaminen

Paina painiketta .

•

LCD-näytössä näkyvät kohteet muuttuvat aina, kun jompaakumpaa painiketta painetaan.

JÄÄHDYTYS-

toiminta

18–32°C 10–30°C 18–30°C

Nosta lämpötilaa painamalla painiketta
lämpötilaa painamalla painiketta .

LÄMMITYS-

toiminta

AUTOMAATTINEN

toiminta

ja laske

KUIVAUS- tai TUULETIN-

toiminta

Lämpötila-asetusta ei voi
muuttaa.

■

Käyttöolosuhteet

■

Suositeltu huonelämpötila-asetus

• Jäähdytys: 26–28°C

• Lämmitys: 20–24°C

■

Vinkkejä energiansäästöön

• Älä jäähdytä (lämmitä) huonetta liikaa.
Lämpötila-asetuksen pitäminen kohtuullisena auttaa säästämään energiaa.

• Peitä ikkunat sälekaihtimilla tai verhoilla.
Auringonvalon ja ulkoa tulevan ilman estäminen lisää jäähdytyksen (lämmityksen) tehoa.

• Tukkeutuneet ilmasuodattimet aiheuttavat tehotonta toimintaa ja tuhlaavat energiaa. Puhdista ne noin 2 viikon välein.

■

Huomautuksia käyttöolosuhteista

• Ulkoyksikkö syöttää pienen määrän virtaa sähkökomponentteihin myös silloin, kun sitä ei käytetä.
Ulkoyksikön liitäntä RXS20/25: 1–15 W
Muut ulkoyksiköt: 15–20 W
Ulkoyksikkö kuluttaa 40–55 W virtaa kompressorin lämmityksen aikana.

• Jos et aio käyttää ilmastointilaitetta pitkään aikaan, esimerkiksi keväällä tai syksyllä, kytke virtakytkin pois päältä.

• Käytä ilmastointilaitetta seuraavissa olosuhteissa.

• Toiminta taulukossa kuvatun kosteus- tai lämpötila-alueen ulkopuolella voi aiheuttaa sen, että turvalaite kytkee järjestelmän pois päältä.

TILA Käyttöolosuhteet Jos käyttöä jatketaan tämän alueen ulkopuolella

JÄÄHDYTYS

LÄMMITYS

KUIVAUS

Ulkolämpötila: <2MXS> 10–46°C

<3/4/5MXS> -10–46°C

<RXS> -10–46°C
Sisälämpötila: 18–32°C
Sisäkosteus: enintään 80%

Ulkolämpötila: <2/3/4/5MXS> -15–24°C

<RXS> -15–24°C
Sisälämpötila: 10–30°C

Ulkolämpötila: <2MXS> 10–46°C

<3/4/5MXS> -10–46°C

<RXS> -10–46°C
Sisälämpötila: 18–32°C
Sisäkosteus: enintään 80%

• Turvalaite saattaa pysäyttää laitteen toiminnan.
(Monilaitejärjestelmässä se saattaa pysäyttää vain ulkoyksikön
toiminnan.)

• Tiivistystä ja tippumista voi esiintyä sisäyksikössä.

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Tiivistystä ja tippumista voi esiintyä sisäyksikössä.

12

Ilmavirran suunnan ja
nopeuden säätäminen

Voit säätää ilmavirran suuntaa mukavuuden lisäämiseksi.

■

Automaattisen heilunnan aloitus

Ilmavirtaus ylös ja alas

Paina painiketta .

• LCD-näytössä näkyy " ".

• Läppä (vaakalevy) alkaa heilua.

■

Läpän asettaminen haluttuun asentoon

• Tämä toiminto on tehokas, kun läppä on automaattisessa heilumistilassa.

Kun läppä on haluamassasi asennossa,
paina .

• " " poistuu LCD-näytöltä.

■

Siivekkeiden säätäminen haluttuun asentoon

Pidä kiinni nupista ja liikuta siivekkeitä.

• Nuppi löytyy vasemman- ja oikeanpuoleisista siivistä.

• Jos laite on asennettu huoneen nurkkaan, siivekkeet
(vaakalevyt) on suunnattava seinästä poispäin.
Siivekkeiden osoittaessa seinää kohti ilmavirta heikkenee
johtaen jäähdytystehon (tai lämmitystehon)
heikkenemiseen.

• Jos läppä on tiellä, voit siirtää sitä painamalla kauko-ohjaimen
säätämällä siivekkeitä.

-painiketta ja

13

Ilmavirran suunnan ja

Automaattinen Hiljainen

sisäyksikkö

Hidas Hitaahko

KeskinopeaNopeahkoNopea

TUULETIN-toimintoLÄMMITYS-toimintoJÄÄHDYTYS

ja KUIVAUS -toiminto

Yläraja

Pysäytä toiminto

Alaraja

Yläraja

Yläraja

MUKAVA ILMAVIRTA

Pysäytä toiminto Pysäytä toiminto

Alaraja

Alaraja

45°

5°

0°

MUKAVA ILMAVIRTA

15°

45°

50°

0°

45°

5°

0°

nopeuden säätäminen

■

Ilmavirtauksen nopeusasetuksen säätäminen

Paina painiketta .

• Aina kun painiketta painetaan, ilman virtausnopeuden asetusta muutetaan
järjestyksessä.

• Kun ilmavirtauksen asetuksena on " ", sisäyksikön hiljainen toiminta käynnistetään
ja yksikön melu hiljenee.

• Sisäyksikön hiljaisessa toiminnassa ilmavirtauksen nopeus asetetaan hitaaksi.

• Jos sisäyksikön hiljainen toiminto ei tuota haluttua lämpötilaa, muuta ilmavirtauksen
nopeusasetusta.

• KUIVAUS-tilassa ilmanvirtauksen nopeusasetusta ei voi muuttaa.

HUOMAA

■

Huomautuksia läpän kulmista

• Läpän heilunta-alue riippuu toiminnasta. (Katso kuva.)

• Jos ilmastointilaitetta käytetään JÄÄHDYTYS- tai KUIVAUS-tilassa läpät pysäytettynä osoittamaan alaspäin, läppä alkaa toimia
automaattisesti noin tunnin kuluttua kosteuden tiivistymisen estämiseksi.

■

Huomautus ilmavirtauksen nopeusasetuksesta

• Pienemmillä ilmavirtauksen nopeuksilla myös jäähdytyksen (lämmityksen) teho on pienempi.

HUOMIO

• Käytä aina kaukosäädintä läpän kulman säätämiseen. Jos yrität liikuttaa läppää ja siivekkeitä väkisin käsillä niiden heiluessa, mekanismi
voi särkyä.

• Läppää säädettäessä on oltava varovainen, koska ilmanpoistoaukon sisäpuolella pyörivän tuulettimen nopeus on korkea.

14

MUKAVA ILMAVIRTA -toiminto

JÄÄHDYTYS-toiminta LÄMMITYS-toiminta

Ilmavirta suuntautuu ylöspäin JÄÄHDYTYS-toiminnan aikana ja alaspäin
LÄMMITYS-toiminnan aikana, mikä luo mukavamman ilmavirran, joka ei
kohdistu suoraan huoneessa oleviin henkilöihin.

■

MUKAVA ILMAVIRTA -toiminnon käynnistäminen

Paina painiketta .

• LCD-näytössä näytetään " ".

• Ilmavirtaus asetetaan "Automaattiseen" tilaan.
VIILENNYS/KUIVAUS: Läppä siirtyy ylöspäin.
LÄMMITYS: Läppä siirtyy alaspäin.

■

MUKAVA ILMAVIRTA -toiminnon pysäyttäminen

.

Paina -painiketta uudelleen.

• Läppä palaa asentoon, missä se oli ennen MUKAVA ILMAVIRTA -tilaa.

• "

" poistuu LCD-näytöltä.

HUOMAA

■

Huomautuksia MUKAVA ILMAVIRTA -toiminnosta

• Läppä siirtyy asentoon, joka estää ilman puhalluksen suoraan huoneessa olevia henkilöitä kohti.

• Toimintoja VOIMAKAS ja MUKAVA ILMAVIRTA ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• Ilmavirtauksen nopeus asetetaan AUTOMAATTINEN-tilaan. Laite pysäyttää MUKAVA ILMAVIRTA -toiminnon, mikäli ylös- ja alaspäin
suuntautuva ilmavirtaus valitaan.

15

ÄLYKÄS SILMÄ -toiminto

"ÄLYKÄS SILMÄ" on infrapuna-anturi, joka tunnistaa ihmisten liikkeet. Jos huoneessa
ei ole ketään yli 20 minuuttiin, laite siirtyy automaattisesti virransäästötoimintaan.

■

ÄLYKÄS SILMÄ -toiminnon käynnistäminen

Paina painiketta .

• LCD-näytössä näytetään " ".

• ÄLYKÄS SILMÄ -valo syttyy palamaan vihreänä.

Näyttö

■

ÄLYKÄS SILMÄ -toiminnon peruuttaminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

• ÄLYKÄS SILMÄ -valo sammuu.

16

ÄLYKÄS SILMÄ -toiminto

Normaali toiminto

Kun huoneessa ei ole ketään

Paluu normaaliin toimintoon.

Ilmastointilaite on normaalissa
toimintatilassa anturin havaitessa
ihmisten liikettä.

20 minuutin kuluttua virran­säästötoiminto käynnistyy

Lämpötila-asetusta muutetaan
±2°C kerrallaan.

Ilmastointilaite palaa normaaliin
toimintatilaan anturin havaitessa
ihmisten liikettä.

Kun henkilö palaa
huoneeseen

Kun huoneessa on henkilö

[Esimerkki]

■

ÄLYKÄS SILMÄ -toiminta on hyödyllinen energiansäästössä

■

Energiansäästötoiminta

• Jos ketään ei havaita huoneessa 20 minuuttiin, energiansäästötoiminta käynnistyy.

• Tämä toiminto vaihtaa lämpötilaa asetuslämpötilaan verrattuna -2°C LÄMMITYS-toiminnossa / +2°C JÄÄHDYTYS-toiminnossa /
+1°C KUIVAUS-toiminnossa.
Kun huonelämpötila on yli 30°C, toiminnan lämpötilaa muutetaan asetuslämpötilaan verrattuna +1°C JÄÄHDYTYS-toiminnossa /
+1°C KUIVAUS-toiminnossa.

• Tämä toiminta laskee ilmavirtauksen nopeutta hieman ainoastaan TUULETIN-toiminnassa.

HUOMAA

■

Huomautuksia ÄLYKÄS SILMÄ -toiminnosta

• Käyttöalue on seuraava.

Pystykulma 90°
(Sivunäkymä)

90°

7 m

• Anturi ei välttämättä tunnista kohteita, jotka liikkuvat yli 7 metrin etäisyydellä. (Tarkista käyttöalue.)

• Anturin tunnistusherkkyys vaihtelee sisäyksikön sijainnin, ohikulkijoiden nopeuden, lämpötila-alueen yms. mukaan.

• Anturi voi myös tunnistaa lemmikkejä, auringonvaloa, heiluvia verhoja ja peileistä heijastuvaa valoa virheellisesti ohikulkijoiksi.

• ÄLYKÄS SILMÄ -toimintoa ei voi kytkeä päälle VOIMAKKAAN toiminnon ollessa käytössä.

• YÖASETUS-tila

Sivu 21

HUOMIO

• Älä aseta suuria esineitä anturin läheisyyteen.
Älä myöskään sijoita lämmittimiä tai ilmankostuttimia anturin toiminta-alueelle. Anturi voi tunnistaa ei-toivottuja kohteita.

• Älä iske tai paina ÄLYKÄS SILMÄ -anturia. Tämä voi johtaa vaurioihin ja toimintahäiriöihin.

17

Vaakakulma 110°
(Näkymä ylhäältä)

55°

55°

7 m

ei käynnisty ÄLYKÄS SILMÄ -toiminnon ollessa käytössä.

VOIMAKAS-toiminto

TEHOKAS-toiminta maksimoi jäähdytystehon (lämmitystehon) nopeasti kaikissa
toimintatiloissa. Tämä optimoi laitteen suorituskyvyn.

■

VOIMAKAS-toiminnon käynnistäminen

Paina painiketta toiminnan aikana.

• VOIMAKAS-toiminto päättyy 20 minuutin kuluttua. Tämän jälkeen järjestelmä palaa
ennen VOIMAKAS-toimintoa käytössä oleviin asetuksiin.

• LCD-näytössä näkyy "

■

VOIMAKAS-toiminnon pysäyttäminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

".

[Esimerkki]

■

Normaali toiminto

• Käynnistä VOIMAKAS­toiminto, kun haluat
jäähdyttää huoneen
nopeasti.

■

VOIMAKAS-toiminto

• VOIMAKAS-toiminto on
käynnissä 20 minuuttia.

■

Normaaliin toimintoon
palaaminen

HUOMAA

■

Huomautuksia VOIMAKAS-toiminnosta

• Kaikki toiminnot eivät ole käytettävissä VOIMAKAS-toiminnon ollessa käytössä.

• VOIMAKAS-toimintoa ei voi käyttää yhtä aikaa toimintojen EKO, MUKAVA ILMAVIRTA ja HILJAINEN ULKOYKSIKKÖ kanssa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• VOIMAKAS-toiminto voidaan ottaa käyttöön vain laitteen ollessa käynnissä. Painikkeen
poistuu LCD-näytöltä.

• VOIMAKAS-toiminto ei lisää ilmastointilaitteen tehoa, mikäli ilmastointilaite toimii jo täydellä teholla.

JÄÄHDYTYS- ja LÄMMITYS-toiminta

•
Jäähdytyksen (lämmityksen) tehon maksimoimiseksi ulkoyksikön kapasiteettia kasvatetaan ja ilmavirtauksen nopeus asetetaan kiinteästi
maksimiasetukseen.
Lämpötila- ja ilmavirta-asetuksia ei voi muuttaa.

KUIVAUS-toiminta

•
Lämpötila-asetusten alennetaan 2,5°C ja ilmavirtauksen nopeutta lisätään hieman.

TUULETIN-toiminta

•
Ilmavirtauksen nopea on kiinteästi maksimiasetuksessa.

AUTOMAATTINEN toiminta

•
Jäähdytyksen (lämmityksen) tehon maksimoimiseksi ulkoyksikön kapasiteettia kasvatetaan ja ilmavirtauksen nopeus asetetaan kiinteästi
maksimiasetukseen.

Kun käytät ensisijaista huoneasetusta

•
katso huomautuksia monijärjestelmästä.

Sivu 29

painaminen peruuttaa asetukset ja " "

18

HILJAINEN ULKOYKSIKKÖ

-toiminta

HILJAINEN ULKOYKSIKKÖ -toiminta vaimentaa ulkoyksikön melutasoa muuttamalla
ulkoyksikön taajuutta ja tuuletinnopeutta. Tämä toiminto on hyödyllinen yöllä.

■

HILJAINEN ULKOYKSIKKÖ -toiminnan käynnistäminen

Paina painiketta .

• LCD-näytössä näytetään " ".

■

HILJAINEN ULKOYKSIKKÖ -toiminnan peruuttaminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

[Esimerkki] HILJAINEN ULKOYKSIKKÖ -toiminnon käyttö yöllä.

• Ulkoyksikön melutaso on alhaisempi.
Tämä toiminto on hyödyllinen naapurustoon kohdistuvan melun rajoittamisessa.

HUOMAA

■

Huomautuksia HILJAINEN ULKOYKSIKKÖ -toiminnasta

• Monijärjestelmää käytettäessä HILJAINEN ULKOYKSIKKÖ -toiminta toimii vain, kun tämä toiminto asetetaan kaikki käytettyihin
sisäyksiköihin. Jos käytät ensisijaista huoneasetusta, katso Huomautuksia monijärjestelmästä.

•

Tämä toiminto ei ole käytettävissä tiloissa JÄÄHDYTYS, LÄMMITYS ja AUTOMAATTINEN.
Tämä ei ole käytettävissä toiminnoissa TUULETIN ja KUIVAUS.

•

Toimintoja VOIMAKAS ja HILJAINEN ULKOYKSIKKÖ ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

•

Vaikka toiminto pysäytettäisiin kauko-ohjaimella tai sisäyksikön päällä/pois -virtakytkimellä HILJAINEN ULKOYKSIKKÖ -toiminnon ollessa
käytössä, " " näkyy kauko-ohjaimessa.

• HILJAINEN ULKOYKSIKKÖ -toiminta ei alenna taajuutta eikä tuulettimen nopeutta, jos ne ovat jo riittävän alhaiset

Sivu 29

.

19

EKO-toiminto

Aika

Maksimi normaalin
toiminnan aikana

Maksimi EKO­toiminnan aikana

Tavallinen
toiminta

EKO­toiminta

Käynnistyksestä siihen, että asetuslämpötila saavutetaan

Käyttöjännite ja virrankulutus

EKO-toiminto mahdollistaa tehokkaan suorituskyvyn rajoittamalla laitteen
enimmäisvirrankulutusta.
Tämä toiminto on hyödyllinen tilanteissa, joissa tulisi varmistaa, ettei virtakatkaisin
laukea tuotteen ollessa samanaikaisesti käytössä muiden laitteiden kanssa.

■

EKO-toiminnon käynnistäminen

Paina painiketta toiminnan aikana.

• LCD-näytössä näytetään " ".

■

EKO-toiminnon peruuttaminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

[Esimerkki]

Normaali toiminto EKO-toiminto

• Jos ilmastointilaitetta ja muita suurta
virrankulutusta vaativia laitteita käytetään
samaan aikaan, virtakatkaisin saattaa laueta,
jos ilmastointilaite toimii maksimiteholla.

HUOMAA

■

Huomautuksia EKO-toiminnosta

• EKO-toiminto voidaan ottaa käyttöön vain laitteen ollessa käynnissä. Painikkeen painaminen peruuttaa asetukset ja " " poistuu
LCD-näytöltä.

•

EKO-toiminto mahdollistaa tehokkaan suorituskyvyn rajoittamalla laitteen enimmäisvirrankulutusta (käyttötaajuus).

• EKO-toiminto on käytettävissä toiminnoissa AUTOMAATTINEN, JÄÄHDYTYS, KUIVAUS ja LÄMMITYS.

• Toimintoja VOIMAKAS ja EKO ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• Jos virrankulutuksen taso on jo alhainen, EKO-toiminta ei vähennä virrankulutusta.

•

EKO-toiminto rajoittaa ilmastointilaitteen
maksimivirrankulutusta.
Virtakatkaisin ei luultavasti laukea, vaikka
ilmastointilaitetta ja muita laitteita
käytettäisiin samaan aikaan.

• Tämä kaavion kuvaus on vain viitteellinen.
EKO-toiminnossa ilmastointilaitteen
enimmäisjännite ja virrankulutus poikkeavat
ulkoyksiköstä.

20

SAMMUTUSAJASTIN-toiminto

Ajastintoiminnot helpottavat ilmastointilaitteen kytkemistä automaattisesti päälle
tai pois päältä aamulla tai illalla. Voit myös käyttää SAMMUTUSAJASTIN- ja
KÄYNNISTYSAJASTIN-toimintoa yhdessä.

■

SAMMUTUSAJASTIN-toiminnon käyttö

• Tarkista, että kello on oikeassa ajassa.
Jos näin ei ole, aseta oikea kellonaika.

1. Paina painiketta .

• LCD-näytöllä näkyy " ".

• " " vilkkuu.

• " " ja viikonpäivä poistuvat LCD-näytöltä.

2.

Aseta aika painamalla -painiketta toistuvasti.

Sivu 10

• Jokainen painikkeen painallus lisää tai laskee aika-asetusta 10 minuutilla. Kumman
tahansa painikkeen pitäminen painettuna muuttaa aikaa nopeasti.

3. Paina uudelleen .

• LCD-näytöllä näkyy " " ja aika-asetus.

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

Näyttö

■

SAMMUTUSAJASTIN-toiminnon peruutus

Paina painiketta .

• " " ja aika-asetus poistuvat LCD-näytöltä.

• LCD-näytöllä näkyy "

• AJASTIMEN merkkivalo sammuu.

" ja viikonpäivä.

Sivu 5

HUOMAA

■

Huomautuksia AJASTIN-toiminnosta

• Kun AJASTIN on asetettu, senhetkistä aikaa ei näytetä.

•

Kun KÄYNNISTYS-/SAMMUTUSAJASTIN asetetaan, aika-asetus säilyy muistissa. Muisti tyhjentyy, kun kauko-ohjaimen paristot vaihdetaan.

• Kun yksikköä käytetään KÄYNNISTYS-/SAMMUTUSAJASTIN-toiminnolla, todellinen aika voi poiketa käyttäjän asettamasta ajasta.
(Enintään n. 10 minuuttia.)

■

YÖASETUS-tila

• Kun SAMMUTUSAJASTIN on asetettu, ilmastointilaite säätää lämpötila-asetusta automaattisesti (0,5°C korkeammaksi JÄÄHDYTYS­toiminnossa, 2,0°C alhaisemmaksi LÄMMITYS-toiminnossa), jottei liiallinen jäähdytys (lämmitys) haittaisi mukavia yöunia.

21

KÄYNNISTYSAJASTIN­toiminto

■

KÄYNNISTYSAJASTIN-toiminnon käyttö

• Tarkista, että kello on oikeassa ajassa.
Jos näin ei ole, aseta oikea kellonaika.

1. Paina painiketta .

• LCD-näytöllä näkyy " ".

• " " vilkkuu.

• " " ja viikonpäivä poistuvat LCD-näytöltä.

2.

Aseta aika painamalla -painiketta toistuvasti.

• Jokainen painikkeen painallus lisää tai laskee aika-asetusta 10 minuutilla. Kumman
tahansa painikkeen pitäminen painettuna muuttaa asetusta nopeasti.

Sivu 10

3. Paina uudelleen .

• LCD-näytöllä näkyy " " ja aika-asetus.

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

Näyttö

■

KÄYNNISTYSAJASTIN-toiminnon peruutus

Paina painiketta .

• " " ja aika-asetus poistuvat LCD-näytöltä.

• LCD-näytöllä näkyy "

• AJASTIMEN merkkivalo sammuu.

■

KÄYNNISTYSAJASTIN- ja SAMMUTUSAJASTIN­toiminnon yhdistäminen

• Esimerkkiasetus 2 ajastimen yhdistämisestä on kuvattu alla.

(Esimerkki)

Nykyinen aika: 23:00 (Laite toiminnassa)
SAMMUTUSAJASTIN kello 0:00
KÄYNNISTYSAJASTIN kello 14:00

" ja viikonpäivä.

Yhdistetty

Sivu 5

HUOMAA

■

Seuraavissa tilanteissa ajastin on asetettava uudelleen.

• Kun virtakytkin on kytkeytynyt pois päältä.

• Sähkökatkoksen jälkeen.

• Kun kauko-ohjaimen paristot on vaihdettu.

22

VIIKKOAJASTIN-toiminto

6:00 8:30 17:30 22:00

25°C 27°C

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ PÄÄLLÄ POIS PÄÄLTÄ

PÄÄLLÄ

POIS

PÄÄLTÄ

PÄÄLLÄ

POIS

PÄÄLTÄ

6:00 8:30 17:30 22:00

25°C 27°C

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ PÄÄLLÄ POIS PÄÄLTÄ

Jokaiselle viikonpäivälle voi tallentaa enintään 4 ajastinasetusta. On suositeltavaa asettaa
VIIKKOAJASTIN perheen elämäntyylin mukaan.

■

VIIKKOAJASTIMEN asetusesimerkki

Esimerkki: Samat ajastinasetukset asetetaan arkipäiville maanantaista perjantaihin ja eri ajastinasetukset asetetaan

viikonlopulle.

[Maanantai]

Määritä ajastinasetuket 1–4 ohjelmalle.

Sivu 24

[Tiistai]

–

[Perjantai]

[Lauantai] Ei ajastinasetuksia

[Sunnuntai]

• VIIKKOAJASTIMEEN voidaan asettaa enintään 4 varausta per päivä ja 28 per viikko. Kopiointitilan tehokas käyttö
helpottaa varausten tekemistä.

• Esimerkiksi asetusten PÄÄLLÄ-PÄÄLLÄ-PÄÄLLÄ-PÄÄLLÄ käyttäminen mahdollistaa käyttötilan ajastamisen ja
asetettujen lämpötilojen muuttamisen. Käyttämällä asetuksia POIS-POIS-POIS-POIS voidaan asettaa vain kunkin päivän
sammutusaika. Näin ilmastointilaite sammuu automaattisesti, mikäli käyttäjä unohtaa sammuttaa sen.

Käytä kopiointitilaa asettamaan samat asetukset tiistaista perjantaihin, koska nämä asetukset ovat
samat kuin maanantain.

Määritä ajastinasetuket 1–4 ohjelmalle.

PÄÄLLÄ

Sivu 26

Sivu 24

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ POIS PÄÄLTÄ PÄÄLLÄ

27°C 27°C25°C

8:00 10:00 19:00 21:00

POIS

PÄÄLTÄ

POIS

PÄÄLTÄ

PÄÄLLÄ

23

VIIKKOAJASTIN-toiminto

■

VIIKKOAJASTIN-toiminnon käyttö

Asetustila

• Varmista, että viikonpäivä ja aika on asetettu. Jos näin ei ole, aseta oikea viikonpäivä
ja aika.

Sivu 10

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ PÄÄLLÄ POIS PÄÄLTÄ

[Maanantai]

Asetusnäytöt

Päivämäärä ja numero PÄÄLLÄ/POIS Aika Lämpötila

25°C 27°C

6:00 8:30 17:30 22:00

1. Paina painiketta .

• Viikonpäivä ja nykyisen päivän varausnumero näytetään.

• Päivälle voidaan määrittää 1–4 asetusta.

2. Valitse haluttu viikonpäivä ja varausnumero

painamalla painiketta

• Voit vaihtaa varausnumeroa ja viikonpäivää -painikkeella.

.

3. Paina painiketta .

• Viikonpäivä ja varausnumero asetetaan.

• "

" ja " " vilkkuvat.

4. Valitse haluttu tila painamalla painiketta .

• Painikkeen painaminen vaihtaa asetusta " " tai " " järjestyksessä.

Painikkeen painaminen vaihtaa seuraavia LCD-näytöllä näkyviä kohteita järjestyksessä.

KÄYNNISTYSAJASTIN SAMMUTUSAJASTIN tyhjä

• Jos varaus on jo asetettu, tyhjä valinta poistaa varauksen.

• Siirry vaiheeseen

• Voit palata viikonpäivän ja varausnumeron asetukseen painamalla painiketta

9, jos tyhjä on valittu.

5. Paina painiketta .

• KÄYNNISTYS-/SAMMUTUSAJASTIN-tila asetetaan.

• "

" ja aika vilkkuvat.

.

24

VIIKKOAJASTIN-toiminto

6.

Valitse haluamasi aika painamalla painiketta .

• Aika voidaan asettaa aikojen 0.00 ja 23.50 välillä 10 minuutin välein.

• Voit palata KÄYNNISTYS-/SAMMUTUSAJASTIN-tilan asetukseen painamalla
painiketta

• Siirry vaiheeseen

7. Paina painiketta .

• Aika asetetaan.

• "

8.

Valitse haluttu lämpötila painamalla painiketta .

• Lämpötila voidaan asettaa välille 10°C ja 32°C.
JÄÄHDYTYS tai AUTOMAATTINEN: Yksikkö toimii lämpötilassa 18°C vaikka
asetuksena olisi 10-17°C.
LÄMMITYS tai AUTOMAATTINEN: Yksikkö toimii lämpötilassa 30°C vaikka
asetuksena olisi 31-32°C.

• Voit palata ajan asetukseen painamalla painiketta .

• Asetettu lämpötila näkyy vain, kun asetustila on päällä.

" ja lämpötila vilkkuvat.

.

9, kun asetat SAMMUTUSAJASTIN-asetusta.

Sivu 12

Sivu 12

9. Paina painiketta .

• Muista suunnata kauko-ohjain kohti sisäyksikköä ja tarkista vastaanoton merkkiääni ja
TOIMINNAN merkkivalon vilkkuminen.

• Lämpötila ja aika asetetaan KÄYNNISTYSAJASTIN-toiminnossa ja aika asetetaan
SAMMUTUSAJASTIN-toiminnossa.

• Seuraava varausnäyttö tulee näkyviin.

• Voit jatkaa pidemmälle asetuksiin toistamalla toimenpiteet kohdasta

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

Näyttö

10.

Vahvista asetus painamalla painiketta .

• LCD-näytöllä näkyy " " ja VIIKKOAJASTIN-toiminta aktivoidaan.

• Kerran tehty varaus voidaan helposti kopioida ja samoja asetuksia voidaan käyttää
toisena viikonpäivänä. Katso kohta Kopiointitila.

Sivu 5

Sivu 26

HUOMAA

■

Huomautuksia VIIKKOAJASTIN-toiminnasta

• Muista asettaa ensin kauko-ohjaimen kellonaika.

• VIIKKOAJASTIN-toiminnolla voidaan asettaa viikonpäivä, KÄYNNISTYS-/SAMMUTUSAJASTIN-tila, aika ja lämpötila (vain
KÄYNNISTYSAJASTIN-tila).
Muut KÄYNNISTYSAJASTIN-tilan asetukset riippuvat toimintoa edeltävistä asetuksista.

• Toimintoja VIIKKOAJASTIN ja KÄYNNISTYS-/SAMMUTUSAJASTIN ei voida käyttää yhtä aikaa. KÄYNNISTYS-/SAMMUTUSAJASTIN­toiminto on etusijalla, jos se asetetaan VIIKKOAJASTIMEN ollessa käytössä. VIIKKOAJASTIN siirtyy valmiustilaan ja "
LCD-näytöltä. KÄYNNISTYS-/SAMMUTUSAJASTIMEN asetetun ajan täytyttyä, VIIKKOAJASTIN kytkeytyy automaattisesti päälle.

• Laitteen sammuttaminen virtakatkaisimella sammuttaminen, sähkökatkos ja muut vastaavat tapahtumat voivat johtaa sisälaitteen sisäisen
kellonajan vääristymiseen. Nollaa kello.

Sivu 10

Sivu 10

4.

" poistuu

25

VIIKKOAJASTIN-toiminto

Kopiointitila

• Kerran tehty varaus voidaan kopioida muihin viikonpäiviin. Koko valitun viikonpäivän
varaus kopioidaan.

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ PÄÄLLÄ POIS PÄÄLTÄ

[Maanantai]

KOPIOIKOPIOI

[Tiistai]

-

[Perjantai]

Asetusnäytöt

Vahvistus Kopioi Liitä Tavallinen

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

25°C 27°C

6:00 8:30 17:30 22:00

PÄÄLLÄ POIS PÄÄLTÄ PÄÄLLÄ POIS PÄÄLTÄ

25°C 27°C

6:00 8:30 17:30 22:00

1. Paina painiketta .

2. Vahvista kopioitava viikonpäivä painamalla

painiketta

.

3. Paina painiketta .

• Koko valitun viikonpäivän varaus kopioidaan.

4. Valitse kohdeviikonpäivä painamalla

painiketta

.

5. Paina painiketta .

• Muista suunnata kauko-ohjain kohti sisäyksikköä ja tarkista vastaanoton merkkiääni ja
TOIMINNAN merkkivalon vilkkuminen.

•

Varaus kopioidaan valittuun viikonpäivään. Koko valitun viikonpäivän varaus kopioidaan.

• Voit jatkaa asetusten kopioimista muille viikonpäiville toistamalla vaiheet 4 ja 5.

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

6. Vahvista asetus painamalla painiketta .

• LCD-näytöllä näkyy " " ja VIIKKOAJASTIN-toiminta aktivoidaan.

HUOMAA

■

Huomautuksia kopiointitilasta

• Koko lähdepäivän varaus kopioidaan kopiointitilassa.
Jos haluat tehdä yksittäisiä muutoksia viikonpäivien varauksiin kopioinnin jälkeen, paina painiketta
Asetustila mukaisesti.

Sivu 24

ja muuta asetuksia kohdan

26

VIIKKOAJASTIN-toiminto

■

Varauksen vahvistaminen

• Varaus voidaan vahvistaa.

Asetusnäytöt

Tavallinen Vahvistus

1. Paina painiketta .

• Viikonpäivä ja nykyisen päivän varausnumero näytetään.

2. Valitse vahvistettava viikonpäivä ja

varausnumero painamalla painiketta

• Painikkeen painaminen näyttää varaustiedot.

• Voit muuttaa vahvistettuja varausasetuksia valitsemalla varausnumeron ja painamalla
painiketta

Asetustila kytkeytyy päälle. Siirry asetustilan vaiheeseen

3.

Poistu vahvistustilasta painamalla painiketta .

■

VIIKKOAJASTIN-toiminnan poistaminen käytöstä

.

Sivu 24

2.

.

Paina painiketta , kun LCD-näytössä
näkyy "

• " " poistuu LCD-näytöltä.

• AJASTIMEN merkkivalo sammuu.

•

Voit ottaa VIIKKOAJASTIN-toiminnan käyttöön painamalla uudelleen painiketta .

• Jos painikkeella käytöstä poistettu varaus otetaan uudelleen käyttöön, edellistä
varaustilaa käytetään.

".

HUOMIO

• Jos kaikkia varausasetuksia ei näytetä, poista VIIKKOAJASTIN-toiminta kerran käytöstä. Ota VIIKKOAJASTIN-toiminta takaisin käyttöön

painamalla -painiketta uudelleen.

27

VIIKKOAJASTIN-toiminto

■

Varausten poistaminen

Yksittäinen varaus

1. Paina painiketta .

• Viikonpäivä ja varausnumero näytetään.

2. Valitse poistettava viikonpäivä ja

varausnumero painamalla painiketta

.

3. Paina painiketta .

• " " ja " " tai " " vilkkuvat.

4. Paina painiketta ja valitse tyhjä kohta.

• Painikkeen painaminen muuttaa KÄYNNISTYS-/SAMMUTUSAJASTIN-tilaa.

Painikkeen painaminen vaihtaa seuraavia LCD-näytöllä näkyviä kohteita järjestyksessä.

• Tyhjän kohdan valitseminen peruuttaa mahdollisesti tehdyn varauksen.

KÄYNNISTYSAJASTIN SAMMUTUSAJASTIN tyhjä

5. Paina painiketta .

• Valittu varaus poistetaan.

6. Paina painiketta .

• Jos muita varauksia vielä on, VIIKKOAJASTIN-toiminta otetaan käyttöön.

Kunkin viikonpäivän varaukset

• Tätä toimintoa voidaan käyttää kunkin viikonpäivän varauksien poistamiseen.

• Sitä voidaan käyttää kun varauksia vahvistetaan tai asetetaan.

1. Valitse poistettava viikonpäivä painamalla

painiketta

.

2. Pidä painiketta painettuna noin

5 sekunnin ajan.

• Valitun viikonpäivän varaus poistetaan.

Kaikki varaukset

Pidä painiketta painettuna noin
5 sekunnin ajan normaalissa näytössä.

•

Muista suunnata kauko-ohjain kohti sisäyksikköä ja tarkista vastaanoton merkkiääni.

• Tämä toiminto ei ole käytettävissä, kun VIIKKOAJASTINTA asetetaan.

• Kaikki varaukset poistetaan.

28

Huomautus monilaitejärjestelmästä

A-huone B-huone

C-huone D-huone

Ulkoyksikkö

Monijärjestelmässä on yksi ulkoyksikkö kytketty useisiin sisäyksiköihin.

■

Käyttötilan valitseminen

Kun ensisijainen huoneasetus on
olemassa mutta ensisijainen yksikkö
ei ole käytössä tai sitä ei ole olemassa.

Kun vähintään yksi sisäyksikkö on käytössä, prioriteetti annetaan
ensiksi päälle kytketylle yksikölle.
Aseta tässä tilanteessa myöhemmin käynnistetyt yksiköt samaan
käyttötilaan kuin ensimmäinen yksikkö.
Muuten ne siirtyvät valmiustilaan ja TOIMINNAN merkkivalo
vilkkuu. Tämä ei tarkoita toimintahäiriötä.

HUOMAA

■

Huomautuksia monijärjestelmän käyttötilasta

• Toimintoja JÄÄHDYTYS, KUIVAUS ja TUULETIN ei voida käyttää yhtä aikaa.

• AUTOMAATTINEN toiminta valitsee automaattisesti JÄÄHDYTYS-toiminnan tai LÄMMITYS-toiminnan huonelämpötilan mukaan.
Täten AUTOMAATTINEN toiminta on käytettävissä, kun valitaan sama käyttötila kuin huoneessa, jossa ensimmäinen yksikkö kytkettiin päälle.

HUOMIO

• Tavallisesti käyttötila huoneessa, jossa laitetta on ensin käytetty, on ensisijainen, mutta huomioi seuraavat poikkeustilanteet.
Jos ensimmäisen huoneen käyttötila on TUULETIN-toiminta, LÄMMITYS-toiminnan käyttö missä tahansa huoneessa antaa ensisijaisuuden
LÄMMITYS-toiminnalle. Tässä tilanteessa TUULETIN-tilassa toimiva ilmastointilaite siirtyy valmiustilaan ja TOIMINNAN merkkivalo vilkkuu.

Ensisijainen huoneasetus käytössä.

Katso seuravalta sivulta ensisijainen huoneasetus.

■

HILJAINEN YÖ -tila (vain JÄÄHDYTYS-toiminnassa)

HILJAINEN YÖ -tila vaatii alkuohjelmoinnin asennuksen aikana. Kysy lisätietoja jälleenmyyjältä.
HILJAINEN YÖ -tila vähentää ulkoyksikön käyttöääntä yöllä, jotta se ei häiritsisi naapureita.

• HILJAINEN YÖ -tila aktivoidaan, kun lämpötila putoaa vähintään 5°C alle päivän korkeimman lämpötilan. Siksi tätä toimintoa ei oteta
käyttöön, jos lämpötila ero on alle 5°C.

• HILJAINEN YÖ -tila vähentää hieman yksikön jäähdytystehoa.

■

HILJAINEN ULKOYKSIKKÖ -toiminto

Katso HILJAINEN ULKOYKSIKKÖ -toiminnan käyttö.

Kun ensisijainen huoneasetus on olemassa mutta ensisijainen yksikkö ei ole
käytössä tai sitä ei ole olemassa.

Kun HILJAINEN ULKOYKSIKKÖ -toimintaa käytetään monijärjestelmässä, aseta kaikki sisäyksiköt HILJAINEN
ULKOYKSIKKÖ -toimintaan kaukosäätimillä.
Kun otat HILJAINEN ULKOYKSIKKÖ -toiminnon pois käytöstä, tyhjennä yhden sisäyksikön tila kaukosäätimellä.
Muiden huoneiden kaukosäätimissä pysyy HILJAINEN ULKOYKSIKKÖ -toiminta.
Suosittelemme, että vapautat kaikki huoneet kaukosäätimillään.

Sivu 19

Ensisijainen huoneasetus käytössä.

Katso seuravalta sivulta ensisijainen huoneasetus.

29

Huomautus monilaitejärjestelmästä

■

JÄÄHDYTYS-/LÄMMITYS-tilan lukko

JÄÄHDYTYS-/LÄMMITYS-tilan lukko vaatii alkuohjelmoinnin asennuksen aikana. Kysy lisätietoja valtuutetulta jälleenmyyjältä.
JÄÄHDYTYS-/LÄMMITYS-tilan lukko pakottaa yksikön JÄÄHDYTYS- tai LÄMMITYS-toimintaan. Tämä toiminto on kätevä, jos
haluat asettaa kaikki monijärjestelmään kytketyt sisäyksikön samaan käyttötilaan.

HUOMAA

• JÄÄHDYTYS-/LÄMMITYS-tilan lukkoa ei voida ottaa käyttöön yhdessä ensisijaisen huoneasetuksen kanssa.

■

Ensisijainen huoneasetus

Ensisijainen huoneasetus vaatii alkuohjelmoinnin asennuksen aikana. Kysy lisätietoja valtuutetulta jälleenmyyjältä.
Ensisijaiseksi huoneeksi määritetty huone on ensisijainen seuraavissa tilanteissa.

Käyttötilan ensisijaisuus

• Koska ensisijaisen huoneen käyttötila on ensisijainen, käyttäjä voi valita eri käyttötilat muihin huoneisiin.

[Esimerkki]

• Huone A on ensisijainen esimerkeissä.
Kun JÄÄHDYTYS-toiminta valitaan huoneessa A, kun seuraavat tilat ovat käytössä huoneissa B, C ja D:

Käyttötila huoneessa B, C ja D Huoneiden B, C ja D tila, kun huone A on JÄÄHDYTYS-toiminnassa

JÄÄHDYTYS tai KUIVAUS

tai TUULETIN

LÄMMITYS

AUTOMAATTINEN

Nykyinen käyttötila säilytetään

Yksikkö siirtyy valmiustilaan. Toiminta jatkuu, kun huoneen A yksikkö lopettaa toiminnan.
Jos yksikkö on JÄÄHDYTYS-toiminnassa, se jatkuu. Jos yksikkö on LÄMMITYS-toiminnassa,

se siirtyy valmiustilaan. Toiminta jatkuu, kun huoneen A yksikkö lopettaa toiminnan.

Ensisijainen, kun VOIMAKASTA toimintoa käytetään

[Esimerkki]

• Huone A on ensisijainen esimerkeissä.
Sisäyksiköt huoneissa A, B, C ja D kaikki toimivat. Jos yksikkö huoneessa A siirtyy VOIMAKKAASEEN toimintaan,
toimintakapasiteetti keskitetään huoneeseen A. Tällaisessa tilanteessa huoneissa B, C ja D olevien yksiköiden
jäähdytyksen (lämmityksen) teho saattaa heikentyä hieman.

Ensisijainen, kun HILJAINEN ULKOYKSIKKÖ -toimintoa käytetään

[Esimerkki]

•

Huone A on ensisijainen esimerkeissä.
Kun huoneen A yksikkö asetetaan HILJAISEEN toimintaan, ilmastointilaite käynnistää HILJAINEN ULKOYKSIKKÖ -toiminnan.
Kaikkia käytettäviä sisäyksiköitä ei tarvitse asettaa HILJAINEN-tilaan.

30

Etupaneeli

Etupaneeli

Hoito ja puhdistus

■

Pikaopas

Etupaneelin avaaminen/sulkeminen

• Avaa etupaneeli pitämällä kiinni sen molemmista päistä ja vetämällä.

• Sulje etupaneeli painamalla sen molemmista päistä.

Osien puhdistaminen

Etupaneeli

• Pyyhi etupaneeli pehmeällä,
veteen kostutetulla liinalla.

Jos lika häiritsee

Katso

Sivu 32

Ilmansuodatin

•

Imuroi pöly tai pese suodatin.

Kerran 2 viikossa

Katso

Sivu 33

Titaani-apatiittihajunpoistosuodatin

• Imuroi pöly tai vaihda suodatin.

[Puhdistaminen] [Vaihtaminen]

Kerran 6 kuukaudessa Kerran 3 vuodessa

Katso

Sivu 34

Katso

Sisäyksikkö ja

kauko-ohjain

• Pyyhi pehmeällä liinalla.

Jos lika häiritsee

Sivu 34

Huomautuksia puhdistamisesta

■

Älä käytä puhdistamiseen seuraavanlaisia materiaaleja.

• Kuumaa vettä, jonka lämpötila on yli 40°C.

• Bentsoli, bensiini, tinneri, muu syttyvä öljy.

• Kiillotusaine.

• Hankaava harja, muu kova esine.

HUOMIO

• Muista pysäyttää laite ja kytkeä virtakatkaisin pois päältä ennen puhdistamista.

• Älä kosketa sisäyksikön alumiiniripoja. Osien koskettaminen voi aiheuttaa loukkaantumisen.

31

Hoito ja puhdistus

1) Liu'uta

2) Vedä

Etupaneelin akseli

Ura

■

Etupaneelin irrottaminen

1. Etupaneelin irrottaminen.

• Liu'uta etupaneelia joko vasemmalle tai oikealle
ja vedä sitä samanaikaisesti itseäsi kohti.
Tällä tavoin voit irrottaa kiinnitystapin.

• Irrota etupaneelin akseli toiselta puolelta
samalla tavalla.

2.

Etupaneelin puhdistaminen.

• Pyyhi etupaneeli pehmeällä, veteen kostutetulla
liinalla.

• Käytä ainoastaan neutraalia puhdistusainetta.

• Jos paneeli pestään vedellä, kuivaa se liinalla
ja anna sen kuivua varjoisassa paikassa.

3. Etupaneelin asentaminen

takaisin.

• Kohdista etupaneelin akselin vasen ja oikea pää
yksikössä oleviin uriin ja paina etupaneelin akseli
kokonaan uriin.

HUOMIO

• Käytä etupaneelin irrotuksessa ja kiinnityksessä tukevaa ja vakaata jakkaraa ja varo askeleitasi.

• Kun etupaneeli irrotetaan tai kiinnitetään, tue sitä toisella kädellä niin, ettei se pääse putoamaan.

• Varmista puhdistuksen jälkeen, että etupaneeli on kunnolla kiinni.

• Sulje etupaneeli hitaasti.

•

Paina etupaneelia sen molemmista päistä ja keskeltä.

32

Hoito ja puhdistus

2) Vedä alas

1) Paina

■

Ilmansuodatin

1.

Vedä ilmansuodattimet ulos.

• Avaa etupaneeli.

• Paina suodatinliuskaa kunkin ilmansuodattimen
keskeltä ylöspäin ja vedä suodatin alas.

Jos pöly ei irtoa helposti

• Pese ilmansuodattimet haalealla vedellä laimennetulla
neutraalilla pesuaineella ja anna niiden kuivua varjossa.

3. Aseta suodattimet takaisin

paikoilleen ja sulje

2. Pese ilmansuodattimet

vedellä tai puhdista ne
pölynimurilla.

• Muista poistaa Titaani­apatiittihajunpoistosuodatin. Katso lisätietoja
seuraavan sivun kohdasta Titaani­apatiittihajunpoistosuodatin.

• On suositeltavaa puhdistaa ilmansuodattimet
2 viikon välein.

yläetupaneeli.

• Paina etupaneelia sen molemmista päistä
ja keskeltä.

HUOMIO

• Älä kosketa alumiiniripoja palajain käsin, kun irrotat tai kiinnität suodatinta.

33

Hoito ja puhdistus

Leuka

■

Titaani-apatiittihajunpoistosuodatin

1. Poista Titaani-apatiitt-

ihajunpoistosuodatin.

• Avaa etupaneeli ja poista ilmansuodattimet.

• Pidä rungon syvennyksistä ja irrota 4 leukaa.

2. Puhdista tai vaihda

Titaani-apatiitt­ihajunpoistosuodatin.

[Kunnossapito]

2-1 Imuroi pölyt ja liota haaleassa

vedessä tai vedessä noin
10–15 minuuttia, jos lika
on raskasta.

• Älä irrota suodatinta kehyksestä, kun peset sitä
vedellä.

[Vaihtaminen]

Poista suodatin suodatinke­hyksestä ja kiinnitä se uuteen.

• Älä heitä suodatinkehystä pois. Käytä
suodatinkehys uudelleen, kun vaihdat Titaani­apatiittihajunpoistosuodatin.

• Hävitä vanha suodatin ei-palavana jätteenä.

3. Aseta suodattimet takaisin

paikoilleen ja sulje
yläetupaneeli.

• Paina etupaneelia sen molemmista päistä ja
keskeltä.

2-2 Pesemisen jälkeen ravista

ylimääräiset vedet pois ja
anna kuivua varjossa.

• Koska materiaali on tehty polyesteristä, älä
väännä suodatinta kuiviin kun poistat siitä vettä.

HUOMAA

• Likaisilla suodattimilla käytettäessä laite:
– ei voi poistaa hajuja ilmasta,
– ei voi puhdistaa ilmaa,
– tuottaa heikomman lämmitys- tai

jäähdytystehokkuuden,

– voi aiheuttaa hajua.

• Hävitä vanhat suodattimet ei-palavana jätteenä.

• Ota yhteys laitteen jälleenmyyjään Titaani-

apatiittihajunpoistosuodatin tilaamista varten.

Nimike

Osanumero KAF970A46

Titaani-apatiittihajunpoistosuodatin
(ilman kehystä), 1 sarja

34

Hoito ja puhdistus

■

Yksiköiden tarkistaminen

■

Tarkista ulkoyksikön pohja, jalusta ja muut kiinnikkeet kulumisen ja syöpymisen varalta.

■

Tarkista, että sisäyksikön ja ulkoyksikön ilmatulojen ja -lähtöjen edessä ei ole mitään.

■

Tarkista, että poisto tulee sulavasti tyhjennysletkusta JÄÄHDYTYS- tai KUIVAUS-toiminnon aikana.

• Jos tyhjennysvettä ei näy, sisäyksiköstä voi vuotaa vettä. Lopeta laitteen käyttö ja kysy neuvoja huollosta.

■

Mikäli laitetta ei tulla käyttämään pitkään aikaan

1. Käytä pelkkää TUULETINTA muutaman tunnin ajan kauniina

päivänä sisäosien kuivaamiseksi.

• Paina painiketta ja valitse " "-toiminto.

• Paina painiketta

ja käynnistä toiminto.

2. Kun toiminto loppuu, kytke ilmastointilaitteen virtakytkin pois

päältä.

3. Puhdista ilmansuodattimet ja asenna ne takaisin paikoilleen.

4. Poista paristot kauko-ohjaimesta.

• Jos laite on liitetty moniulkoyksikköön on varmistettava, ettei muissa huoneissa käytetä LÄMMITYS-toimintoa ennen
TUULETIN-toiminnon käyttämistä.

■

Säännöllinen kunnossapito on suositeltavaa

• Tietyissä käyttöolosuhteissa ilmastointilaitteen sisäosat voivat likaantua eri vuodenaikojen kuluessa. Tämä voi heikentää
laitteen suoritustehoa. On suositeltavaa antaa asiantuntijan huoltaa laite säännöllisesti käyttäjän suorittaman puhdistuksen
lisäksi.

• Ota yhteys laitteen jälleenmyyjään asiantuntijan suorittamaa huoltoa varten.

• Kunnossapitokulut ovat asiakkaan vastuulla.

Käytettyä kylmäainetta koskevia tärkeitä tietoja

Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. Älä päästä kaasuja ilmakehään.

Sivu 29

Kylmäainetyyppi:

(1)

GWP

-arvo: 2087,5

(1)

GWP = ilmaston lämpenemispotentiaali

Eurooppalainen tai paikallinen lainsäädäntö voi edellyttää säännöllisiä tarkastuksia kylmäainevuotojen
varalta. Kysy lisätietoja paikalliselta jälleenmyyjältä.

HUOMAUTUS: tCO2ekv.

Euroopassa huoltovälin määrittämiseen käytetään järjestelmän kylmäaineen kokonaismäärän kasvihuonepäästöjä (ilmoitettu
tonneina CO

Kaava kasvihuonepäästöjen laskemiseen:

Kylmäaineen GWP-arvo × kylmäaineen kokonaismäärä [kg] / 1000

R410A:lle

2-ekv.). Noudata sovellettavaa lainsäädäntöä.

35

Vianetsintä

■

Nämä tilanteet eivät ole virhetoimintoja.

• Seuraavissa tilanteissa ilmastointilaitteessa ei ole vikaa vaan ne johtuvat muista syistä. Voit jatkaa laitteen käyttöä.

Sisäyksikkö

Läppä ei ala heilua välittömästi.

• Ilmastointilaite säätää läpän asentoa. Läppä alkaa
pian liikkua.

Ilmastointilaite lopettaa ilmavirran
muodostamisen toiminnan aikana.

• Kun asetuslämpötila saavutetaan, ilmavirtauksen
nopeutta lasketaan ja toiminta pysäytetään, jotta ei
luotaisi kylmää ilmavirtaa (lämmityksen aikana) tai
jotta kosteus ei nousisi (jäähdytyksen aikana).
Toiminta jatkuu automaattisesti, kun sisälämpötila
nousee tai laskee.

Toiminta ei käynnisty nopeasti.

■

Virtapainiketta painettiin pian käytön

pysäyttämisen jälkeen.

■

Tila valittiin uudelleen.

• Tällä tavoin suojellaan ilmastointilaitetta.

Odota noin 3 minuuttia.

LÄMMITYS-toiminta lakkaa yllättäen

ja virtaava ääni kuuluu.

• Ulkoyksikkö poistaa huurretta.
LÄMMITYS-toiminto alkaa, kun ulkoyksikön huurre
on poistettu. Odota noin 4–12 minuuttia.

Laitteesta kuuluu ääntä.

■

Virtaavaa vettä muistuttava ääni

• Tämä ääni kuuluu ilmastointilaitteen virtaavasta
kylmäaineesta.

•

Tämä on veden pumppausääni ilmastointilaitteessa ja
kuuluu, kun vettä pumpataan pois ilmastointilaitteesta
jäähdytys- tai kuivaustoiminnassa.

• Kylmäaine virtaa silloinkin, kun ilmastointilaite ei toimi,
kun muiden huoneiden sisäyksiköt ovat käytössä.

■

Puhaltava ääni

• Tämä ääni kuuluu kun ilmastointilaitteessa virtaava
kylmäainetta siirretään.

■

Tikittävä ääni

•

Tämä ääni syntyy, kun ilmastointilaitteen koko suurenee

tai pienenee hieman lämpötilamuutoksien mukaan.

■

Viheltävä ääni

• Tämä ääni syntyy, kun kylmäainetta virtaa
sulatustoiminnon aikana.

■

Naksuva ääni toiminnan aikana tai joutilaana

ollessa

• Tämä ääni kuuluu, kun kylmäaineen ohjausventtiilit
tai sähköosat toimivat.

■

Kopiseva ääni

• Tämä ääni kuuluu ilmastointilaitteen sisältä, kun
poistotuuletin otetaan käyttöön huoneovien ollessa
kiinni. Avaa ikkuna tai kytke poistotuuletin pois
päältä.

Ulkoyksikkö

Ulkoyksiköstä vuotaa vettä tai höyryä.

■

LÄMMITYS-toiminto

• Ulkoyksikön jää sulaa vedeksi tai höyryksi ilmastointilaitteen sulatustoiminnon
ollessa käytössä.

■

JÄÄHDYTYS- tai KUIVAUS-toiminto

• Ilmankosteus tiivistyy vedeksi ulkoyksikön putkien kylmälle pinnalle ja tippuu.

36

Vianetsintä

• Vianetsintä luokitellaan seuraavaan kahteen tyyppiin korjausten mukaan.
Suorita korjaavat toimenpiteet oireiden mukaan.

Ei ongelma

• Nämä tilanteet eivät ole
virhetoimintoja.

Tarkastukset

• Tarkista uudelleen, ennen kuin soitat
huoltoon.

Ilmastointilaite ei toimi.

(TOIMINNON merkkivalo ei pala.)

•

Onko virtakatkaisin kytketty pois päältä tai sulake palanut?

• Onko tapahtunut sähkökatkos?

• Onko kauko-ohjaimeen asennettu paristot?

• Onko ajastin asetettu oikein?

Toiminta pysähtyy yllättäen.

(TOIMINNON merkkivalo vilkkuu.)

• Ovatko ilmansuodattimet puhtaat?
Puhdista ilmansuodattimet.

• Onko sisä- ja ulkoyksikön ilmatulojen ja -lähtöjen
edessä esteitä?

• Kytke virtakatkaisin pois päältä ja siirrä esteet pois.

Kytke se sitten uudelleen päälle ja yritä käyttää
ilmastointilaitetta kauko-ohjaimella. Jos valo vilkkuu yhä,
ota yhteyttä jälleenmyyjään, jolta ostit ilmastointilaitteen.

• Ovatko monijärjestelmän käyttötilat samat kaikissa
ulkoyksikköön liitetyissä sisäyksiköissä?
Jos ei, aseta kaikki sisäyksiköt samaan käyttötilaan ja
varmista, että valot vilkkuvat.
Lisäksi, kun käyttötilana on AUTOMAATTINEN, aseta
kaikkien sisäyksikköjen käyttötilaksi JÄÄHDYTYS tai
LÄMMITYS hetkeksi ja tarkista, ovatko valot normaalit.
Jos valot lakkaavat vilkkumasta edellisten vaiheiden
jälkeen, toimintahäiriötä ei ole.

Sivu 29

Jäähdytyksen (lämmityksen) teho on

heikko.

• Ovatko ilmansuodattimet puhtaat?

• Onko sisä- ja ulkoyksikön ilmatulojen ja -lähtöjen
edessä esteitä?

• Onko lämpötila-asetus sopiva?

• Ovatko ikkunat ja ovet kiinni?

• Onko ilmavirtauksen nopeus ja ilmavirtauksen
suunta asetettu sopivasti?

Epätavallinen toiminto tapahtuu

toiminnan aikana.

• Ukkonen ja radioaallot voivat aiheuttaa
ilmastointilaitteen toimintahäiriöitä. Kytke virtakytkin
pois päältä, kytke se uudelleen päälle ja yritä käyttää
ilmastointilaitetta kauko-ohjaimella.

Toiminta pysähtyy yllättäen.

(TOIMINNAN merkkivalo palaa.)

• Järjestelmän suojaamista varten ilmastointilaite
saattaa lopettaa toiminnan äkillisten suurten
jännitevaihteluiden takia. Se jatkaa toimintaa
automaattisesti noin 3 minuutin kuluttua.

Sisäyksiköstä tulee sumua.

• Näin tapahtuu, kun kylmä ilmavirta jäähdyttää
huoneilmaa sumuksi JÄÄHDYTYS-toiminnan aikana.

• Näin tapahtuu, koska lämmönvaihdin jäähdyttää
huoneilmaa ja se muuttuu sumuksi sulatustoiminnon
aikana.

37

Vianetsintä

Kuumaa ilmaa ei virtaa pian LÄMMITYS-

toiminnan aloittamisen jälkeen.

• Ilmastointilaite lämpenee. Odota noin 1–4 minuuttia.
(Järjestelmä on suunniteltu puhaltamaan ilmaa vasta,
kun se on saavuttanut tietyn lämpötilan.)

KÄYNNISTYS-/SAMMUTUSAJASTIN

ei toimi asetusten mukaisesti.

• Tarkista, ettei KÄYNNISTYS-/SAMMUTUSAJASTINTA
ja VIIKKOAJASTINTA ole asetettu samaan aikaan.
Muuta tai poista VIIKKOAJASTIMEN asetukset
käytöstä.

Sivu 23

Ulkoyksikkö kääntyy kun

ilmastointilaite ei ole toiminnassa.

■

Kun toiminta on pysäytetty

• Ulkoyksikön tuuletin jatkaa pyörimistä vielä 60 sekuntia
järjestelmän suojaamiseksi.

■

Kun ilmastointilaite ei ole toiminnassa

• Kun ulkolämpötila on erittäin korkea, ulkoyksikön
tuuletin alkaa pyöriä järjestelmän suojaamiseksi.

Sisäyksiköstä tulee hajua.

• Tämä tapahtuu, kun huoneen, huonekalujen tai

tupakan hajua imeytyy yksikköön ja se poistetaan
ilmavirran kautta.
( Tässä tapauksessa on suositeltavaa pyytää

asentajaa pesemään sisäyksikkö. Ota yhteys
jälleenmyyjään, jolta ostit ilmastointilaitteen.)

Kaukosäädin ei toimi oikein.

■

Kauko-ohjaimen signaaleja ei näytetä.

■

Kauko-ohjaimen herkkyys on heikko.

■

Näytön kontrasti on heikko tai näyttö
on pimeä.

■

Näyttö ei ole ohjattavissa.

• Paristojen virta on vähissä ja kauko-ohjain toimii
väärin. Vaihda kaikki paristot uusiin, koko AAA.LR03
(alkaliparisto). Katso lisätietoja tämän oppaan
kohdasta Paristojen asentaminen.

Sivu 9

LÄMMITYS-toimintoa ei voida valita,

vaikka yksikkö on lämpöpumppumalli.

• Liu'uta DIP-kytkin vasemmalle kuvan osoittamalla
tavalla, jotta LÄMMITYS-toiminto voidaan valita
"TILA"-painikkeella.

DIP-kytkin

38

Vianetsintä

■

Soita välittömästi huoltoon

VAROITUS

■

Jos havaitset jotain normaalista poikkeavaa (kuten palaneen käry), lopeta laitteen käyttö ja kytke virtakytkin pois päältä.

• Laitteen käyttö epätavallisissa oloissa voi johtaa laitteen vaurioitumiseen, toimintahäiriöihin tai sähköiskun tai tulipalon vaaraan.

• Ota yhteyttä jälleenmyyjään, jolta ostit ilmastointilaitteen.

■

Älä yritä korjata tai muokata ilmastointilaitetta itse.

• Väärin suoritettu työ voi johtaa sähköiskun tai tulipalon vaaraan.

• Ota yhteyttä jälleenmyyjään, jolta ostit ilmastointilaitteen.

Jos jokin seuraavista oireista havaitaan, soita välittömästi huoltoon.

• Virtajohto on epätavallisen kuuma tai vahingoittunut.

• Käytön aikana kuuluu epätavallista ääntä.

• Virtakatkaisin, sulake tai vikavirtasuoja katkaisee

toiminnan toistuvasti.

• Kytkin tai painike ei usein toimi oikein.

• Palaneen käry.

• Sisäyksiköstä vuotaa vettä.

Kytke virtakatkaisin pois päältä ja soita
huoltoon.

■

Sähkökatkoksen jälkeen

• Ilmastointilaite jatkaa toimintaa automaattisesti noin 3 minuutin kuluttua. Odota hetki.

■

Salama

• Jos salama iskee lähialueelle, lopeta toiminta ja kytke virtakytkin pois päältä järjestelmän suojaamiseksi.

■

Jätehuoltovaatimukset

Tuote ja ohjaimen mukana toimitetut paristot on merkitty tällä symbolilla. Se tarkoittaa, että sähkö­ja elektroniikkalaitteita ja paristoja ei saa sekoittaa lajittelemattomaan talousjätteeseen.
Paristoissa symbolin alla voi olla tulostettuna kemiallinen symboli. Tämä kemiallinen symboli tarkoittaa,
että paristo sisältää raskasmetallia enemmän kuin tietyn pitoisuuden. Mahdolliset kemialliset symbolit ovat:

■

Pb: lyijy (>0,004%)
Älä yritä purkaa järjestelmää itse: tuotteen purkaminen sekä kylmäaineen, öljyn ja muiden osien käsittely tulee antaa
valtuutetun asentajan tehtäväksi voimassa olevien paikallisten ja kansallisten määräysten mukaisesti.
Yksiköt ja käytetyt paristot täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten.
Huolehtimalla siitä asianmukaisesta hävittämisestä autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja
ihmisten terveydelle.
Kysy lisätietoja asentajalta tai paikallisilta viranomaisilta.

39

Vianetsintä

■

Vianetsintä kauko-ohjaimella

• Sisäyksikkö voi lähettää kauko-ohjaimeen vikakoodin laitteessa esiintyvän vian mukaan.

1. Kun -painiketta pidetään painettuna

2. Paina painiketta toistuvasti, kunnes

5 sekunnin ajan, näytön lämpötila-alueella
vilkkuu " "-ilmaisin.

jatkuva äänimerkki kuuluu.

•

Koodi-ilmaisin vaihtuu alla olevan taulukon mukaisesti ja ilmoittaa siitä pitkällä äänimerkillä.

JÄRJESTELMÄ

SISÄYKSIKKÖ

ULKOYKSIKKÖ

KOODI SELITYS

00
UA
U0
U2
U4
A1
A5
A6
C4
C9
EA
E1
E5
E6
E7

F3

F6
H0
H6
H8
H9

J3

J6

L3

L4

L5
P4

TAVALLINEN
SISÄ-ULKOYKISKKÖYHDISTELMÄN VIKA
KYLMÄAINE VÄHISSÄ
JÄNNITEHÄVIÖ TAI PÄÄPIIRIN YLIJÄNNITE
YHTEYSVIKA (SISÄ- JA ULKOYKSIKÖN VÄLILLÄ)
SISÄYKSIKÖN PIIRILEVY VIALLINEN
KORKEAPAINEOHJAUS TAI JÄÄTYMISSUOJA
TUULETINMOOTTORIN VIKA
VIALLINEN LÄMMÖNVAIHTIMEN LÄMPÖTILA-ANTURI
VIALLINEN TULOILMAN LÄMPÖTILA-ANTURI
JÄÄHDYTYKSEN-LÄMMITYKSEN KYTKENTÄVIRHE
PIIRILEVYVIKA
OL KÄYNNISTETTY
VIRHEELLINEN KOMPRESSORIN KÄYNNISTYS
TUULETINMOOTTORIN VIKA
POISTOPUTKEN KORKEAN LÄMPÖTILAN OHJAUS
KORKEAPAINEOHJAUS (JÄÄHDYTYSTILASSA)
ANTURIVIKA
TOIMINTA PYSÄYTETTY ASENTOANTURIN VIAN VUOKSI
VIRTA-ANTURIVIKA
VIALLINEN TULOILMAN LÄMPÖTILA-ANTURI
VIALLINEN POISTOPUTKEN LÄMPÖTILA-ANTURI
VIALLINEN LÄMMÖNVAIHTIMEN LÄMPÖTILA-ANTURI
SÄHKÖOSIEN LÄMPÖVIKA
KORKEA LÄMPÖTILA INVERTTERIPIIRIN LÄMPÖSIILISSÄ
LÄHDÖN YLIVIRTA
VIALLINEN INVERTTERIPIIRIN LÄMPÖSIILIN LÄMPÖTILA-ANTURI

HUOMAA

• Lyhyt piippaus ja kaksi peräkkäistä piippausta ilmaisevat vastaavia koodeja.

• Voit perua tämän näytön pitämällä painiketta
paineta 1 minuuttiin.

painettuna 5 sekunnin ajan. Koodinäyttö perutaan myös silloin, jos mitään painiketta ei

40

Vianetsintä

■

ULKOYKSIKÖN PIIRILEVYN LED-VALO,
3MXS-, 4MXS-, 5MXS-sarja

VIHREÄ PUNAINEN

MIKROTIETOKONE

NORMAALI

LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOOSI

●

VIHREÄ VILKKUU NORMAALISTI

PUNAINEN POIS NORMAALISTI

PÄÄLLÄ
VILKKUU

●

−

POIS PÄÄLTÄ
EPÄOLEELLINEN

TOIMINTAHÄIRIÖ

TUNNISTUS

●●●●●

● ●

●

●

●

●

●

●

● ● ●

●●●

● ●

●●● ●

●● ●●

●● ●

●● ●

●●●●

●

−−−−

−−−−

HUOMAUTUS: LED5 on käytettävissä vain 5M-sarjassa.

●

●

NORMAALI TARKISTA SISÄYKSIKKÖ
KORKEAPAINESUOJAIN LAUENNUT TAI TOIMINTAYKSIKKÖ TAI

VALMIUSYKSIKKÖ JÄÄTYNYT
* YLIKUORMARELE LAUENNUT TAI KORKEA POISTOPUTKEN

LÄMPÖTILA
VIALLINEN KOMPRESSORIN KÄYNNISTYS
TULON YLIVIRTA
* TERMISTORIN TAI CT:N POIKKEUS
KORKEAN LÄMPÖTILAN KYTKINRASIA
KORKEA LÄMPÖTILA INVERTTERIPIIRIN LÄMPÖSIILISSÄ
* LÄHDÖN YLIVIRTA
* KYLMÄAINE VÄHISSÄ
ALHAINEN JÄNNITE PÄÄPIIRISSÄ TAI HETKELLINEN

JÄNNITTEEN MENETYS
KÄÄNTEISEN MAGNEETTIVENTTIILIN KYTKINVIKA
TUULETINMOOTTORIN VIKA
[HUOMAUTUS 1]
VIRRANSYÖTTÖVIKA TAI [HUOMAUTUS 2]

■

ULKOYKSIKÖN PIIRILEVYN LED-VALO,
2MXS-sarja

VIHREÄ

MIKROTIETOKONE NORMAALI

LED-A DIAGNOOSI

NORMAALI TARKISTA SISÄYKSIKKÖ
[HUOMAUTUS 1]

●

VIHREÄ VILKKUU NORMAALISTI

PÄÄLLÄ
VILKKUU

●

POIS PÄÄLTÄ

VIRRANSYÖTTÖVIKA TAI [HUOMAUTUS 2]

HUOMAA

• Kytke virta pois päältä ja takaisin päälle. Jos LED-näyttö toistuu, ulkoyksikön piirilevy on viallinen.

• Diagnoosit, joissa on merkintänä
* Eivät päde kaikissa tilanteissa. Katso lisätietoja huolto-oppaasta.

41

42

Pikaopas

3P377621-3H 2017.02

Copyright 2014 Daikin
