Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B Installer reference guide [da]

...

Download

Installatørvejledning

Daikin klimaanlæg til rum

CTXM15R2V1B CTXM15R5V1B

FTXM20R2V1B FTXM20R5V1B FTXM25R2V1B FTXM25R5V1B FTXM35R2V1B FTXM35R5V1B FTXM42R2V1B FTXM42R5V1B

FTXM50R2V1B FTXM60R2V1B FTXM71R2V1B

ATXM20R2V1B ATXM20R5V1B ATXM25R2V1B ATXM25R5V1B ATXM35R2V1B ATXM35R5V1B ATXM50R2V1B

Indholdsfortegnelse

1 Om dokumentationen 4

1.1 Om dette dokument ....................................................................................................................................................... 4

2 Generelle sikkerhedsforanstaltninger 5

2.1 Om dokumentationen .................................................................................................................................................... 5

2.1.1 Betydning af advarsler og symboler............................................................................................................... 5

2.2 Til installatøren ............................................................................................................................................................... 6

2.2.1 Generelt .......................................................................................................................................................... 6

2.2.2 Installationsstedet .......................................................................................................................................... 7

2.2.3 Kølemiddel — hvis der anvendes R410A eller R32 ........................................................................................ 11

2.2.4 Brine................................................................................................................................................................ 12

2.2.5 Vand ................................................................................................................................................................ 13

2.2.6 Elektrisk........................................................................................................................................................... 13

3 Specifikke sikkerhedsanvisninger for installatøren 16

4 Om kassen 18

4.1 Oversigt: Om kassen ....................................................................................................................................................... 18

4.2 Indendørsenhed.............................................................................................................................................................. 18

4.2.1 Sådan pakkes indendørsenheden ud ............................................................................................................. 18

4.2.2 Fjernelse af tilbehør fra indendørsenheden .................................................................................................. 18

5 Om enheden 20

5.1 Systemopbygning............................................................................................................................................................ 20

5.2 Driftsområde................................................................................................................................................................... 20

5.3 Om trådløst LAN.............................................................................................................................................................. 21

5.3.1 Forholdsregler ved brug af trådløst LAN........................................................................................................ 21

5.3.2 Basisparametre............................................................................................................................................... 21

5.3.3 Indstilling af trådløst LAN ............................................................................................................................... 22

6 Installation af enheden 23

6.1 Klargøring af installationsstedet..................................................................................................................................... 23

6.1.1 Krav til indendørsenhedens installationssted................................................................................................ 23

6.2 Åbning af indendørsenheden ......................................................................................................................................... 24

6.2.1 Afmontering af frontpanelet .......................................................................................................................... 24

6.2.2 Åbning af servicedækslet ............................................................................................................................... 25

6.2.3 Afmontering af frontgitteret .......................................................................................................................... 25

6.3 Montering af indendørsenheden ................................................................................................................................... 26

6.3.1 Montering af monteringspladen .................................................................................................................... 26

6.3.2 Boring af væghul............................................................................................................................................. 27

6.3.3 Afmontering af dæksel over røråbning.......................................................................................................... 28

6.4 Tilslutning af drænrør ..................................................................................................................................................... 28

6.4.1 Generelle retningslinjer.................................................................................................................................. 28

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden.................................................... 29

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden......................................... 30

6.4.4 Kontrol af vandlækage.................................................................................................................................... 31

7 Rørinstallation 32

7.1 Forberedelse af kølerør .................................................................................................................................................. 32

7.1.1 Krav til kølerør ................................................................................................................................................ 32

7.1.2 Isolering af kølerør.......................................................................................................................................... 33

7.2 Forbindelse af kølerør..................................................................................................................................................... 33

7.2.1 Om tilslutning af kølerør................................................................................................................................. 33

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør ................................................................................. 34

7.2.3 Retningslinjer ved tilslutning af kølerør ......................................................................................................... 35

7.2.4 Retningslinjer for bøjning af rør ..................................................................................................................... 35

7.2.5 Sådan opkraves rørenden .............................................................................................................................. 35

7.2.6 Sådan forbindes kølerørene til indendørsenheden ....................................................................................... 36

Installatørvejledning

8 Elektrisk installation 37

8.1 Om tilslutning af de elektriske ledninger ....................................................................................................................... 37

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger .............................................................................. 37

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger................................................................................ 38

8.1.3 Specifikationer for standardledningskomponenter....................................................................................... 39

8.2 Tilslutning af el-ledninger til indendørsenheden ........................................................................................................... 39

9 Færdiggørelse af installation af indendørsenheden 42

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

Indholdsfortegnelse

9.1 Isolering af drænrør, kølerør og forbindelsesledning .................................................................................................... 42

9.2 Føring af rør gennem væghuller..................................................................................................................................... 42

9.3 Montering af indendørsenheden på monteringspladen ............................................................................................... 43

9.4 Sådan lukkes indendørsenheden.................................................................................................................................... 43

9.4.1 Montering af frontgitteret ............................................................................................................................. 43

9.4.2 Lukning af servicedækslet .............................................................................................................................. 43

9.4.3 Montering af frontpanelet ............................................................................................................................. 43

10 Konfiguration 45

10.1 Definition af en anden adresse....................................................................................................................................... 45

11 Ibrugtagning 47

11.1 Oversigt: Ibrugtagning .................................................................................................................................................... 47

11.2 Kontrolliste før ibrugtagning........................................................................................................................................... 47

11.3 Sådan udføres en testkørsel ........................................................................................................................................... 48

11.3.1 Testkørsel med brugerinterfacet ................................................................................................................... 48

12 Overdragelse til brugeren 49

13 Bortskaffelse 50

14 Tekniske data 51

14.1 Ledningsdiagram............................................................................................................................................................. 51

14.1.1 Fælles ledningsdiagram forklaring ................................................................................................................. 51

15 Ordliste 54

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

1 | Om dokumentationen

1 Om dokumentationen

1.1 Om dette dokument

INFORMATION

Sørg for, at brugeren har den trykte dokumentation, og bed brugeren om at gemme dette til senere brug.

Målgruppe

Autoriserede installatører

INFORMATION

Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af ikke-faguddannede.

Dokumentationssæt

Dette dokument er en del af et dokumentationssæt. Hele sættet består af:

▪ Generelle sikkerhedsforanstaltninger:

- Sikkerhedsanvisninger, som du SKAL læse før installation

- Format: Papir (i kassen til indendørsenheden)

▪ Installationsvejledning for indendørsenhed:

- Installationsvejledning

- Format: Papir (i kassen til indendørsenheden)

▪ Installatørvejledning:

- Forberedelse af installationen, god praksis, referencedata …

- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/

product-information/

Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det regionale Daikin-websted eller via din forhandler.

Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er oversættelser.

Tekniske data ▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være

tilgængelige på regionens Daikin websted (offentligt tilgængeligt).

Installatørvejledning

▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin

Business Portal (autentificering påkrævet).

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

2 | Generelle sikkerhedsforanstaltninger

2 Generelle sikkerhedsforanstaltninger

2.1 Om dokumentationen

▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er

oversættelser.

▪ De forholdsregler, der er beskrevet i dette dokument omhandler meget vigtige

emner og skal derfor følges omhyggeligt.

▪ Installationen af systemet samt alle handlinger beskrevet i

installationsvejledningen og i referencevejledningen vedrørende montering SKAL udføres af en autoriseret montør.

2.1.1 Betydning af advarsler og symboler

FARE

Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.

FARE: RISIKO FOR ELEKTRISK STØD

Angiver en situation, der kan resultere i elektrisk stød.

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt varme eller kolde temperaturer.

FARE: RISIKO FOR EKSPLOSION

Angiver en situation, der kan resultere i eksplosion.

ADVARSEL

Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.

ADVARSEL: BRÆNDBART MATERIALE

PAS PÅ

Angiver en situation, der kan resultere i mindre eller moderat personskade.

Symboler på enheden:

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

BEMÆRK

Angiver en situation, der kan resultere i udstyr eller materielle skader.

INFORMATION

Angiver nyttige tip eller supplerende oplysninger.

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

Symbol Forklaring

Symboler i dokumentationen:

Symbol Forklaring

Læs installations- og betjeningsvejledningen og instruktionsarket vedrørende ledningsføring før montering.

Læs servicevejledningen, før du foretager vedligeholdelse og service.

Se yderligere information i referencevejledningen vedrørende montering og brug.

Enheden indeholder roterende dele. Vær forsigtig ved vedligeholdelse eller inspektion af enheden.

Viser en billedtitel eller en reference hertil. Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".

Viser en tabeltitel eller en reference hertil. Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".

2.2 Til installatøren

2.2.1 Generelt

Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af enheden.

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

▪ Kølerør, vandrør og indvendige dele må IKKE berøres lige efter drift. De kan være

for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur. Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.

▪ Kølemiddel, der trænger ud ved et uheld, må IKKE berøres.

ADVARSEL

Forkert installation eller montering af udstyret eller tilbehøret kan resultere i elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.

ADVARSEL

Sørg for, at installation, test og anvendte materialer er i overensstemmelse med gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).

Installatørvejledning

PAS PÅ

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

ADVARSEL

Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn, kan lege med dem. Mulig risiko: kvælning.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage funktionsfejl, røg eller brand.

PAS PÅ

Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.

PAS PÅ

▪ Der må IKKE anbringes genstande eller udstyr oven på enheden. ▪ Man må IKKE sidde, klatre eller stå på enheden.

BEMÆRK

Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af vand.

I overensstemmelse med gældende lovgivning kan en logbog være påkrævet sammen med udstyret. Denne logbog skal mindst indeholde: information om vedligeholdelse, reparation, testresultater, stilstandsperioder…

Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt sted på systemet:

▪ Oplysninger om frakobling af systemet i nødstilfælde ▪ Navn og adresse på brandvæsen, politi og hospital ▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen

I Europa findes den påkrævede vejledning om denne logbog i EN378.

2.2.2 Installationsstedet

▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation. ▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og

vibrationer.

▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne. ▪ Sørg for, at enheden er i vater.

Enheden må IKKE installeres på følgende steder:

▪ I eksplosionsfarlig atmosfære. ▪ På steder med maskiner, der udsender elektromagnetiske bølger.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i udstyret.

▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser

(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.

▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).

Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.

▪ I badeværelser.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

Instruktioner vedrørende udstyr, der anvender R32 kølemiddel

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

ADVARSEL

▪ Man må IKKE gennembore enheden eller påvirke den med åben ild. ▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg

producentens anvisninger.

▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.

ADVARSEL

Udstyret skal opbevares i et rum, hvor det ikke beskadiges mekanisk, og hvor der er tilstrækkelig ventilation uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt), og rummets størrelse skal være som anført nedenfor.

ADVARSEL

Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i Daikin og overholde relevant lovgivning (f.eks. nationale bestemmelser vedr. gasinstallation), og dette arbejde skal udføres af autoriserede personer.

ADVARSEL

Hvis et eller flere rum er forbundet med enheden via et kanalsystem, skal man kontrollere:

▪ at der ikke er aktive antændelseskilder (f.eks. åben ild, gasudstyr i brug eller en

tændt elvarmer), hvis gulvarealet er mindre end det specificerede min. gulvareal A (m²).

▪ at der ikke er installeret yderligere udstyr, som kan være en potentiel

antændelseskilde, i kanalerne (f.eks. varme overflader med en temperatur over 700°C samt elektriske omskiftere);

▪ at der kun er anvendt yderligere udstyr i kanalerne, som er godkendt af

producenten;

▪ at et luftindtag OG en luftafgang er tilsluttet direkte til samme rum via en kanal.

Brug IKKE rummet over et sænket loft eller lignende som kanal til luftindtaget eller luftafgangen.

BEMÆRK

▪ Der skal træffes forholdsregler, så kølerørene ikke udsættes for kraftig vibration

eller pulsation.

▪ Beskyttelsesindretninger, rør og forskruninger skal så vidt muligt beskyttes mod

skadelige miljøpåvirkninger.

▪ Der skal træffes foranstaltninger vedrørende udvidelse og indsnævring af lange

rør.

▪ Rør i kølesystemer skal dimensioneres og installeres, så risikoen minimeres for, at

hydrauliske påvirkninger beskadiger systemet.

▪ Det indendørs udstyr og rørene skal monteres korrekt og afskærmes, så

utilsigtede påvirkninger af udstyr eller rør undgås, eksempelvis når man flytter møbler eller foretager renoveringsarbejde.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

Pladskrav vedr. installation

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

2 | Generelle sikkerhedsforanstaltninger

PAS PÅ

Brug IKKE potentielle antændelseskilder ved søgning eller detektering af kølemiddellækager.

BEMÆRK

▪ Man må IKKE anvende samledele, der har været brugt før. ▪ Samlinger i installationen mellem dele af kølesystemet skal være tilgængelige i

forbindelse med vedligeholdelse.

ADVARSEL

Hvis udstyret indeholder R32 kølemiddel, så SKAL gulvarealet i det rum, hvor udstyret installeres, anvendes og opbevares, være større end min. gulvareal, defineret i tabellen nedenfor A (m2). Dette gælder for:

▪ Indendørsenheder uden kølemiddelækage-sensor; ved indendørsenheder med

kølemiddelækage-sensor, se installationsvejledningen

▪ Udendørsenheder installeret eller opbevaret indendørs (f.eks. vinterhave,

værksted, maskinrum)

▪ Rørføring på uventileret brugssted

BEMÆRK

▪ Rør skal beskyttes mod beskadigelse. ▪ Rørlængden skal holdes på et minimum.

Bestemmelse af min. gulvareal

1 Bestem den samlede mængde kølemiddel i systemet (=kølemiddel påfyldt på

fabrikken + ekstra mængde påfyldt kølemiddel).

2 Bestem, hvilken graf eller tabel, der skal anvendes.

▪ For indendørsenheder: Er enheden loftsmonteret, vægmonteret eller

monteret stående på gulv?

▪ For udendørsenheder, der er installeret eller opbevaret indendørs, samt for

rørføring på uventileret brugssted, afhænger dette af installationshøjden:

Hvis installationshøjden er… Skal man anvende grafen eller tabellen

for…

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

<1.8m Enheder stående på gulv

1,8≤x<2,2m Vægmonterede enheder

≥2,2m Loftsmonterede enheder

3 Bestem min. gulvareal ved hjælp af grafen eller tabellen.

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Installatørvejledning

m Samlet mængde kølemiddel påfyldt systemet

Min. gulvareal

min

(a) Ceiling-mounted unit (= loftsmonteret enhed)

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

2 | Generelle sikkerhedsforanstaltninger

(b) Wall-mounted unit (= vægmonteret enhed)

2.2.3 Kølemiddel — hvis der anvendes R410A eller R32

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I Europa er EN378 den gældende standard.

BEMÆRK

Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.

ADVARSEL

Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte tryk (som angivet på enhedens typeskilt).

ADVARSEL

Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:

▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt. ▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.

FARE: RISIKO FOR EKSPLOSION

Tømning – kølemiddelækage. Hvis du ønsker at tømme systemet, og hvis der er en

lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning, ved hjælp af hvilken du kan

samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens: Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind i den kørende kompressor.

▪ Brug et separat tømmesystem, så enhedens kompressor IKKE behøver at køre.

ADVARSEL

Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en vakuumpumpe til at tømme installationen.

BEMÆRK

Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug nitrogen til at registrere gasudslip.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

BEMÆRK

▪ Påfyld IKKE mere end den specificerede mængde kølemiddel for at undgå, at

kompressoren bryder sammen.

▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet behandles i henhold til relevante

bestemmelser.

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af tæthedsprøvning og vakuumtørring.

Mulig konsekvens: : Selvantændelse og eksplosion af kompressoren på grund af luft, der strømmer ind i kompressoren, som er i drift.

▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på enhedens

fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.

▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af rørstørrelser

og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.

▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i systemet, for at

opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.

▪ Påfyld flydende kølemiddel på følgende måde:

Hvis Så

Der findes en hævertslange

Påfyldning med opretstående cylinder.

(dvs. at cylinderen er mærket med "Liquid filling siphon attached" / "monteret hævert til væskepåfyldning")

Der findes IKKE en hævertslange Påfyldning med cylinderen drejet

omkring.

▪ Man skal åbne kølemiddelcylindre langsomt. ▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre normal drift.

PAS PÅ

Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme, kan resterende tryk påfylde ekstra kølemiddel. Mulig konsekvens: Forkert mængde kølemiddel.

2.2.4 Brine

Installatørvejledning

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen for anvendelsen.

ADVARSEL

Valget af brine SKAL være i overensstemmelse med gældende lovgivning.

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af brine. Hvis der opstår lækage af brine, skal du straks udlufte området og kontakte din lokale forhandler.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

2.2.5 Vand

2.2.6 Elektrisk

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Den omgivende temperatur inde i enheden kan blive meget højere end i rummet, f.eks. 70°C. Ved lækage af brine kan varme dele inde i enheden skabe en farlig situation.

ADVARSEL

Brug og installation af programmet SKAL overholde de sikkerheds- og miljømæssige foranstaltninger, der er angivet i gældende lovgivning.

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.

FARE: RISIKO FOR ELEKTRISK STØD

▪ AFBRYD al strømforsyning, før du fjerner el-boksens dæksel, tilslutter elektriske

ledninger eller berører elektriske dele.

▪ Afbryd strømforsyningen i mere end 10 minutter, og mål spændingen på

terminalerne på primærkredsens kondensatorer eller elektriske komponenter, før du udfører service. Spændingen SKAL være under 50V DC, før man må berøre elektriske komponenter. Vedrørende placering af terminalerne, se ledningsdiagrammet.

▪ Rør IKKE ved elektriske komponenter med våde hænder. ▪ Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.

ADVARSEL

Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning (overspændingskategoriIII), hvis der IKKE findes en fabriksmonteret hovedafbryder.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

▪ Brug KUN kobberledninger. ▪ Sørg for, at ledningsinstallationen på brugsstedet er i overensstemmelse med

gældende lovgivning.

▪ Al ledningsføring på brugsstedet SKAL udføres i overensstemmelse med

ledningsdiagrammet, der blev leveret med produktet.

▪ Kabelbundter må ALDRIG presses sammen, og du skal sørge for, at de ikke

kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne er aflastede.

▪ Sørg for at installere en jordledning. Enheden må IKKE jordes til et forsyningsrør,

en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG en strømforsyning, der

deles med et andet apparat.

▪ Sørg for at installere de påkrævede sikringer eller afbrydere. ▪ Sørg for at installere en fejlstrømsafbryder. I modsat fald kan der opstå elektrisk

stød eller brand.

▪ Ved installation af fejlstrømsafbryderen skal du sikre, at den er kompatibel med

inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at fejlstrømsafbryderen aktiveres unødigt.

PAS PÅ

▪ Når du tilslutter strømforsyningen, skal du etablere jordforbindelsen, før du

tilslutter de spændingsførende forbindelser.

▪ Når du afbryder strømforsyningen, skal du afbryde de strømførende ledninger,

før du afbryder jordforbindelsen.

▪ Længden på lederne mellem strømforsyningskablets binder og selve klemrækken

skal være sådan, at de spændingsførende ledere strammes før jordlederen, hvis strømforsyningskablet trækkes fri af kabelbinderen.

BEMÆRK

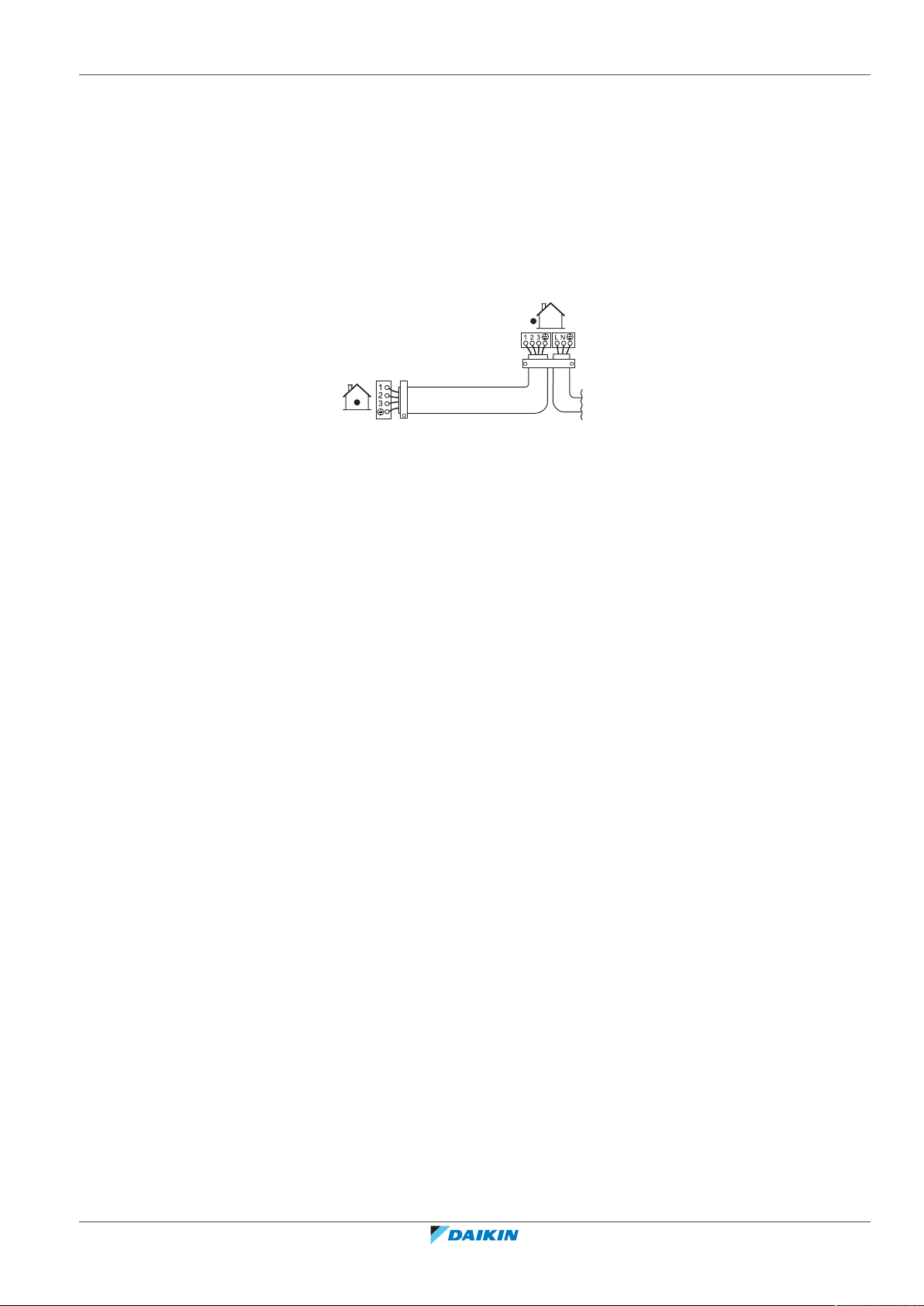

Forholdsregler ved føring af strømførende ledninger:

▪ Forbind IKKE ledninger med forskellig tykkelse med den samme strømførende

klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage unormal varmedannelse).

▪ Se figuren ovenfor ved tilslutning af ledninger med samme tykkelse. ▪ Brug egnede strømforsyningsledninger til ledningsføring og tilslut dem korrekt, og

kontrollér, at klemrækken ikke udsættes for ekstern belastning.

▪ Brug en passende skruetrækker til stramning af terminalskruerne. En

skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan spændes korrekt.

▪ Hvis man spænder terminalskruerne for hårdt, kan de blive ødelagt.

Installatørvejledning

ADVARSEL

▪ Efter udførelsen af det elektriske arbejde, skal du kontrollere, at alle elektriske

komponenter og terminaler inde i den elektriske komponentboks er tilsluttet korrekt.

▪ Sørg for, at alle dæksler er lukket, før enheden startes op.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

2 | Generelle sikkerhedsforanstaltninger

BEMÆRK

Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRAstartmetode.

Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis strømmen kommer og går, mens produktet er i drift, skal du montere en lokal omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren og andre dele blive ødelagt.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

3 | Specifikke sikkerhedsanvisninger for installatøren

3 Specifikke sikkerhedsanvisninger for

installatøren

Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor. Installation af enhed (se "6Installation af enheden"[423])

ADVARSEL

Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).

ADVARSEL

Placér IKKE genstande under indendørs- og/eller udendørsenheden, som ikke kan tåle fugt. Kondens på hovedenheden eller på kølerørene, tilsmudsning af luftfilteret eller blokering af drænet kan medføre, at det drypper, hvilket vil medføre tilsmudsning eller beskadigelse af genstande under enheden.

PAS PÅ

Ved vægge med metalrammer eller metalplader skal man anvende et rør indlejret i væggen og en vægafdækning ved gennemføringshullet for at undgå mulig varmedannelse, elektrisk stød eller brand.

Installation af rør (se "7Rørinstallation"[432])

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

PAS PÅ

▪ Brug brystmøtrikken fastgjort på enheden. ▪ For at undgå gaslækage skal du påføre køleolie indvendigt på kraven. Brug

køleolie til R32.

▪ Samlingerne må IKKE genbruges.

PAS PÅ

▪ Der må IKKE bruges mineralsk olie på opkravede dele. ▪ Montér ALDRIG en tørreenhed på denne R32 enhed for at forlænge dens levetid.

Tørrematerialet kan nedbryde og ødelægge systemet.

PAS PÅ

▪ Forkert udvidelse af rør kan medføre kølegas-lækage. ▪ Genbrug IKKE rørkraver. Brug nye rørkraver for at undgå lækage af

kølemiddelgas.

▪ Brug de brystmøtrikker, der følger med enheden. Brug af andre brystmøtrikker

kan medføre, at kølemiddelgassen lækker.

Installatørvejledning

El-installation (se "8Elektrisk installation"[437])

FARE: RISIKO FOR ELEKTRISK STØD

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

3 | Specifikke sikkerhedsanvisninger for installatøren

ADVARSEL

▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i

overensstemmelse med relevant lovgivning.

▪ Tilslut de elektriske forbindelser til installationen på brugsstedet. ▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i

overensstemmelse med relevant lovgivning.

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive

ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en

afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt

med skarpe kanter eller rør, især i højtrykssiden.

▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,

forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage overophedning, elektrisk stød eller brand.

▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med

inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage ulykker.

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

ADVARSEL

Brug en afbryder, der afbryder alle poler, med en kontaktadskillelse på mindst 3mm, med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning.

ADVARSEL

Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten, forhandleren eller andre kvalificerede personer for at undgå ulykker.

ADVARSEL

Tilslut IKKE strømforsyningsledningen til indendørsenheden. Dette kan medføre elektrisk stød eller brand.

ADVARSEL

▪ Brug IKKE uautoriserede elektriske dele sammen med dette produkt. ▪ Lav IKKE forgrening på strømtilførslen til drænpumpen osv. fra klemrækken.

Dette kan medføre elektrisk stød eller brand.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

ADVARSEL

Hold ledningerne mellem enhederne væk fra kobberrør uden varmeisolering, da disse rør bliver meget varme.

Installatørvejledning

4 | Om kassen

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×

fe1d e2ba c g h i j

4 Om kassen

4.1 Oversigt: Om kassen

Dette kapitel beskriver, hvad du skal gøre, efter at kassen med indendørsenheden er blevet leveret til opstillingsstedet.

Det indeholder oplysninger om:

▪ Udpakning og håndtering af enheden ▪ Fjernelse af tilbehør fra enheden

Vær opmærksom på følgende:

▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige

hos transportfirmaet skal STRAKS have besked om eventuelle skader.

▪ Anbring den emballerede enhed så tæt som muligt på det endelige

placeringssted for at forhindre skader under transporten.

▪ Ved håndtering af enheden, skal der tages hensyn til følgende:

Skrøbelig, enheden skal behandles forsigtigt.

Enheden skal forblive opretstående for at undgå beskadigelse.

▪ Forbered den passage, hvor du vil bringe enheden indenfor, i forvejen.

4.2 Indendørsenhed

4.2.1 Sådan pakkes indendørsenheden ud

4.2.2 Fjernelse af tilbehør fra indendørsenheden

Installatørvejledning

1 Fjern:

▪ tasken med tilbehør i bunden af pakken, ▪ monteringspladen, findes bag på indendørsenheden, ▪ den ekstra SSID mærkat på frontgitteret.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

4 | Om kassen

a Installationsvejledning b Betjeningsvejledning c Generelle sikkerhedsforanstaltninger

d Ekstra SSID mærkat e1 Klasse 15~42: Sølvallergi-luftrensningsfilter (uden ramme) e2 Klasse 50~71: Titanium-apatit desodoriseringsfilter og sølvallergi-luftrensningsfilter (med ramme)

f Fastgørelsesbolt (M4×12L) til indendørsenhed. Se "9.3Montering af indendørsenheden på

monteringspladen"[443].

g Tørbatterier AAA.LR03 (alkaline) til brugerinterface

h Holder til brugerinterface

i Brugerinterface j Monteringsplade

▪ Ekstra SSID mærkat. Smid ikke den ekstra mærkat væk. Opbevar den et sikkert

sted for fremtidig brug (hvis f.eks. frontgitteret udskiftes, skal mærkaten sættes på det nye frontgitter).

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

5 | Om enheden

h1 h2

5 Om enheden

5.1 Systemopbygning

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

a Frontplade b Servicedæksel c Rørgennemføring skal tætnes med kit d Rør til kølemiddel, drænslange og kabel mellem enheder e Intelligent eye føler

f Isolerende tape

g Luftfiltre h1 Klasse 15~42: Sølvallergi-luftrensningsfilter (uden ramme) h2 Klasse 50~71: Titanium-apatit desodoriseringsfilter og sølvallergi-luftrensningsfilter (med ramme)

5.2 Driftsområde

Anvend systemet i de følgende temperatur- og luftfugtighedsområder for at opnå sikker og effektiv drift.

Udetemperatur –20~52°CDB –20~24°CDB

Indendørs temperatur 17~38°C DB

Indendørs luftfugtighed ≤80%

Udetemperatur –10~46°CDB –15~24°CDB

Kombineret med udendørsenhed RZAG

Køling og tørring

(a)(b)

Opvarmning

–21~18°CWB

10~27°CDB

12~28°CWB

(b)

(a)

En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for driftsområdet.

(b)

Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.

—

Kombineret med udendørsenheder: RXM71R, 2MXM, 2AMXM, 3MXM,

3AMXM, 4MXM, 5MXM

Køling og tørring

(a)(b)

Opvarmning

–15~18°CWB

(a)

Installatørvejledning

Indendørs temperatur 18~37°C DB

Indendørs luftfugtighed ≤80%

10~30°CDB

14~28°CWB

(a)

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

—

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

5 | Om enheden

(a)

En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for driftsområdet.

(b)

Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.

Kombineret med andre udendørsenheder

Køling og tørring

Udetemperatur –10~50°CDB –20~24°CDB

(a)(b)

Opvarmning

–21~18°CWB

(a)

Indendørs temperatur 18~37°C DB

Indendørs luftfugtighed ≤80%

(a)

(b)

5.3 Om trådløst LAN

Vedr. detaljerede specifikationer, installationsvejledninger, indstillingsmetoder, FAQ, overensstemmelseserklæring og den seneste udgave af denne manual, se

http://www.onlinecontroller.daikineurope.com.

10~30°CDB

14~28°CWB

(b)

En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for driftsområdet. Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.

—

INFORMATION

▪ Daikin Industries Czech Republic s.r.o. erklærer hermed, at typen af radioudstyr i

denne enhed overholder bestemmelserne i direktivet 2014/53/EU.

▪ Denne enhed anses for at være kombineret udstyr iht. definitionen i direktivet

2014/53/EU.

5.3.1 Forholdsregler ved brug af trådløst LAN

Brug IKKE tæt på:

▪ Medicinsk udstyr. F.eks. personer, der anvender pacemakere eller

defibrillatorer. Dette produkt kan forårsage elektromagnetisk interferens.

▪ Udstyr til automatisk styring. F.eks. automatiske døre eller brandalarmer. Dette

produkt kan medføre fejl på udstyret.

▪ Mikrobølgeovn. Produktet kan påvirke trådløs LAN-kommunikation.

5.3.2 Basisparametre

Hvad Værdi

Frekvensområde 2400MHz~2483.5MHz

Trådløs protokol IEEE 802.11b/g/n

Radiofrekvenskanal 1~13

Udgangseffekt 13dBm

Effektiv udstråling 15dBm (11b) / 14dBm (11g) / 14dBm

Strømforsyning DC 14 V / 100 mA

(11n)

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

5 | Om enheden

5.3.3 Indstilling af trådløst LAN

Sådan installeres appen Daikin Controller

Kunden skal have/fremskaffe:

▪ Smartphone eller tablet med min. understøttet version af Android eller iOS,

specificeret på http://www.onlinecontroller.daikineurope.com

▪ Internetforbindelse og kommunikationsudstyr, såsom modem, router osv. ▪ Trådløst LAN adgangspunkt. ▪ Den gratis applikation Daikin Residential Controller skal være installeret.

1 Åbn:

▪ Google Play for enheder, der bruger Android. ▪ App Store for enheder, der bruger iOS.

2 Søg efter Daikin Residential Controller. 3 Følg vejledningen på skærmen for at installere.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

6 Installation af enheden

I dette afsnit

6.1 Klargøring af installationsstedet............................................................................................................................................. 23

6.1.1 Krav til indendørsenhedens installationssted........................................................................................................ 23

6.2 Åbning af indendørsenheden................................................................................................................................................. 24

6.2.1 Afmontering af frontpanelet.................................................................................................................................. 24

6.2.2 Åbning af servicedækslet ....................................................................................................................................... 25

6.2.3 Afmontering af frontgitteret .................................................................................................................................. 25

6.3 Montering af indendørsenheden........................................................................................................................................... 26

6.3.1 Montering af monteringspladen............................................................................................................................ 26

6.3.2 Boring af væghul .................................................................................................................................................... 27

6.3.3 Afmontering af dæksel over røråbning ................................................................................................................. 28

6.4 Tilslutning af drænrør............................................................................................................................................................. 28

6.4.1 Generelle retningslinjer ......................................................................................................................................... 28

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden ........................................................... 29

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden ................................................ 30

6.4.4 Kontrol af vandlækage ........................................................................................................................................... 31

6.1 Klargøring af installationsstedet

6 | Installation af enheden

Installér IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis der udføres byggearbejde (f.eks. slibning), hvor der dannes en mængde støv, SKAL man dække enheden til.

Vælg et installationssted, hvor der er plads nok til, at enheden kan bæres ind i og ud fra stedet.

ADVARSEL

Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).

6.1.1 Krav til indendørsenhedens installationssted

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

INFORMATION

Lydtryksniveauet er under 70dBA.

▪ Luftstrøm. Sørg for, at luftstrømmen ikke blokeres. ▪ Dræn. Sørg for, at kondensvandet kan ledes korrekt ud. ▪ Vægisolering. Det er nødvendigt med ekstra isolering (minimumstykkelse på

10mm, polyethylenskum), hvis omgivelsesbetingelserne i væggen overskrider 30 C og en relativ luftfugtighed på 80%, eller hvis der ledes frisk luft ind i væggen.

▪ Vægstyrke. Undersøg, om loftet eller gulvet er stærkt nok til at bære vægten af

enheden. Hvis det ikke er tilfældet, skal væggen eller gulvet forstærkes, før enheden installeres.

Installér strømforsyningskabler mindst 1 meter fra tv- eller radioapparater for at undgå interferens. Afhængigt af radiobølgerne kan en afstand på 3meter være utilstrækkelig.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

6 | Installation af enheden

≥50

≥30

(mm)

▪ Vælg et sted, hvor driftsstøjen eller den varme/kolde luft, der afgives fra

enheden, ikke er til gene.

▪ Fluorescerende lys. Når man installerer et trådløst brugerinterface i et rum med

fluorescerende lys, skal man være opmærksom på følgende for at undgå interferens:

- Installér det trådløse brugerinterface så tæt på indendørsenheden, som muligt.

- Installér indendørsenheden så langt fra det fluorescerende lys, som muligt.

Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte enhedens levetid:

▪ Hvis der er store spændingsudsving ▪ I køretøjer eller på skibe ▪ Hvor der findes syreholdige eller alkaliske dampe ▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.

Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

▪ På steder, hvor enheden udsættes for direkte sollys. ▪ I badeværelser. ▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så støj fra driften

skal give problemer.

ADVARSEL

▪ Afstand. Montér enheden mindst 1,8 m fra gulvet, og overhold følgende krav

vedrørende afstand til vægge og loft:

6.2 Åbning af indendørsenheden

6.2.1 Afmontering af frontpanelet

1 Hold frontpanelet med fligene i begge sider og åbn det.

Installatørvejledning

2 Fjern frontpanelet ved at føre det enten til venstre eller til højre og træk det

imod dig. Resultat: Frontpanelets akseltap frigøres i den ene side.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

3 Frigør frontpanelets akseltap i den anden side på samme måde.

a b

3 4

3×

6.2.2 Åbning af servicedækslet

1 Fjern 1 skrue fra servicedækslet. 2 Træk servicedækslet vandret ud og væk fra enheden.

6 | Installation af enheden

a Frontpanel aksel

a Skrue til servicedæksel b Servicedæksel

BEMÆRK

Tilspændingsmomentet må IKKE overstige 1,4 (±0,2) N•m, når servicedækslet fastspændes.

6.2.3 Afmontering af frontgitteret

PAS PÅ

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

1 Frontpanelet skal fjernes for at kunne fjerne luftfilteret. 2 Klasse 50~71 fjern klappen (vandret lamel). Tryk på lamellen i venstre side ind

mod midten, og frigør den. Tryk på lamellen i højre side ind mod midten for at frigøre den fra akslen. Afbryd de 2 forbindelsespunkter i midten.

3 Fjern 2 skruer (klasse 15~42) eller 3 skruer (klasse 50~71) på frontgitteret. 4 Skub ned på de 3 øverste kroge markeret med et symbol med 3 cirkler.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

a Krog for oven

Installatørvejledning

6 | Installation af enheden

6.3 Montering af indendørsenheden

I dette afsnit

b Symbol med 3 cirkler

5 Det anbefales, at man åbner klappen, før man tager frontgitteret af. 6 Hold begge hænder under midten af frontgitteret, skub det opad og træk det

imod dig.

6.3.1 Montering af monteringspladen............................................................................................................................ 26

6.3.2 Boring af væghul .................................................................................................................................................... 27

6.3.3 Afmontering af dæksel over røråbning ................................................................................................................. 28

6.3.1 Montering af monteringspladen

1 Midlertidig installation af monteringspladen. 2 Ret monteringspladen til. 3 Markér midten af borepunkterne på væggen ved hjælp af et målebånd. Placér

enden af målebåndet ved symbolet " ".

4 Afslut installationen ved at fastgøre monteringspladen på væggen med

M4×25L skruer (medfølger ikke).

Klasse 15~42 Klasse 50~71

INFORMATION

Det fjernede dæksel over røråbningen kan opbevares i holderen på monteringspladen.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

6 | Installation af enheden

169

279

377.5

778

295

44.5

160

44.5

120

293.5

170

(mm)

h g

bac

998

299

170

120.5

130

469

475

PIPING HOLE CENTER:170mm TO THE LEFT

(mm)

PIPING HOLE CENTER:170mm TO THE LEFT

A Klasse: 15~42

B Klasse: 50~71 a Anbefalede holdepunkter for monteringspladen f Position for målebåndet ved symbolet " " b Lomme til dæksel til røråbning g Ende gasrør

c Flige til placering af et vaterpas h Ende væskerør

d Gennem væghullet: e Position drænslange

Klasse 15~42 Ø65 mm Klasse 50~71 Ø80 mm

6.3.2 Boring af væghul

PAS PÅ

Ved vægge med metalrammer eller metalplader skal man anvende et rør indlejret i væggen og en vægafdækning ved gennemføringshullet for at undgå mulig varmedannelse, elektrisk stød eller brand.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

BEMÆRK

Man skal tætne mellemrummene omkring rørene med tætningsmateriale (medfølger ikke) for at undgå vandlækage.

Installatørvejledning

1 Bor et gennemføringshul på 65mm (klasse 15~42) eller 80mm (klasse 50~71)

i væggen således, at det hælder nedad imod ydersiden.

2 Montér et vægrør i hullet. 3 Montér en vægafdækning på vægrøret.

6 | Installation af enheden

Ø65/80

6.3.3 Afmontering af dæksel over røråbning

a Rør indlejret i væg

b Kit

c Væghulsdæksel

4 Efter endt føring af ledninger, kølerør og drænrør SKAL mellemrummet tætnes

med kit.

Ved tilslutning af rør i højre side, i højre side forneden, i venstre side eller i venstre side forneden SKAL dækslet ved røråbningen fjernes.

1 Skær dækslet over røråbningen af fra indvendig side af frontgitteret med en

sav.

2 Fjern grater langs udskæringen med en halvrund fil.

BEMÆRK

Fjer IKKE dækslet over røråbningen med en tang, da dette ville beskadige frontgitteret.

6.4 Tilslutning af drænrør

I dette afsnit

6.4.1 Generelle retningslinjer ......................................................................................................................................... 28

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden ........................................................... 29

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden ................................................ 30

6.4.4 Kontrol af vandlækage ........................................................................................................................................... 31

6.4.1 Generelle retningslinjer

▪ Rørlængde. Hold drænrøret så kort som muligt. ▪ Rørstørrelse. Hvis det er nødvendigt at forlænge drænslangen eller at anvende

Installatørvejledning

indlejret drænrør, skal du bruge dele, der passer forrest på slangen.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

Daikin klimaanlæg til rum

ATXM50R2V1B

4P518023-8G – 2020.06

6 | Installation af enheden

Ø16

Ø18

b c

Ø16

a b c

Ø18

≥50

BEMÆRK

▪ Montér drænslangen med nedadgående hældning. ▪ Vandlåse er IKKE tilladt. ▪ Put IKKE enden af slangen i vand.

▪ Forlængelse drænslange. Brug en Ø16 mm slange (medfølger ikke) til

forlængelse af drænslangen. HUSK at varmeisolere den indvendige del af forlængerslangen.

a Drænslange leveret med indendørsenheden b Varmeisoleringsslange (medfølger ikke) c Forlænger-drænslange

▪ Stift pvc-rør. Når man forbinder et stift pvc-rør (nominel Ø13mm) direkte med

drænslangen, kan der anvendes en drænmuffe (Ø13 mm, medfølger ikke), som ved indlejret rørføring.

a Drænslange leveret med indendørsenheden b Drænmuffe nominel Ø13mm (medfølger ikke) c Stift pvc-rør (medfølger ikke)

▪ Kondensdannelse. Træf forholdsregler mod kondensdannelse. Isoler alle

drænrør i bygningen.

1 Før drænslange ind i drænrøret, som vist på følgende billede, så den IKKE

trækkes ud af drænrøret.

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

INFORMATION

Standard fra fabrik er rørføring i højre side. Hvis der ønskes rørføring i venstre side, skal man fjerne rørene fra højre side og montere dem i venstre side.

Installatørvejledning

6 | Installation af enheden

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden

1 Forbind drænslangen med selvklæbende vinyltape til bunden af kølerørene. 2 Man skal binde drænslange og kølerør sammen med isolerende tape.

A Rørføring i højre side B Rørføring i højre side for neden

C Rørføring i højre side bag

a Fjern dækslet over røråbningen her ved rørføring i højre side

b Fjern dækslet over røråbningen her ved rørføring i højre side i bunden

INFORMATION

Standard fra fabrik er rørføring i højre side. Hvis der ønskes rørføring i venstre side, skal man fjerne rørene fra højre side og montere dem i venstre side.

1 Fjern isoleringens fastgørelsesskrue i højre side, og fjern drænslangen. 2 Tag aftapningsproppen af i venstre side og sæt den på i højre side.

BEMÆRK

Påfør IKKE smøreolie (køleolie) på aftapningsproppen ved montering. Anvendelse af smøreolie kan nedbryde proppen og medføre drænlækage.

a 4mm unbrakonøgle

3 Før drænslangen ind i venstre side, og spænd med skruen, da der ellers kan

opstå vandlækage.

a Fastgørelsesskrue til isolering

b Drænslange

4 Fastgør drænslangen til undersiden af kølerørene med selvklæbende

vinyltape.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

6.4.4 Kontrol af vandlækage

1 Fjern luftfiltrene. 2 Hæld gradvist ca. 1 liter vand ind i afløbsbakken for at kontrollere for

vandlækage.

6 | Installation af enheden

A Rørføring i venstre side B Rørføring i venstre side bag C Rørføring i venstre side for neden

a Fjern dækslet over røråbningen her ved rørføring i venstre side

b Fjern dækslet over røråbningen her ved rørføring i venstre side i bunden

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

7 | Rørinstallation

7 Rørinstallation

I dette afsnit

7.1 Forberedelse af kølerør

7.1.1 Krav til kølerør

7.1 Forberedelse af kølerør .......................................................................................................................................................... 32

7.1.1 Krav til kølerør ........................................................................................................................................................ 32

7.1.2 Isolering af kølerør ................................................................................................................................................. 33

7.2 Forbindelse af kølerør ............................................................................................................................................................ 33

7.2.1 Om tilslutning af kølerør ........................................................................................................................................ 33

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør......................................................................................... 34

7.2.3 Retningslinjer ved tilslutning af kølerør ................................................................................................................. 35

7.2.4 Retningslinjer for bøjning af rør............................................................................................................................. 35

7.2.5 Sådan opkraves rørenden ...................................................................................................................................... 35

7.2.6 Sådan forbindes kølerørene til indendørsenheden............................................................................................... 36

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

▪ Fremmede materialer inde i rørene (inklusive olie til brug ved fremstilling), skal

Diameter kølerør

Brug samme diameter som på forbindelserne på udendørsenhederne:

Kølerørsmateriale

▪ Rørmateriale: Helvalset kobber deoxideret med phosphorsyre. ▪ Kraveforbindelser: Brug kun udglødet materiale. ▪ Hærdningsgrad for rør og vægtykkelse:

BEMÆRK

Rør og andre dele under tryk skal kunne anvendes til kølemiddel. Anvend helvalset kobber deoxideret med phosphorsyre til kølemidler.

være ≤30mg/10m.

Klasse Rør udvendig diameter (mm)

15~42 Ø6,4 Ø9,5

50~60 Ø6,4 Ø12,7

71 Ø6,4 Ø15,9

Udvendig diameter

(Ø)

Væskerør Gasrør

Hærdningsgrad Tykkelse (t)

(a)

6,4mm (1/4") Udglødet (O) ≥0,8mm

9,5mm (3/8")

12,7mm (1/2")

15,9mm (5/8")

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

7.1.2 Isolering af kølerør

ØiØ

ØpØ

▪ Brug polyethylenskum som isoleringsmateriale:

- med en varmeoverførselshastighed på mellem 0,041 og 0,052W/mK (0,035 og

- med en varmemodstand på mindst 120°C

▪ Isoleringstykkelse

7 | Rørinstallation

(a)

Afhængigt af gældende lovgivning og enhedens maksimale arbejdstryk (se "PS High" på enhedens typeskilt), kan det være nødvendigt at anvende rør med en større vægtykkelse.

0,045kcal/mh°C)

Rør udvendig diameter

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Hvis temperaturen er højere end 30°C, og luftfugtigheden er højere end 80%, skal tykkelsen på isolationsmaterialet mindst være 20 mm for at forhindre kondensdannelse på isolationsmaterialets overflade.

7.2 Forbindelse af kølerør

7.2.1 Om tilslutning af kølerør

Før tilslutning af kølerør

Isolering indvendig

diameter (Øi)

Isoleringstykkelse (t)

Udendørsenheden og indendørsenheden skal være monteret.

Typisk arbejdsgang

Tilslutning af kølerør omfatter:

▪ Tilslutning af kølerørene til indendørsenheden ▪ Tilslutning af kølerørene til udendørsenheden ▪ Isolering af kølerør ▪ Se retningslinierne for:

- Bøjning af rør

- Opkravning af rørender

- Brug af spærreventilerne

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

7 | Rørinstallation

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

PAS PÅ

▪ Brug brystmøtrikken fastgjort på enheden. ▪ For at undgå gaslækage skal du påføre køleolie indvendigt på kraven. Brug

køleolie til R32.

▪ Samlingerne må IKKE genbruges.

PAS PÅ

▪ Der må IKKE bruges mineralsk olie på opkravede dele. ▪ Montér ALDRIG en tørreenhed på denne R32 enhed for at forlænge dens levetid.

Tørrematerialet kan nedbryde og ødelægge systemet.

BEMÆRK

Tag følgende forholdsregler for kølerør:

▪ Undgå, at andet end det angivne kølemiddel blandes ind i kølerørsystemet (f.eks.

luft).

▪ Brug kun R32, når du tilfører kølemiddel. ▪ Brug kun installationsværktøj (f.eks. manifoldmålesæt), der udelukkende

anvendes til R32 installationer, for at kunne modstå trykket og forhindre fremmed materiale (f.eks. mineralske olier og fugt) i at blive iblandet systemet.

▪ Installer rørene, så kraverne IKKE udsættes for mekanisk belastning. ▪ Beskyt rørene, som beskrevet i den følgende tabel, for at undgå fugt, smuds osv. i

at trænge ind i rørene.

▪ Pas på ved føring af kobberrør gennem vægge (se billedet nedenfor).

Enhed Installationsperiode Beskyttelsesmetode

Udendørsenhed >1måned Klem røret

<1måned Klem eller tape røret

Installatørvejledning

Indendørsenhed Uanset perioden

INFORMATION

Åbn IKKE stopventilen til kølemiddel, før du har kontrolleret kølerørene. Når der skal påfyldes ekstra kølemiddel, anbefales det at åbne stopventilen til kølemiddel efter ladningen.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

7.2.3 Retningslinjer ved tilslutning af kølerør

0.4~0.8

±2

45°

90°

±2

ØA

a b

Tag følgende retningslinjer i betragtning ved sammenføjning af rør:

▪ Dæk opkravningens indvendige overflade med æterolie eller esterolie, når du

forbinder en brystmøtrik. Spænd 3 eller 4 omgange i hånden, før du spænder helt fast.

▪ Brug ALTID 2 nøgler sammen ved løsning af en brystmøtrik. ▪ Brug ALTID en skruenøgle og en momentnøgle sammen for at stramme

brystmøtrikken ved sammenføjning af rør. Formålet er at forhindre revner i møtrikken og utætheder.

7 | Rørinstallation

a Momentnøgle

b Skruenøgle

c Rørforskruning

d Brystmøtrik

Rørstørrelse (mm) Tilspændingsmom

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

7.2.4 Retningslinjer for bøjning af rør

Brug en rørbukker til bøjning af rørene. Alle rørbøjninger skal udføres så lempeligt som muligt (bøjeradius bør være 30~40 mm eller mere).

7.2.5 Sådan opkraves rørenden

PAS PÅ

▪ Forkert udvidelse af rør kan medføre kølegas-lækage. ▪ Genbrug IKKE rørkraver. Brug nye rørkraver for at undgå lækage af

kølemiddelgas.

▪ Brug de brystmøtrikker, der følger med enheden. Brug af andre brystmøtrikker

kan medføre, at kølemiddelgassen lækker.

ent (N•m)

Dimension krave

(A) (mm)

Kraveform (mm)

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

1 Skær rørenden med en rørskærer. 2 Fjern graterne med skærefladen vendt nedad, så spånerne IKKE kommer ind i

røret.

Installatørvejledning

7 | Rørinstallation

a b

a Skær i nøjagtig lige vinkler.

b Fjern grater.

3 Fjern brystmøtrikken fra spærreventilen og sæt brystmøtrikken på røret. 4 Udvid røret. Placer den nøjagtigt i den position, der er vist på følgende billede.

Kraveværktøj til R32

(koblingstype)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontrollér, at kraven er udført korrekt.

a Kravens indvendige overflade SKAL være fejlfri.

b Rørenden SKAL være kravet ens i en perfekt cirkel.

c Kontrollér, at brystmøtrikken er monteret.

7.2.6 Sådan forbindes kølerørene til indendørsenheden

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

▪ Rørlængde. Hold drænrøret så kort som muligt.

Almindeligt kraveværktøj

Koblingstype

(stiv type)

Vingemøtriktype

(Imperial-type)

1 Forbind kølerørene med enheden med kraveforbindelser. 2 Isolér kølerørene, forbindelsesledningerne og drænslangen på

indendørsenheden på følgende måde:

a Gasrør

b Gasrørsisolering

c Forbindelsesledning

d Væskerør

e Væskerørsisolering

f Montagetape

g Drænslange

BEMÆRK

Sørg for at isolere alle kølerør. Enhver fritliggende del af rørene kan medføre kondensdannelse.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

8 Elektrisk installation

I dette afsnit

8.1 Om tilslutning af de elektriske ledninger ............................................................................................................................... 37

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger...................................................................................... 37

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger ....................................................................................... 38

8.1.3 Specifikationer for standardledningskomponenter .............................................................................................. 39

8.2 Tilslutning af el-ledninger til indendørsenheden................................................................................................................... 39

8.1 Om tilslutning af de elektriske ledninger

Før tilslutning af de elektriske ledninger

Kontrollér følgende:

▪ Kølerør er tilsluttet og kontrolleret ▪ Vandrør er tilsluttet

Typisk arbejdsgang

8 | Elektrisk installation

Tilslutning af el-ledningerne består typisk af følgende trin:

1 Kontrollér, at strømforsyningen passer med de elektriske specifikationer på

enhederne.

2 Tilslutning af el-ledninger til udendørsenheden. 3 Tilslutning af el-ledninger til indendørsenheden. 4 Tilslutning af den primære strømforsyning.

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger

FARE: RISIKO FOR ELEKTRISK STØD

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

INFORMATION

Læs også "8.1.3Specifikationer for standardledningskomponenter"[439].

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

ADVARSEL

▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i

overensstemmelse med relevant lovgivning.

▪ Tilslut de elektriske forbindelser til installationen på brugsstedet. ▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i

overensstemmelse med relevant lovgivning.

Installatørvejledning

8 | Elektrisk installation

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive

ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en

afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt

med skarpe kanter eller rør, især i højtrykssiden.

▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,

forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage overophedning, elektrisk stød eller brand.

▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med

inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage ulykker.

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

ADVARSEL

Brug en afbryder, der afbryder alle poler, med en kontaktadskillelse på mindst 3mm, med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning.

ADVARSEL

Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten, forhandleren eller andre kvalificerede personer for at undgå ulykker.

ADVARSEL

Tilslut IKKE strømforsyningsledningen til indendørsenheden. Dette kan medføre elektrisk stød eller brand.

ADVARSEL

▪ Brug IKKE uautoriserede elektriske dele sammen med dette produkt. ▪ Lav IKKE forgrening på strømtilførslen til drænpumpen osv. fra klemrækken.

Dette kan medføre elektrisk stød eller brand.

ADVARSEL

Hold ledningerne mellem enhederne væk fra kobberrør uden varmeisolering, da disse rør bliver meget varme.

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger

Installatørvejledning

Vær opmærksom på følgende:

▪ Hvis der bruges ledninger med flertrådet leder, skal du installere en rund

terminal af crimp-typen på enden af ledningen. Sæt den runde terminal af crimptypen på ledningen op til den dækkede del, og fastgør terminalen med det korrekte værktøj.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

b a

a Ledning med flertrådet leder

c b

AA´

A´

c b ba c

1-3

b Rundt stik af crimp-typen

▪ Brug følgende metoder til installation af ledninger:

Ledningstype Installationsmetode

Ledning med massiv leder

a Snoet ledning med massiv leder b Skrue c Flad skive

Ledning med flertrådet leder med rund terminal af crimp-typen

8 | Elektrisk installation

a Terminal b Skrue c Flad skive O Tilladt X IKKE tilladt

▪ Jordlederen mellem trækaflastningen og terminalerne skal være længere end de

andre ledninger.

8.1.3 Specifikationer for standardledningskomponenter

Komponent

Kabel til indbyrdes forbindelse (indendørs↔udendørs)

8.2 Tilslutning af el-ledninger til indendørsenheden

4-leder kabel 1,5mm²~ 2,5mm²

oganvendes til 220~240V

H05RN-F (60245 IEC 57)

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

El-arbejde skal udføres i henhold til installationsvejledningen samt følge nationale bestemmelser eller normer vedrørende elektriske forbindelser.

1 Sæt indendørsenheden på monteringspladens kroge. Ret den til efter " "

mærkerne.

Installatørvejledning

8 | Elektrisk installation

a Monteringsplade (tilbehør) b En del af emballeringsmaterialet c Forbindelsesledning d Ledningsføring

INFORMATION

Understøt enheden med en del af emballeringsmaterialet.

2 Åbn frontpanelet, og tag derefter servicedækslet af. Se "6.2 Åbning af

indendørsenheden"[424].

3 Før forbindelsesledningerne fra udendørsenheden gennem

væggennemføringshullet, gennem bagsiden af indendørsenheden og herefter gennem forsiden.

Bemærk: Hvis enderne af forbindelsesledningerne afisoleres først, skal man dække enderne med tape.

4 Bøj enderne af kablet op.

BEMÆRK

▪ Sørg for at holde strømforsyningskablet og transmissionsledningen fri af

hinanden. Strømforsyningskablet og transmissionsledningen må krydse hinanden, men de må IKKE løbe parallelt.

▪ For at undgå elektrisk interferens SKAL afstanden mellem disse ledninger altid

være mindst 50mm.

ADVARSEL

Installatørvejledning

a Klemrække b Modul med elektriske komponenter c Kabelklemme

5 Afisolér ledningsenderne ca. 15mm.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

8 | Elektrisk installation

6 Pas ledningsfarverne sammen med numrene på klemmerne på

indendørsenhedens klemrækker, og spænd ledningerne godt fast i de modsvarende klemmer.

7 Tilslut jordledningen til den modsvarende klemme. 8 Fastgør ledningerne korrekt med klemskruerne. 9 Træk i ledningerne for at sikre dig, at de er spændt korrekt, og fastgør herefter

ledningerne med ledningsholdere.

10 Før ledningerne således, at servicedækslet kan lukkes korrekt, og luk herefter

dækslet.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

9 | Færdiggørelse af installation af indendørsenheden

bfa

2×

a b

c c d e

9 Færdiggørelse af installation af

indendørsenheden

9.1 Isolering af drænrør, kølerør og forbindelsesledning

1 Efter endt føring af drænrør, kølerør og elektriske ledninger. Man skal binde

kølerør, forbindelsesledninger og drænslange sammen med isolerende tape. Overlap med mindst halvdelen af tapens bredde ved hver omvikling.

a Drænslange b Forbindelsesledning c Monteringsplade (tilbehør) d Kølerør e Fastgørelsesbolt M4×12L til indendørsenhed (tilbehør)

f Bundramme

9.2 Føring af rør gennem væghuller

1 Før kølerøret langs markeringen for rørføring på monteringspladen.

a Drænslange b Man skal tætne dette hul med kit eller tætningsmateriale c Selvklæbende vinyltape d Isolerende tape e Monteringsplade (tilbehør)

BEMÆRK

▪ Kølerørene må IKKE bøjes. ▪ Tryk IKKE kølerørene imod bundrammen eller frontgitteret.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

9 | Færdiggørelse af installation af indendørsenheden

2 Før drænslangen og kølerørene gennem hullet i væggen.

9.3 Montering af indendørsenheden på monteringspladen

1 Sæt indendørsenheden på monteringspladens kroge. Ret den til efter " "

mærkerne.

2 Pres mod enhedens bundramme med begge hænder for at sætte den på

krogene forneden på monteringspladen. Kontrollér, at ledningerne IKKE kommer i klemme nogen steder.

Bemærk: Pas på, at forbindelsesledningen IKKE går imod indendørsenheden.

3 Pres mod bundkanten på indendørsenheden med begge hænder for at sætte

den på krogene på monteringspladen.

4 Spænd indendørsenheden sammen med monteringspladen med 2

monteringsbolte M4×12L (tilbehør) til indendørsenheden.

9.4 Sådan lukkes indendørsenheden

9.4.1 Montering af frontgitteret

1 Sæt frontgitteret på og sørg for, at de 3 kroge for oven går sikkert i indgreb. 2 Montér 2 skruer (klasse 15~42) eller 3 skruer (klasse 50~71) på frontgitteret. 3 Klasse 50~71 montér den nederste klap (vandret lamel). Tilslut de 2

forbindelsespunkter i midten. Sæt højre side af lamellen på akslen. Sæt lamellen på i venstre side.

4 Montér luftfilteret, sæt frontpanelet på og luk det.

9.4.2 Lukning af servicedækslet

1 Sæt servicedækslet på enheden igen. 2 Montér 1 skrue på servicedækslet.

BEMÆRK

Tilspændingsmomentet må IKKE overstige 1,4 (±0,2) N•m, når servicedækslet fastspændes.

9.4.3 Montering af frontpanelet

1 Sæt frontpanelet på. Ret akseltapperne ind efter slidserne og tryk dem helt

ind.

2 Luk frontpanelet langsomt, og tryk i begge sider og midtfor.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

9 | Færdiggørelse af installation af indendørsenheden

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

10 Konfiguration

ON/ OFF

10.1 Definition af en anden adresse

Når 2 indendørsenheder er installeret i samme rum, kan der defineres forskellige adresser for de 2 trådløse fjernbetjeninger.

1 Fjern dækslet, og tag batterierne ud af brugerinterfacet. 2 Afbryd adresse-jumperen J4.

10 | Konfiguration

a Adresse-jumper J4

BEMÆRK

Pas på IKKE at beskadige dele i nærheden, når du afbryder adresse-jumperen.

3 Tænd for strømforsyningen.

4 Tryk samtidig på og . 5 Tryk på , vælg og tryk på .

Resultat: Driftslampen begynder at blinke.

a Driftslampe

b Indendørsenhed ON/OFF kontakt

6 Tryk på indendørsenhedens ON/OFF kontakt, mens driftslampen blinker.

Adresse-jumper Adresse

Fabriksindstilling 1

Efter afskæring med tang 2

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

INFORMATION

Hvis IKKE du kan indstille adressen, mens driftslampen blinker, skal du gentage indstillingsprocessen fra første trin.

Installatørvejledning

10 | Konfiguration

7 Hold trykket ned i mindst 5sekunder efter endt indstilling.

Resultat: Brugerinterfacet går tilbage til forrige skærmbillede.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

11 Ibrugtagning

11.1 Oversigt: Ibrugtagning

Typisk arbejdsgang

Ibrugtagning består typisk af følgende trin:

1 Kontrol af "Kontrolliste før ibrugtagning". 2 Testkørsel af systemet.

11.2 Kontrolliste før ibrugtagning

Kontrollér punkterne nedenfor efter installation af enheden. Efter endt kontrol skal enheden lukkes. Start enheden igen, når den er blevet lukket.

Du har læst alle instruktionerne i installatørvejledningen.

Indendørsenheden er monteret korrekt.

11 | Ibrugtagning

Udendørsenheden er monteret korrekt.

Luftind-/udtag

Kontrollér, at enhedens luftind- og udtag IKKE er blokeret af papir, karton eller andet materiale.

Der er IKKE manglende faser eller faseskift.

Kølerørene (gas og væske) er varmeisolerede.

Dræn

Kontrollér, at det afledte vand flyder jævnt. Mulig konsekvens: Kondensvand kan dryppe.

Systemet er korrekt jordet, og jordterminalerne er spændt.

Kontrollér, at sikringerne eller de lokalt installerede beskyttelsesindretninger er af den størrelse og type, som er angivet i installationsvejledningen, og at de IKKE omgås.

Forsyningsspændingen svarer til den spænding, der er angivet på enhedens identifikationsmærkat.

De specificerede ledninger anvendes til forbindelseskablet.

Indendørsenheden modtager signalerne fra brugerinterfacet.

Der er INGEN løse forbindelser eller beskadigede elektriske komponenter i elboksen.

Isolationsmodstanden på kompressoren er ok.

Der er INGEN beskadigede komponenter eller klemte rør inde i indendørs- og udendørsenhederne.

Der er INGEN lækage af kølemiddel.

Den korrekte rørstørrelse er installeret, og rørene er isoleret korrekt.

Stopventilerne (gas og væske) på udendørsenheden er helt åbne.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

11 | Ibrugtagning

11.3 Sådan udføres en testkørsel

11.3.1 Testkørsel med brugerinterfacet

Forudsætning: Strømforsyningen SKAL være inden for det specificerede område. Forudsætning: Testkørslen kan udføres i køle- eller varmedrift. Forudsætning: Foretag testkørslen i henhold til indendørsenhedens

betjeningsvejledning for at sikre dig, at alle funktioner og dele fungerer korrekt.

1 Vælg den lavest programmerbare temperatur i køledrift. Vælg den højest

programmerbare temperatur i varmedrift. Testkørslen kan afbrydes om nødvendigt.

2 Efter endt testkørsel skal man indstille temperaturen til et normalt niveau. I

køledrift: 26~28°C, i varmedrift: 20~24°C.

3 Systemet standser 3minutter efter, at enheden er blevet slukket.

1 Tryk på for at starte systemet.

2 Tryk samtidig på og . 3 Tryk på , vælg og tryk på .

Resultat: Testkørsel standser automatisk efter ca. 30minutter.

4 Tryk på for at standse driften før.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

12 Overdragelse til brugeren

Når testkørslen er afsluttet, og enheden fungerer korrekt, skal du sørge for, at følgende er klart til brugeren:

▪ Sørg for, at brugeren har den trykte dokumentation, og bed brugeren om at

gemme dette til senere brug. Oplys brugeren om, at han/hun kan finde den komplette dokumentation på internetadressen, som er anført tidligere i denne vejledning.

▪ Forklar brugeren, hvordan man betjener systemet korrekt, og hvad man skal gøre

i tilfælde af problemer.

▪ Vis brugeren, hvordan man vedligeholder enheden.

12 | Overdragelse til brugeren

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

13 | Bortskaffelse

13 Bortskaffelse

BEMÆRK

Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik på genbrug og genvinding.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

14 Tekniske data

INDOOR

OUTDOOR

▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være

tilgængelige på regionens Daikin websted (offentligt tilgængeligt).

▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin

Business Portal (autentificering påkrævet).

14.1 Ledningsdiagram

14.1.1 Fælles ledningsdiagram forklaring

Se enhedernes ledningsdiagram vedr. anvendte dele og numre. Delnumre er skrevet med arabertal i stigende rækkefølge for hver del og er vist i overblikket nedenfor med symbolet "*" i koden for delen.

Symbol Betydning Symbol Betydning

Afbryder Jordforbindelse

14 | Tekniske data

Tilslutning Beskyttelsesjording (skrue)

Stik

Ensretter

Jord Relæforbindelse

Ledningsføring på

Kortslutningsforbindelse

stedet

Sikring Klemme

Indendørsenhed Klemrække

Udendørsenhed Ledningsklemme

Gængs strømstyret afbryder

Symbol Farve Symbol Farve

BLK Sort ORG Orange

BLU Blå PNK Lyserød

BRN Brun PRP, PPL Lilla

GRN Grøn RED Rød

GRY Grå WHT Hvid

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

YLW Gul

Symbol Betydning

A*P Printkort

BS* Trykknap ON/ OFF, driftskontakt

BZ, H*O Summer

C* Kondensator

Installatørvejledning

14 | Tekniske data

Symbol Betydning

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Forbindelse, stik MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Diode

DB* Diodebro

DS* DIP-omskifter

E*H Varmeenhed

FU*, F*U, (karakteristika, se printkortet

Sikring i enheden)

FG* Forbindelse (ramme stel)

H* Ledningsnet

H*P, LED*, V*L Kontrollampe, lysdiode

HAP Lysdiode (servicemonitor grøn)

HIGH VOLTAGE Højspænding

IES Intelligent eye føler

IPM* Intelligent strømforsyningsmodul

K*R, KCR, KFR, KHuR, K*M Magnetrelæ

L Spændingsførende

L* Spole

L*R Reaktor

M* Stepmotor

M*C Kompressormotor

M*F Blæsermotor

M*P Drænpumpemotor

M*S Drejemotor

MR*, MRCW*, MRM*, MRN* Magnetrelæ

N Neutral

n=*, N=* Antal passager gennem ferritkerne

PAM Impulsamplitudemodulation

PCB* Printkort

PM* Effektmodul

PS Strømforsyning med omformer

PTC* PTC termomodstand

Installatørvejledning

Q* Isoleret port bipolær transistor (IGBT )

Q*C Afbryder

Q*DI, KLM Fejlstrømsafbryder

Q*L Overbelastningsbeskyttelse

Q*M Termokontakt

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

14 | Tekniske data

Symbol Betydning

Q*R Gængs strømstyret afbryder

R* Modstand

R*T Termomodstand

RC Modtager

S*C Endestopafbryder

S*L Svømmerafbryder

S*NG Kølemiddel-lækagedetektor

S*NPH Trykføler (høj)

S*NPL Trykføler (lav)

S*PH, HPS* Trykafbryder (høj)

S*PL Trykafbryder (lav)

S*T Termostat

S*RH Fugtighedssensor

S*W, SW* Driftskontakt

SA*, F1S Overspændingsafleder

SR*, WLU Signalmodtager

SS* Vælgeromskifter

SHEET METAL Fast plade med klemrække

T*R Transformer

TC, TRC Sender

V*, R*V Varistor

V*R Diodebro, isoleret port bipolær

transistor (IGBT) strømforsyningsmodul

WRC Trådløs fjernbetjening

X* Klemme

X*M Klemrække (blok)

Y*E Elektronisk ekspansionsventil spole

Y*R, Y*S Omstyrende magnetventil spole

Z*C Ferritkerne

ZF, Z*F Støjfilter

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B + ATXM50R2V1B Daikin klimaanlæg til rum 4P518023-8G – 2020.06

Installatørvejledning

15 | Ordliste

15 Ordliste

Forhandler

Salgsdistributør for produktet.

Autoriseret installatør

Teknisk uddannet person, som er kvalificeret til at installere produktet.

Bruger

Person, som ejer og/eller betjener produktet.

Gældende lovgivning

Alle internationale, europæiske, nationale og lokale direktiver, love, bestemmelser og/eller forordninger, der er relevante og anvendelige for et bestemt produkt eller område.

Servicevirksomhed

Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige service på produktet.

Installationsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og vedligeholder det.

Betjeningsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man betjener det.

Vedligeholdelsesinstruktioner

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og/eller vedligeholder produktet eller anvendelsen.

Tilbehør

Mærkater, manualer, informationsblade og udstyr, der leveres med produktet, og som skal installeres i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Ekstraudstyr

Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Medfølger ikke

Udstyr, som IKKE er fremstillet af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Installatørvejledning

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Daikin klimaanlæg til rum

4P518023-8G – 2020.06

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.

İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 Web: www.daikin.com.tr

ülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe

Verantwortung für Energie und Umwelt

4P518023-8G 2020.06

Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B Installer reference guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Om dokumentationen

1.1 Om dette dokument

2 Generelle sikkerhedsforanstaltninger

2.1 Om dokumentationen

2.1.1 Betydning af advarsler og symboler

2.2 Til installatøren

2.2.1 Generelt

2.2.2 Installationsstedet

Instruktioner vedrørende udstyr, der anvender R32 kølemiddel

Pladskrav vedr. installation

Bestemmelse af min. gulvareal

2.2.3 Kølemiddel — hvis der anvendes R410A eller R32

2.2.4 Brine

2.2.5 Vand

2.2.6 Elektrisk

3 | Specifikke sikkerhedsanvisninger for installatøren

4 Om kassen

4.1 Oversigt: Om kassen

4.2 Indendørsenhed

4.2.1 Sådan pakkes indendørsenheden ud

4.2.2 Fjernelse af tilbehør fra indendørsenheden

5 Om enheden

5.1 Systemopbygning

5.2 Driftsområde

5.3 Om trådløst LAN

5.3.1 Forholdsregler ved brug af trådløst LAN

5.3.2 Basisparametre

5.3.3 Indstilling af trådløst LAN

Sådan installeres appen Daikin Controller

6 Installation af enheden

6.1 Klargøring af installationsstedet

6.1.1 Krav til indendørsenhedens installationssted

6.2 Åbning af indendørsenheden

6.2.1 Afmontering af frontpanelet

6.2.2 Åbning af servicedækslet

6.2.3 Afmontering af frontgitteret

6.3 Montering af indendørsenheden

6.3.1 Montering af monteringspladen

6.3.2 Boring af væghul

6.3.3 Afmontering af dæksel over røråbning

6.4 Tilslutning af drænrør

6.4.1 Generelle retningslinjer

6.4.2 Tilslutning af rør i højre side, i højre side bag eller i højre side for neden

6.4.3 Tilslutning af rør i venstre side, i venstre side bag eller i venstre side for neden

6.4.4 Kontrol af vandlækage

7 Rørinstallation

7.1 Forberedelse af kølerør

7.1.1 Krav til kølerør

Diameter kølerør

Kølerørsmateriale

7.1.2 Isolering af kølerør

7.2 Forbindelse af kølerør

7.2.1 Om tilslutning af kølerør

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør

7.2.3 Retningslinjer ved tilslutning af kølerør

7.2.4 Retningslinjer for bøjning af rør

7.2.5 Sådan opkraves rørenden

7.2.6 Sådan forbindes kølerørene til indendørsenheden

8 Elektrisk installation

8.1 Om tilslutning af de elektriske ledninger

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger

8.1.3 Specifikationer for standardledningskomponenter

8.2 Tilslutning af el-ledninger til indendørsenheden

9 | Færdiggørelse af installation af indendørsenheden

9.1 Isolering af drænrør, kølerør og forbindelsesledning

9.2 Føring af rør gennem væghuller

9.3 Montering af indendørsenheden på monteringspladen

9.4 Sådan lukkes indendørsenheden

9.4.1 Montering af frontgitteret

9.4.2 Lukning af servicedækslet

9.4.3 Montering af frontpanelet

10 Konfiguration

10.1 Definition af en anden adresse

11 Ibrugtagning

11.1 Oversigt: Ibrugtagning
