Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B Operation manuals [no]

Driftshåndbok

Daikin romluftkondisjoneringsanlegg

CTXM15R2V1B
CTXM15R5V1B

FTXM20R2V1B
FTXM20R5V1B
FTXM25R2V1B
FTXM25R5V1B
FTXM35R2V1B
FTXM35R5V1B
FTXM42R2V1B
FTXM42R5V1B
FTXM50R2V1B
FTXM60R2V1B
FTXM71R2V1B

Driftshåndbok

Daikin romluftkondisjoneringsanlegg

Norsk

Innholdsfortegnelse

Innholdsfortegnelse

1 Om dokumentasjonen 2

1.1 Om dette dokumentet................................................................ 2

2 Sikkerhetsinstruksjoner for bruker 2

2.1 Generelt..................................................................................... 2

2.2 Instruksjoner for sikker drift ....................................................... 3

3 Om systemet 5

3.1 Innendørsenhet ......................................................................... 5

3.1.1 Skjerm til innendørsanlegg ......................................... 5

3.2 Om brukergrensesnittet............................................................. 5

3.2.1 Komponenter: Brukerkontroll ...................................... 6

4 Før bruk 6

4.1 Sette i batteriene ....................................................................... 6

4.2 Montere holderen til brukergrensesnittet................................... 6

4.3 Slik stiller du klokken ................................................................. 6

4.4 Stille inn lysstyrken til innendørsanleggets skjerm .................... 6

4.5 Slå på strømmen ....................................................................... 7

5 Bruk 7

5.1 Driftsområde.............................................................................. 7

5.2 Driftsmodus og temperatursettpunkt ......................................... 7

5.2.1 Starte/stanse driftsmodusen og stille temperaturen.... 7

5.3 Luftstrømhastighet..................................................................... 8

5.3.1 Justere luftstrømhastigheten....................................... 8

5.4 Luftstrømretning ........................................................................ 8

5.4.1 Justere den vertikale luftstrømretningen..................... 8

5.4.2 Justere den horisontale luftstrømretningen................. 8

5.4.3 Bruke 3-D-luftstrømretning.......................................... 8

5.5 Drift med Komfortabel luftstrøm og Intelligent øye .................... 8

5.5.1 Drift med komfortabel luftstrøm................................... 8

5.5.2 Intelligent øye-drift ...................................................... 8

5.5.3 Starte/stanse drift med Komfortabel luftstrøm og

Intelligent øye.............................................................. 9

5.6 Kraftig drift ................................................................................. 9

5.6.1 Starte/stanse Kraftig drift ............................................ 9

5.7 Økonomisk drift og Lyddempet drift for utendørsanlegg ........... 9

5.7.1 Økonomisk drift........................................................... 9

5.7.2 Lyddempet drift for utendørsanlegg............................ 9

5.7.3 Starte/stanse Økonomisk drift og Lyddempet drift for

utendørsanlegg ........................................................... 9

5.8 Drift med Flash Streamer (luftrensing) ...................................... 9

5.8.1 Starte/stanse drift med Flash Streamer (luftrensing) .. 10

5.9 Drift med tidsbryter AV/PÅ ........................................................ 10

5.9.1 Starte/stanse drift med tidsbryter AV .......................... 10

5.9.2 Starte/stanse drift med tidsbryter PÅ .......................... 10

5.9.3 Kombinere tidsbryter AV og tidsbryter PÅ .................. 10

5.10 Drift med Uketidsbryter.............................................................. 10

5.10.1 Stille drift med Uketidsbryter ....................................... 11

5.10.2 Kopiere reservasjoner................................................. 11

5.10.3 Bekrefte reservasjoner................................................ 12

5.10.4 Deaktivere og reaktivere drift med Uketidsbryter........ 12

5.10.5 Slette reservasjoner .................................................... 12

5.11 Trådløs LAN-tilkobling ............................................................... 12

5.11.1 Forholdsregler ved bruk av trådløst LAN .................... 12

5.11.2 Installere applikasjonen Daikin Residential Controller 12

5.11.3 Slik setter du opp trådløs tilkobling ............................. 13

6 Energisparing og optimal drift 14

7 Vedlikehold og service 15

7.1 Oversikt: vedlikehold og service................................................ 15

7.2 Rengjøre innendørsenhet og brukergrensesnitt........................ 15

7.3 Rengjøre frontpanelet................................................................ 15

7.4 To remove the front panel ......................................................... 15

7.5 Rengjøre luftfiltrene ................................................................... 16

7.6 Rengjøre luktfjerningsfilteret og sølvpartikkelfilteret som

fjerner allergener ........................................................................ 16

7.7 Skifte luktfjerningsfilteret og sølvpartikkelfilteret som fjerner

allergener ................................................................................... 17

7.8 Sette tilbake frontpanelet............................................................ 17

8 Feilsøking 17

9 Kassering 17

1 Om dokumentasjonen

1.1 Om dette dokumentet

Takk for at du kjøpte dette produktet. Vennligst:

▪ Oppbevar dokumentasjonen for fremtidige referanseformål.

Målpublikum

Sluttbrukere

INFORMASJON

Dette apparatet er ment brukt av en ekspert eller
kvalifiserte brukere i butikker, i lettindustri og på gårder,
eller for kommersielle formål og husholdningsbruk av ikke­profesjonelle.

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet
består av:

▪ Generelle sikkerhetshensyn:

▪ Sikkerhetsinstruksjoner du må lese før du opererer systemet

▪ Format: Papir (i boksen til innendørsenheten)

▪ Driftshåndbok:

▪ Hurtigguide for grunnleggende drift

▪ Format: Papir (i boksen til innendørsenheten)

▪ Referanseguide for bruker:

▪ Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om

grunnleggende og avansert bruk

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/.

De nyeste versjonene av medfølgende dokumentasjon kan fås på
det lokale nettstedet for Daikin eller hos montøren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.

2 Sikkerhetsinstruksjoner for

bruker

Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.

2.1 Generelt

ADVARSEL

Kontakt montøren hvis du er USIKKER
på hvordan du betjener enheten.

Driftshåndbok

2

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

2 Sikkerhetsinstruksjoner for bruker

ADVARSEL

Dette anlegget er ikke ment brukt av
personer, inkludert barn, med
svekkede fysiske, sensoriske eller
mentale evner, eller med manglende
erfaring og kunnskap, med mindre de
er under tilsyn eller har fått opplæring i
bruk av anlegget av en person som er
ansvarlig for deres sikkerhet.

Barn må være under tilsyn for å sikre
at de ikke leker med anlegget.

Rengjøring og vedlikehold utført av
bruker må ikke gjøres av barn uten
tilsyn.

ADVARSEL

For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann

enheten.

LIVSFARE

▪ IKKE plasser gjenstander eller utstyr

oppå enheten.

▪ Du må IKKE sitte, klatre eller stå på

enheten.

▪ Enheter er merket med følgende symbol:

Det betyr at elektriske og elektroniske produkter IKKE skal
blandes med usortert husholdningsavfall. IKKE forsøk å
demontere systemet på egen hånd. Demontering av systemet,
behandling av kjølemiddelet, av oljen og eventuelle andre deler
må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning. Når du sørger for at dette produktet
avfallsbehandles på riktig måte, bidrar du til å avverge potensielle
negative konsekvenser for miljø og menneskelig helse. Kontakt
montøren eller lokale myndigheter hvis du vil ha mer informasjon.

▪ Batterier er merket med følgende symbol:

Det betyr at batteriene IKKE skal blandes med usortert
husholdningsavfall. Hvis et kjemikaliesymbol er oppført under
symbolet, betyr det at batteriet inneholder et tungmetall over en
viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk.
Når du sørger for at avfallsbatterier blir behandlet på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø
og menneskelig helse.

2.2 Instruksjoner for sikker drift

ADVARSEL: SVAKT ANTENNELIG
MATERIALE

Kjølemediet i dette anlegget er svakt
antennelig.

LIVSFARE

Innendørsanlegget har radioutstyr, og
minsteavstanden mellom stråledelen
på utstyret og brukeren er 10 cm.

LIVSFARE

IKKE stikk fingre, pinner eller andre
gjenstander inn i luftinntaket eller ­utløpet. Når viften roterer ved høy
hastighet, vil den forårsake skade.

ADVARSEL

▪ Du må IKKE selv endre, demontere,

fjerne, installere på nytt eller reparere
anlegget ettersom feilaktig
demontering eller installering kan
medføre elektrisk støt eller brann.
Kontakt forhandleren.

▪ Påse at det ikke finnes åpen ild

dersom kjølemediet skulle lekke ved
et uhell. Selve kjølemediet er helt
trygt, det er ikke giftig og det er kun
svakt antennelig, men det danner
giftig gass når det ved et uhell lekker
ut i et rom der det finnes brennbar luft
fra vifteovner, gasskomfyrer osv.
Kvalifisert servicepersonell skal alltid
bekrefte at delen der lekkasjen
oppstod, er reparert eller rettet på før
driften gjenopptas.

LIVSFARE

Bruk ALLTID et brukergrensesnitt til å
justere posisjonen til klaffene og
lamellene. Hvis klaffene og lamellene
beveger seg og du flytter dem for hånd
med makt, vil mekanismen gå i stykker.

LIVSFARE

Utsett ALDRI små barn, planter eller
dyr direkte for luftstrømmen.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin romluftkondisjoneringsanlegg
3P485919-11S – 2020.06

Driftshåndbok

3

2 Sikkerhetsinstruksjoner for bruker

ADVARSEL

IKKE plasser noe under innendørs­eller utendørsenheten som ikke må
utsettes for fuktighet. Ellers kan
kondens fra anlegget eller
kjølemedierørene, smuss fra luftfilteret
eller tett drenering føre til at det
drypper og skade eller skitne til det
som måtte befinne seg under anlegget.

ADVARSEL

IKKE plasser brennbare sprayflasker
nær luftkondisjoneringsanlegget, og
IKKE bruk spray nær anlegget. Ellers
kan det føre til brann.

LIVSFARE

IKKE la anlegget være i gang hvis du
bruker insektmiddel av forstøvingstype
i rommet. Kjemikalier kan samles i
anlegget og medføre helsefare for
personer med kjemikalieallergi.

ADVARSEL

Kjølemediet i enheten er svakt
antennelig, men det lekker normalt
IKKE. Hvis det lekker kjølemedium ut i
rommet som kommer i kontakt med
flammen fra en brenner, et
varmeapparat eller en gasskomfyr, kan
det føre til at det dannes skadelig gass.

Slå av alle lettantennelige
varmeapparater, luft ut rommet, og ta
kontakt med forhandleren der du kjøpte
enheten.

Enheten må IKKE brukes før
servicepersonell kan bekrefte at delen
der kjølemedielekkasjen oppstod, er
reparert.

ADVARSEL

▪ Deler fra kjølemediesyklusen må

IKKE perforeres eller brennes.

▪ Bruk IKKE andre vaskemidler eller

midler som fremskynder avisingen
enn dem som anbefales av
produsenten.

ADVARSEL

Anlegget skal plasseres i et rom uten
fungerende antenningskilder (for
eksempel åpen flamme eller
gassapparat eller elektrisk
varmeapparat i drift).

FARE: ELEKTRISK STØT

Sørg for å stanse all drift og
strømtilførsel når du skal rengjøre
luftkondisjoneringsanlegget eller
luftfilteret. Ellers kan det forårsake
elektrisk støt eller personskade.

LIVSFARE

Kontroller at anleggets stativ og
koblinger ikke er skadet etter lengre
tids bruk. Hvis disse er skadet, kan
anlegget velte og forårsake
personskade.

LIVSFARE

Berør IKKE varmevekslerens ribber.
Disse ribbene er skarpe og kan
medføre kuttskader.

ADVARSEL

Det må vises forsiktighet med stiger
ved arbeid i høyden.

ADVARSEL

Feil vaskemiddel eller rengjøring kan
skade komponenter av plast eller
forårsake vannlekkasje. Søl med
vaskemiddel på elektriske
komponenter, som motorer, kan
forårsake feil, røyk eller antenning.

FARE: ELEKTRISK STØT

Før rengjøring må anlegget stanses,
slå av bryteren eller trekk ut
strømledningen. Ellers kan det
forårsake elektrisk støt eller
personskade.

▪ Vær oppmerksom på at kjølemediet i

systemet er uten lukt.

Driftshåndbok

4

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

3 Om systemet

ON/
OFF

a

b
c
d

e

ADVARSEL
Stans all drift og slå av strømmen

hvis det skjer noe uvanlig (brent
lukt, osv.).

Hvis anlegget fortsetter å kjøre under
slike forhold, kan dette føre til at
anlegget ødelegges, eller at det
oppstår elektrisk støt eller brann.
Kontakt forhandleren.

3 Om systemet

ADVARSEL: SVAKT ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

LIVSFARE

Innendørsanlegget har radioutstyr, og minsteavstanden
mellom stråledelen på utstyret og brukeren er 10 cm.

MERKNAD

Bruk IKKE systemet til andre formål. Enheten må IKKE
brukes til kjøling av presisjonsinstrumenter, matvarer,
planter, dyr eller kunstverk for å unngå at kvaliteten
svekkes.

3.1 Innendørsenhet

LIVSFARE

IKKE stikk fingre, pinner eller andre gjenstander inn i
luftinntaket eller -utløpet. Når viften roterer ved høy
hastighet, vil den forårsake skade.

INFORMASJON

Nivået på lydtrykk er lavere enn 70dBA.

3.1.1 Skjerm til innendørsanlegg

a Signalmottaker til brukergrensesnitt
b Driftslampe
c Tidsbryterlampe
d Intelligent øye-lampe
e ON/OFF-knapp

PÅ/AV-knapp

Hvis brukergrensesnitt mangler, kan du bruke PÅ/AV-knappen på
innendørsanlegget til å starte/stanse bruken. Følgende innstillinger
brukes dersom anlegget startes med denne knappen:

▪ Driftsmodus = Automatisk

▪ Temperaturinnstilling = 25°C

▪ Luftstrømhastighet = Automatisk

3.2 Om brukergrensesnittet

▪ Direkte sollys. Brukergrensesnittet må IKKE utsettes for direkte

sollys.

▪ Støv. Støv på signalsenderen eller -mottakeren vil redusere

følsomheten. Tørk av støv med en myk klut.

▪ Lysstoffrør. Signalkommunikasjonen kan bli forstyrret hvis det er

en lysstoffrørlamper i rommet. Kontakt i så fall installatøren.

▪ Annet utstyr. Hvis brukerkontrollsignalene påvirker annet utstyr,

må du flytte utstyret til et annet sted eller kontakte installatøren.

▪ Gardiner. Påse at signalbanen mellom anlegget og

brukergrensesnittet IKKE er sperret av gardiner eller annet.

MERKNAD

▪ IKKE slipp brukergrensesnittet i gulvet.

▪ IKKE la brukergrensesnittet bli fuktig.

ADVARSEL

▪ Du må IKKE selv endre, demontere, fjerne, installere

på nytt eller reparere anlegget ettersom feilaktig
demontering eller installering kan medføre elektrisk støt
eller brann. Kontakt forhandleren.

▪ Påse at det ikke finnes åpen ild dersom kjølemediet

skulle lekke ved et uhell. Selve kjølemediet er helt trygt,
det er ikke giftig og det er kun svakt antennelig, men
det danner giftig gass når det ved et uhell lekker ut i et
rom der det finnes brennbar luft fra vifteovner,
gasskomfyrer osv. Kvalifisert servicepersonell skal alltid
bekrefte at delen der lekkasjen oppstod, er reparert
eller rettet på før driften gjenopptas.

INFORMASJON

Følgende illustrasjon er bare eksempler og stemmer
kanskje IKKE helt med systemoppsettet ditt.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin romluftkondisjoneringsanlegg
3P485919-11S – 2020.06

Driftshåndbok

5

4 Før bruk

d

a

g

m

h

c

b

n

l

f

e

i

j

k

p

o

2

3

1

AAA.LR03

cba

2×

3.2.1 Komponenter: Brukerkontroll

a Signalsender
b LCD-skjerm
c Temperaturjusteringsknapp
d PÅ/AV-knapp
e Knapp for vertikal dreining

f Knapp for horisontal dreining

g Knapp for drift med komfortabel luftstrøm og intelligent

øye

h Velgerknapp

i Knapp for klokke og lysstyrke for skjerm til

innendørsanlegg

j Knapper for drift med tidsbryter AV/PÅ

k Knapper for drift med uketidsbryter

l Knapp for drift med Flash Streamer (luftrensing)

m Knapp for økonomisk drift og lyddempet drift for

utendørsanlegg

n Modus-knapp
o Kraftig-knapp
p Vifte-knapp

INFORMASJON

▪ Svakt batteri indikeres med blinking på LCD-skjermen.

▪ Bytt ALLTID begge batteriene samtidig.

4.2 Montere holderen til brukergrensesnittet

a Brukergrensesnitt
b Skruer (kjøpes lokalt)
c Holder til brukergrensesnitt

1 Velg et sted der signalene kan nå anlegget.

2 Fest holderen til veggen eller tilsvarende med skruer.

3 Heng brukergrensesnittet på holderen.

4.3 Slik stiller du klokken

Merknad: Hvis klokken IKKE er stilt, vil , og blinke.

1 Trykk på .

Resultat: og blinker

2 Trykk på eller for å stille aktuell ukedag.

3 Trykk på .

Resultat: blinker.

4 Før bruk

4.1 Sette i batteriene

Batteriene varer i ca. 1 år.

1 Ta av frontdekselet.

2 Sett i begge batteriene.

3 Sett tilbake frontdekselet.

Driftshåndbok

6

4 Trykk på eller for å stille riktig klokkeslett.

Merknad: Hvis du holder nede eller , økes eller reduseres

tidsinnstillingen raskt.

5 Trykk på .

Resultat: Innstillingen er fullført. blinker.

4.4 Stille inn lysstyrken til

1 Hold nede i minst 2 sekunder hver gang du må endre

Resultat: Lysstyrken endres i denne rekkefølgen: høy, lav, av.

innendørsanleggets skjerm

innstillingen.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

5 Bruk

4.5 Slå på strømmen

1 Slå på bryteren.

Resultat: Klaffen på innendørsanlegget åpnes og lukkes til innstilt

referansestilling.

5 Bruk

5.1 Driftsområde

Bruk systemet innenfor følgende temperatur- og fuktighetsområder
for å få en sikker og effektiv drift av anlegget.

I kombinasjon med utendørsanlegg RZAG

Kjøling og

(a)(b)

tørking

Oppvarming

Utetemperatur –20~52°CDB –20~24°CDB

–21~18°CWB

Innendørstemperatur 17~38°C DB

10~27°CDB

12~28°CWB

Luftfuktighet inne ≤80%

(a)

En sikkerhetsanordning kan stanse driften av systemet hvis
anlegget kjøres utenfor driftsområdet.

(b)

Kondens og vann som drypper kan forekomme hvis anlegget
kjøres utenfor driftsområdet.

(b)

I kombinasjon med utendørsanlegg: RXM71R, 2MXM, 3MXM,

4MXM, 5MXM

Kjøling og

(a)(b)

tørking

Oppvarming

Utetemperatur –10~46°CDB –15~24°CDB

–15~18°CWB

Innendørstemperatur 18~37°C DB

10~30°CDB

14~28°CWB

Luftfuktighet inne ≤80%

(a)

En sikkerhetsanordning kan stanse driften av systemet hvis
anlegget kjøres utenfor driftsområdet.

(b)

Kondens og vann som drypper kan forekomme hvis anlegget
kjøres utenfor driftsområdet.

(b)

I kombinasjon med andre utendørsanlegg

Kjøling og

(a)(b)

tørking

Oppvarming

Utetemperatur –10~50°CDB –20~24°CDB

–21~18°CWB

Innendørstemperatur 18~37°C DB

10~30°CDB

14~28°CWB

Luftfuktighet inne ≤80%

(a)

En sikkerhetsanordning kan stanse driften av systemet hvis
anlegget kjøres utenfor driftsområdet.

(b)

Kondens og vann som drypper kan forekomme hvis anlegget
kjøres utenfor driftsområdet.

(b)

5.2 Driftsmodus og temperatursettpunkt

Når. Juster systemets driftsmodus og still temperaturen når du skal:

▪ Varme opp eller kjøle ned rommet

▪ Blåse luft i rommet uten oppvarming eller kjøling

▪ Redusere luftfuktigheten i rommet

Hva. Systemet fungerer forskjellig, avhengig av brukerens valg.

(a)

—

(a)

—

(a)

—

INFORMASJON

Driftsmodi: kjøling, tørking og automatisk er IKKE
tilgjengelige for produktversjonen med kun oppvarming.

Innstilling Beskrivelse

Automatisk

Systemet kjøler ned eller varmer opp
rommet til innstilt temperatur. Det
veksler automatisk mellom kjøling og
oppvarming ved behov.

Tørking

Oppvarming

Kjøling

Vifte

Systemet reduserer luftfuktigheten i
rommet.

Systemet varmer opp rommet til innstilt
temperatur.

Systemet kjøler rommet til innstilt
temperatur.

Systemet styrer bare luftstrømmen
(lufthastighet og -retning).

Systemet regulerer IKKE temperaturen.

Ytterligere informasjon:

▪ Utendørstemperatur. Systemets kjøle- eller oppvarmingseffekt

reduseres når utendørstemperaturen er for høy eller for lav.

▪ Avisingsdrift. Ved oppvarming kan det forekomme rim på

utendørsanlegget slik at varmekapasiteten reduseres. I så fall går
systemet over til drift med avising for å fjerne rimet. Under drift
med avising kommer det IKKE varmluft fra innendørsanlegget.

5.2.1 Starte/stanse driftsmodusen og stille temperaturen

: Anlegget kjører.

: Driftsmodus = Automatisk

: Driftsmodus = Tørking

: Driftsmodus = Kjøling

: Driftsmodus = Oppvarming

: Driftsmodus = Kun vifte

: Viser innstilt temperatur.

1 Trykk én eller flere ganger på for å velge driftsmodus.

Resultat: Modus stilles i følgende rekkefølge:

2 Trykk på for å starte driften.

Resultat: og valgt modus vises på skjermen.

3 Trykk én eller flere ganger på eller for å senke eller

øke temperaturen.

Drift med
kjøling

18~32°C 10~30°C 18~30°C —

Merknad: Du kan ikke justere temperaturen hvis du bruker tørke­eller kun vifte-modus.

4 Trykk på for å stanse driften.

Resultat: forsvinner fra skjermen. Driftslampen slukkes.

Drift med
oppvarming

Automatisk
drift

Drift m ed
Tørke- eller
Kun vifte­modus

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin romluftkondisjoneringsanlegg
3P485919-11S – 2020.06

Driftshåndbok

7

5 Bruk

5.3 Luftstrømhastighet

1 Trykk på for å velge:

5 nivåer for luftstrømhastighet, fra " " til " "

Drift med automatisk luftstrømhastighet

Lyddempet drift av innendørsanlegg. Når
luftstrømhastigheten er innstilt på " ", reduseres

støyen fra anlegget.

INFORMASJON

▪ Hvis anlegget når innstillingsverdien for temperatur i

modus for kjøling eller oppvarming, stanser viften.

▪ Du kan IKKE justere luftstrømhastigheten hvis du

bruker driftsmodusen Tørking.

5.3.1 Justere luftstrømhastigheten

1 Trykk på for å endre luftstrøminnstillingen i følgende

rekkefølge:

5.4 Luftstrømretning

Når. Justerer luftstrømretningen etter ønske.

Hva. Systemet retter inn luftstrømmen forskjellig, avhengig av

brukerens valg (bevegelig eller fast stilling). Det skjer ved at de
horisontale bladene (klaffene) eller vertikale bladene (lamellene)
flyttes.

Innstilling Luftstrømretning

Automatisk vertikal

bevegelse

Automatisk

horisontal bevegelse

+ 3-D-

luftstrømretning

[—] Blir stående fast.

Beveger seg opp og ned.

Beveger seg fra side til side.

Beveger seg vekselvis opp og ned og
fra side til side

5.4.2 Justere den horisontale luftstrømretningen

1 Trykk på .

Resultat: Displayet viser . Lamellene (vertikale blader)

begynner å svinge.

2 Trykk på når lamellene står i ønsket posisjon for å bruke

fast stilling.

Resultat: forsvinner fra skjermen. Lamellene slutter å
bevege seg.

INFORMASJON

Når enheten er installert i hjørnet av et rom, bør retningen
på lamellene vende bort fra veggen. Effekten synker
dersom en vegg stenger for luften.

5.4.3 Bruke 3-D-luftstrømretning

1 Trykk på og .

Resultat: Displayet viser og . Klaffene (horisontale

blader) og lamellene (vertikale blader) begynner å svinge.

2 Trykk på og når klaffene og lamellene står i

ønsket posisjon for å bruke fast stilling.

Resultat: og forsvinner fra skjermen. Klaffene og
lamellene slutter å bevege seg.

5.5 Drift med Komfortabel luftstrøm og Intelligent øye

Du kan bruke funksjonene Komfortabel luftstrøm og Intelligent øye
hver for seg eller i kombinasjon.

5.5.1 Drift med komfortabel luftstrøm

Denne funksjonen kan brukes i driftsmodus med oppvarming eller
kjøling. Det gir en behagelig luftstrøm som IKKE kommer i direkte

kontakt med mennesker. Systemet stiller automatisk den faste
luftstrømretning oppover i kjølemodus og nedover i
oppvarmingsmodus.

Driftsmodus med kjøling Driftsmodus med oppvarming

LIVSFARE

Bruk ALLTID et brukergrensesnitt til å justere posisjonen til
klaffene og lamellene. Hvis klaffene og lamellene beveger
seg og du flytter dem for hånd med makt, vil mekanismen
gå i stykker.

Det bevegelige området for klaffen varierer i henhold til
driftsmodusen. Klaffen stanser i øvre stilling når luftstrømhastigheten
reduseres når anlegget er stilt til å svinge opp og ned.

5.4.1 Justere den vertikale luftstrømretningen

1 Trykk på .

Resultat: Displayet viser . Klaffene (horisontale blader)

begynner å svinge.

2 Trykk på når klaffene står i ønsket posisjon for å bruke

fast stilling.

Resultat: forsvinner fra skjermen. Klaffene slutter å bevege
seg.

Driftshåndbok

8

INFORMASJON

Kraftig drift og drift med komfortabel luftstrøm kan ikke
brukes samtidig. Sist valgte funksjon har prioritet. Hvis
automatisk vertikal bevegelse er valgt, vil drift med
komfortabel luftstrøm annulleres.

5.5.2 Intelligent øye-drift

Systemet justerer automatisk luftstrømretning og temperatur,
avhengig av detektering av menneskers bevegelser for å unngå at
luften treffer mennesker direkte. Hvis det ikke registreres noen
bevegelse i løpet av 20 minutter, endres driften til energisparende
drift:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

5 Bruk

Om Intelligent øye-sensoren

MERKNAD

▪ IKKE slå eller trykk på Intelligent øye-sensoren. Det

kan føre til funksjonsfeil.

▪ IKKE plasser store gjenstander nær Intelligent øye-

sensoren.

INFORMASJON

Kraftig drift og nattstillingsmodus KAN IKKE brukes
samtidig med drift med intelligent øye. Sist valgte funksjon
har prioritet.

▪ Detekteringsfølsomhet. Varierer avhengig av plassering, hvor

mange personer det er i rommet, temperaturområde osv.

▪ Detekteringsfeil. Sensoren kan feilaktig registrere kjæledyr,

sollys, blafrende gardiner osv.

5.5.3 Starte/stanse drift med Komfortabel luftstrøm og Intelligent øye

1 Trykk én eller flere ganger på .

Resultat: Innstillingen endres i følgende rekkefølge:

Skjerm Bruk

Komfortabel luftstrøm

Intelligent øye

+

— Begge deaktivert

Merknad: Hvis det befinner seg personer rett ved forsiden av
innendørsanlegget eller det er for mange mennesker, anbefales det
å bruke drift med begge alternativer samtidig.

2 For å stanse driften, trykk på inntil begge symboler

forsvinner fra skjermen.

Komfortabel luftstrøm og Intelligent
øye

5.6 Kraftig drift

Denne innstillingen maksimerer avkjølings-/oppvarmingseffekten
raskt i alle driftsmodi. Du kan oppnå maksimal kapasitet.

INFORMASJON

Kraftig drift KAN IKKE brukes samtidig med Økonomisk
drift, drift med Komfortabel luftstrøm, Intelligent øye og
Lyddempet drift for utendørsanlegg. Sist valgte funksjon
har prioritet.

Kraftig drift øker IKKE kapasiteten til enheten hvis den
allerede kjører med maksimal kapasitet.

5.6.1 Starte/stanse Kraftig drift

1 Trykk på for å starte.

Resultat: vises på skjermen. Kraftig drift går i 20minutter;

deretter går driften tilbake til tidligere innstilt modus.

2 Trykk på for å stanse.

Resultat: forsvinner fra skjermen.

Merknad: Kraftig drift kan bare stilles når anlegget kjører. Hvis du

trykker på eller hvis du endrer driftsmodus, avbrytes driften:
forsvinner fra skjermen.

5.7 Økonomisk drift og Lyddempet drift for utendørsanlegg

5.7.1 Økonomisk drift

Dette er en funksjon som sørger for effektiv drift ved å begrense
verdien for maksimalt strømforbruk. Denne funksjonen er nyttig i
tilfeller der du må passe på at en strømbryter ikke utløses når
produktet kjøres ved siden av annet utstyr.

INFORMASJON

▪ Kraftig drift og Økonomisk drift KAN IKKE brukes

samtidig. Sist valgte funksjon har prioritet.

▪ Økonomisk drift reduserer utendørsenhetens

strømforbruk ved å begrense kompressorens
rotasjonshastighet. Hvis strømforbruket allerede er lavt,
vil IKKE Økonomisk drift redusere strømforbruket
ytterligere.

5.7.2 Lyddempet drift for utendørsanlegg

Bruk Lyddempet drift for utendørsanlegg når du vil redusere
støynivået til utendørsanlegget. Eksempel: Om natten.

INFORMASJON

▪ Kraftig drift og Lyddempet drift for utendørsanlegg KAN

IKKE brukes samtidig. Sist valgte funksjon har prioritet.

▪ Denne funksjonen er kun tilgjengelig i Automatisk drift,

Kjøling og Oppvarming.

▪ Lyddempet drift for utendørsanlegg begrenser

kompressorens omdreiningshastighet. Hvis
kompressorens omdreiningshastighet allerede er lav,
vil IKKE Lyddempet drift for utendørsdrift redusere
kompressorens omdreiningshastighet ytterligere.

5.7.3 Starte/stanse Økonomisk drift og Lyddempet drift for utendørsanlegg

1 Trykk én eller flere ganger på .

Resultat: Innstillingen endres som vist nedenfor.

Vis Bruk

Økonomi
Lyddempet utendørsanlegg

+

— Begge deaktivert

2 For å stanse driften, trykk på inntil begge symboler

forsvinner fra skjermen.

Merknad: Økonomisk drift kan bare velges når anlegget er i gang.
Når du trykker på , annulleres innstillingen og forsvinner fra

skjermen.

Merknad: forblir på skjermen selv om du slår av anlegget med
brukergrensesnittets eller innendørsanleggets ON/OFF-velger.

Økonomisk drift og Lyddempet drift
for utendørsanlegg

5.8 Drift med Flash Streamer (luftrensing)

Streamer genererer høyhastighetselektroner med høy
oksideringseffekt som reduserer ubehagelig lukt. Sammen med
luktfjerningsfilteret, sølvpartikkelfilteret som fjerner allergener og
luftfiltrene renses luften i rommet.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin romluftkondisjoneringsanlegg
3P485919-11S – 2020.06

Driftshåndbok

9

5 Bruk

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

INFORMASJON

▪ Høyhastighetselektronene genereres og absorberes

inne i anlegget av sikkerhetsmessige årsaker.

▪ Streamer kan avgi en bruselyd.

▪ Hvis luftstrømmen blir svak, kan Streamer stanse

midlertidig for å hindre at det slippes ut ozonlukt.

5.8.1 Starte/stanse drift med Flash Streamer (luftrensing)

Forutsetning: Kontroller at anlegget er i gang ( vises på

skjermen til brukergrensesnittet).

1 Trykk på .

Resultat: vises på skjermen, og luften i rommet renses

mens anlegget går.

2 For å stanse prøvekjøring, trykk på .

Resultat: forsvinner fra skjermen, og driften stanser.

5.9 Drift med tidsbryter AV/PÅ

Tidsbryterfunksjoner er praktiske for å slå anlegget av/på automatisk
om kvelden eller om morgenen. Du kan også bruke tidsbryter AV og
tidsbryter PÅ i kombinasjon.

INFORMASJON

Programmer tidsbryteren på nytt hvis:

▪ En bryter har slått av enheten.

▪ Strømbrudd.

▪ Etter å ha skiftet batterier i brukergrensesnittet.

INFORMASJON

Klokken MÅ være korrekt stilt før noen av
tidsbryterfunksjonene brukes. Se "4.3 Slik stiller du

klokken"[46].

5.9.1 Starte/stanse drift med tidsbryter AV

1 Trykk på for å starte.

Resultat: vises på skjermen, og blinker. og

ukedagen forsvinner fra skjermen.

2 Trykk på eller for å endre tidsinnstillingen.

3 Trykk på igjen.
Resultat: og innstilt tid vises på skjermen.
Resultat: Tidsbryterlampen tennes.

INFORMASJON

Hver gang man trykker på eller , går
tidesinnstillingen fram med 10 minutter. Innstillingen
endres raskt hvis du holder knappen inne.

4 For å stanse prøvekjøring, trykk på .

Resultat: og forsvinner fra skjermen, og

tidsbryterlampen slukkes. og ukedagen vises på skjermen.

INFORMASJON

Når du har stilt inn tidsbryter PÅ/AV, lagres tidsinnstillingen
i minnet. Minnet nullstilles når brukergrensesnittets
batterier skiftes.

Bruke nattstillingsmodus i kombinasjon med
tidsbryter AV

Luftkondisjoneringsenheten justerer automatisk
temperaturinnstillingen (0,5°C opp ved kjøling, 2,0°C ved
oppvarming) for å hindre overdreven kjøling/oppvarming
og sikre komfortabel søvntemperatur.

5.9.2 Starte/stanse drift med tidsbryter PÅ

1 Trykk på for å starte.

Resultat: vises på skjermen, og blinker. og

ukedagen forsvinner fra skjermen.

2 Trykk på eller for å endre tidsinnstillingen.

3 Trykk på igjen.

Resultat: og innstilt tid vises på skjermen. Tidsbryterlampen

tennes.

INFORMASJON

Hver gang man trykker på eller , går
tidesinnstillingen fram med 10 minutter. Innstillingen
endres raskt hvis du holder knappen inne.

4 For å stanse prøvekjøring, trykk på .

Resultat: og forsvinner fra skjermen, og

tidsbryterlampen slukkes. og ukedagen vises på skjermen.

5.9.3 Kombinere tidsbryter AV og tidsbryter PÅ

1 Se "5.9.1 Starte/stanse drift med tidsbryter AV" [4 10] and

"5.9.2 Starte/stanse drift med tidsbryter PÅ" [4 10] for å stille

tidsbryterne.

Resultat: og vises på skjermen.

Eksempel:

Skjerm Nåværende

klokkeslett

6:00 anlegget er i

Merknad: Hvis tidsbryterinnstillingen er aktivert, vises IKKE aktuelt
klokkeslett på skjermen.

Stilles mens… Bruk

Stanser kl.

gang.

anlegget ikke er
i gang.

07:00 og starter
kl. 14:00.

Starter kl.
14:00.

5.10 Drift med Uketidsbryter

Med denne funksjonen kan inntil 4 tidsbryterinnstillinger kan lagres
for hver ukedag.

Eksempel: Lag en innstilling fra mandag til fredag og en annen
innstilling for helgen.

Ukedag Innstillingseksempel
Mandag

▪ Lag inntil 4innstillinger.

Driftshåndbok

10

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

5 Bruk

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

Ukedag Innstillingseksempel
Tirsdag~fredag

▪ Bruk kopieringsmodusen

dersom innstillingen er
den samme som for
mandag.

Lørdag

—

▪ Ingen innstilling av

tidsbryter

Søndag

▪ Lag inntil 4innstillinger.

▪ Innstilling for PÅ-PÅ-PÅ-PÅ. Gjør det mulig å tidsinnstille

driftsmodus og stille temperaturen.

▪ Innstilling for AV-AV-AV-AV. Det er bare klokkeslettet for å slå

av som kan angis for hver dag.

Merknad: Sørg for å rette brukergrensesnittet mot
innendørsanlegget, og kontroller at det kommer en mottakertone når
du stiller uketidsbryteren.

INFORMASJON

Klokken MÅ være korrekt stilt før noen av
tidsbryterfunksjonene brukes. Se "4.3 Slik stiller du

klokken"[46].

INFORMASJON

▪ Du kan IKKE bruke drift med Uketidsbryter og

Tidsbryter AV/PÅ samtidig. Drift med tidsbryter AV/PÅ
har prioritet. Uketidsbryteren går over i standby-modus,
og forsvinner fra skjermen. Når innstillingen
for Tidsbryter AV/PÅ er utløpt, aktiveres
Uketidsbryteren.

▪ Ukedag, modus for Tidsbryter AV/PÅ, klokkeslett og

angitt temperatur (kun for modusen Tidsbryter PÅ) kan
stilles med Uketidsbryteren. Andre innstillinger bygger
på tidligere innstilling for PÅ.

5.10.1 Stille drift med Uketidsbryter

1 Trykk på .

Resultat: Ukedag og reservasjonsnummer for gjeldende dag

vises.

2 Trykk på eller for å velge ukedag og

reservasjonsnummer.

3 Trykk på .

Resultat: Ukedagen er innstilt. og blinker.

4 Trykk på eller for å velge modus.

Resultat: Innstillingen endres i følgende rekkefølge:

Vis Funksjon

Tom Sletter reservasjon

5 Trykk på .

Resultat: Modusen for Tidsbryter AV/PÅ er innstilt.

og tiden blinker.

Merknad: Trykk på for å gå tilbake til forrige skjermbilde.
Hvis du velger tom, kommer du til trinn 9.

6 Trykk på eller for å velge klokkeslett. Klokkeslettet kan

stilles på mellom 0:00~23:50 med intervaller på 10minutter.

7 Trykk på .

Resultat: Tidspunktet stilles og temperatur blinker.

Merknad: Trykk på for å gå tilbake til forrige skjermbilde.

Hvis du velger tidsbryter AV, kommer du til trinn 9.

8 Trykk på eller for å velge ønsket temperatur.

Merknad: Innstilt temperatur for uketidsbryter vises kun når

uketidsbryteren stilles inn.

INFORMASJON

Temperaturen kan stilles på mellom 10~32°C i
brukergrensesnittet, men:

▪ i modus med kjøling og automatisk drift vil anlegget

kjøre ved minimum 18°C selv om det er stilt til
10~17°C;

▪ i modus med oppvarming og automatisk drift vil

anlegget kjøre ved maksimalt 30°C selv om det er stilt
til 31~32°C.

9 Trykk på .

Resultat: Temperatur og klokkeslett stilles for tidsbryter PÅ.

Klokkeslett stilles for tidsbryter AV. Tidsbryterlampen lyser
oransje.

Resultat: Et nytt reservasjonsskjermbilde vises.

10 Gjenta foregående prosedyre for å stille en annen reservasjon,

eller trykk på for å fullføre innstillingen.

Resultat: vises på skjermen.
Merknad: En reservasjon kan kopieres med samme innstillinger til

en annen dag. Se "5.10.2Kopiere reservasjoner"[411].

5.10.2 Kopiere reservasjoner

Reservasjon kan kopieres til en annen dag. Reservasjonen for valgt
ukedag kopieres i sin helhet.

1 Trykk på .

2 Trykk på eller for å velge uken som skal kopieres.

3 Trykk på .

Resultat: Reservasjonen for valgt ukedag kopieres.

Vis Funksjon

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin romluftkondisjoneringsanlegg
3P485919-11S – 2020.06

Tidsbryter PÅ
Tidsbryter AV

Driftshåndbok

11

5 Bruk

4 Trykk på eller for å velge ukedagen du vil kopiere til.

5 Trykk på .
Resultat: Reservasjonen kopieres til valgt dag i sin helhet, og

tidsbryterlampen lyser oransje.

Merknad: Gjenta fremgangsmåten for å kopiere til en annen dag.

6 Trykk på for å fullføre innstillingen.

Resultat: vises på skjermen.
Merknad: Se "5.10.1Stille drift med Uketidsbryter"[411] for å endre

reservasjonsinnstillingen etter kopiering.

5.10.3 Bekrefte reservasjoner

Du kan bekrefte at alle reservasjoner er stilt etter dine behov.

1 Trykk på .

Resultat: Ukedag og reservasjonsnummer for gjeldende dag

vises.

2 Trykk på eller for å velge ukedagen som skal slettes.

3 Trykk på .

Resultat: , og blinker.

4 Trykk på eller og velg "tom".

Resultat: Innstillingen endres i følgende rekkefølge:

5 Trykk på .

Resultat: Valgt reservasjon slettes.

6 Trykk på for å avslutte.

Resultat: Gjenværende reservasjoner er aktive.

Slette reservasjonen for hver enkelt ukedag

Bruk denne funksjonen hvis du vil slette alle reservasjoner for én
ukedag. Den kan brukes når du bekrefter eller stiller inn
reservasjoner.

1 Trykk på .

2 Trykk på eller for å velge ukedagen som skal slettes.

3 Hold inne i ca. 5sekunder.

Resultat: Alle reservasjoner for valgt ukedag slettes.

4 Trykk på for å avslutte.

Resultat: Gjenværende reservasjoner er aktive.

Slette alle reservasjoner

Denne funksjonen kan brukes til å slette alle reservasjoner for alle
ukedager samtidig. Denne prosedyren KAN IKKE brukes i
innstillingsmodus.

1 Hold inne i ca. 5sekunder ved normal skjermvisning.

Resultat: Alle reservasjoner vil bli slettet.

2 Trykk på eller for å velge ukedag og

reservasjonsnummeret som skal bekreftes og se detaljer om
reservasjoner.

Merknad: Se "5.10.1Stille drift med Uketidsbryter"[411] for å endre
reservasjonsinnstillingen.

3 Trykk på for å gå ut av bekreftelsesmodus.

5.10.4 Deaktivere og reaktivere drift med

Uketidsbryter

1 Trykk på mens vises på skjermen for å

deaktivere uketidsbryteren.

Resultat: forsvinner fra skjermen, og tidsbryterlampen
slukkes.

2 Vil du reaktivere drift med Uketidsbryter, trykker du på

på nytt.

Resultat: Siste innstilte reservasjonsmodus vil bli brukt.

5.10.5 Slette reservasjoner

Slette enkeltstående reservasjon

Bruk denne funksjonen hvis du vil slette en enkelt
reservasjonsinnstilling.

1 Trykk på .

Resultat: Ukedag og reservasjonsnummer vises.

5.11 Trådløs LAN-tilkobling

Kunden må sørge for å ha:

▪ Smarttelefon eller nettbrett med minimum støttet versjon av

Android eller iOS, som angitt på http://

www.onlinecontroller.daikineurope.com

▪ Internett-tilkobling og modem, ruter e.l.

▪ Trådløs LAN-tilgang

▪ Gratis app Daikin Residential Controller installert

5.11.1 Forholdsregler ved bruk av trådløst LAN

Må IKKE brukes nær:

▪ Medisinsk utstyr. F.eks. personer som bruker pacemaker eller

defibrillator. Dette utstyret kan forårsake elektromagnetisk
interferens.

▪ Automatisk styrt utstyr. F.eks. automatiske dører eller

brannalarmutstyr. Dette utstyret kan forårsake funksjonsfeil ved
utstyret.

▪ Mikrobølgeovn. Denne kan forårsake trådløs

lokalnettkommunikasjon.

5.11.2 Installere applikasjonen Daikin Residential Controller

1 Åpne:

Driftshåndbok

12

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

5 Bruk

(5 sec.)

ON/
OFF

a
b

1×

(5 sec.)

2×

(5 sec.)

▪ Google Play for enheter som bruker Android.
▪ App Store for enheter som bruker iOS.

2 Søk etter Daikin Residential Controller.

3 Installer ved å følge anvisningene på skjermen.

5.11.3 Slik setter du opp trådløs tilkobling

Det er to alternativer for å koble den trådløse adapteren til
smartenheten.

▪ Koble trådløst LAN direkte til smartenheten.

▪ Koble trådløst LAN til hjemmenettverket. Trådløst LAN vil

kommunisere med smartenheten i hjemmenettverket via en
kommunikasjonsenhet som modem, ruter eller tilsvarende utstyr.

Du finner mer informasjon og svar på vanlige spørsmål på:

http://www.onlinecontroller.daikineurope.com/.

1 Stans driften før du oppretter den trådløse tilkoblingen.

2 Velg innstillingsmenyen for trådløst LAN via

brukergrensesnittet.

Merknad: Rett alltid brukergrensesnittet mot signalmottakeren på
anlegget når du betjener brukergrensesnittet.

Meny Beskrivelse

Kontroller tilkoblingsstatus
Innstilling for WPS-tilkobling
Innstilling for tilkobling av AP-modus/RUN-modus

(SSID + KEY)
Tilbakestill til fabrikkstandard
Trådløst LAN er AV

Hvis
driftslysdiode

… og tidsbryter­lysdiode …

… så er trådløst LAN …

…

er slukket blinker med

1sekund intervall

▪ tilkoblet til

hjemmenettverket via SSID
+ KEY.

eller

▪ tilkoblet til

hjemmenettverket via WPS­knappen på ruteren.

4 Trykk på for å gå ut av menyen.

Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.

Koble trådløst LAN til hjemmenettverket

Du kan koble den trådløse adapteren til hjemmenettverket ved å
bruke:

▪ WPS-knappen på ruteren (hvis slik finnes),

▪ SSID og PASSORD på enheten.

Koble til med WPS-knappen

1 Trykk på og hold inne i minst 5 sekunder på

startskjermbildet mens anlegget ikke kjører.

Resultat: SP-menyen vises. blinker.

2 Bytt til SP-menyen ved å trykke én gang på eller

gjentatte ganger på .

Bekrefte tilkoblingsstatus for trådløst LAN

1 Trykk på og hold inne i minst 5 sekunder på

startskjermbildet mens anlegget ikke kjører.
Resultat: SP (innstillingsmeny for trådløs tilkobling) vises.

blinker.

2 Trykk på for å bekrefte valget.

Resultat: blinker.

3 Kontroller lysdiodene for drift og tidsbryter på skjermen til

innendørsanlegget.

a Driftslysdiode
b Tidsbryter-lysdiode

Hvis
driftslysdiode
…

blinker blinker ikke tilkoblet
er slukket blinker med

… og tidsbryter­lysdiode …

0,5sekund intervall

… så er trådløst LAN …

oppe og klar til å kobles til
hjemmenettverket via WPS­knappen på ruteren.

3 Trykk på for å bekrefte valget.

Resultat: blinker. Tidsbryter-lysdioden blinker med 0,5 s

intervall, og driftslysdioden er slukket.

4 Trykk på WPS-knappen på kommunikasjonsenheten (f.eks.

ruter) innenfor ca. 1 minutt. Se i håndboken for
kommunikasjonsgrensesnittet.

Resultat: Hvis tilkoblingen til kommunikasjonsenheten
opprettes, vil tidsbryter-lysdioden blinke med 1,0s intervall, og
driftslysdioden vil være slukket.

INFORMASJON

Hvis tilkobling med ruteren ikke er mulig, kan du prøve
fremgangsmåten under "Koble til med SSID og

PASSORD"[413].

5 Trykk på for å gå ut av menyen.

Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.

Koble til med SSID og PASSORD

1 Trykk på og hold inne i minst 5 sekunder på

startskjermbildet mens anlegget ikke kjører.

Resultat: SP-menyen vises. blinker.

2 Bytt til SP-menyen ved å trykke to ganger på eller

gjentatte ganger på .

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin romluftkondisjoneringsanlegg
3P485919-11S – 2020.06

Driftshåndbok

13

6 Energisparing og optimal drift

2×

(5 sec.)

1×

(5 sec.)

3 Trykk på for å bekrefte valget.

Resultat: blinker. Tidsbryter-lysdioden og driftslysdioden

blinker samtidig.

4 Åpne appen Daikin Residential Controller på smartenheten, og

følg stegene på skjermen.
Resultat: Hvis tilkoblingen til smartenheten opprettes, vil

tidsbryter-LED blinke med 1,0s intervall, og drifts-LED vil være
slukket.

5 Trykk på for å gå ut av menyen.

Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.

Sette tilkoblingsinnstillingen tilbake til fabrikkinnstilling

Sett tilkoblingsinnstillingen tilbake til fabrikkinnstillingen hvis du skal:

▪ koble fra trådløst LAN og kommunikasjonsenheten (f.eks. ruter)

eller smartenheten,

▪ gjenta innstillingen dersom tilkoblingen mislyktes.

1 Trykk på og hold inne i minst 5 sekunder på

startskjermbildet mens anlegget ikke kjører.

Resultat: SP-menyen vises. blinker.

2 Bytt til SP-menyen ved å trykke to ganger på eller

gjentatte ganger på .

3 Hold nede i minst 2sekunder for å bekrefte valget.

Resultat: blinker. Lysdiodene for drift og tidsbryter blinker

samtidig med 1 s intervall. Innstillingen tilbakestilles til
fabrikkinnstillingen.

4 Trykk på for å gå ut av menyen.

Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.

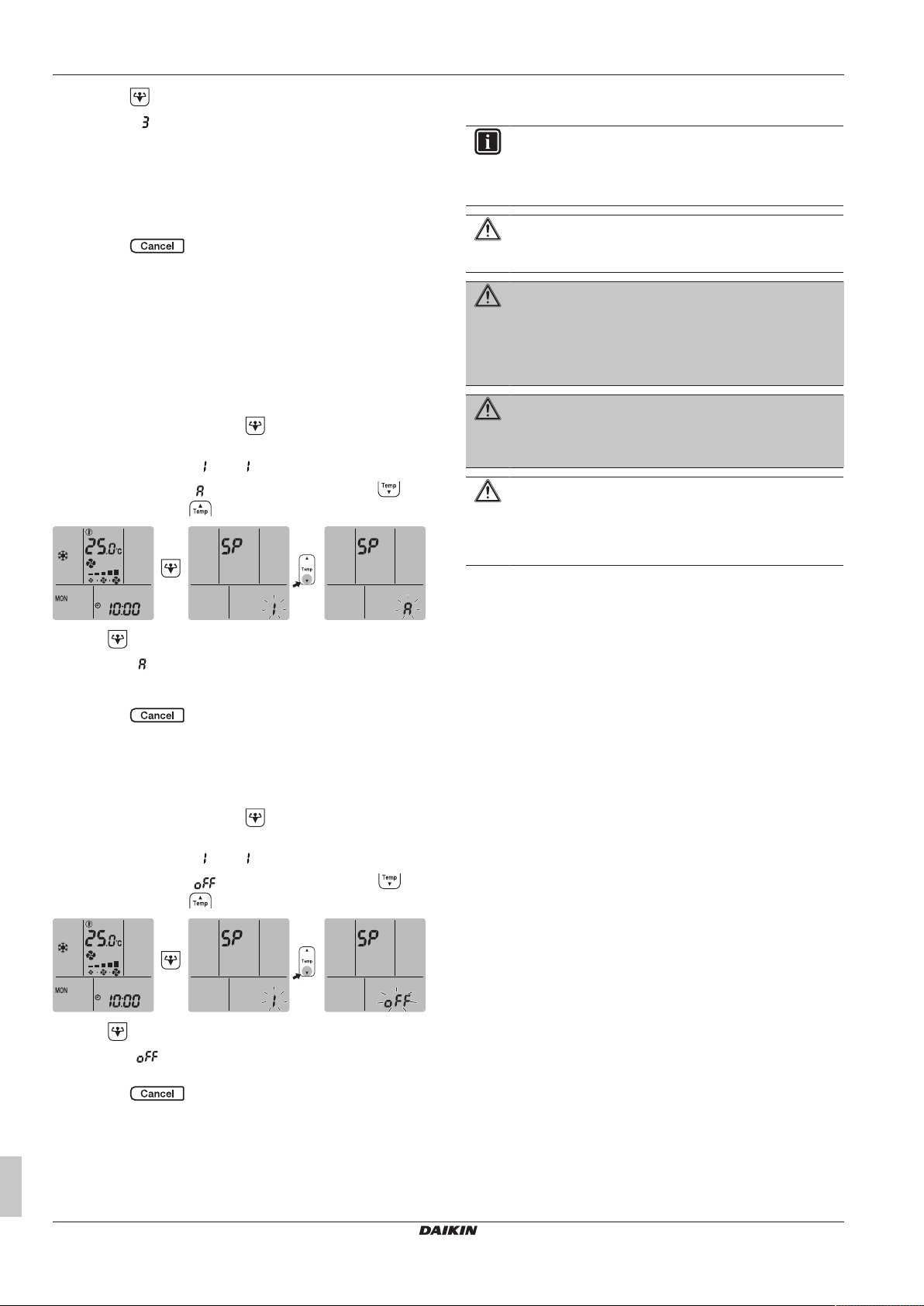

Slå av tilkoblingen for trådløst LAN

Slik slår du av funksjonen for trådløs tilkobling:

1 Trykk på og hold inne i minst 5 sekunder på

startskjermbildet mens anlegget ikke kjører.

Resultat: SP-menyen vises. blinker.

2 Bytt til SP-menyen ved å trykke én gang på eller

gjentatte ganger på .

3 Hold nede i minst 2sekunder for å bekrefte valget.

Resultat: blinker. Lysdiodene for drift og tidsbryter blinker

vekselvis med 1s intervall. Kommunikasjonen er AV.

4 Trykk på for å gå ut av menyen.

Resultat: Skjermbildet vil gå tilbake til standardskjermbildet.

6 Energisparing og optimal drift

INFORMASJON

▪ Enheten bruker strøm, selv om bryteren slås AV.

▪ Når strømmen slås på igjen etter et strømbrudd,

gjenopptas tidligere valgte modus.

LIVSFARE

Utsett ALDRI små barn, planter eller dyr direkte for
luftstrømmen.

ADVARSEL

IKKE plasser noe under innendørs- eller utendørsenheten
som ikke må utsettes for fuktighet. Ellers kan kondens fra
anlegget eller kjølemedierørene, smuss fra luftfilteret eller
tett drenering føre til at det drypper og skade eller skitne til
det som måtte befinne seg under anlegget.

ADVARSEL

IKKE plasser brennbare sprayflasker nær
luftkondisjoneringsanlegget, og IKKE bruk spray nær
anlegget. Ellers kan det føre til brann.

LIVSFARE

IKKE la anlegget være i gang hvis du bruker insektmiddel
av forstøvingstype i rommet. Kjemikalier kan samles i
anlegget og medføre helsefare for personer med
kjemikalieallergi.

Vær oppmerksom på følgende forholdsregler for å sikre at systemet
fungerer som det skal.

▪ Unngå at det kommer direkte sollys inn i rommet når anlegget går

i kjølemodus ved å benytte gardiner eller persienner.

▪ Kontroller at området er godt ventilert. Ventilasjonslukene må

IKKE blokkeres.

▪ Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.

▪ Hold dører og vinduer lukket. Dersom dører og vinduer blir

stående åpne, vil luften strømme ut av rommet og resultere i en
redusert kjølings- eller oppvarmingseffekt.

▪ Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du

sparer energi ved å holde temperaturinnstillingen på et moderat
nivå.

▪ Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller

luftutløp. Dette kan føre til redusert kjøle/varmeeffekt eller at hele
driften stanses.

▪ Slå av hovedstrømbryteren til enheten når enheten IKKE skal

brukes i bruk i lengre tidsperioder. Dersom bryteren står på,
bruker enheten strøm. Før enheten startes igjen, skal bryteren for
hovedstrømtilførselen slås på 6 timer før enheten settes i drift for
å sikre at det fungerer uten problemer.

▪ Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller

hvis dreneringsutløpet blokkeres.

▪ Juster romtemperaturen riktig slik at det blir et komfortabelt

inneklima. Unngå overdreven oppvarming og kjøling. Vær
oppmerksom på at det kan ta tid før romtemperaturen oppnår
innstilt temperatur. Bruk eventuelt alternativene for innstillingen for
tidsbryteren.

▪ Juster luftstrømretningen for å unngå at kald luft samles langs

gulvet eller at varm luft stiger opp mot taket. (Opp mot taket ved
drift med kjøling eller tørking, og nedover ved drift med
oppvarming.)

▪ Unngå at luftstrømmen rettes direkte mot dem som befinner seg i

rommet.

▪ Bruk enheten innenfor anbefalt temperaturområde (26~28°C til

kjøling og 20~24°C til oppvarming) for å spare strøm.

Driftshåndbok

14

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

7 Vedlikehold og service

7 Vedlikehold og service

7.1 Oversikt: vedlikehold og service

Montøren må foreta vedlikeholdet årlig.

Om kjølemediet

Dette produktet inneholder fluoriserte drivhusgasser. Gassene må
IKKE luftes ut i atmosfæren.

Type kjølemedium: R32

Verdien for global oppvarmingsevne (GWP): 675

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser
krever at mengden påfylt kjølemedium i anlegget angis i
både vekt og CO2-ekvivalenter.

Formel for å beregne mengden i tonn CO2-ekvivalenter:

GWP-verdien av kjølemediet × total mengde påfylt
kjølemedium [i kg] / 1000

Ta kontakt med montøren hvis du vil ha mer informasjon.

ADVARSEL

Kjølemediet i enheten er svakt antennelig, men det lekker
normalt IKKE. Hvis det lekker kjølemedium ut i rommet
som kommer i kontakt med flammen fra en brenner, et
varmeapparat eller en gasskomfyr, kan det føre til at det
dannes skadelig gass.

Slå av alle lettantennelige varmeapparater, luft ut rommet,
og ta kontakt med forhandleren der du kjøpte enheten.

Enheten må IKKE brukes før servicepersonell kan bekrefte
at delen der kjølemedielekkasjen oppstod, er reparert.

ADVARSEL

▪ Deler fra kjølemediesyklusen må IKKE perforeres eller

brennes.

▪ Bruk IKKE andre vaskemidler eller midler som

fremskynder avisingen enn dem som anbefales av
produsenten.

▪ Vær oppmerksom på at kjølemediet i systemet er uten

lukt.

LIVSFARE

Kontroller at anleggets stativ og koblinger ikke er skadet
etter lengre tids bruk. Hvis disse er skadet, kan anlegget
velte og forårsake personskade.

LIVSFARE

Berør IKKE varmevekslerens ribber. Disse ribbene er
skarpe og kan medføre kuttskader.

ADVARSEL

Det må vises forsiktighet med stiger ved arbeid i høyden.

Symbolene nedenfor kan finnes på innendørsanlegget:

Symbol Forklaring

Mål spenningen ved kontaktene til hovedkretsen for
kondensatorer eller elektriske komponenter før du
utfører service.

7.2 Rengjøre innendørsenhet og brukergrensesnitt

ADVARSEL

Feil vaskemiddel eller rengjøring kan skade komponenter
av plast eller forårsake vannlekkasje. Søl med
vaskemiddel på elektriske komponenter, som motorer, kan
forårsake feil, røyk eller antenning.

MERKNAD

▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller

flytende insektmiddel. Mulige konsekvens: Misfarging
og deformasjon.

▪ Bruk IKKE vann som er varmere enn 40°C. Mulige

konsekvens: Misfarging og deformasjon.

▪ IKKE bruk poleringsmidler.

▪ IKKE bruk skurebørste. Mulige konsekvens:

Overflatebehandlingen vil flasse av.

▪ Sluttbrukere skal ALDRI rengjøre innvendige deler på

anlegget selv. Dette arbeidet må utføres av kvalifisert
servicepersonell. Kontakt forhandleren.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift).

MERKNAD

Vedlikeholdet MÅ utføres av autorisert montør eller
servicerepresentant.

Vi anbefaler at vedlikehold utføres minst én gang i året.
Gjeldende forskrifter kan imidlertid kreve kortere
vedlikeholdsintervall.

FARE: ELEKTRISK STØT

Sørg for å stanse all drift og strømtilførsel når du skal
rengjøre luftkondisjoneringsanlegget eller luftfilteret. Ellers
kan det forårsake elektrisk støt eller personskade.

ADVARSEL

For å hindre elektrisk støt eller brann:

▪ Enheten må IKKE spyles.

▪ IKKE bruk enheten med våte hender.

▪ IKKE plasser gjenstander med vann enheten.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin romluftkondisjoneringsanlegg
3P485919-11S – 2020.06

FARE: ELEKTRISK STØT

Før rengjøring må anlegget stanses, slå av bryteren eller
trekk ut strømledningen. Ellers kan det forårsake elektrisk
støt eller personskade.

1 Rengjør over med en myk klut. Hvis det er vanskelig å fjerne

flekker, kan du bruke vann eller nøytralt vaskemiddel.

7.3 Rengjøre frontpanelet

1 Rengjør frontpanelet med en myk klut. Hvis det er vanskelig å

fjerne flekker, kan du bruke vann eller nøytralt vaskemiddel.

7.4 To remove the front panel

1 Hold frontpanelet i panelknastene på hver side, og åpne det.

Driftshåndbok

15

7 Vedlikehold og service

a

2

1

2 Skyv frontpanelet mot venstre eller høyre samtidig som du

trekker det mot deg for å ta det av.

Resultat: Akselen på side 1 løsner.

3 Løsne deretter akselen på frontpanelet på den andre siden på

samme måte.

a Aksel på frontpanel

5 Bløtlegg dem i lunkent vann i ca. 10 til 15minutter.

7.5 Rengjøre luftfiltrene

1 Trykk på knasten på midten av hvert luftfilter og trekk det ned.

2 Trekk ut luftfiltrene.

Merknad: (klasse 50~71) Luktfjerningsfilteret og sølvpartikkelfilteret

som fjerner allergener MÅ tas ut før du rengjør luftfilteret.

3 Fjern luktfjerningsfilter og sølvpartikkelfilter som fjerner

allergener fra alle 4 hakene.

INFORMASJON

▪ Hvis støvet IKKE er lett å fjerne, kan de vaskes med

nøytralt vaskemiddel utspedd i lunkent vann. Tørk
luftfiltrene i skyggen.

▪ Det anbefales at luftfiltrene rengjøres hver 2. uke.

7.6 Rengjøre luktfjerningsfilteret og sølvpartikkelfilteret som fjerner allergener

INFORMASJON

Rengjør filteret med vann hver 6. måned.

1 Fjern:

▪ for klasse 15~42: sølvpartikkelfilter som fjerner allergener fra

knastene

▪ for klasse 50~71: luktfjerningsfilter og sølvpartikkelfilter som

fjerner allergener fra alle 4 hakene.

a Hake

4 Rengjør luftfiltrene med vann eller støvsuger.

Driftshåndbok

16

a Hake

2 Fjern støvet fra filteret med støvsuger.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin romluftkondisjoneringsanlegg

3P485919-11S – 2020.06

8 Feilsøking

8 Feilsøking

Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene
som beskrevet nedenfor og kontakter forhandleren.

3 Bløtlegg filteret i varmt vann i 10 til 15minutter.

Merknad: (klasse 50~71) Filteret skal IKKE løsnes fra rammen.

Klasse 15~42 Klasse 50~71

4 Etter vask rister du av overskytende vann og lar filteret tørke i

skyggen. Du må IKKE vri opp filteret for å få ut vannet.

7.7 Skifte luktfjerningsfilteret og sølvpartikkelfilteret som fjerner allergener

INFORMASJON

Skift filter hvert 3. år.

1 Løsne filteret fra knastene (klasse 15~42) eller rammen (klasse

50~71), og sett i et nytt.

Klasse 15~42 Klasse 50~71

INFORMASJON

▪ IKKE kast filterrammen, men bruk den om igjen.

▪ Kast det gamle filteret som ikke-brennbart avfall.

Kontakt forhandleren for å bestille luktfjerningsfilteret og
sølvpartikkelfilteret som fjerner allergener.

Artikkel Delenummer

Luktfjerningsfilter – 1 sett KAF970A46
Sølvpartikkelfilter som fjerner

allergener – 1 sett

KAF057A41

7.8 Sette tilbake frontpanelet

1 Sett på frontpanelet. Juster akslene etter sporene, og skyv dem

helt inn.

2 Lukk frontpanelet forsiktig ved å trykke på begge sider og på

midten.

ADVARSEL

Stans all drift og slå av strømmen hvis det skjer noe
uvanlig (brent lukt, osv.).

Hvis anlegget fortsetter å kjøre under slike forhold, kan
dette føre til at anlegget ødelegges, eller at det oppstår
elektrisk støt eller brann. Kontakt forhandleren.

Systemet MÅ repareres av kvalifisert servicepersonell.

Funksjonsfeil Tiltak

Hvis en sikkerhetsanordning, f.eks. en
sikring, en bryter eller en jordfeilbryter,
slår ut, eller hvis PÅ/AV-bryteren IKKE
fungerer skikkelig.

Hvis det lekker vann fra anlegget. Stans all drift.
Driftsbryteren fungerer IKKE bra. Slå AV strømtilførselen.
Driftslysdioden blinker og du kan se

feilkoden på brukergrensesnittet. Se i
referanseguiden for brukere om
hvordan du viser feilkoden.

Hvis systemet IKKE fungerer som det skal, med unntak av de
tilfellene som er nevnt ovenfor, og ingen av de ovennevnte
funksjonsfeilene ser ut til å være til stede, skal systemet undersøkes
etter følgende prosedyrer.

INFORMASJON

Se i referanseguiden på http://www.daikineurope.com/

support-and-manuals/product-information/ for flere tips om

feilsøking.

Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert
alle punktene ovenfor, kontakter du montøren og oppgir symptomer,
fullstendig modellnavn på anlegget (med produksjonsnummeret, hvis
mulig), og installeringsdatoen (står muligens oppført på
garantikortet).

Slå AV
hovedstrømtilførselen.

Gi beskjed til montøren
om feilkoden.

9 Kassering
