Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B Installation manuals [no]

Installeringshåndbok

Daikin romluftkondisjoneringsanlegg

CTXM15R2V1B
CTXM15R5V1B

FTXM20R2V1B
FTXM20R5V1B
FTXM25R2V1B
FTXM25R5V1B
FTXM35R2V1B
FTXM35R5V1B
FTXM42R2V1B
FTXM42R5V1B
FTXM50R2V1B
FTXM60R2V1B
FTXM71R2V1B

ATXM20R2V1B
ATXM20R5V1B
ATXM25R2V1B
ATXM25R5V1B
ATXM35R2V1B
ATXM35R5V1B
ATXM50R2V1B

Installeringshåndbok

Daikin romluftkondisjoneringsanlegg

Norsk

Innholdsfortegnelse

Innholdsfortegnelse

1 Om dokumentasjonen 2

1.1 Om dette dokumentet................................................................ 2

2 Spesifikke sikkerhetsinstruksjoner for

montører 2

3 Om esken 3

3.1 Innendørsenhet ......................................................................... 3

3.1.1 Fjerne tilbehør fra innendørsanlegget......................... 3

4 Om enheten 3

4.1 Om trådløst LAN........................................................................ 4

4.1.1 Forholdsregler ved bruk av trådløst LAN .................... 4

4.1.2 Basisparametre........................................................... 4

5 Installasjon av enheten 4

5.1 Klargjøre installeringsstedet ...................................................... 4

5.1.1 Krav til installeringssted for innendørsanlegget .......... 4

5.2 Åpne innendørsenheten ............................................................ 4

5.2.1 To remove the front panel........................................... 4

5.2.2 Åpne servicedekselet.................................................. 4

5.2.3 Ta av frontristen.......................................................... 4

5.3 Montere innendørsenheten ....................................................... 5

5.3.1 Installere festeplaten................................................... 5

5.3.2 Bore hull i veggen ....................................................... 6

5.3.3 Fjerne røråpningsdekselet .......................................... 6

5.4 Tilkoble dreneringsrørene ......................................................... 6

5.4.1 Koble til rør på høyre side, høyre side bak eller

høyre side bunn .......................................................... 6

5.4.2 Koble til rør på venstre side, venstre side bak eller

venstre side bunn........................................................ 7

5.4.3 Se etter vannlekkasjer ................................................ 7

6 Montering av rør 7

6.1 Klargjøre røropplegg for kjølemiddel ......................................... 7

6.1.1 Krav til kjølemedierør.................................................. 7

6.1.2 Isolasjon av kjølemiddelrør ......................................... 7

6.2 Koble til kjølerøropplegget......................................................... 8

6.2.1 Slik kobler du røropplegget for kjølemiddel til

innendørsenheten ....................................................... 8

7 Elektrisk installasjon 8

7.1 Spesifikasjoner for standard ledningsoppleggkomponenter...... 8

7.2 Koble de elektriske ledningene til innendørsanlegget ............... 8

1 Om dokumentasjonen

1.1 Om dette dokumentet

INFORMASJON

Sørg for at brukeren har den trykte dokumentasjonen, og
be ham/henne om å oppbevare den for fremtidige
referanseformål.

Målpublikum

Autoriserte installatører

INFORMASJON

Dette apparatet er ment brukt av en ekspert eller
kvalifiserte brukere i butikker, i lettindustri og på gårder,
eller for kommersielle formål og husholdningsbruk av ikke­profesjonelle.

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet
består av:

▪ Generelle sikkerhetshensyn:

▪ Sikkerhetsinstruksjoner du MÅ lese før installering

▪ Format: Papir (i esken til innendørsanlegget)

▪ Installeringshåndbok for innendørsanlegg:

▪ Installeringsanvisninger

▪ Format: Papir (i esken til innendørsanlegget)

▪ Referanseguide for montører:

▪ Forberedelser før installering, god praksis, referansedata osv.

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/

Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på
det regionale Daikin-webområdet eller via forhandleren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.

Tekniske data

▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det

lokale nettstedet til Daikin (tilgjengelig for alle).

▪ Det komplette settet med de nyeste tekniske dataene er

tilgjengelig på Daikin Business Portal (kreves godkjenning).

8 Ferdigstille monteringen av

innendørsenheten 9

8.1 Isolere røropplegget for drenering, kjølemiddel og

sammenkoblingskabel............................................................... 9

8.2 Før rørene gjennom hullet i veggen .......................................... 9

8.3 Feste innendørsanlegget på festeplaten ................................... 9

8.4 Slik lukker du innendørsenheten ............................................... 9

8.4.1 Sette tilbake frontristen ............................................... 9

8.4.2 Lukke servicedekselet................................................. 10

8.4.3 Sette tilbake frontpanelet ............................................ 10

9 Igangsetting 10

9.1 Sjekkliste før idriftsetting ........................................................... 10

9.2 Slik utfører du prøvekjøringen ................................................... 10

9.2.1 Foreta prøvekjøring via brukergrensesnittet ............... 10

10 Tekniske data 10

10.1 Koblingsskjema ......................................................................... 10

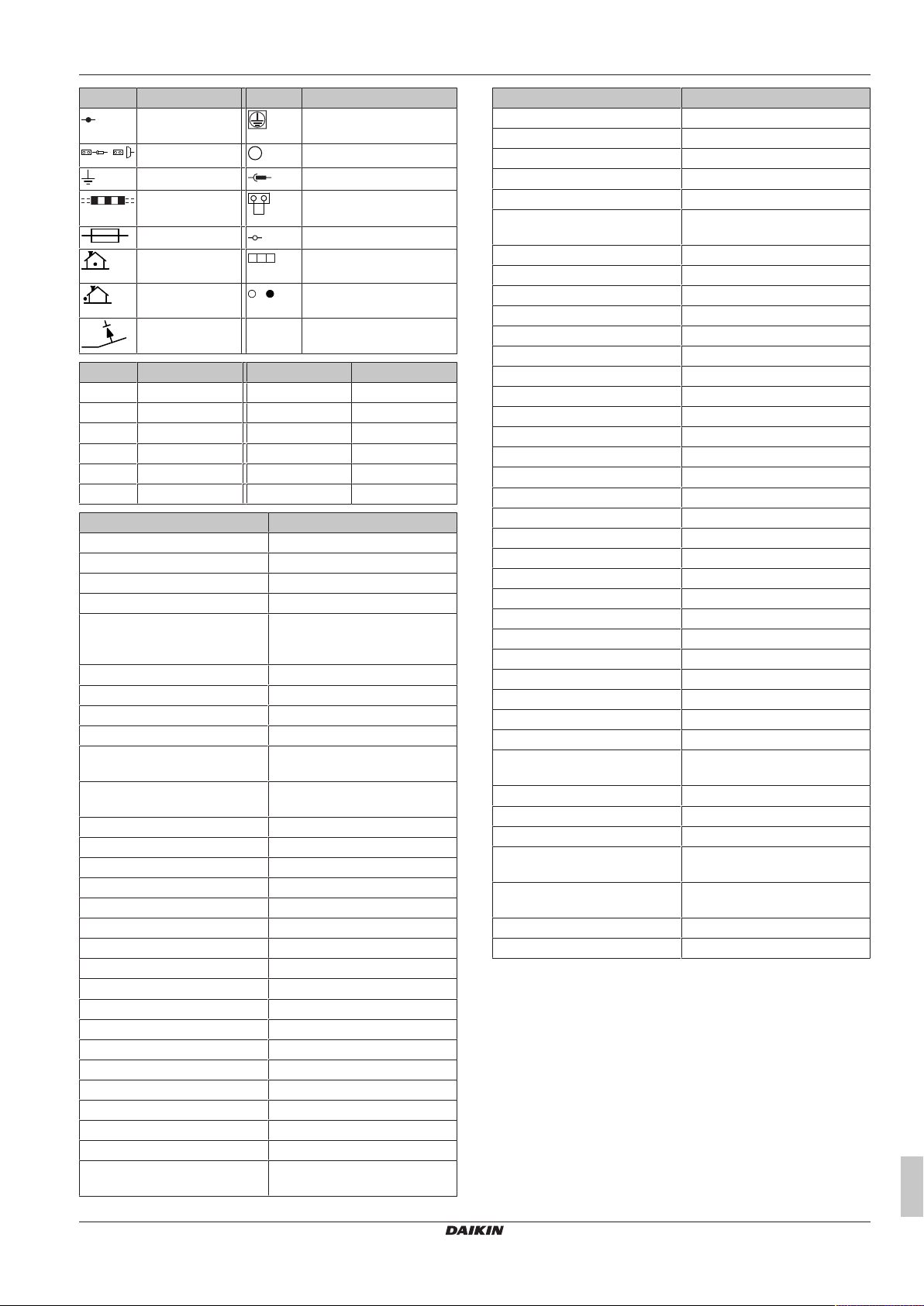

10.1.1 Felles tegnforklaring for koblingsskjema..................... 10

Installeringshåndbok

2

2 Spesifikke

sikkerhetsinstruksjoner for
montører

Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.

Installering av anlegg (se "5Installasjon av enheten"[44])

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift).

ADVARSEL

IKKE plasser noe under innendørs- eller utendørsenheten
som ikke må utsettes for fuktighet. Ellers kan kondens fra
hovedanlegget eller kjølemedierørene, smuss fra luftfilteret
eller tett drenering føre til at det drypper og skade eller
skitne til det som måtte befinne seg under anlegget.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +

FTXM50~71R2V1B + ATXM50R2V1B

Daikin romluftkondisjoneringsanlegg

3P482320-11R – 2020.06

3 Om esken

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×

fe1d e2ba c g h i j

LIVSFARE

Bruk et veggmontert rør og veggkledning i
gjennomføringshullet for vegger med metallramme eller
metallplater for å unngå mulig varme, elektrisk støt eller
brann.

Installering av røropplegg (se "6Montering av rør"[47])

FARE: FARE FOR FORBRENNING/SKÅLDING

LIVSFARE

▪ Bruk den koniske mutteren som er festet til anlegget.

▪ Påfør kjølemedieolje kun på konens innside for å

forhindre gasslekkasje. Bruk kjølemedieolje til R32.

▪ IKKE bruk forbindelser om igjen.

LIVSFARE

▪ IKKE bruk mineralolje på den konede delen.

▪ For å garantere dette R32-anleggets levetid må det

aldri installeres en tørker. Tørkematerialet kan løse seg
opp og skade systemet.

LIVSFARE

▪ Ufullstendig konus kan forårsake lekkasje av

kjølemediegass.

▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å

unngå lekkasje av kjølemediegass.

▪ Bruk koniske muttere som følger med anlegget. Bruk

av andre koniske muttere kan forårsake lekkasje av
kjølemediegass.

Elektrisk installering (se "7Elektrisk installasjon"[48])

FARE: ELEKTRISK STØT

ADVARSEL

▪ Alt ledningsopplegg MÅ installeres av en autorisert

elektriker og overholde gjeldende lovgivning.

▪ Foreta elektriske tilkoblinger til det faste

ledningsopplegget.

▪ Alle komponenter kjøpt på stedet og all elektrisk

konstruksjon MÅ overholde gjeldende lovgivning.

ADVARSEL

Bruk en felles frakoblingsbryter med minst 3mm mellom
alle kontaktpunkter som gir full frakobling ved
overspenning kategori III.

ADVARSEL

Hvis strømledningen blir skadet, SKAL den byttes av
produsenten, serviceagenten eller personer med
tilsvarende kvalifikasjoner for å unngå farlige situasjoner.

ADVARSEL

IKKE koble strømledningen til innendørsenheten. Det kan
føre til elektrisk støt eller brann.

ADVARSEL

▪ Bruk IKKE elektriske komponenter som er kjøpt lokalt,

inne i produktet.

▪ Strømtilførselen til dreneringspumpen osv. må IKKE

forgrenes fra rekkeklemmen. Det kan føre til elektrisk
støt eller brann.

ADVARSEL

Hold sammenkoblingsledningen unna eventuelle kobberrør
uten varmeisolering, da slike rør vil være svært varme.

3 Om esken

3.1 Innendørsenhet

3.1.1 Fjerne tilbehør fra innendørsanlegget

1 Fjern:

▪ posen med tilbehør i bunnen av esken,

▪ festeplaten som er plassert bak på innendørsanlegget,

▪ den ekstra SSID-etiketten på frontristen.

ADVARSEL

▪ Hvis strømforsyningen mangler eller har feil N-fase,

kan utstyret gå i stykker.

▪ Etabler riktig jording. Enheten må IKKE jordes til

vannrør, innkoblingsdemper eller telefonjording.
Ufullstendig jording kan medføre elektrisk støt.

▪ Installer nødvendige sikringer eller skillebrytere.

▪ Fest det elektriske ledningsopplegget med kabelfester

slik at de IKKE kommer i kontakt med skarpe kanter
eller røropplegget, spesielt på høyttrykkssiden.

▪ IKKE bruk sammenteipede ledninger, ledninger med

flertrådet leder, skjøteledninger eller tilkoblinger fra et
stjernesystem. De kan føre til overoppheting, elektrisk
støt eller brann.

▪ IKKE installer en fasekondensator, fordi denne enheten

er utstyrt med vekselretter. En fasekondensator vil
redusere ytelsen og kan føre til ulykker.

ADVARSEL

Bruk ALLTID multikjernekabler til strømforsyning.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Daikin romluftkondisjoneringsanlegg
3P482320-11R – 2020.06

a Installeringshåndbok
b Driftshåndbok
c Generelle sikkerhetshensyn
d Ekstra SSID-etikett

e1 Klasse 15~42: Sølvpartikkelfilter som fjerner allergener

(uten ramme)

e2 Klasse 50~71: Luktfjerningsfilter og sølvpartikkelfilter

som fjerner allergener (med ramme)

f Festeskrue for innendørsanlegg (M4×12L). Se "8.3Feste

innendørsanlegget på festeplaten"[49].

g Tørrbatterier AAA.LR03 (alkaliske) til brukergrensesnitt
h Holder til brukergrensesnitt

i Brukergrensesnitt
j Festeplate

▪ Ekstra SSID-etikett. IKKE kast den ekstra etiketten. Oppbevar

den på et trygt sted i tilfelle du får bruk for den senere (f.eks. kan
den settes på en ny frontrist dersom frontristen skiftes ut).

4 Om enheten

ADVARSEL: SVAKT ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

Installeringshåndbok

3

5 Installasjon av enheten

≥50

≥50

≥30

(mm)

a

a
b

4.1 Om trådløst LAN

Du finner detaljerte spesifikasjoner, installeringsanvisninger,
innstillingsmetoder, vanlige spørsmål, samsvarserklæring og
seneste versjon av denne håndboken på http://

www.onlinecontroller.daikineurope.com.

INFORMASJON

▪ Daikin Industries Czech Republic s.r.o. erklærer med

dette at radioutstyret i denne enheten er i samsvar med
direktiv 2014/53/EU.

▪ Denne enheten er ansett som kombinert utstyr iht.

definisjonen i direktiv 2014/53/EU.

4.1.1 Forholdsregler ved bruk av trådløst LAN

Må IKKE brukes nær:

▪ Medisinsk utstyr. F.eks. personer som bruker pacemaker eller

defibrillator. Dette utstyret kan forårsake elektromagnetisk
interferens.

▪ Automatisk styrt utstyr. F.eks. automatiske dører eller

brannalarmutstyr. Dette utstyret kan forårsake funksjonsfeil ved
utstyret.

▪ Mikrobølgeovn. Denne kan forårsake trådløs

lokalnettkommunikasjon.

4.1.2 Basisparametre

Hva Verdi

Frekvensområde 2400MHz~2483,5MHz
Radioprotokoll IEEE 802.11b/g/n
Radiofrekvenskanal 1~13
Utgangseffekt 13dBm
Effektiv utstrålt effekt 15dBm (11b) / 14dBm (11g) /

14dBm (11n)

Strømtilførsel DC 14 V / 100 mA

▪ Avstand. Installer anlegget minst 1,8 m fra gulvet, og husk

følgende betingelser for avstand til vegger og tak:

5.2 Åpne innendørsenheten

5.2.1 To remove the front panel

1 Hold frontpanelet i panelknastene på hver side, og åpne det.

2 Skyv frontpanelet mot venstre eller høyre samtidig som du

trekker det mot deg for å ta det av.

Resultat: Akselen på side 1 løsner.

3 Løsne deretter akselen på frontpanelet på den andre siden på

samme måte.

a Aksel på frontpanel

5 Installasjon av enheten

5.1 Klargjøre installeringsstedet

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift).

5.1.1 Krav til installeringssted for innendørsanlegget

INFORMASJON

Nivået på lydtrykk er lavere enn 70dBA.

▪ Luftstrøm. Pass på at luftstrømmen ikke blokkeres.

▪ Drenering. Sørg for at kondensvann kan tømmes på forsvarlig

måte.

▪ Veggisolasjon. Når temperaturen i veggen overstiger 30°C og

den relative fuktigheten 80%, eller når friskluft kommer inn i
veggen, er det nødvendig med tilleggsisolasjon (minimum 10mm
tykt lag av polyetylenskum).

▪ Veggens bæreevne. Kontroller at veggen eller gulvet er sterkt

nok til å bære vekten av enheten. Forsterk om nødvendig veggen
eller gulvet før du installerer enheten.

5.2.2 Åpne servicedekselet

1 Fjern 1 skrue fra servicedekselet.

2 Trekk ut servicedekselet horisontalt fra anlegget.

a Servicedekselskrue
b Servicedeksel

5.2.3 Ta av frontristen

LIVSFARE

Bruk hensiktsmessig personlig verneutstyr (vernehansker,
vernebriller,…) når du monterer, vedlikeholder eller utfører
service på systemet.

1 Ta av frontpanelet for å fjerne luftfilteret.

2 For klasse 50~71 fjerner du klaffen (horisontalt blad). Trykk på

venstre side for midten på bladet, og hekt det av. Trykk på
høyre side for midten på bladet for å hekte det av akselen.
Løsne de 2 tilkoblingspunktene på midten.

Installeringshåndbok

4

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +

FTXM50~71R2V1B + ATXM50R2V1B

Daikin romluftkondisjoneringsanlegg

3P482320-11R – 2020.06

1

2

3 4

3 Fjern 2 skruer (klasse 15~42) eller 3 skruer (klasse 50~71) fra

b

a

a

3×

1

2

169

279

377.5

778

A

295

44.5

160

53

53

44.5

120

120

293.5

50

170

A

d

e

(mm)

a

a

f

h g

a

a

bac

a

c

a

d

e

A

frontristen.

4 Trykk ned de 3 øvre krokene merket med et symbol med 3

sirkler.

a Øvre krok
b Symbol med 3 sirkler

5 Vi anbefaler at man åpner klaffen før man fjerner frontristen.

6 Plasser begge hender under midten av frontristen, og skyv den

opp og deretter mot deg.

5 Installasjon av enheten

5.3 Montere innendørsenheten

5.3.1 Installere festeplaten

1 Installer festeplaten midlertidig.

2 Plasser festeplaten i vater.

3 Marker med målebånd der det skal bores hull i veggen. Plasser

enden av målebåndet ved symbolet " ".

4 Fullfør installeringen ved å feste festeplaten til veggen med

M4×25L-skruer (kjøpes lokalt).

Klasse 15~42 Klasse 50~71

INFORMASJON

Røråpningsdekselet kan oppbevares i lommen på
festeplaten.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Daikin romluftkondisjoneringsanlegg
3P482320-11R – 2020.06

Installeringshåndbok

5

5 Installasjon av enheten

A

998

299

170

60

170

52

52

120.5

130

53

65

469

475

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

(mm)

A

PIPING HOLE
CENTER:170mm
TO THE LEFT

PIPING HOLE
CENTER:170mm
TO THE LEFT

e

d

e

d

b

a

c

a

c

a

a

gh

f

a

B

Ø65/80

a

b

c

A For klasse: 15~42
B For klasse: 50~71

a Anbefalte festepunkter for festeplate f Posisjon for målebånd ved symbolet " "
b Lomme til røråpningsdekselet g Gassrørende
c Knaster til plassering av vater h Væskerørende
d Gjennomføringshull for vegg: e Plassering av dreneringsslange

Klasse 15~42 Ø65 mm
Klasse 50~71 Ø80 mm

5.3.2 Bore hull i veggen

LIVSFARE

Bruk et veggmontert rør og veggkledning i
gjennomføringshullet for vegger med metallramme eller
metallplater for å unngå mulig varme, elektrisk støt eller
brann.

MERKNAD

Sørg for å tette åpningene rundt rørene med

2 Fjern skarpe kanter fra den utskårne delen med en halvrund

nålefil.

tetningsmateriale (kjøpes lokalt) for å unngå vannlekkasje.

1 Bor et gjennomføringshull på 65 mm (klasse 15~42) eller

80mm (klasse 50~71) i veggen slik at det skråner nedover mot
utsiden.

2 Før et veggmontert rør gjennom hullet.

3 Sett veggkledning på røret.

MERKNAD

IKKE bruk knipetang for å ta av røråpningsdekselet, da
dette vil skade frontristen.

5.4 Tilkoble dreneringsrørene

a Veggmontert rør
b Kitt
c Dekselplate for vegg

4 Du må IKKE glemme å tette rørhullet med kitt når ledninger,

kjølemedierør, ledninger og dreneringsrør er ferdig installert.

5.3.3 Fjerne røråpningsdekselet

Røråpningsdekselet MÅ være tatt av for å koble til rør på høyre side,
høyre side bunn, venstre side eller venstre .side bunn.

1 Kapp røråpningsdekselet fra innsiden av frontristen med en

løvsag.

Installeringshåndbok

6

5.4.1 Koble til rør på høyre side, høyre side bak eller høyre side bunn

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +

FTXM50~71R2V1B + ATXM50R2V1B

Daikin romluftkondisjoneringsanlegg

3P482320-11R – 2020.06

INFORMASJON

Rør på høyre side er standard fra fabrikk. For røropplegg i
venstre side må røret fjernes fra høyre side og installeres
på venstre side.

1 Fest dreneringsslangen til bunnen av kjølemedierørene med

vinyltape.

2 Surr dreneringsslangen og kjølemedierørene sammen med

isoleringsteip.

A

B

C

a

b

A Rør på høyre side

a

b

a

b

A

B

C

b

a

t

Ø

B Rør på høyre side bunn
C Rør på høyre side bak

a Fjern røråpningsdekselet her for rør i høyre side
b Fjern røråpningsdekselet her for rør i høyre side i bunnen

5.4.2 Koble til rør på venstre side, venstre side bak eller venstre side bunn

INFORMASJON

Rør på høyre side er standard fra fabrikk. For røropplegg i
venstre side må røret fjernes fra høyre side og installeres
på venstre side.

1 Fjern festeskruen til isolasjonen på høyre side, og fjern

dreneringsslangen.

2 Fjern dreneringspluggen på venstre side, og fest den på høyre

side.

MERKNAD

Du må IKKE påføre smøreolje (kjølemedieolje) på
dreneringspluggen når den settes inn. Dreneringspluggen
kan svekkes og forårsake lekkasje fra pluggen.

3 Før inn dreneringsslangen på venstre side og ikke glem å

stramme festeskruen; ellers kan det oppstå vannlekkasje.

6 Montering av rør

6 Montering av rør

6.1 Klargjøre røropplegg for kjølemiddel

6.1.1 Krav til kjølemedierør

MERKNAD

Røropplegget og andre trykksatte deler skal være egnet for
kjølemedium. Bruk sømløst kobberrør, deoksidert med
fosforsyre, for kjølemedium.

▪ Fremmedlegemer inne i rør (inkludert oljer for fabrikasjon) må

være ≤30mg / 10m.

Diameter på kjølemedierør

Bruk samme diametere som tilkoblingene på utendørsanleggene:

Klasse Utvendig rørdiameter (mm)

Væskerør Gassrør

15~42 Ø6,4 Ø9,5
50~60 Ø6,4 Ø12,7

71 Ø6,4 Ø15,9

Materiale på kjølemedierør

▪ Rørmateriale: Sømløst kobberrør som er deoksidert med

fosforsyre.

▪ Koniske tilkoblinger: Bruk kun herdet materiale.

▪ Rørenes herdingsgrad og tykkelse:

(a)

a Festeskrue til isolasjon
b Dreneringsslange

4 Fest dreneringsslangen til undersiden av kjølemedierørene med

vinyltape.

Ytre diameter

(Ø)

6,4mm (1/4") Herdet (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8")

(a)

Det kan være behov for en større rørtykkelse avhengig av
gjeldende lovgivning og det maksimale arbeidstrykket (se "PS
High" på anleggets merkeplate).

Herdingsgrad Tykkelse (t)

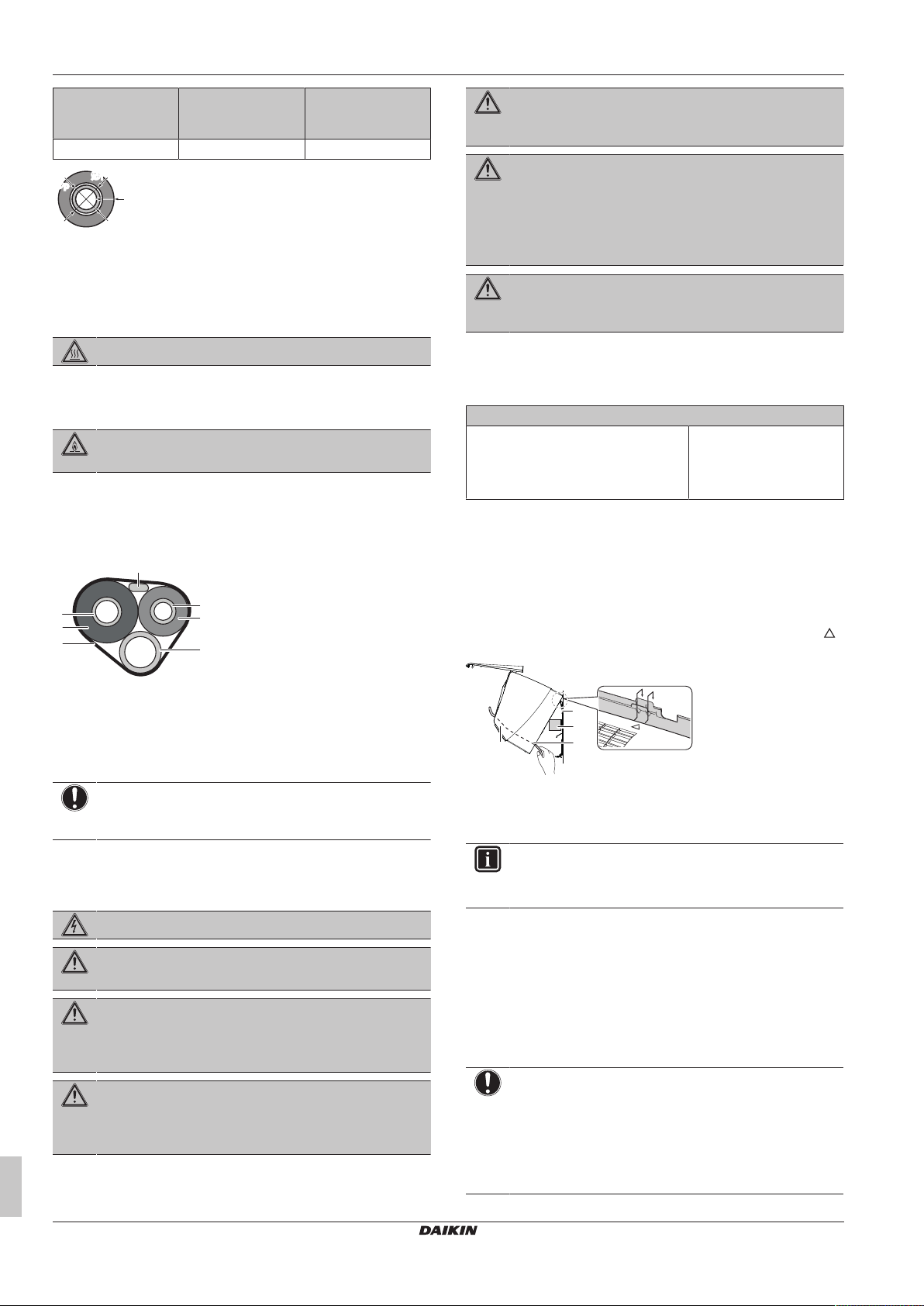

6.1.2 Isolasjon av kjølemiddelrør

▪ Bruk polyetylenskum som isolasjonsmateriale:

▪ med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK

A Rør på venstre side
B Rør på venstre side bak
C Rør på venstre side bunn

a Fjern røråpningsdekselet her for rør i venstre side
b Fjern røråpningsdekselet her for rør i venstre side i

bunnen

5.4.3 Se etter vannlekkasjer

1 Ta ut luftfiltrene.

2 Hell på omtrent 1 l vann gradvis i dreneringssumpen, og se

etter vannlekkasjer.

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Daikin romluftkondisjoneringsanlegg
3P482320-11R – 2020.06

(0,035 og 0,045kcal/mh°C)

▪ med en varmemotstand på minst 120°C

▪ Isolasjonstykkelse

Utvendig

rørdiameter (Øp)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 10~14mm ≥13mm
12,7mm (1/2") 14~16mm ≥13mm

Isolasjonens

innvendige diameter

(Øi)

Isolasjonstykkelse

Installeringshåndbok

(t)

7

7 Elektrisk installasjon

ØiØ

i

t

ØpØ

p

c

a

b

f

d

g

e

d

c

b

a

Utvendig

rørdiameter (Øp)

15,9mm (5/8") 16~20mm ≥13mm

Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere
enn RH 80%, må tykkelsen på isolasjonsmaterialet være minst
20mm for å unngå kondensering på isolasjonens overflate.

Isolasjonens

innvendige diameter

(Øi)

Isolasjonstykkelse

(t)

6.2 Koble til kjølerøropplegget

FARE: FARE FOR FORBRENNING/SKÅLDING

6.2.1 Slik kobler du røropplegget for kjølemiddel til innendørsenheten

ADVARSEL: SVAKT ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

▪ Rørlengde. La kjølemedierørene være kortest mulig.

1 Koble kjølemedierør til anlegget med koniske tilkoblinger.

2 Slik isolerer du kjølemedierør, sammenkoblingsledning og

dreneringsslange på innendørsanlegget:

ADVARSEL

IKKE koble strømledningen til innendørsenheten. Det kan
føre til elektrisk støt eller brann.

ADVARSEL

▪ Bruk IKKE elektriske komponenter som er kjøpt lokalt,

inne i produktet.

▪ Strømtilførselen til dreneringspumpen osv. må IKKE

forgrenes fra rekkeklemmen. Det kan føre til elektrisk
støt eller brann.

ADVARSEL

Hold sammenkoblingsledningen unna eventuelle kobberrør
uten varmeisolering, da slike rør vil være svært varme.

7.1 Spesifikasjoner for standard ledningsoppleggkomponenter

Komponent

Sammenkoblingskabel
(innendørs↔utendørs)

4-kjernet kabel

1,5mm²~2,5mm² og

gyldig for 220~240V

H05RN-F (60245 IEC 57)

7.2 Koble de elektriske ledningene til innendørsanlegget

Elektrisk arbeid skal utføres i overensstemmelse med
installeringshåndboken samt gjeldende regler og bestemmelser for
elektrisk arbeid.

1 Sett innendørsanlegget på festeplatens kroker. Bruk " "-

merkene som veiledning.

a Gassrør
b Isolasjon for gassrør
c Sammenkoblingskabel
d Væskerør
e Isolasjon for væskerør

f Tape

g Dreneringsslange

MERKNAD

Sørg for å isolere alle kjølemedierør. Eventuelle blottlagte
rør kan forårsake kondens.

7 Elektrisk installasjon

FARE: ELEKTRISK STØT

ADVARSEL

Bruk ALLTID multikjernekabler til strømforsyning.

ADVARSEL

Bruk en felles frakoblingsbryter med minst 3mm mellom
alle kontaktpunkter som gir full frakobling ved
overspenning kategori III.

ADVARSEL

Hvis strømledningen blir skadet, SKAL den byttes av
produsenten, serviceagenten eller personer med
tilsvarende kvalifikasjoner for å unngå farlige situasjoner.

a Festeplate (tilbehør)
b Del av emballasje
c Sammenkoblingskabel
d Ledningsføring

INFORMASJON

Støtt opp anlegget med en bit av emballasjen.

2 Åpne frontpanelet og deretter servicedekselet. Se "5.2 Åpne

innendørsenheten"[44].

3 Træ sammenkoblingsledningen fra utendørsanlegget gjennom

hullet i veggen, gjennom baksiden av innendørsanlegget og
gjennom forsiden.

Merknad: Hvis sammenkoblingsledningen er blitt avisolert på
forhånd, må ledningsendene surres med isolasjonstape.

4 Bøy kabelenden opp.

MERKNAD

▪ Pass på å holde strømledningen og

overføringsledningen fra hverandre.
Overføringsledninger og strømtilførselsledninger kan
krysse hverandre, men de skal IKKE gå parallelt.

▪ Avstanden mellom hver av ledningene skal ALLTID

være minst 50mm for å unngå elektrisk støy.

Installeringshåndbok

8

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +

FTXM50~71R2V1B + ATXM50R2V1B

Daikin romluftkondisjoneringsanlegg

3P482320-11R – 2020.06

8 Ferdigstille monteringen av innendørsenheten

a

b

c

d

e

c

bfa

2×

a
b

c c d e

ADVARSEL

Ta nødvendige forholdsregler for å forhindre at enheten
kan brukes som tilfluktssted for små dyr. Små dyr som
kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.

a Rekkeklemme
b Elektrisk komponentblokk
c Kabelklemme

5 Avisoler ledningsendene ca. 15mm.

6 Tilpass ledningsfargene etter kontaktnumrene på

innendørsanleggets rekkeklemmer, og skru ledningene godt
fast i tilsvarende koblingspunkt.

7 Koble jordledningen til tilsvarende kontakt.

8 Fest ledningene ordentlig med kontaktskruene.

9 Trekk i ledningene for å kontrollere at de sitter ordentlig fast, og

fest ledningene med ledningsklemmen.

10 Form ledningene slik at servicedekselet sitter ordentlig, og lukk

deretter servicedekselet.

8.2 Før rørene gjennom hullet i veggen

1 Form kjølemedierørene langs den markerte rørbanen på

festeplaten.

a Dreneringsslange

b Tett dette hullet med kitt eller tetningsmateriale

c Vinyltape

d Isoleringstape

e Festeplate (tilbehør)

MERKNAD

▪ IKKE bøy kjølemediumrørene.

▪ Kjølemedierørene må IKKE trykkes hardt ned mot

bunnrammen eller frontristen.

2 Før dreneringsslangen og kjølemedierørene gjennom hullet i

veggen.

8 Ferdigstille monteringen av

innendørsenheten

8.1 Isolere røropplegget for drenering, kjølemiddel og sammenkoblingskabel

1 Etter at røropplegg for drenering, kjølemiddel og elektrisk

røropplegg er fullført. Pakk kjølemedierør,
sammenkoblingsledning og dreneringsslange sammen med
isolasjonstape. La minst halve båndbredden overlappe for hver
omgang.

a Dreneringsslange
b Sammenkoblingskabel
c Festeplate (tilbehør)
d Kjølemedierør
e Festeskrue for innendørsanlegg M4×12L (tilbehør)

f Bunnramme

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Daikin romluftkondisjoneringsanlegg
3P482320-11R – 2020.06

8.3 Feste innendørsanlegget på festeplaten

1 Sett innendørsanlegget på festeplatens kroker. Bruk " "-

merkene som veiledning.

2 Trykk på anleggets bunnramme med begge hender slik at den

festes på festeplatens kroker. Påse at ledningene IKKE
kommer i klem noe sted.

Merknad: Pass på at sammenkoblingsledningen IKKE hektes fast i
innendørsanlegget.

3 Trykk på innendørsanleggets nedre kant med begge hender slik

at det festes ordentlig på festeplatens kroker.

4 Fest innendørsanlegget til festeplaten med 2 festeskruer for

innendørsanlegg M4×12L (tilbehør).

8.4 Slik lukker du innendørsenheten

8.4.1 Sette tilbake frontristen

1 Installer frontristen, og påse at de 3 øvre krokene griper inn.

2 Skru inn 2 skruer (klasse 15~42) eller 3 skruer (klasse 50~71) i

frontristen igjen.

Installeringshåndbok

9

9 Igangsetting

3 For klasse 50~71 setter du på plass den nedre klaffen

(horisontalt blad). Fest de 2 tilkoblingspunktene på midten. Hekt
på høyre side av bladet på akselen. Hekt på bladet på venstre
side.

4 Installer luftfilteret, monter frontpanelet og lukk det.

8.4.2 Lukke servicedekselet

1 Sett på plass servicedekselet slik det stod på anlegget.

2 Fest 1 skrue på servicedekselet.

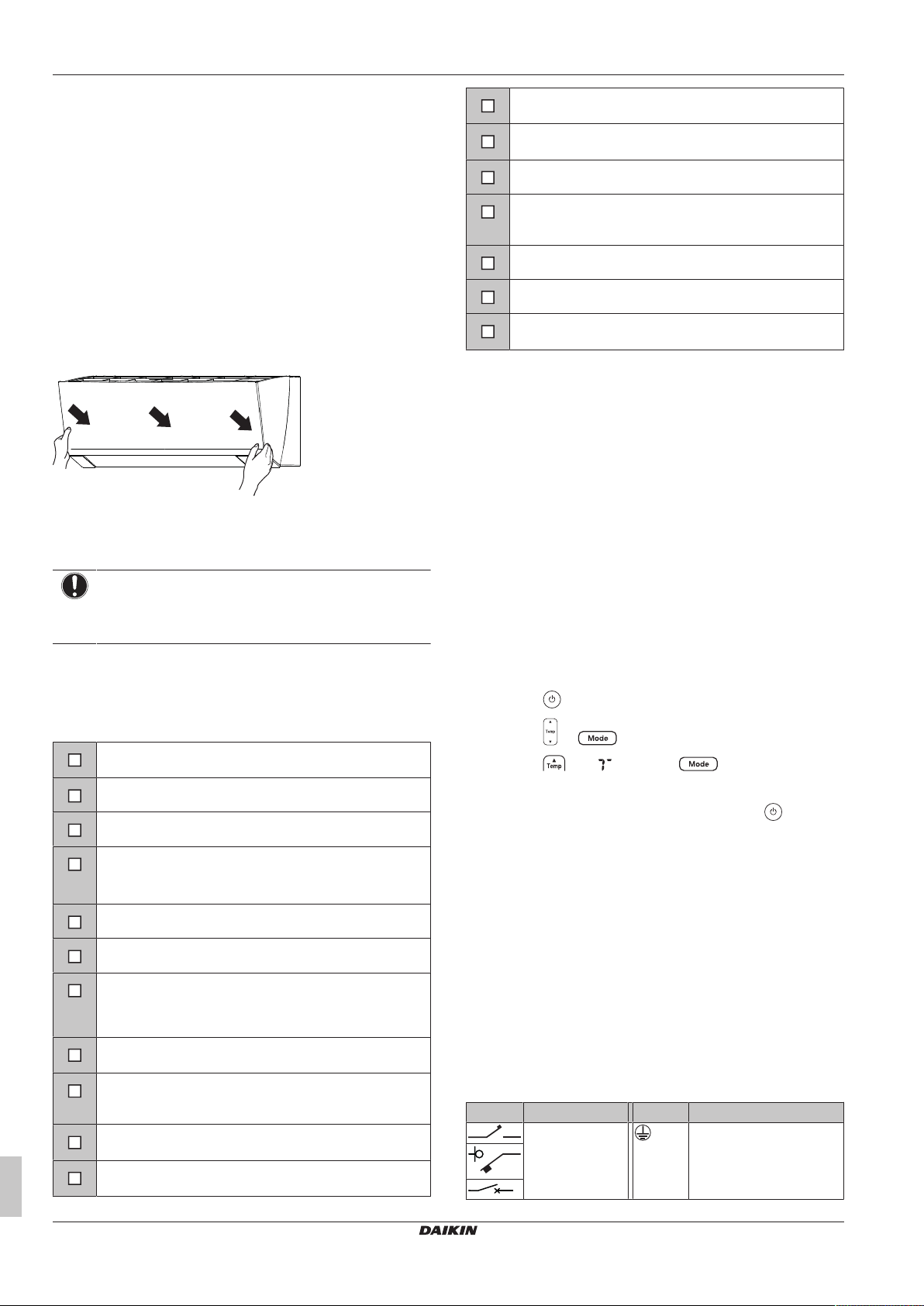

8.4.3 Sette tilbake frontpanelet

1 Sett på frontpanelet. Juster akslene etter sporene, og skyv dem

helt inn.

2 Lukk frontpanelet forsiktig ved å trykke på begge sider og på

midten.

9 Igangsetting

MERKNAD

Anlegget skal ALLTID betjenes med termistorer og/eller
trykkfølere/-brytere. Hvis IKKE kan kompressoren bli
utbrent.

9.1 Sjekkliste før idriftsetting

Etter installering må punktene nedenfor kontrolleres før anlegget tas
i bruk. Når alle kontrollene er utført, skal anlegget lukkes. Slå på
anlegget etter at det er blitt lukket.

Du har lest alle installeringsanvisninger, som beskrevet i

referanseguiden for installatøren.
Innendørsanleggene er riktig montert.

Innendørsenheten mottar signalene fra
brukergrensesnittet.

Det finnes INGEN løse forbindelser eller defekte
elektriske komponenter i bryterboksen.

Isolasjonsmotstanden til kompressoren er OK.

Det finnes INGEN defekte komponenter eller
sammenklemte rør inne i innendørs- og
utendørsenheten.

Det finnes INGEN kjølemiddellekkasjer.

Riktig rørstørrelse er installert, og rørene er godt isolert.

Stoppventilene på utendørsenheten (gass og væske) er
helt åpne.

9.2 Slik utfører du prøvekjøringen

Forutsetning: Strømtilførselen MÅ være innenfor det angitte

området.
Forutsetning: Prøvekjøring kan gjennomføres i kjøle- eller

varmemodus.
Forutsetning: Prøvekjøring skal utføres i henhold til

brukerhåndboken for innendørsenheten for å sikre at alle funksjoner
og deler fungerer som de skal.

1 Velg laveste temperatur som kan programmeres i kjølemodus.

Velg høyeste temperatur som kan programmeres i
varmemodus. Prøvekjøring kan deaktiveres ved behov.

2 Still temperaturen på et normalt nivå når prøvekjøring er fullført.

I kjølemodus: 26~28°C, i varmemodus: 20~24°C.

3 Systemet stanser 3minutter etter at enheten er slått AV.

9.2.1 Foreta prøvekjøring via brukergrensesnittet

1 Trykk på for å slå på systemet.

2 Trykk på og samtidig.

3 Trykk på , velg og trykk på .

Resultat: Prøvekjøringen stanser automatisk etter ca. 30minutter.

Utendørsenheten er riktig montert.

Luftinntak/-utløp

Kontroller at luftinntaket og -utløpet til anlegget IKKE er
tilstoppet av papirark, papp eller annet materiale.

Det er INGEN manglende faser eller motfaser.

Kjølemiddelrør (gass og væske) er termisk isolert.

Drenering

Pass på at det er jevn flyt i dreneringen.

Mulige konsekvens: Det kan dryppe kondensvann.
Systemet er riktig jordet, og jordingsklemmene er

tilstrammet.
Sikringer eller lokalt installerte beskyttelsesenheter er i

samsvar med dette dokumentet, og er IKKE forsøkt
omgått.

Strømforsyningsspenningen stemmer overens med
spenningen på enhetens identifikasjonsmerke.

De spesifiserte ledningene brukes til
sammenkoplingskabelen.

Installeringshåndbok

10

4 Vil du stanse prøvekjøring tidligere, trykker du på .

10 Tekniske data

▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det

lokale nettstedet til Daikin (tilgjengelig for alle).

▪ Det komplette settet med de nyeste tekniske dataene er

tilgjengelig på Daikin Business Portal (kreves godkjenning).

10.1 Koblingsskjema

10.1.1 Felles tegnforklaring for koblingsskjema

Du finner benyttede deler og deres nummer på koblingsskjemaet til
anlegget. Delene er nummerert i stigende rekkefølge for hver del,
angitt med "*" i delangivelsen under.

Symbol Betydning Symbol Betydning

Strømbryter Jordingsbeskyttelse

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +

FTXM50~71R2V1B + ATXM50R2V1B

Daikin romluftkondisjoneringsanlegg

3P482320-11R – 2020.06

10 Tekniske data

,

A

INDOOR

OUTDOOR

Symbol Betydning Symbol Betydning

Tilkobling Jordingsbeskyttelse

(skrue)

Koblingsstykke

Likeretter

Jord Relékoblingsstykke

Lokalt

Kortsluttet kontakt

ledningsopplegg
Sikring Kontakt

Innendørsanlegg Rekkeklemme

Utendørsanlegg Ledningsklemme

Reststrømenhet

Symbol Farge Symbol Farge

BLK Svart ORG Oransje
BLU Blå PNK Rosa
BRN Brun PRP, PPL Mørklilla
GRN Grønn RED Rød
GRY Grå WHT Hvit

YLW Gul

Symbol Betydning

A*P Kretskort
BS* Trykknapp PÅ/AV, driftsbryter
BZ, H*O Alarmsignal
C* Kondensator
AC*, CN*, E*, HA*, HE*, HL*,

Tilkobling, koblingsstykke
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE

D*, V*D Diode
DB* Diodebro
DS* DIP-bryter
E*H Varmeapparat
FU*, F*U (for karakteristika, se

Sikring
kretskortet inne i anlegget)

FG* Koblingsstykke

(masseforbindelse)
H* Kabelskjerming
H*P, LED*, V*L Kontrollampe, lysdiode
HAP Lysdiode (servicemonitor grønn)
HIGH VOLTAGE Høyspenning
IES Intelligent øye-føler
IPM* Intelligent strømmodul
K*R, KCR, KFR, KHuR, K*M Magnetisk relé
L Strømførende
L* Spole
L*R Reaktor
M* Trinnmotor
M*C Kompressormotor
M*F Viftemotor
M*P Dreneringspumpemotor
M*S Svingemotor
MR*, MRCW*, MRM*, MRN* Magnetisk relé
N Nulleder
n=*, N=* Antall gjennomganger i

ferrittkjerne

Symbol Betydning

PAM Pulsamplitudemodulasjon
PCB* Kretskort
PM* Strømmodul
PS Svitsjet strømtilførsel
PTC* PTC-termistor
Q* Isolert port bipolar transistor

(IGBT)
Q*C Strømbryter
Q*DI, KLM Jordfeilbryter
Q*L Overlastvern
Q*M Termobryter
Q*R Reststrømenhet
R* Motstand
R*T Termistor
RC Mottaker
S*C Endebryter
S*L Flottørbryter
S*NG Lekkasjevarsler for kjølemedium
S*NPH Trykkføler (høy)
S*NPL Trykkføler (lav)
S*PH, HPS* Trykkbryter (høy)
S*PL Trykkbryter (lavt)
S*T Termostat
S*RH Luftfuktighetsføler
S*W, SW* Driftsbryter
SA*, F1S Innkoblingsdemper
SR*, WLU Signalmottaker
SS* Velgebryter
SHEET METAL Rekkeklemmens festeplate
T*R Transformator
TC, TRC Sender
V*, R*V Varistor
V*R Diodebro, isolert port bipolar

transistor (IGBT) strømmodul
WRC Trådløs fjernkontroll
X* Kontakt
X*M Rekkeklemme (blokk)
Y*E Elektronisk

ekspansjonsventilsløyfe
Y*R, Y*S Reverserende

magnetventilsløyfe
Z*C Ferrittkjerne
ZF, Z*F Støyfilter

CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Daikin romluftkondisjoneringsanlegg
3P482320-11R – 2020.06

Installeringshåndbok

11

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.

İSTANBUL / TÜRKİYE
Tel: [phone]
Faks: 0216 671 06 00
Çağrı Merkezi: 444 999 0
Web: www.daikin.com.tr

G

ülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe

Copyright 2020 Daikin

Verantwortung für Energie und Umwelt

3P482320-11R 2020.06
