DAIKIN-HUONEILMASTOINTILAITE

Käyttöopas

MALLIT

FTXL25J2V1B FTXL35J2V1B ATXL25J2V1B ATXL35J2V1B

SISÄLTÖ

LUE ENNEN KÄYTTÖÄ

Varotoimet ..................................................... 2

Osien nimet ................................................... 4

Valmistelu ennen käyttöä .............................. 7

KÄYTTÖ

Toiminnot AUTOMAATTINEN · KUIVAUS ·

JÄÄHDYTYS · LÄMMITYS · TUULETIN..... 10

Ilmavirran suunnan säätäminen .................. 12

VOIMAKAS-toiminto.................................... 14

EKO-toiminto............................................... 15

AJASTIN-toiminto........................................ 16

HOITO

Hoito ja puhdistus........................................ 18

VIANMÄÄRITYS

Vianetsintä................................................... 22

Lue ennen käyttöä

VAROITUS

HUOMIO

Varotoimet

• Säilytä tämä käsikirja paikassa, jossa se on käyttäjän helposti löydettävissä.

• Lue tämä käyttöopas huolellisesti ennen yksikön käynnistämistä.

• Turvallisuussyistä käyttäjän on luettava huolellisesti seuraavat huomautukset.

• Tämä käsikirja luokittelee varotoimet VAROITUKSIIN ja HUOMAUTUKSIIN. Muista noudattaa alla olevia varotoimia, sillä ne on tarkoitettu turvallisuuden varmistamiseen.

VAROITUS

Jos näitä ohjeita ei noudateta tarkasti, yksikkö saattaa aiheuttaa omaisuusvahingon, henkilövahingon tai kuoleman.

Älä koskaan tee näin. Muista noudattaa ohjeita.

Muista maadoittaa ilmastointilaite. Älä koskaan koske ilmastointilaitteeseen

(kauko-ohjain mukaan lukien) märillä käsillä.

• Jotta välttyisit tulipalolta, räjähdykseltä tai loukkaantumiselta, älä käytä laitetta, kun vahingollisia kaasuja (esim. syttyviä tai syövyttäviä) havaitaan lähellä yksikköä.

• Kehon altistaminen ilmavirralle pitkäksi aikaa voi olla terveydelle haitallista.

• Älä työnnä sormia, tankoja tai muita esineitä yksikön tulo- tai poistoilmakanaviin. Tuulettimen pyöriminen täydellä teholla voi vahingoittaa niitä.

• Älä yritä korjata, sijoittaa tai asentaa uudelleen tai muuttaa ilmastointilaitetta itse. Väärin suoritettu työ voi aiheuttaa sähköiskuja, tulipalon jne. Pyydä neuvoja ja tietoja korjaustöitä ja uudelleenasennusta varten Daikin-jälleenmyyjältä.

•

Ilmastointilaitteessa käytetty kylmäaine on turvallista. Laitteessa ei pitäisi ilmetä vuotoja. Jos kylmäainetta kuitenkin jostain syystä pääsee vuotamaan huoneeseen, varmista, ettei se pääse kosketuksiin esimerkiksi kaasulämmittimen, petrolilämmittimen tai kaasulieden liekin kanssa.

• Jos ilmastointilaite ei jäähdytä (lämmitä) asianmukaisesti, kylmäainetta saattaa vuottaa. Ota tässä tapauksessa yhteys jälleenmyyjään. Jos suoritetaan korjauksia, joissa joudutaan lisäämään kylmäainetta, käy korjaustoimenpiteen sisältö läpi huoltohenkilöstömme kanssa.

• Älä yritä asentaa ilmastointilaitetta itse. Virheellinen työ saattaa aiheuttaa vesivuodon, sähköiskuja tai tulipalon. Neuvottele asennuksesta jälleenmyyjän tai pätevän asentajan kanssa. Pysäytä yksikkö ja katkaise virta virtakytkimellä sähköiskun, tulipalon tai henkilövahingon välttämiseksi,

• jos havaitset jotain tavallisuudesta poikkeavaa, esim. savun haju. Ota yhteys jälleenmyyjään lisäohjeita varten.

• Ympäristöstä riippuen on asennettava vikavirtasuojakytkin. Vikavirtasuojakytkimen puuttuminen voi aiheuttaa sähköiskun tai tulipalon.

•

Ilmastointilaite on maadoitettava. Puutteellinen maadoitus voi aiheuttaa sähköiskuja. Älä kytke maajohtoa kaasuputkeen, vesijohtoon, ukkosenjohdattimeen tai puhelimen maajohtoon.

Jos näitä ohjeita ei noudateta tarkasti, yksikkö saattaa aiheuttaa lievän omaisuus- tai henkilövahingon.

Älä koskaan päästä ilmastointilaitetta (kauko-ohjain mukaan lukien) kastumaan.

HUOMIO

• Laadun heikkenemisen välttämiseksi älä käytä yksikköä tarkkuuslaitteiden, ruoan, kasvien, eläinten tai taideteosten jäähdytykseen.

• Älä koskaan altista pieniä lapsia, kasveja tai eläimiä suoraan ilmavirralle.

•

Älä sijoita avotulta tuottavia laitteita sisäyksikön alle tai paikkoihin, jotka ovat alttiina yksikön ilmavirralle. Seurauksena voi olla epätäydellinen palaminen tai tuotteen epämuodostuminen kuumuuden takia.

• Älä tuki tulo- tai poistoilmakanavia. Ilmavirran estyminen saattaa heikentää tehoa tai aiheuttaa ongelmia.

• Älä seiso tai istu ulkoyksikön päälle. Henkilövahinkojen välttämiseksi älä aseta esineitä yksikön päälle. Älä irrota tuulettimen suojusta.

• Älä aseta sisä- tai ulkoyksikön alle mitään, mikä on suojattava kosteudelta. Tietyissä olosuhteissa ilman sisältämä kosteus saattaa tiivistyä ja tippua yksikön alle.

• Tarkista yksikön pitkään kestäneen käytön jälkeen, että sen teline ja liittimet eivät ole vaurioituneet.

• Älä kosketa tuloilmakanavaa tai ulkoyksikön alumiiniripoja. Seurauksena voi olla henkilövahinko.

• Lapset tai huonokuntoiset henkilöt eivät saa käyttää laitetta ilman valvontaa.

• Lapsia on valvottava, etteivät he eivät pääse leikkimään laitteella.

• Happivajeen välttämiseksi tuuleta huonetta riittävästi, jos polttimen sisältävää laitetta käytetään yhdessä ilmastointilaitteen kanssa.

• Lopeta laitteen käyttö, katkaise virta pääkytkimestä tai irrota virtajohto ennen laitteen puhdistamista.

• Ilmastointilaitetta ei saa liittää muuhun kuin määritettyyn virtalähteeseen. Seurauksena voi olla ongelmia tai tulipalo.

• Järjestä tyhjennysletku siten, että laite voi tyhjentyä hyvin. Epätäydellinen tyhjennys voi aiheuttaa vesivahinkoja rakennukselle, huonekaluille jne. Älä sijoita mitään laitteita ulkoyksikön viereen äläkä anna kuivien lehtien tai muiden roskien kerääntyä

• sen ympärille. Lehtikasat houkuttelevat pieneläimiä, jotka voivat joutua sisään laitteeseen. Laitteeseen päädyttyään tällaiset eläimet voivat sähköosiin koskiessaan aiheuttaa vikoja, savunmuodostusta tai tulipalon.

• Älä käytä ilmastointilaitetta märillä käsillä.

• Älä pese sisäyksikköä liialla vedellä - käytä ainoastaan kevyesti kostutettua liinaa.

• Älä aseta vettä tai muuta sisältäviä astioita laitteen päälle. Vettä saattaa päästä yksikköön, mikä voi vahingoittaa sähköeristyksiä ja aiheuttaa sähköiskun.

Asennuspaikka.

 Jos haluat asentaa ilmastointilaitteen seuraavantyyppisiin ympäristöihin, kysy tietoja jälleenmyyjiltä.

• Paikat, joissa on öljyinen ympäristö tai jossa on höyryä tai nokea.

• Suolainen ympäristö, kuten rannikkoalue.

• Paikat, joissa on sulfidikaasua, kuten kuumat lähteet.

• Paikat, joissa lumi voi tukkia ulkoyksikön.

Ulkoyksikön tyhjennys on vietävä paikkaan, jossa on hyvä vedenpoisto.

Huomioi melun aiheuttama häiriö naapureille.

 Valitse asennusta varten seuraavanlainen paikka.

• Paikka, joka kestää yksikön painon ja joka ei voimista käyttömelua tai -tärinää.

• Paikka, jossa ulkoyksikön poistoilma tai käyttömelu ei häiritse naapureita.

Sähkötyöt.

• Käytä virransyöttöön erillistä virtapiiriä, joka on omistettu ilmastointilaitteelle.

Järjestelmän siirtäminen.

• Ilmastointilaitteen siirtäminen vaatii erityisiä tietoja ja taitoja. Kysy neuvoja jälleenmyyjältä, jos siirtäminen on pakollista muuttamisen tai remontoinnin takia.

Osien nimet

 Sisäyksikkö

 Ulkoyksikkö



Sisäyksikkö

1. Ilmansuodatin

2. Fotokatalyyttinen titaaniapatiitti-ilmansuodatin:

•

Nämä suodattimet on kiinnitetty ilmansuodattimien sisälle.

3. Tuloilma

4. Etupaneeli

5. Paneelikieleke

6. Huonelämpötila-anturi:

Havaitsee yksikön ympärillä olevan ilman

•

lämpötilan.

7. Näyttö

8. Poistoilma

9. Vaakalevyt (läpät): (Sivu 12.)

10. Pystylevyt (siivekkeet):

Siivekkeet ovat ilmanpoiston sisäpuolella.

•

(sivu 12).

11.

Sisäyksikön PÄÄLLÄ/POIS-kytkin:

•

Paina kytkintä kerran toiminnan aloittamiseksi. Pysäytä painamalla uudelleen.

•

Käyttötilat on esitetty seuraavassa taulukossa.

Tila

AUTO-

MAATTINEN

•

Tätä kytkintä voidaan käyttää, kun kaukoohjainta ei ole.

12. Toiminnan merkkivalo (vihreä)

13. TIMER-merkkivalo (keltainen): (sivu 16).

14. Signaalivastaanotin:

•

Signaalivastaanotin vastaanottaa signaaleja kauko-ohjaimesta.

•

Kun yksikkö vastaanottaa signaalin, kuulet lyhyen äänimerkin.

•

Toiminnan alkaminen ...kaksi piippausta

•

Asetuksia muutettu .......yksi piippaus

•

Toiminnan loppuminen..pitkä piippaus

Lämpötila-

asetus

25°C

(sivu 10).

Ilman virtaus-

nopeus

AUTO-

MAATTINEN



Ulkoyksikkö

15. Tuloilma: (takana ja sivulla)

16. Poistoilma

17. Kylmäaineputkisto ja yksiköiden välinen kaapeli

Ulkoyksikön ulkonäkö voi poiketa joissakin malleissa.

18. Tyhjennysletku

19. Maadoitusliitin:

• Tämän kannen takana.

 Kauko-ohjain

ARC433A87, A88

1. Signaalilähetin:

•

Lähettää signaali sisäyksikköön.

2. Näyttö:

• Näyttää nykyiset asetukset.

(Tässä kuvassa kunkin osion näytöt ovat havainnollisuuden vuoksi PÄÄLLÄ.)

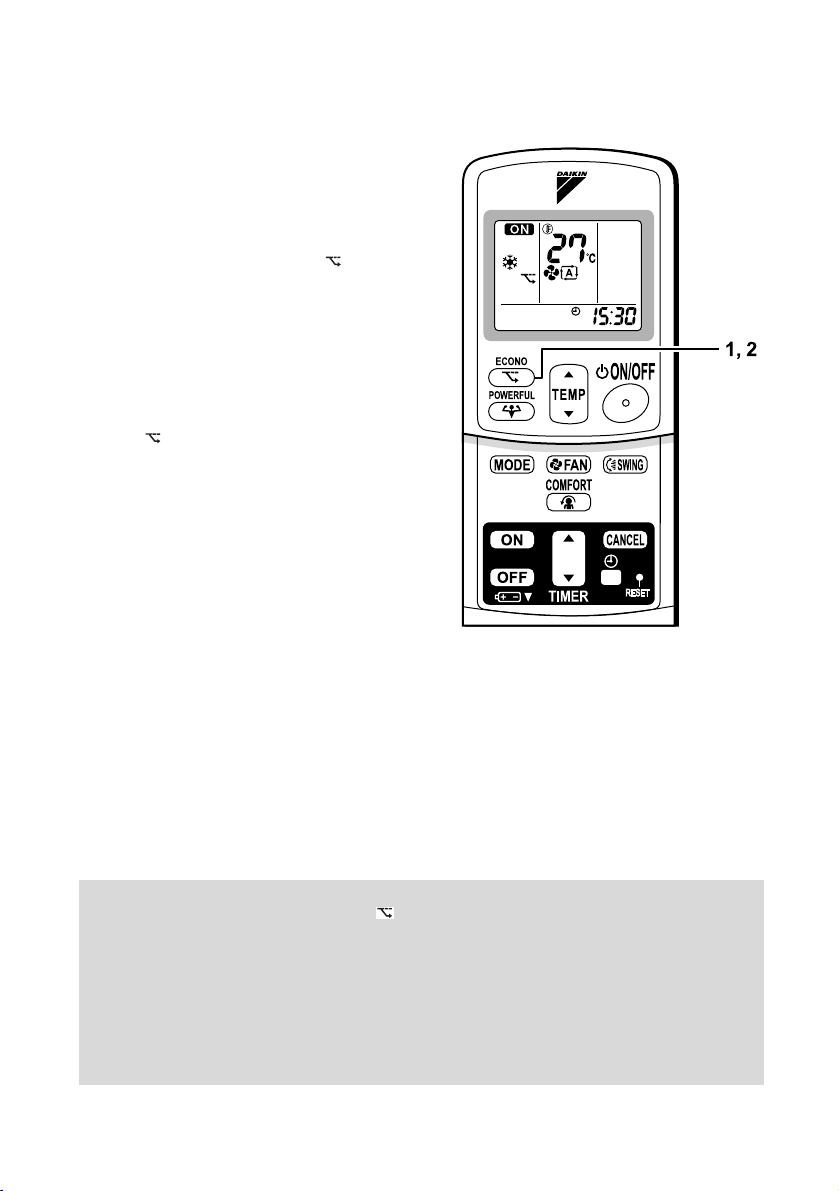

3. ECONO-painike:

ECONO-toiminto (Sivu 15.)

4. POWERFUL-painike:

VOIMAKAS-toiminto (sivu 14).

5. LÄMPÖTILAN säätöpainikkeet:

• Muuttaa lämpötila-asetusta.

6. PÄÄLLE/POIS-painike:

• Paina painiketta kerran toiminnan

aloittamiseksi. Pysäytä painamalla kerran uudelleen.

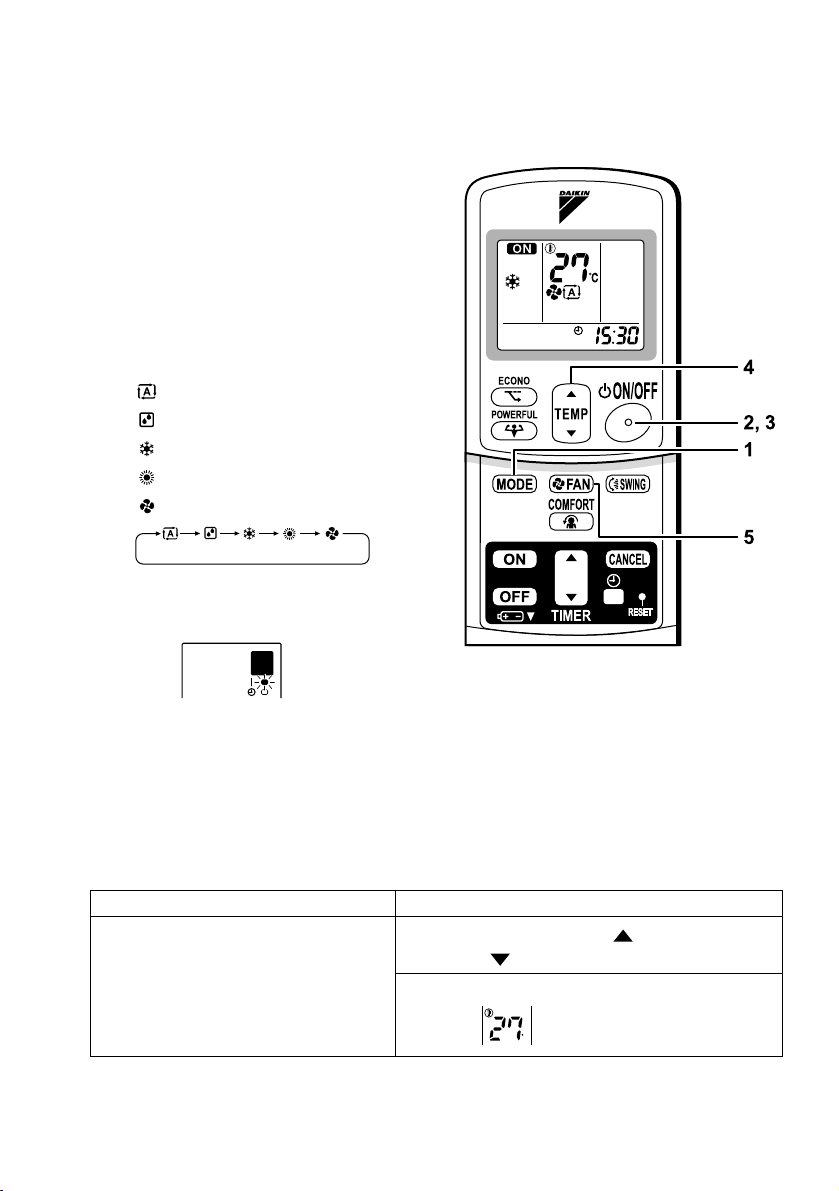

7. MODE-valintapainike:

• Valitsee käyttötilan. (AUTOMAATTINEN/ KUIVAUS/JÄÄHDYTYS/LÄMMITYS/ TUULETIN) (sivu 10).

8. FAN-asetuspainike:

•

Valitsee ilman virtausnopeuden asetuksen.

9. SUUNTA-painike:

•

Ilmavirtauksen suunnan säätäminen. (sivu 12).

10. COMFORT AIRFLOW -painike: COMFORT

AIRFLOW -toiminto (sivu 13.)

11. KÄYNNISTYSAJASTIN -painike: (sivu 17.)

12. SAMMUTUSAJASTIN -painike: (sivu 16.)

13. TIMER-asetuspainike:

• Muuttaa aika-asetusta.

14. AJASTIMEN PERUUTUS -painike:

• Peruuttaa ajastinasetuksen.

15. KELLO-painike: (sivu 9).

16. RESET-painike:

•

Käynnistää yksikön uudelleen, jos se jäätyy.

• Paina ohuella esineellä.

Valmistelu ennen käyttöä

 Paristojen asettaminen

1. Irrota etukansi liu'uttamalla.

2. Aseta kaksi kuivaparistoa AAA.LR03 (alkaliparisto).

3. Aseta etukansi takaisin.

Kohdista + ja – oikein!

–

HUOMIO



Tietoja paristoista

• Käytä paristoja vaihdettaessa samantyyppisiä paristoja ja vaihda molemmat vanhat paristot yhtä aikaa.

• Kun järjestelmää ei käytetä pitkään aikaa, ota paristot pois.

•

Paristot kestävät noin vuoden. Jos kauko-ohjaimen näytön kuva alkaa heikentyä ja vastaanotto heikentyy alle vuodessa, vaihda molemmat paristot uusiin AAA-kokoisiin LR03-paristoihin (alkaliparisto).

• Järjestelmän mukana toimitetaan paristot alkukäyttöön. Paristojen käyttöaika voi olla lyhempi riippuen ilmastointilaitteen valmistuspäivämäärästä.

Valmistelu ennen käyttöä

Vastaanotin

 Kauko-ohjaimen

käyttö

• Tähtää lähetin sisäyksikköön kauko-ohjaimen käyttöä varten. Jos laitteen ja kauko-ohjaimen välissä on jotakin, joka estää signaalit, kuten verho, laite ei toimi.

• Älä pudota kauko-ohjainta. Älä kastele kaukoohjainta.

• Käytön maksimietäisyys on noin 7 m.

 Kauko-ohjaimen pidikkeen

kiinnittäminen seinään

1. Valitse paikka, jossa signaalit pääsevät laitteeseen.

2. Kiinnitä pidike seinään, pilariin tai vastaavaan sijaintiin erikseen hankittavilla ruuveilla.

3. Aseta kauko-ohjain kaukoohjaimen pidikkeeseen.

Aseta.

Irrota vetämällä ylöspäin.

Kauko-ohjaimen pidike

HUOMIO



Tietoja kauko-ohjaimesta

• Älä koskaan altista kauko-ohjainta suoralle auringonvalolle.

•

Signaalilähettimessä tai -vastaanottimessa oleva pöly heikentää herkkyyttä. Pyyhi pöly pehmeällä liinalla.

• Signaali saattaa häiriytyä, jos huoneessa on elektronisesti käynnistettävä loisteputkivalaisin (kuten invertterityyppinen valaisin). Kysy neuvoja jälleenmyyjältä.

• Jos kauko-ohjaimen signaalit käyttävät vahingossa toista laitetta, siirrä kyseinen muualle tai ota yhteys ostopaikkaan.
