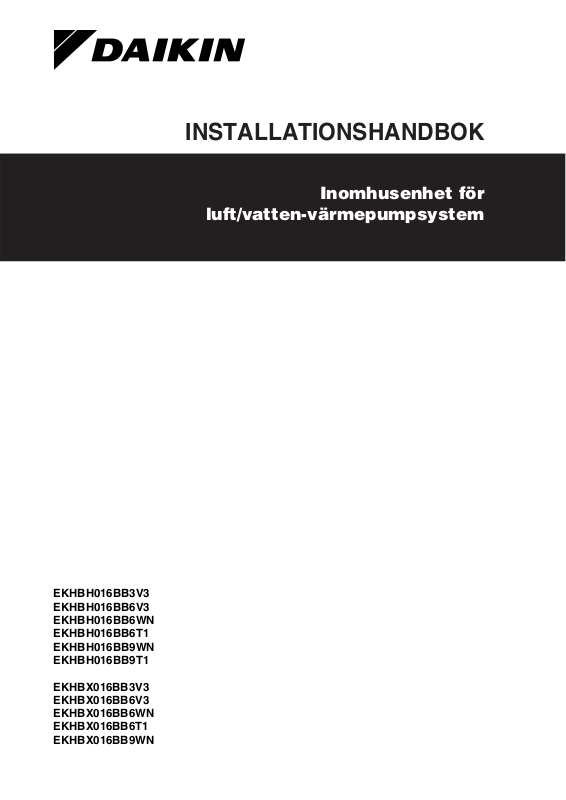

INSTALLATIONSHANDBOK

Inomhusenhet för

luft/vatten-värmepumpsystem

EKHBH016BB3V3 EKHBH016BB6V3 EKHBH016BB6WN EKHBH016BB6T1 EKHBH016BB9WN EKHBH016BB9T1

EKHBX016BB3V3 EKHBX016BB6V3 EKHBX016BB6WN

EKHBH016BB

EKHBX016BB6T1

EKHBX016BB

EKHBX016BB9WN

Page 2

12 3 45

2x2x1x 1x 1x

260

T T

895

1-1

1-1/4" MB

90°

922

30°

830

B B

469

361

2 3

4 5

Page 3

CE - ATITIKTIES-DEKLARACIJA

CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - VYHLÁSENIE-ZHODY

CE - UYUMLULUK-BİLDİRİSİ

CE - IZJAVA O SKLADNOSTI

CE - VASTAVUSDEKLARATSIOON

CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ

deklaruje na własną wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy:

z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus:

declară pe proprie răspundere că echipamentele la care se referă această declaraţie:

CE - IZJAVA-O-USKLAĐENOSTI

CE - MEGFELELŐSÉGI-NYILATKOZAT

CE - DEKLARACJA-ZGODNOŚCI

CE - DECLARAŢIE-DE-CONFORMITATE

19 Direktive z vsemi spremembami.

10 Direktiver, med senere ændringer.

visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie:

декларира на своя отговорност, че оборудването, за което се отнася тази декларация:

tamamen kendi sorumluluğunda olmak üzere bu bildirinin ilgili olduğu donanımının aşağıdaki gibi olduğunu beyan eder:

instrukcjami:

conformitate cu instrucţiunile noastre

инструкции:

16 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

17 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

18 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

19 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

20 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

21 съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите

s našim návodom:

22 atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

23 tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

24 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade

25 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

01 Directives, as amended.

20 Direktiivid koos muudatustega.

21 Директиви, с техните изменения.

22 Direktyvose su papildymais.

23 Direktīvās un to papildinājumos.

24 Smernice, v platnom znení.

25 Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

irányelv(ek) és módosításaik rendelkezéseit.

14 v platném znění.

15 Smjernice, kako je izmijenjeno.

17 z późniejszymi poprawkami.

11 Direktiv, med företagna ändringar.

12 Direktiver, med foretatte endringer.

02 Direktiven, gemäß Änderung.

03 Directives, telles que modiﬁées.

04 Richtlijnen, zoals geamendeerd.

18 Directivelor, cu amendamentele respective.

05 Directivas, según lo enmendado.

06 Direttive, come da modiﬁca.

07 √‰ËÁÈÒv, ﬁˆ˜ ¤¯Ô˘Ó ÙÚÔÔÔÈËıÂ›.

08 Directivas, conforme alteração em.

09 Директив со всеми поправками.

Cертификата <C>.

положително от съгласно

22 Pastaba * kaip nustatyta <A> ir kaip teigiamai nuspręsta

21 Забележка * както е изложено в <A> и оценено

a(z) <C> tanúsítvány szerint.

i Świadectwem <C>.

pagal Sertifikatą <C>.

vērtējumam saskaņā ar sertifikātu <C>.

23 Piezīmes * kā norādīts <A> un atbilstoši pozitīvajam

de în conformitate cu Certificatul <C>.

<A> DAIKIN.TCF.025D10/10-2010

KEMA (NB0344)

<C> 2082543.0551-QUA/EMC

súlade s osvedčením <C>.

<A>‘da belirtildiği gibi ve <C> Sertifikasına

göre tarafından olumlu olarak

değerlendirildiği gibi.

Not

24 Poznámka * ako bolo uvedené v <A> a pozitívne zistené v

skladu s certifikatom <C>.

kiidetud järgi vastavalt sertifikaadile <C>.

CE - ERKLÆRING OM-SAMSVAR

CE - ILMOITUS-YHDENMUKAISUUDESTA

CE - PROHLÁŠENÍ-O-SHODĚ

заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление:

erklærer som eneansvarlig, at udstyret, som er omfattet af denne erklæring:

deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet:

prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik:

CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE

CE - DECLARAÇÃO-DE-CONFORMIDADE

СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ

CE - OPFYLDELSESERKLÆRING

CE - DECLARACION-DE-CONFORMIDAD

CE - DICHIARAZIONE-DI-CONFORMITA

CE - ¢H§ø™H ™YMMOPºø™H™

la declaración:

referencia

acordo com as nossas instruções:

инструкциям:

instrukser:

förutsättning att användning sker i överensstämmelse med våra instruktioner:

disse brukes i henhold til våre instrukser:

08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) nor mativo(s), desde que estes sejam utilizados de

09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим

10 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore

11 respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under

mukaisesti:

12 respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at

13 vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme

14 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

15 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

Low Voltage 2006/95/EC

Electromagnetic Compatibility 2004/108/EC *

19 ob upoštevanju določb:

20 vastavalt nõuetele:

21 следвайки клаузите на:

22 laikantis nuostatų, pateikiamų:

23 ievērojot prasības, kas noteiktas:

24 održiavajúc ustanovenia:

25 bunun koşullarına uygun olarak:

16 Megjegyzés * a(z) <A> alapján, a(z) igazolta a megfelelést,

Certiﬁkatet <C>.

11 Information * enligt <A> och godkänts av enligt

da secondo il Certiﬁcato <C>.

06 Nota * delineato nel <A> e giudicato positivamente

19 Opomba * kot je določeno v <A> in odobreno s strani v

17 Uwaga * zgodnie z dokumentacją <A>, pozytywną opinią

18 Notă * aşa cum este stabilit în <A> şi apreciat pozitiv

hyväksynyt Sertiﬁkaatin <C> mukaisesti.

souladu s osvědčením <C>.

bedømmelse av ifølge Sertiﬁkat <C>.

13 Huom * jotka on esitetty asiakirjassa <A> ja jotka on

14 Poznámka * jak bylo uvedeno v <A> a pozitivně zjištěno v

12 Merk * som det fremkommer i <A> og gjennom positiv

положительным решением согласно

·ﬁ ÙÔ Û‡ÌÊˆÓ· ÌÂ ÙÔ ¶ИЫЩФФИЛЩИОﬁ <C>.

positivo de de acordo com o Certiﬁcado <C>.

07 ™ËÌÂ›ˆÛË * ﬁˆ˜ Î·ıÔÚ›˙ÂÙ·È ÛÙÔ <A> Î·È ÎÚ›ÓÂÙ·È ıÂÙÈÎ¿

08 Nota * tal como estabelecido em <A> e com o parecer

09 Примечание * как указано в <A> и в соответствии с

20 Märkus * nagu on näidatud dokumendis <A> ja heaks

strane prema Certifikatu <C>.

15 Napomena * kako je izloženo u <A> i pozitivno ocijenjeno od

Свидетельству <C>.

henhold til Certiﬁkat <C>.

10 Bemærk * som anført i <A> og positivt vurderet af i

Jean-Pierre Beuselinck

General Manager

Ostend, 1st of December 2010

declares under its sole responsibility that the equipment to which this declaration relates:

erklärt auf seine alleinige Verantwortung, dass die Ausrüstung für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que l’équipement visé par la présente déclaration:

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft:

declara bajo su única responsabilidad que el equipo al que hace

dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione:

CE - DECLARATION-OF-CONFORMITY

CE - KONFORMITÄTSERKLÄRUNG

CE - DECLARATION-DE-CONFORMITE

CE - CONFORMITEITSVERKLARING

Daikin Europe N.V.

10 under iagttagelse af bestemmelserne i:

11 enligt villkoren i:

12 gitt i henhold til bestemmelsene i:

13 noudattaen määräyksiä:

14 za dodržení ustanovení předpisu:

15 prema odredbama:

16 követi a(z):

17 zgodnie z postanowieniami Dyrektyw:

18 în urma prevederilor:

declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere:

‰ЛПТУВИ МВ ·ФОПВИЫЩИО‹ ЩЛ˜ В˘ı‡УЛ ﬁЩИ Ф ВНФПИЫМﬁ˜ ЫЩФУ ФФ›Ф ·У·К¤ЪВЩ·И Л ·ЪФ‡Ы· ‰‹ПˆЫЛ:

EKHBH016BB3V3*, EKHBH016BB6V3*, EKHBH016BB6WN*, EKHBH016BB6T1*, EKHBH016BB9WN*, EKHBH016BB9T1*,

EKHBX016BB3V3*, EKHBX016BB6V3*, EKHBX016BB6WN*, EKHBX016BB6T1*, EKHBX016BB9WN*,

* = , , 1, 2, 3, ..., 9, A, B, C, ..., Z

01 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our

instructions:

daß sie gemäß unseren Anweisungen eingesetzt werden:

02 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspr icht/entsprechen, unter der Voraussetzung,

03 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

onze instructies:

05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) nor mativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:

nostre istruzioni:

Û‡ÌÊˆÓ· ÌÂ ÙÈ˜ Ô‰ËÁ›Â˜ Ì·˜:

06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle

07 В›У·И Ы‡МКˆУ· МВ ЩФ(·) ·ОﬁПФ˘ıФ(·) ЪﬁЩ˘Ф(·) ‹ ¿ППФ ¤ББЪ·КФ(·) О·УФУИЫМТУ, ˘ﬁ ЩЛУ ЪФ¸ﬁıВЫЛ ﬁЩИ ¯ЪЛЫИМФФИФ‡УЩ·И

01 following the provisions of:

02 gemäß den Vorschriften der:

03 conformément aux stipulations des:

04 overeenkomstig de bepalingen van:

EN60335-2-40,

05 siguiendo las disposiciones de:

06 secondo le prescrizioni per:

07 ÌÂ Ù‹ÚËÛË Ùˆv ‰È·Ù¿ÍÂˆv Ùˆv:

08 de acordo com o previsto em:

09 в соответствии с положениями:

according to the Certiﬁcate <C>.

beurteilt gemäß Zertiﬁkat <C>.

conformément au Certiﬁcat <C>.

overeenkomstig Certiﬁcaat <C>.

positivamente por de acuerdo con el

Certiﬁcado <C>.

01 Note * as set out in <A> and judged positively by

02 Hinweis * wie in der <A> aufgeführt und von positiv

03 Remarque * tel que déﬁni dans <A> et évalué positivement par

04 Bemerk * zoals vermeld in <A> en positief beoordeeld door

05 Nota * como se establece en <A> y es valorado

3PW57792-2

Page 4

EKHBH016BB*** EKHBX016BB***

Inomhusenhet för luft/vatten-värmepumpsystem

Installationshandbok

INNEHÅLL Sida

1. Deﬁnitioner ................................................................................ 2

1.1. Varningars och symbolers betydelse ............................................. 2

1.2. Använda termers betydelse ........................................................... 2

2. Allmänna säkerhetsföreskrifter.................................................. 2

3. Introduktion................................................................................ 3

3.1. Allmän information ......................................................................... 3

3.2. Den här handbokens omfattning.................................................... 3

3.3. Modellidentiﬁering .......................................................................... 4

3.4. Typexempel.................................................................................... 4

Tillämpning 1.................................................................................. 4

Tillämpning 2.................................................................................. 4

Tillämpning 3.................................................................................. 5

Tillämpning 4.................................................................................. 6

Tillämpning 5.................................................................................. 6

Tillämpning 6.................................................................................. 8

4. Tillbehör..................................................................................... 9

4.1. Tillbehör som medföljer inomhusenheten ...................................... 9

5. Översikt över inomhusenheten.................................................. 9

5.1. Öppna inomhusenheten................................................................. 9

5.2. Huvudkomponenter...................................................................... 10

5.3. Huvudkomponenter i kopplingsboxen .......................................... 11

5.4. Funktionsdiagram......................................................................... 11

6. Installation av inomhusenheten............................................... 12

6.1. Välja plats för installationen ......................................................... 12

6.2. Dimensioner och serviceutrymme ............................................... 12

6.3. Inspektion, skötsel och uppackning av enheten........................... 13

6.4. Montering av inomhusenheten..................................................... 13

6.5. Installation av EKHBDP-dräneringstrågssatsen

(endast för EKHBX-modeller) ...................................................... 14

6.6. Köldmediumrördragning............................................................... 14

6.7. Vattenrördragning......................................................................... 14

Kontrollera vattensystemets krets................................................ 14

6.8. Allmänna försiktighetsåtgärder som gäller vattenkretsen ............ 14

Kontroll av vattenvolym och expansionskärlets förtryck............... 15

Ställa in förtrycket för expansionskärlet ....................................... 16

Anslutning av vattensystemet ...................................................... 16

6.9. Påfyllningsvatten.......................................................................... 16

6.10. Rörisolering.................................................................................. 17

7. Elektrisk ledningsdragning....................................................... 17

7.1. Försiktighetsåtgärder vid elektrisk ledningsdragning ................... 17

7.2. Inre kopplingsschema – Komponentlista ..................................... 17

7.3. Systemöversikt över kabeldragning ............................................. 18

Riktlinjer för kabeldragning........................................................... 18

Anslutning av strömförsörjnings- och signalkabel

för inomhusenheten ..................................................................... 19

Anslutning av strömförsörjning till reservvärmaren ...................... 19

Anslutning av termostatkabeln..................................................... 20

Anslutning av ventilsignalkablar................................................... 20

Anslutning av värmare för bottenplåten ....................................... 20

Anslutning till strömförsörjning med differentierad eltariff ............ 21

7.4. Flyttning av den digitala styrenheten............................................ 22

Kabelspeciﬁkationer..................................................................... 22

Montering ..................................................................................... 22

8. Start och konﬁguration............................................................. 23

8.1. Ställa in DIP-switcharna, översikt................................................. 23

8.2. Konﬁguration av rumstermostatinstallationen .............................. 23

8.3. Konﬁguration av pumpdrift ........................................................... 24

8.4. Konﬁguration av hushållsvarmvattenberedare............................. 24

8.5. Första start vid låga utomhustemperaturer .................................. 24

8.6. Kontroller före drift........................................................................ 25

Kontroller före första start ............................................................ 25

8.7. Sätta på inomhusenheten ............................................................ 25

8.8. Ställa in pumphastigheten............................................................ 25

8.9. Inställningar.................................................................................. 26

Procedur ...................................................................................... 26

Detaljerad beskrivning ................................................................. 26

8.10. Inställningar, tabell ....................................................................... 39

9. Testkörning och slutkontroll......................................................43

9.1. Slutkontroll ................................................................................... 43

9.2. Automatisk testkörning................................................................. 43

9.3. Testkörning (manuell)................................................................... 43

Procedur ...................................................................................... 43

9.4. Torkningsprogram för golvvärmens ﬂytspackel............................ 43

Friskrivning................................................................................... 43

Inställningar.................................................................................. 43

Komma igång............................................................................... 44

10. Underhåll och service ..............................................................45

10.1. Underhållsarbeten........................................................................ 45

Försiktighet före underhåll och service ........................................ 45

Öppna enheten ............................................................................ 45

Underhåll och service .................................................................. 45

11. Felsökning................................................................................46

11.1. Allmänna riktlinjer......................................................................... 46

11.2. Allmänna symptom ...................................................................... 46

11.3. Felkoder ....................................................................................... 48

12. Tekniska speciﬁkationer ...........................................................50

12.1. Allmänt......................................................................................... 50

12.2. Elektriska speciﬁkationer ............................................................. 50

Originalinstruktionerna är skrivna på engelska. Alla övriga språk är översättningar av originalinstruktionerna.

LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE INSTALLATIONEN. DE BESKRIVER HUR DU INSTALLERAR OCH KONFIGURERAR ENHETEN PÅ RÄTT SÄTT. SPARA HANDBOKEN PÅ LÄTTILLGÄNGLIG PLATS FÖR FRAMTIDA BRUK SOM REFERENS.

DEN ENHET SOM BESKRIVS I DENNA HANDBOK ÄR AVSEDD ENDAST FÖR INOMHUSINSTALLATION OCH FÖR OMGIVNINGSTEMPERATURER PÅ 4°C~35°C.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 5

1. DEFINITIONER

1.1. Varningars och symbolers betydelse

Var ningar i denna handbok är klassiﬁcerade efter hur allvarliga de är och efter hur troligt det är att de inträffar.

FARA

Indikerar en överhängande farlig situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada.

VARNING

Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.

FÖRSIKTIGT

Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller medelstor skada. Kan också användas för att varna för osäkra metoder.

NOTERING

Indikerar situationer som kan resultera i skador på utrustning eller egendom.

INFORMATION

Denna symbol identiﬁerar användbara tips eller extra information.

Vissa typer av faror representeras av speciella symboler:

Elektrisk ström.

Fara för brännskador eller skållning.

1.2. Använda termers betydelse

Installationshandbok:

Bruksanvisning för en särskild produkt eller applikation, förklarar hur du installerar, konﬁgurerar och underhåller den.

Användarhandbok:

Bruksanvisning för en speciﬁk produkt eller applikation som beskriver hur man använder produkten.

Underhållsanvisningar:

Bruksanvisning för en speciﬁk produkt eller applikation som beskriver (om det är relevant) hur produkten eller applikationen installeras, konﬁgureras, används och/eller underhålls.

Återförsäljare:

Försäljningsdistributör för produkter som omfattas av denna bruksanvisning.

Installatör:

Tekniskt kunnig person som är kvaliﬁcerad att installera produkter som omfattas av denna handbok.

Användare:

Person som äger och/eller använder produkten.

Serviceföretag:

Behörigt företag som kan utföra eller samordna nödvändig service på enheten.

Gällande lagstiftning:

Alla internationella, europeiska, nationella och lokala direktiv, lagar, regleringar och/eller koder som är relevanta och tillämpliga för en särskild produkt eller domän.

Tillbehör:

Utrustning som levereras tillsammans med enheten och som behöver installeras enligt instruktionerna i dokumentationen.

Valfri utrustning:

Utrustning som valfritt kan kombineras med produkterna som omfattas av den här handboken.

Anskaffas lokalt:

Utrustning som ska installeras i enlighet med anvisningarna i denna handbok, men som inte levereras av Daikin.

2. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Försiktighetsåtgärderna här innefattar alla mycket viktiga frågor, så följ dem noga.

Alla åtgärder som beskrivs i den här handboken ska utföras av en installatör och i enlighet med tillämplig lagstiftning.

Lämplig personlig skyddsutrustning ska användas (skyddshandskar, skyddsglasögon, …) vid installation, underhåll eller service på enheten.

Kontakta alltid din närmaste återförsäljare för att få råd och information om du är osäker på hur enheten skall installeras eller drivas.

Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock, kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast tillbehör och tillvalsutrustning som tillverkas av Daikin och som är specialkonstruerad att användas tillsammans med produkten som beskrivs i denna handbok, dessa ska därefter installeras av installatören.

FARA: ELEKTRISKA STÖTAR

Stäng av strömmen innan du tar bort kopplingsboxens servicepanel, ansluter något eller vidrör elektriska delar.

Vidrör ingen strömbrytare med fuktiga ﬁngrar. Detta kan leda till elektriska stötar. Stäng av all strömförsörjning till enheten innan du vidrör några strömförande delar.

Var noga med att stänga av strömmen 1 minut eller mer innan du utför service på elektriska delar för att undvika elektriska stötar. Mät alltid spänningen vid kontakterna på huvudkretsens kondensatorer eller elektriska delar och, innan beröring, säkerställ att denna spänning är 50 V likspänning eller mindre även efter att det har gått 1 minut.

När servicepanelerna har tagits bort kan strömförande delar lätt vidröras av misstag. Lämna aldrig enheten obevakad under installation eller service när servicepanelen är borttagen.

FARA: RÖR INTE VID RÖR OCH INTERNA DELAR

Rör inte köldmedierör, vattenrör eller interna delar under eller omedelbart efter drift. Rören och interna delar kan vara heta eller kalla beroende på enhetens skick.

Din hand kan drabbas av bränn- eller köldskador om du vidrör rörsystemet eller interna delar. Låt rör och interna svalna till normal temperatur för att undvika skador eller använd skyddshandskar om du måste röra vid dem.

VARNING

■ Vidrör aldrig utläckt köldmedium. Detta kan orsaka allvarliga köldskador.

■ Vidrör aldrig köldmedierör under och omedelbart efter drift eftersom dessa kan vara heta eller kalla, beroende på tillståndet för det köldmedium som ﬂyter genom rören, kompressorn och andra delar i köldmediecykeln. Du kan få bränn- eller frostskador om du vidrör köldmedierören. För att undvika skador ska du låta rören svalna till normal temperatur. Om du måste vidröra dem ska du ha på dig skyddshandskar.

FÖRSIKTIGT

Spola inte av enheten. Det kan leda till elektriska överslag eller brand.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 6

3. INTRODUKTION

3.1. Allmän information

Ta ck för att du köpte den här inomhusdelen.

Enheten är inomhusdelen för luft till vatten-värmepumparna ERHQ eller ERLQ. Denna enhet är avsedd för väggmontering inomhus. Se "6.1. Välja plats för installationen" på sida 12. Enheten kan kombineras med Daikin-ﬂäktkonvektorer, golvvärmeutrustning, lågtemperaturradiatorer, Daikins hushållsvarmvattenberedare och solvärmepaketet för hushållsvarmvattenberedning.

Enheter för värme/kyla och endast värme

Sortimentet av enheter består av två huvudversioner: En värme/kylaversion (EKHBX) och en version för enbart uppvärmning (EKHBH).

Båda versionerna levereras med en integrerad reservvärmare för ytterligare uppvärmningskapacitet vid låga utomhustemperaturer. Reservvärmaren fungerar också som reserv vid driftsavbrott i utomhusenheten. Modellerna med reservvärmare är tillgängliga för en uppvärmningskapacitet på 3, 6 och 9 kW, och – beroende på uppvärmningskapaciteten – för tre olika strömförsörjningsspeciﬁkationer.

Inomhusenhetens

modell

EKHB*016BB3V3 3 kW 1x 230 V EKHB*016BB6V3 6 kW 1x 230 V EKHB*016BB6WN 6 kW 3x 400 V EKHB*016BB9WN 9 kW 3x 400 V EKHB*016BB6T1 6 kW 3x 230 V EKHB*016BB9T1 9 kW 3x 230 V

Reservvärmarens

kapacitet

Nominell spänning för reservvärmaren

Solvärmepaket för hushållsvarmvattenberedare (tillval)

Information om solvärmepaketet EKSOLHW ﬁnns i installationshandboken för paketet.

INFORMATION

Använd solvärmepaketet EKSOLHW endast i kombination med varmvattenberedaren EKHW*.

Anslutning mellan EKSOLHW och varmvattenberedaren EKHTS är INTE möjligt.

Digitalt I/O-kretskortspaket (indata/utdata – tillval)

Ett digitalt I/O-kretskort EKRP1HB (tillval) kan anslutas till inomhusenheten och ger:

■ fjärrlarmutsignal,

■ värme/kyla PÅ/AV-utsignal,

■ tvåvärdig drift (tillståndssignal för hjälppannan) eller extra

tillståndssignal för reservvärmaren.

I bruksanvisningen för inomhusenheten och installationshandboken för det digitala I/O-kretskortet ﬁnns mer information.

Se kopplingsschemat för anslutning av kretskortet till enheten.

Rumstermostat (tillval)

Som tillval kan en rumstermostat EKRTW, EKRTWA eller EKRTR anslutas till inomhusenheten. Mer information ﬁnns i installationshandboken för rumstermostaten.

Värmare för bottenplåten (tillval)

Anslutningsbara värmare

EKBPHT16Y* EKBPHTH16A

EKHBH/X016BB Möjlig Möjlig

(a) Rekommenderas.

(a)

Möjliga kombinationer

EKHBH/X_BB

ERHQ_BA Möjlig ERLQ_BA Möjlig ERLQ_CA

(b)

(a) Om en värmare för bottenplåten krävs, se "Värmare för bottenplåten (tillval)" på

sida 3.

(b) Bottenplåtsvärmaren i utomhusenheten styrs av utomhusenhetens kretskort.

(a)

Möjlig

1 Värmepumpskapacitet 2 Nödvändig uppvärmningskapacitet (beroende

på placering)

3 Ytterligare uppvärmningskapacitet med reservvärmare 4 Jämviktstemperatur (kan anges via användargränssnittet,

se "8.9. Inställningar" på sida 26) Omgivningstemperatur (utomhus)

Uppvärmningskapacitet

Hushållsvarmvattentank (tillval)

En hushållsvarmvattentank (tillval) kan anslutas till inomhusenheten. Varmvattenberedaren ﬁnns i 2 typer:

■ tank med inbyggd elpatron (EKHW*) i 3 olika storlekar: 150, 200 och 300 liter,

■ tank utan elpatron (EKHTS) i 2 olika storlekar: 200 och 260 liter.

Mer information ﬁnns i installationshandboken för hushållsvarmvattenberedaren.

Dräneringstrågssats (tillval)

För versioner med uppvärmning/komfortkyla (EKHBX) måste du installera dräneringstrågssatsen EKHBDP.

För mer information om dräneringstrågssatsen, se "6.5. Installation

av EKHBDP-dräneringstrågssatsen (endast för EKHBX-modeller)" på sida 14.

Anslutning till strömförsörjning med differentierad eltariff

Denna utrustning kan anslutas till strömförsörjning med differentierad eltariff. Fullständig styrning av enheten kommer att vara möjlig även om strömförsörjningen med differentierad eltariff är av en typ där strömförsörjningen är avbruten. Se "Anslutning till strömförsörjning

med differentierad eltariff" på sida 21 för mer information.

3.2. Den här handbokens omfattning

Den här handboken omfattar INTE urvalsförfarandet eller vattensystemets utformningsförfarande. Endast vissa försiktighetsåtgärder, tips och tricks om utformningen av vattenkretsen beskrivs i ett separat kapitel i den här handboken.

När valet är gjort och vattensystemet är utformat beskriver den här handboken förfarandet för hantering, installation och anslutning av EKHBH/X-enheterna. Den här handboken har tagits fram för att säkerställa tillfredsställande underhåll av enheten och kommer att vara till hjälp om problem skulle uppstå.

INFORMATION

Se installationshandboken för utomhusenheten för objekt som inte beskrivs i den här handboken.

Driften av inomhusenheten beskrivs i handboken för inomhusenheten.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 7

3.3. Modellidentiﬁering

Inomhusenhet

EK HB X 016 BB 3 V3

Reservvärmarens kapacitet (kW)

Serier

Indikering av kapacitet för kyla/värme (kW)

X = uppvärmning och komfortkyla H = endast uppvärmning

Hydrobox

Europeiskt paket

(a) För exakta värden, se "12. Tekniska speciﬁkationer" på sida 50.

Nominell spänning för reservvärmaren: V3 = 1P, 230 V

WN = 3P, 400 V T1 = 3P, 230 V

Tillämpning 2

Uppvärmningstillämpning utan rumstermostat ansluten till inomhusdelen Temperaturen i varje rum styrs med en ventil på respektive vattenkrets. Hushållsvarmvatten tas från hushållsvarmvattenberedaren som ﬁnns ansluten till inomhusenheten.

645321

(a)

7 8

M1T1M2T2M3

Dräneringstrågssats (tillval)

EK HB DP 150

Dräneringstråg

Hydrobox

Europeiskt paket

3.4. Typexempel

Exemplen nedan är endast avsedda som illustration.

Tillämpning 1

Uppvärmningstillämpning med rumstermostaten ansluten till inomhusenheten.

6745321

FHL1

FHL2

FHL3

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Kollektor (anskaffas lokalt)

FHL1...3 Golvvärmekrets

T Rumstermostat (tillval)

Pumpdrift och uppvärmning

När rumstermostaten (T) är ansluten till inomhusdelen drivs pumpen (5) när det kommer en uppvärmningsbegäran från rumstermostaten och utomhusdelen startas för att uppnå den utvattentemperatur som angivits via användargränssnittet.

När rumstemperaturen ligger över den inställda temperaturen på termostaten stannar utomhusenheten och pumpen.

NOTERING

Anslut termostatkablar till rätt kontakter (se "Anslutning av

termostatkabeln" på sida 20) och konﬁgurera DIP-switcharna

korrekt (se "8.2. Konﬁguration av rumstermostatinstallationen"

på sida 23).

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Motoriserad 3-vägsventil (medföljer varmvattentanken) 8 Kollektor (anskaffas lokalt)

9 Förbikopplingsventil (anskaffas lokalt) 10 Hushållsvarmvattentank (tillval) 11 Elpatron 12 Värmeväxlarspole

FHL1...3 Golvvärmekrets

T1...3 Individuell rumstermostat (tillval)

M1...3 Individuell motoriserad ventil för styrning av

(2)

golvvärmekretsen (anskaffas lokalt)

11 12

(1)

FHL1

FHL2

FHL3

Pumpdrift

När ingen termostat är ansluten till inomhusenheten (2) kan pumpen (5) konﬁgureras för att fungera antingen så länge inomhusenheten är på eller tills önskad vattentemperatur uppnåtts.

INFORMATION

Detaljer för pumpkonﬁguration kan hittas under

"8.3. Konﬁguration av pumpdrift" på sida 24.

Uppvärmning

Utomhusenheten (1) körs för att uppnå önskad utvattentemperatur enligt användargränssnittets inställning.

NOTERING

När cirkulation i varje uppvärmningskrets (FHL1...3) styrs med fjärrstyrda ventiler (M1...3) är det viktigt att använda en förbikopplingsventil (9) för att undvika att ﬂödesbrytarens säkerhetsutlösare aktiveras.

Förbikopplingsventilen bör väljas så att det minsta vattenﬂödet som nämns under "6.7. Vattenrördragning" på

sida 14 kan garanteras.

Vi rekommenderar att du väljer en förbikopplingsventil som styrs av tryckskillnad.

(1) För tank utan elpatron (EKHTS) kommer reservvärmaren att användas

i varmvattenberedningsläge.

(2) Gäller endast för tank med inbyggd elpatron (EKHW*).

Installationshandbok

Page 8

Beredning av hushållsvarmvatten

När hushållsvarmvattenberedning är aktiverad (antingen manuellt av användaren, eller automatiskt via en programtimer) uppnås önskad varmvattentemperatur med en kombination av värmeväxlarspolen och elpatronen

(1)

eller reservvärmaren

(2)

När varmvattentemperaturen ligger under den av användaren inställda temperaturen aktiveras 3-vägsventilen för uppvärmning av varmvattnet med värmepumpen. Vid behov av extra varmvatten eller vid hög temperaturinställning för varmvattnet kan elpatronen (11) eller reservvärmaren (4)

(4)

ge extra värmekapacitet.

INFORMATION Endast för EKHW*:

■ Vid låga utomhustemperaturer, då kravet på uppvärmning är större, kan inomhusenheten konﬁgureras att låta vattnet i varmvattenberedaren värmas upp med hjälp av enbart elpatronen. Detta säkerställer att värmepumpens hela kapacitet används för uppvärmning.

■ Detaljer om varmvattentankens konﬁguration för låga utomhustemperaturer ﬁnns under "8.9. Inställningar"

på sida 26, lokala inställningar [5-02] till [5-04].

Endast för EKHTS:

■ Vid låga utomhustemperaturer, då kravet på uppvärmning är större, kan inomhusenheten konﬁgureras att låta vattnet i varmvattenberedaren värmas upp av både värmepumpen och reservvärmaren samtidigt. Det försäkrar att rumsuppvärmningen avbryts i minsta möjliga utsträckning.

■ Detaljer om varmvattentankens konﬁguration för låga utomhustemperaturer ﬁnns under "8.9. Inställningar"

på sida 26, lokala inställningar [5-02] till [5-04].

Tillämpning 3

Uppvärmning och komfortkyla med en rumstermostat angiven för växling mellan kyla/värme ansluten till inomhusenheten.

Uppvärmning görs via golvvärmekretsar och ﬂäktkonvektorenheter. Kylning görs endast genom ﬂäktkonvektorer.

Hushållsvarmvatten tas från hushållsvarmvattenberedaren som ﬁnns

(3)

ansluten till inomhusenheten.

FCU1

645321

11 12

FHL1

FCU2

FHL2

FCU3

FHL3

NOTERING

Kontrollera att rätt lokala inställningar används eller har valts baserat på den typ av varmvattenberedare som används. Se lokala inställningar under "[4] Reservvärme-/elpatrondrift och

avstängningstemperatur för uppvärmning" på sida 28 för mer

information.

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Motoriserad 3-vägsventil (medföljer varmvattentanken) 8 Motorstyrd 2-vägsventil (anskaffas lokalt)

9 Kollektor (anskaffas lokalt) 10 Hushållsvarmvattentank (tillval) 11 Elpatron 12 Värmeväxlarspole

FCU1...3 Fläktkonvektor (tillval) FHL1...3 Golvvärmekrets

T Rumstermostat (tillval)

(5)

(6)

Pumpdrift och uppvärmning/komfortkyla

Beroende på årstid väljer kunden uppvärmning eller komfortkyla på rumstermostaten (T). Detta val är inte möjligt via användargränssnittet.

När uppvärmning/komfortkyla begärs av rumstermostaten (T) startar pumpen och inomhusenheten (2) växlar till "uppvärmning"/ "komfortkyla". Utomhusenheten (1) startar för att uppnå önskad utvattentemperatur (kallt/varmt).

I kylningsläge stängs 2-vägsventilen (8) för att förhindra att kallvatten körs genom golvvärmekretsarna (FHL).

NOTERING

■ Anslut termostatkablar till rätt kontakter (se "Anslutning

av termostatkabeln" på sida 20) och konﬁgurera DIP-

switcharna korrekt (se "8.2. Konﬁguration av rums-

termostatinstallationen" på sida 23).

■ Kabeldragning för 2-vägsventilen (8) skiljer sig för en NC-ventil (normalt stängd) och en NO-ventil (normalt öppen)! Kontrollera att anslutningar görs till rätt kontaktnummer på kabeldiagrammet.

(1) Gäller endast för tank med inbyggd elpatron (EKHW*). (2) Gäller endast för tank utan inbyggd elpatron (EKHTS). (3) Gäller endast för tank med inbyggd elpatron (EKHW*). (4) Gäller endast för tank utan inbyggd elpatron (EKHTS).

Installationshandbok

(5) För tank utan elpatron (EKHTS) kommer reservvärmaren att användas

i varmvattenberedningsläge.

(6) Gäller endast för tank med inbyggd elpatron (EKHW*).

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 9

PÅ/AV-inställningen för uppvärmning/komfortkyla görs med rumstermostaten och kan inte göras med användargränssnittet på inomhusenheten.

Beredning av hushållsvarmvatten

Varmvattenberedning beskrivs under "Tillämpning 2" på sida 4.

Tillämpning 4

Uppvärmning och komfortkyla utan rumstermostaten ansluten till inomhusenheten, men där rumstermostaten endast för uppvärmning

(endast inställd för uppvärmning) styr golvvärmen och en termostat för komfortkyla/uppvärmning (inställd för uppvärmning/kylning) styr ﬂäktkonvektorerna. Uppvärmning görs via golvvärmekretsar och ﬂäktkonvektorenheter. Kylning görs endast genom ﬂäktkonvektorer.

FCU2

FHL2

FCU3

FHL3

645321

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Motorstyrd 2-vägsventil för avstängning av

golvvärmekretsar under komfortkylning (anskaffas lokalt)

8 Motorstyrd 2-vägsventil för aktivering av rumstermostaten

(anskaffas lokalt)

9 Kollektor (anskaffas lokalt)

10 Förbikopplingsventil (anskaffas lokalt)

FCU1...3 Fläktkonvektor (tillval)

FHL1...3 Golvvärmekrets

T Ter mostat endast för uppvärmning (tillval)

T4...6 Individuell rumstermostat för rum som uppvärms/kyls

med ﬂäktkonvektor (tillval)

FCU1

FHL1

Pumpdrift

När ingen termostat är ansluten till inomhusenheten (2) kan pumpen (5) konﬁgureras för att fungera antingen så länge inomhusenheten är på eller tills önskad vattentemperatur uppnåtts.

INFORMATION

Detaljer för pumpkonﬁguration kan hittas under

"8.3. Konﬁguration av pumpdrift" på sida 24.

Uppvärmning och komfortkyla

Beroende på årstid väljer kunden uppvärmning eller komfortkyla med användargränssnittet på inomhusenheten.

Utomhusenheten (1) startar i uppvärmningsläge eller kylningsläge för att uppnå önskad utvattentemperatur.

Med enheten i uppvärmningsläge är 2-vägsventilen (7) öppen. Både ﬂäktkonvektorerna och golvvärmekretsarna förses med varmvatten.

Med enheten i kylningsläge stängs 2-vägsventilen (7) för att förhindra att kallvatten körs genom golvvärmekretsarna (FHL).

NOTERING

■ När ﬂera kretsar i systemet stängs med fjärrstyrda

ventiler kan du behöva installera en förbikopplingsventil (10) för att undvika att ﬂödesbrytarens säkerhetsutlösare aktiveras. Se även "Tillämpning 2"

på sida 4.

■ Kabeldragning för 2-vägsventilen (7) skiljer sig för en

NC-ventil (normalt stängd) och en NO-ventil (normalt öppen)! Kontrollera att anslutningar görs till rätt kontaktnummer på kabeldiagrammet.

PÅ/AV-inställningen för uppvärmning/komfortkyla görs med användargränssnittet på inomhusenheten.

Tillämpning 5

Uppvärmning med en hjälppanna (omväxlande drift)

Uppvärmning med antingen Daikin-inomhusenheten eller en hjälppanna ansluten till systemet. Beslutet om EKHB*-inomhusenheten eller pannan ska köras kan uppnås med en hjälpkontakt eller en EKHB*-inomhusstyrd kontakt.

Hjälpkontakten kan t.ex. vara en utomhustermostat, en tariffkontakt, en manuell kontakt, etc. Se "Kabeldragning, konﬁguration A" på sida 7.

Den EKHB*-inomhusenhetstyrda kontakten (även kallad "tillståndssignal för hjälppannan") bestäms av utomhustemperaturen (termistor vid utomhusenheten). Se "Kabeldragning, konﬁguration B"

på sida 7.

Tvåvärdig drift är endast möjlig för uppvärmning, inte för varmvattenberedning. Hushållsvarmvatten i en sådan tillämpning tas alltid från hushållsvarmvattentanken som är ansluten till Daikininomhusenheten.

Hjälppannan måste integreras i rörledningen och i kabeldragningen enligt illustrationerna nedan.

FÖRSIKTIGT

■ Kontrollera att pannan och integreringen av pannan i systemet följer all relevant lagstiftning.

■ Daikin kan inte hållas ansvariga för felaktigheter eller riskabla situationer i pannsystemet.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 10

Kabeldragning, konﬁguration B

4532

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Motoriserad 3-vägsventil (medföljer varmvattentanken) 8 Backventil (anskaffas lokalt)

9 Avstängningsventil (anskaffas lokalt) 10 Kollektor (anskaffas lokalt) 11 Panna (anskaffas lokalt) 12 Aquastat-ventil (anskaffas lokalt) 13 Hushållsvarmvattentank (tillval) 14 Elpatron 15 Värmeväxlarspole

FHL1...3 Golvvärmekrets

6 7

(1)

(2)

Kabeldragning, konﬁguration A

Com

EKHB*/auto

/ Boiler

K1A

BTIPanna, termostatinsignal

A Hjälpkontakt (normalt stängd) H Värmebehov, rumstermostat (tillval)

K1A Hjälprelä för aktivering av EKHB*-enheten

K2A Hjälprelä för aktivering av panna (anskaffas lokalt)

K2A

(anskaffas lokalt)

EKHB*

Drift

X2M

123 4

K1A

Com

HC EKRTR*

Com Gemensam rumstermostat (tillval)

K1A Hjälprelä för aktivering av panna (anskaffas lokalt)

KCR Tillståndssignal för hjälppannan

EKHB*

X2M

3 4

K1A

Com

EKRTW*

BTIPanna, termostatinsignal

C Begäran om komfortkyla, rumstermostat (tillval) H Värmebehov, rumstermostat (tillval)

EKRP1HB*

KCR

X1 X2

K1A

■ Konﬁguration A

FHL1

FHL2

FHL3

När rumstermostaten begär uppvärmning driftssätts antingen EKHB*-enheten eller pannan, beroende på positionen för hjälpkontakten (A).

■ Konﬁguration B

När rumstermostaten begär uppvärmning driftssätts antingen EKHB*-enheten eller pannan, beroende på utomhustemperaturen (status för "tillståndssignal för hjälppannan"). När tillstånd ges till pannan kommer uppvärmningsdrift med EKHB*-enheten automatiskt att stängas av. För mer information se lokal inställning [C-02~C-04].

NOTERING

■ Konﬁguration A

Kontrollera att hjälpkontakten (A) har tillräcklig differential eller tidsfördröjning så att ständig växling mellan EKHB*-enheten och pannan kan undvikas. Om hjälpkontakten (A) är en utomhus termostat ska du se till att denna är installerad i skuggan, så att den inte påverkas av direkt solljus.

Konﬁguration B

Kontrollera att den tvåvärda hysteresen [C-04] har tillräcklig differential så att ständig växling mellan EKHB*-enheten och pannan kan undvikas. Eftersom utomhustemperaturen mäts via utomhusenhetens lufttermistor ska du installera utomhusenheten i skuggan, så att den inte påverkas av solen. Ständig växling kan orsaka korrosion i pannan på ett

EKHB*

X2M

123 4

tidigt stadium. Kontakta tillverkaren av pannan.

■ Vid uppvärmning med EKHB*-enheten kommer enheten att köras för att uppnå önskad utvattentemperatur enligt användargränssnittets inställning. Vid väderberoende

K1A

K2A

drift bestäms vattentemperaturen automatiskt beroende på utomhustemperaturen. Vid uppvärmning med pannan kommer pannan att köras för att uppnå önskad utvattentemperatur enligt inställningen på pannans styrenhet. Ange aldrig ett högre börvärde för utvattentemperaturen på pannans styrenhet än 55°C.

■ Kontrollera att bara 1 expansionskärl ﬁnns i vattenkretsen. Ett expansionskärl ﬁnns redan förmonterat i Daikin-inomhusenheten.

(1) För tank utan elpatron (EKHTS) kommer reservvärmaren att användas i

varmvattenberedningsläge.

(2) Gäller endast för tank med inbyggd elpatron (EKHW*).

Installationshandbok

NOTERING

Kontrollera att DIP-switchen SS2-3 på kretskortet i EKHB*kopplingsboxen är korrekt konﬁgurerad. Läs mer under

"8.2. Konﬁguration av rumstermostatinstallationen" på sida 23.

För konﬁguration B: Var noga med att konﬁgurera de lokala inställningarna [C-02, C-03 och C-04] korrekt. Läs mer under "Tvåvärd drift" på sida 35.

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 11

NOTERING

Kontrollera att returvattnet till EKHB*-värmeväxlaren aldrig överstiger 55°C.

Ange därför aldrig utvattentemperaturens börvärde på pannan till över 55°C och installera vid behov en aquastat

(a)

-ventil på returvattenﬂödet för EKHB*-enheten.

Kontrollera att backventilerna (anskaffas lokalt) är korrekt installerade i systemet.

Kontrollera att rumstermostaten (EKRTR eller EKRTW) inte ofta stängs av/sätts på.

Daikin kan inte hållas ansvariga för några skador som uppstår om denna regel inte följs.

(a) Aquastat-ventilen måste ställas in på 55°C och måste användas för att stänga

returvattenﬂödet till enheten när den uppmätta temperaturen överstiger 55°C. När temperaturen faller till en lägre nivå ska aquastat-ventilen öppna returvattenﬂödet till EKHB*-enheten igen.

INFORMATION

Manuellt tillstånd för EKHB*-enheten på pannan. Om bara EKHB*-enheten ska köras i uppvärmningsläge

inaktiverar du den tvåvärda driften via inställning [C-02]. Om bara pannan ska köras i uppvärmningsläge ökar du

den tvåvärda PÅ-temperaturen [C-03] till 25°C.

Beredning av hushållsvarmvatten

Varmvattenberedning beskrivs under "Tillämpning 2" på sida 4.

Tillämpning 6

Uppvärmning med rumstermostattillämpning via golvvärmekretsar och ﬂäktkonvektorenheter. Golvvärmekretsar och ﬂäktkonvektorenheter kräver olika driftvattentemperaturer.

Golvvärmekretsar kräver en lägre vattentemperatur i uppvärmningsläge i förhållande till ﬂäktkonvektorer. För att uppnå

dessa två börvärden används en blandningsstation för att anpassa vattentemperaturen enligt kraven för golvvärmekretsar. Fläktkonvektorerna är direkt anslutna till inomhusenhetens vattenkrets och golvvärmekretsarna efter blandningsstationen. Den här blandningsstationen styrs inte av inomhusenheten.

Installatören är ansvarig för drift och konﬁguration av den lokalt anskaffade vattenkretsen.

Daikin erbjuder endast en styrfunktion med dubbelt börvärde. Med den här funktionen kan två börvärden genereras. Beroende på den begärda vattentemperaturen (golvvärmekretsar och/eller ﬂäktkonvektorenheter krävs) kan det första börvärdet eller andra börvärdet aktiveras.

FCU1

FCU2

FCU3

645321

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Kollektor zon B (anskaffas lokalt) 8 Kollektor zon A (anskaffas lokalt) 9 Blandningsstation (anskaffas lokalt)

FCU1...3 Fläktkonvektor (tillval)

FHL1...3 Golvvärmekrets

T1 Rumstermostat för zon A (tillval) T2 Rumstermostat för zon B (tillval)

FHL1

FHL2

FHL3

INFORMATION

■ Fördelen med en styrfunktion med dubbelt börvärde är att värmepumpen kan köras med lägsta nödvändiga utvattentemperatur när bara golvvärme begärs. Högre utvattentemperaturer krävs endast om ﬂäktkonvektorer är i drift. Detta ger en bättre prestanda för värmepumpen.

■ Vätskebalansen är mycket viktig. (Hydrobox – blandningsstation – FCU1...3)

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 12

Pumpdrift och uppvärmning

När rumstermostaten för golvvärmekretsen (T1) och ﬂäktkonvektorerna (T2) är anslutna till inomhusenheten kommer pumpen (5) att köras när det ﬁnns en begäran för uppvärmning från T1 och/ eller T2. Utomhusenheten startar drift för att uppnå önskad utvattentemperatur. Målvärdet för utvattentemperaturen beror på vilken rumstermostat som begär uppvärmning.

Inställt värde Inställningar Termostatus

Zon A Första UI PÅ AV PÅ AV Zon B Andra [7-03] AV PÅ PÅ AV Resulterande vattentemperatur UI [7-03] [7-03] — Resulterande pumpdrift PÅ PÅ PÅ AV

När rumstemperaturen för båda zonerna är över termostatens börvärde stannar utomhusenheten och pumpen.

NOTERING

■ Kontrollera att termostatkablarna ansluts till rätt terminaler (se "5. Översikt över inomhusenheten" på

sida 9).

■ Var noga med att konﬁgurera de lokala inställningarna [7-02], [7-03] och [7-04] korrekt. Läs mer under

"Styrning med dubbla börvärden" på sida 33.

■ Kontrollera att DIP-switchen SS2-3 på kretskortet i EKHBH-kopplingsboxen är korrekt konﬁgurerad. Läs mer under "8.2. Konﬁguration av rumstermostat-

installationen" på sida 23.

■ Det är installatörens ansvar att se till att inga oönskade situationer kan uppstå (till exempel för höga vattentemperaturer mot golvvärmekretsar, etc.)

■ Var medveten om att den faktiska vattentemperaturen genom golvvärmekretsar beror på styrning och inställning av blandningsstationen.

5. ÖVERSIKT ÖVER INOMHUSENHETEN

5.1. Öppna inomhusenheten

■ Frontpanelen på inomhusenhetens hölje ger tillgång till manometern och användargränssnittet.

■ Inomhusenhetens hölje kan tas bort genom att de 2 skruvarna på undersidan tas bort och höljet lyfts av.

INFORMATION

■ Signalen med begäran om uppvärmning kan behandlas på två olika sätt (installatörens val):

-Termo PÅ/AV-signal från rumstermostat

- Statussignal (aktiv/inte aktiv) från

blandningsstationen

■ Daikin erbjuder ingen typ av blandningsstation. Styrning med dubbla börvärden tillhandahåller endast möjligheten att använda två börvärden.

■ När endast zon A begär uppvärmning kommer zon B att matas med vatten med en temperatur motsvarande det första börvärdet. Detta kan leda till oönskad uppvärmning av zon B.

■ När endast zon B begär uppvärmning kommer blandningsstationen att matas med vatten med en temperatur motsvarande det andra börvärdet. Beroende på styrning av blandningsstationen kan golvvärmekretsen fortfarande ta emot vatten med en temperatur som motsvarar börvärdet för blandningsstationen.

■ Vid denna typ av användning måste val av värme/kyla alltid göras via användargränssnittet. Se "Styrning med

dubbla börvärden" på sida 33 för mer information.

4. TILLBEHÖR

INFORMATION

Var noggrann med att ﬁxera höljet med skruvarna när du installerar höljet (skruvarna medföljer som tillbehör).

■ För att komma åt kopplingsboxens komponenter – t.ex. för anslutning av lokal kabeldragning – kan kopplingsboxens servicepanel tas bort. Lossa då de främre skruvarna och haka loss kopplingsboxens servicepanel.

FARA: ELEKTRISKA STÖTAR

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

FARA: RÖR INTE VID RÖR OCH INTERNA DELAR

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

4.1. Tillbehör som medföljer inomhusenheten

Se bild 1

1 Installationshandbok 2 Användarhandbok 3 Avstängningsventil 4 Dekal med kabeldragningsdiagram (insidan

inomhusenhetens lock)

5 Fästskruv för inomhusenhetens hölje

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 13

5.2. Huvudkomponenter

19 18

1. Luftningsventil

Återstående luft i vattenkretsen tas automatiskt bort via luftningsventilen.

2. Reservvärmare

Reservvärmaren består av ett elektriskt värmeelement i reservvärmarens kärl som ger ytterligare uppvärmningskapacitet för vattenkretsen om uppvärmningskapaciteten för utomhusenheten inte räcker till vid låga utomhustemperaturer.

3. Temperatursensorer

Fyra temperatursensorer kontrollerar vatten- och köldmediumtemperaturen vid olika punkter i vattenkretsen.

4. Kopplingsbox

Kopplingsboxen innehåller inomhusenhetens huvudsakliga elektronik- och elkomponenter.

5. Värmeväxlare

6. Expansionskärl (10 liter)

7. Användargränssnitt

Med användargränssnittet kan installatören och användaren konﬁgurera, använda och underhålla enheten.

8. Köldmediumvätskeanslutning

9. Köldmediumgasanslutning

10. Avstängningsventiler (tillbehör)

Avstängningsventilerna på anslutningen för in- och utloppsvatten möjliggör isolering av inomhusenhetens vattenkrets från husets vattenkrets. Detta underlättar dränering och byte av ﬁlter på inomhusenheten.

11. Anslutning för inloppsvatten

12. Anslutning för utloppsvatten

13. Dränerings- och påfyllningsventiler

14. Vattenﬁlter

Vattenﬁltret renar vattnet från smuts för att förhindra skador på pumpen eller blockering i förångaren. Vattenﬁltret måste rengöras regelbundet. Se "10. Underhåll och service" på

sida 45.

15. Manometer

Manometern möjliggör avläsning av vattentrycket i vattenkretsen.

16. Flödesbrytare

Flödesbrytaren kontrollerar ﬂödet i vattenkretsen och skyddar värmeväxlaren mot frysning och pumpen mot skada.

17. Pump

Pumpen cirkulerar vattnet i vattenkretsen.

18. Te rmiskt skydd för reservvärmaren

Reservvärmaren är försedd med ett överhettningsskydd.

Överhettningsskyddet aktiveras när temperaturen blir för hög.

19. Te rmobrytare för reservvärmaren

Reservvärmaren är försedd med en termobrytare. Te r mobrytaren löser ut när temperaturen blir för hög (högre än reservvärmarens temperaturinställning för termoskydd).

20. Övertrycksventil

Övertrycksventilen förhindrar för högt vattentryck i vattenkretsen genom att öppna vid 3 bar och släppa ut en viss vattenmängd.

21. Övertrycksventilslang

Det faktiska utloppet för övertrycksventilen. Se till att ordna

tillräcklig dränering.

21 13

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

8 9

13 10

Installationshandbok

Page 14

5.3. Huvudkomponenter i kopplingsboxen

X9A

X13A

SS2

FU1

TR1

A1P

K1M K2M

K3M K6M

F2B F3B F1B

K4M

K5M

FU2

2 3

4 5

14 13

12. X9A-kontakt

X9A-kontakten är för termistorkontakten (endast för installationer med varmvattentank).

13. Pumpsäkring FU2 (inline-säkring)

14. Pumprelä K4M

15. Transformator TR1

16. A4P

Digitalt I/O-kretskort (endast för installationer med solvärmepaket eller Digitalt I/O-kretskortspaket)

17. X6YA/X6YB/X6Y Kontaktdon för anslutning till strömförsörjning med normal eltariff. Se även "Anslutning till strömförsörjning med

differentierad eltariff" på sida 21.

NOTERING

Kopplingsschemat ﬁnns på insidan av kopplingsboxens lucka.

5.4. Funktionsdiagram

32 4 8

5 6 7

A4P

X2M X4M

X1M

X3M

1. Reservvärmarkontakter K1M, K2M, K5M och K6M.

2. Huvudkretskort

Huvudkretskortet styr enhetens funktioner.

3. Elpatron, kontakt K3M (endast för installationer med

varmvattentank)

4. Elpatronens överströmsskydd F2B (endast för installationer med

varmvattentank) Överströmsskyddet skyddar elpatronen i varmvattentanken mot överbelastning eller kortslutning.

5. Reservvärmarens överströmsskydd F1B, F3B

Överströmsskyddet skyddar reservvärmaren mot överbelastning eller kortslutning.

6. Kopplingsplintar

Kopplingsplintar möjliggör enkel anslutning av lokal kabeldragning.

7. Kabeldragskydd

Kabeldragskydden möjliggör fastsättning av lokal kabeldragning för att minska dragbelastning på kablarna.

8. Kopplingsplintar X3M, X4M (endast för installationer med

varmvattentank)

9. Säkring kretskort, FU1

10. DIP-switch SS2

DIP-switchen SS2 har 4 växlingsbrytare för konﬁguration av olika installationsparametrar. Se "8.1. Ställa in DIP-switcharna,

översikt" på sida 23.

11. X13A-kontakt

X13A-kontakten är för K3M-kontakten (endast för installationer med varmvattentank).

R1T

t >

R3T

t >

1 Utomhusenhet 2 Inomhusenhet 3 Expansionskärl 4 Manometer 5 Luftningsventil 6 Övertrycksventil 7 Reservvärmare 8 Pump 9 Flödesbrytare

10 Avstängningsventil för vattenutloppet med dräneringsventil

(lokal installation)

11 Avstängningsventil för vatteninloppet med dräneringsventil

(lokal installation)

12 Filter

13 Värmeväxlare R1T Ter mistor för värmeväxlarens utloppsvatten R2T Ter mistor för reservvärmarens utloppsvatten R3T Ter mistor för vätskesidans köldmedium R4T Ter mistor för inloppsvatten

R2T

t >

R4T

t >

12131

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 15

6. INSTALLATION AV INOMHUSENHETEN

6.1. Välja plats för installationen

VARNING

Se till att vidta tillräckliga åtgärder för att förhindra att enheten används som boplats för smådjur.

FÖRSIKTIGT

■ Smådjur som kommer i kontakt med strömförande komponenter kan orsaka fel, rökutveckling eller eldsvåda. Ge kunden instruktioner om att hålla området omkring enheten rent och fritt.

■ Utrustningen är inte avsedd för användning i en potentiellt explosiv miljö.

■ Säkerställ att tillräckliga försiktighetsåtgärder vidtas i enlighet med tillämplig lagstiftning, i händelse av ett köldmediumläckage.

■ Om enheten installeras i ett litet rum ska åtgärder vidtas så att köldmediekoncentrationen inte överstiger tillåtna säkerhetsgränser, i händelse av köldmedieläcka. För hög koncentration av köldmedium i trånga utrymmen kan leda till syrebrist.

■ Där brandfarliga gaser kan läcka ut, där kolﬁber eller lättantändligt damm ﬁnns i luften eller där brandfarliga ämnen hanteras, till exempel thinner eller bensin. Sådana gaser kan orsaka eldsvåda.

Enheten ska väggmonteras inomhus på en plats som uppfyller följande krav:

■ Installationsplatsen är frostfri.

■ Det ﬁnns tillräckligt med utrymme runt enheten för

servicearbeten. (Se bild 2).

■ Det ﬁnns tillräckligt med utrymme runt enheten för tillräcklig luftcirkulation.

■ Det ﬁnns en förberedelse för kondensdränering (endast för EKHBX-modeller med dräneringstrågssatsen EKHBDP) och utlopp från övertrycksventilen.

■ Installationsytan är en plan och lodrät ej brännbar vägg som tål enhetens driftsvikt (se "12. Tekniska speciﬁkationer" på sida 50).

■ Alla rörlängder och distanser måste beaktas.

Krav Värde

Största tillåtna köldmediumrörlängd mellan utomhusoch inomhusenheterna

Minsta nödvändiga köldmediumrörlängd mellan utomhus- och inomhusenheterna

Största tillåtna höjdskillnad mellan utomhusoch inomhusenheterna

Maximalt tillåtet avstånd mellan 3-vägsventilen och inomhusenheten (endast för installationer med varmvattentank).

Maximalt tillåtet avstånd mellan varmvattentanken och inomhusenheten (endast för installationer med varmvattentank). Termistorkabeln som medföljer varmvattentanken är 12 m lång.

(a) Beroende av typen på den anslutna utomhusdelen.

Se installationshandboken för utomhusenheten.

(b) Vid <5 m krävs påfyllning av utomhusenheten (beroende av typen på den

anslutna utomhusdelen). Se installationshandboken för utomhusenheten.

75 m / 50 m

3 m

30 m

3 m

10 m

(a)

(b)

■ Installera inte enheten på platser som ofta används som arbetsplats. Vid byggarbeten (t.ex. slipning) där mycket damm skapas måste enheten täckas över.

■ Var noga med att en eventuell vattenläcka inte kan orsaka några skador på installationsutrymmet och omgivningarna.

■ Placera inga föremål eller utrustning ovanpå enheten.

■ Installera strömkabeln minst 1 meter från TV- eller

radioapparater för att förhindra bildstörningar eller brus. (Beroende på radiovågorna kan ett avstånd på 1 meter vara otillräckligt för att eliminera bruset.)

■ Installera inte enheten på någon av följande platser:

■ Där det ﬁnns en dimma av mineralolja, oljespray eller ånga.

Plastkomponenter kan brytas ned och falla ut eller orsaka vattenläckor.

■ Där frätande gas, t.ex. gas av svavelhaltig syra, produceras.

Korrosion av kopparrören eller lödda delar kan göra att köldmediet läcker ut.

■ I närheten av maskiner som avger elektromagnetiska vågor.

Elektromagnetiska vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den ska.

■ Platser där salthalten i luften är hög.

■ Där spänningen varierar mycket, som t ex i fabriker.

■ I fordon eller fartyg.

■ Där det förekommer sura eller alkaliska ångor.

INFORMATION

Om en hushållsvarmvattentank (tillval) används vid installationen kan du läsa mer i installationshandboken för varmvattentanken.

6.2. Dimensioner och serviceutrymme

Måttenhet: mm

Enhetens dimensioner, se bild 3.

1 Flexibel dräneringsslang 2 Anslutning för utloppsvatten 3 Anslutning för inloppsvatten 4 Köldmediumvätskeanslutning 5 Köldmediumgasanslutning

FBSP Female British Standard Pipe (invändig rörgänga,

brittisk standard)

MBSP Male British Standard Pipe (utvändig rörgänga,

brittisk standard)

Nödvändigt serviceutrymme, se bild 2.

■ Vid normal drift kommer hydroboxenheten att avge ett ljud som kan tolkas som buller. Ljudet kommer från drift av vattenpumpen och/eller kontaktoraktivering. Det är därför tillrådligt att installera hydroboxenheten på en stabil vägg och inte i eller nära en ljudkänslig miljö (t.ex. ett sovrum).

■ Installera inte enheten på platser med hög luftfuktighet (t.ex. badrum).

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 16

6.3. Inspektion, skötsel och uppackning av enheten

6.4. Montering av inomhusenheten

■ Inomhusenheten är förpackad i en papplåda och ﬁxerad med remmar på en träpall.

■ Vid leverans skall enheten kontrolleras och eventuella påträffade skador skall omedelbart rapporteras till transportbolagets representant.

■ Kontrollera att alla inomhusenhetens tillbehör (se "4. Tillbehör"

på sida 9) ﬁnns med.

■ Placera enheten så nära installationsplatsen som möjligt innan den packas upp från originalförpackningen för att skydda den från transportskador.

■ Inomhusenheten väger cirka 48 kg och bör lyftas av två personer med de två lyfthandtagen.

FÖRSIKTIGT

■ Håll inte i kopplingsboxen eller rördelar när du lyfter enheten! Två lyfthandtag ﬁnns för lyftning av enheten.

■ Kasta förpackningsmaterialet säkert. Förpackningsmaterial som spikar och andra metall- eller trädelar kan orsaka skador.

VARNING

Riv sönder och kasta bort plastpåsar så att inte barn kan använda dem som leksaker. Barn som leker med plastpåsar kan kvävas och dö.

FÖRSIKTIGT

Inomhusenheten väger cirka 48 kg. Två personer krävs för att montera enheten.

1 Placera installationsmallen (se förpackningen) på väggen och

markera fästpositionerna (2 i överkant (● T) och 2 i underkant (● B)).

Kontrollera att markeringarna (2 plus 2) är helt vågräta och att dimensionerna på markeringarna motsvarar bild 4. När enheten inte är installerad i våg kan luft fastna i vattenkretsen, vilket resulterar i att enheten inte fungerar som den ska. Var särskilt noggrann med detta när du installerar en EKHBXmodell för att förhindra spill från dräneringstråget.

2 Borra 4 hål och installera 4 pluggar (lämpliga för M10). 3 Sätt skruvarna i de övre pluggarna och häng inomhusenheten

på de övre skruvarna.

4 Placera skruvarna i de nedre pluggarna och ﬁxera dem ordentligt.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

EKHBH/X016BB

Page 17

6.5. Installation av EKHBDP-dräneringstrågssatsen

75°C (EKHTS)

65°C (EKHW*)

65°C

(endast för EKHBX-modeller)

6.8. Allmänna försiktighetsåtgärder som gäller vattenkretsen

För modeller med uppvärmning/komfortkyla måste du installera dräneringstrågssatsen (se "4. Tillbehör" på sida 9).

Vid kylningsdrift kan vattenånga (luftfuktighet) i luften kondensera till vätska och samlas på de kalla köldmedium- och vattenrören. Detta vatten samlas i dräneringstråget, som ska anslutas till en dränering.

Installationsinstruktioner ﬁnns i installationsbladet som medföljde dräneringstrågssatsen.

FÖRSIKTIGT

Kontrollera att övertryckventilslangen mynnar ut i dräneringstråget. Om den inte gör det kan vatten komma i kontakt med elektriska komponenter, vilket kan resultera i stötar eller kortslutning i elsystemet.

6.6. Köldmediumrördragning

Alla riktlinjer, instruktioner och speciﬁkationer för köldmediumrördragningen mellan inomhusenheten och utomhusenheten ﬁnns i installationshandboken för utomhusenheten.

Placering av gasrör och vätskerör på inomhusenheten visas under

"5.2. Huvudkomponenter" på sida 10.

Speciﬁkationer för

köldmediumrör

Gasröranslutning 15,9 mm (5/8 tum) 15,9 mm (5/8 tum) Vätskeröranslutning 9,5 mm (3/8 tum) 9,5 mm (3/8 tum)

FÖRSIKTIGT

Vid anslutning av köldmediumrör ska du alltid använda två skiftnycklar för åtdragning/lossning av muttrar! Om du inte gör det kan röranslutningar skadas och läckor uppstå.

Inomhusenhet Utomhusenhet

Innan installationen av enheten fortsätter kontrolleras följande punkter:

■ Det maximala vattentrycket är 4 bar.

■ Högsta vattentemperaturen vid uppvärmning av rummen är 65°C

(inställning för säkerhetsanordning) och 75°C

(1)

vid varmvattenberedning (inställning för säkerhetsanordning). Kontrollera att installerade rör och tillbehör (t.ex. ventilanslutningar) kan tåla sådana temperaturer som visas i ﬁguren nedan.

75°C (EKHTS) 65°C (EKHW*)

645321

FCU1

11 12

FHL1

65°C

FCU2

FHL2

FCU3

FHL3

6.7. Vattenrördragning

Kontrollera vattensystemets krets

Enheterna är utrustade med ett vattenintag och ett vattenutsläpp, båda för anslutning till vattenkretsen. Denna krets måste tillhandahållas av en installatör och måste överensstämma med gällande lagstiftning.

NOTERING

Enheten är endast avsedd för användning i ett slutet vattensystem. Användning i en öppen vattenkrets kan leda till omfattande korrosion av vattenrören.

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Motoriserad 3-vägsventil (medföljer varmvattentanken) 8 Motorstyrd 2-vägsventil (anskaffas lokalt)

9 Kollektor (anskaffas lokalt) 10 Hushållsvarmvattentank (tillval) 11 Elpatron 12 Värmeväxlarspole

FCU1...3 Fläktkonvektor (tillval)

FHL1...3 Golvvärmekrets

T Rumstermostat (tillval)

(2)

(3)

■ Tillhandahåll tillräckligt skydd i vattenkretsen för att säkerställa att vattentrycket aldrig kommer att överstiga det maximalt tillåtna arbetstrycket (4 bar).

■ Två avstängningsventiler levereras med enheten. För att underlätta service och underhåll installerar du en ventil vid enhetens vatteninlopp och en vid inomhusenhetens vattenutlopp. Var noggrann med positionen på avstängningsventilerna. Orientering av de integrerade dränerings- och påfyllningsventilerna är viktiga för service. Se bild 3.

■ Dräneringskranar måste ﬁnnas vid alla lågt belägna punkter i systemet för att möjliggöra en komplett tömning av systemet vid underhåll. Två dräneringsventiler integrerade i avstängningsventilerna är tillgängliga för dränering av vatten från inomhusenhetens vattensystem.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

(1) Kontrollera att rätt lokala inställningar används eller har valts baserat

på den typ av varmvattenberedare som används. Se lokala inställningar under "[4] Reservvärme-/elpatrondrift och avstängningstemperatur för

uppvärmning" på sida 28 för mer information.

(2) För tank utan elpatron (EKHTS) kommer reservvärmaren att användas

i varmvattenberedningsläge.

(3) Gäller endast för tank med inbyggd elpatron (EKHW*).

Installationshandbok

Page 18

■ Använd en korrekt dränering av övertrycksventilen för att undvika att vatten kommer i kontakt med några elektriska komponenter.

■ Luftningsventiler måste ﬁnnas vid alla högt placerade systempunkter. Dessa ventiler skall placeras vid platser som är lätt åtkomliga från servicesynpunkt. Enheten är försedd med en intern automatisk luftningsanordning. Kontrollera att luftningsventilen inte är åtdragen för hårt så att automatisk luftning av vattenkretsen fortfarande är möjlig.

■ Kontrollera att komponenterna som installerats i samband med den lokala rördragningen tål vattnets tryck och temperatur.

■ Använd alltid material som är kompatibla med det vatten som används i systemet och med de material som används i inomhusenheten.

Om luft, fukt eller smuts tränger in i vattensystemet, kan allvarliga problem uppstå. Beakta därför alltid följande när vattenkretsen ansluts:

■ Använd endast rena rör.

■ Rikta rören nedåt när du tar bort grader.

■ Täpp till röränden när du sätter in röret i väggen så att inte

smuts och damm kommer in.

■ Använd en bra gängtätning för att täta anslutningarna.

■ Vid användning av andra metallrör än mässing måste du isolera

båda materialen från varandra för att förhindra galvanisk korrosion.

■ Eftersom mässing är ett mjukt material ska du använda lämpliga verktyg för anslutning av vattenkretsen. Olämpliga verktyg skadar rören.

■ Välj rördiameter enligt nödvändigt vattenﬂöde och tillgängligt externt statiskt tryck för pumpen.

■ Det minsta begärda vattentrycket för drift av inomhusenheten är 16 l/min. När vattenﬂödet är lägre än detta minimivärde visas ﬂödesfel 7H och driften av inomhusenheten stoppas.

■ Använd aldrig förzinkade komponenter i vattenkretsen. Omfattande korrosion av dessa komponenter kan uppstå eftersom kopparrör används i enhetens interna vattenkrets.

■ Vid användning av en 3-vägsventil i vattenkretsen är det viktigt att garantera en fullständig separation mellan hushållsvarmvatten- och golvvärmevattenkretsen.

■ Vid användning av en 3-vägsventil eller 2-vägsventil i vattenkretsen ska den maximala växlingstiden för ventilen vara mindre än 60 sekunder.

NOTERING

Vi rekommenderar att ett extra ﬁlter installeras på varmvattenkretsen. Det är tillrådigt att använda ett magnetiskt ﬁlter eller ett cyklonﬁlter som kan ta bort små partiklar, särskilt för att få bort metallpartiklar från de lokalt anskaffade värmerören. Små partiklar kan skada enheten och kommer inte att kunna tas bort av värmeenhetens standardﬁlter.

Kontroll av vattenvolym och expansionskärlets förtryck

Enheten är utrustad med ett expansionskärl på 10 liter med ett standardförtryck på 1 bar.

För att säkerställa korrekt drift av enheten kan förtrycket på expansionskärlet behöva justeras och min- och maxnivån för vattenvolymen måste kontrolleras.

1 Kontrollera att den totala vattenvolymen i installationen,

exklusive den interna vattenvolymen i inomhusenheten, är minst 20 l. Under "12. Tekniska speciﬁkationer" på sida 50 kan du se inomhusenhetens invändiga vattenvolym.

INFORMATION

I de ﬂesta tillämpningar kommer denna minimivattenvolym att ge tillfredsställande resultat.

För kritiska processer eller i rum med hög värmebelastning kan dock ökad vattenvolym krävas.

NOTERING

När cirkulation i varje uppvärmningskrets styrs med fjärrstyrda ventiler är det viktigt att denna minsta vattenvolym bibehålls även om alla ventiler stängs.

Exempel

645321

M1T1M2T2M3

1 Utomhusenhet 2 Inomhusenhet 3 Värmeväxlare 4 Reservvärmare 5 Pump 6 Avstängningsventil 7 Kollektor (anskaffas lokalt) 8 Förbikopplingsventil (anskaffas lokalt)

FHL1...3 Golvvärmekrets

T1...3 Individuell rumstermostat (tillval)

M1...3 Individuell motoriserad ventil för styrning av

golvvärmekretsen (anskaffas lokalt)

2 Med tabellen nedan kan du kontrollera om expansionskärlets

förtryck måste justeras.

FHL1

FHL2

FHL3

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 19

3 Med tabellen och instruktionerna nedan bestämmer du om den

totala vattenvolymen i installationen ligger under maximalt tillåten vattenvolym.

Installationens höjdskillnad

(a)

≤7 m

>7 m

(a) Installationens höjdskillnad: höjdskillnaden (m) mellan den högsta punkten

Ingen justering av förtrycket krävs.

Nödvändiga åtgärder:

• Förtrycket måste ökas

•Kontroll av att

i vattenkretsen och inomhusenheten. Om inomhusenheten ﬁnns på den högsta punkten i installationen anses installationshöjden vara 0 m.

≤280 l >280 l

enligt beräkningen i

"Beräkna förtrycket för expansionskärlet"

vattenvolymen är under den maximalt tillåtna vattenvolymen (med diagrammet nedan)

Vattenvolym

Nödvändiga åtgärder:

• Förtrycket måste minskas enligt beräkningen i

"Beräkna förtrycket för expansionskärlet"

•Kontroll av att vattenvolymen är under den maximalt tillåtna vattenvolymen (med diagrammet nedan)

Enhetens expansionskärl är för litet för installationen.

Beräkna förtrycket för expansionskärlet

Det förtryck (Pg) som ska ställas in beror på den maximala installationshöjdskillnaden (H) och beräknas enligt nedan:

Pg=(H/10+0,3) bar

Kontroll av den maximalt tillåtna vattenvolymen

Så här bestämmer du den maximalt tillåtna vattenvolymen i hela kretsen: 1 Bestäm motsvarande vattenvolm för det beräknade förtrycket

(Pg) med diagrammet nedan.

2 Kontrollera att den totala vattenvolymen i hela vattenkretsen

understiger detta värde:

Annars är expansionskärlet i inomhusenheten för litet för installationen.

2.5

1.5

pre-pressure [bar]

0.5

0.3

pre-pressure = förtryck maximum water volume = maximal vattenvolym

100

500

150 200 250 300 350 400 450

maximum water volume [l]

Exempel 1

Inomhusenheten är installerad 5 m under vattenkretsens högsta punkt. Den totala vattenvolymen i vattenkretsen är 100 l.

I det här exemplet krävs inga åtgärder eller justeringar.

Exempel 2

Inomhusenheten installeras vid vattenkretsens högsta punkt. Den totala vattenvolymen i vattenkretsen är 350 l.

Resultat:

■ Eftersom 350 l är högre än 280 l måste förtrycket minskas (se tabellen ovan).

■ Det nödvändiga förtrycket är. Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar

■ Motsvarande maximal vattenvolym kan utläsas ur diagrammet: cirka 410 l.

■ Eftersom den totala vattenvolymen (350 l) ligger under den maximala vattenvolymen (410 l) är expansionskärlet tillräckligt för installationen.

Ställa in förtrycket för expansionskärlet

När standardförtrycket för expansionskärlet (1 bar) behöver ändras ska du beakta följande riktlinjer:

■ Använd endast torrt kväve för justering av expansionskärlets förtryck.

■ Olämplig inställning av expansionskärlets förtryck kommer att leda till driftfel i systemet. Därför kan förtrycket endast justeras av en installatör.

Anslutning av vattensystemet

Vattenanslutningar ska utföras i överensstämmelse med gällande lag och vad som framgår av utförandediagrammet som medföljer enheten, avseende vattenintag respektive vattenutsläpp.

NOTERING

Var försiktig så att enhetens rör inte deformeras av onödigt mycket kraft vid röranslutningen. Om rören deformeras kan driftsstörningar uppstå.

6.9. Påfyllningsvatten

1 Anslut vattentillförseln till en dränerings- och påfyllningsventil

(se "5.2. Huvudkomponenter" på sida 10).

2 Kontrollera att den automatiska luftningsventilen är öppen

(minst 2 varv).

3 Fyll på med vatten tills manometern indikerar ett tryck på cirka

2,0 bar. Töm kretsen på luft i största möjliga utsträckning med luftningsventilerna. Luft i vattenkretsen kan störa funktionen för reservvärmaren.

4 Kontrollera att reservvärmarens kärl är fyllt med vatten genom

att öppna övertrycksventilen. Vatten måste ﬂöda ut från ventilen.

INFORMATION

■ Vid påfyllning kan det vara omöjligt att få bort all luft ur systemet. Återstående luft kommer att tas bort med de automatiska luftningsventilerna under systemets första drifttimmar. Ytterligare vattenpåfyllning kan sedan krävas.

■ Vattentrycket som indikeras på manometern varierar beroende på vattentemperaturen (högre tryck vid högre vattentemperatur). Vattentrycket ska hela tiden vara över 0,3 bar för att luft inte ska komma in i kretsen.

■ Enheten kan tömma ut överﬂödigt vatten genom övertrycksventilen.

■ Vattenkvaliteten måste uppfylla EU-direktiv 98/83 EC.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 20

6.10. Rörisolering

7.2. Inre kopplingsschema – Komponentlista

Hela systemets vattenkrets, inklusive all rördragning, måste isoleras för att förhindra kondens vid kyldrift och försämrad värme-/ kylningskapacitet.

Om temperaturen överstiger 30°C och fuktigheten är över RH 80% måste isoleringen vara minst 20 mm tjock för att inte kondensvatten ska bildas.

7. ELEKTRISK LEDNINGSDRAGNING

7.1. Försiktighetsåtgärder vid elektrisk ledningsdragning

VARNING: elinstallation

All extern kabeldragning och alla komponenter ska installeras av installatör och måste uppfylla gällande bestämmelser

NOTERING: Elektrisk ledningsdragning, rekommendationer.

Till personer som ansvarar för el-kabelarbetet: Aktivera inte enheten innan arbetet med köldmedierören har slutförts. Om enheten körs innan rörarbetet slutförts orsakar det skador på kompressorn.

FARA: ELEKTRISKA STÖTAR

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

VARNING

■ En huvudbrytare eller något annat sätt att koppla från strömmen, med en kontaktseparation för alla poler, måste installeras i den fasta kabeldragningen enligt gällande bestämmelser.

■ Använd endast kopparledningar.

■ All elinstallationen på plats måste följa de

instruktioner som ges nedan, och överensstämma med det kopplingsschema som levererats tillsammans med enheten.

■ Kläm aldrig kabelbuntar och se till att de inte kommer i kontakt med icke-isolerade rör eller vassa kanter. Kontrollera att ingen extern belastning påfrestar kabelanslutningarna.

■ Matningskablar måste monteras säkert.

■ Om strömmatningen saknar eller har fel N-fas förstörs

utrustningen.

■ Jorda enheten ordentligt. Jorda inte enheten till ett vattenrör, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

■ Installera ett jordfelsbrytare, i enlighet med gällande bestämmelser. Om inte detta följs kan elektriska stötar uppstå.

■ Var noga med att använda en dedikerad strömkrets, använd aldrig en strömförsörjning som delas med en annan apparat.

■ Säkerställ att nödvändiga säkringar eller kretsbrytare installeras.

Installationshandbok

Se det inre kretsschemat som medföljer enheten (på insidan av luckan till inomhusenhetens kopplingsbox). Följande förkortningar används.

A1P........................ Huvudkretskort

A2P........................ Kretskort för användargränssnitt

A3P................ * ..... Termostat (EKRTW/R) (PC = strömkrets) (tillval)

A3P................ * ..... Kretskort för solvärmepumpstation (EKSR3PA)

(tillval)

A4P................ * ..... Digitalt I/O-kretskort (EKRP1HB) (tillval)

A4P................ * ..... Kretskort för mottagare (EKRTR) (tillval)

BSK ............... *..... Relä för solvärmepumpstation (EKSR3PA)

(tillval)

E1H........................ Reservvärmeelement 1

E2H........................ Reservvärmeelement 2

E3H........................ Reservvärmeelement 3

E4H............### ..... Elpatron (3 kW)

(1)

F1B,F3B ................ Säkring, reservvärmare

F2B............### ..... Säkring, elpatron

(2)

F1T ........................ Termosäkring reservvärmare (250 V, 100°C)

FU1........................ Säkring 3,15 A T 250 V för kretskort

FU2........................ Säkring 5 A T 250 V

FuR,FuS ................ Säkring 5 A 250 V för digitalt I/O-kretskort

K1M ....................... Kontakt, reservvärmare steg 1

K2M ....................... Kontakt, reservvärmare steg 2

K3M ........... ### ..... Kontakt, elpatron

(3)

K4M ....................... Pumprelä

K5M,K6M............... Kontakt för reservvärme, huvudbrytare

M1P ....................... Pump

M2S ............. ## ..... 2-vägsventil för kylningsläge (anskaffas lokalt)

M3S ............... # ..... 3-vägsventil: golvvärme/hushållsvarmvatten

PHC1..................... Optokoppling, indatakrets

Q1DI,Q2DI............. Jordfelsbrytare (anskaffas lokalt)

Q1L........................ Överhettningsskydd, reservvärmare

Q2L,Q3L....### ..... Överhettningsskydd, elpatron

R1H ............... *..... Luftfuktighetssensor (EKRTR) (tillval)

R1T................ * ..... Sensor för omgivningstemperatur (EKRTR

och EKRTW) (tillval)

R1T........................ Termistor för värmeväxlarens utloppsvatten

R2T................ * ..... Extern sensor (golv eller omgivning) (EKRTETS)

(tillval)

R2T........................ Termistor för reservvärmarens utloppsvatten

R3T........................ Termistor för vätskesidans köldmedium

R4T........................ Termistor för inloppsvatten

R5T................ # ..... Termistor, hushållsvarmvattenberedare

S1L ........................ Flödesbrytare

S2S........................ Kontakt för strömförsörjningen med differentierad

eltariff

S3S........................ Kontakt för dubbelt börvärde 2

S4S........................ Kontakt för dubbelt börvärde 1

SS1........................ DIP-switch

TR1........................ Transformator 24 V för kretskort

V1S........................ Gnistskydd 1

V2S........................ Gnistskydd 2

X1M~X9M.............. Kopplingsplintar

X6Y,X9B ................ Kontakt

* Tillval # Tillämpningar för endast varmvattentank. ## Endast tillämpningar med värme/kyla ### Medföljer varmvattenberedaren

(a) Gäller endast för tank med inbyggd elpatron (EKHW*).

(1) Gäller endast för tank med inbyggd elpatron (EKHW*). (2) Gäller endast för tank med inbyggd elpatron (EKHW*). (3) Gäller endast för tank med inbyggd elpatron (EKHW*).

Inomhusenhet för luft/vatten-värmepumpsystem

(a)

4PW62572-3A – 01.2011

EKHBH/X016BB

Page 21

7.3. Systemöversikt över kabeldragning

VARNING

■ Stäng av strömmen innan du utför några kopplingar.

■ All extern kabeldragning och alla komponenter måste

installeras av en behörig elektriker och måste uppfylla gällande bestämmelser.

Illustrationen nedan ger en översikt över den nödvändiga lokala kabeldragningen mellan ﬂera delar av installationen. Se även

"3.4. Typexempel" på sida 4.

11 13

A Enskild strömförsörjning för utomhusenheten,

reservvärmaren och elpatronen

B Utomhusenhet C Bottenplåtsvärmare D Reservvärmare

(1)

E Inomhusenhet

F Rumstermostat (tillval)

G 3-vägsventil för varmvattentanken (tillval)

H 2-vägsventil för kylningsläge (anskaffas lokalt)

I Hushållsvarmvattentank (tillval)

J Elpatron

(2)

K Användargränssnitt (digital styrenhet)

L Strömförsörjning (strömförsörjning med normal eltariff:

endast för strömförsörjning med differentierad eltariff)

8 9

Art. Beskrivning

1 Strömförsörjningskabel

för utomhusenhet

2 Strömförsörjnings-

och signalkabel för inomhusenheten

3 Strömkabel för värmaren

för bottenplåten

4 Strömförsörjningskabel

för reservvärmare

(c)

Nödvändigt antal trådar

2+GND

3+GND

2+GND eller

3+GND

Maximal

arbetsström

5 Rumstermostatkabel 3 eller 4 100 mA 6 Signalkabel för 3-vägsventil 2+GND 100 mA 7 Signalkabel för 2-vägsventil 2+GND 100 mA 8 Strömförsörjningskabel

och signalkabel för överhettningsskydd för elpatronen

(f)

4+GND

9 Te r mistorkabel 2

10 Strömförsörjningskabel

för elpatron

11 Kabel för strömförsörjningen

med differentierad eltariff (spänningsfri kontakt)

(f)

2+GND 13 A

12 Användargränssnittskabel 2 13 Strömförsörjning med normal

eltariff

(a) Se märkskylten på utomhusenheten. (b) Kabeltjocklek 2,5 mm (c) Kabel till bottenplåtsvärmare är endast tillämpligt i kombination med

ERLQ_AA/AB/BA eller för EKBPHT-paketet (tillval). Utomhusenheten ERLQ_CA styr värmaren för bottenplåten internt med hjälp

av utomhusenhetens kretskort. (d) Minsta kabeltjocklek 0,75 mm (e) Se tabellen nedan "Anslutning av strömförsörjning till reservvärmaren" på

sida 19.

(f) Gäller endast för tank med inbyggd elpatron (EKHW*). (g) Termistor- och signalkabel (12 m) medföljer varmvattentanken. (h) Kabeltjocklek 0,75 mm2 till 1,25 mm2, maxlängd: 50 m.

Spänningsfri kontakt ska säkerställa minsta tillämpliga belastning

på 15 V likspänning, 10 mA (i) Kabeltjocklek 0,75 mm2 till 1,25 mm2, maxlängd: 500 m.

2+GND

FÖRSIKTIGT

Välj alla kablar och kabelstorlekar i enlighet med tillämplig lagstiftning.

(a)

(b)

(d)

(e)

(d)

(b)

(g)

(h)

(i)

(b)

(1) För tank utan elpatron (EKHTS) kommer reservvärmaren att användas i

varmvattenberedningsläge.

(2) Gäller endast för tank med inbyggd elpatron (EKHW*).

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

VARNING

När du är färdig med elanslutningarna kontrollerar du att alla elektriska komponenter och kontakter i elboxen är ordentligt anslutna.

Riktlinjer för kabeldragning

■ Större delen av kabeldragningen för enheten ska göras till kopplingsplinten i kopplingsboxen. För att få tillgång till kopplingsplinten öppnar du inomhusenhetens lock och kopplingsboxens servicepanel, se "5.1. Öppna inomhusenheten"

på sida 9.

VARNING

Stäng av strömmen helt – t.ex till utomhusenheten, reservvärmaren och varmvattentanken (om tillämpligt) – innan du tar bort kopplingsboxens servicepanel.

■ Kabeldragskydd ﬁnns på kopplingsboxens undersida. Fäst alla kablar med kabeldragskydd (anskaffas lokalt).

■ En dedikerad strömkrets krävs för reservvärmaren.

■ Installationer utrustade med en hushållsvarmvattenberedare

(tillval) kräver en dedikerad strömkrets för reservvärmaren

(3)

. Du kan läsa mer i installationshandboken för varmvattenberedaren.

(3) Gäller endast för tank med inbyggd elpatron (EKHW*).

Installationshandbok

Page 22

Anslutning av strömförsörjnings- och signalkabel för inomhusenheten

Strömmatning och kabelkrav

Strömförsörjning till inomhusenheten ska ledas genom utomhusenheten. Datakommunikation med utomhusenheten görs via samma kabel.

Alla riktlinjer och speciﬁkationer för lokal kabeldragning mellan inomhusenheten och utomhusenheten ﬁnns i installationshandboken för utomhusenheten.

Procedur 1 Utgå ifrån rätt typ av kabel, anslut strömkretsen till korrekt

kontakter enligt kopplingsschemat och illustrationen nedan.

2 Anslut jordledaren (gul/grön) till jordskruven på kopplingsboxens

monteringsplåt.

3 Fixera kabeln med kabeldragskydd för att minska

dragbelastning på kablarna.

4 Vid kabeldragning ska du tillse att montering av inomhus-

enhetens hölje inte blockeras, se bild 3.

Obs! Endast relevant kabeldragning visas.

123

1 3

123

X1M

X3M

Anslutning av strömförsörjning till reservvärmaren

Strömmatning och kabelkrav

FÖRSIKTIGT

Använd en dedikerad strömkrets för reservvärmaren och elpatronen annan apparat.

(a) Gäller endast för tank med inbyggd elpatron (EKHW*).

Denna strömkrets måste skyddas i enlighet med gällande lagstiftning för skyddsenheter.

Välj kabel för strömförsörjningen enligt gällande lagstiftning. I tabellen nedan anges den maximala belastningsströmmen för reservvärmaren.

Inomhusenhetens modell

EKHB*016BB3V3 3 kW 1x 230 V 13 A — EKHB*016BB6V3 EKHB*016BB6WN 6 kW 3x 400 V 8,6 A — EKHB*016BB9WN 9 kW 3x 400 V 13 A — EKHB*016BB6T1 6 kW 3x 230 V 15 A — EKHB*016BB9T1

(a) Utrustning som uppfyller EN/IEC 61000-3-12 (b) Denna utrustning uppfyller EN/IEC 61000-3-11

impedans Z användarens nät och det offentliga systemet. Installatören eller användaren av utrustningen har ansvaret att säkerställa, genom att vid behov kontakta nätoperatören, att utrustningen endast är ansluten till ett nät där systemimpedansen Z

Procedur 1 Utgå ifrån rätt typ av kabel, anslut strömkretsen till

huvudströmbrytaren enligt kopplingsschemat och illustrationen nedan.

2 Anslut jordledaren (gul/grön) till jordskruven på plint X1M. 3 Fixera kabeln med kabeldragskydd för att minska

dragbelastning på kablarna.

Obs! Endast relevant kabeldragning visas.

(a)

. Dela aldrig strömförsörjning med någon

(1)(2)

Nominell

Reservvär-

marens

kapacitet

(a)(b)

(b)

6 kW 1x 230 V 26 A 0,29

9 kW 3x 230 V 23 A —

är mindre än eller lika med Z

sys

spänning för

reservvär-

maren

(1)

(2)

förutsatt att systemets

vid gränssnittspunkten mellan

max

är mindre än eller lika med Z

Maximal

arbetsström

max

(Ω)

max

Installationshandbok

3x 230 V 3x 400 V

X1M X1M

L1 L2 L3 N L1 N

L1 L2 L3

(1) Europeisk/internationell teknisk standard som anger gränserna för

övertoner som produceras av utrustning ansluten till offentliga lågspänningssystem med inström >16 A och ≤75 A per fas.

(2) Europeisk/internationell teknisk standard som anger gränserna för

spänningsförändringar, spänningsﬂuktuationer och ﬂimmer i offentliga lågspänningssystem för utrustning med märkströmmen ≤75 A.

X3M

Inomhusenhet för luft/vatten-värmepumpsystem

1x 230 V

L1 N

4PW62572-3A – 01.2011

EKHBH/X016BB

Page 23

Anslutning av termostatkabeln

Anslutning av ventilsignalkablar

Anslutning av termostatkabeln beror på tillämpningen. Se även "3.4. Typexempel" på sida 4 och "8.2. Konﬁguration av

rumstermostatinstallationen" på sida 23 för mer information och

konﬁgurationsalternativ för pumpdrift i kombination med en rumstermostat.

Termostatkrav

■ Kraftförsörjning: 230 V AC eller batteridrift

■ Kontaktspänning: 230 V.

Procedur 1 Anslut termostatkabeln till rätt kontakter enligt kabeldiagrammet

och installationshandboken för rumstermostatpaketet.

2 Fixera kabeln med kabeldragskydd för att minska

dragbelastning på kablarna.

3 Ställ in DIP-switch SS2-3 på kretskortet till ON. Se

"8.2. Konﬁguration av rumstermostatinstallationen" på sida 23

för mer information.

Anslutning av kontakter för första börvärde och andra börvärde

Anslutning av kontakt för börvärde är endast relevant om kontakt för dubbelt börvärde har aktiverats.

Se även "3.4. Typexempel" på sida 4 och "Styrning med dubbla

börvärden" på sida 33.

Kontaktkrav

Kontakten ska vara en spänningsfri kontakt som säkerställer 230 V (100 mA).

Procedur 1 Anslut kontakten för första börvärde och andra börvärde till

motsvarande kontakter enligt bilden nedan

X2M

123

SP1SP2

SP1 Kontakt för första börvärde SP2 Kontakt för andra börvärde

2 Fixera kablarna med kabeldragskydd för att minska

dragbelastning på kablarna.

3 Beroende på begärd pumpdrift anges DIP-switch SS2-3 och

lokal inställning [F-00]. Se "8.3. Konﬁguration av pumpdrift" på

sida 24 och inställning [F-00] in "[F] Alternativinställning" på sida 38.

Ventilkrav

■ Kraftförsörjning: 230 V AC

■ Maximal arbetsström: 100 mA

Kabeldragning för 2-vägsventilen 1 Använd lämplig kabel och anslut ventilsignalkabeln till plint X2M

enligt kopplingsschemat.

NOTERING

Kabeldragningen skiljer sig för en NC-ventil (normalt stängd) och en NO-ventil (normalt öppen). Kontrollera att anslutningar görs till rätt kontaktnummer enligt kopplingsschemat och illustrationerna nedan.

Normalt stängd (NC)

2-vägsventil

5X2M 6 7

Normalt öppen (NO)

2-vägsventil

5 6X2M 7

2 Fixera kabeln/kablarna med kabeldragskydd för att minska

dragbelastning på kablarna.

Kabeldragning för 3-vägsventilen 1 Utgå ifrån rätt typ av kabel, anslut ventilsignalkabeln till rätt

kontakter enligt kopplingsschemat.

NOTERING

Två typer av 3-vägsventiler kan anslutas. Kabeldragningen skiljer sig åt mellan typerna:

■ "Fjädrande 2-trådig" 3-vägsventil 3-vägsventilen ska monteras så att uppvärmningskretsen väljs när 3-vägsventilen inte används (ej aktiverad).

■ "SPST 3-trådig" 3-vägsventil 3-vägsventilen ska monteras så att varmvattenberedningskretsen väljs när terminalerna 9 och 10 inte strömsätts.

"Fjädrande 2-trådig" ventil "SPST 3-trådig" ventil

9X2M 8

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

2 Fixera kabeln/kablarna med kabeldragskydd för att minska

dragbelastning på kablarna.

Anslutning av värmare för bottenplåten

1 Utgå ifrån rätt typ av kabel, anslut strömförsörjningskabeln till

rätt kontakter enligt kopplingsschemat nedan.

15a

X2M

1 X1Y

värmare för bottenplåten

2 Fixera kabeln/kablarna med kabeldragskydd för att minska

dragbelastning på kablarna.

3 Vid kabeldragning ska du tillse att montering av

inomhusenhetens hölje inte blockeras.

4 Välj passande lokala inställningar för värmaren för bottenplåten.

Se "[F-02]", "[F-03]" och "[F-04]" på sida 38.

Installationshandbok

Page 24

INFORMATION

Bottenplåtsvärmare är endast tillämpligt i kombination med ERLQ_AA/AB/BA eller för EKBPHT-paketet (tillval). Utomhusenheten ERLQ_CA styr värmaren för bottenplåten internt med hjälp av utomhusenhetens kretskort.

Anslutning till strömförsörjning med differentierad eltariff

Elbolag i hela världen arbetar hårt för att tillhandahålla pålitliga eltjänster till konkurrenskraftiga priser, och kan ofta fakturera kunderna med rabatter för till exempel tid på dygnet elen används, årstid eller enligt den så kallade Wärmepumpentarif i Tyskland och Österrike...

Denna utrustning kan anslutas till ett sådant system för strömförsörjning med differentierad eltariff.

Kontakta elbolaget som är leverantör på platsen där denna utrustning ska installeras för att kontrollera om det är lämpligt att ansluta utrustningen i ett eventuellt system för strömförsörjning med differentierad eltariff.

När utrustningen är ansluten till en sådan strömförsörjning med differentierad eltariff har elbolaget rätt att:

■ Avbryta strömförsörjning till utrustningen under vissa tidsperioder.

■ Kräva att utrustningen bara konsumerar en begränsad mängd

elektricitet under vissa tidsperioder.

Inomhusenheten är designad för att ta emot en insignal som ställer om enheten i tvingande av-läge. Utomhusenhetens kompressor kommer då inte att köras.

Möjliga typer av strömförsörjning med differentierad eltariff

Möjliga anslutningar och krav på anslutning av utrustningen till en sådan strömkälla illustreras i bilden nedan:

1 2

[d-01]=1

S2S

1 2

[d-01]=2

S2S

När utomhusenheten är ansluten till en strömförsörjning med differentierad eltariff måste den spänningsfria kontakten för mottagaren som styr den differentierade eltariffsignalen från elleverantören vara ansluten till kontakterna 17 och 18 på X2M (som illustreras i bilden ovan).

När parametern [d-01]=1 vid det tillfälle då den differentierade eltariffsignalen skickas av elleverantören, kommer den kontakten att öppnas och enheten övergå i tvingande av-läge

När parametern [d-01]=2 vid det tillfälle då den differentierade eltariffsignalen skickas av elleverantören, kommer den kontakten att slutas och enheten övergå i tvingande av-läge

Typ 1

Den här typen av strömförsörjning med differentierad eltariff avbryts inte.

Typ 2

Den här typen av strömförsörjning med differentierad eltariff avbryts efter en viss tid.

Typ 3

Den här typen av strömförsörjning med differentierad eltariff avbryts omedelbart.

Anslut inomhusenheten till strömförsörjning med normal eltariff

Om strömförsörjning med differentierad eltariff är av typ 2 eller 3 (strömavbrott i elnätet till utomhusdelen) måste inomhusenheten anslutas till en strömförsörjning med normal eltariff för att tillåta kontinuerlig reglering och drift inomhus (t.ex. pumpen).

Koppla loss kontakten X6YA från X6Y och anslut X6YB till X6Y.

X2M30 31

BLK

WHT

X6YB

X6YA

X6Y

X6YB

X6Y

BLK

WHT

(1)

(2)

X2M30 31

X6YA

1 2

1 Box för strömförsörjning med differentierad eltariff 2 Mottagare som kontrollerar signalen från elleverantören 3 Strömförsörjning till utomhusenhet (se

4 Spänningsfri kontakt till inomhusenheten 5 Strömförsörjning med normal eltariff

Installationshandbok

S2S

installationshandboken som medföljer utomhusenheten)

1 2

A1P

X40A

S2S

X2M17 18 30 31

(1) När signalen släpps igen kommer den spänningsfria kontakten att slutas

och enhetens drift att återstartas. Det är därför viktigt att du låter den automatiska omstartsfunktionen vara aktiverad. Läs mer under

"[3] Automatisk omstart" på sida 28.

(2) När signalen släpps igen kommer den spänningsfria kontakten att öppnas

och enhetens drift att återstartas. Det är därför viktigt att du låter den automatiska omstartsfunktionen vara aktiverad. Läs mer under

"[3] Automatisk omstart" på sida 28.

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 25

INFORMATION

■ Om funktionen för differentierad eltariff är aktiverad kan inte ﬂytspacklets torkningsfunktion aktiveras.

■ Vid anslutning av utrustningen till en strömförsörjning med differentierad eltariff ska du ändra lokal inställning [d-01]. Om strömförsörjning med differentierad eltariff är av typ 1 eller inomhusenheten är ansluten till strömförsörjning med normal eltariff (via 30-31, X2M) ändras båda lokala inställningarna [d-01] och [d-00]. Läs mer under "[d] Strömförsörjning med differentierad

eltariff/Lokalt växlingsvärde, väderberoende" på sida 37.

■ Om strömförsörjning med differentierad eltariff är av typ 1 eller inomhusenheten är ansluten till strömförsörjning med normal eltariff, tvingas enheten till avstängning. Styrning av solvärmepumpen är fortfarande möjlig. När signalen för differentierad eltariff skickas kommer den centraliserade styrningsindikatorn e att blinka för att indikera att differentierad eltariff är aktiv.

■ Om strömförsörjning med differentierad eltariff är av typ 2 eller 3 och inomhusenheten inte är ansluten till strömförsörjning med normal eltariff, kan värmarna inte styras. Detta avbrott i strömförsörjningen bör inte vara längre än 2 timmar, annars kommer styrenhetens realtidsklocka att återställas. Under avbrottet i strömförsörjningen visas inget på styrenhetens display.

7.4. Flyttning av den digitala styrenheten

Den digitala styrenheten har fabriksmonterats på inomhusenheten. (Se "5.2. Huvudkomponenter" på sida 10 för faktisk position). Vid behov kan den digitala styrenheten ﬂyttas.

Tänk på att bara 1 digital styrenhet kan vara ansluten till inomhusenheten.

Kabelspeciﬁkationer

Kabelspeciﬁkation Värde

Typ 2-trådig

Diameter 0,75-1,25 mm

Maxlängd 500 m

3 Inkoppling av enheten

16a

P1P2

4 5

1 Enhet 2 Den digitala styrenhetens bakdel. 3 Den digitala styrenhetens främre del. 4 Inkoppling från baksidan 5 Inkoppling från översidan 6 Knipsa upp hål för kabeldragningen med en tång eller

liknande.

Anslut terminalerna på överkanten av den digitala styrenheten och terminalerna i enheten (P1 till 16, P2 till 16a).

NOTERING

■ Vid kabeldragning ska du hålla kablarna ifrån strömförsörjningens kablage för att undvika störningar (brus).

■ Skala bort skärmningen för den del som ska föras genom insidan på den digitala styrenhetens hölje ( l ).

4 Sätt tillbaka den digitala styrenhetens överdel.

FÖRSIKTIGT

Kontrollera att ingen kabel hamnar i kläm vid anslutningen.

Sätt först tillbaka clipsen i underkant.

NOTERING

Kablaget för anslutning medföljer inte.

Montering

NOTERING

Den digitala styrenheten ska monteras inomhus.

1 Ta bort den digitala styrenhetens frontpanelen.

För in en skruvmejsel i spåren (1) i den bakre delen av den digitala styrenheten och ta bort den främre delen av den digitala styrenheten.

2 Fäst den digitala styrenheten på en plan yta.

NOTERING

Var försiktig så att du inte drar åt monteringsskruvarna för hårt så att den nedre delen av den digitala styrenheten blir skev.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 26

8. START OCH KONFIGURATION

8.2. Konﬁguration av rumstermostatinstallationen

Inomhusenheten bör konﬁgureras av installatören för att matcha installationsmiljön (utomhusklimatet, installerade tillbehör, o.s.v.) och användarens expertis.

FÖRSIKTIGT

Det är viktigt att all information i detta kapitel läses i ordning av installatören och att systemet konﬁgureras därefter.

FARA: ELEKTRISKA STÖTAR

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

8.1. Ställa in DIP-switcharna, översikt

DIP-switch SS2 är placerad på kopplingsboxens kretskort (se "5.3. Huvudkomponenter i kopplingsboxen" på sida 11) och möjliggör konﬁguration av varmvattentankens installation, rumstermostatanslutning och pumpdrift.

VARNING

Stäng av strömmen innan du öppnar kopplingsboxens servicepanel och ändrar DIP-switchinställningarna.

ONOFF

DIP-

switch

SS2

1 Ej tillämpligt för

2 Installation av

3 Rumstermostatanslutning

4 Denna inställning

(a) Endast tillämpligt om DIP-switch 2 = ON. (b) Uppvärmning/kylning eller varmvattenberedningsläge kan begränsas med

programtimer och/eller lokala inställningar (4, 5, 8).

Beskrivning ON OFF

installatören

hushållsvarmvattenberedare (se "8.4. Konﬁguration av

hushållsvarmvattenbereda re" på sida 24)

(se "8.2. Konﬁguration av

rumstermostatinstallationen" på sida 23)

driftsläget för värmepumpen när det ﬁnns ett samtidigt behov av mer uppvärmning/ kylning och varmvattenberedning.

(a)

avgör

4321

— (Standard)

Installerad Ej installerat

Rumstermostatanslutning

Prioritet uppvärmning/ kylning

(standard)

Ingen rumstermostat ansluten (standard)

Prioritet för sidan med högst behov

(b)

■ När ingen rumstermostat är ansluten till

inomhusdelen, bör brytaren SS2-3 ställas in

ONOFF

4321

på OFF.

■ När rumstermostaten är ansluten till

inomhusdelen, bör brytaren SS2-3 ställas in

ONOFF

4321

på ON.

■ Bekräfta korrekta inställningar (6®02=ja, 6®05=9, 6®06=5) på rumstermostaten för att förhindra att pumpen hela tiden startar och stannar (skramlar), vilket försämrar pumpens livslängd.

INFORMATION

■ När rumstermostaten är ansluten till inomhusenheten är programtimers för uppvärmning och komfortkyla aldrig tillgängliga. Andra programtimers påverkas inte. Mer information om programtimers ﬁnns i bruksanvisningen.

■ När rumstermostaten är ansluten till inomhusenheten och =-knappen eller y-knappen trycks ned kommer indikatorn för centraliserad styrning e att blinka för att indikera att rumstermostaten har prioritet och styr på/av-drift och ändring av driften.

I följande tabell sammanfattas den nödvändiga konﬁgurationen och termostatkabeldragningen i kopplingsplinten (X2M: 1, 2, 3, 4) i kopplingsboxen. Pumpdrift anges i den tredje kolumnen. De tre sista kolumnerna indikerar om följande funktionalitet är tillgänglig på användargränssnittet (UI) eller hanteras av termostaten (T):

• uppvärmning eller komfortkyla på/av (y)

•byte av uppvärmning/komfortkyla (=)

• programtimers för uppvärmning och komfortkyla (pr)

Termostat Konﬁguration Pumpdrift yyyy==== pppprr

Ingen termostat • SS2-3=OFF

Te r mostat endast för uppvärmning

Te r mostat med växling uppvärmning/ komfortkyla

(a) Pumpen stannar när uppvärmning/komfortkyla stängs av eller när vattnet når

önskad vattentemperatur enligt användargränssnittet. Med uppvärmning/ komfortkyla påsatt körs pumpen var 5:e minut under 3 minuter för att kontrollera vattentemperaturen.

• kabeldragning: (ingen)

X2M

1234

• SS2-3=ON

• kabeldragning:

X2M

1234

• SS2-3=ON

• kabeldragning: (se installationshandboken för rumstermostatpaketet)

• SS2-3=ON

• kabeldragning: (se installationshandboken för rumstermostatpaketet)

bestäms av utvattentemperaturen

på när uppvärmning eller komfortkyla är på

(y)

på vid uppvärmningsbegäran av rumstermostaten

på vid uppvärmningsbegäran eller komfortkylningsb egäran av rumstermostaten

(a)

UI UI UI

T——

TT—

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

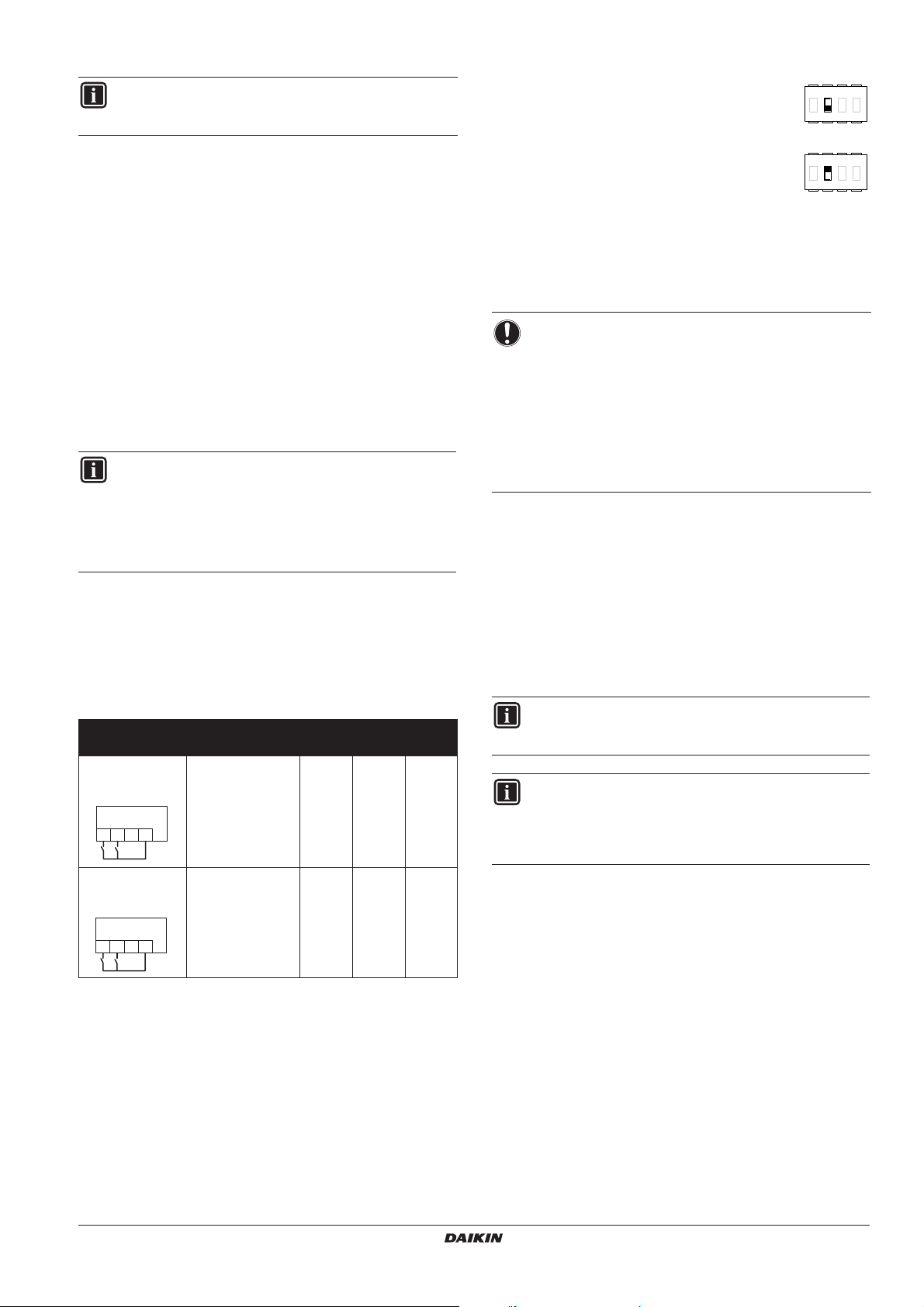

Page 27

8.3. Konﬁguration av pumpdrift

8.4. Konﬁguration av hushållsvarmvattenberedare

INFORMATION

Information om hur du ställer in pumphastigheten ﬁnns i "8.8. Ställa in pumphastigheten" på sida 25.

Utan rumstermostat: DIP-switch SS2-3=OFF

Utan termostat ansluten till inomhusenheten bestäms pumpdriften av utvattentemperaturen.

Du kan tvinga kontinuerlig pumpdrift utan ansluten rumstermostat på följande vis:

- ställ in brytaren SS2-3 till ON,

-kortslut kontakterna 1-2-4 på kopplingsplinten i kopplingsboxen.

Med rumstermostat DIP-switch SS2-3=ON

När termostaten är ansluten till inomhusenheten körs pumpen kontinuerligt när en uppvärmnings- eller komfortkylningsbegäran kommer från termostaten.

Dubbelt börvärde

När dubbelt börvärde är aktiverat kommer pumpdriften att bestämmas med statusen för DIP-switchen SS2-3 och kontakter för val av börvärde. Se nedanstående tabell.

INFORMATION

När dubbelt börvärde är aktiverat är "tvingad kontinuerlig pumpdrift" inte möjlig. När SS2-3 är ON medan SP1 och SP2 båda är stängda kommer pumpdriften att vara densamma som "med rumstermostat" och det andra börvärdet kommer att vara det tillämpliga börvärdet. Se nedanstående tabell.

I följande tabell sammanfattas den nödvändiga konﬁgurationen och kabeldragningen i kopplingsplinten (X2M: 1, 2, 4) i kopplingsboxen. Pumpdrift anges i den tredje kolumnen. De tre sista kolumnerna indikerar om följande funktionalitet är tillgänglig på användargränssnittet (UI) eller hanteras av börvärdesvalkontakterna SP1 och SP2:

• uppvärmning eller komfortkyla på/av (y)

•byte av uppvärmning/komfortkyla (=)

• programtimers för uppvärmning och komfortkyla (pr)

Dubbelt börvärde

Konﬁguration Pumpdrift yy

• [7-02]=1

• SS2-3=OFF

• kabeldragning:

X2M

123

SP1SP2

• [7-02]=1

• SS2-3=ON

• kabeldragning:

X2M

1234

SP2

SP1

(a) Pumpen stannar när uppvärmning/komfortkyla stängs av eller när vattnet

når önskad vattentemperatur enligt användargränssnittet. Med uppvärmning/ komfortkyla påsatt körs pumpen var 5:e minut under 3 minuter för att kontrollera vattentemperaturen.

bestäms av utvattentemperaturen

på när huvud- och/ eller underbörvärde begärs

SP1 = Kontakt för första börvärde SP2 = Kontakt för andra börvärde

(a)

UI UI UI

SP2/SP1 UI —

==== pppprr

■ När ingen varmvattentank är installerad bör

ONOFF

4321

brytaren SS2-2 ställas in på OFF (standard).

■ Med en varmvattentank installerad bör

ONOFF

4321

brytaren SS2-2 ställas in på ON.

Som nämndes i "Hushållsvarmvattentank (tillval)" på sida 3 ﬁnns 2 typer av varmvattenberedare tillgängliga:

■ tank med inbyggd elpatron (EKHW*) ([4-03] standardvärdet är 3),

■ tank utan elpatron (EKHTS) ([4-03] standardvärdet är 5).

NOTERING

För att systemet ska fungera korrekt är det mycket viktigt att göra alla nödvändiga kabelanslutningar korrekt mellan inomhusenheten och kopplingsboxen

(a)

för varmvatten-

beredaren innan SS2-2 anges till ON.

Tillämpliga logikkretsar och inställningar (exempel [4-03] standard) aktiveras beroende på den anslutna varmvattenberedaren. Se "[4] Reservvärme-/elpatrondrift

och avstängningstemperatur för uppvärmning" på sida 28

för mer information.

(a) Gäller endast för tank med inbyggd elpatron (EKHW*).

8.5. Första start vid låga utomhustemperaturer

Vid första start samt när vattentemperaturen är låg är det viktigt att vattnet värms upp gradvis. Om du inte gör det kan betonggolv spricka på grund av snabb temperaturförändring. Kontakta den ansvarige betonggjutningsentreprenören för ytterligare information.

För detta ändamål kan den lägsta inställningen för utvattentemperaturen sänkas till ett värde mellan 15°C och 25°C genom ändring av lokal inställning [9-01] (nedre gräns för uppvärmningstemperaturen). Läs mer under "8.9. Inställningar" på sida 26.

INFORMATION

Om utvattentemperaturen ställts in mellan 15°C och 25°C utförs uppvärmningen enbart av reservvärmaren.

INFORMATION

To r kningsprogram för golvvärmens ﬂytspackel erbjuder möjligheten att låta uppvärmningen ske gradvis. Se

"9.4. Torkningsprogram för golvvärmens ﬂytspackel" på sida 43.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

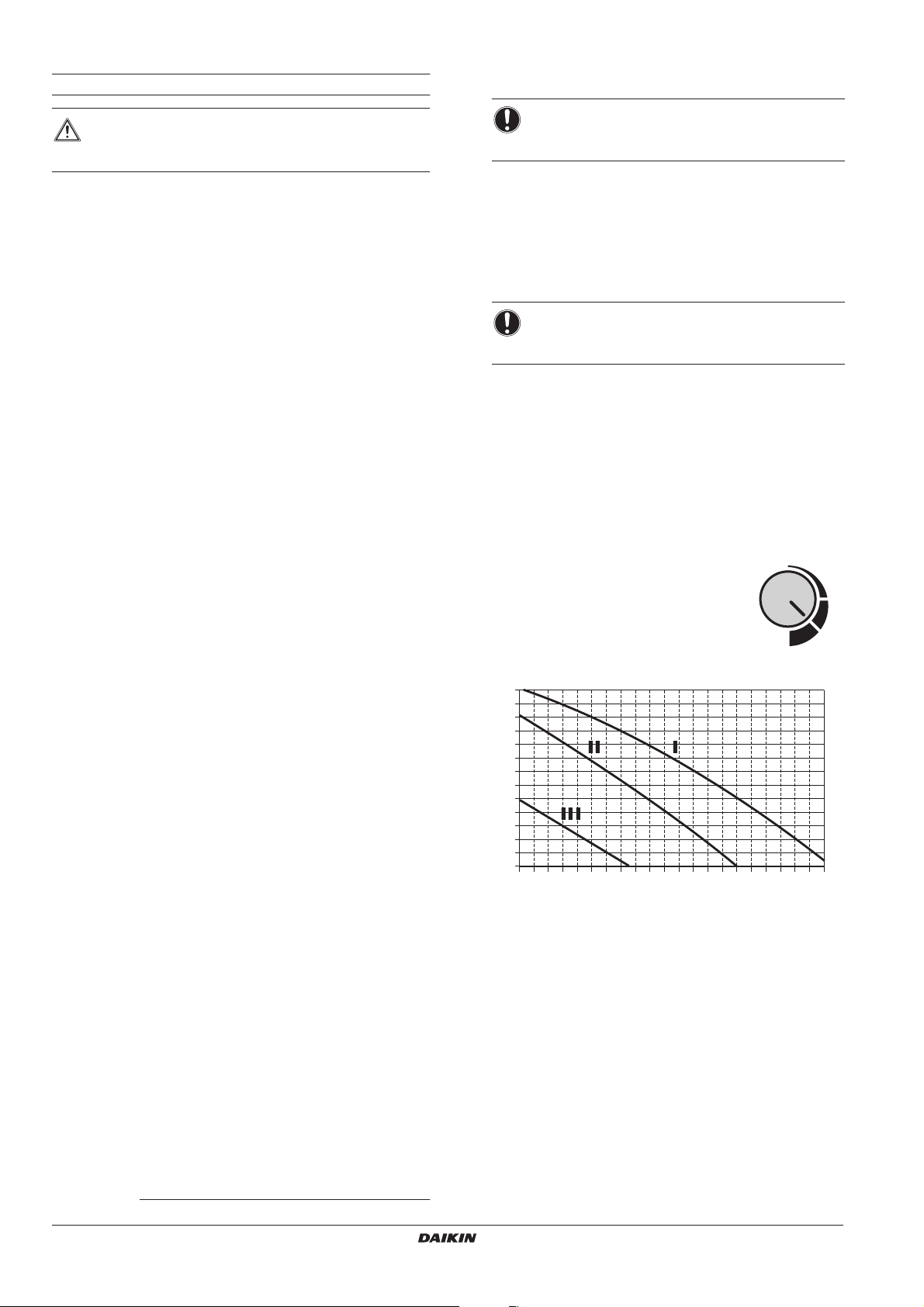

Page 28

8.6. Kontroller före drift

Kontroller före första start

15 Övertrycksventil

Kontrollera att reservvärmaren är helt fylld med vatten genom att öppna övertrycksventilen. Den bör släppa ut vatten, inte luft.

FARA

Stäng av all strömförsörjning innan du utför några anslutningar.

Efter installation av enheten, kontrollera följande innan du slår på strömbrytaren:

1 Installation

Se till att enheten installerats ordentligt, detta för att undvika onormala ljud och vibrationer när enheten startas.

2 Fältledningar

Kontrollera att kabeldragningen mellan den lokala försörjningspanelen och inomhusenheten, utomhusenheten och inomhusenheten, inomhusenheten och ventiler (när så är tillämpligt), inomhusenheten och rumstermostaten (när så är tillämpligt) och inomhusenheten och varmvattentanken har utförts i enlighet med anvisningarna i kapitlet "7. Elektrisk

ledningsdragning" på sida 17, enligt tillämpliga kopplings-

scheman och gällande bestämmelser.

3 Säkringar och skyddsanordningar

Kontrollera att säkringarna och de lokala skyddsanordningarna är av den storlek och typ som anges i kapitlet "12. Tekniska

speciﬁkationer" på sida 50. Se till att vare sig någon säkring eller

skyddsanordning har förbikopplats.

4 Reservvärmarens överströmsskydd F1B/F3B

Glöm inte att aktivera elpatronens strömbrytare F2B i kopplingsboxen (F1B/F3B beror på typ av elpatron). Se kopplingsschemat.

5 Elpatronens strömbrytare F2B

(1)

Glöm inte att aktivera elpatronens strömbrytare F2B i kopplingsboxen (gäller endast enheter med varmvattentank (tillval)).

6 Jordning

Se till att alla jordningsledningar dragits korrekt och att alla jordkontakter är ordentligt åtdragna.

7 Inre ledningar

Kontrollera att inga lösa kablar eller skadade komponenter ﬁnns i kopplingsboxen.

8 Fastsättning

Se till att enheten sitter fast ordentligt, detta för att undvika onormala ljud och vibrationer när enheten startas.

9 Skadad utrustning

Kontrollera insidan av enheten för att se om komponenter är skadade eller rör klämda.

10 Köldmediumläckor

Leta på insidan av enheten efter köldmediumläckor. Om du upptäcker en köldmediumläcka, kontakta din återförsäljare.

11 Nätspänning

Kontrollera nätspänningen över försörjningspanelen. Spänningen ska överensstämma med spänningen på etiketten på enheten.

12 Rörstorlek och rörisolering

Kontrollera att korrekt rörstorlek installerats och att isoleringen är korrekt utförd.

13 Stoppventiler

Se till att utomhusenhetens stoppventiler (gas och vätska) är öppna helt.

14 Luftningsventil

Kontrollera att luftningsventilen är öppen (minst 2 varv).

NOTERING

Användning av systemet när reservvärmaren inte är helt fylld med vatten skadar reservvärmaren!

16 Vattenläcka

Kontrollera inuti enheten om det har uppstått ett vattenläckage. I så fall ska du stänga avstängningsventilerna för vatteninloppet och vattenutloppet och kontakta återförsäljaren.

17 Avstängningsventiler

Kontrollera att avstängningsventilerna är korrekt installerade och helt öppna.

NOTERING

Om systemet används med stängda ventiler kan pumpen skadas!

8.7. Sätta på inomhusenheten

När strömmen till inomhusenheten är påslagen visas "88" på användargränssnittet vid initieringen, som kan ta upp till 30 sekunder. Under denna process kan användargränssnittet inte användas.

8.8. Ställa in pumphastigheten

Pumphastigheten kan väljas på pumpen (se "5.2. Huvudkomponenter"

på sida 10).

Standardinställningen är högsta hastighet (I). Om vattenﬂödet i systemet är för högt (t.ex. buller av rinnande vatten i installationen) kan hastigheten sänkas till medel (II) eller låg hastighet (III).

Det tillgängliga externa statiska trycket (ESP, anges i kPa) i funktion av vattenﬂödet (l/min) visas i diagrammet nedan.

ESP [kPa]

16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58

III

IIII

[l/min]

III

(1) Gäller endast för tank med inbyggd elpatron (EKHW*).

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 29

8.9. Inställningar

Inomhusenheten ska konﬁgureras av installatören för att matcha installationsmiljön (utomhusklimatet, installerade tillbehör, o.s.v.) och användarens krav. Till detta kommer ett antal lokala inställningar. Dessa inställningar kan nås och programmeras via användargränssnittet på inomhusdelen.

Varje lokal inställning får ett 3-siffrigt nummer eller kod, t.ex. [1-03], som indikeras på användargränssnittets display. Den första siffran [1] indikerar den 'första koden' eller lokala inställningsgruppen. Den andra och tredje siffran [03] indikerar tillsammans den 'andra koden'.

En lista över alla lokala inställningar och standardvärden ﬁnns under

"8.10. Inställningar, tabell" på sida 39. I den här listan ﬁnns

2 kolumner för registrering av datum och värde för lokala inställningar som skiljer sig från standardvärdet.

En detaljerad beskrivning av alla lokala inställningar ﬁnns under

"Detaljerad beskrivning" på sida 26.

Procedur

Så här ändrar du en eller ﬂera lokala inställningar:

Detaljerad beskrivning

[0] Användarbehörighetsnivå

Vid behov kan vissa knappar i användargränssnittet göras otillgängliga för användaren.

Tre behörighetsnivåer är tillgängliga (se tabellen nedan). Växling mellan nivå 1 och nivå 2/3 görs genom att hålla ned 4 knapparna pfi och pfj omedelbart följt av att hålla ned knapparna s, ba i minst 5 sekunder (i normalläge). Observera att ingen indikering visas på användargränssnittet. När nivå 2/3 valts bestäms den aktuella behörighetsnivån – antingen nivå 2 eller nivå 3 – av den lokala inställningen [0-00].

Behörighetsnivå

Knapp

Knapp för tyst drift

Knapp för väderberoende temperaturinställning

Aktiverings-/ inaktiveringsknapp för programtimern

Programmeringsknapp

Tidsinställningsknapp

Knapp för inspektion/ testkörning

pfi pfj

1 2 3

kan

användas

kan

användas

kan

användas

kan

användas

kan

användas

kan

användas

——

kan

användas

——

—

1 Tr yck på knappen z i minst 5 sekunder för att övergå till

FÄLTINSTÄLLNINGSLÄGET. Ikonen $ (3) visas. Den aktuella inställningskoden visas ; (2), med inställt värde till höger - (1).

2 Tr yc k på bgi-knappen för att välja första inställningskod. 3 Tr yc k på bgj-knappen för att välja andra inställningskod. 4 Tr yc k på pfi-knappen och pfj-knappen för att

ändra inställningsvärde för den valda inställningen.

5 Spara det nya värdet genom att trycka på knappen pr. 6 Upprepa steg 2 till 4 för att ändra inställningar efter behov. 7 När du är klar trycker du på knappen z för att lämna

FÄLTINSTÄLLNINGSLÄGE

NOTERING

Ändringar av en speciﬁk inställning lagras endast när knappen pr trycks ned. Om du går till en annan inställningskod eller trycker på knappen z ignoreras den gjorda ändringen.

INFORMATION

■ Före leverans har värdena inställts enligt

"8.10. Inställningar, tabell" på sida 39.

■ När du lämnar FÄLTINSTÄLLNINGSLÄGET kan "88" visas på den användargränssnittets LCD-panel medan enheten initieras.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 30

[1] Väderberoende temperaturinställning

Den väderberoende temperaturinställningen deﬁnierar parametrarna för väderberoende drift av enheten. Vid väderberoende drift bestäms vattentemperaturen automatiskt beroende på utomhustemperaturen: kallare utomhustemperaturer resulterar i varmare vatten och vice versa. Vid väderberoende drift kan användaren växla vattentemperaturen uppåt eller nedåt med maximalt 5°C. Se bruksanvisningen för mer information om väderberoende drift.

■ Lokala inställningar för uppvärmningsdrift

■ [1-00] Låg omgivningstemperatur (Lo_A): låg utomhus-

temperatur.

■ [1-01] Hög omgivningstemperatur (Hi_A): hög utomhustemperatur.

■ [1-02] Inställningstemperatur för låg omgivningstemperatur (Lo_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller faller under den låga omgivningstemperaturen (Lo_A). Observera att Lo_Ti-värdet ska vara högre än Hi_Ti, eftersom varmare vatten krävs för lägre utomhustemperaturer (d.v.s. Lo_A).

■ [1-03] Inställningstemperatur för hög omgivningstemperatur (Hi_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller stiger över den höga omgivningstemperaturen (Hi_A). Observera att Hi_Ti-värdet ska vara lägre än Lo_Ti, eftersom högre utomhustemperaturer (d.v.s. Hi_A) inte kräver lika varmt vatten.

■ Lokala inställningar för avkylningsdrift

■ [1-05] Väderberoende för kylfunktion aktiverad (1)/inaktiverad

(0)

■ [1-06] Låg omgivningstemperatur (Lo2_A): låg utomhustemperatur.

■ [1-07] Hög omgivningstemperatur (Hi2_A): hög utomhustemperatur.

■ [1-08] Inställningstemperatur för låg omgivningstemperatur (Lo2_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller faller under den låga omgivningstemperaturen (Lo2_A). Observera att Lo2_Ti-värdet ska vara högre än Hi2_Ti, eftersom mindre kallvatten krävs för lägre utomhustemperaturer (d.v.s. Lo2_A).

■ [1-09] Inställningstemperatur för hög omgivningstemperatur (Hi2_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller stiger över den höga omgivningstemperaturen (Hi2_A). Observera att Hi2_Ti-värdet ska vara lägre än Lo2_Ti, eftersom kallare vatten krävs för högre utomhustemperaturer (d.v.s. Hi2_A).

Lo_Ti

Lo2_Ti

Hi_Ti

Hi2_Ti

Lo_A

Lo2_A

TtMålvattentemperatur

Omgivningstemperatur (utomhus)

Shift value Växlingsvärde

Hi_A

Hi2_A

+ 05

– 05

Shift value

[2] Desinfektionsfunktion

Gäller endast installationer med en varmvattentank.

Desinfektionsfunktionen desinﬁcerar varmvattentanken genom att regelbundet höja hushållsvarmvattnet till en viss temperatur.

FÖRSIKTIGT

Den lokala inställningen av desinfektionsfunktionen ska göras av installatören, enligt gällande lagstiftning.

■ [2-00] Driftsintervall: Dag(ar) i veckan som varmvattnet ska hettas upp ytterligare.

■ [2-01] Status: Deﬁnierar om desinfektionsfunktionen är på (1) eller av (0).

■ [2-02] Starttid: Den tid på dagen då varmvattnet ska hettas upp ytterligare.

■ [2-03] Temperaturinställning: Den högre vattentemperatur som ska uppnås.

■ [2-04] Intervall: Tidsperiod som deﬁnierar hur länge den inställda temperaturen ska bibehållas.

DHW

[2-03]

00.00 22.00 24.0001.00 23.00 t

Hushållsvarmvattentemperatur

DHW

Användarinställd temperatur (enligt användargränssnittet)

Inställd högre temperatur [2-03]

t Tid

[2-04]

[2-02]

VARNING

Var medveten om att hushållsvarmvattentemperaturen vid varmvattenkranen kommer att motsvara det värde som anges i lokal inställning [2-03] efter en desinfektionsoperation.

Om den höga hushållsvarmvattentemperaturen kan innebära en potentiell risk för skador på människor ska en blandningsventil (anskaffas lokalt) installeras vid hushållsvarmvattenberedarens utloppsanslutning. Blandningsventilen ska säkerställa att varmvatten-temperaturen vid varmvattenkranen aldrig överstiger ett angivet maxvärde. Den maximalt tillåtna varmvatten-temperaturen ska anges enligt gällande lagstiftning.

FÖRSIKTIGT

Se till att desinfektionsfunktionens starttid [2-02] med deﬁnierad varaktighet på [2-04] inte avbryts av varmvattenbehov i hushållet.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 31

[3] Automatisk omstart

När strömmen återvänder efter ett strömavbrott tillämpar den automatiska omstartsfunktionen användargränssnittets inställningar vid strömavbrottet.

NOTERING

Vi rekommenderar därför att du alltid har den automatiska omstartsfunktionen aktiverad.

Observera att med funktionen inaktiverad aktiveras inte programtimern när strömmen återvänder efter ett strömavbrott. Tryck på knappen pr för att aktivera programtimern igen.

■ [3-00] Status: Deﬁnierar om den automatiska

omstartsfunktionen är PÅ (0) eller AV (1).

NOTERING

Om strömförsörjningen med differentierad eltariff är av en typ där strömförsörjningen avbryts ska du alltid tillåta den automatiska omstartsfunktionen.

INFORMATION

Kontinuerlig reglering av inomhusenheten kan garanteras oberoende av status för strömförsörjningen med differentierad eltariff, genom att ansluta inomhusenheten till en strömförsörjning med normal eltariff. Se "Anslutning

till strömförsörjning med differentierad eltariff" på sida 21.

[4] Reservvärme-/elpatrondrift och avstängningstemperatur för uppvärmning

Reservvärmedrift (endast för EKHW* eller användningar utan varmvattenberedare installerad)

INFORMATION

Gäller för varmvattenberedare med inbyggd elpatron (EKHW*).

ELLER

när ingen vattenberedaren ﬁnns som tillval (all information och alla begränsningar gällande elpatronen kan försummas).

Användning av reservvärmaren kan helt stängas av, sättas på eller inaktiveras beroende på användning av elpatronen.

■ [4-00] Status: Deﬁnierar om reservvärmedrift är aktiverad (1) eller inaktiverad (0).

■ [4-01] Prioritet: deﬁnierar om reservvärmaren och elpatronen kan köras samtidigt (0), om elpatronen har prioritet över reservvärmardriften (1) eller om reservvärmedrift har prioritet över elpatrondrift (2).

INFORMATION

När den lokala prioritetsinställningen är PÅ (1) kan systemets uppvärmningsprestanda försämras vid låga utomhustemperaturer, eftersom uppvärmning av varmvatten med reservvärmaren inte är tillgänglig för uppvärmning (uppvärmning görs fortfarande med värmepumpen).

När den lokala prioritetsinställningen är PÅ (2) kan systemets uppvärmningsprestanda försämras vid låga utomhustemperaturer, eftersom uppvärmning av varmvatten med elpatronen inte är tillgänglig för varmvattenberedning. Varmvattenberedning med värmepump är fortfarande möjlig.

Elpatrondrift (endast för EKHW*)

INFORMATION

Gäller för varmvattenberedare med inbyggd elpatron (EKHW*).

Gäller endast installationer med en varmvattentank.

Drift med elpatron kan aktiveras eller begränsas beroende på utomhustemperatur (T

), hushållsvarmvattentemperatur (T

DHW

) eller

värmepumpens driftläge.

■ [4-03] Elpatrondrift: Deﬁnierar om tillvalselpatronen är aktiverad (1) eller har vissa begränsningar (0/2/3/4).

Förklaring av inställningar för [4-03]

Elpatronen kan endast köras om hushållsvarmvattenläge är aktiverat (w).

■ [4-03]=0 Elpatrondrift är endast tillåten under "[2] Desinfektionsfunktion" och "Kraftfull hushålls-varmvattenberedning" (se bruksanvisningen). Denna inställning är endast rekommenderad om kapaciteten för värmepumpen klarar uppvärmningskraven för huset och varmvattenberedningen över hela uppvärmningssäsongen.

Resultatet av denna inställning är att hushållsvarmvattnet aldrig kommer att värmas av elpatronen utom för "[2] Desinfektionsfunktion" och "Kraftfull hushålls-varmvattenberedning" (se bruksanvisningen).

INFORMATION

Om elpatrondrift är begränsad ([4-03]=0) och omgivningstemperaturen T

är lägre än den lokala

inställning där parameter [5-03] och [5-02]=1, kommer varmvattenberedning inte att utföras.

Konsekvensen av denna inställning är att varmvattentemperaturen (T pumpens avstängningstemperatur (T

) maximalt kan vara värme-

DHW

HP OFF

). Se inställningen för "[6-00]" på sida 31 och "[6-01]" på

sida 31.

■ [4-03]=1, elpatrondriften styrs av elpatronens avstängningstemperatur (T (T

) och/eller programtimer. Se inställningen "[7-00]" på

BH ON

), elpatronens aktiveringstemperatur

BH OFF

sida 32 och "[7-01]" på sida 32.

■ [4-03]=2, elpatrondrift endast tillåten om värmepumpen är utanför "driftintervallet" för värmepumpens varmvatten (TA<[5-03] eller TA>35°C) eller om hushållsvarmvattentemperaturen är 2°C lägre än värmepumpens avstängningstemperatur (T (T

DHW≥THP OFF

) för hushållsvarmvattenberedningsläge

HP OFF

–2°C). (Se inställningen "[5-03]" på sida 30,

"[6-00]" på sida 31 och "[6-01]" på sida 31).

Resulterar i den mest optimala täckningen av varmvattenberedning med pumpen.

■ [4-03]=3 Elpatrondriften är densamma som för inställning 1, med den skillnaden att elpatronvärmaren är AVSTÄNGD när värmepumpen är aktiv i hushållsvarmvattenberedningsläge. Konsekvensen av denna funktionalitet är att inställningen [8-03] inte är relevant.

Resulterar i optimal täckning av varmvattenberedning med värmepump i förhållande till [8-04].

NOTERING

När den lokala prioritetsinställningen är AV (0) ska du kontrollera att strömförbrukningen inte överskrider försörjningsbegränsningarna.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 32

INFORMATION

■ Vid inställning [4-03]=1/2/3/4 kan elpatrondriften fortfarande begränsas även av programtimern. Detta gäller till exempel när elpatrondrift önskas under vissa tider på dagen. (Se bruksanvisningen)

■ Vid inställning av [4-03]=2 är elpatrondrift tillåten när TA<[5-03] oberoende av status för [5-02]. Om tvåvärd drift är aktiverad och tillståndssignal för hjälppannan är PÅ kommer elpatronen att vara begränsad även när TA<[5-03]. (Se "[C-02]" på

sida 35).

■ Elpatronen är alltid tillåten vid kraftfull drift och desinfektionsfunktion, utom under den period då reservvärmardrift krävs av säkerhetsskäl och [4-02]=1.

■ [4-03]=4, elpatrondriften är densamma som för inställning 2, med den skillnaden att elpatronvärmaren (värmepump och elpatron) kommer att arbeta enligt den programmerade lagrings- och återvärmningsfunktionen. Se de lokala inställningarna "[6-03]" på sida 31 och "[6-05]" på sida 31.

FÖRSIKTIGT

För tillbehöret varmvattenberedare ska den lokala inställningen [4-03] vara 0, 1, 2, 3 eller 4.

Vid [4-03]=5 ﬁnns det en felaktig kabeldragning mellan varmvattenberedaren och inomhusenheten. Den nödvändiga korrigerande åtgärden beskrivs i "Symtom 8: [4-03] och högsta börvärdet

för varmvattenberedaren är inte i enlighet med typen av varmvattenberedare" på sida 47.

INFORMATION

[4-03]=3 (standard), denna inställning väljs automatiskt om alla nödvändiga kabelanslutningar har gjorts korrekt mellan inomhusenheten och kopplingsboxen

(a)

för den extra varmvattenberedaren utförs INNAN SS2-2 anges till ON. [4-03]=0~4 aktivera de tillämpliga logiska och lokala inställningarna för EKHW*.

(a) Gäller endast för tank med inbyggd elpatron (EKHW*).

Reservvärmedrift (endast för EKHTS)

INFORMATION

För tank utan elpatron (EKHTS) kommer reservvärmaren att användas i varmvattenberedningsläge.

Användning av reservvärmaren kan helt sättas på, stängas av eller begränsas.

■ [4-00] Status: Deﬁnierar om reservvärmedrift är inaktiverad (0), aktiverad (1) eller begränsad (2).

När [4-00]=2, tillåts reservvärmaren endast för varmvattenberedningsläget.

FÖRSIKTIGT

För tillbehöret varmvattenberedare EKHTS ska den lokala inställningen [4-03] vara 5.

[4-03]=5, denna inställning väljs automatiskt om varmvattenberedaren EKHTS är ansluten och SS2-2 är inställd på ON. [4-03]=5 aktivera de tillämpliga logiska och lokala inställningarna för EKHTS.

INFORMATION

■ Kontrollera att varmvattnets temperaturinställning är tillräcklig för dina behov.

Starta med låg inställningspunkt för varmvatten, och öka den bara om du tycker att varmvattentemperaturen inte är tillräcklig för dina behov (utifrån hur du använder vattnet).

■ Kontrollera att hushållsvattnet inte värms upp i onödan.

Temperatur för avstängning av uppvärmning

■ [4-02] Avstängningstemperatur för uppvärmning: Den utomhustemperatur över vilken uppvärmning stängs av för att undvika överhettning.

■ [4-06] Reservvärmarens nöddriftsläge: deﬁnierar om reservvärmaren tillåts (1) eller inte (0) vid nöddrift.

Nöddriftsläget kommer att starta reservvärmardriften vid speciella fel på utomhusdelen.

■ [4-07] Reservvärmarens andra steg: deﬁnierar om reservvärmarens andra steg tillåts (1) eller inte (0).

På det här sättet kan reservvärmarens kapacitet begränsas.

INFORMATION

Om lagringstemperaturens börvärde är högre än 50°C, är Daikins råd att inte inaktivera reservvärmarens andra steg eftersom det kommer att påverka tiden mycket som behövs för enheten att värma upp varmvattenberedaren.

Jämviktstemperatur och temperatur för uppvärmningsprioritet

[5] Jämviktstemperatur (endast för EKHW*)

Lokala inställningar för "jämviktstemperatur" gäller drift av reservvärmaren.

När jämviktstemperaturfunktionen är aktiverad är drift av reservvärmaren begränsad till låga utomhustemperaturer, d.v.s. när utomhustemperaturen faller under angiven jämviktstemperatur. När funktionen är inaktiverad kan reservvärmaren användas vid alla utomhustemperaturer. Aktivering av den här funktionen sänker drifttiden för reservvärmaren.

■ [5-00] Status för jämviktstemperatur: Anger om jämviktstemperaturfunktionen är aktiverad (1) eller inaktiverad (0).

■ [5-01] Jämviktstemperatur: Utomhustemperatur under vilken drift av reservvärmaren är tillåten.

Installationshandbok

INFORMATION

■ Vid speciella förhållanden, t.ex. om utomhusdelen inte fungerar på grund av ett fel, kommer reservvärmaren också att vara tillgänglig för uppvärmning.

■ Om reservvärmedriften är inaktiverad ([4-00]=0), kommer hushållsvattnet inte att värmas upp.

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 33

Temperatur för uppvärmningsprioritet (endast för EKHW*)

Gäller endast installationer med en varmvattentank

(1)

Fältinställningarna för "temperatur för uppvärmningsprioritet" gäller 3-vägsventilens funktion och elpatronen i hushållsvarmvattenberedaren.

När funktionen för uppvärmningsprioritet är aktiverad används värmepumpens hela kapacitet för uppvärmning bara när utomhustemperaturen är lika med eller mindre än den angivna temperaturen för uppvärmningsprioritet, t.ex. en låg utomhustemperatur. I så fall kommer hushållsvarmvattenberedning endast att ske med elpatronen.

■ [5-02] Status för uppvärmningsprioritet: Anger om uppvärmningsprioritet är aktiverad (1) eller inaktiverad (0).

■ [5-03] Temperatur för uppvärmningsprioritet: Utomhustemperatur under vilken varmvattnet bereds enbart med elpatronen, d.v.s. låg utomhustemperatur.

INFORMATION

Om elpatrondrift är begränsad ([4-03]=0) och omgivningstemperaturen T

är lägre än den lokala

inställning där parameter [5-03] och [5-02]=1, kommer varmvattenberedning inte att utföras.

■ [5-04] Temperaturinställningskorrigering för varmvattentemperaturen: Temperaturinställningskorrigering för önskad varmvattentemperatur som ska tillämpas vid låg utomhustemperatur när uppvärmningsprioritet är aktiverad. Den korrigerade (högre) temperaturinställningen säkerställer att den totala värmekapaciteten för vattnet i tanken inte ändras i någon större utsträckning genom att kompensera för det kallare vattnet i botten på tanken (eftersom värmeväxlarspolen inte används) med ett varmare skikt på toppen.

set

[5-04]

Jämviktstemperatur (endast för EKHTS)

Lokala inställningar för "jämviktstemperatur" gäller drift av reservvärmaren vid uppvärmning.

När jämviktstemperaturfunktionen är aktiverad är drift av reservvärmaren begränsad till låga utomhustemperaturer, d.v.s. när utomhustemperaturen faller under angiven jämviktstemperatur. Den här funktionen sänker drifttiden för reservvärmaren.

■ [5-00] Status för jämviktstemperatur: jämviktstemperaturfunktionen är aktiverad (1) (denna lokala inställning är fast och kan inte ändras).

■ [5-01] Jämviktstemperatur: Utomhustemperatur under vilken drift av reservvärmaren är tillåten.

Temperatur för uppvärmningsprioritet (endast för EKHTS)

Gäller endast installationer med en varmvattentank

(2)

hettas upp av värmepumpen och reservvärmaren. Fältinställningarna för "temperatur för uppvärmningsprioritet" gäller 3-vägsventilens funktion och reservvärmaren vid varmvattenberedningen. När funktionen för uppvärmningsprioritet är aktiverad används värmepumpens hela kapacitet så mycket som möjligt för uppvärmning när utomhustemperaturen är lika med eller mindre än den angivna temperaturen för uppvärmningsprioritet, t.ex. en låg utomhustemperatur. Detta görs genom att reservvärmaren tillåts hjälpa till vid varmvattenberedningen. Det innebär att uppvärmningstiden för varmvattenberedningen hålls så kort som möjligt och högsta möjliga värmepumpskapacitet används för uppvärmning.

■ [5-02] Temperatur vid uppvärmningsprioritet: utomhustemperatur under vilken varmvattensberedningstiden har reducerats till ett minimum, eftersom reservvärmaren dessutom kommer att hjälpa till vid tillfällen då temperaturen i varmvattenberedaren är låg (denna lokala inställning är fast och kan inte ändras).

■ [5-03] Temperatur vid uppvärmningsprioritet: utomhustemperatur under vilken reservvärmaren tillåts hjälpa till vid varmvattenberedningen. Det innebär att uppvärmningstiden för varmvattenberedningen hålls så kort som möjligt och högsta möjliga värmepumpskapacitet används för uppvärmning.

. Varmvattnet

[5-03]

Temperaturinställning för hushållsvarmvatten

set

Användarinställd temperatur (enligt användargränssnittet)

Omgivningstemperatur (utomhus)

Uppvärmningsprioritet

VARNING

Var medveten om att hushållsvarmvattentemperaturen automatiskt kommer att ökas med värdet som anges i lokal inställning [5-04] (om utomhustemperaturen faller under lokal inställning [5-03]) jämfört med användarinställt börvärde för hushållsvarmvatten (TU). Se lokal inställning [5-03], [7-00] och bruksanvisningen för val av önskat börvärde.

Om denna höga varmvattentemperatur kan innebära en potentiell risk för skador på människor ska en blandningsventil (anskaffas lokalt) installeras vid varmvattentankens utloppsanslutning. Blandningsventilen ska säkerställa att varmvattentemperaturen vid varmvattenkranen aldrig överstiger ett angivet maxvärde. Den maximalt tillåtna varmvattentemperaturen ska anges enligt gällande lagstiftning.

NOTERING

[5-01] Jämviktstemperatur och [5-03] Temperatur vid uppvärmningsprioritet är lokala inställningar som är relaterade till reservvärmaren. Så [5-01] och [5-03] måste ställas in på samma inställningsvärde.

INFORMATION

Om reservvärmaren är begränsad ([4-00]=0) och omgivningstemperaturen T

är lägre än den lokala

inställningen på parameter [5-03], kommer varmvattenberedning inte att utföras av reservvärmaren.

(1) Gäller endast för tank med inbyggd elpatron (EKHW*).

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

(2) Gäller endast för tank utan inbyggd elpatron (EKHTS).

Installationshandbok

Page 34

[6] DT för värmepumpen i varmvattenberedningsläge/ programmerad lagrings- och återvärmning

DT för värmepumpen i varmvattenberedningsläge

Gäller endast installationer med en varmvattentank.

Lokala inställningar för "DT (temperaturskillnad) för värmepumpens varmvattenberedningsläge" bestämmer temperaturerna för vilka varmvattenberedning med värmepumpen ska startas (d.v.s. värmepumpens PÅ-temperatur) och stoppas (d.v.s. värmepumpens AV-temperatur). När varmvattentemperaturen faller under värmepumpens PÅtemperatur (T

) startas varmvattenberedning med värmepumpen.

HP ON

Så fort varmvattenberedningstemperaturen når värmepumpens AVtemperatur (T

) eller det inställda temperaturvärdet (TU), kommer

HP OFF

hushållsvarmvattenberedning med värmepumpen att stoppas (genom växling med 3-vägsventilen).

Värmepumpens AV-temperatur och värmepumpens PÅ-temperatur, samt dess förhållande med de lokala inställningarna [6-00] och [6-01] förklaras i illustrationen nedan.

■ [6-00] Start: Temperaturskillnad som bestämmer värmepumpens PÅ-temperatur (T

). Se illustrationen.

HP ON

■ [6-01] Stopp: Temperaturskillnad som bestämmer värmepumpens AV-temperatur (T

TU > T

HP MAX

T(°C)

50 48

41 T

HP MAX

TU = 70°C [6-01] = 2°C [6-00] = 7°C

HP MAX

HP OFF

HP ON

[6-01]

HP OFF

[6-00]

HP ON

TUAnvändarinställd temperatur (enligt användargränssnittet)

Maximal värmepumpstemperatur vid sensorn i varmvattenberedaren (50°C)(beroende på T

Värmepumpens AV-temperatur Värmepumpens PÅ-temperatur

). Se illustrationen.

HP OFF

< T

HP MAX

T(°C)

50 T

TU = T

38 T

TU = 45°C [6-01] = 2°C [6-00] = 7°C

HP MAX

HP OFF

HP ON

[6-00]

(1)

)

INFORMATION

Den maximala varmvattentemperatur som kan uppnås med värmepumpen är 50°C ställer in T

på ett värde som inte är högre än 48°C

HP OFF

(a)

. Vi rekommenderar att du

för att förbättra prestandan för värmepumpen i varmvattenberedningsläge.

Vid inställning av [4-03]=0, 2, 4 eller 5 bör inställningen [6-00] ges särskild uppmärksamhet. En bra balans mellan den begärda varmvattentemperaturen och värmepumpens PÅ-temperatur (T

(a) Beroende på val av utomhusenhet och varmvattenberedare. Se driftsintervall för

varmvattenberedaren för mer information.

Programmerad varmvattenberedning

) är ett måste.

HP ON

(2)

Lagringsbörvärdet kan nås direkt med knapparna wi och wj.

■ [6-03] Programmerad lagring: anger om programmerad lagring av varmvatten under natten är möjlig (1) eller inte (0).

■ [6-04] Programmerad starttid för lagring: den tid på natten då varmvattnet ska hettas upp ytterligare.

Programmerad återuppvärmning av varmvatten

(3)

■ [6-05] Återuppvärmning: anger om programmerad återuppvärmning av hushållsvarmvattnet under dagtid är aktiverad (1) eller om kontinuerlig återuppvärmning är aktiverad (2) eller återuppvärmning är inaktiverad (0)

■ [6-06] Programmerad starttid för återuppvärmning: den tid på dagen då varmvattnet ska hettas upp ytterligare.

■ [6-07] Börvärde för återuppvärmning av hushållsvarmvatten

■ [6-08] Börvärdets hysteres för återuppvärmning av

hushållsvarmvatten

Exempel 1: Programmerad lagring [6-03]=1, programmerad återuppvärmning [6-05]=1, desinfektionsfunktion [2-01]=1 aktiverad.

A B C

[2-03]

DHW

[6-07]

[6-04] [6-06] [2-02]

AProgrammerad lagringsdrift: aktiverad vid [6-04], värmer

upp varmvattnet tills inställd temperatur för varmvattnet

(t.ex. 55°C) har uppnåtts.

DHW

BProgrammerad återvärmningsdrift: aktiverad vid [6-06],

värmer upp varmvattnet tills börvärdet för varmvattnets återvärmningstemperatur [6-07] (t.ex. 45°C) har uppnåtts.

C Desinfektionsdrift (om aktiverad): aktiverad vid [2-02],

värmer upp varmvattnet tills börvärdet för varmvattnets desinfektionstemperatur [2-03] (t.ex. 60°C) har uppnåtts. Läs mer under "[2] Desinfektionsfunktion" på sida 27.

t Tid

T Hushållsvarmvattentemperatur

Inställt börvärde för varmvattnet

DHW

Exempel 2: Programmerad lagring [6-03]=1, kontinuerlig

återuppvärmning [6-05]=2, desinfektionsfunktion [2-01]=1 aktiverad.

A B C

[2-03]

DHW

[6-07]

[6-08]

[6-04] [2-02]

AProgrammerad lagringsdrift: aktiverad vid [6-04], värmer

upp varmvattnet tills inställd temperatur för varmvattnet

(t.ex. 55°C) har uppnåtts.

DHW

BKontinuerlig återvärmningsdrift: fortsätter aktivera

uppvärmning av vattnet tills börvärdet för varmvattnets återvärmningstemperatur [6-07] (e.g 45°C) uppnås med en hysteres på [6-08].

C Desinfektionsdrift (om aktiverad): aktiverad vid [2-02],

värmer upp varmvattnet tills börvärdet för varmvattnets desinfektionstemperatur [2-03] (t.ex. 60°C) har uppnåtts. Läs mer under "[2] Desinfektionsfunktion" på sida 27.

t Tid

T Hushållsvarmvattentemperatur

Inställt börvärde för varmvattnet

DHW

(1) Beroende på val av utomhusenhet och varmvattenberedare. Se driftsintervall för

varmvattenberedaren för mer information.

(2) Programmerad varmvattenberedning/återuppvärmning är endast

tillämpligt om [4-03]=4 eller 5.

Installationshandbok

(3) Programmerad varmvattenberedning/återuppvärmning är endast

tillämpligt om [4-03]=4 eller 5.

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

EKHBH/X016BB

Page 35

INFORMATION

■ Kontrollera att varmvattnets temperaturinställning är tillräcklig för dina behov.

Starta med låg inställd temperatur för varmvattnet, och öka den bara om du tycker att varmvattentemperaturen inte är tillräcklig för dina behov (utifrån hur du använder vattnet).

■ Kontrollera att hushållsvattnet inte värms upp i onödan. Börja med att aktivera automatisk lagring under natten (standardinställning). Om det verkar som om nattlagringsdriften för hushållsvarmvattnet inte räcker till för dina behov kan du ställa in ytterligare programmerad återvärmning under dagtid.

[7] DT för elpatron och styrning med dubbla börvärden DT för elpatron (endast för EKHW*)

Gäller endast installationer med en varmvattentank

(1)

När hushållsvarmvattnet uppvärms och hushållsvarmvattentemperaturinställningen (som ställts in av användaren) har uppnåtts fortsätter elpatronen att värma upp hushållsvarmvattnet till en temperatur några grader över den inställda temperaturen, d.v.s. elpatronens AV-temperatur. Dessa extra grader anges av steglängdsinställningen för varmvattnet. Korrekt inställning förhindrar elpatronen från att för ofta sättas på och stängas av för att bibehålla den inställda varmvattentemperaturen. Obs! Elpatronen sätts på igen när varmvattentemperaturen faller [7-01] (lokal inställning) under elpatronens AV-temperatur.

INFORMATION

Om programtimern för elpatronen (se bruksanvisningen) är aktiv körs elpatronen bara om detta tillåts av programtimern.

VARNING

Var medveten om att hushållsvarmvattentemperaturen automatiskt (alltid) kommer att ökas med värdet som anges i lokal inställning [7-00] jämfört med användarinställt börvärde för hushållsvarmvatten (TU). Se lokal inställning [7-00] och bruksanvisningen för val av önskat börvärde.

Om denna hushållsvarmvattentemperatur kan innebära en potentiell risk för skador på människor ska en blandningsventil (anskaffas lokalt) installeras vid hushållsvarmvattenberedarens utloppsanslutning. Blandningsventilen ska säkerställa att varmvatten-temperaturen vid varmvattenkranen aldrig överstiger ett angivet maxvärde. Den maximalt tillåtna varmvatten-temperaturen ska anges enligt gällande lagstiftning.

INFORMATION

Om elpatrondrift begränsas ([4-03]=0) har börvärdet för lokalt inställd parameter [7-00] endast betydelse för kraftfull varmvattenberedning.

■ [7-01] Hysteresvärde för elpatron: Temperaturinställning som bestämmer värmepumpens PÅ-temperatur (T T

BH ON=TBH OFF

–[7-01]

BH ON

INFORMATION

Det minsta värdet för elpatronens PÅ-temperatur (T

) är 2°C (fast) under värmepumpens AV-

BH ON

temperatur (T

HP OFF

■ [7-00] Steglängd för hushållsvarmvatten: Temperaturskillnaden över varmvattentemperaturinställningen innan elpatronen stängs av.

DHW

BH OFF

HP MAX HP OFF

[7-01]

–[7-01])

–[6-01]) –[6-00])

BH OFF

HP MAX

HP OFF

BH ON

HP ON

73 71

60 50

48 41

BH Elpatron

HP Värmepump. Om uppvärmningstiden tar för lång tid med

värmepumpen kan elpatronen användas för extra uppvärmning

Elpatronens AV-temperatur (TU+[7-00])

BH OFF

Elpatronens PÅ-temperatur (T

BH ON

Maximal värmepumpstemperatur vid sensorn i

HP MAX

varmvattentanken Värmepumpens AV-temperatur (T

HP OFF

Värmepumpens PÅ-temperatur (T

HP ON

Hushållsvarmvattentemperatur

DHW

Användarinställd temperatur (enligt användargränssnittet)

t Tid

[7-00]

[6-01]

[6-00]

TU=70°C [7-00] = 3°C [6-01] = 2°C [6-00] = 7°C

(1) Gäller endast för tank med inbyggd elpatron (EKHW*).

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 36

Styrning med dubbla börvärden

Gäller endast installationer med olika värmekällor som kräver olika börvärden.

Styrning med dubbla börvärden gör det möjligt att generera 2 olika börvärden.

INFORMATION

Det ﬁnns ingen tillgänglig indikering för vilket börvärde som är aktivt!

■ [7-02] Status för styrning med dubbla börvärden: Deﬁnierar om styrning med dubbla börvärden är aktiverad (1) eller inaktiverad (0).

■ [7-03] Uppvärmning med andra börvärde: Anger den andra börvärdestemperaturen vid uppvärmningsdrift.

■ [7-04] Kylning med andra börvärde: Anger den andra börvärdestemperaturen vid kylningsdrift.

NOTERING

■ Det första börvärdet för uppvärmning/kylning är det börvärde som väljs i användargränssnittet.

-I uppvärmningsläge kan det första börvärdet vara

ett fast värde eller väderberoende.

-I kylningsläge kan det första börvärdet vara ett fast

värde eller väderberoende.

■ Det andra börvärdet för uppvärmning [7-03] ska vara länkat till de värmekällor som kräver det högsta börvärdet i uppvärmningsläge. Exempel: Fläktkonvektor.

■ Det andra börvärdet för kylning [7-04] är alltid ett fast värde. Det ska vara länkat till de värmekällor som kräver det lägsta börvärdet i kylningsläge. Exempel: Fläktkonvektor.

■ Det faktiska andra börvärdet för uppvärmning beror på det valda värdet för inställning [7-03].

- Om [7-03]=1~24 kommer det faktiska andra

börvärdet att vara det första börvärdet för uppvärmning, ökat med [7-03] (max är 55°C). På det här viset är det andra börvärdet för uppvärmning länkat till det första börvärdet för uppvärmning.

- Om [7-03]=25~55 är det faktiska andra börvärdet

för uppvärmning lika med [7-03].

■ Valet av andra börvärde eller första börvärde bestäms av terminalerna (X2M: 1, 2, 4). Det andra börvärdet har alltid prioritet över det första börvärdet.

X2M

1234

SP2

SP1

SP1 Kontakt för första börvärde SP2 Kontakt för andra börvärde

[8] Timer för varmvattenberedning

Gäller endast installationer med en varmvattentank.

Lokala inställningar för "timer för varmvattenberedningsläge" deﬁnierar min- och maxtider för varmvattenberedning mellan två varmvattenberedningscykler per värmepump och fördröjningstid för elpatron.

■ [8-00] Minsta drifttid: Anger den kortaste tidsperiod under vilken värmepumpens varmvattenberedningsläge ska vara aktiverat, även när måltemperaturen för varmvattenberedning med värmepump (T

) redan har uppnåtts.

HP OFF

■ [8-01] Maximal drifttid: Anger den maximala tidsperiod under vilken värmepumpens varmvattenberedningsläge ska vara aktiverat, även när måltemperaturen för varmvatten-beredning med värmepump (T

) ännu inte har uppnåtts.

HP OFF

Den faktiska maximala drifttiden kommer automatiskt att variera mellan [8-01] och [8-01]+[8-04] beroende på utomhustemperaturen. Se bilden i kapitlet "[8-04]" på sida 34.

INFORMATION

Observera att när enheten är konﬁgurerad för att arbeta med en rumstermostat (se "8.2. Konﬁguration

av rumstermostatinstallationen" på sida 23) kommer

timern för den maximala drifttiden bara att beaktas när det ﬁnns en begäran om uppvärmning eller komfortkyla. När det inte ﬁnns någon begäran för uppvärmning eller komfortkyla kör värmepumpen varmvattenberedning tills "värmepump AVtemperaturen" uppnåtts (se lokala inställningar "[6]"

på sida 31). När ingen rumstermostat är installerad

beaktas alltid timern.

■ [8-02] Tid mellan två cykler: Anger det minsta intervallet mellan två cykler av värmepumpens varmvattenberedningsläge. Den faktiska tiden mellan två cykler kommer automatiskt att variera mellan [8-02] och 0 beroende på utomhustemperaturen. Se bilden i kapitlet "[8-04]" på sida 34.

[8-00]

[8-01] [8-02]

1 Varmvattenberedningsläge för värmepump

(1=aktiv, 0 =ej aktiv)

2 Varmvattenbegäran för värmepump

(1=begäran, 0=ingen begäran)

t Tid

INFORMATION

När styrning med dubbla börvärden är aktiverad ska val av uppvärmning/kylning alltid göras i användargränssnittet.

NOTERING

Det är installatörens ansvar att tillse att inga oönskade situationer kan uppstå.

Det är mycket viktigt att vattentemperaturen till golvvärmekretsar aldrig blir för hög i uppvärmningsläge eller för låg i kylningsläge. Om denna regel inte följs kan det resultera i konstruktionsskada eller obehag. I t.ex. kylningsläge kan kondens uppstå på golvet när vatten i golvvärmekretsen är för kall (daggpunkt).

Installationshandbok

INFORMATION

■ Om utomhustemperaturen är högre än den lokala inställning som parameter [4-02] är inställd och lägre än den lokala inställningen för parametern [F-01], då beaktas inte de lokala inställningarna för parametrarna [8-01], [8-02] och [8-04].

■ Parametern [F-01] gäller endast för EKHBX*inomhusenheter.

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 37

■ [8-03] Fördröjningstid för elpatron (endast för EKHW*): Anger startfördröjning för elpatronen när värmepumpens varmvattenberedningsläge är aktivt.

INFORMATION

■ När värmepumpens varmvattenberedningsläge är aktivt är elpatronens fördröjning [8-03].

■ När värmepumpens varmvattenberedningsläge inte är aktivt är elpatronens fördröjning 20 minuter.

■ Fördröjningstimern startar från elpatronens PÅ-temperatur (T

BH ON

)

■ [8-04] Ytterligare drifttid på [4-02]/[F-01]: anger ytterligare

drifttid för den maximala drifttiden vid utomhustemperatur [4-02] eller [F-01]. Se bilden nedan.

Uppvärmning Kylning

[8-01]+

[8-04]

[8-02]

[8-01]

[5-03] [4-02]

t Tid

Omgivningstemperatur (utomhus)

Tid mellan två cykler Maximal arbetsström

[8-01]+

[8-04]

[8-02]

[8-01]

[F-01] 35°C

INFORMATION

Endast för EKHW*: Hela nyttan med [8-04] fås om inställningen [4-03] inte är 1.

[9] Uppvärmnings- och kylningstemperaturintervall

Syftet med den här inställningen är att förhindra användaren från att välja en felaktig (d.v.s. för varm eller för kall) utvattentemperatur. Dessutom kan temperaturintervallen för värme och kyla som är tillgängliga för användaren konﬁgureras.

[8-03]

1 Elpatrondrift (1=aktiv, 0=ej aktiv) 2 Varmvattenberedningsläge för värmepump (1=aktiv,

0 =ej aktiv)

3 Varmvattenbegäran för elpatron (1=begäran,

0=ingen begäran)

4 Varmvattenbegäran för värmepump (1=begäran,

0=ingen begäran)

t Tid

INFORMATION

■ Genom att anpassa elpatronens fördröjningstid till den maximala drifttiden kan en balans hittas mellan energieffektivitet och uppvärmningstid.

■ Om elpatronens fördröjningstid är för lång kan det ta för lång tid innan varmvattnet når den inställda temperaturen vid varmvattenbegäran.

■ Syftet med [8-03] är att fördröja elpatrondrift i kombination med värmepumpdrift i varmvattenberedningsläge.

■ Inställningen [8-03] har endast betydelse om inställningen [4-03]=1. Inställningen [4-03]=0/2/3/4 begränsar elpatronen automatiskt i relation till värmepumpens drifttid i varmvattenberedningsläge.

■ Kontrollera att [8-03] alltid är i relation till den maximala drifttiden [8-01].

Exempel: [4-03]=1

Inställningar för

energisparläge

[8-01] 20~60 min 30 min [8-03] [8-01] + 20 min 20 min

Inställningar för

snabbuppvärmning (standard)

FÖRSIKTIGT

■ För en golvvärmetillämpning är det viktigt att begränsa den maximala utloppstemperaturen vid uppvärmningsdrift enligt speciﬁkationerna för golvvärmeinstallationen.

■ Vid golvkyla är det viktigt att begränsa den lägsta utloppsvattentemperaturen vid kylningsdrift (lokal inställning av parameter [9-03]) till 16~18°C för att förhindra kondens på golvet.

■ [9-00] Övre gräns för uppvärmningstemperaturen: maximal utvattentemperatur för uppvärmning.

■ [9-01] Nedre gräns för uppvärmningstemperaturen: minsta utvattentemperatur för uppvärmning.

■ [9-02] Övre gräns för kylningstemperaturen: maximal utvattentemperatur för kylning.

■ [9-03] Nedre gräns för kylningstemperaturen: minsta utvattentemperatur för kylning.

■ [9-04] Översvängningsinställning: Deﬁnierar hur mycket vattentemperaturen får överstiga det inställda värdet innan kompressorn stoppas. Denna funktion gäller endast uppvärmningsläge.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 38

Automatisk nedväxlingsfunktion

Nedväxlingsfunktionen används för att sänka vattentemperaturen vid uppvärmning av rummen. Nedväxlingsfunktionen kan till exempel aktiveras under natten, eftersom temperaturkraven är olika på natten och på dagen.

INFORMATION

■ Observera att b-ikonen blinkar under nedväxlingsdrift. Det beräknade nedväxlingsbörvärdet för utvattnet visas inte under nedväxlingen.

■ Nedväxlingsfunktionen är inaktiverad som standard.

■ Nedväxlingsfunktionen kan kombineras med drift med

automatisk väderberoende inställningspunkt.

■ Nedväxlingsfunktionen är en automatisk daglig programmeringsfunktion.

■ Nedväxlingsfunktionen kan kombineras med programtimern. När nedväxlingsfunktionen är aktiverad, kommer det programmerade börvärdet för uppvärmning att sänkas med [9-08] nedväxlingsvärdet för utvattnet.

■ [9-05] Deﬁnierar om nedväxlingsfunktionen är på PÅ (1) eller av AV (0)

■ [9-06] Starttid: Den tid då nedväxlingen börjar

■ [9-07] Stopptid: Den tid då nedväxlingen stoppas

■ [9-08] Nedväxlingsvärdet för utvattnet

55°C

2°C [9-08]

53°C

[9-06] [9-07]

A Normalt börvärde för utvattentemperatur eller beräknat

väderberoende börvärde

B Beräknat börvärde för utvattnets nedväxlingstemperatur

t Tid

T Temperatur

Om EKHW* är installerat och [4-03]=4 eller om varmvattenberedaren EKHTS har installerats bör du ställa in starttiden för automatisk lagring under natten [6-04] vid samma tidpunkt som nedväxlingsfunktionen inleds [9-06].

INFORMATION

Se till att inte ställa in nedväxlingsvärdet för lågt, särskilt under kallare perioder (till exempel vintertid). Det är möjligt att rumstemperaturen inte går att uppnå (eller att det tar mycket längre tid) på grund av den stora temperaturskillnaden.

[A] Tyst läge

Denna lokala inställning möjliggör val av önskat tyst läge. Två tysta lägen är tillgängliga: tyst läge A och tyst läge B.

I tyst läge A ges prioritet till tyst drift av utomhusenheten under alla förhållanden. Fläkt- och kompressorhastigheten (och därmed prestandan) är begränsad till en viss procentandel av hastigheten vid normal drift. I vissa fall kan detta resultera i försämrad prestanda.

I tyst läge B kan tyst drift åsidosättas när högre prestanda behövs. I vissa fall kan detta resultera i mindre tyst drift av utomhusenheten för att uppfylla den begärda prestandan.

■ [A-00] Typ av tyst läge: Anger om tyst läge A (0) eller tyst läge B (2) är valt.

■ [A-01] Parameter 01: ändra inte denna inställning. Låt den ha sitt standardvärde.

NOTERING

Ange inga andra värden än de som nämnts.

[C] Inställning för EKRP1HB digitalt I/O-kretskort Solvärmeprioritetsläge

■ [C-00] Solvärmeprioritetsinställning: Information om solvärmepaketet EKSOLHW ﬁnns i installationshandboken för paketet.

Larmutsignalslogik

■ [C-01] Larmutsignalslogik: Deﬁnierar logiken för larmutsignalen för det digitala EKRP1HB I/O-kretskortet. [C-01]=0, larmutsignalen strömsätts när ett larm uppstår (standard). [C-01]=1, larmutsignalen strömsätts inte när ett larm uppstår. Denna lokala inställning ger möjlighet att särskilja på identiﬁering av ett larm och identiﬁering av strömavbrott för enheten.

Ingen

strömförsörjning

[C-01] Larm Inget larm

0 (standard)

1 Öppen utsignal Stängd utsignal Öppen utsignal

Stängd utsignal Öppen utsignal Öppen utsignal

till enheten

Tvåvärd drift

Gäller endast installationer med en hjälppanna (omväxlande drift, parallellansluten) Syftet med denna funktion är att bestämma – baserat på utomhustemperaturen – vilken värmekälla som kan/ska driva uppvärmningen, antingen Daikin-inomhusenheten eller en hjälppanna.

Den lokala inställningen "tvåvärd drift" gäller endast uppvärmningsdriften för inomhusenheten och tillståndssignalen för hjälppannan.

När funktionen "tvåvärd drift" är aktiverad kommer inomhusenheten att stoppas automatiskt vid uppvärmningsdrift när utomhustemperaturen faller under "tvåvärd PÅ-temperatur" och tillståndssignalen för hjälppannan blir aktiv.

När funktionen för tvåvärd drift är inaktiverad är uppvärmning med inomhusenheten möjlig vid alla utomhustemperaturer (se driftintervall) och tillståndssignalen för hjälppannan är alltid inaktiverad.

■ [C-02] Tvåvärd driftstatus: Deﬁnierar om tvåvärd drift är aktiverad (1) eller inaktiverad (0).

■ [C-03] Tvåvärd PÅ-temperatur: Deﬁnierar utomhustemperaturen under vilken tillståndssignalen för hjälppannan ska vara aktiv (stängd, KCR på EKRP1HB) och uppvärmning med inomhusenheten stoppas.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 39

■ [C-04] Tvåvärd hysteres: Deﬁnierar temperaturskillnaden mellan tvåvärd PÅ-temperatur och tvåvärd AV-temperatur.

Tillståndssignal X1–X2 (EKRP1HB)

stängd

[C-04]

öppen

[C-03]

TAUtomhustemperatur

FÖRSIKTIGT

Var noga med att följa alla regler i tillämpning 5 när tvåvärd driftsfunktion är aktiverad.

Daikin kan inte hållas ansvariga för några skador som uppstår om denna regel inte följs.

INFORMATION

■ Om utomhusenheten INTE är ERLQ_CA* eller

ERHQ_W1+ERLQ_W1 kan kombinationen av inställning [4-03]=0/2 med tvåvärd drift vid låg utomhustemperatur resultera i brist på varmvatten.

■ Den tvåvärda driftsfunktionen har ingen på verkan på varmvattenberedningsläget. Hushållsvarmvattnet värms fortfarande bara upp med inomhusenheten.

■ Tillståndssignalen för hjälppannan ﬁnns i EKRP1HB (digitalt I/O-kretskort). När den är aktiverad är kontakten X1, X2 stängd, och när den är inaktiverad är kontakten öppen. Se bilden för schematisk placering av denna kontakt.

X1 X2 X3 X4

X2M

OFF ON

SS1

X1M

Extra tillståndssignal för reservvärmaren [C-02]=2

Denna funktion gör det möjligt att köra en extra extern reservvärmare. Den extra externa reservvärmaren kan användas för att bidra till uppvärmningen (inte varmvattenberedningen) vid låg omgivningstemperatur.

Signalen för extra extern värmare kommer att aktiveras när det andra steget av den interna reservvärmaren är stängd och när utomhustemperaturen är under [C-03] inställning med [C-04] hysteres.

INFORMATION

När [4-07] "Reservvärmarens andra steg" är inaktiverat, kommer den extra externa reservvärmarsignalen aldrig att aktiveras.

■ [C-02]=2 Extra extern reservvärmardrift är aktiverad (2)

■ [C-03] extern reservvärmare PÅ-temperatur: deﬁnierar

utomhustemperaturen under vilken tillståndssignalen för reservvärmaren är aktiv (stängd, KCR på EKRP1HB).

■ [C-04] extern reservvärmarhysteres

Extern reservvärmartillståndssignal X1–X2 (EKRP1HB)

stängd

[C-04]

öppen

[C-03]

TAUtomhustemperatur

FÖRSIKTIGT

Det är installatörens ansvar att se till att inga oönskade situationer kan uppstå och att alla säkerhetsåtgärder implementeras i enlighet med gällande lagstiftning.

Daikin kan inte hållas ansvariga för några skador som uppstår om denna regel inte följs.

INFORMATION

Tillståndssignal X1–X2 kan endast användas för tvåvärd drift ELLER tillståndssignal för reservvärmaren.

Båda funktionerna kan inte användas samtidigt.

YC Y1 Y2 Y3 Y4

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 40

[d] Strömförsörjning med differentierad eltariff/Lokalt växlingsvärde, väderberoende

Strömförsörjning med differentierad eltariff

■ [d-00] Avstängning av värmare: Deﬁnierar vilka värmare som stängs av när signalen för differentierad eltariff tas emot från elleverantören.

Om [d-01]=1 eller 2 och signalen för differentierad eltariff tas emot från elleverantören kommer följande enheter att stängas av. Endast för EKHW*

[d-00] Kompressor Reservvärmare Elpatron

0 (standard)

1 Tvingande AV Tvingande AV Tillåten 2 Tvingande AV Tillåten Tvingande AV 3 Tvingande AV Tillåten Tillåten

Endast för EKHTS

[d-00] Kompressor Reservvärmare

0 (standard) Tvingande AV Tvingande AV 2 Tvingande AV Tillåten

(1)

Tvingande AV Tvingande AV Tvingande AV

(2)

INFORMATION

■ [d-00]-inställningarna 1, 2 och 3 är endast meningsfulla om strömförsörjningen med differentierad eltariff är av typ 1 eller inomhusenheten är ansluten till strömförsörjning med normal eltariff (via 30-31 X2M) och reservvärmaren och elpatronen är inte anslutna till strömförsörjningen med differentierad eltariff.

■ För EKHTS ska du inte välja värdet 1 eller 3.

■ [d-01] Enhetsanslutning till en strömförsörjning med

differentierad eltariff: Deﬁnierar om utomhusenheten är ansluten till en strömförsörjning med differentierad eltariff.

Om [d-01]=0 är enheten ansluten till en normal strömförsörjning (standardvärde).

Om [d-01]=1 eller 2 är enheten ansluten till en strömförsörjning med differentierad eltariff. I det här fallet kräver kabeldragningen speciﬁk installation som förklaras i "Anslutning till strömförsörjning med differentierad eltariff"

på sida 21.

När parametern [d-01]=1 vid det tillfälle då den differentierade eltariffsignalen skickas av elleverantören kommer den kontakten att öppnas och enheten övergå i tvingande av-läge

(3)

. När parametern [d-01]=2 vid det tillfälle då den differentierade eltariffsignalen skickas av elleverantören kommer den kontakten att stängas och enheten övergå i tvingande av-läge

(4)

Lokalt växlingsvärde, väderberoende

Det lokala väderberoende växlingsvärdet vid lokal inställningen är bara relevant om man väljer ett väderberoende börvärde (se lokal inställning "[1] Väderberoende temperaturinställning" på sida 27).

■ [d-03] Lokalt växlingsvärde, väderberoende: anger växlingsvärde för det väderberoende börvärdet vid en utomhustemperatur på 0°C.

[1-02]

[1-03]

[1-00] 0°C [1-01]

TtMålvattentemperatur

R Intervall

[1-00]~[1-04] Tillämplig lokal inställning av det väderberoende

[d-03] Temperaturintervall utomhus (TA) Lokalt växlingsvärde

0— — 1 24 3 44

L Lokalt växlingsvärde

Utomhustemperatur

börvärdet [1].

–2°C~2°C

–4°C~4°C

[E] Avläsning av enhetsinformation

■ [E-00] Avläsning av programvaruversion (exempel: 23)

■ [E-01] Avläsning av EEPROM-version (exempel: 23)

■ [E-02] Avläsning av enhetens modellidentiﬁering (exempel: 11)

■ [E-03] Avläsning av det ﬂytande köldmediets temperatur

■ [E-04] Avläsning av inloppsvattentemperaturen

NOTERING

[E-03]- och [E-04]-avläsningar uppdateras inte permanent. Temperaturavläsningar uppdateras endast efter ny genomgång av den lokala inställningen av de första koderna.

(1) Gäller endast för tank med inbyggd elpatron (EKHW*). (2) Gäller endast för tank utan inbyggd elpatron (EKHTS). (3) När signalen släpps igen kommer den spänningsfria kontakten att slutas

och enhetens drift att återstartas. Det är därför viktigt att du låter den automatiska omstartsfunktionen vara aktiverad. Läs mer under

"[3] Automatisk omstart" på sida 28.

(4) När signalen släpps igen kommer den spänningsfria kontakten att öppnas

och enhetens drift att återstartas. Det är därför viktigt att du låter den automatiska omstartsfunktionen vara aktiverad. Läs mer under

"[3] Automatisk omstart" på sida 28.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 41

[F] Alternativinställning

Pumpdrift

Lokal inställning för pumpdrift gäller pumpdriftlogiken endast när DIPswitchen SS2-3 är OFF.

När pumpdriftfunktionen är inaktiverad stoppas pumpen om utomhustemperaturen är högre än det värde som anges med [4-02] eller om utomhustemperaturen faller under det värde som anges av [F-01]. När pumpdriften är aktiverad är pumpdrift möjlig vid alla utomhustemperaturer. Läs mer under "8.3. Konﬁguration av

pumpdrift" på sida 24.

■ [F-00] Pumpdrift: Anger om pumpdriftsfunktionen är aktiverad (1) eller inaktiverad (0).

Komfortkylningstillstånd

■ [F-01] Komfortkylningstillståndstemperatur: Deﬁnierar den utomhustemperatur under vilken komfortkyla stängs av.

INFORMATION

Denna funktion är endast giltig för EKHBX när komfortkyla är vald.

Styrning för värmare för bottenplåt

Gäller endast installation med en ERLQ-utomhusenhet eller om paketet med värmare för bottenplåten är installerad.

■ [F-02] PÅ-temperatur för värmaren för bottenplåten: Deﬁnierar den utomhustemperatur under vilken värmaren för bottenplåten aktiveras av inomhusenheten för att förhindra nedisning av bottenplåten på utomhusenheten vid lägre utomhustemperaturer.

■ [F-03] Hysteres för värmaren för bottenplåten: Deﬁnierar temperaturskillnaden mellan PÅ-temperaturen för värmaren för bottenplåten och AV-temperaturen för värmaren för bottenplåten.

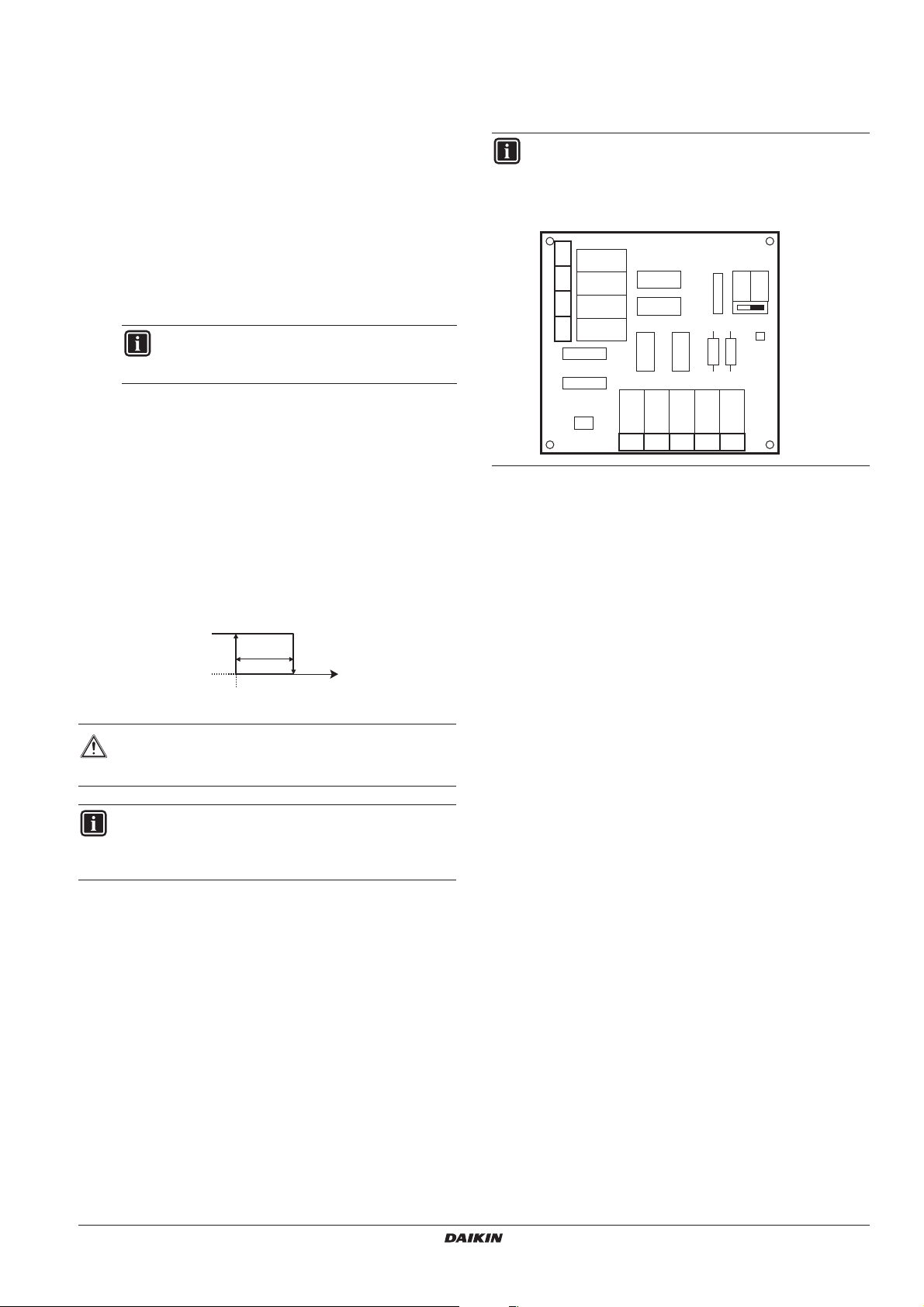

Värmare för bottenplåten

[F-03]

[F-02]

TAUtomhustemperatur

Funktionalitet för X14A

■ [F-04] Funktionalitet för X14A: Anger om logiken för X14A följer utsignalen för solvärmepaketsmodellen (EKSOLHW) EKHBH/X_AA/AB (0) eller om logiken för X14A följer utsignalen för värmaren för bottenplåten (1).

INFORMATION

Oberoende från lokal inställning [F-04] följer kontakten X3-X4 (EKRP1HB) logiken för utsignalen för solvärmepaketmodellen (EKSOLHW). Se bilden nedan för schematisk placering av denna kontakt.

X1 X2 X3 X4

X2M

OFF ON

SS1

X1M

YC Y1 Y2 Y3 Y4

FÖRSIKTIGT

Värmaren för bottenplåten styrs via X14A. Kontrollera att [F-04] är korrekt inställd.

INFORMATION

Bottenplåtsvärmaren i ERLQ_CA styrs internt av utomhusenhetens kretskort. De lokala inställningarna [F-02] och [F-03] är inte tillämpliga för denna enhet.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 42

8.10. Inställningar, tabell

Annan installationsinställning

Första

Andra

kod

Inställningsnamn

0 Användarbehörighetsnivå

00 Användarbehörighetsnivå 3 2/3 1 —

1 Väderberoende temperaturinställning

00 Låg omgivningstemperatur (Lo_A) –10 –20~5 1 °C

01 Hög omgivningstemperatur (Hi_A) 15 10~20 1 °C

02 Inställningstemperatur för låg

omgivningstemperatur (Lo_Ti)

03 Inställningstemperatur för hög

omgivningstemperatur (Hi_Ti)

05 Väderberoende för kylfunktion

aktiverad/inaktiverad

06 Låg omgivningstemperatur (Lo2_A) 20 10~25 1 °C

07 Hög omgivningstemperatur (Hi2_A) 35 25~43 1 °C

08 Inställningstemperatur för låg

omgivningstemperatur (Lo2_Ti)

09 Inställningstemperatur för hög

omgivningstemperatur (Hi2_Ti)

2 Desinfektionsfunktion

00 Driftsintervall Fri Mon~Sun, Alla — —

01 Status 1 (PÅ) 0/1 — —

02 Starttid 23:00 0:00~23:00 1:00 timme

03 Börvärde (endast i kombination med

varmvattenberedare utan elpatron (EKHTS), [4-03]=5)

03 Börvärde (endast i kombination med

varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

04 Intervall (endast i kombination med

varmvattenberedare utan elpatron (EKHTS), [4-03]=5)

04 Intervall (endast i kombination med

varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

3 Automatisk omstart

00 Status 0 (PÅ) 0/1 — —

4 Reservvärme-/elpatrondrift och avstängningstemperatur för uppvärmning

00 Reservvärmedrift (endast i kombination med

varmvattenberedare utan elpatron (EKHTS))

00 Reservvärmedrift (endast i kombination med

varmvattenberedare med inbyggd elpatron (EKHW*))

01 Prioritet för reservvärmare/elpatron 0 (AV) 0/1/2 — —

02 Temperatur för avstängning av uppvärmning 35 14~35 1 °C

03 Elpatrondrift (endast i kombination med

varmvattenberedare utan elpatron (EKHTS))

03 Elpatrondrift (endast i kombination med

varmvattenberedare med inbyggd elpatron (EKHW*))

04 Ej tillämpligt. ————

05 Ej tillämpligt. ————

06 Reservvärme för nöddrift 1 (aktiverad) 0/1 1 —

07 Reservvärmarens andra steg 1 (aktiverad) 0/1 1 —

än standardvärdet

Normalvärde Intervall Steg EnhetDatum Värde Datum Värde

40 25~55 1 °C

25 25~55 1 °C

0 (AV) 0/1 — —

22 5~22 1 °C

18 5~22 1 °C

60 fast 5 °C

70 55~80 5 °C

60 40~60 5 min

10 5~60 5 min

1 (PÅ) 0/1/2 — —

1 (PÅ) 0/1 — —

5fast — —

3 0/1/2/3/4 — —

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 43

Annan installationsinställning

Första kod

Andra kod

Inställningsnamn

än standardvärdet

Normalvärde Intervall Steg EnhetDatum Värde Datum Värde

5 Jämviktstemperatur och temperatur för uppvärmningsprioritet

00 Status för jämviktstemperatur (endast

i kombination med varmvattenberedare utan elpatron (EKHTS), [4-03]=5, denna inställning är fast och kan inte kontrolleras)

00 Status för jämviktstemperatur (endast

i kombination med varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

01 Jämviktstemperatur

02 Status för uppvärmningsprioritet (endast

i kombination med varmvattenberedare utan elpatron (EKHTS), [4-03]=5, denna inställning är fast och kan inte kontrolleras)

02 Status för uppvärmningsprioritet (endast

i kombination med varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

03 Temperatur för uppvärmningsprioritet

04 Temperaturinställningskorrigering för

varmvattentemperaturen (endast i kombination med varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

1 (PÅ) — — —

1 (PÅ) 0/1 — —

0 –15~35 1 °C

1 (PÅ) — — —

0 (AV) 0/1 — —

0 –15~35 1 °C

10 0~20 1 °C

6 DT för värmepumpen i varmvattenberedningsläge

00 Start 2 2~20 1 °C

01 Stopp 2 0~10 1 °C

02 Ej tillämpligt. ————

Programmerad lagrings- och återvärmning

(a)

03 Programmerad lagring 1 (PÅ) 0/1 1 —

04 Starttid för programmerad lagring 1:00 0:00~23:00 1:00 timme

05 programmerad eller kontinuerlig återvärmning 0 (AV) 0/1/2 1 —

06 Starttid för programmerad återvärmning 15:00 0:00~23:00 1:00 timme

07 Börvärde för återvärmning av hushållsvarmvatten 45 30~50 1 °C

08 Börvärdets hysteres för återvärmning av

hushållsvarmvatten

10 2~20 1 °C

7 DT för elpatron och styrning med dubbla börvärden

00 Steglängd för varmvatten (endast i kombination

med varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

01 Hysteresvärde för elpatron (endast i kombination

med varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

0 0~4 1 °C

2 2~40 1 °C

02 Status för styrning med dubbla börvärden 0 (AV) 0/1 — —

03 Andra börvärde för uppvärmning 10 1~24 / 25~55 1 °C

04 Andra börvärde för kyla 7 5~22 1 °C

8 Timer för varmvattenberedning

00 Minsta drifttid 5 0~20 1 min

01 Maximal drifttid 30 5~95 5 min

02 Tid mellan två cykler (endast i kombination med

varmvattenberedare utan elpatron (EKHTS), [4-03]=5)

02 Tid mellan två cykler (endast i kombination med

varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

03 Fördröjningstid för elpatron (endast i kombination

med varmvattenberedare med inbyggd elpatron (EKHW*), [4-03]≠5)

0,5 0~10 0,5 timme

3 0~10 0,5 timme

50 20~95 5 min

04 Ytterligare drifttid på [4-02]/[F-01] 95 0~95 5 min

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 44

Annan installationsinställning

Första kod

Andra kod

Inställningsnamn

än standardvärdet

Normalvärde Intervall Steg EnhetDatum Värde Datum Värde

9 Uppvärmnings- och kylningstemperaturintervall

00 Övre gräns för uppvärmningstemperaturen 55 37~55 1 °C

01 Nedre gräns för uppvärmningstemperaturen 25 15~37 1 °C

02 Övre gräns för kylningstemperaturen 22 18~22 1 °C

03 Nedre gräns för kylningstemperaturen 5 5~18 1 °C

04 Översvängningsinställning

(b)

1 1~4 1 °C

Automatisk nedväxlingsfunktion

05 Nedväxlingsdrift 0 (AV) 0/1 1 —

06 Starttid för nedväxlingsdrift 23:00 0:00~23:00 1:00 timme

07 Stopptid för nedväxlingsdrift 5:00 0:00~23:00 1:00 timme

08 Utvattnets nedväxlingsvärde 2 0~10 1 °C

A Tyst läge

00 Typ av tyst läge 0 0/2 — —

01 Status 3———

02 Ej tillämpligt. Ändra inte standardvärdet. 1

03 Ej tillämpligt. Ändra inte standardvärdet. 0

04 Ej tillämpligt. Ändra inte standardvärdet. 0

(c)

Endast läsning — —

b Ej tillämpligt

00 Ej tillämpligt. Ändra inte standardvärdet. 0

01 Ej tillämpligt. Ändra inte standardvärdet. 0

02 Ej tillämpligt. Ändra inte standardvärdet. 0

03 Ej tillämpligt. Ändra inte standardvärdet. 0

04 Ej tillämpligt. Ändra inte standardvärdet. 0

(c)

Endast läsning — —

C Inställning för EKRP1HB digitalt I/O-kretskort

00 Inställning av solvärmeprioritetsläge 0 0/1 1 —

01 Larmutsignalslogik 0 0/1 1 —

02 X1-X2-funktion: Tvåvärd driftstatus eller extra

extern reservvärmare

03 Tvåvärd PÅ-temperatur eller extra extern

reservvärmetemperatur

04 Tvåvärd hysteres eller extra extern

reservvärmarhysteres

0 0/1/2 1 —

0 –25~25 1 °C

3 2~10 1 °C

05 Ej tillämpligt. ————

d Strömförsörjning med differentierad eltariff/lokalt växlingsvärde, väderberoende

00 Avstängning av värmare 0 0/1/2/3 1 —

01 Enhetsanslutning till en strömförsörjning med

differentierad eltariff

0 (AV) 0/1/2 1 —

02 Ej tillämpligt. Ändra inte standardvärdet. 0 (AV) — — —

03 Lokalt växlingsvärde, väderberoende 0 (AV) 0/1/2/3/4 1 —

04 Ej tillämpligt. ————

05 Pumpdrift påtvingande av eller tillåten medan

reservvärmaren är påtvingande av vid strömförsörjning med differentierad eltariff ([d-00]=0 eller 1)

(tvingande av)

0/1 1 —

06 Ej tillämpligt. ————

E Avläsning av enhetsinformation

00 Programvaruversion Endast läsning — — —

01 EEPROM-version Endast läsning — — —

02 Enhetsmodellidentiﬁering. Ändra inte

standardvärdet.

beroende på modell

———

03 Temperatur på ﬂytande köldmedium Endast läsning — 1 °C

04 Invattentemperatur Endast läsning — 1 °C

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 45

Annan installationsinställning

Första kod

Andra kod

Inställningsnamn

än standardvärdet

Normalvärde Intervall Steg EnhetDatum Värde Datum Värde

F Alternativinställning

00 Pumpdriftsstopp 0 (aktiverad) 0/1 1 —

01 Tillståndstemperatur för komfortkyla 20 10~35 1 °C

02 PÅ-temperatur för värmaren för bottenplåten 3 3~10 1 °C

03 Hysteres för värmare för bottenplåten 5 2~5 1 °C

(b)

04 Funktionalitet för X14A

. 1 0/1 — —

Torkningsprogram för golvvärmens ﬂytspackel

05 Val av händelsenummer 1 1~20 1 —

06 Uppvärmningsbörvärde för valt

händelsenummer [F-05]

07 Tid för valt händelsenummer [F-05]. 0

08 Torkningsprogram för golvvärmens ﬂytspackel

aktiverat/inaktiverat

09 Senaste händelsenummer utfört

(a) Lagrings- och återvärmningsfunktionen är endast tillämpligt om [4-03]=4 eller 5. (b) Endast möjlig att ändra de första 3 minuterna efter strömsättning. (c) Standardvärdet är bara en indikering eftersom det är beroende av typen på den anslutna utomhusdelen. (d) För alla händelsenummer för [F-05].

25,0

(d)

15~55 1 °C

0~72 12 timme

0 (AV) 0/1 1 —

0~21

(Endast läsning)

0—

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 46

9. TESTKÖRNING OCH SLUTKONTROLL

Installatören har en skyldighet att kontrollera att inomhusenheten och utomhusenheten fungerar korrekt efter installationen.

9.3. Testkörning (manuell)

Vid behov kan installatören när som helst utföra en manuell testkörning för att kontrollera att komfortkyla, uppvärmning och varmvattenberedning fungerar som det ska.

9.1. Slutkontroll

Läs följande rekommendationer innan du slår på enheten:

■ Efter samtliga installationer och nödvändiga inställningar ska du kontrollera att alla enhetens paneler är stängda. Om så inte är fallet kan du få allvarliga skador om du sticker in handen i en öppning eftersom strömförande och heta komponenter ﬁnns i enheten.

■ Servicepanelen i kopplingsboxen får bara öppnas vid underhåll av behörig elektriker.

9.2. Automatisk testkörning

När enheten tas i drift (med knappen y) för första gången kommer systemet automatiskt att utföra en testkörning i kylningsläge. Testkörningen tar upp till 3 minuter, då ingen speciﬁk indikering ges i användargränssnittet.

Under den automatiska testkörningen är det viktigt att säkerställa att vattentemperaturen inte faller under 10°C, vilket kan aktivera frysskyddet och därmed förhindra att testkörningen slutförs. Om vattentemperaturen faller under 10°C trycker du på knappen h/c så att ikonen h visas. Detta aktiverar reservvärmaren under den automatiska testkörningen och höjer vattentemperaturen tillräckligt.

Om den automatiska testkörningen slutförts återupptas automatiskt normal drift.

Om några felaktiga anslutningar eller fel uppstår visas en felkod på användargränssnittet. För beskrivning av felkoderna, se

"11.3. Felkoder" på sida 48.

NOTERING

När utomhusenheten körs i tömningsdrift (se installationshandboken för utomhusenheten) tas den automatiska testkörningsﬂaggan bort. Nästa gång systemet tas i drift körs den automatiska testkörningen igen.

Efter slutförd automatisk testkörning eller strömsättning PÅ/AV, kommer kompressorn att köras i valt driftläge och fortsätta under en viss tid (börvärdet som anges med fjärrkontrollen åsidosätts under denna operation).

Procedur

1 Tr yck på knappen z 4 gånger så att ikonen t visas. 2 Beroende på modell av inomhusenhet måste uppvärmningsdrift

och/eller kylningsdrift testas enligt nedan (om ingen åtgärd utförs under 10 sekunder kommer användargränssnittet att återgå till normalläge. Du kan också återgå till normalläge genom att trycka en gång på knappen z):

• Du kan testa uppvärmningsdriften genom att trycka på knappen h/c så att ikonen h visas. Starta testkörningen med knappen y.

• Du kan testa kylningsdrift genom att trycka på knappen h/c så att ikonen c visas. Starta testkörningen med knappen y.

•Testa varmvattenberedningen genom att trycka på knappen v. Testkörningen startas utan att du trycker på knappen y.

3 Testkörningen avslutas automatiskt efter 30 minuter eller när

inställd temperatur uppnås. Du kan avsluta testdriften manuellt genom att trycka en gång på knappen z. Om några felaktiga anslutningar eller fel uppstår visas en felkod på användargränssnittet. Annars återgår användargränssnittet till normal drift.

4 För beskrivning av felkoderna, se "11.3. Felkoder" på sida 48.

INFORMATION

■ Du kan visa den senaste felkoden genom att trycka på knappen z 1 gång. Tryck på knappen z 4 gånger för att återuppta normal drift.

■ Du kan inte genomföra en testkörning om en tvingad drift från utomhusenheten är aktiv. Om tvingad drift startas under en testkörning avbryts testkörningen.

9.4. Torkningsprogram för golvvärmens ﬂytspackel

Med denna funktion kan montören deﬁniera och automatiskt genomföra ett program för "torkningen av golvvärmens ﬂytspackel".

Det här programmet används för att torka upp ﬂytspacklet för golvvärmen vid uppförandet av huset.

Friskrivning

Installationshandbok

1. Även om programmet automatiskt genomför de olika

programstegen, ansvarar montören för att regelbundet kontrollera att det fungerar.

2. Var uppmärksam på att montören ansvarar fullt ut när det gäller

att välja korrekt program som passar golvets ﬂytspackel.

INFORMATION

Strömförsörjning med differentierad eltariff kan inte användas i kombination med "program för torkning av golvvärmens ﬂytspackel". (Om [d-01] är aktiverad, kan [F-08] inte ställas in.)

Inställningar

Lokala inställningar för torkning av golvvärmens ﬂytspackel

■ [F-05] Val av händelsenummer

■ [F-06] Uppvärmningsbörvärde för valt händelsenummer [F-05]

■ [F-07] Tid för valt händelsenummer [F-05] (steg på 12 timmar)

■ [F-08] Torkningsprogram för golvvärmens ﬂytspackel

aktiverat(1)/inaktiverat (0)

■ [F-09] (Endast läsning) Senaste händelsenummer genomfört. Om utförandet av "torkningsprogram för golvvärmens

ﬂytspackel" har lyckats, har [F-09] värdet 21.

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 47

Komma igång

■ Varje händelse utförs med ett programmerat börvärde för en programmerad tid (steg på 12 timmar).

■ Högst 20 olika händelser kan programmeras.

■ Programmet aktiveras i testet.

■ När programmet stoppas av ett fel, ett strömavbrott eller om en

funktion stängs, kommer felkoden U3 att visas. För beskrivning av felkoderna, se "11.3. Felkoder" på sida 48.

Procedur

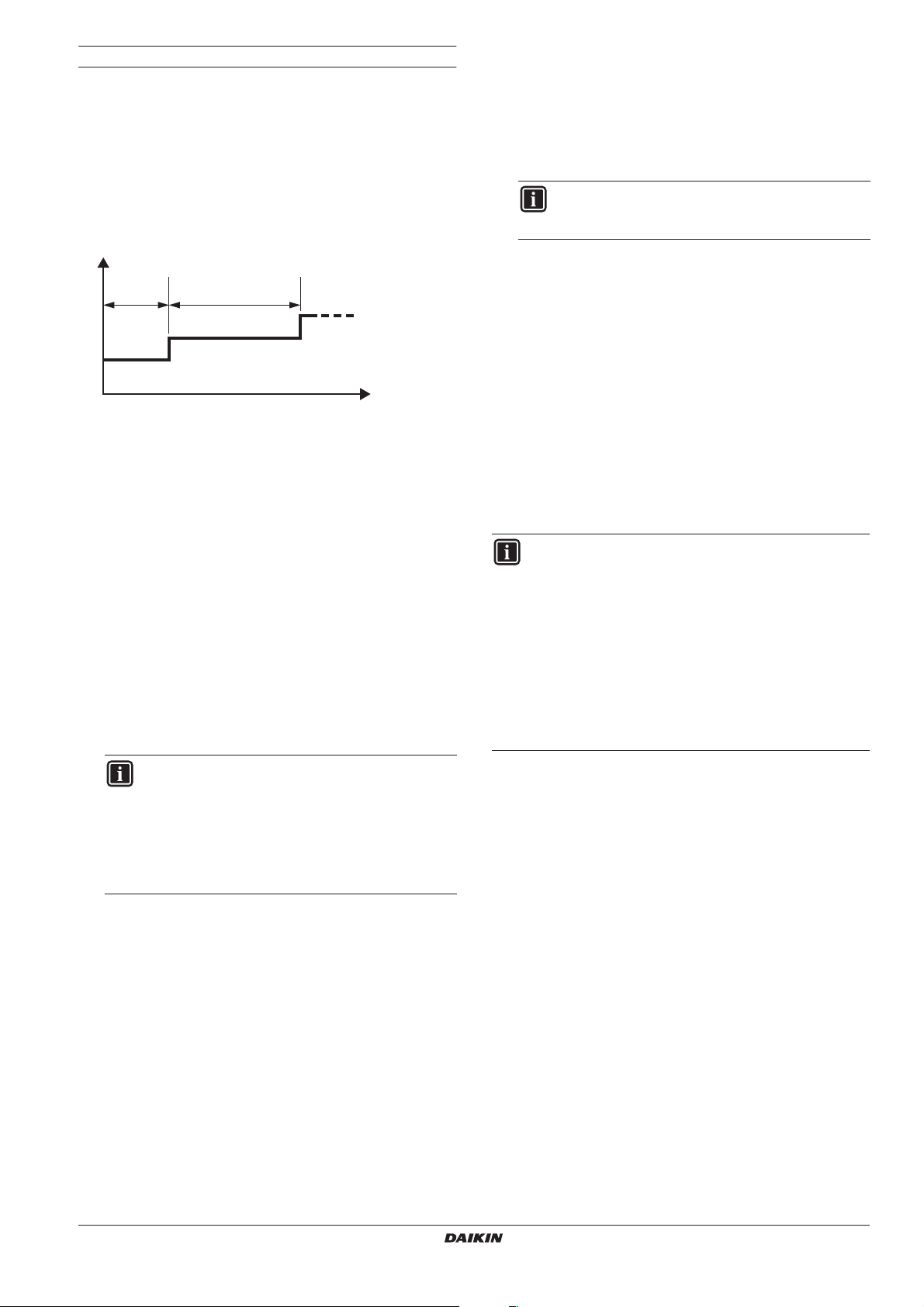

Exempel på program:

(1)

[F-07]=24 h

(1)(2)

[F-06]=25°C [F-06]=35°C

H Värmeinställning

t Tid

(1) Händelsenummer 1 (2) Händelsenummer 2

1 Inställning av lokala inställningar

■ De olika händelserna programmeras enligt följande:

(se "8.9. Inställningar" på sida 26 för att veta hur du ska ändra de lokala inställningarna)

1 Ställ in [F-05] (Händelsenummer), händelsen som ska

programmeras, exempel 1. Spara det nya värdet genom att trycka på knappen pr.

2 Ställ in [F-06] (Uppvärmningsbörvärde för valt

händelsenummer [F-05]), exempel 25°C. Spara det nya värdet genom att trycka på knappen pr.

3 Ställ in [F-07] (Tid för valt händelsenummer [F-05]), exempel

24 timmar. Spara det nya värdet genom att trycka på knappen pr.

4 Upprepa steg 1 till 3 för att programmera alla händelser.

INFORMATION

■ Händelser som inte har ställts in kommer inte att

■ Om för många händelser har programmerats och

(2)

[F-07]=48 h

programmeras eftersom dessa händelser har tid [F-07] som är lika med 0 timmar som standardinställning.

antalet måste minskas, ställ in tid [F-07] till 0 timmar för de händelser som inte behöver utföras.

■ Aktivera "programmet för torkningen av golvvärmens ﬂytspackel" enligt följande:

1 Ställ in [F-08] (Torkningsprogram för golvvärmens ﬂytspackel

aktiverat/inaktiverat) till 1 (aktiverat).

2 När du är klar trycker du på knappen z för att lämna

FÄLTINSTÄLLNINGSLÄGET.

2 Aktivera

INFORMATION

Aktiveringen av "Torkningsprogram för golvvärmens ﬂytspackel" påminner om start av Testkörningen

1 Tryck på knappen z 4 gånger så att ikonen t visas. 2 För att starta "torkningsprogram för golvvärmens

ﬂytspackel", tryck på knappen y.

3 "Torkningsprogrammet för golvvärme" startar samt visar

händelsen och händelsenumrets temperaturinställning 1. Ikonen e visas också.

3 Vid aktivering

Golvvärmens torkningsprogram kommer automatiskt att köra igenom alla programmerade händelser.

4 Slut

1 När alla händelser har utförts kommer programmet

automatiskt att stoppas genom att stänga av enheten, och ikonen t kommer att försvinna.

2 När (Torkningsprogrammet för golvvärmen) är färdigt,

kommer [F-09] ha värdet 21.

INFORMATION

■ När programmet stoppas av ett fel, av ett strömavbrott eller av en avstängd funktion, kommer felet U3 att visas. För beskrivning av felkoderna, se "11.3. Felkoder" på

sida 48.

I detta fall kommer [F-09] (Senaste händelsenummer utfört) att innehålla den senast utförda händelsen.

■ [F-08] "Torkningsprogrammet för golvvärmens ﬂytspackel aktiverat(1)/inaktiverat (0)" är alltid inställt på 0 (inaktiverat) när ett program har startat en gång. Det innebär att ifall torkningsprogrammet för golvvärmens ﬂytspackel måste startas en andra gång, måste [F-08] ställas in igen.

■ Konsultera de olika händelserna för att bekräfta bra inställningsvärden enligt följande:

(Se "8.9. Inställningar" på sida 26 för att veta hur du ska ändra de lokala inställningarna)

1 Ställ in [F-05] (Händelsenummer), händelsen som ska

konsulteras, exempel 1. Spara det nya värdet genom att trycka på knappen pr.

2 Konsultera [F-06] (Uppvärmningsbörvärde för valt

händelsenummer [F-05])

3 Konsultera [F-07] (Tid för valt händelsenummer [F-05]),

exempel 24 timmar.

4 Upprepa steg 1 till 3 för att konsultera alla händelser.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 48

10. UNDERHÅLL OCH SERVICE

Öppna enheten

För att enheterna skall fungera så bra och pålitligt som möjligt, bör man genomföra ett antal regelbundna kontroller av enhet och ledningar.

Detta underhåll skall utföras av installatören eller serviceombudet.

10.1. Underhållsarbeten

Försiktighet före underhåll och service

FARA: ELEKTRISKA STÖTAR

■ Före samtliga underhålls- och reparationsarbeten måste huvudströmbrytaren slås ifrån, säkringarna tas ut eller enhetsskydden aktiveras.

■ Kontrollera att även strömmen till utomhusenheten är avstängd innan du påbörjar något underhåll eller några reparationer.

■ Rör inga strömförande delar på 10 minuter efter att strömmen stängts av på grund av risken för högspänning.

■ Kompressorns värmare kan vara i drift även när enheten är stoppad.

■ Observera att vissa delar av elkomponentboxen är heta.

■ Var noggrann med att inte vidröra någon ledande del.

■ Spola inte av inomhusenheten. Det kan leda till

elektriska överslag eller brand.

■ När servicepaneler tagits bort kan strömförande komponenter vidröras av misstag. Lämna aldrig enheten obevakad under installation eller service när servicepanelen är borttagen.

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

NOTERING

Vidrör en metalldel med handen (till exempel en stoppventil) för att eliminera statisk elektricitet och skydda kretskortet vid underhållsarbete.

FARA

■ Vidrör aldrig vattenrör under och omedelbart efter drift eftersom dessa kan vara heta. Du kan få brännskador. För att undvika skador ska du låta rören svalna till normal temperatur eller ha på dig skyddshandskar.

■ Vidrör inga interna delar (pump, reservvärmare, etc.) under och omedelbart efter drift. Du kan få brännskador om du vidrör interna delar. För att undvika skador ska du låta de interna delarna svalna till normal temperatur. Om du måste vidröra dem ska du ha på dig skyddshandskar.

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

Innan du kan köra underhållsaktiviteter enligt nedan måste du ta bort höljet på inomhusenheten. Se "5.1. Öppna inomhusenheten" på sida 9 för borttagning av frontpanelen och borttagning av kopplingsboxen.

FARA: ELEKTRISKA STÖTAR

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

VARNING

Var noga med att alltid fästa locket med skruvarna när du tar bort kopplingsboxen.

FARA: RÖR INTE VID RÖR OCH INTERNA DELAR

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

Underhåll och service

De beskrivna kontrollerna måste utföras minst en gång per år. 1 Vattentryck

Kontrollera att vattentrycket är över 1 bar. Fyll på vatten om det behövs.

2 Vattenﬁlter

Rengör vattenﬁltret.

3 Vattenövertrycksventil

Kontrollera att övertrycksventilen fungerar korrekt genom att vrida den röda knoppen på ventilen moturs:

■ Om du inte hör något skramlande ljud kontaktar du din återförsäljare.

■ Om vattnet fortsätter rinna ut ur enheten stänger du först avstängningsventilerna för både vatteninloppet och vattenutloppet och kontaktar sedan din lokala återförsäljare.

4 Övertrycksventilslang

Kontrollera att övertrycksventilens slang är korrekt placerad för dränering av vattnet. Om dräneringstrågssatsen (tillval) är installerad ska övertryckventilens slang placeras i dräneringstråget.

5 Isolerande hölje för reservvärmarens kärl

Kontrollera att det isolerande höljet för reservvärmaren är ordentligt fastsatt runt reservvärmarens kärl.

6 Varmvattenberedarens övertrycksventil (anskaffas lokalt)

Gäller endast installationer med en varmvattentank. Kontrollera att övertrycksventilen på varmvattenberedaren fungerar som den ska.

7 Elpatron för hushållsvarmvattenberedare

Gäller endast installationer med en varmvattentank Kalkbeläggningar på elpatronen bör tas bort för att förlänga dess livslängd, särskilt i områden med hårt vatten. Detta gör du genom att tömma varmvattenberedaren, ta ut elpatronen ur varmvattenberedaren och sänka ned den i en hink (eller liknande) med kalkborttagningsmedel i 24 timmar.

8 Inomhusenhetens kopplingsbox

■ Utför en grundlig visuell inspektion av kopplingsboxen och titta efter uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.

■ Använd en motståndsmätare för att kontrollera kontakterna K1M, K2M, K3M, K5M (endast tillämpningar med varmvattentank) och K4M. Alla kontakter i dessa kontaktdon måste vara öppna.

VARNING

Om strömsladden är skadad måste den bytas ut av tillverkaren, en serviceagent eller andra kvaliﬁcerade personer för att undvika faror.

(1)

Installationshandbok

INFORMATION

Se servicemanualen för att utföra någon åtgärd i serviceläge.

(1) Gäller endast för tank med inbyggd elpatron (EKHW*).

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 49

11. FELSÖKNING

11.2. Allmänna symptom

I det här avsnittet ﬁnns information du kan använda för att söka orsaken till fel som kan uppstå i enheten och avhjälpa dem.

Denna felsökning och relaterade korrigeringsåtgärder får endast utföras av din installatör.

11.1. Allmänna riktlinjer

Innan du påbörjar felsökningsproceduren genomför du en visuell inspektion av enheten och letar efter uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.

FARA

Innan en inspektion görs av enhetens kopplingsbox måste enheten vara avstängd med huvudströmbrytaren.

När ett skydd slagit till, stäng av enheten och ta reda på varför skyddet slog till, innan du återställer det. Du får aldrig koppla förbi skydd eller ändra dem till ett annat värde än det fabriksinställda. Om du inte kan hitta orsaken till ett fel, kontakta din återförsäljare.

Om övertrycksventilen inte fungerar korrekt och ska bytas ut ska du alltid återansluta den ﬂexibla slangen på övertrycksventilen för att undvika att vatten droppar från enheten!

FARA: ELEKTRISKA STÖTAR

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

VARNING

För att undvika faror på grund av oavsiktlig återställning av det termiska skyddet, får denna enhet inte bli strömförsörjd via en extern brytare, t.ex. en timer, eller vara ansluten till en krets som regelbundet slås av och på.

FARA: RÖR INTE VID RÖR OCH INTERNA DELAR

■ Vidrör aldrig vattenrör under och omedelbart efter drift eftersom dessa kan vara heta.

■ Vidrör inga interna delar (pump, reservvärmare, etc.) under och omedelbart efter drift.

Se "2. Allmänna säkerhetsföreskrifter" på sida 2.

INFORMATION

För problem med solvärmepaketet (tillval) för hushållsvarmvattenberedning, se felsökningsinformationen i installationshandboken för det paketet.

Symtom 1: Enheten är påslagen (y-lampan är tänd), men enheten kör inte uppvärmning eller kylning som väntat

TROLIG ORSAK ÅTGÄRD

Temperaturinställningen är felaktig. Kontrollera styrenhetens

Vattenﬂödet är för lågt. • Kontrollera att alla vattenkretsens

Vattenvolymen i installationen är för låg.

temperaturinställning.

avstängningsventiler är helt öppna.

•Kontrollera om vattenﬁltret behöver rengöras.

•Kontrollera att det inte ﬁnns någon luft i systemet (lufta systemet).

•Kontrollera på manometern att vattentrycket är tillräckligt. Vattentrycket måste vara >1 bar (kallt vatten)

•Kontrollera att pumphastigheten är inställd på högsta hastigheten.

•Kontrollera att expansionskärlet är helt.

•Kontrollera att motståndet i vattenkretsen inte är för högt för pumpen (se "8.8. Ställa in

pumphastigheten" på sida 25).

Kontrollera att vattenvolymen i installationen överstiger minimivärdet (se "Kontroll av

vattenvolym och expansionskärlets förtryck" på sida 15).

Symtom 2: Enheten är påslagen, men kompressorn startar inte (uppvärmning eller varmvattenberedning)

TROLIG ORSAK ÅTGÄRD

Enheten måste starta utanför sitt driftsintervall (för låg vattentemperatur).

Strömförsörjningen med differentierad eltariff och de elektriska anslutningarna stämmer inte överens.

Signalen för differentierad eltariff skickades av elleverantören.

Vid låg vattentemperatur används reservvärmaren för att först uppnå minimal vattentemperatur (15°C).

•Kontrollera att strömförsörjningen till reservvärmaren är korrekt

•Kontrollera att reservvärmarens termobrytare är sluten.

•Kontrollera att reservvärmarens termoskydd inte har löst ut.

•Kontrollera att reservvärmarens kontaktdon är hela.

Om [d-01]=1 eller 2 kräver kabeldragningen speciﬁk installation som illustreras i "Anslutning till

strömförsörjning med differentierad eltariff" på sida 21. Andra korrekt

installerade konﬁgurationer är möjliga, men ska vara speciﬁka för typen av strömförsörjning med differentierad eltariff på den här speciﬁka platsen.

Vänta på att strömmen återvänder.

Symtom 3: Pumpen för oväsen (kavitering)

TROLIG ORSAK ÅTGÄRD Det ﬁnns luft i systemet. Lufta. För lågt vattentryck vid pumpens

inlopp.

•Kontrollera på manometern att vattentrycket är tillräckligt. Vattentrycket måste vara >1 bar (kallt vatten).

•Kontrollera att manometern är hel.

•Kontrollera att expansionskärlet är helt.

•Kontrollera att inställningen på förtrycket på expansionskärlet är korrekt (se "Ställa in förtrycket för

expansionskärlet" på sida 16).

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 50

Symtom 4: Vattenövertrycksventilen öppnas

TROLIG ORSAK ÅTGÄRD Expansionskärlet är trasigt. Byt ut expansionskärlet. Vattenvolymen i installationen

är för hög.

Kontrollera att vattenvolymen i installationen inte överskrider maximalt tillåtet värde (se "Kontroll av vattenvolym och

expansionskärlets förtryck" på sida 15).

Symtom 5: Vattenövertrycksventilen läcker

TROLIG ORSAK ÅTGÄRD Smuts blockerar

vattenövertrycksventilens utlopp.

Symtom 6: Användargränssnittet visar "nn

Kontrollera att övertrycksventilen fungerar korrekt genom att vrida den röda knoppen på ventilen moturs:

• Om du inte hör något skramlande ljud kontaktar du din återförsäljare.

• Om vattnet fortsätter rinna ut ur enheten stänger du först avstängningsventilerna för både vatteninloppet och vattenutloppet och kontaktar sedan din lokala återförsäljare.

" när du

trycker på vissa knappar

TROLIG ORSAK ÅTGÄRD

Den aktuella behörighetsnivån är inställd på en nivå som förhindrar användning av den nedtryckta knappen.

Ändra den lokala inställningen för "användarbehörighetsnivå" [0-00], se "8.9. Inställningar" på sida 26.

Symtom 7: Försämrad kapacitet för uppvärmning vid låga utomhustemperaturer

TROLIG ORSAK ÅTGÄRD

Drift av reservvärmaren är inte aktiverad.

Reservvärmarens jämviktstemperatur har inte konﬁgurerats korrekt.

För mycket av värmepumpens kapacitet används för varmvattenberedning (gäller endast installationer med en varmvattentank).

Kontrollera att den lokala inställningen för "status för drift av reservvärmaren" [4-00] är aktiverad, se "8.9. Inställningar" på sida 26. Kontrollera om överhettningsskyddet

för reservvärmaren har utlösts (se Huvudkomponenter,

"18. Termiskt skydd för reservvärmaren" på sida 10 för

placering av återställningsknappen). Kontrollera om reservvärmaren och elpatronen är konﬁgurerade för samtidig drift (lokal inställning [4-01], se "8.9. Inställningar" på sida 26). Kontrollera om reservvärmarens termobrytare har löst ut (se "Huvudkomponenter",

"19. Termobrytare för reservvärmaren" på sida 10 för

placering av återställningsknappen). Höj den lokala inställningen för

"jämviktstemperaturen" [5-01] för att

aktivera drift av reservvärmaren vid en högre utomhustemperatur.

Kontrollera att de lokala inställningarna för uppvärmningsprioritet" är korrekt konﬁgurerade:

•Kontrollera att den lokala inställningen för "status för uppvärmningsprioritet" [5-02] är aktiverad.

• Höj den lokala inställningen för "temperatur för uppvärmningsprioritet" [5-03] för att aktivera drift av elpatronen vid en högre utomhustemperatur.

"temperatur för

Symtom 8: [4-03] och högsta börvärdet för varmvattenberedaren är inte i enlighet med typen av varmvattenberedare

1. Vid användning av varmvattenberedare med inbyggd elpatron

(EKHW*) och [4-03]=5 eller den maximala inställningstemperaturen för varmvattenberedaren är 60°C kommer fel lokal inställning och logikkrets att aktiveras för den varmvattenberedare som används.

2. Vid användning av varmvattenberedare utan inbyggd elpatron

(EKHTS) och [4-03]≠5 eller den maximala inställningstemperaturen för varmvattenberedaren är 78°C kommer fel lokal inställning och logikkrets att aktiveras för den varmvattenberedare som används.

TROLIG ORSAK ÅTGÄRD

Vid inställningen DIP-switch SS2-2 orsakade en felaktig kabeldragning fel avkänning av typ av varmvattenberedare.

Kontrollera all kabeldragning mellan inomhusenheten och varmvattenberedarens kopplingsbox.

Återställningsprocedur

• Stäng av inomhusenheten och ange SS-2 till OFF.

• Om inomhusenheten slås på kommer den inte att känna av någon varmvattenberedare.

• Stäng av inomhusenheten och ange SS2-2 till ON igen.

• Slå på inomhusenheten och den kommer återigen att upptäcka typen av varmvattenberedare: varmvattenberedare med inbyggd elpatron (EKHW*)([4-03], standardvärdet är 3), eller tank utan elpatron (EKHTS)([4-03], standardvärdet är 5).

Symtom 9: Temperaturvärden som visas på fjärrkontrollen (användargränssnitt) visas i °F i stället för °C

TROLIG ORSAK ÅTGÄRDER

Du har av misstag ändrat inställningen så att den visar temperaturvärden i °F genom att trycka på ib och jb samtidigt.

Du ändrar displayen tillbaka till °C genom att trycka på ib och jb samtidigt under 5 sekunder. Utför samma procedur om du vill ändra tillbaka till visning av °F. Standardvisningen för temperatur är °C.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 51

11.3. Felkoder

När ett skydd löst ut blinkar lampan på användargränssnittet och en felkod visas.

En lista över alla fel och åtgärder ﬁnns i tabellen nedan.

Återställ skyddet genom att stänga av enheten och sätta på den igen.

Instruktion för att stänga av enheten

Användargränssnittsläge (värme/kyla =)

PÅ PÅ 1 gång 1 gång PÅ AV 1 gång — AV PÅ — 1 gång AV AV — —

Om proceduren för återställning av skyddet inte lyckas kontaktar du din lokala återförsäljare.

Felkod Felorsak Åtgärd

80 Fel på termistorn för

81 Fel på termistorn för

89 Vattenvärmeväxlaren frusit

7H Flödesfel (vattenﬂödet för

inloppsvattentemperaturen (termistorn för inloppsvattentemperaturen trasig)

utloppsvattentemperaturen (utloppsvattentemperatursensorn trasig)

(på grund av för lågt vattenﬂöde) Vattenvärmeväxlaren frusit

(för lite köldmedium)

lågt eller inget vattenﬂöde alls. Minimivattenﬂödet är 16 l/min)

Varmvattenbere

d-ningsläge (w)

Try ck på

y-knappen

Kontakta din återförsäljare.

Se felkod 7H.

Kontakta din återförsäljare.

•Kontrollera att alla vattenkretsens avstängningsventiler är helt öppna.

•Kontrollera om vattenﬁltret behöver rengöras.

•Kontrollera att enheten arbetar i sitt driftsintervall (se "12. Tekniska

speciﬁkationer" på sida 50).

• Se även

"6.9. Påfyllningsvatten" på sida 16.

•Kontrollera att det inte ﬁnns någon luft i systemet (lufta systemet).

•Kontrollera på manometern att vattentrycket är tillräckligt. Vattentrycket måste vara >1 bar (kallt vatten).

•Kontrollera att pumphastigheten är inställd på högsta hastigheten.

•Kontrollera att expansionskärlet är helt.

•Kontrollera att motståndet i vattenkretsen inte är för högt för pumpen (se "8.8. Ställa in

pumphastigheten" på sida 25).

• Om detta fel uppstår vid avfrostningsdrift (under uppvärmning eller varmvattenberedning) kontrollerar du att reservvärmarens strömförsörjning är korrekt ansluten och att säkringarna inte utlösts.

• Om EKHWSU-versionen av hushållsvarmvattentanke n är installerad kontrollerar du om inställningen av extratermostaten i tankens kopplingsbox är korrekt

≥50°C).

(

•Kontrollera att pumpsäkringen (FU2) och kretskortssäkringen (FU1) inte har utlösts.

Try ck på

v-knappen

Felkod Felorsak Åtgärd

8F För hög utloppsvatten-

8H För hög

A1 Inomhusenhetens kretskort

A5 För låg (vid komfortkyla) eller för

AA Reservvärmarens termiska

AC Elpatronens termiska skydd är

C0 Flödesbrytarfel (ﬂödesbrytaren

C4 Fel på termistorn

E1 Utomhusenhetens kretskort

E3 Onormalt högt tryck Kontrollera att enheten arbetar

E4 Aktivering av lågtryckssensor Kontrollera att enheten arbetar

E5 Överbelastningsaktivering

E7 Fläktlåsfel (ﬂäkten är låst). Kontrollera att ﬂäkten inte är

E9 Fel i elektronisk

EC För hög varmvattentemperatur

F3 För hög utloppstemperatur

H3 Fel i HPS-system Kontakta din återförsäljare. H9 Utomhustemperaturtermistorfel

HC Fel på termistorn för

temperatur för inomhusenheten (>75°C) vid varmvattenberedningsläge.

utloppsvattentemperatur för inomhusenheten (>65°C)

defekt

hög (vid uppvärmning) kylningstemperatur (mätt i R3T)

skydd är öppet

Kontrollera återställningsknappen för termoskyddet. Om både termoskyddet och

styrenheten återställts, men felkoden AA kvarstår, har reservvärmarens termobrytare löst ut.

öppet (gäller endast installationer med en varmvattentank med inbyggd elpatron (EKHW*))

Det sekundära termiska skyddet är öppet (gäller endast enheter med en hushållsvarmvattenberedare av typen EKHWSU installerad)

förblir stängd när pumpen stannas)

för värmeväxlaren (värmeväxlartemperatursensorn trasig)

defekt

av kompressorn

expansionsventil

(>89°C)

(t.ex. på grund av blockering av utomhusspolen)

(utomhustermistorn trasig)

hushållsvarmvattenberedaren

•Kontrollera att kontakten för den elektriska reservvärmaren inte är kortsluten.

•Kontrollera att utloppsvattentermistorn ger korrekt avläsning.

•Kontrollera att kontakten för den elektriska reservvärmaren inte är kortsluten.

•Kontrollera att utloppsvattentermistorn ger korrekt avläsning.

Kontakta din återförsäljare.

Återställ termoskyddet genom att trycka på återställningsknappen (se "5.2. Huvudkomponenter"

på sida 10 för placering av

återställningsknappen). Kontakta din återförsäljare.

Återställ det termiska skyddet.

Kontrollera att ﬂödesbrytaren inte är igensatt med smuts.

Kontakta din återförsäljare.

i sitt driftsintervall (se "12. Tekniska

speciﬁkationer" på sida 50).

Kontakta din återförsäljare.

i sitt driftsintervall (se "12. Tekniska

speciﬁkationer" på sida 50).

Kontakta din återförsäljare. Kontrollera att enheten arbetar

i sitt driftsintervall (se

"12. Tekniska speciﬁkationer" på sida 50).

Kontakta din återförsäljare.

igensatt av smuts. Om ﬂäkten är igensatt kontaktar du din lokala återförsäljare.

Kontakta din återförsäljare.

•Kontrollera att kontakten för elpatronen inte är kortsluten.

•Kontrollera att varmvattentermistorn ger korrekt avläsning.

Rengör utomhusspolen. Om spolen är ren kontaktar du din lokala återförsäljare.

Kontakta din återförsäljare.

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 52

Felkod Felorsak Åtgärd

J1 Fel i trycksensor Kontakta din återförsäljare. J3 Fel på utloppsrörets termistor Kontakta din återförsäljare. J5 Fel i termistor för insugsrör Kontakta din återförsäljare. J6 Fel i frostkontroll för luftspoles

J7 Fel i mediantemperatur

J8 Fel i termistor för vätskerör Kontakta din återförsäljare. L4 Fel på elektrisk komponent Kontakta din återförsäljare. L5 Fel på elektrisk komponent Kontakta din återförsäljare. L8 Fel på elektrisk komponent Kontakta din återförsäljare. L9 Fel på elektrisk komponent Kontakta din återförsäljare. LC Fel på elektrisk komponent Kontakta din återförsäljare. P1 Kretskortsfel Kontakta din återförsäljare. P4 Fel på elektrisk komponent Kontakta din återförsäljare. PJ Fel i kapacitetsinställning Kontakta din återförsäljare. U0 Köldmediefel (på grund av

U2 Spänningsfel i huvudkretsen Kontakta din återförsäljare. U3 To r kningsprogrammet för

U4 Kommunikationsfel Kontakta din återförsäljare. U5 Kommunikationsfel Kontakta din återförsäljare. U7 Kommunikationsfel Kontakta din återförsäljare. UA Kommunikationsfel Kontakta din återförsäljare.

termistor

för luftspoles termistor

köldmedieläckage)

golvvärmens ﬂytspackel har stannat på grund av ett annat fel, eller på grund av att avstängningsknappen har tryckts in, eller på grund av fel i strömförsörjningen.

Kontakta din återförsäljare.

Felet kan bara återställas i testläget enligt följande: Tr yck först på knappen z 4 gånger så att ikonen t visas. Tryck sedan på knappen y 1 gång. Tryck slutligen på knappen z för att lämna testläget. Noteringar:

•I det här fallet kommer [F-09] "Senaste händelsenummer utfört" att innehålla det senaste händelsenumret som har utförts.

• [F-08] "Torkningsprogram för golvvärmens ﬂytspackel aktiverat (1)/inaktiverat (0)" nollställs alltid (inaktiverat). Det innebär att ifall "Torkningsprogram för golvvärmens ﬂytspackel" måste startas en andra gång, måste [F-08] ställas in igen.

Installationshandbok

Inomhusenhet för luft/vatten-värmepumpsystem

EKHBH/X016BB

4PW62572-3A – 01.2011

Page 53

12. TEKNISKA SPECIFIKATIONER

12.1. Allmänt

Nominell kapacitet

• kyla Se tekniska data

• värme Se tekniska data

Mått H x B x D 922 x 502 x 361 922 x 502 x 361 Vikt

• maskinvikt 48 kg 48 kg

• operationsvikt 61 kg 61 kg

Anslutningar

•vattenintag/utlopp 1-1/4" MBSP

•vattendränering slangnippel slangnippel

• köldmedievätskesidan Ø9,5 mm (3/8 tum) Ø9,5 mm (3/8 tum)

• köldmediegassidan Ø15,9 mm (5/8 tum) Ø15,9 mm (5/8 tum)

Expansionskärl

•volym 10 l 10 l

• MWP (Maximum working pressure – max arbetstryck)

Pump

• typ vattenkyld vattenkyld

•nr. för hastighet 3 3

Ljudtrycksnivå Se tekniska data Se tekniska data Intern vattenvolym 5,5 l 5,5 l Övertrycksventil, vattenkretsen 3 bar 3 bar Driftsintervall – vattensidan

• värme +15~+55°C +15~+55°C

• kyla +5~+22°C —

Driftsintervall – luftsidan

• värme –20~+35°C –20~+35°C

• kyla +10~+46°C —

• hushållsvarmvatten med värmepump –20~+35°C –20~+35°C

(a) MBSP = Male British Standard Pipe (utvändig rörgänga, brittisk standard)

Modeller för uppvärmning/komfortkyla (EKHBX) Modeller för endast uppvärmning (EKHBH)

(a)

3 bar 3 bar

1-1/4" MBSP

(a)

12.2. Elektriska speciﬁkationer

Standardenhet (strömförsörjning via utomhusenheten)

• strömförsörjning 230 V 50 Hz 1P

Reservvärmare

• strömförsörjning Se "Anslutning av strömförsörjning till reservvärmaren" på sida 19

• Maximal arbetsström Se "Anslutning av strömförsörjning till reservvärmaren" på sida 19

Modeller för uppvärmning/komfortkyla (EKHBX) Modeller för endast uppvärmning (EKHBH)

EKHBH/X016BB

Inomhusenhet för luft/vatten-värmepumpsystem

4PW62572-3A – 01.2011

Installationshandbok

Page 54

Page 55

Page 56

4PW62572-3A 01.2011

Daikin EKHBH016BB3V3, EKHBH016BB6V3, EKHBH016BB6WN, EKHBH016BB6T1, EKHBH016BB9WN Installation manuals [sv]

Specifications and Main Features

Frequently Asked Questions
