Daikin EJHA04AAV3, EHY2KOMB28AA, EHY2KOMB32AA Installer reference guide [de]

Download

Page 1

Referenzhandbuch für den

Monteur

Daikin Altherma H Hybrid

EJHA04AAV3 EHY2KOMB28AA EHY2KOMB32AA

Referenzhandbuch für den Monteur

Daikin Altherma H Hybrid

Deutsch

Page 2

Inhaltsverzeichnis

1 Allgemeine Sicherheitsvorkehrungen 3

1.1 Über die Dokumentation............................................................ 3

1.1.1 Bedeutung der Warnhinweise und Symbole............... 4

1.2 Für den Monteur........................................................................ 4

1.2.1 Allgemeines ................................................................ 4

1.2.2 Installationsort............................................................. 5

1.2.3 Kältemittel ................................................................... 5

1.2.4 Sole............................................................................. 6

1.2.5 Wasser........................................................................ 6

1.2.6 Elektrik ........................................................................ 6

1.2.7 Gas ............................................................................. 7

1.2.8 Gasabzug.................................................................... 8

1.2.9 Örtliche Gesetzgebung ............................................... 8

2 Hinweise zum Produkt 8

3 Über die Dokumentation 9

3.1 Informationen zu diesem Dokument.......................................... 9

3.2 Monteur-Referenzhandbuch auf einen Blick ............................. 9

4 Über die Verpackung 9

4.1 Übersicht: Über die Verpackung ............................................... 9

4.2 Außengerät................................................................................ 10

4.2.1 So packen Sie das Außengerät aus ........................... 10

4.2.2 So bewegen Sie das Außengerät ............................... 10

4.2.3 So entfernen Sie das Zubehör vom Außengerät ........ 10

4.3 Gasboiler ................................................................................... 10

4.3.1 So packen Sie den Gasboiler aus............................... 10

4.3.2 So entfernen Sie das Zubehör vom Gasboiler............ 11

5 Über das System 11

5.1 Mögliche Systemlayouts............................................................ 11

5.1.1 Spezieller Gaskessel .................................................. 11

5.1.2 Drittanbieter-Gaskessel .............................................. 12

5.2 Frostschutz................................................................................ 13

5.2.1 Glykol oder Frostschutzventile.................................... 13

5.2.2 Bodenwannenheizung ................................................ 13

6 Über die Geräte und Optionen 13

6.1 Übersicht: Über die Geräte und Optionen ................................. 13

6.2 Identifikation .............................................................................. 13

6.2.1 Typenschild: Außeneinheit.......................................... 13

6.2.2 Typenschild: Gaskessel.............................................. 13

6.3 Kombinieren von Geräten und Optionen................................... 14

6.3.1 Mögliche Kombinationen von Außengerät,

Gaskessel und Brauchwasserspeicher....................... 14

6.3.2 Mögliche Optionen für das Außengerät ...................... 14

6.3.3 Mögliche Optionen für den Gaskessel........................ 16

7 Anwendungsrichtlinien 18

7.1 Übersicht: Anwendungsrichtlinien ............................................. 18

7.2 Einrichten des Raumheizungssystems – bei einem speziellen

Gaskessel.................................................................................. 19

7.2.1 Einzelner Raum .......................................................... 19

7.2.2 Mehrere Räume – Eine Vorlauftemperaturzone ......... 20

7.3 Einrichten des Raumheizungssystems – bei einem

Drittanbieter-Gaskessel............................................................. 22

7.3.1 Einzelner Raum .......................................................... 22

7.3.2 Mehrere Räume – Eine Vorlauftemperaturzone ......... 23

7.4 Einstellen des Brauchwasserspeichers..................................... 24

7.4.1 Systemlayout – Unabhängiger

Brauchwasserspeicher................................................ 24

7.4.2 Auswählen des Volumens und der Soll-Temperatur

für den Brauchwasserspeicher ................................... 24

7.4.3 Einstellung und Konfiguration –

Brauchwasserspeicher................................................ 24

7.4.4 Brauchwasser-Pumpe für sofortiges Warmwasser..... 25

7.4.5 Brauchwasser-Pumpe für Desinfektion........................ 25

7.5 Einstellen der Stromverbrauchsmessung................................... 25

7.5.1 Verbrauchte Energie.................................................... 25

7.6 Einstellen der Stromverbrauchskontrolle.................................... 26

7.6.1 Permanente Leistungsbegrenzung.............................. 26

7.7 Einstellen eines externen Temperaturfühlers............................. 26

8 Vorbereitung 26

8.1 Übersicht: Vorbereitung.............................................................. 26

8.2 Den Ort der Installation vorbereiten ........................................... 26

8.2.1 Anforderungen an den Installationsort für die

Außeneinheit................................................................ 27

8.2.2 Zusätzliche Anforderungen an den Installationsort für

die Außeneinheit bei kaltem Klima............................... 28

8.3 Vorbereiten der Wasserleitungen............................................... 28

8.3.1 Wasserrohrlängen und Höhenunterschied ................. 28

8.3.2 Anforderungen an den Wasserkreislauf....................... 29

8.3.3 Formel zur Berechnung des Vordrucks des

Ausdehnungsgefäßes .................................................. 30

8.3.4 Prüfen der Wassermenge und der Durchflussmenge.. 30

8.3.5 Ändern des Vordrucks des Ausdehnungsgefäßes....... 31

8.4 Vorbereiten der Elektroinstallation ............................................. 31

8.4.1 Informationen zur Vorbereitung der

Elektroinstallation......................................................... 31

8.4.2 Übersicht über die elektrischen Anschlüsse mit

Ausnahme der externen Aktoren ................................. 31

8.4.3 Übersicht über die elektrischen Anschlüsse für

externe und interne Aktoren......................................... 32

9 Installation 33

9.1 Übersicht: Installation ................................................................. 33

9.2 Geräte öffnen ............................................................................. 33

9.2.1 Über das Öffnen der Geräte ........................................ 33

9.2.2 So öffnen Sie das Außengerät..................................... 33

9.2.3 So öffnen Sie den Gasboiler........................................ 33

9.2.4 So öffnen Sie die Schaltkastenabdeckung des

Gasboilers.................................................................... 33

9.3 Montieren des Außengeräts ....................................................... 34

9.3.1 Montage der Außeneinheit........................................... 34

9.3.2 Sicherheitsvorkehrungen bei der Montage der

Außeneinheit................................................................ 34

9.3.3 Voraussetzungen für die Installation............................ 34

9.3.4 So installieren Sie die Außeneinheit ............................ 35

9.3.5 Für einen Ablauf sorgen............................................... 35

9.3.6 So vermeiden Sie ein Kippen des Außengeräts .......... 35

9.4 Montage des Gasboilers ............................................................ 36

9.4.1 So installieren Sie den Gasboiler................................. 36

9.4.2 So installieren Sie den Kondensatfang........................ 36

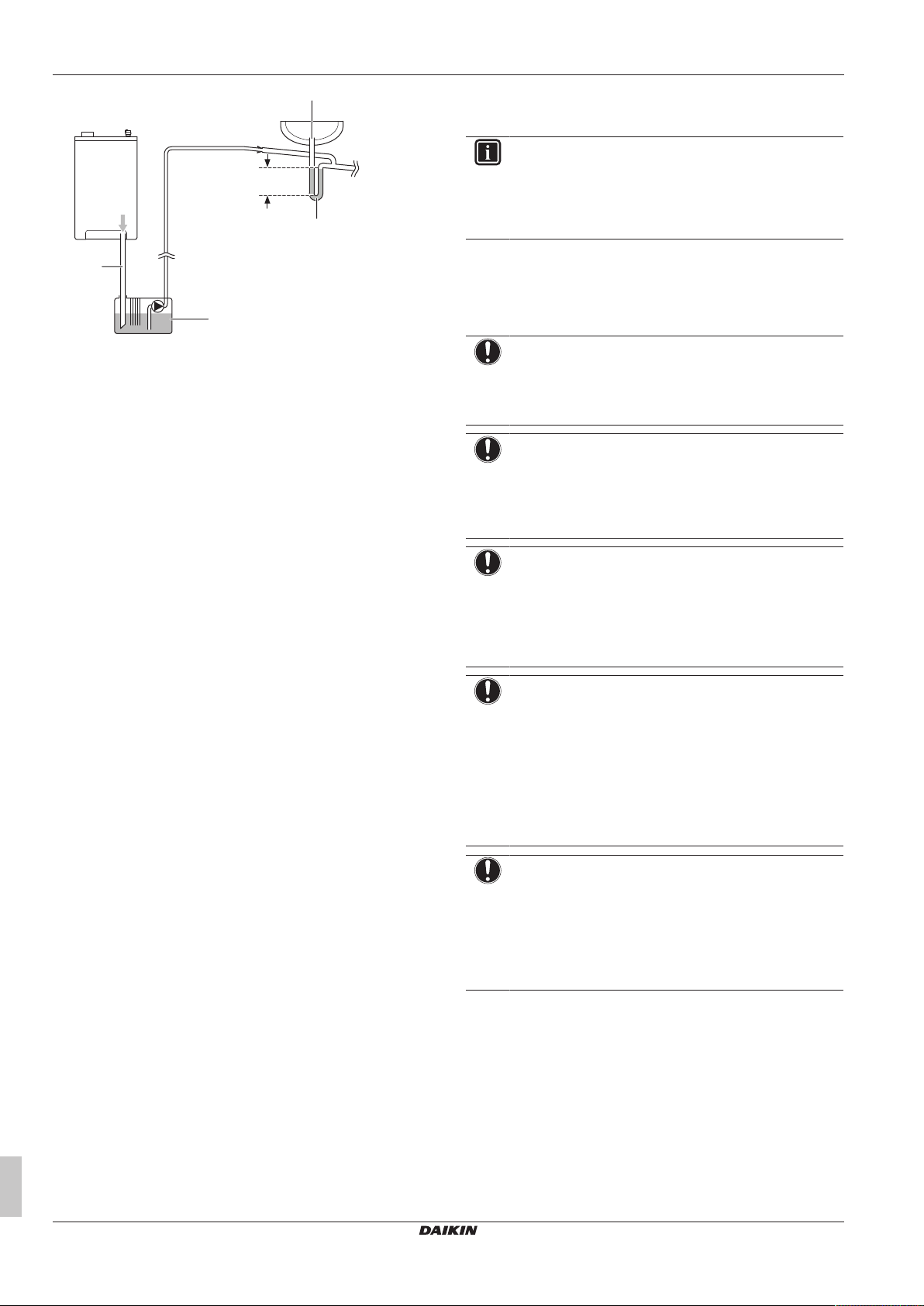

9.5 Kondensatrohrleitung ................................................................. 37

9.5.1 Interne Verbindungen .................................................. 37

9.5.2 Äußere Verbindungen.................................................. 38

9.6 Anschließen der Wasserleitungen.............................................. 38

9.6.1 Über den Anschluss der Wasserleitung....................... 38

9.6.2 Vorsichtsmaßnahmen beim Anschließen der

Wasserleitungen .......................................................... 38

9.6.3 Anschließen der Wasserleitung des Außengeräts....... 38

9.6.4 Anschließen der Wasserleitung des Gasboilers .......... 40

9.6.5 So schützen Sie den Wasserkreislauf vor dem

Einfrieren...................................................................... 41

9.6.6 So füllen Sie den Raumheizungskreislauf ................... 43

9.6.7 So füllen Sie den Brauchwasserkreislauf des

Gasboilers.................................................................... 44

9.6.8 So füllen Sie den Brauchwasserspeicher .................... 44

9.6.9 So isolieren Sie die Wasserleitungen .......................... 44

9.7 Anschließen der elektrischen Leitungen .................................... 44

9.7.1 Über das Anschließen der elektrischen Leitungen ...... 44

9.7.2 Sicherheitsvorkehrungen beim Anschließen von

Elektrokabeln ............................................................... 45

9.7.3 Richtlinien zum Anschließen der elektrischen

Leitungen ..................................................................... 45

9.7.4 Im Fall eines speziellen Gaskessels............................ 46

9.7.5 Im Fall eines Drittanbieter-Gaskessels ........................ 49

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 3

1 Allgemeine Sicherheitsvorkehrungen

9.8 Anschließen der Gasleitung ...................................................... 51

9.8.1 So schließen Sie die Gasleitung an............................ 51

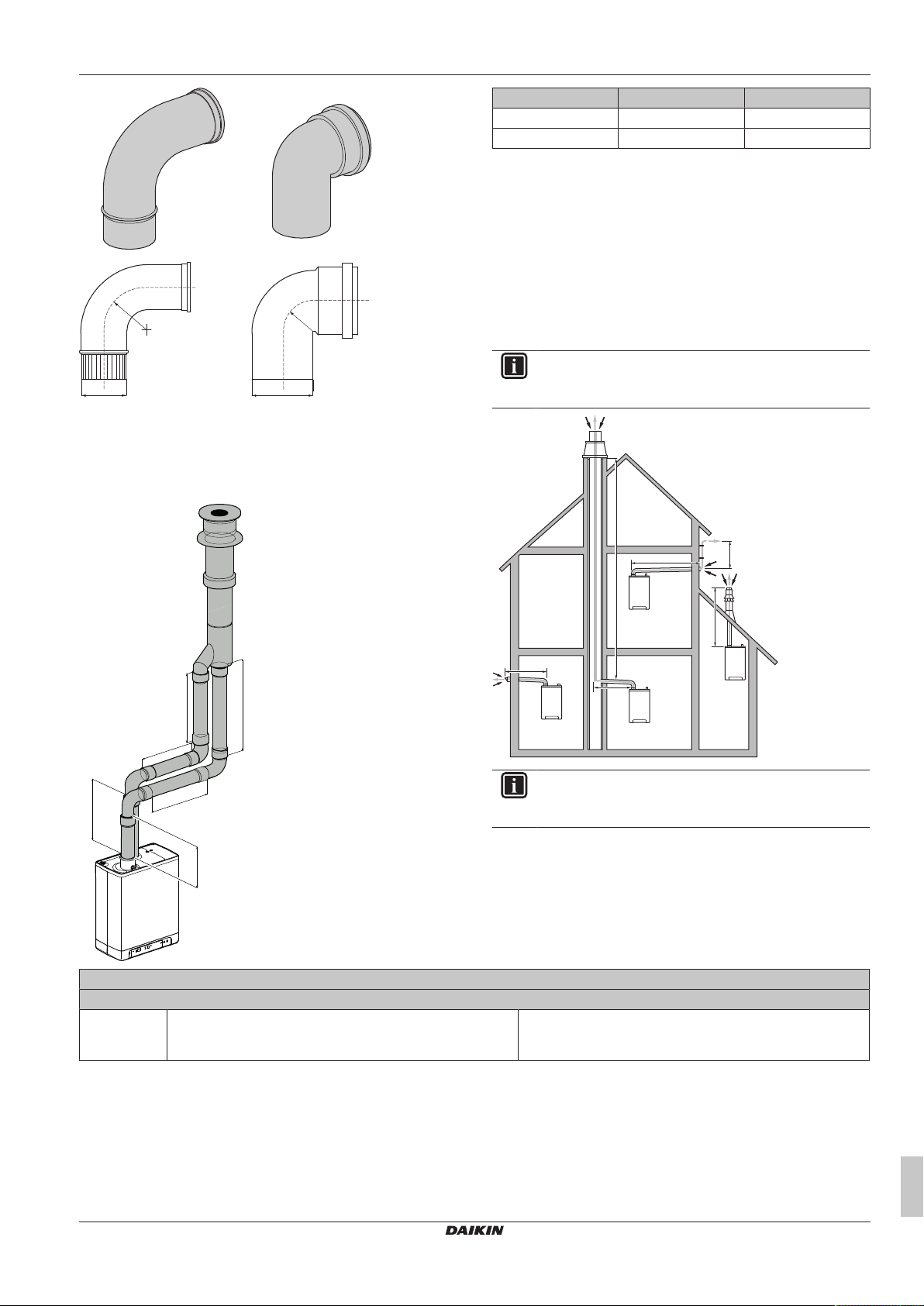

9.9 Anschließen des Boilers an das Rauchgassystem ................... 51

9.9.1 So ändern Sie den Gasboiler zu einem

konzentrischen 80/125-Anschluss .............................. 51

9.9.2 Ändern des konzentrischen 60/100-Anschlusses zu

einem Doppelrohranschluss ....................................... 52

9.9.3 Berechnen der Gesamtleitungslänge.......................... 52

9.9.4 Gerätekategorien und Rohrlängen.............................. 53

9.9.5 Anwendbare Materialien ............................................. 55

9.9.6 Position des Rauchabzugsrohrs ................................. 56

9.9.7 Isolierung des Gasabzugs und Lufteinlasses ............. 56

9.9.8 Montieren eines horizontalen Rauchabzugssystems.. 56

9.9.9 Montieren eines vertikalen Rauchabzugssystems...... 56

9.9.10 Schwadenregelungssatz............................................. 56

9.9.11 Rauchabzüge in Hohlräumen ..................................... 56

9.9.12 Auf dem Markt verfügbares Abzugsmaterial (C63)..... 56

9.9.13 Informationen zur Sicherung des Abzugssystems...... 57

9.10 Abschließen der Installation des Außengeräts .......................... 58

9.10.1 Außeneinheit schließen .............................................. 58

9.11 Abschließen der Installation des Gasboilers ............................. 58

9.11.1 So führen Sie eine Entlüftung der Gaszufuhr aus....... 58

9.11.2 So schließen Sie den Gasboiler.................................. 59

9.11.3 So installieren Sie die Abdeckplatte............................ 59

10 Erweiterte-Funktion 59

10.1 Außengerät................................................................................ 59

10.1.1 Übersicht: Konfiguration.............................................. 59

10.1.2 Basiskonfiguration....................................................... 61

10.1.3 Erweiterte Konfiguration/Optimierung ......................... 67

10.1.4 Menüstruktur: Übersicht über die

Benutzereinstellungen ................................................ 75

10.1.5 Menüstruktur: Übersicht über die

Monteureinstellungen.................................................. 76

10.2 Gasboiler ................................................................................... 77

10.2.1 Übersicht: Konfiguration.............................................. 77

10.2.2 Basiskonfiguration....................................................... 77

11 Betrieb 82

11.1 Übersicht: Betrieb ...................................................................... 82

11.2 Heizen ....................................................................................... 82

11.3 Brauchwasser............................................................................ 83

11.3.1 Fließwiderstandsdiagramm für den

Brauchwasserkreislauf................................................ 83

11.4 Betriebsarten ............................................................................. 83

12 Inbetriebnahme 84

12.1 Übersicht: Inbetriebnahme ........................................................ 84

12.2 Sicherheitsvorkehrungen bei Inbetriebnahme ........................... 84

12.3 Checkliste vor Inbetriebnahme .................................................. 84

12.4 Checkliste während der Inbetriebnahme ................................... 85

12.4.1 Entlüftungsfunktion ..................................................... 85

12.4.2 So führen Sie einen Testlauf durch............................. 86

12.4.3 So führen Sie einen Aktor-Testlauf durch ................... 86

12.4.4 Estrich-Austrocknung mittels der Unterbodenheizung 86

12.4.5 So führen Sie einen Gasdrucktest durch .................... 88

12.4.6 So führen Sie einen Testlauf am Gasboiler aus ......... 88

13 Übergabe an den Benutzer 88

14 Instandhaltung und Wartung 89

14.1 Übersicht: Instandhaltung und Wartung .................................... 89

14.2 Sicherheitsvorkehrungen für die Wartung ................................. 89

14.3 Außengerät................................................................................ 89

14.3.1 Öffnen des Außengeräts............................................. 89

14.3.2 Checkliste für die jährliche Wartung der

Außeneinheit............................................................... 89

14.4 Gasboiler ................................................................................... 90

14.4.1 Öffnen des Gasboilers ................................................ 90

14.4.2 So zerlegen Sie den Gasboiler ................................... 90

14.4.3 So reinigen Sie das Innere des Gasboilers................. 91

14.4.4 So bauen Sie den Gasboiler zusammen .................... 92

15 Fehlerdiagnose und -beseitigung 92

15.1 Übersicht: Fehlerdiagnose und -beseitigung .............................. 92

15.2 Sicherheitsvorkehrungen bei der Fehlerdiagnose und -

beseitigung ................................................................................. 93

15.3 Allgemeine Hinweise .................................................................. 93

15.4 Symptombasierte Problemlösung .............................................. 93

15.4.1 Symptom: Das Gerät heizt NICHT wie erwartet .......... 93

15.4.2 Symptom: Der Verdichter startet NICHT

(Raumheizung oder Brauchwasseraufbereitung) ........ 94

15.4.3 Symptom: Die Pumpe gibt Geräusche von sich

(Kavitation)................................................................... 94

15.4.4 Symptom: Das Wasser-Druckentlastungsventil öffnet

sich............................................................................... 94

15.4.5 Symptom: Das Wasser-Druckentlastungsventil ist

undicht ......................................................................... 94

15.4.6 Symptom: Der Raum wird bei niedrigen

Außentemperaturen NICHT ausreichend geheizt........ 94

15.4.7 Symptom: Der Druck am Entnahmepunkt ist

zeitweise ungewöhnlich hoch ...................................... 95

15.4.8 Symptom: Speicherdesinfektionsfunktion NICHT

richtig abgeschlossen (AH-Fehler)............................... 95

15.4.9 Symptom: Anormalität am Kessel erkannt (Fehler

HJ-11) .......................................................................... 95

15.4.10 Symptom: Abnormalität bei der Kessel/Hydrobox-

Kombination (Fehler UA-52) ........................................ 95

15.4.11 Symptom: Der Brenner zündet NICHT ........................ 95

15.4.12 Symptom: Das Zündgeräusch des Brenners ist zu

laut ............................................................................... 96

15.4.13 Symptom: Der Brenner schwingt ................................. 96

15.4.14 Symptom: Keine Raumheizung durch den Gaskessel. 96

15.4.15 Symptom: Die Leistung ist gefallen.............................. 96

15.4.16 Symptom: Raumheizung erreicht NICHT die

gewünschte Temperatur .............................................. 96

15.4.17 Symptom: Kein Brauchwasser ..................................... 96

15.4.18 Symptom: Warmwasser erreicht NICHT die

gewünschte Temperatur (kein Speicher installiert)...... 96

15.4.19 Symptom: Warmwasser erreicht NICHT die

gewünschte Temperatur (Speicher installiert) ............. 97

15.5 LED-basierte Problemlösung ..................................................... 97

15.5.1 Position der Außengerät-LED ...................................... 97

15.5.2 Zur Diagnose von Fehlern ........................................... 97

15.6 Fehler beseitigen auf Grundlage von Fehlercodes .................... 97

15.6.1 Fehlercodes: Übersicht ................................................ 97

16 Entsorgung 100

16.1 Überblick: Entsorgung ................................................................100

16.2 Auspumpen ................................................................................100

17 Technische Daten 102

17.1 Außengerät.................................................................................102

17.1.1 Rohrleitungsplan: Außengerät .....................................102

17.1.2 Elektroschaltplan: Außengerät.....................................103

17.1.3 ESP-Kurve: Außengerät ..............................................106

17.2 Gasboiler ....................................................................................107

17.2.1 Bestandteile: Gasboiler................................................107

17.2.2 Elektroschaltplan: Gaskessel.......................................107

17.2.3 Technische Daten: Gasboiler....................................... 108

18 Glossar 112

19 Tabelle der bauseitigen Einstellungen 113

1 Allgemeine

Sicherheitsvorkehrungen

1.1 Über die Dokumentation

▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der

Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 4

1 Allgemeine Sicherheitsvorkehrungen

▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken

sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch.

▪ Die Installation des Systems und alle in der Installationsanleitung

und im Referenzhandbuch für den Monteur beschriebenen Handlungen MÜSSEN von einem autorisierten Monteur durchgeführt werden.

1.1.1 Bedeutung der Warnhinweise und Symbole

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.

Weist auf eine Situation hin, die zu einem Stromschlag führen kann.

Weist auf eine Situation hin, die aufgrund extrem hoher oder niedriger Temperaturen zu Verbrennungen führen kann.

Weist auf eine Situation hin, die zu einer Explosion führen kann.

Weist auf eine Situation hin, die zu einer Vergiftung führen kann.

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.

Weist auf eine Situation hin, die zu Sachschäden führen kann.

1.2 Für den Monteur

1.2.1 Allgemeines

Wenn Sie NICHT sicher sind, wie die Einheit zu installieren und zu betreiben ist, wenden Sie sich an Ihren Händler.

Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile.

Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen).

Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).

Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr.

▪ Berühren Sie während und unmittelbar nach dem

Betrieb WEDER die Kältemittelleitungen, NOCH die Wasserrohre oder interne Bauteile. Diese könnten zu heiß oder zu kalt sein. Warten Sie, bis diese wieder die normale Temperatur erreicht haben. Falls eine Berührung unumgänglich ist, achten Sie darauf, Schutzhandschuhe zu tragen.

▪ VERMEIDEN Sie unbeabsichtigten direkten Kontakt mit

auslaufendem Kältemittel.

Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann.

Weist auf eine Situation hin, die zu Sachschäden führen kann.

Weist auf nützliche Tipps oder zusätzliche Informationen hin.

Symbol Erklärung

Lesen Sie vor der Installation erst die Installationsund Betriebsanleitung sowie die Verkabelungsinstruktionen.

Lesen Sie vor der Durchführung von Wartungsund Servicearbeiten erst das Wartungshandbuch.

Weitere Informationen finden Sie in der Referenz für Installateure und Benutzer.

Referenzhandbuch für den Monteur

Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen.

Berühren Sie NIEMALS den Lufteintritt oder die Aluminiumlamellen des Geräts.

▪ Oben auf dem Gerät KEINE Utensilien oder

Gegenstände ablegen.

▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder

stehen.

Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um zu verhindern, dass Wasser eindringt.

Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt werden, in dem zumindest die folgenden Informationen festgehalten werden: Daten zur Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, …

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 5

1 Allgemeine Sicherheitsvorkehrungen

Und an einem zugänglichen Platz beim System MUSS ein Schild oder eine Tafel zumindest über folgende Punkte informieren:

▪ Wie das System im Notfall heruntergefahren wird

▪ Name bzw. Adresse von Feuerwahr, Polizei und Hospital

▪ Namen und Adressen von Service-Personal mit Telefonnummern

für Tag und Nacht

Die Kriterien, die solch ein Logbuch erfüllen muss, werden in Europa durch die Norm EN378 vorgegeben.

Für den schweizerischen Markt sollte der Brauchwasserbetrieb nur in Kombination mit einem Speicher vorbereitet werden. Sofortiges Brauchwasser über den Gaskessel ist NICHT zulässig. Nehmen Sie die richtigen Einstellungen vor, wie in diesem Handbuch beschrieben.

Befolgen Sie die folgenden schweizerischen Verordnungen und Richtlinien:

▪ SVGW-Gasrichtlinie G1 für Gasinstallationen,

▪ SVGW-Gasrichtlinie L1 für Flüssiggasinstallationen,

▪ Verordnungen zu Vorsichtsfällen (z.B. Brandverordnung).

1.2.2 Installationsort

▪ Planen Sie für Wartungszwecke und eine ausreichende

Luftzirkulation ausreichend Platz um das Gerät ein.

▪ Überzeugen Sie sich, dass der Platz der Installation dem Gewicht

und den Vibrationen der Einheit standhalten kann.

▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist.

Ventilationsöffnungen dürfen NICHT blockiert sein.

▪ Achten Sie darauf, dass das Gerät eben aufgestellt ist.

▪ Wenn die Wand, an der das Gerät montiert ist, entflammbar ist,

muss zwischen der Wand und dem Gerät ein nicht entflammbares Material platziert werden. Dies gilt auch für alle Stellen, durch die die Rauchgasleitungen verlaufen.

▪ Betreiben Sie den Gasboiler NUR, wenn eine ausreichende

Versorgung mit Verbrennungsluft gewährleistet ist. Bei einem konzentrischen Luft-/Rauchgassystem, dessen Abmessungen den Spezifikationen dieser Anleitung entsprechen, ist diese Bedingung automatisch erfüllt und es bestehen keine weiteren Bedingungen für den Raum, in dem die Anlage installiert wird. Es sollte nur diese Betriebsmethode verwendet werden.

▪ Lagern Sie entflammbare Flüssigkeiten und Materialien

mindestens 1Meter entfernt vom Gaskessel.

Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:

▪ In einer potenziell explosiven Atmosphäre.

▪ An Orten mit Geräten oder Maschinen, die elektromagnetische

Wellen abstrahlen. Elektromagnetische Wellen können das Steuerungssystem stören, was Funktionsstörungen der Anlage zur Folge haben kann.

▪ An Orten, an denen aufgrund ausströmender brennbarer Gase

(Beispiel: Verdünner oder Benzin) oder in der Luft befindlicher Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr besteht.

▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas)

erzeugt wird. Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im Kältemittelkreislauf führen.

▪ In Badezimmern.

▪ Orte, an denen es zu Frost kommen kann. Die

Umgebungstemperatur rund um den Gaskessel muss >5°C betragen.

1.2.3 Kältemittel

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung.

Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden.

Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind.

Setzen Sie das Produkt bei Tests KEINEM Druck aus, der höher als der maximal zulässige Druck ist (auf dem Typenschild des Geräts angegeben).

Ergreifen Sie für den Fall, dass es eine Leckage im Kältemittelkreislauf gibt, hinreichende Vorkehrungsmaßnahmen. Wenn Kältemittelgas austritt, müssen Sie den Bereich sofort lüften. Mögliche Gefahren:

▪ Übermäßige Kältemittelkonzentrationen in einem

geschlossenen Raum können zu einem Sauerstoffmangel führen.

▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt,

können toxische Gase entstehen.

Auspumpen – Kältemittelaustritt. Falls es eine Leckage im Kältemittelkreislauf gibt und Sie das System auspumpen wollen:

▪ NICHT die Funktion zum automatischen Auspumpen

benutzen, mit der das gesamte Kältemittel aus dem System in der Außeneinheit gesammelt werden kann. Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt.

▪ Benutzen Sie ein separates Rückgewinnungssystem,

sodass der Verdichter der Einheit NICHT in Betrieb sein muss.

Führen Sie IMMER eine Rückgewinnung des Kältemittels durch. Lassen Sie es NIEMALS direkt in die Umwelt ab. Verwenden Sie stattdessen eine Unterdruckpumpe.

Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt. Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks.

▪ Um einen Ausfall des Verdichters zu vermeiden,

NICHT mehr Kältemittel einfüllen als spezifiziert.

▪ Wird das Kältemittelsystem geöffnet, MÜSSEN beim

Umgang mit Kältemittel die gesetzlichen Vorschriften eingehalten werden.

Stellen Sie sicher, dass kein Sauerstoff im System vorhanden ist. Das Kältemittel kann erst nach der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 6

1 Allgemeine Sicherheitsvorkehrungen

▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das

Typenschild des Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts.

▪ Das Gerät wurde werkseitig mit Kältemittel gefüllt. Je nach den

Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden.

▪ Verwenden Sie nur Werkzeuge, die ausschließlich für das im

System verwendete Kältemittel vorgesehen sind, um den Druckwiderstand zu gewährleisten und zu verhindern, dass Fremdstoffe in das System eindringen.

▪ Füllen Sie das flüssige Kältemittel wie folgt ein:

Wenn Gehen Sie dann

Ein Siphonrohr vorhanden ist

(d. h. der Zylinder ist mit “Siphon zum Einfüllen von Flüssigkeiten vorhanden”)

KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt

▪ Kältemittelzylinder müssen langsam geöffnet werden.

▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in

Gasform kann ein normaler Betrieb verhindert werden.

Schließen Sie sofort das Ventil des Kältemittelbehälters, wenn die Kältemittel-Befüllung durchgeführt wurde oder wenn Sie den Vorgang unterbrechen. Wird das Ventil NICHT sofort geschlossen, kann der verbleibende Druck zusätzliches Kältemittel laden. Mögliche Folge: Falsche Kältemittelmenge.

Füllen Sie den Zylinder in aufrechter Position.

herum.

1.2.4 Sole

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder im Monteur-Referenzhandbuch Ihrer Anwendung.

Die Auswahl der Sole MUSS der gültigen Gesetzgebung entsprechen.

1.2.5 Wasser

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung.

Stellen Sie sicher, dass die Wasserqualität der EURichtlinie 98/83EG entspricht.

Vermeiden Sie Schäden durch Ablagerungen und Korrosion. Um Korrosion und Ablagerungen zu verhindern, beachten Sie die geltenden Richtlinien der entsprechenden Technologie.

Maßnahmen zur Entsalzung, Enthärtung oder Härtestabilisierung sind notwendig, wenn die Gesamthärte des Füll- und Nachfüllwassers hoch ist (>3 mmol/l–Summe der Kalzium- und Magnesiumkonzentrationen, berechnet als Kalziumkarbonat).

Die Verwendung von Füllwasser und Nachfüllwasser, das die angegebenen Qualitätsanforderungen NICHT erfüllt, kann zu einer erheblich verringerten Lebensdauer der Ausrüstungsteile führen. Dafür ist ausschließlich der Benutzer verantwortlich.

1.2.6 Elektrik

▪ Schalten Sie unbedingt erst die gesamte

Stromversorgung AUS, bevor Sie die Abdeckung des Steuerungskastens abnehmen, Anschlüsse vornehmen oder stromführende Teile berühren.

▪ Unterbrechen Sie die Stromversorgung mindestens 1

Minute und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50V DC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.

▪ Berühren Sie elektrische Bauteile NICHT mit feuchten

oder nassen Händen.

▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn

die Wartungsabdeckung entfernt ist.

Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet ist.

Ergreifen Sie für den Fall, dass es eine Leckage im Solekreislauf gibt, hinreichende Vorkehrungsmaßnahmen. Wenn Sole austritt, lüften Sie sofort den Bereich und wenden Sie sich an Ihren Händler vor Ort.

Die Temperatur im Geräteinneren kann weit über der Raumtemperatur liegen und bis auf 70°C und mehr ansteigen. Bei einer Undichtigkeit im Solekreislauf können heiße Teile im Geräteinnern zu einer gefährlichen Situation führen.

Nutzung und Installation des Geräts MÜSSEN den in der gültigen Gesetzgebung aufgeführten Sicherheits- und Umweltvorschriften entsprechen.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 7

1 Allgemeine Sicherheitsvorkehrungen

▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit

Kupferadern.

▪ Es ist darauf zu achten, dass die bauseitige

Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht.

▪ Die gesamte bauseitige Verkabelung MUSS gemäß

dem Elektroschaltplan durchgeführt werden, der mit dem Produkt mitgelieferten wurde.

▪ Kabel und Kabelbündel NIEMALS quetschen. Darauf

achten, dass Kabel NIEMALS mit Rohren oder scharfen Kanten in Berührung kommen. Darauf achten, dass auf die Kabelanschlüsse kein zusätzlicher Druck von außen ausgeübt wird.

▪ Unbedingt auf eine korrekte Erdung achten. Erden Sie

das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Achten Sie darauf, dass das System für die

Stromversorgung einen eigenen Stromkreis verwendet. Schließen Sie AUF KEINEN FALL andere Geräte an diesen Stromkreis an.

▪ Achten Sie darauf, dass alle erforderlichen

Sicherungen und Schutzschalter installiert sind.

▪ Installieren Sie immer einen Fehlerstrom-

Schutzschalter. Bei Missachtung dieser Regeln besteht Stromschlag- oder Brandgefahr.

▪ Achten Sie bei der Installation des Fehlerstrom-

Schutzschalters darauf, dass er kompatibel ist mit dem Inverter (resistent gegenüber hochfrequente störende Interferenzen), um unnötiges Auslösen des Fehlerstrom-Schutzschalters zu vermeiden.

Der Erdanschluss muss zuerst installiert werden, erst danach dürfen die stromführenden Verbindungen hergestellt werden. Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die stromführenden Leitungsverbindungen getrennt worden sind. Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel-Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert.

Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung:

▪ Schließen Sie KEINE Kabel verschiedener Stärken an

die Stromversorgungsklemmenleiste an. (Ein Kabelzuschlag in der Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.)

▪ Wenn Sie Kabel mit der gleichen Stärke anschließen,

gehen Sie dabei wie in der Abbildung oben dargestellt vor.

▪ Verwenden Sie das dafür vorgesehene Stromkabel und

schließen Sie es ordnungsgemäß an, sichern Sie es, um zu verhindern, dass Druck von außen auf die Klemmleiste ausgeübt wird.

▪ Verwenden Sie einen geeigneten Schraubenzieher

zum Festdrehen der Klemmenschrauben. Mit einem zu kleinen Schraubenzieher wird der Schraubenkopf beschädigt und die Schraube kann nicht ordnungsgemäß festgedreht werden.

▪ Wenn die Klemmenschrauben zu stark festgedreht

werden, können sie zerbrechen.

Verlegen Sie Stromversorgungskabel in einem Abstand von mindestens 1 Meter zu Fernseh- oder Radiogeräten, damit der Empfang dieser Geräte nicht gestört werden kann. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 1 Meter möglicherweise nicht ausreichend.

▪ Nach Durchführung aller Elektroinstallationsarbeiten

überzeugen Sie sich davon, dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind.

▪ Stellen Sie vor dem ersten Einschalten des Geräts

sicher, dass alle Abdeckungen geschlossen sind.

Nur gültig, wenn die Stromversorgung dreiphasig ist und der Verdichter über ein EIN/AUS-Startverfahren verfügt.

Wenn die Möglichkeit einer Phasenumkehr nach einem momentanen Stromausfall besteht und der Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

1.2.7 Gas

Der Gaskessel ist werkseitig eingestellt auf:

▪ die Art des Gases, das auf dem Typenschild oder dem

Einstellungstypenschild angegeben ist,

▪ den Gasdruck, der auf dem Typenschild angegeben ist.

Betreiben Sie das Gerät NUR mit dem auf den Typenschildern angegebenen Gastyp und Gasdruck.

Installation und Einstellung des Gassystems MÜSSEN durchgeführt werden:

▪ durch für diese Arbeiten qualifiziertes Personal,

▪ in Übereinstimmung mit gültigen Gasinstallationsrichtlinien,

▪ entsprechend den geltenden Richtlinien des Gasversorgers,

Referenzhandbuch für den Monteur

Page 8

2 Hinweise zum Produkt

▪ in Übereinstimmung mit örtlichen und landesweiten Vorschriften.

Kessel, die Erdgas verwenden, MÜSSEN an einen geregelten Gaszähler angeschlossen sein.

Kessel, die Flüssiggas verwenden, MÜSSEN an einen Regler angeschlossen sein.

Das Gasversorgungsrohr muss mindestens 22mm stark sein.

Der Gaszähler bzw. Regler und die Rohrleitungen zum Gaszähler MÜSSEN überprüft werden, vorzugsweise durch den Gasversorger. Damit soll sichergestellt werden, dass die Geräte ordnungsgemäß arbeiten und die Anforderungen bezüglich des Gasstroms und drucks erfüllt sind.

Wenn Sie Gas riechen:

▪ müssen Sie sofort den örtlichen Gasversorger und

Ihren Monteur verständigen,

▪ müssen Sie den Flüssiggaslieferanten verständigen,

dessen Rufnummer sich an der Seite des Flüssiggasspeichers befindet (falls zutreffend),

▪ müssen Sie das Notfallventil am Gaszähler/Regler

schließen,

▪ DÜRFEN Sie elektrische Schalter WEDER EIN- NOCH

AUSSCHALTEN,

▪ dürfen Sie KEINE Streichhölzer anzünden und NICHT

rauchen,

▪ müssen Sie offene Flammen ausmachen,

▪ müssen Sie sofort Türen und Fenster öffnen,

▪ müssen Sie Personen vom betroffenen Bereich

fernhalten.

1.2.8 Gasabzug

Rauchabzugssysteme dürfen NICHT modifiziert und NUR in der in der Installationsanleitung beschriebenen Weise installiert werden. Jeder Missbrauch und jede nicht autorisierte Änderung am Gerät, Rauchabzug oder an zugehörigen Komponenten und Systemen kann die Garantie ungültig machen. Der Hersteller haftet in solchen Fällen nicht, es sei denn, es handelt sich um gesetzlich zugesicherte Rechte.

Sie dürfen Rauchabzugssystemteile verschiedener Hersteller NICHT miteinander kombinieren.

▪ BS 5440-1: 2008 Rauchgasabzug und Belüftung für Gasgeräte

mit einer Eingangsleistung von maximal 70kW netto (Gase der 1.,

2. und 3. Familie)

▪ BS 5440-2: 2009 Rauchgasabzug und Belüftung für Gasgeräte

mit einer Eingangsleistung von maximal 70kW netto (Gase der 1.,

2. und 3. Familie)

▪ BS 5546: 2010 Spezifikation für die Installation und Wartung von

gasbefeuerten Wasserheizgeräten mit einer Eingangsleistung von maximal 70kW netto

▪ BS 5549: 1990 Warmwassersysteme mit einem Zwangsumlauf

▪ BS 6700: 2006 + A1: 2009 Design, Installation, Tests und

Wartung von Services, die Wasser für die Brauchwasserverwendung in Gebäuden und ihren Baulücken liefern - Spezifikation

▪ BS 6798: 2014 Spezifikation für die Auswahl, Installation, Prüfung,

Inbetriebnahme, Instandhaltung und Wartung von gasbefeuerten Kesseln mit einer Eingangsleistung von maximal 70kW netto

▪ BS 6891: 2015 Spezifikation für die Installation und Wartung von

Niederdruckgasinstallations-Rohrleitungen mit bis zu 35 mm (R1¼) in Gebäuden

▪ BS 7593: 2006 Verfahrensregeln für die Behandlung von Wasser

in Brauchwasser-Raumheizungssystemen

▪ BS 7671: 2018 Anforderungen für elektrische Installationen. IET-

Verkabelungsvorschriften

▪ BS 7074: 1 Verfahrensregeln für die Brauch- und

Warmwasserversorgung

▪ EN12828: 2014 Raumheizung für Wohnräume

Trinkwasser: Alle Dichtungen, Verbindungen und Komponenten (einschließlich Flussmitteln und Lötmitteln) sowie Komponenten, die als Teil des sekundären Brauchwassersystems verwendet werden, MÜSSEN durch die WRAS genehmigt werden.

2 Hinweise zum Produkt

1.2.9 Örtliche Gesetzgebung

Beachten Sie die lokalen und nationalen Vorschriften.

Lokale Vorschriften für Großbritannien

Es ist gesetzlich vorgeschrieben, dass Gasgeräte durch einen bei der Gasregistrierungsstelle registrierten kompetenten Techniker und in Einklang mit den folgenden Empfehlungen installiert werden:

▪ Aktuelle Gas Safety (Installation and Use) Regulations

▪ Alle aktuellen Gebäudevorschriften

▪ Konsolidierte Gebäudestandards (Schottland)

▪ Dieses Gerät MUSS in Einklang mit den Gas (Safety and Use)

Regulations, den aktuellen Gebäudevorschriften, Building Standards (Scotland), I.S.813 Installation of Gas Appliances (Ireland), IEE Wiring Regulations (BS 7671), Health and Safety Document No. 635 (Electricity at Work Regulations) und Local Water Authority Bye Laws installiert werden.

▪ UK Water Regulations and Bye Laws

▪ Gesundheit und Sicherheit

Die Installation MUSS den folgenden Verfahrensregeln der British Standards entsprechen:

Referenzhandbuch für den Monteur

a Gaskesselmodul

Dieses Produkt ist nur für den Hausgebrauch konzipiert.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 9

3 Über die Dokumentation

3.1 Informationen zu diesem Dokument

Dieses Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen, es sei denn, sie sind von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden, wie das Gerät ordnungsgemäß zu verwenden und zu bedienen ist.

Kinder sollten beaufsichtigt werden, um sicher zu sein, dass sie nicht mit dem Gerät spielen.

Zielgruppe

Autorisierte Monteure

Dokumentationssatz

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

▪ Allgemeine Sicherheitsvorkehrungen:

▪ Sicherheitsanweisungen, die Sie vor der Installation lesen

müssen

▪ Format: Papier (im Lieferumfang des Außengeräts enthalten)

▪ Betriebsanleitung:

▪ Kurzanleitung mit Hinweisen zur grundlegenden Nutzung

▪ Format: Papier (im Lieferumfang des Außengeräts enthalten)

▪ Referenzhandbuch für den Benutzer:

▪ Detaillierte schrittweise Anleitungen und

Hintergrundinformationen für die grundlegende und erweiterte Nutzung

▪ Format: Digitale Dateien unter http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Installationsanleitung – Wärmepumpenmodul:

▪ Installationsanleitung

▪ Format: Papier (im Lieferumfang des Außengeräts enthalten)

▪ Installations- und Betriebsanleitung - Gaskesselmodul:

▪ Installations- und Bedienungsanweisungen

▪ Format: Papier (im Lieferumfang des Gaskessels enthalten)

▪ Referenzhandbuch für den Monteur:

▪ Vorbereitung der Installation, bewährte Verfahren,

Referenzdaten …

▪ Format: Digitale Dateien unter http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Ergänzungshandbuch für optionale Ausstattung:

▪ Weitere Informationen bezüglich der Installation von optionalen

Ausstattungen

▪ Format: Papier (im Lieferumfang des Außengeräts

enthalten)+Digitale Dateien unter http://www.daikineurope.com/

support-and-manuals/product-information/

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Technische Konstruktionsdaten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der

regionalen Website Daikin (öffentlich zugänglich).

▪ Der vollständige Satz der jüngsten technischen Daten ist

verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).

3.2 Monteur-Referenzhandbuch auf einen Blick

Kapitel Beschreibung

Allgemeine Sicherheitsvorkehrungen

Hinweise zum Produkt Erforderlich Kombination aus

Über die Dokumentation Welche Dokumentation ist für den

Über die Verpackung So packen Sie die Geräte aus und

Über die Geräte und Optionen

Vorbereitung Was Sie tun und wissen müssen, bevor

Installation Was Sie tun und wissen müssen, um

Konfiguration Was Sie tun und wissen müssen, um

Betrieb Betriebsarten des Gaskesselmoduls Inbetriebnahme Was Sie tun und wissen müssen, um

Übergabe an den Benutzer

Instandhaltung und Wartung

Fehlerdiagnose und behebung

Entsorgung So entsorgen Sie das System Technische Daten Spezifikationen des Systems Glossar Begriffsdefinition Tabelle bauseitiger

Einstellungen

Sicherheitsanweisungen, die Sie vor der Installation lesen müssen

Wärmepumpenmodul und Gaskesselmodul

Monteur verfügbar

entfernen die Zubehörteile ▪ So erkennen Sie die Geräte

▪ Mögliche Gerätekombinationen und

Optionen

Maßnahmen vor Ort getroffen werden

das System zu installieren

das System nach der Installation zu konfigurieren

das System nach der Konfiguration in Betrieb zu nehmen

Was Sie dem Benutzer bereitstellen und erklären müssen

So führen Sie die Instandhaltung und Wartung der Geräte aus

Vorgehensweise bei Auftreten von Problemen

Vom Monteur auszufüllende und zum späteren Nachschlagen aufzubewahrende Tabelle

Hinweis: Im Referenzhandbuch für den Monteur gibt es ebenfalls eine Tabellen mit den Monteureinstellungen. Diese Tabelle muss vom Monteur ausgefüllt und an den Benutzer übergeben werden.

4 Über die Verpackung

4.1 Übersicht: Über die Verpackung

Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackungen mit dem Außengerät und Gaskessel vor Ort geliefert wurden.

Bitte auf Folgendes achten:

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 10

4 Über die Verpackung

1 2

1×

2×

1×

1× 1× 1×

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1×

ihd e f g

1× 1× 1×

a b c

▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft

werden. Jegliche Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden.

▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den

endgültigen Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.

▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am

besten zum Installationsort gebracht werden kann.

4.2 Außengerät

4.2.1 So packen Sie das Außengerät aus

4.2.3 So entfernen Sie das Zubehör vom Außengerät

1 Heben Sie das Außengerät an. Siehe "4.2.2So bewegen Sie

das Außengerät"10.

2 Entnehmen Sie das Zubehör aus dem Unterteil der

Verpackung.

4.2.2 So bewegen Sie das Außengerät

Berühren Sie NICHT den Lufteinlass oder die Aluminiumrippen des Geräts, um eine Verletzung zu vermeiden.

Um Schäden an den Tragfüßen zu vermeiden, neigen Sie das Gerät in keine Richtung seitlich:

Tragen Sie das Gerät langsam wie gezeigt:

a Anschlussstück (mit O-Ring) für Frostschutzventil im

Außengerät

b Frostschutzventil (für die Innenseite des Außengeräts) c Vakuumbrecher (für Außenseite des Außengeräts) d Allgemeine Sicherheitsvorkehrungen e Ergänzungshandbuch für optionale Ausstattung

f Installationshandbuch für das Außengerät g Betriebsanleitung h Energieverbrauchskennzeichnung

i Kabeldurchführung j Ablaufstopfen

4.3 Gasboiler

4.3.1 So packen Sie den Gasboiler aus

Stellen Sie vor dem Auspacken den Gaskessel so nah wie möglich am Installationsort auf.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 11

5 Über das System

c d

a b c d

4.3.2 So entfernen Sie das Zubehör vom Gasboiler

1 Entfernen Sie das Zubehör.

a Montageleiste b Kondensatfang c Installations- und Bedienungsanleitung d Aktuelles Kreislaufmodul, Kabel und Installationsanleitung

5 Über das System

5.1 Mögliche Systemlayouts

Dieses Thema deckt grundlegende Informationen zu den möglichen Systemlayouts ab. Weitere Informationen finden Sie im Kapitel "Anwendungsrichtlinien".

Das Systemlayout variiert abhängig vom Gaskessel. Sie können das Außengerät (=EJHA04AAV3) mit diesen Elementen kombinieren:

Gaskessel Systemlayout

Spezieller Gaskessel (=EHY2KOMB28+32AA)

Drittanbieter-Gaskessel

a Außengerät b Gaskessel c Raumheizungskreislauf

d1+d2 Teile obligatorischer Optionen EKADDONJH und

EKADDONJH2 (=Verbindungsset für DrittanbieterGaskessel):

d1: Externe Pumpe (EKADDONJH) d2: Rückschlagventil (EKADDONJH2)

Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

5.1.1 Spezieller Gaskessel

Der spezieller Gaskessel (=EHY2KOMB28+32AA) wird für neue Installationen empfohlen.

Durch die Verwendung dieses Gaskessels können Sie wie folgt Brauchwasser erzeugen:

Referenzhandbuch für den Monteur

Page 12

5 Über das System

a c

65°C

°C95°C

a b c

95°C95°C

89°

≤10 m

f1 f2

–30 –25 –20 –15 –10 –5 0 5

Ta (°C)

min

(°C)

▪ Brauchwasserspeicher über den Speicher

▪ Sofortiges Brauchwasser über den Gaskessel

Spezieller Gaskessel + sofortiges Brauchwasser

a Außengerät b Gaskessel c Raumheizungskreislauf d Sofortiges Brauchwasser

Spezieller Gaskessel + Brauchwasser über Speicher

a Außengerät b Gaskessel c Raumheizungskreislauf d Brauchwasser über den Speicher e Motorisiertes 3-Wege-Ventil

5.1.2 Drittanbieter-Gaskessel

Bei bestehenden Installationen müssen Sie keinen neuen Gaskessel kaufen. Sie können den bestehenden Gaskessel und die Verkabelung des alten Thermostats wiederverwenden.

Mit diesem Gaskessel können Sie nur Brauchwasser als sofortiges Brauchwasser über den Gaskessel erzeugen.

Drittanbieter-Gaskessel + sofortiges Brauchwasser

a Außengerät b Gaskessel c Raumheizungskreislauf d Sofortiges Brauchwasser

e1~e5 Teile obligatorischer Optionen EKADDONJH und

EKADDONJH2 (=Verbindungsset für DrittanbieterGaskessel). Die Installationsanweisungen sind der Installationsanleitung des Anschluss-Bausatzes zu entnehmen.

e1: Externe Pumpe (EKADDONJH) e2: Kabel für externe Pumpe – Stromversorgung

(EKADDONJH2) e3: Kabel für externe Pumpe – Impulsbreitenmodulation

(PWM)-Signal (EKADDONJH2) e4: Der Abstand zwischen der externen Pumpe und dem

Gaskessel muss möglichst kurz sein.

e5: Rückschlagventil (EKADDONJH2)

f1~f5 Anschluss der Bedieneinheit (Sie können die alte

Verkabelung wiederverwenden):

f1: Alten Thermostat entfernen f2: Neue Bedieneinheit installieren f3: Alte Verkabelung wiederverwenden f4: Alte Verkabelung vom Gaskessel trennen und an neue

Verkabelung anschließen

f5: Neue Verkabelung an das Außengerät anschließen

Drittanbieter-Gaskessel + Brauchwasser über Speicher

Nicht möglich.

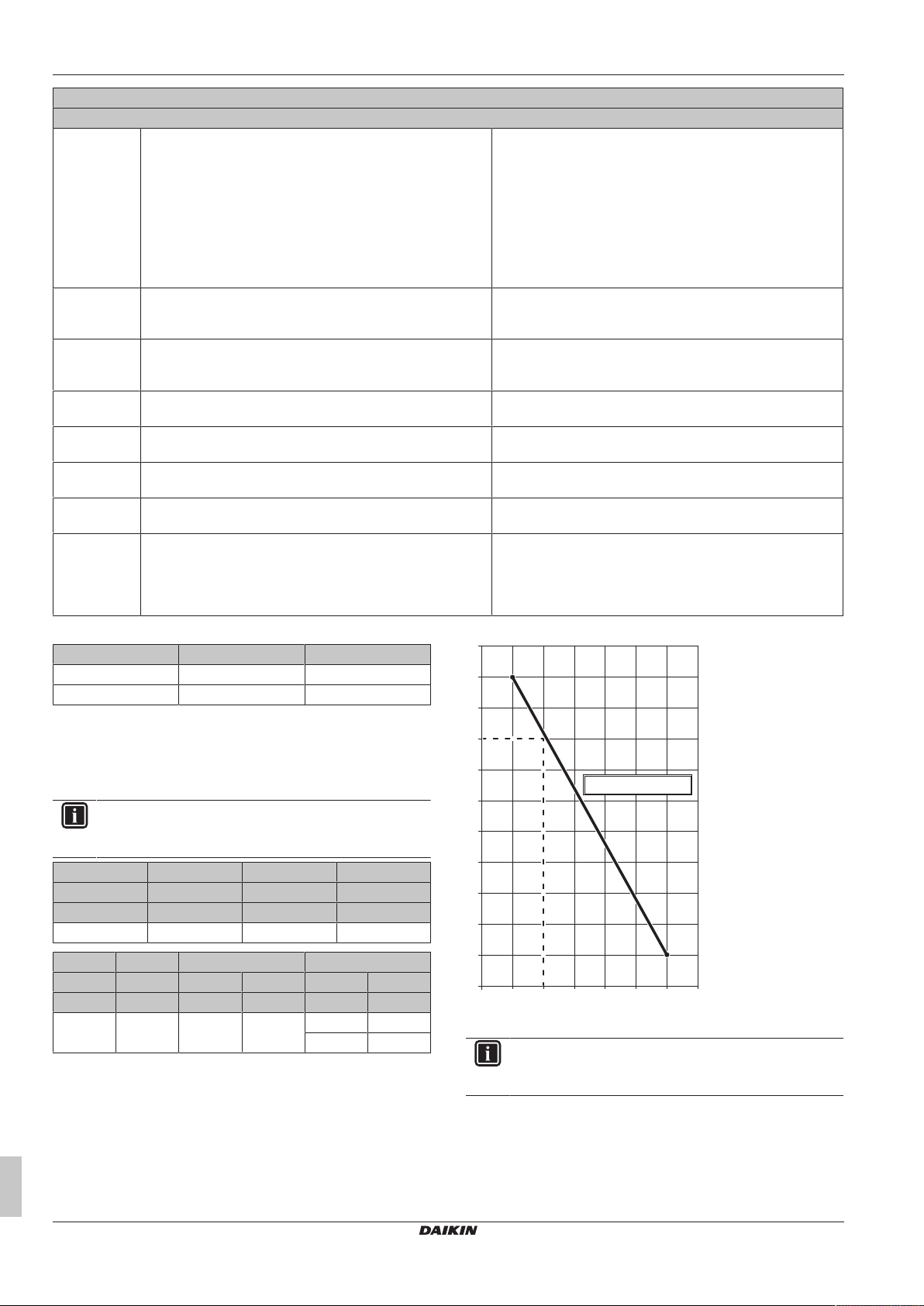

Sollwert des Drittanbieter-Gaskessels

Um zu verhindern, dass die Wasserleitungen einfrieren, muss der Drittanbieter-Gaskessel einen festen Sollwert von ≥55°C haben oder einen wetterabhängigen Sollwert ≥T

min

Referenzhandbuch für den Monteur

TaAußentemperatur

Minimaler wetterabhängiger Sollwert für Drittanbieter-

min

Gaskessel

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 13

6 Über die Geräte und Optionen

5.2 Frostschutz

Sie müssen das System vor dem Einfrieren schützen. Dazu gehört:

▪ Auswahl zwischen Glykol und Frostschutzventilen

▪ Installation der Bodenwannenheizung

5.2.1 Glykol oder Frostschutzventile

Das System kann durch Frost beschädigt werden. Um die hydraulischen Komponenten vor dem Einfrieren zu schützen, ist die Software mit speziellen Frostschutzfunktionen ausgestattet. Hierzu zählt die Aktivierung der Pumpe bei niedrigen Temperaturen.

Bei einem Stromausfall können diese Funktionen jedoch keinen Schutz gewährleisten.

Führen Sie einen der folgenden Schritte durch, um den Wasserkreislauf vor dem Einfrieren zu schützen.

▪ Fügen Sie Glykol zum Wasser hinzu. Glykol senkt den

Gefrierpunkt des Wassers.

▪ Installieren Sie Frostschutzventile. Frostschutzventile lassen das

Wasser aus dem System ab, bevor es einfrieren kann.

Wenn Sie Glykol zum Wasser hinzufügen, installieren Sie KEINE Frostschutzventile. Mögliche Folge: Glykol tritt aus den Frostschutz-Ventilen aus.

Ausführliche Informationen zu Glykol und den Frostschutzventilen finden Sie unter "9.6.5 So schützen

Sie den Wasserkreislauf vor dem Einfrieren"41.

5.2.2 Bodenwannenheizung

Um das Einfrieren der Bodenwanne zu verhindern, können Sie eine optionale Bodenwannenheizung installieren. Unter gewissen Umständen ist das erforderlich.

Bodenwannenheizung (EKBPHT04JH)

▪ Verhindert das Einfrieren der Bodenwanne.

▪ Erforderlich in Gebieten mit einer Umgebungstemperatur <–5°C

und einer hohen relativen Luftfeuchtigkeit an mindestens 3 aufeinanderfolgenden Tagen.

▪ Die Installationsanweisungen sind der Installationsanleitung der

Bodenwannenheizung zu entnehmen.

▪ Kombinieren des Gaskessels mit den Optionen

6.2 Identifikation

Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen.

6.2.1 Typenschild: Außeneinheit

Wo?

Modellkennung Beispiel: EJHA04AAV3

Code Erläuterung

EJ Nur Hybrid-Monobloc-Außenbereichheizen H Niedrige Wassertemperatur – Umgebungsbereich

3 (siehe Betriebsbereich) A Kältemittel R32 04 Kapazitätsklasse AA Modellserie V3 Stromversorgung

6.2.2 Typenschild: Gaskessel

Wo?

▪ Wenn Sie die Bodenwannenheizung installieren,

können Sie den Betriebsbereich der Wärmepumpe mit der Feldeinstellung [8-0E]=–14°C auf Ta≥–14°C senken.

▪ Wenn Sie die Bodenwannenheizung nicht einbauen,

belassen Sie [8-0E]=–5°C.

6 Über die Geräte und Optionen

6.1 Übersicht: Über die Geräte und Optionen

Dieses Kapitel informiert über folgende Punkte:

▪ Identifizieren des Außengeräts

▪ Identifizieren des Gaskessels

▪ Kombinieren des Außengeräts und Gaskessels

▪ Kombinieren des Außengeräts mit den Optionen

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Modellkennung

Details zum Gerät Beschreibung

******-yymm****** Produktcode-Seriennr.

yy = Fertigungsjahr, mm = Fertigungsmonat

PIN Produktidentifizierungsnummer

Daten in Bezug auf Brauchwasser

Daten in Bezug auf die Raumheizung

Referenzhandbuch für den Monteur

Page 14

6 Über die Geräte und Optionen

Details zum Gerät Beschreibung

Informationen in Bezug auf die Stromversorgung (Spannung, Netzfrequenz, elmax, IP-Klasse)

PMS Zulässiger Überdruck im

Raumheizungskreislauf

PWS Zulässiger Überdruck im

Brauchwasserkreislauf

Qn HS Eingangswert in Bezug auf den

Bruttowärmewert in Kilowatt

Qn Hi Eingangswert in Bezug auf den

Nettowärmewert in Kilowatt

Pn Ausgabe in Kilowatt

Details zum Gerät Beschreibung

DE, FR, GB, IT, NL Zielländer (EN437) I2E(s), I2H, IIELL3P, II2H3P,

II2Esi3P G20-20mbar

G25-25mbar

B23, …., C93(x) Genehmigte Rauchgaskategorie

Tmax Maximale Strömungstemperatur

IPX4D Elektrische Schutzart

Genehmigte Gerätekategorien (EN437)

Gasgruppe und Gasanschlussdruck, wie werkseitig festgelegt (EN437)

(EN15502)

in °C

6.3 Kombinieren von Geräten und Optionen

6.3.1 Mögliche Kombinationen von Außengerät, Gaskessel und Brauchwasserspeicher

System- Remark

Außengerät Gaskessel Brauchwassersp

eicher

EJHA04AAV3 EHY2KOMB28AA

EHY2KOMB32AA

Drittanbieter — Sofortiges Brauchwasser über den

(a) Maximaler Speicher-Sollwert ist 60°C (b) Ein Drittanbieter-Speicher ist möglich, aber der Komfort kann nicht garantiert werden. Beachten Sie die Mindestanforderungen für Drittanbieter-

Speicher unter "8.3.2Anforderungen an den Wasserkreislauf"29.

EKHWS*D* Brauchwasserspeicher über den

EKHWP

Drittanbieter

— Sofortiges Brauchwasser über den

Speicher.

(b)

Speichererwärmt:

▪ Nur über Außengerät oder

▪ Nur über Gaskessel

Gaskessel

Brauchwasser Raumheizung

▪ Nur über Außengerät oder

▪ Nur über Gaskessel oder

▪ Nach Kombination aus Außengerät

und Gaskessel

(a)

▪ Nur über Außengerät oder

▪ Nur über Gaskessel oder

▪ Nach Kombination aus Außengerät

und Gaskessel

▪ Nur über Außengerät oder

▪ Nur nach Gaskessel (Bivalent-Betrieb)

6.3.2 Mögliche Optionen für das Außengerät

Bedieneinheit (EKRUHML*)

Die Bedieneinheit ist für den Betrieb erforderlich, muss aber separat bestellt werden (obligatorische Option).

Die folgenden Bedieneinheiten sind verfügbar:

▪ EKRUHML1 umfasst die folgenden Sprachen: Englisch,

Französisch, Niederländisch, Italienisch.

▪ EKRUHML2 umfasst die folgenden Sprachen: Englisch, Deutsch,

Niederländisch, Italienisch.

Hinweise zur Installation siehe "So schließen Sie die Bedieneinheit

an"47.

Dezentraler Außentemperaturfühler (EKRSCA1)

Standardmäßig wird der Fühler im Innern des Außengeräts für die Messung der Außentemperatur verwendet.

Optional kann der dezentrale Außentemperaturfühler installiert werden, um die Außentemperatur an einer anderen Position zu messen (z. B. um direkte Sonneneinstrahlung zu vermeiden), um ein verbessertes Systemverhalten zu gewährleisten.

Hinweise zur Installation finden Sie in der Installationsanleitung des dezentralen Außentemperaturfühlers und im Ergänzungshandbuch für optionale Ausstattungen.

Wärmepumpen-Konvektor (FWXV)

Zur Bereitstellung einer Raumheizung ist es möglich, Wärmepumpen-Konvektoren (FWXV) zu verwenden.

Hinweise zur Installation finden Sie in der Installationsanleitung des Wärmepumpen-Konvektors und im Ergänzungshandbuch für optionale Ausstattungen.

LAN-Adapter für Smartphone-Steuerung + Smart GridAnwendungen (BRP069A61)

Sie können diesen LAN-Adapter installieren, um folgende Funktionen zu nutzen:

▪ Steuerung des Systems über eine Smartphone-App.

▪ Verwendung des Systems in verschiedenen Smart Grid-

Anwendungen.

Hinweise zur Installation finden Sie in der Installationsanleitung des LAN-Adapters und im Ergänzungshandbuch für optionale Ausstattungen.

LAN-Adapter für die Smartphone-Steuerung (BRP069A62)

Sie können diesen LAN-Adapter installieren, um das System über eine Smartphone-App zu steuern.

Hinweise zur Installation finden Sie in der Installationsanleitung des LAN-Adapters und im Ergänzungshandbuch für optionale Ausstattungen.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 15

6 Über die Geräte und Optionen

Raumthermostat (EKRTWA, EKRTR1)

Sie können einen optionalen Raumthermostat an den Gaskessel anschließen. Dieses Thermostat kann entweder verdrahtet (EKRTWA) oder drahtlos (EKRTR1) sein.

Hinweise zur Installation finden Sie in der Installationsanleitung des Raumthermostats und im Ergänzungshandbuch für optionale Ausstattungen.

Dezentraler Fühler für drahtloses Thermostat (EKRTETS)

Sie können einen drahtlosen Raumtemperaturfühler (EKRTETS) nur in Verbindung mit dem drahtlosen Thermostat (EKRTR1) verwenden.

Hinweise zur Installation finden Sie in der Installationsanleitung des Raumthermostats und im Ergänzungshandbuch für optionale Ausstattungen.

Bodenwannenheizung (EKBPHT04JH)

▪ Verhindert das Einfrieren der Bodenwanne.

▪ Erforderlich in Gebieten mit einer Umgebungstemperatur <–5°C

und einer hohen relativen Luftfeuchtigkeit an mindestens 3 aufeinanderfolgenden Tagen.

▪ Die Installationsanweisungen sind der Installationsanleitung der

Bodenwannenheizung zu entnehmen.

Absperrventile (EKBALLV1)

Wir empfehlen, Absperrventile an die RaumheizungsWasseranschlüsse des Außengeräts zu installieren. Dann können Sie das Außengerät warten, ohne das ganze System entleeren zu müssen.

Eines der Absperrventile verfügt über einen integrierten Anschluss für den Vakuumbrecher (falls zutreffend).

Die Installationsanweisungen sind der Installationsanleitung der Absperrventile zu entnehmen.

Anschluss-Bausatz für Drittanbieter-Gaskessel (EKADDONJH +EKADDONJH2)

Erforderlich, wenn ein Drittanbieter-Gaskessel an das System angeschlossen wird.

Besteht aus 2 separaten Bausätzen, die zusammen verwendet werden müssen:

▪ EKADDONJH: Enthält die externe Pumpe

▪ EKADDONJH2: Enthält die 2 Rückschlagventile und 2 Kabel

Die Installationsanweisungen sind der Installationsanleitung des Anschluss-Bausatzes zu entnehmen.

Brauchwasserspeicher

Gilt nur im Fall des EHY2KOMB28+32AAGaskessels.

Zur Bereitstellung von Brauchwasser kann ein Brauchwasserspeicher an den Gaskessel angeschlossen werden.

Die folgenden Brauchwasserspeicher sind verfügbar:

Speicher Remark

Edelstahlspeicher:

▪ EKHWS150D3V3

▪ EKHWS180D3V3

▪ EKHWS200D3V3

▪ EKHWS250D3V3

▪ EKHWS300D3V3

Bei der Verwendung dieses Speichers:

▪ Verwenden Sie den

Speicherfühler aus dem folgenden optionalen Bausatz: EKTH3

▪ Verwenden Sie das 3-Wege-

Ventil, das als Zubehör mit dem Speicher geliefert wird

Speicher Remark

Polypropylenspeicher (mit DrainBack-Solarsystem):

▪ EKHWP300B

▪ EKHWP500B Polypropylenspeicher (mit

druckbeaufschlagtem Solarsystem):

▪ EKHWP300PB

▪ EKHWP500PB Drittanbieterspeicher Bei der Verwendung eines

Hinweise zur Installation finden Sie in der Installationsanleitung des Brauchwasserspeichers und im Ergänzungshandbuch für optionale Ausstattungen.

Fühler-Bausatz für EKHWS*D* oder Drittanbieter-Speicher (EKTH3)

Erforderlich, wenn einer der folgenden Speicher an das System angeschlossen wird:

▪ Speicher EKHWS*D*

▪ Drittanbieterspeicher

Die Installationsanweisungen sind der Installationsanleitung des Fühlerbausatzes zu entnehmen.

Fühler-Bausatz für Speicher EKHWP (EKTH4)

Erforderlich, wenn ein EKHWP-Speicher an das System angeschlossen wird.

Die Installationsanweisungen sind der Installationsanleitung des Fühlerbausatzes zu entnehmen.

Anschluss-Bausatz für Drittanbieter-Speicher (EKHY3PART)

Erforderlich, wenn ein Drittanbieter-Speicher an das System angeschlossen wird.

Enthält einen Fühler und ein 3-Wege-Ventil. Verwenden Sie aber nur das 3-Wege-Ventil aus diesem Bausatz. Verwenden Sie NICHT den Fühler, verwenden Sie stattdessen den Fühler des EKTH3.

Hinweise zur Installation finden Sie in der Installationsanleitung des Anschlusssatzes und im Ergänzungshandbuch für optionale Ausstattungen.

PC-Kabel (EKPCCAB)

Das PC-Kabel stellt eine Verbindung zwischen dem Schaltkasten des Außengeräts und einem PC her. Auf diese Art können Sie die Software des Außengeräts aktualisieren.

Die Installationsanweisungen sind der Installationsanleitung des PCKabels zu entnehmen.

Bei der Verwendung dieses Speichers:

▪ Verwenden Sie den

Speicherfühler aus dem folgenden optionalen Bausatz: EKTH4

▪ Verwenden Sie das 3-Wege-

Ventil aus dem folgenden optionalen Bausatz: EKDVCPLT3HX

Drittanbieterspeichers:

▪ Stellen Sie sicher, dass er den

Mindestanforderungen entspricht. Siehe

"6.3.1 Mögliche Kombinationen von Außengerät, Gaskessel und Brauchwasserspeicher"14.

▪ Verwenden Sie den

Speicherfühler aus dem folgenden optionalen Bausatz: EKTH3

▪ Verwenden Sie das 3-Wege-

Ventil aus dem folgenden optionalen Bausatz: EKHY3PART

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 16

6 Über die Geräte und Optionen

Die Software und zugehörigen Bedienungsanleitungen sind verfügbar unter http://www.daikineurope.com/support-and-manuals/

software-downloads/.

Frostschutzventile (AFVALVEHY2)

Umfasst einen Vakuumbrecher (Kopf nach oben gerichtet für Luftzufuhr) und ein Frostschutzventil (zum Wasserauslass).

Hinweise zur Installation siehe "9.6.5 So schützen Sie den

Wasserkreislauf vor dem Einfrieren"41.

Schützt die bauseitige Rohrleitung vor Einfrieren und Platzen.

6.3.3 Mögliche Optionen für den Gaskessel

Hauptoptionen

Abschnitt EHY2KOMB28AA EHY2KOMB32AA Abdeckblech für Kessel

Abdeckblech zum Schutz der Rohrleitungen und Ventile des Gaskessels. Die Installationsanweisungen sind der Installationsanleitung des Abdeckblechs zu entnehmen

(*)

Gasumwandlungs-Bausatz G25

Bausatz für die Umwandlung des Gaskessels für die Verwendung mit dem Gastyp G25. EKPS076217 EKPS076227

Gasumwandlungs-Bausatz G31

Bausatz für die Umwandlung des Gaskessels für die Verwendung mit dem Gastyp G31 EKHY075867 EKHY075787

Doppelrohr-Umwandlungssatz

Bausatz für die Umwandlung eines konzentrischen Rauchgassystems in ein DualLeitungssystem. Die Installationsanweisungen sind der Installationsanleitung des DualLeitungs-Umwandlungssatzes zu entnehmen.

80/125 konzentrischer Anschluss-Bausatz

Bausatz für die Umwandlung der 60/100 konzentrischen Rauchgasanschlüsse in 80/125 konzentrische Rauchgasanschlüsse. Die Installationsanweisungen sind der Installationsanleitung des konzentrischen Anschluss-Bausatzes zu entnehmen.

B-Packs

Eine integrierte Lösung für das Ausdehnungsgefäß, um die Befüllung einfacher zu gestalten. Der erforderliche Installationsabstand ist eingeschränkt

(*)

EKFJM1A

EKFJM2A

EKFJM3A

EKFJM6A

Ventil-Kit

Für den einfacheren Anschluss von Rohrleitungen und Ventilen. Die Installationsanweisungen sind der Anleitung des Bausatzes zu entnehmen.

EKHY093467

EKCP1A

EKHY090707

EKHY090717

EKFJL1A

EKFJL2A

EKFJL3A

EKFJL6A

EKVK4A

EKVK6A

Einfüllleitungsset

Zum Befüllen und Auffüllen des Raumheizungssystems. EKFL1A

Anschlussset für Solar-Warmwasserbereiter

So kombinieren Sie den Kessel mit einem solarbeheizten Speicher. EKSH1A

Dongle-Bausatz

So richten Sie die drahtlose Kommunikation zwischen dem Gaskessel und einem Computer

EKDS1A

ein

(*) Das Abdeckblech für den Kessel kann nicht mit B-Packs verwendet werden.

Sonstige Optionen

Zubehör Teil-Nummer Beschreibung

EKFGP6837 Dachanschluss PP/GLV 60/100

AR460

Zubehör Teil-Nummer Beschreibung

EKFGS0525 Schiefer-Witterungsschutz Pb/

GLV 60/100 53°-57°

EKFGP1296 Witterungsschutz, flach,

Aluminium 60/100 0°-15°

EKFGP6940 Witterungsschutz, flach,

EKFGS0518 Witterungsschutz, steil, Schiefer

Pb/GLV 60/100 18°-22°

EKFGS0519 Witterungsschutz, steil, Schiefer

Pb/GLV 60/100 23°-17°

EKFGP7910 Witterungsschutz, steil, Schiefer

PF 60/100 25°-45°

EKFGS0523 Witterungsschutz, steil, Schiefer

Pb/GLV 60/100 43°-47°

EKFGP2978 Wandanschluss-Kit PP/GLV

EKFGP2977 Wandanschluss-Kit, niedriges

EKFGP4651 Erweiterung PP/GLV

Aluminium 60/100

60/100

Profil PP/GLV 60/100

60/100×500mm

EKFGS0524 Witterungsschutz, steil, Schiefer

Pb/GLV 60/100 48°-52°

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 17

6 Über die Geräte und Optionen

Zubehör Teil-Nummer Beschreibung

EKFGP4652 Erweiterung PP/GLV

60/100×1000mm

EKFGP4664 Bogen PP/GLV 60/100 30°

EKFGP4661 Bogen PP/GLV 60/100 45°

EKFGP4660 Bogen PP/GLV 60/100 90°

EKFGP4667 Mess-T-Stück mit

Inspektionsplatte PP/GLV 60/100

EKFGP4631 Wandhalter Ø100

EKFGP1292 Wandanschluss-Kit PP/GLV

60/100

EKFGP1293 Wandanschluss-Kit, niedriges

Profil PP/GLV 60/100

EKFGP1294 Austritt-Management-Kit 60 (nur

UK)

EKFGP1295 Abzugdeflektor 60 (nur UK)

EKFGP1284 PMK-Kniestück 60 90 (nur UK)

Zubehör Teil-Nummer Beschreibung

EKFGP6864 Dachanschluss PP/GLV 80/125

AR300 RAL9011

EKFGT6300 Witterungsschutz, steil, Schiefer

Pb/GLV 80/125 18°-22°

EKFGT6301 Witterungsschutz, steil, Schiefer

Pb/GLV 80/125 23°-27°

EKFGP7909 Witterungsschutz, steil, Schiefer

PF 80/125 25°-45° RAL9011

EKFGT6305 Witterungsschutz, steil, Schiefer

Pb/GLV 80/125 43°-47°

EKFGT6306 Witterungsschutz, steil, Schiefer

Pb/GLV 80/125 48°-52°

EKFGT6307 Witterungsschutz, steil, Schiefer

Pb/GLV 80/125 53°-57°

EKFGP1297 Witterungsschutz, flach,

Aluminium 80/125 0°-15°

EKFGP6368 T-Stück flex.100

Kesselanschluss-Satz 1

EKFGP6354 Flex.100-60 + Stütz-Kniestück

EKFGP1285 PMK-Kniestück 60 45° (2-teilig)

(nur UK)

EKFGP1286 PMK-Verlängerung 60 L=1000

inkl. Halter (nur UK)

EKFGW5333 Witterungsschutz, flach,

Aluminium 80/125

EKFGW6359 Wandanschluss-Kit PP/GLV

80/125

EKFGP4801 Verlängerung PP/GLV

80/125×500mm

EKFGP4802 Verlängerung PP/GLV

80/125×1000mm

EKFGP4814 Kniestück PP/GLV 80/125 30°

EKFGP4811 Kniestück PP/ALU 80/125 45°

EKFGP4810 Kniestück PP/ALU 80/125 90°

EKFGP6215 T-Stück flex.130

Kesselanschluss-Satz 1

EKFGS0257 Flex.130-60 + Stütz-Kniestück

EKFGP4678 Kaminanschluss 60/100

EKFGP5461 Verlängerung PP 60×500

EKFGP5497 Kaminaufsatz PP 100 inkl.

Rauchabzugsrohr

EKFGP6316 Adapter flex. befestigt PP 100

EKFGP6337 Halterung oben Inox Ø100

EKFGP4820 Inspektions-Kniestück Plus PP/

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

ALU 80/125 90° EPDM

EKFGP6346 Verlängerung flex.PP100

L=10m

Referenzhandbuch für den Monteur

Page 18

7 Anwendungsrichtlinien

Zubehör Teil-Nummer Beschreibung

EKFGP6349 Verlängerung flex. PP100

L=15m

EKFGP6347 Verlängerung flex. PP100

L=25m

EKFGP6325 Anschluss flex.-flex.PP100

EKFGP5197 Kaminaufsatz PP 130 inkl.

Rauchabzugsrohr

EKFGS0252 Adapter flex. befestigt PP130

EKFGP6353 Halterung oben Inox Ø130

EKFGS0250 Verlängerung flex. PP130

L=130m

EKFGP6366 Anschluss flex.-flex.PP130

Zubehör Teil-Nummer Beschreibung

EKFGP6342 Verlängerung flex. PP80

L=50m

EKFGP6324 Anschluss flex.-flex. PP80

EKFGP6333 Distanzstück PP80-100

EKFGP4481 Befestigung Ø100

EKFGV1101 Kaminanschluss

60/10Luftzufuhr Dn.80 C83

EKFGV1102 Anschlusssatz 60/10-60

Rauchgas-/Lufteinlass Dn.80 C53

EKFGW4001 VerlängerungPBM-Air 80×500

EKFGW4002 VerlängerungPBM-Air

80×1000

EKFGW4004 VerlängerungPBM-Air

80×2000

EKFGP1856 Flex. Kit PPØ60-80

EKFGP4678 Kaminanschluss 60/100

EKFGP2520 Flex. Kit PPØ80

EKFGP4828 Kaminanschluss 80/125

EKFGP6340 Verlängerung flex. PP80

L=10m

EKFGP6344 Verlängerung flex. PP80

L=15m

EKFGP6341 Verlängerung flex. PP80

L=25m

EKFGW4085 KniestückPPBM-Air8090°

EKFGW4086 KniestückPPBM-Air8045°

EKGFP1289 BogenPP/GALV 60/100 50°

EKGFP1299 Kit, horizontales niedriges Profil

PP/GLV 60/100 (nur UK)

Zusätzliche Konfigurationsoptionen für das Rauchgassystem finden Sie unter http://fluegas.daikin.eu/.

Informationen zur Installation des Abzugs- und LuftzufuhrRohrmaterials finden Sie in der Anleitung im Lieferumfang des jeweiligen Materials. Bitten Sie den Hersteller des entsprechenden Abzugs- und Luftzufuhr-Rohrmaterials um ausführliche technische Informationen und spezielle Montageanweisungen.

7 Anwendungsrichtlinien

7.1 Übersicht: Anwendungsrichtlinien

Die Anwendungsrichtlinien bieten einen Überblick über die Möglichkeiten desWärmepumpensystems.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 19

▪ Die Abbildungen in den Anwendungsrichtlinien dienen

A B

lediglich zu Referenzzwecken und sind NICHT als detaillierte Hydraulikdiagramme zu betrachten. Die detaillierten Hydraulikbemaßungen und der detaillierte Hyraulikabgleich sind NICHT gezeigt. Sie liegen in der Verantwortung des Monteurs.

▪ Weitere Informationen über die

Konfigurationseinstellungen zur Optimierung des Wärmepumpenbetriebsfinden Sie unter "10Erweiterte-

Funktion"59.

Dieses Kapitel enthält Anwendungsrichtlinien für folgende Vorgänge:

▪ Einstellen des Raumheizungssystems

▪ Einstellen des Brauchwasserspeichers

▪ Einstellen der Stromverbrauchsmessung

▪ Einstellen der Stromverbrauchskontrolle

▪ Einstellen eines externen Temperaturfühlers

7.2 Einrichten des Raumheizungssystems – bei einem speziellen Gaskessel

Das Wärmepumpensystem versorgt Heizverteilsysteme in einem oder mehreren Räumen mit Wasser.

Da das System eine hohe Flexibilität zur Regelung der Temperatur in jedem Raum bietet, müssen Sie zunächst die folgenden Fragen beantworten:

▪ Wie viele Räume werden vomWärmepumpensystem geheizt?

▪ Welche Heizverteilsysteme werden in jedem Raum verwendet und

wie lautet deren nominale Vorlauftemperatur?

Wenn die Raumheizungsanforderungen klar sind, empfiehlt Daikin, die nachfolgend aufgeführten Einstellungsrichtlinien zu befolgen.

7 Anwendungsrichtlinien

A Haupt-Vorlauftemperaturzone B Ein einzelner Raum

a Benutzerschnittstelle verwendet als Raumthermostat

▪ Das Außengerät ist in Serie zum Gaskessel angeschlossen.

▪ Die Fußbodenheizung oder Radiatoren sind direkt an den

Gaskessel angeschlossen.

▪ Die Raumtemperatur wird von der Benutzerschnittstelle geregelt,

die als Raumthermostat verwendet wird.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07]

Vorteile

▪ Kostengünstig. Sie benötigen KEINEN zusätzlichen externen

Raumthermostat.

▪ Höchster Komfort und maximale Effizienz. Die intelligente

Raumthermostatfunktion kann die Soll-Vorlauftemperatur auf der Grundlage der Ist-Raumtemperatur verringern oder erhöhen (Modulation). Ergebnis:

▪ eine stabile Raumtemperatur, die mit der Soll-Raumtemperatur

übereinstimmt (höherer Komfort)

▪ weniger EIN/AUS-Zyklen (ruhiger, höherer Komfort und

gesteigerte Effizienz)

▪ die niedrigst mögliche Vorlauftemperatur (höhere Effizienz)

▪ Einfach. Sie können ganz einfach die Soll-Raumtemperatur über

die Benutzerschnittstelle einstellen:

▪ Für den alltäglichen Gebrauch können Sie Voreinstellwerte und

Programme verwenden.

▪ Um von den üblichen Einstellungen abzuweichen, können Sie

die Voreinstellwerte und Programme temporär übergehen oder den Ferienmodus verwenden.

2 (Raumtemp.-St.): Der Betrieb des Geräts wird abhängig von der Umgebungstemperatur der Bedieneinheit geregelt.

Bei Einsatz eines externen Raumthermostats, steuert der externe Raumthermostat die Einstellung für "Frostschutz Raum". Die Funktion "Frostschutz Raum" ist jedoch nur dann verfügbar, wenn die Kontrolle der Vorlauftemperatur über die Bedieneinheit des Geräts auf EIN gesetzt ist.

Falls ein externes Raumthermostat verwendet wird und der Frostschutz unter allen Bedingungen gewährleistet sein muss, dann müssen Sie die Notfallautomatik [A.6.C] auf 1 einstellen.

7.2.1 Einzelner Raum

Fußbodenheizung oder Radiatoren – Verdrahtetes Raumthermostat

Einrichtung

Fußbodenheizung oder Radiatoren – Drahtloses Raumthermostat

Einrichtung

A Haupt-Vorlauftemperaturzone B Ein einzelner Raum

a Bedieneinheit b Empfänger für drahtloses externes Raumthermostat c Drahtloses externes Raumthermostat

▪ Das Außengerät ist in Serie zum Gaskessel angeschlossen.

▪ Die Fußbodenheizung oder Radiatoren sind direkt an den

Gaskessel angeschlossen.

▪ Die Raumtemperatur wird vom drahtlosen externen

Raumthermostat geregelt (optionale Ausstattung EKRTR1).

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 20

7 Anwendungsrichtlinien

A B

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07] Externes Raumthermostat für die

Haupt-Zone:

▪ #: [A.2.2.4]

▪ Code: [C-05]

Vorteile

▪ Drahtlos. Der externe Daikin-Raumthermostat ist in einer

drahtlosen Version erhältlich.

▪ Effizienz. Obwohl der externe Raumthermostat nur EIN/AUS-

Signale sendet, ist es speziell für das Wärmepumpensystemkonzipiert.

1 (Ext.Raumtemp.St): Der Betrieb des Geräts wird vom externen Thermostat geregelt.

1 (Thermo EIN/AUS): Wenn der verwendete externe Raumthermostat oder der Wärmepumpen-Konvektor nur eineThermo EIN/AUSBedingung senden kann.

Wärmepumpen-Konvektoren

Einrichtung

A Haupt-Vorlauftemperaturzone B Ein einzelner Raum

a Bedieneinheit b Fernbedienung desWärmepumpen-Konvektors

▪ Das Außengerät ist in Serie zum Gaskessel angeschlossen.

▪ Die Wärmepumpen-Konvektoren sind direkt mit dem Gaskessel

verbunden.

▪ Die Soll-Raumtemperatur wird über die Fernbedienung der

Wärmepumpen-Konvektoreneingestellt.

▪ Das Raumheizungs-Anforderungssignal wird an einen

Digitaleingang am Gaskessel gesendet (X4/6 und X4/7).

Stellen Sie bei Verwendung von mehreren WärmepumpenKonvektoren sicher, dass alle das Infrarotsignal von der Fernbedienung der WärmepumpenKonvektorenempfangen.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07] Externes Raumthermostat für die

Haupt-Zone:

▪ #: [A.2.2.4]

▪ Code: [C-05]

1 (Ext.Raumtemp.St): Der Betrieb des Geräts wird vom externen Thermostat geregelt.

1 (Thermo EIN/AUS): Wenn der verwendete externe Raumthermostat oder der Wärmepumpen-Konvektor nur eineThermo EIN/AUSBedingung senden kann.

Vorteile

▪ Effizienz. Optimale Energieeffizienz dank der

Vernetzungsfunktion.

▪ Elegant.

Kombination: Fußbodenheizung +WärmepumpenKonvektoren

▪ Die Raumheizung erfolgt über:

▪ Die Fußbodenheizung

▪ DieWärmepumpen-Konvektoren

Einrichtung

A Haupt-Vorlauftemperaturzone B Ein einzelner Raum

a Bedieneinheit b Fernbedienung desWärmepumpen-Konvektors

▪ Das Außengerät ist in Serie zum Gaskessel angeschlossen.

▪ Die Wärmepumpen-Konvektoren sind direkt mit dem Gaskessel

verbunden.

▪ Die Soll-Raumtemperatur wird über die Fernbedienung der

Wärmepumpen-Konvektoreneingestellt.

▪ Das Raumheizungs-Anforderungssignal wird an einen

Digitaleingang am Gaskessel gesendet (X4/6 und X4/7).

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07] Externes Raumthermostat für die

Haupt-Zone:

▪ #: [A.2.2.4]

▪ Code: [C-05]

Vorteile

▪ Effizienz. Die Fußbodenheizung bietet in Kombination mit dem

Wärmepumpensystem die beste Leistung.

▪ Komfort. Die Kombination der zwei Heizverteilsysteme bietet

exzellenten Heizkomfort der Fußbodenheizung.

1 (Ext.Raumtemp.St): Der Betrieb des Geräts wird vom externen Thermostat geregelt.

1 (Thermo EIN/AUS): Wenn der verwendete externe Raumthermostat oder der Wärmepumpen-Konvektor nur eineThermo EIN/AUSBedingung senden kann.

7.2.2 Mehrere Räume – Eine Vorlauftemperaturzone

Wenn nur eine Vorlauftemperaturzone erforderlich ist, weil die nominale Vorlauftemperatur aller Wärme-Emittenten identisch ist, benötigen Sie KEINE Mischventilstation (kostengünstig).

Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage verwendet wird, in dem alle Räume über dieselben WärmeEmittenten verfügen.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 21

7 Anwendungsrichtlinien

A B

B C

b b

M1 M2

b b

Fußbodenheizung oder Radiatoren – Thermostatventile

Wenn Sie Räume mit der Bodenheizung oder Radiatoren heizen, ist es üblich, die Temperatur des Hauptraums mittels eines Thermostats zu regeln (dies kann entweder die Bedieneinheit oder ein externes Raumthermostat sein), während die anderen Räume von so genannten "Thermostatventilen" geregelt werden, die abhängig von der Raumtemperatur öffnen oder schließen.

Einrichtung

A Haupt-Vorlauftemperaturzone B Raum 1 C Raum 2

a Bedieneinheit

▪ Das Außengerät ist in Serie zum Gaskessel angeschlossen.

▪ Die Fußbodenheizung des Hauptraums ist direkt mit dem

Gaskessel verbunden.

▪ Die Raumtemperatur des Hauptraums wird von der

Benutzerschnittstelle geregelt, die als Raumthermostat verwendet wird.

▪ Ein Thermostatventil ist vor der Fußbodenheizung in jedem der

anderen Räume installiert.

Bedenken Sie, dass der Hauptraum auch von einer anderen Wärmequelle geheizt werden kann. Beispiel: Kamin.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07]

Vorteile

▪ Kostengünstig. Sie benötigen KEINEN zusätzlichen externen

Raumthermostat.

▪ Einfach. Identische Installation wie für einen Raum, aber mit

Thermostatventilen.

2 (Raumtemp.-St.): Der Betrieb des Geräts wird abhängig von der Umgebungstemperatur der Bedieneinheit geregelt.

Fußbodenheizung oder Radiatoren – Mehrere externe Raumthermostate

Einrichtung

A Haupt-Vorlauftemperaturzone B Raum 1 C Raum 2

a Bedieneinheit b Externer Raumthermostat c Bypass-Ventil

▪ Für jeden Raum ist ein Absperrventil (bauseitig zu liefern)

installiert, um eine Bereitstellung von abfließendem Wasser zu vermeiden, wenn keine Heizanforderung vorliegt.

▪ Es muss ein Bypass-Ventil installiert sein, um die

Wasserrückführung zu ermöglichen, wenn alle Absperrventile geschlossen sind. Um einen zuverlässigen Betrieb zu gewährleisten, sorgen Sie für einen minimalen Wasserdurchfluss wie in der Tabelle "Prüfen der Wassermenge und der Durchflussmenge" in "8.3 Vorbereiten der Wasserleitungen" 28 beschrieben.

▪ Die Raumthermostate sind mit den Absperrventilen verbunden

und müssen NICHT mit dem Außengerät verbunden sein. Das Außengerät liefert die ganze Zeit abfließendes Wasser. Es besteht die Möglichkeit, ein Programm für das abfließende Wasser zu programmieren.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

0 (VLT-Steuerung): Der Betrieb des Geräts wird abhängig von der Vorlauftemperatur geregelt.

▪ Code: [C-07]

Vorteile

Verglichen mit der Fußbodenheizung oder Radiatoren für einen Raum:

▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich

Programmen für jeden Raum über die Raumthermostate festlegen.

Wärmepumpen-Konvektoren - MehrereRäume

Einrichtung

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

A Haupt-Vorlauftemperaturzone B Raum 1 C Raum 2

Referenzhandbuch für den Monteur

Page 22

7 Anwendungsrichtlinien

B C

a Bedieneinheit b Fernbedienung desWärmepumpen-Konvektors

▪ Die Soll-Raumtemperatur wird über die Fernbedienung der

Wärmepumpen-Konvektoreneingestellt.

▪ Die Heizanforderungssignale für jedenWärmepumpen-Konvektor

werden parallel an den Digitaleingang am Gaskessel angeschlossen (X4/6 und X4/7). Das Außengerät liefert nur abfließendes Wasser, wenn tatsächlich eine Anforderung vorliegt.

Um den Komfort und die Leistung zu steigern, empfehlen wir die Installation des Ventilsatz-Option EKVKHPC an jedemWärmepumpen-Konvektor.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07]

Vorteile

Verglichen mit Wärmepumpen-Konvektorenfür einen Raum:

▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich

Programmen für jeden Raum über die Fernbedienung der Wärmepumpen-Konvektorenfestlegen.

Kombination: Fußbodenheizung +WärmepumpenKonvektoren – Mehrere Räume

1 (Ext.Raumtemp.St): Der Betrieb des Geräts wird vom externen Thermostat geregelt.

Um den Komfort und die Leistung zu steigern, empfehlen wir die Installation des Ventilsatz-Option EKVKHPC an jedemWärmepumpen-Konvektor.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07]

0 (VLT-Steuerung): Der Betrieb des Geräts wird abhängig von der Vorlauftemperatur geregelt.

7.3 Einrichten des Raumheizungssystems – bei einem Drittanbieter-Gaskessel

Das Wärmepumpensystem versorgt Heizverteilsysteme in einem oder mehreren Räumen mit Wasser.

Da das System eine hohe Flexibilität zur Regelung der Temperatur in jedem Raum bietet, müssen Sie zunächst die folgenden Fragen beantworten:

▪ Wie viele Räume werden vomWärmepumpensystem geheizt?

▪ Welche Heizverteilsysteme werden in jedem Raum verwendet und

wie lautet deren nominale Vorlauftemperatur?

Wenn die Raumheizungsanforderungen klar sind, empfiehlt Daikin, die nachfolgend aufgeführten Einstellungsrichtlinien zu befolgen.

Einrichtung

A Haupt-Vorlauftemperaturzone B Raum 1 C Raum 2

a Bedieneinheit b Externer Raumthermostat c Fernbedienung desWärmepumpen-Konvektors

▪ Das Außengerät ist in Serie zum Gaskessel angeschlossen.

▪ Für jeden Raum mit Wärmepumpen-Konvektoren: Die

Wärmepumpen-Konvektoren sind direkt mit dem Gaskessel verbunden.

▪ Für jeden Raum mit Fußbodenheizung: Ein Absperrventil

(bauseitig zu liefern) ist vor der Fußbodenheizung installiert. Es verhindert die Warmwasserzufuhr, wenn der Raum keinen Heizbedarf hat.

▪ Für jeden Raum mit Wärmepumpen-Konvektoren: Die Soll-

Raumtemperatur wird über die Fernbedienung der Wärmepumpen-Konvektoreneingestellt.

▪ Für jeden Raum mit Fußbodenheizung: Die Soll-Raumtemperatur

wird über den externen Raumthermostat (verdrahtet oder drahtlos) eingestellt.

Falls ein externes Raumthermostat verwendet wird und der Frostschutz unter allen Bedingungen gewährleistet sein muss, dann müssen Sie die Notfallautomatik [A.6.C] auf 1 einstellen.

7.3.1 Einzelner Raum

Bodenheizungoder Radiatoren – Verdrahtetes Raumthermostat

Einrichtung

A Haupt-Vorlauftemperaturzone B Ein einzelner Raum

a Benutzerschnittstelle verwendet als Raumthermostat

▪ Das Außengerät ist parallel zum Gaskessel angeschlossen.

▪ Der Schaltkreis enthält eine externe Pumpe.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 23

7 Anwendungsrichtlinien

A B

B C

b b

M1 M2

▪ Die Fußbodenheizung des Hauptraums ist über 2

Rückschlagventile mit dem Außengerät und dem Gaskessel verbunden.

▪ Die Raumtemperatur wird von der Benutzerschnittstelle geregelt,

die als Raumthermostat verwendet wird.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07]

Vorteile

▪ Kostengünstig. Sie benötigen KEINEN zusätzlichen externen

Raumthermostat.

▪ Höchster Komfort und maximale Effizienz. Die intelligente

Raumthermostatfunktion kann die Soll-Vorlauftemperatur auf der Grundlage der Ist-Raumtemperatur verringern oder erhöhen (Modulation). Ergebnis:

▪ eine stabile Raumtemperatur, die mit der Soll-Raumtemperatur

übereinstimmt (höherer Komfort)

▪ weniger EIN/AUS-Zyklen (ruhiger, höherer Komfort und

gesteigerte Effizienz)

▪ die niedrigst mögliche Vorlauftemperatur (höhere Effizienz)

▪ Einfach. Sie können ganz einfach die Soll-Raumtemperatur über

die Benutzerschnittstelle einstellen:

▪ Für den alltäglichen Gebrauch können Sie Voreinstellwerte und

Programme verwenden.

▪ Um von den üblichen Einstellungen abzuweichen, können Sie

die Voreinstellwerte und Programme temporär übergehen oder den Ferienmodus verwenden.

2 (Raumtemp.-St.): Der Betrieb des Geräts wird abhängig von der Umgebungstemperatur der Bedieneinheit geregelt.

7.3.2 Mehrere Räume – Eine Vorlauftemperaturzone

Wenn nur eine Vorlauftemperaturzone erforderlich ist, weil die nominale Vorlauftemperatur aller Wärme-Emittenten identisch ist, benötigen Sie KEINE Mischventilstation (kostengünstig).

Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage verwendet wird, in dem alle Räume über dieselben WärmeEmittenten verfügen.

A Haupt-Vorlauftemperaturzone B Raum 1 C Raum 2

a Bedieneinheit

▪ Das Außengerät ist parallel zum Gaskessel angeschlossen.

▪ Der Schaltkreis enthält eine externe Pumpe.

▪ Die Fußbodenheizung des Hauptraums ist über 2

Rückschlagventile mit dem Außengerät und dem Gaskessel verbunden.

▪ Die Raumtemperatur des Hauptraums wird von der

Benutzerschnittstelle geregelt, die als Raumthermostat verwendet wird.

▪ Ein Thermostatventil ist vor der Fußbodenheizung in jedem der

anderen Räume installiert.

Bedenken Sie, dass der Hauptraum auch von einer anderen Wärmequelle geheizt werden kann. Beispiel: Kamin.

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07]

Vorteile

▪ Kostengünstig. Sie benötigen KEINEN zusätzlichen externen

Raumthermostat.

▪ Einfach. Identische Installation wie für einen Raum, aber mit

Thermostatventilen.

2 (Raumtemp.-St.): Der Betrieb des Geräts wird abhängig von der Umgebungstemperatur der Bedieneinheit geregelt.

Bodenheizung oder Radiatoren –Mehrere externe Raumthermostate

Einrichtung

Bodenheizungoder Radiatoren – Thermostatventile

Einrichtung

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

A Haupt-Vorlauftemperaturzone B Raum 1 C Raum 2

a Bedieneinheit b Externer Raumthermostat c Bypass-Ventil

▪ Für jeden Raum ist ein Absperrventil (bauseitig zu liefern)

installiert, um eine Bereitstellung von abfließendem Wasser zu vermeiden, wenn keine Heizanforderung vorliegt.

▪ Es muss ein Bypass-Ventil installiert sein, um die

Referenzhandbuch für den Monteur

Page 24

7 Anwendungsrichtlinien

▪ Die Raumthermostate sind mit den Absperrventilen verbunden

Konfiguration

Einstellung Wert

Temperaturregelung des Geräts:

▪ #: [A.2.1.7]

▪ Code: [C-07]

Vorteile

Verglichen mit der Fußbodenheizung oder Radiatoren für einen Raum:

▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich

Programmen für jeden Raum über die Raumthermostate festlegen.

0 (VLT-Steuerung): Der Betrieb des Geräts wird abhängig von der Vorlauftemperatur geregelt.

7.4 Einstellen des Brauchwasserspeichers

Gilt nur im Fall des EHY2KOMB28+32AAGaskessels.

7.4.1 Systemlayout – Unabhängiger Brauchwasserspeicher

Siehe "Spezieller Gaskessel + Brauchwasser über Speicher" unter

"5.1.1Spezieller Gaskessel"11.

7.4.2 Auswählen des Volumens und der SollTemperatur für den Brauchwasserspeicher

Menschen nehmen Wasser ab einer Temperatur von 40°C als heiß wahr. Daher wird der Brauchwasserverbrauch immer als ein äquivalentes Warmwasservolumen bei 40°C ausgedrückt. Sie können die Brauchwasserspeichertemperatur jedoch auch höher einstellen (Beispiel: 53°C). Das Wasser wird in dem Fall mit kaltem Wasser gemischt (Beispiel: 15°C).

Der Vorgang zur Auswahl des Volumens und der Soll-Temperatur für den Brauchwasserspeicher umfasst folgende Schritte:

1 Festlegen des Brauchwasserverbrauchs (äquivalentes

Warmwasservolumen bei 40°C).

2 Festlegen des Volumens und der Soll-Temperatur für den

Brauchwasserspeicher.

Ermitteln des Brauchwasserverbrauchs

Beantworten Sie die folgenden Fragen und berechnen Sie den Brauchwasserverbrauch (äquivalentes Warmwasservolumen bei 40°C) anhand dieser gängigen Wasservolumen:

Frage Typisches Wasservolumen

Wie oft wird bei Ihnen täglich geduscht?

Wie oft wird bei Ihnen täglich gebadet?

Wie viel Wasser wird täglich in der Küche verbraucht?

Gibt es weiteren Brauchwasserbedarf?

Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen) beträgt pro Tag:

▪ 3 x Dusche

▪ 1 x Bad

▪ 3 x Spülen

1Dusche = 10min × 10l/min = 100l

1Bad = 150l

1Spülen = 2min × 5l/min = 10l

—

Dann Brauchwasserverbrauch = (3 × 100l)+(1 × 150l)+(3 × 10 l) = 480l

Festlegen des Volumens und der Soll-Temperatur für den Brauchwasserspeicher

Formel Beispiel

V1=V2+V2×(T2−40)/(40−T1) Wenn:

▪ V2=180l

▪ T2=54°C

▪ T1=15°C

Dann V1=280l

V2=V1×(40−T1)/(T2−T1) Wenn:

▪ V1=480l

▪ T2=54°C

▪ T1=15°C

Dann V2=307l

V1Brauchwasserverbrauch (äquivalentes

Warmwasservolumen bei 40°C)

V2Erforderliches Brauchwasserspeichervolumen, wenn nur

einmal geheizt T2Brauchwasserspeichertemperatur T1Kaltwassertemperatur

Mögliche Brauchwasserspeichervolumen

Typ Mögliche Volumen

Unabhängiger Brauchwasserspeicher

Tipps zum Energiesparen

▪ Wenn der Brauchwasserverbrauch von Tag zu Tag abweicht,

können Sie ein Wochenprogramm mit verschiedenen Brauchwasserspeicher-Solltemperaturen für jeden Tag programmieren.

▪ Je niedriger die Brauchwasserspeicher-Solltemperatur, umso

kostengünstiger. Bei Auswahl eines größeren Brauchwasserspeichers können Sie die BrauchwasserspeicherSolltemperatur senken.

▪ Je höher die Außentemperatur, umso bessere ist die Leistung

derWärmepumpe.

▪ Wenn die Energiepreise tagsüber und nachts identisch sind,

empfiehlt Daikin das Heizen des Brauchwasserspeichers bei Tag.

▪ Wenn die Energiepreise nachts niedriger sind, empfiehlt Daikin

das Heizen des Brauchwasserspeichers bei Nacht.

▪ Wenn die Wärmepumpe Brauchwasser produziert, kann sie

keinen Raum heizen. Wenn Sie gleichzeitig Brauchwasser benötigen und einen Raum heizen müssen, empfehlen wir das Heizen des Brauchwasserspeichers bei Nacht, wenn die Raumheizungsanforderung geringer ist.

▪ 150l

▪ 180l

▪ 200l

▪ 250l

▪ 300l

▪ 500l

7.4.3 Einstellung und Konfiguration – Brauchwasserspeicher

▪ Bei einem hohen Brauchwasserverbrauch können Sie den

Brauchwasserspeicher mehrmals täglich aufheizen.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 25

7 Anwendungsrichtlinien

a cb

g e

h d

a cb

▪ Um den Brauchwasserspeicher auf die Brauchwasserspeicher-

Solltemperatur zu heizen, können Sie folgende Energiequellen verwenden:

▪ Thermodynamischer Zyklus der Wärmepumpe

▪ Gaskessel

▪ Weitere Informationen:

▪ zur Optimierung des Energieverbrauchs für die Erzeugung von

Brauchwasser, finden Sie unter "10Erweiterte-Funktion"59.

▪ Informationen zum Anschließen der elektrischen Kabel des

unabhängigen Brauchwasserspeichers an den Gaskessel finden Sie in der Installationsanleitung des Brauchwasserspeichers und dem Ergänzungshandbuch für optionale Ausstattung.

▪ Informationen zum Anschließen der Wasserleitungen des

unabhängigen Brauchwasserspeichers an den Gaskessel finden Sie in der Installationsanleitung des Brauchwasserspeichers und dem Ergänzungshandbuch für optionale Ausstattung und "So schließen Sie die elektrischen

Leitungen an den Gaskessel an"48.

7.4.4 Brauchwasser-Pumpe für sofortiges Warmwasser

Einrichtung

a Außengerät

b Gaskessel

c Speicher

d Kaltwasser

e Dusche

f Brauchwasserpumpe

▪ Bei Anschluss einer Brauchwasser-Pumpe ist sofort Warmwasser

am Wasserhahn verfügbar.

▪ Die Brauchwasser-Pumpe und die Installation sind bauseitig zu

liefern und auszuführen. Dies liegt in der Verantwortung des Monteurs.

▪ Weitere Informationen zum Anschluss des

Rückführungsanschlusses finden Sie in der Installationsanleitung des Brauchwasserspeichers.

Konfiguration

▪ Weitere Informationen siehe "10Erweiterte-Funktion"59.

▪ Sie können ein Programm zur Steuerung der Brauchwasser-

Pumpe über die Benutzerschnittstelle programmieren. Weitere Informationen finden Sie im Benutzer-Referenzhandbuch.

7.4.5 Brauchwasser-Pumpe für Desinfektion

Einrichtung

▪ Die Brauchwasser-Pumpe ist bauseitig zu liefern. Ihre Installation

liegt in der Verantwortung des Monteurs.

▪ Wenn Sie einen Drittanbieter-Brauchwasserspeicher verwenden,

dessen Spezifikationen unter denen eines speziellen Speichers liegen, muss die Temperatur des Brauchwasserspeichers auf das Maximum 60°C eingestellt werden. Wenn die geltenden Vorschriften zur Desinfektion eine höhere Temperatur vorschreiben, schließen Sie wie unten dargestellt eine Brauchwasserpumpe und ein Heizelement an.

▪ Wenn die geltende Gesetzgebung die Desinfektion der

Rohrleitungen bis zum Entnahmepunkt erfordert, können Sie eine Brauchwasser-Pumpe und ein Heizelement (falls erforderlich) wie oben gezeigt anschließen.

Konfiguration

Das Außengerät kann den Betrieb der Brauchwasserpumpe regeln. Weitere Informationen siehe "10Erweiterte-Funktion"59.

7.5 Einstellen der Stromverbrauchsmessung

▪ Über die Benutzerschnittstelle können Sie die folgenden

Energiedaten auslesen:

▪ Verbrauchte Energie (Strom)

▪ Verbrauchtes Gas (nur im Fall des EHY2KOMB28+32AA-

Gaskessels)

▪ Sie können die Energiedaten auslesen:

▪ Für Raumheizung

▪ Für Brauchwasserbereitung

▪ Sie können die Energiedaten auslesen:

▪ Pro Monat

▪ Pro Jahr

Die berechnete verbrauchte Energie (Strom) und das verbrauchte Gas sind Schätzwerte; die Genauigkeit kann nicht garantiert werden.

7.5.1 Verbrauchte Energie

Sie können die folgenden Methoden zur Ermittlung der verbrauchten Energie nutzen:

▪ Berechnung

Berechnen der verbrauchten Energie

▪ Die verbrauchte Energie wird intern anhand von folgenden

Faktoren berechnet:

▪ Tatsächliche Leistungsaufnahme des Außengeräts

▪ Eingestellte Leistung der Bodenwannenheizung (wenn

zutreffend)

▪ Spannung

▪ Einstellung und Konfiguration: Um genaue Energiedaten zu

erhalten, messen Sie die Leistung (Widerstandsmessung) und stellen Sie die Leistung für die Reserveheizung dann über die Bedieneinheit der Bodenwannenheizung ein (wenn zutreffend).

a Außengerät

b Gaskessel

c Speicher

d Kaltwasser

e Dusche

f Brauchwasserpumpe g Heizelement h Rückschlagventil

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 26

8 Vorbereitung

7.6 Einstellen der Stromverbrauchskontrolle

▪ Die Stromverbrauchskontrolle:

▪ Ermöglicht Ihnen die Beschränkung des Stromverbrauchs des

Außengeräts.

▪ Konfiguration: Legen Sie über die Bedieneinheit die

Leistungsbegrenzungsstufe und das Verfahren, wie diese zu erreichen ist, fest.

▪ Die Leistungsbegrenzungsstufe kann ausgedrückt werden als:

▪ Maximaler Betriebsstrom (inA)

▪ Maximal zugeführte Leistung (inkW)

▪ Die Leistungsbegrenzungsstufe kann dauerhaft aktiviert werden,

aber nicht über Digitaleingänge.

7.6.1 Permanente Leistungsbegrenzung

Die permanente Leistungsbegrenzung ist nützlich, um eine maximale Leistungs- oder Stromaufnahme des Systems zu gewährleisten. In einigen Ländern begrenzt die Gesetzgebung den maximalen Stromverbrauch für die Raumheizung und die Brauchwasserbereitung.

Außentemperatur

▪ Das Außengerät misst die Außentemperatur. Daher muss das

Außengerät an einem Ort installiert sein:

▪ an der Nordseite des Hauses oder an der Seite des Hauses, an

der sich die meisten Heizverteilsysteme befinden

▪ der NICHT direkter Sonneneinstrahlung ausgesetzt ist

▪ Falls dies NICHT möglich ist, empfiehlt Daikin den Anschluss

eines dezentralen Außentemperaturfühlers (Option EKRSCA1).

▪ Einrichtung: Hinweise zur Installation finden Sie in der

Installationsanleitung des dezentralen Außentemperaturfühlers und im Ergänzungshandbuch für optionale Ausstattungen.

▪ Konfiguration: Wählen Sie den Außentemperaturfühler aus

[A.2.2.B].

▪ Wenn die Stromsparfunktion des Außengeräts aktiv ist (siehe

"10 Erweiterte-Funktion" 59), wird das Außengerät

heruntergeregelt, um den Standby-Energieverlust zu reduzieren. Als Folge wird die Außentemperatur NICHT ausgelesen.

▪ Wenn die Soll-Vorlauftemperatur witterungsgeführt ist, ist die

Messung der Außentemperatur rund um die Uhr wichtig. Dies ist ein weiterer Grund, warum ein optionaler Außentemperaturfühler installiert werden sollte.

Die Daten des externen Außentemperaturfühlers (entweder gewichtet oder momentan) werden in den witterungsgeführten Steuerungskurven verwendet. Um das Außengerät zu schützen, wird der interne Fühler des Außengeräts immer verwendet.

PiLeistungsaufnahme

t Zeit

DI Digitaleingang (Leistungsbegrenzungsstufe)

a Leistungsbegrenzung aktiv b Tatsächlich zugeführte Leistung

Einstellung und Konfiguration

▪ Keine zusätzliche Ausstattung erforderlich.

▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in

[A.6.3.1] über die Bedieneinheit fest (die Beschreibung aller Einstellungen finden Sie unter "10Erweiterte-Funktion"59):

▪ Wählen Sie den Modus “Vollzeitbegrenzung”.

▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder

Strom in A).

▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe fest.

Stellen Sie einen minimalen Stromverbrauch von ±1,6kW ein, um dies zu gewährleisten:

▪ Abtaubetrieb. Andernfalls, wenn die Enteisung

mehrfach unterbrochen wird, friert der Wärmetauscher ein.

▪ Raumheizung und Brauchwasserproduktion.

7.7 Einstellen eines externen Temperaturfühlers

Sie können einen oder mehrere externe Temperaturfühler anschließen. Er misst die Umgebungstemperatur. Wir empfehlen in den folgenden Fällen die Verwendung eines externen Temperaturfühlers:

8 Vorbereitung

8.1 Übersicht: Vorbereitung

In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, bevor Sie zur Baustelle gehen.

Es enthält Informationen zu folgenden Punkten:

▪ Den Ort der Installation vorbereiten

▪ Wasserleitungen vorbereiten

▪ Elektrische Verkabelung vorbereiten

8.2 Den Ort der Installation vorbereiten

Das Gerät NICHT in einem Raum installieren, der auch als Arbeitsplatz oder Werkstatt benutzt wird. Finden in der Nähe des Geräts Bauarbeiten statt (z. B. Schleifarbeiten), bei denen viel Staub entsteht, MUSS das Gerät abgedeckt werden.

Wählen Sie einen Installationsort mit ausreichendem Platz zum Anund Abtransport des Geräts an den Standort bzw. vom Standort.

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 27

8 Vorbereitung

>250

(mm)

>350

>250

>350

>250

>350

>250

>300

8.2.1 Anforderungen an den Installationsort für die Außeneinheit

Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen im Kapitel "Allgemeine Sicherheitsvorkehrungen".

Beachten Sie folgende Hinweise bezüglich der Abstände:

a Luftauslass

b Lufteinlass

Die Wand an der Auslassseite der Außeneinheit MUSS ≤1200mm hoch sein.

Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:

▪ Nicht in geräuschempfindlicher Umgebung installieren (z.B. in der

Nähe von Schlafzimmern), wo die Betriebsgeräusche als störend empfunden werden könnten. Hinweis: Wird unter den tatsächlichen Installationsbedingungen der Geräuschpegel gemessen, dann wird ein höherer Wert gemessen werden als der, der im Schallspektrum im Datenbuch angegeben ist. Das liegt an Schallreflektionen und Umgebungsgeräuschen.

▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in

der Luft sein können. Kunststoffteile könnten beschädigt und unbrauchbar werden und zu Wasserleckagen führen.

Es wird davon abgeraten, das Gerät an den folgenden Orten zu installieren, da dies zu einer Beeinträchtigung der Gesamtnutzungsdauer des Geräts führen kann:

▪ Umgebungen mit starken Spannungsschwankungen

▪ In Fahrzeugen oder auf Schiffen

▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind

Am Meer gelegene Installation. Sorgen Sie dafür, dass die Außeneinheit NICHT Seewinden direkt ausgesetzt ist. Der Salzgehalt in der Luft kann Korrosion beschleunigen, was die Lebenserwartung der Einheit verkürzt.

Die Außeneinheit so installieren, dass sie Seewinden NICHT direkt ausgesetzt ist.

Beispiel: Hinter dem Gebäude.

▪ Stapeln Sie KEINE Geräte übereinander.

▪ Hängen Sie das Gerät NICHT an eine Decke.

Bei starkem Wind (≥18 km/h), der gegen den Luftauslass der Außeneinheit bläst, kann es zu einem Kurzschluss der Luftzirkulation kommen (Ansaugen der Abluft). Folgende Auswirkungen könnten dadurch eintreten:

▪ Beeinträchtigung der Betriebsleistung

▪ Oft und schnell auftretende Vereisung bei Heizbetrieb

▪ Betriebsunterbrechung durch Abnahme des Niederdrucks oder

durch Zunahme des Überdrucks

▪ Beschädigung des Ventilators (wenn starke Winde kontinuierlich

auf den Ventilator auftreffen, kann der Ventilator sehr schnell rotieren, bis er bricht).

Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der Luftauslass dem Wind ausgesetzt ist.

Es wird empfohlen, das Außengerät so zu installieren, dass der Lufteinlass zur Wand zeigt und NICHT direkt Wind ausgesetzt ist.

a Ablenkplatte

b Vorherrschende Windrichtung

c Luftauslass

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Wenn die Außeneinheit so installiert ist, dass sie Seewinden direkt ausgesetzt ist, installieren Sie einen Windschutz.

▪ Höhe des Windschutzes ≥1,5×Höhe der Außeneinheit

▪ Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie

einen Windschutz installieren.

a Seewind b Gebäude c Außeneinheit d Windschutz

Das Außengerät ist nur für die Außeninstallation und für die folgenden Umgebungstemperaturen konzipiert:

Raumheizungsbetrieb –14~25°C Brauchwasserbereitung –14~35°C

Sonderanforderungen für R32

Das Außengerät enthält einen internen Kühlmittelkreislauf (R32), aber Sie müssen KEINE Kühlmittel-Rohrleitungen vor Ort vorsehen oder das Kühlmittel nachfüllen.

Referenzhandbuch für den Monteur

Page 28

8 Vorbereitung

Die gesamte Kältemittelbefüllung im System beträgt ≤1,842 kg, sodass das System KEINEN Anforderungen hinsichtlich des Installationsraums unterliegt. Beachten Sie aber die folgenden Anforderungen und Vorsichtshinweise:

▪ NICHT durchbohren oder verbrennen.

▪ NUR Mittel zu Beschleunigung des

Enteisungsvorgangs oder zur Reinigung der Anlage benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das R32 Kältemittel KEINEN

Geruch hat.

Das Gerät muss in einem gut belüfteten Raum ohne kontinuierlich betriebenen Zündquellen (z. B.: offene Flammen, ein in Betrieb befindliches, gasbetriebenes Gerät oder eine in Betrieb befindliche elektrische Heizung) und so gelagert werden, dass mechanische Schäden verhindert werden.

Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden GasVorschriften) ausgeführt werden.

8.2.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima

Schützen Sie das Außengerät gegen direkten Schneefall und achten Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.

8.3 Vorbereiten der Wasserleitungen

8.3.1 Wasserrohrlängen und Höhenunterschied

Im Fall des EHY2KOMB28+32AA-Gaskessels

a Außengerät b EHY2KOMB28+32AA-Gaskessel c 3-Wege-Ventil d Raumheizungskreislauf e Brauchwasserspeicher (wenn zutreffend)

Was? Abstand

H1 Maximale Höhendifferenz zwischen

Außengerät und EHY2KOMB28+32AA-Gaskessel

— Maximale Gesamtlänge der

Wasserleitungen (Innenteil + Außenteil)

D1 Maximale Länge des Außenteils der

Wasserleitungen (um das Einfrieren der Wasserleitungen zu verhindern)

D2 Maximaler Abstand zwischen

EHY2KOMB28+32AA-Gaskessel und dem Brauchwasserspeicher (wenn zutreffend)

D3 Maximaler Abstand zwischen

Außengerät und EHY2KOMB28+32AA-Gaskessel

Abhängig vom Ausdehnungsgefäß (Option beim EHY2KOMB28+32AAGaskessel).

Ein Abstand von 10m wird empfohlen.

Abhängig vom externen statischen Druck (ESP) des Systems.

30m

10m

Siehe Tabelle unten.

a Schneeabdeckung oder Unterstand b Untergestell c Vorherrschende Windrichtung d Luftauslass

Lassen Sie auf alle Fälle mindestens 300mm Freiraum unter dem Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens 100mm über der maximal zu erwartenden Schneehöhe positioniert ist. Siehe "9.3Montieren des Außengeräts"34 für weitere Details.

In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein Installationsort gewählt werden, an dem der Schnee den Betrieb der Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der Seite kommen könnte, sorgen Sie dafür, dass die WärmetauscherRohrschlange nicht mit Schnee in Berührung kommt. Falls erforderlich, ein Vordach oder einen Schuppen gegen Schnee und einen Sockel bauen.

Referenzhandbuch für den Monteur

Wenn... Dann D3...

Glykol? Ø Bedingung

Wasser

(ohne

Glykol)

3/4" ΔT 5°C → 11,5l/min 16m 8,5m

ΔT 8°C → 7,2l/min 63m 45m

1" ΔT 5°C → 11,5l/min 89m 54m

(a)

ESP 25kPa ESP 35kPa

ΔT 8°C → 7,2l/min 304m 224m

Wasser +

Glykol

1" Start mit Glykol bei –

15°C → 7,0l/min ΔT 5°C mit Glykol bei

38m 25m

2m —

20°C → 12,8l/min ΔT 8°C mit Glykol bei

134m 85m

20°C → 8,0l/min

(a) Basierend auf einer Kapazität von 4kW

ESP Externer statischer Druck berechnet mit 10×(90-Grad-

Kniestück)

Hydronic Piping Calculation Tool

In anderen Fällen kann die maximale Wasserleitungslänge mit dem Hydronic Piping Calculation Tool berechnet werden. Das Hydronic Piping Calculation Tool ist Teil von Heating Solutions Navigator, das Sie unter https://professional.standbyme.daikin.eu finden. Wenden Sie sich an Ihren Händler, wenn Sie keinen Zugang zu Heating Solutions Navigator haben.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 29

Diese Empfehlung stellt einen guten Betrieb des Geräts sicher, aber

D1 D2

die regionalen Vorschriften können davon abweichen und müssen befolgt werden.

Im Fall eines Drittanbieter-Gaskessels

a Außengerät

b Drittanbieter-Gaskessel

c Raumheizungskreislauf

d Externe Pumpe

Was? Abstand

H1 Maximaler Höhenunterschied

zwischen Außengerät und Drittanbieter-Gaskessel

Abhängig vom Ausdehnungsgefäß im Drittanbieter-Gaskessel.

Ein Abstand von 10m wird empfohlen.

— Maximale Gesamtlänge der

Wasserleitungen (Innenteil + Außenteil)

D1 Maximaler Abstand zwischen

Abhängig vom externen statischen Druck (ESP) des Systems.

10m

Außengerät und externer Pumpe

D2 Abstand zwischen externer Pumpe

So kurz wie möglich.

und Gaskessel

D3 Maximale Länge des Außenteils der

30m Wasserleitungen (um das Einfrieren der Wasserleitungen zu verhindern)

D4 Maximaler Abstand zwischen

Siehe Tabelle unten. Außengerät und DrittanbieterGaskessel

Wenn... Dann D4...

Glykol? Ø Bedingung

Wasser

(ohne

Glykol)

3/4" ΔT 5°C → 11,5l/min 20m 13m

ΔT 8°C → 7,2l/min 68m 50m

1" ΔT 5°C → 11,5l/min 123m 88m

(a)

ESP 25kPa ESP 35kPa

ΔT 8°C → 7,2l/min 340m 260m

Wasser +

Glykol

1" Start mit Glykol bei –

15°C → 7,0l/min ΔT 5°C mit Glykol bei

44m 30m

36m 14m

20°C → 12,8l/min ΔT 8°C mit Glykol bei

170m 120m

20°C → 8,0l/min

(a) Basierend auf einer Kapazität von 4kW

ESP Externer statischer Druck berechnet mit 10×(90-Grad-

Kniestück)

8.3.2 Anforderungen an den Wasserkreislauf

Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen im Kapitel "Allgemeine Sicherheitsvorkehrungen".

8 Vorbereitung

Stellen Sie im Fall von Kunststoffrohren sicher, dass sie vollständig sauerstoffdiffusionsdicht gemäß DIN4726 sind. Die Diffusion von Sauerstoff in die Rohrleitung kann zu einer übermäßigen Korrosion führen.

▪ Anschließen der Leitungen – geltende Gesetzgebung.

Nehmen Sie alle Anschlüsse gemäß der geltenden Gesetzgebung und den Anleitungen aus Kapitel "Installation" vor. Beachten Sie die Flussrichtung für Eintritt und Austritt des Wassers.

▪ Anschließen der Leitungen –Kraft. Üben Sie beim Anschließen

der Rohrleitung KEINE übermäßige Kraft aus. Eine Verformung von Rohrleitungen kann zu einer Fehlfunktion des Geräts führen.

▪ Anschließen der Leitungen –Werkzeuge. Verwenden Sie nur

geeignete Werkzeuge zur Handhabung von Messing, da es sich hierbei um ein relativ weiches Material handelt. Andernfalls werden die Rohre beschädigt.

▪ Anschließen der Leitungen – Luft, Feuchtigkeit, Staub.

Gelangt Luft, Feuchtigkeit oder Staub in den Kreislauf, kann es zu Störungen kommen. Ergreifen Sie folgende Maßnahmen, um dies zu verhindern:

▪ Verwenden Sie nur saubere Rohrleitungen.

▪ Halten Sie beim Entgraten das Rohrende nach unten.

▪ Dichten Sie das Rohrende ab, wenn Sie es durch eine

Wandöffnung schieben, damit weder Staub noch Partikel hinein gelangen können.

▪ Verwenden Sie für das Abdichten der Anschlüsse ein gutes

Gewinde-Dichtungsmittel.

Wenn Glykol im System vorhanden ist, stellen Sie sicher, dass das Gewinde-Dichtungsmittel glykolbeständig ist.

▪ Geschlossener Kreislauf. Betreiben Sie das Außengerät NUR in

einem geschlossenen Wassersystem. Der Einsatz des Systems in einem offenen Wasserkreislaufsystem kann zu übermäßiger Korrosion führen.

▪ Leitungslänge. Es wird empfohlen, lange Rohrleitungen

zwischen dem Brauchwasserspeicher und dem HeißwasserEndpunkt (Dusche, Bad etc.) zu vermeiden, um die Entstehung von Totpunkten zu verhindern.

▪ Rohrdurchmesser. Wählen Sie den Rohrdurchmesser abhängig

vom benötigten Wasserdurchfluss und dem verfügbaren externen statischen Druck der Pumpe. Die Kurven für den externen statischen Druck des Außengeräts finden Sie unter

"17Technische Daten"102.

▪ Wasserdurchfluss. Siehe "8.3.4 Prüfen der Wassermenge und

der Durchflussmenge"30.

Minimal erforderliche Durchflussmenge

(a)

7l/min

(a) Unter diesem Wert kann kein stabiler Betrieb garantiert

werden.

▪ Bauseitig zu liefernde Komponenten – Wasser und Glykol.

Verwenden Sie ausschließlich Materialien, die verträglich sind mit im System verwendetem Wasser (und falls zutreffend Glykol) und mit den im Außengerät verwendeten Materialien.

▪ Bauseitig zu liefernde Komponenten – Wasserdruck und -

temperatur. Überprüfen Sie, dass alle Komponenten, die in der bauseitigen Rohrleitung installiert sind oder werden, dem Wasserdruck und der Wassertemperatur standhalten können.

▪ Wasserdruck. Der maximale Wasserdruck beträgt 4Bar. Bringen

Sie im Wasserkreislauf geeignete Sicherheitsvorrichtungen an, um zu gewährleisten, dass der maximale Druck NICHT überschritten wird.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 30

8 Vorbereitung

a b

▪ Wassertemperatur – Wärmepumpen-Konvektoren. Falls

Wärmepumpen-Konvektoren angeschlossen sind, darf die Temperatur des Wassers in den Konvektoren 65°C NICHT überschreiten. Installieren Sie gegebenenfalls ein thermostatisch geregeltes Ventil.

▪ Wassertemperatur – Unterbodenheizschleifen. Falls

Unterbodenheizschleifen angeschlossen sind, installieren Sie eine Mischstation, um zu verhindern, dass zu heißes Wasser in den Kreislauf der Bodenheizung eintritt.

▪ Wassertemperatur. Alle installierten Rohrleitungen und das

Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den Temperaturen wie unter "5.1.1 Spezieller Gaskessel" 11 aufgeführt standhalten können.

▪ Wasserablauf –niedrige Punkte. Bringen Sie an allen niedrigen

Punkten des Systems Ablaufhähne an, um eine vollständige Entleerung des Kreislaufs zu ermöglichen.

▪ Wasserablauf – Druckentlastungsventil. Bringen Sie einen

geeigneten Ablauf für das Druckentlastungsventil an, damit kein Wasser zu Strom führenden Kontakten gelangen kann.

▪ Entlüftungsventile. Bringen Sie an allen hohen Punkten des

Systems Entlüftungsventile an. Diese müssen zu Wartungszwecken leicht zugänglich sein. Wenn Sie automatische Wasserkreislaufventile verwenden, überprüfen Sie, dass die Entlüftungsvorrichtungen NICHT zu fest angezogen sind. Es muss möglich sein, dass aus dem Wasserkreislauf automatisch Luft abgegeben werden kann.

▪ Verzinkte Teile. Auf Keinen Fall im Wasserkreislauf verzinkte

Teile verwenden. Da im internen Wasserkreislauf des Gerätes Kupferrohre verwendet werden, können diese Teile stark korrodieren.

▪ Metallrohre nicht aus Messing. Wenn Metallrohre verwendet

werden, die nicht aus Messing sind, isolieren Sie beide Materialien ordnungsgemäß, so dass diese NICHT in Kontakt geraten. Dies dient zur Vermeidung galvanischer Korrosion.

▪ Ventil – Trennen der Kreisläufe. Wenn im Wasserkreislauf ein 3-

Wege-Ventil verwendet wird, achten Sie darauf, dass der Wasserkreislauf für die Brauchwasserbereitung und der Wasserkreislauf der Bodenheizung vollständig voneinander getrennt sind.

▪ Ventil –Umstellzeit. Wird im Wasserkreislauf ein 2-Wege-Ventil

oder ein 3-Wege-Ventil verwendet, muss die Ventil-Umstellzeit kürzer als 60Sekunden sein.

▪ Filter. Es wird dringend empfohlen, einen zusätzlichen Filter am

Wasserkreislauf für den Heizbetrieb zu installieren. Insbesondere für die Entfernung von Metallpartikeln aus den bauseitigen Rohrleitungen für den Heizbetrieb wird die Nutzung eines Magnetoder Zyklonfilters empfohlen, der kleine Partikel entfernen kann. Kleine Partikel können das Gerät beschädigen und werden NICHT vom Standardfilter des Heizpumpensystems entfernt.

▪ Schmutzfilter – Alte Heizungsanlagen. Bei einer alten

Heizungsanlage wird empfohlen, einen Schmutzfilter zu verwenden. Schmutz oder Ablagerungen von der Heizanlage können das Gerät beschädigen und seine Lebensdauer verringern. Der Brauchwasserkreislauf kann auch durch einen Filter geschützt werden, um den Ausfall während des Brauchwasser-Betriebs zu verhindern.

▪ Brauchwasserspeicher – Fassungsvermögen. Um eine

Wasserstagnierung zu vermeiden, ist es wichtig, dass das Fassungsvermögen des Brauchwasserspeichers dem täglichen Brauchwasserverbrauch entspricht.

▪ Brauchwasserspeicher – nach der Installation. Der

Brauchwasserspeicher muss sofort nach der Installation mit frischem Wasser gespült werden. Dieses Verfahren muss in den ersten 5 Tagen nach der Installation mindestens einmal täglich wiederholt werden.

▪ Brauchwasserspeicher –Stillstand. Wenn über einen längeren

Zeitraum kein Wasser verbraucht wird, MUSS das System vor der erneuten Verwendung mit Frischwasser gespült werden.

▪ Brauchwasserspeicher – Desinfektion. Informationen zur

Desinfektion des Brauchwasserspeichers finden Sie unter

"7.4.5 Brauchwasser-Pumpe für Desinfektion" 25 und "Brauchwasserregelung: erweiterte Funktionen"69.

▪ Brauchwasserspeicher – Installation des Drittanbieter-

Speichers

Bei einem Drittanbieter-Speicher liegt der maximale SpeicherSollwert bei 60°C. Weitere Informationen finden Sie in der Installationsanleitung des Brauchwasserspeichers.

▪ Brauchwasserspeicher – Installation des Drittanbieter-

Speichers mit speziellen Speicherspezifikationen

Die speziellen Speicherspezifikationen sind:

▪ Windungsgröße ist ≥1,05m2,

▪ eine Fühlertasche wird berücksichtigt (über der Heizspule). Der

Speicherfühler sollte keinen Kontakt zu Wasser haben. Wenn der Drittanbieter-Speicher mindestens die gleichen Spezifikationen wie ein spezieller Speicher hat, kann die Brauchwasser-Einstellung [E-07] auf 0 geändert werden. Dies ermöglicht einen Temperatur-Sollwert über 60°C und das Aufwärmen des Speichers durch die Wärmepumpe. Siehe

"Schnellstart-Assistent: Optionen"62.

▪ Thermostat-Mischventile. Die gültige Gesetzgebung erfordert

möglicherweise die Installation von Thermostat-Mischventilen.

▪ Hygienische Maßnahmen. Die Installation muss in

Übereinstimmung mit der gültigen Gesetzgebung erfolgen und kann zusätzliche hygienische Vorrichtungen erfordern.

▪ Umwälzpumpe. Sofern dies von der gültigen Gesetzgebung

gefordert wird, schließen Sie eine Umwälzpumpe zwischen dem Warmwasser-Endpunkt und dem Anschluss für den Rückführungsanschluss des Brauchwasserspeichers an.

a Rückführungsanschluss b Warmwasseranschluss c Dusche d Umwälzpumpe

8.3.3 Formel zur Berechnung des Vordrucks des Ausdehnungsgefäßes

Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der Höhendifferenz (H) der Installation. Ausführliche Informationen zur Formel finden Sie im Handbuch des DrittanbieterAusdehnungsgefäßes.

8.3.4 Prüfen der Wassermenge und der Durchflussmenge

Minimales Wasservolumen

Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens 20 Liter beträgt - das interne Wasservolumen des Außengeräts NICHT eingeschlossen.

In kritischen Fällen oder bei Räumen mit hohem Heizbedarf kann eine größere Wassermenge erforderlich sein.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 31

8 Vorbereitung

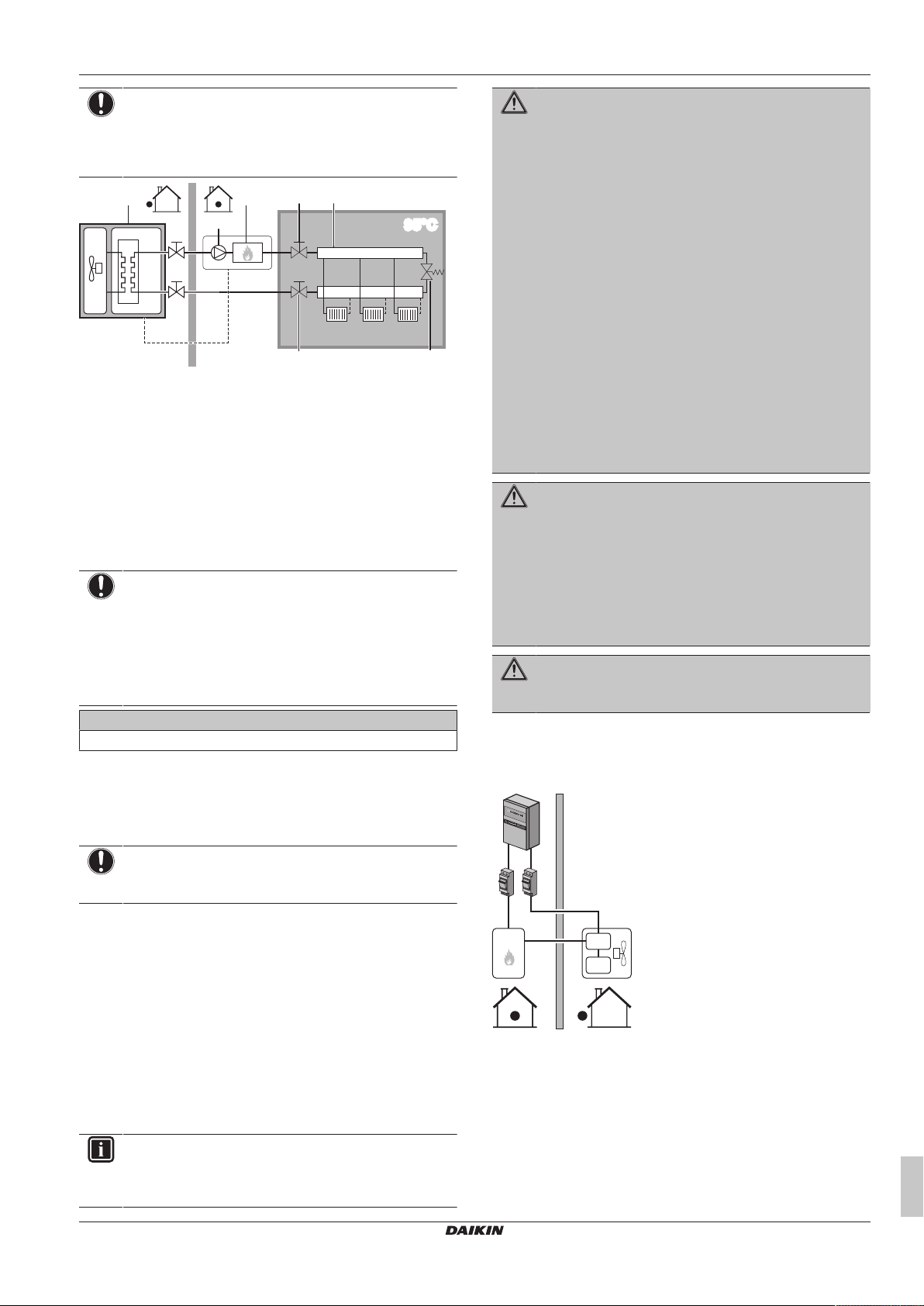

RAD1 RAD2 RAD3

95°C

fedb

e g

Wenn die Zirkulation in den Raumheizungskreisläufen über ferngesteuerte Ventile geregelt wird, ist es wichtig, dass dieses Mindestwasservolumen auch dann gewährleistet ist, wenn alle Ventile geschlossen sind.

a Außengerät

b Wärmetauscher

c Pumpe

d Kessel

e Absperrventil (bauseitig zu liefern)

f Kollektor

g Bypass-Ventil (bauseitig zu liefern)

RAD1…3 Radiator (bauseitig zu liefern)

Minimale Durchflussmenge

Eine minimale Durchflussmenge muss garantiert werden, damit das Außengerät nicht zum Hochdruckfehler (A5) wechselt. Richtlinien zu den Durchflussmengen finden Sie in den Tabellen unter

"8.3.1Wasserrohrlängen und Höhenunterschied "28.

Wenn die Zirkulation in allen oder bestimmten Raumheizungskreisläufen über ferngesteuerte Ventile geregelt wird, ist es wichtig, dass diese minimale Durchflussmenge auch dann gewährleistet ist, wenn alle Ventile geschlossen sind. Falls die minimale Durchflussmenge nicht erzielt werden kann, generiert die Wärmepumpe einen Hochdruckfehler (A5).

Minimal erforderliche Durchflussmenge

(a)

7l/min

(a) Unter diesem Wert kann kein stabiler Betrieb garantiert

werden.

▪ Eine fehlende oder falsche N-Phase in der

Stromversorgung kann eine Beschädigung der Installation zur Folge haben.

▪ Herstellen der Erdung. Erden Sie das Gerät NICHT

über ein Versorgungsrohr, einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Installieren Sie alle erforderlichen Sicherungen und

Schutzschalter.

▪ Sichern Sie die elektrischen Leitungen mit

Kabelbindern, so dass sie NICHT in Kontakt mit scharfen Kanten oder Rohrleitungen (dies gilt insbesondere für die Hochdruckseite) geraten.

▪ Verwenden Sie KEINE Drähte mit Verzweigungen,

Litzendrähte, Verlängerungskabel oder Verbindungen einer Sternanordnung. Sie können zu Überhitzung, Stromschlag oder Bränden führen.

▪ Installieren Sie Keinen Phasenschieber-Kondensators,

da dieses Gerät mit einem Inverter ausgestattet ist. Ein Phasenschieber-Kondensator verringert die Leistung und kann zu Unfällen führen.

▪ Alle Verkabelungen MÜSSEN von einem qualifizierten

Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen.

▪ Nehmen Sie die Elektroanschlüsse an festen

Kabelleitungen vor.

▪ Alle bauseitig zu liefernden Komponenten und alle

elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen.

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

8.4.2 Übersicht über die elektrischen Anschlüsse mit Ausnahme der externen Aktoren

8.3.5 Ändern des Vordrucks des Ausdehnungsgefäßes

Nur ein zugelassener Monteur kann den Vordruck des Ausdehnungsgefäßes anpassen.

Das Ausdehnungsgefäß ist mit dem B-Paket (siehe " Mögliche

Optionen für den Gaskessel" 16) oder als Drittanbietergefäß

verfügbar. Ausführliche Informationen zur Änderung des Vordrucks finden Sie im Handbuch des Ausdehnungsgefäßes.

Die Änderung des Vordrucks des Ausdehnungsgefäßes sollte durch Verringerung oder Erhöhung des Stickstoffdrucks über das Schrader-Ventil des Ausdehnungsgefäßes erfolgen.

a Normale Stromversorgung

8.4 Vorbereiten der Elektroinstallation

8.4.1 Informationen zur Vorbereitung der Elektroinstallation

Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen im Kapitel "Allgemeine Sicherheitsvorkehrungen".

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

b Hydro-Abschnitt des Außengeräts c Kältemittelabschnitt des Außengeräts d Gaskessel 1 Stromversorgung für das Außengerät 2 Stromversorgung für Gaskessel 3 Im Fall eines EHY2KOMB28+32AA-Gaskessels:

Verbindungskabel zwischen Außengerät und Gaskessel Im Fall eines Drittanbieter-Gaskessels: Bivalent-Signal für

Drittanbieter-Gaskessel

Referenzhandbuch für den Monteur

Page 32

8 Vorbereitung

a b

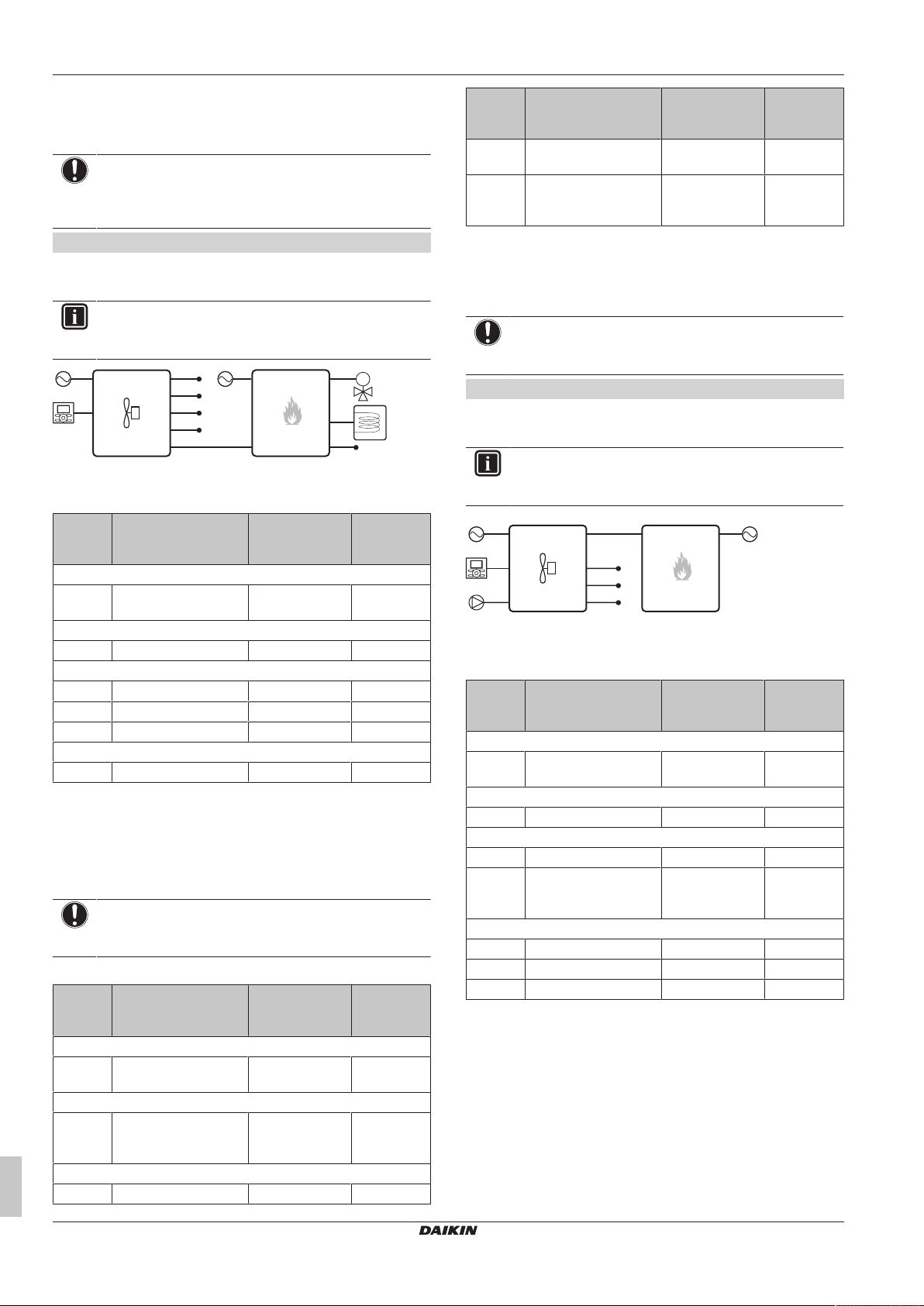

8.4.3 Übersicht über die elektrischen Anschlüsse für externe und interne Aktoren

Bauseitige Verkabelung – Temperatur. Stellen Sie

sicher, dass alle bauseitigen Verkabelungen 90°C standhalten.

Im Fall eines Systems mit EHY2KOMB28+32AA-Gaskessel

Die nachfolgende Abbildung zeigt die erforderliche bauseitige Verkabelung.

Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout.

a Außengerät b EHY2KOMB28+32AA-Gaskessel

Anschlüsse an das Außengerät:

Posten Beschreibung Kabel Maximaler

Betriebsstro

Stromversorgung

1 Stromversorgung für

2+GND

das Außengerät

Bedieneinheit

2 Bedieneinheit 2

Optionale Ausstattung

3 Bodenwannenheizung 2+GND 4 Außentemperaturfühler 2 5 LAN-Adapter 2

Bauseitig zu liefernde Komponenten

6 Brauchwasserpumpe 2+GND

(a) Siehe Typenschild am Außengerät. (b) Kabelquerschnitt 0,75mm² bis 1,25mm²; maximale Länge:

200m. (c) Teil der optionalen Ausstattungen (d) Minimaler Kabelquerschnitt 0,75mm². (e) Kabelquerschnitt 0,75mm² bis 1,25mm²; maximale Länge:

200m. Diese Kabel MÜSSEN umhüllt sein. Empfohlene

Länge der Abisolierung: 6 mm.

Weitere technische Daten der verschiedenen Anschlüsse befinden sich auf der Innenseite des Außengeräts.

Anschlüsse an EHY2KOMB28+32AA-Gaskessel:

Posten Beschreibung Kabel Maximaler

Stromversorgung

1 Stromversorgung für

2+GND

Gaskessel

Verbindungskabel

2 Verbindungskabel

2 zwischen Außengerät und Gaskessel

Optionale Ausstattung

3 3-Wege-Ventil 3 100mA

Referenzhandbuch für den Monteur

(a)

(b)

(c)

(d)

(e)

(d)

Betriebsstro

(a)

(b)

Posten Beschreibung Kabel Maximaler

Betriebsstro

4 Brauchwasserspeicherf

(d)

ühler

5 Raumthermostat/

2 100mA

(c)

Wärmepumpenkonvekt or

(a) Siehe Typenschild am Gaskessel. (b) Kabelquerschnitt 0,75mm² bis 1,25mm²; maximale Länge:

200m. Dieses Kabel ist bauseitig zu liefern. (c) Kabelquerschnitt 0,75mm² bis 1,25mm². (d) Der Fühler und der Verbindungsdraht (11m) sind als

Option verfügbar (EKTH3 oder EKTH4).

Weitere technische Daten der verschiedenen Anschlüsse befinden sich auf der Innenseite des Gaskessels.

Im Fall eines Systems mit Drittanbieter-Gaskessel

Die nachfolgende Abbildung zeigt die erforderliche bauseitige Verkabelung.

Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem Systemlayout.

a Außengerät b Drittanbieter-Gaskessel c Stromversorgung für Gaskessel

Anschlüsse an das Außengerät:

Posten Beschreibung Kabel Maximaler

Betriebsstro

Stromversorgung

1 Stromversorgung für

2+GND

(a)

das Außengerät

Bedieneinheit

2 Bedieneinheit 2

(b)

Externe Pumpe + Bivalent-Signal

3 Externe Pumpe 2 und 2+GND 4 Bivalent-Signal für

DrittanbieterGaskessel

(g)

(c)

(d)

Optionale Ausstattung

5 Bodenwannenheizung 2+GND 6 Außentemperaturfühler 2 7 LAN-Adapter 2

(a) Siehe Typenschild am Außengerät.

(c)

(b) Kabelquerschnitt 0,75mm² bis 1,25mm²; maximale Länge:

200m. (c) Die externe Pumpe ist Teil der obligatorischen Option

EKADDONJH; die 2 Kabel der externen Pumpe (PWM-

Signal und Stromversorgung) sind Teil der obligatorischen

Option EKADDONJH2. (d) Minimaler Kabelquerschnitt 0,75mm². (e) Teil der optionalen Ausstattungen

(f) Kabelquerschnitt 0,75mm² bis 1,25mm²; maximale Länge:

200m. Diese Kabel MÜSSEN umhüllt sein. Empfohlene

Länge der Abisolierung: 6 mm. (g) Bauseitig zu liefern

EJHA04AAV3 + EHY2KOMB28+32AA

(e)

(d)

(f)

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 33

Weitere technische Daten der verschiedenen Anschlüsse

2×

4×

2×

befinden sich auf der Innenseite des Außengeräts.

9 Installation

9.1 Übersicht: Installation

In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, wenn Sie am Installationsort sind und das System installieren wollen.

Typischer Ablauf

Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten: 1 Montieren des Außengeräts 2 Montage des Gasboilers 3 Anschließen der Kondensatleitung 4 Anschließen der Wasserleitungen 5 Anschließen der elektrischen Leitungen 6 Anschließen der Gasleitung 7 Anschließen des Gaskessels an das Rauchgassystem 8 Abschließen der Installation des Außengeräts 9 Abschließen der Installation des Gaskessels

9.2 Geräte öffnen

9 Installation

1 Öffnen Sie die obere Blende.

2 Öffnen Sie die Frontblende.

3 Öffnen Sie bei Bedarf die hintere Platte. Das ist zum Beispiel in

den folgenden Fällen erforderlich:

▪ Wenn Sie das Frostschutzventil im Außengerät installieren. ▪ Wenn Sie die Bodenwannenheizung installieren.

9.2.1 Über das Öffnen der Geräte

Es kann vorkommen, dass das Gerät geöffnet werden muss.

Beispiel:

▪ Beim Anschließen der elektrischen Leitungen

▪ Bei der Instandhaltung und Wartung des Geräts

Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist.

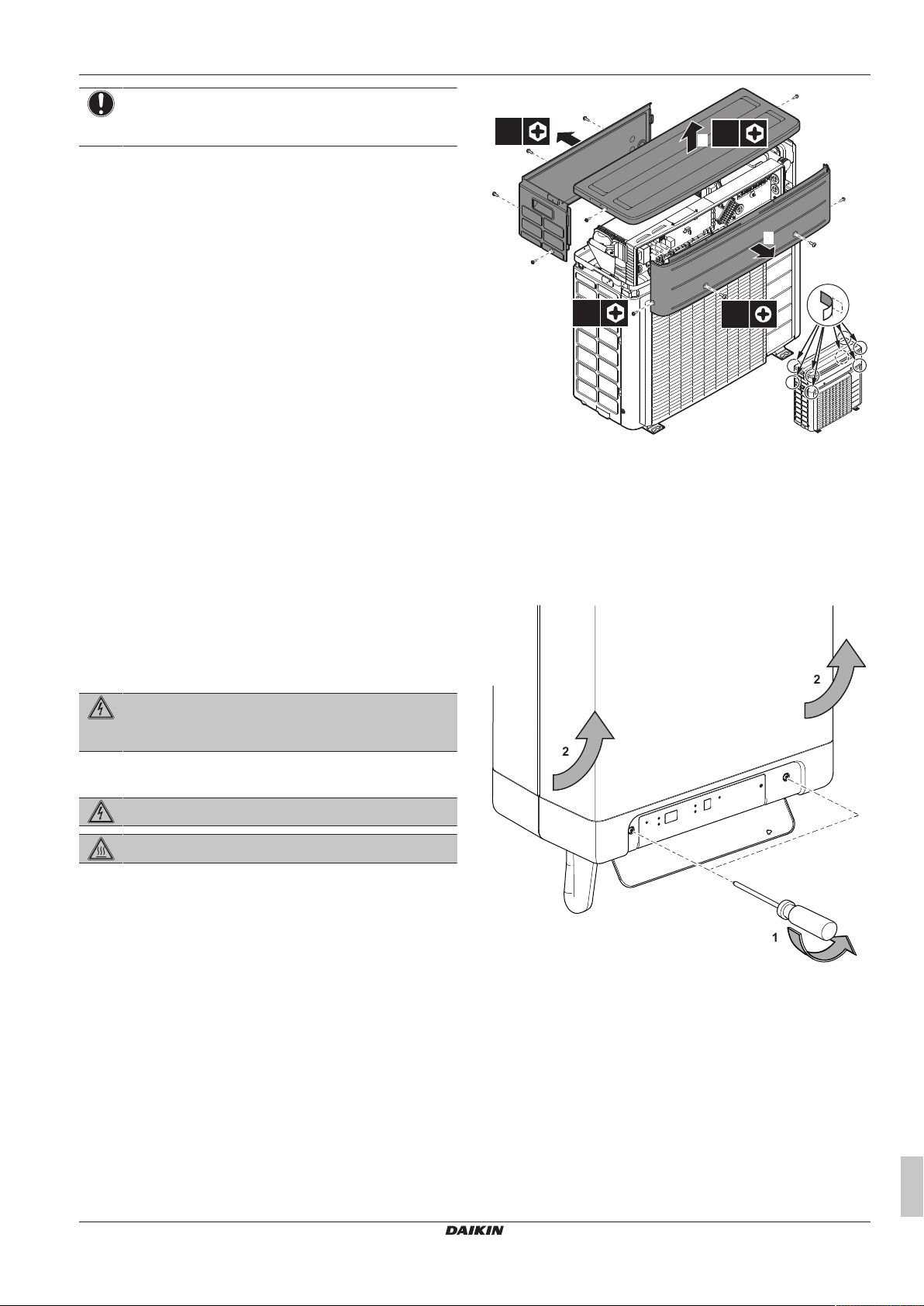

9.2.2 So öffnen Sie das Außengerät

9.2.3 So öffnen Sie den Gasboiler

1 Öffnen Sie den Anzeigedeckel.

2 Lösen Sie beide Schrauben.

3 Neigen Sie die Frontblende auf sich zu und entfernen Sie die

Frontblende.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

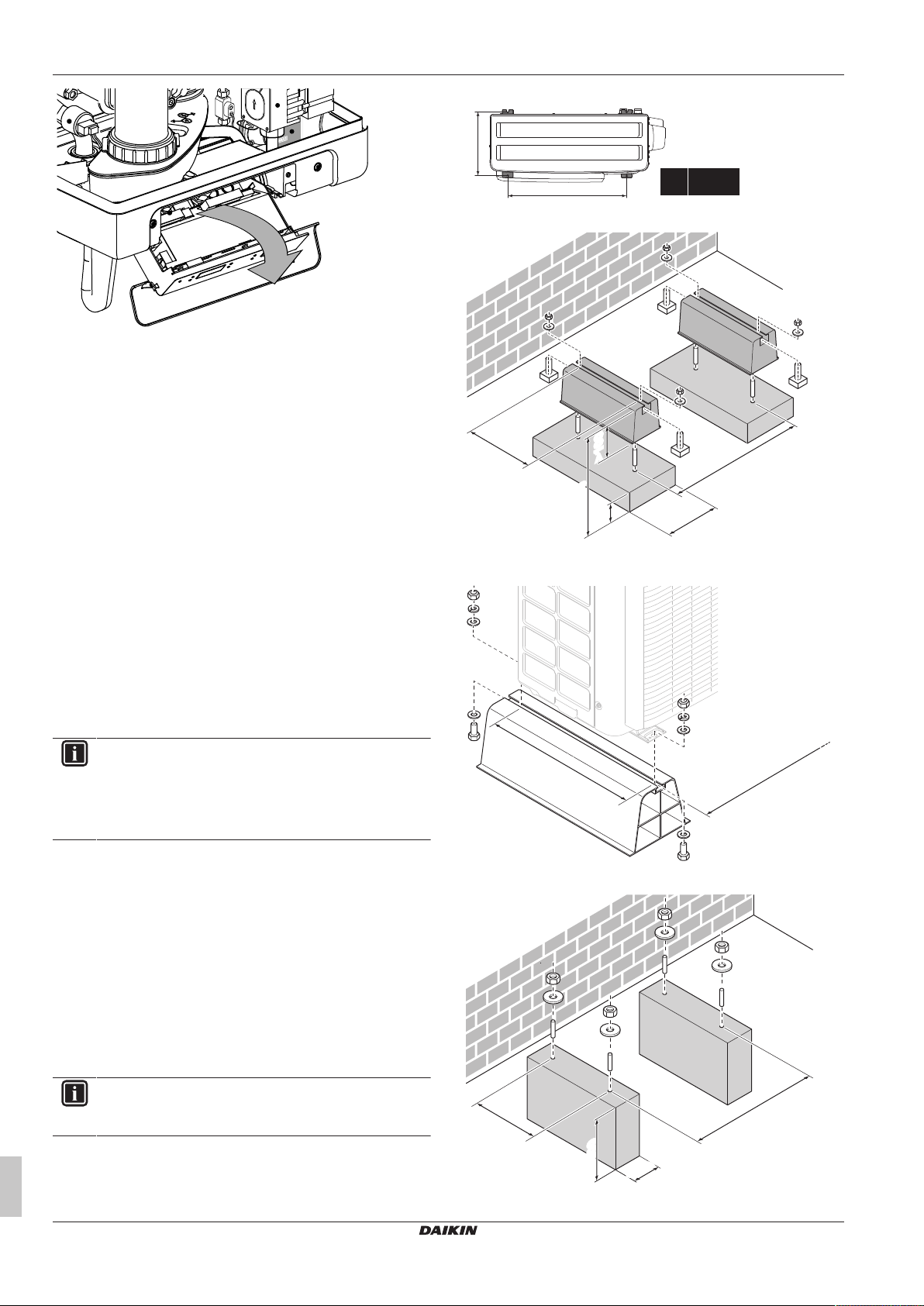

9.2.4 So öffnen Sie die Schaltkastenabdeckung des Gasboilers

1 Öffnen Sie den Gaskessel; siehe "9.2.3 So öffnen Sie den

Gasboiler"33.

2 Ziehen Sie die Boilersteuereinheit nach vorne. Die

Boilersteuerung kippt nach unten, sodass Sie Zugang erhalten.

Referenzhandbuch für den Monteur

Page 34

9 Installation

574

311

4× M8/M10

(mm)

<150

>300

311

574

>100

574

311

574

311

<100

>300

(mm)

9.3 Montieren des Außengeräts

9.3.1 Montage der Außeneinheit

Wenn

Sie müssen das Außengerät und den Gaskessel aufstellen, bevor Sie die Wasserleitung anschließen können.

Typischer Ablauf

Die Montage der Außeneinheit umfasst üblicherweise die folgenden Schritte:

1 Voraussetzungen für die Installation schaffen. 2 Außeneinheit installieren. 3 Sorgen Sie für einen Abfluss. 4 Sicherungen gegen Umkippen der Einheit installieren. 5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um

die Einheit gegen Schnee und starken Wind zu schützen. Siehe "Den Ort der Installation vorbereiten" in "8Vorbereitung"26.

Ankerpunkte

Option 1: Auf den Montagefüßen "Flexi-Fuß mit Strebe"

a Maximale Schneefallhöhe

Option 2: Auf Kunststoff-Montagefüßen

9.3.2 Sicherheitsvorkehrungen bei der Montage der Außeneinheit

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ Allgemeine Sicherheitshinweise

▪ Vorbereitung

9.3.3 Voraussetzungen für die Installation

Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes, um zu gewährleisten, dass das Gerät während des Betriebs keine Vibrationen oder Geräusche verursacht.

Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher mithilfe der Fundamentschrauben.

In diesem Abschnitt werden verschieden Installationsstrukturen aufgeführt. Verwenden Sie für alle 4 Sätze mit M8- oder M10Ankerbolzen, Muttern und Unterlegscheiben. Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens 100 mm über der maximal zu erwartenden Schneehöhe positioniert ist.

Die maximale Höhe des oberen hervorstehenden Teils der Schrauben beträgt 15mm.

Option 3: Auf einem Sockel

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 35

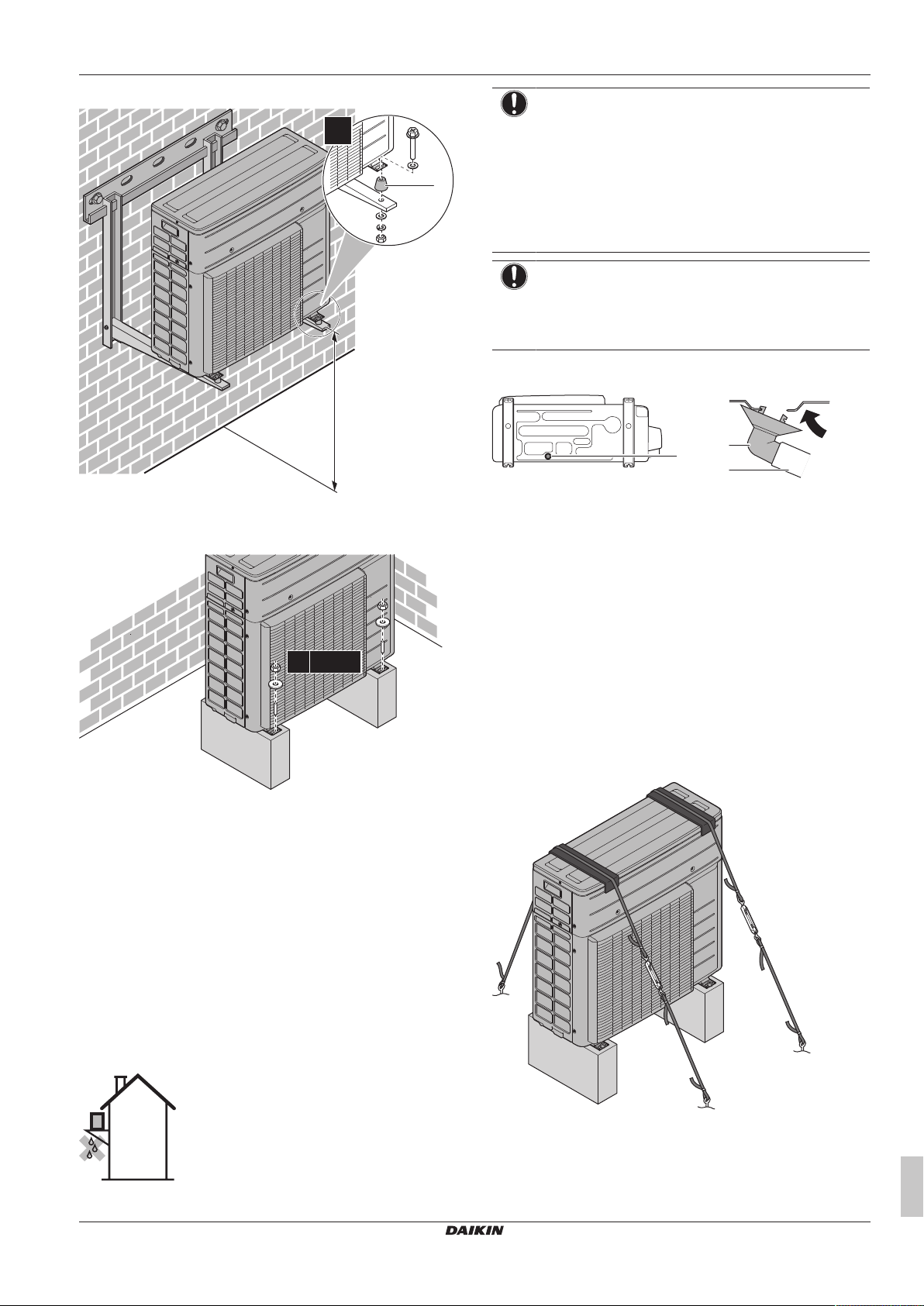

Option 4: An Halterungen an der Wand

(mm)

>300

4×

4× M8/M10

a Anti-Vibrations-Gummipuffer (bauseitig zu liefern)

9.3.4 So installieren Sie die Außeneinheit

9 Installation

Kaltes Klima. Wenn das Gerät in kaltem Klima installiert

ist:

▪ Unternehmen Sie angemessen Maßnahmen, damit das

abgelaufene Kondensat NICHT einfrieren kann.

▪ Verwenden Sie NICHT den Ablaufstopfen und

Ablaufschlauch mit dem Außengerät. Mögliche Folge: Ablaufwasser könnte einfrieren und die Heizleistung reduzieren.

Lassen Sie mindestens 300 mm Freiraum unter dem Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens 100mm über der zu erwartenden Schneehöhe positioniert ist.

Verwenden Sie außer in kaltem Klima den Ablaufstopfen und einen Schlauch zum Ableiten.

a Abflussloch b Unterer Rahmen c Ablaufstopfen (als Zubehör geliefert) d Schlauch (bauseitig zu liefern)

9.3.6 So vermeiden Sie ein Kippen des Außengeräts

Wird die Einheit an einem Platz installiert, an dem sie von heftigem Wind zum Kippen gebracht werden könnte, treffen Sie folgende Maßnahmen:

1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden

Anleitung beschrieben vor.

2 Legen Sie die 2 Kabel über das Außengerät.

3 Legen Sie eine Gummiunterlage (bauseitig zu liefern) zwischen

die Kabel und die Außeneinheit, um zu verhindern, dass die Kabel den Lack beschädigen.

4 Die Kabel straffen und die Enden der Kabel befestigen.

9.3.5 Für einen Ablauf sorgen

▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß

ablaufen kann.

▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass

Kondenswasser abfließen kann und sich kein Eis ansammelt.

▪ Bauen Sie um den Sockel herum einen Kanal, der das Abwasser

von der Einheit ableitet.

▪ Achten Sie darauf, dass abfließendes Wasser nicht über

Gehwege fließen kann, damit es bei Frost dort nicht glatt wird.

▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb

der Einheit in einem Abstand von maximal 150 mm eine wasserdichte Platte an, damit kein Wasser von unten eindringen kann und Kondenswasser nicht nach unten tropft (siehe folgende Abbildung).

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 36

9 Installation

33~36kg

2×

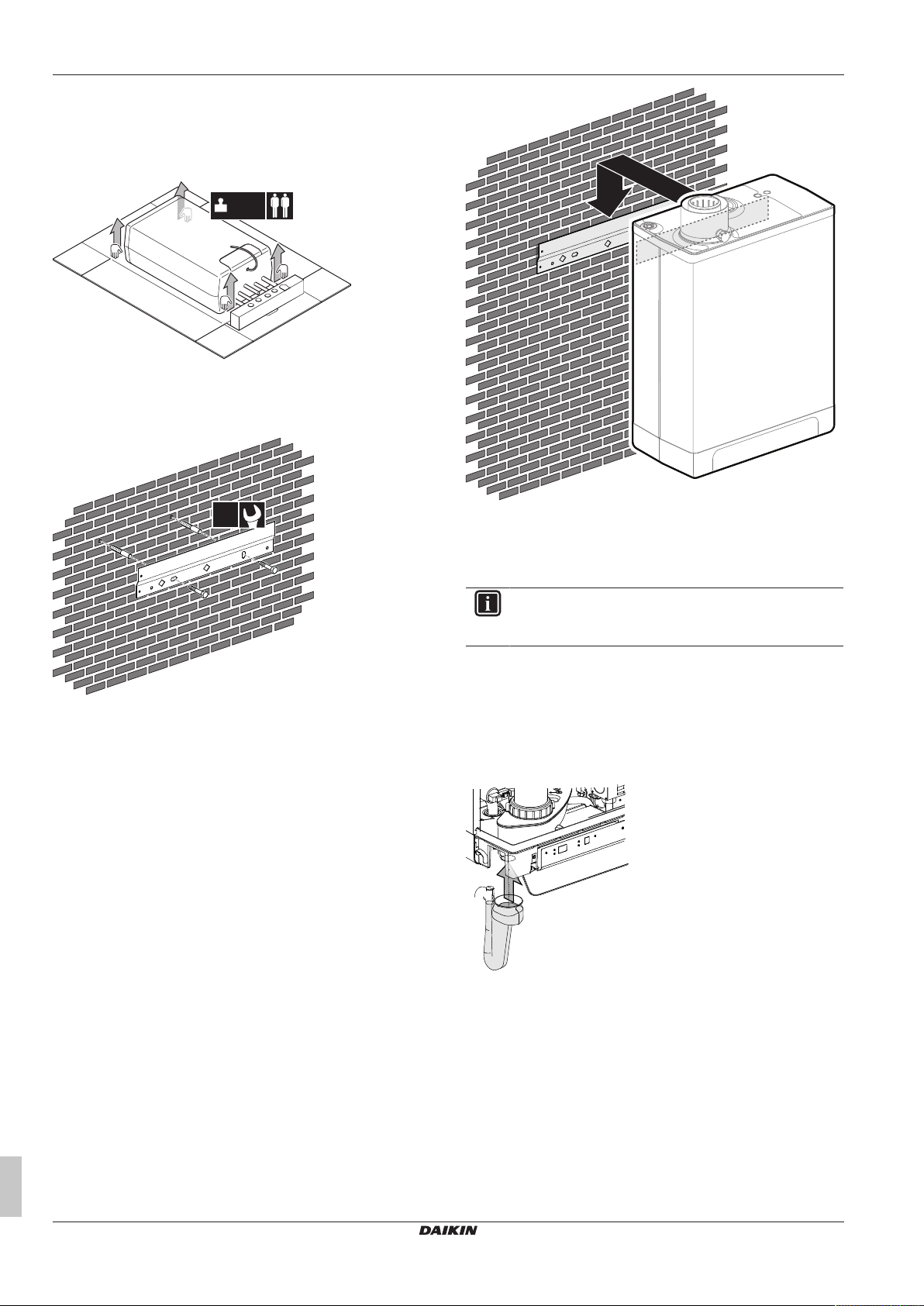

9.4 Montage des Gasboilers

9.4.1 So installieren Sie den Gasboiler

1 Heben Sie das Gerät aus der Verpackung heraus.

2 Die Halterung zum Befestigen des Kessels am

Wärmepumpenmodul ist ein Zubehörteil des Gaskessels. Befestigen Sie den Wandhalter mit 2 M8-Schrauben an der Wand.

3 Heben Sie den Kessel an. Eine Person hebt den Gaskessel auf

der linken Seite (linke Hand oben und rechte Hand unten) und eine andere Person hebt ihn auf der rechten Seite (linke Hand unten und rechte Hand oben).

4 Neigen Sie die Oberseite des Geräts an der Position der

Wandhalterung und schieben Sie den Kessel nach unten, um die Kesselhalterung an der Wandhalterung zu fixieren.

5 Stellen Sie sicher, dass der Gaskessel ordnungsgemäß an der

Wand montiert ist.

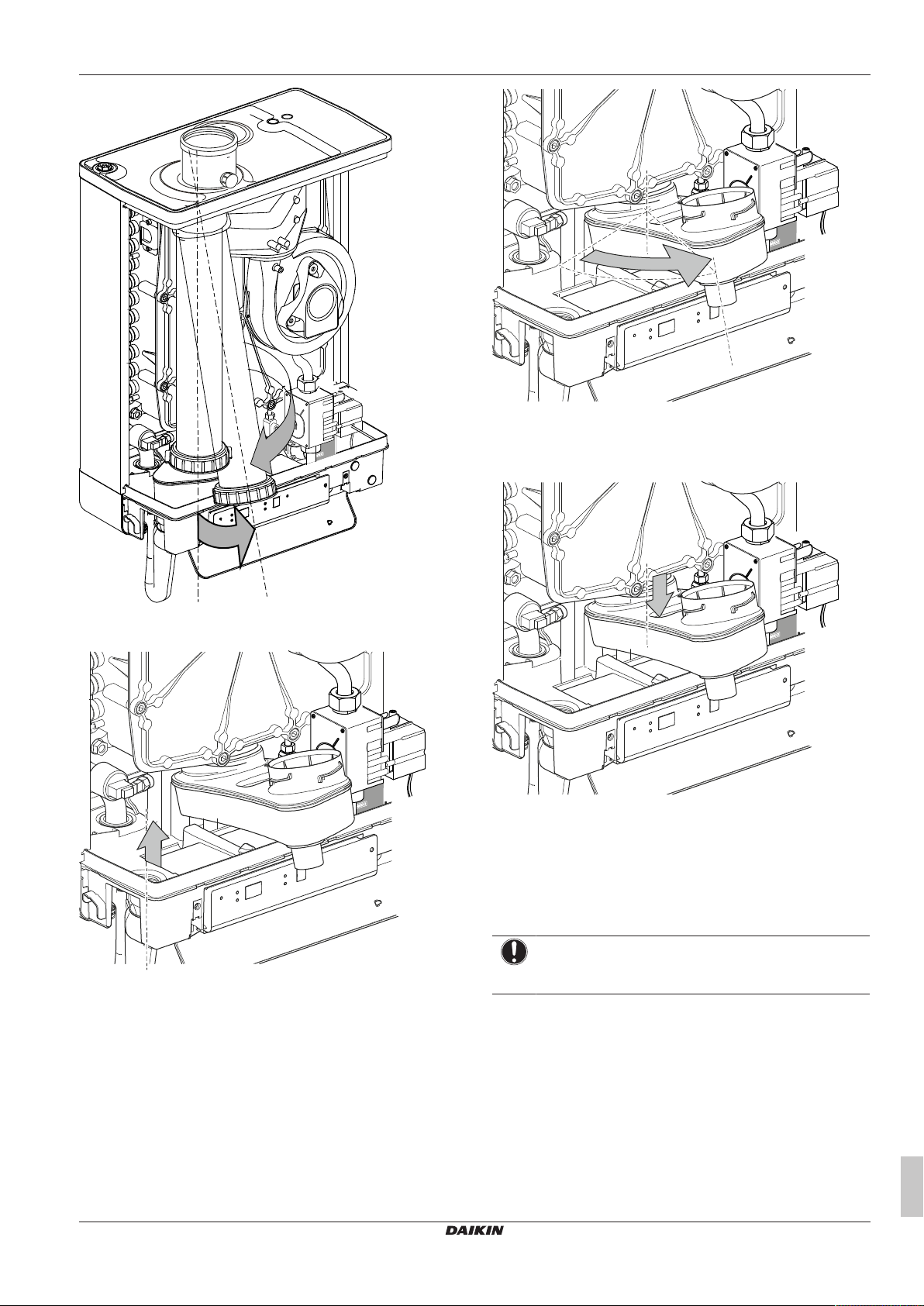

9.4.2 So installieren Sie den Kondensatfang

Der Kessel ist am Kondensatfang mit einem flexiblen Rohr mit Ø25mm ausgestattet.

Der Boiler MUSS vor der Installation des Kondensatfangs geöffnet werden.

1 Bringen Sie das flexible Rohr (Zubehör) am

Kondensatfangauslass an.

2 Füllen Sie den Kondensatfang mit Wasser.

3 Schieben Sie den Kondensatfang so weit wie möglich nach

oben auf den Kondensatabflussanschluss unter dem Gasboiler.

Referenzhandbuch für den Monteur

4 Schließen Sie das flexible Rohr (gegebenenfalls mit dem

Überlaufrohr vom Druckentlastungsventil) über eine offene Verbindung an den Abfluss an.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

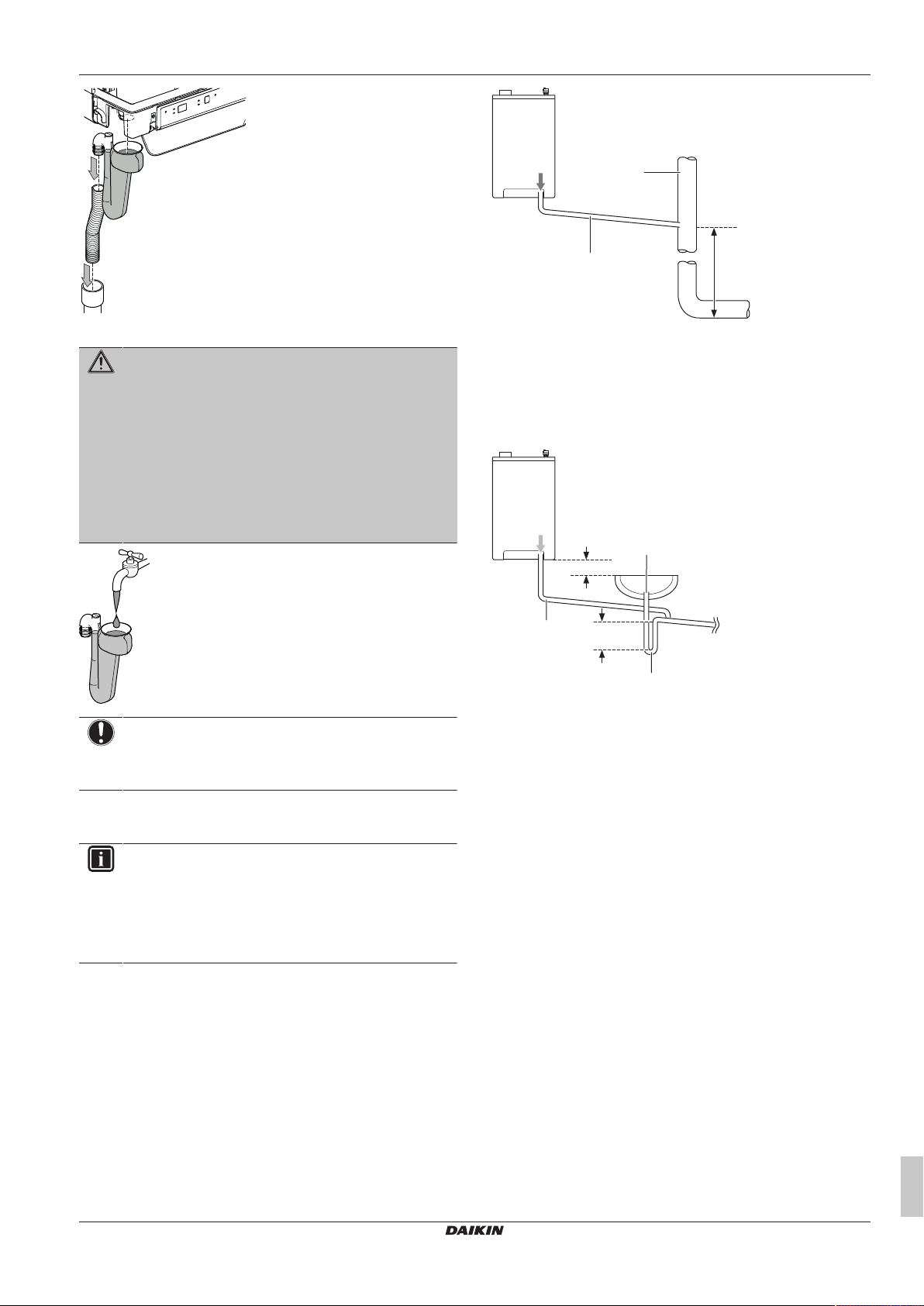

Page 37

▪ Füllen Sie den Kondensatfang vor dem Einschalten

Ø22 mm

≥75 mm

Ø22 mm

100 mm

des Boilers IMMER mit Wasser und bringen Sie ihn am Boiler an. Siehe Abbildung unten.

▪ Wenn Sie den Kondensatfang NICHT anbringen oder

füllen, können Rauchabzugsgase in den Installationsraum eindringen und zu gefährlichen Situationen führen!

▪ Um den Kondensatfang anbringen zu können, MUSS

die Frontblende nach vorne gezogen oder vollständig entfernt werden.

9 Installation

a Kondensatabfluss aus dem Boiler b Schmutzwasserabfluss mit Abzugsrohr c Minimum 450mm und bis zu 3 Etagen

Wenn die erste Option NICHT möglich ist, kann ein internes Küchenoder Badezimmerabflussrohr oder Waschmaschinenabflussrohr verwendet werden. Stellen Sie sicher, dass das Kondensatabflussrohr nach dem Abwassersiphon angeschlossen wird.

Es wird empfohlen, alle äußeren Kondensatleitungen zu isolieren und Rohre mit Ø32mm zu verwenden, um ein Gefrieren des Kondensats zu verhindern.

9.5 Kondensatrohrleitung

Das Kondensatabflusssystem MUSS aus Kunststoff sein, es dürfen keine anderen Materialien verwendet werden. Die Abflussleitung MUSS ein Mindestgefälle von 5~20mm/ m aufweisen. Ein Kondensatabfluss über die Ablaufrinne ist wegen des Frostrisikos und der möglichen Beschädigung der Materialien NICHT zulässig.

9.5.1 Interne Verbindungen

Nach Möglichkeit sollte das Kondensatabflussrohr so verlegt werden, dass das Kondensat unter Schwerkraft vom Boiler zu einem geeigneten internen Schmutzwasserabflusspunkt fließt, zum Beispiel einem internen Schmutzwasserabfluss mit Abzugsrohr. Es sollte eine geeignete feste Verbindung mit der Schmutzwasserabflussleitung verwendet werden.

a Kondensatabfluss aus dem Boiler b Schmutzwasserabfluss mit Abzugsrohr c Wasch- oder Spülbecken mit eingebautem Überlauf d 75mm Abwassersiphon mit Geruchsverschluss

Kondensatpumpe

Wo eine Schwerkraftableitung an einen Anschluss aus physikalischen Gründen NICHT möglich ist oder wo sehr lange interne Ablaufrohre verlegt werden müssten, um einen geeigneten Abflusspunkt zu erreichen, sollte das Kondensat mittels einer proprietären Kondensatpumpe (bauseitig zu liefern) abgeleitet werden.

Das Pumpenauslassrohr sollte mit einem geeigneten internen Schmutzwasserabflusspunkt verbunden sein, zum Beispiel einem internen Schmutzwasserabfluss mit Abzugsrohr oder einem internen Küchen-, Badezimmer- oder Waschmaschinenabflussrohr. Es sollte eine geeignete feste Verbindung mit der Schmutzwasserabflussleitung verwendet werden.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 38

9 Installation

Ø22 mm

≥75 mm

a Kondensatabfluss aus dem Kessel b Schmutzwasserabfluss mit Abzugsrohr c Abfluss oder Becken mit integriertem Überlauf d 75mm Abwassersiphon mit Geruchsverschluss e Kondensatpumpe

9.5.2 Äußere Verbindungen

Wenn ein Kondensatabflussrohr im Freien verwendet wird, sollten folgende Vorkehrungen getroffen werden, um ein Gefrieren zu verhindern:

▪ Das Rohr sollte so weit wie möglich im Innern verlaufen, bevor es

ins Freie führt. Der Rohrdurchmesser sollte auf einen Mindestinnendurchmesser von 30 mm (Außendurchmesser gewöhnlich 32 mm) erhöht werden, bevor das Rohr durch die Wand geht.

▪ Die äußere Leitung sollte so kurz und vertikal wie möglich sein.

Stellen Sie sicher, dass keine horizontalen Abschnitte existieren, in denen sich Kondensat ansammeln kann.

▪ Das äußere Rohr sollte isoliert werden. Verwenden Sie eine

geeignete wasserdichte und witterungsfeste Isolierung (Rohrisolierung der "KlasseO" ist für diesen Zweck geeignet).

▪ Verwenden Sie so wenig wie möglich Armaturen und Rohrbogen.

Alle internen Grate sollten entfernt werden, sodass der interne Rohrabschnitt so glatt wie möglich ist.

9.6 Anschließen der Wasserleitungen

9.6.1 Über den Anschluss der Wasserleitung

Vor dem Anschluss der Wasserleitung

Stellen Sie sicher, dass Außengerät und Gaskessel montiert sind.

Typischer Ablauf

Der Anschluss der Wasserleitungen erfolgt in der Regel in folgenden Schritten:

1 Anschließen der Wasserleitung des Außengeräts. 2 Ermöglichen eines Ablaufs für das Druckentlastungsventil. 3 Anschließen der Wasserleitung des Gaskessels. 4 Schützen des Wasserkreislaufs vor dem Einfrieren. 5 Befüllen des Raumheizungskreislaufs. 6 Füllen des Brauchwasserkreislaufs des Gaskessels. 7 Befüllen des Brauchwasserspeichers (falls zutreffend). 8 Isolieren der Wasserleitungen.

9.6.2 Vorsichtsmaßnahmen beim Anschließen der Wasserleitungen

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ Allgemeine Sicherheitshinweise

▪ Vorbereitung

9.6.3 Anschließen der Wasserleitung des Außengeräts

So schließen Sie die Wasserleitungen an

Bei einer alten Heizungsanlage wird empfohlen, einen Schmutzfilter zu verwenden. Schmutz oder Ablagerungen von der Heizanlage können das Gerät beschädigen und seine Lebensdauer verringern.

Üben Sie beim Anschließen der Rohrleitung KEINE übermäßige Kraft aus. Eine Verformung von Rohrleitungen kann zu einer Fehlfunktion des Geräts führen. Stellen Sie sicher, dass das Anzugsdrehmoment 30 N•m NICHT überschreitet.

Absperrventile. Wir empfehlen den Anschluss von Absperrventilen, um Wartung und Instandhaltung zu erleichtern. Diese sind als Option verfügbar (EKBALLV1). Wenn Sie keine Absperrventile installieren, stellen Sie sicher, dass Sie Entlüftungsventile am Wasserein- und auslass installieren.

Ablauf-/Füllpunkt. Planen Sie einen Ablauf-/Füllpunkt zum Entleeren oder Füllen des Raumheizungskreislaufs ein. Der Füll-/Ablaufpunkt kann sein:

▪ Bauseitig zu liefern

▪ Im Fall des EHY2KOMB28+32AA-Gaskessels: Teil der

Option EKFL1A (Einfüllleitung-Bausatz)

▪ Im Fall eines Drittanbieter-Gaskessels: Teil der

bestehenden Installation

Installieren Sie KEINE Ventile zum sofortigen Absperren des gesamten Heizverteilersystems (Radiatoren, Bodenheizungsschleifen, Ventilator-Konvektoren usw.), da dies zu einem unmittelbaren Kurzschluss des Wasserdurchflusses zwischen dem Auslass und dem Einlass des Geräts führen kann (z. B. über ein BypassVentil). Dies kann zu einem Fehler führen.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 39

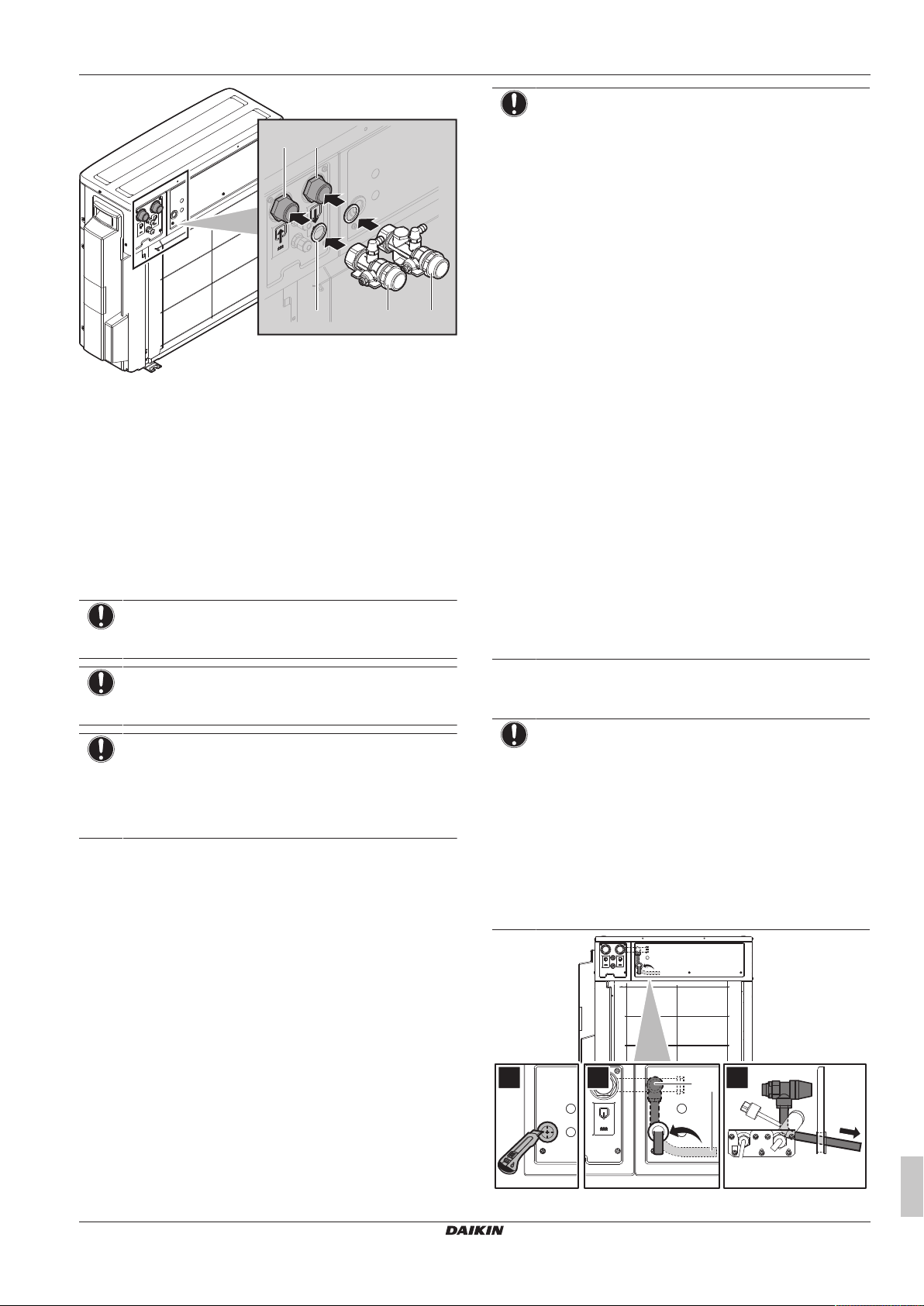

a b

c2 c3c1

a Wassereinlass (G1") (vom Heizverteilsystem)

a b

b Wasserauslass (G1") (zum Gaskessel im Fall des

EHY2KOMB28+32AA-Gaskessels)

c1~c3 Teil der Option EKBALLV1

c1: O-Ringe c2: Absperrventil c3: Absperrventil mit integriertem Anschluss für den

Vakuumbrecher (wenn zutreffend)

1 Schließen Sie die O-Ringe und Absperrventile an.

2 Schließen Sie die bauseitigen Leitungen an den

Absperrventilen an.

3 Bei Anschluss an den optionalen Brauchwasserspeicher ziehen

Sie die Installationsanleitung des Brauchwasserspeichers zu Rate.

Im Fall eines Drittanbieter-Gaskessels: Installieren Sie ein Manometer im System.

9 Installation

Gilt nur, wenn ein optionaler Brauchwasserspeicher installiert ist:

▪ Installieren Sie unbedingt eine Abflussvorrichtung und

ein Druckminderventil am Kaltwasseranschluss des Zylinders des Brauchwasserspeichers.

▪ Um eine Rücksaugung zu vermeiden, wird die

Installation eines Rückschlagventils am Wassereinlass des Brauchwasserspeichers in Übereinstimmung mit der gültigen Gesetzgebung empfohlen.

▪ Es wird empfohlen, ein Druckminderventil am

Kaltwassereinlass in Übereinstimmung mit der gültigen Gesetzgebung zu installieren.

▪ Installieren Sie in Übereinstimmung mit der gültigen

Gesetzgebung ein Ausdehnungsgefäß am Kaltwassereinlass.

▪ Es wird empfohlen, das Druckminderventil an einer

höheren Position als der Brauchwasserspeicher zu installieren. Das Heizen des Brauchwasserspeichers führt zu einer Ausdehnung des Wassers, und ohne Druckminderventil kann der Wasserdruck im Speicher über den Nenndruck des Speichers steigen. Außerdem ist die an den Speicher angeschlossene bauseitige Installation (Rohrleitungen, Entnahmepunkte etc.) diesem hohen Druck ausgesetzt. Um diesen hohen Druck zu vermeiden, muss ein Druckminderventil installiert werden. Der Überdruckschutz ist von der ordnungsgemäßen Funktion des bauseitig installierten Druckentlastungsventils abhängig. Wenn dieses Ventil NICHT ordnungsgemäß funktioniert, führt der Überdruck zu einer Deformation des Speichers und möglicherweise zu einem Wasseraustritt. Um den ordnungsgemäßen Betrieb zu gewährleisten, ist eine regelmäßige Wartung durchzuführen.

Installieren Sie Entlüftungsventile an allen lokalen hochgelegenen Punkten.

Falls ein optionaler Brauchwasserspeicher installiert wird: Ein Druckentlastungsventil (bauseitig zu liefern) mit einem Öffnungsdruck von maximal 10 bar (= 1 MPa) muss am Anschluss für Kaltwassereinlass entsprechend der geltenden Vorschriften installiert werden.

So ermöglichen Sie einen Ablauf für das Druckentlastungsventil

Wenn ein Überdruck auftritt, setzt das System etwas Flüssigkeit über das Druckentlastungsventil frei. Das Druckentlastungsventil des Außengeräts ist so konzipiert, dass es sich bei 3bar öffnet.

Wenn Glykol zum System hinzugefügt wurde, unternehmen Sie geeignete Maßnahmen, um es sicher wiederherzustellen, wenn sich das Druckentlastungsventil öffnet.

Stellen Sie auf alle Fälle sicher, dass der Schlauch des Druckentlastungsventils IMMER frei ist, um den Druck abzulassen.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

a Druckentlastungsventil

Referenzhandbuch für den Monteur

Page 40

9 Installation

a b

b Flexibler Schlauch (Auslass)

1 Öffnen Sie die obere Abdeckung, Frontblende und hintere

Platte. Siehe "9.2.2So öffnen Sie das Außengerät"33.

2 Machen Sie einen Kreuzschnitt in die Gummi-

Durchführungstülle an der hinteren Platte.

3 Führen Sie den flexiblen Schlauch durch die Tülle.

4 Schließen Sie die hintere Platte.

5 Ziehen Sie den flexiblen Schlauch mit ein wenig Kraft, um

sicherzustellen, dass der flexible Schlauch abwärts weist. Damit vermeiden Sie, dass Wasser im Schlauch verbleibt und/oder gefriert.

6 Schließen Sie die Frontblende und die obere Abdeckung.

7 Wenn Glykol zum System hinzugefügt wurde, unternehmen Sie

geeignete Maßnahmen, um es sicher wiederherzustellen, wenn sich das Druckentlastungsventil öffnet.

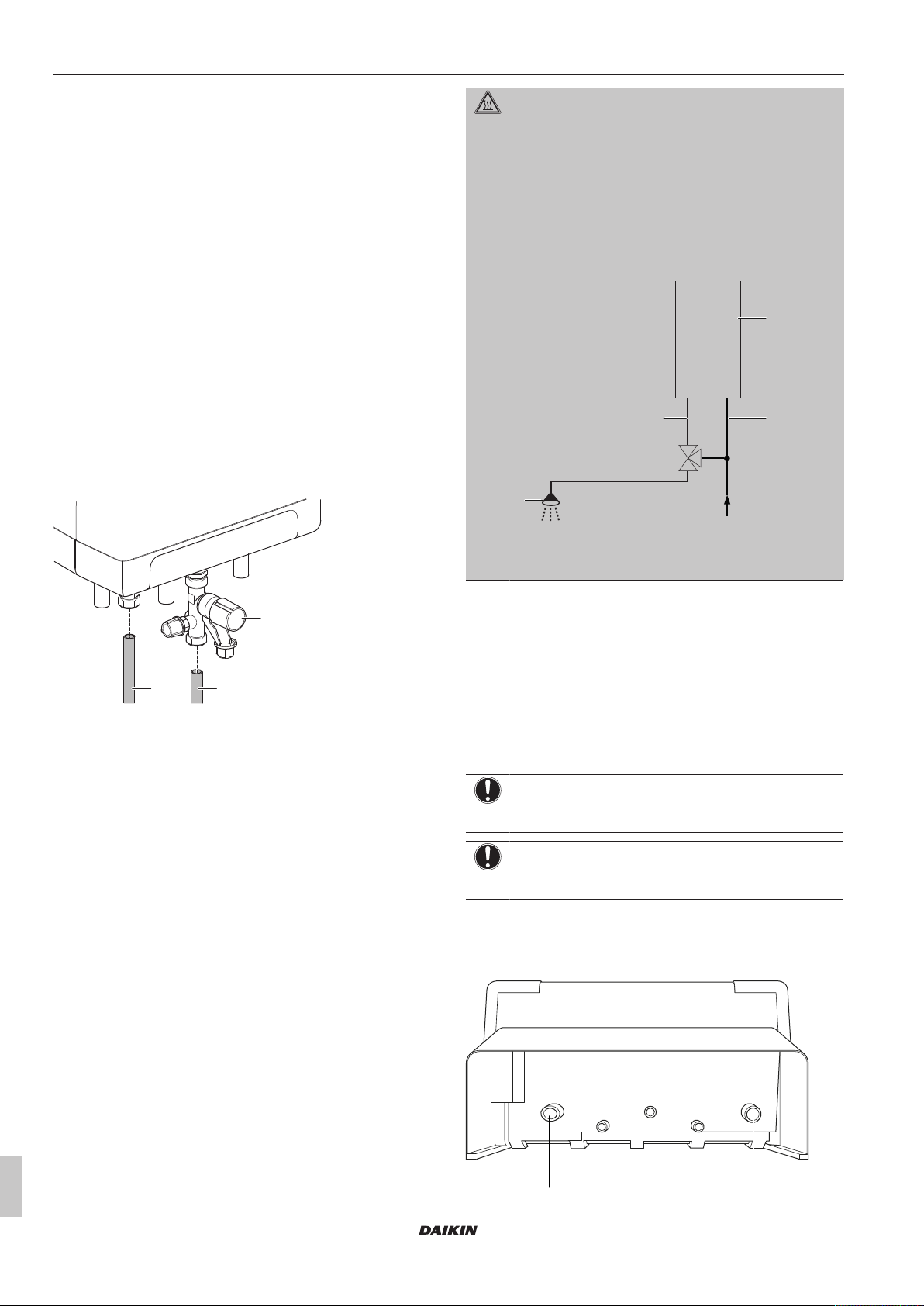

9.6.4 Anschließen der Wasserleitung des Gasboilers

So schließen Sie die Wasserleitung für Brauchwasser an (gilt nicht für die Schweiz)

1 Spülen Sie die Anlage zum Säubern gründlich.

Bei hohen Vorlaufwassersollwerten für Raumheizung (hoher fester Sollwert oder hoher witterungsgeführter Sollwert bei niedrigen Umgebungstemperaturen) kann der Wärmetauscher des Kessels auf Temperaturen über 70°C erwärmt werden.

Bei Warmwasserentnahme kann ein geringer Teil des entnommenen Wassers (<0,3 l) eine Temperatur über 70°C haben. Um Verbrühungen zu vermeiden, installieren Sie ein Thermostatventil gemäß der folgenden schematischen Darstellung:

a Brauchwasserauslass b Kaltwassereinlass c Druckentlastungsventil (bauseitige Bereitstellung)

2 Installieren Sie ein Druckentlastungsventil gemäß den lokalen

und nationalen Vorschriften (falls erforderlich).

3 Schließen Sie den Warmwasseranschluss (Ø15mm) an.

4 Schließen Sie den Hauptkaltwasseranschluss (Ø15mm) an.

a=Kessel, b=Brauchwasser vom Kessel, c=Kaltwassereinlass, d=Dusche, e=Thermostatventil

(bauseitig)

So schließen Sie die Wasserleitung für Brauchwasser an (gilt für die Schweiz)

In der Schweiz sollte Brauchwasser durch einen Brauchwasserspeicher hergestellt werden. Der Brauchwasserspeicher muss mit einem 3-Wege-Ventil an den Raumheizung-Rohrleitungen installiert werden. Weitere Informationen finden Sie im Handbuch des Brauchwasserspeichers.

So schließen Sie die Wasserleitung für die Raumheizung an

Um Leckagen zu verhindern, drehen Sie KEINE bestehenden Anschlüsse.

Bringen Sie die Rohrleitungen ohne Spannung an, um tickende Geräusche der Rohrleitungen zu vermeiden.

1 Spülen Sie die Raumheizung-Installation sorgfältig aus.

2 Schließen Sie den Raumheizungsauslass (a) und den

Raumheizungseinlass (b) an ihre Verbindungen an, wie in der folgenden Abbildung dargestellt:

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 41

9 Installation

Statten Sie die Raumheizungsinstallation mit den folgenden Teilen aus:

▪ einem Füll-/Ablasshahn am Raumheizungseinlass, direkt

unterhalb des Geräts.

▪ einem Ablasshahn am untersten Punkt der Installation.

▪ einem Überdruckventil von 3 bar am Zuleitungsrohr in einem

Abstand von nicht mehr als 500mm vom Gerät. Zwischen dem Gerät und dem Überdruckventil darf sich kein anderes Ventil und keine Verengung befinden.

▪ Ein Ausdehnungsgefäß am Raumheizungseinlass (im B-Pack

oder in der Installation).

▪ Wenn Rohrleitungen nach oben verlaufen, verwenden Sie ein

Prüfventil in kurzem Abstand zum Gerät. Dies verhindert, dass es während des Brauchwasserbetriebs zu einem ThermosiphonEffekt kommt.

Beachten Sie, dass die optionalen Ventil-Kits EKVK4A und EKVK6A auch verwendet werden können, um die Raumheizungsinstallation anzuschließen.

Stellen Sie sicher, dass die geraden Messingarmaturverbindungen gut festgedreht sind, um Lecks zu verhindern. Maximales Drehmoment: 30N∙m.

9.6.5 So schützen Sie den Wasserkreislauf vor dem Einfrieren

Informationen zum Frostschutz

Bei einem Stromausfall können diese Funktionen jedoch keinen Schutz gewährleisten.

Führen Sie einen der folgenden Schritte durch, um den Wasserkreislauf vor dem Einfrieren zu schützen.

▪ Fügen Sie Glykol zum Wasser hinzu. Glykol senkt den

Gefrierpunkt des Wassers.

▪ Installieren Sie Frostschutzventile. Frostschutzventile lassen das

Wasser aus dem System ab, bevor es einfrieren kann.

Wenn Sie Glykol zum Wasser hinzufügen, installieren Sie KEINE Frostschutzventile. Mögliche Folge: Glykol tritt aus den Frostschutz-Ventilen aus.

Frostschutz durch Glykol

Niedrigste erwartete Außentemperatur

Schutz vor Platzen Schutz vor

Einfrieren

–10°C 15% 25% –15°C 20% 35% –20°C 25% — –25°C 30% —

▪ Die erforderliche Konzentration kann abhängig vom

Glykoltyp variieren. Vergleichen Sie IMMER die Anforderungen in der Tabelle oben mit den vom Glykolhersteller angegebenen technischen Daten. Erfüllen Sie erforderlichenfalls die vom Glykolhersteller festgelegten Anforderungen.

▪ Die Konzentration des hinzugefügten Glykols darf 35%

NIEMALS überschreiten.

▪ Wenn die Flüssigkeit im System gefroren ist, kann die

Pumpe NICHT starten. Beachten Sie, dass die Flüssigkeit im System weiterhin einfrieren kann, wenn Sie das System nur vor dem Platzen schützen.

▪ Wenn innerhalb des Systems das Wasser still steht,

kann es leicht einfrieren und damit das System beschädigen.

Die verwendbaren Glykolarten hängen davon ab, ob das System einen Brauchwasserspeicher umfasst oder nicht:

Wenn… dann…

das System einen Brauchwasserspeicher umfasst

das System KEINEN Brauchwasserspeicher umfasst

verwenden Sie nur Propylenglykol

können Sie entweder Propylenglykol

(a)

oder

Ethylenglykol verwenden

(a) Propylenglykol einschließlich der erforderlichen

Hemmstoffe, klassifiziert als KategorieIII gemäß EN 1717.

Ethylenglykol ist giftig.

Glykol absorbiert Wasser aus seiner Umgebung. Fügen Sie daher KEIN Glykol hinzu, das Luft ausgesetzt war. Wenn Sie den Glykolbehälter nicht mit der Kappe verschließen, nimmt die Konzentration von Wasser zu. Die Glykolkonzentration ist dann niedriger als angenommen. Folglich können die hydraulischen Komponenten einfrieren. Ergreifen Sie vorbeugende Maßnahmen, um so weit wie möglich zu vermeiden, dass das Glykol der Luft ausgesetzt wird.

Das Hinzufügen von Glykol zum Wasser senkt den Gefrierpunkt des Wassers.

Die erforderliche Konzentration hängt von der niedrigsten erwarteten Außentemperatur ab und davon, ob Sie das System vor Platzen oder Einfrieren schützen möchten. Um das System vor dem Einfrieren zu schützen, ist mehr Glykol erforderlich. Fügen Sie Glykol gemäß der folgenden Tabelle hinzu.

▪ Schutz vor Platzen: Das Glykol schützt die

Rohrleitungen vor dem Platzen, jedoch NICHT die Flüssigkeit in den Rohrleitungen vor dem Einfrieren.

▪ Schutz vor Einfrieren: Das Glykol schützt die

Flüssigkeit in den Rohrleitungen vor dem Einfrieren.

Niedrigste erwartete Außentemperatur

Schutz vor Platzen Schutz vor

Einfrieren

–5°C 10% 15%

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

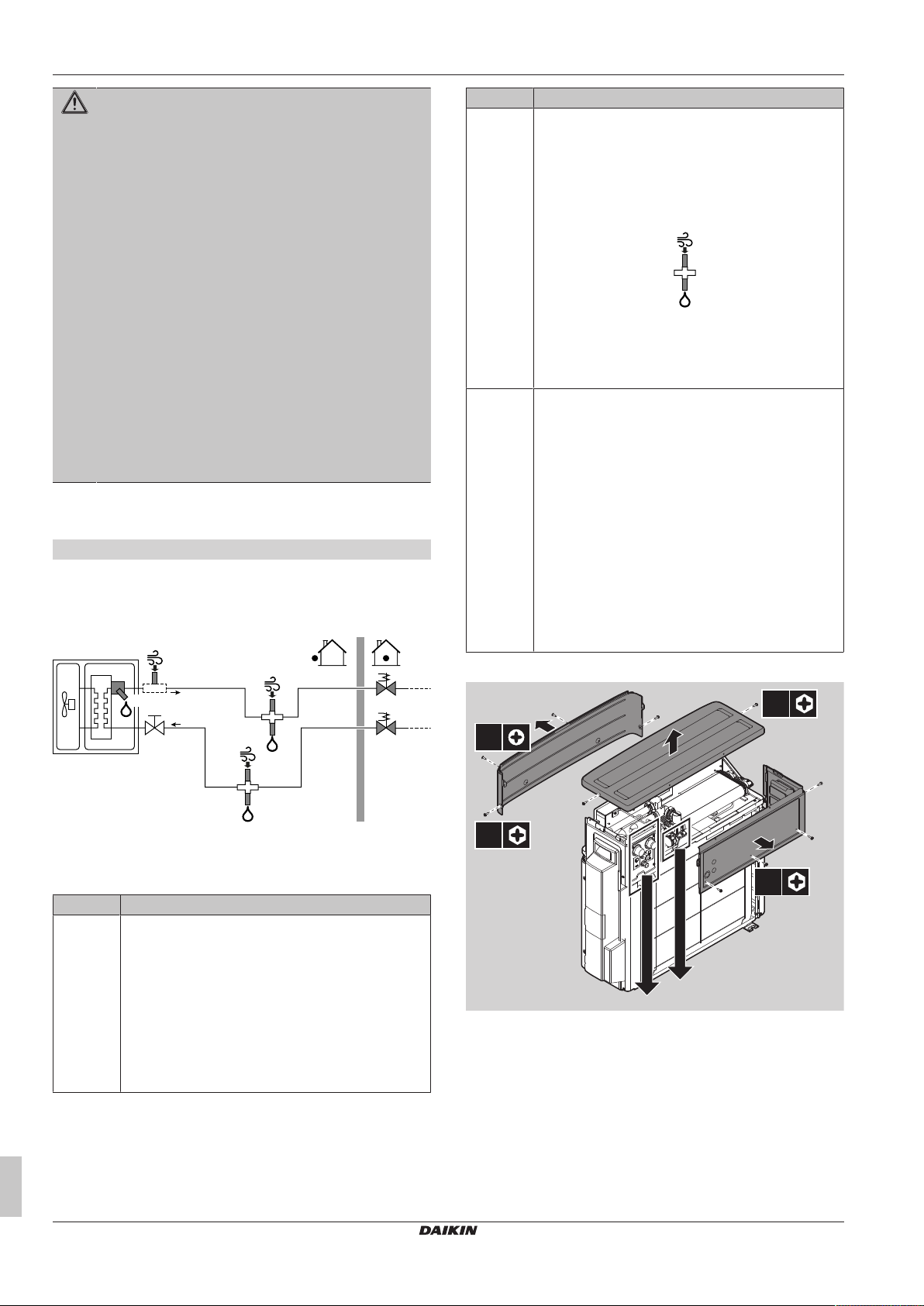

Page 42

9 Installation

4 (a+b1)

5 (b2)

2×

4×

2×

Aufgrund des Vorhandenseins von Glykol ist eine Korrosion des Systems möglich. Ungehemmtes Glykol wird unter der Einwirkung von Sauerstoff säurehaltig. Durch vorhandenes Kupfer und höheren Temperaturen kann dieser Prozess noch beschleunigt werden. Das säurehaltige, ungehemmte Glykol greift Metalloberflächen an und bildet galvanische Rostelemente, die dem System ernste Schäden zufügen können. Daher sind folgende Punkte zu beachten:

▪ die Wasseraufbereitung ist von einer qualifizierten

Wasserfachkraft durchzuführen;

▪ die Auswahl von Glykol mit Korrosionshemmern, um

säurehaltigen Verformungen durch die Oxidation von Glykol entgegenzuwirken;

▪ es darf kein Glykol für Automobile verwendet werden,

da ihre Korrosionshemmer nur eine begrenzte Lebensdauer aufweisen und Silikate enthalten, die das System verunreinigen oder verstopfen können;

▪ galvanisierte Rohre dürfen NICHT in Glykolsystemen

verwendet werden, da es zu einer Abscheidung bestimmter Komponenten in dem GlykolKorrosionshemmer kommen kann;

Durch das Hinzufügen von Glykol zum Wasserkreislauf verringert sich das maximal zulässige Wasservolumen des Systems. Weitere Informationen finden Sie im Handbuch des Ausdehnungsgefäßes.

Frostschutz durch Frostschutzventile

Wenn dem Wasser kein Glykol zugesetzt wird, können Sie Frostschutzventile verwenden, um das Wasser aus dem System abzulassen, bevor es einfriert. Dazu installieren Sie die folgernden Teile:

Abschnitt Beschreibung

b3+b4 Verwenden Sie AFVALVEHY2.

Der Schutz der bauseitigen Leitungen vor dem Einfrieren liegt in der Verantwortung des Monteurs. Eine Möglichkeit besteht darin, die Frostschutzventile an den tiefsten Punkten der bauseitigen Leitungen zu installieren. Wenn Sie das tun, müssen Sie die Frostschutzventile immer im Paar installieren:

b3 Vakuumbrecher (Kopf nach oben gerichtet für Luftzufuhr)

b4 Frostschutzventil (Kopf nach unten gerichtet zum Wasserauslass)

c c Öffner-Ventile

(Empfohlen – bauseitige Bereitstellung)

Öffner-Ventile können verhindern, dass das gesamte Wasser aus dem System abgelassen wird, wenn sich die Frostschutzventile öffnen.

▪ Wenn es zu einer Stromunterbrechung kommt:

Das Öffner-Ventil schließt sich und isoliert das Wasser im Haus. Wenn sich das Frostschutzventil öffnet, wird nur das Wasser außerhalb des Hauses abgelassen.

▪ Unter anderen Umständen (Beispiel: wenn es zu

einem Pumpenausfall kommt): Das Öffner-Ventil bleibt geöffnet. Wenn sich das Frostschutzventil öffnet, wird auch das Wasser im Inneren des Hauses abgelassen.

a+b1+b2 Schutz für das Außengerät (*: Es gibt 2 Möglichkeiten, b2

Abschnitt Beschreibung

a+b1+b2 (Obligatorisch – Auslieferung als Zubehör.)

anzuschließen; siehe unten.)

b3+b4 Schutz für die bauseitigen Leitungen

c Isolierung des Wassers im Haus, falls es zu einer

Stromunterbrechung kommt

a Anschlussstück für b1

b1 Frostschutzventil (zum Wasserauslass)

b2 Vakuumbrecher (Kopf nach oben gerichtet für

Luftzufuhr)

Diese Teile sind notwendig, um die Rohrleitungen im Außengerät vor dem Einfrieren zu schützen.

Hinweis: Diese Teile schützen die bauseitigen Leitungen NICHT vor dem Einfrieren.

So schließen Sie a+b1+b2 an

a Anschlussstück für b1 b1 Frostschutzventil (zum Wasserauslass) b2 Vakuumbrecher (Kopf nach oben gerichtet für Luftzufuhr)

1 Öffnen Sie die obere Blende.

2 Öffnen Sie die Frontblende.

3 Öffnen Sie die hintere Platte.

4 Schließen Sie a+b1 wie folgt an:

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 43

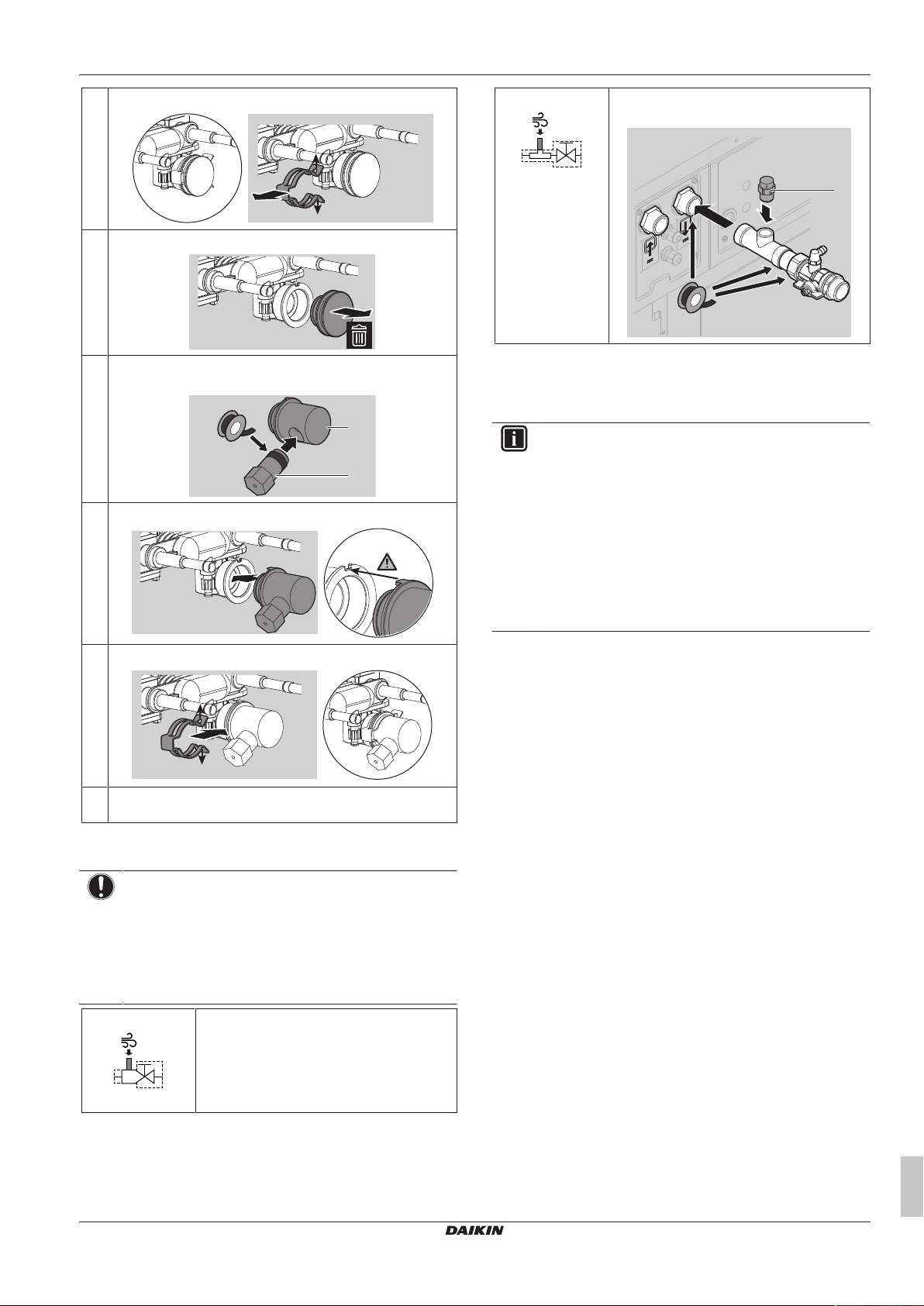

9 Installation

1 Entfernen Sie die Klemme.

2 Entfernen und entsorgen Sie den Stopp mit der Dichtung.

3 Bringen Sie das Frostschutzventil (b1) am Anschlussstück (a)

mit Gewindedichtungsmittel an.

4 Bringen Sie das Verbindungsstück am Außengerät an.

5 Bringen Sie die Klemme an.

6 Schließen Sie die hintere Platte, Frontblende und die obere

Abdeckung.

5 Führen Sie einen der folgenden Vorgänge durch, um b2

anzuschließen (2 Möglichkeiten):

Vakuumbrecher (b2). Um ein einwandfreies Ablaufen durch das Frostschutzventil im Außengerät möglich zu machen, muss der Vakuumbrecher korrekt installiert sein:

▪ Unmittelbar am Wasserauslass des Gerät, ohne

bauseitige Leitungen oder Ventile dazwischen.

▪ Kopf nach oben gerichtet für die Luftzufuhr.

Möglichkeit 1b2Mit Option EKBALLV1 (Absperrventil mit

integriertem Anschluss für den Vakuumbrecher).

Die Installationsanweisungen sind der Installationsanleitung der Absperrventile zu entnehmen.

Möglichkeit 2b2Mit T-Verbindung (bauseitig zu

liefern)+Absperrventil (bauseitig zu liefern).

9.6.6 So füllen Sie den Raumheizungskreislauf

Im Fall eines speziellen Gaskessels

Entlüftungsventile. Im Fall des EHY2KOMB28+32AA-

Gaskessels sind die folgenden Entlüftungsventile möglich:

▪ Manuelle Entlüftungsventile an den Absperrventilen

(Option EKBALLV1)

▪ Manuelles Entlüftungsventil im EHY2KOMB28+32AA-

Gaskessel.

▪ Manuelle oder automatische werkseitig

bereitzustellende Entlüftungsventile.

▪ Hinweis: Automatische Entlüftungsventile sind NICHT

zulässig, wenn Glykol verwendet wird.

Vor dem Befüllen des Heizkreislaufs MUSS der Gaskessel installiert werden.

1 Spülen Sie die Anlage gründlich zum Säubern des Kreislaufs.

2 Schließen Sie den Wasserversorgungsschlauch an den Füll-/

Ablaufpunkt an.

Hinweis: The fill/drain point can be: ▪ Bauseitig zu liefern ▪ Teil der Option EKFL1A (Einfüllleitung-Bausatz für den

EHY2KOMB28+32AA-Gaskessel)

3 Schalten Sie den Gaskessel ein und betrachten Sie die

Druckanzeige am Kessel.

4 Wenn ein automatisches Entlüftungsventil installiert wurde,

stellen Sie sicher, dass es geöffnet ist.

5 Füllen Sie den Kreislauf mit Wasser auf, bis der Druck an der

Kesselanzeige den Wert ±2bar (Minimum 0,5bar) erreicht hat.

Hinweis: The pressure relief valve of the outdoor unit is designed to open at 3bar.

6 Entlüften Sie alle manuellen Entlüftungsventile im System

(öffnen, entlüften, schließen).

7 Überprüfen Sie den Druck. Wenn er zu niedrig ist, wiederholen

Sie den Vorgang ab Schritt 5.

8 Schalten Sie die Pumpe EIN und überprüfen Sie, ob Sie noch

immer Luft im Schaltkreis hören. Schalten Sie sie nach ±1Minute AUS.

Hinweis: Um die Pumpe ein- und auszuschalten, verwenden Sie die Entlüftungsfunktion der Bedieneinheit des Außengeräts. Siehe "12.4.1Entlüftungsfunktion"85.

9 Entlüften Sie erneut alle manuellen Entlüftungsventile im

System (insbesondere wenn Sie Luft im Kreislauf gehört haben).

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 44

9 Installation

10 Überprüfen Sie den Druck erneut. Wenn er zu niedrig ist,

wiederholen Sie den Vorgang ab Schritt 5.

11 Trennen Sie den Wasserversorgungsschlauch vom Füll-/

Abflusspunkt.

Je nach Wassertemperatur ist der am Display des Kessels angezeigte Wasserdruck unterschiedlich (je höher die Temperatur, desto größer der Wasserdruck).

Der Wasserdruck sollte jedoch immer über 1 Bar liegen, um zu vermeiden, dass Luft in den Kreislauf gelangt.

Im Fall eines Drittanbieter-Gaskessels

Entlüftungsventile. Im Fall des Drittanbieter-Gaskessels

sind die folgenden Entlüftungsventile möglich:

▪ Manuelle Entlüftungsventile an den Absperrventilen

(Option EKBALLV1).

▪ Manuelles oder automatisches Entlüftungsventil im

Drittanbieter-Gaskessel.

▪ Manuelle oder automatische werkseitig

bereitzustellende Entlüftungsventile.

▪ Hinweis: Automatische Entlüftungsventile sind NICHT

zulässig, wenn Glykol verwendet wird.

Vor dem Befüllen des Heizkreislaufs MUSS der Gaskessel installiert werden.

1 Spülen Sie die Anlage gründlich zum Säubern des Kreislaufs.

2 Schließen Sie den Wasserversorgungsschlauch an den Füll-/

Ablaufpunkt an.

Hinweis: The fill/drain point can be: ▪ Bauseitig zu liefern ▪ Teil der bestehenden Installation

3 Starten Sie den Gaskessel und stellen Sie sicher, dass Sie die

Druckanzeige ablesen können.

Hinweis: The pressure indication can be: ▪ Am Kesseldisplay des Drittanbieter-Gaskessels ▪ Am bauseitig bereitgestellten Manometer

4 Wenn ein automatisches Entlüftungsventil installiert wurde,

stellen Sie sicher, dass es geöffnet ist.

5 Füllen Sie den Kreislauf mit Wasser auf, bis der Druck an der

Kesselanzeige den Wert ±2bar (Minimum 0,5bar) erreicht hat.

Hinweis: The pressure relief valve of the outdoor unit is designed to open at 3bar.

6 Entlüften Sie alle manuellen Entlüftungsventile im System

(öffnen, entlüften, schließen).

7 Überprüfen Sie den Druck. Wenn er zu niedrig ist, wiederholen

Sie den Vorgang ab Schritt 5.

8 Schalten Sie die Pumpe EIN und überprüfen Sie, ob Sie noch

immer Luft im Schaltkreis hören. Schalten Sie sie nach ±1Minute AUS.

Hinweis: Um die Pumpe ein- und auszuschalten, verwenden Sie die Entlüftungsfunktion der Bedieneinheit des Außengeräts. Siehe "12.4.1Entlüftungsfunktion"85.

9 Schalten Sie den Bivalent-Signaltest EIN und überprüfen Sie,

ob Sie noch immer Luft im Schaltkreis hören. Schalten Sie sie nach ±1Minute AUS.

Hinweis: Um den Bivalent-Signaltest einzuschalten, lesen Sie unter "12.4.3 So führen Sie einen Aktor-Testlauf durch" 86 nach.

10 Entlüften Sie erneut alle manuellen Entlüftungsventile im

System (insbesondere wenn Sie Luft im Kreislauf gehört haben).

11 Überprüfen Sie den Druck erneut. Wenn er zu niedrig ist,

wiederholen Sie den Vorgang ab Schritt 5.

12 Trennen Sie den Wasserversorgungsschlauch vom Füll-/

Abflusspunkt.

Je nach Wassertemperatur ist der am Display des Kessels angezeigte Wasserdruck unterschiedlich (je höher die Temperatur, desto größer der Wasserdruck).

Der Wasserdruck sollte jedoch immer über 1 Bar liegen, um zu vermeiden, dass Luft in den Kreislauf gelangt.

9.6.7 So füllen Sie den Brauchwasserkreislauf des Gasboilers

1 Öffnen Sie den Hauptwasserhahn, um den Druck im

Warmwasserabschnitt zu erhöhen.

2 Entlüften Sie den Wärmetauscher und das Leitungssystem,

indem Sie einen Warmwasserhahn öffnen.

3 Lassen Sie den Wasserhahn geöffnet, bis alle Luft aus dem

System entwichen ist.

4 Prüfen Sie alle Verbindungen einschließlich interner

Verbindungen auf Undichtigkeiten.

9.6.8 So füllen Sie den Brauchwasserspeicher

Die Installationsanweisungen sind der Installationsanleitung des Brauchwasserspeichers zu entnehmen.

9.6.9 So isolieren Sie die Wasserleitungen

Die Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert werden, um eine Kondensation und Herabsetzung der Heizleistung zu verhindern.

Um ein Einfrieren der außen liegenden Wasserleitungen in der kalten Jahreszeit zu vermeiden, MUSS die Stärke des Isoliermaterials mindestens 13mm betragen (mit λ=0,039W/mK).

Schützen Sie in der kalten Jahreszeit die Wasserleitungen und die Absperrventile vor dem Einfrieren, indem Sie Wärmeband hinzufügen (bauseitig zu liefern). Wenn die Außentemperatur unter – 20°C fallen kann und kein Wärmeband verwendet wurde, wird empfohlen, die Absperrventile innen zu installieren.

9.7 Anschließen der elektrischen Leitungen

9.7.1 Über das Anschließen der elektrischen Leitungen

Vor dem Anschließen der elektrischen Leitungen

Darauf achten, dass sie Wasserleitung angeschlossen ist.

Typischer Ablauf

Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden Schritte auszuführen:

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 45

Typischer Ablauf im Fall eines speziellen

b a

c b

AA´

A´

Gaskessels

Anschlüsse an das Außengerät: 1 Stellen Sie sicher, dass das Stromversorgungssystem den

elektrischen Spezifikationen der Geräte entspricht. 2 Anschließen der elektrischen Leitungen an das Außengerät. 3 Anschließen der Hauptstromversorgung. 4 Anschließen der Bedieneinheit. 5 Anschließen des speziellen Gaskessels an das Außengerät. 6 Anschließen der Brauchwasserpumpe (falls zutreffend). 7 Anschließen der Bodenwannenheizung (falls zutreffend) (siehe

Installationsanleitung der Bodenwannenheizung). 8 Anschließen des dezentralen Außentemperaturfühlers (falls

zutreffend) (siehe Installationsanleitung des dezentralen

Außentemperaturfühlers und Ergänzungshandbuch für

optionale Ausstattungen). 9 Anschließen des LAN-Adapters (falls zutreffend) (siehe

Installationsanleitung des LAN-Adapters und

Ergänzungshandbuch für optionale Ausstattungen).

Anschlüsse an EHY2KOMB28+32AA-Gaskessel: 10 Anschließen der Hauptstromversorgung des Gaskessels. 11 Anschließen des kabelgebundenen oder drahtlosen

Raumthermostats (falls zutreffend) (siehe Installationsanleitung

des Raumthermostats und Ergänzungshandbuch für optionale

Ausstattungen). 12 Anschließen des Wärmepumpen-Konvektors (falls zutreffend)

(siehe Installationsanleitung des Wärmepumpen-Konvektors

und Ergänzungshandbuch für optionale Ausstattungen). 13 Anschließen des Brauchwasserspeichers (falls zutreffend)

(siehe Installationsanleitung des Brauchwasserspeichers und

Ergänzungshandbuch für optionale Ausstattungen).

Typischer Ablauf im Fall eines DrittanbieterGaskessels

Anschlüsse an das Außengerät: 1 Stellen Sie sicher, dass das Stromversorgungssystem den

Gaskessel. 6 Anschließen der externen Pumpe. 7 Anschließen der Bodenwannenheizung (falls zutreffend) (siehe

Installationsanleitung der Bodenwannenheizung).

9.7.2 Sicherheitsvorkehrungen beim

Anschließen von Elektrokabeln

9 Installation

Um Gefahren durch versehentliches Zurücksetzen des Thermoschutzschalters zu vermeiden, DARF dieses Gerät NICHT über ein externes Schaltgerät, wie zum Beispiel eine Zeitsteuerung, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig vom Stromversorger ein- und ausgeschaltet wird.

Sicherheitsthermostat (Öffner). Das Außengerät enthält keinen Sicherheitsthermostat. Stellen Sie sicher, dass Sie entsprechend der geltenden Vorschriften einen bauseitig zu liefernden Sicherheitsthermostat in das Heizverteilsystem einbauen.

Sie können aber das Rückmeldesignal vom Sicherheitsthermostat nicht mit dem Außengerät oder dem Gaskessel verbinden, da es keine Anschlüsse für das Rückmeldesignal gibt. Daher müssen Sie auch keine Konfiguration am Außengerät oder Gaskessel vornehmen.

Um ein unnötiges Auslösen des Sicherheitsthermostats zu verhindern, empfehlen wir Folgendes:

▪ Der Sicherheitsthermostat lässt sich automatisch

zurücksetzen.

▪ Der Sicherheitsthermostat hat eine maximale

Temperaturvariationsrate von 2°C/Min.

▪ Es gibt einen minimalen Abstand von 2 m zwischen

dem Sicherheitsthermostat und dem motorisierten 3Wege-Ventil, das mit dem Brauchwasserspeicher ausgeliefert wurde.

▪ Der Sollwert des Sicherheitsthermostats liegt

mindestens 15°C über dem maximalen Vorlauftemperatur-Sollwert.

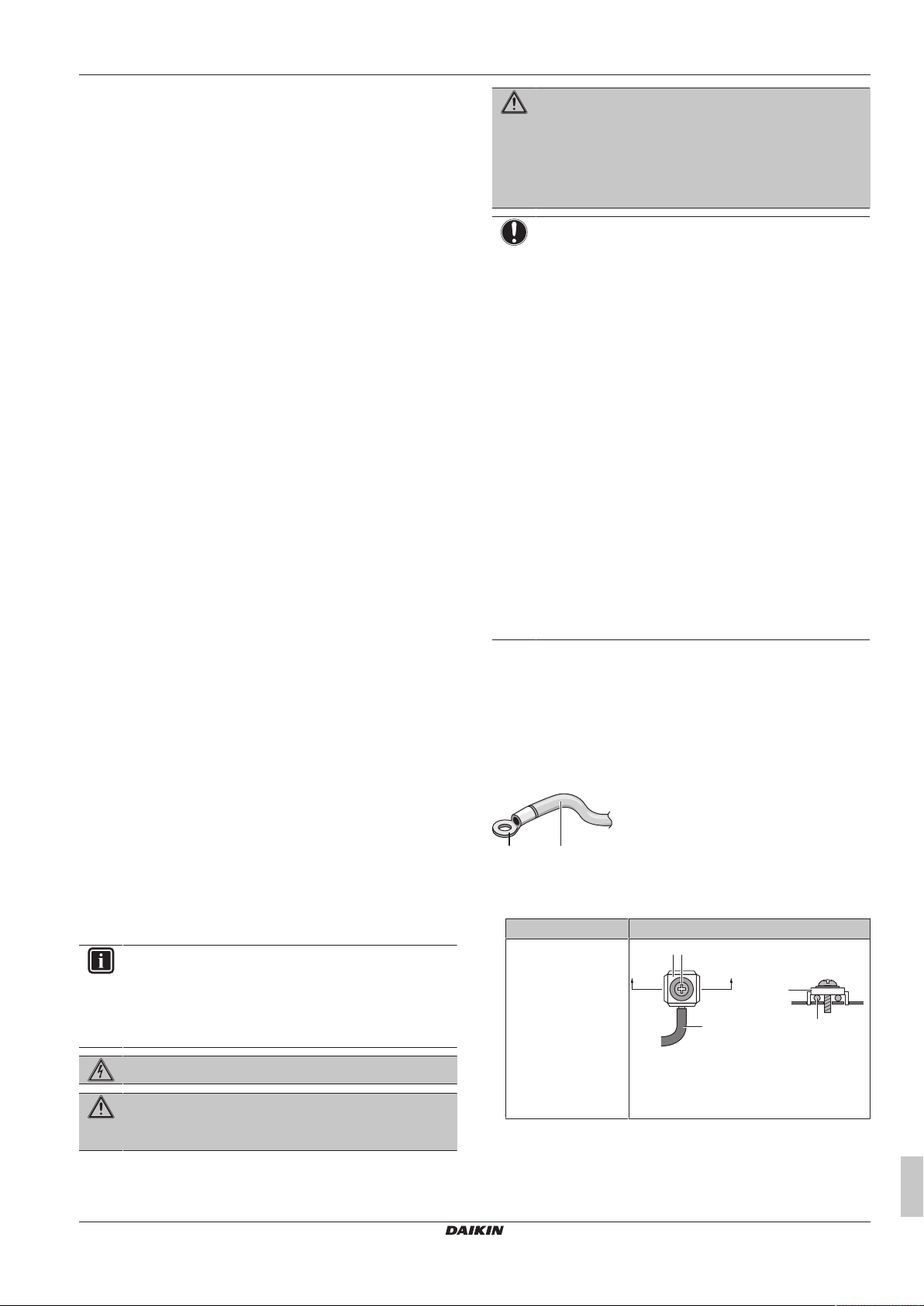

9.7.3 Richtlinien zum Anschließen der elektrischen Leitungen

Bitte auf Folgendes achten:

▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel

runde, gecrimpte Klemme installiert werden. Die runden, gecrimpten Klemmen bis zum bedeckten Teil auf den Draht setzen und mit einem geeigneten Werkzeug fixieren.

a Litzenkabel b Runde, gecrimpte Anschlussklemme

▪ Gehen Sie beim Installieren der Kabel wie folgt vor:

Kabeltyp Installationsverfahren

Einadriges Kabel

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ Allgemeine Sicherheitshinweise

▪ Vorbereitung

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

a Geringeltes einadriges Kabel

b Schraube

c Flache Unterlegscheibe

Referenzhandbuch für den Monteur

Page 46

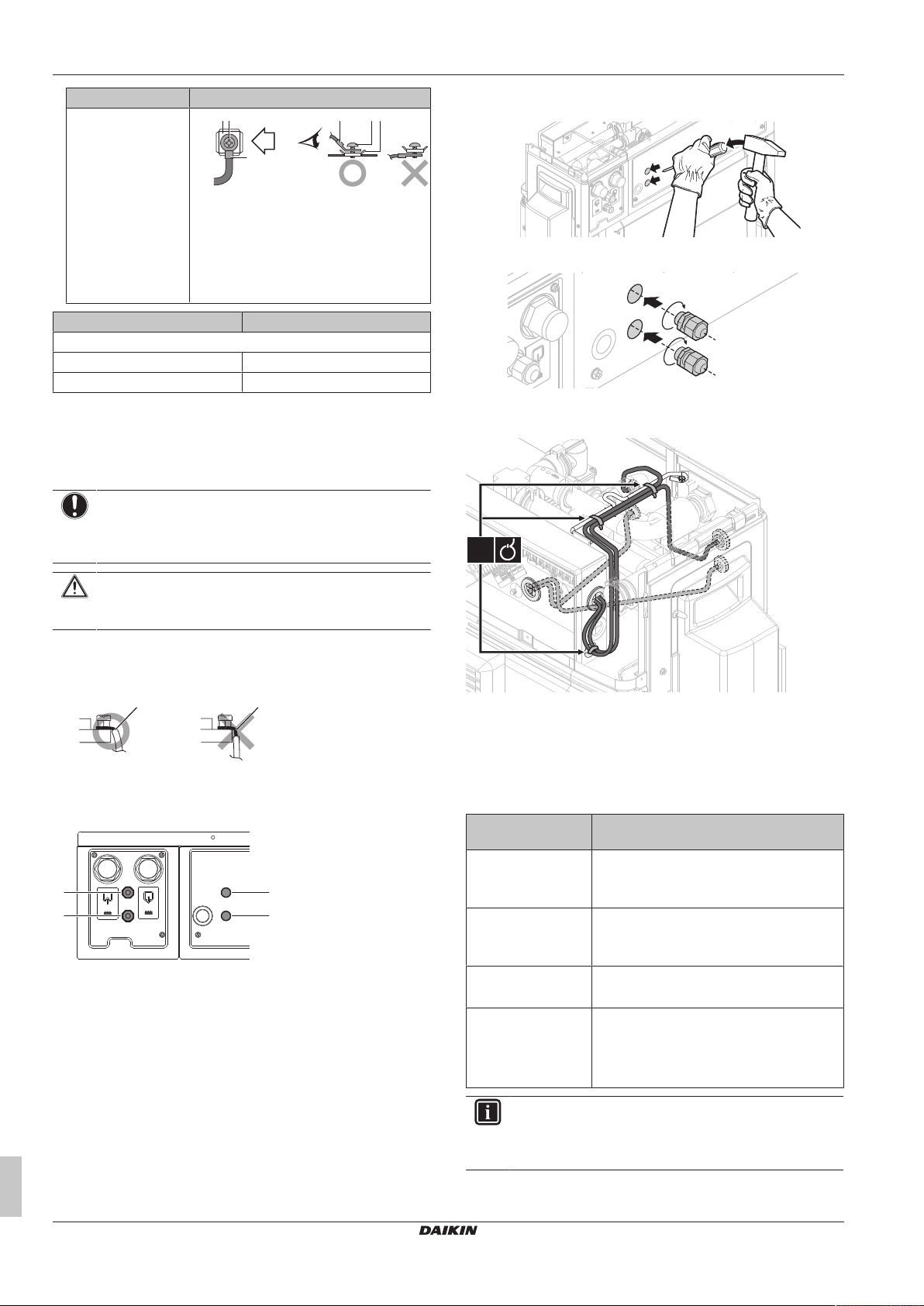

9 Installation

c b ba c

a b

3×

Kabeltyp Installationsverfahren

Litzenkabel mit runder, gecrimpter Anschlussklemme

a Anschluss

b Schraube

c Flache Unterlegscheibe

O Zulässig

X NICHT zulässig

Posten Anzugsdrehmoment (N•m)

Außengerät

X2M 1,3~1,6 X5M 0,8~0,9

9.7.4 Im Fall eines speziellen Gaskessels

So schließen Sie die elektrischen Leitungen an die Außeneinheit an

Der Abstand zwischen den Hoch- und Niederspannungskabeln sollte mindestens 50 mm betragen.

▪ Schlagen Sie die Durchbruch-Öffnungen mit einem Hammer

und einem Schraubendreher durch.

▪ Setzen Sie die Kabeldurchführungen (Lieferung als

Zubehör) ein.

5 Verlegen Sie die Kabel zum Schaltkasten innerhalb des Geräts

wie folgt:

Drücken Sie KEINE überflüssigen Kabellängen in das Gerät ein.

1 Öffnen Sie die obere und vordere Platte am Gerät. Siehe

"9.2.2So öffnen Sie das Außengerät"33.

2 Ziehen Sie die Isolierung von den Kabeln ab (20mm).

a Entfernen Sie die Kabelisolierung bis zu diesem Punkt b Wenn Sie zu viel von der Kabelisolierung entfernen, kann

dies zu einem Stromschlag oder Ableiterstrom führen.

3 Führen Sie die Kabel von der Rückseite des Geräts ein:

a~d Siehe unten

4 Wenn Sie Kabel durch die Durchbruch-Öffnungen c und d

führen:

a~d Siehe unten

6 Schließen Sie im Schaltkasten die Drähte an die

entsprechenden Anschlüsse an.

7 Schließen Sie nach dem Anschluss aller Kabel die vordere

Platte und obere Platte.

Anschlüsse im Fall eines speziellen Gaskessels

Verkabelung Mögliche Kabel (abhängig von den

installierten optionalen Ausstattungen)

Hauptschalter

Hauptstromversorgun g (Hochspannung)

Bedieneinheit (obligatorische Option)

Bedieneinheit (Niederspannung)

Brauchwasserpumpe (bauseitig zu liefern)

Hochspannung d

Niederspannung

▪ Verbindungskabel zwischen Außengerät

und Gaskessel

▪ Externer Außentemperaturfühler (Option)

▪ LAN-Adapter (Option)

Referenzhandbuch für den Monteur

Verlegung sind der Installationsanleitung der Bodenwannenheizung zu entnehmen.

Bodenwannenheizung (Option). Informationen zur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 47

9 Installation

1N~ 50 Hz

220-240 V

PE NL

Q1DI

123

X2M

1×

3×

P1P2

X5M

1×

PCB

1×

PCB

1×

PCB

1×

PCB

1×

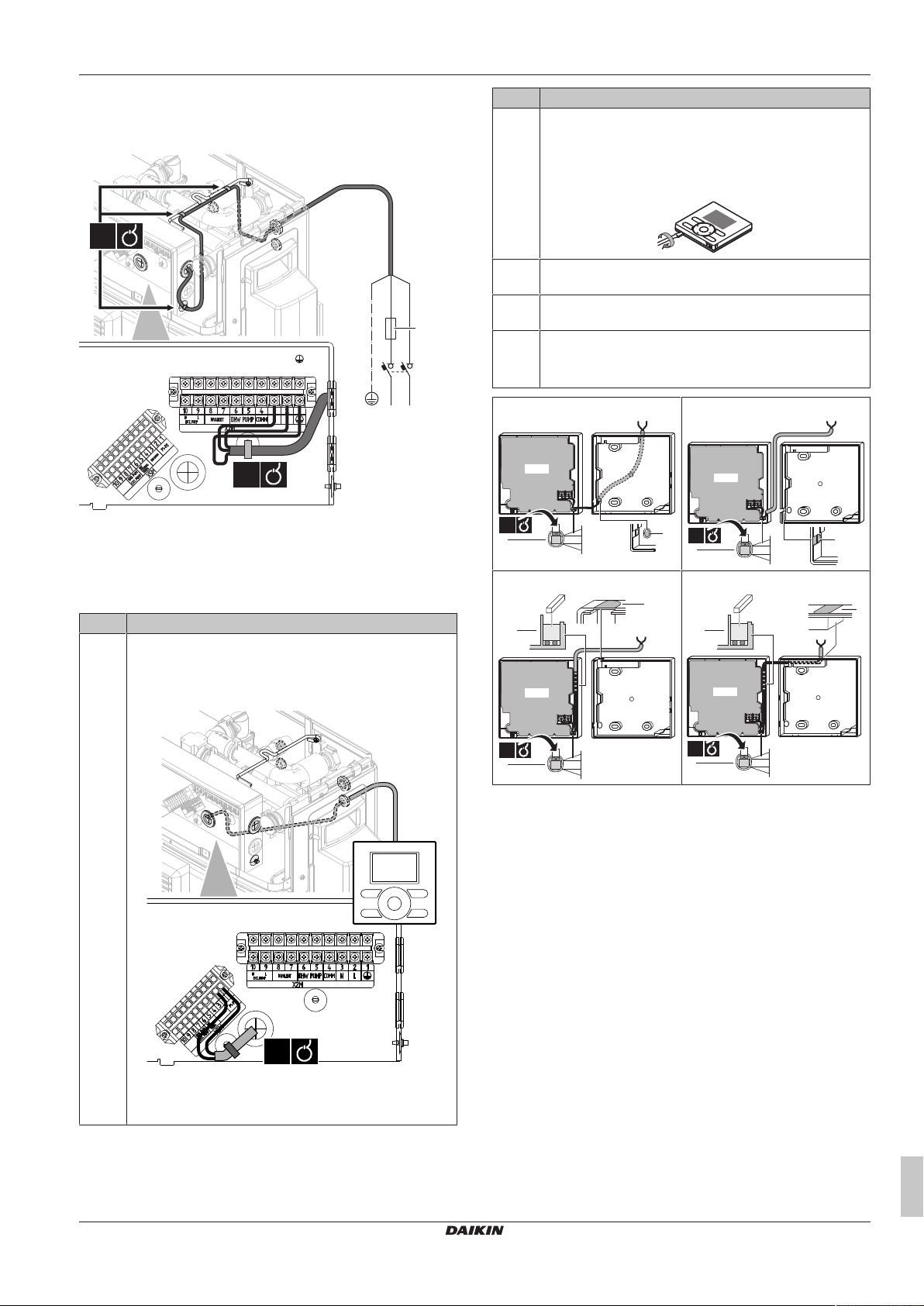

So schließen Sie die Hauptstromversorgung an

1 Schließen Sie die Stromversorgung an die entsprechenden

Klemmen an, wie in der Abbildung unten dargestellt.

a Empfohlene bauseitige Sicherung: 20A

Q1DI Fehlerstrom-Schutzschalter

2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen

befestigen.

So schließen Sie die Bedieneinheit an

# Aktion

1 Schließen Sie das Kabel der Bedieneinheit an das

Außengerät an.

Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen.

# Aktion

2 Stecken Sie einen Schraubendreher in die Schlitze unter

der Bedieneinheit und nehmen Sie die Frontblende vorsichtig von der Rückblende ab.

Die Platine befindet sich in der Frontblende der Bedieneinheit. Vermeiden Sie Beschädigungen.

3 Befestigen Sie die Rückblende der Bedieneinheit an der

Wand.

4 Führen Sie die Anschlüsse wie in 4A, 4B, 4C oder 4D

gezeigt durch.

5 Bringen Sie die Frontblende wieder an der Rückblende an.

Achten Sie beim Befestigen der Frontblende am Gerät darauf, dass die Kabel NICHT eingeklemmt werden.

4A Von der Rückseite

4C Von oben

4B Von der linken Seite

4D Von oben Mitte

a Bedieneinheit. Die Bedieneinheit ist für den Betrieb erforderlich, muss aber separat bestellt werden (obligatorische Option).

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

a Schneiden Sie diesen Teil für die Durchführung der Kabel

mit einer Kneifzange oder dergleichen aus.

b Befestigen Sie die Kabel mit dem Kabelhalter und der

Klemme am vorderen Teil des Gehäuses.

So schließen Sie den speziellen Gaskessel an das Außengerät an

1 Schließen Sie das Verbindungskabel zwischen dem

Außengerät und dem Gaskessel an die entsprechenden Anschlüsse an, wie in der Abbildung unten dargestellt. Dieses Verbindungskabel ist bauseitig zu liefern.

Referenzhandbuch für den Monteur

Page 48

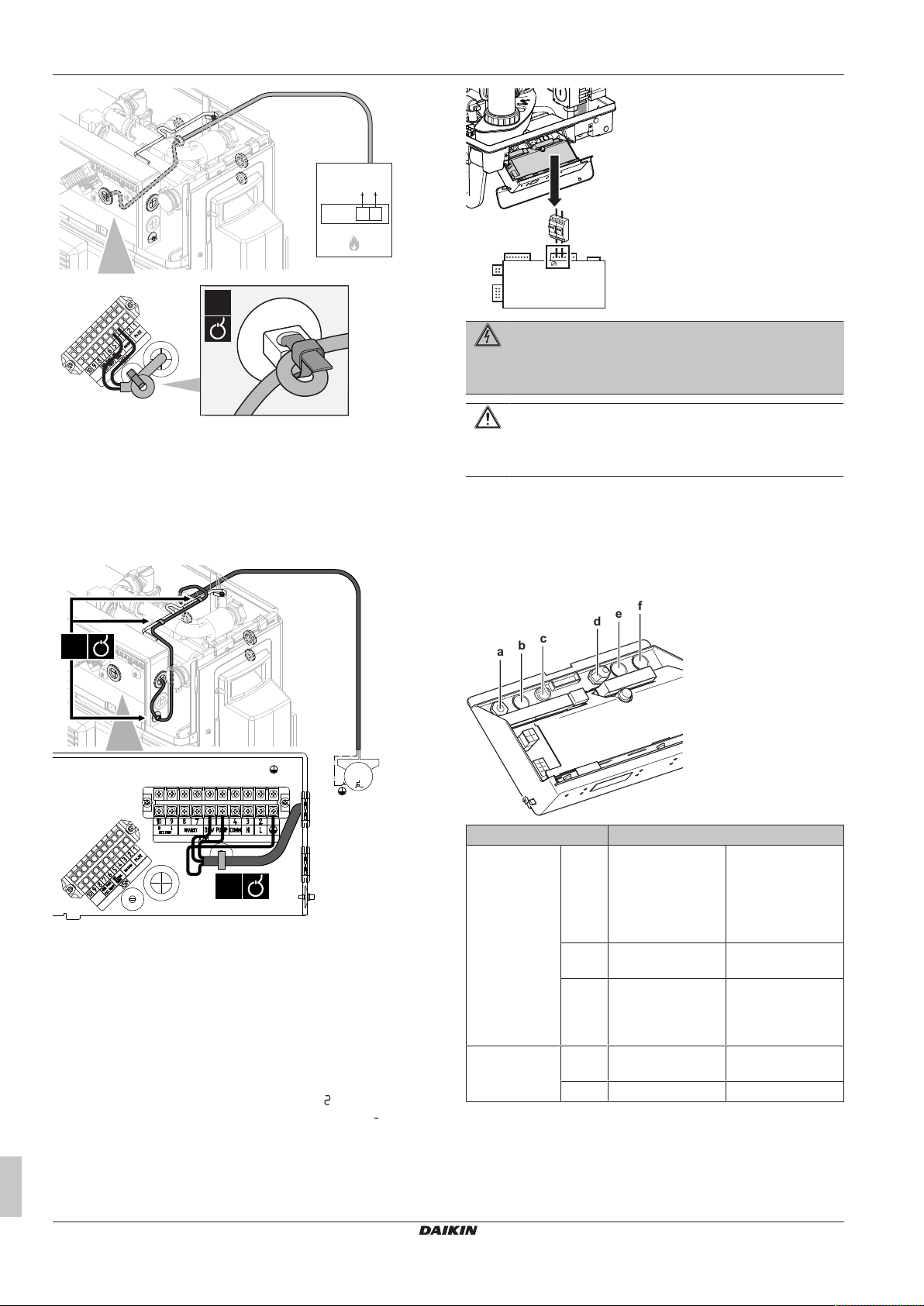

9 Installation

A2P

X10A

X5M/3

X5M/4

1 2

34X5M

1×

M2P

5 16X2M

1×

3×

Eine abgesicherte Stichleitung oder eine ungeschaltete Steckdose MUSS sich im Abstand von maximal 1m vom Gerät befinden.

a EHY2KOMB28+32AA-Gaskessel

2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen

befestigen.

So schließen Sie die Brauchwasserpumpe an

1 Schließen Sie das Kabel der Brauchwasserpumpe an die

entsprechenden Klemmen wie in der Abbildung unten dargestellt an.

2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen

befestigen.

So schließen Sie die Hauptstromversorgung des Gasboilers an

1 Schließen Sie das Stromversorgungskabel des Gasboilers an

eine Sicherung an (a) (L: X2-2 (BRN), N: X2-4 (BLU)).

2 Schließen Sie die Erdungsleitung des Gasboilers an eine

Erdungsklemme an.

Der Gasboiler führt einen Test durch. wird auf der Wartungsanzeige eingeblendet. Nach dem Test wird auf der Wartungsanzeige eingeblendet (Wartemodus). Der Druck in bar wird auf der Hauptanzeige eingeblendet.

Für die Installation in feuchten Räumen ist ein fester Anschluss obligatorisch. Beim Arbeiten am Stromkreis MÜSSEN Sie die Stromversorgung IMMER abtrennen.

So schließen Sie die elektrischen Leitungen an den Gaskessel an

1 Öffnen Sie den Gaskessel.

2 Öffnen Sie die Schaltkastenabdeckung des Gaskessels.

3 Führen Sie die Kabel durch die Unterseite des Geräts.

Abschnitt Beschreibung

Niederspannunga Verbindungskabel

zwischen Außengerät und Gaskessel (Stromkreis-Platine)

(*)

b Brauchwasserspeic

herfühler

c Raumthermostat

oder Wärmepumpenkonv ektor

Hochspannung d Stromversorgung Werkseitig montierte

e+f 3-Wege-Ventil Durchbruch-Öffnung

(*) Ausführliche Informationen zur Stromkreislaufinstallation

entnehmen Sie dem Handbuch im Zubehörbeutel der Stromkreis-Platine.

4 Entfernen Sie bei Bedarf die Durchbruchöffnungen mit einem

Schraubendreher und bringen Sie die bauseitig bereitzustellenden Kabeldurchführungen an.

Werkseitig montierte Kabeldurchführung

Durchbruch-Öffnung

GummiDurchführungstülle

Kabeldurchführung

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

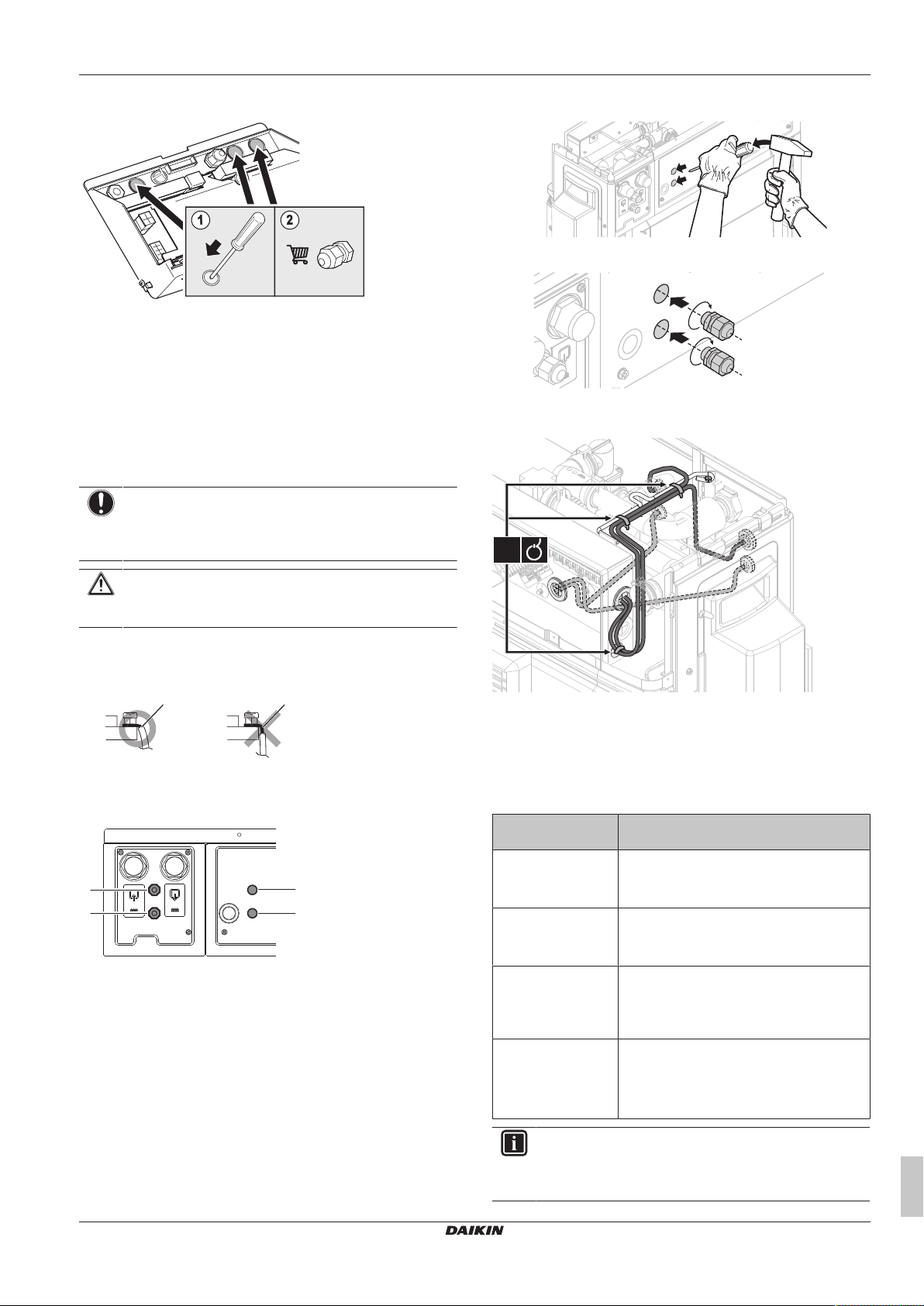

Page 49

5 Schließen Sie die Kabel an die entsprechenden Klemmen an.

a b

3×

Siehe "17.2.2Elektroschaltplan: Gaskessel"107.

6 Schließen Sie die Schaltkastenabdeckung des Gaskessels.

7 Schließen Sie den Gaskessel.

9.7.5 Im Fall eines Drittanbieter-Gaskessels

So schließen Sie die elektrischen Leitungen an die Außeneinheit an

9 Installation

▪ Schlagen Sie die Durchbruch-Öffnungen mit einem Hammer

und einem Schraubendreher durch.

▪ Setzen Sie die Kabeldurchführungen (Lieferung als

Zubehör) ein.

5 Verlegen Sie die Kabel zum Schaltkasten innerhalb des Geräts

wie folgt:

Der Abstand zwischen den Hoch- und Niederspannungskabeln sollte mindestens 50 mm betragen.

Drücken Sie KEINE überflüssigen Kabellängen in das Gerät ein.

1 Öffnen Sie die obere und vordere Platte am Gerät. Siehe

"9.2.2So öffnen Sie das Außengerät"33.

2 Ziehen Sie die Isolierung von den Kabeln ab (20mm).

a Entfernen Sie die Kabelisolierung bis zu diesem Punkt

b Wenn Sie zu viel von der Kabelisolierung entfernen, kann

dies zu einem Stromschlag oder Ableiterstrom führen.

3 Führen Sie die Kabel von der Rückseite des Geräts ein:

a~d Siehe unten

4 Wenn Sie Kabel durch die Durchbruch-Öffnungen c und d

führen:

a~d Siehe unten

6 Schließen Sie im Schaltkasten die Drähte an die

entsprechenden Anschlüsse an.

7 Schließen Sie nach dem Anschluss aller Kabel die vordere

Platte und obere Platte.

Verbindungen im Fall eines Drittanbieter-Gaskessels

Verkabelung Mögliche Kabel (abhängig von den

installierten optionalen Ausstattungen)

Hauptstromversorgun g (Hochspannung)

Bedieneinheit (Niederspannung)

Hochspannung

Niederspannung

Hauptschalter

Bedieneinheit (obligatorische Option)

▪ Bivalent-Signal für Drittanbieter-Gaskessel

(bauseitig bereitgestellt)

▪ Kabel für die externe Pumpe –

Stromversorgung (obligatorische Option)

▪ Externer Außentemperaturfühler (Option)

▪ LAN-Adapter (Option)

▪ Kabel für die externe Pumpe – PWM-

Signal (obligatorische Option)

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Bodenwannenheizung (Option). Informationen zur Verlegung sind der Installationsanleitung der Bodenwannenheizung zu entnehmen.

Referenzhandbuch für den Monteur

Page 50

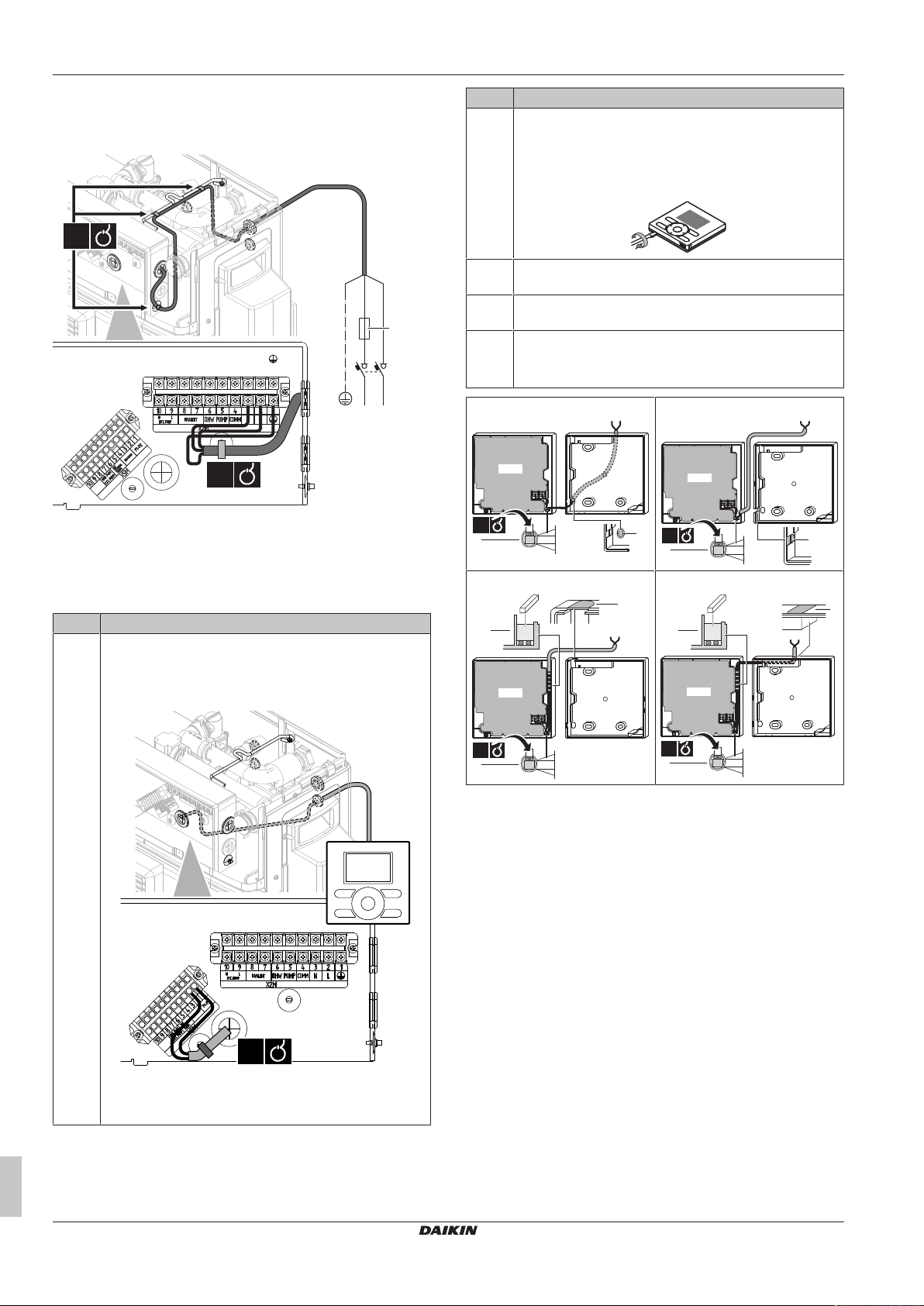

9 Installation

1N~ 50 Hz

220-240 V

PE NL

Q1DI

123

X2M

1×

3×

P1P2

X5M

1×

PCB

1×

PCB

1×

PCB

1×

PCB

1×

So schließen Sie die Hauptstromversorgung an

1 Schließen Sie die Stromversorgung an die entsprechenden

Klemmen an, wie in der Abbildung unten dargestellt.

a Empfohlene bauseitige Sicherung: 20A

Q1DI Fehlerstrom-Schutzschalter

2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen

befestigen.

So schließen Sie die Bedieneinheit an

# Aktion

1 Schließen Sie das Kabel der Bedieneinheit an das

Außengerät an.

Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen.

# Aktion

2 Stecken Sie einen Schraubendreher in die Schlitze unter

der Bedieneinheit und nehmen Sie die Frontblende vorsichtig von der Rückblende ab.

Die Platine befindet sich in der Frontblende der Bedieneinheit. Vermeiden Sie Beschädigungen.

3 Befestigen Sie die Rückblende der Bedieneinheit an der

Wand.

4 Führen Sie die Anschlüsse wie in 4A, 4B, 4C oder 4D

gezeigt durch.

5 Bringen Sie die Frontblende wieder an der Rückblende an.

Achten Sie beim Befestigen der Frontblende am Gerät darauf, dass die Kabel NICHT eingeklemmt werden.

4A Von der Rückseite

4C Von oben

4B Von der linken Seite

4D Von oben Mitte

a Bedieneinheit. Die Bedieneinheit ist für den Betrieb erforderlich, muss aber separat bestellt werden (obligatorische Option).

Referenzhandbuch für den Monteur

a Schneiden Sie diesen Teil für die Durchführung der Kabel

mit einer Kneifzange oder dergleichen aus.

b Befestigen Sie die Kabel mit dem Kabelhalter und der

Klemme am vorderen Teil des Gehäuses.

So schließen Sie das Bivalent-Signal für den Drittanbieter-Gaskessel an

1 Schließen Sie das Bivalent-Signal für den Drittanbieter-

Gaskessel an die entsprechenden Anschlüsse an, wie in der Abbildung unten dargestellt.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 51

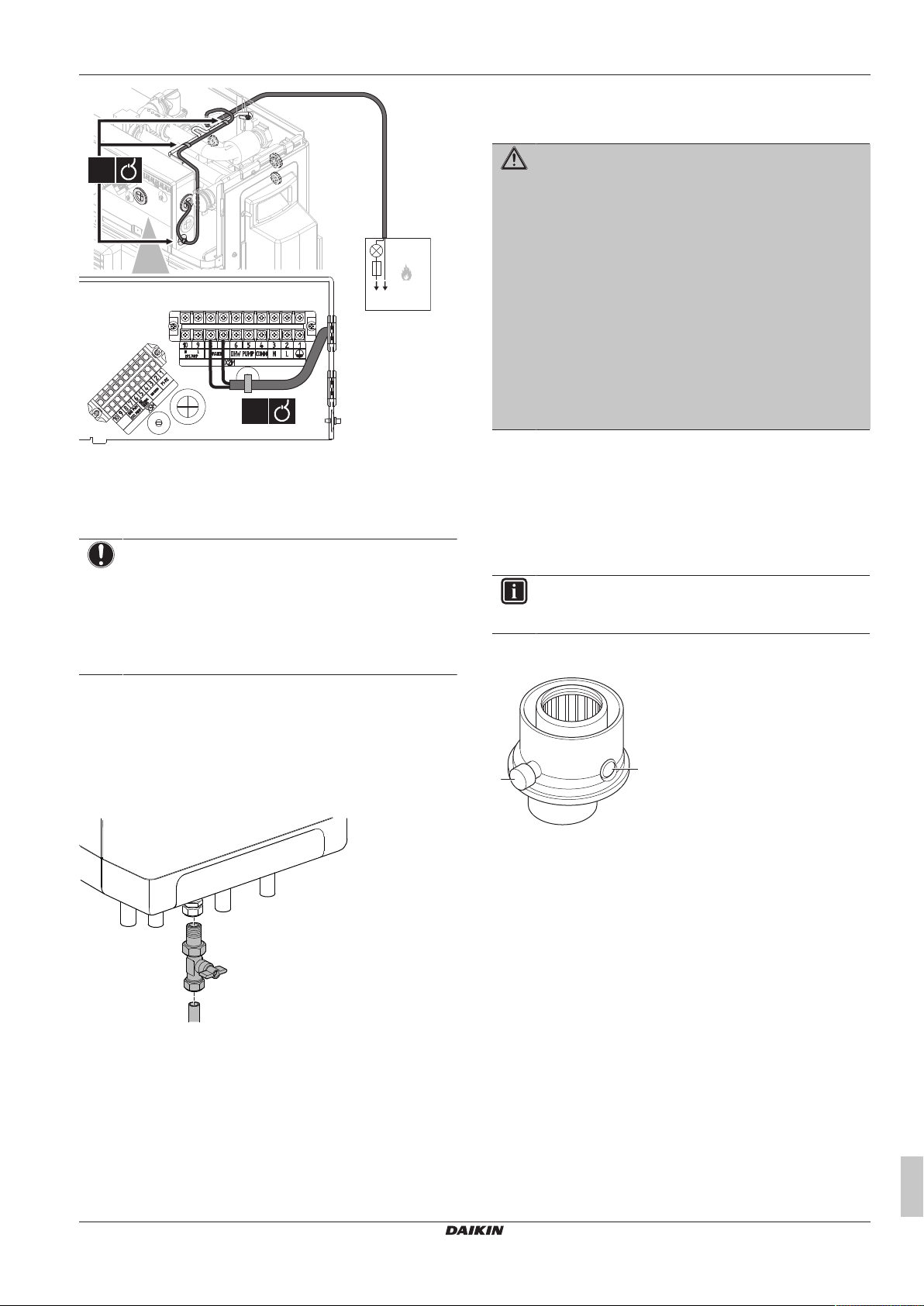

78X2M

L N

3×

1×

a Bivalent-Signal für Drittanbieter-Gaskessel

2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen

befestigen.

So schließen Sie die externe Pumpe an

Externe Pumpe. Im Fall eines Drittanbieter-Gaskessels

müssen Sie die obligatorischen Optionen EKADDONJH und EKADDONJH2 anschließen (= Anschlussset für Drittanbieter-Gaskessel). Das umfasst den Anschluss der externen Pumpe an das Außengerät. Die Installationsanweisungen sind der Installationsanleitung des Anschluss-Bausatzes zu entnehmen.

9 Installation

9.9 Anschließen des Boilers an das Rauchgassystem

▪ Stellen Sie sicher, dass die Muffenanschlüsse des

Abzugs- und Luftzufuhr-Rohrmaterials korrekt versiegelt sind. Eine unsachgemäße Fixierung der Abzugs- und Luftzufuhrrohre kann zu gefährlichen Situationen oder Personenschäden führen.

▪ Überprüfen Sie alle Abzugskomponenten auf ihren

festen Sitz.

▪ Verwenden Sie KEINE Schrauben oder

Blechtreibschrauben, um das Abzugssystem zu montieren, da es zu einem Gasaustritt kommen kann.

▪ Dichtungsgummis können negativ beeinflusst werden,

wenn Schmiermittel aufgebracht werden. Verwenden Sie stattdessen Wasser.

▪ Mischen Sie KEINE anderen Komponenten, Materialien

oder Kupplungsmethoden von anderen Herstellern.

Der Gaskessel wird mit einem konzentrischen 60/100-Rauchgas-/ Lufteinlassanschluss geliefert. Passen Sie das konzentrische Rohr sorgfältig in den Adapter ein. Die integrierten Dichtungen gewährleisten einen luftdichten Abschluss.

Ein Adapterstück 80/125, konzentrischer Anschluss, ist ebenfalls verfügbar. Passen Sie das konzentrische Rohr sorgfältig in den Adapter ein. Die integrierten Dichtungen gewährleisten einen luftdichten Abschluss.

Befolgen Sie sorgfältig die mit dem Adaptersatz mitgelieferte Anweisungen.

Das konzentrische Adapterstück ist mit einem Messpunkt für den Gasauslass und einem für den Lufteinlass versehen.

9.8 Anschließen der Gasleitung

9.8.1 So schließen Sie die Gasleitung an

1 Schließen Sie ein Gasventil an den 15-mm-Gasanschluss des

Gaskessels an und schließen Sie es gemäß den lokalen Vorschriften an die bauseitigen Rohrleitungen an.

2 Installieren Sie einen Gassiebfilter im Gasanschluss, wenn das

Gas kontaminiert sein kann.

3 Verbinden Sie den Gaskessel mit der Gaszufuhr.

4 Prüfen Sie alle Teile bei einem Druck von maximal 50 mbar

(500mmH2O) auf Gasundichtigkeiten. Der Gaszufuhranschluss darf keiner Spannung ausgesetzt sein.

a Gasauslass-Messpunkt b Lufteinlass-Messpunkt

Die Luftzufuhr und das Rauchabzugsrohr können auch separat als Doppelrohranschluss angeschlossen werden. Eine Option zum Ändern des Gaskessels von einem konzentrischen zu einem Doppelrohranschluss ist verfügbar.

9.9.1 So ändern Sie den Gasboiler zu einem konzentrischen 80/125-Anschluss

Der konzentrische Anschluss kann mit einem Adaptersatz von Ø60/100 zu Ø80/125 geändert werden.

1 Entfernen Sie das konzentrische Rohr von der Luftzufuhr und

der Verbrennungsgasleitung am oberen Ende des Gasboilers, indem Sie es gegen den Uhrzeigersinn drehen.

2 Entfernen Sie den O-Ring vom konzentrischen Rohr und setzen

Sie ihn auf den Flansch des konzentrischen Adapters Ø80/125.

3 Setzen Sie den konzentrischen Adapter auf das obere Ende

des Geräts und drehen Sie ihn im Uhrzeigersinn, sodass der Messanschlussstutzen gerade nach vorne zeigt.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 52

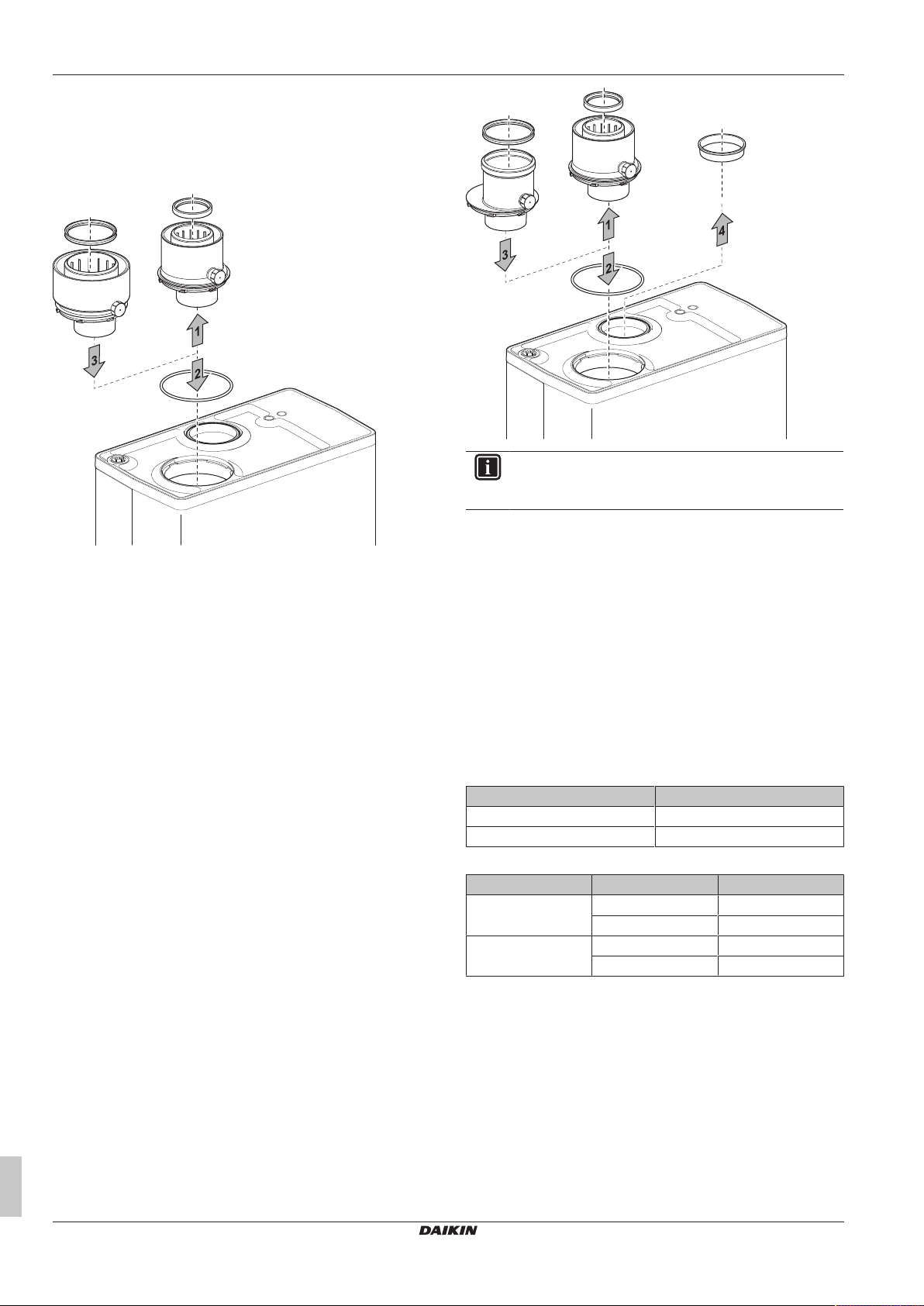

9 Installation

4 Montieren Sie das konzentrische Rohr für die Luftzufuhr und

den Verbrennungsgasabzug in den Adapter. Der integrierte Dichtungsring gewährleistet einen luftdichten Anschluss.

5 Prüfen Sie den Anschluss des internen Rauchabzugsrohrs und

des Kondensatkollektors. Stellen Sie sicher, dass er ordnungsgemäß angeschlossen ist.

Befolgen Sie sorgfältig die mit dem Adaptersatz mitgelieferte Anweisungen.

9.9.2 Ändern des konzentrischen 60/100Anschlusses zu einem Doppelrohranschluss

Der konzentrische Anschluss kann mit einem Adaptersatz von Ø60/100 in einen Doppelrohranschluss (2 x Ø80) geändert werden.

1 Entfernen Sie das konzentrische Rohr von der Luftzufuhr und

der Verbrennungsgasleitung am oberen Ende des Gaskessels, indem Sie es gegen den Uhrzeigersinn drehen.

2 Entfernen Sie den O-Ring vom konzentrischen Rohr und setzen

Sie ihn auf den Flansch des Doppelrohradapters Ø80.

3 Setzen Sie den Verbrennungsgasanschluss (Ø80) auf das

obere Ende des Geräts und drehen Sie ihn im Uhrzeigersinn, sodass der Messanschlussstutzen gerade nach vorne zeigt. Der integrierte Dichtungsring gewährleistet einen luftdichten Anschluss.

4 Entfernen Sie den Deckel vom Luftzufuhranschluss. Stellen Sie

sicher, dass der Lufteinlass ordnungsgemäß angeschlossen ist. Eine raumluftabhängige Installation ist NICHT zulässig.

5 Montieren Sie die Rohre für die Luftzufuhr und das Rauchgas

sorgfältig in der Lufteinlassöffnung bzw. dem Rauchgasadapter des Geräts. Die integrierten Dichtungen gewährleisten einen luftdichten Abschluss. Stellen Sie sicher, dass die Anschlüsse nicht vertauscht werden.

6 Prüfen Sie den Anschluss des internen Rauchabzugsrohrs und

des Kondensatkollektors. Stellen Sie sicher, dass er ordnungsgemäß angeschlossen ist.

9.9.3 Berechnen der Gesamtleitungslänge

Wenn der Widerstand des Rauchabzugsrohrs und des Luftzufuhrrohrs zunimmt, nimmt die Geräteleistung ab. Die maximal zulässige Leistungsabnahme beträgt 5%.

Der Widerstand des Luftzufuhrrohrs und Verbrennungsgasabzugsrohrs hängt ab von:

▪ der Länge,

▪ dem Durchmesser,

▪ allen Komponenten (Biegungen, Rohrbogen,…).

Die zulässige Gesamtrohrlänge der Luftzufuhr und des Verbrennungsgasabzugs ist unten für die jeweilige Gerätekategorie angegeben.

Entsprechende Länge für konzentrische Installation (60/100)

Länge (m)

Bogen 90° 1,5 Bogen 45° 1

Entsprechende Länge für Dualleitungsinstallation

Länge (m)

R/D=1 Bogen 90° 2m

Bogen 45° 1m

R/D=0,5 Bogenstück 90° 4m

Bogenstück 45° 2m

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 53

D D

R/D=1 R/D=0.5

Für einen Doppelrohranschluss wird bei allen definierten Längen ein

Durchmesser von 80mm angenommen.

Berechnungsbeispiel für eine Doppelrohranwendung

9 Installation

Rohr Rohrlänge Gesamtrohrlänge

Rauchabzugsrohr L1+L2+L3+(2×2)m 13m Luftzufuhr L4+L5+L6+(2×2)m 12m

Gesamtrohrlänge = Summe der geraden Rohrlängen + Summe der äquivalenten Rohrlängen von Biegungen/Rohrbogen.

9.9.4 Gerätekategorien und Rohrlängen

Die folgenden Installationsmethoden werden vom Hersteller unterstützt.

Installation mit einem Kessel

Beachten Sie, dass NICHT alle Rauchgaskonfigurationen wie unten beschriebenen in allen Ländern zulässig sind. Befolgen Sie die lokalen und nationalen Vorschriften.

Alle Rohrleitungslängen in der Tabelle unten sind maximale äquivalente Rohrleitungslängen.

Erläuterung der Abzugssysteme Kategorie in Einklang mit CE

Ein Rauchabzug, der die Verbrennungsprodukte aus dem Raum herausführt, in dem sich das Gerät befindet. Die Verbrennungsluft wird direkt aus dem Raum herausgezogen.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Die oben aufgeführten Installationsbeispiele sind nur Beispiele und können bei einigen Details abweichen.

Stellen Sie sicher, dass der Lufteinlass geöffnet ist und den Anforderungen entspricht.

Referenzhandbuch für den Monteur

Page 54

9 Installation

0 1 2 3 4 6 75

L2=–1.8×L1+11.8

Erläuterung der Abzugssysteme Kategorie in Einklang mit CE

Ein Rauchabzugssystem, das mit einem allgemeinen Kanalsystem verbunden ist. Dieses allgemeine Kanalsystem besteht aus einem einzelnen Rauchabzug mit natürlichem Zug. Alle unter Druck stehenden Teile des Geräts, die Verbrennungsprodukte enthalten, sind vollständig durch Teile des Geräts umschlossen, die Verbrennungsluft befördern. Verbrennungsluft wird vom Raum durch einen konzentrischen Kanal, der das Rauchgas einschließt, in das Gerät gesaugt. Die Luft tritt durch definierte Öffnungen ein, die sich in der Oberfläche des Kanals befinden.

Horizontales Abzugssystem. Auslass in der Außenwand. Die Einlassöffnung für die Luftzufuhr befindet sich in der gleichen Druckzone wie der Auslass.

Vertikales Abzugssystem. Rauchgasauslass über das Dach. Die Einlassöffnung für die Luftzufuhr befindet sich in der gleichen Druckzone wie der Auslass.

Gemeinsames Luftzufuhr- und Rauchgasauslassrohr (CLVSystem). Doppelrohr oder konzentrisch.

Separates Luftzufuhr- und separates Rauchgasauslassrohr. Auslass in unterschiedlichen Druckzonen.

Frei auf dem Markt verfügbares Abzugsmaterial mit CEFreigabe.

Gemeinsames Luftzufuhr- und Rauchgasauslassrohr (CLVSystem). Auslass in unterschiedlichen Druckzonen.

Luftzufuhr- und Rauchgasauslassrohr im Schacht oder kanalgeführt: konzentrisch. Luftzufuhr aus bestehendem Rohr. Rauchgasauslass über das Dach. Luftzufuhr- und Rauchgasauslassrohr befinden sich in der gleichen Druckzone.

Stellen Sie sicher, dass der Lufteinlass geöffnet ist und den Anforderungen entspricht.

Zum Beispiel: Ein Wandanschluss durch die Fassade.

Beispiel: Ein vertikaler Dachanschluss.

—

Mischen Sie NICHT Abzugsmaterialien von unterschiedlichen Anbietern.

Nur als Doppelrohrsystem.

Konzentrisches Abzugssystem zwischen dem Gaskessel und dem Rohr.

Zulässige Rohrlängen B23 und B33 Ø80mm:

EHY2KOMB28AA 85m 85m EHY2KOMB32AA 80m 80m

Der horizontale Rauchabzug MUSS unter einem Gefälle von 3° in Richtung Kessel (50 mm pro m) installiert werden und MUSS mit mindestens 1 Halterung pro m Länge unterstützt werden. Die beste Position der Halterung befindet sich direkt vor dem Verbindungsstück.

Flexible Rauchgasleitungen dürfen NICHT in horizontalen Verbindungsabschnitten verwendet werden.

C13 (1) C33 (2) C13 (1) C33 (2)

60/100 60/100 Zwilling-80 Zwilling-80

L1 (m) L1 (m) L1 (m) L1 (m)

10 10 80 21

C13 (1) C33 (2) C93 (4) C53 (3) 80/125 80/125 80/125 80 60/100 60 L1 (m) L1 (m) L1 (m) L2 (m) L1 (m) L2 (m)

29 29 10 25 6 1

1 10

Besonderer Hinweis zu C53: Die maximalen Längen für L1 und L2 hängen voneinander ab. Ermitteln Sie zunächst die Länge von L1; nutzen Sie dann den Graphen unten, um die maximale Länge von

Installation mit mehreren Kesseln

Alle Rohrleitungslängen in der Tabelle unten sind maximale äquivalente Rohrleitungslängen.

L2 zu bestimmen. Beispiel: Wenn die Länge von L1 2m beträgt, kann L2 maximal 8m lang sein.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 55

9 Installation

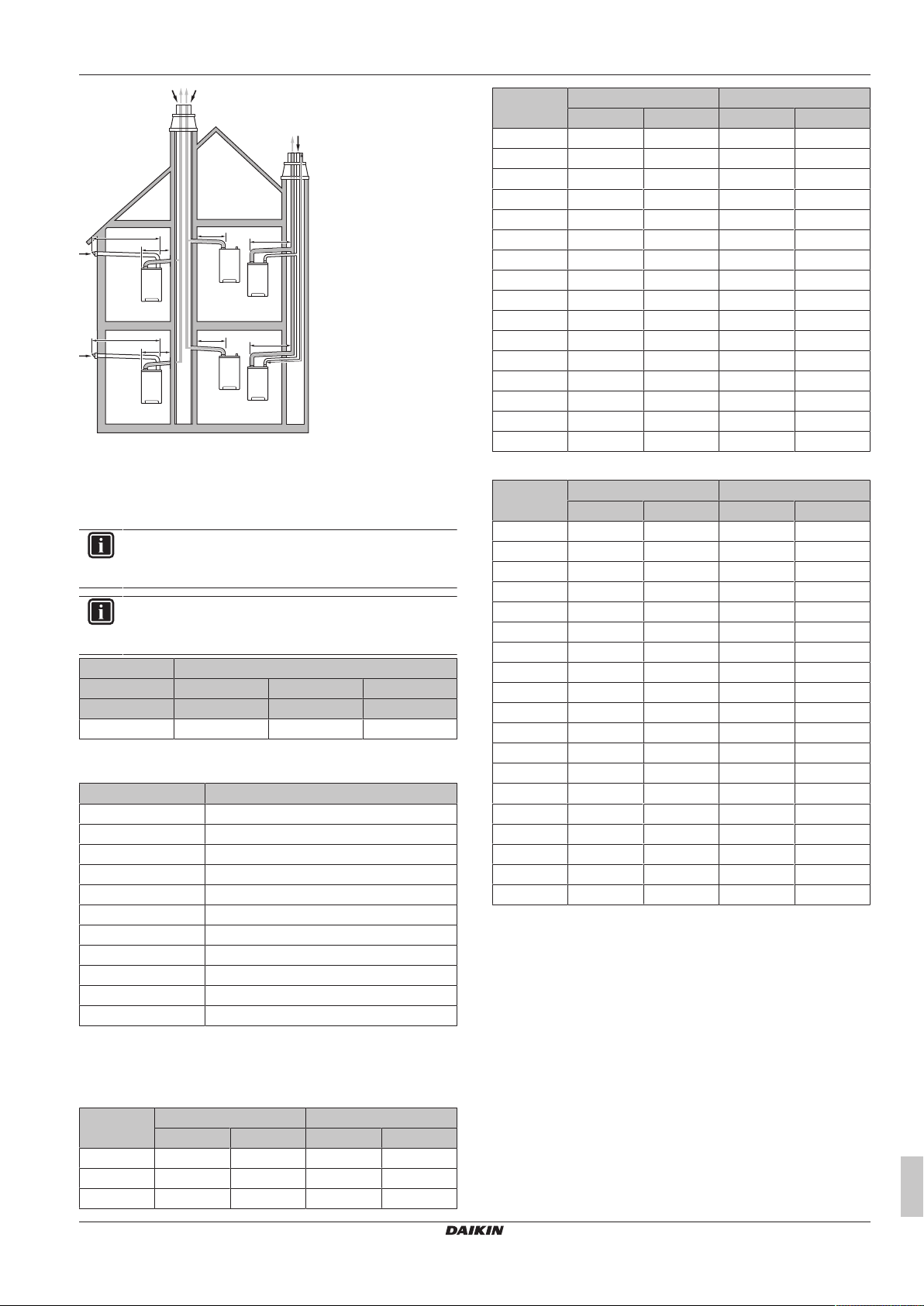

Flexible Rauchgasleitungen dürfen NICHT in horizontalen Verbindungsabschnitten verwendet werden.

Die maximalen Längen in der Tabelle unten gelten für jeden Gaskessel separat.

C83 (6) C43 (5)

Zwilling-80 60/100 80/125 Zwilling-80

L1+L2 (m) L1 (m) L1 (m) L1+L2 (m)

80 10 29 80

Besonderer Hinweis zu C83: Die minimalen Durchmesser des kombinierten Gasabzugsystems finden Sie in der Tabelle unten.

Anzahl der Geräte Minimaler Ø

2 130 3 150 4 180 5 200 6 220 7 230 8 250

9 270 10 280 11 290 12 300

Besonderer Hinweis zu C43: Die minimalen Durchmesser des kombinierten Gasabzug-/Lufteinlasssystems finden Sie in der Tabelle unten.

Für EHY2KOMB28AA:

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Anzahl der

Geräte

2 135 253 135 214 3 157 295 157 249 4 166 311 166 263

Konzentrisch Doppelrohr

Gasabzug Lufteinlass Gasabzug Lufteinlass

Anzahl der

Geräte

Konzentrisch Doppelrohr

Gasabzug Lufteinlass Gasabzug Lufteinlass

5 175 328 175 278 6 184 345 184 292 7 193 362 193 306 8 201 376 201 318

9 210 393 210 332 10 219 410 219 347 11 228 427 228 361 12 237 444 237 375 13 246 461 246 389 14 255 478 255 404 15 264 494 264 418 16 272 509 272 431 17 281 526 281 445 18 290 543 290 459 19 299 560 299 473 20 308 577 308 488

Für EHY2KOMB32AA:

Anzahl der

Geräte

Konzentrisch Doppelrohr

Gasabzug Lufteinlass Gasabzug Lufteinlass

2 155 291 155 246

3 166 311 166 263

4 176 330 176 279

5 186 349 186 295

6 196 367 196 311

7 206 386 206 326

8 216 404 216 342

9 226 423 226 358 10 236 442 236 374 11 247 463 247 391 12 257 482 257 407 13 267 500 267 423 14 277 519 277 439 15 287 538 287 454 16 297 556 297 470 17 307 575 307 486 18 317 594 317 502 19 328 614 328 519 20 338 633 338 535

Besondere Bemerkung zu C93: Der minimale Innendurchmesser des Kamins beträgt 200×200mm.

9.9.5 Anwendbare Materialien

Die Materialien für die Installation des Gasabzugs und/oder der Luftzufuhr MÜSSEN gemäß der nachstehenden Tabelle erworben werden.

Referenzhandbuch für den Monteur

Page 56

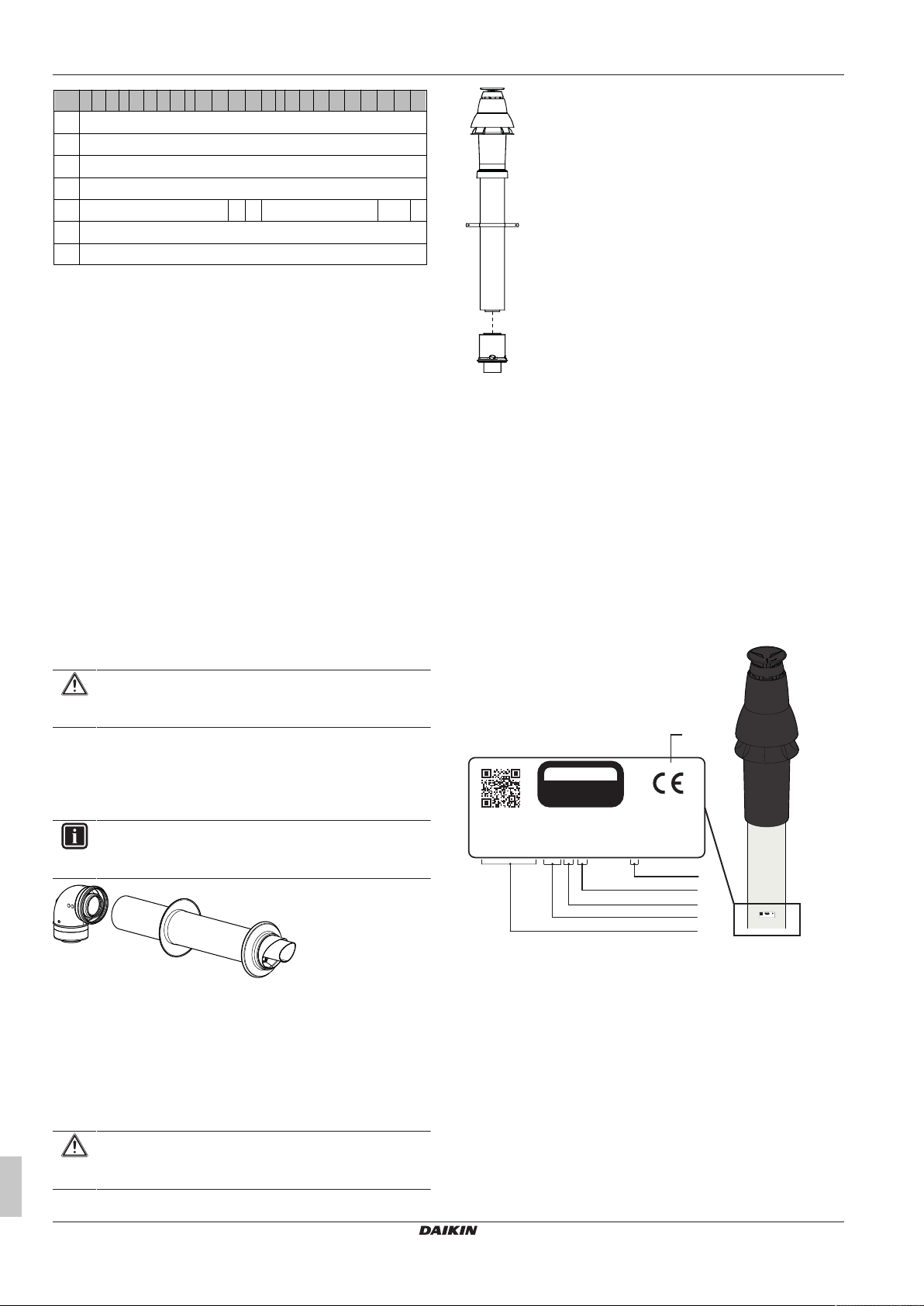

9 Installation

D BG BA HR HU SK SICZ ES PT PL GR CY IE TR MT LTLT LV UK FR B

Daikin

(b) (a)(a) (a) (b)

IT CH

(b)

0000

PY: 2017

EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0

0000

PY: 2017

EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0

(a) Teile der Gasabfuhr/Luftzufuhr können von

Fremdanbietern erworben werden. Alle von einem externen Lieferanten gekauften Teile MÜSSEN EN14471 entsprechen.

(b) NICHT zulässig.

9.9.6 Position des Rauchabzugsrohrs

Ziehen Sie die lokalen und nationalen Vorschriften zu Rate.

9.9.7 Isolierung des Gasabzugs und Lufteinlasses

An der Außenseite des Rohrmaterials kann Kondensation auftreten, wenn die Materialtemperatur niedrig ist und die Umgebungstemperatur und die Luftfeuchtigkeit hoch sind. Verwenden Sie 10 mm starkes feuchtigkeitsbeständiges Isoliermaterial, wenn Kondensation auftreten kann.

9.9.8 Montieren eines horizontalen Rauchabzugssystems

Das 60/100mm starke Rauchabzugssystem kann bis zu der in der Tabelle mit den maximalen Rohrlängen angegebenen maximalen Länge verlängert werden. Berechnen Sie die äquivalente Länge gemäß den Spezifikationen in dieser Anleitung.

9.9.10 Schwadenregelungssatz

Beachten Sie die lokalen und nationalen Vorschriften.

9.9.11 Rauchabzüge in Hohlräumen

Nicht zutreffend.

9.9.12 Auf dem Markt verfügbares Abzugsmaterial (C63)

Die Eigenschaften der Verbrennung bestimmen die Auswahl des Abzugsmaterials. Die Standards EN1443 und EN1856‑1 liefern die notwendigen Informationen zur Auswahl des Durchflussmaterials anhand eines Aufklebers sowie einer Kennung. Die Kennung enthält die folgenden Informationen:

Lesen Sie die Installationsanleitungen der bauseitigen Teile.

Flexible Rauchgasleitungen dürfen NICHT in horizontalen Verbindungsabschnitten verwendet werden.

9.9.9 Montieren eines vertikalen Rauchabzugssystems

Ein vertikaler 60/100 mm starker Rauchabzugssatz ist ebenfalls verfügbar. Mithilfe zusätzlicher Komponenten, die Sie bei einem Boileranbieter erhalten, kann der Satz bis zu der in der Tabelle mit den maximalen Rohrlängen angegebenen maximalen Länge (ohne den anfänglichen Boileranschluss) verlängert werden.

Lesen Sie die Installationsanleitungen der bauseitigen Teile.

Referenzhandbuch für den Monteur

a CE-Kennzeichnung b Im Fall von Metall muss der Standard EN1856‑2

entsprechen. Im Fall von Kunststoff muss der Standard EN14471 entsprechen.

Die Kennung muss die folgenden Informationen enthalten:

c Temperaturklasse: T120 d Druckklasse: Druck (P) oder Hochdruck (Hi) e Widerstandsklasse: Feucht (W)

f Widerstandsklasse im Fall eines Feuers: E

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 57

9 Installation

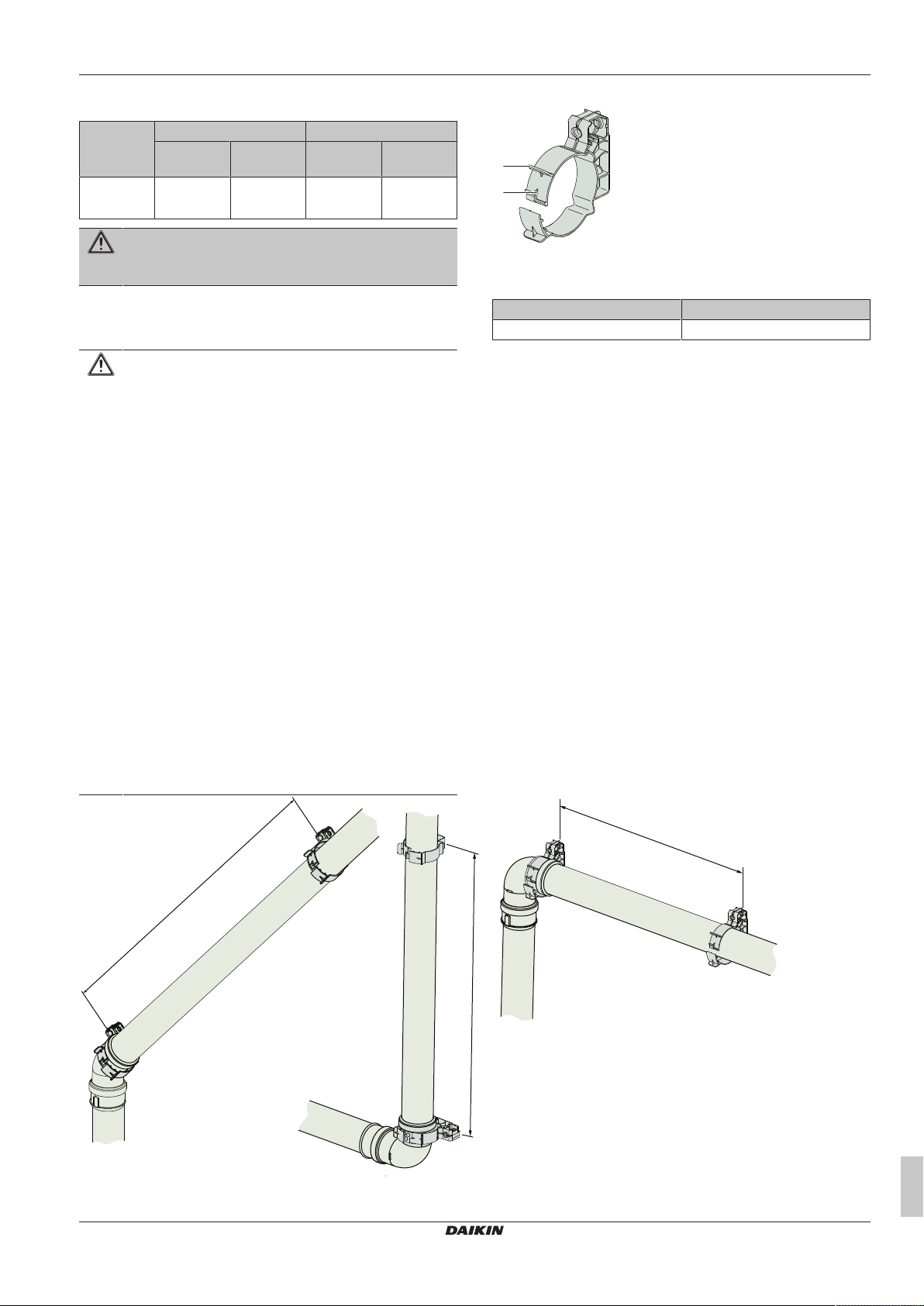

≤1000 mm

≤2000 mm

≤1000 mm

Abmessungen C63 des Abzugssystems (externe Abmessungen in mm)

Parallel Konzentrisch 80/125 Konzentrisch 60/100

Rauchabzu

gsrohr

Ø80

(+0,3 / –0,7)

Rauchabzugsmaterialien unterschiedlicher Kennzeichnungen dürfen NICHT kombiniert werden.

Ø80

(+0,3 / –0,7)

Lufteinlass Rauchabzu

gsrohr

Ø125

(+2 / –0)

Ø60

(+0,3 / –0,7)

Lufteinlass

Ø100

(+2 / –0)

9.9.13 Informationen zur Sicherung des Abzugssystems

▪ Diese Vorschriften gelten typischerweise für

konzentrische und parallele Abzugssysteme.

▪ Das Abzugssystem MUSS an einer soliden Struktur

fixiert werden.

▪ Das Abzugssystem sollte ein kontinuierliches Gefälle

zurück zum Kessel aufweisen (1,5°~3°). Wandanschlüsse MÜSSEN eben installiert werden.

▪ Verwenden Sie nur die mitgelieferten Halterungen.

▪ Jedes Kniestück MUSS mit der Halterung gesichert

werden. Ausnahme beim Anschluss des Kessels: Wenn die Länge der Rohrleitungen vor und nach dem ersten Kniestück ≤250 mm beträgt, muss das zweite Elemente nach dem ersten Kniestück eine Halterung enthalten. Die Halterung MUSS am Kniestück positioniert werden.

▪ Jede Verlängerung MUSS pro Meter mit einer

Halterung gesichert werden. Diese Halterung DARF nicht um das Rohr geklemmt werden, damit eine freie Bewegung des Rohrs sichergestellt ist.

▪ Stellen Sie sicher, dass die Halterung abhängig von

der Position der Halterung am Rohr oder Kniestück in der richtigen Position gesperrt ist.

▪ Mischen Sie NICHT Abzugsteile oder Klemmen von

unterschiedlichen Anbietern.

Welche Fixierposition zu verwenden ist

a Bei der Fixierung am Rohr b Bei der Fixierung an der Hülse

Maximaler Abstand zwischen den Klemmen

Vertikale Position des Rohrs Andere Position des Rohrs

2000mm 1000mm

▪ Teilen Sie die Länge zwischen den Halterungen gleichmäßig auf.

▪ Jedes System MUSS mindestens 1 Halterung enthalten.

▪ Positionieren Sie die erste Klemme maximal 500 mm vom

Gaskessel entfernt.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 58

9 Installation

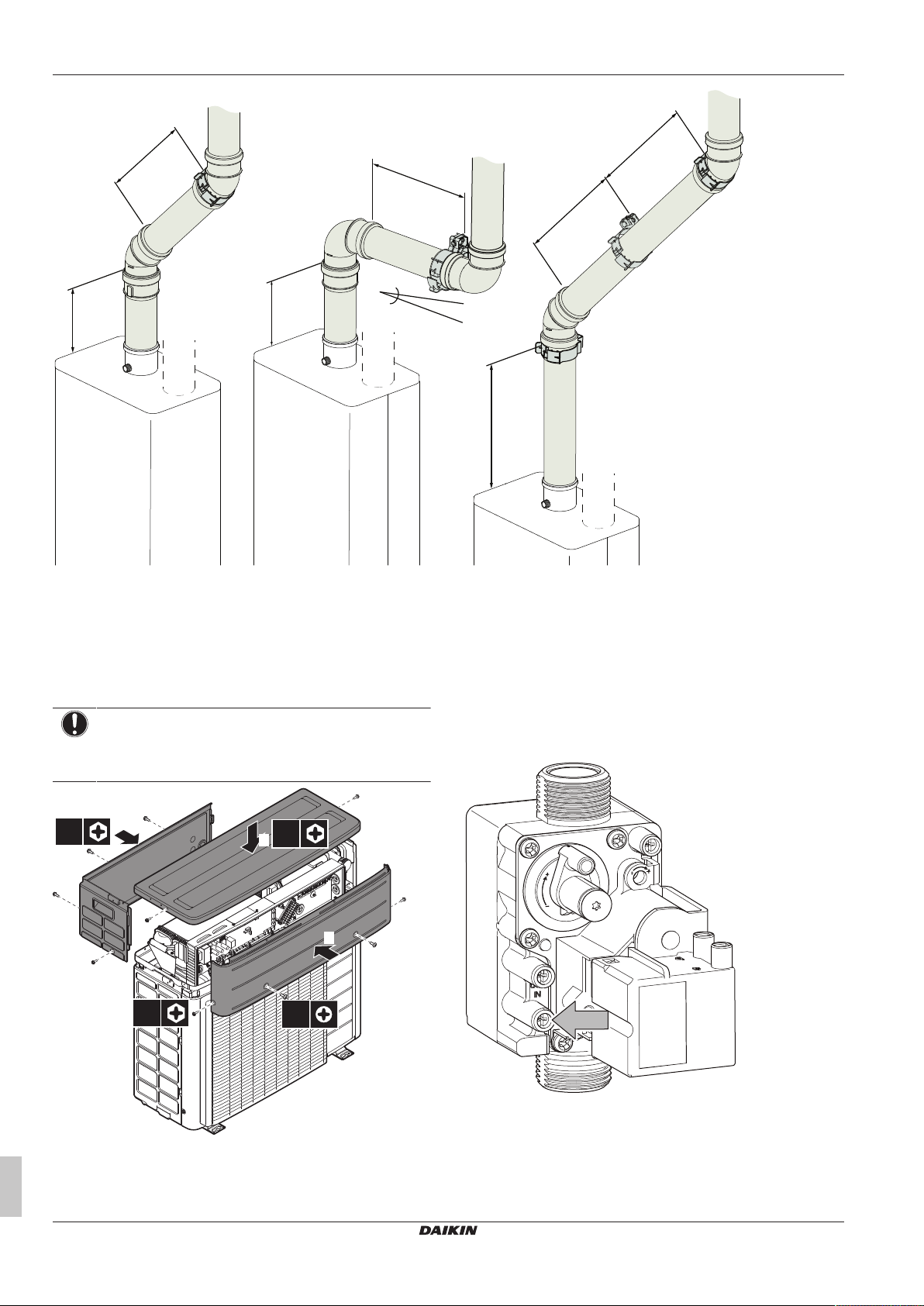

≤250 mm

≥3° (50 mm/m)

≤1000 mm

≤500 mm

2×

4×

2×

A Zweite Klemme nach dem zweiten Kniestück B Erste Klemme nach dem zweiten Kniestück

9.10 Abschließen der Installation des Außengeräts

9.10.1 Außeneinheit schließen

Achten Sie beim Schließen der Außengeräteabdeckung darauf, das Anzugsdrehmoment von 4,1 N•m nicht zu überschreiten.

9.11 Abschließen der Installation des Gasboilers

9.11.1 So führen Sie eine Entlüftung der Gaszufuhr aus

1 Drehen Sie die Schraube eine Umdrehung gegen den

Uhrzeigersinn.

1 Bringen Sie die hintere Platte wieder an.

2 Bringen Sie die vordere Platte wieder an.

3 Bringen Sie die obere Platte wieder an.

Referenzhandbuch für den Monteur

Die Gasversorgungsleitung wird entlüftet.

2 Überprüfen Sie alle Verbindungen auf Undichtigkeiten.

3 Überprüfen Sie den Gaszufuhrdruck.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 59

10 Erweiterte-Funktion

Stellen Sie sicher, dass der Betriebseinlassdruck NICHT andere installierte Gasgeräte beeinflusst.

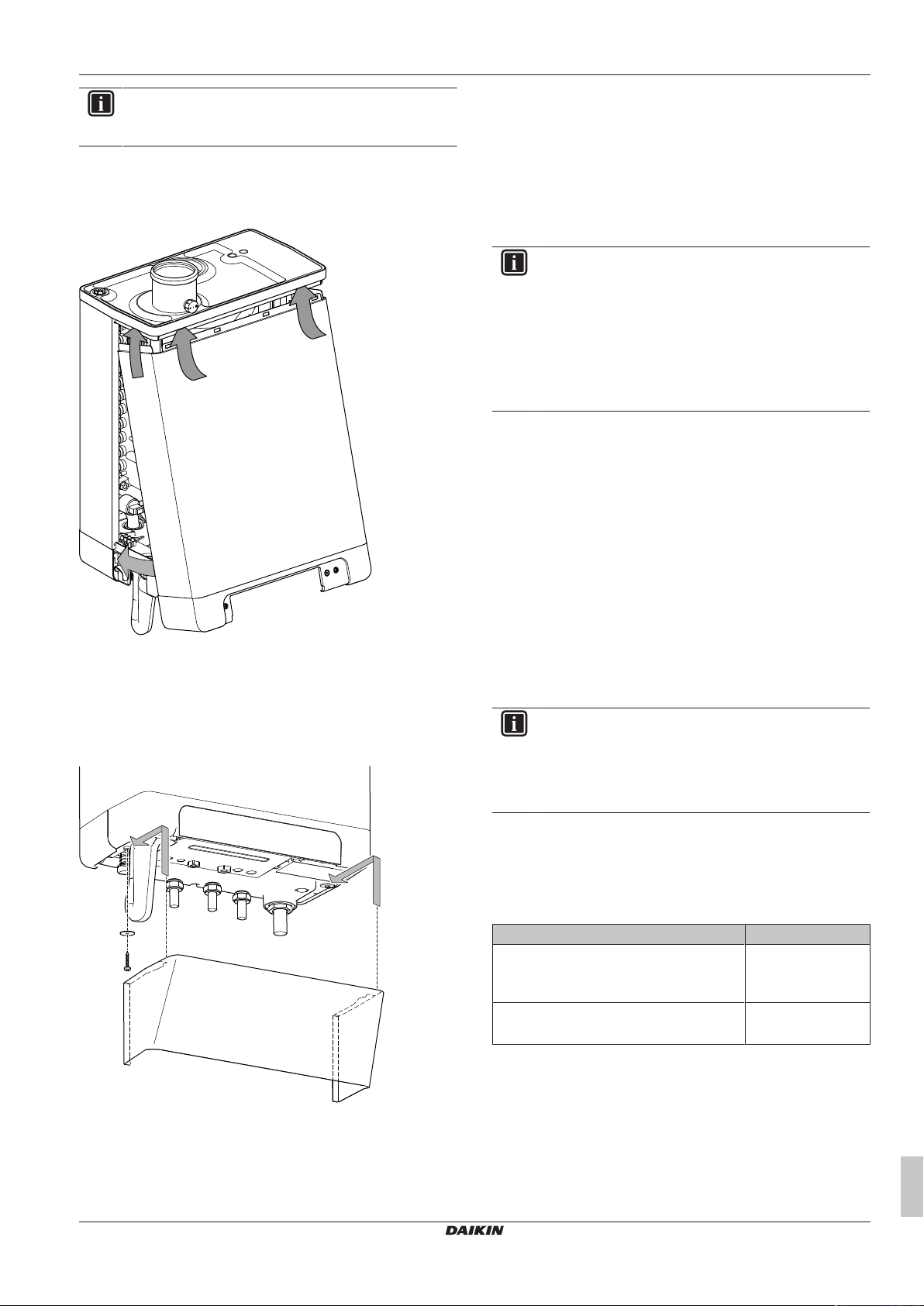

9.11.2 So schließen Sie den Gasboiler

1 Hängen Sie das obere Ende der Frontblende in das obere Ende

des Gasboilers.

2 Kippen Sie die Unterseite der Frontblende in Richtung

Gasboiler.

3 Schrauben Sie beide Schrauben des Deckels fest.

4 Schließen Sie den Anzeigedeckel.

10 Erweiterte-Funktion

10.1 Außengerät

10.1.1 Übersicht: Konfiguration

In diesem Kapitel ist beschrieben, was Sie tun und wissen müssen, um das System nach der Installation zu konfigurieren.

Gaskessel. Abhängig vom installierten Gaskessel sind die Einstellungen sichtbar/ausgeblendet.

▪ Standardmäßig werden nur die Einstellungen

angezeigt, die für den Drittanbieter-Gaskessel gelten.

▪ Wenn das Gerät eine Kommunikation vom

EHY2KOMB28+32AA-Gaskessel erkennt, werden automatisch alle Einstellungen angezeigt, die für den EHY2KOMB28+32AA-Gaskessel gelten.

Warum

Wenn Sie das System NICHT korrekt konfigurieren, arbeitet es möglicherweise NICHT erwartungsgemäß. Die Konfiguration beeinflusst folgende Punkte:

▪ Die Berechnungen der Software

▪ Die Anzeige und die Bedienmöglichkeiten an der

Benutzerschnittstelle

Wie

Sie können das System über die Bedieneinheit konfigurieren.

▪ Erste Schritte – Schnellstart-Assistent. Wenn Sie die

Bedieneinheit erstmalig (über das Außengerät) einschalten, wird ein Schnellstart-Assistent aufgerufen, der Sie bei der Konfiguration des Systems unterstützt.

▪ Danach. Erforderlichenfalls können Sie zu einem späteren

Zeitpunkt Änderungen an der Konfiguration vornehmen.

9.11.3 So installieren Sie die Abdeckplatte

Das Abdeckblech für den Kessel ist ein optionales Produkt.

Wenn die Monteureinstellungen geändert werden, werden Sie von der Bedieneinheit aufgefordert, die Änderungen zu bestätigen. Nach der Bestätigung schaltet sich der Bildschirm kurz AUS und “Belegt” wird einige Sekunden lang angezeigt.

Zugriff auf die Einstellungen –Legende für Tabellen

Es gibt zwei verschiedene Möglichkeiten, um auf die Monteureinstellungen zuzugreifen. Jedoch sind NICHT alle Einstellungen über beide Möglichkeiten verfügbar. In diesem Fall ist dies durch die entsprechenden Tabellenspalten in diesem Kapitel durch "Nicht zutreffend" angegeben.

Methode Tabellenspalte

Zugriff auf Einstellungen über die "Brotkrumen" in der Menüstruktur.

Zugriff auf Einstellungen über den Code in den Übersichtseinstellungen.

Siehe auch:

▪ "So greifen Sie auf die Monteureinstellungen zu"60

▪ "10.1.5 Menüstruktur: Übersicht über die

Monteureinstellungen"76

Zum Beispiel:

[A.2.1.7]

Code

Beispiel: [C-07]

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 60

10 Erweiterte-Funktion

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Übersicht Einstellungen

Bestät. Anpassen Scrollen

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Übersicht Einstellungen

Bestät.

Anpassen

Scrollen

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Übersicht Einstellungen

Bestät.

Anpassen

Scrollen

Monteureinstellungen

Das System wird neu gestartet.

Bestät. Anpassen

Abbruch

Sprache

Gewünschte Sprache wählen

Bestät. Anpassen

1 2013

Jan

Bestät. Anpassen Scrollen

Datum

Heutiges Datum?

So rufen Sie die am häufigsten verwendeten Befehle auf

So greifen Sie auf die Monteureinstellungen zu

1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur.

2 Gehen Sie zu [A]: > Monteureinstellungen.

So greifen Sie auf die Übersichtseinstellungen zu

1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur.

2 Gehen Sie zu [A.8]: > Monteureinstellungen >

Übersicht Einstellungen.

So setzen Sie die Zugriffserlaubnisstufe auf “Monteur”

1 Setzen Sie die Zugriffserlaubnisstufe auf Erw. Endbenutz..

2 Gehen Sie zu [6.4]: > Information >

Zugriffserlaubnisstufe.

3 Drücken Sie länger als 4Sekunden.

wird auf den Startseiten angezeigt.

4 Wenn Sie für mehr als 1Stunde KEINE Taste drücken oder

erneut für mehr als 4Sekunden drücken, wird die InstallateurZugriffserlaubnisstufe auf Endbenutzer zurückgesetzt.

So setzen Sie die Zugriffserlaubnisstufe auf “Erweiterter Endbenutzer”

1 Rufen Sie das Hauptmenü oder eines seiner Untermenüs auf:

2 Drücken Sie länger als 4Sekunden.

Die Zugriffserlaubnisstufe wechselt zu Erw. Endbenutz.. Es werden zusätzliche Informationen angezeigt, und ein “+” wird zum Menütitel hinzugefügt. Die Zugriffserlaubnisstufe bleibt auf Erw. Endbenutz. gesetzt, bis eine andere Einstellung vorgenommen wird.

So setzen Sie die Zugriffserlaubnisstufe auf “Endbenutzer”

1 Drücken Sie länger als 4Sekunden.

Die Zugriffserlaubnisstufe wechselt zu Endbenutzer. Die Bedieneinheit kehrt zur Standard-Startseite zurück.

Ändern einer Übersichtseinstellung

Beispiel: Ändern Sie [1‑01] von 15 in 20.

1 Gehen Sie zu [A.8]: > Monteureinstellungen >

Übersicht Einstellungen.

2 Rufen Sie den entsprechenden Bildschirm des ersten Teils der

Einstellungen mithilfe der Tasten und auf.

Eine zusätzlich 0-Dezimalstelle wird zum ersten Teil der Einstellungen hinzugefügt, wenn Sie auf die Codes in den Übersichtseinstellungen zugreifen.

Beispiel: [1‑01]: “1” führt zu “01”.

Der zu ändernde Wert ist jetzt markiert.

4 Ändern Sie den Wert mit Hilfe der Tasten und .

5 Wiederholen Sie die vorigen Schritte, wenn Sie weitere

Einstellungen ändern möchten.

6 Drücken Sie , um die Parameteränderung zu bestätigen.

7 Drücken Sie im Menü “Monteureinstellungen” , um die

Einstellungen zu bestätigen.

Das System wird neu gestartet.

Schnellstart-Assistent: Einstellen des Systemlayouts nach dem ersten Einschalten

Nach dem ersten EINschalten des Systems nehmen Sie die folgenden Anfangseinstellungen anhand der Anweisungen auf der Benutzerschnittstelle vor:

▪ Sprache,

▪ Datum,

▪ Zeit,

▪ Systemlayout.

Wenn Sie das Systemlayout bestätigen, können Sie mit der Installation und Inbetriebnahme des Systems fortfahren.

1 Wenn Sie das System einschalten und das Systemlayout noch

NICHT bestätigt wurde, startet der Schnellstart-Assistent mit dem Einstellen der Sprache.

3 Rufen Sie den entsprechenden zweiten Teil der Einstellungen

mithilfe der Tasten und auf.

Referenzhandbuch für den Monteur

2 Stellen Sie das aktuelle Datum und die Uhrzeit ein.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 61

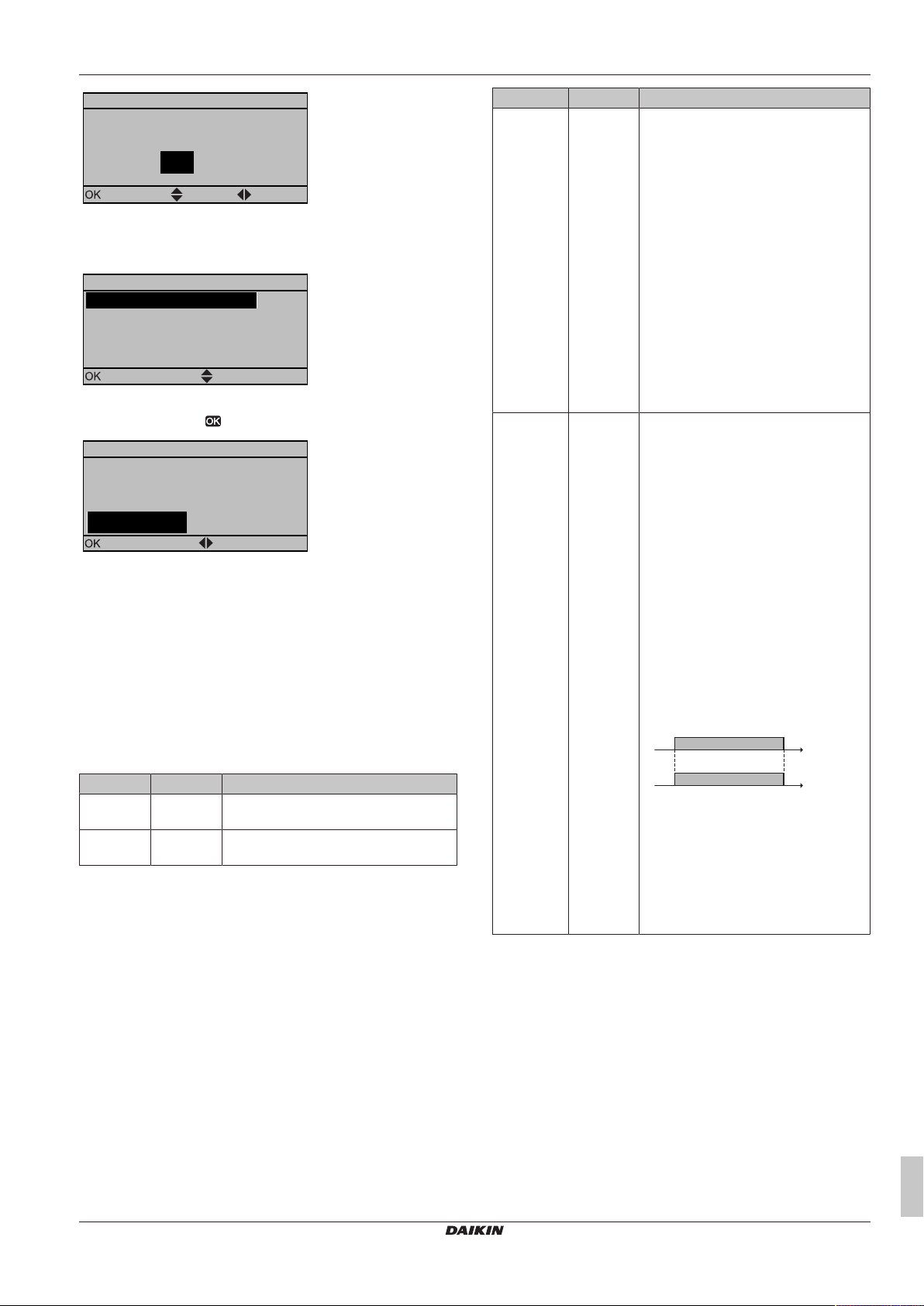

00 : 00

Aktuelle Uhrzeit?

Zeit

Bestät.

Anpassen

Scrollen

3 Nehmen Sie die Einstellungen für das Systemlayout vor:

A.2 1

Scrollen

Wählen

Systemlayout

Standard

Optionen Layout bestätigen

Layout bestätigen

Bitte Systemlayout bestätigen. Das System wird neu gestartet und ist bereit für die erste Inbetriebnahme.

Abbruch

Bestät.

Anpassen

b c

Standard, Optionen. Weitere Einzelheiten siehe

"10.1.2Basiskonfiguration"61.

4 Wählen Sie nach der Konfiguration Layout bestätigen und

drücken Sie dann .

5 Die Benutzerschnittstelle wird neu initialisiert und Sie können

die Installation fortsetzen, indem Sie weitere anwendbare Einstellungen vornehmen und das System in Betrieb nehmen.

Wenn die Monteureinstellungen geändert werden, fordert das

System Sie zum Bestätigen auf. Wenn die Bestätigung

abgeschlossen ist, schaltet sich der Bildschirm kurz AUS und

“Belegt” wird einige Sekunden lang angezeigt.

10.1.2 Basiskonfiguration

Schnellstart-Assistent: Sprache / Uhrzeit und

Datum

# Code Beschreibung

[A.1] Nicht

zutreffend

[1] Nicht

zutreffend

Sprache

Uhrzeit und Datum

Schnellstart-Assistent: Standard

Raumheizungseinstellungen

Das System kann einen Raum heizen. Je nach Anwendungstyp

müssen die Raumheizungseinstellungen entsprechend

vorgenommen werden.

10 Erweiterte-Funktion

# Code Beschreibung

[A.2.1.7] [C-07] Temperaturregelung des Geräts:

▪ 0 (VLT-Steuerung): Der Betrieb des

Geräts wird abhängig von der Vorlauftemperatur und unabhängig von der aktuellen Raumtemperatur und/oder vom Heizbedarf im Raum geregelt.

▪ 1 (Ext.Raumtemp.St): Der Betrieb

des Geräts wird vom externen Thermostat oder einer entsprechenden Vorrichtung (z. B. Wärmepumpen-Konvektor) geregelt. Dies gilt nur im Fall des EHY2KOMB28+32AA Gaskessels.

▪ 2 (Raumtemp.-St.): Der Betrieb des

Geräts wird abhängig von der Umgebungstemperatur der Bedieneinheit geregelt.

[A.2.1.9] [F-0D] Wenn die Regelung der Raumheizung

über die Bedieneinheit ausgeschaltet ist, ist die Pumpe immer ausgeschaltet, es sei denn, der Pumpenbetrieb ist aufgrund von Sicherheitsmaßnahmen erforderlich. Wenn die Regelung der Raumheizung eingeschaltet ist, können Sie die gewünschte Pumpenbetriebsart auswählen (gilt nur während der Raumheizung).

Pumpenbetriebsart:

▪ 0 (Kontinuierlich): Kontinuierlicher

Pumpenbetrieb unabhängig vom Zustand des Thermostats (Thermo EIN/AUS). Hinweis: Beim kontinuierlichen Pumpenbetrieb wird mehr Energie verbraucht als beim Pumpenbetrieb nach Abtastung oder Anforderung.

▪ a: Regelung der Raumheizung

(Bedieneinheit)

▪ b: AUS

▪ c: EIN

▪ d: Pumpenbetrieb

Fortsetzung >>

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 62

10 Erweiterte-Funktion

a b

g b

b c

# Code Beschreibung

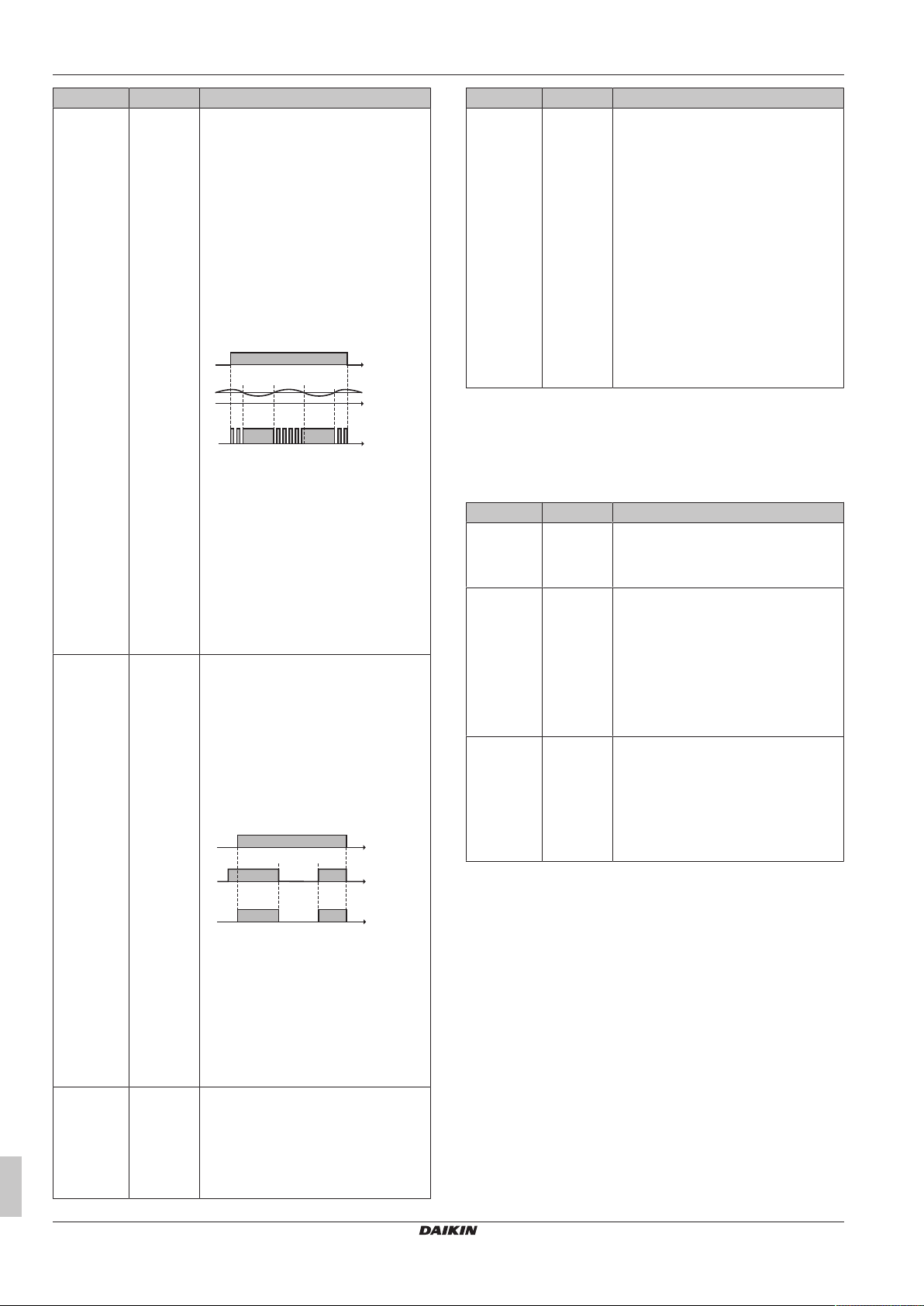

[A.2.1.9] [F-0D] << Fortsetzung

▪ 1 (Abtastung): Die Pumpe ist

eingeschaltet, wenn Heizbedarf besteht, da die Vorlauftemperatur noch nicht der Soll-Temperatur entspricht. Wenn die Bedingung "Thermo AUS" auftritt, läuft die Pumpe alle 5 Minuten und die Wassertemperatur wird überprüft, um festzustellen, ob Heizbedarf besteht. Hinweis: Abtastung steht bei externen Regelung durch Raumthermostat oder Regelung durch Raumthermostat NICHT zur Verfügung.

▪ a: Regelung der Raumheizung

(Bedieneinheit)

▪ b: AUS

▪ c: EIN

▪ d: Vorlauftemperatur

▪ e: Ist

▪ f: Soll

▪ g: Pumpenbetrieb

[A.2.1.9] [F-0D] << Fortsetzung

▪ 2 (Anforderung): Pumpenbetrieb

bedarfsgesteuert. Beispiel: Die Verwendung eines Raumthermostats führt zu einer Thermo EIN/AUSBedingung. Wenn kein Bedarf besteht, ist die Pumpe AUSgeschaltet. Hinweis: Anforderung steht bei Regelung durch Vorlauftemperatur NICHT zur Verfügung.

Fortsetzung >>

# Code Beschreibung

[A.2.1.E] [C-02] Hybrid-Systemtyp:

▪ 0 (Wärmeerzg.): Im Fall des

EHY2KOMB28+32AA-Gaskessels.

▪ 1 (Wechsel.-Kessel ): Im Fall eines

Drittanbieter-Gaskessels

Standardmäßig ist diese Einstellung auf 1 gesetzt und es werden nur die Einstellungen angezeigt, die für den Drittanbieter-Gaskessel gelten.

Wenn das Gerät eine Kommunikation vom EHY2KOMB28+32AA-Gaskessel erkennt, ändert das Gerät diese Einstellung automatisch in 0 und alle geltenden Einstellungen für den EHY2KOMB28+32AA-Gaskessel werden angezeigt.

Schnellstart-Assistent: Optionen

Brauchwassereinstellungen

Gilt nur im Fall des EHY2KOMB28+32AAGaskessels. Dementsprechend müssen die folgenden Einstellungen vorgenommen werden.

# Code Beschreibung

[A.2.2.1] [E‑05] Brauchwasservorbereitung:

▪ 0 (Nein): NICHT möglich

▪ 1 (Ja): Möglich

[A.2.2.2] [E‑06] Brauchwasserspeicher im System

installiert?

▪ 0 (Nein): Das Brauchwasser wird im

Bedarfsfall vom Kessel aufbereitet.

▪ 1 (Ja): Das Brauchwasser wird vom

Speicher aufbereitet.

Hinweis: Für die Schweiz MUSS die Einstellung "1" sein.

[A.2.2.3] [E‑07] Brauchwasserspeicher:

▪ 0 (Typ 1): EKHWS*D* oder

Drittanbieter-Speicher (siehe unten).

▪ 4 (Typ 5). EKHWP.

▪ 6 (Typ 7) Drittanbieter-Speicher.

Bereich: 0~6

▪ a: Regelung der Raumheizung

(Bedieneinheit)

▪ b: AUS

▪ c: EIN

▪ d: Heiz-Anforderung (durch

externes dezentrales Thermostat oder Raumthermostat)

▪ e: Pumpenbetrieb

[A.2.1.C] [E-0D] Glykol vorhanden:

▪ 0 (Nein): Es wurde kein Glykol zum

Wasserkreislauf hinzugefügt.

▪ 1 (Ja): Es wurde Glykol zum

Wasserkreislauf hinzugefügt, um ihn vor Frost zu schützen.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 63

10 Erweiterte-Funktion

a cb

g e

h d

a cb

# Code Beschreibung

[A.2.2.A] [D‑02] Wenn ein Speicher installiert ist, kann an

das Außengerät auch eine bauseitig gelieferte Brauchwasserpumpe (EIN/ AUS-Typ) angeschlossen werden. Je nach Installation und Konfiguration an der Bedieneinheit wird nach der Funktionalität unterschieden. Nicht anwendbar für die Schweiz.

Wenn [E‑06]=1

▪ 0 (Nein): NICHT installiert

▪ 1 (Sekundärer rtrn): Installiert für

sofortiges Warmwasser bei Wasserentnahme. Der Endbenutzer stellt die Betriebszeiten (Wochenzeitplan) für die Brauchwasserpumpe ein. Diese Pumpe kann über das Außengerät geregelt werden.

▪ 2 (Desinf. Widerst): Installiert für

Desinfektion. Die Pumpe ist in Betrieb, wenn die Desinfektionsfunktion des Brauchwasserspeichers ausgeführt wird. Es sind keine weiteren Einstellungen erforderlich.

Siehe auch Abbildungen unten.

Der Speicher kann über den Gaskessel oder die Wärmepumpe erwärmt werden.

Wenn eine Brauchwasser-Pumpe für Sofortwarmwasser im System vorhanden ist ([D‑02]=1), kann es aufgrund des häufigeren Brauchwasserbetriebs zu einer schnelleren Verkrustung des Kesselwärmetauschers kommen.

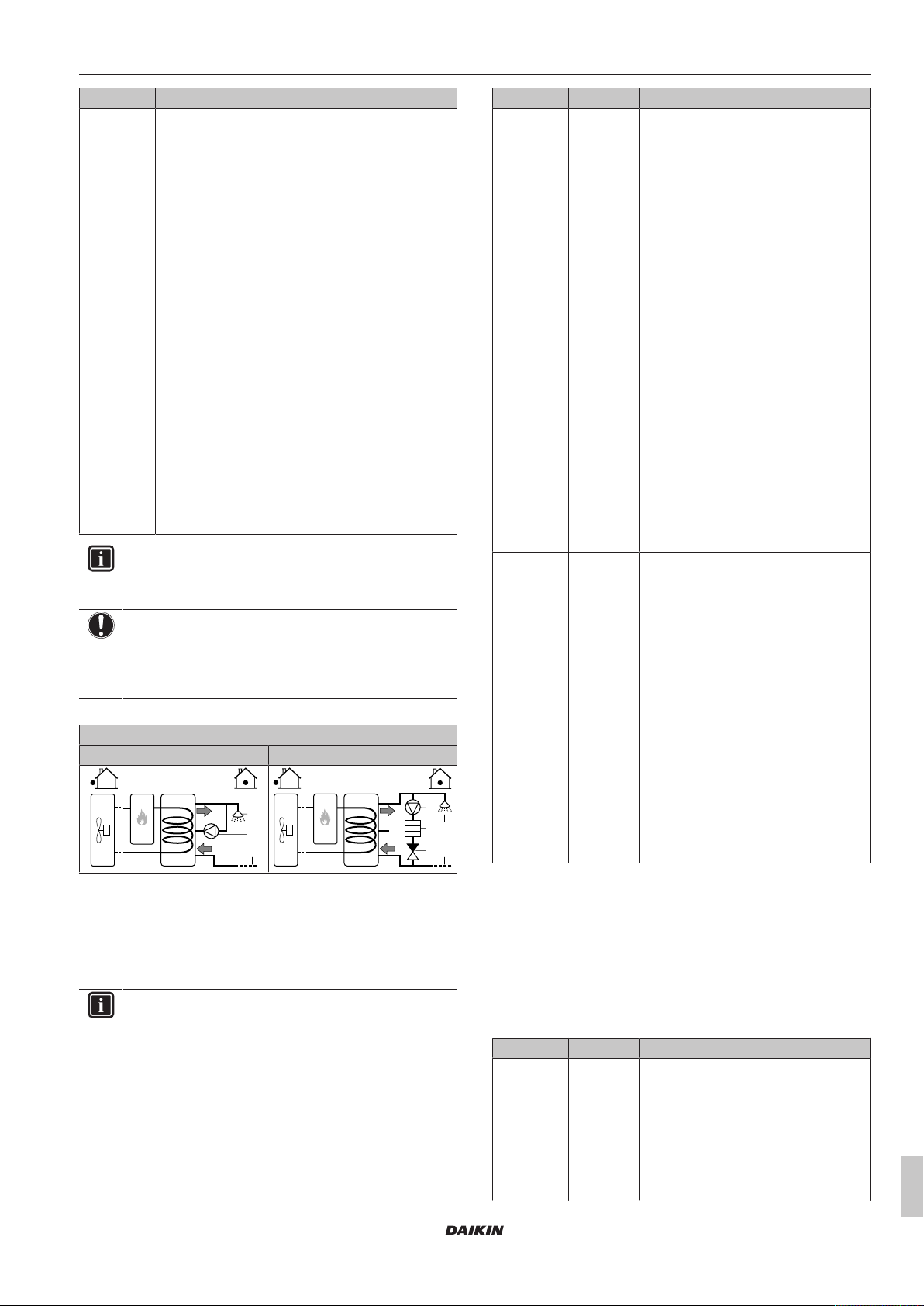

Wenn [E‑06]=1

Brauchwasserpumpe installiert für…

Sofortiges Warmwasser Desinfektion

# Code Beschreibung

[A.2.2.4] [C-05] Kontakttyp Haupt

Bei der Regelung durch externen Raumthermostat muss das Schaltsignal des optionalen Raumthermostats oder Wärmepumpen-Konvektors für die Vorlauftemperatur-Hauptzone eingestellt werden. Siehe

"7Anwendungsrichtlinien"18.

▪ 1 (Thermo EIN/AUS): Der

angeschlossene externe Raumthermostat oder WärmepumpenKonvektor sendet den Heizbedarf an den EHY2KOMB28+32AA-Gaskessel (X4/6). Wählen Sie diesen Wert bei einer Verbindung mit einem Wärmepumpen-Konvektor (FWXV).

▪ 2 (K/H-Anforderung): Der

angeschlossene externe Raumthermostat sendet den Heizbedarf und ist mit dem Digitaleingang (vorbehalten für die Vorlauftemperatur-Hauptzone) am EHY2KOMB28+32AA-Gaskessel (X4/6) angeschlossen. Wählen Sie diesen Wert bei einer Verbindung mit einem Kabel- (EKRTWA) oder FunkRaumthermostat (EKRTR1).

[A.2.2.B] [C-08] Externer Fühler

Wenn ein optionaler externer Umgebungstemperaturfühler angeschlossen wird, muss der Fühlertyp eingestellt werden. Siehe

"7Anwendungsrichtlinien"18.

▪ 0 (Nein): NICHT installiert. Die Fühler

in der Bedieneinheit und im Wärmepumpenmodul werden zum Messen eingesetzt.

▪ 1 (Außenfühler): Installiert. Zum

Messen der Außenumgebungstemperatur wird der Außentemperaturfühler verwendet. Hinweis: Für einige Funktionen wird der Temperaturfühler im Außengerät noch verwendet.

▪ 2 (Raumfühler): Entfällt.

a Außengerät

b Gaskessel

c Speicher

d Kaltwasser

e Dusche

f Brauchwasserpumpe g Heizelement h Rückschlagventil

Die korrekten Brauchwasser-Standardeinstellungen sind nur wirksam, wenn der Brauchwasserbetrieb aktiviert ist ([E‑05]=1).

Thermostate und externe Fühler

Die Steuerung über den externen Raumthermostat gilt nur im Fall des EHY2KOMB28+32AA Gaskessels.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Energiesparmodus

Der Benutzer kann wählen, ob die Umschaltung zwischen den Betriebsarten entweder wirtschaftlich oder ökologisch optimiert erfolgen soll. Bei Einstellung auf Sparsam wählt das System unter allen Betriebsbedingungen die Energiequelle (Gas oder Strom) auf der Grundlage der Energiepreise aus, was zu einer Minimierung der Energiekosten führt. Bei Einstellung auf Ökologisch, wird die Wärmequelle auf der Grundlage ökologischer Parameter ausgewählt, was zu einer Minimierung des Primärenergieverbrauchs führt.

# Code Beschreibung

[A.6.7] [7‑04] Definiert, ob ein Wechsel zwischen

Betriebsarten ökonomisch oder ökologisch optimiert ist.

▪ 0 (Sparsam): Reduzierung der

Energiekosten

▪ 1 (Ökologisch): Reduzierung des

Primärenergieverbrauchs, aber nicht unbedingt der Energiekosten

Referenzhandbuch für den Monteur

Page 64

10 Erweiterte-Funktion

[1-03]

[1-02]

[1-00] [1-01]

Primärenergiefaktor

Der Primärenergiefaktor gibt an, wie viele Einheiten der Primärenergie (Erdgas, Rohöl oder sonstige fossile Brennstoffe vor der Umwandlung oder Weiterverarbeitung durch den Menschen) benötigt werden, um 1 Einheit einer bestimmten (sekundären) Energiequelle wie etwa Strom zu erhalten. Der Primärenergiefaktor für Erdgas ist 1. Bei Annahme eines durchschnittlichen Wirkungsgrads (einschließlich Transportverluste) von 40% bei der Umwandlung in elektrische Energie hat der Primärenergiefaktor für elektrische Energie den Wert 2,5 (=1/0,40). Der Primärenergiefaktor ermöglicht den Vergleich von 2 verschiedenen Energiequellen. In diesem Fall wird der Primärenergieverbrauch der Wärmepumpe mit dem Erdgasverbrauch des Gaskessels verglichen.

# Code Beschreibung

Nicht zutreffend

[7‑03] Vergleicht den Primärenergieverbrauch

der Wärmepumpe mit dem des Kessels.

Bereich: 0~6

▪ Der Primärenergiefaktor kann immer eingestellt

werden, wird jedoch nur verwendet, wenn der Energiesparmodus auf Ökologisch eingestellt ist.

▪ Verwenden Sie zum Festlegen der Strompreiswerte

NICHT die Übersichtseinstellungen. Legen Sie sie vielmehr in der Menüstruktur fest ([7.4.5.1], [7.4.5.2] und [7.4.5.3]). Ausführliche Informationen zum Festlegen der Strompreise finden Sie in der Betriebsanleitung und dem Referenzhandbuch für den Benutzer.

Sonnenkollektoren. Wenn Sonnenkollektoren verwendet werden, legen Sie den Stromtarifwert sehr niedrig fest, um die Verwendung der Wärmepumpe zu fördern.

Regelung der Raumheizung

In diesem Kapitel werden die erforderlichen Grundeinstellungen zur Konfiguration der Raumheizung des Systems beschrieben. Die witterungsgeführten Monteureinstellungen legen fest, wie das Gerät arbeitet, wenn bestimmte Wetterbedingungen herrschen. Wenn der witterungsgeführte Betrieb aktiv ist, wird die Wassertemperatur automatisch abhängig von der Außentemperatur reguliert. Bei niedrigen Außentemperaturen wird das Wasser stärker erwärmt und umgekehrt. Während des witterungsgeführten Betriebs kann der Benutzer die Solltemperatur des Wassers um maximal 10°C nach oben oder unten verstellen.

Weitere Einzelheiten zu dieser Funktion finden Sie im BenutzerReferenzhandbuch und/oder in der Bedienungsanleitung.

Vorlauftemperatur: Haupt-Zone

# Code Beschreibung

[A.3.1.1.1] Nicht

zutreffend

VLT-Sollw.:

▪ 0 Absolut: Die Soll-

Vorlauftemperatur ist:

▪ NICHT witterungsgeführt (d. h.

hängt NICHT von der Außenumgebungstemperatur ab)

▪ zeitlich festgelegt (d. h. NICHT

programmiert)

▪ 1 Witterungsgefh.: Die Soll-

Vorlauftemperatur ist:

▪ witterungsgeführt (d. h. hängt von

der Außenumgebungstemperatur ab)

▪ zeitlich festgelegt (d. h. NICHT

programmiert)

[A.3.1.1.1] Nicht

zutreffend

<< Fortsetzung

▪ 2 Absolut + Prog.: Die Soll-

Vorlauftemperatur ist:

▪ NICHT witterungsgeführt (d. h.

hängt NICHT von der Außenumgebungstemperatur ab)

▪ programmabhängig. Zu den

programmierten Aktionen gehören die gewünschten Verstellaktionen: entweder voreingestellt oder benutzerdefiniert.

Hinweis: Dieser Wert kann nur bei Vorlauftemperatur-Regelung eingestellt werden.

▪ 3 Wetterab.+Prog.: Die Soll-

Vorlauftemperatur ist:

▪ witterungsgeführt (d. h. hängt von

der Außenumgebungstemperatur ab)

▪ programmabhängig. Die

programmierten Aktionen für die Soll-Vorlauftemperatur können voreingestellt oder benutzerdefiniert sein

Hinweis: Dieser Wert kann nur bei Vorlauftemperatur-Regelung eingestellt werden.

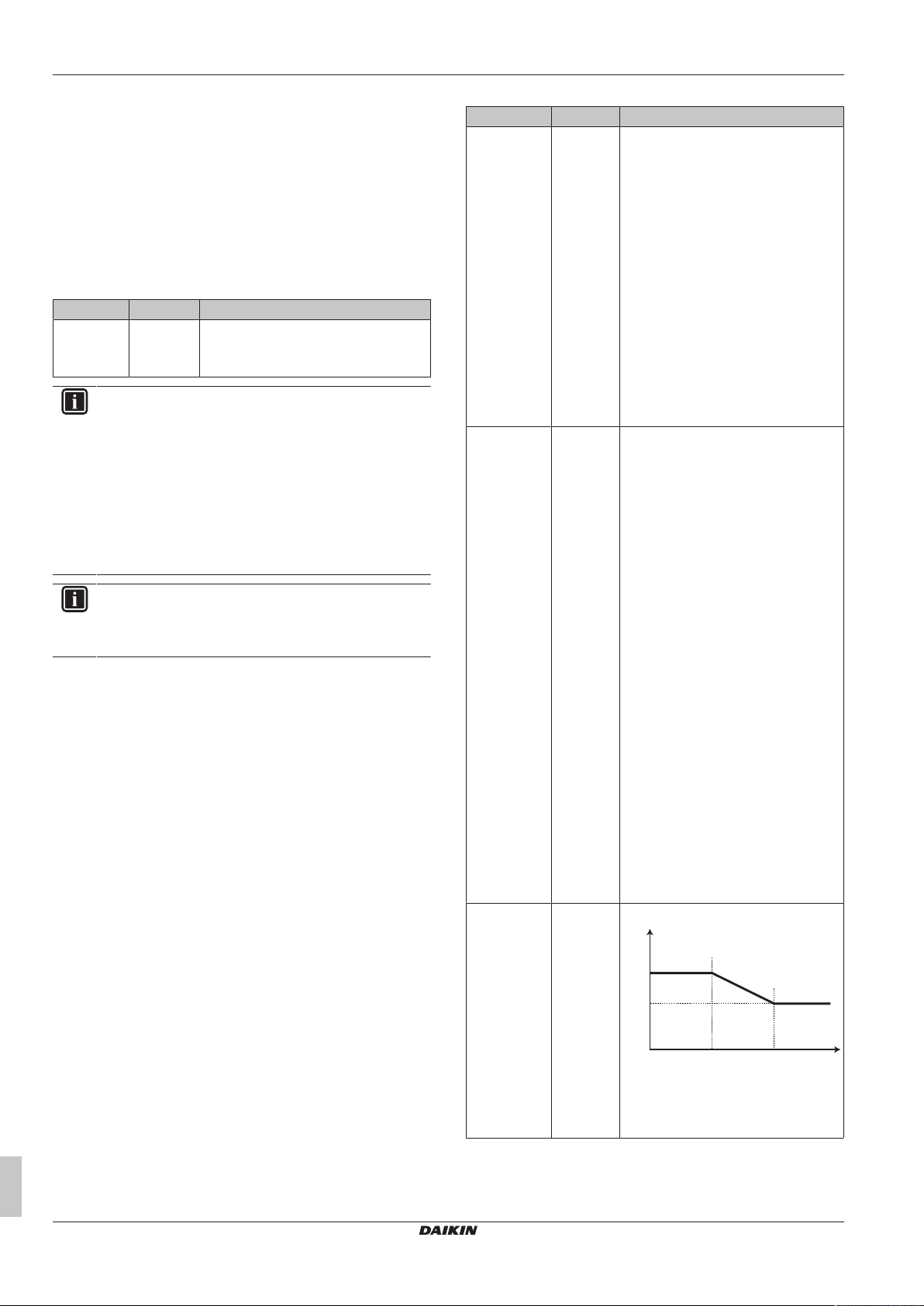

[7.7.1.1] [1‑00]

AT-geführ. Heizkurve einstellen:

[1‑01]

[1‑02]

[1‑03]

Fortsetzung >>

Referenzhandbuch für den Monteur

▪ Tt: Soll-Vorlauftemperatur (Haupt)

▪ Ta: Außentemperatur

Fortsetzung >>

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 65

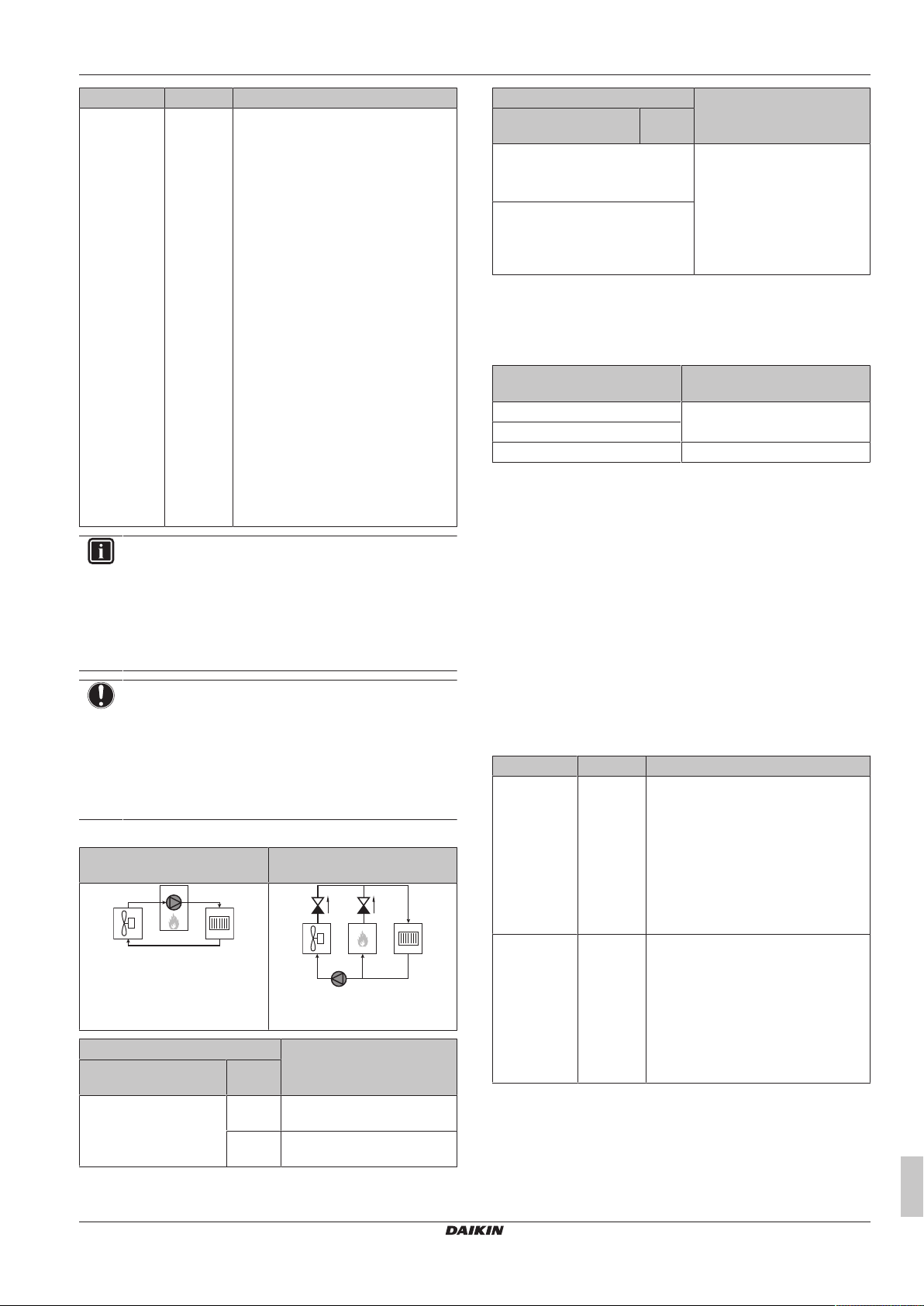

10 Erweiterte-Funktion

# Code Beschreibung

[7.7.1.1] [1‑00]

[1‑01]

[1‑02]

[1‑03]

Um den Komfort und die Betriebskosten zu optimieren, wird empfohlen, den Betrieb mit witterungsgeführtem Sollwert zu wählen. Wählen Sie die Einstellungen sorgfältig aus; sieh haben beträchtlichen Einfluss auf den Betrieb der Wärmepumpe und des Kessels. Eine zu hohe Vorlauftemperatur kann zu einem dauerhaften Kesselbetrieb führen.

Im Fall eines Drittanbieter-Gaskessels:

Wenn Sie den wetterabhängigen Betrieb nutzen, stellen Sie sicher, dass die Werte für die wetterabhängigen Kurven für den korrekten Betrieb zweimal einstellen:

▪ Einmal an der Bedieneinheit des Außengeräts

▪ Einmal am Drittanbieter-Gaskessel

Pumpensteuerung

EHY2KOMB28+32AA-

Gaskessel

a Hauptpumpe (=im Gaskessel)

Wenn... Dann läuft die

Die Raumheizung

erfolgt über...

Nur Außengerät [C-0B]=1 Entsprechend der ΔT-

<< Fortsetzung

▪ [1-00]: Niedrige

Außenumgebungstemperatur. – 40°C~+5°C

▪ [1-01]: Hohe

Außenumgebungstemperatur. 10°C~25°C

▪ [1-02]: Soll-Vorlauftemperatur, wenn

die Außentemperatur der niedrigen Umgebungstemperatur entspricht oder niedriger ist. [9‑01]°C~[9‑00]°C Hinweis: Dieser Wert sollte höher sein als [1-03], da das Wasser bei niedrigen Außentemperaturen wärmer sein muss.

▪ [1-03]: Soll-Vorlauftemperatur, wenn

die Außentemperatur der hohen Umgebungstemperatur entspricht oder höher ist. [9‑01]°C~min(45, [9‑00])°C Hinweis: Dieser Wert sollte niedriger sein als [1-02], da das Wasser bei hohen Außentemperaturen weniger warm sein muss.

Drittanbieter-Gaskessel

a Hauptpumpe (=externe

Pumpe)

Und...

[C-0B]=0 Mit maximaler

Hauptpumpe...

Steuerung (siehe unten).

Pumpendrehzahl.

Wenn... Dann läuft die

Die Raumheizung

erfolgt über...

Nur Gaskessel

(Gilt nur im Fall des EHY2KOMB28+32AA-Gaskessels.)

Kombination aus Außengerät und Gaskessel

(Gilt nur im Fall des EHY2KOMB28+32AA-Gaskessels.)

Die bauseitige Einstellung [C-0B] definiert, ob die ΔT-Steuerung aktiviert ist. Die Hauptpumpe läuft nur entsprechend der ΔTSteuerung, wenn [C-0B] auf 1 gesetzt ist und die Raumheizung nur über das Außengerät erfolgt. Wenn die Pumpe entsprechend der ΔT-Steuerung läuft:

Wenn Typ Wärmeübertrager

[2‑0C]=...

0: Fußbodenheizung Variable entsprechend [1-0B]. 1: Ventilator-Konvektor 2: Radiator Fest (10°C).

Vorlauftemperatur: Modulation

Die Modulation verringert oder erhöht die Soll-Vorlauftemperatur je nach Soll-Raumtemperatur und der Differenz zwischen dieser Temperatur und der tatsächlichen Raumtemperatur. Ergebnis:

▪ konstante Raumtemperaturen, die genau der Soll-Temperatur

entsprechen (hoher Komfort)

▪ weniger EIN/AUS-Zyklen (geringerer Geräuschpegel, hoher

Komfort und höhere Effizienz)

▪ so niedrige Vorlauftemperaturen wie möglich (hohe Effizienz)

Diese Funktion gilt nur bei Raumthermostatregelung. Sie wird zur Berechnung der Vorlauftemperatur verwendet. Nach der Aktivierung kann die Vorlauftemperatur an der Bedieneinheit nur abgelesen, nicht jedoch geändert werden. Schalten Sie die Modulation AUS, um sie zu ändern. Die Vorlauftemperatur kann entweder ein unveränderlicher Sollwert oder ein Versatz (im Fall eines witterungsgeführten Sollwerts) sein.

# Code Beschreibung

[A.3.1.1.5] [8‑05] Angepasste VLT:

Nicht zutreffend

[8-06] Maximale Modulation der

Und...

▪ Nein: Deaktiviert.

Hinweis: Die Soll-Vorlauftemperatur muss an der Bedieneinheit eingestellt werden.

▪ Ja: aktiviert.

Hinweis: Die Soll-Vorlauftemperatur kann an der Bedieneinheit nur ausgelesen werden

Vorlauftemperatur:

Bereich: 0°C~10°C

Erfordert die Aktivierung der Modulation.

Dies ist der Wert, um den die SollVorlauftemperatur erhöht oder verringert wird.

Hauptpumpe...

Mit maximaler Pumpendrehzahl.

Dann ist die Ziel-ΔT beim

Heizen...

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 66

10 Erweiterte-Funktion

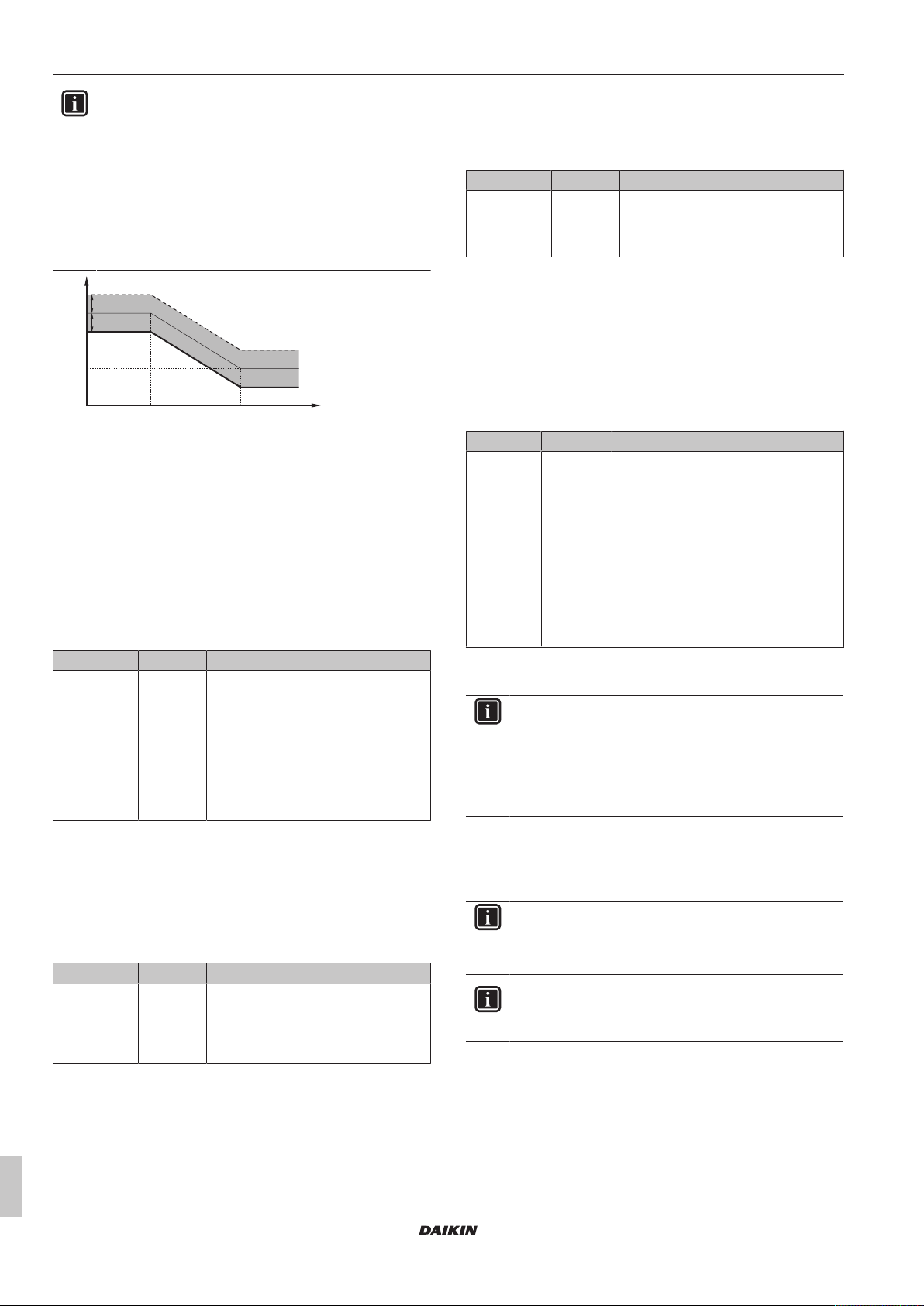

+[8-06]

−[8-06]

Wenn die Modulation der Vorlauftemperatur aktiviert ist, muss die witterungsgeführte Kurve auf eine höhere Position als [8-06] plus den Sollwert der minimalen Vorlauftemperatur, der erforderlich ist, um einen stabilen Zustand am Komfort-Sollwert für den Raum zu erreichen, gesetzt werden. Um die Effizienz zu erhöhen, kann die Modulation den Sollwert der Vorlauftemperatur senken. Durch Einstellen der witterungsgeführten Kurve auf eine höhere Position kann er nicht unter den minimalen Sollwert fallen. Siehe Abbildung unten.

a Witterungsgeführte Kurve b Minimaler Vorlauftemperatur-Sollwert, der erforderlich ist,

um einen stabilen Zustand am Komfort-Sollwert für den Raum zu erreichen.

Vorlauftemperatur: Typ Wärmeübertrager

Gilt nur bei Raumthermostatregelung. Abhängig von der Wassermenge im System und dem Wärmeüberträgertyp kann das Aufheizen eines Raums mehr Zeit in Anspruch nehmen. Mit dieser Einstellung kann ein Ausgleich für ein langsames oder schnelles Heizsystem während des Aufwärmzyklus geschaffen werden.

Hinweis: Die Einstellung für den Wärmeüberträgertyp beeinflusst die maximale Modulation der Soll-Vorlauftemperatur.

Daher ist es wichtig, diesen Wert richtig einzustellen.

# Code Beschreibung

[A.3.1.1.7] [9‑0B] Typ Wärmeübertrager:

Reaktionszeit des Systems:

▪ Schnell Beispiel: Geringes

Wasservolumen, kleine VentilatorKonvektoren oder Radiatoren.

▪ Langsam Beispiel: Größere

Wassermenge, Bodenheizungskreisläufe.

Funktion Schnelles Aufheizen

Gilt nur bei Raumthermostatregelung. Die Funktion startet den Gaskessel, wenn die Ist-Raumtemperatur 3°C niedriger als die SollRaumtemperatur ist. Wegen der hohen Kesselleistung kann die SollTemperatur schnell erreicht werden. Dies kann nach einem Ausfall des Systems oder nach langer Abwesenheit nützlich sein. Während der Funktion “Schnelles Aufheizen” liegt der Sollwert des Gaskessels beim maximalen Heizsollwert: [9-00].

# Code Beschreibung

Nicht zutreffend

[C‑0A] Funktion Schnelles Aufheizen beim

Innengerät

▪ 0: AUS.

▪ 1: Ein.

Installationsgegebenheiten (Radiatoren, Wärmepumpen-Konvektor, Bodenheizungskreisläufe) oder bedingt durch andere Faktoren kann die Differenz zwischen Rücklauftemperatur und Vorlauftemperatur unter Umständen geändert werden. Beachten Sie, dass die Pumpe den Durchfluss reguliert, um ΔT beizubehalten.

# Code Beschreibung

[A.3.1.3.1] [1-0B] Heizen: Erforderlicher

Temperaturunterschied zwischen Rücklauf- und Vorlauftemperatur. Bereich: 3°C~10°C

Brauchwasserregelung

Gilt nur im Fall des EHY2KOMB28+32AA-Gaskessels und wenn ein optionaler Brauchwasserspeicher installiert ist.

Dies gilt immer für die Schweiz.

Konfigurieren der Soll-Speichertemperatur

Es gibt 3 verschiedene Arten der Brauchwasserbereitung. Sie unterscheiden sich in der Art, wie die Soll-Speichertemperatur eingestellt wird und wie das Gerät darauf reagiert.

# Code Beschreibung

[A.4.1] [6-0D] Brauchwasser Sollwertmodus:

▪ 0 (Nur Warmhalten): Nur

Warmhaltebetrieb zulässig.

▪ 1 (Warmh.+Prog.): Der

Brauchwasserspeicher wird gemäß einem Programm und zwischen den programmierten Warmhaltezyklen geheizt, wenn Warmhalten aktiviert ist.

▪ 2 (Nur Prog.): Der

Brauchwasserspeicher kann NUR über ein Programm geheizt werden.

Siehe "Brauchwasserregelung: erweiterte Funktionen" 69 für weitere Details.

Es besteht die Gefahr von Leistungsengpässen bzw. der Beeinträchtigung des Komforts bei Raumheizung (bei häufiger Brauchwasserbereitung tritt eine längere Unterbrechung der Raumheizung auf) bei Auswahl von [6‑0D]=0 ([A.4.1] Brauchwasser Sollwertmodus=Nur Warmhalten).

Maximaler Sollwert für dieBrauchwassertemperatur

Die maximale Temperatur, die Benutzer für das Brauchwasser wählen können. Sie können diese Einstellung verwenden, um die Temperaturen an den Warmwasserhähnen zu beschränken.

Während der Desinfektion des Brauchwasserspeichers kann die Brauchwassertemperatur diesen Maximalwert überschreiten.

Beschränken Sie die maximale Temperatur für das Brauchwasser gemäß der geltenden Gesetzgebung.

Vorlauftemperatur: Delta-T Quelle

Temperaturunterschied zwischen Rücklauftemperatur und Vorlauftemperatur. Das Gerät ist auf den Betrieb mit Bodenheizungskreisläufen ausgelegt. Bei Bodenheizungskreisläufen wird eine Vorlauftemperatur (mit der Bedieneinheit eingestellt) von 35°C empfohlen. In diesem Fall wird das Gerät so geregelt, dass es eine Temperaturdifferenz von 5°C registriert, was bedeutet, dass die Rücklauftemperatur ungefähr 30°C beträgt. Je nach

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 67

10 Erweiterte-Funktion

# Code Beschreibung

[A.4.5] [6‑0E] Max. Sollwert

Die maximale Temperatur, die Benutzer für das Brauchwasser wählen können. Sie können diese Einstellung verwenden, um die Temperatur an den Warmwasserhähnen zu beschränken.

Die maximale Temperatur gilt NICHT während der Desinfektionsfunktion. Siehe Desinfektionsfunktion.

Wenn [E‑06]=1 (Speicher installiert):

▪ Wenn [E‑07]=0: 40°C~70°C

▪ Wenn [E‑07]=4: 40°C~75°C

▪ Wenn [E‑07]=6: 40°C~60°C

Wenn [E‑06]=0 (kein Speicher installiert):

▪ 40°C~65°C

Kontakt/Helpdesk-Nr.

# Code Beschreibung

[6.3.2] Nicht

zutreffend

Nummer, die die Benutzer bei Problemen anrufen können.

10.1.3 Erweiterte Konfiguration/Optimierung

Raumheizungsbetrieb: erweiterte Funktionen

Vordefinierte Vorlauftemperatur

Sie können vordefinierte Vorlauftemperaturen festlegen:

▪ ökonomisch (bezeichnet die Soll-Vorlauftemperatur mit dem

niedrigsten Energieverbrauch)

▪ Komfort (bezeichnet die Soll-Vorlauftemperatur mit dem höchsten

Energieverbrauch).

Voreinstellwerte erleichtern die Verwendung desselben Wertes im Programm oder die Anpassung der Soll-Vorlauftemperatur an die Raumtemperatur (siehe Modulation). Wenn Sie einen Voreinstellwert zu einem späteren Zeitpunkt ändern möchten, müssen Sie diesen Vorgang NUR an einer Stelle durchführen. Abhängig davon, ob die Soll-Vorlauftemperatur witterungsgeführt ist oder NICHT, sollten die Soll-Verstellwerte oder die absolute Soll-Vorlauftemperatur angegeben werden.

Wählen Sie die vordefinierten Vorlauftemperaturen entsprechend der Anordnung und der gewählten WärmeEmitter, um die Balance zwischen Soll-Raumtemperatur und Soll-Vorlauftemperatur sicherzustellen.

# Code Beschreibung

Vordefinierte Vorlauftemperatur für die VorlauftemperaturHauptzone, falls NICHT witterungsgeführt

[7.4.2.1] [8-09] Komfort (Heizen)

[9‑01]°C~[9‑00]°C

[7.4.2.2] [8-0A] Eco (Heizen)

[9‑01]°C~[9‑00]°C

Vordefinierte Vorlauftemperatur (Verstellwert) für die Vorlauftemperatur-Hauptzone, falls witterungsgeführt

[7.4.2.5] Nicht

zutreffend

[7.4.2.6] Nicht

zutreffend

Komfort (Heizen)

–10°C~+10°C

Eco (Heizen)

–10°C~+10°C

Temperaturbereiche (Vorlauftemperaturen)

Mit dieser Einstellung wird verhindert, dass eine falsche (d. h. zu heiße oder zu kalte) Vorlauftemperatur ausgewählt wird. Dazu kann der verfügbare Soll-Temperaturbereich für das Heizen konfiguriert werden.

Im Fall einer Bodenheizung ist es wichtig, die beim Heizen einzuhaltende maximale Temperatur beim Wasseraustritt zu begrenzen gemäß der Spezifikationen der Bodenheizungsanlage.

▪ Beim Anpassen der Vorlauftemperaturbereiche werden

auch alle Soll-Vorlauftemperaturen angepasst, um sicherzustellen, dass diese sich innerhalb der Grenzwerte befinden.

▪ Stellen Sie immer eine Balance zwischen der Soll-

Vorlauftemperatur und der Soll-Raumtemperatur und/ oder der Leistung (entsprechend der Anordnung und der Wahl der Wärme-Emitter) her. Die SollVorlauftemperatur ist das Ergebnis mehrerer Einstellungen (Voreinstellwerte, Verstellwerte, ATgeführte Kurven, Modulation). Infolgedessen könnten zu hohe oder zu niedrige Vorlauftemperaturen vorkommen, die zu Übertemperaturen oder Kapazitätsengpässen führen. Durch die Begrenzung des Vorlauftemperaturbereiches auf geeignete Werte (je nach Wärme-Emitter) können solche Situationen vermieden werden.

Beispiel: Stellen Sie die niedrigst mögliche Vorlauftemperatur auf 28°C ein, um zu vermeiden, NICHT in der Lage zu sein, den Raum zu heizen: die Vorlauftemperaturen MÜSSEN deutlich höher sein als die Raumtemperatur (beim Heizen).

# Code Beschreibung

[A.3.1.1.2.2] [9-00] Max. Temp. (Heizen)

37°C~80°C

[A.3.1.1.2.1] [9-01] Min. Temp. (Heizen)

15°C~37°C

Temperaturüberschreitung Vorlauftemperatur

Diese Funktion legt fest, wie hoch die Wassertemperatur über die Soll-Vorlauftemperatur steigen darf, bevor der Verdichter gestoppt wird. Der Verdichter nimmt den Betrieb wieder auf, wenn die Vorlauftemperatur unter die Soll-Vorlauftemperatur fällt.

# Code Beschreibung

Nicht zutreffend

Vorlauftemperatur-Abgleich bei etwa 0°C

Im Heizbetrieb wird die Soll-Vorlauftemperatur lokal bei einer Außentemperatur von etwa 0°C erhöht. Dieser Abgleich kann gewählt werden, wenn eine absolute oder eine witterungsgeführte

[9-04] 1°C~4°C

Diese Temperaturüberschreitung gilt für die Wärmepumpen-Vorlauftemperatur. Beachten Sie, dass es eine Überschreitung von 5°C über der Kessel-SollVorlauftemperatur geben kann, wenn der Gaskessel läuft.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 68

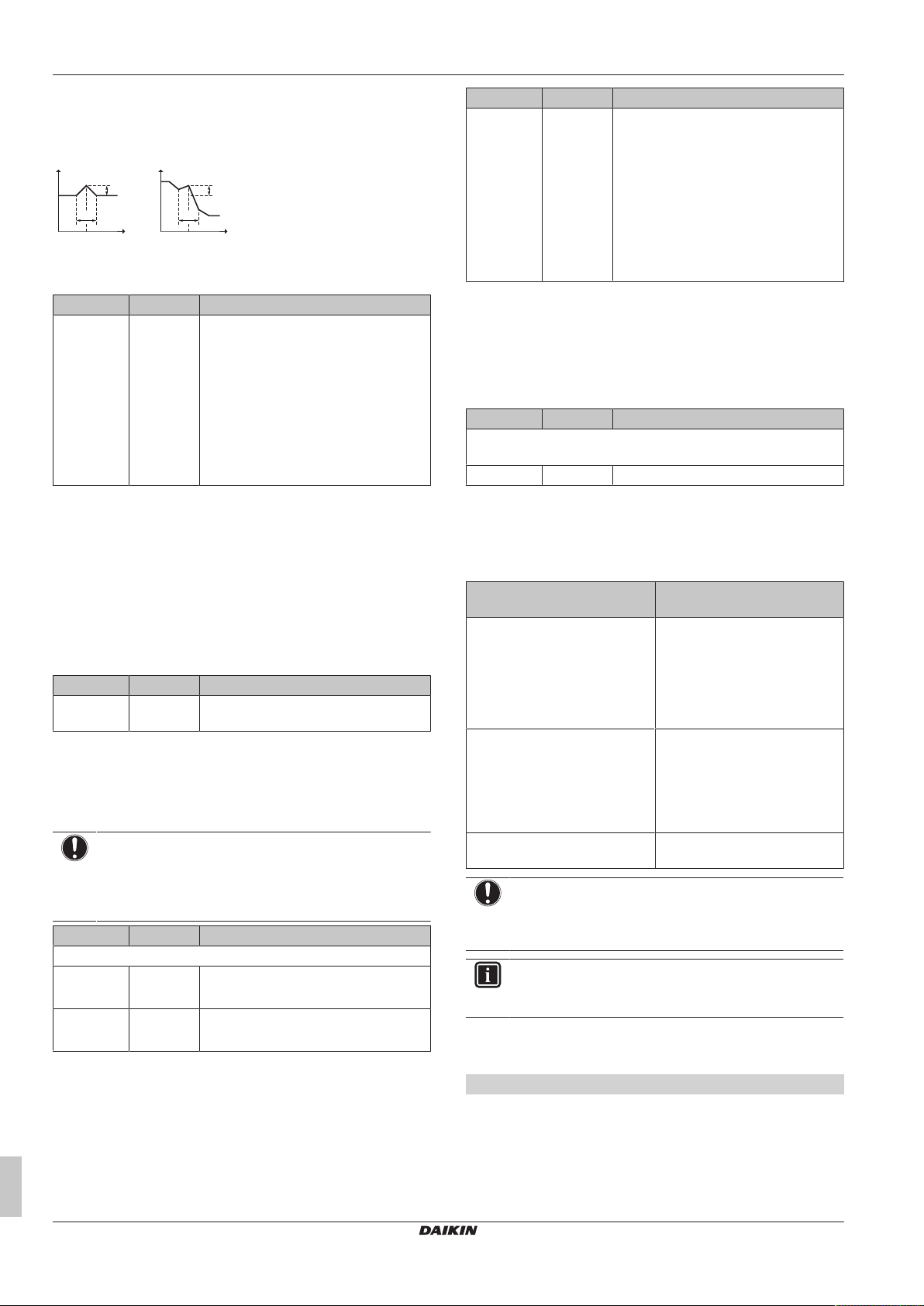

10 Erweiterte-Funktion

0°C

a b

Soll-Temperatur verwendet wird (siehe nachfolgende Abbildung). Verwenden Sie diese Einstellung, um mögliche Wärmeverluste des Gebäudes aufgrund der Verdunstung von geschmolzenem Eis oder Schnee auszugleichen (z.B. in Ländern in kälteren Regionen).

Nicht zutreffend

Maximale Modulation der Vorlauftemperatur

Gilt NUR für die Raumthermostatregelung bei aktivierter Modulation. Die maximale Modulation (=Abweichung) der Soll-Vorlauftemperatur entscheidet über die Differenz zwischen der tatsächlichen und der Soll-Raumtemperatur. So bedeutet z. B. 3°C Modulation, dass die Soll-Vorlauftemperatur um 3°C erhöht oder reduziert werden kann. Eine Erhöhung der Modulation führt zu einer besseren Leistung (weniger EIN/AUS-Schaltungen, schnellere Erwärmung). Beachten Sie jedoch, dass je nach Heizverteilsystem IMMER eine Balance (siehe Anordnung und Wahl der Wärme-Emitter) zwischen der SollVorlauftemperatur und der Soll-Raumtemperatur bestehen MUSS.

Nicht zutreffend

Temperaturbereiche (Raumtemperatur)

Gilt NUR für die Raumthermostatregelung. Sie können Energie sparen, indem Sie ein Überhitzen vermeiden. Dazu können Sie den Temperaturbereich der Raumtemperatur für den Heizbetrieb begrenzen.

Raumtemperaturbereich

[A.3.2.1.2] [3-06] Max. Temp. (Heizen)

[A.3.2.1.1] [3-07] Min. Temp. (Heizen)

Raumtemperatur-Schritt

Gilt NUR für die Raumthermostatregelung und wenn die Temperatur in °C angezeigt wird.

Referenzhandbuch für den Monteur

a Absolute Soll-Vorlauftemperatur b Witterungsgeführte Soll-Vorlauftemperatur

# Code Beschreibung

[D-03] ▪ 0 (deaktiviert)

▪ 1 (aktiviert) L=2°C,

R=4°C (–2°C<TA<2°C)

▪ 2 (aktiviert) L=4°C,

R=4°C (–2°C<TA<2°C)

▪ 3 (aktiviert) L=2°C,

R=8°C (−4°C<TA<4°C)

▪ 4 (aktiviert) L=4°C,

R=8°C (−4°C<TA<4°C)

# Code Beschreibung

[8-06] 0°C~10°C

Beim Anpassen der Raumtemperaturbereiche werden alle Soll-Raumtemperaturen ebenfalls angepasst, um sicherzustellen, dass diese sich innerhalb der Grenzwerte befinden.

# Code Beschreibung

18°C~30°C

12°C~18°C

# Code Beschreibung

[A.3.2.4] Nicht

zutreffend

Raumtemp.-Stufe

▪ 1°C. Die Soll-Raumtemperatur kann

an der Bedieneinheit in 1°C-Schritten festgelegt werden.

▪ 0,5°C Die Soll-Raumtemperatur auf

der Bedieneinheit kann in 0,5°CSchritten festgelegt werden. Die tatsächliche Raumtemperatur wird mit einer Genauigkeit von 0,1°C angezeigt.

Korrektur Raumtemperatur

Gilt NUR bei Raumthermostatregelung. Sie können den Raumtemperaturfühler kalibrieren. Sie können für den von der Bedieneinheit gemessenen Raumfühlerwert einen Korrekturwert eingeben. Die Einstellungen können genutzt werden, um Situationen auszugleichen, in denen die Bedieneinheit nicht am idealen Installationsort installiert werden kann.

# Code Beschreibung

Raumtemperatur-Korrektur: Korrektur der am Fühler der Bedieneinheit gemessenen tatsächlichen Raumtemperatur.

[A.3.2.2] [2-0A] –5°C~5°C, Schritt 0,5°C

Frostschutz Raum

Frostschutz Raum verhindert, dass der Raum zu kalt wird. Diese Einstellung verhält sich abhängig von der eingestellten Gerätesteuerungsmethode unterschiedlich ([C‑07]). Führen Sie die entsprechenden Maßnahmen gemäß der folgenden Tabelle durch:

Gerätesteuerungsmethode

Frostschutz Raum

([C‑07])

Raumthermostatsteuerung ([C‑07]=2)

Ermöglichen Sie, dass das Raumthermostat den Frostschutz für den Raum übernimmt:

▪ Setzen Sie [2‑06] auf "1"

▪ Stellen Sie die Frostschutz-

Raumtemperatur ein ([2‑05]).

Externe Raumthermostatsteuerung ([C‑07]=1)

Ermöglichen Sie, dass das externe Raumthermostat den Frostschutz für den Raum übernimmt:

▪ Wechseln Sie zur

Vorlauftemperatur-Startseite.

Vorlauftemperatur-Regelung ([C‑07]=0)

Frostschutz Raum ist NICHT gewährleistet.

Wenn das System NICHT mit einer Reserveheizung ausgestattet ist, ändern Sie NICHT die standardmäßige Frostschutz-Raumtemperatur.

Wenn der Fehler U4 auftritt, ist der Frostschutz für den Raum NICHT gewährleistet.

Ziehen Sie die Abschnitte unten für detaillierte Informationen zum Frostschutz Raum im Zusammenhang mit der entsprechenden Gerätesteuerungsmethode zu Rate.

[C‑07]=2: Raumthermostatsteuerung

Bei Steuerung mittels Raumthermostat ist der Frostschutz des Raums auch dann gewährleistet, wenn die RaumtemperaturStartseite an der Bedieneinheit ausgeschaltet ist. Wenn Frostschutz Raum ([2‑06]) aktiviert ist und die Raumtemperatur unter die Raumfrostschutztemperatur ([2‑05]) fällt, versorgt das Gerät die Heizverteilsysteme mit Vorlaufwasser, um den Raum wieder aufzuwärmen.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 69

10 Erweiterte-Funktion

# Code Beschreibung

Nicht zutreffend

[C‑07]=1: Steuerung durch externes Raumthermostat

Bei Steuerung mittels eines externen Raumthermostats wird der Frostschutz des Raums durch das externe Raumthermostat gewährleistet, vorausgesetzt, dass die Vorlauftemperatur-Startseite an der Bedieneinheit eingeschaltet ist und die Einstellung der Notfallautomatik ([A.6.C]) auf "1" gesetzt ist.

Zusätzlich ist ein begrenzter Frostschutz durch das Gerät möglich:

▪ Wenn die Vorlauftemperatur-Startseite ausgeschaltet ist und die

Außentemperatur unter 4°C fällt, dann versorgt das Gerät die Heizverteilsysteme mit Vorlaufwasser, um den Raum wieder aufzuwärmen, und der Vorlauftemperatur-Sollwert wird gesenkt.

▪ Wenn die Vorlauftemperatur-Startseite eingeschaltet ist, das

externe Raumthermostat auf "Thermo AUS" gesetzt ist und die Außentemperatur unter 4°C fällt, dann versorgt das Gerät die Heizverteilsysteme mit Vorlaufwasser, um den Raum wieder aufzuwärmen, und der Vorlauftemperatur-Sollwert wird gesenkt.

▪ Wenn die Vorlauftemperatur-Startseite eingeschaltet ist und das

externe Raumthermostat auf "Thermo EIN" gesetzt ist, dann wird der Frostschutz des Raums durch die normale Logik gewährleistet.

[C‑07]=0: Vorlauftemperatur-Regelung

Unter der Vorlauftemperatur-Regelung ist der Frostschutz für den Raum NICHT gewährleistet. Wenn jedoch [2‑06] auf "1" gesetzt ist, ist ein begrenzter Frostschutz durch das Gerät möglich:

▪ Wenn die Vorlauftemperatur-Startseite ausgeschaltet ist und die

Außentemperatur unter 4°C fällt, dann versorgt das Gerät die Heizverteilsysteme mit Vorlaufwasser, um den Raum wieder aufzuwärmen, und der Vorlauftemperatur-Sollwert wird gesenkt.

▪ Wenn die Vorlauftemperatur-Startseite eingeschaltet ist, dann

versorgt das Gerät die Heizverteilsysteme mit Vorlaufwasser, um den Raum gemäß der normalen Logik wieder aufzuwärmen.

Betriebsbereich

Je nach durchschnittlicher Außentemperatur ist der Betrieb des Geräts im Raumheizungsbetrieb gesperrt.

Raumheizung AUS-Temp.: Wenn die gemittelte Außentemperatur diesen Wert übersteigt, wir die Raumheizung ausgeschaltet, um ein Überhitzen zu vermeiden.

[A.3.3.1] [4-02] 14°C~35°C

[2-06] Frostschutz Raum

▪ 0: deaktiviert

▪ 1: aktiviert

[2-05] Frostschutz-Raumtemperatur

4°C~16°C

Wenn der Fehler U5 auftritt, ist der Frostschutz Raum NICHT gewährleistet.

Wenn Notfall auf Manuell ([A.6.C]=0) gesetzt und das Gerät für den Start im Notbetrieb eingestellt ist, fordert Sie die Bedieneinheit vor dem Start zu einer Bestätigung auf. Die Funktion "Frostschutz Raum" ist auch dann aktiv, wenn der Benutzer den Notbetrieb NICHT bestätigt.

# Code Beschreibung

Brauchwasserregelung: erweiterte Funktionen

Voreingestellte Speichertemperaturen

Gilt nur, wenn für die Brauchwasserbereitung Programm oder Warmhalten+Programm eingestellt ist.

Sie können voreingestellte Speichertemperaturen festlegen:

▪ Speicher Eco

▪ Speicher Komfort

▪ Warmhalten

▪ Warmhaltehysterese

Voreinstellwerte erleichtern die Verwendung desselben Werts im Programm. Wenn Sie den Wert zu einem späteren Zeitpunkt ändern möchten, müssen Sie diesen Vorgang nur an 1 Stelle durchführen (siehe auch Bedienungsanleitung und/oder BenutzerReferenzhandbuch).

Speicher Komfort

Beim Programmieren des Timers können Sie die als Voreinstellwerte festgelegten Speichertemperaturen verwenden. Der Speicher wird dann aufgewärmt, bis diese Solltemperaturen erreicht sind. Außerdem kann ein Speicherstopp programmiert werden. Diese Funktion stoppt auch dann das Aufwärmen des Speichers, wenn der Sollwert noch NICHT erreicht wurde. Programmieren Sie einen Speicherpunkt nur, wenn das Aufwärmen des Speichers absolut unerwünscht ist.

# Code Beschreibung

[7.4.3.1] [6-0A] 30°C~[6‑0E]°C

Speicher Eco

Die Speicher-Eco-Temperatur gibt die niedrigere SollSpeichertemperatur an. Dabei handelt es sich um die SollTemperatur bei einer programmierten Speicher-Eco-Aktion (vorzugsweise tagsüber).

# Code Beschreibung

[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C

Warmhalten

Die Warmhalte-Soll-Temperatur für den Speicher wird folgendermaßen verwendet:

▪ im Warmhaltemodus des Modus programmiert +

Warmhaltemodus: Die garantierte minimale Speichertemperatur wird auf T witterungsgeführten Sollwert minus der Warmhaltehysterese. Wenn die Speichertemperatur unter diesen Wert fällt, wird der Speicher beheizt.

# Code Beschreibung

[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C

Warmhaltehysterese

Gilt nur, wenn für die Brauchwasserbereitung Programm + Warmhalten eingestellt ist.

# Code Beschreibung

Nicht zutreffend

Witterungsgeführt

Die witterungsgeführten Monteureinstellungen legen fest, wie das Gerät arbeitet, wenn bestimmte Wetterbedingungen herrschen. Bei witterungsgeführtem Betrieb wird die Soll-Speichertemperatur automatisch je nach durchschnittlicher Außentemperatur bestimmt: Bei niedrigen Außentemperaturen steigen die SollSpeichertemperaturen aufgrund von kälterem Wasser am Kaltwasserhahn und umgekehrt. Wenn für die Brauchwasserbereitung Programm oder Warmhalten+Programm eingestellt ist, ist die Speicher-Komfort-Temperatur witterungsgeführt (gemäß der witterungsgeführten Kurve), aber die Speicher-Eco- und die Warmhalte-Temperatur sind NICHT witterungsgeführt. Wenn Nur Warmhalten für die Brauchwasserbereitung eingestellt ist, ist die Soll-Speichertemperatur witterungsgeführt (gemäß der

–[6‑08] eingestellt. Dies entspricht [6‑0C] oder dem

HP OFF

[6-08] 2°C~20°C

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 70

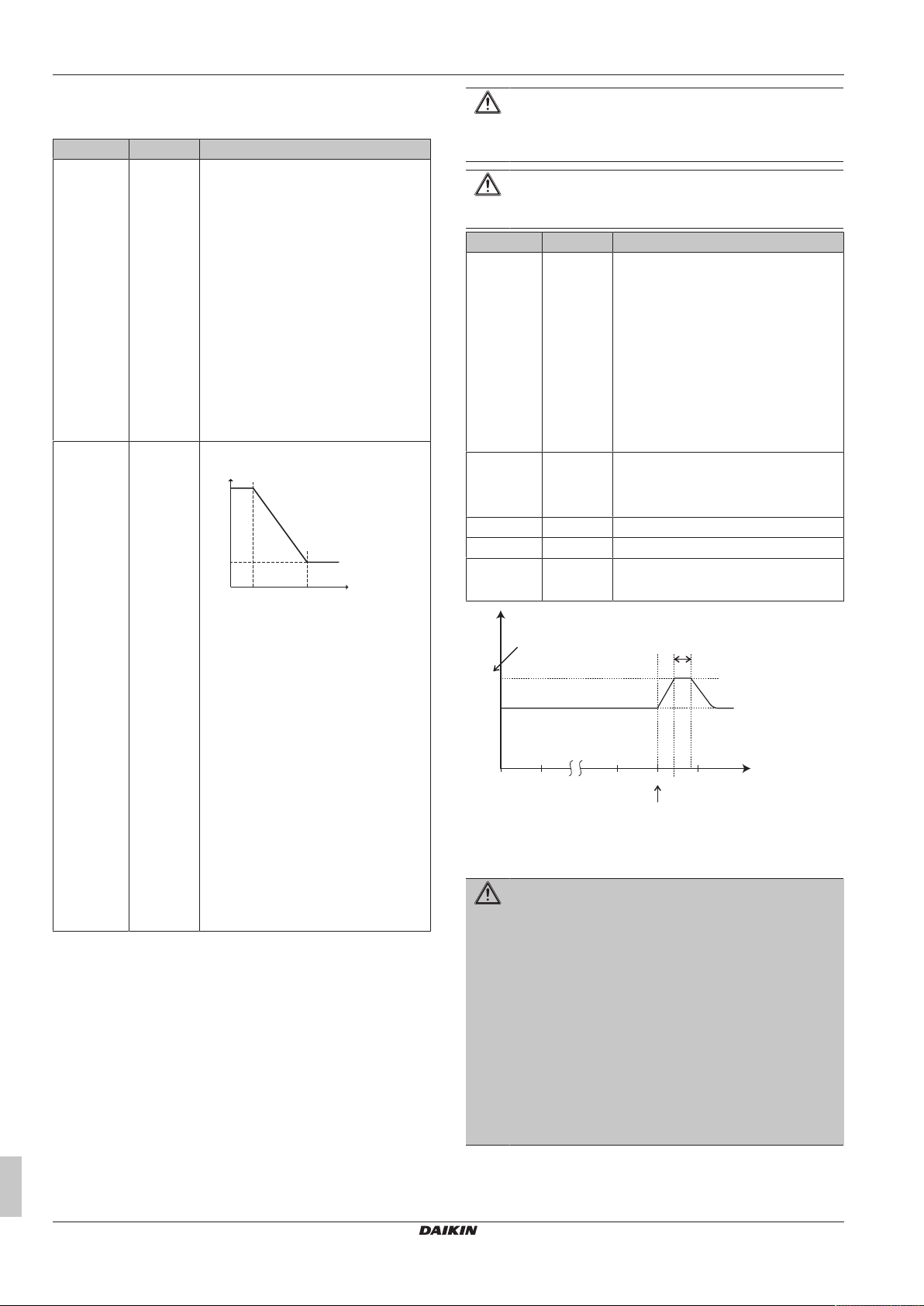

10 Erweiterte-Funktion

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

witterungsgeführten Kurve). Während des witterungsgeführten Betriebs kann der Endbenutzer die Soll-Speichertemperatur an der Bedieneinheit nicht einstellen.

# Code Beschreibung

[A.4.6] Nicht

zutreffend

[A.4.7] [0-0E]

[0-0D]

[0-0C]

[0-0B]

Soll-Temperaturmodus:

▪ Absolut: Deaktiviert. Alle Soll-

Speichertemperaturen sind NICHT witterungsgeführt.

▪ Witterungsgefh.: aktiviert. Wenn

Programm oder Warmhalten +Programm eingestellt ist, ist die Speicher-Komfort-Temperatur witterungsgeführt. Die Speicher-Ecound die Warmhalte-Temperatur sind NICHT witterungsgeführt. Wenn Warmhalten eingestellt ist, ist die SollSpeichertemperatur witterungsgeführt. Hinweis: Wenn die angezeigte Speichertemperatur witterungsgeführt ist, lässt sie sich an der Bedieneinheit nicht einstellen.

AT-geführte Kurve

Die Einstellungen für die Desinfektionsfunktion MÜSSEN vom Monteur gemäß der gültigen Gesetzgebung festgelegt werden.

Stellen Sie sicher, dass Sie die Desinfektionsfunktion aktivieren, wenn ein Drittanbieter-Speicher installiert ist.

# Code Beschreibung

[A.4.4.2] [2‑00] Betriebstag:

▪ 0: Jeden Tag

▪ 1: Montag

▪ 2: Dienstag

▪ 3: Mittwoch

▪ 4: Donnerstag

▪ 5: Freitag

▪ 6: Samstag

▪ 7: Sonntag

[A.4.4.1] [2‑01] Desinfektion

▪ 0: Nein

▪ 1: Ja [A.4.4.3] [2‑02] Startzeit: 00~23:00, Schritt: 1:00. [A.4.4.4] [2‑03] Temperaturziel: fester Wert [A.4.4.5] [2‑04] Dauer

Bereich: 40~60Minuten

▪ T

: Die Soll-Speichertemperatur.

DHW

▪ Ta: Die (durchschnittliche)

Außenumgebungstemperatur

▪ [0-0E]: niedrige

Außenumgebungstemperatur: – 40°C~5°C

▪ [0-0D]: hohe

Außenumgebungstemperatur: 10°C~25°C

▪ [0-0C]: Soll-Speichertemperatur, wenn

die Außentemperatur der niedrigen Umgebungstemperatur entspricht oder niedriger ist: 45°C~[6‑0E]°C

▪ [0-0B]: Soll-Speichertemperatur, wenn

die Außentemperatur der niedrigen Umgebungstemperatur entspricht oder höher ist: 35°C~[6‑0E]°C

Timer für simultane Anforderung des Raumheizungs- und Brauchwasserbereitungsmodus

Wenn das Gerät mit dem Heizen des Brauchwasserspeichers beginnt, setzt es diesen Vorgang fort, bis der Sollwert erreicht ist. Wenn dies aber zu lange dauert (die Entscheidung erfolgt durch das Gerät), stellt das Gerät einen Ausgleich zwischen dem Heizen des Brauchwasserspeichers und der Raumheizung her.

Desinfektion

Gilt nur für Anlagen mit Brauchwasserspeicher.

Die Desinfektionsfunktion dient zum Desinfizieren des Brauchwasserspeichers. Das geschieht, indem in bestimmten Zeitabständen das Wasser im Speicher auf eine bestimmte Temperatur aufgeheizt wird.

Brauchwassertemperatur

DHW

TUBenutzerdefinierte Soll-Temperatur THHoher Temperatur-Sollwert [2-03]

t Zeit

Denken Sie daran, dass nach Durchführung der Desinfektion die Temperatur des Warmwassers, das aus einem Warmwasserhahn entnommen wird, so heiß ist, dass seine Temperatur dem Wert entspricht, der durch die bauseitige Einstellung [2-03] festgelegt ist.

Falls das Warmwasser aus dem Brauchwasserspeicher so heiß sein könnte, dass für Menschen Verbrühungsgefahr besteht, sollte ein Mischventil (bauseitig zu liefern) am Auslasswasserhahn des Brauchwasserspeichers installiert werden. Dieses Mischventil sollte dann dafür sorgen, dass die Temperatur des aus dem Warmwasserhahn entnommenen Wassers niemals höher sein kann als eine vorher eingestellte Maximaltemperatur. Die Maximaltemperatur muss gemäß der gültigen Gesetzgebung festgelegt werden.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 71

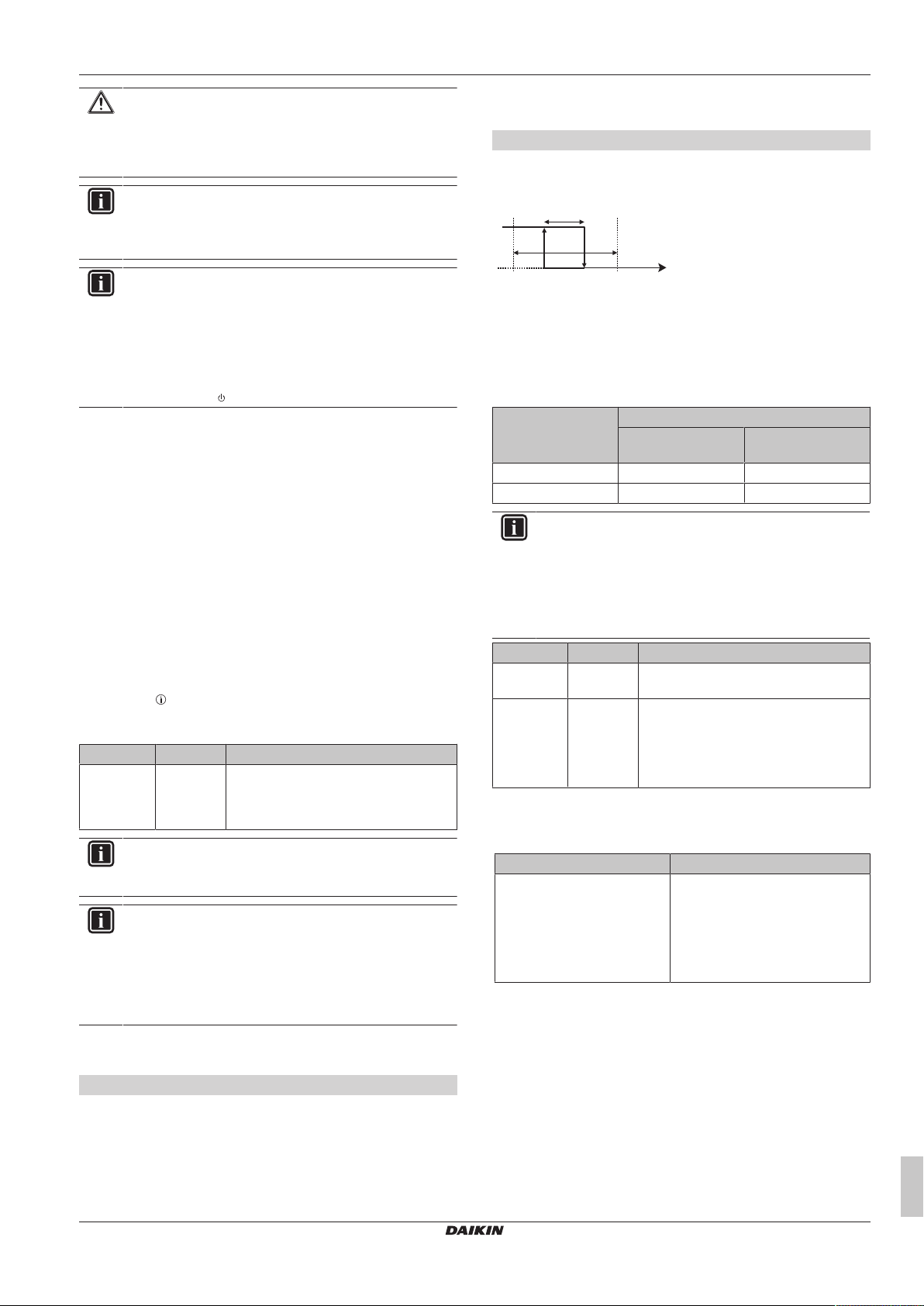

Stellen Sie sicher, dass die Startzeit der

calc

[C-03]+[C-04]

3°C

[C-03]

Desinfektionsfunktion [A.4.4.3] mit festgelegter Dauer [A.4.4.5] NICHT durch einen möglichen Brauchwasserbedarf unterbrochen wird.

Die Desinfektionsfunktion wird neu gestartet, wenn die Brauchwassertemperatur während der Dauer 5°C unter die Desinfektions-Solltemperatur fällt.

10 Erweiterte-Funktion

▪ [C‑03] und [C‑04]

▪ Strom- und Gaspreise ([7.4.5.1], [7.4.5.2], [7.4.5.3] und [7.4.6])

[C‑03], [C‑04] und T

Basierend auf den oben aufgeführten Einstellungen berechnet das Außengerät einen Wert T schwankt.

calc

, der zwischen [C‑03] und [C‑03]+[C‑04]

calc

Ein AH-Fehler tritt auf, wenn Sie während der Desinfektion Folgendes tun:

▪ Setzen Sie die Zugriffserlaubnisstufe auf “Monteur”.

▪ Rufen Sie die Brauchwasserspeichertemperatur-

Startseiteauf (Speicher).

▪ Drücken von , um die Desinfektion zu unterbrechen.

Einstellungen für die Wärmequelle

Notfallautomatik

Wenn die Wärmepumpe ausfällt, kann der Gaskessel als NotReserveheizung genutzt und entweder automatisch oder nicht automatisch den gesamten Heizbedarf übernehmen.

▪ Wenn die Notfallautomatik auf Automatisch gestellt ist und die

Wärmepumpe ausfällt, übernimmt der Kessel automatisch den gesamten Heizbedarf.

▪ Wenn die Notfallautomatik auf Manuell gesetzt ist und die

Wärmepumpe ausfällt, dann werden der Brauchwasser- und Raumheizungsbetrieb gestoppt und müssen von Hand neu gestartet werden. Der Benutzer wird an der Bedieneinheit zur Bestätigung aufgefordert, ob der Kessel den gesamten Heizbedarf übernehmen soll oder nicht.

Bei einem Ausfall der Wärmepumpe erscheint auf der Bedieneinheit das Symbol . Wenn das Haus über einen längeren Zeitraum unbeaufsichtigt ist, empfehlen wir, die Einstellung [A.6.C] Notfall auf Automatisch zu setzen.

# Code Beschreibung

[A.6.C] Nicht

zutreffend

Die Einstellung der Notfallautomatik kann nur in der Menüstruktur der Bedieneinheit eingestellt werden.

Wenn die Wärmepumpe ausfällt und [A.6.C] auf Manuell eingestellt ist, bleiben die Raum-Frostschutzfunktion, die Funktion "Estrich-Aufheiz" mittels der Unterbodenheizung und die Frostschutzfunktion für die Wasserleitungen auch dann aktiv, wenn der Benutzer den Notbetrieb NICHT bestätigt.

Bivalent

Gilt nur im Fall eines Drittanbieter-Gaskessels.

Informationen zur Bivalent-Funktion

Notfall:

▪ 0: Manuell

▪ 1: Automatisch

TAAußentemperatur

Bivalent-EIN-Temperatur (variabel). Unter dieser

calc

Temperatur ist der Gaskessel immer EIN. T unter [C‑03] sinken oder über [C‑03]+[C‑04] steigen.

3°C Feste Hysterese, um ein zu häufiges Umschalten zwischen

dem Außengerät und dem Gaskessel zu verhindern

a Gaskessel aktiv b Gaskessel inaktiv

Wenn die

Außentemperatur…

Unter T Über T

fällt Stoppt Aktiv

calc

+3°C steigt Startet Inaktiv

calc

dann…

Raumheizung durch

das Außengerät…

Bivalent-Signal für

den Gaskessel ist…

kann nie

calc

Das Bivalent-Signal für den Drittanbieter-Gaskessel befindet sich an X2M/7+8 des Außengeräts. Ist es aktiv, ist der Kontakt X2M/7+8 geschlossen. Ist es inaktiv, ist der Kontakt X2M/7+8 geöffnet.

Siehe auch "So schließen Sie das Bivalent-Signal für den

Drittanbieter-Gaskessel an"50.

# Code Beschreibung

Nicht

[C-03] Bereich: –25°C~25°C (Schritt: 1°C)

zutreffend Nicht

zutreffend

[C-04] Bereich: 2°C~10°C (Schritt: 1°C)

Je höher der Wert von [C‑04] ist, desto höher ist die Genauigkeit der Umschaltung zwischen dem Außengerät und dem Gaskessel.

Um den Wert von [C‑03] zu bestimmen, gehen Sie wie folgt vor:

1 Bestimmen Sie den COP (= Leistungskoeffizient) mit dieser

Formel:

Formel Beispiel

COP = (Strompreis / Gaspreis)

(a)

× Kesseleffizienz

Wenn:

▪ Strompreis: 20c€/kWh

▪ Gaspreis: 6c€/kWh

▪ Kesseleffizienz: 0,9

Dann: COP = (20/6)×0,9 = 3

(a) Stellen Sie sicher, dass Sie die gleichen Maßeinheiten für

den Strompreis und den Gaspreis verwenden (Beispiel: beide c€/kWh).

2 Bestimmen Sie den Wert von [C‑03] anhand dieses

Diagramms:

Diese Funktion dient dazu, dass entschieden wird, welche Heizquelle für die Raumheizung herangezogen wird/herangezogen werden kann, entweder das Außengerät oder der DrittanbieterGaskessel.

Die Umschaltung zwischen dem Außengerät und dem Gaskessel basiert auf den folgenden Einstellungen:

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 72

10 Erweiterte-Funktion

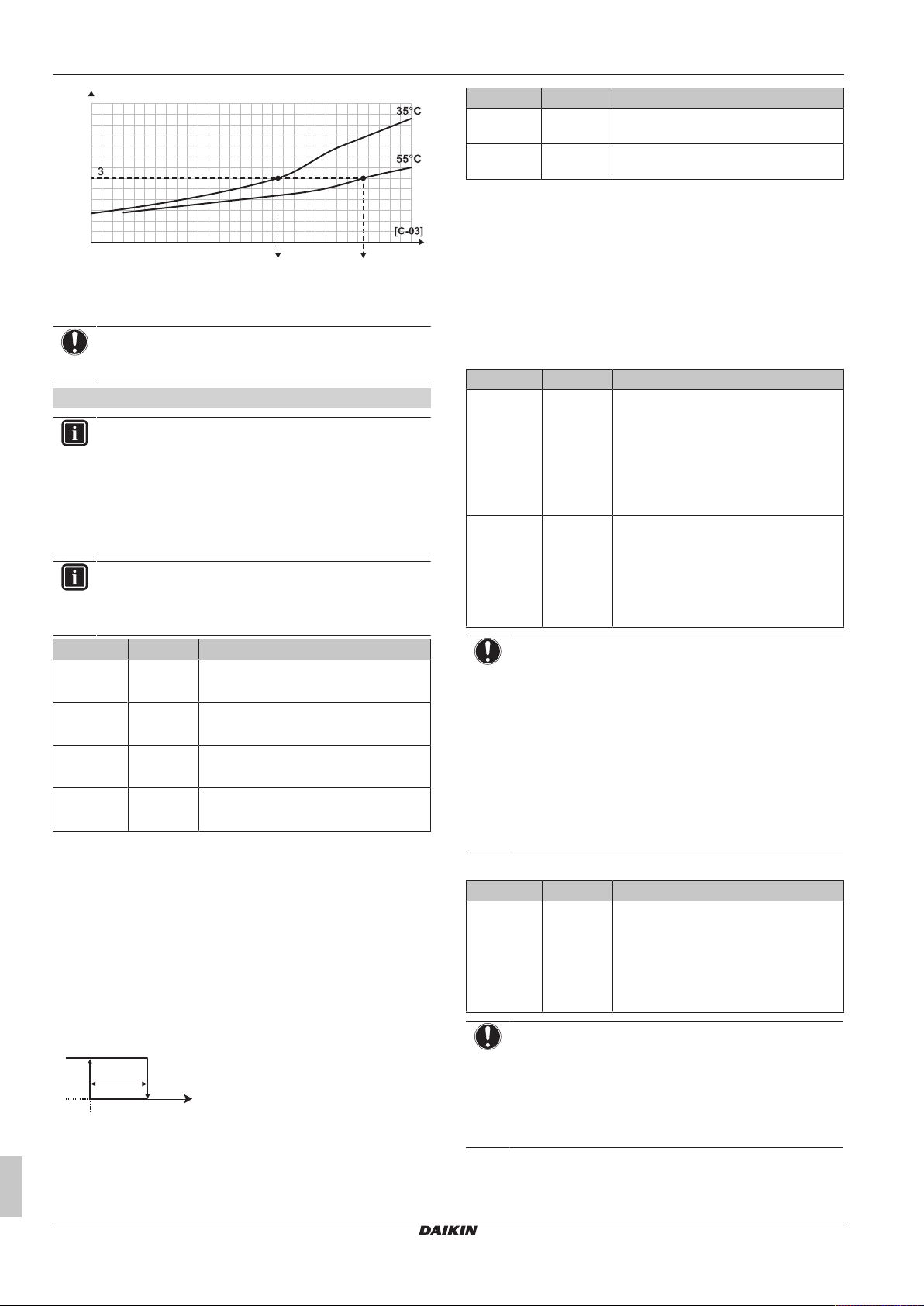

-14

-12 -10 -8 -6 -4 -2 0 2 4 6 8 10 12 14

COP

10.5 (b)

2.5 (a)

[F-02]

[F-03]

Beispiel: a [C‑03]=2,5 im Fall von COP=3 und VLT=35°C b [C‑03]=10,5 im Fall von COP=3 und VLT=55°C

Stellen Sie sicher, dass Sie den Wert von [5‑01] mindestens 1°C höher als den Wert von [C‑03] einstellen.

Strom- und Gaspreise

Verwenden Sie zum Festlegen der Strom- und Gaspreiswerte NICHT die Übersichtseinstellungen. Legen Sie sie vielmehr in der Menüstruktur fest ([7.4.5.1], [7.4.5.2], [7.4.5.3] und [7.4.6]). Ausführliche Informationen zum Festlegen der Strompreise finden Sie in der Betriebsanleitung und dem Referenzhandbuch für den Benutzer.

Sonnenkollektoren. Wenn Sonnenkollektoren verwendet werden, legen Sie den Stromtarifwert sehr niedrig fest, um die Verwendung der Wärmepumpe zu fördern.

# Code Beschreibung

[7.4.5.1] Nicht

zutreffend

[7.4.5.2] Nicht

zutreffend

[7.4.5.3] Nicht

zutreffend

[7.4.6] Nicht

zutreffend

Bodenwannenheizung

Gilt nur, wenn der optionale Bodenwannenheizung-Bausatz installiert ist.

▪ [F-02] EIN-Temperatur der Bodenwannenheizung: Bestimmt die

Außentemperatur, bei deren Unterschreiten das Außengerät die Bodenwannenheizung aktiviert, damit sich an der Bodenwanne kein Eis bilden kann, wenn die Außentemperatur entsprechend niedrig ist.

▪ [F-03] Bodenwannenheizung-Hysterese: Bestimmt den

Temperaturunterschied zwischen der EIN- und der AUSTemperatur der Bodenwannenheizung.

Bodenwannenheizung

Referenzhandbuch für den Monteur

TAAußentemperatur

a Ein b AUS

Wie hoch ist der

Hochstromtarif?

Wie hoch ist der

Mittelstromtarif?

Wie hoch ist der

Niederstromtarif?

Wie hoch ist der

Brennstoffpreis?

# Code Beschreibung

Nicht zutreffend

Nicht

[F-02] EIN-Temperatur der

Bodenwannenheizung: 3°C~10°C

[F-03] Hysterese: 2°C~5°C

zutreffend

Freigabetemperatur

Auf der Grundlage der Umgebungstemperatur, der Strompreise und der Soll-Vorlauftemperatur kann die Bedieneinheit berechnen, welche Wärmequelle die erforderliche Heizleistung am effizientesten liefern kann. Um die Energieabgabe der Wärmepumpe jedoch zu maximieren, ist es möglich, den Betrieb des Gaskessels zu verhindern, wenn die Umgebungstemperatur einen bestimmten Wert (z. B. 5°C) überschreitet. Dies kann nützlich sein, um einen zu hohen Betrieb des Gaskessels bei fehlerhaften Einstellungen zu vermeiden. Wenn eine Freigabetemperatur eingestellt ist, wird die Brauchwasseraufbereitung NIEMALS verhindert.

# Code Beschreibung

Nicht zutreffend

[5‑00] Legt fest, ob der Gaskesselbetrieb

zulässig ist, wenn die Umgebungstemperatur die eingestellte Freigabetemperatur während des Raumheizbetriebs überschreitet.

▪ 0: zulässig.

▪ 1: NICHT zulässig.

Nicht zutreffend

[5‑01] Freigabetemperatur

Wenn die Umgebungstemperatur höher als diese Temperatur ist, darf der Gaskessel NICHT betrieben werden. Nur gültig, wenn [5‑00] auf 1 eingestellt ist.

Bereich: –14°C~35°C

Im Fall eines Drittanbieter-Gaskessels:

▪ Um einen stärken Betrieb der Wärmepumpe

zuzulassen, wird dringend empfohlen, die Standardeinstellung von [5‑00] NICHT zu ändern und den Wert "1" beizubehalten.

▪ Wenn es zu einem Leistungsproblem kommt, können

Sie einen stärken Betrieb des Gaskessels zulassen, indem Sie [5‑01] erhöhen.

▪ Stellen Sie sicher, dass Sie den Wert von [5‑01]

mindestens 1°C höher als den Wert von [C‑03] einstellen.

Nur Kessel-Umgebungstemperatur

# Code Beschreibung

[A.5.2.3] [8-0E] Nur Kessel Umgebungstemp.

Wenn die Umgebungstemperatur niedriger als diese Temperatur ist, darf die Wärmepumpe NICHT betrieben werden.

Bereich: –14°C~25°C

▪ Wenn Sie die Bodenwannenheizung installieren,

können Sie den Betriebsbereich der Wärmepumpe mit der Feldeinstellung [8-0E]=–14°C auf Ta≥–14°C senken.

▪ Wenn Sie die Bodenwannenheizung nicht einbauen,

belassen Sie [8-0E]=–5°C.

Weitere Informationen zur Bodenwannenheizung finden Sie unter

"5.2.2Bodenwannenheizung"13.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 73

10 Erweiterte-Funktion

Systemeinstellungen

Automatischer Neustart

Wenn nach einem Stromausfall die Stromversorgung wieder hergestellt wird, werden durch die Funktion “Automatischer Neustart” die über die Fernbedienung festgelegten Einstellungen wieder in Kraft gesetzt, wie sie zum Zeitpunkt des Stromausfalls bestanden haben. Darum wird empfohlen, diese Funktion immer zu aktivieren.

# Code Beschreibung

[A.6.1] [3‑00] Ist die automatische Neustartfunktion

des Geräts zulässig?

▪ 0: Nein

▪ 1: Ja

Stromverbrauchskontrolle

# Code Beschreibung

[A.6.3.1] [4-08] Modus:

▪ 0 (Keine Begrenz.): Deaktiviert.

▪ 1 (Kontinuierlich): Aktiviert: Sie

können einen Wert für die Leistungsbegrenzung (in A oder kW) einstellen, auf den der Stromverbrauch des Systems ständig begrenzt wird.

[A.6.3.2] [4-09] Typ:

▪ 0 (Stromaufnahme): Die Werte für

die Leistungsbegrenzung werden in A eingestellt.

▪ 1 (Leistungsaufn.): Die Werte für

die Leistungsbegrenzung werden in kW eingestellt.

[A.6.3.3] [5-05] Wert: Gilt nur bei ständiger Aktivierung

des Leistungsbegrenzungs-Modus.

0A~50A, Schritt: 1A

[A.6.3.4] [5-09] Wert: Gilt nur bei ständiger Aktivierung

des Leistungsbegrenzungs-Modus.

0kW~20kW, Schritt: 0,5kW

Timer für Durchschnittstemperaturwerte

Der Timer für die Durchschnittstemperaturwerte korrigiert den Einfluss von Abweichungen in der Umgebungstemperatur. Die witterungsgeführte Sollwertberechnung erfolgt auf Basis der durchschnittlichen Außentemperatur.

Die Außentemperatur wird über die ausgewählte Zeitspanne gemittelt.

# Code Beschreibung

[A.6.4] [1-0A] Timer für Durchschnittswerte

Außentemperatur:

▪ 0: Keine Mittelung

▪ 1: 12Stunden

▪ 2: 24Stunden

▪ 3: 48Stunden

▪ 4: 72Stunden

Korrekturtemperatur für den externen Außentemperaturfühler

Gilt nur, wenn ein externer Außentemperaturfühler installiert und konfiguriert ist.

Sie können den externen Außentemperaturfühler kalibrieren. Sie können für den vom Fühler erfassten Wert einen Korrekturwert bestimmen. Die Einstellung kann genutzt werden, um Situationen

auszugleichen, in denen der externe Außentemperaturfühler nicht am idealen Installationsort installiert werden kann (siehe Installationsanleitung).

# Code Beschreibung

[A.6.5] [2‑0B] –5°C~5°C, Schritt: 0,5°C

Zwangsabtauung

Sie können den Abtaubetrieb manuell starten.

Die Entscheidung, den Abtaubetrieb manuell auszuführen, wird durch das Außengerät gesteuert und richtet sich nach den Umgebungsbedingungen und den Bedingungen für den Wärmetauscher. Wenn das Außengerät die Zwangsabtauung akzeptiert. wird an der Bedieneinheit angezeigt. Wird NICHT innerhalb von 6 Minuten nach Aktivierung der Zwangsabtauung angezeigt, hat das Außengerät die Anforderung der Zwangsabtauung ignoriert.

Nr. Code Beschreibung

[A.6.6] Nicht

zutreffend

Schutz deaktivieren

Die Software ist mit dem Modus "Monteur-vor-Ort" ([A.6.D]: Schutz deaktivieren) ausgestattet, der den automatischen Betrieb durch

das Gerät verhindert.

# Code Beschreibung

[A.6.D] Nicht

zutreffend

Pumpenbetrieb

Ist der Pumpenfunktion deaktiviert, stellt die Pumpe ihren Betrieb ein, wenn die Außentemperatur über den durch [4-02] festgelegten Wert steigt oder unter den durch [F-01] festgelegten Wert sinkt. Ist die Pumpenfunktion aktiviert, kann die Pumpe bei allen Außentemperaturen arbeiten.

# Code Beschreibung

Nicht zutreffend

Begrenzung der Pumpendrehzahl

Die Begrenzung der Pumpendrehzahl [9‑0D] legt die maximale Pumpendrehzahl fest. Unter normalen Bedingungen sollte die Standardeinstellung NICHT geändert werden. Die Beschränkungen für die Pumpendrehzahl werden ebenfalls außer Kraft gesetzt, wenn DeltaT nicht normal ist.

[F‑00] Pumpenbetrieb:

Möchten Sie den Abtaubetrieb starten?

▪ EIN: Der automatische Betrieb ist

deaktiviert. Alle Schutzfunktionen sind deaktiviert. Wenn die BedieneinheitStartseiten aus sind, läuft das Gerät NICHT automatisch. Um den automatischen Betrieb und die Schutzfunktionen zu aktivieren, stellen Sie Schutz deaktivieren=AUS.

▪ AUS: 12 Stunden nach der ersten

Inbetriebnahme setzt das Gerät Schutz deaktivieren=AUS, was den Modus "Monteur-vor-Ort" beendet und die Schutzfunktionen aktiviert. Falls der Monteur an den Standort zurückkehrt, muss der Monteur manuell Schutz deaktivieren=EIN setzen.

▪ 0: Deaktiviert, wenn die

Außentemperatur höher als [4-02] oder niedriger als [F-01] ist, je nach Betriebsmodus für den Heizbetrieb.

▪ 1: Bei allen Außentemperaturen

möglich.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 74

10 Erweiterte-Funktion

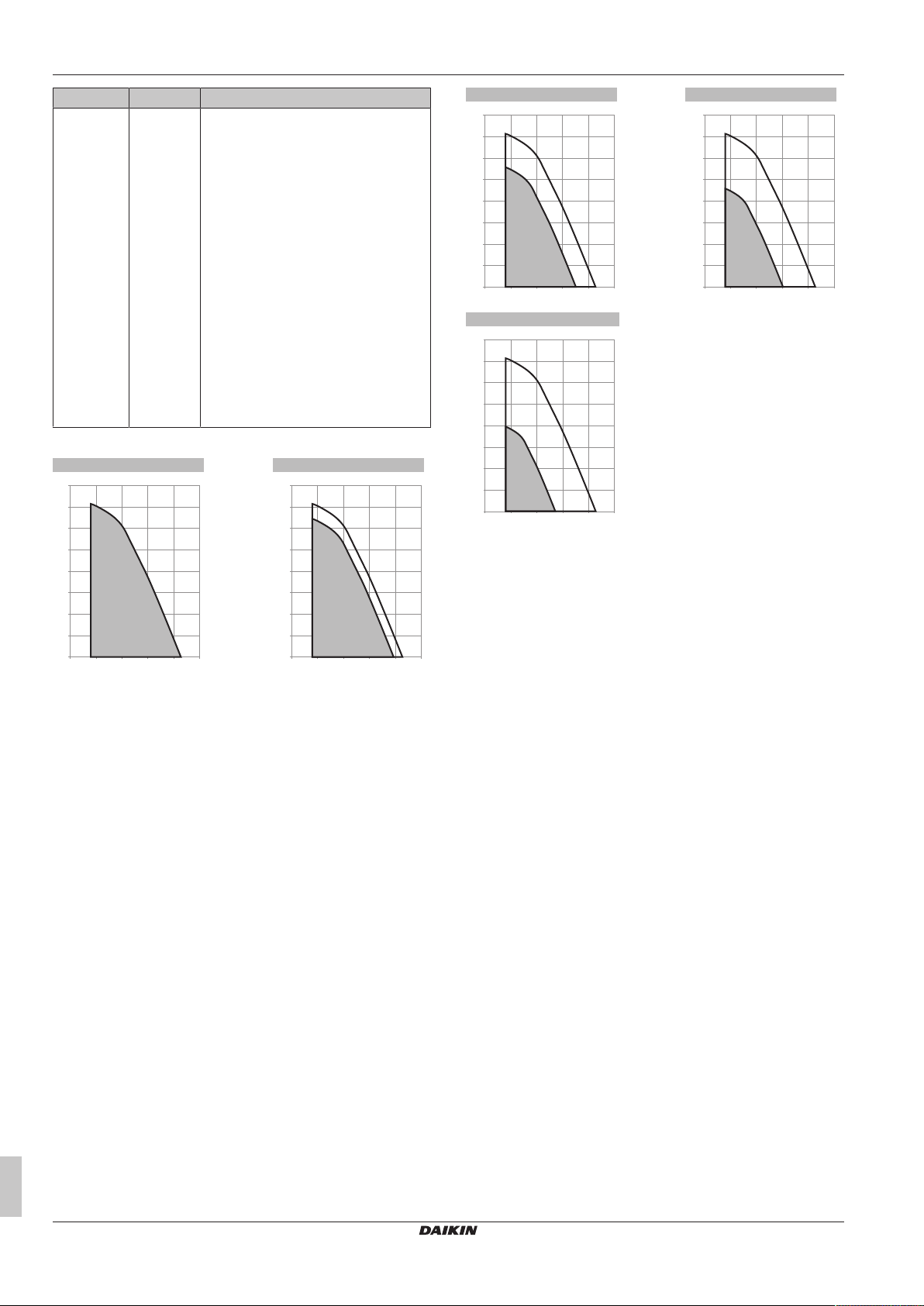

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

# Code Beschreibung

Nicht zutreffend

Die maximalen Werte hängen vom Gerätetyp ab:

[9‑0D] Begrenzung der Pumpendrehzahl

▪ 0: Keine Begrenzung.

▪ 1~4: Allgemeine Begrenzung. Unter

allen Bedingungen liegt eine Begrenzung vor. Die erforderliche Delta-T-Regelung und der Komfort sind NICHT gewährleistet.

▪ 5~8: Begrenzung, wenn keine Aktoren

vorhanden sind. Wenn kein Heizausgang vorhanden ist, wird die Begrenzung der Pumpendrehzahl angewandt. Wenn ein Heizausgang vorhanden ist, wird die Begrenzung der Pumpendrehzahl nur durch Delta T in Relation zur geforderten Kapazität bestimmt. Bei diesem Begrenzungsbereich ist Delta T möglich und der Komfort ist gewährleistet.

a Externer statischer Druck b Wasserdurchflussmenge

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 75

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

Zeit/Datum einstellen

Datum Zeit Sommerzeit Uhrzeittyp

Ferien

Ferienbetrieb

Zuhause

Verreist

Von

Bis

Von

Tagesprog. verw.

Betriebsart Heizen

Geräuscharm

Programme auswählen

Raumtemperatur VLT Haupt Speichertemperatur

Information

Fühlerinformation Stromverbrauchsmessung Störungsbehandlung Zugriffserlaubnisstufe Aktoren Betriebsarten

Betriebsstunden Version

Stromverbrauchsmess.

Strom verbraucht Gasverbrauch

Störungsinformation

Fehlerprotokoll Kontakt/Helpdesk-Nr.

Version

Benutzerschnittstelle Innengerät Außengerät

Benutzereinstellungen

Anzeige Temperatursperre

Programm einstellen Voreinstellwerte Zulässige Betriebsart Maßeinheit

Kontrast Dauer LCD-Hintergrundb

Benutzerprofil

Programme einstellen

Raumtemperatur VLT Haupt Brauchwassertemperatur Geräuscharm BW-Pumpe

Voreinstellwerte

Raumtemperatur VLT Haupt Speichertemperatur Stufe geräusch. Betr.

Brauchwasser

Witterungsgeführt

Warnungsprotokoll

Strompreis

Strompreis Brennstoffpreis

Modbus online

[7.6]

Maßeinheit

Dezimalzeichen Temperatur

[7.7]

Witterungsgeführt

Haupt

[7.7.1]

Haupt

AT-geführ. Heizkurve einstellen

Gasverbrauch

(*)

[7.1.4]

Verfügb. Startseiten

Speicher

Verfügbare Startseiten

Brauchwasser

Vorlauftemperatur

(*)

10.1.4 Menüstruktur: Übersicht über die Benutzereinstellungen

10 Erweiterte-Funktion

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

(*) Gilt nur im Fall des EHY2KOMB28+32AA-Gaskessels

Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ ausgeblendet.

Referenzhandbuch für den Monteur

Page 76

10 Erweiterte-Funktion

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.2]

[A.7]

[A.6]

[A.6.3]

Monteureinstellungen

Sprache Systemlayout Betriebsmodus Brauchwasser Wärmequellen Systembetrieb Inbetriebnahme Übersicht Einstellungen

Systemlayout

Standard Optionen Layout bestätigen

Betriebsmodus

VLT-Einstellungen Raumthermostat Betriebsbereich

Brauchwasser

Sollwertmodus Desinfektion Max. Sollwert SW. SP Komf AT-geführte Kurve

Wärmequellen

Wärmeerzg.

Systembetrieb

Automatischer Neustart Stromverbrauchskontrolle Durchschnittliche Zeitspanne Korrektur ext. ATFühl. Zwangsabtauung

Inbetriebnahme

Testlauf Estrich-Aufheizprogramm Entlüftung Test Aktor

Standard

Gerätetyp Verdichtertyp Softwaretyp (innen) Steuertyp Pumpenbetriebsart Stromsparen möglich Schnittstellenpos.

Optionen

Brauchwasserbetrieb Brauchwasserspeicher Brauchwasserspeichertyp

BW-Pumpe Externer Fühler

Vorlauf

Haupt

Raumthermostat

Raumtemperaturbereich Raumtemperatur-Korrektur

Betriebsbereich

Raumheizung AUS-Temp.

Desinfektion

Desinfektion Betriebstag Startzeit Temperaturziel Dauer

Wärmeerzg.

Freigabetemperatur

Stromver.kontr.

Modus Typ Amperewert kW-Wert

Haupt

VLT-Sollw. Temperaturbereich Angepasste VLT Typ Wärmeübertrager

Raumtemp.-Stufe

Kontakttyp Haupt

Heizwert

Sparmodus

Notfall

LAN Adapter

Hybrid-Systemtyp

Rohr-Frostschutz

Glykol vorhanden

Elektrische Heizung

Abpumpen

Schutz deaktivieren

Nur Kessel Umgebungstemp.

(*) (*) (*) (*) (*)

(*)

(*) (*) (*) (*) (*)

[A.3.1.3]

Delta-T Quelle

Heizen

Delta-T Quelle

10.1.5 Menüstruktur: Übersicht über die Monteureinstellungen

Referenzhandbuch für den Monteur

(*) Gilt nur im Fall des EHY2KOMB28+32AA-Gaskessels

Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ ausgeblendet.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 77

10 Erweiterte-Funktion

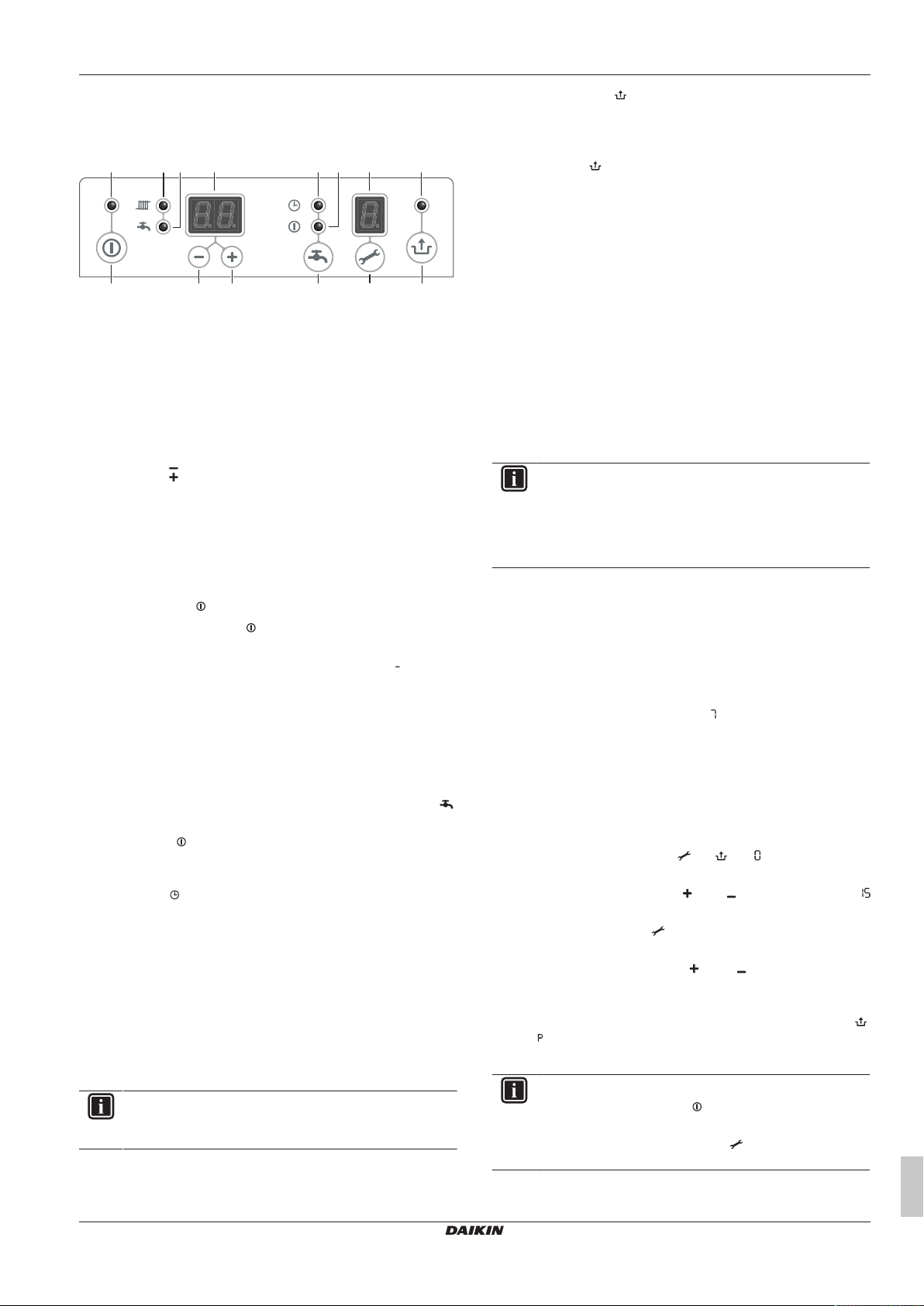

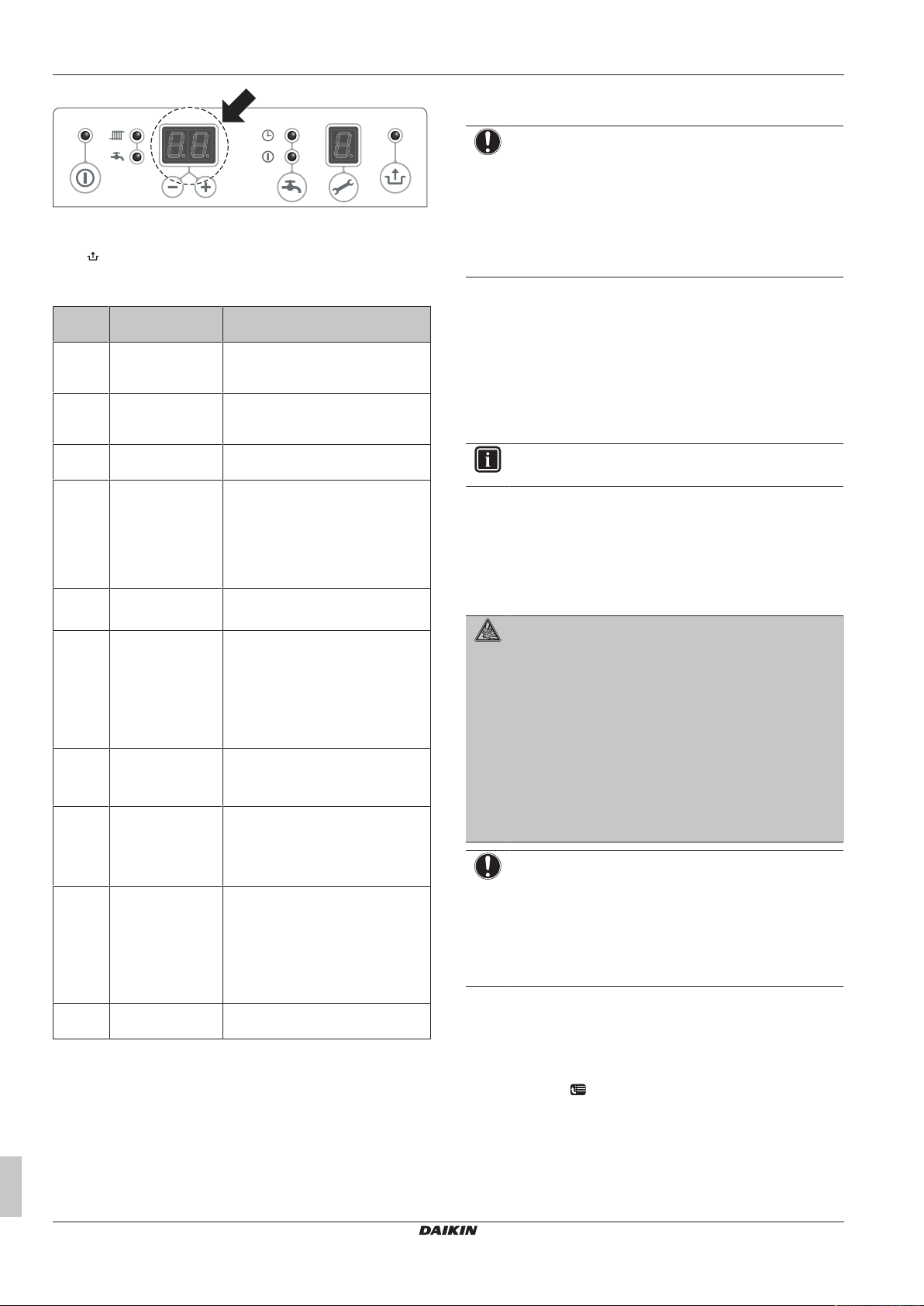

1 2 75 63 4 8

a b c fed

10.2 Gasboiler

10.2.1 Übersicht: Konfiguration

Auslesung

1 EIN/AUS 2 Hauptanzeige 3 Raumheizungsbetrieb 4 Betrieb der Warmwasserbereitung 5 Brauchwasser-Komfortfunktion Eco 6 Brauchwasser-Komfortfunktion EIN (kontinuierlich) 7 Wartungsanzeige 8 Blinkt zur Anzeige eines Fehlers

Betrieb

a Ein/Aus-Taste

b -Taste

c -Taste

d Brauchwasserfunktion Aus/Eco/Ein

e Wartungstaste

f Rücksetztaste

10.2.2 Basiskonfiguration

So schalten Sie den Gasboiler ein/aus

1 Drücken Sie die -Taste.

Die grüne LED über der -Taste leuchtet, wenn der Boiler EINGESCHALTET ist.

Wenn der Gasboiler AUSGESCHALTET ist, wird auf der Wartungsanzeige eingeblendet, um darauf hinzuweisen, dass der Strom EINGESCHALTET ist. In diesem Modus wird auch der Druck in der Raumheizungsanlage auf der Hauptanzeige (bar) eingeblendet.

LED über der Taste blinkt und auf der Hauptanzeige wird ein Fehlercode eingeblendet.

Prüfen Sie die Bedeutung des Fehlercodes (siehe "Fehlercodes des

Gasboilers"99) und beheben Sie den Fehler.

1 Drücken Sie zum Neustarten des Gaskessels.

Maximale Raumheizungstemperatur

Weitere Informationen finden Sie im Referenzhandbuch für den Benutzer.

Brauchwassertemperatur

Weitere Informationen finden Sie im Referenzhandbuch für den Benutzer.

Warmhaltefunktion

Die umkehrbare Wärmepumpe ist mit einer Warmhaltefunktion ausgestattet, die den Wärmetauscher kontinuierlich warm hält, um die Entstehung von Kondensation im Schaltkasten des Gaskessels zu vermeiden.

Bei Modellen ausschließlich zum Heizen kann diese Funktion über die Parametereinstellungen des Gaskessels deaktiviert werden.

Deaktivieren Sie die Warmhaltefunktion NICHT, wenn der Gaskessel an ein umkehrbares Innengerät angeschlossen ist. Es wird empfohlen, die Warmhaltefunktion immer zu deaktivieren, wenn der Gaskessel an ein Innengerät nur zum Heizen angeschlossen ist.

Es wird empfohlen, die Warmhaltefunktion immer zu deaktivieren.

Frostschutzfunktion

Der Boiler ist mit einer internen Frostschutzfunktion ausgestattet, die nötigenfalls automatisch aktiviert wird, selbst dann, wenn der Boiler ausgeschaltet ist. Wenn die Wärmetauschertemperatur unter einen bestimmten Wert sinkt, wird der Brenner eingeschaltet und bleibt an, bis die Temperatur wieder hoch genug ist. Wenn die Frostschutzfunktion aktiviert ist, wird auf der Wartungsanzeige eingeblendet.

Brauchwasser-Komfortfunktion

Nicht anwendbar für die Schweiz

Diese Funktion kann mit der Brauchwasser-Komforttaste ( ) aktiviert werden. Die folgenden Funktionen sind verfügbar:

▪ EIN: Die LED leuchtet. Die Brauchwasser-Komfortfunktion ist

eingeschaltet. Der Wärmetauscher hält eine bestimmte Temperatur ein, damit Warmwasser sofort zur Verfügung steht.

▪ Eco: Die LED leuchtet. Die Brauchwasser-Komfortfunktion ist im

Selbstlernmodus. Das Gerät lernt, sich an das Verwendungsmuster für heißes Brauchwasser anzupassen. Beispiel: Die Temperatur des Wärmetauschers bleibt nachts oder bei langer Abwesenheit NICHT konstant.

▪ AUS: Beide LEDs sind AUS. Die Temperatur des

Wärmetauschers wird NICHT beibehalten. Beispiel: Es dauert ein wenig, bis an den Warmwasserhähnen Warmwasser verfügbar ist. Wenn das Warmwasser nicht sofort bereitstehen muss, dann die Brauchwasser-Komfortfunktion deaktiviert werden.

So setzen Sie den Gasboiler zurück

Der Gaskessel kann nur bei einem Fehler zurückgesetzt werden.

So stellen Sie die Parameter über den Wartungscode ein

Der Gasboiler ist werkseitig auf die Standardeinstellungen eingestellt. Berücksichtigen Sie beim Ändern der Parameter die Anmerkungen in der folgenden Tabelle.

1 Drücken Sie gleichzeitig auf und , bis auf der Haupt- und

Wartungsanzeige eingeblendet wird.

2 Verwenden Sie die Tasten und zum Einstellen von

(Wartungscode) auf der Hauptanzeige.

3 Drücken Sie die Taste zum Einstellen des Parameters auf

der Wartungsanzeige.

4 Verwenden Sie die Tasten und zum Einstellen des

Parameters auf den gewünschten Wert auf der Wartungsanzeige.

5 Wenn alle Einstellungen vorgenommen wurden, drücken Sie ,

bis auf der Wartungsanzeige eingeblendet wird.

Der Gasboiler wurde jetzt neu programmiert.

▪ Drücken Sie die Taste zum Schließen des Menüs,

ohne die Parameteränderungen zu speichern.

▪ Drücken Sie die Taste zum Laden der

Standardeinstellungen des Gasboilers.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 78

10 Erweiterte-Funktion

Parameter am Gasboiler

Parameter Einstellung Bereich Standardeinste

Wartungscode — — Geben Sie zum Zugreifen auf die

Installationstyp 0~3 0 ▪ 0=Kombination

Raumheizungspumpe kontinuierlich 0~3 0 ▪ 0=Nur Zeitraum nach dem Entlüften

Maximale festgelegte Raumheizungsleistung

. Maximale Kapazität der

Raumheizungspumpe Maximale festgelegte

Brauchwasserleistung

(nicht anwendbar für die Schweiz)

Mindestversorgungstemperatur der Wärmekurve

. Maximale Versorgungstemperatur der

Wärmekurve

Mindestaußentemperatur der Wärmekurve

Maximale Außentemperatur der Wärmekurve

Zeitraum der Raumheizungspumpe nach dem Entlüften

Zeitraum der Raumheizungspumpe nach dem Entlüften nach Betrieb der Warmwasserbereitung

Position des 3-Wege-Ventils oder elektrischen Ventils

Zusatzheizung 0~1 0 Das Ändern dieser Einstellung hat

~85% 60% Maximale Leistung beim Heizen. Dies

— 80 Die Einstellung wird durch die

~100% 100% Maximale Leistung bei sofortigem

10°C~25°C 25°C Ändern Sie NICHT diese Einstellung

30°C~90°C 90°C Ändern Sie NICHT diese Einstellung

–30°C~10°C –7°C Ändern Sie NICHT diese Einstellung

15°C~30°C 25°C Ändern Sie NICHT diese Einstellung

0~15min 0min Das Ändern dieser Einstellung hat

0~3 0 ▪ 0=Nicht umgekehrt

Beschreibung

llungen

Monteureinstellungen den Wartungscode (= 15) ein

▪ 1=Nur Heizen + externer

Brauchwasserspeicher

▪ 2=Nur Brauchwasser (kein

Heizungssystem erforderlich)

▪ 3=Nur Heizen

Es wird empfohlen, diese Einstellung nicht zu ändern.

▪ 1=Pumpe ständig aktiv

▪ 2=Pumpe ständig aktiv mit MIT-

Schalter

▪ 3=Pumpe ein mit externem Schalter

Diese Einstellung hat keine Funktion.

ist ein Prozentwert des im Parameter festgelegten Maximums. Es wird dringend empfohlen, diese Einstellung nicht zu ändern.

Wärmepumpe gesteuert.

Brauchwasser (Warmwasser). Dies ist ein Prozentwert des im Parameter festgelegten Maximums. Aufgrund des zweistelligen Displays ist der höchste anzeigbare Wert 99. Es ist jedoch möglich, diesen Parameter auf 100% zu setzen (Standardeinstellung). Es wird dringend empfohlen, diese Einstellung nicht zu ändern.

am Kessel. Verwenden Sie stattdessen die Bedieneinheit.

keine Auswirkungen auf den Betrieb des Geräts.

▪ 1=Umgekehrt

▪ 2 und höher=Nicht anwendbar

keine Auswirkungen auf den Betrieb des Geräts.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 79

10 Erweiterte-Funktion

Parameter Einstellung Bereich Standardeinste

llungen

Schrittmodulation 0~1 1 ▪ 0=AUS im Raumheizungsbetrieb

Mindestwert für U/min bei Raumheizung

. Minimale Kapazität der

Raumheizungspumpe

Mindestwert für U/min bei Brauchwassererwärmung

(nicht anwendbar für die Schweiz)

. Umkehrbare Einstellung 0~1 0 Diese Einstellung deaktiviert die

U/min beim Starten der Raumheizung 50%~99% 50% Dies ist der Wert für U/min des

. U/min beim Starten der

Brauchwassererwärmung

(nicht anwendbar für die Schweiz) Höchstwert für U/min des Ventilators 45~50 EHY2KOMB28

Legionellenschutz (nur wenn ein externer Brauchwasserspeicher angeschlossen ist)

Raumheizungssollwert (Durchflusstemperatur) beim Heizen des äußeren Brauchwasserspeichers

. Komfort-Temperatur 0°C / 40°C~65°C 0°C Für Eco/Komfort-Funktion verwendete

. Wartezeit nach einer

Raumheizungsanforderung von einem Thermostat.

Wartezeit nach einer Brauchwasseranforderung, bevor auf einen Raumheizungsbedarf reagiert wird.

. Anzahl der Eco-Tage. 1~10 3 Anzahl der Eco-Tage.

Wiederanlaufzeit im Raumheizungsbetrieb

23%~50% 30% Anpassungsbereich 23~50%.

— 40 Im Gaskessel befindet sich keine

23%~50% 25% Anpassungsbereich 23~50%

50%~99% 50% Ändern Sie diese Einstellung nicht.

AA: 48

EHY2KOMB32

AA: 50

0~2 0 ▪ 0=Nicht aktiv

60°C~90°C 85°C Ändern Sie NICHT diese Einstellung

0min~15min 0min Das Ändern dieser Einstellung hat

0min~15min 0min Die Zeit, die der Kessel wartet, bevor

0min~15min 5min Minimale Ausschaltzeit im

Beschreibung

▪ 1=EIN im Raumheizungsbetrieb

Es wird empfohlen, diese Einstellung nicht zu ändern.

Es wird empfohlen, diese Einstellung bei Erdgas nicht zu ändern.

Raumheizungspumpe. Die Änderung dieser Einstellung hat keine Auswirkungen.

(40=Propan).

Es wird empfohlen, diese Einstellung bei Erdgas nicht zu ändern.

Warmhaltefunktion des Gaskessels. Sie wird nur bei umkehrbaren Wärmepumpenmodellen verwendet und sollte NIEMALS deaktiviert werden. Sie MUSS für Modelle nur zum Heizen deaktiviert werden (auf 0 eingestellt).

▪ 0=deaktiviert

▪ 1=aktiviert

Ventilators vor dem Zünden der Heizung. Es wird empfohlen, diese Einstellung nicht zu ändern.

Verwenden Sie diesen Parameter zum Einstellen des Höchstwerts für U/min des Ventilators. Es wird empfohlen, diese Einstellung nicht zu ändern.

▪ 1=Aktiv, 1 Mal pro Woche

▪ 2=Aktiv, 1 Mal pro Tag

am Kessel. Verwenden Sie stattdessen die Bedieneinheit.

Temperatur. Wenn der Wert 0°C beträgt, ist die Spar-/ Komforttemperatur identisch mit dem Brauchwasser-Sollwert. Andernfalls liegt die Spar-/Komforttemperatur zwischen 40°C und 65°C.

keine Auswirkungen auf den Betrieb des Geräts.

er auf eine Raumheizungsanforderung nach einer Brauchwasseranforderung reagiert.

Raumheizungsbetrieb. Es wird empfohlen, diese Einstellung nicht zu ändern.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 80

10 Erweiterte-Funktion

Parameter Einstellung Bereich Standardeinste

. Referenzwert für Brauchwasser 24-30-36 36 ▪ 24: Entfällt.

Sommermodus 1~3 0 ▪ 0=Sommermodus deaktiviert

Heizkurven-Koeffizient 0 0 Entfällt

Einstellung der maximalen Raumheizungsleistung

Die Einstellung der maximalen Raumheizungsleistung ( ) ist werkseitig auf 70% festgelegt. Wenn mehr oder weniger Leistung erforderlich ist, können Sie den Wert für U/min des Ventilators ändern. Die folgende Tabelle zeigt die Beziehung zwischen dem U/ min-Wert des Ventilators und der Geräteleistung. Es wird dringend empfohlen, diese Einstellung NICHT zu ändern.

Gewünschte Leistung (kW) Einstellung auf der

EHY2KOMB28AA EHY2KOMB32AA

23,1 26,6 85 20,1 22,4 70 17,4 19,2 60 14,6 16,0 50 11,8 12,8 40 7,7 8,0 25

Eine minimale Durchflussmenge muss garantiert werden, damit der Kessel nicht zum Hochtemperaturfehler wechselt. Das kann erreicht werden, indem die Radiatorventile geöffnet werden, wenn sie geschlossen sind, oder indem ein angemessener Bypass zwischen dem Raumheizungsauslass und dem Raumheizungseinlass des Kessels ergänzt wird, wenn alle Radiatoren mit Thermostatventilen ausgestattet sind.

Die minimal erforderlichen Durchflussmengen für die entsprechenden Satzleistungen sind in der folgenden Tabelle aufgeführt.

Minimale

Durchflussmenge (l/

min)

2,6 5,4kW 4,0 8,5kW 8,5 17,8kW 12,5 26,2kW

Beachten Sie, dass beim Gasboiler die Leistung während der Verbrennung langsam erhöht wird und wieder verringert wird, sobald die Versorgungstemperatur erreicht ist.

Soll-Leistung (kW)

Wartungsanzeige

(% von max. U/min)

Frostschutzfunktion

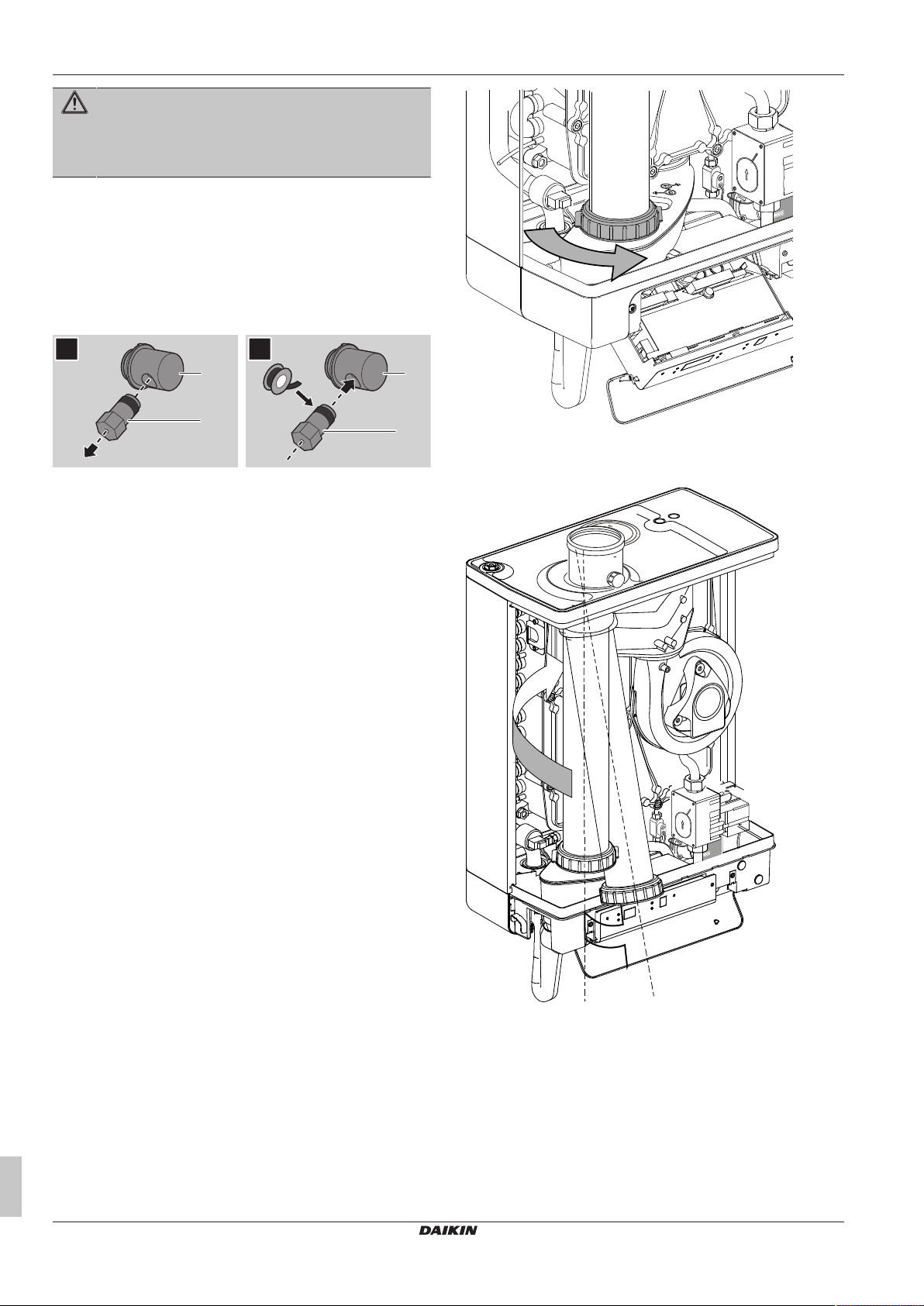

So wechseln Sie zu einem anderen Gastyp

Arbeiten an Teilen, die Gas enthalten, dürfen NUR von qualifizierten Personen durchgeführt werden. Beachten Sie IMMER die örtlichen und landesweiten Vorschriften. Das Gasventil ist versiegelt. In Belgien MÜSSEN alle Modifikationen des Gasventils durch einen zertifizierten Vertreter des Herstellers durchgeführt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler.

Wenn Sie einen anderen Gastyp als denjenigen verwenden, für den das Gerät durch den Hersteller eingestellt wurde, MUSS der Gaszähler ausgetauscht werden. Konvertierungssätze für andere Gastypen können bestellt werden. Siehe "6.3.3Mögliche Optionen

für den Gaskessel"16.

1 Schalten Sie den Kessel aus und trennen Sie den Kessel vom

Netz.

2 Schließen Sie den Gashahn.

3 Entfernen Sie die Frontblende vom Gerät.

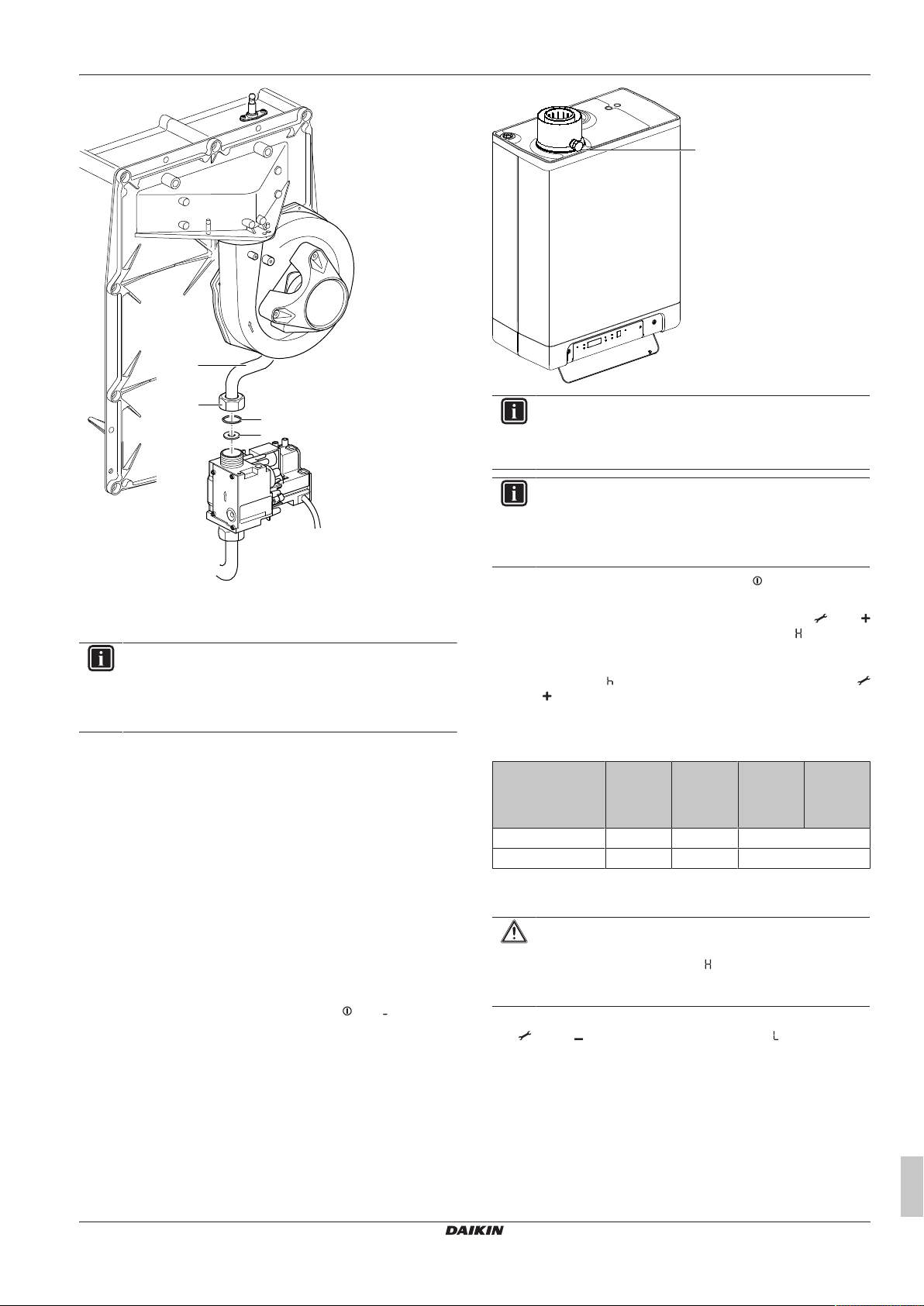

4 Schrauben Sie die Kupplung (a) über dem Gasventil los und

drehen Sie das Gasmischrohr nach hinten (b).

5 Ersetzen Sie den O-Ring (c) und den Gasfilter (d) durch die

Ringe des Konvertierungssatzes.

6 Bringen Sie die Teile in umgekehrter Reihenfolge wieder an.

7 Öffnen Sie den Gashahn.

8 Prüfen Sie die Gasverbindungen vor dem Gasventil auf

Undichtigkeiten.

9 Schalten Sie den Netzstrom ein.

10 Prüfen Sie die Gasverbindungen nach dem Gasventil auf

Undichtigkeiten (im Betrieb).

11 Prüfen Sie jetzt die Einstellung des CO2-Prozentwerts bei hoher

Einstellung ( auf Anzeige) und niedriger Einstellung ( auf Anzeige).

12 Kleben Sie einen Aufkleber mit dem neuen Gastyp auf die

Unterseite des Gaskessels neben das Typenschild.

13 Kleben Sie einen Aufkleber mit dem neuen Gastyp über den

vorhandenen Aufkleber neben dem Gasventil.

14 Bringen Sie die Frontblende wieder an.

Beschreibung

llungen

▪ 30: Nur für EHY2KOMB28AA

▪ 36: Nur für EHY2KOMB32AA

▪ 1=Sommermodus muss über -

Taste aktiviert werden (Code im Display=Su)

▪ 2=Sommermodus muss über -

Taste aktiviert werden (Code im Display=So)

▪ 3=Sommermodus muss über -

Taste aktiviert werden (Code im Display=Et)

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 81

c d

a Kupplung

b Gasmischrohr

c O-Ring

d Gaszählerring

Der Gaskessel ist für den Betrieb mit dem Gastyp G20 (20 mbar) konfiguriert. Wenn der vorhandene Gastyp jedoch G25 (25 mbar) ist, kann der Gaskessel ohne Modifikation verwendet werden.

Hinweis zur Kohlendioxideinstellung

Die CO2-Einstellung wird werkseitig festgelegt und braucht in der Regel nicht geändert zu werden. Die Einstellung kann geprüft werden, indem Sie den CO2-Prozentwert in den Verbrennungsgasen messen. Wenn die Einstellung durch andere Einflüsse geändert werden kann, das Gasventil ausgetauscht wird oder wenn Sie zu einem anderen Gastyp wechseln, muss die Einstellung geprüft und nötigenfalls entsprechend den folgenden Anweisungen eingestellt werden.

Prüfen Sie den CO2-Prozentwert immer, wenn die Abdeckung entfernt ist.

So prüfen Sie die Kohlendioxideinstellung

1 Schalten Sie das Wärmepumpenmodul über die Bedieneinheit

aus.

2 Schalten Sie den Gaskessel mit der Taste aus. wird auf der

Wartungsanzeige eingeblendet.

3 Entfernen Sie die Frontblende vom Gaskessel.

4 Entfernen Sie die Probenahmestelle (a) und setzen Sie eine

geeignete Rauchgassonde ein.

10 Erweiterte-Funktion

Stellen Sie sicher, dass der Startvorgang des Analysators abgeschlossen ist, bevor Sie die Sonde in die Probenahmestelle einsetzen.

Warten Sie, bis sich der Betrieb des Gaskessels stabilisiert hat. Der Anschluss der Messonde vor der Stabilisierung des Betriebs führt zu falschen Messwerten. Es wird empfohlen, mindestens 30 Minuten zu warten.

5 Schalten Sie den Gaskessel mit der Taste ein und fordern Sie

Raumheizung an.

6 Wählen Sie die Einstellung Hoch aus, indem Sie und

gleichzeitig zweimal drücken. Der Großbuchstabe wird auf der Wartungsanzeige eingeblendet. An der Bedieneinheit wird Belegt angezeigt. Führen Sie KEINEN Test aus, wenn der Kleinbuchstabe angezeigt wird. Drücken Sie in diesem Fall und noch einmal.

7 Warten Sie, bis sich die Messwerte nicht mehr ändern. Warten

Sie mindestens 3 Minuten und vergleichen Sie den CO2Prozentwert mit den Werten in der folgenden Tabelle.

CO2-Wert bei maximaler Leistung

Höchstwert 9,6 8,3 10,8 Mindestwert 8,6 7,3 9,8

8 Schreiben Sie den CO2-Prozentwert bei maximaler Leistung

auf. Dies ist für die nächsten Schritte wichtig.

Es ist NICHT möglich, den CO2-Prozentwert einzustellen, wenn das Testprogramm läuft. Wenn der CO2Prozentwert von den Werten in der Tabelle oben abweicht, wenden Sie sich an die zuständige Kundendienstabteilung.

9 Wählen Sie die Einstellung Niedrig aus, indem Sie die Tasten

und einmal gleichzeitig drücken. wird auf der Wartungsanzeige eingeblendet. An der Bedieneinheit wird Belegt angezeigt.

10 Warten Sie, bis sich die Messwerte nicht mehr ändern. Warten

Sie mindestens 3 Minuten und vergleichen Sie den CO2Prozentwert mit den Werten in der folgenden Tabelle.

Erdgas

G20

Erdgas G25 (in

Belgien)

Propan P

G31

(30/50mb

ar)

Propan P

G31

(37mbar)

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 82

11 Betrieb

CO2-Wert bei minimaler Leistung

Höchstwert Mindestwert 8,4 7,4 9,4 9,4

(a) CO2-Wert bei maximaler Leistung aufgenommen bei der

11 Wenn der CO2-Prozentwert bei maximaler und minimaler

Leistung innerhalb des in den Tabellen oben angegebenen Bereichs liegt, ist die CO2-Einstellung des Kessels korrekt. Falls NICHT, ändern Sie die CO2-Einstellung gemäß der Anleitung im folgenden Abschnitt.

12 Schalten Sie das Gerät durch Drücken der Taste aus und

bringen Sie die Probenahmestelle wieder am ursprünglichen Ort an. Stellen Sie sicher, dass kein Gas dort austreten kann.

13 Bringen Sie die Frontblende wieder an.

Arbeiten an Teilen, die Gas enthalten, dürfen NUR von qualifizierten Personen durchgeführt werden.

So ändern Sie die Kohlendioxideinstellung

Ändern Sie die CO2-Einstellung nur, wenn Sie sie überprüft haben und sicher sind, dass eine Änderung notwendig ist. In Belgien MÜSSEN alle Modifikationen des Gasventils durch einen zertifizierten Vertreter des Herstellers durchgeführt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler.

1 Entfernen Sie die Kappe über der Gemischregulierschraube. In

der Abbildung ist die Kappe schon entfernt.

2 Drehen Sie die Schraube (a), um den CO2-Prozentwert zu

erhöhen (im Uhrzeigersinn) oder zu verringern (gegen den Uhrzeigersinn). In der folgenden Tabelle finden Sie die entsprechenden Werte.

a Stellschraube mit Abdeckung

Gemessener Wert bei maximaler Leistung

10,8 — 10,5±0,1 10,6 10,3±0,1 10,4 10,1±0,1 10,2 9,9±0,1 10,0 9,8±0,1 9,8 9,6±0,1

Erdgas

G20

Einstellung Hoch.

Einstellwerte für CO2 (%) bei minimaler Leistung (Frontabdeckung geöffnet)

Erdgas 2H (G20, 20mbar)

Erdgas G25 (in

Belgien)

Propan P

G31

(30/50mb

ar)

(a)

Propan 3P (G31, 30/50/37mbar)

Propan P

G31

(37mbar)

Gemessener Wert bei maximaler Leistung

9,6 9,0±0,1 — 9,4 8,9±0,1 9,2 8,8±0,1 9,0 8,7±0,1 8,8 8,6±0,1 8,6 8,5±0,1

3 Nach dem Messen des CO2-Prozentwerts und Ändern der

Einstellung bringen Sie die Abdeckkappe und die Probenahmestelle wieder an Ort und Stelle an. Stellen Sie sicher, dass kein Gas dort austreten kann.

4 Wählen Sie die Einstellung Hoch aus, indem Sie und

gleichzeitig zweimal drücken. Der Großbuchstabe wird auf der Wartungsanzeige eingeblendet.

5 Messen Sie den CO2-Prozentwert. Wenn der CO2-Prozentwert

weiterhin von den Werten in der Tabelle mit den CO2Prozentwerten bei maximaler Leistung abweicht, wenden Sie sich an Ihren Händler vor Ort.

6 Drücken Sie und gleichzeitig zum Beenden des

Testprogramms.

7 Bringen Sie die Frontblende wieder an.

Einstellwerte für CO2 (%) bei minimaler Leistung (Frontabdeckung geöffnet)

Erdgas 2H (G20, 20mbar)

Propan 3P (G31, 30/50/37mbar)

11 Betrieb

11.1 Übersicht: Betrieb

Der Gaskessel ist ein aussteuernder Kessel mit einem hohen Wirkungsgrad. Dies bedeutet, dass seine Leistung an den Wärmebedarf angepasst wird. Der Aluminiumwärmetauscher enthält 2 separate Kupferkreisläufe. Infolge der getrennt konstruierten Kreisläufe für die Raumheizung und das Brauchwasser können Heizung und Brauchwasserbereitstellung unabhängig voneinander, jedoch nicht simultan erfolgen.

Der Gaskessel enthält eine elektronische Kesselsteuerung, die folgende Aufgaben ausführt, wenn Heizung oder Warmwasser angefordert wird:

▪ startet den Ventilator,

▪ öffnet das Gasventil,

▪ zündet den Brenner,

▪ überwacht und regelt ständig die Flamme.

Der Brauchwasser-Kreislauf des Gaskessels kann verwendet werden, ohne das Raumheizungssystem anzuschließen und zu befüllen.

11.2 Heizen

Die Heizung wird durch das Außengerät gesteuert. Der Kessel startet den Heizvorgang, wenn das Außengerät Bedarf meldet.

Bei Drittanbieter-Gaskesseln kann ein längerer Kesselbetrieb bei niedrigen Außentemperaturen vorübergehend unterbrochen werden, um das Außengerät und die Wasserleitungen vor dem Einfrieren zu schützen. Während dieser vorübergehenden Unterbrechung kann es wirken, als wäre der Kessel ausgeschaltet.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 83

11 Betrieb

0.2

0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0

bar

B A

l/min

11.3 Brauchwasser

Nicht anwendbar für die Schweiz

Sofortiges Brauchwasser wird durch den Kessel bereitgestellt. Wenn ein gleichzeitiger Bedarf von Raumheizung und Brauchwasser auftritt, hat das Brauchwasser Priorität vor der Raumheizung.

Diese Anleitung erläutert nur die Brauchwasserproduktion, ohne dass ein Brauchwasserspeicher mit dem System kombiniert wird. Informationen zum Betrieb und den erforderlichen Einstellungen des Brauchwassers in Kombination mit einem Brauchwasserspeicher, die für die Schweiz erforderlich sind, finden Sie im Handbuch des Wärmepumpenmoduls.

Bei einem EHY2KOMB28+32AA kann ein längerer Betrieb für sofortiges Brauchwasser bei niedrigen Außentemperaturen vorübergehend unterbrochen werden, um das Außengerät und die Wasserleitungen vor dem Einfrieren zu schützen.

11.3.1 Fließwiderstandsdiagramm für den Brauchwasserkreislauf

Nicht anwendbar für die Schweiz

A 28kW B 32kW

Der minimale Durchfluss für den Brauchwasserbetrieb beträgt 2 l/ min. Der minimale Druck beträgt 0,1Bar. Ein geringer Fluss (<5 l/ min) kann den Komfort verringern. Stellen Sie den Sollwert hoch genug ein.

11.4 Betriebsarten

Die folgenden Codes auf der Wartungsanzeige zeigen die folgenden Betriebsarten an:

Aus

Der Gaskessel ist nicht in Betrieb, wird aber mit Strom versorgt. Eine Anforderung für Raumheizung oder Warmwasser wird nicht beantwortet. Der Frostschutz ist aktiv. Dies bedeutet, dass der Wärmetauscher erwärmt wird, wenn die Wassertemperatur im Gaskessel zu niedrig ist. Falls zutreffend wird die Warmhaltefunktion ebenfalls aktiviert.

Falls die Frostschutz- oder Warmhaltefunktion aktiviert ist, wird angezeigt (Aufwärmen des Wärmetauschers). In diesem Modus kann der Druck (bar) in der Raumheizungsanlage auf der Hauptanzeige abgelesen werden.

Wartemodus (leere Wartungsanzeige)

Die LED an der Taste leuchtet und wahrscheinlich auch eine der LEDs für die Brauchwasser-Komfortfunktion. Der Gaskessel wartet auf eine Anforderung für Raumheizung und/oder Warmwasser.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Pumpenweiterlauf bei Raumheizung

Nach jedem Raumheizungsbetrieb läuft die Pumpe weiter. Diese Funktion wird vom Außengerät kontrolliert.

Der Kessel schaltet aus, wenn die erforderliche Temperatur

erreicht ist

Die Kesselsteuerung kann die Raumheizungsanforderung temporär stoppen. Der Brenner hört auf zu arbeiten. Der Kessel wird ausgeschaltet, weil die erforderliche Temperatur erreicht ist. Wenn die Temperatur zu schnell sinkt und der Wiederanlaufzeitpunkt verstrichen ist, wird der Ausschaltvorgang abgebrochen.

Selbsttest

Die Fühler überprüfen die Kesselsteuerung. Während der Überprüfung führt die Kesselsteuerung KEINE anderen Aufgaben aus.

Belüftung

Wenn das Gerät gestartet wird, wird der Ventilator auf die Startdrehzahl beschleunigt. Wenn die Startdrehzahl erreicht ist, wird der Brenner gezündet. Der Code wird außerdem angezeigt, wenn nach dem Ausschalten des Brenners der Ventilator noch weiterläuft.

Zündung

Wenn der Ventilator die Startdrehzahl erreicht hat, wird der Brenner durch elektrische Funken gezündet. Während des Zündens wird der Code auf der Wartungsanzeige eingeblendet. Wenn der Brenner beim ersten Versuch NICHT gezündet wird, erfolgt nach 15 Sekunden ein neuer Zündversuch. Wenn der Brenner nach 4 Zündversuchen immer noch NICHT brennt, schaltet der Kessel in den Fehlermodus.

Brauchwasserbereitung

Nicht anwendbar für die Schweiz

Die Brauchwasserversorgung hat Vorrang vor der Raumheizung, die vom Gaskessel geliefert wird. Wenn der Flussensor eine Brauchwasseranforderung von mehr als 2 l/min erkennt, wird die Raumheizung durch den Gaskessel unterbrochen. Wenn der Ventilator die erforderliche Drehzahl erreicht hat und der Brenner gezündet wurde, wechselt die Kesselsteuerung in den Brauchwassermodus.

Im Brauchwasserbetrieb werden die Lüftergeschwindigkeit und damit die Geräteleistung durch die Gaskesselsteuerung gesteuert, sodass die Brauchwassertemperatur die eingestellte Brauchwassertemperatur erreicht.

Die Brauchwassertemperatur muss an der Bedieneinheit des Hybridmoduls eingestellt werden. Weitere Informationen finden Sie im Referenzhandbuch für den Benutzer.

Brauchwasser-Komfortfunktion/Frostschutz/

Warmhaltefunktion

Nicht anwendbar für die Schweiz

wird am Display angezeigt, wenn entweder die BrauchwasserKomfortfunktion, die Frostschutzfunktion oder die Warmhaltefunktion aktiv ist.

Raumheizungsbetrieb

Wenn durch das Außengerät eine Raumheizungsanforderung eingeht, wird der Ventilator gestartet, der Brenner wird gezündet und die Raumheizungs-Betriebsart wird aktiviert. Im Raumheizungsbetrieb werden die Lüftergeschwindigkeit und damit die Geräteleistung durch die Gaskesselsteuerung gesteuert, sodass die Raumheizungswassertemperatur die gewünschte Raumheizungsversorgungstemperatur erreicht. Im Raumheizungsbetrieb wird die angeforderte Raumheizungsversorgungstemperatur auf der Bedienungstafel angezeigt.

Die Raumheizungsversorgungstemperatur muss an der Bedieneinheit des Hybridmoduls eingestellt werden. Weitere Informationen finden Sie im Referenzhandbuch für den Benutzer.

Referenzhandbuch für den Monteur

Page 84

12 Inbetriebnahme

Die Software ist mit dem Modus "Monteur-vor-Ort" ([A.6.D]: Schutz deaktivieren) ausgestattet, der den automatischen Betrieb durch das Gerät verhindert. Bei Erstinstallation ist die Einstellung standardmäßig Schutz deaktivieren = Ein, was bedeutet, dass der automatische Betrieb deaktiviert ist. Alle Schutzfunktionen sind dann deaktiviert. Wenn die Bedieneinheit-Startseiten aus sind, läuft das Gerät NICHT automatisch. Um den automatischen Betrieb und die Schutzfunktionen zu aktivieren, setzen Sie Schutz deaktivieren=AUS.

12 Stunden nach der ersten Inbetriebnahme setzt das Gerät automatisch Schutz deaktivieren = AUS, was den Modus "Monteur-vor-Ort" beendet und die Schutzfunktionen aktiviert. Falls – nach der Erstinstallation – der Monteur vor Ort zurückkehrt, muss der Monteur manuell Schutz deaktivieren=Ein setzen.

12.1 Übersicht: Inbetriebnahme

In diesem Kapitel ist beschrieben, was Sie tun und wissen müssen, um das System nach der Konfiguration in Betrieb zu nehmen.

Typischer Ablauf

Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte: 1 Überprüfen der “Checkliste vor der Inbetriebnahme”. 2 Durchführen einer Entlüftung 3 Durchführen eines Testlaufs für das System 4 Erforderlichenfalls Durchführen eines Testlaufs für einen oder

mehrere Aktoren

5 Erforderlichenfalls Durchführen einer Estrich-Austrocknung

mittels der Unterbodenheizung 6 Durchführen einer Entlüftung der Gaszufuhr 7 Durchführen eines Testlaufs am Gaskessel

12.2 Sicherheitsvorkehrungen bei

Inbetriebnahme

Beim ersten Einsatz des Geräts kann die erforderliche Leistung höher als auf dem Typenschild des Geräts angegeben sein. Dies ist darauf zurückzuführen, dass der Verdichter eine Einlaufzeit von 50 Stunden absolviert haben muss, bevor er einen gleichmäßigen Betrieb und eine konstante Leistungsaufnahme erreicht.

Betreiben Sie das Gerät NIEMALS ohne Thermistoren und/oder Drucksensoren/-schalter. Die Missachtung dieses Hinweises kann zu einem Brand des Verdichters führen.

12.3 Checkliste vor Inbetriebnahme

Überprüfen Sie erst die folgenden Punkte, nachdem die Einheit installiert worden ist. Nachdem alle nachfolgend beschriebenen Überprüfungen durchgeführt worden sind, MUSS die Einheit geschlossen werden. NUR dann kann sie in Betrieb genommen werden.

Abhängig vom Systemlayout sind möglicherweise nicht alle Komponenten verfügbar.

Sie haben die vollständigen Installationsanweisungen wie im Monteur-Referenzhandbuch aufgeführt, gelesen.

Das Außengerät ist ordnungsgemäß montiert.

Der Gaskessel ist ordnungsgemäß montiert.

Im Fall des EHY2KOMB28+32AA-Gaskessels:

Die folgende bauseitige Verkabelung wurde gemäß der verfügbaren Dokumentation und der gültigen Gesetzgebung ausgeführt:

▪ Zwischen dem Außengerät und der lokalen

Verteilertafel

▪ Zwischen dem Gaskessel und der lokalen

Verteilertafel

▪ Zwischen dem Außengerät und dem Gaskessel

(Kommunikation)

▪ Zwischen dem Gaskessel und dem Raumthermostat

(sofern vorhanden)

▪ Zwischen dem Gaskessel und dem

Brauchwasserspeicher (sofern vorhanden)

Im Fall eines Drittanbieter-Gaskessels:

Die folgende bauseitige Verkabelung wurde gemäß der verfügbaren Dokumentation und der gültigen Gesetzgebung ausgeführt:

▪ Zwischen dem Außengerät und der lokalen

Verteilertafel

▪ Zwischen dem Gaskessel und der lokalen

Verteilertafel

▪ Zwischen dem Außengerät und dem Gaskessel

(Bivalent-Signal)

▪ Zwischen dem Außengerät und der externen Pumpe

Das System ist ordnungsgemäß geerdet und die Erdungsklemmen sind festgezogen.

Größe und Ausführung der Sicherungen oder der vor Ort installierten Schutzvorrichtungen entsprechen den Angaben in diesem Dokument und sind NICHT bei der Prüfung ausgelassen worden.

Die Versorgungsspannung stimmt mit der auf dem Typenschild des Geräts angegebenen Spannung überein.

Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten.

Es gibt KEINE beschädigten Komponenten oder zusammengedrückte Rohrleitungen im Außengerät.

Es ist die richtige Rohrgröße installiert und die Rohre sind ordnungsgemäß isoliert.

Es gibt KEINE Wasser-Leckagen im Innern des Außengeräts.

Es gibt KEINE Wasser-Leckagen im Innern des Gaskessels.

Es gibt KEINE Wasser-Leckagen in der Verbindung zwischen Gaskessel und Außengerät.

Die Absperrventile sind ordnungsgemäß installiert und vollständig geöffnet.

Die manuellen Entlüftungsventile sind geschlossen und die automatischen Entlüftungsventile (wenn zutreffend) sind geöffnet.

Aus dem Druckentlastungsventil entweicht im geöffneten Zustand Wasser.

Der Gaskessel ist eingeschaltet.

Einstellung ist korrekt am Gaskessel eingestellt Die Einstellung muss 0 sein.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 85

12 Inbetriebnahme

01:18

Entlüftung

Niedrig

Drehzahl

Stopp

Anpassen

Kreislauf

Raumheizung-/kühlung

Scrollen

Die minimale Wassermenge ist unter allen Bedingungen gewährleistet. Siehe “So überprüfen Sie das Wasservolumen” unter "8.3 Vorbereiten der

Wasserleitungen"28.

Wenn Glykol zum System hinzugefügt wurde, überprüfen Sie die korrekte Glykolkonzentration und überprüfen Sie, ob die Glykoleinstellung [E‑0D]=1 entspricht.

▪ Stellen Sie sicher, dass die Glykoleinstellung [E‑0D]

der Flüssigkeit im Wasserkreislauf entspricht (0 = nur Wasser, 1 = Wasser+Glykol). Wenn die Glykoleinstellung NICHT korrekt ist, kann die Flüssigkeit in der Rohrleitung einfrieren.

▪ Wenn dem System Glykol zugesetzt wurde, die

Glykolkonzentration aber niedriger als vorgeschrieben ist, kann die Flüssigkeit in den Rohrleitungen dennoch einfrieren.

12.4 Checkliste während der Inbetriebnahme

Die minimale Durchflussmenge ist unter allen Bedingungen gewährleistet. Siehe “Prüfen der Wassermenge und der Durchflussmenge” unter

"8.3Vorbereiten der Wasserleitungen"28.

So führen Sie eine Entlüftung durch

So führen Sie einen Testlauf durch

So führen Sie einen Aktor-Testlauf durch

Unterboden-Estrich-Austrocknung

Die Unterboden-Estrich-Austrocknung wird gestartet (falls erforderlich).

So führen Sie einen Gasdrucktest durch.

▪ Automatisch: Das Gerät ändert automatisch die Pumpendrehzahl

und schaltet die Position des 3-Wege-Ventils zwischen Raumheizungs- und Brauchwasser-Aufbereitungsmodus um.

Typischer Ablauf

Das Entlüftungsverfahren erfordert manuelle Eingriffe. Informationen zu einem typischen Ablauf finden Sie unter "9.6.6 So füllen Sie den

Raumheizungskreislauf"43.

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

Die Entlüftungsfunktion stoppt automatisch nach 42Minuten.

So führen Sie eine manuelle Entlüftung durch

Frostschutzfunktionen. Beim ersten Einschalten läuft das

Gerät im Modus "Monteur-vor-Ort" (siehe "12.3Checkliste

vor Inbetriebnahme" 84). Wenn der Modus "Monteur-vor-

Ort" beendet wird, werden die Frostschutzfunktionen des Geräts aktiviert und Sie können die Entlüftungsfunktion nicht starten, wenn Ta<4°C.

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

1 Setzen Sie die Zugriffserlaubnisstufe auf "Monteur". Siehe "So

setzen Sie die Zugriffserlaubnisstufe auf “Monteur”"60.

2 Stellen Sie den Entlüftungsmodus ein: Gehen Sie zu [A.7.3.1]

> Monteureinstellungen > Inbetriebnahme >

Entlüftung > Typ.

3 Wählen Sie Manuell und drücken Sie dann .

4 Gehen Sie zu [A.7.3.4] > Monteureinstellungen >

Inbetriebnahme > Entlüftung > Entlüftung starten und drücken Sie dann , um die Entlüftungsfunktion zu starten.

Die manuelle Entlüftung beginnt und der folgende Bildschirm wird angezeigt.

Testlauf des Gaskessels durchführen.

12.4.1 Entlüftungsfunktion

Nach der Installation und bei erstmaliger Inbetriebnahme ist es sehr wichtig, dafür zu sorgen, dass alle Luft aus dem Wasserkreislauf entfernt wird. Bei Ausführung der Entlüftungsfunktion arbeitet die Pumpe ohne eigentlichen Betrieb des Geräts, und die Entlüftung des Wasserkreislaufs beginnt.

Öffnen Sie vor dem Start der Entlüftung das Sicherheitsventil und überprüfen Sie, ob der Kreislauf ausreichend mit Wasser gefüllt ist. Sie können den Entlüftungsvorgang nur dann starten, wenn nach dem Öffnen Wasser aus dem Ventil austritt.

Es gibt 2 Entlüftungsmodi:

▪ Manuell: Das Gerät wird mit einer unveränderlichen

Pumpendrehzahl und mit einer festen oder benutzerdefinierten Position des 3-Wege-Ventils betrieben. Die benutzerdefinierte Position des 3-Wege-Ventils ist eine mehr als nützliche Funktion, um alle Luft im Raumheizungs- oder BrauchwasserAufbereitungsmodus aus dem Wasserkreislauf zu entfernen. Die Entlüftung muss für die Raumheizung und den Brauchwasserkreislauf durchgeführt werden. Die Betriebsgeschwindigkeit der Pumpe kann ebenfalls eingestellt werden (langsam oder schnell).

5 Verwenden Sie die Schaltflächen und , um die gewünschte

Pumpengeschwindigkeit festzulegen.

Niedrig

Hoch

6 Falls zutreffend, wählen Sie die gewünschte Position des 3-

Wege-Ventils (Raumheizung/Brauchwasser). Verwenden Sie die Schaltflächen und , um zu Kreislauf zu blättern.

7 Verwenden Sie die Schaltflächen und , um die gewünschte

Position des 3-Wege-Ventils festzulegen.

Raumheizung-/kühlung oder Speicher

So führen Sie eine automatische Entlüftung durch

Frostschutzfunktionen. Beim ersten Einschalten läuft das

Gerät im Modus "Monteur-vor-Ort" (siehe "12.3Checkliste

vor Inbetriebnahme" 84). Wenn der Modus "Monteur-vor-

Ort" beendet wird, werden die Frostschutzfunktionen des Geräts aktiviert und Sie können die Entlüftungsfunktion nicht starten, wenn Ta<4°C.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 86

12 Inbetriebnahme

01:18

Entlüftung

Niedrig

Drehzahl

Stopp

Anpassen

Kreislauf

Raumheizung-/kühlung

Scrollen

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

1 Setzen Sie die Zugriffserlaubnisstufe auf "Monteur". Siehe "So

setzen Sie die Zugriffserlaubnisstufe auf “Monteur”"60.

2 Stellen Sie den Entlüftungsmodus ein: Gehen Sie zu [A.7.3.1]

> Monteureinstellungen > Inbetriebnahme >

Entlüftung > Typ.

3 Wählen Sie Automatisch und drücken Sie dann .

4 Gehen Sie zu [A.7.3.4] > Monteureinstellungen >

Inbetriebnahme > Entlüftung > Entlüftung starten und drücken Sie dann , um die Entlüftungsfunktion zu starten.

Die Entlüftung wird gestartet, und der folgende Bildschirm wird angezeigt.

So unterbrechen Sie die Entlüftung

1 Drücken Sie und dann , um die Unterbrechung der

Entlüftungsfunktion zu bestätigen.

12.4.2 So führen Sie einen Testlauf durch

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

1 Setzen Sie die Zugriffserlaubnisstufe auf "Monteur". Siehe "So

setzen Sie die Zugriffserlaubnisstufe auf “Monteur”"60.

2 Gehen Sie zu [A.7.1]: > Monteureinstellungen >

Inbetriebnahme > Testlauf.

3 Wählen Sie einen Test aus und drücken Sie dann . Beispiel:

Heizen.

4 Wählen Sie OK und drücken Sie dann .

Der Testlauf beginnt. Er wird nach Abschluss des Vorgangs automatisch gestoppt (±30 Min). Um den Vorgang manuell zu stoppen, drücken Sie , wählen Sie OK und drücken Sie dann .

Im Fall eines Drittanbieter-Gaskessels:

Wird das System in einer kalten Klimazone in Betrieb genommen, ist es möglicherweise erforderlich, das System mit einer kleineren Wassermenge in Betrieb zu nehmen. Öffnen Sie hierzu schrittweise das Heizverteilsystem. Folglich wird die Wassertemperatur schrittweise steigen. Überwachen Sie die Wasser-Eintrittstemperatur ([6.1.6] in der Menüstruktur) und stellen Sie sicher, dass sie NICHT unter 15°C fällt.

Wenn die Installation des Geräts korrekt durchgeführt wurde, startet das Gerät während des Probelaufs in dem ausgewählten Betriebsmodus. Während des Probelaufs kann die korrekte Funktionsweise des Geräts durch Überwachung der Vorlauftemperatur (Heizmodus) und der Speichertemperatur (Brauchwassermodus) überprüft werden.

Für die Überwachung der Temperatur gehen Sie zu [A.6] und wählen Sie die Information aus, die Sie überprüfen möchten.

Während eines Heiz-Testlaufs startet das Gerät im Hybridbetrieb. Der Sollwert für einen Testlauf des Gaskessels beträgt 40°C. Berücksichtigen Sie, dass während des Kesselbetriebs eine Temperaturüberschreitung von 5°C insbesondere in Verbindung mit Bodenheizungskreisläufen möglich ist.

Referenzhandbuch für den Monteur

12.4.3 So führen Sie einen Aktor-Testlauf durch

Der Zweck des Aktor-Testlaufs ist die Bestätigung des korrekten Betriebs der verschiedenen Aktoren (wenn Sie beispielsweise den Pumpenbetrieb auswählen, wird ein Testlauf der Pumpe gestartet).

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

1 Setzen Sie die Zugriffserlaubnisstufe auf "Monteur". Siehe "So

setzen Sie die Zugriffserlaubnisstufe auf “Monteur”"60.

2 Gehen Sie zu [A.7.4]: > Monteureinstellungen >

Inbetriebnahme > Test Aktor.

3 Wählen Sie einen Aktor aus und drücken Sie dann .

Beispiel: Pumpe.

4 Wählen Sie OK und drücken Sie dann .

Der Aktor-Testlauf beginnt. Er wird automatisch beendet. Um den Vorgang manuell zu stoppen, drücken Sie , wählen Sie OK und drücken Sie dann .

Mögliche Aktor-Testläufe

▪ Pumpentest

Stellen Sie sicher, dass das gesamte System vor der Durchführung des Testlaufs entlüftet wird. Vermeiden Sie außerdem Störungen im Wasserkreislauf während des Testlaufs.

▪ Test des 3-Wege-Ventils

▪ Test der Bodenwannenheizung

▪ Bivalent-Signaltest (im Fall eines Drittanbieter-Gaskessels)

▪ Test der Umwälzpumpe

▪ Gaskesseltest (im Fall des EHY2KOMB28+32AAGaskessels)

Der Sollwert für einen Testlauf des Kessels beträgt 40°C. Berücksichtigen Sie, dass während des Kesselbetriebs eine Temperaturüberschreitung von 5°C insbesondere in Verbindung mit Bodenheizungskreisläufen möglich ist.

12.4.4 Estrich-Austrocknung mittels der Unterbodenheizung

Diese Funktion wird zur langsamen Austrocknung des Estrichs einer Unterbodenheizung beim Bau eines Hauses verwendet. Der Monteur kann diese Funktion programmieren und ausführen.

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

▪ Wenn Notfall auf Manuell ([A.6.C]=0) gesetzt und

das Gerät für den Start im Notbetrieb eingestellt ist, fordert Sie die Bedieneinheit vor dem Start zu einer Bestätigung auf. Die Funktion "Estrich-Aufheiz" mittels der Unterbodenheizung ist auch dann aktiv, wenn der Benutzer den Notbetrieb NICHT bestätigt.

▪ Während der Estrich-Aufheizung mittels der

Unterbodenheizung ist die Funktion zur Begrenzung der Pumpendrehzahl [9‑0D] NICHT verfügbar.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 87

Der Monteur ist für folgende Punkte verantwortlich:

25°C (1)

35°C (2)

24h (1) 36h (2)

15:10

1 14d 12h 25°C

Estrich-Aufheiz

Aktive Stufe

Verbleibend Soll-VLT

Stopp

▪ Kontaktaufnahme zum Estrichhersteller für

Anweisungen zur Austrocknung, um Risse des Estrichs zu vermeiden

▪ Programmierung des Programms zur Estrich-

Austrocknung mittels der Unterbodenheizung gemäß den oben aufgeführten Anweisungen des Estrichherstellers

▪ Regelmäßige Überprüfung der ordnungsgemäßen

Funktion der Konfiguration

▪ Auswahl des korrekten, mit dem für den Boden

verwendeten Estrich übereinstimmenden Programms

Um eine Estrich-Austrocknung mittels der Unterbodenheizung durchzuführen, muss "Frostschutz Raum" deaktiviert werden ([2‑06]=0). Standardmäßig ist diese Funktion aktiviert ([2‑06]=1). Aufgrund des Modus "Monteur-vor-Ort" (siehe "Inbetriebnahme"), wird jedoch "Frostschutz Raum" automatisch für 12 Stunden nach der Erstinbetriebnahme deaktiviert.

Wenn nach den ersten 12 Stunden nach der Inbetriebnahme weiterhin eine Estrich-Austrocknung mittels der Unterbodenheizung durchgeführt werden muss, deaktivieren Sie "Frostschutz Raum" manuell, indem Sie [2‑06] auf "0" setzen, und LASSEN Sie diese Funktion deaktiviert, bis die Estrich-Austrocknung abgeschlossen ist. Die Missachtung dieses Hinweises führt zu Rissen im Estrich.

Damit die Estrich-Aufheizung mittels der Unterbodenheizung gestartet werden kann, stellen Sie sicher, dass die folgenden Einstellungen vorgenommen wurden:

▪ [4‑00]=1

▪ [D‑01]=0

▪ [4‑08]=0

▪ [4‑01]≠1

Der Monteur kann bis zu 20 Schritte programmieren. Für jeden Schritt muss er Folgendes eingeben:

1 Dauer in Stunden, bis zu 72Stunden

2 Soll-Vorlauftemperatur.

Beispiel:

12 Inbetriebnahme

2 Gehen Sie zu [A.7.2]: > Monteureinstellungen >

Inbetriebnahme > Estrich-Aufheizprogramm > Aufheizprog. Festlegen.

3 Verwenden Sie , , und , um den Zeitplan zu

programmieren.

▪ Verwenden Sie und , um durch das Programm zu

blättern.

▪ Verwenden Sie oder zum Anpassen der Auswahl.

Wenn eine Zeit ausgewählt ist, können Sie die Dauer zwischen 1 und 72Stunden festlegen. Wenn eine Temperatur ausgewählt ist, können Sie die SollVorlauftemperatur zwischen 15°C und 55°C einstellen.

4 Um einen neuen Schritt hinzuzufügen, wählen Sie “–h” oder “–”

in einer leeren Zeile und drücken dann .

5 Um einen Schritt zu löschen, stellen Sie die Dauer auf “–” ein,

indem Sie drücken.

6 Drücken Sie , um das Programm zu speichern.

Es ist wichtig, dass sich kein leerer Schritt im Programm befindet. Der Timer stoppt, wenn ein leerer Schritt programmiert ist ODER wenn 20 aufeinander folgende Schritte ausgeführt wurden.

So führen Sie die Estrich-Austrocknung mittels der Unterbodenheizung durch

Im Fall eines Drittanbieter-Gaskessels. Während der

Funktion Estrich-Austrocknung mittels der Fußbodenheizung wird nur die Wärmepumpe verwendet. Mögliche Folge: Die Estrich-Austrocknung mittels der Fußbodenheizung ist bei niedrigen Außentemperaturen nicht möglich.

Stellen Sie sicher, dass NUR 1 Bedieneinheit an Ihr System angeschlossen ist, um eine Estrich-Austrocknung mittels der Unterbodenheizung durchzuführen.

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

1 Gehen Sie zu [A.7.2]: > Monteureinstellungen >

Inbetriebnahme > Estrich-Aufheizprogramm.

2 Wählen Sie ein Austrocknungsprogramm aus.

3 Wählen Sie Aufheizprogramm starten und drücken Sie dann

4 Wählen Sie OK und drücken Sie dann .

Die Estrich-Austrocknung mittels der Unterbodenheizung startet, und der folgende Bildschirm wird angezeigt. Sie wird nach Abschluss des Vorgangs automatisch gestoppt. Um den Vorgang manuell zu stoppen, drücken Sie , wählen Sie OK und drücken Sie dann .

So programmieren Sie die Estrich-Austrocknung mittels der Unterbodenheizung

1 Setzen Sie die Zugriffserlaubnisstufe auf “Monteur”. Siehe "So

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

T Soll-Vorlauftemperatur (15~55°C)

t Dauer (1~72Std.) (1) Aktionsschritt 1 (2) Aktionsschritt 2

setzen Sie die Zugriffserlaubnisstufe auf “Monteur”"60.

So lesen Sie den Status der Estrich-Austrocknung mittels der Unterbodenheizung aus

1 Drücken Sie .

2 Der aktuelle Schritt des Programms, die verbleibende

Gesamtzeit und die aktuelle Soll-Vorlauftemperatur werden angezeigt.

Referenzhandbuch für den Monteur

Page 88

13 Übergabe an den Benutzer

Es besteht eingeschränkter Zugriff auf die Menüstruktur. Es können nur die folgenden Menüs aufgerufen werden:

▪ Information.

▪ Monteureinstellungen > Inbetriebnahme >

Estrich-Aufheizprogramm.

korrekten Verbrennungsmesswert. Ändern Sie NICHT das Luftund/oder Gasverhältnis. Um einen ausreichenden Betriebsdruck zu erhalten, MUSS die Gaszufuhr korrekt sein.

Stellen Sie sicher, dass der Betriebseinlassdruck NICHT andere installierte Gasgeräte beeinflusst.

So unterbrechen Sie die Estrich-Austrocknung mittels der Unterbodenheizung

Wenn das Programm durch einen Fehler, eine Ausschaltung während des Betriebs oder einen Stromausfall beendet wird, dann wird der Fehler U3 an der Benutzerschnittstelle angezeigt. Zur Bedeutung von Fehlercodes siehe "15.6 Fehler beseitigen auf

Grundlage von Fehlercodes" 97. um den Fehler U3

zurückzusetzen, muss Ihre Monteur “Zugriffserlaubnisstufe” sein.

1 Rufen Sie den Bildschirm “Estrich-Austrocknung mittels der

Unterbodenheizung” auf.

2 Drücken Sie .

3 Drücken Sie , um das Programm zu unterbrechen.

4 Wählen Sie OK und drücken Sie dann .

Das Programm zur Estrich-Austrocknung mittels der Unterbodenheizung wird gestoppt.

Wenn das Programm durch einen Fehler oder eine Ausschaltung während des Betriebs oder einen Stromausfall beendet wird, können Sie den Status der Estrich-Austrocknung mittels der Unterbodenheizung auslesen.

5 Gehen Sie zu [A.7.2]: > Trock.-Status > Gestoppt bei >

Estrich-Aufheizprogramm > Inbetriebnahme > Monteureinstellungen, gefolgt vom letzten ausgeführten

Schritt.

6 Ändern Sie das Programm und starten Sie die

Programmausführung neu.

12.4.5 So führen Sie einen Gasdrucktest durch

1 Schließen Sie ein geeignetes Messgerät am Gasventil an. Der

statische Druck MUSS 20mbar betragen.

12.4.6 So führen Sie einen Testlauf am Gasboiler aus

Der Gaskessel verfügt über eine Testlauffunktion. Die Aktivierung dieser Funktion führt zur Aktivierung des Gaskessels (die Pumpe startet und der Lüfter startet mit einer festen Geschwindigkeit), ohne dass die Steuerungsfunktion aktiviert wird. Die Sicherheitsfunktionen bleiben aktiv. Der Testlauf kann durch gleichzeitiges Drücken von und gestoppt werden oder wird automatisch nach 10 Minuten beendet. Schalten Sie zum Durchführen eines Testlaufs das System mit der Bedieneinheit aus.

Stellen Sie sicher, dass die Vorlauftemperatur-Startseite, die Raumtemperatur-Startseite und die Brauchwasser-Startseite ausgeschaltet sind.

Es ist möglicherweise kein Fehler am Gaskessel oder am Wärmepumpenmodul aufgetreten. Während eines GaskesselTestlaufs wird "Belegt" an der Bedieneinheit angezeigt.

Programm Tastenkombination Anzeige

Brenner EIN bei minimaler Leistung

Brenner EIN, Einstellung der maximalen Raumheizungsleistun g

Brenner EIN, maximale Brauchwassereinstell ung

Testprogramm stoppen

Wenn ein 81‑04-Fehler auftritt, führen Sie KEINEN Testlauf beim Gaskessel durch.

und

und (1×)

und (2×)

und Tatsächliche

Situation

2 Wählen Sie das Testprogramm “ ” aus. Siehe "12.4.6So führen

Sie einen Testlauf am Gasboiler aus"88. Der statische Druck

MUSS 20 mbar (+ oder – 1 mbar) betragen. Wenn der Betriebsdruck <19 mbar ist, wird die Gaskesselleistung verringert und Sie erhalten möglicherweise NICHT den

Referenzhandbuch für den Monteur

13 Übergabe an den Benutzer

Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus:

▪ Füllen Sie die Tabelle der Monteureinstellungen (in der

Bedienungsanleitung) mit den gewählten Einstellungen aus.

▪ Stellen Sie sicher, dass der Benutzer über die gedruckte

Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist.

▪ Erläutern Sie dem Benutzer den ordnungsgemäßen Betrieb des

Systems sowie die Vorgehensweise bei Auftreten von Problemen.

▪ Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang

mit der Wartung des Geräts auszuführen sind.

▪ Erläutern Sie dem Benutzer die Tipps zum Energiesparen so wie

in der Betriebsanleitung beschrieben.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 89

14 Instandhaltung und Wartung

1 3

14 Instandhaltung und Wartung

Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service-Mitarbeiter durchgeführt werden.

Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche Vorschriften können aber kürzere Wartungsintervalle fordern.

14.1 Übersicht: Instandhaltung und Wartung

Dieses Kapitel informiert über folgende Punkte:

▪ Jährliche Wartung des Außengeräts

▪ Reinigen des Gaskessels

14.2 Sicherheitsvorkehrungen für die Wartung

:Gefahr elektrostatischer Entladung

Vor der Durchführung jeglicher Wartungsarbeiten sollten elektrostatische Aufladungen beseitigt werden. Berühren Sie dazu ein Metallteil des Geräts. Dadurch wird die Platine geschützt.

14.3 Außengerät

14.3.1 Öffnen des Außengeräts

Siehe "9.2.2So öffnen Sie das Außengerät"33.

14.3.2 Checkliste für die jährliche Wartung der Außeneinheit

Überprüfen Sie mindestens einmal jährlich die folgenden Punkte:

▪ Wärmetauscher

▪ Wasserdruck

▪ Wasserfilter

▪ Wasser-Druckentlastungsventil

▪ Druckentlastungsventil des Brauchwasserspeichers

▪ Schaltkasten

▪ Frostschutzventile

▪ Vakuumbrecher

Wärmetauscher

Der Wärmetauscher des Außengeräts kann aufgrund von Staub, Schmutz, Blättern etc. verstopft werden. Es wird empfohlen, den Wärmetauscher jährlich zu reinigen. Ein verstopfter Wärmetauscher kann zu einem zu niedrigen Druck oder zu hohen Druck führen, was eine beeinträchtigte Leistung zur Folge hat.

Wasserdruck

Halten Sie den Wasserdruck über 1Bar. Wenn er geringer ist, fügen Sie Wasser hinzu.

Wasserfilter

Reinigen Sie den Wasserfilter.

Behandeln Sie den Wasserfilter vorsichtig. Üben Sie KEINE übermäßige Kraft aus, wenn Sie den Wasserfilter wieder einsetzen, um das Netz des Wasserfilters NICHT zu beschädigen.

Wasser-Druckentlastungsventil

Öffnen Sie das Ventil und überprüfen Sie dessen ordnungsgemäßen Betrieb. Das Wasser kann sehr heiß sein!

Nachfolgend sind die zu prüfenden Punkte aufgeführt:

▪ Der vom Druckentlastungsventil kommende Wasserdurchfluss ist

hoch genug, es ist von keiner Verstopfung des Ventils oder der Rohrleitungen auszugehen.

▪ Es kommt schmutziges Wasser aus dem Druckentlastungsventil:

▪ Öffnen Sie das Ventil, bis das abgelassene Wasser KEINEN

Schmutz mehr enthält.

▪ Spülen Sie das System und installieren Sie einen zusätzlichen

Wasserfilter (vorzugsweise einen magnetischen Zyklonfilter).

Es wird empfohlen, diesen Wartungsvorgang häufiger durchzuführen.

Druckentlastungsventil am Brauchwasserspeicher (bauseitig zu liefern)

Öffnen Sie das Ventil.

Das Wasser, das aus dem Ventil austritt, kann sehr heiß sein.

▪ Überprüfen Sie, ob das Wasser im Ventil oder in der Leitung

durch etwas blockiert wird. Der Wasserdurchfluss, der aus dem Entlastungsventil kommt, muss ausreichend hoch sein.

▪ Überprüfen Sie, ob das Wasser, das aus dem Entlastungsventil

kommt, sauber ist. Wenn sie Teile oder Schmutz enthält:

▪ Öffnen Sie das Ventil, bis das abgelassene Wasser keinen

Schmutz bzw. keine Teile mehr enthält.

▪ Spülen und reinigen Sie den kompletten Speicher einschließlich

der Rohrleitungen zwischen dem Druckentlastungsventil und dem Kaltwassereinlass.

Um sicherzustellen, dass dieses Wasser aus dem Speicher stammt, führen Sie die Überprüfung nach dem Speicheraufwärmvorgang durch.

Es wird empfohlen, diesen Wartungsvorgang häufiger als einmal jährlich durchzuführen.

Schaltkasten

Führen Sie eine gründliche Sichtprüfung des Schaltkastens durch und suchen Sie nach offensichtlichen Defekten wie zum Beispiel lose Anschlüsse oder defekte Verkabelung.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 90

14 Instandhaltung und Wartung

Bei Beschädigungen der internen Verdrahtung muss dieses vom Hersteller, dessen Kundendienstvertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden.

Frostschutzventile

▪ Tauschen Sie die Frostschutzventile alle 3~7 Jahre aus (abhängig

von der Wasserqualität).

▪ Tauschen Sie die Frostschutzventile aus, wenn sie nicht mehr

ordnungsgemäß geschlossen werden. Beispiel: Wenn sie geöffnet sind und Schmutz innen an den Ventilen haftet.

Beispiel: Tauschen Sie das Frostschutzventil im Inneren des Außengeräts wie folgt aus:

a Anschlussstück für Frostschutzventil b1 Altes Frostschutzventil b2 Neues Frostschutzventil

Vakuumbrecher

Entfernen Sie den Vakuumbrecher und reinigen Sie seine Kartusche mit Wasser.

Im Fall eines Fehlers: Tauschen Sie den Vakuumbrecher aus.

7 Schieben Sie das Rauchabzugsrohr nach oben, indem Sie es

im Uhrzeigersinn drehen, bis das untere Ende des Rohrs über dem Anschluss der Kondensatablaufwanne ist.

14.4 Gasboiler

14.4.1 Öffnen des Gasboilers

Siehe "9.2.3So öffnen Sie den Gasboiler"33.

14.4.2 So zerlegen Sie den Gasboiler

1 Schalten Sie das Gerät aus.

2 Schalten Sie die Hauptstromversorgung des Geräts aus.

3 Schließen Sie den Gashahn.

4 Entfernen Sie die Frontblende.

5 Warten Sie, bis das Gerät abgekühlt ist.

6 Schrauben Sie die Kupplungsmutter am Sockel des

Rauchabzugsrohrs durch Drehen gegen den Uhrzeigersinn los.

8 Ziehen Sie das untere Ende des Rohrs nach vorne und

entfernen Sie das Rohr nach unten, indem Sie es abwechselnd im Uhrzeigersinn und gegen den Uhrzeigersinn drehen.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 91

14 Instandhaltung und Wartung

11 Drücken Sie die Rückseite der Kondensatablaufwanne vom

Anschluss zum Wärmetauscher weg nach unten und entfernen Sie die Wanne.

9 Heben Sie die Kondensatablaufwanne auf der linken Seite vom

Anschluss zum Kondensatfang.

10 Drehen Sie sie nach rechts, während der

Kondensatfanganschluss über dem Rand der Basiswanne ist.

12 Entfernen Sie den Anschluss vom Ventilator und die

Zündvorrichtung vom Gasventil.

13 Schrauben Sie die Kupplung unter dem Gasventil heraus.

14 Schrauben Sie die Innensechskantschrauben von der

Frontabdeckung und nehmen Sie den Sockel vollständig mit Gasventil und Ventilator nach vorne heraus.

Stellen Sie sicher, dass Brenner, Isolierblech, Gasventil, Gaszufuhr und Ventilator NICHT beschädigt werden.

14.4.3 So reinigen Sie das Innere des Gasboilers

1 Reinigen Sie den Wärmetauscher mit einer Plastikbürste oder

mit Pressluft von oben bis unten.

2 Reinigen Sie die Unterseite des Wärmetauschers.

3 Reinigen Sie die Kondensatablaufwanne mit Wasser.

4 Reinigen Sie den Kondensatfang mit Wasser.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 92

15 Fehlerdiagnose und -beseitigung

14.4.4 So bauen Sie den Gasboiler zusammen

▪ Wenn Sie die verschiedenen Dichtungen anbringen,

sollten Sie diese auf Beschädigung, Verfestigung, Risse oder Haarrisse und Verfärbung prüfen. Tauschen Sie sie gegebenenfalls aus.

▪ Prüfen Sie die Position der Dichtungen.

▪ Wenn die Fühler S1 und/oder S2 falsch oder überhaupt

nicht angebracht werden, kann dies zu schwerwiegenden Schäden führen.

▪ Die Gewährleistung wird ungültig, wenn die entfernten

Teile NICHT vorschriftsgemäß eingesetzt werden.

1 Prüfen Sie, ob die Dichtung an der Frontabdeckung richtig

positioniert ist.

2 Setzen Sie die Frontabdeckung auf den Wärmetauscher und

sichern Sie sie mit den Innensechskantschrauben und Fächerscheiben.

3 Ziehen Sie die Innensechskantschrauben gleichmäßig handfest

an, indem Sie den Inbusschlüssel im Uhrzeigersinn drehen.

4 Bringen Sie den Gasanschluss unter dem Gasventil an.

5 Bringen Sie den Anschluss am Ventilator und die

Zündvorrichtung am Gasventil an.

6 Bringen Sie den Kondensatablauf an, indem Sie ihn auf den

Wärmetauscherauslassstutzen schieben, während der Kondensatfanganschluss noch vor der Basiswanne ist.

8 Füllen Sie den Kondensatfang mit Wasser und bringen Sie ihn

am Anschluss unter der Kondensatablaufwanne an.

9 Schieben Sie das Rauchabzugsrohr mit dem oberen Ende um

den Rauchabzugsadapter herum in die obere Abdeckung, indem Sie es gegen den Uhrzeigersinn drehen.

10 Setzen Sie das untere Ende in die Kondensatablaufwanne und

drehen Sie die Kupplungsmutter im Uhrzeigersinn fest.

11 Öffnen Sie den Gashahn und überprüfen Sie die

Gasverbindungen unter dem Gasventil und an der Montagehalterung auf Lecks.

12 Überprüfen Sie die Raumheizung und die Wasserrohre auf

Lecks.

13 Schalten Sie den Hauptschalter ein.

14 Schalten Sie das Gerät durch Drücken der Taste ein.

15 Überprüfen Sie die Frontabdeckung, den Ventilatoranschluss

an der Frontabdeckung und die Rauchabzugsrohrkomponenten auf Undichtigkeiten.

16 Prüfen Sie die Gas-/Lufteinstellung.

17 Bringen Sie das Gehäuse an, ziehen Sie die 2 Schrauben links

und rechts von der Anzeige fest.

18 Schließen Sie den Anzeigedeckel.

19 Prüfen Sie die Heizungs- und Warmwasserversorgung.

a Basiswanne

7 Drehen Sie den Kondensatabfluss nach links und schieben Sie

ihn nach unten in den Kondensatfanganschluss. Stellen Sie dabei sicher, dass die Rückseite der Kondensatablaufwanne auf dem Ansatz auf der Rückseite der Basiswanne zu ruhen kommt.

Referenzhandbuch für den Monteur

15 Fehlerdiagnose und -

beseitigung

15.1 Übersicht: Fehlerdiagnose und beseitigung

In diesem Kapitel wird beschrieben, was Sie tun müssen, falls es Probleme gibt.

Es enthält Informationen zu folgenden Punkten:

▪ Symptombasierte Problemlösung

▪ Fehler beseitigen auf Grundlage von Fehlercodes

Vor Fehlerdiagnose und -beseitigung

Unterziehen Sie die Einheit einer gründlichen Sichtprüfung und suchen Sie nach offensichtlichen Defekten, wie zum Beispiel lose Anschlüsse oder defekte Verkabelung.

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 93

15 Fehlerdiagnose und -beseitigung

15.2 Sicherheitsvorkehrungen bei der Fehlerdiagnose und -beseitigung

▪ Achten Sie IMMER darauf, dass das Gerät von der

Stromversorgung getrennt ist, bevor Sie eine Inspektion des Schaltkastens des Geräts durchführen. Schalten Sie den entsprechenden Trennschalter der Stromversorgung aus.

▪ Wurde eine Sicherheitseinrichtung ausgelöst, schalten

Sie das Gerät ab und stellen Sie die Ursache fest, bevor Sie die Zurücksetzung (Reset) vornehmen. Die Schutzvorrichtungen dürfen AUF KEINEN FALL überbrückt werden. Ferner dürfen ihre werksseitigen Einstellungen nicht geändert werden. Kann die Störungsursache nicht gefunden werden, wenden Sie sich bitte an Ihren Händler.

15.3 Allgemeine Hinweise

Unterziehen Sie das Gerät einer Sichtprüfung und achten Sie auf offensichtliche Defekte wie lose Anschlüsse oder fehlerhafte Verkabelung, bevor Sie mit der Fehlersuche beginnen.

15.4 Symptombasierte Problemlösung

15.4.1 Symptom: Das Gerät heizt NICHT wie erwartet

Mögliche Ursachen Abhilfe

Die Temperatureinstellung ist NICHT korrekt

Überprüfen Sie die Temperatureinstellung an der Fernbedienung. Siehe Betriebsanleitung.

Mögliche Ursachen Abhilfe

Der Wasserdurchfluss ist zu gering.

Die Wassermenge in der Anlage ist zu niedrig

Überprüfen Sie die folgenden Punkte:

▪ Sind alle Absperrventile des

Wasserkreislaufs vollständig geöffnet?

▪ Ist der Wasserfilter sauber?

Reinigen Sie sie bei Bedarf.

▪ Befindet sich Luft im System?

Entlüften Sie ggf. das System. Sie können es manuell entlüften (siehe "So führen Sie

eine manuelle Entlüftung durch" 85) oder die

automatische Entlüftungsfunktion verwenden (siehe "So führen Sie eine

automatische Entlüftung durch"85).

▪ Liegt der Wasserdruck bei >1

Bar?

▪ Das Ausdehnungsgefäß ist

NICHT defekt.

▪ Der Widerstand im

Wasserkreislauf ist NICHT zu hoch für die Pumpe (siehe ESP-Kurve im Kapitel "Technische Daten").

Wenn das Problem weiterhin besteht, nachdem Sie alle oben aufgeführten Überprüfungen durchgeführt haben, wenden Sie sich an Ihren Händler. In einigen Fällen ist es normal, dass das Gerät einen niedrigen Wasserdurchfluss nutzt.

Achten Sie darauf, dass die Wassermenge in der Anlage über dem erforderlichen Mindestwert liegt (siehe

"8.3.4Prüfen der Wassermenge und der Durchflussmenge"30).

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 94

15 Fehlerdiagnose und -beseitigung

15.4.2 Symptom: Der Verdichter startet NICHT (Raumheizung oder Brauchwasseraufbereitung)

Mögliche Ursachen Abhilfe

Um das Gerät starten zu können, müssen die Bedingungen für den zulässigen Betriebsbereich erfüllt sein. (Die Wassertemperatur ist zu niedrig)

Bei zu niedriger Wassertemperatur verwendet das Gerät den Gaskessel, um zunächst beim Wasser die Mindesttemperatur herzustellen (15°C).

Überprüfen Sie die folgenden Punkte:

▪ Ist der Gaskessel

ordnungsgemäß mit der Stromversorgung verkabelt?

▪ Ist das Verbindungskabel

zwischen Gaskessel und Außengerät ordnungsgemäß montiert?

Wenn das Problem weiterhin besteht, nachdem Sie alle oben aufgeführten Überprüfungen durchgeführt haben, wenden Sie sich an Ihren Händler.

15.4.3 Symptom: Die Pumpe gibt Geräusche von sich (Kavitation)

Mögliche Ursachen Abhilfe

Es befindet sich Luft im System Entlüften Sie das System

manuell (siehe "So führen Sie

eine manuelle Entlüftung durch"85) oder verwenden Sie

die automatische Entlüftungsfunktion (siehe "So

führen Sie eine automatische Entlüftung durch"85).

Der Wasserdruck am Pumpeneinlass ist zu niedrig.

Überprüfen Sie die folgenden Punkte:

▪ Liegt der Wasserdruck bei

>1Bar?

▪ Ist der Drucksensor des

Gaskessels beschädigt?

▪ Das Ausdehnungsgefäß ist

NICHT defekt.

▪ Ist die Vordruckeinstellung des

Ausdehnungsgefäßes richtig (siehe Handbuch des Ausdehnungsgefäßes)?

15.4.4 Symptom: Das WasserDruckentlastungsventil öffnet sich

Mögliche Ursachen Abhilfe

Das Ausdehnungsgefäß ist defekt

Die Wassermenge in der Anlage ist zu hoch

Tauschen Sie das Ausdehnungsgefäß aus.

Achten Sie darauf, dass das Volumen des Wassers in der Anlage unter dem maximal zulässigen Wert liegt (siehe

"8.3.4Prüfen der Wassermenge und der Durchflussmenge"30

und "8.3.5Ändern des Vordrucks

des Ausdehnungsgefäßes"31).

Mögliche Ursachen Abhilfe

Der Kopf des Wasserkreislaufs ist zu hoch

Als “Kopf des Wasserkreislaufs” wird der Höhenunterschied zwischen dem höchsten Punkt des Wasserkreislaufs und dem Außengerät bezeichnet. Wenn sich das Außengerät am höchsten Punkt der Anlage befindet, wird die Höhe der Anlage als 0m betrachtet. Der maximale Kopf des Wasserkreislaufs wird durch das Ausdehnungsgefäß definiert (siehe die Option für den Kessel oder das DrittanbieterAusdehnungsgefäß).

Ziehen Sie Anforderungen an die Installation zu Rate.

15.4.5 Symptom: Das WasserDruckentlastungsventil ist undicht

Mögliche Ursachen Abhilfe

Der Auslass des WasserDruckentlastungsventils wird durch Schmutz blockiert.

Überprüfen Sie das Druckentlastungsventil auf ordnungsgemäße Funktionsweise. Drehen Sie dazu den roten Knopf auf dem Ventil gegen den Uhrzeigersinn.

▪ Falls Sie KEIN Klack-

Geräusch hören, wenden Sie sich an Ihren Händler.

▪ Falls das Wasser weiterhin

aus dem Gerät herausläuft, schließen Sie die Absperrventile am Einlass und Auslass.Wenden Sie sich dann an Ihren Händler.

15.4.6 Symptom: Der Raum wird bei niedrigen Außentemperaturen NICHT ausreichend geheizt

Mögliche Ursachen Abhilfe

Der Betrieb des Gaskessels ist nicht aktiviert.

Überprüfen Sie die folgenden Punkte:

▪ Der Gaskessel ist

eingeschaltet und befindet sich NICHT im Standby-Modus.

▪ Ist das Kommunikationskabel

zwischen Gaskessel und Außengerät ordnungsgemäß montiert?

▪ Am Display des Gaskessels

wird kein Fehler angezeigt.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 95

15 Fehlerdiagnose und -beseitigung

Mögliche Ursachen Abhilfe

Wurde die Freigabetemperatur des Gaskessels nicht korrekt konfiguriert?

Es befindet sich Luft im System. Entlüften Sie das Gerät manuell

Erhöhen Sie die “Freigabetemperatur”, um den Betrieb des Gaskessels bei einer höheren Außentemperatur zu aktivieren. Gehen Sie zu:

▪ [A.5.2.2] >

Monteureinstellungen > Wärmequellen > Wärmeerzg.

> Freigabetemperatur ODER

▪ [A.8] >

Monteureinstellungen > Übersicht Einstellungen

[5‑01]

oder automatisch. Beachten Sie die Entlüftungsfunktion im Kapitel "Inbetriebnahme".

15.4.7 Symptom: Der Druck am Entnahmepunkt ist zeitweise ungewöhnlich hoch

Mögliche Ursachen Abhilfe

Defektes oder verstopftes Druckentlastungsventil.

▪ Spülen und reinigen Sie den

kompletten Speicher einschließlich der Rohrleitungen zwischen dem Druckentlastungsventil und dem Kaltwassereinlass.

▪ Wechseln Sie das

Druckentlastungsventil aus.

15.4.8 Symptom: Speicherdesinfektionsfunktion NICHT richtig abgeschlossen (AH-Fehler)

Mögliche Ursachen Abhilfe

Die Desinfektionsfunktion wurde durch eine Brauchwasserentnahme unterbrochen.

Kurz vor dem programmierten Start der Desinfektionsfunktion wurde eine große Menge Brauchwasser entnommen.

Programmieren Sie den Start der Desinfektionsfunktion für einen Zeitpunkt, wenn in den kommenden 4Stunden KEINE Brauchwasserentnahme zu erwarten ist.

Wenn der Brauchwasser > Sollwertmodus > Warmhalten oder Warmh.+Prog. ausgewählt ist, wird empfohlen, den Start der Desinfektionsfunktion mindestens 4Stunden später als die letzte erwartete große Brauchwasserentnahme zu programmieren. Dieser Start kann über die Monteureinstellungen (Desinfektionsfunktion) konfiguriert werden.

Wenn die Brauchwasser > Sollwertmodus > Nur Prog. ausgewählt ist, wird empfohlen, einen Speicher Eco 3Stunden vor dem programmierten Start der Desinfektionsfunktion zu programmieren, um den Speicher vorzuheizen.

Mögliche Ursachen Abhilfe

Die Desinfektionsfunktion wurde manuell gestoppt: Bei Anzeige der Brauchwasser-Startseite an der Bedieneinheit und der Zugriffserlaubnisstufe auf Monteur, wurde die Taste während des Desinfektionsvorgangs gedrückt.

Drücken Sie NICHT die Taste , während die Desinfektionsfunktion aktiv ist.

15.4.9 Symptom: Anormalität am Kessel erkannt (Fehler HJ-11)

Mögliche Ursachen Abhilfe

Problem mit dem Kommunikationskabel

Kesselfehler Überprüfen Sie die

Montieren Sie das Kommunikationskabel zwischen Gaskessel und Außengerät ordnungsgemäß.

Fehlerinformationen am Display des Kessels.

15.4.10 Symptom: Abnormalität bei der Kessel/ Hydrobox-Kombination (Fehler UA-52)

Mögliche Ursachen Abhilfe

Fehlerhafte Kessel/HydroboxKombination

Inkompatibilität der Software Aktualisieren Sie die Kessel- und

Stellen Sie sicher, dass die Einstellung auf 0 gesetzt ist.

Hydrobox-Software auf die neueste Version.

15.4.11 Symptom: Der Brenner zündet NICHT

Mögliche Ursachen Abhilfe

Der Gashahn ist geschlossen. Öffnen Sie den Gashahn. Es befindet sich Luft im

Gashahn. Der Gaszufuhrdruck ist zu

niedrig. Kein Zünden. Ersetzen Sie die Zündelektrode. Kein Funken. Die

Zündvorrichtung am Gasventil ist defekt.

Die Gas-/Lufteinstellung ist NICHT korrekt.

Ventilator ist defekt. ▪ Überprüfen Sie die

Ventilator ist verschmutzt. Reinigen Sie den Ventilator. Gasventil ist defekt. ▪ Ersetzen Sie das Gasventil.

Entfernen Sie die Luft aus der Gasleitung.

Wenden Sie sich an den Gasversorger.

▪ Prüfen Sie die Kabel.

▪ Prüfen Sie die

Zündkerzenkappe.

▪ Ersetzen Sie die

Zündvorrichtung.

Prüfen Sie die Einstellung. Siehe

"So prüfen Sie die Kohlendioxideinstellung"81.

Verdrahtung.

▪ Prüfen Sie die Sicherung.

Ersetzen Sie nötigenfalls den Ventilator.

▪ Stellen Sie das Gasventil neu

ein. Beachten Sie dazu "So

prüfen Sie die Kohlendioxideinstellung"81.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 96

15 Fehlerdiagnose und -beseitigung

28.3~30.2 mm

15.4.12 Symptom: Das Zündgeräusch des Brenners ist zu laut

Mögliche Ursachen Abhilfe

Der Gaszufuhrdruck ist zu hoch. Der Hausdruckschalter ist

eventuell defekt. Wenden Sie sich an den Gasversorger.

Falsche Zündstrecke. ▪ Ersetzen Sie den Zündstift.

▪ Prüfen Sie die

Zündelektrodenstrecke.

Die Gas-/Lufteinstellung ist NICHT korrekt.

Schwacher Funken. Prüfen Sie die Zündstrecke.

a Funkenstrecke (±4,5mm)

Prüfen Sie die Einstellung. Siehe

"So prüfen Sie die Kohlendioxideinstellung"81.

Ersetzen Sie die Zündelektrode.

Ersetzen Sie die Zündvorrichtung am Gasventil.

15.4.13 Symptom: Der Brenner schwingt

Mögliche Ursachen Abhilfe

Der Gaszufuhrdruck ist zu niedrig.

Rückführung von Verbrennungsgasen.

Die Gas-/Lufteinstellung ist NICHT korrekt.

Der Hausdruckschalter ist eventuell defekt. Wenden Sie sich an den Gasversorger.

Prüfen Sie das Rauchgas und die Luftzufuhr.

Prüfen Sie die Einstellung. Siehe

"So prüfen Sie die Kohlendioxideinstellung"81.

15.4.14 Symptom: Keine Raumheizung durch den Gaskessel

Mögliche Ursachen Abhilfe

Wärmepumpenfehler Prüfen Sie die Bedieneinheit. Kommunikationsproblem mit der

Wärmepumpe.

Falsche Wärmepumpeneinstellungen.

Die Wartungsanzeige zeigt „ “ an, der Gaskessel wird ausgeschaltet.

Kein Strom (24V) ▪ Überprüfen Sie die

Der Brenner zündet NICHT bei Raumheizung: Fühler S1 oder S2 ist defekt.

Der Brenner zündet NICHT. Siehe "15.4.11Symptom: Der

Stellen Sie sicher, dass das Kommunikationskabel ordnungsgemäß angeschlossen ist.

Entnehmen Sie die Einstellungen der Wärmepumpenanleitung.

Schalten Sie den Gaskessel mit

ein.

Verdrahtung.

▪ Prüfen Sie den Anschluss X4. Ersetzen Sie Fühler S1 oder S2.

Siehe "Fehlercodes des

Gasboilers"99.

Brenner zündet NICHT"95.

15.4.15 Symptom: Die Leistung ist gefallen

Mögliche Ursachen Abhilfe

Bei hoher Drehzahl ist die Leistung um mehr als 5% gefallen.

▪ Prüfen Sie das Gerät und das

Rauchabzugssystem auf Verschmutzung.

▪ Reinigen Sie das Gerät und

das Rauchabzugssystem.

15.4.16 Symptom: Raumheizung erreicht NICHT die gewünschte Temperatur

Mögliche Ursachen Abhilfe

Die witterungsgeführte SollwertEinstellung ist falsch.

Temperatur ist zu niedrig. Erhöhen Sie die

Das Wasser wird nicht umgewälzt.

Die Boilerleistung wurde NICHT vorschriftsgemäß eingestellt für die Anlage.

Wegen Kalkablagerungen oder Verschmutzung im Wärmetauscher wird keine Wärme übertragen.

Prüfen Sie die Einstellung an der Benutzerschnittstelle und ändern Sie sie nötigenfalls.

Raumheizungstemperatur. Prüfen Sie, ob das Wasser

umgewälzt wird. Es MÜSSEN mindestens 2 Heizkörper geöffnet sein.

Ändern Sie die Leistung. Siehe

"Einstellung der maximalen Raumheizungsleistung"80.

Entkalken oder spülen Sie den Wärmetauscher auf der Raumheizungsseite.

15.4.17 Symptom: Kein Brauchwasser

Nicht anwendbar für die Schweiz

Mögliche Ursachen Abhilfe

Der Brenner zündet NICHT für Brauchwassererwärmung: S3 ist defekt.

Der Brenner zündet NICHT. Siehe "15.4.11Symptom: Der

Ersetzen Sie S3.

Brenner zündet NICHT"95.

15.4.18 Symptom: Warmwasser erreicht NICHT die gewünschte Temperatur (kein Speicher installiert)

Nicht anwendbar für die Schweiz

Mögliche Ursachen Abhilfe

Der Brauchwasserdurchfluss ist zu hoch.

Die Einstellung der Temperatur für den Wasserkreislauf ist zu niedrig.

Wegen Kalkablagerungen oder Verschmutzung auf der Brauchwasserseite des Wärmetauschers wird keine Wärme übertragen.

Kaltwassertemperatur <10°C. Die Wassereinlasstemperatur ist

Ändern Sie den Einlass.

Erhöhen Sie den BrauchwasserSollwert auf der BrauchwasserStartseite der Bedieneinheit.

Entkalken oder spülen Sie den Wärmetauscher auf der Brauchwasserseite.

zu niedrig.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 97

15 Fehlerdiagnose und -beseitigung

LED A

PCB

Mögliche Ursachen Abhilfe

Die Brauchwassertemperatur schwankt zwischen warm und kalt.

▪ Der Fluss ist zu gering. Um

den Komfort zu gewährleisten, muss ein minimaler Fluss von 5l/min gewährleistet sein.

▪ Erhöhen Sie den

Brauchwasser-Sollwert auf der Brauchwasser-Startseite der Bedieneinheit.

15.4.19 Symptom: Warmwasser erreicht NICHT die gewünschte Temperatur (Speicher installiert)

Mögliche Ursachen Abhilfe

Der Gaskessel weist einen Fehlercode auf.

Das Außengerät weist einen Fehlercode auf.

Das 3-Wege-Ventil funktioniert nicht ordnungsgemäß.

Weitere Informationen entnehmen Sie dem Display des Gaskessels.

Prüfen Sie die Bedieneinheit auf mögliche Fehler.

▪ Überprüfen Sie die Installation

des 3-Wege-Ventils.

▪ Beim Brauchwasserbetrieb

sollte der Fluss in Richtung Speicher laufen.

(a) Befolgen Sie die folgenden Schritte.

Prüfen Sie, ob das Außengerät fehlerhaft ist.

1 Schalten Sie die Stromversorgung aus und wieder ein.

2 Überprüfen Sie die LED für ca. 3Minuten.

Falls das LED-Verhalten erneut auftritt, ist die Außengerät-Platine defekt.

Hinweis: Die Fehlererkennung sollte anhand der FernbedienungsFehlerdiagnose durchgeführt werden.

15.6 Fehler beseitigen auf Grundlage von Fehlercodes

Wenn das Gerät auf ein Problem stößt, zeigt die Bedieneinheit einen Fehlercode an. Vor dem Zurücksetzen des Fehlercodes muss das Problem erkannt und behoben werden. Dies sollte von einem zugelassenen Monteur oder Ihrem Händler vor Ort durchgeführt werden.

Dieses Kapitel enthält eine Übersicht über alle möglichen Fehlercodes und ihre Beschreibungen, wie sie auf der Bedieneinheit angezeigt werden.

Eine ausführlichere Problembehebung für jeden einzelnen Fehler finden Sie im Wartungshandbuch.

15.6.1 Fehlercodes: Übersicht

15.5 LED-basierte Problemlösung

15.5.1 Position der Außengerät-LED

Öffnen Sie das Außengerät (siehe "9.2.2 So öffnen Sie das

Außengerät" 33). Die folgende Abbildung zeigt die Position der

Außengerät-LED auf der Platine:

Fehlercodes des Außengeräts

Kältemittel-Abschnitt

Fehlercode Detaillierter

Fehlercode

A5 00 AG: Hochdruckkühlung/

E1 00 AG: Platine defekt

E3 00 AG: Betätigung des

E5 00 AG: Überhitzung des

E6 00 AG: Verdichter-Anlauffehler

Beschreibung

Spitzen-

abschaltung/ Frostschutzproblem

An Ihren Händler wenden.

Aus- u. Einschalten erford.

An Ihren Händler wenden.

Hochdruck-

schalters.

An Ihren Händler wenden.

Inverter-

Verdichtermotors.

An Ihren Händler wenden.

15.5.2 Zur Diagnose von Fehlern

LED-Verhalten

Diagnose

LED blinkt Normal

LED leuchtet

LED ist aus Fall 1: Versorgungsspannung (zum

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

(a)

Stromsparen)

Fall 2: Fehler der Stromversorgung

(a)

Fall 3

E7 00 AG: Störung des

Lüftermotors

des Außengeräts.

An Ihren Händler wenden.

E8 00 AG: Überspannung

An Ihren Händler wenden.

Referenzhandbuch für den Monteur

Page 98

15 Fehlerdiagnose und -beseitigung

Fehlercode Detaillierter

Fehlercode

EA 00 AG: Problem bei Umschaltung

H0 00 AG: Problem mit dem

H3 00 AG: Störung des Hochdruck-

H6 00 AG: Störung des Positions-

H8 00 AG: Störung des Verdichter-

H9 00 AG: Störung des Außenluft-

F3 00 AG: Störung der Heißgas-

F6 00 AG: Anormal hoher Druck

FA 00 AG: Anormal hoher Druck,

JA 00 AG: Störung des Hochdruck-

J3 00 AG: Störung des Heißgas-

J6 00 AG: Störung des

J6 07 AG: Störung des

L3 00 AG:

L4 00 AG: Temperaturanstieg der

Beschreibung

zwischen Kühlen/Heizen.

An Ihren Händler wenden.

Spannungs-/

Stromsensor.

An Ihren Händler wenden.

schalters.

An Ihren Händler wenden.

erkennungssensors.

An Ihren Händler wenden.

Eingangssystems.

An Ihren Händler wenden.

fühlers.

An Ihren Händler wenden.

temperatur.

An Ihren Händler wenden.

beim

Kühlen.

An Ihren Händler wenden.

Aus-

lösung des Hochdruckschalters.

An Ihren Händler wenden.

sensors.

An Ihren Händler wenden.

fühlers.

An Ihren Händler wenden.

Wärmetauscher-

fühlers.

An Ihren Händler wenden.

Wärmetauscher-

fühlers.

An Ihren Händler wenden.

Temperaturanstiegsproblem

im Schaltkasten.

An Ihren Händler wenden.

Inverter-Kühlrippe.

An Ihren Händler wenden.

Fehlercode Detaillierter

Fehlercode

L5 00 AG: Momentaner Überstrom

P4 00 AG: Störung des Kühlrippen-

U0 00 AG: Zu wenig Kältemittel.

U2 00 AG: Fehler in der

U7 00 AG: Kommunikationsfehler

Hydro-Abschnitt

Fehlercode Detaillierter

Fehlercode

80 00 Problem mit der

81 00 Störung am Fühler für

89 01 Vereisung des

89 02 Vereisung des

89 03 Vereisung des

8F 00 Anormale Erhöhung der

8H 00 Anormale Erhöhung der

8H 03 Übertemperatur

A1 00 Nulldurchgang nicht erkannt

Beschreibung

im Inverter.

An Ihren Händler wenden.

Temperaturfühlers.

An Ihren Händler wenden.

Versorgungsspannung.

An Ihren Händler wenden.

zwischen Haupt-CPU u. INVCPU.

An Ihren Händler wenden.

Beschreibung

Rücklauftemperatur.

An Ihren Händler wenden.

Vorlauftemperatur.

An Ihren Händler wenden.

Wärmetauschers.

Wasser-

temp. (BW).

Wasser-

temp.

Wasserkreislauf

(Thermostat)

Aus- u. Einschalten erford.

An Ihren Händler wenden.

Referenzhandbuch für den Monteur

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05

Page 99

15 Fehlerdiagnose und -beseitigung

Fehlercode Detaillierter

Fehlercode

A1 00 EEPROM-Lesefehler.

AA 01 Reserveheizung überhitzt.

AC 00 Zusatzheizung überhitzt.

AH 00 Speicherdesinfektion nicht

AJ 03 Zu lange BW-Aufwärmzeit

C4 00 Problem am Fühler für

CJ 02 Problem am Fühler für

EC 00 Anormale Erhöhung der

Beschreibung

Aus- u. Einschalten erford.

An Ihren Händler wenden.

korrekt abgeschlossen.

erforderlich.

Wärmetauschertemperatur.

An Ihren Händler wenden.

Raumtemperatur.

An Ihren Händler wenden.

Speicher-

temperatur.

Fehlercode Detaillierter

Fehlercode

U6 36 Boiler-Standby-Anormalität

U8 01 Verbindung mit Adapter

U8 02 Verbindung mit Raumthermostat

U8 08 Fehler Kesselkommunikation UA 00 Anpassungsproblem zwischen

UA 52 Boiler, Problem bei der

Der Fehler AJ-03 wird automatisch in dem Moment zurückgesetzt, wenn eine normale Aufwärmung des Speichers erfolgt.

Beschreibung

Wärmeerzeuger prüfen

Siehe Anleitung Wärmeerezeuger

verloren

An Ihren Händler wenden.

unterbrochen

Innen- u. Außengerät.

Aus- u. Einschalten erford.

Zuordnung der Innengeräte.

An Ihren Händler wenden.

Siehe "15.4.10Symptom:

Abnormalität bei der Kessel/ Hydrobox-Kombination (Fehler UA-52)"95

EC 04 Speicher Vorwärmung

H1 00 Problem am Fühler für

Außentemperatur.

An Ihren Händler wenden.

HC 00 Problem am Fühler

Speichertemperatur.

An Ihren Händler wenden.

HJ 11 Fehlererkennung

Wärmeerzeuger

Wärmeerzeuger prüfen

Siehe Anleitung Wärmeerezeuger

U3 00 Estrich-Aufheizprogramm

nicht

vollständig abgeschlossen.

U4 00 Kommunikationsproblem

zwischen

Innen-/Außengerät.

U5 00 Benutzerschnittstellen-

Kommunikationsproblem.

Fehler EC-04 wird automatisch ab dem Moment zurückgesetzt, in dem der Brauchwasserspeicher auf eine ausreichend hohe Temperatur vorgeheizt wurde.

Wenn das Gerät einen Durchfluss erkennt, wenn die Pumpe nicht in Betrieb ist, erzeugt möglicherweise ein externes Gerät den Durchfluss, oder es liegt möglicherweise ein Fehler an den DurchflussMessvorrichtungen (Durchflusssensor und Flussschalter) vor.

▪ Wenn der Durchflusssensor einen Durchfluss erkennt,

wenn die Pumpe nicht in Betrieb ist, unterbricht das Gerät den Betrieb und an der Bedieneinheit wird der Fehler C0‑00 angezeigt. Damit das Gerät den Betrieb wieder aufnehmen kann, muss dieser Fehler manuell zurückgesetzt werden.

▪ Wenn der Flussschalter einen Durchfluss erkennt,

wenn die Pumpe nicht in Betrieb ist, unterbricht das Gerät vorübergehend den Betrieb und an der Bedieneinheit wird der Fehler C0‑01 angezeigt. Nach einiger Zeit wird der Fehler automatisch zurückgesetzt und das Gerät nimmt den Betrieb wieder auf. Wenn das Problem weiterhin auftritt, stoppt das Gerät den Betrieb und an der Bedieneinheit wird der Fehler C0‑02 angezeigt. Damit das Gerät den Betrieb wieder aufnehmen kann, muss dieser Fehler manuell zurückgesetzt werden.

Fehlercodes des Gasboilers

Die Steuerung am Gaskessel erkennt Fehler und zeigt sie auf der Anzeige durch Fehlercodes an.

EJHA04AAV3 + EHY2KOMB28+32AA Daikin Altherma H Hybrid 4P531180-1A – 2019.05

Referenzhandbuch für den Monteur

Page 100

16 Entsorgung

Wenn die LED blinkt, hat die Steuerung ein Problem erkannt. Wenn das Problem behoben ist, kann die Steuerung durch Drücken der Taste neu gestartet werden.

In der folgenden Tabelle sind die Fehlercodes und mögliche Lösungen enthalten.

FehlercodeUrsache Mögliche Lösung

10, 11, 12, 13, 14

20, 21, 22, 23, 24

0 Fühlerfehler nach

1 Temperatur zu

2 S1 und S2

4 Kein

5 Schlechtes

6 Flammenerkennun

8 Falsche

29, 30 Fehler beim

Fühlerfehler S1 ▪ Kabel prüfen

▪ Ersetzen Sie S1

Fühlerfehler S2 ▪ Kabel prüfen

▪ Ersetzen Sie S2

Ersetzen Sie S1 und/oder S2

Selbstprüfung

▪ Luft in Anlage

hoch

verwechselt

Flammensignal

gsfehler

Lüftergeschwindigk eit

Gasventilrelais

▪ Pumpe läuft NICHT

▪ Nicht genug Durchfluss in Anlage

▪ Heizkörper sind geschlossen

▪ Pumpeneinstellung ist zu niedrig ▪ Prüfen Sie den Kabelsatz

▪ Ersetzen Sie S1 und S2 ▪ Der Gashahn ist geschlossen

▪ Keine oder falsche Zündstrecke

▪ Gaszufuhrdruck ist zu niedrig oder

nicht vorhanden

▪ Gasventil oder Zündvorrichtung ist

OHNE Stromversorgung

▪ Kondensatabfluss verstopft

▪ Prüfen Sie die Einstellung des

Gasventils

▪ Ersetzen Sie das Zündkabel und

die Zündkerzenkappe

▪ Ersetzen Sie die Zündvorrichtung

▪ Ersetzen Sie die Kesselsteuerung ▪ Ventilator streift Gehäuse

▪ Kabel zwischen Ventilator und

Gehäuse

▪ Kabel auf schlechten Kontakt

prüfen

▪ Ersetzen Sie den Ventilator Ersetzen Sie die Kesselsteuerung

16 Entsorgung

Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

16.1 Überblick: Entsorgung

Typischer Ablauf

Die Entsorgung des Systems umfasst üblicherweise die folgenden Schritte:

1 System auspumpen. 2 Das System zu einer fachkundigen Einrichtung für

Wiederverwendung bringen.

Weitere Informationen finden Sie im Wartungshandbuch.

16.2 Auspumpen

Beispiel: Um die Umwelt zu schützen, führen Sie einen

Abpumpvorgang durch, wenn Sie das Gerät entsorgen möchten.

Wenn Sie das Gerät an einem anderen Ort aufstellen möchten, müssen Sie KEINEN Abpumpvorgang durchführen.

Auspumpen – Kältemittelaustritt. Falls es eine Leckage im Kältemittelkreislauf gibt und Sie das System auspumpen wollen:

▪ NICHT die Funktion zum automatischen Auspumpen

▪ Benutzen Sie ein separates Rückgewinnungssystem,

sodass der Verdichter der Einheit NICHT in Betrieb sein muss.

Schalten Sie beim Abpumpen den Verdichter aus, bevor Sie die Kältemittelleitungen entfernen. Wenn der Verdichter beim Abpumpen noch arbeitet und das Absperrventil geöffnet ist, wird Luft vom System angesaugt. Dies kann aufgrund des ungewöhnlichen Drucks im Kältemittelkreislauf zu einer Beschädigung des Verdichters oder zu Schäden am System führen.

Beim Abpumpen wird das gesamte Kältemittel aus dem System in das Außengerät abgepumpt (Verdichtermodul).

1 Entfernen Sie die Ventilkappe vom Absperrventil der

Flüssigkeitsleitung und der Gasleitung.

2 Starten Sie an der Bedieneinheit den Abpumpenvorgang. Rufen

Sie [A.6.E.1]: > Monteureinstellungen > Systembetrieb > Abpumpen > Abpumpen starten auf.

3 Schließen Sie nach ±2 Minuten das Absperrventil der

Flüssigkeitsleitung mit einem Sechskantschlüssel.

4 Überprüfen Sie anhand des Manometers, ob das Vakuum

erreicht wurde.

Referenzhandbuch für den Monteur

100

EJHA04AAV3 + EHY2KOMB28+32AA

Daikin Altherma H Hybrid

4P531180-1A – 2019.05
