Page 1
+
Guide de référence
installateur
Daikin Altherma H Hybrid
EJHA04AAV3
EHY2KOMB28AA
EHY2KOMB32AA
Guide de référence installateur
Daikin Altherma H Hybrid
Français
Page 2
Table des matières
Table des matières
1 Consignes de sécurité générales 3
1.1 À propos de la documentation................................................... 3
1.1.1 Signification des avertissements et des symboles...... 4
1.2 Pour l'installateur....................................................................... 4
1.2.1 Généralités.................................................................. 4
1.2.2 Site d'installation ......................................................... 5
1.2.3 Réfrigérant .................................................................. 5
1.2.4 Saumure ..................................................................... 6
1.2.5 Eau.............................................................................. 6
1.2.6 Électricité .................................................................... 6
1.2.7 Gaz ............................................................................. 7
1.2.8 Échappement des gaz ................................................ 7
1.2.9 Législation locale ........................................................ 7
2 À propos du produit 8
3 À propos de la documentation 8
3.1 À propos du présent document ................................................. 8
3.2 Guide rapide de référence de l'installateur................................ 9

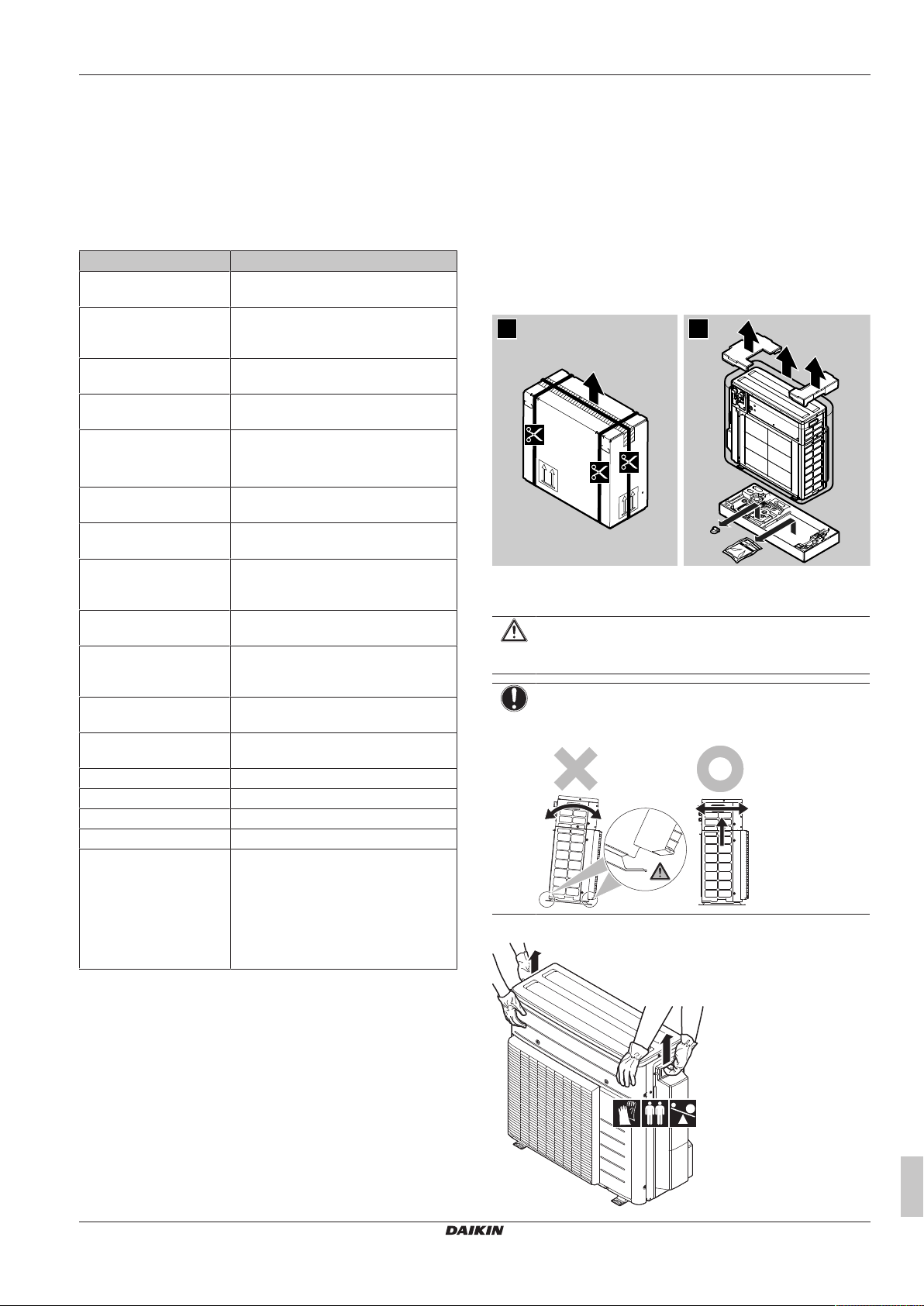

4 À propos du carton 9
4.1 Vue d'ensemble: à propos du carton......................................... 9
4.2 Unité extérieure ......................................................................... 9
4.2.1 Déballage de l'unité extérieure.................................... 9
4.2.2 Manipulation de l'unité extérieure ............................... 9
4.2.3 Retrait des accessoires de l'unité extérieure .............. 10
4.3 Chaudière à gaz ........................................................................ 10
4.3.1 Déballage de la chaudière à gaz ................................ 10
4.3.2 Retrait des accessoires de la chaudière à gaz ........... 10
5 A propos du système 11

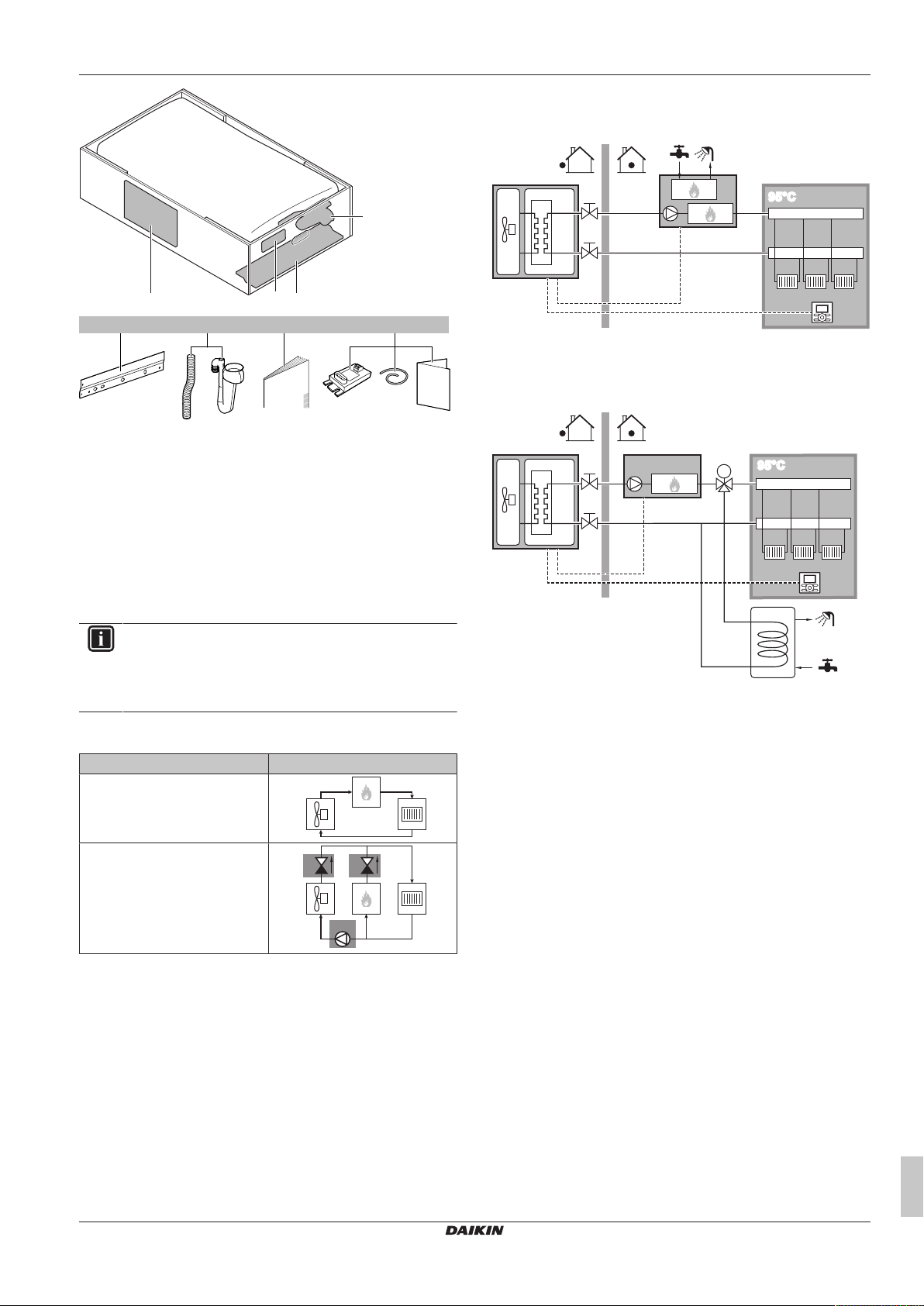

5.1 Configurations possibles du système........................................ 11
5.1.1 Chaudière à gaz dédiée.............................................. 11
5.1.2 Chaudière à gaz tierce................................................ 11
5.2 Protection antigel....................................................................... 12
5.2.1 Glycol ou vannes de protection antigel....................... 12
5.2.2 Cordon chauffant ........................................................ 12
6 À propos des unités et des options 12
6.1 Vue d'ensemble: à propos des unités et des options................ 12
6.2 Identification .............................................................................. 13
6.2.1 Etiquette d'identification: Unité extérieure................... 13
6.2.2 Étiquette d'identification: chaudière à gaz................... 13
6.3 Association d'unités et d'options ............................................... 14
6.3.1 Associations possibles de l'unité extérieure, de la
chaudière à gaz et du ballon d'eau chaude sanitaire.. 14
6.3.2 Options possibles pour l'unité extérieure .................... 14
6.3.3 Options possibles pour la chaudière à gaz................. 15
7 Consignes d'application 18
7.1 Vue d'ensemble: consignes d'application.................................. 18

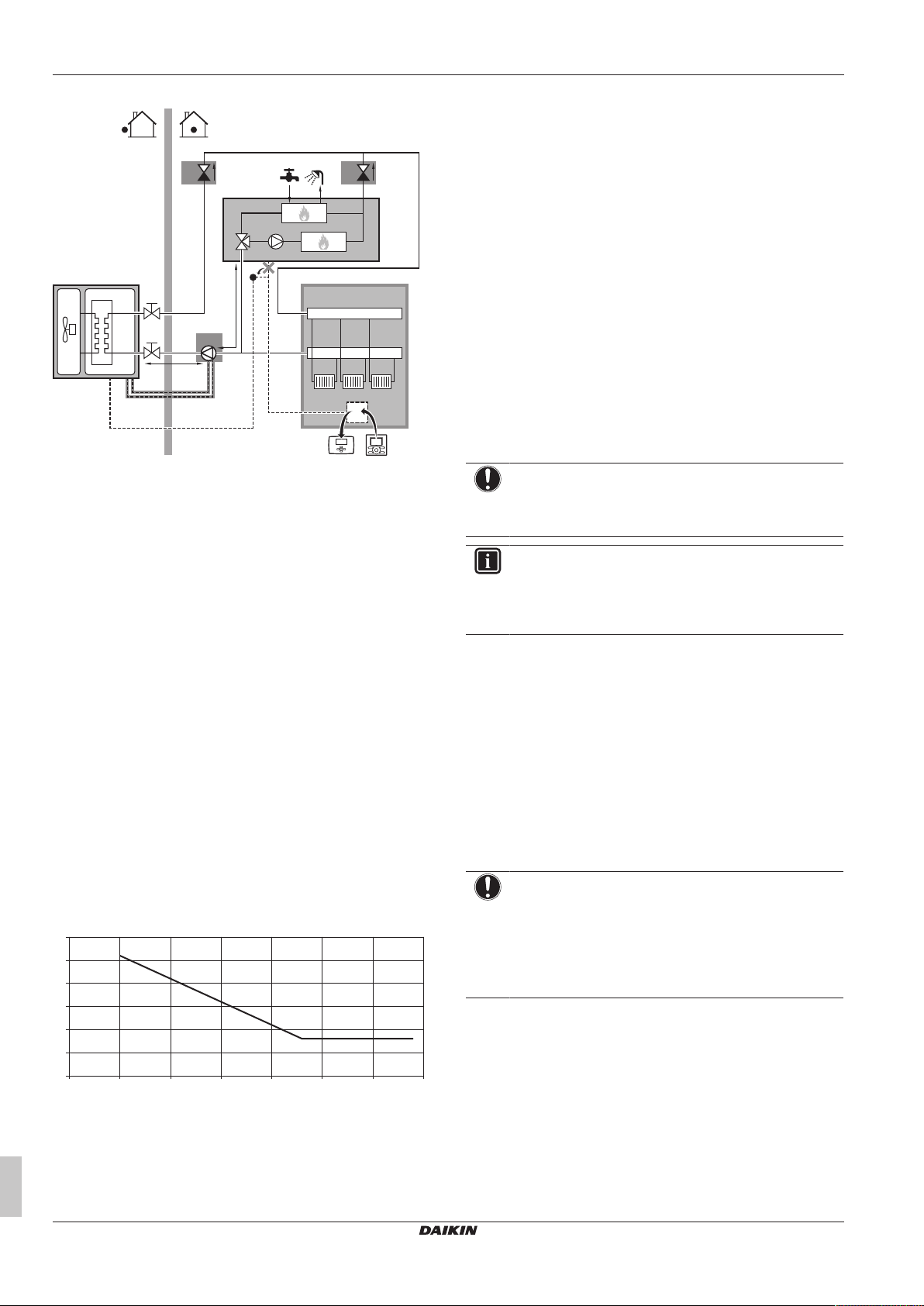

7.2 Réglage du système de chauffage – En cas de chaudière à
gaz dédiée................................................................................. 18
7.2.1 Une pièce.................................................................... 19
7.2.2 Plusieurs pièces –une zone TD ................................. 20

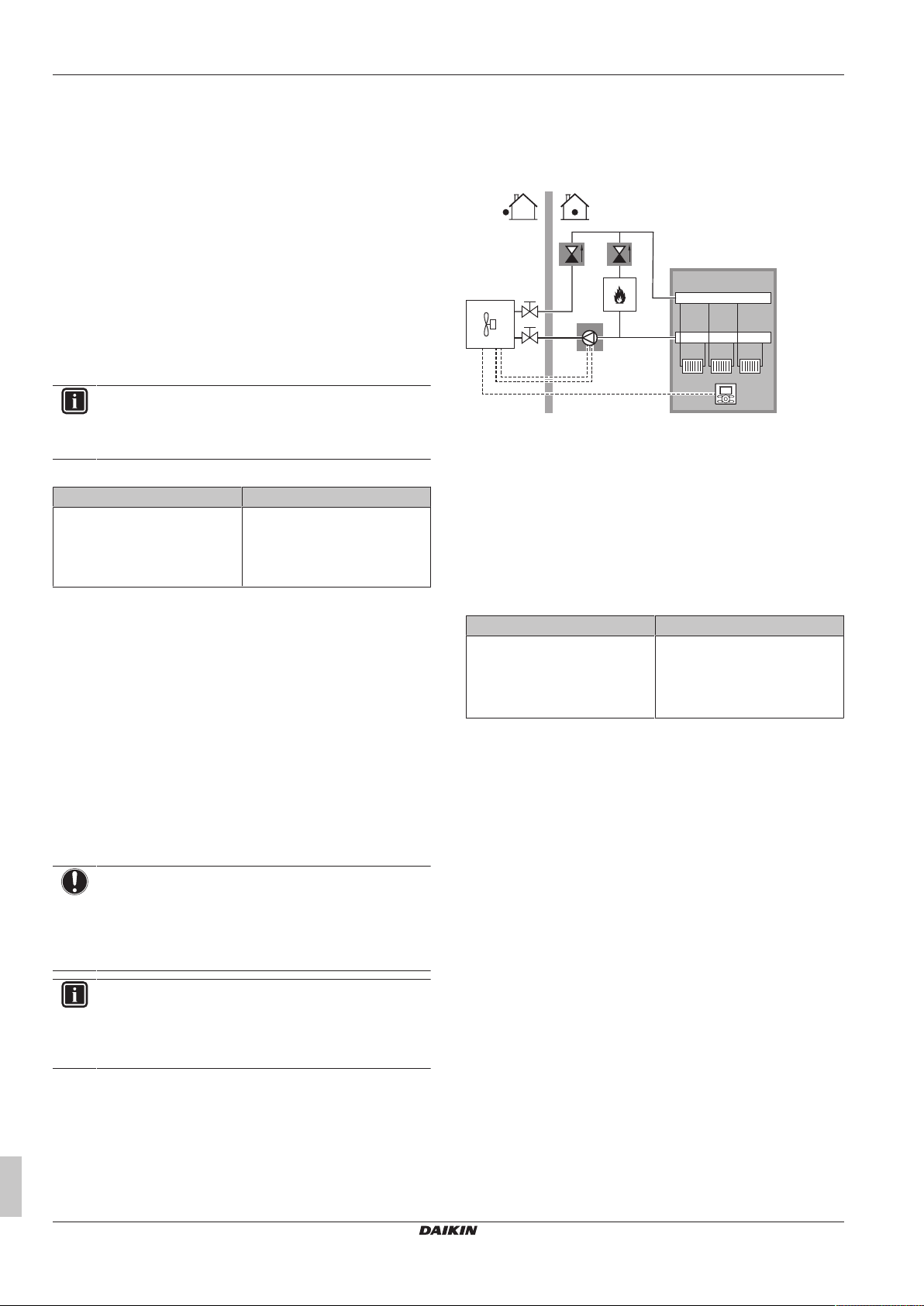

7.3 Réglage du système de chauffage – En cas de chaudière à
gaz tierce................................................................................... 22
7.3.1 Une pièce.................................................................... 22
7.3.2 Plusieurs pièces –une zone TD ................................. 22
7.4 Configuration du ballon d'eau chaude sanitaire ........................ 23
7.4.1 Configuration du système –ballon ECS autonome .... 23
7.4.2 Sélection du volume et de la température souhaitée
pour le ballon ECS ...................................................... 24
7.4.3 Installation et configuration –ballon ECS ................... 24
7.4.4 Pompe ECS pour l'eau chaude instantanée ............... 24
7.4.5 Pompe ECS pour la désinfection................................ 25
7.5 Configuration du suivi de la consommation............................... 25
7.5.1 Énergie consommée.................................................... 25
7.6 Configuration du contrôle de la consommation électrique ......... 25
7.6.1 Limitation électrique permanente................................. 25
7.7 Configuration d'un capteur externe de température................... 26
8 Préparation 26
8.1 Vue d'ensemble: préparation...................................................... 26
8.2 Préparation du lieu d'installation................................................. 26
8.2.1 Exigences du site d'installation pour l'unité extérieure. 26
8.2.2 Exigences supplémentaires du site d'installation pour
l'unité extérieure dans les climats froids ...................... 27
8.3 Préparation de la tuyauterie d'eau.............................................. 28
8.3.1 Longueurs de tuyauterie d'eau et différence de
hauteur ........................................................................ 28
8.3.2 Exigences pour le circuit d'eau .................................... 29
8.3.3 Formule de calcul de la prépression du vase
d'expansion.................................................................. 30
8.3.4 Vérification du débit et du volume d'eau ...................... 30
8.3.5 Modification de la prépression du vase d'expansion.... 31
8.4 Préparation du câblage électrique.............................................. 31
8.4.1 À propos de la préparation du câblage électrique ....... 31
8.4.2 Vue d'ensemble des connexions électriques, à
l'exception des actionneurs externes........................... 31
8.4.3 Vue d'ensemble des connexions électriques pour les
actionneurs externes et internes.................................. 31
9 Installation 32
9.1 Vue d'ensemble: installation....................................................... 32
9.2 Ouverture des unités .................................................................. 32
9.2.1 À propos de l'ouverture des unités............................... 32
9.2.2 Ouverture de l'unité extérieure..................................... 33
9.2.3 Ouverture de la chaudière à gaz.................................. 33
9.2.4 Ouverture du couvercle du coffret électrique de la
chaudière à gaz ........................................................... 33

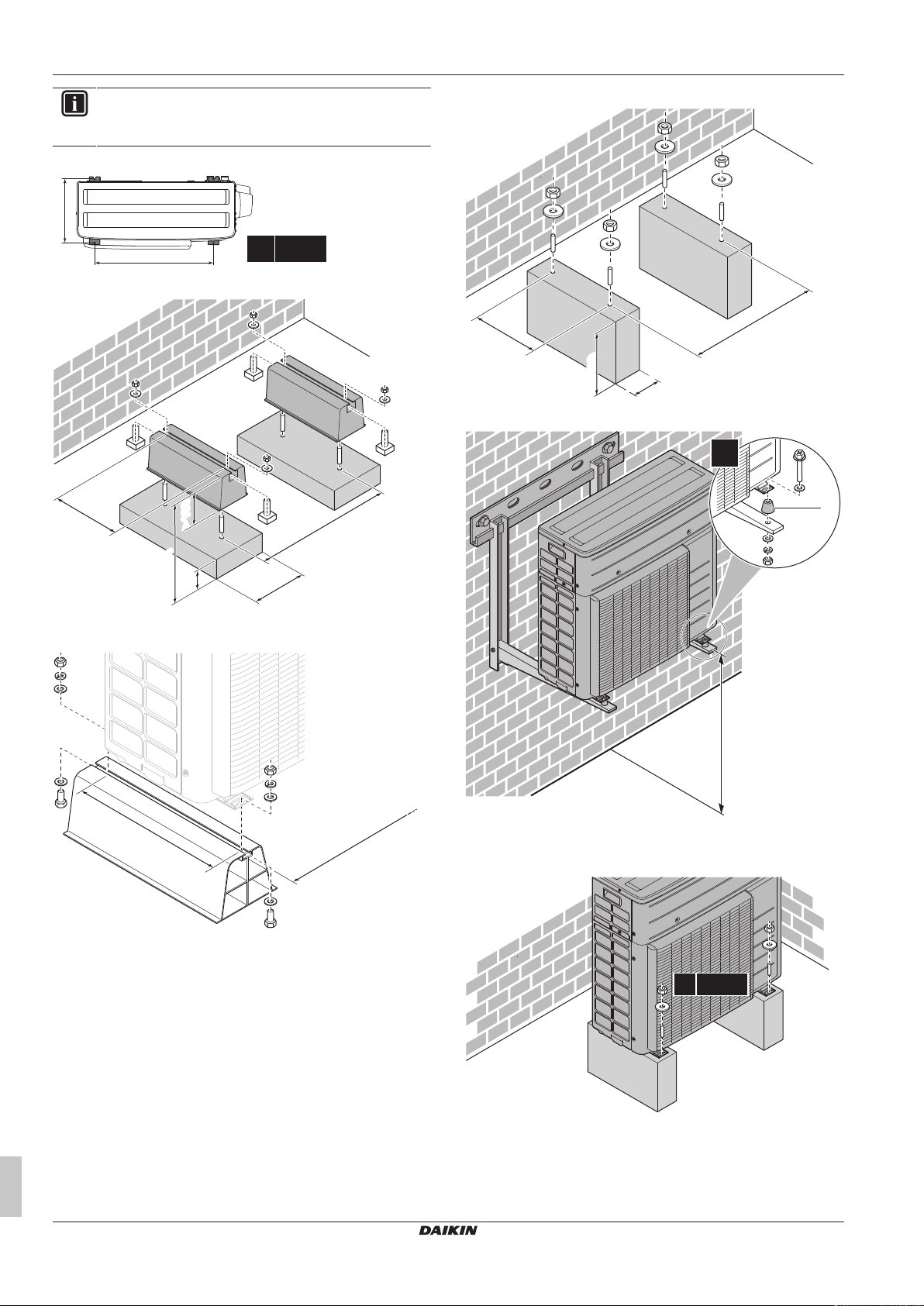

9.3 Montage de l'unité extérieure ..................................................... 33
9.3.1 A propos du montage de l'unité extérieure .................. 33
9.3.2 Précautions lors du montage de l'unité extérieure....... 33
9.3.3 Pour fournir la structure de l'installation....................... 33
9.3.4 Installation de l'unité extérieure.................................... 34
9.3.5 Pour fournir le drainage ............................................... 34
9.3.6 Protection de l'unité extérieure contre les chutes ........ 35
9.4 Montage de la chaudière à gaz .................................................. 35
9.4.1 Installation de la chaudière à gaz ................................ 35
9.4.2 Installation du purgeur de condensat........................... 36

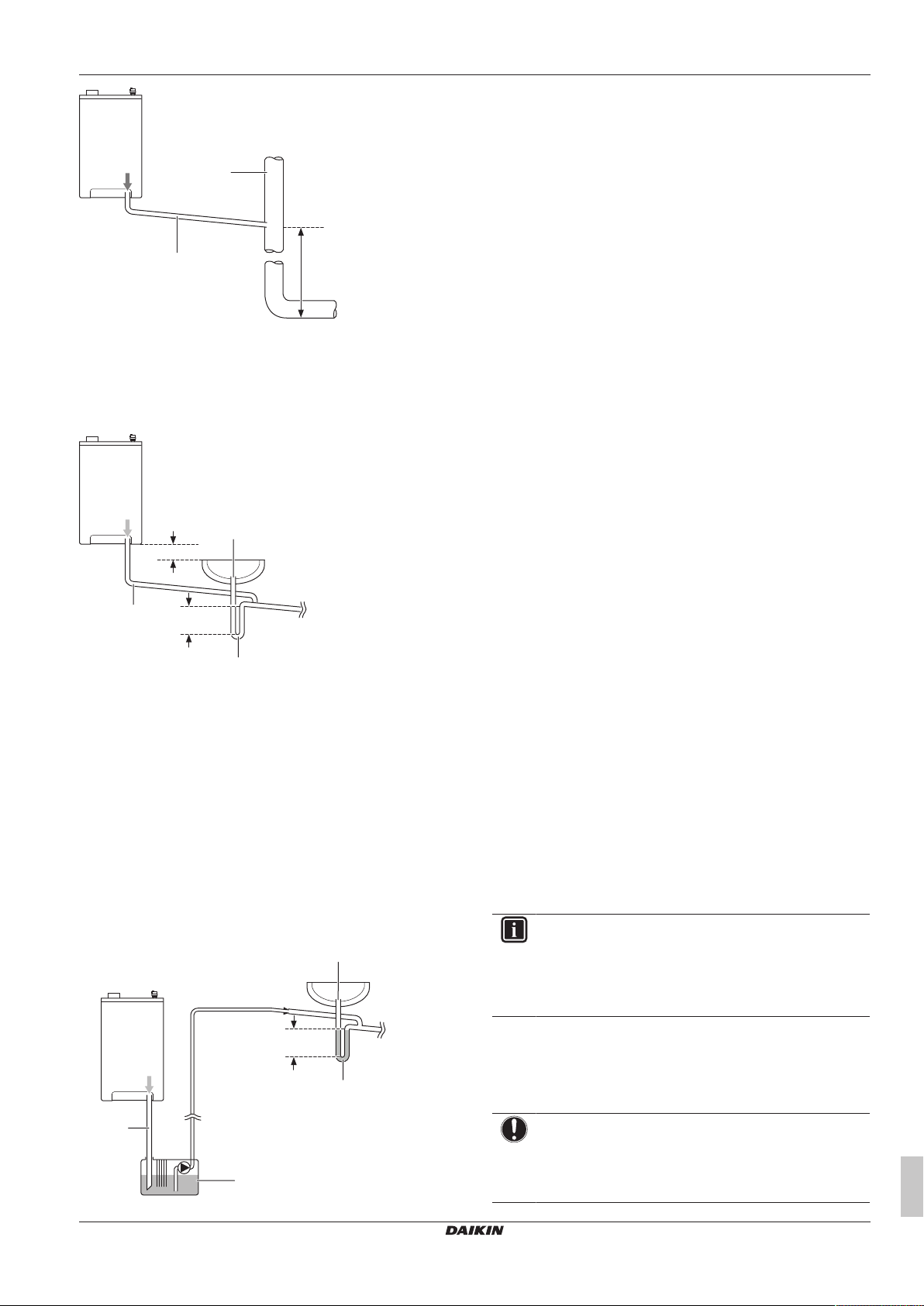

9.5 Tuyauterie du condensat............................................................ 36
9.5.1 Raccordements internes.............................................. 36
9.5.2 Raccordements externes............................................. 37
9.6 Raccordement de la tuyauterie d'eau......................................... 37
9.6.1 À propos du raccordement de la tuyauterie d'eau ....... 37
9.6.2 Précautions lors du raccordement de la tuyauterie
d'eau ............................................................................ 37

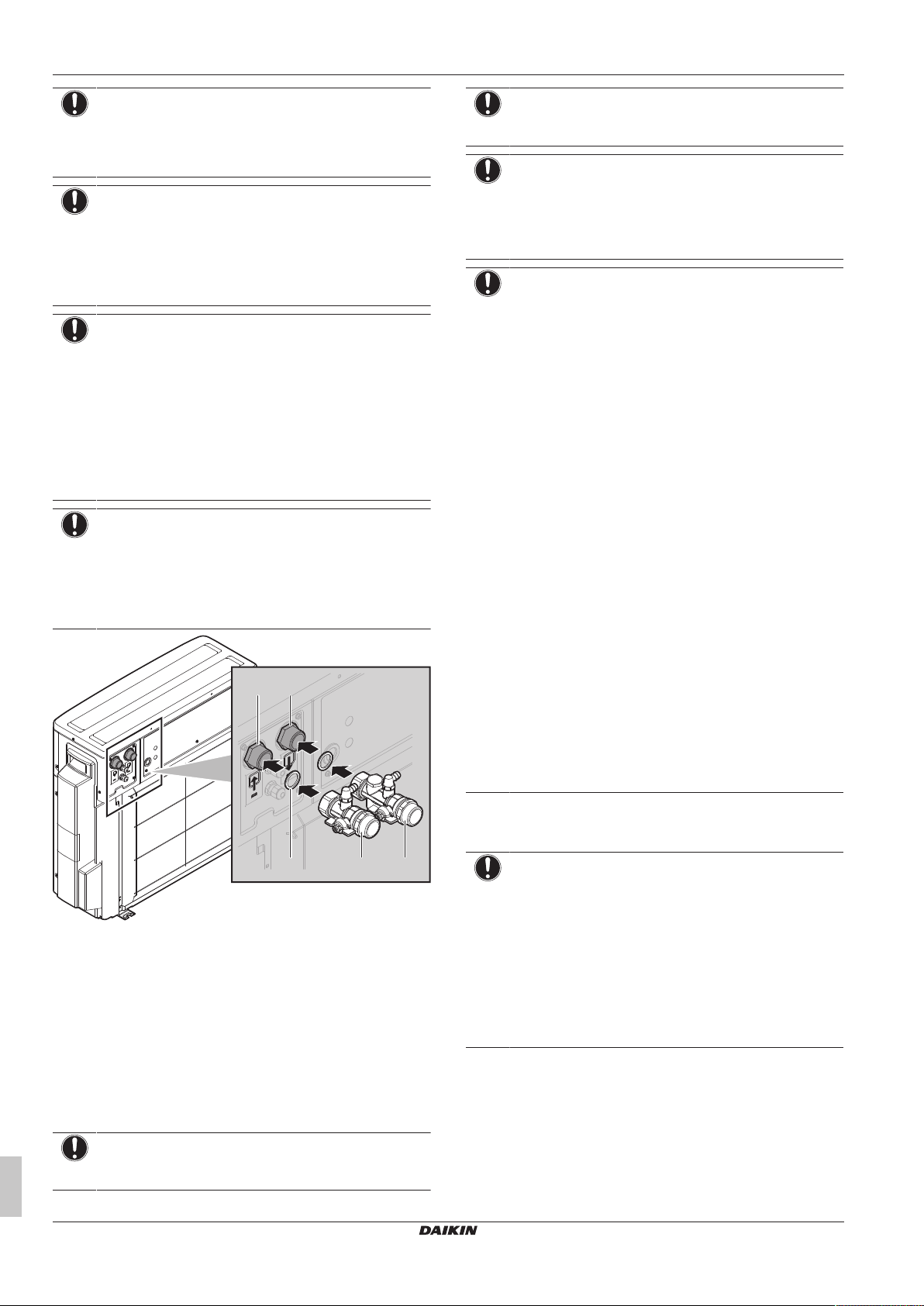

9.6.3 Raccordement de la tuyauterie d'eau de l'unité
extérieure ..................................................................... 37
9.6.4 Raccordement de la tuyauterie d'eau à la chaudière
à gaz ............................................................................ 39
9.6.5 Protection du circuit d'eau contre le gel ....................... 40
9.6.6 Remplissage du circuit de chauffage........................... 42
9.6.7 Remplissage du circuit d'eau sanitaire de la
chaudière à gaz ........................................................... 43
9.6.8 Remplissage du ballon d'eau chaude sanitaire............ 43
9.6.9 Isolation de la tuyauterie d'eau .................................... 43

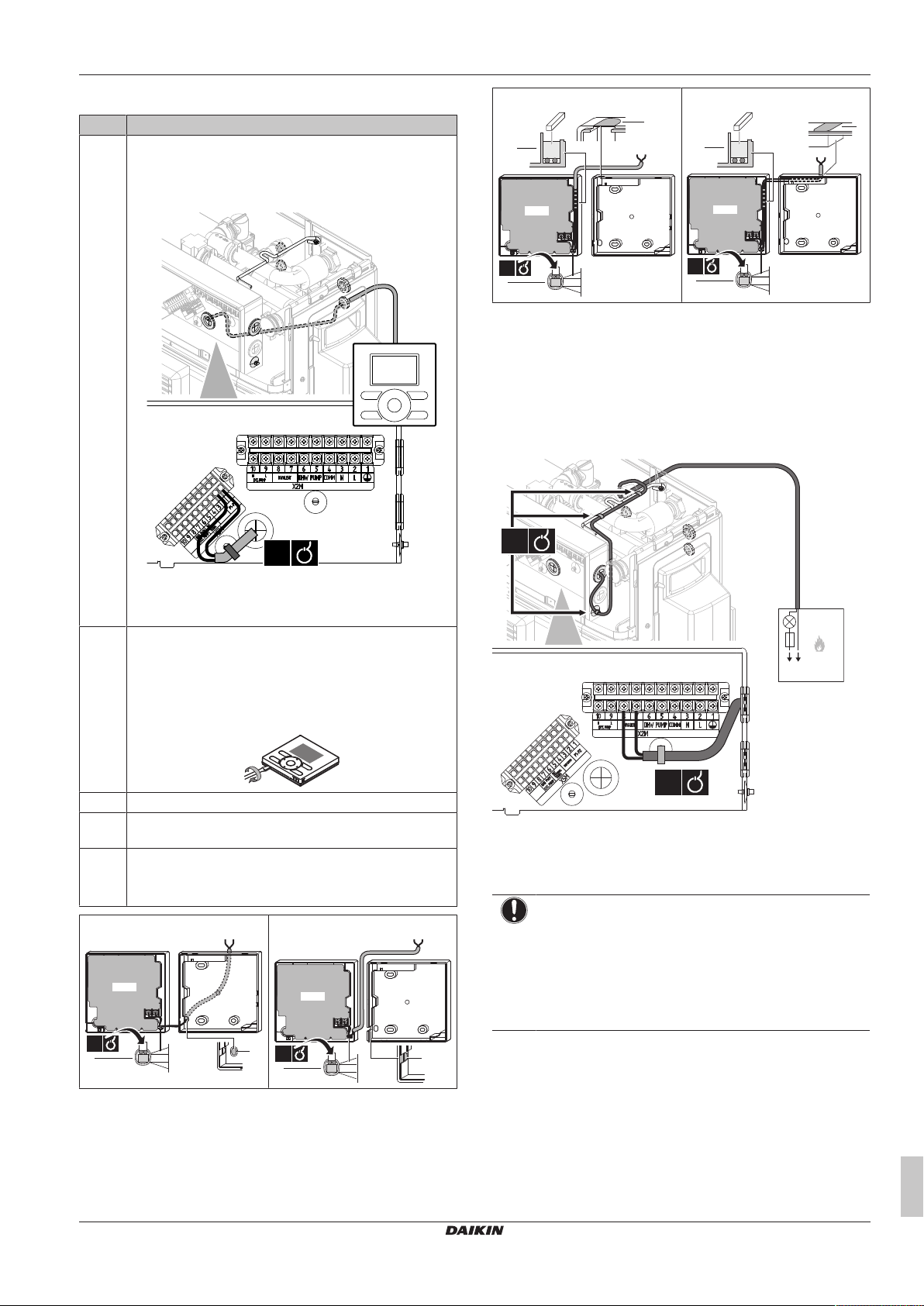

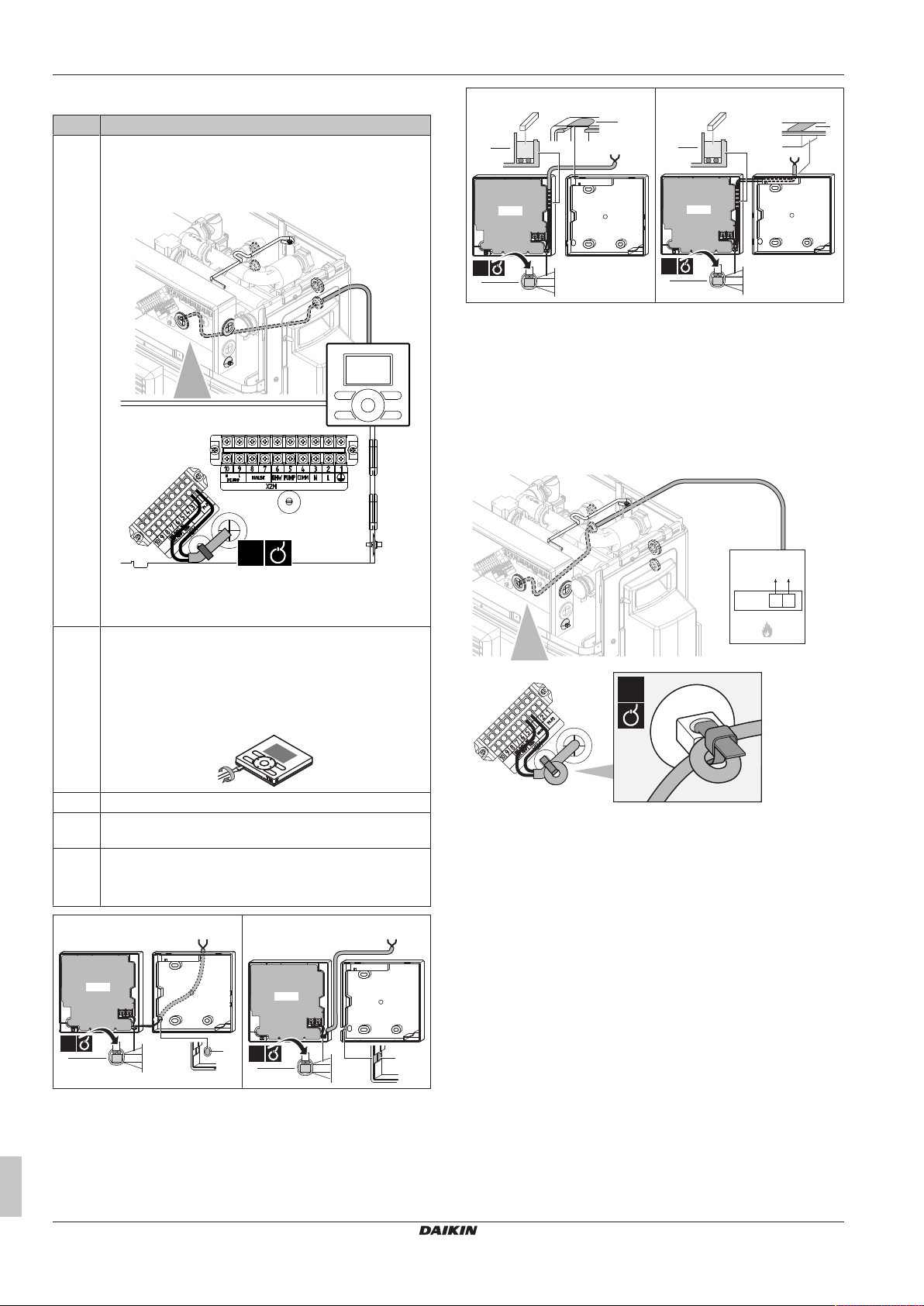

9.7 Raccordement du câblage électrique......................................... 43
9.7.1 À propos du raccordement du câblage électrique ....... 43
9.7.2 Précautions lors du raccordement du câblage
électrique ..................................................................... 44
9.7.3 Directives de raccordement du câblage électrique...... 44
9.7.4 Pour une chaudière à gaz dédiée................................ 44
9.7.5 Pour une chaudière à gaz tierce.................................. 47
9.8 Raccordement de la tuyauterie de gaz....................................... 49
9.8.1 Raccordement de la tuyauterie de gaz ........................ 49

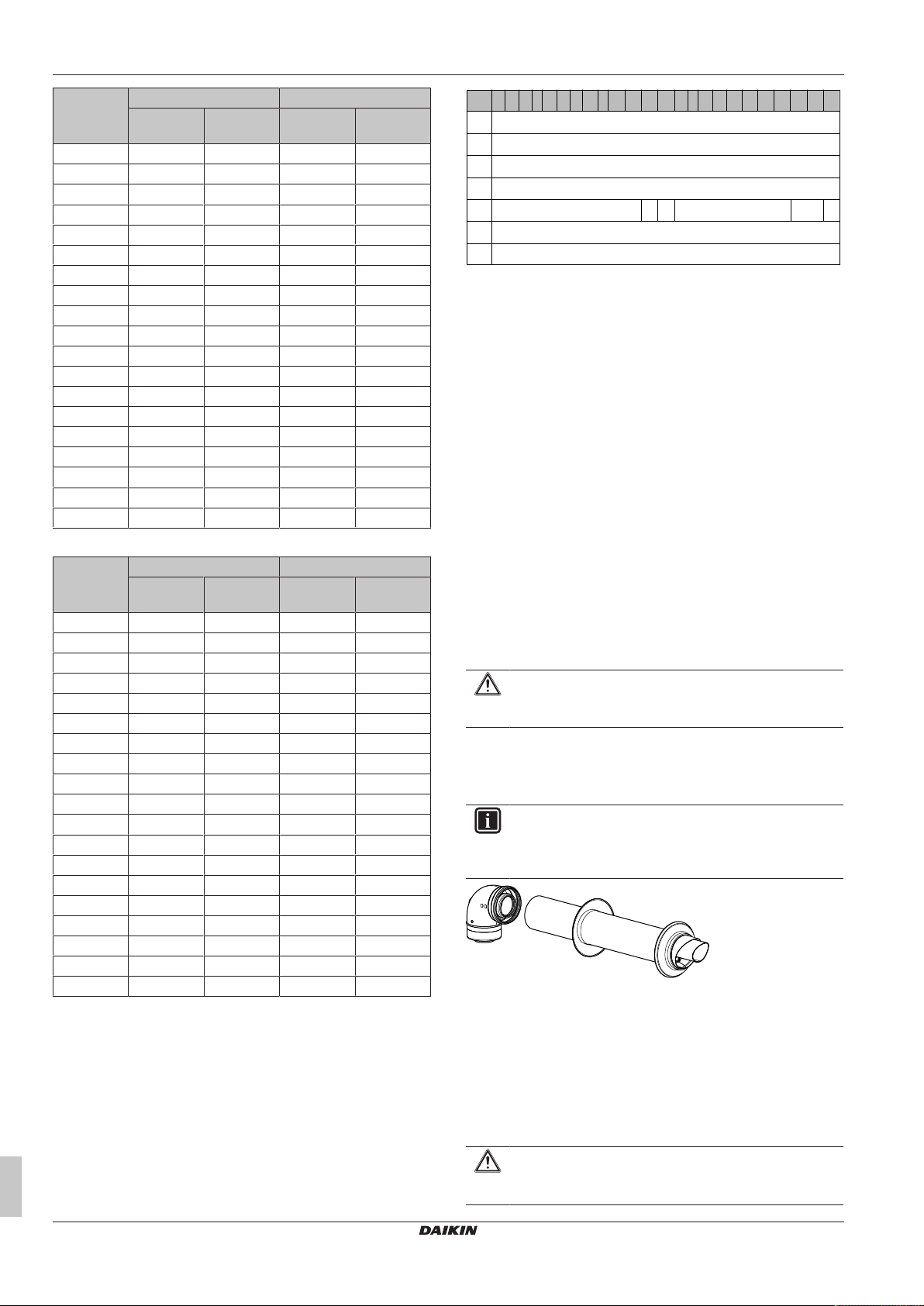

9.9 Raccordement de la chaudière au système d'évacuation des
gaz de combustion ..................................................................... 50
Guide de référence installateur
2
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 3
1 Consignes de sécurité générales

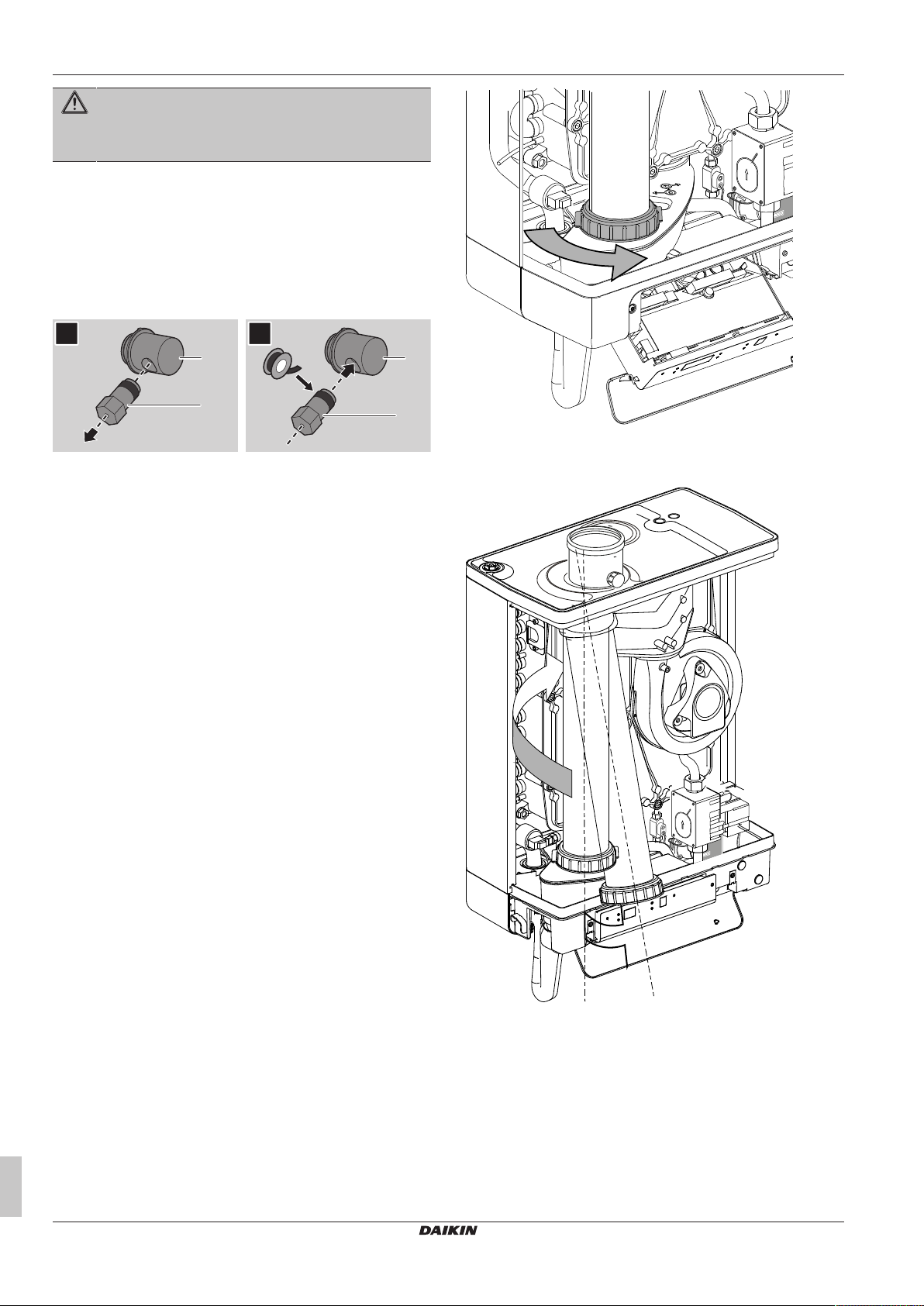

9.9.1 Changement du raccordement de la chaudière à gaz
en un raccordement concentrique de 80/125 ............. 50
9.9.2 Transformation du raccordement concentrique de
60/100 en un raccordement à double tuyau ............... 50
9.9.3 Calcul de la longueur totale de la tuyauterie............... 51
9.9.4 Catégories d'appareil et longueurs de tuyaux............. 51

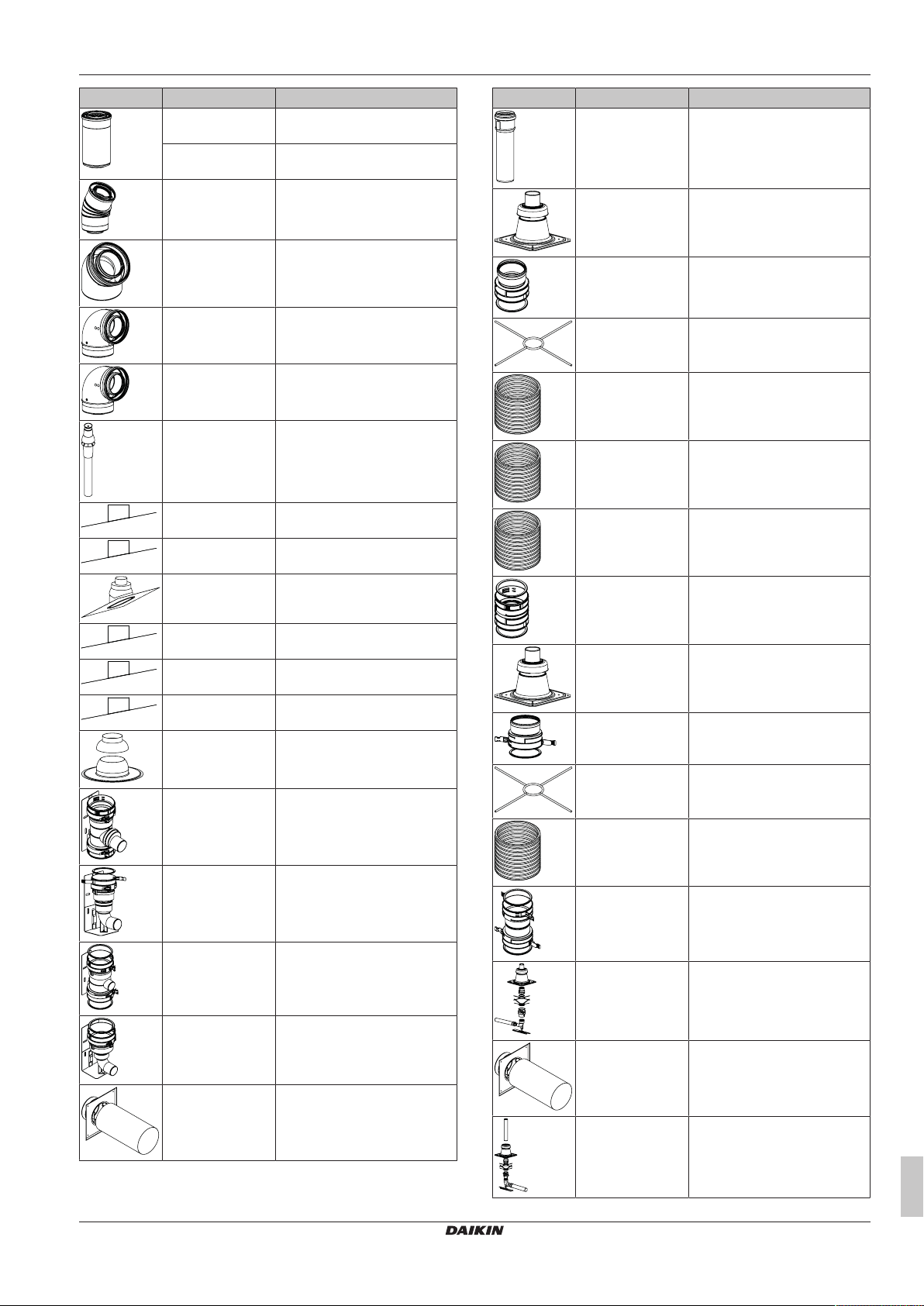

9.9.5 Matériel utilisable ........................................................ 54
9.9.6 Position du tuyau du gaz de combustion .................... 54
9.9.7 Isolation de l'entrée d'air et des gaz d'échappement .. 54
9.9.8 Montage d'un système de ventouse horizontal........... 54
9.9.9 Montage d'un système de ventouse vertical............... 54
9.9.10 Kit de gestion des gaz d'échappement ....................... 55
9.9.11 Ventouses dans des interstices .................................. 55
9.9.12 Matériel de gaz de combustion (C63) disponible sur
le marché .................................................................... 55
9.9.13 Concernant la fixation du système de conduit de
fumée .......................................................................... 55
9.10 Finalisation de l'installation de l'unité extérieure ....................... 56
9.10.1 Fermeture de l'unité extérieure ................................... 56
9.11 Fin de l'installation de la chaudière à gaz.................................. 57
9.11.1 Purge d'air sur l'alimentation en gaz ........................... 57
9.11.2 Fermeture de la chaudière à gaz ................................ 57
9.11.3 Installation de la plaque de protection ........................ 57
10 Configuration 57
10.1 Unité extérieure ......................................................................... 57
10.1.1 Vue d'ensemble: configuration.................................... 57
10.1.2 Configuration de base................................................. 59
10.1.3 Configuration/Optimisation avancée ........................... 65
10.1.4 Structure de menus: vue d'ensemble des réglages
utilisateur..................................................................... 73
10.1.5 Structure de menus: vue d'ensemble des réglages
installateur................................................................... 74
10.2 Chaudière à gaz ........................................................................ 75
10.2.1 Vue d'ensemble: configuration.................................... 75
10.2.2 Configuration de base................................................. 75
11 Fonctionnement 80
11.1 Vue d'ensemble: fonctionnement .............................................. 80
11.2 Chauffage .................................................................................. 80
11.3 Eau chaude sanitaire................................................................. 81
11.3.1 Graphique de résistance au débit pour le circuit de
l'eau chaude sanitaire ................................................. 81
11.4 Modes de fonctionnement ......................................................... 81
12 Mise en service 82
12.1 Vue d'ensemble: mise en service.............................................. 82
12.2 Précautions lors de la mise en service ...................................... 82
12.3 Liste de contrôle avant la mise en service ................................ 82
12.4 Liste de vérifications pendant la mise en service ...................... 83
12.4.1 Fonction de purge d'air ............................................... 83
12.4.2 Essai de fonctionnement............................................. 84
12.4.3 Essai de fonctionnement de l'actionneur .................... 84
12.4.4 Séchage de la dalle .................................................... 84
12.4.5 Pour effectuer un test de pression du gaz .................. 86
12.4.6 Essai de fonctionnement sur la chaudière à gaz ........ 86
13 Remise à l'utilisateur 86
14 Maintenance et entretien 87
14.1 Vue d'ensemble: maintenance et entretien ............................... 87
14.2 Consignes de sécurité pour la maintenance ............................. 87
14.3 Unité extérieure ......................................................................... 87
14.3.1 Ouverture de l'unité extérieure.................................... 87
14.3.2 Liste de vérification pour la maintenance annuelle de
l'unité extérieure.......................................................... 87
14.4 Chaudière à gaz ........................................................................ 88
14.4.1 Ouverture de la chaudière à gaz................................. 88
14.4.2 Démontage de la chaudière à gaz .............................. 88
14.4.3 Nettoyage de l'intérieur de la chaudière à gaz............ 89
14.4.4 Montage de la chaudière à gaz................................... 90
15 Dépannage 90
15.1 Vue d'ensemble: dépannage...................................................... 90
15.2 Précautions lors du dépannage.................................................. 91
15.3 Directives générales ................................................................... 91
15.4 Dépannage en fonction des symptômes .................................... 91
15.4.1 Symptôme: L'unité ne chauffe PAS comme prévu....... 91
15.4.2 Symptôme: Le compresseur ne démarre PAS
(chauffage ou chauffage de l'eau sanitaire)................. 91
15.4.3 Symptôme: la pompe fait du bruit (cavitation).............. 92
15.4.4 Symptôme: La soupape de décharge de pression
s'ouvre.......................................................................... 92
15.4.5 Symptôme: la soupape de décharge de pression de
l'eau présente une fuite................................................ 92
15.4.6 Symptôme: la pièce n'est PAS suffisamment
chauffée par faibles températures extérieures............. 92
15.4.7 Symptôme: la pression au point de dérivation est
temporairement anormalement élevée ........................ 92
15.4.8 Symptôme: la fonction de désinfection du ballon
ECS ne s'est PAS correctement terminée (erreur
AH)............................................................................... 93
15.4.9 Symptôme: détection d'une anomalie dans la
chaudière (erreurHJ-11).............................................. 93
15.4.10 Problème: anomalie de combinaison entre la
chaudière et l'hydrobox (erreur UA-52)........................ 93
15.4.11 Problème: le brûleur ne s'allume PAS ......................... 93
15.4.12 Problème: le brûleur s'allume bruyamment.................. 93
15.4.13 Problème: le brûleur résonne....................................... 94
15.4.14 Symptôme: la chaudière à gaz ne chauffe pas ............ 94
15.4.15 Problème: la puissance est réduite .............................. 94
15.4.16 Problème: le chauffage n'atteint PAS la température .. 94
15.4.17 Problème: pas d'eau chaude sanitaire ......................... 94
15.4.18 Problème: l'eau chaude n'atteint PAS la température
(aucun ballon installé) .................................................. 94
15.4.19 Problème: l'eau chaude n'atteint PAS la température
(ballon installé)............................................................. 94
15.5 Dépannage en fonction du comportement de la diode
électroluminescente ................................................................... 95
15.5.1 Emplacement de la diode électroluminescente de
l'unité extérieure........................................................... 95
15.5.2 Diagnostic de pannes .................................................. 95
15.6 Résolution des problèmes sur la base des codes d'erreur......... 95
15.6.1 Codes d'erreur: vue d'ensemble .................................. 95
16 Mise au rebut 98
16.1 Aperçu: Mise au rebut ................................................................ 98
16.2 Aspiration ................................................................................... 98
17 Données techniques 99
17.1 Unité extérieure .......................................................................... 99

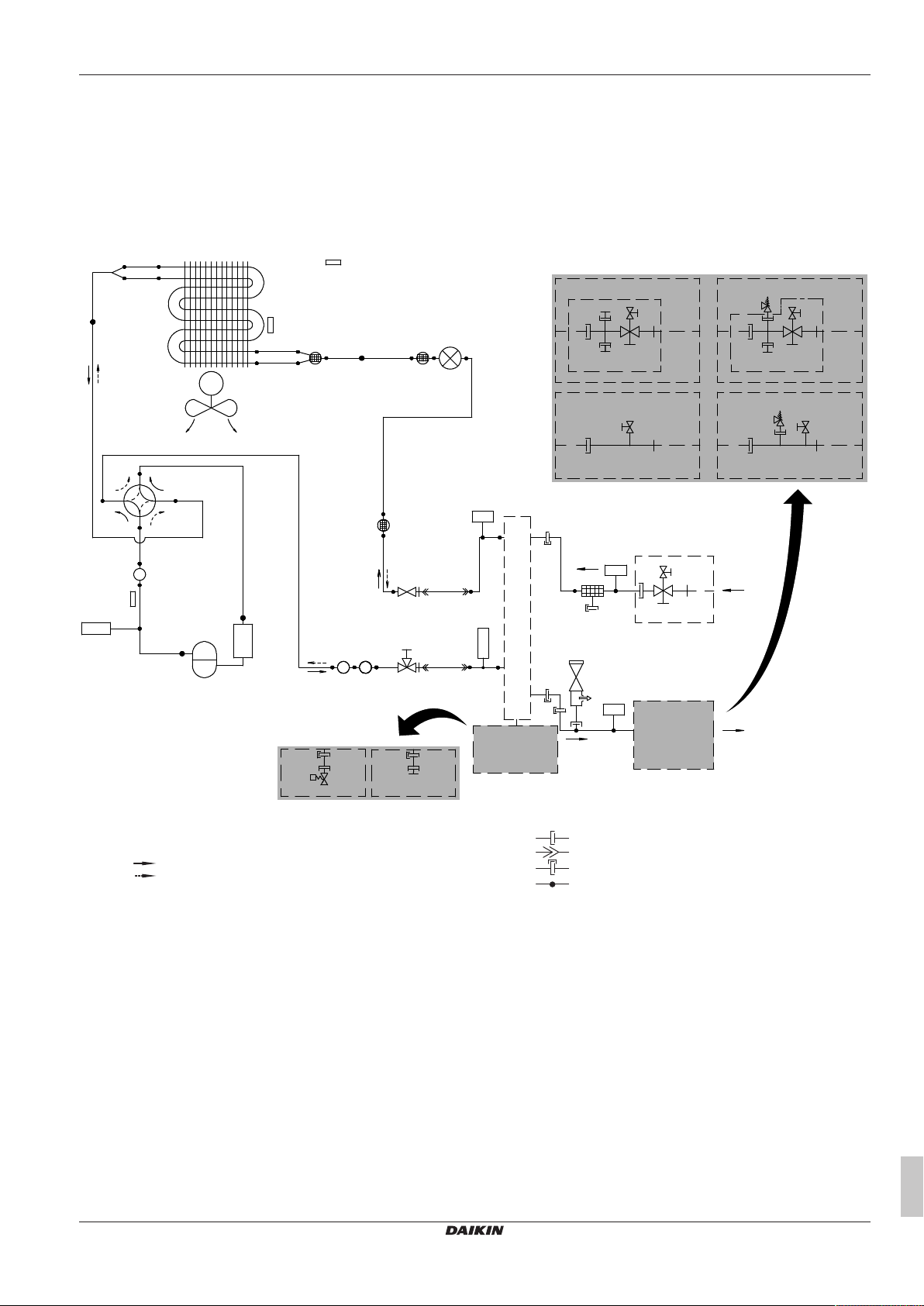

17.1.1 Schéma de tuyauterie: unité extérieure ....................... 99
17.1.2 Schéma de câblage: unité extérieure ..........................100
17.1.3 Courbe ESP: unité extérieure ......................................103
17.2 Chaudière à gaz .........................................................................104
17.2.1 Composants: chaudière à gaz .....................................104
17.2.2 Schéma de câblage: chaudière à gaz.......................... 104
17.2.3 Spécifications techniques: chaudière à gaz.................105
18 Glossaire 109
19 Tableau de réglages sur place 111
1 Consignes de sécurité
générales
1.1 À propos de la documentation
▪ La documentation d'origine est rédigée en anglais. Toutes les
autres langues sont des traductions.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
3
Page 4
1 Consignes de sécurité générales
▪ Les consignes détaillées dans le présent document portent sur
des sujets très importants, vous devez les suivre
scrupuleusement.
▪ L'installation du système et toutes les activités détaillées dans le
manuel d'installation et dans le guide de référence installateur
DOIVENT être effectuées par un installateur agréé.
1.1.1 Signification des avertissements et des symboles
DANGER
Indique une situation qui entraîne la mort ou des blessures
graves.
DANGER: RISQUE D'ÉLECTROCUTION
Indique une situation qui peut entraîner une électrocution.
DANGER: RISQUE DE BRÛLURE
Indique une situation qui peut entraîner des brûlures en
raison de températures extrêmement chaudes ou froides.
DANGER: RISQUE D'EXPLOSION
Indique une situation qui peut entraîner une explosion.
DANGER: RISQUE D'EMPOISONNEMENT
Indique une situation qui peut entraîner un
empoisonnement.
AVERTISSEMENT
Indique une situation qui peut entraîner la mort ou des
blessures graves.
AVERTISSEMENT: À PROTÉGER DU GEL
Indique une situation qui peut entraîner des dommages au
niveau de l'équipement ou des biens.
AVERTISSEMENT: MATÉRIAU INFLAMMABLE
ATTENTION
Indique une situation qui peut entraîner des blessures
mineures ou modérées.
REMARQUE
Indique une situation qui peut entraîner des dommages au
niveau de l'équipement ou des biens.
INFORMATIONS
Conseils utiles ou informations complémentaires.
Symbole Explication
Avant l'installation, lisez le manuel d'installation et
d'utilisation ainsi que la fiche d'instructions de
câblage.
Avant d'effectuer la maintenance et les tâches
d'entretien, lisez le manuel d'entretien.
Pour plus d'informations, reportez-vous au guide
d'installation et de référence utilisateur.
1.2 Pour l'installateur
1.2.1 Généralités
Si vous avez des doutes concernant l'installation ou le
fonctionnement de l'unité, contactez votre revendeur.
REMARQUE
L'installation ou la fixation incorrecte de l'équipement ou
des accessoires peut entraîner une décharge électrique,
un court-circuit, des fuites, un incendie ou d'autres
dommages au niveau de l'équipement. Utilisez uniquement
les accessoires, les équipements en option et les pièces
détachées fabriqués ou approuvés par Daikin.
AVERTISSEMENT
Veillez à ce que l'installation, les essais et les matériaux
utilisés soient conformes à la législation applicable (en plus
des instructions détaillées dans la documentation Daikin).
ATTENTION
Portez des équipements de protection individuelle adaptés
(gants de protection, lunettes de sécurité, etc.) lors de
l'installation, de l'entretien ou de la réparation du système.
AVERTISSEMENT
Déchirez et jetez les sacs d'emballage en plastique de
manière à ce que personne, notamment les enfants, ne
puisse jouer avec. Risque possible: suffocation.
DANGER: RISQUE DE BRÛLURE
▪ NE TOUCHEZ PAS aux tuyauteries de réfrigérant, aux
tuyauteries d'eau et aux pièces internes pendant ou
immédiatement après utilisation. Elles peuvent être
extrêmement froides ou chaudes. Attendez qu'elles
reviennent à une température normale. Si vous devez
les toucher, portez des gants de protection.
▪ NE TOUCHEZ PAS au réfrigérant s'écoulant
accidentellement.
AVERTISSEMENT
Prenez des mesures adaptées afin que l'unité ne puisse
pas être utilisée comme abri par les petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.
ATTENTION
NE touchez PAS à l'entrée d'air ou aux ailettes en
aluminium de l'unité.
REMARQUE
▪ NE PLACEZ PAS d'objets ou d'équipements sur l'unité.
▪ NE VOUS ASSEYEZ PAS, NE GRIMPEZ PAS et NE
VOUS TENEZ PAS DEBOUT sur l'unité.
REMARQUE
Il est vivement conseillé de réaliser les opérations sur
l'unité extérieure dans un environnement sec afin d'éviter
les infiltrations d'eau.
Conformément à la législation applicable, il peut être nécessaire de
fournir un journal avec l'appareil. Le journal doit contenir des
informations concernant l'entretien, les travaux de réparation, les
résultats des tests, les périodes de veille, etc.
En outre, les informations suivantes DOIVENT être mises à
disposition à un emplacement accessible de l'appareil:
▪ procédure d'arrêt du système en cas d'urgence,
▪ nom et adresse des pompiers, de la police et des services
hospitaliers,
▪ nom, adresse et numéros de téléphone (de jour et de nuit) de
l'assistance.
En Europe, la norme EN378 inclut les instructions nécessaires
concernant le journal.
Guide de référence installateur
4
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 5
1 Consignes de sécurité générales
Pour le marché suisse, l'eau chaude sanitaire doit être préparée
uniquement en combinaison avec un ballon. L'eau chaude sanitaire
par le biais de la chaudière à gaz n'est PAS autorisée. Procédez
correctement aux réglages comme décrit dans le présent manuel.
Veuillez respecter les réglementations et directives suisses
suivantes:
▪ les directives gaz de la SSIGE G1 pour les installations de gaz,
▪ les directives gaz de la SSIGE L1 pour les installations de gaz
liquéfié,
▪ les réglementations des instances de prévention (par exemple, la
réglementation du feu).
1.2.2 Site d'installation
▪ Prévoyez suffisamment d'espace autour de l'unité pour les travaux
de réparation et la circulation de l'air.
▪ Assurez-vous que le site d'installation résiste au poids total et aux
vibrations de l'unité.
▪ Assurez-vous que la zone est bien aérée. Ne bloquez PAS les
ouvertures de ventilation.
▪ Assurez-vous que l'unité est de niveau.
▪ Si la paroi sur laquelle l'unité est montée est inflammable, un
matériau ininflammable devra être placé entre la paroi et l'unité.
Faites de même à tous les endroits par où passe la tuyauterie de
combustion.
▪ Faites fonctionner la chaudière à gaz UNIQUEMENT s'il y a
suffisamment d'air comburant. Dans le cas d'un système
d'évacuation de gaz de combustion/d'air concentrique dont les
dimensions sont conformes aux spécifications de ce manuel, le
système est rempli automatiquement et aucune autre condition
n'est requise pour le local d'installation de l'équipement. Seule
cette méthode de fonctionnement peut être appliquée.
▪ Stockez les fluides et matériaux inflammables à au moins 1mètre
de distance de la chaudière à gaz.
N'INSTALLEZ PAS l'unité dans les endroits suivants:
▪ dans des lieux potentiellement explosifs,
▪ dans des lieux où une machine émet des ondes
électromagnétiques. Les ondes électromagnétiques peuvent
perturber le système de commande et provoquer un
dysfonctionnement de l'équipement.
▪ dans des lieux présentant un risque d'incendie lié à des fuites de
gaz inflammable (diluant ou essence, par exemple) ou à la
présence de fibres de carbone ou de poussières inflammables,
▪ dans des lieux où des gaz corrosifs (gaz acide sulfureux, par
exemple) sont produits. La corrosion des tuyauteries en cuivre ou
des pièces soudées peut entraîner des fuites du réfrigérant.
▪ Dans les salles de bain.
▪ Dans des lieux pouvant geler. La température ambiante autour de
la chaudière à gaz doit être >5°C.
1.2.3 Réfrigérant
Le cas échéant. Reportez-vous au manuel d'installation ou au guide
de référence installateur de votre application pour en savoir plus.
REMARQUE
Assurez-vous que l'installation des tuyauteries de
réfrigérant est conforme à la législation applicable. La
norme applicable en Europe est la norme EN378.
AVERTISSEMENT
Lors des tests, ne mettez JAMAIS l'appareil sous une
pression supérieure à la valeur maximale autorisée
(comme indiqué sur la plaque signalétique de l'unité).
AVERTISSEMENT
Prenez des précautions suffisantes en cas de fuite de
réfrigérant. Si le gaz réfrigérant fuit, aérez immédiatement
la zone. Risques possibles:
▪ Les concentrations excessives de réfrigérant dans une
pièce fermée peuvent entraîner un manque d'oxygène.
▪ Des gaz toxiques peuvent se former si le gaz
réfrigérant entre en contact avec des flammes.
DANGER: RISQUE D'EXPLOSION
Pompage – fuite de réfrigérant. Si vous voulez pomper le
système et qu'il y a une fuite dans le circuit de réfrigérant:
▪ N'utilisez PAS la fonction de pompage automatique de
l'unité qui vous permet de récupérer tout le réfrigérant
du système dans l'unité extérieure. Conséquence
possible: Auto-combustion et explosion du
compresseur en raison d'air entrant dans le
compresseur en marche.
▪ Utilisez un système de récupération séparé de manière
à ce que le compresseur de l'unité ne doive PAS
fonctionner.
AVERTISSEMENT
Récupérez TOUJOURS le réfrigérant. NE les déversez
PAS directement dans l'environnement. Utilisez une
pompe à vide pour purger l'installation.
REMARQUE
Une fois toutes les tuyauteries raccordées, assurez-vous
de l'absence de fuites de gaz. Utilisez de l'azote pour
détecter les fuites de gaz.
REMARQUE
▪ Pour éviter une panne du compresseur, NE chargez
PAS plus que la quantité de réfrigérant spécifiée.
▪ Lorsque le système de réfrigérant doit être ouvert, le
réfrigérant DOIT être manipulé conformément à la
législation en vigueur.
AVERTISSEMENT
Assurez-vous qu'il n'y a pas d'oxygène dans le système.
Le réfrigérant peut uniquement être chargé une fois le test
d'étanchéité et le séchage à sec effectués.
▪ Si un rechargement est requis, reportez-vous à la plaque
signalétique de l'unité. Elle indique le type de réfrigérant et la
quantité nécessaire.
▪ L'unité est chargée de réfrigérant en usine et, selon la taille et la
longueur des tuyaux, certains systèmes nécessitent une charge
de réfrigérant supplémentaire.
▪ Utilisez uniquement des outils exclusivement conçus pour le type
de réfrigérant utilisé dans le système, de manière à garantir la
résistance à la pression et à éviter que des corps étrangers ne
pénètrent dans le système.
▪ Procédez comme suit pour charger le réfrigérant liquide:
REMARQUE
Assurez-vous que les tuyauteries et les raccords sur place
ne sont PAS soumis à des tensions.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
5
Page 6
1 Consignes de sécurité générales

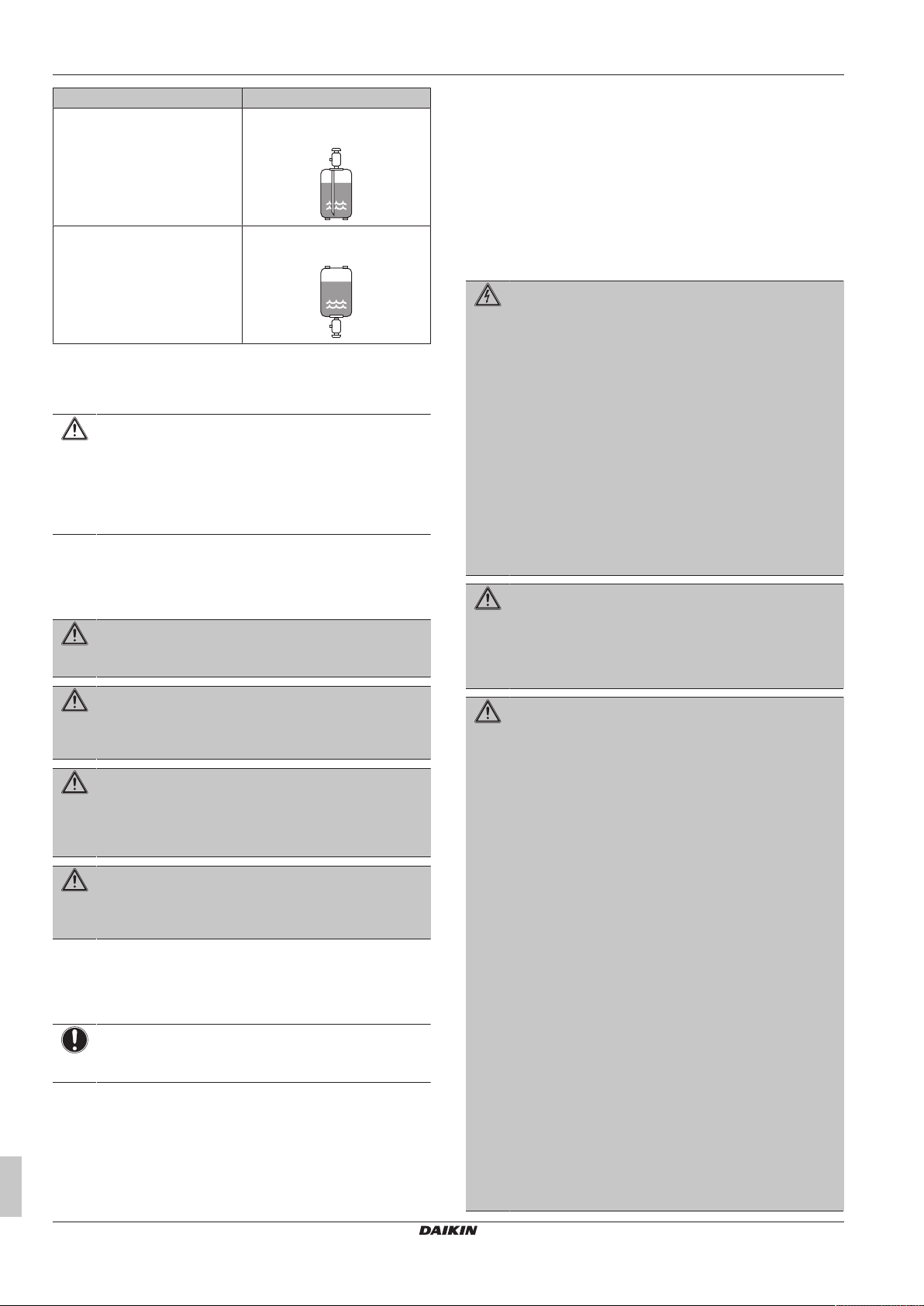

Si Passez à
Un tube à siphon est installé
(le cylindre doit porter la mention
“siphon de remplissage de
liquide installé”)
Aucun tube à siphon n'est installé Procédez au chargement en
▪ Ouvrez doucement les cylindres de réfrigérant.
▪ Chargez le réfrigérant sous forme liquide. L'ajout sous forme
gazeuse peut empêcher le fonctionnement normal.
ATTENTION
Lorsque la procédure de recharge de réfrigérant est
effectuée ou lors de la pause, fermer la vanne du réservoir
de réfrigérant immédiatement. Si la vanne n'est PAS
fermée immédiatement, la pression restante peut charger
du réfrigérant supplémentaire. Conséquence possible:
Quantité de réfrigérant incorrecte.
Procédez au chargement avec le
cylindre à l'endroit.
retournant le cylindre.
1.2.4 Saumure
Le cas échéant. Reportez-vous au manuel d'installation ou au guide
de référence installateur de votre application pour en savoir plus.
AVERTISSEMENT
Le choix de la saumure DOIT être conforme à la législation
applicable.
AVERTISSEMENT
Prenez des précautions suffisantes en cas de fuite de la
saumure. Si la saumure fuit, ventilez immédiatement la
zone et contactez votre revendeur local.
AVERTISSEMENT
La température ambiante à l'intérieur de l'unité peut être
bien supérieure à celle de la pièce (70°C, par exemple). En
cas de fuite de saumure, les pièces chaudes situées à
l'intérieur de l'unité représentent un danger.
AVERTISSEMENT
L'utilisation et l'installation de l'application DOIVENT être
conformes aux consignes de sécurité et aux consignes
environnementales définies dans la législation en vigueur.
1.2.5 Eau
Le cas échéant. Reportez-vous au manuel d'installation ou au guide
de référence installateur de votre application pour en savoir plus.
REMARQUE
Assurez-vous que la qualité de l'eau est conforme à la
directive européenne 98/83 CE.
Évitez tout dommage causé par des dépôts ou de la corrosion. Pour
empêcher toute production de corrosion et de dépôt, respectez les
règlements technologiques applicables.
Les mesures de désalinisation, d'adoucissement ou de stabilisation
de la dureté sont nécessaires si la dureté totale de l'eau de
remplissage et l'appoint est très élevée (somme des concentrations
en calcium et en magnésium >3mmol/l, calculée comme carbonate
de calcium).
Si vous utilisez une eau NON conforme aux exigences de qualité
requises lors du remplissage et de l'appoint, cela peut
considérablement réduire la durée de vie de votre équipement.
L'utilisateur en est entièrement responsable.
1.2.6 Électricité
DANGER: RISQUE D'ÉLECTROCUTION
▪ COUPEZ toute l'alimentation électrique avant de
déposer le couvercle de la boîte de commutation, de
réaliser des branchements ou de toucher des pièces
électriques.
▪ Coupez l'alimentation électrique pendant plus de
1 minute et mesurez la tension aux bornes des
condensateurs du circuit principal ou des composants
électriques avant de procéder aux réparations. Vous ne
pouvez pas toucher les composants électriques avant
que la tension soit inférieure à 50VCC. Reportez-vous
au schéma de câblage pour connaître l'emplacement
des bornes.
▪ NE TOUCHEZ PAS les composants électriques avec
les mains mouillées.
▪ NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.
AVERTISSEMENT
S'il n'est PAS installé d'usine, un interrupteur principal ou
d'autres moyens de débranchement ayant une séparation
de contact de tous les pôles assurant une déconnexion en
cas de surtension de catégorie III DOIV(ENT) être
installé(s) dans le câblage fixe.
AVERTISSEMENT
▪ Utilisez UNIQUEMENT des câbles en cuivre.
▪ Assurez-vous que le câblage non fourni est conforme à
la législation applicable.
▪ L'ensemble du câblage sur place DOIT être réalisé
conformément au schéma de câblage fourni avec
l'appareil.
▪ Ne serrez JAMAIS les câbles en faisceau et veillez à
ce qu'ils n'entrent PAS en contact avec la tuyauterie ou
des bords tranchants. Assurez-vous qu'aucune
pression externe n'est appliquée sur le raccordement
des bornes.
▪ Veillez à installer un câblage de terre. Ne mettez PAS
l'unité à la terre avec une canalisation, un
parasurtenseur ou une prise de terre téléphonique.
Une mise à la terre incomplète peut provoquer des
décharges électriques.
▪ Veillez à utiliser un circuit d'alimentation spécifique.
N'utilisez JAMAIS une alimentation électrique partagée
par un autre appareil.
▪ Veillez à installer les fusibles ou les disjoncteurs requis.
▪ Veillez à installer un dispositif de sécurité contre les
fuites à la terre. Le non-respect de cette consigne peut
entraîner une décharge électrique ou un incendie.
▪ Lors de l'installation du dispositif de sécurité contre les
fuites à la terre, veillez à ce qu'il soit compatible avec
l'onduleur (résistant aux parasites électriques haute
fréquence) pour éviter tout déclenchement inutile du
dispositif de sécurité contre les fuites à la terre.
Guide de référence installateur
6
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 7
1 Consignes de sécurité générales
ATTENTION
Lors du raccordement de l'alimentation électrique, la
connexion à la terre doit être faite avant que les
connexions porteuses de courant sont réalisées. Lors du
débranchement de l'alimentation électrique, les connexions
porteuses de courant doivent être isolées avant de
brancher la terre. La longueur des conducteurs entre le
stabilisateur de contrainte de l'alimentation et le bloc de
bornes proprement dit doit être telle que les fils porteurs de
courant soient tendus avant que ne le soit le conducteur de
terre au cas où le câble d'alimentation électrique se
détacherait du stabilisateur de contrainte.

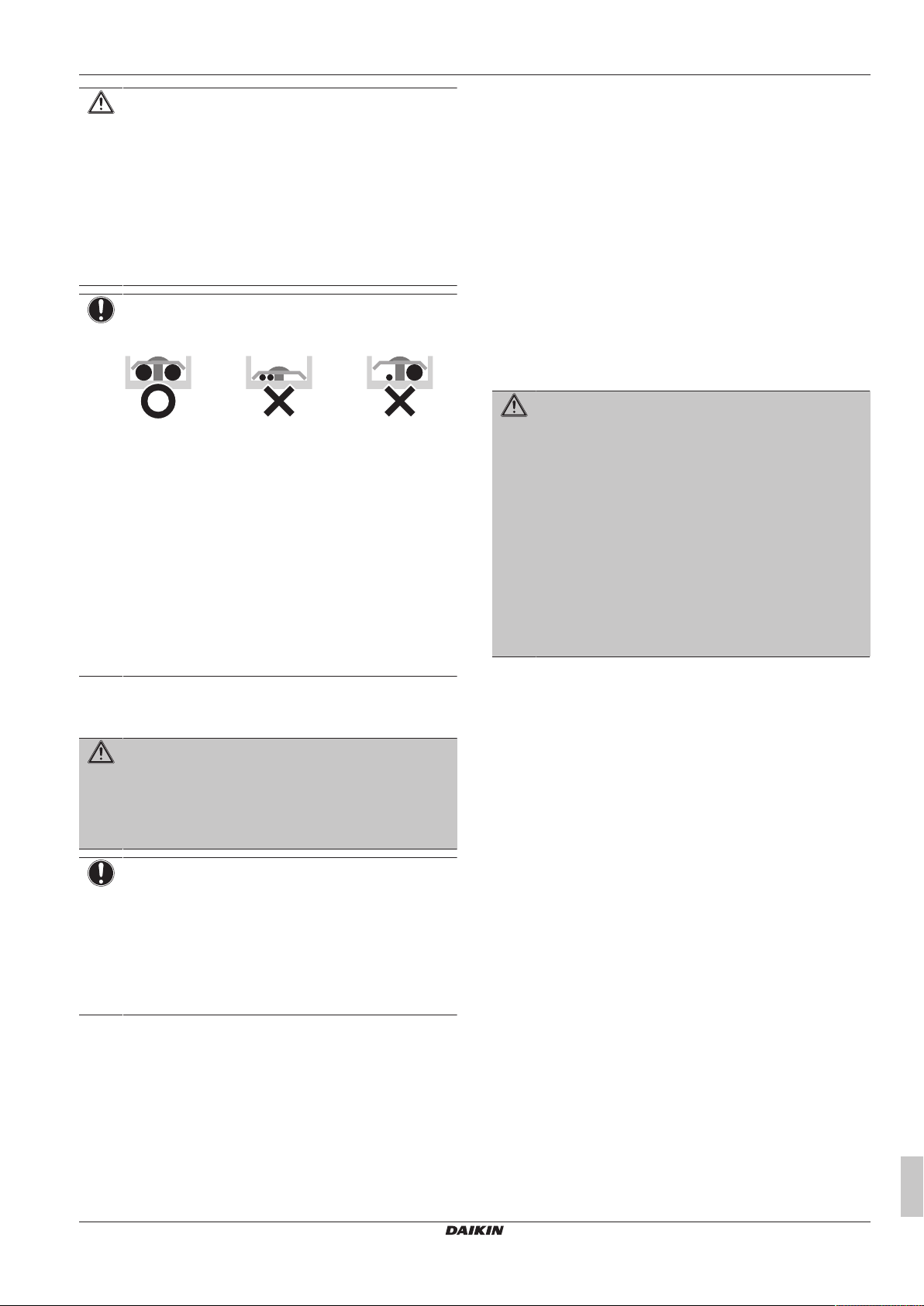

REMARQUE
Précautions lors de la mise en place du câblage
d'alimentation:
▪ Ne raccordez PAS des câbles de différentes
épaisseurs au bornier d'alimentation (tout relâchement
dans le câblage d'alimentation peut causer une
surchauffe anormale).
▪ Lorsque vous raccordez des câbles de la même
épaisseur, faites comme indiqué sur la figure ci-dessus.
▪ Pour le câblage, utilisez le fil électrique indiqué,
raccordez-le fermement, puis fixez de manière à ce
que le bornier ne puisse pas être soumis à la pression
extérieure.
▪ Utilisez un tournevis adapté pour serrer les vis des
bornes. Un tournevis avec une petite tête
endommagera la tête et empêchera le serrage correct.
▪ Un serrage excessif des vis de bornes peut les casser.
Installez les câbles électriques à au moins 1mètre des téléviseurs et
des radios pour éviter les interférences. Selon les ondes radio, il est
possible qu'une distance de 1mètre ne soit pas suffisante.
AVERTISSEMENT
▪ Une fois les travaux électriques terminés, vérifiez que
les composants électriques et les bornes à l'intérieur du
coffret électrique sont fermement connectés.
▪ Assurez-vous que tous les couvercles sont fermés
avant de démarrer l'unité.
REMARQUE
Uniquement applicable si l'alimentation électrique est
triphasée et si le compresseur est équipé d'une fonction
MARCHE/ARRÊT.
S'il est possible que la phase soit inversée après un arrêt
momentané et que le produit s'allume et s'éteint en cours
de fonctionnement, joignez un circuit local de protection de
phase inversée. L'exécution du produit en phase inversée
peut endommager le compresseur et d'autres composants.
1.2.7 Gaz
Les réglages d'usine de la chaudière à gaz sont les suivants:
▪ le type de gaz indiqué sur la plaque d'identification ou sur la
plaque signalétique pour les réglages,
▪ la pression de gaz indiquée sur la plaque d'identification.
Faites fonctionner l'unité UNIQUEMENT avec le type de gaz et la
pression gazeuse indiqués sur les plaques d'identification.
L'installation et l'adaptation d'un système à gaz DOIVENT être
menées:
▪ par du personnel qualifié pour ce travail,
▪ en conformité avec les directives en vigueur relatives à
l'installation du gaz,
▪ en conformité avec les règlements applicables de l'entreprise de
distribution de gaz,
▪ en conformité avec les règlements nationaux et locaux.
Les chaudières utilisant du gaz naturel DOIVENT être reliées à un
compteur de régulation.
Les chaudières utilisant du gaz de pétrole liquéfié (GPL) DOIVENT
être reliées à un système de régulation.
La taille du tuyau d'alimentation en gaz ne doit jamais être inférieure
à 22mm.
Le système de régulation ou le compteur et les tuyaux y menant
DOIVENT être contrôlés, de préférence par le fournisseur de gaz.
Cela permet de garantir que l'équipement fonctionne correctement
et respecte les exigences de pression et de débit du gaz.
DANGER
Si vous sentez une odeur de gaz:
▪ appelez immédiatement votre fournisseur de gaz local
et votre installateur,
▪ appelez le fournisseur au numéro indiqué sur le côté
du réservoir à GPL (le cas échéant),
▪ désactivez la vanne de contrôle d'urgence sur le
compteur/système de régulation,
▪ N'APPUYEZ PAS sur les interrupteurs électriques,
▪ NE CRAQUEZ PAS d'allumettes et ne fumez pas,
▪ éteignez les flammes nues,
▪ ouvrez immédiatement les portes et les fenêtres,
▪ éloignez les personnes de la zone affectée.

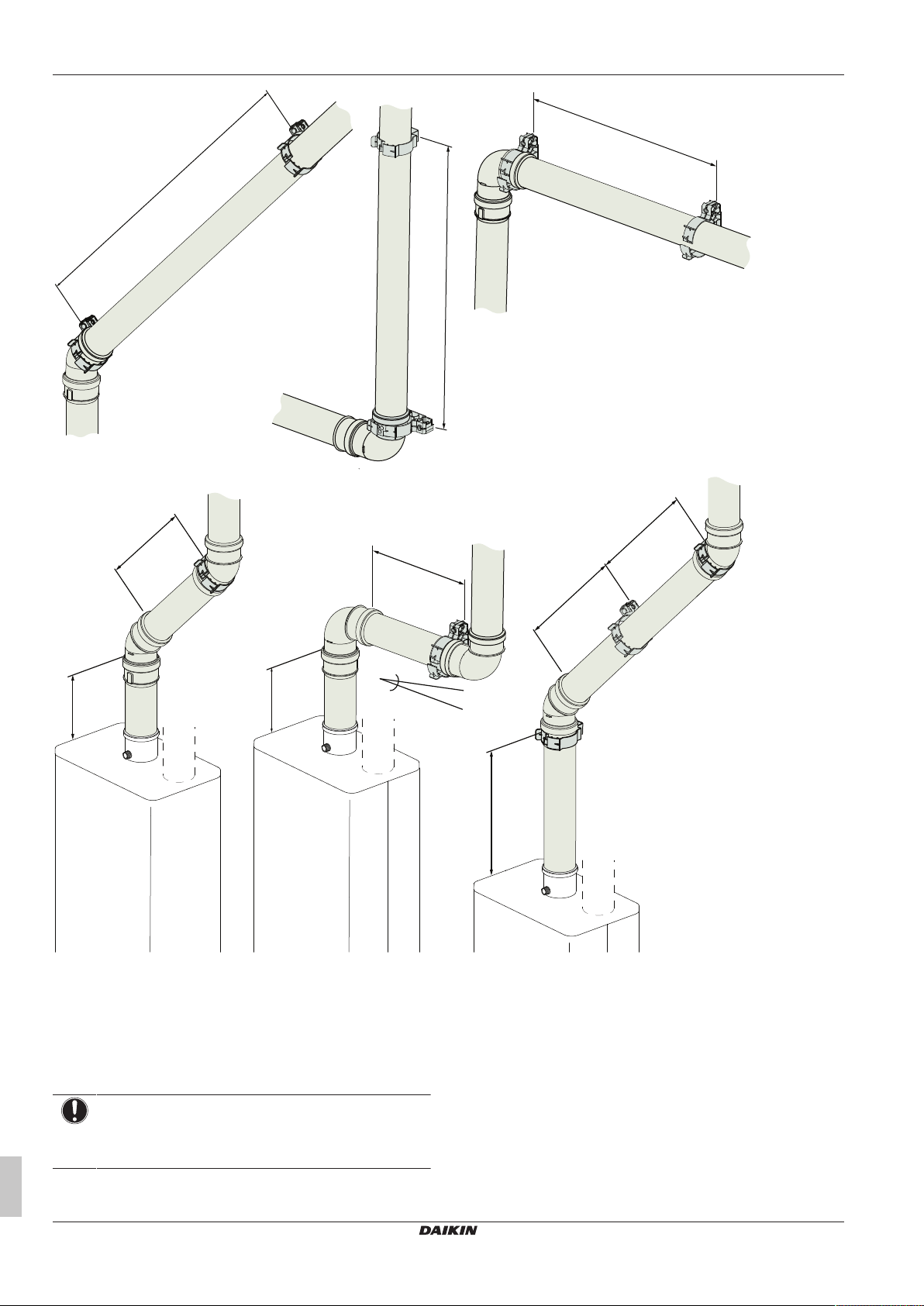

1.2.8 Échappement des gaz
Les systèmes d'évacuation ne doivent PAS être modifiés ou installés
différemment des consignes de montage. Toute mauvaise utilisation
ou modification non autorisée de l'appareil, de l'évacuation ou des
éléments et systèmes associés risque d'annuler la garantie. Le
fabricant n'est responsable d'aucune situation résultant de telles
actions (droits légaux mis à part).
Il n'est PAS autorisé de combiner des éléments de système
d'évacuation achetés auprès de fournisseurs différents.
1.2.9 Législation locale
Reportez-vous aux réglementations locales et nationales.
Réglementations locales pour le Royaume-Uni
La loi exige que tous les appareils à gaz soient installés par un
technicien compétent inscrit auprès du registre Gas Safe et
conformément aux recommandations suivantes:
▪ Les réglementations de sécurité actuelles en matière de gaz
(installation et utilisation)
▪ Toutes les réglementations de construction actuelles
▪ Normes de construction consolidées (Écosse)
▪ Cet appareil DOIT être installé conformément aux réglementations
en matière de gaz (sécurité et utilisation), aux réglementations de
construction actuelles, aux normes de construction (Écosse), à
l'I.S.813 en matière d'installation d'appareils à gaz (Irlande), aux
réglementations de câblage IEE (BS 7671), au document numéro
635 en matière de santé et de sécurité (réglementations sur
l'électricité au travail) et aux textes d'application de l'autorité locale
en charge de l'eau
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
7
Page 8
2 À propos du produit
a
▪ Réglementations et textes d'application en matière d'eau du
Royaume-Uni
▪ Santé et sécurité
L'installation DOIT être conforme aux codes de bonnes pratiques
des normes britanniques suivants:
▪ BS 5440-1: 2008 conduits et ventilation pour appareils à gaz dont
l'entrée nominale nette ne dépasse pas 70 kW (gaz de la 1re, 2e
et 3e famille)
▪ BS 5440-2: 2009 conduits et ventilation pour appareils à gaz dont
l'entrée nominale nette ne dépasse pas 70 kW (gaz de la 1re, 2e
et 3e famille)
▪ BS 5546: 2010 spécification pour l'installation et la maintenance
d'appareils à gaz pour chauffer l'eau dont l'entrée nominale nette
ne dépasse pas 70kW
▪ BS 5549: 1990 systèmes d'eau chaude à circulation forcée.
▪ BS 6700: 2006 + A1: 2009 conception, installation, essai et
maintenance de services fournissant de l'eau pour une utilisation
sanitaire à l'intérieur de bâtiments et de leurs terrains attenants -
spécification
▪ BS 6798: 2014 spécification pour la sélection, l'installation,
l'inspection, la mise en service, l'entretien et la maintenance des
chaudières à gaz dont l'entrée nominale nette ne dépasse pas
70kW
▪ BS 6891: 2015 spécification pour l'installation et la maintenance
de la tuyauterie d'installations de gaz basse pression de maximum
35mm (R1¼) dans des locaux
▪ BS 7593: 2006 code de bonnes pratiques pour le traitement de
l'eau dans les systèmes de chauffage d'eau chaude sanitaire
▪ BS 7671: 2018 exigences pour installations électriques.
Réglementations de câblage IET
▪ BS 7074: 1 code de bonnes pratiques pour l'alimentation en eau
sanitaire et chaude
▪ EN12828: 2014 chauffage pour locaux domestiques
Eau potable: tous les joints d'étanchéité, joints et composés (y
compris le flux et la soudure) et les composants utilisés en tant
qu'éléments du système d'eau sanitaire secondaire DOIVENT être
approuvés par WRAS.
2 À propos du produit

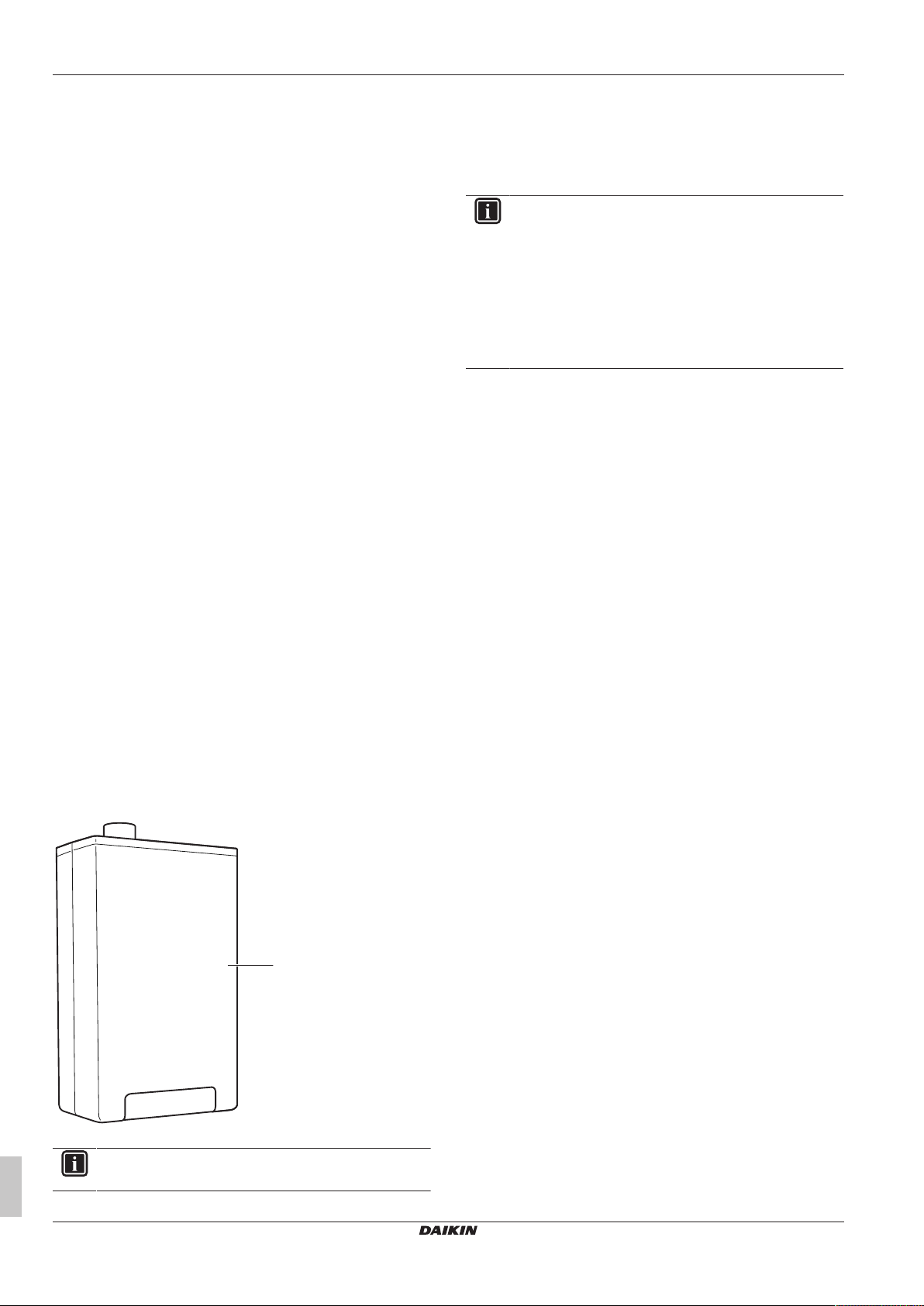

a Module de chaudière à gaz
INFORMATIONS
Ce produit est destiné uniquement à un usage domestique.
3 À propos de la
documentation
3.1 À propos du présent document
INFORMATIONS
L'appareil n'est pas destiné à être utilisé par des
personnes, y compris les enfants, souffrant de capacités
physiques, sensorielles ou mentales réduites ou manquant
d'expérience et de connaissances, sauf si elles sont
supervisées ou ont reçu des instructions concernant
l'emploi de cet appareil de la part d'une personne
responsable de leur sécurité.
Les enfants doivent être supervisés pour s'assurer qu'ils
ne jouent pas avec l'appareil.
Public visé
Installateurs agréés
Documentation
Le présent document fait partie d'un ensemble. L'ensemble complet
comprend les documents suivants:
▪ Consignes de sécurité générales:
▪ Consignes de sécurité que vous devez lire avant installation
▪ Format: Papier (dans le carton de l'unité extérieure)
▪ Manuel d'utilisation:
▪ Guide rapide pour l'utilisation de base
▪ Format: Papier (dans le carton de l'unité extérieure)
▪ Guide de référence utilisateur:
▪ Instructions pas à pas détaillées et informations de fond pour
l'utilisation de base et l'utilisation avancée
▪ Format: Fichiers numériques sous http://
www.daikineurope.com/support-and-manuals/productinformation/
▪ Manuel d'installation – module de la pompe à chaleur:
▪ Instructions d'installation
▪ Format: Papier (dans le carton de l'unité extérieure)
▪ Manuel d'installation et d'utilisation - module chaudière à
gaz:
▪ Instructions d'installation et d'utilisation
▪ Format: Papier (dans le carton de la chaudière à gaz)
▪ Guide de référence installateur:
▪ Préparation de l'installation, bonnes pratiques, données de
référence, etc.
▪ Format: Fichiers numériques sous http://
www.daikineurope.com/support-and-manuals/productinformation/
▪ Addendum pour l'équipement en option:
▪ Informations complémentaires concernant la procédure
d'installation de l'équipement en option
▪ Format: Papier (dans le carton de l'unité extérieure) + Fichiers
numériques sous http://www.daikineurope.com/support-and-
manuals/product-information/
Il est possible que les dernières révisions de la documentation
fournie soient disponibles sur le site Web Daikin de votre région ou
via votre revendeur.
La documentation d'origine est rédigée en anglais. Toutes les autres
langues sont des traductions.
Guide de référence installateur
8
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 9
4 À propos du carton
1 2
Données techniques
▪ Un sous-ensemble des récentes données techniques est
disponible sur le site régional Daikin (accessible au public).
▪ L'ensemble complet des dernières données techniques est
disponible sur l'extranet Daikin (authentification requise).
3.2 Guide rapide de référence de l'installateur
Chapitre Description
Consignes de sécurité
générales
À propos du produit Association nécessaire du module de
À propos de la
documentation
À propos du carton Comment déballer les unités et retirer
À propos des unités et
des options
Préparation Ce qu'il faut faire et connaître avant
Installation Ce qu'il faut faire et connaître pour
Configuration Ce qu'il faut faire et connaître pour
Fonctionnement Modes de fonctionnement du module de
Mise en service Ce qu'il faut faire et connaître pour
Remise à l'utilisateur Ce qu'il faut donner et expliquer à
Maintenance et entretien Ce qu'il faut savoir pour entretenir et
Dépannage Ce qu'il faut faire en cas de problèmes
Mise au rebut Comment se débarrasser du système
Données techniques Spécifications du système
Glossaire Définition des termes
Tableau de réglages sur
place
Consignes de sécurité que vous devez
lire avant installation
pompe à chaleur et du module de
chaudière à gaz
Documentation existant pour
l'installateur
les accessoires
▪ Comment identifier les unités
▪ Associations possibles d'unités et
d'options
l'installation sur site
installer le système
configurer le système après l'avoir
installé
chaudière à gaz
mettre en service le système après
l'avoir configuré
l'utilisateur
nettoyer les unités
Tableau à compléter par l'installateur et
à garder pour référence ultérieure
Note: un tableau des réglages
installateur est également présent dans
le guide de référence de l'utilisateur. Ce
tableau doit être complété par
l'installateur et remis à l'utilisateur.
▪ Vous DEVEZ vérifier que l'unité n'est pas endommagée au
moment de la livraison. Tout dommage DOIT être immédiatement
signalé au responsable des réclamations du transporteur.
▪ Placez l'unité emballée le plus près possible de sa position
d'installation finale afin qu'elle ne soit pas endommagée pendant
le transport.
▪ Préparez à l'avance le chemin par lequel vous voulez faire entrer
l'unité.
4.2 Unité extérieure

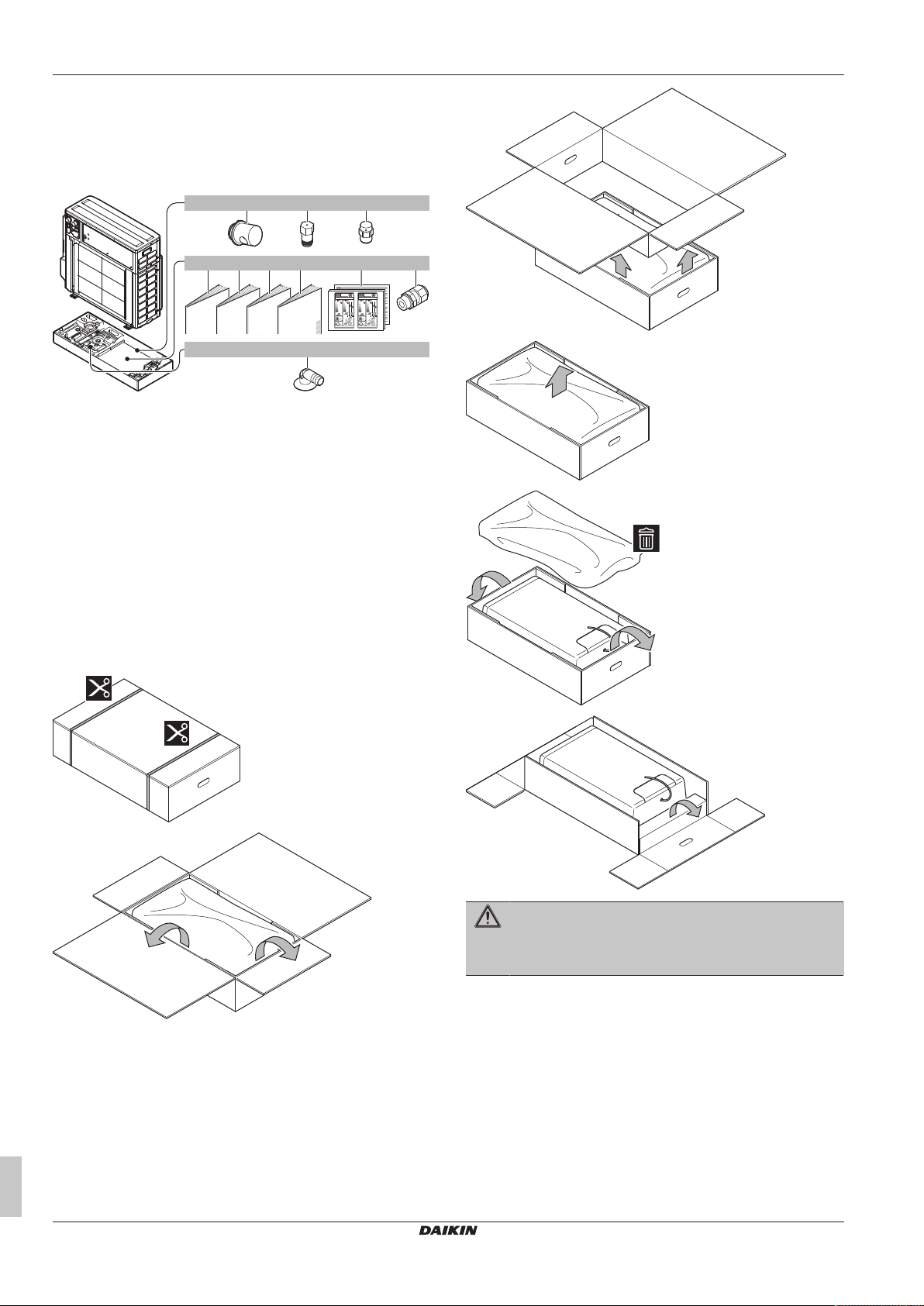

4.2.1 Déballage de l'unité extérieure
4.2.2 Manipulation de l'unité extérieure
ATTENTION
Pour éviter des blessures, ne touchez PAS l'entrée d'air ou
les ailettes en aluminium de l'unité.
REMARQUE
Pour ne pas endommager les pieds d'appui, n'inclinez PAS
l'unité, quel que soit le côté:
Transportez l'unité doucement comme indiqué:
4 À propos du carton
4.1 Vue d'ensemble: à propos du carton
Ce chapitre décrit ce que vous devez effectuer une fois que les
cartons contenant l'unité extérieure et la chaudière à gaz vous sont
livrés.
Gardez ce qui suit à l'esprit:
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
9
Page 10
4 À propos du carton
1×
2×
1×
1× 1× 1×
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
j
ihd e f g
1× 1× 1×
a b c
1
2
4.2.3 Retrait des accessoires de l'unité extérieure
1 Soulevez l'unité extérieure. Reportez-vous à la section
"4.2.2Manipulation de l'unité extérieure"à la page9.
2 Retirez les accessoires au bas de l'emballage.
a Pièce de raccordement (avec joint torique) pour vanne de
protection antigel à l'intérieur de l'unité extérieure
b Vanne de protection antigel (pour l'intérieur de l'unité
extérieure)
c Casse-vide (pour l'extérieur de l'unité extérieure)
d Consignes de sécurité générales
e Addendum pour l'équipement en option
f Manuel d'installation de l'unité extérieure
g Manuel d'utilisation
h Étiquette énergétique
i Presse-étoupe de câble
j Bouchon d'évacuation
4.3 Chaudière à gaz
4.3.1 Déballage de la chaudière à gaz
Avant le déballage de la chaudière à gaz, rapprochez-la le plus
possible de l'endroit où elle sera installée.
AVERTISSEMENT
Déchirez et jetez les sacs d'emballage en plastique de
manière à ce que personne, notamment les enfants, ne
puisse jouer avec. Risque possible: suffocation.
4.3.2 Retrait des accessoires de la chaudière à gaz
1 Retirez les accessoires.
Guide de référence installateur
10
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 11
a
b
c d
a b c d
a Barre de montage
a
c
b
d2
d1
d2
b
a
c
a c
b
d
65°C
95
°C95°C
a b c
e
d
M
95°C95°C
89°
C
b Purgeur de condensat
c Manuel d'installation et d'utilisation
d Module de la boucle de courant, câble et manuel
d'installation

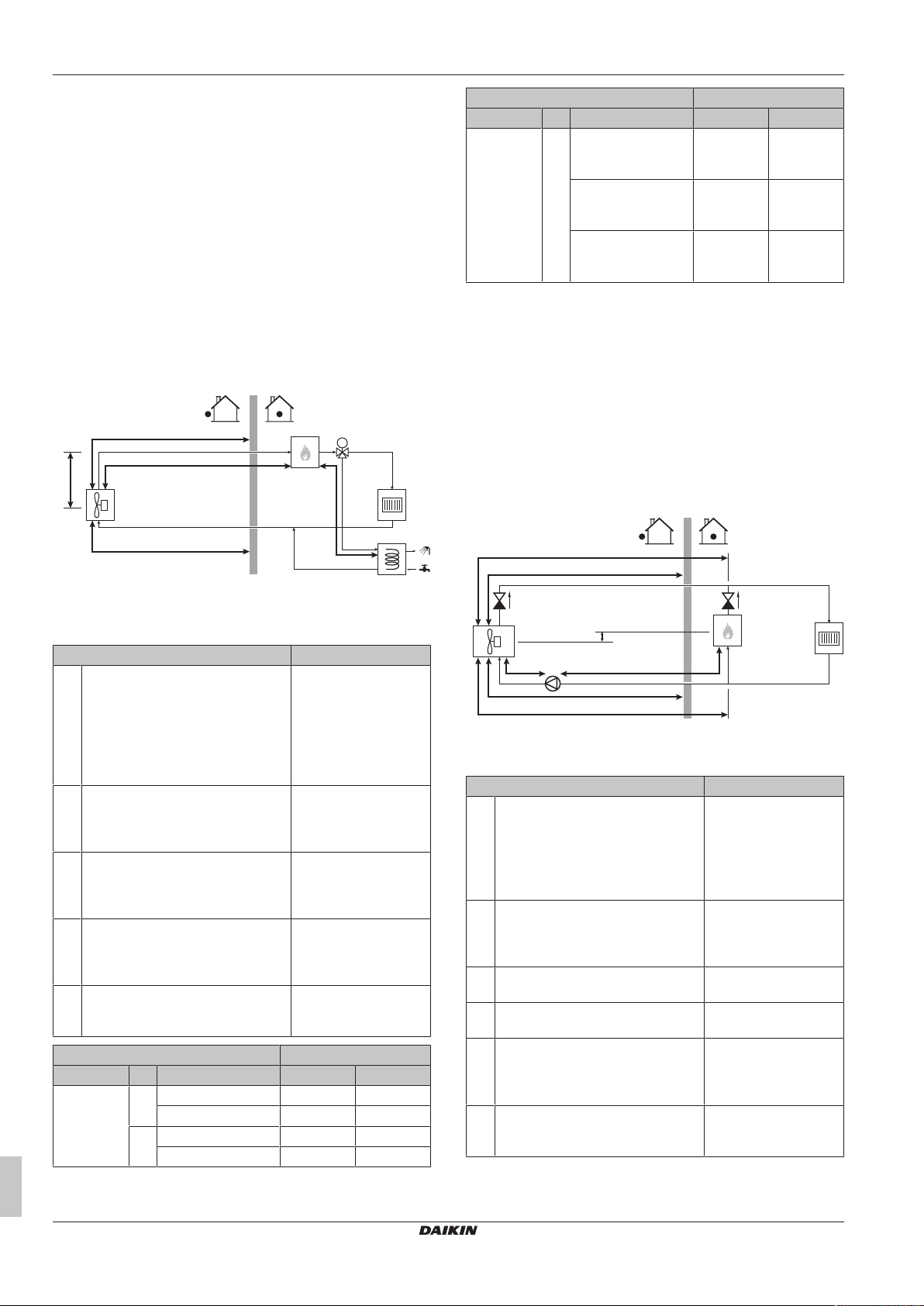

5 A propos du système
▪ Eau chaude sanitaire instantanée par chaudière à gaz
Chaudière à gaz dédiée + eau chaude sanitaire instantanée
a Unité extérieure
b Chaudière à gaz
c Circuit de chauffage
d Eau chaude sanitaire instantanée
Chaudière à gaz dédiée + eau chaude sanitaire par ballon
5 A propos du système

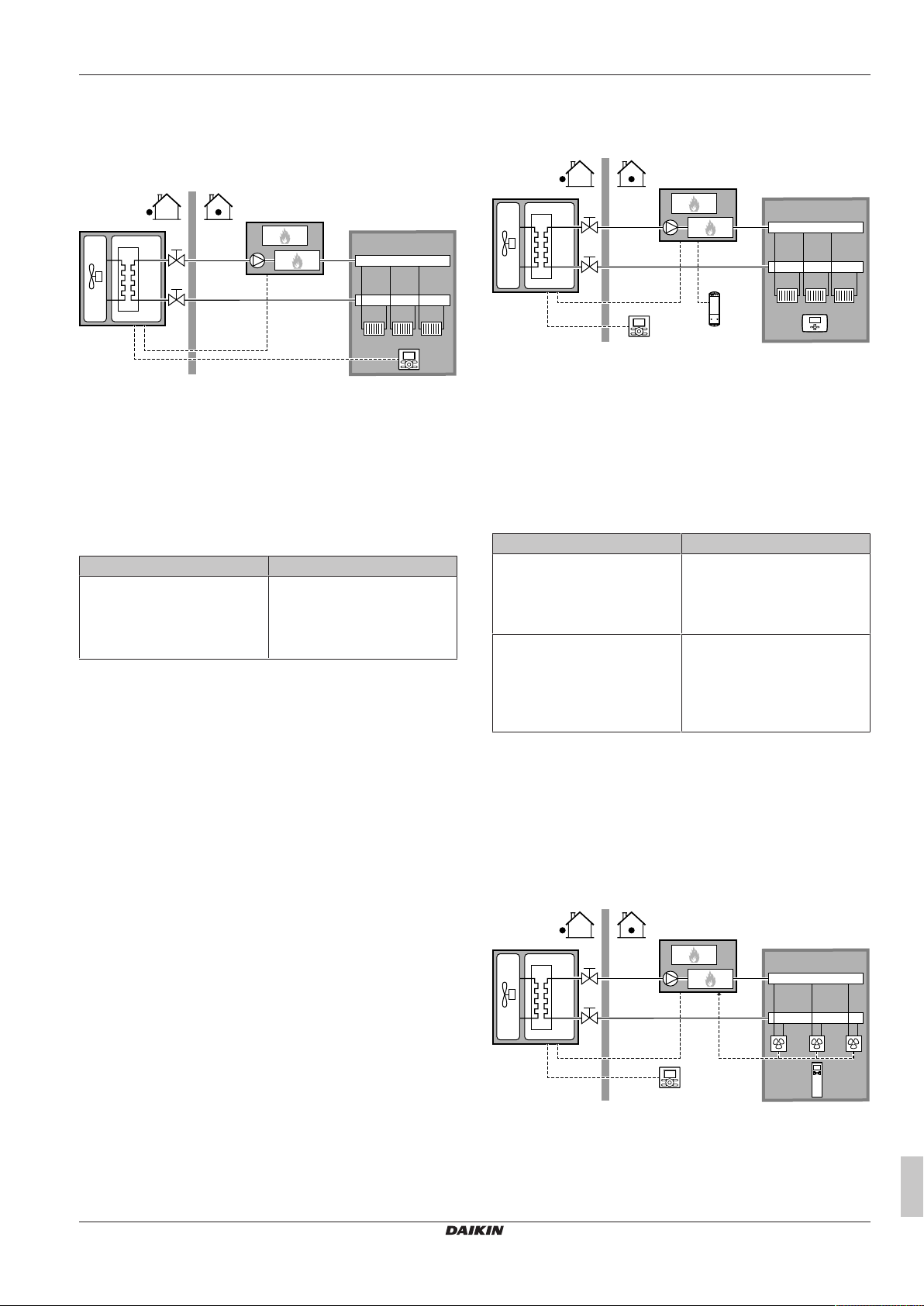

5.1 Configurations possibles du système
INFORMATIONS
Cette rubrique comporte des informations de base au sujet
des configurations possibles du système. Pour plus
d'informations, consultez le chapitre "Consignes
d'application".
La configuration du système varie selon la chaudière à gaz. Vous
pouvez associer l'unité extérieure (=EJHA04AAV3) avec:
Chaudière à gaz Configuration du système
Chaudière à gaz dédiée
(=EHY2KOMB28+32AA)
Chaudière à gaz tierce
a Unité extérieure
b Chaudière à gaz
c Circuit de chauffage
d1+d2 Parties des options obligatoires EKADDONJH et
EKADDONJH2 (= kit de connexion pour chaudière à gaz
tierce):
d1: Pompe externe (EKADDONJH)
d2: Clapet de non‑retour (EKADDONJH2)
5.1.1 Chaudière à gaz dédiée
La chaudière à gaz dédiée (=EHY2KOMB28+32AA) est
recommandée pour les nouvelles installations.
En utilisant cette chaudière à gaz, vous pouvez produire de l'eau
chaude sanitaire des manières suivantes:
▪ Eau chaude sanitaire par ballon
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Unité extérieure
b Chaudière à gaz
c Circuit de chauffage
d Eau chaude sanitaire par ballon
e Vanne 3voies motorisée
5.1.2 Chaudière à gaz tierce
Pour les installations existantes, vous ne devez pas acheter une
nouvelle chaudière à gaz. Vous pouvez réutiliser la chaudière à gaz
existante, ainsi que le câblage de l'ancien thermostat.
L'utilisation de la chaudière à gaz en question ne permet de produire
que de l'eau chaude sanitaire en tant qu'eau chaude sanitaire
instantanée par chaudière à gaz.
Guide de référence installateur
11
Page 12
6 À propos des unités et des options
e5
≤10 m
e1
e4
e2
e3
f1 f2
f3
f4
f5
a
b
c
d
e5
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
Chaudière à gaz tierce + eau chaude sanitaire instantanée
a Unité extérieure
b Chaudière à gaz
c Circuit de chauffage
d Eau chaude sanitaire instantanée
e1~e5 Parties des options obligatoires EKADDONJH et
EKADDONJH2 (= kit de connexion pour chaudière à gaz
tierce). Pour connaître les consignes d'installation,
reportez-vous au manuel d'installation du kit de connexion.
e1: Pompe externe (EKADDONJH)
e2: Câble de pompe externe – alimentation électrique
(EKADDONJH2)
e3: Câble de pompe externe – Signal de modulation de
largeur d'impulsion (MLI) (EKADDONJH2)
e4: La distance entre la pompe externe et la chaudière à
gaz doit être la plus courte possible
e5: Clapet de non‑retour (EKADDONJH2)
f1~f5 Raccordement de l'interface utilisateur (vous pouvez
réutiliser l'ancien câblage):
f1: Démontez l'ancien thermostat
f2: Installez la nouvelle interface utilisateur
f3: Réutilisez l'ancien câblage
f4: Déconnectez l'ancien câblage de la chaudière à gaz, et
raccordez-la au nouveau câblage
f5: Raccordez le nouveau câblage à l'unité extérieure
Chaudière à gaz tierce + eau chaude sanitaire par ballon
Cela n'est pas possible.
Point de consigne de la chaudière à gaz tierce
Pour empêcher le gel de la tuyauterie d'eau, la chaudière à gaz
tierce doit disposer d'un point de consigne fixe ≥55°C, ou un point de
consigne de la loi d'eau ≥T
.
min
5.2 Protection antigel
Vous devez protéger le système contre le gel. Cela implique:
▪ Choix entre glycol et vannes de protection antigel
▪ Installation du cordon chauffant
5.2.1 Glycol ou vannes de protection antigel
Le gel peut endommager le système. Pour empêcher les
composants hydrauliques de geler, le logiciel est équipé de fonctions
spéciales de protection contre le gel qui incluent l'activation de la
pompe en cas de températures basses.
Cependant, en cas de panne de courant, ces fonctions ne peuvent
pas assurer la protection.
Prenez une des mesures suivantes pour protéger le circuit d'eau
contre le gel:
▪ Ajoutez du glycol à l'eau. Le glycol abaisse le point de congélation
de l'eau.
▪ Installez des vannes de protection antigel. Les vannes de
protection antigel évacuent l'eau du système avant qu'il puisse
geler.
REMARQUE
En cas d'ajout de glycol à l'eau, NE JAMAIS installer de
vannes de protection antigel. Conséquence possible: Du
glycol fuit des vannes de protection antigel.
INFORMATIONS
Pour plus de renseignements concernant le glycol et les
vannes de protection antigel, reportez-vous à
"9.6.5 Protection du circuit d'eau contre le gel" à la
page40.
5.2.2 Cordon chauffant
Pour empêcher le gel de la plaque inférieure, vous pouvez installer
le cordon chauffant optionnel. Dans certaines circonstances, cela est
nécessaire.
Cordon chauffant (EKBPHT04JH)
▪ Empêche le gel de la plaque inférieure.
▪ Nécessaire dans les régions où la température ambiante <–5°C et
où il y a une humidité relative élevée pendant au moins 3 jours
consécutifs.
▪ Pour connaître les consignes d'installation, reportez-vous au
manuel d'installation du cordon chauffant.
REMARQUE
▪ Si vous installez le cordon chauffant, vous pouvez
diminuer la plage de fonctionnement de la pompe à
chaleur jusque Ta≥–14°C à l'aide du réglage sur site
[8-0E]=–14°C.
▪ Si vous n'installez pas le cordon chauffant, maintenez
[8-0E]=–5°C.
6 À propos des unités et des
options
Guide de référence installateur
12
TaTempérature extérieure
T
Point de consigne de la loi d'eau minimal pour une
min
chaudière à gaz tierce
6.1 Vue d'ensemble: à propos des unités et des options
Ce chapitre contient les informations sur:
▪ Identification de l'unité extérieure
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 13
6 À propos des unités et des options
▪ Identification de la chaudière à gaz
▪ Association de l'unité extérieure et de la chaudière à gaz
▪ Association de l'unité extérieure avec les options
▪ Association de la chaudière à gaz avec les options
6.2 Identification
REMARQUE
Lors de l'installation ou de l'entretien de plusieurs unités à
la fois, veillez à ne PAS intervertir les panneaux d'entretien
entre différents modèles.

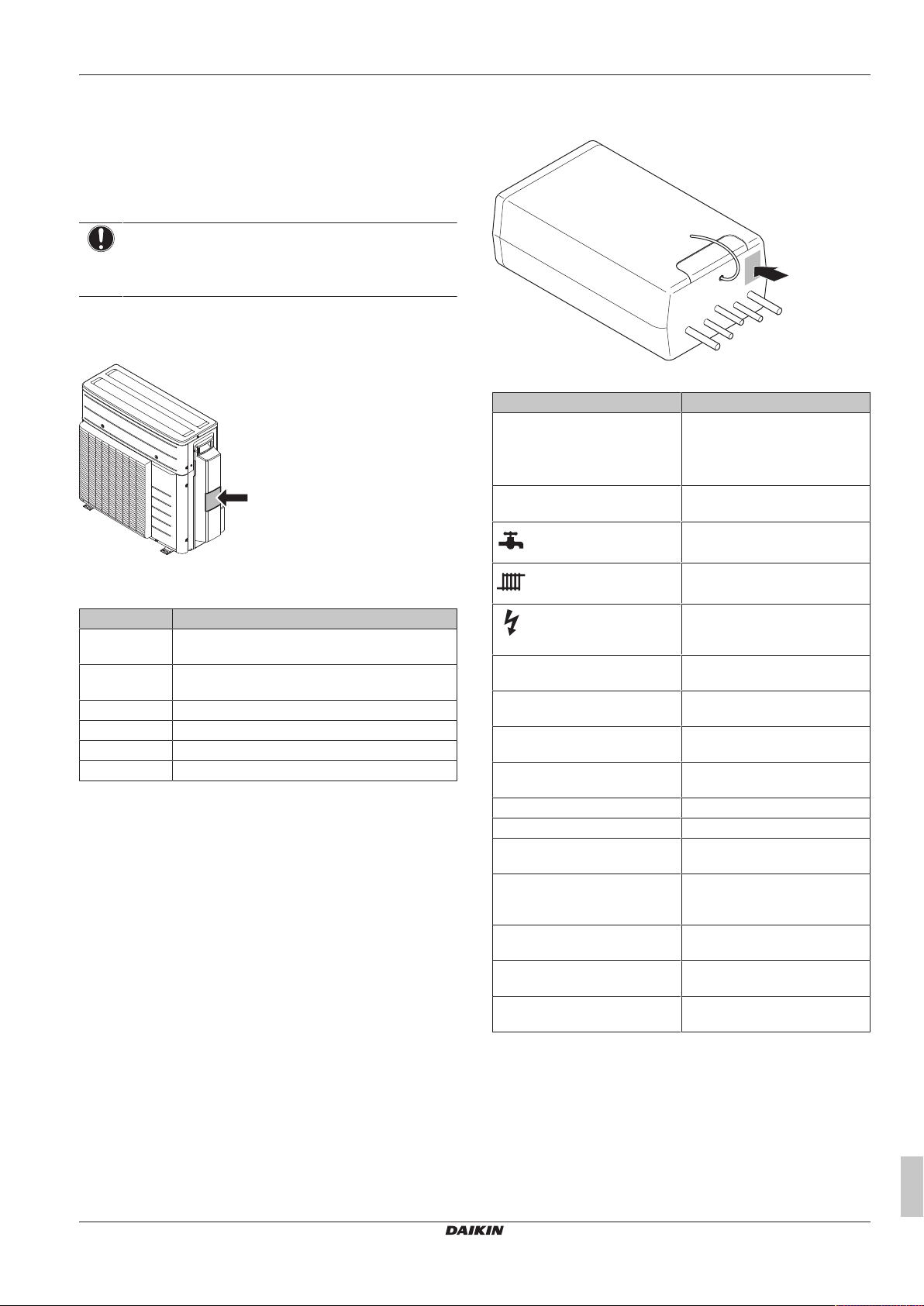

6.2.1 Etiquette d'identification: Unité extérieure
Emplacement
Identification du modèle
Exemple: EJHA04AAV3
Code Explications
EJ Uniquement chauffage en paire extérieure hybrid
monobloc
H Faible température d'eau – zone ambiante 3
(consultez la plage de fonctionnement)
A Réfrigérant R32
04 Catégorie de capacité
AA Série de modèles
V3 Alimentation
6.2.2 Étiquette d'identification: chaudière à gaz
Emplacement
Identification du modèle
Détails de l'unité Description
******-aamm****** Code du produit - numéro de
série
aa=année de production,
mm=mois de production
PIN Numéro d'identification du
produit
Données concernant l'eau
chaude sanitaire
Données concernant le
chauffage
Informations liées à l'alimentation
électrique (tension, fréquence
réseau, elmax, classe IP)
PMS Surpression admissible dans le
circuit de chauffage
PWS Surpression admissible dans le
circuit de l'eau chaude sanitaire
Qn HS Entrée liée à la valeur calorifique
brute exprimée en kilowatts
Qn Hi Entrée liée à la valeur calorifique
nette exprimée en kilowatts
Pn Sortie en kilowatts
DE, FR, GB, IT, NL Pays de destination (EN437)
I2E(s), I2H, IIELL3P, II2H3P,
II2Esi3P
G20-20mbar
G25-25mbar
B23, …., C93(x) Classe de gaz de combustion
Tmax Température du départ maximale
IPX4D Catégorie de protection
Catégories d'unité approuvées
(EN437)
Groupe de gaz et pression de
raccordement du gaz tel que
réglée en usine (EN437)
approuvé (EN15502)
en °C
électrique
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
13
Page 14
6 À propos des unités et des options
6.3 Association d'unités et d'options
6.3.1 Associations possibles de l'unité extérieure, de la chaudière à gaz et du ballon d'eau chaude sanitaire
Système Remarque
Unité extérieure Chaudière à gaz Ballon ECS ECS Chauffage
EJHA04AAV3 EHY2KOMB28AA
EHY2KOMB32AA
Tiers — Eau chaude sanitaire instantanée par
(a) Le point de consigne maximal du ballon correspond à 60°C
(b) Un ballon tiers est possible, mais le confort ne peut être garanti. Consultez les exigences minimales pour les ballons tiers dans "8.3.2Exigences
pour le circuit d'eau"à la page29.
EKHWS*D* Eau chaude sanitaire par ballon.
EKHWP
(b)
Tiers
— Eau chaude sanitaire instantanée par
Ballon chauffé:
▪ Uniquement par unité extérieure, ou
▪ Uniquement par chaudière à gaz
chaudière à gaz
chaudière à gaz
▪ Uniquement par unité extérieure, ou
▪ Uniquement par chaudière à gaz, ou
▪ Par association de l'unité extérieure et
(a)
de la chaudière à gaz
▪ Uniquement par unité extérieure, ou
▪ Uniquement par chaudière à gaz, ou
▪ Par association de l'unité extérieure et
de la chaudière à gaz
▪ Uniquement par unité extérieure, ou
▪ Uniquement par la chaudière à gaz
(fonctionnement en relève)
6.3.2 Options possibles pour l'unité extérieure
Interface utilisateur (EKRUHML*)
L'interface utilisateur est nécessaire au fonctionnement, mais doit
être commandée séparément (option obligatoire).
Les interfaces utilisateur suivantes sont disponibles:
▪ EKRUHML1 comprend les langues suivantes: anglais, français,
néerlandais, italien.
▪ EKRUHML2 comprend les langues suivantes: anglais, allemand,
néerlandais, italien.
Pour connaître les consignes d'installation, reportez-vous à la
section "Raccordement de l'interface utilisateur"à la page46.
Capteur extérieur à distance (EKRSCA1)
Le capteur situé à l'intérieur de l'unité extérieure est utilisé par défaut
pour mesurer la température extérieure.
Il est également possible d'installer un capteur extérieur à distance
pour mesurer la température extérieure à un autre endroit (pour
éviter la lumière directe du soleil, par exemple), de manière à
optimiser le comportement du système.
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du capteur extérieur à distance et à l'addendum pour
l'équipement en option.
Convecteur de pompe à chaleur (FWXV)
Pour le fonctionnement du chauffage, il est possible d'utiliser les
convecteurs de pompe à chaleur (FWXV).
Pour connaître les consignes d'installation, consultez le manuel
d'installation des convecteurs de pompe à chaleur et l'addendum
pour l'équipement en option.
Adaptateur LAN pour commande par smartphone +
applications Smart Grid (BRP069A61)
Vous pouvez installer cet adaptateur LAN pour:
▪ Commander le système par l'intermédiaire d'une application sur
smartphone.
▪ Utiliser le système dans différentes applications Smart Grid.
Pour connaître les consignes d'installation, consultez le manuel
d'installation de l'adaptateur LAN et l'addendum pour l'équipement
en option.
Adaptateur LAN pour commande par smartphone (BRP069A62)
Vous pouvez installer cet adaptateur LAN pour commander le
système par l'intermédiaire d'une application sur smartphone.
Pour connaître les consignes d'installation, consultez le manuel
d'installation de l'adaptateur LAN et l'addendum pour l'équipement
en option.
Thermostat d'ambiance (EKRTWA, EKRTR1)
Vous pouvez connecter un thermostat d'ambiance en option à la
chaudière à gaz. Ce thermostat peut être avec (EKRTWA) ou sans
fil (EKRTR1).
Pour connaître les consignes d'installation, consultez le manuel
d'installation du thermostat d'ambiance et l'addendum pour
l'équipement en option.
Capteur à distance pour le thermostat sans fil (EKRTETS)
Vous ne pouvez utiliser un capteur de température intérieure sans fil
(EKRTETS) qu'en association avec le thermostat sans fil (EKRTR1).
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du thermostat d'ambiance et à l'addendum pour
l'équipement en option.
Cordon chauffant (EKBPHT04JH)
▪ Empêche le gel de la plaque inférieure.
▪ Nécessaire dans les régions où la température ambiante <–5°C et
où il y a une humidité relative élevée pendant au moins 3 jours
consécutifs.
▪ Pour connaître les consignes d'installation, reportez-vous au
manuel d'installation du cordon chauffant.
Vannes d'arrêt (EKBALLV1)
Nous vous recommandons d'installer les vannes d'arrêt aux
raccordements d'eau du chauffage de l'unité extérieure. Elles vous
permettent d'entretenir l'unité extérieure sans avoir à purger tout le
système.
Une des deux vannes d'arrêt possède un raccordement intégré pour
le casse-vide (le cas échéant).
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation des vannes d'arrêt.
Kit de raccordement pour chaudière à gaz tierce (EKADDONJH
+EKADDONJH2)
Nécessaire pour raccorder une chaudière à gaz tierce au système.
Guide de référence installateur
14
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 15
6 À propos des unités et des options
Il est composé de 2 kits séparés qui doivent être utilisés ensemble:
▪ EKADDONJH: comprend la pompe externe
▪ EKADDONJH2: comprend les 2 clapets de non-retour et 2 câbles
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du kit de connexion.
Ballon d'eau chaude sanitaire
Uniquement applicable pour une chaudière à gaz
EHY2KOMB28+32AA.
Pour fournir de l'eau chaude sanitaire, un ballon d'eau chaude
sanitaire peut être raccordé à la chaudière à gaz.
Les ballons d'eau chaude sanitaire suivants sont disponibles:
Ballon Remarque
Ballon en acier inoxydable:
▪ EKHWS150D3V3
▪ EKHWS180D3V3
▪ EKHWS200D3V3
▪ EKHWS250D3V3
▪ EKHWS300D3V3
Ballon en polypropylène (avec
équipement solaire à
autovidange):
▪ EKHWP300B
▪ EKHWP500B
Ballon en polypropylène (avec
équipement solaire pressurisé):
▪ EKHWP300PB
▪ EKHWP500PB
Ballon tiers Lors de l'utilisation d'un ballon
Lors de l'utilisation de ce ballon:
▪ Utilisez la thermistance du
ballon du kit en option suivant:
EKTH3
▪ Utilisez la vanne 3 voies
fournie comme accessoire
avec le ballon
Lors de l'utilisation de ce ballon:
▪ Utilisez la thermistance du
ballon du kit en option suivant:
EKTH4
▪ Utilisez la vanne 3 voies du kit
en option suivant:
EKDVCPLT3HX
tiers:
▪ Assurez-vous que cela est
conforme aux exigences
minimales. Reportez-vous à la
section "6.3.1 Associations
possibles de l'unité extérieure,
de la chaudière à gaz et du
ballon d'eau chaude
sanitaire"à la page14.
▪ Utilisez la thermistance du
ballon du kit en option suivant:
EKTH3
▪ Utilisez la vanne 3 voies du kit
en option suivant:
EKHY3PART
Pour connaître les consignes d'installation, consultez le manuel
d'installation du ballon d'eau chaude sanitaire et l'addendum pour
l'équipement en option.
Kit de thermistances pour EKHWS*D* ou ballon tiers (EKTH3)
Nécessaire en cas de raccordement d'un des ballons suivants au
système:
▪ Ballon EKHWS*D*
▪ Ballon tiers
Pour connaître les consignes d'installation, consultez le manuel
d'installation du kit de thermistances.
Kit de thermistances pour ballon EKHWP (EKTH4)
Nécessaire en cas de raccordement d'un ballon EKHWP au
système.
Pour connaître les consignes d'installation, consultez le manuel
d'installation du kit de thermistances.
Kit de connexion pour ballon tiers (EKHY3PART)
Nécessaire pour raccorder un ballon tiers au système.
Comprend une thermistance et une vanne 3 voies. Veillez
cependant à n'utiliser que la vanne 3 voies de ce kit. N'utilisez PAS
la thermistance, utilisez plutôt la thermistance de l'EKTH3.
Pour connaître les consignes d'installation, consultez le manuel
d'installation du kit de raccordement et l'addendum pour
l'équipement en option.
Câble PC (EKPCCAB)
Le câble PC permet de connecter le coffret électrique de l'unité
extérieure et un ordinateurPC. Cela offre la possibilité de mettre à
jour le logiciel de l'unité extérieure.
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du câblePC.
Le logiciel et les instructions d'utilisation correspondantes sont
disponibles à l'adresse suivante: http://www.daikineurope.com/
support-and-manuals/software-downloads/.
Vannes de protection antigel (AFVALVEHY2)
Protège la tuyauterie sur place contre le gel et l'explosion.
Inclut un casse-vide (tête relevée pour alimentation en air) et une
vanne de protection antigel (pour évacuation de l'eau).
Pour connaître les consignes d'installation, reportez-vous à la
section "9.6.5 Protection du circuit d'eau contre le gel" à la
page40.
6.3.3 Options possibles pour la chaudière à gaz
Options principales
Section EHY2KOMB28AA EHY2KOMB32AA
Plaque de protection de la chaudière
Plaque de protection pour protéger la tuyauterie et les vannes de la chaudière à gaz. Pour
connaître les consignes d'installation, reportez-vous au manuel d'installation de la plaque de
protection
Kit de conversion gaz G25
Kit pour la conversion de la chaudière à gaz pour une utilisation avec du gaz de type G25. EKPS076217 EKPS076227
Kit de conversion gaz G31
Kit pour la conversion de la chaudière à gaz pour une utilisation avec du gaz de type G31 EKHY075867 EKHY075787
Kit de conversion double conduit
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
(*)
.
EKHY093467
EKCP1A
Guide de référence installateur
15
Page 16
6 À propos des unités et des options
Section EHY2KOMB28AA EHY2KOMB32AA
Kit pour la conversion d'un système d'évacuation de gaz de combustion concentrique en un
système à double circuit. Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du kit de conversion double conduit
Kit de raccordement concentrique de 80/125
Kit pour la conversion de raccordements du gaz de combustion concentrique de 60/100 en
raccordements du gaz de combustion concentrique de 80/125. Pour connaître les consignes
d'installation, reportez-vous au manuel d'installation du kit de raccordement concentrique.
Packs B
Une solution intégrée pour vase d'expansion afin de faciliter le remplissage. L'espace
d'installation requis est restreint
(*)
.
EKFJM1A
EKFJM2A
EKFJM3A
EKFJM6A
Kit de vannes
Facilitation du raccordement de tuyaux et de vannes. Pour connaître la consigne d'installation,
reportez-vous au manuel du kit.
Jeu de boucle de remplissage
Remplissage du système de chauffage. EKFL1A
Ensemble de connexion de chauffage d'eau solaire
Association d'une chaudière à un ballon chauffé à l'énergie solaire. EKSH1A
Ensemble dongle
Configuration de la communication sans fil entre la chaudière à gaz et un ordinateur EKDS1A
(*) La plaque de protection de la chaudière ne peut pas être utilisée avec les packs B.

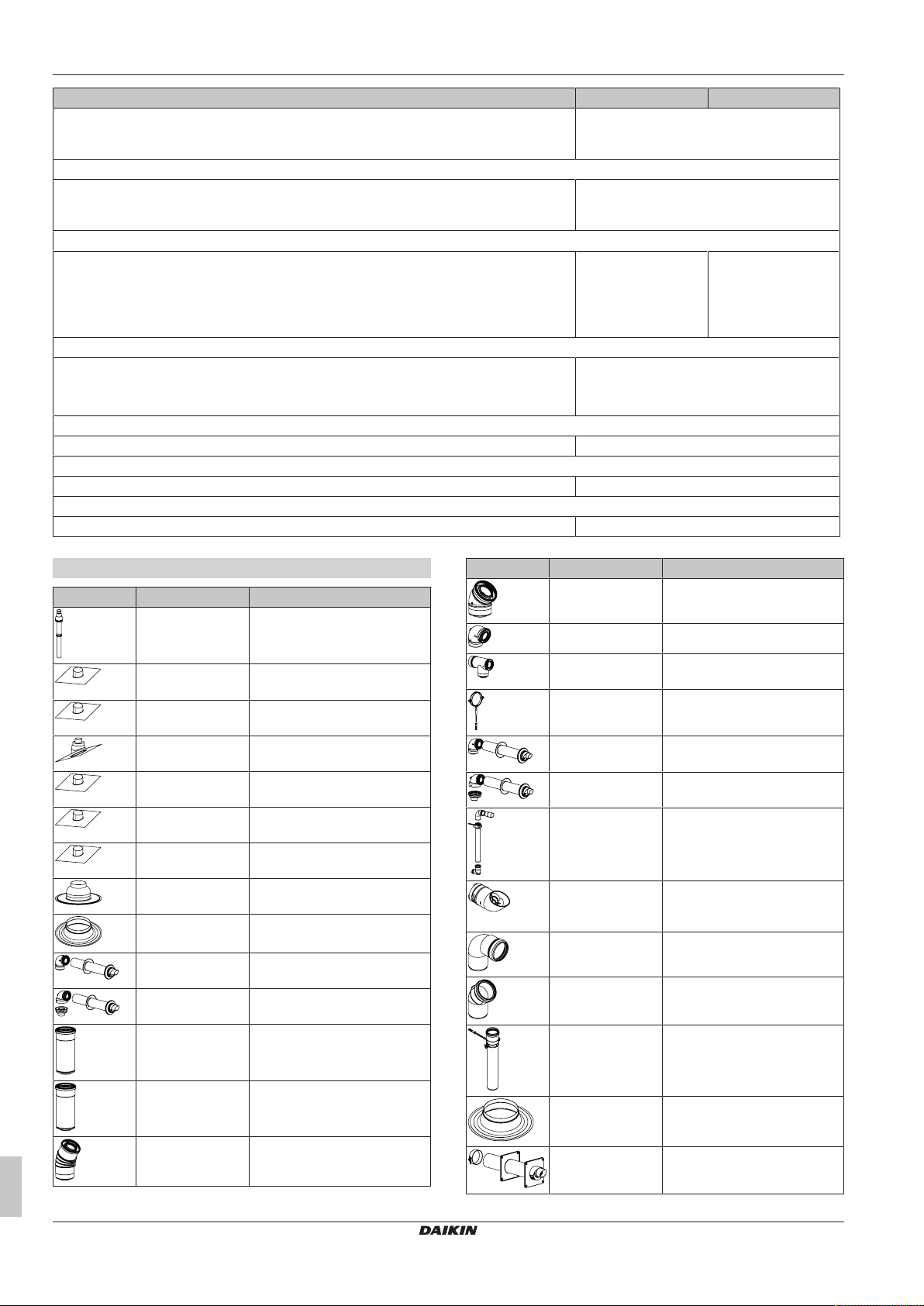

Autres options

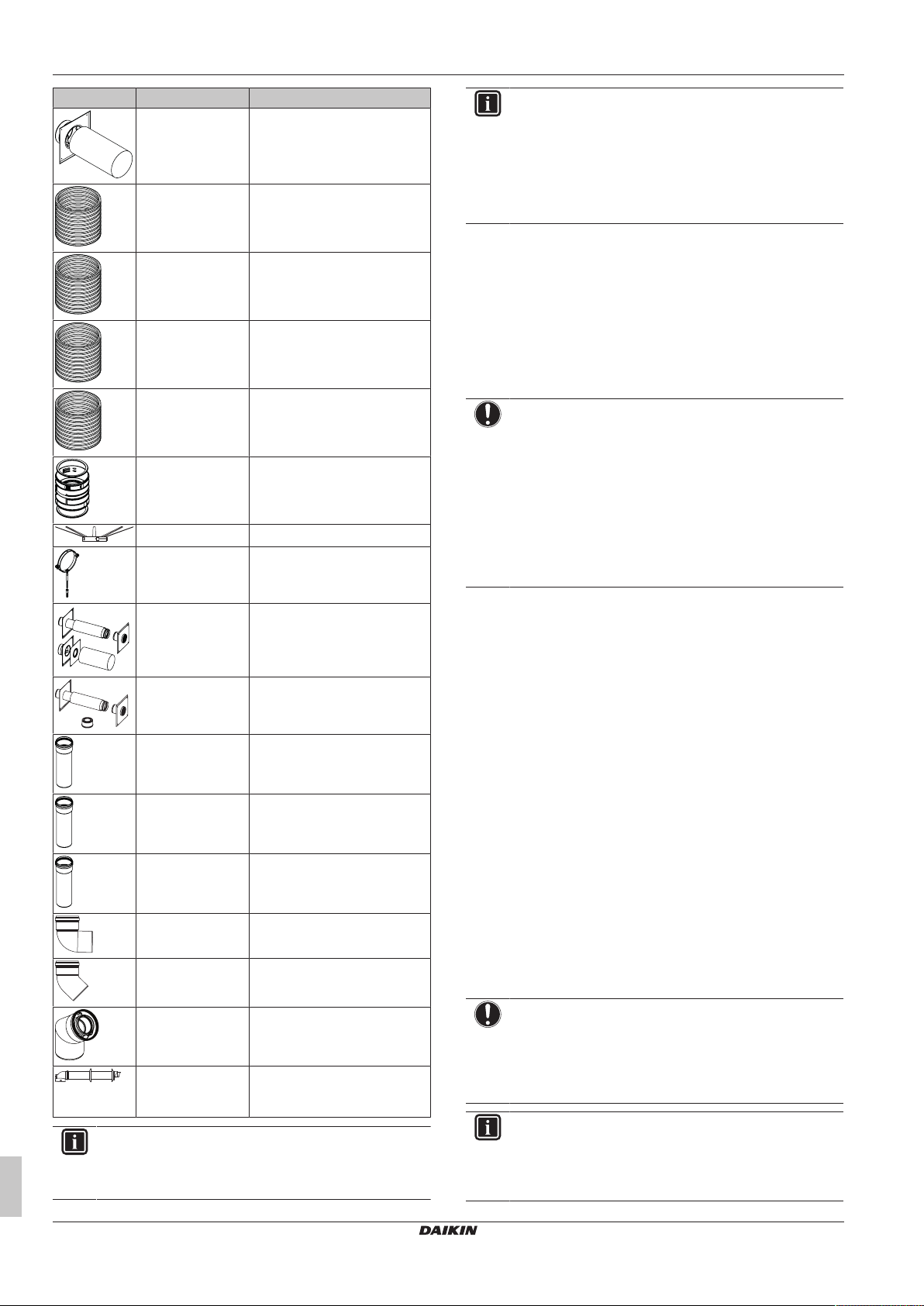

Accessoires N° de pièce Description
Accessoires N° de pièce Description
EKFGP4661 Coude PP/GLV 60/100 45°
EKFGP6837 Borne pour toit PP/GLV 60/100
AR460
EKFGP4660 Coude PP/GLV 60/100 90°
EKHY090707
EKHY090717
EKFJL1A
EKFJL2A
EKFJL3A
EKFJL6A
EKVK4A
EKVK6A
EKFGS0518 Solin toit incliné Pb/GLV 60/100
18°-22°
EKFGS0519 Solin toit incliné Pb/GLV 60/100
23°-17°
EKFGP7910 Solin toit incliné PF 60/100
25°-45°
EKFGS0523 Solin toit incliné Pb/GLV 60/100
43°-47°
EKFGS0524 Solin toit incliné Pb/GLV 60/100
48°-52°
EKFGS0525 Solin toit incliné Pb/GLV 60/100
53°-57°
EKFGP1296 Solin toit plat, en aluminium
60/100 0°-15°
EKFGP6940 Solin toit plat, en aluminium
60/100
EKFGP2978 Kit de terminal pour toit PP/GLV
60/100
EKFGP2977 Kit de terminal pour toit, partie
basse, PP/GLV 60/100
EKFGP4651 Rallonge PP/GLV
60/100×500mm
EKFGP4652 Rallonge PP/GLV
60/100×1000mm
EKFGP4664 Coude PP/GLV 60/100 30°
EKFGP4667 Raccord en T avec panneau
d'instruction PP/GLV 60/100
EKFGP4631 Support mural Ø100
EKFGP1292 Kit de terminal pour toit PP/GLV
60/100
EKFGP1293 Kit de terminal pour toit, partie
basse, PP/GLV 60/100
EKFGP1294 Kit de gestion des gaz
d'échappement 60 (RoyaumeUni uniquement)
EKFGP1295 Déflecteur des gaz de
combustion 60 (Royaume-Uni
uniquement)
EKFGP1284 Coude PMK 60 90 (Royaume-
Uni uniquement)
EKFGP1285 Coude PMK 60 45° (2pièces)
(Royaume-Uni uniquement)
EKFGP1286 Extension PMK 60 L=1000
support inclus (Royaume-Uni
uniquement)
EKFGW5333 Solin toit plat, en aluminium
80/125
EKFGW6359 Kit de terminal pour toit PP/GLV
80/125
Guide de référence installateur
16
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 17
6 À propos des unités et des options
Accessoires N° de pièce Description
EKFGP4801 Rallonge PP/GLV
80/125×500mm
EKFGP4802 Rallonge PP/GLV
80/125×1000mm
EKFGP4814 Coude PP/GLV 80/125 30°
EKFGP4811 Coude PP/ALU 80/125 45°
EKFGP4810 Coude PP/ALU 80/125 90°
EKFGP4820 Coude d'inspection Plus PP/
ALU 80/125 90° EPDM
EKFGP6864 Borne pour toit PP/GLV 80/125
AR300 RAL9011
EKFGT6300 Solin toit incliné Pb/GLV 80/125
18°-22°
EKFGT6301 Solin toit incliné Pb/GLV 80/125
23°-27°
EKFGP7909 Solin toit incliné PF 80/125
25°-45° RAL9011
Accessoires N° de pièce Description
EKFGP5461 Rallonge PP 60×500
EKFGP5497 Chapeau de cheminée PP 100
avec tuyau de gaz de
combustion inclus
EKFGP6316 Adaptateur flexible/rigide PP
100
EKFGP6337 Élément supérieur du support,
en inox Ø100
EKFGP6346 Rallonge flexible PP100
L=10m
EKFGP6349 Rallonge flexible PP100
L=15m
EKFGP6347 Rallonge flexible PP100
L=25m
EKFGP6325 Connecteur flexible/flexible
PP100
EKFGT6305 Solin toit incliné Pb/GLV 80/125
43°-47°
EKFGT6306 Solin toit incliné Pb/GLV 80/125
48°-52°
EKFGT6307 Solin toit incliné Pb/GLV 80/125
53°-57°
EKFGP1297 Solin toit plat, en aluminium
80/125 0°-15°
EKFGP6368 Raccord en T flexible 100 pour
chaudière, kit1
EKFGP6354 Flexible 100-60 + coude de
support
EKFGP6215 Raccord en T flexible 130 pour
chaudière, kit1
EKFGS0257 Flexible 130-60 + coude de
support
EKFGP5197 Chapeau de cheminée PP 130
avec tuyau de gaz de
combustion inclus
EKFGS0252 Adaptateur flexible/rigide
PP130
EKFGP6353 Élément supérieur du support,
en inox Ø130
EKFGS0250 Rallonge flexible PP130
L=130m
EKFGP6366 Connecteur flexible/flexible
PP130
EKFGP1856 Kit flexible PPØ60-80
EKFGP4678 Raccord de cheminée 60/100
EKFGP4678 Raccord de cheminée 60/100
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
EKFGP2520 Kit flexible PPØ80
Guide de référence installateur
17
Page 18
7 Consignes d'application
Accessoires N° de pièce Description
EKFGP4828 Raccord de cheminée 80/125
EKFGP6340 Rallonge flexible PP80 L=10m
EKFGP6344 Rallonge flexible PP80 L=15m
EKFGP6341 Rallonge flexible PP80 L=25m
EKFGP6342 Rallonge flexible PP80 L=50m
EKFGP6324 Connecteur flexible/flexible
PP80
EKFGP6333 Entretoise PP80-100
EKFGP4481 Fixation Ø100
EKFGV1101 Raccordement de cheminée
60/10 entréed'air Dn.80 C83
EKFGV1102 Ensemble de raccordement
60/10-60 combustion/entrée
d'air Dn.80 C53
EKFGW4001 ExtensionPBM-Air 80×500
EKFGW4002 ExtensionPBM-Air 80×1000
EKFGW4004 ExtensionPBM-Air 80×2000
EKFGW4085 CoudePPBM-Air8090°
EKFGW4086 CoudePPBM-Air8045°
INFORMATIONS
Reportez-vous au mode d'emploi fourni avec le matériel du
conduit de fumée et du conduit d'alimentation en air pour
vous renseigner au sujet de leur installation. Contactez le
fabricant du matériel du conduit de fumée et du conduit
d'alimentation en air afin d'obtenir des renseignements
techniques complets et les consignes de montage
spécifiques.
7 Consignes d'application
7.1 Vue d'ensemble: consignes d'application
Les consignes d'application ont pour but de vous présenter une vue
d'ensemble des possibilités du système de pompeàchaleur.
REMARQUE
▪ Les illustrations des consignes d'application sont
uniquement fournies à titre de référence et ne sont
PAS destinées à être utilisées en tant que schémas
hydrauliques détaillés. L'équilibrage et les dimensions
hydrauliques détaillés ne sont PAS indiqués, ils sont de
la responsabilité de l'installateur.
▪ Pour plus d'informations concernant les réglages de
configuration permettant d'optimiser le fonctionnement
de la pompe à chaleur, reportez-vous à
"10Configuration"à la page57.
Le présent chapitre contient des consignes d'application pour:
▪ Configuration du système de chauffage
▪ Configuration du ballon d'eau chaude sanitaire
▪ Configuration du suivi de la consommation
▪ Configuration du contrôle de la consommation électrique
▪ Configuration d'un capteur externe de température
7.2 Réglage du système de chauffage – En cas de chaudière à gaz dédiée
Le système de pompeàchaleur alimente en eau les émetteurs de
chaleur d'une ou plusieurs pièces.
Le système permet de contrôler la température de chaque pièce de
manière très flexible, vous devez donc commencer par répondre aux
questions suivantes:
▪ Combien de pièces sont chauffées par le système de pompe
àchaleur?
▪ Quels types d'émetteurs de chaleur sont utilisés dans chaque
pièce et quelle est la température de départ prévue?
Une fois les exigences en matière de chauffage claires, Daikin vous
recommande de suivre les consignes d'installation ci-dessous.
EKGFP1289 CoudePP/GALV 60/100 50°
EKGFP1299 Kit, partie basse horizontale PP/
GLV 60/100 (Royaume-Uni
uniquement)
INFORMATIONS
Pour des options de configuration supplémentaires
concernant le système de gaz de combustion, visitez http://
fluegas.daikin.eu/.
Guide de référence installateur
18
REMARQUE
Si un thermostat d'ambiance externe est utilisé, il
contrôlera la protection antigel. Cependant, la protection
antigel est uniquement possible si le contrôle de la
température de départ est activé sur l'interface utilisateur
de l'unité.
INFORMATIONS
Si un thermostat d'ambiance extérieur est utilisé et que la
protection antigel doit être assurée dans toutes les
conditions, vous devez régler le mode d'urgence
automatique [A.6.C] sur1.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 19
7 Consignes d'application
A
B
a
A
B
b
ca
a
A
B
b

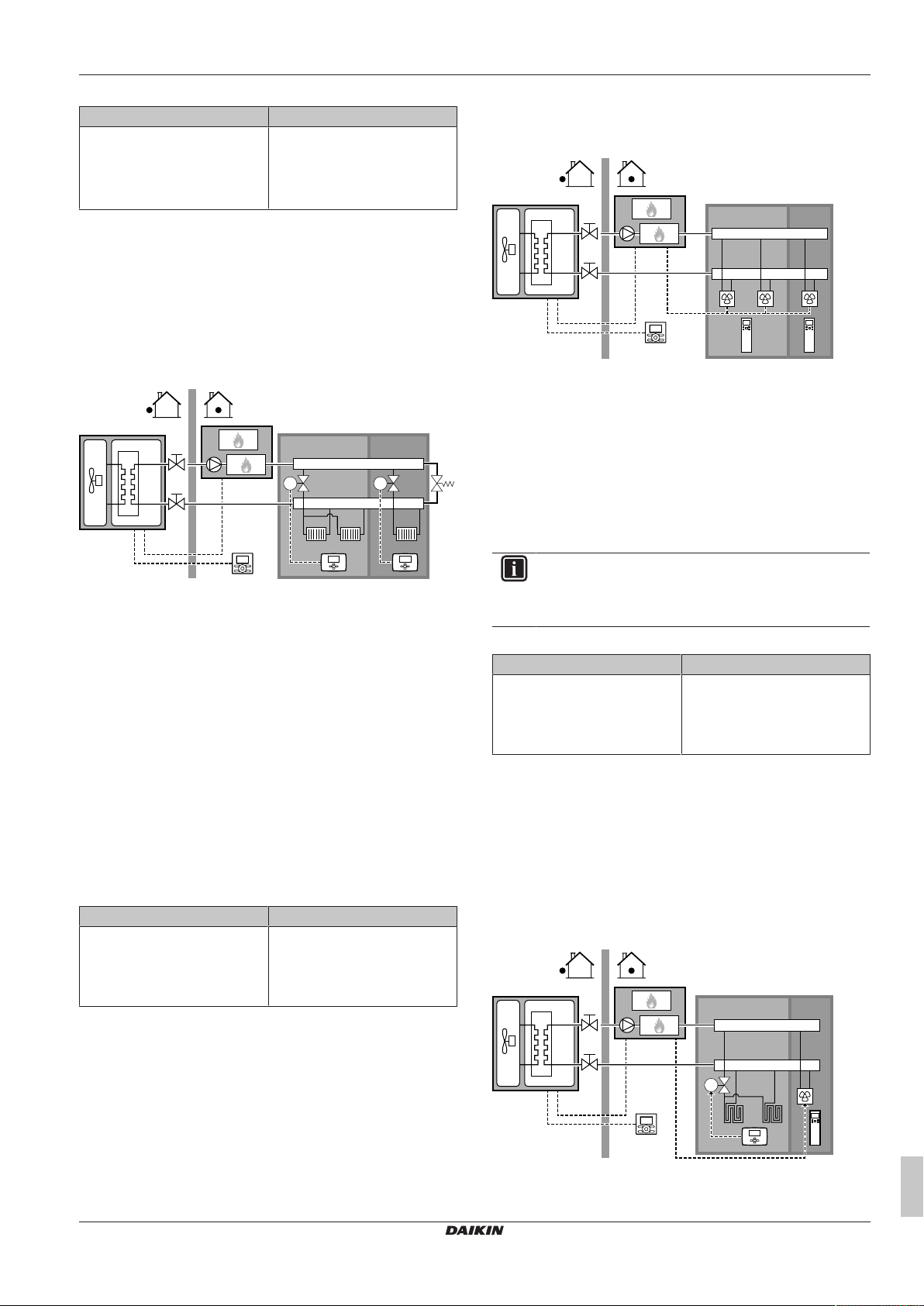

7.2.1 Une pièce
Chauffage au sol ou radiateurs –thermostat
d'ambiance filaire
Installation
A Zone de température de départ principale
B Une pièce
a Interface utilisateur utilisée en tant que thermostat
d'ambiance
▪ L'unité extérieure est raccordée en série à la chaudière à gaz.
▪ Le chauffage au sol ou les radiateurs sont directement connectés
à la chaudière à gaz.
▪ La température intérieure est contrôlée par l'interface utilisateur,
utilisée en tant que thermostat d'ambiance.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Avantages
▪ Économique. Vous n'avez PAS besoin d'un thermostat
d'ambiance extérieur supplémentaire.
▪ Niveau maximal de confort et d'efficacité. La fonctionnalité de
thermostat d'ambiance intelligent peut réduire ou augmenter la
température de départ voulue en fonction de la température
intérieure réelle (modulation). Les conséquences sont les
suivantes:
▪ une température intérieure stable, conforme à la température
souhaitée (niveau de confort plus élevé),
▪ moins de cycles d'activation/de désactivation (niveau de
silence, de confort et d'efficacité plus élevé),
▪ température de départ la plus faible possible (niveau d'efficacité
plus élevé).
▪ Simplicité. Vous pouvez facilement régler la température
intérieure souhaitée via l'interface utilisateur:
▪ Vous pouvez utiliser les valeurs prédéfinies et les programmes
pour vos besoins quotidiens.
▪ Vous pouvez remplacer temporairement les valeurs prédéfinies
et les programmes ou utiliser le mode vacances si vous devez
vous écarter de vos besoins quotidiens.
2 (Contrôle TA): Le
fonctionnement de l'unité est
basé sur la température
ambiante de l'interface
utilisateur.
Chauffage au sol ou radiateurs –thermostat
d'ambiance sans fil
Installation
A Zone de température de départ principale
B Une pièce
a Interface utilisateur
b Récepteur pour le thermostat d'ambiance externe sans fil
c Thermostat d'ambiance externe sans fil
▪ L'unité extérieure est raccordée en série à la chaudière à gaz.
▪ Le chauffage au sol ou les radiateurs sont directement connectés
à la chaudière à gaz.
▪ La température intérieure est contrôlée par le thermostat
d'ambiance externe sans fil (équipement en option EKRTR1).
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Sans fil. Le thermostat d'ambiance externe Daikin est disponible
dans une version sans fil.
▪ Efficacité. Le thermostat d'ambiance externe envoie uniquement
des signaux MARCHE/ARRÊT, il est cependant spécialement
conçu pour le système de pompeàchaleur.
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
àchaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Convecteurs de pompe à chaleur
Installation
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
A Zone de température de départ principale
B Une pièce
▪ L'unité extérieure est raccordée en série à la chaudière à gaz.
a Interface utilisateur
b Commande à distance pour les convecteurs de pompe à
chaleur
Guide de référence installateur
19
Page 20
7 Consignes d'application
A
a
B
b
A
B
a
C
T
▪ Les convecteurs de pompeà chaleur sont directement connectés
à la chaudière à gaz.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompeàchaleur.
▪ Le signal de demande de chauffage est envoyé à une entrée
numérique de la chaudière à gaz (X4/6 et X4/7).
INFORMATIONS
Si vous utilisez plusieurs convecteurs de pompe à chaleur,
veillez à ce que chacun reçoive le signal infrarouge de la
commande à distance des convecteurs de pompe à
chaleur.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Efficacité. Efficacité énergétique optimale grâce à la fonction
d'interliaison.
▪ Raffinement.
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
àchaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Association: chauffage au sol + convecteurs de
pompe àchaleur
▪ Le chauffage est assuré par:
▪ Le chauffage au sol
▪ Les convecteurs de pompe à chaleur
Installation
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Efficacité. Le chauffage au sol offre des performances optimales
avec le système de pompe à chaleur.
▪ Confort. L'association des deux types d'émetteurs de chaleur
permet au chauffage au sol de fournir un confort de chauffage
optimal.
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
àchaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
7.2.2 Plusieurs pièces –une zone TD
Si seule une zone de température de départ est nécessaire parce
que la température de départ prévue est la même pour tous les
émetteurs de chaleur, vous n'avez PAS besoin d'un mélangeur
(économique).
Exemple: si le système de pompe à chaleur est utilisé pour chauffer
un étage où toutes les pièces disposent des mêmes émetteurs de
chaleur.

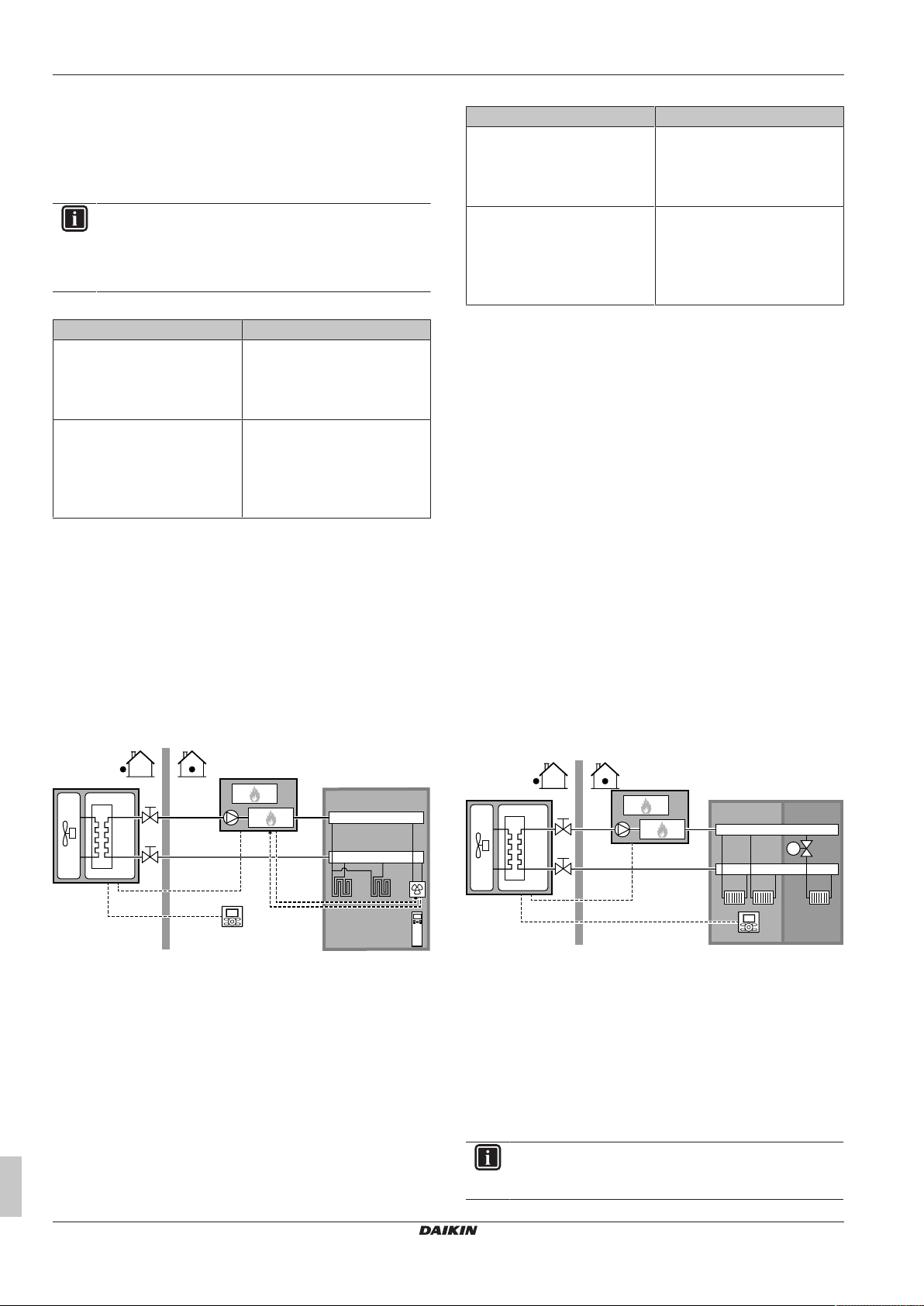

Chauffage au sol ou radiateurs –vannes
thermostatiques
Si vous chauffez des pièces avec un chauffage au sol ou des
radiateurs, il est fréquent d'utiliser un thermostat pour contrôler la
température de la pièce principale (il peut s'agir de l'interface
utilisateur ou d'un thermostat d'ambiance externe), tandis que les
autres pièces sont contrôlées par des vannes thermostatiques,
ouvertes ou fermées selon la température intérieure.
Installation
A Zone de température de départ principale
B Une pièce
a Interface utilisateur
b Commande à distance pour les convecteurs de pompe à
chaleur
▪ L'unité extérieure est raccordée en série à la chaudière à gaz.
▪ Les convecteurs de pompeà chaleur sont directement connectés
à la chaudière à gaz.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompeàchaleur.
▪ Le signal de demande de chauffage est envoyé à une entrée
numérique de la chaudière à gaz (X4/6 et X4/7).
Guide de référence installateur
20
A Zone de température de départ principale
B Pièce1
C Pièce2
a Interface utilisateur
▪ L'unité extérieure est raccordée en série à la chaudière à gaz.
▪ Le chauffage au sol de la pièce principale est directement
connecté à la chaudière à gaz.
▪ La température intérieure de la pièce principale est contrôlée par
l'interface utilisateur, utilisée en tant que thermostat.
▪ Une vanne thermostatique est installée avant le chauffage au sol
dans chacune des autres pièces.
INFORMATIONS
Faites attention aux cas où la pièce principale peut être
chauffée par une autre source. Exemple: cheminées.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 21
7 Consignes d'application
a
c
B C
A
b b
M1 M2
B
A
b b
C
a
c
B C
A
b
M1
a
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
2 (Contrôle TA): Le
fonctionnement de l'unité est
basé sur la température
ambiante de l'interface
utilisateur.
Avantages
▪ Économique. Vous n'avez PAS besoin d'un thermostat
d'ambiance extérieur supplémentaire.
▪ Simplicité. Même installation que pour une pièce mais avec des
vannes thermostatiques.

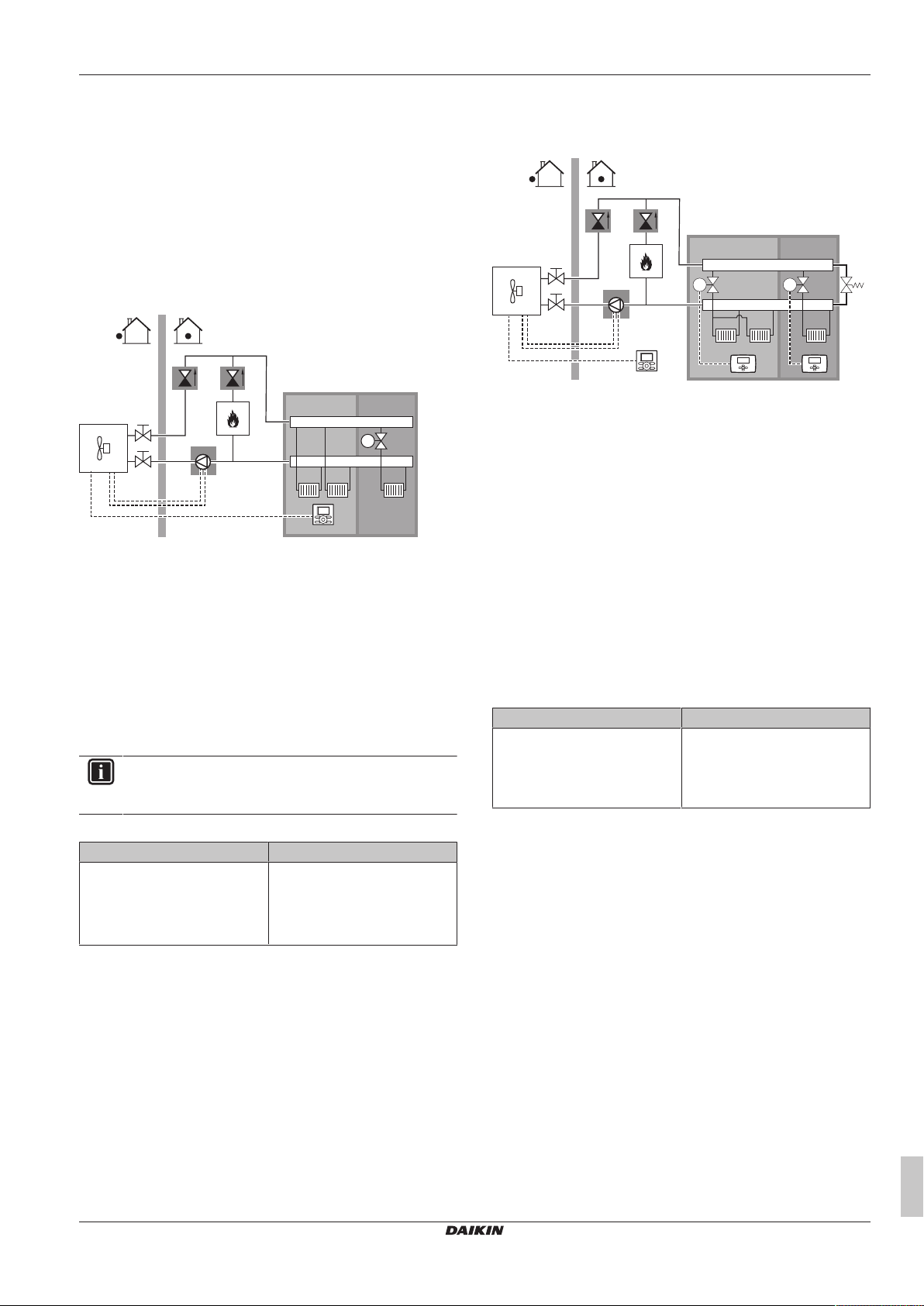

Chauffage au sol ou radiateurs –plusieurs
thermostats d'ambiance externes
Installation
Convecteurs de pompeà chaleur – plusieurs
pièces
Installation
A Zone de température de départ principale
B Pièce1
C Pièce2
a Interface utilisateur
b Commande à distance pour les convecteurs de pompe à
chaleur
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompeàchaleur.
▪ Les signaux de demande de chauffage de chaque convecteur de
pompe àchaleur sont connectés en parallèle à l'entrée numérique
de la chaudière à gaz (X4/6 et X4/7). L'unité extérieure fournira
uniquement la température de départ en cas de demande réelle.
A Zone de température de départ principale
B Pièce1
C Pièce2
a Interface utilisateur
b Thermostat d'ambiance externe
c Vanne de dérivation
▪ Pour chaque pièce, une vanne d'arrêt (à fournir) est installée de
manière à éviter l'alimentation en eau en l'absence de demande
de chauffage.
▪ Une vanne de dérivation doit être installée pour permettre la
recirculation de l'eau lorsque toutes les vannes d'arrêt sont
fermées. Pour garantir la fiabilité du fonctionnement, fournissez un
débit minimum, tel que décrit dans le tableau "Vérification du débit
et du volume d'eau" dans la section "8.3 Préparation de la
tuyauterie d'eau"à la page28.
▪ Les thermostats d'ambiance sont connectés aux vannes d'arrêt et
n'ont PAS à être connectés à l'unité extérieure. L'unité extérieure
assurera l'alimentation en eau en permanence, avec la possibilité
de définir un programme.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
0 (Contrôle TD): le
fonctionnement de l'unité est
basé sur la température de
départ.
▪ Code: [C-07]
INFORMATIONS
Pour augmenter le confort et les performances, nous vous
recommandons d'installer le kit de vannes en option
EKVKHPC sur chaque convecteur de pompe à chaleur.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
▪ Code: [C-07]
Avantages
En comparaison avec les convecteurs de pompe à chaleur pour une
pièce:
▪ Confort. Vous pouvez définir la température intérieure souhaitée,
dont les programmes, pour chaque pièce via la commande à
distance des convecteurs de pompe à chaleur.
Association: chauffageau sol + convecteursde
pompe à chaleur – plusieurs pièces
Installation
Avantages
En comparaison avec le chauffage au sol ou les radiateurs pour une
pièce:
▪ Confort. Vous pouvez définir la température intérieure souhaitée,
dont les programmes, pour chaque pièce via les thermostats
d'ambiance.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
A Zone de température de départ principale
B Pièce1
C Pièce2
a Interface utilisateur
Guide de référence installateur
21
Page 22
7 Consignes d'application
a
B
A
b Thermostat d'ambiance externe
c Commande à distance pour les convecteurs de pompe à
chaleur
▪ L'unité extérieure est raccordée en série à la chaudière à gaz.
▪ Pour chaque pièce avec des convecteurs de pompeàchaleur: les
convecteurs de pompeàchaleur sont directement connectés à la
chaudière à gaz.
▪ Pour chaque pièce avec un chauffage au sol: une vanne d'arrêt (à
fournir) est installée avant le chauffage au sol. elle empêche
l'alimentation en eau chaude en l'absence de demande de
chauffage pour la pièce.
▪ Pour chaque pièce avec des convecteurs de pompe à chaleur: la
température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Pour chaque pièce avec chauffage au sol: la température
intérieure souhaitée est définie via le thermostat d'ambiance
externe (avec ou sans fil).
INFORMATIONS
Pour augmenter le confort et les performances, nous vous
recommandons d'installer le kit de vannes en option
EKVKHPC sur chaque convecteur de pompe à chaleur.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
0 (Contrôle TD): le
fonctionnement de l'unité est
basé sur la température de
départ.
7.3 Réglage du système de chauffage – En cas de chaudière à gaz tierce
Le système de pompeàchaleur alimente en eau les émetteurs de
chaleur d'une ou plusieurs pièces.
Le système permet de contrôler la température de chaque pièce de
manière très flexible, vous devez donc commencer par répondre aux
questions suivantes:
▪ Combien de pièces sont chauffées par le système de pompe
àchaleur?
▪ Quels types d'émetteurs de chaleur sont utilisés dans chaque
pièce et quelle est la température de départ prévue?
Une fois les exigences en matière de chauffage claires, Daikin vous
recommande de suivre les consignes d'installation ci-dessous.
REMARQUE
Si un thermostat d'ambiance externe est utilisé, il
contrôlera la protection antigel. Cependant, la protection
antigel est uniquement possible si le contrôle de la
température de départ est activé sur l'interface utilisateur
de l'unité.
INFORMATIONS
Si un thermostat d'ambiance extérieur est utilisé et que la
protection antigel doit être assurée dans toutes les
conditions, vous devez régler le mode d'urgence
automatique [A.6.C] sur1.
7.3.1 Une pièce
Chauffage au sol ou radiateurs –thermostat
d'ambiance à fil
Installation
A Zone de température de départ principale
B Une pièce
a Interface utilisateur utilisée en tant que thermostat
d'ambiance
▪ L'unité extérieure est raccordée en parallèle à la chaudière à gaz.
▪ Le circuit comprend une pompe externe.
▪ Le chauffage au sol de la pièce principale est raccordé par 2
clapets de non-retour à l'unité extérieure et à la chaudière à gaz.
▪ La température intérieure est contrôlée par l'interface utilisateur,
utilisée en tant que thermostat d'ambiance.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Avantages
▪ Économique. Vous n'avez PAS besoin d'un thermostat
d'ambiance extérieur supplémentaire.
▪ Niveau maximal de confort et d'efficacité. La fonctionnalité de
thermostat d'ambiance intelligent peut réduire ou augmenter la
température de départ voulue en fonction de la température
intérieure réelle (modulation). Les conséquences sont les
suivantes:
▪ une température intérieure stable, conforme à la température
souhaitée (niveau de confort plus élevé),
▪ moins de cycles d'activation/de désactivation (niveau de
silence, de confort et d'efficacité plus élevé),
▪ température de départ la plus faible possible (niveau d'efficacité
plus élevé).
▪ Simplicité. Vous pouvez facilement régler la température
intérieure souhaitée via l'interface utilisateur:
▪ Vous pouvez utiliser les valeurs prédéfinies et les programmes
pour vos besoins quotidiens.
▪ Vous pouvez remplacer temporairement les valeurs prédéfinies
et les programmes ou utiliser le mode vacances si vous devez
vous écarter de vos besoins quotidiens.
2 (Contrôle TA): Le
fonctionnement de l'unité est
basé sur la température
ambiante de l'interface
utilisateur.
Guide de référence installateur
22
7.3.2 Plusieurs pièces –une zone TD
Si seule une zone de température de départ est nécessaire parce
que la température de départ prévue est la même pour tous les
émetteurs de chaleur, vous n'avez PAS besoin d'un mélangeur
(économique).
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 23
7 Consignes d'application
A
B
a
C
T
c
B C
A
b b
M1 M2
a
Exemple: si le système de pompe à chaleur est utilisé pour chauffer
un étage où toutes les pièces disposent des mêmes émetteurs de
chaleur.
Chauffage au sol ou radiateurs –vannes
thermostatiques
Si vous chauffez des pièces avec un chauffage au sol ou des
radiateurs, il est fréquent d'utiliser un thermostat pour contrôler la
température de la pièce principale (il peut s'agir de l'interface
utilisateur ou d'un thermostat d'ambiance externe), tandis que les
autres pièces sont contrôlées par des vannes thermostatiques,
ouvertes ou fermées selon la température intérieure.
Installation
A Zone de température de départ principale
B Pièce1
C Pièce2
a Interface utilisateur
▪ L'unité extérieure est raccordée en parallèle à la chaudière à gaz.
▪ Le circuit comprend une pompe externe.
▪ Le chauffage au sol de la pièce principale est raccordé par 2
clapets de non-retour à l'unité extérieure et à la chaudière à gaz.
▪ La température intérieure de la pièce principale est contrôlée par
l'interface utilisateur, utilisée en tant que thermostat.
▪ Une vanne thermostatique est installée avant le chauffage au sol
dans chacune des autres pièces.
INFORMATIONS
Faites attention aux cas où la pièce principale peut être
chauffée par une autre source. Exemple: cheminées.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Avantages
▪ Économique. Vous n'avez PAS besoin d'un thermostat
d'ambiance extérieur supplémentaire.
▪ Simplicité. Même installation que pour une pièce mais avec des
vannes thermostatiques.
2 (Contrôle TA): Le
fonctionnement de l'unité est
basé sur la température
ambiante de l'interface
utilisateur.
Chauffage au sol ou radiateurs –plusieurs
thermostats d'ambiance externes
Installation
A Zone de température de départ principale
B Pièce1
C Pièce2
a Interface utilisateur
b Thermostat d'ambiance externe
c Vanne de dérivation
▪ Pour chaque pièce, une vanne d'arrêt (à fournir) est installée de
manière à éviter l'alimentation en eau en l'absence de demande
de chauffage.
▪ Une vanne de dérivation doit être installée pour permettre la
recirculation de l'eau lorsque toutes les vannes d'arrêt sont
fermées. Pour garantir la fiabilité du fonctionnement, fournissez un
débit minimum, tel que décrit dans le tableau "Vérification du débit
et du volume d'eau" dans la section "8.3 Préparation de la
tuyauterie d'eau"à la page28.
▪ Les thermostats d'ambiance sont connectés aux vannes d'arrêt et
n'ont PAS à être connectés à l'unité extérieure. L'unité extérieure
assurera l'alimentation en eau en permanence, avec la possibilité
de définir un programme.
Configuration
Réglage Valeur
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Avantages
En comparaison avec le chauffage au sol ou les radiateurs pour une
pièce:
▪ Confort. Vous pouvez définir la température intérieure souhaitée,
dont les programmes, pour chaque pièce via les thermostats
d'ambiance.
0 (Contrôle TD): le
fonctionnement de l'unité est
basé sur la température de
départ.
7.4 Configuration du ballon d'eau chaude sanitaire
Uniquement applicable pour une chaudière à gaz
EHY2KOMB28+32AA.
7.4.1 Configuration du système –ballon ECS
autonome
Consultez "Chaudière à gaz dédiée + eau chaude sanitaire par
ballon" dans "5.1.1Chaudière à gaz dédiée"à la page11.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
23
Page 24
7 Consignes d'application
f
e
a cb
d
7.4.2 Sélection du volume et de la température souhaitée pour le ballon ECS
Nous avons la sensation que l'eau est chaude lorsque sa
température atteint 40°C. La consommation ECS est donc toujours
exprimée en tant que volume d'eau chaude à 40°C. Vous pouvez
cependant sélectionner une température plus élevée pour le ballon
ECS (exemple: 53°C), l'eau chaude est alors mélangée à de l'eau
froide (exemple: 15°C).
La sélection du volume et de la température souhaitée pour le ballon
ECS consiste à:
1 déterminer la consommation ECS (volume d'eau chaude à
40°C),
2 déterminer le volume et la température souhaitée pour le ballon
ECS.
Détermination de la consommation ECS
Répondez aux questions suivantes et calculez la consommation
ECS (volume d'eau chaude à 40°C) en utilisant des volumes d'eau
types:
Question Volume d'eau type
Combien de douches sont
nécessaires par jour?
Combien de bains sont
nécessaires par jour?
Combien d'eau est nécessaire
par jour au niveau de l'évier de la
cuisine?
Y a-t-il d'autres besoins en eau
chaude sanitaire?
Exemple: si la consommation ECS quotidienne d'une famille
(4personnes) est la suivante:
▪ 3douches
▪ 1bain
▪ 3éviers pleins
La consommation ECS est donc (3×100l)+(1×150l)+(3×10l)=480l
Détermination du volume et de la température souhaitée pour le
ballon ECS
Formule Exemple
V1=V2+V2×(T2−40)/(40−T1) Si:
V2=V1×(40−T1)/(T2−T1) Si:
V1consommation ECS (volume d'eau chaude à 40°C)
V2volume du ballon ECS requis en cas de chauffage unique
T2température du ballon ECS
T1Température de l'eau froide
1douche = 10minutes×10l/
minute = 100l
1bain = 150l
1évier = 2minutes×5l/minute =
10l
—
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Alors V1=280l
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Alors V2=307l
Volumes de ballon ECS possibles
Type Volumes possibles
Ballon d'eau chaude sanitaire
autonome
Conseils pour économiser l'énergie
▪ Si la consommation ECS est chaque jour différente, vous pouvez
établir un programme hebdomadaire avec les différentes
températures de ballon ECS souhaitées pour chaque jour.
▪ Plus la température souhaitée pour le ballon ECS est faible, plus
les économies réalisées sont importantes. Si vous choisissez un
grand ballon ECS, vous pouvez réduire la température souhaitée.
▪ Plus la température extérieure est élevée, meilleures sont les
performances de la pompeàchaleur.
▪ Si les tarifs énergétiques sont les mêmes le jour et la nuit,
Daikin vous recommande de chauffer le ballon ECS pendant la
journée.
▪ S les tarifs énergétiques sont moins élevés la nuit, Daikin vous
recommande de chauffer le ballon ECS pendant la nuit.
▪ Lorsque la pompe à chaleur produit de l'eau chaude sanitaire, elle
ne peut chauffer une pièce. Si vous avez besoin à la fois d'eau
chaude sanitaire et de chauffage, nous vous recommandons de
produire l'eau chaude sanitaire pendant la nuit lorsque la
demande de chauffage est moindre.
▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300l
▪ 500l
7.4.3 Installation et configuration –ballon ECS
▪ Pour les consommations ECS importantes, vous pouvez chauffer
le ballon ECS plusieurs fois dans la journée.
▪ Pour atteindre la température souhaitée pour le ballon ECS, vous
pouvez utiliser les sources d'énergie suivantes:
▪ cycle thermodynamique de la pompe à chaleur,
▪ chaudière à gaz.
▪ Pour plus d'informations au sujet de:
▪ l'optimisation de la consommation d'énergie pour la production
d'eau chaude sanitaire, reportez-vous à la section
"10Configuration"à la page57.
▪ la connexion du câblage électrique entre le ballon d'ECS
autonome et la chaudière à gaz, consultez le manuel
d'installation du ballon d'ECS et l'addendum pour l'équipement
en option.
▪ la connexion de la tuyauterie d'eau entre le ballon d'ECS
autonome et la chaudière à gaz, consultez le manuel
d'installation du ballon d'ECS, l'addendum pour l'équipement en
option et "Raccordement du câblage électrique sur la chaudière
à gaz"à la page47.

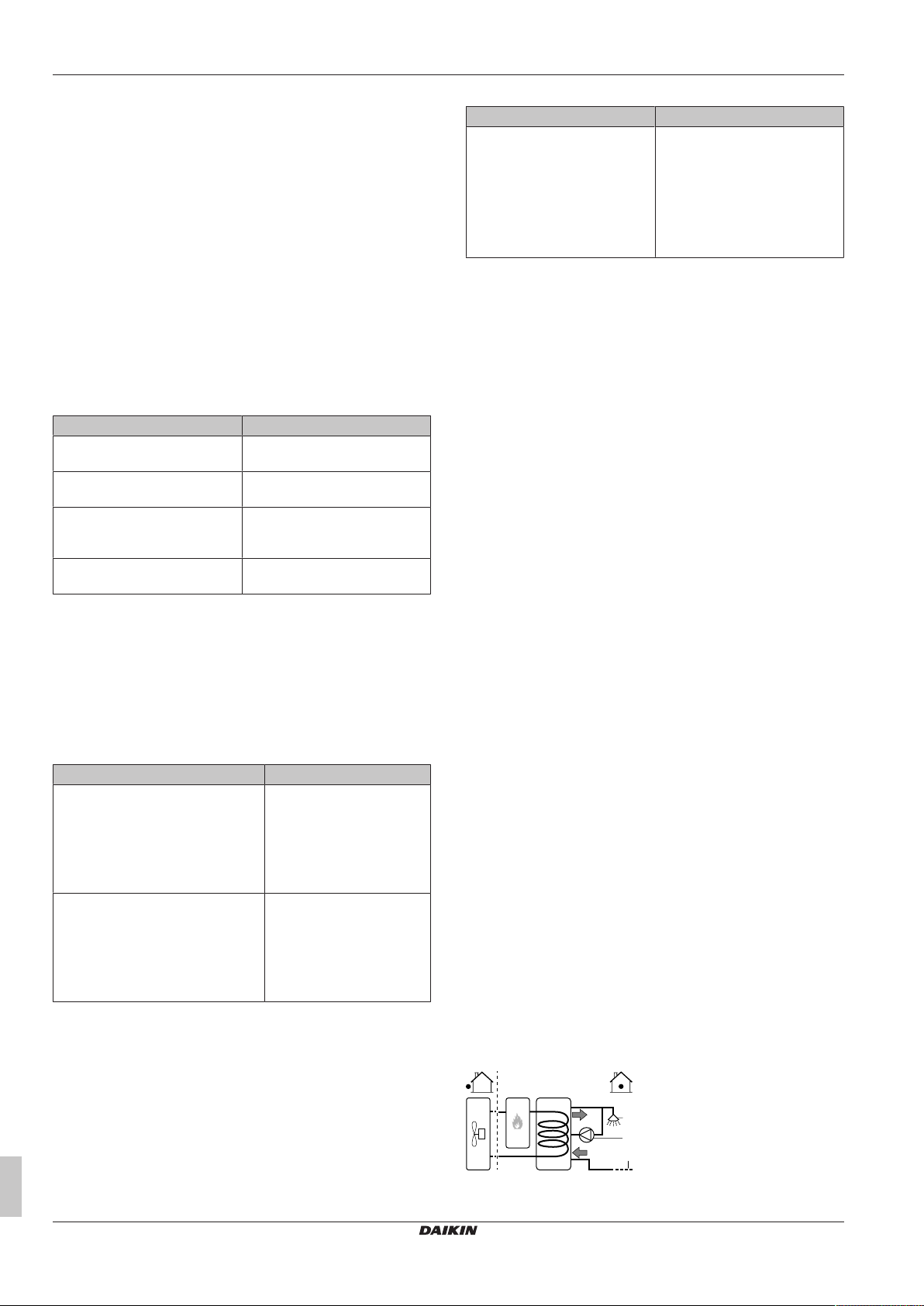

7.4.4 Pompe ECS pour l'eau chaude instantanée
Installation
Guide de référence installateur
24
a Unité extérieure
b Chaudière à gaz
c Ballon
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 25

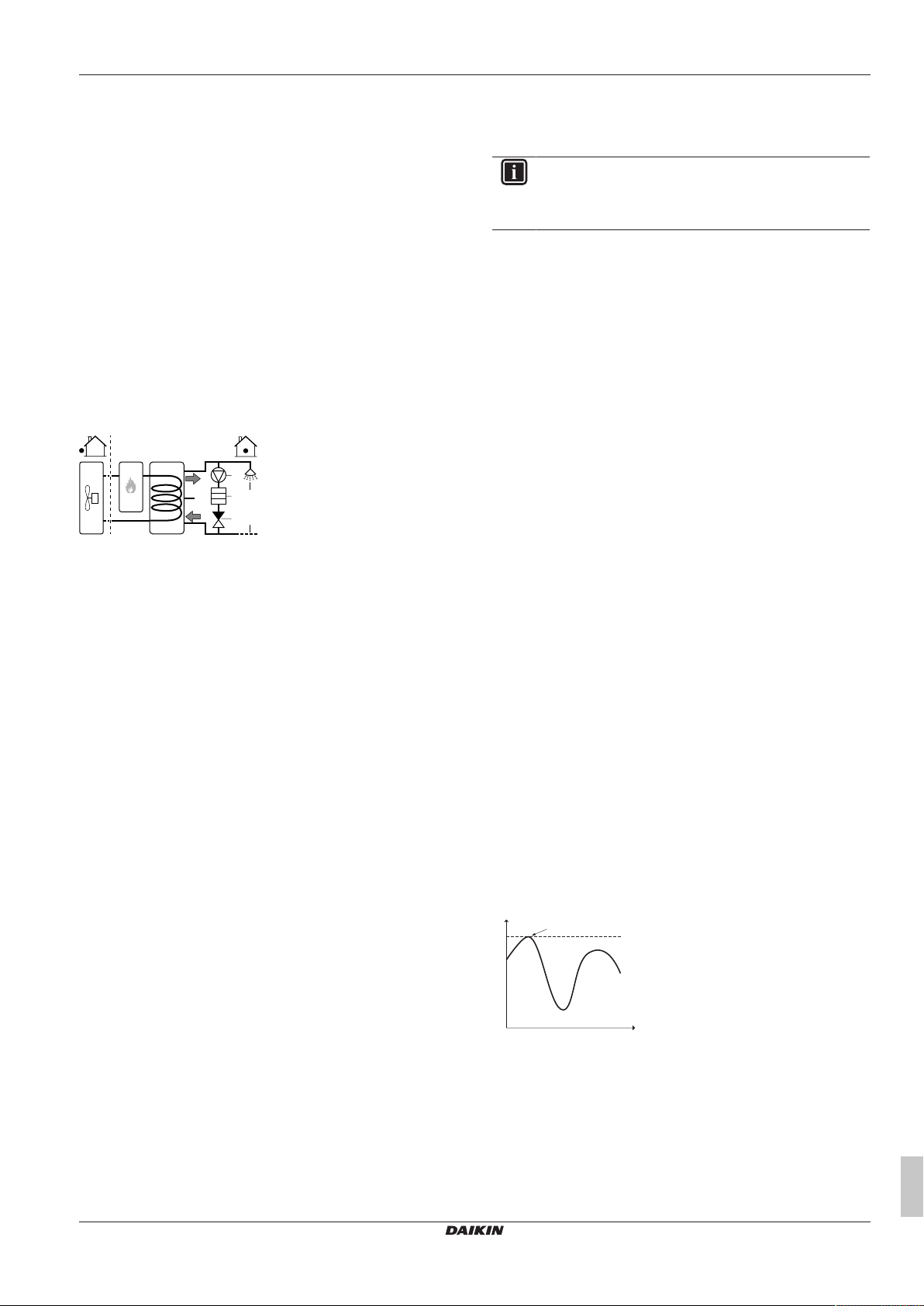

7 Consignes d'application
f
g e
h d
a cb
P
i
t
DI
a
b
d Eau froide
e Douche
f Pompe à eau chaude sanitaire
▪ Lors de la connexion d'une pompe ECS, de l'eau chaude peut être
instantanément disponible au robinet.
▪ La pompe ECS est à fournir, son installation relève de la
responsabilité de l'installateur.
▪ Pour en savoir plus à propos du raccordement du raccord de
recirculation, consultez le manuel d'installation du ballon d'eau
chaude sanitaire.
Configuration
▪ Pour plus d'informations, reportez-vous à la section
"10Configuration"à la page57.
▪ Vous pouvez définir un programme pour commander la pompe
ECS via l'interface utilisateur. Pour plus d'informations, reportezvous au guide de référence utilisateur.
7.4.5 Pompe ECS pour la désinfection
Installation
a Unité extérieure
b Chaudière à gaz
c Ballon
d Eau froide
e Douche
f Pompe à eau chaude sanitaire
g Élément du chauffage
h Clapet de non‑retour
▪ La pompe ECS n'est pas fournie et son installation relève de la
responsabilité de l'installateur.
▪ En cas d'utilisation d'un ballon d'ECS tiers dont les spécifications
sont inférieures à celles d'un ballon dédié, la température du
ballon d'ECS doit être réglée sur maximum 60°C. Si la législation
en vigueur exige une température plus élevée pour la
désinfection, raccordez une pompe d'ECS et un élément de
chauffage comme indiqué ci-dessus.
▪ Si la législation applicable requiert la désinfection de la tuyauterie
d'eau jusqu'au point de dérivation, vous pouvez connecter une
pompe ECS et un élément de chauffage (si nécessaire) comme
indiqué ci-dessus.
Configuration
L'unité extérieure peut contrôler le fonctionnement de la pompe
ECS. Pour plus d'informations, reportez-vous à la section
"10Configuration"à la page57.
▪ Vous pouvez lire les données énergétiques:
▪ par mois,
▪ par an.
INFORMATIONS
Le calcul de l'énergie consommée (électricité) et du gaz
consommé est une estimation dont l'exactitude ne peut
être garantie.
7.5.1 Énergie consommée
Vous pouvez utiliser les méthodes suivantes pour déterminer
l'énergie consommée:
▪ calcul,
calcul de l'énergie consommée.
▪ L'énergie consommée est calculée en interne en fonction de:
▪ l'entrée électrique réelle de l'unité extérieure,
▪ la capacité définie du cordon chauffant (le cas échéant),
▪ la tension.
▪ Installation et configuration: pour obtenir des données
énergétiques précises, mesurez la capacité (mesure de la
résistance) et réglez la capacité via l'interface utilisateur pour le
cordon chauffant (le cas échéant).
7.6 Configuration du contrôle de la consommation électrique
▪ Le contrôle de la consommation électrique:
▪ Vous permet de limiter la consommation électrique de l'unité
extérieure.
▪ Configuration: définissez le niveau de limitation électrique et le
mode de fonctionnement via l'interface utilisateur.
▪ Le niveau de limitation électrique peut être exprimé sous forme
de:
▪ Courant de fonctionnement maximal(A)
▪ Entrée électrique maximale(kW)
▪ Le niveau de limitation électrique peut être activé de manière
permanente, mais pas par entrées numériques.
7.6.1 Limitation électrique permanente
La limitation électrique permanente permet de garantir une entrée de
courant ou une puissance maximale au niveau du système. Dans
certains pays, la législation limite la consommation électrique
maximale pour le chauffage et la production ECS.
7.5 Configuration du suivi de la consommation
▪ Vous pouvez lire les données énergétiques suivantes via
l'interface utilisateur:
▪ Énergie consommée (électricité)
▪ Gaz consommé (uniquement pour une chaudière à gaz
EHY2KOMB28+32AA)
▪ Vous pouvez lire les données énergétiques:
▪ pour le chauffage,
▪ pour la production d'eau chaude sanitaire.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
PiEntrée électrique
t Temps
DI Entrée numérique (niveau de limitation électrique)
a Limitation électrique activée
b Entrée électrique réelle
Installation et configuration
▪ Aucun équipement supplémentaire nécessaire.
Guide de référence installateur
25
Page 26
8 Préparation
>250
(mm)
b
>350
>250
a
b
>250
>350
a
b
>250
>350
a
b
>250
a
b
a
>250
>300
▪ Réglez les paramètres de contrôle de la consommation électrique
sous [A.6.3.1] via l'interface utilisateur (reportez-vous à la section
"10Configuration"à la page57):
▪ Sélectionnez le mode de limitation permanent
▪ Sélectionnez le type de limitation (puissance en kW ou courant
en A)
▪ Définissez le niveau de limitation électrique souhaité
REMARQUE
Sélectionnez une consommation électrique minimale de
±1,6kW pour garantir:
▪ L'opération de dégivrage. L'échangeur de chaleur
gèlera si le dégivrage est interrompu plusieurs fois.
▪ Chauffage et production d'ECS.
7.7 Configuration d'un capteur externe de température
Vous pouvez connecter un capteur externe de température. Il
mesure la température ambiante extérieure. Nous vous
recommandons d'utiliser un capteur externe de température dans
les cas suivants:
Température ambiante extérieure
▪ La température ambiante extérieure est mesurée au niveau de
l'unité extérieure. L'unité extérieure doit donc être installée dans
un lieu:
▪ du côté nord de la maison ou du côté de la maison où se
trouvent la plupart des émetteurs de chaleur,
▪ qui n'est PAS exposé à la lumière directe du soleil.
▪ Si cela n'est PAS possible, Daikin vous recommande de
connecter un capteur extérieur à distance (option EKRSCA1).
▪ Installation: pour connaître les consignes d'installation, reportez-
vous au manuel d'installation du capteur extérieur à distance et à
l'addendum pour l'équipement en option.
▪ Configuration: sélectionnez le capteur extérieur [A.2.2.B].
▪ Lorsque la fonctionnalité d'économie d'énergie de l'unité
extérieure est active (reportez-vous à la section
"10 Configuration" à la page 57), la température de l'unité
extérieure est baissée pour réduire les pertes d'énergie en veille.
La température ambiante extérieure n'est alors PAS lue.
▪ Si la température de départ voulue est la loi d'eau, il est important
que la température extérieure soit mesurée en permanence. C'est
une autre raison pour laquelle installer le capteur de température
ambiante extérieure en option.
INFORMATIONS
Les données du capteur externe de température ambiante
extérieure (moyennes ou instantanées) sont utilisées dans
les courbes de contrôle de la loi d'eau. Le capteur interne
de l'unité extérieure est toujours utilisé pour protéger l'unité
extérieure.
8 Préparation
8.1 Vue d'ensemble: préparation
Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.
Il contient des informations concernant:
▪ Préparation du lieu d'installation
▪ Préparation de la tuyauterie d'eau
Guide de référence installateur
26
▪ Préparation du câblage électrique
8.2 Préparation du lieu d'installation
N'installez PAS l'unité dans des endroits souvent utilisés comme
atelier. S'il y a des travaux de construction (par exemple, travaux de
découpe) occasionnant beaucoup de poussière, l'unité DOIT être
couverte.
Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
AVERTISSEMENT
L'appareil sera stocké dans une pièce sans sources
d'allumage fonctionnant en permanence (exemple:
flammes nues, un appareil fonctionnant au gaz ou un
chauffage électrique).
8.2.1 Exigences du site d'installation pour l'unité extérieure
INFORMATIONS
Prenez également connaissance des consignes et
exigences détaillées dans le chapitre "Consignes de
sécurité générales".

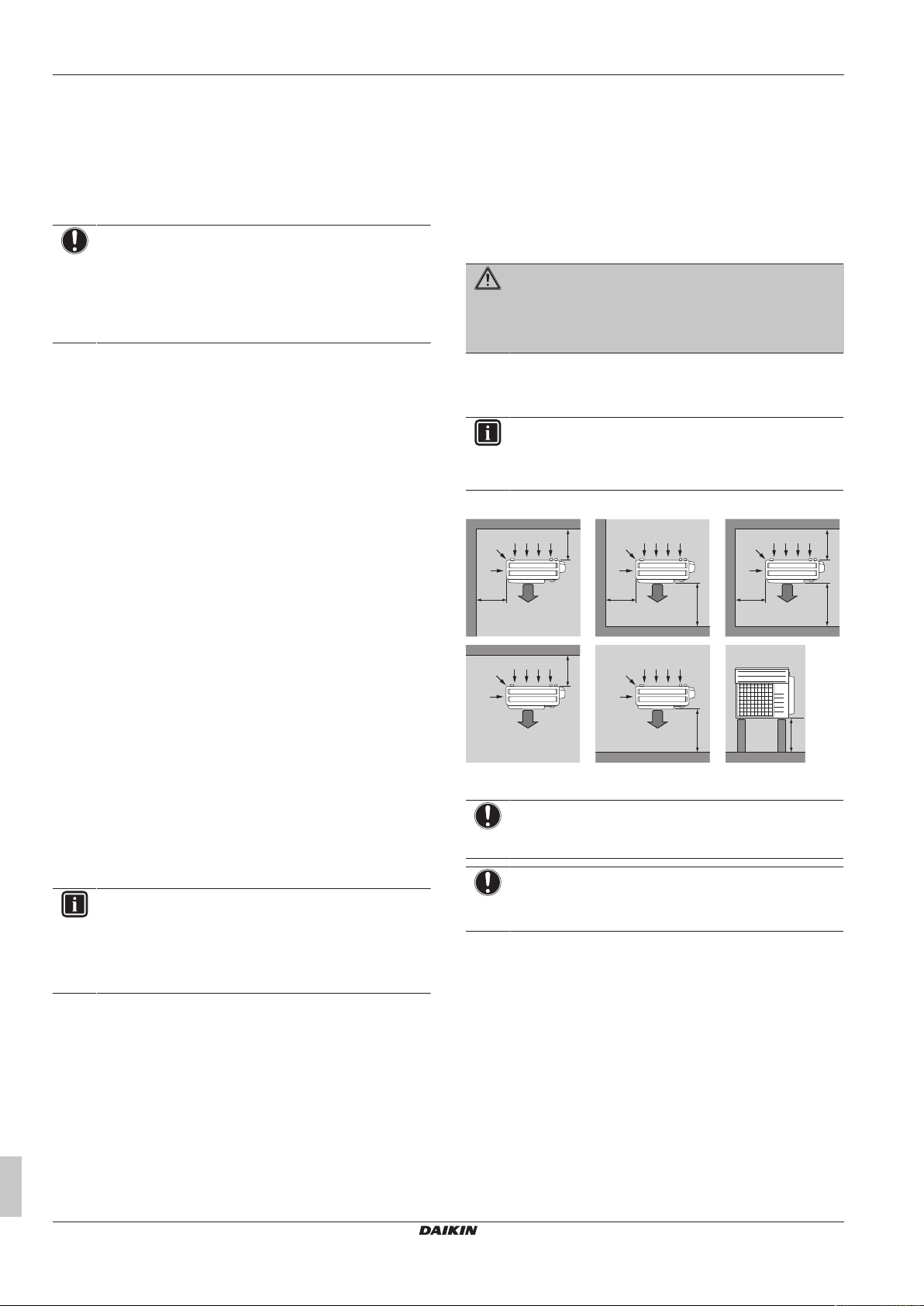

Prenez les directives suivantes en compte en matière d'espacement:
a Bouche de soufflage
b Entrée d'air
REMARQUE
La hauteur du mur côté sortie de l'unité extérieure DOIT
être ≤1200mm.
REMARQUE
▪ N'empilez PAS les unités les unes sur les autres.
▪ Ne suspendez PAS l'unité au plafond.
Les vents forts (≥18km/h) qui soufflent contre la sortie d'air de l'unité
extérieure peut entraîner un court-circuit (aspiration de l'air évacué).
Les conséquences peuvent être les suivantes:
▪ réduction de la capacité fonctionnelle,
▪ formation fréquente de givre lors du fonctionnement en mode de
chauffage,
▪ interruption de fonctionnement en raison de la diminution de la
basse pression ou de l'augmentation de la haute pression;
▪ détérioration du ventilateur (si le ventilateur est exposé à un vent
violent en continu, il est possible qu'il se mette à tourner très
rapidement, jusqu'à ce qu'il se casse).
Nous vous recommandons d'installer une chicane lorsque la sortie
d'air est exposée au vent.
Nous vous recommandons d'installer l'unité extérieure avec l'entrée
d'air face au mur et NON directement exposée au vent.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 27
b
a
b
c
a Plaque déflectrice
b
c
a
a
b
c
d
c
d
c
a
b
c
d
b Sens prédominant du vent
c Sortie d'air
N'INSTALLEZ PAS l'unité dans les endroits suivants:
▪ Des zones sensibles au bruit (près d'une chambre, par exemple)
afin que le bruit de fonctionnement ne dérange personne.
Remarque: si le son est mesuré dans des conditions d'installation
réelles, la valeur mesurée pourrait être supérieure au niveau de
pression sonore mentionné dans la section Spectre acoustique du
recueil de données en raison des réflexions de bruit et de son de
l'environnement.
▪ Endroits où il y a un risque de présence de brouillard, de
vaporisation ou de vapeurs d’huile minérale dans l’atmosphère.
Les pièces en plastique risquent de se détériorer et de se
désagréger ou de provoquer des fuites d’eau.
Il n'est PAS recommandé d'installer l'unité dans les lieux suivants, la
durée de vie de l'unité risque en effet d'être réduite:
▪ Où la tension connaît de fortes fluctuations
▪ Dans les véhicules ou sur les navires
▪ Où des vapeurs acides ou alcalines sont présentes

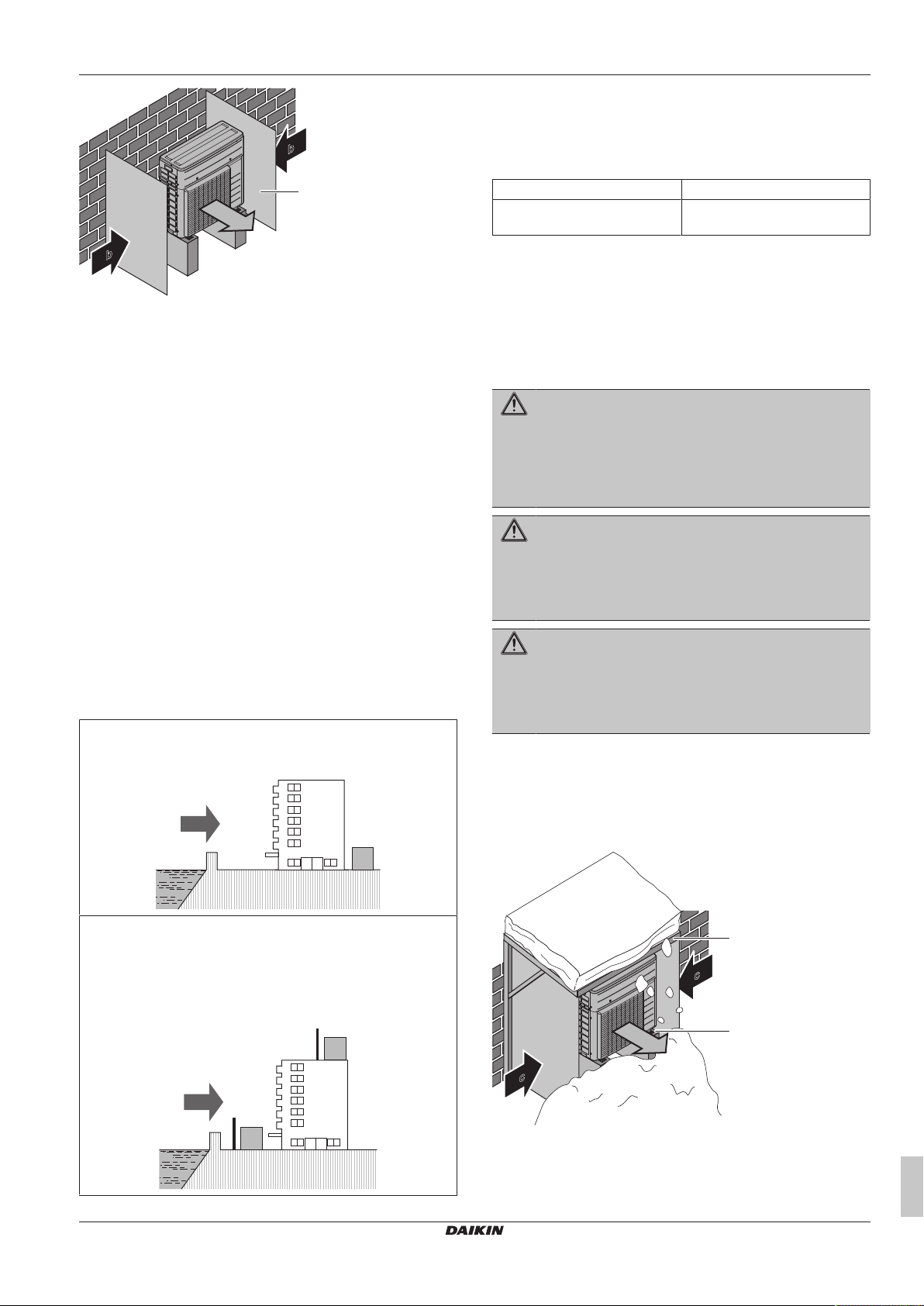

Installation en bord de mer. Assurez-vous que l'unité extérieure
n'est PAS directement exposée aux vents marins. Cela permettra
d'éviter la corrosion provoquée par des niveaux de sel élevés dans
l'air qui pourraient réduire la durée de vie de l'unité.
Posez l'unité extérieure à l'écart des vents marins directs.
Exemple: Derrière le bâtiment.
8 Préparation
a Vent marin
b Bâtiment
c Unité extérieure
d Pare-vent
L'unité extérieure est conçue pour être installée à l'extérieur
uniquement, et pour les températures ambiantes suivantes:
Fonctionnement du chauffage –14~25°C
Production d'eau chaude
sanitaire
Exigences particulières pour R32
L'unité extérieure contient un circuit de réfrigérant interne (R32),
mais vous ne devez PAS effectuer de travaux de tuyauterie de
réfrigérant sur place ni de charge de réfrigérant.
La charge de réfrigérant totale dans le système étant ≤1,842 kg, le
système ne fait PAS l'objet d'exigence quant à la pièce d'installation.
Veuillez cependant tenir compte des exigences et précautions
suivantes:
AVERTISSEMENT
▪ Ne percez et ne brûlez PAS.
▪ N'utilisez PAS de moyens d'accélérer le processus de
dégivrage ou pour nettoyer l'appareil que ceux
recommandés par le fabricant.
▪ Sachez que le réfrigérant R32 est SANS odeur.
AVERTISSEMENT
L'appareil doit être stocké de manière à empêcher tout
dommage des composants mécaniques et dans un local
bien aéré dépourvu de sources d'allumage en
fonctionnement permanent (par exemple: flammes nues,
appareil à gaz ou chauffage électrique en fonctionnement).
AVERTISSEMENT
Assurez-vous que l'installation, l'entretien, la maintenance
et la réparation sont conformes aux instructions de Daikin
et à la législation en vigueur (par exemple la
réglementation nationale sur le gaz) et sont effectués
uniquement par des personnes autorisées.
8.2.2 Exigences supplémentaires du site d'installation pour l'unité extérieure dans les climats froids
Protégez l'unité extérieure des chutes de neige directes et veillez à
ce que l'unité extérieure ne soit JAMAIS ensevelie sous la neige.
–14~35°C
Si l'unité extérieure est exposée aux vents marins directe, posez un
pare-vent.
▪ Hauteur du pare-vent≥1,5×hauteur de l'unité extérieure
▪ Respectez les exigences d'espace d'entretien lors de la pose du
pare-vent.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Protection ou abri contre la neige
b Support
c Sens prédominant du vent
d Bouche de soufflage
Guide de référence installateur
27
Page 28
8 Préparation
e
d
a
H1
b
D1
D2
D3
D1
c
M
d
D1 D2
D3
D4
D4
D3
b
a
c
H1
Dans tous les cas, laissez un espace libre d'au moins 300mm sous
l'unité. Veillez également à ce que l'unité soit positionnée au moins
100 mm au-dessus du niveau maximum de neige envisagé.
Reportez-vous à la section "9.3 Montage de l'unité extérieure"à la
page33 pour plus de détails.
Dans les régions avec de très fortes chutes de neige, il est très
important de sélectionner un lieu d'installation où la neige n'affectera
PAS l'unité. Si des chutes de neige latérales sont possibles, veillez à
ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté
par la neige. Si nécessaire, installez une protection ou un abri contre
la neige et un support.
8.3 Préparation de la tuyauterie d'eau
8.3.1 Longueurs de tuyauterie d'eau et différence de hauteur
Pour une chaudière à gaz EHY2KOMB28+32AA
Si... Alors D3...
Glycol? Ø Condition
Eau + glycol 1" Démarrage avec du
(a)
ESP 25kPa ESP 35kPa
38m 25m
glycol à –15°C →
7,0l/min
ΔT 5°C avec du
2m —
glycol à 20°C →
12,8l/min
ΔT 8°C avec du
134m 85m
glycol à 20°C →
8,0l/min
(a) En se basant sur une puissance de 4kW
ESP Pression statique externe calculée avec 10×(coude de 90°)
Outil de calcul de tuyauterie hydronique
Dans d'autres cas, la longueur maximale de la tuyauterie d'eau peut
être déterminée à l'aide de l'outil de calcul de tuyauterie hydronique.
L'outil de calcul de tuyauterie hydronique fait partie du Navigateur de
solutions de chauffage auquel vous pouvez accéder sur https://
professional.standbyme.daikin.eu. Contactez votre revendeur si
vous ne pouvez accéder au Navigateur de solutions de chauffage.
Cette recommandation assure un bon fonctionnement de l'unité,
cependant, les règlements locaux peuvent varier et doivent être
respectés.
Pour une chaudière à gaz tierce
H1 Différence de hauteur maximale
— Longueur totale maximale de la
D1 Longueur maximale de la partie
D2 Distance maximale entre la
D3 Distance maximale entre l'unité
Glycol? Ø Condition
Eau (sans
glycol)
Guide de référence installateur
28
a Unité extérieure
b Chaudière à gaz EHY2KOMB28+32AA
c Vanne 3voies
d Circuit de chauffage
e Ballon d'ECS (le cas échéant)
Quoi? Distance
entre l'unité extérieure et une
chaudière à gaz
EHY2KOMB28+32AA
tuyauterie d'eau (partie intérieure +
partie extérieure)
extérieure de la tuyauterie d'eau
(pour empêcher le gel de la
tuyauterie d'eau)
chaudière à gaz
EHY2KOMB28+32AA et le ballon
d'ECS (le cas échéant)
extérieure et une chaudière à gaz
EHY2KOMB28+32AA
Si... Alors D3...
(a)
3/4" ΔT 5°C → 11,5l/min 16m 8,5m
ΔT 8°C → 7,2l/min 63m 45m
1" ΔT 5°C → 11,5l/min 89m 54m
ΔT 8°C → 7,2l/min 304m 224m
Cela dépend du vase
d'expansion (option sur
chaudière à gaz
EHY2KOMB28+32AA).
Nous vous
recommandons une
distance de 10m.
Cela dépend de la
pression statique
externe (ESP) du
système.
30m
10m
Reportez-vous au
tableau ci-dessous.
ESP 25kPa ESP 35kPa
a Unité extérieure
b Chaudière à gaz tierce
c Circuit de chauffage
d Pompe externe
Quoi? Distance
H1 Différence de hauteur maximale
entre l'unité extérieure et une
chaudière à gaz tierce
— Longueur totale maximale de la
tuyauterie d'eau (partie intérieure +
partie extérieure)
D1 Distance maximale entre l'unité
extérieure et la pompe externe
D2 Distance entre pompe externe et
chaudière à gaz
D3 Longueur maximale de la partie
extérieure de la tuyauterie d'eau
(pour empêcher le gel de la
tuyauterie d'eau)
D4 Distance maximale entre l'unité
extérieure et une chaudière à gaz
tierce
EJHA04AAV3 + EHY2KOMB28+32AA
Cela dépend du vase
d'expansion dans la
chaudière à gaz tierce.
Nous vous
recommandons une
distance de 10m.
Cela dépend de la
pression statique
externe (ESP) du
système.
10m
La plus courte possible.
30m
Reportez-vous au
tableau ci-dessous.
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 29
8 Préparation
Si... Alors D4...
Glycol? Ø Condition
Eau (sans
glycol)
3/4" ΔT 5°C → 11,5l/min 20m 13m
ΔT 8°C → 7,2l/min 68m 50m
(a)
ESP 25kPa ESP 35kPa
1" ΔT 5°C → 11,5l/min 123m 88m
ΔT 8°C → 7,2l/min 340m 260m
Eau + glycol 1" Démarrage avec du
44m 30m
glycol à –15°C →
7,0l/min
ΔT 5°C avec du
36m 14m
glycol à 20°C →
12,8l/min
ΔT 8°C avec du
170m 120m
glycol à 20°C →
8,0l/min
(a) En se basant sur une puissance de 4kW
ESP Pression statique externe calculée avec 10×(coude de 90°)
8.3.2 Exigences pour le circuit d'eau
INFORMATIONS
Prenez également connaissance des consignes et
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
REMARQUE
En cas de tuyaux en plastique, veillez à ce qu'ils soient
entièrement étanches à la diffusion d'oxygène
conformément à la norme DIN 4726. La diffusion
d'oxygène dans la tuyauterie peut causer une corrosion
excessive.
▪ Raccordement de la tuyauterie – Législation. Effectuez tous les
raccords de la tuyauterie conformément à la législation applicable
et aux instructions du chapitre "Installation", en respectant l'entrée
et la sortie d'eau.
▪ Raccordement de la tuyauterie – Force. Ne forcez PAS lors du
raccordement de la tuyauterie. La déformation de la tuyauterie
peut entraîner un mauvais fonctionnement de l'unité.
▪ Raccordement de la tuyauterie – Outils. Utilisez uniquement
des outils adaptés à la manipulation du laiton, qui est un matériau
souple. Le non-respect de cette consigne entraînera la
détérioration des tuyaux.
▪ Raccordement de la tuyauterie – Air, humidité, poussière. La
présence d'air, d'humidité ou de poussière dans le circuit peut
entraîner des dysfonctionnements. Pour éviter cela:
▪ Utilisez uniquement des tuyaux propres.
▪ Maintenez l'extrémité du tuyau vers le bas lors du retrait des
bavures.
▪ Couvrez l'extrémité du tuyau lors de son insertion dans un mur
afin d'éviter toute pénétration de poussière et/ou de particules.
▪ Utilisez un enduit d'étanchéité pour raccords filetés adapté pour
assurer l'étanchéité des raccords.
REMARQUE
En cas de présence de glycol dans le système, veillez à ce
que l'enduit d'étanchéité utilisé soit résistant au glycol.
▪ Circuit fermé. Utilisez UNIQUEMENT l'unité extérieure dans un
circuit d'eau fermé. L'utilisation de l'unité dans un circuit d'eau
ouvert entraînera une corrosion excessive.
▪ Longueur de la tuyauterie. Il est recommandé d'éviter les
longueurs importantes de tuyauterie entre le ballon d'eau chaude
sanitaire et le point d'arrivée de l'eau chaude (douche, baignoire,
etc.), ainsi que les culs-de-sac.
▪ Diamètre de tuyauterie. Sélectionnez un diamètre de tuyauterie
d'eau adapté au débit d'eau requis et à la pression statique
externe disponible de la pompe. Reportez-vous à la section
"17 Données techniques" à la page 99 pour les courbes de
pression statique externe de l'unité extérieure.
▪ Débit d'eau. Reportez-vous à la section "8.3.4 Vérification du
débit et du volume d'eau"à la page30.
Débit minimal requis
(a)
7l/min
(a) Sous cette valeur, le fonctionnement en continu ne peut
être garanti.
▪ Composants non fournis – Eau et glycol. Utilisez uniquement
des matériaux compatibles avec l'eau (et, si applicable, avec le
glycol) utilisée dans le circuit et avec les matériaux utilisés dans
l'unité extérieure.
▪ Composants non fournis – Pression et température de l'eau.
Veillez à ce que tous les composants de la tuyauterie fournie sur
place puissent résister à la pression et à la température de l'eau.
▪ Pression d'eau. La pression maximale de l'eau est de 4 bar.
Prenez des dispositions adaptées au niveau du circuit d'eau pour
veiller à ce que la pression maximale ne soit PAS dépassée.
▪ Température de l'eau – Convecteurs de pompe à chaleur. Si
les convecteurs de la pompe à chaleur sont raccordés, la
température de l'eau dans ces derniers ne doit PAS dépasser
65°C. Si nécessaire, installez une vanne thermostatique
contrôlée.
▪ Température de l'eau – Boucles de chauffage au sol. Si les
boucles de chauffage au sol sont raccordées, installez un
mélangeur pour empêcher l'eau trop chaude de pénétrer dans le
circuit de chauffage au sol.
▪ Température d'eau. Toute la tuyauterie installée et les
accessoires de tuyauterie (vannes, raccords, etc.) DOIVENT
résister aux températures indiquées dans "5.1.1Chaudière à gaz
dédiée"à la page11.
▪ Drainage – Points bas. Prévoyez des robinets de vidange à tous
les points bas du système pour permettre la vidange complète du
circuit d'eau.
▪ Drainage – Soupape de décharge de pression. Installez un
drainage adapté pour la soupape de décharge de pression de
manière à ce que l'eau n'entre pas en contact avec les pièces
électriques.
▪ Purgeurs d'air. Prévoyez des purgeurs d'air au niveau de tous
les points hauts du système, ils doivent également être facilement
accessibles pour l'entretien. Si vous utilisez des vannes de purge
d'air automatiques, veillez à ce que les purges d'air ne soient PAS
trop serrées de manière à ce que l'évacuation automatique de l'air
dans le circuit d'eau soit possible.
▪ Pièces recouvertes de zinc. N'utilisez jamais de pièces
recouvertes de zinc dans le circuit d'eau. Le circuit d'eau interne
de l'unité utilise une tuyauterie en cuivre, cela risque donc
d'entraîner une corrosion excessive.
▪ Tuyauterie métallique sans laiton. Si vous utilisez une
tuyauterie métallique sans laiton, isolez correctement les parties
en laiton et les parties sans laiton de manière à ce qu'elles
n'entrent PAS en contact. Cela permet d'éviter la corrosion
galvanique.
▪ Vanne – Séparation des circuits. Lors de l'utilisation d'une
vanne 3voies dans le circuit d'eau, veillez à ce que le circuit d'eau
chaude sanitaire et le circuit de chauffage au sol soient totalement
séparés.
▪ Vanne – Délai de changement. Lors de l'utilisation d'une vanne
2 voies ou 3 voies dans le circuit d'eau, le délai maximal de
commutation de la vanne doit être de 60secondes.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
29
Page 30
8 Préparation
c
d
a b
RAD1 RAD2 RAD3
95°C
fedb
c
e g
a
▪ Filtre. L'installation d'un filtre supplémentaire sur le circuit d'eau
de chauffage est fortement recommandée. Il est recommandé
c Douche
d Pompe de recirculation
d'utiliser un filtre magnétique ou à cyclone capable de supprimer
les petites particules, notamment les particules métalliques de la
tuyauterie de chauffage encrassée. Les particules de petite taille
peuvent endommager l'unité et ne seront PAS éliminées par le
filtre standard du système de pompe à chaleur.
▪ Pot de décantation – Installations de chauffage anciennes. Si
l'installation de chauffage est ancienne, nous vous
recommandons d'utiliser un pot de décantation. Les boues et
dépôts du chauffage peuvent endommager l'unité et réduire sa
durée de vie. Il est également possible de protéger le circuit d'eau
chaude sanitaire par un filtre pour empêcher toute panne pendant
le fonctionnement de l'eau chaude sanitaire.
▪ Ballon d'eau chaude sanitaire – Capacité. Pour éviter la
stagnation de l'eau, il est important que la capacité de stockage
du ballon d'eau chaude sanitaire corresponde à la consommation
quotidienne d'eau chaude sanitaire.
▪ Ballon d'eau chaude sanitaire – Après l'installation. Le ballon
d'eau chaude sanitaire doit être rincé à l'eau claire juste après
8.3.3 Formule de calcul de la prépression du vase d'expansion
La prépression (Pg) du vase dépend de la différence de hauteur de
l'installation (H). Pour plus de renseignements au sujet de la
formule, consultez le manuel du vase d'expansion tiers.
8.3.4 Vérification du débit et du volume d'eau
Volume minimal d'eau
Vérifiez que le volume total d'eau de l'installation est de 20 litres
minimum, le volume d'eau interne de l'unité extérieure n'est PAS
inclus.
INFORMATIONS
Cependant, dans des procédés critiques ou dans des
locaux avec une charge thermique élevée, une quantité
d'eau supplémentaire peut être requise.
installation. Cette procédure doit être répétée au moins une fois
par jour pendant les 5jours qui suivent l'installation.
▪ Ballon d'eau chaude sanitaire – Arrêt. En cas de périodes
prolongées de non-consommation d'eau chaude, l'équipement
DOIT être rincé à l'eau claire avant utilisation.
▪ Ballon d'eau chaude sanitaire – Désinfection. Pour en savoir
REMARQUE
Lorsque la circulation dans chaque boucle de chauffage
est contrôlée par des vannes commandées à distance, il
est important que le volume minimal d'eau soit garanti,
même si toutes les vannes sont fermées.
plus sur la fonction de désinfection du ballon d'eau chaude
sanitaire, consultez la section "7.4.5 Pompe ECS pour la
désinfection"à la page25 et "Contrôle de l'eau chaude sanitaire:
avancé"à la page67.
▪ Ballon d'eau chaude sanitaire – installation d'un ballon tiers
Pour un ballon tiers, le point de consigne maximal du ballon
correspond à 60°C.
Consultez le manuel d'installation du ballon d'eau chaude
sanitaire pour plus d'informations.
▪ Ballon d'eau chaude sanitaire – installation d'un ballon tiers
avec des spécifications de ballon dédié
Les spécifications de ballon dédié sont:
▪ la taille du serpentin est ≥1,05m2,
▪ un doigt de gant est à prévoir au-dessus du serpentin de
chauffage. Le capteur du ballon ne devrait pas être en contact
avec de l'eau.
Si le ballon tiers possède au moins les mêmes spécifications que
celles d'un ballon dédié, le réglage d'eau chaude sanitaire [E-07]
peut être changé en 0. Cela permet de disposer d'un point de
consigne de température plus élevé que 60°C et d'une pompe à
chaleur pour chauffer le ballon. Reportez-vous à la section
"Assistant rapide: options"à la page60.
▪ Mitigeurs thermostatiques. Conformément à la législation
applicable, il peut être nécessaire d'installer des mitigeurs
thermostatiques.
▪ Mesures d'hygiène. L'installation doit être conforme à la
législation applicable et peut nécessiter des mesures d'hygiène
supplémentaires.
▪ Pompe de recirculation. Conformément à la législation
applicable, il peut être nécessaire de connecter une pompe de
recirculation entre le point d'arrivée de l'eau chaude et le raccord
de recirculation du ballon d'eau chaude sanitaire.
Débit minimal
Un débit minimal doit être garanti de manière à éviter que l'unité
extérieure produise une erreur de haute pression (A5). Pour les
consignes en matière de débits, reportez-vous aux tableaux de la
section "8.3.1 Longueurs de tuyauterie d'eau et différence de
hauteur "à la page28.
Débit minimal requis
7l/min

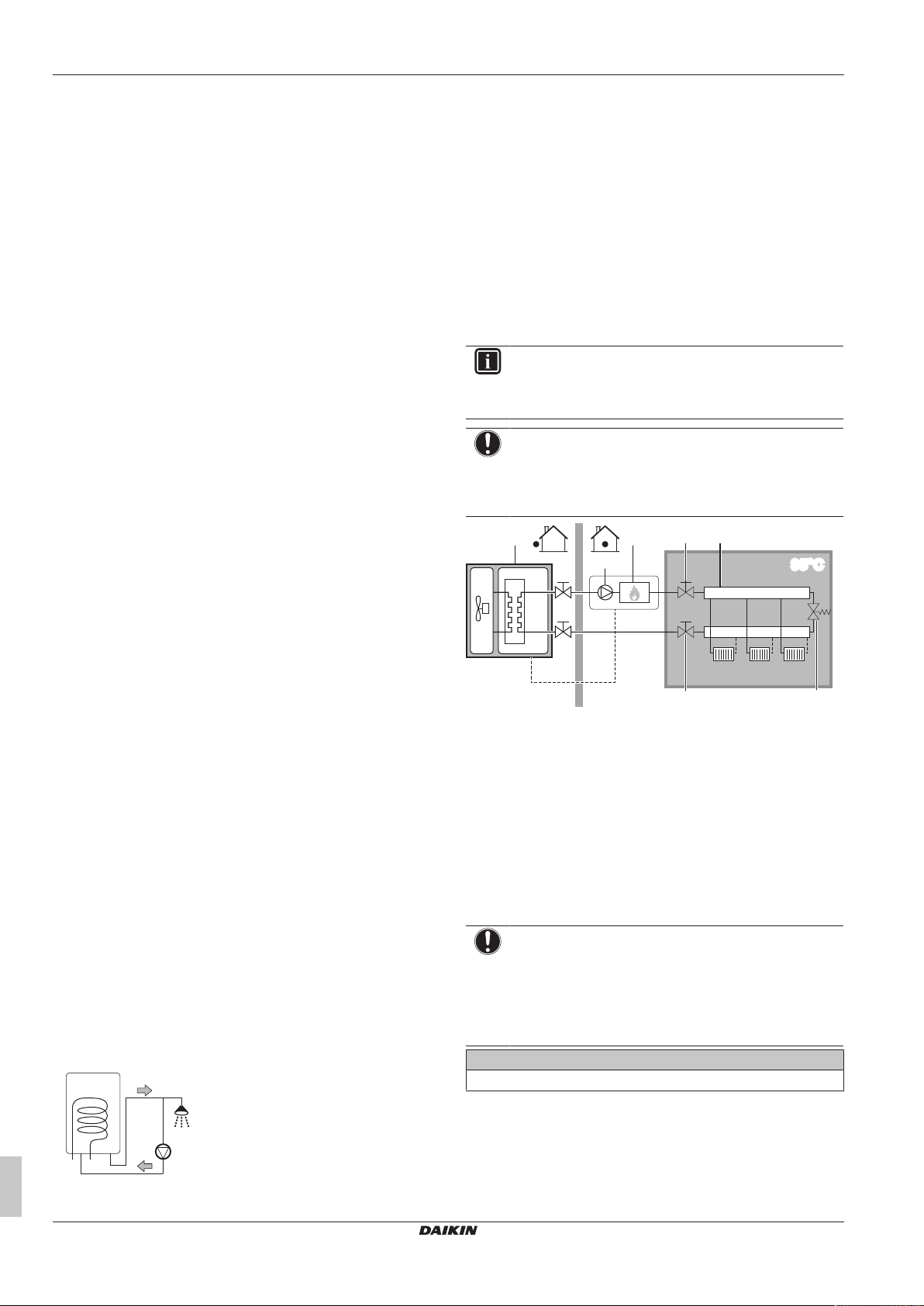

a Unité extérieure
b Échangeur de chaleur
c Pompe
d Chaudière
e Vanne d'arrêt (à fournir)
f Collecteur
g Vanne de dérivation (à fournir)
RAD1…3 Radiateur (non fourni)
REMARQUE
Lorsque la circulation dans chaque ou certaines boucles
de chauffage est contrôlée par des vannes commandées à
distance, il est important que le débit minimal soit garanti,
même si toutes les vannes sont fermées. Si le débit
minimal ne peut être atteint, la pompe à chaleur génère
une erreur de haute pression (A5).
(a)
(a) Sous cette valeur, le fonctionnement en continu ne peut
être garanti.
a Raccord de recirculation
b Raccord d'eau chaude
Guide de référence installateur
30
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

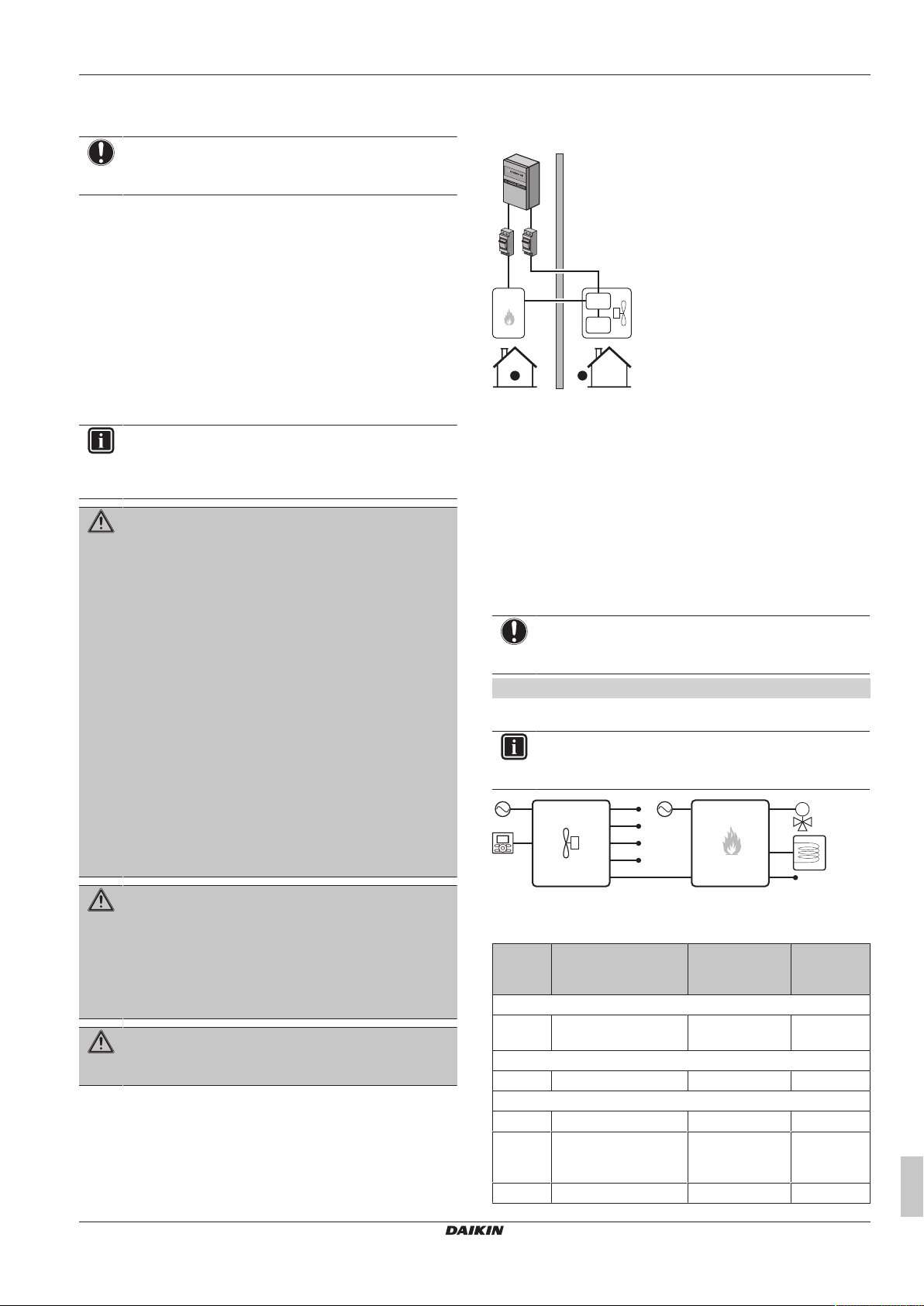

Page 31
8 Préparation
3
12
b
c
d
5
8
0
1
5
0
0
0
a
3
1
4
2
2
5
3
4
5
6
a b
1
M
8.3.5 Modification de la prépression du vase d'expansion
REMARQUE
Seul un installateur agréé peut régler la prépression du
vase d'expansion.
Le vase d'expansion est disponible avec le pack B (consultez
"Options possibles pour la chaudière à gaz"à la page15) ou en tant
que vase tiers. Pour plus de renseignements sur la manière de
modifier la prépression, consultez le manuel du vase d'expansion.
La modification de la prépression du vase d'expansion doit être
effectuée en relâchant ou en augmentant la pression de l'azote par
le biais de la vanne Schrader du vase d'expansion.
8.4 Préparation du câblage électrique
8.4.1 À propos de la préparation du câblage électrique
INFORMATIONS
Prenez également connaissance des consignes et
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
AVERTISSEMENT
▪ Si l'alimentation ne dispose pas d'une phase neutre ou
dispose d'une phase neutre incorrecte, l'équipement
peut être endommagé.
▪ Procédez à la mise à la terre. Ne mettez PAS l'unité à
la terre avec une canalisation, un parasurtenseur ou
une prise de terre téléphonique. Une mise à la terre
incomplète peut provoquer des décharges électriques.
▪ Installez les disjoncteurs ou les fusibles requis.
▪ Fixez le câblage électrique avec des attaches de
manière à ce que les câbles n'entrent PAS en contact
avec la tuyauterie ou des bords coupants, du côté
haute pression notamment.
▪ N'utilisez PAS de fils enroulés, de fils conducteurs
toronnés, de rallonges ou de connexions d'un système
en étoile. Ils peuvent entraîner une surchauffe, une
décharge électrique ou un incendie.
▪ N'installez PAS un condensateur d'avance de phase,
cette unité est en effet équipée d'un inverseur. Un
condensateur d'avance de phase réduira les
performances et peut entraîner des accidents.
8.4.2 Vue d'ensemble des connexions électriques, à l'exception des actionneurs externes
a Alimentation électrique normale
b Partie hydraulique de l'unité extérieure
c Partie du réfrigérant de l'unité extérieure
d Chaudière à gaz
1 Alimentation électrique pour l'unité extérieure
2 Alimentation électrique de la chaudière à gaz
3 Pour une chaudière à gaz EHY2KOMB28+32AA: câble
d'interconnexion entre l'unité extérieure et la chaudière à
gaz
Pour une chaudière à gaz tierce: signal relève pour
chaudière à gaz tierce
8.4.3 Vue d'ensemble des connexions électriques pour les actionneurs externes et internes
REMARQUE
Câblage sur place – Température. Veillez à ce que tout
le câblage sur place résiste à 90°C.
Pour un système avec chaudière à gaz EHY2KOMB28+32AA
L'illustration suivante présente le câblage sur site requis.
INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
AVERTISSEMENT
▪ Le câblage DOIT être effectué par un électricien agréé
et DOIT être conforme à la législation en vigueur.
▪ Procédez aux raccords électriques sur le câblage fixe.
Raccordements à l'unité extérieure:
Élément Description Fils Courant de
▪ Tous les composants fournis sur site et l'ensemble de
l'installation électrique DOIVENT être conformes à la
législation en vigueur.
Alimentation
1 Alimentation électrique
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
Interface utilisateur
2 Interface utilisateur 2
Équipement en option
3 Cordon chauffant 2+GND
4 Capteur de
a Unité extérieure
b Chaudière à gaz EHY2KOMB28+32AA
2+GND
pour l'unité extérieure
2
fonctionnem
ent maximal
(a)
(b)
(c)
(d)
température ambiante
5 Adaptateur LAN 2
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
extérieure
(e)
Guide de référence installateur
31
Page 32

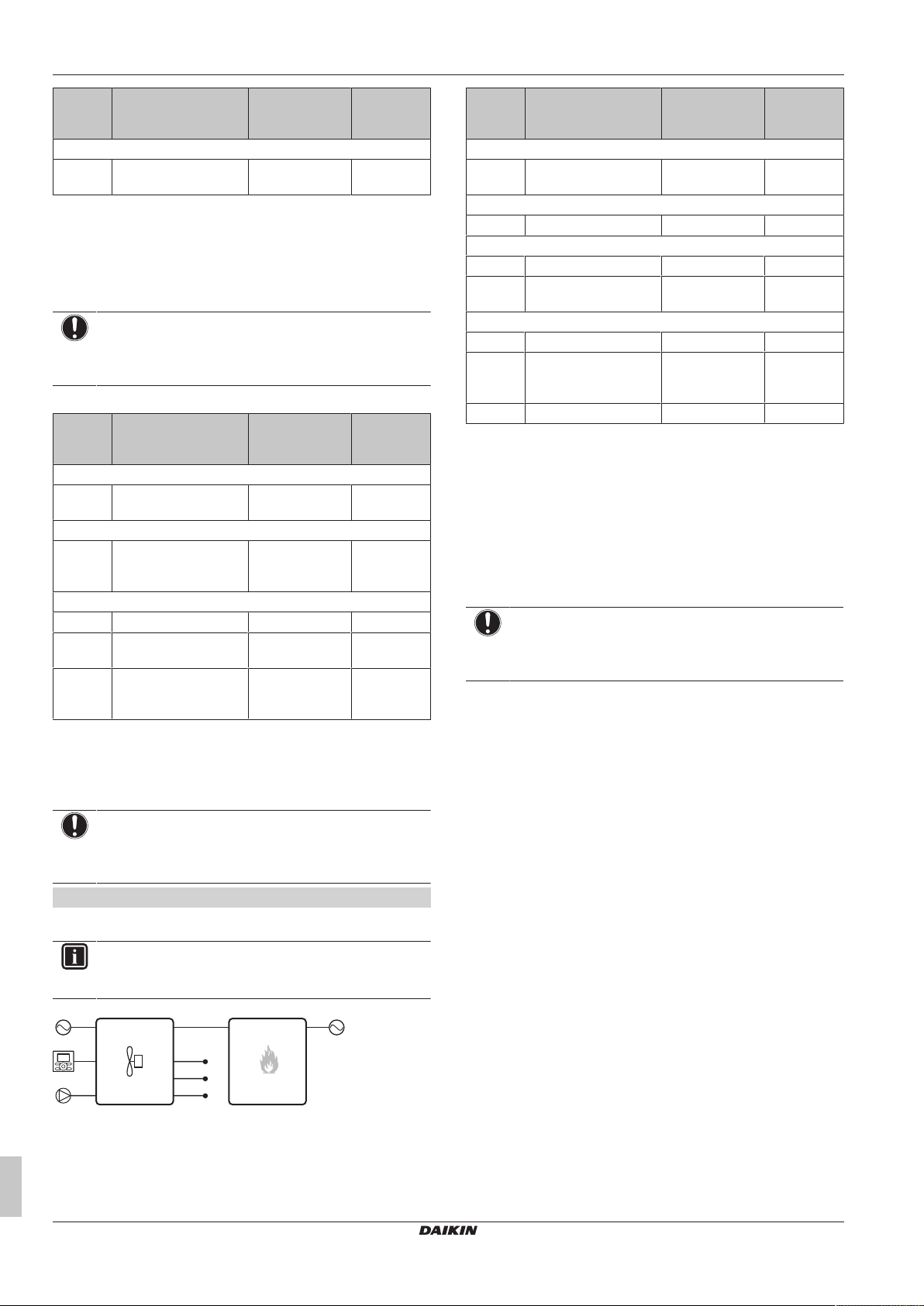

9 Installation
5
4
6
2
7
a b
c
1
3
Élément Description Fils Courant de
fonctionnem
ent maximal
Composants à fournir
6 Pompe à eau chaude
2+GND
(d)
sanitaire
(a) Consultez la plaquette signalétique sur l'unité extérieure.
(b) Section de câble 0,75mm² à 1,25mm²; longueur
maximale: 200m.
(c) Partie de l'équipement en option
(d) Section minimale du câble 0,75mm².
(e) Section de câble 0,75mm² à 1,25mm²; longueur
maximale: 200m. Ces fils DOIVENT être gainés. Longueur
recommandée pour la partie dénudée: 6 mm.
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de
l'unité extérieure.
Raccordements à la chaudière à gaz EHY2KOMB28+32AA:
Élément Description Fils Courant de
fonctionnem
ent maximal
Alimentation
1 Alimentation électrique
2+GND
(a)
de la chaudière à gaz
Câble d'interconnexion
2 Câble d'interconnexion
2
(b)
entre l'unité extérieure
et la chaudière à gaz
Équipement en option
3 Vanne 3voies 3 100mA
4 Thermistance du ballon
2
(c)
(d)
d'eau chaude sanitaire
5 Thermostat
2 100mA
(c)
d'ambiance/convecteur
de la pompe à chaleur
(a) Consultez la plaquette signalétique sur la chaudière à gaz.
(b) Section de câble 0,75mm² à 1,25mm²; longueur
maximale: 200m. Ce câble est à fournir sur place.
(c) Section de câble 0,75mm² à 1,25mm².
(d) La thermistance et le fil de raccordement (11m) sont
disponibles en option (EKTH3 ou EKTH4).
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de la
chaudière à gaz.
Pour un système avec chaudière à gaz tierce
L'illustration suivante présente le câblage sur site requis.
INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
Élément Description Fils Courant de
fonctionnem
ent maximal
Alimentation
1 Alimentation électrique
2+GND
(a)
pour l'unité extérieure
Interface utilisateur
2 Interface utilisateur 2
(b)
Pompe externe + signal relève
3 Pompe externe 2 et 2+GND
4 Signal relève pour
chaudière à gaz tierce
2
(g)
(c)
(d)
Équipement en option
5 Cordon chauffant 2+GND
6 Capteur de
2
(e)
(d)
température ambiante
extérieure
7 Adaptateur LAN 2
(a) Consultez la plaquette signalétique sur l'unité extérieure.
(b) Section de câble 0,75mm² à 1,25mm²; longueur
maximale: 200m.
(c) La pompe externe fait partie de l'option obligatoire
EKADDONJH; les 2 câbles de la pompe externe (signal
PWM et alimentation électrique) font partie de l'option
obligatoire EKADDONJH2.
(d) Section minimale du câble 0,75mm².
(e) Partie de l'équipement en option
(f) Section de câble 0,75mm² à 1,25mm²; longueur
maximale: 200m. Ces fils DOIVENT être gainés. Longueur
recommandée pour la partie dénudée: 6 mm.
(g) À fournir
(f)
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de
l'unité extérieure.
9 Installation
9.1 Vue d'ensemble: installation
Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.
Ordre de montage habituel
La mise en service inclut généralement les étapes suivantes:
1 Montage de l'unité extérieure
2 Montage de la chaudière à gaz
3 Raccordement du tuyau de condensat
4 Raccordement de la tuyauterie d'eau
5 Raccordement du câblage électrique
6 Raccordement de la tuyauterie de gaz
7 Raccordement de la chaudière à gaz au système d'évacuation
de gaz de combustion
8 Finalisation de l'installation de l'unité extérieure
9 Finalisation de l'installation de la chaudière à gaz
a Unité extérieure
b Chaudière à gaz tierce
c Alimentation électrique de la chaudière à gaz
Raccordements à l'unité extérieure:
Guide de référence installateur
32
9.2 Ouverture des unités
9.2.1 À propos de l'ouverture des unités
Vous devez parfois ouvrir l'unité. Exemple:
▪ Lors du raccordement du câblage électrique.
▪ Lors de la maintenance ou de l'entretien de l'unité.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

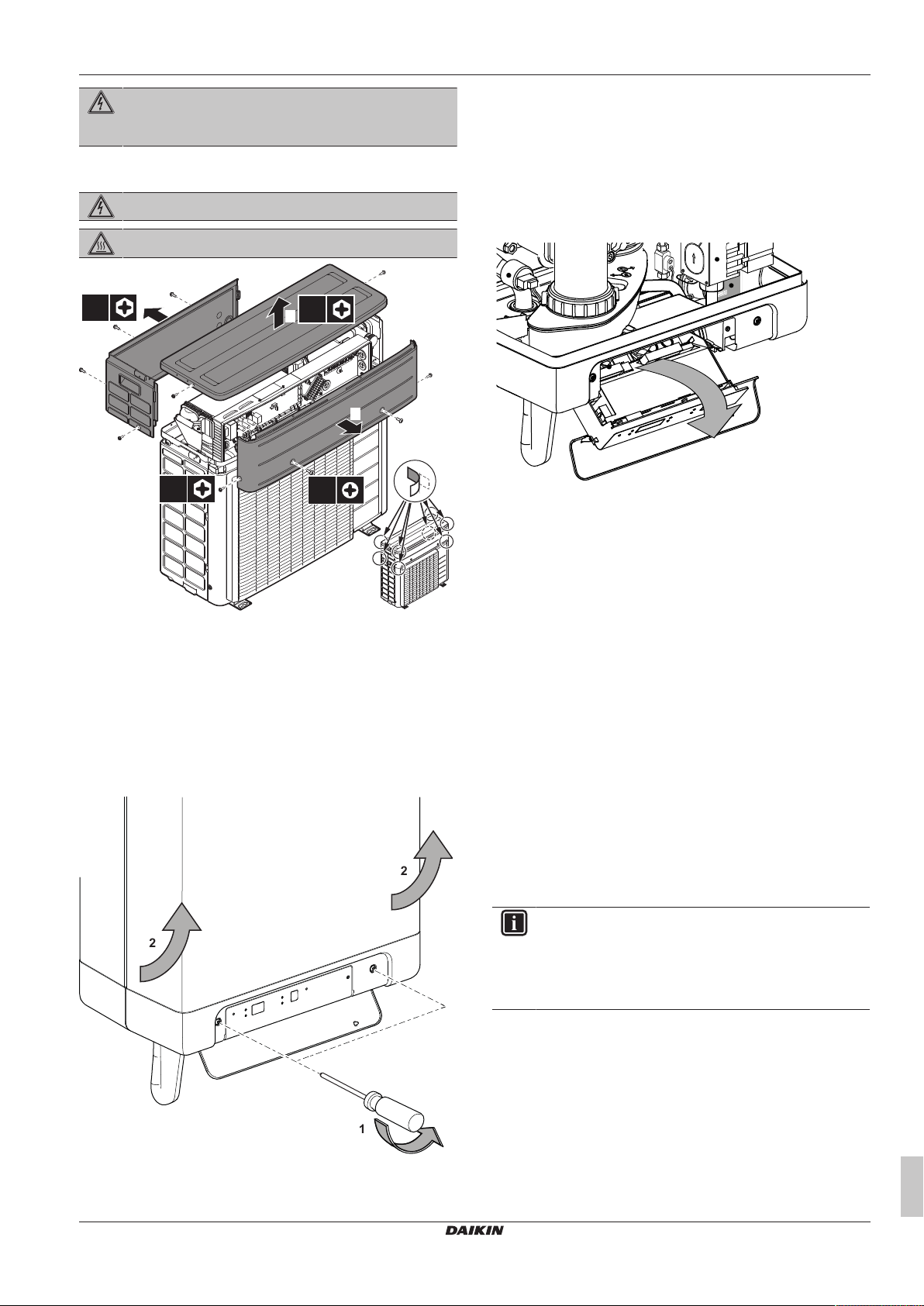

Page 33
9 Installation
2×
2×
2
4×
3
2×
1
1
2
2
DANGER: RISQUE D'ÉLECTROCUTION
NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.
9.2.2 Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
3 Inclinez le panneau avant vers vous et retirez-le.
9.2.4 Ouverture du couvercle du coffret électrique de la chaudière à gaz
1 Ouvrez la chaudière à gaz, reportez-vous à la section
"9.2.3Ouverture de la chaudière à gaz"à la page33.
2 Tirez l'unité de commande de la chaudière vers l'avant. Elle
bascule vers le bas.
9.3 Montage de l'unité extérieure
1 Ouvrez la plaque supérieure.
2 Ouvrez la plaque avant.
3 Si nécessaire, ouvrez la plaque arrière. Cela s'avère par
exemple nécessaire dans les cas suivants:
▪ Lorsque vous installez la vanne de protection antigel à
l'intérieur de l'unité extérieure.
▪ Lorsque vous installez le cordon chauffant.
9.2.3 Ouverture de la chaudière à gaz
1 Ouvrez le couvercle.
2 Dévissez les deux vis.
9.3.1 A propos du montage de l'unité extérieure
Quand
Vous devez monter l'unité extérieure et la chaudière à gaz avant de
pouvoir raccorder la tuyauterie d'eau.
Ordre de montage habituel
Le montage de l'unité extérieure consiste généralement en les
étapes suivantes:
1 Préparation de la structure de l'installation.
2 Installation de l'unité extérieure.
3 Préparation du drainage.
4 Protection de l'unité contre les chutes.
5 Protection de l'unité contre la neige et le vent en installant un
couvercle de neige et des plaques déflectrices. Voir
"Préparation du lieu d'installation" dans "8 Préparation" à la
page26.
9.3.2 Précautions lors du montage de l'unité extérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
9.3.3 Pour fournir la structure de l'installation
Vérifiez la résistance et le niveau du sol d'installation de manière à
ce que l'unité ne génère pas de vibrations ou de bruits.
Fixez fermement l'unité à l'aide des boulons de scellement, comme
indiqué sur le plan des fondations.
Ce sujet montre différentes structures d'installation. Utilisez au total
4 jeux de boulons d'ancrage M8 ou M10, d'écrous et de rondelles.
Dans tous les cas, laissez un espace libre d'au moins 300mm sous
l'unité. Veillez également à ce que l'unité soit positionnée au moins
100mm au-dessus du niveau maximum de neige envisagé.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
33
Page 34
9 Installation
574
311
4× M8/M10
(mm)
(mm)
<150
a
>300
311
574
>100
574
311
574
311
<100
>300
(mm)
(mm)
>300
a
4×
4× M8/M10
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
15mm.
Points d'ancrage
Option 1: sur pieds de montage "flexi-foot with strut"
Option 3: sur un support
Option 4: sur des supports muraux
a Hauteur maximale des chutes de neige
Option 2: sur pieds de montage en plastique
a Caoutchouc anti-vibration (non fourni)
9.3.4 Installation de l'unité extérieure
Guide de référence installateur
34
9.3.5 Pour fournir le drainage
▪ Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

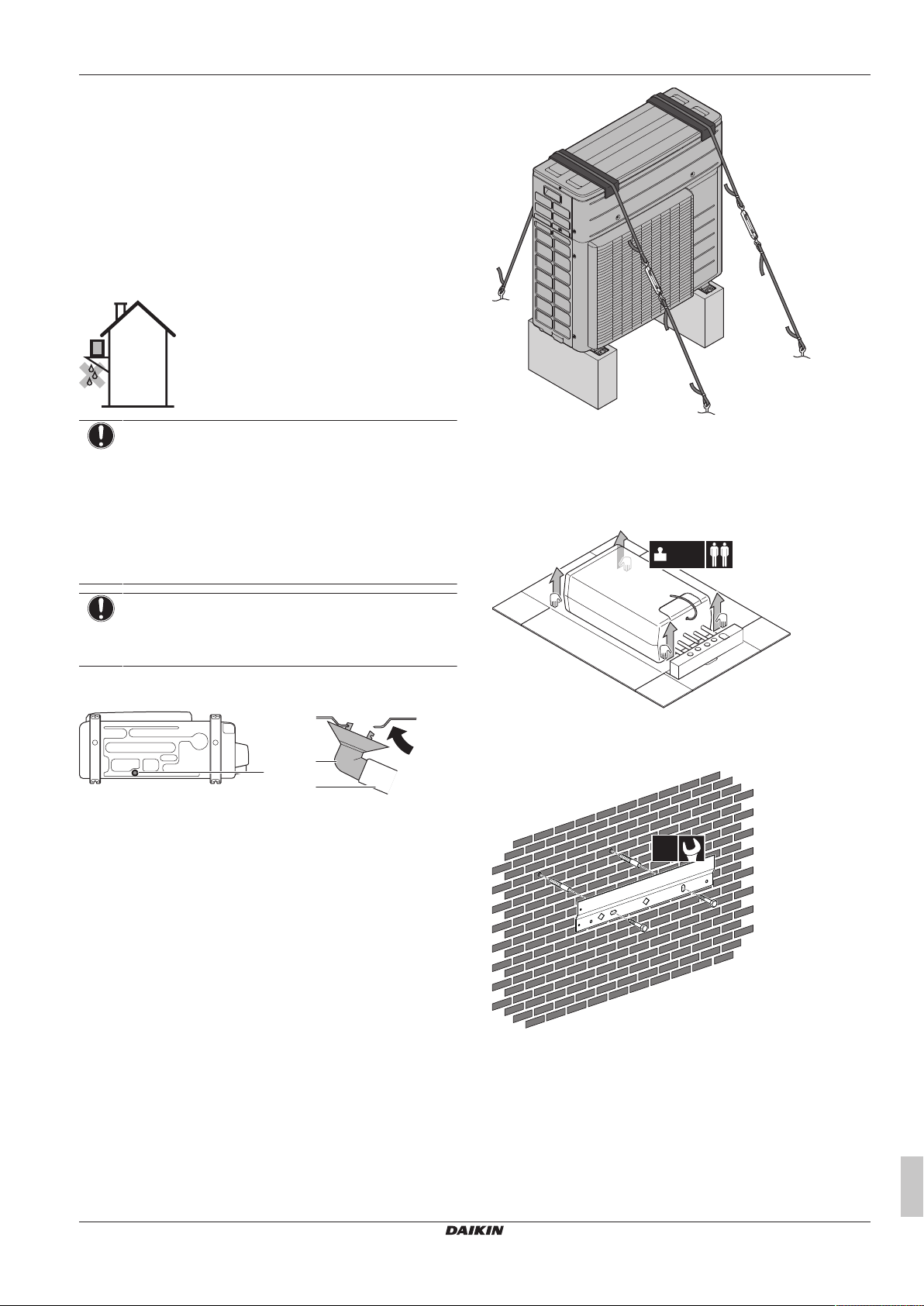

Page 35
▪ Installez l'unité sur une base permettant d'assurer un drainage
b
c
d
a
33~36kg
2×
correct, de manière à éviter l'accumulation de glace.
▪ Préparez un canal pour l'écoulement de l'eau autour de la
fondation afin d'évacuer les eaux usées de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le
passage ne devienne PAS glissant en cas de températures
inférieures à zéro.
▪ Si vous installez l'unité sur un châssis, placez un panneau
d'étanchéité à une distance de 150 mm au bas de l'unité de
manière à éviter toute infiltration d'eau dans l'unité et tout
écoulement de l'eau de drainage (reportez-vous à la figure
suivante).
REMARQUE
Climats froids. Si l'unité est installée dans un endroit à
climat froid:
▪ Prenez les mesures adéquates afin que le condensat
NE PUISSE PAS geler.
▪ N'utilisez PAS de bouchon d'évacuation ni de flexible
d'évacuation avec l'unité extérieure. Conséquence
possible: L'eau de drainage risque de geler, diminuant
ainsi la puissance de chauffage.
9 Installation
9.4 Montage de la chaudière à gaz
9.4.1 Installation de la chaudière à gaz
1 Sortez l'unité de l'emballage.
REMARQUE
Laissez un espace libre d'au moins 300 mm sous l'unité.
Veillez également à ce que l'unité soit positionnée au
moins 100mm au-dessus du niveau de neige envisagé.
Excepté dans les endroits à climat froid, veuillez utiliser le bouchon
d'évacuation et un flexible pour le drainage.
a Orifice de drainage
b Bâti inférieur
c Bouchon d'évacuation (fourni comme accessoire)
d Flexible (non fourni)
9.3.6 Protection de l'unité extérieure contre les chutes
Si l'unité est installée dans un lieu où des vents forts peuvent la faire
basculer, prenez les mesures suivantes:
1 Préparez 2 câbles comme indiqué sur l'illustration suivante (à
fournir).
2 Placez les 2câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité
extérieure de manière à ce que les câbles ne rayent pas la
peinture (à fournir).
4 Fixez les extrémités des câbles et serrez-les.
2 Le support permettant de monter la chaudière sur le module de
pompe à chaleur est un accessoire de la chaudière à gaz. Fixez
le support mural au mur avec 2boulonsM8.
3 Soulevez la chaudière. Vous devez être deux pour soulever
l'unité: une personne sur le côté gauche (main gauche sur le
haut de l'unité et main droite en dessous) et une autre personne
sur le côté droit (main gauche sous l'unité et main droite audessus).
4 Inclinez le haut de l'unité à hauteur du support mural et faites
glisser la chaudière vers le bas pour fixer le montant de la
chaudière dans le support mural.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
35
Page 36
9 Installation

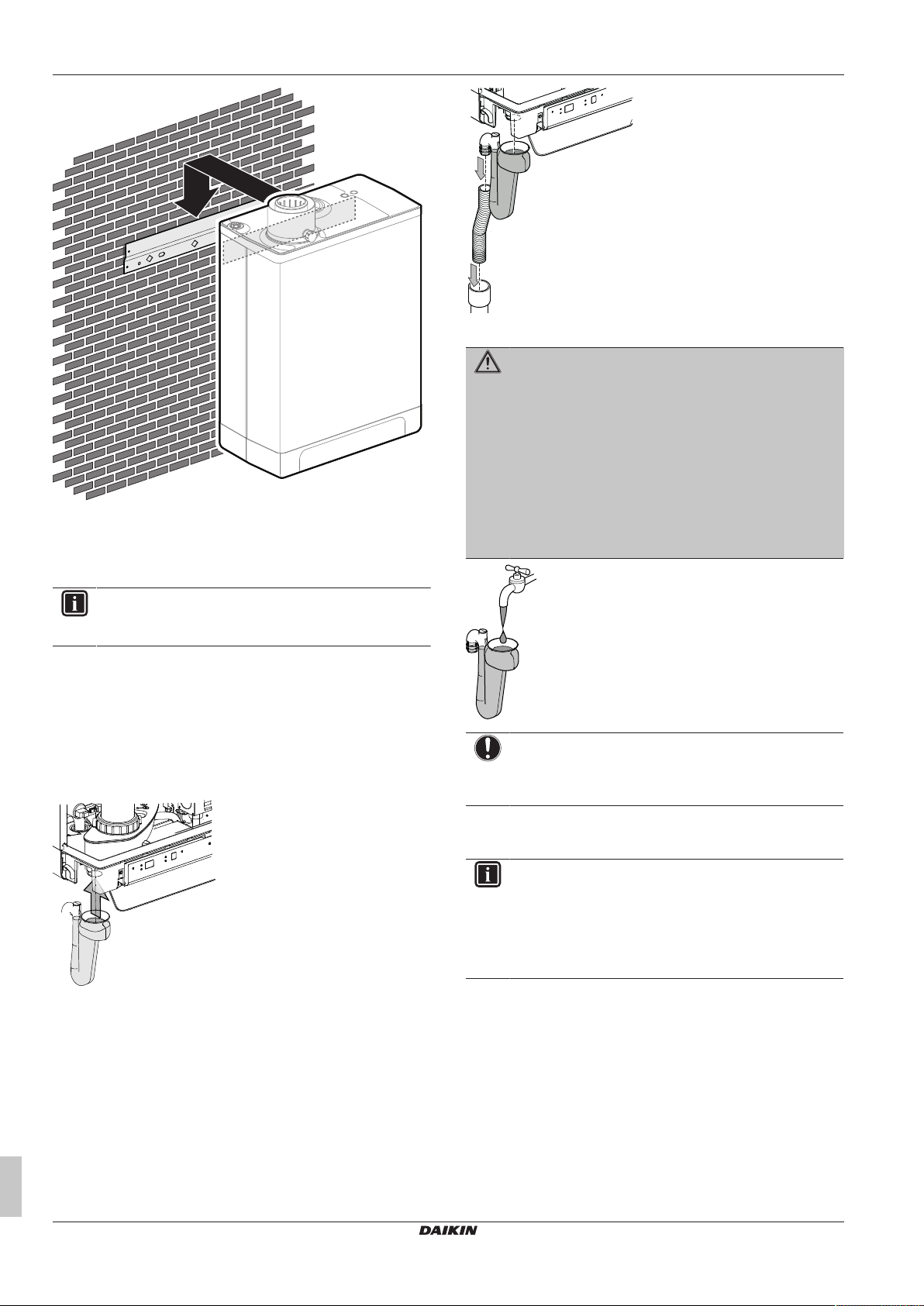

5 Assurez-vous que la chaudière à gaz est fixée correctement sur
le mur.
9.4.2 Installation du purgeur de condensat
AVERTISSEMENT
▪ REMPLISSEZ TOUJOURS le purgeur de condensat
avec de l'eau et placez-le sur la chaudière avant
d'allumer cette dernière. Reportez-vous à l'illustration
ci-dessous.
▪ NE PAS PLACER ou NE PAS REMPLIR d'eau le
purgeur de condensat peut provoquer l'émanation de
gaz de combustion dans la pièce où est installée la
chaudière et peut causer des situations dangereuses!
▪ Pour placer le purgeur de condensat, vous DEVEZ
retirer complètement ou tirer vers l'avant le couvercle
de la façade.
INFORMATIONS
La chaudière est fournie avec un tuyau flexible de Ø25mm
sur le purgeur de condensat.
Condition requise: La chaudière DOIT être ouverte avant
l'installation du purgeur de condensat.
1 Adaptez le tuyau flexible (accessoire) sur la sortie du purgeur
de condensat.
2 Remplissez le purgeur de condensat avec de l'eau.
3 Insérez le purgeur de condensat dans le connecteur du bac de
purge du condensat, situé sous la chaudière, et faites-le glisser
aussi loin que possible.
4 Branchez le tuyau flexible (si applicable avec le tuyau de trop-
plein de la soupape de décharge de pression) sur le tuyau de
purge via un raccord ouvert.
REMARQUE
Nous vous recommandons d'isoler tous les tuyaux de
condensat externes et d'augmenter leur diamètre à
Ø32mm afin d'empêcher le condensat de geler.
9.5 Tuyauterie du condensat
INFORMATIONS
Le système d'évacuation du condensat DOIT être constitué
de plastique; aucun autre matériau ne doit être utilisé. La
pente du conduit d'évacuation DOIT être d'au moins
5~20 mm/m. L'évacuation du condensat par la gouttière
N'EST PAS AUTORISÉE en raison du risque de gel et de
la détérioration possible des matériaux.
9.5.1 Raccordements internes
Si possible, le tuyau d'évacuation du condensat doit être conçu et
terminé de manière à ce que le condensat soit évacué de la
chaudière par gravité dans un point interne et adapté de rejet des
eaux usées tel qu'une cheminée de ventilation ou une colonne de
renvoi. Un raccord adapté et permanent au tuyau des eaux usées
devrait être utilisé.
Guide de référence installateur
36
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 37
Ø22 mm
a
b
c
a Évacuation du condensat de la chaudière
a
b
c
d
≥75 mm
Ø22 mm
100 mm
Ø22 mm
c
≥75 mm
a
b
d
e
b Cheminée de ventilation ou colonne de renvoi
c 450mm minimum et 3étages maximum
S'il n'est PAS possible de mettre en place la première option, vous
pouvez utiliser un tuyau d'évacuation de la salle de bain, de la
cuisine ou un tuyau de la machine à laver. Vérifiez que le tuyau de
purge du condensat est relié plus bas à un siphon.
9 Installation
b Cheminée de ventilation ou colonne de renvoi
c Cuvette ou bassine anti-débordement
d Siphon et anti-retour de 75mm
e Pompe à condensat
9.5.2 Raccordements externes
Si vous utilisez un tuyau d'évacuation du condensat à l'extérieur,
respectez les mesures suivantes afin d'empêcher le gel:
▪ Installez le tuyau autant que possible à l'intérieur avant de passer
à l'extérieur. Augmentez le diamètre du tuyau à un diamètre
interne minimum de 30mm (le diamètre traditionnel extérieur est
de 32mm) avant de traverser le mur.
▪ La tuyauterie externe doit être aussi courte que possible et
rejoindre le point de rejet de la manière la plus verticale possible.
N'oubliez pas que le condensat ne peut être collecté dans aucune
section horizontale.
▪ Isolez les tuyaux externes. Utilisez une isolation adaptée, étanche
et résistant aux intempéries (l'isolation de niveauO est adaptée à
cette situation).
▪ Réduisez au maximum l'utilisation de raccords et de coudes.
Retirez les bavures afin que la section de tuyauterie interne soit
aussi lisse que possible.
9.6 Raccordement de la tuyauterie d'eau
a Évacuation du condensat de la chaudière
b Cheminée de ventilation ou colonne de renvoi
c Cuvette, bassine anti-débordement
d Siphon et anti-retour de 75mm
Pompe à condensat
Si l'évacuation par gravité vers un terminal interne est physiquement
IMPOSSIBLE ou si une trop grande longueur de tuyaux d'évacuation
internes est nécessaire pour atteindre un point de rejet adapté, le
condensat peut être évacué à l'aide d'une pompe à condensat
brevetée (à fournir).
Le tuyau d'évacuation de la pompe doit évacuer le condensat vers
un point de rejet interne et adapté des eaux usées tel qu'une
cheminée de ventilation ou une colonne de renvoi, la tuyauterie
d'évacuation de la cuisine, de la salle de bain ou de la machine à
laver. Un raccord adapté et permanent au tuyau des eaux usées
devrait être utilisé.
9.6.1 À propos du raccordement de la tuyauterie d'eau
Avant de raccorder la tuyauterie d'eau
Vérifiez que l'unité extérieure et la chaudière à gaz sont montées.
Ordre de montage habituel
Le raccordement de la tuyauterie d'eau se déroule généralement de
la manière suivante:
1 Raccordement de la tuyauterie d'eau à l'unité extérieure.
2 Fourniture de drainage pour la soupape de décharge de
pression.
3 Raccordement de la tuyauterie d'eau à la chaudière à gaz.
4 Protection du circuit d'eau contre le gel.
5 Remplissage du circuit de chauffage.
6 Remplissage du circuit d'eau sanitaire de la chaudière à gaz.
7 Remplissage du ballon d'eau chaude sanitaire (le cas échéant).
8 Isolation de la tuyauterie d'eau.
9.6.2 Précautions lors du raccordement de la
tuyauterie d'eau
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Évacuation du condensat de la chaudière
9.6.3 Raccordement de la tuyauterie d'eau de
Raccordement de la tuyauterie d'eau
l'unité extérieure
REMARQUE
Si l'installation de chauffage est ancienne, nous vous
recommandons d'utiliser un pot de décantation. Les boues
et dépôts du chauffage peuvent endommager l'unité et
réduire sa durée de vie.
Guide de référence installateur
37
Page 38
9 Installation
a b
c2 c3c1
REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité. Vérifiez que le couple de
serrage ne dépasse PAS 30N•m.
REMARQUE
Vannes d'arrêt. Nous vous recommandons de raccorder
des vannes d'arrêt pour faciliter l'entretien et la
maintenance. Elles sont disponibles en option
(EKBALLV1). Si vous n'installez pas de vannes d'arrêt,
veillez à installer des vannes de purge d'air sur l'entrée et
la sortie d'eau.
REMARQUE
Point de vidange/remplissage. Prévoyez un point de
vidange/de remplissage pour purger ou remplir le circuit du
chauffage. Le point de remplissage/vidange peut être:
▪ À fournir
▪ Pour une chaudière à gaz EHY2KOMB28+32AA: cela
fait partie de l'option EKFL1A (kit de boucle de
remplissage)
▪ Pour une chaudière à gaz tierce: cela fait partie de
l'installation existante
REMARQUE
N'INSTALLEZ PAS de vannes permettant d'arrêter
instantanément le système d'émetteur (radiateurs, boucles
de chauffage au sol, ventilo-convecteurs, etc.) si cela peut
entraîner un court-circuit immédiat du débit d'eau entre la
sortie et l'entrée de l'unité (via une vanne de dérivation, par
exemple). Cela peut déclencher une panne.
REMARQUE
Installez des vannes de purge d'air dans tous les points
hauts.
REMARQUE
Si un ballon d'eau chaude sanitaire en option est installé:
une soupape de décharge de pression (à fournir) avec une
pression d'ouverture de 10 bar maximum (= 1 MPa) doit
être installée sur le raccord d'entrée de l'eau froide
sanitaire conformément à la législation en vigueur.
REMARQUE
Si un ballon d'eau chaude sanitaire enoption est installé:
▪ Un dispositif de purge et de décharge de pression doit
être installé sur le raccord d'entrée d'eau froide du
cylindre d'eau chaude sanitaire.
▪ Pour éviter le retour d'eau polluée, nous vous
recommandons d'installer un clapet de non-retour sur
l'entrée d'eau du ballon d'eau chaude sanitaire,
conformément à la législation applicable.
▪ Nous vous recommandons d'installer un réducteur de
pression sur l'entrée d'eau froide, conformément à la
législation applicable.
▪ Un vase d'expansion doit être installé sur l'entrée d'eau
froide, conformément à la législation applicable.
▪ Nous vous recommandons d'installer la soupape de
décharge de pression à un emplacement plus élevé
que la partie supérieure du ballon d'eau chaude
sanitaire. Le chauffage du ballon d'eau chaude
sanitaire entraîne l'expansion de l'eau. Sans soupape
de décharge de pression, la pression de l'eau du ballon
peut dépasser la pression pour laquelle le ballon a été
conçu. L'installation du site (tuyauterie, points de
dérivation, etc.) raccordée au ballon est également
soumise à cette forte pression. Pour éviter cela, une
soupape de décharge de pression doit être installée.
La protection contre la surpression dépend du
fonctionnement correct de la soupape de décharge de
pression installée. Si la soupape ne fonctionne PAS
correctement, la surpression déformera le ballon et des
fuites d'eau peuvent survenir. Un entretien régulier est
nécessaire pour vérifier le bon fonctionnement.
a Entrée d'eau (G1")(à partir des émetteurs de chaleur)
b Sortie d'eau (G1")(vers la chaudière à gaz pour une
chaudière à gaz EHY2KOMB28+32AA)
c1~c3 Font partie de l'option EKBALLV1
c1: Joints toriques
c2: Vanne d'arrêt
c3: Vanne d'arrêt avec raccordement intégré pour le casse-
vide (le cas échéant)
1 Raccordez les joints toriques et les vannes d'arrêt.
2 Raccordez la tuyauterie aux vannes d'arrêt.
3 En cas de raccord au ballon d'eau chaude sanitaire en option,
reportez-vous au manuel d'installation du ballon d'eau chaude
sanitaire.
REMARQUE
Pour une chaudière à gaz tierce: installez un manomètre
dans le système.
Guide de référence installateur
38
Fournir le drainage pour la soupape de décharge de pression
REMARQUE
En cas de surpression, le système libère une partie du
liquide via la soupape de décharge de pression. La
soupape de décharge de pression de l'unité extérieure est
conçue pour s'ouvrir à 3bars.
Si du glycol a été ajouté au système, prenez les mesures
adéquates afin de le récupérer en toute sécurité lorsque la
soupape de décharge de pression s'ouvre.
Dans tous les cas, vérifiez que le tuyau flexible de la
soupape de décharge de pression est TOUJOURS
débouché afin de libérer la pression.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

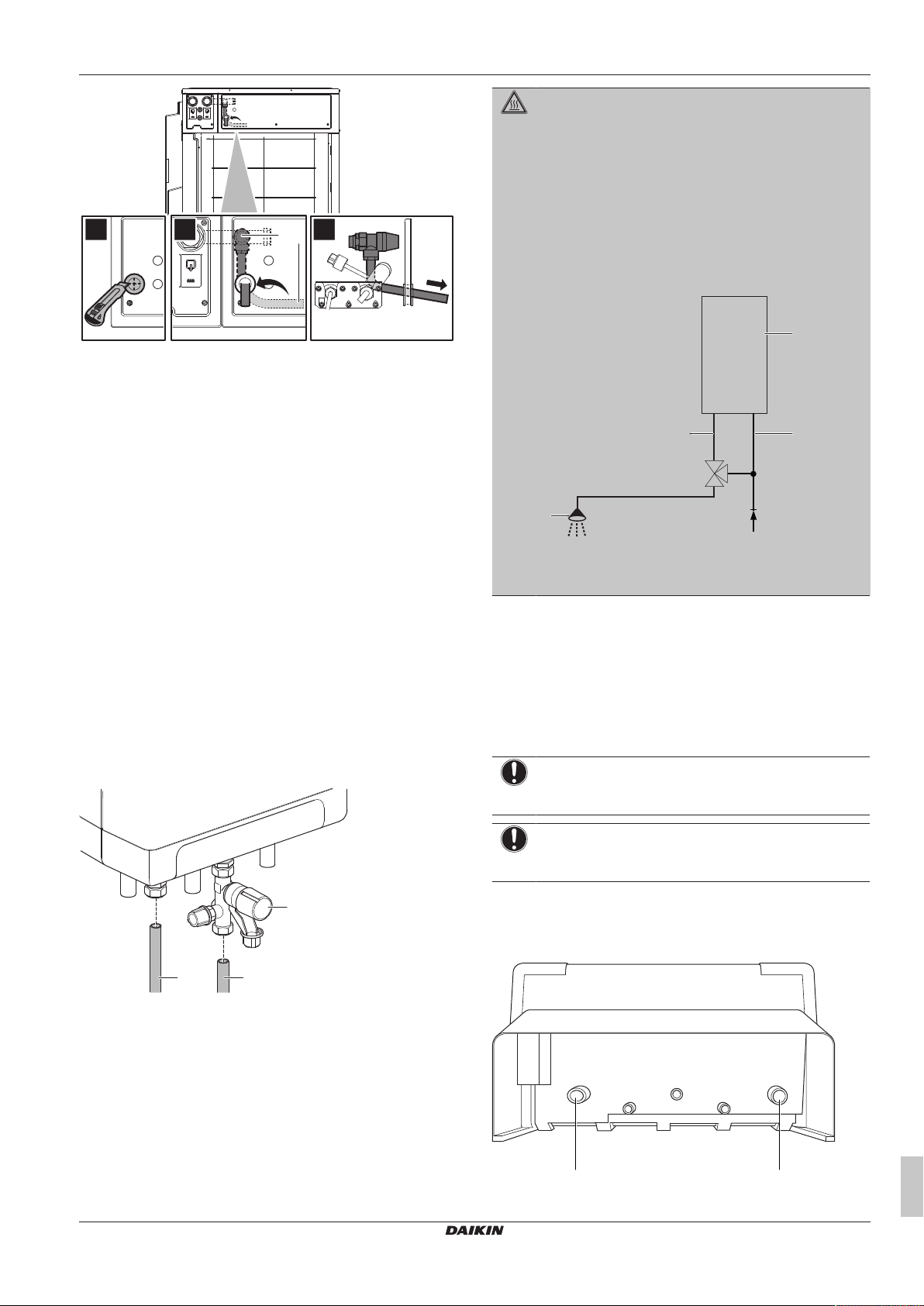

Page 39
2
3
5
a b
a Soupape de décharge de pression
a b
c
a
e
c
d
b
a b
b Tuyau flexible (évacuation)
1 Ouvrez la plaque supérieure, la plaque avant et la plaque
arrière. Reportez-vous à la section "9.2.2 Ouverture de l'unité
extérieure"à la page33.
2 Effectuez une découpe en longueur dans le passe-câble en
caoutchouc sur la plaque arrière.
3 Acheminez le tuyau flexible à travers le passe-câble.
4 Fermez la plaque arrière.
5 Tirez sur le tuyau flexible en exerçant un peu de force afin de
veiller à ce que le tuyau flexible soit incliné vers le bas. Cela
empêche l'eau de stagner et/ou de geler à l'intérieur du tuyau.
6 Fermez la plaque avant et la plaque supérieure.
7 Si du glycol a été ajouté au système, prenez les mesures
adéquates afin de le récupérer en toute sécurité lorsque la
soupape de décharge de pression s'ouvre.
9.6.4 Raccordement de la tuyauterie d'eau à la chaudière à gaz
Raccordement de la tuyauterie d'eau à l'eau chaude sanitaire (ne s'applique pas pour la Suisse)
1 Purgez soigneusement l'unité afin de la nettoyer.
9 Installation
DANGER: RISQUE DE BRÛLURE
Si les points de consigne de l'eau de sortie pour le
chauffage sont élevés (point de consigne défini trop haut
ou fortement dépendant des intempéries à des
températures ambiantes basses), l'échangeur de chaleur
de la chaudière peut être chauffé à des températures
dépassant les 70°C.
En cas de demande d'eau, il est possible qu'un petit
volume de soutirage d'eau (<0,3 l) ait une température
supérieure à 70°C. Pour éviter tout risque d'échaudage, il
est recommandé d'installer une vanne thermostatique
comme indiqué sur le schéma suivant:
a=chaudière, b=eau chaude sanitaire de la chaudière,
c=entrée de l'eau froide, d=douche, e=vanne
thermostatique (non fournie)
Raccordement de la tuyauterie d'eau à l'eau chaude sanitaire (s'applique pour la Suisse)
Pour la Suisse, l'eau chaude sanitaire doit être traitée par un ballon
d'eau chaude sanitaire. Le ballon d'eau chaude sanitaire doit être
doté d'une vanne 3 voies sur la tuyauterie de chauffage. Consultez
le manuel du ballon d'eau chaude sanitaire pour plus de détails.
Raccordement de la tuyauterie d'eau au chauffage
REMARQUE
Pour éviter toute fuite, ne faites PAS tourner les
raccordements existants.
REMARQUE
Installez les tuyaux sans tension pour éviter tout bruit de
cliquetis en provenance des tuyaux.
1 Rincez soigneusement l'installation de chauffage.
2 Raccordez la sortie de chauffage (a) et l'entrée de chauffage (b)
à leurs raccordements comme indiqué dans l'illustration
suivante:
a Sortie de l'eau chaude sanitaire
b Entrée de l'eau froide
c Soupape de décharge de pression (non fournie)
2 Installez une soupape de décharge de pression conformément
aux réglementations locales et nationales (le cas échéant).
3 Branchez le raccordement de l'eau chaude (Ø15mm).
4 Branchez le raccordement principal de l'eau froide (Ø15mm).
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Équipez des pièces suivantes l'installation du chauffage:
Guide de référence installateur
39
Page 40
9 Installation
▪ Un robinet de remplissage et d'évacuation dans l'entrée de
chauffage, immédiatement en dessous de l'unité.
▪ Un orifice de drainage au point le plus bas de l'installation.
▪ Une vanne anti-débordement de 3 bars sur le tuyau d'entrée à
une distance de maximum 500mm de l'unité. Entre l'unité et la
vanne anti-débordement, il ne peut y avoir de vanne ni de
construction.
▪ Un vase d'expansion dans l'entrée de chauffage (dans le pack B
ou dans l'installation).
▪ S'il y a des tuyaux montants, utilisez un clapet anti-retour à faible
distance de l'unité. Cela empêche l'effet de thermosiphon lors de
l'utilisation de l'eau du robinet.
Veuillez remarquer que les kits de vannes optionnels EKVK4A et
EKVK6A permettent également de raccorder l'installation de
chauffage.
REMARQUE
Vérifiez que les raccordements droits en laiton sont
fermement serrés afin d'empêcher tout risque de fuite. Le
couple de serrage maximum est de 30N∙m.
9.6.5 Protection du circuit d'eau contre le gel
Au sujet de la protection antigel
Le gel peut endommager le système. Pour empêcher les
composants hydrauliques de geler, le logiciel est équipé de fonctions
spéciales de protection contre le gel qui incluent l'activation de la
pompe en cas de températures basses.
Cependant, en cas de panne de courant, ces fonctions ne peuvent
pas assurer la protection.
Prenez une des mesures suivantes pour protéger le circuit d'eau
contre le gel:
▪ Ajoutez du glycol à l'eau. Le glycol abaisse le point de congélation
de l'eau.
▪ Installez des vannes de protection antigel. Les vannes de
protection antigel évacuent l'eau du système avant qu'il puisse
geler.
REMARQUE
En cas d'ajout de glycol à l'eau, NE JAMAIS installer de
vannes de protection antigel. Conséquence possible: Du
glycol fuit des vannes de protection antigel.
Protection antigel par glycol
L'ajout de glycol à l'eau abaisse le point de congélation de l'eau.
La concentration nécessaire dépend de la plus basse température
extérieure prévue et si vous souhaitez protéger le système de
l'explosion ou du gel. Pour empêcher le système de geler, il faut plus
de glycol. Ajoutez le glycol en fonction du tableau ci-dessous.
INFORMATIONS
▪ Protection contre l'explosion: le glycol empêche la
tuyauterie d'exploser, mais n'empêche PAS le liquide à
l'intérieur de la tuyauterie de geler.
▪ Protection contre le gel: le glycol empêche le liquide de
geler à l'intérieur de la tuyauterie.
Température
extérieure la plus
basse prévue
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
Prévention contre
l'explosion
Prévention contre le
gel
Température
extérieure la plus
Prévention contre
l'explosion
Prévention contre le
gel
basse prévue
–25°C 30% —
REMARQUE
▪ La concentration requise peut différer en fonction du
type de glycol. Comparez TOUJOURS les exigences
du tableau ci-dessus avec les spécifications fournies
par le fabricant du glycol. Si nécessaire, respectez les
exigences formulées par le fabricant du glycol.
▪ La concentration de glycol ajoutée ne doit JAMAIS
dépasser 35%.
▪ Si le liquide dans le système est gelé, la pompe ne
pourra PAS démarrer. N'oubliez pas que si vous
empêchez uniquement le système d'exploser, le liquide
à l'intérieur risque toujours de geler.
▪ Lorsque l'eau est à l'arrêt à l'intérieur du système,
celui-ci est fortement susceptible de geler et de subir
des dommages.
Utilisez les types de glycol suivants en fonction de la présence ou
non d'un ballon d'eau chaude sanitaire:
Si... Alors…
Le système contient un ballon
d'eau chaude sanitaire
Le système ne contient PAS de
ballon d'eau chaude sanitaire
(a) Le propylène glycol, y compris les inhibiteurs nécessaires,
sont classifiés comme catégorieIII d'après la norme
EN1717.
Utilisez uniquement du propylène
(a)
glycol
Utilisez du propylène glycol
(a)
ou
de l'éthylène glycol
AVERTISSEMENT
L'éthylène glycol est toxique.
REMARQUE
Le glycol absorbe l'eau de son environnement. Par
conséquent, n'ajoutez PAS de glycol ayant été exposé à
l'air. Le fait de ne pas remettre le bouchon sur le récipient
de glycol entraîne l'augmentation de la concentration en
eau. La concentration en glycol est alors plus faible que
prévu. Les composants hydrauliques risquent donc geler.
Prenez des mesures préventives pour minimiser
l'exposition du glycol à l'air.
AVERTISSEMENT
La corrosion du système est possible en raison de la
présence de glycol. Le glycol non inhibé devient acide
sous l'effet de l'oxygène. Ce processus est accéléré par la
présence de cuivre et les hautes températures. Le glycol
non inhibé acide attaque les surfaces métalliques et forme
des cellules de corrosion galvanique qui peuvent
gravement endommager le système. Il est donc important:
▪ que le traitement de l'eau soit effectué correctement,
par un spécialiste qualifié,
▪ de sélectionner du glycol avec des inhibiteurs de
corrosion de manière à contrer les acides formés par
l'oxydation du glycol,
▪ de ne pas utiliser de glycol automobile en raison de la
durée de vie limitée de ses inhibiteurs de corrosion et
de la présence de silicate qui peut salir ou engorger le
système,
▪ de ne PAS utiliser de tuyaux galvanisés dans les
circuits de glycol, leur présence peut en effet entraîner
la précipitation de certains composants dans l'inhibiteur
de corrosion du glycol.
Guide de référence installateur
40
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 41
9 Installation
a
c
c
b4
b3
b2
b1
b4
b3
*
b4
b3
4 (a+b1)
5 (b2)
2×
1
4×
3
2×
2
2×
1
2
a
b1
L'ajout de glycol dans le circuit d'eau réduit le volume d'eau
maximum autorisé du système. Pour plus d'informations, consultez
le manuel du vase d'expansion.

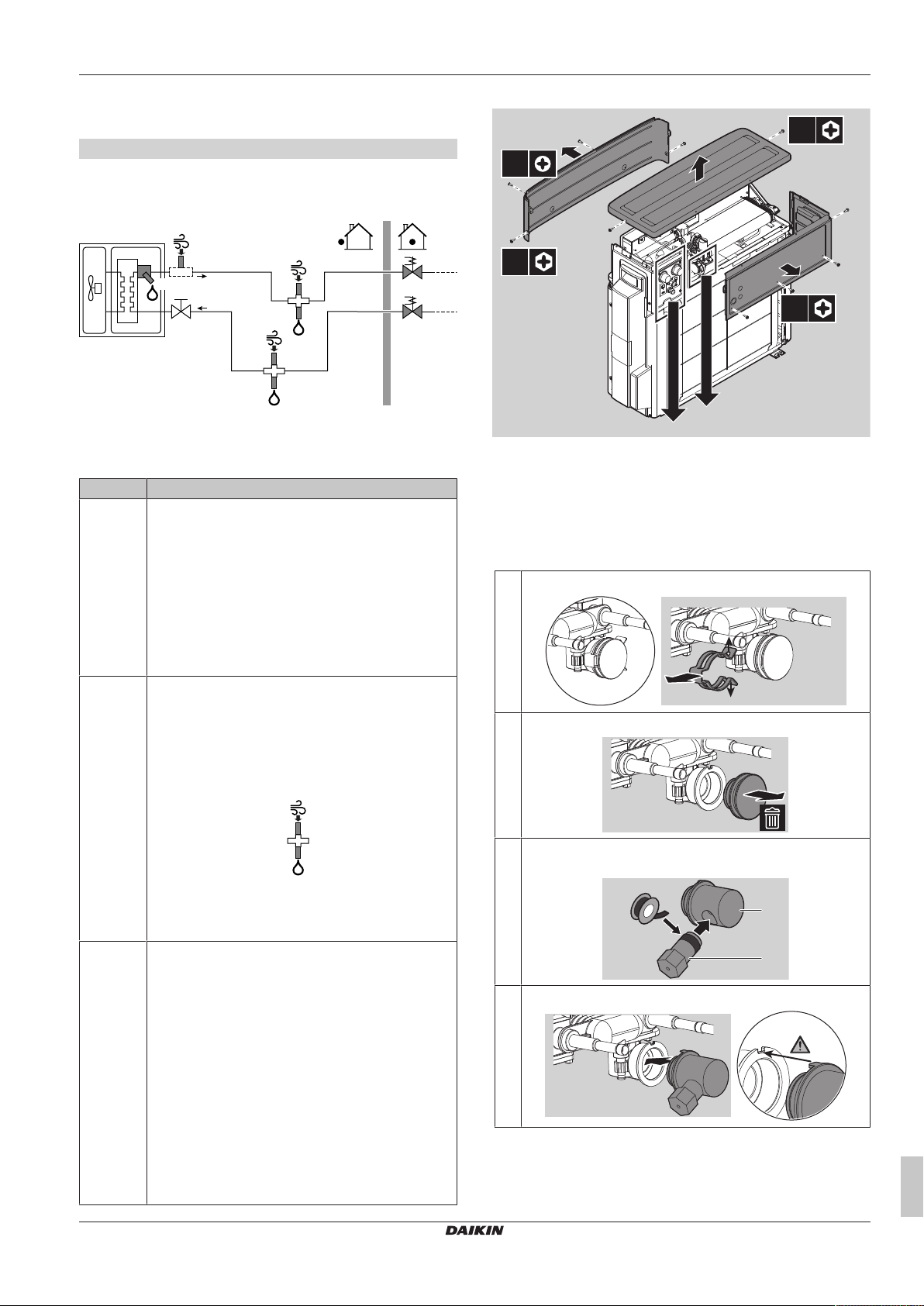

Protection antigel par vannes de protection antigel
Si du glycol n'est pas ajouté à l'eau, vous pouvez utiliser des vannes
de protection antigel pour évacuer l'eau du système avant qu'elle
puisse geler. À cet effet, veuillez installer les pièces suivantes:
a+b1+b2 Protection pour l'unité extérieure (*: il y a 2 possibilités pour
raccorder b2; reportez-vous ci-dessous).
b3+b4 Protection pour la tuyauterie sur place
c Isolation de l'eau à l'intérieur de la maison en cas de
coupure de courant
Section Description
a+b1+b2 (Obligatoire – fourni comme accessoire).
a Pièce de raccordement pour b1
b1 Vanne de protection antigel (pour évacuation de
l'eau)
b2 Casse-vide (tête relevée pour alimentation en air)
Ces pièces sont nécessaires pour protéger la
tuyauterie à l'intérieur de l'unité extérieure contre le gel.
Note: Ces pièces ne protègent PAS la tuyauterie sur
place contre le gel.
b3+b4 Utilisez AFVALVEHY2.
Il relève de la responsabilité de l'installateur de
protéger la tuyauterie sur place contre le gel. Il est
possible notamment d'installer des vannes de
protection antigel à tous les points les plus bas de la
tuyauterie sur place. Dans ce cas, installez toujours les
vannes de protection antigel par deux:
Raccorder a+b1+b2
a Pièce de raccordement pour b1
b1 Vanne de protection antigel (pour évacuation de l'eau)
b2 Casse-vide (tête relevée pour alimentation en air)
1 Ouvrez la plaque supérieure.
2 Ouvrez la plaque avant.
3 Ouvrez la plaque arrière.
4 Raccordez a+b1 de la manière suivante:
1 Démontez le fermoir.
2 Démontez et éliminez l'ergot avec le joint d'étanchéité.
b3 Casse-vide (tête relevée pour alimentation en air)
b4 Vanne de protection antigel (tête baissée pour
évacuation de l'eau)
c c Vannes normalement fermées
(Recommandé – Fourni sur place).
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Les vannes normalement fermées peuvent empêcher
l'évacuation de toute l'eau du système lorsque les
vannes de protection antigel s'ouvrent.
▪ En cas de coupure de courant: Les vannes
normalement fermées se ferment et isolent l'eau à
l'intérieur de la maison. Si les vannes de protection
antigel s'ouvrent, seule l'eau à l'extérieur de la
maison s'évacue.
▪ Dans d'autres circonstances (exemple: en cas de
panne de pompe): Les vannes normalement fermées
restent ouvertes. Si les vannes de protection antigel
s'ouvrent, l'eau à l'intérieur de la maison s'évacue
également.
3 Fixez la vanne de protection antigel (b1) sur la pièce de
raccordement (a) à l'aide d'enduit d'étanchéité.
4 Fixez la pièce de raccordement sur l'unité extérieure.
Guide de référence installateur
41
Page 42
9 Installation
3
1
2
b2
5 Fixez le fermoir.
6 Fermez la plaque arrière, la plaque avant et la plaque
supérieure.

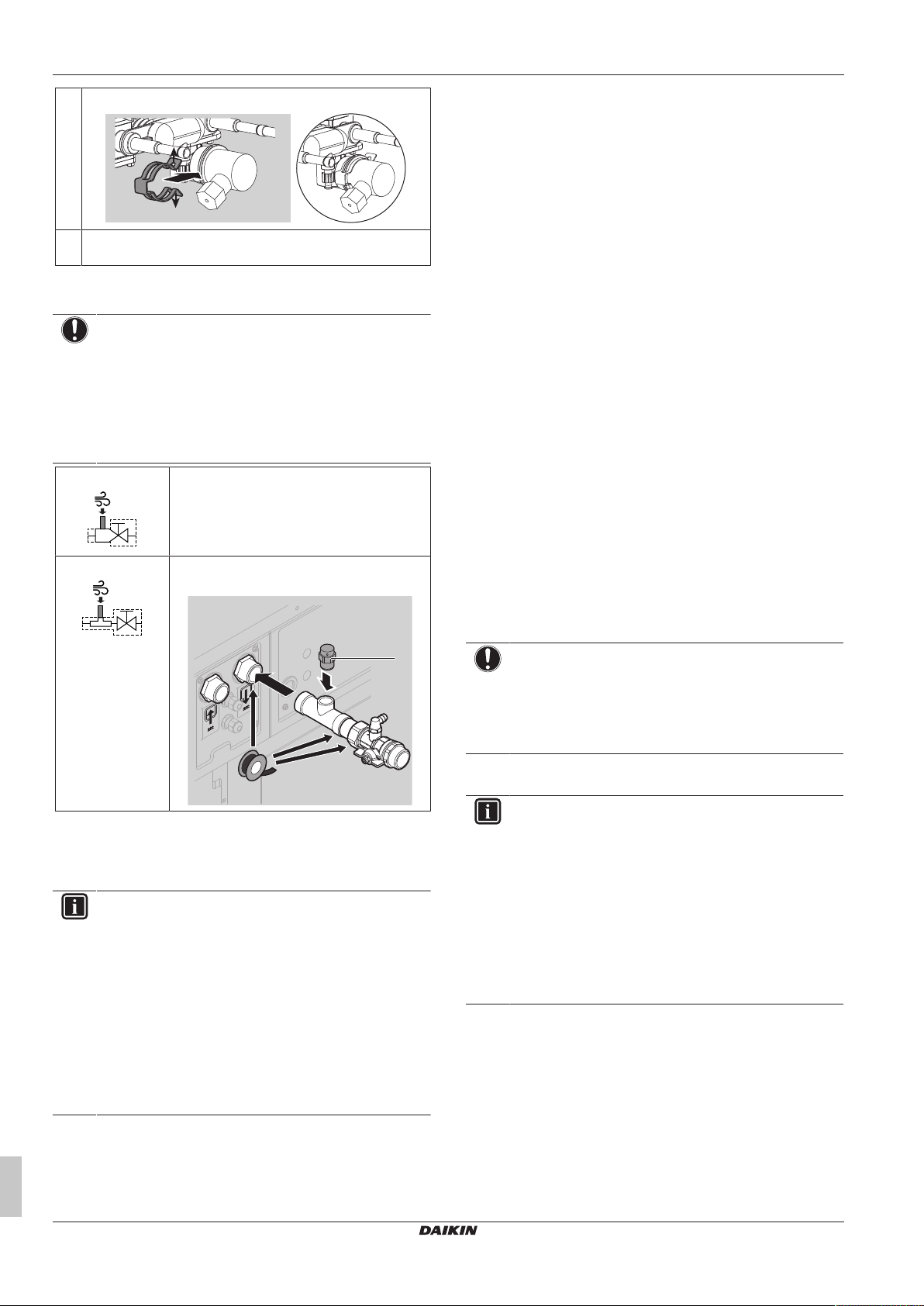

5 Effectuez une des procédures suivantes pour raccorder b2 (2
possibilités):
REMARQUE
Casse-vide (b2). Pour rendre possible une évacuation
correcte par l'intermédiaire de la vanne de protection
antigel à l'intérieur de l'unité extérieure, le casse-vide doit
être installé correctement:
▪ Directement sur la sortie d'eau de l'unité, sans aucune
tuyauterie ou vanne fournie sur place entre les deux.
▪ Tête relevée pour alimentation en air.
Possibilité 1b2Avec l'option EKBALLV1 (vannes d'arrêt avec
raccordement intégré pour le casse-vide).
Pour connaître les consignes d'installation,
reportez-vous au manuel d'installation des
vannes d'arrêt.
Possibilité 2b2Joint torique (à fournir)+vanne d'arrêt (à
fournir).
Note: Le point de remplissage/vidange peut être:
▪ À fournir
▪ Une partie de l'option EKFL1A (kit de boucle de remplissage
pour la chaudière à gaz EHY2KOMB28+32AA)
3 Allumez la chaudière à gaz pour voir l'indication de pression
affichée à l'écran.
4 Si une vanne de purge d'air automatique a été installée, vérifiez
qu'elle est ouverte.
5 Remplissez le circuit avec de l'eau jusqu'à ce que l'écran de la
chaudière indique une pression de ±2bar (avec un minimum de
0,5bar).
Note: La soupape de décharge de pression de l'unité
extérieure est conçue pour s'ouvrir à 3bars.
6 Purgez l'air de toutes les vannes de purge d'air manuelles dans
le système (ouvrez, purgez l'air, fermez).
7 Vérifiez la pression. Si elle est trop faible, répétez à partir de
l'étape 5.
8 ACTIVEZ la pompe et vérifiez si vous entendez encore de l'air
dans le circuit. Après ±1minute, DÉSACTIVEZ-la.
Note: Pour ACTIVER et DÉSACTIVER la pompe, utilisez la
fonction de purge d'air sur l'interface utilisateur de l'unité
extérieure. Reportez-vous à la section "12.4.1 Fonction de
purge d'air"à la page83.
9 Purgez à nouveau l'air de toutes les vannes de purge d'air
manuelles dans le système (surtout si vous entendez de l'air
dans le circuit).
10 Vérifiez à nouveau la pression. Si elle est trop faible, répétez à
partir de l'étape 5.
11 Déconnectez le flexible d'alimentation en eau du point de
remplissage/vidange.
9.6.6 Remplissage du circuit de chauffage
Pour une chaudière à gaz dédiée
INFORMATIONS
Vannes de purge d'air. Pour une chaudière à gaz
EHY2KOMB28+32AA, vous pouvez utiliser les vannes de
purge d'air suivantes:
▪ Des vannes de purge d'air manuelles sur les vannes
d'arrêt (option EKBALLV1).
▪ Une vanne de purge d'air manuelle à l'intérieur de la
chaudière à gaz EHY2KOMB28+32AA.
▪ Des vannes de purge d'air manuelles ou automatiques
fournies sur place.
▪ Note: Les vannes de purge d'air automatiques NE sont
PAS autorisées en cas d'utilisation de glycol.
Vous DEVEZ installer la chaudière à gaz avant de remplir le circuit
de chauffage.
1 Purgez soigneusement le circuit afin de le nettoyer.
2 Raccordez le flexible d'alimentation en eau au point de
remplissage/vidange.
REMARQUE
La pression d'eau indiquée sur l'écran de la chaudière
varie en fonction de la température de l'eau (pression
supérieure pour une température de l'eau supérieure).
Toutefois, la pression d'eau doit toujours rester au-dessus
de 1bar pour éviter que l'air pénètre dans le circuit.
Pour une chaudière à gaz tierce
INFORMATIONS
Vannes de purge d'air. Pour une chaudière à gaz tierce,
vous pouvez utiliser les vannes de purge d'air suivantes:
▪ Des vannes de purge d'air manuelles sur les vannes
d'arrêt (option EKBALLV1).
▪ Vanne de purge d'air manuelle ou automatique à
l'intérieur d'une chaudière à gaz tierce.
▪ Des vannes de purge d'air manuelles ou automatiques
fournies sur place.
▪ Note: Les vannes de purge d'air automatiques NE sont
PAS autorisées en cas d'utilisation de glycol.
Vous DEVEZ installer la chaudière à gaz avant de remplir le circuit
de chauffage.
1 Purgez soigneusement le circuit afin de le nettoyer.
2 Raccordez le flexible d'alimentation en eau au point de
remplissage/vidange.
Note: Le point de remplissage/vidange peut être:
▪ À fournir
▪ Partie de l'installation existante
3 Allumez la chaudière à gaz et veillez à pouvoir lire l'indication
de pression.
Guide de référence installateur
42
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 43
9 Installation
Note: L'indication de pression peut se trouver:
▪ Sur l'écran de chaudière de la chaudière à gaz tierce
▪ Sur un manomètre fourni sur place
4 Si une vanne de purge d'air automatique a été installée, vérifiez
qu'elle est ouverte.
5 Remplissez le circuit avec de l'eau jusqu'à ce que l'écran de la
chaudière indique une pression de ±2bar (avec un minimum de
0,5bar).
Note: La soupape de décharge de pression de l'unité
extérieure est conçue pour s'ouvrir à 3bars.
6 Purgez l'air de toutes les vannes de purge d'air manuelles dans
le système (ouvrez, purgez l'air, fermez).
7 Vérifiez la pression. Si elle est trop faible, répétez à partir de
l'étape 5.
8 ACTIVEZ la pompe et vérifiez si vous entendez encore de l'air
dans le circuit. Après ±1minute, DÉSACTIVEZ-la.
Note: Pour ACTIVER et DÉSACTIVER la pompe, utilisez la
fonction de purge d'air sur l'interface utilisateur de l'unité
extérieure. Reportez-vous à la section "12.4.1 Fonction de
purge d'air"à la page83.
9 ACTIVEZ le contrôle du signal relève et vérifiez si vous
entendez encore de l'air dans le circuit. Après ±1 minute,
DÉSACTIVEZ-la.
Note: Pour activer le contrôle du signal relève, reportez-vous
à "12.4.3 Essai de fonctionnement de l'actionneur" à la
page84.
10 Purgez à nouveau l'air de toutes les vannes de purge d'air
manuelles dans le système (surtout si vous entendez de l'air
dans le circuit).
11 Vérifiez à nouveau la pression. Si elle est trop faible, répétez à
partir de l'étape 5.
12 Déconnectez le flexible d'alimentation en eau du point de
remplissage/vidange.
REMARQUE
La pression d'eau indiquée sur l'écran de la chaudière
varie en fonction de la température de l'eau (pression
supérieure pour une température de l'eau supérieure).
Toutefois, la pression d'eau doit toujours rester au-dessus
de 1bar pour éviter que l'air pénètre dans le circuit.
9.6.7 Remplissage du circuit d'eau sanitaire de la chaudière à gaz
1 Ouvrez le robinet principal pour pressuriser la section d'eau
chaude.
2 Ventilez l'échangeur et le système de tuyauterie en ouvrant le
robinet d'eau chaude.
3 Laissez le robinet ouvert jusqu'à ce que tout l'air ait disparu du
système.
4 Vérifiez l'absence de fuite sur les raccordements, y compris les
raccordements internes.
Pour empêcher la tuyauterie d'eau extérieure de geler pendant
l'hiver, l'épaisseur du matériau d'isolation DOIT être d'au moins
13mm (avec λ=0,039W/mK).
Pendant l'hiver, protégez du gel la tuyauterie d'eau et les vannes
d'arrêt en ajoutant une bande chauffante (non fournie). Si la
température extérieure peut descendre en-dessous de –20°C et que
vous n'utilisez pas de bande chauffante, nous vous recommandons
d'installer les vannes d'arrêt à l'intérieur.
9.7 Raccordement du câblage électrique
9.7.1 À propos du raccordement du câblage électrique
Avant de raccorder le câblage électrique
Assurez-vous que la tuyauterie d'eau est raccordée.
Ordre de montage habituel
Le raccordement du câblage électrique consiste généralement en
les étapes suivantes:
Processus de travail habituel pour une chaudière à gaz dédiée
Raccordements à l'unité extérieure:
1 Vérification de la conformité du système électrique avec les
spécifications électriques des unités.
2 Raccordement du câblage électrique à l'unité extérieure.
3 Raccordement de l'alimentation électrique principale.
4 Raccordement de l'interface utilisateur.
5 Raccordement de la chaudière à gaz dédiée à l'unité extérieure.
6 Raccordement de la pompe à eau chaude sanitaire (le cas
échéant).
7 Raccordement du cordon chauffant (le cas échéant) (consultez
le manuel d'installation du cordon chauffant).
8 Raccordement du capteur extérieur à distance (le cas échéant)
(consultez le manuel d'installation du capteur extérieur à
distance et l'addendum pour l'équipement en option).
9 Raccordement de l'adaptateur LAN (le cas échéant) (consultez
le manuel d'installation de l'adaptateur LAN et l'addendum pour
l'équipement en option).
Raccordements à la chaudière à gaz EHY2KOMB28+32AA:
10 Raccordement de l'alimentation électrique principale à la
chaudière à gaz.
11 Raccordement du thermostat d'ambiance filaire ou sans fil (le
cas échéant) (consultez le manuel d'installation du thermostat
d'ambiance et l'addendum pour l'équipement en option).
12 Raccordement du convecteur de pompe à chaleur (le cas
échéant) (consultez le manuel d'installation du convecteur de
pompe à chaleur et l'addendum pour l'équipement en option).
13 Raccordement du ballon d'eau chaude sanitaire (le cas
échéant) (consultez le manuel d'installation du ballon d'ECS et
l'addendum pour l'équipement en option).
9.6.8 Remplissage du ballon d'eau chaude sanitaire
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du ballon d'eau chaude sanitaire.
9.6.9 Isolation de la tuyauterie d'eau
La tuyauterie de l'ensemble du circuit d'eau DOIT être isolée pour
éviter la condensation et empêcher une réduction de la capacité de
chauffage.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
43
Page 44

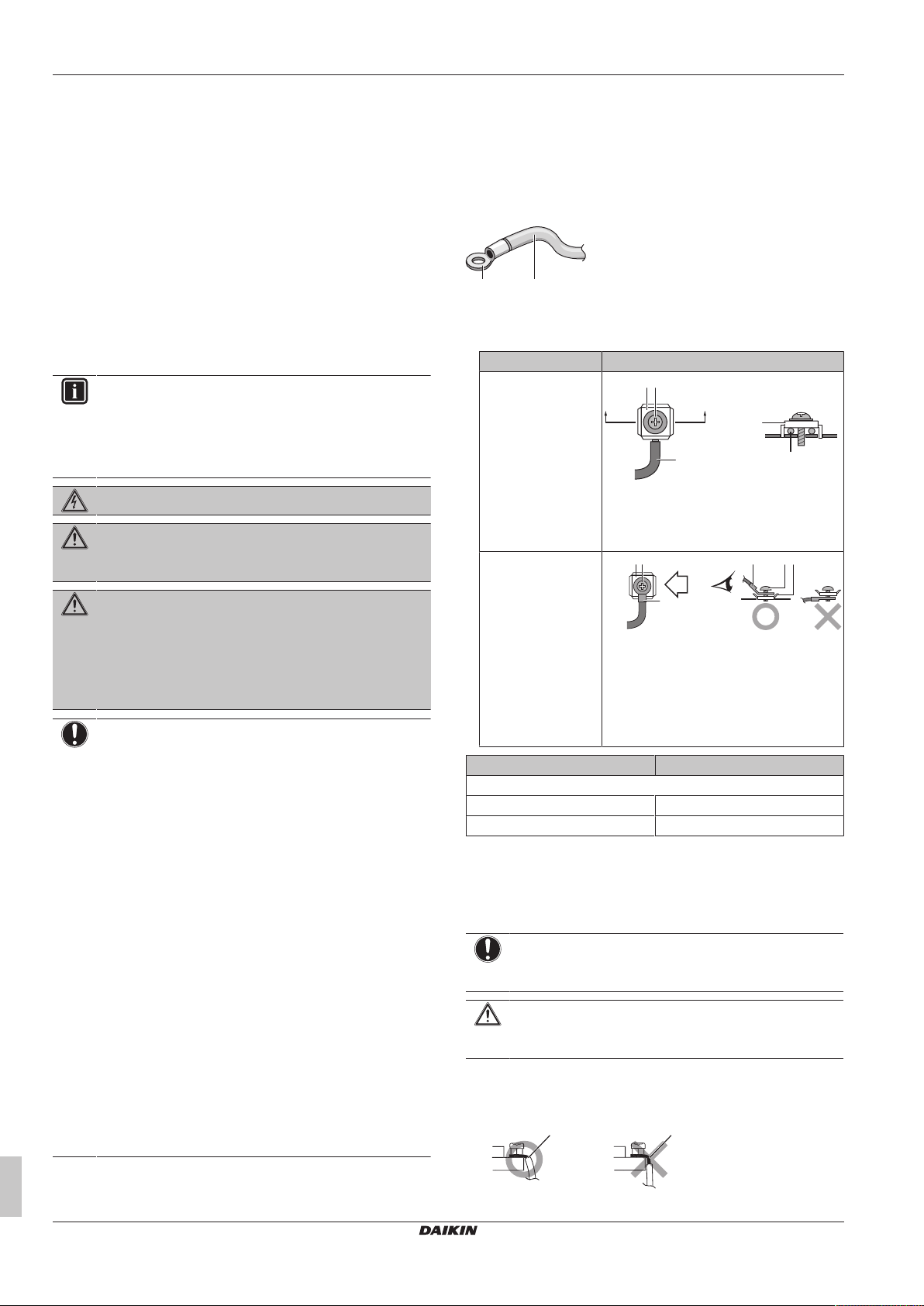

9 Installation
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
a b
Processus de travail habituel pour une chaudière à gaz tierce
Raccordements à l'unité extérieure:
1 Vérification de la conformité du système électrique avec les
spécifications électriques des unités.
2 Raccordement du câblage électrique à l'unité extérieure.
3 Raccordement de l'alimentation électrique principale.
4 Raccordement de l'interface utilisateur.
5 Raccordement du signal relève pour chaudière à gaz tierce.
6 Raccordement de la pompe externe.
7 Raccordement du cordon chauffant (le cas échéant) (consultez
le manuel d'installation du cordon chauffant).
9.7.2 Précautions lors du raccordement du
câblage électrique
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
AVERTISSEMENT
Pour éviter les risques liés à la réinitialisation intempestive
de la coupure thermique, cet appareil NE DOIT PAS être
alimenté en énergie par un dispositif de commutation
externe, comme un programmateur, ou raccordé à un
circuit qui est régulièrement mis sous tension et hors
tension par le service public.
REMARQUE
Thermostat de sécurité (contact normalement fermé).
L'unité extérieure ne contient pas de thermostat de
sécurité. Veillez à installer un thermostat de sécurité fourni
sur place dans le système d'émetteur de chaleur,
conformément à la législation en vigueur.
Vous ne pouvez toutefois pas raccorder de signal de
renvoi du thermostat de sécurité à l'unité extérieure ou la
chaudière à gaz, en raison de l'absence de bornes pour le
signal de renvoi. Par conséquent, vous ne devez pas non
plus effectuer de configuration sur l'unité extérieure ou la
chaudière à gaz.
Dans tous les cas, afin d'empêcher tout déclenchement
inutile du thermostat de sécurité, nous recommandons ce
qui suit:
▪ Le thermostat de sécurité est réinitialisé
automatiquement.
▪ Le thermostat de sécurité a un taux d'écart de
température maximal correspondant à 2°C/min.
▪ Il y a une distance minimale de 2m entre le thermostat
de sécurité et la vanne 3 voies motorisée fournie avec
le ballon d'eau chaude sanitaire.
▪ Le point de consigne du thermostat de sécurité est
supérieur d'au moins 15°C par rapport au point de
consigne de la température d'eau de départ maximale.
9.7.3 Directives de raccordement du câblage électrique
Gardez ce qui suit à l'esprit:
▪ Si vous utilisez des fils à conducteur toronné, installez une borne
à sertissure ronde à l'extrémité. Placez la borne à sertissure ronde
sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.
a Fil à conducteur toronné
b Borne à sertissure ronde
▪ Installez les fils comme suit:
Type de fil Méthode d'installation
Fil à simple
conducteur
a Fil à un conducteur en spirale
b Vis
c Rondelle plate
Fil à conducteur
toronné avec borne à
sertissure ronde
a Borne
b Vis
c Rondelle plate
O Permis
X NON permis
Élément Couple de serrage (N•m)
Unité extérieure
X2M 1,3~1,6
X5M 0,8~0,9
9.7.4 Pour une chaudière à gaz dédiée
Raccordement du câblage électrique sur l'unité extérieure
REMARQUE
Une distance d'au moins 50 mm doit être respectée entre
les câbles de haute et de basse tension.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
1 Ouvrez la plaque supérieure et la plaque avant. Reportez-vous
à la section "9.2.2Ouverture de l'unité extérieure"à la page33.
2 Dénudez les fils (20mm).
Guide de référence installateur
44
a Dénudez l'extrémité du fil jusqu'à ce point.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 45

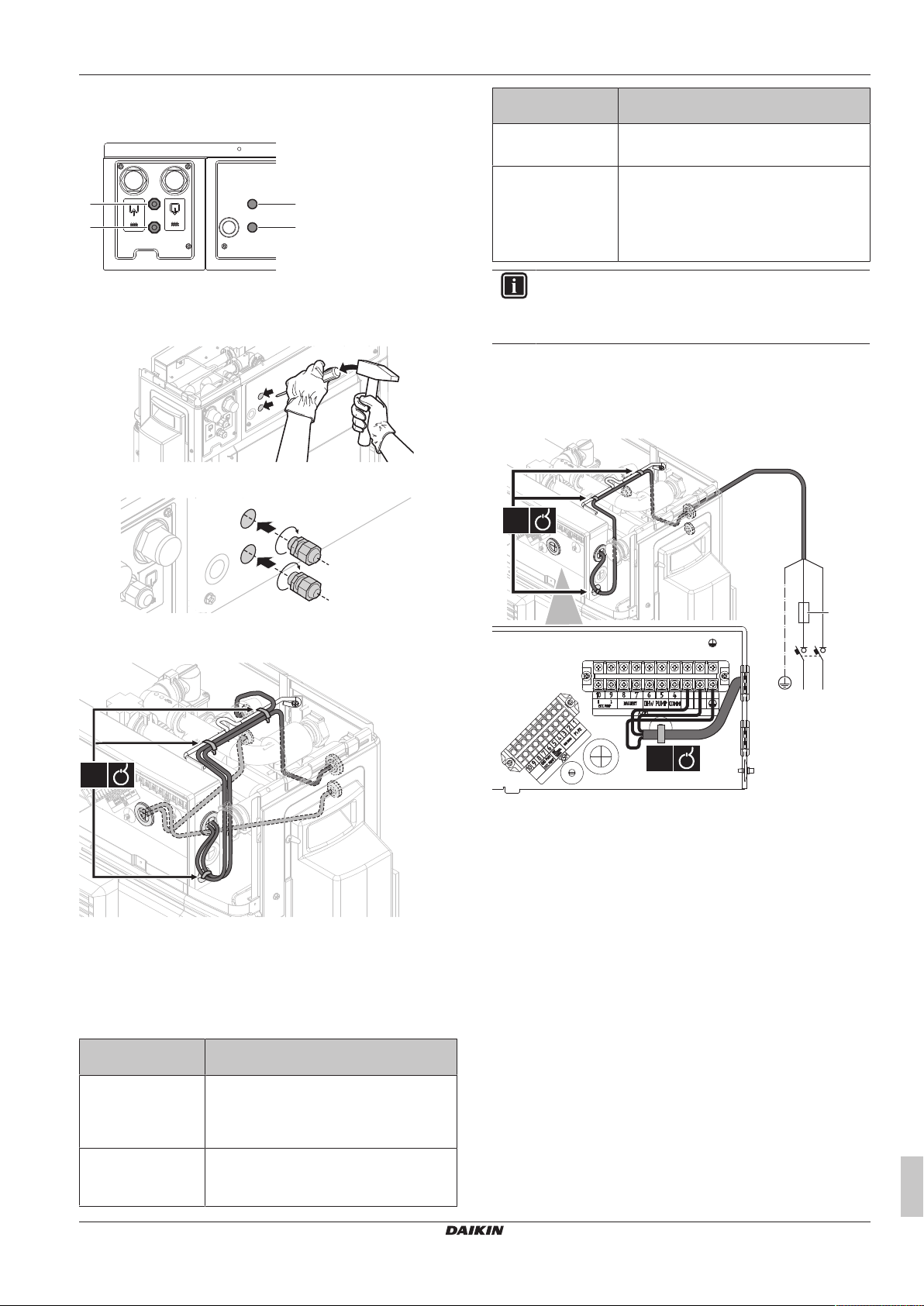

9 Installation
a
b
c
d
3×
a
b
c
d
1N~ 50 Hz
220-240 V
PE NL
Q1DI
123
LN
X2M
1×
a
3×
b Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
3 Insérez le câblage à l'arrière de l'unité:
a~d Reportez-vous ci-dessous
4 Si vous insérez des câbles à travers les trous à défoncer c et d:
▪ Percez les trous à défoncer à l'aide d'un marteau et d'un
tournevis.
▪ Insérez les presse-étoupes de câble (fournis comme
accessoire).
Disposition Câbles possibles (selon les options
installées)
c
Haute tension
d
Basse tension
INFORMATIONS
Cordon chauffant (option). Pour connaître
l'acheminement, reportez-vous au manuel d'installation du
cordon chauffant.
Pompe à eau chaude sanitaire (non fournie)
▪ Câble d'interconnexion entre l'unité
extérieure et la chaudière à gaz
▪ Capteur de température extérieure
externe (option)
▪ Adaptateur LAN (option)
Raccordement de l'alimentation électrique principale
1 Raccordez l'alimentation principale aux bornes adaptées
comme indiqué sur l'illustration ci-dessous.
5 À l'intérieur de l'unité, acheminez le câblage vers le coffret
électrique de la manière suivante:
a~d Reportez-vous ci-dessous
6 À l'intérieur du coffret électrique, raccordez les fils aux bornes
adaptées.
7 Une fois tous les câblages raccordés, fermez la plaque avant et
la plaque supérieure.
Raccordements pour une chaudière à gaz dédiée
Disposition Câbles possibles (selon les options
installées)
Alimentation principale
Interface utilisateur (option obligatoire)
a
Alimentation
principale (haute
tension)
b
Interface utilisateur
(basse tension)
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Fusible de remplacement recommandé: 20A
Q1DI Disjoncteur de protection contre les fuites à la terre
2 Fixez le câble avec les attaches sur les supports d'attaches.
Guide de référence installateur
45
Page 46
9 Installation
12
P1P2
X5M
1×
a
b
a
PCB
1×
a
PCB
b
1×
a
b
PCB
b
1×
a
PCB
b
b
1×
A2P
X10A
X5M/3
X5M/4
1 2
a
34X5M
1×
Raccordement de l'interface utilisateur
# Action
1 Raccordez le câble de l'interface utilisateur à l'unité
extérieure.
Fixez le câble avec les attaches sur les supports
d'attaches.
4C Par le haut
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
4D Par le centre supérieur
Raccordement de la chaudière à gaz dédiée à l'unité extérieure
1 Raccordez le câble d'interconnexion entre l'unité extérieure et la
chaudière à gaz aux bornes adaptées comme indiqué sur
l'illustration ci-dessous. Le câble d'interconnexion est à fournir.
a Interface utilisateur. L'interface utilisateur est nécessaire
au fonctionnement, mais doit être commandée séparément
(option obligatoire).
2 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
3 Fixez la plaque murale de l'interface utilisateur au mur.
4 Procédez au raccordement indiqué dans l'illustration 4A,
4B, 4C ou 4D.
5 Réinstallez la plaque avant sur la plaque murale.
Veillez à ne PAS coincer le câblage lors de la fixation de la
plaque avant sur l'unité.
4A Par l'arrière
4B Par la gauche
a Chaudière à gaz EHY2KOMB28+32AA
2 Fixez le câble avec les attaches sur les supports d'attaches.
Raccordement de la pompe à eau chaude sanitaire
1 Raccordez le câble de la pompe à eau chaude sanitaire aux
bornes adaptées comme indiqué sur l'illustration ci-dessous.
Guide de référence installateur
46
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 47

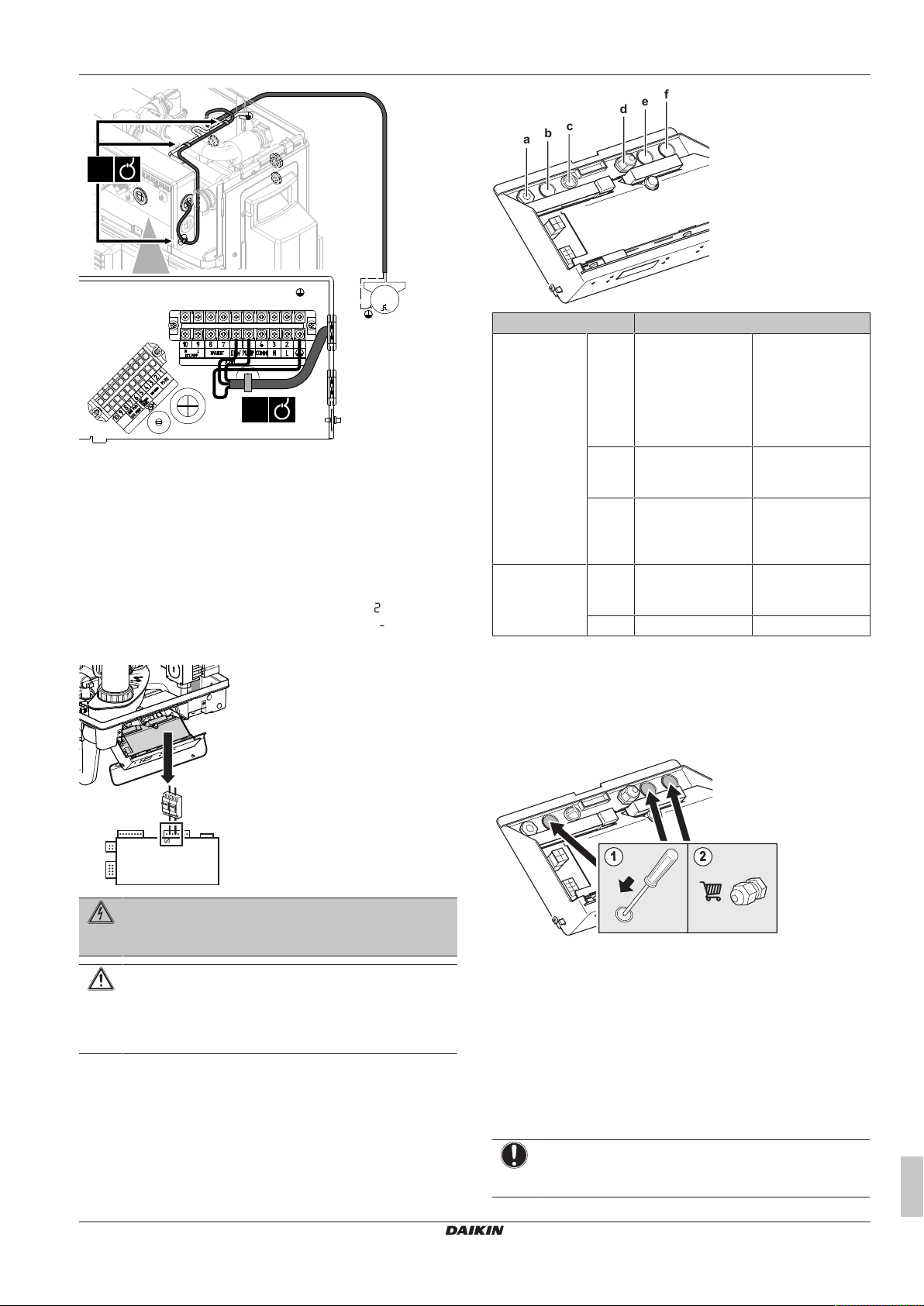

1~
M
M2P
5 16X2M
1×
3×
2 Fixez le câble avec les attaches sur les supports d'attaches.
a
X2
a
b
c
d
e
f
2
1
Raccordement de l'alimentation électrique principale à la chaudière à gaz
1 Branchez le câble d'alimentation électrique de la chaudière au
fusible (a) (L: X2-2 (BRN), N: X2-4 (BLU)).
2 Branchez la mise à la terre de la chaudière à gaz dans une
borne de terre.
Résultat: La chaudière à gaz effectue un essai. apparaît sur
l'écran de maintenance. Lorsque l'essai est terminé, s'affiche sur
l'écran de maintenance (mode attente). La pression est affichée en
bar sur l'écran principal.
9 Installation
Section Description
Basse tension a Câble
d'interconnexion
entre l'unité
extérieure et la
chaudière à gaz
(CCI boucle de
(*)
courant)
b Thermistance du
ballon d'eau chaude
sanitaire
c Thermostat
d'ambiance ou
convecteur de la
pompe à chaleur
Haute tension d Alimentation Presse-étoupe de
e+f Vanne 3voies Trou à défoncer
(*) Pour plus de renseignements concernant l'installation de la
boucle de courant, lire le manuel figurant dans le sac des
accessoires de la boucle de courant.
4 Si nécessaire, retirez les trous à défoncer à l'aide d'un tournevis
et fixez les presse-étoupes fournis sur place.
Presse-étoupe de
câble installé en
usine
Trou à défoncer
Passe-câble en
caoutchouc
câble installé en
usine
DANGER: RISQUE D'ÉLECTROCUTION
Une dérivation à fusible ou une prise sans interrupteur
DOIT être située à moins de 1m de l'appareil.
ATTENTION
Pour les appareils installés dans des pièces humides, un
raccordement fixe est obligatoire. Si vous travaillez sur le
circuit électrique, coupez TOUJOURS l'alimentation
électrique.
Raccordement du câblage électrique sur la chaudière à gaz
1 Ouvrez la chaudière à gaz.
2 Ouvrez le couvercle du coffret électrique de la chaudière à gaz.
3 Faites entrer le câblage par la partie inférieure de l'unité.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
5 Raccordez les câbles aux bornes adaptées. Reportez-vous à la
section "17.2.2 Schéma de câblage: chaudière à gaz" à la
page104.
6 Fermez le couvercle du coffret électrique de la chaudière à gaz.
7 Fermez la chaudière à gaz.
9.7.5 Pour une chaudière à gaz tierce
Raccordement du câblage électrique sur l'unité extérieure
REMARQUE
Une distance d'au moins 50 mm doit être respectée entre
les câbles de haute et de basse tension.
Guide de référence installateur
47
Page 48

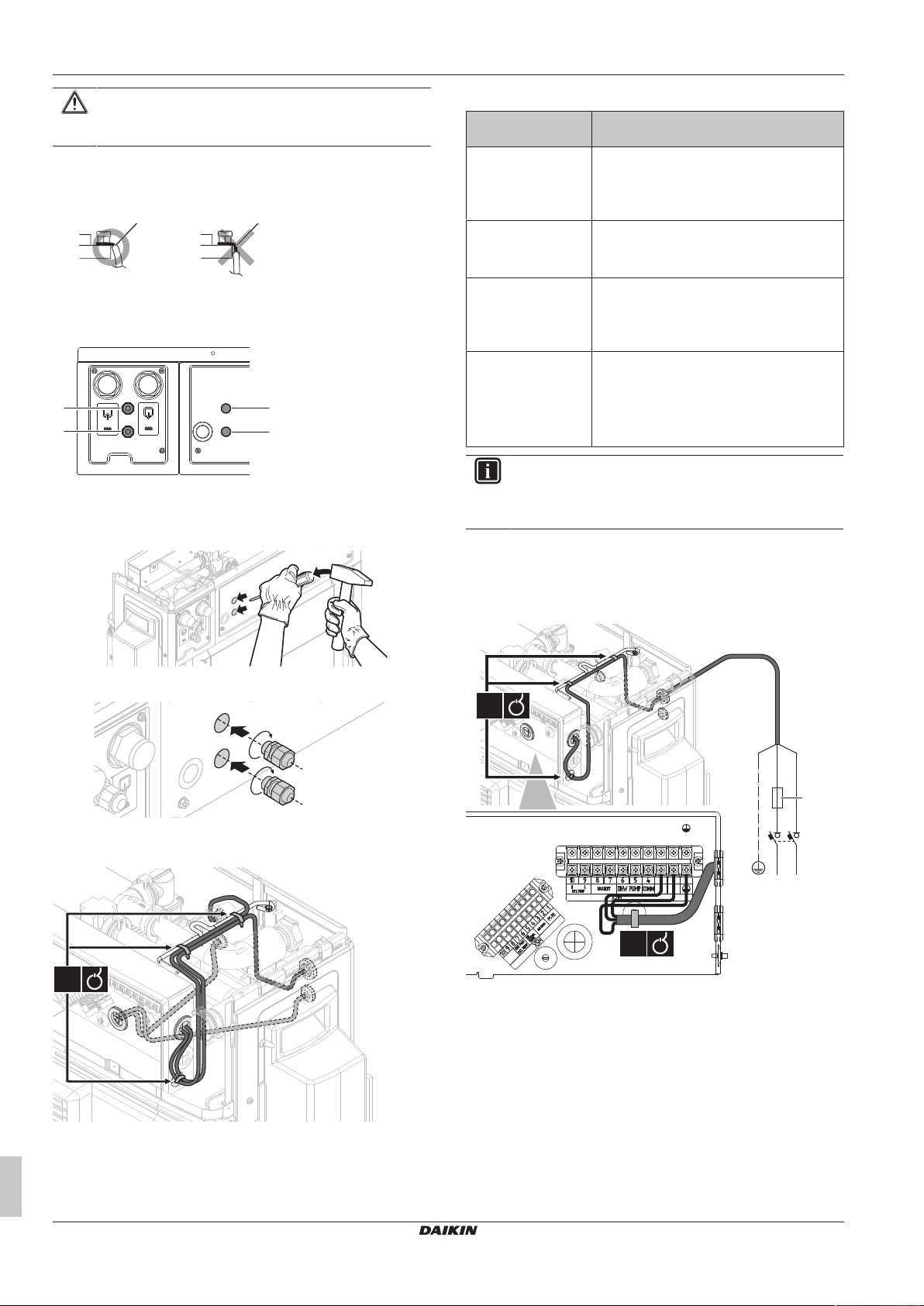

9 Installation
a b
a
b
c
d
3×
a
b
c
d
1N~ 50 Hz
220-240 V
PE NL
Q1DI
123
LN
X2M
1×
a
3×
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
1 Ouvrez la plaque supérieure et la plaque avant. Reportez-vous
à la section "9.2.2Ouverture de l'unité extérieure"à la page33.
2 Dénudez les fils (20mm).
a Dénudez l'extrémité du fil jusqu'à ce point.
b Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
3 Insérez le câblage à l'arrière de l'unité:
a~d Reportez-vous ci-dessous
4 Si vous insérez des câbles à travers les trous à défoncer c et d:
▪ Percez les trous à défoncer à l'aide d'un marteau et d'un
tournevis.
Raccordements pour une chaudière à gaz tierce
Disposition Câbles possibles (selon les options
installées)
a
Alimentation
principale (haute
tension)
b
Interface utilisateur
(basse tension)
c
Haute tension
d
Basse tension
INFORMATIONS
Cordon chauffant (option). Pour connaître
l'acheminement, reportez-vous au manuel d'installation du
cordon chauffant.
Alimentation principale
Interface utilisateur (option obligatoire)
▪ Signal relève pour chaudière à gaz tierce
(à fournir sur place)
▪ Câble de pompe externe – alimentation
électrique (option obligatoire)
▪ Capteur de température extérieure
externe (option)
▪ Adaptateur LAN (option)
▪ Câble de pompe externe – signal PWM
(option obligatoire)
Raccordement de l'alimentation électrique principale
1 Raccordez l'alimentation principale aux bornes adaptées
comme indiqué sur l'illustration ci-dessous.
▪ Insérez les presse-étoupes de câble (fournis comme
accessoire).
5 À l'intérieur de l'unité, acheminez le câblage vers le coffret
électrique de la manière suivante:
6 À l'intérieur du coffret électrique, raccordez les fils aux bornes
adaptées.
7 Une fois tous les câblages raccordés, fermez la plaque avant et
la plaque supérieure.
Guide de référence installateur
48
a~d Reportez-vous ci-dessous
a Fusible de remplacement recommandé: 20A
Q1DI Disjoncteur de protection contre les fuites à la terre
2 Fixez le câble avec les attaches sur les supports d'attaches.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 49
9 Installation
12
P1P2
X5M
1×
a
b
a
PCB
1×
a
PCB
b
1×
a
b
PCB
b
1×
a
PCB
b
b
1×
78X2M
a
L N
3×
1×
Raccordement de l'interface utilisateur
# Action
1 Raccordez le câble de l'interface utilisateur à l'unité
extérieure.
Fixez le câble avec les attaches sur les supports
d'attaches.
4C Par le haut
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
4D Par le centre supérieur
Raccordement du signal relève pour chaudière à gaz tierce
1 Raccordez le signal relève pour chaudière à gaz tierce aux
bornes adaptées comme indiqué sur l'illustration ci-dessous.
a Interface utilisateur. L'interface utilisateur est nécessaire
au fonctionnement, mais doit être commandée séparément
(option obligatoire).
2 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
3 Fixez la plaque murale de l'interface utilisateur au mur.
4 Procédez au raccordement indiqué dans l'illustration 4A,
4B, 4C ou 4D.
5 Réinstallez la plaque avant sur la plaque murale.
Veillez à ne PAS coincer le câblage lors de la fixation de la
plaque avant sur l'unité.
4A Par l'arrière
4B Par la gauche
a Signal relève pour chaudière à gaz tierce
2 Fixez le câble avec les attaches sur les supports d'attaches.
Raccordement de la pompe externe
REMARQUE
Pompe externe. Pour une chaudière à gaz tierce, vous
devez installer les options obligatoires EKADDONJH et
EKADDONJH2 (= kit de connexion pour chaudière à gaz
tierce). Cela inclut le raccordement de la pompe externe à
l'unité extérieure. Pour connaître les consignes
d'installation, reportez-vous au manuel d'installation du kit
de connexion.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
9.8 Raccordement de la tuyauterie de gaz
9.8.1 Raccordement de la tuyauterie de gaz
1 Branchez une vanne de gaz au raccordement du gaz de 15mm
sur la chaudière et raccordez-la à la tuyauterie conformément
aux règlementations locales.
Guide de référence installateur
49
Page 50

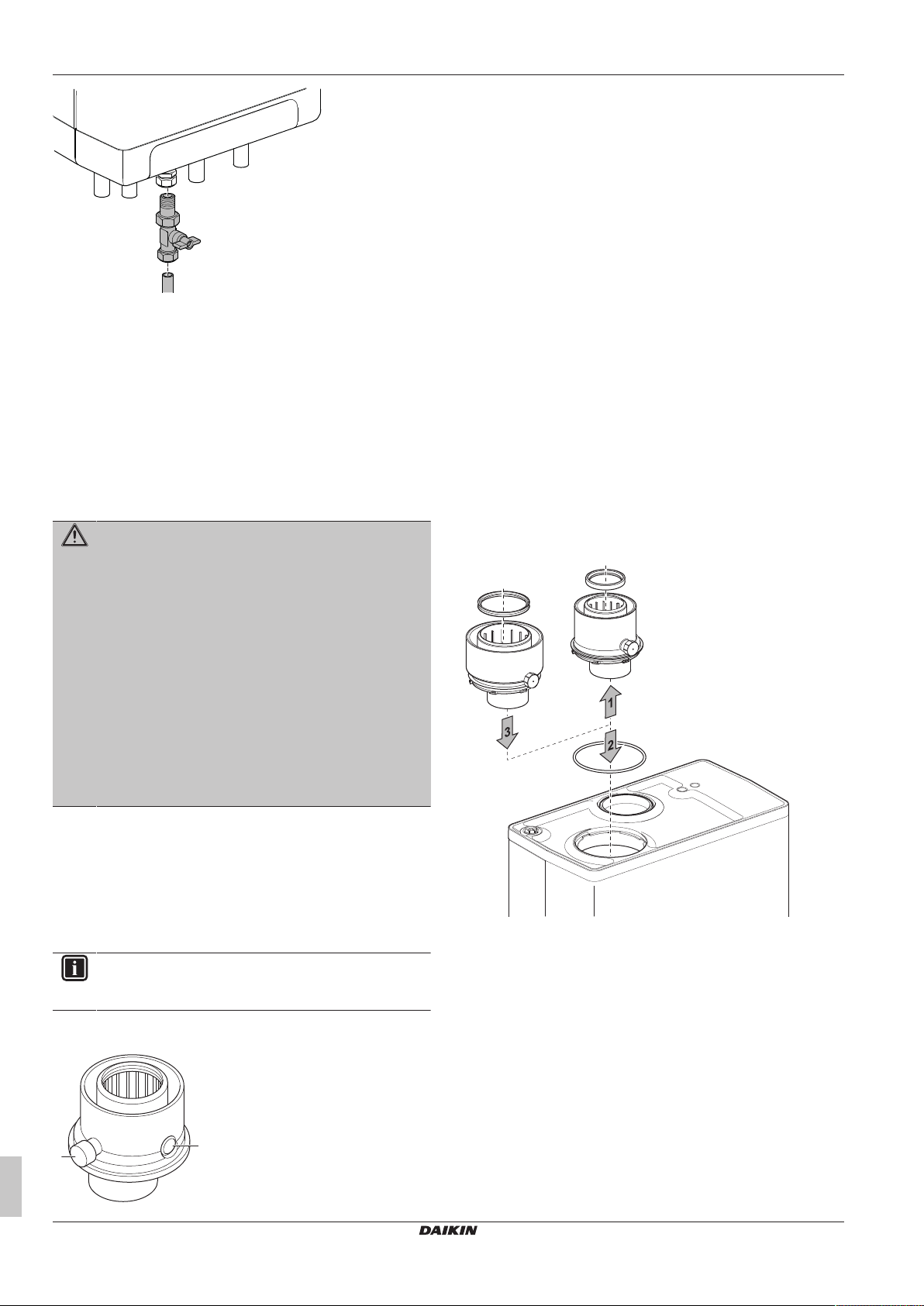

9 Installation
b
a
2 Si le gaz risque d'être contaminé, installez un filtre à gaz avec
maille pour le raccordement du gaz.
3 Raccordez la chaudière à gaz à l'alimentation en gaz.
4 Vérifiez l'absence de fuites de gaz sur toutes les parties, à une
pression de 50 mbar (500 mm H2O) maximum. Aucune
pression ne doit être exercée sur les raccordements
d'alimentation en gaz.
9.9 Raccordement de la chaudière au système d'évacuation des gaz de combustion
AVERTISSEMENT
▪ Veuillez vous en assurer que les prises de courant du
matériel du conduit de fumée et du conduit
d'alimentation en air sont suffisamment étanches. Une
fixation incorrecte du conduit de fumée et du conduit
d'alimentation en air peut provoquer des situations
dangereuses ou entraîner des dommages corporels.
▪ Vérifiez l'étanchéité de tous les composants du conduit
de fumée.
▪ N'utilisez PAS de vis ou de vis Parker pour installer le
système de conduit de fumée, car cela peut provoquer
des fuites.
▪ Les joints d'étanchéité risquent d'être endommagés en
cas d'application de graisse. Utilisez de l'eau à la place.
▪ Ne mélangez PAS les composants, le matériel ou les
méthodes de raccord de différents fabricants.
La chaudière à gaz est livrée avec un raccordement concentrique
d'entrée de l'air/du gaz de combustion de 60/100. Placez
soigneusement le tuyau concentrique dans l'adaptateur. Les joints
intégrés assurent une bonne étanchéité à l'air.
Un adaptateur pour raccordement concentrique de 80/125 est
également disponible. Placez soigneusement le tuyau concentrique
dans l'adaptateur. Les joints intégrés assurent une bonne étanchéité
à l'air.
INFORMATIONS
Suivez attentivement les consignes telles qu'elles sont
décrites dans le kit d'adaptation.
L'adaptateur concentrique est équipé d'un point de mesure des gaz
d'échappement et d'un point de mesure de l'entrée d'air.
a Point de mesure des gaz d'échappement
b Point de mesure de l'entrée d'air
Le tuyau d'alimentation en air et du conduit de fumée peut
également être raccordé de manière séparée dans un raccordement
à double tuyau. Il est également possible de modifier la chaudière à
gaz en transformant le raccordement concentrique en un
raccordement à double tuyau.
9.9.1 Changement du raccordement de la chaudière à gaz en un raccordement concentrique de 80/125
Le raccordement concentrique Ø60/100 peut être modifié en un
raccordement de Ø80/125 grâce à un kit d'adaptation.
1 Retirez le raccordement concentrique du tuyau d'alimentation
en air et du gaz de combustion, situé au-dessus de la
chaudière à gaz, en le tournant dans le sens anti-horaire.
2 Retirez le joint torique du tuyau concentrique et passez-le
autour de la bride de l'adaptateur concentrique de Ø80/125.
3 Placez l'adaptateur concentrique au-dessus de l'appareil et
tournez-le dans le sens horaire jusqu'à ce que les points de
mesure des ergots soient face à face.
4 Placez le tuyau concentrique de l'alimentation en air et du gaz
de combustion dans l'adaptateur. Le joint d'étanchéité intégral
garantit un raccordement hermétique.
5 Vérifiez le raccordement du tuyau du gaz de combustion interne
et du collecteur de condensat. Veillez à ce qu'ils soient
correctement raccordés.
9.9.2 Transformation du raccordement concentrique de 60/100 en un raccordement à double tuyau
Le raccord concentrique Ø60/100 peut être remplacé par un raccord
à double tuyau de 2× Ø80 à l'aide d'un adaptateur.
1 Retirez le raccordement concentrique du tuyau d'alimentation
en air et du gaz de combustion, situé au-dessus de la
chaudière à gaz, en le tournant dans le sens anti-horaire.
2 Retirez le joint torique du tuyau concentrique et passez-le
autour de la bride de l'adaptateur à double tuyau de Ø80.
3 Placez le raccordement du gaz de combustion (Ø80) au-dessus
de l'appareil et tournez-le dans le sens horaire jusqu'à ce que
les points de mesure des ergots soient face à face. Le joint
d'étanchéité intégral garantit un raccordement hermétique.
Guide de référence installateur
50
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 51

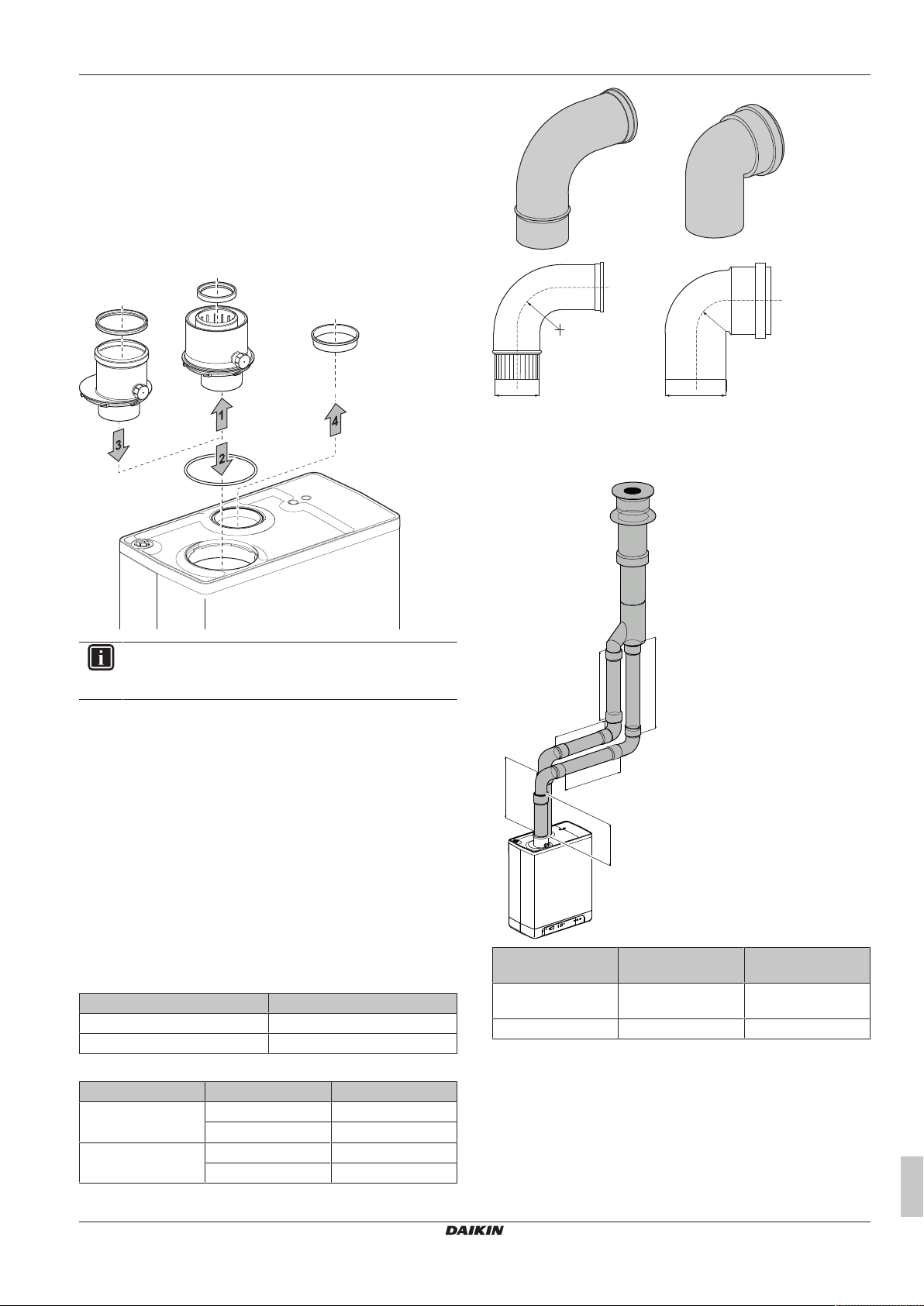

4 Retirez le couvercle du raccord d'alimentation en air. Veiller à
R
R
D D
R/D=1 R/D=0.5
L6
L4
L3
L1
L2
L5
raccorder correctement l'entrée de l'air. Il est INTERDIT
d'installer un système dépendant de l'air de la pièce.
5 Placez soigneusement les tuyaux destinés à l'alimentation en
air et au gaz de combustion dans l'orifice d'entrée d'air et
l'adaptateur de gaz de combustion de l'unité. Les joints intégrés
assurent une bonne étanchéité à l'air. Veuillez vous en assurer
que les raccordements ne sont pas mélangés.
6 Vérifiez le raccordement du tuyau de conduit de fumée interne
et du collecteur de condensat. Veillez à ce qu'ils soient
correctement raccordés.
9 Installation
Pour un raccordement à double tuyau, toutes les longueurs définies
ont un diamètre de 80mm.
Exemples de calcul pour un système à double tuyau
INFORMATIONS
Suivez attentivement les consignes telles qu'elles sont
décrites dans le kit d'adaptation.
9.9.3 Calcul de la longueur totale de la tuyauterie
Lorsque la résistance du tuyau du gaz de combustion et
d'alimentation en air augmente, la puissance de l'appareil diminue.
La réduction maximum autorisée pour la puissance est de 5%.
La résistance du tuyau d'alimentation en air et du gaz de combustion
dépend de:
▪ sa longueur,
▪ son diamètre,
▪ tous les composants (coudes, tuyaux pliés, etc.).
La longueur de tuyau totale autorisée pour l'alimentation en air et le
gaz de combustion est indiquée pour chaque catégorie d'appareil.
Longueur équivalente pour une installation concentrique
(60/100)
Longueur (m)
Pli à 90° 1,5
Pli à 45° 1
Longueur équivalente pour une installation à double conduit
R/D=1 Pli à 90° 2m
R/D=0,5 Coude de 90° 4m
Longueur (m)
Pli à 45° 1m
Coude de 45° 2m
Tuyau Longueur du tuyau Longueur totale des
tuyaux
Tuyau de conduit de
fumée
Alimentation en air L4+L5+L6+(2×2)m 12m
Longueur totale des tuyaux = somme des longueurs des tuyaux
droits + somme de la longueur de tuyau équivalente des coudes et
tuyaux pliés.
L1+L2+L3+(2×2)m 13m
9.9.4 Catégories d'appareil et longueurs de tuyaux
Les méthodes d'installation suivantes sont encouragées par le
fabricant.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
51
Page 52

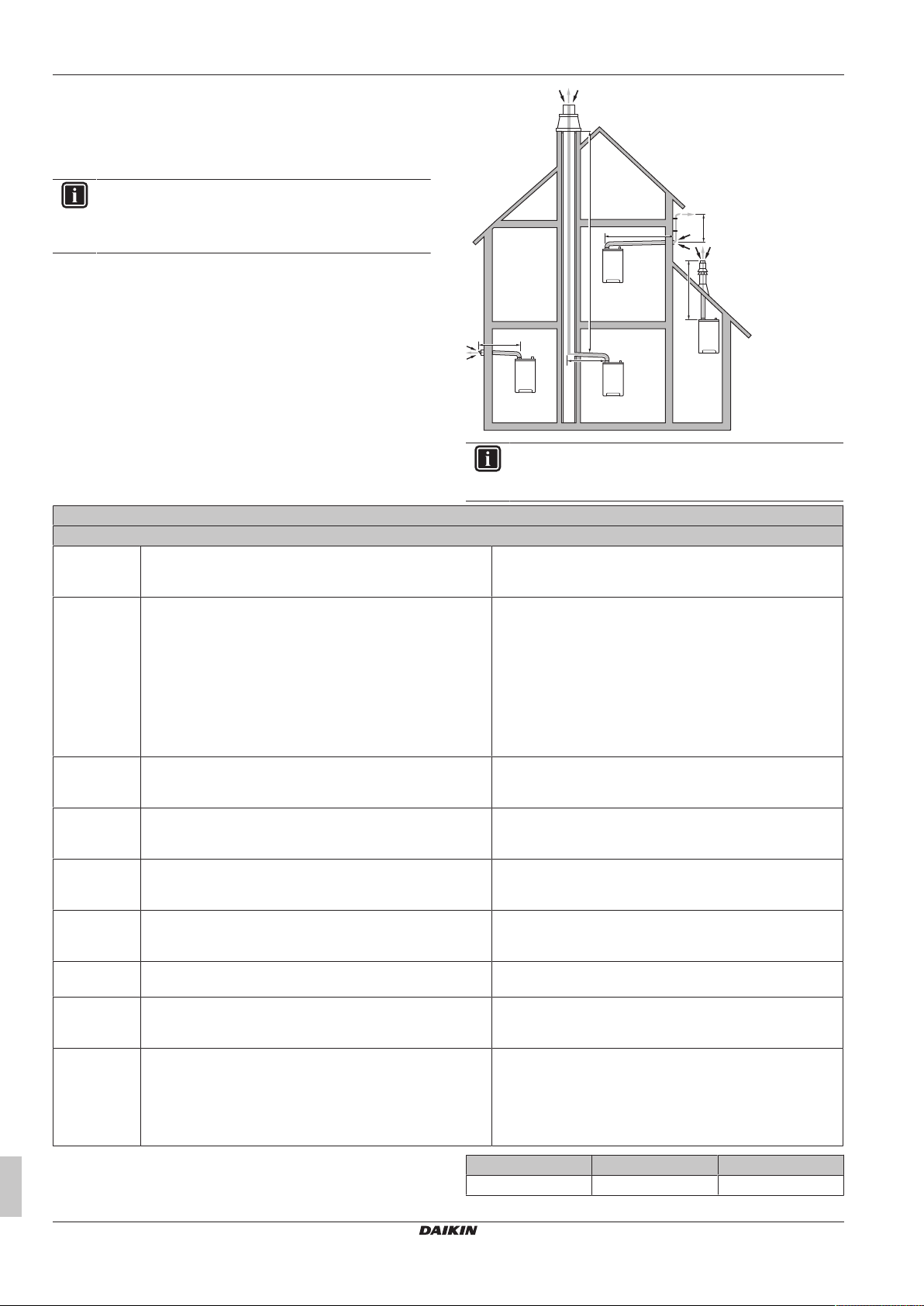

9 Installation
1
L1
L1
L2
L1
3
2
C
53
C
93
C
13
C
33
L2
4
L1
Installation d'une seule chaudière
Veuillez remarquer que toutes les configurations de gaz de
combustion décrites ci-dessous ne sont PAS autorisées dans tous
les pays. Veuillez respecter les réglementations locales et
nationales.
INFORMATIONS
Toutes les longueurs de tuyauterie indiquées dans les
tableaux ci-dessous sont des valeurs équivalentes
maximales.
Explications concernant les systèmes de conduit de fumée
Catégorie en fonction de CE
B
23
B
33
C
13
C
33
C
43
C
53
C
63
C
83
C
93
Longueurs de tuyaux autorisées B23 et B33 de Ø80mm:
Guide de référence installateur
52
Un conduit de fumée qui évacue les produits de la combustion
à l'extérieur de la pièce dans laquelle se trouve l'appareil. L'air
comburant provient directement de la pièce.
Un système de conduit de fumée raccordé à un système de
conduit commun. Ce système de conduit commun comprend
un conduit unique à tirage naturel. Toutes les pièces
pressurisées de l'appareil qui contiennent des produits de
combustion sont complètement couvertes par les pièces de
l'appareil qui fournit l'air comburant. L'air comburant est aspiré
par l'appareil et provient de la pièce par l'intermédiaire d'un
conduit concentrique qui enferme le conduit de fumée. L'air
entre à travers des orifices définis se trouvant à la surface du
conduit.
Système de conduit de fumée horizontal. Évacuation vers la
paroi extérieure. L'orifice d'entrée pour l'alimentation en air se
trouve dans la même zone de pression que l'évacuation.
Système de conduit de fumée vertical. Évacuation du gaz de
combustion par le toit. L'orifice d'entrée pour l'alimentation en
air se trouve dans la même zone de pression que l'évacuation.
Conduit commun pour l'alimentation en air et l'évacuation du
gaz de combustion (système CLV). À deux tuyaux ou
concentrique.
Conduit séparé pour l'alimentation en air et l'évacuation du gaz
de combustion. Évacuation dans des zones de pression
différentes.
Matériel de conduit de fumée disponible sur le marché, avec
approbation CE.
Conduit commun pour l'alimentation en air et l'évacuation du
gaz de combustion (système CLV). Évacuation dans des
zones de pression différentes.
Alimentation en air et conduit d'évacuation du gaz de
combustion dans une cheminée ou par conduit: concentrique.
Alimentation en air provenant d'un conduit existant. Évacuation
du gaz de combustion par le toit. L'alimentation en air et
l'évacuation du gaz de combustion se trouvent dans la même
zone de pression.
INFORMATIONS
Les exemples d'installation ci-dessus servant à titre
d'exemple, certains détails peuvent différer.
Veillez à ce que l'entrée d'air soit ouverte et conforme aux
exigences.
Veillez à ce que l'entrée d'air soit ouverte et conforme aux
exigences.
Par exemple: un terminal pour paroi à travers la façade.
Par exemple: un terminal pour toit vertical.
—
—
Ne mélangez PAS le matériel de conduit de fumée de
fournisseurs différents.
Uniquement en tant que système à deux tuyaux.
Système de conduit de fumée concentrique entre la chaudière
à gaz et le conduit.
B
23
B
33
EHY2KOMB28AA 85m 85m
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 53

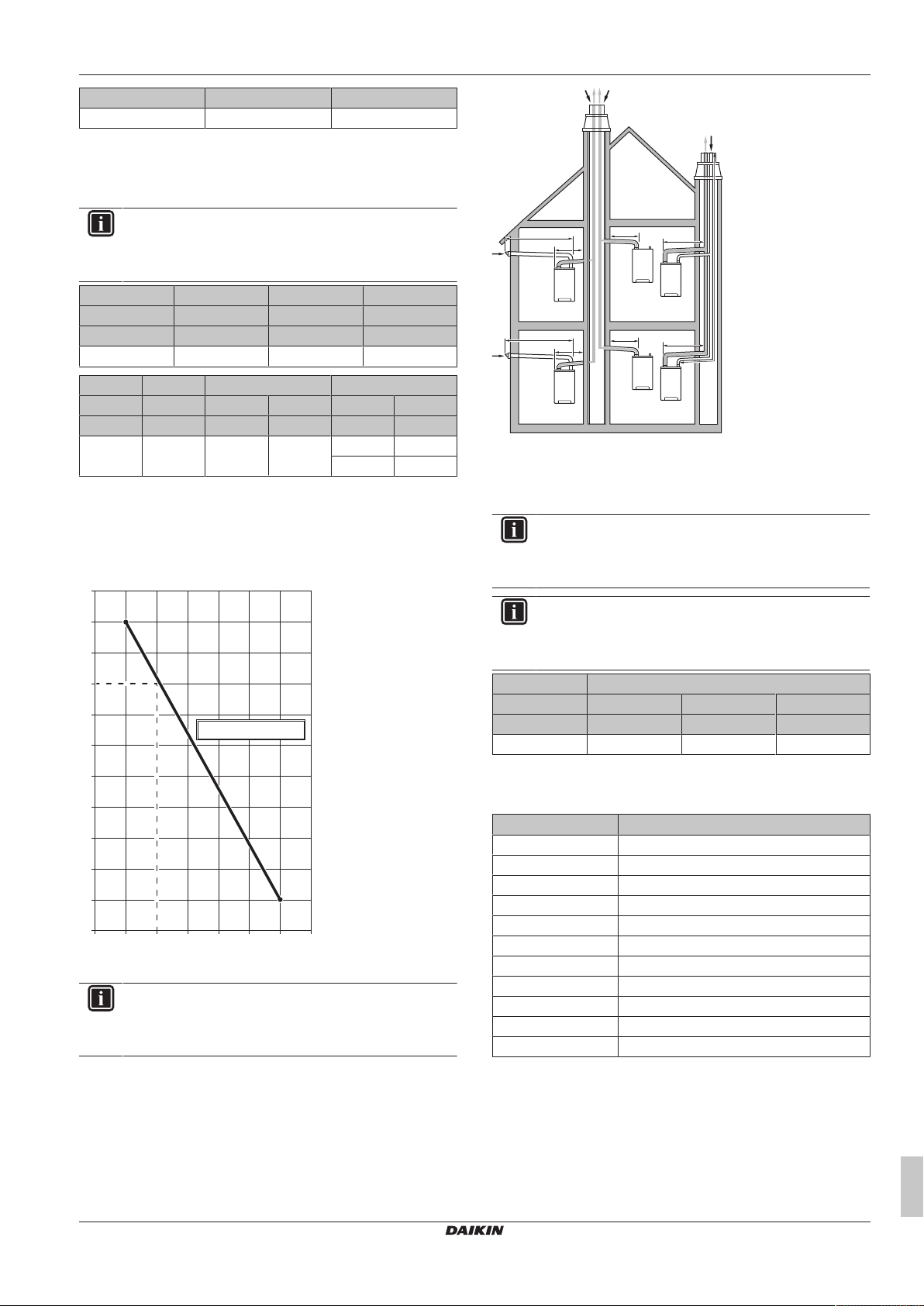

9 Installation
7
6
5
10
9
11
8
3
4
2
1
0
L2
L1
0 1 2 3 4 6 75
L2=–1.8×L1+11.8
L1
L1
C
83
C
43
C
43
6
L2
5
C
83
6
L1
C
43
C
43
5
5
5
L1
L2
L1
L1
L2
B
23
B
33
EHY2KOMB32AA 80m 80m
Le système de ventouse horizontal DOIT être installé sous une
pente de 3° vers la chaudière (50 mm par mètre) et DOIT être
soutenu par au moins 1 attache tous les mètres. Le meilleur
emplacement pour fixer l'attache se situe sous le raccord.
INFORMATIONS
Les canalisations flexibles du gaz de combustion ne
peuvent PAS être utilisées dans les sections de
raccordement horizontal.
C13 (1) C33 (2) C13 (1) C33 (2)
60/100 60/100 Double 80 Double 80
L1 (m) L1 (m) L1 (m) L1 (m)
10 10 80 21
C13 (1) C33 (2) C93 (4) C53 (3)
80/125 80/125 80/125 80 60/100 60
L1 (m) L1 (m) L1 (m) L2 (m) L1 (m) L2 (m)
29 29 10 25 6 1
1 10
Remarque spéciale à propos de C53: les longueurs maximales de
L1 et L2 sont liées. Déterminez tout d'abord la longueur de L1;
utilisez ensuite le graphique ci-dessous pour définir la longueur
maximale de L2. Par exemple: si L1 mesure 2m, la longueur de L2
ne peut pas dépasser 8m.
Le système de ventouse horizontal DOIT être installé sous une
pente de 3° vers la chaudière (50 mm par mètre) et DOIT être
soutenu par au moins 1 attache tous les mètres. Le meilleur
emplacement pour fixer l'attache se situe sous le raccord.
INFORMATIONS
Les canalisations flexibles du gaz de combustion ne
peuvent PAS être utilisées dans les sections de
raccordement horizontal.
Installation de plusieurs chaudières
INFORMATIONS
Toutes les longueurs de tuyauterie indiquées dans les
tableaux ci-dessous sont des valeurs équivalentes
maximales.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
INFORMATIONS
Les longueurs maximales indiquées dans le tableau cidessous s'appliquent séparément à chaque chaudière à
gaz.
C83 (6) C43 (5)
Double 80 60/100 80/125 Double 80
L1+L2 (m) L1 (m) L1 (m) L1+L2 (m)
80 10 29 80
Remarque spéciale à propos de C83: consultez le tableau cidessous pour connaître les diamètres minimums des systèmes
combinés d'échappement du gaz.
Nombre d'unités Ø minimum
2 130
3 150
4 180
5 200
6 220
7 230
8 250
9 270
10 280
11 290
12 300
Remarque spéciale à propos de C43: consultez le tableau cidessous pour connaître les diamètres minimums du système
combiné d'échappement du gaz/d'entrée d'air.
Pour EHY2KOMB28AA:
Guide de référence installateur
53
Page 54
9 Installation
D BG BA HR HU SK SICZ ES PT PL GR CY IE TR MT LTLT LV UK FR B
Daikin
Daikin
Daikin
Daikin
Daikin
Daikin
(b) (a)(a) (a) (b)
C
C
C
C
93
C
C
C
83
63
53
43
33
13
IT CH
AT
(b)
Nombre
d'unités
Concentrique Double tuyau
Échappeme
nt des gaz
Entrée d'air Échappeme
nt des gaz
2 135 253 135 214
3 157 295 157 249
4 166 311 166 263
5 175 328 175 278
6 184 345 184 292
7 193 362 193 306
8 201 376 201 318
9 210 393 210 332
10 219 410 219 347
11 228 427 228 361
12 237 444 237 375
13 246 461 246 389
14 255 478 255 404
15 264 494 264 418
16 272 509 272 431
17 281 526 281 445
18 290 543 290 459
19 299 560 299 473
20 308 577 308 488
Pour EHY2KOMB32AA:
Nombre
d'unités
Concentrique Double tuyau
Échappeme
nt des gaz
Entrée d'air Échappeme
nt des gaz
2 155 291 155 246
3 166 311 166 263
4 176 330 176 279
5 186 349 186 295
6 196 367 196 311
7 206 386 206 326
8 216 404 216 342
9 226 423 226 358
10 236 442 236 374
11 247 463 247 391
12 257 482 257 407
13 267 500 267 423
14 277 519 277 439
15 287 538 287 454
16 297 556 297 470
17 307 575 307 486
18 317 594 317 502
19 328 614 328 519
20 338 633 338 535
Remarque spéciale à propos de C93: les dimensions intérieures
minimum de la cheminée doivent être de 200×200mm.
9.9.5 Matériel utilisable
Les matériaux d'installation de l'échappement de gaz et/ou de
l'admission d'air DOIVENT être achetés conformément au tableau
ci-dessous.
Guide de référence installateur
54
Entrée d'air
Entrée d'air
(a) Les éléments d'évacuation des gaz d'échappement/
d'entrée d'air peuvent être fournis par un tiers. Tous les
éléments achetés auprès d'un fournisseur externe
DOIVENT être conformes à la norme EN14471.
(b) NON autorisé.
9.9.6 Position du tuyau du gaz de combustion
Consultez les réglementations locales et nationales.
9.9.7 Isolation de l'entrée d'air et des gaz d'échappement
De la condensation peut apparaître à l'extérieur du tuyau lorsque la
température du matériel est basse alors que celle de
l'environnement est élevée, tout comme le taux d'humidité. S'il existe
un risque de condensation, utilisez un matériel avec une isolation de
10mm contre l'humidité.
9.9.8 Montage d'un système de ventouse horizontal
Le système de ventouse horizontal de 60/100mm peut être rallongé
jusqu'à une longueur maximale spécifiée dans le tableau d'indication
des longueurs maximales de tuyau. Calculez la longueur équivalente
conformément aux spécifications de ce manuel.
ATTENTION
Lisez les manuels d'installation des éléments non fournis
avec la pompe à chaleur hybride.
Le système de ventouse horizontal DOIT être installé sous une
pente de 3° vers la chaudière (50 mm par mètre) et DOIT être
soutenu par au moins 1 attache tous les mètres. Le meilleur
emplacement pour fixer l'attache se situe sous le raccord.
INFORMATIONS
Les canalisations flexibles du gaz de combustion ne
peuvent PAS être utilisées dans les sections de
raccordement horizontal.
9.9.9 Montage d'un système de ventouse vertical
Un système de ventouse vertical de 60/100 mm est également
disponible. Si vous utilisez des éléments supplémentaires
disponibles auprès du fournisseur de votre chaudière, vous pouvez
rallonger le système jusqu'à une longueur maximale spécifiée dans
le tableau d'indication des longueurs maximales de tuyau
(raccordement initial de la chaudière non inclus).
ATTENTION
Lisez les manuels d'installation des éléments non fournis
avec la pompe à chaleur hybride.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 55
9.9.10 Kit de gestion des gaz d'échappement
0000
PY: 2017
EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0
0000
PY: 2017
EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0
b
c
d
e
f
a
a
b
Reportez-vous aux réglementations locales et nationales.
9.9.11 Ventouses dans des interstices
Non applicable.
9.9.12 Matériel de gaz de combustion (C63) disponible sur le marché
Les caractéristiques de la combustion déterminent le choix du
matériel de conduit de fumée. Les normes EN1443 et EN1856‑1
fournissent suffisamment de renseignements pour choisir le matériel
de conduit de fumée au moyen d'un autocollant qui mentionne une
chaîne d'identification. La chaîne d'identification reprend les
renseignements ci-dessous:
9 Installation
Dimensions du système de conduit de fumée C63 (dimensions
extérieures en mm)
Parallèle Concentrique 80/125 Concentrique 60/100
Tuyau de
conduit de
fumée
Ø80
(+0,3 / –0,7)
Ø80
(+0,3 / –0,7)
AVERTISSEMENT
Ne combinez JAMAIS du matériel de conduit de fumée de
marquages différents.
9.9.13 Concernant la fixation du système de conduit de fumée
ATTENTION
▪ Ces règles sont caractéristiques des systèmes de
conduit de fumée concentrique et parallèle.
▪ Le système de conduit de fumée DOIT être fixé sur une
structure solide.
▪ Le système de conduit de fumée doit disposer d'une
pente continue vers la chaudière (1,5°~3°). Les
terminaux pour paroi DOIVENT être installés
horizontalement.
▪ Utilisez uniquement les supports fournis.
▪ Tout coude DOIT être fixé à l'aide d'un support.
Exception lors du raccordement à une chaudière: si la
longueur des tuyaux avant et après le premier coude
est ≤250mm, le deuxième élément après le premier
coude doit comprendre un support. Le support DOIT se
trouver sur le coude.
▪ Toute extension DOIT être fixée tous les mètres au
moyen d'un support. Afin de pouvoir déplacer librement
le tuyau, veuillez ÉVITER de serrer ce support autour
du tuyau.
▪ Veuillez vous en assurer que le support est bloqué au
bon endroit en fonction de la position du support sur le
tuyau ou le coude.
▪ Ne mélangez PAS les pièces de conduit de fumée ou
les colliers de fixation de fournisseurs différents.
Entrée d'air Tuyau de
conduit de
fumée
Ø125
(+2 / –0)
Ø60
(+0,3 / –0,7)
Entrée d'air
Ø100
(+2 / –0)
La chaîne d'identification doit contenir les renseignements cidessous:
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Marquage CE
b En cas de métal, la norme EN1856‑2 doit être respectée.
En cas de plastique, la norme EN14471 doit être
respectée.
c Catégorie de température: T120
d Catégorie de pression: pression (P) ou haute pression (Hi)
e Catégorie de résistance: humide (W)
f Catégorie de résistance en cas d'incendie: E
Position de fixation selon l'utilisation
a En cas de fixation sur le tuyau
b En cas de fixation sur le manchon
Distance maximale entre les colliers de fixation
Position verticale du tuyau Autre position du tuyau
2000mm 1000mm
▪ Répartissez uniformément les distances entre les supports.
▪ Tout système DOIT comprendre au moins 1 support.
▪ Placez le premier collier de fixation à une distance ne dépassant
pas les 500mm à partir de la chaudière à gaz.
Guide de référence installateur
55
Page 56
9 Installation
≤1000 mm
≤2000 mm
≤1000 mm
≤250 mm
≤250 mm
≤250 mm
≤250 mm
≥3° (50 mm/m)
≤1000 mm
≤1000 mm
≤500 mm
a
b
A Deuxième collier de fixation après le deuxième coude
B Premier collier de fixation après le deuxième coude
9.10 Finalisation de l'installation de l'unité extérieure
9.10.1 Fermeture de l'unité extérieure
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1N•m.
Guide de référence installateur
56
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 57
2×
2×
2
4×
1
2×
3
1 Remontez la plaque arrière.
2 Remontez la plaque avant.
3 Remontez la plaque supérieure.
9.11 Fin de l'installation de la chaudière à gaz
9.11.1 Purge d'air sur l'alimentation en gaz
1 Tournez une fois la vis dans le sens antihoraire.
10 Configuration
2 Soulevez la partie inférieure du panneau avant vers la
chaudière.
3 Vissez les deux vis du couvercle.
4 Fermez le couvercle.
9.11.3 Installation de la plaque de protection
Résultat: L'air est purgé par l'alimentation en gaz.
2 Vérifiez sur tous les raccords qu'il n'y a aucune fuite.
3 Vérifiez la pression de l'alimentation en gaz.
INFORMATIONS
Veillez à ce la pression d'entrée de service n'interfère PAS
avec les autres appareils à gaz installés.
9.11.2 Fermeture de la chaudière à gaz
1 Insérez la partie supérieure du panneau avant dans la partie
supérieure de la chaudière à gaz.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
La plaque de protection de la chaudière est un produit optionnel.
10 Configuration
10.1 Unité extérieure
10.1.1 Vue d'ensemble: configuration
Ce chapitre indique ce que vous devez faire et savoir pour
configurer le système après installation.
Guide de référence installateur
57
Page 58
10 Configuration
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Vue d'ensemble des réglages
Confirm. Régler Défiler
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Vue d'ensemble des réglages
Confirm.
Régler
Défiler
INFORMATIONS
Chaudière à gaz. La visibilité des réglages dépend de la
chaudière à gaz installée.
▪ Par défaut, seuls les réglages applicables pour la
chaudière à gaz tierce s'affichent.
▪ Lorsque l'unité détecte une communication à partir de
la chaudière à gaz EHY2KOMB28+32AA, tous les
réglages applicables pour la chaudière à gaz
EHY2KOMB28+32AA s'affichent automatiquement.
Pourquoi?
Il est possible que le système ne fonctionne PAS comme prévu s'il
n'est PAS configuré correctement. La configuration influence les
éléments suivants:
▪ Les calculs du logiciel
▪ Ce que vous voyez sur et ce que vous pouvez faire avec
l'interface utilisateur
Comment?
Vous pouvez configurer le système via l'interface utilisateur.
▪ La première fois – Assistant rapide. Lorsque vous ACTIVEZ
l'interface utilisateur pour la première fois (via l'unité extérieure),
un assistant rapide démarre pour vous aider à configurer le
système.
▪ Ensuite. Si nécessaire, vous pourrez apporter ultérieurement des
modifications à la configuration.
INFORMATIONS
Lorsque les réglages installateur sont modifiés, l'interface
utilisateur demande une confirmation. Une fois la
confirmation effectuée, l'écran est rapidement mis sur
ARRÊT et la mention “occupé” s'affiche pendant plusieurs
secondes.
Accès aux réglages – Légendes des tableaux
Vous pouvez utiliser deux méthodes pour accéder aux réglages de
l'installateur. Cependant, tous les réglages ne sont PAS accessibles
via les deux méthodes. Dans ce cas, les colonnes correspondantes
du tableau de ce chapitre indiquent la mention N/A (non applicable).
Méthode Colonne du tableau
Accès aux réglages via le chemin de
navigation dans la structure du menu.
Accès aux réglages via le code dans les
paramètres d'affichage.
Par exemple: [C-07]
#
Par exemple:
[A.2.1.7]
Code
Réglage du niveau d'autorisation de l'utilisateur sur Installateur
1 Réglez le niveau d'autorisation de l'utilisateur sur Util.
avancé.
2 Accédez à [6.4]: > Informations > Niveau autorisation
utilisateur.
3 Appuyez sur pendant plus de 4secondes.
Résultat: s'affiche sur les pages d'accueil.
4 Si vous n'appuyez sur AUCUNE touche pendant plus de
1heure ou si vous appuyez de nouveau sur pendant plus de
4secondes, le niveau autorisation installateur est de nouveau
réglé sur Utilisat. final.
Réglage du niveau d'autorisation de l'utilisateur sur Utilisateur avancé
1 Allez sur le menu principal ou l'un des sous-menus: .
2 Appuyez sur pendant plus de 4secondes.
Résultat: Le niveau autorisation utilisateur est réglé sur Util.
avancé. Des informations complémentaires sont affichées et le
symbole “+” est ajouté au menu. Le niveau d'autorisation utilisateur
reste sur Util. avancé jusqu'à modification du réglage.
Réglage du niveau d'autorisation d'utilisateur sur Utilisateur final
1 Appuyez sur pendant plus de 4secondes.
Résultat: Le niveau autorisation utilisateur est réglé sur Utilisat.
final. L'interface utilisateur retourne à l'écran d'accueil par défaut.
Modification d'un paramètre d'affichage
Exemple: Modifiez [1‑01] de 15 à 20.
1 Accédez à [A.8]: > Réglages installateur > Vue
d'ensemble des réglages.
2 Accédez à l'écran correspondant de la première partie du
paramètre, à l'aide des boutons et .
INFORMATIONS
Un “0” est ajouté à la première partie du paramètre lorsque
vous accédez aux codes dans les paramètres d'affichage.
Exemple: [1‑01]: “1” devient “01”.
Reportez-vous également aux sections suivantes:
▪ "Accès aux réglages de l'installateur"à la page58
▪ "10.1.5 Structure de menus: vue d'ensemble des réglages
installateur"à la page74
Accès aux commandes les plus utilisées
Accès aux réglages de l'installateur
1 Réglez le niveau d'autorisation de l'utilisateur sur
Installateur.
2 Accédez à [A]: > Réglages installateur.
Accès à la vue d'ensemble des réglages
1 Réglez le niveau d'autorisation de l'utilisateur sur
Installateur.
2 Accédez à [A.8]: > Réglages installateur > Vue
d'ensemble des réglages.
Guide de référence installateur
58
3 Rendez-vous dans la seconde partie correspondante du
paramètre à l'aide des boutons et .
Résultat: La valeur à modifier est maintenant en surbrillance.
4 Modifiez la valeur à l'aide des boutons et .
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 59
10 Configuration
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
20
Vue d'ensemble des réglages
Confirm.
Régler
Défiler
Réglages installateur
Le système redémarrera.
Confirm. Régler
Annuler
OK
Langue
Sélect. la langue souhaitée
Confirm. Régler
1 2013
Jan
Mar
Confirm. Régler Défiler
Date
Date du jour?
00 : 00
Quelle heure est-il?
Heure
Confirm.
Régler
Défiler
A.2 1
Défiler
Sélectionner
Configuration système
Standard
Options
Confirmer la configuration
Confirmer la configuration
Veuillez confirmer la config.
du système. Le système
redémarrera et sera prêt pour
le premier démarrage.
OK
Annuler
Confirm.
Régler
5 Répétez les étapes précédentes si vous devez modifier d'autres
réglages.
6 Appuyez sur pour confirmer la modification du paramètre.
7 Dans le menu des réglages installateur, appuyez sur pour
confirmer les réglages.
Résultat: Le système redémarre.
Assistant rapide: définissez la configuration du
système après la premièremise en MARCHE
Après la première mise en MARCHE du système, vous êtes guidé
vers l'interface utilisateur pour procéder aux réglages initiaux:
▪ langue,
▪ date,
▪ heure,
▪ configuration du système.
En confirmant la configuration du système, vous pouvez passer à
l'installation et à la mise en service du système.
1 Lors de la mise en MARCHE, l'assistant rapide commence par
régler la langue tant que la configuration du système n'a PAS
encore été confirmée.
2 Réglez l'heure et la date du jour.
4 Une fois le système configuré, sélectionnez Confirmer la
configuration et appuyez sur .
5 L'interface utilisateur se réinitialise et vous pouvez passer à
l'installation en procédant aux autres réglages applicables et à
la mise en service du système.
Lorsque les réglages installateur sont modifiés, le système demande
une confirmation. Lorsque la confirmation est terminée, l'écran est
rapidement mis sur ARRÊT et la mention occupé s'affiche pendant
plusieurs secondes.
10.1.2 Configuration de base
Assistant rapide: langue/heure et date
# Code Description
[A.1] N/A Langue
[1] N/A Heure et date
Assistant rapide: standard
Réglages du chauffage
Le système peut réchauffer une pièce. Les réglages du chauffage de
la pièce doivent être effectués en fonction du type d'application.
# Code Description
[A.2.1.7] [C-07] Contrôle de la température de l'unité:
▪ 0 (Contrôle TD): le fonctionnement
de l'unité est basé sur la température
de départ, quelle que soit la
température intérieure réelle et/ou la
demande de chauffage de la pièce.
▪ 1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat externe
ou un équivalent (un convecteur de
pompe à chaleur, par exemple). Cela
est uniquement applicable pour une
chaudière à gaz
EHY2KOMB28+32AA.
▪ 2 (Contrôle TA): Le fonctionnement
de l'unité est basé sur la température
ambiante de l'interface utilisateur.
3 Procédez aux réglages de configuration du système: Standard,
Options. Pour plus de détails, consultez la section
"10.1.2Configuration de base"à la page59.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
59
Page 60
10 Configuration
a
b c
d
b c
a
b
d
e
f
c
g
b
c
a
d
e
b
b
c
b c
c
# Code Description
[A.2.1.9] [F-0D] Lorsque le contrôle du chauffage est
ARRÊTÉ par l'interface utilisateur, la
pompe est toujours à l'ARRÊT, à moins
que son fonctionnement soit requis pour
des raisons de sécurité. Lorsque le
contrôle du chauffage est sur MARCHE,
vous pouvez sélectionner le mode
pompe souhaité (uniquement applicable
pendant le chauffage).
Mode pompe:
▪ 0 (Continu): fonctionnement continu
de la pompe, que le thermostat soit en
condition de MARCHE ou d'ARRÊT.
Remarque: le fonctionnement en
continu de la pompe nécessite plus
d'énergie que le fonctionnement de la
pompe d'échantillonnage ou que le
fonctionnement de la pompe à la
demande.
▪ a: Contrôle du chauffage (interface
utilisateur)
▪ b: ARRÊT
▪ c: MARCHE
▪ d: Fonctionnement de la pompe
suite >>
[A.2.1.9] [F-0D] << suite
▪ 1 (Échantillon): la pompe est en
MARCHE en cas de demande de
chauffage, car la température de
départ n'a pas encore atteint la
température souhaitée. Lorsque le
thermostat est à l'ARRÊT, la pompe
fonctionne toutes les 5 minutes pour
vérifier la température de l'eau et la
demande éventuelle de chauffage, si
nécessaire. Remarque: l'échantillon
n'est PAS disponible lors du contrôle
du thermostat d'ambiance externe ou
du contrôle du thermostat d'ambiance.
# Code Description
[A.2.1.9] [F-0D] << suite
▪ 2 (Demande): Fonctionnement de la
pompe à la demande. Exemple:
L'utilisation d'un thermostat
d'ambiance crée une condition de
MARCHE/ARRÊT du thermostat. S'il
n'y a aucune demande de la sorte, la
pompe est sur ARRÊT. Remarque: la
demande n'est PAS disponible lors du
contrôle de la température de départ.
▪ a: Contrôle du chauffage (interface
utilisateur)
▪ b: ARRÊT
▪ c: MARCHE
▪ d: Demande de chauffage (par le
thermostat externe à distance ou le
thermostat d'ambiance)
▪ e: Fonctionnement de la pompe
[A.2.1.C] [E-0D] Présence de Glycol:
▪ 0 (Non): aucune dose de glycol n'a été
ajoutée au circuit d'eau.
▪ 1 (Oui): du glycol a été ajouté au
circuit d'eau pour le protéger du gel.
[A.2.1.E] [C-02] Type système hybride:
▪ 0 (Chaudière): Pour une chaudière à
gaz EHY2KOMB28+32AA.
▪ 1 (Chaud. bival. ): Pour une
chaudière à gaz tierce.
Par défaut, ce réglage est réglé sur 1, et
seuls les réglages applicables pour la
chaudière à gaz tierce s'affichent.
Lorsque l'unité détecte une
communication à partir de la chaudière à
gaz EHY2KOMB28+32AA, l'unité
change automatiquement ce réglage en
0, et tous les réglages applicables pour
la chaudière à gaz EHY2KOMB28+32AA
s'affichent.
Guide de référence installateur
60
Assistant rapide: options
Réglages de l'eau chaude sanitaire
Uniquement applicable pour une chaudière à gaz
▪ a: Contrôle du chauffage (interface
utilisateur)
▪ b: ARRÊT
▪ c: MARCHE
▪ d: Température TD
▪ e: Réelle
▪ f: Souhaitée
▪ g: Fonctionnement de la pompe
suite >>
EHY2KOMB28+32AA. Les réglages suivants doivent être effectués
en conséquence.
# Code Description
[A.2.2.1] [E‑05] Préparation de l'eau chaude sanitaire:
▪ 0 (Non): IMPOSSIBLE
▪ 1 (Oui): Possible
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 61
10 Configuration
f
e
a cb
d
f
g e
h d
a cb
# Code Description
[A.2.2.2] [E‑06] Ballon d'eau chaude sanitaire installé
dans le système?
▪ 0 (Non): l'eau chaude sanitaire sera
fournie à la demande par la chaudière.
▪ 1 (Oui): l'eau chaude sanitaire sera
fournie par le ballon.
Note: Pour la Suisse, le réglage DOIT
être "1".
[A.2.2.3] [E‑07] Ballon d'eau chaude sanitaire:
▪ 0 (Type 1): EKHWS*D* ou ballon tiers
(reportez-vous ci-dessous).
▪ 4 (Type 5). EKHWP.
▪ 6 (Type 7) Ballon tiers.
Plage: 0~6
[A.2.2.A] [D‑02] Si un ballon est installé, l'unité extérieure
offre la possibilité de raccorder une
pompe à eau chaude sanitaire à fournir
(type MARCHE/ARRÊT). Sa
fonctionnalité se distingue selon
l'installation et la configuration sur
l'interface utilisateur. Ne s'applique pas à
la Suisse.
Si [E‑06]=1
▪ 0 (Non): PAS installé
▪ 1 (Retour sec.): Installée pour l'eau
chaude sanitaire instantanée lorsque
l'eau est prélevée. L'utilisateur final
définit la durée de fonctionnement
(durée de programme hebdomadaire)
de la pompe à eau chaude sanitaire
lorsqu'elle doit fonctionner. Il est
possible de commander cette pompe
avec l'unité extérieure.
▪ 2 (Shunt désinf.): Installée pour la
désinfection. Elle fonctionne lorsque la
fonction de désinfection de l'eau
chaude sanitaire est en marche.
Aucun autre réglage n'est nécessaire.
Reportez-vous également aux
illustrations ci-dessous.
INFORMATIONS
Le ballon peut être chauffé par l'intermédiaire de la
chaudière à gaz ou la pompe à chaleur.
REMARQUE
Si un pompe à eau chaude sanitaire pour de l'eau chaude
sanitaire instantanée est présente dans le système
([D‑02]=1), l'entartrage de l'échangeur de chaleur de la
chaudière peut avoir lieu plus rapidement en raison d'un
fonctionnement de l'eau chaude sanitaire plus fréquent.
Si [E‑06]=1
Pompe à eau chaude sanitaire installée pour…
Eau chaude instantanée Désinfection
c Ballon
d Eau froide
e Douche
f Pompe à eau chaude sanitaire
g Élément du chauffage
h Clapet de non‑retour
INFORMATIONS
Les réglages par défaut corrects pour l'eau chaude
sanitaire ne sont appliqués que lorsque le fonctionnement
de l'eau chaude sanitaire est activé ([E‑05]=1).
Thermostats et capteurs externes
Le contrôle par le thermostat d'ambiance externe est uniquement
applicable pour une chaudière à gaz EHY2KOMB28+32AA.
# Code Description
[A.2.2.4] [C-05] Type contact princ.
Lors du contrôle du thermostat
d'ambiance externe, il faut définir le type
de contact du convecteur de pompe à
chaleur ou du thermostat d'ambiance
enoption pour la zone principale de
température de départ. Reportez-vous à
la section "7Consignes d'application"à
la page18.
▪ 1 (Thermo ON/OFF): le thermostat
d'ambiance externe ou le convecteur
de la pompe à chaleur raccordé
envoie la demande de chauffage à la
chaudière à gaz EHY2KOMB28+32AA
(X4/6). Sélectionnez cette valeur en
cas de raccordement au convecteur
de la pompe à chaleur (FWXV).
▪ 2 (Demande R/C): le thermostat
d'ambiance externe raccordé envoie
une demande de chauffage et est
connecté à l'entrée numérique
(préservée pour la zone de
température de départ principale) de
la chaudière à gaz
EHY2KOMB28+32AA (X4/6).
Sélectionnez cette valeur en cas de
raccordement au thermostat
d'ambiance filaire (EKRTWA) ou sans
fil (EKRTR1).
[A.2.2.B] [C-08] Capteur ext.
Lorsqu'un capteur ambiant externe en
option est raccordé, il faut définir le type
de capteur. Reportez-vous à la section
"7Consignes d'application"à la page18.
▪ 0 (Non): PAS installé. La thermistance
de l'interface utilisateur et celle du
module de la pompe à chaleur sont
utilisées pour la mesure.
▪ 1 (Capteur ext.): Installé. Le capteur
extérieur est utilisé pour mesurer la
température ambiante extérieure.
Remarque: Le capteur de
température de l'unité extérieure est
encore utilisé pour certaines
fonctionnalités.
▪ 2 (Capteur int.): NON applicable.
a Unité extérieure
b Chaudière à gaz
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Mode économie
L'utilisateur peut choisir si le passage d'un mode de fonctionnement
à l'autre est optimisé de manière économique ou écologique. Si
Économique est paramétré, le système sélectionne la source
d'énergie (gaz ou électricité) en fonction de son prix, quelles que
soient les conditions de fonctionnement. Les frais énergétiques sont
Guide de référence installateur
61
Page 62
10 Configuration
[1-03]
[1-02]
T
a
T
t
[1-00] [1-01]
ainsi minimisés. Si Écologique est paramétré, la source d'énergie
est sélectionnée en fonction des paramètres écologiques. La
consommation d'énergie primaire est ainsi minimisée.
# Code Description
[A.6.7] [7‑04] Définit si le passage d'un mode de
fonctionnement à l'autre est optimisé de
manière économique ou écologique.
▪ 0 (Économique): réduction des frais
énergétiques
▪ 1 (Écologique): réduction de la
consommation d'énergie primaire mais
pas forcément des frais énergétiques
Facteur d'énergie primaire
Le facteur d'énergie primaire indique combien d'unités d'énergie
primaire (gaz naturel, pétrole brut ou autres combustibles fossiles
avant toute conversion ou transformation par l'homme) sont
nécessaires pour obtenir 1 unité d'une certaine source d'énergie
(secondaire), telle que l'électricité. Le facteur d'énergie primaire pour
le gaz naturel est 1. Si l'on considère que la production moyenne
d'électricité (pertes de transport incluses) est de 40%, le facteur
d'énergie primaire de l'électricité est de 2,5 (=1/0,40). Le facteur
d'énergie primaire vous permet de comparer 2 sources d'énergie
différentes. Dans ce cas, l'énergie primaire utilisée pour la pompe à
chaleur est comparée au gaz naturel utilisé pour la chaudière à gaz.
# Code Description
N/A [7‑03] Compare l'énergie primaire utilisée pour
la pompe à chaleur avec celle utilisée
pour la chaudière.
Plage: 0~6
INFORMATIONS
▪ Le facteur d'énergie primaire peut toujours être
paramétré mais est uniquement utilisé si le mode
économie est réglé sur Écologique.
▪ Pour définir le prix de l'électricité, n'utilisez PAS les
réglages de vue d'ensemble. Définissez-les plutôt dans
la structure de menus ([7.4.5.1], [7.4.5.2] et [7.4.5.3]).
Pour plus d'informations sur comment régler les prix de
l'énergie, veuillez consulter le manuel d'utilisation et le
guide de référence utilisateur.
INFORMATIONS
Panneaux solaires. En cas d'utilisation de panneaux
solaires, réglez la valeur du prix de l'électricité sur une
valeur très basse afin de favoriser l'utilisation de la pompe
à chaleur.
Contrôle du chauffage
Les réglages de base requis pour configurer le chauffage de votre
système sont décrits dans ce chapitre. Les réglages installateur de
la loi d'eau définissent les paramètres relatifs au fonctionnement
avec loi d'eau de l'unité. Lorsque le fonctionnement avec loi d'eau
est actif, la température d'eau est déterminée automatiquement en
fonction de la température extérieure. De basses températures
extérieures entraînent de l'eau plus chaude et vice versa. Pendant le
fonctionnement avec loi d'eau, l'utilisateur peut augmenter ou
réduire de 10°C au maximum la température cible de l'eau.
Pour plus de détails sur cette fonction, reportez-vous au guide de
référence utilisateur et/ou au manuel d'utilisation.
Température de départ: Zone principale
# Code Description
[A.3.1.1.1] N/A Consigne TD:
▪ 0 Absolu: la température de départ
voulue:
▪ ne dépend PAS de la loi d'eau (c.-
à-d. qu'elle ne dépend PAS de la
température ambiante extérieure)
▪ est fixe dans le temps (c.-à-d.
qu'elle n'est PAS programmée)
▪ 1 Loi d'eau: la température de
départ voulue:
▪ dépend de la loi d'eau (c.-à-d.
qu'elle dépend de la température
ambiante extérieure)
▪ est fixe dans le temps (c.-à-d.
qu'elle n'est PAS programmée)
[A.3.1.1.1] N/A << suite
▪ 2 Abs + progr: la température de
départ voulue:
▪ ne dépend PAS de la loi d'eau (c.-
à-d. qu'elle ne dépend PAS de la
température ambiante extérieure)
▪ est programmée. Les actions
programmées se composent des
actions de décalage voulues,
qu'elles soient prédéfinies ou
personnalisées.
Remarque: Cette valeur ne peut
être réglée que lors du contrôle de
la température de départ.
▪ 3 LE + progr: la température de
départ voulue:
▪ dépend de la loi d'eau (c.-à-d.
qu'elle dépend bien de la
température ambiante extérieure)
▪ est programmée. Les actions
programmées se composent des
températures de départ voulues,
qu'elles soient prédéfinies ou
personnalisées
Remarque: Cette valeur ne peut
être réglée que lors du contrôle de
la température de départ.
[7.7.1.1] [1‑00]
Définir loi d'eau Chaud:
[1‑01]
[1‑02]
[1‑03]
▪ Tt: Température de départ cible
(principale)
▪ Ta: Température extérieure
suite >>
suite >>
Guide de référence installateur
62
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 63
10 Configuration
a
a
# Code Description
[7.7.1.1] [1‑00]
[1‑01]
[1‑02]
[1‑03]
INFORMATIONS
Pour optimiser le confort ainsi que les frais de
fonctionnement, nous vous recommandons de choisir un
fonctionnement avec le point de consigne de la loi d'eau.
Réglez attentivement les paramètres; ils influencent
beaucoup le fonctionnement de la pompe à chaleur, ainsi
que celui de la chaudière. Si la température de l'eau de
sortie est trop élevée, cela peut provoquer le
fonctionnement constant de la chaudière.
REMARQUE
Pour une chaudière à gaz tierce:
Si vous utilisez le fonctionnement de la loi d'eau, veillez à
définir deux fois les valeurs pour les courbes de la loi d'eau
afin d'assurer un bon fonctionnement:
▪ Une fois sur l'interface utilisateur de l'unité extérieure
▪ Une fois sur la chaudière à gaz tierce
Commande de la pompe
Chaudière à gaz
EHY2KOMB28+32AA
a Pompe principale (=à
l'intérieur de la chaudière à gaz)
Si... Alors la pompe principale
Le chauffage est réalisé
par...
Unité extérieure
uniquement
<< suite
▪ [1‑00]: Basse température ambiante
extérieure. –40°C~+5°C
▪ [1‑01]: Haute température ambiante
extérieure. 10°C~25°C
▪ [1‑02]: Température de départ voulue
lorsque la température extérieure est
inférieure ou égale à la basse
température ambiante.
[9‑01]°C~[9‑00]°C
Note: cette valeur doit être
supérieure à [1-03], étant donné que
pour des températures extérieures
basses, de l'eau plus chaude est
requise.
▪ [1‑03]: Température de départ voulue
lorsque la température extérieure est
supérieure ou égale à la haute
température ambiante.
[9‑01]°C~min(45, [9‑00])°C
Note: cette valeur doit être inférieure
à [1-02], étant donné que pour de
hautes températures extérieures, il
faut moins d'eau chaude.
Chaudière à gaz tierce
a Pompe principale (=pompe
externe)
Et...
[C-0B]=1 En fonction du contrôle ΔT
(reportez-vous ci-dessous).
[C-0B]=0 À vitesse de pompe maximale.
fonctionne...
Si... Alors la pompe principale
Le chauffage est réalisé
par...
Uniquement chaudière à gaz
(uniquement applicable pour une
chaudière à gaz
EHY2KOMB28+32AA)
Association de l'unité extérieure et
de la chaudière à gaz
(uniquement applicable pour une
chaudière à gaz
EHY2KOMB28+32AA)
Le réglage sur site [C-0B] indique si le contrôle ΔT est activé. La
pompe principale fonctionnera uniquement selon le contrôle ΔT si
[C-0B] est réglé sur 1 et le chauffage est réalisé uniquement par
l'unité extérieure. Si la pompe fonctionne selon le contrôle ΔT:
Si Type d'émetteur [2-0C]=... Alors le ΔT cible de chauffage
0: Chauffage au sol Variable selon [1-0B].
1: Ventilo-convecteur
2: Radiateur Fixe (10°C).
Température de départ: Modulation
La modulation augmente ou réduit la température de départ voulue
en fonction de la température ambiante voulue et de la différence
entre cette température et la température ambiante réelle. Les
conséquences sont les suivantes:
▪ une température ambiante stable correspondant exactement à la
température souhaitée (niveau de confort élevé),
▪ moins de cycles MARCHE/ARRÊT (faible niveau sonore, confort
et rendement élevés),
▪ température de départ aussi faible que possible (efficacité
élevée).
Cette fonction est uniquement applicable en cas de contrôle du
thermostat d'ambiance et est utilisée pour calculer la température de
départ. Après activation, la température de départ peut uniquement
être lue sur l'interface utilisateur mais ne peut pas être modifiée.
DÉSACTIVEZ la modulation pour la modifier. La température de
départ peut être un point de consigne fixe ou un décalage en cas de
point de consigne de la loi d'eau.
# Code Description
[A.3.1.1.5] [8‑05] TD modulée:
N/A [8-06] Modulation maximale de la température
Et...
À vitesse de pompe maximale.
▪ Non: désactivée.
Note: la température de départ
voulue doit être réglée sur l'interface
utilisateur.
▪ Oui: activé.
Note: La température de départ
voulue ne peut être lue que sur
l'interface utilisateur
de l'eau de sortie:
Plage: 0°C~10°C
Nécessite une modulation pour être
activé.
Il s'agit de la valeur qui augmente ou
réduit la température de départ voulue.
fonctionne...
est...
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
63
Page 64
10 Configuration
a
+[8-06]
−[8-06]
b
T
a
T
t
INFORMATIONS
Lorsque la modulation de la température de l'eau de sortie
est activée, la courbe de la loi d'eau nécessite d'être réglée
à une position supérieure à [8-06] plus le point de consigne
minimum de la température de l'eau de sortie nécessaire
pour atteindre une condition stable au point de consigne
de confort de la pièce. Pour augmenter efficacement, la
modulation peut réduire le point de consigne de l'eau de
sortie. En réglant la courbe de la loi d'eau à une position
plus élevée, celle-ci ne peut pas chuter en-deçà du point
de consigne minimum. Consultez l'illustration ci-dessous.
a Courbe de la loi d'eau
b Point de consigne minimum de la température de l'eau de
sortie requis pour atteindre une condition stable au niveau
du point de consigne confort de la pièce.
Température de départ: Type d'émetteur
Uniquement applicable lorsque le contrôle est assuré par le
thermostat d'ambiance. Selon le volume d'eau du système et le type
d'émetteurs de chaleur, le chauffage du volume peut nécessiter
davantage de temps. Ce réglage peut compenser un système de
chauffage lent ou rapide lors du cycle de chauffage.
Note: le réglage du type d'émetteur a un effet sur la modulation
maximale de la température de départ voulue.
Il est donc important de procéder à un réglage correct.
# Code Description
[A.3.1.1.7] [9‑0B] Type d'émetteur:
Temps de réaction du système:
▪ Rapide Exemple: Petit volume
d'eau, ventilo-convecteurs ou
radiateurs.
▪ Lent Exemple: volume d'eau
important, boucles de chauffage au
sol.
Fonction de chauffage rapide
Uniquement applicable lorsque le contrôle est assuré par le
thermostat d'ambiance. La fonction démarre la chaudière à gaz
lorsque la température réelle de la pièce est inférieure de 3°C par
rapport à la température intérieure souhaitée. L'importante capacité
de la chaudière peut rapidement remonter la température intérieure
à la température souhaitée. Cette fonction peut être utile après de
longues périodes d'absence ou après une panne du système.
Pendant la fonction de chauffage rapide, le point de consigne de la
chaudière à gaz correspondra au point de consigne maximal du
chauffage: [9‑00].
# Code Description
N/A [C‑0A] Fonction de chauffage rapide à
l'intérieur
▪ 0: OFF.
▪ 1: ON.
Température de départ: Delta T source
Différence de température entre l'eau qui entre et l'eau qui sort.
L'unité est conçue pour prendre en charge le fonctionnement des
boucles de chauffage au sol. La température de départ
recommandée (réglée par l'interface utilisateur) pour les boucles de
chauffage au sol s'élève à 35°C. Dans ce cas, l'unité est
commandée pour réaliser une différence de température de 5°C, ce
qui signifie que l'eau qui entre dans l'unité est d'environ30°C. Selon
l'application installée (radiateurs, convecteur de pompe à chaleur,
boucles de chauffage au sol) ou la situation, il est possible de
changer la différence entre la température de l'eau qui entre et celle
de l'eau qui sort (température de départ). Notez que la pompe régule
son débit pour conserver le ΔT.
# Code Description
[A.3.1.3.1] [1-0B] Chauffage: différence de température
requise entre l'eau qui entre et l'eau qui
sort. Plage: 3°C~10°C
Contrôle de l'eau chaude sanitaire
Uniquement applicable pour une chaudière à gaz
EHY2KOMB28+32AA et lorsqu'un ballon d'eau chaude sanitaire
enoption est installé.
Cela s'applique toujours à la Suisse.
Configuration de la température de ballon souhaitée
Le ballon d'eau chaude sanitaire peut être préparé de 3 façons
différentes. Les méthodes de réglage de la température de ballon
souhaitée et les manières dont l'unité agit sur celle-ci diffèrent les
unes des autres.
# Code Description
[A.4.1] [6-0D] Eau chaude sanitaire Mode point
consigne:
▪ 0 (Réch seul): Seul le réchauffage est
autorisé.
▪ 1 (Réch + progr): le ballon d'eau
chaude sanitaire est chauffé par le
biais d'un programme mais le
réchauffage est autorisé entre les
cycles de chauffage programmés.
▪ 2 (Progr seul): Le ballon d'eau
chaude sanitaire peut UNIQUEMENT
être chauffé par le biais d'un
programme.
Reportez-vous à la section "Contrôle de l'eau chaude sanitaire:
avancé"à la page67 pour plus de détails.
INFORMATIONS
Il y a un risque de manque de capacité de chauffage/de
problème de confort (en cas d'utilisation fréquente de l'eau
chaude sanitaire, le chauffage est interrompu fréquemment
et sur de longues durées) lors de la sélection de [6‑0D]=0
([A.4.1] Eau chaude sanitaire Mode point
consigne=Réch seul).
Point de consigne maximal de la température del'ECS
Température maximale que les utilisateurs peuvent sélectionner
pour l'eau chaude sanitaire. Vous pouvez utiliser ce réglage pour
limiter les températures au niveau des robinets d'eau chaude
sanitaire.
INFORMATIONS
Pendant la désinfection du ballon d'eau chaude
domestique, la température de l'ECS peut dépasser cette
température maximale.
INFORMATIONS
Limitez la température de l'eau chaude maximale
conformément à la législation applicable.
Guide de référence installateur
64
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 65
10 Configuration
# Code Description
[A.4.5] [6‑0E] Consigne maximale
Température maximale que les
utilisateurs peuvent sélectionner pour
l'eau chaude sanitaire. Vous pouvez
utiliser ce réglage pour limiter la
température au niveau des robinets
d'eau chaude sanitaire.
La température maximale n'est PAS
applicable durant la fonction de
désinfection. Reportez-vous à la section
Fonction de désinfection.
Si [E‑06]=1 (ballon installé):
▪ Si [E‑07]=0: 40°C~70°C
▪ Si [E‑07]=4: 40°C~75°C
▪ Si [E‑07]=6: 40°C~60°C
Si [E‑06]=0 (aucun ballon installé):
▪ 40°C~65°C
N° à contacter/assistance
# Code Description
[6.3.2] N/A Numéro que les utilisateurs peuvent
contacter en cas de problèmes.
10.1.3 Configuration/Optimisation avancée
Fonctionnement du chauffage: avancé
Température de départ prédéfinie
Vous pouvez prédéfinir des températures de départ:
▪ économique (correspond à la température de départ voulue qui
entraîne la plus faible consommation d'énergie)
▪ confort (correspond à la température de départ voulue qui
entraîne la consommation d'énergie la plus élevée).
Grâce aux valeurs prédéfinies, vous pouvez facilement utiliser la
même valeur dans le programme ou ajuster la température de
départ voulue en fonction de la température intérieure (reportezvous à la notion de modulation). Si vous souhaitez modifier
ultérieurement la valeur, faites-le à UN SEUL emplacement. Selon
que la température de départ voulue est déterminée ou NON par la
loi d'eau, vous devez indiquer les valeurs de décalage souhaitées ou
la température de départ absolue souhaitée.
REMARQUE
Sélectionnez les températures de départ prédéfinies en
fonction de la conception et des émetteurs de chaleur
sélectionnés pour garantir l'équilibre entre les
températures de départ et intérieures voulues.
# Code Description
Température de départ prédéfinie pour la zone de température de
départ principale NON basée sur la loi d'eau
[7.4.2.1] [8-09] Confort (chauffage)
[9‑01]°C~[9‑00]°C
[7.4.2.2] [8-0A] Éco (chauffage)
[9‑01]°C~[9‑00]°C
Température de départ prédéfinie (valeur de décalage) pour la zone
de température de départ principale basée sur la loi d'eau
[7.4.2.5] N/A Confort (chauffage)
–10°C~+10°C
[7.4.2.6] N/A Éco (chauffage)
–10°C~+10°C
Plages de températures (températures de départ)
L'objectif de ce réglage est d'empêcher l'utilisateur de sélectionner
une température de départ incorrecte (trop chaude ou trop froide).
Par conséquent, la plage de températures de chauffage souhaitée
disponible peut être configurée.
REMARQUE
Dans le cas du chauffage par le sol, il est important de
limiter la température d'eau de départ maximum lors du
fonctionnement de chauffage en fonction des
spécifications de l'installation de chauffage du sol.
REMARQUE
▪ Lors de la définition des plages de températures de
départ, toutes les températures de départ voulues sont
également ajustées de manière à garantir qu'elles sont
conformes aux limites.
▪ Établissez toujours un équilibre entre la température de
départ voulue, la température intérieure souhaitée et/
ou la capacité (en fonction de la conception et des
émetteurs de chaleur sélectionnés). La température de
départ voulue résulte de plusieurs paramètres (valeurs
prédéfinies, valeurs de décalage, courbes loi d'eau,
modulation). En conséquence, des températures de
départ trop élevées ou trop faibles peuvent être
générées, ce qui entraîne des températures excessives
ou un manque de capacité. La limitation de la plage de
températures de départ à des valeurs adaptées (en
fonction de l'émetteur de chaleur) permet d'éviter de
telles situations.
Exemple: réglez la température de départ minimale sur 28°C de
manière à être en mesure de chauffer la pièce: les températures de
départ DOIVENT être relativement plus élevées que les
températures intérieures (lors du chauffage).
# Code Description
[A.3.1.1.2.2] [9-00] Temp maximale (chauff)
37°C~80°C
[A.3.1.1.2.1] [9-01] Temp minimale (chauff)
15°C~37°C
Température de dépassement de la température de départ
Cette fonction définit la température de dépassement par rapport à
la température de départ voulue, température à laquelle le
compresseur s'arrête. Le compresseur redémarre lorsque la
température est de nouveau inférieure à la température de départ
voulue.
# Code Description
N/A [9-04] 1°C~4°C
INFORMATIONS
Ce dépassement de la température s'applique à la
température de départ secondaire de la pompe à chaleur.
Veuillez remarquer que lorsque la chaudière à gaz
fonctionne, il peut se produire un dépassement de 5°C audessus de la température de départ voulue de la
chaudière.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
65
Page 66
10 Configuration
T
t
T
A
R
L
0°C
T
t
T
A
R
L
0°C
a b
Compensation de la température de départ autour de 0°C
En mode de chauffage, la température de départ voulue augmente
localement lorsque la température extérieure est de 0°C environ.
Cette compensation peut être sélectionnée lors de l'utilisation d'une
température souhaitée absolue ou loi d'eau (reportez-vous à
l'illustration ci-dessous). Utilisez ce paramètre pour compenser les
éventuelles pertes de chaleur du bâtiment dues à l'évaporation de
neige ou de glace fondue (dans les pays froids, par exemple).
N/A [D-03] ▪ 0 (désactivé)
Modulation maximale de la température de départ
UNIQUEMENT applicable lorsque le contrôle est assuré par le
thermostat d'ambiance et que la modulation est activée. La
modulation maximale (=écart) au niveau de la température de départ
voulue détermine la différence entre la température intérieure réelle
et la température intérieure souhaitée. Par exemple, une modulation
de 3°C signifie qu'il est possible d'augmenter ou de réduire la
température de départ voulue de 3°C. L'augmentation de la
modulation permet d'obtenir de meilleures performances (moins de
cycles MARCHE/ARRÊT, chauffage plus rapide). Notez cependant
que, selon l'émetteur de chaleur, il DOIT TOUJOURS y avoir un
équilibre entre la température de départ voulue et la température
intérieure souhaitée (consultez la conception et les émetteurs de
chaleur sélectionnés).
N/A [8-06] 0°C~10°C
Plages de températures (température intérieure)
UNIQUEMENT applicable lorsque le contrôle est assuré par le
thermostat d'ambiance. Pour économiser de l'énergie en évitant que
la pièce soit trop chauffée, vous pouvez limiter la plage de
températures intérieures.
Plage temp. intérieure
[A.3.2.1.2] [3-06] Temp maximale (chauff)
[A.3.2.1.1] [3-07] Temp minimale (chauff)
Gradation de la température intérieure
UNIQUEMENT applicable lorsque le contrôle est assuré par le
thermostat d'ambiance et lorsque la température est affichée en °C.
Guide de référence installateur
66
a Température de départ voulue absolue
b Température de départ voulue loi d'eau
# Code Description
▪ 1 (activé) L=2°C,
R=4°C (−2°C<TA<2°C)
▪ 2 (activé) L=4°C,
R=4°C (−2°C<TA<2°C)
▪ 3 (activé) L=2°C,
R=8°C (−4°C<TA<4°C)
▪ 4 (activé) L=4°C,
R=8°C (−4°C<TA<4°C)
# Code Description
REMARQUE
Lors de la définition des plages de températures
intérieures, toutes les températures intérieures souhaitées
sont également ajustées de manière à garantir qu'elles
sont conformes aux limites.
# Code Description
18°C~30°C
12°C~18°C
# Code Description
[A.3.2.4] N/A Niveau temp. intérieure
▪ 1°C. La température intérieure
souhaitée peut être réglée par pas de
1°C sur l'interface utilisateur.
▪ 0,5°C. La température intérieure
souhaitée peut être réglée par pas de
0,5°C sur l'interface utilisateur. La
température intérieure réelle est
affichée avec une précision de 0,1°C.
Décalage de la température intérieure
UNIQUEMENT applicable lorsque le contrôle est assuré par le
thermostat d'ambiance. Vous pouvez calibrer le capteur de
température intérieure. Il est possible de décaler la valeur de la
thermistance intérieure mesurée par l'interface utilisateur. Ces
réglages peuvent être utilisés pour compenser dans des situations
où l'interface utilisateur ne peut être installée à l'emplacement
d'installation idéal.
# Code Description
Décalage temp. int.: décalage de la température intérieure
réelle mesurée sur le capteur de l'interface utilisateur.
[A.3.2.2] [2-0A] –5°C~5°C, incréments de 0,5°C
Protection antigel
La protection antigel évite qu'il ne fasse trop froid dans la pièce. Ce
réglage réagit différemment en fonction de la méthode de
commande définie pour l'unité ([C‑07]). Procédez conformément au
tableau ci-dessous:
Méthode de commande de
Protection antigel
l'unité ([C‑07])
Contrôle par le thermostat
d'ambiance ([C‑07]=2)
Autorisez le thermostat
d'ambiance à gérer la protection
antigel:
▪ Définir [2‑06] sur "1"
▪ Définir la température antigel
([2‑05]).
Contrôle par le thermostat
d'ambiance externe ([C‑07]=1)
Autorisez le thermostat
d'ambiance externe à gérer la
protection antigel:
▪ ACTIVEZ la page d'accueil de
la température de départ.
Contrôle de la température de
départ ([C‑07]=0)
La protection antigel n'est PAS
garantie.
REMARQUE
Si le système ne contient PAS de chauffage d'appoint, ne
modifiez PAS la température antigel par défaut.
INFORMATIONS
Si une erreur U4 survient, le fonctionnement de la
protection antigel n'est PAS garanti.
Consultez les sections ci-dessous pour obtenir des détails quant à la
protection antigel liée à la méthode de commande applicable à
l'unité.
[C‑07]=2: contrôle par le thermostat d'ambiance
Avec le contrôle par le thermostat d'ambiance, la protection antigel
est garantie, même si la page d'accueil de la température intérieure
est DÉSACTIVÉE sur l'interface utilisateur. Lorsque la protection
antigel ([2‑06]) est activée et que la température intérieure chute endeçà de la température antigel ([2‑05]), l'unité alimente les
émetteurs de chaleur en eau pour permettre le chauffage de la
pièce.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 67
10 Configuration
# Code Description
N/A [2-06] Protection antigel
▪ 0: désactivé
▪ 1: activé
N/A [2-05] Température antigel
4°C~16°C
INFORMATIONS
Si une erreur U5 survient, le fonctionnement de la
protection antigel n'est PAS garanti.
REMARQUE
Si Urgence est défini sur Manuelle ([A.6.C]=0), et si l'unité
est paramétrée pour débuter le fonctionnement d'urgence,
l'interface utilisateur demande une confirmation avant de
commencer. La protection antigel est active même si
l'utilisateur ne confirme PAS le fonctionnement d'urgence.
[C‑07]=1: contrôle par le thermostat d'ambiance externe
Avec le contrôle par le thermostat d'ambiance externe, la protection
antigel est garantie par le thermostat d'ambiance externe, à
condition que la page d'accueil de la température de départ soit
ACTIVÉE sur l'interface utilisateur et que le réglage du mode
d'urgence automatique ([A.6.C]) soit défini sur "1".
En outre, l'unité peut également fournir une protection antigel
limitée:
▪ Lorsque la page d'accueil de la température de départ est
DÉSACTIVÉE et que la température ambiante extérieure chute en
deçà de 4°C, l'unité alimente les émetteurs de chaleur en eau afin
de réchauffer la pièce, et le point de consigne de la température
de départ est réduit.
▪ Lorsque la page d'accueil de la température de départ est
ACTIVÉE, que le thermostat d'ambiance externe est arrêté
("Thermostat DÉSACTIVÉE") et que la température ambiante
extérieure chute en-deçà de 4°C, l'unité alimente les émetteurs de
chaleur en eau afin de réchauffer la pièce, et le point de consigne
de la température de départ est réduit.
▪ Lorsque la page d'accueil de la température de départ est
ACTIVÉE et que le thermostat d'ambiance externe est ACTIVÉ
("Thermostat activé"), la protection antigel est garantie par la
logique normale.
[C‑07]=0: contrôle de la température de départ
Avec le contrôle de la température de départ, le fonctionnement de
la protection antigel n'est PAS garanti. Cependant, si [2‑06] est
défini sur "1", l'unité peut procéder à une protection antigel limitée:
▪ Lorsque la page d'accueil de la température de départ est
DÉSACTIVÉE et que la température ambiante extérieure chute en
deçà de 4°C, l'unité alimente les émetteurs de chaleur en eau afin
de réchauffer la pièce, et le point de consigne de la température
de départ est réduit.
▪ Lorsque la page d'accueil de la température de départ est
ACTIVÉE, l'unité alimente les émetteurs de chaleur en eau afin de
réchauffer la pièce conformément à la logique normale.
Plage de fonctionnement
Selon la température extérieure moyenne, le fonctionnement de
l'unité en mode de chauffage est interdit.
Temp arrêt mode chauff: lorsque la température extérieure
moyenne est supérieure à cette valeur, le chauffage est
DÉSACTIVÉ afin que la pièce ne soit pas chauffée de manière
excessive.
# Code Description
[A.3.3.1] [4-02] 14°C~35°C
Contrôle de l'eau chaude sanitaire: avancé
Températures de ballon prédéfinies
Uniquement lorsque la préparation de l'eau chaude sanitaire est en
mode programmé ou en mode programmé + de réchauffage.
Vous pouvez définir des températures de ballon prédéfinies:
▪ stockage économique
▪ stockage confort
▪ réchauffage
▪ hystérésis du réchauffage
Les valeurs prédéfinies permettent d'utiliser facilement la même
valeur dans le programmateur. Si vous souhaitez modifier
ultérieurement la valeur, vous devez uniquement le faire à
1 emplacement (reportez-vous également au manuel d'utilisation/
guide de référence utilisateur).
Stockage confort
Lors de la planification du programmateur, vous pouvez utiliser les
températures paramétrées pour le ballon comme valeurs
prédéfinies. Le ballon chauffera ensuite jusqu'à ce que les
températures du point de consigne soient atteintes. Il est également
possible de programmer un arrêt du stockage. Cette fonction permet
de stopper le chauffage du ballon même si le point de consigne n'a
PAS été atteint. Programmez un arrêt du stockage seulement
lorsque le chauffage du ballon est absolument indésirable.
# Code Description
[7.4.3.1] [6-0A] 30°C~[6‑0E]°C
Stockage éco
La température de stockage économique désigne la température
basse souhaitée pour le ballon. Il s'agit de la température souhaitée
lorsqu'une action de stockage économique est programmée (de
préférence pendant la journée).
# Code Description
[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C
Réchauffer
La température de ballon souhaitée pour le réchauffage est utilisée:
▪ en mode de réchauffage ou en mode programmé+de réchauffage:
la température minimale garantie du ballon est définie par T
[6‑08], qui est soit [6‑0C], soit le point de consigne de la loi d'eau
moins l'hystérésis du réchauffage. Si la température du ballon
chute sous cette valeur, le ballon est réchauffé.
# Code Description
[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C
Hystérésis du réchauffage
Uniquement lorsque la préparation de l'eau chaude sanitaire est en
mode programmé + de réchauffage.
# Code Description
N/A [6-08] 2°C~20°C
Loi d'eau
Les réglages installateur de la loi d'eau définissent les paramètres
relatifs au fonctionnement avec loi d'eau de l'unité. Lorsque le
fonctionnement avec loi d'eau est actif, la température de ballon
souhaitée est déterminée automatiquement en fonction de la
température extérieure moyenne: de basses températures
extérieures entraînent des températures de ballon souhaitées
supérieures puisque l'eau froide du robinet est plus froide, et vice
versa. En cas de préparation de l'eau chaude sanitaire en mode
programmé ou en mode programmé+de réchauffage, la température
de stockage confort dépend de la loi d'eau (selon la courbe loi
d'eau), le stockage économique et la température de réchauffage ne
HP OFF
–
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
67
Page 68
10 Configuration
T
DHW
T
a
[0-0C]
[0-0B]
[0-0E] [0-0D]
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
dépendent PAS de la loi d'eau. En cas de réchauffage seul de la
préparation d'eau chaude sanitaire, la température de ballon
souhaitée dépend de la loi d'eau (selon la courbe loi d'eau). Lors du
fonctionnement avec loi d'eau, l'utilisateur final peut régler la
température de ballon souhaitée sur l'interface utilisateur.
# Code Description
[A.4.6] N/A Mode de température souhaitée:
▪ Absolu: désactivée. Toutes les
températures de ballon voulues ne
dépendent PAS de la loi d'eau.
▪ Loi d'eau: activé. En mode
programmé ou en mode programmé
+de réchauffage, la température de
stockage confort dépend de la loi
d'eau. Les températures de stockage
économique et de réchauffage ne
dépendent PAS de la loi d'eau. En
mode de réchauffage, la température
de ballon voulue dépend de la loi
d'eau.
Note: lorsque la température de ballon
affichée dépend de la loi d'eau, elle ne
peut pas être réglée sur l'interface
utilisateur.
[A.4.7] [0-0E]
Courbe loi d'eau
[0-0D]
[0-0C]
[0-0B]
▪ T
: température de ballon souhaitée.
DHW
▪ Ta: température ambiante extérieure
(moyenne)
La fonction de désinfection désinfecte le ballon d'eau chaude
sanitaire en chauffant périodiquement l'eau chaude sanitaire à une
température spécifique.
ATTENTION
Les réglages de la fonction de désinfection DOIVENT être
configurés par l'installateur en fonction de la législation
applicable.
ATTENTION
Assurez-vous que la fonction de désinfection est activée
au moment d'installer un ballon tiers.
# Code Description
[A.4.4.2] [2‑00] Jour de fonctionnement:
▪ 0: Tous les jours
▪ 1: Lundi
▪ 2: Mardi
▪ 3: Mercredi
▪ 4: Jeudi
▪ 5: Vendredi
▪ 6: Samedi
▪ 7: Dimanche
[A.4.4.1] [2‑01] Désinfection
▪ 0: Non
▪ 1: Oui
[A.4.4.3] [2‑02] Heure de début: 00~23:00, incrément:
1:00.
[A.4.4.4] [2‑03] Température cible: valeur fixe
[A.4.4.5] [2‑04] Durée
Plage: 40~60minutes
▪ [0-0E]: basse température ambiante
extérieure: –40°C~5°C
▪ [0-0D]: haute température ambiante
extérieure: 10°C~25°C
▪ [0-0C]: température de ballon
souhaitée lorsque la température
extérieure est inférieure ou égale à la
température ambiante basse:
45°C~[6‑0E]°C
▪ [0-0B]: température de ballon
souhaitée lorsque la température
extérieure est supérieure ou égale à la
température ambiante élevée:
35°C~[6‑0E]°C
Programmateurs pour demandes simultanées de chauffage et
de production d'eau chaude sanitaire
Lorsque l'unité commence à chauffer le ballon d'eau chaude
sanitaire, elle continue à le faire jusqu'à atteindre le point de
consigne. Toutefois, si cela dure trop longtemps (l'unité le décide),
l'unité établira un équilibre entre le chauffage du ballon d'eau chaude
sanitaire et le chauffage.
Désinfection
S'applique uniquement aux installations avec un ballon d'eau
chaude sanitaire.
T
Température de l'eau chaude sanitaire
DHW
TUTempérature du point de consigne de l'utilisateur
THTempérature de point de consigne haute [2-03]
t Temps
AVERTISSEMENT
A noter que la température d'eau chaude sanitaire au
robinet d'eau chaude sera également à la valeur
sélectionnée dans le réglage sur place [2-03] après une
désinfection.
Si cette température d'eau chaude sanitaire élevée peut
représenter un risque potentiel de blessures, une vanne de
mélange (à fournir) sera installée sur le raccord de sortie
d'eau chaude du ballon d'eau chaude sanitaire. Cette
vanne de mélange veillera à ce que la température d'eau
chaude au robinet d'eau chaude ne dépasse jamais une
valeur maximale définie. Cette température d'eau chaude
maximale permise sera sélectionnée en fonction de la
législation applicable.
Guide de référence installateur
68
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 69
10 Configuration
T
A
T
calc
[C-03]+[C-04]
3°C
[C-03]
a
b
ATTENTION
Veillez à ce que la fonction de désinfection NE soit PAS
interrompue par d'éventuelles demandes en eau chaude
sanitaire à l'heure de début [A.4.4.3] et pendant la durée
définie [A.4.4.5].
INFORMATIONS
La fonction de désinfection est relancée si la température
de l'eau chaude sanitaire chute de 5°C en-dessous de la
température cible de désinfection pendant cette durée.
INFORMATIONS
Une erreur AH survient si vous effectuez les actions
suivantes pendant la désinfection:
▪ Réglez le niveau d'autorisation de l'utilisateur sur
Installateur.
▪ Accédez à la page d'accueil de la température du
ballond'eau chaude sanitaire (Ballon ECS).
▪ Appuyez sur pour interrompre la désinfection.
Réglages de la source de chaleur
Urgence automatique
Si la pompe à chaleur ne fonctionne pas, la chaudière à gaz peut
servir de chauffage d'appoint d'urgence et reprendre,
automatiquement ou non, l'intégralité de la charge thermique.
▪ Si le mode d'urgence automatique est défini sur Automatique et
qu'une défaillance de la pompe à chaleur survient, la chaudière
reprend automatiquement la charge thermique.
▪ Si le mode d'urgence automatique est réglé sur Manuelle et en
cas de panne de la pompe à chaleur, les opérations de chauffage
et d'eau chaude sanitaire cessent et doivent être redémarrées
manuellement. L'interface utilisateur vous invite ensuite à
confirmer ou non si la chaudière peut reprendre l'intégralité de la
charge thermique.
En cas de panne de la pompe à chaleur, l'icône s'affiche sur
l'interface utilisateur. Si la maison est inoccupée pendant de longues
périodes, nous vous recommandons de paramétrer [A.6.C] Urgence
sur Automatique.
# Code Description
[A.6.C] N/A Urgence:
▪ 0: Manuelle
▪ 1: Automatique
INFORMATIONS
Le réglage du mode d'urgence automatique peut être défini
dans la structure de menus de l'interface utilisateur
uniquement.
INFORMATIONS
En cas de panne de la pompe à chaleur et si [A.6.C] est
défini sur Manuelle, la fonction de protection antigel, la
fonction de séchage de la dalle pour le chauffage au sol et
la fonction antigel de la tuyauterie d'eau restent actives
même si l'utilisateur ne confirme PAS le fonctionnement
d'urgence.
Relève
Uniquement applicable pour une chaudière à gaz tierce.
À propos de la relève
Le passage entre l'unité extérieure et la chaudière à gaz se base sur
les réglages suivants:
▪ [C‑03] et [C‑04]
▪ Les prix de l'électricité et du gaz ([7.4.5.1], [7.4.5.2], [7.4.5.3] et
[7.4.6])
[C‑03], [C‑04] et T
calc
En se basant sur les réglages ci-dessus, l'unité extérieure calcule
une valeur T
Si la température
extérieure…
, qui varie entre [C‑03] et [C‑03]+[C‑04].
calc
TATempérature extérieure
T
Température de mise en MARCHE de la relève (variable).
calc
En deçà de cette température, la chaudière à gaz est
toujours en MARCHE. T
[C‑03] ou supérieure à [C‑03]+[C‑04].
3°C Hystérésis fixe pour empêcher un passage trop fréquent
entre l'unité extérieure et la chaudière à gaz
a Chaudière à gaz active
b Chaudière à gaz inactive
ne peut jamais être inférieure à
calc
Alors…
Le chauffage par
l'unité extérieure…
Le signal relève
pour la chaudière à
gaz est…
Inférieur à T
Supérieur à T
calc
calc
S'arrête Actif
+3°C Démarre Inactif
INFORMATIONS
Le signal relève pour la chaudière à gaz tierce se trouve
sur X2M/7+8 de l'unité extérieure. Une fois activé, le
contact X2M/7+8 est fermé. Une fois désactivé, le contact
X2M/7+8 est ouvert.
Reportez-vous également à la section "Raccordement du
signal relève pour chaudière à gaz tierce"à la page49.
# Code Description
N/A [C-03] Plage: –25°C~25°C (incrément: 1°C)
N/A [C-04] Plage: 2°C~10°C (incrément: 1°C)
Plus la valeur de [C‑04] est élevée, plus
le passage entre l'unité extérieure et la
chaudière à gaz est précis.
Pour déterminer la valeur de [C‑03], procédez comme suit:
1 Déterminez le COP (=coefficient de performance) à l'aide de la
formule:
Formule Exemple
COP = (prix de l'électricité /
prix du gaz)
(a)
× rendement de
chaudière
Si:
▪ Prix de l'électricité: 20c€/kWh
▪ Prix du gaz: 6c€/kWh
▪ Rendement de chaudière: 0,9
Alors: COP = (20/6)×0,9 = 3
(a) Veillez à utiliser les mêmes unités de mesure pour le prix
de l'électricité et le prix du gaz (exemple: c€/kWh dans les
deux cas).
2 Déterminez la valeur de [C‑03] à l'aide du graphique:
Le but de cette fonction est de déterminer quelle source de chaleur
peut/va assurer le chauffage du volume, soit l'unité extérieure, soit la
chaudière à gaz tierce.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
69
Page 70
10 Configuration
-14
0
1
2
3
4
5
6
-12 -10 -8 -6 -4 -2 0 2 4 6 8 10 12 14
COP
10.5 (b)
2.5 (a)
T
A
[F-02]
[F-03]
a
b
Exemple:
a [C‑03]=2,5 lorsque COP=3 et TD=35°C
b [C‑03]=10,5 lorsque COP=3 et TD=55°C
REMARQUE
Veillez à régler la valeur de [5‑01] sur au moins 1°C de
plus que la valeur de [C‑03].
Prix de l'électricité et du gaz
INFORMATIONS
Pour définir le prix de l'électricité et du gaz, n'utilisez PAS
les réglages de vue d'ensemble. Définissez-les plutôt dans
la structure de menus ([7.4.5.1], [7.4.5.2], [7.4.5.3] et
[7.4.6]). Pour plus d'informations sur comment régler les
prix de l'énergie, veuillez consulter le manuel d'utilisation et
le guide de référence utilisateur.
INFORMATIONS
Panneaux solaires. En cas d'utilisation de panneaux
solaires, réglez la valeur du prix de l'électricité sur une
valeur très basse afin de favoriser l'utilisation de la pompe
à chaleur.
# Code Description
[7.4.5.1] N/A Quel est le prix d'électricité
en heures pleines?
[7.4.5.2] N/A Quel est le prix d'électricité
en heures intermédiaires?
[7.4.5.3] N/A Quel est le prix d'électricité
en heures creuses?
[7.4.6] N/A Quel est le prix du
combustible?
Cordon chauffant
S'applique uniquement lorsque l'option kit de cordon chauffant est
installée.
▪ [F-02] Température de mise en MARCHE du cordon chauffant:
définit la température extérieure en dessous de laquelle le cordon
chauffant est activé par l'unité extérieure afin d'empêcher une
accumulation de givre dans son fond de bac à des températures
extérieures inférieures.
▪ [F-03] Hystérésis du cordon chauffant: définit la différence de
température entre la température de mise en MARCHE du cordon
chauffant et la température d'ARRÊT du cordon chauffant.
Cordon chauffant
Guide de référence installateur
70
TATempérature extérieure
a Marche
b ARRÊT
# Code Description
N/A [F-02] Température de mise en MARCHE du
cordon chauffant: 3°C~10°C
N/A [F-03] Hystérésis: 2°C~5°C
Température d'équilibre
En fonction de la température ambiante, du coût de l'énergie et de la
température de départ définie, l'interface utilisateur peut déterminer
quelle est la source de chaleur la plus efficace pour fournir le volume
de chaleur nécessaire. Cependant, pour augmenter la production
énergétique de la pompe à chaleur, il est possible d'empêcher la
chaudière à gaz de fonctionner si la température ambiante dépasse
un certain point (5°C, par exemple). Cela peut s'avérer utile pour
éviter un fonctionnement excessif de la chaudière en cas de
mauvais réglage. Lorsqu'une température d'équilibre est définie, le
fonctionnement de l'eau chaude sanitaire n'est JAMAIS restreint.
# Code Description
N/A [5‑00] Permet de définir si la chaudière à gaz
peut fonctionner lorsque la température
ambiante dépasse la température
d'équilibre définie pendant le mode
chauffage.
▪ 0: autorisé.
▪ 1: NON autorisé.
N/A [5‑01] Temp. d'équilibre
Lorsque la température ambiante est
supérieure à cette température, la
chaudière à gaz n'est PAS autorisée à
fonctionner. Uniquement applicable si
[5‑00] est réglé sur 1.
Plage: –14°C~35°C
REMARQUE
Pour une chaudière à gaz tierce:
▪ Afin de faire fonctionner plus la pompe à chaleur, il est
fortement recommandé de ne PAS modifier le réglage
par défaut de [5‑00], et de maintenir la valeur sur "1".
▪ En cas de manque de capacité, vous pouvez faire
fonctionner plus la chaudière à gaz en augmentant
[5‑01].
▪ Veillez à régler la valeur de [5‑01] sur au moins 1°C de
plus que la valeur de [C‑03].
Chaudière uniquement température ambiante
# Code Description
[A.5.2.3] [8-0E] Temp. ambiante chaud. uniq.
Lorsque la température ambiante est
inférieure à cette température, la pompe
à chaleur n'est PAS autorisée à
fonctionner.
Plage: –14°C~25°C
REMARQUE
▪ Si vous installez le cordon chauffant, vous pouvez
diminuer la plage de fonctionnement de la pompe à
chaleur jusque Ta≥–14°C à l'aide du réglage sur site
[8-0E]=–14°C.
▪ Si vous n'installez pas le cordon chauffant, maintenez
[8-0E]=–5°C.
Pour plus d'informations sur le cordon chauffant, reportez-vous à la
section "5.2.2Cordon chauffant"à la page12.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 71
10 Configuration
Réglages du système
Redémarrage automatique
Lorsque l'électricité revient après une coupure de courant, la
fonction de redémarrage automatique rétablit les réglages de la
commande à distance au moment de la panne de courant. Il est
donc recommandé de toujours activer cette fonction.
# Code Description
[A.6.1] [3‑00] La fonction de redémarrage automatique
de l'unité est-elle activée?
▪ 0: Non
▪ 1: Oui
Contrôle de la consommation électrique
Contrôle de la conso électrique
# Code Description
[A.6.3.1] [4-08] Mode:
▪ 0 (Aucun délestage): Désactivée.
▪ 1 (Continu): Activé: Vous pouvez
définir une valeur de délestage (en A
ou kW) en fonction de laquelle la
consommation électrique du système
est limitée en permanence.
[A.6.3.2] [4-09] Type:
▪ 0 (Courant): les valeurs de limitation
sont définies en A.
▪ 1 (Puissance): Les valeurs de
limitation sont définies en kW.
[A.6.3.3] [5-05] Valeur: uniquement applicable en cas
de mode de limitation électrique
permanent.
0A~50A, incrément: 1A
[A.6.3.4] [5-09] Valeur: uniquement applicable en cas
de mode de limitation électrique
permanent.
0kW~20kW, incrément: 0,5kW
Minuterie moyenne
La minuterie moyenne corrige l'influence des écarts de température
ambiante. Le calcul du point de consigne loi d'eau est basé sur la
température extérieure moyenne.
La moyenne de la température extérieure est calculée sur la période
de temps sélectionnée.
# Code Description
[A.6.4] [1-0A] Minuterie moyenne extérieure:
▪ 0: pas de moyenne
▪ 1: 12heures
▪ 2: 24heures
▪ 3: 48heures
▪ 4: 72heures
Température de décalage du capteur ambiant extérieur externe
Uniquement applicable si un capteur ambiant extérieur externe est
installé et configuré.
Vous pouvez calibrer le capteur de température ambiante extérieure
externe. Il est possible de décaler la valeur de la thermistance. Ce
réglage peut être utilisé pour compenser dans des situations où le
capteur ambiant extérieur externe ne peut être installé à
l'emplacement d'installation idéal (reportez-vous à l'installation).
# Code Description
[A.6.5] [2‑0B] –5°C~5°C, incrément: 0,5°C
Dégivrage forcé
Vous pouvez lancer manuellement une opération de dégivrage.
L'exécution du dégivrage manuel est gérée par l'unité extérieure et
dépend des conditions ambiantes et de l'échangeur de chaleur. Une
fois le dégivrage forcé accepté par l'unité extérieure, s'affiche sur
l'interface utilisateur. Si ne s'affiche PAS dans les 6 minutes qui
suivent le lancement du dégivrage forcé, l'unité extérieure a ignoré
la demande de dégivrage forcé.
# Code Description
[A.6.6] N/A Souhaitez-vous lancer une opération de
dégivrage?
Désactiver les protections
Le logiciel est équipé d'un mode "installateur-sur-place" ([A.6.D]:
Désactiver les protections) qui désactive le fonctionnement
automatique de l'unité.
# Code Description
[A.6.D] N/A ▪ MARCHE: le fonctionnement
automatique est désactivé. Toutes les
fonctions de protection sont
désactivées. Si les pages d'accueil de
l'interface utilisateur sont désactivées,
l'unité ne fonctionnera PAS
automatiquement. Pour activer le
fonctionnement automatique et les
fonctions de protection, réglez
Désactiver les protections=ARRÊT.
▪ ARRÊT: 12 heures après la première
mise sous tension, l'unité règle
automatiquement Désactiver les
protections=ARRÊT, ce qui met fin au
mode "installateur-sur-place" et active
les fonctions de protection. Si
l'installateur revient sur place, il doit
régler manuellement Désactiver les
protections=MARCHE.
Fonctionnement de la pompe
Lorsque le fonctionnement de la pompe est désactivé, la pompe
s'arrêtera si la température extérieure est supérieure à la valeur
réglée par [4-02] ou si la température extérieure baisse en dessous
de la valeur réglée par [F-01]. Lorsque le fonctionnement de la
pompe est activé, le fonctionnement de la pompe est possible à
toutes les températures extérieures.
# Code Description
N/A [F‑00] Fonctionnement de la pompe:
▪ 0: désactivé si la température
extérieure est supérieure à [4-02] ou
inférieure à [F-01] en fonction du
mode de chauffage.
▪ 1: Possible à toutes les températures
extérieures.
Limitation de vitesse de la pompe
La limitation de vitesse de la pompe [9‑0D] définit la vitesse
maximale de la pompe. En condition normale, le réglage par défaut
ne doit PAS être modifié. La limitation de vitesse de la pompe est
également annulée lorsque deltaT est anormal.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
71
Page 72
10 Configuration
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
# Code Description
N/A [9‑0D] Limitation de vitesse de la pompe
▪ 0: aucune limitation.
▪ 1~4: limitation générale. Il existe une
limitation quelles que soient les
conditions. Le confort et le contrôle
delta T nécessaires ne sont PAS
garantis.
▪ 5~8: limitation s'il n'y a pas
d'actionneurs. S'il n'y a pas de sortie
de chauffage, la limitation de vitesse
de la pompe s'applique. S'il y a une
sortie de chauffage, la vitesse de la
pompe est uniquement déterminée
par delta T par rapport à la puissance
requise. Avec cette plage de limitation,
delta T est possible et le confort est
garanti.
Les valeurs maximales dépendent de la catégorie d'appareil:
a Pression statique extérieure
b Débit d'eau
Guide de référence installateur
72
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 73
10.1.4 Structure de menus: vue d'ensemble des réglages utilisateur
< >
[1]
[2]
[5]
[6]
[7]
[2]
[6.2]
[6.3]
[6.8]
[7.1]
[7.4]
[7.3]
[3]
Réglage de l'heure/date
Date
Heure
Heure d'été
Affichage de l'heure
Vacances
Vacances
Vacances
Vacances
Mode vacances
Mode vacances
Présence
Absence
Du
au
au
Du
Utiliser le programme de
Mode fctnmnt
Chauffage
Mode silencieux
Sélectionner les programmes
Température intérieure
TD principale
Température du ballon d'ECS
Informations
Informations des capteurs
Suivi de la consommation
Traitement des erreurs
Niveau autorisation utilisateur
Actionneurs
Modes de fonctionnement
Heures de fonctionnement
Version
Suivi de la conso
Élec. consommée
Gaz consommé
Informations erreur
Historique des erreurs
N° à contacter/assistance
Version
Interface utilisateur
Unité intérieure
Unité extérieure
Réglages utilisateur
Affichage
Verrouillage temp.
Définir programmation
Valeurs prédéfinies
Mode fctnmnt autorisé
Unité de mesure
Affichage
Contraste
Durée rétroéclair. LCD
Profil utilisateur
Définir programmation
Temp. intérieure
TD principale
Température de l'ECS
Mode silencieux
Pompe ECS
Valeurs prédéfinies
Température intérieure
TD principale
Température du ballon d'ECS
Niveau de silence
ECS
Définir la loi d'eau
Historique des avertissements
Tarif électricité
Tarif électricité
Tarif combustible
Modbus en ligne
[7.6]
Unité de mesure
Point décimal
Température
[7.7]
Définir la loi d'eau
Princ.
[7.7.1]
Princ.
Définir loi d'eau Chaud
Gaz consommé
(*)
(*)
(*)
(*)
(*)
[7.1.4]
Pages disponibles
Ballon ECS
Pages d'accueil disponibles
ECS
TD
(*)
10 Configuration
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
(*) Uniquement applicable en cas de chaudière à gaz
EHY2KOMB28+32AA
INFORMATIONS
La visibilité des réglages dépend des réglages installateur
sélectionnés et de la catégorie d'appareil.
Guide de référence installateur
73
Page 74
10 Configuration
[A]
[A.2]
[A.2.1]
[A.2.2]
[A.3]
[A.3.1]
[A.3.1.1]
[A.3.2]
[A.3.3]
[A.4]
[A.4.4]
[A.5]
[A.5.2]
[A.7]
[A.6]
[A.6.3]
Réglages installateur
Langue
Configuration système
Mode ambiant
Eau chaude sanitaire (ECS)
Sources de chaleur
Fonctionnement du système
Mise en service
Vue d'ensemble des réglages
Configuration système
Standard
Options
Confirmer la configuration
Mode ambiant
Réglages TD
Thermostat d'ambiance
Plage de fonctionnement
ECS
Mode point consigne
Désinfection
Consigne maximale
Mode PC stockage confort
Courbe loi d'eau
Sources de chaleur
Chaudière
Fonctnmnt système
Redémarrage auto
Contrôle de la conso électrique
Période de calcul de la moyenne
Décal. capteur ext. T°
Dégivrage forcé
Mise en service
Essais
Séchage de dalle
Purge d'air
Essais actionneurs
Standard
Type d'unité
Type de compresseur
Type logiciel UI
Méthode ctrl
Mode pompe
Éco énergie possible
Emplacement interface
Options
Fonctionnement ECS
Ballon ECS
Type de ballon ECS
Pompe ECS
Capteur ext.
Départ d'eau
Princ.
Thermostat d'ambiance
Plage temp. intérieure
Décalage temp. int.
Plage fonctionnement
Temp arrêt mode chauff
Désinfection
Désinfection
Jour de fonctionnement
Heure de début
Température cible
Durée
Chaudière
Temp. d'équilibre
Fct délestage
Mode
Type
Valeur ampères
Valeur kW
Principal
Consigne TD
Plage de températures
TD modulée
Type d'émetteur
Niveau temp. intérieure
Type contact princ.
Valeur calorifique
Mode basculement
Urgence
Carte LAN
Type système hybride
Prév. gel de tuyauterie
Présence de Glycol
Chauffages électriques
Aspiration
Désactiver les protections
Temp. ambiante chaud. uniq.
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
[A.3.1.3]
Delta T source
Chauffage
Delta T source
10.1.5 Structure de menus: vue d'ensemble des réglages installateur
(*) Uniquement applicable en cas de chaudière à gaz
INFORMATIONS
La visibilité des réglages dépend des réglages installateur
sélectionnés et de la catégorie d'appareil.
Guide de référence installateur
74
EHY2KOMB28+32AA
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 75
10 Configuration
1 2 75 63 4 8
a b c fed
10.2 Chaudière à gaz
10.2.1 Vue d'ensemble: configuration
Affichage
1 Marche/Arrêt
2 Écran principal
3 Fonctionnement du chauffage
4 Fonctionnement de l'eau chaude sanitaire
5 Fonction confort de l'eau chaude sanitaire Éco
6 Fonction confort de l'eau chaude sanitaire activée (en
continu)
7 Écran de maintenance
8 Voyant clignotant pour indiquer une défaillance
Fonctionnement
a Bouton Marche/Arrêt
b Bouton
c Bouton
d Fonction eau chaude sanitaire désactivée/éco/activée
e Bouton de maintenance
f Bouton de réinitialisation
10.2.2 Configuration de base
Mise sous tension/hors tension de la chaudière à gaz
1 Appuyez sur le bouton .
Résultat: Le voyant vert au-dessus du bouton s'allume lorsque la
chaudière est en MARCHE.
Lorsque la chaudière est à l'ARRÊT, s'affiche sur l'écran de
maintenance pour indiquer que le système est branché à
l'alimentation secteur. Dans ce mode, la pression de l'installation de
chauffage est également affichée sur l'écran principal (en bar).
Fonction confort de l'eau chaude sanitaire
Ne s'applique pas à la Suisse
Cette fonction peut être utilisée avec le bouton Confort de l'eau
chaude sanitaire ( ). Les fonctions suivantes sont disponibles:
▪ Activé: le voyant s'allume. La fonction confort de l'eau chaude
sanitaire est activée. La température de l'échangeur de chaleur
est conservée afin de garantir un apport constant en eau chaude.
▪ Éco: le voyant s'allume. La fonction confort de l'eau chaude
sanitaire apprend automatiquement. Le système apprend à
s'adapter aux schémas d'utilisation des robinets d'eau chaude.
Par exemple, la température de l'échangeur de chaleur n'est PAS
maintenue pendant la nuit ou en cas de longue absence.
▪ Désactivé: les deux voyants sont éteints. La température de
l'échangeur de chaleur n'est PAS maintenue. Par exemple, il
faudra attendre un certain temps avant d'avoir de l'eau chaude au
robinet. S'il n'est pas nécessaire d'avoir immédiatement de l'eau
chaude au robinet, la fonction confort de l'eau chaude sanitaire
peut être désactivée.
Réinitialisation de la chaudière à gaz
INFORMATIONS
La chaudière ne peut être réinitialisée qu'en cas d'erreur.
Condition requise: Le voyant au-dessus du bouton clignote et
un message d'erreur s'affiche sur l'écran principal.
Condition requise: Vérifiez la signification du code d'erreur (cf.
"Codes d'erreur de la chaudière à gaz"à la page 97) et résolvez la
cause du problème.
1 Appuyez sur le bouton pour redémarrer la chaudière à gaz.
Température maximale d'alimentation du chauffage
Reportez-vous au guide de référence utilisateur pour en savoir plus.
Température de l'eau chaude sanitaire
Reportez-vous au guide de référence utilisateur pour en savoir plus.
Fonction Maintien de la chaleur
La pompe à chaleur réversible dispose d'une fonction Maintien de la
chaleur qui permet de garder l'échangeur de chaleur
continuellement chaud afin d'empêcher un suintement dans le
coffret électrique de la chaudière à gaz.
S'il s'agit d'un modèle de chauffage uniquement, vous pouvez
désactiver cette fonction dans les réglages de paramètre de la
chaudière.
INFORMATIONS
Ne désactivez PAS cette fonction si la chaudière à gaz est
connectée à une unité intérieure réversible. Nous vous
recommandons de toujours désactiver cette fonction si la
chaudière à gaz est connectée à une unité intérieure de
chauffage uniquement.
Il est recommandé de toujours désactiver la fonction de maintien de
la chaleur.
Fonction de protection antigel
La chaudière est équipée d'une fonction de protection antigel interne
qui fonctionne automatiquement en cas de besoin, même si la
chaudière est éteinte. Si la température de l'échangeur de chaleur
descend trop bas, le brûleur s'allume jusqu'à ce que la température
soit de nouveau suffisamment élevée. Lorsque la protection antigel
est activée, s'affiche sur l'écran de maintenance.
Réglage des paramètres via le code de maintenance
La chaudière à gaz est paramétrée par défaut avec les réglages
d'usine. Considérez les éléments du tableau suivant si vous modifiez
les paramètres.
1 Appuyez simultanément sur et jusqu'à ce que
apparaisse sur l'écran principal et l'écran de maintenance.
2 Utilisez les boutons et pour afficher (code de
maintenance) sur l'écran principal.
3 Appuyez sur le bouton pour définir le paramètre sur l'écran
de maintenance.
4 Utilisez les boutons et pour définir le paramètre sur la
valeur souhaitée, sur l'écran de maintenance.
5 Lorsque tous les paramètres sont définis, appuyez sur
jusqu'à ce que s'affiche sur l'écran de maintenance.
Résultat: La chaudière à gaz est maintenant reprogrammée.
INFORMATIONS
▪ Appuyez sur le bouton pour quitter le menu sans
enregistrer la modification des paramètres.
▪ Appuyez sur le bouton pour charger les paramètres
par défaut sur la chaudière à gaz.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
75
Page 76
10 Configuration
Paramètres de la chaudière à gaz
Paramètre Réglage Gamme Réglages par
Code de maintenance — — Pour accéder aux réglages installateur,
Type d'installation 0~3 0 ▪ 0=Combi
Fonctionnement continu de la pompe à
chaleur
Puissance de chauffage maximale ~85% 60% Puissance de chauffage au maximum.
. Capacité maximale de la pompe de
chauffage
Puissance maximale de l'eau chaude
sanitaire
(Ne s'applique pas à la Suisse)
Température d'alimentation minimale
de la courbe de chaleur
. Température d'alimentation maximale
de la courbe de chaleur
Température extérieure minimale de la
courbe de chaleur
Température extérieure maximale de la
courbe de chaleur
Phase post purge de la pompe à
chaleur
Phase post purge de la pompe à
chaleur après fonctionnement de l'eau
chaude sanitaire
Position de la vanne 3voies ou de la
soupape électrique
0~3 0 ▪ 0=Après la purge uniquement
— 80 Ce réglage est contrôlé par la pompe à
~100% 100% Puissance maximale de l'eau chaude
10°C~25°C 25°C NE MODIFIEZ PAS ce paramètre sur
30°C~90°C 90°C NE MODIFIEZ PAS ce paramètre sur
–30°C~10°C –7°C NE MODIFIEZ PAS ce paramètre sur
15°C~30°C 25°C NE MODIFIEZ PAS ce paramètre sur
0~15min 0min La modification de ce paramètre n'a
0~15min 0min La modification de ce paramètre n'a
0~3 0 ▪ 0=Non inversé
Description
défaut
saisissez le code de maintenance
(=15)
▪ 1=Chauffage uniquement + ballon
externe d'eau chaude sanitaire
▪ 2=Eau chaude sanitaire uniquement
(aucun système de chauffage
requis)
▪ 3=Chauffage seul
Nous vous recommandons de ne pas
modifier ce paramètre.
▪ 1=Pompe active en continu
▪ 2=Pompe active en continu avec le
commutateur MIT
▪ 3=Pompe active avec le
commutateur externe
Ce paramètre n'a aucun effet.
Il s'agit d'un pourcentage du paramètre
maximum défini. Nous vous
recommandons vivement de ne pas
modifier ce paramètre.
chaleur.
sanitaire instantanée. Il s'agit d'un
pourcentage du paramètre maximum
défini. L'affichage est restreint à
2chiffres; 99est donc la valeur
maximale qui peut s'afficher. Il est
cependant possible de régler ce
paramètre sur 100% (réglage par
défaut). Nous vous recommandons
vivement de ne pas modifier ce
paramètre.
la chaudière. Utilisez plutôt l'interface
utilisateur.
la chaudière. Utilisez plutôt l'interface
utilisateur.
la chaudière. Utilisez plutôt l'interface
utilisateur.
la chaudière. Utilisez plutôt l'interface
utilisateur.
aucun effet sur le fonctionnement de
l'unité.
aucun effet sur le fonctionnement de
l'unité.
▪ 1=Inversé
▪ 2 et supérieur=Ne s'applique pas
Guide de référence installateur
76
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 77
10 Configuration
Paramètre Réglage Gamme Réglages par
défaut
Booster 0~1 0 La modification de ce paramètre n'a
Modulation des étapes 0~1 1 ▪ 0=DÉSACTIVÉE pendant le
Régime minimum du chauffage 23%~50% 30% Plage de réglage 23~50%.
. Capacité minimale de la pompe de
chauffage
Régime minimum de l'eau chaude
sanitaire
(Ne s'applique pas à la Suisse)
. Réglage réversible 0~1 0 Ce réglage active la fonction Maintien
Régime de départ du chauffage 50%~99% 50% Il s'agit du régime du ventilateur avant
. Régime de départ de la production
d'eau chaude sanitaire
(Ne s'applique pas à la Suisse)
Régime maximum du ventilateur 45~50 EHY2KOMB28
Protection contre la légionellose
(uniquement lorsque le ballon externe
d'eau chaude sanitaire est raccordé)
Chauffage du point de consigne
(température du départ) pendant le
chauffage du ballon externe d'eau
chaude sanitaire
. Température de confort 0°C / 40°C~65°C 0°C Température utilisée pour la fonction
. Temps d'attente après une demande
de chauffage du thermostat.
Temps d'attente après une demande
d'eau chaude sanitaire et avant la
réponse à une demande de chauffage.
— 40 Il n'y a pas de pompe de chauffage
23%~50% 25% Plage de réglage 23~50%
50%~99% 50% Ne modifiez pas ce réglage.
AA: 48
EHY2KOMB32
AA: 50
0~2 0 ▪ 0=non actif
60°C~90°C 85°C NE MODIFIEZ PAS ce paramètre sur
0min~15min 0min La modification de ce paramètre n'a
0min~15min 0min Période pendant laquelle la chaudière
Description
aucun effet sur le fonctionnement de
l'unité.
chauffage
▪ 1=ACTIVÉE pendant le chauffage
Nous vous recommandons de ne pas
modifier ce paramètre.
Il est recommandé de ne pas modifier
ce paramètre en cas de gaz naturel.
dans la chaudière à gaz. La
modification de ce réglage n'a aucun
effet.
(40=propane).
Il est recommandé de ne pas modifier
ce paramètre en cas de gaz naturel.
de la chaleur de la chaudière à gaz. Il
est uniquement utilisé pour les
modèles de pompe à chaleur
réversible et ne doit JAMAIS être
désactivé. Il DOIT être désactivé pour
les modèles de chauffage uniquement
(réglage sur 0).
▪ 0=désactivé
▪ 1=activé
l'allumage du chauffage. Nous vous
recommandons de ne pas modifier ce
paramètre.
Utilisez ce paramètre pour définir le
régime maximal du ventilateur. Nous
vous recommandons de ne pas
modifier ce paramètre.
▪ 1=actif 1 fois par semaine
▪ 2=actif 1 fois par jour
la chaudière. Utilisez plutôt l'interface
utilisateur.
éco/confort. Si la valeur est de 0°C, la
température éco/confort est identique
au point de consigne de l'eau chaude
sanitaire. Autrement, la température
éco/confort est comprise entre 40°C et
65°C.
aucun effet sur le fonctionnement de
l'unité.
attend avant de répondre à la
demande de chauffage faisant suite à
une demande d'eau chaude sanitaire.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
77
Page 78
10 Configuration
Paramètre Réglage Gamme Réglages par
. Nombre de jours éco. 1~10 3 Nombre de jours éco.
Période de non reconduction du cycle
pendant le chauffage
. Valeur de référence pour l'eau chaude
sanitaire
Mode été 1~3 0 ▪ 0=mode été désactivé
Coefficient de courbe de chauffage 0 0 Non applicable
Paramètre de la puissance maximale du chauffage
Le paramètre de puissance maximale du chauffage ( ) est défini par
défaut à 70%. Si une puissance inférieure ou supérieure est requise,
vous pouvez modifier le régime du ventilateur. Le tableau ci-contre
indique le rapport entre le régime du ventilateur et la puissance de
l'appareil. Nous vous recommandons vivement de ne PAS modifier
ce paramètre.
Puissance souhaitée (en kW) Paramètre sur
EHY2KOMB28AA EHY2KOMB32AA
23,1 26,6 85
20,1 22,4 70
17,4 19,2 60
14,6 16,0 50
11,8 12,8 40
7,7 8,0 25
Un débit minimal doit être garanti de manière à éviter que la
chaudière produise une erreur de température élevée. Vous pouvez
garantir cela en ouvrant les vannes des radiateurs si certaines sont
fermées, ou en ajoutant une voie de dérivation appropriée entre la
sortie de chauffage et l'entrée de chauffage de la chaudière si tous
les radiateurs sont équipés de vannes thermostatiques.
Les valeurs de débit minimales exigées pour des puissances
définies correspondantes sont mentionnées dans le tableau cidessous.
Débit minimal (l/
min)
2,6 5,4kW
4,0 8,5kW
8,5 17,8kW
12,5 26,2kW
Veuillez noter que pour la chaudière à gaz, la puissance augmente
doucement pendant la combustion et diminue dès que la
température d'alimentation est atteinte.
Puissance définie (kW)
l'écran de
maintenance (% du
régime max.)
0min~15min 5min Temps de désactivation minimum du
24-30-36 36 ▪ 24: non applicable.
Fonction de protection antigel
La chaudière est équipée d'une fonction de protection antigel interne
qui fonctionne automatiquement en cas de besoin, même si la
chaudière est éteinte. Si la température de l'échangeur de chaleur
descend trop bas, le brûleur s'allume jusqu'à ce que la température
soit de nouveau suffisamment élevée. Lorsque la protection antigel
est activée, s'affiche sur l'écran de maintenance.
Modification pour un type de gaz différent
ATTENTION
Toute action sur les éléments transportant du gaz doit
UNIQUEMENT être effectuée par une personne qualifiée
et compétente. Respectez TOUJOURS les
réglementations locales et nationales. La vanne de gaz est
étanche. En Belgique, toute modification à la vanne de gaz
DOIT être effectuée par un représentant agréé du
fabricant. Pour plus d'informations, contactez votre
revendeur.
Si le type de gaz raccordé à l'appareil est différent de celui pour
lequel l'appareil a été paramétré par le fabricant, le compteur de gaz
DOIT être remplacé. Vous pouvez commander des kits de
conversion pour d'autres types de gaz. Reportez-vous à la section
"6.3.3Options possibles pour la chaudière à gaz"à la page15.
1 Éteignez la chaudière et débranchez-la de l'alimentation
secteur.
2 Fermez l'arrivée de gaz.
3 Retirez le panneau avant de l'appareil.
4 Dévissez le raccord (a) au-dessus de la vanne de gaz et faites
pivoter le tube de mélange du gaz (b) vers l'arrière.
5 Remplacez le joint torique (c) et le joint de limitation du gaz (d)
par les joints du kit de conversion.
6 Remontez les éléments en effectuant les étapes précédentes
dans le sens inverse.
7 Ouvrez l'arrivée du gaz.
8 Vérifiez que les raccordements du gaz en amont de la vanne de
gaz sont imperméables au gaz.
9 Branchez l'alimentation secteur.
Description
défaut
chauffage. Nous vous recommandons
de ne pas modifier ce paramètre.
▪ 30: uniquement pour le modèle
EHY2KOMB28AA
▪ 36: uniquement pour le modèle
EHY2KOMB32AA
▪ 1=Mode mode été devant être activé
avec le bouton (code affiché sur
l'écran=Su)
▪ 2=Mode mode été devant être activé
avec le bouton (code affiché sur
l'écran=So)
▪ 3=Mode mode été devant être activé
avec le bouton (code affiché sur
l'écran=Et)
Guide de référence installateur
78
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 79
10 Configuration
a
b
c
d
a
10 Vérifiez que les raccordements du gaz en aval de la vanne de
gaz sont imperméables au gaz (pendant le fonctionnement).
11 Vérifiez maintenant le réglage du pourcentage de CO2 avec un
paramètre élevé ( sur l'écran) et avec un paramètre faible (
sur l'écran).
12 Apposez un autocollant indiquant le nouveau type de gaz, au
bas de la chaudière à gaz, près de la plaque signalétique.
13 Apposez également un autocollant indiquant le nouveau type
de gaz, à proximité de la vanne de gaz, par-dessus l'ancien
autocollant.
14 Replacez le panneau avant.
2 Éteignez la chaudière à gaz à l'aide du bouton . apparaît sur
l'écran de maintenance.
3 Retirez le panneau avant de la chaudière à gaz.
4 Retirez le point d'échantillonnage (a) et insérez la sonde
d'analyse du gaz de combustion.
INFORMATIONS
Veillez à ce que la procédure de mise en route de
l'analyseur soit terminée avant d'insérer la sonde dans le
point d'échantillonnage.
a Raccord
b Tube de mélange du gaz
c Joint torique
d Joint de mesure du gaz
INFORMATIONS
La chaudière à gaz est configurée pour fonctionner avec le
type de gaz G20 (20 mbar). Cependant, si le type de gaz
utilisé est du G25 (25 mbar), la chaudière à gaz peut
fonctionner sans modification.
À propos du paramètre du dioxyde de carbone
Le paramètre du CO2 a été défini à l'usine et ne doit normalement
pas être modifié. Le paramètre peut être contrôlé en mesurant le
pourcentage de CO2 présent dans les gaz de combustion. En cas
d'anomalie du paramètre, de remplacement de la vanne de gaz ou
de conversion vers un autre type de gaz, un réglage doit être
effectué et, si nécessaire, paramétré conformément aux instructions
ci-dessous.
Vérifiez toujours le pourcentage de CO2 lorsque le couvercle est
ouvert.
Vérification du paramètre du dioxyde de carbone
1 Désactivez le module de la pompe à chaleur à l'aide de
l'interface utilisateur.
INFORMATIONS
Laissez la chaudière à gaz fonctionner sans interruption.
Ne branchez pas les sondes de mesure avant le
fonctionnement en continu car vous risquez d'obtenir des
résultats incorrects. Nous vous recommandons d'attendre
au moins 30minutes.
5 Allumez la chaudière à gaz à l'aide du bouton et créez une
demande de chauffage.
6 Sélectionnez le paramètre High (Élevé) en appuyant
simultanément sur et sur deux fois. La lettre capitale
s'affiche sur l'écran de maintenance. L'interface utilisateur
affichera Occupé. N'effectuez PAS l'essai si la lettre est
affichée en minuscule. Dans ce cas, appuyez sur puis sur
de nouveau.
7 Laissez les relevés se stabiliser. Attendez au moins 3minutes
et comparez les pourcentages de CO2 avec les valeurs du
tableau ci-dessous.
Valeur de CO
2
pour la puissance
maximale
Gaz
naturel
G20
Gaz
naturel
G25 (en
Belgique)
Propane P
G31
(30/50mb
ar)
Propane P
G31
(37mbar)
Valeur maximale 9,6 8,3 10,8
Valeur minimale 8,6 7,3 9,8
8 Notez le pourcentage de CO2 pour la puissance maximale. Il est
important pour les étapes suivantes.
ATTENTION
Il n'est PAS possible de régler le pourcentage de CO
lorsque le programme de test est en cours. Si le
pourcentage de CO2 diffère des valeurs présentées dans
le tableau ci-dessus, veuillez contacter votre département
de maintenance local.
9 Sélectionnez le paramètre Low (Faible) en appuyant
simultanément sur et sur deux fois. apparaît sur l'écran
de maintenance. L'interface utilisateur affichera Occupé.
2
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
79
Page 80
11 Fonctionnement
a
10 Laissez les relevés se stabiliser. Attendez au moins 3 minutes
et comparez les pourcentages de CO2 avec les valeurs du
tableau ci-dessous.
Valeur de CO
pour la puissance
minimale
Valeur maximale
Valeur minimale 8,4 7,4 9,4 9,4
11 Si le pourcentage de CO2 pour les puissances maximales et
minimales se situe dans la plage des tableaux ci-dessus, le
paramètre du CO2 de la chaudière est correct. S'il ne l'est PAS,
réglez le paramètre du CO2 conformément aux instructions du
chapitre ci-après.
12 Éteignez l'appareil en appuyant sur le bouton puis replacez le
point d'échantillonnage à sa place. Vérifiez qu'il est
imperméable au gaz.
13 Replacez le panneau avant.
Réglage du paramètre du dioxyde de carbone
2
(a) Valeur de CO2 pour la puissance maximale enregistrée
ATTENTION
Toute action sur les éléments transportant du gaz doit
uniquement être effectuée par une personne qualifiée et
compétente.
Gaz
naturel
G20
pour le paramètre High (Élevé).
Gaz
naturel
G25 (en
Belgique)
Propane P
G31
(30/50mb
ar)
(a)
Propane P
G31
(37mbar)
Valeur mesurée pour la
puissance maximale
9,6 9,0±0,1 —
9,4 8,9±0,1
9,2 8,8±0,1
9,0 8,7±0,1
8,8 8,6±0,1
8,6 8,5±0,1
3 Après avoir mesuré le pourcentage de CO2 et réglé le
paramètre, replacez le capuchon et le point d'échantillonnage.
Vérifiez qu'ils sont imperméables au gaz.
4 Sélectionnez le paramètre High (Élevé) en appuyant
simultanément sur et sur deux fois. La lettre capitale
s'affiche sur l'écran de maintenance.
5 Mesurez le pourcentage de CO2. Si le pourcentage de CO
diffère encore des valeurs du tableau indiquant le pourcentage
de CO2 pour la puissance maximale, contactez votre revendeur
local.
6 Appuyez simultanément sur et pour quitter le programme
de test.
7 Replacez le panneau avant.
Valeurs de réglage du CO2 (%) pour
la puissance minimale (couvercle
avant ouvert)
Gaz naturel 2H
(G20, 20mbar)
Propane 3P (G31,
30/50/37mbar)
2
INFORMATIONS
Réglez le paramètre du CO2 uniquement une fois que vous
l'avez contrôlé et que vous êtes sûr(e) qu'un réglage est
nécessaire. En Belgique, toute modification à la vanne de
gaz DOIT être effectuée par un représentant agréé du
fabricant. Pour plus d'informations, contactez votre
revendeur.
1 Retirez le capuchon qui recouvre la vis de réglage. Sur
l'illustration, le capuchon est déjà retiré.
2 Tournez la vis (a) pour augmenter (sens horaire) ou réduire
(sens anti-horaire) le pourcentage de CO2. Reportez-vous au
tableau ci-dessous pour connaître les valeurs souhaitées.
a Vis de réglage avec couvercle
Valeur mesurée pour la
puissance maximale
10,8 — 10,5±0,1
10,6 10,3±0,1
10,4 10,1±0,1
10,2 9,9±0,1
10,0 9,8±0,1
9,8 9,6±0,1
Valeurs de réglage du CO2 (%) pour
la puissance minimale (couvercle
avant ouvert)
Gaz naturel 2H
(G20, 20mbar)
Propane 3P (G31,
30/50/37mbar)
11 Fonctionnement
11.1 Vue d'ensemble: fonctionnement
La chaudière à gaz est un appareil modulaire à haute efficacité. Cela
signifie que la puissance est réglée par rapport aux exigences de
chaleur souhaitées. L'échangeur de chaleur en aluminium dispose
de 2 circuits distincts en cuivre. Leur séparation permet au
chauffage et à l'eau chaude sanitaire de fonctionner
indépendamment, mais simultanément.
La chaudière à gaz possède un dispositif de commande électronique
qui effectue les actions suivantes lorsqu'un apport de chauffage ou
d'eau chaude est requis:
▪ démarrage du ventilateur,
▪ ouverture de la vanne de gaz,
▪ allumage du brûleur,
▪ surveillance et contrôle constant de la flamme.
Il est possible d'utiliser le circuit d'eau chaude sanitaire de la
chaudière à gaz sans raccorder ni remplir le système de chauffage.
11.2 Chauffage
Le chauffage est contrôlé par l'unité extérieure. La chaudière lance
le processus de chauffage sur demande de l'unité extérieure.
INFORMATIONS
Pour les chaudières à gaz tierces, un fonctionnement
prolongé de la chaudière par faibles températures
extérieures risque de s'interrompre temporairement afin de
protéger l'unité extérieure et la tuyauterie d'eau contre le
gel. Pendant cette interruption temporaire, la chaudière
peut sembler être hors tension.
Guide de référence installateur
80
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 81
11 Fonctionnement
0.2
0
1
3
5
7
9
11
13
15
0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0
bar
B
A
l/min
11.3 Eau chaude sanitaire
Ne s'applique pas à la Suisse
L'eau chaude sanitaire instantanée est fournie par la chaudière. En
cas de demande simultanée de chauffage et d'eau chaude sanitaire,
l'eau chaude sanitaire est prioritaire sur le chauffage.
Le présent manuel explique la préparation de l'eau chaude sanitaire
sans ballon d'eau chaude domestique combiné au système. Pour
connaître le fonctionnement et les réglages requis pour l'eau chaude
sanitaire en combinaison avec un ballon d'eau chaude sanitaire pour
la Suisse, veuillez consulter le manuel du module de la pompe à
chaleur.
INFORMATIONS
Pour EHY2KOMB28+32AA, un fonctionnement prolongé
de l'eau chaude sanitaire instantanée par faibles
températures extérieures risque de s'interrompre
temporairement afin de protéger l'unité extérieure et la
tuyauterie d'eau contre le gel.
11.3.1 Graphique de résistance au débit pour le circuit de l'eau chaude sanitaire
Ne s'applique pas à la Suisse
A 28kW
B 32kW
Le débit minimum de fonctionnement de l'eau chaude sanitaire est
de 2l/min. La pression minimum est de 0,1bar. Un faible débit (<5l/
min) peut réduire le confort. Veillez à ce que le réglage du point de
consigne soit suffisamment élevé.
11.4 Modes de fonctionnement
Les codes suivants qui apparaissent sur l'écran de maintenance
indiquent les modes de fonctionnement suivants.
Arrêt
La chaudière à gaz ne fonctionne pas mais est alimentée par une
source électrique. Aucune réponse ne sera donnée aux demandes
de chauffage et/ou d'eau chaude sanitaire. La protection antigel est
activée. Cela signifie que l'échangeur est réchauffé si la température
de l'eau dans la chaudière est trop basse. Si applicable, la fonction
Maintien de la chaleur est également activée.
Si la protection antigel ou la fonction Maintien de la chaleur est
activée, apparaît (chauffage de l'échangeur). Dans ce mode, la
pression (en bar) de l'installation de chauffage est affichée sur
l'écran principal.
Mode Attente (écran de maintenance vide)
Le voyant du bouton est allumé et peut-être également l'un des
voyants de la fonction confort de l'ECS. La chaudière à gaz attend
une demande de chauffage et/ou d'eau chaude sanitaire.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Poursuite du chauffage
Après chaque période de chauffage, la pompe continue de
fonctionner. La fonction est contrôlée par l'unité extérieure.
Arrêt de la chaudière lorsque la température requise est
atteinte
Le dispositif de commande de la chaudière peut temporairement
arrêter une demande de chauffage. Le brûleur s'arrête. L'arrêt se
produit parce que la température requise a été atteinte. Si la
température chute trop vite et que la période de non reconduction du
cycle est passée, l'arrêt est annulé.
Auto-test
Les capteurs vérifient le dispositif de commande de la chaudière.
Pendant la vérification, le dispositif de commande n'effectue
AUCUNE autre tâche.
Ventilation
Lorsque l'appareil est mis en route, le ventilateur tourne à une
vitesse de démarrage. Une fois la vitesse de démarrage atteinte, le
brûleur est allumé. Le code est également visible lorsqu'une
ventilation est effectuée après l'arrêt du brûleur.
Allumage
Lorsque le ventilateur a atteint sa vitesse de démarrage, le brûleur
est allumé par des étincelles électriques. Lors de l'allumage, le code
est visible sur l'écran de maintenance. Si le brûleur ne s'allume PAS,
une nouvelle tentative d'allumage sera effectuée 15 secondes plus
tard. Si après 4tentatives d'allumage, le brûleur ne s'allume toujours
PAS, la chaudière passe en mode Erreur.
Fonctionnement de l'eau chaude sanitaire
Ne s'applique pas à la Suisse
Dans la chaudière à gaz, le fonctionnement de l'eau chaude
sanitaire est prioritaire sur celui du chauffage. Si le capteur de débit
détecte une demande d'eau chaude sanitaire supérieure à 2l/min, le
chauffage fourni par la chaudière à gaz est interrompu. Une fois que
le ventilateur a atteint le code de vitesse et que l'allumage a été
effectué, le dispositif de commande de la chaudière passe en mode
ECS.
Pendant le fonctionnement de l'eau chaude sanitaire, la vitesse du
ventilateur et donc la puissance de l'appareil sont contrôlées par le
dispositif de commande de la chaudière à gaz de manière à ce que
la température de l'eau chaude sanitaire atteigne le paramètre de
température.
La température d'alimentation de l'eau chaude sanitaire doit être
définie sur l'interface utilisateur du module hybride. Reportez-vous
au guide de référence utilisateur pour en savoir plus.
La fonction confort de l'ECS/Protection antigel/Fonction
Maintien de la chaleur
Ne s'applique pas à la Suisse
apparaît à l'écran lorsque l'une de ces trois fonctions est activée.
fonctionnement du chauffage
Lorsque l'unité extérieure demande un apport de chauffage, le
ventilateur est démarré, suivi par l'allumage et par le mode de
fonctionnement du chauffage. Pendant le fonctionnement du
chauffage, la vitesse du ventilateur et donc la puissance de l'appareil
sont contrôlées par le dispositif de commande de la chaudière à gaz
de manière à ce que la température de l'eau de chauffage atteigne
la température d'alimentation souhaitée. Pendant le chauffage, la
température d'alimentation du chauffage demandée est indiquée sur
le panneau de commande.
La température d'alimentation du chauffage doit être définie sur
l'interface utilisateur du module hybride. Reportez-vous au guide de
référence utilisateur pour en savoir plus.
Guide de référence installateur
81
Page 82
12 Mise en service
12 Mise en service
INFORMATIONS
Le logiciel est équipé d'un mode "installateur-surplace" ([A.6.D]: Désactiver les protections) qui
désactive le fonctionnement automatique de l'unité. Lors
de la première installation, le réglage par défaut est
Désactiver les protections=ON, ce qui signifie que le
fonctionnement automatique est désactivé. Toutes les
fonctions de protection sont ensuite désactivées. Si les
pages d'accueil de l'interface utilisateur sont désactivées,
l'unité ne fonctionnera PAS automatiquement. Pour activer
le fonctionnement automatique et les fonctions de
protection, réglez Désactiver les protections=OFF.
12 heures après la première mise sous tension, l'unité
règle automatiquement Désactiver les
protections=OFF, ce qui met fin au mode "installateursur-place" et active les fonctions de protection. Après la
première installation, si l'installateur revient sur place, il
doit régler manuellement Désactiver les
protections=ON.
12.1 Vue d'ensemble: mise en service
Ce chapitre indique ce que vous devez faire et savoir pour mettre en
service le système après l'avoir configuré.
Ordre de montage habituel
La mise en service inclut généralement les étapes suivantes:
1 vérification de la liste de vérifications avant la mise en service,
2 purge d'air,
3 essai de fonctionnement au niveau du système,
4 si nécessaire, essai de fonctionnement au niveau d'un ou
plusieurs actionneurs,
5 si nécessaire, séchage de la dalle,
6 purge d'air de l'alimentation en gaz,
7 essai de fonctionnement sur la chaudière à gaz.
12.2 Précautions lors de la mise en
service
INFORMATIONS
Lors de la première période de fonctionnement de l'unité,
la puissance requise peut être plus élevée que la
puissance indiquée sur la plaque signalétique de l'unité.
Ce phénomène est causé par le compresseur, qui
nécessite environ 50heures de fonctionnement en continu
avant de fonctionner en douceur et de proposer une
consommation électrique stable.
REMARQUE
Ne faites JAMAIS fonctionner l'unité sans thermistances et/
ou capteurs/contacteurs de pression au risque de brûler le
compresseur.
12.3 Liste de contrôle avant la mise en
service
Après l'installation de l'unité, vérifiez d'abord les points suivants. Une
fois que toutes les vérifications ci-dessous sont effectuées, l'unité
DOIT être fermée, et CE N'EST QU'ALORS que l'unité peut être
mise sous tension.
En fonction de la configuration du système, tous les composants
peuvent ne pas être disponibles.
Vous avez lu toutes les consignes d'installation, comme
indiqué dans le guide de référence de l'installateur.
L'unité extérieure est correctement montée.
La chaudière à gaz est correctement montée.
Pour une chaudière à gaz EHY2KOMB28+32AA:
Le câblage sur place suivant a été effectué
conformément à la documentation disponible et à la
législation applicable:
▪ Entre l'unité extérieure et le panneau d'alimentation
local
▪ Entre la chaudière à gaz et le panneau d'alimentation
local
▪ Entre l'unité extérieure et la chaudière à gaz
(communication)
▪ Entre la chaudière à gaz et le thermostat d'ambiance
(le cas échéant)
▪ Entre la chaudière à gaz et le ballon d'eau chaude
sanitaire (le cas échéant)
Pour une chaudière à gaz tierce:
Le câblage sur place suivant a été effectué
conformément à la documentation disponible et à la
législation applicable:
▪ Entre l'unité extérieure et le panneau d'alimentation
local
▪ Entre la chaudière à gaz et le panneau d'alimentation
local
▪ Entre l'unité extérieure et la chaudière à gaz (signal
relève)
▪ Entre l'unité extérieure et la pompe externe
Le système est correctement mis à la terre et les bornes
de terre sont serrées.
Les fusibles ou les dispositifs de protection installés
localement sont conformes au présent document et n'ont
PAS été contournés.
La tension d'alimentation doit correspondre à la tension
indiquée sur l'étiquette d'identification de l'unité.
Le coffret électrique ne contient PAS de raccords
desserrés ou de composants électriques endommagés.
Il n'y a PAS de composants endommagés ou de tuyaux
coincés à l'intérieur de l'unité extérieure.
Les tuyaux installés sont de taille correcte et sont
correctement isolés.
Il n'y a PAS de fuites d'eau dans l'unité extérieure.
Il n'y a PAS de fuites d'eau dans la chaudière à gaz.
Il n'y a PAS de fuites d'eau dans la connexion entre la
chaudière à gaz et l'unité extérieure.
Les vannes d'arrêt sont correctement installées et
complètement ouvertes.
Les vannes de purge d'air manuelles sont fermées et
les vannes de purge d'air automatiques (le cas
échéant) sont ouvertes.
La soupape de décharge de pression purge l'eau
lorsqu'elle est ouverte.
La chaudière à gaz est ACTIVÉE.
Le paramètre . est correctement défini sur la chaudière à
gaz. Le réglage doit être 0.
Guide de référence installateur
82
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 83
12 Mise en service
01:18
Mar
Purge d'air
Basse
Vitesse
Arrêter
Régler
Circuit
C&R
Défiler
Le volume minimal d'eau est garanti dans toutes les
conditions. Reportez-vous à la section “Vérification du
volume d'eau” sous "8.3 Préparation de la tuyauterie
d'eau"à la page28.
Si du glycol a été ajouté au système, confirmez la
concentration de glycol correcte et vérifiez que le réglage
de glycol [E‑0D]=1.
REMARQUE
▪ Veillez à ce que le réglage de glycol [E-0D]
corresponde au liquide à l'intérieur du circuit d'eau
(0=uniquement de l'eau, 1=eau+glycol). Si le réglage
de glycol n'est PAS réglé correctement, le liquide à
l'intérieur de la tuyauterie peut geler.
▪ Quand du glycol est ajouté au système, mais que la
concentration de glycol est inférieure à ce qui est
prévu, le liquide à l'intérieur de la tuyauterie peut
toujours geler.
12.4 Liste de vérifications pendant la mise en service
Le débit minimal est garanti dans toutes les conditions.
Reportez-vous à la section “Vérification du débit et du
volume d'eau” sous "8.3 Préparation de la tuyauterie
d'eau"à la page28.
Purge d'air.
Essai de fonctionnement.
Essai de fonctionnement de l'actionneur.
Fonction de séchage de la dalle
La fonction de séchage de la dalle est démarrée (si
nécessaire).
Pour effectuer un test de pression du gaz.
Ordre de montage habituel
La procédure de purge d'air nécessite des actions manuelles. Pour
un processus de travail habituel, consultez "9.6.6 Remplissage du
circuit de chauffage"à la page42.
Veillez à ce que les pages d'accueil de la température de départ, de
la température intérieure et de l'eau chaude sanitaire soient à
l'ARRÊT.
La fonction de purge d'air s'arrête automatiquement après
42minutes.
Purge d'air manuelle
INFORMATIONS
Fonctions de protection antigel. Après la première mise
sous tension, l'unité fonctionne en mode "installateur-surplace" (consultez "12.3Liste de contrôle avant la mise en
service"à la page 82). Lorsque le mode "installateur-sur-
place" s'arrête, les fonctions de protection antigel de l'unité
s'activent, et vous ne pouvez pas démarrer la fonction de
purge d'air si Ta<4°C.
Condition requise: Veillez à ce que les pages d'accueil de la
température de départ, de la température intérieure et de l'eau
chaude sanitaire soient à l'ARRÊT.
1 Réglez le niveau d'autorisation de l'utilisateur sur Installateur.
Reportez-vous à la section "Réglage du niveau d'autorisation
de l'utilisateur sur Installateur"à la page58.
2 Définissez le mode de purge d'air: accédez à [A.7.3.1] >
Réglages installateur > Mise en service > Purge d'air
> Type.
3 Sélectionnez Manuelle et appuyez sur .
4 Accédez à [A.7.3.4] > Réglages installateur > Mise en
service > Purge d'air > Démarrer la purge d'air et
appuyez sur pour démarrer la fonctionnalité de purge d'air.
Résultat: La purge d'air manuelle débute et l'écran suivant
apparaît.
12.4.1 Fonction de purge d'air
Lors de la mise en service et de l'installation de l'unité, il est très
important d'évacuer l'air du circuit d'eau. Lorsque la fonction de
purge d'air est activée, la pompe fonctionne sans que l'unité soit
activée et l'évacuation de l'air présent dans le circuit d'eau
commence.
Il y a 2modes de purge d'air:
▪ Manuel: l'unité fonctionne avec une vitesse fixe de la pompe et
▪ Automatique: l'unité change automatiquement la vitesse de la
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Pour effectuer un essai de fonctionnement sur la
chaudière à gaz.
REMARQUE
Avant de commencer la purge d'air, ouvrez la vanne de
sécurité et vérifiez que le circuit est suffisamment rempli en
eau. Commencez la procédure de purge d'air uniquement
si de l'eau déborde de la vanne après son ouverture.
une vanne 3voies en position fixe ou personnalisée. La position
personnalisée de la vanne 3 voies est une fonctionnalité plus
qu'utile, qui permet d'évacuer tout l'air du circuit d'eau en mode de
chauffage ou en mode de chauffage de l'eau chaude sanitaire. La
purge d'air doit s'effectuer pour aussi bien le circuit du chauffage
que celui d'eau chaude sanitaire. Il est également possible de
définir la vitesse de fonctionnement de la pompe (lente ou rapide).
pompe et commute la position de la vanne 3 voies entre le mode
de chauffage et le mode de chauffage de l'eau chaude sanitaire.
5 Utilisez les boutons et pour régler la pompe à la vitesse
souhaitée.
Résultat: Basse
Résultat: Haute
6 Le cas échéant, réglez la position souhaitée pour la vanne à
3voies (chauffage/eau chaude sanitaire). Utilisez les boutons
et pour faire défiler la page jusqu'à Circuit.
7 Utilisez les boutons et pour régler la position souhaitée de
la vanne 3voies.
Résultat: C&R ou Ballon ECS
Purge d'air automatique
INFORMATIONS
Fonctions de protection antigel. Après la première mise
sous tension, l'unité fonctionne en mode "installateur-surplace" (consultez "12.3Liste de contrôle avant la mise en
service"à la page 82). Lorsque le mode "installateur-sur-
place" s'arrête, les fonctions de protection antigel de l'unité
s'activent, et vous ne pouvez pas démarrer la fonction de
purge d'air si Ta<4°C.
Guide de référence installateur
83
Page 84
12 Mise en service
01:18
Mar
Purge d'air
Basse
Vitesse
Arrêter
Régler
Circuit
C&R
Défiler
Condition requise: Veillez à ce que les pages d'accueil de la
température de départ, de la température intérieure et de l'eau
chaude sanitaire soient à l'ARRÊT.
1 Réglez le niveau d'autorisation de l'utilisateur sur Installateur.
Reportez-vous à la section "Réglage du niveau d'autorisation
de l'utilisateur sur Installateur"à la page58.
2 Définissez le mode de purge d'air: accédez à [A.7.3.1] >
Réglages installateur > Mise en service > Purge d'air
> Type.
3 Sélectionnez Automatique et appuyez sur .
4 Accédez à [A.7.3.4] > Réglages installateur > Mise en
service > Purge d'air > Démarrer la purge d'air et
appuyez sur pour démarrer la fonctionnalité de purge d'air.
Résultat: La purge d'air commence et l'écran suivant s'affiche.
Interruption de la purge d'air
1 Appuyez sur , puis sur pour confirmer l'interruption de la
fonction de purge d'air.
12.4.2 Essai de fonctionnement
Condition requise: Veillez à ce que les pages d'accueil de la
température de départ, de la température intérieure et de l'eau
chaude sanitaire soient à l'ARRÊT.
1 Réglez le niveau d'autorisation de l'utilisateur sur Installateur.
Reportez-vous à la section "Réglage du niveau d'autorisation
de l'utilisateur sur Installateur"à la page58.
2 Accédez à [A.7.1]: > Réglages installateur > Mise en
service > Essais.
3 Sélectionnez un contrôle et appuyez sur . Exemple:
Chauffage.
4 Sélectionnez OK et appuyez sur .
Résultat: L'essai de fonctionnement commence. Le processus
s'arrête automatiquement une fois terminé (±30 min). Pour l'arrêter
manuellement, appuyez sur , sélectionnez OK et appuyez sur .
INFORMATIONS
Pour une chaudière à gaz tierce:
En cas de démarrage du système dans un climat froid, il
peut être nécessaire de démarrer avec un petit volume
d'eau. Pour ce faire, ouvrez progressivement les émetteurs
de chaleur. Ainsi, la température de l'eau augmente
graduellement. Surveillez la température de retour ([6.1.6]
dans la structure de menus) et vérifiez qu'elle NE chute
pas en-deçà de 15°C.
Si l'unité a été correctement installée, elle démarre pendant le test
de fonctionnement dans le mode de fonctionnement sélectionné. En
mode d'essai, il est possible de s'assurer du fonctionnement correct
de l'unité en surveillant la température de départ (mode de
chauffage) et la température du ballon (mode d'eau chaude
sanitaire).
Pour surveiller la température, accédez à [A.6] et sélectionnez les
informations que vous souhaitez vérifier.
Pendant un essai de fonctionnement du chauffage, l'unité démarre
en mode hybride. Pendant un test de fonctionnement du chauffage,
le point de consigne de la chaudière à gaz est de 40°C. N'oubliez
pas que cette valeur peut être dépassée de 5°C pendant le
fonctionnement de la chaudière, notamment lorsque celle-ci est
combinée à des boucles de chauffage au sol.
12.4.3 Essai de fonctionnement de l'actionneur
L'objectif de l'essai de fonctionnement de l'actionneur est de vérifier
le fonctionnement des différents actionneurs (par exemple, si vous
sélectionnez la pompe, un essai de fonctionnement de la pompe est
lancé).
Condition requise: Veillez à ce que les pages d'accueil de la
température de départ, de la température intérieure et de l'eau
chaude sanitaire soient à l'ARRÊT.
1 Réglez le niveau d'autorisation de l'utilisateur sur Installateur.
Reportez-vous à la section "Réglage du niveau d'autorisation
de l'utilisateur sur Installateur"à la page58.
2 Accédez à [A.7.4]: > Réglages installateur > Mise en
service > Essais actionneurs.
3 Sélectionnez un actionneur et appuyez sur . Exemple:
Pompe.
4 Sélectionnez OK et appuyez sur .
Résultat: L'essai de fonctionnement de l'actionneur commence. Il
s'arrête automatiquement une fois terminé. Pour l'arrêter
manuellement, appuyez sur , sélectionnez OK et appuyez sur .
Essais de fonctionnement de l'actionneur possibles
▪ Contrôle de la pompe
INFORMATIONS
Veillez à purger tout l'air avant de procéder à l'essai de
fonctionnement. De même, évitez toujours de provoquer
des perturbations dans le circuit d'eau lors de l'essai de
fonctionnement.
▪ Contrôle de la vanne 3 voies
▪ Essai du cordon chauffant
▪ Contrôle du signal relève (pour une chaudière à gaz tierce)
▪ Contrôle du circulateur
▪ Essai de la chaudière à gaz (pour une chaudière à gaz
EHY2KOMB28+32AA)
INFORMATIONS
Pendant un test de fonctionnement, le point de consigne
est de 40°C. N'oubliez pas que cette valeur peut être
dépassée de 5°C pendant le fonctionnement de la
chaudière, notamment lorsque celle-ci est combinée à des
boucles de chauffage au sol.
12.4.4 Séchage de la dalle
Cette fonction permet de sécher très lentement la dalle d'un
chauffage au sol pendant la construction d'une maison. Elle permet
à l'installateur de définir et d'exécuter le programme correspondant.
Veillez à ce que les pages d'accueil de la température de départ, de
la température intérieure et de l'eau chaude sanitaire soient à
l'ARRÊT.
Guide de référence installateur
84
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 85
12 Mise en service
t
T
A1
25°C (1)
35°C (2)
24h (1) 36h (2)
15:10
1
14d 12h
25°C
Mar
Séchage dalle
Étape en cours
Restant
TD voulue
Arrêter
INFORMATIONS
▪ Si Urgence est défini sur Manuelle ([A.6.C]=0), et si
l'unité est paramétrée pour débuter le fonctionnement
d'urgence, l'interface utilisateur demande une
confirmation avant de commencer. La fonction de
séchage de la dalle pour le chauffage au sol est
activée même si l'utilisateur ne confirme PAS le
fonctionnement d'urgence.
▪ Pendant le séchage de la dalle, la limitation de vitesse
de la pompe [9‑0D], n'est PAS applicable.
REMARQUE
L'installateur a pour responsabilités de:
▪ contacter le fabricant de la dalle pour connaître les
instructions de chauffage initial de manière à éviter que
la dalle ne se craquèle,
▪ programmer le séchage de la dalle en fonction des
instructions susmentionnées du fabricant de la dalle,
▪ vérifier régulièrement le fonctionnement correct de
l'installation,
▪ sélectionner le programme adapté au type de dalle
utilisée pour le sol.
REMARQUE
Pour effectuer un séchage de la dalle de chauffage, la
protection antigel doit être désactivée ([2‑06]=0). Elle est
activée par défaut ([2‑06]=1). Cependant, en raison du
mode "installateur-sur-place" (voir "Mise en service"), la
protection antigel est automatiquement désactivée pendant
les 12heures suivant la première mise sous tension.
Si le séchage de la dalle doit être effectué après les
12 premières heures suivant la mise sous tension,
désactivez manuellement la protection antigel en réglant
[2‑06] sur "0" et MAINTENEZ la fonction désactivée
jusqu'à ce que le séchage de la dalle soit terminé. Si vous
ne respectez pas cette consigne, la dalle risque de
fissurer.
REMARQUE
Pour pouvoir lancer le séchage de la dalle, veillez à ce que
les réglages suivants soient respectés:
▪ [4‑00]=1
▪ [D‑01]=0
▪ [4‑08]=0
▪ [4‑01]≠1
L'installateur peut programmer jusqu'à 20 étapes. Pour chaque
étape, il doit saisir:
1 la durée en heures (72heures maximum),
2 la température de départ voulue.
Exemple:
Programmation du séchage de la dalle
1 Réglez le niveau d'autorisation de l'utilisateur sur Installateur.
Reportez-vous à la section "Réglage du niveau d'autorisation
de l'utilisateur sur Installateur"à la page58.
2 Accédez à [A.7.2]: > Réglages installateur > Mise en
service > Séchage de dalle > Définir programme de
séchage.
3 Utilisez , , et pour procéder à la programmation.
▪ Utilisez et pour faire défiler le programme.
▪ Utilisez et pour régler la sélection.
Si une heure est sélectionnée, vous pouvez régler la durée
entre 1 et 72heures.
Si une température est sélectionnée, vous pouvez régler la
température de départ voulue entre 15°C et 55°C.
4 Pour ajouter une étape, sélectionnez “–h” ou “–” au niveau
d'une ligne vide et appuyez sur .
5 Pour supprimer une étape, réglez la durée sur “–” en appuyant
sur .
6 Appuyez sur pour enregistrer le programme.
Il est important que le programme ne contienne pas
d'étapes vides. Le programmateur s'arrête lorsqu'une
étape vide est programmée OU lorsque 20 étapes
consécutives ont été exécutées.
Séchage de la dalle
INFORMATIONS
Pour une chaudière à gaz tierce. Seule la pompe à
chaleur est utilisée pendant le séchage de la dalle de
chauffage. Conséquence possible: Le séchage de la
dalle de chauffage n'est pas possible par faibles
températures extérieures.
Condition requise: Assurez-vous qu'il n'y a que 1 SEULE interface
utilisateur raccordée à votre système pour procéder au séchage de
la dalle de chauffage.
Condition requise: Veillez à ce que les pages d'accueil de la
température de départ, de la température intérieure et de l'eau
chaude sanitaire soient à l'ARRÊT.
1 Accédez à [A.7.2]: > Réglages installateur > Mise en
service > Séchage de dalle.
2 Sélectionnez un programme de séchage.
3 Sélectionnez Démarrer le séchage et appuyez sur .
4 Sélectionnez OK et appuyez sur .
Résultat: Le séchage de la dalle démarre et l'écran suivant
s'affiche. Le processus s'arrête automatiquement une fois terminé.
Pour l'arrêter manuellement, appuyez sur , sélectionnez OK et
appuyez sur .
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
T Température de départ voulue (15~55°C)
t Durée (1~72h)
(1) Étape1
(2) Étape2
Lecture du statut de séchage de la dalle
1 Appuyez sur .
2 L'actuelle étape du programme, la durée totale restante et la
température de départ voulue sont affichées.
Guide de référence installateur
85
Page 86
13 Remise à l'utilisateur
INFORMATIONS
L'accès à la structure de menus est limité. Vous pouvez
uniquement accéder aux menus suivants:
▪ Informations.
▪ Réglages installateur > Mise en service >
Séchage de dalle.
Interruption du séchage de la dalle
Lorsque le programme s'arrête du fait d'une erreur, d'un arrêt ou
d'une panne de courant, le code d'erreur U3 s'affiche sur l'interface
utilisateur. Pour résoudre les codes d'erreur, reportez-vous à la
section "15.6 Résolution des problèmes sur la base des codes
d'erreur" à la page 95. Vous devez disposer du Installateur
Niveau autorisation utilisateur pour réinitialiser l'erreur U3.
1 Accédez à l'écran du séchage de la dalle.
2 Appuyez sur .
3 Appuyez sur pour interrompre le programme.
4 Sélectionnez OK et appuyez sur .
Résultat: Le programme de séchage de la dalle est interrompu.
Lorsque le programme s'arrête du fait d'une erreur, d'un arrêt ou
d'une panne de courant, vous pouvez lire le statut de séchage de la
dalle.
5 Accédez à [A.7.2]: > État séchage > Arrêté à >
Séchage de dalle > Mise en service > Réglages
installateur, puis la dernière étape exécutée.
6 Modifiez et redémarrez l'exécution du programme.
12.4.5 Pour effectuer un test de pression du gaz
1 Branchez un manomètre adapté sur la vanne de gaz. La
pression statique DOIT être de 20mbar.
INFORMATIONS
Veillez à ce la pression d'entrée de service n'interfère PAS
avec les autres appareils à gaz installés.
12.4.6 Essai de fonctionnement sur la chaudière à gaz
La chaudière à gaz dispose d'un essai de fonctionnement.
L'activation de cette fonction activera la chaudière à gaz (la pompe
démarre et le ventilateur démarre avec une vitesse fixe), sans les
fonctions de contrôle activées. Les fonctions de sécurité restent
actives. Vous pouvez arrêter l'essai de fonctionnement en appuyant
simultanément sur et ou laisser le test s'arrêter
automatiquement au bout de 10minutes. Pour effectuer un essai de
fonctionnement, éteignez le système à l'aide de l'interface utilisateur.
Veillez à ce que les pages d'accueil de la température de départ, de
la température intérieure et de l'eau chaude sanitaire soient à
l'ARRÊT.
Aucune erreur ne doit apparaître sur la chaudière à gaz ou sur le
module de la pompe à chaleur. Pendant un essai de
fonctionnement, l'écran occupé s'affiche sur l'interface utilisateur.
Programme Boutons Affichage
Brûleur ACTIVÉ pour
la puissance
minimale
Brûleur ACTIVÉ,
paramètre de
puissance maximale
du chauffage
Brûleur ACTIVÉ,
paramètre maximal
d'eau chaude
sanitaire
Arrêt du programme
de test
et
et (1×)
et (2×)
et Situation actuelle
2 Sélectionnez le programme de test “ ”. Reportez-vous à la
section "12.4.6 Essai de fonctionnement sur la chaudière à
gaz"à la page 86. La pression statique DOIT être de 20mbar
(+ ou – 1mbar). Si la pression de service est <19 mbar, la
sortie de la chaudière à gaz sera réduite et il est possible que le
relevé de combustion correct ne soit pas obtenu. Ne réglez
PAS le rapport d'air et/ou celui du gaz. Pour obtenir
suffisamment de pression de service, l'alimentation en gaz
DOIT être correcte.
REMARQUE
En cas d'erreur 81‑04, n'effectuez PAS d'essai de
fonctionnement sur la chaudière à gaz.
13 Remise à l'utilisateur
Une fois l'essai de fonctionnement terminé, lorsque l'unité fonctionne
correctement, veillez à ce que ce qui suit soit clair pour l'utilisateur:
▪ Remplissez le tableau de réglages installateur (dans le manuel
d'utilisation) avec les réglages effectués.
▪ Vérifiez que l'utilisateur dispose de la version imprimée de la
documentation et demandez-lui de la conserver pour s'y référer
ultérieurement. Informez l'utilisateur qu'il peut trouver la
documentation complète à l'adresse URL mentionnée
précédemment dans ce manuel.
▪ Expliquez à l'utilisateur comment utiliser correctement le système
et indiquez la procédure à suivre en cas de problèmes.
▪ Indiquez à l'utilisateur ce qu'il doit faire pour effectuer l'entretien
de l'unité.
▪ Expliquez à l'utilisateur comment économiser l'énergie, comme
indiqué dans le manuel d'utilisation.
Guide de référence installateur
86
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 87
14 Maintenance et entretien
1 3
2
5
4
14 Maintenance et entretien
REMARQUE
L'entretien DOIT être effectué par un installateur agréé ou
un agent technique.
Nous recommandons d'effectuer l'entretien au moins une
fois par an. Cependant, la législation en vigueur pourrait
exiger des intervalles d'entretien plus rapprochés.
14.1 Vue d'ensemble: maintenance et entretien
Ce chapitre contient les informations sur:
▪ Maintenance annuelle de l'unité extérieure
▪ Nettoyage de la chaudière à gaz
14.2 Consignes de sécurité pour la maintenance
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
REMARQUE:Risque de décharge électrostatique
Avant de procéder à des travaux de maintenance ou
d'entretien, touchez une pièce métallique de l'unité pour
supprimer l'électricité statique et protéger la CCI.
14.3 Unité extérieure
14.3.1 Ouverture de l'unité extérieure
Reportez-vous à la section "9.2.2 Ouverture de l'unité extérieure"à
la page33.
14.3.2 Liste de vérification pour la maintenance annuelle de l'unité extérieure
Vérifiez les éléments suivants au moins une fois par an:
▪ Échangeur de chaleur
▪ Pression d'eau
▪ Filtre à eau
▪ Soupape de décharge de pression de l'eau
▪ Soupape de décharge de pression du ballon d'eau chaude
sanitaire
▪ Coffret électrique
▪ Vannes de protection antigel
▪ Casse-vide
Échangeur de chaleur
L'échangeur de chaleur de l'unité extérieure peut être obstrué par de
la poussière, de la saleté, des feuilles, etc. Nous vous
recommandons de nettoyer l'échangeur de chaleur chaque année.
Un échangeur de chaleur obstrué peut générer une pression trop
faible ou trop élevée, ce qui occasionne de mauvaises
performances.
Pression de l'eau
Maintenez la pression d'eau au-dessus de 1 bar. Si elle est
inférieure, ajoutez de l'eau.
Filtre à eau
Nettoyez le filtre à eau.
REMARQUE
Manipulez le filtre à eau avec soin. Ne forcez PAS lorsque
vous réinsérez le filtre à eau, de manière à ne PAS
endommager la toile du filtre à eau.
Soupape de décharge de pression de l'eau
Ouvrez la vanne et vérifiez qu'elle fonctionne correctement. Il est
possible que l'eau soit très chaude!
Les points à vérifier sont les suivants:
▪ Le débit d'eau provenant de la soupape de décharge est
suffisamment élevé. Aucune obstruction de la vanne ou entre les
tuyaux n'est perceptible.
▪ De l'eau sale s'écoule de la soupape de décharge:
▪ ouvrez la vanne jusqu'à ce que l'eau évacuée ne contienne
PLUS de saleté,
▪ rincez le système et installez un filtre à eau supplémentaire (un
filtre à cyclone magnétique est préférable).
Nous vous recommandons de procéder à cette tâche de
maintenance plus fréquemment.
Soupape de décharge du ballon d'eau chaude sanitaire (à
fournir)
Ouvrez la soupape.
ATTENTION
Il se peut que l'eau s'écoulant de la soupape soit très
chaude.
▪ Vérifiez que rien ne bloque l'écoulement de l'eau dans la soupape
ou au niveau de la tuyauterie. Le débit d'eau provenant de la
soupape de décharge doit être suffisamment élevé.
▪ Vérifiez si l'eau s'écoulant de la soupape de décharge est propre.
Si elle contient des débris ou des saletés:
▪ Ouvrez la soupape jusqu'à ce que l'eau évacuée ne contienne
plus de débris ou de saletés.
▪ Rincez et nettoyez le ballon ECS dans son ensemble,
tuyauterie entre la soupape de décharge et l'entrée d'eau froide
incluse.
Pour vous assurer que l'eau provient bien du ballon ECS, procédez
à la vérification après un cycle de chauffage du ballon.
INFORMATIONS
Nous vous recommandons de procéder à cette tâche de
maintenance plus d'une fois par an.
Coffret électrique
Effectuez une inspection visuelle complète du coffret électrique et
recherchez des défauts évidents tels que des connexions détachées
ou des câbles défectueux.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
87
Page 88
14 Maintenance et entretien
a
1
2
a
1
2
b1
b2
AVERTISSEMENT
Si le câblage interne est endommagé, il doit être remplacé
par le fabricant, son agent d'entretien ou d'autres
personnes qualifiées.
Vannes de protection antigel
▪ Remplacez les vannes de protection antigel tous les 3~7 ans (en
fonction de la qualité de l'eau).
▪ Remplacez les vannes de protection antigel si elles ne se ferment
plus correctement. Exemple: Lorsqu'elles ont été ouvertes et que
de la saleté est restée coincée à l'intérieur des vannes.
Exemple: Remplacez la vanne de protection antigel à l'intérieur de
l'unité extérieure comme suit:
a Pièce de raccordement pour vanne de protection antigel
b1 Ancienne vanne de protection antigel
b2 Nouvelle vanne de protection antigel
Casse-vide
Démontez le casse-vide et rincez sa cartouche à l'eau.
En cas de dysfonctionnement: remplacez le casse-vide.
7 Faites coulisser le tuyau vers le haut en le tournant dans les
sens horaire, jusqu'à ce que le bas du tuyau soit au-dessus du
raccordement du bac de purge du condensat.
14.4 Chaudière à gaz
14.4.1 Ouverture de la chaudière à gaz
Reportez-vous à la section "9.2.3Ouverture de la chaudière à gaz"à
la page33.
14.4.2 Démontage de la chaudière à gaz
1 Éteignez l'appareil.
2 Débranchez l'alimentation secteur de l'appareil.
3 Fermez l'arrivée de gaz.
4 Retirez le panneau avant.
5 Attendez que l'appareil refroidisse.
6 Dévissez l'écrou de raccordement situé à la base du tuyau du
gaz de combustion, en le tournant dans le sens anti-horaire.
8 Tirez le bas du tuyau vers l'avant et retirez-le vers le bas en le
tournant successivement dans le sens horaire puis anti-horaire.
Guide de référence installateur
88
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 89
14 Maintenance et entretien
11 Poussez la partie arrière du bac de purge du condensat vers le
bas, du raccord à l'échangeur de chaleur, et retirez-le.
9 Retirez le bac de purge du condensat, à gauche, du raccord
avec le purgeur de condensat.
10 Tournez-le vers la droite avec le raccordement du purgeur de
condensat au-dessus du bord du plateau de base.
12 Retirez le connecteur du ventilateur et l'unité d'allumage de la
vanne de gaz.
13 Dévissez le raccord situé sous la vanne de gaz.
14 Dévissez les vis à tête creuse du panneau avant et retirez la
douille avec la vanne de gaz et le ventilateur à l'avant.
REMARQUE
Vérifiez que le brûleur, la plaque d'isolation, la vanne de
gaz, l'alimentation en gaz et le ventilateur n'ont PAS été
endommagés.
14.4.3 Nettoyage de l'intérieur de la chaudière à gaz
1 Nettoyez l'échangeur de chaleur du haut vers le bas avec une
brosse en plastique ou de l'air comprimé.
2 Nettoyez le dessous de l'échangeur de chaleur.
3 Nettoyez le bac de purge du condensat avec de l'eau.
4 Nettoyez le purgeur de condensat avec de l'eau.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
89
Page 90
15 Dépannage
a
14.4.4 Montage de la chaudière à gaz
ATTENTION
▪ Lorsque vous installez les différents joints d'étanchéité,
vérifiez qu'ils ne sont pas endommagés, durcis,
déchirés, fissurés et/ou décolorés. Remplacez-les si
nécessaire.
▪ Vérifiez leur position.
▪ Ne pas insérer les capteursS1 et/ouS2 ou les insérer
incorrectement peut provoquer de graves dommages.
▪ La garantie est annulée si vous ne remplacez PAS
correctement les éléments retirés.
1 Vérifiez que le joint d'étanchéité est correctement positionné
autour du couvercle avant.
2 Placez le couvercle avant sur l'échangeur de chaleur et
sécurisez-le à l'aide de vis à tête creuse serrées par des
rondelles de blocage.
3 Serrez manuellement les vis à tête creuse de manière égale en
tournant la clé hexagonale dans le sens horaire.
4 Insérez le raccord du gaz sous la vanne de gaz.
5 Insérez le connecteur dans le ventilateur et l'unité d'allumage
dans la vanne de gaz.
6 Insérez le bac de purge du condensat en le glissant sur la base
de sortie de l'échangeur avec le raccord du purgeur de
condensat toujours face au plateau de la base.
8 Remplissez le purgeur de condensat d'eau et insérez-le
raccord, sous le bac de purge du condensat.
9 Faites coulisser le tuyau du gaz de combustion et tournez-le
dans le sens anti-horaire, avec le haut du tuyau autour de
l'adaptateur des gaz de combustion, dans le couvercle
supérieur.
10 Insérez le bas du tuyau dans le bac de purge du condensat et
serrez l'écrou du raccord dans le sens horaire.
11 Ouvrez l'arrivée du gaz et vérifiez qu'il n'y a pas de fuite dans
les raccordements du gaz sous la vanne de gaz et sur le
support de montage.
12 Vérifiez l'absence de fuite dans les tuyaux de chauffage et
d'eau.
13 Activez l'alimentation électrique principale.
14 Mettez l'appareil sous tension en appuyant sur le bouton .
15 Vérifiez qu'il n'y a pas de fuite sur le couvercle avant, sur le
raccordement du ventilateur sur le couvercle avant et sur les
composants du tuyau du gaz de combustion.
16 Vérifiez le réglage gaz/air.
17 Insérez le boîtier, serrez les 2 vis à gauche et à droite de
l'écran.
18 Fermez le couvercle.
19 Vérifiez l'alimentation en chauffage et en eau chaude.
a Plateau de base
7 Tournez le bac de purge du condensat vers la gauche et
poussez-le vers le bas, dans le raccord du purgeur de
condensat. Lors de cette étape, veillez à ce que l'arrière du bac
de purge du condensat repose sur le plateau de base.
Guide de référence installateur
90
15 Dépannage
15.1 Vue d'ensemble: dépannage
Ce chapitre décrit ce qu'il y a lieu de faire en cas de problèmes.
Il contient des informations concernant:
▪ Dépannage en fonction des symptômes
▪ Résolution des problèmes sur la base des codes d'erreur
Avant le dépannage
Effectuez une inspection visuelle complète de l'unité et recherchez
des défauts évidents tels que des connexions détachées ou des
câbles défectueux.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 91
15 Dépannage
15.2 Précautions lors du dépannage
AVERTISSEMENT
▪ Lors de l'inspection du coffret électrique de l'unité,
vérifiez TOUJOURS que l'unité est déconnectée du
secteur. Désactivez le disjoncteur du circuit
correspondant.
▪ Lorsqu'un dispositif de sécurité a été activé, arrêtez
l'unité et recherchez la cause du déclenchement du
dispositif de sécurité avant de le réinitialiser. Ne déviez
JAMAIS les dispositifs de sécurité. De même, ne les
réglez jamais sur une valeur autre que celle du réglage
par défaut défini en usine. Contactez votre revendeur si
vous ne parvenez pas à trouver la cause du problème.
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Pour éviter les risques liés à la réinitialisation intempestive
de la coupure thermique, cet appareil NE DOIT PAS être
alimenté en énergie par un dispositif de commutation
externe, comme un programmateur, ou raccordé à un
circuit qui est régulièrement mis sous tension et hors
tension par le service public.
DANGER: RISQUE DE BRÛLURE
15.3 Directives générales
Avant de commencer la procédure de dépannage, procédez à une
inspection visuelle complète de l'unité et identifiez les défauts
évidents, tels que les raccords lâches ou le câblage défectueux.
15.4 Dépannage en fonction des symptômes
15.4.1 Symptôme: L'unité ne chauffe PAS comme prévu
Causes possibles Mesure corrective
Le réglage de la température
n'est PAS correct
Vérifiez le réglage de la
température sur la commande à
distance. Consultez le manuel
d'utilisation.
Causes possibles Mesure corrective
Le débit d'eau est trop faible Vérifiez les éléments suivants:
▪ Toutes les vannes d'arrêt du
circuit d'eau sont
complètement ouvertes.
▪ Le filtre à eau est propre.
Nettoyez-le si nécessaire.
▪ Il n'y a pas d'air dans le
système. Purgez l'air si
nécessaire. Vous pouvez
purger l'air manuellement
(reportez-vous à la section
"Purge d'air manuelle" à la
page 83) ou utiliser la
fonctionnalité de purge d'air
automatique (reportez-vous à
la section "Purge d'air
automatique"à la page83).
▪ La pression de l'eau est >1
bar.
▪ Le vase d'expansion n'est PAS
cassé.
▪ La résistance du circuit d'eau
n'est PAS trop élevée pour la
pompe (reportez-vous à la
courbe ESP dans la section
"Données techniques").
Si le problème persiste une fois
toutes les vérifications ci-dessus
effectuées, contactez votre
revendeur. Il est parfois normal
que le débit d'eau de l'unité soit
moindre.
Le volume d'eau de l'installation
est trop faible
Assurez-vous que le volume
d'eau de l'installation est
supérieur à la valeur minimale
requise (reportez-vous à la
section "8.3.4Vérification du
débit et du volume d'eau"à la
page30).
15.4.2 Symptôme: Le compresseur ne démarre PAS (chauffage ou chauffage de l'eau sanitaire)
Causes possibles Mesure corrective
L'unité doit démarrer en dehors
de sa plage de fonctionnement
(la température de l'eau est trop
faible)
Si la température de l'eau est
trop faible, l'unité utilise la
chaudière à gaz pour atteindre
d'abord la température minimale
(15°C).
Vérifiez les éléments suivants:
▪ L'alimentation électrique de la
chaudière à gaz est
correctement câblée.
▪ Le câble d'interconnexion
entre la chaudière à gaz et
l'unité extérieure est
correctement installé.
Si le problème persiste une fois
toutes les vérifications ci-dessus
effectuées, contactez votre
revendeur.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
91
Page 92
15 Dépannage
15.4.3 Symptôme: la pompe fait du bruit (cavitation)
Causes possibles Mesure corrective
Il y a de l'air dans le système Purgez manuellement l'air
(reportez-vous à la section
"Purge d'air manuelle"à la
page83) ou utilisez la
fonctionnalité de purge d'air
automatique (reportez-vous à la
section "Purge d'air
automatique"à la page83).
La pression de l'eau à l'entrée de
la pompe est trop faible
Vérifiez les éléments suivants:
▪ La pression de l'eau est
>1bar.
▪ Le capteur de pression de la
chaudière à gaz n'est pas
cassé.
▪ Le vase d'expansion n'est PAS
cassé.
▪ Le réglage de la prépression
du vase d'expansion est
correct (consultez le manuel
du vase d'expansion).
15.4.4 Symptôme: La soupape de décharge de pression s'ouvre
Causes possibles Mesure corrective
Le vase d'expansion est cassé Remplacez le vase d'expansion.
Le volume d'eau de l'installation
est trop élevé
La tête du circuit d'eau est trop
élevée
Assurez-vous que le volume
d'eau de l'installation est inférieur
à la valeur maximale autorisée
(reportez-vous aux sections
"8.3.4Vérification du débit et du
volume d'eau"à la page30 et
"8.3.5Modification de la
prépression du vase
d'expansion"à la page31).
La tête du circuit d'eau
correspond à la différence de
hauteur entre l'unité extérieure et
le point le plus haut du circuit
d'eau. Si l'unité extérieure est
située au point le plus haut de
l'installation, la hauteur
d'installation est considérée
comme étant de 0m. La tête
maximale du circuit d'eau est
définie par le vase d'expansion
(consultez l'option sur chaudière
ou le vase d'expansion tiers).
Vérifiez les conditions requises
pour l'installation.
15.4.5 Symptôme: la soupape de décharge de pression de l'eau présente une fuite
Causes possibles Mesure corrective
De la saleté bloque la sortie de la
soupape de décharge de
pression de l'eau.
Vérifiez que la soupape de
décharge de pression fonctionne
correctement en tournant le
bouton rouge de la vanne dans
le sens inverse des aiguilles
d'une montre:
▪ Si AUCUN claquement n'est
audible, contactez votre
revendeur.
▪ Si l'eau ne cesse de s'écouler
de l'unité, fermez les vannes
d'arrêt d'entrée et de sortie de
l'eau, puis contactez votre
revendeur.
15.4.6 Symptôme: la pièce n'est PAS suffisamment chauffée par faibles températures extérieures
Causes possibles Mesure corrective
Le fonctionnement de la
chaudière à gaz n'est pas activé
La température d'équilibre de la
chaudière à gaz n'a pas été
configurée correctement.
Il y a de l'air dans le système. Purgez l'air manuellement ou
Vérifiez les éléments suivants:
▪ La chaudière à gaz est activée
et n'est PAS en veille.
▪ Le câble de communication
entre la chaudière à gaz et
l'unité extérieure est
correctement installé.
▪ Aucun code d'erreur n'est
affiché sur l'écran de la
chaudière à gaz.
Augmentez la "température
d'équilibre" pour activer le
fonctionnement de la chaudière à
gaz à des températures
extérieures plus élevées.
Accédez à:
▪ [A.5.2.2] > Réglages
installateur > Sources de
chaleur > Chaudière >
Temp. d'équilibre OU
▪ [A.8] > Réglages
installateur > Vue
d'ensemble des réglages
[5‑01]
automatiquement. Reportez-vous
à la fonction de purge d'air dans
la section "Mise en service".
15.4.7 Symptôme: la pression au point de dérivation est temporairement anormalement élevée
Guide de référence installateur
92
Causes possibles Mesure corrective
Soupape de décharge de
pression défaillante ou obstruée.
▪ Rincez et nettoyez le ballon
ECS dans son ensemble,
tuyauterie entre la soupape de
décharge de pression et
l'entrée d'eau froide incluse.
▪ Remplacez la soupape de
décharge de pression.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 93
15 Dépannage
28.3~30.2 mm
a
15.4.8 Symptôme: la fonction de désinfection du ballon ECS ne s'est PAS correctement terminée (erreur AH)
Causes possibles Mesure corrective
La fonction de désinfection a été
interrompue par le soutirage de
l'eau chaude sanitaire
Un grand soutirage d'eau chaude
sanitaire s'est produit récemment
avant le démarrage programmé
de la fonction de désinfection
Le fonctionnement de la
désinfection a été arrêté
manuellement: alors que
l'interface utilisateur affichait la
page d'accueil ECS et que le
niveau d'autorisation de
l'utilisateur était défini sur
Installateur, vous avez
appuyé sur le bouton pendant
le fonctionnement de la
désinfection.
Programmez le démarrage de la
fonction de désinfection si
AUCUN soutirage d'eau chaude
sanitaire n'est prévu dans les
4heures à venir.
Lorsque ECS > Mode point
consigne > Réchauffer ou
Réch + progr est sélectionné, il
est recommandé de programmer
le démarrage de la fonction de
désinfection au moins 4heures
après le dernier grand soutirage
d'eau chaude prévu. Ce
démarrage peut être défini par
l'intermédiaire des réglages
installateur (fonction de
désinfection).
Lorsque ECS > Mode point
consigne > Progr seul est
sélectionné, il est recommandé
de programmer un Stockage
éco 3heures avant le démarrage
programmé de la fonction de
désinfection pour préchauffer le
ballon ECS.
N'appuyez PAS sur le bouton
pendant que la fonction
désinfection est activée.
15.4.9 Symptôme: détection d'une anomalie
dans la chaudière (erreurHJ-11)
Causes possibles Mesure corrective
Problème avec le câble de
communication
Erreur avec la chaudière Vérifiez l'écran de la chaudière
Installez correctement le câble
de communication entre la
chaudière à gaz et l'unité
extérieure.
pour connaître l'erreur.
15.4.10 Problème: anomalie de combinaison entre la chaudière et l'hydrobox (erreur UA-52)
Causes possibles Mesure corrective
Il y a de l'air dans l'arrivée du
gaz.
La pression d'alimentation en gaz
est trop basse.
Aucun allumage. Remplacez l'électrode
Aucune étincelle. L'unité
d'allumage sur la vanne de gaz
est défectueuse.
Le réglage gaz/air n'est PAS
défini correctement.
Défaillance du ventilateur. ▪ Vérifiez le câblage.
Le ventilateur est sale. Nettoyez le ventilateur.
Défaillance de la vanne de gaz. ▪ Remplacez la vanne de gaz.
Supprimez l'air présent dans le
tuyau de gaz.
Contactez l'entreprise de
distribution de gaz.
d'allumage.
▪ Vérifiez le câblage.
▪ Vérifiez le capuchon de la
bougie d'allumage.
▪ Remplacez l'unité d'allumage.
Vérifiez le réglage. Reportez-
vous à la section "Vérification du
paramètre du dioxyde de
carbone"à la page79.
▪ Vérifiez le fusible. Le cas
échéant, remplacez le
ventilateur.
▪ Réglez de nouveau la vanne
de gaz, reportez-vous à la
section "Vérification du
paramètre du dioxyde de
carbone"à la page79.
15.4.12 Problème: le brûleur s'allume bruyamment
Causes possibles Mesure corrective
La pression d'alimentation en gaz
est trop élevée.
L'écartement des contacts n'est
pas correct.
Le réglage gaz/air n'est PAS
défini correctement.
Étincelle faible. Vérifiez l'écartement des
Le commutateur de pression de
votre maison est probablement
défaillant. Contactez la société
de gaz.
▪ Remplacez la broche
d'allumage.
▪ Vérifiez l'écartement de
l'électrode d'allumage.
Vérifiez le réglage. Reportezvous à la section "Vérification du
paramètre du dioxyde de
carbone"à la page79.
contacts.
Remplacez l'électrode
d'allumage.
Remplacez l'unité d'allumage sur
la vanne de gaz.
Causes possibles Mesure corrective
Absence de correspondance
entre la chaudière et l'hydrobox
Incompatibilité du logiciel Mettez à jour le logiciel de la
Vérifiez que le paramètre . est
réglé sur 0.
chaudière et de l'hydrobox vers
la dernière version.
15.4.11 Problème: le brûleur ne s'allume PAS
Causes possibles Mesure corrective
L'arrivée du gaz est fermée. Ouvrez l'arrivée du gaz.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Écartement des électrodes (±4,5mm)
Guide de référence installateur
93
Page 94
15 Dépannage
15.4.13 Problème: le brûleur résonne
Causes possibles Mesure corrective
La pression d'alimentation en gaz
est trop basse.
Recirculation des gaz de
combustion.
Le réglage gaz/air n'est PAS
défini correctement.
Le commutateur de pression de
votre maison est probablement
défaillant. Contactez la société
de gaz.
Vérifiez le tuyau d'alimentation
en air et du gaz de combustion.
Vérifiez le réglage. Reportezvous à la section "Vérification du
paramètre du dioxyde de
carbone"à la page79.
15.4.14 Symptôme: la chaudière à gaz ne chauffe pas
Causes possibles Mesure corrective
Erreur de la pompe à chaleur. Vérifiez l'interface utilisateur.
Problème de communication
avec la pompe à chaleur.
Réglages de la pompe à chaleur
incorrects.
L'écran de maintenance affiche “
”, la chaudière à gaz est éteinte.
Pas de courant (24V). ▪ Vérifiez le câblage.
Le brûleur ne s'allume pas sur le
chauffage: capteurS1 ouS2
défaillant.
Le brûleur ne s'allume PAS. Reportez-vous à la section
Vérifiez que le câble de
communication est correctement
installé.
Vérifiez les réglages dans le
manuel de la pompe à chaleur.
Allumez la chaudière en
appuyant sur .
▪ Vérifiez le connecteur X4.
Remplacez le capteurS1 ouS2.
Reportez-vous à la section
"Codes d'erreur de la chaudière
à gaz"à la page97.
"15.4.11Problème: le brûleur ne
s'allume PAS"à la page93.
15.4.15 Problème: la puissance est réduite
Causes possibles Mesure corrective
À un régime élevé, la puissance
a chuté de plus de 5%.
▪ Vérifiez que l'appareil et le
système de ventouse ne sont
pas encrassés.
▪ Nettoyez l'appareil et le
système de ventouse.
15.4.16 Problème: le chauffage n'atteint PAS la température
Causes possibles Mesure corrective
Le réglage du point de consigne
de la loi du temps n'est pas
correct.
La température est trop basse. Augmentez la température du
Aucune circulation dans
l'installation.
La puissance de la chaudière n'a
PAS été définie correctement
pour l'installation.
Aucun transfert de chaleur en
raison d'une formation de tartre
ou d'encrassement dans
l'échangeur de chaleur.
Vérifiez le réglage sur l'interface
utilisateur et procédez à des
réglages si nécessaire.
chauffage.
Vérifiez s'il y a de la circulation.
Au moins 2 ou 3radiateurs
DOIVENT être ouverts.
Réglez la puissance. Reportezvous à la section "Paramètre de
la puissance maximale du
chauffage"à la page78.
Détartrez ou purgez l'échangeur
de chaleur du côté du chauffage.
15.4.17 Problème: pas d'eau chaude sanitaire
Ne s'applique pas à la Suisse
Causes possibles Mesure corrective
Le brûleur ne s'allume PAS sur
l'eau chaude sanitaire: S3
défaillant.
Le brûleur ne s'allume PAS. Reportez-vous à la section
Remplacez le S3.
"15.4.11Problème: le brûleur ne
s'allume PAS"à la page93.
15.4.18 Problème: l'eau chaude n'atteint PAS la température (aucun ballon installé)
Ne s'applique pas à la Suisse
Causes possibles Mesure corrective
Le débit d'eau chaude sanitaire
est trop élevé.
Le réglage de la température
pour le circuit d'eau est trop bas.
Aucun transfert de chaleur en
raison d'une formation de tartre
ou d'encrassement dans
l'échangeur de chaleur, côté eau
chaude sanitaire.
Température de l'eau froide
<10°C.
La température de l'eau chaude
sanitaire oscille entre le chaud et
le froid.
Réglez l'installation d'entrée.
Augmentez le point de consigne
de l'eau chaude sanitaire sur la
page d'accueil de l'eau chaude
sanitaire de l'interface utilisateur.
Détartrez ou purgez l'échangeur
côté ECS.
La température d'entrée de l'eau
est trop basse.
▪ Le débit est trop faible. Un
débit d'eau minimal de 5l/min
est recommandé pour garantir
le confort.
▪ Augmentez le point de
consigne de l'eau chaude
sanitaire sur la page d'accueil
de l'eau chaude sanitaire de
l'interface utilisateur.
15.4.19 Problème: l'eau chaude n'atteint PAS la température (ballon installé)
Causes possibles Mesure corrective
Il y a un code d'erreur au niveau
de la chaudière à gaz.
Il y a un code d'erreur au niveau
de l'unité extérieure.
La vanne 3 voies ne fonctionne
pas correctement.
Vérifiez l'affichage de la
chaudière à gaz pour plus
d'informations.
Vérifiez la présence d'erreurs
éventuelles sur l'interface
utilisateur.
▪ Vérifiez l'installation de la
vanne 3 voies.
▪ En cas de fonctionnement de
l'eau chaude sanitaire, le débit
devrait être dirigé vers le
ballon.
Guide de référence installateur
94
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 95
15 Dépannage
LED A
PCB
15.5 Dépannage en fonction du comportement de la diode électroluminescente
15.5.1 Emplacement de la diode électroluminescente de l'unité extérieure
Ouvrez l'unité extérieure (consultez "9.2.2 Ouverture de l'unité
extérieure" à la page 33). L'illustration suivante indique
l'emplacement de la diode électroluminescente de l'unité extérieure
sur la CCI:
15.5.2 Diagnostic de pannes
Comportement de la diode électroluminescente
Diagnostic
Diode
électrolumines
cente clignote
Diode
électrolumines
cente allumée
Diode
électrolumines
cente éteinte
(a) Suivez la procédure ci-dessous.
Vérifiez si l'unité extérieure est en panne
1 Mettez hors tension et de nouveau sous tension.
2 Vérifiez la diode électroluminescente dans approximativement
3minutes.
Si le comportement de la diode électroluminescente se répète, la
CCI de l'unité extérieure présente une anomalie de fonctionnement.
Note: La détection d'erreur devrait se faire à l'aide du diagnostic
des pannes de la télécommande.
Normale
(a)
Cas 1: tension d'alimentation (pour limiter
la consommation)
Cas 2: panne d'alimentation électrique
(a)
Cas 3
15.6 Résolution des problèmes sur la base des codes d'erreur
Si un problème se produit au niveau de l'unité, l'interface utilisateur
affiche un code d'erreur. Il est important de comprendre le problème
et de prendre des mesures avant de réinitialiser un code d'erreur.
Cette opération est réservée à un installateur agréé ou à votre
revendeur local.
Ce chapitre vous offre une vue d'ensemble de tous les codes
d'erreur possibles et de leur description à mesure qu'ils s'affichent
sur l'interface utilisateur.
Consultez le manuel d'entretien pour un dépannage détaillé de
chaque erreur.
15.6.1 Codes d'erreur: vue d'ensemble
Codes d'erreur de l'unité extérieure
Partie du réfrigérant
Code d'erreur Code d'erreur
détaillé
A5 00 UE: rafraîch hte pression/
E1 00 UE : défaut CCI
E3 00 UE: activation du
E5 00 UE: surchauffe du moteur
E6 00 UE: défaut démarrage
E7 00 UE: anomalie du moteur
E8 00 UE: surtension alim.
EA 00 UE: problème de commutation
H0 00 UE: problème capteur
H3 00 UE: anomalie du
H6 00 UE: anomalie du capteur de
H8 00 UE: anomalie du système
Description
coup
pointe/problème protection
gel.
Contactez votre revendeur
Redémarrage requis.
Contactez votre revendeur
commutateur
haute pression
Contactez votre revendeur
inverter du compresseur
Contactez votre revendeur
compr.
Contactez votre revendeur
du ventilateur l'unité ext.
Contactez votre revendeur
électrique
Contactez votre revendeur
froid/chaud
Contactez votre revendeur
tension/
courant
Contactez votre revendeur
commutateur haute pression
Contactez votre revendeur
détection de position
Contactez votre revendeur
d'alimentation du
compresseur
Contactez votre revendeur
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guide de référence installateur
95
Page 96
15 Dépannage
Code d'erreur Code d'erreur
détaillé
H9 00 UE: anomalie de la
F3 00 UE: température anormale
F6 00 UE: pression trop élevée
FA 00 UE: pression trop élevée,
JA 00 UE: anomalie du
J3 00 UE: anomalie de la
J6 00 UE: anomalie de la
J6 07 UE: anomalie de la
L3 00 UE: augmentation de
L4 00 UE: augmentation de T° des
L5 00 UE: surintensité
P4 00 UE: anomalie du capteur de
U0 00 UE: manque de réfrigérant.
U2 00 UE: défaut tension
Description
thermistance d'air ext.
Contactez votre revendeur
de
la conduite de refoulement
Contactez votre revendeur
en rafraîchissement
Contactez votre revendeur
activ commutateur hte
pression
Contactez votre revendeur
capteur haute pression
Contactez votre revendeur
thermistance
de la conduite de
refoulement
Contactez votre revendeur
thermistance
de l'échangeur de chaleur
Contactez votre revendeur
thermistance
de l'échangeur de chaleur
Contactez votre revendeur
température
du coffret électrique
Contactez votre revendeur
ailettes de radiateur
inverter
Contactez votre revendeur
instantanée
inverter (c.c.).
Contactez votre revendeur
T° des ailettes de
radiateur
Contactez votre revendeur
Contactez votre revendeur
alimentation.
Contactez votre revendeur
Code d'erreur Code d'erreur
détaillé
U7 00 UE: problème de
Partie hydraulique
Code d'erreur Code d'erreur
détaillé
80 00 Problème de capteur de
81 00 Problème de capteur de la
89 01 Gel de l'échangeur de
89 02 Gel de l'échangeur de
89 03 Gel de l'échangeur de
8F 00 Augmentation anormale de
8H 00 Augmentation anormale de
8H 03 Surchauffe circuit d'eau
A1 00 Problème détection passage
A1 00 Erreur lecture EEPROM.
AA 01 Surchauffe chauffage
C.A. 00 Surchauffe chauffage
Description
transmission
entre l'UC princ. et l'UC
INV.
Contactez votre revendeur
Description
température de retour
Contactez votre revendeur
température de départ
Contactez votre revendeur
chaleur
chaleur
chaleur
la
TD (ECS).
la
TD.
(thermostat)
à 0.
Redémarrage requis.
Contactez votre revendeur
d'appoint
Redémarrage requis.
Contactez votre revendeur
d'appoint
Contactez votre revendeur
Guide de référence installateur
96
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 97
15 Dépannage
Code d'erreur Code d'erreur
détaillé
AH 00 La désinfection du ballon
AJ 03 Temps de chauffage de l'ECS
C4 00 Problème de capteur de T°
CJ 02 Problème de capteur de
EC 00 Augmentation anormale de
EC 04 Pré-chauffage du ballon
H1 00 Problème de capteur
HC 00 Problème de capteur de
HJ 11 Détection d'anomalie
U3 00 Le séchage de dalle
U4 00 Problème de communication
U5 00 Problème de communication
Description
ne
s'est pas terminée
correctement.
trop long.
de l'échangeur de chaleur.
Contactez votre revendeur
température intérieure
Contactez votre revendeur
la
température du ballon
d'eau chaude sanitaire
externe
de température
Contactez votre revendeur
température du ballon ECS
Contactez votre revendeur
chaudière
Vérifier la chaudière
Voir le manuel de la
chaudière
ne s'est pas terminé
correctement.
entre l'unité intérieure
et
l'unité extérieure
avec l'interface
utilisateur.
Code d'erreur Code d'erreur
détaillé
U8 02 Perte de connexion avec le
U8 08 Dysfonctionnement de
UA 00 Problème de correspondance
UA 52 Problème de correspondance
INFORMATIONS
L'erreur AJ-03 est automatiquement réinitialisée dès que le
chauffage du ballon redevient normal.
INFORMATIONS
L'erreur EC-04 est automatiquement réinitialisée dès que
le ballon d'eau chaude sanitaire est préchauffé à une
température suffisamment élevée.
INFORMATIONS
Si l'unité détecte un débit alors que la pompe ne fonctionne
pas, un appareil externe est probablement à l'origine de ce
flux ou les dispositifs de mesure du débit (capteur et
contacteur de débit) présentent un dysfonctionnement.
▪ Si le capteur de débit détecte un flux alors que la
pompe ne fonctionne pas, l'unité s'arrête et l'interface
utilisateur affiche le code d'erreur C0‑00. Pour faire
redémarrer l'unité, vous devez réinitialiser
manuellement cette erreur.
▪ Si le contacteur de débit détecte un flux alors que la
pompe ne fonctionne pas, l'unité s'arrête
temporairement et l'interface utilisateur affiche le code
d'erreur C0‑01. Après quelques temps, cette erreur se
réinitialise automatiquement et le fonctionnement de
l'unité reprend. Si le problème persiste, l'unité s'arrête
et l'interface utilisateur affiche l'erreur C0‑02. Pour faire
redémarrer l'unité, vous devez réinitialiser
manuellement cette erreur.
Description
thermostat d'ambiance
communication de la chaudière
unité int., unité ext.
Redémarrage requis.
chaudière, unité
intérieure.
Contactez votre revendeur
Consultez la section
"15.4.10Problème: anomalie de
combinaison entre la chaudière
et l'hydrobox (erreur UA-52)"à la
page93
Codes d'erreur de la chaudière à gaz
Le dispositif de commande sur la chaudière à gaz détecte les
défaillances et les affiche à l'écran à l'aide de codes d'erreur.
U6 36 Anomalie de veille de la
chaud.
Vérifier la chaudière
Voir le manuel de la
chaudière
U8 01 Connexion perdue avec la
carte
Contactez votre revendeur
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Si le voyant clignote, le dispositif de commande a détecté un
problème. Une fois le problème rectifié, redémarrez le dispositif en
appuyant sur le bouton .
Le tableau suivant présente une liste de codes d'erreur et leurs
solutions possibles.
Guide de référence installateur
97
Page 98
16 Mise au rebut
a
c
b
d
d
e
Code
d'erreur
10, 11,
12, 13,
14
20, 21,
22, 23,
24
0 Défaillance du
1 Température trop
2 Les capteursS1
4 Aucun signal de
5 Faible signal de
6 Défaillance de
8 Vitesse de
29, 30 Défaillance du
Cause Solution possible
Défaillance du
capteurS1
Défaillance du
capteurS2
capteur après
l'auto-test.
élevée.
etS2 ont été
échangés.
flamme.
flamme.
détection de la
flamme.
ventilation
incorrecte.
relais de la vanne
de gaz.
▪ Vérifiez les câblages.
▪ Remplacez le S1.
▪ Vérifiez les câblages.
▪ Remplacez le S2.
Remplacez le capteurS1 et/ouS2.
▪ Il y a de l'air dans l'installation.
▪ La pompe ne fonctionne PAS.
▪ Débit insuffisant dans l'installation.
▪ Les radiateurs sont fermés.
▪ Le réglage de la pompe est trop
faible.
▪ Vérifiez le réglage des câbles.
▪ Remplacez les capteursS1 etS2.
▪ L'arrivée du gaz est fermée.
▪ Écartement des contacts
inexistant ou incorrect.
▪ La pression de l'alimentation en
gaz est trop basse ou chute.
▪ La vanne de gaz ou l'unité
d'allumage n'est PAS allumée.
▪ Bac de purge de condensat
bloqué.
▪ Vérifiez le réglage de la vanne de
gaz.
▪ Remplacez le câble d'allumage et
le capuchon de la bougie
d'allumage.
▪ Remplacez l'unité d'allumage.
▪ Remplacez le dispositif de
commande.
▪ Le ventilateur s'accroche dans le
boîtier.
▪ Câblage entre le ventilateur et le
boîtier.
▪ Vérifiez qu'il n' a pas de mauvais
contact dans le câblage.
▪ Remplacez le ventilateur.
Remplacez le dispositif de
commande.
16.1 Aperçu: Mise au rebut
Ordre de montage habituel
La mise au rebut du système consiste généralement en les étapes
suivantes:
1 Pompage du système.
2 Transport du système vers un centre de traitement spécialisé.
INFORMATIONS
Pour plus de détails, reportez-vous au manuel d'entretien.
16.2 Aspiration
Exemple: pour protéger l'environnement, procédez à une aspiration
lorsque vous mettez l'unité au rebut.
Il n'est PAS nécessaire de procéder à une aspiration lorsque vous
déplacez l'unité.
DANGER: RISQUE D'EXPLOSION
Pompage – fuite de réfrigérant. Si vous voulez pomper le
système et qu'il y a une fuite dans le circuit de réfrigérant:
▪ N'utilisez PAS la fonction de pompage automatique de
l'unité qui vous permet de récupérer tout le réfrigérant
du système dans l'unité extérieure. Conséquence
possible: Auto-combustion et explosion du
compresseur en raison d'air entrant dans le
compresseur en marche.
▪ Utilisez un système de récupération séparé de manière
à ce que le compresseur de l'unité ne doive PAS
fonctionner.
REMARQUE
Lors de l'aspiration, arrêtez le compresseur avant de retirer
la tuyauterie de réfrigérant. Si le compresseur tourne
toujours et que la vanne d'arrêt est ouverte lors de
l'aspiration, de l'air sera aspiré dans le système. La
pression anormale au niveau du cycle de réfrigérant
entraînera une panne du compresseur ou d'autres
dommages au système.
L'aspiration consiste à extraire l'ensemble du réfrigérant du système
de l'unité extérieure (module du compresseur).
1 Retirez le capuchon de la vanne d'arrêt du liquide et de la
vanne d'arrêt du gaz.
2 Sur l'interface utilisateur, démarrez l'aspiration. Accédez à
[A.6.E.1]: > Réglages installateur > Fonctionnement
du système > Aspiration > Démarrer l'aspiration.
3 Au bout de ±2minutes, fermez la vanne d'arrêt du liquide avec
une clé hexagonale.
4 Vérifiez sur le manifold que le vide est atteint.
5 Au bout de ±5 minutes, fermez la vanne d'arrêt du gaz et
arrêtez l'aspiration en appuyant sur sur l'interface utilisateur.
16 Mise au rebut
REMARQUE
NE TENTEZ PAS de démonter le système: le démontage
du système et le traitement du réfrigérant, de l'huile et des
autres pièces DOIVENT être être conformes à la
législation en vigueur. Les unités DOIVENT être traitées
dans des établissements spécialisés de réutilisation, de
recyclage et de remise en état.
Guide de référence installateur
98
a Vanne d'arrêt du liquide
b Sens de fermeture
c Clé hexagonale
d Capuchon de vanne
e Vanne d'arrêt du gaz
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 99
17 Données techniques
3D117276A
R1T
EKBALLV1 EKBALLV1
EKBALLV1
R3T
R4T
R1T
(*)(**) OR
(***)(****)
(*)
(**)
(*) OR
(**) OR
(***) OR
(****)
(***) (*)
(****) (**)
(***)
(****)
t>
R2T
R3T
S1PH
B1PR
6.4 CuT
6.4 CuT6.4 CuT
Ø4.0×ID2.0 CuT
4.8 CuT
4.8 CuT
7.0 CuT
7.0 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
7.9 CuT
9.5 CuT 9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
9.5 CuT
t>
t>
M1C
Y1S
M1F
Y1E
b1
d
e
e
d
h
i i
i
i
a1
a2
i
h
d
b2
g
h
j
k
cc
f
c
l
l
17 Données techniques
Un sous-ensemble des dernières données techniques est disponible sur le site web régional de Daikin (accessible au public). L'ensemble
complet des dernières données techniques est disponible sur le Daikin Business Portal (authentification requise).
17.1 Unité extérieure
17.1.1 Schéma de tuyauterie: unité extérieure
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
(*) Pour de l'eau sans glycol (sans option EKBALLV1)
(**) Pour de l'eau sans glycol + option EKBALLV1
(***) Pour de l'eau avec glycol (sans option EKBALLV1)
(****) Pour de l'eau avec glycol + option EKBALLV1
B1PR Capteur de pression du réfrigérant
EKBALLV1 Option EKBALLV1
M1C Compresseur
R1T (t>) Thermistance (SORTIE d'eau)
R3T (t>) Thermistance (liquide réfrigérant)
R4T (t>) Thermistance (ENTRÉE d'eau)
S1PH Commutateur haute pression
Chauffage
Rafraîchissement (uniquement aspiration)
a1 ENTRÉE d'eau
a2 SORTIE d'eau
b1 Vanne d'arrêt (réfrigérant liquide)
b2 Vanne d'arrêt avec orifice d'entretien (réfrigérant gazeux)
c Silencieux
d Silencieux avec filtre
e Échangeur de chaleur
f Accumulateur
g Vanne de sécurité
h Vanne d'arrêt
i Purge d'air
j Ergot
k Vanne de protection antigel
l Casse-vide
M1F Ventilateur
R1T Thermistance (air extérieur)
R2T Thermistance (échangeur de chaleur)
R3T Thermistance (corps du compresseur)
Y1E Vanne de détente électronique
Y1S Électrovanne (vanne à 4voies) (MARCHE:
rafraîchissement)
Raccord à vis
Raccord évasé
Raccord rapide
Raccord soudé au laiton
Guide de référence installateur
99
Page 100
17 Données techniques
15
1
17.1.2 Schéma de câblage: unité extérieure
Reportez-vous au schéma de câblage interne fourni avec l'unité (sur la face intérieure de la plaque frontale). Les abréviations utilisées sont
répertoriées ci-dessous.
Unité extérieure: module hydraulique
(1) Schéma de connexion
Anglais Traduction
Connection diagram Schéma de connexion
Bivalent Signal relève
Boiler box Cabinet de chaudière
Bottom plate heater option Cordon chauffant
Continuous Courant continu
DHW pump Pompe à eau chaude sanitaire
DHW pump output Sortie de la pompe à eau chaude
sanitaire
External outdoor ambient sensor
option
Hydro switch box Coffret électrique hydro
Indoor Intérieur
Inrush Courant de démarrage
LAN adapter Adaptateur LAN
Max. load Charge maximale
Normal kWh rate power supply Alimentation électrique à tarif
Only for dedicated gas boiler Uniquement pour une chaudière
Only for third-party gas boiler Uniquement pour une chaudière
Outdoor Unité
Remote user interface Interface utilisateur
(2) Disposition du coffret électrique hydro
Anglais Traduction
Hydro switch box layout Disposition du coffret électrique
(3) Remarques
Anglais Traduction
Notes Remarques
User installed options Options installées par l'utilisateur
LAN adapter Adaptateur LAN
Main supply pump Pompe d'alimentation principale
Ext outdoor thermistor Capteur de température
Bottom plate heater Cordon chauffant
X2M Borne principale
Capteur de température
extérieure externe
normal
à gaz EHY2KOMB28+32AA
à gaz tierce
hydro
(=pompe externe)
extérieure externe
Câblage de mise à la terre
Fil numéro15
Équipement à fournir
Plusieurs possibilités de câblage
Option
Câblage en fonction du modèle
Coffret électrique
CCI
1 Couleurs: BLK: noir; RED: rouge; BLU: bleu; WHT: blanc;
GRN: vert; ORG: orange; YLW: jaune; GRY: gris; BRN:
marron
(4) Légende
Legend Légende
A1P Carte de circuit imprimé principale
A13P * Adaptateur LAN
A14P # CCI de l'interface utilisateur
E2H * Cordon chauffant
FU3 * Fusible
M1P * Pompe d'alimentation principale (=pompe
externe)
M2P # Pompe à eau chaude sanitaire
Q1DI # Disjoncteur de protection contre les fuites à
la terre
R6T * Capteur de température extérieure externe
X*A Connecteur
X*M Barrette de connexion
* Optionnel
# Équipement à fournir
Unité extérieure: module du compresseur
(1) Schéma de connexion
Anglais Traduction
Connection diagram Schéma de connexion
Hydro switch box Coffret électrique hydro
Outdoor Unité
(2) Disposition
Anglais Traduction
Layout Configuration
(3) Remarques
Anglais Traduction
Notes Remarques
Connexion
X1M Borne principale
Câblage de mise à la terre
Équipement à fournir
Terre de protection
Option
Coffret électrique
CCI
Câblage en fonction du modèle
Terre
REMARQUES:
1 Lorsque l'unité fonctionne, ne court-circuitez pas le dispositif
de protection S1PH.
2 Couleurs: BLK: noir; RED: rouge; BLU: bleu; WHT: blanc;
GRN: vert; ORG: orange; YLW: jaune; GRY: gris; BRN:
marron
(4) Légende
Legend Légende
C7 (PCB1) Condensateur
Guide de référence installateur
100
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Loading...
