Page 1

Installatørvejledning

Daikin Altherma lavtemperatur monoblok

EBLQ05+07CAV3 EDLQ05+07CAV3 EKCB07CAV3 EK2CB07CAV3 EKMBUHCA3V3 EKMBUHCA9W1

Installatørvejledning

Daikin Altherma lavtemperatur monoblok

Dansk

Page 2

Indholdsfortegnelse

1 Generelle sikkerhedsforanstaltninger 3

1.1 Om dokumentationen ................................................................ 3

1.1.1 Betydning af advarsler og symboler............................ 4

1.2 Til installatøren .......................................................................... 4

1.2.1 Generelt ...................................................................... 4

1.2.2 Installationsstedet ....................................................... 4

1.2.3 Kølemiddel.................................................................. 5

1.2.4 Brine............................................................................ 5

1.2.5 Vand............................................................................ 6

1.2.6 Elektrisk ...................................................................... 6

2 Om dokumentationen 6

2.1 Om dette dokument................................................................... 6

2.2 Oversigt over installatørvejledningen ........................................ 7

3 Om kassen 7

3.1 Oversigt: Om kassen................................................................. 7

3.2 Udendørsenhed......................................................................... 7

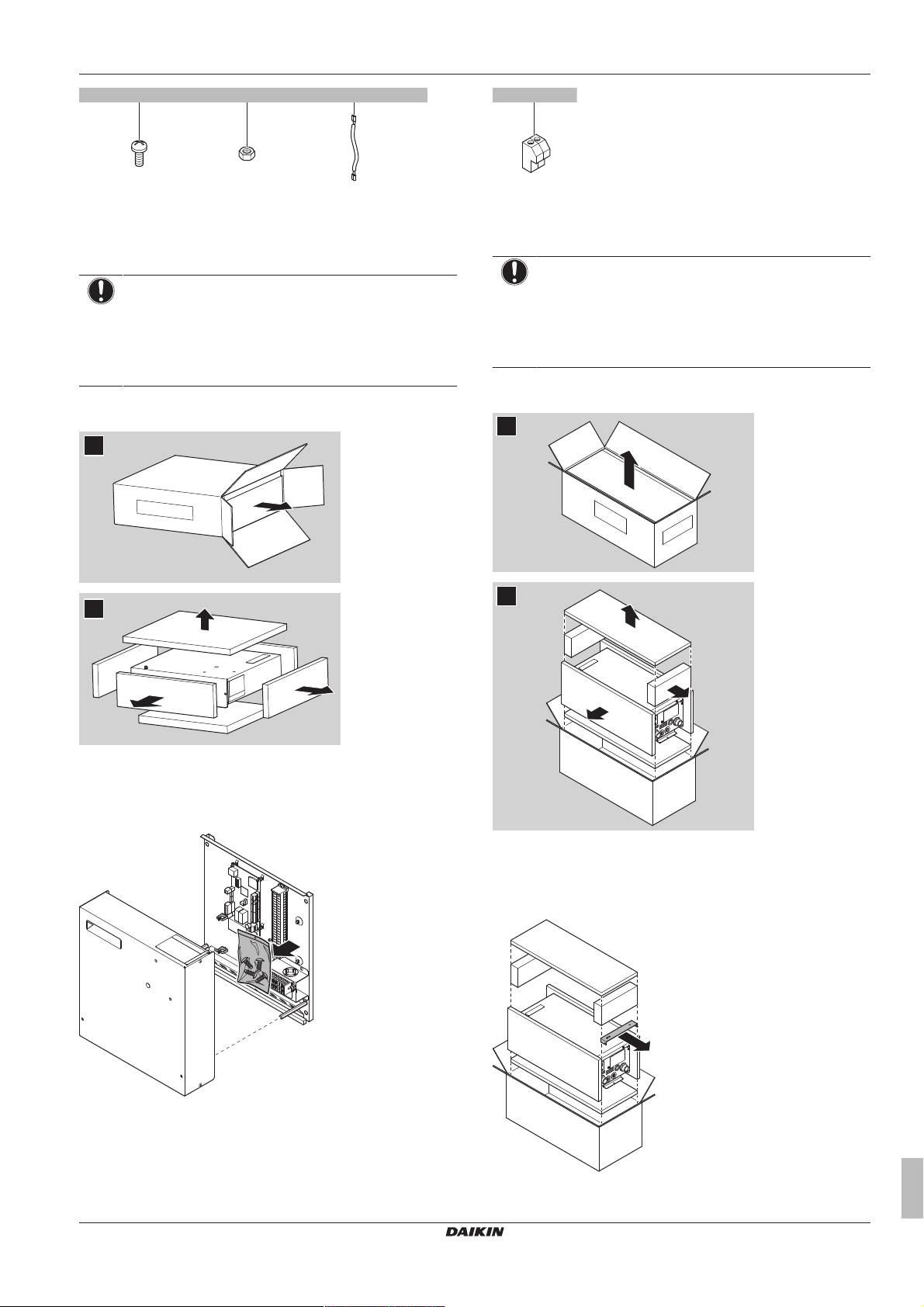

3.2.1 Sådan pakkes udendørsenheden ud.......................... 7

3.2.2 Sådan fjernes tilbehøret fra udendørsenheden .......... 8

3.3 Styreboks .................................................................................. 8

3.3.1 Sådan pakkes styreboksen ud.................................... 8

3.3.2 Sådan fjernes tilbehøret fra styreboksen .................... 8

3.4 Tilbehørsboks............................................................................ 9

3.4.1 Sådan pakkes tilbehørsboksen ud.............................. 9

3.4.2 Sådan fjernes tilbehøret fra tilbehørsboksen .............. 9

3.5 Ekstra-varmer............................................................................ 9

3.5.1 Sådan pakkes ekstravarmeren ud .............................. 9

3.5.2 Sådan fjernes tilbehøret fra ekstravarmeren............... 9

4 Om enheden og tilbehør 10

4.1 Oversigt: Om enheden og tilbehør ............................................ 10

4.2 Identifikation .............................................................................. 10

4.2.1 Identifikationsmærkat: Udendørsenhed...................... 10

4.2.2 Identifikationsmærkat: Styreboks................................ 10

4.2.3 Identifikationsmærkat: Tilbehørsboks ......................... 10

4.2.4 Identifikationsmærkat: Ekstravarmer .......................... 10

4.3 Kombination af enheder og muligheder .................................... 11

4.3.1 Mulige kombinationer af udendørsenhed og tilbehør.. 11

4.3.2 Muligt tilbehør til udendørsenheden............................ 12

4.3.3 Muligt tilbehør til styreboksen ..................................... 12

4.3.4 Muligt tilbehør til tilbehørsboksen ............................... 13

4.3.5 Mulige kombinationer af udendørsenhed og

varmtvandstank til boligen .......................................... 13

5 Anvendelsesretningslinjer 14

5.1 Oversigt: Anvendelsesretningslinjer .......................................... 14

5.2 Opsætning af rumopvarmnings-/kølesystemet.......................... 14

5.2.1 Enkelt rum................................................................... 14

5.2.2 Flere rum –Én LWT-zone........................................... 16

5.2.3 Flere rum –ToLWT-zoner.......................................... 18

5.3 Opsætning af varmtvandstanken til boligen .............................. 19

5.3.1 Systemlayout –selvstændig DHW-tank...................... 19

5.3.2 Valg af mængde og ønsket temperatur for DHW-

tanken ......................................................................... 19

5.3.3 Opsætning og konfiguration –DHW-tank ................... 20

5.3.4 DHW-pumpe til øjeblikkeligt varmt vand..................... 20

5.3.5 DHW-pumpe til desinfektion ....................................... 20

5.3.6 DHW-pumpe til forvarmning af tank............................ 21

5.4 Opsætning af energimålingen ................................................... 21

5.4.1 Produceret varme ....................................................... 21

5.4.2 Forbrugt energi ........................................................... 21

5.4.3 Strømforsyning med normal kWh-sats........................ 21

5.4.4 Strømforsyning med foretrukken kWh-sats................. 22

5.5 Opsætning af styring af strømforbruget..................................... 22

5.5.1 Permanent strømbegrænsning ................................... 23

5.5.2 Strømbegrænsning aktiveret af digitale indgange ....... 23

5.5.3 Strømbegrænsningsproces.......................................... 24

5.6 Opsætning af en ekstern temperatursensor............................... 24

6 Forberedelse 24

6.1 Oversigt: Forberedelse............................................................... 24

6.2 Klargøring af installationsstedet ................................................. 24

6.2.1 Krav til udendørsenhedens installationssted ............... 24

6.2.2 Yderligere krav til udendørsenhedens

installationssted i koldt klima........................................ 25

6.2.3 Krav til installationsstedet for styreboksen................... 26

6.2.4 Krav til installationsstedet for tilbehørsboksen............. 26

6.2.5 Krav til installationsstedet for ekstravarmeren ............. 26

6.3 Forberedelse af vandrør............................................................. 27

6.3.1 Krav til vandkreds ........................................................ 27

6.3.2 Formel til beregning af ekspansionsbeholderens

fortryk ........................................................................... 28

6.3.3 Sådan kontrolleres vandvolumen og flowhastighed..... 28

6.3.4 Ændring af fortrykket i ekspansionstanken.................. 29

6.3.5 Sådan kontrolleres vandmængden: Eksempler........... 30

6.4 Forberedelse af de elektriske ledninger ..................................... 30

6.4.1 Om forberedelse af de elektriske ledninger ................. 30

6.4.2 Om strømforsyning med foretrukken kWh-sats ........... 30

6.4.3 Oversigt over elektriske tilslutninger med undtagelse

af eksterne aktuatorer .................................................. 31

6.4.4 Oversigt over elektrisk tilslutning for eksterne og

interne aktuatorer......................................................... 31

7 Installation 33

7.1 Oversigt: Installation................................................................... 33

7.2 Åbning af enhederne .................................................................. 33

7.2.1 Om åbning af enhederne ............................................. 33

7.2.2 Sådan åbnes udendørsenheden.................................. 33

7.2.3 Sådan åbnes dækslet til el-boksen på

indendørsenheden ....................................................... 33

7.2.4 Sådan åbnes styreboksen ........................................... 33

7.2.5 Sådan åbnes tilbehørsboksen ..................................... 34

7.2.6 Sådan åbnes ekstravarmeren...................................... 34

7.2.7 Sådan åbnes dækslet til elboksen på

ekstravarmeren ............................................................ 34

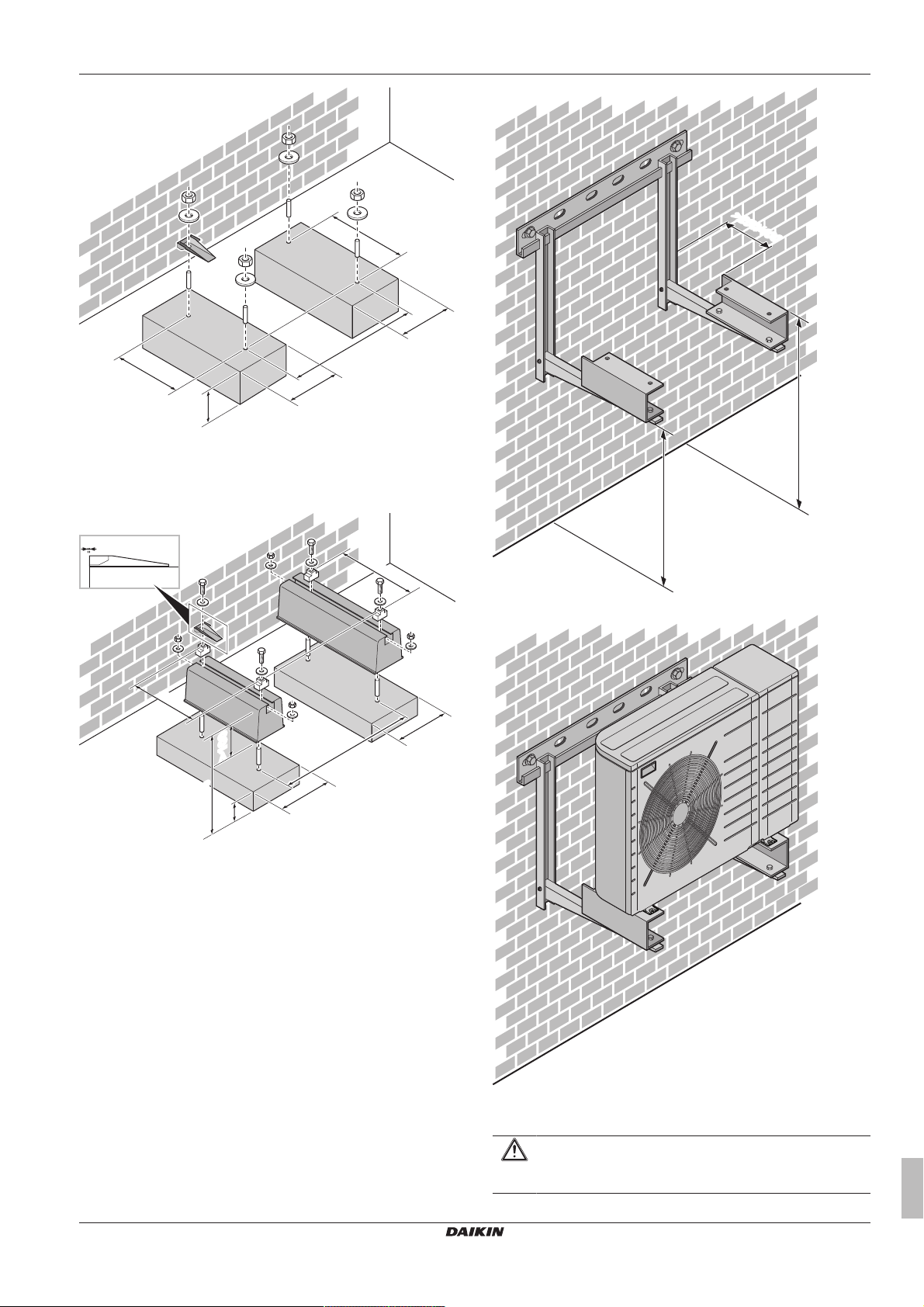

7.3 Montering af udendørsenheden ................................................. 34

7.3.1 Om montering af udendørsenheden............................ 34

7.3.2 Forholdsregler ved montering af udendørsenheden.... 34

7.3.3 Forberedelse af installationen...................................... 34

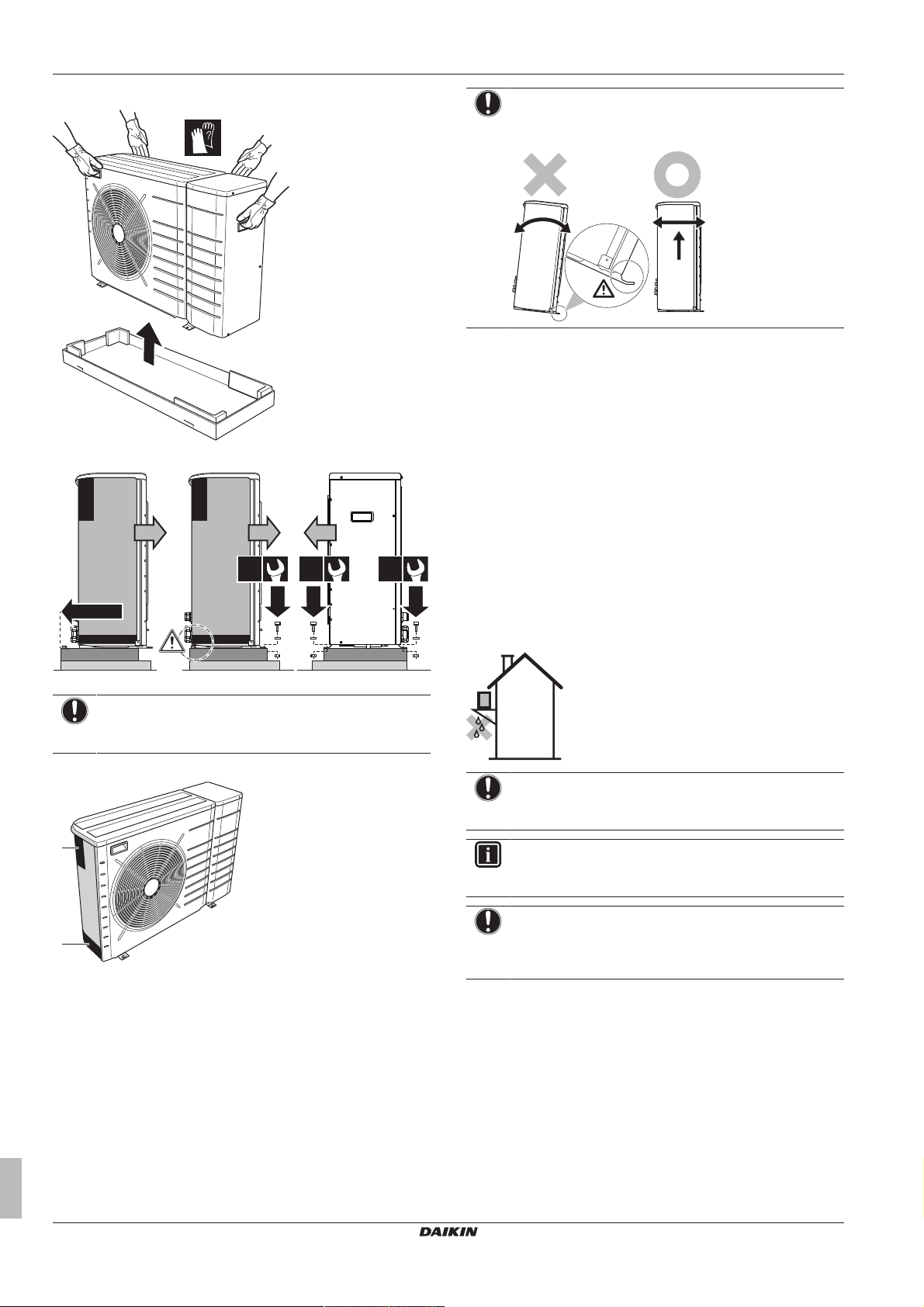

7.3.4 Sådan installeres udendørsenheden ........................... 35

7.3.5 Dræning ....................................................................... 36

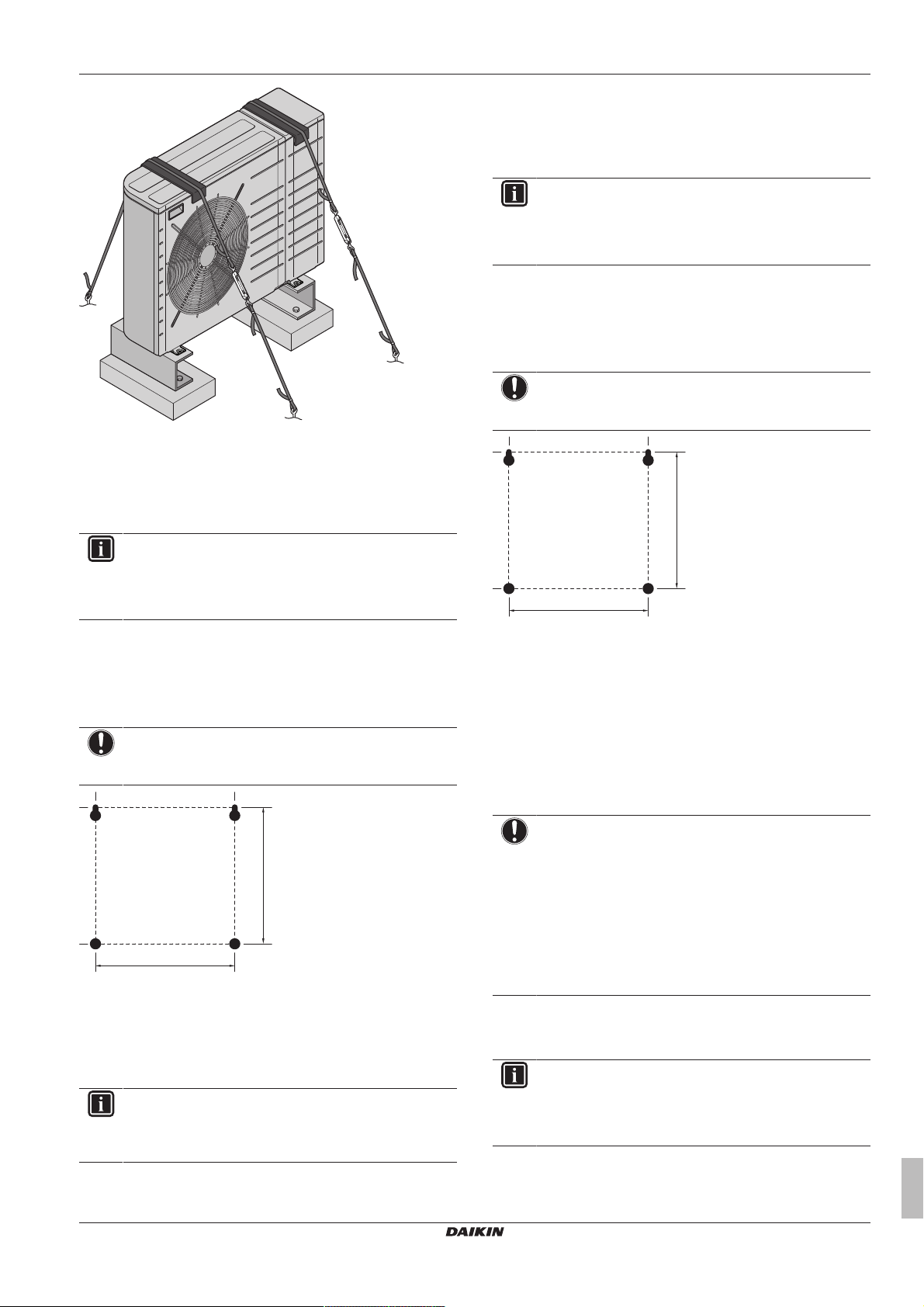

7.3.6 Sådan forhindres udendørsenheden i at vælte............ 36

7.4 Montering af styreboksen ........................................................... 37

7.4.1 Forholdsregler ved montering af styreboksen.............. 37

7.4.2 Sådan installeres styreboksen..................................... 37

7.5 Montering af tilbehørsboksen ..................................................... 37

7.5.1 Forholdsregler ved montering af tilbehørsboksen........ 37

7.5.2 Sådan installeres tilbehørsboksen............................... 37

7.6 Montering af ekstravarmeren ..................................................... 37

7.6.1 Om montering af ekstravarmeren ................................ 37

7.6.2 Forholdsregler ved montering af ekstravarmeren........ 37

7.6.3 Installation af ekstravarmeren...................................... 37

7.7 Tilslutning af vandrørsystemet ................................................... 38

7.7.1 Om tilslutning af vandrørsystemet ............................... 38

7.7.2 Forholdsregler før tilslutning af vandrørsystemet......... 38

7.7.3 Sådan tilsluttes vandrørsystemet................................. 38

7.7.4 Sådan forbindes vandrørene til ekstravarmeren.......... 39

7.7.5 Om ventilsættet............................................................ 39

7.7.6 Sådan beskyttes vandkredsen mod frost..................... 40

7.7.7 Fyldning af vandkredsen.............................................. 41

7.7.8 Sådan påfyldes varmtvandstanken til bolig.................. 42

7.7.9 Sådan isoleres vandrørene.......................................... 42

7.8 Tilslutning af de elektriske ledninger .......................................... 42

7.8.1 Om tilslutning af de elektriske ledninger ...................... 42

7.8.2 Forholdsregler ved tilslutning af de elektriske

ledninger ...................................................................... 42

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 3

1 Generelle sikkerhedsforanstaltninger

7.8.3 Retningslinjer ved tilslutning af de elektriske

ledninger ..................................................................... 42

7.8.4 Sådan forbindes de elektriske ledninger til

udendørsenheden....................................................... 43

7.8.5 Sådan tilsluttes hovedstrømforsyningen..................... 43

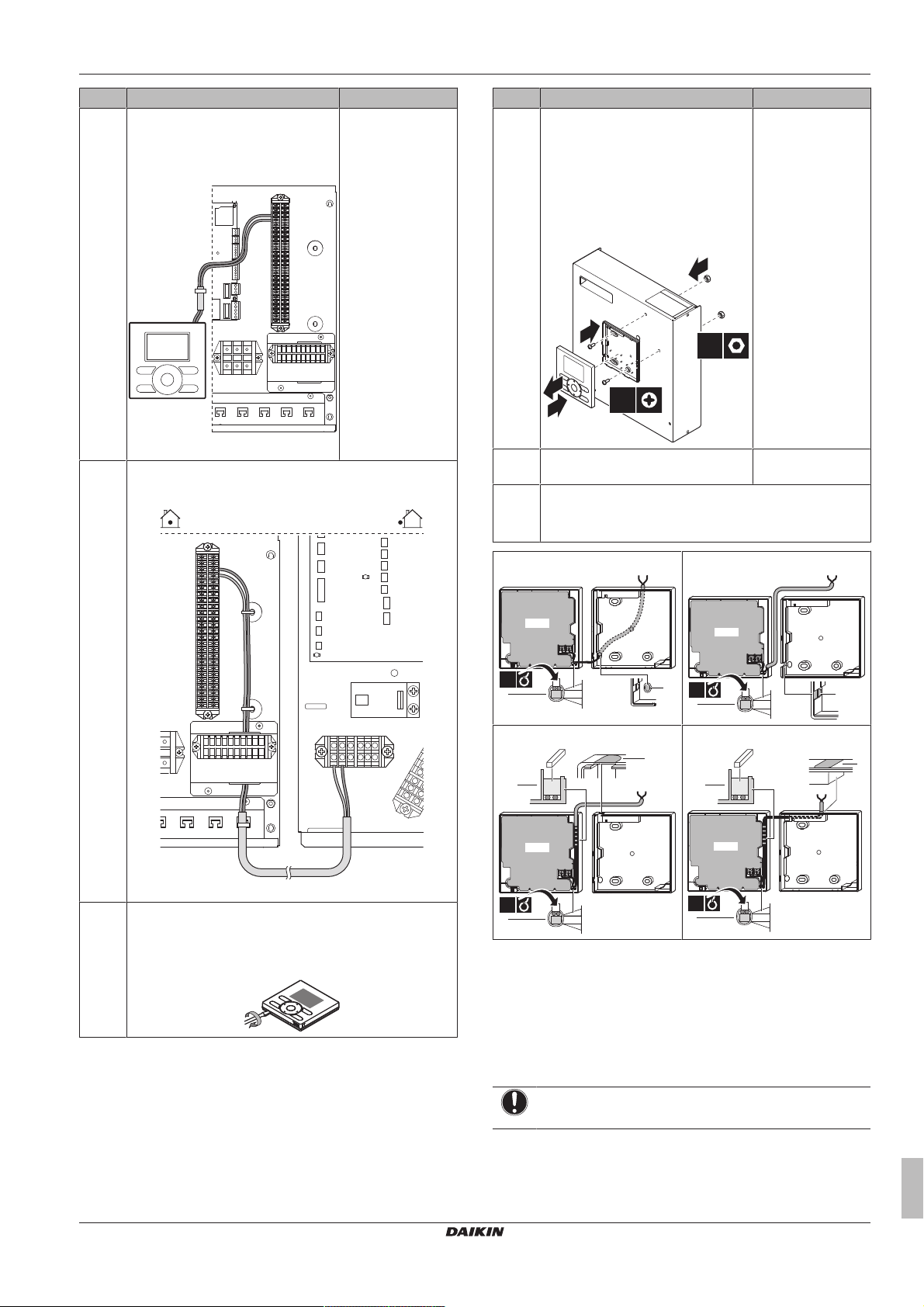

7.8.6 Sådan tilsluttes brugergrænsefladen .......................... 44

7.8.7 Sådan tilsluttes spærreventilen................................... 45

7.8.8 Sådan tilsluttes varmtvandspumpen til bolig............... 46

7.8.9 Sådan forbindes de elektriske ledninger til

styreboksen................................................................. 46

7.8.10 Sådan tilsluttes styreboksen til strømforsyningen....... 46

7.8.11 Sådan tilsluttes forbindelseskablet mellem styreboks

og udendørsenhed...................................................... 47

7.8.12 Sådan forbindes de elektriske ledninger til

tilbehørsboksen........................................................... 47

7.8.13 Sådan tilsluttes tilbehørsboksen til strømforsyningen. 47

7.8.14 Sådan tilsluttes forbindelseskablet mellem

tilbehørsboks og styreboks ......................................... 47

7.8.15 Sådan tilsluttes de elektriske målere .......................... 47

7.8.16 Sådan tilsluttes de digitale indgange til strømforbrug . 48

7.8.17 Sådan tilsluttes alarm-output ...................................... 48

7.8.18 Sådan tilsluttes udgangen til rumkøling/opvarmning

TIL/FRA....................................................................... 48

7.8.19 Sådan tilsluttes skift til ekstern varmekilde ................. 48

7.8.20 Sådan forbindes de elektriske ledninger til

ekstravarmeren ........................................................... 49

7.8.21 Sådan tilsluttes strømforsyningen til ekstra-varmeren 49

7.8.22 Sådan forbindes ekstravarmersættet med

styreboksen................................................................. 50

7.8.23 Sådan tilsluttes ventilsættet ........................................ 51

7.9 Færdiggørelse af installation af udendørsenheden................... 51

7.9.1 Sådan lukkes udendørsenheden ................................ 51

7.10 Færdiggørelse af installation af styreboks................................. 51

7.10.1 Sådan lukkes styreboksen .......................................... 51

7.11 Færdiggørelse af installation af tilbehørsboks........................... 51

7.11.1 Sådan lukkes tilbehørsboksen .................................... 51

7.12 Færdiggørelse af installation af ekstravarmer ........................... 51

7.12.1 Sådan lukkes ekstravarmeren .................................... 51

8 Konfiguration 52

8.1 Oversigt: Konfiguration.............................................................. 52

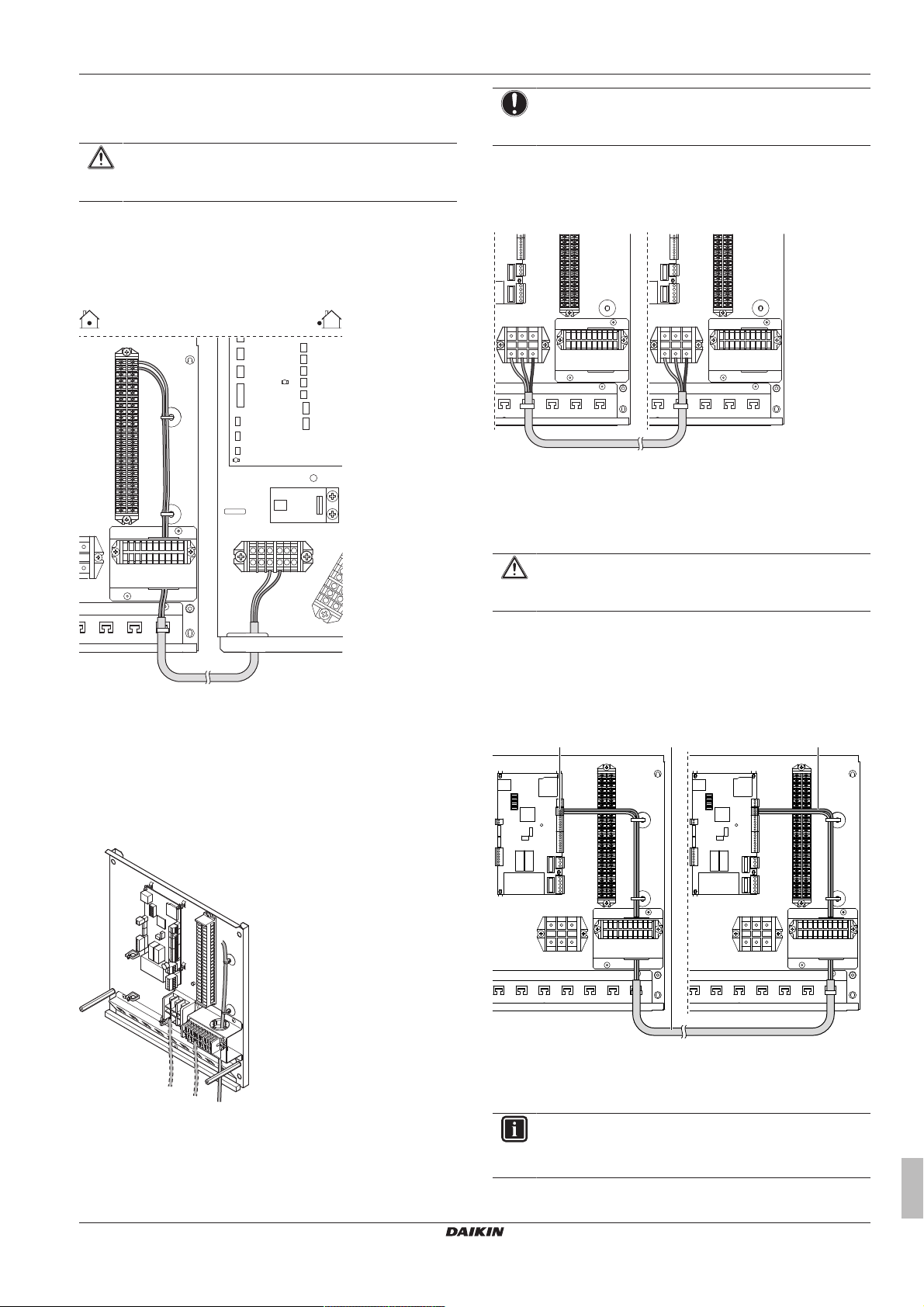

8.1.1 Sådan sluttes pc-kablet til elboksen............................ 52

8.1.2 Sådan opnås der adgang til de mest brugte

kommandoer ............................................................... 52

8.1.3 Sådan kopieres systemindstillingerne fra første til

anden brugergrænseflade........................................... 53

8.1.4 Sådan kopieres det indstillede sprog fra første til

anden brugergrænseflade........................................... 54

8.1.5 Hurtigguide: Indstil systemlayoutet efter første

tænding ....................................................................... 54

8.2 Grundlæggende konfiguration................................................... 54

8.2.1 Hurtig guide: Sprog / tid og dato ................................. 54

8.2.2 Hurtig guide: Standard................................................ 54

8.2.3 Hurtig guide: Tilbehør ................................................. 56

8.2.4 Hurtig guide: Kapaciteter (energimåling) .................... 58

8.2.5 Styring af rumopvarmning/køling ................................ 58

8.2.6 Styring af varmt vand til boligen.................................. 62

8.2.7 Kontakt/service telefon................................................ 63

8.3 Avanceret konfiguration/optimering........................................... 63

8.3.1 Rumopvarmning/-køling: avanceret............................ 63

8.3.2 Styring af varmt vand til boligen: avanceret................ 67

8.3.3 Varmekildeindstillinger................................................ 71

8.3.4 Systemindstillinger...................................................... 72

8.4 Menustruktur: Oversigt brugerindstillinger................................. 76

8.5 Menustruktur: Oversigt installatørindstillinger ........................... 77

9 Ibrugtagning 78

9.1 Oversigt: Ibrugtagning ............................................................... 78

9.2 Forholdsregler ved ibrugtagning................................................ 78

9.3 Kontrolliste før ibrugtagning ...................................................... 78

9.4 Tjekliste under ibrugtagning ...................................................... 78

9.4.1 Sådan kontrolleres mindste flowhastighed ................. 79

9.4.2 Udluftningsfunktion ...................................................... 79

9.4.3 Sådan udføres en testkørsel........................................ 80

9.4.4 Sådan udføres en aktuator testkørsel.......................... 80

9.4.5 Beton-tørring med gulvvarme ...................................... 80

10 Overdragelse til brugeren 82

10.1 Om låsning og oplåsning ............................................................ 82

Mulige funktionslåse................................................................... 82

Sådan kontrolleres det, om låsning er aktiveret ......................... 82

Sådan aktiveres eller deaktiveres en funktionslås ..................... 82

Sådan aktiveres eller deaktiveres knaplåsen ............................. 82

11 Vedligeholdelse og service 82

11.1 Oversigt: Vedligeholdelse og service ......................................... 82

11.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse... 82

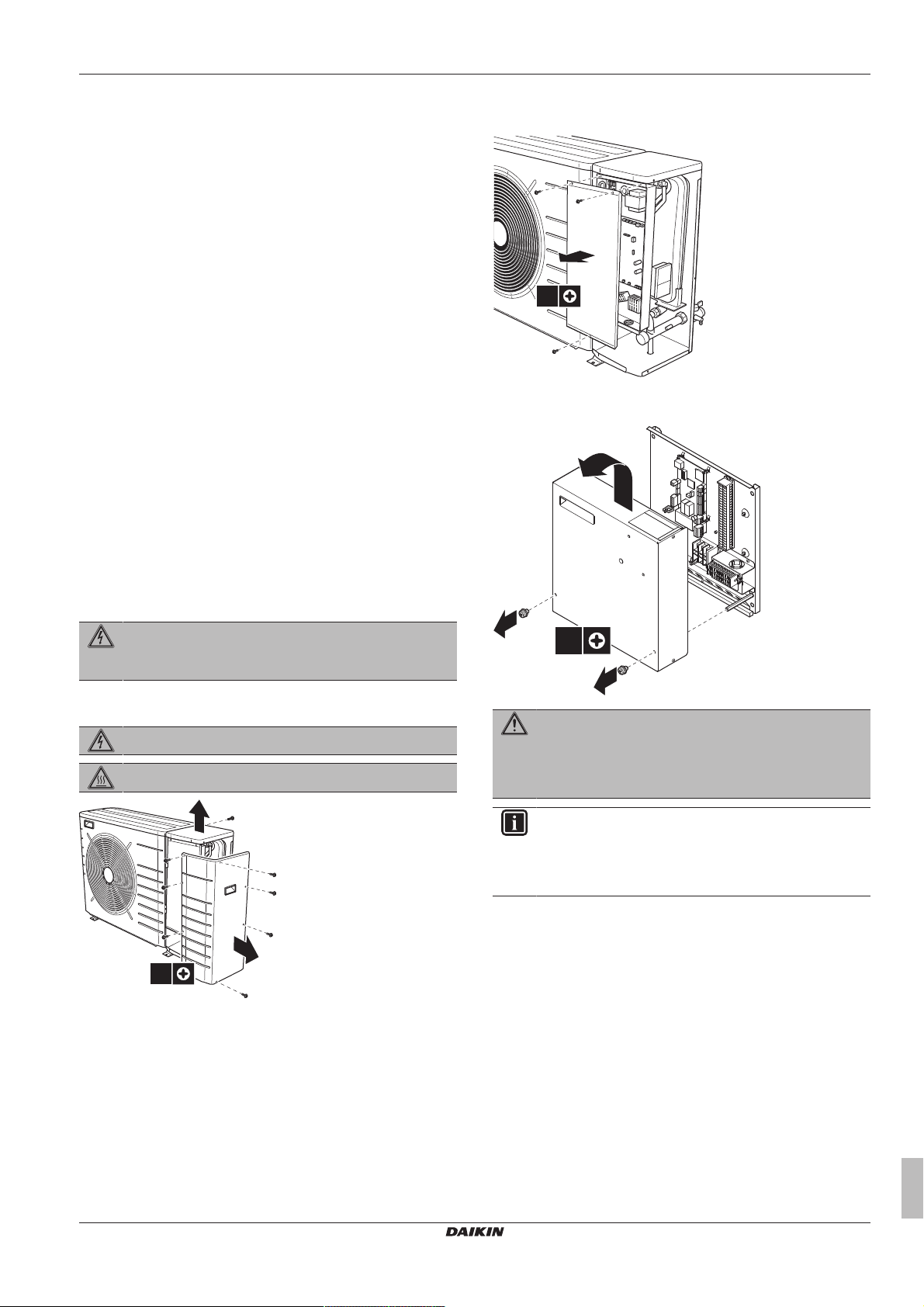

11.2.1 Sådan åbnes udendørsenheden.................................. 83

11.2.2 Sådan åbnes styreboksen ........................................... 83

11.2.3 Sådan åbnes tilbehørsboksen ..................................... 83

11.2.4 Sådan åbnes ekstravarmeren...................................... 83

11.3 Kontrolliste for årlig vedligeholdelse af udendørsenheden......... 83

12 Fejlfinding 84

12.1 Oversigt: Fejlfinding.................................................................... 84

12.2 Forholdsregler ved fejlfinding ..................................................... 84

12.3 Løsning af problemer ud fra symptomer .................................... 84

12.3.1 Symptom: Enheden varmer eller køler IKKE som

forventet ....................................................................... 84

12.3.2 Symptom: Kompressoren starter IKKE

(rumopvarmning eller opvarmning af vand til boligen) . 85

12.3.3 Symptom: Pumpen støjer (kavitation).......................... 85

12.3.4 Symptom: Overtryksventilen for vandtryk åbner .......... 85

12.3.5 Symptom: Overtryksventilen for vandtryk lækker ........ 85

12.3.6 Symptom: Rummet opvarmes IKKE tilstrækkeligt

ved lave udendørstemperaturer................................... 86

12.3.7 Symptom: Trykket på forbrugsstedet er midlertidigt

usædvanligt højt........................................................... 86

12.3.8 Symptom: Pladerne trykkes af på grund af en

opsvulmet tank............................................................. 86

12.3.9 Symptom: Funktionen til desinfektion af tank er IKKE

fuldført korrekt (AH-fejl)................................................ 86

12.3.10 Symptom: Energimålingen (produceret varme)

fungerer IKKE korrekt .................................................. 86

12.4 Løsning af problemer baseret på fejlkoder ................................. 87

12.4.1 Fejlkoder: Oversigt....................................................... 87

13 Bortskaffelse 92

13.1 Overblik: Bortskaffelse ............................................................... 92

13.2 Tømning ..................................................................................... 92

13.3 Sådan startes og stoppes tvungen køling .................................. 92

14 Tekniske data 93

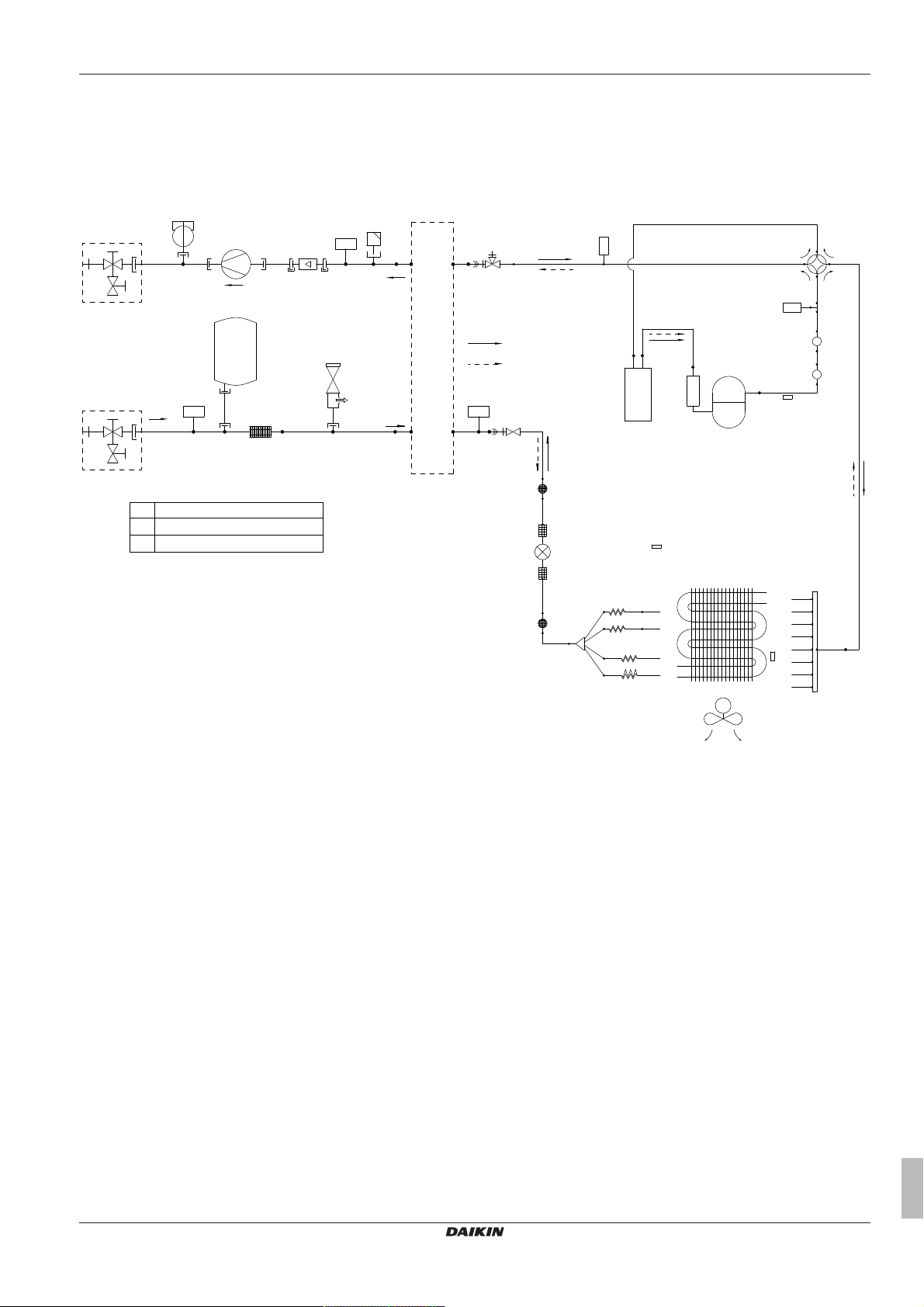

14.1 Rørdiagram: Udendørsenhed..................................................... 93

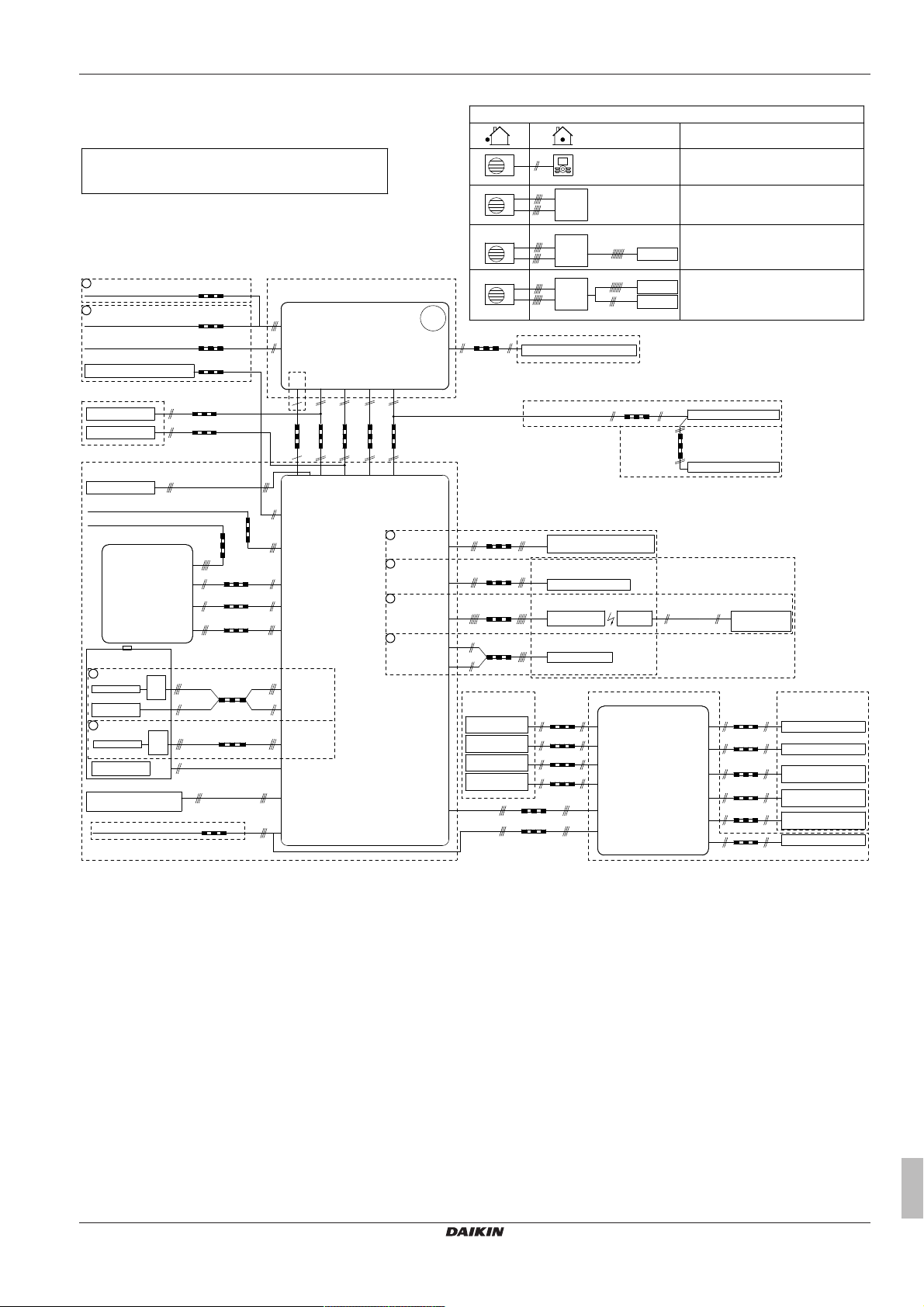

14.2 Ledningsdiagram: Udendørsenhed ............................................ 94

14.3 Krav om ventilsæt....................................................................... 97

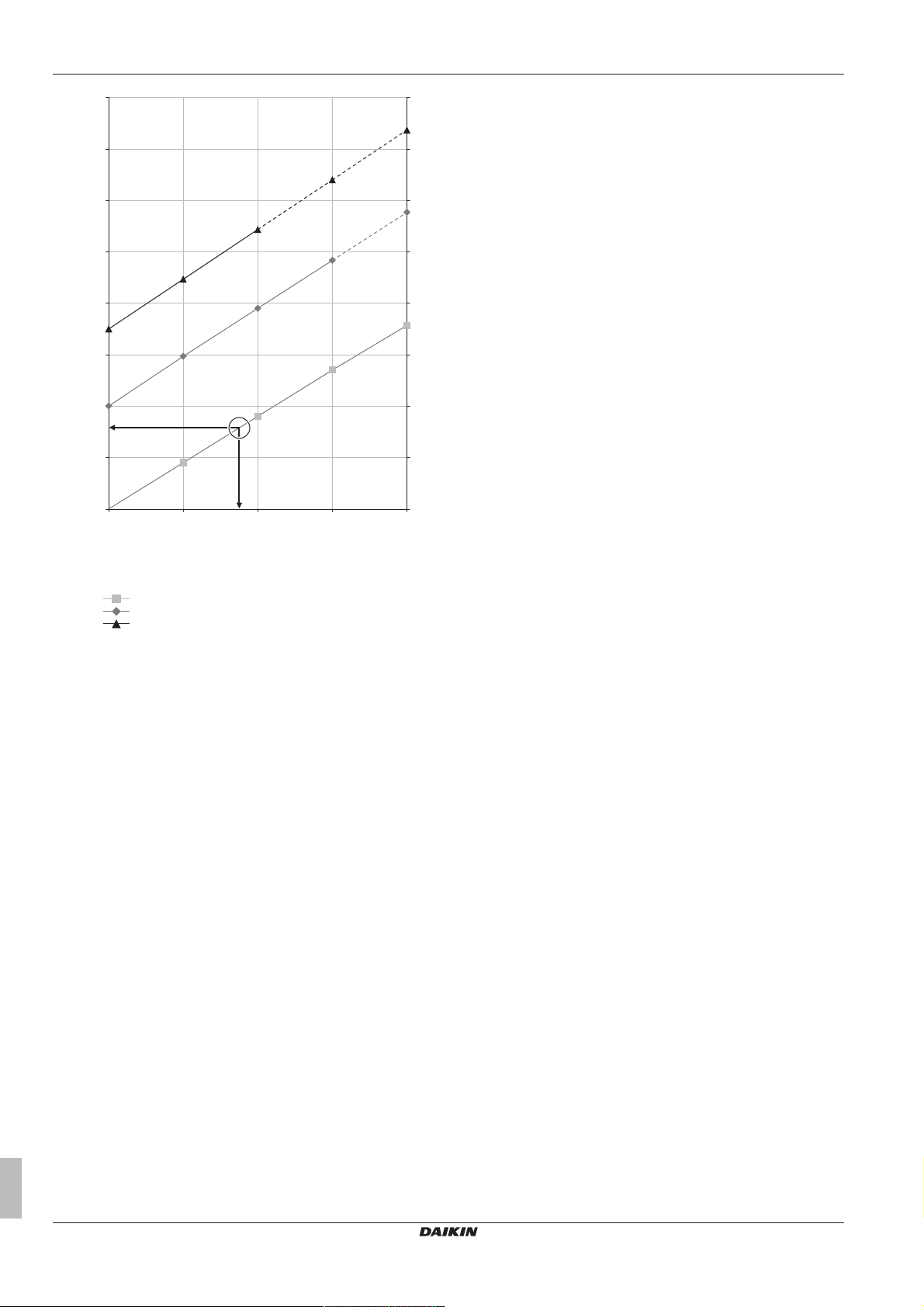

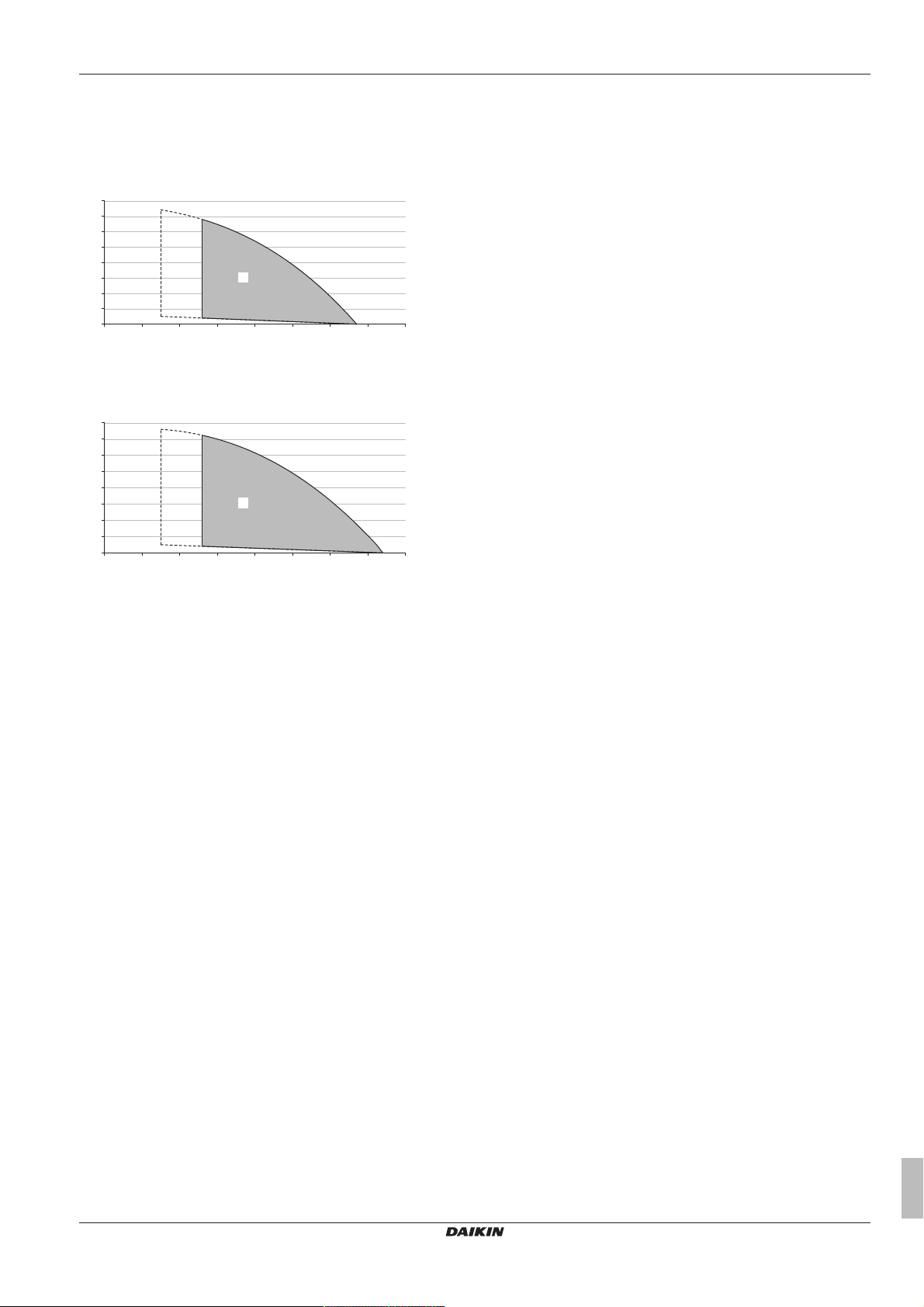

14.4 ESP-kurve: Udendørsenhed ...................................................... 99

15 Ordliste 100 16 Tabel over brugsstedsindstillinger 101

1 Generelle

sikkerhedsforanstaltninger

1.1 Om dokumentationen

▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre

sprog er oversættelser.

▪ De forholdsregler, der er beskrevet i dette dokument omhandler

meget vigtige emner og skal derfor følges omhyggeligt.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 4

1 Generelle sikkerhedsforanstaltninger

▪ Installationen af systemet samt alle handlinger beskrevet i

installationsvejledningen og i referencevejledningen vedrørende montering SKAL udføres af en autoriseret montør.

1.1.1 Betydning af advarsler og symboler

FARE

Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.

FARE: RISIKO FOR ELEKTRISK STØD

Angiver en situation, der kan resultere i elektrisk stød.

FARE: RISIKO FOR FORBRÆNDINGER

Angiver en situation, der kan resultere i forbrændinger på grund af ekstremt høje eller lave temperaturer.

FARE: RISIKO FOR EKSPLOSION

Angiver en situation, der kan resultere i eksplosion.

ADVARSEL

Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.

ADVARSEL: BRÆNDBART MATERIALE

PAS PÅ

Angiver en situation, der kan resultere i mindre eller moderat personskade.

BEMÆRK

Angiver en situation, der kan resultere i udstyr eller materielle skader.

INFORMATION

Angiver nyttige tip eller supplerende oplysninger.

Symbol Forklaring

Læs installations- og betjeningsvejledningen og instruktionsarket vedrørende ledningsføring før montering.

Læs servicevejledningen, før du foretager vedligeholdelse og service.

Se yderligere information i referencevejledningen vedrørende montering og brug.

1.2 Til installatøren

1.2.1 Generelt

Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af enheden.

BEMÆRK

Forkert installation eller montering af udstyret eller tilbehøret kan resultere i elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.

ADVARSEL

Sørg for, at installation, test og anvendte materialer er i overensstemmelse med gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).

PAS PÅ

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

ADVARSEL

Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn, kan lege med dem. Mulig risiko: kvælning.

FARE: RISIKO FOR FORBRÆNDINGER

▪ Kølerør, vandrør og indvendige dele må IKKE berøres

lige efter drift. De kan være for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur. Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.

▪ Kølemiddel, der trænger ud ved et uheld, må IKKE

berøres.

ADVARSEL

Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage funktionsfejl, røg eller brand.

PAS PÅ

Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.

BEMÆRK

▪ Der må IKKE anbringes genstande eller udstyr oven på

enheden.

▪ Man må IKKE sidde, klatre eller stå på enheden.

BEMÆRK

Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af vand.

I overensstemmelse med gældende lovgivning kan en logbog være påkrævet sammen med udstyret. Denne logbog skal mindst indeholde: information om vedligeholdelse, reparation, testresultater, stilstandsperioder…

Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt sted på systemet:

▪ Oplysninger om frakobling af systemet i nødstilfælde ▪ Navn og adresse på brandvæsen, politi og hospital ▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen I Europa findes den påkrævede vejledning om denne logbog i

EN378.

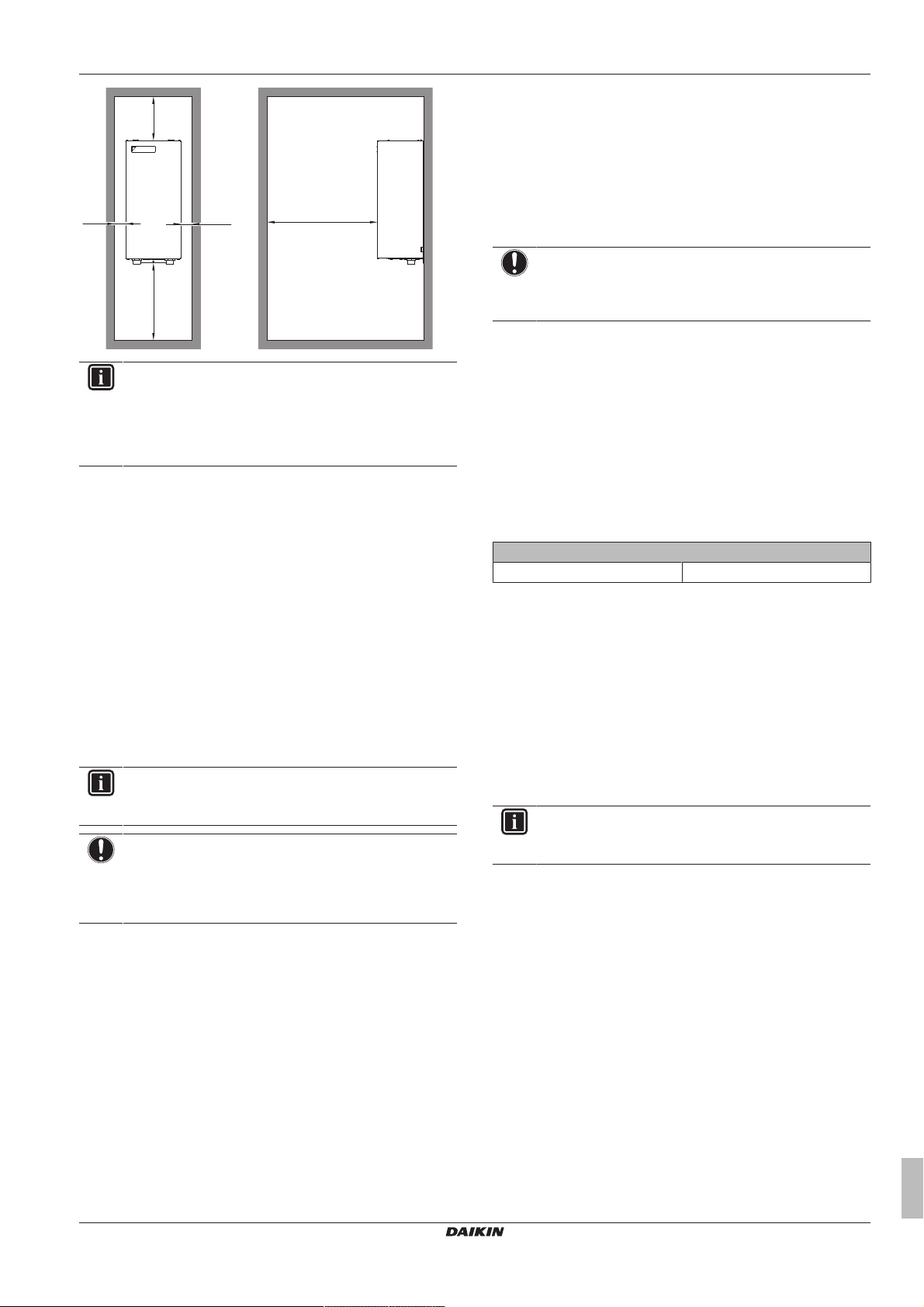

1.2.2 Installationsstedet

▪ Sørg for tilstrækkelig plads rundt om enheden til service og

luftcirkulation.

▪ Sørg for, at installationsstedet holder til enhedens vægt og

vibrationer.

▪ Sørg for, at området er godt ventileret. Blokér IKKE

ventilationsåbningerne.

▪ Sørg for, at enheden er i vater.

Enheden må IKKE installeres på følgende steder: ▪ I eksplosionsfarlig atmosfære.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 5

1 Generelle sikkerhedsforanstaltninger

▪ På steder med maskiner, der udsender elektromagnetiske bølger.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i udstyret.

▪ På steder, hvor der er risiko for brand på grund af udslip af

brandfarlige gasser (f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.

▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig

svovlsyre). Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddel-lækage.

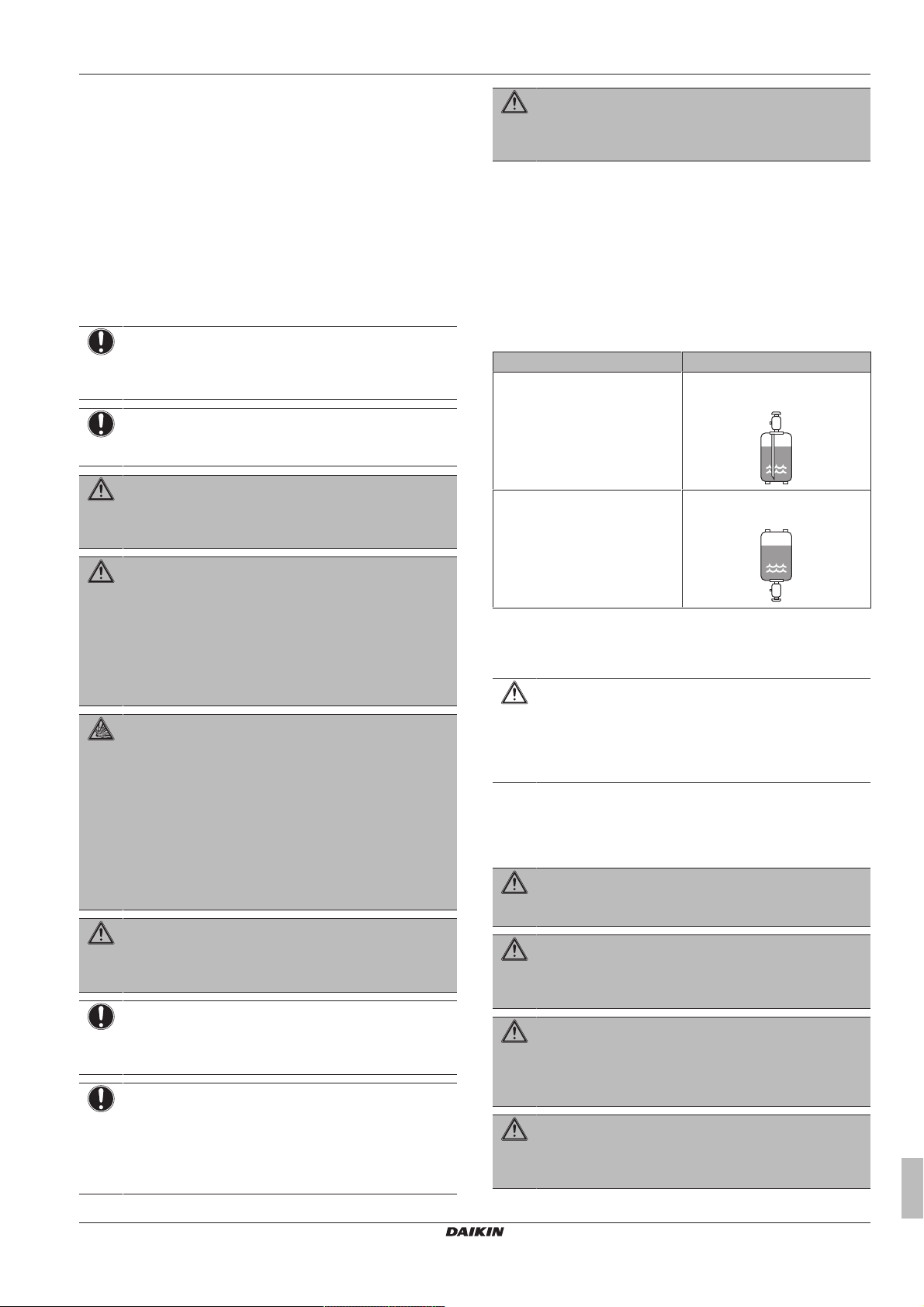

1.2.3 Kølemiddel

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I Europa er EN378 den gældende standard.

BEMÆRK

Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.

ADVARSEL

Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte tryk (som angivet på enhedens typeskilt).

ADVARSEL

Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af tæthedsprøvning og vakuumtørring.

▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på

enhedens fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.

▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af

rørstørrelser og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.

▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i

systemet, for at opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.

▪ Påfyld flydende kølemiddel på følgende måde:

Hvis Så

Der findes en hævertslange (dvs. at cylinderen er mærket

med "Liquid filling siphon attached" / "monteret hævert til væskepåfyldning")

Der findes IKKE en hævertslange Påfyldning med cylinderen drejet

Påfyldning med opretstående cylinder.

omkring.

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af kølemiddel. Hvis der opstår lækage af kølemiddelgas, skal området straks udluftes. Mulige risici:

▪ For høje kølemiddelkoncentrationer i et lukket rum kan

føre til iltmangel.

▪ Der kan dannes giftige gasser, hvis kølemidlet kommer

i kontakt med ild.

FARE: RISIKO FOR EKSPLOSION Tømning – kølemiddelækage. Hvis du ønsker at tømme

systemet, og hvis der er en lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning,

ved hjælp af hvilken du kan samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens: Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind i den kørende kompressor.

▪ Brug et separat tømmesystem, så enhedens

kompressor IKKE behøver at køre.

ADVARSEL

Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en vakuumpumpe til at tømme installationen.

BEMÆRK

Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug nitrogen til at registrere gasudslip.

BEMÆRK

▪ Påfyld IKKE mere end den specificerede mængde

kølemiddel for at undgå, at kompressoren bryder sammen.

▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet

behandles i henhold til relevante bestemmelser.

▪ Man skal åbne kølemiddelcylindre langsomt. ▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre

normal drift.

PAS PÅ

Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme, kan resterende tryk påfylde ekstra kølemiddel. Mulig

konsekvens: Forkert mængde kølemiddel.

1.2.4 Brine

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen for anvendelsen.

ADVARSEL

Valget af brine SKAL være i overensstemmelse med gældende lovgivning.

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af brine. Hvis der opstår lækage af brine, skal du straks udlufte området og kontakte din lokale forhandler.

ADVARSEL

Den omgivende temperatur inde i enheden kan blive meget højere end i rummet, f.eks. 70°C. Ved lækage af brine kan varme dele inde i enheden skabe en farlig situation.

ADVARSEL

Brug og installation af programmet SKAL overholde de sikkerheds- og miljømæssige foranstaltninger, der er angivet i gældende lovgivning.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 6

2 Om dokumentationen

1.2.5 Vand

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.

1.2.6 Elektrisk

FARE: RISIKO FOR ELEKTRISK STØD

▪ Slå al strømforsyning FRA, før du fjerner el-boksens

dæksel, der forbinder elektriske ledninger, eller rører ved elektriske dele.

▪ Afbryd strømforsyningen i mere end 1 minut, og mål

spændingen over terminalerne på hovedafbryderens kondensatorer eller elektriske komponenter før servicering. Spændingen SKAL være mindre end 50VDC, før du kan røre ved elektriske komponenter. Du kan finde placeringen af terminalerne i ledningsdiagrammet.

▪ Elektriske komponenter må IKKE berøres med våde

hænder.

▪ Enheden må IKKE efterlades uden opsyn, når

servicedækslet er fjernet.

ADVARSEL

Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning (overspændingskategori III), hvis der IKKE findes en fabriksmonteret hovedafbryder.

ADVARSEL

▪ Brug KUN kobberledninger. ▪ Sørg for, at ledningsinstallationen på brugsstedet er i

overensstemmelse med gældende lovgivning.

▪ Al ledningsføring på brugsstedet SKAL udføres i

overensstemmelse med ledningsdiagrammet, der blev leveret med produktet.

▪ Kabelbundter må ALDRIG presses sammen, og du skal

sørge for, at de ikke kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne er aflastede.

▪ Sørg for at installere en jordledning. Enheden må IKKE

jordes til et forsyningsrør, en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG

en strømforsyning, der deles med et andet apparat.

▪ Sørg for at installere de påkrævede sikringer eller

afbrydere.

▪ Sørg for at installere en fejlstrømsafbryder. I modsat

fald kan der opstå elektrisk stød eller brand.

▪ Ved installation af fejlstrømsafbryderen skal du sikre, at

den er kompatibel med inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at fejlstrømsafbryderen aktiveres unødigt.

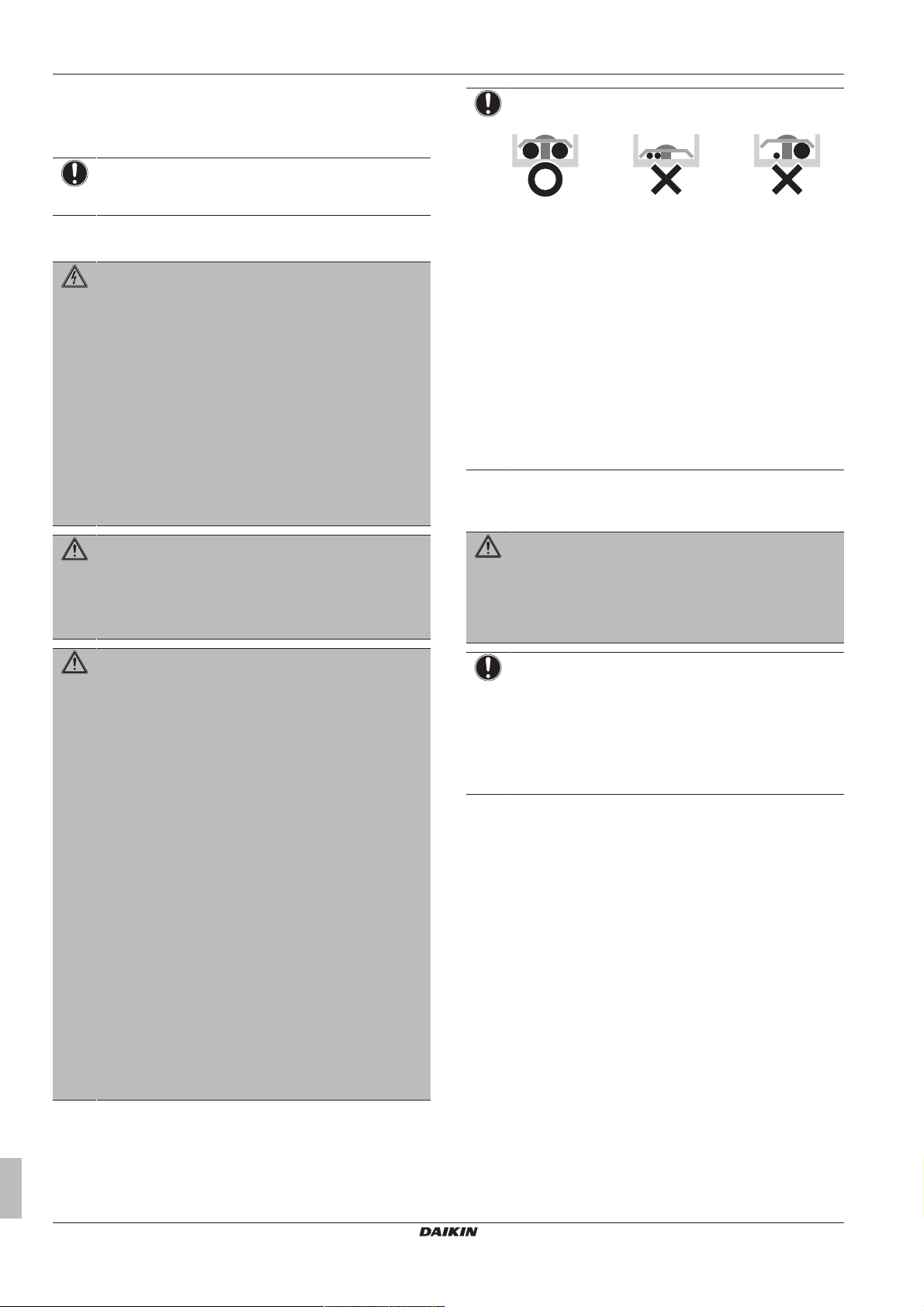

BEMÆRK

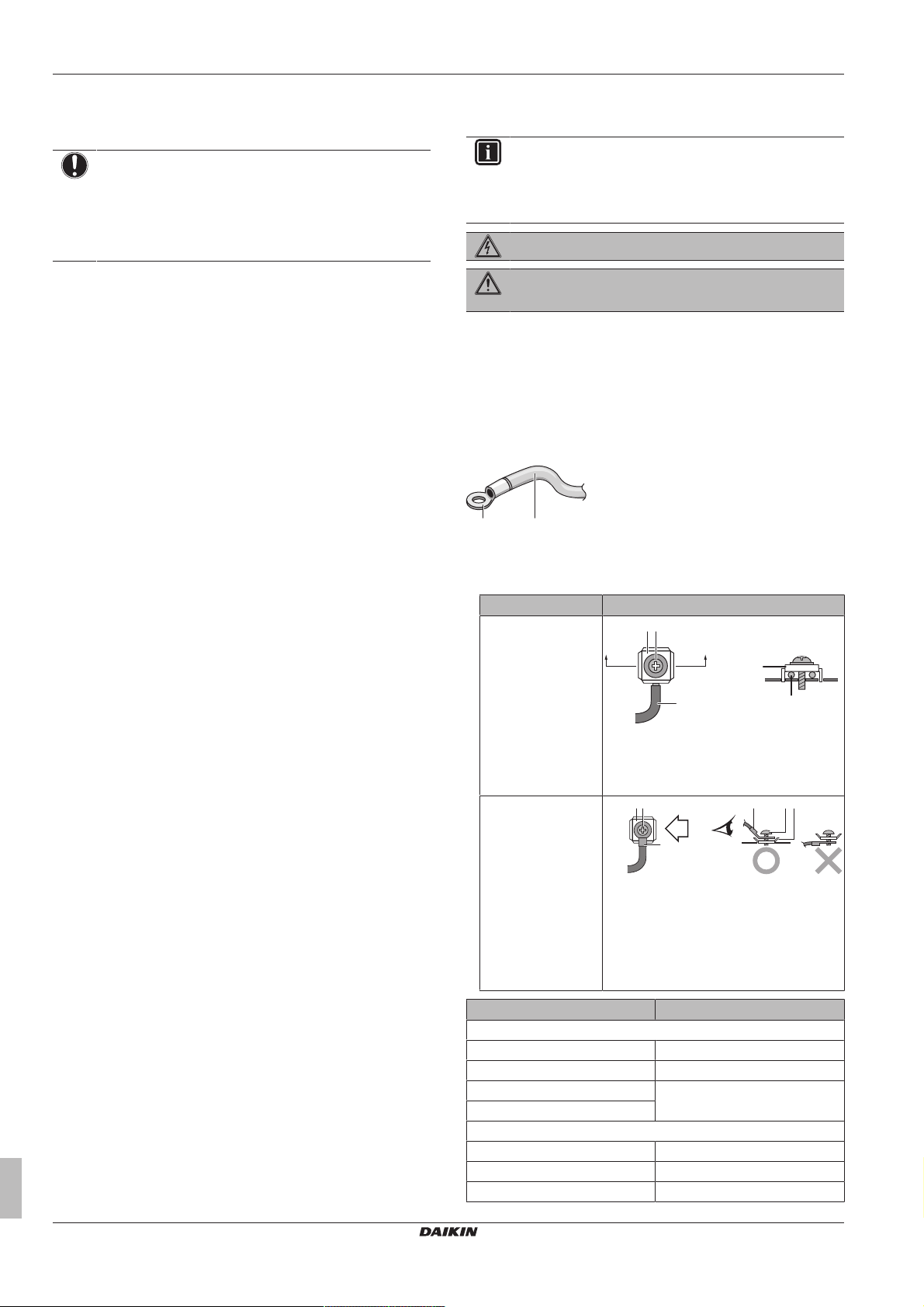

Forholdsregler ved føring af strømførende ledninger:

▪ Forbind IKKE ledninger med forskellig tykkelse med

den samme strømførende klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage unormal varmedannelse).

▪ Se figuren ovenfor ved tilslutning af ledninger med

samme tykkelse.

▪ Brug egnede strømforsyningsledninger til

ledningsføring og tilslut dem korrekt, og kontrollér, at klemrækken ikke udsættes for ekstern belastning.

▪ Brug en passende skruetrækker til stramning af

terminalskruerne. En skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan spændes korrekt.

▪ Hvis man spænder terminalskruerne for hårdt, kan de

blive ødelagt.

Installér strømforsyningskabler mindst 1 meter fra tv- eller radioapparater for at undgå interferens. Afhængigt af radiobølgerne kan en afstand på 1meter være utilstrækkelig.

ADVARSEL

▪ Efter udførelsen af det elektriske arbejde, skal du

kontrollere, at alle elektriske komponenter og terminaler inde i den elektriske komponentboks er tilsluttet korrekt.

▪ Sørg for, at alle dæksler er lukket, før enheden startes

op.

BEMÆRK

Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRA-startmetode.

Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis strømmen kommer og går, mens produktet er i drift, skal du montere en lokal omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren og andre dele blive ødelagt.

2 Om dokumentationen

2.1 Om dette dokument

Målgruppe

Autoriserede installatører

Dokumentationssæt

Dette dokument er en del af et dokumentationssæt. Hele sættet består af:

▪ Generelle sikkerhedsforanstaltninger:

▪ Sikkerhedsinstruktioner, som du skal læse før installation ▪ Format: Papir (i kassen til udendørsenheden)

▪ Installationsvejledning for udendørsenhed:

▪ Installationsvejledning ▪ Format: Papir (i kassen til udendørsenheden)

▪ Installationsvejledning for styreboks:

▪ Installationsvejledning ▪ Format: Papir (i kassen til styreboksen)

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 7

3 Om kassen

▪ Installationsvejledning for tilbehørsboks:

▪ Installationsvejledning ▪ Format: Papir (i kassen til tilbehørsboksen)

▪ Installationsvejledning for ekstravarmer:

▪ Installationsvejledning ▪ Format: Papir (i kassen til ekstravarmeren)

▪ Installatørvejledning:

▪ Forberedelse af installationen, god praksis, referencedata … ▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/.

▪ Tillægsbog om tilbehør:

▪ Yderligere oplysninger om installation af tilbehør ▪ Format: Papir (i kassen til udendørsenheden) + Format: Digitale

filer på http://www.daikineurope.com/support-and-manuals/

product-information/

Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det regionale Daikin-websted eller via din forhandler.

Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er oversættelser.

Tekniske data

▪ Et delsæt af den seneste tekniske dokumentation er tilgængeligt

på regionens Daikin websted (offentligt tilgængeligt).

▪ Hele sættet af den seneste tekniske data er tilgængelig på

regionens Daikin extranet (autentificering påkrævet).

Kapitel Beskrivelse

Tabel over brugsstedsindstillinger

Tabel, som skal udfyldes af installatøren og beholdes til fremtidig brug

Bemærk: Der er også en tabel med installatørindstillinger i brugervejledningen. Denne tabel skal udfyldes af installatøren og overdrages til brugeren.

3 Om kassen

3.1 Oversigt: Om kassen

Dette kapitel beskriver, hvad du skal gøre, efter at kasserne med udendørsenhed, styreboks, tilbehørsboks og/eller ekstravarmer er blevet leveret til opstillingsstedet.

Vær opmærksom på følgende: ▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres.

Eventuelle skader SKAL straks anmeldes til transportfirmaet.

▪ Anbring den emballerede enhed så tæt som muligt på det

endelige placeringssted for at forhindre skader under transporten.

▪ Forbered den passage, hvor du vil bringe enheden indenfor, i

forvejen.

3.2 Udendørsenhed

2.2 Oversigt over installatørvejledningen

Kapitel Beskrivelse

Generelle sikkerhedsforanstaltninger

Om dokumentationen Hvilken dokumentation findes for

Om kassen Sådan pakkes enhederne ud, og sådan

Om enheden og tilbehør ▪ Sådan identificeres enhederne

Anvendelsesretningslinjer Forskellige installationsopsætninger for

Forberedelse Hvad skal man gøre og vide, før man

Installation Hvad man skal gøre og vide for at

Konfiguration Hvad man skal gøre og vide for at

Ibrugtagning Hvad man skal gøre og vide for at

Overdragelse til brugeren Hvad man skal give og forklare

Vedligeholdelse og service

Fejlfinding Hvad man skal gøre i tilfælde af

Bortskaffelse Sådan bortskaffes systemet Tekniske data Specifikationer for systemet Ordliste Definition af begreber

Sikkerhedsinstruktioner, som du skal læse før installation

installatøren

fjernes deres tilbehør

▪ Mulige kombinationer af enheder og

tilbehør

systemet

tager til opstillingsstedet

installere systemet

konfigurere systemet efter installationen

ibrugtage systemet efter konfigurationen

brugeren Sådan vedligeholdes og serviceres

enhederne

problemer

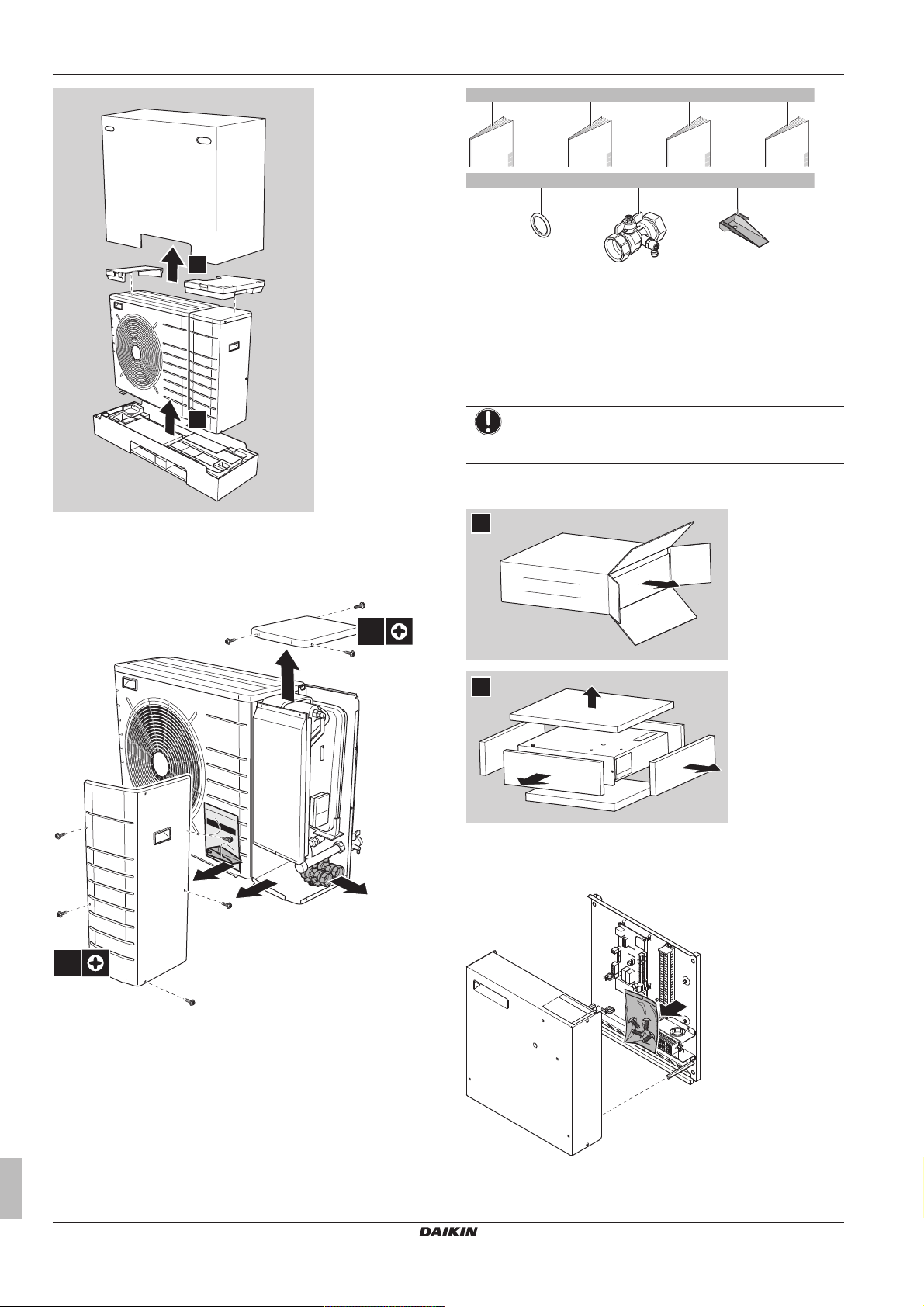

3.2.1 Sådan pakkes udendørsenheden ud

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 8

3 Om kassen

5×

3×

1× 1× 1× 1×

a b c d

2× 1×2×

fe g

a Generelle sikkerhedsforanstaltninger b Tillægsbog om tilbehør c Installationsvejledning for udendørsenhed d Betjeningsvejledning e Tætningsring til spærreventil

f Spærreventil

g Monteringsplade til enhed

3.3 Styreboks

BEMÆRK

Styreboksen EKCB07CAV3 er tilvalg og kan ikke anvendes enkeltstående.

3.3.1 Sådan pakkes styreboksen ud

3.2.2 Sådan fjernes tilbehøret fra udendørsenheden

1 Åbn udendørsenheden.

3.3.2 Sådan fjernes tilbehøret fra styreboksen

1 Åbn styreboksen.

2 Fjern tilbehøret.

Installatørvejledning

2 Fjern tilbehøret.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 9

3 Om kassen

2× 2× 2×

a b c

2×

a M4-bolte til brugergrænseflade

b M4-møtrikker til brugergrænseflade

c Ledninger til hjælpevarmer-relæ til varmt vand til boligen

3.4 Tilbehørsboks

BEMÆRK

▪ Tilbehørsboksen EK2CB07CAV3 er tilvalg og kan ikke

anvendes enkeltstående.

▪ For at kunne bruge ekstraudstyrsboksen skal

styreboksen EKCB07CAV3, som er ekstraudstyr, være en del af systemet.

3.4.1 Sådan pakkes tilbehørsboksen ud

a Stik til forbindelseskabel mellem tilbehørsboksen og

styreboksen EKCB07CAV3.

3.5 Ekstra-varmer

BEMÆRK

▪ Ekstravarmeren er tilvalg og kan ikke anvendes

enkeltstående.

▪ For at kunne bruge ekstravarmeren skal styreboksen

EKCB07CAV3, som er ekstraudstyr, være en del af systemet.

3.5.1 Sådan pakkes ekstravarmeren ud

3.4.2 Sådan fjernes tilbehøret fra tilbehørsboksen

1 Åbn tilbehørsboksen.

2 Fjern tilbehøret.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

3.5.2 Sådan fjernes tilbehøret fra ekstravarmeren

1 Fjern vægbeslaget fra kassen.

Installatørvejledning

Page 10

4 Om enheden og tilbehør

4.1 Oversigt: Om enheden og tilbehør

Dette afsnit indeholder oplysninger om: ▪ Identifikation af udendørsenheden ▪ Identifikation af styreboksen (hvis relevant) ▪ Identifikation af tilbehørsboksen (hvis relevant) ▪ Identifikation af ekstravarmeren (hvis relevant) ▪ Kombination af udendørsenheden med tilbehør ▪ Kombination af styreboksen med tilvalg ▪ Kombination af tilbehørsboksen med tilvalg ▪ Mulige kombinationer af udendørsenhed og varmtvandstank til

boligen

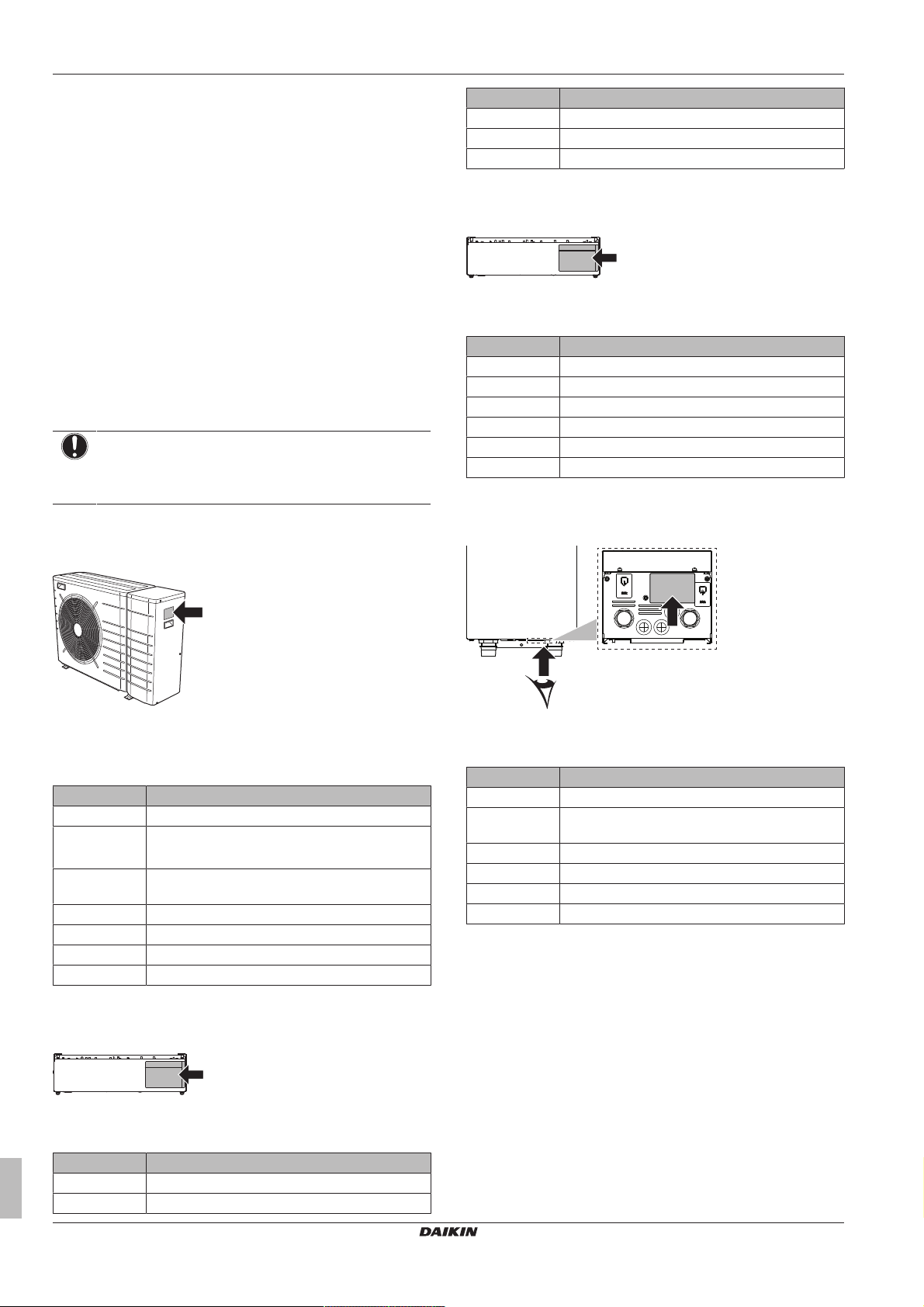

4.2 Identifikation

BEMÆRK

Ved installation af eller service på flere enheder samtidig må der IKKE tændes for servicepanelerne mellem forskellige modeller.

4.2.1 Identifikationsmærkat: Udendørsenhed

Sted

Kode Beskrivelse

07 Kapacitetsklasse CA Model serie V3 Strømforsyning

4.2.3 Identifikationsmærkat: Tilbehørsboks

Sted

Modelidentifikation Eksempel: EK2CB07 CA V3

Kode Beskrivelse

EK Sæt til brug i Europa 2 Tilbehør CB Styreboks 07 Kapacitetsklasse CA Model serie V3 Strømforsyning

4.2.4 Identifikationsmærkat: Ekstravarmer

Sted

Modelidentifikation Eksempel: EB/DLQ05CAV3

Kode Forklaring

E Monoblok udendørs varmepumpe B

D L Lav vandtemperatur –omgivende zone: −10~

Q Kølemiddel R410A 05 Kapacitetsklasse CA Model serie V3 Strømforsyning

B=Reversibel (opvarmning+afkøling) D=Kun opvarmning

−25°C

4.2.2 Identifikationsmærkat: Styreboks

Sted

Modelidentifikation Eksempel: EKCB07 CA V3

Kode Beskrivelse

EK Sæt til brug i Europa CB Styreboks

Modelidentifikation Eksempel: EK M BUH CA 3 V3

Kode Forklaring

EK Sæt til brug i Europa M Designet til lavstemperaturs monoblok og luftkølet

vandkøler BUH Ekstravarmer CA Model serie 3 Kapacitet for varmesæt (kW) V3 Strømforsyning

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 11

4 Om enheden og tilbehør

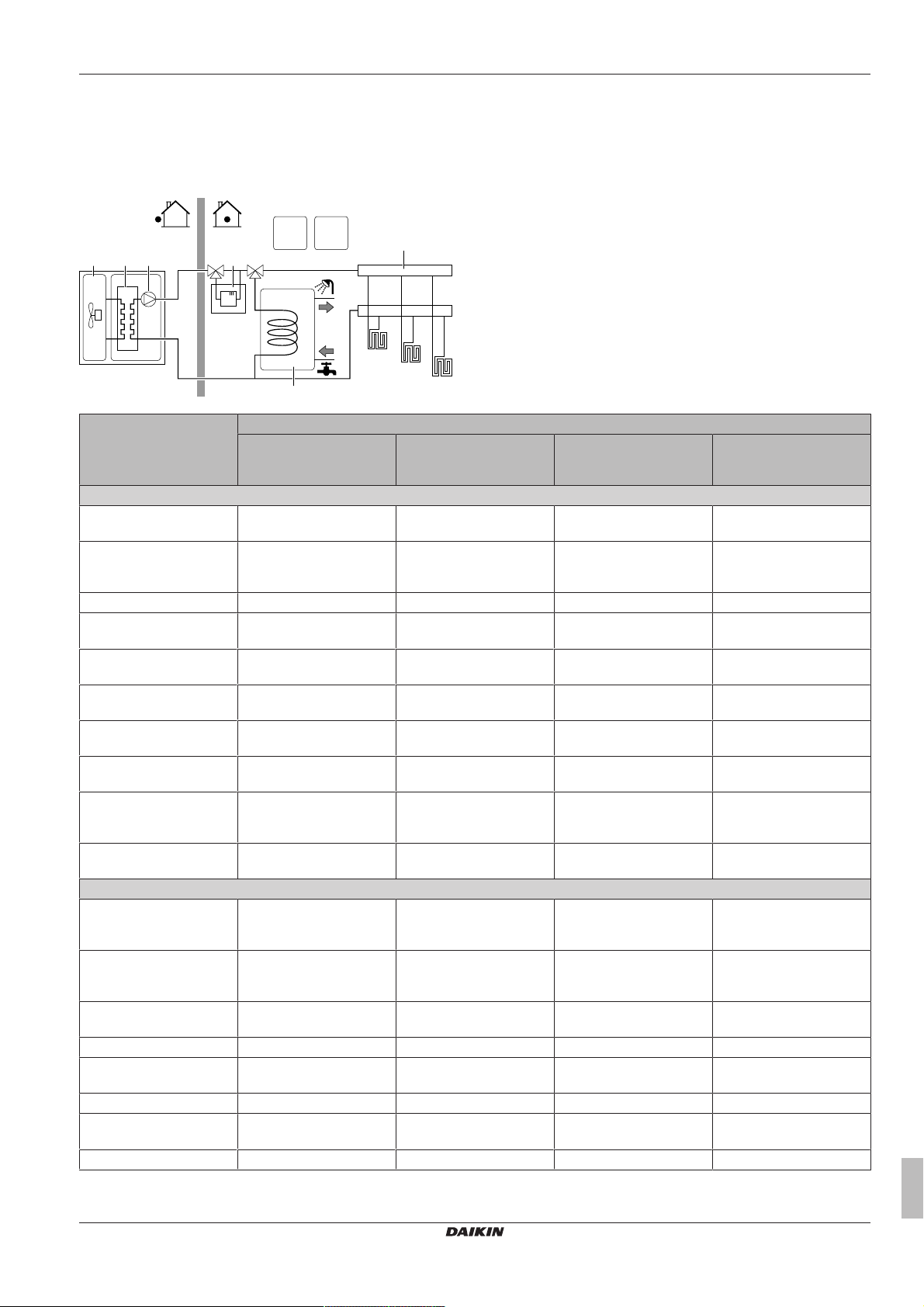

FHL1

FHL2

FHL3

a b c ed d

4.3 Kombination af enheder og muligheder

4.3.1 Mulige kombinationer af udendørsenhed og tilbehør

Valg Systemkomponenter, der kræves til dette tilbehør

Ekstraudstyr Brugergrænseflade

(EKRUCBL*)(obligatorisk) Forenklet

brugergrænseflade (EKRUCBS)

Varmtvandsbeholder O O O Ekstern udendørssensor

(EKRSCA1) PC-konfigurator

(EKPCCAB) Rumtermostat (EKRTWA,

EKRTR1) Fjernsensor til trådløs

termostat (EKRTETS) Varmepumpekonvektor

(FWXV) Ekstravarmersæt

(EKMBUHCA3V3, EKMBUHCA9W1)

Ekstern indendørssensor (KRCS01-1)

Komponenter, der købes på stedet Styring af rumopvarmning/-

kølingsdrift (eller spærreventil)

Strømforsyning med foretrukken kWh-sats (spændingsfri kontakt)

Varmtvandspumpe til boligen

Elektrisk måler O O O Digitale indgange til

strømforsyningen Alarm-output O O O Rumkøling/opvarmning

med TIL/FRA-udgang Skift til ekstern varmekilde O O O

(a) Kun for EBLQ05+07CAV3.

a Udendørsenhed (EBLQ05+07CAV3 eller

EDLQ05+07CAV3)

b Kølemiddeldel af udendørsenheden

c Hydrodel af udendørsenheden

d Ventilsæt EKMBHBP1

e Ekstravarmersæt (EKMBUHCA3V3 eller EKMBUHCA9W1)

f Styreboks EKCB07CAV3 g Tilbehørsboks EK2CB07CAV3 h Varmtvandstank til boligen

i Rumopvarmningskreds

Udendørsenhed

EBLQ05+07CAV3 eller

Styreboks EKCB07CAV3 Tilbehørsboks

EK2CB07CAV3

Ventilsæt EKMBHBP1

EDLQ05+07CAV3

O O

O O O

(a)

O O O

O O

O O O

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 12

4 Om enheden og tilbehør

4.3.2 Muligt tilbehør til udendørsenheden

Brugergrænseflade (EKRUCBL*)

Brugergrænsefladen og en eventuel ekstra brugergrænseflade kan fås som tilbehør.

Den ekstra brugergrænseflade kan tilsluttes: ▪ For at have både:

▪ styring tæt ved styreboksen,

▪ rumtermostatfunktion i det hovedrum, der skal opvarmes. ▪ For at have en grænseflade med andre sprog. Følgende brugergrænseflader er tilgængelige: ▪ EKRUCBL1 indeholder følgende sprog: tysk, fransk, hollandsk,

italiensk. ▪ EKRUCBL2 indeholder følgende sprog: engelsk, svensk, norsk,

finsk. ▪ EKRUCBL3 indeholder følgende sprog: engelsk, spansk, græsk,

portugisisk. ▪ EKRUCBL4 indeholder følgende sprog: engelsk, tyrkisk, polsk,

rumænsk. ▪ EKRUCBL5 indeholder følgende sprog: tysk, tjekkisk, slovensk,

slovakisk. ▪ EKRUCBL6 indeholder følgende sprog: engelsk, kroatisk,

ungarsk, estisk. ▪ EKRUCBL7 indeholder følgende sprog: engelsk, tysk, russisk,

dansk. Brugergrænsefladens sprog kan overføres med PC-software eller

kopieres fra én brugergrænseflade til en anden. Installationsinstruktioner kan findes i "7.8.6 Sådan tilsluttes

brugergrænsefladen"på side44.

INFORMATION

▪ Hvis der IKKE er en styreboks EKCB07CAV3 i

systemet, skal brugergrænsefladen forbindes direkte til udendørsenheden.

▪ Hvis der er en styreboks EKCB07CAV3 i systemet, kan

du dog også forbinde brugergrænsefladen til styreboksen.

Forenklet brugergrænseflade (EKRUCBS)

▪ Den forenklede brugergrænseflade kan kun anvendes i

kombination med hoved-brugergrænsefladen. ▪ Den forenklede brugergrænseflade fungerer som rumtermostat og

skal installeres i det rum, du vil have den til at styre. Se installationsvejledningen og betjeningsvejledningen til den

forenklede brugergrænseflade for at få installationsinstruktioner.

Varmtvandsbeholder

Til levering af varmt vand til boligen kan der tilsluttes en varmtvandstank til bolig til udendørsenheden.

Varmtvandstanken til boligen fås i 3 typer: ▪ Tank i rustfrit stål (EKHWS og EKHWSU (kun Storbritannien))

Der findes 3 typer: 150, 200 og 300 liter. ▪ Emaljeret tank (EKHWE og EKHWET (vægmonteret version))

Der findes 3 typer af EKHWE: 150, 200 og 300 liter.

Der findes 1 type af EKHWET: 150 liter. Installationsinstruktioner kan findes i installationsvejledningen til

varmtvandstanken til boligen og i tillægsbogen om tilbehør.

INFORMATION

▪ Varmtvandstanken til bolig kan kun tilsluttes, hvis

styreboks EKCB07CAV3 og ventilsæt EKMBHBP1 er en del af systemet.

▪ Varmtvandstanken til bolig tilsluttes til hydrodelen af

udendørsenheden og ledningsforbindes til styreboksen EKCB07CAV3.

Ekstern udendørssensor (EKRSCA1)

Sensoren i udendørsenheden bruges som standard til at måle udendørstemperaturen.

Den eksterne udendørsenhed kan installeres som ekstraudstyr til at måle udendørstemperaturen et andet sted (f.eks. for at undgå direkte sollys), så systemet fungerer bedre.

Installationsinstruktioner kan findes i installationsvejledningen til den eksterne udendørssensor og i tillægsbogen om tilbehør.

INFORMATION

Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne udendørssensor.

Varmepumpekonvektor (FWXV)

Til rumopvarmning/-køling er muligt at bruge varmepumpekonvektorer (FWXV).

Installationsinstruktioner kan findes i installationsvejledningen til varmepumpekonvektorerne og tillægsbogen for ekstraudstyr.

LAN-adapter til smartphonebetjening + Smart Grid-løsninger (BRP069A61)

Du kan installere denne LAN-adapter til: ▪ Betjening af systemet via en smartphone-app. ▪ Bruge systemet i forskellige Smart Grid-løsninger. Se installationsvejledningen til LAN-adapteren for at få

installationsinstruktioner.

INFORMATION

▪ Hvis der IKKE er en styreboks EKCB07CAV3 i

systemet, skal LAN-adapteren forbindes direkte til udendørsenheden.

▪ Hvis der er en styreboks EKCB07CAV3 i systemet, kan

du dog også forbinde LAN-adapteren til styreboksen.

LAN-adapter til smartphone-betjening (BRP069A62)

Du kan installere denne LAN-adapter til betjening af systemet via en smartphone-app.

Se installationsvejledningen til LAN-adapteren for at få installationsinstruktioner.

INFORMATION

▪ Hvis der IKKE er en styreboks EKCB07CAV3 i

systemet, skal LAN-adapteren forbindes direkte til udendørsenheden.

▪ Hvis der er en styreboks EKCB07CAV3 i systemet, kan

du dog også forbinde LAN-adapteren til styreboksen.

4.3.3 Muligt tilbehør til styreboksen

Brugergrænseflade (EKRUCBL*)

Brugergrænsefladen og en eventuel ekstra brugergrænseflade kan fås som tilbehør.

Den ekstra brugergrænseflade kan tilsluttes: ▪ For at have både:

▪ styring tæt ved styreboksen, ▪ rumtermostatfunktion i det hovedrum, der skal opvarmes.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 13

4 Om enheden og tilbehør

▪ For at have en grænseflade med andre sprog. Følgende brugergrænseflader er tilgængelige: ▪ EKRUCBL1 indeholder følgende sprog: tysk, fransk, hollandsk,

italiensk.

▪ EKRUCBL2 indeholder følgende sprog: engelsk, svensk, norsk,

finsk.

▪ EKRUCBL3 indeholder følgende sprog: engelsk, spansk, græsk,

portugisisk.

▪ EKRUCBL4 indeholder følgende sprog: engelsk, tyrkisk, polsk,

rumænsk.

▪ EKRUCBL5 indeholder følgende sprog: tysk, tjekkisk, slovensk,

slovakisk.

▪ EKRUCBL6 indeholder følgende sprog: engelsk, kroatisk,

ungarsk, estisk.

▪ EKRUCBL7 indeholder følgende sprog: engelsk, tysk, russisk,

dansk.

Brugergrænsefladens sprog kan overføres med PC-software eller kopieres fra én brugergrænseflade til en anden.

Installationsinstruktioner kan findes i "7.8.6 Sådan tilsluttes

brugergrænsefladen"på side44.

INFORMATION

▪ Hvis der IKKE er en styreboks EKCB07CAV3 i

systemet, skal brugergrænsefladen forbindes direkte til udendørsenheden.

▪ Hvis der er en styreboks EKCB07CAV3 i systemet, kan

du dog også forbinde brugergrænsefladen til styreboksen.

Forenklet brugergrænseflade (EKRUCBS)

▪ Den forenklede brugergrænseflade kan kun anvendes i

kombination med hoved-brugergrænsefladen.

▪ Den forenklede brugergrænseflade fungerer som rumtermostat og

skal installeres i det rum, du vil have den til at styre.

Se installationsvejledningen og betjeningsvejledningen til den forenklede brugergrænseflade for at få installationsinstruktioner.

Rumtermostat (EKRTWA, EKRTR1, RTRNETA)

Det er muligt at slutte en valgfri rumtermostat til kontrolboksen EKCB07CAV3. Denne termostat kan enten være ledningsforbundet (EKRTWA) eller trådløs (EKRTR1 og RTRNETA). Termostaten RTRNETA kan kun bruges i systemer til opvarmning.

Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten og i tillægsbogen om tilbehør.

Fjernsensor til trådløs termostat (EKRTETS)

En trådløs sensor til den indendørs temperatur (EKRTETS) kan kun bruges i kombination med den trådløse termostat (EKRTR1).

Installationsinstruktioner kan findes i installationsvejledningen til rumtermostaten og tillægsbogen om tilbehør.

Pc-konfigurator (EKPCCAB)

Pc-kablet forbinder el-boksen, der hører til udendørsenheden (eller styreboksen EKCB07CAV3) og en pc. Det giver mulighed for at overføre forskellige sprogfiler til brugergrænsefladen og parametre til udendørsenheden. Kontakt den lokale forhandler for at få oplysninger om de tilgængelige sprogfiler.

Softwaren og den tilhørende brugsvejledning findes på http://

www.daikineurope.com/support-and-manuals/software-downloads/.

Installationsinstruktioner kan findes i installationsvejledningen til pckablet, i kapitlet "8Konfiguration" på side52 og i tillægsbogen for ekstraudstyr.

LAN-adapter til smartphonebetjening + Smart Grid-løsninger (BRP069A61)

installationsinstruktioner.

INFORMATION

▪ Hvis der IKKE er en styreboks EKCB07CAV3 i

systemet, skal LAN-adapteren forbindes direkte til udendørsenheden.

▪ Hvis der er en styreboks EKCB07CAV3 i systemet, kan

du dog også forbinde LAN-adapteren til styreboksen.

LAN-adapter til smartphone-betjening (BRP069A62)

Du kan installere denne LAN-adapter til betjening af systemet via en smartphone-app.

Se installationsvejledningen til LAN-adapteren for at få installationsinstruktioner.

INFORMATION

▪ Hvis der IKKE er en styreboks EKCB07CAV3 i

systemet, skal LAN-adapteren forbindes direkte til udendørsenheden.

▪ Hvis der er en styreboks EKCB07CAV3 i systemet, kan

du dog også forbinde LAN-adapteren til styreboksen.

4.3.4 Muligt tilbehør til tilbehørsboksen

Ekstern indendørssensor (KRCS01-1)

Den interne brugergrænseflades sensor bruges som standard som rumtemperatursensor.

Den eksterne indendørssensor kan installeres som ekstraudstyr for at måle rumtemperaturen et andet sted.

Den eksterne indendørssensor forbundet til tilbehørsboksen EK2CB07CAV3. Installationsinstruktioner kan findes i installationsvejledningen til den eksterne indendørssensor og i tillægsbogen om tilbehør.

INFORMATION

▪ Den eksterne indendørssensor kan kun bruges, hvis

brugergrænsefladen er konfigureret med rumtermostatfunktionen.

▪ Du kan kun tilslutte enten den eksterne

indendørssensor eller den eksterne udendørssensor.

4.3.5 Mulige kombinationer af udendørsenhed og varmtvandstank til boligen

Udendørse

nhed

EBLQ05 O O O O EBLQ07 O O O O EDLQ05 O O O O EDLQ07 O O O O

EKHWS EKHWSU EKHWE EKHWET

INFORMATION

▪ Varmtvandstanken til bolig kan kun tilsluttes, hvis

styreboks EKCB07CAV3 og ventilsæt EKMBHBP1 er en del af systemet.

▪ Varmtvandstanken til bolig tilsluttes til hydrodelen af

udendørsenheden og ledningsforbindes til styreboksen EKCB07CAV3.

Varmtvandstank til boligen

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 14

5 Anvendelsesretningslinjer

5.1 Oversigt: Anvendelsesretningslinjer

Formålet med anvendelsesretningslinjerne er at give et overblik over mulighederne forDaikin varmepumpesystemet.

BEMÆRK

▪ Illustrationerne i anvendelsesretningslinjerne er kun til

reference og må IKKE bruges som detaljerede hydraulikdiagrammer. Detaljeret hydraulikdimensionering og afbalancering er IKKE vist og er installatørens ansvar.

▪ Yderligere oplysninger om konfigurationsindstillingerne

til optimering af varmepumpedriften kan findes i

"8Konfiguration"på side52.

Dette kapitel indeholder anvendelsesretningslinjer for: ▪ Opsætning af rumopvarmnings-/kølesystemet ▪ Opsætning af en hjælpevarmekilde til rumopvarmning ▪ Opsætning af varmtvandstanken til boligen ▪ Opsætning af energimålingen ▪ Opsætning af styring af strømforbruget ▪ Opsætning af en ekstern temperatursensor

5.2 Opsætning af rumopvarmnings-/ kølesystemet

Varmepumpesystemet leverer afgangsvand til varme-emittere i et eller flere rum.

Systemet giver stor fleksibilitet ved styring af temperaturen i hvert rum, så derfor skal du først overveje følgende:

▪ Hvor mange rum skal opvarmes (eller køles) af Daikin

varmepumpesystemet?

▪ Hvilke varme-emitter-typer bruges i hvert rum, og hvilken

afgangsvandtemperatur er de konstrueret til?

Når der er overblik over kravene til rumopvarmning/-køling, anbefaler Daikin at følge nedenstående opsætningsretningslinjer.

BEMÆRK

Hvis der anvendes en ekstern rumtermostat, vil den eksterne rumtermostat styre rumfrostsikringen. Rumfrostsikring er dog kun mulig, hvis styringen af afgangsvandtemperatur på enhedens brugergrænseflade er slået TIL.

INFORMATION

Hvis der bruges en ekstern rumtermostat, og der skal være garanteret rumfrostsikring under alle betingelser, skal du indstille automatisk nøddrift [A.6.C] til 1.

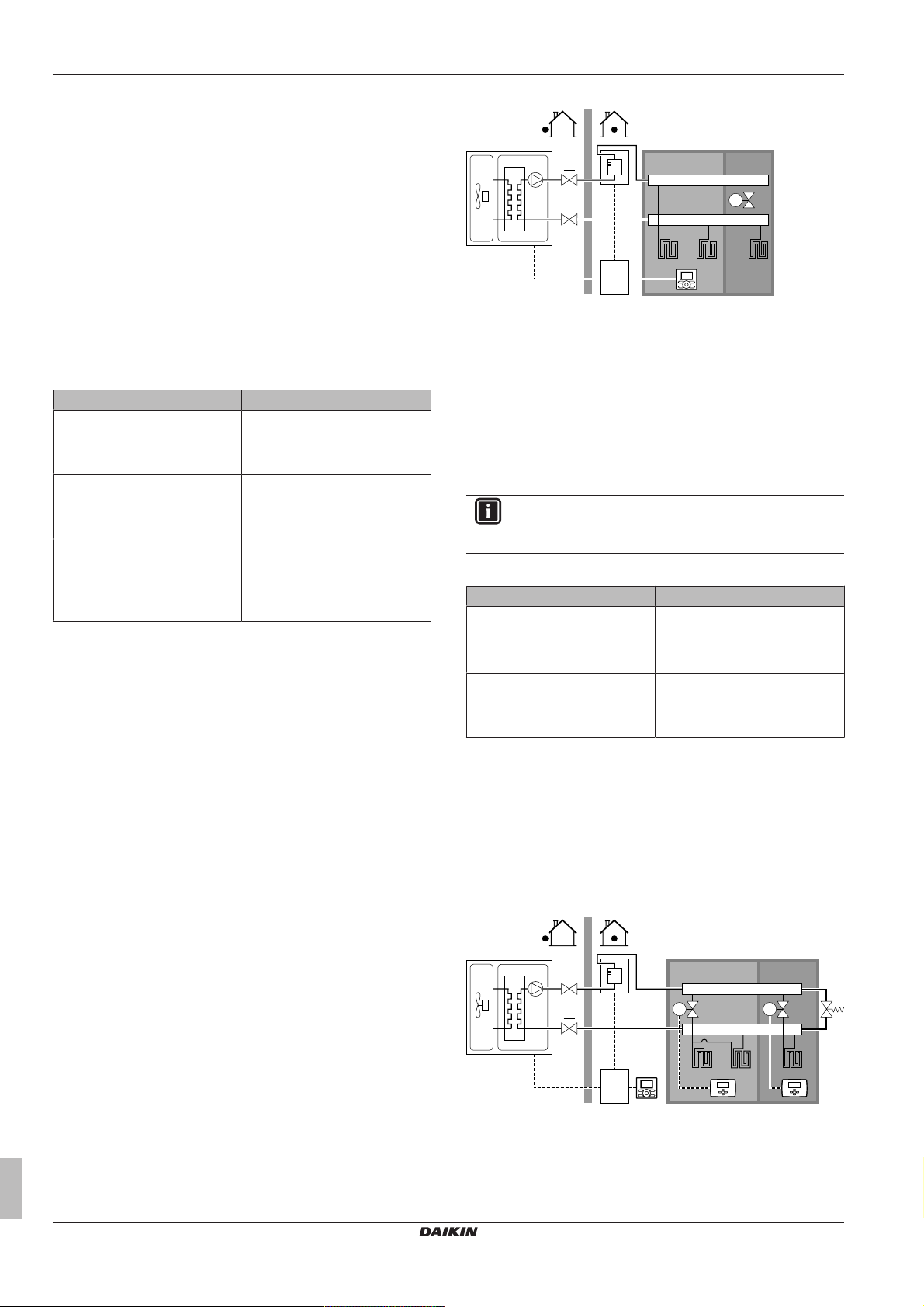

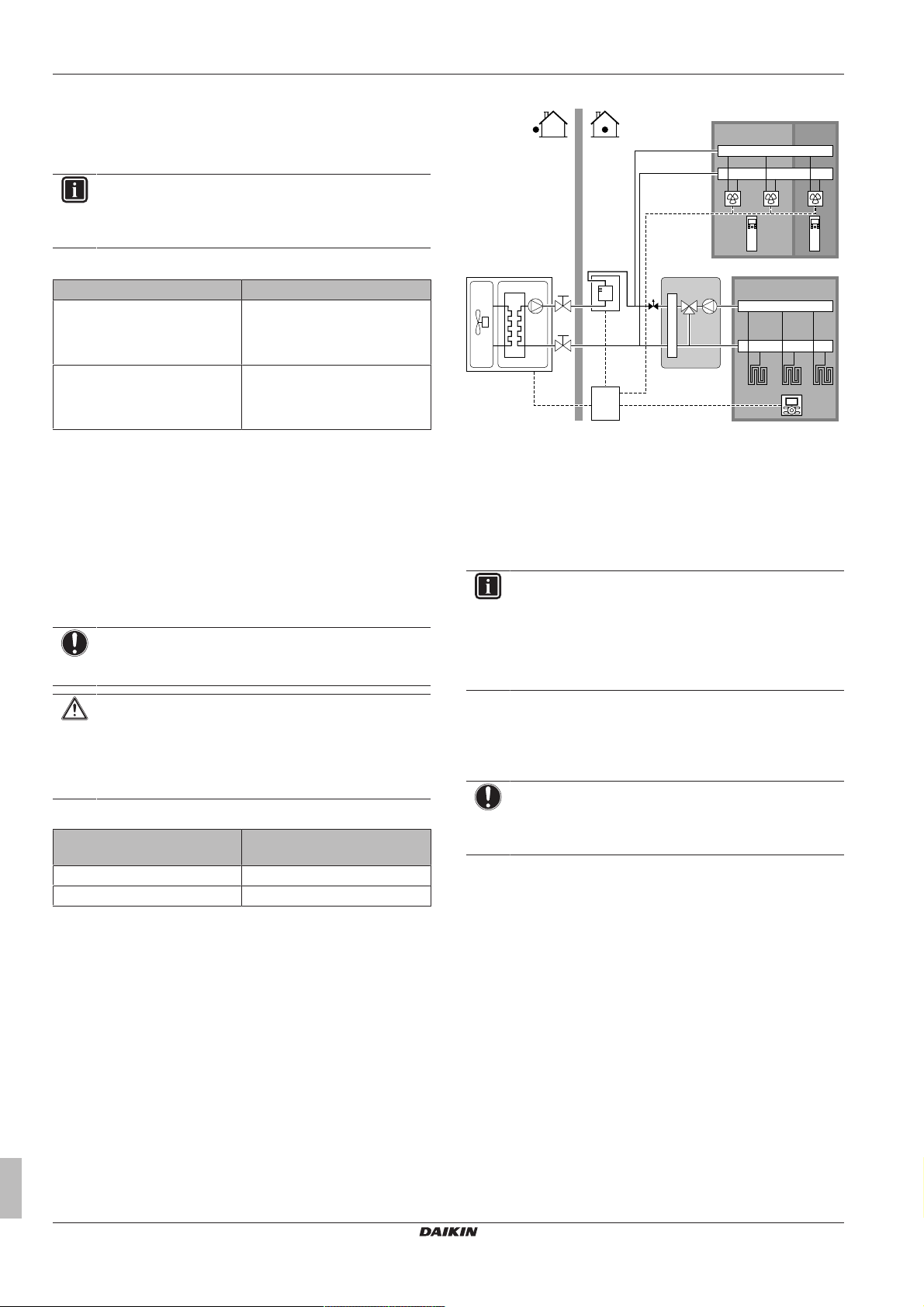

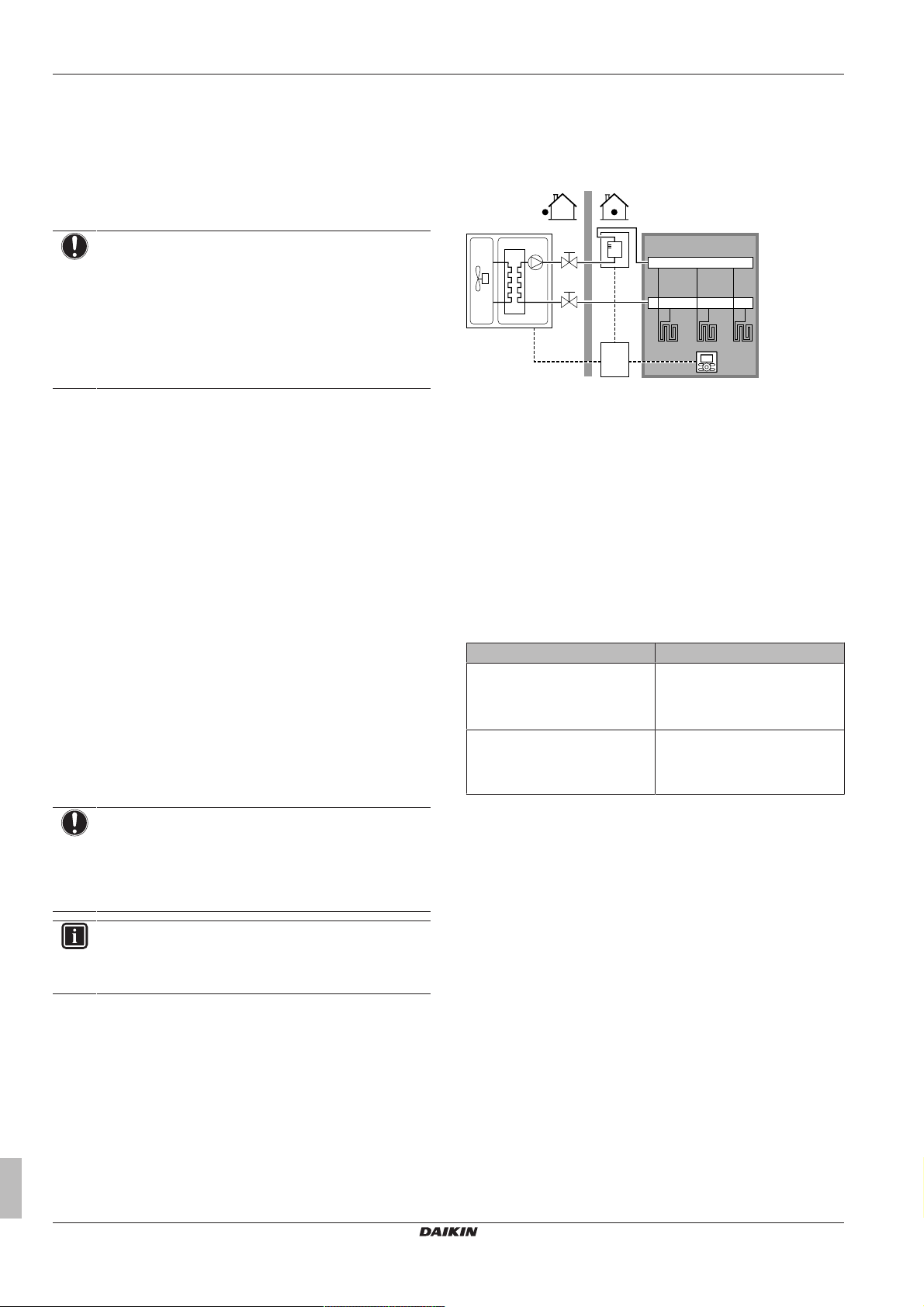

5.2.1 Enkelt rum

Gulvvarme eller radiatorer –Ledningsforbundet rumtermostat

Opsætning

A Hovedafgangsvandtemperaturzone B Et enkelt rum

a Brugergrænseflade brugt som rumtermostat b Styreboks c Ekstravarmer (tilbehør)

▪ Gulvvarme eller radiatorer tilsluttes direkte til udendørsenheden –

eller til ekstravarmeren, hvis en sådan findes.

▪ Rumtemperaturen styres via brugergrænsefladen, der er tilsluttet

til styreboksen EKCB07CAV3. Mulige installationer: ▪ Styreboksen EKCB07CAV3 er installeret i rummet, og

brugergrænsefladen bruges som rumtermostat.

▪ Styreboksen EKCB07CAV3 er installeret indendørs, tæt på

udendørsenheden + brugergrænseflade installeret i rummet og bruges som rumtermostat.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C‑07]

Antal vandtemperaturzoner: ▪ #: [A.2.1.8] ▪ Kode: [7‑02]

Fordele

▪ Omkostningseffektivt. Der kræves IKKE en ekstra ekstern

rumtermostat.

▪ Størst mulig komfort og effektivitet. Den intelligente

rumtermostatfunktion kan øge eller reducere den ønskede udgangsvandtemperatur ud fra den faktiske rumtemperatur (modulering). Dette medfører:

▪ Stabil rumtemperatur, der stemmer overens med den ønskede

temperatur (større komfort)

▪ Færre TIL/FRA-cykler (mindre støj, større komfort og mere

effektivitet)

▪ Lavest mulige afgangsvandtemperatur (højere effektivitet)

▪ Nemt. Du kan nemt indstille den ønskede rumtemperatur via

brugergrænsefladen: ▪ Til daglig brug kan du bruge forudindstillede værdier og

tidsplaner.

▪ Hvis du vil afvige fra det daglige behov, kan du midlertidigt

tilsidesætte de forudindstillede værdier og tidsplaner vha. ferietilstanden …

2 (RT-kontrol): Enhedens drift bestemmes ud fra brugergrænsefladens omgivende temperatur.

0 (1 LWT-zone): Hoved

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 15

5 Anvendelsesretningslinjer

Gulvvarme eller radiatorer –Trådløs rumtermostat

Opsætning

A Hovedafgangsvandtemperaturzone B Et enkelt rum

a Brugergrænseflade

b Styreboks

c Ekstravarmer (tilbehør)

d Modtager til trådløs ekstern rumtermostat

e Trådløs ekstern rumtermostat

▪ Gulvvarme eller radiatorer tilsluttes direkte til udendørsenheden –

eller til ekstravarmeren, hvis en sådan findes.

▪ Rumtemperaturen styres af den trådløse eksterne rumtermostat

(ekstraudstyr EKRTR1).

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7]

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

▪ Kode: [C-07] Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Ekstern rumtermostat til hovedzonen:

▪ #: [A.2.2.E.5] ▪ Kode: [C-05]

1 (Termo ON/OFF): Når den

anvendte eksterne rumtermostat

eller varmepumpekonvektor kun

kan sende en termo TIL/FRA-

tilstand.

Fordele

▪ Trådløst. Den eksterne Daikin rumtermostat fås i en trådløs

version.

▪ Effektivitet. Selvom den eksterne rumtermostat kun sender TIL/

FRA-signaler, er den konstrueret specielt til varmepumpesystemet.

▪ Komfort. I tilfælde af gulvvarme forhindrer den trådløse eksterne

rumtermostat kondensdannelse på gulvet i forbindelse med køling ved at måle rummets luftfugtighed.

Varmepumpekonvektorer

B Et enkelt rum

a Brugergrænseflade

b Styreboks

c Ekstravarmer (tilbehør)

d Varmepumpekonvektorernes fjernbetjening

▪ Varmepumpekonvektorerne tilsluttes direkte til udendørsenheden

–eller til ekstravarmeren, hvis en sådan findes.

▪ Den ønskede rumtemperatur indstilles via

varmepumpekonvektorernes fjernbetjening.

▪ Rumopvarmnings-/kølingssignalet sendes til én digital indgang på

styreboksen EKCB07CAV3 (X2M/1 og X2M/2)

▪ Rumdriftstilstanden sendes til varmepumpekonvektorerne via en

digital udgang på styreboksen EKCB07CAV3 (X8M/6 og X8M/7).

INFORMATION

Ved brug af flere varmepumpekonvektorer skal de begge modtage det infrarøde signal fra varmepumpekonvektorernes fjernbetjening.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7]

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

▪ Kode: [C-07] Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Ekstern rumtermostat til hovedzonen:

▪ #: [A.2.2.E.5] ▪ Kode: [C-05]

1 (Termo ON/OFF): Når den

anvendte eksterne rumtermostat

eller varmepumpekonvektor kun

kan sende en termo TIL/FRA-

tilstand.

Fordele

▪ Køling. Varmepumpekonvektoren giver ud over

opvarmningskapacitet også en fremragende kølingskapacitet.

▪ Effektivitet. Optimal energieffektivitet på grund af

sammenkædningsfunktionen.

▪ Elegant.

Kombination: Gulvvarme + varmepumpekonvektorer

▪ Rumopvarmning opnås via:

▪ Gulvvarme ▪ Varmepumpekonvektorer

▪ Rumkøling opnås kun via varmepumpekonvektorerne.

Gulvvarmen afbrydes via spærreventilen.

Opsætning

A Hovedafgangsvandtemperaturzone

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

A Hovedafgangsvandtemperaturzone B Et enkelt rum

a Brugergrænseflade

Installatørvejledning

Page 16

5 Anvendelsesretningslinjer

B C

M1 M2

b Styreboks c Ekstravarmer (tilbehør) d Varmepumpekonvektorernes fjernbetjening

▪ Varmepumpekonvektorerne tilsluttes direkte til udendørsenheden

–eller til ekstravarmeren, hvis en sådan findes.

▪ Der installeres en spærreventil (medfølger ikke) før gulvvarmen

for at undgå kondensdannelse på gulvet under køling.

▪ Den ønskede rumtemperatur indstilles via

varmepumpekonvektorernes fjernbetjening.

▪ Rumopvarmnings-/kølingssignalet sendes til én digital indgang på

styreboksen EKCB07CAV3 (X2M/1 og X2M/2)

▪ Rumdriftstilstanden sendes via én digital udgang (X8M/6 og

X8M/7) på styreboks EKCB07CAV3 til: ▪ Varmepumpekonvektorer ▪ Spærreventil

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7]

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

▪ Kode: [C-07] Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Ekstern rumtermostat til hovedzonen:

▪ #: [A.2.2.E.5] ▪ Kode: [C-05]

1 (Termo ON/OFF): Når den

anvendte eksterne rumtermostat

eller varmepumpekonvektor kun

kan sende en termo TIL/FRA-

tilstand.

Fordele

▪ Køling. Varmepumpekonvektorerne giver opvarmningskapacitet

også en fremragende kølingskapacitet.

▪ Effektivitet. Gulvvarme har den bedste ydelse sammen med

Altherma LT.

▪ Komfort. Kombinationen af de to varme-emitter-typer giver:

▪ Fremragende varmekomfort ved gulvvarme ▪ Fremragende kølekomfort ved brug af varmepumpekonvektorer

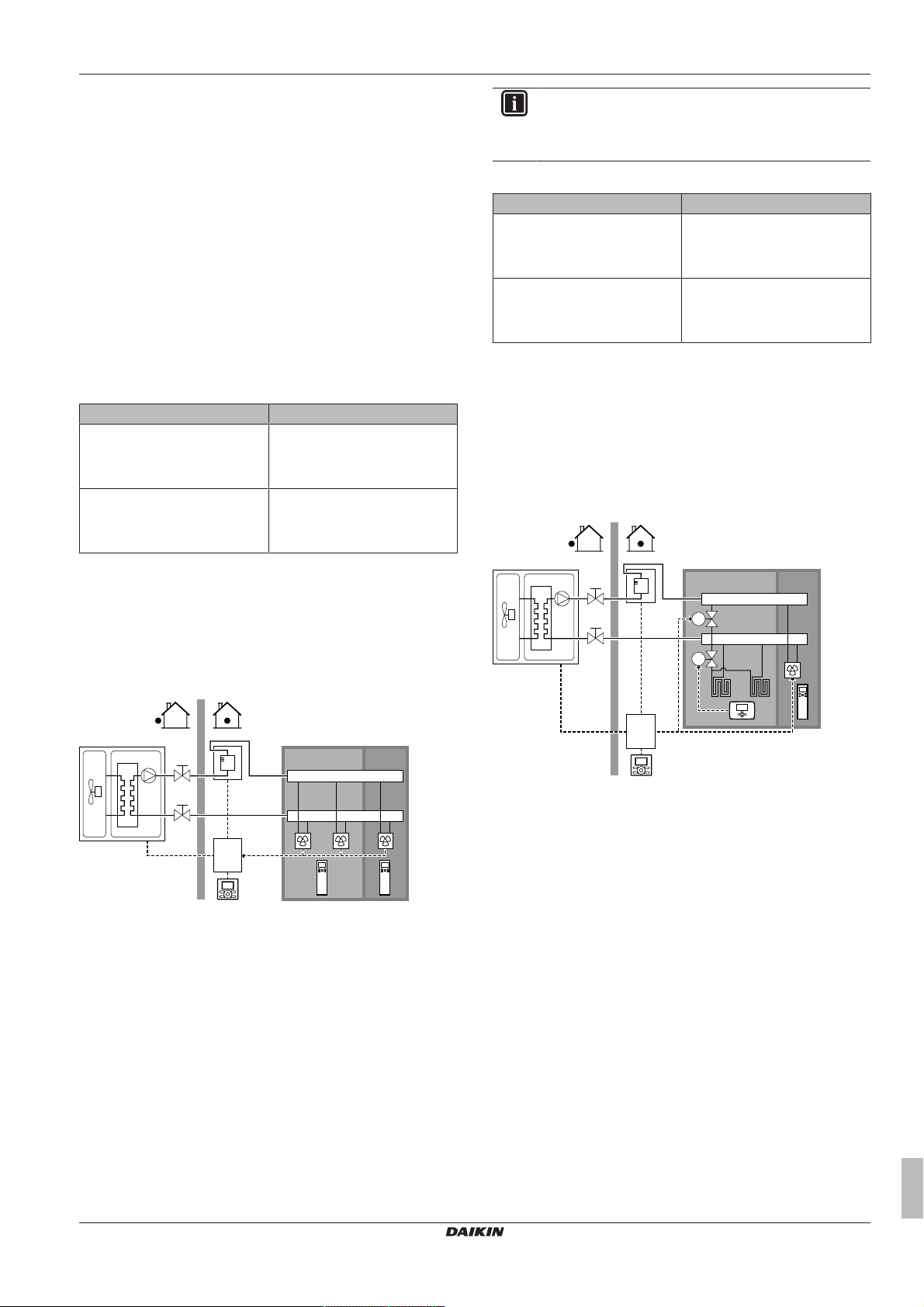

5.2.2 Flere rum –Én LWT-zone

Hvis der kun er brug for én afgangsvandtemperaturzone, fordi alle varme-emittere er konstrueret til samme afgangsvandtemperatur, er det IKKE nødvendigt at bruge en blandeventilstation (omkostningseffektivt).

Eksempel: Hvis varmepumpesystemet bruges til at opvarme en etage, hvor alle rummene har de samme varme-emittere.

Opsætning

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Brugergrænseflade b Styreboks c Ekstravarmer (tilbehør)

▪ Gulvvarmen til hovedrummet tilsluttes direkte til udendørsenheden

–eller til ekstravarmeren, hvis en sådan findes.

▪ Rumtemperaturen i hovedrummet styres af den

brugergrænseflade, der bruges som termostat.

▪ Der installeres en termostatstyret ventil før gulvvarmen i hvert af

de andre rum.

INFORMATION

Vær opmærksom på situationer, hvor hovedrummet kan opvarmes af en anden varmekilde. Eksempel: Kaminer.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C‑07]

Antal vandtemperaturzoner:

2 (RT-kontrol): Enhedens drift bestemmes ud fra brugergrænsefladens omgivende temperatur.

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7‑02]

Fordele

▪ Omkostningseffektivt. Der kræves IKKE en ekstra ekstern

rumtermostat.

▪ Nemt. Samme installation som ved ét rum, men med

termostatstyrede ventiler.

Gulvvarme eller radiatorer –Flere eksterne rumtermostater

Opsætning

Gulvvarme eller radiatorer –Termostatstyrede ventiler

Hvis der opvarmes rum med gulvvarme eller radiatorer, er det meget almindeligt at styre temperaturen i hovedrummet vha. en termostat (dette kan enten være brugergrænsefladen tilsluttet til styreboks EKCB07CAV3eller en ekstern rumtermostat), mens de andre rum styres af såkaldte termostatstyrede ventiler (medfølger ikke), der åbnes eller lukkes afhængigt af rumtemperaturen.

Installatørvejledning

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Brugergrænseflade b Styreboks c Ekstravarmer (tilbehør) d Omløbsventil e Ekstern rumtermostat

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 17

5 Anvendelsesretningslinjer

d d

B C

▪ For hvert rum installeres der en spærreventil (medfølger ikke) for

at undgå forsyning af afgangsvand, når der ikke er brug for opvarmning eller køling.

▪ Der skal installeres en omløbsventil for at muliggøre recirkulation

af vand, når alle spærreventiler er lukket. For at sikre pålidelig drift skal der som minimum være et vandflow som beskrevet i tabellen “Sådan kontrolleres vandvolumen og flowhastighed” i

"6.3Forberedelse af vandrør"på side27.

▪ Hoved-brugergrænsefladen (tilsluttet styreboksen EKCB07CAV3)

bestemmer rumdriftstilstanden. Husk, at rumdriftstilstand for de ekstra brugergrænseflader (brugt som rumtermostat) skal indstilles til at matche den tilsvarende i hovedbrugergrænsefladen.

▪ Rumtermostaterne tilsluttes til spærreventilerne, men behøver

IKKE at blive tilsluttet til udendørsenheden. Udendørsenheden tilfører afgangsvand hele tiden, og det er muligt at programmere en tidsplan for afgangsvandet.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7]

0 (LWT-kontrol): Enhedens drift bestemmes ud fra afgangsvandtemperaturen.

▪ Kode: [C‑07] Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7‑02]

INFORMATION

For at opnå større komfort og bedre ydelse anbefaler Daikin at installere ventilsættilbehøret EKVKHPC på hver varmepumpekonvektor.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7]

1 (Ekst. RT-kontr.): Enhedens drift bestemmes af den eksterne termostat.

▪ Kode: [C-07] Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7-02]

Fordele

Sammenlignet med varmepumpekonvektorer for ét rum: ▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur,

herunder tidsplaner, for hvert rum via varmepumpekonvektorernes fjernbetjening.

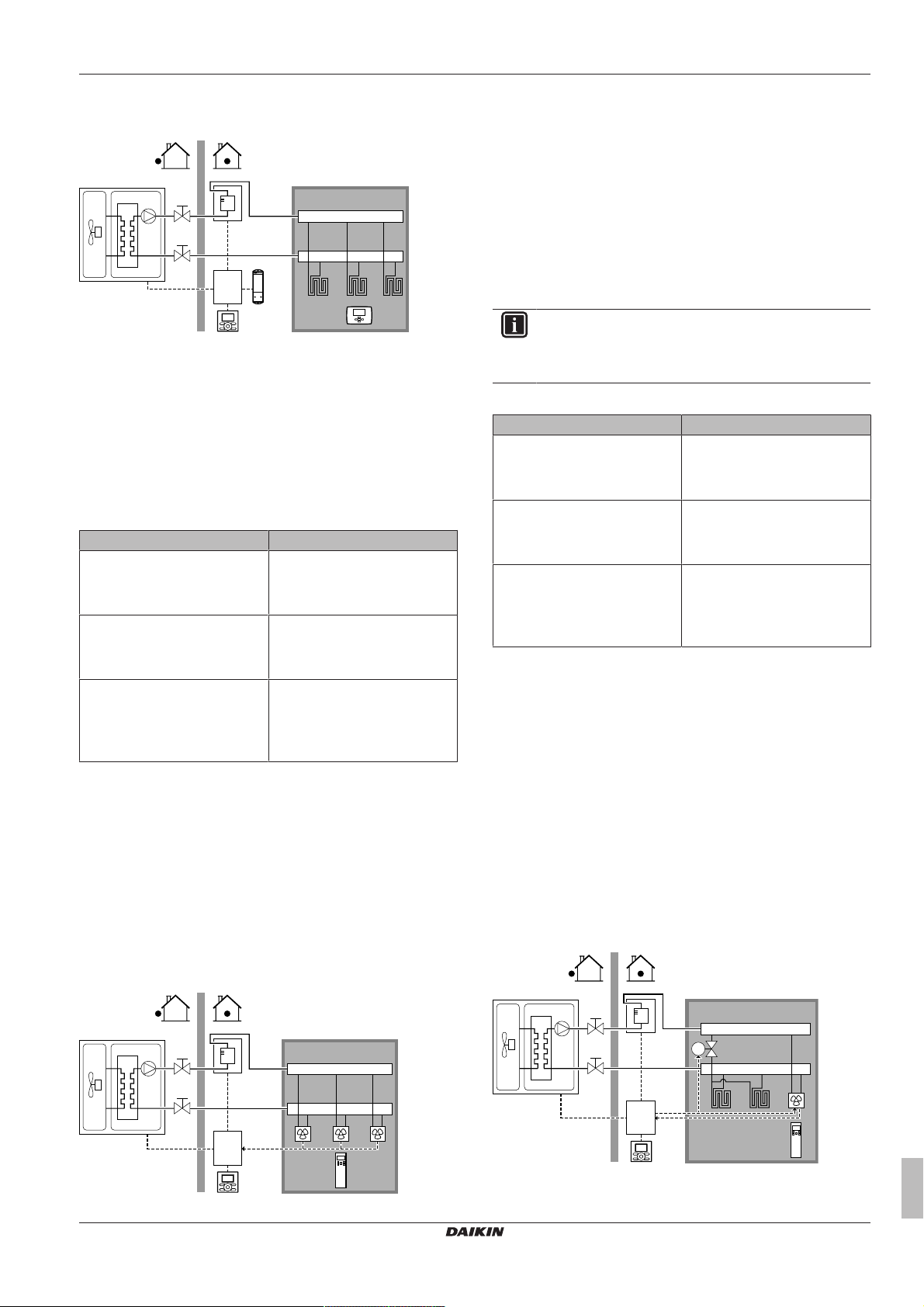

Kombination: Gulvvarme + varmepumpekonvektorer – flere rum

Opsætning

Fordele

Sammenlignet med gulvvarme eller radiatorer for ét rum: ▪ Komfort. Det er muligt at indstille den ønskede rumtemperatur,

herunder tidsplaner, for hvert rum via rumtermostaterne.

Varmepumpekonvektorer – Flere rum

Opsætning

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Brugergrænseflade

b Styreboks

c Ekstravarmer (tilbehør)

d Varmepumpekonvektorernes fjernbetjening

▪ Den ønskede rumtemperatur indstilles via

varmepumpekonvektorernes fjernbetjening.

▪ Hoved-brugergrænsefladen (tilsluttet styreboksen EKCB07CAV3)

bestemmer rumdriftstilstanden.

▪ Opvarmningssignalerne for hver varmepumpekonvektor tilsluttes

parallelt med den digitale indgang på styreboksen EKCB07CAV3 (X2M/1 og X2M/2). Udendørsenheden tilfører kun afgangsvandtemperatur, hvis der er behov for det.

A Hovedafgangsvandtemperaturzone B Rum 1 C Rum 2

a Brugergrænseflade

b Styreboks

c Ekstravarmer (tilbehør)

d Ekstern rumtermostat

e Varmepumpekonvektorernes fjernbetjening

▪ Til hvert rum med varmepumpekonvektorer:

Varmepumpekonvektorerne tilsluttes direkte til udendørsenheden –eller til ekstravarmeren, hvis en sådan findes.

▪ For hvert rum med gulvvarme: Der installeres to spærreventiler

(medfølger ikke) før gulvvarmen: ▪ En spærreventil til at forhindre varmtvandsforsyning, hvis der

ikke er noget varmebehov i rummet

▪ En spærreventil til at forhindre kondensdannelse på gulvet

under køling af rummene med varmepumpekonvektorer.

▪ For hvert rum med varmepumpekonvektorer: Den ønskede

rumtemperatur indstilles via varmepumpekonvektorernes fjernbetjening.

▪ For hvert rum med gulvvarme: Den ønskede rumtemperatur

indstilles via den eksterne rumtermostat (ledningsforbundet eller trådløs).

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 18

5 Anvendelsesretningslinjer

f f

▪ Hoved-brugergrænsefladen (tilsluttet styreboksen EKCB07CAV3)

bestemmer rumdriftstilstanden. Husk, at driftstilstanden for hver ekstern rumtermostat og fjernbetjening til varmepumpekonvektor skal indstilles til at matche den tilsvarende i hovedbrugergrænsefladen.

INFORMATION

For at opnå større komfort og bedre ydelse anbefaler Daikin at installere ventilsættilbehøret EKVKHPC på hver varmepumpekonvektor.

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7]

0 (LWT-kontrol): Enhedens drift bestemmes ud fra afgangsvandtemperaturen.

▪ Kode: [C‑07] Antal vandtemperaturzoner:

0 (1 LWT-zone): Hoved ▪ #: [A.2.1.8] ▪ Kode: [7‑02]

5.2.3 Flere rum –ToLWT-zoner

Hvis de valgte varme-emittere for hvert rum er konstrueret til forskellige afgangsvandtemperaturer, kan du bruge forskellige afgangsvandtemperaturzoner (maksimum 2).

I dette dokument: ▪ Hovedzone = Zone med den laveste designtemperatur ved

opvarmning og den højeste designtemperatur ved køling

▪ Ekstrazone = Zone med den højeste designtemperatur ved

opvarmning og den laveste designtemperatur ved køling.

BEMÆRK

Hvis der er to afgangsvandtemperaturzoner, og der anvendes ekstern rumtermostat, er kølingsdrift IKKE mulig.

PAS PÅ

Hvis der er mere end én afgangsvandzone, skal du ALTID installere en blandeventilstation i hovedzonen for at reducere (ved opvarmning)/øge (ved køling) afgangsvandtemperaturen, når der er behov for det i den ekstra zone.

Typisk eksempel:

Rum (zone) Varme-emittere:

Dagligstue (hovedzone) Gulvvarme: 35°C Soveværelser (ekstra zone) Varmepumpekonvektorer: 45°C

Designtemperatur

Opsætning

A Ekstra afgangsvandtemperaturzone B Rum 1 C Rum 2 D Hovedafgangsvandtemperaturzone E Rum 3

a Brugergrænseflade b Styreboks c Ekstravarmer (tilbehør) d Trykreguleringsventil e Blandeventilstation

f Varmepumpekonvektorernes fjernbetjening

INFORMATION

Der skal være en trykreguleringsventil før blandeventilstationen. Den skal garantere korrekt vandflowbalance mellem hovedafgangsvandtemperaturzonen og den ekstra afgangsvandtemperaturzone i forhold til den krævede kapacitet for begge vandtemperaturzoner.

▪ For hovedzonen:

▪ Der installeres en blandeventilstation før gulvvarmen. ▪ Rumtemperaturen styres via brugergrænsefladen, der bruges

som rumtermostat.

BEMÆRK

Daikin er IKKE ansvarlig for driften af blandeventilstationens pumpe. Det er installatørens ansvar at garantere pumpens drift.

▪ For den ekstra zone:

▪ Varmepumpekonvektorerne tilsluttes direkte til

udendørsenheden – eller til ekstravarmeren, hvis en sådan findes.

▪ Den ønskede rumtemperatur indstilles via fjernbetjeningen til

varmepumpekonvektorerne for hvert rum.

▪ Opvarmnings- eller kølingssignalerne for hver

varmepumpekonvektor tilsluttes parallelt med den digitale indgang på styreboksen EKCB07CAV3 (X2M/1 og X2M/2). Udendørsenheden tilfører kun den ønskede udgangsvandtemperatur, hvis der er behov for det.

▪ Hoved-brugergrænsefladen (tilsluttet styreboksen EKCB07CAV3)

bestemmer rumdriftstilstanden. Husk, at driftstilstanden for hver fjernbetjening til varmepumpekonvektor skal indstilles til at matche den tilsvarende i hoved-brugergrænsefladen.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 19

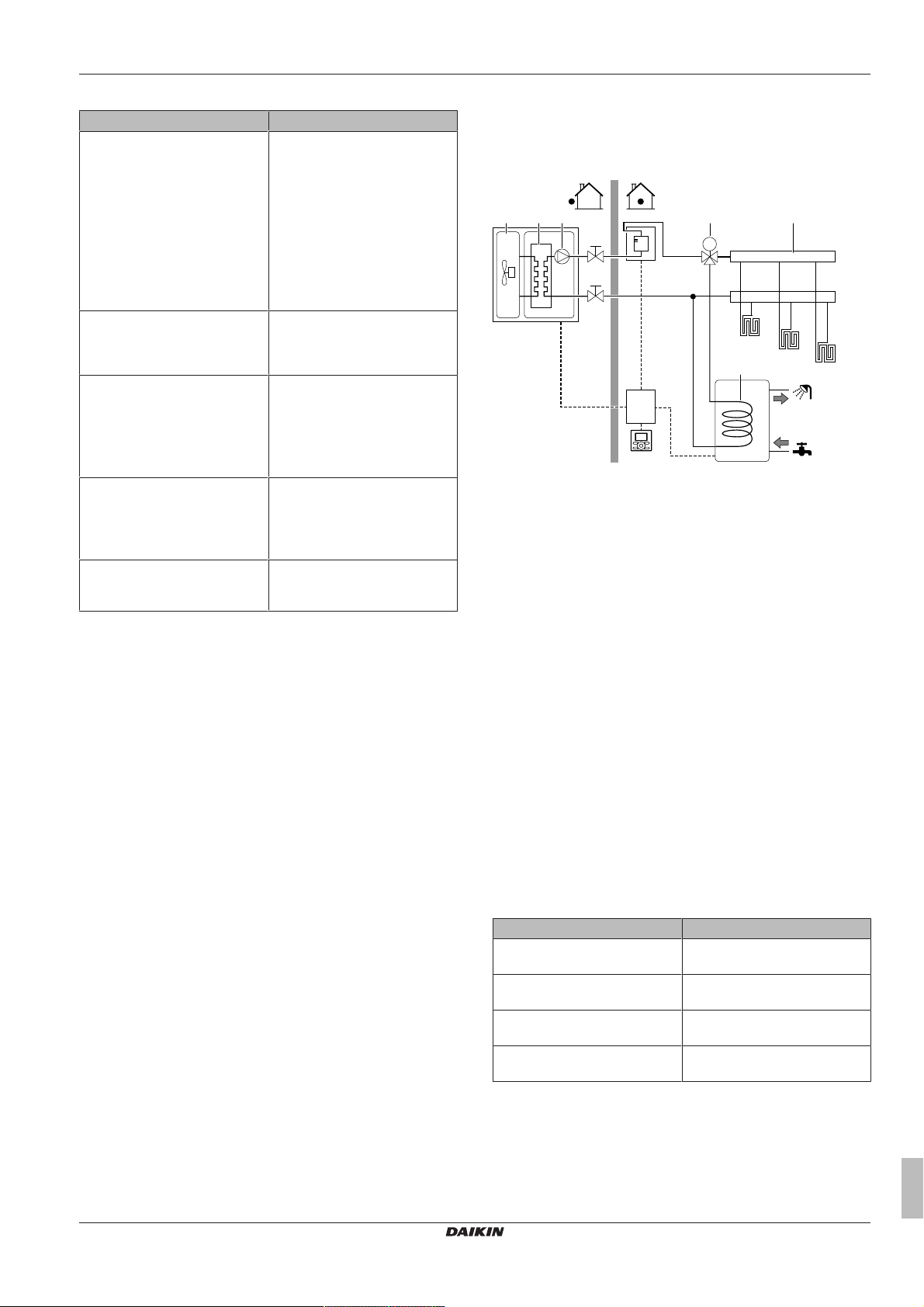

5 Anvendelsesretningslinjer

FHL1

FHL2

FHL3

a b c

Konfiguration

Indstilling Værdi

Enhedstemperaturstyring: ▪ #: [A.2.1.7] ▪ Kode: [C-07]

Antal vandtemperaturzoner: ▪ #: [A.2.1.8] ▪ Kode: [7-02]

For varmepumpekonvektorer: Ekstern rumtermostat til den

ekstra zone: ▪ #: [A.2.2.5] ▪ Kode: [C-06]

Spærreventil Hvis hovedzonen skal være

Ved blandeventilstationen Indstil den ønskede

Fordele

▪ Komfort.

▪ Den intelligente rumtermostatfunktion kan øge eller reducere

den ønskede udgangsvandtemperatur ud fra den faktiske rumtemperatur (modulering).

▪ Kombinationen af de to varme-emitter-systemer giver

gulvvarmens fremragende varmekomfort, og varmepumpekonvektorernes fremragende kølekomfort.

▪ Effektivitet.

▪ Afhængigt af behovet tilfører udendørsenheden forskellig

afgangsvandtemperatur, der passer til den temperatur, de forskellige varme-emittere er konstrueret til.

▪ Gulvvarme har den bedste ydelse sammen med Altherma LT.

2 (RT-kontrol): Enhedens drift bestemmes ud fra brugergrænsefladens omgivende temperatur.

Bemærk:

▪ Hovedrum =

brugergrænseflade brugt som rumtermostat

▪ Andre rum = ekstern

rumtermostat

1 (2 LWT-zoner): Hoved + ekstra

1 (Termo ON/OFF): Når den anvendte eksterne rumtermostat eller varmepumpekonvektor kun kan sende en termo TIL/FRAtilstand. Ingen adskillelse mellem opvarmnings- og kølebehov.

afbrudt i køletilstand for at forhindre kondensdannelse på gulvet, skal den indstilles derefter.

hovedafgangstemperatur for opvarmning og/eller køling.

5.3 Opsætning af varmtvandstanken til boligen

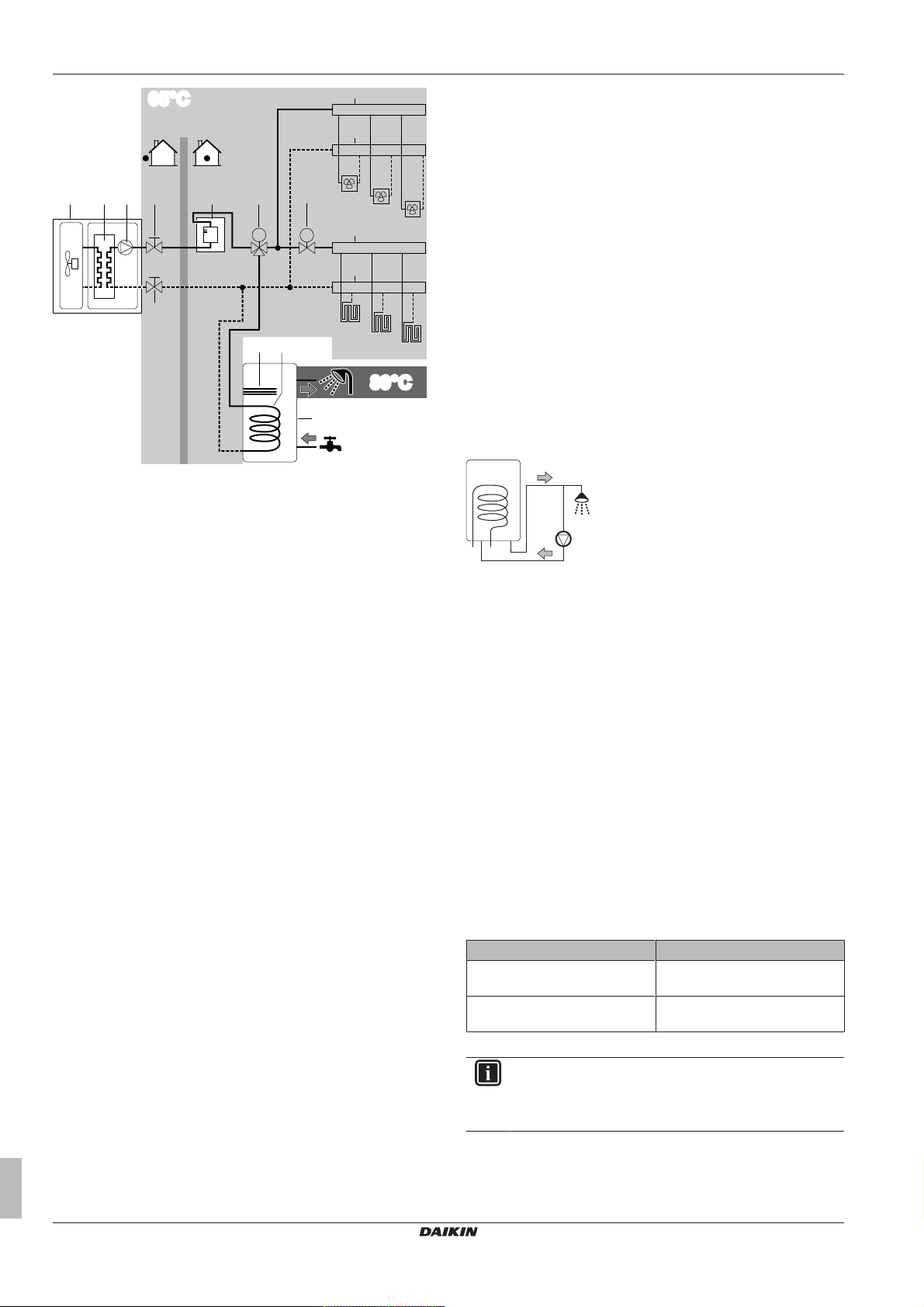

5.3.1 Systemlayout –selvstændig DHW-tank

a Udendørsenhed

b Varmeveksler

c Pumpe

d Spærreventil

e Ekstravarmer (tilbehør)

f Styreboks g Brugergrænseflade h Motordrevet 3‑vejsventil

i Varmtvandsbeholder

j Varmevekslerspole

k Kollektor (medfølger ikke)

FHL1...3 Gulvvarme

5.3.2 Valg af mængde og ønsket temperatur for DHW-tanken

Folk oplever vand som varmt, når dets temperatur er 40°C. Derfor udtrykkes DHW-forbruget altid som tilsvarende mængde varmt vand ved 40°C. DHW-tankens temperatur kan dog indstilles til en højere temperatur (eksempel: 53°C), som derefter blandes med koldt vand (eksempel: 15°C).

Valg af mængde og ønsket temperatur for DHW-tanken består af: 1 Fastsættelse af DHW-forbrug (tilsvarende mængde varmt vand

ved 40°C).

2 Fastsættelse af mængde og ønsket temperatur for DHW-

tanken.

Fastsættelse af DHW-forbruget

Besvar følgende spørgsmål, og beregn DHW-forbruget (tilsvarende mængde varmt vand ved 40°C) med brug af typiske vandmængder:

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Spørgsmål Typisk vandmængde

Hvor mange brusebade kræves der pr. dag?

Hvor mange bade kræves der pr. dag?

Hvor meget vand kræves der til køkkenvasken pr. dag?

Bruges der varmt vand andre steder i boligen?

Eksempel: Hvis DHW-forbruget for en familie (4 personer) pr. dag er som følger:

▪ 3 bad med bruser ▪ 1 bad ▪ 3 fyldte køkkenvaske Så er DHW-forbruget = (3×100l)+(1×150l)+(3×10l)=480l

1brusebad = 10min.×10l/min. = 100l

1bad = 150l

1vask = 2min.×5l/min. = 10l

—

Installatørvejledning

Page 20

5 Anvendelsesretningslinjer

c e

d b

j b

d f

e g

Fastsættelse af mængde og ønsket temperatur for DHW-tanken

Formel Eksempel

V1=V2+V2×(T2−40)/(40−T1) Hvis:

▪ V2=180l ▪ T2=54°C ▪ T1=15°C Så er V1=280l

V2=V1×(40−T1)/(T2−T1) Hvis:

▪ V1=480l ▪ T2=54°C ▪ T1=15°C Så er V2=307l

V1DHW-forbrug (tilsvarende mængde varmt vand ved 40°C) V2Påkrævet DHW-tankvolumen ved kun én opvarmning T2DHW-tanktemperatur T1Koldtvandstemperatur

Mulige mængder i DHW-tanken

Type Mulige mængder

Selvstændig DHW-tank ▪ 150l

▪ 200l ▪ 300l ▪ 500l

Energisparetip

▪ Hvis DHW-forbruget varierer fra dag til dag, kan du programmere

en ugentlig tidsplan med forskellige ønskede DHWtanktemperaturer for hver dag.

▪ Jo lavere den ønskede DHW-tanktemperatur er, jo mere

omkostningseffektivt er det. Du kan sænke den ønskede DHWtanktemperatur ved at vælge en større DHW-tank.

▪ Selve varmepumpen kan producere varmt vand til boligen på

maks. 55°C (50°C hvis udendørstemperaturen er lav). Den elektriske modstand, der er integreret i varmepumpen, kan øge denne temperatur. Dette bruger dog mere energi. Daikin anbefaler at indstille den ønskede DHW-tanktemperatur til under 55°C for at undgå at bruge den elektriske modstand.

▪ Jo højere udendørstemperatur, jo bedre er varmepumpens

ydelse. ▪ Hvis energipriserne er de samme både dag og nat, anbefaler

Daikin at opvarme DHW-tanken om dagen.

▪ Hvis energipriserne er lavere om natten, anbefaler Daikin at

opvarme DHW-tanken om natten.

▪ Når varmepumpen producerer varmt vand til boligen, kan den ikke

opvarme et rum. Hvis du skal bruge varmt vand til boligen og rumopvarmning samtidig, anbefaler Daikin at producere varmt vand til boligen om natten, når der er mindre behov for rumopvarmning.

▪ Yderligere oplysninger om:

▪ Optimering af energiforbruget ved produktion af varmt vand til

boligen, se "8Konfiguration"på side52.

▪ Tilslutning af elektriske ledninger for varmtvandstanken til bolig

til styreboks EKCB07CAV3, se installationsvejledningen for varmtvandstanken til bolig.

▪ Tilslutning af vandrør for varmtvandstanken til bolig til

udendørsenheden, se installationsvejledningen for varmtvandstanken til bolig.

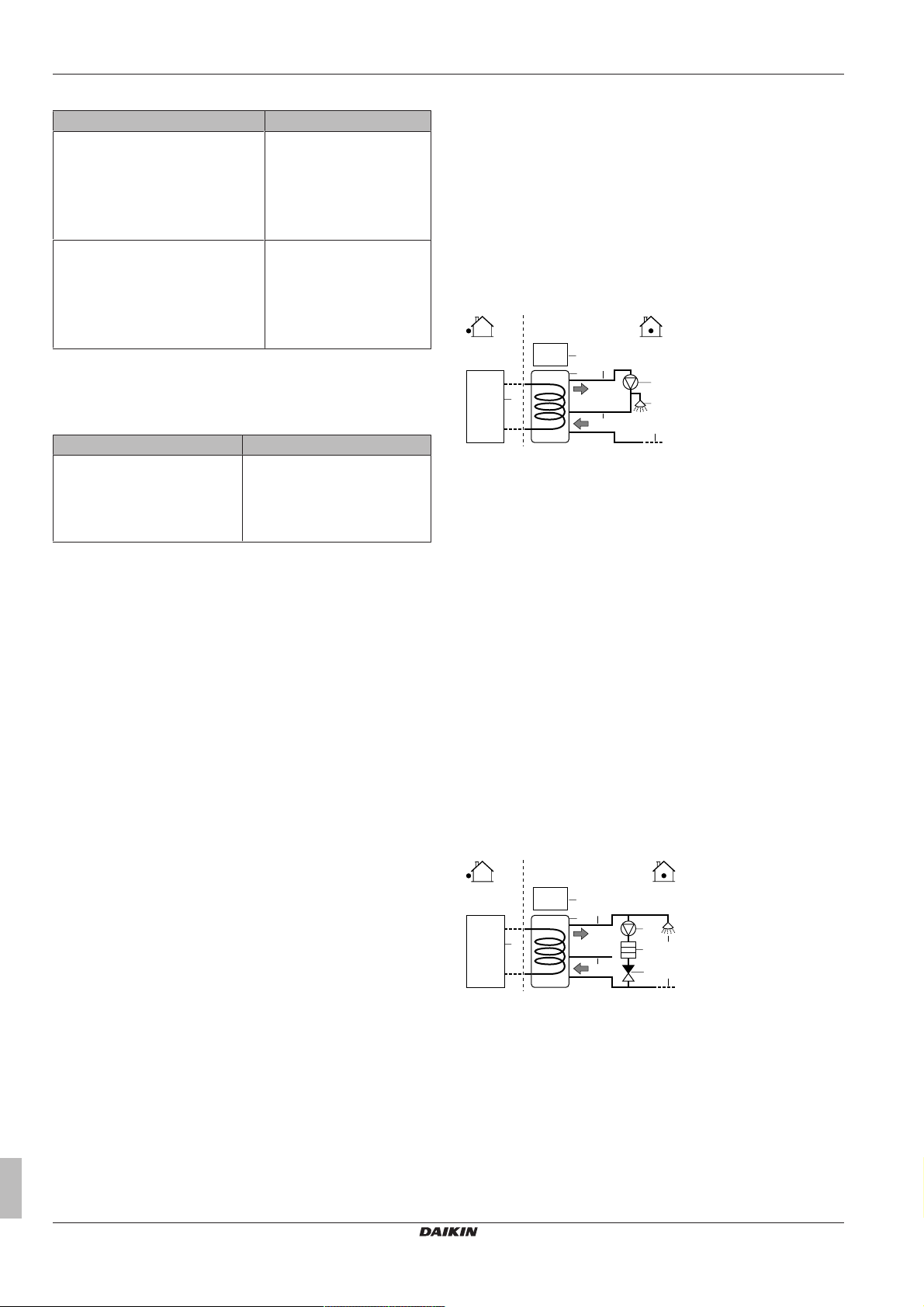

5.3.4 DHW-pumpe til øjeblikkeligt varmt vand

Opsætning

a Udendørsenhed b Varmtvandstank til boligen c Varmtvandspumpe til boligen d Styreboks e Bruser

f Koldt vand g Varmt vand til boligen UD h Recirkulationsforbindelse

▪ Ved at tilslutte en DHW-pumpe kan øjeblikkeligt varmt vand blive

tilgængeligt ved hanen.

▪ DHW-pumpen og installationen medfølger ikke og er

installatørens ansvar.

▪ Du kan finde yderligere oplysninger om recirkulationsforbindelsen

under "7.8.8 Sådan tilsluttes varmtvandspumpen til bolig" på

side 46 og installationsvejledningen for varmtvandstank til

boligen.

Konfiguration

▪ Yderligere oplysninger kan findes i "8Konfiguration"på side52. ▪ Du kan programmere en tidsplan til styring af DHW-pumpen via

brugergrænsefladen. Se brugervejledningen for at få yderligere oplysninger.

5.3.5 DHW-pumpe til desinfektion

Opsætning

5.3.3 Opsætning og konfiguration –DHW-tank

▪ Ved stort DHW-forbrug kan du opvarme DHW-tanken flere gange

dagligt.

▪ Der kan bruges følgende energikilder til at opvarme DHW-tanken

til den ønskede temperatur for DHW-tanken: ▪ Varmepumpens termodynamiske cyklus ▪ Elektrisk hjælpevarmer

Installatørvejledning

a Udendørsenhed b Varmtvandstank til boligen c Varmtvandspumpe til boligen (medfølger ikke) d Varmelegeme (medfølger ikke) e Kontraventil (medfølger ikke)

f Bruser (medfølger ikke) g Koldt vand h Varmt vand til boligen UD

i Recirkulationsforbindelse j Styreboks

▪ DHW-pumpen medfølger ikke, og installatøren har ansvar for at

installere den.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 21

5 Anvendelsesretningslinjer

i b

▪ DHW-tankens temperatur kan indstilles til maks. 70°C. Hvis

gældende lovgivning kræver højere temperatur til desinfektion, kan du tilslutte en DHW-pumpe og et varmerelement som vist ovenfor.

▪ Hvis gældende lovgivning kræver desinfektion af vandrørene indtil

forbrugsstedet, kan du tilslutte en DHW-pumpe og et varmerelement (hvis det er påkrævet) som vist ovenfor.

Konfiguration

Udendørsenheden kan styre DHW-pumpens drift. Yderligere oplysninger kan findes i "8Konfiguration"på side52.

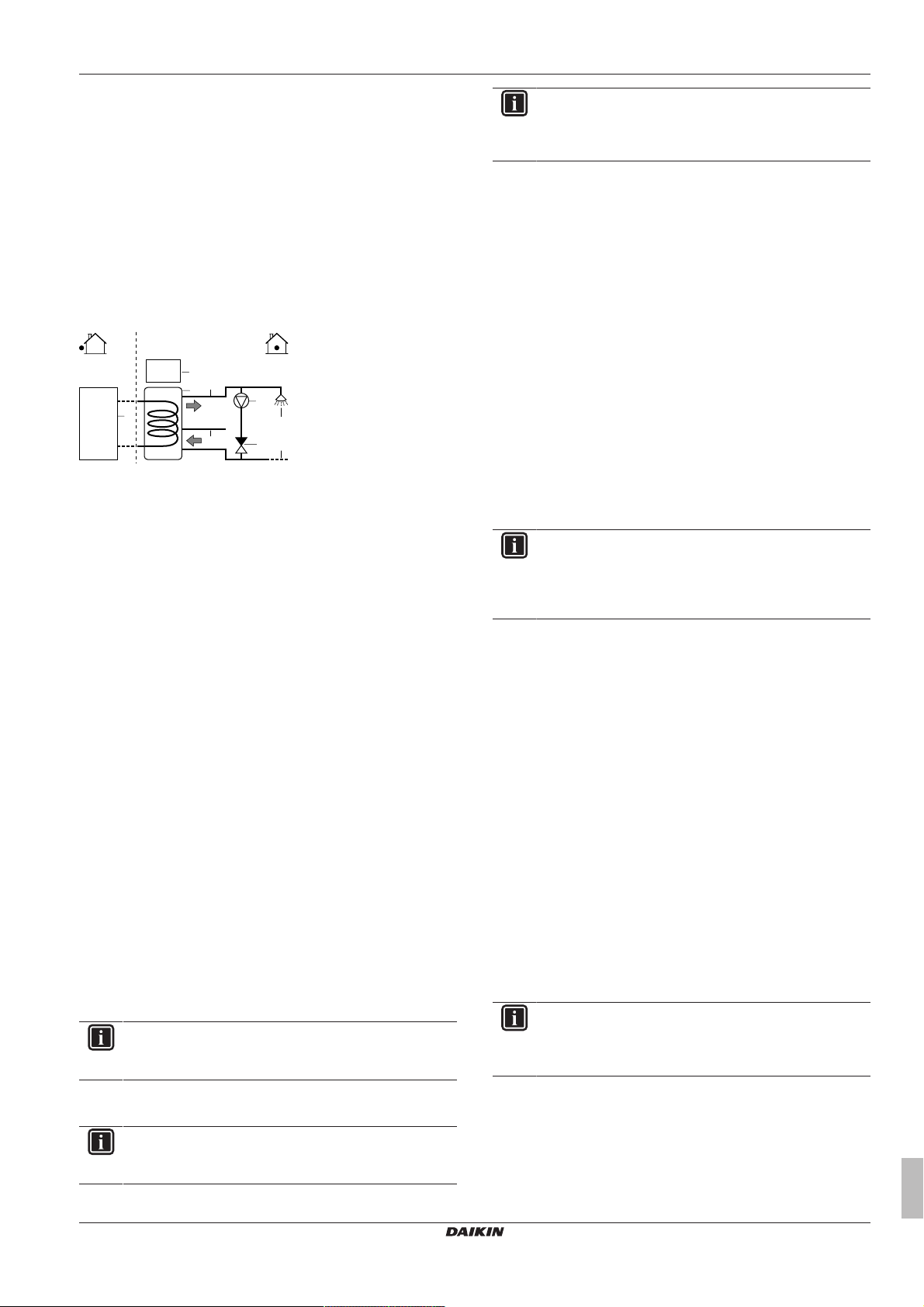

5.3.6 DHW-pumpe til forvarmning af tank

Opsætning

a Udendørsenhed

b Varmtvandstank til boligen

c Varmtvandspumpe til boligen (medfølger ikke)

d Kontraventil (medfølger ikke)

e Bruser (medfølger ikke)

f Koldt vand g Varmt vand til boligen UD h Recirkulationsforbindelse

i Styreboks

▪ DHW-pumpen medfølger ikke, og installatøren har ansvar for at

installere den.

▪ For den enkeltstående DHW-tank: Hvis der ikke er en elektrisk

ekstravarmer i rumopvarmningskredsen, skal du installere en DHW-pumpe forvarmning af tanken.

Konfiguration

Udendørsenheden kan styre DHW-pumpens drift. Yderligere oplysninger kan findes i "8Konfiguration"på side52.

5.4 Opsætning af energimålingen

▪ Via brugergrænsefladen er det muligt at udlæse følgende

energidata: ▪ Produceret varme ▪ Forbrugt energi

▪ Energidataene kan udlæses:

▪ For rumopvarmning ▪ For rumkøling ▪ For produktion af varmt vand til boligen

▪ Energidataene kan udlæses:

▪ P. måned ▪ Pr. år

INFORMATION

Den beregnede producerede varme og forbrugte energi er et skøn, nøjagtigheden kan ikke garanteres.

INFORMATION

Hvis der er glykol i systemet ( [E-0D] = 1]), beregnes den producerede varme IKKE, og den vises heller ikke på brugergrænsefladen.

▪ Gælder for alle modeller. ▪ Den producerede varme beregnes internt baseret på:

▪ Afgangs- og indløbsvandtemperaturen ▪ Flowhastigheden ▪ Hjælpevarmerens strømforbrug (hvis relevant) i

varmtvandstanken til boligen

▪ Opsætning og konfiguration:

▪ Der kræves ikke ekstraudstyr. ▪ Hvis der er en hjælpevarmer i systemet, skal dens kapacitet

måles (modstandsmåling), og kapaciteten skal indstilles via brugergrænsefladen. Eksempel: Hvis du måler en hjælpevarmermodstand på 17,1 Ω, er varmerens kapacitet ved 230V 3100W.

5.4.2 Forbrugt energi

Du kan bruge følgende metoder til at fastslå den forbrugte energi: ▪ Beregning ▪ Måling

INFORMATION

Du kan ikke kombinere beregning af den forbrugte energi (eksempel: for ekstravarmer) og måling af den forbrugte energi (eksempel: for udendørsenhed). Hvis du gør det, bliver energidataene ugyldige.

Beregning af den forbrugte energi

▪ Den forbrugte energi beregnes internt baseret på:

▪ Udendørsenhedens faktiske strømforsyning ▪ Den indstillede kapacitet for hjælpevarmeren og

ekstravarmeren, som er ekstraudstyr

▪ Spændingen

▪ Opsætning og konfiguration: Nøjagtige energidata opnås ved at

måle kapaciteten (modstandsmåling) og indstille kapaciteten via brugergrænsefladen for:

▪ Ekstravarmeren (ekstraudstyr, trin1 og trin2) ▪ Hjælpevarmeren

Måling af den forbrugte energi

▪ Foretrukken metode på grund af højere nøjagtighed. ▪ Opsætning og konfiguration:

▪ Kræver tilbehørsboks EK2CB07CAV3. ▪ Kræver eksterne strømmålere. ▪ Ved brug af elektriske strømmålere skal antal impulser/kWh for

hver strømmåler indstilles via brugergrænsefladen.

INFORMATION

Ved måling af det elektriske strømforbrug skal de elektriske strømmålere dække over AL systemets strømforsyning.

5.4.1 Produceret varme

INFORMATION

Sensorerne, der bruges til at beregne den producerede varme, kalibreres automatisk.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

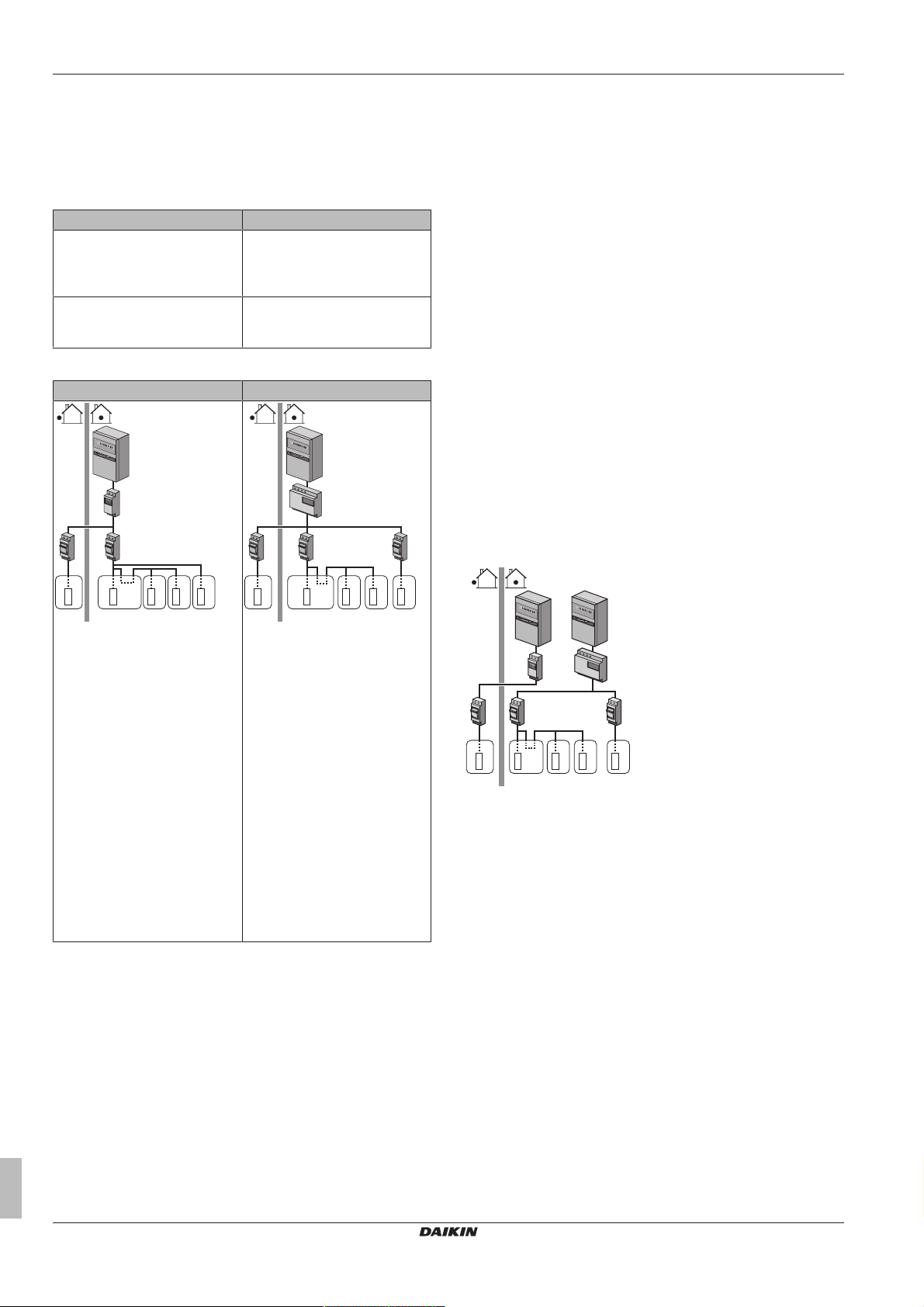

5.4.3 Strømforsyning med normal kWh-sats

Generel regel

Det er tilstrækkeligt med en strømmåler, der dækker hele systemet.

Installatørvejledning

Page 22

5 Anvendelsesretningslinjer

c c

A B C D E

g h

A B E

c c d



gCh

e fe

A E



iCBj

Opsætning

▪ Installer styreboks EKCB07CAV3 og tilbehørsboks

EK2CB07CAV3.

▪ Slut strømmåleren til X2M/7 og X2M/8 på tilbehørsboksen

EK2CB07CAV3.

Strømmålertype

I tilfælde af … Bruges en … strømmåler

Ekstravarmer forsynet fra et 1-

Enfaset faset net (dvs. ekstravarmermodellen er *3V eller *9W tilsluttet et 1-faset net)

I andre tilfælde (dvs. *9W

3-faset ekstravarmermodel tilsluttet et trefaset net)

Eksempel

1-faset strømmåler 3-faset strømmåler

▪ Se "5.4.4 Strømforsyning med foretrukken kWh-sats" på side 22

for et eksempel med to elmålere.

5.4.4 Strømforsyning med foretrukken kWhsats

Generel regel

▪ Strømmåler1: Måler kølemiddeldelen af udendørsenheden. ▪ Strømmåler 2: Måler resten (dvs. hydrodelen af

udendørsenheden, styreboks EKCB07CAV3, tilbehørsboks EK2CB07CAV3, ekstravarmersættet og hjælpevarmer, som er ekstraudstyr).

Opsætning

▪ Tilslut strømmåler 1 til X2M/7 og X2M/8 for tilbehørsboks

EK2CB07CAV3.

▪ Tilslut strømmåler 2 til X2M/9 og X2M/10 for tilbehørsboks

EK2CB07CAV3.

Strømmålertyper

▪ Strømmåler1: enfaset strømmåler. ▪ Strømmåler2:

▪ I tilfælde af en konfiguration med en 1-faset ekstravarmer skal

der bruges en 1-faset strømmåler.

▪ I andre tilfælde skal der bruges en 3-faset strømmåler.

Eksempel

Trefaset ekstravarmer:

A Udendørsenhed B Styreboks C DHW-tank D Tilbehørsboks E Ekstravarmersæt a Elskab (L1/N) b Strømmåler (L1/N) c Sikring (L1/N) d Udendørsenhed (L1/N) e Styreboks (L1/N) f Hjælpevarmer (L1/N) g Tilbehørsboks (L1/N) h Ekstravarmer (L1/N)

A Udendørsenhed B Styreboks C DHW-tank D Tilbehørsboks E Ekstravarmersæt a Elskab (L1/L2/L3/N) b Strømmåler (L1/L2/L3/N) c Sikring (L1/N) d Sikring (L1/L2/L3/N) e Udendørsenhed (L1/N) f Styreboks (L1/N) g Hjælpevarmer (L1/N) h Tilbehørsboks (L1/N) i Ekstravarmer (L1/L2/L3/N)

Undtagelse

▪ Du kan bruge en ekstra strømmåler, hvis:

▪ Én måler ikke dækker over et tilstrækkeligt stort strømområde. ▪ Den elektriske måler er svær at installere i elskabet. ▪ 230V og 400V trefasede net kombineres (meget ualmindeligt)

på grund af tekniske begrænsninger for strømmålere.

▪ Tilslutning og opsætning:

▪ Slut den anden strømmåler til X2M/9 og X2M/10 på

tilbehørsboksen EK2CB07CAV3.

▪ Strømforbrugsdataene for begge målere tilføjes i softwaren, så

du IKKE behøver indstille, hvilken måler der dækker hvilket strømforbrug. Du behøver kun indstille antal impulser for hver strømmåler.

A Udendørsenhed B Styreboks C Varmtvandstank til boligen D Tilbehørsboks E Ekstravarmersæt

a Elskab (L1/N): Strømforsyning med foretrukken kWh-sats b Elskab (L1/L2/L3/N): Strømforsyning med normal kWh-sats c Strømmåler (L1/N) d Strømmåler (L1/L2/L3/N) e Sikring (L1/N)

f Sikring (L1/L2/L3/N) g Udendørsenhed (L1/N) h Styreboks (L1/N)

i Hjælpevarmer (L1/N) j Tilbehørsboks (L1/N)

k Ekstravarmer (L1/L2/L3/N)

5.5 Opsætning af styring af strømforbruget

▪ Styringen af strømforbruget:

▪ Gør det muligt at begrænse strømforbruget for hele systemet

(sum af udendørsenheden, styreboks EKCB07CAV3, tilbehørsboks EK2CB07CAV3, ekstravarmersæt og hjælpevarmer, som er ekstraudstyr).

▪ Konfiguration: Indstil strømbegrænsningsniveauet og hvordan

det opnås via brugergrænsefladen.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 23

5 Anvendelsesretningslinjer

X2M

A B C D E

b c

DI4

DI3

DI1

▪ Strømbegrænsningsniveauet kan udtrykkes som:

▪ Maksimal strømstyrke (i A) ▪ Maksimum strømforsyning (ikW)

▪ Strømbegrænsningsniveauet kan aktiveres:

▪ Permanent ▪ Via digitale indgange

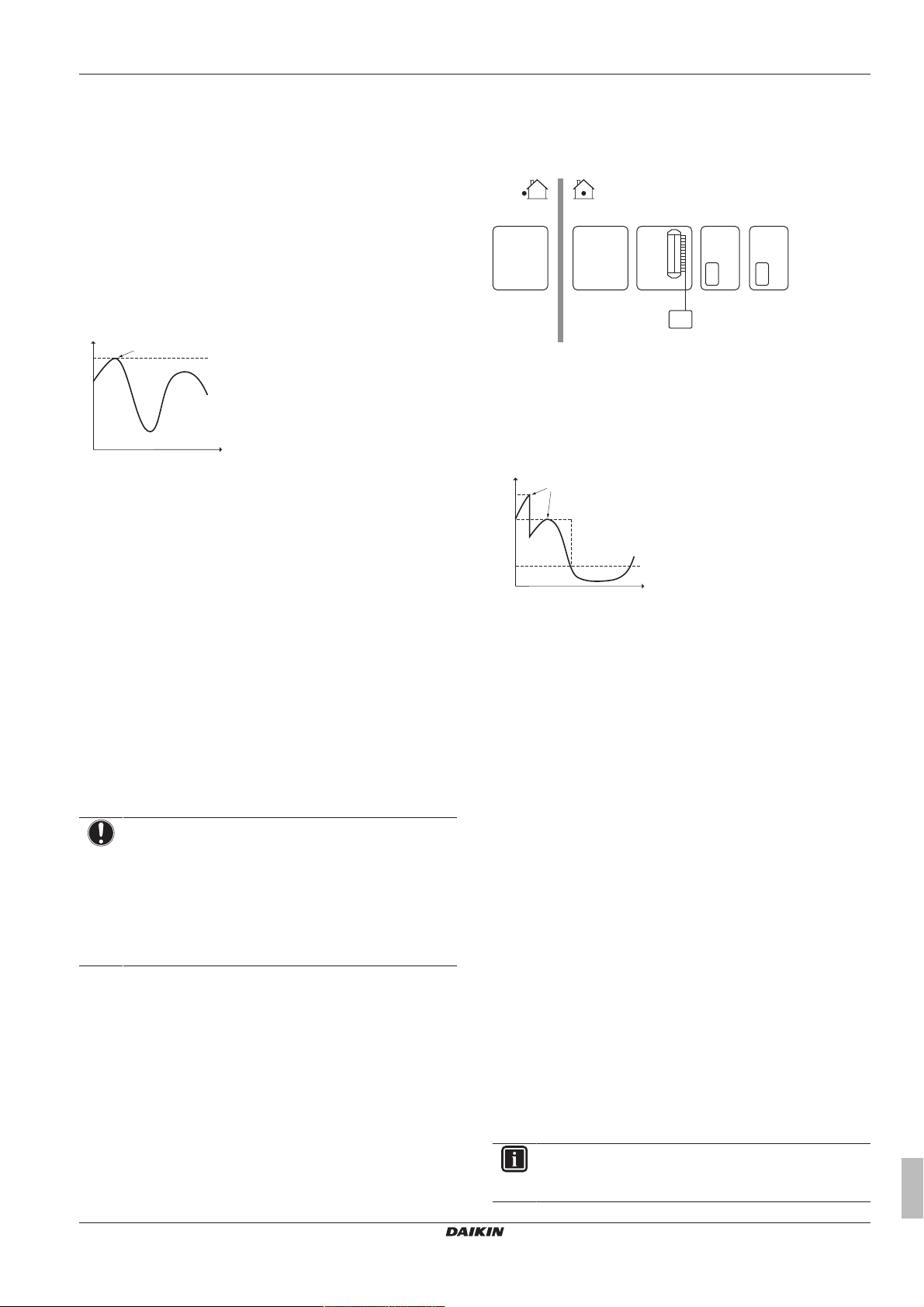

5.5.1 Permanent strømbegrænsning

Permanent strømbegrænsning er nyttigt, hvis man ønsker at sikre en maksimal strømforsynings- eller strømstyrkeindgang for systemet. I nogle lande begrænser lovgivningen det maksimale strømforbrug for rumopvarmning og DHW-produktion.

PiStrømindgang

t Tid

DI Digital indgang (strømbegrænsningsniveau)

a Strømbegrænsning aktiv

b Faktisk strømforsyning

Opsætning og konfiguration

▪ Der kræves ikke ekstraudstyr. ▪ Foretag indstillingerne for styring af strømforbruget i [A.6.3.1] via

brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "8Konfiguration"på side52):

▪ Vælg tilstanden med permanent begrænsning. ▪ Vælg begrænsningstypen (effekt i kW eller styrke i A). ▪ Indstil det ønskede niveau for strømbegrænsning.

▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via

brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "8Konfiguration"på side52):

▪ Vælg kontinuerlig begrænsningstilstand ▪ Vælg begrænsningstypen (effekt i kW eller styrke i A). ▪ Indstil det ønskede niveau for strømbegrænsning.

BEMÆRK

Indstil et minimum-strømforbrug på ±3,6 kW for at garantere:

▪ Afrimning. Ellers fryser varmeveksleren til, hvis

afrimning afbrydes flere gange.

▪ Rumopvarmning og DHW-produktion ved at tillade

mindst én elektrisk varmer (ekstravarmer trin 1 eller hjælpevarmer).

5.5.2 Strømbegrænsning aktiveret af digitale indgange

Strømbegrænsning er også nyttigt kombineret med et energistyringssystem.

Strømmen eller styrken for hele Daikin systemet begrænses dynamisk via digitale indgange (maks. 4 trin). Hvert strømbegrænsningsniveau indstilles via brugergrænsefladen via begrænsning af et af følgende:

▪ Strømstyrke (i A) ▪ Strømforsyning (ikW)

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Energistyringssystemet (medfølger ikke) bestemmer aktivering af et vist strømbegrænsningsniveau. Eksempel: Begrænsning af den maksimale strømforsyning for hele huset (belysning, husholdningsapparater, rumopvarmning …).

A Udendørsenhed B Styreboks C Tilbehørsboks D Ekstravarmersæt E Varmtvandstank til boligen V Energistyringssystem

a Aktivering af strømbegrænsning (4 digitale indgange)

b Ekstravarmer

c Hjælpevarmer

PiStrømindgang

t Tid

DI Digitale indgange (strømbegrænsningsniveauer)

a Strømbegrænsning aktiv

b Faktisk strømforsyning

Opsætning

▪ Installer styreboks EKCB07CAV3 og tilbehørsboks

EK2CB07CAV3.

▪ Der bruges maksimum fire digitale indgange til at aktivere det

tilsvarende strømbegrænsningsniveau: ▪ DI1 = mindste begrænsning (højeste energiforbrug) ▪ DI4 = største begrænsning (laveste energiforbrug)

▪ Specifikationerne for de digitale indgange, og hvordan de

tilsluttes, findes i ledningsdiagrammet.

Konfiguration

▪ Foretag indstillingerne for styring af strømforbruget i [A.6.3.1] via

brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "8Konfiguration"på side52):

▪ Vælg aktivering med digitale indgange. ▪ Vælg begrænsningstypen (effekt i kW eller styrke i A). ▪ Indstil det ønskede strømbegrænsningsniveau, der svarer til

hver digital indgang.

▪ Foretag indstillingerne for styring af strømforbruget i [9.9] via

brugergrænsefladen (der kan findes en beskrivelse af alle indstillingerne i "8Konfiguration"på side52):

▪ Vælg begrænsning med digitale indgange. ▪ Vælg begrænsningstypen (effekt i kW eller styrke i A). ▪ Indstil det ønskede strømbegrænsningsniveau, der svarer til

hver digital indgang.

INFORMATION

Hvis mere end 1 digital indgang er lukket (på samme tid), er den digitale indgangsprioritet fast: DI4 prioritet>…>DI1.

Installatørvejledning

Page 24

6 Forberedelse

A B C

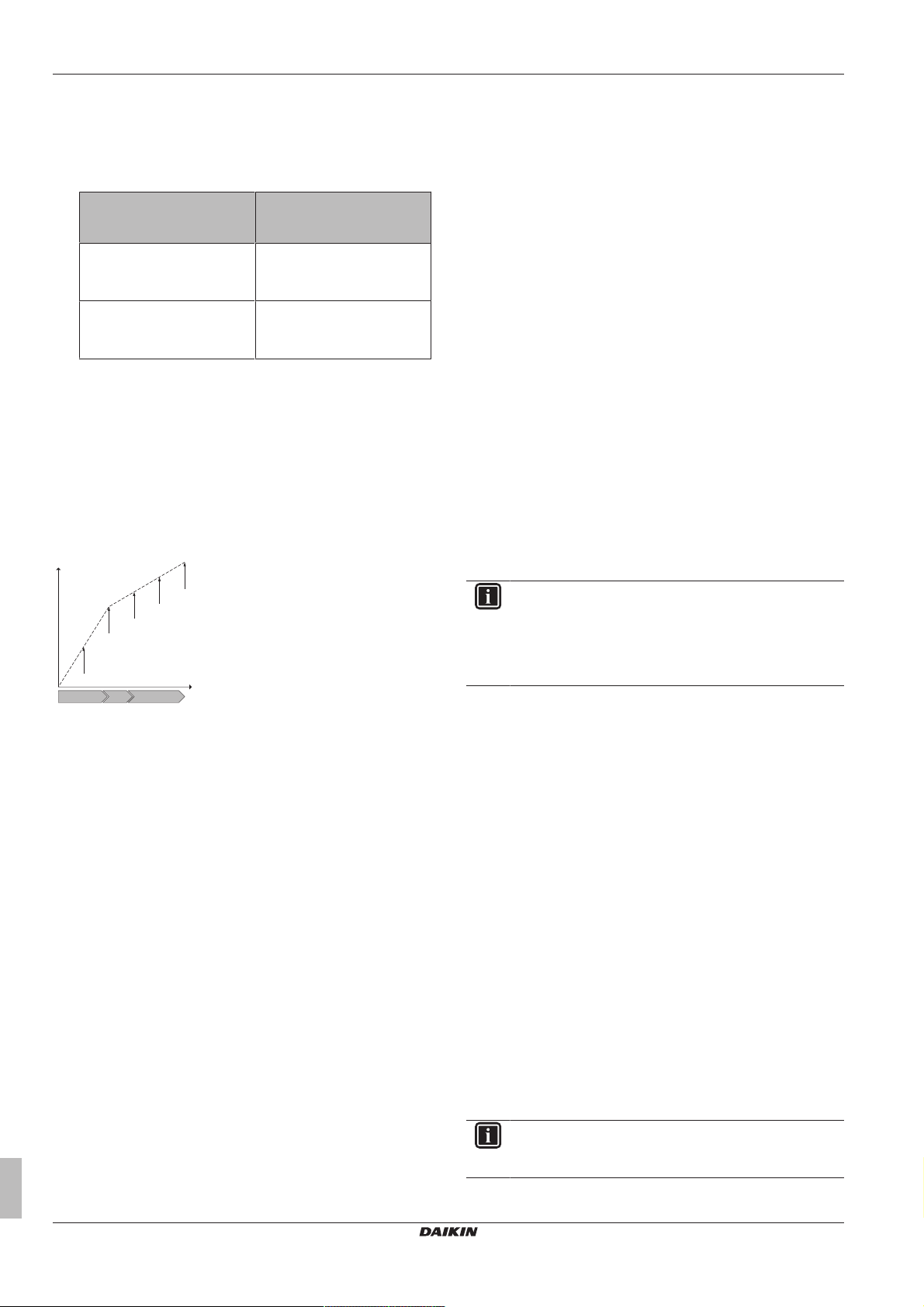

5.5.3 Strømbegrænsningsproces

Udendørsenheden er mere effektiv end de elektriske varmere. Derfor begrænses og SLUKKES de elektriske varmere først. Systemet begrænser strømforbruget i følgende rækkefølge:

1 Begrænser visse elektriske varmere.

Hvis … har prioritet Så skal varmerprioriteten

Produktion af varmt vand til boligen

Rumopvarmning Ekstravarmer.

2 SLUKKER for alle elektriske varmere. 3 Begrænser udendørsenheden. 4 SLUKKER for udendørsenheden.

Eksempel

Hvis konfigurationen er som følger: ▪ Strømbegrænsningsniveauet tillader IKKE drift af både

hjælpevarmer og ekstravarmer (trin1 og trin2). ▪ Varmerprioritet = hjælpevarmer. Så begrænses strømforbruget på følgende måde:

Hjælpevarmer. Resultat: Ekstravarmeren

bliver slået FRA først.

Resultat: Hjælpevarmeren bliver slået FRA først.

indstilles via

brugergrænsefladen til …

▪ Opsætning:

▪ Kræver styreboks EKCB07CAV3 og tilbehørsboks

EK2CB07CAV3.

▪ Installationsinstruktioner kan findes i installationsvejledningen til

den eksterne indendørssensor og i tillægsbogen om tilbehør.

Konfiguration: Vælg rumsensor [A.2.2.F.5].

Udendørs omgivende temperatur

▪ Den udendørs omgivende temperatur måles i udendørsenheden.

Derfor skal udendørsenheden installeres: ▪ På husets nordside eller på siden af huset, hvor de fleste

varme-emittere er placeret

▪ Så den ikke udsættes for direkte sollys

▪ Hvis det IKKE er muligt, anbefaler Daikin at tilslutte en ekstern

udendørs sensor (valg EKRSCA1).

▪ Opsætning: Installationsinstruktioner kan findes i

installationsvejledningen til den eksterne udendørssensor og i

tillægsbogen om tilbehør. ▪ Konfiguration: Vælg udendørssensor [A.2.2.B]. ▪ Når udendørsenhedens strømbesparende funktionalitet er aktiv

(se "8 Konfiguration"på side 52), slukkes udendørsenheden for

at reducere standby-energitab. Det betyder, at den udendørs

omgivende temperatur IKKE udlæses. ▪ Hvis den ønskede udgangsvandtemperatur er vejrafhængig, er

permanent måling af udendørstemperaturen vigtig. Dette er en

anden årsag til at installere den ekstra udendørs sensor for den

omgivende temperatur.

PhProduceret varme CeForbrugt energi

A Udendørsenhed B Hjælpevarmer C Ekstravarmer

a Begrænset drift af udendørsenhed b Fuld drift af udendørsenhed c Hjælpevarmer TÆNDT d Trin 1 for ekstravarmer aktiveret e Trin 2 for ekstravarmer aktiveret

5.6 Opsætning af en ekstern temperatursensor

Der kan tilsluttes én ekstern temperatursensor. Den kan måle den indendørs eller udendørs omgivende temperatur. Daikin anbefaler at bruge en ekstern temperatursensor i følgende tilfælde:

Indendørs omgivende temperatur

▪ Ved styring med rumtermostat bruges brugergrænsefladen som

rumtermostat, og den måler den indendørs omgivende temperatur. Derfor skal brugergrænsefladen installeres på et sted:

▪ hvor den gennemsnitlige temperatur i rummet kan registreres ▪ så den ikke udsættes for direkte sollys. ▪ som ikke er i nærheden af en varmekilde ▪ som IKKE påvirkes af luft udefra eller af træk, f.eks. på grund af

at døre åbnes/lukkes.

▪ Hvis det IKKE er muligt, anbefaler Daikin at tilslutte en ekstern

indendørs sensor (valg KRCS01-1).

Installatørvejledning

INFORMATION

Dataene fra den eksterne udendørs omgivende sensor (enten gennemsnitlige eller øjeblikkelige) bruges til vejrafhængige kontrolkurver og til skiftelogik til automatisk opvarmning/køling. Udendørsenhedens interne sensor bruges altid for at beskytte udendørsenheden.

6 Forberedelse

6.1 Oversigt: Forberedelse

Dette afsnit beskriver, hvad man skal foretage sig og vide, før man påbegynder monteringen.

Det indeholder oplysninger om: ▪ Klargøring af installationsstedet ▪ Klargøring af vandrør ▪ Klargøring af elektriske ledninger

6.2 Klargøring af installationsstedet

Installér IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis der udføres byggearbejde (f.eks. slibning), hvor der dannes en mængde støv, SKAL man dække enheden til.

Vælg et installationssted, hvor der er plads nok til, at enheden kan bæres ind i og ud fra stedet.

6.2.1 Krav til udendørsenhedens installationssted

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

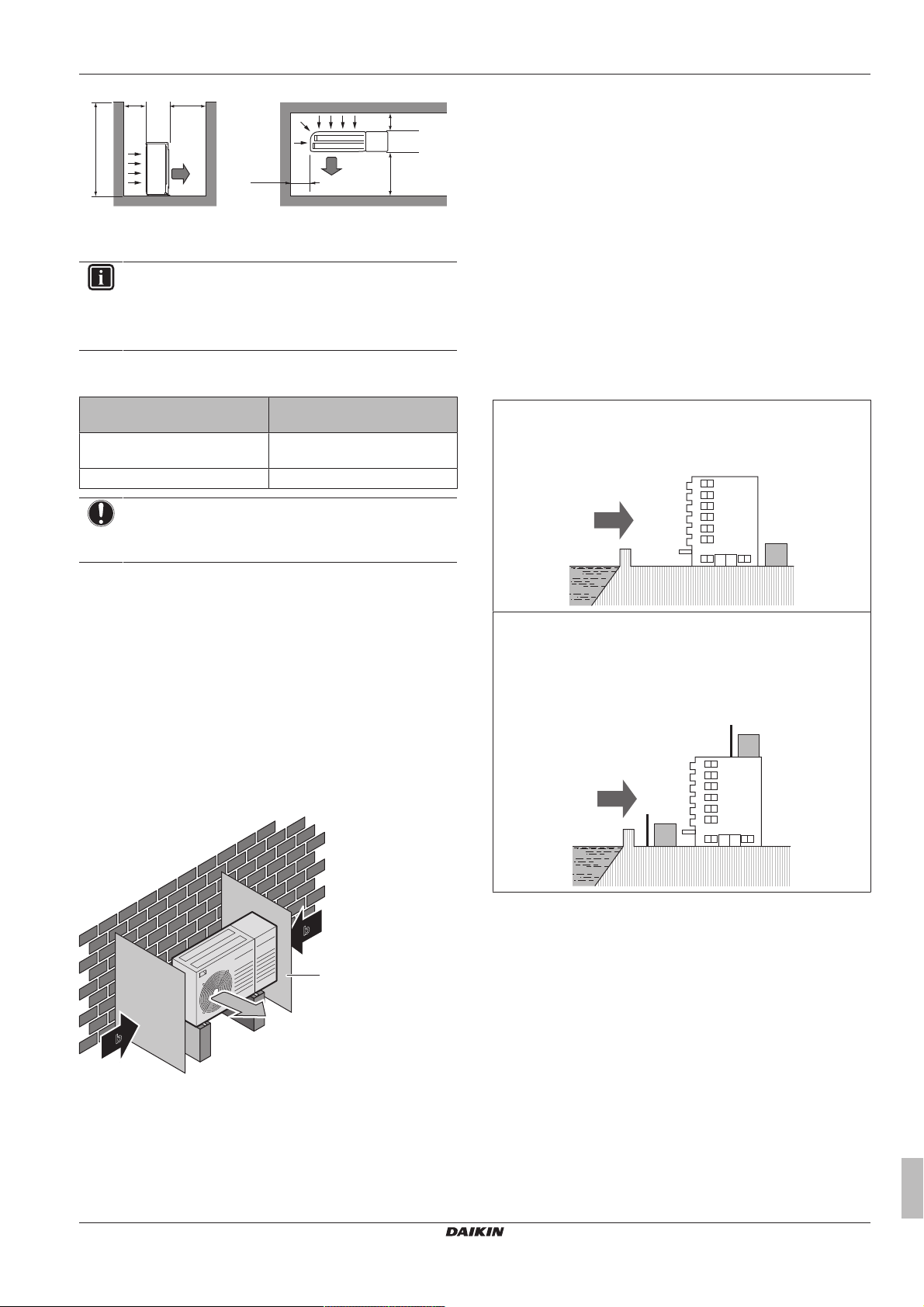

Vær opmærksom på følgende retningslinjer for afstand:

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 25

≤1200

>250/400

>250

>350

(mm)(mm)

a Luftafgang

b Luftindtag

INFORMATION

Hvis der er installeret spærreventiler på enheden, skal der være en afstand på mindst 400 mm på luftindtagssiden. Hvis der IKKE er installeret spærreventiler på enheden, skal der være en afstand på mindst 250mm.

Hvis der er en varmtvandstank til boligen i systemet, skal følgende krav opfyldes:

Den maksimalt tilladte afstand

Afstand

mellem udendørsenhed og …

varmtvandstank til boligtekniske

10m

installationer 3-vejsventil 10m

BEMÆRK

▪ Stabl IKKE enhederne oven på hinanden. ▪ Hæng IKKE enheden fra et loft.

Kraftig vind (≥18 km/t), som blæser mod udendørsenhedens luftudgang, forårsager kortslutning (sugning af afgangsluft). Dette kan medføre:

▪ forringet driftskapacitet ▪ hyppig frostdannelse ved opvarmning ▪ driftsafbrydelser på grund af faldende lavt tryk eller øget højt tryk ▪ en defekt ventilator (hvis der konstant blæser kraftig vind på

ventilatoren, kan den begynde at rotere meget hurtigt, indtil den går i stykker).

Det anbefales at installere en skærmplade, når luftudgangen udsættes for vind.

Det anbefales at installere udendørsenheden med luftindgangen vendt ind mod vægge, så den IKKE udsættes direkte for vind.

6 Forberedelse

▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse),

hvor støj fra driften kan give problemer. Bemærk: Hvis støjniveauet måles under faktiske installationsbetingelser, vil den målte værdi være højere end lydtrykket anført i Lydspektrum i databogen på grund af støj fra omgivelserne og støjrefleksion.

▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i

atmosfæren. Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte enhedens levetid:

▪ Hvis der er store spændingsudsving ▪ I køretøjer eller på skibe ▪ Hvor der findes syreholdige eller alkaliske dampe Installation tæt på havet. Udendørsenheden må IKKE udsættes for

vind, som kommer fra havet. For at beskytte mod korrosion på grund af højt saltindhold i luften, da det kan forkorte enhedens levetid.

Montér udendørsenheden afskærmet mod vind, som kommer direkte fra havet.

Eksempel: Bag bygningen.

Hvis udendørsenheden påvirkes af vind, som kommer direkte fra havet, skal man montere en vindskærm.

▪ Højde på vindskærm≥1,5×højden på udendørsenheden ▪ Vær opmærksom på pladskrav til servicearbejde ved montering

af vindskærmen.

a Skærmplade

b Fremherskende vindretning

c Luftafgang

Enheden må IKKE installeres på følgende steder:

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

a Vind fra havet

b Bygning

c Udendørsenhed

d Vindskærm

Udendørsenhed er kun konstrueret til udendørs installation og kun til omgivende temperaturer 10~43°C i kølingstilstand, –25~25°C i rumopvarmningstilstand og –25~35°C i driftstilstand for varmt vand til boligen.

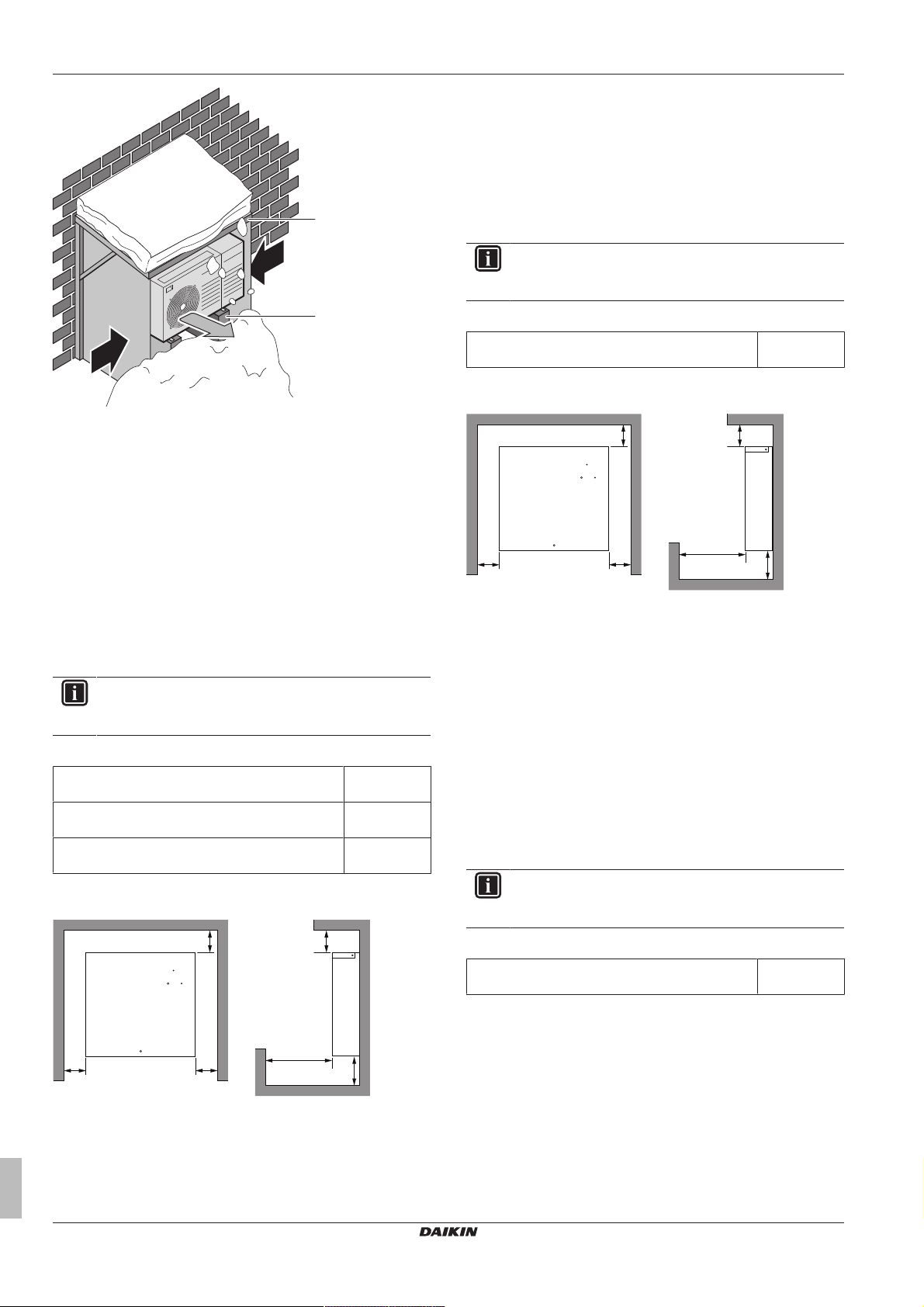

6.2.2 Yderligere krav til udendørsenhedens installationssted i koldt klima

Beskyt udendørsenheden mod direkte sne, og sørg for, at udendørsenheden ALDRIG sner til.

Installatørvejledning

Page 26

6 Forberedelse

100

600

(mm)

100

600

(mm)

▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så

støj fra driften skal give problemer.

▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et

badeværelse.

▪ På steder, hvor frost er mulig.

6.2.4 Krav til installationsstedet for tilbehørsboksen

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

▪ Vær opmærksom på retningslinjerne for målene:

a Snedække eller skur b Sokkel c Fremherskende vindretning d Luftafgang

Der skal altid være mindst 300 mm fri plads under enheden. Kontrollér endvidere, at enheden er placeret mindst 100 mm over maks. forventet højde på snelag. Se flere detaljer under

"7.3Montering af udendørsenheden"på side34.

I områder med kraftigt snefald er det meget vigtigt, at man vælger et installationssted, hvor sneen IKKE påvirker enheden. Hvis der kan trænge sne ind fra siden, skal du sørge for, at varmevekslerspolen IKKE påvirkes af sneen. Montér om nødvendigt en afskærmning mod sne, eller byg et skur med en forhøjning.

6.2.3 Krav til installationsstedet for styreboksen

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

▪ Vær opmærksom på retningslinjerne for målene:

Maksimal afstand mellem styreboks og udendørsenhed

Maksimal afstand mellem styreboks og ekstravarmersæt

Maksimal afstand mellem styreboks og varmtvandstank til boligen

▪ Vær opmærksom på følgende afstandsretningslinjer for

installationen:

20m

10m

Maksimal afstand mellem tilbehørsboksen og styreboksen EKCB07CAV3

▪ Vær opmærksom på følgende afstandsretningslinjer for

installationen:

▪ Tilbehørsboksen er kun konstrueret til indendørs vægmontering.

Sørg for, at installationsoverflade er en flad, lodret og ikkebrændbar væg.

▪ Tilbehørsboksen er konstrueret til drift med omgivende temperatur

i området 5~35°C. Tilbehørsboksen må IKKE installeres på følgende steder: ▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så

støj fra driften skal give problemer. ▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et

badeværelse. ▪ På steder, hvor frost er mulig.

3m

6.2.5 Krav til installationsstedet for

ekstravarmeren

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

▪ Vær opmærksom på retningslinjerne for målene:

▪ Styreboksen er kun konstrueret til indendørs vægmontering. Sørg

for, at installationsoverflade er en flad, lodret og ikke-brændbar væg.

▪ Styreboksen er konstrueret til drift med omgivende temperatur i

området 5~35°C.

Styreboksen må IKKE installeres på følgende steder:

Installatørvejledning

Maksimal afstand mellem ekstravarmeren og udendørsenheden

▪ Vær opmærksom på følgende afstandsretningslinjer for

installationen:

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

10m

Page 27

>50 >50

>200

>500

>350

INFORMATION

Hvis ekstravarmeren installeres i et reversibelt system (opvarmning+køling), og et ventilsæt EKMBHBP1 indgår i systemet, skal der måske sættes mere plads af under ekstravarmeren end angivet ovenfor. Du kan finde flere oplysninger under "7.7.5Om ventilsættet"på side39.

▪ Ekstravarmeren er kun konstrueret til indendørs vægmontering.

Sørg for, at installationsoverfladen er en flad, lodret og ikkebrændbar væg.

▪ Ekstravarmeren er konstrueret til drift med omgivende temperatur

i området 5~30°C. Ekstravarmeren må IKKE installeres på følgende steder: ▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så

støj fra driften skal give problemer. ▪ På steder med høj fugtighed (maks. RH=85%), for eksempel et

badeværelse. ▪ På steder, hvor frost er mulig.

6.3 Forberedelse af vandrør

6.3.1 Krav til vandkreds

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

BEMÆRK

I tilfælde af plastrør, skal du sørge for at de er fuldt diffusionstætte for oxygen i henhold til DIN 4726. Diffusionen af oxygen ind i rørsystemet kan føre til overdreven korrosion.

▪ Tilslutningsrør - lovgivning. Alle rørtilslutninger skal udføres i

overensstemmelse med gældende lovgivning og instruktionerne i

kapitlet "Installation", hvad angår vandindtaget og vandudtaget. ▪ Tilslutningsrør - kraft. Brug IKKE overdreven kraft, når du

tilslutter rørene. Hvis rørene deformeres, kan det medføre

funktionsfejl på enheden. ▪ Tilslutningsrør - værktøj. Brug kun korrekt værktøj til håndtering

af messing, da det er et blødt materiale. Ellers kan rørene blive

beskadiget.

6 Forberedelse

▪ Tilslutning af rør - luft, fugt, støv. Hvis der trænger luft, fugt eller

støv ind i kredsen, kan der opstå problemer. Gør følgende for at undgå det:

▪ Brug kun rene rør. ▪ Hold rørenderne nedad, når der fjernes grat. ▪ Dæk rørenderne, når de føres gennem en væg, så der ikke

trænger støv og/eller partikler ind i røret.

▪ Brug en god gevindpakning til tætning af forbindelserne.

BEMÆRK

Hvis der er glykol i systemet, skal du sikre dig, at der anvendes gevindtætningsmiddel, som er modstandsdygtigt over for glykol.

▪ Lukket kredsløb. Brug KUN udendørsenheden i et lukket

vandsystem. Brug af systemet i et åbent vandsystem vil medføre betydelig korrosion.

▪ Rørlængde. Det anbefales at undgå lange rørlængder mellem

varmtvandstanken til boligen og slutpunktet for det varme vand (bruser, badekar osv.) for at undgå stillestående vand.

▪ Rørdiameter. Vælg vandrørsdiameter i henhold til det påkrævede

vandflow og pumpens tilgængelige eksterne statiske tryk. Se

"14 Tekniske data" på side 93 for at få oplysninger om

udendørsenhedens eksterne statiske trykkurver.

▪ Vandflow. Det kræves for at garantere et minimumsflow på 12 l/

min. Når flowet er lavere, vil systemet stoppe og vise fejl 7H.

Mindste krævede flowhastighed

05+07 modeller 12 l/min

▪ Komponenter, som ikke medfølger –vand og glykol. Brug kun

materialer, som kan anvendes sammen med vandet (og eventuelt glykol) i systemet og sammen med materialerne, der bruges i udendørsenheden.

▪ Komponenter, som ikke medfølger –vandtryk og temperatur.

Kontrollér, at alle komponenterne i rørene på opstillingsstedet kan modstå vandtrykket og -temperaturen.

▪ Vandtryk. Det maksimale vandtryk er 3 bar. Sørg for

tilstrækkelige sikkerhedsforanstaltninger i vandkredsen for at sikre, at det maksimale tryk IKKE overskrides.

▪ Vandtemperatur. Alle installerede rør og rørtilbehøret (ventil,

tilslutninger osv.) SKAL kunne modstå følgende temperaturer:

INFORMATION

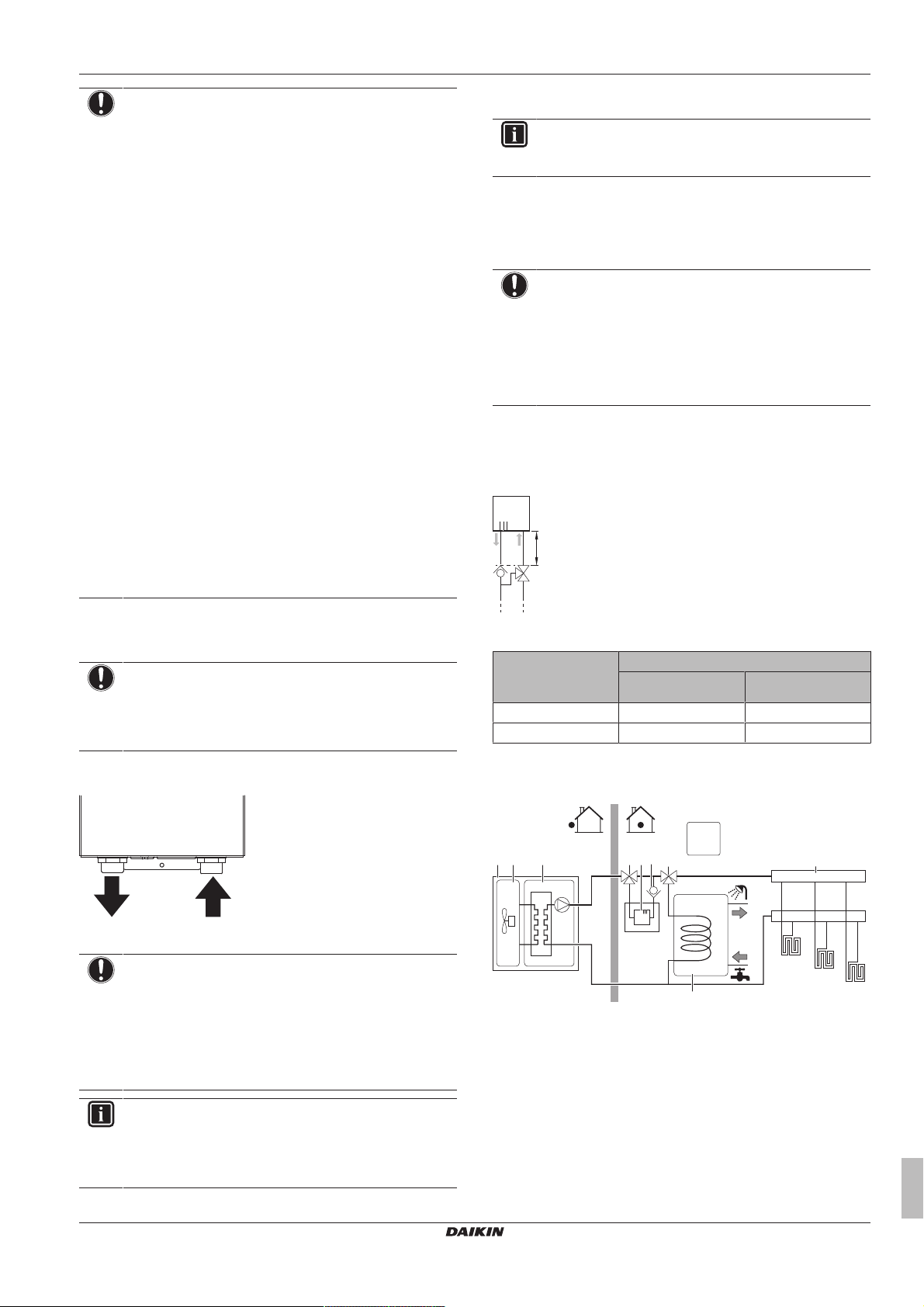

Følgende illustration er et eksempel og vil muligvis IKKE stemme overens med dit systemlayout.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 28

6 Forberedelse

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

k j

65°C

89°C

a eb c

c d

a b

a Udendørsenhed b Varmeveksler c Pumpe d Spærreventil e Ekstravarmer

f Motordrevet 3-vejsventil (leveres sammen med

varmtvandstanken til boligen)

g Motordreven 2-vejsventil (medfølger ikke) h Kollektor

i Varmtvandsbeholder j Varmevekslerspole

k Hjælpevarmer

FCU1...3 Ventilationsenhed (valgfri) (medfølger ikke)

FHL1...3 Gulvvarmekreds (medfølger ikke)

▪ Dræning – lave punkter. Sørg for, at der er aftapningshaner på

alle systemets lave punkter, så vandkredsen kan tømmes helt.

▪ Dræning - overtryksventil. Sørg for et ordentligt afløb til

overtryksventilen for at undgå, at der kommer vand ind til de elektriske dele.

▪ Udluftningsventiler. Sørg for udluftningsventiler på alle

systemets høje punkter, som også er lettilgængelige i forbindelse med service. Udendørsenheden har en manuel udluftningsventil. Ekstravarmeren (ekstraudstyr) har en automatisk udluftningsventil. Kontrollér, at de automatiske udluftningsventiler IKKE er spændt for hårdt, så det er muligt at frigive luft automatisk fra vandkredsen.

▪ Zinkbelagte dele. Brug aldrig zinkbelagte dele i vandkredsen.

Fordi enhedens interne vandkreds bruger kobberrør, kan der forekomme kraftig korrosion.

▪ Metalrør, som ikke er af messing. Ved brug af metalrør, som

ikke er af messing, skal messingen og det andet materiale isoleres korrekt, så de to materialer IKKE kommer i kontakt med hinanden. Dette har til formål at forhindre galvanisk korrosion.

▪ Ventil - adskillelse af kredsløb. Ved brug af en 3-vejsventil i

vandkredsen skal kredsen til varmt vand til boligen og gulvvarmekredsen være helt adskilt.

▪ Ventil – skiftetid. Ved brug af en 2-vejsventil eller en 3-vejsventil i

vandkredsen er den maksimale skiftetid for ventilen 60 sekunder.

▪ Filter. Det anbefales kraftigt at installere et ekstra filter på

varmtvandskredsen. Formålet er især at fjerne metalpartikler fra forurenede varmerør, og det anbefales at bruge et magnet- eller cyklonfilter, der kan fjerne små partikler. Små partikler kan beskadige enheden og vil IKKE blive fjernet af standardfilteret i varmepumpesystemet.

▪ Varmtvandstank til bolig – kapacitet. For at undgå stillestående

vand er det vigtigt, at lagerkapaciteten i varmtvandstanken til boligen svarer til det daglige varmtvandsforbrug.

▪ Varmtvandstank til bolig – efter installation. Umiddelbart efter

installationen skal varmtvandstanken i boligen gennemskylles med frisk vand. Denne procedure skal gentages mindst én gang om dagen de første 5 dage i træk efter installationen.

▪ Varmtvandstank til bolig – stilstand. Hvis der ikke bruges varmt

vand i længere tid, SKAL udstyret skylles med frisk vand før brug.

▪ Varmtvandstank til bolig – desinfektion. Vedrørende funktionen

til desinfektion af varmtvandstanken til boligen, se "8.3.2Styring af

varmt vand til boligen: avanceret"på side67.

▪ Termostatstyrede blandeventiler. Gældende lovgivning kan

kræve, at der installeres termostatstyrede blandeventiler.

▪ Hygiejniske foranstaltninger. Installationen skal være i

overensstemmelse med den gældende lovgivning og kan kræve yderligere hygiejniske foranstaltninger i installationen.

▪ Recirkulationspumpe. I henhold til gældende lovgivning kan det

være nødvendigt at tilslutte en recirkulationspumpe mellem slutpunktet for det varme vand og recirkulationstilslutningen for varmtvandstanken til boligen.

a Recirkulationsforbindelse b Varmtvandsforbindelse c Bruser d Recirkulationspumpe

6.3.2 Formel til beregning af ekspansionsbeholderens fortryk

Beholderens fortryk (Pg) afhænger af installationens højdeforskel (H):

Pg=0,3+(H/10) (bar)

6.3.3 Sådan kontrolleres vandvolumen og flowhastighed

Udendørsenheden har en ekspansionsbeholder på 7 liter med et fabriksindstillet tryk på 1bar.

Sådan kontrolleres, at enheden fungerer korrekt: ▪ Kontrollér minimum og maksimum vandmængde. ▪ Det kan være nødvendigt at justere ekspansionsbeholderens

fortryk.

Minimum vandmængde

Hvis Så

Systemet indeholder en

Mindste vandvolumen er 10l

ekstravarmer Systemet indeholder IKKE en

Mindste vandvolumen er 20l

ekstravarmer

(a) Vandvolumen i udendørsenheden er IKKE inkluderet.

INFORMATION

Hvis der stilles høje krav til driften, eller der er tale om rum, hvor der kræves megen opvarmning, kan det dog være nødvendigt med ekstra vand.

(a)

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 29

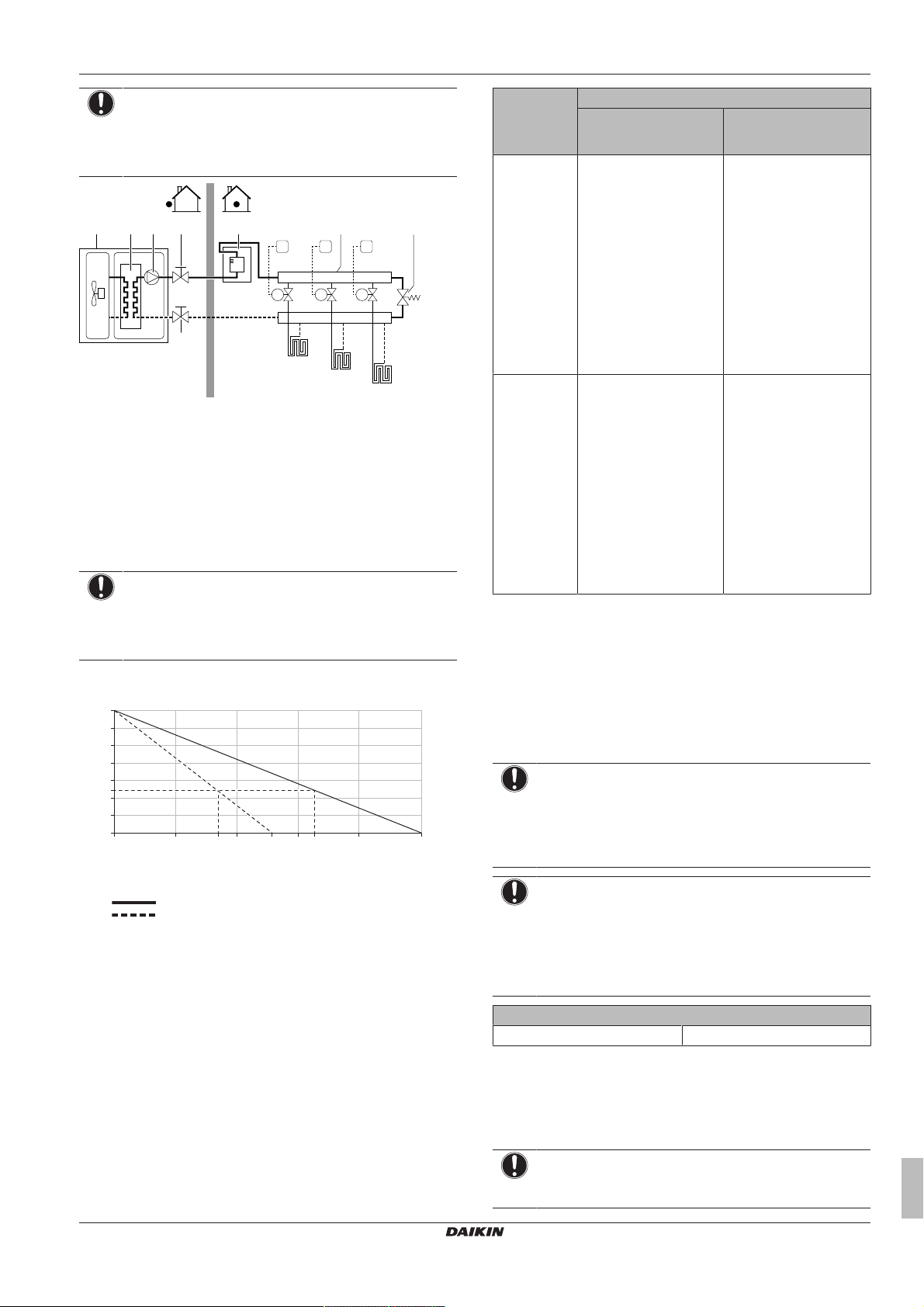

6 Forberedelse

FHL1

FHL2

FHL3

T1 T3T2

M2 M3

f g

a eb c

2,4 2,1 1,8 1,5 1,2 0,9

0,6 0,3

70 120 170

150105 185

220

270

BEMÆRK

Når cirkulationen i hver opvarmnings-/kølingskreds styres af fjernstyrede ventiler, er det vigtigt, at denne minimum vandmængde opretholdes, selv om alle ventilerne er lukkede.

a Udendørsenhed

b Varmeveksler

c Pumpe

d Spærreventil

e Ekstravarmersæt (ekstraudstyr)

f Kollektor (medfølger ikke)

g Omløbsventil (medfølger ikke)

FHL1...3 Gulvvarmekreds (medfølger ikke)

T1...3 Individuel rumtermostat (valg)

M1...3 Individuel motordrevet ventil til styring af kreds FHL1...3

(medfølger ikke)

Maksimum vandmængde

BEMÆRK

Den maksimale vandmængde afhænger af, om der er tilført glykol til vandkredsen. Du kan finde yderligere oplysninger om tilførsel af glykol under "7.7.6 Sådan

beskyttes vandkredsen mod frost"på side40.

Brug følgende graf til at fastslå den maksimale vandmængde for det beregnede fortryk.

Installationen

højdeforskel

)

≤185/105l

≤7m Justering af fortryk er

ikke påkrævet.

Vandmængde

(b)

Gør følgende: ▪ Sænk fortrykket i

>185/105l

(b)

henhold til den krævede højdeforskel for installationen. Fortrykket skal sænkes med 0,1 bar for hver meter under 7 meter.

▪ Kontrollér, at

vandmængden IKKE overstiger den maksimalt tilladte vandmængde.

>7m Gør følgende:

▪ Øg fortrykket i henhold

til den krævede højdeforskel for installationen. Fortrykket skal øges med 0,1 bar for hver

Udendørsenhedens ekspansionsbeholder er for lille til installationen. I dette tilfælde anbefales det at installere en ekstra beholder uden for enheden.

meter over 7 meter.

▪ Kontrollér, at

vandmængden IKKE overstiger den maksimalt tilladte vandmængde.

(a) Dette er højdeforskellen (m) mellem vandkredsens højeste

punkt og udendørsenheden. Hvis udendørsenheden er placeret på installationens højeste punkt, er installationshøjden 0m.

(b) Den maksimale vandmængde er 185 l, hvis kredsen kun er

fyldt med vand, og 105 l, hvis kredsen er fyldt med vand og glykol.

Mindste flowhastighed

Kontroller, at mindste flowhastighed (kræves ved drift af afrimning/ ekstravarmer) i installationen er garanteret under alle forhold.

A Fortryk (bar) B Maksimum vandmængde (l)

Vand Vand + glykol

Eksempel: Maksimal vandmængde og ekspansionsbeholderens fortryk

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

BEMÆRK

Hvis der er blevet tilsat glykol til vandkredsen, og temperaturen i vandkredsen er lav, vises flowhastigheden IKKE på brugergrænsefladen. Hvis det er tilfældet, kan den mindste flowhastighed kontrolleres med pumpetesten (kontroller, at brugergrænsefladen IKKE viser fejl 7H).

BEMÆRK

Når cirkulationen i hver enkelt eller bestemte rumopvarmningskredse styres af fjernstyrede ventiler, er det vigtigt, at denne mindste flowhastighed opretholdes, selv hvis alle ventilerne er lukkede. Hvis mindste flowhastighed ikke opnås, genereres en flowfejl 7H (ingen opvarmning eller drift).

Mindste krævede flowhastighed

05+07 modeller 12 l/min

Se den anbefalede fremgangsmåde som beskrevet i "9.4Tjekliste

under ibrugtagning"på side78.

6.3.4 Ændring af fortrykket i ekspansionstanken

BEMÆRK

Kun en autoriseret installatør må justere ekspansionsbeholderens fortryk.

Installatørvejledning

Page 30

6 Forberedelse

Hvis ekspansionsbeholderens standardfortryk (1bar) skal ændres, skal der tages højde for følgende retningslinjer:

▪ Brug kun tør nitrogen til indstilling af ekspansionsbeholderens

fortryk.

▪ Hvis ekspansionsbeholderens fortryk indstilles forkert, vil der

opstå driftsfejl i systemet.

Ændring af ekspansionsbeholderens fortryk skal ske ved at reducere eller øge nitrogentrykket via ekspansionsbeholderens Schraderventil.

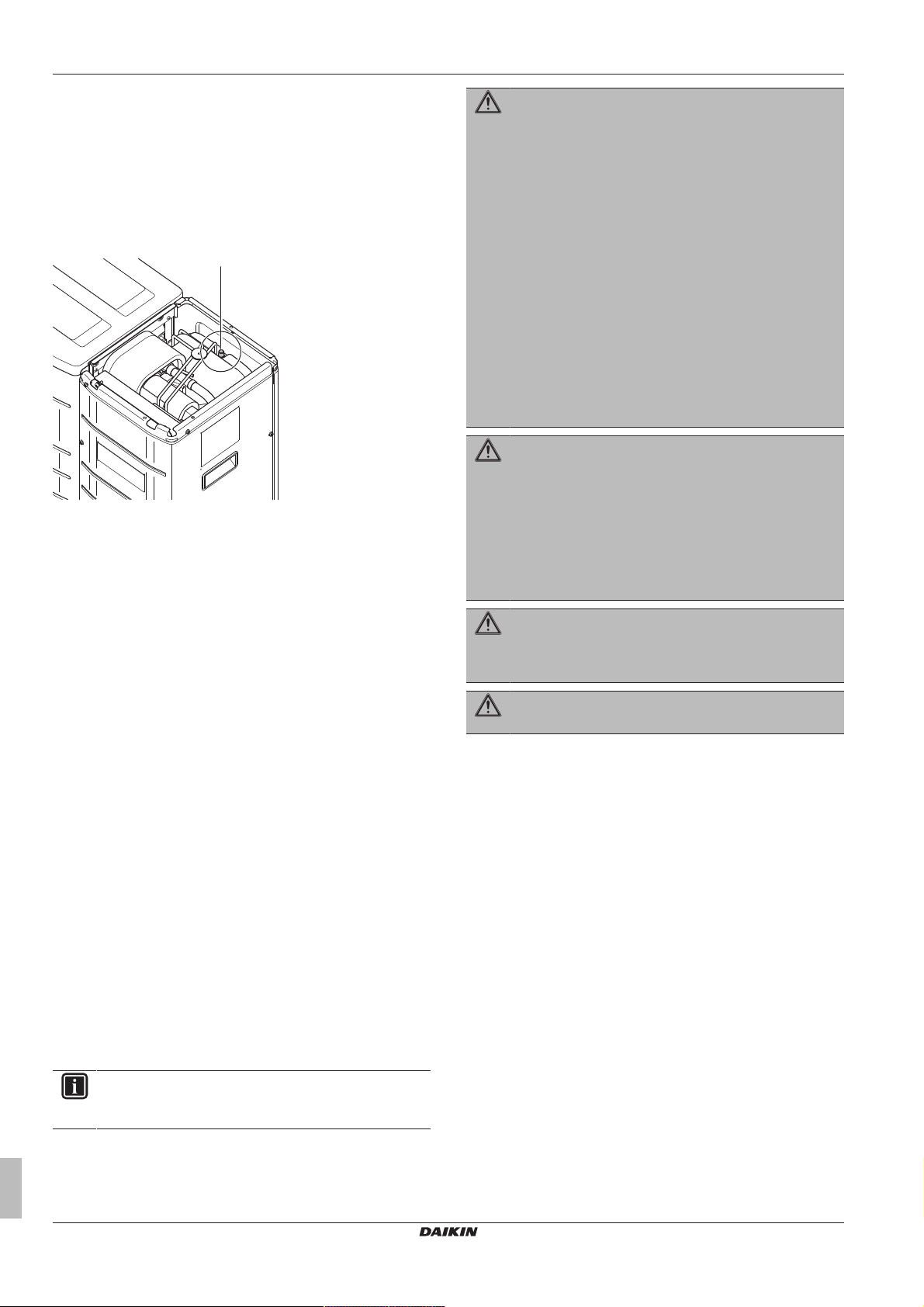

a Schrader-ventil

6.3.5 Sådan kontrolleres vandmængden: Eksempler

Eksempel 1

Udendørsenheden er installeret 5 m under det højeste punkt i vandkredsen. Den samlede vandmængde i vandkredsen er 100l.

Der kræves ingen handling eller justering.

Eksempel 2

Udendørsenheden er installeret på det højeste punkt i vandkredsen. Den samlede vandmængde i vandkredsen er 350l. Koncentrationen af propylenglykol er 35%.

Handlinger: ▪ Fordi den samlede vandmængde (350 l) er mere end

standardvandmængden (105l), skal fortrykket reduceres.

▪ Det påkrævede fortryk er:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Den tilsvarende maksimale vandmængde ved 0,3 bar er 150 l. (Se

grafen i kapitlet ovenfor).

▪ Fordi 350l er mindre end 150 l, er ekspansionsbeholderen IKKE

egnet til installationen. Derfor kræver systemet kræver en ekstern ekspansionsbeholder.

6.4 Forberedelse af de elektriske ledninger

6.4.1 Om forberedelse af de elektriske ledninger

INFORMATION

Læs også forholdsreglerne og kravene i kapitlet "Generelle sikkerhedsforanstaltninger".

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert

N-fase, kan udstyret blive ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE

jordes til et forsyningsrør, en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig

jordforbindelse kan medføre elektrisk stød. ▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så

de IKKE kommer i kontakt med skarpe kanter eller rør,

især i højtrykssiden. ▪ Brug IKKE ledninger med udtag, ledninger med

flertrådede ledninger, forlængerledninger eller

forbindelse fra et stjernesystem. De kan forårsage

overophedning, elektrisk stød eller brand. ▪ Installer IKKE en faseførende kondensator, da denne

enhed er udstyret med inverter. En faseførende

kondensator vil reducere ydelsen og kan forårsage

ulykker.

ADVARSEL

▪ Al ledningsføring SKAL foretages af en autoriseret

elektriker og være i overensstemmelse med relevant

lovgivning. ▪ Tilslut de elektriske forbindelser til installationen på

brugsstedet. ▪ Alle lokalt leverede dele og alle elektriske installationer

SKAL være i overensstemmelse med relevant

lovgivning.

ADVARSEL

Ekstravarmeren SKAL have en dedikeret strømforsyning og SKAL beskyttes af sikkerhedsanordningerne som det kræves i den relevante lovgivning.

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

6.4.2 Om strømforsyning med foretrukken kWhsats

Elselskaber verden over arbejder hårdt på at kunne tilbyde pålidelig elservice til konkurrencedygtige priser, og de er ofte bemyndiget til at give kunderne særligt gunstige priser. Eksempelvis priser afhængigt af forbrugstid, sæsonbetingede priser eller den såkaldte “Wärmepumpentarif” i Tyskland og Østrig ...

Dette udstyr kan tilsluttes systemer med strømforsyning til foretrukken kWh-sats som nævnt ovenfor.

Spørg det elselskab, der leverer strøm på det sted, hvor udstyret skal installeres, for at finde ud af, om det er relevant at tilslutte udstyret til et system med strømforsyning med foretrukken kWh-sats, forudsat at sådan et system overhovedet er tilgængeligt.

Når udstyret er tilsluttet et sådant system med foretrukken kWh-sats, kan elselskabet:

▪ afbryde strømforsyningen til udstyret i visse tidsrum ▪ forlange, at udstyret kun forbruger en begrænset mængde

elektricitet over en vis periode.

Styreboksen EKCB07CAV3 er konstrueret til at modtage et indgangssignal, som skifter udendørsenheden til tilstanden for tvungen frakobling. Når dette sker, kører kompressoren ikke.

Enhedens ledningsføring afhænger af, om strømforsyningen afbrydes eller ej.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 31

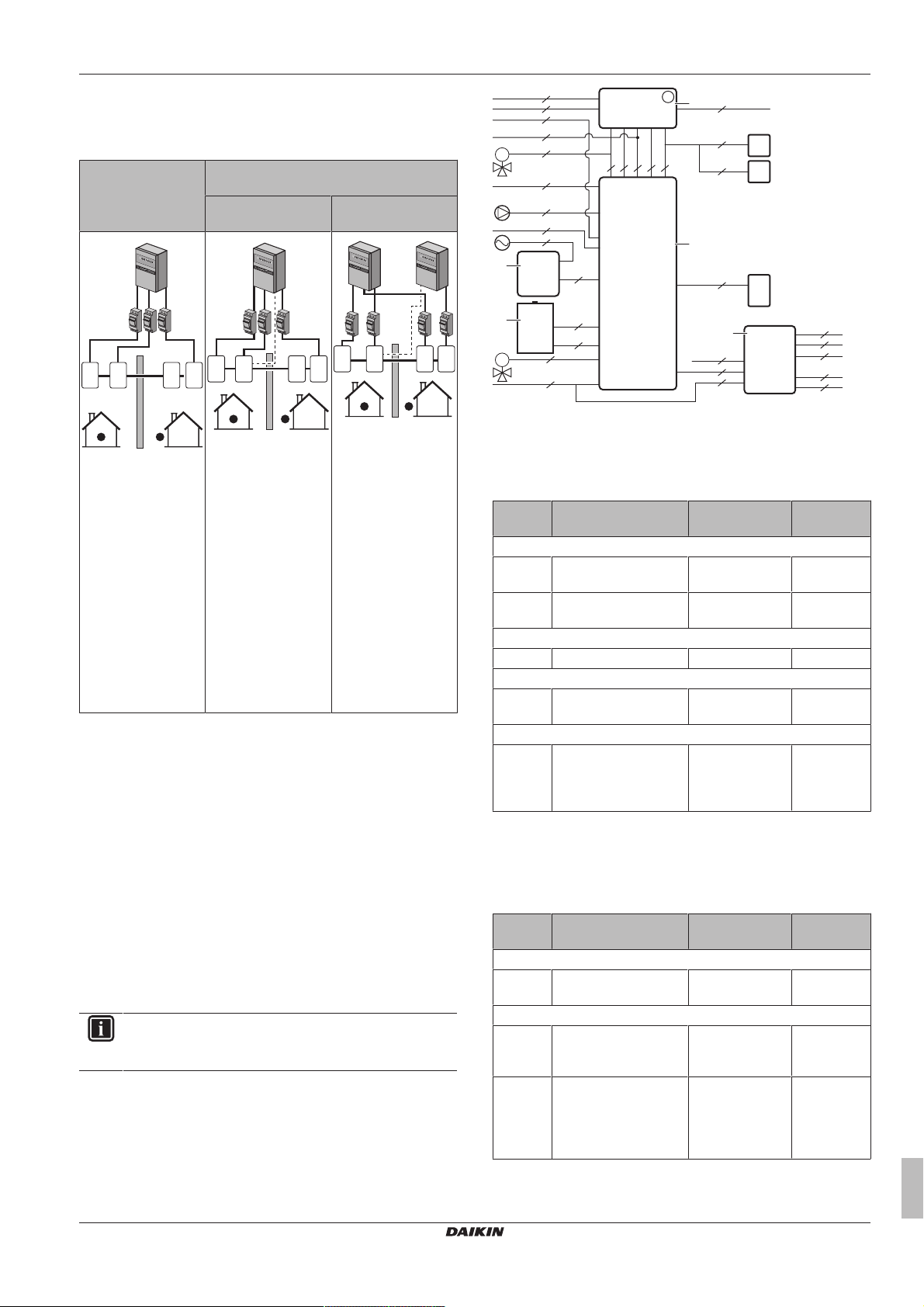

6.4.3 Oversigt over elektriske tilslutninger med

0 1

5 1

f e cd

5 1

d c

0 5

a b

f e c d

15 4

1 2

911 10 7 8

29 31 30

27 26

25 24

undtagelse af eksterne aktuatorer

6 Forberedelse

strømforsyning

6.4.4 Oversigt over elektrisk tilslutning for

Følgende illustration viser den påkrævede ledningsføring.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Normal

Strømforsyning med foretrukken kWh-

sats

Strømforsyningen

afbrydes IKKE

Strømforsyningen

afbrydes

Under aktivering med

Under strømforsyning med foretrukken kWh-sats afbrydes strømforsyningen IKKE. Udendørsenheden slukkes vha. fjernbetjeningen.

Bemærk:

Elforsyningsselskabet skal altid tillade strømforbrug for hydrodelen af udendørsenheden (og styreboksen, hvis

strømforsyning med foretrukken kWh-sats afbrydes strømforsyningen straks eller efter noget tid af elselskabet. I dette tilfælde skal hydrodelen af udendørsenheden (og styreboksen, hvis en sådan indgår i systemet) forsynes fra en separat strømforsyning.

en sådan indgår i systemet).

a Normal strømforsyning

b Strømforsyning med foretrukken kWh-sats

c Hydrodel af udendørsenheden

d Kølemiddeldel af udendørsenheden

e Styreboks

f Ekstravarmersæt 1 Strømforsyning til udendørsenhed 2 Forbindelseskabel til styreboks 3 Forbindelseskabel til ekstravarmersæt 4 Strømforsyning til styreboks 5 Strømforsyning til ekstravarmersæt 6 Strømforsyning med foretrukken kWh-sats (spændingsfri

kontakt)

7 Strømforsyning med normal kWh-sats (til forsyning af

udendørsenhedens hydrodel i tilfælde af strømafbrydelse for strømforsyningen med foretrukken kWh-sats)

eksterne og interne aktuatorer

INFORMATION

Følgende illustration er et eksempel og vil muligvis IKKE stemme overens med dit systemlayout.

a Ekstravarmersæt

b Udendørsenhed

c Styreboks

d Tilbehørsboks

e Varmtvandstank til boligen

Udendørsenhed

Emne Beskrivelse Ledninger Maksimal

driftsstrøm

Strømforsyning

1 Strømforsyning til

2+GND

(a)

udendørsenhed

2 Strømforsyning med

2 6,3A

normal kWh-sats

Brugergrænseflade

3 Brugergrænseflade 2

(b)

Ekstraudstyr

4 Ekstern

(c)

udendørssensor

Komponenter, der købes på stedet

5 Styring af

(c)

rumopvarmning/kølingsdrift (eller spærreventil)

(a) Se typeskiltet på udendørsenheden. (b) Kabeltværsnit 0,75mm² til 1,25mm², maks. længde:

500m. Gælder for forbindelse til både enkelt brugergrænseflade og dobbelt brugergrænseflade.

Styreboks

Emne Beskrivelse Ledninger Maksimal

driftsstrøm

Strømforsyning

6 Strømforsyning til

2+GND

(a)

styreboks

Kabel til indbyrdes forbindelse

7 Forbindelseskabel

(b)

mellem udendørsenhed og styreboks

8 Forbindelseskabel til

(c)

brugergrænsefladen (mellem udendørsenhed og styreboks)

Installatørvejledning

Page 32

6 Forberedelse

Emne Beskrivelse Ledninger Maksimal

driftsstrøm

9 Forbindelseskabel til

(d)

varmtvandspumpe til bolig (mellem udendørsenhed og styreboks)

10 Forbindelseskabel til

(j)

styring af rumopvarmning/-køling (eller spærreventil) (mellem udendørsenhed og styreboks)

11 Forbindelseskabel til

ventilsæt EKMBHBP1 (mellem udendørsenhed og

3 (hvoraf 2 deles med de tilsvarende til punkt 10)

(h)

styreboks)

Brugergrænseflade

12 Brugergrænseflade 2

(c)

Ekstraudstyr

13 Strømforsyning med

(e)

foretrukken kWh-sats (spændingsfri kontakt)

14 Varmtvandspumpe til

(d)

boligen

15 Styring af

(k)

rumopvarmning/kølingsdrift (eller

spærreventil) 16 3-vejsventil 3 17 Strømforsyning til

4+GND

(f)

(a)

hjælpevarmer og

termisk beskyttelse (fra

styreboks) 18 Strømforsyning til

2+GND 13A hjælpevarmer (til styreboks)

19 Termomodstand til

(f)

varmtvandstank til boligen

20 Rumtermostat/

3 eller 4 100mA varmepumpekonvektor

21 Ventilsæt EKMBHBP1 3

(a) Kabeltværsnit 2,5mm². (b) Kabeltværsnit 0,75mm² til 1,25mm², maks. længde: 20m. (c) Kabeltværsnit 0,75mm² til 1,25mm², maks. længde:

500m. Gælder for forbindelse til både enkelt

brugergrænseflade og dobbelt brugergrænseflade. (d) Minimum kabeltværsnit 0,75mm². (e) Kabeltværsnit 0,75mm² til 1,25mm², maks. længde: 50m.

Spændingsfri kontakt skal sikre mindste brugbare

belastning på 15VDC, 10mA.

(f) Termomodstanden og forbindelsesledningen (12m)

leveres sammen med varmtvandstanken til boligen. (g) Hvis systemet indeholder ventilsættet EKMBHBP1, skal

kabeltværsnittet være 0,75mm². Hvis systemet IKKE

indeholder ventilsættet EKMBHBP1, skal kabeltværsnittet

være mindst 0,75mm², og den maksimale kabellængde er

10m. (h) Kabeltværsnit 0,75mm².

(i) Ventilen og tilslutningsledningen (12m) leveres sammen

med ventilsættet.

(j) Hvis systemet indeholder ventilsættet EKMBHBP1, skal

kabeltværsnittet være 0,75mm². Hvis systemet IKKE

indeholder ventilsættet EKMBHBP1, skal kabeltværsnittet

være 1,5 mm².

(i)

(k) Hvis systemet indeholder ventilsættet EKMBHBP1, skal

kabeltværsnittet være 0,75mm². Hvis systemet IKKE indeholder ventilsættet EKMBHBP1, skal kabeltværsnittet være mindst 0,75mm².

Ekstravarmersæt

Emne Beskrivelse Ledninger Maksimal

driftsstrøm

Strømforsyning

22 Strømforsyning til

ekstravarmer

Se tabellen nedenfor.

—

Kabel til indbyrdes forbindelse

23 Forbindelseskabel

mellem ekstravarmersæt og styreboks

(a) Mindste kabeltværsnit 0,75mm², maks. længde: 10m.

6 (3V3) 7 (6V3, 6W1,

9W1)

(a)

Ekstravarmer Strømforsyning Påkrævet antal ledere

EKMBUHCA3V3 1× 230V 2+GND EKMBUHCA9W1 1× 230V 2+GND+2 broer

3× 400V 4+GND

Tilbehørsboks

Emne Beskrivelse Ledninger Maksimal

driftsstrøm

Strømforsyning

24 Strømforsyning til

2+GND

(a)

tilbehørsboks

Kabel til indbyrdes forbindelse

25 Forbindelseskabel

3 (maks. 3m)

(b)

mellem tilbehørsboks og styreboks

Ekstraudstyr

26 Ekstern

(b)

indendørssensor

Komponenter, der købes på stedet

27 Elektrisk måler 2 (pr. måler) 28 Digitale indgange til

strømforsyningen

2 (pr. indgangssignal)

29 Alarm-output 2

(g)

30 Rumkøling/opvarmning

(b)

med TIL/FRA-udgang

31 Skift til ekstern

(b)

varmekilde

(a) Kabeltværsnit 2,5mm². (b) Minimum kabeltværsnit 0,75mm².

BEMÆRK

▪ Flere tekniske specifikationer for de forskellige

tilslutninger er angivet på indersiden af enhederne (udendørsenhed, styreboks, tilbehørsboks og ekstravarmer).

▪ Du kan finde oplysninger om forbindelse af elektriske

ledninger til udendørsenheden (og styreboks, tilbehørsboks og ekstravarmer, hvis de indgår i systemet) under "7.8 Tilslutning af de elektriske

ledninger"på side42.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 33

7 Installation

8×

3×

2×

7 Installation

7.1 Oversigt: Installation

Dette afsnit beskriver, hvad man skal foretage sig og vide, før man installerer systemet på brugsstedet.

Typisk arbejdsgang

Installation består typisk af følgende trin: 1 Montering af udendørsenheden 2 Montering af styreboksen (hvis relevant) 3 Montering af tilbehørsboksen (hvis relevant) 4 Montering af ekstravarmeren (hvis relevant) 5 Tilslutning af vandrørsystemet 6 Tilslutning af de elektriske ledninger 7 Færdiggørelse af installationen af udendørsenheden 8 Færdiggørelse af installationen af styreboksen (hvis relevant) 9 Færdiggørelse af installationen af tilbehørsboksen (hvis

relevant)

10 Færdiggørelse af installationen af ekstravarmeren (hvis

relevant)

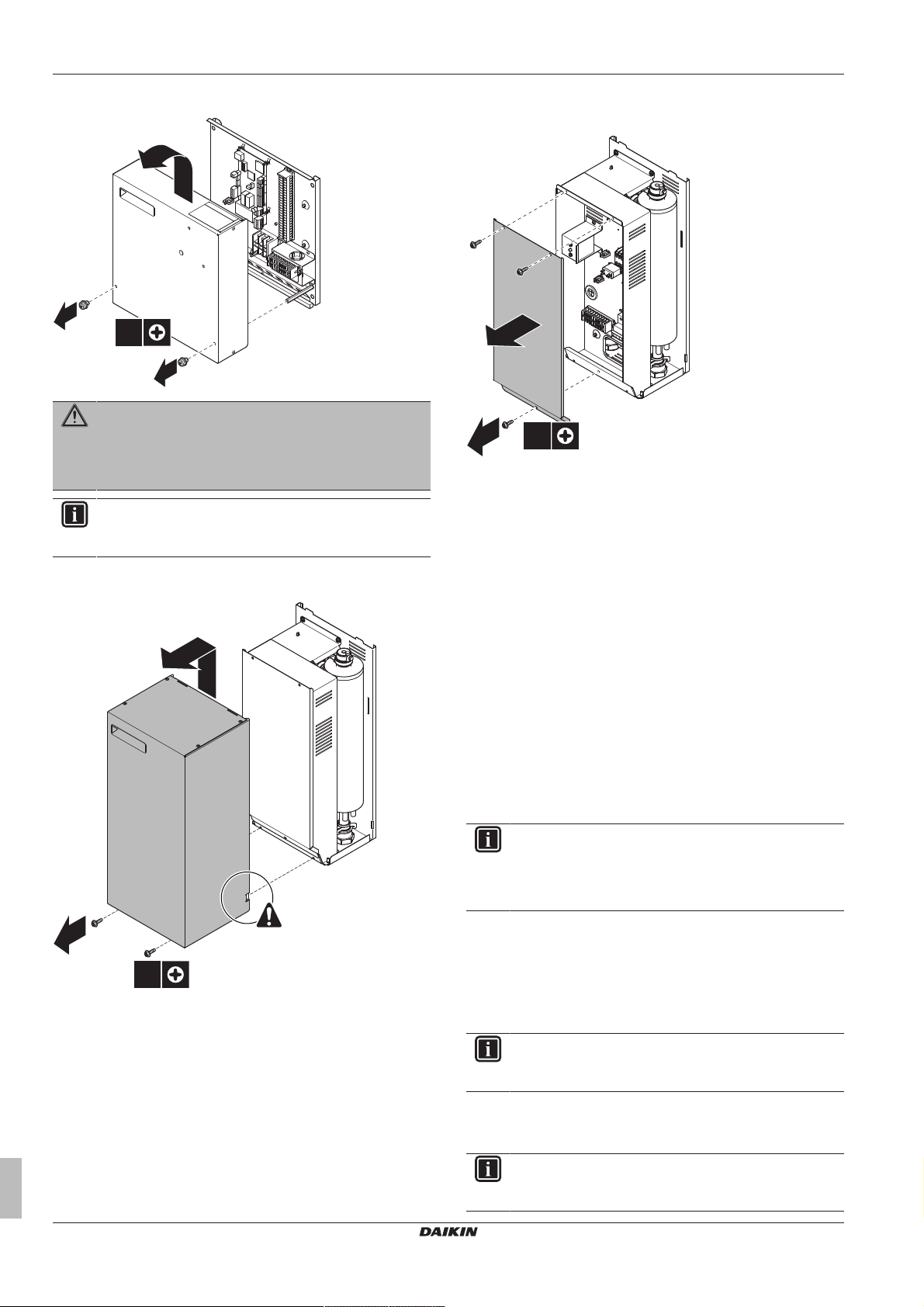

7.2 Åbning af enhederne

7.2.1 Om åbning af enhederne

På visse tidspunkter er du nødt til at åbne enheden. Eksempel: ▪ Ved tilslutning af de elektriske ledninger ▪ Ved vedligeholdelse eller servicering af enheden

7.2.3 Sådan åbnes dækslet til el-boksen på indendørsenheden

7.2.4 Sådan åbnes styreboksen

FARE: RISIKO FOR ELEKTRISK STØD

Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.

7.2.2 Sådan åbnes udendørsenheden

FARE: RISIKO FOR ELEKTRISK STØD

FARE: RISIKO FOR FORBRÆNDINGER

ADVARSEL

Skruerne leveres med låseskiver med tænder. Brug ALTID låseskiver med tænder, også når skruerne skal udskiftes. Hvis denne advarsel ikke følges, kan det resultere i elektrisk stød.

INFORMATION

Hullerne i frontpladen er beregnet til tilslutning af brugergrænsefladen til styreboksen. Hvis du IKKE forbinder brugergrænsefladen til styreboksen, må propperne IKKE fjernes fra hullerne.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 34

7 Installation

2×

3×

7.2.5 Sådan åbnes tilbehørsboksen

ADVARSEL

Skruerne leveres med låseskiver med tænder. Brug ALTID låseskiver med tænder, også når skruerne skal udskiftes. Hvis denne advarsel ikke følges, kan det resultere i elektrisk stød.

INFORMATION

Propperne må IKKE fjernes fra tilbehørsboksens frontplade.

7.2.6 Sådan åbnes ekstravarmeren

7.2.7 Sådan åbnes dækslet til elboksen på ekstravarmeren

7.3 Montering af udendørsenheden

7.3.1 Om montering af udendørsenheden

Hvornår

Man skal montere udendørsenheden, før man kan tilslutte vandrør.

Typisk arbejdsgang

Montering af udendørsenheden består typisk af følgende trin: 1 Forberedelse af installationen. 2 Installation af udendørsenheden. 3 Etablering af dræn. 4 Sikring af, at enheden ikke kan vælte. 5 Beskyttelse af enheden mod sne og vind gennem montering af

en afskærmning mod sne og af prelplader. Se "Forberedelse af installationssted" i "6Forberedelse"på side24.

Installatørvejledning

7.3.2 Forholdsregler ved montering af udendørsenheden

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.3.3 Forberedelse af installationen

Kontroller underlagets styrke og planhed på installationsstedet, så enheden ikke vil frembringe vibration eller støj.

Fastgør enheden forsvarligt med fundamentskruerne i overensstemmelse med fundamenttegningen.

INFORMATION

Kontakt forhandleren for at få oplysninger om tilgængeligt tilbehør.

Hvis enheden installeres direkte på gulvet, skal du klargøre 4 sæt M8 eller M10 ankerbolte, møtrikker og skiver (medfølger ikke) som følger:

INFORMATION

Den maksimale højde af øverste del af boltene, der stikker ud, er 15mm.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 35

283

<100

(mm)

<100

330

>300

740

Sørg under alle omstændigheder for mindst 300mm fri plads under

(mm)

<150

330

>300

283

740

0 mm

>100

>250/400

>300

>250/400

(mm)

enheden. Sørg desuden for, at enheden placeres mindst 100 mm over den maksimalt forventede snehøjde.

7 Installation

a Maksimal snefaldshøjde

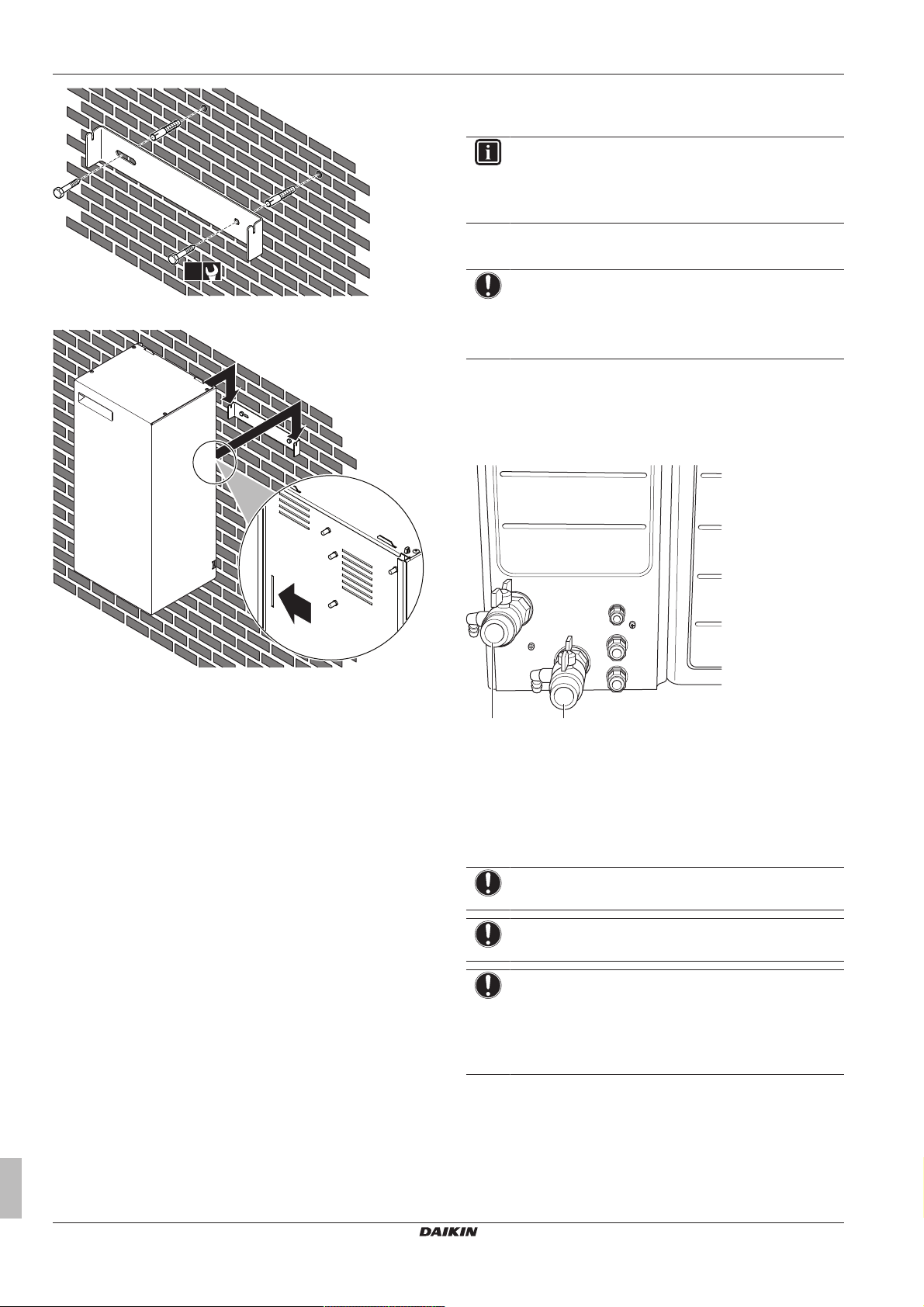

Det er muligt at installere enheden på beslagene på væggen:

a Maksimal snefaldshøjde

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

7.3.4 Sådan installeres udendørsenheden

PAS PÅ

Beskyttelsespappet må IKKE fjernes, før enheden er installeret korrekt.

Installatørvejledning

Page 36

7 Installation

1×

a a

1 Løft udendørsenheden.

2 Installer udendørsenheden på følgende måde:

BEMÆRK

For at forhindre beskadigelse af støttefødderne må enheden ALDRIG vippes sidelæns:

7.3.5 Dræning

▪ Undgå installationssteder, hvor vand, der lækker fra enheden pga.

en blokeret afløbsbakke, kan forårsage skader på stedet. ▪ Sørg for, at kondensvandet kan løbe korrekt ud. ▪ Installer enheden på en sokkel for at sikre korrekt afløb, så

ophobning af is undgås. ▪ Når enheden er i kølingstilstand, kan der dannes kondensvand i

hydrodelen. Derfor skal et afløb altid dække hele enheden. ▪ Klargør en afløbskanal omkring fundamentet til afløb af spildevand

omkring enheden. ▪ Undgå, at afløbsvandet løber ud over gangområder, der ellers kan

blive glatte ved omgivende temperatur under frysepunktet. ▪ Hvis du installerer enheden på en ramme, skal du montere en

vandtæt plade 150mm fra enhedens underside for at forhindre, at

der trænger vand ind i enheden, og for at undgå, at afløbsvandet

drypper (se billedet nedenfor).

a Luftudtag

BEMÆRK

Få enheden til at flugte korrekt. Sørg for, at bagsiden af enheden IKKE stikker ud.

3 Fjern beskyttelsespappet og instruktionsarket.

a Beskyttelsespap b Instruktionsark

BEMÆRK

Hvis enheden installeres i et koldt klima, skal der træffes forholdsregler, så den afgivne kondens IKKE kan fryse.

INFORMATION

Kontakt forhandleren for at få oplysninger om tilgængeligt tilbehør.

BEMÆRK

Giv mindst 300 mm fri plads under enheden. Sørg desuden for, at enheden placeres mindst 100mm over den forventede snehøjde.

7.3.6 Sådan forhindres udendørsenheden i at

vælte

Hvis enheden installeres på steder, hvor kraftig vind kan vælte enheden, skal der træffes følgende foranstaltninger:

1 Klargør 2 kabler som angivet i nedenstående illustration

(medfølger ikke).

2 Anbring de 2 kabler over udendørsenheden. 3 Indsæt en gummiplade mellem kablerne og udendørsenheden

for at forhindre, at kablerne skraber lakeringen (medfølger ikke).

4 Monter kabelenderne og spænd dem.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 37

7.4 Montering af styreboksen

318 mm

310 mm

318 mm

310 mm

7.4.1 Forholdsregler ved montering af styreboksen

7 Installation

7.5 Montering af tilbehørsboksen

7.5.1 Forholdsregler ved montering af tilbehørsboksen

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.5.2 Sådan installeres tilbehørsboksen

1 Fjern frontpladen. 2 Hold bagpladen mod væggen, og afmærk

fastgørelsespunkterne (2 foroven og 2 forneden).

BEMÆRK

Sørg for, at mærkerne (2 + 2) er helt i vater, og at deres dimensioner svarer til figuren nedenfor.

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.4.2 Sådan installeres styreboksen

1 Fjern frontpladen. 2 Hold bagpladen mod væggen, og afmærk

fastgørelsespunkterne (2 foroven og 2 forneden).

BEMÆRK

Sørg for, at mærkerne (2 + 2) er helt i vater, og at deres dimensioner svarer til figuren nedenfor.

3 Bor 4 huller, og indsæt 4 propper (som passer til M5). 4 Skru boltene ind i de øverste propper, og hæng boksen på

skruerne.

5 Sæt skruerne i de nederste propper. 6 Tilspænd de 4 skruer forsvarligt.

INFORMATION

Det er muligt at tilslutte brugergrænsefladen til styreboksen. Du kan finde flere oplysninger under

"7.8.6Sådan tilsluttes brugergrænsefladen"på side44.

3 Bor 4 huller, og indsæt 4 propper (som passer til M5). 4 Skru boltene ind i de øverste propper, og hæng boksen på

skruerne.

5 Sæt skruerne i de nederste propper. 6 Tilspænd de 4 skruer forsvarligt.

7.6 Montering af ekstravarmeren

7.6.1 Om montering af ekstravarmeren

BEMÆRK

▪ Ekstravarmeren kan kun installeres og anvendes i

kombination med udendørsenheden og styreboks EKCB07CAV3.

▪ Ekstravarmeren kan kun tilsluttes til vandudtaget til

rumopvarmning på udendørsenheden. Andre tilslutninger er IKKE tilladt.

▪ Der kan kun tilsluttes én ekstravarmer til

udendørsenheden. Det er IKKE tilladt at kombinere flere varmersæt i serie eller i parallel.

7.6.2 Forholdsregler ved montering af ekstravarmeren

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.6.3 Installation af ekstravarmeren

1 Fastgør vægbeslaget til væggen med M5-skruer.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 38

7 Installation

2×

a b

2 Hæng ekstravarmeren på vægbeslaget.

7.7.2 Forholdsregler før tilslutning af vandrørsystemet

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

7.7.3 Sådan tilsluttes vandrørsystemet

BEMÆRK

Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis rørene deformeres, kan det medføre funktionsfejl på enheden. Sørg for, at tilspændingsmomentet IKKE overstiger 30N•m.

For at lette service og vedligeholdelse medfølger 2 spærreventiler. Montér ventilerne på vandindtaget og på vandudtaget til rumopvarmning. Vær opmærksom på deres placering: De indbyggede afløbsventiler dræner kun den side af kredsløbet, hvor de er placeret. For kun at dræne enhed skal afløbsventilerne placeres mellem spærreventilen og enheden.

3 Afmærk placeringen af hullet ved bunden af ekstravarmeren. 4 Fjern ekstravarmeren fra vægbeslaget. 5 Bor et hul til skruen i bunden, og sæt en prop i. 6 Hæng ekstravarmeren på vægbeslaget. Sørg for at den er

fastgjort forsvarligt.

7 Fastgør bunden af ekstravarmeren til væggen med en M5-

skrue.

7.7 Tilslutning af vandrørsystemet

7.7.1 Om tilslutning af vandrørsystemet

Før tilslutning af vandrørsystemet

Sørg for, at udendørsenheden er monteret. Kontroller også, at styreboksen og ekstravarmeren er monteret, hvis det er relevant.

Typisk arbejdsgang

Tilslutning af vandrørsystemet består typisk af følgende trin: 1 Tilslutning af vandrørsystemet til udendørsenheden. 2 Tilslutning af vandrør til ekstravarmeren og/eller

varmtvandstanken til bolig (hvis relevant). 3 Påfyldning af vandkredsen. 4 Sådan beskyttes vandkredsen mod frost (tilførsel af glykol). 5 Påfyldning af varmtvandstanken til boligen (hvis relevant). 6 Isolering af vandrørene.

a Vandindløb b Vandudløb

1 Skru udendørsenhedens møtrikker på spærreventilerne. 2 Slut installationens rør til spærreventilerne. 3 Ved tilslutning til varmtvandstanken til boligen (valg) kan der

findes yderligere oplysninger i installationsvejledningen til varmtvandstanken til boligen.

BEMÆRK

Installer et manometer i systemet.

BEMÆRK

Installer udluftningsventiler på alle lokale høje steder.

BEMÆRK

Hvis en valgfri varmtvandstank til boligen er installeret: En overtryksventil (medfølger ikke) med et åbningstryk på maksimalt 10 bar skal installeres på vandindtagstilslutningen til koldt vand til boligen i overensstemmelse med gældende lovgivning.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 39

7 Installation

FHL1

FHL2

FHL3

a b c f je i

BEMÆRK

Hvis der er installeret en valgfri varmtvandstank til bolig:

▪ Der skal installeres en aftapningsanordning og et

overtrykselement på koldtvandsindtagstilslutningen på varmtvandscylinderen til boligen.

▪ For at undgå bagudrettet hæverteffekt anbefales det at

installere en kontraventil på varmtvandstanken til boligen i overensstemmelse med lokale og nationale regler.

▪ Det anbefales at installere en reduktionsventil på

koldtvandsindtaget i overensstemmelse med gældende lovgivning.

▪ Der bør installeres en ekspansionsbeholder på

koldtvandsindtaget i overensstemmelse med gældende lovgivning.

▪ Det anbefales at installere overtryksventilen, så den er

placeret højere end det øverste af varmtvandstanken til boligen. Opvarmning af varmtvandstanken til boligen får vand til at udvides, og uden en overtryksventil kan vandtrykket inde i tanken stige til over den temperatur, tanken er konstrueret til. Desuden vil det brugsinstallationssted (rør, aftapningspunkter osv.), der er forbundet med tanken, blive udsat for dette høje tryk. Der skal installeres en overtryksventil for at undgå dette. Overtryksforebyggelsen afhænger af, at den overtryksventil, der er monteret på opstillingsstedet, fungerer korrekt. Hvis den IKKE fungerer korrekt, vil overtryk deformere tanken, og der kan forekomme vandlækage. Der kræves regelmæssig vedligeholdelse for at sikre, at den fungerer korrekt.

7.7.5 Om ventilsættet

INFORMATION

Gælder kun reversible systemer (opvarmning+køling) hvor der er installeret en ekstravarmer.

Ved installation af ekstravarmeren i et reversibelt system (opvarmning+køling), og hvis betingelserne angivet i "14.3Krav om

ventilsæt" på side 97 er opfyldt, kan der opstå kondensdannelse

inde i ekstravarmeren. Det er nødvendigt at lave et omløb til kondensen.

BEMÆRK

I tilfælde af funktionsfejl i ventilsættet, eller hvis der opstår problemer på grund af forkert installation, fungerer omløbet til kondensen inde i ekstravarmeren måske ikke korrekt. For at forhindre kondensen i at lave skader, skal du sørge for, at alle komponenter, der er installeret under ekstravarmeren, som et minimum er modstandsdygtige over for dryppende vand (IPX1).

Installationsstedets krav til ventilsættet afhænger af det krævede kontrolpunkt for afgangsvandtemperatur (gulvvarme: 18°C – ventilationskonvektorer: 5°C) og rørmaterialet (kobber eller Alpex). Sørg for tilstrækkelig plads under ekstravarmeren som vist i figuren og tabellen nedenfor.

7.7.4 Sådan forbindes vandrørene til ekstravarmeren

BEMÆRK

Brug IKKE overdreven kraft, når du tilslutter rørene. Hvis rørene deformeres, kan det medføre funktionsfejl på enheden. Sørg for, at tilspændingsmomentet IKKE overstiger 30N•m.

1 Tilslut vandrør (medfølger ikke) til ekstravarmerens vandindtag

og vandudtag.

a Vandindløb

b Vandudløb

BEMÆRK

Ved montering af ekstravarmeren i et reversibelt system (opvarmning+køling), og hvis betingelserne angivet i

"14.3 Krav om ventilsæt" på side 97 er gyldige, kan der

opstå kondensdannelse inde i ekstravarmeren. For at lave et omløb til kondensen skal du installere ventilsæt EKMBHBP1. Der må IKKE installeres andre ventilsæt end EKMBHBP1.

INFORMATION

Inde i ekstravarmeren er der installeret en automatisk

man udfører udluftning, under

"9.4.2Udluftningsfunktion"på side79.

udluftningsventil. Du kan finde en vejledning om, hvordan

A Mindste krævede afstand mellem ekstravarmer og

ventilsæt.

Kontrolpunkt for

afgangsvandtemper

atur

Kobber Alpex

Rørmateriale

(a)

18°C A=25cm A=10cm 5°C A=50cm A=20cm

(a) Aluminiumforstærket polyethylen

Ventilsæt EKMBHBP1indeholder en kontraventil og en 3-vejsventil, som skal integreres i systemet på følgende måde:

a Udendørsenhed

b Kølemiddeldel af udendørsenheden

c Hydrodel af udendørsenheden

d 3‑vejsventil (for ventilsæt EKMBHBP1)

e Kontraventil (fra ventilsæt EKMBHBP1)

f Ekstravarmersæt g Styreboks h Varmtvandstank til boligen

i Rumopvarmningskreds

j 3-vejsventil (på varmtvandstanken til boligen)

Tilslutning af kontraventil

1 Tilslut kontraventilen til ekstravarmerens vandudtag.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 40

7 Installation

a b c

E1 E2

E1+E3 E2+E4

DIR

2P Y

N L

a ab b

E1+E2 E3+E4

1×

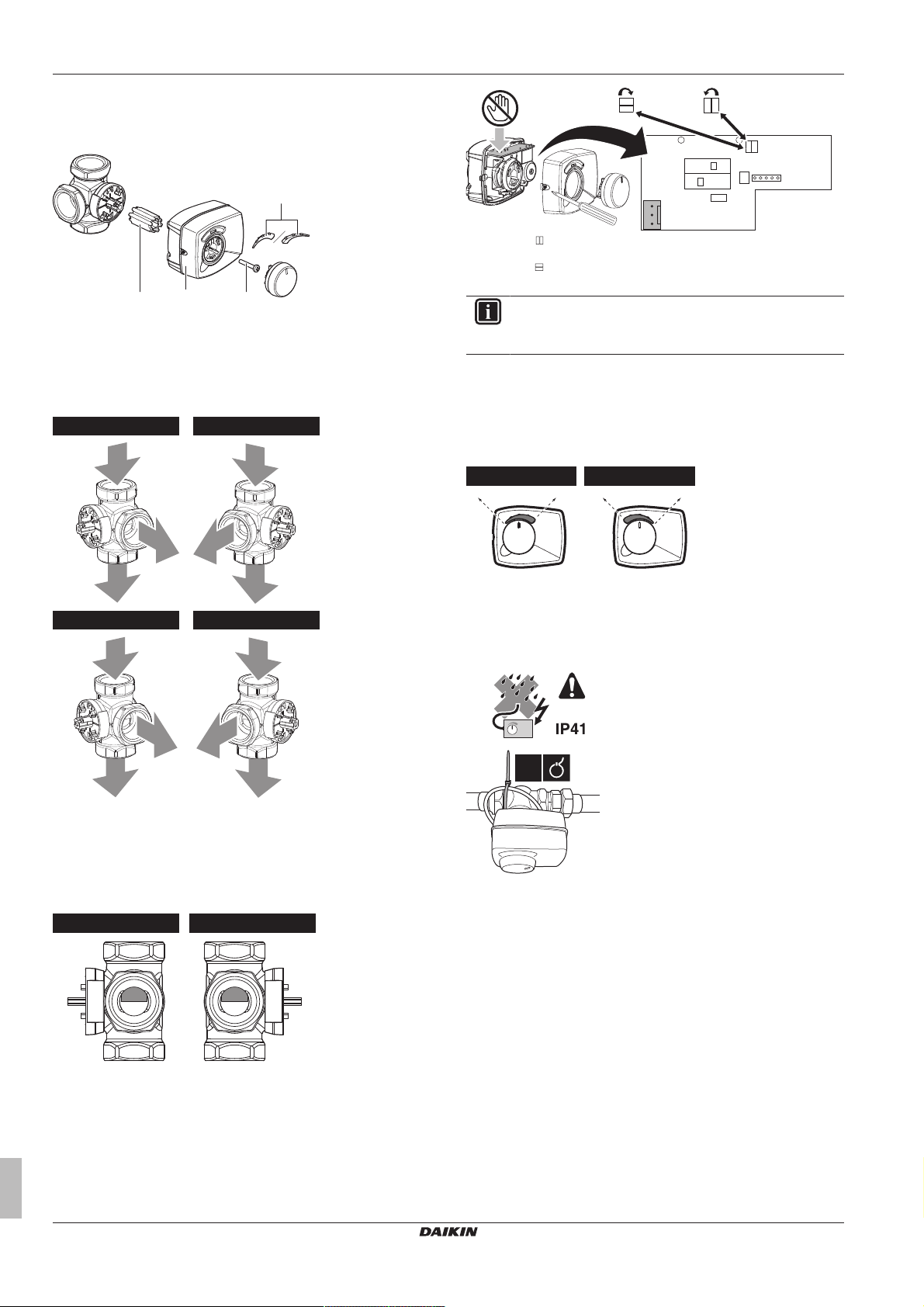

Sådan tilsluttes 3-vejsventilen

1 Udpak 3-vejsventilhuset og 3-vejsventilmotoren, og kontroller,

at følgende tilbehør er leveret sammen med motoren.

a Manchet b Ventilmotordæksel c Skrue d Kedelsten

2 Tilslut 3-vejsventilhuset til ekstravarmerens vandindtag som

angivet i en af de følgende fire konfigurationer. Anbring akslen på en sådan måde, at motoren kan monteres og udskiftes.

Placering af jumperen i installation efter konfiguration E1 eller E2.

Placering af jumperen i installation efter konfiguration E3 eller E4.

INFORMATION

Jumperen er fabriksindstillet til installation efter konfiguration E1 og E2.

5 Sæt knappen på motoren i klokken 12-stilling, og tryk motoren

på manchetten. Manchetten må IKKE drejes under denne handling, således at ventilens position bevares som indstillet under trin 4.

6 Sæt skalaen på ventilen i overensstemmelse med den

relevante konfiguration.

1 Fra udendørsenhed 2 Til omløb 3 Til ekstravarmer

3 Sæt manchetten på ventilen, og drej den, indtil ventilen er

placeret som vist i figuren nedenfor. Den skal blokere udtagstilslutningen til omløbet med 50% og udtagstilslutningen til ekstravarmeren med 50%.

4 Ved installation efter konfiguration E3 eller E4 skal

ventilmotordækslet åbnes ved at løsne skruen og flytte jumperen for at ændre ventilens omdrejningsretning.

a Bypass b Ekstravarmer

7 For at give trækaflastning skal strømkablet fastgøres til 3-

vejsventilen med en kabelbinder (medfølger ikke). Fastgør den, så eventuel kondens ikke kan komme ind i 3-vejsventilmotoren via kablet.

7.7.6 Sådan beskyttes vandkredsen mod frost

Frost kan beskadige systemet. For at forhindre, at de hydrauliske komponenter fryser til, er softwaren udstyret med særlige frostbeskyttelsesfunktioner, blandt andet aktivering af pumpe, interne varmelegemer og/eller ekstravarmer under drift ved lave temperaturer.

I tilfælde af strømsvigt kan disse funktioner dog ikke garantere beskyttelse. Derfor anbefales det at tilsætte glykol til vandkredsen. Den nødvendige koncentration afhænger af den laveste forventede udendørstemperatur, og om systemet ønskes beskyttet mod sprængning eller tilfrysning. For at forhindre systemet i at fryse til, skal der bruges mere glykol. Tilsæt glykol i overensstemmelse med nedenstående tabel.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 41

7 Installation

INFORMATION

▪ Beskyttelse mod sprængning: Glykolen vil forhindre

rørene i at sprænges, men den vil IKKE forhindre væsken i rørene i at fryse.

▪ Beskyttelse mod tilfrysning: Glykolen vil forhindre

væsken i rørene i at fryse.

Laveste forventede udendørstemperatu

Forhindring af sprængning

Forhindring af tilfrysning

–5°C 10% 15% –10°C 15% 25% –15°C 20% 35% –20°C 25% — –25°C 30% —

BEMÆRK

▪ Den krævede koncentration kan variere afhængigt af

glykoltypen. Sammenlign ALTID kravene i tabellen ovenfor med glykolproducentens specifikationer. Opfyld glykolproducentens krav, hvis det er relevant.

▪ Ved tilsætning må glykolkoncentrationen ALDRIG

overstige 35%.

▪ Hvis væsken i systemet er frosset, vil pumpen IKKE

kunne starte. Husk, væsken inde i systemet stadig kan fryse til, hvis du kun forhindrer systemet i sprængning.

▪ I tilfælde af strømafbrydelse eller pumpesvigt skal

systemet aftappes, hvis der IKKE er tilsat glykol til systemet.

▪ Når vandet står stille i systemet, er der stor

sandsynlighed for, at systemet fryser til og bliver beskadiget.

De anvendte glykoltyper afhænger af, om systemet indeholder en varmtvandstank til boligen:

Hvis ... Så …

Systemet indeholder en

Brug kun propylenglykol

(a)

varmtvandstank til boligen Systemet indeholder IKKE en

varmtvandstank til boligen

(a) Propylenglykol, inklusive de nødvendige

korrosionshæmmere, klassificeres som KategoriIII i henhold til EN1717.

Du kan bruge enten propylenglykol

(a)

eller etylenglykol

ADVARSEL

Etylenglykol er giftigt.

BEMÆRK

▪ Hvis der opstår overtryk, slipper systemet noget af

væsken ud gennem overtryksventilen. Hvis der er tilsat glykol til systemet, skal du derfor træffe passende foranstaltninger for at indsamle den på en sikker måde.

▪ Under alle omstændigheder skal du sørge for, at

overtryksventilens fleksible slange ALTID er fri til at udløse trykket. Undgå, at der ligger vand i slangen, eller at vandet fryser til i slangen.

ADVARSEL

På grund af glykolindholdet kan systemet korrodere. Glykol uden antioxidationsmiddel bliver til syre under indflydelse af ilt. Denne proces fremskyndes af tilstedeværelsen af kobber og høje temperaturer. Den sure, oxiderede glykol angriber metaloverflader og skaber galvaniske korrosionsceller, der forårsager alvorlig skade på systemet. Det er derfor vigtigt, at:

▪ vandbehandlingen udføres korrekt af en kvalificeret

vandspecialist,

▪ glykol med antioxidationsmiddel vælges for at forhindre

syredannelse fra oxidation af glykoler,

▪ der ikke benyttes glykol til brug i biler, fordi deres

antioxidationsmiddel har begrænset levetid og indeholder silikater, der kan forurene eller tilstoppe systemet,

▪ galvaniserede rør IKKE anvendes i glykolsystemer, da

deres tilstedeværelse kan forårsage udfældning af visse komponenter i glykolens antioxidationsmiddel.

Tilsætning af glykol til vandkredsen reducerer det maksimalt tilladte vandvolumen i systemet. Du kan finde mere information i kapitlet "Sådan kontrolleres vandvolumen og flowhastighed" i installatørvejledningen.

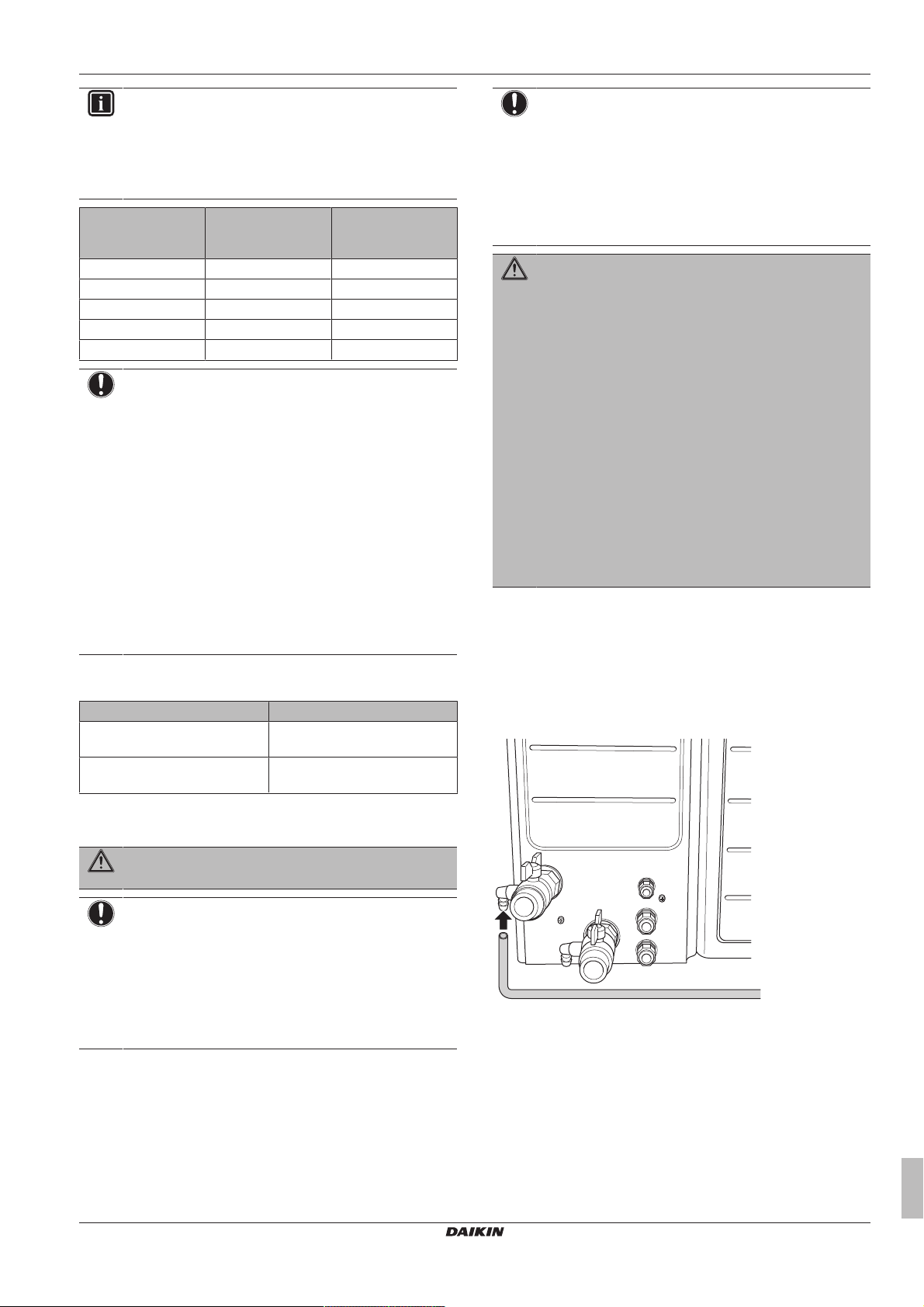

7.7.7 Fyldning af vandkredsen

1 Tilslut vandforsyningsslangen til aftapnings- og

påfyldningsventilen.

BEMÆRK

Glykol absorberer vand fra omgivelserne. Derfor må der IKKE tilsættes glykol, som har været udsat for luft. Hvis glykolbeholderen ikke lukkes med hætte, kan vandkoncentrationen stige. Derved bliver glykolkoncentrationen lavere end antaget. Resultat kan være, at de hydrauliske komponenter alligevel fryser til. Træf forebyggende foranstaltninger for at sikre, at glykolen udsættes mindst muligt for luft.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

2 Åbn aftapnings- og påfyldningsventilen. 3 Hvis den automatiske udluftningsventil er installeret, skal du

sørge for, at den er åben.

4 Fyld vand på kredsen, indtil manometeret (medfølger ikke) viser

et tryk på ±2,0bar.

5 Udluft så megen luft som muligt fra vandkredsen. Instruktioner

kan findes i "9Ibrugtagning"på side78.

6 Genfyld kredsen, indtil trykket er ±2,0bar. 7 Gentag trin 5 og 6, indtil der ikke kommer mere luft ud, eller der

ikke længere er trykfald.

Installatørvejledning

Page 42

7 Installation

b a

AA´

A´

c b ba c

8 Luk aftapnings- og påfyldningsventilen. 9 Afbryd vandforsyningsslangen fra aftapnings- og

påfyldningsventilen.

BEMÆRK

Vandtrykket på manometeret vil variere afhængigt af vandtemperaturen (højere tryk ved højere vandtemperatur).

Vandtrykket skal dog altid være over 1bar for at undgå, at der trænger vand ind i kredsen.

7.7.8 Sådan påfyldes varmtvandstanken til bolig

Se installationsvejledningen til varmtvandstanken til bolig for installationsinstruktioner.

7.7.9 Sådan isoleres vandrørene

Rørene i hele vandkredsen SKAL isoleres for at undgå kondens under køling og nedsættelse af kølings- og opvarmningskapaciteten.

For at forhindre tilfrysning af udendørs vandrør om vinteren SKAL tykkelsen af isoleringsmaterialet være mindst 13 mm (med λ=0,039W/mK).

Hvis temperaturen er højere end 30°C, og luftfugtigheden er højere end 80%, skal tykkelsen på isolationsmaterialet mindst være 20mm for at forhindre kondensdannelse på isolationsmaterialets overflade.

Om vinteren skal vandrør og spærreventiler beskyttes mod tilfrysning ved at påsætte varmetape (medfølger ikke). Hvis udendørstemperaturen kan falde til under –20°C, og der ikke bruges varmetape, anbefales det at installere spærreventilerne indendørs.

7.8 Tilslutning af de elektriske ledninger

7.8.2 Forholdsregler ved tilslutning af de elektriske ledninger

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

FARE: RISIKO FOR ELEKTRISK STØD

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

7.8.3 Retningslinjer ved tilslutning af de elektriske ledninger

Vær opmærksom på følgende: ▪ Hvis der bruges ledninger med flertrådet leder, skal du installere

en rund krympeterminal i enden af ledningen. Sæt den runde krympeterminal på ledningen op til den dækkede del, og fastgør terminalen med det korrekte værktøj.

a Flertrådet snoet leder b Rund krympeterminal

▪ Brug følgende metoder til installation af ledninger:

Ledningstype Monteringsmetode

Enkeltlederkabel

7.8.1 Om tilslutning af de elektriske ledninger

Før tilslutning af de elektriske ledninger

Kontrollér, at vandrør er tilsluttet.

Typisk arbejdsgang

Tilslutning af el-ledningerne består typisk af følgende trin: 1 Sikring af, at strømforsyningssystemet overholder enhedernes

elektriske specifikationer.

2 Tilslutning af elektriske ledninger til udendørsenheden (hvis

relevant).

3 Tilslutning af elektriske ledninger til styreboks EKCB07CAV3

(hvis relevant).

4 Tilslutning af elektriske ledninger til tilbehørsboks

EK2CB07CAV3 (hvis relevant).

5 Tilslutning af elektriske ledninger til ekstravarmeren (hvis

relevant). 6 Tilslutning af hovedstrømforsyningen 7 Tilslutning af strømforsyningen til ekstravarmeren (hvis

relevant). 8 Tilslutning af brugergrænsefladen. 9 Tilslutning af spærreventilerne (hvis relevant). 10 Tilslutning af de elektriske målere (hvis relevant). 11 Tilslutning af varmtvandspumpen til bolig (hvis relevant). 12 Tilslutning af alarmudgangen (hvis relevant). 13 Tilslutning af udgangen til rumkøling/opvarmning TIL/FRA (hvis

relevant). 14 Tilslutning af skift til en ekstern varmekilde (hvis relevant). 15 Tilslutning af de digitale indgange til strømforbrug (hvis

relevant).

Installatørvejledning

a Snoet ledning med enkelt-leder b Skrue c Flad skive

Ledning med flertrådet leder med rund krympeterminal

a Terminal b Skrue c Flad skive O Tilladt X IKKE tilladt

Emne Tilspændingsmoment (Nm)

Udendørsenhed

X3M 0,8~0,9 X4M 2,2~2,7 X5M 0,8~0,9 X7M

Styreboks / tilbehørsboks

X1M 2,2~2,7 X2M 0,8~0,9 X4M 1,3~1,6

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 43

Emne Tilspændingsmoment (Nm)

a b

b c

≥25 mm

a b

1 2 3

X5M

A2P

X6Y

X1A

X4M

X3M

1 2 3

X6YA

X19A

X8M 0,8~0,9

Ekstravarmer

X15M 0,8~0,9

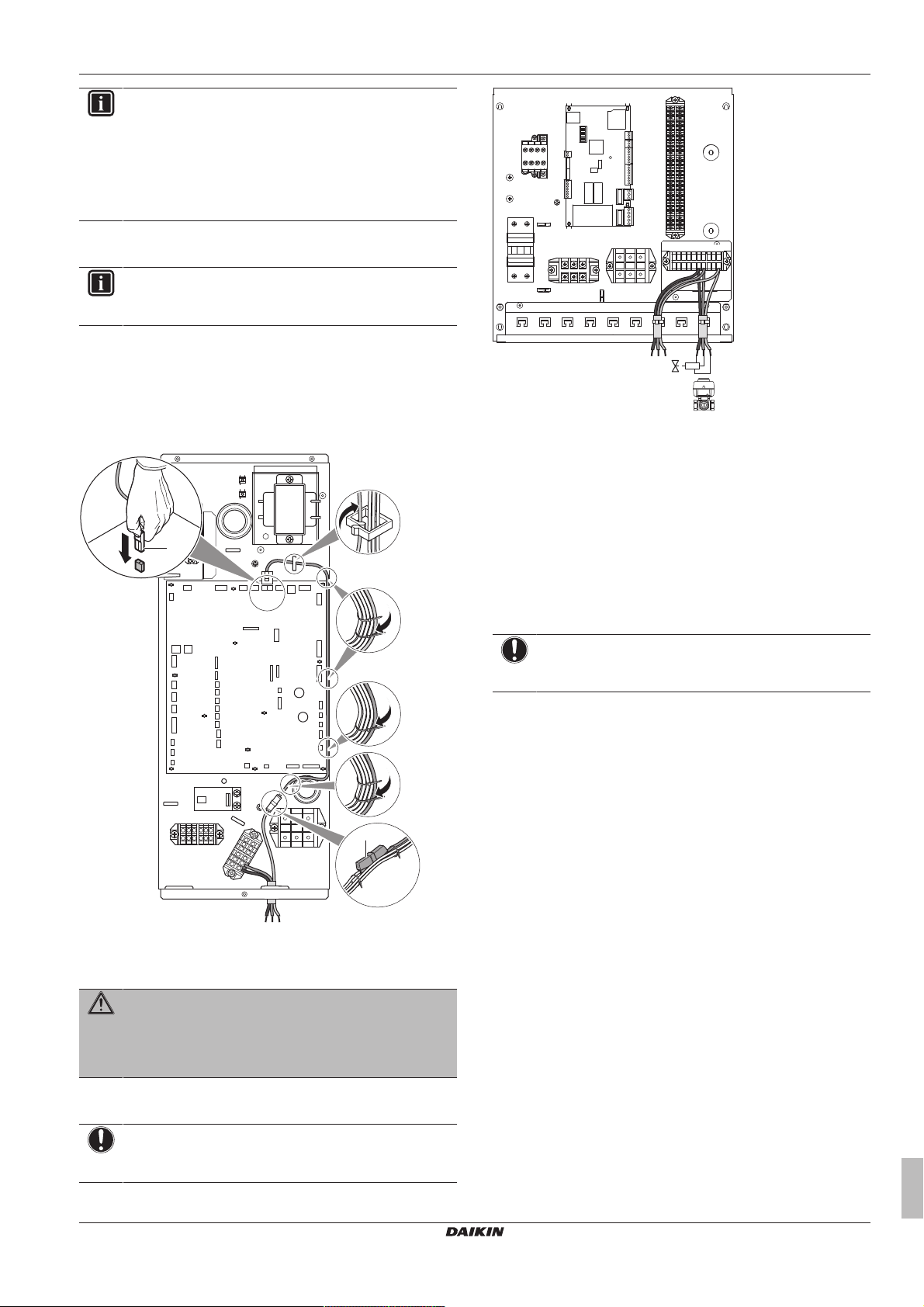

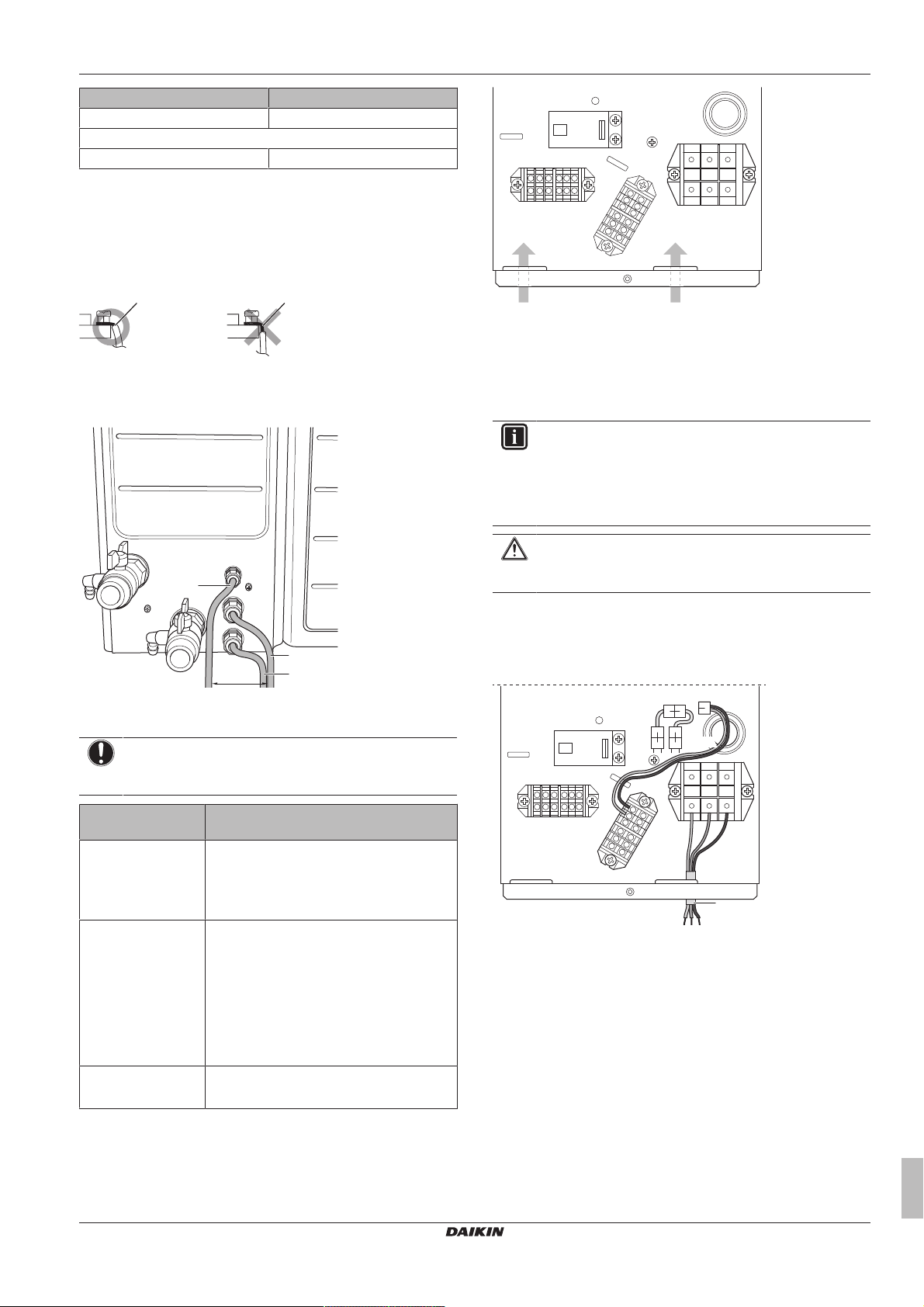

7.8.4 Sådan forbindes de elektriske ledninger til udendørsenheden

1 Fjern elboksens dæksel. Se "7.2.2 Sådan åbnes

udendørsenheden"på side33.

2 Afisoler ledningerne (20 mm).

a Afisolér ledningsenden til dette punkt

b Hvis der afisoleres for meget, kan det medføre elektrisk

stød eller lækage.

3 Indsæt ledningerne på bagsiden af enheden:

7 Installation

a Lavspændingsledninger

b Højspændingsledninger + hovedstrømforsyning

5 Sørg for, at kablet IKKE kommer i kontakt med skarpe kanter

eller varme gasrør.

6 Monter el-boksens dæksel.

INFORMATION

Ved installation af kabel, som ikke følger med enheden, inklusive tilbehørskabel, skal du afsætte tilstrækkelig kabellængde. Det gør det muligt at fjerne/flytte el-boksen og få adgang til andre komponenter i forbindelse med service.

a Lavspændingskabel

b Højspændingskabel

c Strømforsyningskabel

BEMÆRK

Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 25mm.

Ledningsføring Mulige kabler (afhænger af de

installerede valg)

a Lavspænding

▪ Brugergrænseflade ▪ Forbindelseskabel til styreboks

EKCB07CAV3

▪ Ekstern udendørssensor (valg)

b Højspænding

▪ Strømforsyning med normal kWh-sats ▪ Strømforsyning med foretrukken kWh-sats ▪ Varmepumpekonvektor (valg) ▪ Spærreventil (medfølger ikke) ▪ Varmtvandspumpe til boligen (medfølger

ikke)

▪ Styring af rumopvarmning/-køling

c Hovedstrømforsyning

▪ Hovedstrømforsyning

4 Inde i enheden skal ledningerne føres som følger:

PAS PÅ

Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.

7.8.5 Sådan tilsluttes hovedstrømforsyningen

1 Tilslut hovedstrømforsyningen.

Ved strømforsyning med normal kWh-sats

1 GND 2 L 3 N a Forbindelseskabel (=hovedstrømforsyning)

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 44

7 Installation

1 2 31 2

X5M

A2P

X6Y

X1A

X6YB

X4M

X3M

15263

X6YA

X19A

X2M

X8M

S1S

X5M

A5P A5P

1 2

a b

Ved strømforsyning med normal foretrukken kWh-sats

1 GND 2 L 3 N a Forbindelseskabel (=hovedstrømforsyning) b Strømforsyning med normal kWh-sats c Kontakt til foretrukken strømforsyning (på styreboksen)

INFORMATION

Den præcise placering af stikkene X6Y, X6YA og X6YB i el-boksen: se servicemanualen.

# Handling

1 Tilslut brugergrænsefladens kabel til udendørsenheden.

a Hoved-brugergrænseflade

(a)

b Brugergrænseflade som tilbehør

2 Sæt en skruetrækker i rillerne under brugergrænsefladen,

og adskil forsigtigt frontpladen fra vægpladen. PCB'et er monteret i brugergrænsefladens frontplade. Pas

på IKKE at ødelægge det.

INFORMATION

Ved strømforsyning med foretrukken kWh-sats afhænger nødvendigheden af en separat strømforsyning med normal kWh-sats til udendørsenhedens hydrodel X3M/5+6 af typen af foretrukken kWh-sats.

Der kræves en separat tilslutning til hydrodelen af udendørsenheden:

▪ Hvis strømforsyningen med foretrukken kWh-sats

afbrydes når aktiv ELLER

▪ Hvis udendørsenhedens hydrodel ikke må bruge strøm

fra strømforsyningen med foretrukken kWh-sats når aktiv.

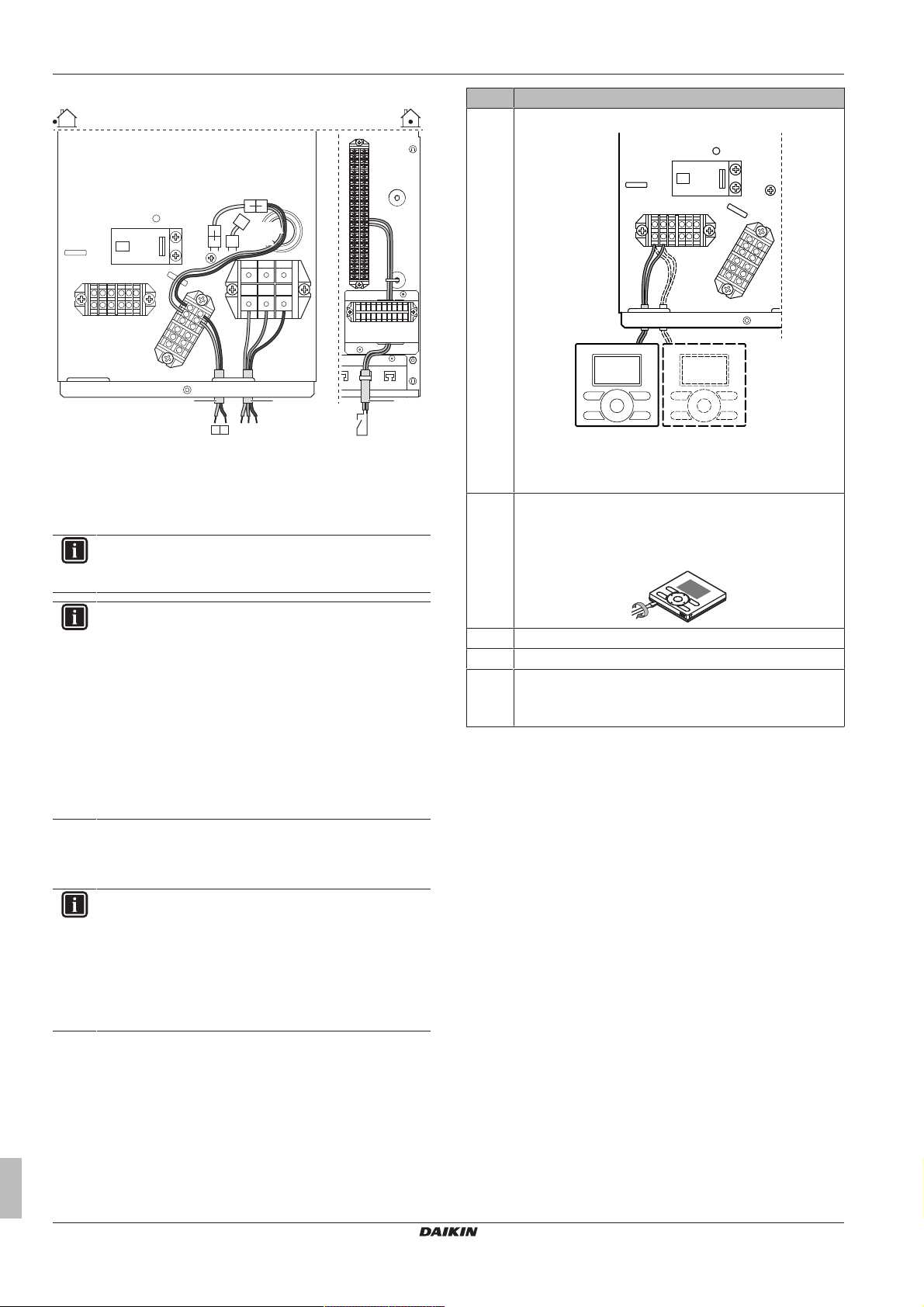

7.8.6 Sådan tilsluttes brugergrænsefladen

Tilslutning til udendørsenhed

INFORMATION

▪ Hvis der IKKE er en styreboks EKCB07CAV3 i

systemet, skal brugergrænsefladen forbindes direkte til udendørsenheden som angivet i vejledningen nedenfor.

▪ Hvis der er en styreboks EKCB07CAV3 i systemet, skal

brugergrænsefladen forbindes til styreboksen. Du kan finde instruktioner i “Tilslutning til styreboks” nedenfor.

3 Fastgør brugergrænsefladens vægplade til væggen. 4 Tilslut som vist i 4A, 4B, 4C eller 4D. 5 Installer frontpladen på vægpladen igen.

Pas på IKKE at klemme ledningerne, når frontpladen monteres på enheden.

(a) Hoved-brugergrænsefladen kræves til drift, men skal

bestilles separat (obligatorisk tilbehør).

Tilslutning til styreboks

▪ Hvis du bruger 1 brugergrænseflade, kan du tilslutte den til

styreboksen EKCB07CAV3 (til styring tæt på styreboksen) eller i rummet (til brug som rumtermostat).

▪ Hvis du bruger 2 brugergrænseflader, kan du tilslutte 1

brugergrænseflade til styreboksen EKCB07CAV3 (til styring tæt på styreboksen) + 1 brugergrænseflade i rummet (til brug som rumtermostat).

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 45

7 Installation

X2M

X8M

X1M

A1P

A5P

X5M

1 2

X2M

2×

PCB

1×

PCB

1×

PCB

1×

PCB

1×

# På styreboksen I rummet

1 Tilslut brugergrænsefladekablet til

styreboksens terminaler X2M/20+21. Fastgør kablet med kabelbindere til

kabelholdebeslagene.

Tilslut brugergrænsefladek ablet til styreboksens terminaler X2M/20+21.

Før kablet fra højre side af terminalerne, fastgør det til kabelholdebeslagen e, og før det gennem hullet til lavspændingslednin gerne.

a Hoved-brugergrænseflade

2 Tilslut styreboksen til udendørsenheden.

Fastgør kablet med kabelbindere til kabelholdebeslagene.

# På styreboksen I rummet

4 Fastgør brugergrænsefladens

vægplade til frontpanelet på styreboksen med M4-boltene og møtrikkerne fra tilbehørsposen.

Pas på IKKE at vride brugergrænsefladens bagplade ud af facon ved at overspænde monteringsskruerne.

Fastgør brugergrænsefladen s vægplade til væggen.

Hvis der IKKE tilsluttes en brugergrænseflade til styreboksen, må propperne IKKE fjernes fra hullerne i frontpladen.

5 Tilslut som vist i 4A. Tilslut som vist i 4A,

4B, 4C eller 4D.

6 Tilslut frontpladen til vægpladen.

Pas på IKKE at klemme ledningerne, når frontpanelet tilsluttes til styreboksen.

4A Bagfra

4C Fra oven

4B Fra venstre

4D Fra oven i midten

3 Sæt en skruetrækker i rillerne under brugergrænsefladen,

og adskil forsigtigt frontpladen fra vægpladen. PCB'et er monteret i brugergrænsefladens frontplade. Pas

på IKKE at ødelægge det.

a Lav et hak med en bidetang el. lign. i den del, som

ledningen skal føres igennem.

b Fastgør ledningen til husets forside med en ledningsholder

og en klemme.

7.8.7 Sådan tilsluttes spærreventilen

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

1 Tilslut ventilens styrekabel til de rigtige terminaler som vist i

illustrationen nedenfor.

BEMÆRK

Tilslut kun NO (normalt åbne) ventiler.

Installatørvejledning

Page 46

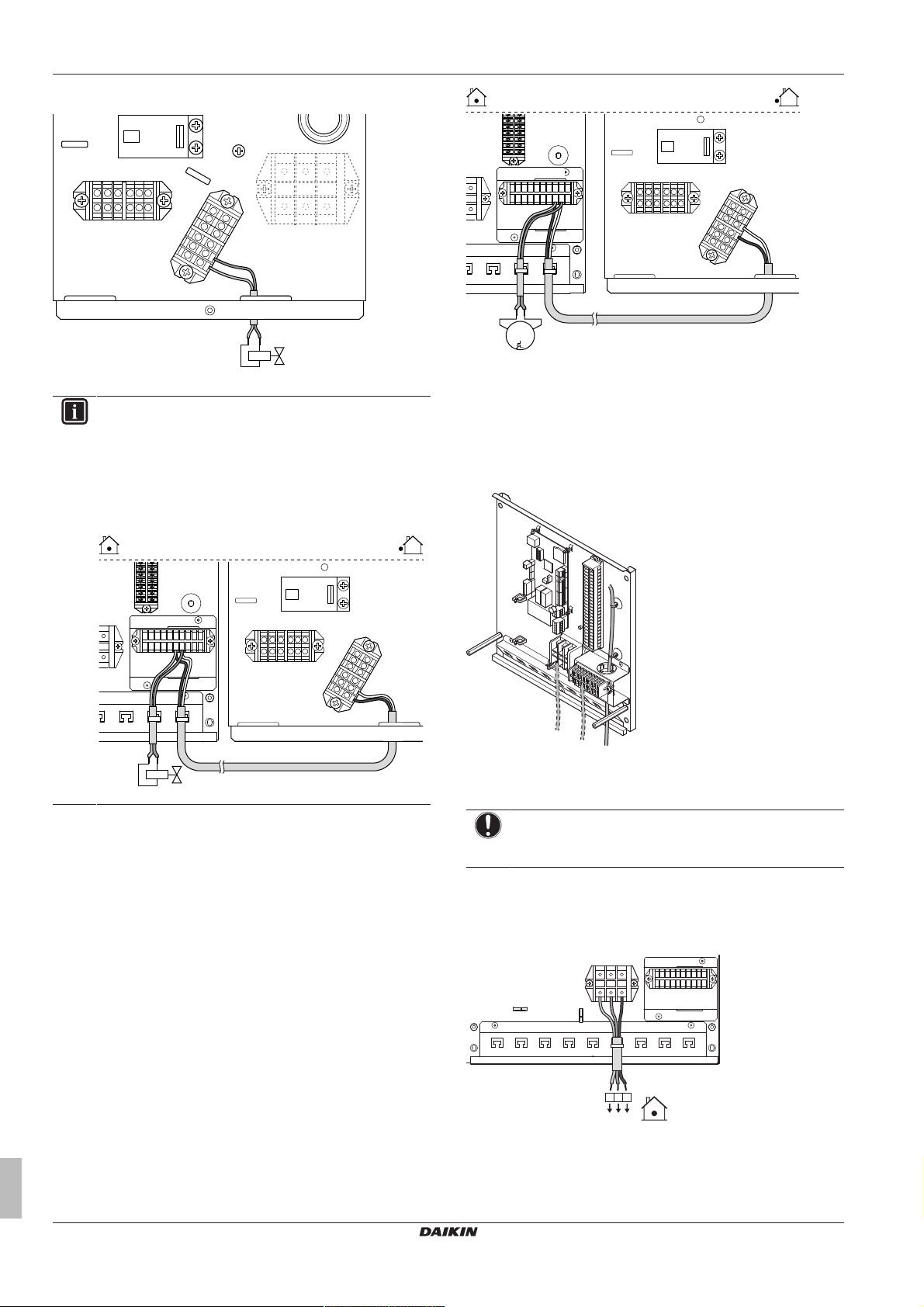

7 Installation

X5M

X3M

M2S

X2M

X8M

6 7

X5M

X3M

M2S

X2M

X8M

8 9

M2P

X5M

X3M

1 2 3

X8M

X1M

INFORMATION

Som standard skal spærreventilen sluttes til udendørsenheden. Hvis der er en styreboks EKCB07CAV3 i systemet, kan du dog også forbinde den til styreboksen. Det gøres ved at forbinde udendørsenhedens terminaler X3M/1+2 med styreboksens terminaler X8M/6+7 og derefter forbinde spærreventilen til styreboksens terminaler X8M/6+7.

7.8.9 Sådan forbindes de elektriske ledninger til styreboksen

1 Indsæt ledningerne fra bunden af styreboksen. 2 Sørg for, at lavspændingsledningerne er placeret til højre. Før

ledningerne gennem indføringshullet og fastgør dem med kabelbindere.

7.8.8 Sådan tilsluttes varmtvandspumpen til bolig

1 Forbind udendørsenhedens terminaler X3M/3+4 med

terminalerne X8M/8+9 på undersiden af styreboksen EKCB07CAV3.

2 Forbind kablet til varmtvandspumpen til boligen til undersiden af

styreboksen ved terminalerne X8M/8+9.

Installatørvejledning

a Lavspændingsledninger b Højspændingsledninger c Hovedstrømforsyning

BEMÆRK

Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 25mm.

7.8.10 Sådan tilsluttes styreboksen til strømforsyningen

1 Tilslut strømforsyningskablet til styreboksen.

1 GND 2 L 3 N

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 47

7 Installation

X5M

3 4

X2M

X8M

X2M

X8M

X1M

321

X1M

321

A4PA4P

X5A

A4P

X5A

A4P

a b a

2 Fastgør kablet med kabelklemmer til kabelbeslagene for at sikre

aflastning og for at sikre, at kablerne IKKE kommer i kontakt med skarpe kanter.

PAS PÅ

Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.

7.8.11 Sådan tilsluttes forbindelseskablet mellem styreboks og udendørsenhed

1 Tilslut X2M/22 (styreboks) til X5M/4 (udendørsenhed). 2 Tilslut X2M/23 (styreboks) til X5M/3 (udendørsenhed).

BEMÆRK

Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 25mm.

7.8.13 Sådan tilsluttes tilbehørsboksen til strømforsyningen

1 Tilslut tilbehørsboks terminal X1M til styreboks terminal X1M.

1 GND 2 L 3 N

2 Fastgør kablet med kabelklemmer til kabelbeslagene for at sikre

aflastning og for at sikre, at kablerne IKKE kommer i kontakt med skarpe kanter.

3 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.8.12 Sådan forbindes de elektriske ledninger til tilbehørsboksen

1 Indsæt ledningerne fra bunden af tilbehørsboksen. 2 Sørg for, at lavspændingsledningerne er placeret til højre. Før

ledningerne gennem indføringshullet og fastgør dem med kabelbindere:

PAS PÅ

Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.

7.8.14 Sådan tilsluttes forbindelseskablet mellem tilbehørsboks og styreboks

1 Tilslut stikkene fra tilbehørsposen til A1P på X5A på både

styreboksens og tilbehørsboksens PCB.

2 Forbind stikkene med et kabel (medfølger ikke).

a Lavspændingsledninger

b Højspændingsledninger

c Hovedstrømforsyning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

a Stik (tilbehør)

b Forbindelseskabel (medfølger ikke)

7.8.15 Sådan tilsluttes de elektriske målere

INFORMATION

▪ Kræver tilbehørsboks EK2CB07CAV3. ▪ Kan tilsluttes til tilbehørsboks EK2CB07CAV3.

Installatørvejledning

Page 48

7 Installation

X2M

X8M

X1M

A4P

S5P S6P

X2M

X8M

X1M

A4P

S3P S2P S1PS4P

X2M

X8M

X1M

A4P

15 13

X8M

X1M

1 2

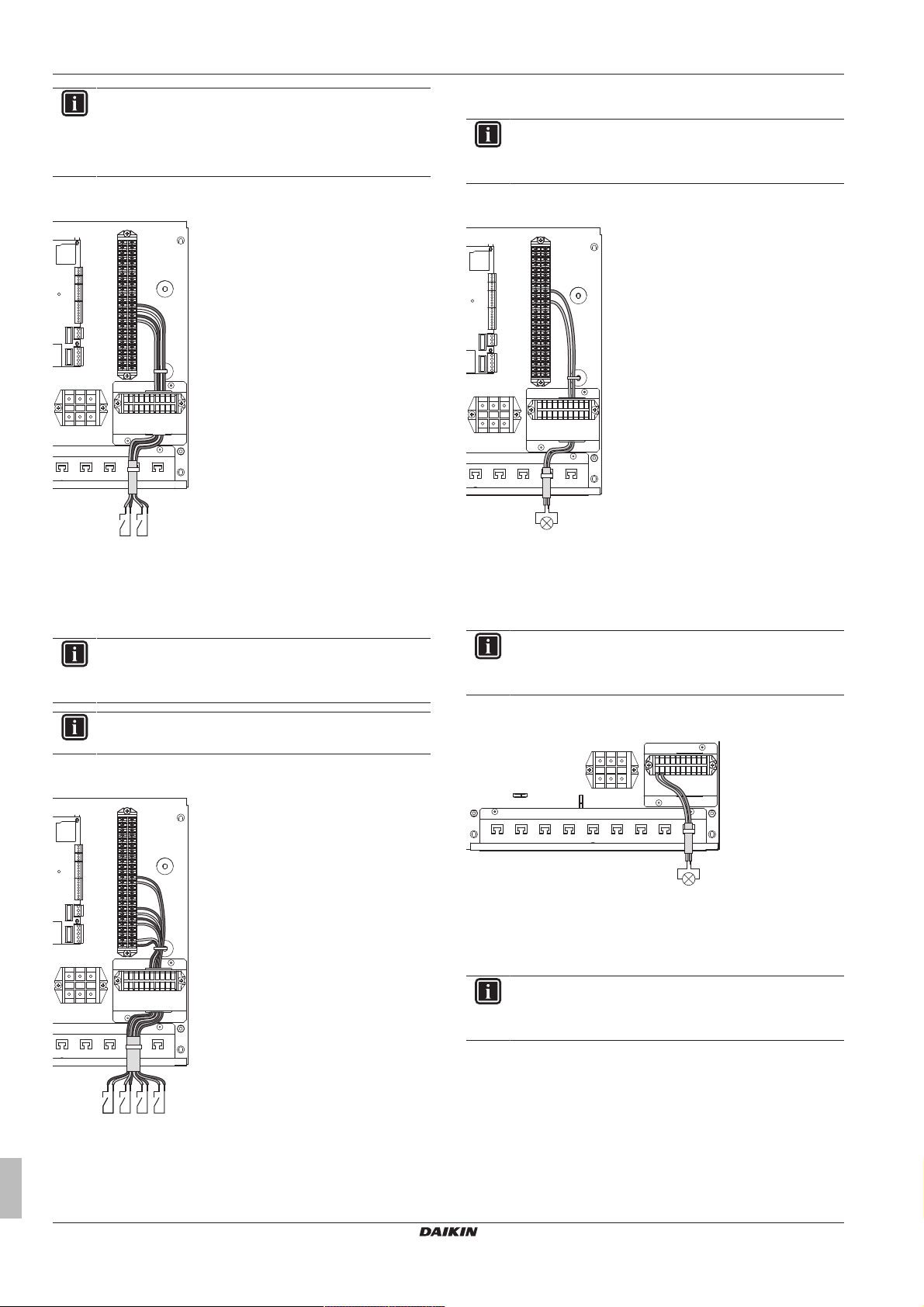

INFORMATION

I tilfælde af en elektrisk måler med transistorudgang skal du kontrollere polariteten. Den positive pol SKAL være sluttet til X2M/7 og X2M/9, den negative pol til X2M/8 og X2M/10.

1 Tilslut kablet for de elektriske målere til de korrekte terminaler

som vist i illustrationen nedenfor.

7.8.17 Sådan tilsluttes alarm-output

INFORMATION

▪ Kræver tilbehørsboks EK2CB07CAV3. ▪ Kan tilsluttes til tilbehørsboks EK2CB07CAV3.

1 Tilslut kablet for alarm-output til de korrekte terminaler som vist i

illustrationen nedenfor.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.8.16 Sådan tilsluttes de digitale indgange til strømforbrug

INFORMATION

▪ Kræver tilbehørsboks EK2CB07CAV3. ▪ Kan tilsluttes til tilbehørsboks EK2CB07CAV3.

INFORMATION

Styring af strømforbrug er ikke tilgængelig for .

1 Tilslut kablet for digitale indgange til strømforbrug til de korrekte

terminaler som vist i illustrationen nedenfor.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

S3P Tilslut til terminal X2M/1+2 S2P Tilslut til terminal X2M/3+4 S1P Tilslut til terminal X2M/5+6 S4P Tilslut til terminal X2M/11+12

Installatørvejledning

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.8.18 Sådan tilsluttes udgangen til rumkøling/ opvarmning TIL/FRA

INFORMATION

▪ Kræver tilbehørsboks EK2CB07CAV3. ▪ Kan tilsluttes til tilbehørsboks EK2CB07CAV3.

1 Tilslut udgangskablet for rumkøling/opvarmning TIL/FRA til de

korrekte terminaler som vist i illustrationen nedenfor.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

7.8.19 Sådan tilsluttes skift til ekstern varmekilde

INFORMATION

▪ Kræver tilbehørsboks EK2CB07CAV3. ▪ Kan tilsluttes til tilbehørsboks EK2CB07CAV3.

1 Tilslut kablet for skift til ekstern varmekilde til de korrekte

terminaler som vist i illustrationen nedenfor.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 49

7 Installation

L N

X8M

X1M

a b

L NL N

F1B

LL NN

F1B

1 2 3

4 5 6

X14M

PAS PÅ

Hvis der indgår en tank med indbygget elektrisk hjælpevarmer (EKHW) i systemet, skal du bruge en særskilt strømkreds til ekstravarmeren og hjælpevarmeren. Brug ALDRIG en strømkreds, som deles med andet udstyr. Denne strømkreds skal beskyttes med de påkrævede sikkerhedsindretninger i henhold til gældende lovgivning.

Ekstravarmerens kapacitet kan variere afhængigt af modellen. Kontrollér, at strømforsyningen svarer til ekstravarmerens kapacitet som anført i tabellen nedenfor.

2 Fastgør kablet med kabelbindere til kabelholdebeslagene.

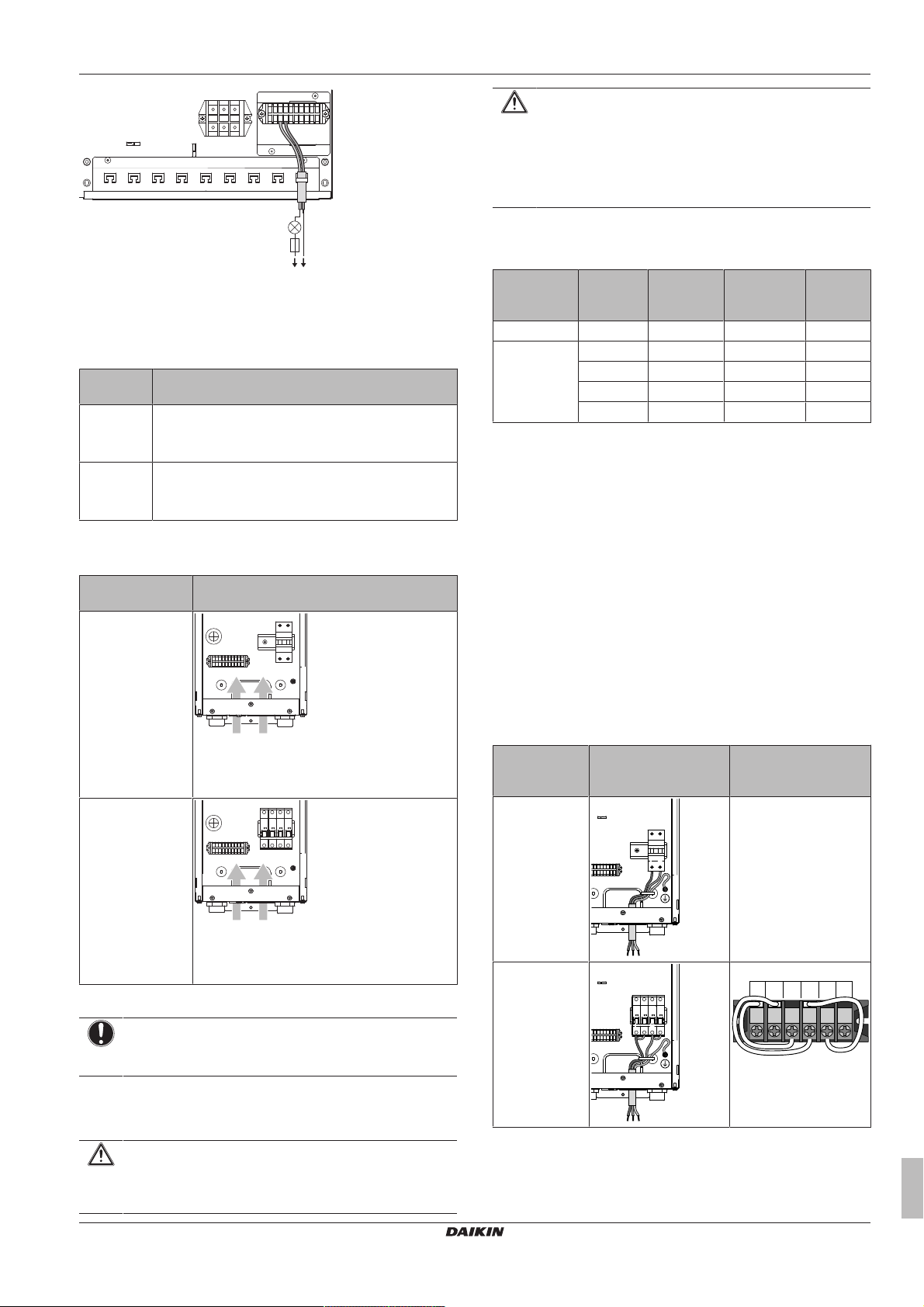

7.8.20 Sådan forbindes de elektriske ledninger til ekstravarmeren

Ledningsfø ring

a Lavspændin

g b

Højspændin g

1 Indsæt ledningerne fra bunden af ekstravarmeren. 2 Inde i ekstravarmeren skal ledningerne føres som følger:

Ekstravarmer-

*3V

Kabler

Forbindelseskabel (termomodstand til ekstravarmer + temperaturbeskytter til ekstravarmer + tilslutning til ekstravarmer)

Hovedstrømforsyning

Ledningsføring

type

Ekstravarmer

-type

Ekstravar

mer

Strømforsy

ning

Maksimal

driftsstrøm

(Ω)

max

kapacitet

*3V 3kW 1~230V 13A — *9W 3kW 1~230V 13A —

6kW 1~230V 26 A

(a)(b)

— 6kW 3N~400V 8,6A — 9kW 3N~400V 13A —

(a) Udstyr i overensstemmelse med EN/IEC61000-3-12

(europæisk/international teknisk standard, der definerer grænser for harmoniske strømkilder frembragt af udstyr, som er tilsluttet offentlige lavspændings-systemer med en indgangsstrøm på >16A og ≤75A pr. fase).

(b) Dette udstyr er i overensstemmelse med EN/

IEC61000‑3‑11 (europæisk/international teknisk standard, der definerer grænser for spændingsændringer, spændingsudsving og flimren i offentlige lavspændingsforsyninger med mærkestrøm ≤75A), forudsat at systemets impedans Z med Z

ved grænsefladepunktet mellem brugerens

max

forsyning og det offentlige system. Det er installatørens eller brugerens ansvar at sikre sig, om nødvendigt ved at spørge elforsyningsselskabet, at udstyret kun tilsluttes en strømforsyning med en system-impedans Z mindre end eller lig med Z

max

er mindre end eller lig

sys

, der er

sys

1 Slut strømforsyningen til ekstravarmeren. For *3V-modeller

anvendes en dobbeltpolet sikring til F1B. For *9W-modeller anvendes en 4-polet sikring til F1B.

2 Hvis det kræves, skal tilslutningen på terminalen X14M ændres.

a Lavspændingsledninger b Højspændingsledninger

*9W

a Lavspændingsledninger b Højspændingsledninger

3 Fastgør ledningerne med kabelbindere til kabelholdebeslagene.

BEMÆRK

Afstanden mellem højspændings- og lavspændingskablerne skal være mindst 25mm.

7.8.21 Sådan tilsluttes strømforsyningen til ekstra-varmeren

PAS PÅ

For at sikre, at enheden er fuldt jordet, skal ekstravarmerens strømforsyning og jordkabel altid tilsluttes.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Ekstravarmer-

type

3kW 1~ 230V (*3V)

3kW 1~ 230V (*9W)

6kW 1~ 230V (*9W)

Tilslutninger til

ekstravarmerens

strømforsyning

Tilslutninger til

terminaler

—

Installatørvejledning

Page 50

7 Installation

F1B

L1 L2 L3

1 2 3

4 5 6

X14M

K1M K2MK2M

1 3 5 13

2 4 6 14

K5M

1 3 5 13

2 4 6 14

1 3 5 13

2 4 6 14

X2M

X8M

X1M

X15M

F1B

A4P

14 13 12

6 5

1 2 3 4 5 6 7

Ekstravarmer-

type

Tilslutninger til

ekstravarmerens

strømforsyning

6kW 3N~ 400V (*9W)

9kW 3N~ 400V (*9W)

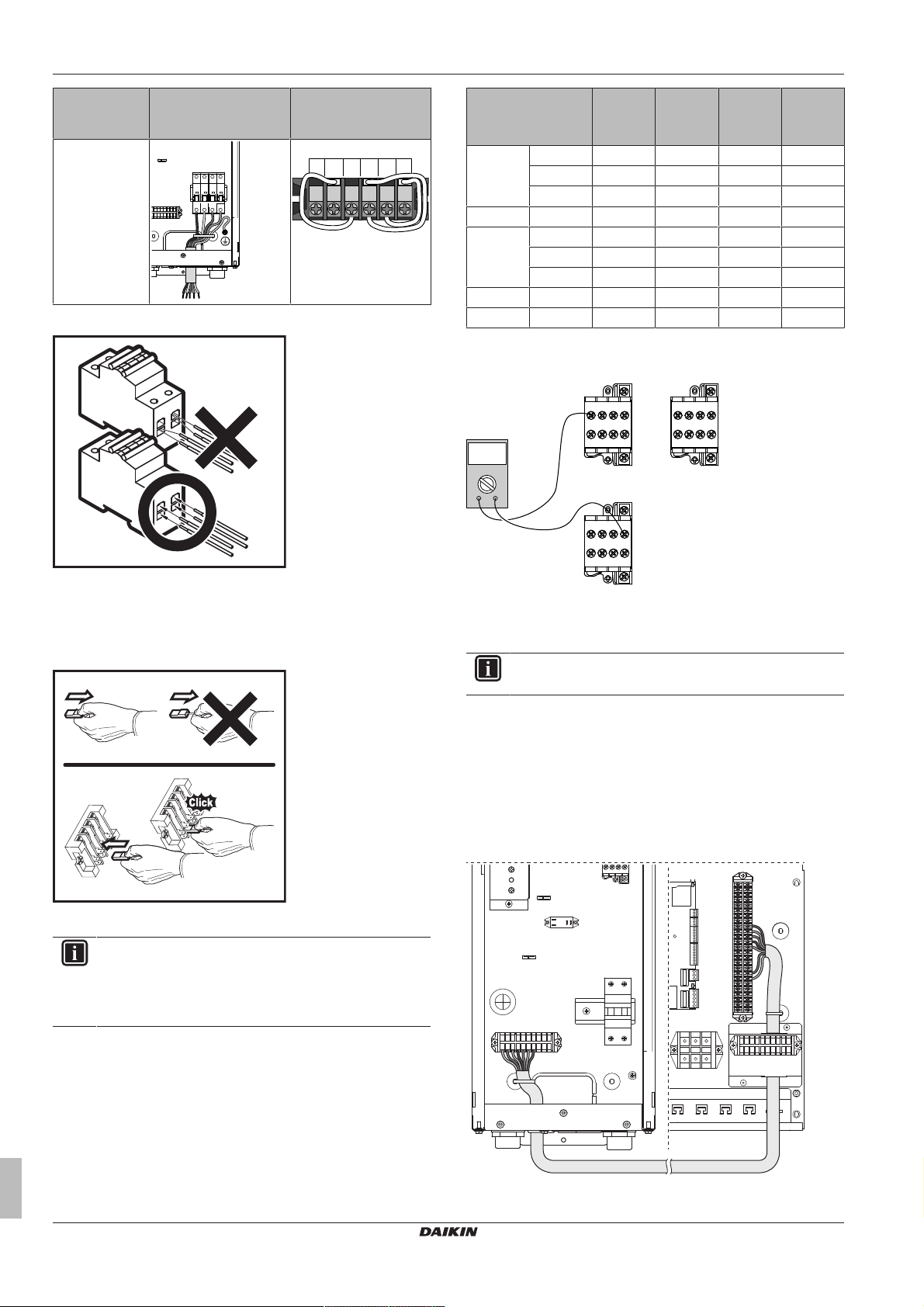

Særlig bemærkning om sikringer:

Tilslutninger til

terminaler

3kW 1~ 230V

6kW 1~ 230V

6kW 3N~

400V

9kW 3N~

400V

K1M/1 K5M/13 52,9 Ω 52,9 Ω ∞ ∞

K1M/3 ∞ 105,8 Ω 105,8 Ω 105,8 Ω

K1M/5 ∞ 158,7 Ω 105,8 Ω 105,8 Ω K1M/3 K1M/5 26,5 Ω 52,9 Ω 105,8 Ω 105,8 Ω K2M/1 K5M/13 ∞ 26,5 Ω ∞ ∞

K2M/3 ∞ ∞ 52,9 Ω 52,9 Ω

K2M/5 ∞ ∞ 52,9 Ω 52,9 Ω K2M/3 K2M/5 52,9 Ω 52,9 Ω 52,9 Ω 52,9 Ω K1M/5 K2M/1 ∞ 132,3 Ω ∞ ∞

Eksempel på måling af modstanden mellem K1M/1 og K5M/13:

Særlig bemærkning om terminaler:

Som nævnt i tabellen ovenfor skal forbindelserne til terminalerne X6M og X7M ændres for at konfigurere en ekstra-varmer. Se illustrationen nedenfor som en advarsel om håndtering af terminalerne.

3 Fastgør kablet med kabelbindere til kabelholdebeslagene.

INFORMATION

Du kan finde mere information om ekstravarmertyperne, og hvordan ekstravarmeren konfigureres, i kapitlet “Konfiguration” i installationsvejledningen til udendørsenheden.

Forkert ledningsføring er mulig under tilslutning af ekstravarmeren. For at undgå forkert ledningsføring på *9W-modellen anbefales det kraftigt at måle modstandsværdien for varmerelementerne. Afhængigt af de forskellige ekstravarmer-enheder skal følgende modstandsværdier (se tabellen nedenfor) måles. Mål ALTID modstanden på kontaktorklemmerne K1M, K2M og K5M.

7.8.22 Sådan forbindes ekstravarmersættet med styreboksen

INFORMATION

▪ Skal sluttes til styreboks EKCB07CAV3.

1 Til termomodstanden skal der forbindes 2 ledninger mellem

ekstravarmerterminalerne X15M/1+2 og styreboksterminalerne X2M/5+6.

2 Til varmebeskyttelsen skal der forbindes 2 ledninger mellem

ekstravarmerterminalerne X15M/3+4 og styreboksterminalerne X2M/11+12.

3 Til forbindelsen med styreboksen skal der forbindes 3 ledninger

mellem ekstravarmerterminalerne X15M/5+6+7 og styreboksterminalerne X2M/13+14+15.

Installatørvejledning

4 Fastgør kablet med kabelbindere til kabelholdebeslagene.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 51

INFORMATION

X7M

X21A

X5M

X4M

X3M

1076

X8M

X1M

X4M

X2M

A1P

▪ Se ledningsdiagrammet for flere oplysninger om

forbindelserne. ▪ Brug et flertrådet kabel. ▪ Til ekstravarmersættet EKMBUHCA3V3, skal der IKKE

laves en forbindelse mellem ekstravarmerterminalen

X15M/6 og styreboksterminalen X2M/14.

7.8.23 Sådan tilsluttes ventilsættet

INFORMATION

Gælder kun reversible systemer (opvarmning+køling) hvor der er installeret en ekstravarmer.

1 Tilslut stikket i den ene ende af tilslutningskablet (a) til X21A på

udendørsenhedens printkort A1P, og før det som vist i illustrationen nedenfor.

2 Brug ledningsføring på stedet samt klemstikket i den anden

ende af tilslutningskablet (b) til at lave en tilslutning til styreboksens terminal X8M/10, og tilslut udendørsenhedens terminaler X3M/1+2 til styreboksens terminaler X8M/6+7.

7 Installation

a Fra udendørsenhed b 3-vejsventil Y Til X8M/6 N Til X8M/7 L Til X8M/10

7.9 Færdiggørelse af installation af udendørsenheden

3 Tilslut 3-vejsventilen, som er en del af ventilsættet, til

a Stik –den ene ende af tilslutningskablet

b Klemstik –den anden ende af kablet

c Til styreboks

ADVARSEL

Lav trækaflastning af ventilsættets tilslutningskabel ved at fastgøre det til kabelbundtet. Sæt kabelbindere på begge sider af klemstikket. Hvis denne advarsel ikke følges, kan det føre til kortslutning og brand.

styreboksenens terminaler X8M/6+7+10.

7.9.1 Sådan lukkes udendørsenheden

1 Luk elboksens dæksel. 2 Monter toppladen og frontpladen.

BEMÆRK

Når du lukker udendørsenhedens dæksel, skal du sørge for, at spændingsmomentet ikke overstiger 4,1N•m.

7.10 Færdiggørelse af installation af styreboks

7.10.1 Sådan lukkes styreboksen

1 Luk frontpladen.

7.11 Færdiggørelse af installation af tilbehørsboks

7.11.1 Sådan lukkes tilbehørsboksen

1 Luk frontpladen.

7.12 Færdiggørelse af installation af ekstravarmer

7.12.1 Sådan lukkes ekstravarmeren

1 Luk elboksens dæksel. 2 Luk frontpladen.

BEMÆRK

Ved tilslutning af flere ledninger til samme terminal skal ledningerne have samme tykkelse.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 52

8 Konfiguration

X12A

A4P

X10A

A1P

A B

345

H JS T

8 Konfiguration

8.1 Oversigt: Konfiguration

Dette kapitel beskriver, hvad man skal gøre og vide for at konfigurere systemet efter installationen.

Hvorfor

Hvis du IKKE konfigurerer systemet korrekt, fungerer det muligvis IKKE som forventet. Konfigurationen har indvirkning på følgende:

▪ Beregningerne i softwaren ▪ Hvad du kan se på brugergrænsefladen, og hvad du kan gøre

med den

Hvordan

Du kan konfigurere systemet med brug af to forskellige metoder.

Metode Beskrivelse

Konfiguration via brugergrænsefladen

Konfiguration via PCkonfiguratoren

Første gang - hurtigguide. Når du slår brugergrænsefladen TIL første gang (via indendørsenheden), starter en hurtigguide, som hjælper dig med at konfigurere systemet.

Bagefter. Du kan foretage ændringer i konfigurationen bagefter, hvis det er nødvendigt.

Du kan forberede konfigurationen eksternt på en PC og bagefter overføre konfigurationen til systemet med PC-konfigurationen.

Se også: "8.1.1Sådan sluttes pc-kablet til

elboksen"på side52.

A El-boks til udendørsenhed B El-boks til styreboks

3 Vær særlig opmærksom på stikkets placering!

INFORMATION

Når installatørindstillingerne ændres, beder brugergrænsefladen om bekræftelse af dem. Efter bekræftelsen SLUKKES skærmen kortvarigt, og der vises “optaget” i flere sekunder.

Adgang til indstillinger – forklaring til tabeller

Du kan få adgang til installatørindstillingerne med to forskellige metoder. Det er dog IKKE alle indstillinger, der er tilgængelige med begge metoder. Hvis det er tilfældet, er de tilsvarende tabelkolonner i dette kapitel sat til --- (ikke relevant).

Metode Kolonne i tabeller

Adgang til indstillinger via brødkrumme i menustrukturen.

Adgang til indstillinger via koden i oversigtsindstillinger.

Se også: ▪ "Sådan får du adgang til installatørindstillingerne"på side52 ▪ "8.5Menustruktur: Oversigt installatørindstillinger"på side77

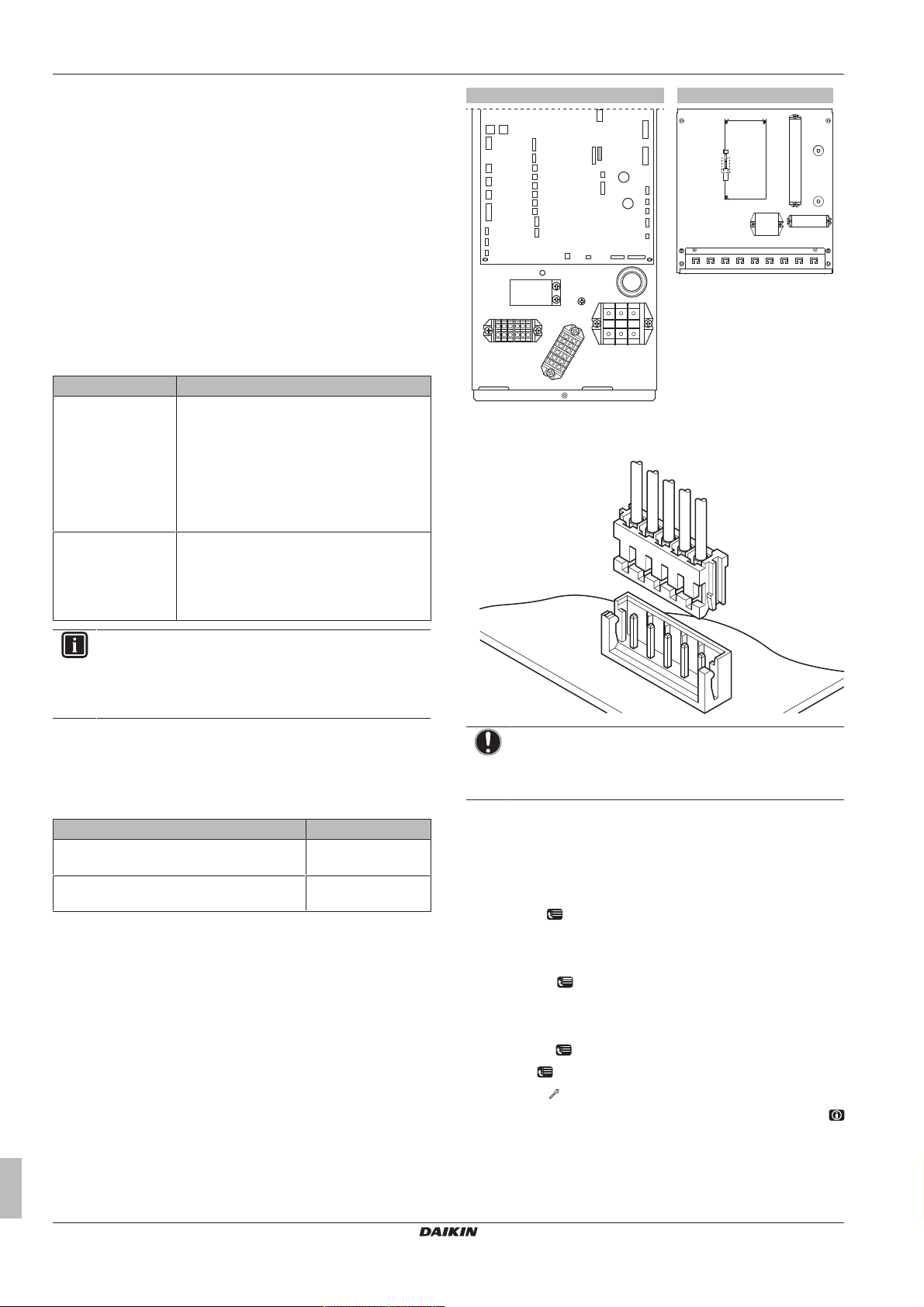

8.1.1 Sådan sluttes pc-kablet til elboksen

Forudsætning: EKPCCAB-sættet er obligatorisk.

1 Slut kablet med USB-tilslutning til pc'en. 2 Tilslut stikket på kablet til X10A på A1P i el-boksen til

udendørsenheden eller til X12A på A4P i el-boksen til styreboksen EKCB07CAV3.

Kode

BEMÆRK

Et andet kabel er allerede tilsluttet til X10A. For at tilslutte pc-kablet til X10A skal dette andet kabel derfor frakobles midlertidigt. Glem IKKE at tilslutte det igen bagefter.

8.1.2 Sådan opnås der adgang til de mest brugte kommandoer

Sådan får du adgang til installatørindstillingerne

1 Indstil niveauet for brugeradgang til Installatør. 2 Gå til [A]:

Sådan får du adgang til Oversigt indstillinger

1 Indstil niveauet for brugeradgang til Installatør. 2 Gå til [A.8]:

Sådan indstiller du niveauet for brugeradgang til installatør

1 Indstil niveauet for brugeradgang til Avanc. slutbr.. 2 Gå til [6.4]: 3 Tryk på

Resultat:

4 Hvis du IKKE trykker på en knap i over 1time og trykker på

igen i over 4 sekunder, skifter niveauet for installatøradgang tilbage til Slutbruger.

> Installatørindstillinger.

> Installatørindstillinger > Oversigt indstillinger.

> Information > Niveau for brugeradgang.

i mere end 4 sekunder.

vises på startsiderne.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 53

8 Konfiguration

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Oversigt indstillinger

Bekræft Juster Rul

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Oversigt indstillinger

Bekræft

Juster

Rul

02 06 0a 0e

00 03

07 0b 0f

0000

04 08 0c

00 01

05 09 0d

Oversigt indstillinger

Bekræft

Juster

Rul

Installatørindst.

Systemet vil genstart.

Bekræft Juster

Annull.

15:10

Tir

U5: Auto-adr.

Tryk 4sek. for at forts.

Synkronisering

Datadifference registreret. Vælg handling:

Send data

Bekræft

Juster

Start kopiering

Er du sikker på, at du vil starte kopieringen?

Annull.

Bekræft Juster

Sådan indstiller du niveau for brugeradgang til Avanceret slutbruger

1 Gå til hovedmenuen eller en af dens undermenuer: . 2 Tryk på i mere end 4 sekunder.

Resultat: Niveauet for brugeradgang skifter til Avanc. slutbr.. Der

vises supplerende information, og “+” føjes til menutitlen. Niveau for brugeradgang forbliver Avanc. slutbr., indtil det indstilles til noget andet.

Sådan indstiller du niveau for brugeradgang til Slutbruger

1 Tryk på i mere end 4 sekunder.

Resultat: Niveauet for brugeradgang skifter til Slutbruger.

Brugergrænsefladen vender tilbage til standard-startskærmen.

Sådan ændres en oversigtsindstilling Eksempel: Modificer [1‑01] fra 15 to 20.

1 Gå til [A.8]: > Installatørindstillinger > Oversigt indstillinger. 2 Gå til den tilsvarende skærm i første del af indstillingen ved

hjælp af knappen og .

INFORMATION

Et ekstra 0-ciffer føjes til den første del af indstillingen, når du tilgår koderne i oversigtsindstillinger.

Eksempel: [1‑01]: “1” resulterer i “01”.

8.1.3 Sådan kopieres systemindstillingerne fra første til anden brugergrænseflade

Hvis der tilsluttes en anden brugergrænseflade, skal installatøren først følge nedenstående instruktioner for at opnå korrekt konfiguration af de 2 brugergrænseflader.

Denne fremgangsmåde gør det også muligt at kopiere det indstillede sprog fra én brugergrænseflade til en anden: f.eks. fra EKRUCBL2 til EKRUCBL1.

1 Når der tændes for strømmen første gang, vises følgende på

begge brugergrænseflader:

2 Tryk på i 4 sekunder på den brugergrænseflade, hvor du

ønsker at fortsætte til hurtigguiden. Denne brugergrænseflade er nu hoved-brugergrænsefladen.

INFORMATION

Under hurtigguiden viser den anden brugergrænseflade Optaget og kan IKKE bruges.

3 Hurtigguiden viser vej. 4 Hvis systemet skal fungere korrekt, kræver det, at de lokale

data på de to brugergrænseflader er de samme. Hvis det IKKE er tilfældet, vises følgende på begge brugergrænseflader:

3 Gå til den tilsvarende anden del af indstillingen ved hjælp af

knappen og .

Resultat: Den værdi, der skal ændres, er nu markeret.

4 Modificer værdien ved hjælp af knappen og .

5 Gentag forrige trin, hvis du skal ændre andre indstillinger. 6 Tryk på for at bekræfte ændringen af parameteren. 7 Tryk på i menuen Installatørindstillinger for at bekræfte

indstillingerne.

5 Vælg den krævede handling:

▪ Send data: Den benyttede brugergrænseflade indeholder de

korrekte data, og dataene på den anden brugergrænseflade overskrives.

▪ Modtag data: Den benyttede brugergrænseflade indeholder

IKKE de korrekte data, og dataene på den anden brugergrænseflade bruges til at overskrive.

6 På brugergrænsefladen bliver du bedt om at bekræfte, at du vil

fortsætte.

7 Bekræft valget på skærmen ved at trykke på . Derefter

synkroniseres alle data (sprog, tidsplaner osv.) fra den valgte kildebrugergrænseflade til den anden.

Resultat: Systemet genstarter.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 54

8 Konfiguration

Sprog

Vælg det ønskede sprog

Bekræft Juster

1 2013

Jan

Tir

Bekræft Juster Rul

Dato

Hvad dato er det i dag?

00 : 00

Hvad er klokken nu?

Tid

Bekræft

Juster

Rul

A.2 1

Rul

Vælg

Systemlayout

Standard

Tilbehør Kapaciteter Bekræft layout

Bekræft layout

Bekræft systemets layout. Systemet vil genstart og vil være klar til første opstart.

Annull.

Bekræft

Juster

INFORMATION

▪ Under kopieringen vil begge styreenheder IKKE tillade

drift. ▪ Kopieringen kan tage op til 90 minutter. ▪ Det anbefales at ændre installatørindstillingerne eller

selve konfigurationen af enheden på hoved-

brugergrænsefladen. Hvis ikke kan det tage op til 5

minutter, før ændringerne er synlige i menustrukturen.

8 Systemet er nu indstillet til brug med de 2 brugergrænseflader.

8.1.4 Sådan kopieres det indstillede sprog fra første til anden brugergrænseflade

Se "8.1.3 Sådan kopieres systemindstillingerne fra første til anden

brugergrænseflade"på side53.

8.1.5 Hurtigguide: Indstil systemlayoutet efter første tænding

Efter første tænding af systemet guides du til brugergrænsefladen, hvor du kan foretage de første indstillinger:

▪ sprog, ▪ dato, ▪ tid, ▪ systemlayout. Ved at bekræfte systemlayoutet kan du fortsætte med installationen

og ibrugtagning af systemet.

1 Ved tænding starter hurtigguiden, hvis systemlayoutet endnu

IKKE er bekræftet, ved at indstille sproget.

2 Indstil den aktuelle dato og tid.

4 Efter konfiguration skal du vælge Bekræft layout og trykke på

5 Brugergrænsefladen geninitialiseres, og du kan fortsætte

installationen ved at foretage de andre relevante indstillinger og tage systemet i brug.

Når installatørindstillingerne ændres, beder systemet om bekræftelse af dem. Efter bekræftelsen slukkes skærmen kortvarigt, og der vises “optaget” i flere sekunder.

8.2 Grundlæggende konfiguration

8.2.1 Hurtig guide: Sprog / tid og dato

# Kode Beskrivelse

[A.1] --- Sprog [1] --- Tid og dato

8.2.2 Hurtig guide: Standard

Indstillinger for rumopvarmning/-køling

Systemet kan opvarme eller køle et rum. Indstillingerne for rumopvarmning/-køling afhænger af anvendelsestypen.

# Kode Beskrivelse

[A.2.1.7] [C-07] Enhedskontrolmetode:

▪ 0 (LWT-kontrol): Enhedens drift

bestemmes ud fra afgangsvandtemperaturen uanset den faktiske rumtemperatur og/eller opvarmnings- eller kølingsbehovet i rummet.

▪ 1 (Ekst. RT-kontr.): Enhedens drift

bestemmes af den eksterne termostat eller tilsvarende (f.eks. varmepumpekonvektor).

▪ 2 (RT-kontrol): Enhedens drift

bestemmes ud fra brugergrænsefladens omgivende temperatur.

3 Indstil systemlayoutets indstillinger: Standard, Tilbehør,

Kapaciteter. Yderligere oplysninger kan findes i

"8.2Grundlæggende konfiguration"på side54.

Installatørvejledning

# Kode Beskrivelse

[A.2.1.8] [7-02] Systemet kan forsyne op til 2

vandtemperaturzoner med afgangsvand. Under konfiguration skal antallet af vandzoner indstilles.

Antal LWT-zoner: ▪ 0 (1 LWT-zone)(standard): Kun 1

afgangsvandtemperaturzone. Denne zone kaldes hovedafgangsvandtemperaturzonen.

▪ a: LWT-hovedzone

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

fortsat >>

Page 55

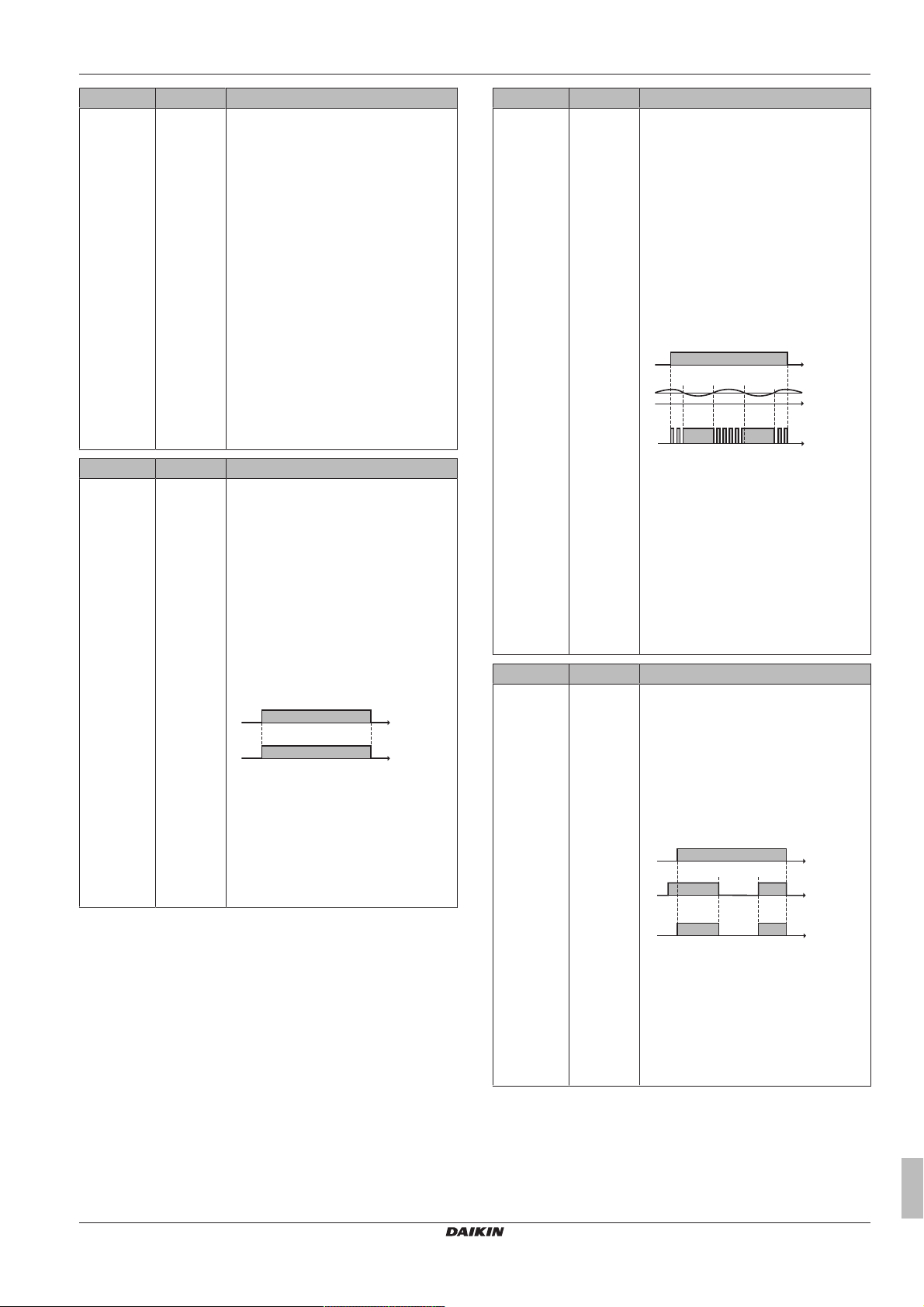

8 Konfiguration

b c

a b

g b

b c

# Kode Beskrivelse

[A.2.1.8] [7-02] << fortsættelse

▪ 1 (2 LWT-zoner): 2

afgangsvandtemperaturzoner. Zonen med den laveste afgangsvandtemperatur (ved opvarmning) kaldes hovedafgangsvandtemperaturzonen. Zonen med den højeste afgangsvandtemperatur (ved opvarmning) kaldes den ekstra afgangsvandtemperaturzone. I praksis består hovedafgangsvandtemperaturzonen af varme-emitterne med høj belastning, og der installeres en blandestation for at opnå den ønskede udgangsvandtemperatur.

▪ a: LWT-ekstrazone ▪ b: LWT-hovedzone

# Kode Beskrivelse

[A.2.1.9] [F-0D] Når rumopvarmnings-/kølingsstyringen

er slået FRA på brugergrænsefladen, er pumpen altid slået FRA. Når styring af rumopvarmning/-køling er slået Til, kan du vælge den ønskede pumpedriftstilstand (gælder kun ved rumopvarmning/-køling)

Pumpedriftstilstand: ▪ 0 (Konstant): Vedvarende pumpedrift,

uanset termo TIL- eller FRA-tilstand. Bemærkning: kontinuerlig pumpedrift kræver mere energi end prøve- eller anmodnings-pumpedrift.

▪ a: Styring af rumopvarmning/køling

(brugergrænseflade) ▪ b: FRA ▪ c: Til ▪ d: Pumpedrift

fortsat >>

# Kode Beskrivelse

[A.2.1.9] [F-0D] << fortsættelse

▪ 1 (Prøve): Pumpen er slået TIL, når

der er brug for opvarmning eller nedkøling, da udløbstemperaturen endnu ikke har nået den ønskede temperatur. Når termo FRA-tilstanden forekommer, kører pumpen hvert

5. minut for at kontrollere vandtemperaturen og behovet for eventuel opvarmning eller køling. Bemærkning: Prøver er IKKE tilgængelige ved ekstern rumtermostatstyring eller rumtermostatstyring.

▪ a: Styring af rumopvarmning/køling

(brugergrænseflade) ▪ b: FRA ▪ c: Til ▪ d: LWT-temperatur ▪ e: Aktuel ▪ f: Ønsket ▪ g: Pumpedrift

fortsat >>

# Kode Beskrivelse

[A.2.1.9] [F-0D] << fortsættelse

▪ 2 (Anmodning)(standard): Pumpedrift

baseret på anmodning. Eksempel: Brug af rumtermostat giver termo TIL/ FRA-tilstand. Pumpen er slået FRA, hvis der ikke er noget behov. Bemærkning: Anmodning er IKKE tilgængelig ved styring af afgangsvandtemperaturen.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

▪ a: Styring af rumopvarmning/køling

(brugergrænseflade) ▪ b: FRA ▪ c: Til ▪ d: Opvarmningskrav (med ekst. RT

eller RT) ▪ e: Pumpedrift

Installatørvejledning

Page 56

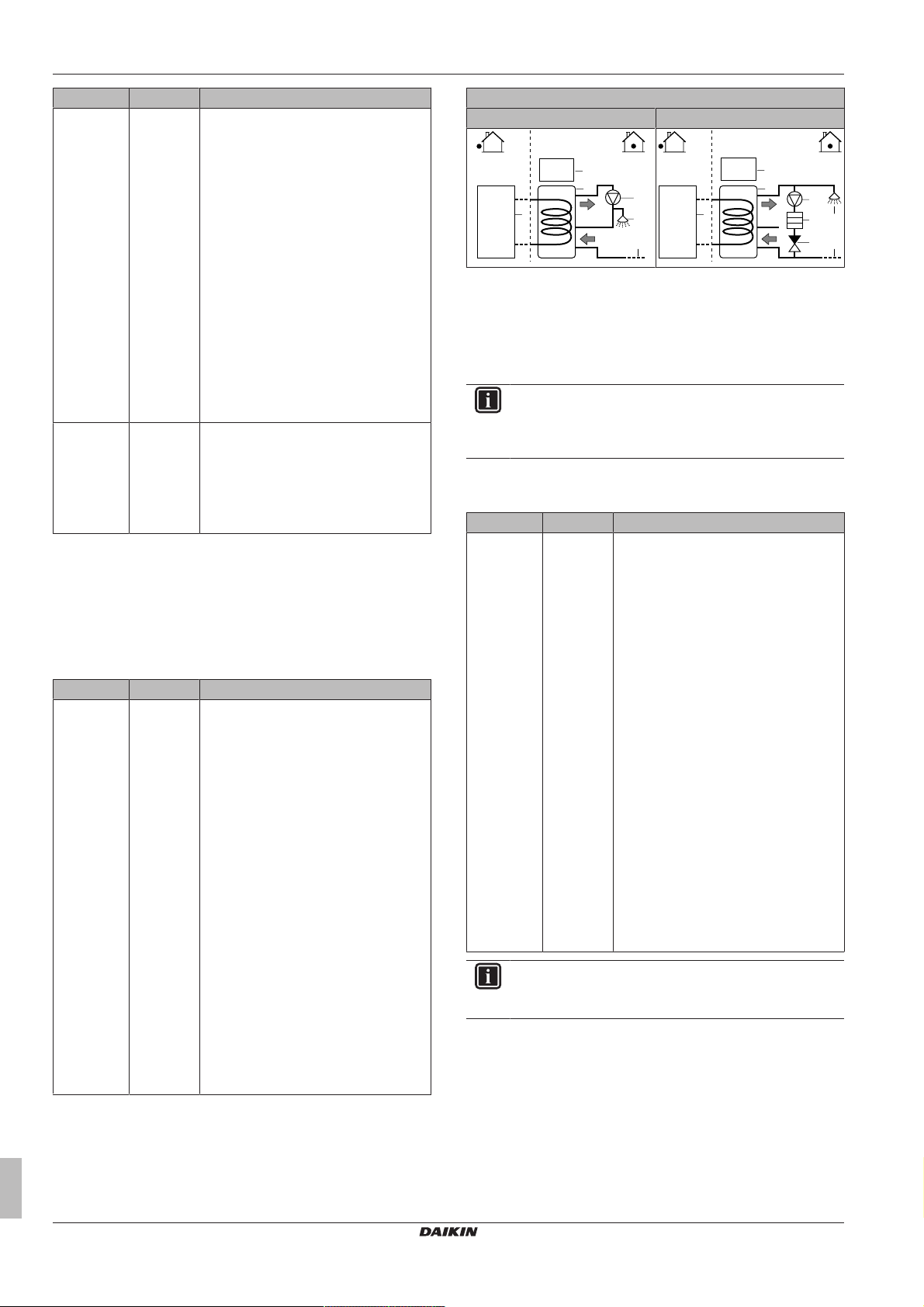

8 Konfiguration

c f

h b

d f

e g

# Kode Beskrivelse

[A.2.1.B] --- Kun hvis der er 2 brugergrænseflader (1

installeret i rummet, 1 installeret ved indendørsenheden):

▪ a: Ved enhed ▪ b: I rum som rumtermostat

Placering af brugergr.: ▪ Ved enhed: Den anden

brugergrænseflade indstilles automatisk til I rum og fungerer som rumtermostat, hvis RT-kontrol er valgt.

▪ I rum (standard): Den anden

brugergrænseflade indstilles automatisk til Ved enhed og fungerer som rumtermostat, hvis RT-kontrol er valgt.

[A.2.1.C] [E-0D] Glycol present:

▪ 0 (Nej) (standard): Der er ikke tilført

glykol til vandkredsen.

▪ 1 (Ja): Der er tilført glykol til

vandkredsen for at beskytte den mod frost.

8.2.3 Hurtig guide: Tilbehør

Ekstern varmtvandspumpe til boligen

Dette kapitel gælder kun for systemer, hvor der er installeret en varmtvandstank til boligen. En varmtvandstank til bolig kan leveres som tilbehør.

Følgende indstillinger skal foretages.

# Kode Beskrivelse

[A.2.2.A] [D-02] Udendørsenheden giver mulighed for at

tilslutte en varmtvandspumpe til boligen som ekstraudstyr (Til/FRA-type). Vi skelner mellem funktionaliteten afhængigt af installationen og brugergrænsefladens konfiguration.

DHW-pumpe: ▪ 0 (Nej)(standard): IKKE installeret. ▪ 1 (Sekundær ret.): Installeret til

øjeblikkeligt varmt vand, når der tappes vand. Slutbrugeren indstiller driftstiden (tidspunkt i ugentlig tidsplan) for pumpen til varmt vand til boligen, hvor den skal køre. Styring af denne pumpe er mulig via udendørsenheden.

▪ 2 (Disinf. shunt): Installeret til

desinfektion. Den kører, når desinfektionsfunktionen for varmtvandstanken til boligen kører. Der kræves ikke yderligere indstillinger.

Se også illustrationerne nedenfor.

Varmtvandspumpe til boligen installeret til …

Hurtigt varmt vand Desinfektion

a Udendørsenhed b Tank c Varmtvandspumpe til boligen d Varmerelement e Kontraventil

f Bruser g Koldt vand h Styreboks

INFORMATION

De korrekte standardindstillinger for varmt vand til boligen bliver kun gældende, når varmt vand til boligen er aktiveret ([E‑05]=1).

Ekstern udendørssensor

Se "5Anvendelsesretningslinjer"på side14.

# Kode Beskrivelse

[A.2.2.B] [C-08] Ekstern sensor (udendørs):

Hvis der er tilsluttet en valgfri ekstern sensor for den omgivende temperatur, skal sensortypen indstilles. Se

"5Anvendelsesretningslinjer"på side14.

▪ 0 (Nej)(standard): IKKE installeret.

Termomodstanden i brugergrænsefladen og i udendørsenheden bruges til måling.

▪ 1 (Udendørsføler): Ekstern

udendørssensor, forbundet til udendørsenheden. Udendørssensoren bruges til at måle den udendørs omgivende temperatur. Bemærkning: Temperatursensoren i udendørsenheden bruges stadig til visse funktioner.

▪ 2 (Rumsensor): Ekstern

indendørssensor, forbundet til tilbehørsboks EK2CB07CAV3. Temperatursensoren i brugergrænsefladen bruges IKKE mere. Bemærkning: Denne værdi har kun betydning ved rumtermostatstyring.

INFORMATION

Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne udendørssensor.

Styreboks EKCB07CAV3

Ændring af disse indstillinger kræves kun, hvis styreboksen EKCB07CAV3, som er ekstraudstyr, er installeret. Styreboks EKCB07CAV3 har flere funktioner, som skal konfigureres. Se

"5Anvendelsesretningslinjer"på side14.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 57

8 Konfiguration

# Kode Beskrivelse

[A.2.2.E.1] [E‑03] Trin for ekstra-varmer:

▪ 0 (standard) ▪ 1 ▪ 2

[A.2.2.E.2] [5-0D] BUH-type:

▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V

(standard) ▪ 4 (3PN,(1/2)): 6kW 3N~400V (*9W) ▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V

(*9W)

Systemet giver mulighed for tilslutning af 2 typer ekstravarmersæt: ▪ EKMBUHCA3V3: 1~ 230V - 3kW ekstravarmer ▪ EKMBUHCA9W1: Fælles ekstravarmer Ekstravarmer EKMBUHCA3V3 kan kun konfigureres til at være en

3V3-ekstravarmer. Fælles ekstravarmer EKMBUHCA9W1 kan konfigureres på 4 måder:

▪ 3V3: 1~ 230V, 1 trin på 3kW ▪ 6V3: 1~ 230V, 1. trin = 3kW, 2. trin = 3+3kW ▪ 6W1: 3N~400V, 1. trin = 3kW, 2. trin = 3+3kW ▪ 9W1: 3N~400V, 1. trin = 3kW, 2. trin = 3+6kW For at konfigurere ekstravarmeren (både EKMBUHCA3V3 og

EKMBUHCA9W1), skal indstillingerne [E‑03] og [5‑0D] kombineres:

Konfiguration af

ekstravarmer

3V3 1 1 (1P,(1/1+2)) 6V3 2 1 (1P,(1/1+2)) 6W1 2 4 (3PN,(1/2)) 9W1 2 5 (3PN,(1/1+2))

# Kode Beskrivelse

[A.2.2.E.4] [E-05] DHW-drift:

[E-03] [5-0D]

Kan systemet lave varmt brugsvand? ▪ 0 (Nej): IKKE installeret. (Standard) ▪ 1 (Ja): Installeret

# Kode Beskrivelse

[A.2.2.E.5] [C-05] Hvd.kont.type

Ved ekstern rumtermostatstyring skal kontakttypen for den valgfri rumtermostat eller varmepumpekonvektoren for hovedafgangsvandtemperaturzonen indstilles. Se

"5Anvendelsesretningslinjer"på side14.

▪ 1 (Termo ON/OFF) (standard): Den

tilsluttede eksterne rumtermostat eller varmepumpekonvektor sender opvarmnings- eller kølingskrav med samme signal, da den kun er tilsluttet 1 digital indgang (forbeholdt til hovedafgangsvandtemperaturzonen) på styreboksen (X2M/1). Vælg denne værdi ved tilslutning til varmepumpekonvektoren (FWXV).

▪ 2(C/H-anmodning): Den tilsluttede

eksterne rumtermostat sender separat opvarmnings- og kølingskrav og er derfor tilsluttet 2 digitale indgange (forbeholdt til hovedafgangsvandtemperaturzonen) på styreboksen (X2M/1 og 1a). Vælg denne værdi ved tilslutning til den ledningsforbundne (EKRTWA) eller trådløse (EKRTR1) rumtermostat.

Hvis der er to zoner (hoved+ekstra), er kun Termo ON/OFF mulig.

[A.2.2.E.6] [C-06] Eks.kont.type

Ved ekstern rumtermostatstyring med 2 afgangsvandtemperaturzoner skal typen for den valgfri rumtermostat for den ekstra afgangsvandtemperaturzone indstilles. Se

"5Anvendelsesretningslinjer"på side14.

▪ 1 (Termo ON/OFF): Se Hvd.kont.type.

Tilsluttet på indendørsenheden

(X2M/1a). ▪ 2: --Hvis der er to zoner (hoved+ekstra), er

kun Termo ON/OFF mulig.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Tilbehørsboks EK2CB07CAV3

Ændring af disse indstillinger kræves kun, hvis tilbehørsboks EK2CB07CAV3 er installeret. Tilbehørsboks EK2CB07CAV3 har flere funktioner, som skal konfigureres. Se

"5Anvendelsesretningslinjer"på side14.

# Kode Beskrivelse

[A.2.2.F.1] [C‑02] Ekst.ekstra-varme

Angiver, om der også udføres rumopvarmning ved hjælp af en anden varmekilde end systemet.

▪ 0 (standard – skrivebeskyttet)

Installatørvejledning

Page 58

8 Konfiguration

# Kode Beskrivelse

[A.2.2.F.2] [C‑09] Alarm-output

Angiver logikken for alarm-output på tilbehørsboks EK2CB07CAV3 under funktionsfejl.

▪ 0 (Normalt åben)(standard): Alarm-

output strømforsynes, når der opstår en alarm. Ved at indstille denne værdi skelnes der mellem funktionsfejl og registrering af strømafbrydelse for enheden.

▪ 1 (Normalt lukket): Alarm-output

strømforsynes IKKE, når der opstår en alarm. Denne installatørindstilling gør det muligt at skelne mellem detekteringen af en alarm og detekteringen af en strømafbrydelse.

Se også tabellen nedenfor (Alarmoutput-logik).

[A.2.2.F.3] [D-08] Ekstern kWh-måler1 (valg):

▪ 0 (Nej): IKKE installeret ▪ 1: Installeret (0,1impuls/kWh) ▪ 2: Installeret (1impuls/kWh) ▪ 3: Installeret (10impuls/kWh) ▪ 4: Installeret (100impuls/kWh) ▪ 5: Installeret (1000impuls/kWh)

[A.2.2.F.4] [D-09] Ekstern kWh-måler2 (valg):

# Kode Beskrivelse

[A.2.2.F.5] [C-08] Ekstern sensor (indendørs):

Hvis der er tilsluttet en valgfri ekstern sensor for den omgivende temperatur, skal sensortypen indstilles. Se

"5Anvendelsesretningslinjer"på side14.

▪ 0 (Nej): (standard) IKKE installeret.

Termomodstanden i brugergrænsefladen og i udendørsenheden bruges til måling.

▪ 1 (Udendørsføler): Ekstern

▪ 2 (Rumsensor): Ekstern

indendørssensor, forbundet til tilbehørsboks EK2CB07CAV3. Temperatursensoren i brugergrænsefladen bruges IKKE mere. Bemærkning: Denne værdi har kun betydning ved rumtermostatstyring.

INFORMATION

Du kan kun tilslutte enten den eksterne indendørssensor eller den eksterne udendørssensor.

# Kode Beskrivelse

[A.2.2.F.6] [D-04] PCC by digital inputs:

▪ 0 (Nej) ▪ 1 (Ja)

8.2.4 Hurtig guide: Kapaciteter (energimåling)

Kapaciteten for alle elektriske varmere skal indstilles, for at energimålingen og/eller funktionen til styring af strømforbruget kan fungere ordentligt. Ved måling af modstandsværdien for hvert varmeapparat kan du indstille den nøjagtige varmekapacitet, og dette giver mere nøjagtige energidata.

# Kode Beskrivelse

[A.2.3.1] [6-02] Hjælpevarmer: Gælder kun

varmtvandstanke til boligen med en intern hjælpevarmer (EKHW). Kapaciteten for hjælpevarmeren ved mærkespænding. Mærkeværdien er 3kW. Standard: 3kW.

Område: 0~10kW (i trin på 0,2kW)

[A.2.3.2] [6-03] BUH: trin 1: Kapaciteten for

ekstravarmerens første trin ved mærkespænding. Mærkeværdi 3kW. Standard: 3kW.

Område: 0~10kW (i trin på 0,2kW)

[A.2.3.3] [6-04] BUH: trin 2: Gælder kun for en 2-trins-

ekstravarmer (*9W). Kapacitetsforskellen mellem ekstravarmerens anden og første trin ved mærkespænding. Mærkeværdien afhænger af ekstravarmerens konfiguration. Standard: 0kW.

▪ 3kW, 1N~ 230V: 0kW ▪ 6kW, 1N~ 230V: 3kW (6kW-3kW) ▪ 6kW, 3N~ 400V: 3kW (6kW-3kW) ▪ 9kW, 3N~ 400V: 6kW (9kW-3kW) Område: 0~10kW (i trin på 0,2kW)

8.2.5 Styring af rumopvarmning/køling

De grundlæggende påkrævede indstillinger for konfiguration af rumopvarmning/-køling af systemet beskrives i dette kapitel. Vejrafhængige installatørindstillinger definerer parametrene for vejrafhængig styring af enheden. Når vejrafhængig styring er aktiv, bestemmes vandtemperaturen automatisk afhængigt af udendørstemperaturen. Lav udendørstemperatur medfører varmere vand og omvendt. Under vejrafhængig drift kan brugeren skifte target-vandtemperaturen maks. 5°C op eller ned.

Se brugervejledningen og/eller betjeningsvejledningen for at få yderligere oplysninger om denne funktion.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

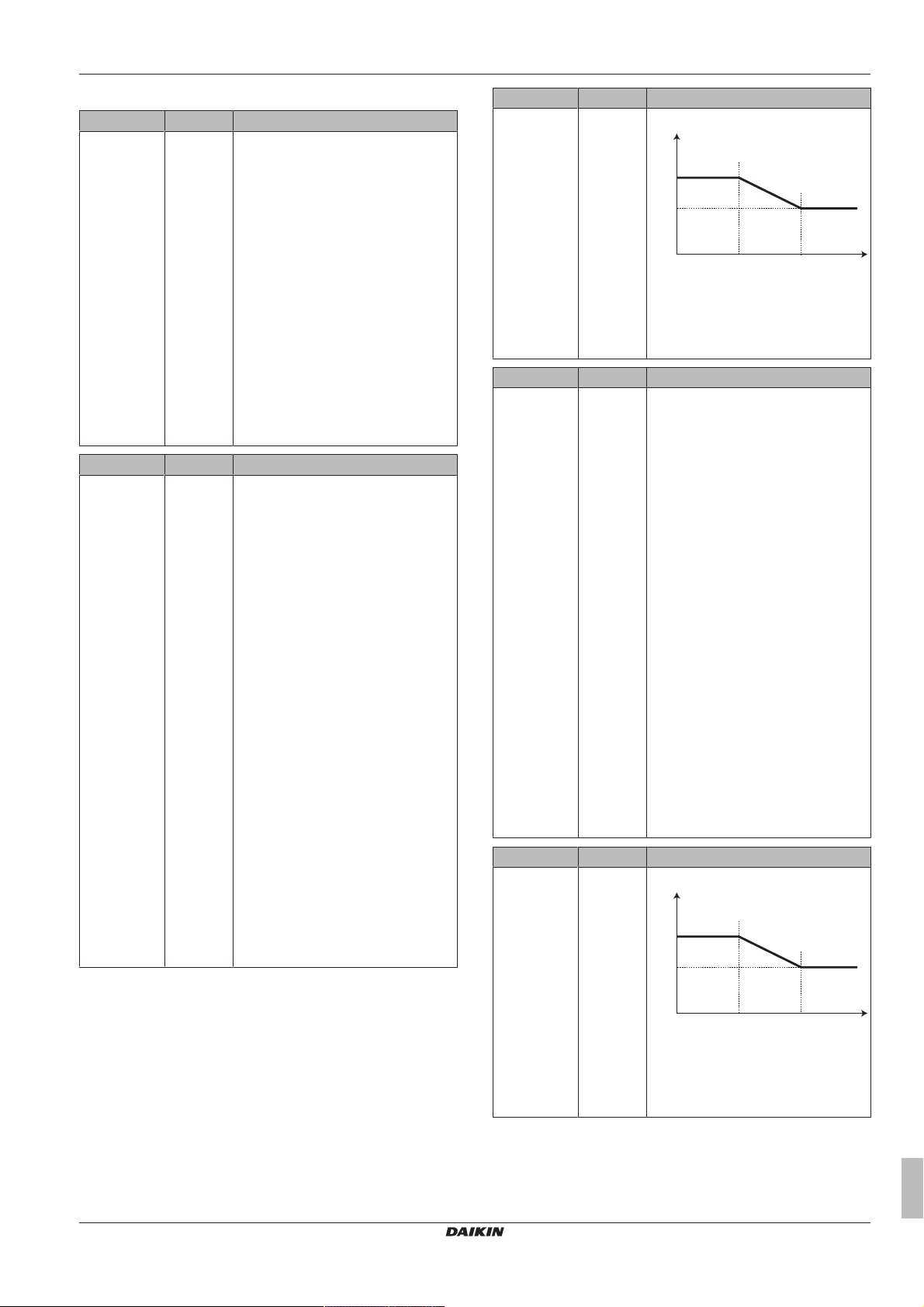

Page 59

8 Konfiguration

[1-03]

[1-02]

[1-00] [1-01]

[1-09]

[1-08]

[1-06] [1-07]

Afgangsvandtemperatur: Hovedzone

# Kode Beskrivelse

[A.3.1.1.1] --- LWT setp. tils.:

▪ 0 (Absolut)

Den ønskede udgangsvandtemperatur er:

▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

▪ 1 (Vejrafh.) (standard): Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

# Kode Beskrivelse

[A.3.1.1.1] --- << fortsættelse

▪ 2 (Abs + planlagt): Den ønskede

udgangsvandtemperatur er: ▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende temperatur)

▪ fastsat ud fra en tidsplan.

Handlingerne i tidsplanen består af ønskede skift, som enten er forudindstillede eller brugerdefinerede.

Bemærkning: Denne værdi kan kun indstilles ved styring af afgangsvandtemperatur.

▪ 3 (VA + planlagt): Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende temperatur)

▪ fastsat ud fra en tidsplan.

Handlingerne i tidsplanen består af ønskede udgangsvandtemperaturer, som enten er forudindstillede eller brugerdefinerede.

Bemærkning: Denne værdi kan kun indstilles ved styring af afgangsvandtemperatur.

fortsat >>

# Kode Beskrivelse

[7.7.1.1] [1-00]

Indstil vejrafhængig opvarmning: [1-01] [1-02] [1-03]

▪ Tt: Målafgangsvandtemperatur

(hoved)

▪ Ta: Udendørstemperatur

# Kode Beskrivelse

[7.7.1.1] [1-00]

[1-01] [1-02] [1-03]

<< fortsættelse

▪ [1-00]: Lav udendørs omgivende

temperatur. –40°C~+5°C (standard: –10°C)

▪ [1-01]: Høj udendørs omgivende

temperatur. 10°C~25°C (standard: 15°C)

▪ [1-02]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur. [9‑01]°C~[9‑00]°C (standard: 45°C). Bemærk: Denne værdi skal være lavere end [1-03], da der kræves varmere vand ved lave udendørstemperaturer.

▪ [1-03]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller højere end den høje omgivende temperatur. [9‑01]°C~min(45, [9‑00])°C (standard: 35°C). Bemærk: Denne værdi skal være lavere end [1-02], da der kræves mindre varmt vand ved høje udendørstemperaturer.

# Kode Beskrivelse

[7.7.1.2] [1-06]

Indstil vejrafhængig køling: [1-07] [1‑08] [1-09]

fortsat >>

▪ Tt: Målafgangsvandtemperatur

(hoved)

▪ Ta: Udendørstemperatur

fortsat >>

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

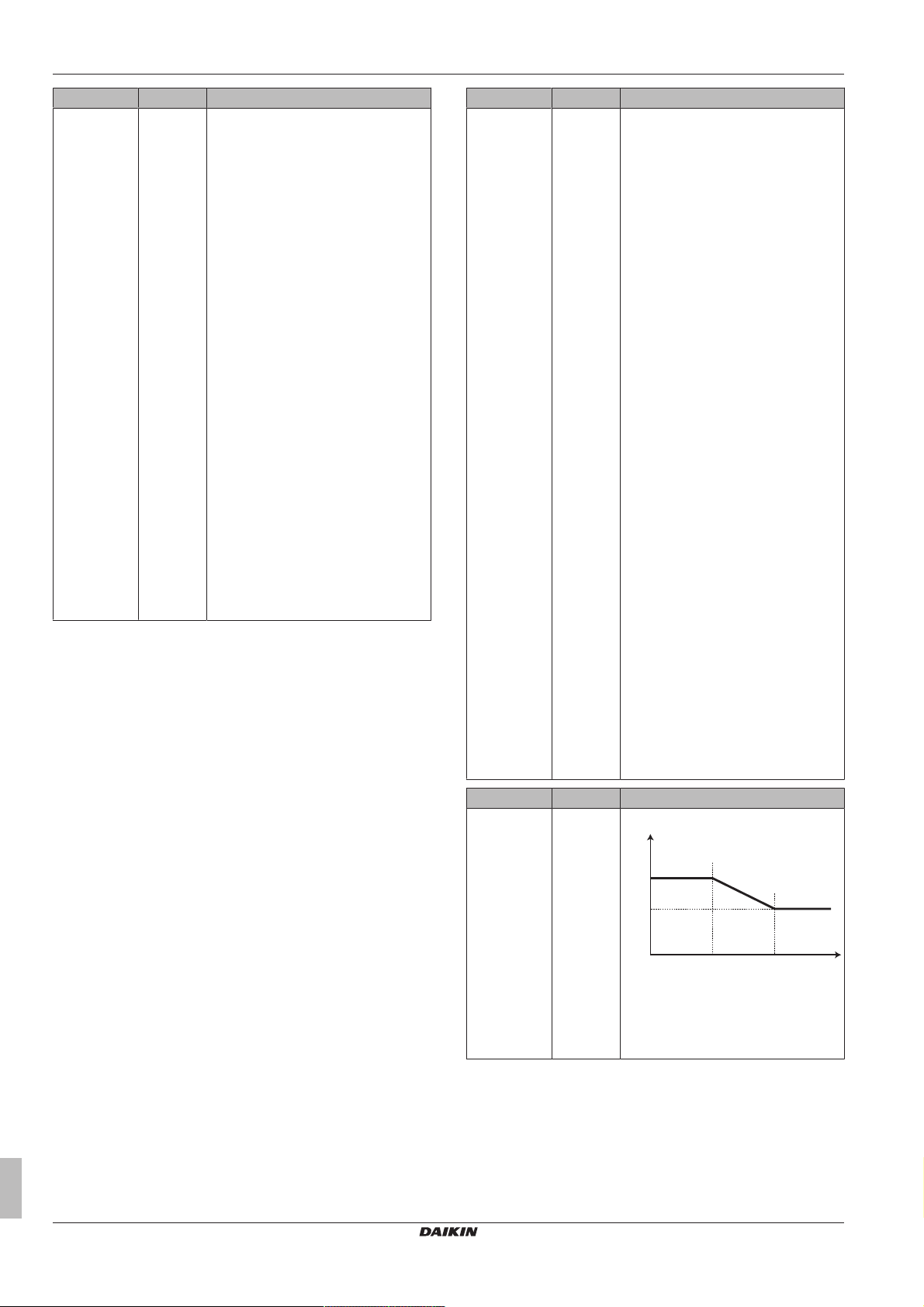

Page 60

8 Konfiguration

[0-00]

[0-01]

[0-03] [0-02]

# Kode Beskrivelse

[7.7.1.2] [1-06]

[1-07] [1‑08] [1-09]

<< fortsættelse ▪ [1-06]: Lav udendørs omgivende

temperatur. 10°C~25°C (standard: 20°C)

▪ [1-07]: Høj udendørs omgivende

temperatur. 25°C~43°C (standard: 35°C)

▪ [1-08]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur. Mellem minimum og maksimum afgangsvandtemperatur [9‑03]°C~[9‑02]°C (standard: 22°C). Bemærk: Denne værdi skal være lavere end [1-09], da der kræves mindre koldt vand ved lave udendørstemperaturer.

▪ [1-09]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller højere end den høje omgivende temperatur. Mellem minimum og maksimum afgangsvandtemperatur [9‑03]°C~[9‑02]°C (standard: 18°C). Bemærk: Denne værdi skal være lavere end [1-08], da der kræves koldere vand ved høje udendørstemperaturer.

Afgangsvandtemperatur: Ekstrazone

Gælder kun, hvis der er 2 afgangsvandtemperaturzoner.

# Kode Beskrivelse

[A.3.1.2.1] --- LWT setp. tils.:

▪ Absolut: Den ønskede

udgangsvandtemperatur er: ▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende

temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

▪ Vejrafh.(standard): Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende

temperatur)

▪ fastsat til fast tidspunkt (dvs. IKKE

tidsplan)

▪ Abs + planlagt: Den ønskede

udgangsvandtemperatur er: ▪ IKKE vejrafhængig (dvs. afhænger

IKKE af den udendørs omgivende

temperatur)

▪ fastsat ud fra en tidsplan. De

planlagte handlinger er Til eller

FRA.

Bemærkning: Denne værdi kan

kun indstilles ved styring af

afgangsvandtemperatur.

▪ VA + planlagt: Den ønskede

udgangsvandtemperatur er: ▪ vejrafhængig (dvs. afhænger af

den udendørs omgivende

temperatur)

▪ fastsat ud fra en tidsplan. De

planlagte handlinger er Til eller

FRA.

Bemærkning: Denne værdi kan

kun indstilles ved styring af

afgangsvandtemperatur.

Installatørvejledning

# Kode Beskrivelse

[7.7.2.1] [0-00]

Indstil vejrafhængig opvarmning: [0-01] [0-02] [0-03]

▪ Tt: Målafgangsvandtemperatur

(ekstra)

▪ Ta: Udendørstemperatur

fortsat >>

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

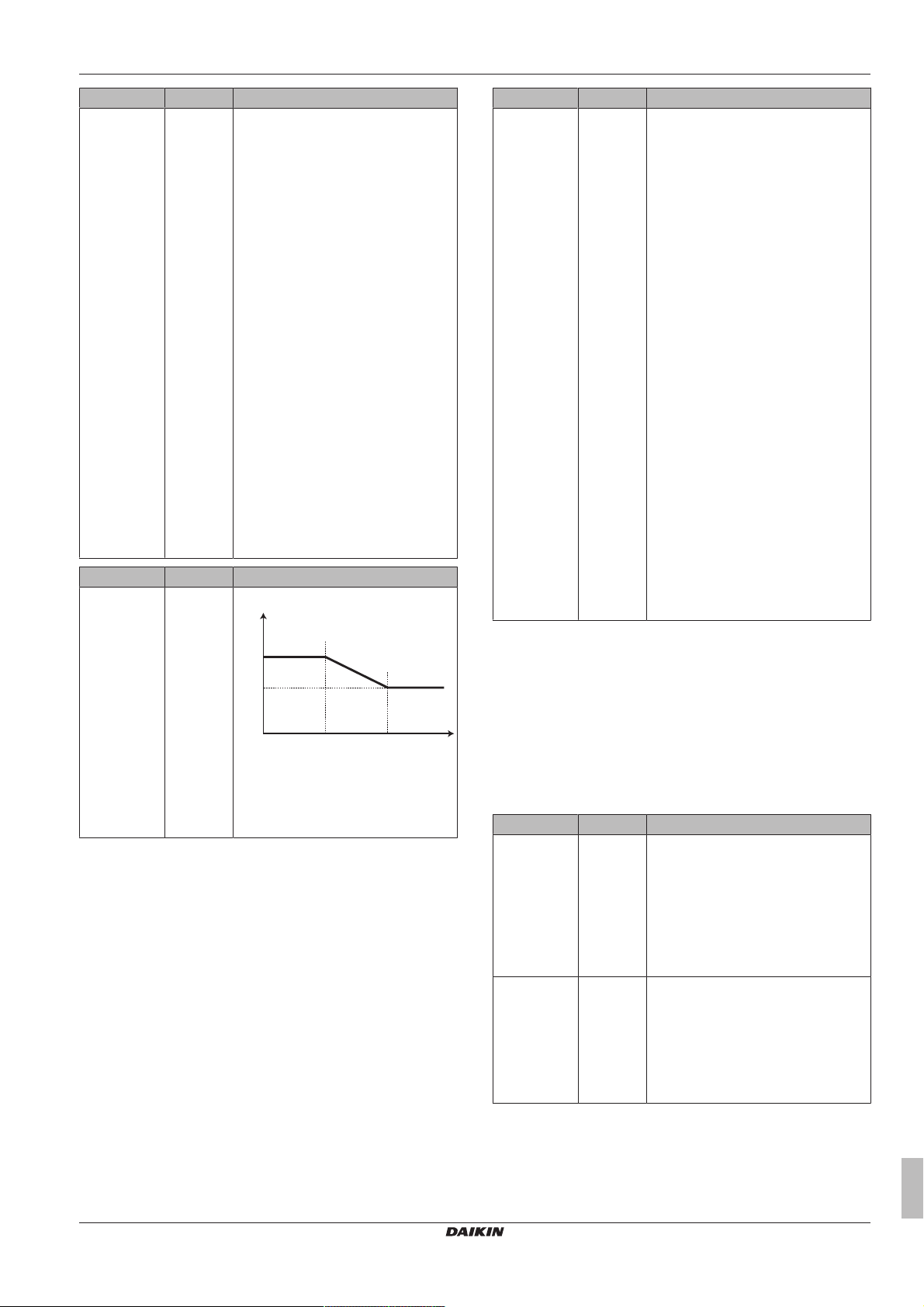

Page 61

8 Konfiguration

[0-04]

[0-05]

[0-07] [0-06]

# Kode Beskrivelse

[7.7.2.1] [0-00]

[0-01] [0-02] [0-03]

<< fortsættelse ▪ [0-03]: Lav udendørs omgivende

temperatur. –40°C~+5°C (standard: –10°C)

▪ [0-02]: Høj udendørs omgivende

temperatur. 10°C~25°C (standard: 15°C)

▪ [0-01]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur. [9‑05]°C~[9‑06]°C (standard: 45°C). Bemærk: Denne værdi skal være lavere end [0-00], da der kræves varmere vand ved lave udendørstemperaturer.

▪ [0-00]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller højere end den høje omgivende temperatur. [9‑05]°C~min(45, [9‑06])°C (standard: 35°C). Bemærk: Denne værdi skal være lavere end [0-01], da der kræves mindre varmt vand ved høje udendørstemperaturer.

# Kode Beskrivelse

[7.7.2.2] [0-04]

Indstil vejrafhængig køling: [0-05] [0-06] [0-07]

▪ Tt: Målafgangsvandtemperatur

(ekstra)

▪ Ta: Udendørstemperatur

fortsat >>

# Kode Beskrivelse

[7.7.2.2] [0-04]

[0-05] [0-06] [0-07]

<< fortsættelse ▪ [0-07]: Lav udendørs omgivende

temperatur. 10°C~25°C (standard: 20°C)

▪ [0-06]: Høj udendørs omgivende

temperatur. 25°C~43°C (standard: 35°C)

▪ [0-05]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur. Mellem minimum og maksimum afgangsvandtemperatur [9‑07]°C~[9‑08]°C (standard: 12°C). Bemærk: Denne værdi skal være lavere end [0-04], da der kræves mindre koldt vand ved lave udendørstemperaturer.

▪ [0-04]: Ønsket

udgangsvandtemperatur, når udendørstemperaturen er lig med eller højere end den høje omgivende temperatur. Mellem minimum og maksimum afgangsvandtemperatur [9‑07]°C~[9‑08]°C (standard: 8°C). Bemærk: Denne værdi skal være lavere end [0-05], da der kræves koldere vand ved høje udendørstemperaturer.

Temperatur afgangsvand: Delta T kilde

Temperaturforskel for indgangs- og afgangsvand. Enheden er udviklet til at kunne anvendes sammen med gulvkredse. Den anbefalede afgangsvandtemperatur (indstillet med brugergrænsefladen) for gulvkredse er 35°C. I så fald styres enheden for at opnå en temperaturforskel på 5°C, hvilket betyder, at enhedens indløbsvand er cirka 30°C. Afhængigt af den installerede anvendelse (radiatorer, varmepumpekonvektor, gulvkredse) eller situation kan det være muligt at ændre forskellen mellem indløbs- og afgangsvandets temperatur. Bemærk, at pumpen vil regulere sit flow for at bevare Δt.

# Kode Beskrivelse

[A.3.1.3.1] [9-09] Opvarmning: ønsket temperaturforskel

mellem indløbsvand og afgangsvand. Hvis der kræves en mindste

temperaturforskel for god drift af varmestrålingskilderne i opvarmningstilstand.

Område: 3°C~10°C (i trin på 1°C; standardværdi: 5°C).

[A.3.1.3.2] [9-0A] Køling: ønsket temperaturforskel

mellem indløbsvand og afgangsvand. Hvis der kræves en mindste

temperaturforskel for god drift af varmestrålingskilderne i kølingstilstand.

Område: 3°C~10°C (i trin på 1°C; standardværdi: 5°C).

Afgangsvandtemperatur: Modulering

Gælder kun ved rumtermostatstyring. Ved brug af rumtermostatfunktionen skal kunden indstille den ønskede rumtemperatur. Enheden leverer varmt vand til varme-emitterne, og rummet opvarmes. Desuden skal den ønskede udgangsvandtemperatur konfigureres: Når modulering aktiveres,

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 62

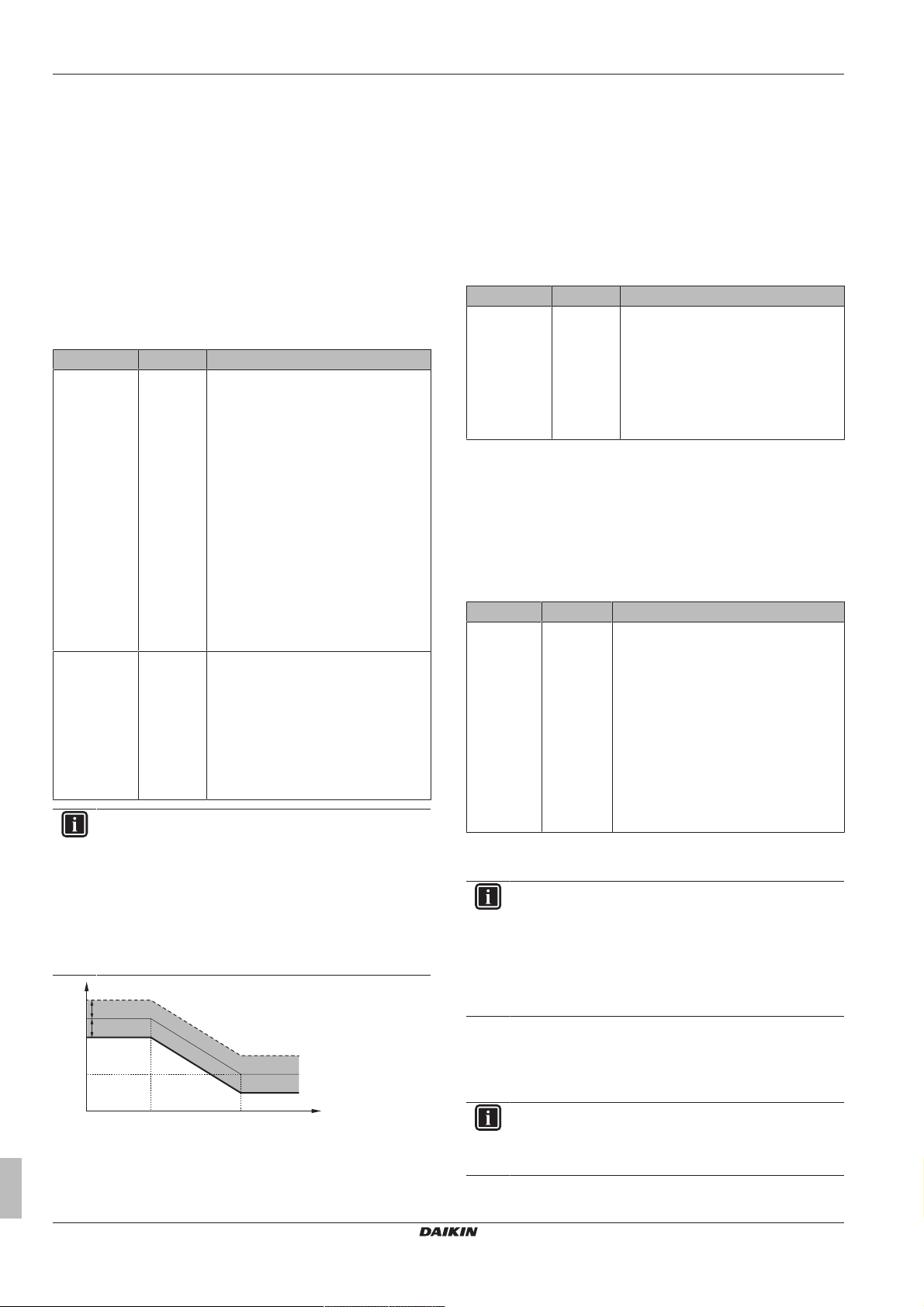

8 Konfiguration

+[8-06]

−[8-06]

beregnes den ønskede udgangsvandtemperatur automatisk af enheden (baseret på de forudindstillede temperaturer, hvis vejrafhængig er valgt, udføres modulering baseret på de ønskede vejrafhængige temperaturer); når modulering deaktiveres, kan den ønskede udgangsvandtemperatur indstilles på brugergrænsefladen. Når modulering aktiveres, sænkes eller hæves den ønskede udgangsvandtemperatur desuden som funktion af den ønskede rumtemperatur og forskellen mellem den faktiske og den ønskede rumtemperatur. Dette medfører:

▪ stabile rumtemperaturer, der stemmer nøjagtigt overens med den

ønskede temperatur (større komfort)

▪ færre Til/FRA-cykler (mindre støj, større komfort og mere

effektivitet)

▪ vandtemperatur så lav som muligt, så den passer til den ønskede

temperatur (større effektivitet)

# Kode Beskrivelse

[A.3.1.1.5] [8-05] Variabelt LWT:

▪ 0 (Nej): deaktiveret.

Bemærk: Den ønskede udgangsvandtemperatur skal indstilles på brugergrænsefladen.

▪ 1 (Ja)(standard): aktiveret.

Afgangsvandtemperaturen beregnes som forskellen mellem den ønskede og den faktiske rumtemperatur. Dette giver et bedre match mellem varmepumpens kapacitet og den kapacitet, der faktisk kræves, og det resulterer i færre start/stop-cyklusser og en mere økonomisk drift. Bemærk: Den ønskede udgangsvandtemperatur kan kun aflæses på brugergrænsefladen

--- [8-06] Maksimal modulering for afgangsvandtemperatur:

0°C~10°C (standard: 3°C) Kræver modulation for at kunne

aktiveres. Dette er værdien, hvormed ønsket

udgangsvandtemperatur hæves eller sænkes.

INFORMATION

Når modulering af afgangsvandtemperatur er aktiveret, skal den vejrafhængige kurve indstilles til en højere position end [8-06] plus det mindste kontrolpunkt for afgangsvandtemperatur, der kræves for at nå en stabil tilstand for komfort-kontrolpunktet for rummet. For at øge effektiviteten kan moduleringen sænke kontrolpunktet for afgangsvand. Ved at indstille den vejrafhængige kurve til en højere position kan den ikke falde til under det mindste kontrolpunkt. Se illustrationen nedenfor.

Afgangsvandtemperatur: Emitter-type

Gælder kun ved rumtermostatstyring. Afhængigt af systemets vandmængde og typen af varmegivere kan opvarmning eller køling af et rum tage længere tid. Denne indstilling kan kompensere for et langsomt eller hurtigt opvarmnings-/kølesystem under opvarmning/ køling.

Bemærk: Indstillingen for emitter-typen påvirker den maksimale modulering for den ønskede udgangsvandtemperatur og muligheden for brug af automatisk skift mellem køling/opvarmning baseret på den indendørs omgivende temperatur.

Derfor er det vigtigt at indstille det korrekt.

# Kode Beskrivelse

[A.3.1.1.7] [9-0B] Emitter-type:

Reaktionstid for systemet: ▪ Hurtig Eksempel: Lille vandmængde

og konvektorer.

▪ Langsom Eksempel: Stor

vandmængde, gulvopvarmningskredse.

8.2.6 Styring af varmt vand til boligen

Gælder kun, hvis der er installeret en valgfri varmtvandstank til boligen.

Konfiguration af den ønskede tanktemperatur

Varmt vand til boligen kan opnås på 3 forskellige måder. De varierer fra hinanden i forhold til, hvordan den ønskede tanktemperatur indstilles, og hvordan enheden fungerer.

# Kode Beskrivelse

[A.4.1] [6-0D] Varmt vand til boligen

Kontrolpunkttilstand: ▪ 0 (Kun genopv.): Kun genopvarmning

er tilladt.

▪ 1 (Genopv.+planl.): Varmtvandstanken

til bolig opvarmes i henhold til en tidsplan, og mellem de planlagte opvarmningscyklusser er genopvarmning tilladt.

▪ 2 (Kun planlagt): Tanken med varmt

vand til boligen kan KUN opvarmes i henhold til en tidsplan.

Se "8.3.2 Styring af varmt vand til boligen: avanceret"på side 67 for yderligere oplysninger.

INFORMATION

Der er risiko for kapacitetsmangel eller komfortproblemer i forbindelse med rumopvarmning (køling) (ved hyppig anvendelse af varmt vand til boligen vil der opstå hyppige og langvarige afbrydelser af rumopvarmning/-køling) ved valg af [6‑0D]=0 ([A.4.1] Varmt vand til boligen Kontrolpunkttilstand=Kun genopv.) i tilfælde af en varmtvandstank til boligen uden intern hjælpevarmer.

Installatørvejledning

a Vejrafhængig kurve b Mindste kontrolpunkt for afgangsvandtemperatur til at

kunne nå en stabil tilstand for komfort-kontrolpunktet for rummet.

Kontrolpunkt for maksimal DHW-temperatur

Den maksimale temperatur, som brugere kan vælge til varmt vand til boligen. Denne indstilling kan bruges til at begrænse temperaturerne ved de varme vandhaner.

INFORMATION

Under desinfektion af varmtvandstanken til boligen kan DHW-temperaturen overstige denne maksimale temperatur.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

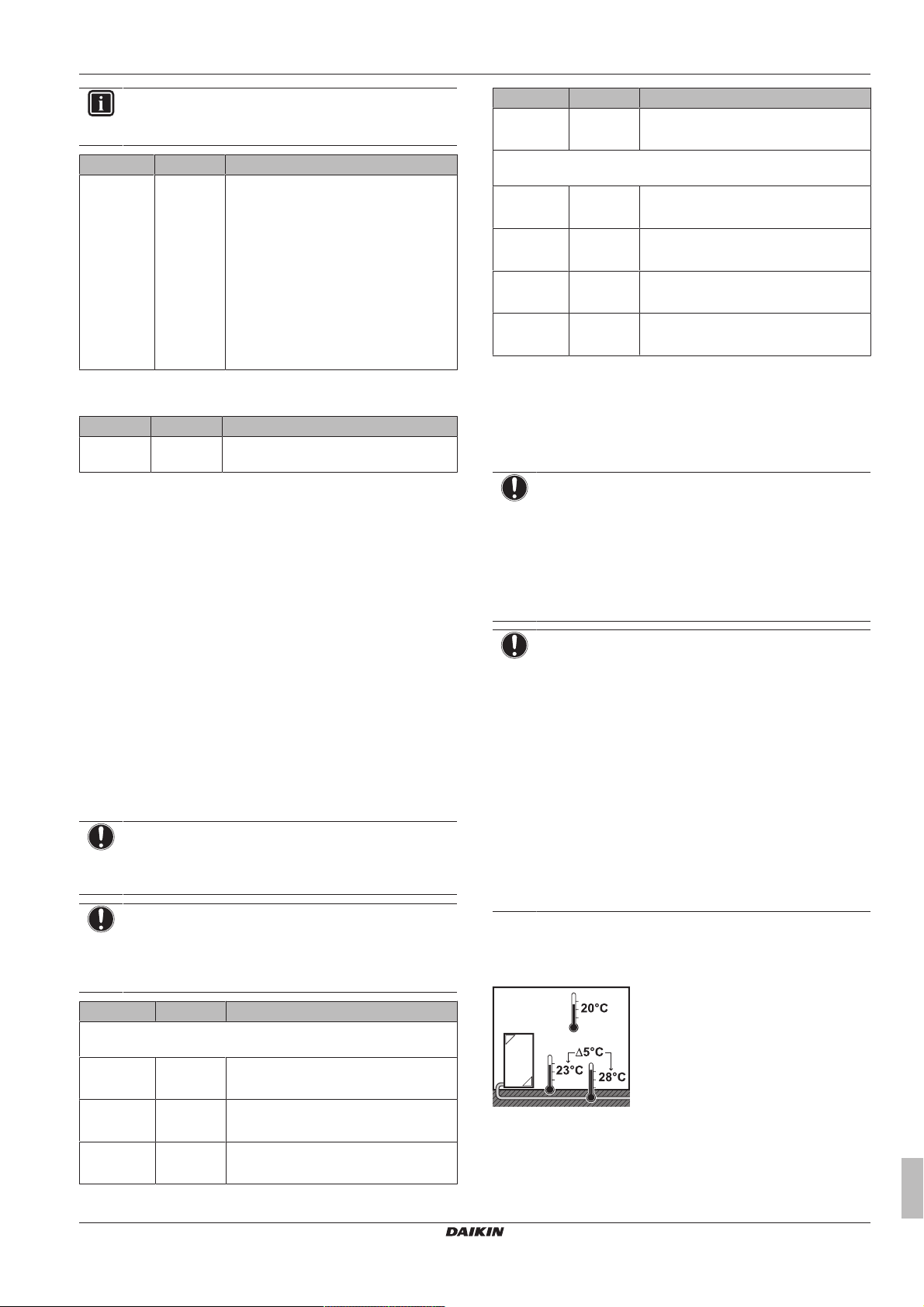

Page 63

8 Konfiguration

INFORMATION

Begræns den maksimale varmtvandstemperatur i henhold til den gældende lovgivning.

# Kode Beskrivelse

[A.4.5] [6-0E] Maksimalt kontrolpunkt

Den maksimale temperatur, som brugere kan vælge til varmt vand til boligen. Denne indstilling kan bruges til at begrænse temperaturen ved de varme vandhaner.

Område: 40°C~80°C (i trin på 1°C; standardværdi: 60°C).

Den maksimale temperatur gælder IKKE ved brug af desinfektionsfunktionen. Se desinfektionsfunktionen.

8.2.7 Kontakt/service telefon

# Kode Beskrivelse

[6.3.2] --- Nummer, som brugere kan ringe til i

tilfælde af problemer.

8.3 Avanceret konfiguration/ optimering

8.3.1 Rumopvarmning/-køling: avanceret

Forudindstilling af afgangsvandtemperatur

Det er muligt at definere afgangsvandtemperaturer: ▪ økonomisk (angiver den ønskede udgangsvandtemperatur, som

resulterer i det laveste energiforbrug)

▪ komfort (angiver den ønskede udgangsvandtemperatur, som

resulterer i det højeste energiforbrug).

Forudindstillede værdier gør det nemt at bruge den samme værdi i tidsplanen eller at justere den ønskede udgangsvandtemperatur i henhold til rumtemperaturen (se modulering). Hvis du senere vil ændre værdien, skal du KUN gøre det ét sted. Afhængigt af, om den ønskede udgangsvandtemperatur er vejrafhængig eller IKKE, skal de ønskede skifteværdier eller denne absolutte ønskede udgangsvandtemperatur specificeres.

BEMÆRK

De forindstillede afgangsvandtemperaturer gælder KUN for hovedzonen, da tidsplanen for den ekstra zone består af Til/FRA-handlinger.

BEMÆRK

Vælg forudindstillede afgangsvandtemperaturer i henhold til designet og de valgte varme-emittere for at sikre balance mellem de ønskede rum- og afgangsvandtemperaturer.

# Kode Beskrivelse

[7.4.2.4] [8-08] Øko (køling)

[9‑03]°C~[9‑02]°C (standard: 20°C)

Den forudindstillede afgangsvandtemperatur (skifteværdi) for hovedafgangsvandtemperaturzonen i tilfælde af vejrafhængig

[7.4.2.5] --- Komfort (opvarmning)

–10°C~+10°C (standard: 0°C)

[7.4.2.6] --- Øko (opvarmning)

–10°C~+10°C (standard: –2°C)

[7.4.2.7] --- Komfort (køling)

–10°C~+10°C (standard: 0°C)

[7.4.2.8] --- Øko (køling)

–10°C~+10°C (standard: 2°C)

Temperaturområder (afgangsvandtemperaturer)

Formålet med denne indstilling er at forhindre valg af en forkert (dvs. for varm eller for kold) temperatur på afgangsvandet. Derfor kan man konfigurere det tilgængelige ønskede opvarmningstemperaturområde og det ønskede kølingstemperaturområde.

BEMÆRK

I tilfælde af en gulvvarmeanvendelse er det vigtigt at begrænse:

▪ den maksimale afgangsvandtemperatur ved

opvarmning i henhold til specifikationerne for gulvvarmeinstallationen.

▪ minimumafgangsvandtemperaturen ved køling til

18~20°C for at forhindre kondensdannelse på gulvet.

BEMÆRK

▪ Ved justering af afgangsvandtemperaturområderne

justeres alle ønskede udgangsvandtemperaturer også for at garantere, at de er mellem grænserne.

▪ Sørg for, at der altid er balance mellem den ønskede

udgangsvandtemperatur og den ønskede rumtemperatur og/eller kapaciteten (i henhold til konstruktionen og valget af varme-emittere). Den ønskede udgangsvandtemperatur er resultatet af flere indstillinger (forudindstillede værdier, skifteværdier, vejrafhængige kurver, modulering). Derfor kan der forekomme for høje eller for lave afgangsvandtemperaturer, som kan medføre overtemperaturer eller kapacitetsmangel. Sådanne situationer kan undgås ved at begrænse afgangsvandtemperaturområdet til passende værdier (afhængigt af varme-emitteren).

Eksempel: Indstil den minimale afgangsvandtemperatur til 28°C for at undgå, at rummet IKKE kan opvarmes: Afgangsvandtemperaturer SKAL være tilstrækkeligt meget højere end rumtemperaturerne (ved opvarmning).

# Kode Beskrivelse

Den forudindstillede afgangsvandtemperatur for hovedafgangsvandtemperaturzonen i tilfælde af IKKE vejrafhængig

[7.4.2.1] [8-09] Komfort (opvarmning)

[9‑01]°C~[9‑00]°C (standard: 45°C)

[7.4.2.2] [8-0A] Øko (opvarmning)

[9‑01]°C~[9‑00]°C (standard: 40°C)

[7.4.2.3] [8-07] Komfort (køling)

[9‑03]°C~[9‑02]°C (standard: 18°C)

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 64

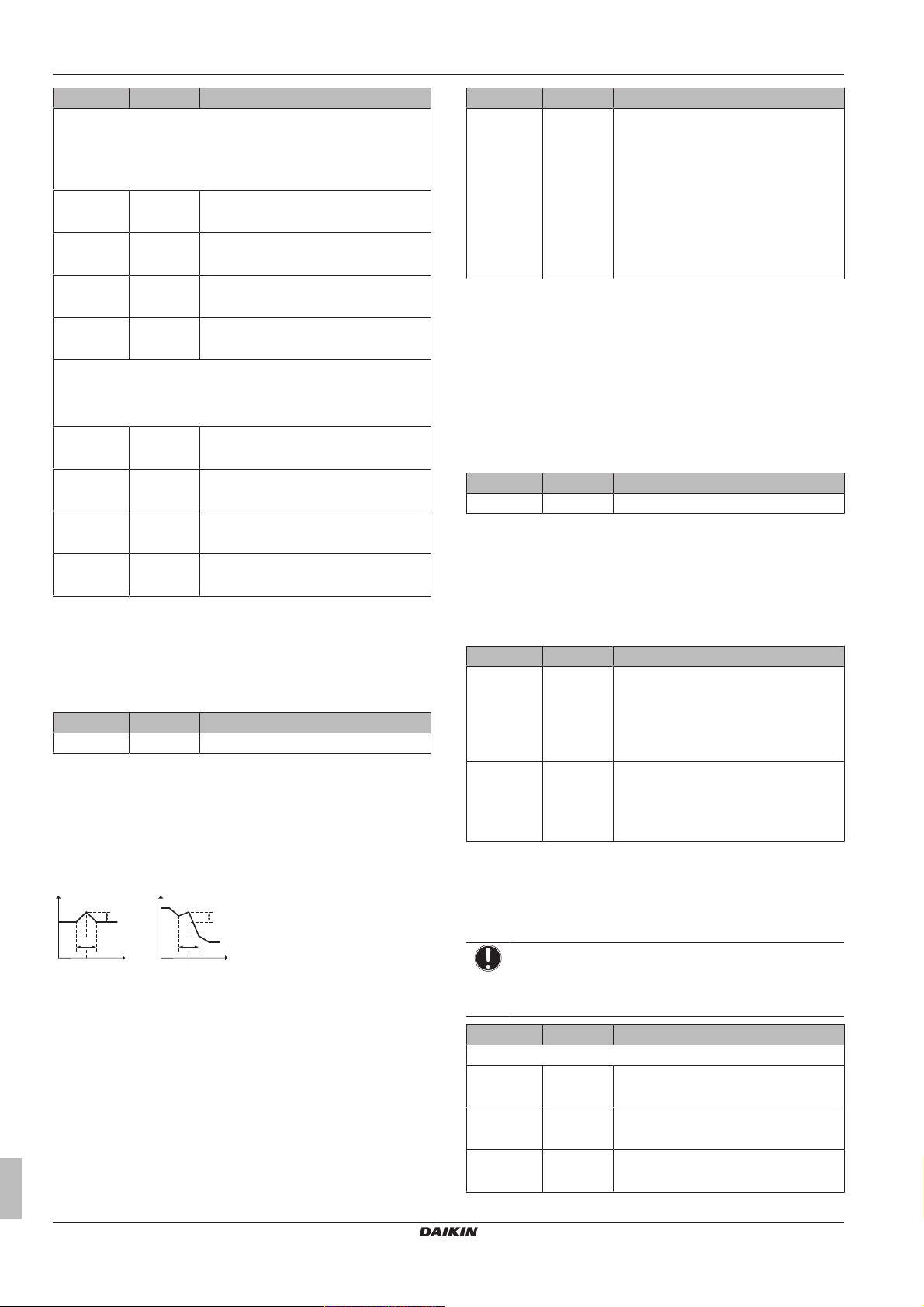

8 Konfiguration

0°C

a b

# Kode Beskrivelse

Afgangsvandtemperaturområdet for hovedafgangsvandtemperaturzonen (= afgangsvandtemperaturzonen med den laveste afgangsvandtemperatur ved opvarmning og den højeste afgangsvandtemperatur ved køling)

[A.3.1.1.2.2] [9-00] Maksimum temp. (opv.)

37°C~55°C (standard: 55°C)

[A.3.1.1.2.1] [9-01] Minimum temp. (opv.)

15°C~37°C (standard: 25°C)

[A.3.1.1.2.4] [9-02] Maksimum temp. (køl)

18°C~22°C (standard: 22°C)

[A.3.1.1.2.3] [9-03] Minimum temp. (køling)

5°C~18°C (standard: 5°C)

Afgangsvandtemperaturområdet for den ekstra afgangsvandtemperaturzone (= afgangsvandtemperaturzonen med den højeste afgangsvandtemperatur ved opvarmning og den laveste afgangsvandtemperatur ved køling)

[A.3.1.2.2.2] [9-06] Maksimum temp. (opv.)

37°C~55°C (standard: 55°C)

[A.3.1.2.2.1] [9-05] Minimum temp. (opv.)

15°C~37°C (standard: 25°C)

[A.3.1.2.2.4] [9-08] Maksimum temp. (køl)

18°C~22°C (standard: 22°C)

[A.3.1.2.2.3] [9-07] Minimum temp. (køling)

5°C~18°C (standard: 5°C)

Temperatur for overskridelse af afgangsvandtemperatur

Denne funktion definerer, hvor meget vandtemperaturen må stige over den ønskede udgangsvandtemperatur, før kompressoren stopper. Kompressoren starter igen, når afgangsvandtemperaturen falder til under den ønskede udgangsvandtemperatur. Denne funktion kan KUN anvendes i opvarmningstilstand.

# Kode Beskrivelse

--- [9-04] 1°C~4°C (standard: 1°C)

Afgangsvandtemperaturkompensation ved 0°C

Ved opvarmningsdrift øges den ønskede udgangsvandtemperatur lokalt ved en udendørstemperatur på 0°C. Denne kompensation kan vælges ved brug af en absolut eller vejrafhængig ønsket temperatur (se illustrationen nedenfor). Brug denne indstilling til at kompensere for mulige varmetab i bygningen på grund af fordampning af smeltet is eller sne (f.eks. i lande med koldt klima).

# Kode Beskrivelse

--- [D-03] ▪ 0 (deaktiveret) ▪ 1 (aktiveret) L=2°C,

R=4°C (−2°C<TA<2°C)

▪ 2 (aktiveret) L=4°C,

R=4°C (−2°C<TA<2°C) (standard)

▪ 3 (aktiveret) L=2°C,

R=8°C (−4°C<TA<4°C)

▪ 4 (aktiveret) L=4°C,

R=8°C (−4°C<TA<4°C)

Maksimal modulering for afgangsvandtemperatur

Gælder KUN ved rumtermostatstyring, og når modulering er aktiveret. Den maksimale modulering (=varians) på den ønskede udgangsvandtemperatur fastsættes ud fra forskellen mellem den faktiske og ønskede rumtemperatur, f.eks. betyder 3°C modulering, at den ønskede udgangsvandtemperatur kan øges eller sænkes med 3°C. Større modulering betyder bedre ydelse (mindre Til/FRA, hurtigere opvarmning), men bemærk, at afhængigt af varmeemitteren SKAL der ALTID være en balance (se design og valg af varme-emitterne) mellem den ønskede udgangsvandtemperatur og den ønskede rumtemperatur.

# Kode Beskrivelse

--- [8-06] 0°C~10°C (standard: 3°C)

Tilladelse for vejrafhængig køling

Gælder KUN for EBLQ05+07CAV3. Det er muligt at deaktivere vejrafhængig køling, så den ønskede udgangsvandtemperatur ved køling ikke afhænger af den udendørs omgivende temperatur –  uanset om vejrafhængig er valgt eller IKKE. Dette kan indstilles separat både for hovedafgangsvandtemperaturzonen og for den ekstra afgangsvandtemperaturzone.

# Kode Beskrivelse

--- [1-04] Vejrafhængig køling af hovedafgangsvandtemperaturzonen er …

▪ 0 (deaktiveret) ▪ 1 (aktiveret) (standard)

--- [1-05] Vejrafhængig køling af den ekstra afgangsvandtemperaturzone er …

▪ 0 (deaktiveret) ▪ 1 (aktiveret) (standard)

Temperaturområder (rumtemperatur)

Gælder KUN ved rumtermostatstyring. Du kan begrænse rumtemperaturens område både for opvarmning og/eller køling, så du sparer energi ved at undgå for kraftig opvarmning eller for lidt opvarmning af rummet.

Installatørvejledning

BEMÆRK

Ved justering af rumtemperaturområderne justeres alle

a Absolut ønsket LWT b Vejrafhængig ønsket LWT

ønskede rumtemperaturer også for at garantere, at de er mellem grænserne.

# Kode Beskrivelse

Rumtemp.-område [A.3.2.1.2] [3-06] Maksimum temp. (opv.)

18°C~30°C (standard: 30°C)

[A.3.2.1.1] [3-07] Minimum temp. (opv.)

12°C~18°C (standard: 16°C)

[A.3.2.1.4] [3-08] Maksimum temp. (køl)

25°C~35°C (standard: 35°C)

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 65

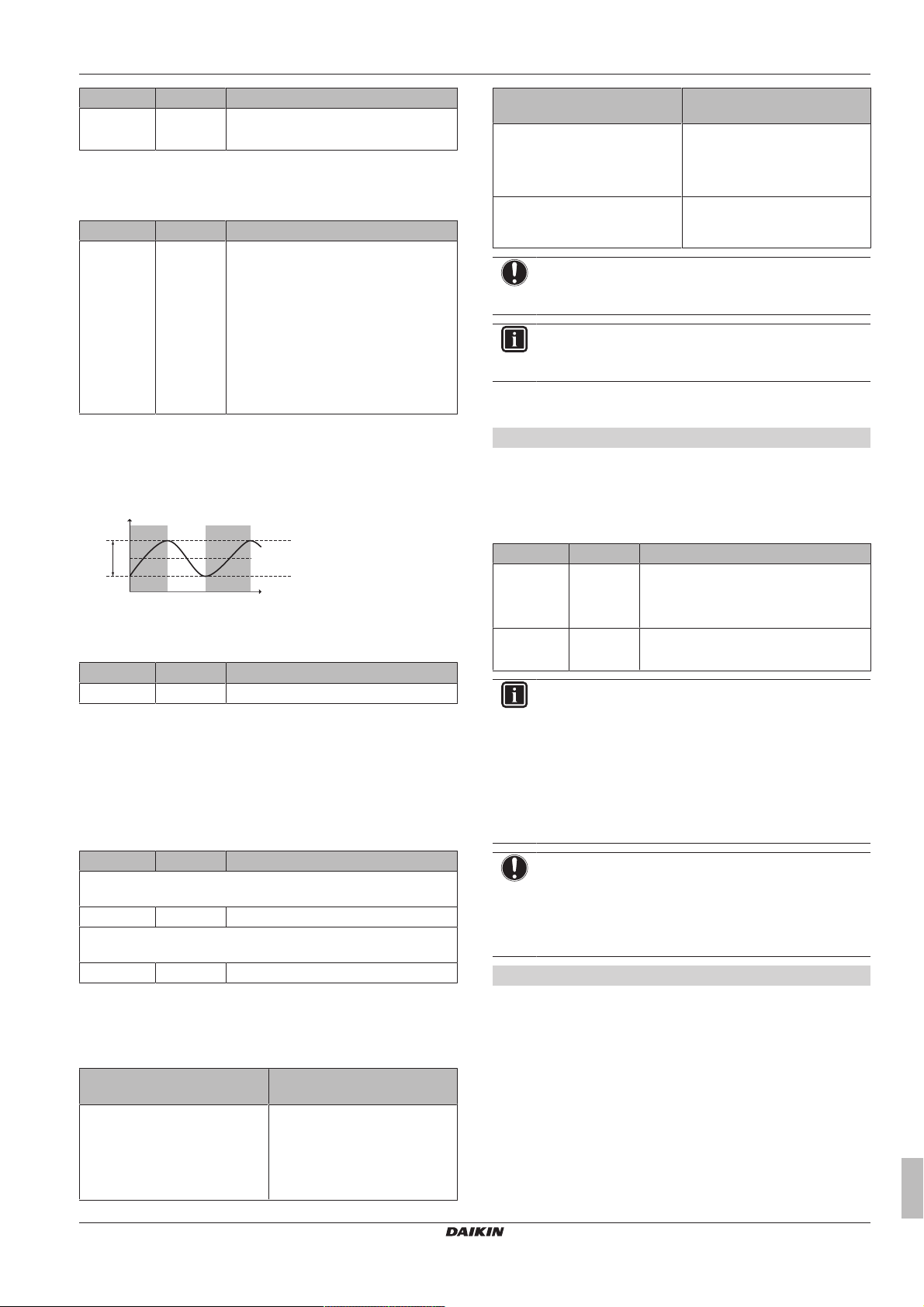

8 Konfiguration

[

9-0C

]

# Kode Beskrivelse

[A.3.2.1.3] [3-09] Minimum temp. (køling)

15°C~25°C (standard: 15°C)

Rumtemperaturtrin

Gælder KUN ved rumtermostatstyring, og hvis temperaturen vises i °C.

# Kode Beskrivelse

[A.3.2.4] --- Rumtemp. trin

▪ 1°C (standard). Den ønskede

rumtemperatur på brugergrænsefladen kan indstilles i trin på 1°C.

▪ 0,5°C. Den ønskede rumtemperatur

på brugergrænsefladen kan indstilles i trin på 0,5°C. Den faktiske rumtemperatur vises med en nøjagtighed på 0,1°C.

Rumtemperaturhysterese

Gælder KUN ved rumtermostatstyring. Hysteresebåndet omkring den ønskede rumtemperatur kan indstilles. Det anbefales IKKE at ændre hysteresen for rumtemperaturen, da den er indstillet til optimal udnyttelse af systemet.

Enhedens styringsmetode

Rumfrostsikring

([C‑07])

Ekstern rumtermostatstyring ([C‑07]=1)

Lader den eksterne rumtermostat håndtere rumfrostsikring:

▪ Slå startsiden for

afgangsvandtemperatur TIL.

Styring af

Rumfrostsikring garanteres IKKE. afgangsvandtemperatur ([C‑07]=0)

BEMÆRK

Hvis systemet IKKE indeholder en ekstravarmer, må standard for rummets antifrosttemperatur IKKE ændres.

INFORMATION

Hvis der opstår en U4-fejl, garanteres rumfrostsikring IKKE.

Se detaljerede oplysninger i afsnittene nedenfor om rumfrostsikring i forhold til den relevante enhedsstyringsmetode.

[C‑07]=2: rumtermostatstyring

Under rumtermostatstyring garanteres rumfrostsikring, selv hvis startsiden for rumtemperatur er slået FRA på brugergrænsefladen. Når rumfrostsikring ([2‑06]) er aktiveret, og rumtemperaturen falder til under rummets antifrosttemperatur ([2‑05]), forsyner enheden varme-emitterne med afgangsvand for at varme rummet op igen.

a Rumtemperatur

b Faktisk rumtemperatur

c Ønsket rumtemperatur

d Tid

# Kode Beskrivelse

--- [9-0C] 1°C~6°C (standard: 1°C)

Rumtemperaturforskydning

Gælder KUN ved rumtermostatstyring. Det er muligt at kalibrere rumtemperatursensoren (den eksterne). Det er muligt at forskyde rumtermomodstanden, som måles af brugergrænsefladen eller af den eksterne rumsensor. Indstillingerne kan bruges til at kompensere for situationer, hvor brugergrænsefladen eller den eksterne rumsensor IKKE KAN installeres på den ideelle placering (se installationsvejledningen og/eller installatørvejledningen).

# Kode Beskrivelse

Rumtemp.-forskydning: Forskydning af den faktiske rumtemperatur, der er målt på brugergrænsefladens sensor.

[A.3.2.2] [2-0A] –5°C~5°C, trin 0,5°C (standard: 0°C) Ekst. rumsensor forsk.: Gælder KUN, hvis den eksterne rumsensor

(valg) er installeret og konfigureret (se [C-08]) [A.3.2.3] [2-09] –5°C~5°C, trin 0,5°C (standard: 0°C)

Rumfrostsikring

Rumfrostsikring forhindrer rummet i at blive for koldt. Denne indstilling fungerer forskelligt afhængigt af indstillingen af enhedens styringsmetode ([C‑07]). Gør som angivet i tabellen nedenfor:

Enhedens styringsmetode

Rumfrostsikring

([C‑07])

Rumtermostatstyring ([C‑07]=2) Lader rumtermostaten håndtere

rumfrostsikring: ▪ Indstil [2‑06] til “1” ▪ Indstil rummets

antifrosttemperatur ([2‑05]).

# Kode Beskrivelse

--- [2-06] Rumfrostsikring

▪ 0: deaktiveret ▪ 1: aktiveret (standard)

--- [2-05] Rumantifrosttemperatur

4°C~16°C (standard: 16°C)

INFORMATION

Hvis der opstår en U5-fejl:

▪ Når 1 brugergrænseflade er tilsluttet, garanteres

rumfrostsikring IKKE,

▪ Når 2 brugergrænseflader er tilsluttet, og den anden

brugergrænseflade, som bruges til rumtemperaturstyring, er afbrudt (på grund af forkert ledningsføring, skade på kablet), garanteres rumfrostsikring IKKE.

BEMÆRK

Hvis Nøddrift er indstillet til Manuel ([A.6.C]=0), og enheden udløses til at starte nøddrift, vil brugergrænsefladen bede om bekræftelse før start. Rumfrostsikring er aktiv, selvom brugeren IKKE bekræfter nøddrift.

[C‑07]=1: ekstern rumtermostatstyring

Under ekstern rumtermostatstyring garanteres rumfrostsikring af den eksterne rumtermostat, forudsat at startsiden for afgangsvandtemperatur er slået TIL på brugergrænsefladen, og automatisk nøddrift ([A.6.C]) er indstillet til "1".

Desuden er der mulighed for begrænset frostsikring fra enheden:

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 66

8 Konfiguration

I tilfælde af … … gælder følgende:

Én afgangsvandtemperaturzone ▪ Når startsiden for

afgangsvandtemperatur er slået FRA, og den udendørs omgivende temperatur falder til under 4°C, forsyner enheden varme-emitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

▪ Når startsiden for

afgangsvandtemperatur er slået TIL, er den eksterne rumtermostat indstillet til "Termo FRA", og den udendørs omgivende temperatur falder til under 4°C, forsyner enheden varmeemitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

▪ Når startsiden for

afgangsvandtemperatur er slået TIL, og den eksterne rumtermostat er indstillet til “Termo TIL”, garanteres rumfrostsikringen af den normale logik.

To afgangsvandtemperaturzoner ▪ Når startsiden for

▪ Når startsiden for

afgangsvandtemperatur er slået TIL, er driftstilstanden "opvarmning", og den udendørs omgivende temperatur falder til under 4°C, forsyner enheden varmeemitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

▪ Valget af “køling” eller

“opvarmning” foretages via brugergrænsefladen. Når startsiden for afgangsvandtemperatur er slået TIL, og driftstilstanden er “køling”, er der ingen sikring.

[C‑07]=0: styring af afgangsvandtemperatur

Rumfrostsikring garanteres IKKE under styring af afgangsvandtemperatur. Hvis [2‑06] er indstillet til “1”, er begrænset frostsikring fra enheden dog mulig:

▪ Når startsiden for afgangsvandtemperatur er slået FRA, og den

udendørs omgivende temperatur falder til under 4°C, forsyner enheden varme-emitterne med afgangsvand for at opvarme rummet igen, og kontrolpunktet for afgangsvandtemperatur sænkes.

▪ Når startsiden for afgangsvandtemperatur er slået TIL, og

driftstilstanden er “opvarmning”, forsyner enheden varmeemitterne med afgangsvand for at opvarme rummet efter normal logik.

▪ Når startsiden for afgangsvandtemperatur er slået TIL, og

driftstilstanden er “køling”, er der ingen sikring.

Spærreventil

Spærreventilen er i hovedafgangsvandtemperaturzonen og er forbundet til udgangen for opvarmning/køling.

BEMÆRK

Spærreventilens udtag kan IKKE konfigureres. Værdien af indstilling [F‑0B] må IKKE ændres. Tilslut kun NO (normalt åbne) spærreventiler.

Driftsområde

Afhængigt af den gennemsnitlige udendørstemperatur er brug af enheden til rumopvarmning eller rumkøling ikke tilladt.

Rumopv. OFF temp.: Hvis den gennemsnitlige udendørstemperatur stiger til over denne værdi, slås rumopvarmning FRA for at undgå overophedning.

# Kode Beskrivelse

[A.3.3.1] [4-02] 14°C~35°C (standard: 25°C)

Den samme indstilling bruges også ved automatisk skift mellem opvarmning/ køling.

Rumkøling On temp.: Gælder KUN for EBLQ05+07CAV3. Hvis den gennemsnitlige udendørstemperatur falder til under denne værdi, slås rumkøling FRA.

# Kode Beskrivelse

[A.3.3.2] [F-01] 10°C~35°C (standard: 20°C)

Den samme indstilling bruges også ved automatisk skift mellem opvarmning/ køling.

Automatisk skift mellem opvarmning/køling

Gælder KUN for EBLQ05+07CAV3. Slutbrugeren indstiller den ønskede driftstilstand på brugergrænsefladen: Opvarmning, Køling eller Automatisk (se også betjeningsvejledningen/ brugervejledningen). Når Automatisk er valgt, er ændring af driftstilstanden baseret på:

▪ Månedlig tilladelse for opvarmning og/eller køling: Slutbrugeren

angiver månedligt, hvilken drift der er tilladt ([7.5]: både opvarmning/køling eller KUN opvarmning eller KUN køling). Hvis den tilladte driftstilstand skifter til KUN køling, skifter driftstilstanden til køling. Hvis den tilladte driftstilstand skifter til KUN opvarmning, skifter driftstilstanden til opvarmning.

▪ Gennemsnitlig udendørstemperatur: Driftstilstanden skifter, så den

ALTID er inden for det område, der er fastsat for rumopvarmning FRA-temperaturen for opvarmning og rumkøling Til-temperaturen for køling. Hvis udendørstemperaturen falder, skifter driftstilstanden til opvarmning og omvendt. Bemærk, at udendørstemperaturen er et tidsgennemsnit (se

"8Konfiguration"på side52).

Hvis udendørstemperaturen er mellem rumkøling Til- og rumopvarmning FRA-temperaturen, forbliver driftstilstanden uændret, medmindre systemet er konfigureret til rumtermostatstyring med én afgangsvandtemperaturzone og emittere til hurtig opvarmning. I så fald skifter driftstilstanden baseret på:

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 67

8 Konfiguration

▪ Målt indendørstemperatur: Ud over den ønskede rumtemperatur

for opvarmning og køling indstiller installatøren en hystereseværdi (f.eks. ved opvarmning er denne værdi relateret til den ønskede kølingstemperatur) og en forskydningsværdi (f.eks. ved opvarmning er denne værdi relateret til den ønskede opvarmningstemperatur). Eksempel: Den ønskede rumtemperatur ved opvarmning er 22°C og ved køling 24°C med en hystereseværdi på 1°C og en forskydning på 4°C. Skift fra opvarmning til køling sker, når rumtemperaturen stiger til over maksimum for den ønskede kølingstemperatur, der er tilføjet af hystereseværdien (dvs. 25°C), og den ønskede opvarmningstemperaturen, der er tilføjet af forskydningsværdien (dvs. 26°C). Omvendt sker skift fra køling til opvarmning, når rumtemperaturen falder til under minimum for den ønskede opvarmningstemperatur fratrukket hystereseværdien (dvs. 21°C) og den ønskede køletemperatur fratrukket forskydningsværdien (dvs. 20°C).

▪ Beskyttelsestid for at undgå hyppige skift fra opvarmning til køling

og omvendt.

Skifteindstillinger relateret til udendørstemperaturen (KUN når automatisk er valgt):

# Kode Beskrivelse

[A.3.3.1] [4-02] Rumopv. OFF temp.. Hvis

udendørstemperaturen stiger til over denne værdi, skifter driftstilstanden til køling:

Område: 14°C~35°C (standard: 25°C)

[A.3.3.2] [F-01] Rumkøling On temp.. Hvis

udendørstemperaturen falder til under denne værdi, skifter driftstilstanden til opvarmning:

Område: 10°C~35°C (standard: 20°C)

Skifteindstillinger relateret til indendørstemperaturen. Gælder KUN, når Automatisk er valgt, og systemet er konfigureret til styring med rumtermostat med 1 afgangsvandtemperaturzone og emittere til hurtig opvarmning.

--- [4-0B] Hysterese: Sikrer, at der KUN forekommer skift, når det er nødvendigt. Eksempel: Rumdriftstilstanden skifter KUN fra køling til opvarmning, hvis rumtemperaturen falder til under den ønskede opvarmningstemperatur fratrukket hysteresen.

Område: 1°C~10°C, trin 0,5°C (standard: 1°C)

--- [4-0D] Forskydning: Sikrer, at den aktive ønskede rumtemperatur kan nås. Eksempel: Hvis skift fra opvarmning til køling forekommer under den ønskede rumtemperatur ved opvarmning, kan denne ønskede rumtemperatur aldrig nås.

Område: 1°C~10°C, trin 0,5°C (standard: 3°C)

8.3.2 Styring af varmt vand til boligen: avanceret

Forudindstillede tanktemperaturer

Gælder kun, hvis forberedelse af varmt vand til boligen er tidsplan eller tidsplan + genopvarmning.

Du kan definere forudindstillede tanktemperaturer: ▪ lagring økonomisk ▪ lagring komfort

▪ genopvarmning ▪ genopvarmnings-hysterese Forudindstillede værdier gør det nemt at bruge den samme værdi i

tidsplanen. Hvis du senere ønsker at ændre værdien, behøver du kun gøre det 1 sted (se også betjeningsvejledningen og/eller brugervejledningen).

Opbevaring komfort

Ved programmering af tidsplanen kan du gøre brug af de tanktemperaturer, der er indstillet som forudindstillede værdier. Tanken vil derefter varme op, indtil disse kontrolpunkt-temperaturer er nået. Derudover kan der programmeres et lagringsstop. Denne funktion stopper tankopvarmning, selv hvis kontrolpunktet IKKE er nået. Programmer kun et lagringsstop, når tankopvarmning er fuldstændig uønsket.

# Kode Beskrivelse

[7.4.3.1] [6‑0A] 30°C~[6‑0E]°C (standard: 55°C)

Opbevaring økonomi

Temperaturen for lagring økonomisk angiver den lavere ønskede tanktemperatur. Det er den ønskede temperatur, når lagring økonomisk er sat til tidsplan (om dagen er at foretrække).

# Kode Beskrivelse

[7.4.3.2] [6‑0B] 30°C~min(50, [6‑0E])°C (standard: 45°C)

Genopvarmning

Den ønskede genopvarmningstanktemperatur bruges: ▪ ved genopvarmningstilstand for tidsplan +

genopvarmningstilstand: Den garanterede minimumtanktemperatur sættes af T det vejrafhængige kontrolpunkt minus genopvarmningshysteresen. Hvis tanktemperaturen falder under denne værdi, opvarmes tanken.

# Kode Beskrivelse

[7.4.3.3] [6‑0C] 30°C~min(50, [6‑0E])°C (standard: 45°C)

Genopvarmnings-hysterese

Gælder kun, hvis forberedelse af varmt vand til boligen er tidsplan + genopvarmning.

# Kode Beskrivelse

--- [6‑08] 2°C~20°C (standard: 10°C)

Vejrafhængig

Vejrafhængige installatørindstillinger definerer parametrene for vejrafhængig styring af enheden. Hvis vejrafhængig drift er aktiv, fastsættes den ønskede tanktemperatur automatisk afhængigt af den gennemsnitlige udendørstemperatur: lav udendørstemperatur medfører højere ønskede tanktemperaturer, da koldtvandshanen er koldere og omvendt. I tilfælde af tidsplan eller tidsplan+forberedelse af genopvarmning af varmt vand til boligen er temperaturen for lagring komfort vejrafhængig (i henhold til den vejrafhængige kurve), og temperaturen for lagring økonomisk og genopvarmning er IKKE vejrafhængig. I tilfælde af forberedelse kun af genopvarmning af varmt vand til boligen er den ønskede tanktemperatur vejrafhængig (i henhold til den vejrafhængige kurve). Ved vejrafhængig drift kan slutbrugeren ikke justere den ønskede tanktemperatur på brugergrænsefladen.

–[6‑08], som enten er [6‑0C] eller

HP OFF

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 68

8 Konfiguration

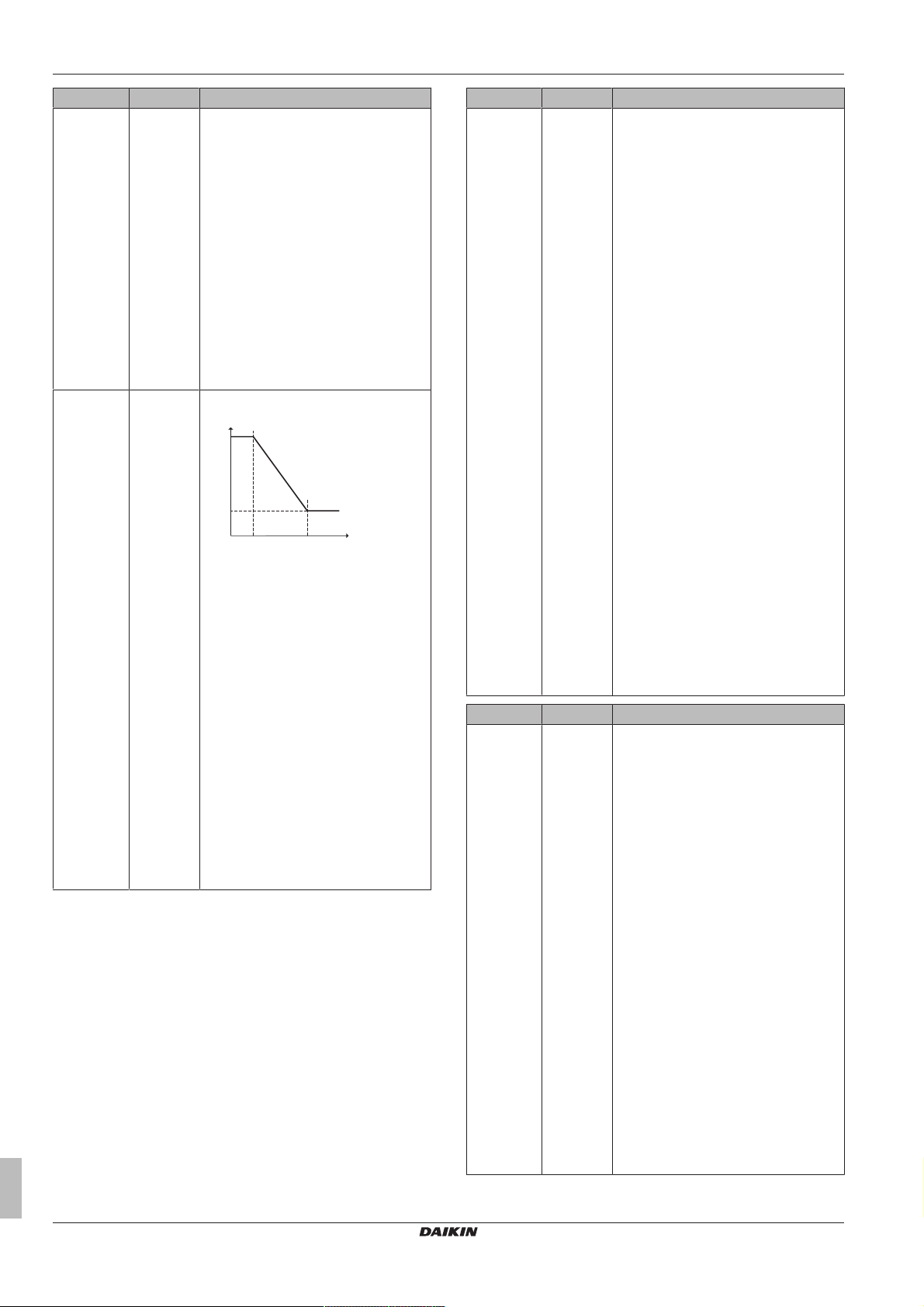

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

# Kode Beskrivelse

[A.4.6] --- Den vejrafhængige ønskede

tanktemperatur er: ▪ Absolut (standard): deaktiveret. Alle

ønskede tanktemperaturer er IKKE vejrafhængige.

▪ Vejrafh.: aktiveret. Ved tidsplan eller

tidsplan+genopvarmningstilstand er temperaturen for lagring komfort vejrafhængig. Temperaturerne for lagring økonomisk og genopvarmning er IKKE vejrafhængige. I genopvarmningstilstand er den ønskede tanktemperatur vejrafhængig. Bemærk: Hvis den viste tanktemperatur er vejrafhængig, kan den ikke justeres på brugergrænsefladen.

[A.4.7] [0-0E]

Vejrafhængig kurve [0-0D] [0-0C] [0-0B]

▪ T

: Den ønskede tanktemperatur.

DHW

▪ Ta: Den (gennemsnitlige) udendørs

omgivende temperatur

▪ [0-0E]: lav udendørs omgivende

temperatur: –40°C~5°C (standard: – 10°C)

▪ [0-0D]: høj udendørs omgivende

temperatur: 10°C~25°C (standard: 15°C)

▪ [0-0C]: ønsket tanktemperatur, når

udendørstemperaturen er lig med eller falder til under den lave omgivende temperatur: 45°C~[6‑0E]°C (standard: 60°C)

▪ [0-0B]: ønsket tanktemperatur, når

udendørstemperaturen er lig med eller stiger til over den høje omgivende temperatur: 35°C~[6‑0E]°C (standardindstillingen: 55°C)

Drift af hjælpevarmer og varmepumpe For systemer med en varmtvandstank til boligen

# Kode Beskrivelse

--- [4‑03] Definerer driftstilladelsen for hjælpevarmeren afhængigt af omgivende temperatur, temperatur for varmt vand til boligen eller varmepumpedriftstilstand. Denne indstilling gælder kun i genopvarmningstilstand for anvendelser med en varmtvandstank til boligen.

▪ 0: Drift af hjælpevarmeren er IKKE

tilladt med undtagelse af "Desinfektion" og "Effektfuld opvarmning af vand til boligen". Brug kun dette, hvis varmepumpens kapacitet kan dække husets behov for varme og varmt vand til boligen i hele varmesæsonen. Hvis udendørstemperaturen er under indstillingen [5-03] og [5-02]=1, opvarmes det varme vand til boligen ikke. Temperaturen for det varme vand til boligen kan maks. være temperaturen for varmepumpe FRA.

▪ 1: Drift af hjælpevarmer er tilladt, når

der er behov for det.

▪ 2: Hjælpevarmeren er tilladt uden for

driftsområdet for varmepumpen til varmt vand til boligen. Drift af hjælpevarmer er kun tilladt, hvis:

▪ Omgivende temperatur er uden for

driftsområdet: Ta<[5-03] eller Ta>35°C

▪ Temperaturen for varmt vand til

boligen er 2°C lavere end temperaturen for varmepumpe FRA.

fortsat >>

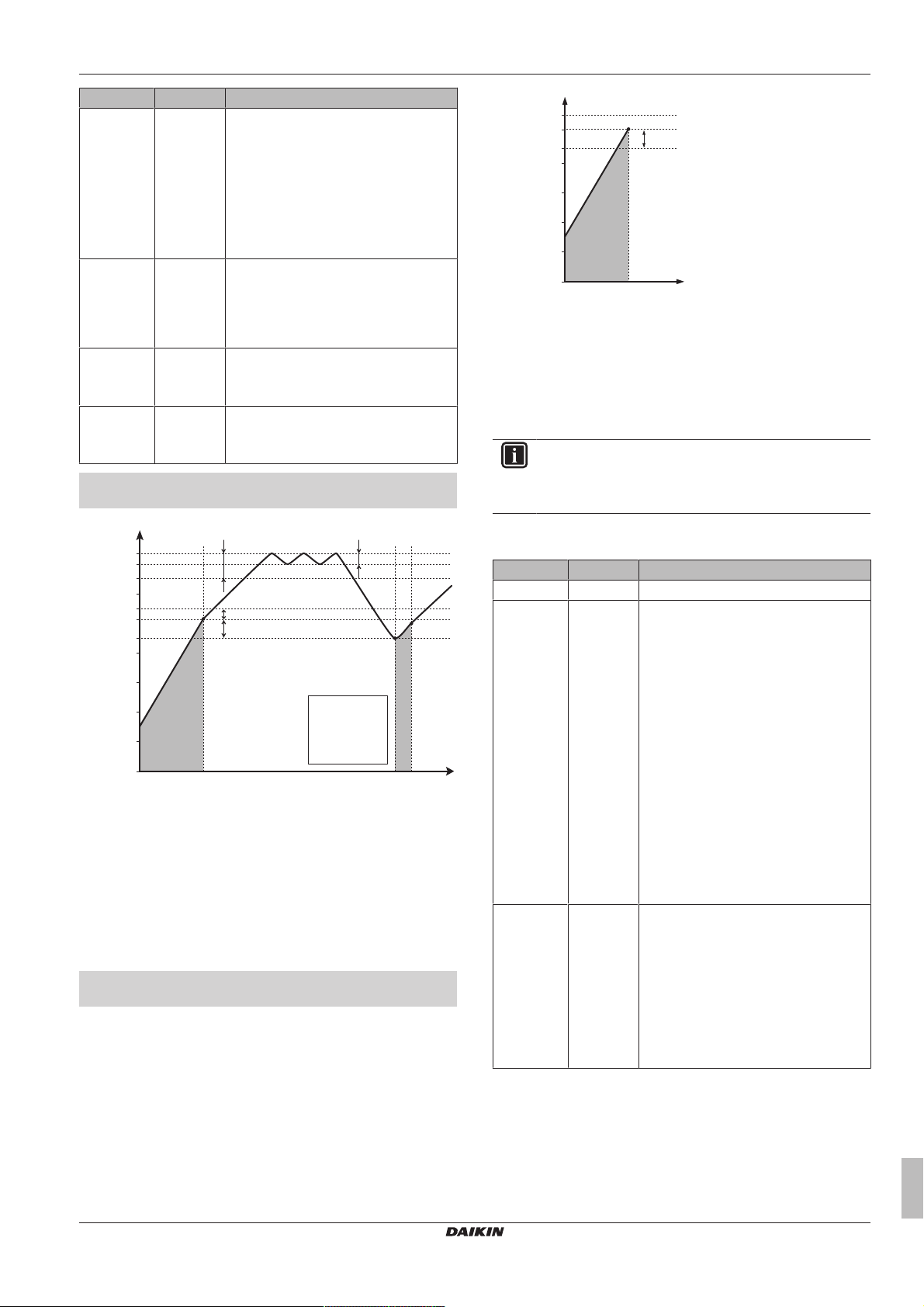

# Kode Beskrivelse

--- [4‑03] << fortsættelse Hjælpevarmeren kan køre, når Ta<[5-03]

uanset status for [5-02]. ▪ 3 (standard): Hjælpevarmeren er

tilladt, hvis varmepumpen IKKE er aktiv ved produktion af varmt vand til boligen. Samme som indstilling 1, men samtidig drift af varmepumpe til varmt vand til boligen og drift af hjælpevarmer er ikke tilladt.

▪ 4: Hjælpevarmerdrift er IKKE tilladt

med undtagelse af "Desinfektionsfunktion". Brug kun dette, hvis varmepumpens kapacitet kan dække husets behov for varme og varmt vand til boligen i hele varmesæsonen. Hvis udendørstemperaturen er under indstillingen [5-03] og [5-02]=1, opvarmes det varme vand til boligen ikke. Temperaturen for det varme vand til boligen kan maks. være temperaturen for varmepumpe FRA.

Når indstilling [4-03]=1/2/3/4, kan driften af hjælpevarmeren også blive begrænset af tidsplanen for drift af hjælpevarmeren.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 69

# Kode Beskrivelse

BH ON

DHW

HP ON

HP OFF

HP MAX

BH OFF

[6-01]

[6-00]

[7-00]

[7-01]

= 70°C [7-00] = 3°C [6-01] = 2°C [6-00] = 7°C

71 70

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

--- [7-00] Overskridelsestemperatur. Temperaturforskel over kontrolpunktstemperaturen for varmt vand til boligen, før hjælpevarmeren SLUKKES igen. Temperaturen for varmtvandstanken til boligen stiger med [7-00] over det valgte kontrolpunkt for temperaturen.

Område: 0°C~4°C (standard: 0°C)

--- [7-01] Hysterese. Temperaturforskellen mellem temperaturen for hjælpevarmer TIL og hjælpevarmer FRA. Den minimale hysteresetemperatur er 2°C.

Område: 2°C~40°C (standard: 2°C)

--- [6‑00] Den temperaturforskel, som bestemmer varmepumpens TIL-temperatur.

Område: 2°C~20°C (standard: 2°C)

--- [6‑01] Den temperaturforskel, som bestemmer varmepumpens FRA-temperatur.

Område: 0°C~10°C (standard: 2°C)

Eksempel: kontrolpunkt (TU)>maksimal varmepumpetemperatur– [6‑01] (T

HP MAX

–[6‑01])

8 Konfiguration

HP Varmepumpe. Hvis varmepumpens opvarmningstid er for

lang, kan hjælpevarmeren starte

Maks. varmepumpetemperatur ved føler i

HP MAX

varmtvandstanken til boligtekniske installationer

Varmepumpe FRA-temperatur (T

HP OFF

Varmepumpe TIL-temperatur (T

HP ON

Temperatur for varmt vand til boligen

DHW

TUBrugerdefineret kontrolpunkt for temperatur (som indstillet

på brugergrænsefladen)

t Tid

INFORMATION

Den maksimale varmepumpetemperatur afhænger af den omgivende temperatur. Se driftsområdet for yderligere oplysninger.

HP MAX

HP OFF

−[6‑01])

−[6‑00])

BH Hjælpevarmer HP Varmepumpe. Hvis varmepumpens opvarmningstid er for

lang, kan hjælpevarmeren starte

Hjælpevarmer FRA-temperatur (TU+[7-00])

BH OFF

Hjælpevarmer TIL-temperatur (T

BH ON

Maks. varmepumpetemperatur ved føler i

HP MAX

varmtvandstanken til boligtekniske installationer

Varmepumpe FRA-temperatur (T

HP OFF

Varmepumpe TIL-temperatur (T

HP ON

Temperatur for varmt vand til boligen

DHW

TUBrugerdefineret kontrolpunkt for temperatur (som indstillet

BH OFF

HP MAX

HP OFF

på brugergrænsefladen)

t Tid

Eksempel: kontrolpunkt (TU)≤maksimal varmepumpetemperatur– [6‑01] (T

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

HP MAX

–[6‑01])

−[7-01])

−[6‑01])

−[6‑00])

Timere til samtidig anmodning om rumdrift og drift af varmt vand til boligen

# Kode Beskrivelse

--- [8-00] Må ikke ændres. (standard: 1)

--- [8-01] Maksimum kørselstid for produktion af varmt vand til boligen. Opvarmning af varmt vand til boligen stopper, selvom måltemperaturen for varmt vand til boligen IKKE er nået. Den faktiske maksimale kørselstid afhænger også af indstillingen [8-04].

▪ Når systemlayout = styring af

rumtermostat: Denne forudindstillede værdi tages kun i betragtning, hvis der anmodes om rumopvarmning eller køling. Hvis der IKKE anmodes om rumopvarmning/-køling, opvarmes tanken, indtil kontrolpunktet er nået.

▪ Når systemlayout ≠ styring af

rumtermostat: Denne forudindstillede værdi tages altid i betragtning.

Område: 5~95 minutter (standard: 30)

--- [8-02] Anti-gencirkuleringstid. Minimum tid mellem to cykler for varmt

vand til boligen. Den faktiske antigencirkuleringstid afhænger også af indstillingen [8-04].

Interval: 0~10 timer (standard: 3) (trin: 0,5 time).

Bemærkning: Minimumstiden er 1/2 time, selv når den valgte værdi er 0.

Installatørvejledning

Page 70

8 Konfiguration

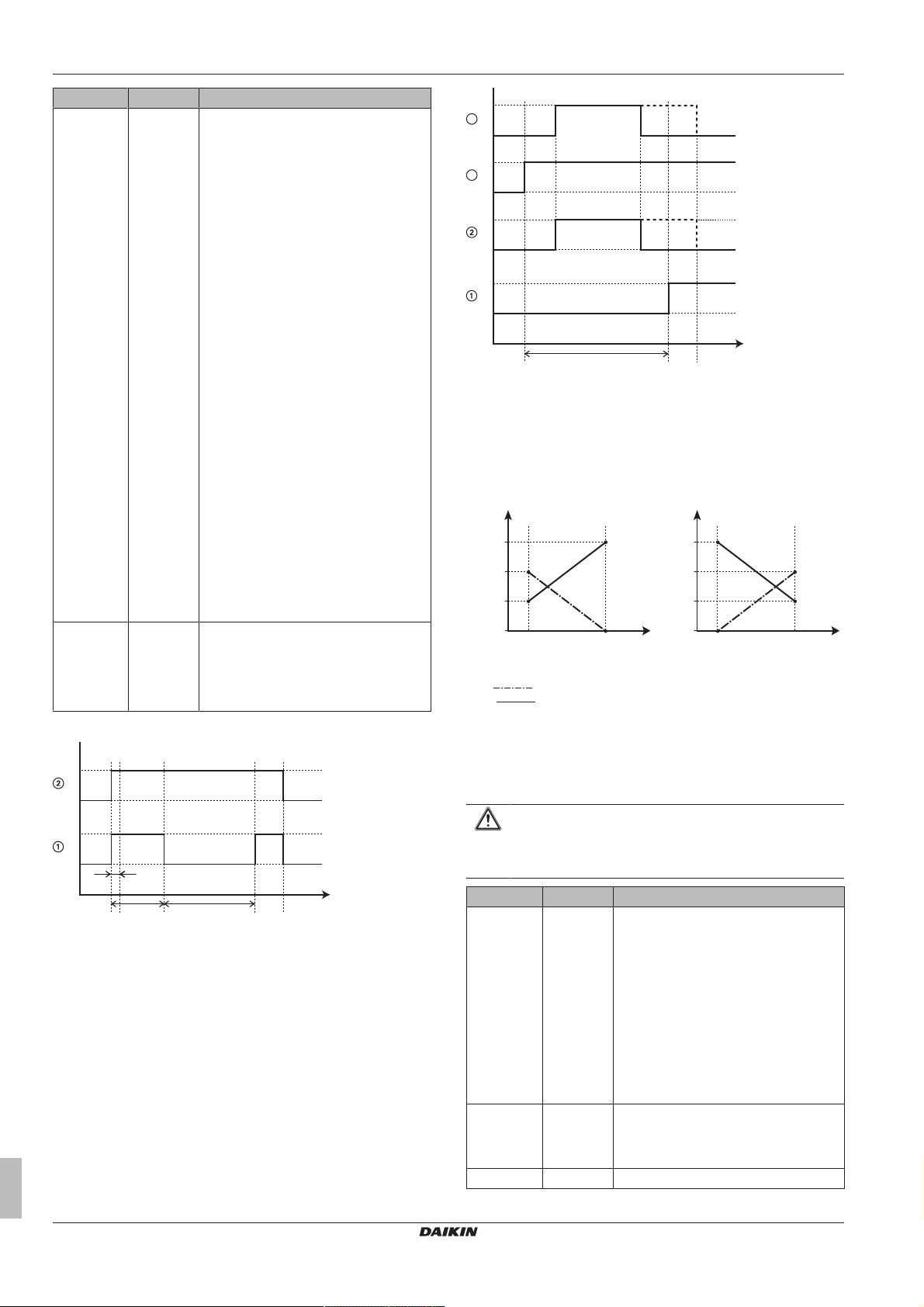

[8-01] [8-02]

[8-00]

[8-03]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

[8-01]

[F-01] 35°C

[8-02]

[8-01]+

[8-04]

# Kode Beskrivelse

--- [8-03] Forsinkelsestid for hjælpevarmer. Kun for EKHW Opstartsforsinkelsestid for

hjælpevarmeren, når tilstanden til varmt vand til boligen er aktiv.

▪ Hvis tilstanden for varmt vand til

boligen IKKE er aktiv, er forsinkelsestiden 20minutter.

▪ Forsinkelsestiden starter fra

hjælpevarmer TIL-temperatur.

▪ Ved at tilpasse forsinkelsestiden for

hjælpevarmeren i forhold til den maksimale kørselstid kan du finde en optimal balance mellem energieffektiviteten og opvarmningstiden.

▪ Hvis hjælpevarmerens forsinkelsestid

er sat for højt, kan det vare et stykke tid, før det varme vand til boligen når den definerede temperatur.

▪ Indstillingen [8-03] er kun relevant,

hvis indstillingen [4-03]=1. Indstilling [4-03]=0/2/3/4 begrænser automatisk hjælpevarmeren i forbindelse med varmepumpens driftstid ved opvarmning af vand til boligen.

▪ Kontrollér, at [8-03] altid relaterer til

den maksimale kørselstid [8-01].

Område: 20~95 (standard: 50).

--- [8-04] Ekstra kørselstid for den maksimale kørselstid afhængigt af udendørstemperaturen [4-02] eller [F-01].

Område: 0~95 minutter (standard: 95).

[8-02]: Anti-gencirkuleringstid

1 Drift af hjælpevarmer (1=aktiv, 0=ikke aktiv) 2 Tilstand til opvarmning af vand til bolig med varmepumpe

(1=aktiv, 0=ikke aktiv)

3 Forespørgsel om varmt vand til hjælpevarmer

(1=forespørgsel, 0=ingen forespørgsel)

4 Forespørgsel om varmt vand til varmepumpe

(1=forespørgsel, 0=ingen forespørgsel)

t Tid

[8-04]: Ekstra kørselstid ved [4-02]/[F-01]

TAOmgivende (udendørs) temperatur

t Tid

Anti-gencirkuleringstid Maksimum kørselstid varmt vand til boligen

Desinfektion

Anvendes kun til installationer med en varmtvandstank til boligen. Ved desinfektion desinficeres varmtvandstanken til boligen gennem

periodisk opvarmning af vandet til boligen til en specifik temperatur.

1 Tilstand til opvarmning af vand til bolig med varmepumpe

(1=aktiv, 0=ikke aktiv)

2 Forespørgsel om varmt vand til varmepumpe

(1=forespørgsel, 0=ingen forespørgsel)

t Tid

[8-03]: Forsinkelsestid for hjælpevarmer

Installatørvejledning

PAS PÅ

Indstillingerne for desinfektionsfunktionen SKAL konfigureres af installatøren i henhold til gældende lovgivning.

# Kode Beskrivelse

[A.4.4.2] [2‑00] Driftsdag:

▪ 0: Hver dag ▪ 1: Mandag ▪ 2: Tirsdag ▪ 3: Onsdag ▪ 4: Torsdag ▪ 5: Fredag ▪ 6: Lørdag ▪ 7: Søndag

[A.4.4.1] [2‑01] Desinfektion

▪ 0: Nej ▪ 1: Ja

[A.4.4.3] [2‑02] Starttid: 00~23:00, trin: 1:00.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 71

8 Konfiguration

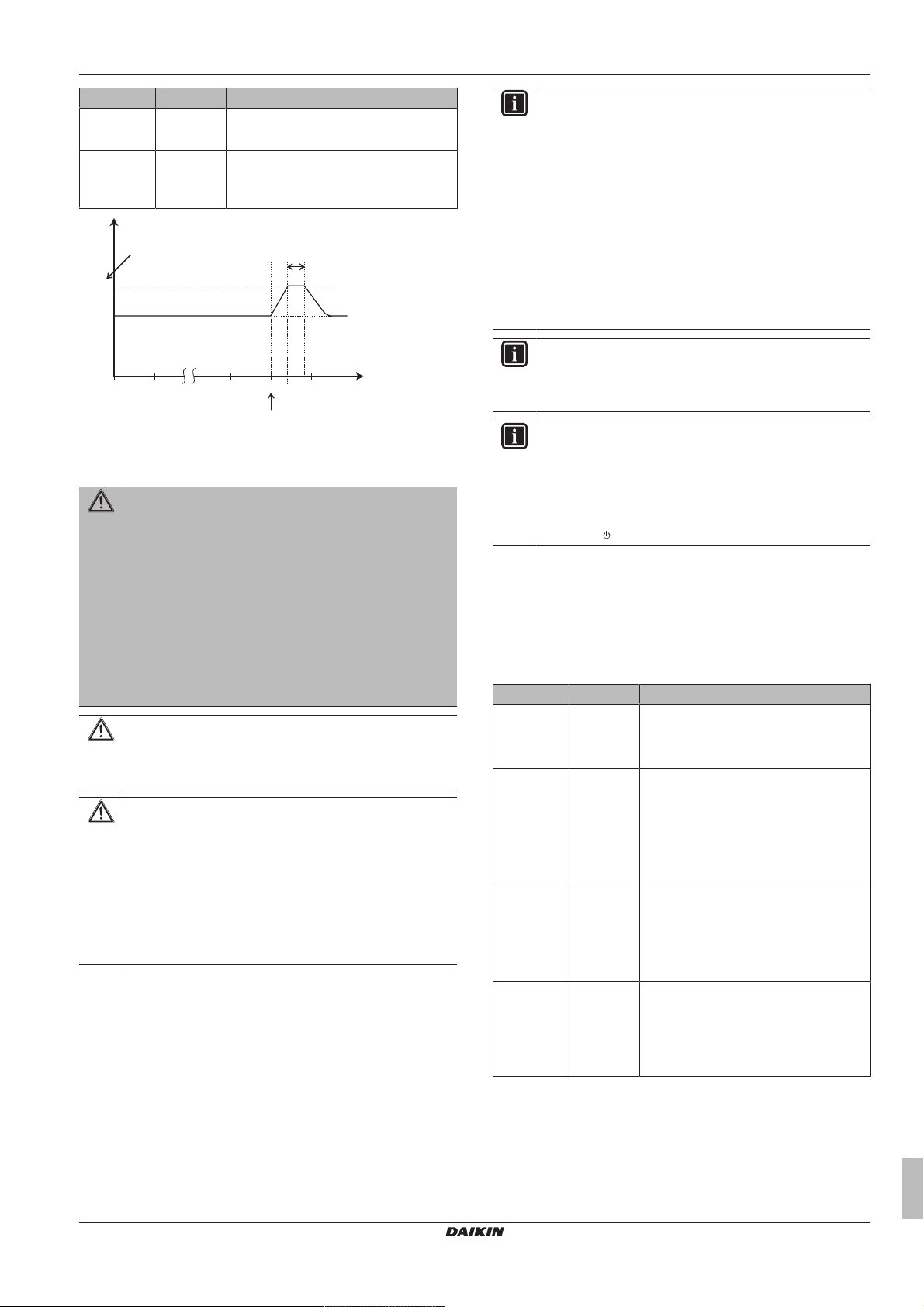

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

# Kode Beskrivelse

[A.4.4.4] [2‑03] Temperaturmål:

Område: 55°C~80°C (standard: 70°C).

[A.4.4.5] [2‑04] Varighed:

Interval: 5~60 minutter (standard: 10 minutter).

Temperatur for varmt vand til boligen

DHW

TUBrugerindstillet kontrolpunktstemperatur THTemperatur med højt kontrolpunkt [2-03]

t Tid

ADVARSEL

Vær opmærksom på, at varmtvandstemperaturen ved varmtvandshanen vil svare til værdien valgt under brugsstedsindstilling [2-03] efter endt desinfektion.

Hvis den høje temperatur på varmt vand til boligen udgør en potentiel risiko for, at personer kan komme til skade, skal der installeres en blandeventil (medfølger ikke) ved varmtvandsudtaget på varmtvandstanken til boligen. Denne blandeventil skal sikre, at varmtvandstemperaturen ved varmtvandshanen aldrig overstiger en indstillet maksimumværdi. Denne maksimalt tilladte varmtvandstemperatur skal vælges i henhold til gældende lovgivning.

PAS PÅ

Sørg for, at starttidspunktet for desinfektionsfunktionen [A.4.4.3] med defineret varighed [A.4.4.5] IKKE afbrydes af eventuelt forbrug af varmt vand til boligen.

PAS PÅ

Hjælpevarmerens tidsplan for adgang anvendes til at begrænse eller tillade betjening af hjælpevarmer efter et ugentligt program. Råd: For at undgå mislykket brug af desinfektionsfunktionen skal tidsplanen for hjælpevarmeren (ved ugeprogram) være mindst 4 timer efter den planlagte opstart af desinfektion. Hvis hjælpevarmer begrænses under desinfektion, vil denne funktion IKKE lykkes, og den tilsvarende advarsel AH vil blive genereret.

INFORMATION

I tilfælde af fejlkode AH, hvor desinfektion ikke er blevet afbrudt på grund af aftapning af varmt vand til boligen, anbefales følgende foranstaltninger:

▪ Når Varmt brugsvand > Kontrolpunkttilstand >

Genopvarmning eller Genopv.+planl. er valgt, anbefales det at programmere desinfektion til at starte mindst 4 timer efter den sidste forventede større aftapning af varmt vand. Denne opstart kan indstilles under installatørindstillinger (desinfektion).

▪ Når Varmt brugsvand > Kontrolpunkttilstand > Kun

planlagt er valgt, anbefales det at programmere en Opbevaring økonomi 3 timer før tidsplanen for opstart af desinfektion, så tanken er forvarmet.

INFORMATION

Desinfektionsfunktionen genstartes, hvis temperaturen for varmt vand til boligen falder 5°C under desinfektionsmåltemperaturen i løbet af varigheden.

INFORMATION

Der opstår en AH fejl, hvis du gør følgende under desinfektion:

▪ Indstil niveauet for brugeradgang til Installatør. ▪ Gå til startsiden for DHW-tanktemperaturen (Tank). ▪ Tryk på

for at afbryde desinfektionen.

8.3.3 Varmekildeindstillinger

Ekstravarmer

Driftstilstand med ekstravarmer: definerer, om drift af hjælpevarmer er aktiveret eller deaktiveret. Denne indstilling tilsidesættes kun, hvis der er behov for ekstra opvarmning under afrimning eller funktionsfejl i udendørsenheden (når [A.6.C] er aktiveret).

# Kode Beskrivelse

[A.5.1.1] [4‑00] Drift af ekstravarmer:

▪ 0: Deaktiveret ▪ 1 (standard): Aktiveret

[A.5.1.3] [4‑07] Definerer, om ekstravarmerens andet trin

--- [5-00] Er drift af ekstravarmer tilladt over

[A.5.1.4] [5‑01] Balancetemperatur.

er: ▪ 1: Tilladt ▪ 0: IKKE tilladt Det er således muligt at begrænse

ekstravarmerens kapacitet.

balancetemperatur under rumopvarmning?

▪ 1: IKKE tilladt ▪ 0: Tilladt

Udendørstemperatur, under hvilken drift af ekstravarmeren er tilladt.

Område: –15°C~35°C (standard: –4°C) (trin: 1°C)

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Automatisk nøddrift

Når varmepumpen svigter, kan ekstravarmeren og hjælpevarmeren fungere som nøddriftsvarmer og enten automatisk eller ikkeautomatisk overtage varmebelastningen.

Installatørvejledning

Page 72

8 Konfiguration

▪ Når auto-nødsituation er indstillet til Automatisk, og en

varmepumpe svigter: ▪ Ekstravarmeren vil automatisk overtage opvarmningen. ▪ Hjælpevarmeren vil automatisk overtage produktionen af varmt

vand til boligen.

▪ Når en varmepumpe svigter, og automatisk nøddrift er sat til

Manuel, vil drift af varmt vand til boligen og rumopvarmning stoppe og skal derefter genetableres manuelt. Brugergrænsefladen vil derefter bede dig om at bekræfte, om ekstravarmeren eller hjælpevarmeren kan overtage varmebelastningen eller ej.

Når varmepumpen svigter, vises på brugergrænsefladen. Hvis huset er uden opsyn i længere tid anbefaler vi, at indstillingen [A.6.C] Nøddrift sættes til Automatisk.

# Kode Beskrivelse

[A.6.C] --- Nøddrift:

▪ 0: Manuel (standard) ▪ 1: Automatisk

INFORMATION

Hvis [4‑03]=1 eller 3, gælder Nøddrift=Manuel ikke for hjælpevarmeren.

INFORMATION

Indstillingen for automatisk nøddrift kan kun foretages i menustrukturen i brugergrænsefladen.

INFORMATION

Hvis der opstår en varmepumpefejl, og [A.6.C] er indstillet til Manuel, forbliver funktionen til rumfrostsikring, funktionen til beton-tørring med gulvopvarmning og funktionen til frostsikring af vandrørene aktiv, hvis brugeren IKKE bekræfter nøddrift.

8.3.4 Systemindstillinger

Prioriteter (for systemer med en varmtvandstank til bolig)

# Kode Beskrivelse

--- [5‑02] Prioriteret rumopvarmning.

Definerer, om varmt vand til boligen kun produceres med hjælpevarmer, når udendørstemperaturen er under temperaturen for rumopvarmningsprioritet. Det anbefales at aktivere denne funktion for at nedbringe driftstiden for opvarmning af tank og garantere komfort i forbindelse med varmt vand til boligen.

▪ 0: deaktiveret ▪ 1: aktiveret [5‑01] Balancetemperatur og [5‑03]

temperaturprioriteret rumopvarmning er relateret til ekstravarmer. Du skal således indstille [5‑03] lig med eller nogle få grader højere end [5‑01].

--- [5‑03] Temperaturprioriteret rumopvarmning.

Definerer den udendørstemperatur, under hvilken det varme vand til boligen kun opvarmes af hjælpevarmeren.

Område: –15°C~35°C (standard: 0°C).

# Kode Beskrivelse

--- [5‑04] Ændring af kontrolpunkt for temperatur for varmt vand til boligen: ændring af kontrolpunkt for den ønskede temperatur for varmt vand til boligen, anvendes ved lav udendørstemperatur, når prioriteret rumopvarmning er aktiveret. Det ændrede (højere) kontrolpunkt vil sikre, at den samlede varmekapacitet for vandet i tanken forbliver nogenlunde uændret gennem kompensation for den koldere temperatur på vandet i bunden af tanken (da varmevekslerspolen ikke er i drift) med et varmere lag foroven.

Område: 0°C~20°C (standard: 10°C).

Auto genstart

Når strømforsyningen genoptages efter en afbrydelse, vil auto genstart-funktionen reaktivere de indstillinger på brugergrænsefladen, der var gældende ved strømafbrydelsen. Derefter anbefales det altid at aktivere denne funktion.

Hvis strømmen kan blive afbrudt (f.eks. forsyning med foretrukken kWh-sats), skal du altid aktivere den automatiske genstartsfunktion. Vedvarende styring af udendørsenhedens hydrodel kan garanteres uafhængigt af strømforsyning med foretrukken kWh-sats ved at slutte udendørsenhedens hydrodel til en strømforsyning med normal kWh-sats.

# Kode Beskrivelse

[A.6.1] [3‑00] Er den automatiske genstartsfunktion for

enheden tilladt? ▪ 0: Nej ▪ 1 (standard): Ja

Strømforsyning med foretrukken kWh-sats

# Kode Beskrivelse

[A.2.1.6] [D‑01] Tilslutning til en strømforsyning med

foretrukken kWh-sats: ▪ 0 (standard): Kølemiddeldelen af

udendørsenheden er tilsluttet en normal strømforsyning.

▪ 1: Kølemiddeldelen af

udendørsenheden er tilsluttet en strømforsyning med foretrukken kWhsats. Når hvor signalet om foretrukken kWh-sats sendes fra el-selskabet, åbner kontakten og enheden går på tvungen frakobling. Når signalet frigives igen, lukker den spændingsfri kontakt, og enheden kører igen. Derfor skal den automatisk genstartsfunktion altid aktiveres.

▪ 2: Kølemiddeldelen af

udendørsenheden er tilsluttet en strømforsyning med foretrukken kWhsats. Når hvor signalet om foretrukken kWh-sats sendes fra el-selskabet, lukker kontakten og enheden går på tvungen frakobling. Når signalet frigives igen, åbner den spændingsfri kontakt, og enheden kører igen. Derfor skal den automatisk genstartsfunktion altid aktiveres.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 73

8 Konfiguration

# Kode Beskrivelse

[A.6.2.1] [D‑00] Hvilke varmere må køre under

[D‑00] Hjælpevarmer Ekstravarmer Kompressor

0 (standard) Tvungen FRA Tvungen FRA Tvungen FRA 1 Tilladt 2 Tvungen FRA Tilladt 3 Tilladt

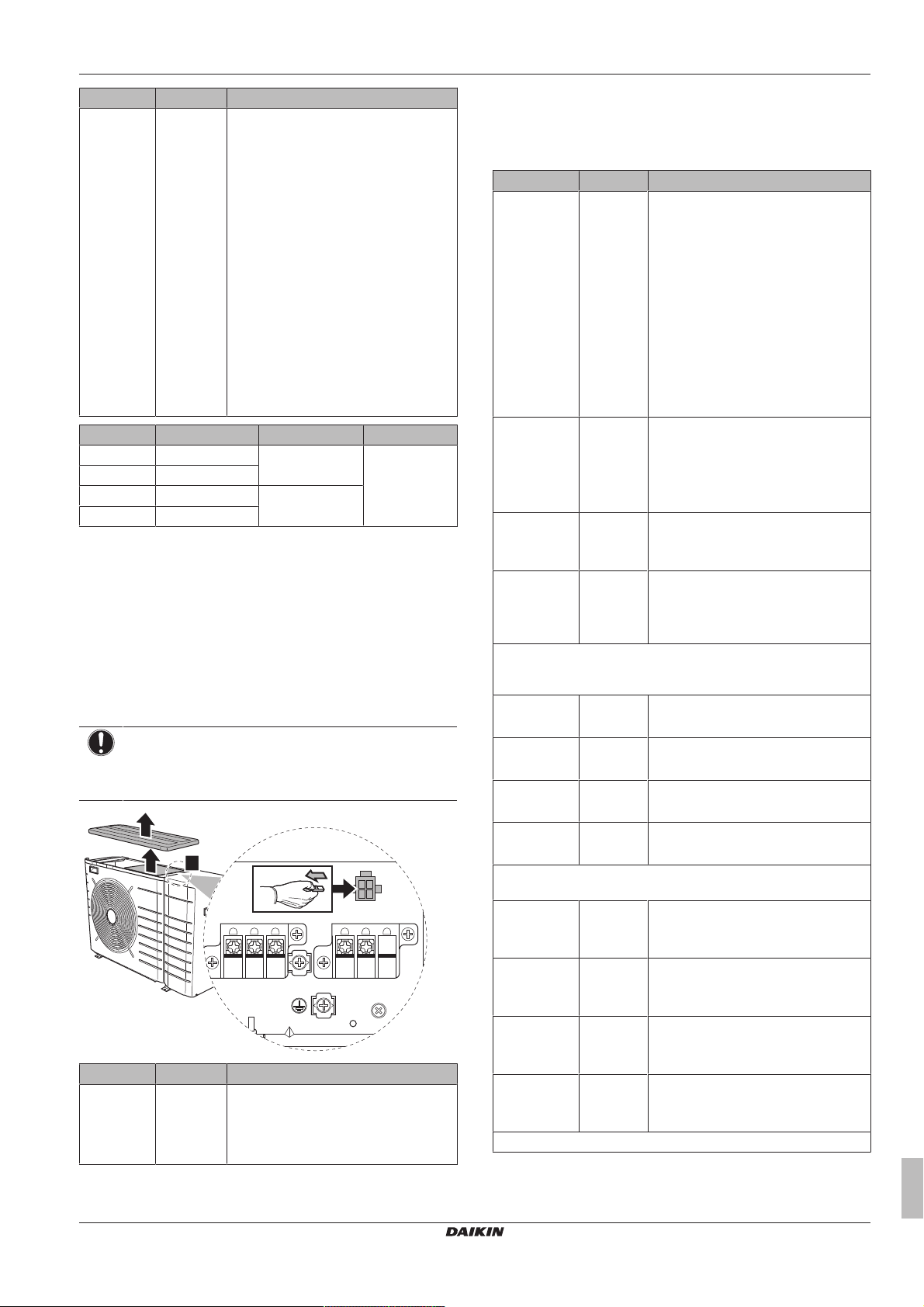

Strømbesparelsesfunktion

Definerer, om strømforsyningen til kølemiddeldelen af udendørsenheden kan afbrydes (internt ved styring af hydrodelen) under stilstand (intet behov for rumopvarmning/-køling eller varmt vand til boligen). Den endelige beslutning om at tillade strømafbrydelse af udendørsenheden under hvile afhænger af den omgivende temperatur, kompressortilstanden og interne minimumtider.

For at muliggøre indstilling af strømbesparelsesfunktionen skal [E-08] aktiveres på brugergrænsefladen, og strømbesparelsesstikket på udendørsenheden skal fjernes.

BEMÆRK

Strømbesparelsesstikket på udendørsenheden må kun fjernes, hvis hovedstrømforsyningen til anvendelsen er slået FRA.

# Kode Beskrivelse

--- [E‑08] Strømbesparelsesfunktion for

strømforsyning med foretrukken kWhsats?

▪ 0 (standard): Ingen ▪ 1: Kun hjælpevarmer ▪ 2: Kun ekstravarmer ▪ 3: Alle varmere Se tabellen nedenfor. Indstillingerne 1, 2 og 3 giver kun

mening, hvis strømforsyningen med foretrukken kWh-sats er af type 1, eller udendørsenhedens hydrodel er forbundet til en strømforsyning med normal kWh-sats (via X3M/5+6), og ekstravarmeren og hjælpevarmeren IKKE er tilsluttet strømforsyningen med foretrukken kWh-sats.

udendørsenhed: ▪ 0: Deaktiveret ▪ 1 (standard): Aktiveret

Styring af strømforbrug

Se "5 Anvendelsesretningslinjer" på side 14 for at få yderligere oplysninger om denne funktion.

Styring af strømforbrug

# Kode Beskrivelse

[A.6.3.1] [4-08] Tilstand:

▪ 0 (Ingen begr.)(standard):

Deaktiveret.

▪ 1 (Konstant): Aktiveret: Du kan

indstille én effektgrænseværdi (i A eller kW), som vil begrænse systemets strømforbrug hele tiden.

▪ 2 (Digitale indg.): Aktiveret: Du kan

indstille op til fire forskellige effektgrænseværdier (i A eller kW), som begrænser strømforbruget, når den tilhørende digitale indgang beder om det.

[A.6.3.2] [4-09] Type:

▪ 0 (Strøm): Grænseværdierne

indstilles i A.

▪ 1 (Effekt)(standard):

Grænseværdierne indstilles i kW.

[A.6.3.3] [5-05] Værdi: Gælder kun i tilfælde af

permanent effektbegrænsningstilstand. 0A~50A, trin 1A (standard: 50A)

[A.6.3.4] [5-09] Værdi: Gælder kun i tilfælde af

permanent effektbegrænsningstilstand. 0kW~20kW, trin 0,5kW (standard:

20kW)

Amp.-grænser for DI: Gælder kun i tilfælde af tilstand for effektbegrænsning baseret på digitale indgange og aktuelle værdier.

[A.6.3.5.1] [5-05] Grænse DI1

0A~50A, trin 1A (standard: 50A)

[A.6.3.5.2] [5-06] Grænse DI2

0A~50A, trin 1A (standard: 50A)

[A.6.3.5.3] [5-07] Grænse DI3

0A~50A, trin 1A (standard: 50A)

[A.6.3.5.4] [5-08] Grænse DI4

0A~50A, trin 1A (standard: 50A)

kW.-grænser for DI: Gælder kun i tilfælde af tilstand for effektbegrænsning baseret på digitale indgange og effektværdier.

[A.6.3.6.1] [5-09] Grænse DI1

0kW~20kW, trin 0,5kW (standard: 20kW)

[A.6.3.6.2] [5-0A] Grænse DI2

0kW~20kW, trin 0,5kW (standard: 20kW)

[A.6.3.6.3] [5-0B] Grænse DI3

0kW~20kW, trin 0,5kW (standard: 20kW)

[A.6.3.6.4] [5-0C] Grænse DI4

0kW~20kW, trin 0,5kW (standard: 20kW)

Prioritet: Gælder kun i tilfælde af en valgfri EKHW.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 74

8 Konfiguration

# Kode Beskrivelse

[A.6.3.7] [4-01] Styring af strømforbrug

DEAKTIVERET [4-08]=0

▪ 0 (Ingen)(standard): Ekstravarmer og

hjælpevarmer kan køre samtidigt. ▪ 1 (BSH): Hjælpevarmeren prioriteres. ▪ 2 (BUH): Ekstravarmeren prioriteres.

Styring af strømforbrug AKTIVERET [4-08]=1 eller 2

▪ 0 (Ingen)(standard): Afhængigt af

effektgrænseniveauet begrænses

hjælpevarmeren først, før

ekstravarmeren begrænses. ▪ 1 (BSH): Afhængigt af

effektgrænseniveauet begrænses

ekstravarmeren først, før

hjælpevarmeren begrænses. ▪ 2 (BUH): Afhængigt af

effektgrænseniveauet begrænses

hjælpevarmeren først, før

ekstravarmeren begrænses.

Bemærk: Hvis styring af strømforbrug er DEAKTIVERET (for alle modeller), definerer indstilling [4-01], om ekstravarmer og hjælpevarmer kan køre samtidigt, eller om hjælpevarmer/ ekstravarmer har prioritet over ekstravarmer/hjælpevarmer.

Hvis styring af strømforbrug er AKTIVERET, definerer indstilling [4‑01] prioriteten for de elektriske varmere, afhængigt af gældende begrænsning.

# Kode Beskrivelse

[A.6.3.7] [4-01] ▪ 0 (Ingen)(standard): Der prioriteres

ikke nogen varmer. Hvis styring af

strømforbrug er aktiveret, begrænses

hjælpevarmeren først. ▪ 1 (BSH): Hjælpevarmeren prioriteres.

Hvis styring af strømforbrug er

aktiveret, begrænses

ekstravarmeren (trin 1 og/eller trin 2)

først, før hjælpevarmeren

begrænses. ▪ 2 (BUH): Ekstravarmeren prioriteres.

Hvis styring af strømforbrug er

aktiveret, begrænses

hjælpevarmeren først, før

ekstravarmeren begrænses.

Gennemsnitlig tid

Den gennemsnitlige tid korrigerer indvirkningen af variationer for den omgivende temperatur. Beregningen af det vejrafhængige kontrolpunkt sker ud fra den gennemsnitlige udendørstemperatur.

Udendørstemperaturen tages som et gennemsnit for det valgte tidsrum.

# Kode Beskrivelse

[A.6.4] [1-0A] Udendørs gennemsnitlig tid:

▪ 0: Intet gennemsnit (standard) ▪ 1: 12timer ▪ 2: 24timer ▪ 3: 48timer ▪ 4: 72timer

INFORMATION

Hvis strømbesparelsesfunktionen er AKTIVERET (se [E-08]), er beregning af gennemsnitlig udendørstemperatur kun mulig, hvis den eksterne udendørstemperatursensor benyttes. Se "5.6 Opsætning af en ekstern

temperatursensor"på side24.

Forskydning af temperatur for ekstern udendørs sensor for den omgivende temperatur

Gælder kun, hvis en ekstern udendørs sensor for den omgivende temperatur er installeret og konfigureret.

Det er muligt at kalibrere den eksterne udendørs sensor for den omgivende temperatur. Det er muligt at give termomodstandsværdien en forskydning. Indstillingen kan bruges til at kompensere for situationer, hvor den eksterne udendørs sensor for den omgivende temperatur ikke kan installeres på det ideelle installationssted (se installation).

# Kode Beskrivelse

[A.6.5] [2‑0B] –5°C~5°C, trin 0,5°C (standard: 0°C)

Tvungen afrimning

Afrimning kan startes manuelt. Beslutningen om at udføre manuel afrimning træffes af

udendørsenheden og afhænger af de omgivende forhold og varmevekslertilstanden. Når udendørsenheden accepterer tvungen afrimning, vises på brugergrænsefladen. Hvis IKKE vises inden for 6 minutter efter aktivering af tvungen afrimning, ignorerer udendørsenheden anmodningen om afrimning.

# Kode Beskrivelse

[A.6.6] --- Ønsker du at starte afrimning?

Pumpedrift

Når pumpedrifts-funktionen er deaktiveret, standser pumpen, hvis udendørstemperaturen er højere end den værdi, der er indstillet gennem [4-02], eller hvis udendørstemperaturen falder til under værdien indstillet gennem [F-01]. Når pumpedriften er aktiveret, er pumpedrift mulig ved alle udendørstemperaturer.

# Kode Beskrivelse

--- [F‑00] Pumpedrift: ▪ 0: Deaktiveret, hvis

udendørstemperaturen er højere end [4-02] eller lavere end [F-01] afhængigt af driftstilstand for opvarmning/køling.

▪ 1: Muligt ved alle

udendørstemperaturer.

Pumpedrift ved unormalt flow [F-09] definerer, om pumpen stopper ved unormalt flow, eller om driften fortsætter, når der forekommer unormalt flow. Denne funktion er kun gyldig ved bestemte forhold, hvor det er at foretrække at holde pumpen aktiv, hvis Ta<4°C (pumpen aktiveres i 10 minutter og deaktiveres efter 10 minutter). Daikin kan IKKE holdes ansvarlig for skader, der forårsages af denne funktion.

# Kode Beskrivelse

--- [F‑09] Pumpen fortsætter drift ved unormalt flow:

▪ 0: Pumpen deaktiveres. ▪ 1: Pumpen aktiveres, når Ta<4°C (10

minutter TIL –10 minutter FRA)

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 75

INFORMATION

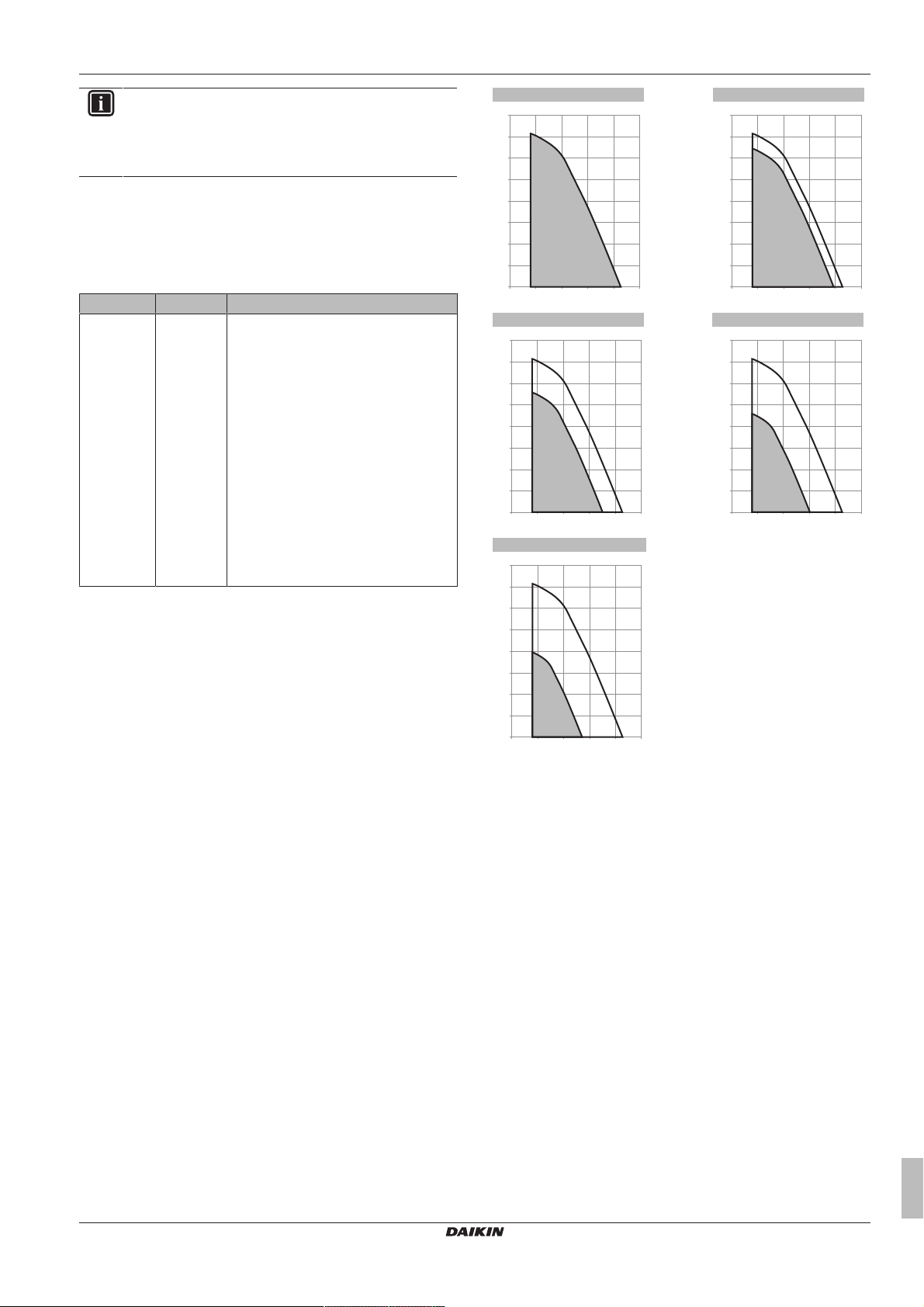

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

Hvis der er glykol i systemet ([E-0D] indstillet til “1”), og der opstår unormalt flow, har [F-09] IKKE nogen virkning, og pumpen vil fortsætte driften (intervaller på 20 minutter TIL –4 minutter FRA).

Begrænsning af pumpehastighed

Begrænsning af pumpehastighed [9‑0D] definerer den maksimale pumpehastighed. Under normale betingelser bør standardindstillingen IKKE ændres. Begrænsningen af pumpehastighed tilsidesættes, når flowhastigheden er inden for området for minimum-flow (fejl 7H).

# Kode Beskrivelse

--- [9‑0D] Begrænsning af pumpehastighed ▪ 0: Ingen begrænsning. ▪ 1~4: Generel begrænsning. Der er

begrænsning under alle betingelser. Den krævede delta T-kontrol og komfort garanteres IKKE.

▪ 5~8 (standard: 6): Begrænsning når

der ikke er aktuatorer. Når der ikke er output for opvarmning/køling, er begrænsningen af pumpehastighed gældende. Når der er output for opvarmning/køling, bestemmes pumpehastigheden kun af delta T i forhold til den ønskede kapacitet. Med dette begrænsningsområde er delta T mulig, og komforten er garanteret.

8 Konfiguration

De maksimale værdier afhænger af enhedstypen:

a Eksternt statisk tryk

b Vandflowhastighed

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 76

8 Konfiguration

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Indstil tid/dato

Dato Tid Sommertid Urtype

Ferie

Ferietilstand

Hjemme

Ikke hjemme

Fra

Indtil

Fra

Brug dagsplan

Driftstilstand Opvarmning Køling

Støjsvag drift

Driftstilstand

Vælg tidsplaner

Rumtemperatur LWT hoved LWT ekstra Tanktemperatur

Information

Sensorinformation Energimåling Fejlhåndtering Niveau for brugeradgang Aktuatorer Driftstilstande

Kørselstimer Version

Energimåling

Forbrugt elektr.

Produc. energi

Fejlinformation

Fejlhistorik Kontakt/service tlf.

Version

Brugergrænseflade Indendørsenhed Udendørsenhed

Brugerindstillinger

Display Temperaturlås

Sæt tidsplaner Forudindstillede værdier Tilladt drift Måleenhed

Display

Kontrast

Baggrundsbel. LCD-tid Brugerprofil Tilgængelige startsider

Angiv tidsplaner

Rumtemp. LWT hoved LWT ekstra

DHW-temp.

Tilladelse for hjælpevarmer Støjsvag drift

DHW-pumpe

Forudindst. værdier

Rumtemperatur LWT hoved Tanktemperatur Støjsvagt niveau

DHW

Indstil vejrafhængig

Advarselshistorik

[7.7]

Indstil vejrafhængig

Hoved Ekstra

[7.7.1]

Hoved

Indstil vejrafhængig opvarmning

Indstil vejrafhængig køling

[7.7.2]

Ekstra

Indstil vejrafhængig opvarmning

Indstil vejrafhængig køling

8.4 Menustruktur: Oversigt brugerindstillinger

INFORMATION

Afhængigt af de valgte installatørindstillinger og enhedstype bliver indstillingerne synlige eller usynlige.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 77

8.5 Menustruktur: Oversigt installatørindstillinger

[A]

[A.2]

[A.2.1]

[A.2.2]

[A.2.2.E]

[A.3]

[A.3.1]

[A.3.1.1]

[A.3.2]

[A.3.3]

[A.4]

[A.4.4]

[A.5]

[A.5.1]

[A.7]

[A.6]

[A.6.3]

[A.6.2]

Installatørindst.

Sprog

Systemlayout

Rumdrift Varmt brugsvand (DHW) Varmekilder Driftstilstand

Ibrugtagning

Oversigt indstillinger

Systemlayout

Standard Tilbehør Kapaciteter Bekræft layout

Rumdrift

LWT-indstillinger Rumtermostat Driftsområde

Varmt brugsvand

Kontrolpunkttilstand Desinfektion Maksimalt kontrolpunkt Lager.komf.SP-tilst. Vejrafhængig kurve

Varmekilder

Ekstra-varmer

Systemdrift

Auto genstart Foretrukken kWh-sats Styring af strømforbrug Gennemsnitstid Ekst.udeføler offset Tvungen afrimning

Ibrugtagning

Testkørsel GV betontørring Udluftning Aktuator testkørsel

Standard

Enhedstype Kompressortype Indendørs softwaretype Enhedskontrolmetode Antal LWT-zoner Pumpedriftstilstand Strømbesparelse mulig Placering af brugergr.

Valg

DHW-pumpe Ekstern sensor Control box Option box

Afgangsvand

Hoved Ekstra Delta T kilde

Rumtermostat

Rumtemp.-område Rumtemp.-forskydning Ekst. rumsensor forsk.

Driftsområde

Rumopv. OFF temp. Rumkøling On temp.

Desinfektion

Desinfektion Driftsdag Starttid Temperaturmål Varighed

Ekstra-varmer

Driftstilstand Aktiver BUH trin 2 Balancetemp.

Foretr. kWh-sats PS

Tilladt varmer Tvungen pumpe OFF

Strømf. styring

Tilstand Type Amp.-værdi

Amp.-grænser for DI

kW-værdi

kW.-grænser for DI Prioritet

Control box

Trin for ekstra-varmer BUH-type Foretrukken kWh-sats DHW-drift

Hoved

LWT setp. tils. Temperaturområde Variabelt LWT Emitter-type

[A.3.1.2]

Ekstra

LWT setp. tils. Temperaturområde

Rumtemp. trin

[A.3.1.3]

Delta T kilde

Opvarmning Køling

Glycol present

Hvd.kont.type Eks.kont.type

[A.2.2.F]

Option box

Ekst.ekstra-varme Alarm-output Ekstern kWh-måler Ekstern kWh-måler Ekstern sensor PCC by digital inputs

Nøddrift

LAN adapter

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

INFORMATION

Afhængigt af de valgte installatørindstillinger og enhedstype bliver indstillingerne synlige eller usynlige.

8 Konfiguration

Installatørvejledning

Page 78

9 Ibrugtagning

9.1 Oversigt: Ibrugtagning

Dette kapitel beskriver, hvad man skal gøre og vide før ibrugtagning af systemet efter konfigurationen.

Typisk arbejdsgang

Ibrugtagning består typisk af følgende trin: 1 Kontrol af “Tjekliste før ibrugtagning”. 2 Udluftning. 3 Testkørsel af systemet. 4 Foretag om nødvendigt en testkørsel for en eller flere

aktuatorer.

5 Udfør om nødvendigt beton-tørring med gulvvarme.

9.2 Forholdsregler ved ibrugtagning

INFORMATION

Under den første kørselsperiode af enheden kan der kræves mere forsyningsstrøm end angivet på enhedens typeskilt. Det skyldes, at kompressoren kræver 50 timers drift, før den kører jævnt og har et stabilt strømforbrug.

BEMÆRK

Enheden må ALDRIG bruges uden termomodstande og/ eller tryksensorer/kontakter. Kompressoren kan brænde sammen.

9.3 Kontrolliste før ibrugtagning

Kontrollér først følgende efter installation af enheden. Når alt kontrolarbejde nævnt nedenfor er afsluttet, SKAL man lukke enheden. FØRST derefter kan den startes.

Du har læst alle instruktionerne i installatørvejledningen.

Forsyningsspændingen svarer til den spænding, der er angivet på enhedens identifikationsmærkat.

Der er INGEN løse forbindelser eller beskadigede elektriske komponenter i elboksen.

Der er INGEN beskadigede komponenter eller klemte rør inde i udendørsenheden.

Kun hvis du bruger den valgfri ekstravarmer: Afhængigt af ekstravarmerens type er ekstravarmerens

afbryder F1B (på ekstravarmerens el-boks) slået TIL. Kun for tanke med indbygget hjælpevarmer:

Hjælpevarmerens afbryder F2B (på styreboksens elboks) er slået TIL.

Den korrekte rørstørrelse er installeret, og rørene er isoleret korrekt.

Der er ingen vandlækager inde i udendørsenheden.

Spærreventilerne er installeret korrekt og er helt åbne.

Overtryksventilen lukker vand ud, når den åbnes.

Mindste vandvolumen er garanteret under alle forhold.

Se “Sådan kontrolleres vandmængden” i

"6.3Forberedelse af vandrør"på side27.

Hvis der blev tilsat glykol til systemet, skal du bekræfte den korrekte glykolkoncentration, og kontrollere om glykolindstillingen [E‑0D]=1.

BEMÆRK

▪ Sørg for at glykolindstillingen [E-0D] matcher væsken

inde vandkredsløbet (0=kun vand, 1=vand+glykol). Hvis glykolindstillingen IKKE er indstillet korrekt, kan væsken inde i rørene fryse.

▪ Når der tilsættes glykol til systemet, men

glykolkoncentrationen er lavere end foreskrevet, kan væsken inden i rørene stadig fryse.

Udendørsenheden er monteret korrekt.

Styreboksen er monteret korrekt.

Tilbehørsboksen er monteret korrekt.

Kun hvis du bruger den valgfri ekstravarmer: Ekstravarmeren er monteret korrekt.

Følgende ledningsføring på stedet er udført i henhold til den tilgængelige dokumentation og gældende lovgivning:

▪ Mellem den lokale eltavle og udendørsenheden ▪ Mellem udendørsenheden og styreboksen ▪ Mellem styreboksen og tilbehørsboksen ▪ Mellem styreboksen og ekstravarmeren ▪ Mellem den lokale eltavle og styreboksen ▪ Mellem den lokale eltavle og tilbehørsboksen ▪ Mellem udendørsenheden og ventilerne ▪ Mellem styreboksen og rumtermostaten ▪ Mellem styreboksen og varmtvandstanken til boligen

Systemet er korrekt jordet, og jordterminalerne er spændt.

Kontrollér, at sikringerne eller de lokalt installerede beskyttelsesindretninger er af den størrelse og type, som er angivet i installationsvejledningen, og at de IKKE omgås.

INFORMATION

Softwaren er udstyret med en "installatør på opstillingsstedet"-tilstand ([4‑0E]), som deaktiverer automatisk drift af enheden. Ved første installation er indstillingen [4‑0E] som standard indstillet til "1", hvilket vil sige, at automatisk drift er deaktiveret. Alle beskyttelsesfunktioner deaktiveres derefter. Hvis brugergrænsefladens hjemmesider er slukket, vil enheden IKKE fungere automatisk. For at aktivere automatisk drift og beskyttelsesfunktioner skal [4‑0E] indstilles til "0".

36 timer efter den første tænding vil enheden automatisk indstille [4‑0E] til "0", så "installatør på opstillingsstedet"tilstanden afsluttes, og beskyttelsesfunktionerne aktiveres. Hvis installatøren vender tilbage til opstillingsstedet efter første installation, skal installatøren indstille [4‑0E] til "1" manuelt.

9.4 Tjekliste under ibrugtagning

Mindste flowhastighed er garanteret under alle forhold.

Se “Sådan kontrolleres vandvolumen og flowhastighed” i

"6.3Forberedelse af vandrør"på side27.

Sådan udføres en udluftning.

Sådan udføres en testkørsel.

Sådan udføres en aktuator-testkørsel.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 79

9 Ibrugtagning

01:18

Tir

Udluftning

l/min Lav SHC

0.5

Flowhastighed Hastighed Kreds

Stop

Juster

Rul

Funktion til beton-tørring med gulvopvarmning

Funktionen til beton-tørring med gulvopvarmning startes (hvis nødvendigt).

9.4.1 Sådan kontrolleres mindste flowhastighed

1 Bekræft ud fra den hydrauliske konfiguration, hvilke

rumopvarmningskredse, der kan lukkes med mekaniske, elektroniske eller andre typer af ventiler.

2 Luk alle rumopvarmningskredse, der kan lukkes (se forrige trin). 3 Start testkørsel af pumpen (se "9.4.4 Sådan udføres en

aktuator testkørsel"på side80).

4 Gå til [6.1.8]: > Information > Sensorinformation >

Flowmængde for at kontrollere flowhastigheden. Under testkørsel af pumpen kan enheden køre under denne mindste krævede flowhastighed.

Omløbsventil planlagt?

Ja Nej

Juster omløbsventilens indstilling, så den mindste krævede flowhastighed + 2l/min opnås

Mindste krævede flowhastighed

05+07 modeller 12 l/min

Hvis den faktiske flowhastighed er under mindste flowhastighed, er det nødvendigt at ændre den hydrauliske konfiguration. Udvid de rumopvarmningskredse, der IKKE kan lukkes, eller installer en trykstyret omløbsventil.

BEMÆRK

Ved udluftning med enhedens manuelle udluftningsventil skal du indsamle eventuel væske, der løber ud af ventilen. Hvis denne væske IKKE indsamles, kan den dryppe ned på indvendige komponenter og beskadige enheden.

INFORMATION

▪ Ved udluftning skal alle systemets udluftningsventiler

bruges. Det omfatter også den manuelle udluftningsventil i udendørsenheden samt alle lokalt installerede ventiler.

▪ Hvis systemet indeholder en ekstravarmer, skal

ekstravarmerens udluftningsventil også bruges.

▪ Hvis systemet indeholder ventilsættet EKMBHBP1, skal

ventilsættets 3‑vejsventil – under udluftningen –  omstilles ved at dreje på dens knap for at undgå tilbageværende luft i omløbet. Du kan finde mere information i instruktionsarket til ventilsættet.

INFORMATION

Start ved udførelse af manuel udluftning. Når næsten al luften er fjernet, skal du udføre en automatisk udluftning. Gentag om nødvendigt udførelsen af automatisk udluftning, indtil du er sikker på, at al luft er fjernet fra systemet. Under udluftning er begrænsningen for pumpehastighed [9‑0D] IKKE gældende.

Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

Udluftningsfunktionen stopper automatisk efter 30minutter.

9.4.2 Udluftningsfunktion

Når enheden installeres enheden og tages i brug, er det meget vigtigt, at al luft kommer ud af vandkredsen. Når udluftningsfunktionen kører, kører pumpen uden drift af enheden, og luften begynder at blive fjernet fra vandkredsen.

BEMÆRK

Før start på udluftningen skal du åbne sikkerhedsventilen og kontrollere, at kredsen er tilstrækkelig fyldt med vand. Kun hvis der løber vand ud af ventilen, når den åbnes, kan du starte udluftningen.

Der er 2 tilstande for udluftning: ▪ Manuel: Enheden kører med en fast pumpehastighed og i en fast

eller brugerdefineret position for 3-vejsventilen. Den brugerdefinerede position for 3-vejsventilen er en særdeles nyttig funktion til at fjerne al luft fra vandkredsen ved rumopvarmningen eller tilstand for opvarmning af varmt vand til boligen. Udluftning skal udføres for både rumopvarmning og kredsen for varmt vand til boligen. Pumpens driftshastighed (langsom eller hurtig) kan også indstilles.

▪ Automatisk: Enheden skifter automatisk pumpehastighed og

skifter positionen for 3-vejsventilen mellem rumopvarmning og tilstand for opvarmning af varmt vand til boligen.

Typisk arbejdsgang

Udluftning fra luft fra systemet skal bestå af: 1 Udførelse af manuel udluftning 2 Udførelse af automatisk udluftning

BEMÆRK

Udendørsenheden er udstyret med en manuel udluftningsventil. Udluftningsproceduren kræver manuel indgriben.

Sådan udføres manuel udluftning

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur,

startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side52.

2 Indstil udluftningstilstanden: Gå til [A.7.3.1] >

Installatørindstillinger > Ibrugtagning > Udluftning > Type.

3 Vælg Manuel, og tryk på . 4 Gå til [A.7.3.4] > Installatørindstillinger > Ibrugtagning >

Udluftning > Start udluftning og tryk på for at starte udluftningsfunktionen.

Resultat: Den manuelle udluftning starter, og følgende skærm vises.

5 Brug knapperne og til at rulle til Hastighed. 6 Brug knapperne og til indstilling af ønsket rumtemperatur.

Resultat: Lav Resultat: Høj

7 Indstil den ønskede position for 3-vejsventilen (rumopvarmning/

varmt vand til boligen), hvis det er relevant. Brug knapperne og til at rulle til Kreds.

8 Brug knapperne og til at indstille 3-vejsventilen, hvis det er

relevant. Resultat: SHC eller Tank

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 80

9 Ibrugtagning

01:18

Tir

Udluftning

l/min Lav SHC

0.5

Flowhastighed Hastighed Kreds

Stop

Juster

Rul

Sådan udføres automatisk udluftning

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur,

startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side52.

2 Indstil udluftningstilstanden: Gå til [A.7.3.1] >

Installatørindstillinger > Ibrugtagning > Udluftning > Type.

3 Vælg Automatisk, og tryk på . 4 Gå til [A.7.3.4] > Installatørindstillinger > Ibrugtagning >

Udluftning > Start udluftning og tryk på for at starte udluftningsfunktionen.

Resultat: Udluftning starter, og den følgende skærm vises.

INFORMATION

Hvis vandkredsens temperatur er lav, og der er tilført glykol til vandet, vises flowhastigheden IKKE.

Sådan afbrydes udluftning

1 Tryk på , og tryk på for at bekræfte afbrydelse af

udluftningsfunktionen.

9.4.3 Sådan udføres en testkørsel

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur,

startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side52.

2 Gå til [A.7.1]: > Installatørindstillinger > Ibrugtagning >

Testkørsel.

3 Vælg en test, og tryk på . Eksempel: Opvarmning. 4 Vælg OK, og tryk på .

Resultat: Testkørslen starter. Den stopper automatisk, når den er

færdig (±30 min.). Du kan stoppe den manuelt ved at trykke på , vælge OK og trykke på .

INFORMATION

Ved opstart af systemet i koldt klima, hvor der IKKE er installeret ekstravarmersæt, kan det være nødvendigt at starte med et lille vandvolumen. For at gøre dette skal varme-emitterne åbnes gradvist. Resultatet er, at vandets temperatur stiger gradvist. Overvåg returvandstemperaturen ([6.1.6] i menustrukturen), og sørg for, at den IKKE falder til under 15°C.

INFORMATION

Hvis der er 2 brugergrænseflader, kan du starte en testkørsel fra begge brugergrænseflader.

▪ Den brugergrænseflade, der blev brugt til at starte

testkørslen med, viser en statusskærm.

▪ Den anden brugergrænseflade viser en “optaget”-

skærm. Du kan ikke anvende brugergrænsefladen, så længe “optaget”-skærmen vises.

Hvis installationen af enheden er udført korrekt, starter enheden op under testdrift i den valgte driftstilstand. Under testtilstand kan det kontrolleres, at enheden fungerer korrekt, ved at holde øje med afgangsvandets temperatur (opvarmnings-/kølingstilstand) og tanktemperaturen (tilstand til varmt vand til boligen).

For at kontrollere temperaturen skal du gå til [A.6] og vælge de oplysninger, du ønsker at kontrollere.

9.4.4 Sådan udføres en aktuator testkørsel

Formålet med aktuator testkørslen er at kontrollere driften for de forskellige aktuatorer (f.eks. starter en testkørsel af pumpen, når du vælger pumpedrift).

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side52.

2 Sørg for, at styring af rumtemperatur, styring af

udgangsvandtemperatur og styring af varmt vand til boligen er slået FRA via brugergrænsefladen.

3 Gå til [A.7.4]: > Installatørindstillinger > Ibrugtagning >

Aktuator testkørsel.

4 Vælg en aktuator, og tryk på . Eksempel: Pumpe. 5 Vælg OK, og tryk på .

Resultat: Aktuator testkørslen starter. Den stopper automatisk, når

den er færdig. Du kan stoppe den manuelt ved at trykke på , vælge OK og trykke på .

Mulige aktuator testkørsler

▪ Test af hjælpevarmer ▪ Test af ekstravarmer (trin 1) ▪ Test af ekstravarmer (trin 2) ▪ Pumpetest

INFORMATION

Sørg for, at al luften er udluftet, før du udfører testkørslen. Undgå også forstyrrelser i vandkredsen under testkørslen.

▪ Test af 2-vejsventil ▪ Test af 3-vejsventil ▪ Test af alarm-output ▪ Test af signal for køling/opvarmning ▪ Test af hurtig opvarmning ▪ Test af cirkulationspumpe

9.4.5 Beton-tørring med gulvvarme

Denne funktion bruges til at tørre beton meget langsomt i forbindelse med et gulvvarmesystem under opførelse af et hus. Det gør det muligt for installatøren at programmere og udføre dette program.

Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

Hvis der indgår et ekstravarmersæt i systemet, kan denne funktion udføres uden at færdiggøre udendørsinstallationen. I så fald udfører ekstravarmeren beton-tørringen og tilfører afgangsvandet uden varmepumpedrift.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 81

9 Ibrugtagning

25°C (1)

35°C (2)

24h (1) 36h (2)

15:10

1 14d 12h 25°C

Tir

Beton-tørring

Aktuelt trin

Resterende Ønsket LWT

Stop

INFORMATION

▪ Hvis Nøddrift er indstillet til Manuel ([A.6.C]=0), og

enheden udløses til at starte nøddrift, vil brugergrænsefladen bede om bekræftelse før start. Funktionen til beton-tørring med gulvopvarmning er aktiv, selvom brugeren IKKE bekræfter nøddrift.

▪ Under beton-tørring med gulvopvarmning er

begrænsning af pumpehastighed [9‑0D] IKKE gældende.

BEMÆRK

Installatøren er ansvarlig for at:

▪ kontakte betonproducenten for at få

varmeinstruktionerne til brug første gang, så revner i betonen undgås

▪ programmere beton-tørringstidsplanen i forbindelse

med gulvvarme i henhold til ovenstående instruktioner fra betonproducenten

▪ kontrollere regelmæssigt, at opsætningen fungerer

korrekt

▪ vælge det korrekte program, der stemmer overens med

den brugte type beton til gulvet.

BEMÆRK

For at udføre beton-tørring med gulvopvarmning skal rumfrostsikring være deaktiveret ([2-06]=0). Den er som standard aktiveret ([2‑06]=1). På grund af "installatør på opstillingsstedet"-tilstanden (se "Tjekliste før ibrugtagning") vil rumfrostsikring automatisk være deaktiveret i 36 timer efter den første tænding.

Hvis der stadig skal udføres beton-tørring efter de første 36 timer efter tænding, skal rumfrostsikring deaktiveres manuelt ved at indstille [2‑06] til "0", og den skal HOLDES deaktiveret, indtil beton-tørringen er færdig. Hvis denne meddelelse ignoreres, kan betonen revne.

BEMÆRK

For at beton-tørring med gulvopvarmning kan starte, skal du sikre, at følgende indstillinger er opfyldt:

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

Installatøren kan programmere op til 20 trin. For hvert skridt han skal angive:

1 varigheden i timer, op til 72 timer, 2 den ønskede udgangsvandtemperatur.

Eksempel:

Sådan programmeres en tidsplan for beton-tørring med gulvvarme

1 Indstil niveauet for brugeradgang til Installatør. Se "Sådan

indstiller du niveauet for brugeradgang til installatør"på side52.

2 Gå til [A.7.2]:

betontørring > Indstil tørringsplan.

3 Brug

4 Der kan tilføjes et nyt trin ved at vælge “–h” eller “–” i en tom

5 Der kan slettes et trin ved at indstille varigheden til “–” ved at

6 Tryk på

, , og til at programmere tidsplanen.

▪ Brug ▪ Brug

Hvis der er valgt et klokkeslæt, kan du indstille varigheden til mellem 1 og 72timer. Hvis der er valgt en temperatur, kan den ønskede udgangsvandtemperatur indstilles til mellem 15°C og 55°C.

linje og trykke på

trykke på

Det er vigtigt, at der ikke er tomme trin i programmet. Tidsplanen stopper, når der er programmeret et tomt trin ELLER når der er udført 20 trin i træk.

> Installatørindstillinger > Ibrugtagning > GV

og til at rulle gennem tidsplanen. og til at justere valget.

for at gemme tidsplanen.

Sådan udføres beton-tørring med gulvvarme

INFORMATION

Strømforsyning med foretrukken kWh-sats kan ikke anvendes i kombination med beton-tørring med gulvvarme.

Forudsætning: Sørg for, at der KUN er tilsluttet 1 brugergrænseflade til systemet til udførelse af beton-tørring med gulvopvarmning.

Forudsætning: Kontroller, at startsiden for afgangsvandtemperatur, startsiden for rumtemperatur og startsiden for varmt vand til boligen er slået FRA.

1 Gå til [A.7.2]:

betontørring.

2 Vælg et tørreprogram. 3 Vælg Start tørring, og tryk på 4 Vælg OK, og tryk på

Resultat: Beton-tørring med gulvvarme starter, og følgende skærm

vises. Den stopper automatisk, når den er færdig. Du kan stoppe den manuelt ved at trykke på

> Installatørindstillinger > Ibrugtagning > GV

, vælge OK og trykke på .

Sådan udlæses status for beton-tørring med gulvvarme

1 Tryk på 2 Det aktuelle trin i programmet, den samlede resterende tid og

den aktuelle ønskede udgangsvandtemperatur vises.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

T Ønsket udgangsvandtemperatur (15~55°C)

t Varighed (1~72 t.) (1) Handlingstrin 1 (2) Handlingstrin 2

INFORMATION

Der er begrænset adgang til menustrukturen. Der er kun adgang til følgende menuer:

▪ Information. ▪ Installatørindstillinger > Ibrugtagning > GV betontørring.

Installatørvejledning

Page 82

10 Overdragelse til brugeren

Sådan afbrydes beton-tørring med gulvvarme

Når programmet stopper ved en fejl, en funktion afbrydes, eller der forekommer strømafbrydelse, vises U3-fejlen på brugergrænsefladen. Oplysninger om afhjælpning af fejlkoder kan findes i "12.4 Løsning af problemer baseret på fejlkoder" på

side 87. Nulstilling af U3-fejlen kræver, at Installatør er Niveau for

brugeradgang.

1 Gå til skærmen for beton-tørring med gulvvarme. 2 Tryk på . 3 Tryk på for at afbryde programmet. 4 Vælg OK, og tryk på .

Resultat: Beton-tørringsprogrammet med gulvvarme stoppes.

Hvis programmet stopper ved en fejl, en funktion afbrydes, eller der forekommer strømafbrydelse, kan status for beton-tørringen med gulvvarme udlæses.

5 Gå til [A.7.2]: > Installatørindstillinger > Ibrugtagning > GV

betontørring > Tørrings status > Stoppet og efterfulgt af det sidst udførte trin.

6 Rediger og genstart udførelsen af programmet.

10 Overdragelse til brugeren

Når testkørslen er afsluttet, og enheden fungerer korrekt, skal du sørge for, at følgende er klart til brugeren:

▪ Udfyld tabellen med installatørindstillinger (i

betjeningsvejledningen) med de aktuelle indstillinger.

▪ Sørg for, at brugeren har den trykte dokumentation, og bed

brugeren om at gemme dette til senere brug. Oplys brugeren om, at han/hun kan finde den komplette dokumentation på internetadressen, som er anført tidligere i denne vejledning.

▪ Forklar brugeren, hvordan man betjener systemet korrekt, og hvad

man skal gøre i tilfælde af problemer. ▪ Vis brugeren, hvordan man vedligeholder enheden. ▪ Forklar brugeren om de energisparetip, der er beskrevet i

betjeningsvejledningen.

10.1 Om låsning og oplåsning

Hvis det er nødvendigt, kan knapperne på hovedbrugergrænsefladen låses, så brugeren ikke kan betjeneden. For at brugeren skal kunne ændre kontrolpunkt-temperaturer, kræves der herefter den forenklede brugergrænseflade eller en ekstern rumtermostat.

Du kan bruge følgende låsningstilstande: ▪ Funktionslås: Låser en bestemt funktion for at forhindre folk i at

ændre dens indstillinger. ▪ Knaplås: Låser alle knapper for at forhindre brugere i at ændre

indstillingerne.

Mulige funktionslåse

Lås Hvis den er aktiveret, kan folk

ikke …

Rum On/OFF Slå rumtemperaturstyringen til

eller fra.

LWT On/OFF Slå

afgangsvandtemperaturstyringen til eller fra (hoved + ekstra).

Tank On/OFF Slå styring af varmt vand til

boligen til eller fra.

Temperatur op/ned Justere temperaturer.

Lås Hvis den er aktiveret, kan folk

ikke …

Støjsvag drift Bruge støjsvag drift. Ferie Bruge ferietilstand. Driftstilstand Indstil rumdriftstilstanden. Brugerindstillinger Ændre indstillinger i [7]: >

Brugerindstillinger.

Sådan kontrolleres det, om låsning er aktiveret

1 Tryk på for at gå til en af startsiderne. 2 Hvis vises, er knaplåsen aktiv.

Bemærk: Hvis du er på en startside og ønsker at bruge en funktion,

der er låst, vises i 1sekund.

Sådan aktiveres eller deaktiveres en funktionslås

1 Tryk på for at gå til menustrukturen. 2 Tryk på i mere end 5 sekunder. 3 Vælg en funktion, og tryk på . 4 Vælg Lås eller Lås op, og tryk på .

Sådan aktiveres eller deaktiveres knaplåsen

1 Tryk på for at gå til en af startsiderne. 2 Tryk på i mere end 5sekunder.

11 Vedligeholdelse og service

BEMÆRK

Denne vedligeholdelse SKAL udføres af montøren eller af en servicetekniker.

Vi anbefaler, at man får foretaget vedligeholdelse mindst en gang om året. Gældende lovgivning kan dog kræve kortere serviceintervaller.

BEMÆRK

I Europa bruges udledningerne af drivhusgasser af den totale kølemiddelpåfyldning i systemet (udtrykt som tons CO2-ækvivalenter) til at bestemme vedligeholdelsesintervallerne. Følg den gældende lovgivning.

Formel til at beregne udledningerne af drivhusgasser:

GWP-værdi af kølemidlet × Total kølemiddelpåfyldning [i kg] / 1000

11.1 Oversigt: Vedligeholdelse og service

Dette afsnit indeholder oplysninger om: ▪ Årlig vedligeholdelse af udendørsenheden ▪ Inspektion af ekstravarmerens el-boks. ▪ Inspektion af styreboksens el-boks.

11.2 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse

FARE: RISIKO FOR ELEKTRISK STØD

FARE: RISIKO FOR FORBRÆNDINGER

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 83

BEMÆRK:Risiko for elektrostatisk udladning

1 3

Rør ved en metaldel på enheden for at fjerne statisk elektricitet og beskytte PCB'et, før der udføres vedligeholdelses- eller servicearbejde.

11.2.1 Sådan åbnes udendørsenheden

Se "7.2.2 Sådan åbnes udendørsenheden" på side 33 og Sådan åbnes dækslet til elboksen på udendørsenheden.

11.2.2 Sådan åbnes styreboksen

Se "7.2.4Sådan åbnes styreboksen"på side33.

11.2.3 Sådan åbnes tilbehørsboksen

Se "7.2.5Sådan åbnes tilbehørsboksen"på side34.

11.2.4 Sådan åbnes ekstravarmeren

Se "7.2.6Sådan åbnes ekstravarmeren"på side34 og "7.2.7Sådan

åbnes dækslet til elboksen på ekstravarmeren"på side34.

11.3 Kontrolliste for årlig vedligeholdelse af udendørsenheden

Kontrollér følgende mindst en gang om året: ▪ Varmeveksler

Varmeveksleren på udendørsenheden kan blokeres af støv, smuds, blade osv. Det anbefales at rengøre varmeveksleren en gang om året. En blokeret varmeveksler kan medføre for lavt tryk

eller for højt tryk, hvilket kan reducere ydelsen. ▪ Vandtryk ▪ Vandfilter ▪ Overtryksventil vandtryk ▪ Overtryksventil for varmtvandstanken til boligen ▪ El-boks ▪ Hjælpevarmer til varmtvandstanken til boligen

Varmeveksler

Udendørsenhedens varmeveksler kan blive blokeret på grund af støv, snavs, blade osv. Det anbefales at rengøre varmeveksleren årligt. En blokeret varmeveksler kan medføre for lavt tryk eller for højt tryk, hvilket kan forringe ydelsen.

Vandtryk

Hold vandtrykket over 1bar. Påfyld vand, hvis det er lavere.

Vandfilter

Rengør vandfilteret.

BEMÆRK

Behandl vandfilteret forsigtigt. Brug IKKE overdreven kraft, når du monterer vandfilteret igen, da vandfilterets net ellers kan blive beskadiget.

11 Vedligeholdelse og service

Vandtryk for overtryksventil Åbn ventilen, og kontrollér, at den fungerer korrekt. Vandet kan

være meget varmt!

Følgende skal kontrolleres: ▪ Vandflowet fra overtryksventilen er tilstrækkeligt højt, og der er

ikke mistanke om blokering af ventilen eller mellem rørene.

▪ Der kommer snavset vand ud af overtryksventilen:

▪ åbne ventilen, indtil afløbsvandet IKKE længere indeholder

snavs

▪ skylle systemet og installere et ekstra vandfilter (et magnetisk

cyklonfilter er at foretrække).

Kontrollér efter en tankopvarmningscyklus for at sikre, at vandet stammer fra tanken.

Det anbefales at udføre denne vedligeholdelse hyppigere.

Overtryksventil til varmtvandstanken til boligen (medfølger ikke)

Åbn ventilen, og kontrollér, at alt fungerer korrekt. Vandet kan være meget varmt!

Følgende skal kontrolleres: ▪ Vandflowet fra overtryksventilen er tilstrækkeligt højt, og der er

ikke mistanke om blokering af ventilen eller mellem rørene.

▪ Der kommer snavset vand ud af overtryksventilen:

▪ åbn ventilen, indtil afløbsvandet ikke længere indeholder snavs ▪ skyl og rengør hele tanken, herunder også rørene mellem

overtryksventilen og koldtvandsindtaget.

Kontrollér efter en tankopvarmningscyklus for at sikre, at vandet stammer fra tanken.

Det anbefales at udføre denne vedligeholdelse hyppigere.

Elboks

▪ Foretag en grundig visuel inspektion af elboksen, og se efter, om

der er defekter såsom løse forbindelser eller fejl på ledningsføring. Hvis det er relevant, skal du også efterse el-boksen til styreboksen, tilbehørsboksen og ekstravarmeren.

▪ Brug et ohmmeter til at kontrollere, at kontaktorerne K1M, K2M og

K5M i el-boksen til ekstravarmeren og K3M i el-boksen til styreboksen (afhængigt af installationen) fungerer korrekt. Alle kontakter på disse kontaktorer skal være i åben position, når strømmen er afbrudt.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

ADVARSEL

Hvis den interne ledningsføring beskadiges, skal den udskiftes af producenten, forhandleren eller andre kvalificerede personer.

Hjælpevarmer til varmtvandstanken til boligen

INFORMATION

Kun hvis en varmtvandstank til bolig med en indbygget elektrisk hjælpevarmer (EKHW) indgår i systemet.

Installatørvejledning

Page 84

12 Fejlfinding

Det anbefales, at kedelstensdannelse på hjælpevarmeren fjernes, så dens levetid forlænges, særlig i områder med hårdt vand. Det gøres ved at tappe vandet af varmtvandstanken til boligen, fjerne hjælpevarmeren fra tanken og sænke den ned i en spand (eller lignende) med et produkt til fjernelse af kedelsten i 24 timer.

12 Fejlfinding

12.1 Oversigt: Fejlfinding

Dette afsnit beskriver, hvad man skal foretage sig, hvis der er problemer.

Det indeholder oplysninger om: ▪ Løsning af problemer ud fra symptomer ▪ Løsning af problemer baseret på fejlkoder

Før fejlfinding

Foretag en grundig visuel inspektion af enheden, og se efter, om der er tydelige defekter såsom løse forbindelser eller fejl på ledningsføringen.

12.2 Forholdsregler ved fejlfinding

ADVARSEL

▪ Husk, at enhedens hovedafbryder ALTID skal være

slået fra, når der udføres inspektion ved enhedens elboks. Slå den pågældende afbryder fra.

▪ Stop enheden, når en sikkerhedsanordning aktiveres,

og find ud af, hvorfor sikkerhedsanordningen er blevet aktiveret, før den nulstilles. Tilsidesæt ALDRIG sikkerhedsanordninger, og skift ikke deres værdier til andet end fabriksindstillingen. Kontakt forhandleren, hvis du ikke kan finde årsagen til problemet.

Mulige årsager Afhjælpning

Vandflowet er for lavt Kontrollér følgende:

▪ Alle spærreventiler i

vandkredsen er helt åbne.

▪ Vandfilteret er rent. Rengør

det eventuelt.

▪ Der er ikke luft i systemet.

Foretag om nødvendigt udluftning. Der kan udluftes manuelt (se "Sådan udføres

manuel udluftning"på side79),

eller den automatiske udluftningsfunktion kan bruges (se "Sådan udføres automatisk

udluftning"på side80).

▪ Vandtrykket er >1 bar. ▪ Ekspansionsbeholderen er

IKKE defekt. ▪ Modstanden i vandkredsen er

IKKE for høj til pumpen (se

ESP-kurven i kapitlet

"Tekniske data"). Kontakt forhandleren, hvis

problemet varer ved, efter at alle de ovenstående kontroller er udført. I nogle tilfælde er det normalt, at enheden beslutter at bruge lavt vandflow.

Vandmængden i installationen er for lav

Kontrollér, at vandmængden i installationen er over minimumsværdien (se

"6.3.3Sådan kontrolleres vandvolumen og flowhastighed"på side28).

FARE: RISIKO FOR ELEKTRISK STØD

ADVARSEL

Undgå ulykker som følge af utilsigtet nulstilling af overophedningssikringen: Dette apparat MÅ IKKE forsynes via en ekstern kontakt såsom en timer eller forbindes med en kreds, som regelmæssigt slås TIL og FRA af forsyningsselskabet.

FARE: RISIKO FOR FORBRÆNDINGER

12.3 Løsning af problemer ud fra symptomer

12.3.1 Symptom: Enheden varmer eller køler IKKE som forventet

Mulige årsager Afhjælpning

Temperaturindstillingen er FORKERT

Kontrollér temperaturindstillingen på fjernbetjeningen. Se betjeningsvejledningen.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 85

12 Fejlfinding

12.3.2 Symptom: Kompressoren starter IKKE (rumopvarmning eller opvarmning af vand til boligen)

Mulige årsager Afhjælpning

Enheden skal starte op uden for dens driftsområde (vandtemperaturen er for lav).

Indstillingerne for strømforsyning med foretrukken kWh-sats stemmer IKKE overens med de elektriske tilslutninger.

Signalet om foretrukken kWhsats er sendt fra elselskabet.

Hvis systemet indeholder en ekstravarmer:

Hvis vandtemperaturen er for lav, bruger enheden ekstravarmeren til at nå minimumvandtemperaturen først (15°C).

Kontrollér følgende: ▪ Strømforsyningen til

ekstravarmeren er forbundet korrekt.

▪ Varmebeskyttelsen for

ekstravarmeren er IKKE aktiveret.

▪ Ekstravarmerens kontaktorer

er IKKE defekte.

Hvis systemet IKKE indeholder en ekstravarmer:

Det kan være nødvendigt at starte op med en lille vandmængde. For at gøre dette skal varme-emitterne åbnes gradvist. Resultatet er, at vandets temperatur stiger gradvist. Overvåg returvandstemperaturen ([6.1.6] i menustrukturen), og sørg for, at den IKKE falder til under 15°C.

Kontakt forhandleren, hvis problemet varer ved, efter at alle de ovenstående kontroller er udført.

Dette skal stemme overens med tilslutningerne som forklaret i

"6.4Forberedelse af de elektriske ledninger"på side30

og "7.8.5Sådan tilsluttes

hovedstrømforsyningen"på side43.

Vent, indtil strømforsyningen er retableret (maks. 2 timer).

12.3.3 Symptom: Pumpen støjer (kavitation)

Mulige årsager Afhjælpning

Der er luft i systemet Udluft manuelt (se "Sådan

udføres manuel udluftning"på side79), eller brug den

automatiske udluftningsfunktion (se "Sådan udføres automatisk

udluftning"på side80).

Mulige årsager Afhjælpning

Vandtrykket ved pumpeindgangen er for lavt

Kontrollér følgende: ▪ Vandtrykket er >1bar. ▪ Manometeret er ikke defekt. ▪ Ekspansionsbeholderen er

IKKE defekt.

▪ Ekspansionsbeholderens

fortryksindstilling er korrekt (se

"6.3.4 Ændring af fortrykket i ekspansionstanken" på side29).

12.3.4 Symptom: Overtryksventilen for vandtryk åbner

Mulige årsager Afhjælpning

Ekspansionsbeholderen er defekt Udskift ekspansionsbeholderen. Vandmængden i installationen er

for høj

Vandkredsens løftehøjde er for høj

Kontrollér, at vandmængden i installationen er under den tilladte maksimumsværdi (se

"6.3.3Sådan kontrolleres vandvolumen og flowhastighed"på side28 og "6.3.4Ændring af fortrykket i ekspansionstanken"på side29).

Vandkredsens løftehøjde er højdeforskellen mellem udendørsenheden og vandkredsens højeste punkt. Hvis udendørsenheden er placeret på installationens højeste punkt, regnes installationshøjden for at være 0m. Den maksimale løftehøjde for vandkredsen er 10m.

Kontrollér installationskravene.

12.3.5 Symptom: Overtryksventilen for vandtryk lækker

Mulige årsager Afhjælpning

Vandafgangen på overtryksventilen er blokeret af snavs.

Kontrollér, om overtryksventilen for vandtryk fungerer korrekt, ved at dreje det røde greb på ventilen mod uret:

▪ Hvis du IKKE hører en

klaprende lyd, skal du kontakte forhandleren.

▪ Hvis vandet løber ud af

enheden, skal du lukke først spærreventilerne ved vandindtaget og ved vandudtaget og derefter kontakte forhandleren.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 86

12 Fejlfinding

12.3.6 Symptom: Rummet opvarmes IKKE tilstrækkeligt ved lave udendørstemperaturer

Mulige årsager Afhjælpning

Hvis systemet indeholder en ekstravarmer: Drift med ekstravarmer er ikke aktiveret

Hvis systemet indeholder en ekstravarmer: Ekstravarmerens balancetemperatur er ikke konfigureret korrekt

Der er luft i systemet. Udluft manuelt eller automatisk.

Der anvendes for megen varmepumpekapacitet til opvarmning af varmt vand til boligen (gælder kun for installationer med en varmtvandstank til boligen)

Kontrollér følgende: ▪ Ekstravarmeren er i

driftstilstand. Gå til: ▪ [A.5.1.1] >

Installatørindstillinger > Varmekilder > Ekstravarmer > Driftstilstand [4‑00]

▪ Ekstravarmerens

overstrømssikring er ikke slået fra. Kontroller sikringen, og slå den til igen, hvis det er tilfældet.

▪ Varmebeskyttelsen for

ekstravarmeren er ikke blevet aktiveret. Hvis det er tilfældet, skal du kontrollere følgende og derefter trykke på nulstillingsknappen i elboksen:

▪ Vandtrykket ▪ Om der er luft i systemet ▪ Udluftningen

Øg “balancetemperaturen” for at aktivere drift af ekstravarmeren ved en højere udendørstemperatur. Gå til:

▪ [A.5.1.4] >

Installatørindstillinger > Varmekilder > Ekstra-varmer > Balancetemp. ELLER

▪ [A.8] > Installatørindstillinger >

Oversigt indstillinger [5‑01]

Se beskrivelsen af udluftningsfunktionen i kapitlet "Ibrugtagning".

Kontrollér, at indstillingerne for prioriteret "rumopvarmning" er blevet konfigureret korrekt:

▪ Kontrollér, at “status for

prioriteret rumopvarmning” er blevet aktiveret. Gå til [A.8] > Oversigt indstillinger > Installatørindstillinger [5‑02]

▪ Øg “temperaturen for

prioriteret rumopvarmning” for at aktivere drift af ekstravarmeren ved en højere udendørstemperatur. Gå til [A.8] > Oversigt indstillinger > Installatørindstillinger [5‑03]

12.3.7 Symptom: Trykket på forbrugsstedet er midlertidigt usædvanligt højt

Mulige årsager Afhjælpning

Defekt eller blokeret overtryksventil.

▪ Skyl og rengør hele tanken,

herunder også rørene mellem overtryksventilen og koldtvandsindtaget.

▪ Udskift overtryksventilen.

12.3.8 Symptom: Pladerne trykkes af på grund af en opsvulmet tank

Mulige årsager Afhjælpning

Defekt eller blokeret overtryksventil.

Kontakt forhandleren.

12.3.9 Symptom: Funktionen til desinfektion af tank er IKKE fuldført korrekt (AH-fejl)

Mulige årsager Afhjælpning

Desinfektionen blev afbrudt på grund af aftapning af varmt vand til boligen

Stor aftapning af varmt vand til boligen kort tid før den programmerede opstart af desinfektion

Desinfektionsdriften blev stoppet manuelt: med brugergrænseflade, som viser DHW-startsiden og niveau for brugeradgang indstillet til Installatør blev der trykket på knappen under desinfektionsdrift.

Programmer opstarten af desinfektion, når der IKKE forventes aftapning af varmt vand til boligen de kommende 4 timer.

Når Varmt brugsvand > Kontrolpunkttilstand > Genopvarmning eller Genopv. +planl. er valgt, anbefales det at programmere desinfektion til at starte mindst 4 timer efter den sidste forventede større aftapning af varmt vand. Denne opstart kan indstilles under installatørindstillinger (desinfektion).

Når Varmt brugsvand > Kontrolpunkttilstand > Kun planlagt er valgt, anbefales det at programmere en Opbevaring økonomi 3 timer før tidsplanen for opstart af desinfektion, så tanken er forvarmet.

Tryk IKKE på knappen , mens desinfektionsfunktionen er aktiv.

12.3.10 Symptom: Energimålingen (produceret varme) fungerer IKKE korrekt

Mulige årsager Afhjælpning

De målte temperaturer til beregningen af produceret varme er IKKE nøjagtige.

Kalibrer systemet ved at udføre en aktuator-testkørsel af pumpen (se "9.4.4Sådan udføres en

aktuator testkørsel"på side80).

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 87

12 Fejlfinding

12.4 Løsning af problemer baseret på fejlkoder

Hvis der er et problem, vises en fejlkode på brugerinterfacet. Det er vigtigt, at man forstår problemet og træffer forholdsregler, inden man nulstiller en fejlkode. Dette bør gøres af en autoriseret installatør eller af din forhandler.

I dette afsnit får du et overblik over alle fejlkoder og deres indhold, når de vises på brugerinterfacet.

Se servicevejledningen med mere detaljeret vejledning om fejlfinding for hver enkelt fejl.

12.4.1 Fejlkoder: Oversigt

Fejlkoder for udendørsenheden

Kølemiddeldel

Fejlkode Detaljeret

fejlkode

A5 00 OU: Højtryk i køling/Spids

E1 00 OU: PCB defekt.

E3 00 OU: Aktivering af højtryks-

E5 00 OU: Overophedning af inverter-

E6 00 OU: Kompressor-opstart defekt.

E7 00 OU: Fejlfunktion i udendørs

E8 00 OU: Strømtilf. overspænding.

EA 00 OU: Problem under skift

H0 00 OU: Spændings-/strømsensor

H3 00 OU: Fejlfunktion i høj-

H6 00 OU: Fejlfunktion i positions-

H8 00 OU: Fejlfunktion i kompressor-

Beskrivelse

afbryd./frostsikringsproblem. Kontakt din forhandler.

Nulstilling af strøm påkrævet. Kontakt din forhandler.

kontakt (HPS). Kontakt din forhandler.

kompressormotor. Kontakt din forhandler.

Kontakt din forhandler.

enheds ventilatormotor. Kontakt din forhandler.

Kontakt din forhandler.

mellem køl og varme. Kontakt din forhandler.

problem. Kontakt din forhandler.

trykskontakt (HPS) Kontakt din forhandler.

registreringssensor. Kontakt din forhandler.

indgang (CT)-system. Kontakt din forhandler.

Fejlkode Detaljeret

fejlkode

H9 00 OU: Fejlfunktion i udendørs

F3 00 OU: Fejlfunktion i

F6 00 OU: Unormalt højt tryk

FA 00 OU: Unormalt højt tryk,

JA 00 OU: Fejlfunktion i høj-

J3 00 OU: Fejlfunktion i

J6 00 OU: Fejlfunktion i varme-

L3 00 OU: El-boks temperatur-

L4 00 OU: Fejlfunktion i inverter af-

L5 00 OU: Inverter øjeblikkelig

P4 00 OU: Fejlfunktion i afstrålings-

U0 00 OU: Manglende kølemiddel.

U2 00 OU: Fejl i strømforsyning

U7 00 OU: Transmissionsfejl

UA 00 OU: Indendørs-/udendørs-

Hydrodel

Fejlkode Detaljeret

fejlkode

7H 01 Vandflowproblem.

Beskrivelse

luft-temperaturføler Kontakt din forhandler.

trykgas-rørtemperatur. Kontakt din forhandler.

i køling. Kontakt din forhandler.

aktivering af HPS. Kontakt din forhandler.

tryksensor. Kontakt din forhandler.

trykgasrørets temperaturføler. Kontakt din forhandler.

vekslerens temperaturføler. Kontakt din forhandler.

stigningsproblem. Kontakt din forhandler.

strålingslamel temperaturstign. Kontakt din forhandler.

overstrøm (DC). Kontakt din forhandler.

lamel temperaturføler Kontakt din forhandler.

Kontakt din forhandler.

spænding. Kontakt din forhandler.

mellem hoved-CPU- INV CPU. Kontakt din forhandler.

kombination problem. Nulstilling af strøm påkrævet.

Beskrivelse

Auto genstart.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 88

12 Fejlfinding

Fejlkode Detaljeret

fejlkode

7H 04 Problem med vandflow under

7H 05 Vandflowproblem under

7H 06 Vandflowproblem under køling/

80 00 Returvandstemperatur

81 00 Temperatur afgangsvand

89 01 Tilfrysning af varmeveksler.

Beskrivelse

produktion af varmt vand til boligen.

Manuel nulstilling. Kontroller kredsen med varmt

vand til boligen.

opvarmning/prøvetagning. Manuel nulstilling. Kontroller kredsen for

rumopvarmning/-køling.

afrimning. Manuel nulstilling. Kontroller pladevarmeveksleren.

sensorproblem. Kontakt din forhandler.

Fejlkode Detaljeret

fejlkode

AH 00 Tankdesinfektionsfunktion ikke

AJ 03 For lang DHW-opvarmningstid

C0 00 Funktionsfejl i flowsensor.

C0 01 Funktionsfejl i flowkontakt.

C0 02 Funktionsfejl i flowkontakt.

C4 00 Varmevekslertemperatur-

CJ 02 Problem med rumtemperatur-

EC 00 Unormal stigning af tank-

Beskrivelse

fuldført korrekt.

nødvendig.

Manuel nulstilling.

Automatisk nulstilling.

Manuel nulstilling.

sensorproblem. Kontakt din forhandler.

føler Kontakt din forhandler.

temperatur.

89 02 Tilfrysning af varmeveksler.

89 03 Tilfrysning af varmeveksler.

8F 00 Unormal stigning i vand

afgangstemperatur (DHW).

8H 00 Unormal stigning i vand

afgangstemperatur.

A1 00 Nul-fejl registeret

Nulstilling af strøm påkrævet. Kontakt din forhandler.

A1 01 EEPROM læsefejl.

A1 00 EEPROM læsefejl.

AA 01 Ekstra-varmer overophedet.

Nulstilling af strøm påkrævet. Kontakt din forhandler.

AC 00 Hjælpevarmer overophedet.

Kontakt din forhandler.

EC 04 Forvarmning tank

H1 00 Udetemperatur

følerproblem. Kontakt din forhandler.

HC 00 Problem med temperaturføler

i tank. Kontakt din forhandler.

U3 00 Gulvvarme beton-

tørrefunktion ikke afsluttet korrekt.

U4 00 Kommunikationsproblem

hydrodel/kølemiddeldel

U5 00 Brugergrænseflade

kommunikationsproblem.

U8 01 Tilslutning med adapter tabt

Kontakt din forhandler.

UA 00 Matchproblem hydrodel/

kølemiddeldel. Strømmen skal nulstilles.

UA 16 Kommunikationsproblem mellem

hydrodel og styreboks.

UA 22 Kommunikationsproblem mellem

styreboks og tilbehørsboks.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 89

12 Fejlfinding

INFORMATION

I tilfælde af fejlkode AH, hvor desinfektion ikke er blevet afbrudt på grund af aftapning af varmt vand til boligen, anbefales følgende foranstaltninger:

▪ Når Varmt brugsvand > Kontrolpunkttilstand >

▪ Når Varmt brugsvand > Kontrolpunkttilstand > Kun

planlagt er valgt, anbefales det at programmere en Opbevaring økonomi 3 timer før tidsplanen for opstart af desinfektion, så tanken er forvarmet.

BEMÆRK

Når minimum for vandflow er lavere end beskrevet i tabellen nedenfor, stopper enheden driften midlertidigt, og brugergrænsefladen viser fejl 7H-01. Efter et stykke tid nulstilles denne fejl automatisk, og enheden genoptager driften.

Mindste krævede flow

05+07 modeller 12 l/min

Hvis fejl 7H-01 fortsætter, stopper enheden driften, og brugergrænsefladen viser en fejlkode, som skal nulstilles manuelt. Fejlkoden afhænger af problemet:

Fejlkode Detaljeret

fejlkode

7H 04 Problemer med vandflow opstod

7H 05 Problemer med vandflow opstod

7H 06 Problemer med vandflow opstod

INFORMATION

Fejl AJ-03 nulstilles automatisk, så snart der er en normal tankopvarmning.

INFORMATION

Fejl EF-04 nulstilles automatisk fra det øjeblik, hvor varmtvandstanken til boligen er forvarmet til en tilstrækkeligt høj temperatur.

Beskrivelse

hovedsageligt under drift med varmt vand til boligen. Kontroller kredsen med varmt vand til boligen.

hovedsageligt under drift med rumopvarmning. Kontroller rumopvarmningskredsen.

hovedsageligt under drift med køling/afrimning. Kontroller kredsen for rumopvarmning/køling.

Desuden kan denne fejlkode være tegn på frostskader på pladevarmeveksleren. Hvis det er tilfældet, skal du kontakte din lokale forhandler.

INFORMATION

Hvis enheden registrerer flow, når pumpen ikke kører, kan en ekstern enhed være årsag til flowet, eller der kan være noget galt med flowmåleanordningerne (flowsensor og flowkontakt).

▪ Hvis flowsensoren registrerer flow, når pumpen ikke

kører, standser enheden driften, og brugergrænsefladen viser fejl C0-00. Denne fejl skal nulstilles manuelt for at få enheden til at genoptage driften.

▪ Hvis flowkontakten registrerer flow, når pumpen ikke

kører, standser enheden driften midlertidigt, og brugergrænsefladen viser fejl C0-01. Efter et stykke tid nulstilles fejlen automatisk, og enheden genoptager driften. Hvis problemet fortsætter, stopper enheden driften, og brugergrænsefladen viser fejl C0-02. Denne fejl skal nulstilles manuelt for at få enheden til at genoptage driften.

Kølemiddeldel

Fejlkode Detaljeret

fejlkode

A5 00 OU: Højtryk i køling/Spids

E1 00 OU: PCB defekt.

E3 00 OU: Aktivering af højtryks-

E5 00 OU: Overophedning af inverter-

E6 00 OU: Kompressor-opstart defekt.

E7 00 OU: Fejlfunktion i udendørs

E8 00 OU: Strømtilf. overspænding.

EA 00 OU: Problem under skift

H0 00 OU: Spændings-/strømsensor

H3 00 OU: Fejlfunktion i høj-

H6 00 OU: Fejlfunktion i positions-

Beskrivelse

afbryd./frostsikringsproblem. Kontakt din forhandler.

Nulstilling af strøm påkrævet. Kontakt din forhandler.

kontakt (HPS). Kontakt din forhandler.

kompressormotor. Kontakt din forhandler.

Kontakt din forhandler.

enheds ventilatormotor. Kontakt din forhandler.

Kontakt din forhandler.

mellem køl og varme. Kontakt din forhandler.

problem. Kontakt din forhandler.

trykskontakt (HPS) Kontakt din forhandler.

registreringssensor. Kontakt din forhandler.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 90

12 Fejlfinding

Fejlkode Detaljeret

fejlkode

H8 00 OU: Fejlfunktion i kompressor-

H9 00 OU: Fejlfunktion i udendørs

F3 00 OU: Fejlfunktion i

F6 00 OU: Unormalt højt tryk

FA 00 OU: Unormalt højt tryk,

JA 00 OU: Fejlfunktion i høj-

J3 00 OU: Fejlfunktion i

J6 00 OU: Fejlfunktion i varme-

L3 00 OU: El-boks temperatur-

L4 00 OU: Fejlfunktion i inverter af-

L5 00 OU: Inverter øjeblikkelig

P4 00 OU: Fejlfunktion i afstrålings-

U0 00 OU: Manglende kølemiddel.

U2 00 OU: Fejl i strømforsyning

U7 00 OU: Transmissionsfejl

UA 00 OU: Indendørs-/udendørs-

Beskrivelse

indgang (CT)-system. Kontakt din forhandler.

luft-temperaturføler Kontakt din forhandler.

trykgas-rørtemperatur. Kontakt din forhandler.

i køling. Kontakt din forhandler.

aktivering af HPS. Kontakt din forhandler.

tryksensor. Kontakt din forhandler.

trykgasrørets temperaturføler. Kontakt din forhandler.

vekslerens temperaturføler. Kontakt din forhandler.

stigningsproblem. Kontakt din forhandler.

strålingslamel temperaturstign. Kontakt din forhandler.

overstrøm (DC). Kontakt din forhandler.

lamel temperaturføler Kontakt din forhandler.

Kontakt din forhandler.

spænding. Kontakt din forhandler.

mellem hoved-CPU- INV CPU. Kontakt din forhandler.

kombination problem. Nulstilling af strøm påkrævet.

Hydrodel

Fejlkode Detaljeret

fejlkode

7H 01 Vandflowproblem.

7H 04 Problem med vandflow under

7H 05 Vandflowproblem under

7H 06 Vandflowproblem under køling/

80 00 Returvandstemperatur

81 00 Temperatur afgangsvand

89 01 Tilfrysning af varmeveksler.

89 02 Tilfrysning af varmeveksler.

89 03 Tilfrysning af varmeveksler.

8F 00 Unormal stigning i vand

8H 00 Unormal stigning i vand

A1 00 Nul-fejl registeret

A1 01 EEPROM læsefejl.

A1 00 EEPROM læsefejl.

AA 01 Ekstra-varmer overophedet.

Beskrivelse

Auto genstart.

produktion af varmt vand til boligen.

Manuel nulstilling. Kontroller kredsen med varmt

vand til boligen.

opvarmning/prøvetagning. Manuel nulstilling. Kontroller kredsen for

rumopvarmning/-køling.

afrimning. Manuel nulstilling. Kontroller pladevarmeveksleren.

sensorproblem. Kontakt din forhandler.

afgangstemperatur (DHW).

afgangstemperatur.

Nulstilling af strøm påkrævet. Kontakt din forhandler.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 91

12 Fejlfinding

Fejlkode Detaljeret

fejlkode

AC 00 Hjælpevarmer overophedet.

AH 00 Tankdesinfektionsfunktion ikke

AJ 03 For lang DHW-opvarmningstid

C0 00 Funktionsfejl i flowsensor.

C0 01 Funktionsfejl i flowkontakt.

C0 02 Funktionsfejl i flowkontakt.

C4 00 Varmevekslertemperatur-

CJ 02 Problem med rumtemperatur-

EC 00 Unormal stigning af tank-

EC 04 Forvarmning tank

H1 00 Udetemperatur

HC 00 Problem med temperaturføler

U3 00 Gulvvarme beton-

U4 00 Kommunikationsproblem

U5 00 Brugergrænseflade

Beskrivelse

Kontakt din forhandler.

fuldført korrekt.

nødvendig.

Manuel nulstilling.

Automatisk nulstilling.

Manuel nulstilling.

sensorproblem. Kontakt din forhandler.

føler Kontakt din forhandler.

temperatur.

følerproblem. Kontakt din forhandler.

i tank. Kontakt din forhandler.

tørrefunktion ikke afsluttet korrekt.

hydrodel/kølemiddeldel

kommunikationsproblem.

INFORMATION

I tilfælde af fejlkode AH, hvor desinfektion ikke er blevet afbrudt på grund af aftapning af varmt vand til boligen, anbefales følgende foranstaltninger:

▪ Når Varmt brugsvand > Kontrolpunkttilstand >

▪ Når Varmt brugsvand > Kontrolpunkttilstand > Kun

planlagt er valgt, anbefales det at programmere en Opbevaring økonomi 3 timer før tidsplanen for opstart af desinfektion, så tanken er forvarmet.

BEMÆRK

Mindste krævede flow

05+07 modeller 12 l/min

Hvis fejl 7H-01 fortsætter, stopper enheden driften, og brugergrænsefladen viser en fejlkode, som skal nulstilles manuelt. Fejlkoden afhænger af problemet:

Fejlkode Detaljeret

fejlkode

7H 04 Problemer med vandflow opstod

7H 05 Problemer med vandflow opstod

7H 06 Problemer med vandflow opstod

INFORMATION

Fejl AJ-03 nulstilles automatisk, så snart der er en normal tankopvarmning.

Beskrivelse

hovedsageligt under drift med varmt vand til boligen. Kontroller kredsen med varmt vand til boligen.

hovedsageligt under drift med rumopvarmning. Kontroller rumopvarmningskredsen.

hovedsageligt under drift med køling/afrimning. Kontroller kredsen for rumopvarmning/køling.

Desuden kan denne fejlkode være tegn på frostskader på pladevarmeveksleren. Hvis det er tilfældet, skal du kontakte din lokale forhandler.

U8 01 Tilslutning med adapter tabt

Kontakt din forhandler.

UA 00 Matchproblem hydrodel/

kølemiddeldel. Strømmen skal nulstilles.

UA 16 Kommunikationsproblem mellem

hydrodel og styreboks.

UA 22 Kommunikationsproblem mellem

styreboks og tilbehørsboks.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

INFORMATION

Fejl EF-04 nulstilles automatisk fra det øjeblik, hvor varmtvandstanken til boligen er forvarmet til en tilstrækkeligt høj temperatur.

Installatørvejledning

Page 92

13 Bortskaffelse

COOL HEAT

SW1

SW3

SW2

INFORMATION

Hvis enheden registrerer flow, når pumpen ikke kører, kan en ekstern enhed være årsag til flowet, eller der kan være noget galt med flowmåleanordningerne (flowsensor og flowkontakt).

▪ Hvis flowsensoren registrerer flow, når pumpen ikke

kører, standser enheden driften, og brugergrænsefladen viser fejl C0-00. Denne fejl skal nulstilles manuelt for at få enheden til at genoptage driften.

▪ Hvis flowkontakten registrerer flow, når pumpen ikke

13 Bortskaffelse

BEMÆRK

Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik på genbrug og genvinding.

13.1 Overblik: Bortskaffelse

Typisk arbejdsgang

Bortskaffelse af systemet består typisk af følgende trin: 1 Tømning af systemet. 2 Systemet skal afleveres som specialaffald på en

modtagestation.

Udpumpningen vil lede alt kølemiddel fra systemet ud i udendørsenheden.

1 Fjern dækslet fra væskespærreventilen og gasspærreventilen. 2 Kør anlægget i tvungen køledrift. Se "13.3 Sådan startes og

stoppes tvungen køling"på side92.

3 Efter 5 til 10 minutter (efter 1 til 2 minutter ved meget lav

omgivende temperatur (<−10°C)), skal du lukke væskespærreventilen med en unbrakonøgle.

4 Kontrollér på manifolden, om vakuum er opnået. 5 Efter 2-3 minutter skal du lukke gasspærreventilen og standse

tvungen køledrift.

a Gasspærreventil b Lukkeretning c Unbrakonøgle d Ventildæksel e Væskespærreventil

13.3 Sådan startes og stoppes tvungen køling

Bekræft, at DIP-omskifter SW2 er i tilstanden KØLING.

1 Tryk på kontakten SW1 for tvungen køling for at starte tvungen

køling.

2 Tryk på kontakten SW1 for tvungen køling for at stoppe tvungen

køling.

INFORMATION

Du kan finde flere oplysninger i servicevejledningen.

13.2 Tømning

Eksempel: For at beskytte miljøet skal pumpen lukkes ned, når

enheden bortskaffes. Det er IKKE nødvendigt at lukke pumpen ned, når enheden flyttes.

FARE: RISIKO FOR EKSPLOSION Tømning – kølemiddelækage. Hvis du ønsker at tømme

systemet, og hvis der er en lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning,

▪ Brug et separat tømmesystem, så enhedens

kompressor IKKE behøver at køre.

BEMÆRK

Ved nedlukning af pumpen skal kompressoren standses, før kølerørene fjernes. Hvis kompressoren stadig kører, og stopventilen er åben under nedlukning af pumpen, suges der luft ind i systemet. Kompressornedbrud eller beskadigelse af systemet kan skyldes unormalt tryk i kølemiddelcyklen.

BEMÆRK

Under tvungen køling skal du sørge for, at vandtemperaturen holder sig over 5°C (se temperaturvisningen for indendørsenheden). Det kan du for eksempel opnå ved at aktivere alle ventilationskonvektorernes ventilatorer.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 93

14 Tekniske data

12.7 CuT

3D097222-1

R1T

t >

·15.9· CuT

12.7 CuT

7.9 CuT

p >

R3T

t >

R1T R3T R4T

7.9 CuT

4.0 CuT

7.9 CuT

4.0 CuT

7.9 CuT

t >

12.7 CuT

R4T

9.5 CuT

6.4 CuT

Rør-termomodstand ved afgang

Akkumulator

Kompressor

Højtrykskontakt

Dæmper

4-vejsventil

Tryksensor

Kølemiddelflow

Køling

Opvarmning

VæskestopventilV

Pladevarmeveksler

Gas-stopventil med

serviceåbning

Udluftning

Flowsensor

Pumpe

Flowkontakt

Udtag

Spærreventil med dræn-/ påfyldningsventil

Ekspansionstank

Sikkerhedsventil

Overtryk

Filter

Indtag

Varmeveksler-termomodstand for udgangsvand

Termomodstand på kølemiddelsiden

Termomodstand for indløbsvand

Termomodstand for udendørs lufttemperatur

Varmeveksler

Kapillarrør Kapillarrør

Kapillarrør

Varmeveksler-termomodstand

Propel ventilator

Lyddæmper med filter

Motordrevet ventil

Spærreventil med dræn-/påfyld

ningsventil

Filter

14 Tekniske data

Seneste reviderede udgaver af den medfølgende dokumentation kan være tilgængelige på regionens Daikin websted (offentligt tilgængeligt). Seneste reviderede udgaver af den seneste tekniske data er tilgængelig på regionens Daikin websted (autentificering påkrævet).

14.1 Rørdiagram: Udendørsenhed

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 94

14 Tekniske data

14.2 Ledningsdiagram: Udendørsenhed

Se det interne ledningsdiagram, der følger med enheden (på indersiden af dækslet til udendørsenhedens elboks). De anvendte forkortelser fremgår af det følgende.

Udendørsenhed: kompressormodul

C110~C112 Kondensator DB1, DB2, DB401 Ensretterbro DC_N1, DC_N2 Konnektor DC_P1, DC_P2 Konnektor DCP1, DCP2, Konnektor DCM1, DCM2 Konnektor DP1, DP2 Konnektor E1, E2 Konnektor E1H Afløbsbakkevarmeenhed FU1~FU5 Sikring HL1, HL2, HL402 Konnektor HN1, HN2, HN402 Konnektor IPM1 Intelligent effektmodul L Strømførende LED 1~LED 4 Indikatorlamper LED A, LED B Signallampe M1C Kompressormotor M1F Ventilatormotor MR30, MR306,

MR307, MR4 MRM10, MRM20 Magnetrelæ MR30_A, MR30_B Konnektor N Neutral PCB1 Trykt kredsløbskort (hoved) PCB2 Trykt kredsløbskort (inverter) PCB3 Trykt kredsløbskort (service) Q1DI Fejlstrømsafbryder for jordforbindelse Q1L Overbelastningsbeskyttelse R1T Termomodstand (afstrømning) R2T Termomodstand (varmeveksler) R3T Termomodstand (luft) S1NPH Tryksensor S1PH Højtrykskontakt S2~S503 Konnektor SA1 Overspændingsafleder SHEET METAL Klemrække på fast plade SW1, SW3 Trykknapper SW2, SW5 DIP-omskiftere U Konnektor V Konnektor V2, V3, V401 Varistor W Konnektor X11A, X12A Konnektor X1M, X2M Terminalrække Y1E Elektronisk ekspansionsventilspole Y1R Reverserende magnetventilspole Z1C~Z4C Ferritkerne

Magnetrelæ

Ledningsføring på stedet Terminalrække

Konnektor Terminal Jordforbindelse

BLK Sort BLU Blå BRN Brun GRN Grøn ORG Orange PPL Lilla RED Rød WHT Hvid YLW Gul

Udendørsenhed: hydromodul

Engelsk Oversættelse

(1) Connection diagram (1) Tilslutningsdiagram Compressor switch box Kompressorens el-boks Control box Styreboks External outdoor ambient sensor

option Hydro switch box supplied from

compressor module Hydro switch box Hydro el-boks Indoor Indendørs NO valve Normal åben ventil Normal kWh rate power supply Strømforsyning med normal

Only for normal power supply (standard)

Only for preferential kWh rate power supply (compressor)

Outdoor Udendørs Preferential power supply Strømforsyning med foretrukken

Use normal kWh rate power supply for hydro switch box

(2) Hydro switch box layout (2) Hydro el-boks layout (3) Notes (3) Noter X4M Hovedterminal

(4) Legend (4) Forklaring A1P Hoved-printkort A2P Strømkreds-PCB

Ekstern udendørs omgivende sensor tilbehør

Hydro omskifterboks der følger med kompressormodul

kWh-sats Kun til normal strømforsyning

(standard) Kun til strømforsyning med

foretrukken kWh-sats (kompressor)

kWh-sats Brug strømforsyning med normal

kWh-sats til hydro el-boks

Jordforbindelse Ledning nummer 15

Medfølger ikke Flere muligheder for

ledningsføring Valg

Ledningsføring afhænger af model

Elboks PCB

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 95

14 Tekniske data

Engelsk Oversættelse

E6H Varmetape til pladevarmeveksler E7H Varmer til ekspansionsbeholder Q*DI # Fejlstrømsafbryder for

jordforbindelse

R6T * Ekstern udendørs omgivende

sensor tilbehør TR1 Strømforsyningstransformer X*M Terminalrække X*Y Konnektor PCB3 Service-printkort M2S # Spærreventil

*: Tilbehør

#: Medfølger ikke

Styreboks

Engelsk Oversættelse

(1) Connection diagram (1) Tilslutningsdiagram BUH option Ekstravarmer-valg Control box Styreboks DHW option Mulighed for varmt vand til

boligen DHW pump Varmtvandspumpe til boligen Dual set point application (refer

to installation manual)

Dobbelt kontrolpunktsapplikation

(se installationsmanualen) Heat pump convector Varmepumpekonvektor Hydro switch box Hydro el-boks NO valve Normal åben ventil Only for *** Kun til *** Only for ext. sensor (floor or

ambient) Only for wired On/OFF

Kun til ekstern sensor (gulv eller

omgivelser)

Kun til kablet TIL/FRA termostat thermostat

Only for wireless On/OFF

Kun til trådløs TIL/FRA termostat thermostat

Option box Tilbehørsboks Preferential kWh rate power

supply contact: 5 V DC detection (voltage supplied by PCB)

Kontakt til strømforsyning med

foretrukken kWh-sats: 5VDC

detektering (spænding leveret af

PCB) (2) Notes (2) Noter X1M Hovedterminal

Jordforbindelse

Ledning nummer 15

Medfølger ikke

Flere muligheder for

ledningsføring

Valg

Ledningsføring afhænger af

model

Elboks

PCB (3) Control switch box layout (3) Styreboks el-boks layout

(4) Legend (4) Forklaring A3P * TIL/FRA termostat

(PC=strømkreds) A3P * Varmepumpekonvektor A4P * Udvidelses-PCB (styring, valg) A5P Brugergrænseflade-printkort

Engelsk Oversættelse

A7P * Modtager-printkort (trådløs Til/

FRA-termostat) F2B * Overstrømssikring hjælpevarmer K3M * Kontaktor hjælpevarmer M2P # Varmtvandspumpe til boligen M2S # Spærreventil M3S 3-vejsventil til varmt vand til

boligen M4S * Ventilsæt Q*DI # Fejlstrømsafbryder for

jordforbindelse Q2L/Q3L * Varmebeskyttelse hjælpevarmer R1T (A3P) * Sensor til omgivelser TIL/FRA

termostat R2T (A3P) * Ekstern sensor (gulv eller

omgivelser) R5T * Termomodstand til varmt vand til

boligen S1S # Kontakt strømforsyning med

foretrukken kWh-sats X*M/K1 Terminalrække X*Y Konnektor K1A Relæ til opvarmning K2A Relæ til køling

*: Tilbehør

#: Medfølger ikke

Kontrolboks-valg: ekstravarmer

Engelsk Oversættelse

(1) Connection diagram (1) Tilslutningsdiagram BUH option Ekstravarmer-valg Control box Styreboks Only for *** Kun til *** (2) Notes (2) Noter

Jordforbindelse

Ledning nummer 15

Medfølger ikke

Flere muligheder for

ledningsføring

Valg

Ledningsføring afhænger af

model

Elboks

PCB (3) BUH kit switch box (3) BUH-sæt el-boks

(4) Legend (4) Forklaring F1B Overstrømssikring ekstravarmer K1R Relæ ekstravarmer (trin 1) K2R Relæ ekstravarmer (trin 2) (kun

for *9W) K1M Kontaktor ekstravarmer (trin 1) K2M Kontaktor ekstravarmer (trin 2)

(kun for *9W) K5M Sikkerhedskontaktor

ekstravarmer (kun for *9W) Q*DI # Fejlstrømsafbryder for

jordforbindelse

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 96

14 Tekniske data

Engelsk Oversættelse

Q1L Varmebeskyttelse for

ekstravarmer

R2T Afgangsvand ekstravarmer

termomodstand X*M Termomodstandsstrimmel X*Y Konnektor

*: Tilbehør

#: Medfølger ikke

Kontrolboks-valg: tilbehørsboks

Engelsk Oversættelse

(1) Connection diagram (1) Tilslutningsdiagram Alarm output Alarm-output Control box Styreboks Electric pulse meter inputs: 5 V

DC pulse detection (voltage supplied by PCB)

Indgange til elektrisk

impulsmåler: 5VDC

pulsdetektering (spænding

leveret af PCB) Ext. heat source Ekstern varmekilde External indoor ambient sensor

option

Ekstern indendørs omgivende

sensor tilbehør Indoor Indendørs Max. load Maksimal belastning Max. voltage Maksimal spænding Min. load Minimum belastning Option box Tilbehørsboks Power limitation digital inputs: 5

V DC detection (voltage supplied by PCB)

Spændingsbegrænsning digitale

indgange: 5VDC detektering

(spænding leveret af PCB) Space C/H On/OFF output Rumkøling/opvarmning med TIL/

FRA-udgang (2) Legend (2) Forklaring

Engelsk Oversættelse

A4P Udvidelses-PCB (styring, valg) Q*DI # Fejlstrømsafbryder for

jordforbindelse

R6T * Ekstern indendørs omgivende

sensor tilbehør

S1P # Indgang 1 for digital

strømbegrænsning

S2P # Indgang 2 for digital

strømbegrænsning

S3P # Indgang 3 for digital

strømbegrænsning

S4P # Indgang 4 for digital

strømbegrænsning S5P-S6P # Elektriske målere X*M Terminalrække X*Y Konnektor (3) Notes (3) Noter X1M Hovedterminal

Jordforbindelse

Ledning nummer 15

Medfølger ikke

Flere muligheder for

ledningsføring

Valg

Ledningsføring afhænger af

model

Elboks

PCB (4) Option switch box layout (4) Tilbehør el-boks layout

*: Tilbehør

#: Medfølger ikke

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 97

Elektrisk tilslutningsdiagram

3 core

4 or 3 core

4D09752-1C

X3M: 1-2

X3M: 5-6

X3M: 3-4

X5M: 3-4

X5M: 1-2

X5M: 5-6

X5Y

X2M: 5-6

X2M: 12-11

X2M: 13-14-15

X2M: 9-10

X8M: 5-4-3

X1M: L-N-PE

A4P: X5A: 1-2-3

X2M: 13-15

X8M: 3-4

X8M: 1-2

X2M: 7-8

X2M: 9-10

X2M: 5-6

X2M: 3-4

X2M: 1-2

X2M: 11-12

X2M: 1a-2a

X1M: L-N-PE

A4P: X5A: 1-2-3

F1B: L1-L2-L3

X15M: 1-2

X15M: 3-4

X15M: 5-6-7

230V

2x0.75

X8M: 6-7

X8M: 6-7-10

X8M: 8-9

X2M: 20-21

X2M: 22-23

X8M: 10

X2M: 1-2-1a

X8M: 4-5

X2M: 1-2

X8M: 6-7

X11M: 3-4-5-6

A7P: X1M: H-C-com X2M: L-N

A3P: X1M: 1-3

230 V

2x0.75

230 V

A3P: X1M: C-com-H

230 V

230V

5Gx2.5

230 V

X2M: 7-8

X2M: 3-4

Standarddel

Monoblok-enhed

Strømforsyning

strømforsyning med foretrukken kWh-sats til enhed: 230 V + jord

strømforsyning til enhed: 230 V + jord

2 ledere

3 ledere

Medfølger ikke Ekstraudstyrsdel Medfølger ikke

Ekstraudstyrsdel

Valg boks

X4M: L-N-jord

Kontakt strømforsyning med foretrukken kWh-sats

1 leder

kommunikation

2 ledere

230 V

Styreboks

Ekstern rumtermostat /Varmepumpekonvektor (hoved- og/eller ekstrazone)

F2B: L-N + jord

signal

2 eller 3 ledere

2 ledere

Effektgrænse for

demand-indgang 4

Effektgrænse for

demand-indgang 3

Effektgrænse for

demand-indgang 2

Effektgrænse for

demand-indgang 1

Kun til normal strømforsyning (installation)

Kun til strømforsyning med foretrukken kWh-sats (installation)

strømforsyning med normal kWh-sats til enhed: 230 V

eller L-N + jord

Strømforsyning til ekstravarmer (3/6/9 kW): 400 V eller 230 V + jord

Strømforsyning til hjælpevarmer (3 kW): 230 V + jord

Hoved: X2M: 1-2

Ekstra: X2M: 1a-2

Kun for (varmepumpekonvektor)

Kun for *KRTR (trådløs rumtermostat)

Kun for *KRTW (ledningsført rumtermostat)

2 ledere (3 m medfølger)

signal

R2T Ekstern sensor (gulv eller omgivende)

Kun for *KRTETS

Ekstern indendørs termomodstand

Elektrisk impulsmåler indgang 2

Elektrisk impulsmåler indgang 1

WRumkøling/opvarmning med TIL/FRA-udgang

Ekst. varmekilde (f.eks. kedel)

Alarmudgang

Kun for KRCS01-1

signal

2 ledere

3 ledere

kommunikation

3 ledere

Strømforsyning

Ekstraudstyrsdel

Varmtvandstank til boligen

Kun for *DLQ* Standard: 4 lavspændingsledninger Ekstraudstyr: 4 højspændingsledninger Indvendigt: 6 eller 7 ledninger til BUH

Kun for *BLQ* Standard: 4 lavspændingsledninger Ekstraudstyr: 5 højspændingsledninger Indvendigt: 6 eller 7 ledninger til BUH Ventilsæt: 3 ledninger

Standard: 4 lavspændingsledninger Ekstraudstyr: 4 højspændingsledninger

2 lavspændingsledninger

Standarddel

Ekstraudstyrsdel

A5P: P1-P2 brugergrænseflade

Kun for *KRUCB*

kommunikation

2 ledere

kommunikation

2 ledere

signal

3 ledere

4 ledere

4 ledere til kun V-drift

5 ledere til K/V-drift

2 ledere til kun V-drift

3 ledere til K/V-drift

Ventilsæt

BUH valg

BUH

Ventilsæt

Styreboks

Ekstern udendørs termomodstand

Kun for EKRSCA1

Ekstraudstyrsdel

signal

2 ledere

signal

2 ledere

signal

3-vejsventil

M3S (når *KHW er installeret) valg varmt vand til bolig - gulvvarme

Strømforsyning til styreboks: 230 V + jord

3 ledere

Dobbelt kontrolpunktsapplikation (se installationsvejledning)

signal

2 ledere

Typisk konfiguration

Noter:

- I tilfælde af signalkabel: hold minimumsafstand til strømkabler > 5 cm

- Tilgængelige varmere: se kombinationstabel

Ekstrauds-

tyrsdel

DHW-pumpe

Spærreventil

Medfølger ikke

2 ledere

2 ledere 230 V

X6M eller X9M

Kun for *KHWP*/*HYC*

Kun for *KHW(E/S)*

5 ledere

3 ledere 3Gx2,5

X4M: 1-2-jord

Q2L/Q3L - clixon

Hjælpevarmer

R5T - termomodstand vandtemperatur

Hjælpevarmer

signal

14 Tekniske data

14.3 Krav om ventilsæt

Til reversible systemer (opvarmning+køling) hvor der er installeret en ekstravarmer, skal der installeres ventilsæt EKMBHBP1, hvis der forventes kondensdannelse inde i ekstravarmeren.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 98

14 Tekniske data

20 23 26 29 32

A (°C) A (°C)

B (°C DB)

A Afgangsvandtemperatur fordamper B Tør probe-temperatur

Relativ luftfugtighed 40% Relativ luftfugtighed 60% Relativ luftfugtighed 80%

Eksempel: Der er givet en omgivende temperatur på 25°C og en relativ luftfugtighed på 40%. Hvis afgangsvandtemperaturen i fordamperen er <12°C, vil der opstå kondens.

Bemærk: Du kan finde mere information i det psykrometriske diagram.

Installatørvejledning

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06

Page 99

14.4 ESP-kurve: Udendørsenhed

0 5 10 15 20 25 30 35 40

A (kPa)

B (l/min)

4D097263

0 5 10 15 20 25 30 35

A (kPa)

B (l/min)

4D097263

Bemærk: Der opstår en fejl, når minimum for vandflowhastigheden ikke er nået.

EDLQ05CAV3+EBLQ05CAV3

EDLQ07CAV3+EBLQ07CAV3

14 Tekniske data

A Eksternt statisk tryk B Vandflowhastighed C Driftsområde

Noter:

▪ Om de stiplede linjer: Driftsområdet udvides kun til lavere

flowhastigheder, hvis enheden kun er i drift med varmepumpe, og flowmediets temperatur er tilstrækkeligt høj. (Dette gælder ikke for opstart, afrimning og drift med ekstravarmer i tilfælde af, at ekstravarmer er installeret.)

▪ Det øvre driftsområde er kun gyldigt, hvis flowmediet er vand. Hvis

der er tilsat glykol til systemet, er grænsen for driftsområdet lavere.

▪ Valg af flow uden for driftsområdet kan ødelægge enheden eller

forårsage funktionsfejl.

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 + EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1 Daikin Altherma lavtemperatur monoblok 4P405544-1E – 2018.06

Installatørvejledning

Page 100

15 Ordliste

Forhandler

Salgsdistributør for produktet.

Autoriseret installatør

Teknisk uddannet person, som er kvalificeret til at installere produktet.

Bruger

Person, som ejer og/eller betjener produktet.

Gældende lovgivning

Alle internationale, europæiske, nationale og lokale direktiver, love, bestemmelser og/eller forordninger, der er relevante og anvendelige for et bestemt produkt eller område.

Servicevirksomhed

Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige service på produktet.

Installationsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og vedligeholder det.

Betjeningsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man betjener det.

Vedligeholdelsesinstruktioner

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og/eller vedligeholder produktet eller anvendelsen.

Tilbehør

Mærkater, manualer, informationsblade og udstyr, der leveres med produktet, og som skal installeres i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Ekstraudstyr

Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Medfølger ikke

Udstyr, som IKKE er fremstillet af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Installatørvejledning

100

EBLQ05+07CAV3 + EDLQ05+07CAV3 + EKCB07CAV3 +

EK2CB07CAV3 + EKMBUHCA3V3 + EKMBUHCA9W1

Daikin Altherma lavtemperatur monoblok

4P405544-1E – 2018.06
