Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B User reference guide [hr]

Referentni vodič za korisnika

Daikin klima uređaj

CTXM15R2V1B
CTXM15R5V1B

FTXM20R2V1B
FTXM20R5V1B
FTXM25R2V1B
FTXM25R5V1B
FTXM35R2V1B
FTXM35R5V1B
FTXM42R2V1B
FTXM42R5V1B

FTXM50R2V1B
FTXM60R2V1B
FTXM71R2V1B

Sadržaj

Sadržaj

1 O dokumentaciji 4

1.1 O ovom dokumentu........................................................................................................................................................ 4

2 Opće mjere opreza 5

2.1 O dokumentaciji.............................................................................................................................................................. 5

2.1.1 Značenje upozorenja i simbola....................................................................................................................... 5

3 Sigurnosne upute za korisnika 7

3.1 Općenito.......................................................................................................................................................................... 7

3.2 Upute za siguran rad....................................................................................................................................................... 8

4 O sustavu 12

4.1 Unutarnja jedinica........................................................................................................................................................... 12

4.1.1 Zaslon unutarnje jedinice ............................................................................................................................... 13

4.2 O korisničkom sučelju ..................................................................................................................................................... 14

4.2.1 Komponente: Korisničko sučelje .................................................................................................................... 14

4.2.2 Status: LCD zaslon korisničkog sučelja ........................................................................................................... 15

4.2.3 Za rukovanje korisničkim sučeljem ................................................................................................................ 16

5 Prije puštanja u rad 17

5.1 Pregledni prikaz: Prije puštanja u rad............................................................................................................................. 17

5.2 Za umetanje baterija....................................................................................................................................................... 17

5.3 Za postavljanje držača korisničkog sučelja ..................................................................................................................... 18

5.4 O namještanju sata ......................................................................................................................................................... 18

5.4.1 Podešavanje sata ............................................................................................................................................ 18

5.5 Svjetlina zaslona unutrašnje jedinice.............................................................................................................................. 19

5.5.1 Za podešavanje svjetline predočnika unutarnje jedinice .............................................................................. 19

5.6 Za uključivanje električnog napajanja............................................................................................................................. 19

6 Rad 20

6.1 Raspon rada .................................................................................................................................................................... 20

6.2 Kada koristiti pojedinu funkciju ...................................................................................................................................... 20

6.3 Način rada i zadana temperatura................................................................................................................................... 22

6.3.1 Za pokretanje/zaustavljanje načina rada i podešavanje temperature.......................................................... 22

6.4 Brzina strujanja zraka...................................................................................................................................................... 23

6.4.1 Za podešavanje brzine strujanja zraka ........................................................................................................... 23

6.5 Smjer strujanja zraka....................................................................................................................................................... 23

6.5.1 Za podešavanje vertikalnog smjera strujanja zraka ....................................................................................... 24

6.5.2 Za podešavanje horizontalnog smjera strujanja zraka .................................................................................. 24

6.5.3 Za 3-D smjer strujanja zraka ........................................................................................................................... 25

6.6 'Comfort airflow' i 'Intelligent eye' način rada ............................................................................................................... 25

6.6.1 Način rada 'Comfort Airflow' (Udobno strujanje) .......................................................................................... 25

6.6.2 Način rada 'Intelligent eye'............................................................................................................................. 25

6.6.3 Za pokretanje/zaustavljanje načina rada 'Comfort' i 'Intelligent eye' ........................................................... 26

6.7 Pojačani POWERFUL način rada ..................................................................................................................................... 26

6.7.1 Pokretanje/zaustavljanje POWERFUL rada .................................................................................................... 27

6.8 Štedljiv i tihi rad vanjske jedinice.................................................................................................................................... 27

6.8.1 ECONO rad ...................................................................................................................................................... 27

6.8.2 Tihi rad vanjske jedinice ................................................................................................................................. 28

6.8.3 Da se zaustavi štedljiv i tihi rad vanjske jedinice............................................................................................ 28

6.9 Postupak Flash Streamer (pročišćavanje zraka)............................................................................................................. 28

6.9.1 Pokretanje/zaustavljanje rada Flash Streamer (pročišćavanje zraka) ........................................................... 28

6.10 Rad OFF/ON vremenskog programatora........................................................................................................................ 29

6.10.1 Pokretanje/zaustavljanje 'OFF timer' rada..................................................................................................... 29

6.10.2 Pokretanje/zaustavljanje 'ON timer' rada...................................................................................................... 30

6.10.3 Kombiniranje vremena uključivanja (ON timer) i isključivanja (OFF timer) .................................................. 30

6.11 Tjedni način rada............................................................................................................................................................. 30

6.11.1 Za podešavanje rada tjednog programatora ................................................................................................. 31

6.11.2 Za kopiranje rezervacija.................................................................................................................................. 33

6.11.3 Za potvrdu rezervacija .................................................................................................................................... 33

6.11.4 Za isključivanje i ponovno uključivanje tjednog programatora - 'Weekly timer' .......................................... 34

6.11.5 Za brisanje rezervacija .................................................................................................................................... 34

6.12 Bežično povezivanje s lokalnom mrežom - LAN............................................................................................................. 35

6.12.1 Mjere opreza kada se koristi bežična lokalna mreža LAN ............................................................................. 35

6.12.2 Za instalaciju aplikacije "Daikin Residential Controller" ................................................................................ 35

6.12.3 Podešavanje bežične veze.............................................................................................................................. 35

Referentni vodič za korisnika

2

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

Sadržaj

6.13 O višestrukom sustavu.................................................................................................................................................... 38

6.13.1 Podešavanje prioritetne prostorije ................................................................................................................ 39

6.13.2 Night quiet (tihi noćni) način rada ................................................................................................................. 40

6.13.3 Zaključavanje načina rada hlađenja/grijanja u 'Multi-sustavu' ..................................................................... 40

7 Štednja energije i optimalan rad 41

8 Održavanje i servisiranje 43

8.1 Pregled: održavanje i servisiranje................................................................................................................................... 43

8.2 Čišćenje unutarnje jedinice i korisničkog sučelja ........................................................................................................... 44

8.3 Kako očistiti prednju ploču ............................................................................................................................................. 45

8.4 Kako skinuti prednju ploču ............................................................................................................................................. 45

8.5 O filtrima za zrak ............................................................................................................................................................. 45

8.6 Za čišćenje filtara zraka................................................................................................................................................... 45

8.7 Za čišćenje filtra od titanovog apatita za uklanjanje mirisa i srebrnog filtra za uklanjanje alergena i filtra za zrak ..... 47

8.8 Za zamjenu filtra od titanovog apatita za uklanjanje mirisa i srebrnog filtra za uklanjanje alergena i filtra za zrak .... 47

8.9 Kako prednju ploču vratiti na mjesto ............................................................................................................................. 48

8.10 Uzmite u obzir slijedeće stavke prije dugog razdoblja mirovanja.................................................................................. 48

9 Otklanjanje smetnji 50

9.1 Simptomi koji NISU neispravnost sustava ...................................................................................................................... 52

9.1.1 Simptom: Čuje se zvuk kao da teče voda....................................................................................................... 52

9.1.2 Simptom: Čuje se zvuk puhanja ..................................................................................................................... 52

9.1.3 Simptom: Čuje se zvuk kuckanja .................................................................................................................... 52

9.1.4 Simptom: Čuje se zvuk zviždanja.................................................................................................................... 52

9.1.5 Simptom: Čuje se kliktanje kada uređaj radi ili je u praznom hodu .............................................................. 53

9.1.6 Simptom: Čuje se zvuk pljeskanja .................................................................................................................. 53

9.1.7 Simptom: Iz uređaja izlazi bijela maglica (unutarnja jedinica, vanjska jedinica) ........................................... 53

9.1.8 Simptom: Jedinice mogu ispuštati neugodne mirise ..................................................................................... 53

9.1.9 Simptom: Ventilator vanjske jedinice se okreće dok klima uređaj ne radi ................................................... 53

9.1.10 Simptom: Brzina ventilatora unutarnje jedinice ne odgovara zadanoj vrijednosti (tijekom rada slabog

hlađenja u 'Multi-sustavu')............................................................................................................................. 53

9.2 Rješavanje problema na osnovi kôdova grešaka............................................................................................................ 53

9.3 Otklanjanje smetnji za bežični LAN................................................................................................................................. 55

10 Odlaganje na otpad 57

11 Rječnik 58

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

3

1 | O dokumentaciji

1 O dokumentaciji

1.1 O ovom dokumentu

Hvala vam na kupnji ovog proizvoda. Molimo vas:

▪ Čuvajte dokumentaciju za daljnju upotrebu.

Ciljana publika

Krajnjikorisnici

INFORMACIJE

Ovaj je uređaj namijenjen za upotrebu od strane stručnjaka ili obučenih korisnika u
trgovinama, lakoj industriji i na poljoprivrednim dobrima ili za upotrebu u poslovne i
privatne svrhe od strane laika.

Komplet dokumentacije

Ovaj dokument dio je kompleta dokumentacije. Cijeli komplet obuhvaća:

▪ Opće mjere opreza:

- Sigurnosne upute koje morate pročitati prije rukovanja sustavom

- Format: Papir (u pakiranju unutarnje jedinice)

▪ Priručnik za rukovanje:

- Brzi vodič za osnovnu upotrebu

- Format: Papir (u pakiranju unutarnje jedinice)

▪ Referentni vodič za korisnika:

- Detaljne upute po koracima i popratne informacije za osnovnu i naprednu

upotrebu

- Format: Digitalne datoteke na adresi http://www.daikineurope.com/support-

and-manuals/product-information/

Najnovije revizije priložene dokumentacije možete pronaći na regionalnim Daikin
internetskim stranicama ili zatražiti od trgovca.

Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.

Referentni vodič za korisnika

4

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

2 Opće mjere opreza

2.1 O dokumentaciji

▪ Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su

prijevodi.

▪ Mjere opreza opisane u ovom dokumentu obuhvaćaju vrlo važne teme, stoga ih

pažljivo slijedite.

▪ Postavljanje sustava i sve aktivnosti opisane u priručniku za postavljanje i u

referentnom vodiču za instalatera MORA izvesti ovlašteni instalater.

2.1.1 Značenje upozorenja i simbola

OPASNOST

Označuje situaciju koja rezultira smrću ili teškom ozljedom.

2 | Opće mjere opreza

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM
POSLJEDICAMA

Označuje situaciju koja bi mogla rezultirati strujnim udarom opasnim po život.

OPASNOST: RIZIK OD OPEKLINA/OPARINA

Označuje situaciju koja bi mogla rezultirati opeklinama/oparinama zbog ekstremno
visokih ili niskih temperatura.

OPASNOST: RIZIK OD EKSPLOZIJE

Označuje situaciju koja bi mogla rezultirati eksplozijom.

UPOZORENJE

Označuje situaciju koja bi mogla rezultirati smrću ili teškom ozljedom.

UPOZORENJE: ZAPALJIVI MATERIJAL

OPREZ

Označuje situaciju koja bi mogla rezultirati manjom ili srednje teškom ozljedom.

Simboli korišteni na jedinici:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

OBAVIJEST

Označuje situaciju koja bi mogla rezultirati oštećenjem opreme ili imovine.

INFORMACIJE

Označuje korisne savjete ili dodatne informacije.

Referentni vodič za korisnika

5

2 | Opće mjere opreza

Simbol Objašnjenje

Prije postavljanja, pročitajte priručnik za postavljanje i
rukovanje, i list uputa za ožičenje.

Prije izvođenja radova na održavanju i servisnih zadataka,
pročitajte servisni priručnik.

Za više informacija pogledajte referentni vodič za instalatera i
korisnika.

Jedinica sadrži dijelove koji se vrte. Budite pažljivi kada
servisirate ili pregledavate jedinicu.

Simboli korišteni u dokumentaciji:

Simbol Objašnjenje

Označava naslov slike ili referencu na nju.
Primjer: " Naslov slike 1–3 " znači "Slika 3 u poglavlju 1".

Označava naslov tablice ili referencu na nju.
Primjer: " Naslov tablice 1–3 " znači "Tablica 3 u poglavlju

1".

Referentni vodič za korisnika

6

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

3 | Sigurnosne upute za korisnika

3 Sigurnosne upute za korisnika

Uvijek se pridržavajte sljedećih sigurnosnih uputa i odredbi.

3.1 Općenito

UPOZORENJE

Ako NISTE sigurni kako se rukuje uređajem, obratite se
instalateru.

UPOZORENJE

Uređaj nije namijenjen da ga koriste osobe, uključujući
djecu, sa smanjenim fizičkim, osjetilnim ili mentalnim
sposobnostima, ili s nedostatnim iskustvom i znanjem,
osim ako imaju nadzor ili dobivaju upute o uporabi od
osobe odgovorne za njihovu sigurnost.

Djeca trebaju biti pod nadzorom kako bi se zajamčilo da se
ne igraju s uređajem.

Čišćenje i korisničko održavanje ne smiju obavljati djeca
bez nadzora.

UPOZORENJE

Za sprečavanje strujnog udara ili požara:

▪ NE ispirite jedinicu vodom.
▪ NE rukujte jedinicom mokrim rukama.
▪ NE stavljajte nikakve predmete s vodom na jedinicu.

OPREZ

▪ NE stavljajte nikakve predmete ili opremu na gornju

ploču jedinice.

▪ NE sjedite i NE stojte na jedinici te se NE penjite na nju.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

7

3 | Sigurnosne upute za korisnika

▪ Uređaji su označeni sljedećim simbolom:

To znači da se električni i elektronički proizvodi NE SMIJU miješati s ostalim
nerazvrstanim kućanskim otpadom. Sustav NE pokušavajte rastaviti sami:
rastavljanje sustava, postupanje s rashladnim sredstvom, uljem i svim ostalim
dijelovima morate prepustiti ovlaštenom instalateru koji će to obaviti u skladu s
važećim zakonima.
Uređaji se u specijaliziranom pogonu moraju obraditi za ponovnu upotrebu,
recikliranje i uklanjanje. Osiguravanjem pravilnog odlaganja ovog proizvoda
pomažete u sprečavanju mogućih negativnih posljedica za okoliš i ljudsko
zdravlje. Više informacija zatražite od svog instalatera ili nadležnih lokalnih tijela.

▪ Baterije su označene sljedećim simbolom:

To znači da se baterije NE SMIJU miješati s ostalim nerazvrstanim kućanskim
otpadom. Ako je ispod simbola otisnut kemijski simbol, taj kemijski simbol znači
da baterija sadrži teške metale iznad određene koncentracije.
Moguće oznake kemikalija su: Pb: olovo (>0,004%).
iskorištene baterije se u specijaliziranom pogonu moraju obraditi za ponovnu
upotrebu. Osiguravanjem pravilnog odlaganja iskorištenih baterija pomažete u
sprječavanju mogućih negativnih posljedica za okoliš i ljudsko zdravlje.

3.2 Upute za siguran rad

UPOZORENJE: BLAGO ZAPALJIVI MATERIJAL

Rashladno sredstvo u sustavu je blago zapaljivo.

OPREZ

Unutarnja jedinica sadrži radio opremu, minimalni razmak
razdvajanja između odašiljačkog dijela opreme i korisnika
je 10 cm.

OPREZ

NEMOJTE stavljajte prst, šipke ili druge predmete u ulazne
ili izlazne ispuhe. Budući da se ventilator vrti velikom
brzinom, uzrokovat će povredu.

Referentni vodič za korisnika

8

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

3 | Sigurnosne upute za korisnika

UPOZORENJE

▪ NE pokušavajte sami rastaviti, popraviti, premjestiti,

preinačiti ili ponovo postaviti klima uređaj, jer
nepravilno rastavljanje ili postavljanje može prouzročiti
udar struje ili požar. Obratite se vašem trgovcu.

▪ Ako slučajno procuri rashladno sredstvo, pazite da nema

otvorenog plamena. Rashladno sredstvo je posve
sigurno, nije otrovno, blago je zapaljivo, ali proizvodi
otrovni plin ako slučajno procuri u prostoriju gdje ima
zapaljivog plina od grijača, plinskog kuhala itd. Neka
uvijek stručno osoblje servisa provjeri je li mjesto
procurivanja popravljeno, prije ponovnog puštanja u
rad.

OPREZ

UVIJEK koristite daljinski upravljač za podešavanje kuta
lamela i krilaca. Ako lamele i krilca pomičete na silu rukom
dok se njišu, mehanizam će se pokvariti.

OPREZ

NIKADA ne izlažite malu djecu, biljke ili životinje izravnom
strujanju zraka.

UPOZORENJE

NEMOJTE stavljati ispod unutrašnje i/ili vanjske jedinice
ništa što bi se moglo smočiti. U protivnom, kondenzacija
na jedinici ili rashladnim cijevima, nečistoća filtra za zrak ili
začepljenje odvoda mogu uzrokovati kapanje i smočiti ili
oštetiti predmete koji se nalaze ispod.

UPOZORENJE

U blizini klima uređaja NEMOJTE odlagati spremnik sa
zapaljivim raspršivačem i NEMOJTE koristiti raspršivače
pored jedinice. To može prouzročiti požar.

OPREZ

NEMOJTE uključivati sustav ako koristite insekticid za sobu
na bazi dima. Kemikalije se mogu nakupiti u jedinici i
ugroziti zdravlje onih koji su preosjetljivi na takve
kemikalije.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

9

3 | Sigurnosne upute za korisnika

UPOZORENJE

Rashladno sredstvo u jedinici je blago zapaljivo, ali
normalno NE curi iz sustava. Ako rashladno sredstvo
procuruje u prostoriju, u dodiru s plamenikom, grijačem ili
štednjakom može dovesti do požara ili stvaranja štetnog
plina.

Isključite sve uređaje za grijanje plamenom, prozračite
prostoriju i obratite se trgovcu kod kojeg ste kupili uređaj.

NEMOJTE upotrebljavati uređaj dok serviser ne potvrdi da
je popravljen dio iz kojeg je curilo rashladno sredstvo.

UPOZORENJE

▪ NEMOJTE bušiti ili paliti dijelove kruga rashladnog

sredstva.

▪ NEMOJTE koristiti nikakva sredstva za ubrzavanje

odleđivanja ili čišćenje, osim onih koje je preporučio
proizvođač.

▪ Imajte na umu da rashladno sredstvo u sustavu nema

mirisa.

UPOZORENJE

Uređaj treba biti pohranjen u prostoriji u kojoj nema stalno
uključenih izvora paljenja (primjer: otvoreni plamen,
uključeni plinski uređaj ili uključeni električni grijač).

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM
POSLJEDICAMA

Da biste očistili klima uređaj ili filtar za zrak, svakako
zaustavite rad i prekinite svako električno napajanje. U
protivnom, može doći do udara struje što će uzrokovati
povredu.

OPREZ

Nakon duže upotrebe, provjerite ima li oštećenja na
postolju ili spojnicama uređaja. Ako je oštećeno, uređaj
može pasti i uzrokovati povredu.

Referentni vodič za korisnika

10

OPREZ

NEMOJTE dodirivati rashladne diskove izmjenjivača
topline. Ti rashladni diskovi su oštri i uzrokovat će povredu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

3 | Sigurnosne upute za korisnika

UPOZORENJE

Morate biti oprezni s ljestvama kada radite na visini.

UPOZORENJE

Nepravilni deterdženti ili postupak čišćenja mogu
uzrokovati oštećenje plastičnih dijelova ili curenje vode.
Sredstvo za pranje poprskano po električnim dijelovima,
kao što su motori, može uzrokovati kvar, dim ili paljenje.

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM
POSLJEDICAMA

Prije čišćenja zaustavite rad, isključite uređaj pomoću
prekidača, ili izvucite kabel za napajanje. U protivnom,
može doći do udara struje što će uzrokovati povredu.

UPOZORENJE
Kod neuobičajene pojave (kao miris paljevine itd.),

zaustavite rad i isključite električno napajanje.

Nastavak rada u takvim uvjetima može uzrokovati kvar,
udare struje ili požar. Obratite se svom trgovcu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

11

4 | O sustavu

4 O sustavu

4.1 Unutarnja jedinica

UPOZORENJE: BLAGO ZAPALJIVI MATERIJAL

Rashladno sredstvo u sustavu je blago zapaljivo.

OPREZ

Unutarnja jedinica sadrži radio opremu, minimalni razmak razdvajanja između
odašiljačkog dijela opreme i korisnika je 10 cm.

OBAVIJEST

NEMOJTE koristiti sustav klima uređaja za druge namjene. Kako biste izbjegli
smanjenje kvalitete, jedinicu NEMOJTE upotrebljavati za rashlađivanje preciznih
instrumenata, hrane, biljaka, životinja ili umjetnina.

OPREZ

NEMOJTE stavljajte prst, šipke ili druge predmete u ulazne ili izlazne ispuhe. Budući
da se ventilator vrti velikom brzinom, uzrokovat će povredu.

INFORMACIJE

Razina tlaka zvuka je niža od 70dBA.

UPOZORENJE

▪ NE pokušavajte sami rastaviti, popraviti, premjestiti, preinačiti ili ponovo postaviti

klima uređaj, jer nepravilno rastavljanje ili postavljanje može prouzročiti udar
struje ili požar. Obratite se vašem trgovcu.

▪ Ako slučajno procuri rashladno sredstvo, pazite da nema otvorenog plamena.

Rashladno sredstvo je posve sigurno, nije otrovno, blago je zapaljivo, ali proizvodi
otrovni plin ako slučajno procuri u prostoriju gdje ima zapaljivog plina od grijača,
plinskog kuhala itd. Neka uvijek stručno osoblje servisa provjeri je li mjesto
procurivanja popravljeno, prije ponovnog puštanja u rad.

INFORMACIJE

Sljedeće ilustracije su samo primjer i NE MORAJU u potpunosti odgovarati izvedbi
vašeg sustava.

Referentni vodič za korisnika

12

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

4 | O sustavu

j

h

i

b

a

l

m

d

f

g

e

c

ON/
OFF

a

b
c
d

e

a Ulaz zraka
b Izlaz zraka
c Prednji panel
d Servisni poklopac
e Zaslon unutarnje jedinice

f Osjetnik pametno oko (Intelligent eye)
g Osjetnik sobne temperature
h Samo za razred 15~42: Dezodorirajući filtar od titanovog apatita (bez okvira)

i Samo za razred 50~71: Filtar od titanovog apatita za uklanjanje mirisa i srebrni filtra za uklanjanje alergena

(s okvirom)

j Filtar za zrak
k Usmjernici (vodoravna krilca)

l Lamele (uspravna krilca)

4.1.1 Zaslon unutarnje jedinice

a Prijemnik signala za korisničko sučelje
b Lampica pogona
c Indikator vremenskog programatora
d Svjetlo 'Intelligent eye'
e ON/OFF tipka

ON/OFF tipka (uključeno/isključeno)

Ako nedostaje korisničko sučelje, možete koristiti tipku "ON/OFF" unutarnje
jedinice za pokretanje/zaustavljanje rada. Kada se rad pokrene tom tipkom, koriste
se sljedeće postavke:

▪ Način rada = Automatski
▪ Postavka temperature = 25°C
▪ Brzina strujanja zraka = Automatski

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

13

4 | O sustavu

d

a

g

m

h

c

b

n

l

f

e

i

j

k

p

o

4.2 O korisničkom sučelju

▪ Izravno sunčevo svjetlo. NEMOJTE izlagati korisničko sučelje izravnom sunčevom

svjetlu.

▪ Prašina. Prašina na odašiljaču signala ili prijemniku smanjit će osjetljivost.

Obrišite prašinu mekom tkaninom.

▪ Fluorescentna rasvjeta. Signalna komunikacija može biti onemogućena ako u

prostoriji postoji fluorescentna svjetiljka. U tom se slučaju obratite vašem
instalateru.

▪ Ostali uređaji. Ako signali korisničkog sučelja pokreću neke druge uređaje,

premjestite te uređaje ili se obratite vašem instalateru.

▪ Zavjese. Sa sigurnošću utvrdite da signal između jedinice i korisničkog sučelja

NIJE blokiran zavjesama ili drugim objektima.

OBAVIJEST

▪ NEMOJTE dopustiti da vam korisničko sučelje padne na pod.
▪ NEMOJTE dopustiti da vam se korisničko sučelje smoči.

4.2.1 Komponente: Korisničko sučelje

Referentni vodič za korisnika

14

a Odašiljač signala
b LCD zaslon
c Tipka za podešavanje temperature
d ON/OFF tipka (uključeno/isključeno)
e Tipka vertikalnog njihanja

f Tipka horizontalnog njihanja
g Tipka za način rada 'Comfort airflow' i 'Intelligent eye'
h Izborna tipka

i Tipka sata i svjetline zaslona unutrašnje jedinice

j Tipke OFF/ON rada vremenskog programatora
k Tipke programatora tjednog način rada

l Tipka načina rada Flash Streamer (pročišćavanje zraka)

m Tipka za štedljiv i tihi rad vanjske jedinice

n Tipka načina rada - MODE
o Tipka snažnog rada - POWERFUL
p Tipka ventilatora - FAN

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

4.2.2 Status: LCD zaslon korisničkog sučelja

Ikona Opis

Aktivan je rad

Način rada = Automatski

Način rada = Sušenje

Način rada = Grijanje

Način rada = Hlađenje

Način rada = Samo ventilator

4 | O sustavu

Aktivan je snažan rad POWERFUL

Aktivan štedljivi rad ECONO

Aktivan je tihi način rada vanjske jedinice

Unutarnja jedinica prima signal od korisničkog sučelja

Postavka trenutne temperature

Brzina strujanja zraka = Automatski

Brzina strujanja zraka = Tihi rad unutarnje jedinice

Brzina strujanja zraka = Jako

Brzina strujanja zraka = Srednje jako

Brzina strujanja zraka = Srednje

Brzina strujanja zraka = Srednje slabo

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Brzina strujanja zraka = Slabo

Aktivan udoban rad COMFORT

Aktivan je način 'Intelligent eye'

Aktivno je automatsko vertikalno njihanje

Aktivno je automatsko horizontalno njihanje

Referentni vodič za korisnika

15

4 | O sustavu

a

4.2.3 Za rukovanje korisničkim sučeljem

Ikona Opis

Flash Streamer (air cleaning) je aktivno

Aktivan je ON TIMER

Aktivan je OFF TIMER

Aktivan je tjedni programator

Dan u tjednu

Trenutno vrijeme

a Prijemnik signala

1 Usmjerite predajnik signala prema prijemniku signala na unutarnjoj jedinici

(maksimalna udaljenost za komunikaciju je 7m).

Rezultat: Kada unutarnja jedinica primi signal od korisničkog sučelja, čuje se zvučni
signal:

Zvuk Opis

"biip"-"biip" Počinje rad jedinice.

"biip" Promjene postavki.

Dugi "biip" Rad jedinice se zaustavlja.

Referentni vodič za korisnika

16

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

5 Prije puštanja u rad

2

3

1

AAA.LR03

5.1 Pregledni prikaz: Prije puštanja u rad

Ovo poglavlje opisuje što trebate učiniti prije puštanja jedinice u rad.

Uobičajeni tijek rada

Postupak prije puštanja u pogon obično se sastoji od sljedećih faza:

▪ Umetanje baterija u korisničko sučelje.
▪ Pričvršćivanje korisničkog sučelja na zid.
▪ Podešavanje svjetline zaslona unutrašnje jedinice.
▪ Podešavanje sata.
▪ Uključivanje električnog napajanja.

5.2 Za umetanje baterija

5 | Prije puštanja u rad

Baterije će trajati približno 1 godinu.

1 Uklonite prednji poklopac.
2 Umetnite obje baterije odjednom.
3 Vratite na mjesto prednji poklopac.

INFORMACIJE

▪ Treptanje LCD zaslona ukazuje na nisku energiju baterije.
▪ UVIJEK zamijenite obje baterije odjednom.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

17

5 | Prije puštanja u rad

cba

2×

5.3 Za postavljanje držača korisničkog sučelja

a Korisničko sučelje
b Vijci (nisu u isporuci)
c Držač korisničkog sučelja

1 Odaberite mjesto gdje će signali dosegnuti jedinicu.
2 Pričvrstite nosač vijcima na zid ili slično mjesto.
3 Objesite korisničko sučelje na držač.

5.4 O namještanju sata

Ako interni sat unutrašnje jedinice NIJE podešen na ispravno vrijeme, tada funkcije
'ON timer', 'OFF timer' i 'weekly timer' NEĆE raditi točno. Sat se mora ponovo
podesiti:

▪ Nakon što je prekidač kruga isključio jedinicu.
▪ Nakon nestanka struje.
▪ Nakon zamjene baterija u korisničkom sučelju.

5.4.1 Podešavanje sata

Napomena: Ako sat NIJE podešen, trepću, , , i .

1 Pritisnite .

Rezultat: i trepću

2 Pritisnite ili za odabir tekućeg dana u tjednu.

Zaslon Dan u tjednu

Ponedjeljak

Referentni vodič za korisnika

18

Utorak

Srijeda

Četvrtak

Petak

Subota

Nedjelja

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

3 Pritisnite .

Rezultat: trepće.

4 Pritisnite ili za postavljanje točnog vremena.

Napomena: Ako držite pritisnutu tipku ili vrijeme na zaslonu se brzo

povećava ili smanjuje.

5 Pritisnite .

Rezultat: Podešavanje je gotovo. trepće.

5.5 Svjetlina zaslona unutrašnje jedinice

Podesite svjetlinu predočnika unutarnje jedinice po želji, ili isključite predočnik.

5 | Prije puštanja u rad

5.5.1 Za podešavanje svjetline predočnika unutarnje jedinice

1 Držite pritisnuto najmanje 2 sekunde svaki put kada trebate promijeniti

postavku.

Rezultat: Svjetlina će se mijenjati redoslijedom: jako, slabo, isključeno.

5.6 Za uključivanje električnog napajanja

1 Uključite prekidač strujnog kruga.

Rezultat: Krilce na nutarnjoj jedinici će se otvoriti i zatvoriti da zauzmu početni

položaj.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

19

6 | Rad

6 Rad

6.1 Raspon rada

Za siguran i djelotvoran rad, sustav upotrebljavajte u slijedećem rasponu
temperature i vlažnosti.

U kombinaciji s vanjskom jedinicom RZAG

Hlađenje i sušenje

(a)(b)

Grijanje

(a)

Vanjska temperatura –20~52°CDB –20~24°CDB

–21~18°CWB

Unutarnja temperatura 17~38°C DB

10~27°CDB

12~28°CWB

Unutarnja vlaga ≤80%

(a)

Sigurnosni uređaj može zaustaviti rad sustava ako jedinica radi izvan svog radnog opsega.

(b)

Može se pojaviti kondenzat i kapanje vode ako jedinica radi izvan svog radnog opsega.

(b)

—

U kombinaciji s vanjskim jedinicama: RXM71R, 2MXM, 3MXM, 4MXM, 5MXM

Hlađenje i sušenje

(a)(b)

Grijanje

(a)

Vanjska temperatura –10~46°CDB –15~24°CDB

–15~18°CWB

Unutarnja temperatura 18~37°C DB

10~30°CDB

14~28°CWB

Unutarnja vlaga ≤80%

(a)

Sigurnosni uređaj može zaustaviti rad sustava ako jedinica radi izvan svog radnog opsega.

(b)

Može se pojaviti kondenzat i kapanje vode ako jedinica radi izvan svog radnog opsega.

(b)

—

U kombinaciji s ostalim vanjskim jedinicama

Hlađenje i sušenje

(a)(b)

Grijanje

(a)

Vanjska temperatura –10~50°CDB –20~24°CDB

–21~18°CWB

6.2 Kada koristiti pojedinu funkciju

Referentni vodič za korisnika

20

Unutarnja temperatura 18~37°C DB

10~30°CDB

14~28°CWB

Unutarnja vlaga ≤80%

(a)

Sigurnosni uređaj može zaustaviti rad sustava ako jedinica radi izvan svog radnog opsega.

(b)

Može se pojaviti kondenzat i kapanje vode ako jedinica radi izvan svog radnog opsega.

(b)

—

Za određivanje koju funkciju koristiti možete se poslužiti sljedećom tablicom:

INFORMACIJE

Načini rada: hlađenje, sušenje i automatski način rada NISU dostupni za inačicu
proizvoda 'samo grijanje'.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

Funkcija Zadaci

Osnovne funkcije

6 | Rad

Načini rada i temperatura

+ Smjer strujanja zraka

Brzina strujanja zraka

Napredne funkcije

Flash Streamer

Za pokretanje/zaustavljanje sustava i
podešavanje temperature:

▪ U načinu rada 'Grijanje' i 'Hlađenje',

zagrijavajte ili hladite prostor.

▪ U načinu rada 'Samo ventilator', zrak puše u

prostoriju bez grijanja ili hlađenja.

▪ U načinu rada 'Sušenje', smanjuje se vlažnost

u prostoriji.

▪ U načinu 'Automatic', primjerena temperatura

i način rada biraju se automatski.

Za podešavanje smjera strujanja zraka (njihanje
krilca ili fiksni položaj).

Za podešavanje količine zraka puhanog u
prostoriju.

Za tiši rad.

Za uklanjanje alergena kao što je plijesan, pelud,
pomoćne supstance…

Za smanjenje neugodnih mirisa.

ECONO - Štedljiv način rada

Tihi rad vanjske jedinice

COMFORT - Udoban način

rada

Intelligent eye (Pametno

oko)

POWERFUL - Snažno

ON timer + OFF timer

Tjedni programator

Dodatne značajke

Za korištenje sustava kada koristite još neke
uređaje koji troše energiju.

Za štednju energije.

Za snižavanje razine šuma vanjske jedinice.
Primjer: Noću.

Za automatsko podešavanje smjera strujanja
zraka da bi se prostorija efikasnije ohladila ili
ugrijala.

Da se spriječi dolazak zraka u izravni dodir s
ljudima.

Da se štedi energija kada nikoga nema u
prostoriji.

Za brzo hlađenje ili grijanje prostorije.

Za automatsko uključivanje ili isključivanje
sustava.

Za automatsko tjedno uključivanje ili
isključivanje sustava.

Bežično povezivanje s lokalnom
mrežom - LAN

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Za rukovanje jedinicom putem pametnih
uređaja.

Referentni vodič za korisnika

21

6 | Rad

6.3 Način rada i zadana temperatura

Kada. Podesite način rada sustava i zadajte temperaturu kada želite:

▪ Grijanje ili hlađenje prostorije
▪ Puhanje zraka u prostoriju bez grijanja ili hlađenja
▪ Smanjivanje vlažnosti u prostoriji

Što. Sustav radi različito ovisno o korisnikovom izboru.

INFORMACIJE

Načini rada: hlađenje, sušenje i automatski način rada NISU dostupni za inačicu
proizvoda 'samo grijanje'.

Postavka Opis

Automatski

Sustav hladi ili grije prostoriju do zadane
vrijednosti temperature. Ako je potrebno
automatski se prebacuje između hlađenja i
grijanja.

Sušenje

Grijanje

Sustav smanjuje vlažnost u prostoriji.

Sustav grije prostoriju do zadane vrijednosti
temperature.

Hlađenje

Sustav hladi prostoriju do zadane vrijednosti
temperature.

Ventilator

Sustav samo upravlja protokom zraka (brzinom i
smjerom strujanja zraka).

Sustav NE upravlja temperaturom.

Dodatne informacije:

▪ Vanjska temperatura. Učinak hlađenja ili grijanja se smanjuje kada je vanjska

temperatura previsoka ili preniska.

▪ Način rada odleđivanja. Tijekom grijanja, na vanjskoj jedinici se može pojaviti

inje i smanjiti sposobnost grijanja. U tom se slučaju sustav se automatski
prebacuje u način rada za odmrzavanje da otopi inje. Tijekom odmrzavanja
NEMA strujanja toplog zraka iz unutrašnje jedinice.

6.3.1 Za pokretanje/zaustavljanje načina rada i podešavanje temperature

Referentni vodič za korisnika

22

: Jedinica radi.

: Način rada = Automatski

: Način rada = Sušenje

: Način rada = Hlađenje

: Način rada = Grijanje

: Način rada = Samo ventilator

: Prikazuje zadanu temperaturu.

1 Pritisnite jedanput ili više puta da izaberete način rada.

Rezultat: Način rada će biti zadan kroz sljedeći redoslijed:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

6 | Rad

2 Pritisnite za pokretanje rada.

Rezultat: i izabrano način rada se prikazuje na zaslonu LCD.

3 Pritisnite ili jedan ili više puta da snizite ili povisite temperaturu.

Hlađenje Grijanje Automatski način

18~32°C 10~30°C 18~30°C —

Napomena: Kada koristite način rada 'Sušenje' ili 'Samo ventilator', nije moguće
podešavanje temperature.

4 Pritisnite za zaustavljanje rada.

Rezultat: nestaje sa zaslona. Žaruljica indikatora rada 'OPERATION' se gasi.

6.4 Brzina strujanja zraka

1 Pritisnite da biste izabrali:

INFORMACIJE

▪ Ako jedinica dosegne zadanu temperaturu u načinu hlađenja ili grijanja, ventilator

▪ Kada koristite način rada 'Sušenje', NIJE MOGUĆE podešavanje brzine strujanja

Sušenje ili Samo

rada

ventilator

5 razina brzina strujanja zraka, od " " do " "

Automatski rad podešavanja protoka zraka

Tihi rad unutrašnje jedinice. Kada je protok zraka podešen na "
", šum iz jedinice postaje tiši.

će prestati raditi.

zraka.

6.4.1 Za podešavanje brzine strujanja zraka

1 Pritisnite da promijenite postavke protoka zraka kako slijedi:

6.5 Smjer strujanja zraka

Kada. Podesite smjer strujanja zraka po želji.
Što. Sustav usmjerava strujanje zraka različito ovisno o izboru korisnika (njihanje

lamela ili fiksni položaj). On to čini pomicanjem horizontalnih lamela ili vertikalnih
krilca.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Postavka Smjer strujanja zraka

Vertikalno automatsko

Pomiče gore i dolje.

njihanje

Horizontalno automatsko

Pomiče s jedne na drugu stranu.

njihanje

Referentni vodič za korisnika

23

6 | Rad

a

b

c

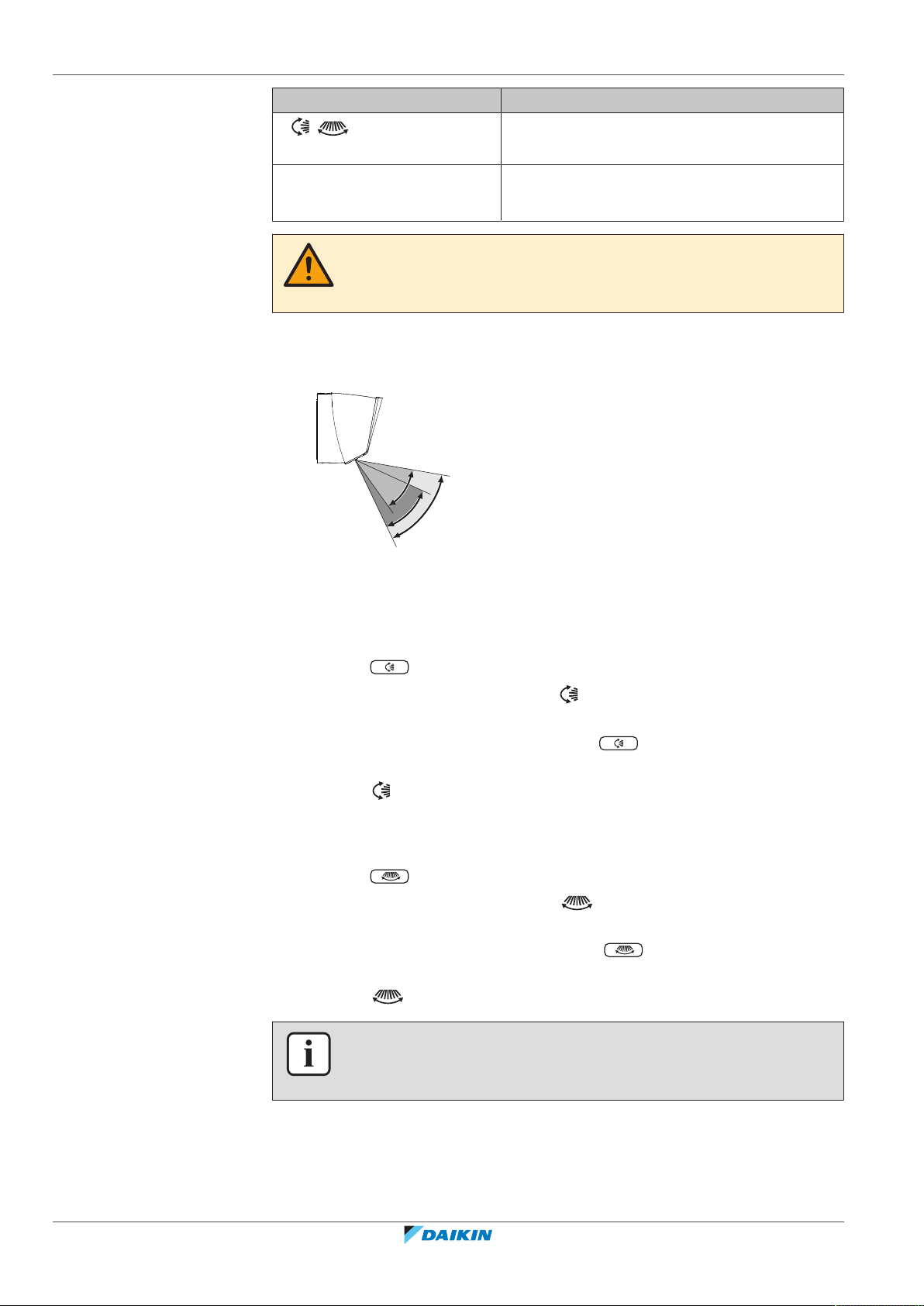

Postavka Smjer strujanja zraka

+ 3-D smjer strujanja

zraka

Pomiče naizmjence gore dolje i s jedne na drugu
stranu

[—] Ostaje u fiksnom položaju.

OPREZ

UVIJEK koristite daljinski upravljač za podešavanje kuta lamela i krilaca. Ako lamele i
krilca pomičete na silu rukom dok se njišu, mehanizam će se pokvariti.

Raspon pomicanja krilca se mijenja u skladu s načinom rada. Krilce će stati u
gornjem položaju kada se brzina strujanja promijeni na 'slabo' tijekom postavke
njihanja gore i dolje.

a Raspon pomicanja krilca u postupku hlađenja ili sušenja
b Raspon pomicanja krilca tijekom grijanja
c Raspon pomicanja krilca u načinu 'Samo ventilator'

6.5.1 Za podešavanje vertikalnog smjera strujanja zraka

1 Pritisnite .

Rezultat: Na zaslonu se pojavljuje . Usmjernici (vodoravna krilca) će se

početi njihati.

2 Za korištenje fiksnog položaja, pritisnite kada lamele dođu u željeni

položaj.

Rezultat: nestaje sa zaslona. Krilca se prestaju kretati.

6.5.2 Za podešavanje horizontalnog smjera strujanja zraka

1 Pritisnite .

Rezultat: Na zaslonu se pojavljuje . Usmjernici (okomita krilca) će se

početi njihati.

2 Za korištenje fiksnog položaja, pritisnite kada krilca dođu u željeni

položaj.

Rezultat: nestaje sa zaslona. Lamele se prestaju kretati.

INFORMACIJE

Ako je jedinica postavljena u kutu prostorije, lamele treba usmjeriti tako da ne
gledaju prema zidu. Učinkovitost će se smanjiti ako zid priječi strujanje zraka.

Referentni vodič za korisnika

24

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

6.5.3 Za 3-D smjer strujanja zraka

1 Pritisnite i .

Rezultat: i će se pojaviti na zaslonu. Lamele (vodoravna krilca) i

usmjernici (okomita krilca) će se početi njihati.

2 Za korištenje fiksnog položaja, pritisnite i kada krilca dođu u

željeni položaj.

Rezultat: i nestaju sa zaslona. Krilca ili lamele se prestaju kretati.

6.6 'Comfort airflow' i 'Intelligent eye' način rada

Načine rada 'Comfort' i 'Inteligent eye' možete koristiti zasebno ili ih možete
kombinirati.

6.6.1 Način rada 'Comfort Airflow' (Udobno strujanje)

Ovaj način se može koristiti tijekom grijanja ili hlađenja. On će osigurati udobno
strujanje koje NIJE usmjereno izravno na ljude u prostoriji. Sustav automatski
podešava fiksni položaj strujanja zraka prema gore kod Hlađenja i prema dolje kod
Grijanja.

6 | Rad

6.6.2 Način rada 'Intelligent eye'

Sustav automatski prilagođava smjer strujanja i temperaturu zraka ovisno o
ustanovljenom kretanju ljudi da se izbjegne izravan kontakt. Ako se u roku od
20minuta ne otkrije kretanje, sustav prelazi na rad za štednju energije:

Operacija Rad uz štednju energije

Grijanje Temperatura snižena za 2°C.

Hlađenje i sušenje Ako je temperatura u prostoriji:

Postupak hlađenja Postupak grijanja

INFORMACIJE

Načini rada 'Powerful' i 'Comfort airflow' NE MOGU se upotrebljavati istodobno.
Prednost ima posljednja odabrana funkcija. Ako se odabere vertikalno automatsko
njihanje, način rada 'Comfort airflow' će biti ukinut.

Samo ventilator Smanjuje brzinu strujanja zraka.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

▪ <30°C temperatura se povisi za 2°C
▪ ≥30°C temperatura se povisi za 1°C

Referentni vodič za korisnika

25

6 | Rad

90°

7 m

55°

7 m

55°

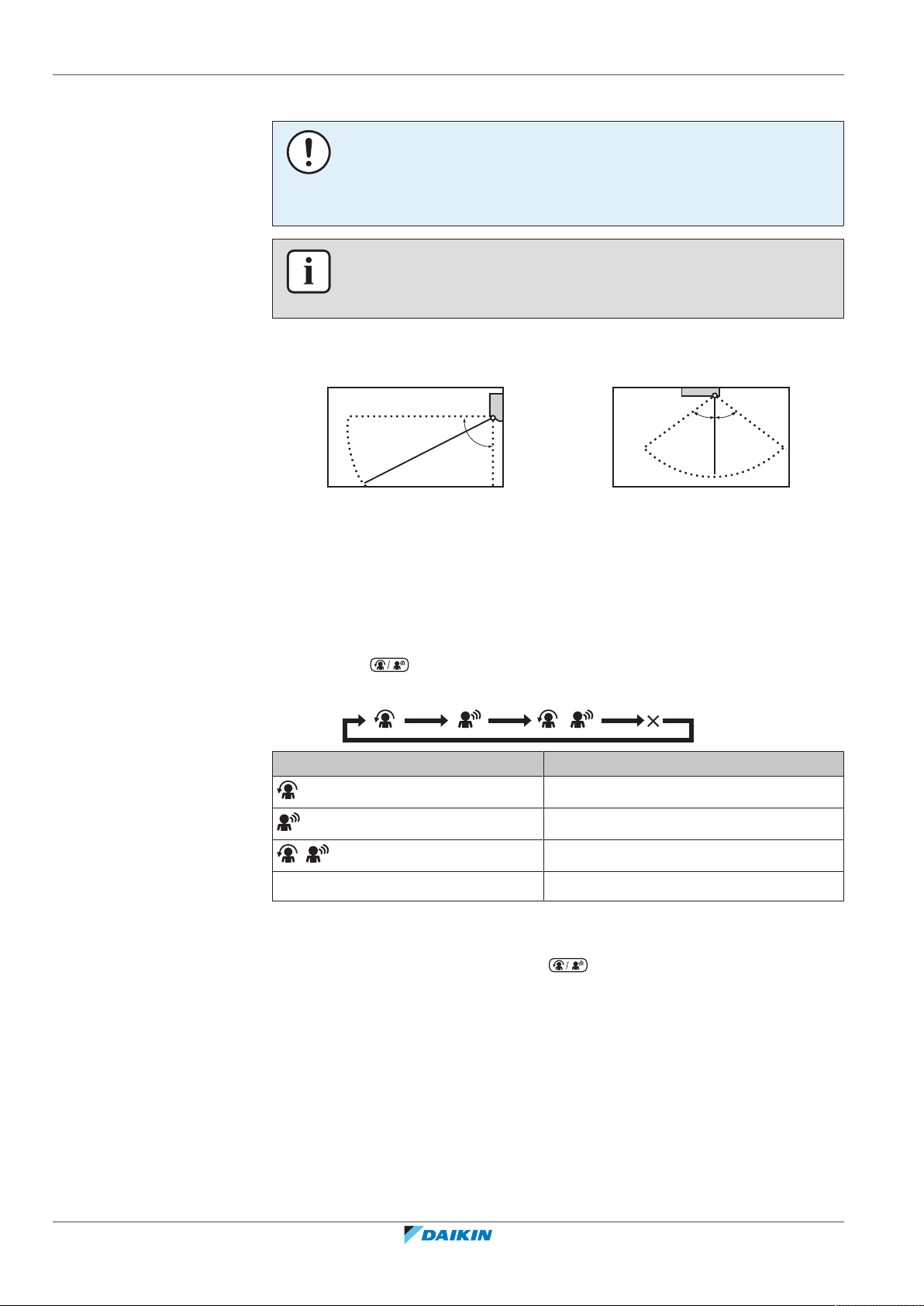

O osjetniku pametno oko (Intelligent eye)

OBAVIJEST

▪ NEMOJTE udariti ili grubo gurati 'Intelligent eye' osjetnik. To može dovesti do

neispravnosti.

▪ NEMOJTE u blizinu osjetnika 'Intelligent eye' stavljati velike predmete.

INFORMACIJE

Načini rada 'Powerful' ili 'Night' se NE MOGU upotrebljavati istodobno s načinom
rada 'Intelligent eye'. Prednost ima posljednja odabrana funkcija.

▪ Domet detekcije. Do 7m.

Okomiti kut (bočni pogled)

Vodoravni kut (pogled odozgo)

▪ Osjetljivost detekcije. Mijenja se ovisno o smještaju, broju osoba u prostoriji,

rasponu temperature, itd.

▪ Greške detekcije. Osjetnik može pogrešno detektirati kućne ljubimce, sunčevo

svjetlo, lelujanje zavjesa, itd.

6.6.3 Za pokretanje/zaustavljanje načina rada 'Comfort' i 'Intelligent eye'

1 Pritisnite jedanput ili više puta.

Rezultat: Postavke će se mijenjati na slijedeći način:

Predočnik Rad

Comfort Airflow

6.7 Pojačani POWERFUL način rada

Referentni vodič za korisnika

26

Intelligent eye (Pametno oko)

+

'Comfort airflow' i 'Intelligent eye'

— Oboje isključeno

Napomena: Ako su osobe blizu ispred unutarnje jedinice, ili ima previše ljudi,
koristite istodobno kombinaciju oba načina rada.

2 Da zaustavite rad držite pritisnuto dok oba simbola ne nestanu sa LCD

zaslona.

Ova funkcija brzo maksimalno pojačava učinak hlađenja/grijanja u bilo kojem
načinu rada. Možete dobiti maksimalni kapacitet.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

6 | Rad

Način rada Brzina strujanja zraka

Hlađenje/Grijanje ▪ Za maksimalni učinak hlađenja/

grijanja, kapacitet vanjske jedinice se
poveća.

▪ Brzina strujanja zraka je fiksno

postavljena na maksimum.

▪ Temperatura i brzina strujanja se NE

MOGU mijenjati.

Sušenje ▪ Postavka temperature je spuštena za

2,5°C.

▪ Postavka brzine strujanja je malo

povećana.

Samo ventilator Brzina strujanja zraka je fiksno

postavljena na maksimum.

INFORMACIJE

'Powerful' način rada se NE MOŽE koristiti zajedno s načinima rada 'Econo', 'Comfort
Airflow', 'Intelligent eye' i tihim radom vanjske jedinice. Prednost ima posljednja
odabrana funkcija.

Pojačani način rada NEĆE povećati kapacitet jedinice ako ona već radi maksimalnim
kapacitetom.

6.7.1 Pokretanje/zaustavljanje POWERFUL rada

1 Pritisnite za pokretanje.

Rezultat: Na zaslonu se prikazuje . Pojačani način rada traje 20 minuta;

nakon toga, rad se vraća u prethodno zadani način.

2 Pritisnite za zaustavljanje.

Rezultat: nestaje sa zaslona.

Napomena: 'Powerful' način rada može se odabrati samo kada jedinica radi. Ako

pritisnete ili ako promijenite način rada, rad će se prekinuti; nestaje sa
zaslona.

6.8 Štedljiv i tihi rad vanjske jedinice

6.8.1 ECONO rad

To je funkcija koja omogućava učinkovit rad uz ograničavanje maksimalne
vrijednosti potrošnje struje. Ta je funkcija korisna za slučaj kada treba paziti da se
ne aktivira zaštitna strujna sklopka ako uređaj radi istodobno s drugim uređajima.

INFORMACIJE

▪ Načini rada 'Powerful' i 'Econo' se NE MOGU upotrebljavati istodobno. Prednost

ima posljednja odabrana funkcija.

▪ ECONO način rada smanjuje potrošnju struje vanjske jedinice tako što ograničava

broj okretaja kompresora. Ako je potrošnje energije već niska, 'Econo' rad NEĆE
sniziti potrošnju električne energije.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

27

6 | Rad

6.8.2 Tihi rad vanjske jedinice

Koristite tihi rad vanjske jedinice kada želite sniziti razinu šuma vanjske jedinice.

Primjer: Noću.

INFORMACIJE

▪ Načini rada 'Powerful' i 'Quiet' vanjske jedinice se NE MOGU upotrebljavati

istodobno. Prednost ima posljednja odabrana funkcija.

▪ Ova funkcija je dostupna samo u načinima rada 'Automatic', 'Cool' i 'Heat'.
▪ Tihi rad vanjske jedinice ograničava broj okretaja kompresora. Ako je brzina vrtnje

kompresora već niska, tihi rad vanjske jedinice rad NEĆE dodatno sniziti broj
okretaja kompresora.

6.8.3 Da se zaustavi štedljiv i tihi rad vanjske jedinice

1 Pritisnite jedanput ili više puta.

Rezultat: Postavke će se mijenjati na slijedeći način.

Prikaz Rad

Štedljivo

Tihi rad vanjske jedinice

+ Štedljiv i tihi rad vanjske jedinice

— Oboje isključeno

2 Da zaustavite rad držite pritisnuto dok oba simbola ne nestanu sa LCD

zaslona.

Napomena: Econo rad može se odabrati samo kada uređaj radi. Pritiskanje tipke

otkazuje postavke i nestaje sa zaslona.

Napomena: ostaje na LCD zaslonu čak i ako isključite jedinicu putem sklopke
ON/OFF korisničkog sučelja ili unutarnje jedinice.

6.9 Postupak Flash Streamer (pročišćavanje zraka)

Streamer proizvodi tok elektrona velikih brzina i velike moći oksidiranja koji
smanjuju neugodne mirise. Zajedno s filtrom od titanovog apatita za uklanjanje
mirisa, srebrnim filtrima za uklanjanje alergena i filtrima za zrak ova funkcija
pročišćava zrak u prostoriji.

6.9.1 Pokretanje/zaustavljanje rada Flash Streamer (pročišćavanje zraka)

Referentni vodič za korisnika

28

INFORMACIJE

▪ Jako ubrzani elektroni se stvaraju i odlaze u jedinicu da se zajamči siguran rad.
▪ Električno pražnjenje Streamer-a može stvarati zvuk zujanja.
▪ Ako strujanje zraka postane slabo, pražnjenje Streamer-a može privremeno

prestati da se spriječi mirisa.

Preduvjet: Sa sigurnošću utvrdite da jedinica radi ( se prikazuje na LCD zaslonu
korisničkog sučelja).

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

1 Pritisnite .

Rezultat: će se prikazati na LCD zaslonu i zrak u prostoriji se pročišćava

kada jedinica radi.

2 Za zaustavljanje rada, pritisnite .

Rezultat: nestaje sa LCD zaslona i rad se zaustavlja.

6.10 Rad OFF/ON vremenskog programatora

Funkcije vremenskog programatora su korisne za automatsko uključivanje/
isključivanje klima uređaja noću i ujutro. Također možete upotrebljavati i
kombinacije tipki 'OFF Timer' i 'ON Timer'.

INFORMACIJE

Programirajte vrijeme ponovo u slučaju:

▪ Ako je zaštitna sklopka isključila jedinicu.
▪ Ako je došlo do nestanka struje.
▪ Nakon zamjene baterija u korisničkom sučelju.

6 | Rad

INFORMACIJE

Prije korištenja bilo koje funkcije programatora sat MORA biti točno podešen.
Pogledajte odlomak "5.4.1Podešavanje sata"[418].

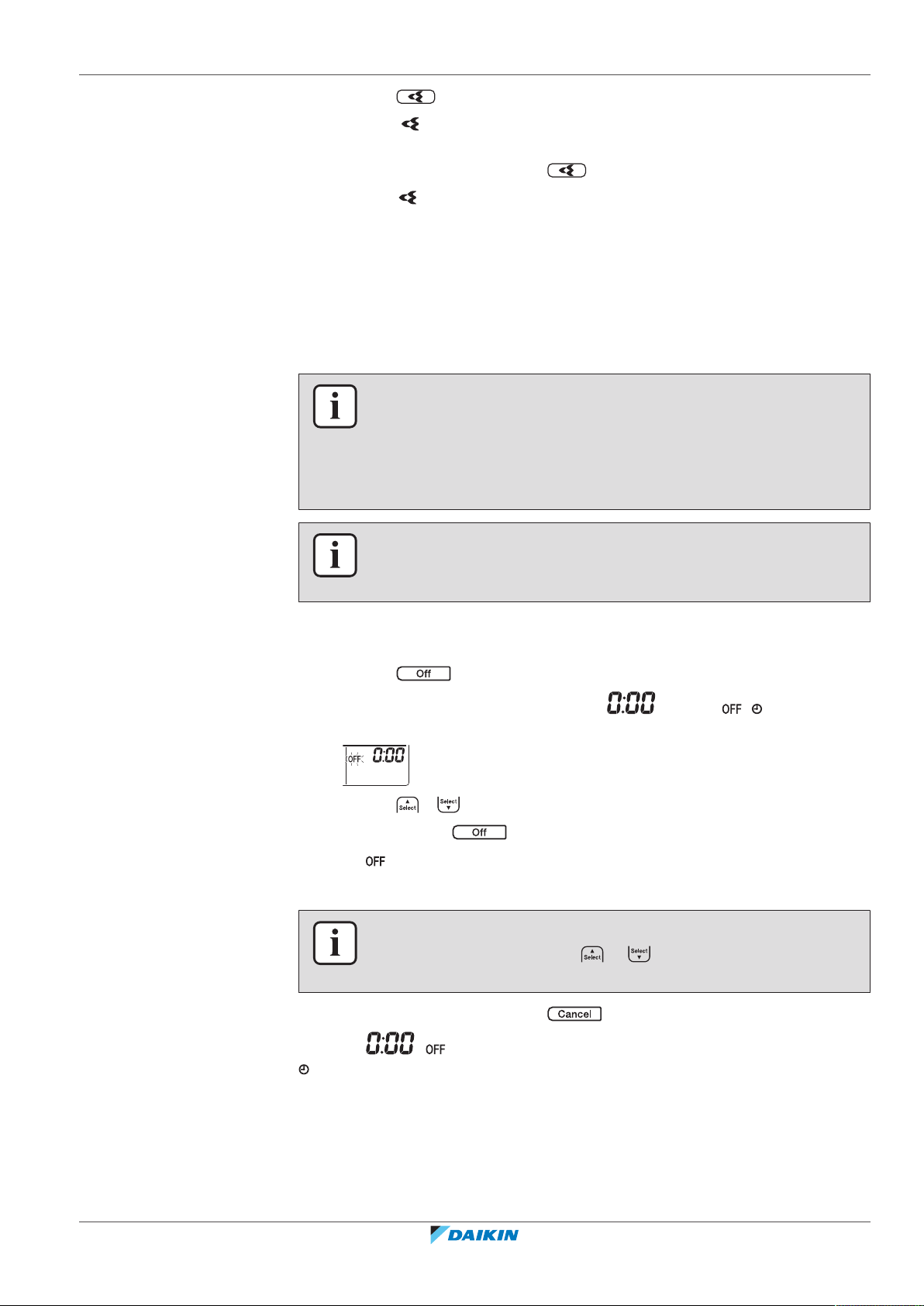

6.10.1 Pokretanje/zaustavljanje 'OFF timer' rada

1 Pritisnite za pokretanje.

Rezultat: Na LCD zaslonu se prikazuje i trepće . i dan u tjednu

nestaju s LCD zaslona.

2 Pritisnite ili za promjenu postavke vremena.

3 Pritisnite ponovo .
Rezultat: i podešeno vrijeme se prikazuju na LCD zaslonu.
Rezultat: Pali se žaruljica programatora vremena.

INFORMACIJE

Svaki put kada se pritisne tipka ili , postavka vremena se poveća za
10minuta. Ako se tipka drži pritisnuta, postavka vremena se brzo mijenja.

4 Za zaustavljanje rada, pritisnite .

Rezultat: i nestaju sa zaslona i svjetlo vremenskog programatora se gasi.

i dan u tjednu se prikazuju na LCD zaslonu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

29

6 | Rad

6.10.2 Pokretanje/zaustavljanje 'ON timer' rada

INFORMACIJE

Kada podesite VRIJEME ISKLJUČIVANJA/UKLJUČIVANJA, podešeno vrijeme
pohranjeno je u memoriji. Memorija se briše pri zamjeni baterija korisničkog sučelja.

Korištenje noćnog načina rada u kombinaciji sa funkcijom 'OFF timer'

Klima uređaj automatski podešava temperaturu (0,5°C više u hlađenju i 2,0°C niže u
grijanju), kako bi se spriječilo prejako hlađenje/grijanje i zajamčila udobna
temperatura za spavanje.

1 Pritisnite za pokretanje.

Rezultat: Na LCD zaslonu se prikazuje i trepće . i dan u tjednu

nestaju s LCD zaslona.

2 Pritisnite ili za promjenu postavke vremena.
3 Pritisnite ponovo .

Rezultat: i podešeno vrijeme se prikazuju na LCD zaslonu. Pali se žaruljica

programatora vremena.

INFORMACIJE

Svaki put kada se pritisne tipka ili , postavka vremena se poveća za
10minuta. Ako se tipka drži pritisnuta, postavka vremena se brzo mijenja.

4 Za zaustavljanje rada, pritisnite .

Rezultat: i nestaju sa zaslona i svjetlo vremenskog programatora se

gasi. i dan u tjednu se prikazuju na LCD zaslonu.

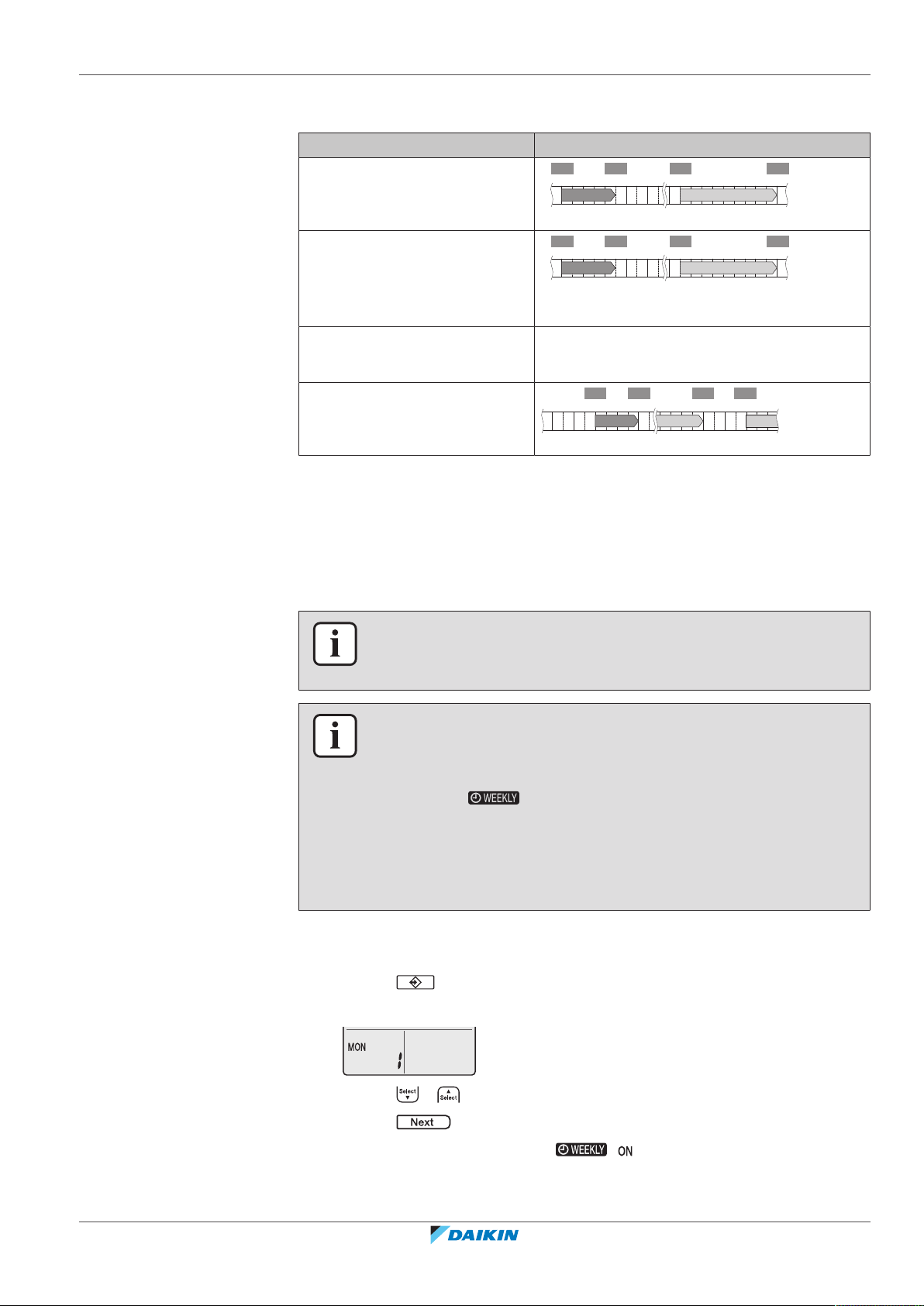

6.10.3 Kombiniranje vremena uključivanja (ON timer) i isključivanja (OFF timer)

1 O podešavanju vremenskog programatora pogledajte u poglavljima

"6.10.1Pokretanje/zaustavljanje 'OFF timer' rada"[429] i "6.10.2Pokretanje/

zaustavljanje 'ON timer' rada"[430].

Rezultat: Na zaslonu se prikazuje i .
Primjer:

Predočnik Trenutno vrijeme Podesite kada… Rad

6:00 jedinica radi. Rad prestaje u 7:00

jedinica NE radi. Rad počinje u

a počinje u 14:00.

14:00.

6.11 Tjedni način rada

Referentni vodič za korisnika

30

Napomena: Ako je postavka vremenskog programatora aktivna, trenutno vrijeme
se NE prikazuje na zaslonu.

S ovim postupkom možete uštedjeti i do 4 postavke programatora vremena za
svaki dan u tjednu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

6 | Rad

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

Primjer: Kreirajte različite postavke od ponedjeljka do petka i različite postavke za
vikende.

Dan u tjednu Primjer postavki

Ponedjeljak

▪ Unesite do 4postavke.

Utorak~Petak

▪ Koristite način kopiranja ako su

postavke jednake kao i one za
ponedjeljak.

Subota

—

▪ Nema podešavanja tajmera

Nedjelja

▪ Unesite do 4postavke.

▪ ON-ON-ON-ON postavka. Omogućava način rada po rasporedu i zadanoj

temperaturi.

▪ OFF-OFF-OFF-OFF postavka. Za svaki dan može se postaviti samo vrijeme

isključivanja.

Napomena: Pazite da je daljinski upravljač usmjeren prema unutarnjoj jedinici i
provjerite čuje li se prijemni zvučni signal dok podešavate tjedni način rada.

INFORMACIJE

Prije korištenja bilo koje funkcije programatora sat MORA biti točno podešen.
Pogledajte odlomak "5.4.1Podešavanje sata"[418].

INFORMACIJE

▪ Tjedni programator (Weekly timer) i programator uključivanja/isključivanja (ON/

OFF timer) NE MOGU se koristiti istodobno. Rad OFF/ON vremenskog
programatora ima prednost. Tjedni programator (Weekly timer) će prijeći u stanje
čekanja, a će nestati sa zaslona. Kada je završeno podešavanje
programatora uključivanja/isključivanja (OFF/ON timer), tjedni programator će
postati aktivan.

▪ Pomoću tjednog programatora može se podesiti dan u tjednu, mod OFF/ON

timer, vrijeme i temperatura (samo za mod ON timer). Ostale postavke se
zasnivaju na prethodnim postavkama programatora uključivanja (ON timer).

6.11.1 Za podešavanje rada tjednog programatora

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

1 Pritisnite .

Rezultat: Prikazuje se dan u tjednu i broj rezervacije tekućeg dana.

2 Pritisnite ili za odabir dana u tjednu i broja rezervacije.

3 Pritisnite .

Rezultat: Dan u tjednu je zadan. i trepću.

Referentni vodič za korisnika

31

6 | Rad

4 Pritisnite ili da izaberete način rada.

Rezultat: Postavke će se mijenjati na sljedeći način:

Prikaz Funkcija

ON timer (programirano uključivanje)

OFF timer (programirano isključivanje)

Prazno Briše rezervaciju

5 Pritisnite .

Rezultat: Zadan je način rada programatora 'OFF/ON timer'. i vrijeme

trepću.

Napomena: Pritisnite za povratak na prethodni zaslon. Ako se izabere
prazno nastavite do koraka 9.

6 Pritisnite ili za biranje vremena. Vrijeme se može podesiti između

0:00~23:50 u razdobljima od 10 minuta.

7 Pritisnite .

Rezultat: Vrijeme je podešeno i i temperatura trepću.

Napomena: Pritisnite za povratak na prethodni zaslon. Ako se izabere 'OFF

timer' nastavite do koraka 9.

8 Pritisnite ili za odabir željene temperature.

Napomena: Zadana temperatura za tjedni programator se prikazuje samo kad se

podešava način rada tjednog programatora.

INFORMACIJE

Temperatura se može podesiti između 10~32°C na korisničkom sučelju, međutim:

▪ u hlađenju i automatskom načinu rada, jedinica će raditi na minimalno 18°C čak i

ako se podesi na 10~17°C;

▪ u postupku grijanja i automatskom načinu rada jedinica će raditi na maksimalno

30°C čak i ako se podesi na 31~32°C.

Referentni vodič za korisnika

32

9 Pritisnite .

Rezultat: Temperatura i vrijeme su podešeni za programator 'ON timer'.

Vrijeme je zadano za programator 'OFF timer'. Žaruljica programatora

vremena svijetli narančasto.

Rezultat: Pojavit će se zaslon nove rezervacije.

10 Ponovite prethodni postupak da podesite drugu rezervaciju ili pritisnite

da završite podešavanje.

Rezultat: Na zaslonu se prikazuje .

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

Napomena: Rezervacija se može kopirati s istim postavkama u neki drugi dan.
Pogledajte odlomak "6.11.2Za kopiranje rezervacija"[433].

6.11.2 Za kopiranje rezervacija

Rezervacija se može kopirati na neki drugi dan. Kopirat će se čitava rezervacija
odabranog dana u tjednu.

1 Pritisnite .

2 Pritisnite ili za odabir tjedna koji se kopira.

3 Pritisnite .

Rezultat: Kopirat će se rezervacija odabranog dana u tjednu.

4 Pritisnite ili za odabir dana u koji se kopira.

6 | Rad

5 Pritisnite .
Rezultat: Rezervacija je čitava kopirana u odabrani dan i upaljeno je narančasto

svjetlo programatora.

Napomena: Za kopiranje u još jedan dan ponovite postupak.

6 Pritisnite tipku za završetak podešavanja.
Rezultat: Na zaslonu se prikazuje .
Napomena: Za mijenjanje postavki rezervacije nakon kopiranja pogledajte

"6.11.1Za podešavanje rada tjednog programatora"[431].

6.11.3 Za potvrdu rezervacija

Možete potvrditi ako su sve rezervacije podešene prema vašim potrebama.

1 Pritisnite .

Rezultat: Prikazat će se dan u tjednu i broj rezervacije tekućeg dana.

2 Pritisnite tipku ili za odabir dana u tjednu i broja rezervacije koja se

Napomena: Za mijenjanje postavki rezervacija, pogledajte "6.11.1Za podešavanje

rada tjednog programatora"[431].

3 Pritisnite tipku za izlaz iz načina potvrđivanja.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

potvrđuje i da vidite detalje rezervacije.

Referentni vodič za korisnika

33

6 | Rad

6.11.4 Za isključivanje i ponovno uključivanje tjednog programatora - 'Weekly timer'

6.11.5 Za brisanje rezervacija

1 Za isključivanje tjednog programatora pritisnite dok se

prikazuje na zaslonu.

Rezultat: nestaje sa zaslona i svjetlo vremenskog programatora se gasi.

2 Za ponovno uključivanje tjednog programatora, pritisnite ponovo tipku

.

Rezultat: Koristit će se posljednja rezervacija.

Za brisanje pojedinačne rezervacije

Upotrijebite ovu funkciju ako želite obrisati postavke samo jedne rezervacije.

1 Pritisnite .

Rezultat: Prikazat će se dan u tjednu i broj rezervacije.

2 Pritisnite ili za izbor dana u tjednu koji će se brisati.
3 Pritisnite .

Rezultat: , i trepću.

4 Pritisnite ili i izaberite " prazno ".

Rezultat: Postavke će se mijenjati na sljedeći način:

5 Pritisnite .

Rezultat: Izabrana rezervacija je izbrisana.

6 Pritisnite za izlaz.

Rezultat: Preostale rezervacije su aktivne.

Brisanje rezervacije za svaki dan u tjednu

Upotrijebite ovu funkciju ako želite obrisati sve postavke rezervacije za jedan dan u
tjednu. Ona se može koristiti tijekom potvrđivanja ili zadavanja rezervacija.

1 Pritisnite .
2 Pritisnite ili za izbor dana u tjednu koji će se brisati.
3 Držite pritisnuto približno 5sekundi.

Rezultat: Sve rezervacije za odabrani dan su uklonjene.

4 Pritisnite za izlaz.

Rezultat: Preostale rezervacije su aktivne.

Za brisanje svih rezervacija

Referentni vodič za korisnika

34

Upotrijebite ovu funkciju ako želite odjednom obrisati sve rezervacije za sve dane u
tjednu. Ovaj postupak se NE MOŽE koristiti tijekom zadavanja rezervacija.

1 Držite tipku pritisnutu 5sekundi tijekom podrazumijevanog zaslona.

Rezultat: Sve rezervacije će biti izbrisane.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

6.12 Bežično povezivanje s lokalnom mrežom - LAN

Kupac je dužan osigurati::

▪ Smartphone ili tablet koji minimalno podržava verziju Android ili iOS, navedenu

na http://www.onlinecontroller.daikineurope.com

▪ Internetsku vezu i komunikacijski uređaj kao što je modem, ruter, itd.
▪ Pristupnu točku za Wireless LAN
▪ Instalirana besplatna aplikacija Daikin Residential Controller

6.12.1 Mjere opreza kada se koristi bežična lokalna mreža LAN

NEMOJTE ga koristiti ako je u blizini:

▪ Medicinska oprema. Npr. osobe koje koriste srčani elektrostimulator ili

defibrilator. Ovaj proizvod može uzrokovati elektromagnetske smetnje.

▪ Oprema za automatsko upravljanje. Npr. automatska vrata ili oprema za

protupožarni alarm. Ovaj proizvod može uzrokovati neispravno ponašanje
opreme.

▪ Mikrovalna pećnica. Ona može utjecati na bežičnu LAN komunikaciju.

6 | Rad

6.12.2 Za instalaciju aplikacije "Daikin Residential Controller"

1 Otvorite:

▪ Google Play za uređaje sa sustavom Android.
▪ App Store za uređaje sa sustavom iOS.

2 Potražite Daikin Residential Controller.

3 Za instalaciju slijedite upute na zaslonu.

6.12.3 Podešavanje bežične veze

Postoje dvije opcije za spajanje bežičnog adaptera na vaš 'pametni' uređaj.

▪ Spojite bežični LAN izravno na vaš 'pametni' uređaj.
▪ Spojite bežični LAN na vašu kućnu mrežu. Bežični LAN će komunicirati s vašim

'pametnim' uređajem u vašoj kućnoj mreži koristeći modem, ruter ili sličan

uređaj.
Za više informacija i česta pitanja pogledajte:

http://www.onlinecontroller.daikineurope.com/.

1 Zaustavite rad uređaja prije uspostavljanja bežične veze.
2 Upotrijebite korisničko sučelje da biste izabrali izbornik postavki za bežični

LAN.

Napomena: Pri radu s korisničkim sučeljem uvijek ga usmjerite prema prijamniku
signala na uređaju.

Izbornik Opis

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Provjera stanje veze

Podešavanje WPS veze

Podešavanje veze za AP način/RUN način (SSID + KEY)

Vraćanje na tvorničke postavke

Referentni vodič za korisnika

35

6 | Rad

(5 sec.)

ON/
OFF

a
b

Izbornik Opis

Bežično povezivanje s lokalnom mrežom - LAN isključeno

Potvrđivanje statusa veze bežičnog LAN-a

1 Na izborniku početnog zaslona, pritisnite i držite najmanje 5sekunda dok

uređaj nije uključen.

Rezultat: Pojavljuje se SP (izbornik postavki bežične veze). trepće.

2 Pritisnite za potvrđivanje izbora.

Rezultat: trepće.

3 Provjerite indikator rada i LED programatora vremena na predočniku

unutarnje jedinice.

a Svjetleća dioda indikatora rada
b LED programatora vremena

Ako svjetleća
dioda indikatora

…i LED programatora
vremena…

rada…

trepće trepće nije spojen

isključen je trepće u intervalima od

0,5sekunda

isključen je trepće u intervalima od

1sekunda

4 Pritisnite tipku za izlaz iz izbornika.

Rezultat: Prikaz će se vratiti vratiti na podrazumijevani zaslon.

Za spajanje bežičnog LAN-a na vašu kućnu mrežu

Moguće je spojiti bežični adapter na vašu kućnu mrežu koristeći:

▪ WPS tipku na ruteru (ako postoji),

…tada bežični LAN…

radi i spreman je za povezivanje s
kućnom mrežom putem WPS tipke
na usmjerivaču.

▪ povezan je s kućnom mrežom

putem SSID + KEY.

ili

▪ povezan je s kućnom mrežom

putem WPS tipke na usmjerivaču.

Referentni vodič za korisnika

36

▪ SSID i KEY brojeve koji se nalaze na jedinici.

Za spajanje sa WPS tipkom

1 Na izborniku početnog zaslona, držite najmanje 5sekunda dok uređaj nije

uključen.
Rezultat: Pojavljuje se SP izbornik . trepće.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

6 | Rad

1×

(5 sec.)

2×

(5 sec.)

2 Promijenite SP izbornik pritiskom na jedanput ili višekratno.

3 Pritisnite za potvrđivanje izbora.

Rezultat: trepće. LED programatora vremena trepće u intervalima od 0,5s i

LED indikatora rada je ugašena.

4 Pritisnite WPS tipku na vašem komunikacijskom uređaju (npr. ruteru) unutar

približno 1minute. Pogledajte u priručnik vašeg komunikacijskog uređaja.
Rezultat: Ako je veza s vašim komunikacijskim uređajem uspješna, LED

programatora vremena trepće u intervalima od 1,0s i LED indikatora rada je
ugašena.

INFORMACIJE

Ako veza s vašim ruterom nije moguća, pokušajte postupak "Za spajanje koristeći

SSID i KEY broj"[437].

5 Pritisnite tipku za izlaz iz izbornika.

Rezultat: Prikaz će se vratiti vratiti na podrazumijevani zaslon.

Za spajanje koristeći SSID i KEY broj

1 Na izborniku početnog zaslona, držite najmanje 5sekunda dok uređaj nije

uključen.

Rezultat: Pojavljuje se SP izbornik . trepće.

2 Promijenite SP izbornik pritiskom na dvaput ili višekratno.

3 Pritisnite za potvrđivanje izbora.

Rezultat: trepće. Trepću istodobno LED indikatora rada i LED programatora

vremena.

4 Otvorite aplikaciju Daikin Residential Controller na vašem pametnom uređaju i

slijedite korake na zaslonu.
Rezultat: Ako je veza s vašim pametnim uređajem uspješna, LED

programatora vremena trepće u intervalima od 1,0s i LED indikatora rada je
ugašena.

5 Pritisnite tipku za izlaz iz izbornika.

Rezultat: Prikaz će se vratiti vratiti na podrazumijevani zaslon.

Za povratak postavki veze na tvornički podrazumijevane

Vratite postavke veze na tvornički podrazumijevane u slučaju da želite:

▪ odvojiti bežični LAN i komunikacijski uređaj (npr. ruter) ili 'pametni' uređaj,
▪ ponoviti postavke ako je veza bila neuspješna.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

37

6 | Rad

2×

(5 sec.)

1×

(5 sec.)

A B

C D

1 Na izborniku početnog zaslona, držite najmanje 5sekunda dok uređaj nije

uključen.

Rezultat: Pojavljuje se SP izbornik . trepće.

2 Promijenite SP izbornik pritiskom na dvaput ili višekratno.

3 Držite pritisnuto najmanje 2sekunde.

Rezultat: trepće. Trepću u isto vrijeme LED indikatora rada i programatora

vremena u intervalu od 1s. Postavka je vraćena na tvornički podrazumijevano.

4 Pritisnite tipku za izlaz iz izbornika.

Rezultat: Prikaz će se vratiti vratiti na podrazumijevani zaslon.

Za isključivanje bežične LAN veze

Ako želite isključiti funkciju bežične veze:

1 Na izborniku početnog zaslona, pritisnite najmanje 5sekunda dok uređaj

nije uključen.

Rezultat: Pojavljuje se SP izbornik . trepće.

2 Promijenite SP izbornik pritiskom na jedanput ili višekratno.

3 Držite pritisnuto najmanje 2sekunde.

Rezultat: trepće. Trepću naizmjenično indikator rada i LED programatora

vremena u intervalu od 1s. Komunikacija je isključena.

4 Pritisnite tipku za izlaz iz izbornika.

Rezultat: Prikaz će se vratiti vratiti na podrazumijevani zaslon.

6.13 O višestrukom sustavu

U višestrukom sustavu, 1 vanjska jedinica priključena je na više unutarnjih jedinica.

Referentni vodič za korisnika

38

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

6.13.1 Podešavanje prioritetne prostorije

Postavka prioritetne prostorije zahtijeva početno programiranje tijekom
postavljanja. Molimo, obratite se za pomoć svom lokalnom Daikin dobavljaču.

Kada podešavanje za prioritetnu prostoriju nije aktivno ili nije prisutno

Kada radi više od 1 unutarnje jedinice, prioritet ima jedinica koja je najprije
uključena. Podesite ostale jedinice na isti način rada. U protivnom, one će ući u
pripremni način rada (standby), a lampica pogona će treptati (to NE znači kvar).

Iznimke: Ako je jedinica koja je najprije uključena podešena na samo ventilator, a a
zatim je u drugoj prostoriji podešen način rada grijanje, prioritet će biti dan jedinici
podešenoj na grijanje. Prva jedinica će ići u pripremni način rada (standby) i
lampica pogona će treptati.

INFORMACIJE

▪ Načini rada 'hlađenje', 'sušenje' i 'samo ventilator' mogu se upotrebljavati

istovremeno.

▪ Automatski način rada sam bira hlađenje ili grijanje, ovisno o temperaturi

prostorije i postavci temperature. Ako je izabran automatski način rada za sve
jedinice, sve će jedinice raditi u načinu jedinice koja je prva bila uključena.

6 | Rad

Prioritet kod tihog rada vanjske jedinice - 'Outdoor unit quiet'

Pogledajte odlomak "6.8.2Tihi rad vanjske jedinice"[428].

1 Podesite Tihi rad vanjske jedinice u svim prostorijama koristeći korisnička

sučelja jedinica.

2 Za ukidanje tihog rada vanjske jedinice, možete korisničkim sučeljem zaustaviti

rad u 1 prostoriji.
Rezultat: Rad će se zaustaviti u svim prostorijama. će ostati na zaslonu

drugih korisničkih sučelja.

3 Za uklanjanje simbola s drugih korisničkih sučelja, zaustavite Tihi rad vanjske

jedinice u svim prostorijama zasebno.

Rezultat: Simbol će nestati.

Kada je aktivna postavka za prioritetnu prostoriju

Možete izabrati različiti način rada za svaku prostoriju.

Primjer: Prostorija A ima prioritet, izabran je postupak hlađenja.

Način rada u prostorijama B, C iDStatus prostorija B, C i D

Hlađenje, sušenje ili samo
ventilator

Zadržava se trenutni način rada

Grijanje Stanje mirovanja (standby). Rad ponovo

Automatsko Ako se postupak hlađenja nastavi. Ako jedinice

Prioritet tijekom rada s velikom snagom (Powerful)

Primjer: Prostorija A ima prioritet. Prostorije B, C i D rade.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

počinje kada prostorija A prestane raditi.

grijanja uđu u mod čekanja (standby). Rad
ponovo počinje kada prostorija A prestane
raditi.

Referentni vodič za korisnika

39

6 | Rad

6.13.2 Night quiet (tihi noćni) način rada

6.13.3 Zaključavanje načina rada hlađenja/grijanja u 'Multi-sustavu'

1 Podesite rad s velikom snagom (Powerful) u prostoriji A.

Rezultat: Kapacitet u prostoriji A je povećan. Efikasnost hlađenje ili grijanja u

prostorijama B, C i D može biti neznatno smanjena.

Prioritet kod tihog rada vanjske jedinice - 'Outdoor unit quiet'

Primjer: Prostorija A ima prioritet.

2 Podesite Tihi rad vanjske jedinice na jednoj jedinici.

Rezultat: Sve jedinice odjednom ulaze u Tihi rad vanjske jedinice.

Tihi noćni način rada zahtijeva početno programiranje tokom postavljanja. Molimo,
obratite se za pomoć svom dobavljaču. To' smanjuje radne šumove vanjske jedinice
tijekom noći smanjenjem efikasnosti hlađenja.

Tihi rad noću se aktivira kada temperatura padne za ≥5°C ispod najviše
temperature zabilježene toga dana.

Zaključavanje načina rada Hlađenje/Grijanje može se podesiti putem Multi vanjske
jedinice. Molimo, obratite se za pomoć svom lokalnom Daikin dobavljaču.
Zaključavanje načina rada Hlađenje/Grijanje prisilno stavlja jedinicu u način rada
hlađenja ili grijanja. Aktivirajte ovu funkciju ako želite sve unutarnje jedinice
spojene u 'Multi-sustav' podesiti na 1 način rada.

INFORMACIJE

Zaključavanje načina rada Hlađenje/Grijanje NE MOŽE se aktivirati zajedno s
postavkom prioritetne prostorije.

Referentni vodič za korisnika

40

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

7 | Štednja energije i optimalan rad

7 Štednja energije i optimalan rad

INFORMACIJE

▪ Čak i kada je jedinica isključena, ona troši struju.
▪ Kada se nakon nestanka struja ponovo vrati, uspostavit će se prethodno izabrani

način rada.

OPREZ

NIKADA ne izlažite malu djecu, biljke ili životinje izravnom strujanju zraka.

UPOZORENJE

NEMOJTE stavljati ispod unutrašnje i/ili vanjske jedinice ništa što bi se moglo smočiti.
U protivnom, kondenzacija na jedinici ili rashladnim cijevima, nečistoća filtra za zrak
ili začepljenje odvoda mogu uzrokovati kapanje i smočiti ili oštetiti predmete koji se
nalaze ispod.

UPOZORENJE

U blizini klima uređaja NEMOJTE odlagati spremnik sa zapaljivim raspršivačem i
NEMOJTE koristiti raspršivače pored jedinice. To može prouzročiti požar.

OPREZ

NEMOJTE uključivati sustav ako koristite insekticid za sobu na bazi dima. Kemikalije
se mogu nakupiti u jedinici i ugroziti zdravlje onih koji su preosjetljivi na takve
kemikalije.

Obratite pažnju na slijedeće mjere opreza kako biste osigurali da sustav pravilno
radi.

▪ Spriječite da izravno sunčevo svjetlo ulazi u prostoriju tokom hlađenja, zavjesama

ili žaluzinama.

▪ Osigurajte dobro prozračivanje prostora. NEMOJTE zapriječiti ni jedan otvor za

provjetravanje.

▪ Često prozračujte. Duže korištenje zahtijeva posvećivanje posebne pažnje

provjetravanju.

▪ Držite vrata i prozore zatvorene. Ako vrata i prozori ostanu otvoreni, zrak će

strujati van iz prostorije i smanjivati učinak hlađenja ili grijanja.

▪ Pazite da prostoriju NE rashladite ili zagrijete prekomjerno. Održavanje

temperature na umjerenoj razini pomaže u štednji energije.

▪ NIKADA ne stavljajte predmete blizu izlaznog ili ulaznog otvora za zrak na jedinici.

To može prouzročiti smanjeni učinak grijanja/hlađenja ili zaustaviti rad uređaja.

▪ Isključite glavno napajanje prekidačem na jedinici kada se uređaj NE koristi duže

vrijeme. Ako je električna sklopka uključena, jedinica troši struju. Da biste

osigurali nesmetan rad uređaja, uključite sklopku glavnog napajanja 6 sati prije

puštanja uređaja u rad.

▪ Jedinica se može znojiti kada je vlaga veća od 80% ili kada je izlazni otvor izljeva

začepljen.

▪ Za udoban okoliš pravilno podesite temperaturu prostorije. Izbjegavajte

pretjerano grijanje ili hlađenje. Uzmite u obzir da je potrebno neko vrijeme da

sobna temperatura postigne vrijednost zadane temperature. Razmislite o

upotrebi mogućnosti podešavanja timera.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

41

7 | Štednja energije i optimalan rad

▪ Podesite smjer strujanja zraka da se izbjegne skupljanje hladnog zraka na podu ili

toplog zraka ispod stropa. (Gore prema stropu tijekom hlađenja ili sušenja, a
tijekom grijanja ga usmjerite prema dolje.)

▪ Izbjegavajte izravno strujanje prema onima koji borave u prostoriji.
▪ Da bi se štedjela energija, podesite sustav da radi unutar preporučenog raspona

temperature (26~28°C za hlađenje i 20~24°C za grijanje).

Referentni vodič za korisnika

42

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

8 Održavanje i servisiranje

8.1 Pregled: održavanje i servisiranje

Instalater mora provesti godišnje održavanje.

O rashladnom sredstvu

Proizvod sadrži fluorirane stakleničke plinove. NE ispuštajte plinove u atmosferu.
Vrsta rashladnog sredstva: R32
Vrijednost potencijala globalnog zatopljenja (GEP): 675

OBAVIJEST

Važeći propisi o fluoriranim stakleničkim plinovima zahtijevaju da punjenje
rashladnog sredstva jedinice bude izraženo i u težini i u ekvivalentu CO2.

Formula za izračun količine ekvivalenta CO2 u tonama: GWP vrijednost rashladnog
sredstva × ukupna količina punjenja rashladnog sredstva [u kg]/1000

Više informacija zatražite od svog instalatera.

8 | Održavanje i servisiranje

UPOZORENJE

Rashladno sredstvo u jedinici je blago zapaljivo, ali normalno NE curi iz sustava. Ako
rashladno sredstvo procuruje u prostoriju, u dodiru s plamenikom, grijačem ili
štednjakom može dovesti do požara ili stvaranja štetnog plina.

Isključite sve uređaje za grijanje plamenom, prozračite prostoriju i obratite se trgovcu
kod kojeg ste kupili uređaj.

NEMOJTE upotrebljavati uređaj dok serviser ne potvrdi da je popravljen dio iz kojeg
je curilo rashladno sredstvo.

UPOZORENJE

▪ NEMOJTE bušiti ili paliti dijelove kruga rashladnog sredstva.
▪ NEMOJTE koristiti nikakva sredstva za ubrzavanje odleđivanja ili čišćenje, osim

onih koje je preporučio proizvođač.

▪ Imajte na umu da rashladno sredstvo u sustavu nema mirisa.

UPOZORENJE

Uređaj treba biti pohranjen u prostoriji u kojoj nema stalno uključenih izvora paljenja
(primjer: otvoreni plamen, uključeni plinski uređaj ili uključeni električni grijač).

OBAVIJEST

Održavanje MORA provoditi ovlašteni instalater ili servisni tehničar.

Preporučujemo da obavite održavanje najmanje jednom godišnje. Međutim, važeći
zakonski propisi mogu zahtijevati kraće rokove održavanja.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM
POSLJEDICAMA

Da biste očistili klima uređaj ili filtar za zrak, svakako zaustavite rad i prekinite svako
električno napajanje. U protivnom, može doći do udara struje što će uzrokovati
povredu.

Referentni vodič za korisnika

43

8 | Održavanje i servisiranje

Na unutarnjoj jedinici mogu se nalaziti sljedeći specijalni simboli:

UPOZORENJE

Za sprečavanje strujnog udara ili požara:

▪ NE ispirite jedinicu vodom.
▪ NE rukujte jedinicom mokrim rukama.
▪ NE stavljajte nikakve predmete s vodom na jedinicu.

OPREZ

Nakon duže upotrebe, provjerite ima li oštećenja na postolju ili spojnicama uređaja.
Ako je oštećeno, uređaj može pasti i uzrokovati povredu.

OPREZ

NEMOJTE dodirivati rashladne diskove izmjenjivača topline. Ti rashladni diskovi su
oštri i uzrokovat će povredu.

UPOZORENJE

Morate biti oprezni s ljestvama kada radite na visini.

Simbol Objašnjenje

Prije servisiranja izmjerite napon na stezaljkama kondenzatora
glavnog kruga ili električnim komponentama.

8.2 Čišćenje unutarnje jedinice i korisničkog sučelja

UPOZORENJE

Nepravilni deterdženti ili postupak čišćenja mogu uzrokovati oštećenje plastičnih
dijelova ili curenje vode. Sredstvo za pranje poprskano po električnim dijelovima, kao
što su motori, može uzrokovati kvar, dim ili paljenje.

OBAVIJEST

▪ NEMOJTE upotrebljavati benzin, benzen, razrjeđivač, prah za poliranje ili tekuće

insekticide. Moguća posljedica: Izblijeđivanje boje i izobličenja.

▪ NEMOJTE koristiti vodu koja je toplija od 40°C. Moguća posljedica: Izblijeđivanje

boje i izobličenja.

▪ NEMOJTE upotrebljavati sredstva za poliranje.
▪ NEMOJTE upotrebljavati četku za struganje. Moguća posljedica: Površinski

zaštitni sloj se guli.

▪ Kao krajnji korisnik, NIKADA ne smijete čistiti unutar dijelova jedinice; taj posao

mora izvesti kvalificirana servisna osoba. Obratite se vašem trgovcu.

Referentni vodič za korisnika

44

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM
POSLJEDICAMA

Prije čišćenja zaustavite rad, isključite uređaj pomoću prekidača, ili izvucite kabel za
napajanje. U protivnom, može doći do udara struje što će uzrokovati povredu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

1 Čistiti mekom krpom. Ako se mrlje teško uklanjaju, upotrijebite vodu ili

a

neutralni deterdžent.

8.3 Kako očistiti prednju ploču

1 Očistite prednju ploču mekom krpom. Ako se mrlje teško uklanjaju,

upotrijebite vodu ili neutralni deterdžent.

8.4 Kako skinuti prednju ploču

1 Uhvatite prednju ploču za jezičce s obje strane i otvorite je.

8 | Održavanje i servisiranje

2 Skinite prednju ploču kližući je lijevo ili desno i vukući prema sebi.

Rezultat: Osovina prednje ploče na strani 1 će se odvojiti.

3 Na isti način odvojite osovinu prednje ploče na drugoj strani.

8.5 O filtrima za zrak

Ako jedinica radi sa zamazanim filtrima to znači da filtar:

▪ NE MOŽE dezodorirati zrak,
▪ NE MOŽE pročišćavati zrak,
▪ slabije grijanje/hlađenje,
▪ uzrokuje neugodan miris.

a Osovina prednje ploče

8.6 Za čišćenje filtara zraka

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

1 Pritisnite jezičac na sredini svakog filtra za zrak, a zatim povucite dole.
2 Izvucite filtre za zrak.

Referentni vodič za korisnika

45

8 | Održavanje i servisiranje

2

1

Napomena: (razred 50~71) Filtar od titanovog apatita za uklanjanje mirisa i
srebrni filtar za uklanjanje alergena MORAJU biti uklonjeni prije čišćenja filtra za
zrak.

3 Uklonite filtar od titanovog apatita za uklanjanje mirisa i srebrni filtar za

uklanjanje alergena iz sve 4 kopče.

a Kopča

4 Operite filtre vodom, ili ih očistite usisivačem prašine.

5 Potopite u mlaku vodu na 10 do 15 minuta.

INFORMACIJE

▪ Ako se prašina NE skida lako, operite ih neutralnim deterđentom razblaženim

mlakom vodom. Osušite filtre na sjenovitom mjestu.

▪ Preporučuje se čišćenje filtra za zrak svaka 2 tjedna.

Referentni vodič za korisnika

46

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

8 | Održavanje i servisiranje

8.7 Za čišćenje filtra od titanovog apatita za uklanjanje mirisa i srebrnog filtra za uklanjanje alergena i filtra za zrak

INFORMACIJE

Filtar čistite vodom svakih 6 mjeseci.

1 Uklonite:

▪ za razred 15~42: srebrni filtar protiv alergena iz okvira

▪ za razred 50~71: filtar od titanovog apatita za uklanjanje mirisa i srebrni filtar za

uklanjanje alergena iz sve 4 kopče.

a Kopča

2 Uklonite prašinu sa filtra usisivačem za prašinu.

3 Namačite filtar 10 do 15minuta u toploj vodi.

Napomena: (razred 50~71) NEMOJTE vaditi filtar iz okvira.

Razred 15~42 Razred 50~71

4 Nakon pranja, otresite preostalu vodu i posušite filtar u sjeni. NEMOJTE

žmikati filtar pri odstranjivanju vode.

8.8 Za zamjenu filtra od titanovog apatita za uklanjanje mirisa i srebrnog filtra za uklanjanje alergena i filtra za zrak

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

INFORMACIJE

Zamijenite filtar svake 3 godine.

Referentni vodič za korisnika

47

8 | Održavanje i servisiranje

1 Izvadite filtar iz jezičaca (razred 15~42) ili okvira (razred 50~71) i zamijenite

Razred 15~42 Razred 50~71

Za naručivanje filtra od titanovog apatita za uklanjanje mirisa i srebrnog filtra za
uklanjanje alergena, obratite se vašem dobavljaču.

Stavka Broj dijela

Filtar od titanovog apatita - 1 komplet KAF970A46

novim filtrom.

INFORMACIJE

▪ NEMOJTE baciti okvir filtra i ponovo ih upotrijebite.
▪ Stari filtar odlažite kao negorivi otpad.

Srebrni filtar za uklanjanje alergena - 1

KAF057A41

komplet

8.9 Kako prednju ploču vratiti na mjesto

1 Pričvrstite prednju rešetku. Poravnajte osovine s utorima i gurnite ih do kraja

unutra.

2 Polako zatvorite prednji panel; pritisnite na obje strane i u sredini.

8.10 Uzmite u obzir slijedeće stavke prije dugog razdoblja mirovanja

Pokrenite jedinicu u načinu 'Samo ventilator' na nekoliko sati za isušivanje
unutrašnjosti unutarnje jedinice.

Referentni vodič za korisnika

48

1 Pritisnite i odaberite način rada .

2 Pritisnite i pustite uređaj u rad.
3 Nakon prestanka rada, isključite prekidač električnog napajanja.
4 Očistite filtre za zrak i ponovo ih namjestite u originalni položaj.
5 Izvadite baterije iz korisničkog sučelja.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

8 | Održavanje i servisiranje

INFORMACIJE

Preporučuje se periodično održavanje koje treba obaviti stručnjak. Za specijalno
održavanje, obratite se vašem zastupniku. Troškove održavanja snosit će korisnik.

U nekim uvjetima rada, unutrašnjost klima uređaja može postati zaprljana nakon
nekoliko sezona korištenja. Posljedica toga je slabija učinkovitost.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

49

9 | Otklanjanje smetnji

9 Otklanjanje smetnji

Ako nastane jedan od sljedećih kvarova, poduzmite donje mjere i obratite se
Vašem dobavljaču.

UPOZORENJE

Kod neuobičajene pojave (kao miris paljevine itd.), zaustavite rad i isključite
električno napajanje.

Nastavak rada u takvim uvjetima može uzrokovati kvar, udare struje ili požar.
Obratite se svom trgovcu.

Sustav MORA popravljati kvalificirani serviser.

Kvar Mjere

Ako se sigurnosna naprava kao osigurač, ili
strujna zaštitna sklopka - FID često aktiviraju, ili

Sklopkom isključite glavno
napajanje.

ako ON/OFF sklopka NE radi pravilno.

Ako voda curi iz jedinice. Zaustavite rad jedinice.

Preklopnik za rad NE radi kako treba. Isključite napajanje.

Svjetlo indikatora rada trepće i vi možete
provjeriti kôd greške na korisničkom sučelju. Za

Obavijestite vašeg instalatera i

prijavite kôd greške.
prikaz koda greške pogledajte "9.2Rješavanje

problema na osnovi kôdova grešaka"[453].

Ako sustav NE radi pravilno, osim u gore spomenutim slučajevima, i nije vidljiv niti
jedan od gore navedenih kvarova, pregledajte sustav u skladu sa sljedećim
postupkom.

Kvar Mjere

Ako sustav uopće NE radi. ▪ Provjerite je li nestalo struje. Čekajte da struja

dođe. Ako do nestanka struje dođe za vrijeme
rada, sustav se automatski ponovo pokreće čim
struja dođe.

▪ Provjerite je li pregorio osigurač ili je iskočila

zaštitna sklopka. Promijenite osigurač ili ponovo
podesite prekidač.

Referentni vodič za korisnika

50

Sustav iznenada prestaje
raditi.

Ventilator će prestati raditi
tijekom strujanja zraka.

▪ Provjerite baterije korisničkog sučelja.
▪ Provjerite podešenost programatora vremena.

▪ Provjerite da dovod i odvod zraka unutarnje ili

vanjske jedinice NISU zatvoreni nekim zaprekama.
Uklonite zapreke i omogućite slobodno strujanje
zraka.

▪ Klima uređaj može prestati raditi uslijed naglog

velikog kolebanja napona kao mjera zaštite
sustava. On automatski ponovo počinje raditi
nakon otprilike 3minute.

Ako podešena temperatura nije dosegnuta brzina
strujanja zraka se smanjuje i rad se zaustavlja. Rad
će se automatski nastaviti kada se unutarnja
temperatura digne ili spusti.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

9 | Otklanjanje smetnji

Kvar Mjere

Usmjernici NE počinju
njihanje odmah.

Unutarnja jedinica podešava položaj usmjernika.
Usmjernici će se ubrzo početi micati.

Rad NE počinje uskoro. U slučaju da je tipka ON/OFF pritisnuta odmah

nakon zaustavljanja rada ili ako je promijenjen način
rada. Rad će početi nakon 3minute radi zaštite
sustava.

Sustav radi ali ne hladi ili ne
grije dovoljno.

▪ Provjerite postavke brzine strujanja zraka.

Pogledajte odlomak "6.4 Brzina strujanja

zraka"[423].

▪ Provjerite podešenost temperature. Pogledajte

odlomak "6.3.1Za pokretanje/zaustavljanje načina

rada i podešavanje temperature"[422].

▪ Provjerite je li postavka smjera strujanja zraka

dobra. Pogledajte odlomak "6.5 Smjer strujanja

zraka"[423].

▪ Provjerite da dovod i odvod zraka unutarnje ili

vanjske jedinice NISU zatvoreni nekim zaprekama.
Uklonite zapreke i omogućite slobodno strujanje
zraka.

▪ Provjerite jesu li filtri za zrak začepljeni. Očistite

filtre za zrak. Vidi "8 Održavanje i

servisiranje"[443].

Sustav radi ali ne grije
dovoljno (zrak NE puše iz
jedinice).

ON/OFF timer NE radi u
skladu s postavkama.

▪ Provjerite da vrata i prozori nisu otvoreni.

Zatvorite vrata i prozore da spriječite propuh.

▪ Provjerite da li jedinica radi u načinu 'Econo'.ili u

načinu tihog rada vanjske jedinice. Pogledajte
odlomak "6.8 Štedljiv i tihi rad vanjske

jedinice"[427].

▪ Provjerite nalazi li se neposredno ispod ili pored

unutarnje jedinice neki namještaj. Uklonite
namještaj.

▪ Klima uređaj se možda zagrijava u pripremi za

postupak grijanja. Pričekajte 1 do 4 minute.

▪ Ako se čuje zvuk protoka vanjska jedinica je možda

u načinu odmrzavanja. Pričekajte 4 do 12 minute.

▪ Provjerite jesu li tjedni tajmer (Weekly timer) i

tajmer uključivanja/isključivanja (ON/OFF)
podešeni na jednako vrijeme. Promijenite ili
isključite postavke. Pogledajte "6.10 Rad OFF/ON

vremenskog programatora" [4 29] i "6.11 Tjedni
način rada"[430].

▪ Provjerite jesu li sat i dan u tjednu pravilno

namješteni. Pogledajte odlomak "5.4 O

namještanju sata"[418].

Postupak hlađenja se NE
MOŽE odabrati.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Provjerite da vaš sustav NIJE inačica samo za
grijanje.

Referentni vodič za korisnika

51

9 | Otklanjanje smetnji

Kvar Mjere

Tokom rada događa se
neuobičajeno
funkcioniranje.

Unutarnja jedinica NE
prima signal od korisničkog
sučelja.

Klima uređaj može imati kvar zbog munja ili radio
valova. Okrenite sklopku u položaj OFF i vratite u
položaj ON.

▪ Provjerite baterije korisničkog sučelja. Pogledajte

odlomak "5.2Za umetanje baterija"[417].

▪ Sa sigurnošću utvrdite da predajnik NIJE izložen

izravnom sunčevom svjetlu.

▪ Provjerite ima li u prostoriji fluorescentnih svjetiljki

elektroničkog tipa paljenja. Obratite se vašem
trgovcu.

Zaslon korisničkog sučelja

Zamijenite baterije korisničkog sučelja.

je prazan.

Kôd greške može se
prikazati na korisničkom
sučelju.

Obratite se svom lokalnom dobavljaču. Pogledajte

"9.2Rješavanje problema na osnovi kôdova
grešaka"[453] za postupak kako prikazati kôd

greške i detaljan popis kodova grešaka.

Ostali električni uređaji
počinju s radom.

Ako signali korisničkog sučelja pokreću neke druge
električne uređaje, premjestite te uređaje dalje i
obratite se vašem zastupniku.

Ako nakon gornjih provjera ne možete sami otkloniti problem, obratite se svom
instalateru i navedite simptome, kompletan naziv modela uređaja (s brojem
proizvođača, ako je moguće) i datum postavljanja (vjerojatno u jamstvenom listu).

9.1 Simptomi koji NISU neispravnost sustava

Slijedeći simptomi NISU znakovi neispravnosti sustava:

9.1.1 Simptom: Čuje se zvuk kao da teče voda

▪ Taj zvuk uzrokuje rashladno sredstvo koje teče u klima uređaju.
▪ Taj zvuk može nastati kada voda teče iz jedinice tijekom postupka hlađenja ili

sušenja.

▪ Kroz klima-uređaj protječe rashladno sredstvo čak i kada je unutarnja jedinica

isključena ali radi neka unutarnja jedinica u drugoj prostoriji.

9.1.2 Simptom: Čuje se zvuk puhanja

Taj zvuk nastaje kada se promijeni smjer protoka rashladnog sredstva kroz klima­uređaj (npr. kod prelaska sa hlađenja na grijanje).

9.1.3 Simptom: Čuje se zvuk kuckanja

Taj zvuk nastaje kada se klima uređaj blago širi ili skuplja uslijed promjena
temperature.

9.1.4 Simptom: Čuje se zvuk zviždanja

Referentni vodič za korisnika

52

Taj zvuk nastaje kada rashladno sredstvo teče tijekom postupka odleđivanja.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

9 | Otklanjanje smetnji

9.1.5 Simptom: Čuje se kliktanje kada uređaj radi ili je u praznom hodu

Taj zvuk nastaje kada rade upravljački ventili hlađenja ili se čuju električni dijelovi.

9.1.6 Simptom: Čuje se zvuk pljeskanja

Taj zvuk nastaje kada vanjski uređaj usisava zrak iz prostorije (npr. odsisni
ventilator, napa) dok su vrata i prozori prostorije zatvoreni. Otvorite vrata ili
prozore, ili isključite vanjski uređaj.

9.1.7 Simptom: Iz uređaja izlazi bijela maglica (unutarnja jedinica, vanjska jedinica)

Kada se sustav prebacuje u GRIJANJE, nakon ODMRZAVANJA. Vlaga koju proizvodi
odmrzavanje postaje para i izlazi.

9.1.8 Simptom: Jedinice mogu ispuštati neugodne mirise

Uređaj može apsorbirati mirise iz prostorija, namještaja, cigareta, itd. i zatim ih
ponovo izbacivati.

9.1.9 Simptom: Ventilator vanjske jedinice se okreće dok klima uređaj ne radi

▪ Nakon prestanka rada. Ventilator vanjske jedinice se nastavlja okretati daljnjih

30 sekundi zbog zaštite sustava.

▪ Dok klima uređaj nije uključen. Ako je vanjska temperatura vrlo visoka, vanjski

se ventilator počinje okretati zbog zaštite sustava.

9.1.10 Simptom: Brzina ventilatora unutarnje jedinice ne odgovara zadanoj vrijednosti (tijekom rada slabog hlađenja u 'Multi-sustavu')

▪ Tijekom rada hlađenja okoline u 'Multi-sustavu', unutarnja jedinica može

promijeniti brzinu ventilatora u visoku bez obzira na korisničku postavku za
odmrzavanje izmjenjivača topline unutarnje jedinice.

9.2 Rješavanje problema na osnovi kôdova grešaka

Dijagnoza kvara pomoću korisničkog sučelja

Ako s jedinicom dođe do problema možete prepoznati kvar provjerom koda greške
na korisničkom sučelju. Važno je razumjeti problem i poduzeti protumjere prije
poništavanja kôda greške. To treba obaviti ovlašteni instalater ili vaš lokalni
dobavljač.

Da biste korisničkim sučeljem provjerili kôd greške

1 Usmjerite korisničko sučelje prema jedinici i pritisnite oko 5sekunda.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

INFORMACIJE

U priručniku za servisiranje potražite sljedeće:

▪ Cjelovit popis kodova pogrešaka
▪ Detaljnije smjernice za rješavanje problema za svaku pogrešku

Rezultat: trepće u polju prikaza postavke temperature.

Referentni vodič za korisnika

53

9 | Otklanjanje smetnji

2 Usmjerite korisničko sučelje prema jedinici i pritisnite ponovo sve dok

se ne čuje postojani zvučni signal.

Rezultat: Kôd se sada prikazuje na zaslonu.

INFORMACIJE

▪ Kratki pisak i 2 uzastopna piska označavaju neodgovarajuće kodove.
▪ Za poništavanje prikazanog koda, držite tipku 5 sekunda. Kôd će

također nestati sa zaslona i ako tipku NE pritisnete unutar 1minute.

Sustav

Kôd greške Opis

Normalno

Nedostatak rashladnog sredstva

Otkriven previsok napon

Neispravnost prijenosa

Greška prijenosa signala (između nutarnje i vanjske jedinice)

Unutarnja jedinica

Kôd greške Opis

Neispravna tiskana pločica unutarnje jedinice

Zaštita od zaleđivanja ili kontrola visokog tlaka

Neispravan motor ventilatora (DC motor)

Neispravan termistor unutarnjeg izmjenjivača topline

Neispravan termistor za sobnu temperaturu

Vanjska jedinica

Kôd greške Opis

Neispravnost 4-smjernog ventila

Neispravna tiskana pločica vanjske jedinice

Pokretanje visokotlačne sklopke (HPS)

Aktiviranje zaštite (kompresora) od preopterećenja

Blokada kompresora

Blokada DC ventilatora

Nadzor temperature cijevi za kondenzat

Neispravnost visokotlačne sklopke (HPS)

Referentni vodič za korisnika

54

Neispravnost osjetnika položaja

Greška na osjetniku DC napona / struje

Neispravan termistor za vanjsku temperaturu

Neispravan termistor cijevi za kondenzat

Neispravan termistor vanjskog izmjenjivača topline

Porast temperature lamela radijatora

Iznenadno preopterećenje invertera (DC)

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

Kôd greške Opis

Neispravan termistor lamela radijatora

9.3 Otklanjanje smetnji za bežični LAN

Sljedeća tablica daje kratak opis kako otklanjati neke smetnje. Ako ništa od
sljedećeg ne pomogne idite na http://www.onlinecontroller.daikineurope.com/
gdje ćete naći više informacija i odgovora na pitanja.

Problem Mjere

9 | Otklanjanje smetnji

Povezivanje s bežičnim LAN-om nije
moguće (nijedna LED dioda na zaslonu
unutarnje jedinice ne trepće).

Bežični LAN se NE vidi na preglednom
zaslonu jedinice (Početni zaslon) nakon
što je WLAN adapter konfiguriran (WPS
opcija).

Bežični LAN se NE vidi na popisu
dostupnih Wi-Fi mreža na pametnom
uređaju (Opcija pristupne točke).

▪ Pokušajte rukovati jedinicom putem

korisničkog sučelja.

▪ Provjerite je li uključeno električno

napajanje.

▪ Isključite jedinicu, a zatim ju ponovo

uključite.

▪ Sa sigurnošću utvrdite da je bežični

LAN dovoljno blizu komunikacijskog
uređaja.

▪ Provjerite je li komunikacija u redu.
▪ Provjerite je li vaš pametni uređaj

spojen na istu bežičnu mrežu kao i
bežični LAN.

▪ Pokušajte vratiti postavke veze na

tvornički podrazumijevane i ponovite
podešavanje. Vidi "Za povratak

postavki veze na tvornički
podrazumijevane"[437].

▪ Pokušajte prebacivati između

pristupne točke i WPS postavke da
promijenite bežični kanal. Bežični
kanal MORA biti između 1~13.

Vrijednost unutarnje/vanjske
temperature koju prikazuje Daikin
Residential Controller razlikuje se od
vrijednosti koju su izmjerili drugi
uređaji.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

▪ Provjerite je li komunikacija u redu.
▪ Pokušajte vratiti postavke veze na

tvornički podrazumijevane i ponovite
podešavanje. Vidi "Za povratak

postavki veze na tvornički
podrazumijevane"[437].

▪ Daikin Residential Controller prikazuje

unutarnju/vanjsku temperaturu samo
za okolinu unutarnje/vanjske jedinice.

▪ Izmjerena temperatura ostalih

uređaja može se razlikovati zbog
različitih stanja oko jedinice (npr.
Izravna sunčeva svjetlost, akumulacija
mraza …)

▪ Temperatura koju prikazuje Daikin

Residential Controller je samo
orijentaciona.

Referentni vodič za korisnika

55

9 | Otklanjanje smetnji

Referentni vodič za korisnika

56

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06

10 Odlaganje na otpad

OBAVIJEST

NEMOJTE pokušati rastaviti sustav sami: rastavljanje sustava za klimatizaciju,
postupanje s rashladnim sredstvom, uljem i svim ostalim dijelovima, MORA biti
provedeno u skladu s važećim propisima. Uređaji se u specijaliziranom pogonu
MORAJU obraditi za ponovnu upotrebu, recikliranje i uklanjanje.

10 | Odlaganje na otpad

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Daikin klima uređaj
4P518786-5F – 2020.06

Referentni vodič za korisnika

57

11 | Rječnik

11 Rječnik

Zastupnik

Zastupnik za prodaju proizvoda.

Ovlašteni instalater

Tehnički obučena osoba kvalificirana za instalaciju proizvoda.

Korisnik

Osoba koja je vlasnik proizvoda i/ili njime rukuje.

Važeći zakoni

Sve međunarodne, europske, nacionalne i lokalne direktive, zakoni, propisi
i/ili pravila koji su mjerodavni i važeći za određeni proizvod ili domenu.

Tvrtka za servisiranje

Kvalificirana tvrtka koja može obaviti ili koordinirati potreban servis
proizvoda.

Priručnik za postavljanje

Priručnik s uputama specifičan za određeni proizvod ili aplikaciju u kojem je
objašnjeno njihovo postavljanje, konfiguriranje i održavanje.

Priručnik za upotrebu

Priručnik s uputama specifičan za određeni proizvod ili aplikaciju u kojem je
objašnjena njihova upotreba.

Dodatna oprema

Naljepnice, priručnici, informativni listovi i oprema koji su isporučeni s
proizvodom i koje treba instalirati u skladu s uputama u popratnoj
dokumentaciji.

Opcionalna oprema

Oprema koju je proizvela ili odobrila tvrtka Daikin i koja se može kombinirati
s proizvodom u skladu s uputama u popratnoj dokumentaciji.

Lokalna nabava

Oprema koju NIJE proizvela tvrtka Daikin i koja se može kombinirati s
proizvodom u skladu s uputama u popratnoj dokumentaciji.

Referentni vodič za korisnika

58

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Daikin klima uređaj

4P518786-5F – 2020.06
