Daikin CTXM15R2V1B, CTXM15R5V1B, FTXM20R2V1B, FTXM20R5V1B, FTXM25R2V1B User reference guide [sk]

Používateľská referenčná príručka

Izbová klimatizácia Daikin

CTXM15R2V1B
CTXM15R5V1B

FTXM20R2V1B
FTXM20R5V1B
FTXM25R2V1B
FTXM25R5V1B
FTXM35R2V1B
FTXM35R5V1B
FTXM42R2V1B
FTXM42R5V1B

FTXM50R2V1B
FTXM60R2V1B
FTXM71R2V1B

Obsah

Obsah

1 O dokumentácii 4

1.1 Informácie odokumente ................................................................................................................................................ 4

2 Všeobecné bezpečnostné opatrenia 5

2.1 O dokumentácii............................................................................................................................................................... 5

2.1.1 Význam varovaní a symbolov ......................................................................................................................... 5

3 Bezpečnostné pokyny používateľa 7

3.1 Všeobecne....................................................................................................................................................................... 7

3.2 Pokyny pre bezpečnú prevádzku.................................................................................................................................... 8

4 O systéme 12

4.1 Vnútorná jednotka.......................................................................................................................................................... 12

4.1.1 Displej vnútornej jednotky ............................................................................................................................. 13

4.2 O používateľskom rozhraní............................................................................................................................................. 14

4.2.1 Komponenty: Používateľské rozhranie .......................................................................................................... 14

4.2.2 Stav: Používateľské rozhranie LCD ................................................................................................................. 15

4.2.3 Obsluha používateľského rozhrania ............................................................................................................... 16

5 Pred spustením do prevádzky 17

5.1 Prehľad: Pred spustením do prevádzky.......................................................................................................................... 17

5.2 Vloženie batérií ............................................................................................................................................................... 17

5.3 Montáž držiaka používateľského rozhrania.................................................................................................................... 18

5.4 O hodinách...................................................................................................................................................................... 18

5.4.1 Nastavenie hodín............................................................................................................................................ 18

5.5 Jas displeja vnútornej jednotky ...................................................................................................................................... 19

5.5.1 Nastavenie jasu displeja vnútornej jednotky ................................................................................................. 19

5.6 Zapnutie elektrického napájania .................................................................................................................................... 19

6 Prevádzka 20

6.1 Rozsah prevádzky............................................................................................................................................................ 20

6.2 Kedy použiť určité funkcie .............................................................................................................................................. 21

6.3 Režim prevádzky a menovitá hodnota teploty............................................................................................................... 22

6.3.1 Spustenie/zastavenie režimu prevádzky a nastavenie teploty...................................................................... 23

6.4 Prietok vzduchu............................................................................................................................................................... 23

6.4.1 Nastavenie rýchlosti prúdenia vzduchu ......................................................................................................... 23

6.5 Smer prúdenia vzduchu.................................................................................................................................................. 24

6.5.1 Nastavenie zvislého smeru prúdenia vzduchu............................................................................................... 24

6.5.2 Nastavenie vodorovného smeru prúdenia vzduchu...................................................................................... 25

6.5.3 Použitie 3-D smeru prúdenia vzduchu ........................................................................................................... 25

6.6 Režim prevádzky Pohodlné prúdenie vzduchu a Inteligentné oko................................................................................ 25

6.6.1 Režim prevádzky vhodného smeru prúdenia vzduchu Komfort ................................................................... 25

6.6.2 Režim prevádzky inteligentné oko ................................................................................................................. 25

6.6.3 Spustenie alebo zastavenie režimu prevádzky Príjemné prúdenie vzduchu a Inteligentné oko.................. 26

6.7 Režim prevádzky na vyšší výkon Powerful...................................................................................................................... 27

6.7.1 Zapnutie alebo zastavenie režimu prevádzky na vyšší výkon Powerful ........................................................ 27

6.8 Režim hospodárnej prevádzky Econo a pokojnej prevádzky vonkajšej jednotky.......................................................... 28

6.8.1 Režim hospodárnej prevádzky Econo ............................................................................................................ 28

6.8.2 Režim pokojnej prevádzky vonkajšej jednotky .............................................................................................. 28

6.8.3 Spustenie alebo zastavenie režimu hospodárnej prevádzky Econo a pokojnej prevádzky vonkajšej

jednotky .......................................................................................................................................................... 28

6.9 Režim prevádzky Flash Streamer (čistenie vzduchu) ..................................................................................................... 29

6.9.1 Spustenie/zastavenie režimu prevádzky Flash streamer (čistenie vzduchu) ................................................ 29

6.10 Režim prevádzky Zap./Vyp. časovača ............................................................................................................................. 29

6.10.1 Spustenie alebo zastavenie režimu prevádzky OFF timer (Vyp. časovača)................................................... 30

6.10.2 Spustenie alebo zastavenie režimu prevádzky ON timer (Zap. časovača) .................................................... 30

6.10.3 Kombinácia funkcií časovača vypnutie azapnutie......................................................................................... 31

6.11 Režim prevádzky Týždenný časovač ............................................................................................................................... 31

6.11.1 Nastavenie režimu prevádzky Weekly timer ................................................................................................. 32

6.11.2 Kopírovanie rezervácie................................................................................................................................... 33

6.11.3 Potvrdenie rezervácie..................................................................................................................................... 34

6.11.4 Deaktivácia a opätovná aktivácia režimu prevádzky Weekly timer .............................................................. 34

6.11.5 Vymazanie rezervácií...................................................................................................................................... 34

6.12 Bezdrôtové spojenie LAN................................................................................................................................................ 35

6.12.1 Predbežné opatrenia pri použití bezdrôtovej LAN ........................................................................................ 35

6.12.2 Inštalácia aplikácie Residential Controller spoločnosti Daikin....................................................................... 35

Používateľská referenčná príručka

2

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

Obsah

6.12.3 Nastavenie bezdrôtového pripojenia............................................................................................................. 35

6.13 O multisystéme ............................................................................................................................................................... 38

6.13.1 Nastavenie prioritnej miestnosti.................................................................................................................... 39

6.13.2 Režim tichého chodu vnoci Night quiet........................................................................................................ 40

6.13.3 Zablokovanie režimu klimatizácia/vykurovanie v systéme Multi .................................................................. 40

7 Úsporná aoptimálna prevádzka 41

8 Údržba a servis 43

8.1 Prehľad: údržba a servis.................................................................................................................................................. 43

8.2 Čistenie vnútornej jednotky a používateľského rozhrania............................................................................................. 44

8.3 Čistenie čelného panelu.................................................................................................................................................. 45

8.4 Odobratie čelného panelu.............................................................................................................................................. 45

8.5 O vzduchových filtroch ................................................................................................................................................... 45

8.6 Čistenie vzduchového filtra ............................................................................................................................................ 46

8.7 Čistenie titánovo apatitového deodorizačného filtra a filtra na čistenie vzduchu s odstraňovaním alergénov

striebra ............................................................................................................................................................................ 47

8.8 Výmena titánovo apatitového deodorizačného filtra a filtra na čistenie vzduchu s odstraňovaním alergénov

striebra ............................................................................................................................................................................ 48

8.9 Opätovná inštalácia čelného panelu .............................................................................................................................. 48

8.10 Dodržiavanie zásad pred dlhším odstavením................................................................................................................. 48

9 Odstraňovanie problémov 50

9.1 Symptómy, ktoré NIE sú poruchami systému ................................................................................................................ 52

9.1.1 Symptóm: Je počuť zvuk ako prúd vody ........................................................................................................ 52

9.1.2 Symptóm: Je počuť zvuk fúkania.................................................................................................................... 52

9.1.3 Symptóm: Je počuť zvuk klepania .................................................................................................................. 52

9.1.4 Symptóm: Je počuť zvuk pískania .................................................................................................................. 53

9.1.5 Symptóm: Je počuť zvuk cvakania počas prevádzky alebo nečinnosti.......................................................... 53

9.1.6 Symptóm: Je počuť zvuk klepania .................................................................................................................. 53

9.1.7 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka, vonkajšia jednotka).................................. 53

9.1.8 Symptóm: Jednotky môžu vydávať zápach .................................................................................................... 53

9.1.9 Symptóm: Vonkajší ventilátor sa otáča vdobe, keď klimatizačné zariadenie nie je vprevádzke ................ 53

9.1.10 Symptóm: Otáčky ventilátora vnútornej jednotky nezodpovedajú menovitej hodnote (pri nízkej okolitej

teplote režimu prevádzky klimatizácia v systéme Multi)............................................................................... 53

9.2 Problémy riešenia na základe chybových kódov............................................................................................................ 53

9.3 Odstraňovanie problémov bezdrôtového pripojenia LAN............................................................................................. 55

10 Likvidácia 57

11 Slovník 58

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

3

1 | O dokumentácii

1 O dokumentácii

1.1 Informácie odokumente

Ďakujeme vám za nákup tohto produktu. Pokyny:

▪ Dokumentáciu si uchovajte pre budúcu referenciu.

Cieľoví používatelia

Koncovípoužívatelia

INFORMÁCIE

Toto zariadenie je určené pre odborníkov alebo vyškolených používateľov v
obchodoch, v odvetví svietidiel a na farmách, prípadne pre začiatočníkov na
komerčné a domáce používanie.

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto
dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

- Bezpečnostné pokyny, ktoré si musíte prečítať pred používaním systému

- Formát: Papier (v balení vnútornej jednotky)

▪ Návod na obsluhu:

- Rýchly návod na základné používanie

- Formát: Papier (v balení vnútornej jednotky)

▪ Používateľská referenčná príručka:

- Podrobné pokyny a informácie o základnom a rozšírenom používaní

- Formát: Digitálne súbory na stránke http://www.daikineurope.com/support-

and-manuals/product-information/

Najnovšie revízie dodanej dokumentácie môžu byť k dispozícii na regionálnej
webovej lokalite spoločnosti Daikin alebo vám ich poskytne inštalatér.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Používateľská referenčná príručka

4

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

2 | Všeobecné bezpečnostné opatrenia

2 Všeobecné bezpečnostné opatrenia

2.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.
▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne

ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v

referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.

2.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: POPÁLENIE/OBARENIE

Označuje situáciu, ktorá by mohla viesť k popáleniu/obareniu v dôsledku extrémne
vysokých alebo nízkych teplôt.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

Symboly použité v jednotke:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku
a kartu s pokynmi k zapojeniu.

Používateľská referenčná príručka

5

2 | Všeobecné bezpečnostné opatrenia

Symbol Vysvetlenie

Symboly použité v dokumentácii:

Symbol Vysvetlenie

Pred vykonaním údržby a servisných úloh si prečítajte návod
na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej
referenčnej príručke.

Jednotka obsahuje otáčajúce sa diely. Pri vykonávaní servisu
alebo kontroly jednotky postupujte opatrne.

Zobrazuje názov obrázku alebo odkaz naň.
Príklad: " 1–3 Názov obrázku" znamená "Obrázok 3 v

kapitole 1".

Zobrazuje názov tabuľky alebo odkaz na ňu.
Príklad: " 1–3 Názov tabuľky" znamená "Tabuľka 3 v

kapitole 1".

Používateľská referenčná príručka

6

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

3 | Bezpečnostné pokyny používateľa

3 Bezpečnostné pokyny používateľa

Vždy dodržiavajte nasledujúce bezpečnostné pokyny a predpisy.

3.1 Všeobecne

VAROVANIE

Ak si NIE ste istí, ako jednotku používať, obráťte sa na
svojho inštalatéra.

VAROVANIE

Tento spotrebič nie je určený na použitie osobami, vrátane
detí, s obmedzenými fyzickými, zmyslovými alebo
mentálnymi schopnosťami alebo nedostatkom skúseností
aznalostí svýnimkou prípadov, keď sú pod dozorom alebo
dostávajú pokyny týkajúce sa používania spotrebiča od
osoby, ktorá je zodpovedná za ich bezpečnosť.

Na malé deti je potrebné dávať pozor, aby sa so
spotrebičom nehrali.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

VAROVANIE

Ak chcete predísť zásahu elektrickým prúdom alebo
požiaru:

▪ Jednotku NEVYPLACHUJTE.
▪ Jednotku NEPOUŽÍVAJTE mokrými rukami.
▪ Na jednotku NEKLAĎTE žiadne predmety naplnené

vodou.

UPOZORNENIE

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani

zariadenia.

▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na

jednotku.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

7

3 | Bezpečnostné pokyny používateľa

▪ Jednotky sú označené týmto symbolom:

To znamená, že elektrické a elektronické produkty NIE je možné likvidovať s
netriedeným odpadom z domácností. Systém sa NEPOKÚŠAJTE demontovať sami.
Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia
musí vykonávať len kvalifikovaný inštalatér a musí prebiehať v súlade s platnými
právnymi predpismi.
Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu,
čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu. Tým, že
zabezpečíte, aby tento výrobok bol správne likvidovaný do odpadu, napomôžete
zabrániť prípadným negatívnym vplyvom na životné prostredie aľudské zdravie.
Ďalšie informácie vám poskytne váš inštalatér alebo miestny úrad.

▪ Batérie sú označené týmto symbolom:

To znamená, že batérie NIE je možné likvidovať s netriedeným odpadom z
domácností. Ak je pod týmto symbolom vytlačená chemická značka, znamená to,
že batéria obsahuje ťažký kov nad určitú úroveň koncentrácie.
Možné chemické symboly sú: Pb: olovo (>0,004%).
Staré batérie sa musia likvidovať v špeciálnych zariadeniach na spracovanie
odpadu, čím je možné dosiahnuť ich opätovné využitie. Zabezpečením správnej
likvidácie starých batérií pomôžete zabrániť prípadným negatívnym vplyvom na
životné prostredie a ľudské zdravie.

3.2 Pokyny pre bezpečnú prevádzku

VAROVANIE: MIERNE HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

UPOZORNENIE

Vnútorná jednotka obsahuje rádiové zariadenie, minimálna
vzdialenosť medzi žiariacou súčasťou zariadenia a
používateľom je 10 cm.

UPOZORNENIE

Do vstupu alebo výstupu vzduchu NEVKLADAJTE prsty,
tyčky alebo iné predmety. Keďže sa ventilátor otáča veľkou
rýchlosťou, mohol by spôsobiť úraz.

Používateľská referenčná príručka

8

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

3 | Bezpečnostné pokyny používateľa

VAROVANIE

▪ Jednotku sami nemodifikujte, nedemontujte,

neodstraňujte, opätovne neinštalujte alebo neopravujte,
keďže demontáž alebo inštalácia môže spôsobiť
zasiahnutie elektrickým prúdom alebo vznik požiaru.
Skontaktujte sa svašim predajcom.

▪ Vprípade náhodných únikov chladiva sa presvedčte, že

vblízkosti nie je otvorený plameň. Samotné chladivo je
celkom bezpečné, netoxické a slabo horľavé, ale pri
náhodnom úniku do miestnosti vytvára toxický plyn tam,
kde je prítomný horľavý vzduch z ventilátorov
ohrievačov, plynových varičov atď. Vždy nechajte
potvrdiť kvalifikovaným servisným personálom, že pred
obnovením prevádzky bolo miesto úniku opravené.

UPOZORNENIE

K nastaveniu polohy lamiel a žalúzií VŽDY použite
používateľské rozhranie. Ak sa lamely a žalúzia sklápajú a
pohybujete s nimi násilne rukou, mechanizmus sa poškodí.

UPOZORNENIE

NIKDY nevystavujte malé deti, rastliny alebo zvieratá
priamemu prúdeniu vzduchu.

VAROVANIE

Pod vonkajšiu ani vnútornú jednotku NEUMIESTŇUJTE
žiadne predmety, ktorým škodí vlhkosť. Za určitých
podmienok môže kondenzácia na jednotke alebo
chladiacich potrubiach, znečistený vzduchový filter alebo
upchatie vypúšťania spôsobiť kvapkanie, čo má za následok
zničenie alebo poruchu príslušného predmetu.

VAROVANIE

V blízkosti klimatizačného zariadenia NEUMIESTŇUJTE
horľavé fľaše sprejov a NEPOUŽÍVAJTE ich v blízkosti
jednotky. Ak by ste tak urobili, môže to mať za následok
vznik požiaru.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

9

3 | Bezpečnostné pokyny používateľa

UPOZORNENIE

Pri použití dezinfekčného insekticídu v miestnosti systém
NEPOUŽÍVAJTE. Toto by mohlo spôsobiť rozptýlenie
chemických látok v jednotke, čo by malo za následok
ohrozenie zdravia tých osôb, ktoré sú alergické voči
chemickým látkam.

VAROVANIE

Chladivo vo vnútri jednotky je stredne horľavé, ale v
normálnom prípade NEUNIKÁ. Ak chladivo uniká vo vnútri
miestnosti a prichádza do kontaktu s plameňom horáka,
ohrievačom alebo varičom, môže to mať za následok vznik
požiaru a/alebo tvorbu škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť
vyvetrajte a skontaktujte sa s predajcom, u ktorého ste
jednotku kúpili.

Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí
ukončenie opravy časti, kde uniká chladivo.

VAROVANIE

▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva.
▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na

zrýchlenie procesu odmrazovania než tie, ktoré
odporúča výrobca.

▪ Uvedomte si, že chladivo vo vnútri systému je bez

zápachu.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále
pracujúcich zdrojov zapálenia (napr.: otvorený plameň,
fungujúci plynový spotrebič alebo elektrický ohrievač).

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM
PRÚDOM

Používateľská referenčná príručka

10

Pri čistení klimatizácie alebo vzduchového filtra
bezpodmienečne ukončite prevádzku a vypnite hlavný
vypínač. Inak môže dôjsť k zasiahnutiu elektrickým prúdom
alebo zraneniu.

UPOZORNENIE

Po dlhšom používaní skontrolujte podložky jednotky a jej
inštalácie, či nie sú poškodené. Keď sú poškodené,
jednotka by mohla spadnúť aspôsobiť úraz.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

3 | Bezpečnostné pokyny používateľa

UPOZORNENIE

NEDOTÝKAJTE sa rebier výmenníka tepla. Tieto rebrá sú
ostré amôžu mať za následok vznik úrazu porezaním.

VAROVANIE

Pri práci vo výškach s rebríkmi je nutné byť veľmi opatrný.

VAROVANIE

Nesprávne čistiace prostriedky alebo postup čistenia môžu
spôsobiť poškodenie plastových komponentov alebo únik
vody. Rozstrekovaný čistiaci prostriedok na elektrické
komponenty, ako sú motory, môže spôsobiť poruchu, dym
alebo zapálenie.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM
PRÚDOM

Pred čistením jednotky ju vypnite. Vypnite tiež istič alebo
vytiahnite napájací kábel zo zásuvky. Inak môže dôjsť k
zasiahnutiu elektrickým prúdom alebo zraneniu.

VAROVANIE
Ak dôjde k niečomu nezvyčajnému (je cítiť zápach po

horení atď.), zastavte prevádzku jednotky a vypnite
elektrické napájanie.

Ponechanie jednotky vprevádzke za takých okolností môže
spôsobiť poruchu, zasiahnutie elektrickým prúdom alebo
vznik požiaru. Skontaktujte sa svašim predajcom.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

11

4 | O systéme

4 O systéme

4.1 Vnútorná jednotka

VAROVANIE: MIERNE HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

UPOZORNENIE

Vnútorná jednotka obsahuje rádiové zariadenie, minimálna vzdialenosť medzi
žiariacou súčasťou zariadenia a používateľom je 10 cm.

VÝSTRAHA

Systém NEPOUŽÍVAJTE na iné účely. Aby nedochádzalo k zhoršeniu kvality daných
predmetov, NEPOUŽÍVAJTE jednotku na chladenie presných nástrojov, potravín,
rastlín, zvierat aani umeleckých diel.

UPOZORNENIE

Do vstupu alebo výstupu vzduchu NEVKLADAJTE prsty, tyčky alebo iné predmety.
Keďže sa ventilátor otáča veľkou rýchlosťou, mohol by spôsobiť úraz.

INFORMÁCIE

Hladina tlaku zvuku je menšia ako 70dBA.

VAROVANIE

▪ Jednotku sami nemodifikujte, nedemontujte, neodstraňujte, opätovne

neinštalujte alebo neopravujte, keďže demontáž alebo inštalácia môže spôsobiť
zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa s vašim
predajcom.

▪ Vprípade náhodných únikov chladiva sa presvedčte, že vblízkosti nie je otvorený

plameň. Samotné chladivo je celkom bezpečné, netoxické aslabo horľavé, ale pri
náhodnom úniku do miestnosti vytvára toxický plyn tam, kde je prítomný horľavý
vzduch z ventilátorov ohrievačov, plynových varičov atď. Vždy nechajte potvrdiť
kvalifikovaným servisným personálom, že pred obnovením prevádzky bolo miesto
úniku opravené.

INFORMÁCIE

Na nasledujúcich obrázkoch je len príklad, ktorý NEMUSÍ zodpovedať rozloženiu
vášho systému.

Používateľská referenčná príručka

12

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

4 | O systéme

j

h

i

b

a

l

m

d

f

g

e

c

ON/
OFF

a

b
c
d

e

a Prívod vzduchu

b Odvod vzduchu

c Čelný panel

d Servisný kryt

e Displej vnútornej jednotky

f Snímač Intelligent Eye (inteligentné oko)

g Snímač izbovej teploty

h Len pre triedu 15~42: Titánovo-apatitový deodorizačný filter (bez rámu)

i Len pre triedu 50~71: Titánovo apatitový deodorizačný filter a filter na čistenie vzduchu pre odstránenie

alergénov striebra (s rámom)

j Vzduchový filter

k Klapky (vodorovné lamely)

l Žaluzie (zvislé lamely)

4.1.1 Displej vnútornej jednotky

a Prijímač signálu používateľského rozhrania

b Kontrolka prevádzky

c Kontrolka časovača

d Kontrolka inteligentné oko

e Tlačidlo ON/OFF

Tlačidlo ON/OFF (ZAP/VYP)

Ak chýba používateľské rozhranie, na spustenie alebo zastavenie prevádzky môžete
použiť tlačidlo ON/OFF (ZAP./VYP.) na vnútornej jednotke. Ak sa prevádzka spustí
použitím tohto tlačidla, použijú sa nasledovné nastavenia:

▪ Režim prevádzky = Automatika
▪ Nastavenie teploty = 25°C
▪ Rýchlosť prúdenia vzduchu = Automatika

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

13

4 | O systéme

d

a

g

m

h

c

b

n

l

f

e

i

j

k

p

o

4.2 O používateľskom rozhraní

▪ Priame slnečné svetlo. Používateľské rozhranie nevystavujte priamemu

slnečnému žiareniu.

▪ Prach. Prach na vysielači alebo prijímači signálu zníži ich citlivosť. Prach utrite

jemnou utierkou.

▪ Elektrické žiarivky. Signálová komunikácia môže byť narušená žiarivkami so

štartérom umiestnenými vmiestnosti. Vtomto prípade sa skontaktujte svašim
inštalatérom.

▪ Iné spotrebiče. Ak používateľské rozhranie ovláda nejaké iné spotrebiče, tieto

spotrebiče odstráňte alebo sa poraďte s vašim inštalatérom.

▪ Závesy. Presvedčte sa, že signál medzi jednotkou a používateľským rozhraním

NIE je blokovaný závesmi alebo inými predmetmi.

VÝSTRAHA

▪ Používateľské rozhranie NEPÚŠŤAJTE na zem.
▪ Používateľské rozhranie NENECHÁVAJTE vlhké.

4.2.1 Komponenty: Používateľské rozhranie

Používateľská referenčná príručka

14

a Vysielač signálu
b LCD displej
c Tlačidlo nastavenia teploty
d Tlačidlo ON/OFF (ZAP/VYP)
e Tlačidlo zvislého otočenia

f Tlačidlo vodorovného otočenia
g Tlačidlo režimu prevádzky Comfort airflow a Intelligent eye (Príjemné prúdenie vzduchu a Inteligentné oko)
h Tlačidlo výberu

i Tlačidlo hodín a jasu displeja vnútornej jednotky

j Tlačidlá režimu prevádzky Zap./Vyp. časovača
k Tlačidlá režimu prevádzky Týždenný časovač

l Tlačidlo režimu prevádzky Flash Streamer (čistenie vzduchu)

m Tlačidlo režimu prevádzky Econo a pokojnej prevádzky vonkajšej jednotky

n Tlačidlo prepínania režimu Mode
o Tlačidlo Powerful (Výkonnejšie)
p Tlačidlo Fan (Ventilátor)

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

4.2.2 Stav: Používateľské rozhranie LCD

Ikona Popis

Prevádzka je aktívna

Režim prevádzky = Automatika

Režim prevádzky = Sušenie

Režim prevádzky = Vykurovanie

Režim prevádzky = Klimatizácia

Režim prevádzky = Len ventilátor

4 | O systéme

Je aktívny režim prevádzky Powerful (Výkonnejšie)

Je aktívny režim prevádzky Econo

Je aktívny režim pokojnej prevádzky vonkajšej jednotky

Vnútorná jednotka prijíma signál z používateľského rozhrania

Aktuálne nastavenie teploty

Rýchlosť prúdenia vzduchu = Automatika

Rýchlosť prúdenia vzduchu = Pokojný režim vnútornej jednotky

Rýchlosť prúdenia vzduchu = Vysoká

Rýchlosť prúdenia vzduchu = Stredne vysoká

Rýchlosť prúdenia vzduchu = Stredná

Rýchlosť prúdenia vzduchu = Stredne nízka

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Rýchlosť prúdenia vzduchu = Nízka

Je aktívny režim prevádzky Komfort

Je aktívny režim Inteligentné oko

Je aktívne automatické zvislé otočenie

Je aktívne automatické vodorovné otočenie

Používateľská referenčná príručka

15

4 | O systéme

a

4.2.3 Obsluha používateľského rozhrania

Ikona Popis

Flash Streamer (čistenie vzduchu) je aktívne

Je aktívny ON timer

Je aktívny OFF timer

Je aktívny Weekly timer

Deň vtýždni

Aktuálny čas

a Prijímač signálu

1 Zamierte vysielač signálu na prijímač signálu na vnútornej jednotke

(maximálna vzdialenosť komunikácie je 7m).

Výsledok: Akonáhle vnútorná jednotka prijme signál z používateľského rozhrania,
budete počuť zvuk:

Zvuk Popis

Píp-píp Spustí sa prevádzka.

Píp Zmeny nastavenia.

Dlhé pípnutie Prevádzka sa ukončí.

Používateľská referenčná príručka

16

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

5 | Pred spustením do prevádzky

2

3

1

AAA.LR03

5 Pred spustením do prevádzky

5.1 Prehľad: Pred spustením do prevádzky

Táto kapitola popisuje čo máte robiť pred spustením jednotky.

Bežný pracovný postup

Pred spustením je potrebné vykonať nasledovné kroky:

▪ Vloženie batérií do používateľského rozhrania.
▪ Pripevnenie používateľského rozhrania kstene.
▪ Nastavenie jasu displeja vnútornej jednotky.
▪ Nastavenie hodín.
▪ Zapnutie elektrického napájania.

5.2 Vloženie batérií

Batérie vydržia približne 1 rok.

1 Demontujte čelný kryt.
2 Vložte obe batérie naraz.
3 Nasaďte čelný kryt späť.

INFORMÁCIE

▪ Vybitá batéria sa zobrazuje blikaním LCD displeja.
▪ VŽDY vymeňte obe batérie naraz.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

17

5 | Pred spustením do prevádzky

cba

2×

5.3 Montáž držiaka používateľského rozhrania

1 Zvoľte miesto, zktorého môžu signály dosiahnuť jednotku.
2 Pomocou skrutiek na stenu alebo podobné miesto umiestnite držiak.
3 Používateľské rozhranie zaveste na držiak používateľského rozhrania.

a Používateľské rozhranie
b Skrutky (dodáva zákazník)
c Držiak používateľského rozhrania

5.4 O hodinách

Ak vnútorné hodiny vnútornej jednotky NIE sú nastavené na správny čas, režim so
zapnutým časovačom ON timer, s vypnutým časovačom OFF timer a týždenný
časovač weekly timer NEBUDE fungovať presne. Hodiny sa musia nastaviť znova:

▪ Po vypnutí jednotky obvodovým ističom.
▪ Po zlyhaní elektrického napájania.
▪ Po výmene batérií v používateľskom rozhraní.

5.4.1 Nastavenie hodín

Poznámka: Ak NIE je nastavený čas, , a blikajú.

1 Stlačte .

2 Stlačte alebo atým nastavíte aktuálny deň týždňa.

Zobrazenie Deň vtýždni

Výsledok: a blikajú

Pondelok

Používateľská referenčná príručka

18

Utorok

Streda

Štvrtok

Piatok

Sobota

Nedeľa

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

3 Stlačte .

Výsledok: Bliká .

4 Stlačením alebo nastavíte správny čas.

Poznámka: Keď pridržíte tlačidlo alebo , rýchlo sa zvýši alebo zníži

nastavenie času.

5 Stlačte .

Výsledok: Nastavenie je ukončené. Bliká .

5.5 Jas displeja vnútornej jednotky

Podľa potreby nastavte jas displeja vnútornej jednotky alebo ho vypnite.

5 | Pred spustením do prevádzky

5.5.1 Nastavenie jasu displeja vnútornej jednotky

1 Držte stlačené najmenej na 2sekundy, aby sa zmenilo nastavenie.

Výsledok: Jas sa zmení v poradí: vysoký, nízky, vypnutý.

5.6 Zapnutie elektrického napájania

1 Zapnite obvodový istič.

Výsledok: Za účelom nastavenia referenčnej polohy sa otvorí a uzavrie klapka

vnútornej jednotky.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

19

6 | Prevádzka

6 Prevádzka

6.1 Rozsah prevádzky

Systém používajte vnasledovných rozsahoch teploty alebo vlhkosti pre bezpečnú
aúčinnú prevádzku.

V kombinácii s vonkajšou jednotkou RZAG

Klimatizácia alebo

sušenie

(a)(b)

Vykurovanie

(a)

Vonkajšia teplota –20~52°CDB –20~24°CDB

–21~18°CWB

Vnútorná teplota 17~38°C DB

10~27°CDB

12~28°CWB

Vnútorná vlhkosť ≤80%

(a)

Ak jednotka beží mimo prevádzkového rozsahu, bezpečnostné zariadenie môže zastaviť
prevádzku systému.

(b)

Ak jednotka beží mimo prevádzkového rozsahu, môže dôjsť ku kondenzácii a kvapkaniu
vody.

(b)

—

V kombinácii s vonkajšími jednotkami: RXM71R, 2MXM, 3MXM, 4MXM, 5MXM

Klimatizácia alebo

sušenie

(a)(b)

Vykurovanie

(a)

Vonkajšia teplota –10~46°CDB –15~24°CDB

–15~18°CWB

Vnútorná teplota 18~37°C DB

10~30°CDB

14~28°CWB

Vnútorná vlhkosť ≤80%

(a)

Ak jednotka beží mimo prevádzkového rozsahu, bezpečnostné zariadenie môže zastaviť
prevádzku systému.

(b)

Ak jednotka beží mimo prevádzkového rozsahu, môže dôjsť ku kondenzácii a kvapkaniu
vody.

(b)

—

Používateľská referenčná príručka

20

V kombinácii s inými vonkajšími jednotkami

Klimatizácia alebo

sušenie

(a)(b)

Vykurovanie

Vonkajšia teplota –10~50°CDB –20~24°CDB

–21~18°CWB

Vnútorná teplota 18~37°C DB

10~30°CDB

14~28°CWB

Vnútorná vlhkosť ≤80%

(a)

Ak jednotka beží mimo prevádzkového rozsahu, bezpečnostné zariadenie môže zastaviť
prevádzku systému.

(b)

Ak jednotka beží mimo prevádzkového rozsahu, môže dôjsť ku kondenzácii a kvapkaniu
vody.

(b)

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

—

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

(a)

6.2 Kedy použiť určité funkcie

Na určenie, aké funkcie použiť, môžete použiť nasledovnú tabuľku:

INFORMÁCIE

Režimy prevádzky: klimatizácia, sušenie a automatika NIE sú k dispozícii u verzie
výrobku len vykurovanie.

Funkcia Úlohy

Základné funkcie

6 | Prevádzka

Režimy prevádzky a teplota

+ Smer prúdenia

vzduchu

Rýchlosť prúdenia vzduchu

Pokročilé funkcie

Flash Streamer

Spustenie/zastavenie systému a nastavenie
teploty:

▪ V režime Vykurovanie a Klimatizácia ohrev

alebo ochladenie miestnosti.

▪ V režime Len ventilátor vyfukovanie vzduchu

do miestnosti bez vykurovania alebo
klimatizácie.

▪ V režime Sušenie zníženie vlhkosti v

miestnosti.

▪ V režime Automatika sa automaticky zvolí

vhodná teplota a režim prevádzky.

Ak chcete nastaviť smer prúdenia (otočná alebo
pevná poloha).

Ak chcete nastaviť množstvo vzduchu
vyfukovaného vzduchu do miestnosti.

Ak chcete pokojnejší chod.

Ak chcete odstrániť alergény vo vzduchu, napr.
peľ, pomocné látky…

vonkajšej jednotky

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Econo

Režim pokojnej prevádzky

Komfort

Inteligentné oko

Výkonnejšie

ON timer + OFF timer

Ak chcete znížiť nepríjemný zápach.

Ak chcete použiť systém, ak tiež používate iné
spotrebiče energie.

Ak chcete ušetriť energiu.

Na zníženie úrovne hlučnosti vonkajšej jednotky.
Príklad: V noci.

Ak chcete automaticky upraviť smer prúdenia
vzduchu na účinnejšie ochladenie alebo ohriatie
miestnosti.

Aby sa zabránilo prúdeniu vzduchu v priamom
kontakte s ľuďmi.

Aby sa ušetrila energia, ak nie je nikto v
miestnosti.

Ak chcete ochladiť alebo ohriať miestnosť
rýchlo.

Ak chcete automaticky zapnúť alebo vypnúť
systém.

Používateľská referenčná príručka

21

6 | Prevádzka

Funkcia Úlohy

Týždenný časovač

Ak chcete automaticky zapnúť alebo vypnúť
systém na týždennej báze.

Prídavné funkcie

Bezdrôtové spojenie LAN Pre obsluhu jednotky použitím smart zariadení.

6.3 Režim prevádzky a menovitá hodnota teploty

Kedy. Nastavte režim prevádzky systému a nastavte teplotu, ak chcete:

▪ Vykúriť alebo ochladiť miestnosť
▪ Vyfukovať vzduch do miestnosti bez vykurovania alebo klimatizácie
▪ Znížiť vlhkosť v miestnosti

Čo. Systém funguje odlišne v závislosti od voľby používateľa.

INFORMÁCIE

Režimy prevádzky: klimatizácia, sušenie a automatika NIE sú k dispozícii u verzie
výrobku len vykurovanie.

Nastavenie Popis

Automatika

Systém ochladí alebo ohreje miestnosť na
menovitú hodnotu teploty. V prípade potreby
automaticky prepína medzi klimatizáciou
avykurovaním.

Sušenie

Vykurovanie

Systém zníži vlhkosť v miestnosti.

Systém ohreje miestnosť na menovitú hodnotu
teploty.

Klimatizácia

Systém ochladí miestnosť na menovitú hodnotu
teploty.

Ventilátor

Systém len riadi prúdenie vzduchu (rýchlosť
prúdenia vzduchu a smer prúdenia vzduchu).

Systém NERIADI teplotu.

Prídavné informácie:

▪ Vonkajšia teplota. Vplyv klimatizácie alebo vykurovania systémom sa znižuje, ak

je vonkajšia teplota príliš vysoká alebo príliš nízka.

▪ Prevádzka rozmrazovania. Počas režimu prevádzky Vykurovanie sa môže na

vonkajšej jednotke objaviť námraza, ktorá znižuje výkon vykurovania. Vtakom
prípade sa systém automaticky prepne do režimu prevádzky Odmrazovanie, aby
sa zbavil námrazy. Počas odmrazovania z vnútornej jednotky NEPRÚDI horúci
vzduch.

Používateľská referenčná príručka

22

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

6.3.1 Spustenie/zastavenie režimu prevádzky a nastavenie teploty

: Jednotka je v prevádzke.

: Režim prevádzky = Automatika

: Režim prevádzky = Sušenie

: Režim prevádzky = Klimatizácia

: Režim prevádzky = Vykurovanie

: Režim prevádzky = Len ventilátor

: Zobrazuje nastavenú teplotu.

1 Stlačte tlačidlo jeden alebo viackrát atým vyberiete režim prevádzky.

Výsledok: Tento režim bude nastavený v nasledovnej postupnosti:

2 Stlačením tlačidla spustíte prevádzku.

Výsledok: Na LCD sa zobrazí a zvolený režim.

3 Stlačte tlačidlo alebo na tlačidle jeden alebo viackrát, aby sa znížila

alebo zvýšila teplota.

6 | Prevádzka

Režim prevádzky
Klimatizácia

18~32°C 10~30°C 18~30°C —

Poznámka: Pri použití režimu prevádzky Sušenie alebo Len ventilátor, nemôžete
nastaviť teplotu.

4 Stlačením tlačidla zastavíte prevádzku.

Výsledok: zmizne zLCD. Kontrolka prevádzky zhasne.

6.4 Prietok vzduchu

1 Stlačením tlačidla vyberte:

Režim prevádzky
Vykurovanie

Režim prevádzky
Automatika

Režim prevádzky
Sušenie alebo Len
ventilátor

5 úrovní rýchlosti prúdenia vzduchu, od " " do " "

Automatické ovládanie prúdenia vzduchu

Pokojný režim prevádzky vnútornej jednotky. Keď je prúdenie
vzduchu nastavené na " ", hluk z jednotky bude znížený.

6.4.1 Nastavenie rýchlosti prúdenia vzduchu

1 Ak chcete zmeniť nastavenie prúdenia vzduchu nasledovným postupom,

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

INFORMÁCIE

▪ Ak jednotka v režime klimatizácia alebo vykurovanie dosiahne menovitú teplotu,

ventilátor sa zastaví.

▪ Pri použití režimu prevádzky sušenie NEMÔŽETE nastaviť nastavenie rýchlosti

prúdenia vzduchu.

stlačte .

Používateľská referenčná príručka

23

6 | Prevádzka

a

b

c

6.5 Smer prúdenia vzduchu

Kedy. Nastavte smer prúdenia vzduchu podľa potreby.
Čo. Systém riadi smer prúdenia vzduchu odlišne v závislosti od voľby používateľa

(otočná alebo pevná poloha). Robí to pohybom vodorovných (klapky) alebo zvislých
lamiel (žalúzie).

Nastavenie Smer prúdenia vzduchu

Zvislý automatický pohyb

Pohybuje sa hore a dole.

sklopenia

Vodorovný automatický

Pohybuje zboka na bok.

pohyb sklopenia

+ 3-D smer prúdenia

vzduchu

Pohybuje sa striedavo hore a dole a zboka na
bok

[—] Zostane v pevnej polohe.

UPOZORNENIE

K nastaveniu polohy lamiel a žalúzií VŽDY použite používateľské rozhranie. Ak sa
lamely a žalúzia sklápajú a pohybujete s nimi násilne rukou, mechanizmus sa poškodí.

Rozsah pohybu klapky sa mení podľa režimu prevádzky. Klapka sa zastaví v hornej
polohe, ak sa rýchlosť prúdenia vzduchu zmení na nízku v priebehu nastavenia
sklopenia hore a dole.

6.5.1 Nastavenie zvislého smeru prúdenia vzduchu

Používateľská referenčná príručka

24

a Rozsah klapky vrežime prevádzky Klimatizácia alebo Sušenie

b Rozsah klapky vrežime prevádzky Vykurovanie

c Rozsah klapky vrežime prevádzky Len ventilátor

1 Stlačte .

Výsledok: sa zobrazí na LCD. Klapky (vodorovné lamely) sa začnú kývať.

2 Ak chcete použiť pevnú polohu, akonáhle klapky dosiahnu požadovanú

polohu, stlačte .

Výsledok: zmizne zLCD. Pohyb klapiek sa zastaví.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

6.5.2 Nastavenie vodorovného smeru prúdenia vzduchu

1 Stlačte .

Výsledok: sa zobrazí na LCD. Žalúzie (vodorovné lamely) sa začnú kývať.

2 Ak chcete použiť pevnú polohu, akonáhle žalúzie dosiahne požadovanú

polohu, stlačte .

Výsledok: zmizne zLCD. Pohyb žaluzí sa zastaví.

INFORMÁCIE

Ak je jednotka nainštalovaná vrohu miestnosti, smer žalúzií má byť od steny. Ak
stena zablokuje vzduch, účinnosť klesne.

6.5.3 Použitie 3-D smeru prúdenia vzduchu

1 Stlačte a .

Výsledok: Na LCD sa zobrazí a . Klapky (vodorovné lamely) a žalúzie

(zvislé lamely) sa začnú kývať.

2 Ak chcete použiť pevnú polohu, akonáhle klapky a žalúzie dosiahne

požadovanú polohu, stlačte tlačidlo a .

6 | Prevádzka

Výsledok: a zmiznú zLCD. Pohyb klapiek a lamiel sa zastaví.

6.6 Režim prevádzky Pohodlné prúdenie vzduchu a Inteligentné oko

Režimy prevádzky Pohodlné prúdenie vzduchu a Inteligentné oko môžete použiť
samostatne alebo ich kombinovať.

6.6.1 Režim prevádzky vhodného smeru prúdenia vzduchu Komfort

Tento režim prevádzky je možné použiť v režime vykurovanie alebo klimatizácia.
Poskytne pohodlné prúdenie vzduchu, ak NEDOCHÁDZA k priamemu kontaktu s
ľuďmi. Systém automaticky nastaví pevnú polohu prúdenia vzduchu smerom hore v
režime prevádzky Klimatizácia a smerom dole v režime prevádzky Vykurovanie.

Režim prevádzky klimatizácia Režim prevádzky vykurovanie

6.6.2 Režim prevádzky inteligentné oko

Aby sa zabránilo priamemu kontaktu s ľuďmi, systém automaticky nastaví smer
prúdenia vzduchu a teplotu v závislosti od detekcie pohybu ľudí. Ak sa v miestnosti
nikto nepohybuje dlhšie ako 20minút, režim prevádzky sa automaticky prepne do
režimu úspory energie:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

INFORMÁCIE

Režim prevádzky na plný výkon Powerful a Comfort airflow sa NEMÔŽU používať
súčasne. Naposledy zvolená funkcia má prioritu. Ak je zvolené automatické zvislé
sklopenie, funkcia Comfort airflow (Príjemné prúdenie vzduchu) bude zrušená.

Používateľská referenčná príručka

25

6 | Prevádzka

90°

7 m

55°

7 m

55°

Prevádzka Režim prevádzky úspory energie

Vykurovanie Teplota klesne o 2°C.

Klimatizácia alebo
Sušenie

Ak je teplota v miestnosti:

▪ <30°C teplota sa zvýši o 2°C
▪ ≥30°C teplota sa zvýši o 1°C

Len ventilátor Zníži rýchlosť prúdenia vzduchu.

O snímači inteligentné oko

VÝSTRAHA

▪ NECHYTAJTE alebo NETLAČTE na snímač inteligentné oko. Keď tak urobíte, môže

to spôsobiť poškodenie.

▪ Vblízkosti snímača inteligentné oko NEUMIESTŇUJTE veľké predmety.

INFORMÁCIE

Režim prevádzky na plný výkon Powerful anočný Night sa NEMÔŽU používať súčasne
s režimom prevádzky inteligentné oko Intelligent eye. Naposledy zvolená funkcia má
prioritu.

▪ Rozsah detekcie. Až do 7m.

Zvislý uhol (pohľad zboku)

Vodorovný uhol (pohľad zvrchu)

▪ Citlivosť detekcie. Zmeny podľa umiestnenia, počtu osôb v miestnosti, rozsahu

teploty atď.

▪ Omyly detekcie. Snímač môže omylom detekovať domácich miláčikov, slnečné

svetlo, pohyb záclon a pod.

6.6.3 Spustenie alebo zastavenie režimu prevádzky Príjemné prúdenie vzduchu a Inteligentné oko

1 Stlačte tlačidlo jeden alebo viackrát.

Výsledok: Nastavenie sa zmení v nasledovnom poradí:

Zobrazenie Prevádzka

Výhodné prúdenie vzduchu

Inteligentné oko

+

— Oba deaktivované

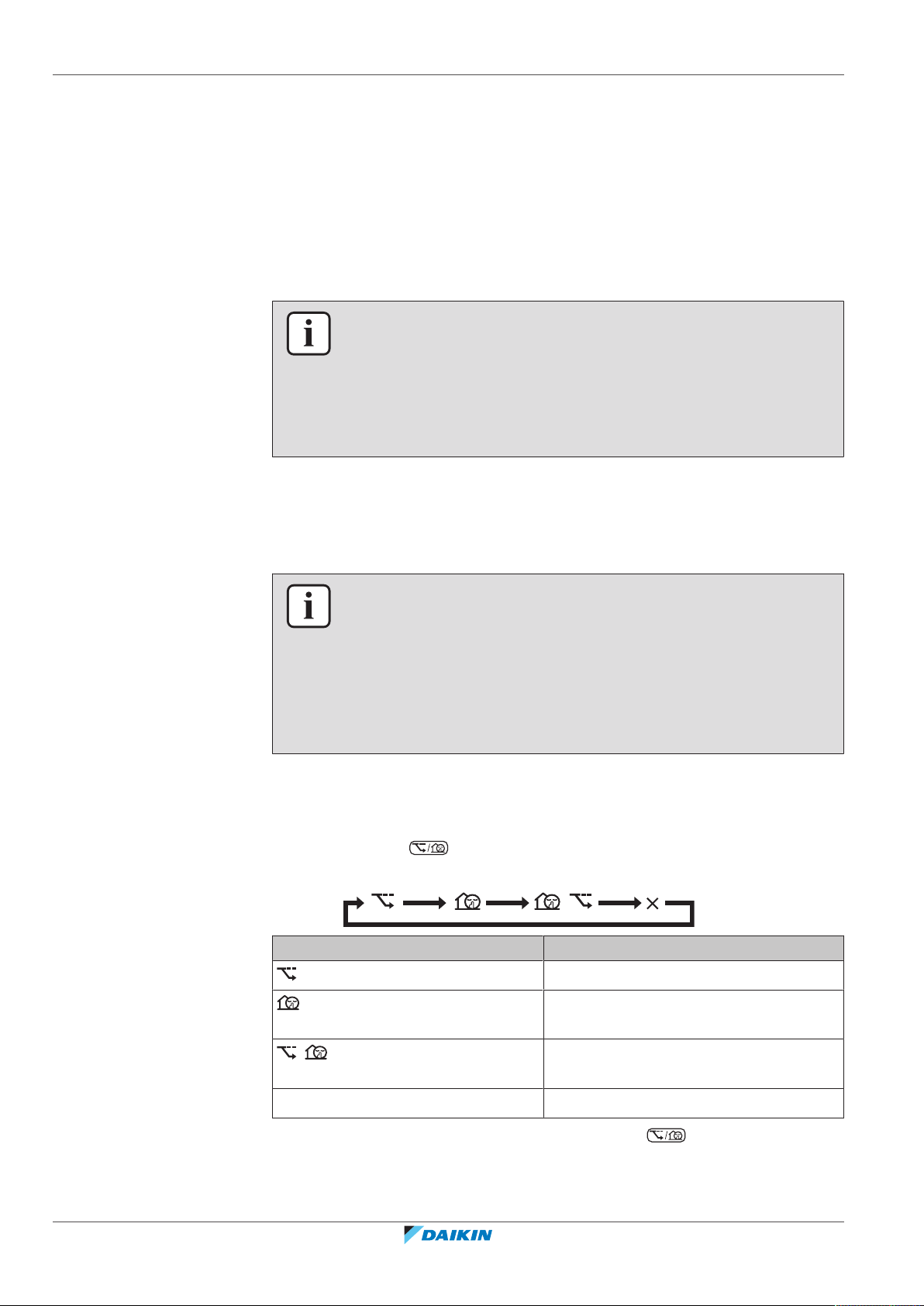

Poznámka: Ak sa ľudia nachádzajú blízko čelnej strany vnútornej jednotky alebo je
tam príliš veľa ľudí, použite kombináciu oboch režimov prevádzky.

Pohodlné prúdenie vzduchu a Inteligentné
oko

Používateľská referenčná príručka

26

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

2 Na zastavenie režimu prevádzky stlačte tlačidlo tak, aby oba symboly

zmizli z LCD.

6.7 Režim prevádzky na vyšší výkon Powerful

Táto funkcia rýchlo maximalizuje účinky klimatizácie alebo vykurovania
vľubovoľnom režime prevádzky. Tieto funkcie umožňujú využiť maximálny výkon
zariadenia.

Režim Rýchlosť prúdenia vzduchu

Klimatizácia / vykurovanie ▪ K maximalizácii výkonu klimatizácie

Sušenie ▪ Nastavenie teploty je znížené o 2,5°C.

6 | Prevádzka

alebo vykurovania sa musí zvýšiť
výkon vonkajšej jednotky.

▪ Prúdenie vzduchu sa pevne nastaví na

maximum.

▪ Teplotu a rýchlosť prúdenia vzduchu

NIE je možné zmeniť.

▪ Nastavenie rýchlosti prúdenia

vzduchu sa nepatrne zvýši.

Len ventilátor Prúdenie vzduchu sa pevne nastaví na

maximum.

INFORMÁCIE

Režim prevádzky na plný výkon Powerful sa NEMÔŽE používať spolu s režimami
hospodárnej prevádzky Econo, príjemného prúdenia vzduchu Comfort airflow alebo
pokojného chodu vonkajšej jednotky Outdoor unit quiet. Naposledy zvolená funkcia
má prioritu.

Režim prevádzky Powerful NEZVÝŠI výkon jednotky, ak je už v prevádzke
smaximálnym výkonom.

6.7.1 Zapnutie alebo zastavenie režimu prevádzky na vyšší výkon Powerful

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Na displeji LCD sa rozsvieti . Režim prevádzky na vyšší výkon

Powerful beží počas 20 minút; potom sa režim prevádzky vráti do predtým
nastaveného režimu.

2 Stlačením jednotku zastavíte.

Poznámka: Režim výkonnej prevádzky Powerful sa dá nastaviť len, ak jednotka

beží. Ak stlačíte alebo prepnete režim prevádzky. prevádzka sa zruší; zmizne
z LCD.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Výsledok: zmizne zLCD.

Používateľská referenčná príručka

27

6 | Prevádzka

6.8 Režim hospodárnej prevádzky Econo a pokojnej prevádzky vonkajšej

6.8.1 Režim hospodárnej prevádzky Econo

6.8.2 Režim pokojnej prevádzky vonkajšej jednotky

jednotky

Toto je funkcia, ktorá umožňuje účinnú prevádzku obmedzením hodnoty
maximálnej spotreby energie. Táto funkcia je užitočná pre prípady, kedy je nutné
venovať pozornosť elektrickému vypínaču, aby sa nezapol, keď výrobok prechádza
pozdĺž iných spotrebičov.

INFORMÁCIE

▪ Režim prevádzky na plný výkon Powerful a Econo sa NEMÔŽU používať súčasne.

Naposledy zvolená funkcia má prioritu.

▪ Režim prevádzky Econo je funkciou, ktorá umožňuje účinnú prevádzku

obmedzením spotreby energie vonkajšej jednotky obmedzením otáčok
kompresora. Ak je spotreba energie príliš nízka, režim prevádzky Econo NEZNÍŽI
spotrebu energie.

Pokojný režim prevádzky vonkajšej jednotky Outdoor unit quiet znižuje hlučnosť
vonkajšej jednotky. Príklad: V noci.

INFORMÁCIE

▪ Režim prevádzky na plný výkon Powerful apokojnej prevádzky vonkajšej jednotky

Outdoor unit quiet sa nemôžu používať súčasne. Naposledy zvolená funkcia má
prioritu.

▪ Táto funkcia je kdispozícii len vautomatickom režime, klimatizácie avykurovania.
▪ Pokojný režim prevádzky vonkajšej jednotky Outdoor unit quiet obmedzuje

otáčky kompresora. Ak sú otáčky kompresora už nízke, režim pokojnej prevádzky
vonkajšej jednotky NEZNÍŽI viac otáčky kompresora.

6.8.3 Spustenie alebo zastavenie režimu hospodárnej prevádzky Econo a pokojnej prevádzky vonkajšej jednotky

1 Stlačte tlačidlo jeden alebo viackrát.

Výsledok: Nastavenie sa zmení v nasledovnom poradí.

Zobrazenie Prevádzka

Econo

Používateľská referenčná príručka

28

Režim pokojnej prevádzky vonkajšej
jednotky

+ Režim hospodárnej prevádzky Econo a

pokojnej prevádzky vonkajšej jednotky

— Oba deaktivované

2 Na zastavenie režimu prevádzky stlačte tlačidlo tak, aby oba symboly

zmizli z LCD.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

Poznámka: Režim prevádzky Econo sa dá nastaviť len, ak jednotka beží. Stlačením
tlačidla sa zruší nastavenie azLCD displeja zmizne .

Poznámka: zostane na LCD j v prípade, ak vypnete jednotku použitím
používateľského rozhrania a vypínača vnútornej jednotky ON/OFF.

6.9 Režim prevádzky Flash Streamer (čistenie vzduchu)

Streamer vytvára prúd elektrónov s vysokou rýchlosťou s vysoko okysličovacím
výkonom znižujúcim nepríjemný zápach. Táto funkcia čistí vzduch v miestnosti
spolu s titánium-apatitovým deodorizačným filtrom, filtrom na čistenie vzduchu s
odstránením alergénov striebra a vzduchovými filtrami.

INFORMÁCIE

▪ Vytvárajú sa elektróny s vysokou rýchlosťou a absorbujú sa v zariadení, aby sa

zabezpečila bezpečná prevádzka.

▪ Výstup Streamer môže spôsobiť pískajúci zvuk.
▪ Ak sa prúd vzduchu zoslabí, výstup Streamer sa môže dočasne zastaviť. aby sa

zabránilo zápachu ozónu.

6 | Prevádzka

6.9.1 Spustenie/zastavenie režimu prevádzky Flash streamer (čistenie vzduchu)

Predpoklad: Uistite sa, že je jednotka v prevádzke ( sa zobrazuje na LCD
používateľského rozhrania).

1 Stlačte .

Výsledok: Ak je jednotka v prevádzke, na LCD sa zobrazí a vzduch v

miestnosti sa vyčistí.

2 Ak chcete zastaviť prevádzku, stlačte .

Výsledok: zmizne zLCD a prevádzka sa zastaví.

6.10 Režim prevádzky Zap./Vyp. časovača

Funkcie časovača sú užitočné pre automatické vypínanie azapínanie klimatizácie
vnoci alebo ráno. Používať sa dá tiež kombinácia vypnutia (OFF timer) azapnutia
časovačom (ON timer).

INFORMÁCIE

Časovač naprogramujte znova v prípade:

▪ Po vypnutí jednotky ističom.
▪ Po zlyhaní elektrického napájania.
▪ Po výmene batérií v používateľskom rozhraní.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

INFORMÁCIE

Pred použitím funkcií časovača sa MUSIA správne nastaviť hodiny. Pozri

"5.4.1Nastavenie hodín"[418].

Používateľská referenčná príručka

29

6 | Prevádzka

6.10.1 Spustenie alebo zastavenie režimu prevádzky OFF timer (Vyp. časovača)

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Na displeji LCD sa zobrazí a bliká. adeň vtýždni zmizne

zLCD.

2 Stlačením tlačidla alebo zmeníte nastavenie času.

3 Znova stlačte .
Výsledok: anastavený čas sa zobrazia na displeji LCD.
Výsledok: Kontrolka časovača sa rozsvieti.

INFORMÁCIE

Zakaždým ako stlačíte alebo , nastavenie času pokročí o 10 minút. Držanie
stlačeného tlačidla mení nastavenie rýchlo.

4 Ak chcete zastaviť prevádzku, stlačte .

Výsledok: a zmizne z LCD a kontrolka časovača zhasne. a deň v týždni

sa zobrazia na LCD.

INFORMÁCIE

Keď nastavíte na ON/OFF timer, nastavenie času sa uloží do pamäte. Pri výmene
batérií používateľského rozhrania sa obsah pamäte vymaže.

Použitie režimu nočného nastavenia v kombinácii s OFF timer

Klimatizačné zariadenie automaticky upraví nastavenie teploty (0,5°C smerom hore
vrežime Klimatizácia a 2,0°C dole vrežime Vykurovanie), aby nedošlo knadmernému
ochladeniu či ohrevu miestnosti, čo by rušilo váš spánok.

6.10.2 Spustenie alebo zastavenie režimu prevádzky ON timer (Zap. časovača)

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Na displeji LCD sa zobrazí a bliká. adeň vtýždni zmizne

zLCD.

2 Stlačením tlačidla alebo zmeníte nastavenie času.

3 Znova stlačte .
Výsledok: a nastavený čas sa zobrazia na displeji LCD. Kontrolka časovača sa

rozsvieti.

Používateľská referenčná príručka

30

INFORMÁCIE

Zakaždým ako stlačíte alebo , nastavenie času pokročí o 10 minút. Držanie
stlačeného tlačidla mení nastavenie rýchlo.

4 Ak chcete zastaviť prevádzku, stlačte .

Výsledok: a zmizne z LCD a kontrolka časovača zhasne. a deň v

týždni sa zobrazia na LCD.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

6.10.3 Kombinácia funkcií časovača vypnutie azapnutie

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

1 Nastavenie časovačov nájdete v "6.10.1 Spustenie alebo zastavenie režimu

prevádzky OFF timer (Vyp. časovača)" [4 30] a "6.10.2 Spustenie alebo
zastavenie režimu prevádzky ON timer (Zap. časovača)"[430].

Výsledok: a sa zobrazia na displeji LCD.
Príklad:

Zobrazenie Aktuálny čas Nastavený, keď… Prevádzka

6 | Prevádzka

6:00 je jednotka v

Poznámka: Ak je nastavenie časovača aktívne, aktuálny čas sa na LCD NEZOBRAZÍ.

6.11 Režim prevádzky Týždenný časovač

S týmto režimom prevádzky môžete uložiť až 4 nastavenia časovača na každý deň v
týždni.

Príklad: Vytvorí iné nastavenie od Pondelka do Piatku a iné nastavenie na víkend.

Deň vtýždni Príklad nastavenia

Pondelok

▪ Až do 4nastavení.

Utorok~Piatok

▪ Použite režim kopírovania, ak

sú také isté ako pre pondelok.

prevádzke.

jednotka NIE je v
prevádzke.

Zastaví sa o 7:00 a
sa spustí o 14:00.

Začína o 14:00.

Sobota

—

▪ Žiadne nastavenie časovača

Nedeľa

▪ Až do 4nastavení.

▪ Nastavenie ON-ON-ON-ON. Umožňuje plánovať režim prevádzky a nastavenie

teploty.

▪ Nastavenie OFF-OFF-OFF-OFF. Na každý deň je možné nastaviť iba čas vypnutia.

Poznámka: Nezabudnite používateľské rozhranie nasmerovať na vnútornú

jednotku a pri nastavení režimu prevádzky Týždenný časovač skontrolovať prijímací
tón.

INFORMÁCIE

Pred použitím funkcií časovača sa MUSIA správne nastaviť hodiny. Pozri

"5.4.1Nastavenie hodín"[418].

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

31

6 | Prevádzka

6.11.1 Nastavenie režimu prevádzky Weekly timer

INFORMÁCIE

▪ Tak režim Weekly timer, ako aj ON/OFF timer sa NEMÔŽU používať súčasne.

Režim prevádzky OFF/ON timer (VYP/ZAP časovača) má prioritu. Režim Weekly
timer prejde do pohotovostného stavu a z LCD zmizne  . Ak je OFF/ON
timer ukončený, aktivuje sa Weekly timer.

▪ Deň týždňa, režim OFF/ON timer, čas ateplota (len pre režim ON timer) sa môžu

nastaviť pomocou Weekly timer. Iné nastavenia sú založené na predchádzajúcom
nastavení ON timer.

1 Stlačte .

Výsledok: Zobrazí sa deň v týždni a rezervačné číslo aktuálneho dňa.

2 Stlačením tlačidla alebo vyberiete deň v týždni arezervačné číslo.

3 Stlačte .

Výsledok: Je nastavený deň v týždni. a blikajú.

4 Stlačením alebo zvolíte režim.

Výsledok: Nastavenie sa zmení v nasledovnom poradí:

Zobrazenie Funkcia

ON timer

OFF timer

Prázdny Vymaže rezerváciu

5 Stlačte .

Výsledok: Nastaví sa režim OFF/ON timer. a čas bliká.

Poznámka: Stlačte pre návrat na predchádzajúcu obrazovku. Ak je zvolená

prázdna, pokračujte na krok 9.

6 Stlačením alebo zvolíte čas. Čas sa môže nastaviť medzi 0:00~23:50 v

10minútových intervaloch.

7 Stlačte .

Používateľská referenčná príručka

32

Výsledok: Čas je nastavený, a teplota bliká.

Poznámka: Stlačte pre návrat na predchádzajúcu obrazovku. Ak je zvolený

OFF timer, pokračujte na krok 9.

8 Stlačením tlačidla alebo vyberiete požadovanú teplotu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

6 | Prevádzka

Poznámka: Nastavená teplota pre weekly timer (týždenné hodiny) sa zobrazí len,
ak je zapnuté nastavenie režimu weekly timer (týždenné hodiny).

INFORMÁCIE

Teplota sa dá nastaviť na používateľskom rozhraní medzi 10~32°C, ale:

▪ v režime klimatizácia a automatický režim prevádzky pracuje jednotka na minime

18°C aj v prípade, ak je nastavená na 10~17°C.

▪ v režime vykurovanie a automatický režim prevádzky pracuje jednotka na minime

30°C aj v prípade, ak je nastavená na 31~32°C.

9 Stlačte .

Výsledok: Teplota a čas sú nastavené v ON timer. Čas je nastavený v OFF

timer. Kontrolka časovača svieti oranžovou farbou.

Výsledok: Zobrazí sa obrazovka novej rezervácie.

10 Ak chcete nastaviť ďalšiu rezerváciu, opakujte predchádzajúci postup alebo

stlačením ukončite nastavenie.

Výsledok: Na displeji LCD sa rozsvieti .
Poznámka: Rezerváciu je možné kopírovať s tým istým nastavením na iný deň.

Pozri "6.11.2Kopírovanie rezervácie"[433].

6.11.2 Kopírovanie rezervácie

Rezervácia sa môže kopírovať na iný deň. Bude sa kopírovať celá rezervácia
vybratého dňa týždňa.

1 Stlačte .
2 Stlačením tlačidiel alebo vyberte týždeň, ktorý sa má kopírovať.
3 Stlačte .

Výsledok: Bude sa kopírovať rezervácia vybratého dňa týždňa.

4 Stlačením tlačidla alebo vyberiete požadovaný deň.
5 Stlačte .

Výsledok: Celá rezervácia sa kopíruje do zvoleného dňa a rozsvieti sa kontrolka

časovača oranžovou farbou.

Poznámka: Pre kopírovanie do iného dňa proces opakujte.

6 Stlačením tlačidla ukončíte nastavenie.

Výsledok: Na displeji LCD sa rozsvieti .

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

33

6 | Prevádzka

6.11.3 Potvrdenie rezervácie

6.11.4 Deaktivácia a opätovná aktivácia režimu prevádzky Weekly timer

Poznámka: Ako zmeniť nastavenie rezervácie, pozrite v "6.11.1Nastavenie režimu

prevádzky Weekly timer"[432].

Ak sú všetky rezervácie nastavené k vašim potrebám, môžete to potvrdiť.

1 Stlačte .

Výsledok: Zobrazí sa deň v týždni a rezervačné číslo aktuálneho dňa.

2 Stlačením tlačidiel alebo vyberiete deň vtýždni ačíslo rezervácie, ktoré

sa majú potvrdiť a skontrolujte podrobnosti o rezervácii.

Poznámka: Ako zmeniť nastavenie rezervácie, nájdete v "6.11.1Nastavenie režimu

prevádzky Weekly timer"[432].

3 Stlačením tlačidla ukončíte režim potvrdenia.

1 Ak chcete deaktivovať Weekly timer, stlačte , pričom sa na LCD zobrazí

Výsledok: zmizne z LCD a kontrolka časovača zhasne.

2 Ak chcete deaktivovať Weekly timer, stlačte tlačidlo znova.
Výsledok: Použije sa posledný nastavený režim rezervácie.

6.11.5 Vymazanie rezervácií

Vymazanie jednotlivej rezervácie

Túto funkciu použite, ak chcete vymazať nastavenie jednotlivej rezervácie.

1 Stlačte .

Výsledok: Zobrazí sa deň v týždni a rezervačné číslo.
2 Stlačením tlačidla alebo vyberiete deň v týždni, ktorý sa má vymazať.
3 Stlačte .

Výsledok: , a blikajú.
4 Stlačte tlačidlo alebo a zvoľte "žiadne nastavenie".

Výsledok: Nastavenie sa zmení v nasledovnom poradí:

.

Vymazanie rezervácie pre každý deň v týždni

Používateľská referenčná príručka

34

5 Stlačte .

Výsledok: Zvolená rezervácia je vymazaná.
6 Stlačením nastavenie ukončíte.

Výsledok: Zvyšné rezervácie sú aktívne.

Túto funkciu použite, ak chcete vymazať všetky nastavenia rezervácie pre jeden
deň vtýždni. Môže sa použiť v režime potvrdenia alebo nastavenia.

1 Stlačte .

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

2 Stlačením tlačidla alebo vyberiete deň v týždni, ktorý sa má vymazať.

3 Držte stlačené asi 5sekúnd.

Výsledok: Všetky rezervácie pre vybratý deň sa odstránia.

4 Stlačením nastavenie ukončíte.

Výsledok: Zvyšné rezervácie sú aktívne.

Vymazanie všetkých rezervácií

Túto funkciu použite, ak chcete vymazať všetky rezervácie pre všetky dni vtýždni
naraz. Tento postup sa NEDÁ použiť len vrežime nastavenie.

1 Držte stlačené tlačidlo asi 5sekúnd pri štandardnom zobrazení.

Výsledok: Všetky rezervácie budú vymazané.

6.12 Bezdrôtové spojenie LAN

Zákazník zodpovedá za poskytnutie:

▪ smartfónu alebo tabletu s minimálnou podporovanou verziou Android alebo iOS

uvedenou na http://www.onlinecontroller.daikineurope.com

6 | Prevádzka

▪ Internetové pripojenie a komunikačné zariadenie, napr. modem, smerovač a pod.
▪ Prístupový bod bezdrôtovej siete LAN
▪ Nainštalovaná zadarmo aplikácia Daikin Residential Controller

6.12.1 Predbežné opatrenia pri použití bezdrôtovej LAN

NEPOUŽÍVAJTE v blízkosti:

▪ Zdravotnícke zariadenie. Napr. osoby používajúce kardiostimulátory alebo

defibrilátory. Tento výrobok môže spôsobiť elektromagnetické rušenie.

▪ Automaticky ovládané zariadenie. Napr. automatické dvere alebo zariadenie

protipožiarneho alarmu. Tento výrobok môže spôsobiť chybné správanie sa
zariadenia.

▪ Mikrovlná pec. Môže ovplyvniť komunikáciu bezdrôtovej LAN.

6.12.2 Inštalácia aplikácie Residential Controller spoločnosti Daikin

1 Otvorte:

▪ Obchod Google Play pre vybavenie využívajúce systém Android.
▪ Obchod App Store pre vybavenie využívajúce systém iOS.

2 Vyhľadajte aplikáciu Daikin Residential Controller.

3 Postupujte podľa pokynov na inštaláciu na obrazovke.

6.12.3 Nastavenie bezdrôtového pripojenia

Existujú dva spôsoby pripojenia bezdrôtového adaptéra k vášmu smart zariadeniu.

▪ Pripojte bezdrôtovú LAN priamo k vášmu smart zariadeniu.
▪ Pripojte bezdrôtovú LAN k vašej domácej sieti. Bezdrôtová LAN bude

komunikovať s vašim smart zariadením vo vašej domácej sieti použitím modemu,
smerovača alebo podobného zariadenia.

Viac informácií a často kladené otázky nájdete na:

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

35

6 | Prevádzka

(5 sec.)

ON/
OFF

a
b

http://www.onlinecontroller.daikineurope.com/.

1 Pred nastavením bezdrôtového spojenia zastavte prevádzku.
2 Pre výber menu nastavenia bezdrôtovej LAN použite používateľské rozhranie.

Poznámka: Pri obsluhe používateľského rozhrania vždy zamierte vysielač signálu na

prijímač signálu na jednotke.

Menu Popis

Kontrola stavu pripojenia

Nastavenie pripojenia WPS

Nastavenie pripojenia režim AP/režim RUN (SSID + KEY)

Reset na štandard z výroby

VYP bezdrôtovej LAN

Potvrdenie stavu pripojenia bezdrôtovej LAN

1 V menu domovskej obrazovky stlačte a držte najmenej 5 sekúnd, keď

jednotka nie je v prevádzke.

Výsledok: Zobrazí sa SP (menu nastavenia bezdrôtového pripojenia). bliká.

2 Stlačením potvrdíte výber.

Výsledok: bliká.
3 Na displeji vnútornej jednotky skontrolujte LED-ky prevádzky a časovača.

a Prevádzková kontrolka LED

b LED časovača

Ak LED

…a LED časovača… …potom bezdrôtová LAN…

prevádzky…

bliká bliká nie je pripojená

je vypnutá bliká v intervale

0,5sekundy

beží a je pripravená na pripojenie k
domácej sieti tlačidlom WPS na
smerovači.

je vypnutá bliká v intervale

1sekundy

▪ pripojená k domácej sieti cez SSID

+ KEY.

alebo

Používateľská referenčná príručka

36

▪ pripojená k domácej sieti

tlačidlom WPS na smerovači.

4 Stlačením tlačidla ukončíte menu.

Výsledok: Displej sa vráti na štandardnú obrazovku.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

Pripojenie bezdrôtovej LAN k vašej domácej sieti

1×

(5 sec.)

2×

(5 sec.)

Je možné pripojiť bezdrôtový adaptér k vašej domácej sieti:

▪ Tlačidlo WPS na smerovači (ak existuje),
▪ číslo SSID a KEY umiestnené na jednotke.

Pripojenie použitím tlačidla WPS

1 V menu domovskej obrazovky držte najmenej 5 sekúnd, keď jednotka nie

je v prevádzke.

Výsledok: Menu SP zobrazí . bliká.

2 Zmeňte menu SP stlačením jedenkrát alebo opakovane.

3 Stlačením potvrdíte výber.

Výsledok: bliká. LED časovača bliká v intervale 0,5 s a LED prevádzky je

vypnutá.

6 | Prevádzka

4 Do približne 1minúty stlačte tlačidlo WPS na vašom komunikačnom zariadení

(napr. smerovač). Pozri návod k vášmu komunikačnému zariadeniu.
Výsledok: Ak je pripojenie k vášmu komunikačnému zariadeniu úspešné, LED

časovača bliká v intervale 1,0s a LED prevádzky je vypnutá.

INFORMÁCIE

Ak spojenie s vašim smerovačom nie je možné, skúste postup "Pripojenie použitím

čísla SSID a KEY"[437].

5 Stlačením tlačidla ukončíte menu.

Výsledok: Displej sa vráti na štandardnú obrazovku.

Pripojenie použitím čísla SSID a KEY

1 V menu domovskej obrazovky držte najmenej 5 sekúnd, keď jednotka nie

je v prevádzke.

Výsledok: Menu SP zobrazí . bliká.

2 Zmeňte menu SP stlačením dvakrát alebo opakovane.

3 Stlačením potvrdíte výber.

4 Otvorte aplikáciu Daikin Residential Controller na vašom smart zariadení a na

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Výsledok: bliká. LED časovača a LED prevádzky súčasne blikajú.

obrazovke dodržte kroky.
Výsledok: Ak je pripojenie k vášmu smart zariadeniu úspešné, LED časovača

bliká v intervale 1,0s a LED prevádzky je vypnutá.

Používateľská referenčná príručka

37

6 | Prevádzka

2×

(5 sec.)

1×

(5 sec.)

5 Stlačením tlačidla ukončíte menu.

Výsledok: Displej sa vráti na štandardnú obrazovku.

Návrat nastavenia pripojenia na štandardné nastavenie z výroby

Nastavenie spojenia vráťte na štandardné nastavenie z výroby v prípade, že chcete:

▪ odpojte bezdrôtovú LAN a komunikačné zariadenie (napr. Smerovač) alebo smart

zariadenie,

▪ opakujte nastavenie, ak pripojenie nebolo úspešné.

1 V menu domovskej obrazovky držte najmenej 5 sekúnd, keď jednotka nie

je v prevádzke.

Výsledok: Menu SP zobrazí . bliká.
2 Zmeňte menu SP stlačením dvakrát alebo opakovane.

3 Držte stlačené najmenej na 2sekundy, aby sa výber potvrdil.

Výsledok: bliká. LED-ky prevádzky a časovača súčasne blikajú v intervale 1s.

Nastavenie sa zmení na štandardné z výroby.

4 Stlačením tlačidla ukončíte menu.

Výsledok: Displej sa vráti na štandardnú obrazovku.

Vypnutie bezdrôtového pripojenia LAN

Funkciu bezdrôtového pripojenia môžete vypnúť:

1 V menu domovskej obrazovky stlačte na najmenej 5sekúnd, keď jednotka

nie je v prevádzke.

Výsledok: Menu SP zobrazí . bliká.
2 Zmeňte menu SP stlačením jedenkrát alebo opakovane.

3 Držte stlačené najmenej na 2sekundy, aby sa výber potvrdil.

Výsledok: bliká. LED-ky prevádzky a časovača striedavo blikajú v intervale

1s. Komunikácia je vypnutá.
4 Stlačením tlačidla ukončíte menu.

6.13 O multisystéme

Používateľská referenčná príručka

38

Výsledok: Displej sa vráti na štandardnú obrazovku.

V multisystéme je 1 vonkajšia jednotka spojená s viacerými vnútornými jednotkami.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

A B

C D

6.13.1 Nastavenie prioritnej miestnosti

Nastavenie prioritnej miestnosti vyžaduje počas inštalácie počiatočné
naprogramovanie. Poraďte sa, prosím, svašim autorizovaným predajcom.

Ak je nastavenie priority miestnosti neaktívne alebo neprítomné

Ak je v prevádzke viac ako 1 vnútorná jednotka, priorita je daná prvej jednotke,
ktorá bola zapnutá. Nastavte ostatné jednotky do toho istého režimu prevádzky.
Inak vstúpia do režimu standby a kontrolka prevádzky začne blikať (ale to
NEZNAMENÁ poruchu).

6 | Prevádzka

Výnimky: Ak prvá jednotka, ktorá bola zapnutá, je nastavená na len ventilátor a
potom je nastavená v inej miestnosti do režimu vykurovanie, priorita je daná
jednotke nastavenej do režimu vykurovanie. Prvá jednotka prejde do
pohotovostného režimu standby aprevádzková kontrolka bude blikať.

INFORMÁCIE

▪ Súčasne sa môže používať režim klimatizácia, sušenie a len ventilátor.
▪ Podľa teploty v miestnosti a nastavenia teploty automatický režim prevádzky

automaticky zvolí klimatizáciu alebo vykurovanie. Ak je pre všetky jednotky
zvolený automatický režim prevádzky, všetky jednotky budú pracovať v režime
prvej jednotky, ktorá sa zapla.

Priorita pri použití režimu prevádzky Outdoor unit quiet (Pokojný chod vonkajšej
jednotky)

Pozri "6.8.2Režim pokojnej prevádzky vonkajšej jednotky"[428].

1 Pokojný režim prevádzky vonkajšej jednotky nastavte vo všetkých

miestnostiach použitím používateľských rozhraní jednotiek.

2 Ak chcete zrušiť režim prevádzky Pokojný chod vonkajšej jednotky, môžete

zastaviť prevádzku v 1 miestnosti použitím používateľského rozhrania.
Výsledok: Prevádzka sa zastaví vo všetkých miestnostiach. Na displeji iných

používateľských rozhraní sa zobrazí .

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

3 Ak chcete z ostatných používateľských rozhraní odstrániť symbol, zastavte

pokojný režim prevádzky vonkajšej jednotky vo všetkých miestnostiach
samostatne.

Výsledok: Symbol zmizne.

Ak je nastavenie priority miestnosti aktívne

Pre každú miestnosť môžete zvoliť iný režim prevádzky.
Príklad: Miestnosť A má prioritu, zvolí sa režim prevádzky klimatizácia.

Používateľská referenčná príručka

39

6 | Prevádzka

Režim prevádzky

Stav miestnosti B, C a D

vmiestnostiach B, C, D

Klimatizácia, sušenie alebo len

Udržiavaný aktuálny režim prevádzky

ventilátor

Vykurovanie Pohotovostný režim. Prevádzka sa obnoví, ak

sa jednotka vmiestnosti Azastaví.

Automatika Ak pokračuje režim prevádzky klimatizácia. Ak

vykurovacie jednotky prejdú do
pohotovostného režimu standby. Prevádzka sa
obnoví, ak sa jednotka vmiestnosti Azastaví.

Priorita počas prevádzky svysokým výkonom Powerful

Príklad: Miestnosť A má prioritu. Miestnosti B, C a D sú v prevádzke.

1 Režim prevádzky s vysokým výkon Powerful nastavte v miestnosti A.

Výsledok: Výkon v miestnosti A sa zvýši. Účinnosť klimatizácie alebo vykurovania

vmiestnostiach B, C a D sa môže nepatrne znížiť.

Priorita pri použití režimu prevádzky Outdoor unit quiet (Pokojný chod vonkajšej
jednotky)

Príklad: Miestnosť A má prioritu.

2 Režim pokojnej prevádzky vonkajšej jednotky na jednotke.

Výsledok: Všetky jednotky prejdú do režimu pokojnej prevádzky vonkajšej jednotky

naraz.

6.13.2 Režim tichého chodu vnoci Night quiet

Režim Nicht quiet (Tichý chod v noci) vyžaduje počas inštalácie počiatočné
naprogramovanie. Poraďte sa, prosím, s vašim predajcom. Tento režim znižuje
hlučnosť prevádzky vonkajšej jednotky počas nočných hodín znížením účinnosti
klimatizácie.

Režim Night quiet sa aktivuje, ak teplota klesne ≥5°C pod najvyššiu teplotu, ktorá
bola toho dňa zaznamenaná.

6.13.3 Zablokovanie režimu klimatizácia/vykurovanie v systéme Multi

Zablokovanie režimu klimatizácia/vykurovanie je možné nastaviť pomocou
vonkajšej jednotky Multi. Poraďte sa, prosím, s vašim autorizovaným predajcom.
Zablokovanie režimu klimatizácia/vykurovanie vynútene nastaví jednotku buď do
režimu klimatizácia alebo vykurovanie. Aktivujte túto funkciu, ak chcete nastaviť
všetky vnútorné jednotky pripojené vsystéme Multi do1 režimu prevádzky.

INFORMÁCIE

Zablokovanie režimu Klimatizácia/vykurovanie sa nedá aktivovať spolu s nastavením
prioritnej miestnosti.

Používateľská referenčná príručka

40

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

7 | Úsporná aoptimálna prevádzka

7 Úsporná aoptimálna prevádzka

INFORMÁCIE

▪ Aj keď je jednotka vypnutá, do jednotky je privádzaný elektrický prúd.
▪ Ak sa napájanie opäť zapne po jeho prerušení, obnoví sa predtým zvolený režim.

UPOZORNENIE

NIKDY nevystavujte malé deti, rastliny alebo zvieratá priamemu prúdeniu vzduchu.

VAROVANIE

Pod vonkajšiu ani vnútornú jednotku NEUMIESTŇUJTE žiadne predmety, ktorým
škodí vlhkosť. Za určitých podmienok môže kondenzácia na jednotke alebo
chladiacich potrubiach, znečistený vzduchový filter alebo upchatie vypúšťania
spôsobiť kvapkanie, čo má za následok zničenie alebo poruchu príslušného
predmetu.

VAROVANIE

V blízkosti klimatizačného zariadenia NEUMIESTŇUJTE horľavé fľaše sprejov
a NEPOUŽÍVAJTE ich v blízkosti jednotky. Ak by ste tak urobili, môže to mať za
následok vznik požiaru.

UPOZORNENIE

Pri použití dezinfekčného insekticídu v miestnosti systém NEPOUŽÍVAJTE. Toto by
mohlo spôsobiť rozptýlenie chemických látok v jednotke, čo by malo za následok
ohrozenie zdravia tých osôb, ktoré sú alergické voči chemickým látkam.

Dodržujte nasledujúce bezpečnostné opatrenia, ktoré zabezpečia správnu
prevádzku systému.

▪ Používaním záclon alebo clôn zabráňte pôsobeniu priameho slnečného žiarenia

pred vstupom do miestnosti počas prevádzky chladenia.

▪ Zabezpečte, aby bol priestor dostatočne vetraný. NEUPCHÁVAJTE žiadne vetracie

otvory.

▪ Často vetrajte. Rozsiahle používanie vyžaduje venovať špeciálnu pozornosť

vetraniu.

▪ Ponechajte dvere a okná uzavreté. Ak dvere aokná zostávajú otvorené, vzduch

bude prúdiť von zmiestnosti, čo spôsobí pokles účinku chladenia alebo kúrenia.

▪ Miestnosť príliš NEVYCHLADZUJTE alebo NEVYKURUJTE. Udržovanie teploty na

rozumnej úrovni pomáha šetriť energiu.

▪ Doblízkosti vstupu alebo výstupu vzduchu jednotky NIKDY neumiestňujte žiadne

predmety. Prílišná blízkosť by mohla spôsobovať zhoršenie účinku vykurovania
alebo klimatizácie, resp. zastavenie prevádzky.

▪ Ak sa jednotka dlhšie NEPOUŽÍVA, vypnite hlavný vypínač elektrického napájania

jednotky. Ak je hlavný vypínač zapnutý, do jednotky je privádzaný elektrický prúd.
6 hodín pred opätovným spustením jednotky zapnite hlavný vypínač elektrického
napájania, aby bol zabezpečený hladký chod.

▪ Ak je vlhkosť viac ako 80% alebo ak sa zablokuje vypúšťanie, môže dôjsť ku

kondenzácii.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

41

7 | Úsporná aoptimálna prevádzka

▪ Správne nastavte izbovú teplotu tak, aby ste sa v miestnosti cítili pohodlne.

Zabráňte nadmernému vykurovaniu alebo klimatizácii. Všimnite si, že trvá určitý
čas, kým teplota v miestnosti dosiahne nastavenú teplotu. Odporúčame vám, aby
ste používali doplnky na časové ovládanie.

▪ Aby sa zabránilo hromadeniu studeného vzduchu nad podlahou alebo teplého

vzduchu pod stropom, nastavte smer prúdenia vzduchu. (Hore počas režimu
prevádzky klimatizácia alebo sušenie k stropu a dole počas režimu prevádzky
vykurovanie.)

▪ Zabráňte priamemu prúdeniu vzduchu na ľudí v miestnosti.
▪ Aby sa šetrilo energiou, systém prevádzkujte v odporúčanom rozsahu teploty

(26~28°C pre klimatizáciu a 20~24°C pre vykurovanie).

Používateľská referenčná príručka

42

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

8 Údržba a servis

8.1 Prehľad: údržba a servis

Inštalatér musí vykonať ročnú údržbu.

Ochladive

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do
ovzdušia.

Typ chladiva: R32
Hodnota potenciálu globálneho otepľovania: 675

VÝSTRAHA

Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň
chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.

Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota
potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000

Ďalšie informácie vám poskytne inštalatér.

8 | Údržba a servis

VAROVANIE

Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ.
Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka,
ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu
škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa
spredajcom, uktorého ste jednotku kúpili.

Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde
uniká chladivo.

VAROVANIE

▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva.
▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na zrýchlenie procesu

odmrazovania než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo vo vnútri systému je bez zápachu.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

VÝSTRAHA

Údržbu MUSÍ vykonať oprávnený inštalatér alebo zástupca servisu.
Odporúčame aspoň raz do roka vykonať údržbu. Napriek tomu môže príslušná

legislatíva vyžadovať kratšie intervaly údržby.

Používateľská referenčná príručka

43

8 | Údržba a servis

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Pri čistení klimatizácie alebo vzduchového filtra bezpodmienečne ukončite prevádzku
a vypnite hlavný vypínač. Inak môže dôjsť k zasiahnutiu elektrickým prúdom alebo
zraneniu.

VAROVANIE

Ak chcete predísť zásahu elektrickým prúdom alebo požiaru:

▪ Jednotku NEVYPLACHUJTE.
▪ Jednotku NEPOUŽÍVAJTE mokrými rukami.
▪ Na jednotku NEKLAĎTE žiadne predmety naplnené vodou.

UPOZORNENIE

Po dlhšom používaní skontrolujte podložky jednotky a jej inštalácie, či nie sú
poškodené. Keď sú poškodené, jednotka by mohla spadnúť aspôsobiť úraz.

UPOZORNENIE

NEDOTÝKAJTE sa rebier výmenníka tepla. Tieto rebrá sú ostré a môžu mať za
následok vznik úrazu porezaním.

VAROVANIE

Pri práci vo výškach s rebríkmi je nutné byť veľmi opatrný.

Na vnútornej jednotke môžu byť nasledovné symboly:

Symbol Vysvetlenie

Pred vykonávaním servisu zmerajte napätie na koncovkách
kondenzátorov hlavného obvodu alebo v elektrických súčiastkach.

8.2 Čistenie vnútornej jednotky a používateľského rozhrania

VAROVANIE

Nesprávne čistiace prostriedky alebo postup čistenia môžu spôsobiť poškodenie
plastových komponentov alebo únik vody. Rozstrekovaný čistiaci prostriedok na
elektrické komponenty, ako sú motory, môže spôsobiť poruchu, dym alebo zapálenie.

VÝSTRAHA

▪ NEPOUŽÍVAJTE benzín, benzén, riedidlo, leštiaci prášok alebo tekutý insekticíd.

Možný výsledok: Sfarbenie a deformácia.

▪ NEPOUŽÍVAJTE vodu alebo vzduch, ktoré majú 40°C alebo viac. Možný výsledok:

Sfarbenie a deformácia.

▪ NEPOUŽÍVAJTE žiadne leštiace zložky.
▪ NEPOUŽÍVAJTE na drsnú kefu. Možný výsledok: Povrchová vrstva by sa mohla

odlupovať.

▪ Ako koncový používateľ NIKDY nečisťte vnútorné časti jednotky sami; túto prácu

musí vykonať kvalifikovaný servisný pracovník. Skontaktujte sa svašim predajcom.

Používateľská referenčná príručka

44

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

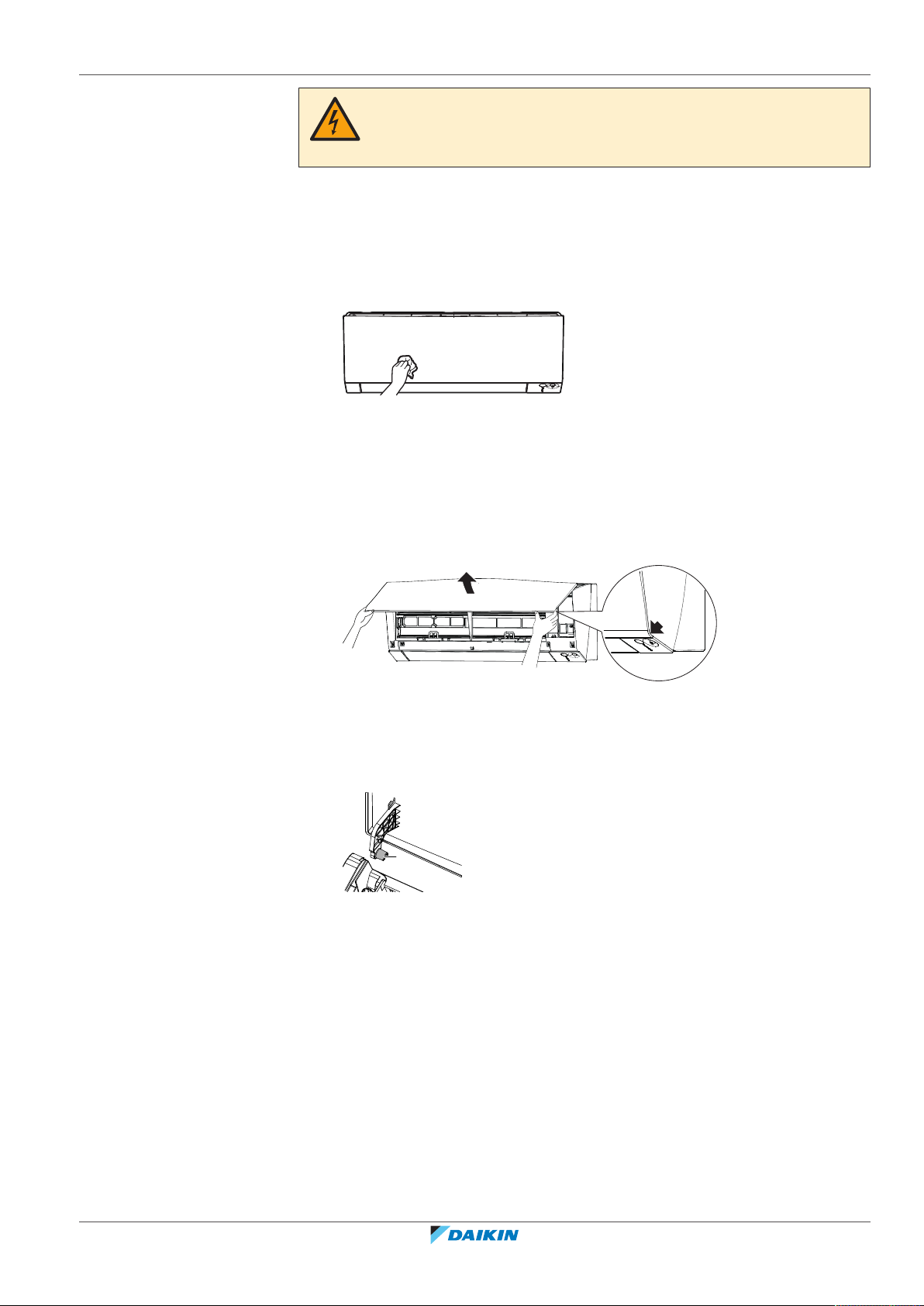

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

a

Pred čistením jednotky ju vypnite. Vypnite tiež istič alebo vytiahnite napájací kábel zo
zásuvky. Inak môže dôjsť k zasiahnutiu elektrickým prúdom alebo zraneniu.

1 Vyčisťte jemnou tkaninou. Ak je ťažké škvrny odstrániť, použite vodu alebo

neutrálny čistiaci prostriedok.

8.3 Čistenie čelného panelu

1 Čelný panel utrite jemnou utierkou. Ak je ťažké škvrny odstrániť, použite vodu

alebo neutrálny čistiaci prostriedok.

8.4 Odobratie čelného panelu

8 | Údržba a servis

1 Držte čelný panel za úchytky na dvoch stranách aotvorte ho.

2 Čelný panel odoberte tak, že ho posúvate buď doľava alebo doprava aťaháte

ho smerom ksebe.

Výsledok: Hriadeľ čelného panelu na 1 strane sa odpojí.

3 Tým istým spôsobom odpojte hriadeľ čelného panelu na druhej strane.

a Hriadeľ čelného panelu

8.5 O vzduchových filtroch

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Prevádzka jednotky so znečistenými filtrami znamená, že:

▪ filter NEMÔŽE deodorizovať vzduch,
▪ filter NEMÔŽE vyčistiť vzduch,
▪ je slabé vykurovanie alebo klimatizácia,
▪ filter spôsobuje zápach.

Používateľská referenčná príručka

45

8 | Údržba a servis

2

1

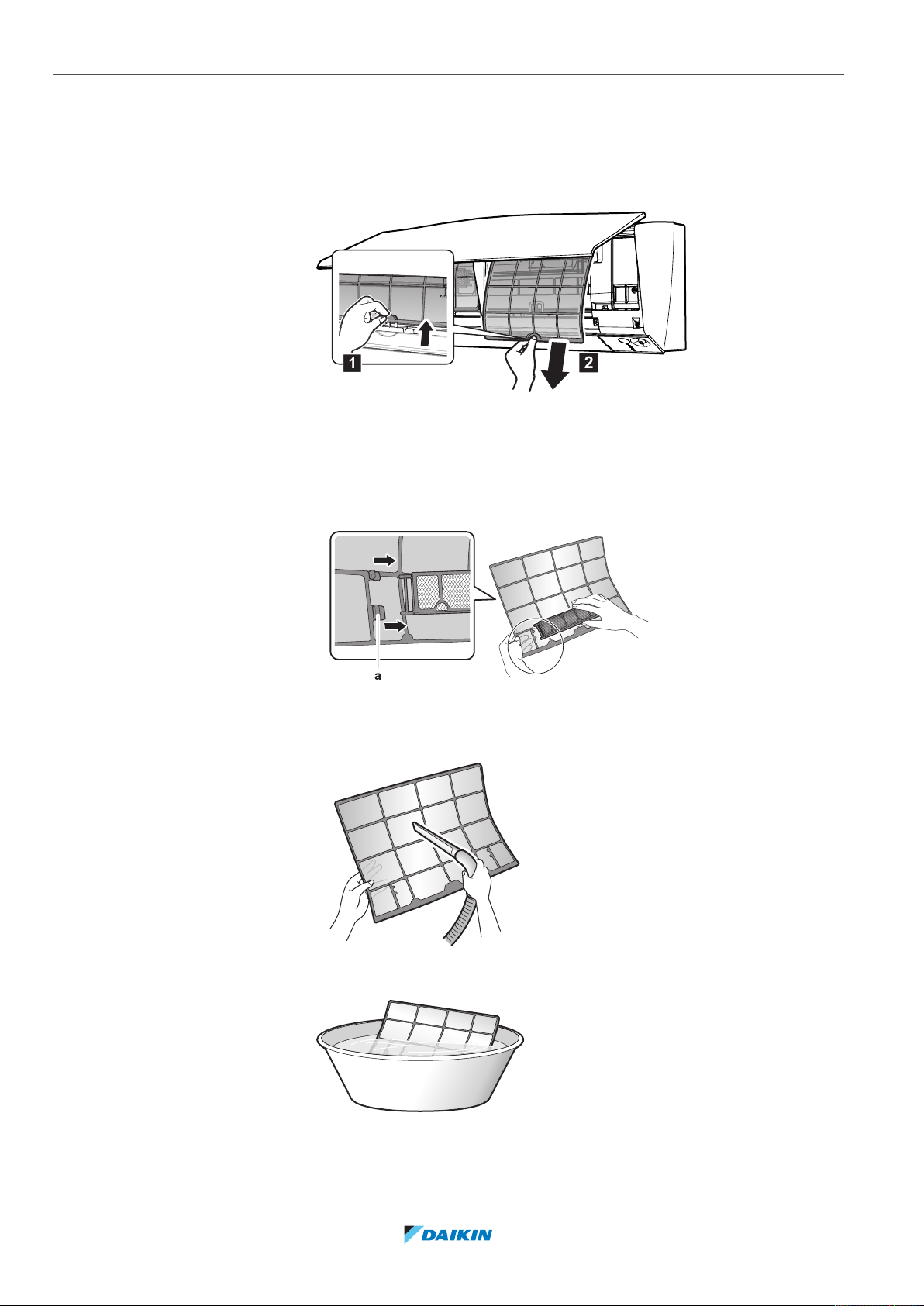

8.6 Čistenie vzduchového filtra

1 Úchytku v strede každého vzduchového filtra trochu zatlačte apotom filter

vytiahnite smerom dole.

2 Vzduchové filtre vytiahnite.

Poznámka: (trieda 50~71) Pred čistením vzduchového filtra sa MUSÍ odobrať

titánovo-apatitový deodorizačný filter a filter na čistenie vzduchu s odstraňovaním
alergénov striebra.

3 Odoberte titánovo apatitový deodorizačný filter a filter na čistenie vzduchu s

odstraňovaním alergénov striebra zo všetkých 4 závesov.

a Úchytka

4 Vzduchové filtre umyte vodou alebo ich vyčisťte vysávačom.

5 Namočte do vlažnej vody na asi 10 až 15 minút.

Používateľská referenčná príručka

46

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

8 | Údržba a servis

INFORMÁCIE

▪ Ak sa prach NEDÁ ľahko odstrániť, filtre opláchnite neutrálnym čistiacim

prostriedkom rozpusteným vo vlažnej vode. Vzduchové filtre sušte v tieni.

▪ Vzduchové filtre sa doporučuje čistiť každé 2 týždne.

8.7 Čistenie titánovo apatitového deodorizačného filtra a filtra na čistenie vzduchu s odstraňovaním alergénov striebra

INFORMÁCIE

Filter čisťte vodou každých 6 mesiacov.

1 Odstráňte:

▪ pre triedu 15~42: filter na čistenie vzduchu s odstraňovaním alergénov striebra

zo závesov

▪ pre triedu 50~71: titánovo apatitový deodorizačný filter a filter na čistenie

vzduchu s odstraňovaním alergénov striebra zo všetkých 4 závesov.

a Úchytka

2 Z filtra odstráňte prach pomocou vysávača.

3 Filter namočte do teplej vody na 10 až 15minút.

Poznámka: (trieda 50~71) NEVYBERAJTE filter z rámu.

Trieda 15~42 Trieda 50~71

4 Po umytí vytraste zvyšnú vodu a filter nechajte vyschnúť v tieni. Filter pri

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

odstraňovaní vody NEŽMÝKAJTE.

Používateľská referenčná príručka

47

8 | Údržba a servis

8.8 Výmena titánovo apatitového deodorizačného filtra a filtra na čistenie vzduchu s odstraňovaním alergénov striebra

INFORMÁCIE

Vymieňajte filter každé 3 roky.

1 Z úchytiek (trieda 15~42) alebo rámu (trieda 50~71) vyberte filter a vymeňte

ho za nový.

Trieda 15~42 Trieda 50~71

INFORMÁCIE

▪ Rám filtra NEODHADZUJTE a použite ho opätovne.
▪ Starý filter zlikvidujte ako nehorľavý odpad.

Ak chcete objednať titánovo apatitový deodorizačný filter a filter na čistenie
vzduchu s odstraňovaním alergénov striebra, kontaktujte vášho predajcu.

Položka Číslo dielu

Titánový deodorizačný filter - 1sada KAF970A46

Filter na čistenie vzduchu s
odstraňovaním alergénov striebra ­1sada

8.9 Opätovná inštalácia čelného panelu

1 Nasaďte čelný panel. Nastavte hriadele do jednej roviny s drážkami a potom

ich úplne zatlačte dovnútra.

2 Čelný panel pomaly uzavrite; na oboch stranách a v strede zatlačte.

KAF057A41

8.10 Dodržiavanie zásad pred dlhším odstavením

Používateľská referenčná príručka

48

Ak chcete vysušiť vnútro jednotky, nastavte režim prevádzky jednotky na len
ventilátor.

1 Stlačte tlačidlo a zvoľte režim prevádzky .

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

8 | Údržba a servis

2 Stlačením spustíte prevádzku.
3 Po ukončení prevádzky vypnite istič jednotky.
4 Vzduchové filtre vyčisťte aznovu nasaďte na ich pôvodné miesto.
5 Batérie vyberte zdiaľkového ovládača.

INFORMÁCIE

Odporúča sa, aby pravidelnú údržbu vykonal špecialista. Viac informácií o údržbe
špecialistom získajte od vášho predajcu. Náklady na údržbu znáša zákazník.

Za určitých prevádzkových podmienok sa vnútorná časť jednotky môže po niekoľkých
ročných obdobiach používania. To má za následok zníženie výkonu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

49

9 | Odstraňovanie problémov

9 Odstraňovanie problémov

Ak dôjde k jednej z nasledovných porúch, uskutočnite opatrenia zobrazené nižšie a
skontaktujte sa s predajcom vášho zariadenia.

Systém MUSÍ opraviť kvalifikovaný servisný pracovník.

VAROVANIE

Ak dôjde k niečomu nezvyčajnému (je cítiť zápach po horení atď.), zastavte
prevádzku jednotky avypnite elektrické napájanie.

Ponechanie jednotky v prevádzke za takých okolností môže spôsobiť poruchu,
zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa s vašim
predajcom.

Porucha Opatrenie

Ak poistné zariadenie ako je napr. poistka, istič
alebo istič uzemnenia sú často aktivované alebo

Vypnite hlavný vypínač

elektrického napájania.
hlavný vypínač ON/OFF (ZAP./VYP.) NEPRACUJE
správne.

Ak z jednotky uniká voda. Zastavte prevádzku.

Prepínač prevádzky NEFUNGUJE správne. Vypnite elektrické napájanie.

Ak kontrolka prevádzky bliká, skontrolujte kód
poruchy na používateľskom rozhraní. Kód chyby
nájdete v "9.2Problémy riešenia na základe

Upovedomte vášho inštalatéra

ainformujte ho okóde

poruchy.

chybových kódov"[453].

Ak systém NEFUNGUJE správne s výnimkou vyššie uvedených prípadov a nie je
zrejmá žiadna zvyššie uvedených porúch, systém preskúmajte podľa nasledovných
postupov.

Porucha Opatrenie

Ak systém vôbec
NEFUNGUJE.

▪ Skontrolujte, či nevznikla porucha elektrického

napájania. Počkajte, kým sa napájanie obnoví. Ak
počas prevádzky dôjde k poruche elektrického
napájania, systém sa po obnovení elektrického
napájania okamžite automaticky opätovne spustí.

▪ Skontrolujte, či nie je vypálená poistka alebo či nie

je aktivovaný istič. V prípade potreby vymeňte
poistku alebo opäť zapnite istič.

Používateľská referenčná príručka

50

▪ Skontrolujte batérie používateľského rozhrania.
▪ Skontrolujte nastavenie časovača.

Systém sa náhle zastaví. ▪ Skontrolujte, či vstup alebo výstup vzduchu

vonkajšej alebo vnútornej jednotky NIE je
blokovaný prekážkami. Odstráňte akékoľvek
prekážky a uistite sa, že vzduch môže voľne prúdiť.

▪ Na ochranu systému sa môže klimatizačná

jednotka zastaviť následkom veľkého kolísania
napätia v sieti. Jednotka automaticky obnoví
prevádzku asi po 3minútach.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

9 | Odstraňovanie problémov

Porucha Opatrenie

Ventilátor sa zastaví počas
operácie prúdenia vzduchu.

Sklápanie klapiek sa
NESPUSTÍ okamžite.

Prevádzka sa tak skoro
NESPUSTÍ.

Systém funguje, ale
klimatizácia alebo
vykurovanie je
nedostatočné.

Ak sa nedosiahne nastavená teplota, rýchlosť
prúdenia vzduchu sa zníži a prevádzka sa zastaví.
Prevádzka sa obnoví automaticky, ak sa vnútorná
teplota zvýši alebo klesne.

Vnútorná jednotka nastavuje polohu klapiek. Klapky
sa čoskoro začnú pohybovať.

V prípade, že bolo stlačené tlačidlo ON/OFF hneď po
zastavení prevádzky alebo ak bol zmenený režim. Z
dôvodu ochrany sa prevádzka spustí po 3minútach.

▪ Skontrolujte nastavenie rýchlosti prúdenia

vzduchu. Pozri "6.4Prietok vzduchu"[423].

▪ Skontrolujte nastavenie teploty. Pozri

"6.3.1 Spustenie/zastavenie režimu prevádzky a
nastavenie teploty"[423].

▪ Skontrolujte, či je nastavený smer prúdenia

vzduchu správne. Pozri "6.5 Smer prúdenia

vzduchu"[424].

▪ Skontrolujte, či vstup alebo výstup vzduchu

vonkajšej alebo vnútornej jednotky NIE je
blokovaný prekážkami. Odstráňte akékoľvek
prekážky a uistite sa, že vzduch môže voľne prúdiť.

Systém funguje, ale
vykurovanie je
nedostatočné (z jednotky
NEVYFUKUJE vzduch).

ON/OFF timer podľa
nastavení NEFUNGUJE.

▪ Skontrolujte, či vzduchové filtre nie sú upchaté.

Vyčisťte vzduchové filtre. Pozri "8 Údržba a

servis"[443].

▪ Skontrolujte, či sú otvorené dvere alebo okná.

Dvere a okná zavrite, aby nedošlo k prúdeniu
vzduchu do miestnosti.

▪ Skontrolujte, či je jednotka v režime pokojnej

prevádzky Econo alebo v režim pokojnej prevádzky
vonkajšej jednotky. Pozri "6.8Režim hospodárnej

prevádzky Econo a pokojnej prevádzky vonkajšej
jednotky"[428].

▪ Skontrolujte, či je nejaký nábytok priamo pod

alebo vedľa vnútornej jednotky. Nábytok presuňte.

▪ Klimatizácia sa v režime prevádzky Vykurovanie

zahrieva. Počkajte asi 1 až 4 minúty.

▪ Ak je počuť súvislý zvuk, vonkajšia jednotka môže

byť v režime rozmrazovania. Počkajte asi 4 až 12
minúty.

▪ Skontrolujte, či sú Weekly timer a ON/OFF timer

nastavené súčasne. Zmeňte alebo deaktivujte
nastavenie. Pozri "6.10Režim prevádzky Zap./Vyp.

časovača" [4 29] a "6.11 Režim prevádzky
Týždenný časovač"[431].

NEDÁ sa zvoliť režim
prevádzky Klimatizácia.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

▪ Skontrolujte, či sú hodiny alebo deň v týždni

správne nastavené. Pozri "5.4O hodinách"[418].

Skontrolujte, či váš systém NIE je verzia len
vykurovanie.

Používateľská referenčná príručka

51

9 | Odstraňovanie problémov

Porucha Opatrenie

Počas prevádzky dochádza
knenormálnemu
fungovaniu.

Vnútorná jednotka
NEPRIJÍMA signály z
používateľského rozhrania.

K poruche klimatizačného zariadenia môže dôjsť
následkom pôsobenia blesku alebo rozhlasových vĺn.
Vypnite istič OFF a naspäť ho zapnite ON.

▪ Skontrolujte batérie používateľského rozhrania.

Pozri "5.2Vloženie batérií"[417].

▪ Skontrolujte, či vysielač NIE je vystavený

pôsobeniu priameho slnečného svetla.

▪ Skontrolujte, či v miestnosti nie je elektronický

štartér typu žiariviek. Skontaktujte sa s vašim
predajcom.

Displej používateľského

Vymeňte batérie používateľského rozhrania.

rozhrania je prázdny.

Na používateľskom rozhraní
sa môže zobraziť kód
chyby.

Prejednajte to svašim miestnym predajcom. Pozri o

"9.2Problémy riešenia na základe chybových
kódov"[453], kde nájdete postup ako zobraziť kód

chyby a podrobný zoznam kódov chýb.

Spustia sa ostatné
elektrické spotrebiče.

Ak signály používateľského rozhrania ovládajú nejaké
iné elektrické spotrebiče, tieto spotrebiče odstráňte
alebo sa poraďte s vašim predajcom.

Ak je po kontrole všetkých vyššie uvedených položiek nemožné odstrániť problém,
skontaktujte sa s vašim inštalatérom a uveďte symptómy, celý názov modelu
jednotky (ak je to možné aj s výrobným číslom) a dátum inštalácie (mal by byť
uvedený na záručnom liste).

9.1 Symptómy, ktoré NIE sú poruchami systému

Nasledovné symptómy NIE sú poruchami systému:

9.1.1 Symptóm: Je počuť zvuk ako prúd vody

▪ To je zvuk chladiva pretekajúceho cez jednotku.
▪ Tento zvuk sa môže vytvoriť pri odtekaní vody z jednotky v režime prevádzky

Klimatizácia alebo Sušenie.

▪ Chladivo priteká do klimatizácie aj v prípade, ak je vnútorná jednotka vypnutá a

vnútorná jednotka v inej miestnosti je v prevádzke.

9.1.2 Symptóm: Je počuť zvuk fúkania

Tento zvuk sa vytvára, ak je prepnutý smer prietoku chladiva (napr. pri prepnutí z
klimatizácie na vykurovanie).

9.1.3 Symptóm: Je počuť zvuk klepania

Tento zvuk sa vytvára, ak sa nepatrne zväčšuje alebo zmenšuje veľkosť jednotky
následkom zmien teploty.

Používateľská referenčná príručka

52

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

9 | Odstraňovanie problémov

9.1.4 Symptóm: Je počuť zvuk pískania

Tento zvuk sa vytvára, ak chladivo počas rozmrazovania prúdi jednotkou.

9.1.5 Symptóm: Je počuť zvuk cvakania počas prevádzky alebo nečinnosti

Tento zvuk sa vytvára počas činnosti ventilov regulácie chladiva alebo elektrických
dielov.

9.1.6 Symptóm: Je počuť zvuk klepania

Tento zvuk sa vytvára, ak externé zariadenie odsáva vzduch z miestnosti (napr.
výstupný ventilátor, odsávač), pričom sú dvere a okná v miestnosti uzavreté.
Otvorte dvere alebo okná alebozariadenie vypnite.

9.1.7 Symptóm: Z jednotky vychádza biela hmla (vnútorná jednotka, vonkajšia jednotka)

Keď sa systém po režime prevádzky rozmrazovania prepne do režimu prevádzky
kúrenia. Vlhkosť vytvorená vrežime rozmrazovania sa stane parou aje odčerpaná.

9.1.8 Symptóm: Jednotky môžu vydávať zápach

Jednotka môže absorbovať zápach zmiestnosti, nábytku, cigariet, atď. apotom ho
opäť uvoľňovať.

9.1.9 Symptóm: Vonkajší ventilátor sa otáča vdobe, keď klimatizačné zariadenie nie je
vprevádzke

▪ Po zastavení prevádzky. Vonkajší ventilátor sa otáča aj ďalej počas ďalších 30

sekúnd za účelom ochrany systému.

▪ Keď klimatizačné zariadenie nie je vprevádzke. Keď je vonkajšia teplota príliš

vysoká, vonkajší ventilátor sa začne otáčať za účelom ochrany systému.

9.1.10 Symptóm: Otáčky ventilátora vnútornej jednotky nezodpovedajú menovitej hodnote (pri nízkej okolitej teplote režimu prevádzky klimatizácia v systéme Multi)

▪ Počas režimu prevádzky klimatizácia s nízkou okolitou teplotou v systéme Multi

môže vnútorná jednotka zmeniť otáčky ventilátora na vysoké bez ohľadu na
nastavenie používateľom pre rozmrazovanie výmenníka tepla vnútornej jednotky.

9.2 Problémy riešenia na základe chybových kódov

Diagnostika porúch pomocou používateľského rozhrania

Ak na jednotke dôjde k problému, používateľské rozhranie môže identifikovať
poruchu kontrolou kódu chyby. Je dôležité porozumieť problému a pred
resetovaním kódu chyby prijať protiopatrenia. Tieto protiopatrenia musí uskutočniť
inštalátor slicenciou alebo miestny predajca.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

53

9 | Odstraňovanie problémov

Kontrola kódu chyby na používateľskom rozhraní

1 Používateľské rozhranie nasmerujte smerom na jednotku a stlačte na

2 Používateľské rozhranie nasmerujte na jednotku a opakovane stlačte ,

INFORMÁCIE

V servisnej príručke nájdete:

▪ Kompletný zoznam chybových kódov
▪ Podrobnejšie pokyny na riešenie každého chybového kódu

asi 5sekúnd.
Výsledok: bliká v časti zobrazenia nastavenia teploty.

pokiaľ sa nezačne ozývať nepretržitý zvukový signál.

Výsledok: Na displeji sa teraz zobrazí kód.

INFORMÁCIE

▪ Krátke pípnutie a2 za sebou idúce pípnutia oznamujú neodpovedajúce kódy.
▪ K zrušeniu zobrazenia kódu pridržte tlačidlo na dobu 5 sekúnd.

Zobrazenie kódu sa zruší aj samé, pokiaľ tlačidlo NESTLAČÍTE počas 1minúty.

Systém

Kód chyby Popis

Normálny

Nedostatok chladiva

Detekcia prepätia

Porucha prenosu

Chyba prenosu signálu (medzi vnútornou avonkajšou jednotkou)

Vnútorná jednotka

Kód chyby Popis

Chybná karta PCB vnútornej jednotky

Ochrana proti zamrznutiu alebo regulácia vysokého tlaku

Porucha motora ventilátora (jednosmerný motor)

Porucha termistora vnútorného výmenníka tepla

Porucha termistora teploty v miestnosti

Vonkajšia jednotka

Používateľská referenčná príručka

54

Kód chyby Popis

Porucha 4-cestného ventilu

Chybná karta PCB vonkajšej jednotky

Aktivácia vysokotlakového spínača (VTS)

Aktivácia preťaženia (preťaženie kompresora)

Zablokovanie kompresora

Zablokovanie jednosmerného ventilátora

Regulácia teploty výstupného potrubia

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

9 | Odstraňovanie problémov

Kód chyby Popis

Porucha vysokotlakového spínača (VTS)

Odchýlka polohy snímača

Porucha snímača jednosmerného napätia / prúdu

Porucha termistora vonkajšej teploty

Porucha termistora výstupného potrubia

Porucha termistora vonkajšieho výmenníka tepla

Zvýšenie teploty rebra radiátora

Nárazový nadprúd invertora (jednosmerný)

Porucha teploty rebra radiátora

9.3 Odstraňovanie problémov bezdrôtového pripojenia LAN

Nasledovná tabuľka poskytuje krátky popis ako odstraňovať niektoré problémy. Ak
nepomôže žiadne z nasledovných riešení, prejdite na http://

www.onlinecontroller.daikineurope.com/, kde získate viac informácií a nájdete

často kladené otázky.

Problém Opatrenie

Nie je možné sa pripojiť k bezdrôtovej
LAN (žiadna z LED na displeji vnútornej
jednotky nebliká).

▪ Skúste ovládať jednotku pomocou

používateľského rozhrania.

▪ Skontrolujte, či je zapnuté elektrické

napájanie.

▪ Vypnite a znova zapnite jednotku.

Bezdrôtová LAN NIE je viditeľná na
obrazovke prehľadu jednotiek
(Domovská obrazovka) po konfigurácii
WLAN adaptéra (voľba WPS).

▪ Uistite sa, že je bezdrôtová LAN

dostatočne blízko ku komunikačnému
zariadeniu.

▪ Skontrolujte, či je komunikácia v

poriadku.

▪ Uistite sa, že je smart zariadenie

pripojené k tej istej bezdrôtovej sieti
ako bezdrôtová LAN.

▪ Skúste vrátiť nastavenie na

štandardné nastavenie z výroby a
nastavenie opakujte. Pozri "Návrat

nastavenia pripojenia na štandardné
nastavenie z výroby"[438].

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

55

9 | Odstraňovanie problémov

Problém Opatrenie

Bezdrôtová LAN NIE je viditeľná v
zozname Wi-Fi sietí, ktoré sú k dispozícii
na smart zariadení (voľba prístupový
bod AP).

Hodnota vnútornej/vonkajšej teploty
zobrazená v Daikin Residential
Controller sa líši od hodnoty nameranej
inými spotrebičmi.

▪ Skúste prepnúť medzi nastavením

prístupového bodu WPS, aby sa
zmenil bezdrôtový kanál. Bezdrôtový
kanál MUSÍ byť medzi 1~13.

▪ Skontrolujte, či je komunikácia v

poriadku.

▪ Skúste vrátiť nastavenie na

štandardné nastavenie z výroby a
nastavenie opakujte. Pozri "Návrat

nastavenia pripojenia na štandardné
nastavenie z výroby"[438].

▪ Daikin Residential Controller zobrazí

vnútornú/vonkajšiu teplotu iba pre
okolie vnútornej/vonkajšej jednotky.

▪ Nameraná teplota iných spotrebičov

sa môže líšiť v dôsledku rôznych
podmienok okolo jednotky (napr.
priame slnečné svetlo, námraza…)

▪ Teplota zobrazená na Daikin

Residential Controller je iba
orientačná.

Používateľská referenčná príručka

56

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

10 Likvidácia

10 | Likvidácia

VÝSTRAHA

Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej
zmesi, oleja a ostatných častí zariadenia MUSÍ prebiehať v súlade s platnými
právnymi predpismi. Jednotky je NUTNÉ likvidovať v špeciálnych zariadeniach na
spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a
obnovu.

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B
Izbová klimatizácia Daikin
4P518786-5F – 2020.06

Používateľská referenčná príručka

57

11 | Slovník

11 Slovník

Predajca

Obchodný distribútor produktu.

Autorizovaný inštalátor

Technický pracovník kvalifikovaný na inštaláciu produktu.

Používateľ

Osoba, ktorá vlastní alebo obsluhuje produkt.

Platné právne predpisy

Všetky medzinárodné, európske, národné a miestne smernice, zákony,
nariadenia alebo zákonníky vzťahujúce sa a uplatniteľné na určitý produkt
alebo oblasť.

Servisná spoločnosť

Spoločnosť kvalifikovaná vykonávať alebo koordinovať požadované opravy
produktu.

Návod na inštaláciu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako
postupovať pri inštalácii, konfigurácii a údržbe.

Návod na obsluhu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako
postupovať pri obsluhe a prevádzke.

Príslušenstvo

Štítky, návody, informačné karty a vybavenie, ktoré sa dodáva s produktom
a musí sa nainštalovať podľa pokynov v príslušnej dokumentácii.

Doplnkové príslušenstvo

Príslušenstvo vyrobené alebo schválené spoločnosťou Daikin, ktoré možno
podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

Zabezpečí sa na mieste

Príslušenstvo NEVYROBENÉ spoločnosťou Daikin, ktoré možno podľa
pokynov v príslušnej dokumentácii kombinovať s produktom.

Používateľská referenčná príručka

58

CTXM15+FTXM20~42R5V1B + CTXM15+FTXM20~71R2V1B

Izbová klimatizácia Daikin

4P518786-5F – 2020.06

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.

İSTANBUL / TÜRKİYE
Tel: [phone]
Faks: 0216 671 06 00
Çağrı Merkezi: 444 999 0
Web: www.daikin.com.tr

G

ülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe

Copyright 2020 Daikin

Verantwortung für Energie und Umwelt

4P518786-5F 2020.06
