Daikin CTXM15N2V1B, FTXM20N2V1B, FTXM25N2V1B, FTXM35N2V1B, FTXM42N2V1B User reference guide [sv]

Användarens

referenshandbok

Daikin luftkonditioneringsanläggning

CTXM15N2V1B

FTXM20N2V1B
FTXM25N2V1B
FTXM35N2V1B
FTXM42N2V1B
FTXM50N2V1B
FTXM60N2V1B
FTXM71N2V1B

Användarens referenshandbok

Daikin luftkonditioneringsanläggning

Svenska

Innehållsförteckning

Innehållsförteckning

1 Allmänna säkerhetsföreskrifter 2

1.1 Om dokumentationen ................................................................ 2

1.1.1 Betydelse av varningstexter och symboler ................. 2

1.2 För användaren ......................................................................... 3

2 Om dokumentationen 3

2.1 Om detta dokument................................................................... 3

2.2 Snabbreferenshandbok för användare...................................... 4

3 Om systemet 4

3.1 Inomhusenhet............................................................................ 4

3.1.1 Inomhusenhetens display ........................................... 4

3.2 Om fjärrkontrollen...................................................................... 4

3.2.1 Komponenter: Fjärrkontroll ......................................... 5

3.2.2 Status: Fjärrkontrollens display................................... 5

3.2.3 Så här använder du fjärrkontrollen.............................. 5

4 Före användning 6

4.1 Översikt: Före användning ........................................................ 6

4.2 Så här sätter du i batterierna..................................................... 6

4.3 Så här monterar du fjärrkontrollen på väggen........................... 6

4.4 Klocka........................................................................................ 6

4.4.1 Så här ställer du in klockan......................................... 6

4.5 Ljusstyrka för inomhusenhetens display ................................... 6

4.5.1 Så här ställer du in ljusstyrkan för inomhusenhetens

display......................................................................... 6

4.6 Så här sätter du på strömmen................................................... 7

5 Drift 7

5.1 Driftsvillkor................................................................................. 7

5.2 När olika funktioner ska användas ............................................ 7

5.3 Driftläge och temperaturinställning............................................ 7

5.3.1 Så här startar/stoppar du driften och ställer in

temperaturen............................................................... 8

5.4 Luftflödeshastighet .................................................................... 8

5.4.1 Ändra luftflödeshastigheten ........................................ 8

5.5 Luftflödesriktning ....................................................................... 8

5.5.1 Så här justerar du lodrät luftflödesriktning .................. 8

5.5.2 Så här justerar du vågrät luftflödesriktning ................. 9

5.5.3 Så här använder du 3D-luftflödesriktning.................... 9

5.6 Komfortluftflödesdrift och Intelligent Eye-drift............................ 9

5.6.1 Komfortluftflödesdrift................................................... 9

5.6.2 Intelligent eye-drift....................................................... 9

5.6.3 Så här startar/stoppar du komfortluftflödesdrift och

Intelligent eye-drift....................................................... 9

5.7 Kraftfull funktion......................................................................... 9

5.7.1 Så här startar/stoppar du Kraftfull drift........................ 9

5.8 Econo-drift och tyst drift av utomhusenheten ............................ 10

5.8.1 Econo-drift................................................................... 10

5.8.2 Tyst drift av utomhusenheten...................................... 10

5.8.3 Så här startar du Econo-drift och tyst drift av

utomhusenheten ......................................................... 10

5.9 Joniserande luftrening ............................................................... 10

5.9.1 Så här startar/stoppar du joniseringsenheten............. 10

5.10 PÅ/AV-timerdrift......................................................................... 10

5.10.1 Så här startar/stoppar du AV-timerdrift ....................... 10

5.10.2 Så här startar/stoppar du PÅ-timerdrift ....................... 11

5.10.3 Så här kombinerar du PÅ-timer och AV-timer............. 11

5.11 Veckotimerdrift .......................................................................... 11

5.11.1 Så här ställer du in veckotimerdrift.............................. 11

5.11.2 Så här kopierar du inställningar .................................. 12

5.11.3 Så här bekräftar du inställningar ................................. 12

5.11.4 Så här inaktiverar och återaktiverar du

veckotimerdrift............................................................. 12

5.11.5 Radera inställningar .................................................... 12

5.12 Trådlös nätverkskoppling .......................................................... 13

5.12.1 Försiktighetsåtgärder vid användning av den

trådlösa adaptern ......................................................... 13

5.12.2 Så här installerar du den kostnadsfria Daikin Online

Controller-appen .......................................................... 13

5.12.3 Trådlös adapter-komponenter...................................... 13

5.13 Om multisystem.......................................................................... 13

5.13.1 Prioritetsrumsinställning............................................... 13

5.13.2 Läge för tyst nattdrift .................................................... 14

5.13.3 Lägeslås kyla/värme .................................................... 14

6 Energisparläge och optimal drift 14

7 Underhåll och service 15

7.1 Översikt: Underhåll och service.................................................. 15

7.2 Så här rengör du inomhusenheten och fjärrkontrollen ............... 15

7.3 Så här rengör du frontpanelen ................................................... 15

7.4 Så här tar du bort frontpanelen .................................................. 15

7.5 Om luftfiltren ............................................................................... 16

7.6 Så här rengör du luftfilter............................................................ 16

7.7 Så här rengör du det luktreducerande titanapatitfiltret ............... 16

7.8 Så här byter du det luktreducerande titanapatitfiltret.................. 17

7.9 Så här sätter du tillbaka frontpanelen......................................... 17

7.10 Beaktande följande innan en lång tid då enheten inte ska

användas.................................................................................... 17

8 Felsökning 17

8.1 Symptom som INTE är systemfel............................................... 18

8.1.1 Symptom: Ett ljud som rinnande vatten hörs ............... 18

8.1.2 Symptom: Ett blåsande ljud hörs ................................. 18

8.1.3 Symptom: Ett tickande ljud hörs .................................. 18

8.1.4 Symptom: Ett visslande ljud hörs................................. 18

8.1.5 Symptom: Ett klickande ljud hörs vid drift eller

stillestånd ..................................................................... 18

8.1.6 Symptom: Ett klappande ljud hörs ............................... 18

8.1.7 Symptom: Vit dimma kommer ut ur en enhet

(inomhusenhet, utomhusenhet) ................................... 18

8.1.8 Symptom: Enheterna kan lukta.................................... 18

8.1.9 Symptom: Utomhusenhetens fläkt roterar trots att

enheten inte är i drift .................................................... 19

8.2 Lösa problem baserade på felkoder........................................... 19

8.3 Felsökning av trådlös adapter .................................................... 19

8.4 Lösa problem baserat på lamporna på utomhusenheten........... 20

9 Kassering 21

10 Ordlista 21

1 Allmänna

säkerhetsföreskrifter

1.1 Om dokumentationen

▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla

andra språk är översättningar.

▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig

information, så det är viktigt att följa dem noggrant.

▪ Installation av systemet, och alla aktiviteter som beskrivs i

installationshandboken samt installatörens referensguide får
ENDAST utföras av en behörig installatör.

1.1.1 Betydelse av varningstexter och symboler

FARA

Anger en situation som leder till död eller allvarlig skada.

FARA: RISK FÖR ELCHOCK

Anger en situation som kan leda till att du får en elchock.

Användarens referenshandbok

2

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

2 Om dokumentationen

FARA: RISK FÖR BRÄNNSKADOR

Anger en situation som kan leda till brännskador på grund
av extremt varma eller kalla temperaturer.

FARA: RISK FÖR EXPLOSION

Anger en situation som kan leda till en explosion.

VARNING

Anger en situation som kan leda till död eller allvarlig
skada.

VARNING: BRANDFARLIGT MATERIAL

FÖRSIKTIGT

Anger en situation som kan leda till mindre eller måttliga
skador.

NOTERING

Anger en situation som kan leda till skador på utrustningen
eller lokalen.

INFORMATION

Anger användbara råd eller ytterligare information.

Symbol Förklaring

Läs igenom installations- och bruksanvisningen
samt kopplingsinstruktionerna inför installation.

Läs servicehandboken inför underhålls- och
serviceuppgifter.

Mer information finns i installations- och
användarhandboken.

▪ Enheter är märkta med följande symbol:

Detta betyder att elektriska och elektroniska produkter INTE ska
läggas i osorterat hushållsavfall. Försök INTE att demontera
systemet själv: nedmontering av systemet, hantering av
köldmedium, olja och andra delar måste göras av en behörig
installatör i enlighet med gällande lagstiftning.
Enheterna måste behandlas på en specialiserad
behandlingsanläggning för återanvändning, återvinning och
reparation. Genom att säkerställa en korrekt avfallshantering av
produkten bidrar du till att förhindra eventuella negativa
konsekvenser för miljön och människors hälsa. Du kan få mer
information av din installatör eller kommunen.

▪ Batterier är märkta med följande symbol:

Detta betyder att batteriet INTE får läggas i osorterat
hushållsavfall. Om en kemisk symbol är tryckt under symbolen
betyder denna kemiska symbol att batteriet innehåller en
tungmetall över en viss koncentration.
Möjliga kemiska symboler är: Pb: bly (>0,004%).
Förbrukade batterier måste behandlas på en specialiserad
behandlingsanläggning för återanvändning. Genom att säkerställa
en korrekt avfallshantering av uttjänta batterier bidrar du till att
förhindra eventuella negativa konsekvenser för miljön och
människors hälsa.

2 Om dokumentationen

1.2 För användaren

▪ Kontakta din installatör om du INTE är säker på hur du använder

enheten.

▪ Denna utrustning kan användas av barn från 8 år samt personer

med nedsatt fysisk, sensorisk eller mental funktion, eller brist på
erfarenhet och kunskap, om de har fått överinseende eller
instruktioner gällande säker användning av utrustningen och är
införstådda med riskerna som är förknippade med användningen.
Barn ska INTE leka med utrustningen. Rengöring och underhåll av
användare ska EJ göras av barn utan överinseende av vuxna.

VARNING

För att förhindra elektriska stötar eller brand:

▪ Spola INTE av enheten.

▪ Hantera INTE enheten med våta händer.

▪ Placera INTE något vattenfyllt föremål på enheten.

NOTERING

▪ Placera INTE föremål eller utrustning ovanpå enheten.

▪ Sitt INTE, klättra eller stå på enheten.

2.1 Om detta dokument

Tack för att du valde att köpa den här produkten. Tänk på:

▪ Förvara dokumentet för framtida referensbruk.

Målgrupp

Slutanvändare

INFORMATION

Denna utrustning är avsedd att användas av utbildade
användare i butiker, lätt industri och på lantbruk, eller för
kommersiellt bruk och hemmabruk av icke-fackmän.

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den
kompletta dokumentuppsättningen består av:

▪ Allmänna säkerhetsföreskrifter:

▪ Säkerhetsföreskrifter som du måste läsa innan du använder

systemet

▪ Format: Papper (i lådan för inomhusenheten)

▪ Bruksanvisning:

▪ Snabbstartguide för grundläggande användning

▪ Format: Papper (i lådan för inomhusenheten)

▪ Användarhandbok:

▪ Utförliga instruktioner i steg-för-steg och bakgrundsinformation

för grundläggande och avancerad användning

▪ Format: Digitala filer på http://www.daikineurope.com/support-

and-manuals/product-information/.

De senaste versionerna av den medföljande dokumentationen kan
finnas på Daikins lokala webbplats eller genom din installatör.

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

Användarens referenshandbok

3

3 Om systemet

a

e

d

l

m

g

k

h

f

b

c

i

j

a

b
c
d

e

Den ursprungliga dokumentationen har skrivits på engelska. Alla
andra språk är översättningar.

2.2 Snabbreferenshandbok för användare

Kapitel Beskrivning

Allmänna
försiktighetsåtgärder

Om dokumentationen Vilken dokumentation som finns för

Om systemet ▪ Driftvillkor

Före användning Det ska du göra innan du startar

Drift Hur och när olika funktioner ska

Energisparläge och optimal
drift

Underhåll och service Så här underhåller och servar du

Felsökning Vad ska göras vid problem
Avfallshantering Avfallshantering för systemet
Ordlista Definition av termer

Försiktighetsåtgärder som du MÅSTE
läsa före användning

användaren

▪ Beskrivning av inomhusenheten

och fjärrkontrollen

driften

användas
Spara energi

enheten

3 Om systemet

VARNING: BRANDFARLIGT MATERIAL

Köldmediet i enheten är brandfarligt.

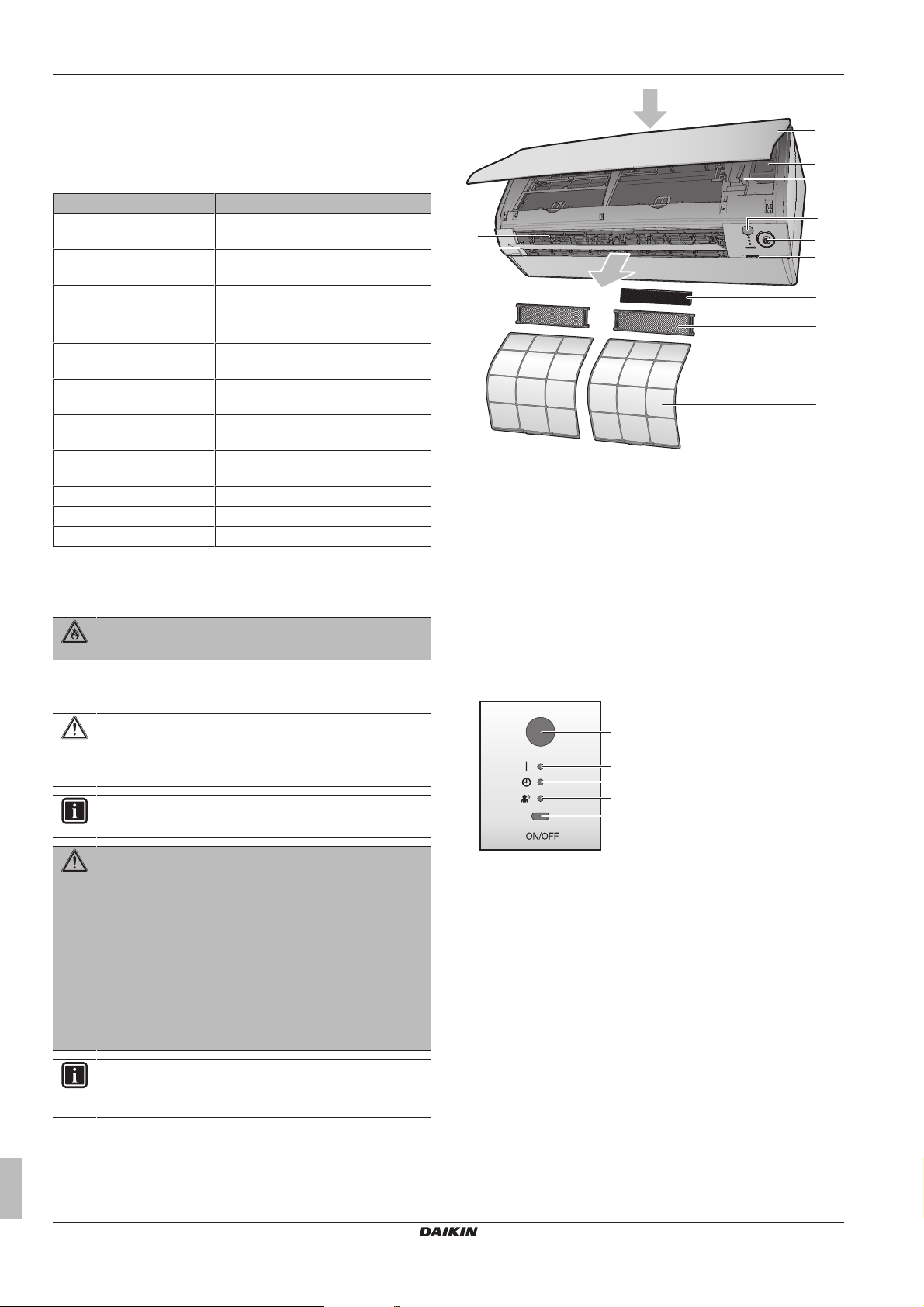

3.1 Inomhusenhet

a Luftintag
b Luftutlopp
c Frontpanel
d Servicelucka
e Plats för den trådlösa adaptern

f Inomhusenhetens display
g Intelligent eye-sensor
h Rumstemperatursensor

i Endast för klass 15~42: Luktreducerande titanapatitfilter

(utan ram)

j Endast för klass 50~71: Luktreducerande titanapatitfilter

(med ram)

k Luftfilter

l Klaffar (vågräta blad)

m Jalusi (lodräta blad)

3.1.1 Inomhusenhetens display

FÖRSIKTIGT

Stick INTE in fingrar, pinnar eller andra föremål i luftintaget
eller luftutloppet. När fläkten roterar med hög hastighet kan
den orsaka skador.

INFORMATION

Ljudtrycksnivån understiger 70dBA.

VARNING

▪ Försök inte själv ändra, demontera, ta bort,

ominstallera eller reparera enheten, eftersom felaktig
demontering eller installation kan orsaka elektriska
stötar eller eldsvåda. Kontakta din leverantör.

▪ Om kylmedium läcker ut måste du kontrollera att ingen

öppen låga finns i närheten. Kylmediumet i sig är helt
säkert, ej giftigt och inte särskilt brandfarligt, men det
genererar en giftig gas när det läcker ut och kommer i
kontakt med en öppen låga. Låt alltid kvalificerad
servicepersonal kontrollera att läckan har reparerats
eller åtgärdats innan driften återupptas.

INFORMATION

Följande bilder är exempel och kanske INTE helt stämmer
överens med ditt system.

Användarens referenshandbok

4

PÅ/AV-knapp

Om fjärrkontrollen saknas kan du använda PÅ/AV-knappen på
inomhusenheten för att starta/stoppa driften. När driften startas med
den här knappen används följande inställningar:

▪ Driftläge = Auto

▪ Temperaturinställning = 25°C

▪ Luftflöde = Auto

3.2 Om fjärrkontrollen

▪ Direkt solljus. Utsätt INTE fjärrkontrollen för direkt solljus.

▪ Damm. Damm på signalsändaren eller mottagaren minskar

känsligheten. Torka bort damm med en mjuk trasa.

▪ Lysrör. Signalerna kan störas av lysrör. Kontakta din leverantör.

a Signalmottagare för fjärrkontroll
b Driftlampa
c Timerlampa
d Intelligent eye-lampa
e ON/OFF-knapp

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

3 Om systemet

d

a

g

m

h

c

b

n

l

f

e

i

j

k

p

o

a

▪ Andra produkter. Om fjärrkontrollens signaler råkar styra någon

annan apparat bör du flytta den apparaten eller kontakta din
leverantör.

▪ Gardiner. Kontrollera att signalen mellan enheten och

fjärrkontrollen INTE blockeras av gardiner eller andra föremål.

NOTERING

▪ Tappa INTE fjärrkontrollen.

▪ Låt ALDRIG fjärrkontrollen bli fuktig.

3.2.1 Komponenter: Fjärrkontroll

Ikon Beskrivning

Driftläge = Avfuktning

Driftläge = Uppvärmning

Driftläge = Kylning

Driftläge = Fläkt

Hög effekt-drift är aktiv

Econo-drift är aktiv
Tyst drift av utomhusenheten

Inomhusenheten får en signal från fjärrkontrollen
Aktuell temperaturinställning

Luftflöde = Auto

Luftflöde = Tyst drift av inomhusenheten

Luftflöde = Högt

Luftflöde = Medelhögt

Luftflöde = Medel

a Signalsändare
b Display
c Temperaturinställningsknapp
d PÅ/AV-knapp
e Lodrät svängningsknapp

f Vågrät svängningsknapp
g Driftknapp för komfortluftflöde och Intelligent Eye-drift
h Valknapp

i Klockknapp och ljusstyrka för inomhusenhetens display

j Knappar för timer-drift PÅ/AV
k Knappar för veckotimerdrift

l Joniseringsenhet

m Driftknapp för ECONO-drift och tyst drift av

utomhusenheten

n Lägesknapp
o Hög effekt-knapp
p Fläktknapp

3.2.2 Status: Fjärrkontrollens display

Luftflöde = Medellågt

Luftflöde = Lågt

Komfortdrift är aktivt

Intelligent eye är aktivt

Automatisk lodrät svängning är aktiverad

Automatisk vågrät svängning är aktiverad

Streamer är aktiv

PÅ-timer är aktiv
AV-timer är aktiv
Veckotimer är aktiv
Veckodag

Aktuell tid

3.2.3 Så här använder du fjärrkontrollen

Ikon Beskrivning

Drift är aktiv

Driftläge = Auto

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

1 Rikta signalsändaren mot signalmottagaren på inomhusenheten

Resultat: När inomhusenheten får en signal från fjärrkontrollen hörs

ett ljud:

a Signalmottagare

(maximalt avstånd är 7m).

Användarens referenshandbok

5

4 Före användning

2

3

1

AAA.LR03

cba

2×

Ljud Beskrivning

Pip-pip Driften startas.
Pip Inställning ändrad.
Långt pip Driften avslutas.

4 Före användning

4.1 Översikt: Före användning

I det här kapitlet finns en beskrivning av vad du måste göra innan du
använder enheten.

Typiskt arbetsflöde

Före användning ska du vanligtvis göra följande:

▪ Sätta i batterierna i fjärrkontrollen.

▪ Så här monterar du fjärrkontrollen på väggen.

▪ Ändrar ljusstyrkan för inomhusenhetens display.

▪ Ställa in klockan.

▪ Sätta på strömmen.

4.2 Så här sätter du i batterierna

Batterierna håller i ungefär 1 år.

1 Ta bort frontplåten.

2 Sätt i båda batterierna på en gång.

3 Sätt tillbaka frontplåten.

1 Välj en plats där signalerna kan nå enheten.

2 Fäst hållaren på väggen eller en annan plats med skruvar.

3 Sätt fjärrkontrollen i dess hållare.

4.4 Klocka

Om inomhusenhetens interna klocka INTE är inställd på rätt tid
kommer timer PÅ, timer AV och veckotimer INTE att fungera korrekt.
Klockan måste ställas in igen:

▪ När en säkring har stängt AV enheten.

▪ Efter ett strömavbrott.

▪ Byte av batterierna i fjärrkontrollen.

4.4.1 Så här ställer du in klockan

Obs: Om tiden INTE är inställd blinkar , och .

1 Tryck på .

Resultat: och blinkar

2 Tryck på eller för att ställa in aktuell veckodag.

Obs: Om du håller ned eller ökas eller minskas tiden

snabbt.

Visa Veckodag

Måndag
Tisdag
Onsdag
Torsdag
Fredag
Lördag
Söndag

INFORMATION

▪ Låg batteriladdning indikeras med en blinkande LCD-

display.

▪ Byt ALLTID båda batterierna samtidigt.

4.3 Så här monterar du fjärrkontrollen på väggen

Användarens referenshandbok

a Fjärrkontroll
b Skruvar (anskaffas separat)
c Hållare för fjärrkontrollen

6

3 Tryck på .

Resultat: blinkar.

4 Tryck på eller för att ställa in rätt tid.

5 Tryck på .

Resultat: Inställningen är slutförd. blinkar.

4.5 Ljusstyrka för inomhusenhetens display

Justera ljusstyrkan för inomhusenhetens display eller stäng AV
displayen.

4.5.1 Så här ställer du in ljusstyrkan för inomhusenhetens display

1 Håll in i minst 2 sekunder varje gång du behöver ändra

inställningen.

Resultat: Ljusstyrkan ändras i följande ordning: hög, låg, av.

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

5 Drift

4.6 Så här sätter du på strömmen

1 Slå på strömbrytaren.

Resultat: Klaffen på inomhusenheten öppnas och stängs för att

ange referenspositionen.

5 Drift

5.1 Driftsvillkor

Använd systemet vid följande temperaturer och luftfuktigheter så blir
driften säker och effektiv.

I kombination med utomhusenhet RZAG

Kylning och
avfuktning

(a)

Uppvärmning

Utomhustemperatur –20~52°CDB –20~24°CDB

–21~18°CWB

Inomhustemperatur 17~38°CDB

10~27°CDB

12~28°CWB

Luftfuktighet inomhus ≤80%

(b)

I kombination med utomhusenheter: RXM71N, 2MXM, 3MXM,

4MXM, 5MXM

Kylning och
avfuktning

(a)

Uppvärmning

Utomhustemperatur –10~46°CDB –15~24°CDB

–15~18°CWB

Inomhustemperatur 18~37°CDB

10~30°CDB

14~28°CWB

Luftfuktighet inomhus ≤80%

(b)

I kombination med andra utomhusenheter

Kylning och
avfuktning

(a)

Uppvärmning

Utomhustemperatur –10~50°CDB –20~24°CDB

–21~18°CWB

Inomhustemperatur 18~37°CDB

10~30°CDB

14~28°CWB

Luftfuktighet inomhus ≤80%

Vid drift utanför driftintervallet:
(a) En skyddsenhet kan avbryta driften.
(b) Kondens kan uppstå på inomhusenheten.

(b)

5.2 När olika funktioner ska användas

I följande tabell kan du bestämma vilka funktioner du ska använda:

INFORMATION

Driftlägen: kylning, luftavfuktning och automatisk är
INTE tillgängliga för produktversionen för endast

uppvärmning.

Funktioner Uppgifter

Grundfunktioner

(a)

—

(a)

—

(a)

—

Funktioner Uppgifter

Driftlägen och

temperatur

Så här startar/stoppar du systemet och
ställer in temperaturen:

▪ I uppvärmnings- och kylningsläge,

värm upp eller kyl ned ett rum.

▪ I fläktläge, blås ut luft i ett rum utan

uppvärmning eller kylning.

▪ I avfuktningsläge, sänk luftfuktigheten

i ett rum.

▪ I Auto-läge väljs automatiskt en

lämplig temperatur och lämpligt
driftläge.

+

Luftflödesriktning

Luftflöde

Justera luftflödesriktningen (svängning
eller fast).

Så här justerar du mängden luft som
blåses in i rummet.

Tystare drift.

Avancerade funktioner

Joniseringsenhet

Tar bort luftburna allergener, som
mögel, pollen, tillsatser, virus, bakterier
etc.

Econo

Använda systemet vid samtidig
användning av andra strömförbrukande
apparater.

Spara energi.

Tyst drift av

utomhusenhet

Komfort

Intelligent eye

Så här minskar du driftljudet från
utomhusenheten. Exempel: Natt.

Automatisk justering av luftflödesriktning
för snabbare kylning eller uppvärmning.

Förhindrar luftflöde direkt mot
människor.

Sparar energi när rummet är tomt.

Kraftfull

PÅ-timer + AV-

timer

Veckotimer

Snabb kylning eller uppvärmning av
rummet.

Så här sätter du PÅ eller stänger AV
systemet automatiskt.

Så här sätter du PÅ eller stänger AV
systemet veckovis automatiskt.

Ytterligare funktioner

Trådlös nätverkskoppling Drift av enheten med smarta apparater.

5.3 Driftläge och temperaturinställning

När. Justera systemets driftläge och ställ in temperaturen när du vill:

▪ Värma upp eller kyla ned ett rum

▪ Blås luft i ett rum utan uppvärmning eller kylning

▪ Sänka luftfuktigheten i ett rum

Vad. Systemets drift varierar beroende på användarens val.

INFORMATION

Driftlägen: kylning, luftavfuktning och automatisk är
INTE tillgängliga för produktversionen för endast
uppvärmning.

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

Inställning Beskrivning

Auto

Systemet kyler eller värmer rummet till
inställd temperatur. Växling mellan
värme och kyla görs automatiskt vid
behov.

Användarens referenshandbok

7

5 Drift

a

b

c

Inställning Beskrivning

Avfuktning

Uppvärmning

Kylning

Fläkt

Ytterligare information:

▪ Utomhustemperatur. Systemets effekt minskar när

utomhustemperaturen är för hög eller för låg.

▪ Avfrostning. Vid uppvärmning kan frost bildas på

utomhusenheten, vilket sänker uppvärmningskapaciteten. När
detta händer går systemet över till avfrostningsdrift för att ta bort
frosten. Vid avfrostningsdrift kommer INGEN varmluft ur
inomhusenheten.

▪ Luftfuktighetssensor. Reglerar luftfuktigheten genom att minska

luftfuktigheten vid kylningsdrift.

Systemet sänker luftfuktigheten i
rummet utan att ändra temperaturen.

Systemet värmer rummet till inställd
temperatur.

Systemet kyler rummet till inställd
temperatur.

Systemet styr endast luftflödet
(luftflödeshastigheten och
luftflödesriktningen).

Systemet styr INTE temperaturen.

5.3.1 Så här startar/stoppar du driften och ställer in temperaturen

: Enheten är i bruk.

: Driftläge = Auto

: Driftläge = Avfuktning

: Driftläge = Kylning

: Driftläge = Uppvärmning

Tyst drift av inomhusenheten. När luftflödet anges till
" " blir inomhusenheten tystare.

INFORMATION

▪ Om enheten når den temperatur som ställts in för

kylningsläge, uppvärmningsläge eller autoläge. Fläkten
stannar.

▪ I avfuktningsläge kan du INTE justera

luftflödeshastigheten.

5.4.1 Ändra luftflödeshastigheten

1 Tryck på för att ändra luftflödesinställningen i följande

ordning:

5.5 Luftflödesriktning

När. Ändra luftflödesriktningen.

Vad. Systemet styr luftflödet beroende på användarens val (fast eller

svängning). Detta görs genom styrning av de vågräta bladen (klaffar)
eller lodräta bladen (jalusi).

Inställning Luftflödesriktning

Lodrät

automatsvängning

Vågrät

automatsvängning

+ 3D-

luftflödesriktning

[—] Stannar i en fast position.

Rör sig uppåt och nedåt.

Rör sig från sida till sida.

Rör sig samtidigt upp och ned samt från
sida till sida

: Driftläge = Fläkt

: Visar inställd temperatur.

1 Tryck på en eller flera gånger för att välja driftläge.

Resultat: Läget ställs in i följande sekvens:

2 Tryck på för att starta driften.

Resultat: och valt läge visas på displayen.

3 Tryck på eller en eller flera gånger för att ställa in

temperaturen.

Kylning Uppvärmning Automatik Avfuktning

eller fläktläge

18~32°C 10~30°C 18~30°C —

Obs! Vid avfuktning eller fläktläge kan du inte justera
temperaturen.

4 Tryck på för att stoppa driften.

Resultat: försvinner från displayen. Driftlampan släcks.

5.4 Luftflödeshastighet

1 Tryck på för att välja:

5 nivåer av luftflödesinställningar från " " till " "

Automatik

FÖRSIKTIGT

▪ Använd ALLTID en fjärrkontroll för att justera jalusi- och

klaffvinklar. När klaffar och jalusi svänger kan
mekanismen skadas om du tvingar den för hand.

Det rörliga intervallet för klaffen varierar beroende på driftläget.
Klaffen stannar i det övre läget när luftflödeshastigheten ändras till
låg vid svängning uppåt och nedåt.

a Klaffintervall vid kylnings- eller avfuktningsdrift
b Klaffintervall vid uppvärmningsdrift
c Klaffintervall vid fläktdrift

5.5.1 Så här justerar du lodrät luftflödesriktning

1 Tryck på .

Resultat: visas på displayen. Klaffarna (vågräta blad) börjar

svänga.

2 Om du vill använda en fast position trycker du på när

klaffarna når önskad position.

Resultat: försvinner från displayen. Klaffarna slutat röra sig.

Användarens referenshandbok

8

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

5 Drift

90°

7 m

55°

7 m

55°

5.5.2 Så här justerar du vågrät luftflödesriktning

1 Tryck på .

Resultat: visas på displayen. Jalusierna (lodräta blad)

börjar svänga.

2 Om du vill använda en fast position trycker du på när

jalusierna når önskad position.

Resultat: försvinner från displayen. Jalusierna slutar röra
sig.

INFORMATION

När enheten installerats i ett hörn i rummet bör riktningen
på jalusiet vara bort från väggen. Effekten blir sämre om
en vägg blockerar luftflödet.

5.5.3 Så här använder du 3D-luftflödesriktning

1 Tryck på och .

Resultat: och visas på displayen. Klaffarna (vågräta

blad) och jalusiet (lodräta blad) börjar svänga.

2 Om du vill använda en fast position trycker du på och

när klaffarna och jalusierna når önskad position.

Resultat: och försvinner från displayen. Klaffarna och
jalusiet slutar röra sig.

Drift Energisparläge

Enbart fläkt Minskar luftflödeshastigheten.

NOTERING

▪ Behandla Intelligent-eye-sensorn med varsamhet. Det

kan orsaka fel.

▪ Placera INTE stora föremål i närheten av Intelligent eye

sensorn.

INFORMATION

Kraftfull drift och nattläge kan INTE användas samtidigt
som Intelligent eye-drift. Det driftläge som väljs senast
gäller.

▪ Identifieringsområde. Upp till 7m.

Lodrät vinkel (sett från sidan) Vågrät vinkel (sett uppifrån)

▪ Identifieringskänslighet. Kan ändras beroende på placering,

antal personer i rummet, temperaturintervall o.s.v.

▪ Identifieringsmisstag. Sensorn kan av misstag känna av

husdjur, solljus, fladdrande gardiner, etc.

5.6 Komfortluftflödesdrift och Intelligent Eye-drift

Du kan använda komfortluftflödesdrift och Intelligent eye-drift
separat eller tillsammans.

5.6.1 Komfortluftflödesdrift

Denna funktion kan användas i driftläge uppvärmning eller kylning.
Den ger ett komfortluftflöde som INTE direkt påverkar människor.
Systemet ställer automatiskt in en fast luftflödesposition uppåt i
kylningsläge och nedåt i uppvärmningsläge.

Kylningsläge Uppvärmningsläge

INFORMATION

Kraftfull drift och komfortluftflödesdrift kan INTE användas
samtidigt. Det driftläge som väljs senast gäller. Om lodrät
automatsvängning väljs avbryts komfortluftflödesdriften.

5.6.2 Intelligent eye-drift

Systemet anpassar automatiskt luftflödesriktningen och
temperaturen beroende på om mänsklig rörelse identifieras, i syfte
att undvika direktkontakt med människor. Om ingen rörelse
identifieras i rummet på 20 minuter övergår systemet till
energispardrift:

Drift Energisparläge

Uppvärmning Temperaturen sänks 2°C.
Kylning och

avfuktning

Om temperaturen i rummet är:

▪ <30°C ökas temperaturen med 2°C

▪ ≥30°C ökas temperaturen med 1°C

5.6.3 Så här startar/stoppar du
komfortluftflödesdrift och Intelligent eye­drift

1 Tryck på en eller flera gånger.

Resultat: Inställningen ändras i följande ordning:

Visa Drift

Komfortluftflöde

Intelligent eye

+

— Båda inaktiverade

Obs! Om det finns människor nära inomhusenhetens framsida eller
för många personer rekommenderar vi att du använder båda
driftlägena tillsammans.

2 Du kan stoppa driften genom att trycka på tills båda

symbolerna försvinner från displayen.

Komfortluftflöde och Intelligent Eye

5.7 Kraftfull funktion

Det här driftläget ger snabbt maximal kyleffekt/uppvärmningseffekt i
alla driftlägen. Du kan få maximal kapacitet.

INFORMATION

Kraftfull drift kan INTE användas tillsammans med Econo­drift, komfortluftflödesdrift, Intelligent eye eller tyst drift av
utomhusenheten. Det driftläge som väljs senast gäller.

Kraftfull drift ökar INTE enhetens kapacitet om den redan
används med maximal kapacitet.

5.7.1 Så här startar/stoppar du Kraftfull drift

1 Tryck på för att starta.

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

Användarens referenshandbok

9

5 Drift

Resultat: visas på displayen. Kraftfull drift körs i

20minuter. Därefter återgår driften till tidigare inställt läge.

Läge Luftflödeshastighet

Kylning/Uppvärmning/Auto ▪ För maximering av

kylningseffekten/
uppvärmningseffekten ökas
kapaciteten för
utomhusenheten.

▪ Luftflödesinställningen ställs in

på den högsta inställningen
och KAN INTE ändras.

▪ Temperaturen kan endast

ställas in i Auto-läge.

Avfuktning ▪ Temperaturinställningen sänks

med 2,5°C.

▪ Luftflödeshastigheten ökas lite.

Enbart fläkt Luftflödesinställningen ställs in

på den högsta inställningen och
kan inte ändras.

2 Tryck på för att stoppa.

Resultat: försvinner från displayen.

Obs! Kraftfullt driftläge kan endast anges när enheten körs. Om du

trycker på avbryts driften och försvinner från displayen.

5.8 Econo-drift och tyst drift av utomhusenheten

Visa Drift

Econo
Tyst drift av utomhusenhet

+

— Båda inaktiverade

2 Du kan stoppa driften genom att trycka på tills båda

symbolerna försvinner från displayen.

Obs: Econo-drift kan endast anges när enheten körs. Om du trycker
på avbryts inställningarna och försvinner från displayen.

Obs: visas fortfarande på displayen även om du stänger av
enheten med fjärrkontrollen eller inomhusenhetens ON/OFF-brytare.

Econo-drift och tyst drift av
utomhusenheten

5.9 Joniserande luftrening

Streamer genererar höghastighetselektroner med en hög
oxideringseffekt som minskar dålig lukt och virus. Tillsammans med
det luftrenande titanapatitfiltret och luftfiltret rengörs luften i rummet.

INFORMATION

▪ Höghastighetselektroner genereras och försvinner inuti

i enheten för att säkerställa säkerheten.

▪ Streamer kan avge ett väsande ljud.

▪ Om luftflödet blir svagt under drift kan Streamer

stoppas tillfälligt för att förhindra en ozonlukt.

5.8.1 Econo-drift

Detta är en funktion som ger effektiv drift genom att begränsa den
maximala strömförbrukningen. Denna funktion är användbar i fall då
man vill säkerställa att en säkring inte ska lösa ut när produkten körs
parallellt med andra apparater.

INFORMATION

▪ Kraftfull drift och Econo-drift kan INTE användas

samtidigt. Det driftläge som väljs senast gäller.

▪ Econo-drift sänker strömförbrukningen för

utomhusenheten genom att begränsa kompressorns
rotationshastighet. Om strömförbrukningen redan är låg
sänker INTE Econo-driften den ytterligare.

5.8.2 Tyst drift av utomhusenheten

Använd tyst drift av utomhusenheten när du vill minska
utomhusenhetens ljudnivå. Exempel: Nattetid.

INFORMATION

▪ Kraftfull och tyst drift av utomhusenheten kan INTE

användas samtidigt. Det driftläge som väljs senast
gäller.

▪ Denna funktion är tillgänglig i autoläge, kylningsläge

och uppvärmningsläge.

▪ Tyst drift av utomhusenheten begränsar kompressorns

varvtal. Om kompressorns varvtal redan är låg kommer
tyst drift av utomhusenheten INTE att ytterligare minska
kompressorns varvtal.

5.9.1 Så här startar/stoppar du joniseringsenheten

1 Tryck på .

Resultat: visas på displayen och luften i rummet börjar

renas.

2 Stoppa driften genom att trycka på .

Resultat: försvinner från displayen och driften stoppas.

5.10 PÅ/AV-timerdrift

Timerfunktioner är användbara för att automatiskt slå på eller av
luftkonditioneringsanläggningen på kvällen eller morgonen. Du kan
också använda AV-timer och PÅ-timer samtidigt.

INFORMATION

Programmera timern igen vid:

▪ Avstängning av enheten med en brytare.

▪ Ett strömavbrott.

▪ Byte av batterierna i fjärrkontrollen.

INFORMATION

Klockan MÅSTE ställas in korrekt innan du använder några
timerfunktioner. Se "4.4.1 Så här ställer du in klockan" på

sidan6.

5.10.1 Så här startar/stoppar du AV-timerdrift

5.8.3 Så här startar du Econo-drift och tyst drift av utomhusenheten

1 Tryck på en eller flera gånger.

Resultat: Inställningen ändras i följande ordning:

Användarens referenshandbok

10

1 Tryck på för att starta.

Resultat: visas på displayen, timerlampan tänds och

blinkar. och veckodagen försvinner från displayen.

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

2 Tryck på eller för att ändra tidsinställningen.

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

3 Tryck på igen.
Resultat: och inställd tid visas på displayen.
Resultat: Timerlampan tänds.

INFORMATION

Varje gång eller trycks ned ökas tiden med
10 minuter. Om du håller ned knappen ändras
inställningen snabbare.

4 Stoppa driften genom att trycka på .

Resultat: och försvinner från displayen och

timerlampan släcks. och veckodagen visas på displayen.

INFORMATION

När du ställt in PÅ/AV-timern sparas tidsinställningen i
minnet. Minnet nollställs när du byter fjärrkontrollens
batterier.

Användning av nattinställningsläge i kombination med
AV-timer

Luftkonditioneringsanläggningen justerar automatiskt
temperaturinställningen (0,5°C upp vid kylning, 2,0°C ned
vid uppvärmning) för att förhindra överdriven kylning eller
uppvärmning, och ge en skönare temperatur för nattsömn.

5.10.2 Så här startar/stoppar du PÅ-timerdrift

1 Tryck på för att starta.

5 Drift

Visa Aktuell tid Ställ in vid … Drift

6:00 enheten är i

drift.

Slutar 07:00
och startar
14:00.

enheten körs

Startar 14:00.

INTE.

Obs: Om timerinställning är aktiv visas aktuell tid INTE på
displayen.

5.11 Veckotimerdrift

Med den här driften kan du spara upp till 4 timerinställningar för varje
veckodag.

Exempel: Skapa en inställning för måndag till fredag och en
inställning för helgen.

Veckodag Exempel på inställning
Måndag

▪ Gör upp till

4inställningar.

Tisdag till Fredag

▪ Använd kopieringsläget

om du vill ha samma
inställning som för
måndag.

Lördag

▪ Ingen timerinställning

Söndag

▪ Gör upp till

4inställningar.

—

Resultat: visas på displayen, timerlampan tänds och

blinkar. och veckodagen försvinner från displayen.

2 Tryck på eller för att ändra tidsinställningen.

3 Tryck på igen.

Resultat: och inställd tid visas på displayen. Timerlampan

tänds.

INFORMATION

Varje gång eller trycks ned ökas tiden med
10 minuter. Om du håller ned knappen ändras
inställningen snabbare.

4 Stoppa driften genom att trycka på .

Resultat: och försvinner från displayen och

timerlampan släcks. och veckodagen visas på displayen.

5.10.3 Så här kombinerar du PÅ-timer och AV-

timer

1 För inställning av timers, se "5.10.1 Så här startar/stoppar du

AV-timerdrift"på sidan10 och "5.10.2Så här startar/stoppar du
PÅ-timerdrift"på sidan11.

Resultat: och visas på displayen.
Exempel:

▪ PÅ-PÅ-PÅ-PÅ-inställning. Ger möjlighet till schemaläggning av

driftläge och inställd temperatur.

▪ AV-AV-AV-AV-inställning.Endast avstängningstiden kan ställas

in för varje dag.

Obs: Se till att du riktar fjärrkontrollen mot inomhusenheten och att
du hör en mottagningssignal när du gör veckotimerinställningar.

INFORMATION

Klockan MÅSTE ställas in korrekt innan du använder några
timerfunktioner. Se "4.4.1 Så här ställer du in klockan" på

sidan6.

INFORMATION

▪ Veckotimer och PÅ/AV-timerdrift kan INTE användas

samtidigt. PÅ/AV-timerdrift ges prioritet. Veckotimer
försätts i standby-läge och försvinner från
displayen. När PÅ/AV-timern är slutförd aktiveras
veckotimern automatiskt.

▪ Veckodag, PÅ/AV-timerläge, tid och temperatur (endast

för PÅ-timer) kan ställas in med veckotimern. Övriga
inställningar baseras på tidigare PÅ-timerinställningar.

5.11.1 Så här ställer du in veckotimerdrift

1 Tryck på .

Resultat: Veckodag och inställningsnumret för innevarande

dag visas.

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

2 Tryck på eller för att ställa in veckodag och

inställningsnummer.

Användarens referenshandbok

11

5 Drift

3 Tryck på .

Resultat: Veckodag ställs in. och blinkar.

4 Tryck på eller för att välja läge.

Resultat: Inställningen ändras i följande ordning:

Visa Funktioner

PÅ-timer
AV-timer

Tom Tar bort inställning

5 Tryck på .

Resultat: PÅ/AV-timerläge ställs in. och tiden blinkar.

Obs: Tryck på för att återgå till föregående skärm. Om

tom är vald går du direkt till steg 9.

6 Tryck på eller för att välja tiden. Tiden kan ställas in

mellan 00:00 och 23:50 i 10-minutersintervall.

7 Tryck på .

Resultat: Tiden är inställd och och temperaturen

blinkar.

2 Tryck på eller för att välja vilken dag som ska

kopieras.

3 Tryck på .

Resultat: Inställningen för den valda veckodagen kopieras.

4 Tryck på eller för att välja den veckodag som ska

kopieras till.

5 Tryck på .

Resultat: Inställningen kopieras till vald dag och timerlampan lyser

orange.

Obs: Upprepa proceduren för att kopiera till ännu en dag.

6 Tryck på för att slutföra inställningen.

Resultat: visas på displayen.
Obs: För ändring av inställning efter kopieringen, se "5.11.1Så här

ställer du in veckotimerdrift"på sidan11.

Obs: Tryck på för att återgå till föregående skärm. Om
AV-timer är vald går du direkt till steg 9.

8 Tryck på eller för att ställa in önskad temperatur.

Obs: Den inställda temperaturen för veckotimer visas endast när du

ställer in veckotimerläge.

INFORMATION

Temperaturen kan ställas in mellan 10°C och 32°C via
fjärrkontrollen. Vid kylnings- och autodrift körs enheten
med minst 18°C även om den är inställd på 10~17°C. Vid
uppvärmningsdrift körs enheten med maximalt 30°C även
om den är inställd på 31~32°C.

9 Tryck på .

Resultat: Temperatur och tid ställs in för PÅ-timer. Tid ställs in

för AV-timer. Timerlampan lyser orange.

Resultat: Ny inställningsskärm visas.

10 Upprepa föregående procedur för att göra en ny inställning eller

tryck på för att slutföra inställningen.

Resultat: visas på displayen.
Obs: En inställning kan kopieras med samma inställningar till en

annan dag. Se "5.11.2 Så här kopierar du inställningar" på

sidan12.

5.11.3 Så här bekräftar du inställningar

Du bekräftar när alla inställningar är enligt önskemål.

1 Tryck på .

Resultat: Veckodag och inställningsnumret för innevarande

dag visas.

2 Tryck på eller för att ställa in önskad veckodag och

inställningsnummer som ska bekräftas, och se detaljer.

Obs: För ändring av inställning, se "5.11.1 Så här ställer du in

veckotimerdrift"på sidan11.

3 Tryck på för att avsluta bekräftelseläget.

5.11.4 Så här inaktiverar och återaktiverar du veckotimerdrift

1 Du kan inaktivera veckotimern genom att trycka på

medan visas på displayen.

Resultat: försvinner från displayen och timerlampan
släcks.

2 Tryck på igen för att återaktivera veckotimern.

Resultat: Senast inställda läge används.

5.11.2 Så här kopierar du inställningar

Inställningar kan kopieras till en annan dag. Hela inställningen för
den valda veckodagen kopieras.

1 Tryck på .

Användarens referenshandbok

12

5.11.5 Radera inställningar

Så här tar du bort enskilda inställningar

Använd den här funktionen om du vill ta bort en enskild inställning.

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

5 Drift

a
b

c

d

e

A B

C D

1 Tryck på .

Resultat: Veckodag och inställningsnumret visas.

2 Tryck på eller för att välja vilken veckodag som ska

raderas.

3 Tryck på .

Resultat: , och blinkar.

4 Tryck på eller och välj "tom".

Resultat: Inställningen ändras i följande ordning:

5 Tryck på .

Resultat: Vald inställning raderas.

6 Tryck på för att avsluta.

Resultat: Återstående inställningar förblir aktiva.

Ta bort inställningar för varje enskild veckodag

Använd denna funktion om du vill ta bort alla inställningar för en
veckodag. Den kan användas vid bekräftelse eller inställning.

1 Tryck på eller för att välja vilken veckodag som ska

raderas.

2 Håll ned i cirka 5sekunder.

Resultat: Alla inställningar för den valda dagen kommer att tas bort.

Så här tar du bort alla inställningar

Använd denna funktion om du vill ta bort alla inställningar för alla
veckodagar på en gång. Denna procedur kan INTE användas i
inställningsläget.

1 Håll ned i cirka 5sekunder under standardvisning.

Resultat: Alla inställningar raderas.

▪ Google Play med Android.
▪ App Store med iOS.

2 Sök efter Daikin Online Controller.

3 Följ installationsanvisningarna på skärmen.

5.12.3 Trådlös adapter-komponenter

a RUN-lampa (orange)
b AP lampa (gul)
c SETUP-knapp
d MODE-knapp
e POWER-knapp

Syfte

RUN Tänds vid anslutning till en router (accesspunkt för

trådlöst nätverk).
AP Tänds vid anslutning direkt till en smartphone.
SETUP Används vid anslutning till en router (accesspunkt för

trådlöst nätverk).
MODE Växlar läge (RUN/AP) när den hålls ned.
POWER Sätter PÅ eller stänger AV WLAN-adaptern när den

hålls ned.

5.13 Om multisystem

I multisystem är 1 utomhusenhet ansluten till flera inomhusenheter.

5.12 Trådlös nätverkskoppling

Kunden ansvarar för:

▪ Smartphone, surfplatta eller annan smart enhet med något av

följande operativsystem:

▪ Android 4.0.3 eller senare

▪ iOS 7.1.2 eller senare

▪ Internet-anslutning och kommunikationsenhet, som modem, router

o.s.v.

▪ Åtkomstpunkt för trådlöst nätverk

▪ Installation av den kostnadsfria Daikin Online Controller-appen

5.12.1 Försiktighetsåtgärder vid användning av

Använd INTE nära:

▪ Medicinsk utrustning. Till exempel defibrillatorer eller personer

med pacemaker. Den här produkten kan orsaka
elektromagnetiska störningar.

▪ Utrustning för automatisk styrning. Till exempel automatiska

dörrar eller brandlarm. Den här produkten kan störa utrustningens
funktion.

▪ Mikrovågsugn. Den kan störa den trådlösa kommunikationen.

5.12.2 Så här installerar du den kostnadsfria

1 Öppna:

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

den trådlösa adaptern

Daikin Online Controller-appen

5.13.1 Prioritetsrumsinställning

Prioritetsrumsinställning kräver ytterligare programmering vid
installationen. Kontakta en auktoriserad återförsäljare för hjälp.

När prioritetsrumsinställning är inaktiv eller inte tillgänglig

Med flera inomhusenheter igång har den enhet som först startades
prioritet. Ange samma driftläg för övriga enheter. De går annars över
i standby-läge och driftlampan blinkar. Detta är INTE en felsignal.

Undantag: Om den första enheten som sattes på är inställd på
fläktdrift och sedan uppvärmningsläge väljs i det andra rummet

ges prioritet till enheten inställd på uppvärmning. Den första enheten
övergår till standbyläge och driftlampan blinkar.

Användarens referenshandbok

13

6 Energisparläge och optimal drift

INFORMATION

▪ Kylnings-, avfuktnings- och fläktdrift kan användas

samtidigt.

▪ Autodriftläge väljer automatiskt kylning eller

uppvärmning beroende på rumstemperaturen. Om
autodrift valts för alla enheter kommer alla enheter att
köras i samma läge som den första enheten som
startats.

Prioritet vid Tyst utomhusenhet-drift

Se "5.8.2Tyst drift av utomhusenheten"på sidan10.

1 Ställ in Tyst drift av utomhusenheten i alla rum med

fjärrkontrollerna för alla enheter.

2 Om du vill avbryta Tyst drift av utomhusenheten kan du stoppa

driften i 1 rum med en fjärrkontroll.

Resultat: Driften stoppas i alla rum. visas fortsatt på
displayen på övriga fjärrkontroller.

3 Om du vill ta bort symbolen från övriga fjärrkontroller avbryter

du Tyst drift av utomhusenheten i alla rum separat.

Resultat: Symbolen försvinner.

När prioritetsrumsinställning är aktiv

Du kan välja olika driftlägen i varje rum.

Exempel: Rum A har prioritet, kylningsdrift väljs.

Driftläge i rum B, C och D Status i rum B, C och D

Kylning, avfuktning eller
fläktläge

Uppvärmning Standby. Driften återupptas när

Automatisk Om kylningsdrift fortsätter. Om

Prioritet vid användning av kraftfull drift
Exempel: Rum A har prioritet. Rum B, C och D körs.

1 Ange kraftfull drift i rum A.

Resultat: Kapaciteten i rum A ökas. Kylnings- eller

uppvärmningseffektiviteten i rum B, C och D kan minska något.

Prioritet vid Tyst utomhusenhet-drift
Exempel: Rum A har prioritet.

2 Ställ in Tyst drift av utomhusenheten på en enhet.

Resultat: Alla enheter övergår samtidigt till Tyst drift av

utomhusenheten.

Aktuellt driftläge fortsätter

enheten i rum A stängs av.

uppvärmningsenheter övergår i
standby-läge. Driften återupptas när
enheten i rum A stängs av.

5.13.2 Läge för tyst nattdrift

Tyst nattläge kräver ytterligare programmering vid installationen.
Kontakta din leverantör för hjälp. Detta läge minskar
utomhusenhetens driftljud nattetid genom att reducera effekten.

Tyst nattläge aktiveras automatiskt när temperaturen faller 5°C eller
mer under den högsta temperatur som uppmätts under dagen.

5.13.3 Lägeslås kyla/värme

Lägeslås för kyla/värme kräver initial programmering vid
installationen. Kontakta en auktoriserad återförsäljare för hjälp.
Lägeslås för kyla/värme gör att enheten endast kan användas för
kylning eller uppvärmning. Aktivera denna funktion om du vill ställa
in alla inomhusenheter som är anslutna till ett multisystem i 1
driftläge.

INFORMATION

Låsning av kylnings-/uppvärmningsläget går INTE att
aktivera samtidigt som prioritetsrumsinställning.

6 Energisparläge och optimal

drift

INFORMATION

▪ Även enheten är avstängd förbrukar den alltid ström.

▪ När strömmen slås på igen efter ett strömavbrott

återupptas tidigare valt läge.

FÖRSIKTIGT

Utsätt ALDRIG barn, växter eller djur för direkt luftflöde.

VARNING

Placera INGA föremål under inomhus- och/eller
utomhusenheten som kan bli fuktiga. Kondens på enheten
eller köldmediumrör, smuts från luftfiltret eller blockering av
dräneringen kan orsaka att vätska droppar ned och
orsakar nedsmutsning eller skador.

NOTERING

Använd ALDRIG systemet för andra syften. För att undvika
en försämring av kvaliteten bör du INTE använda enheten
för att kyla precisionsinstrument, matvaror, växter, djur
eller konstverk.

FÖRSIKTIGT

Kör INTE systemet när du besprutar ett rum med till
exempel insektsmedel. Kemikalier kan samlas i enheten,
vilket kan vara skadligt för personer som är överkänsliga
mot kemikalierna.

VARNING

Placera ALDRIG någon lättantändlig sprejflaska nära
luftkonditioneringsanläggningen och spreja INTE heller i
dess närhet. Detta kan orsaka en eldsvåda.

Gör följande för att vara säker på att systemet kommer att fungera
på rätt sätt:

▪ Förhindra med persienner eller gardiner att direkt solljus kommer

in i rummet när anläggningen körs i kylningsläge.

▪ Vädra ofta. Vid längre tids användning krävs särskild

uppmärksamhet på ventilationen.

▪ Håll dörrar och fönster stängda. Om dörrar eller fönster är öppna

strömmar luften ut ur rummet och försämrar verkan av kylning
eller värmning.

▪ Var noga med att INTE kyla eller värma för mycket. Du kan spara

energi genom att undvika extrema temperaturinställningar.

▪ Placera ALDRIG föremål nära enhetens luftintag eller luftutlopp.

Det kan försämra effekten eller stoppa driften.

▪ Stäng av huvudströmbrytaren för enheten om den INTE ska

användas under en längre tid. Om huvudströmbrytaren är på
förbrukar enheten alltid ström. Innan enheten återstartas ska
huvudströmbrytaren slås på 6 timmar innan enheten tas i drift för
att säkerställa att systemet fungerar felfritt.

▪ Kondens kan bildas om luftfuktigheten är över 80% eller om

dräneringsutloppet blockeras.

▪ Justera temperaturen till behaglig nivå. Undvik överdriven värme

eller kyla. Observera att det kan ta en stund innan
rumstemperaturen når angiven temperatur. Överväg att använda
timerinställningar.

Användarens referenshandbok

14

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

7 Underhåll och service

▪ Justera luftflödesriktningen för att undvika att kall luft samlas på

golvet eller varm luft i taket. (Upp för kylning eller luftavfuktning
mot taket och ned vid uppvärmningsdrift.)

▪ Undvik att ställa in enheten så att luft blåser direkt på personer i

rummet.

▪ Använd systemet inom det rekommenderade temperaturintervallet

(26~28°C för kylning och 20~24°C för uppvärmning) för att spara
energi.

7 Underhåll och service

7.1 Översikt: Underhåll och service

Installatören måste utföra underhåll varje år.

Om köldmediumet

Den här produkten innehåller fluorerade växthusgaser. Låt INTE
gaserna komma ut i atmosfären.

Köldmediumtyp: R32

Växthuseffektpåverkan (GWP): 675

NOTERING

I Europa används utsläpp av gaser som påverkar
växthuseffekten för den totala köldmediummängden i

systemet (uttryckt i motsvarande ton CO2) för att avgöra
underhållsintervall. Följ tillämplig lagstiftning.

Formel för att räkna ut utsläpp av gaser som påverkar
växthuseffekten: GWP-värde för köldmedium × total

mängd påfyllt köldmedium [i kg] / 1000

Kontakta din installatör för mer information.

VARNING

Köldmedium i enheten är brandfarligt men läcker i normala
fall INTE. Om köldmedium läcker ut i rummet kan kontakt
med en öppen låga resultera i eldsvåda eller att en skadlig
gas avges.

Stäng av alla uppvärmningsenheter med öppen låga,
ventilera rummet och kontakta leverantören av enheten.

Använd INTE enheten förrän en servicetekniker slutfört
reparationen av den del där köldmediumläckan uppstått.

VARNING

▪ Punktera EJ och bränn EJ komponenter i

köldmediumcykeln.

▪ Använd INGA rengöringsmedel eller andra metoder för

att påskynda avfrostningsprocessen än de som
rekommenderas av tillverkaren.

▪ Observera att köldmediet i systemet är luktfritt.

FARA: RISK FÖR ELCHOCK

Innan luftkonditioneringsanläggningen eller luftfiltret
rengörs ska driften stoppas och all strömförsörjning brytas.
Annars kan en elektrisk stöt eller kroppsskada orsakas.

VARNING

För att förhindra elektriska stötar eller brand:

▪ Spola INTE av enheten.

▪ Hantera INTE enheten med våta händer.

▪ Placera INTE något vattenfyllt föremål på enheten.

FÖRSIKTIGT

Efter långvarig användning bör du kontrollera enhetens
fundament och installation så att inga skador uppkommit.
Om dessa är skadade kan enheten falla omkull och orsaka
skador.

FÖRSIKTIGT

Vidrör INTE värmeväxlarens flänsar. De är vassa och kan
ge skärskador.

VARNING

Försiktighet måste iakttas vid arbete på stege och hög
höjd.

7.2 Så här rengör du inomhusenheten och fjärrkontrollen

NOTERING

▪ Använd INTE bensin, bensen, thinner eller skurpulver

och inte heller flytande insektsmedel. Trolig
konsekvens: Missfärgning och deformation.

▪ Använd INTE vatten eller luft som är varmare än 40°C.

Trolig konsekvens: Missfärgning och deformation.

▪ Använd INTE något polermedel.

▪ Använd INTE någon borste. Trolig konsekvens:

Ytskiktet lossnar.

FARA: RISK FÖR ELCHOCK

Före rengöring ska enheten stängas av antingen med
strömbrytaren eller genom att dra ut sladden. Annars kan
en elektrisk stöt eller kroppsskada orsakas.

1 Torka med mjuk trasa. Använd vatten eller ett neutralt

rengöringsmedel om det finns fläckar som är svåra att få bort.

7.3 Så här rengör du frontpanelen

VARNING

Utrustningen ska förvaras i ett rum utan antändningskällor i
kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift
eller en elvärmare i drift).

NOTERING

Detta underhåll FÅR ENDAST utföras av installatören eller
servicerepresentanten.

Vi rekommenderar att underhåll utförs minst gång per år.
Tillämplig lagstiftning kan kräva kortare underhållsintervall.

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

1 Rengör frontpanelen med en mjuk trasa. Använd vatten eller ett

neutralt rengöringsmedel om det finns fläckar som är svåra att
få bort.

7.4 Så här tar du bort frontpanelen

1 Håll frontpanelen i panelflikarna på båda sidor och öppna den.

Användarens referenshandbok

15

7 Underhåll och service

a

a

2

1

a Panelflikar

2 Ta bort frontpanelen genom att skjuta den åt vänster eller åt

höger och dra den mot dig.

Resultat: Frontpanelaxeln på 1 sida lossas.

3 Koppla sedan bort frontpanelaxeln på andra sidan på samma

sätt.

a Frontpanelaxel

5 Blötlägg i ljummet vatten i cirka 10 till 15minuter.

7.5 Om luftfiltren

Om du använder enheten med smutsigt filter kan filtret:

▪ INTE göra någon luktreducering

▪ INTE rengöra luften

▪ dålig uppvärmning/kylning

▪ orsakar luktproblem

7.6 Så här rengör du luftfilter

1 Tryck på fliken mitt på luftfiltret och dra sedan ned det.

2 Dra ut luftfiltren.

Obs: (klass 50~71) Det luktreducerande titanapatitfiltret MÅSTE

tas bort innan luftfiltret rengörs.

3 Ta bort det luktreducerande titanapatitfiltret från alla 4 fästen.

INFORMATION

▪ Om dammet INTE lossnar lätt kan du tvätta filtren med

ett neutralt rengöringsmedel utspätt i ljummet vatten.
Torka luftfilter i skuggan.

▪ Vi rekommenderar att du rengör luftfiltren varannan

vecka.

7.7 Så här rengör du det luktreducerande titanapatitfiltret

INFORMATION

Rengör filtret med vatten minst var 6:e månad.

1 Ta bort det luktreducerande titanapatitfiltret från flikarna (klass

15~42) eller alla 4 fästen (klass 50~71).

Klass 15~42

Klass 50~71

a Fäste

4 Rengör luftfiltren med vatten eller dammsug dem.

Användarens referenshandbok

16

a Fäste

2 Dammsug filtret för att få bort damm.

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

8 Felsökning

3 Blötlägg filtret i 10 till 15minuter i varmt vatten.

Obs: (klass 50~71) Ta INTE bort filtret från ramen.

Klass 15~42 Klass 50~71

4 Efter rengöring skakar du av vattnet och låter filtret torka i

skuggan. Vrid INTE ur filtret när du tar bort vattnet.

7.8 Så här byter du det luktreducerande titanapatitfiltret

INFORMATION

Byt ut filtret ungefär var 3:e år.

1 Ta bort från filtret från flikarna (klass 15~42) eller ramen (klass

50~71) och byt till ett nytt filter.

Klass 15~42 Klass 50~71

3 Stäng av strömmen när driften stannar.

4 Rengör luftfiltren och sätt tillbaka dem.

5 Ta ut batterierna ur fjärrkontrollen.

INFORMATION

Vi rekommenderar att underhåll utförs regelbundet av en
specialist. Kontakta din lokala leverantör för
specialistunderhåll. Kostnaden för underhållet betalas av
kunden.

Under vissa driftförhållanden kan enhetens insida bli
nedsmutsad efter flera säsonger. Detta kan ge sämre
effekt.

8 Felsökning

Om något av följande fel inträffar, vidtag nedanstående åtgärder och
kontakta din återförsäljare.

VARNING

Stoppa driften och stäng av strömmen om något
ovanligt inträffar (t.ex. brandlukt).

Om enheten körs under sådana förhållanden kan det
orsaka skador, elektriska stötar eller eldsvåda. Kontakta
din leverantör.

Systemet MÅSTE repareras av en kvalificerad servicetekniker.

INFORMATION

▪ Kasta INTE bort filterramen – återanvänd den.

▪ Sopsortera gamla luftfilter som icke-brännbart avfall.

Du kan beställa det luktreducerande titanapatitfiltret från din
leverantör.

Art. Artikelnummer

Luktreducerande titanapatitfilter 1
sats

KAF970A46

7.9 Så här sätter du tillbaka frontpanelen

1 Sätt tillbaka frontpanelen. Justera axlarna med spåren tryck

sedan in dem helt.

2 Stäng frontpanelen långsamt. Tryck på båda sidorna och

mitten.

7.10 Beaktande följande innan en lång tid då enheten inte ska användas

Kör enheten i Fläktläge i flera timmar för att avfukta enhetens
insida.

1 Tryck på och välj -drift.

Fel Åtgärd

Om en säkerhetsanordning, t.ex. en
säkring, en kretsbrytare eller
jordfelsbrytare utlöses ofta eller om
brytaren på/av INTE fungerar.

Om det läcker vatten från enheten. Stoppa driften.
Driftbrytaren fungerar INTE som den

ska.
Om displayen på användargränssnittet

indikerar enhetens nummer, driftlampan
blinkar och en felkod visas.

Om systemet INTE fungerar korrekt på något annat sätt än som
beskrivits ovan, och inget av ovannämnda fel uppträder undersöker
du systemet enligt följande procedurer.

Fel Åtgärd

Om systemet INTE
fungerar alls.

Systemet stannar
plötsligt.

▪ Kontrollera om det föreligger något

strömavbrott. Vänta tills strömmen
kommer tillbaka. Om ett strömavbrott
inträffar under drift återstartas systemet
automatiskt så snart strömmen
återkommer.

▪ Kontrollera säkringar och brytare. Byt ut

säkringen eller återställ brytaren.

▪ Kontrollera batterierna i fjärrkontrollen.

▪ Kontrollera timerinställningen.
▪ Kontrollera att luftintag eller -utlopp på

inomhus- eller utomhusenheten INTE är
blockerat av något föremål. Ta bort alla
hinder och kontrollera att luftflödet inte är
blockerat.

▪ Enheten kan stanna efter plötsliga, stora

spänningsfluktuationer som ett sätt att
skydda systemet. Driften återupptas
automatiskt efter cirka 3minuter.

Stäng AV
huvudströmbrytaren.

Stäng AV strömmen.

Kontakta installatören och
rapportera felkoden.

2 Tryck på och starta driften.

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

Användarens referenshandbok

17

8 Felsökning

Fel Åtgärd

Fläkten stannar vid
luftflödesdrift.

Klaffarna börjar INTE
svänga omedelbart.

Driften startar INTE
inom kort.

Systemet fungerar,
men ger otillräcklig
kylning och värme.

Systemet fungerar
men uppvärmningen är
otillräcklig (luft blåser
INTE ur enheten).

PÅ/AV-timern fungerar
INTE enligt
inställningarna.

Kylningsdrift kan INTE
väljas.

En onormal funktion
uppträder vid drift.

Enheten får INTE
signaler från
fjärrkontrollen.

Om den inställda temperaturen har
uppnåtts reduceras luftflödet och driften
stoppas. Driften återupptas automatiskt när
inomhustemperaturen stiger eller faller.

Inomhusenheten justerar klaffarnas
position. Klaffarna börjar snart röra sig.

Om ON/OFF-knappen trycks in direkt efter
att driften avbrutits eller om läget ändrats.
Driften startar efter 3minuter för att skydda
systemet.

▪ Kontrollera luftflödesinställningen. Se

"5.4Luftflödeshastighet"på sidan8.

▪ Kontrollera temperaturinställningen. Se

"5.3.1 Så här startar/stoppar du driften
och ställer in temperaturen"på sidan8.

▪ Kontrollera om luftflödesriktningen är

korrekt inställd. Se

"5.5Luftflödesriktning"på sidan8.

▪ Kontrollera att luftintag eller -utlopp på

inomhus- eller utomhusenheten INTE är
blockerat av något föremål. Ta bort alla
hinder och kontrollera att luftflödet inte är
blockerat.

▪ Kontrollera om luftfilter är igentäppta.

Rengör luftfiltren. Se "7 Underhåll och

service"på sidan15.

▪ Kontrollera att inga fönster eller dörrar är

öppna. Stäng dörrar och fönster för att
hindra att uteluften kommer in.

▪ Kontrollera om enheten körs i Econo-drift

eller tyst drift av utomhusenheten. Se

"5.8 Econo-drift och tyst drift av
utomhusenheten"på sidan10.

▪ Kontrollera om några möbler står direkt

under eller intill inomhusenheten. Flytta
möblerna.

▪ Luftkonditioneringsanläggningen kan

värmas upp för uppvärmningsdrift. Vänta
i 1 till 4 minuter.

▪ Om ett flödesljud hörs kan

utomhusenheten köra avfrostningsdrift.
Vänta i 4 till 12 minuter.

▪ Kontrollera om veckotimern och PÅ/AV-

timern är inställda på samma tid. Ändra
eller inaktivera inställningen. Se

"5.10 PÅ/AV-timerdrift" på sidan 10 and
"5.11Veckotimerdrift"på sidan11.

▪ Kontrollera om klockan och veckodagen

är korrekt inställda. Se "4.4 Klocka" på

sidan6.

Kontrollera om systemet INTE är en ren
uppvärmningsversion.

Luftkonditioneringsanläggningen kan störas
av åska eller radiovågor. Stäng OFF
brytaren och sätt ON den igen.

▪ Kontrollera batterierna i fjärrkontrollen.

Se "4.2Så här sätter du i batterierna"på

sidan6.

▪ Kontrollera att sändaren INTE är utsatt

för direkt solljus.

▪ Kontrollera om det finns några

elektroniskt startade lysrör i rummet.
Kontakta din leverantör.

Fel Åtgärd

Fjärrkontrollens display
visar inget.

En felkod visas på
displayen.

Andra elektriska
apparater startas.

Om du efter att ha kontrollerat alla punkter ovan fortfarande inte kan
lösa problemet själv kontaktar du installatören och meddelar
symptomen, komplett modellnamn på enheten (med
tillverkningsnummer om så är möjligt) samt installationsdatum
(anges eventuellt på garantikortet).

Byt batterierna i fjärrkontrollen.

Kontakta din lokala leverantör. I "8.2Lösa

problem baserade på felkoder"på
sidan19 finns en detaljerad lista med

felkoder.
Om fjärrkontrollens signaler råkar styra

någon annan apparat bör du flytta den
apparaten eller kontakta din leverantör.

8.1 Symptom som INTE är systemfel

Följande symptom är INTE tecken på systemfel:

8.1.1 Symptom: Ett ljud som rinnande vatten hörs

▪ Detta är ljudet av köldmedium som strömmar i enheten.

▪ Detta är ett ljud som kan uppstå när vatten pumpas ut ur

anläggningen vid kylnings- eller avfuktningsdrift.

▪ Köldmediumet strömmar genom luftkonditioneringsanläggningen

även om den inte är i drift och en inomhusenhet i ett annat rum
används.

8.1.2 Symptom: Ett blåsande ljud hörs

Detta ljud uppstår när riktningen för köldmediumflödet i enheten byts
(t.ex. vid växling mellan kylning och uppvärmning).

8.1.3 Symptom: Ett tickande ljud hörs

Detta ljud uppstår när enheten utvidgas eller drar ihop sig vid
temperaturförändringar.

8.1.4 Symptom: Ett visslande ljud hörs

Det här ljudet uppstår när köldmedium flödar vid avfrostningsdrift.

8.1.5 Symptom: Ett klickande ljud hörs vid drift eller stillestånd

Det här ljudet uppstår när köldmediumkontrollventiler eller
elkomponenter körs.

8.1.6 Symptom: Ett klappande ljud hörs

Det här ljudet uppstår när en extern enhet (t.ex. en ventileringsfläkt
eller köksfläkt) suger ut luft ur rummet med rummets dörrar och
fönster stängda. Öppna dörrar eller fönster, eller stäng av fläkten.

8.1.7 Symptom: Vit dimma kommer ut ur en enhet (inomhusenhet, utomhusenhet)

När systemet växlar till värme efter avfrostning. Fukten skapas
genom att det avfrostade övergår till ånga som sedan blåses ut.

8.1.8 Symptom: Enheterna kan lukta

Enheten kan absorbera lukter i rum från möbler, cigaretter etc. och
sedan avge lukterna igen.

Användarens referenshandbok

18

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

8 Felsökning

8.1.9 Symptom: Utomhusenhetens fläkt roterar trots att enheten inte är i drift

▪ Efter avstängd drift. Utomhusenhetens fläkt fortsätter rotera i ca

30 sekunder för att skydda systemet.

▪ När luftkonditioneringsenheten inte används. Vid mycket höga

utomhustemperaturer roterar fläkten som ett skydd för systemet.

8.2 Lösa problem baserade på felkoder

När ett problem inträffar visas en felkod på fjärrkontrollen. Det är
viktigt att förstå problemet och vidta åtgärder innan du återställer
felkoden. Detta ska göras av en licensierad installatör eller av din
lokala återförsäljare.

Detta kapitel ger dig en översikt över alla felkoder och felkodens
innehåll, när den visas på fjärrkontrollen.

Läs mer i servicehandboken för en mer detaljerad felsökningsguide
av varje fel.

Feldiagnos med fjärrkontrollen

Fjärrkontrollen kan ta emot en felkod från inomhusenheten, vilken
anger felet. Det är viktigt att förstå problemet och vidta åtgärder
innan du återställer felkoden. Detta ska göras av en licensierad
installatör eller av din lokala återförsäljare.

Så här visar du felkoden på fjärrkontrollen:

1 Håll ned i cirka 5sekunder.

Resultat: blinkar i temperaturdisplayen.

2 Tryck på flera gånger tills en fast ljudsignal hörs.

Resultat: Koden visas nu på displayen.

INFORMATION

▪ En kort ljudsignal och 2 på varandra följande

ljudsignaler indikerar felaktiga koder.

▪ Du kan avbryta kodvisningen genom att hålla ned

återställningsknappen i 5 sekunder.
Kodvisningen avbryts även av sig själv om knappen
INTE trycks ned på 1minut.

System

Felkod Beskrivning

Normal
Brist på köldmedium
Överspänningsfel
Signalöverföringsfel (mellan inomhus- och

utomhusenheten)
Inomhus//utomhusenhetkombinationsfel

Inomhusenhet

Felkod Beskrivning

Kretskortsfel på inomhusenheten
Frysskyddet utlöst eller högtrycksstyrning
Fel på fläktmotor (likströmsmotor)
Fel på termistorn för inomhusenhetens värmeväxlare
Fel på termistorn för rumstemperaturen

Felkod Beskrivning

Kompressorlås
Likströmsfläktlås
Temperaturskydd för dräneringsrör
Högtryckskontroll (i kylningsläge)
Avvikelser i sensorn till kompressorsystemet
Avvikelser i sensorns placering
Fel på likspännings-/strömsensorn
Fel på utomhustemperaturtermistorn
Fel på utloppstermistorn
Fel på termistorn för utomhusenhetens värmeväxlare
Elkomponentvärmefel
Temperaturhöjning för kylfläns
Överströmsfel för inverteraren (likström)
Termistorfel, kylfläns

8.3 Felsökning av trådlös adapter

I följande tabell finns en kortfattad beskrivning av hur du hanterar
vissa fel. Om ingen av lösningarna nedan fungerar går du till http://

www.onlinecontroller.daikineurope.com/ där det finns mer

information och en FAQ.

Problem Åtgärd

Inga lampor tänds ▪ Prova att styra enheten med

fjärrkontrollen.

▪ Stäng av enheten och sätt på

den igen.

▪ Kontrollera att lamporna inte är

inaktiverade i applikationen.

▪ Kontrollera att adaptern är

korrekt installerad.

Den trådlösa nätverksadaptern
syns inte på enhetens
översiktsskärm (hemskärmen)
när den trådlösa
nätverksadaptern har
konfigurerats.

▪ Kontrollera att strömmen är

på.

▪ Kontrollera att RUN-lampan är

tänd.

▪ Om AP-lampan är tänd håller

du in knappen MODE i
2 sekunder för att växla till
RUN-läge.

▪ Om RUN-lampan blinkar kan

du prova att ansluta WLAN­adaptern till det trådlösa
nätverket igen. Kontrollera att
den trådlösa nätverksadaptern
är tillräckligt nära routern
(accesspunkt för trådlöst
nätverk).

▪ Om RUN-lampan är tänd

kontrollerar du att din
smartphone eller surfplatta är
ansluten till samma trådlöst
nätverk som den trådlösa
nätverksadaptern.

Utomhusenhet

Felkod Beskrivning

Fel i 4-vägsventilen
Fel i utomhusenhetens kretskort
Överbelastningsaktivering

(kompressoröverbelastning)

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

Användarens referenshandbok

19

8 Felsökning

Problem Åtgärd

När du försöker ansluta direkt till
adaptern (AP-läge) visas inte den
trådlösa nätverksadaptern i listan
över tillgängliga trådlösa nätverk
på mobilen/surfplattan.

▪ Om AP-lampan är tänd håller

du in knappen MODE i
2sekunder för att växla till AP­läge.

▪ Om AP-lampan blinkar väntar

du tills AP-lampan lyser med
fast sken (cirka 1minut). Den
trådlösa nätverksadaptern
håller på att starta.

▪ Om AP-lampan är tänd kan du

växla till RUN-läge genom att
hålla in MODE-knappen i
2 sekunder. Växla nu tillbaka
till AP-läge genom att hålla in
MODE-knappen igen i
2 sekunder. Den här
proceduren byter trådlös
nätverkskanal för adaptern.
Upprepa vid behov.

8.4 Lösa problem baserat på lamporna på utomhusenheten

Lampans färg Normal status

Grön Blinkar
Röd Av

På

Blinkar

Av

— Valfri status

Lampa på utomhusenhetens kretskort för 2MXM-serien
Grön Diagnos
Mikrodator normal/lampa A

Normal, kontrollera inomhusenheten

Stäng av strömmen och slå på den igen. Om lamporna lyser likadant
är utomhusenhetens kontrollpanel defekt.

Strömförsörjningsfel

(a) Gäller eventuellt INTE i vissa fall. Se servicehandboken.

Lampa på utomhusenhetens kretskort för 3MXM-, 4MXM-, eller 5MXM-serien
Grön Röd Diagnos
Mikrodato

Fel identifierat

r normal
LAMPA A LAMPA 1 LAMPA 2 LAMPA 3 LAMPA 4 LAMPA

(a)

5

Normal, kontrollera inomhusenheten

Högtrycksskydd (på kondensor) eller lågtrycksskydd (på förångare)
aktiverat eller inomhusenhetens värmeväxlare är nedisad medan
enheten kördes eller var i standby-läge

Överbelastningsrelä utlöst eller hög dräneringstemperatur

(a)

(b)

Användarens referenshandbok

20

Felaktig start av kompressorn

Insignalsöverslag

Avvikelse i termistor eller strömtransformator

(b)

Hög temperatur i kopplingsboxen

Hög temperatur vid inverterarkretsens dissipator

Utsignalsöverslag

(b)

CTXM15+FTXM20~71N2V1B

Daikin luftkonditioneringsanläggning

4P518786-3C – 2018.09

Lampa på utomhusenhetens kretskort för 3MXM-, 4MXM-, eller 5MXM-serien
Grön Röd Diagnos
Mikrodato

r normal
LAMPA A LAMPA 1 LAMPA 2 LAMPA 3 LAMPA 4 LAMPA

Fel identifierat

(a)

5

Brist på köldmedium

Låg spänning till huvudkretsen eller tillfällig spänningsförlust

Växlingsfel i magnetventilen för reversering

Fläktmotorfel

— — — — Stäng av strömmen och slå på den igen. Om lamporna lyser likadant är

utomhusenhetens kontrollpanel defekt.

— — — — Strömförsörjningsfel

(a) LAMPA 5 är endast tillgänglig för 5MXM-serien.
(b) Gäller eventuellt INTE i vissa fall. Se servicehandboken.

9 Kassering

(b)

(b)

9 Kassering

NOTERING

Försök INTE att demontera systemet själv: nedmontering
av systemet, hantering av köldmedium, olja och andra
delar SKA ske i enlighet med gällande lagstiftning. Enheter
MÅSTE behandlas på en specialiserad
behandlingsanläggning för återvinning.

10 Ordlista

Återförsäljare

Återförsäljare av produkten.

Behörig installatör

Tekniskt kunnig person som är behörig för att installera
produkten.

Användare

Person som äger och/eller använder produkten.

Gällande lagstiftning

Alla internationella, europeiska, nationella och lokala
direktiv, lagar, förordningar och/eller koder som är relevanta
och gäller för en särskild produkt eller domän.

Serviceföretag

Behörigt företag som kan utföra eller samordna nödvändig
service på enheten.

Installationshandbok

Installationshandbok för en särskild produkt eller
applikation, förklarar hur du installerar, konfigurerar och
underhåller den.

Bruksanvisning

Bruksanvisning för en specifik produkt eller applikation som
beskriver hur man använder produkten.

Tillbehör

Etiketter, handböcker, informationsblad och utrustning som
levereras med produkten och som ska installeras i enlighet
med instruktionerna i den medföljande dokumentationen.

Extrautrustning

Utrustning som tillverkats eller godkänts av Daikin kan
kombineras med produkten i enlighet med instruktionerna i
den medföljande dokumentationen.

Anskaffas lokalt

Utrustning som INTE tillverkats Daikin men som kan
kombineras med produkten i enlighet med instruktionerna i
den medföljande dokumentationen.

CTXM15+FTXM20~71N2V1B
Daikin luftkonditioneringsanläggning
4P518786-3C – 2018.09

Användarens referenshandbok

21

4P518786-3C 2018.09

Copyright 2018 Daikin
