Daikin CTXM15N2V1B, FTXM20N2V1B, FTXM25N2V1B, FTXM35N2V1B, FTXM42N2V1B User reference guide [fi]

Käyttäjän viiteopas

Daikin-huoneilmastointilaite

CTXM15N2V1B

FTXM20N2V1B
FTXM25N2V1B
FTXM35N2V1B
FTXM42N2V1B
FTXM50N2V1B
FTXM60N2V1B
FTXM71N2V1B

Sisällysluettelo

Sisällysluettelo

1 Yleiset varotoimet 4

1.1 Tietoja asiakirjasta .......................................................................................................................................................... 4

1.1.1 Varoitusten ja symbolien merkitys................................................................................................................. 4

1.2 Käyttäjälle........................................................................................................................................................................ 5

2 Tietoja asiakirjasta 7

2.1 Tietoa tästä asiakirjasta .................................................................................................................................................. 7

2.2 Käyttäjän viiteopas lyhyesti ............................................................................................................................................ 7

3 Tietoja järjestelmästä 9

3.1 Sisäyksikkö....................................................................................................................................................................... 9

3.1.1 Sisäyksikön näyttö .......................................................................................................................................... 10

3.2 Tietoja käyttöliittymästä ................................................................................................................................................. 11

3.2.1 Komponentit: Käyttöliittymä .......................................................................................................................... 11

3.2.2 Tila: Käyttöliittymän LCD-näyttö .................................................................................................................... 12

3.2.3 Käyttöliittymän käyttö .................................................................................................................................... 13

4 Ennen käyttöä 14

4.1 Yleiskuvaus: Ennen käyttöä............................................................................................................................................. 14

4.2 Paristojen asettaminen................................................................................................................................................... 14

4.3 Käyttöliittymän kiinnittäminen seinään ......................................................................................................................... 14

4.4 Kello................................................................................................................................................................................. 15

4.4.1 Kellon asetus aikaan ....................................................................................................................................... 15

4.5 Sisäyksikön näytön kirkkaus............................................................................................................................................ 16

4.5.1 Sisäyksikön näytön kirkkauden asettaminen ................................................................................................. 16

4.6 Virransyötön kytkeminen päälle..................................................................................................................................... 16

5 Käyttö 17

5.1 Toiminta-alue .................................................................................................................................................................. 17

5.2 Milloin mitäkin ominaisuutta käytetään......................................................................................................................... 17

5.3 Toimintatila ja lämpötilan asetuspiste ........................................................................................................................... 18

5.3.1 Toimintatilan käynnistäminen/sammuttaminen ja lämpötilan asettaminen ............................................... 19

5.4 Ilmavirran nopeus ........................................................................................................................................................... 20

5.4.1 Ilmavirran nopeuden säätäminen .................................................................................................................. 20

5.5 Ilmavirran suunta ............................................................................................................................................................ 20

5.5.1 Ilmavirran pystysuunnan säätäminen ............................................................................................................ 21

5.5.2 Ilmavirran vaakasuunnan säätäminen ........................................................................................................... 21

5.5.3 3-D-ilmavirran suunnan käyttäminen ............................................................................................................ 21

5.6 Miellyttävä ilmavirta- ja Intelligent Eye ‑toiminta.......................................................................................................... 22

5.6.1 Miellyttävä ilmavirta -toiminta....................................................................................................................... 22

5.6.2 Intelligent Eye -toiminta ................................................................................................................................. 22

5.6.3 Miellyttävä- ja Intelligent Eye -toiminnan käynnistäminen/pysäyttäminen ................................................. 23

5.7 Tehokas toiminta ............................................................................................................................................................ 23

5.7.1 Tehokas-toiminnan käynnistäminen/pysäyttäminen .................................................................................... 23

5.8 Econo- ja ulkoyksikön hiljainen toiminta........................................................................................................................ 24

5.8.1 Econo-toiminta ............................................................................................................................................... 24

5.8.2 Ulkoyksikön hiljainen toiminta ....................................................................................................................... 24

5.8.3 Econo- ja ulkoyksikön hiljaisen toiminnan käynnistäminen/pysäyttäminen ................................................ 25

5.9 Flash Streamerin (ilmanpuhdistus) toiminta.................................................................................................................. 25

5.9.1 Flash Streamerin (ilmanpuhdistus) toiminnan käynnistäminen/sammuttaminen ....................................... 25

5.10 OFF/ON-ajastintoiminto ................................................................................................................................................. 25

5.10.1 OFF-ajastintoiminnan käynnistäminen/pysäyttäminen................................................................................. 26

5.10.2 ON-ajastintoiminnan käynnistäminen/pysäyttäminen.................................................................................. 26

5.10.3 OFF-ajastimen ja ON-ajastimen yhdistäminen .............................................................................................. 27

5.11 Viikkoajastintoiminta ...................................................................................................................................................... 27

5.11.1 Viikkoajastintoiminnan asettaminen.............................................................................................................. 28

5.11.2 Varausten kopioiminen .................................................................................................................................. 29

5.11.3 Varausten vahvistaminen ............................................................................................................................... 30

5.11.4 Viikkoajastimen poistaminen käytöstä ja ottaminen uudelleen käyttöön.................................................... 30

5.11.5 Varausten poistaminen .................................................................................................................................. 30

5.12 WLAN-yhteys................................................................................................................................................................... 31

5.12.1 Langattoman sovittimen käyttämisessä huomioitavaa ................................................................................. 31

5.12.2 Daikin Online Controller -sovelluksen asentaminen...................................................................................... 31

5.12.3 Langattoman sovittimen komponentit .......................................................................................................... 32

5.13 Tietoja usean laitteen järjestelmästä ............................................................................................................................. 32

5.13.1 Ensisijaisen huoneen asetus........................................................................................................................... 32

Käyttäjän viiteopas

2

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

Sisällysluettelo

5.13.2 Hiljainen yötila ................................................................................................................................................ 34

5.13.3 Jäähdytys-/lämmitystilan lukko ...................................................................................................................... 34

6 Energiansäästö ja toiminnan optimointi 35

7 Kunnossapito ja huolto 37

7.1 Yleiskuvaus: Kunnossapito ja huolto .............................................................................................................................. 37

7.2 Sisäyksikön ja käyttöliittymän puhdistaminen ............................................................................................................... 38

7.3 Etupaneelin puhdistaminen............................................................................................................................................ 38

7.4 Etupaneelin irrottaminen ............................................................................................................................................... 38

7.5 Tietoja ilmansuodattimista ............................................................................................................................................. 39

7.6 Ilmansuodattimien puhdistaminen ................................................................................................................................ 39

7.7 Titaaniapatiittihajunpoistosuodattimen puhdistaminen ............................................................................................... 40

7.8 Titaaniapatiittihajunpoistosuodattimen vaihtaminen ................................................................................................... 41

7.9 Etupaneelin asentaminen............................................................................................................................................... 42

7.10 Huomioon otettavat seikat ennen pitkää käyttötaukoa................................................................................................ 42

8 Vianetsintä 43

8.1 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä .................................................................................................. 45

8.1.1 Oire: Virtaavaa vettä muistuttava ääni kuuluu .............................................................................................. 45

8.1.2 Oire: Suhahdus kuuluu ................................................................................................................................... 45

8.1.3 Oire: Tikitystä kuuluu...................................................................................................................................... 45

8.1.4 Oire: Viheltävä ääni kuuluu ............................................................................................................................ 45

8.1.5 Oire: Naksahtava ääni toiminnan tai lepoajan aikana ................................................................................... 45

8.1.6 Oire: Läpyttävä ääni kuuluu............................................................................................................................ 46

8.1.7 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö, ulkoyksikkö) ......................................................... 46

8.1.8 Oire: Yksiköt voivat päästää hajuja ................................................................................................................ 46

8.1.9 Oire: Ulkotuuletin pyörii, kun ilmastointilaite ei ole toiminnassa ................................................................. 46

8.2 Ongelmien ratkaiseminen virhekoodien perusteella..................................................................................................... 46

8.3 Langattoman yhteyssovittimen vianetsintä ................................................................................................................... 47

8.4 Ongelmien ratkaiseminen ulkoyksikön LED-merkkivalon perusteella........................................................................... 48

9 Hävittäminen 50

10 Sanasto 51

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Käyttäjän viiteopas

3

1 | Yleiset varotoimet

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

1.1.1 Varoitusten ja symbolien merkitys

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.
▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä aiheita. Noudata

niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan viiteoppaassa

kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen
kuumien tai kylmien lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

Käyttäjän viiteopas

4

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Yksikössä käytetyt symbolit:

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

Symboli Selitys

Lue huolto-opas ennen kunnossapito- ja
huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

Yksikössä on pyöriviä osia. Ole varovainen, kun huollat tai
käsittelet yksikköä.

Dokumentaatiossa käytetyt symbolit:

Symboli Selitys

Osoittaa kuvan otsikon tai viittauksen siihen.
Esimerkki: " 1–3 Kuvan otsikko" tarkoittaa "Kuva 3 luvussa

1".

Osoittaa taulukon otsikon tai viittauksen siihen.
Esimerkki: " 1–3 Taulukon otsikko" tarkoittaa "Taulukko 3

luvussa 1".

1 | Yleiset varotoimet

1.2 Käyttäjälle

VAROITUS

Jos ET ole varma siitä, kuinka laitetta käytetään, ota
yhteyttä asentajaan.

VAROITUS

Tätä laitetta ei ole tarkoitettu esimerkiksi lasten tai
henkilöiden, joilla on heikentyneitä fyysisiä, aisti- tai
psyykkisiä ominaisuuksia tai puuttuva kokemus ja tieto,
käytettäväksi ellei heidän turvallisuudestaan vastaava
henkilö ole antanut heille laitteen käyttöä koskevaa
valvontaa tai opastusta.

Lapsia on valvottava, jotta he eivät pääse leikkimään
laitteella.

Lapset eivät saa suorittaa puhdistamista ja käyttäjän
huoltoa ilman valvontaa.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

VAROITUS

Sähköiskujen ja tulipalojen estämiseksi:

▪ ÄLÄ huuhtele yksikköä.
▪ ÄLÄ käytä yksikköä märillä käsillä.
▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön

päälle.

Käyttäjän viiteopas

5

1 | Yleiset varotoimet

HUOMIO

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.
▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

▪ Yksiköissä on seuraava symboli:

Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa lajittelemattomaan
talousjätteeseen. ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä
kylmäaineen, öljyn ja muiden materiaalien käsittely on jätettävä valtuutetun
asentajan tehtäväksi sovellettavien lakisääteisten määräysten mukaisesti.
Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä,
kierrätystä ja talteenottoa varten. Huolehtimalla siitä, että tuote hävitetään
asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle
ja ihmisten terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta
viranomaisilta.

▪ Paristoissa on seuraava symboli:

Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan talousjätteeseen. Jos
symbolin alapuolella on kemiallinen merkki, kyseinen kemiallinen merkki
tarkoittaa, että paristo sisältää raskasmetallia tietyn rajan ylittävän määrän
verran.
Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%).
Käytetyt paristot on käsiteltävä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä varten. Huolehtimalla siitä, että käytetyt paristot hävitetään
asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle
ja ihmisten terveydelle.

Käyttäjän viiteopas

6

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Haluamme kiittää sinua ostettuasi tämän tuotteen. Huomaa:

▪ Säilytä asiakirja myöhempää käyttöä varten.

Kohdeyleisö

Loppukäyttäjät

TIETOJA

Tämä laite on tarkoitettu ammattilaisten ja koulutettujen käyttäjien käyttöön
liikkeissä, kevyessä teollisuudessa ja maatiloilla, sekä maallikoiden käyttöön
kaupallisissa toimissa ja kotitalouksissa.

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

2 | Tietoja asiakirjasta

▪ Yleiset varotoimet:

- Turvallisuusohjeita, jotka on luettava ennen järjestelmän käyttöä

- Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttöopas:

- Pikaopas peruskäyttöön

- Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttäjän viiteopas:

- Tarkat vaihekohtaiset ohjeet ja taustatietoja peruskäyttöön ja edistyneeseen

käyttöön

- Muoto: Digitaaliset tiedostot osoitteessa http://www.daikineurope.com/

support-and-manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi
Daikin-sivustolta tai asentajan kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

2.2 Käyttäjän viiteopas lyhyesti

Luku Kuvaus

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Yleiset varotoimet Turvallisuusohjeita, jotka on luettava ennen

käyttöä

Tietoja asiakirjasta Käyttäjälle tarkoitetut asiakirjat

Tietoja järjestelmästä ▪ Toiminta-alue

▪ Sisäyksikön ja käyttöliittymän kuvaus

Ennen käyttöä Toimenpiteet ennen käytön aloittamista

Käyttö Miten ja milloin tiettyjä ominaisuuksia

käytetään

Käyttäjän viiteopas

7

2 | Tietoja asiakirjasta

Luku Kuvaus

Energiansäästö ja toiminnan

Energian säästäminen

optimointi

Kunnossapito ja huolto Yksikön kunnossapito ja huolto

Vianetsintä Mitä täytyy ongelmien esiintyessä

Hävittäminen Miten järjestelmä hävitetään

Sanasto Termien määritelmät

Käyttäjän viiteopas

8

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

3 Tietoja järjestelmästä

VAROITUS: TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

HUOMIOITAVAA

Älä käytä järjestelmää muihin tarkoituksiin. Laadun heikkenemisen välttämiseksi älä
käytä yksikköä tarkkuuslaitteiden, ruoan, kasvien, eläinten tai taideteosten
jäähdytykseen.

3.1 Sisäyksikkö

HUOMIO

ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulo- tai sisäänmenoaukkoon.
Koska tuuletin pyörii suurella nopeudella, se aiheuttaa vammoja.

TIETOJA

Äänenpainetaso on alle 70dBA.

3 | Tietoja järjestelmästä

VAROITUS

▪ Älä muuta, pura, irrota, asenna uudelleen tai korjaa yksikköä itse, sillä virheellinen

purkaminen tai asennus voi aiheuttaa sähköiskun tai tulipalon. Ota yhteys
jälleenmyyjään.

▪ Jos kylmäainetta vahingossa vuotaa, varmista, ettei avotulta ole. Kylmäaine on

täysin turvallista, myrkytöntä ja hieman tulenarkaa, mutta se muodostaa
myrkyllistä kaasua, jos sitä pääsee vuotamaan huoneeseen, jossa on
tuuletinlämmittimistä, kaasuliesistä tms. tulevaa tulenarkaa ilmaa. Anna aina
pätevän asentajan varmistaa ennen käytön jatkamista, että vuotokohta on
korjattu.

TIETOJA

Seuraavat kuvat ovat vain esimerkkejä, eivätkä ne välttämättä vastaa järjestelmäsi
sijoittelua.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Käyttäjän viiteopas

9

3 | Tietoja järjestelmästä

a

e

d

l

m

g

k

h

f

b

c

i

j

a

b
c
d

e

a Ilmanotto
b Ilmanpoisto
c Etupaneeli
d Huoltokansi
e Langattoman sovittimen paikka

f Sisäyksikön näyttö
g Intelligent Eye -anturi
h Huonelämpötilan anturi

i Vain luokka 15~42: Titaaniapatiittihajunpoistosuodatin (ilman kehystä)

j Vain luokka 50~71: Titaaniapatiittihajunpoistosuodatin (kehyksen kanssa)
k Ilmansuodatin

l Säätöläpät (vaakasuorat siivet)

m Kaihdinsäleet (pystysuorat siivet)

3.1.1 Sisäyksikön näyttö

a Signaalin vastaanotin käyttöliittymää varten

b Toiminnan merkkivalo

c Ajastimen merkkivalo
d Intelligent Eye -merkkivalo
e ON/OFF-painike

Virtapainike

Jos käyttöliittymä puuttuu, voit käynnistää/pysäyttää toiminnan sisäyksikön ON/
OFF-painikkeella. Kun toiminta käynnistetään tällä painikkeella, käytetään seuraavia
asetuksia:

▪ Toimintatila = Automaattinen
▪ Lämpötila-asetus = 25°C
▪ Ilmavirran nopeus = Automaattinen

Käyttäjän viiteopas

10

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

3.2 Tietoja käyttöliittymästä

d

a

g

m

h

c

b

n

l

f

e

i

j

k

p

o

▪ Suora auringonvalo. Älä altista käyttöliittymää suoralle auringonvalolle.
▪ Pöly. Signaalin lähettimessä tai vastaanottimessa oleva pöly vähentää herkkyyttä.

Pyyhi pöly pois pehmeällä liinalla.

▪ Loistevalaisimet. Signaalien välitys saattaa estyä, jos huoneessa on

loistevalaisimia. Ota tällaisessa tapauksessa yhteys asentajaan.

▪ Muut laitteet. Jos kaukosäätimen signaalit ohjaavat muita laitteita, siirrä muita

laitteita tai ota yhteys asentajaan.

▪ Verhot. Varmista, että verhot tai muut esineet eivät estä signaalia yksikön ja

käyttöliittymän välillä.

HUOMIOITAVAA

▪ Älä pudota käyttöliittymää.
▪ Älä anna käyttöliittymän kastua.

3.2.1 Komponentit: Käyttöliittymä

3 | Tietoja järjestelmästä

a Signaalilähetin
b LCD-näyttö
c Lämpötilan säätöpainike
d Virtapainike

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

e Pystykääntöpainike

f Vaakakääntöpainike
g Miellyttävä ilmavirta ja Intelligent Eye ‑toimintapainike
h Valintapainike

i Kellon ja sisäyksikön näytön kirkkauden säätöpainike

j OFF/ON-ajastintoiminnon painikkeet
k Viikkoajastintoiminnon painikkeet

l Flash Streamer (ilmanpuhdistus) -toimintopainike

m Econo- ja ulkoyksikön hiljaisen toiminnan painike

n Tilapainike
o Teho-painike
p Tuuletinpainike

Käyttäjän viiteopas

11

3 | Tietoja järjestelmästä

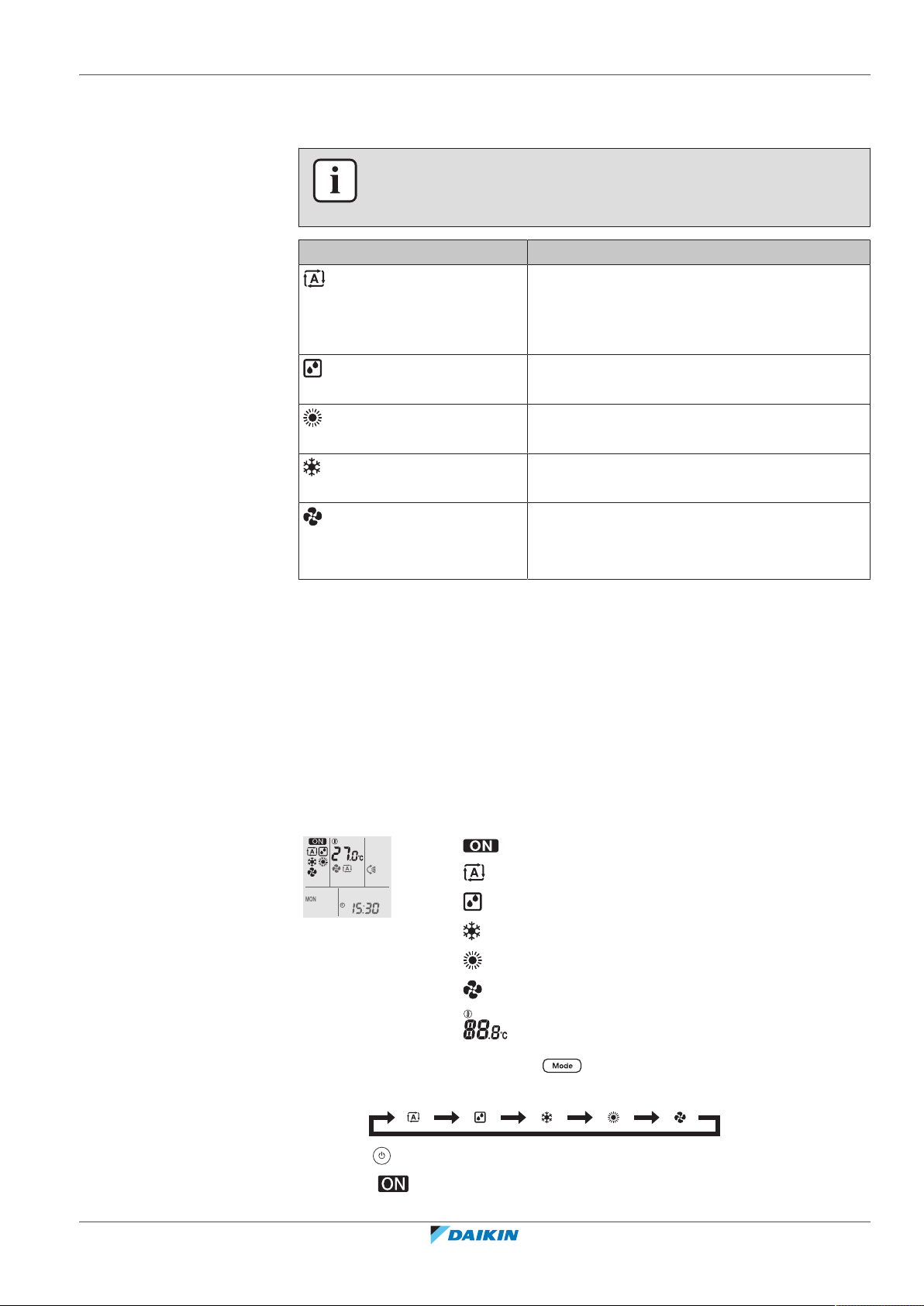

3.2.2 Tila: Käyttöliittymän LCD-näyttö

Kuvake Kuvaus

Toiminta on aktiivinen

Toimintatila = Automaattinen

Toimintatila = Kuivaus

Toimintatila = Lämmitys

Toimintatila = Jäähdytys

Toimintatila = Vain tuuletin

Tehotoiminta on aktiivinen

Econo-toiminta on aktiivinen

Ulkoyksikön hiljainen toiminta on aktiivinen

Sisäyksikkö vastaanottaa signaalin käyttöliittymästä

Nykyinen lämpötila-asetus

Ilmavirran nopeus = Automaattinen

Ilmavirran nopeus = Sisäyksikkö hiljainen

Ilmavirran nopeus = Korkea

Ilmavirran nopeus = Korkea keskitaso

Ilmavirran nopeus = Keskitaso

Ilmavirran nopeus = Matala keskitaso

Käyttäjän viiteopas

12

Ilmavirran nopeus = Matala

Mukavuustoiminta on aktiivinen

Intelligent Eye on aktiivinen

Automaattinen pystykääntö on aktiivinen

Automaattinen vaakakääntö on aktiivinen

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

Kuvake Kuvaus

a

3.2.3 Käyttöliittymän käyttö

3 | Tietoja järjestelmästä

Flash Streamer (ilmanpuhdistus) on aktiivinen

ON-ajastin on aktiivinen

OFF-ajastin on aktiivinen

Viikkoajastin on aktiivinen

Viikonpäivä

Nykyinen kellonaika

a Signaalin vastaanotin

1 Osoita signaalilähettimellä sisäyksikön signaalin vastaanotinta (suurin

tiedonsiirtoetäisyys on 7m).

Tulos: Kun sisäyksikkö vastaanottaa signaalin käyttöliittymästä, kuuluu äänimerkki:

Ääni Kuvaus

Kaksi äänimerkkiä Toiminta alkaa.

Yksi äänimerkki Asetus muuttuu.

Pitkä äänimerkki Toiminta päättyy.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Käyttäjän viiteopas

13

4 | Ennen käyttöä

2

3

1

AAA.LR03

cba

2×

4 Ennen käyttöä

4.1 Yleiskuvaus: Ennen käyttöä

4.2 Paristojen asettaminen

Tässä luvussa kerrotaan, mitä ennen yksikön käyttämistä täytyy tehdä.

Tyypillinen työnkulku

Ennen käyttöä täytyy yleensä tehdä seuraavat vaiheet:

▪ Paristojen asettaminen käyttöliittymään.
▪ Käyttöliittymän kiinnittäminen seinään.
▪ Sisäyksikön näytön kirkkauden asettaminen.
▪ Kellon asettaminen.
▪ Virransyötön kytkeminen päälle.

Paristot kestävät noin 1 vuoden.

1 Irrota etukansi.
2 Aseta molemmat paristot yhtä aikaa.
3 Laita etukansi takaisin.

TIETOJA

▪ Vilkkuva LCD-näyttö osoittaa pariston alhaisen varauksen.
▪ Vaihda aina molemmat paristot yhtä aikaa.

4.3 Käyttöliittymän kiinnittäminen seinään

Käyttäjän viiteopas

14

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

1 Valitse paikka, josta signaalit saavuttavat yksikön.
2 Kiinnitä pidin ruuveilla seinään tai vastaavaan paikkaan.
3 Ripusta käyttöliittymä pitimeensä.

4.4 Kello

Jos sisäyksikön sisäistä kelloa ei ole asetettu oikeaan aikaan, ON-ajastin, OFF-ajastin
ja viikkoajastin eivät toimi oikein. Kello täytyy asettaa uudelleen:

▪ Kun virtakytkin on kytkenyt yksikön pois päältä.
▪ Sähkökatkon jälkeen.
▪ Kun käyttöliittymän paristot on vaihdettu.

4.4.1 Kellon asetus aikaan

Huomautus: Jos aikaa ei ole asetettu, , ja vilkkuvat.

4 | Ennen käyttöä

a Käyttöliittymä
b Ruuvit (eivät sisälly toimitukseen)
c Käyttöliittymän pidin

1 Paina .

Tulos: ja vilkkuvat

2 Aseta kuluva viikonpäivä painamalla tai .

Huomautus: Painikkeen tai pitäminen painettuna suurentaa tai pienentää

aika-asetusta nopeasti.

Näytä Viikonpäivä

Maanantai

Tiistai

Keskiviikko

Torstai

Perjantai

Lauantai

Sunnuntai

3 Paina .

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Tulos: vilkkuu.

4 Aseta oikea aika painamalla tai .

5 Paina .

Tulos: Asetus on tehty. vilkkuu.

Käyttäjän viiteopas

15

4 | Ennen käyttöä

4.5 Sisäyksikön näytön kirkkaus

4.5.1 Sisäyksikön näytön kirkkauden asettaminen

4.6 Virransyötön kytkeminen päälle

Säädä sisäyksikön näytön kirkkautta tarpeen mukaan tai sammuta näyttö.

1 Pidä painettuna vähintään 2 sekunnin ajan aina, kun asetusta täytyy

muuttaa.

Tulos: Kirkkaus vaihtuu järjestyksessä: suuri, pieni, pois.

1 Käännä virtakytkin päälle.

Tulos: Sisäyksikön läppä avautuu ja sulkeutuu referenssiasennon asettamista

varten.

Käyttäjän viiteopas

16

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

5 Käyttö

5.1 Toiminta-alue

Turvallisen ja tehokkaan toiminnan takaamiseksi käytä järjestelmää vain seuraavien
lämpötila- ja kosteusrajojen sisällä.

Ulkolämpötila –20~52°CDB –20~24°CDB

Yhdessä ulkoyksikön RZAG kanssa

Jäähdytys ja kuivaus

(a)

5 | Käyttö

Lämmitys

–21~18°CWB

(a)

Sisälämpötila 17~38°CDB

10~27°CDB

12~28°CWB

Sisäilman kosteus ≤80%

(b)

–

Yhdessä seuraavien ulkoyksiköiden kanssa: RXM71N, 2MXM, 3MXM, 4MXM,

5MXM

Jäähdytys ja kuivaus

(a)

Lämmitys

(a)

Ulkolämpötila –10~46°CDB –15~24°CDB

–15~18°CWB

Sisälämpötila 18~37°CDB

10~30°CDB

14~28°CWB

Sisäilman kosteus ≤80%

(b)

–

Yhdessä muiden ulkoyksiköiden kanssa

Jäähdytys ja kuivaus

(a)

Lämmitys

(a)

Ulkolämpötila –10~50°CDB –20~24°CDB

–21~18°CWB

Sisälämpötila 18~37°CDB

10~30°CDB

14~28°CWB

Sisäilman kosteus ≤80%

Jos käytetään toiminta-alueen ulkopuolella:
(a) Turvalaite saattaa pysäyttää järjestelmän toiminnan.
(b) Sisäyksikössä voi esiintyä kondensaatiota ja tippumista.

(b)

–

5.2 Milloin mitäkin ominaisuutta käytetään

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Määritä käytettävät ominaisuudet seuraavan taulukon avulla:

TIETOJA

Toimintatilat jäähdytys, kuivaus ja automaattinen eivät ole käytettävissä tuotteen
vain lämmitys -versiossa.

Ominaisuus Tehtävät

Perusominaisuudet

Käyttäjän viiteopas

17

5 | Käyttö

Ominaisuus Tehtävät

Toimintatilat ja lämpötila

+ Ilmavirran suunta

Ilmavirran nopeus

Lisäominaisuudet

Flash Streamer

Järjestelmän käynnistäminen/sammuttaminen
ja lämpötilan asettaminen:

▪ Lämmitys- ja jäähdytystilassa huonetta

lämmitetään tai jäähdytetään.

▪ Vain tuuletin- tilassa huoneeseen puhalletaan

ilmaa ilman lämmitystä tai jäähdytystä.

▪ Kuivaustilassa huoneen kosteutta

vähennetään.

▪ Automaattisessa tilassa sopiva lämpötila ja

toimintatila valitaan automaattisesti.

Ilmavirran suunnan säätäminen (kääntyvä tai
kiinteä asento).

Huoneen puhallettavan ilman määrän
säätäminen.

Hiljaisempi käynti.

Poistaa ilman mukana kulkevia allergeeneja,
kuten siitepölyä, adjuvanttiaineita…

Vähentää pahoja hajuja.

Econo

Järjestelmän käyttäminen samalla, kun
käytetään muita virtaa kuluttavia laitteita.

Energian säästäminen.

Ulkoyksikkö hiljainen

Mukavuus

Alentaa ulkoyksikön melutasoa. Esimerkki: Yö.

Säätää ilmavirran suuntaa automaattisesti, jotta
huonetta jäähdytetään tai lämmitetään
tehokkaammin.

Intelligent Eye

Estää ilman puhaltamisen suoraan ihmisten
päälle.

Säästää energiaa, kun huoneessa ei ole ketään.

Tehokas

Huoneen jäähdyttäminen tai lämmittäminen
nopeasti.

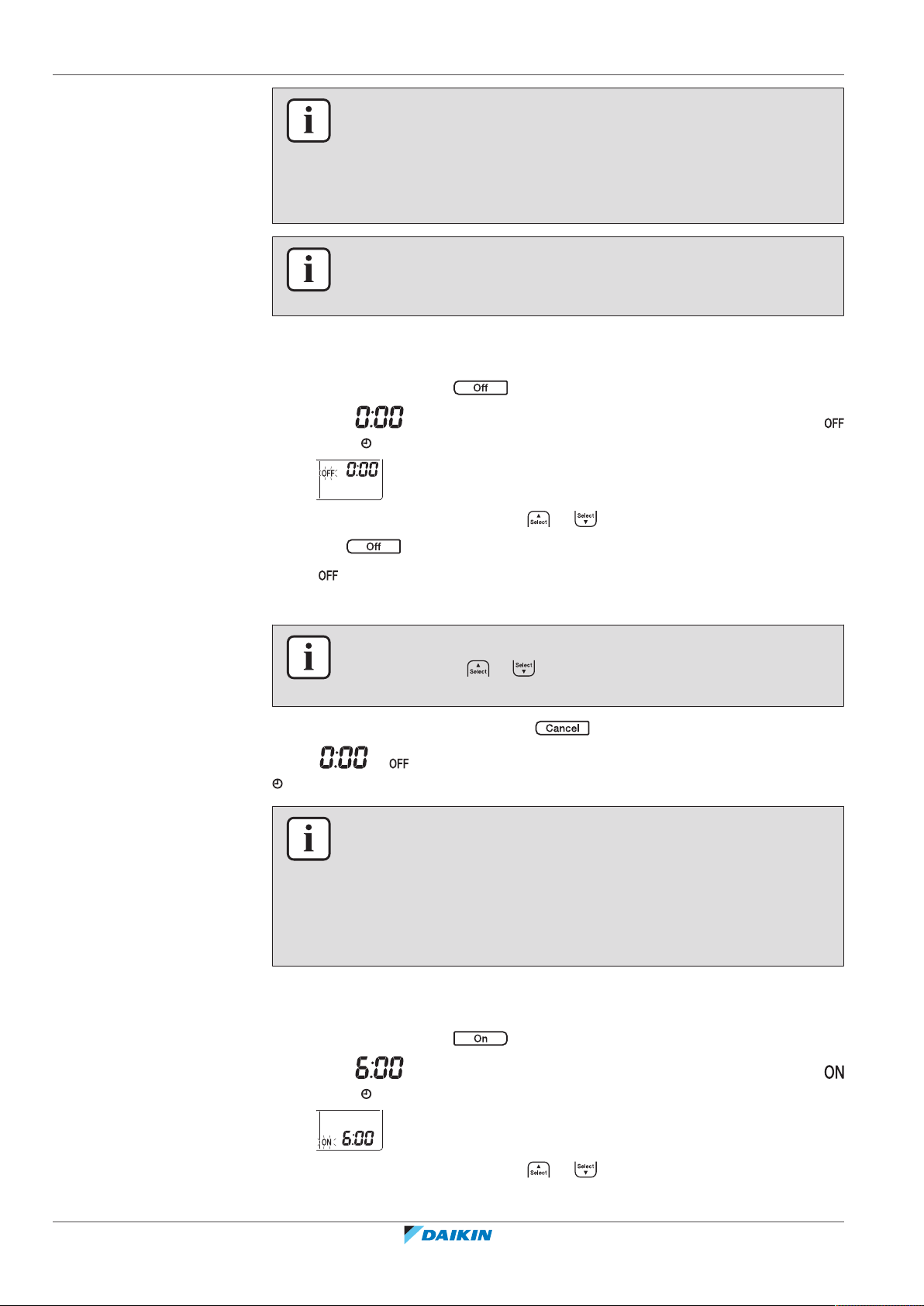

ON-ajastin + OFF-ajastin

Järjestelmän kytkeminen päälle tai pois
automaattisesti.

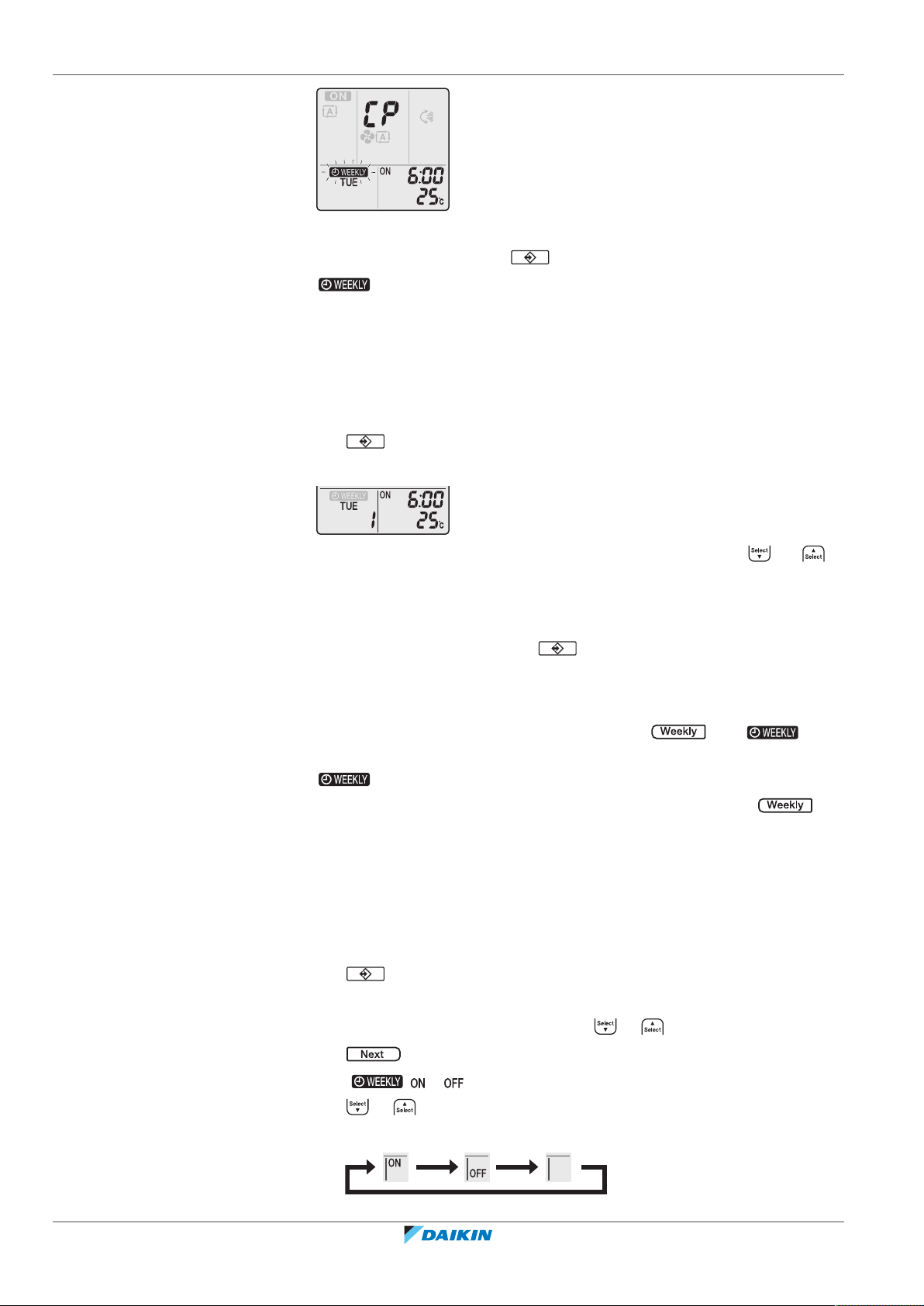

Viikkoajastin

Järjestelmän kytkeminen päälle tai pois
automaattisesti viikoittain.

Lisäominaisuudet

WLAN-yhteys Yksikön käyttäminen älylaitteiden avulla.

5.3 Toimintatila ja lämpötilan asetuspiste

Käyttäjän viiteopas

18

Milloin. Säädä järjestelmän toimintatilaa ja aseta lämpötila, kun haluat:

▪ lämmittää tai jäähdyttää huonetta
▪ puhaltaa huoneeseen ilmaa ilman lämmitystä tai jäähdytystä

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

▪ vähentää kosteutta huoneessa

Mitä. Järjestelmä toimii eri tavoin käyttäjän valinnan mukaan.

TIETOJA

Toimintatilat jäähdytys, kuivaus ja automaattinen eivät ole käytettävissä tuotteen
vain lämmitys -versiossa.

Asetus Kuvaus

5 | Käyttö

Automaattinen

Järjestelmä jäähdyttää tai lämmittää huoneen
lämpötilan asetuspisteeseen. Se vaihtaa
tarvittaessa automaattisesti jäähdytyksen ja
lämmityksen välillä.

Kuivaus

Järjestelmä vähentää huoneilman kosteutta
lämpötilaa muuttamatta.

Lämmitys

Järjestelmä lämmittää huoneen lämpötilan
asetuspisteeseen.

Jäähdytys

Järjestelmä jäähdyttää huoneen lämpötilan
asetuspisteeseen.

Tuuletin

Järjestelmä säätää vain ilmavirtaa (ilmavirran
nopeus ja suunta).

Järjestelmä ei säädä lämpötilaa.

Lisätietoja:

▪ Ulkolämpötila. Järjestelmän jäähdytys- tai lämmitysteho laskee, kun

ulkolämpötila on liian korkea tai liian alhainen.

▪ Sulatustoiminta. Lämmitystoiminnan aikana ulkoyksikköön saattaa muodostua

huurretta, joka laskee lämmitystehoa. Tällöin järjestelmä siirtyy automaattisesti
sulatustoimintaan huurteen poistamiseksi. Sulatustoiminnan aikana sisäyksiköstä
ei puhalleta kuumaa ilmaa.

▪ Kosteusanturi. Säädä kosteutta vähentämällä sitä jäähdytysprosessin aikana.

5.3.1 Toimintatilan käynnistäminen/sammuttaminen ja lämpötilan asettaminen

: Yksikkö on toiminnassa.

: Toimintatila = Automaattinen

: Toimintatila = Kuivaus

: Toimintatila = Jäähdytys

: Toimintatila = Lämmitys

: Toimintatila = Vain tuuletin

: Näyttää asetuslämpötilan.

1 Valitse toimintatila painamalla yhden tai useamman kerran.

Tulos: Tila asetetaan seuraavassa järjestyksessä:

2 Paina , kun haluat käynnistää toiminnan.

Tulos: ja valittu tila näkyvät nestekidenäytössä.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Käyttäjän viiteopas

19

5 | Käyttö

3 Paina tai yhden tai useamman kerran, kun haluat laskea tai nostaa

lämpötilaa.

Jäähdytystoiminta Lämmitystoiminta Automaattinen

18~32°C 10~30°C 18~30°C –

Huomautus: Lämpötilaa ei voi säätää, kun käytetään kuivaus- tai vain tuuletin
‑tilaa.

4 Paina , kun haluat pysäyttää toiminnan.

Tulos: katoaa nestekidenäytöstä. Toiminnan merkkivalo sammuu.

5.4 Ilmavirran nopeus

1 Paina , kun haluat valita:

Kuivaus- tai vain

toiminta

tuuletin -toiminta

5 ilmavirran nopeustasoa –

Automaattinen toiminta

Sisäyksikön hiljainen toiminta. Kun ilmavirran asetuksena on ,
yksikön tuottama ääni vaimenee.

TIETOJA

▪ Jos yksikkö saavuttaa lämpötilan asetuspisteen jäähdytys-, lämmitys- tai

automaattisessa tilassa. Tuuletin lakkaa toimimasta.

▪ Ilmavirran nopeusasetusta ei voi säätää, kun käytetään Kuivaus-toimintatilaa.

5.4.1 Ilmavirran nopeuden säätäminen

1 Paina , niin ilmavirran asetus muuttuu seuraavassa järjestyksessä:

5.5 Ilmavirran suunta

Milloin. Säädä ilmavirran suuntaa tarpeen mukaan.
Mitä. Järjestelmä suuntaa ilmavirran eri tavoin käyttäjän valinnan mukaan

(kääntyvä tai kiinteä asento). Se tekee sen siirtämällä vaakasuoria siipiä (läppiä) tai
pystysuoria siipiä (kaihdinsäleitä).

Asetus Ilmavirran suunta

Automaattinen pystykääntö

Automaattinen

vaakakääntö

+ 3-D-ilmavirran suunta

[–] Pysyy paikallaan.

Liikkuu ylös ja alas.

Liikkuu sivulta sivulle.

Liikkuu vuorotellen ylös ja alas ja sivulta sivulle

Käyttäjän viiteopas

20

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

HUOMIO

a

b

c

Käytä aina käyttöliittymää läppien ja kaihdinsäleiden kulmien säätämiseen. Kun läpät
ja kaihdinsäleet kääntyvät ja niitä yritetään siirtää väkisin käsin, mekanismi särkyy.

Läpän liikealue vaihtelee toimintatilan mukaan. Läppä pysähtyy yläasentoon, kun
ilmavirran nopeus vaihdetaan alhaiseksi ylös/alas-kääntöasetuksen aikana.

a Läpän liikealue jäähdytys- tai kuivaustoiminnan aikana
b Läpän liikealue lämmitystoiminnan aikana
c Läpän liikealue vain tuuletin ‑toiminnan aikana

5.5.1 Ilmavirran pystysuunnan säätäminen

1 Paina .

5 | Käyttö

Tulos: ilmestyy nestekidenäyttöön. Säätöläpät (vaakasuorat siivet) alkavat
kääntyä.

2 Jos haluat käyttää kiinteää asentoa, paina , kun läpät ovat saavuttaneet

halutun asennon.

Tulos: katoaa nestekidenäytöstä. Läpät lakkaavat liikkumasta.

5.5.2 Ilmavirran vaakasuunnan säätäminen

1 Paina .

Tulos: ilmestyy nestekidenäyttöön. Kaihdinsäleet (pystysuorat siivet)

alkavat kääntyä.

2 Jos haluat käyttää kiinteää asentoa, paina , kun kaihdinsäleet ovat

saavuttaneet halutun asennon.

Tulos: katoaa nestekidenäytöstä. Kaihdinsäleet lakkaavat liikkumasta.

TIETOJA

Jos yksikkö on asennettu huoneen nurkkaan, kaihdinsäleiden täytyy osoittaa poispäin
seinästä. Tehokkuus laskee, jos seinä estää ilmavirtaa.

5.5.3 3-D-ilmavirran suunnan käyttäminen

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

1 Paina ja .

Tulos: ja ilmestyvät nestekidenäyttöön. Läpät (vaakasiivet) ja

kaihdinsäleet (pystysuorat siivet) alkavat kääntyä.

2 Jos haluat käyttää kiinteää asentoa, paina ja , kun läpät ja

kaihdinsäleet ovat saavuttaneet halutun asennon.

Tulos: ja katoavat nestekidenäytöstä. Läpät ja kaihdinsäleet lakkaavat
liikkumasta.

Käyttäjän viiteopas

21

5 | Käyttö

5.6 Miellyttävä ilmavirta- ja Intelligent Eye ‑toiminta

5.6.1 Miellyttävä ilmavirta -toiminta

Miellyttävä ilmavirta- ja Intelligent Eye ‑toimintoja voidaan käyttää yhdessä tai
erikseen.

Tätä toimintaa voidaan käyttää Lämmitys- tai Jäähdytys-toimintatilassa. Se tuottaa
miellyttävän ilmavirran niin, että ilmaa ei puhalleta suoraan ihmisten päälle.
Järjestelmä asettaa kiinteän ilmavirran suunnan ylöspäin jäähdytystilassa ja
alaspäin lämmitystilassa.

Jäähdytystoimintatila Lämmitystoimintatila

TIETOJA

Teho-toimintaa ja Miellyttävä ilmavirta -toimintaa ei voi käyttää samaan aikaan.
Viimeksi valittu toiminta saa etusijan. Jos valitaan automaattinen pystykääntö,
Miellyttävä ilmavirta -toiminta peruutetaan.

5.6.2 Intelligent Eye -toiminta

Järjestelmä säätää automaattisesti ilmavirran suuntaa ja lämpötilaan sen mukaan,
havaitaanko ihmisten liikettä, jotta vältetään suora kontakti ihmisten kanssa. Jos
mitään liikettä ei havaita 20minuuttiin, järjestelmä siirtyy energiansäästötilaan:

Toiminta Energiansäästötila

Lämmitys Lämpötila laskee 2°C:lla.

Jäähdytys ja kuivaus Jos huoneen lämpötila on:

Vain tuuletin Vähentää ilmavirran nopeutta.

Tietoja Intelligent Eye -anturista

▪ <30°C, lämpötila nousee 2°C
▪ ≥30°C, lämpötila nousee 1°C

HUOMIOITAVAA

▪ Älä lyö tai paina Intelligent Eye -anturia. Seurauksena voi olla toimintahäiriö.
▪ Älä aseta suuria esineitä Intelligent Eye -anturin lähelle.

TIETOJA

Tehokas- tai Yö-asetustoimintaa ei voi käyttää samaan aikaan Intelligent Eye ­toiminnan kanssa. Viimeksi valittu toiminta saa etusijan.

Käyttäjän viiteopas

22

▪ Tunnistusalue. Enintään 7m.

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

5 | Käyttö

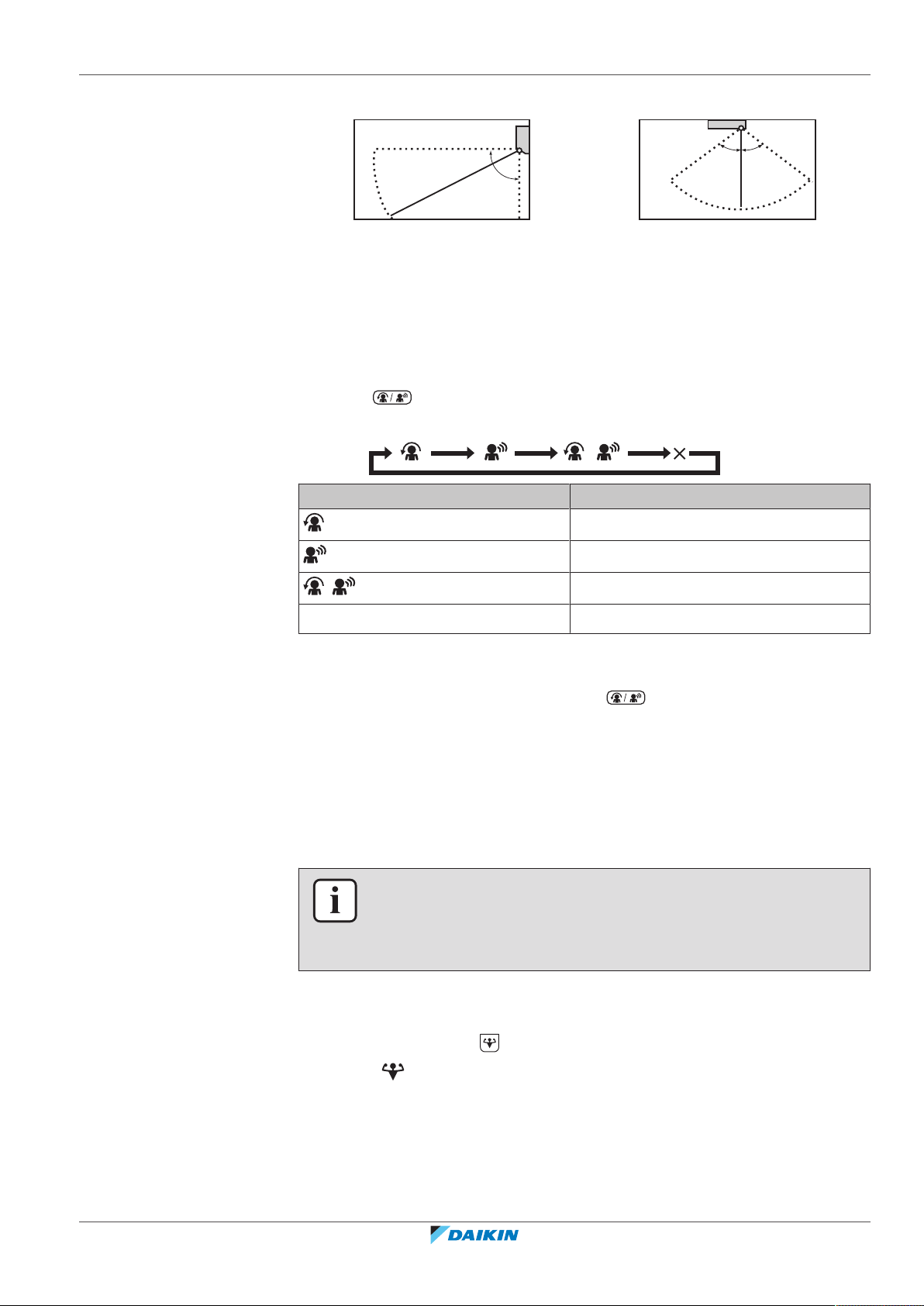

90°

7 m

55°

7 m

55°

Pystykulma (näkymä sivusta)

Vaakakulma (näkymä päältä)

▪ Tunnistusherkkyys. Vaihtelee sijainnin, huoneessa olevien ihmisten määrän,

lämpötila-alueen yms. mukaan.

▪ Tunnistusvirheet. Anturi voi tunnistaa virheellisesti lemmikkieläimiä,

auringonvaloa, heiluvia verhoja tms.

5.6.3 Miellyttävä- ja Intelligent Eye -toiminnan käynnistäminen/pysäyttäminen

1 Paina yhden tai useamman kerran.

Tulos: Asetus vaihtuu seuraavassa järjestyksessä:

Näyttö Toiminta

Miellyttävä ilmavirta

+

– Molemmat pois käytöstä

Huomautus: Jos sisäyksikön etupuolen lähellä tai ihmisiä on liikaa, käytä molempia
toimintoja yhdessä.

2 Kun haluat pysäyttää toiminnan, pidä painettuna, kunnes molemmat

symbolit katoavat nestekidenäytöstä.

5.7 Tehokas toiminta

Tämä toiminta maksimoi nopeasti jäähdytys-/lämmitystehon kaikissa
toimintatiloissa. Näin saadaan suurin mahdollinen teho.

Intelligent Eye

Miellyttävä ilmavirta ja Intelligent Eye

TIETOJA

Tehokas-toimintaa ei voi käyttää yhdessä Econo-, Miellyttävä ilmavirta- , Intelligent
Eye- ja ulkoyksikön hiljaisen toiminnan kanssa. Viimeksi valittu toiminta saa etusijan.

Tehokas-toiminta ei lisää yksikön kapasiteettia, jos se toimii jo maksimikapasiteetilla.

5.7.1 Tehokas-toiminnan käynnistäminen/pysäyttäminen

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

1 Käynnistä painamalla .

Tulos: näkyy nestekidenäytössä. Tehokas toiminta toimii 20 minuuttia,

jonka jälkeen toiminta palaa aiemmin asetettuun tilaan.

Käyttäjän viiteopas

23

5 | Käyttö

Tila Ilmavirran nopeus

Jäähdytys/lämmitys/automaattinen ▪ Jäähdytys-/lämmitystehon

maksimoimiseksi ulkoyksikön tehoa
nostetaan.

▪ Ilmavirtauksen nopeus asetetaan

mahdollisimman suureksi, eikä sitä voi
muuttaa.

▪ Lämpötila voidaan asettaa vain

automaattisessa tilassa.

Kuivaus ▪ Lämpötila-asetusta lasketaan 2,5°C.

▪ Ilmavirran nopeutta nostetaan

hieman.

Vain tuuletin Ilmavirtauksen nopeus asetetaan

mahdollisimman suureksi.

2 Pysäytä painamalla .

Tulos: katoaa nestekidenäytöstä.

Huomautus: Tehokas toiminta voidaan valita vain yksikön käydessä. Jos painetaan

, toiminto peruutetaan ja katoaa nestekidenäytöstä.

5.8 Econo- ja ulkoyksikön hiljainen toiminta

5.8.1 Econo-toiminta

Tämä on toiminto, jonka avulla saadaan tehokas käyttö rajoittamalla virran
enimmäiskulutusarvoa. Toiminnosta on hyötyä tapauksissa, joissa on
varmistettava, ettei virtakatkaisin laukea, kun tuotetta käytetään muiden
tuotteiden kanssa.

TIETOJA

▪ Tehokas- ja Econo-toimintoja ei voi käyttää samaan aikaan. Viimeksi valittu

toiminta saa etusijan.

▪ Econo-toiminta alentaa ulkoyksikön tehonkulutusta rajoittamalla kompressorin

pyörimisnopeutta. Jos tehonkulutus on jo alhaisella tasolla, Econo-toiminta ei
alenna sitä enempää.

5.8.2 Ulkoyksikön hiljainen toiminta

Käytä ulkoyksikön hiljaista toimintaa, kun haluat vähentää ulkoyksikön melutasoa.

Esimerkki: Yö.

TIETOJA

▪ Tehokasta ja ulkoyksikön hiljaista toimintaa ei voi käyttää samaan aikaan. Viimeksi

valittu toiminta saa etusijan.

▪ Toiminto on käytettävissä vain automaattisessa, jäähdytys- ja

lämmitystoiminnassa.

▪ Ulkoyksikön hiljainen käyttö laskee kompressorin pyörimisnopeutta. Jos

kompressorin pyörimisnopeus on jo alhainen, ulkoyksikön hiljainen toiminta ei
laske kompressorin pyörimisnopeutta enempää.

Käyttäjän viiteopas

24

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

5.8.3 Econo- ja ulkoyksikön hiljaisen toiminnan käynnistäminen/pysäyttäminen

1 Paina yhden tai useamman kerran.

Tulos: Asetus vaihtuu seuraavassa järjestyksessä.

Näytä Toiminta

Econo

Ulkoyksikkö hiljainen

+ Econo ja ulkoyksikkö hiljainen

– Molemmat pois käytöstä

2 Kun haluat pysäyttää toiminnan, pidä painettuna, kunnes molemmat

symbolit katoavat nestekidenäytöstä.

Huomautus: Econo-toiminta voidaan valita vain yksikön ollessa käynnissä.
Painikkeen painaminen peruuttaa asetuksen, ja katoaa nestekidenäytöstä.

Huomautus: jää näkyviin nestekidenäyttöön, vaikka yksikkö sammutettaisiin
käyttämällä käyttöliittymän tai sisäyksikön ON/OFF-kytkintä.

5 | Käyttö

5.9 Flash Streamerin (ilmanpuhdistus) toiminta

Streamer tuottaa nopean elektronivirran, jolla on suuri hapetusteho ja joka
vähentää pahoja hajuja. Yhdessä titaaniapatiittihajunpoistosuodattimen ja
ilmansuodattimien kanssa tämä toiminto puhdistaa huoneen ilman.

TIETOJA

▪ Nopeat elektronit tuotetaan ja poistetaan yksikön sisällä turvallisen toiminnan

varmistamiseksi.

▪ Streamer-yksikön purkaus voi tuottaa sihisevää ääntä.
▪ Jos ilmavirta muuttuu heikoksi, Streamer-yksikön purkaus voi pysähtyä tilapäisesti

otsonin hajun välttämiseksi.

5.9.1 Flash Streamerin (ilmanpuhdistus) toiminnan käynnistäminen/sammuttaminen

1 Paina .

Tulos: näkyy nestekidenäytössä, ja huoneen ilmaa puhdistetaan.

2 Voit pysäyttää käytön painamalla .

Tulos: katoaa nestekidenäytöstä ja toiminta päättyy.

5.10 OFF/ON-ajastintoiminto

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Ajastintoimintojen avulla ilmastointilaite voidaan käynnistää/sammuttaa
automaattisesti yöllä tai aamulla. OFF ja ON-ajastinta voidaan käyttää myös
yhdessä.

Käyttäjän viiteopas

25

5 | Käyttö

5.10.1 OFF-ajastintoiminnan käynnistäminen/pysäyttäminen

TIETOJA

Ohjelmoi ajastin uudelleen seuraavissa tapauksissa:

▪ Yksikkö on sammutettu katkaisimella.
▪ Virtakatkos.
▪ Kun käyttöliittymän paristot on vaihdettu.

TIETOJA

Kello täytyy asettaa oikeaan aikaan ennen ajastintoimintojen käyttämistä. Katso

"4.4.1Kellon asetus aikaan"[415].

1 Käynnistä painamalla .

Tulos: näkyy nestekidenäytössä, ja ajastimen merkkivalo syttyy;

vilkkuu. ja viikonpäivä katoavat nestekidenäytöstä.

2 Muuta aika-asetusta painamalla tai .

3 Paina uudelleen.
Tulos: ja asetettu aika näkyvät nestekidenäytössä.
Tulos: Ajastimen merkkivalo syttyy.

TIETOJA

Aina kun painetaan tai , ajan asetus siirtyy 10minuuttia eteenpäin. Asetus
muuttuu nopeasti, kun painike pidetään painettuna.

4 Voit pysäyttää käytön painamalla .

Tulos: ja katoavat nestekidenäytöstä, ja ajastimen merkkivalo sammuu.

ja viikonpäivä näkyvät nestekidenäytössä.

TIETOJA

Kun ON/OFF-ajastin asetetaan, aika-asetus tallennetaan muistiin. Muisti nollataan,
kun käyttöliittymän paristot vaihdetaan.

Yöasetustilan käyttäminen yhdessä OFF-ajastimen kanssa

Ilmastointilaite säätää lämpötilaa automaattisesti (0,5°C ylös jäähdytystilassa, 2,0°C
alas lämmitystilassa) estääkseen liiallisen jäähdytyksen /lämmityksen ja
varmistaakseen miellyttävän nukkumislämpötilan.

5.10.2 ON-ajastintoiminnan käynnistäminen/pysäyttäminen

Käyttäjän viiteopas

26

1 Käynnistä painamalla .

Tulos: näkyy nestekidenäytössä, ja ajastimen merkkivalo syttyy;

vilkkuu. ja viikonpäivä katoavat nestekidenäytöstä.

2 Muuta aika-asetusta painamalla tai .

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

3 Paina uudelleen.

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

Tulos: ja asetettu aika näkyvät nestekidenäytössä. Ajastimen merkkivalo syttyy.

TIETOJA

Aina kun painetaan tai , ajan asetus siirtyy 10minuuttia eteenpäin. Asetus
muuttuu nopeasti, kun painike pidetään painettuna.

4 Voit pysäyttää käytön painamalla .

Tulos: ja katoavat nestekidenäytöstä, ja ajastimen merkkivalo

sammuu. ja viikonpäivä näkyvät nestekidenäytössä.

5.10.3 OFF-ajastimen ja ON-ajastimen yhdistäminen

1 Kun haluat asettaa ajastimet, katso "5.10.1 OFF-ajastintoiminnan

käynnistäminen/pysäyttäminen" [4 26] ja "5.10.2 ON-ajastintoiminnan
käynnistäminen/pysäyttäminen"[426].

Tulos: ja näkyvät nestekidenäytössä.
Esimerkki:

5 | Käyttö

Näyttö Nykyinen

Huomautus: Jos ajastinasetus on aktiivinen, senhetkistä aikaa ei näytetä

nestekidenäytössä.

5.11 Viikkoajastintoiminta

Tämän toiminnan avulla jokaiselle viikonpäivälle voidaan tallentaa jopa
4ajastinasetusta.

Esimerkki: Luo yksi asetus maanantaista perjantaihin ja eri asetus viikonloppua
varten.

Viikonpäivä Asetusesimerkki

Maanantai

▪ Tee enintään 4asetusta.

Aseta kun… Toiminta

kellonaika

6.00 yksikkö on
toiminnassa.

yksikkö ei ole
toiminnassa.

Pysähtyy klo 7.00
ja käynnistyy klo

14.00.

Käynnistyy klo
14:00.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Tiistai~perjantai

▪ Käytä kopiointitilaa, jos

asetukset ovat samat kuin
maanantain.

Lauantai

▪ Ei ajastinasetusta

Sunnuntai

▪ Tee enintään 4asetusta.

–

Käyttäjän viiteopas

27

5 | Käyttö

▪ ON-ON-ON-ON-asetus. Mahdollistaa toimintatilan ja asetuslämpötilan

ajastamisen.

▪ OFF-OFF-OFF-OFF-asetus.Kullekin päivälle voidaan asettaa vain sammutusaika.

Huomautus: Muista suunnata käyttöliittymä kohti sisäyksikköä ja tarkistaa, että

vastaanottoääni kuuluu, kun viikkoajastintoimintaa asetetaan.

TIETOJA

Kello täytyy asettaa oikeaan aikaan ennen ajastintoimintojen käyttämistä. Katso

"4.4.1Kellon asetus aikaan"[415].

TIETOJA

▪ Viikkoajastinta ja ON/OFF-ajastintoimintaa ei voi käyttää yhtä aikaa. ON/OFF-

ajastintoiminta saa etusijan. Viikkoajastin on valmiustilassa, katoaa
nestekidenäytöstä. Kun ON/OFF-ajastin on suoritettu, viikkoajastin muuttuu
aktiiviseksi.

▪ Viikonpäivä, ON/OFF-ajastintila, aika ja lämpötila (vain ON-ajastin) voidaan

asettaa viikkoajastimen avulla. Muut asetukset perustuva aiempaan ON-ajastimen
asetukseen.

5.11.1 Viikkoajastintoiminnan asettaminen

1 Paina .

Tulos: Kuluva viikonpäivä ja sen varausnumero näytetään.

2 Valitse viikonpäivä ja varausnumero painamalla tai .
3 Paina .

Tulos: Viikonpäivä asetetaan. ja vilkkuvat.

4 Valitse tila painamalla tai .

Tulos: Asetus vaihtuu seuraavassa järjestyksessä:

Näytä Ominaisuus

ON-ajastin

Käyttäjän viiteopas

28

OFF-ajastin

Tyhjä Poistaa varauksen

5 Paina .

Tulos: ON/OFF-ajastintila asetetaan. ja aika vilkkuvat.

Huomautus: Palaa edelliseen näyttöön painamalla . Jos valitaan tyhjä, jatka

vaiheeseen9.

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

5 | Käyttö

6 Valitse aika painamalla tai . Ajaksi voidaan asettaa 0.00~23.50

10minuutin portain.

7 Paina .

Tulos: Aika asetetaan, ja ja lämpötila vilkkuvat.

Huomautus: Palaa edelliseen näyttöön painamalla . Jos valitaan OFF-

ajastin, jatka vaiheeseen9.

8 Valitse haluttu lämpötila painamalla tai .

Huomautus: Viikkoajastimen asetuslämpötila näytetään vain, kun asetetaan

viikkoajastintilaa.

TIETOJA

Lämpötilaksi voidaan asettaa 10~32°C käyttöliittymässä, mutta:

▪ Jäähdytys- ja automaattisessa toimintatilassa yksikkö toimii minimilämpötilassa

18°C, vaikka asetuksena olisi 10~17°C.

▪ Lämmitys- ja automaattisessa toimintatilassa yksikkö toimii maksimilämpötilassa

30°C, vaikka asetuksena olisi 31~32°C.

9 Paina .

Tulos: Lämpötila ja aika asetetaan ON-ajastinta varten. Aika asetetaan OFF-

ajastinta varten. Ajastimen merkkivalo palaa oranssina.

Tulos: Uusi varausnäyttö tulee esiin.

10 Aseta uusi varaus toistamalla edellinen menettely tai viimeistele asetus

painamalla .

Tulos: näkyy nestekidenäytössä.
Huomautus: Varaus voidaan kopioida samoilla asetuksilla toiseen päivään. Katso

"5.11.2Varausten kopioiminen"[429].

5.11.2 Varausten kopioiminen

Varaus voidaan kopioida toiseen päivään. Valitun viikonpäivän koko varaus
kopioidaan.

1 Paina .
2 Valitse kopioitava viikko painamalla tai .
3 Paina .

Tulos: Valitun viikonpäivän varaus kopioidaan.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

4 Valitse kohdepäivä painamalla tai .
5 Paina .

Tulos: Koko varaus kopioidaan valittuun päivään, ja ajastimen merkkivalo syttyy

oranssina.

Käyttäjän viiteopas

29

5 | Käyttö

5.11.3 Varausten vahvistaminen

Huomautus: Toista menettely, kun haluat kopioida toiseen päivään.

6 Viimeistele asetus painamalla .
Tulos: näkyy nestekidenäytössä.
Huomautus: Jos haluat muuttaa varausasetusta kopioinnin jälkeen , katso

"5.11.1Viikkoajastintoiminnan asettaminen"[428].

Voit vahvistaa, onko kaikki varaukset asetettu tarpeisiin sopiviksi.

1 Paina .

Tulos: Kuluva viikonpäivä ja sen varausnumero näytetään.

2 Valitse viikonpäivä ja vahvistettava varausnumero painamalla tai ja

tarkista varauksen tiedot.

Huomautus: Jos haluat muuttaa varausasetusta, katso

"5.11.1Viikkoajastintoiminnan asettaminen"[428].

3 Poistu vahvistustilasta painamalla .

5.11.4 Viikkoajastimen poistaminen käytöstä ja ottaminen uudelleen käyttöön

1 Voit poistaa viikkoajastimen käytöstä painamalla , kun näkyy

nestekidenäytössä.

Tulos: katoaa nestekidenäytöstä, ja ajastimen merkkivalo sammuu.

2 Jos haluat ottaa viikkoajastimen jälleen käyttöön, paina uudelleen .
Tulos: Viimeksi asetettua ajastintilaa käytetään.

5.11.5 Varausten poistaminen

Yksittäisen varauksen poistaminen

Käytä tätä toimintoa, jos haluat poistaa yksittäisen varausasetukset.

1 Paina .

Tulos: Viikonpäivä ja varausnumero näytetään.

Käyttäjän viiteopas

30

2 Valitse poistettava viikonpäivä painamalla tai .

3 Paina .

Tulos: , ja vilkkuvat.

4 Paina tai ja valitse "tyhjä".

Tulos: Asetus vaihtuu seuraavassa järjestyksessä:

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

5 Paina .

Tulos: Valittu varaus poistetaan.

6 Poistu painamalla .

Tulos: Jäljellä olevat varaukset ovat aktiivisia.

Varauksen poistaminen jokaiselta viikonpäivältä

Käytä tätä toimintoa, kun haluat poistaa kaikki yhden viikonpäivän varausasetukset.
Sitä voidaan käyttää vahvistus- tai asetustilassa.

1 Valitse poistettava viikonpäivä painamalla tai .
2 Pidä painettuna noin 5sekunnin ajan.

Tulos: Kaikki valitun viikonpäivän varaukset poistetaan.

Kaikkien varausten poistaminen

Käytä tätä toimintoa, kun haluat poistaa kaikkien viikonpäivien kaikki varaukset
yhtaikaa. Tätä menettelyä ei voi käyttää asetustilassa.

1 Pidä painettuna 5sekuntia oletusnäytössä.

Tulos: Kaikki varaukset poistetaan.

5 | Käyttö

5.12 WLAN-yhteys

Asiakkaan vastuulla on hankkia:

▪ Älypuhelin tai tabletti, jossa on vähintään tuettu Android- tai iOS-versio, joka on

määritetty osoitteessa http://www.onlinecontroller.daikineurope.com

▪ Internet-linja tai viestintälaite, kuten modeemi, reititin tms.
▪ WLAN-tukiasema
▪ Asennettu ilmainen Daikin Online Controller -sovellus

5.12.1 Langattoman sovittimen käyttämisessä huomioitavaa

ÄLÄ käytä lähellä seuraavia:

▪ Lääkinnälliset laitteet. Esim. henkilöt, jotka käyttävät sydämentahdistimia tai

defibrillaattoreita. Tämä tuote voi aiheuttaa sähkömagneettisia häiriöitä.

▪ Automaattiohjatut laitteet. Esim. automaattiovet tai palohälytinlaitteisto. Tämä

tuote voi aiheuttaa laitteiston virheellistä käyttäytymistä.

▪ Mikroaaltouuni. Se voi vaikuttaa WLAN-tiedonsiirtoon.

5.12.2 Daikin Online Controller -sovelluksen asentaminen

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

1 Avaa:

▪ Google Play Android-laitteissa.
▪ App Store iOS-laitteissa.

2 Etsi Daikin Online Controller.
3 Asenna noudattamalla näyttöön tulevia ohjeita.

Käyttäjän viiteopas

31

5 | Käyttö

a
b

c

d

e

A B

C D

5.12.3 Langattoman sovittimen komponentit

a RUN-merkkivalo (oranssi)
b AP-merkkivalo (keltainen)

c SETUP-painike
d MODE-painike
e POWER-painike

Tarkoitus

RUN Syttyy, kun muodostetaan yhteys reitittimeen (langattomaan

LAN-tukiasemaan).

AP Syttyy, kun muodostetaan yhteys suoraan älypuhelimeen.

SETUP Käytä muodostettaessa yhteys reitittimeen (langattomaan LAN-

tukiasemaan).

MODE Vaihtaa tilan (RUN/AP), kun pidetään painettuna.

POWER Kytkee WLAN-sovittimen ON tai OFF, kun painetaan.

5.13 Tietoja usean laitteen järjestelmästä

Usean laitteen järjestelmässä on 1 ulkoyksikkö, joka on liitetty useaan
sisäyksikköön.

5.13.1 Ensisijaisen huoneen asetus

Ensisijaisen huoneen asetus vaatii alkuohjelmoinnin asennuksen aikana. Pyydä
apua valtuutetulta jälleenmyyjältä.

Käyttäjän viiteopas

32

Kun ensisijaisen huoneen asetus on pois käytöstä tai kun sitä ei ole

Kun useampi kuin yksi sisäyksikkö on käynnissä, etusija annetaan ensimmäiseksi
käynnistetylle yksikölle. Aseta muut yksiköt samaan toimintatilaan. Muuten ne
siirtyvät valmiustilaan ja toiminnan merkkivalo vilkkuu (ei tarkoita vikaa).

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

5 | Käyttö

Poikkeukset: Jos ensimmäiseksi käynnistetty yksikkö on asetettu vain tuuletin ­tilaan ja toisessa huoneessa asetetaan lämmitys-tila, lämmitystilaan asetettu
yksikkö asetetaan etusijalle. Ensimmäinen yksikkö siirtyy valmiustilaan, ja
toiminnan merkkivalo vilkkuu.

TIETOJA

▪ Jäähdytys-, kuivaus- ja vain tuuletin -toimintatiloja voidaan käyttää samaan

aikaan.

▪ Automaattinen toimintatila valitsee automaattisesti jäähdytyksen tai lämmityksen

huonelämpötilan mukaan. Jos kaikille yksiköille on valittu automaattinen
toimintatila, kaikki yksiköt toimivat ensimmäisenä käynnistetyn yksikön tilassa.

Etusija käytettäessä ulkoyksikön hiljaista toimintaa

Katso "5.8.2Ulkoyksikön hiljainen toiminta"[424].

1 Aseta ulkoyksikön hiljainen toiminta kaikissa huoneissa käyttämällä yksiköiden

käyttöliittymiä.

2 Jos haluat peruuttaa ulkoyksikön hiljaisen toiminnan, voit lopettaa toiminnan

1 huoneessa käyttöliittymää käyttämällä.
Tulos: Toiminta pysähtyy kaikissa huoneissa. jää muiden käyttöliittymien

näyttöön.

3 Jos haluat poistaa symbolin muista käyttöliittymistä, pysäytä ulkoyksikön

hiljainen toiminta kaikissa huoneissa erikseen.

Tulos: -symboli katoaa näkyvistä.

Kun ensisijaisen huoneen asetus on aktiivinen

Voit valita kullekin huoneelle eri toimintatilan.

Esimerkki: Huoneella A on etusija, jäähdytystoimintatila on valittu.

Huoneiden B, C ja D toimintatila Huoneiden B, C ja D tila

Jäähdytys, kuivaus- tai vain
tuuletin

Lämmitys Valmiustila. Toiminta jatkuu, kun huone A

Automaattinen Jos jäähdytystoiminta jatkuu. Jos

Etusija tehokäytön aikana

Esimerkki: Huoneella A on etusija. Huoneet B, C ja D ovat toiminnassa.

1 Aseta tehotoiminta huoneessa A.

Nykyinen toimintatila säilyy

lakkaa toimimasta.

lämmitysyksiköt siirtyvät valmiustilaan.
Toiminta jatkuu, kun huone A lakkaa
toimimasta.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Tulos: Huoneen A kapasiteettia lisätään. Huoneiden B, C ja D jäähdytys- tai
lämmitysteho saattaa laskea hieman.

Etusija käytettäessä ulkoyksikön hiljaista toimintaa

Esimerkki: Huoneella A on etusija.

2 Aseta ulkoyksikön hiljainen toiminta yhdessä yksikössä.

Tulos: Kaikki yksiköt siirtyvät heti ulkoyksikön hiljaiseen toimintatilaan.

Käyttäjän viiteopas

33

5 | Käyttö

5.13.2 Hiljainen yötila

5.13.3 Jäähdytys-/lämmitystilan lukko

Hiljainen yötila vaatii alkuohjelmoinnin asennuksen aikana. Pyydä apua
jälleenmyyjältä. Tämä tila vähentää ulkoyksikön käyntiääntä yöaikaan alentamalla
jäähdytystehoa.

Hiljainen yötila aktivoituu automaattisesti, kun lämpötila laskee ≥5°C kyseisen
päivän korkeimmasta lämpötilasta.

Jäähdytys-/lämmitystilan lukko vaatii alkuohjelmoinnin asennuksen aikana. Pyydä
apua valtuutetulta jälleenmyyjältä. Jäähdytys-/lämmitystilan lukko asettaa yksikön
väkisin joko jäähdytys- tai lämmitystoimintaan. Aktivoi tämä toiminto, kun haluat
asettaa kaikki usean laitteen järjestelmään kytketyt sisäyksiköt 1 käyttötilaan.

TIETOJA

Jäähdytys-/lämmitystilan lukkoa ei voi käyttää yhdessä ensisijaisen huoneen

asetuksen kanssa.

Käyttäjän viiteopas

34

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

6 | Energiansäästö ja toiminnan optimointi

6 Energiansäästö ja toiminnan optimointi

TIETOJA

▪ Yksikkö kuluttaa sähköä, vaikka se olisi sammutettu.
▪ Kun virta palaa sähkökatkon jälkeen, aiemmin valitun tilan käyttöä jatketaan.

HUOMIO

Älä koskaan altista pikkulapsia, kasveja tai eläimiä suoraan ilmavirralle.

VAROITUS

ÄLÄ laita sisä- ja/tai ulkoyksikön alle mitään sellaista, joka saattaa kastua. Muuten
yksikön tai kylmäaineputkien kondensaatio, ilmansuodattimen likaisuus tai poiston
tukkeuma voi aiheuttaa tippumista, ja yksikön alapuolella olevat esineet voivat
likaantua tai vaurioitua.

VAROITUS

Älä aseta tulenarkaa suihkepulloa ilmastointilaitteen lähelle tai käytä suihkeita
yksikön läheisyydessä. Seurauksena saattaa olla tulipalo.

HUOMIO

ÄLÄ käytä järjestelmää, kun käytetään huoneen kaasutustyyppistä hyönteismyrkkyä.
Yksikköön voi kerääntyä kemikaaleja, mikä voi vaarantaa kemikaaleille yliherkkien
henkilöiden terveyden.

Huomioi seuraavat varotoimenpiteet, jotta järjestelmä varmasti toimisi oikein.

▪ Estä suoran auringonvalon pääsy huoneeseen jäähdytystoiminnan aikana

käyttämällä verhoja tai kaihtimia.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki ilmanvaihtoaukkoja.
▪ Tuuleta usein. Pitkään kestävä käyttö vaatii erityisen huomion kiinnittämistä

tuuletukseen.

▪ Pidä ovet ja ikkunat suljettuina. Jos ovet ja ikkunat ovat auki, huoneesta virtaa

pois ilmaa, mikä heikentää jäähdytyksen tai lämmityksen tehoa.

▪ Älä jäähdytä tai lämmitä liikaa. Lämpötila-asetuksen pitäminen kohtuullisella

tasolla auttaa säästämään energiaa.

▪ Älä koskaan aseta mitään esinettä yksikön ilman sisäänmeno- tai

ulostuloaukkojen eteen. Tämä voi heikentää lämmitys/jäähdytystehoa tai
pysäyttää toiminnan.

▪ Käännä päävirtakytkin pois päältä, kun yksikköä ei käytetä pitkähköön aikaan. Kun

päävirtakytkin on päällä, yksikkö kuluttaa sähköä. Kytke virta päälle 6 tuntia
ennen yksikön uudelleenkäynnistystä, jotta yksikkö toimii oikein.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

▪ Kondensaatiota voi muodostua, jos kosteus on yli 80% tai tyhjennysputki on

tukossa.

▪ Säädä huonelämpötila oikein parasta oleskelumukavuutta silmälläpitäen. Vältä

liiallista lämmitystä tai jäähdytystä. Huomaa, että asetetun huonelämpötilan
saavuttaminen voi kestää jonkin aikaa. Harkitse ajastinasetusten käyttöä.

▪ Säädä ilmavirran suuntaa, jotta lattialle ei keräänny kylmää ilmaa tai kattoa

vasten lämmintä ilmaa. (Ylös kattoon jäähdytys- tai kuivauskäytön aikana ja alas
lämmityskäytön aikana.)

Käyttäjän viiteopas

35

6 | Energiansäästö ja toiminnan optimointi

▪ Vältä suoraa ilmanvirtausta päin huoneessa oleskelevia ihmisiä.
▪ Käytä energian säästämiseksi järjestelmää suositellulla lämpötila-alueella

(jäähdytys 26~28°C ja lämmitys 20~24°C).

Käyttäjän viiteopas

36

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

7 Kunnossapito ja huolto

7.1 Yleiskuvaus: Kunnossapito ja huolto

Asentajan on suoritettava vuosittainen kunnossapito.

Tietoja kylmäaineesta

Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä kaasuja
ilmakehään.

Kylmäainetyyppi: R32
Ilmaston lämpenemispotentiaali (GWP): 675

HUOMIOITAVAA

Fluorattuja kasvihuonekaasuja koskeva lainsäädäntö edellyttää, että yksikön

kylmäaineen määrä ilmoitetaan sekä painona että CO2-ekvivalenttina.

Määrän laskentakaava CO2-ekvivalenttitonneina: Kylmäaineen GWP-arvo ×
kylmäaineen kokonaismäärä [kg] / 1000

Kysy lisätietoja asentajalta.

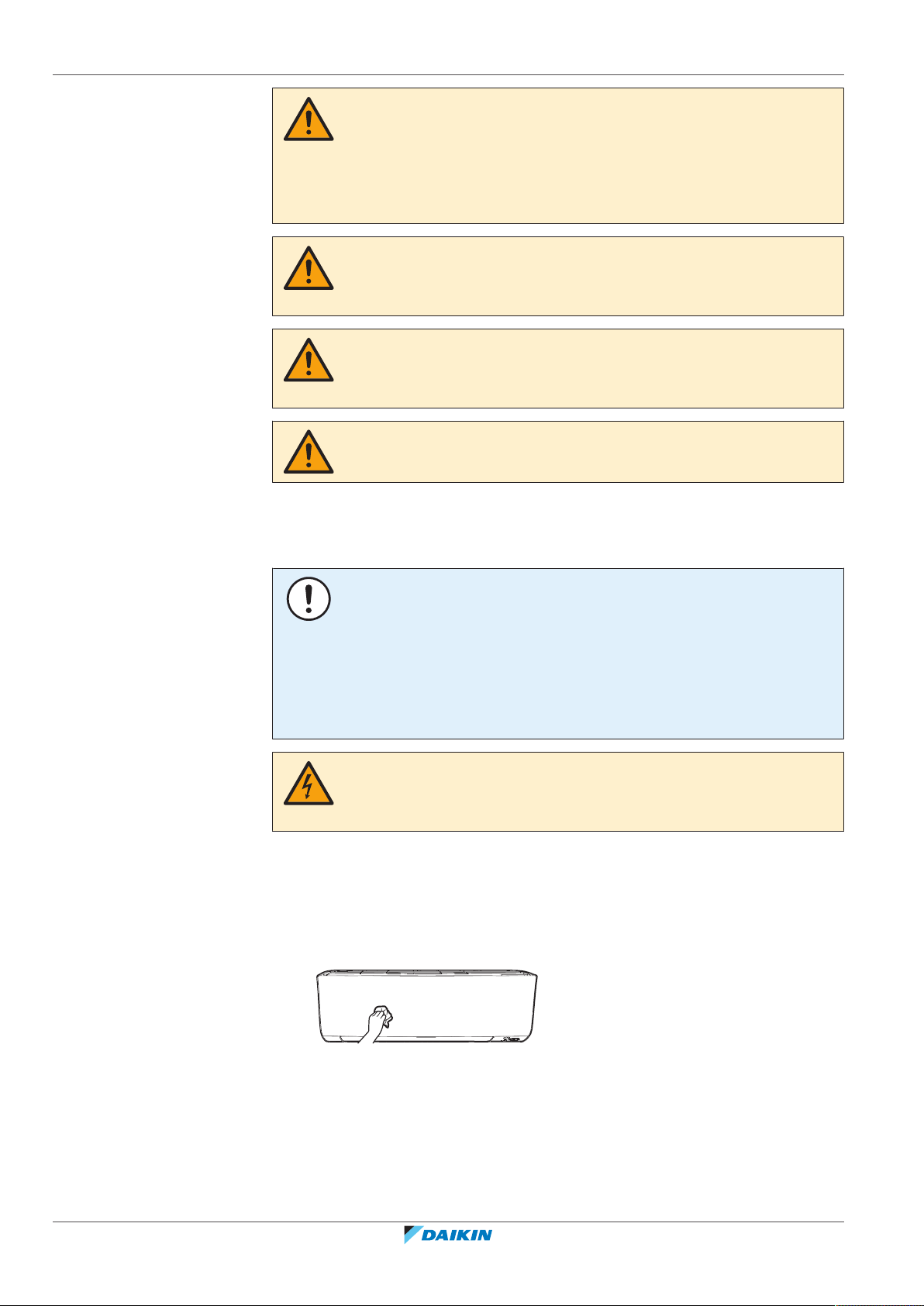

7 | Kunnossapito ja huolto

VAROITUS

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa mutta ei yleensä vuoda. Jos
kylmäainetta vuotaa huoneeseen ja joutuu kontaktiin polttimen, lämmittimen tai
keittotason liekin kanssa, seurauksena voi olla tulipalo tai vahingollisen kaasun
muodostumista.

Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja ota yhteys laitteen
myyjään.

Älä käytä yksikköä ennen kuin huoltohenkilö on vahvistanut, että osa, josta
kylmäainetta vuosi, on korjattu.

VAROITUS

▪ ÄLÄ puhkaise tai polta kylmäainekierron osia.
▪ ÄLÄ käytä muita kuin valmistajan suosittelemia puhdistusaineita tai yritä

nopeuttaa sulatusprosessia muilla kuin valmistajan suosittelemilla toimenpiteillä.

▪ Huomaa, että järjestelmässä oleva kylmäaine on hajutonta.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä
(esimerkiksi avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva
sähkölämmitin).

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

HUOMIOITAVAA

Kunnossapito TÄYTYY tehdä valtuutetun asentajan tai huoltoedustajan toimesta.

Huolto kannattaa tehdä vähintään kerran vuodessa. Sovellettava lainsäädäntö
saattaa kuitenkin vaatia lyhyempiä huoltovälejä.

VAARA: SÄHKÖISKUN VAARA

Pysäytä toiminta ja katkaise kaikki virransyötöt ennen ilmastointilaitteen tai
ilmansuodattimen puhdistamista. Muuten seurauksena voi olla sähköisku ja
loukkaantuminen.

Käyttäjän viiteopas

37

7 | Kunnossapito ja huolto

VAROITUS

Sähköiskujen ja tulipalojen estämiseksi:

▪ ÄLÄ huuhtele yksikköä.
▪ ÄLÄ käytä yksikköä märillä käsillä.
▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön päälle.

HUOMIO

Tarkista laitteen pitkään kestäneen käytön jälkeen, että sen teline ja varusteet eivät

ole vaurioituneet. Muuten yksikkö voi pudota ja aiheuttaa vammoja.

HUOMIO

Älä kosketa lämmönvaihtimen jäähdytysripoja. Ne ovat teräviä ja voivat aiheuttaa

haavoja.

VAROITUS

Ole varovainen tikkaiden kanssa korkeissa paikoissa työskenneltäessä.

7.2 Sisäyksikön ja käyttöliittymän puhdistaminen

HUOMIOITAVAA

▪ ÄLÄ käytä bensiiniä, bentseeniä, tinneriä, kiillotusjauhetta tai nestemäisiä

hyönteismyrkkyjä. Mahdollinen seuraus: haalistuminen ja muodonmuutokset.

▪ Älä käytä vettä tai ilmaa, jonka lämpötila on 40°C tai korkeampi. Mahdollinen

seuraus: haalistuminen ja muodonmuutokset.

▪ Älä käytä kiillotusaiheita.
▪ Älä käytä kuurausharjaa. Mahdollinen seuraus: Pintakäsittely kuoriutuu pois.

VAARA: SÄHKÖISKUN VAARA

Muista ennen puhdistusta lopettaa käyttö ja kääntää virtakytkin pois päältä tai

irrottaa virtajohto. Muuten seurauksena voi olla sähköisku ja vammoja.

1 Puhdista pehmeällä liinalla. Jos tahrojen poistaminen on vaikeaa, käytä vettä

tai neutraalia puhdistusainetta.

7.3 Etupaneelin puhdistaminen

7.4 Etupaneelin irrottaminen

Käyttäjän viiteopas

38

1 Puhdista etupaneeli pehmeällä liinalla. Jos tahrojen poistaminen on vaikeaa,

käytä vettä tai neutraalia puhdistusainetta.

1 Tartu etupaneeliin sen sivuilla olevista kielekkeistä ja avaa se.

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

7 | Kunnossapito ja huolto

a

a

2

1

a Paneelin kielekkeet

2 Poista etupaneeli liu'uttamalla sitä vasemmalle tai oikealle ja vetämällä sitä

itseäsi kohti.

Tulos: Etupaneelin akseli irtoaa 1 puolella.

3 Irrota etupaneelin akseli toiselta puolelta samalla tavalla.

a Etupaneelin akseli

7.5 Tietoja ilmansuodattimista

Jos yksikköä käytetään likaisten suodattimien kanssa, suodatin:

▪ ei voi poistaa hajuja ilmasta,
▪ ei voi puhdistaa ilmaa,
▪ lämmitys/jäähdytysteho on heikko,
▪ aiheuttaa hajua.

7.6 Ilmansuodattimien puhdistaminen

1 Paina kunkin ilmansuodattimen keskellä olevaa kielekettä ja vedä se sitten

alas.

2 Vedä ilmansuodattimet ulos.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Huomautus: (luokka 50~71) Titaaniapatiittihajunpoistosuodatin täytyy irrottaa
ennen ilmansuodattimen puhdistamista.

3 Irrota titaaniapatiittihajunpoistosuodatin jokaisesta 4 kynnestä.

Käyttäjän viiteopas

39

7 | Kunnossapito ja huolto

a Kynsi

4 Pese ilmansuodattimet vedellä tai puhdista ne pölynimurilla.

5 Liota haaleassa vedessä noin 10–15 minuuttia.

TIETOJA

▪ Jos pöly ei irtoa helposti, pese suodattimet neutraalilla, haalealla vedellä

laimennetulla pesuaineella. Kuivaa ilmansuodattimet varjossa.

▪ On suositeltavaa puhdistaa ilmansuodattimet 2 viikon välein.

7.7 Titaaniapatiittihajunpoistosuodattimen puhdistaminen

TIETOJA

Puhdista suodatin vedellä 6 kuukauden välein.

1 Irrota titaaniapatiittihajunpoistosuodatin kielekkeistä (luokka 15~42) tai

jokaisesta 4 kynnestä (luokka 50~71).

Käyttäjän viiteopas

40

Luokka 15~42

Luokka 50~71

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

7 | Kunnossapito ja huolto

a Kynsi

2 Poista pöly suodattimesta pölynimurilla.

3 Liota suodatinta 10–15minuuttia lämpimässä vedessä.

Huomautus: (luokka 50~71) Älä irrota suodatinta kehyksestä.

Luokka 15~42 Luokka 50~71

4 Ravista jäljelle jäänyt vesi pesun jälkeen pois ja kuivaa suodatin varjossa. Älä

väännä suodatinta kuivaksi, kun poistat siitä vettä.

7.8 Titaaniapatiittihajunpoistosuodattimen vaihtaminen

TIETOJA

Vaihda suodatin 3 vuoden välein.

1 Irrota suodatin kielekkeistä (luokka 15~42) tai kehyksestä (luokka 50~71) ja

vaihda suodatin uuteen.

Luokka 15~42 Luokka 50~71

TIETOJA

▪ Älä heitä suodattimen kehystä pois vaan käytä se uudelleen.
▪ Hävitä vanha suodatin palamattomana jätteenä.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Ota yhteyttä jälleenmyyjään, kun haluat tilata
titaaniapatiittihajunpoistosuodattimia.

Käyttäjän viiteopas

41

7 | Kunnossapito ja huolto

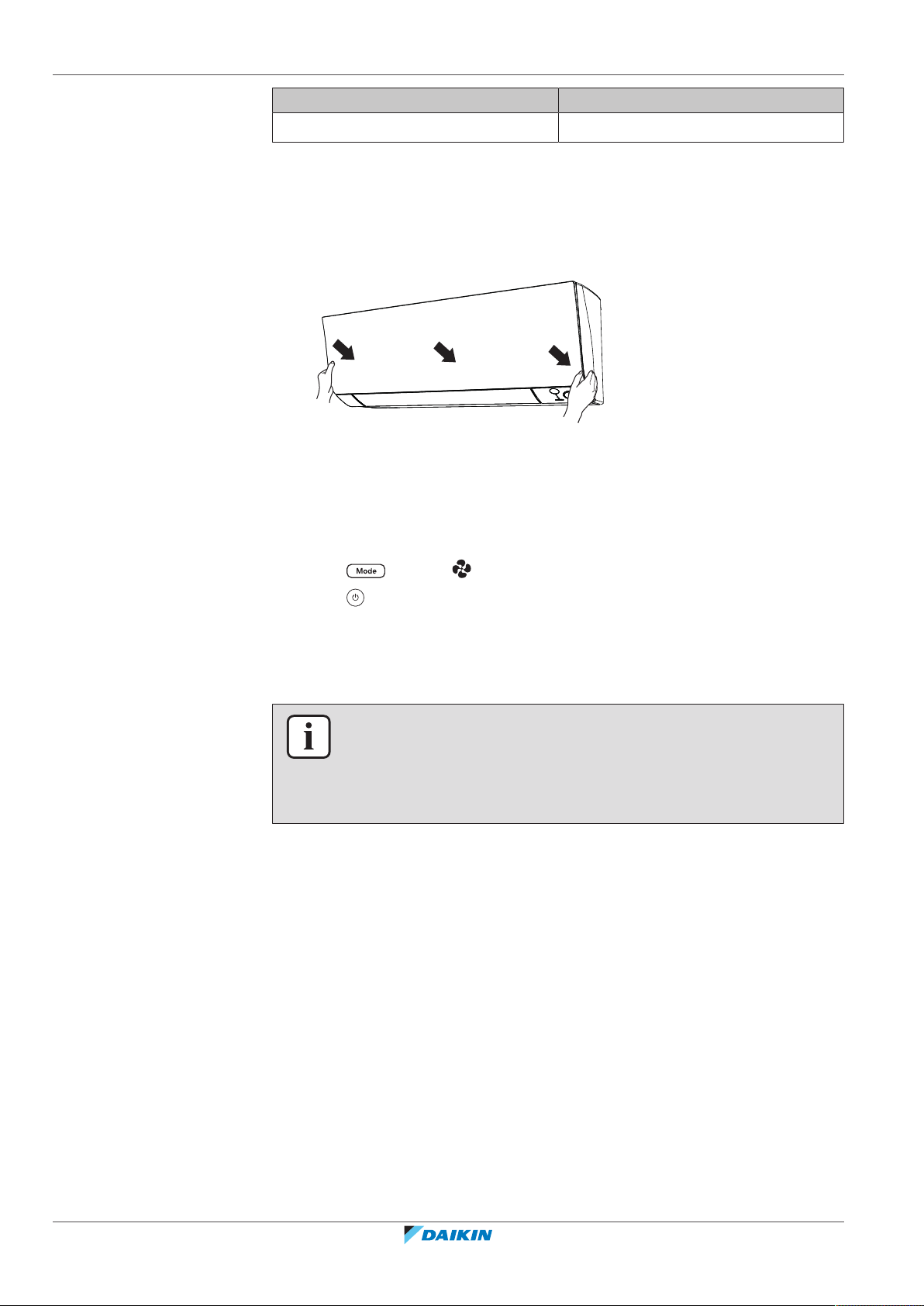

7.9 Etupaneelin asentaminen

7.10 Huomioon otettavat seikat ennen pitkää käyttötaukoa

Nimike Osanumero

Titaanihajunpoistosuodatin 1 sarja KAF970A46

1 Kiinnitä etupaneeli. Kohdista akselit koloihin ja paina ne kokonaan sisään.
2 Sulje etupaneeli hitaasti; paina kumpaakin reunaa ja keskiosaa.

Käytä yksikköä vain tuuletin ‑tilassa usean tunnin ajan yksikön sisäpuolen
kuivaamiseksi.

1 Paina ja valitse -toiminta.

2 Paina ja aloita käyttö.
3 Kun toiminta päättyy, käännä kytkin pois päältä.
4 Puhdista ilmansuodattimet ja laita ne alkuperäisille paikoilleen.
5 Poista käyttöliittymän paristot.

TIETOJA

On suositeltavaa, että asiantuntija suorittaa määräaikaishuollon. Ota yhteyttä

jälleenmyyjään asiantuntijahuoltoa varten. Asiakas vastaa huoltokustannuksista.

Tietyissä käyttöolosuhteissa yksikön sisäosa saattaa likaantua usean käyttökauden

jälkeen. Tästä on seurauksena heikko suorituskyky.

Käyttäjän viiteopas

42

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

8 Vianetsintä

Jos jokin seuraavassa mainituista vikatilanteista ilmenee, suorita alla mainitut
toimenpiteet ja ota yhteys jälleenmyyjään.

Järjestelmän korjaus täytyy teettää ammattitaitoisella huoltohenkilöllä.

8 | Vianetsintä

VAROITUS

Jos jotakin epätavallista tapahtuu (palaneen käryä tms.), lopeta käyttö ja katkaise
virta.

Yksikön käytön jatkaminen tällaisissa olosuhteissa voi aiheuttaa rikkoutumisen,
sähköiskun tai tulipalon. Ota yhteys jälleenmyyjään.

Toimintahäiriö Toimenpide

Jos turvalaite, kuten sulake, katkaisin tai
maavuotokatkaisin laukeaa usein tai virtakytkin

Käännä päävirtakytkin POIS
päältä.

EI toimi oikein.

Jos laitteesta vuotaa vettä. Pysäytä laitteen toiminta.

Käyttökatkaisin ei toimi kunnolla. Katkaise virransyöttö.

Jos käyttöliittymän näytössä näkyy yksikön
numero, toiminnan merkkivalo vilkkuu ja

Ilmoita asiasta asentajalle ja
kerro vikakoodi.

vikakoodi tulee näkyviin.

Jos järjestelmä ei toimi kunnolla yllä mainittuja tapauksia lukuun ottamatta, eikä
kyseessä ole mikään yllä mainituista vioista, tutki järjestelmä seuraavien
menettelyjen mukaisesti.

Toimintahäiriö Toimenpide

Jos järjestelmä ei toimi
ollenkaan.

▪ Tarkista, onko kyseessä virtakatkos. Odota, että

sähkö palautuu päälle. Jos käytön aikana esiintyy
sähkökatkos, järjestelmä käynnistyy
automaattisesti uudelleen, kun virta palaa.

▪ Tarkista, onko sulake palanut tai katkaisin

aktivoitunut. Vaihda sulake tai nollaa katkaisin
tarvittaessa.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Järjestelmä lakkaa äkkiä
toimimasta.

Tuuletin lakkaa toimimasta
ilmavirtatoiminnan aikana.

Säätöläpät eivät ala kääntyä
välittömästi.

▪ Tarkista käyttöliittymän paristot.
▪ Tarkista ajastinasetus.

▪ Tarkista, ettei sisä- tai ulkoyksikön ilman

sisäänmeno- tai ulostuloaukon edessä ole esteitä.
Poista mahdolliset esteet ja varmista, että ilma
pääsee virtaamaan vapaasti.

▪ Ilmastointilaite voi lakata toimimasta äkillisen

suuren jännitevaihtelun jälkeen järjestelmän
suojelemiseksi. Se jatkaa automaattisesti toimintaa
noin 3minuutin kuluttua.

Jos asetuslämpötila saavutetaan, ilmavirran
nopeutta lasketaan ja toiminta pysäytetään.
Toiminta jatkuu automaattisesti, kun sisälämpötila
nousee tai laskee.

Sisäyksikkö säätää läppien asentoa. Läpät alkavat
liikkua pian.

Käyttäjän viiteopas

43

8 | Vianetsintä

Toimintahäiriö Toimenpide

Laite ei ala toimia heti. Jos ON/OFF-painiketta painettiin heti käytön

pysäyttämisen jälkeen tai jos tilaa vaihdettiin.
Toiminta käynnistyy 3minuutin kuluttua
järjestelmän suojaamiseksi.

Järjestelmä toimii, mutta
jäähdytys- tai lämmitysteho
on riittämätön.

▪ Tarkista ilmavirran nopeusasetus. Katso

"5.4Ilmavirran nopeus"[420].

▪ Tarkista lämpötila-asetus. Katso

"5.3.1 Toimintatilan käynnistäminen/
sammuttaminen ja lämpötilan
asettaminen"[419].

▪ Tarkista, onko ilmavirran suunta-asetus

asianmukainen. Katso "5.5 Ilmavirran

suunta"[420].

▪ Tarkista, ettei sisä- tai ulkoyksikön ilman

sisäänmeno- tai ulostuloaukon edessä ole esteitä.
Poista mahdolliset esteet ja varmista, että ilma
pääsee virtaamaan vapaasti.

▪ Tarkista, ovatko ilmansuodattimet tukkeutuneet.

Puhdista ilmansuodattimet. Katso "7Kunnossapito

ja huolto"[437].

▪ Tarkista, onko ovia tai ikkunoita jäänyt auki. Sulje

ovet ja ikkunat, jotta tuuli ei pääse puhaltamaan
sisään.

▪ Tarkista, toimiiko yksikkö Econo- tai ulkoyksikön

hiljaisessa toimintatilassa. Katso "5.8 Econo- ja

ulkoyksikön hiljainen toiminta"[424].

Järjestelmä toimii, mutta
lämmitysteho on
riittämätön (yksiköstä ei
puhalleta ilmaa).

ON/OFF-ajastin ei toimi
asetusten mukaisesti.

Jäähdytystoimintaa ei voi
valita.

Epänormaali toiminto
tapahtuu käytön aikana.

▪ Tarkista, onko sisäyksikön alapuolella tai vieressä

huonekaluja. Siirrä huonekalut.

▪ Ilmastointilaite saattaa lämmetä

lämmitystoimintaa varten. Odota 1–4 minuuttia.

▪ Jos virtauksen ääni kuuluu, järjestelmä saattaa olla

jäänpoistotilassa. Odota 4–12 minuuttia.

▪ Tarkista, onko viikkoajastin ja ON/OFF-ajastin

asetettu samaan aikaan. Muuta asetusta tai poista
se käytöstä. Katso "5.10 OFF/ON-

ajastintoiminto" [4 25] ja
"5.11Viikkoajastintoiminta"[427].

▪ Tarkista, onko kello ja viikonpäivä asetettu oikein.

Katso "4.4Kello"[415].

Tarkista, että järjestelmä ei ole vain lämmittävä
versio.

Salamat tai radioaallot voivat aiheuttaa
toimintahäiriöitä ilmastointilaitteessa. Kytke
katkaisin OFF-asentoon ja uudelleen ON-asentoon.

Käyttäjän viiteopas

44

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

Toimintahäiriö Toimenpide

8 | Vianetsintä

Sisäyksikkö ei vastaanota
signaalia käyttöliittymästä.

▪ Tarkista käyttöliittymän paristot. Katso

"4.2Paristojen asettaminen"[414].

▪ Varmista, että lähetin ei ole suorassa

auringonvalossa.

▪ Tarkista, onko huoneessa sähkösytytintyyppisiä

loistevalaisimia. Ota yhteyttä jälleenmyyjään.

Käyttöliittymän näyttö on

Vaihda käyttöliittymän paristot.

tyhjä.

Käyttöliittymässä näytetään
vikakoodi.

Ota yhteys jälleenmyyjään. Katso yksityiskohtainen
virhekoodiluettelo kohdasta "8.2Ongelmien

ratkaiseminen virhekoodien perusteella"[446].

Muut sähkölaitteet alkavat
toimia.

Jos käyttöliittymän signaalit ohjaavat muita
sähkölaitteita, siirrä muita laitteita kauemmas ja ota
yhteys jälleenmyyjään.

Jos kaikkien yllä olevien tarkastuksien jälkeen ongelman korjaaminen ei onnistu,
ota yhteys asentajaan ja ilmoita oireet, yksikön täydellinen mallinimi (ja
valmistusnumero, jos mahdollista) ja asennuspäivä (mainittu mahdollisesti
takuukortissa).

8.1 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä

Seuraavat oireet EIVÄT ole järjestelmän toimintahäiriöitä:

8.1.1 Oire: Virtaavaa vettä muistuttava ääni kuuluu

▪ Äänen aiheuttaa yksikössä virtaava kylmäaine.
▪ Ääni saattaa syntyä, kun vesi virtaa poispäin yksiköstä jäähdytys- tai

kuivaustoiminnan aikana.

▪ Jäähdytysaine virtaa ilmastointilaitteessa, vaikka sisäyksikkö on sammutettu ja

toisen huoneen sisäyksikkö on toiminnassa.

8.1.2 Oire: Suhahdus kuuluu

Ääni syntyy, kun kylmäaineen virtaussuunta vaihtuu (esim. kun vaihdetaan
jäähdytyksestä lämmitykseen).

8.1.3 Oire: Tikitystä kuuluu

Ääni syntyy, kun yksikkö laajenee tai supistuu hieman lämpötilan muuttumisen
takia.

8.1.4 Oire: Viheltävä ääni kuuluu

8.1.5 Oire: Naksahtava ääni toiminnan tai lepoajan aikana

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Ääni syntyy kylmäaineen virtauksesta sulatustoiminnan aikana.

Ääni syntyy kylmäaineen säätöventtiilien tai sähköosien toiminnasta.

Käyttäjän viiteopas

45

8 | Vianetsintä

8.1.6 Oire: Läpyttävä ääni kuuluu

8.1.7 Oire: Yksiköstä virtaa ulos valkoista sumua (sisäyksikkö, ulkoyksikkö)

8.1.8 Oire: Yksiköt voivat päästää hajuja

8.1.9 Oire: Ulkotuuletin pyörii, kun ilmastointilaite ei ole toiminnassa

Syntyy, kun ulkoinen laite (esim. poistotuuletin, poistoimuri) imee huoneesta ilmaa,
kun huoneen ovet ja ikkunat on suljettu. Avaa ovet tai ikkunat tai sammuta laite.

Kun järjestelmä vaihdetaan jäänpoiston jälkeen lämmitystoimintaan. Jäänpoiston
tuottama kosteus muuttuu höyryksi ja poistuu laitteesta.

Yksiköt voivat absorboida hajuja huoneista, huonekaluista, tupakansavusta jne. ja
päästää hajuja edelleen ilmaan.

▪ Kun toiminta on pysäytetty. Ulkotuuletin jatkaa pyörimistä noin 30 sekuntia

järjestelmän suojelemiseksi.

▪ Kun ilmastointilaite ei ole toiminnassa. Kun ulkolämpötila on erittäin korkea,

ulkotuuletin alkaa pyöriä järjestelmän suojelemiseksi.

8.2 Ongelmien ratkaiseminen virhekoodien perusteella

Jos yksikkö kohtaa ongelman, käyttöliittymän näytössä näkyy virhekoodi. On
tärkeää ymmärtää ongelma ja korjata se ennen virhekoodin nollaamista. Tämä
tulisi jättää ammattitaitoiselle asentajalle tai paikalliselle jälleenmyyjälle.

Tässä kappaleessa selitetään kaikki mahdolliset virhekoodit ja niiden sisältö niin
kuin se näkyy käyttöliittymässä.

Lisätietoja kunkin virheen vianmäärityksestä on huolto-oppaassa.

Vianmääritys käyttöliittymällä

Käyttöliittymä voi vastaanottaa vikaan viittaavan virhekoodin sisäyksiköstä. On
tärkeää ymmärtää ongelma ja korjata se ennen virhekoodin nollaamista. Tämä
täytyy jättää ammattitaitoisen asentajan tai paikallisen jälleenmyyjän tehtäväksi.

Virhekoodin näyttäminen käyttöliittymässä:

1 Pidä painettuna noin 5sekunnin ajan.

Tulos: vilkkuu lämpötilan näyttöosassa.

2 Painele niin monta kertaa, että jatkuva äänimerkki kuuluu.

Tulos: Koodi näkyy nyt näytössä.

TIETOJA

▪ Lyhyt äänimerkki ja 2 peräkkäistä äänimerkkiä osoittavat ei-vastaavia koodeja.
▪ Peruuta koodinäyttö pitämällä -peruutuspainike painettuna 5sekunnin

ajan. Koodi katoaa näytöstä myös, jos painiketta ei paineta 1minuutin kuluessa.

Käyttäjän viiteopas

46

Järjestelmä

Virhekoodi Kuvaus

Tavallinen

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

Virhekoodi Kuvaus

Liian vähän kylmäainetta

Ylijännitteen havaitseminen

Signaalin siirtovirhe (sisä- ja ulkoyksikön välillä)

Sisä/ulkoyksikköyhdistelmän vika

Sisäyksikkö

Virhekoodi Kuvaus

Sisäyksikön piirilevy ei normaali

Jäätymissuoja tai korkeapaineohjaus

Tuuletinmoottori (DC-moottori) ei normaali

Sisälämmönvaihtimen termistori ei normaali

Huonelämpötilatermistori ei normaali

Ulkoyksikkö

Virhekoodi Kuvaus

8 | Vianetsintä

4-tieventtiili ei normaali

Ulkoyksikön piirilevy ei normaali

Ylikuormitusaktivointi (kompressorin ylikuormitus)

Kompressorin lukko

DC-tuulettimen lukko

Poistoputken lämpötilaohjaus

Korkeapaineohjaus (jäähdytystilassa)

Kompressorijärjestelmän anturi ei normaali

Asentoanturi ei normaali

Tasavirtajännitteen/virta-anturi ei normaali

Ulkolämpötilatermistori ei normaali

Poistoputken termistori ei normaali

Ulkolämmönvaihtimen termistori ei normaali

Sähköosien kuumenemisvika

Säteilyrivan kohonnut lämpötila

Invertterin välitön ylivirta (DC)

8.3 Langattoman yhteyssovittimen vianetsintä

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Säteilyrivan termistori ei normaali

Seuraavassa taulukossa on lyhyt kuvaus siitä, miten eräitä ongelmia käsitellään. Jos
mistään seuraavista ratkaisuista ei ole apua, katso lisätietoja ja usein kysyttyjä
kysymyksiä osoitteesta http://www.onlinecontroller.daikineurope.com/.

Käyttäjän viiteopas

47

8 | Vianetsintä

Ongelma Toimenpide

Mikään LED-merkkivalo ei syty ▪ Yritä käyttää yksikköä

käyttöliittymällä.

▪ Katkaise yksikön virta ja kytke se

sitten uudelleen.

▪ Varmista, että LED-merkkivaloja ei ole

poistettu käytöstä sovelluksessa.

▪ Tarkista, onko sovitin asennettu

oikein.

Langaton LAN-sovitin ei näy yksikön
yleiskuvausnäytössä (aloitusnäytössä)
sen jälkeen, kun langaton LAN-sovitin
on määritetty.

Kun yritetään muodostaa suora yhteys
sovittimeen (AP-tila), langatonta LAN­sovitinta ei näy puhelimen/tabletin
käytettävissä olevien Wi-Fi-verkkojen
luettelossa.

▪ Tarkista, että virta on kytketty.
▪ Tarkista, että RUN-LED palaa.
▪ Jos AP-LED palaa, siirry RUN-tilaan

painamalla MODE-painiketta
vähintään 2sekuntia.

▪ Jos RUN-LED vilkkuu, yritä yhdistää

WLAN-sovitin langattomaan verkkoon
uudelleen. Varmista, että langaton
LAN-sovitin on riittävän lähellä
reititintä (langatonta LAN­tukiasemaa).

▪ Jos RUN-LED palaa, varmista, että

älypuhelin tai tabletti on yhdistetty
samaan langattomaan LAN verkkoon
langattoman LAN-sovittimen kanssa.

▪ Jos AP-LED ei pala, siirry AP-tilaan

painamalla MODE-painiketta
vähintään 2sekuntia.

▪ Jos AP-LED vilkkuu, odota kunnes AP-

LED palaa (noin 1minuutti). Langaton
LAN-sovitin käynnistyy edelleen.

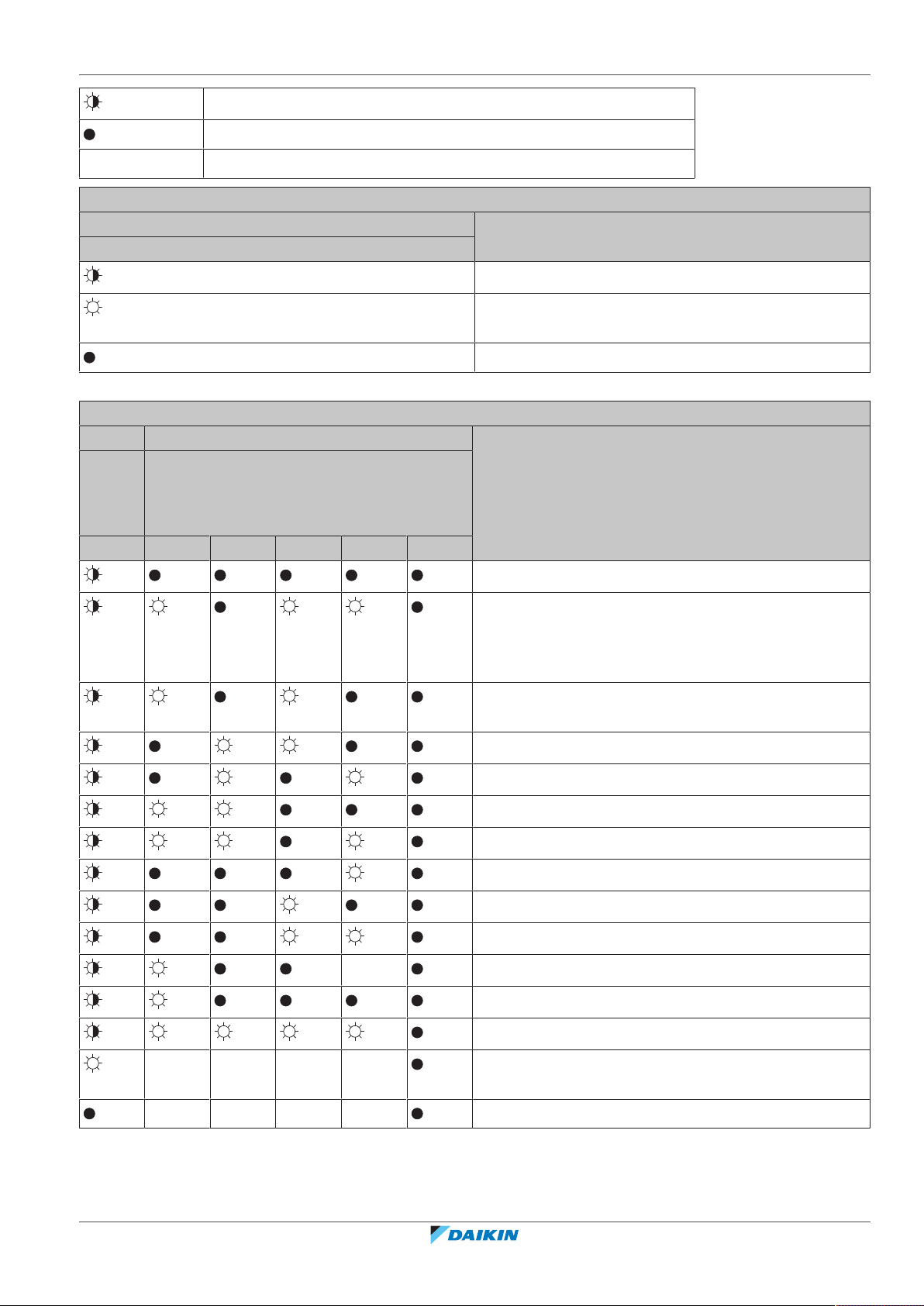

8.4 Ongelmien ratkaiseminen ulkoyksikön LED-merkkivalon perusteella

Merkkivalon
väri

Vihreä Vilkkuu

Punainen Pois päältä

Käyttäjän viiteopas

48

Normaali tila

Päällä

▪ Jos AP-LED palaa, siirry RUN-tilaan

painamalla MODE-painiketta
2 sekuntia. Siirry sitten takaisin AP­tilaan painamalla MODE-painiketta
uudelleen 2sekuntia. Tämä menettely
vaihtaa langattoman kanavan, jolla
langaton LAN-sovitin toimii. Toista
tarpeen mukaan.

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

Vilkkuu

Pois päältä

– Mikä tahansa tila

Ulkoyksikön piirilevyn LED-valo 2MXM-sarjaa varten
Vihreä Vianmääritys
Mikrotietokone normaali / LED-A

Normaali, tarkista sisäyksikkö

Katkaise virta ja kytke se uudelleen. Jos LED-osoitus
palaa näkyviin, ulkoyksikön piirikortti on viallinen.

Virransyöttövika

(a) Ei välttämättä koske kaikkia tapauksia. Katso tarkempia tietoja huolto-oppaasta.

Ulkoyksikön piirilevyn LED-valo sarjaa 3MXM, 4MXM, 5MXM varten
Vihreä Punainen Vianmääritys
Mikroti

Toimintahäiriön havaitseminen
etokone
normaal
i

LED A LED1 LED2 LED3 LED4 LED5

(a)

8 | Vianetsintä

(a)

Normaali, tarkista sisäyksikkö

Korkeapainesuoja (lauhduttimessa) tai matalapainesuoja
(haihduttimessa) aktivoitunut, tai sisäyksikön
lämmönvaihdin on jäätynyt, kun yksikkö oli toiminnassa
tai valmiustilassa

Ylikuormarele on aktivoitunut tai poistoputken korkea
lämpötila

(b)

Kompressorin virheellinen käynnistys

Tulon ylivirta

Termistori tai virtamuuntaja ei normaali

(b)

Kytkinrasian korkea lämpötila

Invertteripiirin jäähdytyslevyn korkea lämpötila

Lähdön ylivirta

Liian vähän kylmäainetta

(b)

(b)

Pääpiirin alhainen jännite tai tilapäinen jännitehäviö

Suunnanvaihtomagneettiventtiilin kytkentähäiriö

– – – – Katkaise virta ja kytke se uudelleen. Jos LED-osoitus

– – – – Virransyöttövika

(a) LED5 on käytettävissä vain 5MXM-sarjassa.
(b) Ei välttämättä koske kaikkia tapauksia. Katso tarkempia tietoja huolto-oppaasta.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Tuuletinmoottorin vika

palaa näkyviin, ulkoyksikön piirikortti on viallinen.

(b)

Käyttäjän viiteopas

49

9 | Hävittäminen

9 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja
muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja
talteenottoa varten.

Käyttäjän viiteopas

50

CTXM15+FTXM20~71N2V1B

Daikin-huoneilmastointilaite

4P518786-3F – 2020.05

10 Sanasto

10 | Sanasto

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait,
säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle
alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia
huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan,
miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan,
miten tuotetta tai laitetta käytetään.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen
mukana ja jotka on asennettava mukana toimitettavien asiakirjojen
ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää
tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen
kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

CTXM15+FTXM20~71N2V1B
Daikin-huoneilmastointilaite
4P518786-3F – 2020.05

Käyttäjän viiteopas

51

Verantwortung für Energie und Umwelt

Copyright 2018 Daikin

4P518786-3F 2020.05
