Daikin CTXM15N2V1B, ATXM20N2V1B, ATXM25N2V1B, ATXM35N2V1B, ATXM50N2V1B Installer reference guide [uk]
...
Довідник з встановлення
Настінний кондиціонер повітря Daikin
CTXM15N2V1B
ATXM20N2V1B
ATXM25N2V1B
ATXM35N2V1B
ATXM50N2V1B
FTXM20N2V1B
FTXM25N2V1B
FTXM35N2V1B
FTXM42N2V1B
FTXM50N2V1B
FTXM60N2V1B
FTXM71N2V1B
Довідник з встановлення
Настінний кондиціонер повітря Daikin
Українська
Зміст
Зміст
1 Загальні заходи безпеки 2
1.1 Про дану документацію........................................................... 2
1.1.1 Значення попереджень та символів ........................ 2
1.2 Для спеціаліста з встановлення ............................................. 3
1.2.1 Загальна інформація................................................. 3
1.2.2 Місце встановлення.................................................. 3
1.2.3 Холодоагент .............................................................. 5
1.2.4 Соляний розчин......................................................... 6
1.2.5 Вода............................................................................ 6
1.2.6 Електропостачання ................................................... 6
2 Про документацію 7
2.1 Про цей документ .................................................................... 7
2.2 Короткий опис довідника з встановлення.............................. 7
3 Про упаковку 8
3.1 Огляд: Про упаковку................................................................ 8
3.2 Внутрішній блок ....................................................................... 8
3.2.1 Розпакування внутрішнього блоку........................... 8
3.2.2 Вилучення комплектуючих аксесуарів з
внутрішнього блоку ................................................... 8
4 Про пристрій 8
4.1 Складові частини системи ...................................................... 8
4.2 Експлуатаційний діапазон....................................................... 9
5 Підготовка 9
5.1 Огляд: Підготовка .................................................................... 9
5.2 Підготовка місця встановлення .............................................. 9
5.2.1 Вимоги до місця встановлення внутрішнього
блоку .......................................................................... 9
5.3 Підготовка трубок холодоагенту............................................. 10
5.3.1 Вимоги стосовно трубок холодоагенту.................... 10
5.3.2 Ізоляція трубопроводу холодоагенту ...................... 10
5.4 Підготовка електричної проводки........................................... 10
5.4.1 Про підготовку електричної проводки...................... 10
6 Встановлення 11
6.1 Огляд: Встановлення .............................................................. 11
6.2 Відкривання внутрішнього блоку............................................ 11
6.2.1 Зняття передньої панелі........................................... 11
6.2.2 Встановлення передньої панелі .............................. 11
6.2.3 Відкривання кришки для обслуговування ............... 11
6.2.4 Зняття передньої решітки......................................... 11
6.2.5 Встановлення передньої решітки ............................ 12
6.3 Встановлення внутрішнього блоку......................................... 12
6.3.1 Заходи безпеки при встановленні внутрішнього
блоку .......................................................................... 12
6.3.2 Встановлення монтажної пластини ......................... 12
6.3.3 Свердління отвору в стіні ......................................... 13
6.3.4 Зняття кришки отвору для трубки............................ 13
6.3.5 Встановлення зливу.................................................. 13
6.4 Під'єднання трубки холодоагенту........................................... 15
6.4.1 Про під'єднання трубопроводу холодоагенту......... 15
6.4.2 Запобіжні заходи при підключенні трубопроводу
холодоагенту ............................................................. 15
6.4.3 Інструкції щодо підключення трубопроводу
холодоагенту ............................................................. 15
6.4.4 Інструкції щодо згинання трубок .............................. 16
6.4.5 Вальцювання кінців трубок....................................... 16
6.4.6 Під'єднання трубки холодоагенту до внутрішнього
блоку .......................................................................... 16
6.5 Підключення електричної проводки ....................................... 16
6.5.1 Про підключення електричної проводки.................. 16
6.5.2 Запобіжні заходи при підключенні електричної
проводки .................................................................... 16
6.5.3 Інструкції щодо підключення електричної
проводки ..................................................................... 17
6.5.4 Технічні дані стандартних компонентів проводки.... 17
6.5.5 Під'єднання електричної проводки до
внутрішнього блоку .................................................... 17
6.6 Завершення встановлення внутрішнього блоку..................... 18
6.6.1 Ізоляція зливного трубопроводу, трубок
холодоагенту та з'єднувального кабелю.................. 18
6.6.2 Прокладення трубок через отвір у стіні.................... 18
6.6.3 Закріплення пристрою на монтажній пластині......... 18
6.7 Адаптер бездротової локальної мережі.................................. 19
6.7.1 Про адаптер бездротової локальної мережі............ 19
6.7.2 Встановлення адаптера бездротової локальної
мережі ......................................................................... 19
6.7.3 Встановлення додатку Daikin Online Controller........ 20
7 Конфігурація 20
7.1 Налаштування іншої адреси .................................................... 20
8 Введення в експлуатацію 21
8.1 Огляд: Введення в експлуатацію............................................. 21
8.2 Контрольний перелік перевірок перед введенням в
експлуатацію ............................................................................. 21
8.3 Виконання пробного запуску.................................................... 21
8.3.1 Виконання пробного запуску за допомогою
інтерфейсу користувача ............................................ 22
9 Передача користувачеві 22
10 Утилізація 22
11 Технічні дані 23
11.1 Схема проводки ........................................................................ 23
12 Глосарій термінів 24
1 Загальні заходи безпеки
1.1 Про дану документацію
▪ Оригінальну документацію складено англійською мовою.
Документація будь-якими іншими мовами є перекладом.
▪ Заходи безпеки, викладені у цьому документі, стосуються
дуже важливих тем, їх потрібно уважно дотримуватися.
▪ Встановлення системи й усі дії, описані в інструкції з
встановлення та довіднику з встановлення, МУСИТЬ
виконувати компетентний спеціаліст з встановлення.
1.1.1 Значення попереджень та символів
НЕБЕЗПЕКА
Вказує на ситуацію, яка призводить до загибелі або
небезпечних травм.
НЕБЕЗПЕКА: РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ
СТРУМОМ
Вказує на ситуацію, яка може призвести до ураження
електричним струмом.
НЕБЕЗПЕКА: РИЗИК ОПІКІВ
Вказує на ситуацію, яка може призвести до опіків від
дуже високої або низької температури.
НЕБЕЗПЕКА: РИЗИК ВИБУХУ
Вказує на ситуацію, яка може призвести до вибуху.
Довідник з встановлення
2
CTXM15+ATXM20~50+FTXM20~71N2V1B
Настінний кондиціонер повітря Daikin
4P518023-4C – 2018.09
1 Загальні заходи безпеки
ПОПЕРЕДЖЕННЯ
Вказує на ситуацію, яка може призвести до загибелі
або небезпечних травм.
ПОПЕРЕДЖЕННЯ: ЛЕГКОЗАЙМИСТИЙ МАТЕРІАЛ
ОБЕРЕЖНО
Вказує на ситуацію, яка може призвести до невеликих
або помірних травм.

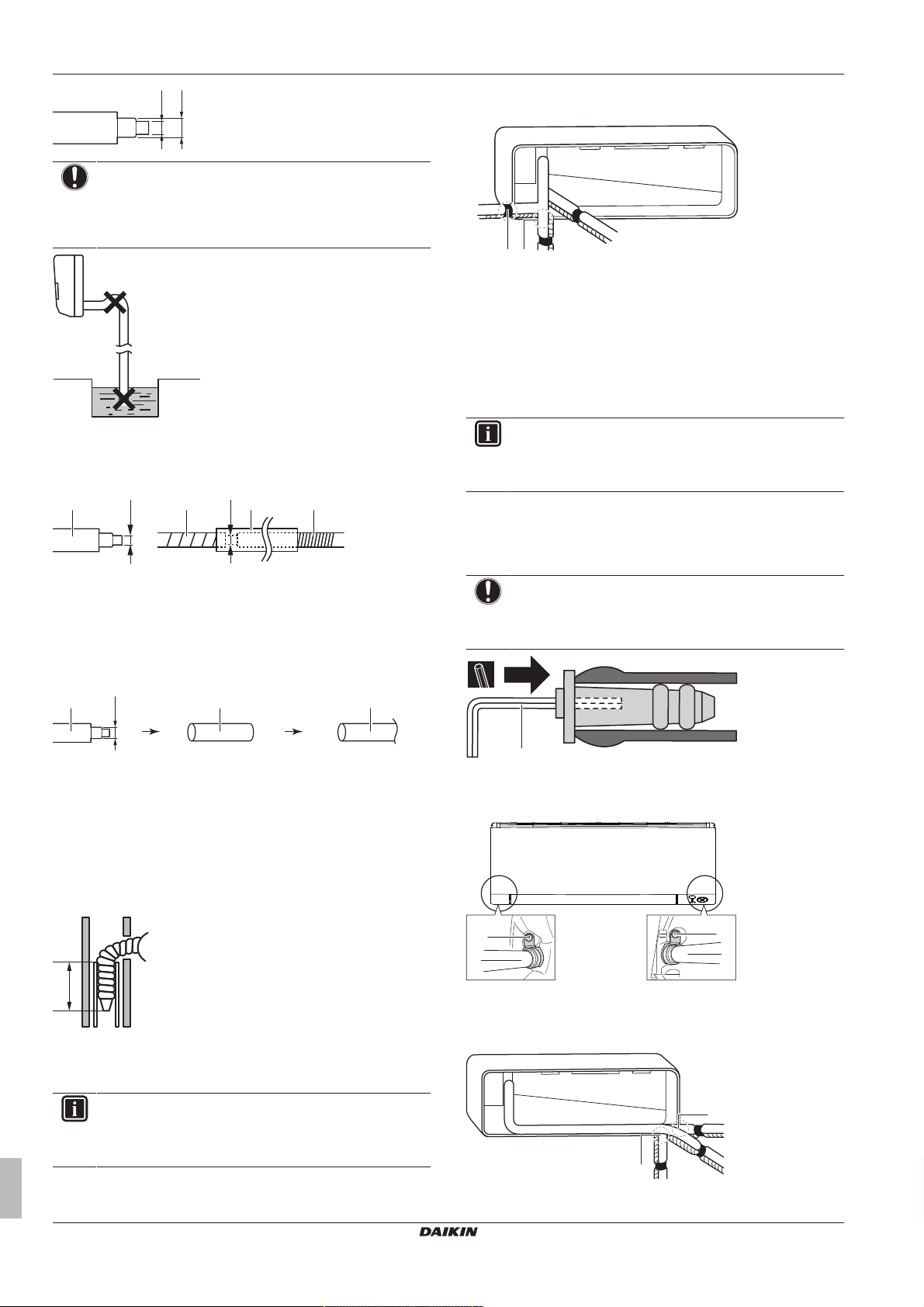

УВАГА
Вказує на ситуацію, яка може призвести до
пошкодження обладнання або майна.
ІНФОРМАЦІЯ
Вказує на корисні поради або додаткову інформацію.
Символ Пояснення
Перед встановленням пристрою прочитайте
інструкцію з встановлення та експлуатації, а
також інструкцію з підключення.
Перед обслуговуванням прочитайте інструкцію
з обслуговування.
Для більш докладної інформації дивіться
довідник з встановлення та експлуатації.
НЕБЕЗПЕКА: РИЗИК ОПІКІВ
▪ Протягом та одразу після використання
ЗАБОРОНЯЄТЬСЯ торкатися трубок холодоагенту,
водяних трубок або внутрішніх вузлів. Вони можуть
бути дуже гарячими або холодними. Дочекайтеся,
поки їхня температура стане нормальною. При
необхідності доторкнутися до них одягайте захисні
рукавички.
▪ ЗАБОРОНЯЄТЬСЯ торкатися холодоагенту у разі
його протікання.
ПОПЕРЕДЖЕННЯ
Потрібно вжити достатніх заходів для запобігання
проникненню до пристрою невеликих тварин. Коли
невеликі тварини торкаються частин під напругою, це
може спричинити несправності, задимлення або
пожежу.
ОБЕРЕЖНО
ЗАБОРОНЯЄТЬСЯ торкатися впускного колектора
повітря або алюмінієвих ребер пристрою.
УВАГА
▪ ЗАБОРОНЯЄТЬСЯ ставити на пристрій будь-які
речі або обладнання.
▪ ЗАБОРОНЯЄТЬСЯ сидіти, стояти на пристрої або
підніматися на нього.
1.2 Для спеціаліста з встановлення
1.2.1 Загальна інформація
Якщо ви НЕ знаєте, як встановлювати пристрій або керувати
ним, зверніться до дилера.
УВАГА
При неналежному встановленні або підключенні
обладнання або приладдя можливе ураження
електричним струмом, пожежа, коротке замикання,
протікання або інші пошкодження обладнання.
Застосовуйте лише приладдя, додаткове обладнання
та запасні частини виробництва, вироблені або
затверджені Daikin.
ПОПЕРЕДЖЕННЯ
Монтаж, випробування та застосовані матеріали мають
відповідати вимогам законодавства (а також
інструкціям у документації Daikin).
ОБЕРЕЖНО
При встановленні або обслуговуванні системи
застосовуйте необхідне особисте захисне обладнання
(захисні рукавички, захисні окуляри тощо).
ПОПЕРЕДЖЕННЯ
Розірвіть і викиньте пакувальні пластикові мішки, аби
діти не могли гратися з ними. Можливий ризик:
задушення.
УВАГА
Встановлення та підключення зовнішнього блоку
потрібно проводити за сухої погоди для запобігання
потраплянню води.
Згідно з відповідним законодавством разом із пристроєм може
бути потрібно надати журнал із наступною мінімальною
інформацією: інформація про обслуговування, ремонт,
результати випробувань, періоди роботи у режимі очікування
тощо.
Також у помітному місці пристрою НЕОБХІДНО вказати наступну
мінімальну інформацію:
▪ Вказівки з вимкнення системи у разі надзвичайних обставин
▪ Назва й адреса пожежного депо, поліції та пункту швидкої
медичної допомоги
▪ Назва, адреса, денні та нічні номери телефонів служби з
обслуговування
Для Європи вказівки для такого журналу наведені у стандарті
EN378.
1.2.2 Місце встановлення
▪ Залиште навколо пристрою достатньо місця для
обслуговування та циркуляції повітря.
▪ Опора має витримувати вагу та вібрацію пристрою.
▪ Потрібна добра загальна вентиляція пристрою.
ЗАБОРОНЯЄТЬСЯ перекривати вентиляційні отвори.
▪ Пристрій має бути встановлений рівно.
CTXM15+ATXM20~50+FTXM20~71N2V1B
Настінний кондиціонер повітря Daikin
4P518023-4C – 2018.09
ЗАБОРОНЯЄТЬСЯ встановлювати пристрій у наступних місцях:
▪ У потенційно вибухонебезпечній атмосфері.
▪ У місцях із обладнанням, яке створює електромагнітні хвилі.
Електромагнітні хвилі можуть порушити роботу системи
керування та призвести до несправності обладнання.
▪ У місцях, де є ризик пожежі при витоку горючих газів (приклад:
розчинник або бензин), вуглецеве волокно, горючий пил.
Довідник з встановлення
3
1 Загальні заходи безпеки
