Daikin CTXM15N2V1B, FTXM20N2V1B, FTXM25N2V1B, FTXM35N2V1B, FTXM42N2V1B Operation manuals [sr]

...

Uputstvo za rad

Sobni klima uređaj Daikin

CTXM15N2V1B

FTXM20N2V1B FTXM25N2V1B FTXM35N2V1B FTXM42N2V1B FTXM50N2V1B FTXM60N2V1B FTXM71N2V1B

Uputstvo za rad

Sobni klima uređaj Daikin

srpski

Sadržaj

1 O dokumentaciji 2

1.1 O ovom dokumentu ................................................................... 2

2 O sistemu 2

2.1 Unutrašnja jedinica.................................................................... 3

2.1.1 Displej unutrašnje jedinice .......................................... 3

2.2 O korisničkom interfejsu ............................................................ 3

2.2.1 Komponente: Korisnički interfejs................................. 3

3 Pre početka rada 3

3.1 Da biste ubacili baterije ............................................................. 3

3.2 Da biste pričvrstili korisnički interfejs na zid .............................. 4

3.3 Da biste podesili sat .................................................................. 4

3.4 Osvetljenost displeja unutrašnje jedinice .................................. 4

3.4.1 Da biste podesili osvetljenost displeja unutrašnje

jedinice........................................................................ 4

3.5 Da biste uključili električno napajanje........................................ 4

4 Rad 4

4.1 Radni opseg .............................................................................. 4

4.2 Režim rada i zadata temperatura .............................................. 5

4.2.1 Da biste počeli/zaustavili režim rada i zadali

temperaturu................................................................. 5

4.3 Protok vazduha ......................................................................... 5

4.3.1 Da biste podesili protok vazduha................................ 5

4.4 Smer protoka vazduha .............................................................. 5

4.4.1 Da biste podesili vertikalni smer protoka vazduha...... 6

4.4.2 Da biste podesili horizontalni smer protoka vazduha.. 6

4.4.3 Da biste koristili 3-D smer protoka vazduha ............... 6

4.5 Komforan protok vazduha i rad Inteligentnog oka..................... 6

4.5.1 Operacija komfornog protoka vazduha....................... 6

4.5.2 Operacija Inteligentno oko .......................................... 6

4.5.3 Da biste počeli/prekinuli operaciju komfornog rada i

operaciju Inteligentno oko ........................................... 6

4.6 Operacija pojačanog rada ......................................................... 7

4.6.1 Da biste počeli/prekinuli operaciju pojačanog rada..... 7

4.7 Operacija ekonomičnog rada i tihi rad spoljašnje jedinice......... 7

4.7.1 Ekonomičan rad.......................................................... 7

4.7.2 Tihi rad unutrašnje jedinice......................................... 7

4.7.3 Da biste počeli/prekinuli operaciju ekonomičnog rada

i tihi rad spoljašnje jedinice ......................................... 7

4.8 Operacija Flash Streamer (prečišćavanje vazduha) ................. 7

4.8.1 Da biste počeli/prekinuli rad Flash Streamer

(prečišćavanje vazduha) ............................................. 7

4.9 Operacija isključivanje/uključivanje tajmera (OFF/ON) ............. 7

4.9.1 Da biste počeli/prekinuli operaciju isključivanja

tajmera (OFF) ............................................................. 8

4.9.2 Da biste počeli/prekinuli operaciju uključivanja

tajmera (ON) ............................................................... 8

4.9.3 Da bi se kombinovalo isključivanje i uključivanje

tajmera ........................................................................ 8

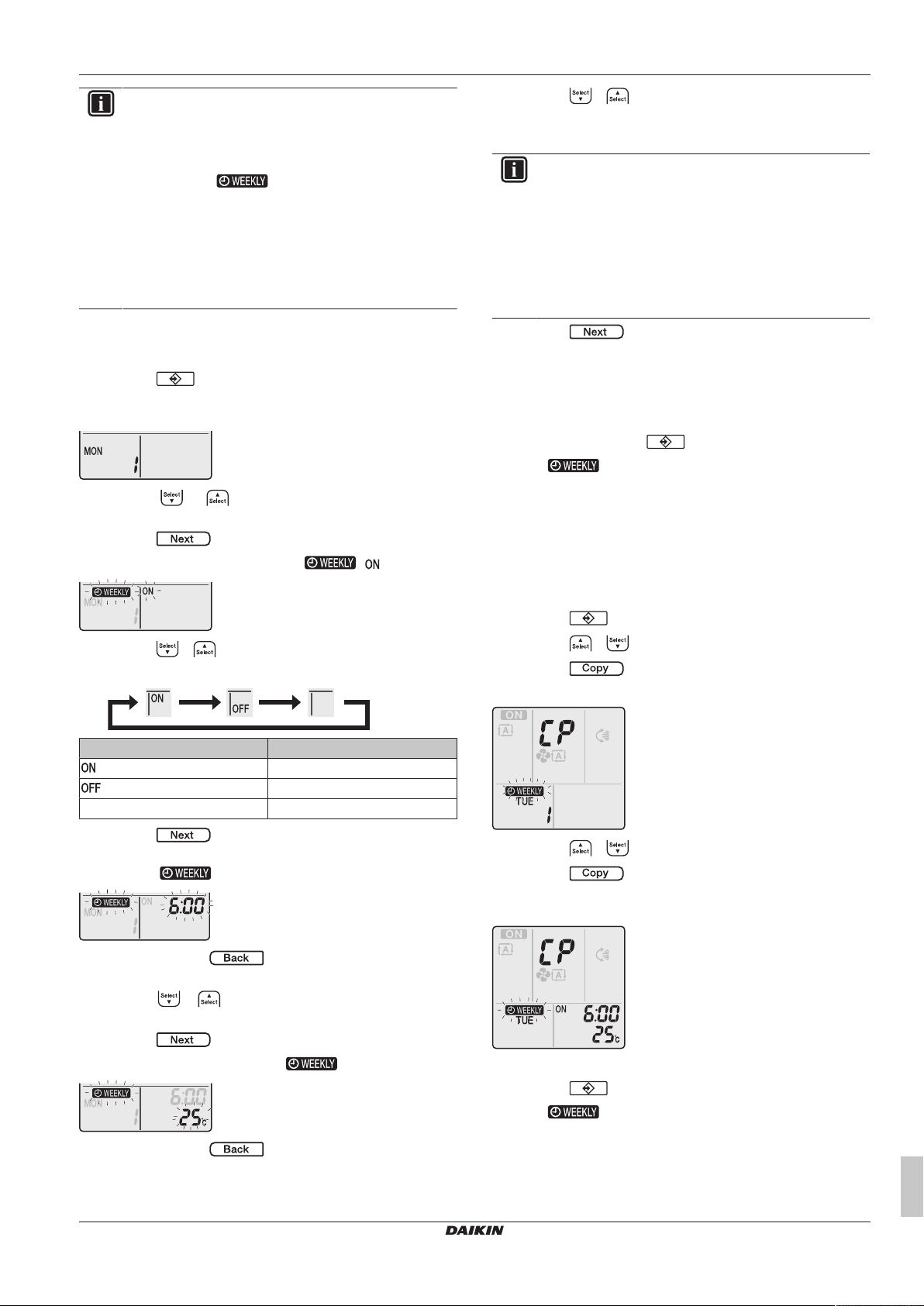

4.10 Operacija nedeljnog tajmera ..................................................... 8

4.10.1 Da biste podesili operaciju nedeljnog tajmera ............ 9

4.10.2 Da biste kopirali rezervacije ........................................ 9

4.10.3 Da biste potvrdili rezervacije ....................................... 10

4.10.4 Da biste deaktivirali i ponovo aktivirali operaciju

nedeljnog tajmera ....................................................... 10

4.10.5 Da biste izbrisali rezervacije ....................................... 10

4.11 Bežična LAN veza ..................................................................... 10

4.11.1 Mere predostrožnosti prilikom upotrebe bežičnog

adaptera...................................................................... 10

4.11.2 Da biste instalirali aplikaciju Daikin Online Controller . 10

5 Ušteda energije i optimalan rad 10 6 Održavanje i servis 11

6.1 Pregled: Održavanje i servis ..................................................... 11

6.2 Da biste očistili unutrašnju jedinicu i korisnički interfejs ............ 12

6.3 Da biste očistili prednju ploču..................................................... 12

6.4 Da biste uklonili prednju ploču.................................................... 12

6.5 O filterima za vazduh.................................................................. 12

6.6 Da biste očistili filtere za vazduh ................................................ 12

6.7 Da biste očistili titanijum apatitski filter za uklanjanje mirisa ...... 13

6.8 Da biste zamenili titanijum apatitski filter za uklanjanje mirisa ... 13

6.9 Da biste ponovo postavili prednju ploču..................................... 13

6.10 Da biste uzeli u obzir sledeće stavke pre dugog perioda

mirovanja.................................................................................... 13

7 Rešavanje problema 13 8 Odlaganje 14

1 O dokumentaciji

1.1 O ovom dokumentu

Hvala Vam što ste nabavili ovaj uređaj. Molimo Vas: ▪ Čuvajte dokumentaciju radi kasnijeg poređenja.

Kome je namenjen

Krajnjikorisnici

INFORMACIJA

Ovaj uređaj je namenjen da ga koriste stručnjaci ili obučeni korisnici u prodavnicama, lakoj industriji i na farmama, ili laici za komercijalnu i kućnu upotrebu.

Dokumentacija

Ovaj dokument je deo dokumentacije. Kompletna dokumentacija sadrži:

▪ Opšte mere sigurnosti:

▪ Sigurnosna uputstva koja morate pročitati pre rada sa Vašim

sistemom.

▪ Format: Papir (u kutiji unutrašnje jedinice)

▪ Uputstvo za upotrebu:

▪ Kratko uputstvo za osnovno korišćenje ▪ Format: Papir (u kutiji unutrašnje jedinice)

▪ Uputstvo za korisnika:

▪ Detaljno korak-po-korak uputstvo i informacije za osnovno i

napredno korišćenje.

▪ Format: Podaci u digitalnoj formi na http://

www.daikineurope.com/support-and-manuals/productinformation/

Poslednje izmene dostavljene dokumentacije možete naći na regionalnoj veb strani Daikin ili preko vašeg instalatera.

Originalna dokumentacija je na engleskom jeziku. Na svim drugim jezicima su prevodi.

2 O sistemu

UPOZORENJE: ZAPALJIVI MATERIJAL

Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.

OBAVEŠTENJE

NEMOJTE koristiti sistem u druge svrhe. Da bi se izbeglo pogoršanje kvaliteta, NE koristite jedinicu za hlađenje preciznih instrumenata, hrane, biljaka, životinja ili umetničkih predmeta.

Uputstvo za rad

CTXM15+FTXM20~71N2V1B

Sobni klima uređaj Daikin

3P485919-8S – 2020.05

3 Pre početka rada

b c d

2.1 Unutrašnja jedinica

OPREZ

NE ubacujte prste, štapove niti druge predmete u ulaz ili izlaz vazduha. Kada se ventilator okreće velikom brzinom, izazvaće povrede.

INFORMACIJA

Nivo zvučnog pritiska je manji od 70dBA.

UPOZORENJE

▪ Nemojte menjati, rasklapati, uklanjati, ponovo instalirati

ili popravljati jedinicu sami, jer neispravno rasklapanje ili instaliranje može da izazove strujni udar ili požar. Obratite se vašem dobavljaču.

▪ Kod slučajnog curenja rashladnog sredstva, proverite

da u blizini nema otvorenog plamena. Rashladno sredstvo je samo po sebi potpuno bezbedno, neotrovno i slabo zapaljivo, ali će se stvoriti otrovni gasovi ako ono slučajno iscuri u prostoriju gde je prisutan zapaljiv vazduh iz grejalica, šporeta na gas, itd. Uvek neka kvalifikovani serviser potvrdi da je mesto curenja popravljeno pre nastavka rada.

INFORMACIJA

Sledeće slike su date kao primer i NE moraju potpuno da odgovaraju izgledu vašeg sistema.

▪ Zavese. Proverite da signal između jedinice i korisničkog

interfejsa NIJE blokiran zavesama ili drugim predmetima.

OBAVEŠTENJE

▪ NEMOJTE da ispustite korisnički interfejs. ▪ NE dopustite da se korisnički interfejs pokvasi.

2.2.1 Komponente: Korisnički interfejs

2.1.1 Displej unutrašnje jedinice

a Predajnik signala b LCD ekran c Dugme za podešavanje temperature d Dugme za uključivanje/isključivanje (ON/OFF) e Dugme za vertikalno njihanje

f Dugme za horizontalno njihanje

g Dugme za komforan protok vazduha i rad Inteligentnog

a Prijemnik signala za korisnički interfejs b Radna lampica c Lampa tajmera d Lampa Inteligentnog oka e Dugme ON/OFF

Dugme za uključivanje/isključivanje (ON/OFF)

Ukoliko nema korisničkog interfejsa, možete koristiti dugme ON/OFF na unutrašnjoj jedinici da biste počeli/prekinuli rad. Kada se počne rad pomoću ovog dugmeta, koriste se sledeće postavke:

▪ Režim rada = Automatski ▪ Zadata temperatura = 25°C ▪ Protok vazduha = Automatski

2.2 O korisničkom interfejsu

▪ Direktna sunčeva svetlost. NE izlažite korisnički interfejs

direktno suncu.

▪ Prašina. Prašina na predajniku ili prijemniku signala smanjiće

osetljivost. Obrišite prašinu mekom krpom.

▪ Fluorescentno svetlo. Signalna komunikacija može biti

onemogućena ako su u prostoriji fluorescentne lampe. U tom slučaju, obratite se instalateru.

▪ Ostali uređaji. Ako signali korisničkog interfejsa aktiviraju druge

uređaje, premestite druge uređaje ili se obratite instalateru.

CTXM15+FTXM20~71N2V1B Sobni klima uređaj Daikin 3P485919-8S – 2020.05

3 Pre početka rada

3.1 Da biste ubacili baterije

Baterije će trajati oko 1 godine.

1 Uklonite prednji poklopac. 2 Ubacite obe baterije odjednom. 3 Vratite prednji poklopac.

oka

h Dugme za izbor

i Dugme za sat i za osvetljenost displeja unutrašnje

jedinice

j Dugmad za operaciju uključivanja/isključivanja tajmera

(ON/OFF)

k Dugmad za nedeljni rad tajmera

l Dugme Flash Streamer (prečišćavanje vazduha)

m Dugme za ekonomičan rad i za tihi rad spoljašnje jedinice

n Dugme za režim o Dugme za pojačan rad p Dugme ventilatora

Uputstvo za rad

4 Rad

AAA.LR03

cba

2×

3.4 Osvetljenost displeja unutrašnje jedinice

Podesite osvetljenost displeja unutrašnje jedinice po želji, ili ISKLJUČITE displej.

INFORMACIJA

▪ Treptanje LCD ekrana ukazuje da se baterija ispraznila. ▪ UVEK zamenite obe baterije odjednom.

3.2 Da biste pričvrstili korisnički interfejs na zid

a Korisnički interfejs b Zavrtnji (dostupni na terenu) c Držač korisničkog interfejsa

1 Izaberite mesto gde signali dopiru do jedinice. 2 Pričvrstite držač zavrtnjima na zid ili slično mesto. 3 Okačite korisnički interfejs na držač korisničkog interfejsa.

3.3 Da biste podesili sat

Napomena: Ako vreme NIJE podešeno, trepću , i .

1 Pritisnite .

Rezultat: i trepću.

2 Pritisnite ili da podesite trenutni dan u nedelji.

Napomena: Pritiskanjem ili brzo se povećava ili smanjuje

podešeno vreme.

3 Pritisnite .

Rezultat: trepće.

3.4.1 Da biste podesili osvetljenost displeja unutrašnje jedinice

1 Držite pritisnuto najmanje 2 sekunde svaki put kada želite

da promenite podešavanje.

Rezultat: Osvetljenost će se menjati sledeći redom: jaka, slaba, isključena.

3.5 Da biste uključili električno napajanje

1 Uključite automatski prekidač.

Rezultat: Pokretni poklopac unutrašnje jedinice će se otvoriti i

zatvoriti da bi se zadao referentni položaj.

4 Rad

4.1 Radni opseg

Koristite sistem u sledećim opsezima temperature i vlažnosti vazduha, radi bezbednog i efikasnog rada.

U kombinaciji sa spoljašnjom jedinicom RZAG

Hlađenje i

Spoljašnja temperatura –20~52°CDB –20~24°CDB

Unutrašnja temperatura 17~38°C DB

12~28°CWB

Unutrašnja vlažnost vazduha

U kombinaciji sa spoljašnjim jedinicama: RXM71N, 2MXM,

3MXM, 4MXM, 5MXM

Hlađenje i

Spoljašnja temperatura –10~46°CDB –15~24°CDB

Unutrašnja temperatura 18~37°C DB

14~28°CWB

Unutrašnja vlažnost vazduha

sušenje

≤80%

sušenje

≤80%

(a)

(b)

(a)

(b)

Grejanje

–21~18°CWB

10~27°CDB

Grejanje

–15~18°CWB

10~30°CDB

(a)

—

(a)

—

4 Pritisnite ili da biste podesili tačno vreme.

5 Pritisnite .

Rezultat: Podešavanje je završeno. trepće.

Uputstvo za rad

U kombinaciji sa drugim spoljašnjim jedinicama

Hlađenje i

Spoljašnja temperatura –10~50°CDB –20~24°CDB

Unutrašnja temperatura 18~37°C DB

14~28°CWB

sušenje

(a)

CTXM15+FTXM20~71N2V1B

Grejanje

–21~18°CWB

10~30°CDB

Sobni klima uređaj Daikin

3P485919-8S – 2020.05

(a)

4 Rad

U kombinaciji sa drugim spoljašnjim jedinicama

Hlađenje i

sušenje

Unutrašnja vlažnost vazduha

Ako se radi van preporučenog radnog opsega uređaja: (a) Bezbednosni uređaj može zaustaviti rad sistema. (b) Može se pojaviti kondenzacija na unutrašnjoj jedinici i

kapanje.

≤80%

(b)

(a)

Grejanje

(a)

—

4.2 Režim rada i zadata temperatura

Kada. Podesite radni režim sistema i zadajte temperaturu kada

želite da: ▪ Zagrejete ili ohladite prostoriju ▪ Vazduh duva u prostoriju bez grejanja ili hlađenja ▪ Smanjite vlažnost vazduha u prostoriji Šta. Sistem radi na različite načine, u zavisnosti od korisnikovog

izbora.

INFORMACIJA

Režimi rada: hlađenje, sušenje i automatski NISU dostupni kod verzije produkta koja ima samo grejanje.

Podešavanje Opis

Automatski

Sušenje

Grejanje

Hlađenje

Ventilator

Dodatne informacije:

▪ Spoljašnja temperatura. Efekat hlađenja i grejanja sistema

smanjuje se kada je spoljašnja temperatura suviše visoka ili suviše niska.

▪ Operacija odmrzavanja. Tokom operacije grejanja, moguća je

pojava zamrzavanja na spoljašnjoj jedinici i smanjenje kapaciteta grejanja. U tom slučaju, sistem se automatski prebacuje na operaciju odmrzavanja da bi se led uklonio. Tokom operacije odmrzavanja, vruć vazduh NE duva iz unutrašnje jedinice.

▪ Senzor vlažnosti. Kontrolišite vlažnost smanjivanjem vlažnosti

tokom postupka hlađenja.

4.2.1 Da biste počeli/zaustavili režim rada i zadali temperaturu

Sistem hladi ili zagreva prostoriju do zadate temperature. On se po potrebi automatski prebacuje sa hlađenja na grejanje, i obrnuto.

Sistem snižava vlažnost vazduha u prostoriji bez promene temperature.

Sistem zagreva prostoriju do zadate temperature.

Sistem hladi prostoriju do zadate temperature.

Sistem kontroliše samo protok vazduha (brzinu i smer protoka vazduha).

Sistem NE kontroliše temperaturu.

: Jedinica radi.

: Režim rada = Automatski

: Režim rada = Sušenje

: Režim rada = Hlađenje

: Režim rada = Grejanje

: Režim rada = Samo ventilator

1 Pritisnite jednom ili više puta da biste izabrali režim

rada.

Rezultat: Režim će biti zadat na sledeći način:

2 Pritisnite da biste počeli rad.

Rezultat: i izabrani režim se prikazuje na LCD ekranu.

3 Pritisnite ili jednom ili više puta da biste snizili ili podigli

temperaturu.

Operacija hlađenja

18~32°C 10~30°C 18~30°C —

Napomena: Kada koristite režim sušenja ili samo rad ventilatora, ne možete podešavati temperaturu.

4 Pritisnite da biste prekinuli rad.

Rezultat: nestaje sa LCD ekrana. Radna lampica se

isključuje.

Operacija grejanja

Automatski rad

Operacija sušenja ili samo rad ventilatora

4.3 Protok vazduha

1 Pritisnite da biste izabrali:

5 nivoa protoka vazduha, od " " do " " Automatski rad

Tihi rad unutrašnje jedinice. Kada je protok vazduha podešen na " ", buka koja potiče od jedinice biće

smanjena.

INFORMACIJA

▪ Ako jedinica dostigne zadatu temperaturu kod

hlađenja, grejanja ili automatskog režima. Ventilator će da se zaustavi.

▪ Kada koristite radni režim sušenja, NE MOŽETE da

podešavate protok vazduha.

4.3.1 Da biste podesili protok vazduha

1 Pritisnite da biste promenili podešavanje za protok vazduha

prema sledećem redosledu:

4.4 Smer protoka vazduha

Kada. Podesite smer protoka vazduha po želji. Šta. Sistem drugačije usmerava protok vazduha, u zavisnosti od

korisnikovog izbora (njihanje ili fiksni položaj). To se postiže pomeranjem horizontalnih lopatica (obrtnih poklopaca) ili vertikalnih lopatica (otvora za vazduh).

Podešavanje Smer protoka vazduha

Vertikalno automatsko

njihanje

Horizontalno

automatsko njihanje

+ 3-D smer

protoka vazduha

Pokreće se gore i dole.

Pokreće se sa jedne na drugu stranu.

Pokreće se izmenično gore-dole, i sa jedne na drugu stranu

CTXM15+FTXM20~71N2V1B Sobni klima uređaj Daikin 3P485919-8S – 2020.05

: Pokazuje zadatu temperaturu.

Uputstvo za rad

+ 11 hidden pages
