Guida di riferimento per

l'utente

Climatizzatore per interni Daikin

CTXA15A2V1BW FTXA20A2V1BW FTXA25A2V1BW FTXA35A2V1BW FTXA42A2V1BW FTXA50A2V1BW

CTXA15A2V1BS FTXA20A2V1BS FTXA25A2V1BS FTXA35A2V1BS FTXA42A2V1BS FTXA50A2V1BS

CTXA15A2V1BT FTXA20A2V1BT FTXA25A2V1BT FTXA35A2V1BT FTXA42A2V1BT FTXA50A2V1BT

Guida di riferimento per l'utente

Climatizzatore per interni Daikin

Italiano

Sommario

1 Precauzioni generali di sicurezza 2

1.1 Note relative alla documentazione ............................................ 2

1.1.1 Significato delle avvertenze e dei simboli ................... 2

1.2 Per l'utente ................................................................................ 3

2 Note relative alla documentazione 3

2.1 Informazioni su questo documento ........................................... 3

2.2 Guida di riferimento per l'utente a colpo d'occhio...................... 4

3 Informazioni sul sistema 4

3.1 Unità interna .............................................................................. 4

3.2 Informazioni sull'interfaccia utente ............................................ 4

3.2.1 Componenti: Interfaccia utente................................... 5

3.2.2 Stato: LCD dell'interfaccia utente................................ 5

3.2.3 Utilizzo dell'interfaccia utente...................................... 5

4 Prima dell'uso 6

4.1 Panoramica: Prima dell'uso....................................................... 6

4.2 Fissaggio dell'interfaccia utente alla parete............................... 6

4.3 Inserimento delle batterie .......................................................... 6

4.4 Orologio..................................................................................... 6

4.4.1 Impostazione dell'orologio........................................... 6

4.5 Luminosità del display dell'unità interna.................................... 7

4.5.1 Impostazione della luminosità del display dell'unità

interna ......................................................................... 7

4.6 Attivazione dell'alimentazione elettrica...................................... 7

4.7 Modifica dell'impostazione della posizione dell'unità interna..... 7

5 Funzionamento 7

5.1 Portata di funzionamento .......................................................... 7

5.2 Quando usare determinate funzioni .......................................... 7

5.3 Modalità di funzionamento e setpoint della temperatura........... 8

5.3.1 Avvio/arresto del funzionamento e impostazione

della temperatura ........................................................ 8

5.3.2 Tasso del flusso d'aria ................................................ 9

5.3.3 Direzione aria.............................................................. 9

5.3.4 Funzionamento "Comfort airflow" e "Intelligent Eye" .. 9

5.3.5 Funzionamento in modalità "Powerful" ....................... 11

5.3.6 Funzionamento a basso rumore dell'unità esterna ed

Econo.......................................................................... 11

5.4 Funzionamento di pulizia dell'aria con il Flash streamer........... 11

5.4.1 Avvio/Arresto del funzionamento con Flash streamer 12

5.5 Funzione di ACCENSIONE/SPEGNIMENTO del timer............. 12

5.5.1 Avvio/Arresto della funzione di SPEGNIMENTO del

timer ............................................................................ 12

5.5.2 Avvio/Arresto della funzione di ACCENSIONE del

timer ............................................................................ 12

5.5.3 Combinazione delle funzioni di ACCENSIONE e

SPEGNIMENTO del timer........................................... 12

5.6 Funzionamento del timer settimanale ....................................... 13

5.6.1 Impostazione del funzionamento del timer

settimanale.................................................................. 13

5.6.2 Copia delle prenotazioni ............................................. 14

5.6.3 Conferma di prenotazioni............................................ 14

5.6.4 Disattivare o riattivare il funzionamento del Timer

settimanale.................................................................. 14

5.6.5 Eliminazione di prenotazioni ....................................... 14

5.7 Connessione LAN Wireless....................................................... 14

5.7.1 Precauzioni per l'uso dell'adattatore wireless ............. 15

5.7.2 Installazione dell'applicazione Daikin Online

Controller .................................................................... 15

5.7.3 Impostazione della connessione wireless................... 15

6 Risparmio energetico e funzionamento

ottimale 16

7.2 Pulizia dell'unità interna e dell'interfaccia utente ........................ 18

7.3 Pulizia del pannello anteriore ..................................................... 18

7.4 Apertura del pannello anteriore .................................................. 18

7.5 Informazioni sui filtri dell'aria ...................................................... 18

7.6 Pulizia dei filtri dell'aria ............................................................... 18

7.7 Pulizia del filtro deodorante al titanio rivestito di apatite e del

filtro antiparticolato in argento (filtro agli ioni di argento)............ 19

7.8 Sostituzione del filtro deodorante al titanio rivestito di apatite e

del filtro antiparticolato in argento (filtro agli ioni di argento) ...... 19

7.9 Chiusura del pannello anteriore ................................................. 19

7.10 Rimozione del pannello anteriore ............................................... 19

7.11 Elementi da prendere in considerazione prima di un lungo

periodo di inattività ..................................................................... 20

8 Individuazione e risoluzione dei problemi 20

8.1 Sintomi che NON sono indice di problemi di funzionamento

del sistema ................................................................................. 22

8.1.1 Sintomo: Si avverte un suono come lo scorrere

dell'acqua..................................................................... 22

8.1.2 Sintomo: Si avverte un suono simile a un soffio .......... 22

8.1.3 Sintomo: Si avverte un suono simile a un ticchettio..... 22

8.1.4 Sintomo: Si avverte un suono simile a un fischio......... 22

8.1.5 Sintomo: Si avverte un suono simile a un clic

durante il funzionamento o nel periodo di inattività...... 22

8.1.6 Sintomo: Si avverte un suono simile a un battito di

mani ............................................................................. 22

8.1.7 Sintomo: della nebbia bianca fuoriesce da un'unità

(unità interna, unità esterna) ........................................ 22

8.1.8 Sintomo: le unità possono emettere degli odori........... 22

8.1.9 Sintomo: la ventola esterna ruota mentre il

climatizzatore non è in funzione................................... 22

8.2 Risoluzione dei problemi in base ai codici di

malfunzionamento ...................................................................... 22

8.3 Risoluzione dei problemi della connessione wireless ................ 23

9 Smaltimento 23

10 Glossario 23

1 Precauzioni generali di

sicurezza

1.1 Note relative alla documentazione

▪ La documentazione originale è scritta in inglese. La

documentazione in tutte le altre lingue è stata tradotta.

▪ Le precauzioni descritte nel presente documento trattano

argomenti molto importanti, si raccomanda di attenervisi scrupolosamente.

▪ L'installazione del sistema e tutte le attività descritte nel manuale

d'installazione e nella guida di riferimento per l'installatore DEVONO essere eseguite da un installatore autorizzato.

1.1.1 Significato delle avvertenze e dei simboli

PERICOLO

Indica una situazione che provoca lesioni gravi o letali.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Indica una situaizone che potrebbe provocare la scossa elettrica.

PERICOLO: RISCHIO DI USTIONI

Indica una situaizone che potrebbe provocare ustioni a causa delle temperature estremamente alte o basse.

7 Manutenzione e assistenza 17

7.1 Panoramica: Manutenzione e assistenza.................................. 17

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

2 Note relative alla documentazione

PERICOLO: RISCHIO DI ESPLOSIONE

Indica una situazione che potrebbe dare luogo ad un'esplosione.

AVVERTENZA

Indica una situazione che potrebbe provocare lesioni gravi o letali.

AVVERTENZA: MATERIALE INFIAMMABILE

ATTENZIONE

Indica una situazione che potrebbe provocare lesioni secondarie o moderate.

NOTA

Indica una situazione che potrebbe provocare danni alle apparecchiature o alla proprietà.

INFORMAZIONI

Indica suggerimenti utili o informazioni aggiuntive.

Simbolo Spiegazione

Prima dell'installazione, leggere il manuale di installazione e d'uso e il foglio illustrativo del cablaggio.

Prima di eseguire interventi di manutenzione e riparazione, leggere il manuale di manutenzione.

Per ulteriori informazioni, consultare la guida di riferimento per l'installatore e l'utente.

1.2 Per l'utente

▪ In caso di dubbi su come usare l'unità, contattare l'installatore. ▪ L'apparecchiatura può essere utilizzata da bambini di età

superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, ovvero senza la necessaria esperienza e le necessarie conoscenze, purché siano supervisionate da una persona responsabile della loro sicurezza, ricevano istruzioni riguardanti l'uso sicuro dell'apparecchio e comprendano i pericoli insiti nell'apparecchiatura. Evitare che i bambini giochino con l'unità. La pulizia e la manutenzione NON devono essere effettuate da bambini senza supervisione.

AVVERTENZA

Per prevenire il rischio di elettrocuzione o incendi:

▪ NON pulire l'unità con acqua. ▪ NON azionare l'unità con le mani bagnate. ▪ NON posizionare oggetti contenenti acqua sull'unità.

NOTA

▪ NON posizionare oggetti o apparecchiature sulla parte

superiore dell'unità.

▪ NON sedersi, non arrampicarsi né sostare in piedi

sopra l'unità.

▪ Le unità sono contrassegnate con il simbolo seguente:

Questo indica che i prodotti elettrici ed elettronici NON possono essere smaltiti insieme ai rifiuti domestici non differenziati. NON cercare di smontare il sistema da soli: lo smontaggio del sistema,

nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, devono essere eseguiti da un installatore qualificato in conformità alla legislazione applicabile. Le unità devono essere trattate presso una struttura specializzata nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto smaltimento del prodotto eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo. Per maggiori informazioni, contattare l'installatore o l'ente locale preposto.

▪ Le batterie sono contrassegnate con il simbolo seguente:

Indica che la batteria NON può essere smaltita insieme ai rifiuti domestici non differenziati. Se sotto a tale simbolo è stampato un simbolo chimico, quest'ultimo indica che la batteria contiene un metallo pesante in una concentrazione superiore a un determinato valore. I simboli chimici possibili sono: Pb: piombo (>0,004%). Le batterie esauste devono essere trattate presso una struttura specializzata per il riutilizzo. Il corretto smaltimento delle batterie da gettare via eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo.

2 Note relative alla

documentazione

2.1 Informazioni su questo documento

Grazie per aver acquistato questo prodotto. Si prega di: ▪ Conservare la documentazione per future consultazioni.

Pubblico di destinazione

Utentifinali

INFORMAZIONI

Quest'apparecchiatura è destinata ad essere utilizzata da utenti esperti o addestrati in officine, reparti dell'industria leggera e aziende agricole, oppure è destinata all'uso commerciale e domestico da parte di privati.

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

▪ Precauzioni generali di sicurezza:

▪ Istruzioni di sicurezza che debbono essere lette prima di far

funzionare il proprio sistema

▪ Formato: Cartaceo (nella scatola dell'unità interna)

▪ Manuale d'uso:

▪ Guida rapida per l'utilizzo di base ▪ Formato: Cartaceo (nella scatola dell'unità interna)

▪ Guida di consultazione per l'utente:

▪ Istruzioni passo-passo dettagliate e informazioni di fondo per un

utilizzo di base e avanzato

▪ Formato: File digitali sul sito http://www.daikineurope.com/

support-and-manuals/product-information/

Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio installatore.

La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

3 Informazioni sul sistema

p p

j kol

2.2 Guida di riferimento per l'utente a colpo d'occhio

Capitolo Descrizione

Precauzioni generali per la sicurezza

Informazioni sulla documentazione

Informazioni sul sistema ▪ Range di funzionamento

Prima dell'uso Che cosa fare prima di mettere in

Funzionamento Come e quando usare determinate

Risparmio energetico e funzionamento ottimale

Manutenzione e assistenza Come effettuare la manutenzione e la

Individuazione e risoluzione dei problemi

Smaltimento Come smaltire il sistema Glossario Definizione dei termini

Istruzioni per la sicurezza DA LEGGERE prima del funzionamento

Documentazione esistente per l'utente

▪ Descrizione dell'unità interna e

dell'interfaccia utente

funzione l'unità

funzioni Come risparmiare energia

riparazione dell'unità Che cosa fare in caso di problemi

3 Informazioni sul sistema

AVVERTENZA: MATERIALE INFIAMMABILE

Il refrigerante all'interno di questa unità è leggermente infiammabile.

ATTENZIONE

L'unità interna contiene l'apparecchiatura radio; la distanza di separazione tra la parte irradiante dell'apparecchiatura e l'utente deve essere di almeno 10 cm.

3.1 Unità interna

a Entrata dell'aria b Uscita dell'aria c Filtro deodorante al titanio rivestito di apatite e filtro

antiparticolato in argento (filtro agli ioni di argento)

d Filtro dell'aria e Pannello frontale

f Coperchio di servizio g Sensore Intelligent Eye h Display

i Sensore di umidità e della temperatura ambiente j Pulsante ON/OFF e spia di funzionamento (verde)

k Ricevitore del segnale

l Spia del timer (arancione)

m Spia Intelligent Eye (verde)

n Pulsante ON/OFF dell'adattatore wireless o Feritoie (deflettori verticali) p Alette (deflettori orizzontali)

Nota: La posizione del filtro deodorante al titanio rivestito di apatite

e del filtro antiparticolato in argento è intercambiabile.

Pulsante ON/OFF

Se l'interfaccia utente è assente, è possibile utilizzare il pulsante di accensione/spegnimento sull'unità interna per avviare/interrompere il funzionamento. All'avvio del funzionamento mediante questo pulsante, vengono utilizzate le seguenti impostazioni:

▪ Modalità di funzionamento = Automatica ▪ Impostazione temperatura = 25°C ▪ Tasso del flusso d'aria = Automatico

ATTENZIONE

NON inserire mani, corde o altri oggetti nell'ingresso o nell'uscita dell'aria. La rotazione del ventilatore ad alta velocità può causare lesioni.

INFORMAZIONI

Il livello di pressione sonora è inferiore a 70dBA.

AVVERTENZA

Guida di riferimento per l'utente

▪ Non modificare, disassemblare, rimuovere, reinstallare

o riparare l’unità da soli. Uno smontaggio o un’installazione errati, infatti, potrebbero favorire il rischio di folgorazione o incendio. Rivolgersi al rivenditore.

▪ In caso di perdite accidentali di refrigerante, accertarsi

che non ci siano fiamme libere. Il refrigerante è completamente sicuro, non è tossico ed è leggermente infiammabile, ma può generare gas nocivi nel caso di fughe accidentali in un ambiente in cui sono presenti vapori combustibili prodotti, ad esempio, da riscaldatori a ventilatore, fornelli a gas, ecc. Consultare sempre persone qualificate per accertarsi che il punto di perdita venga riparato o comunque corretto prima di mettere di nuovo in funzione l’unità.

3.2 Informazioni sull'interfaccia utente

▪ Luce diretta del sole. NON esporre l'interfaccia utente alla luce

diretta del sole.

▪ Polvere. La presenza di polvere sul trasmettitore o ricevitore di

segnale ne riduce la sensibilità. Togliere la polvere con un panno morbido.

▪ Luci a fluorescenza. Potrebbe essere impossibile trasmettere e

ricevere segnali se nell'ambiente sono presenti lampade a fluorescenza. In tal caso, contattare l'installatore.

▪ Altri apparecchi. Se i segnali dell'interfaccia utente azionano altri

apparecchi, spostare tali apparecchi o contattare l'installatore.

▪ Tende. Accertarsi che il segnale tra l'unità e l'interfaccia utente

NON sia bloccato da tende o altri oggetti.

NOTA

▪ NON lasciare cadere l'interfaccia utente. ▪ NON far venire a contatto con l'acqua l'interfaccia

utente.

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

3 Informazioni sul sistema

Menu (push 2sec)

Panel (push 2sec)

≥500

(mm)

3.2.1 Componenti: Interfaccia utente

a Trasmettitore di segnale b Display LCD c Pulsante di regolazione della temperatura d Pulsante ON/OFF e Menu e pulsante di oscillazione verticale (premere per

2secondi)

f Pulsante di oscillazione orizzontale

g Pulsante di funzionamento "Comfort airflow" e "Intelligent

Eye"

h Pulsante di selezione

i Pulsante dell'orologio e pannello aperto (premere per

2secondi)

j Pulsanti per ACCENSIONE/SPEGNIMENTO del timer

k Pulsanti per funzionamento del timer settimanale

l Streamer

m Pulsante del funzionamento a basso rumore dell'unità

esterna o Econo

n Pulsante della modalità o Pulsante "Powerful" p Pulsante Ventola

INFORMAZIONI

Icona Descrizione

Modalità di funzionamento = Riscaldamento

Modalità di funzionamento = Raffreddamento

Modalità di funzionamento = Solo ventilazione

Funzionamento in modalità "Powerful" attivo

Funzionamento in modalità "Econo" attivo Funzionamento a basso rumore dell'unità esterna

attivo

L'unità interna riceve un segnale dall'interfaccia utente Impostazione temperatura attuale

Tasso del flusso d'aria = Automatico

Tasso del flusso d'aria = Funzionamento silenzioso dell'unità interna

Tasso del flusso d'aria = Alto

Tasso del flusso d'aria = Medio-alto

Tasso del flusso d'aria = Medio

Tasso del flusso d'aria = Medio-basso

Tasso del flusso d'aria = Basso

Funzionamento in modalità "Comfort" attivo

Modalità "Intelligent Eye" attiva

Oscillazione verticale automatica attiva

Oscillazione orizzontale automatica attiva

Streamer è attivo

Utilizzare (tenere premuto per 2secondi) per aprire il pannello anteriore durante la pulizia dei filtri dell'aria. Vedere "7.4Apertura del pannello anteriore"a pagina18.

3.2.2 Stato: LCD dell'interfaccia utente

ACCENSIONE timer attiva SPEGNIMENTO timer attivo Timer settimanale attivo Giorno della settimana

Ora attuale

Icona Descrizione

Funzionamento attivo

Modalità di funzionamento = Automatica

Modalità di funzionamento = Deumidificazione

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

3.2.3 Utilizzo dell'interfaccia utente

a Ricevitore del segnale

Nota: Assicurarsi che non vi siano ostacoli entro 500 mm sotto il

ricevitore del segnale. Tali ostacoli potrebbero influenzare la ricezione dell'interfaccia utente.

Guida di riferimento per l'utente

4 Prima dell'uso

cba

2×

AAA.LR03

1 Puntare il trasmettitore del segnale verso il ricevitore del

segnale sull'unità interna (la distanza massima per la comunicazione è di 7m).

Risultato: Quando l'unità interna riceve un segnale dall'interfaccia utente, si udirà un suono:

Suono Descrizione

Bip-bip Il funzionamento ha inizio. Bip L'impostazione cambia. Bip lungo Il funzionamento si arresta.

4 Prima dell'uso

4.1 Panoramica: Prima dell'uso

In questo capitolo sono descritte le operazioni da eseguire prima di mettere in funzione l'unità.

Flusso di lavoro tipico

Prima della messa in funzione dell'unità, seguire le fasi riportare di seguito:

▪ Fissaggio dell'interfaccia utente alla parete. ▪ Inserimento delle batterie nell'interfaccia utente. ▪ Impostazione della luminosità del display dell'interfaccia utente. ▪ Impostazione dell'orologio. ▪ Impostazione della posizione dell'unità interna. ▪ Attivazione dell'alimentazione elettrica.

INFORMAZIONI

▪ Il livello ridotto di carica della batteria è indicato dal

lampeggiamento del display LCD.

▪ Sostituire SEMPRE entrambe le batterie

contemporaneamente.

4.4 Orologio

Se l'orologio interno dell'unità interna NON è impostato sull'ora corretta, l'accensione e lo spegnimento del timer e il timer settimanale NON funzioneranno correttamente. L'orologio deve essere reimpostato:

▪ Dopo lo spegnimento dell'unità da parte di un interruttore. ▪ Dopo un'interruzione dell'alimentazione. ▪ Dopo la sostituzione delle batterie nell'interfaccia utente.

4.4.1 Impostazione dell'orologio

Nota: Se l'ora NON è impostata, , e lampeggiano.

4.2 Fissaggio dell'interfaccia utente alla parete

a Interfaccia utente b Viti (non in dotazione) c Supporto di interfaccia utente

1 Scegliere una posizione in cui i segnali possano raggiungere

l'unità.

2 Fissare il supporto con le viti alla parete o in una posizione

simile.

3 Appendere l'interfaccia utente al relativo supporto.

4.3 Inserimento delle batterie

Le batterie hanno una durata di circa 1 anno.

1 Rimuovere il coperchio anteriore. 2 Inserire entrambe le batterie contemporaneamente. 3 Reinserire il coperchio anteriore.

1 Premere .

Risultato: e lampeggiano

2 Premere o per impostare il giorno corrente della

settimana.

Nota: Tenendo premuto o , l'impostazione dell'ora aumenta o diminuisce rapidamente.

Display Giorno della settimana

Lunedì Martedì Mercoledì Giovedì Venerdì Sabato Domenica

3 Premere .

Risultato: lampeggia.

4 Premere o per impostare l'ora corretta.

5 Premere .

Risultato: L'impostazione è terminata. lampeggia.

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

5 Funzionamento

4.5 Luminosità del display dell'unità interna

Regolare la luminosità del display dell'unità interna come desiderato oppure spegnere il display.

4.5.1 Impostazione della luminosità del display dell'unità interna

1 Premere per almeno 2secondi.

Risultato: Il menu appare sul display. lampeggia.

2 Premere .

3 Premere o per cambiare l'impostazione nella seguente

sequenza:

… lampeggia La luminosità è…

Alto

Basso

Disattivato

4 Per confermare l'impostazione selezionata, premere . Risultato: L'impostazione della luminosità viene modificata. Nota: Il display tornerà automaticamente alla schermata predefinita

dopo 60 secondi. Per tornare alla schermata precedente prima, premere due volte .

Risultato: lampeggia.

4 Premere o per cambiare l'impostazione nella seguente

sequenza:

Se l'unità è… Simbolo LampeggiaRisultato

Al centro della parete (impostazione predefinita)

≤500mm dalla parete sulla destra

≤500mm dalla parete sulla sinistra

Risultato: L'intervallo del flusso d'aria sarà regolato per evitare il contatto diretto con la parete.

5 Funzionamento

4.6 Attivazione dell'alimentazione

elettrica

1 Accendere l'interruttore. Risultato: L'aletta dell'unità interna si aprirà e si chiuderà per

impostare la posizione di riferimento.

4.7 Modifica dell'impostazione della

posizione dell'unità interna

Impostare la posizione dell'unità interna per evitare il flusso d'aria diretto alla parete.

1 Premere per almeno 2secondi.

Risultato: Il menu appare sul display.

2 Premere o per cambiare la schermata del menu su .

Risultato: Il menu appare sul display. lampeggia.

3 Premere per selezionare il menu.

5.1 Portata di funzionamento

Per un funzionamento sicuro ed efficiente, utilizzare il sistema all'interno dei seguenti range di temperatura e umidità.

Modo

funzionamento

Raffreddamento

Riscaldamento

Deumidificazione

(a) Un dispositivo di sicurezza potrebbe arrestare il

(b) Potrebbe accumularsi e colare della condensa sull'unità

(a)(b)

▪ Temperatura esterna: –10~46°C ▪ Temperatura interna: 18~32°C ▪ Umidità interna: ≤80%

(a)

▪ Temperatura esterna: –15~24°C ▪ Temperatura interna: 10~30°C

(a)

▪ Temperatura esterna: –10~46°C ▪ Temperatura interna: 18~32°C ▪ Umidità interna: ≤80%

In caso di utilizzo al di fuori del campo di funzionamento:

funzionamento del sistema.

interna.

Range di funzionamento

5.2 Quando usare determinate funzioni

Per stabilire quali funzioni utilizzare, fare riferimento alla seguente tabella:

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

5 Funzionamento

Funzione Attività

Funzioni di base

Modalità di funzionamento e temperatura

+ Direzione del flusso d'aria

Tasso del flusso d'aria

Funzioni avanzate

Streamer

Econo

Basso rumore dell'unità esterna

Comfort

Intelligent Eye

Powerful

Timer ATTIVATO +

Timer DISATTIVATO

Timer settimanale

Funzioni aggiuntive

Connessione LAN Wireless

Per avviare/interrompere il sistema e impostare la temperatura:

▪ Nelle modalità di riscaldamento e

raffreddamento, il sistema riscalda o raffredda una stanza.

▪ Nella modalità di sola ventilazione, il

sistema fa circolare aria in una stanza senza riscaldamento o raffreddamento.

▪ Nella modalità di deumidificazione, il

sistema riduce l'umidità in una stanza.

▪ Nella modalità automatica, il sistema

seleziona automaticamente una temperatura e una modalità di funzionamento appropriate.

Per regolare la direzione del flusso d'aria (posizione oscillante o fissa).

Per regolare la quantità di aria immessa in una stanza.

Per funzionare generando meno rumore.

Per rimuovere gli allergeni presenti nell'aria come la muffa, il polline, sostanze adiuvanti, virus, batteri…

Per utilizzare il sistema quando si usano anche altri apparecchi che consumano corrente.

Per risparmiare energia. Per diminuire il livello di rumore

dell'unità esterna. Esempio: di notte.

Per regolare automaticamente la direzione del flusso d'aria e raffreddare o riscaldare la stanza in maniera più efficace.

Per impedire che l'aria venga a contatto diretto con le persone.

Per risparmiare energia quando nella stanza non sono presenti persone.

Per raffreddare o riscaldare la stanza rapidamente.

Per attivare o disattivare automaticamente il sistema.

Per attivare o disattivare automaticamente il sistema con cadenza settimanale.

Per far funzionare l'unità utilizzando dispositivi smart.

▪ Far circolare aria in una stanza senza riscaldamento o

raffreddamento ▪ Diminuire l'umidità in una stanza Cosa. Il sistema funziona in maniera diversa a seconda della

selezione dell'utente.

Impostazione Descrizione

Automatica

Deumidificazione

Riscaldamento

Raffreddamento

Ventilazione

Informazioni aggiuntive:

▪ Temperatura esterna. L'effetto di raffreddamento o

riscaldamento del sistema diminuisce quando la temperatura

esterna è troppo alta o troppo bassa. ▪ Funzionamento in sbrinamento. Durante il funzionamento di

riscaldamento, sull'unità esterna potrebbe formarsi del ghiaccio

che diminuisce la capacità di riscaldamento. In tal caso, il sistema

passa automaticamente al funzionamento in sbrinamento per

rimuovere il ghiaccio. Durante il funzionamento in sbrinamento,

l'unità interna NON emette aria calda. ▪ Sensore dell'umidità. Controllare l'umidità diminuendola durante

il processo di raffreddamento.

Il sistema raffredda o riscalda una stanza al setpoint di temperatura. Se necessario passa automaticamente tra raffreddamento e riscaldamento.

Il sistema riduce l'umidità in una stanza senza cambiare la temperatura.

Il sistema riscalda una stanza al setpoint di temperatura.

Il sistema raffredda una stanza al setpoint di temperatura.

Il sistema controlla solo il flusso d'aria (direzione e tasso del flusso d'aria).

Il sistema NON controlla la temperatura.

5.3.1 Avvio/arresto del funzionamento e

impostazione della temperatura

: L'unità è in funzione.

: Modalità di funzionamento = Automatica

: Modalità di funzionamento =

Deumidificazione

: Modalità di funzionamento =

Raffreddamento

: Modalità di funzionamento = Riscaldamento

: Modalità di funzionamento = Solo

ventilazione

: Mostra la temperatura impostata.

1 Premere una o più volte per selezionare la modalità di

funzionamento. Risultato: La modalità verrà impostata nella seguente

sequenza:

5.3 Modalità di funzionamento e setpoint della temperatura

Quando. Regolare la modalità di funzionamento del sistema e

impostare la temperatura quando lo si desidera per: ▪ Riscaldare o raffreddare una stanza

Guida di riferimento per l'utente

2 Premere per avviare il funzionamento.

Risultato: e la modalità selezionata vengono visualizzati

sul display LCD.

3 Premere o una o più volte per ridurre o aumentare la

temperatura.

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

5 Funzionamento

Funzionament o in raffreddament o

18~32°C 10~30°C 18~30°C —

Nota: Quando si utilizza la modalità in deumidificazione o solo ventilazione, non è possibile regolare la temperatura.

4 Premere per interrompere il funzionamento.

Risultato: scompare dal display LCD. La spia di

funzionamento si spegne.

Funzionament o riscaldamento

Funzionament o automatico

Funzionament o in deumidificazio ne o solo ventilazione

5.3.2 Tasso del flusso d'aria

1 Premere per scegliere:

5 livelli di tasso del flusso d'aria, da " " a " " Funzionamento automatico

Funzionamento a basso rumore dell'unità interna. Quando il flusso dell'aria è impostato su " ", il

rumore generato dall'unità si riduce.

INFORMAZIONI

▪ Se l'unità raggiunge il setpoint della temperatura in

raffreddamento, riscaldamento o in modo automatico. La ventola smetterà di funzionare.

▪ Quando si utilizza la modalità di funzionamento in

Deumidificazione, NON È POSSIBILE regolare l'impostazione del tasso del flusso d'aria.

Regolazione del tasso del flusso dell'aria

1 Premere per cambiare l'impostazione del flusso d'aria nella

seguente sequenza:

ATTENZIONE

▪ Usare SEMPRE un'interfaccia utente per regolare le

posizioni delle alette e delle feritoie. Quando le alette e le feritoie oscillano e le si sposta forzatamente con le mani, il meccanismo si rompe.

▪ Prestare attenzione quando si regolano le alette e le

feritoie. All'interno dell'uscita dell'aria, la ventola ruota ad alta velocità.

Nota: L'intervallo di movimento del deflettore varia in base alla modalità di funzionamento. Il deflettore si arresta nella posizione superiore quando il tasso del flusso d'aria viene ridotto durante l'impostazione dell'oscillazione verso l'alto e verso il basso.

a Intervallo di oscillazione nel funzionamento in modalità di

raffreddamento o di deumidificazione

b Intervallo di oscillazione nel riscaldamento o in modalità di

solo ventilazione

Regolazione della direzione del flusso dell'aria verticale

1 Premere .

Risultato: appare sul display LCD. Le alette (deflettori

orizzontali) inizieranno ad oscillare.

2 Per utilizzare una posizione fissa, premere quando le

alette raggiungono la posizione desiderata.

Risultato: scompare dal display LCD. Le alette si fermano.

5.3.3 Direzione aria

Quando. Regolare la direzione del flusso d'aria come desiderato. Cosa. Il sistema dirige il flusso d'aria in maniera diversa, a seconda

della selezione dell'utente (posizione oscillante o fissa). Ciò è possibile con il movimento dei deflettori orizzontali (alette) o i deflettori verticali (feritoie).

Impostazione Direzione aria

Oscillazione verticale

automatica

Oscillazione

orizzontale automatica

+ Direzione del

flusso dell'aria

tridimensionale (3D)

[—] Resta in una posizione fissa.

Si muove su e giù.

Si muove da un lato all'altro.

Si muove contemporaneamente su e giù e da un lato all'altro

Regolazione della direzione del flusso dell'aria orizzontale

1 Premere .

Risultato: appare sul display LCD. Le feritoie (deflettori

verticali) inizieranno ad oscillare.

2 Per utilizzare una posizione fissa, premere quando le

feritoie raggiungono la posizione desiderata.

Risultato: scompare dal display LCD. Le alette si fermano.

Utilizzo della direzione del flusso dell'aria 3D

1 Premere e .

Risultato: e vengono visualizzati sul display LCD. Le

alette (deflettori orizzontali) e le feritoie (deflettori verticali) inizieranno ad oscillare.

2 Per utilizzare una posizione fissa, premere e

quando le alette e le feritoie raggiungono la posizione desiderata.

Risultato: e scompaiono dal display LCD. Le alette e le feritoie si fermano.

5.3.4 Funzionamento "Comfort airflow" e "Intelligent Eye"

È possibile utilizzate il funzionamento "Comfort airflow" e "Intelligent Eye" separatamente, o combinarli.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

5 Funzionamento

a b c

Funzionamento "Comfort airflow"

L'unità cambierà automaticamente la direzione del flusso dell'aria per riscaldare o raffreddare la stanza in maniera più efficace. Il flusso dell'aria diretta dall'unità diventa sarà meno percepibile.

a Posizione delle alette in modalità di raffreddamento o di

deumidificazione

b Intervallo delle alette in modalità di riscaldamento (flusso

dell'aria verticale ATTIVO)

c Posizione delle alette in modalità di riscaldamento (flusso

dell'aria verticale DISATTIVATO)

In modalità di raffreddamento e deumidificazione

La direzione del flusso d'aria si regolerà per diffondere l'aria lungo tutto il soffitto.

Funzionamento "Comfort airflow" ATTIVO

Funzionamento "Comfort airflow" DISATTIVATO

3 Premere per cambiare l'impostazione.

4 Premere o per cambiare l'impostazione.

… lampeggia La funzione del flusso d'aria

verticale è…

ATTIVATA DISATTIVATA

5 Per confermare l'impostazione selezionata, premere .

Nota: Il display tornerà automaticamente alla schermata predefinita

dopo 60 secondi. Per tornare alla schermata precedente prima, premere due volte .

Funzionamento "Intelligent Eye"

Il sistema regola automaticamente la direzione del flusso d'aria e la temperatura a seconda del rilevamento dei movimenti umani per evitare il contatto diretto con le persone. Se non viene rilevato alcun movimento per 20minuti, il sistema va in modalità di funzionamento a risparmio energetico:

In modalità di riscaldamento

La direzione del flusso d'aria si regolerà per diffondere l'aria lungo il pavimento. L'unità rileva una stanza e una temperatura del pavimento e sceglie automaticamente da 1 delle 3 direzioni del flusso d'aria.

Riscaldamento Direzione verso il

basso

INFORMAZIONI

Se si desidera disattivare la funzione del flusso d'aria verticale (ad es. nel caso in cui vi siano mobili o altri oggetti sotto l'unità) fare riferimento a "Attivazione/

disattivazione della funzione del flusso d'aria verticale" a pagina 10. Se la funzione del flusso d'aria verticale è

disattivata, il flusso d'aria verrà impostato nella direzione verso il basso.

INFORMAZIONI

NON è possibile usare contemporaneamente il funzionamento "Powerful" e il funzionamento "Comfort airflow". L'ultima funzione selezionata ha la priorità. Se si seleziona l'oscillazione automatica verticale, il funzionamento "Comfort airflow" sarà annullato.

Direzione del flusso d'aria verticale

Funzionamento Funzionamento a risparmio energetico

Riscaldamento La temperatura diminuisce di 2°C. Raffreddamento e

deumidificazione

Solo ventilazione Diminuisce il tasso del flusso d'aria.

Informazioni sul sensore Intelligent Eye

NOTA

▪ NON colpire né spingere il sensore Intelligent Eye,

poiché potrebbero verificarsi malfunzionamenti.

▪ NON collocare oggetti di grandi dimensioni nei pressi

del sensore "Intelligent Eye".

▪ Intervallo di rilevamento. Fino a 9m. ▪ Sensibilità di rilevamento. Varia a seconda della posizione, del

numero di persone nella stanza, dell'intervallo di temperatura, ecc.

▪ Errori di rilevamento. Il sensore può rilevare erroneamente

animali domestici, luce del sole, tende in movimento, ecc.

Se la temperatura nella stanza è: ▪ <30°C la temperatura aumenta di 2°C ▪ ≥30°C la temperatura aumenta di 1°C

Avvio/Arresto del funzionamento "Comfort" e "Intelligent Eye"

1 Premere una o più volte.

Risultato: L'impostazione verrà modificata nella seguente

sequenza:

Attivazione/disattivazione della funzione del flusso d'aria verticale

1 Premere per almeno 2secondi.

Risultato: Il menu appare sul display.

2 Premere o per cambiare la schermata del menu.

Risultato: Il menu appare sul display.

Guida di riferimento per l'utente

Display Funzionamento

"Comfort airflow"

"Intelligent Eye"

— Entrambi disattivati

"Comfort airflow" e "Intelligent Eye"

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

5 Funzionamento

Nota: Se sono presenti persone nei pressi del lato frontale dell'unità

interna o se ci sono troppe persone, usare contemporaneamente entrambi i tipi di funzionamento.

2 Per interrompere il funzionamento, premere finché

entrambi i simboli non scompaiono dal display LCD.

5.3.5 Funzionamento in modalità "Powerful"

Questa operazione massimizza con rapidità l'effetto del raffreddamento/riscaldamento in qualsiasi modalità di funzionamento. È possibile ottenere la capacità massima.

INFORMAZIONI

NON è possibile usare il funzionamento "Powerful" insieme al funzionamento "Econo", "Comfort airflow", "Intelligent Eye" e al funzionamento a basso rumore dell'unità esterna. L'ultima funzione selezionata ha la priorità.

Il funzionamento "Powerful" NON aumenta la capacità dell'unità se quest'ultimo è già in funzione alla massima capacità.

Avvio/Arresto del funzionamento "Powerful"

1 Premere per iniziare.

Risultato: viene visualizzato sul display LCD. Il

funzionamento "Powerful" dura per 20 minuti; dopodiché, il funzionamento torna alla modalità precedentemente impostata.

Modalità Tasso del flusso d'aria

Raffreddamento/Riscaldamento/ Automatica

Deumidificazione ▪ L'impostazione della

Solo ventilazione Il tasso del flusso dell'aria viene

2 Premere per interrompere il funzionamento.

Risultato: scompare dal display LCD.

Nota: È possibile impostare il funzionamento POWERFUL solo

quando l'unità è in funzione. Premere per annullare questa modalità; scompare dal display LCD.

▪ Per massimizzare l'effetto del

raffreddamento/riscaldamento, è necessario aumentare la capacità dell'unità esterna.

▪ La portata dell'aria è fissa

all'impostazione massima e NON PUÒ essere modificata.

▪ La temperatura può essere

impostata solo nella modalità automatica.

temperatura viene ridotta di 2,5°C.

▪ Il tasso del flusso dell'aria

viene leggermente aumentato.

impostato sul massimo.

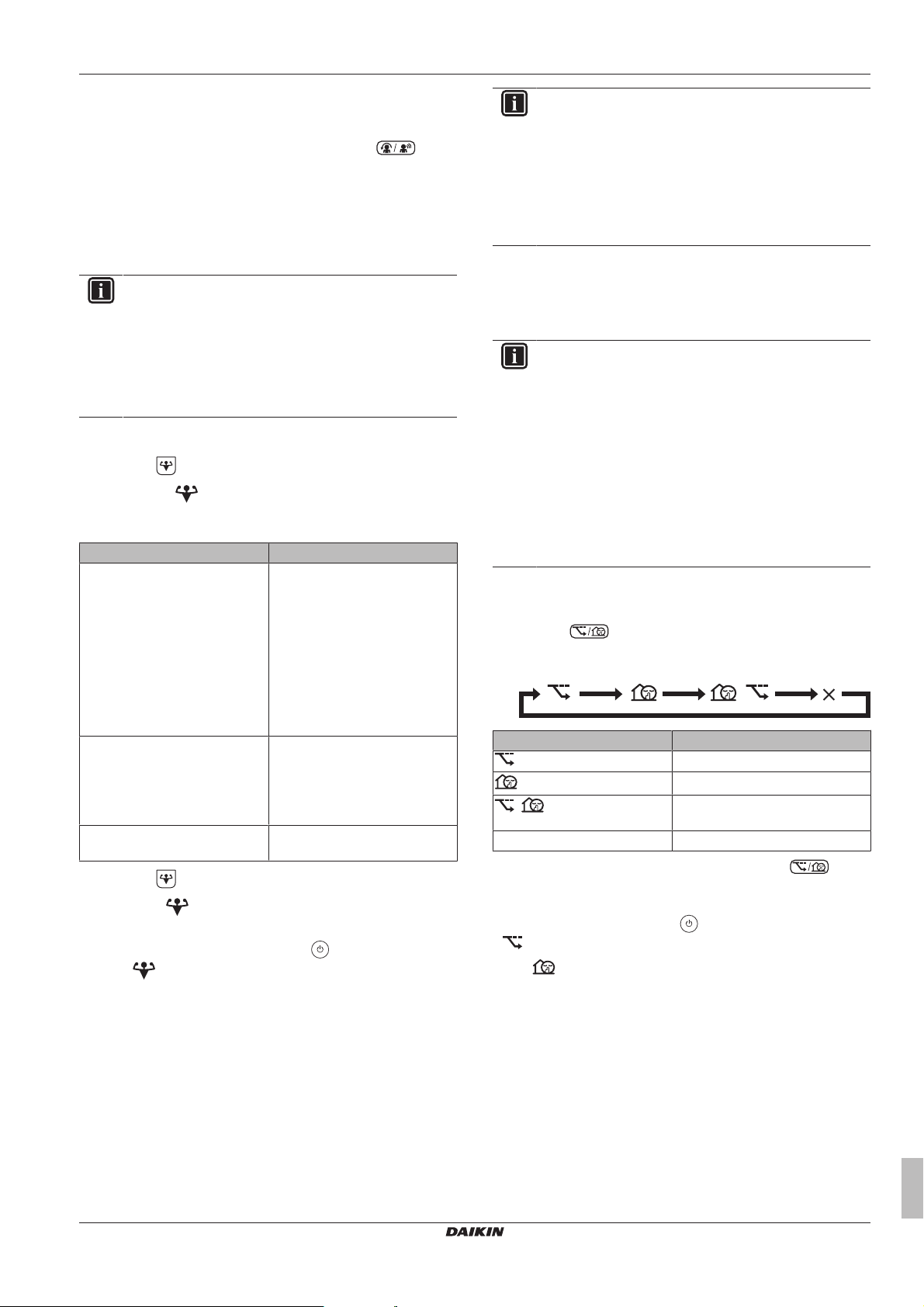

5.3.6 Funzionamento a basso rumore dell'unità esterna ed Econo

Funzionamento "Econo"

Questa funzione consente un funzionamento efficiente limitando il valore massimo di consumo energetico. Tale funzione è utile se è necessario prestare attenzione per assicurare che non scatti alcun interruttore di protezione quando il prodotto viene usato insieme ad altri apparecchi.

INFORMAZIONI

▪ NON è possibile usare contemporaneamente il

funzionamento "Powerful" e il funzionamento "Econo". L'ultima funzione selezionata ha la priorità.

▪ Il funzionamento "Econo" riduce il consumo energetico

dell'unità esterna limitando la velocità di rotazione del compressore. Se il consumo energetico è già basso, il funzionamento "Econo" NON ridurrà ulteriormente il consumo energetico.

Funzionamento a basso rumore dell'unità esterna

Utilizzare il funzionamento a basso rumore dell'unità esterna quando si desidera diminuire il livello di rumore dell'unità esterna. Esempio: Di notte.

INFORMAZIONI

▪ NON è possibile usare contemporaneamente il

funzionamento "Powerful" e il Funzionamento a basso rumore dell'unità esterna. L'ultima funzione selezionata ha la priorità.

▪ Questa funzione è disponibile solo nel funzionamento

Automatico, in Raffreddamento e in Riscaldamento.

▪ Il funzionamento a basso rumore dell'unità esterna

limita la velocità di rotazione del compressore. Se la velocità di rotazione del compressore è già bassa, il funzionamento a basso rumore dell'unità esterna NON ridurrà ulteriormente la velocità di rotazione del compressore.

Avvio/arresto del funzionamento a basso rumore dell'unità esterna ed Econo

1 Premere una o più volte.

Risultato: L'impostazione verrà modificata nella seguente

sequenza:

Display Funzionamento

Econo Basso rumore dell'unità esterna

— Entrambi disattivati

2 Per interrompere il funzionamento, premere finché

entrambi i simboli non scompaiono dal display LCD. Nota: Il funzionamento Econo può essere impostato solo quando l'unità è in funzione. Se si preme , l'impostazione verrà annullata

e scompare dal display LCD.

Nota: resta sul display LCD anche se si disattiva l'unità utilizzando l'interruttore ON/OFF dell'interfaccia utente o dell'unità interna.

Funzionamento a basso rumore dell'unità esterna ed Econo

5.4 Funzionamento di pulizia dell'aria

con il Flash streamer

Streamer genera un flusso di elettroni ad alta velocità con un'elevata potenza ossidante, che riduce i cattivi odori e i virus. Insieme al filtro deodorante al titanio rivestito di apatite e ai filtri dell'aria, questa funzione pulisce l'aria nella stanza.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

5 Funzionamento

INFORMAZIONI

▪ Gli elettroni ad alta velocità sono generati e si spostano

all'interno dell'unità per assicurare un funzionamento sicuro.

▪ Lo scarico di Streamer può generare un suono di

effervescenza.

▪ Se il flusso d'aria si indebolisce, lo scarico di Streamer

può arrestarsi temporaneamente per impedire l'odore di ozono.

5.4.1 Avvio/Arresto del funzionamento con Flash streamer

1 Premere .

Risultato: viene visualizzato sul display LCD e l'aria nella

stanza viene pulita.

2 Per interrompere il funzionamento, premere .

Risultato: scompare dal display LCD e il funzionamento si

arresta.

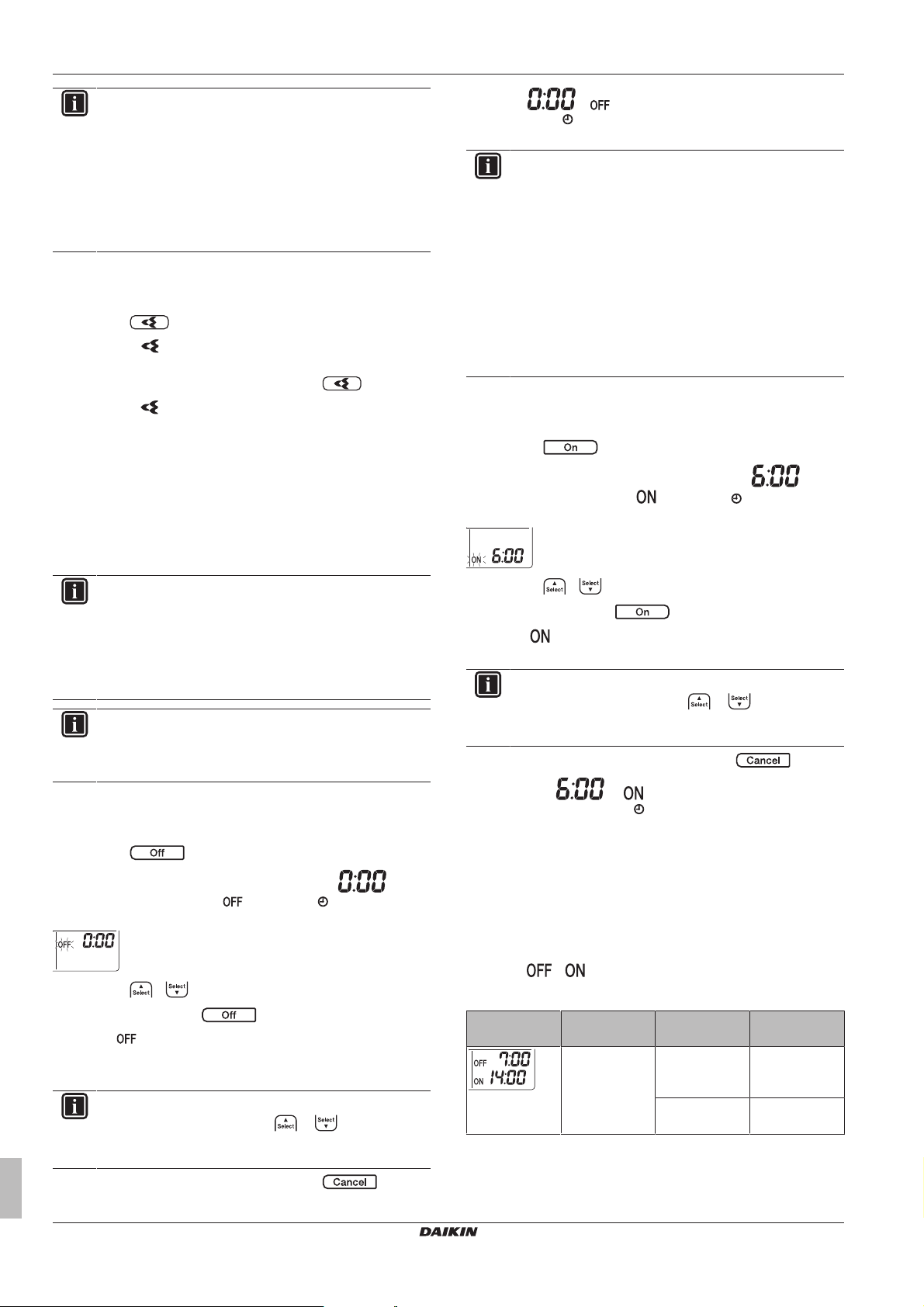

5.5 Funzione di ACCENSIONE/ SPEGNIMENTO del timer

Le funzioni del timer sono utili per l'accensione o lo spegnimento in automatico del climatizzatore di notte o di mattina. È inoltre possibile usare le funzioni di ACCENSIONE/SPEGNIMENTO del timer in combinazione.

Risultato: e scompaiono dal display LCD e la spia del timer si spegne. e il giorno della settimana vengono visualizzati sul display LCD.

INFORMAZIONI

Quando si imposta la funzione di ACCENSIONE/ SPEGNIMENTO del timer, l'impostazione dell'ora viene memorizzata. La memoria viene azzerata quando si sostituiscono le batterie dell'interfaccia utente.

Utilizzo della modalità Impostazione notte in combinazione con lo SPEGNIMENTO del timer

Il climatizzatore regola automaticamente l'impostazione della temperatura (0,5°C in più nella modalità di raffreddamento, 2,0°C in meno nella modalità di riscaldamento) per impedire un raffreddamento/ riscaldamento eccessivo e assicurare una temperatura confortevole durante il sonno.

5.5.2 Avvio/Arresto della funzione di ACCENSIONE del timer

1 Premere per iniziare.

Risultato: Sul display LCD viene visualizzato , la spia

del timer si accende e lampeggia. e il giorno della settimana scompaiono dal display LCD.

INFORMAZIONI

Programmare di nuovo il timer in caso di:

▪ Spegnimento dell'unità da parte di un interruttore. ▪ Interruzione dell'alimentazione. ▪ Dopo la sostituzione delle batterie nell'interfaccia

utente.

INFORMAZIONI

L'orologio DEVE essere correttamente impostato prima di utilizzare qualsiasi funzione del timer. Consultare

"4.4.1Impostazione dell'orologio"a pagina6.

5.5.1 Avvio/Arresto della funzione di SPEGNIMENTO del timer

1 Premere per iniziare.

Risultato: Sul display LCD viene visualizzato , la spia

del timer si accende e lampeggia. e il giorno della settimana scompaiono dal display LCD.

2 Premere o per cambiare l'impostazione dell'ora.

3 Premere nuovamente .

Risultato: e l'ora impostata vengono visualizzati sul display

LCD.

Risultato: La spia del timer sia accende.

INFORMAZIONI

Ogni volta che viene premuto o , l'impostazione dell'ora avanza di 10 minuti. Tenendo premuto il pulsante, l'impostazione cambia rapidamente.

4 Per interrompere il funzionamento, premere .

2 Premere o per cambiare l'impostazione dell'ora.

3 Premere nuovamente .

Risultato: e l'ora impostata vengono visualizzati sul display

LCD. La spia del timer sia accende.

INFORMAZIONI

Ogni volta che viene premuto o , l'impostazione dell'ora avanza di 10 minuti. Tenendo premuto il pulsante, l'impostazione cambia rapidamente.

4 Per interrompere il funzionamento, premere .

Risultato: e scompaiono dal display LCD e la

spia del timer si spegne. e il giorno della settimana vengono visualizzati sul display LCD.

5.5.3 Combinazione delle funzioni di ACCENSIONE e SPEGNIMENTO del timer

1 Per impostare i timer, fare riferimento a "5.5.1 Avvio/Arresto

della funzione di SPEGNIMENTO del timer" a pagina12 e a "5.5.2 Avvio/Arresto della funzione di ACCENSIONE del timer"a pagina12.

Risultato: e vengono visualizzati sul display LCD.

Esempio:

Display Ora attuale Impostata

mentre…

6:00 l'unità è in

funzione.

l'unità NON è in funzione.

Nota: Se l'impostazione del timer è attiva, l'ora attuale NON viene visualizzata sul display LCD.

Funzionament o

Si arresta alle 7:00 e inizia alle 14:00.

Inizia alle 14:00.

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

5 Funzionamento

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

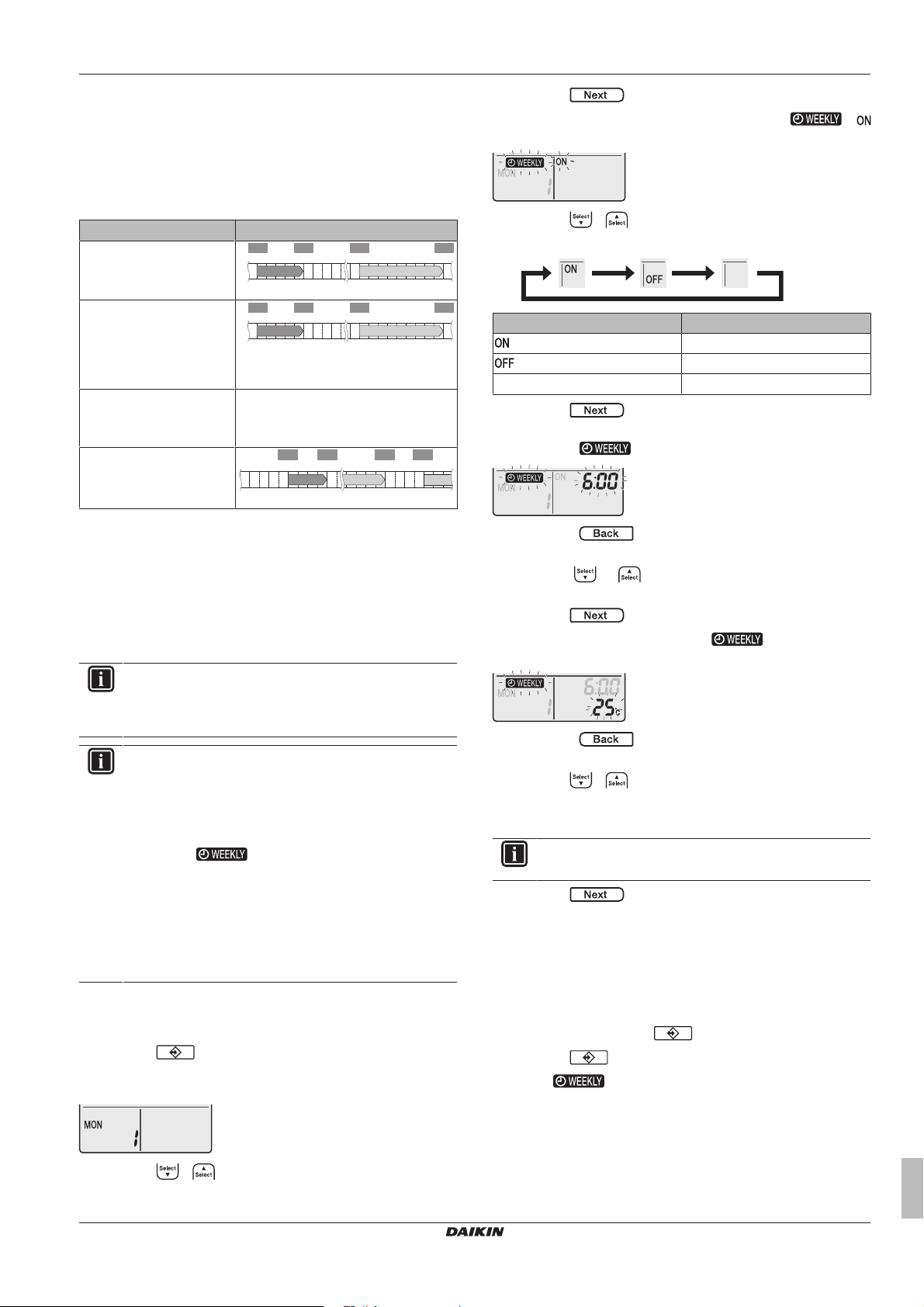

5.6 Funzionamento del timer settimanale

Con questo funzionamento è possibile salvare fino a 4 impostazioni del timer per ogni giorno della settimana.

Esempio: Creare un'impostazione diversa da lunedì a venerdì e un'impostazione diversa per il weekend.

Giorno della settimana Impostazione di esempio

Lunedì

▪ Effettuare fino a

4impostazioni.

Dal martedì al venerdì

▪ Usare la modalità di

copia se le impostazioni sono uguali a quelle per il lunedì.

Sabato

▪ Nessuna impostazione

del timer

Domenica

▪ Effettuare fino a

4impostazioni.

▪ Impostazione ON-ON-ON-ON. Consente di programmare la

modalità di funzionamento e di impostare la temperatura.

▪ Impostazione OFF-OFF-OFF-OFF. È possibile impostare solo

l'ora di spegnimento per ogni giorno.

Nota: Assicurarsi di dirigere l'interfaccia utente verso l'unità interna e verificare la presenza di un segnale di ricezione durante l'impostazione del funzionamento del timer settimanale. Vedere

"3.2.3Utilizzo dell'interfaccia utente"a pagina5.

INFORMAZIONI

L'orologio DEVE essere correttamente impostato prima di utilizzare qualsiasi funzione del timer. Consultare

"4.4.1Impostazione dell'orologio"a pagina6.

INFORMAZIONI

▪ NON è possibile usare contemporaneamente il

funzionamento del Timer settimanale e di ACCENSIONE/SPEGNIMENTO del timer. Il funzionamento di ACCENSIONE/SPEGNIMENTO del timer ha la priorità. Il timer settimanale sarà in modalità standby, scompare dal display LCD. Quando la modalità di ACCENSIONE/SPEGNIMENTO del timer è terminato, si attiva il Timer settimanale.

▪ Con il Timer settimanale, è possibile impostare il giorno

della settimana, la modalità di accensione/spegnimento del timer, l'ora e la temperatura (solo per timer ATTIVO). Le altre impostazioni sono basate sulla precedente impostazione di ACCENSIONE del timer.

5.6.1 Impostazione del funzionamento del timer settimanale

1 Premere .

Risultato: Vengono visualizzati il giorno della settimana e il

numero di prenotazione del giorno corrente.

—

3 Premere .

Risultato: Il giorno della settimana è impostato. e

lampeggiano.

4 Premere o per selezionare la modalità.

Risultato: L'impostazione cambia come indicato di seguito:

Display Funzione

ACCENSIONE timer SPEGNIMENTO timer

Vuoto Elimina la prenotazione

5 Premere .

Risultato: La modalità di accensione/spegnimento con timer è

impostata. e l'ora lampeggiano.

Nota: Premere per tornare alla schermata precedente. Se si seleziona "vuoto", continuare dal punto 9.

6 Premere o per impostare l'ora. L'ora può essere

impostata tra le 0:00 e le 23:50 con intervalli di 10minuti.

7 Premere .

Risultato: L'ora è impostata e e la temperatura

lampeggiano.

Nota: Premere per tornare alla schermata precedente. Se è selezionato il timer di spegnimento, continuare dal punto 9.

8 Premere o per selezionare la temperatura desiderata.

Nota: La temperatura impostata per il timer settimanale viene

visualizzata solo quando si imposta la modalità timer settimanale.

INFORMAZIONI

La temperatura può essere impostata tra 18 e 30°C.

9 Premere .

Risultato: La temperatura e l'ora sono impostate

nell'ACCENSIONE del timer. L'ora è impostata nella DISATTIVAZIONE del timer. La spia del timer si accende in arancione.

Risultato: Viene visualizzata la schermata di nuova prenotazione.

10 Ripetere la procedura precedente per impostare un'altra

prenotazione o premere per completare l'impostazione.

11 Premere per completare l'impostazione.

Risultato: viene visualizzato sul display LCD. Nota: È possibile copiare una prenotazione con la stessa

impostazione per un altro giorno. Consultare "5.6.2 Copia delle

prenotazioni"a pagina14.

2 Premere o per selezionare il giorno della settimana e il

numero di prenotazione.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

5 Funzionamento

5.6.2 Copia delle prenotazioni

È possibile copiare la prenotazione creata per un altro giorno. L'intera prenotazione del giorno selezionato della settimana verrà copiata.

1 Premere .

2 Premere o per selezionare il giorno della settimana da

copiare.

3 Premere .

Risultato: La prenotazione del giorno selezionato della

settimana verrà copiata.

4 Premere o per impostare il giorno della settimana di

destinazione.

5 Premere .

Risultato: La prenotazione viene copiata nel giorno selezionato e la

spia del timer si accende in arancione.

Risultato: scompare dal display LCD e la spia del timer si spegne.

2 Per riattivare il timer settimanale, premere di nuovo .

Risultato: Viene utilizzata l'ultima modalità di prenotazione

impostata.

5.6.5 Eliminazione di prenotazioni

Eliminazione di prenotazioni individuali

Utilizzare questa funzione se si desidera eliminare una singola impostazione della prenotazione.

1 Premere .

Risultato: Vengono visualizzati il giorno della settimana e il

numero di prenotazione.

2 Premere o per selezionare il giorno della settimana da

eliminare.

3 Premere .

Risultato: , e lampeggiano.

4 Premere o e selezionare "vuoto".

Risultato: L'impostazione verrà modificata nella seguente

sequenza:

Nota: Per copiare in un altro giorno, ripetere la procedura.

6 Premere per completare l'impostazione.

Risultato: viene visualizzato sul display LCD. Nota: Se si modifica l'impostazione della prenotazione dopo la

copia, fare riferimento a "5.6.1Impostazione del funzionamento del

timer settimanale"a pagina13.

5.6.3 Conferma di prenotazioni

È possibile confermare se tutte le prenotazioni sono impostate in base alle proprie esigenze.

1 Premere .

Risultato: Vengono visualizzati il giorno della settimana e il

numero di prenotazione del giorno corrente.

2 Premere o per selezionare il giorno della settimana e il

numero di prenotazione da confermare e vedere i dettagli della prenotazione.

Nota: Per modificare l'impostazione della prenotazione, fare riferimento a "5.6.1 Impostazione del funzionamento del timer

settimanale"a pagina13.

3 Premere per uscire dalla modalità di conferma.

5.6.4 Disattivare o riattivare il funzionamento del Timer settimanale

1 Per disattivare l'impostazione Settimanale, premere

mentre viene visualizzato sul display LCD.

5 Premere .

Risultato: La prenotazione selezionata viene eliminata.

6 Premere per uscire.

Risultato: Le prenotazioni restanti vengono attivate.

Eliminazione di una prenotazione per ogni giorno della settimana

Usare tale funzione se si desidera eliminare tutte le impostazioni delle prenotazioni per un giorno della settimana. È possibile utilizzarla durante la modalità di conferma o di impostazione.

1 Premere o per selezionare il giorno della settimana da

eliminare.

2 Tenere premuto per circa 5secondi.

Risultato: Tutte le prenotazioni per il giorno selezionato verranno

eliminate.

Eliminazione di tutte le prenotazione

Usare tale funzione se si desidera eliminare contemporaneamente tutte le prenotazioni per tutti i giorni della settimana. NON è possibile utilizzare questa procedura nella modalità di impostazione.

1 Tenere premuto per circa 5secondi mentre si è nella

visualizzazione predefinita.

Risultato: Tutte le prenotazioni vengono eliminate.

5.7 Connessione LAN Wireless

Il cliente ha la responsabilità di fornire: ▪ Smartphone, tablet o altri dispositivi smart che supportino uno dei

seguenti sistemi operativi: ▪ Android 4.0.3 o successivo ▪ iOS 7.1.2 o successivo

▪ Linea Internet e dispositivo di comunicazione come modem, router

ecc.

▪ Punto di accesso LAN Wireless

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

5 Funzionamento

▪ Applicazione gratuita Daikin Online Controller installata Nota: Se necessario, il codice SSID e la CHIAVE si trovano

sull'unità o nella borsa accessori.

a Etichetta con codice SSID e password

5.7.1 Precauzioni per l'uso dell'adattatore wireless

NON utilizzare vicino a: ▪ Apparecchiature mediche. Ad es. persone che utilizzano

defibrillatori o pacemaker cardiaci. Questo prodotto potrebbe causare interferenze elettromagnetiche.

▪ Apparecchiature a controllo automatico. Ad es. porte

automatiche o apparecchiature antincendio. Questo prodotto può causare un comportamento difettoso dell'apparecchiatura.

▪ Forno a microonde. Potrebbe influenzare le comunicazioni LAN

wireless.

5.7.2 Installazione dell'applicazione Daikin Online Controller

1 Aperta:

▪ Google Play per apparecchi che utilizzano Android. ▪ App Store apparecchi che utilizzano iOS.

2 Cercare Daikin Online Controller. 3 Seguire le istruzioni a schermo per l'installazione.

Risultato: Viene visualizzato il display di conferma (menu ).

2 Premere per confermare la selezione.

Risultato: lampeggia.

3 Controllare il LED dell'unità interna.

…spia lampeggia. Stato

Timer La comunicazione è OK Funzionamento e timer La comunicazione è

DISATTIVATA

4 Premere per uscire dal menu.

Risultato: Il display tornerà alla schermata predefinita.

Collegamento diretto dell'adattatore wireless al proprio dispositivo

1 Tenere premuto per almeno 5 secondi nella schermata

predefinita.

Risultato: Viene visualizzato il display di conferma (menu ).

2 Premere più volte o finché non viene visualizzato il

display della modalità AP (menu ).

5.7.3 Impostazione della connessione wireless

Esistono due opzioni per collegare l'adattatore wireless al proprio dispositivo smart.

▪ Collegare l'adattatore wireless direttamente al proprio

dispositivo smart.

▪ Collegare l'adattatore wireless alla propria rete domestica.

L'adattatore wireless comunicherà con il dispositivo smart nella rete domestica utilizzando un modem, un router o un dispositivo

simile. Per ulteriori informazioni e FAQ, fare riferimento al link:

http://www.onlinecontroller.daikineurope.com/.

1 Arrestare il funzionamento prima di impostare il collegamento

wireless.

2 Utilizzare l'interfaccia utente per scegliere il menu di

configurazione dell'adattatore wireless.

Menu Descrizione

Conferma stato adattatore wireless Impostazione WPS Modalità AP Modalità RUN (SSID + CHIAVE) Ripristinare alle impostazioni predefinite di

fabbrica Adattatore wireless DISATTIVATO

Conferma dello stato della connessione dell'adattatore wireless

3 Premere per confermare la selezione.

Risultato: lampeggia. I LED di funzionamento e del timer

lampeggiano.

4 Connettere il dispositivo smart al punto di accesso utilizzando le

stesse modalità di connessione alla rete wireless standard.

5 Inserire il codice SSID e la password situati sull'unità o nel set

degli accessori.

6 Premere per uscire dal menu.

Risultato: Il display tornerà alla schermata predefinita.

Collegamento dell'adattatore wireless alla propria rete domestica

È possibile collegare l'adattatore wireless alla propria rete domestica utilizzando il:

▪ Pulsante WPS sul router (se presente), ▪ il codice SSID e la CHIAVE riportati sull'unità.

Collegamento mediante il pulsante WPS

1 Tenere premuto per almeno 5 secondi nella schermata

predefinita.

Risultato: Viene visualizzato il display di conferma (menu ).

2 Premere più volte o finché non viene visualizzato il

display dell'impostazione WPS (menu ).

1 Tenere premuto per almeno 5secondi.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

6 Risparmio energetico e funzionamento ottimale

2 Premere più volte o finché non viene visualizzato il

3 Premere per confermare la selezione.

Risultato: lampeggia. Il LED del timer lampeggia.

4 Premere il pulsante WPS sul proprio dispositivo di

comunicazione (es. router) entro 1minuto circa. Consultare il manuale del dispositivo di comunicazione.

INFORMAZIONI

Se non è possibile connettersi al router, provare la procedura "Collegamento mediante codice SSID e

CHIAVE"a pagina16.

5 Premere per uscire dal menu.

Risultato: Il display tornerà alla schermata predefinita.

Collegamento mediante codice SSID e CHIAVE

1 Tenere premuto per almeno 5 secondi nella schermata

predefinita.

Risultato: Viene visualizzato il display di conferma (menu ).

2 Premere più volte o finché non viene visualizzato il

display della modalità AP (menu ).

3 Tenere premuto per almeno 2secondi per confermare la

4 Premere per uscire dal menu.

Disattivazione della connessione wireless

È possibile disattivare la connessione wireless utilizzando: ▪ il pulsante ON/OFF dell'adattatore wireless sull'unità, ▪ l'interfaccia utente.

Uso dell'interruttore di ATTIVAZIONE/DISATTIVAZIONE dell'adattatore wireless

1 Premere l'interruttore ON/OFF dell'adattatore wireless.

Nota: Premere di nuovo il pulsante ON/OFF per accendere

l'adattatore wireless.

Uso dell'interfaccia utente

Risultato: Viene visualizzato il display di conferma (menu ).

display A (menu ).

selezione. Risultato: lampeggia. Viene ripristinata l'impostazione

predefinita di fabbrica.

Risultato: Il display tornerà alla schermata predefinita.

Risultato: La comunicazione dell'adattatore wireless è

DISATTIVATA.

3 Premere per confermare la selezione.

Risultato: lampeggia. I LED di funzionamento e del timer

lampeggiano.

4 Connettere il dispositivo smart al punto di accesso utilizzando le

stesse modalità di connessione alla rete wireless standard.

5 Inserire il codice SSID e la password situati sull'unità o nel set

degli accessori.

6 Aprire l'applicazione Daikin Online Controller e seguire i

passaggi indicati sullo schermo. Risultato: L'adattatore wireless cambierà modalità

automaticamente, passando dalla modalità AP alla RUN, lampeggia e il LED del timer lampeggia.

7 Premere per uscire dal menu.

Risultato: Il display tornerà alla schermata predefinita.

Riportare il collegamento all'impostazione predefinita di fabbrica

Riportare la connessione all'impostazione predefinita di fabbrica qualora si desideri:

▪ passare dall'opzione di collegamento WPS al collegamento AP e

viceversa,

▪ scollegare l'adattatore Wi-Fi e il dispositivo di comunicazione (ad

es. router) o il dispositivo smart,

▪ ripetere l'impostazione se la connessione non è riuscita.

1 Tenere premuto per almeno 5 secondi nella schermata

predefinita.

1 Tenere premuto per almeno 5 secondi nella schermata

predefinita.

Risultato: Viene visualizzato il display di conferma (menu ).

2 Premere più volte o finché non viene visualizzato il

menu OFF.

3 Tenere premuto per almeno 2secondi per confermare la

selezione. Risultato: lampeggia. La comunicazione è DISATTIVATA.

I LED di funzionamento e del timer lampeggiano.

4 Premere per uscire dal menu.

Risultato: Il display tornerà alla schermata predefinita.

6 Risparmio energetico e

funzionamento ottimale

INFORMAZIONI

▪ Anche se l'unità viene spenta, si consuma energia

elettrica.

▪ Quando l'energia elettrica torna dopo un'interruzione,

verrà ripresa la modalità precedentemente selezionata.

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

7 Manutenzione e assistenza

ATTENZIONE

Non esporre MAI bambini piccoli, piante o animali direttamente al flusso d'aria.

AVVERTENZA

NON mettere oggetti sotto all'unità interna e/o esterna, in quanto potrebbero bagnarsi. In caso contrario, potrebbe verificarsi un gocciolamento dovuto alla condensa nell'unità o nei tubi del refrigerante, oppure all'ostruzione del filtro dell'aria o dello scarico, e gli oggetti in questione potrebbero sporcarsi o essere danneggiati.

NOTA

NON utilizzare il sistema per scopi diversi. NON utilizzare l'unità per raffreddare strumenti di precisione, cibo, piante, animali e opere d'arte. Ne potrebbe conseguire un deterioramento della qualità.

ATTENZIONE

NON azionare il sistema se nel locale è stato utilizzato un insetticida a fumigazione. Le sostanze chimiche potrebbero depositarsi nell'unità e mettere in pericolo la salute delle persone particolarmente sensibili alle sostanze chimiche.

AVVERTENZA

NON sistemare contenitori di spray infiammabile accanto al climatizzatore; NON utilizzare spray. Ciò potrebbe causare incendi.

Per un corretto funzionamento del sistema, attenersi alle seguenti precauzioni.

▪ Proteggere la stanza dalla luce diretta del sole durante il

raffreddamento mediante tende o dispositivi oscuranti. ▪ Aerare spesso. Un utilizzo prolungato implica un'attenzione

particolare per l'aerazione. ▪ Tenere chiuse le porte e le finestre. Se porte e finestre rimangono

aperte, l'aria uscirà dalla stanza riducendo l'effetto di

raffreddamento o riscaldamento. ▪ EVITARE un raffreddamento o un riscaldamento eccessivo. Per

risparmiare energia, mantenere l'impostazione della temperatura

ad un livello medio. ▪ Non appoggiare MAI oggetti accanto all'ingresso o all'uscita

dell'aria dell'unità. in quanto l'effetto di riscaldamento/

raffreddamento potrebbe ridursi oppure l'unità potrebbe arrestarsi. ▪ Spegnere l'interruttore principale di alimentazione dell'unità

quando quest'ultima NON viene utilizzata per lunghi periodi di

tempo. Se l'interruttore principale di alimentazione rimane acceso,

l'unità consuma energia. Prima di riavviare l'unità, accendere

l'interruttore di alimentazione generale 6ore prima della messa in

funzione per garantire il corretto funzionamento. ▪ Potrebbe formarsi della condensa se l'umidità supera l'80% o se

l'uscita di drenaggio è ostruita. ▪ Regolare la temperatura della stanza in modo da creare un

ambiente confortevole. Evitare un riscaldamento o un

raffreddamento eccessivi. Si prega di notare che potrebbe

trascorrere un po' di tempo prima che l'ambiente raggiunga la

temperatura impostata. Prendere in considerazione la possibilità

di usare le opzioni di impostazione del timer. ▪ Regolare la direzione del flusso dell'aria per evitare che l'aria

fredda si raccolga a livello del pavimento o che l'aria calda si

accumuli a livello del soffitto. (L'aria sale verso il soffitto durante le

operazioni di raffreddamento o deumidificazione e scende durante

l'operazione di riscaldamento.) ▪ Evitare di dirigere il flusso dell'aria sugli occupanti dell'ambiente.

▪ Utilizzare il sistema entro l'intervallo di temperatura consigliato

(26~28°C per il raffreddamento e 20~24°C per il riscaldamento) per risparmiare energia.

7 Manutenzione e assistenza

7.1 Panoramica: Manutenzione e assistenza

L'installatore deve effettuare una manutenzione annuale.

Informazioni sul refrigerante

Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera.

Tipo di refrigerante: R32 Valore potenziale di riscaldamento globale (GWP): 675

NOTA

In Europa, le emissioni di gas serra della carica totale del refrigerante nel sistema (espresse in tonnellate di CO equivalente) sono utilizzate per determinare gli intervalli di manutenzione. Attenersi alle leggi applicabili.

Formula per calcolare le emissioni di gas serra: Valore GWP del refrigerante × Carica totale di refrigerante [in kg] / 1000

Per ulteriori informazioni, contattare il proprio installatore.

AVVERTENZA

Il refrigerante all'interno dell'unità è leggermente infiammabile, ma di norma NON dovrebbe presentare perdite. Se il refrigerante dovesse fuoriuscire nella stanza, entrando in contatto con la fiamma di un bruciatore, un riscaldatore o una cucina a gas, potrebbe causare un incendio o la formazione di gas nocivo.

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

AVVERTENZA

▪ NON perforare né bruciare i componenti del ciclo del

refrigerante.

▪ NON utilizzare materiali per la pulizia o mezzi per

accelerare il processo di sbrinamento diversi da quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante all'interno

del sistema è inodore.

AVVERTENZA

L'apparecchiatura deve essere conservata in una stanza senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione).

NOTA

La manutenzione DEVE essere eseguita da un installatore autorizzato o da un tecnico dell'assistenza.

Si consiglia di eseguire la manutenzione almeno una volta l'anno. Tuttavia, le leggi vigenti potrebbero imporre intervalli di manutenzione più brevi.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

7 Manutenzione e assistenza

AVVERTENZA

Per prevenire il rischio di elettrocuzione o incendi:

▪ NON pulire l'unità con acqua. ▪ NON azionare l'unità con le mani bagnate. ▪ NON posizionare oggetti contenenti acqua sull'unità.

ATTENZIONE

Dopo un uso prolungato, verificare le condizioni dei raccordi e del supporto dell'unità. Se sono danneggiati, l'unità potrebbe cadere e provocare danni alle persone.

ATTENZIONE

NON toccare le alette dello scambiatore di calore. Le alette sono affilate e potrebbero causare lesioni da taglio.

AVVERTENZA

Quando si lavora ad altezze elevate occorre fare molta attenzione con le scale a pioli.

7.2 Pulizia dell'unità interna e dell'interfaccia utente

NOTA

▪ NON utilizzare benzina, benzene, solventi, polvere per

lucidare o liquidi insetticidi. Conseguenza possibile: Scolorimento e deformazione.

▪ NON utilizzare acqua o aria a temperatura superiore a

40°C. Conseguenza possibile: Scolorimento e

deformazione. ▪ NON utilizzare composti di lucidatura. ▪ NON utilizzare spazzole abrasive. Conseguenza

possibile: La finitura della superficie potrebbe

staccarsi.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Prima di procedere alla pulizia, arrestare l'apparecchio, spegnere l'interruttore o staccare il cavo di alimentazione. In caso contrario, potrebbero verificarsi folgorazioni o lesioni alle persone.

1 Pulire con un panno morbido. Se risulta difficile rimuovere le

macchie, utilizzare acqua o un detergente neutro.

Nota: Tenere premuto di nuovo per almeno 2 secondi per chiudere il panello anteriore.

3 Disattivare l'alimentazione elettrica. 4 Tirare verso il basso entrambi i blocchi nel lato posteriore del

pannello anteriore.

5 Aprire il pannello anteriore finché il supporto non si inserisce

nella linguetta di fissaggio.

a Blocco (1 su ogni lato) b Lato posteriore del pannello anteriore c Linguetta di fissaggio d Supporto

INFORMAZIONI

Se NON È POSSIBILE trovare l'interfaccia utente o se si utilizza un altro controller delle opzioni. Sollevare delicatamente il pannello anteriore con le mani come illustrato nella figura di seguito.

7.5 Informazioni sui filtri dell'aria

Utilizzare l'unità con filtri sporchi significa che il filtro: ▪ NON PUÒ deodorare l'aria, ▪ NON PUÒ pulire l'aria, ▪ causa uno scarso riscaldamento/raffreddamento, ▪ provoca cattivi odori.

7.3 Pulizia del pannello anteriore

1 Pulire il pannello anteriore con un panno morbido. Se risulta

difficile rimuovere le macchie, utilizzare acqua o un detergente neutro.

7.4 Apertura del pannello anteriore

Aprire il pannello frontale utilizzando l'interfaccia utente.

1 Interrompere il funzionamento.

2 Tenere premuto sull'interfaccia utente per almeno

2secondi. Risultato: Il pannello anteriore si apre.

Guida di riferimento per l'utente

7.6 Pulizia dei filtri dell'aria

1 Spingere la linguetta al centro di ogni filtro dell'aria, quindi tirare

verso il basso.

2 Estrarre i filtri dell'aria.

3 Rimuovere il filtro deodorante al titanio rivestito di apatite e il

filtro antiparticolato in argento dalle linguette.

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

4 Lavare i filtri dell'aria con acqua o pulirli con l'aspirapolvere.

b c

a a

5 Immergerli in acqua tiepida per circa 10-15 minuti.

7 Manutenzione e assistenza

7.8 Sostituzione del filtro deodorante al titanio rivestito di apatite e del filtro antiparticolato in argento (filtro agli ioni di argento)

1 Rimuovere le linguette sul telaio del filtro e sostituire il filtro con

uno nuovo.

INFORMAZIONI

▪ NON gettare via il telaio del filtro e riutilizzarlo. ▪ Smaltire i filtri usati tra i rifiuti non infiammabili.

7.9 Chiusura del pannello anteriore

1 Riposizionare i filtri. 2 Sollevare leggermente il pannello frontale e rimuovere il

supporto dall'elemento di fissaggio.

INFORMAZIONI

▪ Se la polvere NON si elimina facilmente, lavare i filtri

con un detergente neutro disciolto in acqua tiepida. Lasciar asciugare i filtri dell'aria all'ombra.

▪ Si consiglia di pulire i filtri dell'aria ogni 2 settimane.

7.7 Pulizia del filtro deodorante al titanio rivestito di apatite e del filtro antiparticolato in argento (filtro agli ioni di argento)

INFORMAZIONI

Pulire il filtro con acqua ogni 6 mesi.

1 Rimuovere la polvere dal filtro con un'aspirapolvere.

2 Immergere il filtro in acqua tiepida per 10-15 minuti. NON

rimuovere il filtro dal telaio.

a Retro del pannello anteriore b Elemento di fissaggio c Supporto

3 Chiudere il pannello anteriore.

4 Premere delicatamente il pannello anteriore fino a farlo

scattare.

7.10 Rimozione del pannello anteriore

INFORMAZIONI

Rimuovere il pannello anteriore soltanto se DEVE essere sostituito.

1 Aprire il pannello frontale. Vedere "7.4 Apertura del pannello

anteriore"a pagina18.

2 Aprire le serrature del pannello posizionate sul retro (1per ogni

lato).

3 Dopo il lavaggio, scrollare l'acqua residua e asciugare il filtro

all'ombra. NON estrarre il filtro durante la rimozione dell'acqua.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

a Serratura del pannello

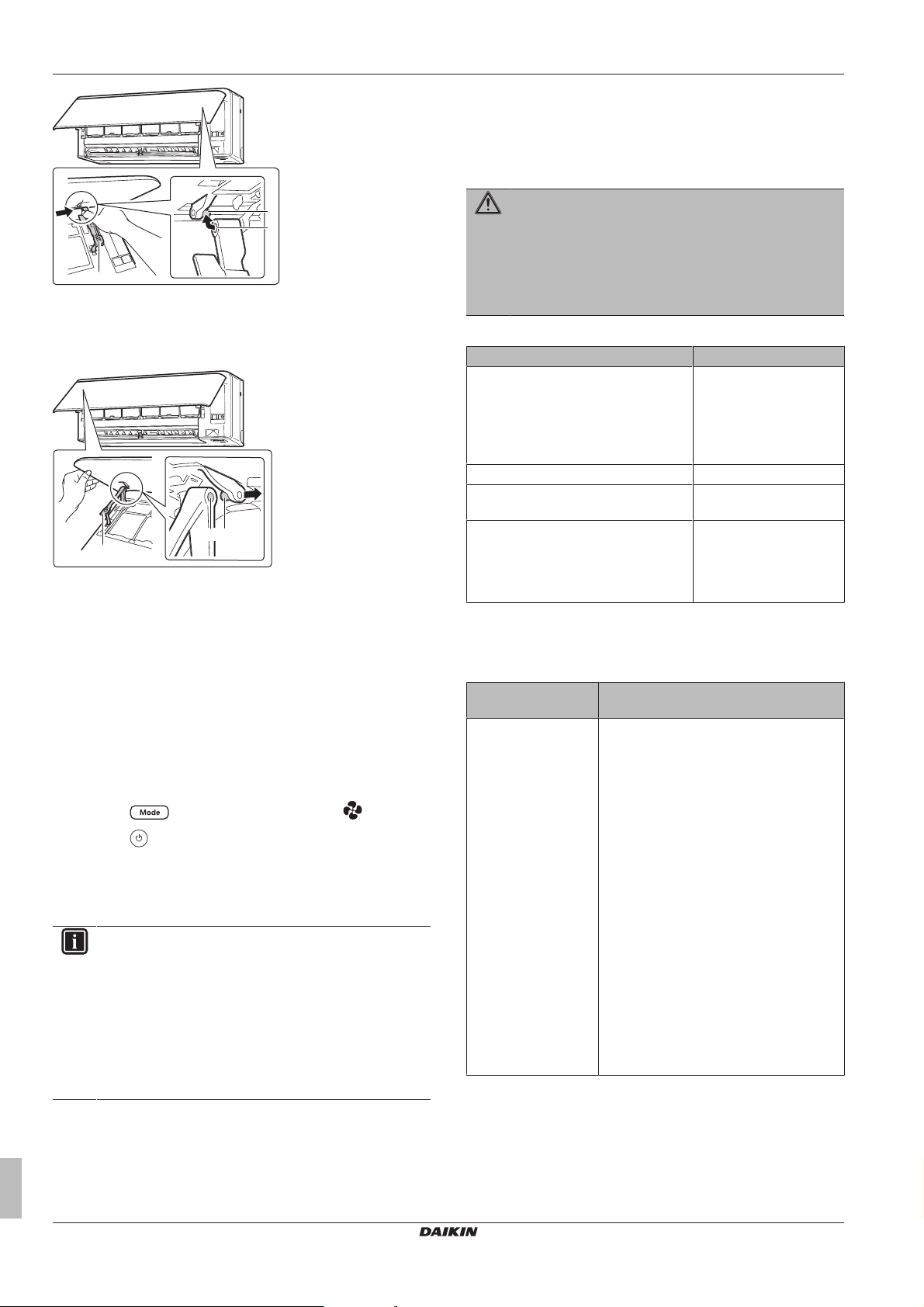

3 Spingere leggermente il braccio destro verso destra per

sconnettere l'albero dallo slot dell'albero sul lato destro.

Guida di riferimento per l'utente

8 Individuazione e risoluzione dei problemi

a Braccio b Albero c Slot albero

4 Scollegare l'albero del pannello frontale dallo slot dell'albero sul

lato sinistro.

a Braccio b Slot albero c Albero

5 Rimuovere il pannello anteriore. 6 Per reinstallare il pannello anteriore, procedere in maniera

opposta.

8 Individuazione e risoluzione

dei problemi

Se si verifica uno dei seguenti problemi di funzionamento, adottare le misure specificate di seguito e rivolgersi al rivenditore di zona.

AVVERTENZA

Interrompere il funzionamento e disattivare l'alimentazione se si verificano anomalie (puzza di bruciato, ecc.).

Se l'unità continua a funzionare in tali circostanze, possono verificarsi guasti, scosse elettriche o incendi. Rivolgersi al rivenditore.

Il sistema DEVE essere riparato da un tecnico qualificato.

Problema di funzionamento Misura

Se un dispositivo di sicurezza, quale un fusibile, un interruttore o un interruttore di dispersione a terra, entra in funzione frequentemente, o se l'interruttore di accensione/spegnimento NON funziona in modo corretto.

Se l'unità perde acqua. Arrestare l'unità. L'interruttore di azionamento non

funziona correttamente. Se il display dell'interfaccia utente indica

il numero dell'unità, la spia di funzionamento lampeggia ed è visualizzato il codice di malfunzionamento.

Se il sistema NON funziona correttamente, fatta eccezione per i casi sopra menzionati e se nessuno dei suddetti problemi di funzionamento risulta evidente, controllare il sistema attenendosi alle procedure descritte di seguito.

Spegnere l'interruttore principale.

Disattivare l'alimentazione.

Darne comunicazione all'installatore specificando il codice di malfunzionamento.

7.11 Elementi da prendere in considerazione prima di un lungo periodo di inattività

Utilizzare l'unità nella modalità solo ventilazione per diverse ore per asciugare l'interno dell'unità.

1 Premere e selezionare il funzionamento .

2 Premere e avviare il funzionamento. 3 All'arresto del funzionamento, spegnere l'interruttore. 4 Pulire i filtri dell'aria e ricollocarli nella posizione originale. 5 Rimuovere le batterie dall'interfaccia utente.

INFORMAZIONI

Si consiglia di far eseguire una manutenzione periodica da parte di un tecnico specializzato. Per la manutenzione da parte di un tecnico specializzato, contattare il proprio rivenditore locale. I costi della manutenzione sono a carico del cliente.

In determinate condizioni di funzionamento, l'interno dell'unità potrebbe sporcarsi dopo svariate stagioni di impiego. con il conseguente deterioramento delle prestazioni.

Problema di

funzionamento

Se il sistema NON funziona affatto.

Misura

▪ Controllare che non si sia verificata

un'interruzione dell'alimentazione elettrica. Attendere il ripristino dell'alimentazione. Se durante il funzionamento del sistema si verifica un'interruzione dell'alimentazione, il funzionamento stesso riprende automaticamente al ripristino dell'alimentazione.

▪ Verificare se il pannello anteriore è

aperto durante il funzionamento. Interrompere il funzionamento e riavviare l'unità interna utilizzando l'interfaccia utente.

▪ Controllare che non sia intervenuto un

fusibile o un interruttore. Sostituire il fusibile o riarmare l'interruttore a seconda dei casi.

▪ Controllare le batterie dell'interfaccia

utente.

▪ Controllare l'impostazione del timer.

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

8 Individuazione e risoluzione dei problemi

Problema di

funzionamento

Il sistema smette improvvisamente di funzionare.

La ventola smette di girare durante il funzionamento del flusso d'aria.

Le alette NON iniziano a oscillare immediatamente.

Il funzionamento NON si avvia immediatamente.

Il sistema funziona, ma il raffreddamento o il riscaldamento sono insufficienti.

Misura

▪ Verificare che l'ingresso o l'uscita

dell'aria nell'unità esterna o interna NON siano ostruiti da ostacoli. Rimuovere gli eventuali ostacoli e verificare che l'aria possa fluire liberamente.

▪ Il climatizzatore può arrestare il

funzionamento dopo fluttuazioni elevate della tensione per proteggere il sistema. Il funzionamento viene ripreso automaticamente dopo 3minuti circa.

Se la temperatura impostata viene raggiunta, il asso del flusso d'aria viene ridotto e il funzionamento interrotto. Il funzionamento riprenderà automaticamente quando la temperatura interna aumenta o diminuisce.

L'unità interna sta regolando la posizione delle alette. Le alette inizieranno presto a muoversi.

Nel caso in cui sia stato premuto il pulsante ON/OFF subito dopo l'interruzione del funzionamento o se la modalità è stata cambiata. Il funzionamento inizierà dopo 3minuti per proteggere il sistema.

▪ Controllare l'impostazione del tasso del

flusso dell'aria. Consultare "5.3.2 Tasso

del flusso d'aria"a pagina9.

▪ Controllare l'impostazione della

temperatura. Consultare "5.3.1 Avvio/

arresto del funzionamento e impostazione della temperatura" a pagina8.

▪ Controllare che l'impostazione della

direzione del flusso dell'aria sia corretta. Consultare "5.3.3 Direzione aria" a

pagina9.

▪ Verificare che l'ingresso o l'uscita

dell'aria nell'unità esterna o interna NON siano ostruiti da ostacoli. Rimuovere gli eventuali ostacoli e verificare che l'aria possa fluire liberamente.

▪ Verificare che i filtri dell'aria non siano

intasati. Pulire i filtri dell'aria. Vedere

"7 Manutenzione e assistenza" a pagina17.

▪ Verificare se ci sono porte o finestre

aperte. Chiudere porte e finestre per evitare l'ingresso del vento.

▪ Verificare che l'unità funzioni nella

modalità Econo o nel Funzionamento a basso rumore dell'unità esterna. Consultare "5.3.6 Funzionamento a

basso rumore dell'unità esterna ed Econo"a pagina11.

▪ Controllare l'eventuale presenza di mobili

direttamente sotto o vicino all'unità interna. Spostare il mobile.

Problema di

funzionamento

Il sistema funziona, ma il riscaldamento è insufficiente (l'unità NON emette aria).

Il pannello anteriore NON si apre.

Le funzioni di ACCENSIONE/ SPEGNIMENTO del timer NON rispettano le impostazioni.

NON è possibile selezionare il funzionamento di Riscaldamento.

Durante il funzionamento si attiva una funzione anomala.

L'unità NON riceve segnali dall'interfaccia utente.

Il display dell'interfaccia utente lampeggia.

Sull'interfaccia utente viene visualizzato un codice di errore.

Altri apparecchi elettronici iniziano a funzionare.

Se, una volta controllati tutti i punti di cui sopra, risulta impossibile risolvere il problema da soli, rivolgersi all'installatore e segnalare i sintomi, il nome completo del modello dell'unità (possibilmente con il numero di produzione) e la data di installazione (indicata sul certificato di garanzia).

▪ Il climatizzatore potrebbe essere in fase

di riscaldamento per il funzionamento in modalità Riscaldamento. Attendere da 1 a 4minuti circa.

▪ Se si sente un rumore del flusso, l'unità

esterna potrebbe essere in modalità di sbrinamento. Attendere da 4 a 12minuti circa.

Controllare che non vi siano ostacoli e cercare di aprire il pannello anteriore utilizzando l'interfaccia utente. Consultare

"7.4Apertura del pannello anteriore"a pagina18.

▪ Controllare se le funzioni di

ACCENSIONE/SPEGNIMENTO del timer e del Timer settimanale sono impostate contemporaneamente. Modificare o disattivare l'impostazione. Consultare "5.5 Funzione di

ACCENSIONE/SPEGNIMENTO del timer"a pagina12 e "5.6Funzionamento del timer settimanale"a pagina13.

▪ Controllare che l'orologio e il giorno della

settimana siano impostati correttamente. Consultare "4.4Orologio"a pagina6.

Controllare che il cavo per collegamenti volanti dell'interfaccia utente J8 NON sia stato tagliato.

Il climatizzatore potrebbe presentare problemi di funzionamento a causa di fulmini o onde radio. Spegnere (OFF) e riaccendere (ON) l'interruttore.

▪ Controllare le batterie dell'interfaccia

utente. Consultare "4.3Inserimento delle

batterie"a pagina6.

▪ Assicurarsi che il trasmettitore NON sia

esposto alla luce diretta del sole.

▪ Controllare se nella stanza vi sono

lampade fluorescenti del tipo ad avvio elettronico. Contattare il rivenditore.

Sostituire le batterie dell'interfaccia utente.

Consultare il rivenditore di zona. Vedere

"8.2Risoluzione dei problemi in base ai codici di malfunzionamento"a pagina22

per un elenco dettagliato dei codici di errore.

Se i segnali dell'interfaccia utente azionano altri apparecchi elettrici, spostare tali apparecchi e contattare il rivenditore.

Misura

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

Guida di riferimento per l'utente

8 Individuazione e risoluzione dei problemi

8.1 Sintomi che NON sono indice di problemi di funzionamento del sistema

I seguenti sintomi NON sono indice di problemi di funzionamento del sistema:

8.1.1 Sintomo: Si avverte un suono come lo scorrere dell'acqua

▪ Questo suono è causato dal fluire del refrigerante nell'unità. ▪ Tale suono può essere generato quando l'acqua scorre via

dall'unità durante il funzionamento in raffreddamento o in modalità di deumidificazione.

8.1.2 Sintomo: Si avverte un suono simile a un soffio

Questo suono è generato quando viene modificata la direzione del flusso del refrigerante (ad es. quando si passa dal raffreddamento al riscaldamento).

8.1.3 Sintomo: Si avverte un suono simile a un ticchettio

Questo suono viene generato quando l'unità si espande o si contrae leggermente con le variazioni di temperatura.

8.1.4 Sintomo: Si avverte un suono simile a un fischio

Questo suono è generato dal fluire del refrigerante durante il funzionamento di sbrinamento.

8.1.5 Sintomo: Si avverte un suono simile a un clic durante il funzionamento o nel periodo di inattività

Questo suono si genera quando le valvole di controllo del refrigerante o le parti elettriche sono in funzione.

8.1.6 Sintomo: Si avverte un suono simile a un battito di mani

Questo suono si genera quando un dispositivo esterno aspira aria fuori dalla stanza (ad es. ventola di scarico, cappa di aspirazione) mentre le porte e le finestre della stanza sono chiuse. Aprire le porte o le finestre o spegnere il dispositivo.

8.1.7 Sintomo: della nebbia bianca fuoriesce da un'unità (unità interna, unità esterna)

Quando avviene la commutazione di funzionamento in riscaldamento implicata dal termine del ciclo di sbrinamento. L’acqua generata dallo sbrinamento diventa vapore e viene scaricata.

8.1.8 Sintomo: le unità possono emettere degli odori

L’apparecchio può assorbire gli odori dell’ambiente, del mobilio, del fumo di sigarette, ecc. per rilasciarli in seguito.

8.1.9 Sintomo: la ventola esterna ruota mentre il climatizzatore non è in funzione

▪ Dopo l'arresto del funzionamento. La ventola esterna continua

a girare per altri 30 secondi per proteggere il sistema.

▪ Mentre il climatizzatore non è in funzione. Quando la

temperatura esterna è molto elevata, la ventola esterna inizia a girare per proteggere il sistema.

8.2 Risoluzione dei problemi in base ai codici di malfunzionamento

Quando si verifica un problema, sull'interfaccia utente appare un codice errore. È importante capire qual è il problema e adottare le misure adeguate prima di resettare un codice errore. Questo deve essere fatto da un installatore qualificato o dal proprio rivenditore di zona.

Questo capitolo fornisce una panoramica di tutti i codici errore e del contenuto di ciascun codice errore così come appare sull'interfaccia utente.

Per avere istruzioni più dettagliate per l'individuazione e la risoluzione dei problemi relativi a ciascun errore, vedere il manuale di riparazione.

Diagnosi dei guasti da parte dell'interfaccia utente

L'interfaccia utente può ricevere un codice di errore dall'unità interna che fa riferimento al guasto. È importante capire qual è il problema e adottare le misure adeguate prima di resettare il codice errore. Questo deve essere fatto da un installatore qualificato o dal proprio rivenditore di zona.

Visualizzazione del codice di errore sull'interfaccia utente:

1 Tenere premuto per circa 5secondi.

Risultato: lampeggia nella sezione di visualizzazione della

temperatura.

2 Premere più volte fino a udire un segnale acustico

continuo.

Risultato: Il codice viene ora visualizzato sul display.

INFORMAZIONI

▪ Un segnale acustico breve e 2 segnali acustici

consecutivi indicano codici non corrispondenti.

▪ Per annullare la visualizzazione del codice, tenere

premuto il pulsante di annullamento per 5 secondi. Il codice scomparirà dal display se il pulsante NON viene premuto per 1minuto.

Sistema

Codice di errore

Unità interna

Codice di errore

Descrizione

Normale Carenza di refrigerante Rilevamento di sovratensione Errore di trasmissione del segnale (tra unità interna

ed esterna) Guasto della combinazione delle unità interne/esterne

Descrizione

Anomalia PCB dell'unità interna Protezione antigelo o controllo di pressione alta Anomalia del motore della ventola (motore CC) Errore dell'unità Streamer Anomalia del termistore dello scambiatore di calore

interno Errore dell'apertura o della chiusura del pannello

anteriore Anomalia del termistore della temperatura ambiente

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

9 Smaltimento

Codice di errore

Unità esterna

Codice di errore

Descrizione

Errore del sensore di umidità

Descrizione

Anomalia della valvola a 4vie Anomalia PCB dell'unità esterna Attivazione di sovraccarico (sovraccarico del

compressore) Blocco del compressore Blocco ventola CC Sovracorrente alimentazione in ingresso Controllo temperatura del tubo di scarico Controllo dell'alta pressione (nel modalità di

raffreddamento) Anomalia nel sensore del sistema del compressore Anomalia nel sensore di posizione Anomalia del sensore di corrente / tensione CC Anomalia del termistore della temperatura esterna Anomalia del termistore del tubo di scarico Anomalia del termistore dello scambiatore di calore

esterno Errore di surriscaldamento dei componenti elettrici Aumento della temperatura delle alette di

irraggiamento Sovracorrente istantanea dell'inverter (CC) Anomalia del termistore delle alette di irraggiamento Errore della temperatura interna del compressore

8.3 Risoluzione dei problemi della connessione wireless

La seguente tabella fornisce una breve descrizione delle modalità di gestione dei problemi. Se nessuna delle soluzioni proposte è di aiuto, consultare il sito http://www.onlinecontroller.daikineurope.com/ per ulteriori informazioni e FAQ.

Problema Misura

NON è possibile collegare l'adattatore WLAN (nessuno dei LED lampeggia).

▪ Cercare di far funzionare

l'unità con l'interfaccia utente.

▪ Controllare che l'alimentazione

sia attiva.

▪ Spegnere l'unità e riaccenderla

di nuovo.

Problema Misura

L'adattatore WLAN NON è visibile sulla schermata introduttiva dell'unità (schermata iniziale) dopo che l'adattatore WLAN è stato configurato (opzione WPS).

L'adattatore WLAN NON è visibile nell'elenco delle reti Wi-Fi disponibili sul dispositivo smart (opzione del punto di accesso)

▪ Assicurarsi che l'adattatore

LAN wireless sia sufficientemente vicino al dispositivo di comunicazione.

▪ Controllare che la

comunicazione sia OK. Vedere

"Conferma dello stato della connessione dell'adattatore wireless"a pagina15.

▪ Assicurarsi che lo il dispositivo

smart sia connesso alla stessa rete wireless dell'adattatore WLAN.

▪ Cercare di tornare

all'impostazione predefinita di fabbrica e ripetere l'impostazione. Vedere

"Riportare il collegamento all'impostazione predefinita di fabbrica"a pagina16.

▪ Cercare di passare dal punto

di accesso all'impostazione WPS per modificare il canale wireless. Il canale wireless DEVE essere compreso tra 1 e 11.

▪ Controllare che la

comunicazione sia OK. Vedere

"Conferma dello stato della connessione dell'adattatore wireless"a pagina15.

▪ Cercare di tornare

all'impostazione predefinita di fabbrica e ripetere l'impostazione. Vedere

"Riportare il collegamento all'impostazione predefinita di fabbrica"a pagina16.

9 Smaltimento

NOTA

NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, DEVONO essere eseguiti in conformità alla legislazione applicabile. Le unità DEVONO essere trattate presso una struttura specializzata per il riutilizzo, il riciclaggio e il recupero dei materiali.

(C)(F)TXA15~50A2V1B(W)(S)(T) Climatizzatore per interni Daikin 4P518786-1B – 2018.06

10 Glossario

Rivenditore

Distributore addetto alla vendita del prodotto.

Installatore autorizzato

Tecnico addestrato in possesso delle dovute qualifiche per l'installazione del prodotto.

Utente

Persona che possiede il prodotto e/o lo fa funzionare.

Legislazione applicabile

Tutte le direttive, leggi, normative e/o prescrizioni locali, nazionali, europee e internazionali attinenti e applicabili a un determinato prodotto o ambito d'installazione.

Guida di riferimento per l'utente

10 Glossario

Società di assistenza

Società qualificata che può eseguire o coordinare l'intervento di assistenza richiesto sul prodotto.

Manuale d'installazione

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità d'installazione, configurazione e manutenzione.

Manuale d'uso

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità di funzionamento.

Accessori

Etichette, manuali, schede informative ed apparecchiature che sono forniti insieme al prodotto e devono essere installati secondo le istruzioni riportate sulla documentazione di accompagnamento.

Apparecchiatura opzionale

Apparecchiature fabbricate o approvate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

Non in dotazione

Apparecchiature NON fabbricate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

Guida di riferimento per l'utente

(C)(F)TXA15~50A2V1B(W)(S)(T)

Climatizzatore per interni Daikin

4P518786-1B – 2018.06

4P518786-1B 2018.06

Daikin CTXA15A2V1BW, FTXA20A2V1BW, FTXA25A2V1BW, FTXA35A2V1BW, FTXA42A2V1BW User reference guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommario

1 Precauzioni generali di sicurezza 2

1.1 Note relative alla documentazione

1.1.1 Significato delle avvertenze e dei simboli

2 Note relative alla documentazione

1.2 Per l'utente

2.1 Informazioni su questo documento

3 Informazioni sul sistema

2.2 Guida di riferimento per l'utente a colpo d'occhio

3.1 Unità interna

3.2 Informazioni sull'interfaccia utente

3.2.1 Componenti: Interfaccia utente

3.2.2 Stato: LCD dell'interfaccia utente

3.2.3 Utilizzo dell'interfaccia utente

4 Prima dell'uso

4.1 Panoramica: Prima dell'uso

4.4 Orologio

4.4.1 Impostazione dell'orologio

4.2 Fissaggio dell'interfaccia utente alla parete

4.3 Inserimento delle batterie

5 Funzionamento

4.5 Luminosità del display dell'unità interna

4.5.1 Impostazione della luminosità del display dell'unità interna

5.1 Portata di funzionamento

5.2 Quando usare determinate funzioni

5.3 Modalità di funzionamento e setpoint della temperatura

5.3.2 Tasso del flusso d'aria

Regolazione del tasso del flusso dell'aria

Regolazione della direzione del flusso dell'aria verticale

5.3.3 Direzione aria

Regolazione della direzione del flusso dell'aria orizzontale

Utilizzo della direzione del flusso dell'aria 3D

5.3.4 Funzionamento "Comfort airflow" e "Intelligent Eye"

Funzionamento "Comfort airflow"

Funzionamento "Intelligent Eye"

Informazioni sul sensore Intelligent Eye

Avvio/Arresto del funzionamento "Comfort" e "Intelligent Eye"

Attivazione/disattivazione della funzione del flusso d'aria verticale

5.3.5 Funzionamento in modalità "Powerful"

Avvio/Arresto del funzionamento "Powerful"

5.3.6 Funzionamento a basso rumore dell'unità esterna ed Econo

Funzionamento "Econo"

Funzionamento a basso rumore dell'unità esterna

Avvio/arresto del funzionamento a basso rumore dell'unità esterna ed Econo

5.4.1 Avvio/Arresto del funzionamento con Flash streamer

5.5 Funzione di ACCENSIONE/ SPEGNIMENTO del timer

5.5.2 Avvio/Arresto della funzione di ACCENSIONE del timer

5.5.1 Avvio/Arresto della funzione di SPEGNIMENTO del timer

5.5.3 Combinazione delle funzioni di ACCENSIONE e SPEGNIMENTO del timer

5.6 Funzionamento del timer settimanale

5.6.1 Impostazione del funzionamento del timer settimanale

5.6.2 Copia delle prenotazioni

5.6.5 Eliminazione di prenotazioni

Eliminazione di prenotazioni individuali

5.6.3 Conferma di prenotazioni

5.6.4 Disattivare o riattivare il funzionamento del Timer settimanale

Eliminazione di una prenotazione per ogni giorno della settimana

Eliminazione di tutte le prenotazione

5.7 Connessione LAN Wireless

5.7.1 Precauzioni per l'uso dell'adattatore wireless

5.7.2 Installazione dell'applicazione Daikin Online Controller

Collegamento diretto dell'adattatore wireless al proprio dispositivo

5.7.3 Impostazione della connessione wireless

Conferma dello stato della connessione dell'adattatore wireless

Collegamento dell'adattatore wireless alla propria rete domestica

Collegamento mediante il pulsante WPS

6 Risparmio energetico e funzionamento ottimale

Collegamento mediante codice SSID e CHIAVE

Disattivazione della connessione wireless

Uso dell'interruttore di ATTIVAZIONE/DISATTIVAZIONE dell'adattatore wireless

Uso dell'interfaccia utente

Riportare il collegamento all'impostazione predefinita di fabbrica

7 Manutenzione e assistenza

7.1 Panoramica: Manutenzione e assistenza

7.2 Pulizia dell'unità interna e dell'interfaccia utente

7.5 Informazioni sui filtri dell'aria
