Daikin ATXTP25M5V1B, ATXTP35M5V1B User reference guide [et]

Kasutaja teatmik

Daikini õhukonditsioneerid ruumis
kasutamiseks

ATXTP25M5V1B
ATXTP35M5V1B

Sisukord

Sisukord

1 Info kasutusjuhiste kohta 4

1.1 Info käesoleva dokumendi kohta.................................................................................................................................... 4

1.2 Hoiatuste ja sümbolite tähendus.................................................................................................................................... 4

2 Olulised ohutusjuhised 6

2.1 Üldine .............................................................................................................................................................................. 6

2.2 Kasutamise ohutusjuhised.............................................................................................................................................. 7

3 Süsteemi teave 10

3.1 Siseseade......................................................................................................................................................................... 10

3.1.1 Siseseadme näidik .......................................................................................................................................... 11

3.2 Juhtpuldi kasutusnõuded................................................................................................................................................ 11

3.2.1 Koostisosad on järgmised. Juhtpult ............................................................................................................... 12

3.2.2 Olek: juhtpuldi LCD-näidik .............................................................................................................................. 12

3.2.3 Juhtpuldi kasutusvõtted ................................................................................................................................. 13

4 Kasutuseelsed toimingud 14

4.1 Ülevaade: Kasutuseelsed toimingud .............................................................................................................................. 14

4.2 Patareide paigaldamine .................................................................................................................................................. 14

4.3 Juhtpuldi hoidiku paigaldamine...................................................................................................................................... 14

4.4 Toite sisselülitamine ....................................................................................................................................................... 15

5 Kasutamine 16

5.1 Tööpiirkond ..................................................................................................................................................................... 16

5.2 Funktsioonide kasutamine.............................................................................................................................................. 16

5.3 Töörežiim ja temperatuuri sättepunkt ........................................................................................................................... 17

5.3.1 Käivitamine/peatamine ja temperatuuri määramine .................................................................................... 18

5.4 Õhu vooluhulk................................................................................................................................................................. 18

5.4.1 Õhu vooluhulga muutmine ............................................................................................................................ 19

5.5 Õhuvoolu suund.............................................................................................................................................................. 19

5.5.1 Vertikaalse õhuvoolu suuna muutmine ......................................................................................................... 20

5.5.2 Horisontaalse õhuvoolu suuna muutmiseks tehke järgmist ......................................................................... 20

5.5.3 Ruumilise (3D) õhuvoolu suunamise kasutamiseks tehke järgmist .............................................................. 20

5.6 Mugava õhuvoolu funktsiooni kasutamine .................................................................................................................... 20

5.6.1 Mugava õhuvoolu režiimi käivitamine/seiskamine........................................................................................ 21

5.7 Suurendatud võimsuse kasutamine ............................................................................................................................... 21

5.7.1 Suurendatud võimsuse režiimi käivitamine/seiskamine ............................................................................... 21

5.8 Säästurežiimi kasutamine ............................................................................................................................................... 22

5.8.1 Säästurežiimi käivitamine/seiskamine ........................................................................................................... 22

5.9 VÄLJAS/SEES-taimeri kasutamine ................................................................................................................................... 22

5.9.1 VÄLJAS-taimeri käivitamine/seiskamine ........................................................................................................ 23

5.9.2 SEES-taimeri käivitamine/seiskamine ............................................................................................................ 23

5.9.3 VÄLJAS-taimeri ja SEES-taimeri kombineerimine .......................................................................................... 24

Kasutaja teatmik

2

6 Energia säästmine ja kasutamine parimal viisil 25

7 Hooldus ja teenindus 27

7.1 Ülevaade: hooldus ja teenindus ..................................................................................................................................... 27

7.2 Siseseadme ja juhtpuldi puhastamine............................................................................................................................ 28

7.3 Esipaneeli puhastamine.................................................................................................................................................. 29

7.4 Esipaneeli avamiseks tehke järgmist .............................................................................................................................. 29

7.5 Teave õhufiltrite kohta ................................................................................................................................................... 29

7.6 Õhufiltri puhastamine..................................................................................................................................................... 29

7.7 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri (hõbeioonfilter) puhastamiseks tehke järgmist ....................... 30

7.8 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri (hõbeioonfilter) asendamiseks tehke järgmist......................... 31

7.9 Esipaneeli sulgemiseks tehke järgmist ........................................................................................................................... 31

7.10 Toimingud enne seadme jätmist pikaajalisse seisakusse............................................................................................... 31

7.10.1 Kasutamine talvel ........................................................................................................................................... 32

8 Rikkeotsing 33

8.1 Ilmingud, mis POLE rikked .............................................................................................................................................. 35

8.1.1 Ilming: on kuulda vee voolamisele sarnast häält ........................................................................................... 35

8.1.2 Ilming: on kuulda õhu vihisemist ................................................................................................................... 35

8.1.3 Ilming: on kuulda tiksuvat häält ..................................................................................................................... 35

8.1.4 Ilming: on kuulda vilisevat häält ..................................................................................................................... 35

8.1.5 Ilming: töötamise ajal või ooterežiimis on kuulda plõksuvat häält ............................................................... 35

8.1.6 Ilming: on kuulda plaksuvat häält .................................................................................................................. 35

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

Sisukord

8.1.7 Ilming: Seadmest eraldub valget udu (sisendseade) ..................................................................................... 35

8.1.8 Ilming: Seadmest võib eralduda lõhnasid ...................................................................................................... 35

8.1.9 Ilming: välisseadme ventilaator pöörleb sel ajal, kui konditsioneer pole sisse lülitatud .............................. 35

8.2 Rikkekoodidega näidatud hälvete lahendamine ............................................................................................................ 36

9 Toote kasutuselt kõrvaldamine 38

10 Sõnastik 39

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

3

1 | Info kasutusjuhiste kohta

1 Info kasutusjuhiste kohta

1.1 Info käesoleva dokumendi kohta

Täname Teid toote ostmise eest. Palume teil teha järgmist:

▪ hoidke juhend tulevikus sirvimiseks alles.

Sihtrühm

Lõppkasutajad

Juhendikomplekt

Käesolev juhend on osa dokumendikomplektist. Täiskomplekt koosneb:

TEAVITUSTÖÖ

See seade on mõeldud kasutamiseks spetsialistidele või väljaõppega kasutajatele
kauplustes, kergetööstuses ja põllumajandusettevõtetes või tavakasutajatele äri- ja
kodukeskkonnas.

▪ Üldised ettevaatusabinõud.

- Ohutusjuhised, mida peate lugema enne süsteemi kasutamist

- Formaat: paber (siseseadme karbis)

▪ Kasutusjuhend.

- Kiirülevaade seadme põhilistest funktsioonidest

- Formaat: paber (siseseadme karbis)

▪ Kasutaja viitejuhend.

- Detailsed juhised ja taustinfo seadme kasutamiseks algajatele ja spetsialistidele

- Formaat: Digifailid aadressil http://www.daikineurope.com/support-and-

manuals/product-information/.

Dokumentatsiooni värskeimad versioonid on saadaval piirkondlikul Daikin
veebisaidil või paigaldaja käest.

Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.

1.2 Hoiatuste ja sümbolite tähendus

OHT

See sümbol tähistab olukorda, mis lõpeb surma või vigastusega.

Kasutaja teatmik

4

OHT: ELEKTRILÖÖGI OHT

See sümbol tähistab olukorda, mis võib lõppeda elektrilöögiga.

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

Viitab olukorrale, mille puhul võib tekkida oht saada üldine põletus või põletushaavad
väga madala temperatuuri või külma tõttu.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

1 | Info kasutusjuhiste kohta

OHT: PLAHVATUSE OHT

Näitab olukorda, mis võib lõppeda plahvatusega.

HOIATUS

See sümbol tähistab olukorda, mis võib lõppeda kas surma või vigastusega.

HOIATUS: KERGSÜTTIV MATERJAL

ETTEVAATUST

See sümbol tähistab olukorda, mis võib lõppeda kerge või keskmise vigastusega.

MÄRKUS

See sümbol tähistab olukorda, mis võib lõppeda varustuse või vara kahjustusega.

TEAVITUSTÖÖ

See sümbol tähistab kasulikke nõuandeid või lisainfot.

Kasutatud sümbolid seadmel:

Sümbol Selgitus

Enne paigaldamist lugege paigaldus- ja kasutusjuhend ning
elektripaigaldise juhised läbi.

Enne hoolduse või teeninduse alustamist lugege läbi
hooldusjuhend.

Vaadake lisateavet paigaldaja ja kasutaja teatmikust.

Seadmel on pöörlevaid osi. Olge seadme hooldamisel või
ülevaatusel ettevaatlik.

Dokumentides kasutatavad sümbolid:

Sümbol Selgitus

Näitab joonise pealkirja või viitab sellele.
Näide: " 1–3 Joonise peakiri" tähendab "Joonis 3 peatükis

1".

Näitab tabeli pealkirjale või viitab sellele.
Näide: " 1–3 Tabeli pealkiri" tähendab "Tabel 3 peatükis 1".

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

5

2 | Olulised ohutusjuhised

2 Olulised ohutusjuhised

2.1 Üldine

Järgige alati järgmisi ohutusjuhiseid ja -eeskirju.

HOIATUS

Kui te POLE KINDEL, kuidas seadet kasutada, küsige
juhiseid oma paigaldajalt.

HOIATUS

Käesolevat seadet on lubatud kasutada alates 8-aastastel
lastel ja füüsiliste, kognitiivsete või vaimsete puuetega või
puudulike kogemuste ja teadmistega isikutel, kui nad
kasutavad seadet järelevalve all või kui neid on juhendatud
seadet kasutama ohutult ja kui nad on võimalikest
ohtudest teadlikud.

Lastel EI OLE lubatud seadmega mängida.
Lastel EI OLE lubatud seadet järelevalveta puhastada ja

hooldada.

HOIATUS

Elektrilöögi või tulekahju ennetamiseks:

▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.

ETTEVAATUST

▪ ÄRGE asetage seadme peale mingeid esemeid.
▪ ÄRGE istuge, ronige või astuge seadmele.

▪ Seadmetel on järgmine sümbol:

Kasutaja teatmik

6

See tähendab, et elektrilisi ja elektroonilisi seadmeid EI TOHI panna sorteerimata
olmeprügi hulka. ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel,
külmaaine, õli ja muude osade käsitsemisel tuleb järgida kehtestatud eeskirju.

Seadmeid tuleb käidelda eriettevõttes, et neid taaskasutada, ümber töödelda ja
taastada. Nõuetekohase jäätmekäitlusega aitate kaitsta keskkonda võimalike
kahjulike mõjude eest ja inimeste tervist. Lisateabe saamiseks pöörduge oma
paigaldaja või kohaliku omavalitsuse poole.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

▪ Toiteelementidel on järgmine sümbol:

See tähendab, et toiteelemente ei tohi panna sorteerimata olmeprügi hulka. Kui
selle sümboli kohal on keemilise elemendi tähis, siis tähendab see, et patarei
sisaldab raskemetalle üle teatud kontsentratsiooni.

Võimalikud keemilise elemendi sümbolid on: Pb: plii (>0,004%).
Kasutatud toiteelemente tuleb käidelda eriettevõttes, et neid elemente saaks

taaskasutada. Kasutatud toiteelementide nõuetekohase jäätmekäitlusega aitate
kaitsta keskkonda võimalike kahjulike mõjude eest ja inimeste tervist.

2.2 Kasutamise ohutusjuhised

HOIATUS: MÕÕDUKALT SÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

2 | Olulised ohutusjuhised

ETTEVAATUST

ÄRGE PANGE sõrmi, vardad või mingeid muid esemeid õhu
sisend- või väljundavadesse. Ventilaator võib suurel kiirusel
pööreldes vigastusi tekitada.

HOIATUS

▪ ÄRGE püüdke seadet ise ümber ehitada, lahti võtta,

eemaldada, ümber paigutada või remontida, sest
ebaõige lahti võtmine või paigaldamine võib põhjustada
elektrilöögi või tulekahju. Pöörduge oma edasimüüja
poole.

▪ Kui avastate külmaaine lekked, siis veenduge, et

läheduses pole lahtist leeki. Külmaaine on täielikult
ohutu, mittemürgine ja mõõdukalt põlev, kuid kui need
juhuslikult lekivad ruumi, kus võivad kokku sattuda
kütteseadmete, gaasipliitide jne põlemisõhuga. Enne töö
taastamist laske asjatundlikel töötajatel kinnitada, et
lekkekoht on kõrvaldatud.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

ETTEVAATUST

Kasutage labade ja ribide asendi muutmiseks ALATI
juhtpulti. Kui toimub labade või ribide nurga muutmine ja
püüate neid käega ise liigutada, siis võib mehhanism
puruneda.

Kasutaja teatmik

7

2 | Olulised ohutusjuhised

ETTEVAATUST

HOIDKE väikelapsed, taimed ja koduloomad vahetust
õhuvoolust eemal.

HOIATUS

ÄRGE hoidke õhukonditsioneeri läheduses põlevaine
aerosoolpudeleid ja ÄRGE kasutage aerosoole seadme
läheduses. Vastasel juhul võite tekitada tulekahju.

ETTEVAATUST

ÄRGE KASUTAGE süsteemi kui ruumi on piserdatud
putukamürki. Kemikaalid võivad ladestuda seadmesse –
need võivad ohustada nende inimeste tervist, kes on
kemikaalide suhtes ülitundlikud.

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid
tavaliselt see EI leki. Kui külmaaine lekib ruumi ja satub
kokkupuutesse põleti, kütteseadme või pliidi leegiga, siis
võib tekkida tulekahju või moodustub tervistkahjustav
gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige
ruum ja pöörduge edasimüüja poole, kelle käest olete
toote ostnud.

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et
külmaaine lekkekoht on kõrvaldatud.

HOIATUS

▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela osi.
▪ ÄRGE KASUTAGE puhastusaineid või vahendeid sulatuse

kiirendamiseks, välja arvatud need, mis on tootja poolt
soovitatud.

▪ Võtke teadmiseks, et süsteemis olev külmaaine on

lõhnatu.

Kasutaja teatmik

8

HOIATUS

Seadet tuleb hoiustada nii, et oleks välditud selle
mehaaniline vigastamine ja kohas, mis on hästi
ventileeritud ning kus pole süüteallikaid (näiteks lahtist
leeki, töötavat gaasi- või elektrikütte seadet). Ruumi
suurus peab olema selline, nagu on määratud ohutuse
üldeeskirjades.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

2 | Olulised ohutusjuhised

OHT: ELEKTRILÖÖGI OHT

Enne õhukonditsioneeri või õhufiltrite puhastamist lülitage
seade välja ja ühendage toitevõrgust lahti. Muidu võite
saada elektrilöögi ja see võib põhjustada kehavigastuse.

ETTEVAATUST

Pärast pikaajalist kasutamist kontrollige seadme alust ja
kinniteid vigastuste suhtes. Kui need on vigastatud, võib
seade maha kukkuda ja põhjustada vigastusi.

ETTEVAATUST

Ärge puudutage soojusvaheti ribisid. Ribide servad on
teravad ja võivad põhjustada lõikehaavasid.

HOIATUS

Kõrgel töötamisel olge redelil ettevaatlik.

HOIATUS

Ebaõiged pesuvahendid ja puhastamisvõtted võivad
kahjustada plastosi või põhjustada vee lekkimist.
Elektrilistele osadele, nagu mootorid, sattuv vesi võib
põhjustada häireid, suistsemist või süttimist.

OHT: ELEKTRILÖÖGI OHT

Enne puhastamist kontrollige, et seade ei tööta ja lülitage
kaitselüliti välja või tõmmake toitejuhtme pistik välja.
Muidu võite saada elektrilöögi ja see võib põhjustada
kehavigastuse.

HOIATUS
Kui ilmneb midagi ebaharilikku (põlemislõhn jne),

peatage kasutamine ja lülitage toide välja.

Sellisel juhul kasutamise jätkamine võib põhjustada
purunemist, elektrilööke või tulekahju. Lisateavet saate
oma edasimüüjalt.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

9

3 | Süsteemi teave

f

e

g

i

h

c

d

b

a

3 Süsteemi teave

3.1 Siseseade

HOIATUS: MÕÕDUKALT SÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

MÄRKUS

ÄRGE kasutage süsteemi muuks otstarbeks. ÄRGE kasutage seadet
täppisinstrumentide, toidu, taimede, loomade või kunstiteoste jahutamiseks – see
võib neile kahjulikult mõjuda.

ETTEVAATUST

ÄRGE PANGE sõrmi, vardad või mingeid muid esemeid õhu sisend- või
väljundavadesse. Ventilaator võib suurel kiirusel pööreldes vigastusi tekitada.

TEAVITUSTÖÖ

Helirõhutase on madalam kui 70dBA.

HOIATUS

▪ ÄRGE püüdke seadet ise ümber ehitada, lahti võtta, eemaldada, ümber paigutada

või remontida, sest ebaõige lahti võtmine või paigaldamine võib põhjustada
elektrilöögi või tulekahju. Pöörduge oma edasimüüja poole.

▪ Kui avastate külmaaine lekked, siis veenduge, et läheduses pole lahtist leeki.

Külmaaine on täielikult ohutu, mittemürgine ja mõõdukalt põlev, kuid kui need
juhuslikult lekivad ruumi, kus võivad kokku sattuda kütteseadmete, gaasipliitide
jne põlemisõhuga. Enne töö taastamist laske asjatundlikel töötajatel kinnitada, et
lekkekoht on kõrvaldatud.

TEAVITUSTÖÖ

Järgnevalt esitatud joonised on näitlikud ja võivad MITTE täielikult vastata teie
süsteemi ülesehitusele.

Kasutaja teatmik

10

a Õhu sisend

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

3.1.1 Siseseadme näidik

ON/OFF

a

b
c

d

3 | Süsteemi teave

b Õhu väljund

c Klapp (horisontaalne laba)
d Ribid (vertikaallabad)
e Esipaneel

f Mudeli andmesilt
g Siseseadme näidik
h Titaanapatiidiga lõhnafilter ja hõbedaga kübemefilter (hõbeioonfilter)

i Õhufiltrid

a Signaali vastuvõtja
b Tööoleku tuli

c Taimeri tuli

d ON/OFF-nupp

SEES/VÄLJAS-nupp

Kui pult pole saadaval, saate käivitamiseks/peatamiseks kasutada nuppu SEES/
VÄLJAS. Selle nupu kasutamisel käivitamiseks kasutatakse järgmisi sätteid.

▪ Töörežiim = Automaatjuhtimine
▪ Temperatuuri säte = 25°C
▪ Õhu vooluhulk = Automaatjuhtimine

3.2 Juhtpuldi kasutusnõuded

▪ Otsene päikesevalgus. ÄRGE jätke juhtpulti otsesesse päikesevalgusesse.
▪ Tolm. Signaali saatjale või vastuvõtjale kogunenud tolm võib alandada

tundlikkust. Pühkige tolm pehme lapiga ära.

▪ Luminofoorlambid. Ruumis olevad luminofoorlambid võivad halvendada

sidesignaali levikut. Sellisel juhul pöörduge paigaldaja poole.

▪ Muud seadmed. Kui juhtpuldi signaalid lülitavad teisi seadmeid, teisaldage need

mujale või küsige nõu oma paigaldajalt.

▪ Kardinad. Veenduge, et seadme ja juhtpuldi vahel POLE signaali levik tõkestatud

kardinate või muude objektidega.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

MÄRKUS

▪ ÄRGE laske juhtpulti maha kukkuda.
▪ ÄRGE laske juhtpulti märjaks saada.

Kasutaja teatmik

11

3 | Süsteemi teave

b

l

k

c

d

e

f

j

i

h

g

a

3.2.1 Koostisosad on järgmised. Juhtpult

3.2.2 Olek: juhtpuldi LCD-näidik

Ikoon Kirjeldus

a Signaali vastuvõtja
b Nupp OFF

c Ventilaatori kiirus
d Säästurežiimi nupp
e Pöördnupud

f Taimeri seadistamise nupud (SEES, VÄLJAS, tühistamine)
g Võimsusrežiimi nupp
h Mugavusrežiimi nupp

i Temperatuuri valimise nupp

j Töörežiimi nupud
k Automaattöörežiimi nupp

l LCD-näidik

Töörežiim = Automaatjuhtimine

Töörežiim = Kuivatamine

Töörežiim = Kütmine

Töörežiim = Jahutamine

Töörežiim = Ainult ventilaator

Kasutaja teatmik

12

Suurendatud võimsus on aktiveeritud

Säästurežiim on aktiveeritud

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

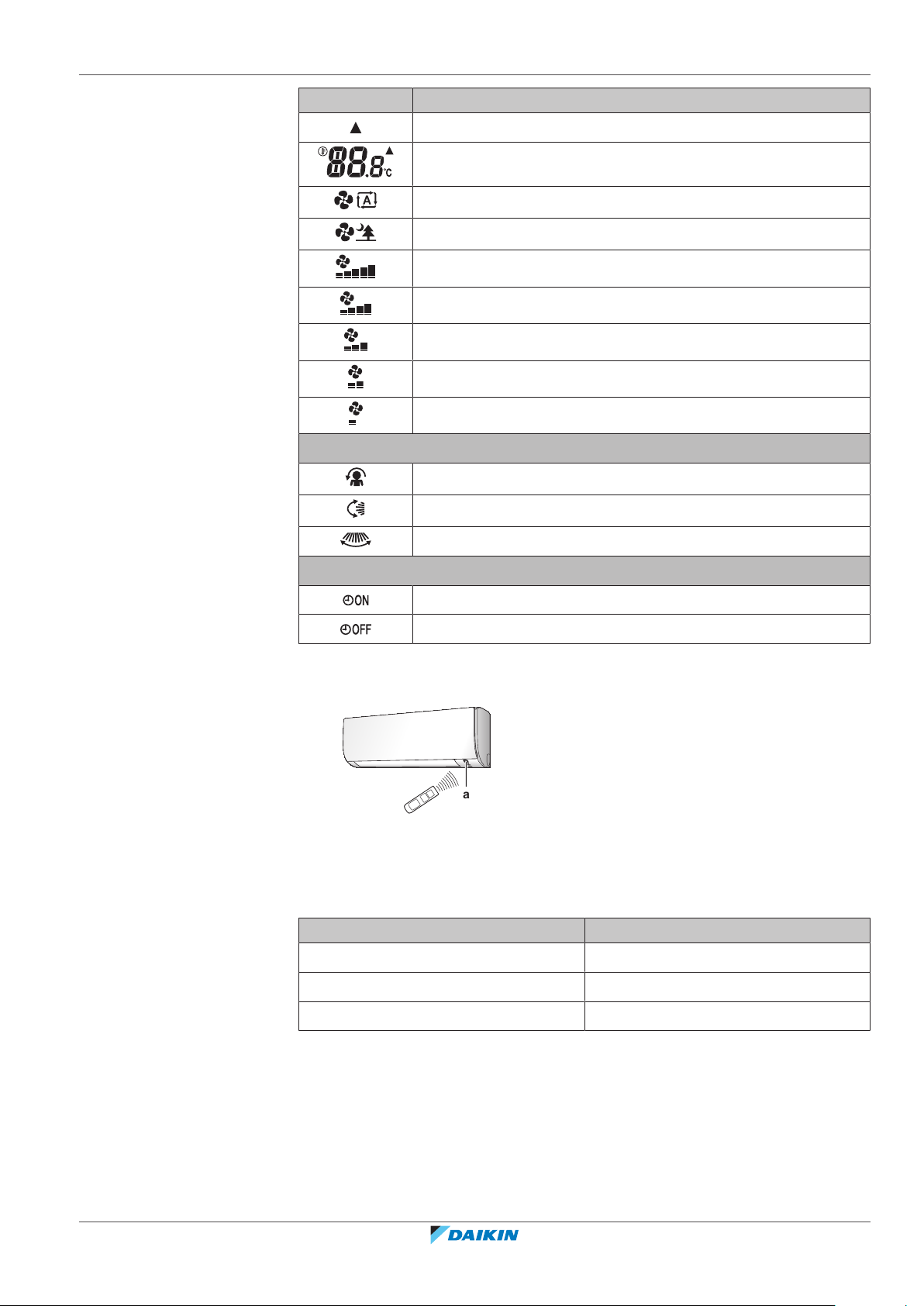

Ikoon Kirjeldus

a

Siseseade võtab vastu juhtpuldi signaali

Sättega määratud temperatuur

Õhu vooluhulk = Automaatjuhtimine

Õhu vooluhulka = Sisendseadme vaikne olek

Õhu vooluhulk = Suur

Õhu vooluhulk = Kesksuur

Õhu vooluhulk = Keskmine

Õhu vooluhulk = Keskväike

Õhu vooluhulk = Väike

Mugav õhuvool on aktiveeritud

Automaatne vertikaalne kaldliikumine on aktiveeritud

3 | Süsteemi teave

3.2.3 Juhtpuldi kasutusvõtted

1 Suunake siseseadme signaali saatja siseseadme poole (side saavutamiseks ei

tohi see ületada 7meetrit).

Tulemus: Kui siseseade võtab signaali vastu, siis on kuulda järgmisi signaale.

Heli Kirjeldus

Kaks lühikest helisignaali Seade hakkab tööle.

Üks lühike helisignaal Säte on muudetud.

Automaatne horisontaalne kaldliikumine on aktiveeritud

SEES-taimer on aktiveeritud

VÄLJAS-taimer on aktiveeritud

a Signaali vastuvõtja

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Pikk helisignaal Seadme töö on peatatud.

Kasutaja teatmik

13

4 | Kasutuseelsed toimingud

2

3

1

AAA.LR03

c

ba

2×

4 Kasutuseelsed toimingud

4.1 Ülevaade: Kasutuseelsed toimingud

Selles peatükis kirjeldatakse, mida peate tegema enne seadme kasutama
hakkamist.

Tüüpiline töövoog

Enne kasutama hakkamist tehke järgmised toimingud.

▪ Patareide paigaldamine juhtpulti.
▪ Juhtpuldi hoidiku kinnitamine seinale.
▪ Toite sisse lülitamine.

4.2 Patareide paigaldamine

Patareid on kasutatavad umbes 1 aasta jooksul.

1 Eemaldage tagakaas.
2 Pange mõlemad patareid korraga sisse.
3 Pange kaas oma kohale tagasi.

4.3 Juhtpuldi hoidiku paigaldamine

Kasutaja teatmik

14

a Juhtpult
b Kaablikinniti (pole komplektis)

c Juhtpuldi hoidik

1 Valige koht, kus signaalide vastuvõtt on võimalik.
2 Kinnitage hoidik seinale või sarnasesse kohta kruvidega.
3 Pange juhtpult juhtpuldi hoidikusse.

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

4.4 Toite sisselülitamine

1 Lülitage kaitselüliti sisse.

Tulemus: Siseseadme klapp avaneb ja sulgub, et määrata ära tugiasend.

4 | Kasutuseelsed toimingud

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

15

5 | Kasutamine

5 Kasutamine

5.1 Tööpiirkond

Süsteemi ohutuks ja efektiivseks töötamiseks kasutage seda järgmistel
temperatuuridel ja niiskusel.

Töörežiim Tööpiirkond

Jahutus

(a)(b)

▪ Välistemperatuur: –10~46°C DB
▪ Sisetemperatuur: 18~32°C DB
▪ Ruumi niiskus: ≤80%

Kütmine

(a)

▪ Välistemperatuur: –25~24°C DB
▪ Sisetemperatuur: 10~30°C DB

Kuivatamine

(a)

▪ Välistemperatuur: –10~46°C DB
▪ Sisetemperatuur: 18~32°C DB
▪ Ruumi niiskus: ≤80%

(a)

Ohutusseadis võib peatada süsteemi töötamise, kui seadme parameetrid on
tööpiirkonnast väljas.

(b)

Kui seadme parameetrid on tööpiirkonnast väljas, võib ilmneda kondenseerumine ja vee
tilkumine.

5.2 Funktsioonide kasutamine

Funktsioonide kasutamist on selgitatud järgmises tabelis.

Funktsioon Selgitused

Põhifunktsioonid

Töörežiimid ja temperatuur

+ Õhuvoolu suund

Õhu vooluhulk

Lisafunktsioonid

Süsteemi käivitamine/peatamine ja
temperatuuri määramine järgmisteks
toiminguteks.

▪ Ruumi üleskütmine või mahajahutamine.
▪ Ruumi õhu ringluse tagamine ilma kütmise või

jahutamiseta.

▪ Ruumi niiskuse alandamine.
▪ Automaatrežiimi korral temperatuuri ja

töörežiimi automaatne valimine.

Õhuvoolu suuna muutmine (külgliigutamine või
hoidmine kinnisasendis).

Ruumi puhutava õhu vooluhulga muutmine.
Õhuringluse kiirendamine.

Kasutaja teatmik

16

Säästurežiim

Süsteemi juhtimine kui kasutate ruumis ka teisi
kütteseadmeid.

Energia säästmine.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

Funktsioon Selgitused

5 | Kasutamine

Mugav õhuvool

Mugava õhuvoolu tagamine, et see EI oleks
suunatud inimestele.

Suurendatud võimsus

Ruumi kiireks allajahutamiseks või
üleskütmiseks.

SEES-taimer + VÄLJAS-

taimer

Süsteemi automaatlülituseks olekusse SEES või
VÄLJAS.

5.3 Töörežiim ja temperatuuri sättepunkt

Töörežiimide kasutamine. Muutke töörežiimi ja määrake temperatuur, kui soovite
teha järgmist.

▪ Ruumi üleskütmine või mahajahutamine
▪ Ruumi õhu ringluse tagamine ilma kütmise või jahutamiseta
▪ Ruumi niiskuse alandamine

Töörežiimi valimine. Süsteem töötab erinevalt, sõltuvalt kasutaja valikutest.

Seadistamine Kirjeldus

Automaatjuhtimine

Süsteem jahutab ruumi maha või kütab üles kuni
temperatuuri sättepunktini. Selles režiimis
lülitatakse vajaduse korral jahutamise ja kütmise
vahel automaatselt.

Kuivatamine

Kütmine

Süsteemi alandab ruumi niiskust.

Süsteem kütab ruumi üles kuni temperatuuri
sättepunktini.

Jahutamine

Süsteem jahutab ruumi maha kuni temperatuuri
sättepunktini.

Ventilaator

Süsteem juhib ainult õhuvoolu (õhuvoolu hulka
ja suunda).

Süsteem EI reguleeri temperatuuri.

Lisateave:

▪ Välistemperatuur. Süsteemi jahutus- või küttevõime suureneb kui

välistemperatuur on liiga kõrge või liiga madal.

▪ Jääsulatus. Kütmise ajal võib välisseadmes tekkida jäätumine ja sellega halveneb

küttevõime. Sellisel juhul lülitub süsteem automaatselt jääsulatusrežiimi, et jää
kõrvaldada. Jää sulatamise ajal EI puhu siseseade sooja õhku.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

17

5 | Kasutamine

5.3.1 Käivitamine/peatamine ja temperatuuri määramine

: Töörežiim = Automaatjuhtimine

: Töörežiim = Kuivatamine

: Töörežiim = Kütmine

: Töörežiim = Jahutamine

: Töörežiim = Ainult ventilaator

: Näitab määratud temperatuuri.

1 Käivitamiseks vajutage ühte järgmistest nuppudest.

Režiim Vajutage Muutus

Automaatrežiim

Jahutustoiming

Kuivatusrežiimi
kasutamine

Kütterežiim

Ainult ventileerimine

2 Vajutage või nuppu üks või mitu korda, et valida soovitud

Jahutustoiming Küttetoiming Automaatrežiim Kuivatamine või

18~32°C 10~30°C 18~30°C —

3 Vajutage nuppu , et seadme töötamine seisata.

5.4 Õhu vooluhulk

Töötamise märgutuli süttib.

temperatuur. Režiimis "Kuivatamine" ja "Ainult ventileerimine" EI SAA
temperatuuri seadistada.

ainult
ventileerimine

Tulemus: Töötamise märgutuli kustub.

TEAVITUSTÖÖ

▪ Kui kasutate kuivatamise režiimi, siis EI SAA õhu vooluhulka muuta.
▪ Õhu vooluhulk kütterežiimis langeb, et vältida külma õhuvoolu. Kui õhuvoolu

temperatuur tõuseb, siis töötamine jätkub seadistatud õhuvoolu hulgaga.

Kasutaja teatmik

18

1 Nupu vajutamisega saate valida järgmist.

5 õhu vooluhulgataset, alates " " kuni " "

Õhu vooluhulga automaatjuhtimine

Siseseadme vaikne töötamine. Kui õhu vooluhulk on seatud
tasemele " ", siis töötab seade summutatud olekus.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

5.4.1 Õhu vooluhulga muutmine

a

b

c

1 Vajutage nuppu , et muuta õhu vooluhulka järgmises järjekorras:

5.5 Õhuvoolu suund

Töörežiimide kasutamine. Võimaldab muuta õhuvoolu suunda.
Töörežiimi valimine. Süsteem võimaldab õhuvoolu suunda vastavalt kasutaja

valikule muuta (külgliigutamine või hoidmine kinnisasendis). See toimub
horisontaal- või vertikaallabade (labade või ribide) kaldenurga muutmisega.

5 | Kasutamine

TEAVITUSTÖÖ

Kui seade jõuab temperatuuri sättepunktile:

▪ jahutus- või automaatrežiimis. Ventilaator lõpetab töötamise.
▪ kütterežiimis. ventilaator töötab madalal õhuvoolu hulgal.

Säte Õhuvoolu suund

Vertikaalne automaatselt

Liigub üles ja alla.

külgliigutamine

Horisontaalne automaatne

Liigub küljelt küljele.

külgliigutamine

+ Ruumiline (3D)

õhuvoolu suunamine

Liigutab vahelduvalt üles ja alla ning küljelt
küljele.

[—] Jääb kinnisasendisse.

ETTEVAATUST

Kasutage labade ja ribide asendi muutmiseks ALATI juhtpulti. Kui toimub labade või
ribide nurga muutmine ja püüate neid käega ise liigutada, siis võib mehhanism
puruneda.

Laba liigutamise ulatus sõltub töörežiimist. Laba seiskub ülemises asendis kui õhu
vooluhulka on muudetud madalamale üles-alla liigutamise seadistamisel.

a Laba liikumispiirkond jahutamise ja kuivatamise ajal
b Laba liikumispiirkond kütmise ajal

c Laba liikumispiirkond ainult ventilaatori töötamise ajal

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

19

5 | Kasutamine

5.5.1 Vertikaalse õhuvoolu suuna muutmine

5.5.2 Horisontaalse õhuvoolu suuna muutmiseks tehke järgmist

1 Vajutage nuppu .

Tulemus: LCD-näidikul kuvatakse . Labad (horisontaalribid) hakkavad

liikuma.

2 Kinnisasendi kasutamiseks vajutage nuppu , sel ajal kui labad jõuavad

soovitud asendisse.

Tulemus: kaob LCD-näidikult. Labade liikumine seiskub.

1 Vajutage nuppu .

Tulemus: LCD-näidikul kuvatakse . Ribid (vertikaallabad) hakkavad

liikuma.

2 Kinnisasendi kasutamiseks vajutage nuppu , sel ajal kui ribid jõuavad

soovitud asendisse.

Tulemus: kaob LCD-näidikult. Ribide liikumine seiskub.

TEAVITUSTÖÖ

Kui seade on paigaldatud ruumi nurka, siis peavad ribid olema suunatud seinast
eemale. Kui sein blokib õhu, siis kütte tõhusus langeb.

5.5.3 Ruumilise (3D) õhuvoolu suunamise kasutamiseks tehke järgmist

1 Vajutage nuppu ja nuppu .

Tulemus: LCD-näidikul kuvatakse ja . Labad (horisontaalribid) hakkavad

liikuma ja ribid (vertikaallabad) hakkavad liikuma.

2 Kinnisasendi kasutamiseks vajutage nuppu ja nuppu , sel ajal kui

labad ja ribid jõuavad soovitud asendisse.

Tulemus: ja kaovad LCD-näidikult. Labad ja ribid seiskuvad.

5.6 Mugava õhuvoolu funktsiooni kasutamine

Seda funktsiooni saab kasutada toimingute kütmine ja jahutamine ajal. See annab
mugava õhuvoolu, mis POLE otseselt suunatud inimeste suunas. Süsteem seadistab
õhuvoolu jahutamisel automaatselt ülespoole puhumise asendisse ja kütmisel
allapoole puhumise asendisse.

Kasutaja teatmik

20

Jahutusrežiim Kütterežiim

TEAVITUSTÖÖ

Mugava õhuvoolu funktsiooni EI SAA kasutada samal ajal suure võimsuse
funktsiooniga. Eelis on viimati valitud funktsioonil. Kui on valitud automaatne
vertikaalne külgliigutamine, siis mugava õhuvoolu funktsioon tühistatakse.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

5.6.1 Mugava õhuvoolu režiimi käivitamine/seiskamine

1 Käivitamiseks vajutage .

Tulemus: Klapi asend muutub, LCD-näidikul näidatakse ja õhu vooluhulka

muudetakse automaatselt.

Režiim Klapi asend

Jahutamine/Kuivatamine Üles

Kütmine Alla

2 Seiskamiseks vajutage .

Tulemus: Klapp naaseb asendisse, mis oli enne mugava õhuvoolu režiimi

käivitamist ja LCD-näidikult kaob kuva .

5.7 Suurendatud võimsuse kasutamine

See toiming tõstab kiiresti jahutamise/kütmise efekti igas operatsioonirežiimis.
Saate saavutada maksimaalvõimsuse.

Režiim Õhu vooluhulk

5 | Kasutamine

Jahutamine/Kütmine ▪ Jahutamise/kütmise efekti tõstmiseks

maksimaalsele väärtusele,
suurendatakse välisseadme võimsust.

▪ Õhu vooluhulk on maksimaalsel

sätteväärtusel.

▪ Temperatuuri ja õhu vooluhulga

sätteid EI SAA muuta.

Kuivatamine ▪ Temperatuuri sätet langetatakse

2,5°C võrra.

▪ Õhu vooluhulka mõnevõrra

tõstetakse.

Ainult ventileerimine Õhu vooluhulk on maksimaalsel

sätteväärtusel.

TEAVITUSTÖÖ

Suurendatud võimsuse režiimi EI SAA kasutada koos säästurežiimiga Eelis on viimati
valitud funktsioonil.

Suurendatud võimsuse režiimis EI tõsteta seadme võimsust, kui see juba töötab
maksimaalvõimsusel.

5.7.1 Suurendatud võimsuse režiimi käivitamine/seiskamine

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

1 Käivitamiseks vajutage .

Tulemus: LCD-näidikul kuvatakse . Seade töötab suurendatud võimsuse

režiimis 20minutit, pärast seda lülitub sisse eelmine määratud režiim.

2 Seiskamiseks vajutage .

Tulemus: kaob LCD-näidikult.

Kasutaja teatmik

21

5 | Kasutamine

a

A

b

c

d

5.8 Säästurežiimi kasutamine

Märkus. Suurendatud võimsust saab seadistada seadme töötamise ajal. Kui
vajutate või muudate töörežiimi, siis töö katkeb ja LCD-näidikult kaob kuva

.

See režiim võimaldab tõsta töötamise efektiivsust tarbimise piiramisega
maksimaalvõimsusega töötamise ajal. Seda funktsiooni tuleb kasutada siis, kui
seade töötab koos teiste tarbijatega, kui on vaja tagada, et kaitselüliti ei lülituks
ülekoormuse tõttu välja.

TEAVITUSTÖÖ

▪ Mugava õhuvoolu funktsiooni EI SAA kasutada samal ajal suure võimsuse

funktsiooniga. Eelis on viimati valitud funktsioonil.

▪ Säästurežiim alandab välisseadme võimsustarvet kompressori pöörlemiskiiruse

piiramisega. Kui võimsustarve on juba madalal tasemel, siis säästurežiim
võimsustarvet rohkem EI alanda.

5.8.1 Säästurežiimi käivitamine/seiskamine

1 Käivitamiseks vajutage .

Tulemus: LCD-näidikul kuvatakse .

2 Seiskamiseks vajutage .

Tulemus: kaob LCD-näidikult.

A Hetke voolutugevus ja võimsustarve
B Aeg

a Tavatöö maksimum

b Energiasäästurežiimis töötamise maksimum

c Tavatöö

d Säästurežiimi kasutamine

▪ See on vaid selgitava otstarbega.
▪ Õhukonditsioneeri maksimaalne hetke voolutugevus ja võimsustarve

säästurežiimis sõltuvad ühendatud välisseadmest.

5.9 VÄLJAS/SEES-taimeri kasutamine

Taimeri funktsioone on mugav kasutada õhukonditsioneeri automaatseks
lülitamiseks väljas/sees öösel või hommikul. Võimalik on kasutada ka VÄLJAS­taimeri ja SEES-taimeri kombinatsiooni.

Kasutaja teatmik

22

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

TEAVITUSTÖÖ

Taimer tuleb uuesti programmeerida järgmistel juhtudel.

▪ Kaitselüliti on lülitanud seadme välja.
▪ Toitepinge on katkenud.
▪ Juhtpuldis on patareid vahetatud.

5.9.1 VÄLJAS-taimeri käivitamine/seiskamine

Kasutage seda funktsiooni kui seade töötab ja soovite töötamist peatada teatud aja
pärast.

1 Vajutage nuppu .

Tulemus: LCD-näidikul kuvatakse ja taimeri märgutuli süttib.

2 Vajutage nuppu uuesti, kui soovite muuta kellaaja sätet.

TEAVITUSTÖÖ

Nupu järjestikulisel vajutamisel muutub taimeri säte 1 tunni võrra. Taimeril
saab määrata kellaaega 1 kuni 12 tunni vahel.

5 | Kasutamine

Näide: Kui on määratud seadme töötamise ajal, siis töötamine seiskub
5tunni pärast.

3 Sätte tühistamiseks vajutage .

Tulemus: LCD-näidikult kaob ja aja seadistamise säte ning taimeri tuli kustub.

TEAVITUSTÖÖ

Öörežiim

Kui VÄLJAS-taimer on seadistatud, siis õhukonditsioneer muudab automaatselt
temperatuurisätteid (0,5°C ülespoole jahutamise ajal ja 2,0°C allapoole kütmise ajal),
et vältida liigset jahutamist/kütmist ja tagada mugav magamise temperatuur.

5.9.2 SEES-taimeri käivitamine/seiskamine

Kasutage seda funktsiooni kui seade EI tööta ja soovite töötamise käivitada teatud
aja pärast.

1 Vajutage nuppu .

Tulemus: LCD-näidikul kuvatakse ja taimeri märgutuli süttib.

2 Vajutage nuppu uuesti, kui soovite muuta kellaaja sätet.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

TEAVITUSTÖÖ

Nupu järjestikulisel vajutamisel muutub taimeri säte 1 tunni võrra. Taimeril
saab määrata kellaaega 1 kuni 12 tunni vahel.

Näide: Kui on määratud seadme MITTE töötamise ajal, siis töötamine
käivitub 2tunni pärast.

3 Sätte tühistamiseks vajutage .

Tulemus: LCD-näidikult kaob ja aja seadistamise säte ning taimeri tuli kustub.

Kasutaja teatmik

23

5 | Kasutamine

5.9.3 VÄLJAS-taimeri ja SEES-taimeri kombineerimine

1 Taimerite seadistamist vaadake jaotisest "5.9.1 VÄLJAS-taimeri käivitamine/

seiskamine"[423] ja "5.9.2SEES-taimeri käivitamine/seiskamine"[423].

Tulemus: LCD-näidikul kuvatakse ja .
Näide.

2 Kui on määratud siis kui seade töötab.

Tulemus: Töötamine seiskub 1 tunni pärast ja seejärel käivitub 7 tunni pärast.

3 Kui on määratud siis kui seade Ei tööta.

Tulemus: Töötamine käivitub 2 tunni pärast ja seejärel seiskub 3 tunni pärast.

Kasutaja teatmik

24

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

6 | Energia säästmine ja kasutamine parimal viisil

6 Energia säästmine ja kasutamine parimal viisil

TEAVITUSTÖÖ

▪ Seade tarbib elektrienergiat ka siis kui see on lülitatud olekusse VÄLJAS.
▪ Kui seade pärast elektrikatkestust uuesti pingestub, siis taastub viimati valitud

režiim.

ETTEVAATUST

HOIDKE väikelapsed, taimed ja koduloomad vahetust õhuvoolust eemal.

MÄRKUS

ÄRGE PANGE sise-/välisseadme alla mingeid esemeid - need võivad saada märjaks.
Sellises kohas võib seadmele, külmadele torudele, õhufiltrile kogunev kondensaat,
õhufiltri mustus või dreeniummistus põhjustada tilkumist ja need esemed võivad
saada mustaks või kahjustada.

HOIATUS

ÄRGE hoidke õhukonditsioneeri läheduses põlevaine aerosoolpudeleid ja ÄRGE
kasutage aerosoole seadme läheduses. Vastasel juhul võite tekitada tulekahju.

ETTEVAATUST

ÄRGE KASUTAGE süsteemi kui ruumi on piserdatud putukamürki. Kemikaalid võivad
ladestuda seadmesse – need võivad ohustada nende inimeste tervist, kes on
kemikaalide suhtes ülitundlikud.

Järgige järgmisi ettevaatusabinõusid, et tagada süsteemi nõuetekohane töötamine.

▪ Tõkestage jahutamise ajal ruumi sisenevat otsest päikesekiirgust kardinate ja

aknakatetega.

▪ Veenduge, et piirkond on ventileeritud. ÄRGE pange õhutusavadesse mingeid

esemeid.

▪ Õhustage ruumi sageli. Pikaajalise kasutamise korral pöörake tähelepanu

ventilatsioonile.

▪ Hoidke uksed ja aknad suletud. Kui uksed ja aknad jäävad avatuks, siis õhk voolab

ruumist välja ja põhjustab sellega jahtumise või kütmise efekti.

▪ Olge ettevaatlik, et ruumi liigselt MITTE maha jahutada või kütta. Energia

kokkuhoiuks seadistage temperatuur mõõdukale tasemele.

▪ ÄRGE pange mingeid esemeid õhu sissevõtuava või väljundava lähedusse. See

võib seadme kütmist/jahutamist häirida ja seade võib seiskuda.

▪ Kui seadet EI kasutata pika aja jooksul, siis lülitage toitelüliti välja. Kui toitelüliti on

sisse lülitatud, siis seade tarbib elektrit. Seadme sujuvaks tööle hakkamiseks
lülitage toitelüliti sisse 6 tundi enne kasutamist.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

▪ Õhuniiskus kondenseerub siis, kui ruumi niiskus on üle 80% või siis kui

dreenimistorustik ummistub.

▪ Reguleerige ruumi temperatuur nõuetekohaselt välja, et tagada mugav keskkond.

Vältige liigset kütmist või jahutamist. Ruumi temperatuuri jõudmine määratud
temperatuurini võtab veidi aega. Kaaluge taimeri seadistamisvõimaluste
kasutamist.

Kasutaja teatmik

25

6 | Energia säästmine ja kasutamine parimal viisil

▪ Reguleerige õhuvoolu suund välja, et vältida külma õhu põrandale kogunemist

või sooja õhu lae alla kogunemist. (Lae alla jahutamise ja kuivatamise ajal ning
põrandale kütmise ajal.)

▪ Vältige otsese õhuvoolu suunamist ruumisviibijatele.
▪ Energia säästmiseks kasutage süsteemi soovitatud temperatuuri vahemikus

(26~28°C jahutamisel ja 20~24°C kütmisel).

Kasutaja teatmik

26

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

7 Hooldus ja teenindus

7.1 Ülevaade: hooldus ja teenindus

Paigaldaja peab tegema iga-aastast teenindust.

Teave külmaaine kohta

See toode sisaldab fluoritud kasvuhoonegaase. ÄRGE laske gaase atmosfääri.
Külmaaine tüüp: R32
Globaalse soojenemise potentsiaali (GWP) väärtus: 675

MÄRKUS

Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et
seadme külmaaine laetus on näidatud nii massina kui CO2 ekvivalendina.

Valem CO2 arvutamiseks ekvivalenttonnides: Külmaaine GWP väärtus × külmaaine
summaarne kogus [kilogrammides] / 1000

Lisateabe saamiseks pöörduge oma paigaldaja poole.

7 | Hooldus ja teenindus

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui
külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga,
siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge
edasimüüja poole, kelle käest olete toote ostnud.

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on
kõrvaldatud.

HOIATUS

▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela osi.
▪ ÄRGE KASUTAGE puhastusaineid või vahendeid sulatuse kiirendamiseks, välja

arvatud need, mis on tootja poolt soovitatud.

▪ Võtke teadmiseks, et süsteemis olev külmaaine on lõhnatu.

HOIATUS

Seadet tuleb hoiustada nii, et oleks välditud selle mehaaniline vigastamine ja kohas,
mis on hästi ventileeritud ning kus pole süüteallikaid (näiteks lahtist leeki, töötavat
gaasi- või elektrikütte seadet). Ruumi suurus peab olema selline, nagu on määratud
ohutuse üldeeskirjades.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

MÄRKUS

Hooldamist tohivad teha AINULT volitatud paigaldajad või hooldusettevõtted.

Soovitame seadet lasta hooldada vähemalt kord aastas. Kui siiski võivad kasutuskohas
kehtivad eeskirjad sätestada hooldamisele lühema ajavahemiku.

OHT: ELEKTRILÖÖGI OHT

Enne õhukonditsioneeri või õhufiltrite puhastamist lülitage seade välja ja ühendage
toitevõrgust lahti. Muidu võite saada elektrilöögi ja see võib põhjustada
kehavigastuse.

Kasutaja teatmik

27

7 | Hooldus ja teenindus

HOIATUS

Elektrilöögi või tulekahju ennetamiseks:

▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.

ETTEVAATUST

Pärast pikaajalist kasutamist kontrollige seadme alust ja kinniteid vigastuste suhtes.
Kui need on vigastatud, võib seade maha kukkuda ja põhjustada vigastusi.

ETTEVAATUST

Ärge puudutage soojusvaheti ribisid. Ribide servad on teravad ja võivad põhjustada
lõikehaavasid.

HOIATUS

Kõrgel töötamisel olge redelil ettevaatlik.

Siseseadmel võivad olla järgmised sümbolid.

Sümbol Selgitus

Enne teenindamise mõõtke pinge toiteahela kondensaatori
klemmidel või elektrilistel osadel.

7.2 Siseseadme ja juhtpuldi puhastamine

HOIATUS

Ebaõiged pesuvahendid ja puhastamisvõtted võivad kahjustada plastosi või
põhjustada vee lekkimist. Elektrilistele osadele, nagu mootorid, sattuv vesi võib
põhjustada häireid, suistsemist või süttimist.

MÄRKUS

▪ ÄRGE kasutage bensiini, benseeni, vedeldit, küürimispulbrit ega

putukatõrjevedelikke. Võimalik tagajärg: Värvi- ja kujumuutused.

▪ ÄRGE kasutage vett või õhku, mille temperatuur on üle 40°C. Võimalik tagajärg:

Värvi- ja kujumuutused.

▪ ÄRGE kasutage poleerimissegusid.
▪ ÄRGE kasutage küürimisharja. Võimalik tagajärg: Pinnakiht võib lahti kooruda.
▪ ÄRGE PÜÜDKE puhastada siseseadme osi, seda tööd tohivad teha vaid pädevad

hooldustöötajad. Pöörduge oma edasimüüja poole.

Kasutaja teatmik

28

OHT: ELEKTRILÖÖGI OHT

Enne puhastamist kontrollige, et seade ei tööta ja lülitage kaitselüliti välja või
tõmmake toitejuhtme pistik välja. Muidu võite saada elektrilöögi ja see võib
põhjustada kehavigastuse.

1 Pühkige pehme lapiga puhtaks. Kui kinnijäänud mustust on raske eemaldada,

kasutage naturaalse pesuvahendi lahust.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

7.3 Esipaneeli puhastamine

1

2

1 Puhastage esipaneel pehme lapiga. Kui kinnijäänud mustust on raske

eemaldada, kasutage naturaalse pesuvahendi lahust.

7.4 Esipaneeli avamiseks tehke järgmist

1 Hoidke esipaneeli paneeli kinnititest kahelt poolt kinni ja avage paneel.

7 | Hooldus ja teenindus

7.5 Teave õhufiltrite kohta

Seadme kasutamisel mustunud filtriga on järgmised tagajärjed:

▪ õhku EI värskendata,
▪ õhku EI SAA puhastada,
▪ kütmine/jahutamine on puudulik,
▪ levib ebameeldiv lõhn.

7.6 Õhufiltri puhastamine

1 Suruge igal filtril selle keskel olevale sakile ja seejärel tõmmake seda alla.
2 Tõmmake õhufiltrid välja.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

3 Peske õhufiltrid veega puhtaks või puhastage need tolmuimejaga.

Kasutaja teatmik

29

7 | Hooldus ja teenindus

4 Leotage toasoojas vees umbes 10 kuni 15 minutit.

TEAVITUSTÖÖ

▪ Kui tolmu EI SAA lihtsalt eemaldada, peske filtreid toasoojas neutraalse

pesuvahendi lahuses. Kuivatage õhufiltreid varjulises kohas.

▪ Õhufiltreid on soovitatav puhastada iga 2 nädala pärast.

7.7 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri (hõbeioonfilter) puhastamiseks tehke järgmist

TEAVITUSTÖÖ

Peske filter veega puhtaks iga 6 kuu järel.

1 Vabastage hõbedaga kübemefiltri (hõbeioonfilter) ja titaanapatiidiga

lõhnafilter sakkidest

2 Eemaldage filtrile kogunenud tolm tolmuimejaga.

3 Leotage filtrit soojas vees 10 kuni 15minutit.

Kasutaja teatmik

30

4 Pärast pesemist raputage vesi maha ja kuivatage filter varjulises kohas. ÄRGE

filtrit vee eemaldamiseks väänake.

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

7 | Hooldus ja teenindus

7.8 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri (hõbeioonfilter) asendamiseks tehke järgmist

TEAVITUSTÖÖ

Asendage filter 3 aasta järel.

1 Vabastage filter sakkide tagant ja pange valmis uus filter.

TEAVITUSTÖÖ

Utiliseerige vana filter kui mittepõlev jääde.

Titaanapatiidiga lõhnafiltri või hõbedaga kübemefiltri saate tellida oma
edasimüüjalt.

Osa nimetus Osanumber

Titaanapatiidiga lõhnafilter KAF970A46

Hõbedaga kübemefilter KAF057A41

7.9 Esipaneeli sulgemiseks tehke järgmist

1 Seadke filtrid oma kohtadele.
2 Suruge kergelt esipaneeli mõlemale servale ja keskele, kuni see oma kohale

klõpsatab.

7.10 Toimingud enne seadme jätmist pikaajalisse seisakusse

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

1 Seadistage režiimiks Ainult ventilaator vajutades nuppu , et seadmete

sisemust kuivatada.

2 Pärast töö seiskumist lülitage kaitselüliti välja.
3 Puhastage õhufiltrid ja pange need oma kohtadele tagasi.
4 Võtke patareid juhtpuldist välja.

Kasutaja teatmik

31

7 | Hooldus ja teenindus

7.10.1 Kasutamine talvel

TEAVITUSTÖÖ

Soovitatav on lasta teha asjatundjal perioodiline hooldus. Hooldusspetsialisti
tellimiseks pöörduge oma edasimüüja poole. Hoolduskulud tuleb tasuda kliendil.

Mõnede töötingimuste puhul mustub seade pärast pikaajalist kasutamist. See
põhjustab tootluse languse.

MÄRKUS

Väliseadme juurest TULEB kogu jää eemaldada. Kasutage kindaid, et vältida
kehavigastusi ja seadme kahjustamist.

Kasutaja teatmik

32

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

8 Rikkeotsing

Kui ilmneb mõni allpool mainitud hälvetest, võtke allpool mainitud meetmeid ja
pöörduge edasimüüja poole.

Süsteemi remonti tohib teha vaid PÄDEV töötaja.

8 | Rikkeotsing

HOIATUS

Kui ilmneb midagi ebaharilikku (põlemislõhn jne), peatage kasutamine ja lülitage
toide välja.

Sellisel juhul kasutamise jätkamine võib põhjustada purunemist, elektrilööke või
tulekahju. Lisateavet saate oma edasimüüjalt.

Rike Abinõu

Kui kaitseseadis, näiteks sulavkaitse või
rikkevoolukaitse rakendub sagedasti või lüliti

Lülitage peatoitelüliti asendisse
VÄLJAS.

SEES/VÄLJAS EI TÖÖTA nõuetekohaselt.

Seadmest tilgub vett. Lõpetage töötamine.

Toite töölüliti EI TÖÖTA nõuetekohaselt. Lülitage toide VÄLJA.

Kui tööoleku märgutuli vilgub, vaadake
juhtpuldilt rikkekoodi. Rikkekoodide kuvamist

Teavitage paigaldajat ja

edastage talle rikkekood.
vaadake jaotisest "8.2Rikkekoodidega näidatud

hälvete lahendamine"[436].

Kui süsteem EI TÖÖTA nõuetekohaselt, välja arvatud üleval mainitud juhtudel ja
pole tuvastatud ühtegi mainitud hälvet, selgitage rike välja tehes järgmised
toimingud.

Rike Abinõu

Süsteem EI TÖÖTA mingil
moel.

▪ Kontrollige toide üle rikete suhtes. Oodake kuni

toide on taastunud. Kui töötamise ajal tekkis
toitehäire, siis süsteem käivitub automaatselt ja
viivitamatult pärast toite taastumist.

▪ Kontrollige, kas kaitse pole läbi sulanud või

kaitselüliti rakendunud. Vajadusel asendage
sulavkaitse või lähtestage kaitselüliti.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

▪ Kontrollige juhtpuldi patareid üle.

Süsteemi töö katkeb järsku. ▪ Kontrollige, kas välis- või siseseadme õhu

sissevõtu- või väljalaskeavad POLE ummistunud.
Eemaldage takistused ja kontrollige, et õhk saab
vabalt liikuda.

▪ Õhukonditsioneer võib seiskuda järsku suure

voolukõikumise tõttu, et süsteemi kaitsta.
Töötamine taastub automaatselt ligikaudu
3minuti pärast.

Kasutaja teatmik

33

8 | Rikkeotsing

Rike Abinõu

Süsteem töötab, aga
jahutamine või kütmine
pole piisav.

Süsteem töötab, aga
jahutamine või kütmine
pole piisav (seadmest EI
puhuta õhku).

Süsteem töötab, aga
jahutamine või kütmine
pole piisav (seadmest
puhutakse õhku).

▪ Kontrollige õhu vooluhulga sätet. Juhinduge

jaotisest "5.4Õhu vooluhulk"[418].

▪ Kontrollige temperatuuri sätet. Juhinduge jaotisest

"5.3.1 Käivitamine/peatamine ja temperatuuri
määramine"[418].

▪ Kontrollige kas õhu vooluhulga säte on

nõuetekohane. Juhinduge jaotisest "5.5 Õhuvoolu

suund"[419].

▪ Kontrollige, kas välis- või siseseadme õhu

sissevõtu- või väljalaskeavad POLE ummistunud.
Eemaldage takistused ja kontrollige, et õhk saab
vabalt liikuda.

▪ Õhukonditsioneeri töö võib üles soojeneda, et

alustada kütmist. Oodake 1 kuni 4 minutit.

▪ Seade võib töötada jääsulatusrežiimis.

▪ Kontrollige, et õhufiltrid pole ummistunud.

Puhastage õhufiltrid. Vaadake "7 Hooldus ja

teenindus"[427].

▪ Kontrollige, kas uksed ja aknad on avatud. Sulgege

uksed ja aknad, et vältida tuule sisenemist.

▪ Kontrollige, kas seade töötab säästurežiimis.

Juhinduge jaotisest "5.8 Säästurežiimi

kasutamine"[422].

▪ Vaadake üle, kas siseseadme all või kõrval on

mööbliesemeid. Viige mööbel mujale.

Töötamisel ilmneb hälbeid. Õhukonditsioneeri töö võib olla häiritud valgustite

või raadiolainete mõju tõttu. Lülitage kaitselüliti
asendisse OFF ja tagasi asendisse ON.

Seade EI ole võimeline
vastu võtma juhtpuldi
signaale.

▪ Kontrollige juhtpuldi patareid üle.
▪ Kontrollige, et saatja POLE otseses

päikesevalguses.

▪ Kontrollige, et ruumis pole elektroonilise starteriga

luminofoorlampe. Pöörduge oma edasimüüja
poole.

Juhtpuldil puudub kuva. Asenda juhtpuldi patareid.

Juhtpuldil kuvatakse
rikkekood.

Pidage nõu kohaliku edasimüüjaga. Juhinduge
üksikasjalikust veakoodide loendist

"8.2Rikkekoodidega näidatud hälvete
lahendamine"[436].

Teised elektriseadmed
käivituvad.

Kui juhtpuldi signaalid lülitavad sisse teisi seadmeid,
teisaldage need mujale või küsige nõu oma
edasimüüjalt.

Kasutaja teatmik

34

Kui pärast ülalmainitud kontrolltoiminguid pole probleemi võimalik kõrvaldada,
pöörduge paigaldaja poole ja andke teada ilming, mudeli täielik nimetus
(võimalusel koos toote numbriga) ja paigaldamise kuupäev (see võib olla
garantiikaardil).

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

8.1 Ilmingud, mis POLE rikked

Järgmised sümptomid EI viita riketele.

8.1.1 Ilming: on kuulda vee voolamisele sarnast häält

▪ See hääl tuleb külmaaine voolamisest seadmes.
▪ See hääl võib tekkida siis, kui vesi voolab seadmest välja jahutamise või

kuivatamise ajal.

8.1.2 Ilming: on kuulda õhu vihisemist

See hääl võib tekkida siis, kui külmaaine voolusuund muutub (näiteks lülitamisel
jahutamiselt küttele).

8.1.3 Ilming: on kuulda tiksuvat häält

See hääl võib tekkida siis, kui seade veidi paisub või kahaneb temperatuuri
muutumisel.

8 | Rikkeotsing

8.1.4 Ilming: on kuulda vilisevat häält

See hääl võib tekkida siis, kui külmaaine jahutamise ajal voolab.

8.1.5 Ilming: töötamise ajal või ooterežiimis on kuulda plõksuvat häält

See hääl võib tekkida siis, kui külmaaine torustiku klapid või elektrisüsteemi releed
avanevad või sulguvad.

8.1.6 Ilming: on kuulda plaksuvat häält

See hääl võib tekkida siis, kui mõni süsteemiväline seade imeb õhku ruumist välja
(näiteks äratõmbeventilaator, tõmbevari) sel ajal kui ruumi uksed ja aknad on
suletud. Avage uksed või aknad või lülitage seade välja.

8.1.7 Ilming: Seadmest eraldub valget udu (sisendseade)

▪ Jahutamise ajal on niiskus väga kõrge (õlistes ja tolmustes kohtades). Kui

sisendseadme sisemus on väga tugevasti mustunud, siis on temperatuuri jaotus
ruumis ebaühtlane. Puhastage sisendseadme sisemus. Küsige täpsemat teavet
edasimüüjalt. See hooldustoiming tuleb teha pädeva hooldustöötaja poolt.

▪ Kui õhukonditsioneer on lülitatud küttele pärast jääsulatust. Jääsulatuse ajal

tekkinud niiskus aurustub ja tungib välja.

8.1.8 Ilming: Seadmest võib eralduda lõhnasid

8.1.9 Ilming: välisseadme ventilaator pöörleb sel ajal, kui konditsioneer pole sisse lülitatud

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Seade võib endasse imeda ruumis levivaid lõhnasid, mööblist, sigarettidest jne
eralduvaid lõhnasid ja need eralduvad uuesti.

▪ Pärast töö lõpetamist. Välisseadme ventilaator jätkab pöörlemist 30 sekundit, et

süsteemi kaitsta.

Kasutaja teatmik

35

8 | Rikkeotsing

8.2 Rikkekoodidega näidatud hälvete lahendamine

▪ Kui konditsioneer ei tööta. Kui välistemperatuur on väga kõrge, siis hakkab

välisseadme ventilaator tööle, et süsteemi kaitsta.

Rikke diagnoosimine juhtpuldiga

Kui ilmneb rike, saate rikke tuvastada juhtpuldi näidikul kuvatava rikkekoodi järgi.
Oluline on rikke põhjustest aru saada ja enne rikkekoodi lähtestamist võtta
meetmeid. Seda peab tegema volitatud paigaldaja või teie kohalik edasimüüja.

TEAVITUSTÖÖ

Vaadake teenindusjuhendit:

▪ Rikkekoodide täielik loetelu
▪ Iga rikke kohta esitatud üksikasjalik täpne selgitus

Juhtpuldilt rikkekoodi vaatamiseks tehke järgmist

1 Suunake juhtpult seadmele ja hoidke 5sekundit all nuppu .

Tulemus: Temperatuurisätte väljal hakkab vilkuma .

2 Suunake siseseadme poole ja vajutage korduvalt nuppu , kuni on kuulda

katkematut helisignaali.

Tulemus: Näidikul kuvatakse nüüd rikkekood.

TEAVITUSTÖÖ

▪ Lühike helisignaal ja sellele järgnevad 2 helisignaali tähendavad mittevastavaid

koode.

▪ Koodi tühistamiseks hoidke 5 sekundit. Kood kaob ka siis, kui nuppu EI

vajutata 1minuti möödumisel.

Süsteem

Rikkekood Kirjeldus

Tavaline

Külmaaine puudus

Liigpinge

Signaali edastamise viga (siseseadme ja välisseadme vahel)

Siseseadme/välisseadme rikke kombinatsioon

Kasutaja teatmik

36

Siseseade

Rikkekood Kirjeldus

Siseseadme trükkplaadi rike

Külmumiskaitse või ülerõhu juhtimise rike

Ventilaatori mootori (DC-mootor) rike

Siseseadme soojusvaheti termoanduri rike

Ruumi temperatuurianduri rike

ATXTP25+35M5V1B

Daikini õhukonditsioneerid ruumis kasutamiseks

4D520466-12E – 2021.03

Välisseade

Rikkekood Kirjeldus

4-käigulise kraani rike

Välisseadme trükkplaadi rike

Ülekoormuse aktiveerimine (kompressori ülekoormus)

Kompressori lukustus

DC-ventilaatori lukustus

Sisendi liigvool

Väljalasketoru temperatuuri juhtimine

Kõrgrõhu juhtimine (jahutusrežiimis)

Kompressorisüsteemi anduri rike

Asendianduri rike

DC-pinge / vooluanduri rike

Välistemperatuuri anduri rike

Väljalasketoru termoanduri rike

8 | Rikkeotsing

Välisseadme soojusvaheti termoanduri rike

Elektriseadmete kütte rike

Ribide temperatuuri tõus

Inverteri hetkeline liigvool (DC)

Radiaatoriribide termoanduri rike

Kompressori sisetemperatuuri rike

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

37

9 | Toote kasutuselt kõrvaldamine

9 Toote kasutuselt kõrvaldamine

MÄRKUS

ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja
muude osade käsitsemisel TULEB JÄRGIDA kehtestatud eeskirju. Seadmeid PEAB
kasutusest kõrvaldamisel käitlema spetsialiseeritud ettevõttes taaskasutuseks,
ringluseks ning taastamiseks.

Kasutaja teatmik

38

Daikini õhukonditsioneerid ruumis kasutamiseks

ATXTP25+35M5V1B

4D520466-12E – 2021.03

10 Sõnastik

Edasimüüja

Volitatud paigaldaja

Kasutaja

Rakenduvad seadused

Teenindusettevõte

Paigaldusjuhend

10 | Sõnastik

Toote levitaja.

Tehniliste oskustega isik, kes on volitatud toodet paigaldama.

Isik, kes on toote omanik ja/või kasutab toodet.

Kõik rahvusvahelised, Euroopa, riiklikud ja kohalikud direktiivid, seadused,
regulatsioonid ja/või koodeksid, mis on konkreetse toote või kasutusala
puhul asjakohased või rakenduvad.

Kvalifitseeritud ettevõte, kes võib teostada ja koordineerida seadmele
vajalikke hooldustöid.

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles kirjeldatakse selle paigaldamist, konfigureerimist ja
hooldamist.

Kasutusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles selgitatakse selle kasutamist.

Lisatarvikud

Sildid, käsiraamatud, infolehed ja varustus, mis on tootega kaasas ja mida
peab paigaldama vastavalt kaasasolevatele dokumentidele.

Lisavarustus

Varustus, mille on Daikin valmistanud või heaks kiitnud ning mida võib
tootega kombineerida vastavalt kaasasolevatele dokumentidele.

Paigaldise elektritoide

Varustus, mis pole toodetud Daikin poolt, tohib selle seadmega koos
kasutada siis, kui on järgitud kaasneva dokumentatsiooni nõudeid.

ATXTP25+35M5V1B
Daikini õhukonditsioneerid ruumis kasutamiseks
4D520466-12E – 2021.03

Kasutaja teatmik

39
