Referenz für Benutzer
Raumklimageräte von Daikin
ATXTP25M5V1B
ATXTP35M5V1B
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Über die Dokumentation 4
1.1 Informationen zu diesem Dokument ............................................................................................................................. 4
1.2 Bedeutung der Warnhinweise und Symbole.................................................................................................................. 4
2 Sicherheitshinweise für Benutzer 6
2.1 Allgemein ........................................................................................................................................................................ 6
2.2 Instruktionen für sicheren Betrieb ................................................................................................................................. 7
3 Über das System 11
3.1 Inneneinheit.................................................................................................................................................................... 11
3.1.1 Inneneinheit- Anzeige .................................................................................................................................... 12
3.2 Über die Benutzerschnittstelle....................................................................................................................................... 12
3.2.1 Komponenten: Benutzerschnittstelle ............................................................................................................ 13
3.2.2 Status: LCD der Benutzerschnittstelle............................................................................................................ 14
3.2.3 Die Benutzerschnittstelle bedienen ............................................................................................................... 15
4 Vor der Inbetriebnahme 16
4.1 Überblick: Vor der Inbetriebnahme ............................................................................................................................... 16
4.2 Batterien einlegen........................................................................................................................................................... 16
4.3 Den Benutzerschnittstellen-Halter anbringen ............................................................................................................... 16
4.4 Stromversorgung einschalten......................................................................................................................................... 17
5 Betrieb 18
5.1 Betriebsbereich............................................................................................................................................................... 18
5.2 Wie und wann bestimmte Funktionen benutzt werden................................................................................................ 18
5.3 Betriebsart und Temperatur-Sollwert ............................................................................................................................ 19
5.3.1 Betriebsmodus starten/beenden und die Raumtemperatur festlegen ........................................................ 20
5.4 Luftdurchsatz .................................................................................................................................................................. 20
5.4.1 Luftdurchsatz anpassen.................................................................................................................................. 21
5.5 Luftstromrichtung........................................................................................................................................................... 21
5.5.1 Vertikale Luftstromrichtung anpassen........................................................................................................... 22
5.5.2 Horizontale Luftstromrichtung anpassen ...................................................................................................... 22
5.5.3 3-D Luftstromrichtung benutzen ................................................................................................................... 22
5.6 Betrieb mit Komfort-Luftstrom....................................................................................................................................... 22
5.6.1 Betrieb mit Komfort-Luftstrom starten / beenden........................................................................................ 23
5.7 Leistungsstarker POWERFUL-Betrieb ............................................................................................................................. 23
5.7.1 POWERFUL-Betrieb starten / beenden .......................................................................................................... 24
5.8 Öko-Betrieb (Econo) ....................................................................................................................................................... 24
5.8.1 Öko-Betrieb starten / beenden ...................................................................................................................... 24
5.9 EIN/AUS-Timer ................................................................................................................................................................ 25
5.9.1 Timer-Betrieb AUS starten/beenden ............................................................................................................. 25
5.9.2 Timer-Betrieb EIN starten/beenden .............................................................................................................. 26
5.9.3 Timer für AUS (OFF) und EIN (ON) kombinieren ........................................................................................... 26
Referenz für Benutzer
2
6 Energie sparen und optimaler Betrieb 27
7 Instandhaltung und Wartung 29
7.1 Übersicht: Instandhaltung und Wartung........................................................................................................................ 29
7.2 Inneneinheit und Benutzerschnittstelle reinigen........................................................................................................... 30
7.3 Die Frontblende reinigen................................................................................................................................................ 31
7.4 Die Frontblende öffnen .................................................................................................................................................. 31
7.5 Über die Luftfilter............................................................................................................................................................ 31
7.6 Luftfilter reinigen ............................................................................................................................................................ 32
7.7 Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-Ion-Filter) reinigen ............................................................ 32
7.8 Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-Ion-Filter) auswechseln..................................................... 33
7.9 Die Frontblende schließen.............................................................................................................................................. 34
7.10 Vor längerer Außerbetriebnahme zu beachten............................................................................................................. 34
7.10.1 Wintersaison................................................................................................................................................... 34
8 Fehlerdiagnose und -beseitigung 35
8.1 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems .................................................... 37
8.1.1 Symptom: Sie hören ein Betriebsgeräusch, das sich wie fließendes Wasser anhört ................................... 37
8.1.2 Symptom: Ein blasendes Geräusch ist zu hören............................................................................................ 37
8.1.3 Symptom: Ein tickendes Geräusch ist zu hören ............................................................................................ 37
8.1.4 Symptom: Ein pfeifendes Geräusch ist zu hören........................................................................................... 38
8.1.5 Symptom: Ein klickendes Geräusch ist zu hören während des Betriebs oder im Leerlauf........................... 38
8.1.6 Symptom: Ein Klapp-Geräusch ist zu hören................................................................................................... 38
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Inhaltsverzeichnis
8.1.7 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit) .............................................................. 38
8.1.8 Symptom: Das Gerät setzt Gerüche frei ........................................................................................................ 38
8.1.9 Symptom: Der Außenventilator dreht sich, während das Klimagerät nicht arbeitet ................................... 38
8.2 Fehler beseitigen auf Grundlage von Fehlercodes ........................................................................................................ 38
9 Entsorgung 41
10 Glossar 42
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
3
1 | Über die Dokumentation
1 Über die Dokumentation
1.1 Informationen zu diesem Dokument
Vielen Dank, dass Sie sich für den Kauf dieses Produkts entschieden haben. Zu
beachten:
▪ Bewahren Sie die Dokumentation zu Referenzzwecken sorgfältig auf.
Zielgruppe
Endbenutzer
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz
besteht aus:
INFORMATION
Dieses Gerät ist für die Nutzung durch erfahrene oder geschulte Anwender in der
Leichtindustrie oder in landwirtschaftlichen Betrieben oder durch Laien in
gewerblichen Betrieben oder privaten Haushalten konzipiert.
▪ Allgemeine Sicherheitsvorkehrungen:
- Sicherheitsanweisungen, die Sie vor der Inbetriebnahme Ihres Systems lesen
müssen
- Format: Papier (im Lieferumfang des Innengeräts enthalten)
▪ Bedienungsanleitung:
- Kurzanleitung mit Hinweisen zur grundlegenden Nutzung
- Format: Papier (im Lieferumfang des Innengeräts enthalten)
▪ Referenzhandbuch für den Benutzer:
- Detaillierte schrittweise Anleitungen und Hintergrundinformationen für die
grundlegende und erweiterte Nutzung
- Format: Digitale Dateien unter http://www.daikineurope.com/support-and-
manuals/product-information/
Neueste Ausgaben der mitgelieferten Dokumentation gibt es gegebenenfalls auf
der regionalen Daikin-Webseite oder bei Ihrem Installateur.
Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in
anderen Sprachen handelt es sich um Übersetzungen des Originals.
1.2 Bedeutung der Warnhinweise und Symbole
Referenz für Benutzer
4
GEFAHR
Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.
GEFAHR: STROMSCHLAGGEFAHR
Weist auf eine Situation hin, die zu einem Stromschlag führen kann.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
1 | Über die Dokumentation
GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN
Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu
Verbrennungen / Verbrühungen führen kann.
GEFAHR: EXPLOSIONSGEFAHR
Weist auf eine Situation hin, die zu einer Explosion führen kann.
WARNUNG
Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.
WARNUNG: ENTZÜNDLICHES MATERIAL
VORSICHT
Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen
führen kann.
HINWEIS
Weist auf eine Situation hin, die zu Sachschäden führen kann.
INFORMATION
Weist auf nützliche Tipps oder zusätzliche Informationen hin.
Symbole auf der Einheit:
Symbol Erklärung
Lesen Sie vor der Installation erst die Installations- und
Betriebsanleitung sowie die Verkabelungsinstruktionen.
Lesen Sie vor der Durchführung von Wartungs- und
Servicearbeiten erst das Wartungshandbuch.
Weitere Informationen finden Sie in der Referenz für
Installateure und Benutzer.
In der Einheit gibt es sich drehende Teile. Vorsicht bei
Wartung und Prüfung der Einheit.
In der Dokumentation benutzte Symbole:
Symbol Erklärung
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Angabe einer Bildüberschrift oder einer Referenz darauf.
Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in
Kapitel 1".
Angabe einer Tabellenüberschrift oder einer Referenz
darauf.
Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in
Kapitel 1".
Referenz für Benutzer
5
2 | Sicherheitshinweise für Benutzer
2 Sicherheitshinweise für Benutzer
Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften.
2.1 Allgemein
WARNUNG
Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben
ist, wenden Sie sich an Ihren Installateur.
WARNUNG
Diese Anlage kann von Kindern ab 8 Jahren und von
Personen mit eingeschränkten körperlichen, sensorischen
oder geistigen Fähigkeiten oder mit mangelnden
Kenntnissen und Erfahrungen verwendet werden, wenn
diese beaufsichtigt werden oder eine Einweisung in den
sicheren Gebrauch dieser Anlage erhalten haben und sie
die damit verbundenen Risiken verstanden haben.
Kinder dürfen mit dieser Anlage NICHT spielen.
Die Reinigung und Wartung sollte NICHT durch
unbeaufsichtigte Kinder durchgeführt werden.
WARNUNG
So vermeiden Sie Stromschlag oder Feuer:
▪ Das Gerät NICHT abspülen.
▪ Das Gerät NICHT mit feuchten oder nassen Händen
bedienen.
▪ Oben auf dem Gerät KEINE Gegenstände, die
Flüssigkeiten enthalten, ablegen.
VORSICHT
▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände
ablegen.
▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder
stehen.
Referenz für Benutzer
6
▪ Einheiten sind mit folgendem Symbol gekennzeichnet:
Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit
unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall,
das System selber auseinander zu nehmen. Die Demontage des Systems sowie
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
2 | Sicherheitshinweise für Benutzer
die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem
autorisierten Monteur in Übereinstimmung mit den entsprechenden
Vorschriften erfolgen.
Die Einheiten müssen bei einer Einrichtung aufbereitet werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie
dieses Produkt einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für
die Umwelt und für die Gesundheit von Menschen keine negativen
Auswirkungen entstehen. Für weitere Informationen wenden Sie sich bitte an
Ihren Installateur oder an die zuständige Behörde vor Ort.
▪ Batterien sind mit folgendem Symbol gekennzeichnet:
Das bedeutet, dass Batterien NICHT mit unsortiertem Hausmüll entsorgt werden
darf. Wenn unter dem Symbol ein chemisches Symbol abgedruckt ist, weist
dieses darauf hin, dass die Batterie ein Schwermetall enthält, dessen
Konzentration einen bestimmten Wert übersteigt.
Mögliche Symbole für Chemikalien: Pb: Blei (>0,004%).
Verbrauchte Batterien müssen bei einer Einrichtung entsorgt werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie
verbrauchte Batterien einer korrekten Entsorgung zuführen, tragen Sie dazu bei,
dass für die Umwelt und für die Gesundheit von Menschen keine negativen
Auswirkungen entstehen.
2.2 Instruktionen für sicheren Betrieb
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.
VORSICHT
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Sonst könnten Verletzungen
verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
7
2 | Sicherheitshinweise für Benutzer
WARNUNG
▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen,
entfernen, neu installieren oder reparieren, da bei
falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren
Händler.
▪ Achten Sie bei unfallbedingtem Auslaufen von
Kältemittel darauf, dass es in der Nähe keine offenen
Flammen gibt. Das Kältemittel selber ist völlig sicher,
nicht toxisch und schwer entflammbar. Aber es wird
toxisches Gas erzeugt, wenn es in einem Raum ausläuft,
in dem sich die mit Verbrennungsrückständen
durchsetzte Abluft von Heizlüftern, Gaskochern usw.
befindet. Lassen Sie sich immer von qualifiziertem
Kundendienstpersonal bestätigen, dass die undichte
Stelle mit Erfolg repariert worden ist, bevor Sie die
Einheit wieder in Betrieb nehmen.
VORSICHT
Um die Winkel von Klappen und Lüftungsschlitzen
einzustellen, IMMER eine Benutzerschnittstelle benutzen.
Wenn Sie bei aktivem Schwenkmechanismus von Klappen
und Lüftungsschlitzen den Winkel per Hand ändern, wird
der Mechanismus zerstört.
VORSICHT
Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem
Luftstrom aus.
WARNUNG
Stellen Sie KEINE brennbaren Sprayflaschen neben das
Klimagerät. Verwenden Sie KEINE Sprays in der Nähe der
Einheit. Es besteht sonst Brandgefahr.
VORSICHT
NICHT das System betreiben, wenn gerade ein Mittel zur
Raumdesinfizierung gegen Insekten benutzt wird. Sonst
könnten sich die Chemikalien in der Einheit sammeln. Das
kann die Gesundheit von Menschen gefährden, die
überempfindlich auf Chemikalien reagieren.
Referenz für Benutzer
8
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
2 | Sicherheitshinweise für Benutzer
WARNUNG
Das Kältemittel innerhalb der Einheit ist verhalten
entflammbar, doch tritt es normalerweise NICHT aus. Falls
es eine Kältemittel-Leckage gibt und das austretende
Kältemittel in Kontakt kommt mit Feuer eines Brenners,
Heizgeräts oder Kochers, kann das zu einem Brand führen
oder zur Bildung eines schädlichen Gases.
Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den
Raum und nehmen Sie Kontakt mit dem Händler auf, bei
dem Sie das Gerät erworben haben.
Die Einheit ERST DANN wieder benutzen, nachdem ein
Servicetechniker bestätigt hat, dass das Teil, aus dem das
Kältemittel ausgetreten ist, repariert ist.
WARNUNG
▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder
verbrennen.
▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur
Beschleunigung des Enteisungsvorgangs benutzen, die
vom Hersteller empfohlen werden.
▪ Beachten Sie, dass das Kältemittel innerhalb des
Systems keinen Geruch hat.
WARNUNG
Das Gerät muss in einem Raum so gelagert werden, dass
es nicht mechanisch beschädigt werden kann. Der Raum
muss gut belüftet sein und es darf keine kontinuierlich
vorhandene Entzündungsquellen geben (Beispiel: offene
Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein
elektrisches Heizgerät). Die Größe des Raums muss den
Spezifikationen in den Allgemeinen Sicherheitshinweisen
entsprechen.
GEFAHR: STROMSCHLAGGEFAHR
Um das Klimagerät oder den Luftfilter zu reinigen, muss
erst der Betrieb der Anlage beendet werden und die
Stromversorgung muss ausgeschaltet sein. Sonst besteht
Stromschlag- und Verletzungsgefahr.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
9
2 | Sicherheitshinweise für Benutzer
VORSICHT
Nach längerem Gebrauch muss der Standplatz und die
Befestigung der Einheit auf Beschädigung überprüft
werden. Bei Beschädigung kann die Einheit umfallen und
Verletzungen verursachen.
VORSICHT
Berühren Sie NICHT die Lamellen von Wärmetauschern.
Diese sind scharf und können Schnittverletzungen
verursachen.
WARNUNG
Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch
gelegenen Stellen eine Leiter benutzen.
WARNUNG
Durch ungeeignete Reinigungsmittel oder
Reinigungsverfahren können Kunststoff-Komponenten
beschädigt werden, oder es können Wasserleckagen
auftreten. Wenn Reinigungsmittel auf elektrische
Komponenten spritzen, zum Beispiel auf Motoren, kann es
zu Fehlern kommen, zu Rauchentwicklung oder zu
Entzündungen.
GEFAHR: STROMSCHLAGGEFAHR
Vor Durchführung von Reinigungsarbeiten muss der
Betrieb gestoppt werde. Schalten Sie den Hauptschalter ab
oder ziehen Sie das Stromkabel ab. Sonst besteht
Stromschlag- und Verletzungsgefahr.
WARNUNG
Beenden Sie den Betrieb und schalten Sie den Strom ab,
wenn etwas Ungewöhnliches auftritt (Brandgeruch
usw.).
Referenz für Benutzer
10
Wird unter solchen Bedingungen der Betrieb fortgesetzt,
kann es zu starken Beschädigungen kommen und es
besteht Stromschlag und Brandgefahr. Wenden Sie sich an
Ihren Händler.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
3 Über das System
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.
HINWEIS
Verwenden Sie das System NICHT für andere Zwecke. Um eine Verschlechterung der
Qualität zu vermeiden, verwenden Sie die Einheit NICHT für das Kühlen von
Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder Kunstarbeiten.
3.1 Inneneinheit
VORSICHT
Halten Sie Finger, Stäbe und andere Gegenstände fern vom Lufteinlass und -auslass.
Sonst könnten Verletzungen verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
3 | Über das System
INFORMATION
Der Schalldruckpegel liegt unter 70dBA.
WARNUNG
▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen, entfernen, neu installieren
oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren Händler.
▪ Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der
Nähe keine offenen Flammen gibt. Das Kältemittel selber ist völlig sicher, nicht
toxisch und schwer entflammbar. Aber es wird toxisches Gas erzeugt, wenn es in
einem Raum ausläuft, in dem sich die mit Verbrennungsrückständen durchsetzte
Abluft von Heizlüftern, Gaskochern usw. befindet. Lassen Sie sich immer von
qualifiziertem Kundendienstpersonal bestätigen, dass die undichte Stelle mit
Erfolg repariert worden ist, bevor Sie die Einheit wieder in Betrieb nehmen.
INFORMATION
Bei den folgenden Abbildungen handelt es sich nur um Beispiele, die der
Systemanordnung bei Ihnen möglicherweise NICHT vollständig entsprechen.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
11
3 | Über das System
f
e
g
i
h
c
d
b
a
ON/OFF
a
b
c
d
a Lufteinlass
b Luftauslass
c Klappe (Luftleitflügelblatt horizontal)
d Lüftungsschlitze (Luftleitflügelblätter vertikal)
e Frontblende
f Typenschild
g Inneneinheit- Anzeige
h Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-Ion-Filter)
i Luftfilter
3.1.1 Inneneinheit- Anzeige
ON/OFF-Taste (EIN/AUS)
Falls die Benutzerschnittstelle fehlt, können Sie mit der EIN/AUS-Taste auf der
Inneneinheit den Betrieb ein- und ausschalten. Wenn über diese Tasten der
Betrieb gestartet wird, werden folgende Einstellungen benutzt:
▪ Betriebsart = Automatisch
▪ Temperatureinstellung = 25°C
▪ Luftdurchsatz = Automatisch
a Signalempfänger
b Betriebslämpchen
c Timer-Lämpchen
d ON/OFF-Taste
3.2 Über die Benutzerschnittstelle
Referenz für Benutzer
12
▪ Direkte Sonneneinstrahlung. Die Benutzerschnittstelle NICHT an einer Stelle
platzieren oder ablegen, wo sie direkter Sonnenbestrahlung ausgesetzt ist.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
▪ Staub. Durch Staub auf dem Signalsender oder Empfänger wird die Signalstärke
b
l
k
c
d
e
f
j
i
h
g
a
und dadurch der Empfang geschwächt. Den Staub mit einem weichen Tuch
entfernen.
▪ Leuchtstoffleuchten. Befinden sich Leuchtstoffleuchten im Raum, kann das die
Signalkommunikation verhindern. Wenden Sie sich bei diesem Fall an Ihren
Installateur.
▪ Andere Geräte. Falls andere Geräte auf die Signale der Benutzerschnittstelle
reagieren, stellen Sie die anderen Geräte weiter weg oder wenden Sie sich mit
diesem Problem an Ihren Installateur.
▪ Vorhänge. Stellen Sie sicher, dass die Signale zwischen Einheit und
Benutzerschnittstelle NICHT durch Vorhänge oder andere Objekte blockiert
werden.
HINWEIS
▪ Die Benutzerschnittstelle NICHT fallen lassen.
▪ Die Benutzerschnittstelle NICHT nass werden lassen.
3.2.1 Komponenten: Benutzerschnittstelle
3 | Über das System
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
a Signalempfänger
b OFF-Taste (AUS)
c FAN-Taste (Ventilatoreinstellung)
d Taste Öko-Betrieb
e Schwenk-Tasten
f Tasten zur Timer-Einstellung (EIN, AUS, Abbrechen)
g Taste für leistungsstarken Betrieb
h Taste Komfort-Betrieb
i Taste Temperatureinstellung
j Betriebsmodus-Tasten
k Taste für automatischen Betriebsmodus
l LCD-Anzeige
Referenz für Benutzer
13
3 | Über das System
3.2.2 Status: LCD der Benutzerschnittstelle
Symbol Beschreibung
Betriebsart = Automatisch
Betriebsart = Entfeuchten
Betriebsart = Heizen
Betriebsart = Kühlen
Betriebsart = Nur Ventilator
Betriebsart Leistungsstark ist aktiv
Öko-Betrieb ist aktiv
Die Inneneinheit empfängt Signale der Benutzerschnittstelle
Aktuelle Temperatureinstellung
Luftdurchsatz = Automatisch
Luftdurchsatz = Inneneinheit still
Luftdurchsatz = Hoch
Luftdurchsatz = Mittelhoch
Luftdurchsatz = Mittel
Luftdurchsatz = Mittelniedrig
Luftdurchsatz = Niedrig
Komfort-Betrieb ist aktiv
Automatisches vertikales Schwenken ist aktiv
Referenz für Benutzer
14
Automatisches horizontales Schwenken ist aktiv
Timer EIN ist in Kraft
Timer AUS ist in Kraft
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
3.2.3 Die Benutzerschnittstelle bedienen
a
a Signalempfänger
1 Den Signalsender in Richtung des Signalempfängers der Inneneinheit halten
(maximale Entfernung für die Kommunikation 7m).
Ergebnis: Wenn die Inneneinheit ein Signal von der Benutzerschnittstelle
empfängt, wird ein Ton ausgegeben:
Ton Beschreibung
Piep-piep Der Betrieb startet.
Piep Einstellung wird geändert.
Langer Piep Der Betrieb wird beendet.
3 | Über das System
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
15
4 | Vor der Inbetriebnahme
2
3
1
AAA.LR03
c
ba
2×
4 Vor der Inbetriebnahme
4.1 Überblick: Vor der Inbetriebnahme
In diesem Kapitel wird beschrieben, was Sie tun müssen, bevor Sie die Einheit in
Betrieb nehmen.
Typischer Ablauf
Vor Inbetriebnahme sind üblicherweise die folgenden Maßnahmen zu treffen:
▪ Batterien in die Benutzerschnittstelle einlegen.
▪ Benutzerschnittstelle an der Wand befestigen.
▪ Die Stromversorgung einschalten.
4.2 Batterien einlegen
Die Batterien halten ungefähr 1 Jahr lang.
1 Die rückseitige Abdeckung abnehmen.
2 Beide Batterien zugleich einlegen.
3 Die Abdeckung wieder an ihren Platz setzen.
4.3 Den Benutzerschnittstellen-Halter anbringen
Referenz für Benutzer
16
a Benutzerschnittstelle
b Schrauben (bauseitig zu liefern)
c Benutzerschnittstellenhalter
1 Wählen Sie einen Platz, von wo aus die Signale die Einheit erreichen.
2 Bringen Sie den Halter mit Schrauben an der Wand oder an einem ähnlichen
Objekt an.
3 Hängen Sie die Benutzerschnittstelle auf den Benutzerschnittstellenhalter.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
4.4 Stromversorgung einschalten
1 Den Hauptschalter einschalten.
Ergebnis: Die Klappe der Inneneinheit öffnet und schließt, um die Referenzposition
festzulegen.
4 | Vor der Inbetriebnahme
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
17
5 | Betrieb
5 Betrieb
5.1 Betriebsbereich
Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte das System
innerhalb der folgenden Bereichsangaben für Temperatur und Luftfeuchtigkeit
betrieben werden.
Betriebsmodus Betriebsbereich
Kühlen
(a)(b)
▪ Außentemperatur: –10~46°C
▪ Innentemperatur: 18~32°C
tr
tr
▪ Luftfeuchtigkeit innen: ≤80%
Heizen
Entfeuchten
(a)
(a)
▪ Außentemperatur: –25~24°C
▪ Innentemperatur: 10~30°C
tr
▪ Außentemperatur: –10~46°C
▪ Innentemperatur: 18~32°C
tr
tr
tr
▪ Luftfeuchtigkeit innen: ≤80%
(a)
Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die
Einheit .außerhalb des Betriebsbereichs betrieben wird.
(b)
Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit
außerhalb des Betriebsbereichs betrieben wird.
5.2 Wie und wann bestimmte Funktionen benutzt werden
Sie können die folgende Tabelle benutzen, um zu bestimmen, welche Funktionen
Sie am besten benutzen:
Funktion Aufgaben
Grundfunktionen
Betriebsarten und
Temperatur
+ Luftstromrichtung
Luftdurchsatz
Das System starten/stoppen und die
Raumtemperatur festlegen:
▪ Einen Raum heizen oder kühlen.
▪ Luft zirkulieren lassen, ohne zu heizen oder zu
kühlen.
▪ Die Luftfeuchtigkeit im Raum reduzieren.
▪ Im automatischen Modus werden
automatisch eine passende Temperatur und
die Betriebsart gewählt.
Die Luftstromrichtung anpassen (schwenken
oder feste Richtung).
Die Luftmenge einstellen, die in den Raum
geblasen wird.
Referenz für Benutzer
18
Leiser Betrieb.
Erweiterte Funktionen
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Funktion Aufgaben
5 | Betrieb
Econo (Öko-Betrieb)
Das System benutzen, wenn gleichzeitig auch
andere Geräte in Betrieb sind, die viel Strom
verbrauchen.
Strom sparen.
Komfort
Für einen angenehmen Luftstrom sorgen, der
NICHT direkt auf Personen gerichtet ist.
Leistungsstark
Timer EIN + Timer AUS
Schnelles Heizen oder Kühlen des Raumes.
Festlegen, dass sich das System automatisch auf
EIN und AUS schaltet.
5.3 Betriebsart und Temperatur-Sollwert
Wann? Wählen Sie die Betriebsart und stellen Sie die Temperatur ein, wenn
Folgendes Ihre Absicht ist:
▪ Einen Raum heizen oder kühlen
▪ Luft zirkulieren lassen, ohne zu heizen oder zu kühlen
▪ Die Luftfeuchtigkeit im Raum reduzieren
Was? Je nach Einstellung des Benutzers arbeitet fas System entsprechend.
Einstellung Beschreibung
Automatisch
Das System heizt einen Raum oder kühlt diesen,
damit der Temperatur-Sollwert erreicht wird.
Gegebenenfalls wechselt das System
automatisch die Betriebsart, um je nach Bedarf
zu kühlen oder zu heizen.
Entfeuchten
Das System reduziert die Luftfeuchtigkeit im
Raum.
Heizen
Das System heizt einen Raum, damit der
Temperatur-Sollwert erreicht wird.
Kühlen
Das System kühlt einen Raum, damit der
Temperatur-Sollwert erreicht wird.
Ventilator
Das System regelt nur den Luftstrom
(Luftdurchsatz und Luftstromrichtung).
Das System regelt NICHT die Temperatur.
Zusätzliche Information:
▪ Außentemperatur. Die Kühl- oder Heizwirkung sinkt, wenn die Außentemperatur
zu hoch oder zu niedrig ist.
▪ Enteisungsbetrieb. Während des Heizbetriebs kann es bei der Außeneinheit zu
Eisbildung kommen, sodass dadurch die Heizleistung sinkt. In diesem Fall schaltet
das System automatisch auf Enteisung, um das Eis abzutauen. Während der
Enteisung wird von der Inneneinheit KEINE warme Luft ausgeblasen.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
19
5 | Betrieb
5.3.1 Betriebsmodus starten/beenden und die Raumtemperatur festlegen
: Betriebsart = Automatisch
: Betriebsart = Entfeuchten
: Betriebsart = Heizen
: Betriebsart = Kühlen
: Betriebsart = Nur Ventilator
: Zeigt die eingestellte Temperatur.
1 Um den Betrieb zu starten, auf eine der folgenden Tasten drücken.
Modus Drücken Ergebnis
Automatischer Betrieb
Kühlbetrieb
Entfeuchtung
Heizbetrieb
Nur Betrieb des
Ventilators
2 Um die Temperatur einzustellen, gegebenenfalls mehrmals auf oder auf
Kühlbetrieb Heizbetrieb Automatischer
18~32°C 10~30°C 18~30°C —
3 Um den Betrieb zu beenden, auf drücken.
5.4 Luftdurchsatz
Das Betriebslämpchen leuchtet
auf.
der Taste drücken. In den Betriebsmodi Entfeuchten oder Nur-
Ventilator-Betrieb ist es NICHT möglich, die Temperatur anzupassen.
Entfeuchten oder
Betrieb
Nur-VentilatorBetrieb
Ergebnis: Das Betriebslämpchen erlischt.
INFORMATION
▪ In der Betriebsart Entfeuchten ist es NICHT möglich, die Luftdurchsatz-Einstellung
zu ändern.
▪ Der Luftdurchsatz ist bei Heizen niedriger, um zu vermeiden, dass ein kalter
Luftzug entsteht. Wenn die Temperatur des Luftstroms steigt, wird der Betrieb
unter Einhaltung des eingestellten Luftdurchsatzes fortgesetzt.
Referenz für Benutzer
20
1 Auf drücken, um Folgendes auszuwählen:
Eine von 5 Luftdurchsatzstufen, von " " bis " "
Einstellung Automatische Luftstrom-Anpassung
Inneneinheit geräuscharmer Betrieb. Ist der Luftdurchsatz auf "
" gestellt, arbeitet die Einheit leiser.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
5.4.1 Luftdurchsatz anpassen
a
b
c
1 Auf drücken, um die Luftdurchsatz-Einstellung in folgender Reihenfolge
zu ändern:
5.5 Luftstromrichtung
Wann? Dier Luftstromrichtung kann nach Wunsch festgelegt werden.
Was? Je nach Einstellung des Benutzers richtet das System den Luftstrom
entsprechend aus (schwenkend oder in eine feste Richtung). Das geschieht durch
Bewegen der horizontalen Flügelblätter (Klappen) oder der vertikalen Flügelblätter
(Lüftungsschlitze).
5 | Betrieb
INFORMATION
Wenn die Einheit den Temperatur-Sollwert erreicht:
▪ bei Betriebsart Kühlen oder Automatisch. Der Ventilator stellt seinen Betrieb ein.
▪ bei Betriebsart Heizen. Der Ventilator arbeitet mit geringem Luftdurchsatz.
Einstellung Luftstromrichtung
Automatisches vertikales
Bewegt sich nach oben und unten.
Schwenken
Automatisches
Bewegt sich von einer Seite zur anderen.
horizontales Schwenken
+ 3-D Luftstromrichtung
Bewegt sich abwechselnd nach oben und unten
sowie von einer Seite zur anderen.
[—] Bleibt an einer festen Position.
VORSICHT
Um die Winkel von Klappen und Lüftungsschlitzen einzustellen, IMMER eine
Benutzerschnittstelle benutzen. Wenn Sie bei aktivem Schwenkmechanismus von
Klappen und Lüftungsschlitzen den Winkel per Hand ändern, wird der Mechanismus
zerstört.
Der Bewegungsbereich der Klappe variiert je nach Betriebsart. Bei der
Schwenkbewegung des Klappenflügels nach oben und unten stoppt er an der
oberen Position, wenn der Luftdurchsatz auf Niedrig gewechselt wird.
a Bereich der Klappenflügelbewegung bei Kühlen oder Entfeuchten
b Bereich der Klappenflügelbewegung bei Heizen
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
21
5 | Betrieb

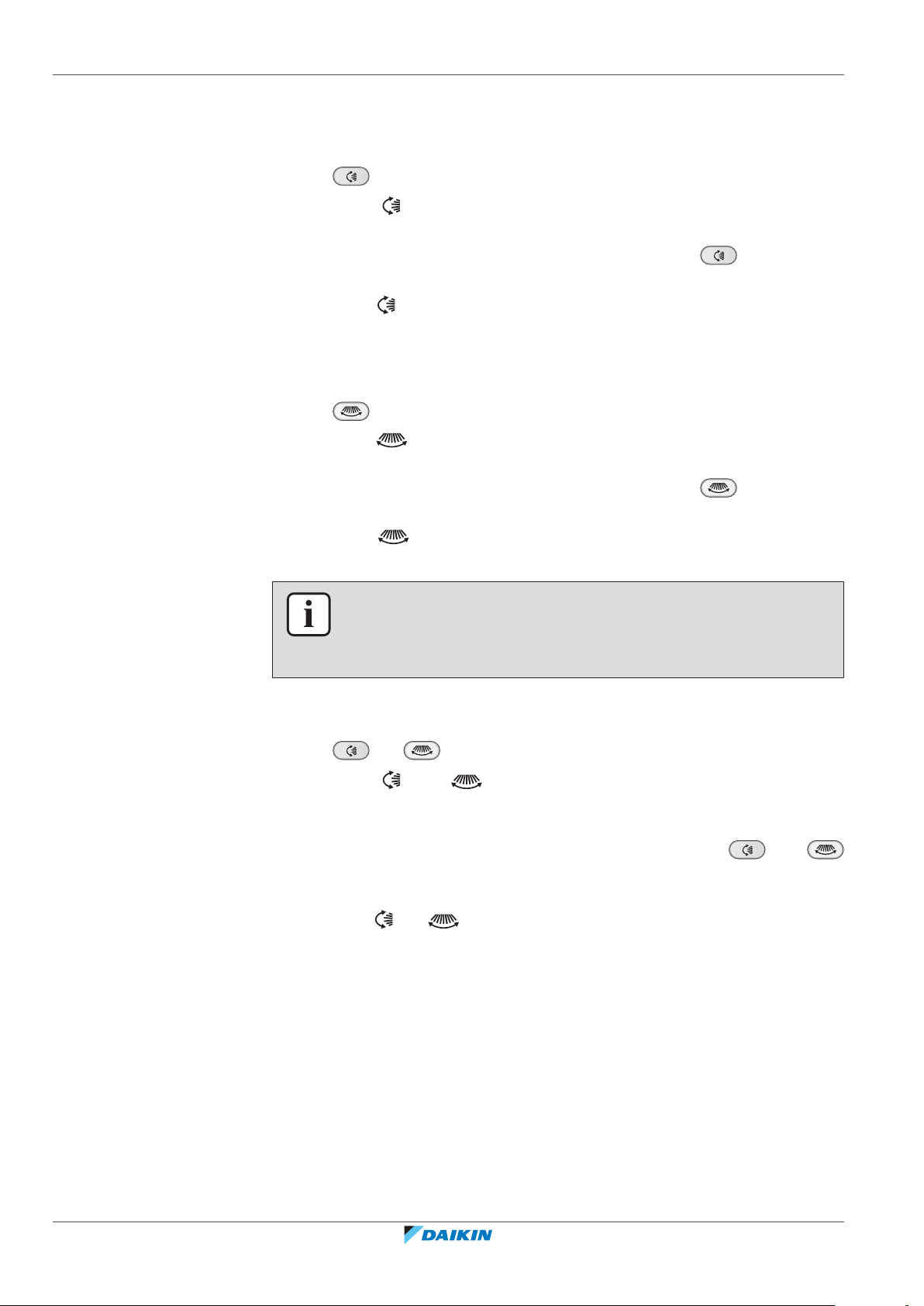

5.5.1 Vertikale Luftstromrichtung anpassen
5.5.2 Horizontale Luftstromrichtung anpassen
c Bereich der Klappenflügelbewegung bei Nur-Ventilatorbetrieb
1 Auf drücken.
Ergebnis: erscheint auf der LCD-Anzeige. Die Klappen (horizontale
Flügelblätter) beginnen zu schwenken.
2 Um eine feste Position einzustellen, in dem Moment auf drücken, wenn
die Klappen an der gewünschten Position sind.
Ergebnis: verschwindet von der LCD. Daraufhin wird die Bewegung der
Klappen gestoppt.
1 Auf drücken.
Ergebnis: erscheint auf der LCD-Anzeige. Die Lüftungsschlitze (vertikale
Flügelblätter) beginnen zu schwenken.
2 Um eine feste Position einzustellen, in dem Moment auf drücken, wenn
die Lüftungsschlitze an der gewünschten Position sind.
Ergebnis: verschwindet von der LCD. Die Bewegung der Luftleitgitter
wird gestoppt.
INFORMATION
Falls die Einheit in einer Ecke des Raumes installiert ist, sollten die Lüftungsschlitze so
gerichtet sein, dass sie den Luftstrom von der Wand weg leiten. Wenn der Luftstrom
durch eine Wand blockiert wird, arbeitet das System weniger effektiv.
5.5.3 3-D Luftstromrichtung benutzen
1 Auf und drücken.
Ergebnis: und erscheinen auf der LCD-Anzeige. Die Klappen
(horizontale Flügelblätter) und Lüftungsschlitze (vertikale Flügelblätter)
beginnen zu schwenken.
2 Um eine feste Position einzustellen, in dem Moment auf und
drücken, wenn die Klappen und Lüftungsschlitze an der gewünschten Position
sind.
Ergebnis: und verschwinden von der LCD-Anzeige. Daraufhin wird die
Bewegung der Klappen und Lüftungsschlitze gestoppt.
5.6 Betrieb mit Komfort-Luftstrom
Referenz für Benutzer
22
Dieser Modus steht in den Betriebsarten Heizen und Kühlen zur Verfügung. Er
sorgt für einen angenehmen Luftstrom, der NICHT direkt auf Personen gerichtet
ist. Bei Kühlen stellt das System die feste Luftstromrichtung automatisch nach
oben, bei Heizen nach unten.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Kühlbetrieb Heizbetrieb
INFORMATION
Die Modi Komfort und Leistungsstark (Powerful) können NICHT gleichzeitig benutzt
werden. Die zuletzt gewählt Funktion hat Priorität. Wird automatisches vertikales
Schwenken ausgewählt, wird Komfort-Luftstromrichtung außer Kraft gesetzt.
5.6.1 Betrieb mit Komfort-Luftstrom starten / beenden
1 Auf drücken, um den Betrieb zu starten.
Ergebnis: Die Position der Klappe ändert sich, auf der LCD wird angezeigt
und der Luftdurchsatz wird auf Automatisch gestellt.
Modus Position der Klappe…
Kühlen / Entfeuchtung Nach oben
5 | Betrieb
Heizen Nach unten
2 Um den Betrieb zu beenden, auf drücken.
Ergebnis: Die Klappe kehrt an die Position zurück, die sie vor dem Komfort-Modus
hatte; auf der LCD wird nicht mehr angezeigt.
5.7 Leistungsstarker POWERFUL-Betrieb
Bei jeder Betriebsart wird durch diesen Modus schnell die Wirkung von Kühlen/
Heizen maximiert. Sie können die maximale Leistung erreichen.
Modus Luftdurchsatz
Kühlen/Heizen ▪ Um die Kühl- bzw. Heizwirkung zu
maximieren, wird die Leistung der
Außeneinheit erhöht.
▪ Der Luftdurchsatz wird fest auf
Maximum gestellt.
▪ Die Einstellungen für Temperatur und
Luftdurchsatz können NICHT geändert
werden.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Entfeuchten ▪ Die Temperatureinstellung wird um
2,5°C gesenkt.
▪ Der Luftdurchsatz wird leicht erhöht.
Nur Ventilator Der Luftdurchsatz wird fest auf
Maximum gestellt.
Referenz für Benutzer
23
5 | Betrieb
a
A
b
c
d
5.7.1 POWERFUL-Betrieb starten / beenden
INFORMATION
Die leistungsstarke Betriebsart POWERFUL kann nicht zusammen mit den Modi Öko
und Komfort benutzt werden. Die zuletzt gewählt Funktion hat Priorität.
Durch die leistungsstarke Betriebsart POWERFUL wird die Leistung der Einheit NICHT
erhöht, wenn diese bereits mit maximaler Leistung arbeitet.
1 Auf drücken, um den Betrieb zu starten.
Ergebnis: Auf der LCD wird angezeigt. Dieser leistungsstarke Betrieb ist
20 Minuten in Kraft; danach kehrt das System zur vorherigen Betriebsart
zurück.
2 Um den Betrieb zu beenden, auf drücken.
Ergebnis: verschwindet von der LCD.
Hinweis: Der leistungsstarke Betrieb (Powerful) kann nur eingestellt werden, wenn
die Einheit läuft. Wenn Sie auf drücken oder den Betriebsmodus wechseln,
wird der Betrieb abgebrochen; auf der LCD wird nicht mehr angezeigt.
5.8 Öko-Betrieb (Econo)
Diese Funktion ermöglicht einen möglichst effizienten Betrieb, indem der Wert für
maximale Stromaufnahme begrenzt wird. Diese Funktion ist insbesondere dann
nützlich, wenn das Produkt zusammen mit anderen Geräten am selben Stromkreis
angeschlossen ist und die Gefahr besteht, dass bei zu hoher Stromaufnahme die
Sicherung auslöst.
INFORMATION
▪ Die Modi Öko und Leistungsstark können NICHT gleichzeitig benutzt werden. Die
zuletzt gewählt Funktion hat Priorität.
▪ In der Öko-Betriebsart (Econo) wird die Stromaufnahme der Außeneinheit
reduziert, indem die Drehzahl des Verdichters begrenzt wird. Wenn die
Stromaufnahme bereits niedrig ist, wird sie durch Öko-Betrieb NICHT weiter
reduziert.
5.8.1 Öko-Betrieb starten / beenden
1 Auf drücken, um den Betrieb zu starten.
Ergebnis: Auf der LCD wird angezeigt.
2 Um den Betrieb zu beenden, auf drücken.
Ergebnis: verschwindet von der LCD.
Referenz für Benutzer
24
A Betriebsstrom und Stromaufnahme
B Uhrzeit
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
▪ Diese Grafik dient ausschließlich der Illustration.
▪ Im Öko-Betrieb sind der maximale Betriebsstrom und die Stromaufnahme des
Klimageräts abhängig von der angeschlossenen Außeneinheit.
5.9 EIN/AUS-Timer
Die Timerfunktionen sind nützlich, wenn das Klimagerät abends oder morgens
automatisch ein- und ausgeschaltet werden soll. Sie können den AUS-Timer (für
Ausschalten) und den EIN-Timer (für Einschalten) auch kombiniert einsetzen.
5 | Betrieb
a Maximum bei Normalbetrieb
b Maximum bei Öko-Betrieb
c Normalbetrieb
d Öko-Betrieb (Econo)
INFORMATION
Programmieren Sie den Timer erneut, wenn:
▪ Die Einheit durch einen Schutzschalter ausgeschaltet worden ist.
▪ Nach einem Stromausfall.
▪ Nachdem die Batterien der Benutzerschnittstelle ausgewechselt worden sind.
5.9.1 Timer-Betrieb AUS starten/beenden
Benutzen Sie diese Funktion, wenn die Einheit in Betrieb ist und nach einer
bestimmten Zeit der Betrieb beendet werden soll.
1 Auf drücken.
Ergebnis: Auf der LCD wird angezeigt, und das Timer-Lämpchen
leuchtet.
2 Erneut auf drücken, wenn Sie die Zeiteinstellung ändern wollen.
INFORMATION
Jedes Mal, wenn gedrückt wird, wird die Zeiteinstellung um 1 Stunde
vorgestellt. Der Timer kann im Bereich von 1 bis 12 Stunden programmiert werden.
Beispiel: Wenn bei Betrieb der Einheit festgelegt worden ist, wird der
Betrieb nach 5Stunden eingestellt.
3 Um die Einstellung zu stornieren, auf drücken.
Ergebnis: Auf der LCD verschwinden und die Zeiteinstellung, und das Timer-
Lämpchen leuchtet nicht mehr.
INFORMATION
Nachteinstellung
Wenn der AUS-Timer gestellt worden ist, passt das Klimagerät die
Temperatureinstellung automatisch an (0,5°C nach oben bei Kühlen, 2,0°C nach
unten bei Heizen), sodass übertriebenes Kühlen oder Heizen verhindert wird und
damit nachts eine angenehme Temperatur zum Schlafen ist.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
25
5 | Betrieb
5.9.2 Timer-Betrieb EIN starten/beenden
Benutzen Sie diese Funktion, wenn die Einheit NICHT in Betrieb ist und nach einer
bestimmten Zeit der Betrieb aufgenommen werden soll.
1 Auf drücken.
Ergebnis: Auf der LCD wird angezeigt, und das Timer-Lämpchen
leuchtet.
2 Erneut auf drücken, wenn Sie die Zeiteinstellung ändern wollen.
INFORMATION
Jedes Mal, wenn gedrückt wird, wird die Zeiteinstellung um 1 Stunde
vorgestellt. Der Timer kann im Bereich von 1 bis 12 Stunden programmiert werden.
Beispiel: Wird festgelegt, wenn die Einheit NICHT in Betrieb ist, startet
der Betrieb nach 2Stunden.
3 Um die Einstellung zu stornieren, auf drücken.
Ergebnis: Auf der LCD verschwinden und die Zeiteinstellung, und das Timer-
Lämpchen leuchtet nicht mehr.
5.9.3 Timer für AUS (OFF) und EIN (ON) kombinieren
1 Um Timer einzustellen, siehe "5.9.1 Timer-Betrieb AUS starten/
beenden"[425] und "5.9.2Timer-Betrieb EIN starten/beenden"[426].
Ergebnis: Auf der LCD-Anzeige werden und angezeigt.
Beispiel:
2 Wenn festgelegt worden ist, wenn die Einheit in Betrieb
ist.
Ergebnis: Der Betrieb wird in 1 Stunde beendet und startet erneut 7 Stunden
später.
3 Wenn festgelegt worden ist, wenn die Einheit NICHT in
Betrieb ist.
Ergebnis: Der Betrieb startet in 2 Stunde und wird 3 Stunden später beendet.
Referenz für Benutzer
26
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
6 | Energie sparen und optimaler Betrieb
6 Energie sparen und optimaler Betrieb
INFORMATION
▪ Auch wenn die Einheit ausgeschaltet ist, verbraucht sie Strom.
▪ Wenn nach einem Stromausfall wieder Strom geliefert wird, wird der zuvor
ausgewählte Modus wieder in Kraft gesetzt.
VORSICHT
Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus.
HINWEIS
Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie
dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der
Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren
und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen,
die dann herabfallen. Das kann bei Gegenständen, auf die die Tropfen fallen, dazu
führen, dass sie schmutzig oder beschädigt werden.
WARNUNG
Stellen Sie KEINE brennbaren Sprayflaschen neben das Klimagerät. Verwenden Sie
KEINE Sprays in der Nähe der Einheit. Es besteht sonst Brandgefahr.
VORSICHT
NICHT das System betreiben, wenn gerade ein Mittel zur Raumdesinfizierung gegen
Insekten benutzt wird. Sonst könnten sich die Chemikalien in der Einheit sammeln.
Das kann die Gesundheit von Menschen gefährden, die überempfindlich auf
Chemikalien reagieren.
Treffen Sie für den ordnungsgemäßen Betrieb der Einheit die folgenden
Sicherheitsvorkehrungen.
▪ Sorgen Sie dafür, dass während des Kühlbetriebs kein direktes Sonnenlicht in den
Raum dringt, indem Sie Vorhänge oder Rouleaus dazu benutzen.
▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist. Ventilationsöffnungen
dürfen NICHT blockiert sein.
▪ Lüften Sie oft. Bei ausgiebigem Gebrauch ist die Belüftung umso wichtiger.
▪ Halten Sie Türen und Fenster geschlossen. Sind Türen und Fenster geöffnet,
strömt Luft aus dem Raum, was die Kühl- oder Heizwirkung verringert.
▪ Achten Sie darauf, NICHT zu viel zu kühlen oder zu heizen. Um Energie zu sparen,
halten Sie die Temperatureinstellung auf einer moderaten Höhe.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
▪ Am Lufteinlass oder Luftauslass der Einheit KEINE Gegenstände abstellen. Dies
kann zur Verringerung der Wirkung beim Heizen/Kühlen führen oder sogar den
Betrieb beenden.
▪ Stellen Sie den Schalter auf Aus, wenn die Einheit längere Zeit NICHT benutzt
wird. Bleibt der Schalter eingeschaltet, verbraucht die Einheit Strom. Schalten Sie
bei erneuter Inbetriebnahme den Schalter 6 Stunden vorher ein, um einen
reibungslosen Betrieb zu gewährleisten.
▪ Wenn die Luftfeuchtigkeit über 80% beträgt, kann sich Kondenswasser bilden,
das herabtropft, wenn der Kondensatauslass blockiert ist.
Referenz für Benutzer
27
6 | Energie sparen und optimaler Betrieb
▪ Stellen Sie die Raumtemperatur so ein, dass sie als angenehm empfunden wird.
Vermeiden Sie zu starkes Heizen oder Kühlen. Beachten Sie, dass bis zum
Erreichen der Solltemperatur einige Zeit vergehen kann. Ziehen Sie die
Verwendung des Timers in Betracht.
▪ Passen Sie die Richtung des Luftstroms so an, dass sich am Boden keine kühle
Luft und unter der Decke keine warme Luft ansammelt. (Bei Kühlen oder
Trocknen nach oben Richtung Decke richten und bei Heizen nach unten.)
▪ Vermeiden Sie einen direkten Luftstrom auf die im Raum befindlichen Personen.
▪ Um Strom zu sparen. sollten Sie das System im empfohlenen Temperaturbereich
betreiben (26~28°C bei Kühlen und 20~24°C bei Heizen).
Referenz für Benutzer
28
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
7 Instandhaltung und Wartung
7.1 Übersicht: Instandhaltung und Wartung
Der Installateur muss jährlich eine Wartung durchführen.
Über das Kältemittel
Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die
Atmosphäre frei.
Kältemitteltyp: R32
Erderwärmungspotenzial (GWP = global warming potential): 675
HINWEIS
Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit
sowohl in Gewicht als auch in CO2-Äquivalent angegeben wird.
Formel zur Berechnung der Menge des CO2-Äquivalents in Tonnen: GWP-Wert des
Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000
Weitere Informationen erhalten Sie bei Ihrem Installateur.
7 | Instandhaltung und Wartung
WARNUNG
Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es
normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende
Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers,
kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.
Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie
Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.
Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt
hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.
WARNUNG
▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen.
▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des
Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.
▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat.
WARNUNG
Das Gerät muss in einem Raum so gelagert werden, dass es nicht mechanisch
beschädigt werden kann. Der Raum muss gut belüftet sein und es darf keine
kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein
mit Gas betriebenes Haushaltsgerät oder ein elektrisches Heizgerät). Die Größe des
Raums muss den Spezifikationen in den Allgemeinen Sicherheitshinweisen
entsprechen.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
HINWEIS
Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder ServiceMitarbeiter durchgeführt werden.
Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche
Vorschriften können aber kürzere Wartungsintervalle fordern.
Referenz für Benutzer
29
7 | Instandhaltung und Wartung
GEFAHR: STROMSCHLAGGEFAHR
Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage
beendet werden und die Stromversorgung muss ausgeschaltet sein. Sonst besteht
Stromschlag- und Verletzungsgefahr.
WARNUNG
So vermeiden Sie Stromschlag oder Feuer:
▪ Das Gerät NICHT abspülen.
▪ Das Gerät NICHT mit feuchten oder nassen Händen bedienen.
▪ Oben auf dem Gerät KEINE Gegenstände, die Flüssigkeiten enthalten, ablegen.
VORSICHT
Nach längerem Gebrauch muss der Standplatz und die Befestigung der Einheit auf
Beschädigung überprüft werden. Bei Beschädigung kann die Einheit umfallen und
Verletzungen verursachen.
VORSICHT
Berühren Sie NICHT die Lamellen von Wärmetauschern. Diese sind scharf und
können Schnittverletzungen verursachen.
WARNUNG
Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch gelegenen Stellen eine Leiter
benutzen.
Auf der Inneneinheit können folgende Symbole erscheinen:
Symbol Erklärung
Bevor Sie Wartungsarbeiten durchführen, sollten Sie die
Spannung an den Anschlüssen der Kondensatoren des
Hauptstromkreises oder an elektrischen Bauteilen messen.
7.2 Inneneinheit und Benutzerschnittstelle reinigen
WARNUNG
Durch ungeeignete Reinigungsmittel oder Reinigungsverfahren können KunststoffKomponenten beschädigt werden, oder es können Wasserleckagen auftreten. Wenn
Reinigungsmittel auf elektrische Komponenten spritzen, zum Beispiel auf Motoren,
kann es zu Fehlern kommen, zu Rauchentwicklung oder zu Entzündungen.
Referenz für Benutzer
30
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
7 | Instandhaltung und Wartung
HINWEIS
▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen.
Mögliche Folge: Verfärbungen und Verformungen.
▪ Nur Wasser oder Luft UNTER 40°C verwenden. Mögliche Folge: Verfärbungen
und Verformungen.
▪ KEINE Poliermittel benutzen.
▪ KEINEN Schrubber benutzen. Mögliche Folge: Die Oberflächenversiegelung
könnte sich ablösen.
▪ Als Endbenutzer sollten Sie NIEMALS Teile im Inneren der Einheit selber reinigen.
Solche Arbeit darf nur von einer qualifizierten Fachkraft ausgeführt werden.
Wenden Sie sich an Ihren Händler.
GEFAHR: STROMSCHLAGGEFAHR
Vor Durchführung von Reinigungsarbeiten muss der Betrieb gestoppt werde.
Schalten Sie den Hauptschalter ab oder ziehen Sie das Stromkabel ab. Sonst besteht
Stromschlag- und Verletzungsgefahr.
1 Mit einem weichen Tuch reinigen. Bei schwer entfernbaren Verschmutzungen
Wasser oder ein neutrales Reinigungsmittel verwenden.
7.3 Die Frontblende reinigen
1 Die Frontblende mit einem weichen Tuch reinigen. Bei schwer entfernbaren
Verschmutzungen Wasser oder ein neutrales Reinigungsmittel verwenden.
7.4 Die Frontblende öffnen
1 Auf beiden Seiten der Frontblende die Laschen fassen und die Frontblende
öffnen.
7.5 Über die Luftfilter
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Wird die Einheit mit verschmutzten Filtern betrieben, bedeutet das:
▪ der Filter kann die Luft NICHT desodorieren,
▪ der Filter kann die Luft NICHT reinigen,
Referenz für Benutzer
31
7 | Instandhaltung und Wartung
1
2
▪ die Wirkung bei Heizen/Kühlen ist reduziert,
▪ bewirkt Gerüche.
7.6 Luftfilter reinigen
1 Bei jedem Luftfilter in der Mitte auf die Lasche drücken, dann nach unten
ziehen.
2 Luftfilter herausziehen.
3 Luftfilter mit Wasser waschen oder mit einem Staubsauger reinigen.
4 Filter ungefähr 10 bis 15Minuten in lauwarmem Wasser einweichen lassen.
INFORMATION
▪ Falls sich Staub NICHT leicht ablösen lässt, waschen Sie den Filter mit einem
neutralen Reinigungsmittel, das in lauwarmem Wasser gelöst ist. Die Luftfilter im
Schatten trocknen lassen.
▪ Es wird empfohlen, die Luftfilter alle 2 Wochen zu reinigen.
7.7 Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-Ion-Filter) reinigen
INFORMATION
Reinigen Sie alle 6 Monate den Filter mit Wasser.
Referenz für Benutzer
32
1 Den Silberpartikelfilter (Ag-Ion-Filter) und den Titan-Apatit-Desodorier-Filter
von den Laschen abnehmen
Raumklimageräte von Daikin
4D520466-12E – 2021.03
ATXTP25+35M5V1B
7 | Instandhaltung und Wartung
2 Mit Hilfe eines Staubsaugers den Staub vom Filter entfernen.
3 Den Filter ungefähr 10 bis 15 Minuten lang in warmem Wasser einweichen
lassen.
4 Nach dem Waschen das verbliebene Wasser abschütteln und dann den Filter
im Schatten trocknen lassen. Den Filter NICHT auswringen, um das Wasser zu
beseitigen.
7.8 Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-Ion-Filter) auswechseln
INFORMATION
Wechseln Sie den Filter alle 3 Jahre aus.
1 Den Filter von den Laschen abnehmen und einen neuen Filter vorbereiten.
INFORMATION
Den alten Filter als nicht brennbaren Müll entsorgen.
Um Titan-Apatit-Desodorier-Filter oder den Silberpartikelfilter zu bestellen,
wenden Sie sich an Ihren Händler.
Element Teil-Nummer
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Titan-Desodorier-Filter KAF970A46
Silberpartikelfilter KAF057A41
Referenz für Benutzer
33
7 | Instandhaltung und Wartung
7.9 Die Frontblende schließen
1 Die Filter so einsetzen, wie sie waren.
2 Die Frontblende vorsichtig auf beiden Seiten in der Mitte nach unten drücken,
bis es klickt.
7.10 Vor längerer Außerbetriebnahme zu beachten
1 Um die Einheit innen zu trocknen, lassen Sie die Einheit in der Betriebsart Nur
Ventilator laufen, indem Sie auf die Taste drücken.
2 Nach Beenden des Betriebs den Hauptschalter auf Aus schalten.
3 Die Luftfilter reinigen und sie wieder zurück an ihre ursprüngliche Position
setzen.
7.10.1 Wintersaison
4 Aus der Benutzerschnittstelle die Batterien entfernen.
INFORMATION
Es wird empfohlen, regelmäßig Wartungsarbeiten durch einen Spezialisten
durchführen zu lassen. Informationen über Spezialisten-Wartungsarbeiten erhalten
Sie bei Ihrem Händler vor Ort. Kosten für Wartungsarbeiten sind vom Kunden zu
tragen.
Nach mehreren Jahreszeiten der Benutzung kann das Innere der Einheit bei
entsprechenden Betriebsbedingungen schmutzig geworden sein. Dadurch wird die
Leistung reduziert.
HINWEIS
Eiszapfen auf der Außeneinheit MÜSSEN entfernt werden. Tragen Sie Handschuhe,
damit Sie sich nicht verletzen und damit das Gerät nicht beschädigt wird.
Referenz für Benutzer
34
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
8 | Fehlerdiagnose und -beseitigung
8 Fehlerdiagnose und -beseitigung
Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen,
die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren
Händler.
WARNUNG
Beenden Sie den Betrieb und schalten Sie den Strom ab, wenn etwas
Ungewöhnliches auftritt (Brandgeruch usw.).
Wird unter solchen Bedingungen der Betrieb fortgesetzt, kann es zu starken
Beschädigungen kommen und es besteht Stromschlag und Brandgefahr. Wenden Sie
sich an Ihren Händler.
Das System darf NUR von einem qualifizierten Kundendiensttechniker repariert
werden.
Fehler Maßnahme
Eine Schutzeinrichtung wie z. B. eine Sicherung,
ein Schutzschalter oder ein Fehlerstrom-
Den Hauptschalter auf AUS
schalten.
Schutzschalter wird häufig aktiviert, oder der
EIN/AUS-Schalter arbeitet NICHT korrekt.
Falls Wasser aus der Einheit austritt. Betrieb beenden.
Der Betriebsschalter funktioniert NICHT richtig. Die Stromversorgung auf AUS
schalten.
Das Betriebslämpchen blinkt, und Sie können
den Fehlercode auf der Benutzerschnittstelle
checken. Zur Anzeige von Fehlercodes siehe
Wenden Sie sich an Ihren
Installateur und teilen Sie ihm
den Fehlercode mit.
"8.2Fehler beseitigen auf Grundlage von
Fehlercodes"[438].
Wenn abgesehen von den oben erwähnten Fällen das System NICHT korrekt
arbeitet und keine der oben genannten Fehler vorliegt, untersuchen Sie das System
durch folgende Verfahren.
Fehler Maßnahme
Wenn das System
überhaupt NICHT
funktioniert.
▪ Überprüfen Sie, ob ein Stromausfall vorliegt.
Warten Sie, bis die Stromversorgung wieder
funktioniert. Tritt ein Stromausfall während des
Betriebs auf, nimmt das System seinen Betrieb
automatisch wieder auf, wenn der Strom wieder
vorhanden ist.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
▪ Überprüfen Sie, ob eine Sicherung durchgebrannt
ist oder ein Schutzschalter aktiviert wurde.
Wechseln Sie die Sicherung, oder stellen Sie den
Schutzschalter wieder zurück.
▪ Prüfen Sie die Batterien der Benutzerschnittstelle.
Referenz für Benutzer
35
8 | Fehlerdiagnose und -beseitigung
Fehler Maßnahme
Das System stellt plötzlich
den Betrieb ein.
Das System funktioniert
zwar, Kühl- oder
Heizbetrieb arbeiten jedoch
nicht ausreichend.
▪ Überprüfen Sie, dass der Lufteinlass und
Luftauslass bei der Innen- und Außeneinheit frei
sind, dass sie NICHT durch Gegenstände blockiert
sind. Entfernen Sie gegebenenfalls alle Objekte,
und achten Sie darauf, dass die Luft frei zirkulieren
kann.
▪ Möglicherweise hat das Klimagerät den Betrieb
eingestellt, da aufgrund großer
Spannungsschwankungen die Schutzeinrichtung
des Systems aktiviert worden ist. Nach ca.
3 Minuten wird der Betrieb automatisch wieder
fortgesetzt.
▪ Prüfen Sie die Luftdurchsatz-Einstellung. Siehe
"5.4Luftdurchsatz"[420].
▪ Überprüfen Sie die Temperatureinstellung. Siehe
"5.3.1 Betriebsmodus starten/beenden und die
Raumtemperatur festlegen"[420].
▪ Prüfen Sie, ob die Einstellung der
Luftstromrichtung passend ist. Siehe
"5.5Luftstromrichtung"[421].
▪ Überprüfen Sie, dass der Lufteinlass und
Luftauslass bei der Innen- und Außeneinheit frei
sind, dass sie NICHT durch Gegenstände blockiert
sind. Entfernen Sie gegebenenfalls alle Objekte,
und achten Sie darauf, dass die Luft frei zirkulieren
kann.
Das System funktioniert
zwar, Kühl- oder
Heizbetrieb arbeiten jedoch
nicht ausreichend (Luft
wird NICHT von der Einheit
ausgeblasen).
Das System funktioniert
zwar, Kühl- oder
Heizbetrieb arbeiten jedoch
nicht ausreichend (Luft
wird von der Einheit
ausgeblasen).
Während des Betriebs wird
eine abnormale Funktion
ausgelöst.
▪ Möglicherweise befindet sich das Klimagerät in der
Aufwärmphase für Heizbetrieb. Warten Sie 1 bis
4Minuten.
▪ Die Einheit ist möglicherweise gerade im
Enteisungsbetrieb.
▪ Prüfen Sie, ob die Luftfilter verstopft sind. Die
Luftfilter reinigen. Siehe "7 Instandhaltung und
Wartung"[429].
▪ Prüfen Sie, ob Türen oder Fenster geöffnet sind.
Schließen Sie Türen und Fenster, sodass kein Wind
hereinkommt.
▪ Überprüfen Sie, ob die Einheit im Öko-Modus
arbeitet. Siehe "5.8Öko-Betrieb (Econo)"[424].
▪ Prüfen Sie, ob sich direkt unter oder neben der
Inneneinheit ein Möbelstück befindet. Setzen Sie
das Möbelstück an einen anderen Platz.
Möglicherweise funktioniert das Klimagerät
aufgrund von Blitzschlag oder Funkwellen nicht
richtig. Schalten Sie den Schutzschalter auf OFF und
dann wieder auf ON.
Referenz für Benutzer
36
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
8 | Fehlerdiagnose und -beseitigung
Fehler Maßnahme
Die Inneneinheit empfängt
KEINE Signale von der
Benutzerschnittstelle.
Das Display der
Benutzerschnittstelle zeigt
nichts an.
Auf der
Benutzerschnittstelle wird
ein Fehlercode angezeigt.
Es werden andere
elektrische Geräte
gestartet.
Wenn es nach der Überprüfung aller oben genannten Punkte unmöglich ist, das
Problem in Eigenregie zu lösen, wenden Sie sich an Ihren Installateur und schildern
Sie ihm die Symptome. Nennen Sie den vollständigen Namen des Modells (nach
Möglichkeit mit Herstellungsnummer) und das Datum der Installation (ist
möglicherweise auf der Garantiekarte aufgeführt).
▪ Prüfen Sie die Batterien der Benutzerschnittstelle.
▪ Sorgen Sie dafür, dass der Sender NICHT direktem
Sonnenlicht ausgesetzt ist.
▪ Prüfen Sie, ob sich Leuchtstoffleuchten mit
elektronischer Starteinrichtung im Raum befinden.
Wenden Sie sich an Ihren Händler.
Wechseln Sie die Batterien der Benutzerschnittstelle
aus.
Wenden Sie sich an Ihren Händler vor Ort. Eine
detaillierte Liste aller Fehlercodes finden Sie in
"8.2Fehler beseitigen auf Grundlage von
Fehlercodes"[438].
Falls andere Geräte auf die Signale der
Benutzerschnittstelle reagieren, stellen Sie die
anderen Geräte weiter weg oder wenden Sie sich
mit diesem Problem an Ihren Händler.
8.1 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems
Wenn die folgenden Symptome auftreten, sind das KEINE System-Fehler:
8.1.1 Symptom: Sie hören ein Betriebsgeräusch, das sich wie fließendes Wasser anhört
▪ Dieses Geräusch wird durch das Fließen des Kältemittels in der Einheit
verursacht.
▪ Das Geräusch kann erzeugt werden, wenn bei Kühl- oder Entfeuchtungsbetrieb
das Wasser von der Einheit abfließt.
8.1.2 Symptom: Ein blasendes Geräusch ist zu hören
Das Geräusch wird erzeugt, wenn die Richtung des Kältemittelflusses gewechselt
wird (z.B. bei Wechsel von Kühlen zu Heizen).
8.1.3 Symptom: Ein tickendes Geräusch ist zu hören
Das Geräusch wird erzeugt, wenn sich die Einheit aufgrund
Temperaturveränderungen leicht ausdehnt oder zusammenzieht.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
37
8 | Fehlerdiagnose und -beseitigung
8.1.4 Symptom: Ein pfeifendes Geräusch ist zu hören
Das Geräusch wird im Enteisungsbetrieb durch das Fließen des Kältemittels
erzeugt.
8.1.5 Symptom: Ein klickendes Geräusch ist zu hören während des Betriebs oder im Leerlauf
Das Geräusch wird erzeugt, wenn die Kältemittel-Steuerungsventile oder
elektrischen Teile agieren.
8.1.6 Symptom: Ein Klapp-Geräusch ist zu hören
Das Geräusch wird erzeugt, wenn ein externes Gerät Luft aus dem Raum saugt
(z. B. Abluftventilator, Dunstabzugshaube), während Fenster und Türen des
Raumes geschlossen sind. Öffnen Sie Tür oder Fenster oder schalten Sie das Gerät
aus.
8.1.7 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit)
▪ Hohe Luftfeuchtigkeit während des Kühlbetriebes (an Orten mit Öl- und
Staubverschmutzung). Wenn eine Inneneinheit innen stark verschmutzt ist,
kommt es zu einer ungleichmäßigen Temperaturverteilung im Raum. Das Innere
der Inneneinheit muss gereinigt werden. Fragen Sie Ihren Händler, wie die
Einheit zu reinigen ist. Die Reinigung muss von einer qualifizierten Fachkraft
durchgeführt werden.
▪ Wenn nach Enteisungsbetrieb das Klimagerät auf Heizbetrieb umgeschaltet wird.
Die durch Enteisung erzeugte Feuchtigkeit wird in Dampf umgewandelt und
ausgeblasen.
8.1.8 Symptom: Das Gerät setzt Gerüche frei
Das Gerät kann die Gerüche von Räumen, Möbeln, Zigaretten usw. absorbieren
und sie wieder abgeben.
8.1.9 Symptom: Der Außenventilator dreht sich, während das Klimagerät nicht arbeitet
▪ Nach Beenden des Betriebs. Der Außenventilator dreht sich für weitere 30
Sekunden, um das System zu schützen.
▪ Während das Klimagerät nicht arbeitet. Wenn die Außentemperatur sehr hoch
ist, beginnt der Außenventilator zu drehen, um das System zu schützen.
8.2 Fehler beseitigen auf Grundlage von Fehlercodes
Fehlerdiagnose per Benutzerschnittstelle
Wenn es bei der Einheit ein Problem gibt, können Sie den Fehler ermitteln, indem
Sie auf der Benutzerschnittstelle den Fehlercode checken. Es ist wichtig, das
Problem zu verstehen und Maßnahmen zu dessen Beseitigung zu treffen, bevor Sie
einen Fehlercode zurücksetzen. Das sollte durch einen lizenzierten Installateur
oder Ihren Händler vor Ort durchgeführt werden.
Referenz für Benutzer
38
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
8 | Fehlerdiagnose und -beseitigung
INFORMATION
Im Servicehandbuch finden Sie die folgenden Informationen:
▪ Die vollständige Liste der Fehlercodes
▪ Eine ausführlichere Anleitung zur Problembehebung für jeden Fehler
Auf der Benutzerschnittstelle den Fehlercode checken
1 Auf der Benutzerschnittstelle der-Einheit ungefähr 5Sekunden lang auf
drücken.
Ergebnis: Im Anzeigefeld der Temperatureinstellung blinkt .
2 Drücken Sie auf der Benutzerschnittstelle der Einheit wiederholt auf , bis
ein kontinuierliches Piepen zu hören ist.
Ergebnis: Auf dem Display wird jetzt der Fehlercode angezeigt.
INFORMATION
▪ Nicht entsprechende Codes werden durch ein kurzes Piepen mit 2 nachfolgenden
Pieptönen signalisiert.
▪ Um die Anzeige von Codes abzubrechen, 5Sekunden lang gedrückt halten.
Wird die Taste NICHT innerhalb von 1Minute gedrückt, verschwindet der Code
auch.
System
Fehlercode Beschreibung
Normal
Zu wenig Kältemittel
Überspannung erkannt
Fehler bei Signalübertragung (zwischen Innen- und
Außeneinheit)
Fehler bei Kombination von Inneneinheit und Außeneinheit
Inneneinheit
Fehlercode Beschreibung
Fehler bei Platine der Inneneinheit
Schutz gegen Einfrieren oder Hochdruck-Kontrolle
Fehler bei Ventilatormotor (Gleichstrommotor)
Fehler bei Wärmetauscher-Thermistor der Inneneinheit
Fehler bei Raumtemperatur-Thermistor
Außeneinheit
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Fehlercode Beschreibung
Fehler bei 4-Wege-Ventil
Fehler bei Platine der Außeneinheit
Aktivierung des Überlastschutzes (Überlastung des Verdichters)
Verdichter-Blockierung
Blockierung des Gleichstrom-Ventilators
Referenz für Benutzer
39
8 | Fehlerdiagnose und -beseitigung
Fehlercode Beschreibung
Eingangsstrom-Überstrom
Temperatursteuerung bei Abflussrohr
Hochdruck-Kontrolle (bei Kühlen)
Fehler bei Sensor des Verdichtersystems
Fehler bei Positionssensor
Fehler bei Sensor DC-Spannung / Stromstärke
Fehler bei Außenlufttemperatur-Thermistor
Fehler bei Thermistor des Abflussrohrs
Fehler bei Wärmetauscher-Thermistor der Außeneinheit
Fehler durch Überhitzung einer elektrischen Komponente
Anstieg bei Radiatorlamellen-Temperatur
Momentaner Überstrom bei Inverter (Gleichstrom)
Fehler bei Radiatorlamellen-Thermistor
Fehler bei interner Temperatur des Verdichters
Referenz für Benutzer
40
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
9 Entsorgung
9 | Entsorgung
HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die
Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren
Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die
Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
Referenz für Benutzer
41
10 | Glossar
10 Glossar
Händler
Vertriebsunternehmen für das Produkt.
Autorisierter Monteur
Technisch ausgebildete Person, die für die Installation des Produkts
qualifiziert ist.
Benutzer
Eigentümer und/oder Betreiber des Produkts.
Gültige Gesetzgebung
Alle internationalen, europäischen, nationalen und lokalen Richtlinien,
Gesetze, Vorschriften und/oder Verordnungen, die für ein bestimmtes
Produkt oder einen bestimmten Bereich relevant und anwendbar sind.
Serviceunternehmen
Qualifiziertes Unternehmen, das die erforderlichen Serviceleistungen am
Produkt durchführen oder koordinieren kann.
Installationsanleitung
Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene
Anweisungen, die erläutern, wie das Produkt installiert, konfiguriert und
gewartet wird.
Betriebsanleitung
Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene
Anweisungen, die erläutern, wie das Produkt bedient wird.
Zubehör
Beschriftungen, Handbücher, Informationsblätter und Ausrüstungen, die im
Lieferumfang des Produkts enthalten sind und die gemäß den in der
Dokumentation aufgeführten Anweisungen installiert werden müssen.
Optionale Ausstattung
Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in
der begleitenden Dokumentation aufgeführten Anweisungen mit dem
Produkt kombiniert werden können.
Bauseitig zu liefern
Von Daikin NICHT hergestellte Ausstattungen, die gemäß den in der
begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt
kombiniert werden können.
Referenz für Benutzer
42
ATXTP25+35M5V1B
Raumklimageräte von Daikin
4D520466-12E – 2021.03
