Daikin ATXF50A2V1B, ATXF60A2V1B, ATXF71A2V1B User reference guide [sk]

Používateľská referenčná príručka

Klimatizácia miestností Daikin

ATXF50A2V1B
ATXF60A2V1B
ATXF71A2V1B

Obsah

Obsah

1 Všeobecné bezpečnostné opatrenia 4

1.1 O dokumentácii............................................................................................................................................................... 4

1.1.1 Význam varovaní a symbolov ......................................................................................................................... 4

1.2 Pre používateľa ............................................................................................................................................................... 5

2 O dokumentácii 7

2.1 Informácie odokumente ................................................................................................................................................ 7

2.2 Blesková používateľská referenčná príručka.................................................................................................................. 7

3 O systéme 9

3.1 Vnútorná jednotka.......................................................................................................................................................... 9

3.2 O používateľskom rozhraní............................................................................................................................................. 10

3.2.1 Komponenty: Používateľské rozhranie .......................................................................................................... 11

3.2.2 Stav: Používateľské rozhranie LCD ................................................................................................................. 11

3.2.3 Obsluha používateľského rozhrania ............................................................................................................... 12

4 Pred spustením do prevádzky 13

4.1 Prehľad: Pred spustením do prevádzky.......................................................................................................................... 13

4.2 Pripevnenie používateľského rozhrania kstene............................................................................................................. 13

4.3 Vloženie batérií ............................................................................................................................................................... 13

4.4 Zapnutie elektrického napájania .................................................................................................................................... 14

5 Prevádzka 15

5.1 Rozsah prevádzky............................................................................................................................................................ 15

5.2 Kedy použiť určité funkcie .............................................................................................................................................. 15

5.3 Režim prevádzky a menovitá hodnota teploty............................................................................................................... 16

5.3.1 Spustenie/zastavenie režimu prevádzky a nastavenie teploty...................................................................... 17

5.4 Prietok vzduchu............................................................................................................................................................... 17

5.4.1 Nastavenie rýchlosti prúdenia vzduchu ......................................................................................................... 18

5.5 Smer prúdenia vzduchu.................................................................................................................................................. 18

5.5.1 Nastavenie smeru prúdenia vzduchu............................................................................................................. 18

5.5.2 Nastavenie žalúzií (zvislé klapky).................................................................................................................... 19

5.6 Režim prevádzky vhodného smeru prúdenia vzduchu Komfort.................................................................................... 19

5.6.1 Spustenie alebo zastavenie režimu prevádzky Comfort airflow ................................................................... 19

5.7 Režim prevádzky na vyšší výkon Powerful...................................................................................................................... 20

5.7.1 Zapnutie alebo zastavenie režimu prevádzky na vyšší výkon Powerful ........................................................ 20

5.8 Režim hospodárnej prevádzky Econo............................................................................................................................. 20

5.8.1 Zapnutie alebo zastavenie hospodárneho režimu prevádzky Econo ............................................................ 21

5.9 Režim prevádzky Zap./Vyp. časovača ............................................................................................................................. 21

5.9.1 Spustenie alebo zastavenie režimu prevádzky ON timer (Zap. časovača) .................................................... 21

5.9.2 Spustenie alebo zastavenie režimu prevádzky OFF timer (Vyp. časovača) ................................................... 22

5.9.3 Kombinácia funkcií časovača vypnutie azapnutie......................................................................................... 22

Používateľská referenčná príručka

2

6 Úsporná aoptimálna prevádzka 23

7 Údržba a servis 25

7.1 Prehľad: údržba a servis.................................................................................................................................................. 25

7.2 Čistenie vnútornej jednotky a používateľského rozhrania............................................................................................. 26

7.3 Čistenie čelného panelu.................................................................................................................................................. 26

7.4 O vzduchových filtroch ................................................................................................................................................... 27

7.5 Otvorenie čelného panelu .............................................................................................................................................. 27

7.6 Čistenie vzduchového filtra ............................................................................................................................................ 27

7.7 Uzavretie čelného panelu............................................................................................................................................... 28

7.8 Dodržiavanie zásad pred dlhším odstavením................................................................................................................. 28

8 Odstraňovanie problémov 29

8.1 Symptómy, ktoré NIE sú poruchami systému ................................................................................................................ 31

8.1.1 Symptóm: Je počuť zvuk ako prúd vody ........................................................................................................ 31

8.1.2 Symptóm: Je počuť zvuk fúkania.................................................................................................................... 31

8.1.3 Symptóm: Je počuť zvuk klepania .................................................................................................................. 31

8.1.4 Symptóm: Je počuť zvuk pískania .................................................................................................................. 31

8.1.5 Symptóm: Je počuť zvuk cvakania počas prevádzky alebo nečinnosti.......................................................... 31

8.1.6 Symptóm: Je počuť zvuk klepania .................................................................................................................. 31

8.1.7 Symptóm: Jednotky môžu vydávať zápach .................................................................................................... 31

8.1.8 Symptóm: Vonkajší ventilátor sa otáča vdobe, keď klimatizačné zariadenie nie je vprevádzke ................ 31

8.2 Problémy riešenia na základe chybových kódov............................................................................................................ 32

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

Obsah

9 Likvidácia 34

10 Slovník 35

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Používateľská referenčná príručka

3

1 | Všeobecné bezpečnostné opatrenia

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.
▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne

ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v

referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.

1.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Označuje situáciu, ktorá by mohla viesť k vzniku popálenín v dôsledku extrémne
vysokej alebo nízkej teploty.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

Používateľská referenčná príručka

4

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symboly použité v jednotke:

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku
a kartu s pokynmi k zapojeniu.

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

Symboly použité v dokumentácii:

1.2 Pre používateľa

1 | Všeobecné bezpečnostné opatrenia

Symbol Vysvetlenie

Pred vykonaním údržby a servisných úloh si prečítajte návod
na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej
referenčnej príručke.

Symbol Vysvetlenie

Zobrazuje názov obrázku alebo odkaz naň.
Príklad: " 1–3 Názov obrázku" znamená "Obrázok 3 v

kapitole 1".

Zobrazuje názov tabuľky alebo odkaz na ňu.
Príklad: " 1–3 Názov tabuľky" znamená "Tabuľka 3 v

kapitole 1".

▪ Ak si NIE ste istí, ako jednotku používať, obráťte sa na svojho inštalatéra.
▪ Tento spotrebič môžu používať deti od 8 rokov a osoby s obmedzenými fyzickými,

zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a
znalostí s výnimkou prípadov, keď sú pod dozorom alebo dostávajú pokyny
týkajúce sa používania spotrebiča od osoby, ktorá je zodpovedná za ich
bezpečnosť. Deti sa NESMÚ hrať so spotrebičom. Čistenie a údržbu NESMÚ
vykonávať deti bez dozoru.

VAROVANIE

Ak chcete predísť zásahu elektrickým prúdom alebo požiaru:

▪ Jednotku NEVYPLACHUJTE.
▪ Jednotku NEPOUŽÍVAJTE mokrými rukami.
▪ Na jednotku NEKLAĎTE žiadne predmety naplnené vodou.

UPOZORNENIE

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani zariadenia.
▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na jednotku.

▪ Jednotky sú označené týmto symbolom:

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

To znamená, že elektrické a elektronické produkty NIE je možné likvidovať s
netriedeným odpadom z domácností. Systém sa NEPOKÚŠAJTE demontovať sami.
Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia
musí vykonávať len kvalifikovaný inštalatér a musí prebiehať v súlade s platnými
právnymi predpismi.
Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu,
čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu. Tým, že
zabezpečíte, aby tento výrobok bol správne likvidovaný do odpadu, napomôžete
zabrániť prípadným negatívnym vplyvom na životné prostredie aľudské zdravie.
Ďalšie informácie vám poskytne váš inštalatér alebo miestny úrad.

Používateľská referenčná príručka

5

1 | Všeobecné bezpečnostné opatrenia

▪ Batérie sú označené týmto symbolom:

To znamená, že batérie NIE je možné likvidovať s netriedeným odpadom z
domácností. Ak je pod týmto symbolom vytlačená chemická značka, znamená to,
že batéria obsahuje ťažký kov nad určitú úroveň koncentrácie.
Možné chemické symboly sú: Pb: olovo (>0,004%).
Staré batérie sa musia likvidovať v špeciálnych zariadeniach na spracovanie
odpadu, čím je možné dosiahnuť ich opätovné využitie. Zabezpečením správnej
likvidácie starých batérií pomôžete zabrániť prípadným negatívnym vplyvom na
životné prostredie a ľudské zdravie.

Používateľská referenčná príručka

6

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

2 O dokumentácii

2.1 Informácie odokumente

Ďakujeme vám za nákup tohto produktu. Pokyny:

▪ Dokumentáciu si uchovajte pre budúcu referenciu.

Cieľoví používatelia

Koncovípoužívatelia

INFORMÁCIE

Toto zariadenie je určené pre odborníkov alebo vyškolených používateľov v
obchodoch, v odvetví svietidiel a na farmách, prípadne pre začiatočníkov na
komerčné a domáce používanie.

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto
dokumenty:

2 | O dokumentácii

▪ Všeobecné bezpečnostné opatrenia:

- Bezpečnostné pokyny, ktoré si musíte prečítať pred používaním systému

- Formát: Papier (v balení vnútornej jednotky)

▪ Návod na obsluhu:

- Rýchly návod na základné používanie

- Formát: Papier (v balení vnútornej jednotky)

▪ Používateľská referenčná príručka:

- Podrobné pokyny a informácie o základnom a rozšírenom používaní

- Formát: Digitálne súbory na stránke http://www.daikineurope.com/support-

and-manuals/product-information/

Najnovšie revízie dodanej dokumentácie môžu byť k dispozícii na regionálnej
webovej lokalite spoločnosti Daikin alebo vám ich poskytne inštalatér.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

2.2 Blesková používateľská referenčná príručka

Kapitola Popis

Všeobecné bezpečnostné
opatrenia

Bezpečnostné pokyny, ktoré si MUSÍTE
prečítať pred spustením prevádzky

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

O dokumentácii Aká dokumentácia existuje pre používateľa

O systéme ▪ Rozsah prevádzky

▪ Popis vnútornej jednotky a používateľského

rozhrania

Pred spustením do prevádzky Čo robiť pred spustením prevádzky

Prevádzka Ako a kedy použiť určité funkcie

Úsporná aoptimálna prevádzka Ako ušetriť energiu

Používateľská referenčná príručka

7

2 | O dokumentácii

Kapitola Popis

Údržba a servis Ako vykonávať údržbu a servis jednotky

Odstraňovanie problémov Čo robiť v prípade problémov

Likvidácia Ako systém zlikvidovať

Slovník Definícia termínov

Používateľská referenčná príručka

8

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

3 O systéme

3.1 Vnútorná jednotka

3 | O systéme

VAROVANIE: HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VÝSTRAHA

Systém NEPOUŽÍVAJTE na iné účely. Aby nedochádzalo k zhoršeniu kvality daných
predmetov, NEPOUŽÍVAJTE jednotku na chladenie presných nástrojov, potravín,
rastlín, zvierat aani umeleckých diel.

UPOZORNENIE

Do vstupu alebo výstupu vzduchu NEVKLADAJTE prsty, tyčky alebo iné predmety.
Keďže sa ventilátor otáča veľkou rýchlosťou, mohol by spôsobiť úraz.

INFORMÁCIE

Hladina tlaku zvuku je menšia ako 70dBA.

VAROVANIE

▪ Jednotku sami nemodifikujte, nedemontujte, neodstraňujte, opätovne

neinštalujte alebo neopravujte, keďže demontáž alebo inštalácia môže spôsobiť
zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa s vašim
predajcom.

▪ Vprípade náhodných únikov chladiva sa presvedčte, že vblízkosti nie je otvorený

plameň. Samotné chladivo je celkom bezpečné, netoxické aslabo horľavé, ale pri
náhodnom úniku do miestnosti vytvára toxický plyn tam, kde je prítomný horľavý
vzduch z ventilátorov ohrievačov, plynových varičov atď. Vždy nechajte potvrdiť
kvalifikovaným servisným personálom, že pred obnovením prevádzky bolo miesto
úniku opravené.

INFORMÁCIE

Na nasledujúcich obrázkoch je len príklad, ktorý NEMUSÍ zodpovedať rozloženiu
vášho systému.

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Používateľská referenčná príručka

9

3 | O systéme

a

c

d

ON/OFF

f

g

l

h

i

k

j

e

b

a Prívod vzduchu
b Odvod vzduchu

c Klapka (vodorovná lamela)
d Žaluzie (zvislé lamely)
e Čelný panel

f Štítok s názvom modelu
g Snímač izbovej teploty
h Prijímač signálu

i Kontrolka prevádzky (zelená)

j Kontrolka timer (časovač) (oranžová)
k Vypínač ON/OFF (ZAP./VYP.) vnútornej jednotky

l Vzduchový filter

Tlačidlo ON/OFF (ZAP/VYP)

Ak chýba používateľské rozhranie, na spustenie alebo zastavenie prevádzky môžete
použiť tlačidlo ON/OFF (ZAP./VYP.) na vnútornej jednotke. Ak sa prevádzka spustí
použitím tohto tlačidla, použijú sa nasledovné nastavenia:

▪ Režim prevádzky = Automatika
▪ Nastavenie teploty = 25°C
▪ Rýchlosť prúdenia vzduchu = Automatika

3.2 O používateľskom rozhraní

▪ Priame slnečné svetlo. Používateľské rozhranie nevystavujte priamemu

slnečnému žiareniu.

▪ Prach. Prach na vysielači alebo prijímači signálu zníži ich citlivosť. Prach utrite

jemnou utierkou.

▪ Elektrické žiarivky. Signálová komunikácia môže byť narušená žiarivkami so

štartérom umiestnenými v miestnosti. Vtomto prípade sa skontaktujte s vašim
inštalatérom.

▪ Iné spotrebiče. Ak používateľské rozhranie ovláda nejaké iné spotrebiče, tieto

spotrebiče odstráňte alebo sa poraďte s vašim inštalatérom.

▪ Závesy. Presvedčte sa, že signál medzi jednotkou a používateľským rozhraním

NIE je blokovaný závesmi alebo inými predmetmi.

Používateľská referenčná príručka

10

VÝSTRAHA

▪ Používateľské rozhranie NEPÚŠŤAJTE na zem.
▪ Používateľské rozhranie NENECHÁVAJTE vlhké.

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

3.2.1 Komponenty: Používateľské rozhranie

b

d

c

f

h

e

m

l

k

i

j

a

g

3 | O systéme

a Vysielač signálu
b LCD displej
c Tlačidlo ON/OFF (ZAP/VYP)
d Tlačidlo nastavenia ventilátora
e Tlačidlo nastavenia teploty

f Tlačidlo Swing
g Tlačidlo zrušenia časovača – timer cancel
h Tlačidlo zapnutia časovača

i Tlačidlo vypnutia časovača OFF timer

j Tlačidlo režimu Comfort airflow
k Tlačidlo Econo

l Tlačidlo prepínania režimu Mode

m Tlačidlo Powerful (Výkonnejšie)

3.2.2 Stav: Používateľské rozhranie LCD

Ikona Popis

Režim prevádzky = Automatika

Režim prevádzky = Sušenie

Režim prevádzky = Vykurovanie

Režim prevádzky = Klimatizácia

Režim prevádzky = Len ventilátor

Je aktívny režim prevádzky Powerful
(Výkonnejšie)

Je aktívny režim prevádzky Econo

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Prevádzka je aktívna

Používateľská referenčná príručka

11

3 | O systéme

a

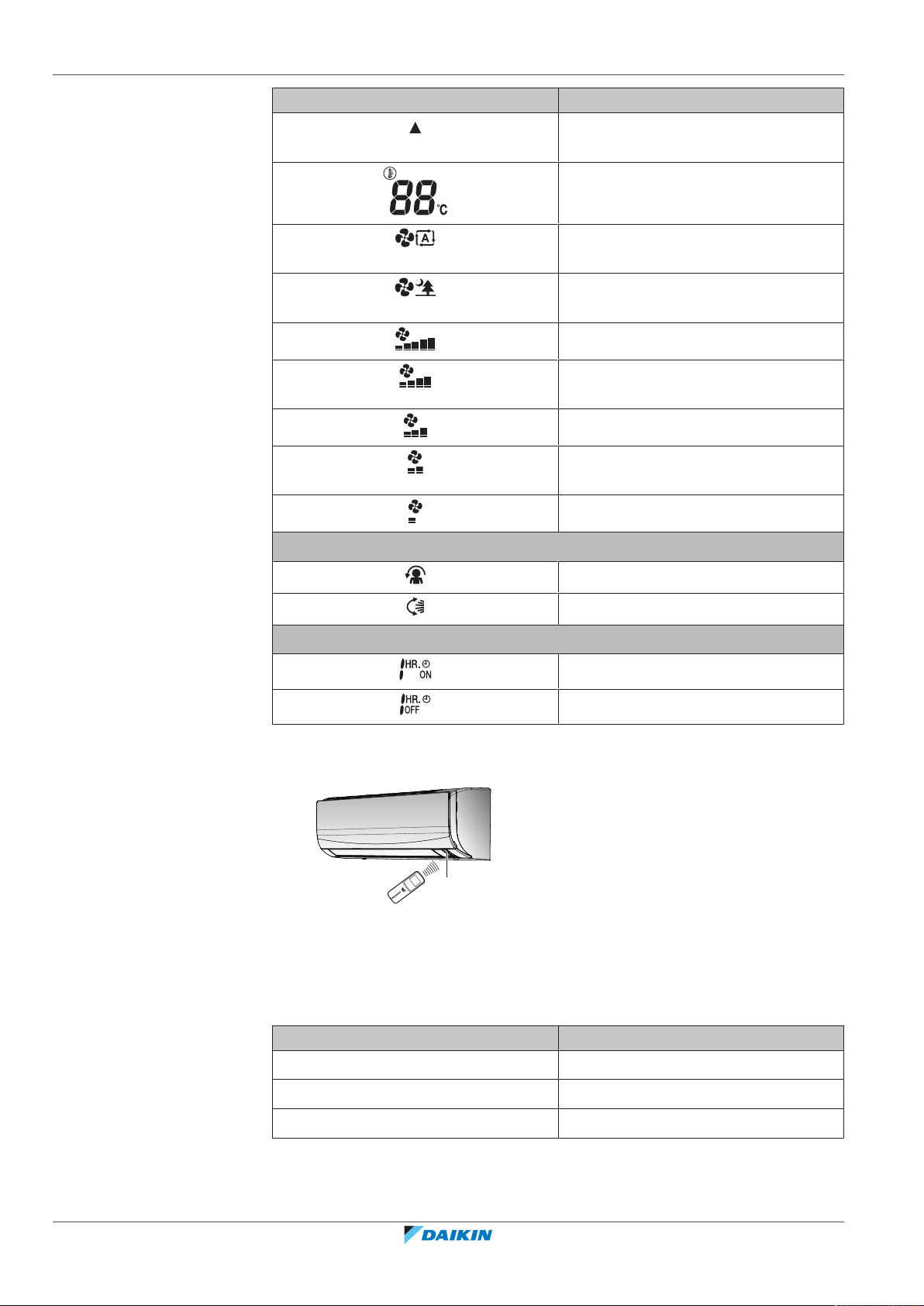

Ikona Popis

Vnútorná jednotka prijíma signál z
používateľského rozhrania

Aktuálne nastavenie teploty

Rýchlosť prúdenia vzduchu =
Automatika

Rýchlosť prúdenia vzduchu = Pokojný
režim vnútornej jednotky

Rýchlosť prúdenia vzduchu = Vysoká

Rýchlosť prúdenia vzduchu = Stredne
vysoká

Rýchlosť prúdenia vzduchu = Stredná

Rýchlosť prúdenia vzduchu = Stredne
nízka

Rýchlosť prúdenia vzduchu = Nízka

3.2.3 Obsluha používateľského rozhrania

a Prijímač signálu

1 Zamierte vysielač signálu na prijímač signálu na vnútornej jednotke

(maximálna vzdialenosť komunikácie je 7m).

Výsledok: Akonáhle vnútorná jednotka prijme signál z používateľského rozhrania,
budete počuť zvuk:

Je aktívny režim prevádzky Komfort

Je aktívne automatické zvislé otočenie

Je aktívny ON timer

Je aktívny OFF timer

Používateľská referenčná príručka

12

Zvuk Popis

Dlhé pípnutie Spustí sa prevádzka.

Píp Zmeny nastavenia.

Dlhé pípnutie Prevádzka sa ukončí.

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

4 | Pred spustením do prevádzky

2×

b ca

2

3

1

AAA.LR03

4 Pred spustením do prevádzky

4.1 Prehľad: Pred spustením do prevádzky

Táto kapitola popisuje čo máte robiť pred spustením jednotky.

Bežný pracovný postup

Pred spustením je potrebné vykonať nasledovné kroky:

▪ Vloženie batérií do používateľského rozhrania.
▪ Pripevnenie používateľského rozhrania kstene.
▪ Zapnutie elektrického napájania.

4.2 Pripevnenie používateľského rozhrania kstene

1 Zvoľte miesto, zktorého môžu signály dosiahnuť jednotku.
2 Pomocou skrutiek na stenu alebo podobné miesto umiestnite držiak.
3 Používateľské rozhranie zaveste na držiak používateľského rozhrania.

4.3 Vloženie batérií

Batérie vydržia približne 1 rok.

1 Demontujte zadný kryt.
2 Vložte obe batérie naraz.
3 Vráťte kryt späť.

a Používateľské rozhranie
b Skrutky (dodáva zákazník)
c Držiak používateľského rozhrania

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Používateľská referenčná príručka

13

4 | Pred spustením do prevádzky

4.4 Zapnutie elektrického napájania

1 Zapnite obvodový istič.

Výsledok: Za účelom nastavenia referenčnej polohy sa otvorí a uzavrie klapka

vnútornej jednotky.

Používateľská referenčná príručka

14

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

5 Prevádzka

5.1 Rozsah prevádzky

Režim prevádzky Rozsah prevádzky

Klimatizácia

Vykurovanie

Sušenie

(a)(b)

▪ Vonkajšia teplota: –10~46°C DB
▪ Vnútorná teplota: 18~32°C DB
▪ Vnútorná vlhkosť: ≤80%

(a)

▪ Vonkajšia teplota: –15~24°C DB
▪ Vnútorná teplota: 10~30°C DB

(a)

▪ Vonkajšia teplota: –10~46°C DB
▪ Vnútorná teplota: 18~32°C DB
▪ Vnútorná vlhkosť: ≤80%

(a)

Ak jednotka beží mimo prevádzkového rozsahu, bezpečnostné zariadenie môže
zastaviť prevádzku systému.

(b)

Ak jednotka beží mimo prevádzkového rozsahu, môže dôjsť ku kondenzácii a
kvapkaniu vody.

5 | Prevádzka

5.2 Kedy použiť určité funkcie

Na určenie, aké funkcie použiť, môžete použiť nasledovnú tabuľku:

Funkcia Úlohy

Základné funkcie

Režimy prevádzky a teplota

Smer prúdenia vzduchu

Rýchlosť prúdenia vzduchu

Spustenie/zastavenie systému a nastavenie
teploty:

▪ Vykúrte alebo ochlaďte miestnosť.
▪ Vyfúknite vzduch do miestnosti bez

vykurovania alebo klimatizácie.

▪ Znížte vlhkosť v miestnosti.
▪ V automatickom režime prevádzky

automaticky zvoľte vhodnú teplotu a režim
prevádzky.

Ak chcete nastaviť smer prúdenia (otočná alebo
pevná poloha).

Ak chcete nastaviť množstvo vzduchu
vyfukovaného vzduchu do miestnosti.

Ak chcete pokojnejší chod.

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Pokročilé funkcie

Econo

Ak chcete použiť systém, ak tiež používate iné
spotrebiče energie.

Ak chcete ušetriť energiu.

Používateľská referenčná príručka

15

5 | Prevádzka

Funkcia Úlohy

Komfort

Ak chcete poskytnúť pohodlné prúdenie
vzduchu, ak NEDOCHÁDZA k priamemu kontaktu
s ľuďmi.

Výkonnejšie

Ak chcete ochladiť alebo ohriať miestnosť
rýchlo.

ON timer + OFF timer

Ak chcete automaticky zapnúť alebo vypnúť
systém.

5.3 Režim prevádzky a menovitá hodnota teploty

Kedy. Nastavte režim prevádzky systému a nastavte teplotu, ak chcete:

▪ Vykúriť alebo ochladiť miestnosť
▪ Vyfukovať vzduch do miestnosti bez vykurovania alebo klimatizácie
▪ Znížiť vlhkosť v miestnosti

Čo. Systém funguje odlišne v závislosti od voľby používateľa.

Nastavenie Popis

Automatika

Systém ochladí alebo ohreje miestnosť na
menovitú hodnotu teploty. V prípade potreby
automaticky prepína medzi klimatizáciou
avykurovaním.

Sušenie

Systém zníži vlhkosť v miestnosti bez zmeny
teploty.

Vykurovanie

Systém ohreje miestnosť na menovitú hodnotu
teploty.

Klimatizácia

Systém ochladí miestnosť na menovitú hodnotu
teploty.

Ventilátor

Systém len riadi prúdenie vzduchu (rýchlosť
prúdenia vzduchu a smer prúdenia vzduchu).

Systém NERIADI teplotu.

Prídavné informácie:

▪ Vonkajšia teplota. Vplyv klimatizácie alebo vykurovania systémom sa znižuje, ak

je vonkajšia teplota príliš vysoká alebo príliš nízka.

▪ Prevádzka rozmrazovania. Počas režimu prevádzky Vykurovanie sa môže na

vonkajšej jednotke objaviť námraza, ktorá znižuje výkon vykurovania. V takom
prípade sa systém automaticky prepne do režimu prevádzky Odmrazovanie, aby
sa zbavil námrazy. Počas odmrazovania z vnútornej jednotky NEPRÚDI horúci
vzduch.

Používateľská referenčná príručka

16

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

5.3.1 Spustenie/zastavenie režimu prevádzky a nastavenie teploty

: Jednotka je v prevádzke.

: Režim prevádzky = Automatika

: Režim prevádzky = Sušenie

: Režim prevádzky = Vykurovanie

: Režim prevádzky = Klimatizácia

: Režim prevádzky = Len ventilátor

: Zobrazuje nastavenú teplotu.

1 Stlačte tlačidlo jeden alebo viackrát atým vyberiete režim prevádzky.

Výsledok: Tento režim bude nastavený v nasledovnej postupnosti:

2 Stlačením tlačidla spustíte prevádzku.

Výsledok: Na displeji LCD sa rozsvieti .

5 | Prevádzka

Výsledok: Rozsvieti sa kontrolka prevádzky.

3 Stlačte tlačidlo alebo na tlačidle jeden alebo viackrát, aby sa znížila

alebo zvýšila teplota.

Poznámka: Pri použití režimu prevádzky Sušenie alebo Len ventilátor, nemôžete

nastaviť teplotu.

4 Stlačením tlačidla zastavíte prevádzku.

Výsledok: zmizne zLCD.
Výsledok: Kontrolka prevádzky zhasne.

5.4 Prietok vzduchu

1 Stlačením tlačidla vyberte:

5 úrovní rýchlosti prúdenia vzduchu, od " " do " "

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Režim prevádzky Automatika

Pokojný režim prevádzky vnútornej jednotky. Keď je prúdenie
vzduchu nastavené na " ", hluk z jednotky bude znížený.

INFORMÁCIE

▪ Ak teplota v jednotke v režime klimatizácia, vykurovanie alebo automatika

dosiahne nastavenú požadovanú hodnotu. Ventilátor sa zastaví.

▪ Pri použití režimu prevádzky sušenie, NEMÔŽETE nastaviť nastavenie rýchlosti

prúdenia vzduchu.

Používateľská referenčná príručka

17

5 | Prevádzka

a

b

c

5.4.1 Nastavenie rýchlosti prúdenia vzduchu

5.5 Smer prúdenia vzduchu

1 Ak chcete zmeniť nastavenie prúdenia vzduchu nasledovným postupom,

stlačte .

Kedy. Nastavte smer prúdenia vzduchu podľa potreby.
Čo. Systém riadi smer prúdenia vzduchu odlišne v závislosti od voľby používateľa

(otočná alebo pevná poloha). Robí to pohybom zvislých klapiek.

Nastavenie Smer prúdenia vzduchu

Zvislý automatický pohyb

Pohybuje sa hore a dole.

sklopenia

[—] Zostane v pevnej polohe.

UPOZORNENIE

▪ Na nastavovanie uhlov klapky VŽDY používajte používateľské rozhranie. Ak sa

klapka sklápa a pohybujte s ňou násilne rukou, mechanizmus sa poškodí.

▪ Pri nastavovaní žalúzií postupujte opatrne. Vo vnútri výstupu vzduchu sa

ventilátor otáča vysokými otáčkami.

Poznámka: Rozsah pohybu klapky sa mení podľa režimu prevádzky. Klapka sa
zastaví v hornej polohe, ak sa rýchlosť prúdenia vzduchu zmení na nízku v priebehu
nastavenia sklopenia hore a dole.

5.5.1 Nastavenie smeru prúdenia vzduchu

Používateľská referenčná príručka

18

a Rozsah klapky vrežime prevádzky Klimatizácia alebo Sušenie
b Rozsah klapky vrežime prevádzky Vykurovanie

c Rozsah klapky vrežime prevádzky Len ventilátor

1 Ak chcete použiť automatický pohyb sklopenia, stlačte .

Výsledok: sa zobrazí na LCD.
Výsledok: Klapka (vodorovné lamela) sa začne kývať.

2 Ak chcete použiť pevnú polohu, akonáhle klapka dosiahne požadovanú

polohu, stlačte tlačidlo .

Výsledok: zmizne zLCD.

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

5 | Prevádzka

aa

5.5.2 Nastavenie žalúzií (zvislé klapky)

1 Držte 1 alebo oba gombíky apohybujte žalúziami.

a Gombíky

INFORMÁCIE

Ak je jednotka nainštalovaná vrohu miestnosti, smer žalúzií má byť od steny. Ak
stena zablokuje vzduch, účinnosť klesne.

5.6 Režim prevádzky vhodného smeru prúdenia vzduchu Komfort

Tento režim prevádzky je možné použiť v režime vykurovanie alebo klimatizácia.
Poskytne pohodlné prúdenie vzduchu, ak NEDOCHÁDZA k priamemu kontaktu s
ľuďmi. Systém automaticky nastaví pevnú polohu prúdenia vzduchu smerom hore v
režime prevádzky Klimatizácia a smerom dole v režime prevádzky Vykurovanie.

Režim prevádzky klimatizácia Režim prevádzky vykurovanie

INFORMÁCIE

Režim prevádzky na plný výkon Powerful a Comfort airflow sa NEMÔŽU používať
súčasne. Naposledy zvolená funkcia má prioritu. Ak je zvolené automatické zvislé
sklopenie, funkcia Comfort airflow (Príjemné prúdenie vzduchu) bude zrušená.

5.6.1 Spustenie alebo zastavenie režimu prevádzky Comfort airflow

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Poloha klapky sa zmení, na LCD sa zobrazí arýchlosť prúdenia

vzduchu sa nastaví na automatiku.

Režim Poloha klapky…

Klimatizácia/Sušenie Hore

Vykurovanie Dole

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

2 Stlačením jednotku zastavíte.

Výsledok: Klapky sa vráti do zapamätanej polohy pred režimom Comfort airflow.

zmizne z LCD.

Používateľská referenčná príručka

19

5 | Prevádzka

5.7 Režim prevádzky na vyšší výkon Powerful

5.7.1 Zapnutie alebo zastavenie režimu prevádzky na vyšší výkon Powerful

Táto funkcia rýchlo maximalizuje účinky klimatizácie alebo vykurovania
vľubovoľnom režime prevádzky. Tieto funkcie umožňujú využiť maximálny výkon
zariadenia.

INFORMÁCIE

Režim prevádzky na vyšší výkon Powerful sa NEMÔŽE používať spolu s režimami
prevádzky Econo a Comfort airflow. Naposledy zvolená funkcia má prioritu.

Režim prevádzky Powerful NEZVÝŠI výkon jednotky, ak je už v prevádzke
smaximálnym výkonom.

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Na displeji LCD sa rozsvieti . Režim prevádzky na vyšší výkon

Powerful beží počas 20 minút; potom sa režim prevádzky vráti do predtým
nastaveného režimu.

Režim Rýchlosť prúdenia vzduchu

Klimatizácia/Vykurovanie/Automatika ▪ K maximalizácii výkonu klimatizácie

alebo vykurovania sa musí zvýšiť
výkon vonkajšej jednotky.

▪ Prúdenie vzduchu sa pevne nastaví na

maximum.

▪ Teplotu a rýchlosť prúdenia vzduchu

NIE je možné zmeniť.

Sušenie ▪ Nastavenie teploty je znížené o 2,5°C.

▪ Nastavenie rýchlosti prúdenia

vzduchu sa nepatrne zvýši.

Len ventilátor Prúdenie vzduchu sa pevne nastaví na

maximum.

2 Stlačením jednotku zastavíte.

Výsledok: zmizne zLCD.

Poznámka: Režim výkonnej prevádzky Powerful sa dá nastaviť len, ak jednotka

beží. Ak stlačíte , prevádzka sa zruší; zmizne z LCD.

5.8 Režim hospodárnej prevádzky Econo

Používateľská referenčná príručka

20

Toto je funkcia, ktorá umožňuje účinnú prevádzku obmedzením hodnoty
maximálnej spotreby energie. Táto funkcia je užitočná pre prípady, kedy je nutné
venovať pozornosť elektrickému vypínaču, aby sa nezapol, keď výrobok prechádza
pozdĺž iných spotrebičov.

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

INFORMÁCIE

a

A

b

c

d

▪ Režim prevádzky na plný výkon Powerful aEcono sa NEMÔŽU používať súčasne.

Naposledy zvolená funkcia má prioritu.

▪ Režim prevádzky Econo je funkciou, ktorá umožňuje účinnú prevádzku

obmedzením spotreby energie vonkajšej jednotky obmedzením otáčok
kompresora. Ak je spotreba energie príliš nízka, režim prevádzky Econo NEZNÍŽI
spotrebu energie.

5.8.1 Zapnutie alebo zastavenie hospodárneho režimu prevádzky Econo

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Na displeji LCD sa rozsvieti .

2 Stlačením tlačidla jednotku zastavíte.

Výsledok: zmizne zLCD.

5 | Prevádzka

A Aktuálny prúd aspotreba energie
B Čas

a Maximálny počas normálneho režimu prevádzky

b Maximálny počas režimu prevádzky Econo

c Normálny režim prevádzky

d Režim hospodárnej prevádzky Econo

▪ Táto schéma je určená len na účely ilustrácie.
▪ Maximálny aktuálny prúd aspotreba energie klimatizácie vrežime Econo sa mení

podľa pripojenej vonkajšej jednotky.

5.9 Režim prevádzky Zap./Vyp. časovača

Funkcie časovača sú užitočné pre automatické zapínanie avypínanie klimatizačnej
jednotky v noci alebo ráno. Používať sa dá tiež kombinácia vypnutia (OFF timer)
azapnutia časovačom (ON timer).

INFORMÁCIE

Časovač naprogramujte znova v prípade:

▪ Po vypnutí jednotky ističom.
▪ Po zlyhaní elektrického napájania.
▪ Po výmene batérií v používateľskom rozhraní.

5.9.1 Spustenie alebo zastavenie režimu prevádzky ON timer (Zap. časovača)

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Na LCD sa zobrazí a rozsvieti sa kontrolka časovača.

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Používateľská referenčná príručka

21

5 | Prevádzka

5.9.2 Spustenie alebo zastavenie režimu prevádzky OFF timer (Vyp. časovača)

INFORMÁCIE

Ak stlačíte tlačidlo , čas sa zvyšuje o 1 hodinu. Časovač je možné nastaviť medzi
1 hodinou až 12 hodinami.

2 Stlačením tlačidla jednotku zastavíte.

Výsledok: zmizne z LCD a kontrolka časovača zhasne.

1 Ak chcete jednotku spustiť, stlačte .

Výsledok: Na LCD sa zobrazí a rozsvieti sa kontrolka časovača.

INFORMÁCIE

Ak stlačíte tlačidlo , čas sa zvyšuje o 1 hodinu. Časovač je možné nastaviť medzi
1 hodinou až 9 hodinami.

2 Stlačením tlačidla jednotku zastavíte.

Výsledok: zmizne z LCD a kontrolka časovača zhasne.

INFORMÁCIE

Keď nastavíte na ON/OFF timer, nastavenie času sa uloží do pamäte. Pri výmene
batérií používateľského rozhrania sa obsah pamäte vymaže.

Použitie režimu nočného nastavenia v kombinácii s OFF timer

Klimatizačné zariadenie automaticky upraví nastavenie teploty (0,5°C smerom hore
vrežime Klimatizácia a 2,0°C dole vrežime Vykurovanie), aby nedošlo knadmernému
ochladeniu či ohrevu miestnosti, čo by rušilo váš spánok.

5.9.3 Kombinácia funkcií časovača vypnutie azapnutie

1 Nastavenie časovačov nájdete v "5.9.2 Spustenie alebo zastavenie režimu

prevádzky OFF timer (Vyp. časovača)" [4 22] a "5.9.1 Spustenie alebo
zastavenie režimu prevádzky ON timer (Zap. časovača)"[421].

Výsledok: a sa zobrazia na displeji LCD.

2 Príklad, čo je zobrazené na LCD, ak kombinujete 2 časovače:

Používateľská referenčná príručka

22

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

6 | Úsporná aoptimálna prevádzka

6 Úsporná aoptimálna prevádzka

INFORMÁCIE

▪ Aj keď je jednotka vypnutá, do jednotky je privádzaný elektrický prúd.
▪ Ak sa napájanie opäť zapne po jeho prerušení, obnoví sa predtým zvolený režim.

UPOZORNENIE

NIKDY nevystavujte malé deti, rastliny alebo zvieratá priamemu prúdeniu vzduchu.

VAROVANIE

Pod vonkajšiu ani vnútornú jednotku NEUMIESTŇUJTE žiadne predmety, ktorým
škodí vlhkosť. Za určitých podmienok môže kondenzácia na jednotke alebo
chladiacich potrubiach, znečistený vzduchový filter alebo upchatie vypúšťania
spôsobiť kvapkanie, čo má za následok zničenie alebo poruchu príslušného
predmetu.

VAROVANIE

V blízkosti klimatizačného zariadenia NEUMIESTŇUJTE horľavé fľaše sprejov
a NEPOUŽÍVAJTE ich v blízkosti jednotky. Ak by ste tak urobili, môže to mať za
následok vznik požiaru.

UPOZORNENIE

Pri použití dezinfekčného insekticídu v miestnosti systém NEPOUŽÍVAJTE. Toto by
mohlo spôsobiť rozptýlenie chemických látok v jednotke, čo by malo za následok
ohrozenie zdravia tých osôb, ktoré sú alergické voči chemickým látkam.

Dodržujte nasledujúce bezpečnostné opatrenia, ktoré zabezpečia správnu
prevádzku systému.

▪ Používaním záclon alebo clôn zabráňte pôsobeniu priameho slnečného žiarenia

pred vstupom do miestnosti počas prevádzky chladenia.

▪ Zabezpečte, aby bol priestor dostatočne vetraný. NEUPCHÁVAJTE žiadne vetracie

otvory.

▪ Často vetrajte. Rozsiahle používanie vyžaduje venovať špeciálnu pozornosť

vetraniu.

▪ Ponechajte dvere a okná uzavreté. Ak dvere aokná zostávajú otvorené, vzduch

bude prúdiť von zmiestnosti, čo spôsobí pokles účinku chladenia alebo kúrenia.

▪ Miestnosť príliš NEVYCHLADZUJTE alebo NEVYKURUJTE. Udržovanie teploty na

rozumnej úrovni pomáha šetriť energiu.

▪ Doblízkosti vstupu alebo výstupu vzduchu jednotky NIKDY neumiestňujte žiadne

predmety. Prílišná blízkosť by mohla spôsobovať zhoršenie účinku vykurovania
alebo klimatizácie, resp. zastavenie prevádzky.

▪ Ak sa jednotka dlhšiu dobu NEPOUŽÍVA, vypnite vypínač. Ak je vypínač zapnutý,

do jednotky je privádzaný elektrický prúd. 6 hodín pred opätovným spustením
jednotky zapnite vypínač elektrického napájania, aby bol zabezpečený hladký
chod.

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

▪ Ak je vlhkosť viac ako 80% alebo ak sa zablokuje vypúšťanie, môže dôjsť ku

kondenzácii.

Používateľská referenčná príručka

23

6 | Úsporná aoptimálna prevádzka

▪ Správne nastavte izbovú teplotu tak, aby ste sa v miestnosti cítili pohodlne.

Zabráňte nadmernému vykurovaniu alebo klimatizácii. Všimnite si, že trvá určitý
čas, kým teplota v miestnosti dosiahne nastavenú teplotu. Odporúčame vám, aby
ste používali doplnky na časové ovládanie.

▪ Aby sa zabránilo hromadeniu studeného vzduchu nad podlahou alebo teplého

vzduchu pod stropom, nastavte smer prúdenia vzduchu. (Hore počas režimu
prevádzky klimatizácia alebo sušenie k stropu a dole počas režimu prevádzky
vykurovanie.)

▪ Zabráňte priamemu prúdeniu vzduchu na ľudí v miestnosti.
▪ Aby sa šetrilo energiou, systém prevádzkujte v odporúčanom rozsahu teploty

(26~28°C pre klimatizáciu a 20~24°C pre vykurovanie).

Používateľská referenčná príručka

24

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

7 Údržba a servis

7.1 Prehľad: údržba a servis

Inštalatér musí vykonať ročnú údržbu.

Ochladive

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do
ovzdušia.

Typ chladiva: R32
Hodnota potenciálu globálneho otepľovania: 675

VÝSTRAHA

Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň
chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.

Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota
potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000

Ďalšie informácie vám poskytne inštalatér.

7 | Údržba a servis

VAROVANIE

Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ.
Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka,
ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu
škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa
spredajcom, uktorého ste jednotku kúpili.

Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde
uniká chladivo.

VAROVANIE

▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva.
▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na zrýchlenie procesu

odmrazovania než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo vo vnútri systému je bez zápachu.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov
zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický
ohrievač).

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

VÝSTRAHA

Údržbu MUSÍ vykonať oprávnený inštalatér alebo zástupca servisu.
Odporúčame aspoň raz do roka vykonať údržbu. Napriek tomu môže príslušná

legislatíva vyžadovať kratšie intervaly údržby.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Pri čistení klimatizácie alebo vzduchového filtra bezpodmienečne ukončite prevádzku
a vypnite hlavný vypínač. Inak môže dôjsť k zasiahnutiu elektrickým prúdom alebo
zraneniu.

Používateľská referenčná príručka

25

7 | Údržba a servis

VAROVANIE

Ak chcete predísť zásahu elektrickým prúdom alebo požiaru:

▪ Jednotku NEVYPLACHUJTE.
▪ Jednotku NEPOUŽÍVAJTE mokrými rukami.
▪ Na jednotku NEKLAĎTE žiadne predmety naplnené vodou.

UPOZORNENIE

Po dlhšom používaní skontrolujte podložky jednotky a jej inštalácie, či nie sú
poškodené. Keď sú poškodené, jednotka by mohla spadnúť aspôsobiť úraz.

UPOZORNENIE

NEDOTÝKAJTE sa rebier výmenníka tepla. Tieto rebrá sú ostré a môžu mať za
následok vznik úrazu porezaním.

VAROVANIE

Pri práci vo výškach s rebríkmi je nutné byť veľmi opatrný.

7.2 Čistenie vnútornej jednotky a používateľského rozhrania

VÝSTRAHA

▪ NEPOUŽÍVAJTE benzín, benzén, riedidlo, leštiaci prášok alebo tekutý insekticíd.

Možný výsledok: Sfarbenie a deformácia.

▪ NEPOUŽÍVAJTE vodu alebo vzduch, ktoré majú 40°C alebo viac. Možný výsledok:

Sfarbenie a deformácia.

▪ NEPOUŽÍVAJTE žiadne leštiace zložky.
▪ NEPOUŽÍVAJTE na drsnú kefu. Možný výsledok: Povrchová vrstva by sa mohla

odlupovať.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Pred čistením jednotky ju vypnite. Vypnite tiež istič alebo vytiahnite napájací kábel zo
zásuvky. Inak môže dôjsť k zasiahnutiu elektrickým prúdom alebo zraneniu.

1 Vyčisťte jemnou tkaninou. Ak je ťažké škvrny odstrániť, použite vodu alebo

neutrálny čistiaci prostriedok.

7.3 Čistenie čelného panelu

Používateľská referenčná príručka

26

1 Čelný panel utrite jemnou utierkou. Ak je ťažké škvrny odstrániť, použite vodu

alebo neutrálny čistiaci prostriedok.

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

7.4 O vzduchových filtroch

2

1

Prevádzka jednotky so znečistenými filtrami znamená, že:

▪ filter NEMÔŽE deodorizovať vzduch,
▪ filter NEMÔŽE vyčistiť vzduch,
▪ je slabé vykurovanie alebo klimatizácia,
▪ filter spôsobuje zápach.

7.5 Otvorenie čelného panelu

1 Držte čelný panel za úchytky na dvoch stranách aotvorte ho.

7 | Údržba a servis

7.6 Čistenie vzduchového filtra

1 Úchytku v strede každého vzduchového filtra trochu zatlačte apotom filter

vytiahnite smerom dole.

2 Vzduchové filtre vytiahnite.

3 Vzduchové filtre umyte vodou alebo ich vyčisťte vysávačom.

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

4 Namočte do vlažnej vody na asi 10 až 15 minút.

5 Opäť nasaďte všetky filtre do ich pôvodnej polohy.

Používateľská referenčná príručka

27

7 | Údržba a servis

7.7 Uzavretie čelného panelu

INFORMÁCIE

▪ Ak sa prach NEDÁ ľahko odstrániť, filtre opláchnite neutrálnym čistiacim

prostriedkom rozpusteným vo vlažnej vode. Vzduchové filtre sušte v tieni.

▪ Vzduchové filtre sa doporučuje čistiť každé 2 týždne.

1 Jemne stlačte čelný panel na oboch stranách a vstrede tak, aby zapadol na

svoje miesto.

7.8 Dodržiavanie zásad pred dlhším odstavením

Ak chcete vysušiť vnútro jednotky, nastavte režim prevádzky jednotky na len

ventilátor.

1 Stlačte tlačidlo a zvoľte režim prevádzky Len ventilátor.

2 Stlačením tlačidla spustíte prevádzku.
3 Po ukončení prevádzky vypnite istič jednotky.
4 Vzduchové filtre vyčisťte aznovu nasaďte na ich pôvodné miesto.
5 Batérie vyberte zdiaľkového ovládača.

INFORMÁCIE

Odporúča sa, aby pravidelnú údržbu vykonal špecialista. Viac informácií o údržbe
špecialistom získajte od vášho predajcu. Náklady na údržbu znáša zákazník.

Za určitých prevádzkových podmienok sa vnútorná časť jednotky môže po niekoľkých
ročných obdobiach používania. To má za následok zníženie výkonu.

Používateľská referenčná príručka

28

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

8 Odstraňovanie problémov

Ak dôjde k jednej z nasledovných porúch, uskutočnite opatrenia zobrazené nižšie a
skontaktujte sa s predajcom vášho zariadenia.

VAROVANIE

Ak dôjde k niečomu nezvyčajnému (je cítiť zápach po horení atď.), zastavte
prevádzku jednotky avypnite elektrické napájanie.

Ponechanie jednotky v prevádzke za takých okolností môže spôsobiť poruchu,
zasiahnutie elektrickým prúdom alebo vznik požiaru. Skontaktujte sa s vašim
predajcom.

Systém MUSÍ opraviť kvalifikovaný servisný pracovník.

Porucha Opatrenie

8 | Odstraňovanie problémov

Ak poistné zariadenie ako je napr. poistka, istič
alebo istič uzemnenia sú často aktivované alebo

Vypnite hlavný vypínač

elektrického napájania.
hlavný vypínač ON/OFF (ZAP./VYP.) NEPRACUJE
správne.

Ak z jednotky uniká voda. Zastavte prevádzku.

Prepínač prevádzky NEFUNGUJE správne. Vypnite elektrické napájanie.

Ak je na displeji užívateľského zobrazené číslo
jednotky, kontrolka prevádzky bliká azobrazí sa
kód poruchy.

Upovedomte vášho inštalatéra

ainformujte ho okóde

poruchy.

Ak systém NEFUNGUJE správne s výnimkou vyššie uvedených prípadov a nie je
zrejmá žiadna zvyššie uvedených porúch, systém preskúmajte podľa nasledovných
postupov.

Porucha Opatrenie

Ak systém vôbec
NEFUNGUJE.

▪ Skontrolujte, či nevznikla porucha elektrického

napájania. Počkajte, kým sa napájanie obnoví. Ak
počas prevádzky dôjde k poruche elektrického
napájania, systém sa po obnovení elektrického
napájania okamžite automaticky opätovne spustí.

▪ Skontrolujte, či nie je vypálená poistka alebo či nie

je aktivovaný istič. V prípade potreby vymeňte
poistku alebo opäť zapnite istič.

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

▪ Skontrolujte batérie používateľského rozhrania.

Systém sa náhle zastaví. ▪ Skontrolujte, či vstup alebo výstup vzduchu

vonkajšej alebo vnútornej jednotky NIE je
blokovaný prekážkami. Odstráňte akékoľvek
prekážky a uistite sa, že vzduch môže voľne prúdiť.

▪ Na ochranu systému sa môže klimatizačná

jednotka zastaviť následkom veľkého kolísania
napätia v sieti. Jednotka automaticky obnoví
prevádzku asi po 3minútach.

Používateľská referenčná príručka

29

8 | Odstraňovanie problémov

Porucha Opatrenie

Systém funguje, ale
klimatizácia alebo
vykurovanie je
nedostatočné.

Systém funguje, ale
klimatizácia alebo
vykurovanie je
nedostatočné (z jednotky
NEVYFUKUJE vzduch).

Systém funguje, ale
klimatizácia alebo
vykurovanie je
nedostatočné (z jednotky
vyfukuje vzduch).

▪ Skontrolujte nastavenie rýchlosti prúdenia

vzduchu. Pozri "5.4Prietok vzduchu"[417].

▪ Skontrolujte nastavenie teploty. Pozri

"5.3.1 Spustenie/zastavenie režimu prevádzky a
nastavenie teploty"[417].

▪ Skontrolujte, či je nastavený smer prúdenia

vzduchu správne. Pozri "5.5 Smer prúdenia

vzduchu"[418].

▪ Skontrolujte, či vstup alebo výstup vzduchu

vonkajšej alebo vnútornej jednotky NIE je
blokovaný prekážkami. Odstráňte akékoľvek
prekážky a uistite sa, že vzduch môže voľne prúdiť.

▪ Klimatizácia sa v režime prevádzky Vykurovanie

zahrieva. Počkajte asi 1 až 4 minúty.

▪ Jednotka môže byť v režime prevádzky

Rozmrazovanie.

▪ Skontrolujte, či vzduchové filtre nie sú upchaté.

Vyčisťte vzduchové filtre. Pozrite "7 Údržba a

servis"[425].

▪ Skontrolujte, či sú otvorené dvere alebo okná.

Dvere a okná zavrite, aby nedošlo k prúdeniu
vzduchu do miestnosti.

Počas prevádzky dochádza
knenormálnemu
fungovaniu.

Vnútorná jednotka
NEPRIJÍMA signály z
používateľského rozhrania.

Displej používateľského
rozhrania je prázdny.

Na používateľskom rozhraní
sa zobrazí kód chyby.

▪ Skontrolujte, či je jednotka v režime prevádzky

Econo. Pozri "5.8 Režim hospodárnej prevádzky

Econo"[420].

▪ Skontrolujte, či je nejaký nábytok priamo pod

alebo vedľa vnútornej jednotky. Nábytok presuňte.

K poruche klimatizačného zariadenia môže dôjsť
následkom pôsobenia blesku alebo rozhlasových vĺn.
Vypnite istič OFF a naspäť ho zapnite ON.

▪ Skontrolujte batérie používateľského rozhrania.
▪ Skontrolujte, či vysielač NIE je vystavený

pôsobeniu priameho slnečného svetla.

▪ Skontrolujte, či v miestnosti nie je elektronický

štartér typu žiariviek. Skontaktujte sa s vašim
predajcom.

Vymeňte batérie používateľského rozhrania.

Prejednajte to svašim miestnym predajcom. Pozri

"8.2Problémy riešenia na základe chybových
kódov"[432], kde nájdete podrobný zoznam kódov

chýb.

Používateľská referenčná príručka

30

Spustia sa ostatné
elektrické spotrebiče.

Ak signály používateľského rozhrania ovládajú nejaké
iné elektrické spotrebiče, tieto spotrebiče odstráňte
alebo sa poraďte s vašim predajcom.

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

Ak je po kontrole všetkých vyššie uvedených položiek nemožné odstrániť problém,
skontaktujte sa s vašim inštalatérom a uveďte symptómy, celý názov modelu
jednotky (ak je to možné aj s výrobným číslom) a dátum inštalácie (mal by byť
uvedený na záručnom liste).

8.1 Symptómy, ktoré NIE sú poruchami systému

Nasledovné symptómy NIE sú poruchami systému:

8.1.1 Symptóm: Je počuť zvuk ako prúd vody

▪ To je zvuk chladiva pretekajúceho cez jednotku.
▪ Tento zvuk sa môže vytvoriť pri odtekaní vody z jednotky v režime prevádzky

Klimatizácia alebo Sušenie.

8.1.2 Symptóm: Je počuť zvuk fúkania

Tento zvuk sa vytvára, ak je prepnutý smer prietoku chladiva (napr. pri prepnutí z
klimatizácie na vykurovanie).

8 | Odstraňovanie problémov

8.1.3 Symptóm: Je počuť zvuk klepania

Tento zvuk sa vytvára, ak sa nepatrne zväčšuje alebo zmenšuje veľkosť jednotky
následkom zmien teploty.

8.1.4 Symptóm: Je počuť zvuk pískania

Tento zvuk sa vytvára, ak chladivo počas rozmrazovania prúdi jednotkou.

8.1.5 Symptóm: Je počuť zvuk cvakania počas prevádzky alebo nečinnosti

Tento zvuk sa vytvára počas činnosti ventilov regulácie chladiva alebo elektrických
dielov.

8.1.6 Symptóm: Je počuť zvuk klepania

Tento zvuk sa vytvára, ak externé zariadenie odsáva vzduch z miestnosti (napr.
výstupný ventilátor, odsávač), pričom sú dvere a okná v miestnosti uzavreté.
Otvorte dvere alebo okná alebozariadenie vypnite.

8.1.7 Symptóm: Jednotky môžu vydávať zápach

Jednotka môže absorbovať zápach zmiestnosti, nábytku, cigariet, atď. apotom ho
opäť uvoľňovať.

8.1.8 Symptóm: Vonkajší ventilátor sa otáča vdobe, keď klimatizačné zariadenie nie je
vprevádzke

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

▪ Po zastavení prevádzky. Vonkajší ventilátor sa otáča aj ďalej počas ďalších 30

sekúnd za účelom ochrany systému.

▪ Keď klimatizačné zariadenie nie je v prevádzke. Keď je vonkajšia teplota príliš

vysoká, vonkajší ventilátor sa začne otáčať za účelom ochrany systému.

Používateľská referenčná príručka

31

8 | Odstraňovanie problémov

8.2 Problémy riešenia na základe chybových kódov

Ak sa v jednotke vyskytne problém, na používateľskom rozhraní sa zobrazí kód
chyby. Je dôležité porozumieť problému a pred resetovaním kódu chyby prijať
opatrenia. Tieto protiopatrenia musí uskutočniť inštalátor slicenciou alebo miestny
predajca.

Táto kapitola obsahuje prehľad a popis všetkých možných kódov chýb, ako sa
zobrazujú na používateľskom rozhraní.

Podrobné pokyny na riešenie každej chyby nájdete vservisnej príručke.

Diagnostika porúch pomocou používateľského rozhrania

Používateľské rozhranie môže prijať z vnútornej jednotky príslušný kód chyby podľa
druhu poruchy. Je dôležité porozumieť problému a pred resetovaním kódu chyby
prijať protiopatrenia. Tieto protiopatrenia musí uskutočniť inštalátor s licenciou
alebo miestny predajca.

Zobrazenie kódu chyby na používateľskom rozhraní:

1 Držte stlačené asi 5sekúnd.

2 Opakovane stlačte , pokiaľ sa nezačne ozývať nepretržitý zvukový signál.

Výsledok: bliká v časti zobrazenia teploty.

Výsledok: Na displeji sa teraz zobrazí kód.

INFORMÁCIE

▪ Krátke pípnutie a2 za sebou idúce pípnutia oznamujú neodpovedajúce kódy.
▪ K zrušeniu zobrazenia kódu pridržte tlačidlo zrušenia na dobu 5 sekúnd.

Zobrazenie kódu sa zruší aj samé, pokiaľ tlačidlo NESTLAČÍTE počas 1minúty.

Systém

Kód chyby Popis

Normálne

Nedostatok chladiva

Detekcia prepätia

Chyba prenosu signálu (medzi vnútornou avonkajšou jednotkou)

Chyba kombinácie vnútornej/vonkajšej jednotky

Vnútorná jednotka

Kód chyby Popis

Chybná karta PCB vnútornej jednotky

Používateľská referenčná príručka

32

Ochrana proti zamrznutiu alebo regulácia vysokého tlaku

Porucha motora ventilátora (jednosmerný motor)

Porucha termistora teploty v miestnosti

Vonkajšia jednotka

Kód chyby Popis

Porucha 4-cestného ventilu

Chybná karta PCB vonkajšej jednotky

Aktivácia preťaženia (preťaženie kompresora)

ATXF50~71A2V1B

Klimatizácia miestností Daikin

4P513685-6C – 2019.12

Kód chyby Popis

Zablokovanie kompresora

Zablokovanie jednosmerného ventilátora

Vstupný nadprúd

Regulácia teploty výstupného potrubia

Regulácia vysokého tlaku (v režime prevádzky Klimatizácia)

Odchýlka snímača systému kompresora

Odchýlka polohy snímača

Porucha snímača jednosmerného napätia / prúdu

Porucha termistora vonkajšej teploty

Porucha termistora výstupného potrubia

Porucha termistora vonkajšieho výmenníka tepla

Porucha elektrických častí vykurovania

Zvýšenie teploty rebra radiátora

Nárazový nadprúd invertora (jednosmerný)

8 | Odstraňovanie problémov

Porucha teploty rebra radiátora

Chyba vnútornej teploty kompresora

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Používateľská referenčná príručka

33

9 | Likvidácia

9 Likvidácia

VÝSTRAHA

Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej
zmesi, oleja a ostatných častí zariadenia MUSÍ prebiehať v súlade s platnými
právnymi predpismi. Jednotky je NUTNÉ likvidovať v špeciálnych zariadeniach na
spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a
obnovu.

Používateľská referenčná príručka

34

Klimatizácia miestností Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

10 Slovník

10 | Slovník

Teplá voda pre domácnosť

Teplá voda používaná v ľubovoľnom type budovy na domáce účely.

Teplota na výstupe vody

Teplota vody na výstupe tepelného čerpadla.

Predajca

Obchodný distribútor produktu.

Autorizovaný inštalátor

Technický pracovník kvalifikovaný na inštaláciu produktu.

Používateľ

Osoba, ktorá vlastní alebo obsluhuje produkt.

Platné právne predpisy

Všetky medzinárodné, európske, národné a miestne smernice, zákony,
nariadenia alebo zákonníky vzťahujúce sa a uplatniteľné na určitý produkt
alebo oblasť.

Servisná spoločnosť

Spoločnosť kvalifikovaná vykonávať alebo koordinovať požadované opravy
produktu.

Návod na inštaláciu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako
postupovať pri inštalácii, konfigurácii a údržbe.

Návod na obsluhu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako
postupovať pri obsluhe a prevádzke.

Príslušenstvo

Štítky, návody, informačné karty a vybavenie, ktoré sa dodáva s produktom
a musí sa nainštalovať podľa pokynov v príslušnej dokumentácii.

Doplnkové príslušenstvo

Príslušenstvo vyrobené alebo schválené spoločnosťou Daikin, ktoré možno
podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

Zabezpečí sa na mieste

Príslušenstvo NEVYROBENÉ spoločnosťou Daikin, ktoré možno podľa
pokynov v príslušnej dokumentácii kombinovať s produktom.

ATXF50~71A2V1B
Klimatizácia miestností Daikin
4P513685-6C – 2019.12

Používateľská referenčná príručka

35
