Naudotojo trumpasis vadovas
Patalpos oro kondicionierius "Daikin"
ATXF50A2V1B
ATXF60A2V1B
ATXF71A2V1B
Turinys
Turinys
1 Bendrosios atsargumo priemonės 4
1.1 Apie dokumentaciją ........................................................................................................................................................ 4
1.1.1 Įspėjimų ir simbolių reikšmės ......................................................................................................................... 4
1.2 Vartotojui ........................................................................................................................................................................ 5
2 Apie dokumentaciją 7
2.1 Apie šį dokumentą .......................................................................................................................................................... 7
2.2 Apie naudotojo trumpąjį vadovą glaustai ...................................................................................................................... 7
3 Apie sistemą 9
3.1 Patalpos blokas ............................................................................................................................................................... 9
3.2 Apie naudotojo sąsają..................................................................................................................................................... 10
3.2.1 Komponentai. Naudotojo sąsaja .................................................................................................................... 11
3.2.2 Būsena. Naudotojo sąsajos LCD ekranas ....................................................................................................... 11
3.2.3 Naudotojo sąsaja ............................................................................................................................................ 12
4 Prieš eksploatuojant 13
4.1 Apžvalga. Prieš eksploatuojant ....................................................................................................................................... 13
4.2 Naudotojo sąsajos montavimas ant sienos .................................................................................................................... 13
4.3 Maitinimo elementų įdėjimas......................................................................................................................................... 13
4.4 Maitinimo įjungimas ....................................................................................................................................................... 14
5 Eksploatavimas 15
5.1 Veikimo diapazonas ........................................................................................................................................................ 15
5.2 Kaip naudojamos funkcijos ............................................................................................................................................. 15
5.3 Veikimo režimas ir temperatūros stata .......................................................................................................................... 16
5.3.1 Kaip paleisti/ sustabdyti veikimo režimą ir nustatyti temperatūrą .............................................................. 17
5.4 Oro srauto sparta............................................................................................................................................................ 17
5.4.1 Kaip nustatyti oro srauto spartą..................................................................................................................... 18
5.5 Oro srauto kryptis ........................................................................................................................................................... 18
5.5.1 Kaip nustatyti oro srauto kryptį...................................................................................................................... 18
5.5.2 Kaip nustatyti žaliuzes (vertikalieji kreiptuvai)............................................................................................... 19
5.6 Komfortinio oro srauto funkcija ..................................................................................................................................... 19
5.6.1 Kaip įjungti/ išjungti komfortinio oro srauto funkciją ................................................................................... 19
5.7 Galingasis režimas........................................................................................................................................................... 20
5.7.1 Kaip paleisti/stabdyti galingąjį režimą............................................................................................................ 20
5.8 Ekonominis režimas ........................................................................................................................................................ 20
5.8.1 Kaip paleisti/ stabdyti ekonominį režimą ...................................................................................................... 21
5.9 Įjungimo/ išjungimo laikmatis........................................................................................................................................ 21
5.9.1 Kaip paleisti/ stabdyti įjungimo laikmatį ....................................................................................................... 21
5.9.2 Kaip paleisti/ stabdyti išjungimo laikmatį...................................................................................................... 22
5.9.3 Kaip derinti IŠJUNGIMO ir ĮJUNGIMO laikmačius .......................................................................................... 22
Naudotojo trumpasis vadovas
2
6 Energijos taupymo parinkčių sąrašas 23
7 Techninė priežiūra ir tvarkymas 25
7.1 Apžvalga: techninė priežiūra ir tvarkymas...................................................................................................................... 25
7.2 Patalpos bloko ir naudotojo sąsajos valymas................................................................................................................. 26
7.3 Priekinio skydelio valymas .............................................................................................................................................. 27
7.4 Apie oro filtrus ................................................................................................................................................................ 27
7.5 Kaip atidaryti priekinį skydelį.......................................................................................................................................... 27
7.6 Kaip išvalyti oro filtrus..................................................................................................................................................... 27
7.7 Kaip uždaryti priekinį skydelį .......................................................................................................................................... 28
7.8 Prieš ilgalaikį sandėliavimą reikia atlikti toliau nurodytus veiksmus.............................................................................. 28
8 Trikčių šalinimas 30
8.1 Požymiai, NEPRISKIRIAMI sistemos triktims................................................................................................................... 32
8.1.1 Požymis. Girdimas vandens tekėjimą primenantis garsas ............................................................................. 32
8.1.2 Požymis. Girdisi pūtimo garsas....................................................................................................................... 32
8.1.3 Požymis. Girdisi tiksėjimas.............................................................................................................................. 32
8.1.4 Požymis. Girdisi švilpimas ............................................................................................................................... 32
8.1.5 Požymis. Veikimo arba budėjimo metu girdisi spragsėjimas......................................................................... 32
8.1.6 Požymis. Girdisi klaksėjimas ........................................................................................................................... 32
8.1.7 Požymis: Blokai skleidžia nemalonų kvapą .................................................................................................... 32
8.1.8 Požymis. Lauko bloko ventiliatorius sukasi, tačiau oro kondicionierius neveikia ......................................... 32
8.2 Problemų sprendimas pagal klaidų kodus...................................................................................................................... 32
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Turinys
9 Išmetimas 35
10 Žodynas 36
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Naudotojo trumpasis vadovas
3
1 | Bendrosios atsargumo priemonės
1 Bendrosios atsargumo priemonės
1.1 Apie dokumentaciją
▪ Originali dokumentacija yra anglų kalba. Dokumentai visomis kitomis kalbomis
yra vertimai.
▪ Šiame dokumente aprašytos atsargumo priemonės yra labai svarbios, todėl jų
būtina paisyti.
▪ Sistemos įrengimo darbus ir visus veiksmus, aprašytus įrengimo vadove bei
montuotojo trumpajame vadove, TURI atlikti įgaliotasis montuotojas.
1.1.1 Įspėjimų ir simbolių reikšmės
PAVOJUS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.
PAVOJUS: GALIMA NUSIDEGINTI
Nurodo situaciją, dėl kurios galimi labai aukštos arba labai žemos temperatūros
sukelti nudegimai.
PAVOJUS: GALIMAS SPROGIMAS
Nurodo situaciją, dėl kurios galimas sprogimas.
ĮSPĖJIMAS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA
DĖMESIO
Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.
PASTABA
Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.
Naudotojo trumpasis vadovas
4
INFORMACIJA
Nurodo naudingus patarimus arba papildomą informaciją.
Ant bloko naudojami simboliai:
Simbolis Paaiškinimas
Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
1.2 Vartotojui
1 | Bendrosios atsargumo priemonės
Simbolis Paaiškinimas
Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.
Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.
Dokumentacijoje naudojami simboliai:
Simbolis Paaiškinimas
Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš
1skyriaus".
Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš
1skyriaus".
▪ Jei NEŽINOTE, kaip eksploatuoti bloką, susisiekite su savo montuotoju.
▪ Šį prietaisą gali naudoti vaikai nuo 8metų amžiaus ir asmenys su ribotais fiziniais,
jutiminiais arba psichiniais gebėjimais, taip pat – patirties ir žinių stokojantys
asmenys, jei juos prižiūri ar nurodė, kaip saugiai naudotis prietaisu, ir jie supranta
kylančius pavojus. Vaikams DRAUDŽIAMA žaisti su prietaisu. Neprižiūrimiems
vaikams DRAUDŽIAMA valyti ir vykdyti naudotojo techninės priežiūros darbus.
ĮSPĖJIMAS
Kad išvengtumėte elektros smūgio arba gaisro:
▪ NEPLAUKITE įrenginio.
▪ NEVALDYKITE įrenginio šlapiomis rankomis.
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų su vandeniu.
DĖMESIO
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.
▪ Įrenginiai pažymėti šiuo simboliu:
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Tai reiškia, kad elektriniai ar elektroniniai gaminiai NETURI būti išmetami kartu su
buitinėmis atliekomis. NEBANDYKITE išmontuoti sistemos patys: išmontuoti
sistemą, tvarkyti šaltnešį, alyvą ir kitas dalis turi įgaliotasis montuotojas,
laikydamasis galiojančių teisės aktų.
Įrenginius reikia pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo ir
utilizavimo įstaigą. Jei šį gaminį utilizuosite tinkamai, padėsite išvengti neigiamų
padarinių aplinkai ir žmogaus sveikatai. Dėl papildomos informacijos susisiekite
su savo vietos savivaldybe.
Naudotojo trumpasis vadovas
5
1 | Bendrosios atsargumo priemonės
▪ Maitinimo elementai pažymėti šiuo simboliu:
Tai reiškia, kad maitinimo elementai NETURI būti išmetami kartu su buitinėmis
atliekomis. Jei po ženklu išspausdintas cheminis elementas, šis cheminio
elemento ženklas reiškia, kad maitinimo elementų sudėtyje esančių sunkiųjų
metalų koncentracija viršija tam tikrą lygį.
Galimi cheminių elementų ženklai: Pb: švinas (>0,004%).
Panaudotus maitinimo elementus reikia pristatyti į specializuotus surinkimo
punktus, kad būtų galima panaudoti pakartotinai. Tinkama utilizuodami
panaudotus maitinimo elementus, padėsite išvengti galimų neigiamų padarinių
aplinkai ir žmonių sveikatai.
Naudotojo trumpasis vadovas
6
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
2 Apie dokumentaciją
2.1 Apie šį dokumentą
Dėkojame, kad įsigijote šį produktą. Prašome:
▪ Saugokite dokumentaciją, kad galėtumėte pasinaudoti vėliau.
Tikslinė auditorija
Galutiniainaudotojai
INFORMACIJA
Šis prietaisas yra skirtas naudoti specialistams bei parengtiems vartotojams
parduotuvėse, lengvosios pramonės įmonėse ir žemės ūkiuose arba ne specialistams
– komerciniais bei buitiniais tikslais.
Dokumentacijos rinkinys
Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:
2 | Apie dokumentaciją
▪ Bendrosios atsargumo priemonės:
- Saugos instrukcijos, kurias turite perskaityti prieš naudodami sistemą
- Formatas: popierinis (patalpose naudojamo įrenginio dėžėje)
▪ Eksploatavimo vadovas:
- Trumpas bazinio naudojimo vadovas
- Formatas: popierinis (patalpose naudojamo įrenginio dėžėje)
▪ Vartotojo informacinis vadovas:
- Išsamios bazinio ir pažangesnio naudojimo instrukcijos ir papildoma informacija
- Formatas: Skaitmeniniai failai svetainėje http://www.daikineurope.com/
support-and-manuals/product-information/
Naujausios pateiktos dokumentacijos versijos bus pateiktos regioninėje Daikin
svetainėje arba jas platins montuotojai.
Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.
2.2 Apie naudotojo trumpąjį vadovą glaustai
Skyrius Aprašas
Bendrosios saugos atsargumo
priemonės
Saugos instrukcijos, kurias BŪTINA perskaityti
prieš pradedant eksploatuoti
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Apie dokumentaciją Naudotojui skirta dokumentacija
Apie sistemą ▪ Veikimo diapazonas
▪ Patalpos bloko ir naudotojo sąsajos aprašas
Prieš eksploatuojant Ką daryti prie pradedant eksploatuoti
Eksploatavimas Kaip ir kada naudotis konkrečiomis
funkcijomis
Naudotojo trumpasis vadovas
7
2 | Apie dokumentaciją
Skyrius Aprašas
Energijos taupymas ir optimalus
Kaip taupyti energiją
veikimas
Techninė ir bendroji priežiūra Kai vykdyti bloko techninę ir bendrąją
priežiūrą
Trikčių šalinimas Ką daryti kilus problemų
Utilizavimas Kaip utilizuoti sistemą
Žodynėlis Terminų apibrėžimas
Naudotojo trumpasis vadovas
8
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
3 Apie sistemą
a
c
d
ON/OFF
f
g
l
h
i
k
j
e
b
3.1 Patalpos blokas
3 | Apie sistemą
ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA
Įrenginyje esantis aušalas yra šiek tiek degus.
PASTABA
NENAUDOKITE sistemos jokiais kitais tikslais. Siekiant išvengti žalos, įrenginio
NEGALIMA naudoti tiksliesiems prietaisams, maistui, augalams, gyvūnams ar meno
kūriniams vėsinti.
DĖMESIO
NEKIŠKITE pirštų, strypų ar kitų daiktų į oro įleidimo ar išleidimo angą. Dideliu greičiu
besisukantis ventiliatorius gali sužaloti.
INFORMACIJA
Garso slėgio lygis mažesnis nei 70dBA.
ĮSPĖJIMAS
▪ Patys nemodifikuokite, neardykite, nenuimkite ir neremontuokite įrenginio,
kadangi netinkamai ardant ar įrengiant galima gauti elektros smūgį arba sukelti
gaisrą. Susisiekite su savo įgaliotuoju atstovu.
▪ Jei pastebėjote šaldalo nuotėkį, pasirūpinkite, kad šalia nebūtų atviros ugnies
šaltinių. Pats šaldalas yra visiškai saugus, nenuodingas ir šiek tiek liepsnus, tačiau,
atsitiktinai nutekėjęs į patalpą, kurioje yra degaus oro iš ventiliatorinių šildytuvų,
dujinių viryklių ir pan., jis išskirs nuodingų dujų. Visada paprašykite kvalifikuoto
priežiūros specialisto užtikrinti, kad nuotėkio problema ar gedimas pašalintas: tik
tada tęskite eksploataciją.
INFORMACIJA
Tolesnėje iliustracijos – tik pavyzdžiai, jos gali tiksliai NEPERTEIKTI jūsų sistemos
išdėstymo.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Naudotojo trumpasis vadovas
9
3 | Apie sistemą
3.2 Apie naudotojo sąsają
a Oro įleidimo anga
b Oro išleidimo anga
c Atlankas (horizontalusis kreiptuvas)
d Žaliuzės (vertikalieji kreiptuvai)
e Priekinis skydelis
f Modelio vardinė plokštelė
g Patalpos temperatūros jutiklis
h Signalo imtuvas
i Veikimo indikatorius (žalias)
j Laikmačio lemputė (oranžinė)
k Patalpos bloko įjungiklis/ išjungiklis
l Oro filtras
ĮJUNGIMO / IŠJUNGIMO mygtukas
Jei nėra naudotojo sąsajos, bloką galima įjungti ir išjungti paspaudžiant patalpos
bloko įjungimo/ išjungimo mygtuką. Įjungiant šiuo mygtuku, naudojamos tokios
nuostatos:
▪ veikimo režimas = automatinis;
▪ temperatūros nuostata = 25°C;
▪ oro srauto sparta = automatinė.
▪ Tiesioginė saulės šviesa. NELAIKYKITE naudotojo sąsajos tiesioginėje saulės
šviesoje.
▪ Dulkės. Ant signalo siųstuvo arba imtuvo esančios dulkės sumažins jautrumą.
Nušluostykite dulkes minkšta šluoste.
▪ Fluorescencinės lempos. Jei patalpoje bus fluorescencinių lempų, signalas gali
neveikti. Tokiu atveju susisiekite su montuotoju.
▪ Kiti prietaisai. Jei naudotojo sąsajos signalais valdomi kiti prietaisai, šiuos
perkelkite į kitą vietą arba susisiekite su savo montuotoju.
▪ Užuolaidos. Pasirūpinkite, kad signalo tarp naudotojo sąsajos ir įrenginio
NEBLOKUOTŲ užuolaidos ar kiti objektai.
PASTABA
▪ NENUMESKITE naudotojo sąsajos.
▪ NELEISKITE naudotojo sąsajai sušlapti.
Naudotojo trumpasis vadovas
10
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
3.2.1 Komponentai. Naudotojo sąsaja
b
d
c
f
h
e
m
l
k
i
j
a
g
3 | Apie sistemą
a Signalo siųstuvas
b LCD ekranas
c ĮJUNGIMO / IŠJUNGIMO mygtukas
d Ventiliatoriaus nustatymo mygtukas
e Temperatūros reguliavimo mygtukas
f Sukiojimo mygtukas
g Laikmačio atšaukimo mygtukas
h Įjungimo laikmačio mygtukas
i Išjungimo laikmačio mygtukas
j Komfortinio oro srauto mygtukas
k Ekonominio režimo mygtukas
l Režimo pasirinkimo mygtukas
m Galingojo režimo mygtukas
3.2.2 Būsena. Naudotojo sąsajos LCD ekranas
Piktograma Aprašas
Veikimo režimas = automatinis
Veikimo režimas = džiovinimas
Veikimo režimas = šildymas
Veikimo režimas = vėsinimas
Veikimo režimas = tik ventiliatorius
Aktyvus galingasis režimas
Aktyvus ekonominis režimas
Įrenginys veikia
Patalpos blokas priima naudotojo
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
sąsajos signalą
Naudotojo trumpasis vadovas
11
3 | Apie sistemą
a
Piktograma Aprašas
Dabartinė temperatūros nuostata
Oro srauto sparta = automatinė
Oro srauto sparta = patalpos bloko
tylusis režimas
Oro srauto sparta = didelė
Oro srauto sparta = vidutiniškai didelė
Oro srauto sparta = vidutinė
Oro srauto sparta = vidutiniškai maža
Oro srauto sparta = maža
Aktyvus komfortinis režimas
3.2.3 Naudotojo sąsaja
Rezultatas: patalpos blokui priėmus signalą iš naudotojo sąsajos, pasigirsta garsas:
Garsas Aprašas
Aktyvi automatinio vertikaliųjų
kreiptuvų sukiojimo funkcija
Aktyvus įjungimo laikmatis
Aktyvus išjungimo laikmatis
a Signalo imtuvas
1 Nukreipkite signalo siųstuvą į imtuvą, įrengtą patalpos bloke (maksimalus ryšio
nuotolis– 7m).
Naudotojo trumpasis vadovas
12
Pyp-pyp Įrenginys pradeda veikti.
Pyp Pakeičiama nuostata.
Ilgas pyptelėjimas Veikimas stabdomas.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
4 Prieš eksploatuojant
2×
b ca
2
3
1
AAA.LR03
4.1 Apžvalga. Prieš eksploatuojant
Šiame skyriuje rašoma, ką reikia daryti prieš pradedant eksploatuoti įrenginį.
Įprastinė darbo eiga
Ruošiant eksploatacijai paprastai reikia atlikti šiuos veiksmus:
▪ Įdėkite į naudotojo sąsają maitinimo elementus.
▪ Sumontuokite naudotojo sąsają ant sienos.
▪ Įjunkite maitinimą.

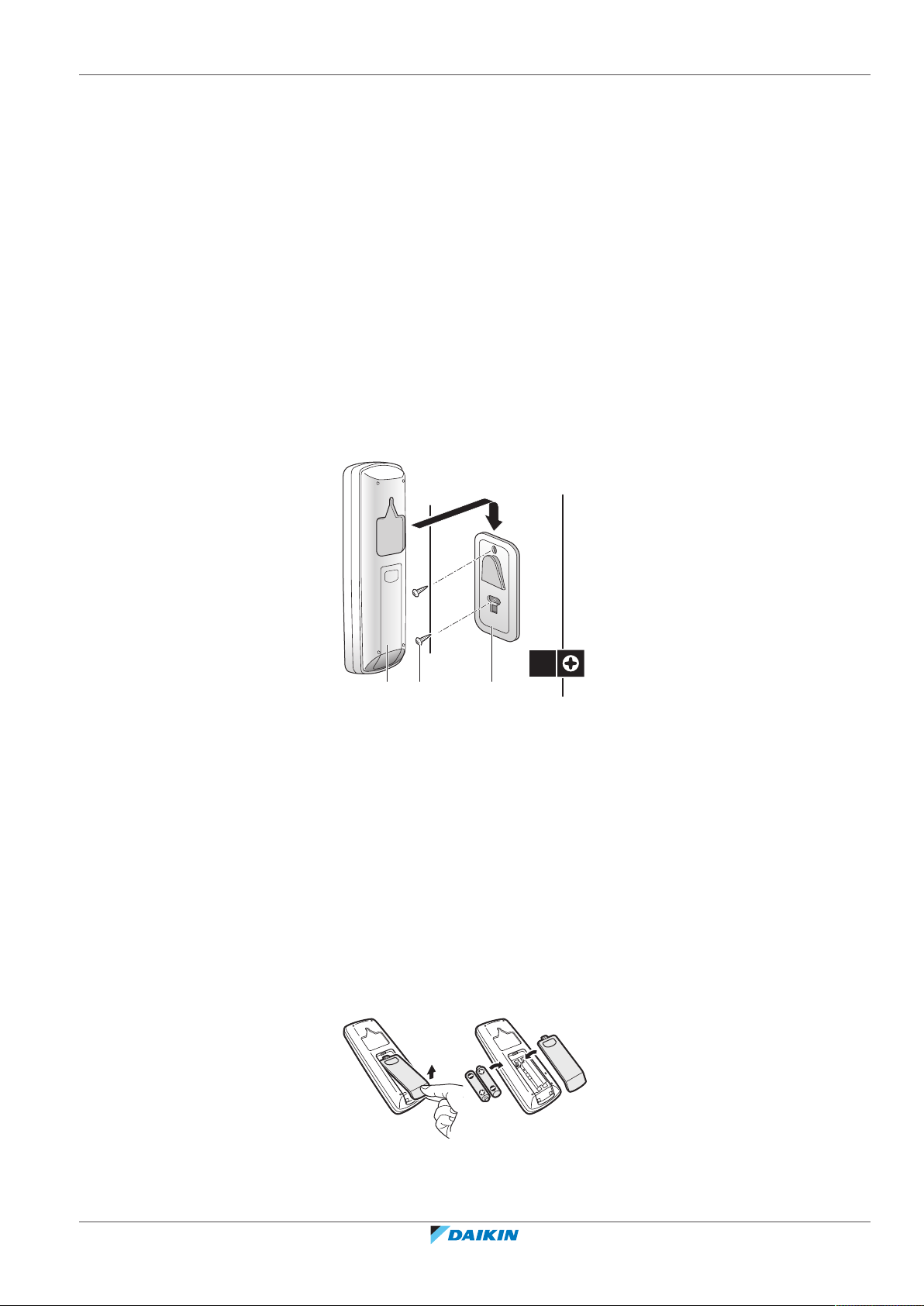

4.2 Naudotojo sąsajos montavimas ant sienos
4 | Prieš eksploatuojant
a Naudotojo sąsaja
b Sraigtai (vietinis tiekimas)
c Naudotojo sąsajos laikiklis
1 Pasirinkite vietą, iš kur signalai pasieks bloką.
2 Sraigtais prisukite laikiklį prie sienos arba analogiškoje vietoje.
3 Užkabinkite naudotojo sąsają ant laikiklio.
4.3 Maitinimo elementų įdėjimas
Maitinimo elementai veikia apie 1metus.
1 Nuimkite galinį dangtelį.
2 Įdėkite abu maitinimo elementus.
3 Sumontuokite dangtelį atgal.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Naudotojo trumpasis vadovas
13
4 | Prieš eksploatuojant
4.4 Maitinimo įjungimas
1 Įjunkite jungtuvą.
Rezultatas: Patalpos bloko atlankas atsidarys ir užsidarys į nustatytą atskaitos
padėtį.
Naudotojo trumpasis vadovas
14
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
5 Eksploatavimas
5.1 Veikimo diapazonas
Veikimo režimas Veikimo diapazonas
Vėsinimas
Šildymas
Džiovinimas
(a)(b)
(a)
5 | Eksploatavimas
▪ Lauko temperatūra: –10~46°C (sausojo
termometro)
▪ Patalpos temperatūra: 18~32°C (sausojo
termometro)
▪ Patalpos drėgnumas: ≤80%
▪ Lauko temperatūra: –15~24°C (sausojo
termometro)
▪ Patalpos temperatūra: 10~30°C (sausojo
termometro)
(a)
▪ Lauko temperatūra: –10~46°C (sausojo
termometro)
(a)
Jei bloko veikimo parametrai išeis už darbinio intervalo ribų, saugos įtaisas gali
sustabdyti sistemos veikimą.
(b)
Blokui veikiant už darbinio intervalo ribų, gali susidaryti kondensato ir imti lašėti
vanduo.
5.2 Kaip naudojamos funkcijos
Peržvelkite tolesnę lentelę, kur rašoma, kaip naudojamos funkcijos:
Funkcija Užduotys
Bazinės funkcijos
Veikimo režimai ir
temperatūra
▪ Patalpos temperatūra: 18~32°C (sausojo
termometro)
▪ Patalpos drėgnumas: ≤80%
Sistemos paleidimas, stabdymas ir temperatūros
nustatymas:
▪ Patalpos šildymas arba vėsinimas.
▪ Oro pūtimas nešildant ir nevėsinant.
▪ Patalpos drėgnumo mažinimas.
▪ Automatiniu režimu galima automatiškai
parinkti tinkamą temperatūrą ir veikimo
režimą.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Oro srauto kryptis
Oro srauto sparta
Išplėstinės funkcijos
Oro srauto krypties nustatymas (sukiojant
kreiptuvus arba paliekant fiksuotoje padėtyje).
Oro pūtimo į patalpą spartos reguliavimas.
Tylesnis veikimas.
Naudotojo trumpasis vadovas
15
5 | Eksploatavimas
Funkcija Užduotys
Ekonomijos režimas
Sistemos naudojimas kartu su kitais energiją
vartojančiais prietaisais.
Energijos taupymas.
Komfortas
Komfortinio oro srauto suformavimas
NEPUČIANT tiesiogiai į žmones.
Galingasis režimas
Įjungimo laikmatis +
Spartus patalpos atvėsinimas arba pašildymas.
Automatinis sistemos įjungimas arba išjungimas.
išjungimo laikmatis
5.3 Veikimo režimas ir temperatūros stata
Kada. Nustatykite sistemos veikimo režimą ir temperatūrą, kai norėsite:
▪ pašildyti arba atvėsinti patalpą;
▪ pūsti orą nešildant ir nevėsinant;
▪ sumažinti patalpos drėgnumą.
Kas. Sistema veikia pagal naudotojo išranką.
Nuostata Aprašas
Automatinis
Sistema atvėsina arba pašildo patalpą iki
temperatūros statos. Prireikus automatiškai
perjungiamas vėsinimo arba šildymo režimas.
Džiovinimas
Sistema sumažina patalpos drėgnumą
nekeisdama temperatūros.
Šildymas
Vėsinimas
Ventiliatorius
Sistema pašildo patalpą iki temperatūros statos.
Sistema pašildo patalpą iki temperatūros statos.
Sistema kontroliuoja tik oro srautą (oro srauto
spartą ir kryptį).
Sistema NEKONTROLIUOJA temperatūros.
Papildoma informacija:
▪ Lauko temperatūra. Kai lauko temperatūra per aukšta arba per žema, sistemos
vėsinimo arba šildymo efektyvumas sumažėja.
▪ Atitirpinimas. Šildymo režimu ant lauko bloko gali atsirasti šerkšno, kuris mažina
šildymo pajėgumą. Tokiu atveju sistema automatiškai persijungia į atitirpinimo
režimą šerkšnui pašalinti. Atitirpinimo metu karštas oras NEPUČIAMAS iš patalpos
bloko.
Naudotojo trumpasis vadovas
16
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
5.3.1 Kaip paleisti/ sustabdyti veikimo režimą ir nustatyti temperatūrą
: įrenginys veikia.
: veikimo režimas = automatinis.
: veikimo režimas = džiovinimas.
: veikimo režimas = šildymas.
: veikimo režimas = vėsinimas.
: veikimo režimas = tik ventiliatorius.
: rodoma nustatyta temperatūra.
1 paspauskite vieną arba kelis kartus, kad pasirinktumėte veikimo režimą.
Rezultatas: režimas nustatomas tokia seka:
2 Paspauskite , kad paleistumėte įrenginį.
Rezultatas: LCD ekrane pasirodo .
5 | Eksploatavimas
Rezultatas: Įsijungia veikimo lemputė.
3 Vieną arba daugiau kartų paspaudinėkite mygtuko pusę arba , kad
sumažintumėte arba padidintumėte temperatūrą.
Pastaba. Džiovinimo arba tik ventiliatoriaus režimu temperatūros keisti negalima.
4 Paspauskite , kad sustabdytumėte įrenginį.
Rezultatas: dingsta iš LCD ekrano.
Rezultatas: Veikimo lemputė išsijungia.
5.4 Oro srauto sparta
1 Paspauskite ir pasirinkite:
5oro srauto spartos lygiai nuo iki .
Automatinis režimas
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Tylusis patalpos bloko režimas. Kai nustatyta oro srauto vertė ,
patalpos blokas skleidžia mažiau triukšmo.
INFORMACIJA
▪ Jei įrenginys pasiekia temperatūros statą vėsinimo, šildymo arba automatiniu
režimu, ventiliatorius nustoja veikti.
▪ Džiovinimo režimu NEGALIMA keisti oro srauto spartos nuostatos.
Naudotojo trumpasis vadovas
17
5 | Eksploatavimas
a
b
c
5.4.1 Kaip nustatyti oro srauto spartą
5.5 Oro srauto kryptis
1 Paspauskite ir pakeiskite oro srauto nuostatą pagal toliau nurodytą seką.
Kada. Pagal poreikį pakoreguokite oro srauto kryptį.
Kas. Sistema nukreipia oro srautą nevienodai, atsižvelgiant į naudotojo išranką
(sukiojimas arba fiksuota padėtis). Tai atliekama judinant vertikaliuosius kreiptuvus.
Nuostata Oro srauto kryptis
Automatinis sukiojimas
Juda aukštyn-žemyn.
vertikaliai
[—] Lieka fiksuotoje padėtyje.
DĖMESIO
▪ Atlanko kampą VISADA nustatykite per naudotojo sąsają. Jei, judant atlankui,
mėginsite jį pakreipti ranka, sulaužysite mechanizmą.
▪ Reguliuodami žaliuzes būkite atsargūs. Oro išleidimo angoje esantis ventiliatorius
sukasi dideliu greičiu.
Pastaba: atlanko judėjimo intervalas kinta atsižvelgiant į veikimo režimą. Kai,
atlankui judant aukštyn-žemyn, oro srauto sparta pakeičiama į mažą, atlankas
sustoja viršutinėje padėtyje.
5.5.1 Kaip nustatyti oro srauto kryptį
Naudotojo trumpasis vadovas
18
a Atlanko diapazonas vėsinimo arba džiovinimo režimu
b Atlanko diapazonas šildymo režimu
c Atlanko diapazonas tik ventiliatoriaus režimu
1 Jei įjungti automatinio sukiojimo režimą, paspauskite .
Rezultatas: LCD ekrane pasirodys .
Rezultatas: Atlankas (horizontalusis kreiptuvas) pradeda sukiotis.
2 Jei norite fiksuoti padėtį, paspauskite , kai atlankas pasiekia pageidaujamą
padėtį.
Rezultatas: dingsta iš LCD ekrano.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
5.5.2 Kaip nustatyti žaliuzes (vertikalieji kreiptuvai)
aa
1 Paimkite už vienos arba abiejų rankenėlių ir perstumkite žaliuzes.
a Rankenėlės
INFORMACIJA
Jei įrenginys sumontuotas patalpos kampe, žaliuzes reikia nukreipti nuo sienos. Jei
siena blokuos oro srautą, sumažės efektyvumas.
5.6 Komfortinio oro srauto funkcija
Šią funkciją galima naudoti šildymo arba vėsinimo režimu. Ji formuoja oro srautą,
NEPŪSDAMA jo tiesiogiai į žmones. Sistema automatiškai nustato fiksuotą oro
srauto padėtį aukštyn, jei vėsinama, ir žemyn, jei šildoma.
5 | Eksploatavimas
Vėsinimo režimas Šildymo režimas
INFORMACIJA
Vienu metu NEGALIMA naudoti galingojo ir komfortinio oro srauto režimų. Prioritetas
suteikiamas paskutinei naudotai funkcijai. Pasirinkus vertikaliojo automatinio
sukiojimo funkciją, komfortinio oro srauto funkcija atšaukiama.
5.6.1 Kaip įjungti/ išjungti komfortinio oro srauto funkciją
1 Paspauskite , kad paleistumėte.
Rezultatas: atlanko padėtis pasikeičia, LCD ekrane pasirodo ir nustatoma
automatinė oro srauto sparta.
Režimas Atlanko padėtis…
Vėsinimas/ džiovinimas Aukštyn
Šildymas Žemyn
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
2 Paspauskite , kad sustabdytumėte.
Rezultatas: atlankas grįžta į padėtį, kuri buvo nustatyta prieš komfortinį oro srauto
režimą, ir dingsta iš LCD ekrano.
Naudotojo trumpasis vadovas
19
5 | Eksploatavimas
5.7 Galingasis režimas
5.7.1 Kaip paleisti/stabdyti galingąjį režimą
Ši funkcija maksimaliai padidina vėsinimo (šildymo) efektą bet kuriuo veikimo
režimu. Galima pasiekti maksimalų pajėgumą.
INFORMACIJA
Galingojo režimo NEGALIMA naudoti kartu su ekonominiu arba komfortiniu oro
srauto režimu. Prioritetas suteikiamas paskutinei naudotai funkcijai.
Galingasis NEPADIDINA bloko pajėgumo, jei jis jau veikia maksimaliu pajėgumu.
1 Paspauskite , kad paleistumėte.
Rezultatas: LCD ekrane pasirodo . Galingasis režimas veikia 20minučių. Po
to grąžinamas pirmiau nustatytas režimas.
Režimas Oro srauto sparta
Vėsinimas/ šildymas/ automatinis ▪ Siekiant maksimaliai padidinti
vėsinimo / šildymo efektą,
padidinamas lauko bloko pajėgumas.
Džiovinimas ▪ Temperatūros nuostata sumažinama
Tik ventiliatorius Fiksuojama maksimali oro spartos
2 Paspauskite , kad sustabdytumėte.
Rezultatas: dingsta iš LCD ekrano.
Pastaba: galingąjį režimą galima nustatyti tik veikiant įrenginiui. Jei paspausite
, operacija bus atšaukta ir iš LCD ekrano dings .
5.8 Ekonominis režimas
Tai – funkcija, galinti efektyviai riboti maksimalias energijos sąnaudas. Ši funkcija
naudinga tais atvejais, kai reikia užtikrinti, kad nesuveiktų jungtuvas, jei įrenginys
veikia kartu su kitais buitiniais prietaisais.
▪ Fiksuojama maksimali oro spartos
nuostata.
▪ Temperatūros ir oro srauto nuostatų
keisti NELEIDŽIAMA.
2,5°C.
▪ Oro srauto sparta šiek tiek
padidinama.
nuostata.
Naudotojo trumpasis vadovas
20
INFORMACIJA
▪ Vienu metu negalima naudoti galingojo ir ekonominio režimų. Prioritetas
suteikiamas paskutinei naudotai funkcijai.
▪ Ekonominis režimas sumažina lauko bloko energijos sąnaudas, ribodamas
kompresoriaus sukimosi greitį. Jei energijos sąnaudos ir taip mažos, ekonominis
režimas jų papildomai NESUMAŽINA.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
5.8.1 Kaip paleisti/ stabdyti ekonominį režimą
a
A
b
c
d
1 Paspauskite , kad paleistumėte.
Rezultatas: LCD ekrane pasirodo .
2 Paspauskite , kad sustabdytumėte.
Rezultatas: dingsta iš LCD ekrano.
A Dabartinis srovės stipris ir energijos sąnaudos
B Laikas
a Maksimumas įprasto veikimo metu
b Maksimumas ekonominio režimo metu
c Įprastas veikimas
d Ekonominis režimas
▪ Diagrama skirta naudoti tik iliustravimo tikslais.
▪ Maksimalus oro kondicionieriaus srovės stipris ir energijos sąnaudos ekonominiu
režimu kinta atsižvelgiant į prijungtą lauko bloką.
5 | Eksploatavimas
5.9 Įjungimo/ išjungimo laikmatis
Laikmačio funkcijos naudingos prireikus automatiškai įjungti arba išjungti oro
kondicionierių naktį arba ryte. Taip pat galima kartu naudoti IŠJUNGIMO ir
ĮJUNGIMO laikmačius.
INFORMACIJA
Laikmatį reikia iš naujo programuoti tokiais atvejais:
▪ jei jungtuvas išjungė įrenginį;
▪ po elektros tiekimo trūkio;
▪ naudotojo sąsajoje pakeitus maitinimo elementus.
5.9.1 Kaip paleisti/ stabdyti įjungimo laikmatį
1 Paspauskite , kad paleistumėte.
Rezultatas: LCD ekrane pasirodo ir įsijungia laikmačio lemputė.
INFORMACIJA
Kaskart paspaudus , laiko nuostata padidinama 1 valanda. Laikmatį galima
nustatyti intervale nuo 1 iki 12valandų.
2 Paspauskite , kad sustabdytumėte.
Rezultatas: išnyksta iš LCD ekrano ir laikmačio lemputė išsijungia.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Naudotojo trumpasis vadovas
21
5 | Eksploatavimas
5.9.2 Kaip paleisti/ stabdyti išjungimo laikmatį
1 Paspauskite , kad paleistumėte.
Rezultatas: LCD ekrane pasirodo ir įsijungia laikmačio lemputė.
INFORMACIJA
Kaskart paspaudus , laiko nuostata padidinama 1 valanda. Laikmatį galima
nustatyti intervale nuo 1 iki 9valandų.
2 Paspauskite , kad sustabdytumėte.
Rezultatas: išnyksta iš LCD ekrano ir laikmačio lemputė išsijungia.
INFORMACIJA
Nustačius ĮJUNGIMO ar IŠJUNGIMO laikmatį, laiko nuostata įrašoma į atmintį.
Pakeitus naudotojo sąsajos maitinimo elementus, atmintis nustatoma iš naujo.
Naktinio nustatymo režimo naudojimas kartu su išjungimo laikmačiu
Oro kondicionierius automatiškai pakoreguoja temperatūros nuostatą (padidina
0,5°C vėsinimo atveju ir sumažina 2.0°C šildymo atveju), kad būtų išvengta perteklinio
vėsinimo/ šildymo ir užtikrintas miego temperatūros komfortas.
5.9.3 Kaip derinti IŠJUNGIMO ir ĮJUNGIMO laikmačius
1 Norėdami nustatyti laikmačius, žr. skirsnius "5.9.2 Kaip paleisti / stabdyti
išjungimo laikmatį" [4 22] ir "5.9.1 Kaip paleisti / stabdyti įjungimo
laikmatį"[421].
Rezultatas: LCD ekrane pasirodo ir .
2 Toliau pateikiamas LCD ekrano pavyzdys sujungus 2laikmačius:
Naudotojo trumpasis vadovas
22
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
6 | Energijos taupymo parinkčių sąrašas
6 Energijos taupymo parinkčių sąrašas
INFORMACIJA
▪ Net ir išjungtas, įrenginys vartoja energiją.
▪ Įjungus maitinimą po energijos tiekimo trūkio, grąžinamas paskutinis parinktas
režimas.
DĖMESIO
NELEISKITE, kad oro srautas pūstų tiesiai į mažus vaikus, augalus ar gyvūnus.
ĮSPĖJIMAS
NEDĖKITE daiktų po patalpos ar lauko bloku, kuris gali sušlapti. Priešingu atveju ant
įrenginio arba šaltnešio vamzdžių gali susidaryti kondensato ir dėl oro filtro
nešvarumų arba drenažo linijoje atsiradusių kamščių kondensatas gali pradėti lašėti ir
sugadinti arba suteršti po įrenginiu esančius objektus.
ĮSPĖJIMAS
Šalia oro kondicionieriaus NEGALIMA laikyti liepsniojo purškalo balionėlio. Šalia bloko
NEGALIMA naudoti purškalo. Kitaip gali kilti gaisras.
DĖMESIO
NEĮJUNKITE sistemos, jei naudojate patalpos fumigacinio tipo insekticidą. Bloke gali
kauptis chemikalų likučiai ir kelti pavojų žmonių, kurie yra itin jautrūs chemikalams,
sveikatai.
Siekdami užtikrinti, kad sistema veiktų tinkamai, laikykitės toliau nurodytų
atsargumo priemonių.
▪ Vėsinimo metu užtraukite užuolaidas, kad į kambarį nešviestų tiesioginiai saulės
spinduliai.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
angų.
▪ Dažnai vėdinkite patalpą. Naudojant ilgai, reikia dažnai vėdinti.
▪ Uždarykite duris ir langus. Jei durys ir langai bus atidaryti, oras tekės iš kambario
ir sumažės vėsinimo arba šildymo efektyvumas.
▪ Per daug NEATVĖSINKITE ir NEPERKAITINKITE. Siekdami taupyti energiją, laikykite
vidutinę temperatūros nuostatą.
▪ NIEKADA nestatykite daiktų šalia įrenginio oro įleidimo arba išleidimo angos.
Kitaip gali sumažėti šildymo/ vėsinimo efektas arba įrenginys gali nustoti veikti.
▪ Jei ketinate įrenginio ilgiau NENAUDOTI, išjunkite jungtuvą. Kai jungtuvas
įjungtas, blokas vartoja elektros energiją. Prieš vėl įjungdami bloką, įjunkite
jungtuvą likus bent 6 valandoms iki eksploatacijos pradžios, kad jis sklandžiai
įsijungtų.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
▪ Jei drėgnumas viršija 80% arba užblokuojama drenažo anga, gali susidaryti
kondensato.
▪ Nustatykite tinkamą kambario temperatūrą, kad būtų patogu. Venkite pernelyg
intensyvaus šildymo ar vėsinimo. Atminkite: gali prireikti šiek tiek laiko, kol
kambario temperatūra pasieks nustatytąją. Apsvarstykite galimybę pasinaudoti
laikmačiu.
Naudotojo trumpasis vadovas
23
6 | Energijos taupymo parinkčių sąrašas
▪ Nustatykite oro srauto kryptį, kad šaltas oras nesikauptų ties grindimis, o šiltas–
prie lubų. (Aukštyn (į lubas) vėsinimo arba džiovinimo metu ir žemyn šildymo
metu.)
▪ Neleiskite, kad į kambaryje esančius asmenis tiesiogiai pūstų oras.
▪ Siekdami taupyti energiją, leiskite sistemai veikti rekomenduojamame
temperatūros intervale (26~28°C vėsinimo atveju ir 20~24°C šildymo atveju).
Naudotojo trumpasis vadovas
24
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
7 | Techninė priežiūra ir tvarkymas
7 Techninė priežiūra ir tvarkymas
7.1 Apžvalga: techninė priežiūra ir tvarkymas
Montuotojas turi kasmet vykdyti techninės priežiūros darbus.
Apie šaltnešį
Šiame gaminyje yra fluorintų, šiltnamio efektą sukeliančių dujų. NEIŠLEISKITE dujų į
atmosferą.
Aušalo tipas: R32
Pasaulinio atšilimo potencialo (GWP) reikšmė: 675
PASTABA
Pagal galiojančius teisės aktus, reglamentuojančius fluorintų šiltnamio efektą
sukeliančių dujų naudojimą, turi būti nurodomas įrenginio šaltnešio įkrovos svoris ir
CO2 ekvivalentas.
CO2 ekvivalentinių tonų kiekio apskaičiavimo formulė: Šaltnešio GWP vertė ×
bendroji šaltnešio įkrova [kg] / 1000
Dėl papildomos informacijos kreipkitės į savo montuotoją.
ĮSPĖJIMAS
Įrenginyje esantis šaltnešis yra šiek tiek liepsnus, tačiau paprastai jis NENUTEKA.
Šaltnešiui ištekėjus į patalpą ir pasiekus atvirą liepsną (pvz., degiklio, šildytuvo ar
viryklės), gali kilti gaisras arba susidaryti kenksmingų dujų.
Išjunkite bet kokius degimo šildytuvus, išvėdinkite patalpą ir susisiekite su įgaliotuoju
atstovu, iš kurio pirkote įrenginį.
NENAUDOKITE įrenginio, kol priežiūros specialistas nepatvirtins, kad dalis, dėl kurio
ištekėjo šaltnešio, suremontuota.
ĮSPĖJIMAS
▪ NEGALIMA pradurti ar deginti aušalo ciklo dalių.
▪ Atitirpinimo procesui paspartinti NEGALIMA naudoti valomųjų medžiagų ar
priemonių, kurių nerekomendavo gamintojas.
▪ Žinotina, kad sistemoje esantis aušalas yra bekvapis.
ĮSPĖJIMAS
Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).
PASTABA
Techninės priežiūros darbus TURI atlikti įgaliotasis montuotojas arba priežiūros
agentas.
Rekomenduojame techninę priežiūrą atlikti bent kartą per metus. Vis dėlto
taikomuose teisės aktuose gali būti numatyta trumpesnių techninės priežiūros
intervalų.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Naudotojo trumpasis vadovas
25
7 | Techninė priežiūra ir tvarkymas
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
Prieš valydami oro kondicionierių arba oro filtrą, būtinai išjunkite įrenginio veikimą ir
atjunkite elektros tiekimą. Kitaip galite gauti elektros smūgį ir susižaloti.
ĮSPĖJIMAS
Kad išvengtumėte elektros smūgio arba gaisro:
▪ NEPLAUKITE įrenginio.
▪ NEVALDYKITE įrenginio šlapiomis rankomis.
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų su vandeniu.
DĖMESIO
Po ilgos eksploatacijos patikrinkite bloko stovą ir tvirtinimo elementus, ar nėra
pažeidimų. Jei tvirtinimo elementai bus apgadinti, blokas gali nukristi ir ką nors
sužaloti.
DĖMESIO
NELIESKITE šilumokaičio briaunų. Šios briaunos yra aštrios ir gali įpjauti.
ĮSPĖJIMAS
Jei reikia dirbti aukštai, būkite atsargūs su kopėčiomis.
7.2 Patalpos bloko ir naudotojo sąsajos valymas
PASTABA
▪ NENAUDOKITE benzino, benzolo, skiediklio, poliravimo miltelių arba skystojo
insekticido. Galima pasekmė: išblukimas ir deformacija.
▪ NENAUDOKITE vandens ar oro, kurio temperatūra siekia arba viršija 40°C. Galima
pasekmė: išblukimas ir deformacija.
▪ NENAUDOKITE poliravimo medžiagų.
▪ NENAUDOKITE šveitimo šepečio. Galima pasekmė: gali pradėti luptis paviršiaus
apdaila.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
Prieš valydami būtinai sustabdykite veikimą, išjunkite jungtuvą arba atjunkite
maitinimo kabelį. Kitaip galite gauti elektros smūgį ir susižaloti.
1 Nušluostykite minkšta šluoste. Jei dėmes pašalinti sunku, panaudokite vandenį
arba neutralų valiklį.
Naudotojo trumpasis vadovas
26
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
7.3 Priekinio skydelio valymas
2
1
1 Nuvalykite priekinį skydelį sausa šluoste. Jei dėmes pašalinti sunku,
panaudokite vandenį arba neutralų valiklį.
7.4 Apie oro filtrus
Jei leisite įrenginiui veikti su nešvariais filtrais:
▪ iš oro nebus šalinami kvapai;
▪ NEBUS valomas oras;
7 | Techninė priežiūra ir tvarkymas
▪ bus mažas šildymo/ vėsinimo pajėgumas;
▪ atsiras pašalinių kvapų.
7.5 Kaip atidaryti priekinį skydelį
1 Paimkite priekinį skydelį už skydelio ąselių (abiejose pusėse) ir atidarykite jį.
7.6 Kaip išvalyti oro filtrus
1 Paspauskite ąselę aukštyn kiekvieno oro filtro centre, tada patraukite žemyn.
2 Ištraukite oro filtrus.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
3 Nuplaukite oro filtrus vandeniu arba nusiurbkite juos dulkių siurbliu.
Naudotojo trumpasis vadovas
27

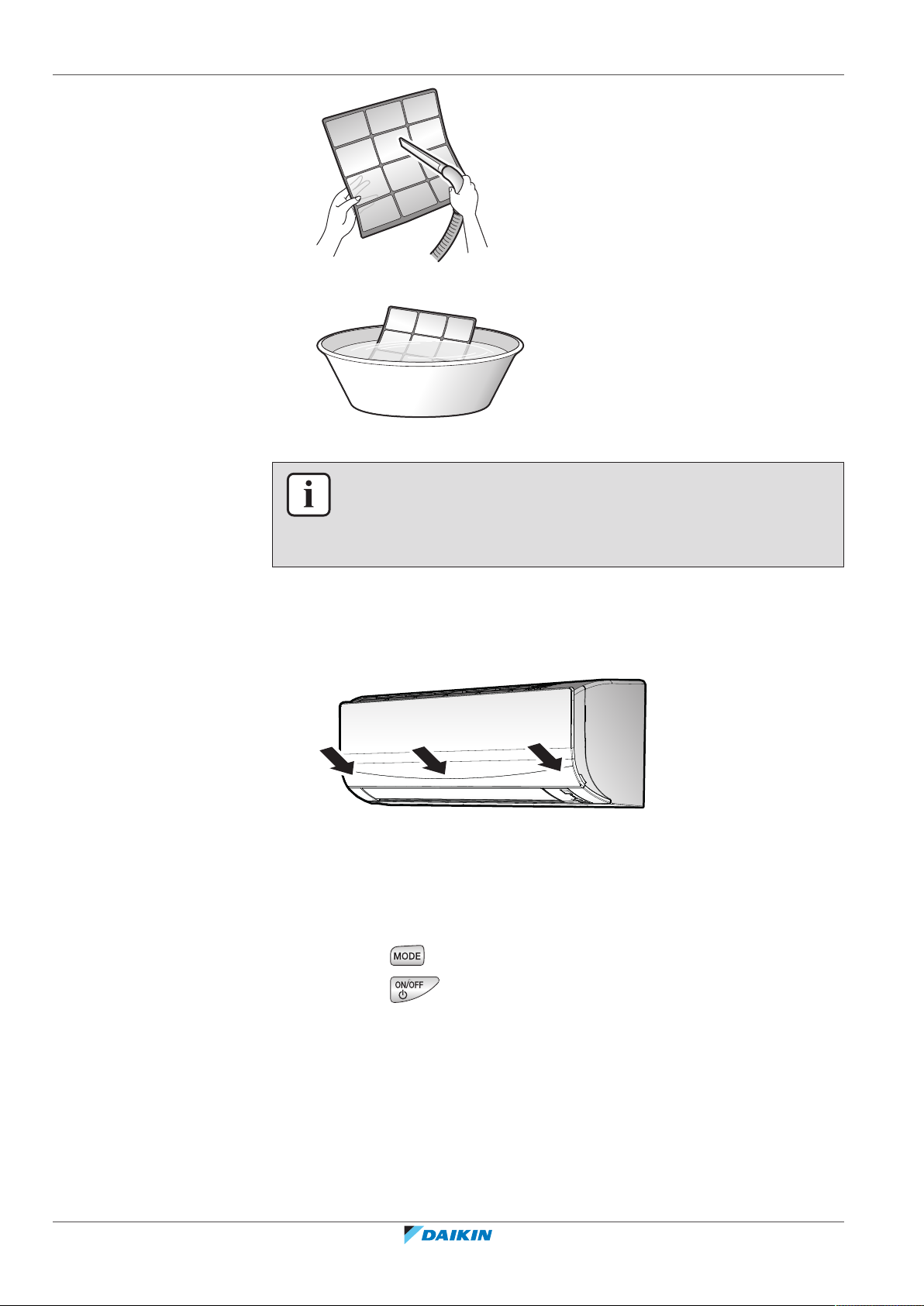

7 | Techninė priežiūra ir tvarkymas
4 Pamerkite į drungną vandenį ir palaikykite maždaug 10–15minučių.
5 Grąžinkite visus filtrus atgal į jų pradines padėtis.
INFORMACIJA
▪ Jei NEPAVYKSTA lengvai pašalinti dulkių, nuplaukite jas neutraliu valikliu, atskiestu
drungnu vandeniu. Padėkite oro filtrus į šešėlį išdžiūti.
▪ Rekomenduojama valyti oro filtrus kas 2savaites.
7.7 Kaip uždaryti priekinį skydelį
1 Švelniai nuspauskite priekinį skydelį abiejose pusėse ir centre, kad spragtelėtų.
7.8 Prieš ilgalaikį sandėliavimą reikia atlikti toliau nurodytus veiksmus
Leiskite įrenginiui kelias valandas paveikti tik ventiliatoriaus režimu, kad išdžiūtų jo
vidus.
1 Paspauskite ir pasirinkite tik ventiliatoriaus režimą.
2 Paspauskite , kad paleistumėte įrenginį.
3 Įrenginiui baigus veikti, išjunkite jungtuvą.
4 Išvalykite oro filtrus ir grąžinkite į vietas.
Naudotojo trumpasis vadovas
28
5 Išimkite iš naudotojo sąsajos maitinimo elementus.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
7 | Techninė priežiūra ir tvarkymas
INFORMACIJA
Rekomenduojama periodinę techninę priežiūrą patikėti specialistui. Susisiekite su
savo įgaliotuoju atstovu ir susitarkite dėl specialisto atvykimo. Techninės priežiūros
darbų kainą padengia klientas.
Tam tikromis eksploatacijos sąlygomis po kelių sezonų oro kondicionieriaus vidus gali
užsiteršti. Dėl to jis ims prastai veikti.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Naudotojo trumpasis vadovas
29
8 | Trikčių šalinimas
8 Trikčių šalinimas
Įvykus vienai iš toliau nurodytų trikčių, imkitės toliau pateiktų priemonių ir
susisiekite su savo įgaliotuoju atstovu.
ĮSPĖJIMAS
Susidarius neįprastai situacijai (pvz., atsiradus degėsių kvapui ir pan.), nutraukite
eksploataciją ir išjunkite maitinimą.
Jei tokiu atveju paliksite įrenginį veikti toliau, jis gali sugesti, galite gauti elektros
smūgį arba gali kilti gaisras. Susisiekite su įgaliotuoju atstovu.
Sistemą TURI remontuoti kvalifikuotas priežiūros specialistas.
Triktis Priemonė
Jei dažnai perdega (suveikia) saugos įtaisas, pvz.,
saugiklis, jungtuvas arba nuotėkio į įžeminimo
Išjunkite pagrindinį maitinimo
jungiklį.
grandinę jungtuvas arba NETINKAMAI veikia
įjungiklis/ išjungiklis.
Jei iš bloko ima tekėti vanduo. Nutraukite eksploataciją.
Jei NETINKAMAI veikia valdymo jungiklis. Išjunkite maitinimą.
Jei naudotojo sąsajos ekrane pasirodo bloko
numeris, ima mirksėti valdymo lemputė ir
Informuokite savo montuotoją
ir nurodykite trikties kodą.
pasirodo trikties kodas.
Jei sistema NEVEIKIA tinkamai dėl kitos priežasties nei nurodyta pirmiau ir nė viena
iš pirmiau nurodytų trikčių nėra akivaizdi, išanalizuokite sistemą pagal toliau
pateiktas procedūras.
Triktis Priemonė
Jei sistema NEVEIKIA išvis. ▪ Patikrinkite, ar yra elektra. Palaukite, kol
atsinaujins elektros tiekimas. Jei elektros tiekimas
nutrūksta veikiant įrenginiui, sistema automatiškai
įsijungia vėliau, kai elektros tiekimas vėl
atkuriamas.
▪ Patikrinkite, ar neperdegė joks saugiklis ir
nesuveikė jungtuvas. Prireikus pakeiskite saugiklį
arba nustatykite iš naujo jungtuvą.
Naudotojo trumpasis vadovas
30
Sistema staigia nustoja
veikti.
▪ Patikrinkite naudotojo sąsajos maitinimo
elementus.
▪ Patikrinkite, ar lauko bloko ar patalpos bloko oro
įleidimo angos NEBLOKUOJA kliūtys. Pašalinkite
kliūtis ir užtikrinkite, kad oras galėtų tekėti laisvai.
▪ Oro kondicionierius gali nustoti veikti po didelių
įtampos svyravimų (tuo siekiama apsaugoti
sistemą). Jis automatiškai vėl pradės veikti po
maždaug 3minučių.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
8 | Trikčių šalinimas
Triktis Priemonė
Sistema veikia, tačiau
vėsina arba šildo
nepakankamai.
Sistema veikia, tačiau
nepakankamas šildymas
arba vėsinimas (oras
NEPUČIAMAS iš įrenginio).
Sistema veikia, tačiau
nepakankamas šildymas
arba vėsinimas (oras
pučiamas iš įrenginio).
▪ Patikrinkite oro srauto nuostatą. Žr. "5.4 Oro
srauto sparta"[417].
▪ Patikrinkite temperatūros nuostatą. Žr. "5.3.1Kaip
paleisti / sustabdyti veikimo režimą ir nustatyti
temperatūrą"[417].
▪ Patikrinkite ar tinkama oro srauto krypties
nuostata. Žr. "5.5Oro srauto kryptis"[418].
▪ Patikrinkite, ar lauko bloko ar patalpos bloko oro
įleidimo angos NEBLOKUOJA kliūtys. Pašalinkite
kliūtis ir užtikrinkite, kad oras galėtų tekėti laisvai.
▪ Galbūt oro kondicionierius šyla prieš pradėdamas
veikti šildymo režimu. Palaukite 1–4minutes.
▪ Galbūt įrenginys veikia atitirpinimo režimu.
▪ Patikrinkite, ar neužsikimšo filtrai. Išvalykite oro
filtrus. Žr. skirsnį "7 Techninė priežiūra ir
tvarkymas"[425].
▪ Patikrinkite, ar nėra atidarytų durų ar langų.
Uždarykite duris ir langus, kad vidun nepūstų
vėjas.
Veikimo metu įrenginys
atlieka nenormalią
operaciją.
Įrenginys NEGAUNA signalų
iš naudotojo sąsajos.
Naudotojo sąsajos ekranas
nieko nerodo.
Naudotojo sąsajos ekrane
pateikiamas klaidos kodas.
Pradėjo veikti kiti elektriniai
prietaisai.
▪ Patikrinkite, ar įrenginys veikia ekonominiu režimu.
Žr. "5.8Ekonominis režimas"[420].
▪ Patikrinkite, ar tiesiai po patalpos bloku arba šalia
jo nėra baldų. Perkelkite baldus kitur.
Oro kondicionieriaus veikimas gali sutrikti dėl žaibo
iškrovos arba radijo bangų. Pasukite jungtuvą į
padėtį OFF (išj.) ir atgal į ON (įj.).
▪ Patikrinkite naudotojo sąsajos maitinimo
elementus.
▪ Įsitikinkite, kad į siųstuvą NEŠVIEČIA tiesioginiai
saulės spinduliai.
▪ Patikrinkite, ar patalpoje nėra elektroninio
starterio tipo fluorescencinių lempų. Susisiekite su
savo įgaliotuoju atstovu.
Pakeiskite naudotojo sąsajos maitinimo elementus.
Kreipkitės į vietos įgaliotąjį atstovą. Išsamų klaidų
kodų sąrašą rasite čia: "8.2Problemų sprendimas
pagal klaidų kodus"[432].
Jei naudotojo sąsajos signalais valdomi kiti elektriniai
prietaisai, šiuos perkelkite į kitą vietą arba susisiekite
su savo įgaliotuoju atstovu.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Jei, patikrinę pirmiau nurodytus punktus, negalite išspręsti problemos patys,
susisiekite su savo montuotoju ir nurodykite požymius, visą bloko modelio
pavadinimą (su pagaminimo numeriu, jei toks yra) ir įrengimo datą (pageidautina–
tą, kuri nurodyta garantijos kortelėje).
Naudotojo trumpasis vadovas
31
8 | Trikčių šalinimas
8.1 Požymiai, NEPRISKIRIAMI sistemos triktims
8.1.1 Požymis. Girdimas vandens tekėjimą primenantis garsas
8.1.2 Požymis. Girdisi pūtimo garsas
8.1.3 Požymis. Girdisi tiksėjimas
8.1.4 Požymis. Girdisi švilpimas
Toliau pateikiami požymiai, NEPRISKIRIAMI sistemos triktims:
▪ Šį garsą sukelia įrenginyje tekantis šaltnešis.
▪ Garsas gali girdėtis tekant vandeniui iš įrenginio (vėsinimo arba džiovinimo
režimu).
Šis garsas skleidžiamas, kai pakinta šaltnešio srauto kryptis (pvz., persijungiant iš
vėsinimo į šildymą).
Šis garsas sklinda, kai blokas nežymiai plečiasi ir traukiasi dėl temperatūros pokyčių.
Šis garsas skleidžiamas tekant šaltnešiui, kai veikia atitirpinimo funkcija.
8.1.5 Požymis. Veikimo arba budėjimo metu girdisi spragsėjimas
Šį garsą skleidžia veikiantys šaltnešio reguliavimo vožtuvai arba elektros sistemos
dalys.
8.1.6 Požymis. Girdisi klaksėjimas
Šį garsą skleidžia išorinis įrenginys, siurbiantis orą iš patalpos (pvz., išmetimo
ventiliatorius, ištraukimo gaubtas), kai uždarytos patalpos durys ir langai.
Atidarykite duris/ langus arba išjunkite įrenginį.
8.1.7 Požymis: Blokai skleidžia nemalonų kvapą
Blokas gali absorbuoti patalpos kvapus, pvz., baldų, cigarečių ar kt. ir po kurio laiko
juos išleisti.
8.1.8 Požymis. Lauko bloko ventiliatorius sukasi, tačiau oro kondicionierius neveikia
▪ Sustabdžius veikimą. Lauko bloko ventiliatorius dar sukasi 30 sekundžių, kad
apsaugotų sistemą.
8.2 Problemų sprendimas pagal klaidų kodus
Naudotojo trumpasis vadovas
32
▪ Kai oro kondicionierius neveikia. Jei lauke itin aukšta temperatūra, lauko bloko
ventiliatorius gali pradėti suktis sistemos apsaugos tikslais.
Jei įrenginyje įvyksta klaida, vartotojo sąsaja rodo klaidos kodą. Prieš anuliuojant
klaidos kodą, svarbu išsiaiškinti, kokia taiproblema, ir imtis priemonių jai išspręsti.
Tai turėtų padaryti licencijuotas gaminio montuotojas arba vietinis pardavėjas.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
8 | Trikčių šalinimas
Šiame skyriuje pateikta visų galimų klaidų kodų apžvalga ir vartotojo sąsajoje
rodomų klaidų kodų aprašymas.
Išsamiai apie kiekvienos klaidos trikčių šalinimą žr. techninės priežiūros vadove.
Trikčių diagnostika per naudotojo sąsają
Patalpos blokas į naudotojo sąsają gali atsiųsti klaidos kodą, susijusį su įvykusia
triktimi. Prieš nustatant klaidos kodą iš naujo, svarbu išsiaiškinti problemos pobūdį
ir imtis priemonių. Tai turi atlikti licencijuotas montuotojas arba jūsų vietos
įgaliotasis atstovas.
Kaip naudotojo sąsajoje parodyti klaidos kodą:
1 Paspauskite ir palaikykite maždaug 5sekundes.
Rezultatas: Temperatūros rodinio vietoje ima mirksėti .
2 Spaudinėkite mygtuką , kol pasigirs nepertraukiamas signalas.
Rezultatas: Ekrane pasirodo kodas.
INFORMACIJA
▪ Trumpas pyptelėjimas ir 2 vienas po kito sekantys pyptelėjimai nurodo kodų
neatitiktį.
▪ Kad atšauktumėte kodo rodinį, paspauskite ir palaikykite atšaukimo mygtuką
5sekundes. Kodas iš ekrano dingsta ir jei 1minutę NEPASPAUDŽIAMAS joks
mygtukas.
Sistema
Klaidos kodas Aprašas
Įprastas
Šaltnešio trūkumas
Aptiktas viršįtampis
Signalo perdavimo klaida (tarp patalpos ir lauko blokų)
Patalpos/ lauko bloko derinio triktis
Patalpos blokas
Klaidos kodas Aprašas
Patalpos bloko PCB anomalija
Apsauga nuo užšalimo arba aukšto slėgio kontrolė
Ventiliatoriaus variklio (NS variklio) anomalija
Patalpos temperatūros termistoriaus anomalija
Lauko blokas
Klaidos kodas Aprašas
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Keturšakio vožtuvo anomalija
Lauko bloko PCB anomalija
Aktyvinimas perkrovos atveju (kompresoriaus perkrova)
Kompresoriaus užraktas
NS ventiliatoriaus užraktas
Įvesties galios viršsrovis
Naudotojo trumpasis vadovas
33
8 | Trikčių šalinimas
Klaidos kodas Aprašas
Išleidimo vamzdžio temperatūros valdymas
Aukšto slėgio valdymas (vėsinimo režimu)
Kompresoriaus sistemos jutiklio anomalija
Padėties jutiklio anomalija
NS įtampos/ srovės stiprio jutiklio anomalija
Lauko temperatūros termistoriaus anomalija
Išleidimo vamzdžio termistoriaus anomalija
Lauko šilumokaičio termistoriaus anomalija
Elektrinių dalių šildymo klaida
Spinduliavimo briaunų temperatūros padidėjimas
Inverterio momentinis viršsrovis (NS)
Spinduliavimo briaunų termistoriaus anomalija
Kompresoriaus vidinės temperatūros klaida
Naudotojo trumpasis vadovas
34
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
9 Išmetimas
9 | Išmetimas
PASTABA
NEBANDYKITE išmontuoti sistemos patys: sistemos išmontavimo, tvarkyti šaltnešio,
alyvos ir kitų komponentų tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo
ir utilizavimo įstaigą.
ATXF50~71A2V1B
Patalpos oro kondicionierius "Daikin"
4P513685-6C – 2019.12
Naudotojo trumpasis vadovas
35
10 | Žodynas
10 Žodynas
DHW = buitinis karštas vanduo
Karštas vanduo naudodamas bet kokio tipo pastatuose buičiai.
LWT = ištekančio vandens temperatūra
Vandens temperatūra šiluminiosiurblio vandens išleidimo vietoje.
Pardavėjas
Gaminio platintojas.
Įgaliotasis gaminio montuotojas
Techninių įgūdžių turintis asmuo, kvalifikuotas montuoti gaminį.
Naudotojas
Gaminio savininkas ir (arba) gaminį eksploatuojantis asmuo.
Taikomi teisės aktai
Visos tarptautinės, Europos, nacionalinės ir vietinės direktyvos, įstatymai,
reglamentai ir (arba) kodeksai taikomi tam tikram gaminiui arba sričiai.
Prižiūrinti įmonė
Kvalifikuota įmonė, galinti atlikti arba organizuoti būtiną gaminio techninę
priežiūrą.
Montavimo vadovas
Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį montuoti, konfigūruoti ir prižiūrėti.
Eksploatavimo vadovas
Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį eksploatuoti.
Priedai
Su gaminiu pateikiamos etiketės, vadovai, informaciniai lapai ir įranga, kurią
reikia sumontuoti, vadovaujantis pridėtoje dokumentacijoje aprašytomis
instrukcijomis.
Pasirinktinė įranga
Daikin pagaminta arba patvirtinta įranga, kurią galima derinti su gaminiu,
vadovaujantis pridėtoje dokumentacijoje aprašytomis instrukcijomis.
Įsigyjama atskirai
NE Daikin pagaminta įranga, kurią galima derinti su gaminiu, vadovaujantis
pridėtoje dokumentacijoje aprašytomis instrukcijomis.
Naudotojo trumpasis vadovas
36
Patalpos oro kondicionierius "Daikin"
ATXF50~71A2V1B
4P513685-6C – 2019.12
Verantwortung für Energie und Umwelt
Copyright 2019 Daikin
4P513685-6C 2019.12
Loading...
