Brugervejledning
Daikin klimaanlæg til rum
ATXF50A2V1B
ATXF60A2V1B
ATXF71A2V1B
Indholdsfortegnelse
Indholdsfortegnelse
1 Generelle sikkerhedsforanstaltninger 4
1.1 Om dokumentationen .................................................................................................................................................... 4
1.1.1 Betydning af advarsler og symboler............................................................................................................... 4
1.2 For brugeren ................................................................................................................................................................... 5
2 Om dokumentationen 7
2.1 Om dette dokument ....................................................................................................................................................... 7
2.2 Brugervejledning overblik............................................................................................................................................... 7
3 Om systemet 9
3.1 Indendørsenhed.............................................................................................................................................................. 9
3.2 Om brugerinterfacet....................................................................................................................................................... 10
3.2.1 Komponenter: Brugerinterface ...................................................................................................................... 11
3.2.2 Status: Brugerinterface LCD ........................................................................................................................... 11
3.2.3 Betjening af brugerinterfacet......................................................................................................................... 12
4 Før betjening 13
4.1 Overblik: Før betjening ................................................................................................................................................... 13
4.2 Fastgørelse af brugerinterfacet på væggen ................................................................................................................... 13
4.3 Isætning af batterier ....................................................................................................................................................... 13
4.4 Slå strømforsyningen til .................................................................................................................................................. 14
5 Betjening 15
5.1 Driftsområde................................................................................................................................................................... 15
5.2 Brug af visse funktioner, hvornår ................................................................................................................................... 15
5.3 Driftstilstand og temperatur-kontrolpunkt .................................................................................................................... 16
5.3.1 Start/stop af driftstilstand og indstilling af temperatur ................................................................................ 16
5.4 Luftstrømsmængde......................................................................................................................................................... 17
5.4.1 Justering af luftstrømsmængden ................................................................................................................... 17
5.5 Luftstrømmens retning................................................................................................................................................... 17
5.5.1 Justering af luftstrømmens retning................................................................................................................ 18
5.5.2 For at justere luftgæller (lodrette lameller)................................................................................................... 18
5.6 Comfort airflow drift....................................................................................................................................................... 19
5.6.1 Start/stop af Comfort airflow-drift................................................................................................................. 19
5.7 Powerful .......................................................................................................................................................................... 19
5.7.1 Start/stop Powerful ........................................................................................................................................ 20
5.8 Econo............................................................................................................................................................................... 20
5.8.1 Start/stop Econo............................................................................................................................................. 20
5.9 Betjening af timer TIL/FRA (ON/OFF) ............................................................................................................................. 21
5.9.1 Start/stop ON timer........................................................................................................................................ 21
5.9.2 Start/stop OFF timer....................................................................................................................................... 21
5.9.3 Kombineret brug af OFF timer og ON timer .................................................................................................. 22
Brugervejledning
2
6 Energibesparelse og optimal drift 23
7 Vedligeholdelse og service 25
7.1 Oversigt: Vedligeholdelse og service.............................................................................................................................. 25
7.2 Rengøring af indendørsenhed og brugerinterface......................................................................................................... 26
7.3 Rengøring af frontpanelet .............................................................................................................................................. 26
7.4 Om luftfiltrene ................................................................................................................................................................ 27
7.5 Åbning af frontpanelet.................................................................................................................................................... 27
7.6 Rengøring af luftfiltre...................................................................................................................................................... 27
7.7 Lukning af frontpanelet .................................................................................................................................................. 28
7.8 Vær opmærksom på følgende, hvis anlægget skal stå stille i en længere periode....................................................... 28
8 Fejlfinding 29
8.1 Symptomer, der IKKE er systemfejl ................................................................................................................................ 31
8.1.1 Symptom: En lyd som rindende vand ............................................................................................................ 31
8.1.2 Symptom: Der høres en blæsende lyd........................................................................................................... 31
8.1.3 Symptom: Der høres en tikkende lyd............................................................................................................. 31
8.1.4 Symptom: Der høres en fløjtelyd ................................................................................................................... 31
8.1.5 Symptom: Klikkende lyd under drift eller når anlægget står stille ................................................................ 31
8.1.6 Symptom: Der høres en klappelyd ................................................................................................................. 31
8.1.7 Symptom: Enheden kan lugte ........................................................................................................................ 31
8.1.8 Symptom: Den udendørs blæser roterer, når klimaanlægget ikke er i drift................................................. 31
8.2 Løsning af problemer baseret på fejlkoder .................................................................................................................... 31
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Indholdsfortegnelse
9 Bortskaffelse 34
10 Ordliste 35
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Brugervejledning
3
1 | Generelle sikkerhedsforanstaltninger
1 Generelle sikkerhedsforanstaltninger
1.1 Om dokumentationen
▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
▪ De forholdsregler, der er beskrevet i dette dokument omhandler meget vigtige
emner og skal derfor følges omhyggeligt.
▪ Installationen af systemet samt alle handlinger beskrevet i
installationsvejledningen og i referencevejledningen vedrørende montering SKAL
udføres af en autoriseret montør.
1.1.1 Betydning af advarsler og symboler
FARE
Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.
FARE: RISIKO FOR ELEKTRISK STØD
Angiver en situation, der kan resultere i elektrisk stød.
FARE: RISIKO FOR FORBRÆNDINGER
Angiver en situation, der kan resultere i forbrændinger på grund af ekstremt høje
eller lave temperaturer.
FARE: RISIKO FOR EKSPLOSION
Angiver en situation, der kan resultere i eksplosion.
ADVARSEL
Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.
ADVARSEL: BRÆNDBART MATERIALE
PAS PÅ
Angiver en situation, der kan resultere i mindre eller moderat personskade.
Brugervejledning
4
BEMÆRK
Angiver en situation, der kan resultere i udstyr eller materielle skader.
INFORMATION
Angiver nyttige tip eller supplerende oplysninger.
Symboler på enheden:
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Symboler i dokumentationen:
1.2 For brugeren
1 | Generelle sikkerhedsforanstaltninger
Symbol Forklaring
Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.
Læs servicevejledningen, før du foretager vedligeholdelse og
service.
Se yderligere information i referencevejledningen
vedrørende montering og brug.
Symbol Forklaring
Viser en billedtitel eller en reference hertil.
Eksempel: " 1–3 Billedtitel" betyder "Billede 3 i afsnit 1".
Viser en tabeltitel eller en reference hertil.
Eksempel: " 1–3 Tabeltitel" betyder "Tabel 3 i afsnit 1".
▪ Kontakt installatøren, hvis du har spørgsmål vedrørende drift af enheden.
▪ Dette udstyr kan anvendes af personer, herunder børn fra 8 år, med nedsat fysisk
formåen, med sansehandicap eller med mentale handicap, eller af personer med
manglende erfaring og viden, hvis de er under opsyn, eller hvis de har modtaget
vejledning i sikker anvendelse af udstyret, og hvis de forstår de farer, der er
forbundet hermed. Børn må IKKE lege med udstyret. Rengøring og
vedligeholdelse må IKKE foretages af børn, der ikke er under opsyn.
ADVARSEL
Overhold følgende for at forhindre elektrisk stød og brand:
▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand, oven på enheden.
PAS PÅ
▪ Der må IKKE anbringes genstande eller udstyr oven på enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
▪ Enhederne er mærket med følgende symbol:
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Det betyder, at elektriske og elektroniske produkter IKKE må blandes sammen
med usorteret husholdningsaffald. Forsøg IKKE på selv at afmontere systemet:
afmontering af systemet, behandling af kølemiddel, olie og eventuelle andre dele
skal foretages af en uddannet installatør i henhold til relevante bestemmelser.
Enhederne skal behandles på et anlæg, der er specialiseret til genbrug og
genvinding. Ved at sikre, at dette produkt bortskaffes korrekt, hjælper du med til
at undgå potentielt negative påvirkninger af miljøet og menneskers sundhed.
Kontakt din installatør eller de lokale myndigheder, hvis du ønsker yderligere
oplysninger.
Brugervejledning
5
1 | Generelle sikkerhedsforanstaltninger
▪ Batterierne er mærket med følgende symbol:
Dette betyder, at batteriet IKKE må blandes sammen med usorteret
husholdningsaffald. Hvis der er påtrykt et kemisk mærke under symbolet,
betyder dette kemiske mærke, at batterierne indeholder tungmetaller over en vis
koncentration.
Mulige kemiske mærker er: Pb: bly (>0,004%).
Brugte batterier skal afleveres som specialaffald på en genbrugsstation. Ved at
sikre, at brugte batterier bortskaffes korrekt, hjælper du med til at undgå
potentielt negative påvirkninger af miljøet og menneskers sundhed.
Brugervejledning
6
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
2 Om dokumentationen
2.1 Om dette dokument
Tak, fordi du har valgt at købe dette produkt. Gør venligst følgende:
▪ Behold dokumentationen til fremtidig brug.
Målgruppe
Slutbrugere
INFORMATION
Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede
brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af
ikke-faguddannede.
Dokumentationssæt
Dette dokument er en del af et dokumentationssæt. Hele sættet består af:
2 | Om dokumentationen
▪ Generelle sikkerhedsforanstaltninger:
- Sikkerhedsinstruktioner, som du skal læse, før du bruger dit system
- Format: Papir (i kassen til indendørsenheden)
▪ Betjeningsvejledning:
- Lynguide til grundlæggende brug
- Format: Papir (i kassen til indendørsenheden)
▪ Brugervejledning:
- Detaljerede trin-for-trin-instruktioner og baggrundsinformation til
grundlæggende og avanceret brug
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det
regionale Daikin-websted eller via din installatør.
Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
2.2 Brugervejledning overblik
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Afsnit Beskrivelse
Generelle
sikkerhedsforanstaltninger
Om dokumentationen Denne dokumentation er til rådighed for
Om systemet ▪ Driftsområde
Før betjening Før man går i gang
Betjening Brug af visse funktioner, hvordan og hvornår
Sikkerhedsanvisninger, som du SKAL læse før
betjening
brugeren
▪ Brug af indendørsenhed og brugerinterface
Brugervejledning
7
2 | Om dokumentationen
Afsnit Beskrivelse
Energibesparelse og optimal drift Energibesparelse
Vedligeholdelse og service Sådan vedligeholdes enheden
Fejlfinding Hvad skal man foretage sig, hvis der er
problemer
Bortskaffelse Sådan bortskaffer man systemet
Ordliste Definition af betegnelser
Brugervejledning
8
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
3 Om systemet
a
c
d
ON/OFF
f
g
l
h
i
k
j
e
b
3.1 Indendørsenhed
3 | Om systemet

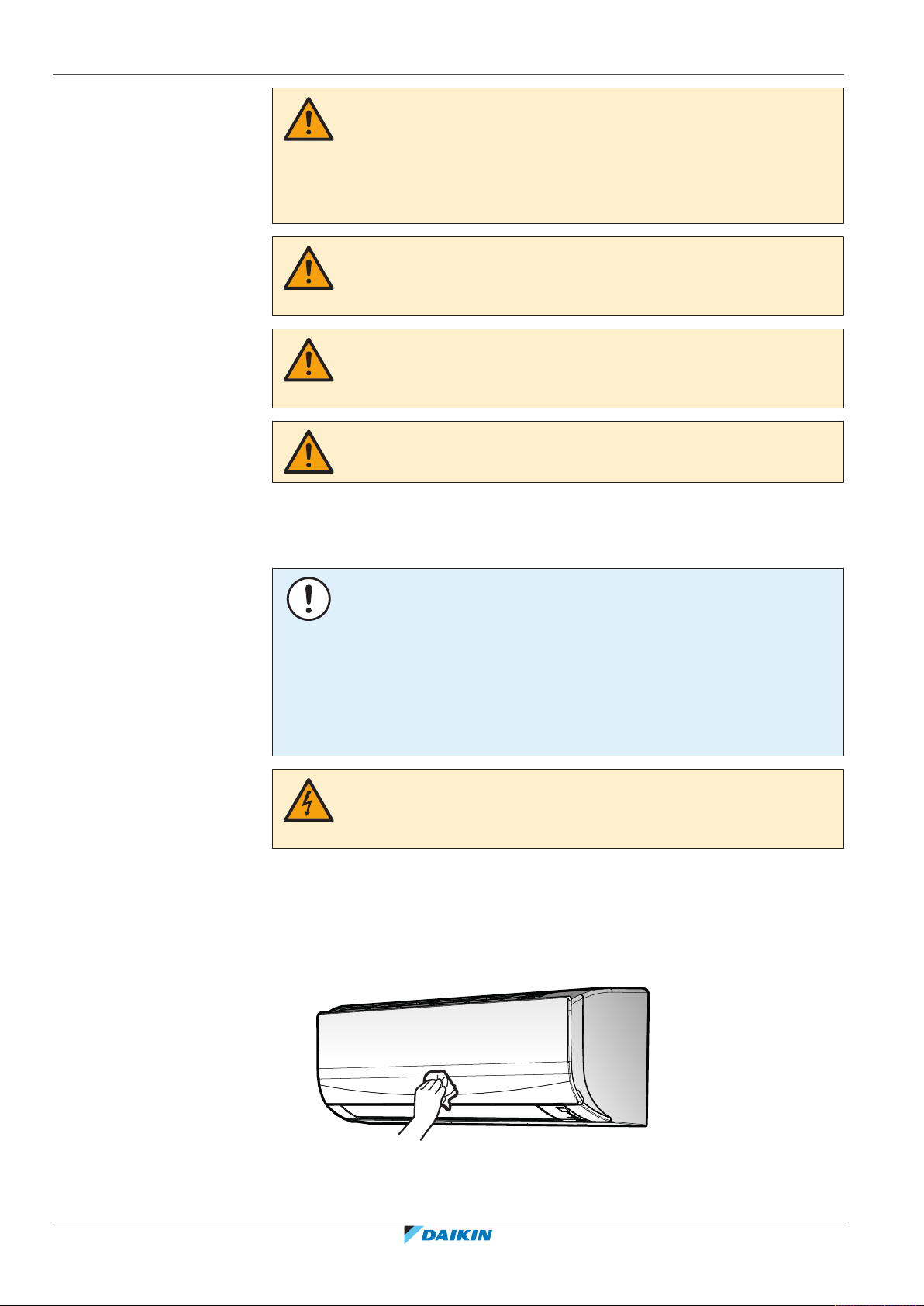

ADVARSEL: BRÆNDBART MATERIALE
Kølemidlet i denne enhed er let antændeligt.
BEMÆRK
Brug IKKE systemet til andre formål end de tiltænkte. For at undgå
kvalitetsforringelse må man IKKE bruge enheden til køling af præcisionsinstrumenter,
levnedsmidler, planter, dyr eller kunstgenstande.
PAS PÅ
Put ikke en finger, en stang eller andre objekter ind i luftindtaget eller -udtaget. Da
blæseren roterer med høj hastighed, vil det medføre tilskadekomst.
INFORMATION
Lydtryksniveauet er under 70dBA.
ADVARSEL
▪ Foretag ikke ændringer og forsøg ikke på selv at adskille, fjerne, installere eller
reparere enheden, da forkert afmontering eller installation kan medføre elektrisk
stød eller brand. Kontakt forhandleren.
▪ Hvis der trænger kølemiddel ud ved et uheld, skal du passe på med åben ild. Selve
kølemidlet er uskadeligt, ikke giftigt og let antændeligt, men det kan danne giftige
gasser, hvis det ved et uheld trænger ind i et rum med minimalt antændelige
luftarter fra varmeblæsere, gaskomfurer eller lignende. Få altid kvalificeret
servicepersonale til at bekræfte, at lækagen er repareret eller udbedret, før du
bruger anlægget igen.
INFORMATION
Følgende gengivelser er udelukkende eksempler, og de er eventuelt IKKE helt i
overensstemmelse med dit system.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Brugervejledning
9
3 | Om systemet
3.2 Om brugerinterfacet
a Luftindtag
b Luftafgang
c Klap (vandret lamel)
d Luftgæller (lodrette lameller)
e Frontpanel
f Plade med typebetegnelse
g Rumtemperaturføler
h Signalmodtager
i Driftsindikator (grøn)
j Timer-lampe (orange)
k ON/OFF kontakt på indendørsenhed
l Luftfilter
ON/OFF knap
Hvis der ikke findes et brugerinterface, kan man starte/standse driften med ON/
OFF-knappen på indendørsenheden. Når driften startes med denne knap,
anvendes følgende indstillinger:
▪ Driftstilstand = automatisk
▪ Temperaturindstilling = 25°C
▪ Luftstrømsmængde = automatisk
▪ Direkte sollys. Udsæt ALDRIG brugerinterfacet for direkte sollys.
▪ Støv. Støv på signalsenderen eller modtageren vil reducere følsomheden. Tør
støv af med en blød klud.
▪ Fluorescerende lys. Signalkommunikation kan blive deaktiveret, hvis der findes
en lysstoflampe i rummet. Kontakt installatøren i dette tilfælde.
▪ Andet udstyr. Hvis brugerinterfacets signaler aktiverer andet udstyr, skal man
flytte dette udstyr et andet sted hen eller kontakte installatøren.
▪ Gardiner. Kontrollér, at signalet mellem enheden og brugerinterfacet IKKE
blokeres af gardiner eller andre objekter.
BEMÆRK
▪ Tab IKKE brugerinterfacet.
▪ Lad ALDRIG brugerinterfacet blive vådt.
Brugervejledning
10
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
3.2.1 Komponenter: Brugerinterface
b
d
c
f
h
e
m
l
k
i
j
a
g
3 | Om systemet
a Signalsender
b LCD display
c ON/OFF knap
d Knap til blæserindstilling
e Temperatur-justeringsknap
f Knap til drejning
g Knap til annullering af timer
h Knap til aktivering af timer
i Knap til deaktivering af timer
j Comfort airflow knap
k Econo-knap
l Knap til valg af tilstand
m Powerful-knap
3.2.2 Status: Brugerinterface LCD
Symbol Beskrivelse
Driftstilstand = automatisk
Driftstilstand = tørring
Driftstilstand = opvarmning
Driftstilstand = køling
Driftstilstand = kun ventilation
Drift med høj effekt (powerful) er aktiv
Økonomisk drift (econo) er aktiv
Drift aktiv
Indendørsenheden modtager et signal
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
fra brugerinterfacet
Brugervejledning
11
3 | Om systemet
a
Symbol Beskrivelse
Indstilling af aktuel temperatur
Luftstrømsmængde = automatisk
Luftstrømsmængde = indendørsenhed
støjsvag
Luftstrømsmængde = høj
Luftstrømsmængde = medium høj
Luftstrømsmængde = medium
Luftstrømsmængde = medium lav
Luftstrømsmængde = lav
Komfort-drift er aktiv
3.2.3 Betjening af brugerinterfacet
a Signalmodtager
1 Ret signalsenderen mod signalmodtageren på indendørsenheden (maks.
afstand for kommunikation er 7m).
Resultat: Når indendørsenheden modtager et signal fra brugerinterfacet, høres en
lyd:
Lyd Beskrivelse
Automatisk lodret drejning er aktiv
ON-timer aktiv
OFF-timer aktiv
Brugervejledning
12
Bip-bip Driften starter.
Bip Ændring af indstilling.
Langt bip Driften stopper.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
4 Før betjening
2×
b ca
2
3
1
AAA.LR03
4.1 Overblik: Før betjening
Dette afsnit beskriver, hvad man skal gøre, før man betjener enheden.
Typisk arbejdsgang
Før betjening skal man typisk udføre følgende trin:
▪ Isætning af batterier i brugerinterfacet.
▪ Fastgørelse af brugerinterfacet på væggen.
▪ Tilslutning af strømforsyning.
4.2 Fastgørelse af brugerinterfacet på væggen
4 | Før betjening
a Brugerinterface
b Skruer (medfølger ikke)
c Holder til brugerinterface
1 Vælg et sted, hvor signalerne kan nå enheden.
2 Fastgør holderen med skruer på væggen eller på et lignende sted.
3 Sæt brugerinterfacet i holderen.
4.3 Isætning af batterier
Batterierne holder i ca. 1 år.
1 Fjern dækslet på bagsiden.
2 Sæt begge batterier i.
3 Sæt dækslet på igen.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Brugervejledning
13
4 | Før betjening
4.4 Slå strømforsyningen til
1 Sæt afbryderen på Til.
Resultat: Klappen på indendørsenheden vil åbne og lukke for at indstille
referencepositionen.
Brugervejledning
14
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
5 Betjening
5.1 Driftsområde
Køling
Opvarmning
Tørring
Driftstilstand Driftsområde
(a)(b)
▪ Udendørstemperatur: –10~46°C DB
▪ Indendørstemperatur: 18~32°C DB
▪ Indendørs luftfugtighed: ≤80%
(a)
▪ Udendørstemperatur: –15~24°C DB
▪ Indendørstemperatur: 10~30°C DB
(a)
▪ Udendørstemperatur: –10~46°C DB
▪ Indendørstemperatur: 18~32°C DB
▪ Indendørs luftfugtighed: ≤80%
(a)
En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for
driftsområdet.
(b)
Der kan forekomme kondens og dryppende vand, hvis enheden er uden for
driftsområdet.
5 | Betjening
5.2 Brug af visse funktioner, hvornår
Du kan bestemme, hvilke funktioner der skal anvendes, ved hjælp af følgende
tabel:
Funktion Opgaver
Basisfunktioner
Driftstilstande og
temperatur
Luftstrømmens retning
Luftstrømsmængde
Start/stop af systemet og indstilling af
rumtemperatur:
▪ Opvarmning eller køling af et rum.
▪ Indblæsning af luft i et rum uden opvarmning
eller køling.
▪ Reduktion af luftfugtighed i et rum.
▪ I automatisk tilstand kan der vælges en
passende temperatur og driftstilstand.
Justering af luftstrømmens retning (drejet eller
fast position).
Justering af den luftmængde, der blæses ind i
rummet.
Mere støjsvag drift.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Avancerede funktioner
Econo
Komfort
Brug af systemet, når der også anvendes andet
strømforbrugende udstyr.
Energibesparelse.
En komfortabel luftstrøm, hvor luften IKKE
rammer personer direkte.
Brugervejledning
15
5 | Betjening
Funktion Opgaver
Powerful (høj effekt)
ON timer + OFF timer
Hurtig afkøling eller opvarmning af rummet.
Slår automatisk systemet TIL eller FRA.
5.3 Driftstilstand og temperatur-kontrolpunkt
Hvornår. Justér systemets driftstilstand og indstil temperaturen, når du vil:
▪ Opvarme eller køle et rum
▪ Blæse luft ind i et rum uden opvarmning eller køling
▪ Reducere luftfugtigheden i et rum
Hvad. Systemet kører forskelligt , afhængigt af brugerens valg.
Indstilling Beskrivelse
Automatisk
Tørring
Systemet køler eller opvarmer et rum til
temperatur-kontrolpunktet. Der skiftes
automatisk mellem køling og opvarmning, hvis
nødvendigt.
Systemet reducerer luftfugtigheden i rummet
uden ændring af temperaturen.
Opvarmning
Systemet opvarmer et rum til temperaturkontrolpunktet.
Køling
Systemet køler et rum til temperaturkontrolpunktet.
Blæser
Systemet styrer luftstrømmen
(luftstrømsmængde og -retning).
Systemet styrer IKKE temperaturen.
Yderligere info:
▪ Udendørstemperatur. Systemets køle- eller varmeeffekt reduceres, når
udendørstemperaturen er for høj eller for lav.
▪ Afrimning. Under varmedrift kan der dannes frost på udendørsenheden, hvilket
reducerer varmekapaciteten. I dette tilfælde skifter systemet automatisk til
afrimning for at fjerne frosten. Under afrimningen afgiver indendørsenheden
IKKE varm luft.
5.3.1 Start/stop af driftstilstand og indstilling af temperatur
: Enheden er i drift.
: Driftstilstand = automatisk
Brugervejledning
16
: Driftstilstand = tørring
: Driftstilstand = opvarmning
: Driftstilstand = køling
: Driftstilstand = kun ventilation
: Viser den indstillede temperatur.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
5 | Betjening
1 Tryk på en eller flere gange for at vælge driftstilstand.
Resultat: Tilstanden indstilles i følgende sekvens:
2 Tryk på for at starte driften.
Resultat: vises på LCD-displayet.
Resultat: Driftslampen lyser.
3 Tryk på eller på knappen en eller flere gange for at sænke eller hæve
temperaturen.
Bemærk: Du kan ikke justere temperaturen, hvis systemet udelukkende tørrer eller
ventilerer.
4 Tryk på for at standse driften.
Resultat: forsvinder fra LCD-displayet.
Resultat: Driftslampen slukkes.
5.4 Luftstrømsmængde
1 Tryk på for at vælge:
5 niveauer fra " " til " " til justering af luftstrømsmængden
Automatisk drift
Støjsvag drift af indendørsenhed. Når luftstrømmen er sat til "
", kører indendørsenheden mere støjsvagt.
INFORMATION
▪ Hvis enheden når kontrolpunktet for temperatur under køling, opvarmning eller i
automatisk tilstand. Blæseren standser.
▪ Når systemet kører med tørring, kan du IKKE justere indstillingen af
luftstrømsmængden.
5.4.1 Justering af luftstrømsmængden
5.5 Luftstrømmens retning
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
1 Tryk på for at ændre indstillingen af luftstrøm i følgende sekvens:
Hvornår. Justér luftstrømmens retning efter ønske.
Hvad. Systemet leder luftstrømmen ud forskelligt, afhængigt af brugerens valg
(drejning eller fast position). Det sker ved at flytte de lodrette lameller.
Brugervejledning
17
5 | Betjening
a
b
c
aa
Indstilling Luftstrømmens retning
Lodret automatisk drejning
Bevæges op og ned.
[—] Forbliver i en fast position.
PAS PÅ
▪ Brug ALTID et brugerinterface til at justere klappens vinkel. Hvis klappen drejer,
og du forsøger at bevæge den med hånden, vil mekanismen knække.
▪ Vær forsigtig, når du justerer luftgællerne. En blæser roterer med høj hastighed
inde i luftudtaget.
Bemærk: Klappernes bevægelsesområde varierer alt efter driftstilstanden. Klappen
stopper i øverste position, når luftstrømsmængden ændres til lav, ved indstilling af
drejning op og ned.
a Klappens område ved køling eller tørring
b Klappens område ved opvarmning
c Klappens område ved kun ventilation
5.5.1 Justering af luftstrømmens retning
1 Tryk på for at anvende automatisk drejning.
Resultat: vises på LCD-displayet.
Resultat: Klappen (vandret lamel) begynder at dreje.
2 Tryk på , når klappen har nået den ønskede stilling, for at anvende fast
position.
Resultat: forsvinder fra LCD-displayet.
5.5.2 For at justere luftgæller (lodrette lameller)
1 Hold den ene eller begge knopper, og bevæg luftgællerne.
Brugervejledning
18
a Knopper
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
INFORMATION
Når enheden er installeret i et hjørne af et rum, skal luftgællernes retning pege væk
fra væggen. Effekten vil falde, hvis en væg blokerer luften.
5.6 Comfort airflow drift
Denne tilstand kan anvendes i driftstilstanden Opvarmning eller Køling. Den giver
en komfortabel luftstrøm, hvor luften IKKE rammer personer direkte. Systemet
indstiller automatisk den faste luftstrømsretning opad i køling og nedad i
opvarmning.
Køling Opvarmning
INFORMATION
Driftstilstandene Powerful og Comfort air flow kan ikke anvendes samtidigt. Den
senest valgte funktion har forrang. Hvis man vælger lodret automatisk drejning,
afbrydes Comfort airflow.
5 | Betjening
5.6.1 Start/stop af Comfort airflow-drift
1 Tryk på for at starte.
Resultat: Klappens position ændres, vises på LCD-displayet, og
luftstrømsmængden indstilles til automatisk.
Driftstilstand Placering af klap…
Køling/tørring Op
Opvarmning Ned
2 Tryk på for at standse driften.
Resultat: Klappen returnerer til den position, den havde før Comfort airflow
tilstand. forsvinder fra LCD-displayet.
5.7 Powerful
Denne funktion maksimerer hurtigt køle-/varmeeffekten i enhver driftstilstand. Her
kan du få maksimal udnyttelse.
INFORMATION
Powerful-funktionen kan IKKE anvendes sammen med Econo og Comfort airflow. Den
senest valgte funktion har forrang.
POWERFUL-funktionen vil IKKE øge enhedens kapacitet, hvis enheden allerede kører
med maks. kapacitet.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Brugervejledning
19
5 | Betjening
5.7.1 Start/stop Powerful
1 Tryk på for at starte.
Resultat: vises på LCD-displayet. Powerful-funktionen kører i 20minutter,
hvorefter der skiftes til den tidligere indstillede driftstilstand.
Driftstilstand Luftstrømsmængde
Køling/opvarmning/automatisk ▪ For at maksimere køle-/
varmeeffekten øges
udendørsenhedens kapacitet.
▪ Luftstrømmen sættes på maksimum.
▪ Indstillinger for temperatur og
luftstrømsmængde kan IKKE ændres.
Tørring ▪ Temperaturindstillingen sænkes med
2,5°C.
▪ Indstillingen af luftstrømsmængden
forøges en smule.
Kun blæser Luftstrømmen sættes på maksimum.
Bemærk: Powerful-funktionen kan kun vælges, når enheden kører. Hvis du trykker
på , annulleres driften; forsvinder fra LCD-displayet.
5.8 Econo
Dette er en funktion, som muliggør effektiv drift ved at begrænse værdien for
maks. strømforbrug. Denne funktion er nyttig i tilfælde, hvor man skal sikre sig, at
en afbryder ikke aktiveres, når produktet kører sideløbende med andet udstyr.
5.8.1 Start/stop Econo
2 Tryk på for at standse driften.
Resultat: forsvinder fra LCD-displayet.
INFORMATION
▪ Powerful og Econo-funktionerne kan ikke anvendes samtidigt. Den senest valgte
funktion har forrang.
▪ Econo reducerer strømforbruget på udendørsenheden ved at begrænse
kompressorens rotationshastighed. Hvis strømforbruget allerede er lavt, sænker
Econo-funktionen IKKE strømforbruget yderligere.
Brugervejledning
20
1 Tryk på for at starte.
Resultat: vises på LCD-displayet.
2 Tryk på for at standse driften.
Resultat: forsvinder fra LCD-displayet.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
a
A
b
c
d
A Driftsstrøm og strømforbrug
B Tid
a Maksimum under normal drift
b Maksimum under Econo-drift
c Normal drift
d Econo
▪ Diagrammet er udelukkende til illustration.
▪ Maks. driftsstrøm og strømforbrug på klimaanlægget i Econo-drift varierer
afhængigt af den tilsluttede udendørsenhed.
5.9 Betjening af timer TIL/FRA (ON/OFF)
Timer-funktioner er hensigtsmæssige ved automatisk til- eller frakobling af
klimaanlægget om natten eller om morgenen. Du kan også bruge OFF timer og ON
timer kombineret.
5 | Betjening
5.9.1 Start/stop ON timer
1 Tryk på for at starte.
2 Tryk på for at standse driften.
5.9.2 Start/stop OFF timer
INFORMATION
Programmér timeren igen i tilfælde af:
▪ En afbryder har slukket for enheden.
▪ Strømsvigt.
▪ Efter udskiftning af batterierne i brugerinterfacet.
Resultat: vises på LCD-displayet, og timer-lampen lyser.
INFORMATION
Hver gang der trykkes på , forøges tiden med 1 time. Tiden kan indstilles fra 1
til 12 timer.
Resultat: forsvinder fra LCD-displayet, og timer-lampen slukkes.
1 Tryk på for at starte.
Resultat: vises på LCD-displayet, og timer-lampen lyser.
INFORMATION
Hver gang der trykkes på , forøges tiden med 1 time. Tiden kan indstilles fra 1
til 9 timer.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Brugervejledning
21
5 | Betjening
5.9.3 Kombineret brug af OFF timer og ON timer
2 Tryk på for at standse driften.
Resultat: forsvinder fra LCD-displayet, og timer-lampen slukkes.
INFORMATION
Når du har indstillet ON/OFF timer, gemmes indstillingen i hukommelsen.
Hukommelsen slettes, når batterierne i brugerinterfacet skiftes ud.
Brug af drift indstillet til nat kombineret med OFF timer
Klimaanlægget justerer automatisk temperaturindstillingen (0,5°C op ved køling,
2,0°C ned ved opvarmning) for at forebygge en for høj grad af køling/opvarmning og
sikre en komfortabel temperatur om natten.
1 Se "5.9.2Start/stop OFF timer" [4 21] og "5.9.1Start/stop ON timer" [421]
vedrørende justering af timere.
Resultat: og vises på LCD-displayet.
2 Eksempel på visning på LCD-displayet ved kombination af de 2 timere:
Brugervejledning
22
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
6 | Energibesparelse og optimal drift
6 Energibesparelse og optimal drift
INFORMATION
▪ Selv når enheden er slukket, bruges der strøm.
▪ Når strømmen tilsluttes igen efter en strømafbrydelse, kører enheden igen i den
tilstand, der var valgt forud.
PAS PÅ
Udsæt ALDRIG små børn, planter eller dyr for den direkte luftstrøm.
ADVARSEL
Placér IKKE genstande under indendørs- og/eller udendørsenheden, som ikke kan
tåle fugt. Kondens på enheden eller på kølerørene, tilsmudsning af luftfilteret eller
blokering af drænet kan medføre, at det drypper, hvilket vil medføre tilsmudsning
eller beskadigelse af genstande under enheden.
ADVARSEL
Placér IKKE en brandfarlig sprayflaske nær klimaanlægget, og brug IKKE spray tæt på
enheden. Dette kan medføre brand.
PAS PÅ
Lad IKKE systemet køre, hvis der er sprøjtet insekticider ud i rummet. Hvis man gør
det, kan kemikalierne trænge ind i enheden, og dette kan udgøre en sundhedsrisiko
for personer, der er overfølsomme over for kemikalier.
Bemærk følgende forholdsregler for at sikre, at systemet fungerer korrekt.
▪ Undgå direkte sollys i lokalet, når anlægget køler, ved hjælp af gardiner eller
persienner.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Man skal ventilere ofte. Udvidet brug kræver særlig opmærksomhed omkring
ventilation.
▪ Hold døre og vinduer lukket. Hvis døre og vinduer er åbne, vil luft trænge ud af
lokalet, og det vil det forårsage en sænkning af køle- eller varmeeffekten.
▪ Pas på IKKE at køle rummet for meget ned eller at varme det for meget op. Hvis
temperaturindstillingen holdes på et moderat niveau, sparer det på energien.
▪ Placer ALDRIG ting nær enhedens luftindtag eller -udtag. Det kan forårsage en
forringelse af varme-/køleeffekten eller stoppe driften.
▪ Slå afbryderen fra, hvis enheden IKKE bruges i længere perioder. Hvis afbryderen
er slået til, bruger enheden strøm. Slå afbryderen til 6 timer før genstart af
enheden for at sikre jævn kørsel.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
▪ Der kan dannes kondens, hvis fugtigheden er mere end 80%, eller hvis
drænafgangen blokeres.
▪ Justér rumtemperaturen til et behageligt niveau. Undgå overdreven opvarmning
eller køling. Bemærk, at det kan vare et stykke tid, før rumtemperaturen når den
indstillede temperatur. Overvej at bruge timerindstillingen.
▪ Justér luftstrømmens retning, så der ikke samles kold luft ved gulvet eller varm
luft ved loftet. (Justér luftstrømmens retning opad under køling eller tørring og
nedad under opvarmning).
Brugervejledning
23
6 | Energibesparelse og optimal drift
▪ Undgå, at luftstrømmen ikke ledes direkte mod personer i rummet.
▪ Kør med systemet inden for det anbefalede temperaturområde (26~28°C for
køling og 20~24°C for opvarmning) for at spare energi.
Brugervejledning
24
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
7 Vedligeholdelse og service
7.1 Oversigt: Vedligeholdelse og service
Montøren skal foretage vedligeholdelse en gang om året.
Om kølemiddel
Dette produkt indeholder fluorholdige drivhusgasser. Gasser må IKKE slippes ud i
atmosfæren.
Kølemiddeltype: R32
Værdi for globalt opvarmningspotentiale (GWP): 675
BEMÆRK
Relevant lovgivning vedrørende drivhusgasser med tilsætning af fluor kræver, at
den påfyldte mængde på enheden er angivet både i vægt og CO2 ækvivalent.
Formel til beregning af mængden i CO2 ækvivalente tons: GWP værdi for
kølemiddel × samlet mængde påfyldt kølemiddel [i kg] / 1000
Kontakt din installatør for yderligere oplysninger.
7 | Vedligeholdelse og service
ADVARSEL
Kølemidlet i enheden er let antændeligt, men lækage forekommer normalt IKKE. Hvis
kølemidlet lækker inde i rummet og kommer kontakt med en brænder, et
varmeapparat eller et komfur, kan det medføre brand eller dannelse af skadelige
gasser.
Sluk for alle varmekilder med brændbare stoffer, luft ud i rummet og kontakt den
forhandler, hvor du købte enheden.
Tag IKKE enheden i brug igen, før en installatør er færdig med at reparere den del,
hvor kølemidlet lækker.
ADVARSEL
▪ Man må ikke gennembore eller brænde dele, der har været i kontakt med
kølemidlet.
▪ Brug IKKE andre rengøringsmaterialer eller -midler for at gøre afrimningen
hurtigere en dem, der anbefales af producenten.
▪ Vær opmærksom på, at kølemidlet i systemet er lugtfrit.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis
åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
BEMÆRK
Denne vedligeholdelse SKAL udføres af montøren eller af en servicetekniker.
Vi anbefaler, at man får foretaget vedligeholdelse mindst en gang om året.
Gældende lovgivning kan dog kræve kortere serviceintervaller.
FARE: RISIKO FOR ELEKTRISK STØD
Ved rensning af klimaanlægget eller luftfilteret skal man standse driften og slå alle
strømforsyninger fra. Ellers kan det medføre elektrisk stød og tilskadekomst.
Brugervejledning
25
7 | Vedligeholdelse og service
ADVARSEL
Overhold følgende for at forhindre elektrisk stød og brand:
▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand, oven på enheden.
PAS PÅ
Efter længere tids brug skal man kontrollere, om der er beskadigelse på enhedens
ramme eller fittings. Hvis der er fejl, kan enheden vælte og forårsage tilskadekomst.
PAS PÅ
Rør IKKE ved ribberne på varmeveksleren. Ribberne er skarpe, og berøring kan
medføre tilskadekomst.
ADVARSEL
Pas på ved brug af stiger, når du arbejder i højden.
7.2 Rengøring af indendørsenhed og brugerinterface
BEMÆRK
▪ Brug ALDRIG benzin, benzen, fortynder, polerepulver eller flydende
insektdræbende midler. Mulig konsekvens: Misfarvning og deformering.
▪ Brug IKKE vand, der er mere end 40°C varmt. Mulig konsekvens: Misfarvning og
deformering.
▪ Brug IKKE poleremidler.
▪ Brug IKKE en skurebørste. Mulig konsekvens: Coatingen på overfladen skrælles
af.
FARE: RISIKO FOR ELEKTRISK STØD
Før rengøring skal du standse driften, slå afbryderen fra eller trække
forsyningsstikket ud. Ellers kan det medføre elektrisk stød og tilskadekomst.
1 Rengør med en blød klud. Brug vand eller neutralt rensemiddel, hvis det er
vanskeligt at fjerne pletter.
7.3 Rengøring af frontpanelet
Brugervejledning
26
1 Rengør frontpanelet med en blød klud. Brug vand eller neutralt rensemiddel,
hvis det er vanskeligt at fjerne pletter.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
7.4 Om luftfiltrene
2
1
Brug af enheden med tilsmudsede filtre betyder, at filteret:
▪ IKKE kan desodorisere luften,
▪ IKKE kan rense luften,
▪ medfører dårlig opvarmning/køling,
▪ medføre lugtgener.
7.5 Åbning af frontpanelet
1 Hold frontpanelet med fligene i begge sider og åbn det.
7 | Vedligeholdelse og service
7.6 Rengøring af luftfiltre
1 Tryk på fligen midt for hvert luftfilter, og træk ned.
2 Træk luftfiltrene ud.
3 Vask luftfiltrene med vand, eller rens dem med en støvsuger.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
4 Lad dem ligge i blød i lunkent vand i ca. 10 til 15 minutter.
5 Montér alle filtre i deres oprindelige positioner.
Brugervejledning
27
7 | Vedligeholdelse og service
7.7 Lukning af frontpanelet
1 Tryk forsigtigt på frontpanelet på begge sider og i midten, indtil det klikker på
INFORMATION
▪ Hvis IKKE støvet kommer af let, skal man vaske filtrene med et neutralt
rengøringsmiddel i lunkent vand. Lad luftfiltrene tørre i skyggen.
▪ Vi anbefaler, at man renser luftfiltrene en gang hver anden uge.
plads.
7.8 Vær opmærksom på følgende, hvis anlægget skal stå stille i en længere periode
Lad enheden køre i tilstanden kun ventilation i flere timer for at tørre enheden
indvendigt.
1 Tryk på og vælg Kun ventilation.
2 Tryk på for at starte driften.
3 Slå afbryderen fra på enheden efter standsning.
4 Rens luftfiltrene, og montér dem igen.
5 Tag batterierne ud af brugerinterfacet.
INFORMATION
Vi anbefaler, at man lejlighedsvis får en specialist til at vedligeholde anlægget.
Kontakt din forhandler vedrørende vedligeholdelse udført af en specialist.
Omkostninger i forbindelse med vedligeholdelse afholdes af brugeren.
Under visse driftsbetingelser kan enheden blive tilsmudset indvendigt efter flere års
brug. Dette resulterer i dårlig ydelse.
Brugervejledning
28
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
8 Fejlfinding
Følg nedenstående forholdsregler, hvis der opstår en af de følgende fejlfunktioner,
og kontakt forhandleren.
Systemet SKAL repareres af en uddannet servicetekniker.
8 | Fejlfinding
ADVARSEL
Stands driften og afbryd strømforsyningen, hvis der forekommer
uregelmæssigheder (der lugter brændt osv.).
Hvis man lader enheden køre videre under disse omstændigheder, kan det medføre
nedbrud, elektrisk stød eller brand. Kontakt forhandleren.
Funktionsfejl Forholdsregel
Hvis en sikkerhedsindretning, f.eks. en sikring,
Sluk for hovedafbryderen.
en afbryder eller en fejlstrømsafbryder aktivers
hyppigt, eller hvis ON/OFF-knappen ikke
fungerer korrekt.
Hvis der lækker vand fra enheden. Stands driften.
Driftskontakten fungerer IKKE korrekt. Afbryd strømforsyningen.
Hvis brugerinterfacet viser enhedens nummer,
og driftslampen blinker, og der fremkommer en
Kontakt montøren og oplys
fejlkoden.
fejlkode.
Hvis systemet IKKE kører korrekt, i alle andre tilfælde end det, som er nævnt
ovenfor, og ingen af ovenstående fejl er til stede, skal du gennemgå systemet efter
følgende fremgangsmåde.
Funktionsfejl Forholdsregel
Hvis systemet slet ikke
fungerer.
▪ Se efter, om der er strømfejl. Vent, til
strømforsyningen er genoprettet. Hvis der sker
strømsvigt under driften, starter systemet
automatisk igen, så snart strømforsyningen er
retableret.
▪ Se efter, at der ikke er sprunget en sikring, eller
om en afbryder er aktiveret. Skift sikringen, eller
nulstil afbryderen om nødvendigt.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Systemet standses
pludseligt.
▪ Kontrollér batterierne i brugerinterfacet.
▪ Kontrollér, om luftindtaget eller luftafgangen på
indendørsenheden er blokeret. Fjern enhver
hindring og sørg for fri luftpassage.
▪ Klimaanlægget kan standse efter pludselige store
spændingsudsving for at beskytte systemet.
Anlægget genoptager automatisk driften efter ca.
3minutter.
Brugervejledning
29
8 | Fejlfinding
Funktionsfejl Forholdsregel
Systemet fungerer, men
køling eller opvarmning er
utilstrækkelig.
Systemet fungerer, men
køling eller opvarmning er
utilstrækkelig (der blæses
IKKE luft fra enheden).
Systemet fungerer, men
køling eller opvarmning er
utilstrækkelig (der blæses
luft fra enheden).
▪ Kontrollér den indstillede luftstrømsmængde. Se
"5.4Luftstrømsmængde"[417].
▪ Kontrollér temperaturindstillingen. Se "5.3.1Start/
stop af driftstilstand og indstilling af
temperatur"[416].
▪ Kontrollér, om luftstrømmens retning er korrekt.
Se "5.5Luftstrømmens retning"[417].
▪ Kontrollér, om luftindtaget eller luftafgangen på
indendørsenheden er blokeret. Fjern enhver
hindring og sørg for fri luftpassage.
▪ Klimaanlægget kan varme op til varmedrift. Vent
mellem 1 og 4 minutter.
▪ Enheden kan køre med afrimning.
▪ Kontrollér, om luftfiltrene er tilstoppede. Rens
luftfiltrene. Se "7 Vedligeholdelse og
service"[425].
▪ Se efter åbne døre og vinduer. Luk døre og vinduer
for at undgå træk.
▪ Kontrollér, om enheden kører med aktiveret
Econo-funktion. Se "5.8Econo"[420].
▪ Er der møbler lige under eller ved siden af
indendørsenheden. Flyt møblerne.
Unormal funktion under
drift.
Der kan opstå driftsfejl på klimaanlægget i
forbindelse med lyn eller radiobølger. Slå afbryderen
OFF og ON igen.
Indendørsenheden
modtager IKKE signaler fra
brugerinterfacet.
▪ Kontrollér batterierne i brugerinterfacet.
▪ Kontrollér, at senderen IKKE udsættes for direkte
sollys.
▪ Kontrollér, om der er lysstoflamper med elektrisk
starter i rummet. Kontakt forhandleren.
Brugerinterfacets display er
Udskift brugerinterfacets batterier.
slukket.
Der vises en fejlkode på
brugerinterfacet.
Kontakt din forhandler. Se en detaljeret liste over
fejlkoder i "8.2Løsning af problemer baseret på
fejlkoder"[431].
Andet elektrisk udstyr
aktiveres.
Hvis brugerinterfacets signaler aktiverer andet
elektrisk udstyr, skal man flytte dette udstyr et
andet sted hen og kontakte forhandleren.
Hvis man, efter at have kontrolleret alle ovennævnte emner, ikke kan løse
problemet selv, skal man kontakte montøren og beskrive symptomerne, enhedens
fulde modelnavn (med produktionsnummer, hvis muligt) og installationsdato
(muligvis anført på garantibeviset).
Brugervejledning
30
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
8.1 Symptomer, der IKKE er systemfejl
Følgende symptomer er IKKE systemfejl:
8.1.1 Symptom: En lyd som rindende vand
▪ Denne lyd dannes, fordi kølemidlet flyder gennem enheden.
▪ Denne lyd kan opstå, når vand flyder ud af enheden under køling eller tørring.
8.1.2 Symptom: Der høres en blæsende lyd
Denne lyd dannes, når retningen på kølemiddelflowet ændres (f.eks. når der skiftes
fra køling til opvarmning).
8.1.3 Symptom: Der høres en tikkende lyd
Denne lyd dannes, når enheden udvider sig eller trækker sig en smule sammen på
grund af temperaturændringer.
8.1.4 Symptom: Der høres en fløjtelyd
8 | Fejlfinding
Denne lyd dannes, når kølemidlet flyder under afrimning.
8.1.5 Symptom: Klikkende lyd under drift eller når anlægget står stille
Denne lyd opstår, når styreventilerne i kølekredsen eller de elektriske dele
aktiveres.
8.1.6 Symptom: Der høres en klappelyd
Denne lyd dannes, når en ekstern enhed suger luft ud af rummet (f.eks.
udsugningsventilator, emhætte), mens dørene og vinduerne i rummet er lukkede.
Åbn døre eller vinduer, eller sluk for enheden.
8.1.7 Symptom: Enheden kan lugte
Enheden kan absorbere lugten fra rummet, møbler, cigaretter, osv., og så afgive
den igen.
8.1.8 Symptom: Den udendørs blæser roterer, når klimaanlægget ikke er i drift
▪ Efter standsning af driften. Den udendørs blæser fortsætter med at rotere i
yderligere 30 sekunder for at beskytte systemet.
8.2 Løsning af problemer baseret på fejlkoder
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
▪ Når klimaanlægget er slukket. Når udendørstemperaturen er meget høj,
begynder den udendørs blæser at rotere for at beskytte systemet.
Hvis enheden løber ind i et problem, viser brugergrænsefladen en fejlkode. Det er
vigtigt at forstå problemet og træffe de nødvendige foranstaltninger, før en
fejlkode nulstilles. Dette skal gøres af en autoriseret installatør eller den lokale
forhandler.
Brugervejledning
31
8 | Fejlfinding
I dette kapitel får du en oversigt over alle mulige fejlkoder og deres beskrivelser,
som de vises på brugergrænsefladen.
Der findes en mere detaljeret fejlfindingsbeskrivelse i servicevejledningen.
Fejldiagnose via brugerinterface
Brugerinterfacet kan modtage en fejlkode fra indendørsenheden, som modsvarer
driftsfejlen. Det er vigtigt, at man forstår problemet og træffer forholdsregler,
inden man nulstiller fejlkoden. Dette bør gøres af en autoriseret installatør eller af
din forhandler.
Visning af fejlkoden på brugerinterfacet:
1 Hold nede i ca. 5sekunder.
Resultat: blinker i delen med temperaturvisning.
2 Tryk på gentagne gange, indtil der høres en konstant biptone.
Resultat: Koden vises nu på displayet.
INFORMATION
▪ En kort tone og 2 på hinanden følgende toner indikerer, at koderne ikke stemmer
overens.
▪ For at afbryde kodevisningen skal man holde annullere-knappen inde i
5 sekunder. Koden forsvinder også fra displayet, hvis knappen IKKE har været
trykket ned i 1minut.
System
Fejlkode Beskrivelse
Normal
Mangel på kølemiddel
Påvisning af overspænding
Signaltransmissionsfejl (mellem indendørs- og udendørsenhed)
Kombineret fejl indendørs-udendørsenhed
Indendørsenhed
Fejlkode Beskrivelse
Indendørsenhed fejl på printkort
Frostbeskyttelse eller højtryksbeskyttelse
Fejl på blæsermotor (jævnstrømsmotor)
Fejl på termomodstand rumtemperatur
Udendørsenhed
Fejlkode Beskrivelse
Brugervejledning
32
Fejl på 4-vejs ventil
Udendørsenhed fejl på printkort
Aktivering ved overbelastning (af kompressor)
Kompressor blokering
Jævnstrømsblæser blokering
Indgangsspænding for høj
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Fejlkode Beskrivelse
Temperaturkontrol afgangsrør
Højtrykskontrol (i køledrift)
Fejl på sensor kompressorsystem
Fejl på positionssensor
Fejl på sensor jævnspænding / strømstyrke
Fejl på termomodstand udetemperatur
Fejl på termomodstand afgangsrør
Fejl på termomodstand udendørs varmeveksler
Varmefejl elektriske dele
Lamel varmeafledning temperaturstigning
Inverter øjeblikkelig overstrøm (DC)
Fejl på termomodstand lamel varmeafledning
Kompressor indvendig temperatur fejl
8 | Fejlfinding
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Brugervejledning
33
9 | Bortskaffelse
9 Bortskaffelse
BEMÆRK
Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af
kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende
lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik
på genbrug og genvinding.
Brugervejledning
34
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
10 Ordliste
10 | Ordliste
DHW = Varmt vand til boligen
Varmt brugsvand til boligformål i enhver form for bygning.
LWT = Afgangsvandtemperatur ekstra
Vandtemperaturen ved varmepumpens vandudløb.
Forhandler
Salgsdistributør for produktet.
Autoriseret installatør
Teknisk uddannet person, som er kvalificeret til at installere produktet.
Bruger
Person, som ejer og/eller betjener produktet.
Gældende lovgivning
Alle internationale, europæiske, nationale og lokale direktiver, love,
bestemmelser og/eller forordninger, der er relevante og anvendelige for et
bestemt produkt eller område.
Servicevirksomhed
Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige
service på produktet.
Installationsvejledning
Instruktionsmanual, der er specificeret for et bestemt produkt eller en
bestemt anvendelse, og som forklarer, hvordan man installerer,
konfigurerer og vedligeholder det.
Betjeningsvejledning
Instruktionsmanual, der er specificeret for et bestemt produkt eller en
bestemt anvendelse, og som forklarer, hvordan man betjener det.
Tilbehør
Mærkater, manualer, informationsblade og udstyr, der leveres med
produktet, og som skal installeres i overensstemmelse med instruktionerne i
den medfølgende dokumentation.
Ekstraudstyr
Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med
produktet i overensstemmelse med instruktionerne i den medfølgende
dokumentation.
Medfølger ikke
Udstyr, som IKKE er fremstillet af Daikin, som kan kombineres med
produktet i overensstemmelse med instruktionerne i den medfølgende
dokumentation.
ATXF50~71A2V1B
Daikin klimaanlæg til rum
4P513685-6C – 2019.12
Brugervejledning
35
Verantwortung für Energie und Umwelt
Copyright 2019 Daikin
4P513685-6C 2019.12
