Referenční uživatelská příručka

Pokojová klimatizační jednotka Daikin

ATXF50A2V1B
ATXF60A2V1B
ATXF71A2V1B

Obsah

Obsah

1 Všeobecná bezpečnostní opatření 4

1.1 O této dokumentaci........................................................................................................................................................ 4

1.1.1 Význam varování a symbolů........................................................................................................................... 4

1.2 Pro uživatele.................................................................................................................................................................... 5

2 O této dokumentaci 7

2.1 O tomto dokumentu ....................................................................................................................................................... 7

2.2 Přehled referenční uživatelské příručky......................................................................................................................... 7

3 O systému 9

3.1 Vnitřní jednotka .............................................................................................................................................................. 9

3.2 O uživatelském rozhraní ................................................................................................................................................. 10

3.2.1 Součásti: Uživatelské rozhraní........................................................................................................................ 11

3.2.2 Stav: LCD displej uživatelského rozhraní........................................................................................................ 11

3.2.3 Obsluha uživatelského rozhraní ..................................................................................................................... 12

4 Před uvedením do provozu 13

4.1 Přehled: Před uvedením do provozu.............................................................................................................................. 13

4.2 Upevnění uživatelského rozhraní na stěnu .................................................................................................................... 13

4.3 Vložení baterií ................................................................................................................................................................. 13

4.4 Zapnutí napájení ............................................................................................................................................................. 14

5 Provoz 15

5.1 Provozní rozsah............................................................................................................................................................... 15

5.2 Kdy je nutné používat jednotlivé funkce ........................................................................................................................ 15

5.3 Provozní režim a nastavená hodnota teploty................................................................................................................. 16

5.3.1 Spuštění a zastavení provozu a nastavení teploty ......................................................................................... 17

5.4 Rychlost proudění vzduchu............................................................................................................................................. 17

5.4.1 Nastavení rychlosti průtoku vzduchu............................................................................................................. 18

5.5 Směr proudění vzduchu.................................................................................................................................................. 18

5.5.1 Nastavení směru proudění vzduchu .............................................................................................................. 18

5.5.2 Nastavení žaluzií (svislých lamel).................................................................................................................... 19

5.6 Provoz příjemného proudění vzduchu ........................................................................................................................... 19

5.6.1 Zapnutí/vypnutí režimu příjemného proudění vzduchu................................................................................ 19

5.7 Režim plného výkonu...................................................................................................................................................... 20

5.7.1 Spuštění/zastavení režimu plného výkonu .................................................................................................... 20

5.8 Ekonomický provozní režim............................................................................................................................................ 20

5.8.1 Spuštění/zastavení ekonomického provozního režimu ................................................................................. 21

5.9 Provoz časovače zapnutí/vypnutí ................................................................................................................................... 21

5.9.1 Spuštění/zastavení časovače zapnutí............................................................................................................. 21

5.9.2 Spuštění/zastavení časovače vypnutí............................................................................................................. 22

5.9.3 Kombinace časovače zapnutí a vypnutí ......................................................................................................... 22

Referenční uživatelská příručka

2

6 Úsporný režim a optimální režim provozu 23

7 Údržba a servis 25

7.1 Přehled: údržba s servis .................................................................................................................................................. 25

7.2 Čištění vnitřní jednotky a uživatelského rozhraní .......................................................................................................... 26

7.3 Čištění předního panelu.................................................................................................................................................. 26

7.4 Informace o vzduchových filtrech .................................................................................................................................. 27

7.5 Otevření čelního panelu ................................................................................................................................................. 27

7.6 Čištění vzduchových filtrů............................................................................................................................................... 27

7.7 Uzavření předního panelu .............................................................................................................................................. 28

7.8 Před dlouhodobým odstavením jednotky zvažte následující: ....................................................................................... 28

8 Odstraňování problémů 29

8.1 Příznaky, které NEJSOU známkou poruchy systému...................................................................................................... 31

8.1.1 Příznak: Ozývá se zvuk tekoucí vody .............................................................................................................. 31

8.1.2 Příznak: Ozývá se zvuk vyfukování ................................................................................................................. 31

8.1.3 Příznak: Ozývá se zvuk cvakání....................................................................................................................... 31

8.1.4 Příznak: Ozývá se zvuk pískání........................................................................................................................ 31

8.1.5 Příznak: Ozývá se zvuk cvakání během provozu nebo v klidovém režimu .................................................... 31

8.1.6 Příznak: Ozývá se zvuk klapání ....................................................................................................................... 31

8.1.7 Příznak: Jednotka může vydávat pachy.......................................................................................................... 31

8.1.8 Příznak: Venkovní ventilátor se otáčí, i když je klimatizační jednotka mimo provoz .................................... 31

8.2 Řešení problémů na základě chybových kódů ............................................................................................................... 32

ATXF50~71A2V1B

Pokojová klimatizační jednotka Daikin

4P513685-6C – 2019.12

Obsah

9 Likvidace 34

10 Slovník pojmů 35

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Referenční uživatelská příručka

3

1 | Všeobecná bezpečnostní opatření

1 Všeobecná bezpečnostní opatření

1.1 O této dokumentaci

▪ Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou překlady.
▪ Bezpečnostní opatření popsaná v tomto dokumentu zahrnují velmi důležitá

témata. Pečlivě je dodržujte.

▪ Instalace systému a všechny činnosti popsané v instalační příručce a instalační

referenční příručce MUSÍ být provedeny autorizovaným instalačním technikem.

1.1.1 Význam varování a symbolů

NEBEZPEČÍ

Označuje situaci, která bude mít za následek smrt nebo vážné zranění.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Označuje situaci, která může mít za následek usmrcení elektrickým proudem.

NEBEZPEČÍ: RIZIKO POPÁLENÍ

Označuje situaci, která může mít za následek popálení v důsledku extrémně vysokých
nebo nízkých teplot.

NEBEZPEČÍ: RIZIKO VÝBUCHU

Tento symbol označuje situaci, která může mít za následek výbuch.

VÝSTRAHA

Označuje situaci, která může mít za následek smrt nebo vážné zranění.

VÝSTRAHA: HOŘLAVÝ MATERIÁL

UPOZORNĚNÍ

Označuje situaci, která může mít za následek lehčí nebo střední zranění.

POZNÁMKA

Označuje situaci, která může mít za následek poškození zařízení nebo majetku.

Referenční uživatelská příručka

4

INFORMACE

Označuje užitečné tipy nebo doplňující informace.

Symboly použité na jednotce:

Symbol Vysvětlení

Před instalaci si prostudujte návod instalaci a návod k obsluze
a schémat zapojení elektrické kabeláže.

ATXF50~71A2V1B

Pokojová klimatizační jednotka Daikin

4P513685-6C – 2019.12

Symboly použité v dokumentaci:

1.2 Pro uživatele

1 | Všeobecná bezpečnostní opatření

Symbol Vysvětlení

Před prováděním údržby nebo servisu si prostudujte servisní
příručku.

Další informace naleznete v návodu k instalaci a uživatelské
příručce.

Symbol Vysvětlení

Označuje název obrázku nebo odkaz na něj.
Příklad: " 1–3 Název obrázku" znamená "Obrázek 3 v

kapitole 1".

Označuje název tabulky nebo odkaz na ni.
Příklad: " 1–3 Název tabulky" znamená "Tabulka 3 v

kapitole 1".

▪ Pokud si NEJSTE jisti způsoby obsluhy jednotky, kontaktujte svého instalačního

technika.

▪ Tento spotřebič může být používán dětmi staršími 8 let a osobami se sníženými

psychickými, smyslovými či mentálními schopnostmi, nedostatkem zkušeností a
znalostí, pokud je nad nimi zajištěn dohled nebo jim byly předány pokyny týkající
se obsluhy tohoto spotřebiče bezpečným způsobem a rozumějí veškerým
nebezpečím. Děti si NESMÍ se zařízením hrát. Čištění a uživatelská údržba NESMÍ
být prováděny dětmi bez dozoru.

VÝSTRAHA

Pro zabránění úrazu elektrickým proudem nebo požáru:

▪ Jednotku NEOPLACHUJTE.
▪ NEOVLÁDEJTE jednotku mokrýma rukama.
▪ Na jednotku NEPOKLÁDEJTE žádné předměty obsahující vodu.

UPOZORNĚNÍ

▪ Na horní stranu (horní desku) jednotky NEPOKLÁDEJTE žádné předměty ani

přístroje.

▪ Na horní stranu jednotky NESEDEJTE, NEVYLÉZEJTE, ani NESTOUPEJTE.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Referenční uživatelská příručka

5

1 | Všeobecná bezpečnostní opatření

▪ Jednotky jsou označeny následujícími symboly:

To znamená, že elektrické a elektronické produkty se NESMÍ přidávat do
netříděného domovního odpadu. NEPROVÁDĚJTE demontáž systému sami:
demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení musí být
provedena vsouladu spříslušnými místními a národními předpisy.
Jednotka musí být likvidována ve specializovaném závodě, aby její části mohly být
opakovaně použity, recyklovány nebo regenerovány. Zajistíte-li správnou likvidaci
výrobku, pomůžete ochraně před případnými negativními důsledky pro životní
prostředí a dopady na lidské zdraví. Další informace vám poskytne instalační
technik nebo místní prodejce.

▪ Baterie jsou označeny následujícími symboly:

To znamená, že baterie se NESMÍ přidávat do netříděného domovního odpadu.
Je-li vedle symbolu vytištěna chemická značka, daná chemická značka znamená,
že baterie obsahuje těžký kov ve vyšší než určité koncentraci.
Možné chemické značky jsou: Pb: olovo (>0,004%).
Odpadní baterie musí být zlikvidovány ve specializovaném recyklačním zařízení.
Zajistíte-li správnou likvidaci baterií, pomůžete ochraně před případnými
negativními důsledky pro životní prostředí a dopady na lidské zdraví.

Referenční uživatelská příručka

6

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

2 O této dokumentaci

2.1 O tomto dokumentu

Děkujeme Vám za zakoupení tohoto výrobku. Prosíme o následující:

▪ Uschovejte dokumentaci pro pozdější použití.

Určeno pro:

Koncovíuživatelé

INFORMACE

Tento spotřebič je určen k použití odborníky nebo školenými uživateli v obchodech, v
lehkém průmyslu a na farmách, nebo pro komerční a domácí použití určenými
osobami.

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní soubor se skládá z
následujících částí:

2 | O této dokumentaci

▪ Všeobecná bezpečnostní opatření:

- Bezpečnostní pokyny, které si musíte přečíst před spuštěním svého systému

- Formát: Papírový výtisk (ve skříni vnitřní jednotky)

▪ Návod k obsluze:

- Rychlá příručka pro základní použití

- Formát: Papírový výtisk (ve skříni vnitřní jednotky)

▪ Referenční příručka pro uživatele:

- Detailní pokyny po jednotlivých krocích a informace pro základní a pokročilé

použití

- Formát: Soubory v digitální podobě naleznete na stránkách http://

www.daikineurope.com/support-and-manuals/product-information/

Nejnovější revize dodané dokumentace mohou být k dispozici na místních
internetových stránkách Daikin nebo u vašeho technika.

Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou překlady.

2.2 Přehled referenční uživatelské příručky

Kapitola Popis

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Všeobecná bezpečnostní
upozornění

O dokumentaci Jaká dokumentace je k dispozici uživateli

O systému ▪ Provozní rozsah

Před uvedením do provozu Opatření před uvedením do provozu

Provoz Způsob použití některých funkcí

Bezpečnostní pokyny, které si MUSÍTE
prostudovat před uvedením do provozu

▪ Popis vnitřní jednotky a uživatelského

rozhraní

Referenční uživatelská příručka

7

2 | O této dokumentaci

Kapitola Popis

Úsporný režim a optimální režim

Úspora energie

provozu

Údržba a servis Jak udržovat a servisovat jednotku

Odstraňování problémů Co dělat v případě problémů

Likvidace Způsob likvidace systému

Slovník Definice pojmů

Referenční uživatelská příručka

8

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

3 O systému

a

c

d

ON/OFF

f

g

l

h

i

k

j

e

b

3.1 Vnitřní jednotka

3 | O systému

VÝSTRAHA: HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

POZNÁMKA

Systém NEPOUŽÍVEJTE k jiným než stanoveným účelům. Aby nedocházelo ke zhoršení
kvality daných předmětů, NEPOUŽÍVEJTE jednotku ke chlazení přesných nástrojů,
potravin, rostlin, zvířat ani uměleckých děl.

UPOZORNĚNÍ

Do nasávání a výstupu vzduchu nikdy NESTRKEJTE prsty, tyčky ani jiné předměty.
Ventilátor otáčející se vysokou rychlostí může způsobit úraz.

INFORMACE

Hladina akustického tlaku je nižší než 70dB(A).

VÝSTRAHA

▪ Jednotku neupravujte, nedemontujte, nerozebírejte, neinstalujte znovu ani

neopravujte vlastními silami, protože nesprávná demontáž nebo instalace mohou
způsobit úraz elektrickým proudem nebo požár. Kontaktujte svého dodavatele.

▪ V případě náhodného úniku chladiva zajistěte, aby se v blízkosti nevyskytoval

otevřený oheň. Chladivo samotné je bezpečné, nejedovaté a mírně hořlavé, ale
pokud se při náhodném úniku do místnosti dostane do blízkosti hořlavých plynů
z tepelných ventilátorů, plynových vařičů atd., může dojít ke vzniku jedovatých
plynů. Před obnovením provozu si u kvalifikovaného servisního personálu vždy
nejdříve ověřte, zda byla netěsnost opravena nebo odstraněna.

INFORMACE

Následující obrázky jsou pouze příklad a NEMUSÍ zcela odpovídat uspořádání vašeho
systému.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Referenční uživatelská příručka

9

3 | O systému

3.2 O uživatelském rozhraní

a Přívod vzduchu
b Vzduchový vývod

c Klapka (vodorovné pásy)
d Žaluzie (svislé lamely)
e Čelní panel

f Typový štítek modelu
g Snímač teploty v místnosti
h Přijímač signálu

i Kontrolka provozu (zelená)

j Kontrolka časovače (oranžová)
k Vypínač vnitřní jednotky

l Vzduchový filtr

Tlačítko ZAPNUTO/VYPNUTO

Pokud chybí uživatelský ovladač, můžete použít tlačítko ZAPNUTO/VYPNUTO na
vnitřní jednotce k zapnutí a vypnutí chodu. Když spustíte provoz pomocí tohoto
tlačítka, použijí se následující nastavení:

▪ Provozní režim = automatický
▪ Nastavení teploty = 25°C
▪ Průtok vzduchu = automatický

▪ Přímé sluneční světlo. NEUMÍSŤUJTE jednotku uživatelského ovladače na místě

vystaveném přímému slunečnímu záření.

▪ Prach. Prach na vysílači nebo přijímači signálu snižuje jejich citlivost. Prach

setřete měkkou utěrkou.

▪ Zářivková světla. Pokud v místnosti budou umístěny zářivky, může být signálová

komunikace přerušena. V takovém případě se obraťte na instalačního technika.

▪ Další spotřebiče. Pokud signály uživatelského ovladače ovládají další spotřebiče,

přesuňte tyto spotřebiče nebo kontaktujte svého instalačního technika.

▪ Závěsy. Ujistěte se, že signály mezi jednotkou a dalším uživatelským ovladačem

NEJSOU blokovány závěsy nebo jinými předměty.

POZNÁMKA

▪ Uživatelské rozhraní NEPOUŠTĚJTE na zem.
▪ Uživatelské rozhraní CHRAŇTE před vlhkostí.

Referenční uživatelská příručka

10

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

3.2.1 Součásti: Uživatelské rozhraní

b

d

c

f

h

e

m

l

k

i

j

a

g

3 | O systému

a Vysílač signálu
b Displej LCD
c Tlačítko ZAPNUTO/VYPNUTO
d Tlačítko nastavení ventilátoru
e Tlačítko nastavení teploty

f Tlačítko otáčení žaluzií
g Tlačítko zrušení časovače
h Tlačítko časovače zapnutí

i Tlačítko časovače vypnutí

j Tlačítko režimu příjemného proudění vzduchu
k Tlačítko ekonomického provozu

l Tlačítko pro volbu režimu

m Tlačítko vysokého výkonu

3.2.2 Stav: LCD displej uživatelského rozhraní

Ikona Popis

Provozní režim = automatický

Provozní režim = vysoušení

Provozní režim = topení

Provozní režim = chlazení

Provozní režim = pouze ventilátor

Výkonný režim je aktivní

Ekonomický režim je aktivní

Provoz je aktivní

Vnitřní jednotka přijímá signály z

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

uživatelského ovladače

Referenční uživatelská příručka

11

3 | O systému

a

Ikona Popis

Aktuální nastavení teploty

Průtok vzduchu = automatický

Průtok vzduchu = vnitřní jednotka v
tichém režimu

Průtok vzduchu = vysoký

Průtok vzduchu = středně vysoký

Průtok vzduchu = střední

Průtok vzduchu = středně nízký

Průtok vzduchu = nízký

Režim příjemného proudění je aktivní

3.2.3 Obsluha uživatelského rozhraní

a Přijímač signálu

1 Zaměřte vysílač signálu na přijímač na vnitřní jednotce (maximální vzdálenost

pro komunikaci je 7m).

Výsledek: Když vnitřní jednotka přijme signál z uživatelského ovladače, uslyšíte
zvuk:

Zvuk Popis

Režim automatického svislého otáčení
je aktivní

Časovač zapnutí je aktivní

Časovač vypnutí je aktivní

Referenční uživatelská příručka

12

Dvojité pípnutí Daná operace se spustí.

Jedno pípnutí Změna nastavení.

Dlouhé pípnutí Provoz jednotky se zastaví.

ATXF50~71A2V1B

Pokojová klimatizační jednotka Daikin

4P513685-6C – 2019.12

4 Před uvedením do provozu

2×

b ca

2

3

1

AAA.LR03

4.1 Přehled: Před uvedením do provozu

Tato kapitola popisuje, co musíte udělat před uvedením jednotky do provozu.

Typický průběh prací

Před uvedením jednotky do provozu musíte obvykle provést následující kroky:

▪ Vložení baterií do uživatelského rozhraní.
▪ Upevnění uživatelského rozhraní na stěnu.
▪ Zapnutí napájecího zdroje.

4.2 Upevnění uživatelského rozhraní na stěnu

4 | Před uvedením do provozu

1 Zvolte místo, jež umožní signálům dosáhnout jednotky.
2 Upevněte držák šrouby ke stěně nebo na podobné místo.
3 Zavěste uživatelské rozhraní do držáku.

4.3 Vložení baterií

Baterie vydrží zhruba 1 rok.

1 Sejměte zadní kryt.
2 Vložte obě baterie najednou.
3 Nasaďte kryt zpět.

a Uživatelský ovladač
b Šrouby (místní dodávka)
c Držák uživatelského ovladače

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Referenční uživatelská příručka

13

4 | Před uvedením do provozu

4.4 Zapnutí napájení

1 Zapněte jistič.

Výsledek: Klapka vnitřní jednotky se otevře a zavře, aby se nastavila do referenční

polohy.

Referenční uživatelská příručka

14

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

5 Provoz

5.1 Provozní rozsah

Chlazení

Topení

Vysoušení

Provozní režim Provozní rozsah

(a)(b)

▪ Venkovní teplota: –10~46°C DB
▪ Vnitřní teplota: 18~32°CDB
▪ Vnitřní vlhkost: ≤80%

(a)

▪ Venkovní teplota: –15~24°C DB
▪ Vnitřní teplota: 10~30°CDB

(a)

▪ Venkovní teplota: –10~46°C DB
▪ Vnitřní teplota: 18~32°CDB
▪ Vnitřní vlhkost: ≤80%

(a)

Bezpečnostní zařízení může zastavit provoz systému, pokud jednotka pracuje
mimo provozní rozsah.

(b)

Kondenzace a odkap vody může nastat v případě, že jednotka pracuje mimo
provozní rozsah.

5 | Provoz

5.2 Kdy je nutné používat jednotlivé funkce

Následující tabulku můžete používat k určení použití jednotlivých funkcí:

Funkce Úlohy

Základní funkce

Provozní režimy a teploty

Směr proudění vzduchu

Průtok vzduchu

Pokročilé funkce

Spuštění a zastavení systému a nastavení
teploty:

▪ Vyhřívání nebo chlazení místnosti.
▪ Vyfukování vzduchu do místnosti bez topení

nebo chlazení.

▪ Snížení vlhkosti v místnosti.
▪ V automatickém režim automaticky navolte

příslušnou teplotu a provozní režim.

Nastavení směr proudění vzduchu (otáčení nebo
pevná poloha).

Nastavení množství vzduchu vyfukovaného do
místnosti.

Tišší režim provozu.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Ekonomický režim

Pohodlí

Použití systému, když používáte rovněž jiné
spotřebiče spotřebovávající energii.

Úspora energie.

Zajištění příjemného proudění vzduchu, který se
NEDOSTANE do přímého kontaktu s lidmi.

Referenční uživatelská příručka

15

5 | Provoz

Funkce Úlohy

Výkon

Časovač zapnutí +

Rychlé ochlazení nebo vyhřátí místnosti.

Automatické zapnutí nebo vypnutí systému.

Časovač vypnutí

5.3 Provozní režim a nastavená hodnota teploty

Kdy: Nastavte provozní režim systému a nastavte teplotu, pokud chcete:

▪ Vytápět nebo chladit místnost
▪ Vyfukovat do místnosti bez vytápění nebo chlazení
▪ Snížit vlhkost v místnosti

Co: Systém pracuje odlišně v závislosti na výběru uživatele.

Nastavení Popis

Automatika

Sušení

Systém místnost ochlazuje nebo vytápí na
nastavenou hodnotu teploty. V případě potřeby
automaticky přepíná mezi režimem chlazení a
topení.

Systém snižuje vlhkost v místnosti, aniž by měnil
teplotu.

Topení

Systém místnost vytápí na nastavenou hodnotu
teploty.

Chlazení

Systém místnost ochlazuje na nastavenou
hodnotu teploty.

Ventilátor

Systém pouze ovládá proudění vzduchu
(rychlost proudění vzduchu a směr).

Systém NEOVLÁDÁ teplotu.

Další informace:

▪ Venkovní teplota. Chladicí nebo ohřívací účinek systému se snižuje podle toho,

zda je venkovní teplota vysoká nebo nízká.

▪ Režim rozmrazování. Během vyhřívání se může na venkovní jednotce objevit

námraza, která snižuje kapacitu vyhřívání. V takovém případě se systém
automaticky přepne do režimu odtávání za účelem odstranění námrazy. Během
odmrazování z vnitřní jednotky NEPROUDÍ horký vzduch.

Referenční uživatelská příručka

16

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

5.3.1 Spuštění a zastavení provozu a nastavení teploty

: Jednotka je v provozu.

: Provozní režim = automatický

: Provozní režim = vysoušení

: Provozní režim = topení

: Provozní režim = chlazení

: Provozní režim = pouze ventilátor

: Zobrazuje nastavenou teplotu.

1 Stiskněte jednou tlačítko nebo několikrát a vyberte provozní režim.

Výsledek: Režim bude nastaven v následujícím sledu:

2 Stiskněte tlačítko a spusťte provoz.

Výsledek: se zobrazí na displeji LCD.

5 | Provoz

Výsledek: Rozsvítí se kontrolka provozu.

3 Stiskněte tlačítko nebo na tlačítku jednou nebo několikrát a snižte

nebo zvyšte teplotu.

Poznámka: Při používání režimu vysoušení nebo ventilátoru nemůžete nastavit

teplotu.

4 Stisknutím tlačítka zastavíte provoz jednotky.

Výsledek: zmizí z displeje LCD.
Výsledek: Kontrolka provozu zhasne.

5.4 Rychlost proudění vzduchu

1 Stiskněte tlačítko a vyberte:

5 úrovní průtoku vzduchu, od " " do " "

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Automatický provoz

Tichý provoz vnitřní jednotky. Je-li průtok vzduchu nastaven na
" ", intenzita hluku vydávaného jednotkou klesne.

INFORMACE

▪ Pokud jednotka dosáhne nastavené hodnoty teploty v režimu chlazení, topení

nebo automatiky. Ventilátor se zastaví.

▪ Při používání režimu vysoušení NEMŮŽETE nastavit průtok vzduchu.

Referenční uživatelská příručka

17

5 | Provoz

a

b

c

5.4.1 Nastavení rychlosti průtoku vzduchu

5.5 Směr proudění vzduchu

1 Stisknutím tlačítka změňte nastavení proudění vzduchu v následujícím

pořadí:

Kdy: Nastavte směr proudění vzduchu podle potřeby.
Co: Systém směřuje průtok vzduchu jinak, v závislosti na výběru uživatele (otáčení

nebo pevná poloha). Činí tak pohybem svislých žaluzií.

Nastavení Směr proudění vzduchu

Automatické svislé otáčení

Pohyb nahoru a dolů.

[—] Setrvá v pevně nastavené poloze.

UPOZORNĚNÍ

▪ K nastavení úhlu klapek používejte VŽDY uživatelské rozhraní. Když se klapka otáčí

a pohnete jí nuceně rukou, mechanismu se poškodí.

▪ Při nastavování žaluzií buďte opatrní. Uvnitř výstupu vzduchu se vysokou rychlostí

otáčí ventilátor.

Poznámka: Rozsah pohybu klapky se mění podle provozního režimu. Klapka se
zastaví v horní poloze, když se průtok vzduchu změní na nízký během nastavení
otáčení nahoru a dolů.

5.5.1 Nastavení směru proudění vzduchu

Referenční uživatelská příručka

18

a Rozsah pohybu klapek v režimu chlazení nebo vysoušení
b Rozsah pohybu klapek v režimu topení

c Rozsah pohybu klapek v režimu ventilátoru

1 Chcete-li použít automatické otáčení, stiskněte tlačítko .

Výsledek: Na LCD displeji se zobrazí .
Výsledek: Klapky (vodorovné lamely) se začnou vychylovat.

2 Chce-li použít pevně nastavení polohy, stiskněte tlačítko , kdy klapka

dosáhne požadované polohy.

Výsledek: zmizí z displeje LCD.

ATXF50~71A2V1B

Pokojová klimatizační jednotka Daikin

4P513685-6C – 2019.12

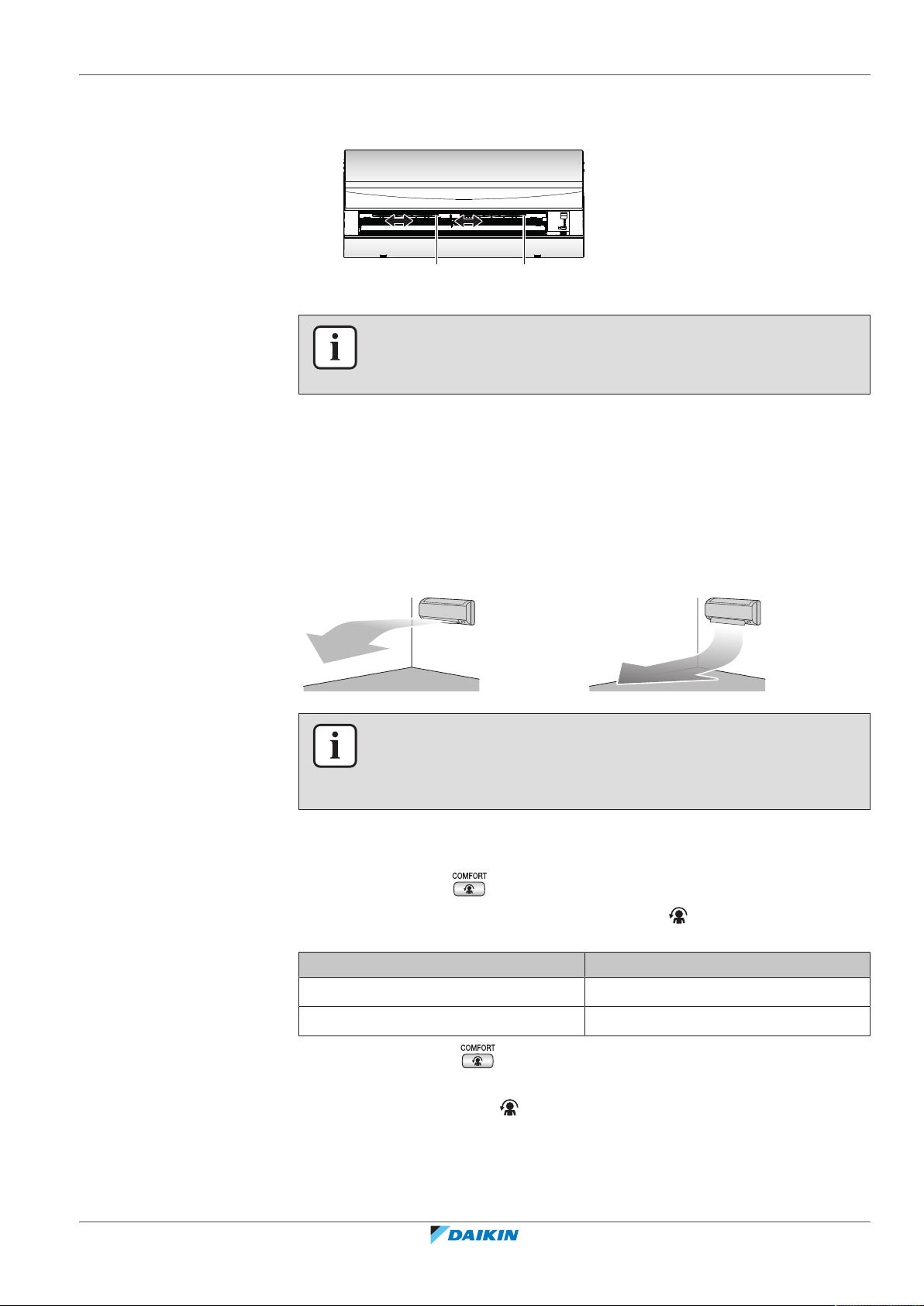

5.5.2 Nastavení žaluzií (svislých lamel)

aa

1 Podržte jeden nebo oba úchyty a pohněte žaluziemi.

a Ovladače

INFORMACE

Je-li jednotka instalována v rohu místnosti, sklon žaluzií by měl vždy směřovat ode
zdi. Účinnost poklesne, pokud bude vzduch blokovat stěna.

5.6 Provoz příjemného proudění vzduchu

Tlačítko může být použito pouze v režimu topení nebo chlazení. Zajištění
příjemného proudění vzduchu, který se NEDOSTANE do přímého kontaktu s lidmi.
Systém automaticky nastaví pevnou polohu průtoku vzduchu směrem nahoru v
režimu chlazení nebo dolů v režimu topení.

5 | Provoz

Provozní režim chlazení Provozní režim topení

INFORMACE

Provozní režim plného výkonu a režim příjemného proudění vzduchu NELZE používat
současně. Přednost má naposledy vybraná funkce. Je-li vybrán automatický svislý
směr proudění vzduchu, režim příjemného proudění vzduchu bude zrušen.

5.6.1 Zapnutí/vypnutí režimu příjemného proudění vzduchu

1 Stiskněte tlačítko a spusťte provoz.

Výsledek: Změní se poloha klapky, zobrazí se na displeji LCD a průtok

vzduchu se nastaví automaticky.

Režim Poloha klapky…

Chlazení/vysoušení Nahoru

Topení Dolů

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

2 Stisknutím tlačítka zastavte provoz jednotky.

Výsledek: Klapka se vrátí do polohy před zapnutím režimu příjemného proudění

vzduchu; z displeje LCD zmizí .

Referenční uživatelská příručka

19

5 | Provoz

5.7 Režim plného výkonu

5.7.1 Spuštění/zastavení režimu plného výkonu

Tato funkce rychle maximalizuje účinky chlazení nebo ohřevu v libovolném
provozním režimu. Tato funkce umožňuje využít zařízení na maximální výkon.

INFORMACE

Provozní režim plného výkonu nelze používat společně s ekonomickým režimem ani
režimem příjemného proudění vzduchu. Přednost má naposledy vybraná funkce.

Pokud klimatizační jednotka již pracuje na maximální výkon, provoz na plný výkon její
výkon již dále NEZVÝŠÍ.

1 Stiskněte tlačítko a spusťte provoz.

Výsledek: se zobrazí na displeji LCD. Režim plného výkonu pracuje asi

20minut. Poté se provoz vrátí na dříve nastavený režim.

Režim Rychlost proudění vzduchu

Chlazení / topení /automatika ▪ Pro maximalizaci účinku chlazení/

topení je snížen výkon venkovní
jednotky.

Vysoušení ▪ Nastavení teploty se sníží o 2,5°C.

Jen ventilátor Průtok vzduchu se pevně nastaví na

2 Stisknutím tlačítka zastavte provoz jednotky.

Výsledek: zmizí z displeje LCD.

Poznámka: Provoz v režimu maximálního výkon lze vybrat pouze u spuštěné

jednotky. Pokud stisknete tlačítko , provoz bude zrušen; zmizí z displeje
LCD.

5.8 Ekonomický provozní režim

Ekonomický provozní režim je funkce, která umožňuje efektivní provoz omezením
maximální spotřeby energie. Tato funkce je užitečná v případech, ve kterých je
třeba věnovat pozornost tomu, aby jistič nevypnul v případech, kdy jednotka běží
současně s jinými zařízeními.

▪ Průtok vzduchu se pevně nastaví na

maximum.

▪ Teplotu a průtok vzduchu NELZE

měnit.

▪ Nastavení průtoku vzduchu se mírně

zvýší.

maximum.

Referenční uživatelská příručka

20

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

INFORMACE

a

A

b

c

d

▪ Provozní režim plného výkonu a režim ekonomického provozu nelze používat

současně. Přednost má naposledy vybraná funkce.

▪ Ekonomický režim snižuje spotřebu venkovní jednotky tím, že omezí otáčky

kompresoru. Je-li spotřeba již nízká, ekonomický režim ji dále NESNÍŽÍ.

5.8.1 Spuštění/zastavení ekonomického provozního režimu

1 Stiskněte tlačítko a spusťte provoz.

Výsledek: se zobrazí na displeji LCD.

2 Stisknutím tlačítka zastavte provoz jednotky.

Výsledek: zmizí z displeje LCD.

5 | Provoz

A Proud a příkon za provozu
B Čas

a Maximum během běžného provozu

b Maximum během ekonomického provozu

c Normální provozní režim

d Ekonomický provozní režim

▪ Schéma slouží jen kilustračním účelům.
▪ Maximální proud a příkon za chodu klimatizační jednotky v ekonomickém režimu

se může lišit podle připojené venkovní jednotky.

5.9 Provoz časovače zapnutí/vypnutí

Funkce časovače jsou užitečné pro automatické zapínání a vypínání klimatizační
jednotky v noci nebo ráno. Lze také použít kombinaci časovače vypnutí a zapnutí.

INFORMACE

Časovač znovu naprogramujte v následujících případech:

▪ Jistič jednotku vypnul.
▪ Výpadek napájení.
▪ Po výměně baterií v uživatelském rozhraní.

5.9.1 Spuštění/zastavení časovače zapnutí

1 Stiskněte tlačítko a spusťte provoz.

Výsledek: Na displeji LCD se zobrazí a kontrolka časovače se rozsvítí.

INFORMACE

Každým stisknutím tlačítka se čas posune o 1 hodinu dopředu. Časovač lze
nastavit od 1 do 12 hodin.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Referenční uživatelská příručka

21

5 | Provoz

5.9.2 Spuštění/zastavení časovače vypnutí

2 Stisknutím tlačítka zastavte provoz.

Výsledek: Z displeje LCD zmizí a kontrolka časovače zhasne.

1 Stiskněte tlačítko a spusťte provoz.

Výsledek: Na displeji LCD se zobrazí a kontrolka časovače se rozsvítí.

INFORMACE

Každým stisknutím tlačítka se čas posune o 1 hodinu dopředu. Časovač lze
nastavit od 1 do 9 hodin.

2 Stisknutím tlačítka zastavte provoz.

Výsledek: Z displeje LCD zmizí a kontrolka časovače zhasne.

INFORMACE

Po nastavení času časovače zapnutí a vypnutí se časová nastavení uloží do paměti.
Paměť se resetuje, když vyměníte baterie uživatelského rozhraní.

Použití nočního režimu v kombinaci s časovačem vypnutí

Klimatizační jednotka automaticky upraví nastavení teploty (o 0,5°C nahoru v režimu
chlazení a 2,0°C dolů v režimu vytápění), aby nedocházelo k narušení spánku
nadměrným chlazením či vytápěním.

5.9.3 Kombinace časovače zapnutí a vypnutí

1 Nastavení časovačů viz "5.9.2 Spuštění/zastavení časovače vypnutí"[422] a

"5.9.1Spuštění/zastavení časovače zapnutí"[421].

Výsledek: Na LCD displeji se zobrazí a .

2 Příklad zobrazení na displeji LCD, pokud kombinujete 2 časovače:

Referenční uživatelská příručka

22

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

6 | Úsporný režim a optimální režim provozu

6 Úsporný režim a optimální režim provozu

INFORMACE

▪ Je-li jednotka zapnuta, spotřebovává elektřinu.
▪ Když se po výpadku napájení toto obnoví, bude jednotka pokračovat v dříve

navoleném režimu.

UPOZORNĚNÍ

NIKDY nevystavujte malé děti, rostliny ani zvířata přímému proudění vzduchu.

VÝSTRAHA

NEUMÍSŤUJTE předměty pod vnitřní nebo vnější jednotku, pokud by mohly zvlhnout.
Jinak mohou kondenzace na jednotce či na potrubí chladiva, znečištění vzduchového
filtru nebo zanesení odpadu způsobit odkapávání, které může znečistit nebo poškodit
předmět pod jednotkou.

VÝSTRAHA

Poblíž klimatizační jednotky nikdy NEUMISŤUJTE spreje s hořlavým obsahem do
blízkosti jednotky. V opačném případě může dojít k požáru.

UPOZORNĚNÍ

Systém NEPOUŽÍVEJTE v době, kdy v místnosti používáte insekticid určený k
vykuřování. Chemikálie by se mohly usadit v jednotce, což by ohrozilo zdraví osob
přecitlivělých na tyto chemikálie.

Pro řádnou funkci systému dodržujte následující pravidla.

▪ Během chlazení místnosti zamezte přímému slunečnímu svitu do místnosti

vhodnými záclonami nebo žaluziemi.

▪ Zajistěte, aby prostor byl dobře odvětrán. NEBLOKUJTE otvory pro vstup a výstup

vzduchu.

▪ Často větrejte. Časté používání vyžaduje, aby uživatelé věnovali zvláštní

pozornost větrání.

▪ Dveře a okna nechávejte zavřené. Zůstanou-li dveře nebo okna otevřená, vzduch

bude proudit z místnosti a účinnost chlazení a topení bude klesat.

▪ Místnost NECHLAĎTE ani NEVYHŘÍVEJTE příliš. Udržování teploty na přiměřené

úrovni pomáhá šetřit energii.

▪ Poblíž vstupu nebo výstupu vzduchu z jednotky NIKDY neumisťujte žádné

předměty. Mohlo by to způsobit snížený účinek topení/chlazení nebo zastavení
provozu.

▪ Před plánovaným dlouhodobým odstavením zařízení vypněte hlavní jistič. Je-li

jistič zapnutý, jednotka spotřebovává elektřinu. Jistič zapněte 6 hodin před
opakovaným uvedením jednotky do provozu; zajistíte tak její hladký chod.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

▪ Při vlhkosti vyšší než 80% nebo v případě ucpaného odtoku se jednotka může

orosit.

▪ Nastavte teplotu vzduchu tak, abyste se cítili příjemně. Místnost nepřehřívejte a

nepodchlazujte. Než teplota místnosti dosáhne nastavené teploty, chvíli to trvá.
Zvažte použití možností nastavení časovače.

Referenční uživatelská příručka

23

6 | Úsporný režim a optimální režim provozu

▪ Nastavte směr proudění vzduchu, abyste se vyhnuli proudění studeného vzduchu

a jeho shromažďování na podlaze, nebo horkého vzduchu proti stropu. (Nahoru
na strop během chlazení nebo vysoušení, nebo dolů během topení.)

▪ Zabraňte však přímému proudění vzduchu na osoby v místnosti.
▪ Provozujte systém v doporučeném rozsahu teplot (26~28°C pro chlazení,

20~24°C pro topení), abyste uspořili energii.

Referenční uživatelská příručka

24

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

7 Údržba a servis

7.1 Přehled: údržba s servis

Instalační technik musí provést roční údržbu.

O plnění chladiva

Tento výrobek obsahuje fluorované skleníkové plyny. Tyto plyny NEVYPOUŠTĚJTE
do ovzduší.

Typ chladiva: R32
Hodnota potenciálu globálního oteplování (GWP): 675

POZNÁMKA

Příslušná legislativa týkající se fluorovaných skleníkových plynů vyžaduje, aby náplň
chladiva v jednotce byla uvedena formou hmotnosti i jako ekvivalent CO2.

Vzorec pro výpočet množství CO2 v ekvivalentních tunách: Hodnota GWP chladiva ×
celkový objem chladiva [kg] / 1000

Podrobnější informace si vyžádejte od podniku provádějícího instalaci.

7 | Údržba a servis

VÝSTRAHA

Chladivo uvnitř této jednotky je mírně hořlavé, ale za normálních okolností NEUNIKÁ.
Jestliže chladivo unikne do místnosti a dostane se do kontaktu s otevřeným
plamenem hořáku, topením nebo vařičem, může to způsobit vznik požáru nebo
nebezpečných plynů.

Vypněte všechna spalovací topidla, místnost vyvětrejte a obraťte se na prodejce, od
kterého jste si koupili danou jednotku.

Jednotku NEPOUŽÍVEJTE, dokud servisní technik nepotvrdí, že byla dokončena oprava
místa, kde došlo kúniku chladiva.

VÝSTRAHA

▪ NEPROPICHUJTE ani nespalujte součásti pracující s chladivem.
▪ NEPOUŽÍVEJTE žádné čisticí prostředky nebo prostředky pro urychlení procesu

odmrazování kromě těch, jež jsou doporučeny výrobcem.

▪ Uvědomte si, že chladivo v systému je bez zápachu.

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté
(například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo).

POZNÁMKA

Údržba MUSÍ být prováděna autorizovaným instalačním technikem nebo servisním
zástupcem.

Doporučujeme provádět údržbu alespoň jednou ročně. Platná legislativa však může
vyžadovat kratší intervaly údržby.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Při čištění klimatizačního zařízení nebo vzduchového filtru zastavte provoz a vypněte
všechna napájení. Jinak by mohlo dojít k úrazu elektrickým proudem.

Referenční uživatelská příručka

25

7 | Údržba a servis

VÝSTRAHA

Pro zabránění úrazu elektrickým proudem nebo požáru:

▪ Jednotku NEOPLACHUJTE.
▪ NEOVLÁDEJTE jednotku mokrýma rukama.
▪ Na jednotku NEPOKLÁDEJTE žádné předměty obsahující vodu.

UPOZORNĚNÍ

Po delším používání zkontrolujte podložku jednotky a její instalace, zda nejsou
poškozeny. V případě poškození by mohla jednotka spadnout a způsobit úraz.

UPOZORNĚNÍ

NEDOTÝKEJTE se žeber výměníku tepla. Žebra jsou ostrá a mohli byste se pořezat.

VÝSTRAHA

Při práci na vyvýšených místech ze žebříku je třeba postupovat opatrně.

7.2 Čištění vnitřní jednotky a uživatelského rozhraní

POZNÁMKA

▪ NEPOUŽÍVEJTE benzín, benzen, ředidla, leštící prášky ani kapalné insekticidy.

Možný dopad: Ztráta barvy nebo deformace.

▪ NEPOUŽÍVEJTE vodu nebo vzduch o teplotě vyšší než 40°C. Možný dopad: Ztráta

barvy nebo deformace.

▪ NEPOUŽÍVEJTE lešticí prostředky.
▪ NEPOUŽÍVEJTE abrazivní kartáč. Možný dopad: Došlo by k odlupování povrchové

vrstvy.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Před čištěním jednotky ji vypněte. Vypněte také jistič nebo vytáhněte napájecí
kabelovou přípojku ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

1 Vyčistěte měkkou látkou. Pokud skvrny nelze snadno odstranit, použijte vodu

nebo neutrální čistící prostředek.

7.3 Čištění předního panelu

Referenční uživatelská příručka

26

1 Čelní panel vyčistěte měkkou utěrkou. Pokud skvrny nelze snadno odstranit,

použijte vodu nebo neutrální čistící prostředek.

ATXF50~71A2V1B

Pokojová klimatizační jednotka Daikin

4P513685-6C – 2019.12

7.4 Informace o vzduchových filtrech

2

1

Provozování jednotky se znečištěnými filtry znamená, že filtr:

▪ NEDOKÁŽE vzduch zbavit zápachů;
▪ NEDOKÁŽE vzduch vyčistit;
▪ nedostatečné topení/chlazení;
▪ možnost vzniku zápachu.

7.5 Otevření čelního panelu

1 Podržte přední panel za úchyty na obou stranách a otevřete jej.

7 | Údržba a servis

7.6 Čištění vzduchových filtrů

1 Tlačítko uprostřed vzduchového filtru zatlačte a poté filtr vytáhněte dolů.
2 Vzduchové filtry vytáhněte ven.

3 Vzduchové filtry vymyjte vodou nebo je vyčistěte pomocí vysavače.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

4 Namočte do vlažné vody asi na 10 až 15 minut.

5 Nainstalujte filtry zpět do původní polohy.

Referenční uživatelská příručka

27

7 | Údržba a servis

7.7 Uzavření předního panelu

7.8 Před dlouhodobým odstavením jednotky zvažte následující:

INFORMACE

▪ Pokud prach NELZE snadno odstranit, omyjte jej v neutrálním čisticím prostředku

rozpuštěném ve vlažné vodě. Vysušte vzduchové filtry ve stínu.

▪ Vzduchové filtry se doporučuje čistit každé dva týdny.

1 Čelní panel opatrně stiskněte na obou stranách a uprostřed, až zacvakne.

Jednotku uveďte do provozu v režimu ventilátoru na několik hodin, aby se vysušil
vnitřek vnitřní jednotky.

1 Stiskněte tlačítko a vyberte provoz větrání.

2 Stiskněte tlačítko a spusťte provoz.
3 Po zastavení chodu vypněte jistič.
4 Vzduchové filtry vyčistěte a znovu nasaďte do původního místa.
5 Vyjměte baterie z uživatelského rozhraní.

INFORMACE

Doporučuje se svěřit pravidelnou údržbu specializovanému technikovi. Služby
specializovaného technika vám poskytne místní prodejce. Náklady na údržbu nese
uživatel.

Za určitých provozních podmínek může po několika sezónách dojít k zanesení vnitřní
části jednotky. To se projeví v nevyhovujícím výkonu.

Referenční uživatelská příručka

28

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

8 Odstraňování problémů

Jestliže se vyskytne jedna z následujících poruch, učiňte níže uvedená opatření a
kontaktujte vašeho prodejce.

VÝSTRAHA

Objeví-li se jakkoliv neobvyklý jev (například zápach po spálenině apod.), jednotku
zastavte a vypněte napájení.

Další provoz zařízení za takových okolností může způsobit poruchu, úraz elektrickým
proudem nebo požár. Kontaktujte svého dodavatele.

Systém MUSÍ opravit kvalifikovaný servisní technik.

Porucha Opatření

8 | Odstraňování problémů

Bezpečnostní zařízení (například pojistka, jistič,

Vypněte hlavní vypínač.
zemnící jistič apod.) často reagují nebo vypínač
ON/OFF (ZAP/VYP) NEPRACUJE správně.

Z jednotky prosakuje voda. Zastavte provoz jednotky.

Spínač provozu NEPRACUJE správně. Vypněte napájecí zdroj.

Signalizuje-li se na displeji uživatelského
rozhraní číslo jednotky, kontrolka provozu bliká
a zobrazí se kód poruchy.

Informujte instalačního

technika a oznamte mu kód

poruchy.

Jestliže systém NEPRACUJE správně v jiných než uvedených případech a není
zřejmá žádná z výše popsaných poruch, zkontrolujte systém takto:

Porucha Opatření

Systém vůbec NEPRACUJE. ▪ Zkontrolujte, zda se nevyskytuje porucha napájení.

Počkejte, až se obnoví napájení. Jestliže za provozu
dojde k přerušení dodávky energie, systém se po
obnově napájení znovu spustí automaticky.

▪ Zkontrolujte, zda nevyhořela pojistka, nebo zda

obvod nerozpojil jistič. Pokud ano, vyměňte
pojistku nebo zapněte jistič.

▪ Zkontrolujte baterie uživatelského rozhraní.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Systém se náhle zastaví. ▪ Zkontrolujte, zda nějaká překážka NEZAKRÝVÁ

nasávání nebo vyfukování vzduchu vnitřní nebo
venkovní jednotky. Odstraňte překážky a zajistěte
volný průtok vzduchu.

▪ Klimatizační jednotka se může zastavit po náhlém

zakolísání napětí, aby byl systém chráněn.
Jednotka znovu automaticky zahájí provoz zhruba
po 3minutách.

Referenční uživatelská příručka

29

8 | Odstraňování problémů

Porucha Opatření

Systém pracuje, ale
chlazení nebo ohřev jsou
nedostatečné.

Systém pracuje, ale
chlazení nebo ohřev jsou
nedostatečné (z jednotky
NEPROUDÍ vzduch).

Systém pracuje, ale
chlazení nebo ohřev jsou
nedostatečné (z jednotky
proudí vzduch).

▪ Zkontrolujte nastavení proudění vzduchu. Viz také

"5.4Rychlost proudění vzduchu"[417].

▪ Zkontrolujte nastavení teploty. Viz také

"5.3.1 Spuštění a zastavení provozu a nastavení
teploty"[417].

▪ Zkontrolujte, zda je nastaven správný směr

proudění vzduchu. Viz také "5.5 Směr proudění

vzduchu"[418].

▪ Zkontrolujte, zda nějaká překážka NEZAKRÝVÁ

nasávání nebo vyfukování vzduchu vnitřní nebo
venkovní jednotky. Odstraňte překážky a zajistěte
volný průtok vzduchu.

▪ Klimatizační jednotka se může před režimem

topení předběžně zahřívat. Počkejte přibližně 1 až
4 minuty.

▪ Jednotka může být vrežimu odmrazování.

▪ Zkontrolujte, zda nejsou ucpané vzduchové filtry.

Vzduchové filtry vyčistěte. Viz "7 Údržba a

servis"[425].

▪ Zkontrolujte, zda nejsou otevřené dveře nebo

okna. Zavřete dveře nebo okna, zabraňte výměně
vzduchu v místnosti s okolím.

Během provozu pracuje
zařízení nesprávně.

Jednotka přijímá signály z
uživatelského rozhraní.

Displej uživatelského
rozhraní nic nezobrazuje.

Na displeji uživatelského
rozhraní se zobrazuje
chybový kód.

Zapínají se jiná elektrická
zařízení.

▪ Přesvědčte se, zda jednotka pracuje v

ekonomickém režimu. Viz také "5.8 Ekonomický

provozní režim"[420].

▪ Zkontrolujte, zda je přímo pod vnitřní jednotkou

nebo vedle ní nějaký nábytek. Přesuňte nábytek.

Následkem působení blesku nebo rádiových vln
může dojít k poruše funkce klimatizačního zařízení.
Přepněte jistič mezi stavy OFF a ON.

▪ Zkontrolujte baterie uživatelského rozhraní.
▪ Zkontrolujte, zda přijímač NEBYL vystaven

přímému slunečnímu záření.

▪ Zkontrolujte, zda se v místnosti nacházejí

elektronické startéry zářivek. Kontaktujte svého
dodavatele.

Vyměňte baterie uživatelského rozhraní.

Obraťte se na svého prodejce. Viz také "8.2Řešení

problémů na základě chybových kódů"[432], kde

je uveden podrobný seznam chybových kódů.

Pokud signály uživatelského rozhraní ovládají další
elektrické spotřebiče, přesuňte tyto spotřebiče nebo
kontaktujte svého prodejce.

Referenční uživatelská příručka

30

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

8 | Odstraňování problémů

Jestliže ani po kontrole všech výše uvedených bodů nelze odstranit problém
vlastními silami, obraťte se na instalačního technika a popište mu příznaky, uveďte
název modelu jednotky (pokud možno s výrobním číslem) a datum instalace
(pravděpodobně uvedeno na záručním listu).

8.1 Příznaky, které NEJSOU známkou poruchy systému

Následující příznaky NEJSOU poruchami systému:

8.1.1 Příznak: Ozývá se zvuk tekoucí vody

▪ Jde o zvuk chladiva, které proudí v klimatizačním zařízení.
▪ Tento zvuk může být generován v případě, že voda proudí z jednotky během

chlazení nebo vysoušení.

8.1.2 Příznak: Ozývá se zvuk vyfukování

Tento zvuk vzniká, když se změní směr proudění chladiva (například při přepnutí
mezi režimem chlazení a topení).

8.1.3 Příznak: Ozývá se zvuk cvakání

Tento zvuk je generován při mírném roztahování nebo smršťování jednotky vlivem
teplotních změn.

8.1.4 Příznak: Ozývá se zvuk pískání

Tento zvuk je generován průtokem chladiva během odmrazování.

8.1.5 Příznak: Ozývá se zvuk cvakání během provozu nebo v klidovém režimu

Tento zvuk je generován, když pracují řídicí jednotky chladiva nebo elektrické
součásti.

8.1.6 Příznak: Ozývá se zvuk klapání

Tento zvuk se ozývá v případě, že externí zařízení nasává vzduch z místnosti
(například odsávací ventilátor nebo odsávací kryt) a to při zavřených dveřích
místnosti. Otevřete okno či dveře, nebo ventilátor zastavte.

8.1.7 Příznak: Jednotka může vydávat pachy

Jednotka může pohlcovat pachy z místnosti, nábytku, cigaret atd. a poté je opět
vydávat.

8.1.8 Příznak: Venkovní ventilátor se otáčí, i když je klimatizační jednotka mimo provoz

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

▪ Po zastavení provozu. Ventilátor venkovní jednotky se otáčí i nadále zhruba 30

sekund; účelem je ochrana systému.

▪ Když klimatizační jednotka není v provozu. Je-li venkovní teplota příliš vysoká,

ventilátor venkovní jednotky se začne otáčet; účelem je ochrana systému.

Referenční uživatelská příručka

31

8 | Odstraňování problémů

8.2 Řešení problémů na základě chybových kódů

Pokud se jednotka dostane do problému, na uživatelském rozhraní se zobrazí
chybový kód. Je důležité pochopit daný problém a před vymazáním chybového
kódu provést příslušná opatření. To může provést autorizovaný technik nebo váš
místní prodejce.

Tato kapitola vám poskytne přehled všech možných chybových kódů a jejich popis,
jak je zobrazen na uživatelském rozhraní.

Podrobné informace o řešení problémů každé chyby naleznete v servisní příručce.

Diagnostika problémů pomocí uživatelského rozhraní

Uživatelské rozhraní může přijmout chybový kód od vnitřní jednotky s odkazem na
poruchu. Před resetováním chybového kódu je důležité porozumět problému a
podniknout příslušná opatření. To by měl provádět pouze licencovaný instalační
technik nebo místní prodejce.

Zobrazení chybového kódu na uživatelském rozhraní:

1 Tlačítko podržte zhruba 5sekund.

Výsledek: Rozbliká se v části teploty na displeji.

2 Stiskněte tlačítko opakovaně, dokud se nebude ozývat nepřetržitý

zvukový signál.

Výsledek: Nyní je na displeji zobrazen kód.

INFORMACE

▪ Krátký zvukový signál a 2 po sobě jdoucí zvukové signály oznamují neodpovídající

si kódy.

▪ Chcete-li zrušit zobrazení kódu, podržte tlačítko zrušení časovače na dobu

5sekund. Zobrazení kódu zmizí také v případě, pokud toto tlačítko NESTISKNETE
po dobu 1minuty.

Systém

Chybový kód Popis

Normální

Nedostatek chladiva

Detekováno přepětí

Chyba přenosu signálu (mezi vnitřní a venkovní jednotkou)

Porucha kombinace vnitřní/venkovní jednotky

Vnitřní jednotka

Chybový kód Popis

Referenční uživatelská příručka

32

Neobvyklý stav obvodové desky vnitřní jednotky

Ochrana před zamrznutím nebo řízení vysokého tlaku

Neobvyklý stav stejnosměrného motoru ventilátoru

Neobvyklý stav termistoru pokojové teploty

Venkovní jednotka

Chybový kód Popis

Neobvyklý stav čtyřcestného ventilu

ATXF50~71A2V1B

Pokojová klimatizační jednotka Daikin

4P513685-6C – 2019.12

Chybový kód Popis

Neobvyklý stav desky tištěných spojů venkovní jednotky

Aktivace funkce ochrany před přetížením kompresoru

Zablokování kompresoru

Zablokování stejnosměrného motoru ventilátoru

Nadproud vstupního napájení

Řízení teploty ve výtlačném potrubí

Řízení vysokého tlaku (v režimu chlazení)

Neobvyklý stav snímače systému kompresoru

Neobvyklý stav snímače polohy

Neobvyklý stav snímače stejnosměrného napětí / proudu

Neobvyklý stav termistoru venkovní teploty

Neobvyklý stav termistoru výtlačného potrubí

Neobvyklý stav termistoru výměníku tepla venkovní jednotky

Chyba přehřátí elektrických součástí

8 | Odstraňování problémů

Zvýšení teploty na žebrech radiátoru

Okamžitý nadproud invertoru (DC)

Neobvyklý stav termistoru žeber radiátoru

Chyba vnitřní teploty kompresoru

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Referenční uživatelská příručka

33

9 | Likvidace

9 Likvidace

POZNÁMKA

Systém se nikdy NEPOKOUŠEJTE demontovat sami: demontáž systému, likvidace
chladiva, oleje a ostatních částí zařízení MUSÍ být provedena v souladu s příslušnými
předpisy. Jednotky MUSÍ být likvidovány ve specializovaném zařízení, aby jejich
součásti mohly být opakovaně použity, recyklovány nebo regenerovány.

Referenční uživatelská příručka

34

Pokojová klimatizační jednotka Daikin

ATXF50~71A2V1B

4P513685-6C – 2019.12

10 Slovník pojmů

TUV = teplá užitková voda

Teplá voda použitá v jakémkoliv typu budovy pro účely domácnosti.

Tepl.výst. vody = Výstupní teplota vody

Teplota vody na výstupu z tepelného čerpadla.

Prodejce

Obchodní distributor výrobku.

Autorizovaný instalační technik

Odborně způsobilá osoba, která je kvalifikovaná k instalaci výrobku.

Uživatel

Osoba, která vlastní výrobek, nebo jej používá.

Platná legislativa

Veškeré mezinárodní, evropské, státní a místní nařízení, zákony, vyhlášky
nebo předpisy, které jsou relevantní a platné pro určitý výrobek nebo
oblast.

Servisní firma

Kvalifikovaná firma, která může provádět nebo koordinovat požadovaný
servis jednotky.

10 | Slovník pojmů

Instalační návod

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej instalovat,
konfigurovat a udržovat v dobrém stavu.

Návod k obsluze

Návod pro určitý výrobek nebo aplikaci vysvětlující, jak jej používat.

Příslušenství

Štítky, návody, informační listy a vybavení, které je dodáváno s výrobkem a
které musí být instalováno dle pokynů v doprovodné dokumentaci.

Volitelné vybavení

Vybavení vyrobené nebo schválené společností Daikin, které je možné
kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

Místní dodávka

Vybavení, které NENÍ vyrobené společností Daikin, které je možné
kombinovat s výrobkem dle pokynů v doprovodné dokumentaci.

ATXF50~71A2V1B
Pokojová klimatizační jednotka Daikin
4P513685-6C – 2019.12

Referenční uživatelská příručka

35

Verantwortung für Energie und Umwelt

Copyright 2019 Daikin

4P513685-6C 2019.12
