Daikin ATXF50A2V1B, ATXF60A2V1B, ATXF71A2V1B User reference guide [hr]

Referentni vodič za korisnika

Daikin klima uređaj

ATXF50A2V1B ATXF60A2V1B ATXF71A2V1B

Sadržaj

1 Opće mjere opreza 4

1.1 O dokumentaciji.............................................................................................................................................................. 4

1.1.1 Značenje upozorenja i simbola....................................................................................................................... 4

1.2 Za korisnika ..................................................................................................................................................................... 5

2 O dokumentaciji 7

2.1 O ovom dokumentu........................................................................................................................................................ 7

2.2 Korisnički referentni vodič na prvi pogled...................................................................................................................... 7

3 O sustavu 9

3.1 Unutarnja jedinica........................................................................................................................................................... 9

3.2 O korisničkom sučelju ..................................................................................................................................................... 10

3.2.1 Komponente: Korisničko sučelje .................................................................................................................... 11

3.2.2 Status: LCD zaslon korisničkog sučelja ........................................................................................................... 11

3.2.3 Za rukovanje korisničkim sučeljem ................................................................................................................ 12

4 Prije puštanja u rad 13

4.1 Pregledni prikaz: Prije puštanja u rad............................................................................................................................. 13

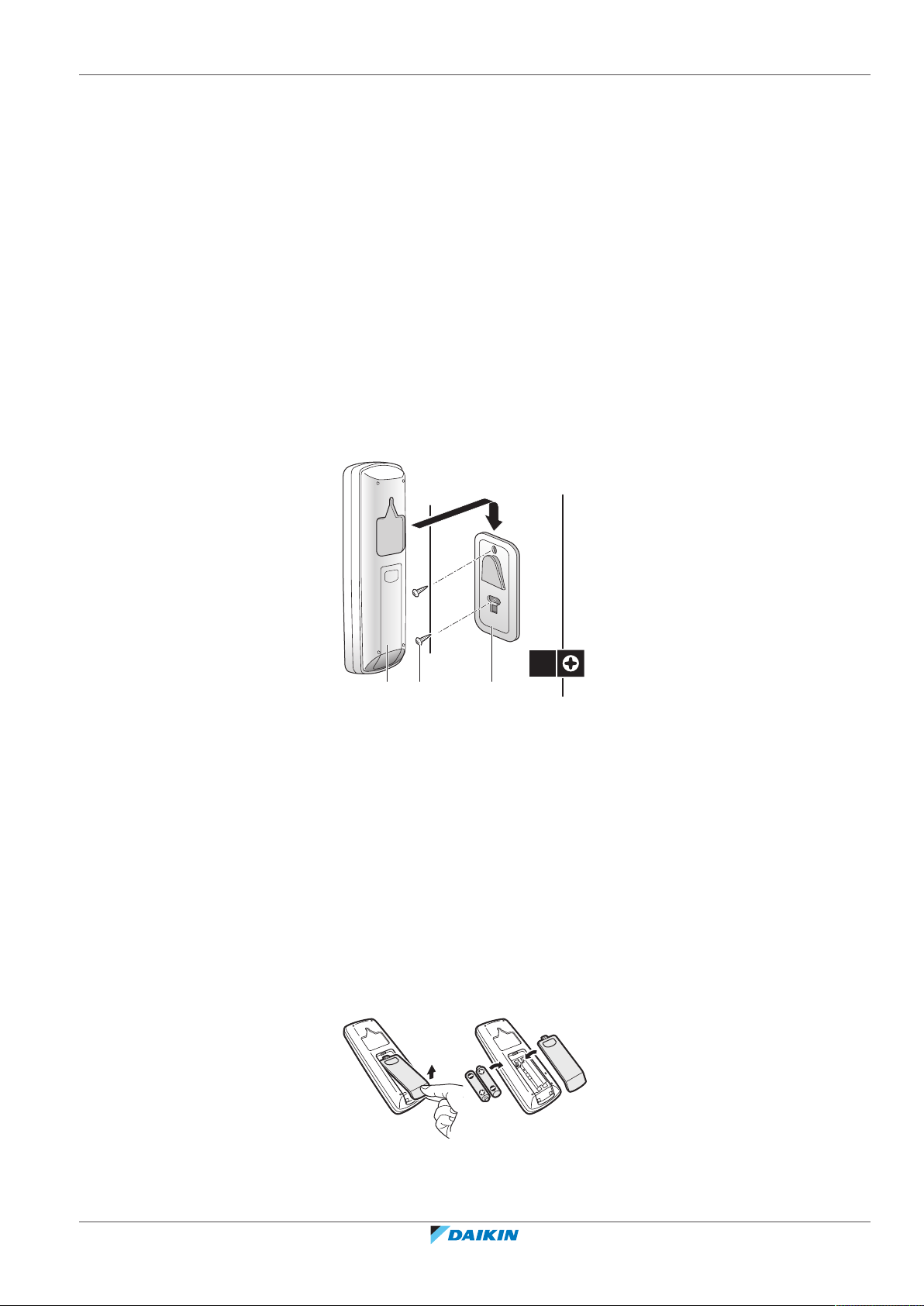

4.2 Za pričvršćivanje korisničkog sučelja na zid.................................................................................................................... 13

4.3 Za umetanje baterija....................................................................................................................................................... 13

4.4 Za uključivanje električnog napajanja............................................................................................................................. 14

5 Rad 15

5.1 Raspon rada .................................................................................................................................................................... 15

5.2 Kada koristiti pojedinu funkciju ...................................................................................................................................... 15

5.3 Način rada i zadana temperatura................................................................................................................................... 16

5.3.1 Za pokretanje/zaustavljanje načina rada i podešavanje temperature.......................................................... 17

5.4 Brzina strujanja zraka...................................................................................................................................................... 17

5.4.1 Za podešavanje brzine strujanja zraka ........................................................................................................... 18

5.5 Smjer strujanja zraka....................................................................................................................................................... 18

5.5.1 Za podešavanje smjera strujanja zraka .......................................................................................................... 18

5.5.2 Za podešavanje lamela (uspravna krilca) ....................................................................................................... 19

5.6 Način rada 'Comfort Airflow' (Udobno strujanje) .......................................................................................................... 19

5.6.1 Pokretanje/zaustavljanje COMFORT AIRFLOW rada ..................................................................................... 19

5.7 Pojačani POWERFUL način rada ..................................................................................................................................... 20

5.7.1 Pokretanje/zaustavljanje POWERFUL rada .................................................................................................... 20

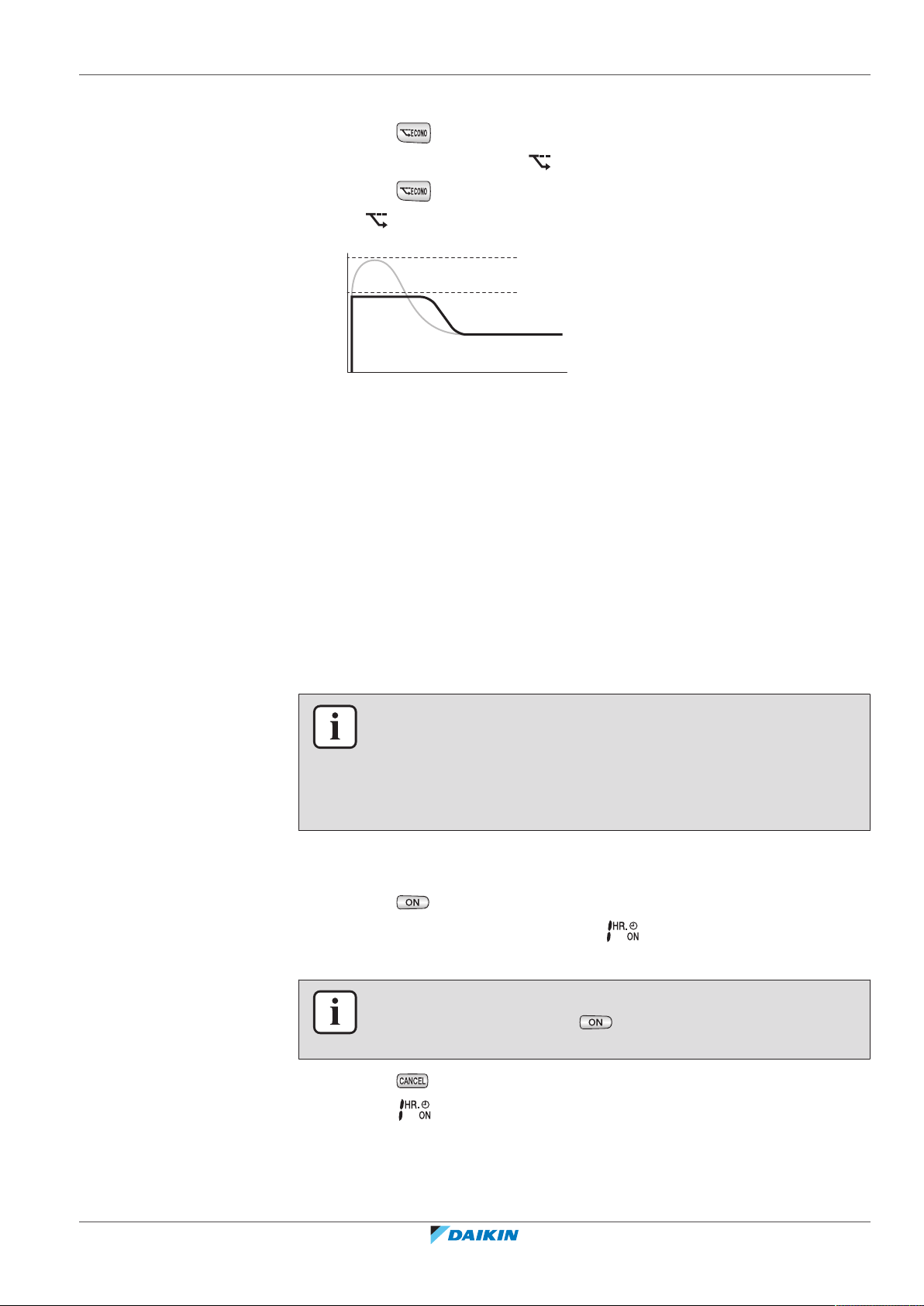

5.8 ECONO rad ...................................................................................................................................................................... 20

5.8.1 Pokretanje/zaustavljanje ECONO rada........................................................................................................... 21

5.9 Rad OFF/ON vremenskog programatora........................................................................................................................ 21

5.9.1 Pokretanje/zaustavljanje 'ON timer' rada ...................................................................................................... 21

5.9.2 Pokretanje/zaustavljanje 'OFF timer' rada..................................................................................................... 22

5.9.3 Kombiniranje vremena uključivanja (ON timer) i isključivanja (OFF timer) .................................................. 22

Referentni vodič za korisnika

6 Štednja energije i optimalan rad 23

7 Održavanje i servisiranje 25

7.1 Pregled: održavanje i servisiranje................................................................................................................................... 25

7.2 Čišćenje unutarnje jedinice i korisničkog sučelja ........................................................................................................... 26

7.3 Kako očistiti prednju ploču ............................................................................................................................................. 26

7.4 O filtrima za zrak ............................................................................................................................................................. 27

7.5 Kako otvoriti prednju ploču ............................................................................................................................................ 27

7.6 Za čišćenje filtara zraka................................................................................................................................................... 27

7.7 Kako zatvoriti prednju ploču........................................................................................................................................... 28

7.8 Uzmite u obzir slijedeće stavke prije dugog razdoblja mirovanja.................................................................................. 28

8 Otklanjanje smetnji 29

8.1 Simptomi koji NISU neispravnost sustava ...................................................................................................................... 31

8.1.1 Simptom: Čuje se zvuk kao da teče voda....................................................................................................... 31

8.1.2 Simptom: Čuje se zvuk puhanja ..................................................................................................................... 31

8.1.3 Simptom: Čuje se zvuk kuckanja .................................................................................................................... 31

8.1.4 Simptom: Čuje se zvuk zviždanja.................................................................................................................... 31

8.1.5 Simptom: Čuje se kliktanje kada uređaj radi ili je u praznom hodu .............................................................. 31

8.1.6 Simptom: Čuje se zvuk pljeskanja .................................................................................................................. 31

8.1.7 Simptom: Jedinice mogu ispuštati neugodne mirise ..................................................................................... 31

8.1.8 Simptom: Ventilator vanjske jedinice se okreće dok klima uređaj ne radi ................................................... 31

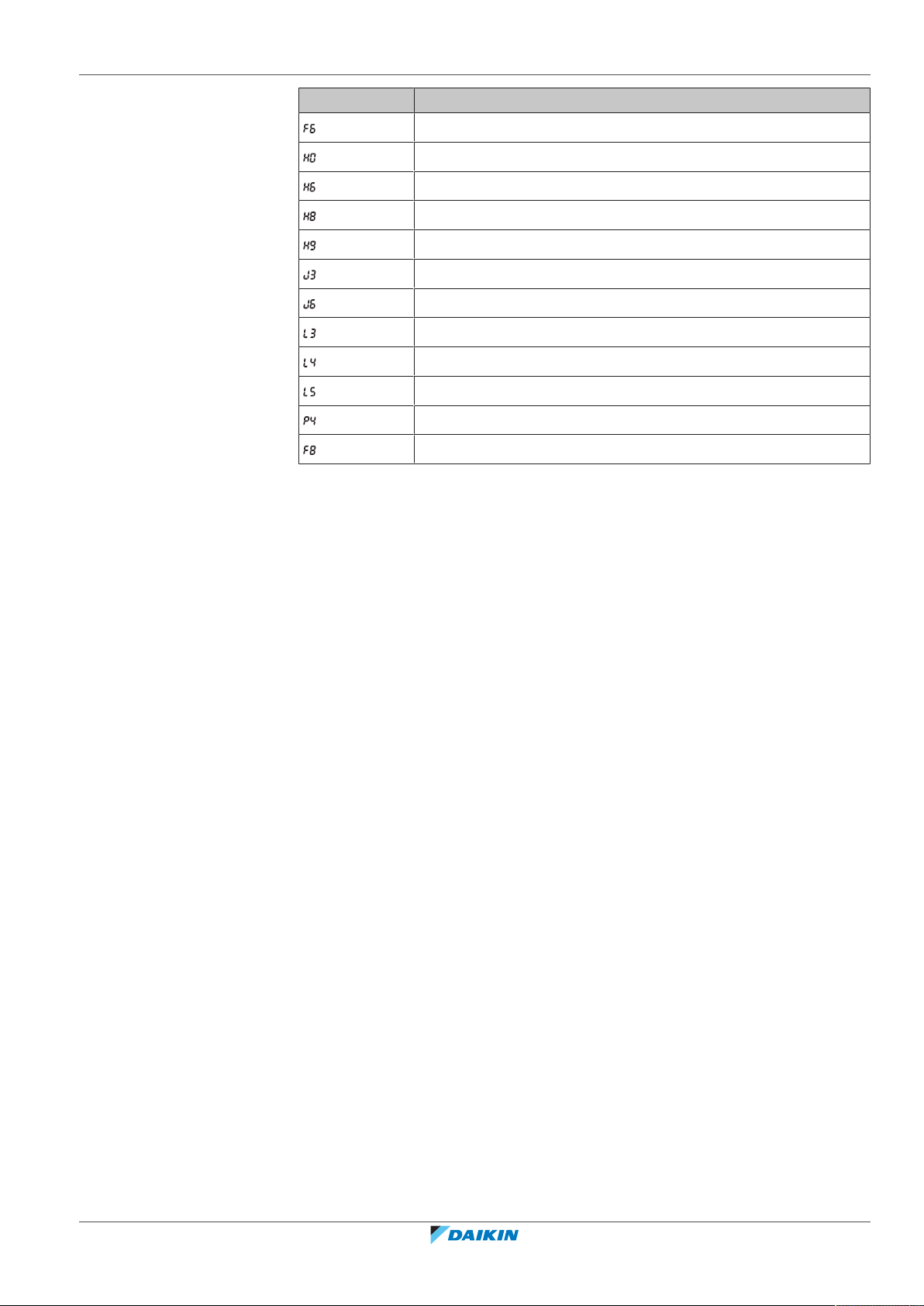

8.2 Rješavanje problema na osnovi kôdova grešaka............................................................................................................ 31

ATXF50~71A2V1B

Daikin klima uređaj

4P513685-6C – 2019.12

Sadržaj

9 Odlaganje na otpad 34

10 Rječnik 35

ATXF50~71A2V1B Daikin klima uređaj 4P513685-6C – 2019.12

Referentni vodič za korisnika

1 | Opće mjere opreza

1 Opće mjere opreza

1.1 O dokumentaciji

1.1.1 Značenje upozorenja i simbola

▪ Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su

prijevodi.

▪ Mjere opreza opisane u ovom dokumentu obuhvaćaju vrlo važne teme, stoga ih

pažljivo slijedite.

▪ Postavljanje sustava i sve aktivnosti opisane u priručniku za postavljanje i u

referentnom vodiču za instalatera MORA izvesti ovlašteni instalater.

OPASNOST

Označuje situaciju koja rezultira smrću ili teškom ozljedom.

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

Označuje situaciju koja bi mogla rezultirati strujnim udarom opasnim po život.

OPASNOST: RIZIK OD OPEKLINA

Označuje situaciju koja bi mogla rezultirati opeklinama zbog ekstremno visokih ili niskih temperatura.

OPASNOST: RIZIK OD EKSPLOZIJE

Označuje situaciju koja bi mogla rezultirati eksplozijom.

UPOZORENJE

Označuje situaciju koja bi mogla rezultirati smrću ili teškom ozljedom.

UPOZORENJE: ZAPALJIVI MATERIJAL

OPREZ

Označuje situaciju koja bi mogla rezultirati manjom ili srednje teškom ozljedom.

OBAVIJEST

Označuje situaciju koja bi mogla rezultirati oštećenjem opreme ili imovine.

Referentni vodič za korisnika

INFORMACIJE

Označuje korisne savjete ili dodatne informacije.

Simboli korišteni na jedinici:

ATXF50~71A2V1B

Daikin klima uređaj

4P513685-6C – 2019.12

1.2 Za korisnika

1 | Opće mjere opreza

Simbol Objašnjenje

Prije postavljanja, pročitajte priručnik za postavljanje i rukovanje, i list uputa za ožičenje.

Prije izvođenja radova na održavanju i servisnih zadataka, pročitajte servisni priručnik.

Za više informacija pogledajte referentni vodič za instalatera i korisnika.

Simboli korišteni u dokumentaciji:

Simbol Objašnjenje

Označava naslov slike ili upućivanje na nju. Primjer: " 1–3 Naslov slike" znači "Slika 3 u poglavlju 1".

Označava naslov tablice ili upućivanje na nju. Primjer: " 1–3 naslov Tablice" znači "Tablica 3 u poglavlju

1".

▪ Ako NISTE sigurni kako se rukuje uređajem, obratite se instalateru. ▪ Uređaj smiju koristiti djeca starija od 8 godina i osobe sa smanjenim fizičkim,

osjetilnim ili mentalnim sposobnostima, ili s nedostatnim iskustvom i znanjem, ako imaju nadzor ili dobivaju upute o uporabi od uređaja na siguran način i razumiju uključene rizike. Djeca se NE SMIJU igrati s uređajem. Čišćenje i korisničko održavanje NE SMIJU obavljati djeca bez nadzora.

UPOZORENJE

Za sprečavanje strujnog udara ili požara:

▪ NE ispirite jedinicu vodom. ▪ NE rukujte jedinicom mokrim rukama. ▪ NE stavljajte nikakve predmete s vodom na jedinicu.

OPREZ

▪ NE stavljajte nikakve predmete ili opremu na gornju ploču jedinice. ▪ NE sjedite i NE stojte na jedinici te se NE penjite na nju.

▪ Uređaji su označeni sljedećim simbolom:

ATXF50~71A2V1B Daikin klima uređaj 4P513685-6C – 2019.12

To znači da se električni i elektronički proizvodi NE SMIJU miješati s ostalim nerazvrstanim kućanskim otpadom. Sustav NE pokušavajte rastaviti sami: rastavljanje sustava, postupanje s rashladnim sredstvom, uljem i svim ostalim dijelovima morate prepustiti ovlaštenom instalateru koji će to obaviti u skladu s važećim zakonima. Uređaji se u specijaliziranom pogonu moraju obraditi za ponovnu upotrebu, recikliranje i uklanjanje. Osiguravanjem pravilnog odlaganja ovog proizvoda pomažete u sprečavanju mogućih negativnih posljedica za okoliš i ljudsko zdravlje. Više informacija zatražite od svog instalatera ili nadležnih lokalnih tijela.

Referentni vodič za korisnika

1 | Opće mjere opreza

▪ Baterije su označene sljedećim simbolom:

To znači da se baterije NE SMIJU miješati s ostalim nerazvrstanim kućanskim otpadom. Ako je ispod simbola otisnut kemijski simbol, taj kemijski simbol znači da baterija sadrži teške metale iznad određene koncentracije. Moguće oznake kemikalija su: Pb: olovo (>0,004%). iskorištene baterije se u specijaliziranom pogonu moraju obraditi za ponovnu upotrebu. Osiguravanjem pravilnog odlaganja iskorištenih baterija pomažete u sprječavanju mogućih negativnih posljedica za okoliš i ljudsko zdravlje.

Referentni vodič za korisnika

ATXF50~71A2V1B

Daikin klima uređaj

4P513685-6C – 2019.12

2 O dokumentaciji

2.1 O ovom dokumentu

Hvala vam na kupnji ovog proizvoda. Molimo vas:

▪ Čuvajte dokumentaciju za daljnju upotrebu.

Ciljana publika

Krajnjikorisnici

INFORMACIJE

Ovaj je uređaj namijenjen za upotrebu od strane stručnjaka ili obučenih korisnika u trgovinama, lakoj industriji i na poljoprivrednim dobrima ili za upotrebu u poslovne i privatne svrhe od strane laika.

Komplet dokumentacije

Ovaj dokument dio je kompleta dokumentacije. Cijeli komplet obuhvaća:

2 | O dokumentaciji

▪ Opće mjere opreza:

- Sigurnosne upute koje morate pročitati prije rukovanja sustavom

- Format: Papir (u pakiranju unutarnje jedinice)

▪ Priručnik za rukovanje:

- Brzi vodič za osnovnu upotrebu

- Format: Papir (u pakiranju unutarnje jedinice)

▪ Referentni vodič za korisnika:

- Detaljne upute po koracima i popratne informacije za osnovnu i naprednu

upotrebu

- Format: Digitalne datoteke na adresi http://www.daikineurope.com/support-

and-manuals/product-information/

Najnovije revizije priložene dokumentacije možete pronaći na regionalnim internetskim stranicama tvrtke Daikin ili zatražiti od instalatera.

Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.

2.2 Korisnički referentni vodič na prvi pogled

Poglavlje Opis

ATXF50~71A2V1B Daikin klima uređaj 4P513685-6C – 2019.12

Opće mjere opreza Sigurnosne upute koje MORATE pročitati prije

puštanja u rad

O dokumentaciji Koja dokumentacija postoji za korisnika

O sustavu ▪ Raspon rada

▪ Opis unutarnje jedinice i korisničkog sučelja

Prije puštanja u rad Što učiniti prije početka rada

Rad Kako i kada koristiti pojedine značajke

Štednja energije i optimalan rad Kako štedjeti energiju

Održavanje i servisiranje Kako održavati i servisirati jedinicu

Referentni vodič za korisnika

2 | O dokumentaciji

Poglavlje Opis

Otklanjanje smetnji Što učiniti u slučaju poteškoća

Zbrinjavanje otpada Kako zbrinjavati otpisani sustav

Tumač pojmova Definicija izraza

Referentni vodič za korisnika

ATXF50~71A2V1B

Daikin klima uređaj

4P513685-6C – 2019.12

3 O sustavu

ON/OFF

3.1 Unutarnja jedinica

3 | O sustavu

UPOZORENJE: ZAPALJIVI MATERIJAL

Rashladno sredstvo u sustavu je blago zapaljivo.

OBAVIJEST

NEMOJTE koristiti sustav klima uređaja za druge namjene. Kako biste izbjegli smanjenje kvalitete, jedinicu NEMOJTE upotrebljavati za rashlađivanje preciznih instrumenata, hrane, biljaka, životinja ili umjetnina.

OPREZ

NEMOJTE stavljajte prst, šipke ili druge predmete u ulazne ili izlazne ispuhe. Budući da se ventilator vrti velikom brzinom, uzrokovat će povredu.

INFORMACIJE

Razina tlaka zvuka je niža od 70dBA.

UPOZORENJE

▪ Ne pokušavajte sami rastaviti, popraviti, premjestiti, preinačiti ili ponovo postaviti

klima uređaj, jer nepravilno rastavljanje ili postavljanje može prouzročiti udar struje ili požar. Obratite se svom trgovcu.

▪ Ako slučajno procuri rashladno sredstvo, pazite da nema otvorenog plamena.

Rashladno sredstvo je posve sigurno, nije otrovno, blago je zapaljivo, ali proizvodi otrovni plin ako slučajno procuri u prostoriju gdje ima zapaljivog plina od grijača, plinskog kuhala itd. Neka uvijek stručno osoblje servisa provjeri je li mjesto procurivanja popravljeno, prije ponovnog puštanja u rad.

INFORMACIJE

Sljedeće ilustracije su samo primjer i NE MORAJU u potpunosti odgovarati izvedbi vašeg sustava.

ATXF50~71A2V1B Daikin klima uređaj 4P513685-6C – 2019.12

a Ulaz zraka b Izlaz zraka

Referentni vodič za korisnika

3 | O sustavu

3.2 O korisničkom sučelju

c Vodoravna lamela

d Lamele (uspravna krilca)

e Prednja ploča

f Pločica s nazivom modela

g Osjetnik sobne temperature

h Prijemnik signala

i Indikator rada (zelena) j Svjetlo vremenskog programatora (narančasto)

k Sklopka "ON/OFF" unutarnje jedinice

l Filtar za zrak

ON/OFF tipka (uključeno/isključeno)

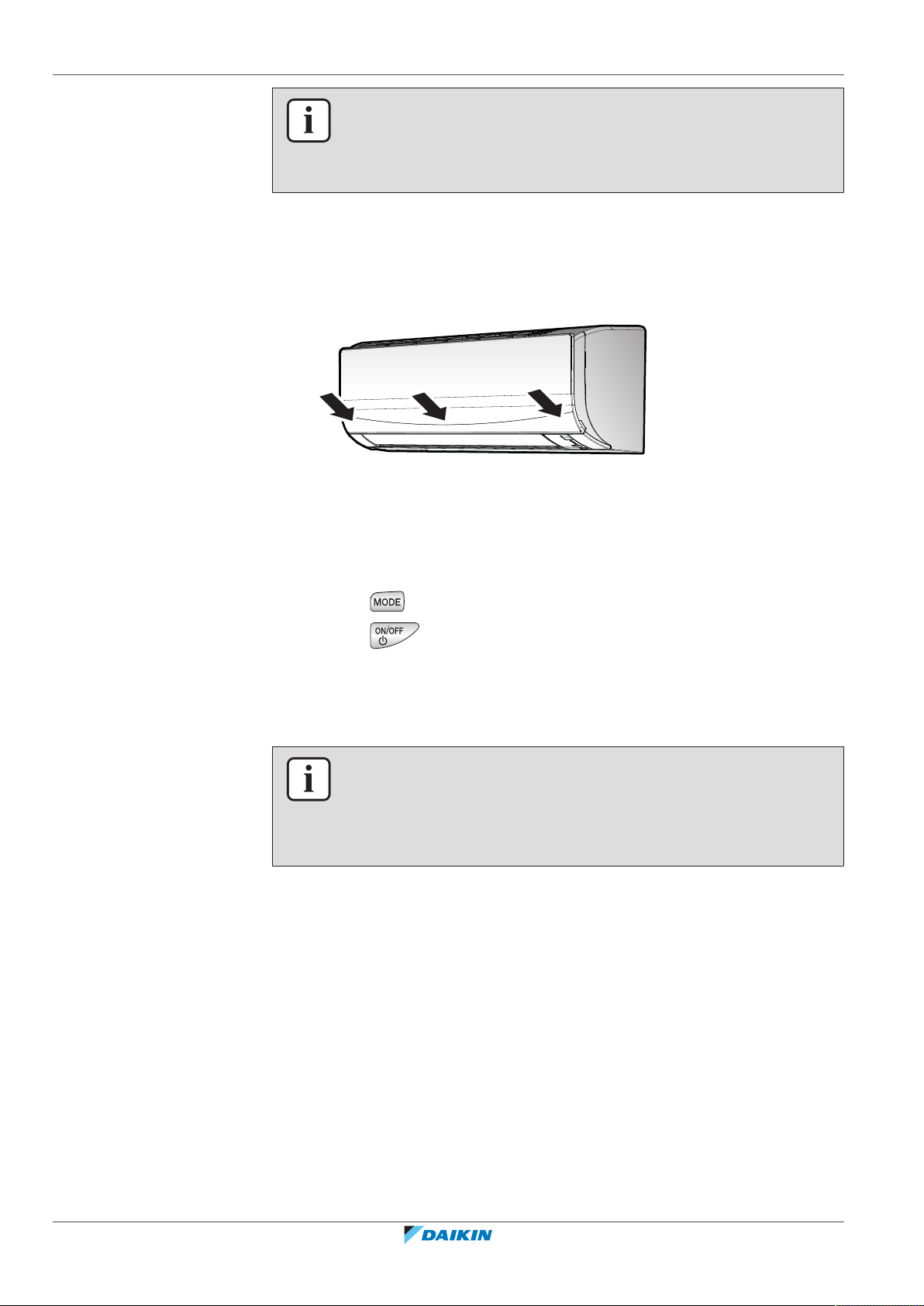

Ako nedostaje korisničko sučelje, možete koristiti tipku "ON/OFF" unutarnje jedinice za pokretanje/zaustavljanje rada. Kada se rad pokrene tom tipkom, koriste se sljedeće postavke:

▪ Način rada = Automatski ▪ Postavka temperature = 25°C ▪ Brzina strujanja zraka = Automatski

▪ Izravno sunčevo svjetlo. NEMOJTE izlagati korisničko sučelje izravnom sunčevom

svjetlu.

▪ Prašina. Prašina na odašiljaču signala ili prijemniku smanjit će osjetljivost.

Obrišite prašinu mekom tkaninom.

▪ Fluorescentna rasvjeta. Signalna komunikacija može biti onemogućena ako u

prostoriji postoji fluorescentna svjetiljka. U tom se slučaju obratite vašem instalateru.

▪ Ostali uređaji. Ako signali korisničkog sučelja pokreću neke druge uređaje,

premjestite te uređaje ili se obratite vašem instalateru.

▪ Zavjese. Sa sigurnošću utvrdite da signal između jedinice i korisničkog sučelja

NIJE blokiran zavjesama ili drugim objektima.

OBAVIJEST

▪ NEMOJTE dopustiti da vam korisničko sučelje padne na pod. ▪ NEMOJTE dopustiti da vam se korisničko sučelje smoči.

Referentni vodič za korisnika

ATXF50~71A2V1B

Daikin klima uređaj

4P513685-6C – 2019.12

3.2.1 Komponente: Korisničko sučelje

3 | O sustavu

a Odašiljač signala b LCD zaslon c ON/OFF tipka (uključeno/isključeno) d Tipka podešavanja ventilatora e Tipka za podešavanje temperature

f Tipka njihanja g Gumb za otkazivanje vremenskog programatora (timera) h Tipka ON TIMER

i tipka OFF TIMER

j Tipka COMFORT AIRFLOW k Tipka ECONO

l Tipka izbornika načina rada 'MODE'

m Tipka snažnog rada - POWERFUL

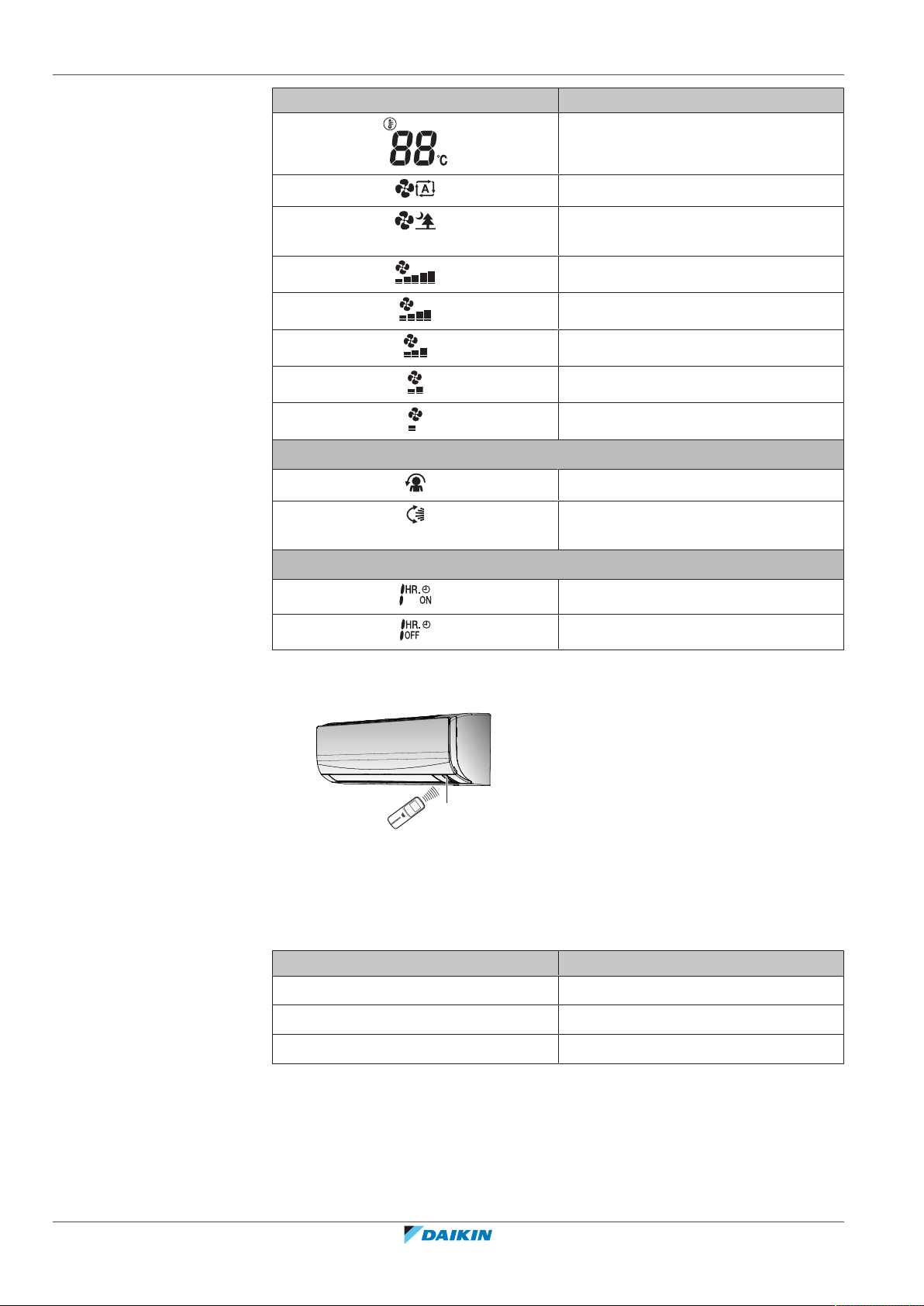

3.2.2 Status: LCD zaslon korisničkog sučelja

Ikona Opis

Način rada = Automatski

Način rada = Sušenje

Način rada = Grijanje

Način rada = Hlađenje

Način rada = Samo ventilator

Aktivan je snažan rad POWERFUL

Aktivan štedljivi rad ECONO

Aktivan je rad

Unutarnja jedinica prima signal od

ATXF50~71A2V1B Daikin klima uređaj 4P513685-6C – 2019.12

korisničkog sučelja

Referentni vodič za korisnika

+ 25 hidden pages
