Brukerhåndbok
Daikin romluftkondisjoneringsenhet
ATXF50A2V1B
ATXF60A2V1B
ATXF71A2V1B
Innholdsfortegnelse
Innholdsfortegnelse
1 Generelle sikkerhetshensyn 4
1.1 Om dokumentasjonen .................................................................................................................................................... 4
1.1.1 Betydning av advarsler og symboler .............................................................................................................. 4
1.2 For brukeren ................................................................................................................................................................... 5
2 Om dokumentasjonen 7
2.1 Om dette dokumentet.................................................................................................................................................... 7
2.2 Brukerhåndbok i kortform .............................................................................................................................................. 7
3 Om systemet 9
3.1 Innendørsenhet............................................................................................................................................................... 9
3.2 Om brukergrensesnittet ................................................................................................................................................. 10
3.2.1 Komponenter: Brukerkontroll ........................................................................................................................ 11
3.2.2 Status: Brukergrensesnittets LCD................................................................................................................... 11
3.2.3 Bruke brukergrensesnittet ............................................................................................................................. 12
4 Før bruk 13
4.1 Oversikt: Før bruk ........................................................................................................................................................... 13

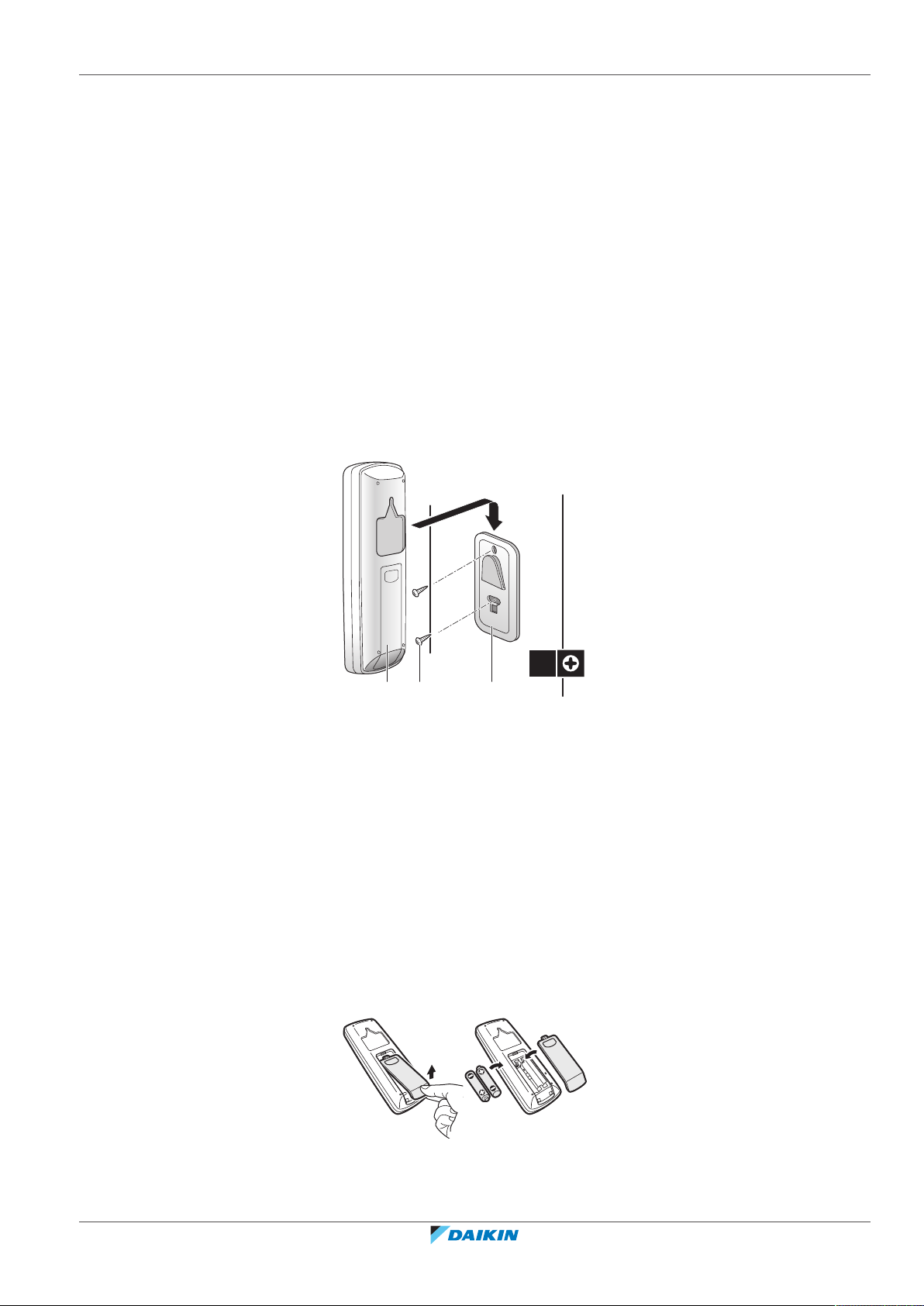

4.2 Feste brukergrensesnittet til veggen.............................................................................................................................. 13
4.3 Sette i batteriene ............................................................................................................................................................ 13
4.4 Slå på strømmen ............................................................................................................................................................. 14
5 Bruk 15
5.1 Driftsområde................................................................................................................................................................... 15
5.2 Når man bruker hvilke funksjoner.................................................................................................................................. 15
5.3 Driftsmodus og temperatursettpunkt............................................................................................................................ 16
5.3.1 Starte/stanse driftsmodusen og stille temperaturen .................................................................................... 16
5.4 Luftstrømhastighet ......................................................................................................................................................... 17
5.4.1 Justere luftstrømhastigheten ......................................................................................................................... 17
5.5 Luftstrømretning............................................................................................................................................................. 17
5.5.1 Justere luftstrømretningen ............................................................................................................................ 18
5.5.2 Justere lamellene (vertikale blader)............................................................................................................... 18
5.6 Drift med komfortabel luftstrøm.................................................................................................................................... 19
5.6.1 Starte/stanse drift med Komfortabel luftstrøm............................................................................................. 19
5.7 Kraftig drift ...................................................................................................................................................................... 19
5.7.1 Starte/stanse Kraftig drift............................................................................................................................... 19
5.8 Økonomisk drift .............................................................................................................................................................. 20
5.8.1 Starte/stanse Økonomisk drift ....................................................................................................................... 20
5.9 Drift med tidsbryter AV/PÅ............................................................................................................................................. 21
5.9.1 Starte/stanse drift med tidsbryter PÅ ............................................................................................................ 21
5.9.2 Starte/stanse drift med tidsbryter AV............................................................................................................ 21
5.9.3 Kombinere tidsbryter AV og tidsbryter PÅ..................................................................................................... 22
Brukerhåndbok
2
6 Energisparing og optimal drift 23
7 Vedlikehold og service 25
7.1 Oversikt: vedlikehold og service ..................................................................................................................................... 25
7.2 Rengjøre innendørsenhet og brukergrensesnitt............................................................................................................ 26
7.3 Rengjøre frontpanelet .................................................................................................................................................... 26
7.4 Om luftfiltrene ................................................................................................................................................................ 27
7.5 Åpne frontpanelet........................................................................................................................................................... 27
7.6 Rengjøre luftfiltrene........................................................................................................................................................ 27
7.7 Lukke frontpanelet.......................................................................................................................................................... 28
7.8 Ta hensyn til følgende før langvarig stillstand................................................................................................................ 28
8 Feilsøking 29
8.1 Symptomer som IKKE er funksjonsfeil på systemet....................................................................................................... 31
8.1.1 Symptom: Lyden av rennende vann .............................................................................................................. 31
8.1.2 Symptom: Det høres en blåselyd ................................................................................................................... 31
8.1.3 Symptom: Det høres en tikkelyd .................................................................................................................... 31
8.1.4 Symptom: Det høres en plystrelyd................................................................................................................. 31
8.1.5 Symptom: Klikkelyd som høres under drift eller ved stillstand ..................................................................... 31
8.1.6 Symptom: Det høres en klaprelyd.................................................................................................................. 31
8.1.7 Symptom: Anleggene kan avgi lukt ................................................................................................................ 31
8.1.8 Symptom: Utendørsviften går når luftkondisjoneringsenheten ikke er i drift.............................................. 31
8.2 Løse problemer basert på feilkoder ............................................................................................................................... 31
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Innholdsfortegnelse
9 Kassering 34
10 Ordliste 35
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Brukerhåndbok
3
1 | Generelle sikkerhetshensyn
1 Generelle sikkerhetshensyn
1.1 Om dokumentasjonen
▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg veldig viktig
emner. Følg dem nøye.
▪ Installeringen av systemet og samtlige aktiviteter som er beskrevet i
installeringshåndboken og i referanseguiden for montører, MÅ utføres av
autorisert installatør.
1.1.1 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: BRENNSKADER
Angir en situasjon som kan føre til brannskader på grunn av ekstremt høye eller lave
temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
Brukerhåndbok
4
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Symboler brukt i dokumentasjonen:
1.2 For brukeren
1 | Generelle sikkerhetshensyn
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Symbol Forklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
▪ Kontakt montøren hvis du er USIKKER på hvordan du betjener enheten.
▪ Anlegget kan betjenes av barn fra de er 8 år, og av personer med svekkede
fysiske, sensoriske eller mentale evner, eller med manglende erfaring og
kunnskap, dersom de er under tilsyn eller har fått opplæring i hvordan anlegget
brukes på en trygg måte og de forstår hvilke farer dette medfører. Barn må IKKE
leke med anlegget. Rengjøring og vedlikehold utført av bruker skal IKKE gjøres av
barn uten tilsyn.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
LIVSFARE
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Brukerhåndbok
5
1 | Generelle sikkerhetshensyn
▪ Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert
husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd.
Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle
andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og
gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø og
menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer
informasjon.
▪ Batterier er merket med følgende symbol:
Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et
kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et
tungmetall over en viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger
for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge
potensielle negative konsekvenser for miljø og menneskelig helse.
Brukerhåndbok
6
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
2 Om dokumentasjonen
2.1 Om dette dokumentet
Takk for at du kjøpte dette produktet. Vennligst:
▪ Oppbevar dokumentasjonen for fremtidige referanseformål.
Målpublikum
Sluttbrukere
INFORMASJON
Dette apparatet er ment brukt av en ekspert eller kvalifiserte brukere i butikker, i
lettindustri og på gårder, eller for kommersielle formål og husholdningsbruk av ikkeprofesjonelle.
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
2 | Om dokumentasjonen
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før du opererer systemet
- Format: Papir (i boksen til innendørsenheten)
▪ Driftshåndbok:
- Hurtigguide for grunnleggende drift
- Format: Papir (i boksen til innendørsenheten)
▪ Referanseguide for bruker:
- Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende
og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
De siste revisjonene av den medfølgende dokumentasjonen kan være tilgjengelige
på det regionale Daikin-webområdet eller via installatøren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
2.2 Brukerhåndbok i kortform
Kapittel Beskrivelse
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Generelle sikkerhetshensyn Sikkerhetsinstruksjoner du MÅ lese før bruk
Om dokumentasjonen Hva slags dokumentasjon finnes det for
brukeren
Om systemet ▪ Bruksområde
▪ Beskrivelse av innendørsenhet og
brukergrensesnitt
Før bruk Hva som skal gjøres før start
Bruk Hvordan og når man skal bruke visse
funksjoner
Brukerhåndbok
7
2 | Om dokumentasjonen
Kapittel Beskrivelse
Energisparing og optimal bruk Spare energi
Vedlikehold og service Slik vedlikeholder og utfører du service på
enheten
Feilsøking Hva du må gjøre hvis det oppstår problemer
Kassering Slik kasserer du systemet
Ordliste Definisjon av termer
Brukerhåndbok
8
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
3 Om systemet
a
c
d
ON/OFF
f
g
l
h
i
k
j
e
b
3.1 Innendørsenhet
3 | Om systemet
ADVARSEL: ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
MERKNAD
Bruk IKKE systemet til andre formål. Enheten må IKKE brukes til kjøling av
presisjonsinstrumenter, matvarer, planter, dyr eller kunstverk for å unngå at
kvaliteten svekkes.
LIVSFARE
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. Når
viften roterer ved høy hastighet, vil den forårsake skade.
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
ADVARSEL
▪ Du må ikke selv endre, demontere, fjerne, installere på nytt eller reparere
anlegget ettersom feilaktig demontering eller installering kan medføre elektrisk
støt eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet skulle lekke ved et uhell.
Selve kjølemediet er helt trygt, det er ikke giftig og det er kun svakt antennelig,
men det danner giftig gass når det ved et uhell lekker ut i et rom der det finnes
brennbar luft fra vifteovner, gasskomfyrer osv. Kvalifisert servicepersonell skal
alltid bekrefte at lekkasjeområdet er reparert eller rettet på før driften
gjenopptas.
INFORMASJON
Følgende illustrasjon er bare eksempler og stemmer kanskje IKKE helt med
systemoppsettet ditt.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Brukerhåndbok
9
3 | Om systemet
3.2 Om brukergrensesnittet
a Luftinntak
b Luftutløp
c Klaff (horisontalt blad)
d Lameller (vertikale blader)
e Frontpanel
f Modellens merkeplate
g Romtemperaturføler
h Signalmottaker
i Driftsindikator (grønn)
j Tidsbryterlampe (oransje)
k PÅ/AV-bryter for innendørsanlegg
l Luftfilter
PÅ/AV-knapp
Hvis brukergrensesnitt mangler, kan du bruke PÅ/AV-knappen på
innendørsanlegget til å starte/stanse bruken. Følgende innstillinger brukes dersom
anlegget startes med denne knappen:
▪ Driftsmodus = Automatisk
▪ Temperaturinnstilling = 25°C
▪ Luftstrømhastighet = Automatisk
▪ Direkte sollys. Brukergrensesnittet må IKKE utsettes for direkte sollys.
▪ Støv. Støv på signalsenderen eller -mottakeren vil redusere følsomheten. Tørk av
støv med en myk klut.
▪ Lysstoffrør. Signalkommunikasjonen kan bli forstyrret hvis det er en
lysstoffrørlamper i rommet. Kontakt i så fall installatøren.
▪ Annet utstyr. Hvis brukerkontrollsignalene påvirker annet utstyr, må du flytte
utstyret til et annet sted eller kontakte installatøren.
▪ Gardiner. Påse at signalbanen mellom anlegget og brukergrensesnittet IKKE er
sperret av gardiner eller annet.
MERKNAD
▪ IKKE slipp brukergrensesnittet i gulvet.
▪ IKKE la brukergrensesnittet bli fuktig.
Brukerhåndbok
10
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
3.2.1 Komponenter: Brukerkontroll
b
d
c
f
h
e
m
l
k
i
j
a
g
3 | Om systemet
a Signalsender
b LCD-skjerm
c PÅ/AV-knapp
d Vifteinnstilling-knapp
e Temperaturjusteringsknapp
f Sving-knapp
g Tidsbryterannulleringsknapp
h Tidsbryter PÅ-knapp
i Tidsbryter AV-knapp
j Komfortabel luftstrøm-knapp
k Økonomi-knapp
l Modusvelger
m Kraftig-knapp
3.2.2 Status: Brukergrensesnittets LCD
Ikon Beskrivelse
Driftsmodus = Automatisk
Driftsmodus = Tørking
Driftsmodus = Oppvarming
Driftsmodus = Kjøling
Driftsmodus = Kun vifte
Kraftig drift er aktiv
Økonomi-drift er aktiv
Drift er aktiv
Innendørsanlegget mottar et signal fra
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
brukergrensesnittet
Brukerhåndbok
11
3 | Om systemet
a
Ikon Beskrivelse
Gjeldende temperaturinnstilling
Luftstrømhastighet = Automatisk
Luftstrømhastighet = Lyddempet drift
av innendørsanlegg
Luftstrømhastighet = Høy
Luftstrømhastighet = Middels høy
Luftstrømhastighet = Middels
Luftstrømhastighet = Middels lav
Luftstrømhastighet = Lav
Komfortdrift er aktiv
3.2.3 Bruke brukergrensesnittet
a Signalmottaker
1 Rett signalsenderen mot signalmottakeren på innendørsanlegget (maksimal
kommunikasjonsavstand er 7m).
Resultat: Når innendørsanlegget mottar et signal fra brukergrensesnittet, hører du
en lyd:
Lyd Beskrivelse
Automatisk vertikal dreining er aktivert
Tidsbryter PÅ er aktivert
Tidsbryter AV er aktivert
Brukerhåndbok
12
Pip-pip Driften starter.
Pip Innstilling endres.
Lang pipelyd Driften stanser.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
4 Før bruk
2×
b ca
2
3
1
AAA.LR03
4.1 Oversikt: Før bruk
Dette kapitlet beskriver hva du må gjøre før du tar i bruk anlegget.
Typisk arbeidsflyt
Prosedyren før bruk består vanligvis av følgende trinn:
▪ Sett batterier i brukergrensesnittet.
▪ Brukergrensesnittet festes til veggen.
▪ Slå på strømmen.
4.2 Feste brukergrensesnittet til veggen
4 | Før bruk
1 Velg et sted der signalene kan nå enheten.
2 Fest holderen til veggen eller tilsvarende med skruer.
3 Heng brukergrensesnittet på holderen.
4.3 Sette i batteriene
Batteriene varer i ca. 1 år.
1 Ta av dekselet på baksiden.
2 Sett i begge batteriene.
3 Sett på plass dekselet.
a Brukergrensesnitt
b Skruer (kjøpes lokalt)
c Holder til brukergrensesnitt
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Brukerhåndbok
13
4 | Før bruk
4.4 Slå på strømmen
1 Slå på bryteren.
Resultat: Klaffen på innendørsenheten åpnes og lukkes til innstilt referansestilling.
Brukerhåndbok
14
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
5 Bruk
5.1 Driftsområde
Kjøling
Oppvarming
Tørking
Driftsmodus Bruksområde
(a)(b)
▪ Utetemperatur: –10~46°C DB
▪ Innendørstemperatur: 18~32°C DB
▪ Luftfuktighet innendørs: ≤80%
(a)
▪ Utetemperatur: –15~24°C DB
▪ Innendørstemperatur: 10~30°C DB
(a)
▪ Utetemperatur: –10~46°C DB
▪ Innendørstemperatur: 18~32°C DB
▪ Luftfuktighet innendørs: ≤80%
(a)
En sikkerhetsanordning kan stanse driften av systemet hvis anlegget kjøres utenfor
driftsområdet.
(b)
Kondens og vann som drypper kan forekomme hvis anlegget kjøres utenfor
driftsområdet.
5 | Bruk
5.2 Når man bruker hvilke funksjoner
Du kan bruke følgende tabell for å fastslå hvilke funksjoner du skal bruke:
Funksjon Oppgaver
Basisfunksjoner
Driftsmodi og -temperatur
Luftstrømretning
Luftstrømhastighet
Avanserte funksjoner
Økonomi
Starte systemet og stille temperaturen:
▪ Varme opp eller kjøle ned rommet.
▪ Blåse luft i et rom uten oppvarming eller
kjøling.
▪ Redusere luftfuktigheten i rommet.
▪ I Automatisk modus velges passende
temperatur og driftsmodus automatisk.
Til justering av luftstrømretningen (dreining eller
fast stilling).
Justerer luftmengden som blåses inn i rommet.
For å gå mer stille.
Når du bruker systemet samtidig med at du
bruker annet strømkrevende utstyr.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Komfort
Kraftig
Spare energi.
For å gi en behagelig luftstrøm som IKKE
kommer i direkte kontakt med mennesker.
For å kjøle ned eller varme opp rommet raskt.
Brukerhåndbok
15
5 | Bruk
Funksjon Oppgaver
Tidsbryter PÅ +
For å slå systemet PÅ eller AV automatisk.
Tidsbryter AV
5.3 Driftsmodus og temperatursettpunkt
Når. Juster systemets driftsmodus og still temperaturen når du skal:
▪ Varme opp eller kjøle ned rommet
▪ Blåse luft i rommet uten oppvarming eller kjøling
▪ Redusere luftfuktigheten i rommet
Hva. Systemet fungerer forskjellig, avhengig av brukerens valg.
Innstilling Beskrivelse
Automatisk
Tørking
Oppvarming
Systemet kjøler ned eller varmer opp rommet til
innstilt temperatur. Det veksler automatisk
mellom kjøling og oppvarming ved behov.
Systemet reduserer luftfuktigheten i rommet
uten å endre temperaturen.
Systemet varmer opp rommet til innstilt
temperatur.
Kjøling
Vifte
Systemet kjøler rommet til innstilt temperatur.
Systemet styrer bare luftstrømmen
(lufthastighet og -retning).
Systemet regulerer IKKE temperaturen.
Ytterligere informasjon:
▪ Utendørstemperatur. Systemets kjøle- eller oppvarmingseffekt reduseres når
utendørstemperaturen er for høy eller for lav.
▪ Avisingsdrift. Ved oppvarming kan det forekomme rim på utendørsanlegget slik
at varmekapasiteten reduseres. I så fall går systemet over til drift med avising for
å fjerne rimet. Under drift med avising kommer det IKKE varmluft fra
innendørsanlegget.
5.3.1 Starte/stanse driftsmodusen og stille temperaturen
: Enheten er i drift.
: Driftsmodus = Automatisk
: Driftsmodus = Tørking
: Driftsmodus = Oppvarming
Brukerhåndbok
16
: Driftsmodus = Kjøling
: Driftsmodus = Kun vifte
: Viser innstilt temperatur.
1 Trykk én eller flere ganger på for å velge driftsmodus.
Resultat: Modus stilles i følgende rekkefølge:
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
5 | Bruk
2 Trykk på for å starte driften.
Resultat: vises på skjermen.
Resultat: Driftslampen tennes.
3 Trykk én eller flere ganger på eller på -knappen for å øke eller
redusere temperaturen.
Merknad: Du kan ikke justere temperaturen hvis du bruker tørke- eller kun vifte-
modus.
4 Trykk på for å stanse driften.
Resultat: forsvinner fra skjermen.
Resultat: Driftslampen slukkes.
5.4 Luftstrømhastighet
1 Trykk på for å velge:
INFORMASJON
▪ Hvis anlegget når innstillingsverdien for temperatur i modus for kjøling,
▪ Du kan IKKE justere luftstrømhastigheten hvis du bruker driftsmodusen Tørking.
5.4.1 Justere luftstrømhastigheten
1 Trykk på for å endre luftstrøminnstillingen i følgende rekkefølge:
5 nivåer for luftstrømhastighet, fra " " til " "
Automatisk drift
Lyddempet drift av innendørsanlegg. Når luftstrømmen er innstilt
på " ", reduseres støyen fra anlegget.
oppvarming eller automatisk modus. Viften slutter å gå.
5.5 Luftstrømretning
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Når. Justerer luftstrømretningen etter ønske.
Hva. Systemet retter inn luftstrømmen forskjellig, avhengig av brukerens valg
(bevegelig eller fast stilling). Det skjer ved at de vertikale bladene beveges.
Brukerhåndbok
17
5 | Bruk
a
b
c
aa
Innstilling Luftstrømretning
Automatisk vertikal
Beveger seg opp og ned.
bevegelse
[—] Blir stående fast.
LIVSFARE
▪ Bruk ALLTID brukergrensesnittet til å justere klaffens vinkel. Hvis klaffen beveger
seg og du beveger den for hånd, vil mekanismen gå i stykker.
▪ Vær forsiktig når du justerer lamellene. Innenfor luftutløpet roterer ev vifte i høy
hastighet.
Merknad: Det bevegelige området for klaffen varierer i henhold til driftsmodusen.
Klaffen stanser i øvre stilling når luftstrømhastigheten reduseres når anlegget er
stilt til å svinge opp og ned.
a Klaffområde under kjøling eller tørking
b Klaffområde under oppvarming
c Klaffområde under kun viftedrift
5.5.1 Justere luftstrømretningen
1 Trykk på for å bruke automatisk sving.
Resultat: Displayet viser .
Resultat: Klaffen (horisontalt blad) begynner å svinge.
2 Trykk på når klaffen står i ønsket posisjon for å bruke fast stilling.
Resultat: forsvinner fra skjermen.
5.5.2 Justere lamellene (vertikale blader)
1 Hold på 1 eller begge knottene og beveg lamellene.
Brukerhåndbok
18
a Knotter
INFORMASJON
Når enheten er installert i hjørnet av et rom, bør retningen på lamellene vende bort
fra veggen. Effekten synker dersom en vegg stenger for luften.
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
5.6 Drift med komfortabel luftstrøm
Denne funksjonen kan brukes i driftsmodus med oppvarming eller kjøling. Det gir
en behagelig luftstrøm som IKKE kommer i direkte kontakt med mennesker.
Systemet stiller automatisk den faste luftstrømretning oppover i kjølemodus og
nedover i oppvarmingsmodus.
Driftsmodus med kjøling Driftsmodus med oppvarming
INFORMASJON
Kraftig drift og drift med komfortabel luftstrøm kan ikke brukes samtidig. Sist valgte
funksjon har prioritet. Hvis automatisk vertikal bevegelse er valgt, vil drift med
komfortabel luftstrøm annulleres.
5.6.1 Starte/stanse drift med Komfortabel luftstrøm
5 | Bruk
5.7 Kraftig drift
1 Trykk på for å starte.
Resultat: Klaffstillingen endres, vises på skjermen og luftstrømhastigheten
stilles på automatisk.
Modus Plassering av klaffer…
Kjøle/Tørke Opp
Oppvarming Ned
2 Trykk på for å stanse.
Resultat: Klaffen går tilbake til stillingen fra før valg av Komfortabel luftstrøm;
forsvinner fra skjermen.
Denne innstillingen maksimerer avkjølings-/oppvarmingseffekten raskt i alle
driftsmodi. Du kan oppnå maksimal kapasitet.
INFORMASJON
Kraftig drift KAN IKKE brukes samtidig med Økonomisk drift eller drift med
Komfortabel luftstrøm. Sist valgte funksjon har prioritet.
Kraftig drift øker IKKE kapasiteten til enheten hvis den allerede kjører med maksimal
kapasitet.
5.7.1 Starte/stanse Kraftig drift
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
1 Trykk på for å starte.
Resultat: vises på skjermen. Kraftig drift går i 20 minutter; deretter går
driften tilbake til tidligere innstilt modus.
Brukerhåndbok
19
5 | Bruk
a
A
b
c
d
Modus Luftstrømhastighet
Kjøling/Oppvarming/Automatisk ▪ Du kan oppnå maksimal effekt av
kjøling/oppvarming ved at
utendørsanleggets kapasitet økes.
▪ Luftstrømhastigheten står fast på
maksimum.
▪ Temperatur- og
luftstrømhastighetsinnstillingene KAN
IKKE endres.
Tørking ▪ Temperaturinnstillingen senkes med
2,5°C.
▪ Luftstrømhastigheten øker litt.
Kun vifte Luftstrømhastigheten står fast på
maksimum.
2 Trykk på for å stanse.
Resultat: forsvinner fra skjermen.
Merknad: Kraftig drift kan bare stilles når anlegget kjører. Driften avbrytes hvis du
trykker på , og forsvinner fra skjermen.
5.8 Økonomisk drift
Dette er en funksjon som sørger for effektiv drift ved å begrense verdien for
maksimalt strømforbruk. Denne funksjonen er nyttig i tilfeller der du må passe på
at en strømbryter ikke utløses når produktet kjøres ved siden av annet utstyr.
INFORMASJON
▪ Kraftig drift og Økonomisk drift KAN IKKE brukes samtidig. Sist valgte funksjon har
prioritet.
▪ Økonomisk drift reduserer utendørsenhetens strømforbruk ved å begrense
kompressorens rotasjonshastighet. Hvis strømforbruket allerede er lavt, vil IKKE
Økonomisk drift redusere strømforbruket ytterligere.
5.8.1 Starte/stanse Økonomisk drift
1 Trykk på for å starte.
Resultat: vises på skjermen.
2 Trykk på for å stanse.
Resultat: forsvinner fra skjermen.
Brukerhåndbok
20
A Merkestrøm og strømforbruk
B Klokkeslett
a Maksimalt ved normal drift
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
b Maksimalt ved Økonomisk drift
c Normal drift
d Økonomisk drift
▪ Dette diagrammet er kun ment som illustrasjon.
▪ Luftkondisjoneringens maksimale driftsstrøm og strømforbruk i Økonomisk drift
varierer med hvilket utendørsanlegg som er tilkoblet.
5.9 Drift med tidsbryter AV/PÅ
Tidsbryterfunksjoner er praktiske for å slå enheten av/på automatisk om kvelden
eller om morgenen. Du kan også bruke tidsbryter AV og tidsbryter PÅ i
kombinasjon.
INFORMASJON
Programmer tidsbryteren på nytt hvis:
▪ En bryter har slått av enheten.
▪ Strømbrudd.
▪ Etter å ha skiftet batterier i brukergrensesnittet.
5 | Bruk
5.9.1 Starte/stanse drift med tidsbryter PÅ
1 Trykk på for å starte.
Resultat: Vises på skjermen, og tidsbryterlampen lyser.
INFORMASJON
Hver gang man trykker på , går tiden fram med 1 time. Tiden kan stilles til
mellom 1 og 12 timer.
2 Trykk på for å stanse.
Resultat: forsvinner fra skjermen, og tidsbryterlampen slukkes.
5.9.2 Starte/stanse drift med tidsbryter AV
1 Trykk på for å starte.
Resultat: Vises på skjermen, og tidsbryterlampen lyser.
INFORMASJON
Hver gang man trykker på , går tiden fram med 1 time. Tiden kan stilles til
mellom 1 og 9 timer.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
2 Trykk på for å stanse.
Resultat: forsvinner fra skjermen, og tidsbryterlampen slukkes.
Brukerhåndbok
21
5 | Bruk
INFORMASJON
Når du har stilt inn tidsbryter PÅ/AV, lagres tidsinnstillingen i minnet. Minnet
nullstilles når brukergrensesnittets batterier skiftes.
Bruke nattstillingsmodus i kombinasjon med tidsbryter AV
Luftkondisjoneringsenheten justerer automatisk temperaturinnstillingen (0,5°C opp
ved kjøling, 2,0°C ved oppvarming) for å hindre overdreven kjøling/oppvarming og
sikre komfortabel søvntemperatur.
5.9.3 Kombinere tidsbryter AV og tidsbryter PÅ
1 Se "5.9.2Starte/stanse drift med tidsbryter AV"[421] and "5.9.1Starte/stanse
drift med tidsbryter PÅ"[421] for å stille tidsbryterne.
Resultat: og vises på skjermen.
2 Eksempel på hva som vises hvis du kombinerer de 2 tidsbryterne:
Brukerhåndbok
22
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
6 | Energisparing og optimal drift
6 Energisparing og optimal drift
INFORMASJON
▪ Enheten bruker strøm, selv om bryteren slås AV.
▪ Når strømmen slås på igjen etter et strømbrudd, gjenopptas tidligere valgte
modus.
LIVSFARE
Utsett ALDRI små barn, planter eller dyr direkte for luftstrømmen.
ADVARSEL
IKKE plasser noe under innendørs- eller utendørsenheten som ikke må utsettes for
fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra
luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som
måtte befinne seg under anlegget.
ADVARSEL
IKKE plasser brennbare sprayflasker nær luftkondisjoneringsanlegget, og IKKE bruk
spray nær anlegget. Ellers kan det føre til brann.
LIVSFARE
IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i
rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med
kjemikalieallergi.
Vær oppmerksom på følgende forholdsregler for å sikre at systemet fungerer som
det skal.
▪ Unngå at det kommer direkte sollys inn i rommet når anlegget går i kjølemodus
ved å benytte gardiner eller persienner.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.
▪ Hold dører og vinduer lukket. Dersom dører og vinduer blir stående åpne, vil
luften strømme ut av rommet og resultere i en redusert kjølings- eller
oppvarmingseffekt.
▪ Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du sparer energi ved å
holde temperaturinnstillingen på et moderat nivå.
▪ Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller luftutløp. Dette
kan føre til redusert kjøle/varmeeffekt eller at hele driften stanses.
▪ Slå av bryteren når anlegget IKKE skal brukes over lengre tid. Anlegget bruker
strøm hvis bryteren står på. Før anlegget startes igjen, skal bryteren slås på 6
timer før drift for å sikre at alt fungerer.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
▪ Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller hvis
dreneringsutløpet blokkeres.
▪ Juster romtemperaturen riktig slik at det blir et komfortabelt inneklima. Unngå
overdreven oppvarming og kjøling. Vær oppmerksom på at det kan ta tid før
romtemperaturen oppnår innstilt temperatur. Bruk eventuelt alternativene for
innstillingen for tidsbryteren.
Brukerhåndbok
23
6 | Energisparing og optimal drift
▪ Juster luftstrømretningen for å unngå at kald luft samles langs gulvet eller at
varm luft stiger opp mot taket. (Opp mot taket ved drift med kjøling eller tørking,
og nedover ved drift med oppvarming.)
▪ Unngå at luftstrømmen rettes direkte mot dem som befinner seg i rommet.
▪ Bruk enheten innenfor anbefalt temperaturområde (26~28°C til kjøling og
20~24°C til oppvarming) for å spare strøm.
Brukerhåndbok
24
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
7 Vedlikehold og service
7.1 Oversikt: vedlikehold og service
Montøren må foreta vedlikeholdet årlig.
Om kjølemediet
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.
Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
7 | Vedlikehold og service
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
▪ Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem
som anbefales av produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten lukt.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan
imidlertid kreve kortere vedlikeholdsintervall.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
FARE: ELEKTRISK STØT
Sørg for å stanse all drift og strømtilførsel når du skal rengjøre
luftkondisjoneringsanlegget eller luftfilteret. Ellers kan det forårsake elektrisk støt
eller personskade.
Brukerhåndbok
25
7 | Vedlikehold og service
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
LIVSFARE
Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis
disse er skadet, kan anlegget velte og forårsake personskade.
LIVSFARE
Berør IKKE varmevekslerens ribber. Disse ribbene er skarpe og kan medføre
kuttskader.
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
7.2 Rengjøre innendørsenhet og brukergrensesnitt
MERKNAD
▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller flytende insektmiddel.
Mulige konsekvens: Misfarging og deformasjon.
▪ Bruk IKKE vann som er varmere enn 40°C. Mulige konsekvens: Misfarging og
deformasjon.
▪ IKKE bruk poleringsmidler.
▪ IKKE bruk skurebørste. Mulige konsekvens: Overflatebehandlingen vil flasse av.
FARE: ELEKTRISK STØT
Før rengjøring må anlegget stanses, slå av bryteren eller trekk ut strømledningen.
Ellers kan det forårsake elektrisk støt eller personskade.
1 Vask over med en myk klut. Hvis det er vanskelig å fjerne flekker, kan du bruke
vann eller nøytralt vaskemiddel.
7.3 Rengjøre frontpanelet
Brukerhåndbok
26
1 Rengjør frontpanelet med en myk klut. Hvis det er vanskelig å fjerne flekker,
kan du bruke vann eller nøytralt vaskemiddel.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
7.4 Om luftfiltrene
2
1
Hvis enheten brukes med skitne filtre, innebærer det at filteret:
▪ IKKE kan filtrere bort vond lukt,
▪ IKKE kan rense luften,
▪ gir dårlig oppvarming/kjøling,
▪ forårsaker lukt.
7.5 Åpne frontpanelet
1 Hold frontpanelet i panelknastene på hver side, og åpne det.
7 | Vedlikehold og service
7.6 Rengjøre luftfiltrene
1 Trykk på knasten på midten av hvert luftfilter og trekk det ned.
2 Trekk ut luftfiltrene.
3 Rengjør luftfiltrene med vann eller støvsuger.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
4 Bløtlegg dem i lunkent vann i ca. 10 til 15minutter.
5 Sett på plass alle filtrene.
Brukerhåndbok
27
7 | Vedlikehold og service
7.7 Lukke frontpanelet
7.8 Ta hensyn til følgende før langvarig stillstand
INFORMASJON
▪ Hvis støvet IKKE er lett å fjerne, kan de vaskes med nøytralt vaskemiddel utspedd
i lunkent vann. Tørk luftfiltrene i skyggen.
▪ Det anbefales at luftfiltrene rengjøres hver 2. uke.
1 Trykk forsiktig på frontpanelet på hver side og på midten til du hører et klikk.
Bruk enheten i kun vifte-modus i flere timer for å tørke innsiden av enheten.
1 Trykk på og velg drift med kun vifte.
2 Trykk på for å starte driften.
3 Slå av bryteren når driften stanser.
4 Rengjør luftfiltrene og sett dem tilbake i opprinnelig stilling.
5 Ta ut batteriene fra brukergrensesnittet.
INFORMASJON
Det anbefales å få utført periodisk vedlikehold av en spesialist. Kontakt forhandleren
for vedlikehold utført av spesialist. Vedlikeholdskostnadene må dekkes av kunden.
Under visse driftsforhold kan innsiden av enheten bli skitten etter flere sesongers
bruk. Dette gir dårlig effekt.
Brukerhåndbok
28
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
8 Feilsøking
Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene som
beskrevet nedenfor og kontakter forhandleren.
Systemet MÅ repareres av kvalifisert servicepersonell.
8 | Feilsøking
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget
ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.
Funksjonsfeil Tiltak
Hvis en sikkerhetsanordning, f.eks. en sikring, en
Slå AV hovedstrømtilførselen.
bryter eller en jordfeilbryter, slår ut, eller hvis
PÅ/AV-bryteren IKKE fungerer skikkelig.
Hvis det lekker vann fra anlegget. Stans all drift.
Operasjonsbryteren fungerer IKKE bra. Slå AV strømmen.
Hvis symbolet på brukergrensesnittet viser
anleggsnummeret, driftslampen blinker og
Gi beskjed til montøren om
funksjonsfeilkoden.
funksjonsfeilkoden vises.
Hvis systemet IKKE fungerer som det skal, med unntak av de tilfellene som er nevnt
ovenfor, og ingen av de ovennevnte funksjonsfeilene ser ut til å være til stede, skal
systemet undersøkes etter følgende prosedyrer.
Funksjonsfeil Tiltak
Hvis systemet IKKE
fungerer i det hele tatt.
▪ Kontroller at det ikke er svikt i strømtilførselen.
Vent til det er strøm i anlegget. Hvis det
forekommer strømbrudd under drift, vil systemet
automatisk starte opp igjen straks strømmen
kommer tilbake.
▪ Undersøk om en sikring har gått eller en bryter er
utløst. Skift sikringen eller tilbakestill bryteren
dersom det er nødvendig.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Systemet slutter plutselig å
virke.
▪ Kontroller batteriene i brukergrensesnittet.
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er blokkert av
fremmedlegemer. Fjern eventuelle hindringer, og
kontroller at luften kan strømme fritt.
▪ Luftkondisjoneringsanlegget kan slutte å virke
etter plutselige store spenningsvariasjoner for å
beskytte systemet. Den starter igjen automatisk
etter ca. 3minutter.
Brukerhåndbok
29
8 | Feilsøking
Funksjonsfeil Tiltak
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming.
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming (det blåser
IKKE luft ut av anlegget).
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming (det blåser luft
ut av anlegget).
▪ Kontroller innstillingen for luftstrømhastighet. Se
"5.4Luftstrømhastighet"[417].
▪ Kontroller temperaturinnstillingen. Se
"5.3.1 Starte/stanse driftsmodusen og stille
temperaturen"[416].
▪ Kontroller om luftstrømretningen er riktig. Se
"5.5Luftstrømretning"[417].
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er blokkert av
fremmedlegemer. Fjern eventuelle hindringer, og
kontroller at luften kan strømme fritt.
▪ Luftkondisjoneringsanlegget varmes eventuelt opp
til varmedrift. Vent i 1 til 4 minutter.
▪ Anlegget kjører eventuelt i avrimingsdrift.
▪ Kontroller om luftfiltrene er tette. Rengjør
luftfiltrene. Se "7Vedlikehold og service"[425].
▪ Kontroller at vinduer og dører ikke er åpne. Lukk
dører og vinduer for å forhindre at vind blåser inn.
▪ Kontroller om anlegget er stilt på Økonomisk drift.
Se "5.8Økonomisk drift"[420].
Det skjer noe unormalt
under drift.
Innendørsanlegget mottar
IKKE signaler fra
brukergrensesnittet.
Displayet på
brukergrensesnittet er
tomt.
Det vises en feilkode på
brukergrensesnittet.
Annet elektrisk utstyr
startes.
▪ Se etter om det står møbler rett under eller ved
siden av innendørsanlegget. Flytt møbelet/
møblene.
Lyn eller radiobølger kan forstyrre
luftkondisjoneringsanlegget. Slå bryteren OFF og
deretter ON igjen.
▪ Kontroller batteriene i brukergrensesnittet.
▪ Kontroller at senderen IKKE utsettes for direkte
sollys.
▪ Kontroller om det er lysstoffrørlamper med
elektronisk tenner i rommet. Kontakt
forhandleren.
Skift batteriene i brukergrensesnittet.
Kontakt nærmeste forhandler. Se "8.2Løse
problemer basert på feilkoder"[431] for en
detaljert oversikt over feilkoder.
Hvis signalene fra brukergrensesnittet påvirker
annet utstyr, må du flytte utstyret til et annet sted
og kontakte forhandleren.
Brukerhåndbok
30
Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert alle
punktene ovenfor, kontakter du montøren og oppgir symptomer, fullstendig
modellnavn på anlegget (med produksjonsnummeret, hvis mulig), og
installeringsdatoen (står muligens oppført på garantikortet).
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
8.1 Symptomer som IKKE er funksjonsfeil på systemet
Følgende symptomer er IKKE funksjonsfeil på systemet:
8.1.1 Symptom: Lyden av rennende vann
▪ Denne lyden forårsakes av at kjølemediet strømmer gjennom anlegget.
▪ Dette lyden kan oppstå når vann renner bort fra anlegget ved kjøling eller
tørking.
8.1.2 Symptom: Det høres en blåselyd
Denne lyden genereres når kjølemedieretningen endres (f.eks. ved bytte fra kjøling
til oppvarming).
8.1.3 Symptom: Det høres en tikkelyd
Denne lyden dannes når enheten utvider seg eller trekker seg sammen ved
temperaturendringer.
8 | Feilsøking
8.1.4 Symptom: Det høres en plystrelyd
Denne lyden dannes når kjølemediestrømningen under avriming.
8.1.5 Symptom: Klikkelyd som høres under drift eller ved stillstand
Denne lyden dannes når reguleringsventilene for kjølemedium eller elektriske deler
er i gang.
8.1.6 Symptom: Det høres en klaprelyd
Denne lyden høres når en ekstern enhet suger luft ut av rommet (f.eks.
avtrekksvifte) mens dører og vinduer i rommet er stengt. Åpne dører eller vinduer,
eller slå av viften.
8.1.7 Symptom: Anleggene kan avgi lukt
Anlegget kan absorbere lukt fra rom, møbler, sigaretter osv., og avgi denne lukten
senere.
8.1.8 Symptom: Utendørsviften går når luftkondisjoneringsenheten ikke er i drift
▪ Etter at enheten er stanset. Utendørsviften fortsetter å gå i 30 sekunder for å
beskytte enheten.
8.2 Løse problemer basert på feilkoder
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
▪ Når luftkondisjoneringsenheten ikke er i drift. Hvis utendørstemperaturen er
svært høy, begynner utendørsviften å gå for å beskytte enheten.
Hvis enheten får problemer, viser brukergrensesnittet en feilkode. Det er viktig å
forstå problemet og iverksette tiltak før du tilbakestiller feilkoden. Dette bør gjøres
av en kvalifisert installatør eller av din lokale forhandler.
Brukerhåndbok
31
8 | Feilsøking
Dette kapittelet gir en oversikt over alle mulige feilkoder og beskrivelsene slik de
vises på brukergrensesnittet.
Se servicehåndboken hvis du vil ha mer detaljert feilsøking av hver feil.
Feildiagnostisering via brukergrensesnittet
Brukergrensesnittet kan motta en feilkode fra innendørsenheten som henviser til
feilen. Det er viktig å forstå problemet og treffe mottiltak før du tilbakestiller
feilkoden. Dette bør gjøres av en kvalifisert installatør eller din lokale forhandler.
For å se feilkoden på brukergrensesnittet:
1 Hold inne i omtrent 5sekunder.
Resultat: Blinker i temperaturdisplayet.
2 Trykk gjentatte ganger på til du hører en vedvarende pipetone.
Resultat: Nå vises koden i displayet.
INFORMASJON
▪ En kort pipetone og 2 etterfølgende pipetoner indikerer koder som ikke
samsvarer.
▪ Vil du annullere kodevisningen, holder du inne -annulleringsknappen i
5sekunder. Koden forsvinner også fra displayet hvis man IKKE trykker på knappen
innenfor 1minutt.
System
Feilkode Beskrivelse
Normal
Lite kjølemedium
Overspenningsdetektering
Signaloverføringsfeil (mellom innendørs- og utendørsanlegget)
Feil ved kombinert innendørs-/utendørsanlegg
Innendørsanlegg
Feilkode Beskrivelse
Kretskortfeil for innendørsanlegg
Frysevern eller høytrykkskontroll
Viftemotorfeil (DC-motor)
Termistorfeil for romtemperatur
Utendørsanlegg
Feilkode Beskrivelse
Brukerhåndbok
32
Feil på 4-veisventil
Kretskortfeil for utendørsanlegg
Overbelastning aktivert (kompressor overbelastet)
Kompressorlås
Likestrømviftelås
Overstrøm på inngangseffekt
Temperaturregulering for utløpsrør
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Feilkode Beskrivelse
Høytrykkskontroll (i kjølemodus)
Avvik i kompressorsystemsensor
Avvik posisjonssensor
Følerfeil for likestrømspenning/strømsensor
Termistorfeil for utendørsanlegg
Termistorfeil for utløpsrør
Termistorfeil på utendørs varmeveksler
Varmefeil elektriske deler
Temperaturstigning i varmestrålingsribbe
Øyeblikkelig overstrøm inverter (DC)
Termistorfeil på varmestrålingsribbe
Intern temperaturfeil i kompressor
8 | Feilsøking
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Brukerhåndbok
33
9 | Kassering
9 Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
Brukerhåndbok
34
Daikin romluftkondisjoneringsenhet
ATXF50~71A2V1B
4P513685-6C – 2019.12
10 Ordliste
10 | Ordliste
VVHB = Husholdningsvarmtvann
Varmtvann beregnet på bruk i husholdninger, uansett bygningstype.
LWT = Utslippsvanntemperatur
Vanntemperaturen ved varmepumpens vannutslipp.
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover,
forskrifter og/eller koder som er relevante og gjeldende for et bestemt
produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på
enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer
hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer bruken.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet
og som må installeres i henhold til instruksjonene i den medfølgende
dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i
samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med
produktet i samsvar med instruksjonene i den medfølgende
dokumentasjonen.
ATXF50~71A2V1B
Daikin romluftkondisjoneringsenhet
4P513685-6C – 2019.12
Brukerhåndbok
35
Verantwortung für Energie und Umwelt
Copyright 2019 Daikin
4P513685-6C 2019.12
Loading...
