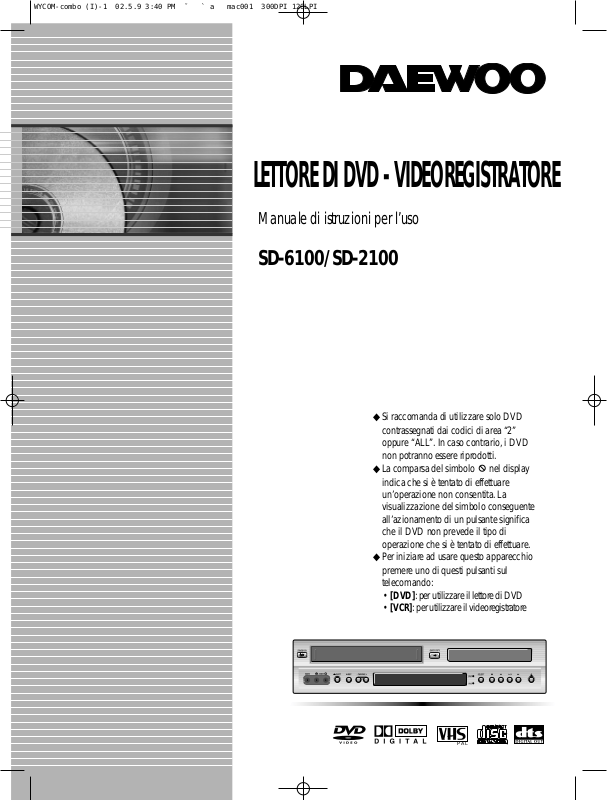

Daewoo SD-6100, SD-2100 User Manual

SD-6100/SD-2100

LETTORE DI DVD - VIDEOREGISTRATORE

Manuale di istruzioni per l’uso

◆Si raccomanda di utilizzare solo DVD contrassegnati dai codici di area “2” oppure “ALL”. In caso contrario, i DVD non potranno essere riprodotti.

◆La comparsa del simbolo nel display indica che si è tentato di effettuare un’operazione non consentita. La visualizzazione del simbolo conseguente all’azionamento di un pulsante significa che il DVD non prevede il tipo di operazione che si è tentato di effettuare.

◆Per iniziare ad usare questo apparecchio premere uno di questi pulsanti sul telecomando:

• [DVD]: per utilizzare il lettore di DVD

• [VCR]: per utilizzare il videoregistratore

PAL

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` a mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

CARATTERISTICHE PRINCIPALI

• Possibilità di riproduzione di DVD, CD Video, CD Audio, CD scrivibili (CD-R/MP3), CD riscrivibili (CD-RW), videocassette VHS.

• Funzione di registrazione diretta di un DVD all’azionamento di un unico pulsante.

• Possibilità di riprodurre un DVD mentre si registra una trasmissione televisiva.

• T elecomando integrato VCR/DVD.

• Funzione di ricerca per indice “VISS”.

• Registrazione (SD-6100) e riproduzione dell’audio in multiplex.

• Sistema (SD-6100) VHS-HiFi stereo a 6 testine.

• Funzione di registrazione semplificata.

• Possibilità di riproduzione di file MP3 registrati su CD-R.

• Compatibilità con gli standard video NTSC e P AL (con selezione automatica).

• Sistema On Screen Display

visualizza nello schermo del televisore numerose informazioni relative al DVD o al CD utilizzato.

• Funzione salvaschermo.

• Audio tridimensionale 3D (con 2 diffusori).

• Riproduzione video di altissima qualità

l’impiego di un convertitore video da 27 MHz/10 bit permette di ottenere immagini eccezionalmente dettagliate.

• Riproduzione audio di altissima qualità

grazie al convertitore audio da 96 kHz/24 bit l’audio dei DVD viene riprodotto con tutto il suo straordinario impatto.

• Uscite digitali in formato coassiale e ottico

consentono di apprezzare la purezza dell’audio digitale.

• Decodificatore Dolby Digital incorporato (DVD).

• Uscita audio stereo analogica per il downmix.

• Uscita video composita.

• Uscita S-Video.

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 1 mac001 300DPI 120LPI

• Riproduzione al rallentatore in avanti e all’indietro (DVD).

• Riproduzione ad alta velocità in avanti e all’indietro (DVD).

• Cinque modalità di ricerca veloce

titoli, capitoli e tempo nei DVD, brano e tempo nei CD Video e nei CD Audio.

• V ari formati di immagine (nella riproduzione dei DVD)

4:3 Pan-and-Scan e Letter Box, 16:9 Wide.

• Sei modalità di ripetizione della lettura

titolo e capitolo per i DVD, brano singolo e tutti i brani per i CD Video e i Cd Audio.

• Possibilità di apposizione di riferimenti di indice (DVD)

è possibile apporre dei “bookmark” in tre differenti punti di un DVD, che potranno essere in seguito localizzati più rapidamente.

• T re modalità di ricerca diretta

titolo e capitolo per i DVD, brano per i CD Video e i Cd Audio.

• Menu OSD in 8 lingue, tra cui l’italiano (DVD).

• Impostazione di un livello di controllo del contenuto dei DVD, per consentirne la visione ai soli adulti.

• Possibilità di scelta della lingua della colonna sonora

sino ad un massimo di otto (il numero di lingue disponibili dipende dal disco utilizzato).

• Possibilità di scelta della lingua dei sottotitoli

sino ad un massimo di trentadue (il numero di lingue disponibili dipende dal disco utilizzato).

• Possibilità di scelta del punto di visione

alcuni dischi offrono la possibilità di visione delle immagini da angolazioni diverse, tra le quali è possibile scegliere quella desiderata (il numero di punti di visione dipende dal disco utilizzato).

• Funzione di ingrandimento delle immagini visualizzate a schermo (DVD/CD Video).

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 2 mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

Avvertenze importanti

NON APRIRE: ATTENZIONE: Nell’apparecchio sono presenti alte tensioni, e pertanto si sconsiglia vivamente di cercare di aprirne il mobile. Nell’eventuale caso di guasti ci si rivolga esclusivamente ad un Centro di Assistenza Tecnica autorizzato.

ATTENZIONE

PERICOLO

DIFOLCORAZIONE

Nell’apparecchio sono presenti alte tensioni. Non cercare di aprire il mobile e nell’eventuale caso di guasti rivolgersi esclusivamente a personale qualificato.

Prima di iniziare ad utilizzare l’apparecchio è necessario essere a conoscenza delle avvertenze riportate nel libretto dI istruzioni.

PERICOLO: Al fine di prevenire eventuali cortocircuiti o princìpi d’incendio, evitare di esporre questo apparecchio alla pioggia o ad una eccessiva umidità ambientale.

IMPORTANTE: Onde evitare cortocircuiti, non utilizzare cavi di prolunga, spine multiple o prese che impediscano un saldo collegamento della spina del cavo di alimentazione.

A VVERTENZE IMPORT ANTI RELA TIVE AI PRODOTTI CHE IMPIEGANO COMPONENTI LASER

•LASER:Questo apparecchio utilizza un raggio laser che può causare pericolose esposizioni a radiazioni. Si

raccomanda pertanto di utilizzarlo correttamente, seguendo le istruzioni riportate nel presente manuale. Quando l’apparecchio è collegato ad una presa di corrente, non se ne deve aprire il mobile e guardare al suo interno. L’utilizzo di controlli, regolazioni o procedure diverse da quelle specificate in questo manuale può causare pericolose esposizioni a radiazioni laser .

•IMPORTANTE: In caso di apertura del mobile e di guasto dei dispositivi di sicurezza si può verificare una pericolosa esposizione al raggio laser .

•PERICOLO:

Non aprire il mobile e non tentare di eseguire personalmente eventuali riparazioni. In caso di guasti, rivolgersi sempre ad un Centro di Assistenza T ecnica qualificato.

PERICOLO: Se si apporta all’apparecchio qualsiasi modifica non espressamente autorizzata dal soggetto responsabile per la certificazione, decade la facoltà di utilizzo da parte dell’utente.

• L’apparecchio deve essere posto ad almeno 8 cm di distanza da eventuali oggetti circostanti, in modo da consentirne una adeguata ventilazione.

• Evitare che l’apparecchio venga collocato in una posizione in cui possa essere raggiunto da schizzi o getti d’acqua. Evitare inoltre di sovrapporvi recipienti contenenti liquidi.

• Quando la spina del cavo di alimentazione è inserita in una presa, l’apparecchio rimane collegato alla corrente anche quando lo si spegne ponendola in stand-by. Per scollegarlo completamente si deve sfilare la spina dalla presa.

CLASS 1 LASER PRODUCT

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 3 mac001 300DPI 120LPI

Prima di iniziare ad utilizzare il prodotto, si deve leggere attentamente questo manuale d’istruzioni, che deve essere conservato per eventuali consultazioni future. Si raccomanda di seguire scrupolosamente tutte le indicazioni fornite, con particolare riguardo a quelle relative al collegamento a rete e all’uso.

1 LEGGERE LE ISTRUZIONI

Per un corretto utilizzo del prodotto leggere attentamente questo manuale.

2 CONSERVARE IL MANUALE

Conservare questo manuale, in modo da poterlo consultare in futuro.

3 SEGUIRE LE AVVERTENZE

Seguire tutte le avvertenze riportate nel manuale di istruzioni oppure direttamente sul prodotto.

4 SEGUIRE LE ISTRUZIONI

Seguire scrupolosamente tutte le istruzioni per l’uso del prodotto.

5 PULIZIA

Per eventuali operazioni di pulizia del mobile (da effettuare solo dopo aver scollegato l’apparecchio dall’impianto di rete) si può utilizzare un panno morbido e asciutto. Per rimuovere le tracce di sporco più ostinate si può invece utilizzare una spugnetta inumidita ed un poco di detergente neutro. Evitare di usare alcool, benzina e altri solventi, che ne potrebbero danneggiare la rifinitura esterna.

6 SPINE MULTIPLE E CAVI DI PROLUNGA

Evitare di utilizzare spine multiple e cavi di prolunga, che potrebbero dare luogo a cortocircuiti e princìpi di incendio.

7 ACQUA E UMIDITA’

Questo apparecchio non deve essere utilizzato in prossimità di contenitori d’acqua, vasche, lavabi, lavandini, su superfici bagnate o accanto ad una piscina.

8 ACCESSORI

Se posizionato su un carrello o un mobiletto dalla stabilità precaria, il prodotto potrebbe cadere ed eventualmente ferire chi si trova nelle vicinanze. Si raccomanda pertanto di utilizzare solamente i carrelli o i mobiletti consigliati dal costruttore.

9 TRASPORTO SU CARRELLO

Se il prodotto viene trasportato facendo uso di un carrello, occorrerà prestare la massima attenzione onde evitare che arresti repentini, imperizia dell’addetto o irregolarità nel suolo possano provocarne la caduta.

10 VENTILAZIONE

L’apparecchio deve essere posizionato in modo tale da non precluderne la ventilazione. Non deve quindi essere appoggiato su un letto, un divano, una coperta o su altre superfici morbide che potrebbero ostruire le aperture per la ventilazione; in caso di installazione in una libreria o in altro tipo di contenitore è opportuno accertarsi che sia esposto ad un flusso d’aria in grado di penetrare nel mobile attraverso le fessure di ventilazione.

11 ALIMENTAZIONE

Nella targhetta sul retro del mobile è indicata la tensione di alimentazione, che deve essere corrispondente al voltaggio della rete a cui è collegato l’apparecchio.

PORTABLE CART WARNING

(symbol provided by RETAC)

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 4 mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

12 MESSA A TERRA E POLARITA’

E’ necessario controllare con scrupolo la corretta messa a terra e la polarità dei collegamenti.

13 PERCORSO DEL CAVO DI ALIMENTAZIONE

Il percorso del cavo di alimentazione deve essere tale da evitarne l’eventuale calpestamento e lo schiacciamento da parte di oggetti pesanti, con particolare attenzione al tratto di cavo in uscita dal retro dell’apparecchio.

14 IN CASO DI TEMPORALI

In caso di violenti temporali, o in previsione di un lungo periodo di inutilizzo, può essere prudente scollegare la spina del cavo di alimentazione dalla presa dell’impianto di rete.

15 CASSETTINO PORTA-CD

Prestare attenzione, durante la chiusura del cassettino porta-CD, al fine di evitare di ferirsi le dita.

16 SOVRACCARICO ELETTRICO

Evitare di collegare più apparecchiature ad un’unica presa di corrente, dato che in questo caso potrebbe verificarsi un sovraccarico in grado di dare luogo a princìpi di incendio.

17 PENETRAZIONE DI LIQUIDI O OGGETTI

Evitare che liquidi o oggetti solidi possano penetrare all’interno del mobile; se questa eventualità si dovesse verificare far controllare l’apparecchio presso un Centro di Assistenza Tecnica qualificato prima di riaccenderlo.

18 SOVRAPPOSIZIONE DI OGGETTI PESANTI

Evitare di appoggiare sopra l’apparecchio oggetti pesanti, i quali potrebbero cadere ed eventualmente ferire chi si trova nelle vicinanze.

19 DISCHI DANNEGGIATI

Evitare di utilizzare dischi rotti, deformati o ondulati, che potrebbero danneggiare il sistema di lettura.

20 NELL’EVENTUALITA’ DI GUASTI

L’assenza di parti che richiedono una periodica manutenzione all’interno dell’apparecchio ne rende del tutto inutile lo smontaggio da parte dell’utente. Nell’eventuale caso di guasti rivolgersi esclusivamente ad un Centro di Assistenza autorizzato.

21 INTERVENTO DEL SERVIZIO DI ASSISTENZA

Rivolgersi immediatamente ad un Centro di Assistenza Tecnica autorizzato nel caso in cui: a) Il cavo di alimentazione o i suoi connettori risultino danneggiati. b) Un liquido o un oggetto solido siano penetrati nel mobile attraverso le fessure di aerazione. c) L’apparecchio sia stato esposto alla pioggia. d) Le varie funzioni operative non vengano eseguite secondo le modalità indicate nel paragrafo dedicato alle istruzioni

d’uso.

e) Il mobile risulti danneggiato dopo un urto o una caduta.

22 CONTROLLO DI SICUREZZA

Al termine di un eventuale intervento da parte del Servizio di Assistenza Tecnica, si consiglia di richiedere un controllo della sicurezza dell’apparecchio.

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 5 mac001 300DPI 120LPI

23 INSTALLAZIONE A PARETE O A SOFFITTO

L’apparecchio può essere installato a parete o a soffitto solo seguendo le indicazioni del costruttore.

24 FONTI DI CALORE

L’apparecchio non deve essere installato in prossimità di fonti di calore quali stufe, caloriferi o altre apparecchiature in grado di generare calore (ad esempio altri amplificatori).

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 6 mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

ISTRUZIONI PRELIMINARI

Si consiglia di leggere attentamente le seguenti avvertenze prima di iniziare ad utilizzare l’apparecchio.

✔Scelta della posizione

• L’apparecchio deve essere installato relativamente lontano da ricevitori radiotelevisivi o da videoregistratori, a danno dei quali potrebbe produrre delle interferenze. In questa eventualità, si consiglia di allontanare l’apparecchio dal ricevitore o dal videoregistratore.

• L’apparecchio non deve trovarsi esposto a campi magnetici di notevole intensità.

• Evitare che liquidi, oggetti solidi o vapori infiammabili possano penetrare all’interno del mobile; se questa eventualità si dovesse verificare far controllare l’apparecchio presso un Centro di Assistenza T ecnica qualificato prima di riaccenderlo.me. They will cause deterioration or paint peel-off.

✔Inutilizzo dell’apparecchio

• Al termine dell’utilizzo si consiglia di estrarre sempre il disco e spegnere l’apparecchio.

• In previsione di un lungo periodo di inutilizzo, si consiglia di togliere le batterie dal telecomando.

• Si consiglia di mettere periodicamente in funzione l’apparecchio. Un eventuale prolungato periodo di inutilizzo potrebbe infatti compromettere la sua funzionalità.

✔Trasporto

•In caso di spostamenti dell’apparecchio si raccomanda di riutilizzare l’imballo originale, che può garantirne la massima

protezione da urti o cadute.

• Prima di trasportare l’apparecchio controllare che nel vano non sia eventualmente presente un disco.

✔Pulizia

• Per la pulizia del mobile, utilizzare un panno morbido e asciutto.

• Per rimuovere le tracce di sporco più ostinate si può invece utilizzare una spugnetta inumidita ed un poco di detergente neutro.

• Evitare di usare alcool, benzina e altri solventi, che ne potrebbero danneggiare la rifinitura esterna.

✔Manutenzione

• Questo apparecchio contiene parti meccaniche di altissima precisione, che dovrebbero essere ispezionate all’incirca ogni 1.000 ore di funzionamento da parte del Servizio di Assistenza Tecnica.

✔Posizionamento dell’amtenna

• Sotto l’azione del vento e della pioggia, l’antenna può spostarsi dalla posizione originale. Nel caso in cui si notasse un

visibile peggioramento della qualità della ricezione si consiglia di farne controllare il posizionamento da parte di un installatore qualificato.

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 7 mac001 300DPI 120LPI

✔Tutela dei diritti d’autore

• La duplicazione e la riproduzione in pubblico di software coperto da diritti d’autore devono essere effettuate in osservanza alle vigenti disposizioni di legge.

✔Maneggiamento e conservazione delle videocassette e dei dischi DVD Copyright

• Evitare di utilizzare videocassette:

• impolverate o conservate in luoghi molto polverosi.

• con nastro sporco o giuntato.

• che sono state smontate.

• con le spire di nastro allentate.

• Quando vengono portate da un ambiente molto freddo ad uno molto caldo, all’interno delle videocassette si può formare della condensa. In questo caso, prima di utilizzarle si deve attendere che siano perfettamente asciugate.

• Al termine dell’uso, riporre le videocassette nelle rispettive custodie e conservarle in posizione verticale.

• Non toccare la superficie iridescente dei dischi.

• Non incollare etichette o nastro adesivo sui dischi.

• Non esporre i dischi e le videocassette a:

- fonti di calore

- umidità

- polvere

- la luce diretta del sole

- campi magnetici di notevole intensità, come ad esempio

quelli prodotti dai magneti degli altoparlanti.

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 8 mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

INDICE

CARA TTERISTICHE PRINCIP ALI .............................................................................................. 1

Avvertenze importanti ................................................................................................................ 3

ISTRUZIONI PRELIMINARI ...................................................................................................... 7

INDICE ........................................................................................................................................ 9

Descrizione dei controlli sul pannello frontale ...................................................................... 11

Descrizione dei controlli sul telecomando ............................................................................ 14

COLLEGAMENTO AL TELEVISORE ...................................................................................... 16

Collegamento ad un decoder sat .............................................................................................17

Collegamento ad un impianto HiFi ........................................................................................ 18

Collegamento ad un secondo videoregistratore .................................................................... 19

Collegamento ad una videocamera ....................................................................................... 20

COLLEGAMENTO AD UN TELEVISORE CON INGRESSI S-VIDEO O AD UN AMPLIFICA TORE CON INGRESSO DIGITALE

............................................................................. 21

Seconda presa SCART ............................................................................................................. 22

Istruzioni per l’uso .................................................................................................................... 23

Impostazione della data e dell’ora e attivazione/disattivazione dei menu OSD ................ 25

Selezione dell’uscita ................................................................................................................. 26

LETTURA DI UN DVD ........................................................................................................... 27

LETTURA DI UNA VIDEOCASSETT A ................................................................................... 28

Registrazione ............................................................................................................................ 30

ISTRUZIONI PER L’USO DEL VIDEOREGISTRATORE

Ricerca manuale delle emittenti .............................................................................................. 33

Registrazione con sistema ShowView e con timer ................................................................ 36

Funzioni avanzate .................................................................................................................... 39

Collegamenti e riversamento di registrazioni ......................................................................... 44

INFORMAZIONI RELA TIVE AL PRODOTTO

ISTRUZIONI PER L’USO

INST ALLAZIONE

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 9 mac001 300DPI 120LPI

Ricerca diretta della scena successiva .................................................................................... 46

Visualizzazione della modalità di lettura ................................................................................53

Selezione della lingua dell’audio e dei sottotitoli e della modalità audio 3D ..................... 54

Funzione Zoom e scelta del punto di visione ........................................................................ 55

Apposizione di un riferimento di indice ................................................................................. 56

Visualizzazione dei menu del disco ....................................................................................... 57

Richiamo dei menu delle impostazioni operative ................................................................. 58

Menu LANGUAGE ..................................................................................................................59

Menu VIDEO ............................................................................................................................ 60

Menu AUDIO .......................................................................................................................... 61

Altre impostazioni .................................................................................................................... 63

Informazioni sui DVD .............................................................................................................. 65

Informazioni relative al videoregistratore e alle videocassette .............................................. 68

In caso di problemi (DVD) ......................................................................................................70

In caso di problemi (VCR) ........................................................................................................ 72

Caratteristiche tecniche ............................................................................................................ 76

Avvertenza importante relativa al codice di area locale ....................................................... 77

IMPOST AZIONI OPERATIVE

ISTRUZIONI PER L’USO DEL LETTORE DI DVD

AL TRE INFORMAZIONI

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 10 mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

Descrizione dei contr olli sul pannello frontale

Pannello frontale

& * ) 1 2 3 4567 8^

@#$

(

Pulsante di accensione/stand-by

Per accendere l’apparecchio (se collegato ad una presa di corrente) o porlo in stand-by .

V ano videocassetta

Pulsante di attivazione della funzione di riversamento del DVD su una videocassetta

Cassettino dischi

Ingresso video

Ingresso audio

Pulsante di espulsione della videocassetta

Pulsante di registrazione

(

Pulsanti di richiamo dei canali memorizzati

)

Display a cristalli liquidi

Vi vengono visualizzate numerose indicazioni operative. Per ulteriori istruzioni, vedere il capitolo “Indicazioni nel

display a cristalli liquidi”, alla pagina seguente.

Indicatore luminoso di funzionamento della sezione DVD

Indicatore luminoso di funzionamento della sezione VCR

Pulsante di attivazione della sezione DVD o della sezione VCR

Pulsante di arresto (stop) della funzione in corso

Pulsante di riavvolgimento del nastro e ricerca all’indietro

Se lo si preme mentre l’apparecchio si trova in stop si attiva il riavvolgimento del nastro. Se invece lo si aziona mentre è in corso la lettura del nastro si

attiva la ricerca all’indietro.

Pulsante di lettura/pausa in lettura

Premendo questo pulsante si da l’avvio alla lettura del nastro. Premendolo una seconda volta si attiva la pausa, e premendolo un’altra volta si riprende la

lettura.

Pulsante di avanzamento veloce del nastro e ricerca in avanti

Se lo si preme mentre l’apparecchio si trova in stop si attiva l’avanzamento veloce del nastro. Se invece lo si aziona mentre è in corso la lettura del nastro si

attiva la ricerca veloce in avanti.

Pulsante di apertura/chiusura del cassettino

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 11 mac001 300DPI 120LPI

Indicazioni nel display a cristalli liquidi

#%&*135

$^ ( ) 2 4 6

Attivazione della sezione VCR

Registrazione

: Registrazione in corso, : Registrazione con timer in corso , : Programmazione del timer , : Errore nella programmazione del timer (esempio:

nel vano non è presente alcuna videocassetta).

Riversamento in corso

Evidenzia che è in corso il riversamento del DVD su videocassetta.

Videocassetta Hi-Fi

Velocità di registrazione selezionata

Impostazione blocco di accesso

Si accende quando si imposta un blocco di accesso al disco. Per ulteriori istruzioni, vedere il capitolo “Impostazione di un blocco di accesso”.

Titolo selezionato

Si accende quando viene visualizzato il titolo del DVD.

Capitolo/Brano selezionato

Si accende quando viene visualizzato il capitolo (DVD) oppure il brano (CD Video, SVCD, CD Audio o CD con file MP3).

(

ndicazioni numeriche e operative

Oltre al contanastro e alle indicazioni numeriche relative al titolo, al capitolo, al brano e al tempo di lettura, visualizza le seguenti indicazioni operative:

: Apertura cassettino portadischi.

: Chiusura cassettino portadischi.

: Nel cassettino non è presente alcun

disco.

: Nel cassettino è stato inserito un

disco difettoso.

: Visualizzazione del menu.

: V isualizzazione del menu delle

impostazioni.

: Accensione.

: Spegnimento.

)

Attivazione sistema Dolby Digital

Attivazione sistema dts

Attivazione audio 3D

Identificazione di un CD con file MP3

Tipo di disco

(DVD, CD Video, SVCD, CD Audio o CD con file MP3)

Funzione di ripetizione della lettura

REPEA T ONE: Ripetizione della lettura di un

capitolo/brano.

REPEA T ALL:Ripetizione della lettura dell’intero

disco.

REPEA T A-B: Ripetizione della lettura tra due punti del

disco predefiniti (“A” e “B”).

Attivazione della sezione DVD

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 12 mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

Main body (Rear Panel)

(^#@

% *&$

Cavo di alimentazione

Inserire la spina in una presa di corrente.

Uscita audio digitale coassiale/ottica

Per il collegamento all’ingresso di un amplificatore esterno dotato di decodificatore digitale.

Uscita S-Video

Da collegare all’ingresso S-Video di un televisore o un monitor .

Uscita audio analogica stereo

Uscita video

Presa SCART 1

Presa SCART 2

Ingresso per il collegamento del cavo d’antenna

(

Uscita per il collegamento in RF al televisore

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 13 mac001 300DPI 120LPI

Descrizione dei controlli sul telecomando

VCR

DVD

REPEAT

OPEN/CLOSE

DISPLAY

TITLE/PBC

OUTPUT

REC

PROGRAM

CLK/CNT

SPEED/ANGLE

TRACKING

TV/VCR

MARK

SYSTEM

PLAY/PAUSE

ZOOM

AUDIO

SUBTITLE

RETURN/O

CLEAR/3D

SETUP

ENTER

@ #

& * (

)

1 2

3 4

7 8

“

‘ + =

Q q W w E

Visualizzazione a video dei menu del disco

(DVD)

Accensione/Stand-by

(DVD/VCR)

Visualizzazione del menu del disco (nel caso in cui sia previsto)/Attivazione o disattivazione sistema PBC

(DVD)

Apertura/chiusura cassettino portadischi (DVD)/Espulsione videocassetta

(VCR)

Spostamento cursore/selezione nell’OSD

(DVD/VCR)

Conferma impostazioni

(DVD/VCR)

Selezione modalità di ripetizione della lettura

(DVD)

Ingrandimento immagine

(zoom), (DVD)

(

Selezione diretta scena o brano precedente

(DVD)

)

Ricerca veloce all’indietro

Programmazione sistema ShowView

(VCR)

OROLOGIO/CONT A T ORE

(DVD/VCR)

Scelta del punto di visione

(DVD)

/Selezione della velocità di

registrazione

(VCR)

Registrazione

(VCR)

T astiera numerica

(DVD)

/Regolazione del tracking

(VCR)

Attivazione sezione DVD

Attivazione sezione VCR

Visualizzazione menu OSD

(DVD/VCR)

Selezione segnale sull’uscita video

Immissione impostazioni

“

Cancellazione memorizzazioni

(DVD)

/Attivazione audio 3D

‘

Selezione lingua sottotitoli

(DVD)

Selezione lingua colonna sonora

(DVD)

Selezione audio

(VCR) (SD-6100)

Selezione diretta scena o brano successivi

(DVD)

Lettura/Pausa in lettura

FORW ARD SEARCHbutton

Stop

Ricerca per capitolo/titolo/tempo

(DVD)

Apposizione riferimento di indice (“bookmark”),

(DVD)

Commutazione TV/VCR

(DVD/VCR)

Selezione standard video

(DVD)

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 14 mac001 300DPI 120LPI

INFORMAZIONI RELATIVE AL PRODOTTO

A vvertenze sull’uso del telecomando

• Evitare di utilizzare il telecomando da più di 7 metri di distanza dall’apparecchio.

•

Evitare di azionare contemporaneamente due pulsanti.

• Evitare di esporre il telecomando o il sensore di infrarossi che si trova sul pannello frontale dell’apparecchio alla luce solare diretta.

• Non riporre il telecomando in luoghi eccessivamente umidi o polverosi.

Accessori in dotazione

V C

V D

R E

P E

A T

O P

E N

/ C

L O

S E

D IS

P L

A Y

IT L

E /P

B C

M E

N U

P R

T P

U T

P R E

R E

P R

O G

R A

L K

N T

SPEED/ANGLE

T R

A C

K I N

T V

/V C

M A

R K

S E

A R

C H

S T

E M

L A

Y /P

U S

X T

Z O

O M

A U

D IO

S U

B T

IT L

RETURN/OK

/3D

S E

T U

N T

E R

T elecomando a infrarossi

2 Batterie Cavo coassiale d’antenna

Manuale di istruzioni per

l’uso e scheda di garanzia

• Per l’acquisto di altri accessori, consultare un rivenditore specializzato. Il manuale di istruzioni non può essere acquistato separatamente dall’apparecchio.

VCR

DVD

REPEAT

OPEN/CLOSE

DISPLAY

TITLE/PBC

OUTPUT

REC

PROGRAM

CLK/CNT

SPEED/ANGLE

TRACKING

TV/VCR

MARK

SYSTEM

PLAY/PAUSE

ZOOM

AUDIO

SUBTITLE

E T U R

N / O K

SETUP

ENTER

VCR

DVD

REPEAT

OPEN/CLOSE

DISPLAY

TITLE/PBC

OUTPUT

REC

PROGRAM

CLK/CNT

SPEED/ANGLE

TRACKING

TV/VCR

MARK

SYSTEM

PLAY/PAUSE

ZOOM

AUDIO

SUBTITLE

E T U

R N

/ O

SETUP

ENTER

VCR

DVD

REPEAT

OPEN/CLOSE

DISPLAY

TITLE/PBC

OUTPUT

REC

PROGRAM

CLK/CNT

SPEED/ANGLE

TRACKING

TV/VCR

MARK

SYSTEM

PLAY/PAUSE

ZOOM

AUDIO

SUBTITLE

E T U

N /O

SETUP

ENTER

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 15 mac001 300DPI 120LPI

COLLEGAMENTO AL TELEVISORE

(Option 1) - Collegamento tramite cavo d’antenna

Quando si ricorre a questo tipo di collegamento, premendo il pulsante TV/VCR sul telecomando il televisore riproduce il canale sintonizzato dall’apparecchio, e viene visualizzata l’indicazione “VCR”. In questo caso, per richiamare gli altri programmi in memoria si devono utilizzare i pulsanti PR+ e PR- sul telecomando. Per poter tornare a richiamare i vari programmi per mezzo del telecomando del televisore, si deve prima premere il pulsante TV/VCR sul telecomando dell’apparecchio. Questo tipo di collegamento permette di ottenere una migliore qualita delle immagini e dell’audio.

■Prima di effettuare qualsiasi collegamento ci si deve accertare che le apparecchiature siano scollegate dalle prese di corrente.

T elevisore

Antenna

L’antenna deve essere scelta in base alla qualità del segnale che si riceve e alla distanza che intercorre con il ripetitore. In caso di dubbi, si consiglia di contattare un installatore locale.

Pannello posteriore del lettore di DVDvideoregistratore

Presa da

100-240V~,

50/60 Hz

(Option 2) - Collegamento tramite cavo SCART

T elevisore

Antenna

Pannello posteriore del lettore di DVD-videoregistratore

Presa da

100-240V~,

50/60 Hz

Cavo SCART (opzionale)

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 16 mac001 300DPI 120LPI

INSTALLAZIONE

Collegamento ad un decoder sat

(Option 1) - Collegamento tramite cavo d’antenna

■ Prima di effettuare qualsiasi collegamento ci si deve accertare che le apparecchiature siano scollegate dalle prese di

corrente.

T elevisore

Antenna

Pannello posteriore del lettore

di DVD-videoregistratore

Presa da

100-240V~,

50/60 Hz

Se il modello di lettore di DVD-videoregistratore di cui si dispone è dotato di una doppia presa SCART, il collegamento può essere effettuato tramite cavo SCART. In questo caso si potrà ottenere una migliore qualità di riproduzione delle immagini e dell’audio ricevuti da satellite.

Parabola per

ricezione da satellite

WYCOM-combo (I)-1 02.5.9 3:40 PM ˘ ` 17 mac001 300DPI 120LPI

Collegamento ad un impianto HiFi

Option 1

■ Prima di effettuare qualsiasi collegamento ci si deve accertare che le apparecchiature siano scollegate dalle prese di corrente.

T elevisore

Collegare, per mezzo di un cavetto audio stereo, le uscite “Audio L/R” sul retro del lettore di DVD-videoregistratore agli ingressi dell’amplificatore. Se il modello di lettore di DVDvideoregistratore di cui si dispone ha una seconda presa SCART libera, si può effettuare il collegamento descritto di seguito.

Pannello posteriore del lettore di DVD-videoregistratore

Presa da

100-240V~,

50/60 Hz

Questo tipo di collegamento permette di ottenere una migliore qualità delle immagini e dell’audio.

Impianto Hi-Fi

Antenna

Option 2

T elevisore

Collegare, per mezzo di un cavetto audio SCART/pin-RCA, una delle due prese SCART sul retro del lettore di DVDvideoregistratore agli ingressi dell’amplificatore.

Pannello posteriore del lettore di DVD-videoregistratore

Presa da

100-240V~,

50/60 Hz

Impianto Hi-Fi

Antenna

WYCOM-combo (I)-1 02.5.9 3:41 PM ˘ ` 18 mac001 300DPI 120LPI

INSTALLAZIONE

Come effettuare il collegamento

Collegamento ad un secondo videoregistratore

■ Prima di effettuare qualsiasi collegamento ci si deve accertare che le apparecchiature siano scollegate dalle prese di corrente.

Lettore di DVD-videoregistratore

Secondo videoregistratore

Presa da

100-240V~,

50/60 Hz

1) IInserire nel lettore di DVD-videoregistratore la videocassetta su cui si desidera registrare, e premere il pulsante “AV” in modo da fare comparire nel display l’indicazione “A V1”.

2) Inserire nel secondo videoregistratore la videocassetta da duplicare, e dare inizio alla lettura del nastro.

3) Premere il pulsante RECORD del lettore di DVD/videoregistratore.

Se il modello di lettore di DVD-videoregistratore di cui si dispone ha una seconda presa SCART libera, il collegamento può essere effettuato utilizzando un cavetto SCART. In questo caso, vedere ulteriori istruzioni a pagina 22.

Presa da

100-240V~,

50/60 Hz

WYCOM-combo (I)-1 02.5.9 3:41 PM ˘ ` 19 mac001 300DPI 120LPI

Collegamento ad una videocamera

Come effettuare il collegamento

■ Prima di effettuare qualsiasi collegamento ci si deve accertare che le apparecchiature siano scollegate dalle prese di corrente.

Se la videocamera viene collegata ad una presa SCART e il modello di lettore di DVD-videoregistratore di cui si dispone ha una seconda presa SCART libera, il collegamento con il televisore può essere effettuato utilizzando un cavetto SCART . Per ulteriori informazioni, vedere a pagina 22.

La videocamera può anche essere collegata agli ingressi audio/video presenti sul pannello frontale del lettore di DVD-videoregistratore. Per ulteriori informazioni, vedere a pagina 22.

Videocamera

Antenna

Presa da

100-240V~,

50/60 Hz

T elevisore

Lettore di DVD-videoregistratore

Alla

videocamera

Alla presa SCART del televisore

WYCOM-combo (I)-1 02.5.9 3:41 PM ˘ ` 20 mac001 300DPI 120LPI

INSTALLAZIONE

Muovi: Selez.: Esci:Setup/Return

Come effettuare il collegamento

(L) AUDIO IN (R)

RGB

¡ Collegare l’uscita S-VIDEO OUT ai relativi ingressi del televisore e impostare

l’opportuna opzione “VIDEO OUT” (vedere ulteriori istruzioni a pagina 60).

™ Collegare l’uscita digitale COAXIAL o OPTICAL al relativo ingresso

dell’amplificatore o del decodificatore Dolby Digital. **Per ulteriori informazioni sul sistema Dolby Digital, vedere a pagina 66.

■ Questo tipo di collegamento può essere effettuato solo se si dispone di un televisore o un amplificatore dotati di ingressi S-Video o a componenti separate.

Lingua

Video Audio Altro

Schermo TV 4:3 LB Standard TV PAL Uscita Video S-Video Luminosita’

Normale

Definizione

Normale

RGB S-Video

Amplificatore o decodificatore Dolby Digital

Pannello posteriore del televisore

Pannello posteriore del lettore di DVD/videoregistratore

Cavo di collegamento

(non fornito in dotazione)

COLLEGAMENTO AD UN TELEVISORE CON INGRESSI SVIDEO O AD UN AMPLIFICA TORE ON INGRESSO DIGITALE

Costruito con licenza della Dolby Laboratories. "Dolby", "Pro Logic" e il simbolo della doppia D sono marchi registrati della Dolby Laboratories.

WYCOM-combo (I)-1 02.5.9 3:41 PM ˘ ` 21 mac001 300DPI 120LPI

Seconda presa SCART

Se il modello di lettore di DVD-videoregistratore di cui si dispone è dotato di una doppia presa SCART, le apparecchiature esterne possono essere collegate secondo le configurazioni illustrate nelle pagine da 17 a 20.

Seconda presa SCART

Solo ingresso

Ingresso + uscita

Per istruzioni relative all’uso delle apparecchiature esterne da collegare alla seconda presa SCART, fare riferimento ai rispettivi manuali d’uso. La configurazione di collegamento consigliata è quella illustrata a pagina 17. In questo caso, quando si accende l’apparecchiatura collegata alla seconda presa SCART l’apparecchio seleziona automaticamente l’ingresso AV2. La selezione dei programmi deve essere effettuata direttamente sull’apparecchiatura esterna, dal momento che l’uso dei pulsanti PR+ e PR- del lettore di DVD-videoregistratore non produce alcun effetto.

Per tornare al normale funzionamento del lettore di DVD-videoregistratore, si deve spegnere l’apparecchiatura esterna.

Registrazione da una apparecchiatura esterna

E’ possibile effettuare una registrazione del segnale prodotto da una apparecchiatura esterna. Si può anche effettuare una registrazione con timer, sempre che come programma da registrare sia selezionato l’ingresso “AV1”. Se l’apparecchiatura esterna non è dotata di un proprio timer, da programmare in modo che si accenda automaticamente ad un’ora prestabilita, deve essere lasciata permanentemente accesa.

Ingressi audio/video frontali

Se il modello di lettore di DVD-videoregistratore di cui si dispone è dotato di ingressi audio/video frontali, li si può utilizzare per collegare un’apparecchiatura esterna (ad esempio, una videocamera). Per riprodurre il segnale, si deve in questo caso selezionare l’ingresso “AVF”, mentre per registrarlo si deve seguire la medesima procedura indicata a pagina 20.

WYCOM-combo (I)-1 02.5.9 3:41 PM ˘ ` 22 mac001 300DPI 120LPI

ISTRUZIONI PER L ’USO

Istruzioni per l’uso

Operazioni preliminari

■ Accendere il televisore.

■

Eseguire la procedura di predisposizione automatica, selezionando l’opzione “

SELEZIONE AUTOMA TICA

” nel menu

REGOLAZIONI “PR PRESELEZIONE

”.

■

Per sintonizzare in seguito altre emittenti, con la procedura manuale, seguire le indicazioni riportate nelle pagine da 33 a 35.

La prima volta che si accende il lettore di DVDvideoregistratore, nello schermo del televisore dovrebbe comparire il menu illustrato a destra.

Selezionare la propria lingua.

Selezionare il Paese in cui ci si trova,

Facendo riferimento alle seguenti sigle:

Premere il pulsante OK per confermare la selezione.

La procedura “

SELEZIONE AUTOMATICA

” per la ricerca automatica di tutte le emittenti disponibili nell’area di ricezione ha inizio. Anche la regolazione dell’orologio viene effettuata automaticamente.

Se il canale di uscita RF (o uno adiacente) è già occupato da una emittente, viene visualizzato automaticamente un messaggio di istruzioni. L’apparecchio suggerisce automaticamente il numero di un nuovo canale di uscita RF . The player recommends the optimal RF OUTPUT CH number automatically .

B: Belgio D: Germania DK: Danimarca E: Spagna GR: Grecia I: Italia LUX: Lussemburgo

N: Norvegia NL: Olanda S: Svezia SF: Finlandia CH: Svizzera TR: T ur chia

Per confermare la selezione del nuovo canale di uscita, premere il pulsante OK.

SELEZIONE LINGUA

ENGLISH DEUTSCH ITALIANO ESPAÑOL FRANÇAIS NEDERLANDS SVENSKA SUOMI

PR+/-:SELEZIONA OK:CONFERMA SETUP:FINE

IMPOST. NAZIONE

BN DNL DK S ESF GR SW

ITR

LUX ALTLI

PR+/-:SELEZIONA OK:CONFERMA SETUP:FINE

SETUP:FINE

PREGO ATTENDERE...

CH 25

0-9:SELEZIONA (21-69) OK:CONFERMA

SETUP:FINE

PREDEFINITO 52 RACCOMANDATO 54

SELEZIONE USCITA RF

PROGRAMMARE LA TV SUL CH 54.

IMPORTANTE!

WYCOM-combo (I)-1 02.5.9 3:41 PM ˘ ` 23 mac001 300DPI 120LPI

+ 54 hidden pages
