USER MANUAL

CTEK DC/DC BATTERY CHARGER D250SE
AND 12V POWER MANAGEMENT SYSTEM SMARTPASS 120S
FOR LEAD-ACID AND LITHIUM-ION BATTERIES

FULLY AUTOMATIC

2 YEAR WARRANTY

ENDEFRESITNLSVDANOFIPLJAKOZH

12V

GEBRUIKERSHANDLEIDING

GEFELICITEERD

Met de aankoop van uw nieuwe CTEK-oplader die zorgt voor professioneel onderhoud van uw
accu. Deze maakt deel uit van een serie professionele laders van CTEK SWEDEN AB en beschikt
over de nieuwste technologie op het gebied van accu's laden. Met de CTEK D250SE en SMART­PASS 120S weet u zeker dat u de maximale prestaties haalt uit uw dubbel accusysteem.

VEILIGHEID

• De D250SE en SMARTPASS 120S zijn ontwikkeld voor 12 V-loodzuur- en LFP-accu’s. Gebruik het
apparaat nooit voor een ander soort accu.

• Draag een veiligheidsbril bij het aansluiten en ontkoppelen van de accu's.

• Accuzuur is een bijtende stof. Spoel onmiddellijk met veel water, als u zuur op uw huid of in uw
ogen krijgt. Ga naar een arts.

• Gebruik nooit een lader met beschadigde elektriciteitskabels. Controleer of de kabels niet zijn
beschadigd door hete oppervlakken, scherpe randen of op een andere wijze.

• Tijdens het laden van loodzuuraccu's worden explosieve gassen gegenereerd. Vermijd vonken in
de buurt van de accu. Gebruik het apparaat op een goed geventileerde locatie.

• Plaats de oplader nooit boven de accu en dek de oplader tijdens het laden niet af.

• Ontkoppel de aansluitklemmen voor het installeren.

• De D250SE en SMARTPASS 120S zijn niet vonkvrij.

• De installatie moet een zekering bevatten in overeenstemming met de aanbevelingen in de tabel
”AANBEVELINGEN VOOR KABEL EN ZEKERING”.

WAARSCHUWING!

De D250SE en SMARTPASS

120S zijn niet beveiligd

tegen omgekeerde polariteit.

Vergeet niet dat alle installaties in boten moeten voldoen aan ISO 10133!

1. De bekabeling van de accu's moet zekeringen hebben in de buurt van de accu's.

2. De accu's moeten stevig zijn bevestigd in een geventileerde ruimte.

3. De bekabeling moet door het leidingkanaal lopen, gescheiden van 230 V/110 V-bedrading
(netstroom), of geborgd met clips om de 30 cm/1 ft.

4. Kabels in de machinekamer moeten zijn goedgekeurd voor temperaturen tot 70 C/158 F.

WAARSCHUWING!

Controleer de handleiding

van de lithium-ion accu

voordat u de lader in het

voertuig installeert.

D250SE

Ingang zonnepaneel Aarding

+IN

Ingang wisselstroomdynamo

+IN

SMARTPASS 120S

Ingang wisselstroomdynamo

+IN

+IN

SMARTPASS 120S

Connectorplaat

Kabel slimme wisselstroomdynamo (rood)

Uitgang serviceaccu

+OUT

Uitgang serviceaccu

+OUT

+OUT

+OUT

Uitgang verbruikers

+OUT

Temperatuursensor 2 m/6 ft.

0,2 m/0.6 ft.

Kabel voor accuselectie

(zwart) 0,2 m

Kabel slimme wisselstroomdynamo (rood)

0,2 m/0.6 ft.

Negatieve kabelverbinding

(zwart) 0,2 m/0.6 ft.

Temperatuursensor 2 m/6 ft.

NL•73

NL

D250SE

• De D250SE is een DC naar DC-accuoplader voor een dubbel accusysteem met een startaccu en
een serviceaccu.

• De D250SE laadt de serviceaccu op van een wisselstroomdynamo of van een zonnepaneel, of
van een combinatie van beide.

• De D250SE scheidt de accu's in een dubbel accusysteem en vervangt daarbij bijvoorbeeld een
scheidingsrelais, VSR (spanningsgevoelig relais), diodescheidingsschakelaar of mechanische
accu-instelknop.

• De D250SE kan individueel of in combinatie met de SMARTPASS 120S worden gebruikt. Gecom­bineerd kunnen de D250SE en de SMARTPASS 120S opladen tot en met 140 A.

• De startaccu is uitsluitend leverbaar als loodzuuraccu.

FUNCTIES:

• Het opladen van een serviceaccu van een conventionele wisselstroomdynamo (constante
laadspanning)

De D250SE laadt een serviceaccu tot en met 20 A vanaf de startaccu, wanneer een conventio­nele wisselstroomdynamo in bedrijf is. Deze functie wordt uitgeschakeld, wanneer de motor niet
draait om ontlading van de startaccu te voorkomen.

• Het opladen van een serviceaccu van een slimme wisselstroomdynamo (met variabele
laadspanning)

De D250SE laadt een serviceaccu tot en met 20 A vanaf de startaccu, wanneer een slimme wis­selstroomdynamo in bedrijf is. Deze functie wordt uitgeschakeld, wanneer de motor niet draait om
de startaccu niet te ontladen. De installatieparagraaf beschrijft hoe de D250SE dient te worden
aangesloten om de functies van de slimme wisselstroomdynamo te activeren.

• Opladen van een serviceaccu van een zonnepaneel

De D250SE kan tot en met 20 A een serviceaccu opladen en compenserend opladen van een
zonnepaneel. De D250SE maakt gebruik van MPPT (Maximum Power Point Tracker) om de
energie van het zonnepaneel te maximaliseren.

• Scheiding van de startaccu en de serviceaccu

De D250SE scheidt de startaccu van de serviceaccu, wanneer de motor niet draait.

• Temperatuurgecompenseerde laadspanning

De D250SE optimaliseert de laadspanning door de laadspanning te verhogen bij temperaturen
lager dan 25 °C/77 °F en te verlagen bij temperaturen hoger dan 25 °C/77 °F. De functie is
alleen actief in de programma’s AGM en NORMAAL.

• Compensatielading van de startaccu van een zonnepaneel

De compensatielading door de D250SE laadt de startaccu van een zonnepaneel met intervallen
van 3 seconden, als de serviceaccu volledig is geladen.

• Geoptimaliseerde oplading van AGM-accu's

De D250SE kan een geschikte laadspanning leveren voor het optimaal opladen van AGM
(Absorbent Glass Mat) -accu's. Deze hebben een hogere laadspanning nodig dan andere typen
loodzuuraccu's. De installatieparagraaf beschrijft hoe de D250SE dient te worden aangesloten
om de functie van de AGM-accu te activeren.

• Geoptimaliseerd opladen van lithiumaccu’s

De D250SE kan een geschikte laadspanning bieden voor het optimaal opladen van lithiumaccu’s.

74•NL

SMARTPASS 120S

• SMARTPASS 120S is een oplossing voor het leveren van stroom om verbruikers in een dubbel ac­cusysteem te laden en te beheren dat bestaat uit een startaccu en een serviceaccu.

•

De SMARTPASS 120S scheidt de accu's in een dubbel accusysteem en vervangt daarbij

bijvoorbeeld een scheidingsrelais, VSR (spanningsgevoelig relais), diodescheidingsschakelaar of
mechanische accu-instelknop.

• SMARTPASS 120S verbindt de start- en serviceaccu's om de samen van de wisselstroomdynamo
op te laden.

• SMARTPASS 120S beschermt de serviceaccu tegen diepontlading die de accu zou beschadigen.

• SMARTPASS 120S voedt verbruikers van de wisselstroomdynamo in plaats van van de serviceaccu,
terwijl de serviceaccu oplaadt, waardoor een snellere oplading mogelijk is.

• SMARTPASS 120S kan individueel of in combinatie met de D250SE worden gebruikt. Gecom­bineerd kunnen de D250SE en de SMARTPASS 120S opladen tot en met 140 A.

FUNCTIES:

• Het opladen van een serviceaccu van een conventionele wisselstroomdynamo (constante
laadspanning)

De SMARTPASS 120S laadt een serviceaccu tot en met 120 A vanaf de startaccu, wanneer een
conventionele wisselstroomdynamo in bedrijf is. Deze functie wordt uitgeschakeld, wanneer de
motor niet draait om ontlading van de startaccu te voorkomen.

• Het opladen van een serviceaccu van een slimme wisselstroomdynamo (met variabele
laadspanning)

De SMARTPASS 120S laadt een serviceaccu tot en met 120 A vanaf de startaccu, wanneer
een slimme wisselstroomdynamo in bedrijf is. Deze functie wordt uitgeschakeld, wanneer de
motor niet draait om de startaccu niet te ontladen. De installatieparagraaf beschrijft hoe de
SMARTPASS 120S dient te worden aangesloten om de functies van de slimme wisselstroomdy­namo te activeren.

• Accubewaking
De SMARTPASS 120S ontkoppelt verbruikers, wanneer de spanning van de serviceaccu laag is
om diepontlading te voorkomen die de accu zou beschadigen. De verbruikers worden opnieuw
aangesloten nadat de spanning van de serviceaccu is verhoogd. Sluit kritische verbruikers direct op
de serviceaccu aan, zodat deze niet worden ontkoppeld, als de spanning lager wordt dan 11,5 V.

• Starthulp
De SMARTPASS 120S verbindt de serviceaccu gedurende 10 sec automatisch met de startaccu om
te helpen, als de startaccu zelf de motor niet kan starten. Nadat de starthulpfunctie is geactiveerd,
toont de SMARTPASS 120S een foutmelding totdat het starten is gelukt zonder de starthulpfunctie
te gebruiken.

• Scheiding van de startaccu en de serviceaccu

De SMARTPASS 120S scheidt de startaccu van de serviceaccu, wanneer de motor niet draait.

• Toewijzen van de prioriteit aan een stroombron
De SMARTPASS 120S merkt het, wanneer de wisselstroomdynamo werkt. In dat geval voorziet
hij verbruikers met stroom van de startaccu om te werken met de D250SE en de laadefficiency te
maximaliseren. Anders worden de verbruikers voorzien van stroom van de serviceaccu.

• Dynamische overstroombeveiliging
De SMARTPASS 120S heeft een overstroombeveiliging om het product af te schermen. De overst-

+OUT

+OUT

+OUT

+OUT

roombeveiliging staat een tijdelijke levering van tot 350 A door de dynamo toe, zodat het laden
sneller verloopt.

• Beveiliging van de accutemperatuur
De SMARTPASS 120S beveiligt de accu door het opladen uit te schakelen, als de temperatuur van
de serviceaccu te hoog wordt.

• Compensatielading startaccu
Door compensatielading van de accu wordt de startaccu opgeladen zonder hulp van het zon­nepaneel of de wisselstroomdynamo om de zelfontlading van de startaccu te compenseren. De
serviceaccu laadt met pulsen van 3 seconden op, wanneer zijn spanning hoger is dan die van de
startaccu en de spanning van de startaccu laag is.

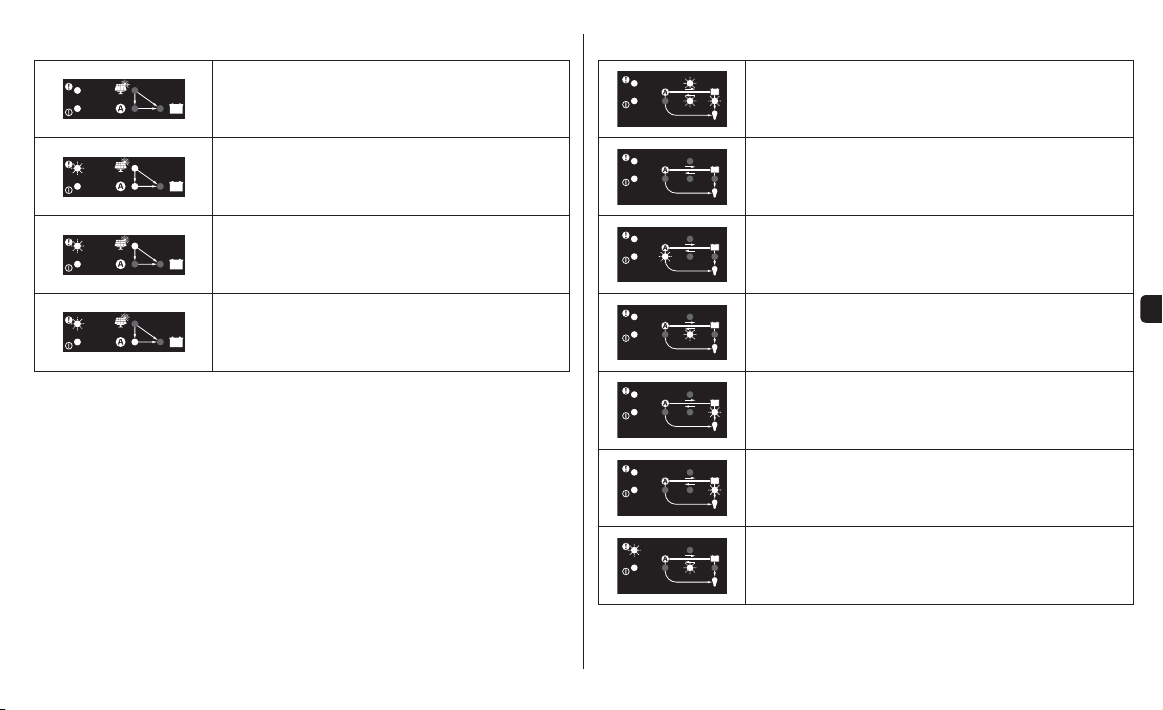

FUNCTIE-INDICATIES

D250SE Uitleg

1

2

De serviceaccu wordt opgeladen door de wisselstroomdynamo.

De serviceaccu wordt opgeladen door het zonnepaneel.

VEREISTEN VOOR KABELS EN ZEKERINGEN

MIN. KABELFORMAAT

0,5 m

1 m

2 m

5 m

APPA -

RA AT KABEL

+IN

+OUT

D250SE

Connectorplaat*

+IN

+OUT

120SA

SMARTPASS

*Als de D250SE en SMARTPASS 120S op verschillende locaties zijn geïnstalleerd en de meegeleverde connector­plaat niet wordt gebruikt, volg dan de aanbevelingen in de tabel.

+OUT

2 ft

3 ft.

6 ft.

4 mm2/

4 mm2/

AWG12

6 mm2/

AWG10

4 mm2/

AWG12

6 mm2/

AWG10

35 mm
AWG2

35 mm
AWG2

4 mm2/

AWG12

2

2

4 mm2/

AWG12

10 mm2/

AWG8

4 mm2/

AWG12

10 mm2/

AWG8

35 mm
AWG2

35 mm
AWG2

4 mm2/

AWG12

2

2

AWG12

+IN

4 mm2/

AWG12

4 mm2/

AWG12

4 mm2/

AWG12

2

35 mm
AWG2

2

35 mm
AWG2

4 mm2/

AWG12

15 f t.

6 mm2/

AWG10

4 mm2/

AWG12

10 mm2/

AWG8

50 mm

AWG1

4 mm2/

AWG12

2

10 m

30 ft.

10 mm2/

AWG8

4 mm2/

AWG12

10 mm2/

AWG8

50 mm
AWG1

4 mm2/

AWG12

30A

30A

2

300A

300A

3

4

ZEKERING

5

SMARTPASS

120S

1

2

3

4

De serviceaccu wordt zowel opgeladen door de wisselstroom­dynamo als door het zonnepaneel.

De serviceaccu is volledig opgeladen. Het zonnepaneel voer t
de compensatielading van de startaccu uit.

Stroombesparingsmodus, er wordt niet geladen.

Uitleg

Stroom van wisselstroomdynamo naar ser viceaccu en verbrui ­kers. Stroom van serviceaccu naar verbruikers.

Stroom van wisselstroomdynamo naar ser viceaccu en
verbruikers.

Stroom van wisselstroomdynamo naar verbruikers. De ser vice ­accu wordt opgeladen door de D250SE.

Compensatielading van startaccu van de serviceaccu.

NL

NL•75

INSTALLATIE

1. Installeer het apparaat op een vlak oppervlak waar een stevige bevestiging mogelijk is en waar
het niet wordt blootgesteld aan brandstof, olie of vuil. Begin met het samen bevestigen van de
apparaten met de meegeleverde connectorplaat (zie afbeelding 3) voordat deze uiteindelijk op
het vlakke oppervlak worden bevestigd om de correcte afstand te verkrijgen.

2. Borg het apparaat bijvoorbeeld met M4- of ST4.2-schroeven aan iedere hoek (zie afbeelding 1).

3. Zorg ervoor dat de negatieve aansluitklem op de accu niet is aangesloten, voordat de kabels

worden verbonden.

4. Sluit de kabels aan op de apparaataansluitingen door borgschroeven (M8) (zie afbeelding 2).
Gebruik een zeskantsleutel - met de hand aanhalen zonder gereedschap is onvoldoende.
Oogaansluitingen voor max. 6 mm (zie afbeelding 5).

5. Gebruik plakband (zie afbeelding 4) om de temperatuursensor
vast te zetten op een schoon, vlak oppervlak boven de servi­ceaccu. Plaats de sensor zo dicht mogelijk bij
de positieve aansluitklem.

6. Sluit de negatieve aansluitklem van de accu aan.

Afbeelding 4

AFMETINGEN

Afbeelding 3

120mm/4.72 inches

240mm / 9.44inches

210mm/8.29 inches

Ø4,9 mm

0.19 inches

90mm/3.57 inches

168mm/6⅝ inches

WAARSCHUWING!

De D250SE en SMARTPASS 120S

zijn niet beveiligd tegen omgekeerde
polariteit. Ontkoppel de aansluitklem­men van de accu voor het installeren.

De D250SE en SMARTPASS 120S

AANBEVOLEN AANHAALKOPPELS

Afbeelding 1

2 Nm/18 lb-in

76•NL

Afbeelding 2

Inbussleutel

WAARSCHUWING!

zijn niet vonkvrij.

Zorg voor een goede ventilatie.

Afbeelding 5

8 Nm/71 lb-in

Max 6 mm

250mm / 9.84inches

Max 6 mm

65mm / 2.53 inches

INSTELLINGEN D250SE

Kabel slimm e wissel-

stroomdynamo (rood)

Niet verbonden

Verbonden

Type w issel-

stroomdynamo

Conventioneel

wisselstroomdynamo

Slimme

wisselstroomdynamo

Temperatuursensor

Kabel slimme wisselstroomdynamo (rood)

Kabel voor accuselectie

(zwart) 0,2 m

INSTELLINGEN SMARTPASS 120S

Kabel slimm e

wisselstroomdynamo (rood)

Niet verbonden

Verbonden

+OUT

+OUT

Kabel slimme wisselstroomdynamo (rood)

Temperatuursensor

Negatieve kabelverbinding

(zwart)

Type

wisselstroomdynamo

Conventioneel

wisselstroomdynamo

Slimme

wisselstroomdynamo

Kabel voor

accuselectie (zwart)

Niet verbonden

Aarde

+12V LITHIUM-ION

Ontstekingssignaal,
+15 klem (DIN 72552)

Chassis/aarde

Ontstekingssignaal,
+15 klem (DIN 72552)

Chassis/aarde

Accutype

NORMAAL

AGM

SYMBOLEN

Zekering Zie “VEREISTEN VOOR KABELS EN ZEKERINGEN”

Knipperende lamp

Zonnepaneel Niet-kritische verbruiker

Wisselstroom­dynamo

Aansluiting D250SE Aangesloten op

Ingang zonnepaneel

Ingang wisselstroomdynamo

Uitgang serviceaccu

Aarding

Kabel slimme wisselstroomdy­namo (rood)

Kabel voor accuselectie (zwart)

Aansluiting SMARTPASS 120S Aangesloten op

Ingang wisselstroomdynamo

Uitgang serviceaccu

Uitgang verbruikers

Kabel slimme wisselstroomdy­namo (rood)

Continu verlichte lamp

Kritische verbruiker

+IN

+IN

+OUT

+IN

+OUT

+OUT

• Zonne panee l zie “TECHNISCHE
SPECIFICATIE”

• Startaccu

• Ingang wisselstroomdynamo SMARTPASS
120S via conne ctorp laat of ka bel

• Serviceaccu

• Uitgang serviceaccu SMARTPASS 120S

• Chassis/aarde

• Zonnepaneel (-)

• SMARTPASS 120S (-)

Zie “INSTELLINGEN D250SE”

Zie “INSTELLINGEN D250SE”

• Startaccu

• Ingang wisselstroomdynamo D250SE via
connectorplaat of kabel

Uitgang serviceaccu D250SE

Niet-kritische verbruikers

Zie “INSTELLINGEN SMARTPASS 120S”

NL

NL•77

INSTALLATIEVOORBEELDEN

1. Zonnepaneel

EERSTE VEREISTEN

Zonnepaneel dat in staat is om een 40 – 300
Ah-serviceaccu te laden. De D250SE maakt
gebruik van MPPT (Maximum Power Point
Tracker) om de energie van een zonnepaneel te
maximaliseren.

*Zie “VEREISTEN VOOR KABELS EN ZEKERINGEN”

TIP 1

Sluit nooit twee zonnepanelen in serie aan.
Maximale invoerspanning 23V.

*

SERVICE-

ACCU

2. Kleine serviceaccu

EERSTE VEREISTEN

Een dubbel accusysteem waarbij de D250SE
een 40 – 300Ah serviceaccu laadt van een
generator die ook een startaccu laadt.

Het biedt voordelen om deze installatie te
gebruiken, wanneer:

• De wisselstroomdynamo niet de gewenste
laadspanning kan leveren.

*

START-

ACCU

*Zie “VEREISTEN VOOR KABELS EN ZEKERINGEN”

TIP 2

Als de wisselstroomdynamo externe span­ningsdetectie voor de serviceaccu heeft, moet
de bedrading van de spanningsdetectie worden
aangesloten op de startaccu.

TIP 3

Vul de D250SE aan met een
SMARTPASS 120S, als de capaciteit van de
serviceaccu groter is dan 100Ah of een parallel
verbruik heeft, terwijl er wordt opgeladen. Dit
verkort de laadtijd.

*

SERVICE-

ACCU

78•NL

3. Kleine serviceaccu en zonnepaneel

EERSTE VEREISTEN

Een dubbel accusysteem waarbij de D250SE
een 40 – 300Ah serviceaccu laadt van een
zonnepaneel, een wisselstroomdynamo of beide
die/dat/die ook de startaccu laad(t)(en).

Het biedt voordelen om deze installatie te
gebruiken, wanneer:

• De wisselstroomdynamo niet de gewenste
laadspanning kan leveren.

• Opladen van een zonnepaneel.

Zie ook tips 1, 2 en 3.

4. Serviceaccu met parallelle verbruikers

EERSTE VEREISTEN

Een dubbel accusysteem waarbij de
SMARTPASS 120S een 28 – 800Ah servi­ceaccu laadt van een wisselstroomdynamo die
ook een startaccu laadt.

Het biedt voordelen om deze installatie te
gebruiken, wanneer:

• De wisselstroomdynamo de gewenste laads­panning kan leveren.

• De capaciteit van de serviceaccu groter is
dan 100 Ah.

• De verbruikers worden direct door de wissel­stroomdynamo voorzien op hetzelfde moment
dat de serviceaccu wordt geladen.

Zie ook tips 2 en 3.

*

START-

ACCU

+IN

*

*

SERVICE-

ACCU

*Zie “VEREISTEN VOOR KABELS EN ZEKERINGEN” *Zie “VEREISTEN VOOR KABELS EN ZEKERINGEN”

START-

ACCU

SMARTPASS 120S

+OUT

+OUT

*

SERVICE-

ACCU

NL•79

NL

5. Grote serviceaccu met parallelle verbruikers 6. Aansluiten van een AC/DC-oplader

EERSTE VEREISTEN

Een dubbel accusysteem waarbij een D250SE
samen met een SMARTPASS 120S een 100 –
800Ah serviceaccu laden. Een zonnepaneel
en/of een wisselstroomdynamo lever(t)(en)
de stroom. Een wisselstroomdynamo laadt de
startaccu.

Het biedt voordelen om deze installatie te
gebruiken, wanneer:

• De wisselstroomdynamo niet de gewenste
laadspanning kan leveren.

• De capaciteit van de serviceaccu groter is
dan 100 Ah.

Tijdens het laden vindt parallelle afname plaats.
Door de verbruikers (Zie TECHNISCHE SPECIFI­CATIE) aan te sluiten op de Uitgang verbruikers
op de SMARTPASS 120S, kan de service-accu

zonder parallelle afname opladen en krijgen
de verbruikers in plaats hiervan stroom van de
dynamo.

• De serviceaccu wordt beveiligd tegen diepont­lading. Sluit niet-kritische verbruikers aan op de
Uitgang verbruikers op de SMARTPASS 120S.
Sluit kritische verbruikers rechtstreeks aan
op de serviceaccu. In dat geval schakelt de
SMARTPASS 120S de kritische verbruikers
niet uit, wanneer de serviceaccu volledig is
ontladen.

TIP 4

Sluit de bekabeling van de start- en serviceaccu's
respectievelijk aan op de SMARTPASS 120S en
niet op de D250SE.

Zie ook tips 1, 2 en 3.

EERSTE VEREISTEN

Een dubbel accusysteem dat een 230/110V­oplader heeft en een D250SE die, samen met
een SMARTPASS 120S, een serviceaccu laadt
met een capaciteit van 150 – 800Ah.
Een zonnepaneel en/of een wisselstroomdy­namo lever(t)(en) de stroom aan de serviceaccu.
Een wisselstroomdynamo laadt de startaccu.

Het biedt voordelen om deze installatie te
gebruiken, wanneer:

• De lading van de wisselstroomdynamo tijdens
het opladen (motor draait) onvoldoende is,
zodat deze moet worden aangevuld door een
230/110V-oplader.

• De wisselstroomdynamo niet de gewenste
laadspanning kan leveren.

• De capaciteit van de serviceaccu groter is
dan 150 Ah.

• Er vindt parallel verbruik plaats tijdens het
laden. Door de verbruikers
SPECIFICATIE)
verbruikers op de SMARTPASS 120S, kan de
service-accu zonder parallelle afname opladen
en krijgen de verbruikers in plaats hiervan
stroom van de dynamo.

TIP 5

Sluit een 230/110V-oplader op de startaccu
aan, als deze moet worden opgeladen. In
dat geval worden zowel de start- als de
serviceaccu's optimaal opgeladen door de
230/110V-oplader.

TIP 6

Zware stroomverbruikers (zie TECHNISCHE
SPECIFICATIE) moeten direct op de service- of
startaccu worden aangesloten.

Zie ook tips 1, 2, 3 en 4.

aan te sluiten op de Uitgang

(zie TECHNISCHE

80•NL

*

START-

ACCU

SMARTPASS 120S

M25

+OUT

+OUT

*

SERVICE-

ACCU

*Zie “VEREISTEN VOOR KABELS EN ZEKERINGEN”

MODE

RECONDNORMAL AGM

LITHIUM

+IN

SMARTPASS 120S

+OUT

+OUT

*

SERVICE-

ACCU

*Zie “VEREISTEN VOOR KABELS EN ZEKERINGEN”

*

START-

ACCU

+IN

Tijdslimiet:

LAADPROGRAMMA VAN D250SE VOOR LOODZUUR

DESULPHATION BULK ABSORPTION

SPANNING (V)STROOM (A)

1 2 3 4 5

1

15,8V

15,8V

AGM

STAP 1 ON TZ WAVELI NG

Detecteert gesulfateerde accu's. Door een pulserende stroomsterkte en spanning wordt de
sulfaataanslag van de loodplaten verwijderd, zodat de capaciteit van de accu wordt hersteld.

STAP 2 BULK

Opladen met maximale stroomsterkte tot circa 80% van de accucapaciteit.

STAP 3 ABSORPTIE

Opladen met afnemende stroomsterkte tot 100% van de accucapaciteit.

Toenemende spanning tot

14,4V. 20A

Toenemende spanning tot

14,7V. 20A

8 uur 12 h 2 uur4 uur

Afnemende stroomsterkte

14,4V

Afnemende stroomsterkte

14,7V

FLOAT

13,6V
Max. 20A

13,6V
Max. 20A

STAP 4 FLOAT

Houdt de accuspanning op maximaal niveau door middel van een constante laadspanning.

STAP 5 PULSE

De accucapaciteit wordt gehandhaafd op 95–100%. De acculader controleert de accuspan­ning en geeft zo nodig een puls om de accu volledig op spanning te houden.

PULSE

12,6V‒14,4V
1,4A

12,6V‒14,7V
1,4A

NL

NL•81

LITHIUM

LAADPROGRAMMA VAN D250SE VOOR LITHIUM

ACCEPT BULK ABSORPTION

SPANNING (V)STROOM (A)

1 2 3

1

Max. 5,0A

Tijdslimiet: 20 uur 4 uur

STAP 1 ACCEPTATIE

Test of de accu een lading accepteert. Deze stap voorkomt dat het laden wordt gestar t met een
defecte accu.

STAP 2 HOOFDFASE

Laden met maximale stroom tot ongeveer 90% accucapaciteit.

STAP 3 ABSORPTIE

Laden met afnemende stroom om de accucapaciteit tot 95% te maximaliseren.

Max. 20A tot 14,2V Max. 14,2V

FLOAT

PULSE

54

13,3V
Max. 20A

2 uur2 uur

STAP 4 DRUPPELFASE

De accuspanning op maximumniveau handhaven door een lading met constante spanning te
leveren.

STAP 5 PULS

De accucapaciteit op 95–100% handhaven. De lader bewaakt de accuspanning en geef t een
puls wanneer dit nodig is om de accu volledig opgeladen te houden.

13,8V‒13,2V
1,4A

Max. 1 uur puls
Auto puls 10 dagen

82•NL

D250SE STORINGSMELDINGEN

+OUT

+OUT

+OUT

+OUT

+OUT

+OUT

+OUT

Reden: Het apparaat en/of de serviceaccu heeft een te hoge
temperatuur.

Aanbeveling: Verplaats het apparaat en/of de serviceaccu
naar een koelere locatie.

Reden: De serviceaccu heeft een verbindingsprobleem.
Aanbeveling: Controleer de verbindingen van de ser vice -

accu en zijn zekering.

Reden: De serviceaccu heeft een verbindingsprobleem.
Aanbeveling: Controleer de verbindingen van de ser vice -

accu en zijn zekering.

Reden: De serviceaccu heeft een verbindingsprobleem.
Aanbeveling: Controleer de verbindingen van de ser vice -

accu en zijn zekering.

SMARTPASS 120S STORINGSMELDINGEN

Reden: Serviceaccu raakt oververhit.
Aanbeveling: Controleer de serviceaccu met een accumeter en/

of controleer de installatie.

Reden: Overmatige stroom of de interne temperatuur is te hoog.
Laadstroom te hoog naar de serviceaccu.

Aanbeveling: Controleer de serviceaccu met een accumeter.
Verminder het formaat van de wisselstroomdynamo of verbind een
andere D250SE parallel. De serviceaccu is te diep ontladen.

Reden: Overmatige stroom of de interne temperatuur is te hoog. Er
zijn teveel verbruikers tegelijkertijd aangesloten.

Aanbeveling: Verplaats het apparaat naar een koelere locatie of
verminder het gebruik van verbruikers.

Reden: Overmatige stroom of de interne temperatuur is te hoog.
Stroom naar de startaccu is te hoog.

Aanbeveling: Controleer de startaccu met een accumeter.
Vervang de startaccu, als de waarschuwing zich herhaalt.

Reden: Overmatige stroom of de interne temperatuur is te hoog.
Teveel stroomverbruikende apparaten aangesloten.

Aanbeveling: Verplaats het apparaat naar een koelere locatie of
verminder het gebruik van verbruikers.

Reden: Accubewaking geactiveerd. Serviceaccu is onvoldoende
opgeladen.

Aanbeveling: Laad de serviceaccu.

Reden: Starthulp is geactiveerd.
Aanbeveling: Laad de startaccu. Ver vang de startaccu, als de

waarschuwing zich herhaalt.

NL

NL•83

TECHNISCHE SPECIFICATIES

PRODUCT D250SE SMARTPASS 120S

Modelnummer

Ingang

Uitgang accu

Uitgang verbruikers

Lekstroom

Ri mp el*

Omgevingstemperatuur

Stroomvermindering

Laadspanning met temperatuurcompensatie

Typen acc u's

Accucapaciteit

Afmetingen

Behuizingklasse

Gewicht

Maximaal vermogen zonnepaneel

MP PT**

Conventionele wisselstroomdynamo
inschakelen

Conventionele wisselstroomdynamo
uitschakelen

Slimme wisselstroomdynamo inschakelen

Slimme wisselstroomdynamo uitschakelen

Accubewaking inschakelen

Accubewaking uitschakelen

Temperatuurbeveiliging inschakelen

Activering van starthulp

Compensatielading van startaccu

84•NL

11,5–23V, 25A (Max. OC V zonnepaneel 23V) 11,5–23V, max. 120A (350A tijdelijk gedurende 10 seconden.)

Max. 14,4 V (Normaal), 14,2 V (Lithium-ion), 14,7V (AGM), 20 A Max. 23V, 120A continue en tot 350A in ong eveer 30 seconden

23 mV/°C vanaf 25°C/77°F

50 – 300 W (max. OCV zonnepaneel 23V)

< 11,4V, gedurende 10 sec (motor draait, wisselstroomdynamo laadt niet) of serviceaccuspanning > startaccuspanning

1044 1058

Max. 23V, 80A

Minder dan 1 Ah/maand Minder dan 7 Ah/maand

Minder dan 4% Niet van toepassing

-20°C tot +50°C (-4°F tot +122°F)

30°C 16A, 50°C 13A

Alle soorten 12V-loodzuuraccu's (NAT, EFB, Ca/Ca, MF, AGM en GEL).

12 V lithium- ion accu's (4 cellen) (Li- FePO

40 – 300Ah 28 – 800Ah

192 x 110 x 65mm (l x b x h)

IP65 (spatwater- en stofdicht)

0,7 kg (1.5 lbs)

Ja Nee

> 13,1V, gedurende 5 sec (motor draait, wisselstroomdynamo laadt)

< 12,8V, gedurende 10 sec (motor draait, wisselstroomdynamo laadt niet)

> 11,8V, gedurende 5 se c (motor draait, wisselstroomdynamo laadt)

of serviceaccuspanning > startaccuspanning

, Li- Fe, Li- iron, LFP)

4

< 11,5V

> 12,0V

> 60°C (140°F)

Startaccu < 6V

Startaccu 11,5V - 12,6V

*) De kwaliteit van de laadspanning en de laadstroom is van groot belang. Bij een hoge stroom­rimpel raakt de accu verhit en wordt de levensduur van de positieve elektrode verkort. Een hoge
spanningsrimpel kan bovendien schadelijk zijn voor andere apparaten die op de accu worden
aangesloten. CTEK-acculaders produceren spanning van zeer hoge kwaliteit met een lage rimpel.

**) MPPT (Maximum Power Point Tracker) is een functie die de beste combinatie van stroom en
spanning bepaalt voor een maximaal uitvoervermogen.

BEPERKTE GARANTIE

CTEK geeft de eerste koper van dit product een beperkte garantie. Deze beperkte garantie is niet
overdraagbaar. De garantie is van toepassing op fabricagefouten en materiaaldefecten. De klant
moet het product samen met het aankoopbewijs inleveren bij de leverancier. De garantie vervalt,
indien het product geopend is geweest, onzorgvuldig is behandeld of is gerepareerd door
anderen dan CTEK of zijn geautoriseerde vertegenwoordigers. Een van de schroefopeningen
aan de onderkant van het product kan zijn verzegeld. De garantie vervalt als deze verzegeling
wordt ver wijderd of beschadigd. CTEK geeft geen garantie anders dan deze beperkte garantie
en aanvaardt geen aansprakelijkheid voor gevolgschade of voor andere dan de bovenvermelde
kosten. Bovendien is CTEK niet verplicht tot enige andere garantie dan deze garantie.

ONDERSTEUNING

Ga naar: www.ctek.com voor support, FAQ, de laatste versie van de gebruikersinstructies en
meer informatie over producten van CTEK.

NL

NL•85
