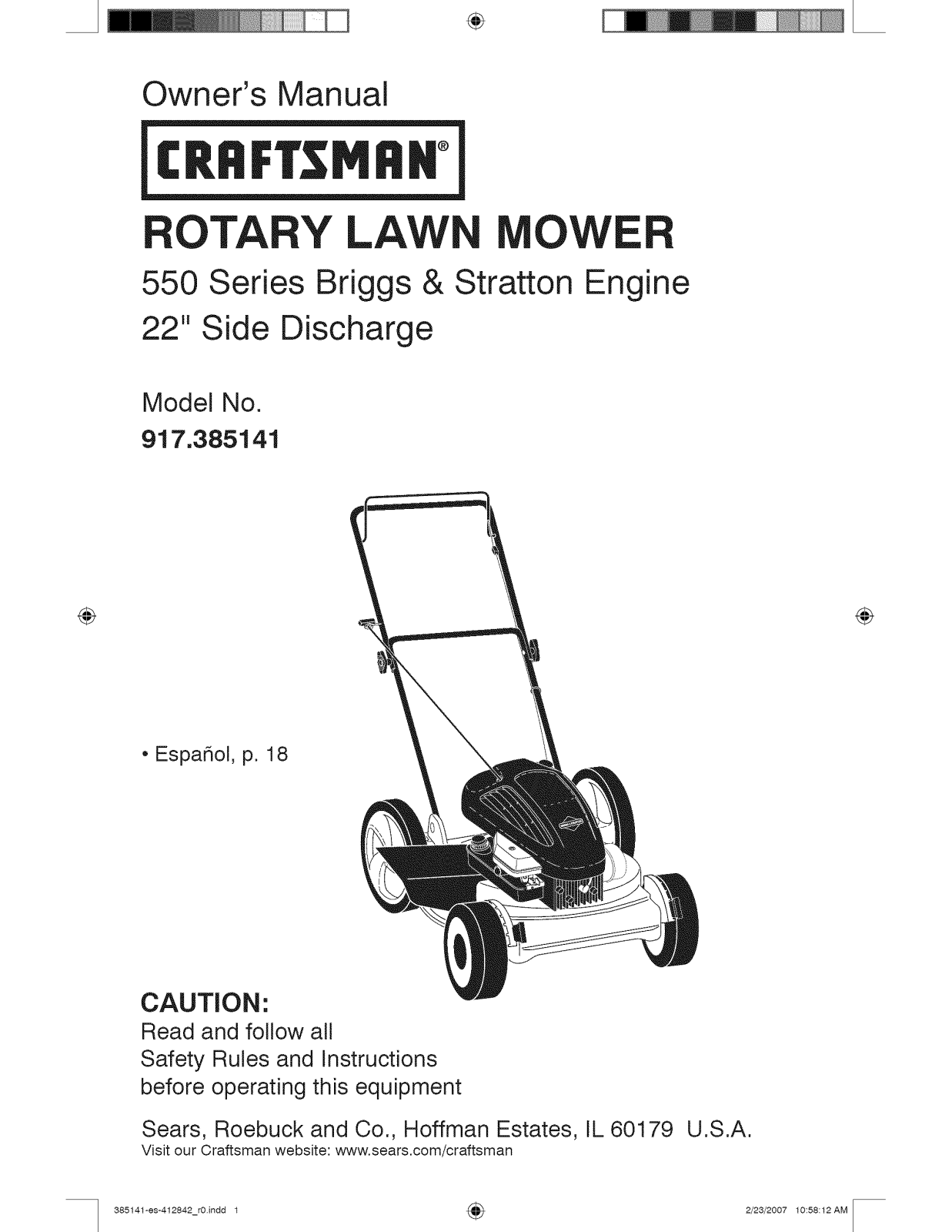

Owner's Manual

ROTARY

550 Series Briggs & Stratton Engine 22" Side Discharge

Model No.

917,385141

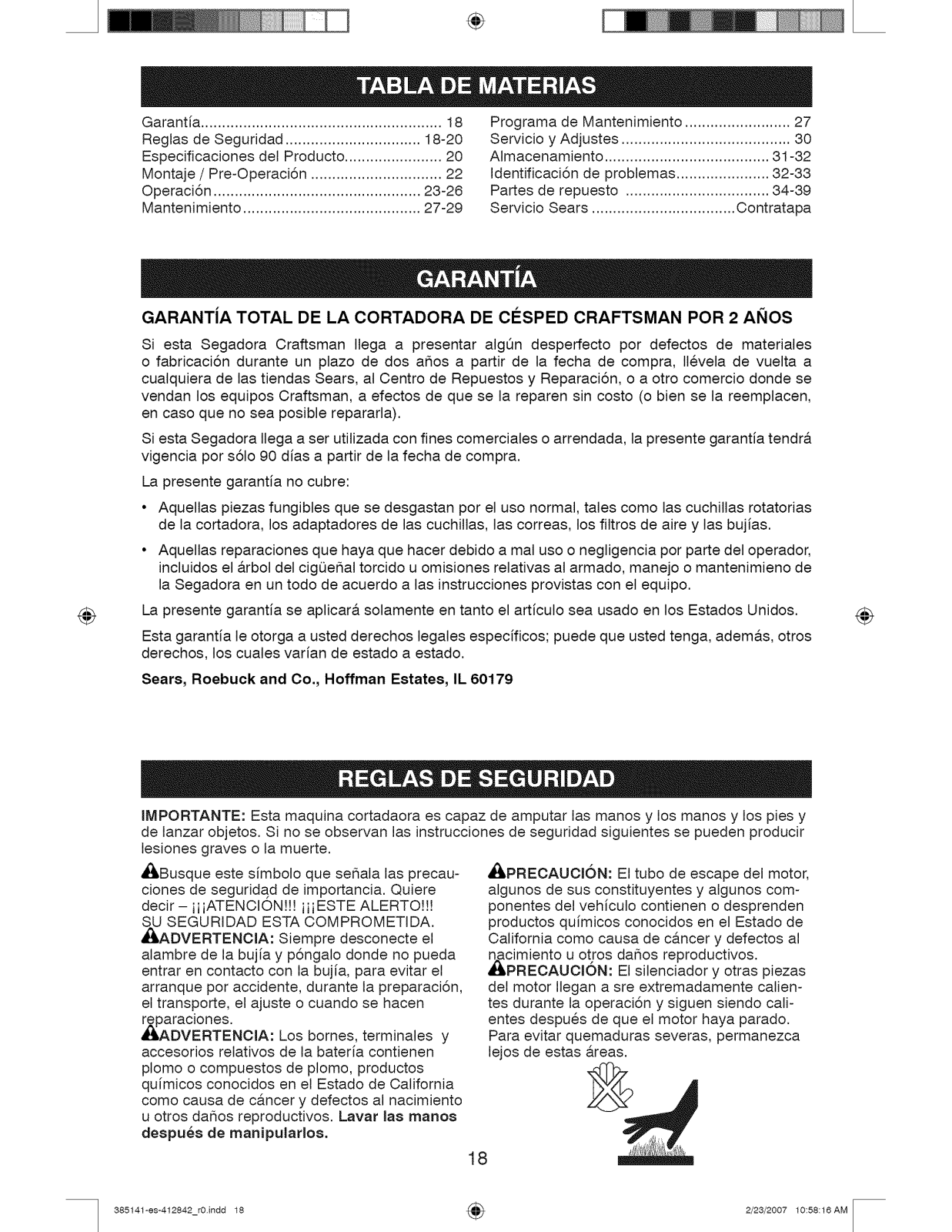

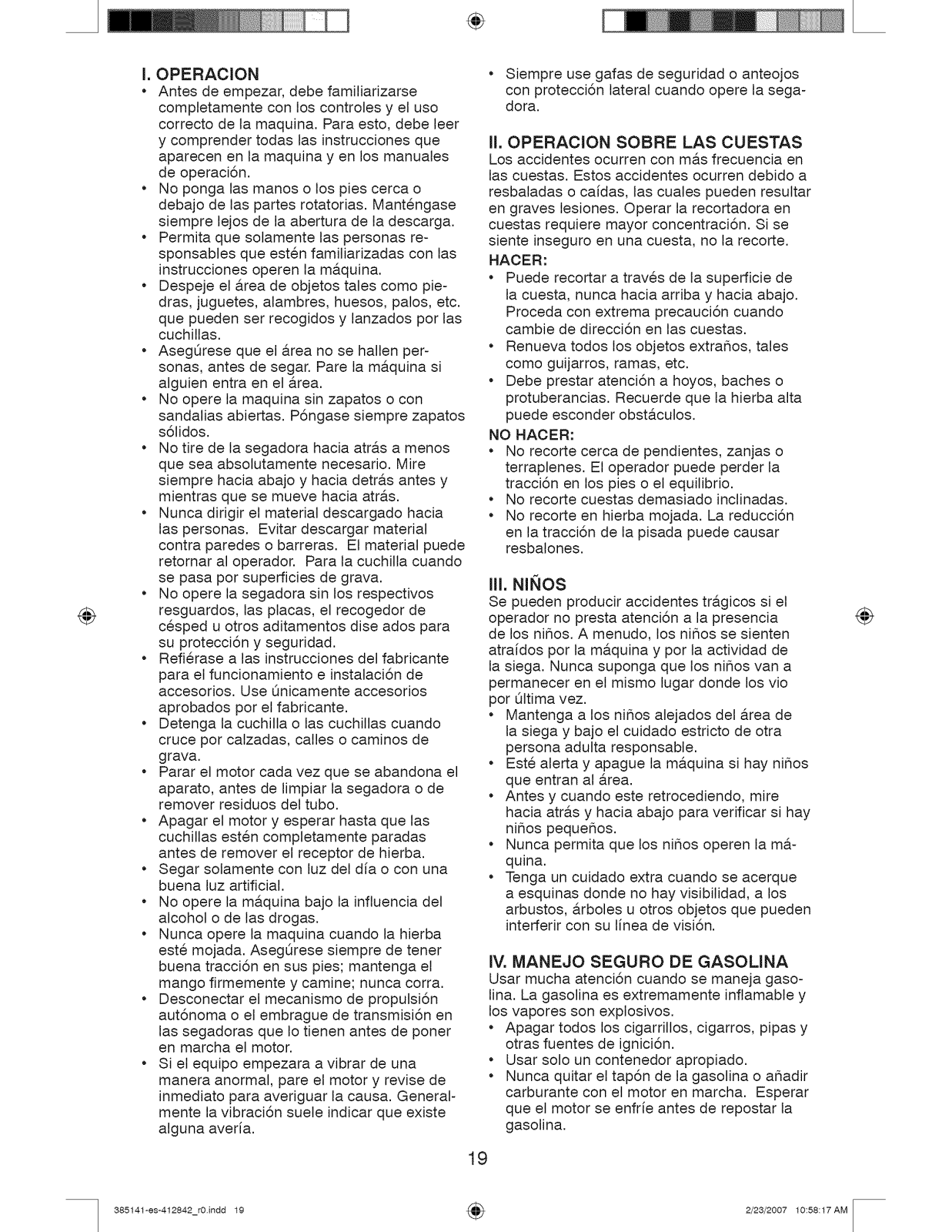

,, Espar_ol, p. 18

CAUTION:

Read and follow all Safety Rules and Instructions

before operating this equipment Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

385141-es-412842_r0indd 1 4_ 2/23/2007 10:58:12AM

U.S.A.

÷ L

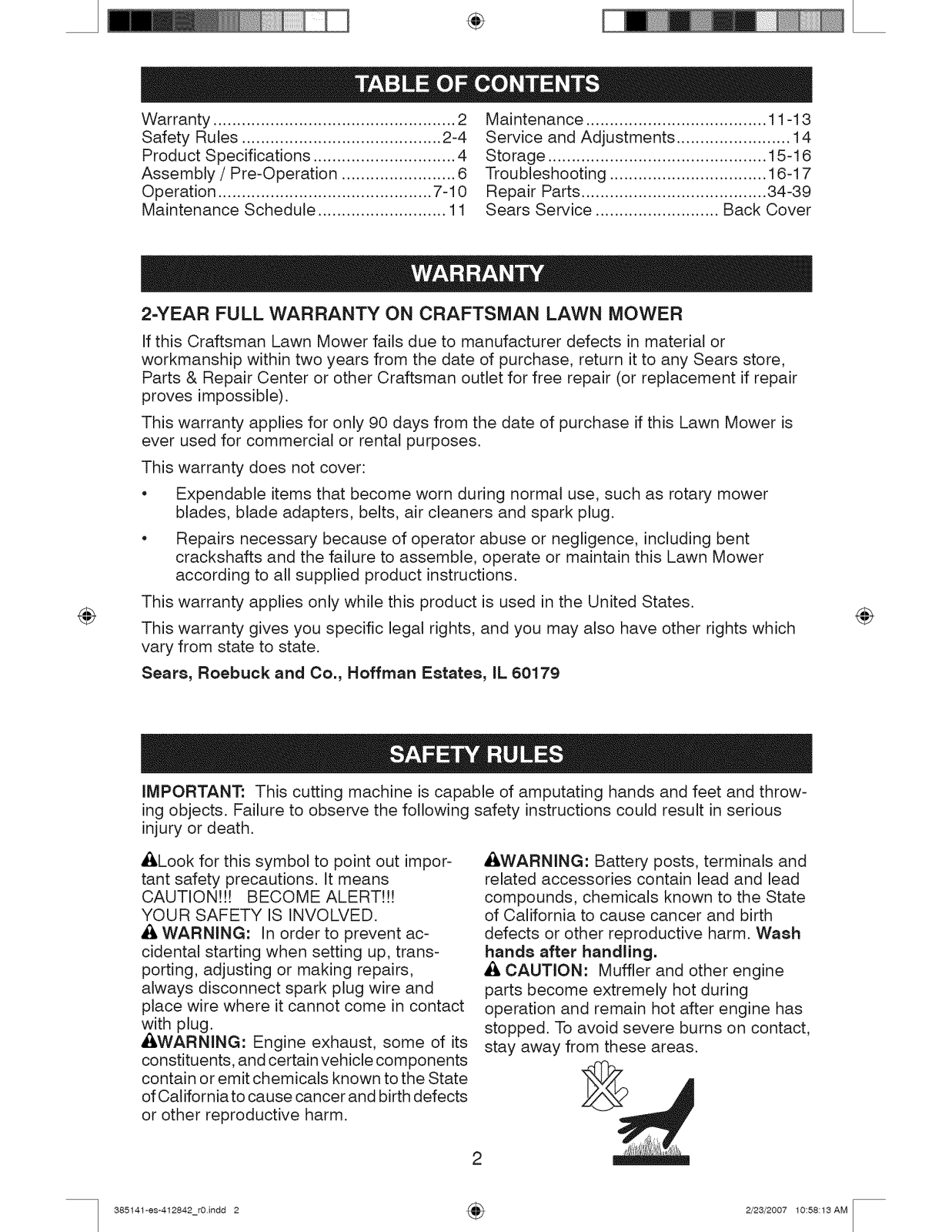

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 6

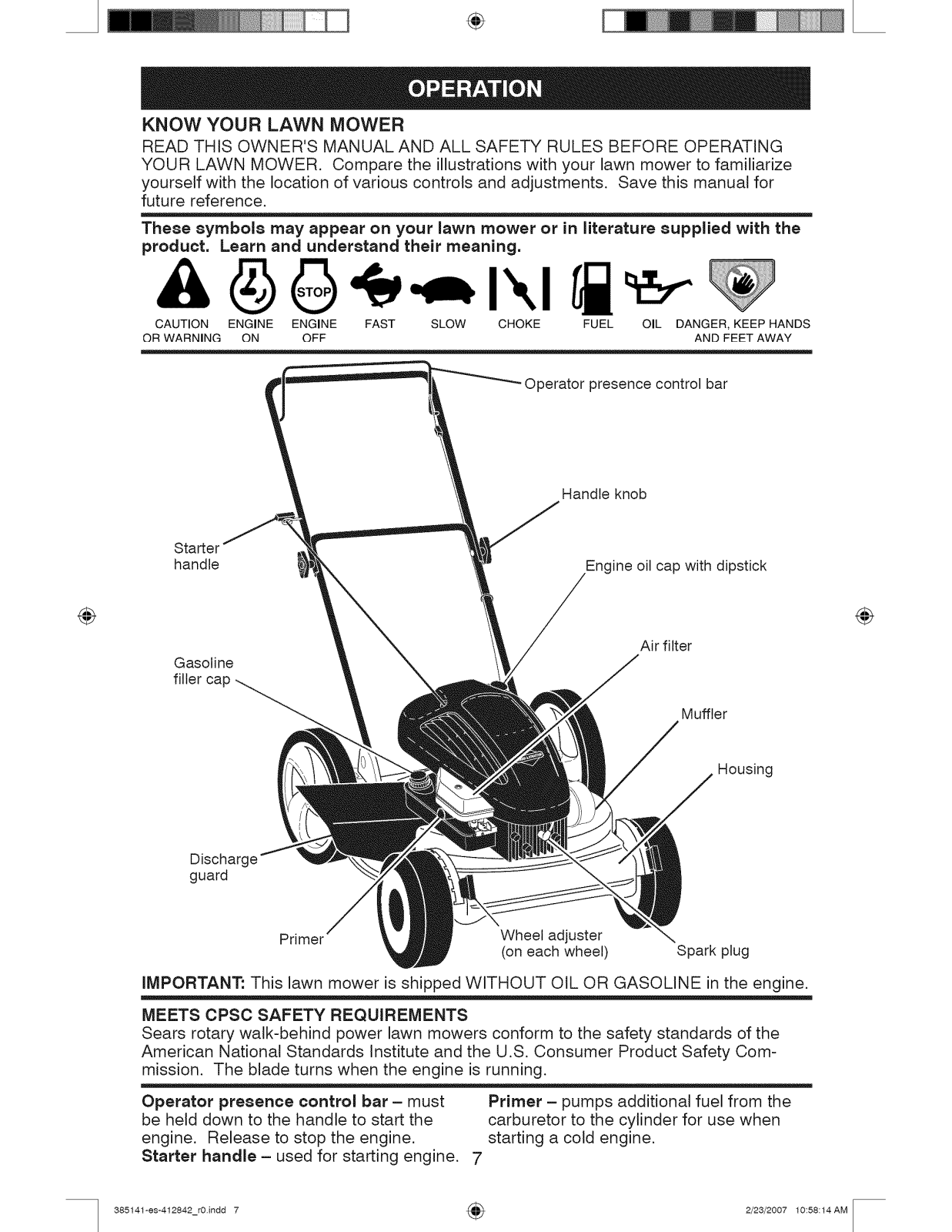

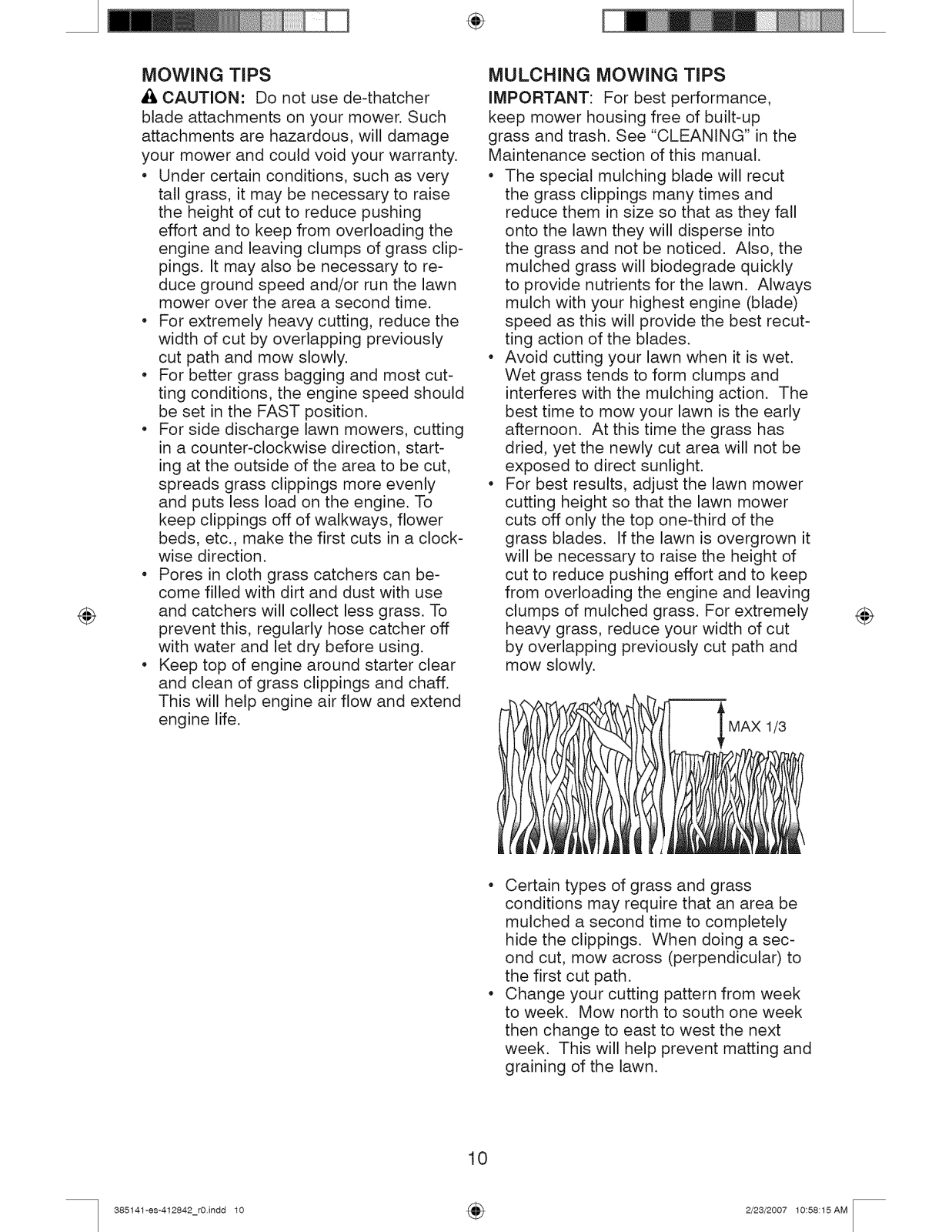

Operation ............................................. 7-10

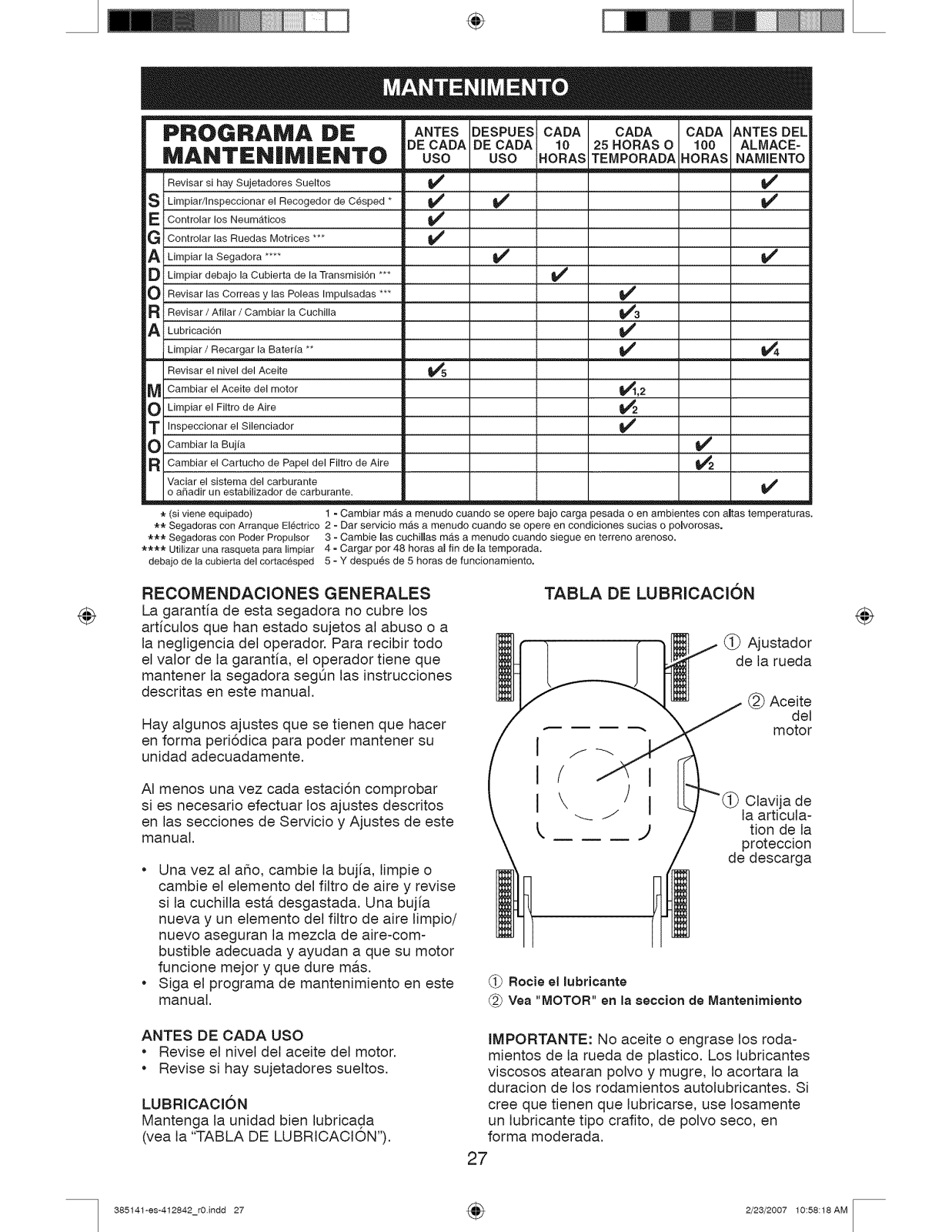

Maintenance Schedule ........................... 11

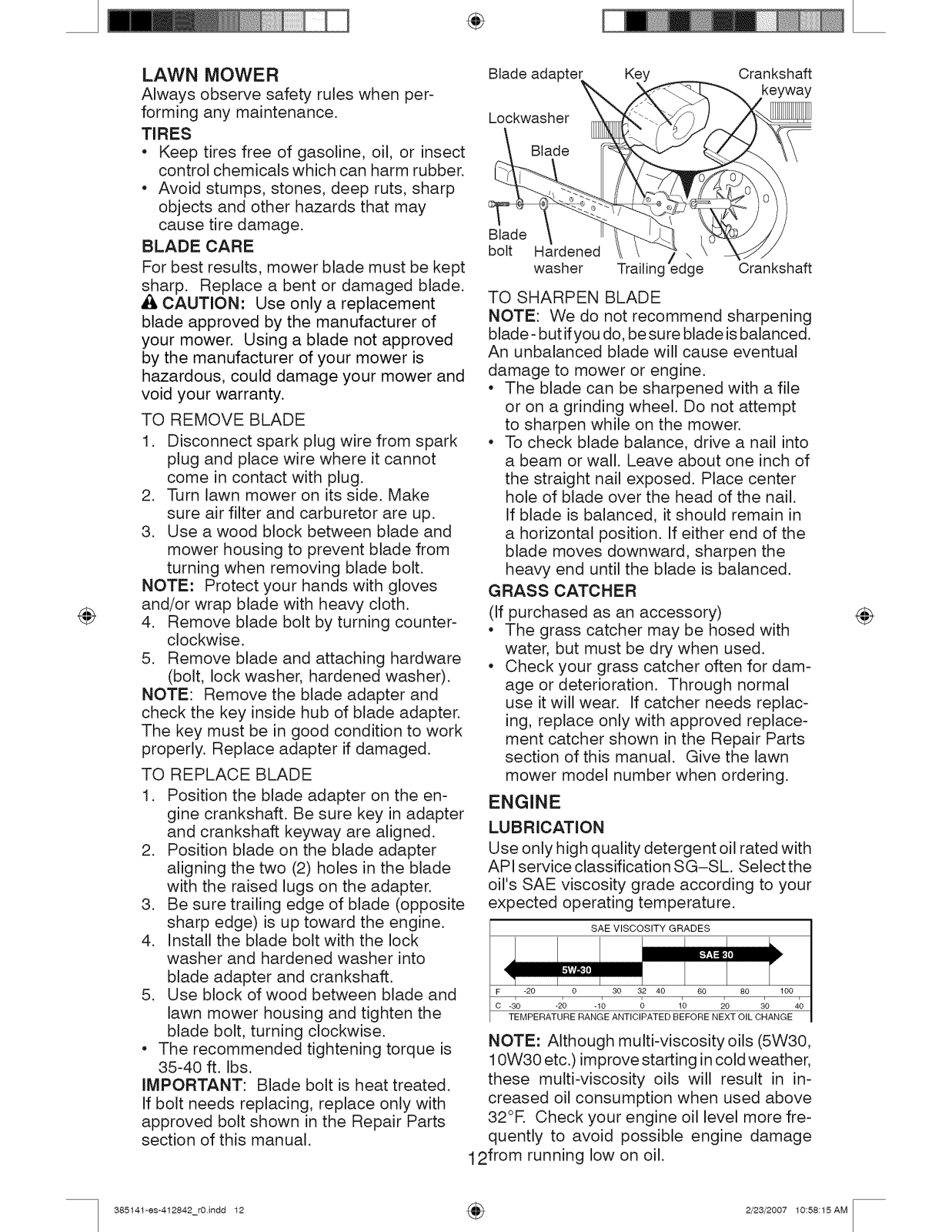

Maintenance ...................................... 11-13

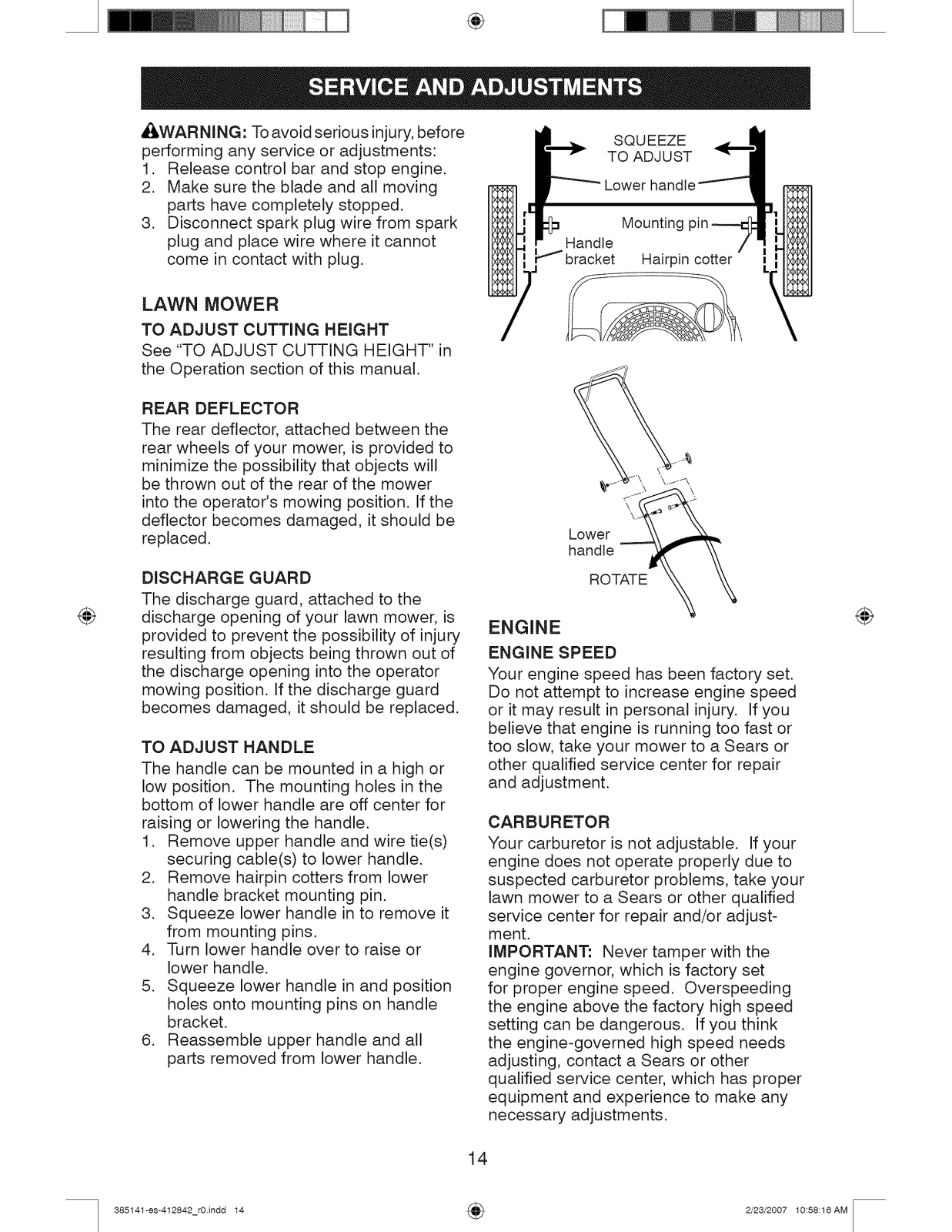

Service and Adjustments ........................ 14

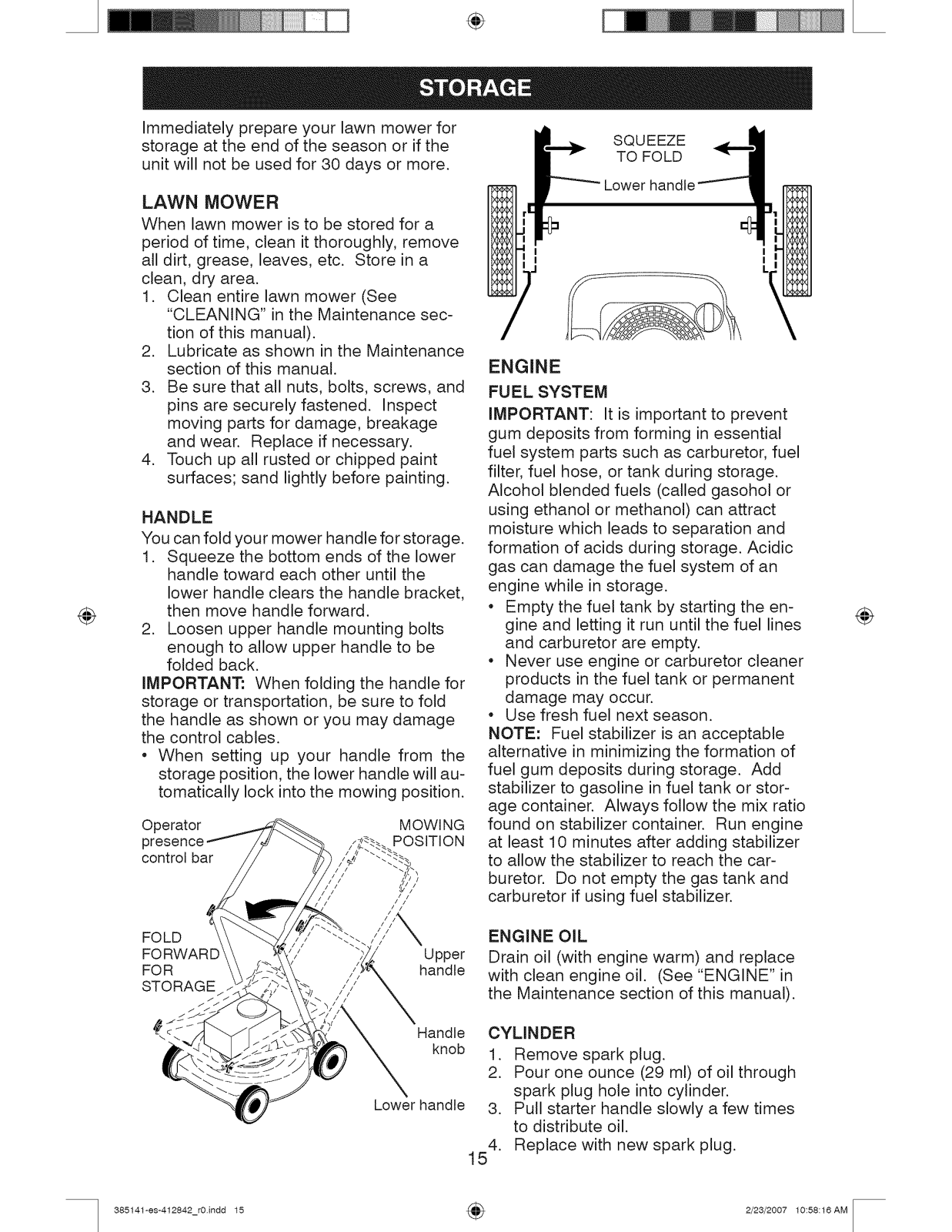

Storage .............................................. 15-16

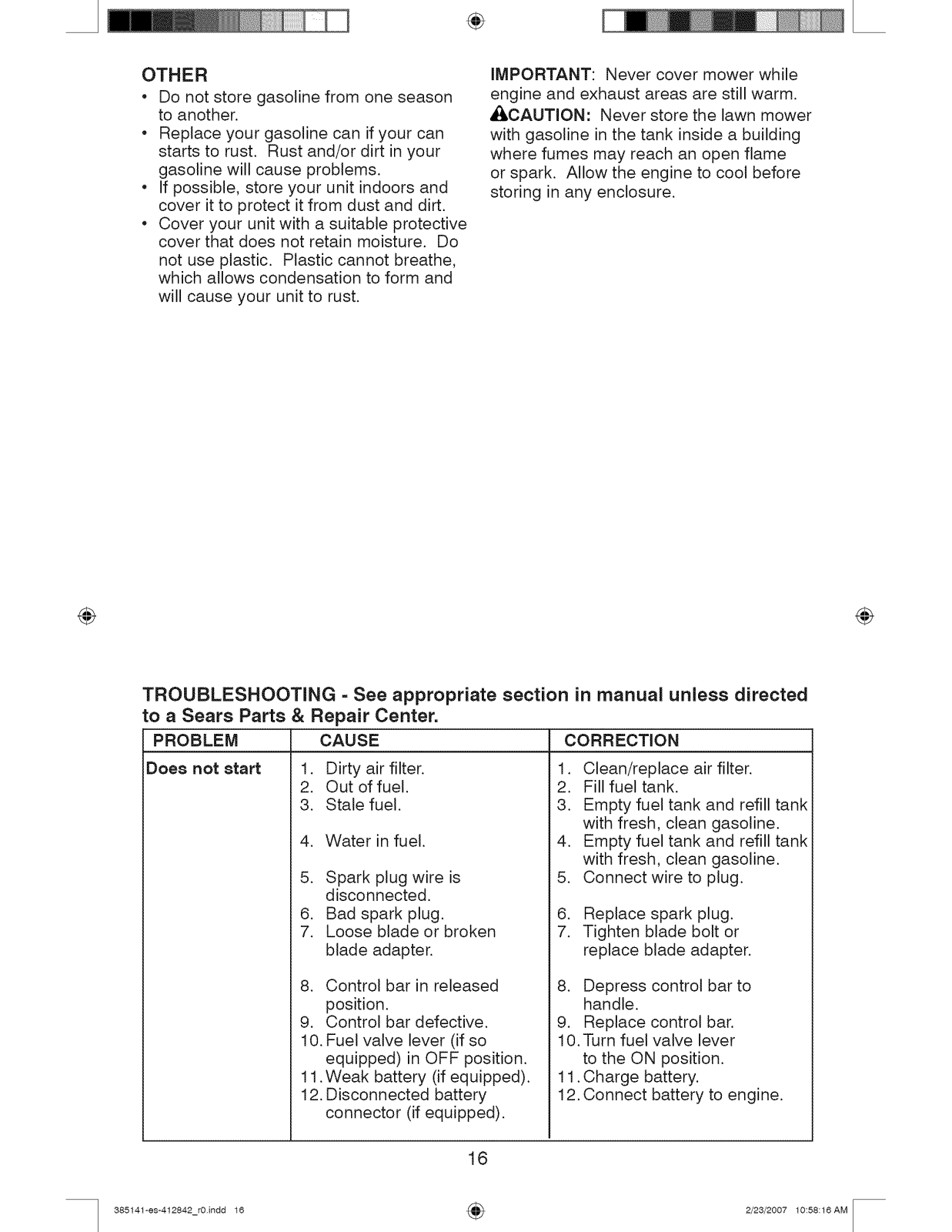

Troubleshooting ................................. 16-17

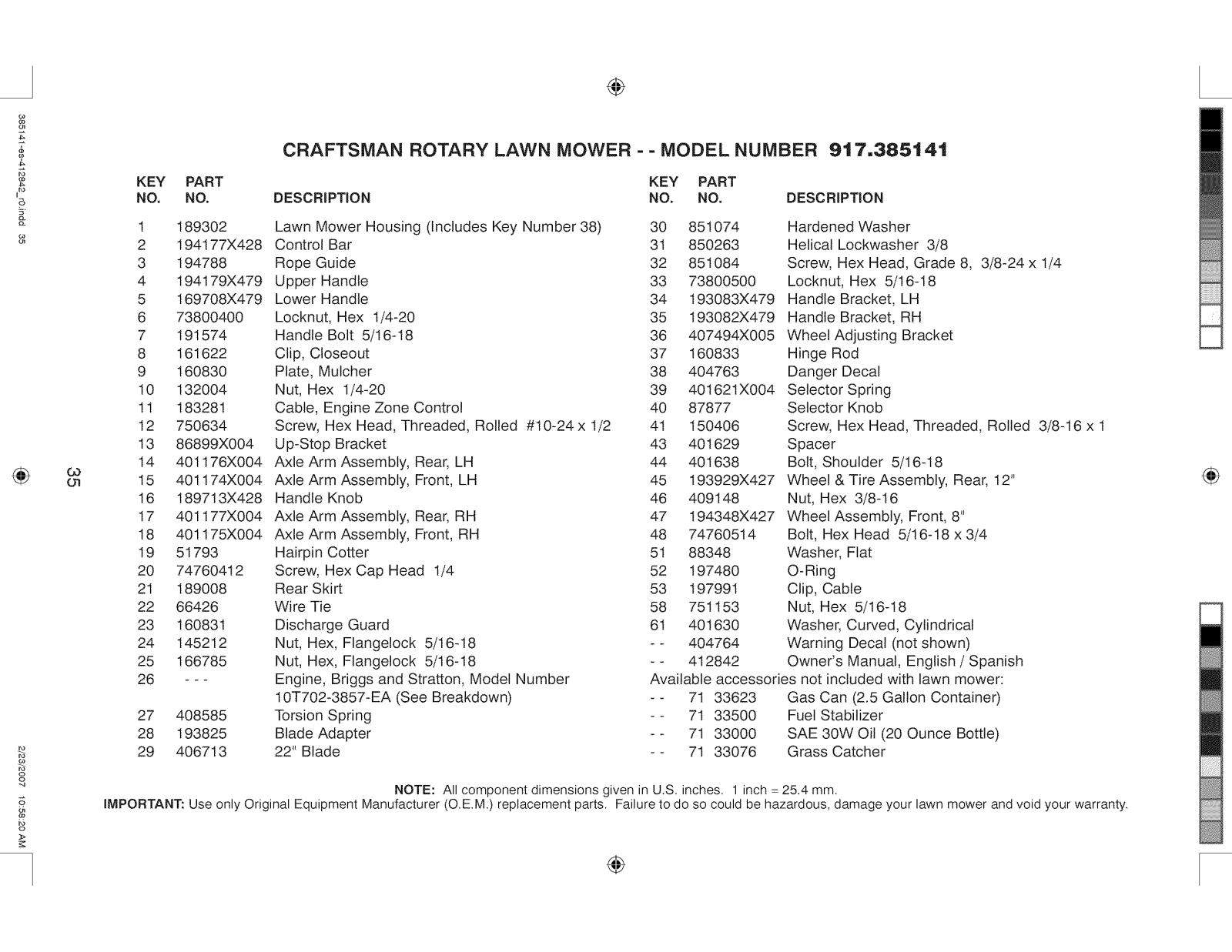

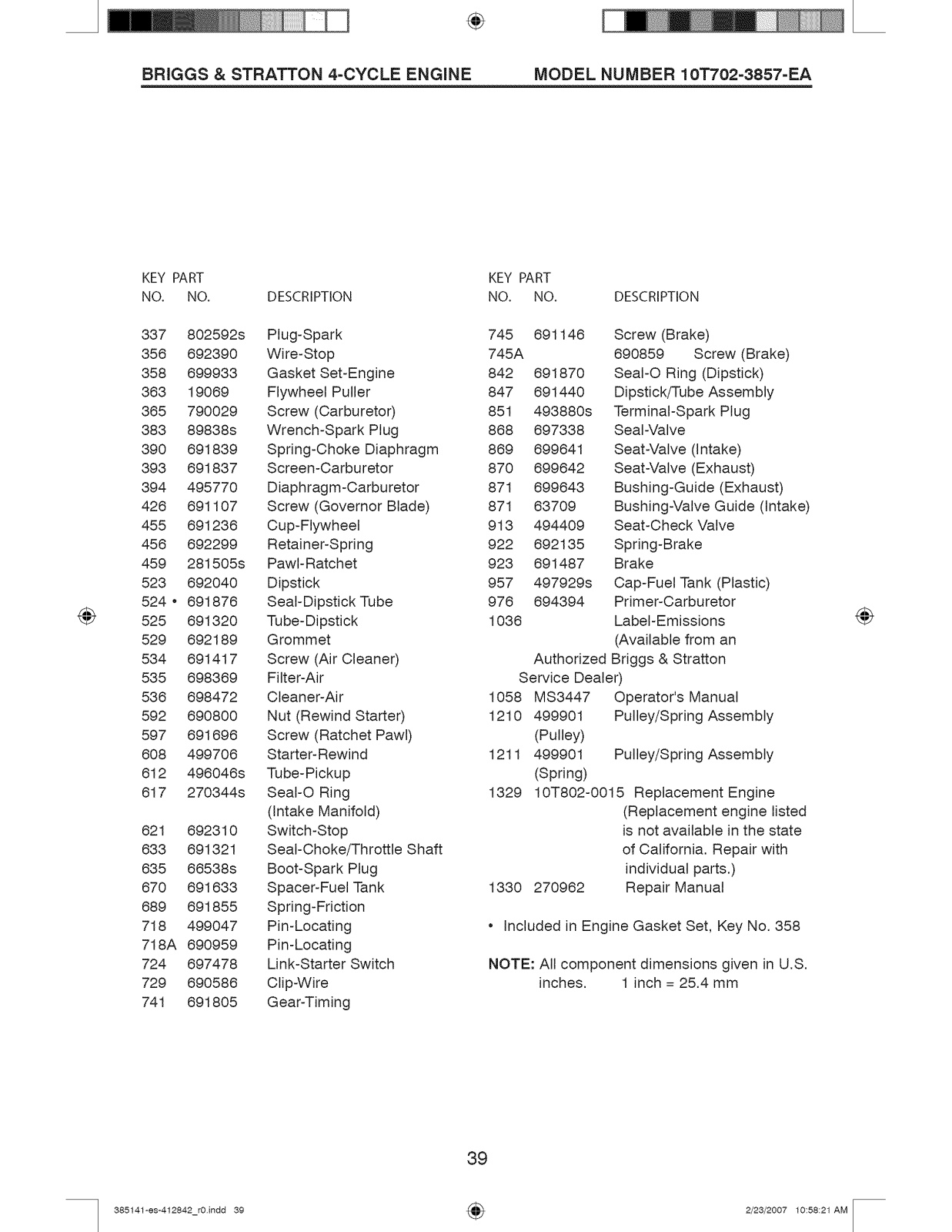

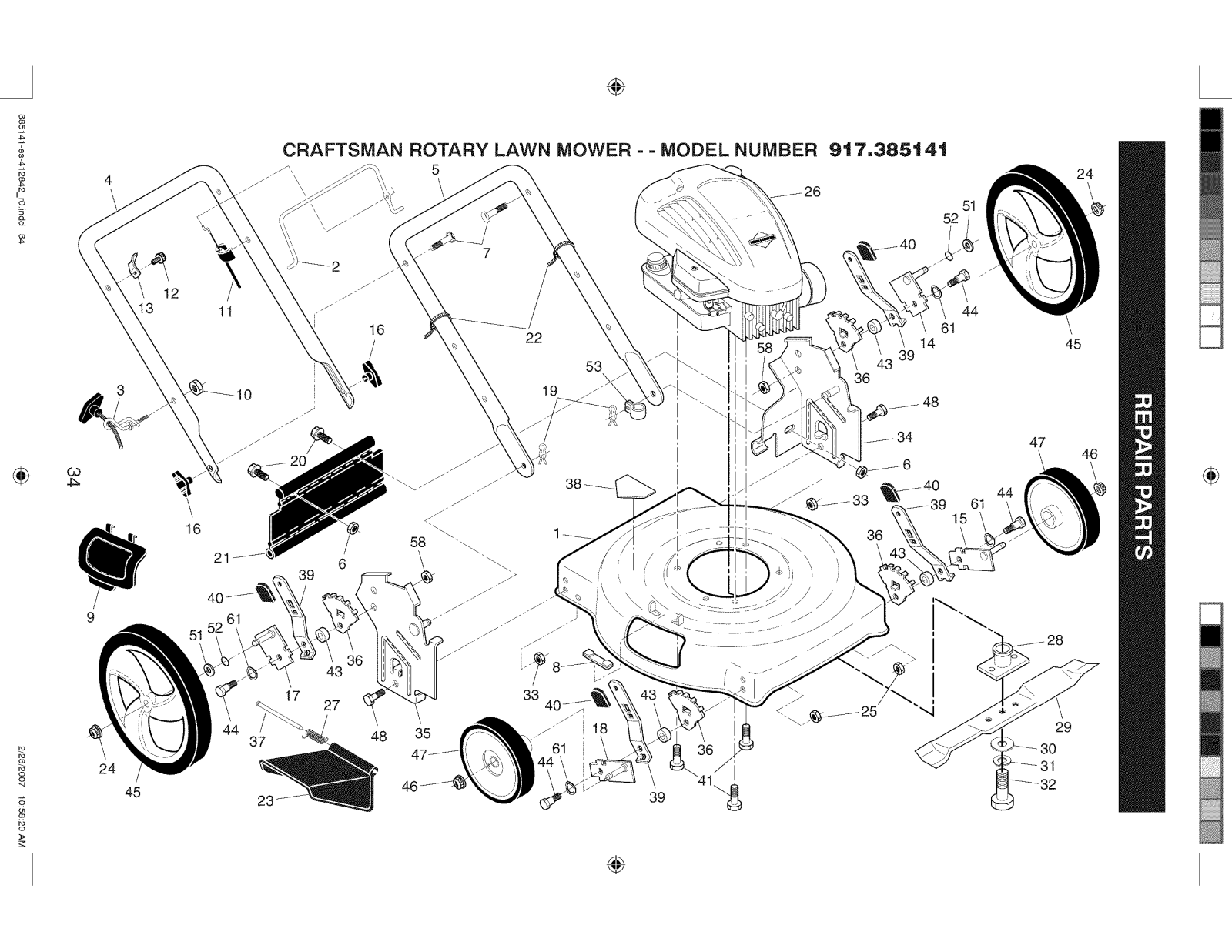

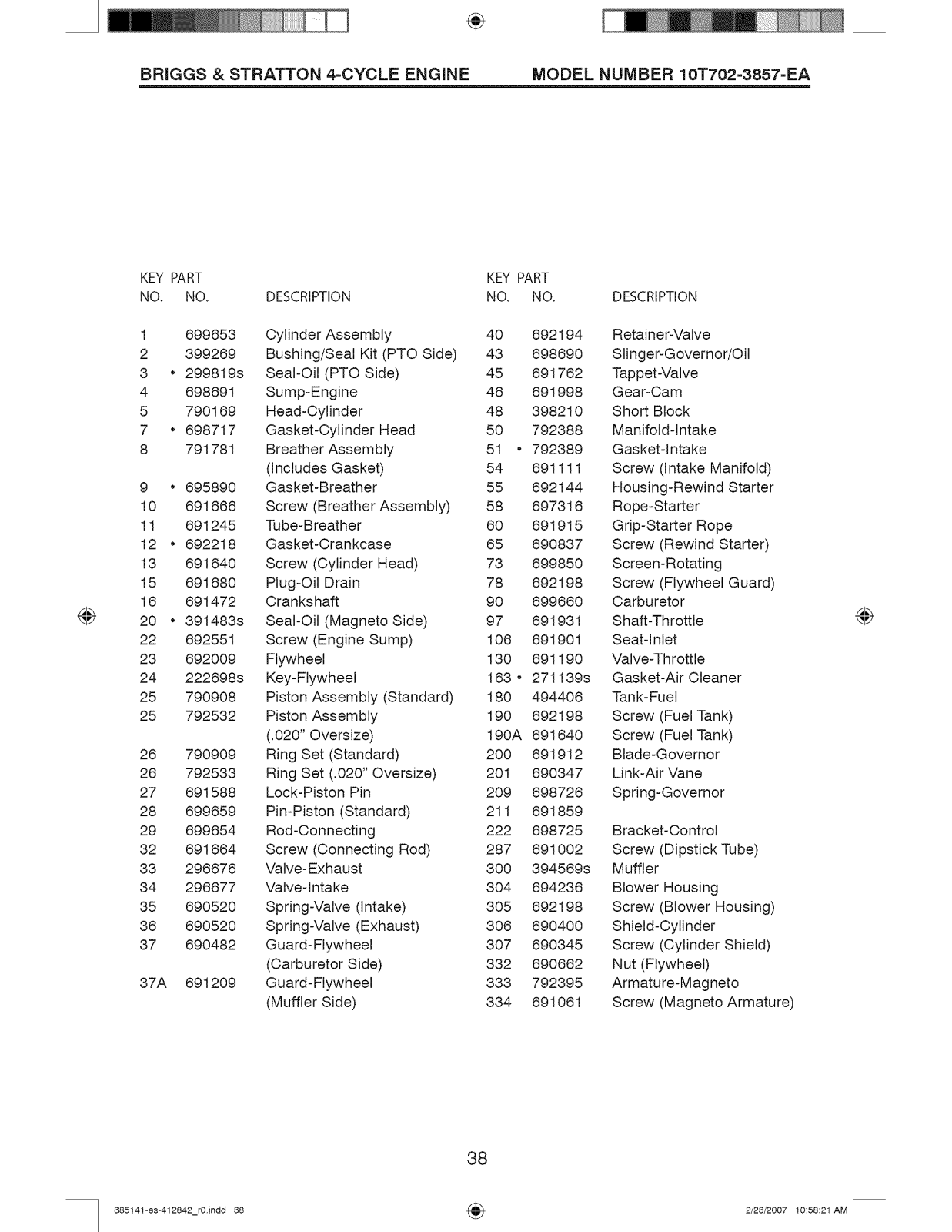

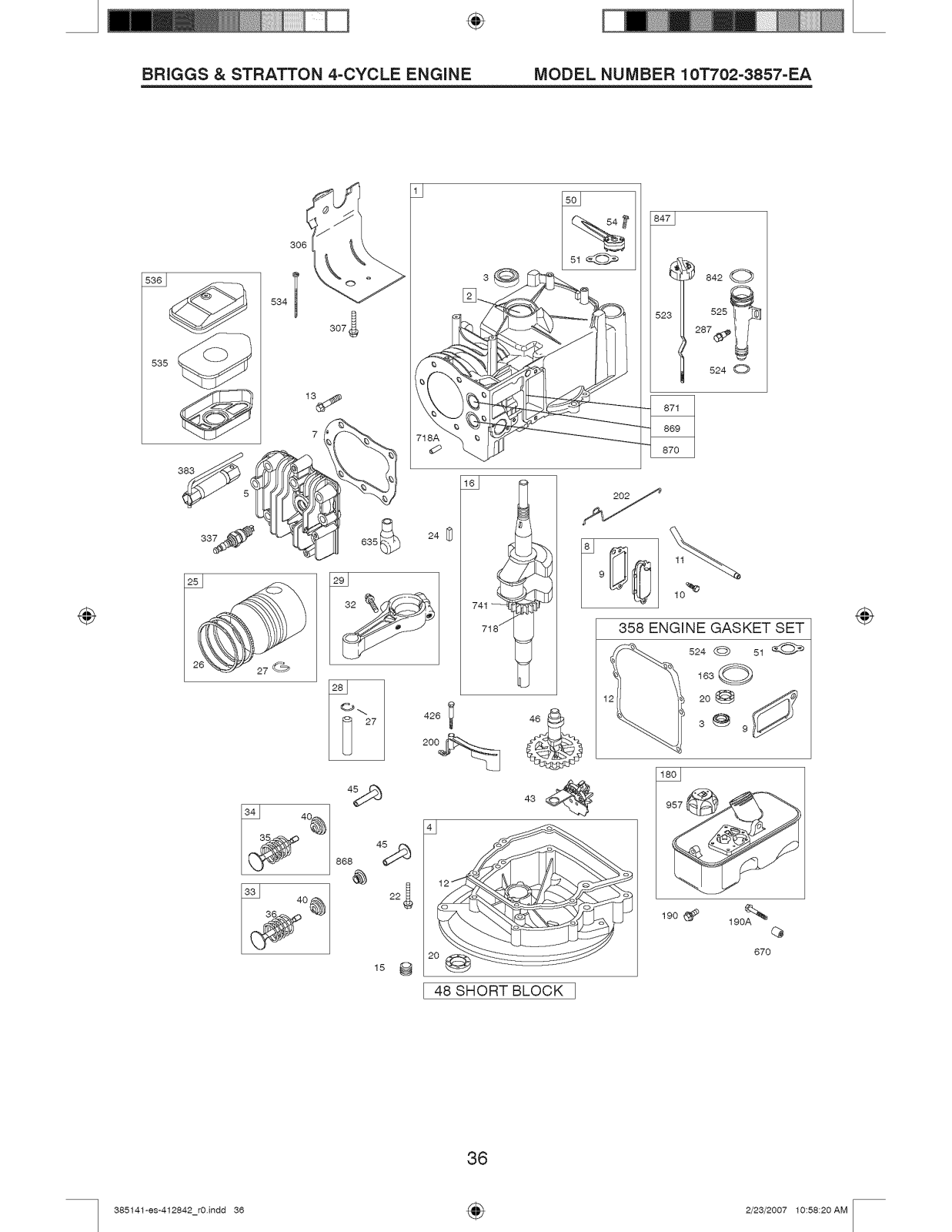

Repair Parts ....................................... 34-39

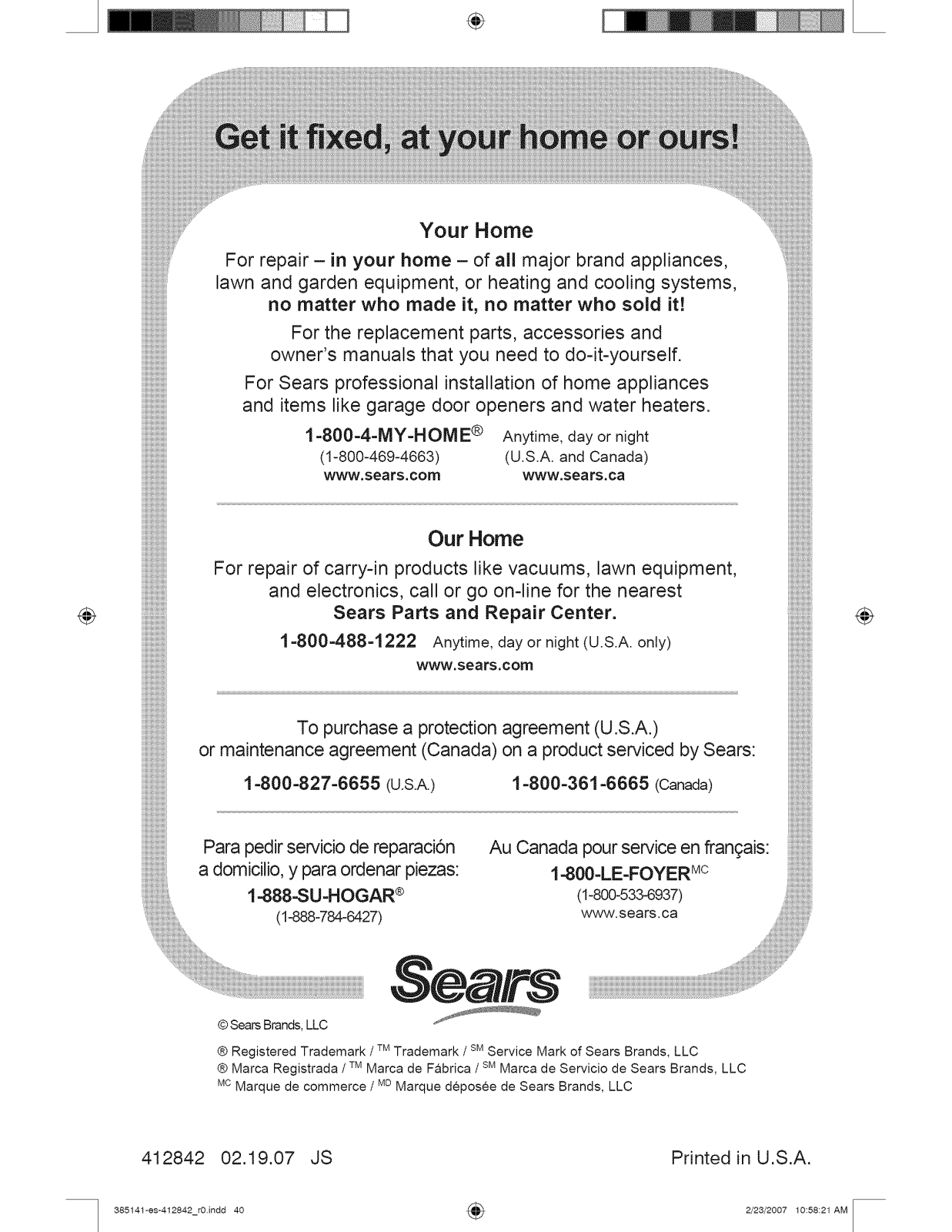

Sears Service .......................... Back Cover

2=YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store, Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair

proves impossible). This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes. This warranty does not cover:

Expendable items that become worn during normal use, such as rotary mower blades, blade adapters, belts, air cleaners and spark plug.

Repairs necessary because of operator abuse or negligence, including bent

crackshafts and the failure to assemble, operate or maintain this Lawn Mower according to all supplied product instructions.

This warranty applies only while this product is used in the United States. This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state. Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw- ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

&Look for this symbol to point out impor-

tant safety precautions. It means CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

A WARNING: In order to prevent ac-

cidental starting when setting up, trans- porting, adjusting or making repairs,

always disconnect spark plug wire and place wire where it cannot come in contact

with plug.

AWARNING: Engine exhaust, some of its

constituents, and certain vehicle components contain or emit chemicals known to the State

of California to cause cancer and birth defects or other reproductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead compounds, chemicals known to the State

of California to cause cancer and birth defects or other reproductive harm. Wash

hand8 after handling.

_i CAUTION: Muffler and other engine

parts become extremely hot during operation and remain hot after engine has

stopped. To avoid severe burns on contact, stay away from these areas.

385141-es-412842_r0indd 2 4_ 2/23/2007 10:58:13AM

÷ L

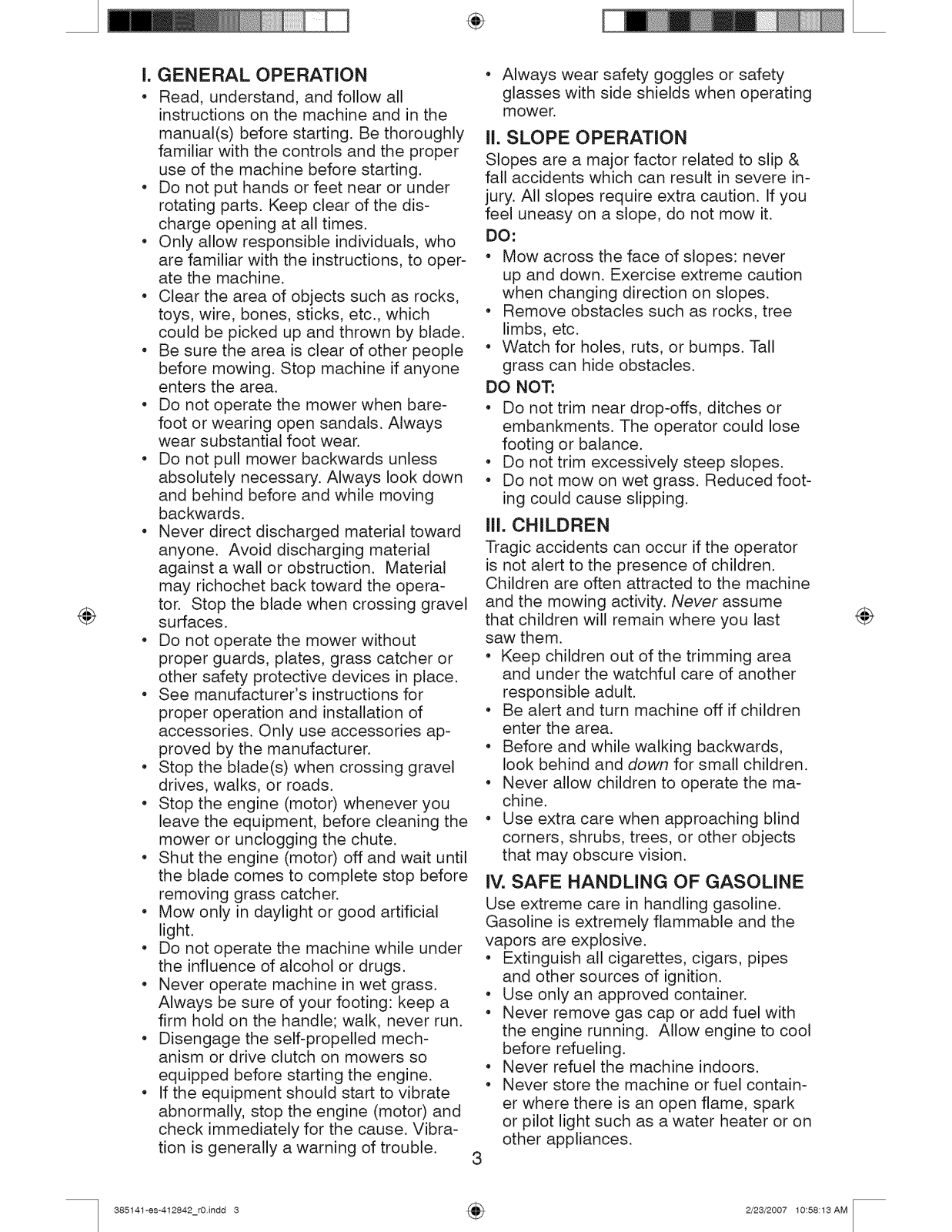

I. GENERAL OPERATION

• Read, understand, and follow all instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under rotating parts. Keep clear of the dis- charge opening at all times.

• Only allow responsible individuals, who are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks, toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless absolutely necessary. Always look down

and behind before and while moving backwards.

• Never direct discharged material toward anyone. Avoid discharging material

against a wall or obstruction. Material may richochet back toward the opera-

tor. Stop the blade when crossing gravel surfaces.

• Do not operate the mower without proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for proper operation and installation of

accessories. Only use accessories ap- proved by the manufacturer.

• Stop the blade(s) when crossing gravel drives, walks, or roads.

• Stop the engine (motor) whenever you leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until the blade comes to complete stop before removing grass catcher.

• Mow only in daylight or good artificial light.

• Do not operate the machine while under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a firm hold on the handle; walk, never run.

• Disengage the self-propelled mech- anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate abnormally, stop the engine (motor) and check immediately for the cause. Vibra- tion is generally a warning of trouble.

• Always wear safety goggles or safety glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip & fall accidents which can result in severe in-

jury. All slopes require extra caution. If you feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

ill. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine and the mowing activity. Never assume

that children will remain where you last saw them.

• Keep children out of the trimming area and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma- chine.

• Use extra care when approaching blind corners, shrubs, trees, or other objects

that may obscure vision.

iV. SAFE HANDLING OF GASOLINE Use extreme care in handling gasoline.

Gasoline is extremely flammable and the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark or pilot light such as a water heater or on

other appliances.

385141-es-412842_r0indd 3 4_ 2/23/2007 10:58:13AM

÷ L

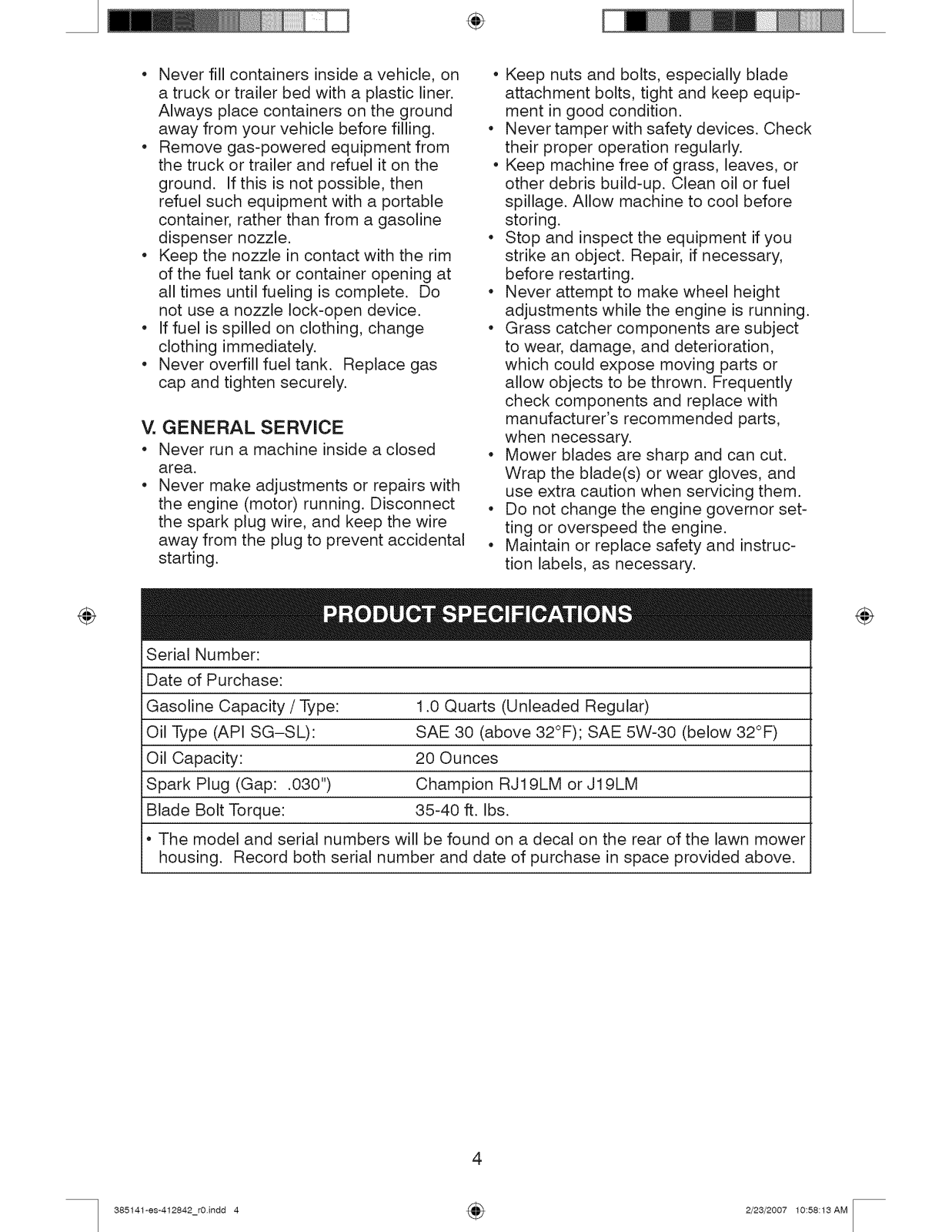

• Never fill containers inside a vehicle, on a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from the truck or trailer and refuel it on the

ground. If this is not possible, then refuel such equipment with a portable

container, rather than from a gasoline dispenser nozzle.

• Keep the nozzle in contact with the rim of the fuel tank or container opening at

all times until fueling is complete. Do not use a nozzle lock-open device.

• If fuel is spilled on clothing, change clothing immediately.

• Never overfill fuel tank. Replace gas cap and tighten securely.

V. GENERAL SERVICE

• Never run a machine inside a closed area.

• Never make adjustments or repairs with the engine (motor) running. Disconnect

the spark plug wire, and keep the wire away from the plug to prevent accidental starting.

• Keep nuts and bolts, especially blade attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check their proper operation regularly.

• Keep machine free of grass, leaves, or other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before storing.

• Stop and inspect the equipment if you strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height adjustments while the engine is running.

• Grass catcher components are subject to wear, damage, and deterioration,

which could expose moving parts or allow objects to be thrown. Frequently

check components and replace with manufacturer's recommended parts, when necessary.

• Mower blades are sharp and can cut. Wrap the blade(s) or wear gloves, and use extra caution when servicing them.

• Do not change the engine governor set- ting or overspeed the engine.

• Maintain or replace safety and instruc- tion labels, as necessary.

Serial Number: Date of Purchase:

Gasoline Capacity / Type: Oil Type (API SG-SL):

Oil Capacity: Spark Plug (Gap: .030") Blade Bolt Torque:

• The model and serial numbers will be found on a decal on the rear of the lawn mower housing. Record both serial number and date of purchase in space provided above.

1.0 Quarts (Unleaded Regular)

SAE 30 (above 32°F); SAE 5W-30 (below 32°F) 20 Ounces

Champion RJ19LM or J19LM 35-40 ft. Ibs.

385141-es-412842_r0indd 4 4_ 2/23/2007 10:58:13AM

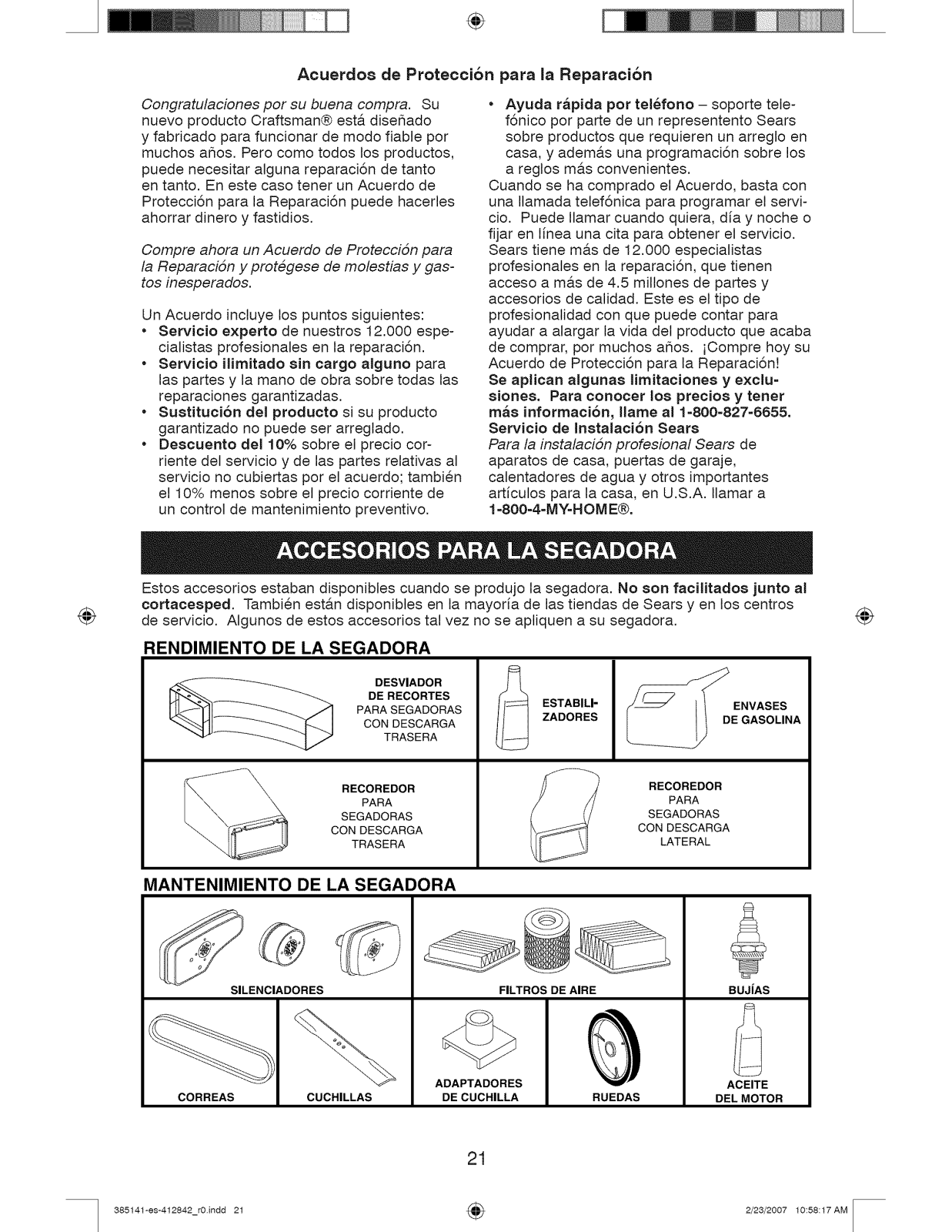

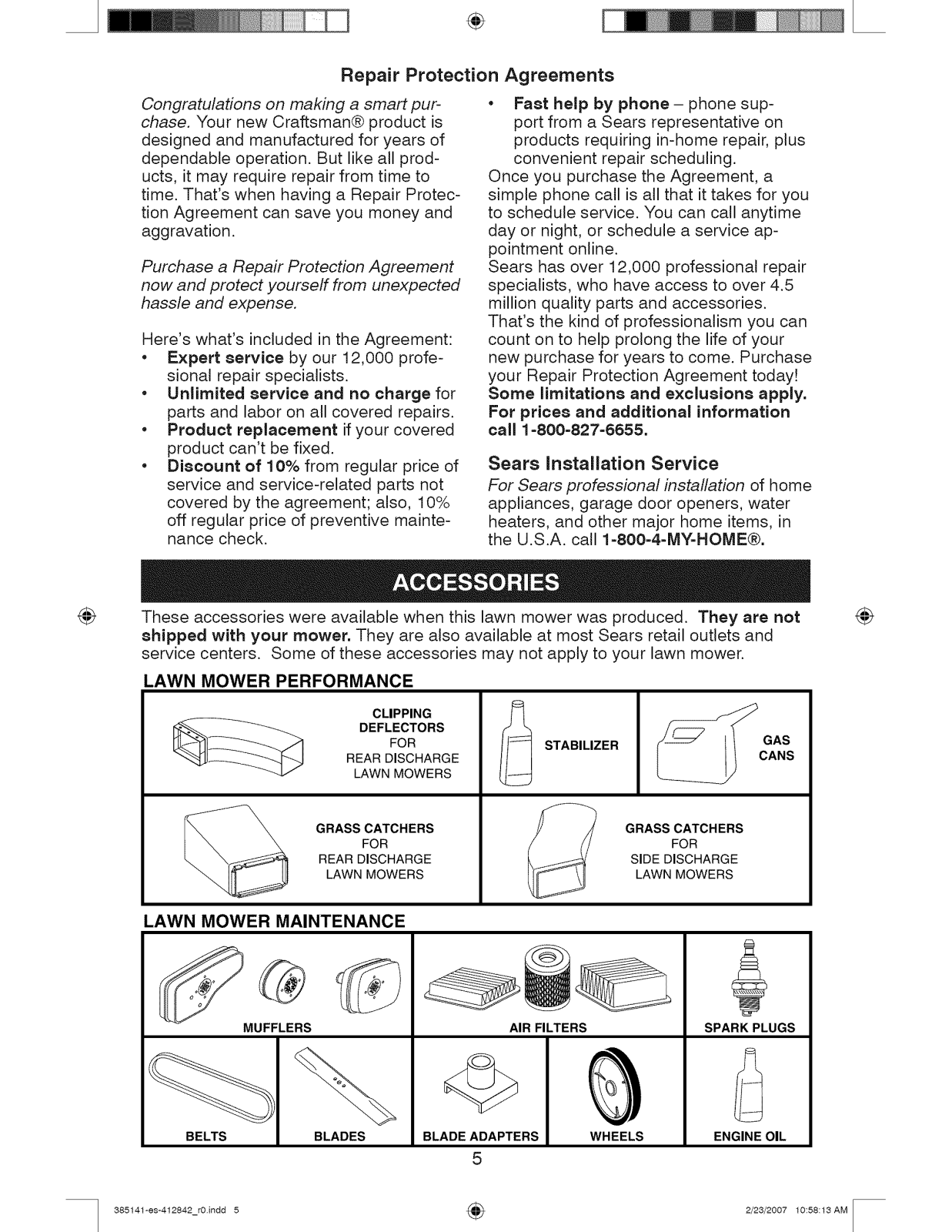

Repair Protection Agreements

Congratulations on making a smart pur- chase. Your new Craftsman® product is

designed and manufactured for years of dependable operation. But like all prod-

ucts, it may require repair from time to time. That's when having a Repair Protec-

tion Agreement can save you money and aggravation.

Purchase a Repair Protection Agreement now and protect yourself from unexpected hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe- sional repair specialists.

• Unlimited service and no charge for parts and labor on all covered repairs.

• Product replacement if your covered product can't be fixed.

• Discount of 10% from regular price of service and service-related parts not covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

÷ L

• Fast help by phone- phone sup- port from a Sears representative on products requiring in-home repair, plus convenient repair scheduling.

Once you purchase the Agreement, a simple phone call is all that it takes for you

to schedule service. You can call anytime day or night, or schedule a service ap- pointment online.

Sears has over 12,000 professional repair specialists, who have access to over 4.5 million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your new purchase for years to come. Purchase

your Repair Protection Agreement today! Some limitations and exclusions apply. For prices and additional information

call 1-800-827-6655. Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water

heaters, and other major home items, in the U.S.A. call 1-800-4=MY-HOME®.

These accessories were available when this lawn mower was produced. They are not shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

CANS

GAS

LAWN MOWER MAINTENANCE

MUFFLERS

AIR FILTERS

SPARK PLUGS

BELTS BLADES BLADE ADAPTERS

385141-es-412842_r0indd 5 4_ 2/23/2007 10:58:13AM

WHEELS

ENGINE OIL

÷ L

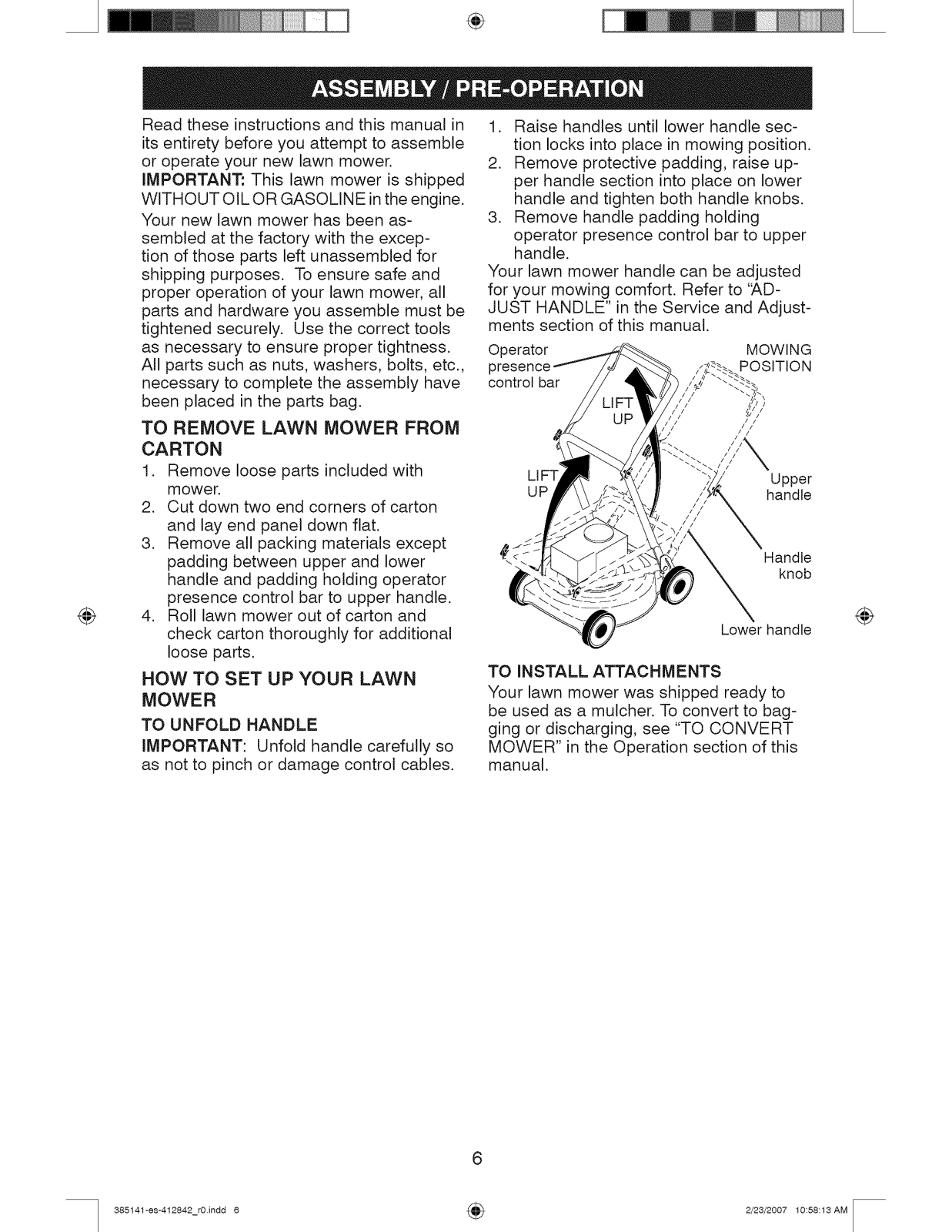

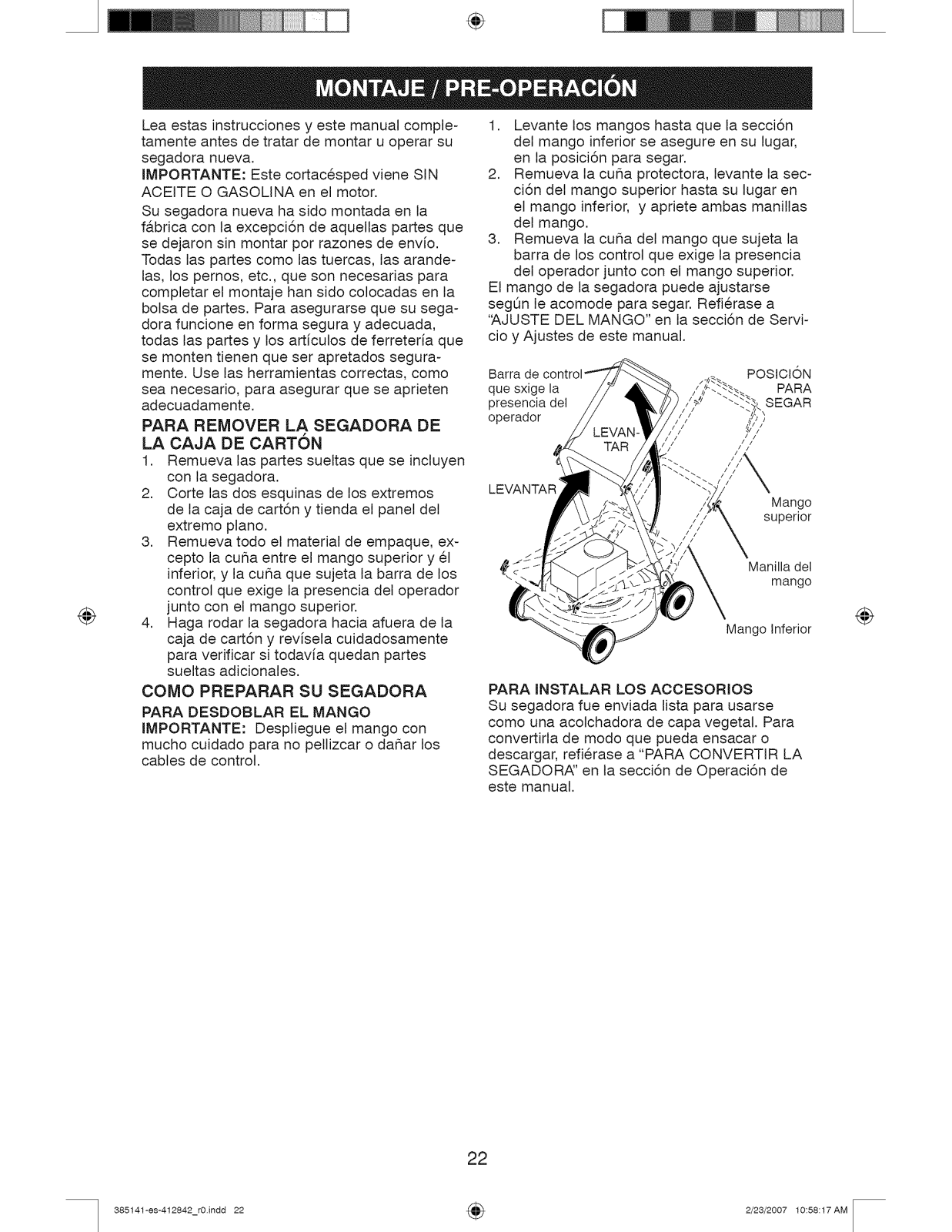

Read these instructions and this manual in

its entirety before you attempt to assemble or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as- sembled at the factory with the excep-

tion of those parts left unassembled for shipping purposes. To ensure safe and proper operation of your lawn mower, all parts and hardware you assemble must be

tightened securely. Use the correct tools as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc., necessary to complete the assembly have been placed in the parts bag.

TO REMOVE LAWN MOWER FROM CARTON

1. Remove loose parts included with mower.

2. Cut down two end corners of carton and lay end panel down flat.

3. Remove all packing materials except padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and check carton thoroughly for additional

loose parts.

NOW TO SET UP YOUR LAWN MOWER

TO UNFOLD HANDLE IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec- tion locks into place in mowing position.

2. Remove protective padding, raise up- per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted for your mowing comfort. Refer to 'AD-

JUST HANDLE" in the Service and Adjust- ments section of this manual.

Operator MOWING I POSITION

control bar _S/

//_//

Upper

UP handle

Handle

knob

Lower handle

TO INSTALL ATTACHMENTS Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag- ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this manual.

385141-es-412842_r0indd 6 4_ 2/23/2007 10:58:13AM

÷ L

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Starter handle

Gasoline

Discharge guard

Handle knob

Engine oil cap with dipstick

Air filter

Muffler

Housing

Primer Wheel adjuster

(on each wheel) Spark plug

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine. MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running. Operator presence control bar- must

be held down to the handle to start the engine. Release to stop the engine.

Starter handle - used for starting engine.

385141-es-412842_r0indd 7 4_ 2/23/2007 10:58:14AM

Primer - pumps additional fuel from the carburetor to the cylinder for use when

starting a cold engine.

÷ L

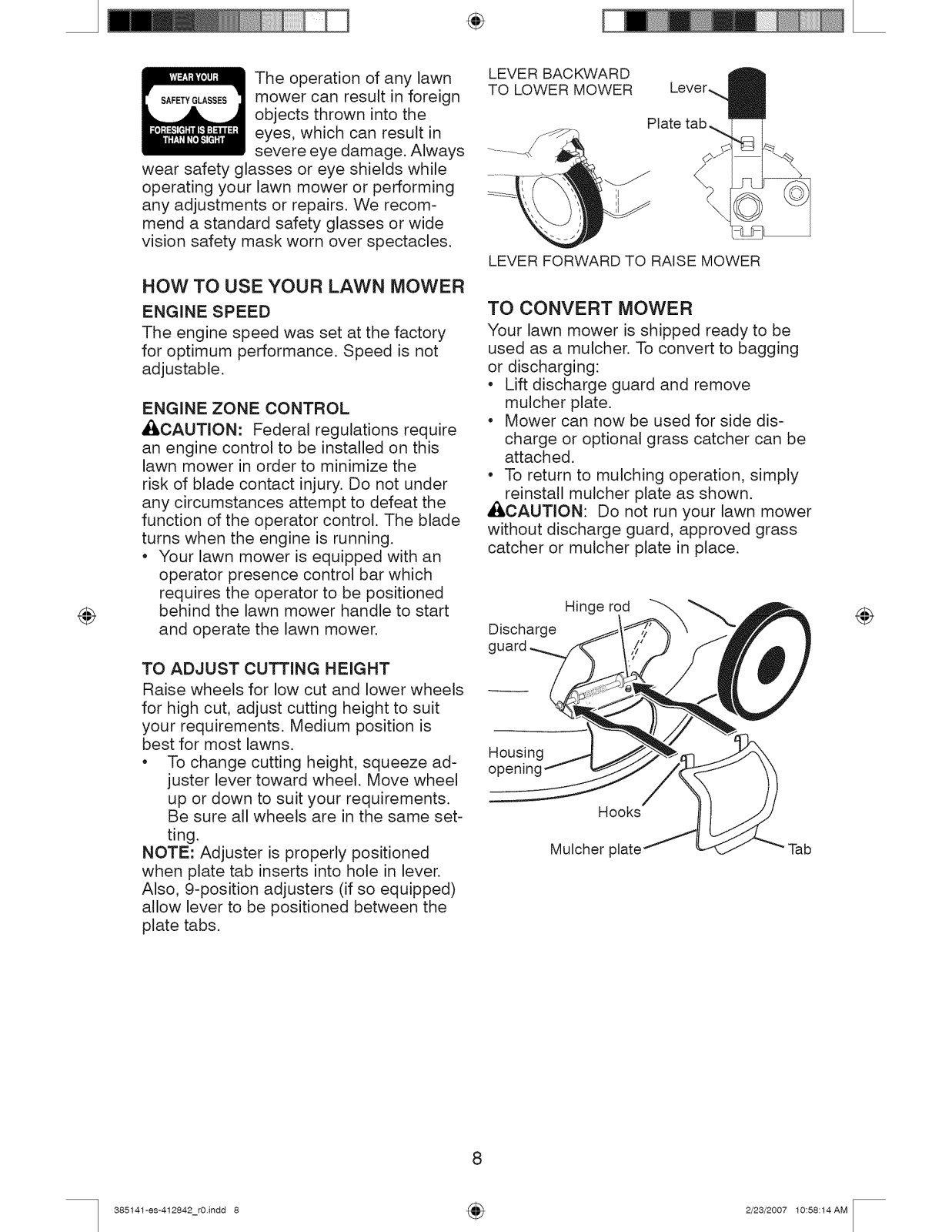

The operation of any lawn

SAFETYGLASSESmower can result in foreign

objects thrown into the eyes, which can result in severe eye damage. Always

wear safety glasses or eye shields while operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACi,CAUTION: Federal regulations require an engine control to be installed on this

lawn mower in order to minimize the risk of blade contact injury. Do not under

any circumstances attempt to defeat the function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start and operate the lawn mower.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

LEVER FORWARD TO RAISE MOWER

TO CONVERT MOWER Your lawn mower is shipped ready to be

used as a mulcher. To convert to bagging or discharging:

• Lift discharge guard and remove mulcher plate.

• Mower can now be used for side dis- charge or optional grass catcher can be

attached.

• To return to mulching operation, simply reinstall mulcher plate as shown.

• iI,CAUTION: Do not run your lawn mower without discharge guard, approved grass

catcher or mulcher plate in place.

Hinge rod

Discharge

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad- juster lever toward wheel. Move wheel

up or down to suit your requirements. Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever. Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the plate tabs.

opening

Mulcher plate

Hooks

Tab

385141-es-412842_r0indd 8 4_ 2/23/2007 10:58:14AM

÷ L

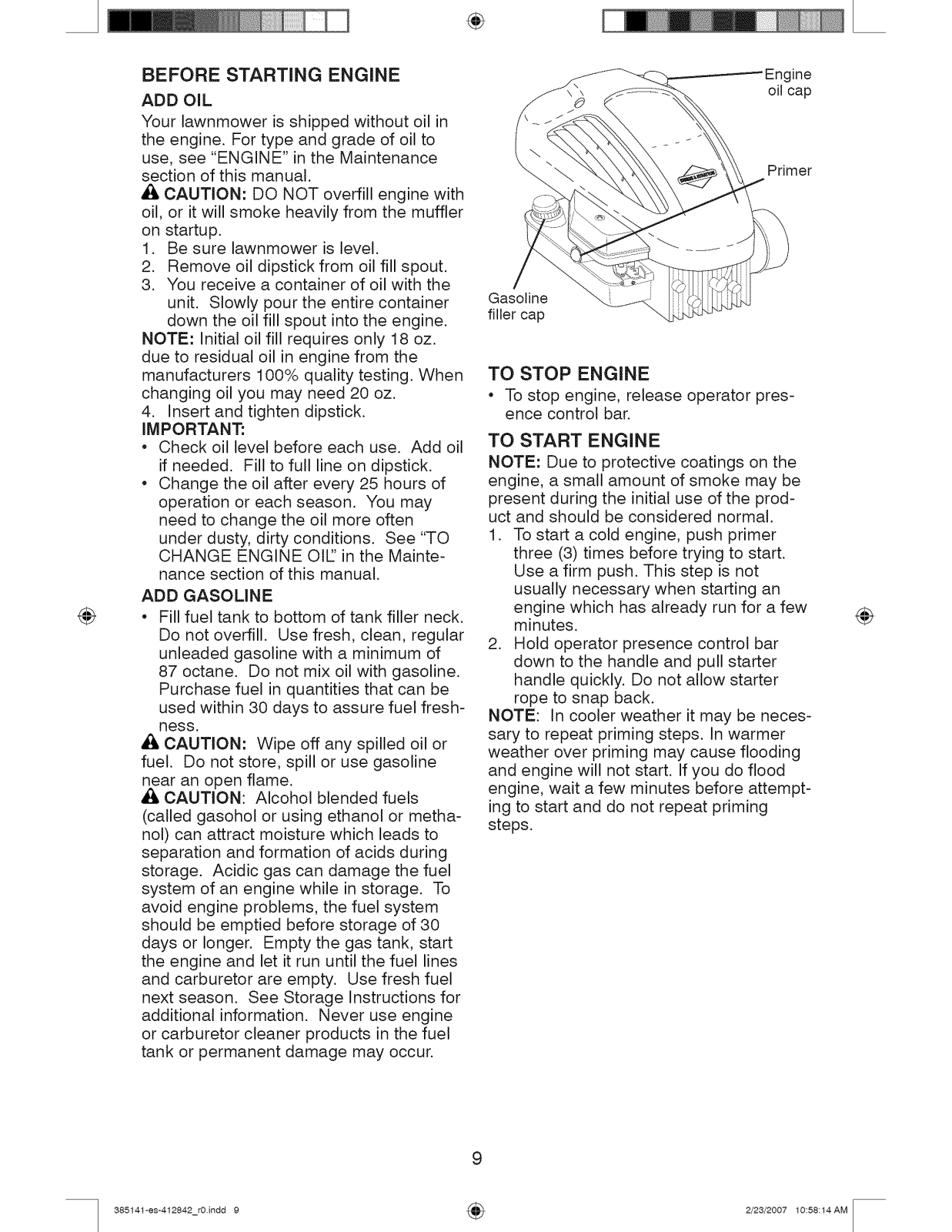

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance section of this manual.

• i CAUTION: DO NOT overfill engine with oil, or it will smoke heavily from the muffler on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz. due to residual oil in engine from the

manufacturers 100% quality testing. When changing oil you may need 20 oz.

4. Insert and tighten dipstick. IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may need to change the oil more often

under dusty, dirty conditions. See "TO CHANGE ENGINE OIL[' in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline. Purchase fuel in quantities that can be used within 30 days to assure fuel fresh-

ness.

,_ CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline near an open flame.

_l_ CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha- nol) can attract moisture which leads to separation and formation of acids during storage. Acidic gas can damage the fuel

system of an engine while in storage. To avoid engine problems, the fuel system

should be emptied before storage of 30 days or longer. Empty the gas tank, start the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel next season. See Storage Instructions for additional information. Never use engine

or carburetor cleaner products in the fuel tank or permanent damage may occur.

Engine

oil cap

Primer

Gasoline

filler cap

TO STOP ENGINE

• To stop engine, release operator pres- ence control bar.

TO START ENGINE NOTE: Due to protective coatings on the

engine, a small amount of smoke may be present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer three (3) times before trying to start.

Use a firm push. This step is not usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces- sary to repeat priming steps. In warmer

weather over priming may cause flooding and engine will not start. If you do flood engine, wait a few minutes before attempt-

ing to start and do not repeat priming steps.

385141-es-412842_r0indd 9 4_ 2/23/2007 10:58:14AM

÷ L

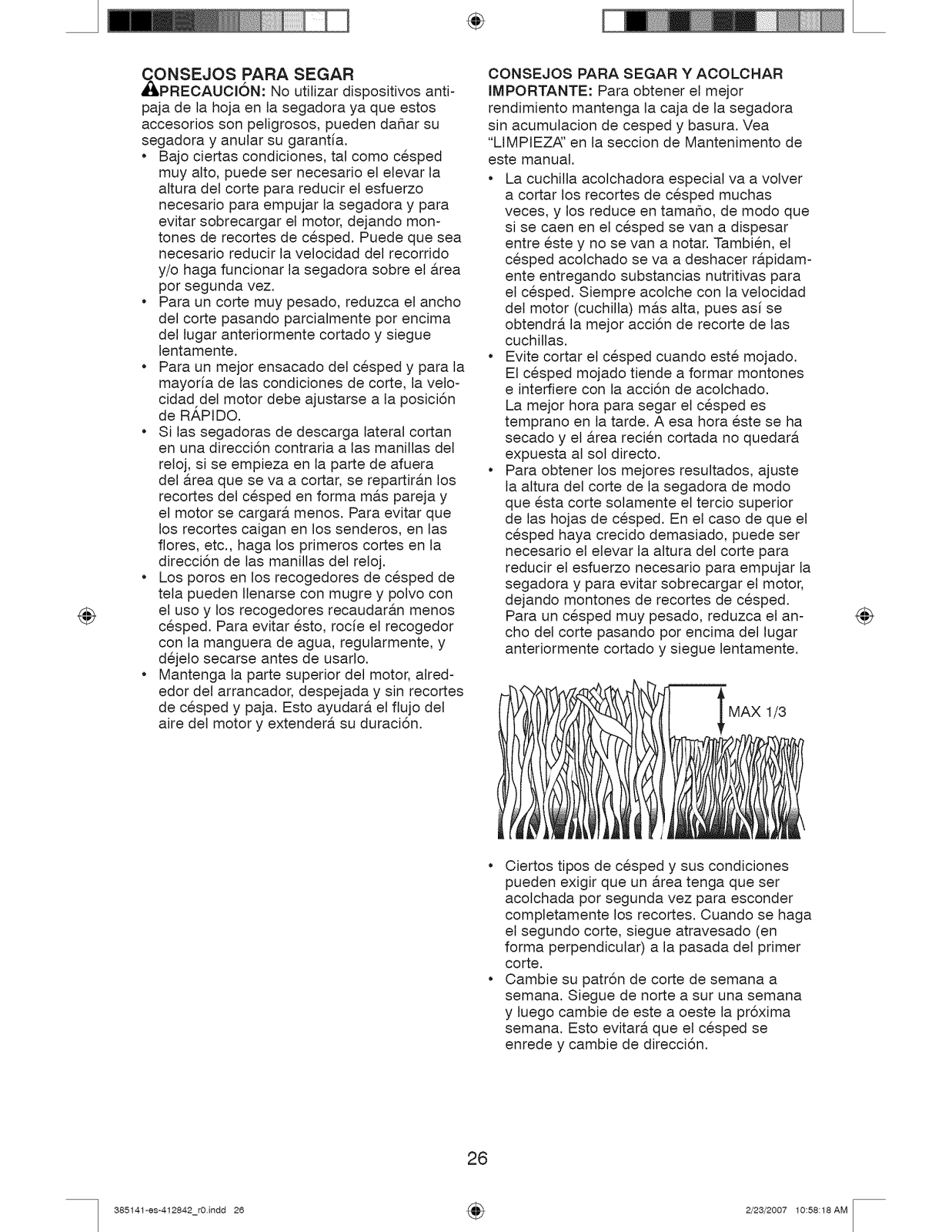

MOWING TiPS

CAUTION: Do not use de-thatcher

blade attachments on your mower. Such attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very tall grass, it may be necessary to raise

the height of cut to reduce pushing effort and to keep from overloading the engine and leaving clumps of grass clip-

pings. It may also be necessary to re- duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut- ting conditions, the engine speed should

be set in the FAST position.

• For side discharge lawn mowers, cutting in a counter-clockwise direction, start-

ing at the outside of the area to be cut, spreads grass clippings more evenly and puts less load on the engine. To

keep clippings off of walkways, flower beds, etc., make the first cuts in a clock- wise direction.

• Pores in cloth grass catchers can be- come filled with dirt and dust with use

and catchers will collect less grass. To prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TiPS

IMPORTANT: For best performance, keep mower housing free of built-up grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut the grass clippings many times and

reduce them in size so that as they fall onto the lawn they will disperse into the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to provide nutrients for the lawn. Always

mulch with your highest engine (blade) speed as this will provide the best recut- ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The best time to mow your lawn is the early

afternoon. At this time the grass has dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower cutting height so that the lawn mower

cuts off only the top one-third of the grass blades. If the lawn is overgrown it

will be necessary to raise the height of cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely heavy grass, reduce your width of cut

by overlapping previously cut path and mow slowly.

• Certain types of grass and grass conditions may require that an area be

mulched a second time to completely hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to the first cut path.

• Change your cutting pattern from week to week. Mow north to south one week

then change to east to west the next week. This will help prevent matting and

graining of the lawn.

385141-es-412842_r0indd 10 4_ 2/23/2007 10:58:15AM

÷ L

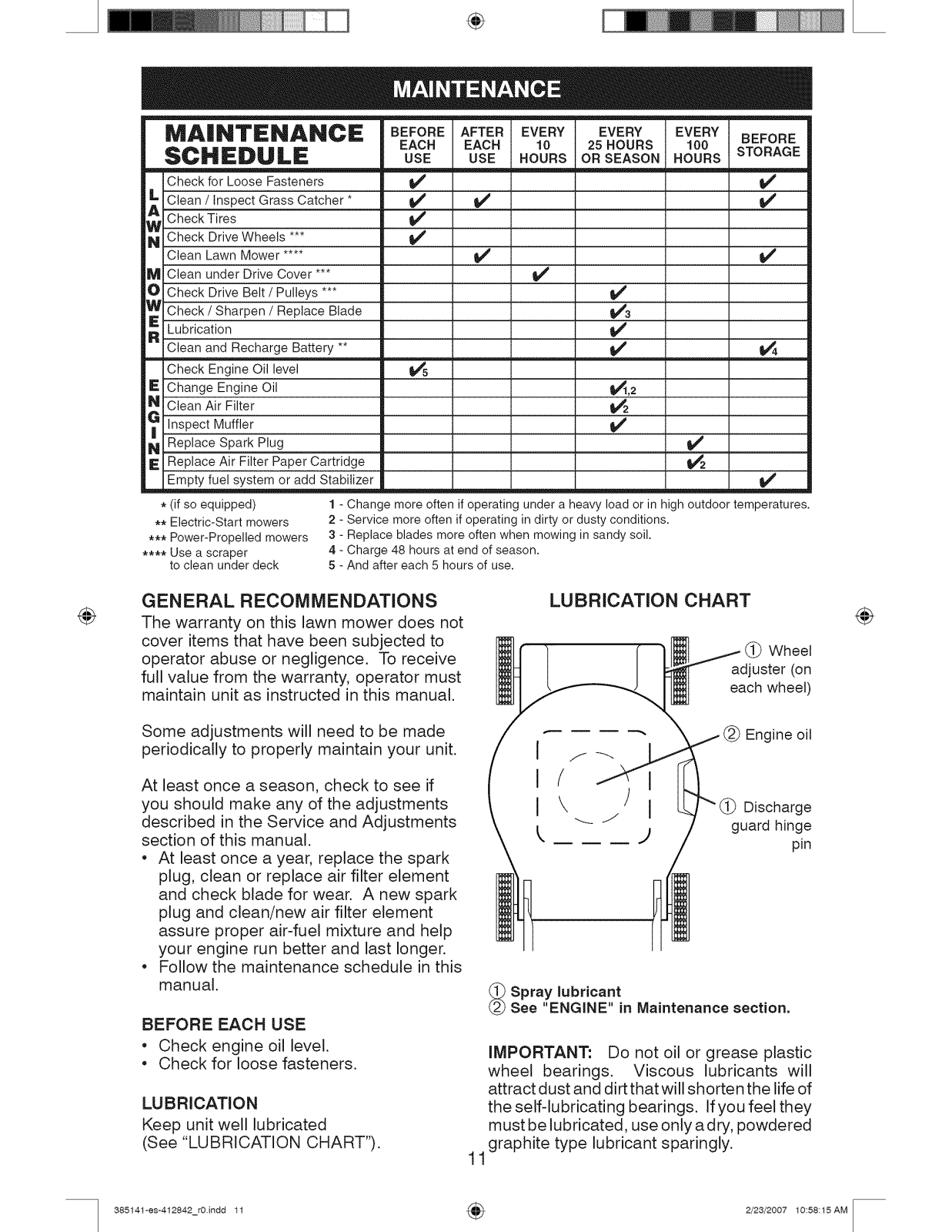

MAINTENANCE BEFORE AFTER EVERY EVERY EVERY BEFORE

SCHEDULE USE USE HOURS OR SEASON HOURS

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Pulleys ***

_ Check / Sharpen / Replace Blade

R Lubrication

Clean and Recharge Battery ** Check Engine Oil level

_' Change Engine Oil

N Clean Air Filter

Inspect Muffler

N Replace Spark Plug

I_ Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

• (if so equipped)

• * Electric-Start mowers

• ** Power-Propelled mowers

• *** Use a scraper to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures. 2 - Service more often if operating in dirty or dusty conditions. 3 - Replace blades more often when mowing in sandy soil. 4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

EACH EACH 10 25 HOURS 100 STORAGE

it' v'

v' v' v'

v' v'

v' v'3 v' v'

_,2

v_ v'

v' v_

GENERAL RECOMMENDATIONS The warranty on this lawn mower does not

cover items that have been subjected to operator abuse or negligence. To receive

full value from the warranty, operator must maintain unit as instructed in this manual.

Some adjustments will need to be made periodically to properly maintain your unit.

At least once a season, check to see if you should make any of the adjustments

described in the Service and Adjustments section of this manual.

* At least once a year, replace the spark

plug, clean or replace air filter element and check blade for wear. A new spark

plug and clean/new air filter element assure proper air-fuel mixture and help your engine run better and last longer.

* Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

(_ Wheel

adjuster (on each wheel)

-- -- -" (_ Engine oil

I \ J Discharge

J guard hinge

k J pin

_ Spray lubricant

See "ENGINE" in Maintenance section,

IMPORTANT: Do not oil or grease plastic wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

1 1graphite type lubricant sparingly.

385141-es-412842_r0indd 11 4_ 2/23/2007 10:58:15AM

÷ L

LAWN MOWER

Always observe safety rules when per- forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause tire damage.

BLADE CARE For best results, mower blade must be kept

sharp. Replace a bent or damaged blade.

CAUTION: Use only a replacement

blade approved by the manufacturer of your mower. Using a blade not approved

by the manufacturer of your mower is hazardous, could damage your mower and

void your warranty. TO REMOVE BLADE

1. Disconnect spark plug wire from spark plug and place wire where it cannot come in contact with plug.

2. Turn lawn mower on its side. Make sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter- clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer, hardened washer).

NOTE: Remove the blade adapter and check the key inside hub of blade adapter. The key must be in good condition to work

properly. Replace adapter if damaged. TO REPLACE BLADE

1. Position the blade adapter on the en- gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter aligning the two (2) holes in the blade with the raised lugs on the adapter.

3. Be sure trailing edge of blade (opposite sharp edge) is up toward the engine.

4. Install the blade bolt with the lock washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts section of this manual.

Blade adapter

Key Crankshaft

bolt Hardened

washer

TO SHARPEN BLADE

NOTE: We do not recommend sharpening blade- but if you do, be sure blade is balanced.

An unbalanced blade will cause eventual

damage to mower or engine.

• The blade can be sharpened with a file or on a grinding wheel. Do not attempt to sharpen while on the mower.

• To check blade balance, drive a nail into a beam or wall. Leave about one inch of

the straight nail exposed. Place center hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

(If purchased as an accessory)

• The grass catcher may be hosed with water, but must be dry when used.

• Check your grass catcher often for dam- age or deterioration. Through normal use it will wear. If catcher needs replac-

ing, replace only with approved replace- ment catcher shown in the Repair Parts

section of this manual. Give the lawn mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

c -_0 -2; -1; ; 1; _0 10 4;

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils (5W30,

10W30 etc.) improve starting in cold weather,

these multi-viscosity oils will result in in- creased oil consumption when used above

32°E Check your engine oil level more fre- quently to avoid possible engine damage

12 from running low on oil.

• Crankshaft

385141-es-412842_r0indd 12 4_ 2/23/2007 10:58:15AM

÷ L

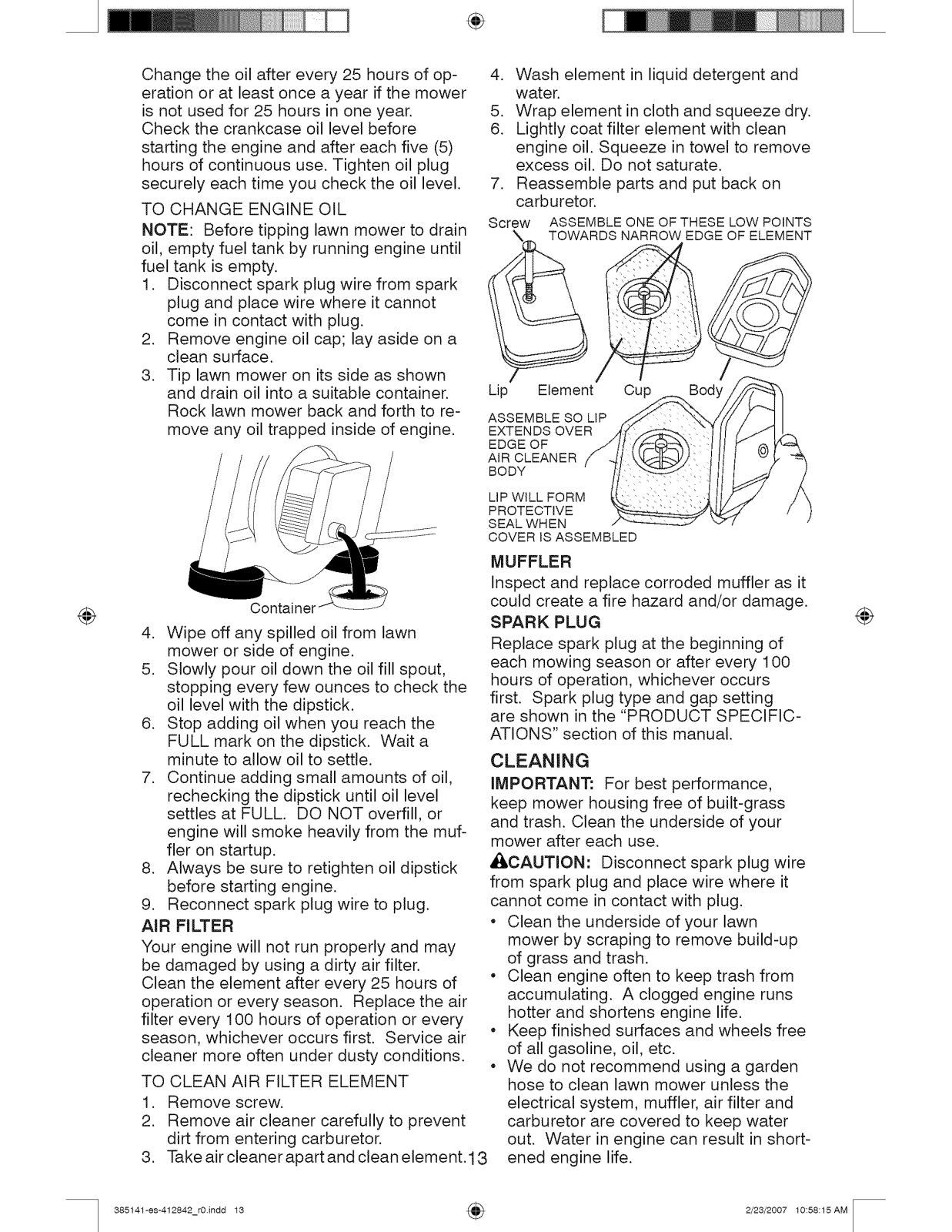

Change the oil after every 25 hours of op- eration or at least once a year if the mower

is not used for 25 hours in one year. Check the crankcase oil level before

starting the engine and after each five (5) hours of continuous use. Tighten oil plug securely each time you check the oil level.

TO CHANGE ENGINE OIL NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until fuel tank is empty.

1. Disconnect spark plug wire from spark plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a clean surface.

3. Tip lawn mower on its side as shown and drain oil into a suitable container.

Rock lawn mower back and forth to re- move any oil trapped inside of engine.

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout, stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or engine will smoke heavily from the muf- fler on startup.

8. Always be sure to retighten oil dipstick before starting engine.

9. Reconnect spark plug wire to plug.

AIR FILTER Your engine will not run properly and may

be damaged by using a dirty air filter. Clean the element after every 25 hours of operation or every season. Replace the air

filter every 100 hours of operation or every season, whichever occurs first. Service air

cleaner more often under dusty conditions. TO CLEAN AIR FILTER ELEMENT

1. Remove screw.

2. Remove air cleaner carefully to prevent dirt from entering carburetor.

3. Take air cleaner apart and clean element. 13

4. Wash element in liquid detergent and water.

5. Wrap element in cloth and squeeze dry.

6. Lightly coat filter element with clean engine oil. Squeeze in towel to remove

excess oil. Do not saturate.

7. Reassemble parts and put back on carburetor.

Screw ASSEMBLE ONE OF THESE LOW POINTS

_ TOWARDS NARROW EDGE OF ELEMENT

Lip Element Cup

ASSEMBLE SO LIP

EXTENDS OVER EDGE OF

AIR CLEANER

BODY LiP WILLFORM

PROTECTIVE SEAL WHEN

COVERIS ASSEMBLED

MUFFLER

Inspect and replace corroded muffler as it could create a fire hazard and/or damage. SPARK PLUG

Replace spark plug at the beginning of each mowing season or after every 100

hours of operation, whichever occurs first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC- ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass and trash. Clean the underside of your

mower after each use. ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and carburetor are covered to keep water

out. Water in engine can result in short- ened engine life.

385141-es-412842_r0indd 13 4_ 2/23/2007 10:58:15AM

÷ L

_WAR NING: To avoid serious injury, before

performing any service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving parts have completely stopped.

3. Disconnect spark plug wire from spark plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR The rear deflector, attached between the

rear wheels of your mower, is provided to minimize the possibility that objects will

be thrown out of the rear of the mower into the operator's mowing position. If the

deflector becomes damaged, it should be replaced.

DISCHARGE GUARD The discharge guard, attached to the

discharge opening of your lawn mower, is provided to prevent the possibility of injury

resulting from objects being thrown out of the discharge opening into the operator

mowing position. If the discharge guard becomes damaged, it should be replaced.

TO ADJUST HANDLE The handle can be mounted in a high or

low position. The mounting holes in the bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or lower handle.

5. Squeeze lower handle in and position holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower handle"-"-"-

Handle

I- bracket

Lower handle

ROTATE

Hairpin cotter i.

Mounting pin----_ "J!_

\./_,

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed or it may result in personal injury. If you

believe that engine is running too fast or too slow, take your mower to a Sears or

other qualified service center for repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to suspected carburetor problems, take your lawn mower to a Sears or other qualified service center for repair and/or adjust-

ment. IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed setting can be dangerous. If you think

the engine-governed high speed needs adjusting, contact a Sears or other

qualified service center, which has proper equipment and experience to make any

necessary adjustments.

385141-es-412842_r0indd 14 4_ 2/23/2007 10:58:16AM

÷ L

Immediately prepare your lawn mower for

storage at the end of the season or if the unit will not be used for 30 days or more.

When lawn mower is to be stored for a period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a clean, dry area.

LAWN MOWER ,_

1. Clean entire lawn mower (See "CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance section of this manual.

3. Be sure that all nuts, bolts, screws, and pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint surfaces; sand lightly before painting.

HANDLE You can fold your mower handle for storage.

1. Squeeze the bottom ends of the lower handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for storage or transportation, be sure to fold

the handle as shown or you may damage the control cables.

• When setting up your handle from the

storage position, the lower handle will au- tomatically lock into the mowing position.

Operator MOWl NG t: POSITION

control bar _//

/////

ENGINE

FUEL SYSTEM IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel filter, fuel hose, or tank during storage. Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an engine while in storage.

• Empty the fuel tank by starting the en- gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor- age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and carburetor if using fuel stabilizer.

SQUEEZE

TO FOLD

Lower handle""""_

FOLD FORWAR E Upper

FOR handle STORAGE

Handle

knob

Lower handle 3.

385141-es-412842_r0indd 15 4_ 2/23/2007 10:58:16AM

ENGINE OIL Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

Pull starter handle slowly a few times

to distribute oil.

Replace with new spark plug.

÷ L

OTHER

• Do not store gasoline from one season to another.

• Replace your gasoline can if your can starts to rust. Rust and/or dirt in your gasoline will cause problems.

• If possible, store your unit indoors and cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe, which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm. _CAUTION: Never store the lawn mower

with gasoline in the tank inside a building where fumes may reach an open flame

or spark. Allow the engine to cool before storing in any enclosure.

® ®

TROUBLESHOOTING =See appropriate section in manual unless directed to a Sears Parts & Repair Center.

PROBLEM CAUSE CORRECTION

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is disconnected.

6. Bad spark plug.

7. Loose blade or broken blade adapter.

Control bar in released position.

Control bar defective.

10.

Fuel valve lever (if so

equipped) in OFF position.

11.

Weak battery (if equipped).

12.

Disconnected battery

connector (if equipped).

Clean/replace air filter.

Fill fuel tank.

Empty fuel tank and refill tank with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress control bar to handle.

9. Replace control bar.

10. Turn fuel valve lever to the ON position.

11. Charge battery.

12. Connect battery to engine.

385141-es-412842_r0indd 16 4_ 2/23/2007 10:58:16AM

÷ L

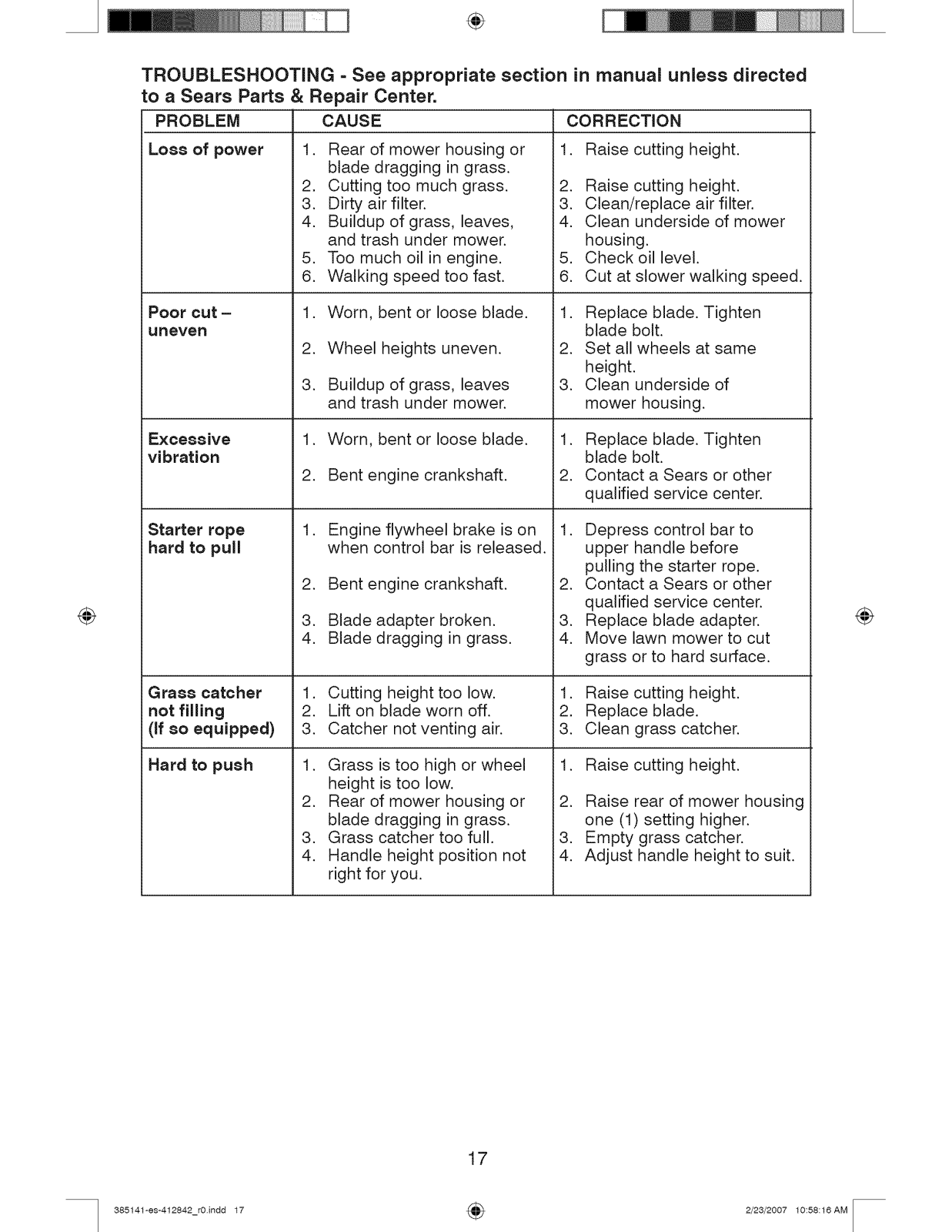

TROUBLESHOOTING =See appropriate section in manual unless directed to a Sears Parts & Repair Center.

PROBLEM CAUSE

CORRECTION

Loss of power

Poor cut-

uneven

Excessive

vibration

Starter rope hard to pull

1. Rear of mower housing or blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves, and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten blade bolt.

2. Set all wheels at same height.

3. Clean underside of mower housing.

1. Replace blade. Tighten blade bolt.

2. Contact a Sears or other qualified service center.

1. Depress control bar to upper handle before pulling the starter rope.

2. Contact a Sears or other qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut grass or to hard surface.

Grass catcher not filling

(if so equipped)

Hard to push

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel height is too low.

2. Rear of mower housing or blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not right for you.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

385141-es-412842_r0indd 17 4_ 2/23/2007 10:58:16AM

÷ k

Garantia ......................................................... 18 Programa de Mantenimiento ......................... 27

Reglas de Seguridad ................................ 18-20 Servicio y Adjustes ........................................ 30

Especificaciones del Producto ....................... 20 AImacenamiento ....................................... 31-32

Montaje / Pre-Operaci6n ............................... 22 Identificaci6n de problemas ...................... 32-33

Operaci6n ................................................. 23-26 Partes de repuesto .................................. 34-39

Mantenimiento .......................................... 27-29 Servicio Sears .................................. Contratapa

GARANTiA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 ANOS

Siesta Segadora Craftsman Ilega a presentar algQn desperfecto por defectos de materiales o fabricaci6n durante un plazo de dos argos a partir de la fecha de compra, Ilevela de vuelta a cualquiera de las tiendas Sears, al Centro de Repuestos y Reparaci6n, o a otro comercio donde se vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen, en caso que no sea posible repararla).

Si esta Segadora Ilega a ser utilizada con fines comerciales o arrendada, la presente garantia tendra vigencia por s61o90 dias a partir de la fecha de compra.

La presente garantia no cubre:

• Aquellas piezas fungibles que se desgastan por el uso normal, tales como las cuchillas rotatorias de la cortadora, los adaptadores de las cuchillas, las correas, los filtros de aire y las bujias.

• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte del operador, incluidos el arbol del cigOeflal torcido u omisiones relativas al armado, manejo o mantenimieno de

la Segadora en un todo de acuerdo alas instrucciones provistas con el equipo.

La presente garantia se aplicara solamente en tanto el articulo sea usado en los Estados Unidos. Esta garantia le otorga a usted derechos legales especificos; puede que usted tenga, ademas, otros

derechos, los cuales varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este simbolo que seRala las precau-

ciones de seguridad de importancia. Quiere decir - i iiATEN CION!!! iii ESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

At_ADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n, el transporte, el ajuste o cuando se hacen

r,eparaciones.

• ]I,ADVERTENOIA: Los bornes, terminales y accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento u otros daflos reproductivos. Lavar las manos

despues de manipularlos.

_ilLPREOAUOI6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com- ponentes del vehiculo contienen o desprenden productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

_l_cimiento u otros daflos reproductivos.

PREOAUOION: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despues de que el motor haya parado. Para evitar quemaduras severas, permanezca

lejos de estas Areas.

385141-es-412842_r0indd 18 4_ 2/23/2007 10:58:16AM

÷ k

I. OPERACION * Antes de empezar, debe familiarizarse

completamente con los controles y el uso correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que aparecen en la maquina yen los manuales de operaci6n.

, No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase siempre lejos de la abertura de la descarga.

* Permita que solamente las personas re-

sponsables que est_n familiarizadas con las instrucciones operen la maquina.

, Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc. que pueden ser recogidos y lanzados por las

cuchillas.

, AsegOrese que el Area no se hallen per-

sonas, antes de segar. Pare la maquina si alguien entra en el Area.

, No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos s61idos.

* No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire siempre hacia abajo y hacia detras antes y mientras que se mueve hacia atras.

, Nunca dirigir el material descargado hacia

las personas. Evitar descargar material contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando se pasa por superficies de grava.

, No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de c_sped u otros aditamentos dise ados para su protecci6n y seguridad.

, Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de accesorios. Use 0nicamente accesorios

aprobados por el fabricante.

* Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de grava.

* Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de remover residuos del tubo.

, Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas antes de remover el receptor de hierba.

, Segar solamente con luz del dia o con una

buena luz artificial.

* No opere la maquina bajo la influencia del

alcohol o de las drogas.

* Nunca opere la maquina cuando la hierba

este mojada. Aseg0rese siempre de tener buena tracci6n en sus pies; mantenga el mango firmemente y camine; nunca corra.

, Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en las segadoras que Io tienen antes de poner

en marcha el motor.

, Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de inmediato para averiguar la causa. General- mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos con protecci6n lateral cuando opere la sega-

dora.

II. OPERAClON SOBRE LAS CUESTAS Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en cuestas requiere mayor concentraci6n. Si se siente inseguro en una cuesta, no la recorte.

HAOER:

* Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

, Renueva todos los objetos extraF_os, tales

como guijarros, ramas, etc.

, Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta puede esconder obstaculos.

NO HAOER:

, No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la tracci6n en los pies o el equilibrio.

, No recorte cuestas demasiado inclinadas. , No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar resbalones.

III. NINOS

Se pueden producir accidentes tragicos si el operador no presta atenci6n a la presencia

de los nihos. A menudo, los nihos se sienten atraidos por la maquina y por la actividad de la siega. Nunca suponga que los nihos van a permanecer en el mismo lugar donde los vio

por Oltima vez.

• Mantenga a los nihos alejados del Area de la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay nihos que entran al Area.

• Antes y cuando este retrocediendo, mire hacia atras y hacia abajo para verificar si hay

nihos pequehos.

• Nunca permita que los nihos operen la ma- quina.

• Tenga un cuidado extra cuando se acerque a esquinas donde no hay visibilidad, a los arbustos, arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o ahadir carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la gasolina.

385141-es-412842_r0indd 19 4_ 2/23/2007 10:58:17AM

÷ L

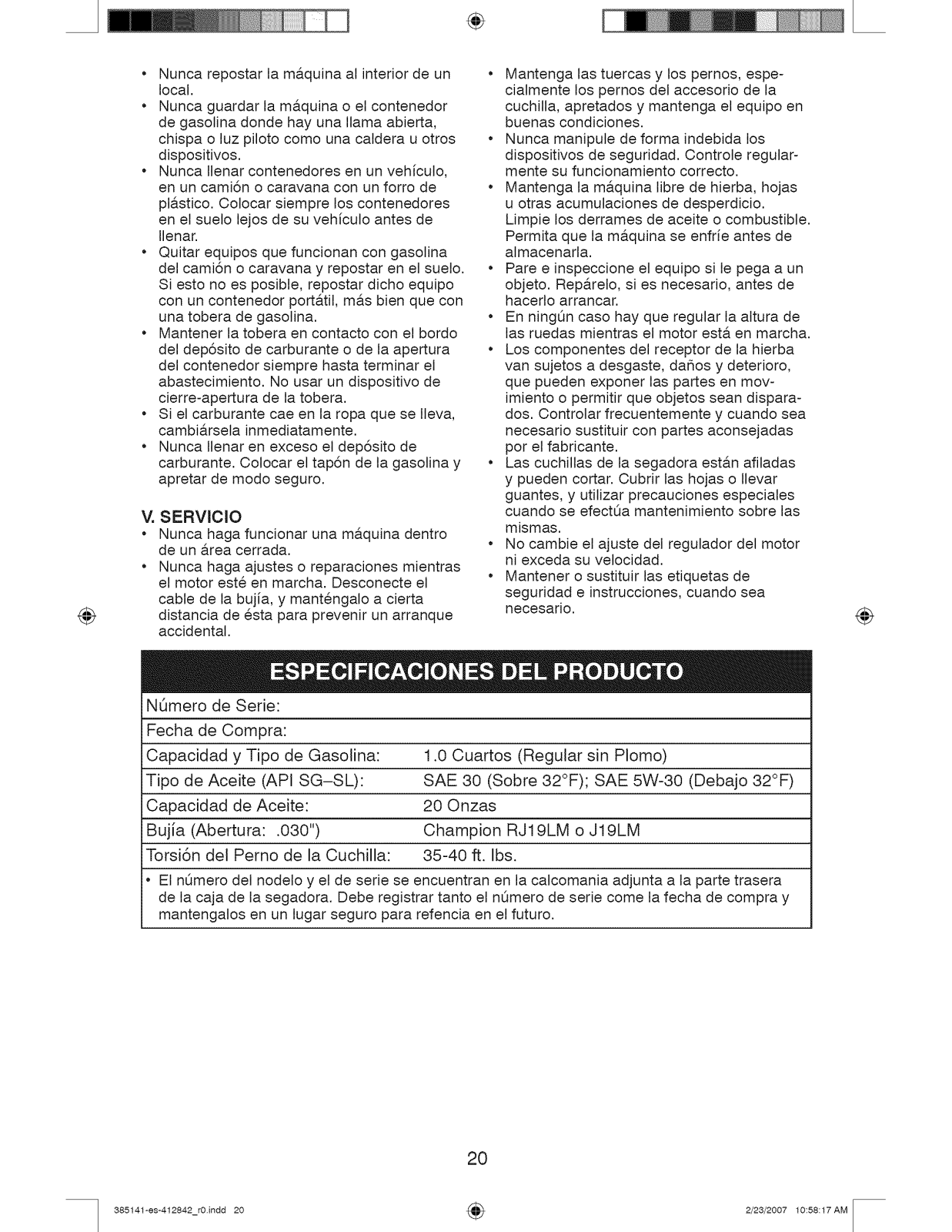

• Nunca repostar la maquina al interior de un local.

• Nunca guardar la maquina o el contenedor de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros dispositivos.

• Nunca Ilenar contenedores en un vehiculo, en un cami6n o caravana con un forro de

plastico. Colocar siempre los contenedores en el suelo lejos de su vehiculo antes de Ilenar.

• Quitar equipos que funcionan con gasolina del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo con un contenedor portatil, mAs bien que con una tobera de gasolina.

• Mantener la tobera en contacto con el bordo del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el abastecimiento. No usar un dispositivo de cierre-apertura de latobera.

• Si el carburante cae en la ropa que se Ileva, cambiarsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V.®SERVlClO

Nunca haga funcionar una maquina dentro de un Area cerrada.

Nunca haga ajustes o reparaciones mientras el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe- cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en buenas condiciones.

Nunca manipule de forma indebida los dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto. Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio. Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de almacenarla.

• Pare e inspeccione el equipo si le pega a un objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de las ruedas mientras el motor esta en marcha.

Los componentes del receptor de la hierba

van sujetos a desgaste, da_os y deterioro,

que pueden exponer las partes en mov- imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchillas de la segadora estan afiladas y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales cuando se efectQa mantenimiento sobre las

mismas. No cambie el ajuste del regulador del motor

ni exceda su velocidad. Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea necesario.

NQmero de Serie: Fecha de Compra: Capacidad y Tipo de Gasolina:

Tipo de Aceite (API SG-SL):

Capacidad de Aceite: Bujia (Abertura: .030")

Torsi6n del Perno de la Cuchilla:

El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera de la caja de la segadora. Debe registrar tanto el nt_merode serie come la fecha de compra y mantengalos en un lugar seguro para refencia en el futuro.

1.0 Cuartos (Regular sin PIomo)

SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F) 20 Onzas

Champion RJ19LM o J19LM 35-40 ft. Ibs.

385141-es-412842_r0indd 20 4_ 2/23/2007 10:58:17AM

÷ k

Acuerdo8 de Proteccion para la Reparacion

Congratulaciones par su buena compra. Su nuevo producto Craftsman® esta disehado

y fabricado para funcionar de modo fiable par muchos ahos. Pero coma todos los productos, puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe- cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para las partes y la mano de obra sabre todas las reparaciones garantizadas.

• Sustituci6n del producto si su producto garantizado no puede ser arreglado.

• Descuento del 10% sabre el precio cor- riente del servicio y de las partes relativas al

servicio no cubiertas par el acuerdo; tambi6n el 10% menos sabre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida par telefono - soporte tele- f6nico par parte de un representento Sears sabre productos que requieren un arreglo en

casa, y ademas una programaci6n sabre los a reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con una Ilamada telef6nica para programar el servi- cio. Puede Ilamar cuando quiera, diay noche o

fijar en linea una cita para obtener el servicio. Sears tiene mas de 12.000 especialistas profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para ayudar a alargar la vida del producto que acaba

de comprar, par muchos ahos. iCompre hay su Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu- siones. Para conocer los precios y tenet mas informaci6n, Ilame al 1=800=827=6655.

Servicio de Instalaci6n Sears

Para la instalacion profesional Sears de aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes articulos para la casa, en U.S.A. Ilamar a

1=800=4=MY=HaM E®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al cortacesped. Tambien estan disponibles en la mayoria de las tiendas de Sears yen los centros

de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVlADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

PARA

SEGADORAS

CON DESCARGA

RECOREDOR

TRASERA

ESTABILI-

ZADORES

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

ENVASES

E GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

FILTROS DE AIRE

BUJiAS

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA RUEDAS

ACEITE

DELMOTOR

385141-es-412842_r0indd 21 4_ 2/23/2007 10:58:17AM

÷ L

Lea estas instrucciones y este manual comple- tamente antes de tratar de montar u operar su

segadora nueva. IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor. Su segadora nueva ha sido montada en la

fabrica con la excepci6n de aquellas pares que se dejaron sin montar por razones de envio. Todas las pares como las tuercas, las arande-

las, los pernos, etc., que son necesarias para completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega- dora funcione en forma segura y adecuada, todas las pares y los arficulos de ferreteria que

se monten tienen que ser apretados segura- mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE LA CAJA DE CARTON

1. Remueva las pares sueltas que se incluyen con la segadora.

2. Corte las dos esquinas de los extremos de la caja de cart6n y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex- cepto la cuba entre el mango superior y el

inferior, y la cuba que sujeta la barra de los control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la caja de cart6n y revisela cuidadosamente para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con mucho cuidado para no pellizcar o dahar los

cables de control.

1. Levante los mangos hasta que la secci6n del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuba protectora, levante la sec- ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas del mango.

3. Remueva la cuba del mango que sujeta la barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse segOn le acomode para segar. Refi6rase a

'AJUSTE DEL MANGO" en la secci6n de Servi- cioy Ajustes de este manual.

POSICION

que sxige la presencia del

operador /i /

LEVANTAR

Mango inferior

PARA INSTALAR LOS AOCESORIOS Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para convertirla de modo que pueda ensacar o descargar, refierase a "PARA CONVERTIR LA

SEGADOR,_' en la secci6n de Operaci6n de este manual.

PARA

SEGAR

//_/!

Mango

superior

Manilla del

mango

385141-es-412842_r0indd 22 4_ 2/23/2007 10:58:17AM

÷ L

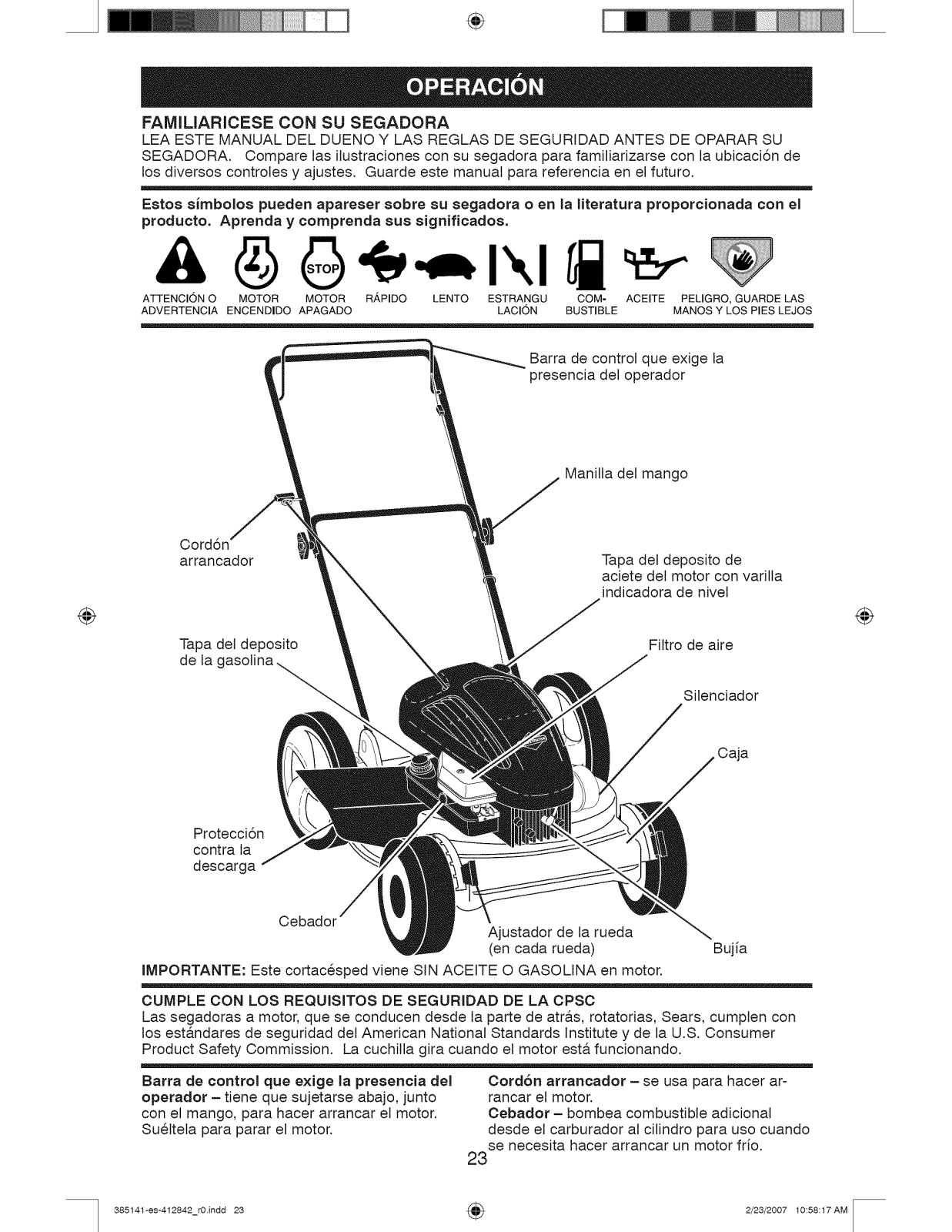

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Oord6n

arrancador

Tapa del deposito de la c

Protecci6n contra la

descarga

Manilla del mango

Tapa del deposito de aciete del motor con varilla

indicadora de nivel

Filtro de aire

Silenciador

Ajustador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SiN ACEITE O GASOLINA en motor. CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con los estandares de seguridad del American National Standards institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del operador - tiene que sujetarse abajo, junto con el mango, para hacer arrancar el motor. Sueltela para parar el motor.

Cordon arrancador = se usa para hacer ar- rancar el motor.

Cebador - bombea combustible adicional desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

Bujia

385141-es-412842_r0indd 23 4_ 2/23/2007 10:58:17AM

÷ k

La operaci6n de cualquier segadora puede hacer que salten objetos extrafios dentro de

sus ojos, Io que puede producir dafios graves en estos. Siempre

use anteojos de seguridad o protecci6n para los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos gafas o una mascara de seguridad de visi6n amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA VELOOIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_- brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

NTROL DE ZONA DEL MOTOR

PRECAUCJ6N: Las regulaciones federales

exigen que se instale un control para el motor en esta segadora para reducir a un mJnimo el

riesgo de lesionarse debido al contacto con la cuchilla. Por ningQn motivo trate de eliminar

la funci6n del control del operador. La cuchilla gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra de controles que exigen la presencia del

operador, Io que requiere que el operador este detras del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de corte para que se acomode a sus requisitos. La posici6n del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo que se acomode a sus requisitos. Aseg@ese

que todas las ruedas queden igualmente ajustadas.

AVlSO: El ajustador esta correctamente colocado cuando las orejas de la placa estan insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per- miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCA HACIA AT R/_S PARA BAJAR EL CORTACESPED

PALANCA HACIA ADELA, NTE PARA LEVANTAR EL CORTACESPED

Mane

Orejas de la placa

PARA CONVERTIR LA SEGADORA Su segadora es enviada para usarse como

acolchadora. Para convertirla a una operaci6n de ensacado o de descarga:

• Levante la protecci6n contra la descarga y remueva la plancha acolchadora.

• Ahora la segadora se puede usar con descarga lateral o se le puede adjuntar el recogedor de cesped opcional.

• Para volver a la operaci6n de acolchamiento, simplemente vuelva a instalar la plancha acolchadora segt_nse muestra.

PREOAUOI6N: No haga funcionar la sega- dora sin la protecci6n contra la descarga, el recogedor de cesped o la plancha acolchadora,

aprobados, en su lugar.

Varilla de articulaci6n

Abra la

protecci6n contra la

Abertura

del

Ganohos

Plancha acolchadora

385141-es-412842_r0indd 24 4_ 2/23/2007 10:58:18AM

÷ k

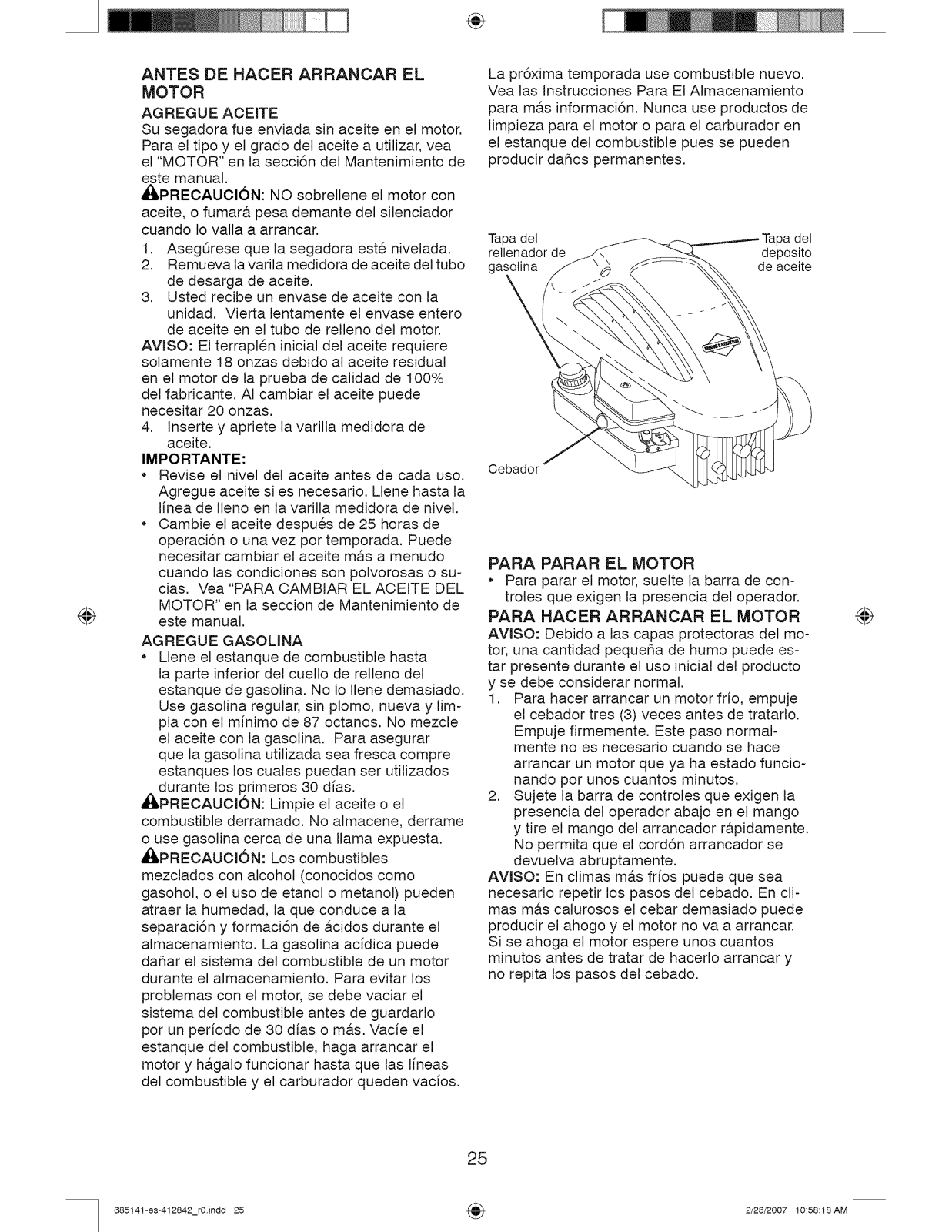

ANTES DE HACER ARRANCAR EL

MOTOR AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor. Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de este manual.

_PRECAUCI6N: NO sobrellene el motor con

aceite, o fumar& pesa demante del silenciador cuando Io valla a arrancar.

1. AsegQrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVlSO: El terraplen inicial del aceite requiere solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100% del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

• Oambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su- cias. Vea "PARA OAMBIAR EL AOEITE DEL

MOTOR" en la seccion de Mantenimiento de este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim- pia con el minimo de 87 octanos. No mezcle el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre estanques los cuales puedan ser utilizados

durante los primeros 30 dias.

PRECAUCION: Limpie el aceite o el

combustible derramado. No almacene, derrame o use gasolina cerca de una llama expuesta.

_PRECAUOI6N: Los combustibles

mezclados con alcohol (conocidos como gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede daflar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el motor y hagalo funcionar hasta que las lineas del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para mas informaci6n. Nunca use productos de limpieza para el motor o para el carburador en el estanque del combustible pues se pueden producir daflos permanentes.

Tapa del Lpadel

rellenador de deposito gasolina de aceite

Cebador

PARA PARAR EL MOTOR * Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a las capas protectoras del mo- tor, una cantidad pequefla de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVISO: En climas mas frios puede que sea

necesario repetir los pasos del cebado. En cli- mas mas calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar. Si se ahoga el motor espere unos cuantos minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

385141-es-412842_r0indd 25 4_ 2/23/2007 10:58:18AM

÷ k

ONSEJOS PARA SEGAR

PRECAUOION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos accesorios son peligrosos, pueden daflar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido y/o haga funcionar la segadora sobre el Area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue lentamente.

• Para un mejor ensacado del c_sped y para la mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n de R_,PIDO.

• Si las segadoras de descarga lateral cortan en una direcci6n contraria alas manillas del

reloj, si se empieza en la parte de afuera del Area que se va a cortar, se repartiran los recortes del cesped en forma mas pareja y

el motor se cargara menos. Para evitar que los recortes caigan en los senderos, en las

flores, etc., haga los primeros cortes en la

direcci6n de las manillas del reloj.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos c_sped. Para evitar esto, rocie el recogedor

con la manguera de agua, regularmente, y dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, aired- edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudara el flujo del aire del motor y extendera su duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora sin acumulacion de cesped y basura. Yea

"LIMPIEZ_' en la seccion de Mantenimento de este manual.

• La cuchilla acolchadora especial va a volver a cortar los recortes de c_sped muchas

veces, y los reduce en tamaflo, de modo que

si se caen en el cesped se van a dispesar entre _ste y no se van a notar. Tambien, el

c_sped acolchado se va a deshacer rapidam- ente entregando substancias nutritivas para

el cesped. Siempre acolche con la velocidad del motor (cuchilla) mas alta, pues asi se

obtendra la mejor acci6n de recorte de las cuchillas.

• Evite cortar el cesped cuando este mojado. El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el Area recien cortada no quedara expuesta al sol directo.

• Para obtener los mejores resultados, ajuste la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior de las hojas de cesped. En el caso de que el cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor, dejando montones de recortes de cesped. Para un c_sped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar anteriormente cortado y siegue lentamente.

1/3

• Ciertos tipos de cesped y sus condiciones pueden exigir que un Area tenga que ser

acolchada por segunda vez para esconder completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima semana. Esto evitara que el c_sped se

enrede y cambie de direcci6n.

385141-es-412842_r0indd 26 4_ 2/23/2007 10:58:18AM

÷ L

PROGRAIVlA DE MANTEN|MIENTO

Revisar si hay Sujetadores Sueltos _l

S Limpiar/Inspeccionar el Recogedor de C_sped * _#'

E Controlar los Neumaticos G Controlar las Ruedas Motrices **_ _#

A Limpiar la Segadora ....

[_ Limpiar debajo la Cubierta de la Transmision _*

O Revisar las Correas y las Poleas Impulsadas *** R Revisar / Afilar / Cambiar la Cuchilla

Lubricacion

Limpiar / Recargar la Bateria _*

Revisar el nivel del Aceite

M Cambiar el Aceite del motor

O Limpiar el Filtro de Aire T Inspeccionar el Silenciador

O Cambiar la Bujia R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante o aSadir un estabilizador de carburante.

* (si viene equipado) 1 = Cambiar m_s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

*_, Segadoras con Arranque El_ctrico 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

*_ Segadoras con Poder Propulsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_'_'_':_ Utilizar una rasqueta para limpiar 4 =Cargar por 48 horas al fin de la temporada.

debajo de la cubierta del cortac_sped 5 - Y despu_s de 5 horas de funcionamiento.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

J i/

_,2

RECOMENDACIONES GENERALES La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a la negligencia del operador. Para recibir todo el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones descritas en este manual.

Hay algunos ajustes que se tienen que hacer en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este manual.

• Una vez al aho, cambie la bujia, limpie o cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com- bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada (vea la "TABLA DE LUBRICACION").

TABLA DE LUBRICAClON

(_ Ajustador

de la rueda

Clavija de

la articula-

tion de la

proteccion

de descarga

_ Rocie el lubricante

Vea "MOTOR" en la section de Mantenimiento

IMPORTANTE: No aceite o engrase los roda- mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

) Aceite

del

motor

385141-es-412842_r0indd 27 4_ 2/23/2007 10:58:18AM

÷ k

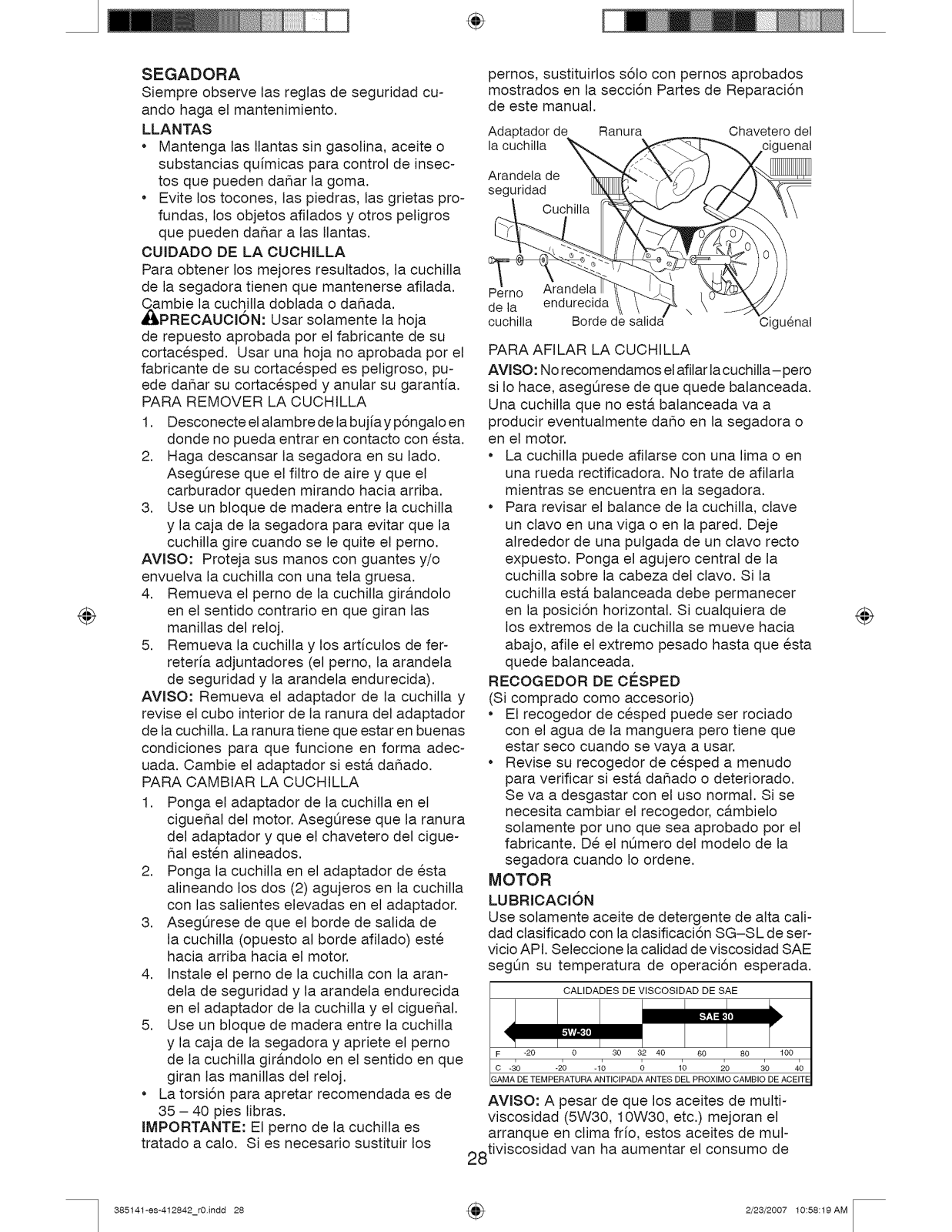

SEGADORA

Siempre observe las reglas de seguridad cu- ando haga el mantenimiento. LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o substancias quimicas para control de insec-

tos que pueden daflar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daflar alas Ilantas.

CUIDADO DE LA CUOHILLA Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada. Cambie la cuchilla doblada o daflada.

_PREOAUOI6N: Usar solamente la hoja

de repuesto aprobada por el fabricante de su cortacesped. Usar una hoja no aprobada por el fabricante de su cortacesped es peligroso, pu-

ede daflar su cortacesped y anular su garantia. PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia yp6ngalo en

donde no pueda entrar en contacto con _sta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemo. AVlSO: Proteja sus manos con guantes y/o envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida). AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adaptador de la cuchilla. La ranura tiene que estar en buenas

condiciones para que funcione en forma adec- uada. Cambie el adaptador si esta daflado. PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueRal del motor. Aseg0rese que la ranura

del adaptador y que el chavetero del cigue-

flal esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. AsegQrese de que el horde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueflal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el pemo

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

pernos, sustituirlos s61o con pernos aprobados mostrados en la secci6n Partes de Reparaci6n

de este manual.

Adaptador de Ranura Chavetero del

la cuchilla ' Jenal

Arandela de

seguridad

Perno Arandela de la endurecida

cuchilla Borde de salida" Ciguenal

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla-pero

si Io hace, asegt_rese de que quede balanceada. Una cuchilla que no esta balanceada va a

producir eventualmente daflo en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta cue esta quede balanceada.

REOOGEDOR DE CESPED (Si comprado como accesorio)

• El recogedor de cesped puede ser rociado con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo para verificar siesta daflado o deteriorado.

Se va a desgastar con el uso normal. Si se necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado por el

fabricante. De el nOmero del modelo de la

segadora cuando Io ordene.

MOTOR LUBRIOACION

Use solamente aceite de detergente de alta call- dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segOn su temperatura de operaci6n esperada.

AVlSO: A pesar de que los aceites de multi- viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tratado a calo. Si es necesario sustituir los 28tiviscosidad van ha aumentar el consumo de

385141-es-412842_r0indd 28 4_ 2/23/2007 10:58:19AM

÷ k

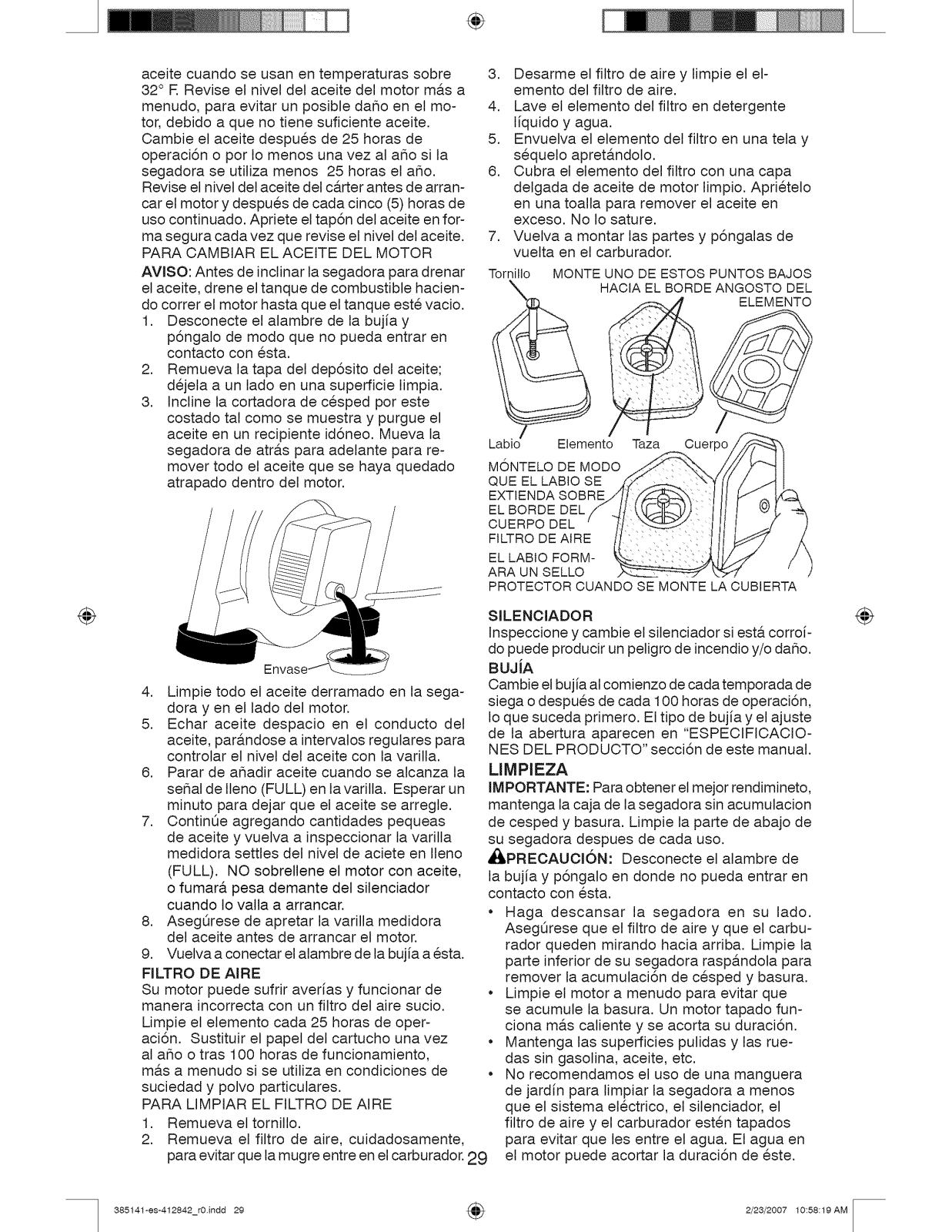

aceite cuando se usan en temperaturas sobre 32° R Revise el nivel del aceite del motor mAs a

menudo, para evitar un posible daho en el mo- tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de operaci6n o por Io menos una vez al argosi la

segadora se utiliza menos 25 horas el aho. Revise el nivel del aceite del carter antes dearran-

car el motor y despues de cada cinco (5) horas de uso continuado. Apriete el tap6n del aceite en for-

ma segura cada vez que revise el nivel del aceite. PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar lasegadora para drenar el aceite, drene eltanque de combustible hacien-

do correr el motor hasta que el tanque est6 vacio.

1. Desconecte el alambre de la bujia y p6ngalo de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite; dejela a un lado en una superficie limpia.

3. incline la cortadora de cesped por este costado tal como se muestra y purgue el aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re- mover todo el aceite que se haya quedado

atrapado dentro del motor.

3. Desarme el filtro de aire y limpie el el- emento del filtro de aire.

4. Lave el elemento del filtro en detergente liquido y agua.

5. Envuelva el elemento del filtro en una tela y sequelo apretandolo.

6. Cubra el elemento del filtro con una capa delgada de aceite de motor limpio. Aprietelo en una toalla para remover el aceite en

exceso. No Io sature.

7. Vuelva a montar las partes y p6ngalas de vuelta en el carburador.

Tornillo MONTE UNO DE ESTOS PUNTOS BAJOS

_ HACIA EL BORDE ANGOSTO DEL

MONTELO DE MODO QUE EL LABIO SE

EXTIENDA SOBRE EL BORDE DEL

CUERPO DEL FILTRO DE AIRE

EL LABIO FORM-

ARA UN SELLO

PROTECTOR CUANDO SE MONTE LA CUBIERTA

_r--_"-_ ELEMENTO

4. Limpie todo el aceite derramado en la sega- dora yen el lado del motor.

5. Echar aceite despacio en el conducto del aceite, parandose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parar de ahadir aceite cuando se alcanza la sehal de Ileno (FULL) en la varilla. Esperar un

minuto para dejar que elaceite se arregle.

7. Contint_e agregando cantidades pequeas de aceite y vuelva a inspeccionar lavarilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite, o fumara pesa demante del silenciador cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia aesta.

FILTRO DE AIRE Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio. Limpie el elemento cada 25 horas de oper-

aci6n. Sustituir el papel del cartucho una vez al aho o tras 100 horas de funcionamiento,

mas a menudo si se utiliza en condiciones de suciedad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remueva el tornillo.

2. Remueva el filtro de aire, cuidadosamente, para evitar que la mugre entre en elcarburador. 29

SILENOIADOR Inspeccione y cambie el silenciador siesta corroi-

do puede producir un peligro de incendio y/o daho. BUJiA

Cambie el bujia alcomienzo de cada temporada de siega o despues decada 100horas de operaci6n,

Io que suceda primero. El tipo de bujia y el ajuste de la abertura aparecen en "ESPECIFICACIO-

NES DEL PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto, mantenga lacaja de lasegadora sin acumulacion de cesped y basura. Limpie la parte de abajo de su segadora despues de cada uso.

_PRECAUOI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en contacto con esta.

• Haga descansar la segadora en su lado. AsegOrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la parte inferior de su segadora raspandola para

remover la acumulaci6n de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun- ciona mas caliente y se acorta su duraci6n.

Mantenga las superficies pulidas y las rue- das sin gasolina, aceite, etc. No recomendamos el uso de una manguera de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en el motor puede acortar la duraci6n de este.

385141-es-412842_r0indd 29 4_ 2/23/2007 10:58:19AM

÷ k

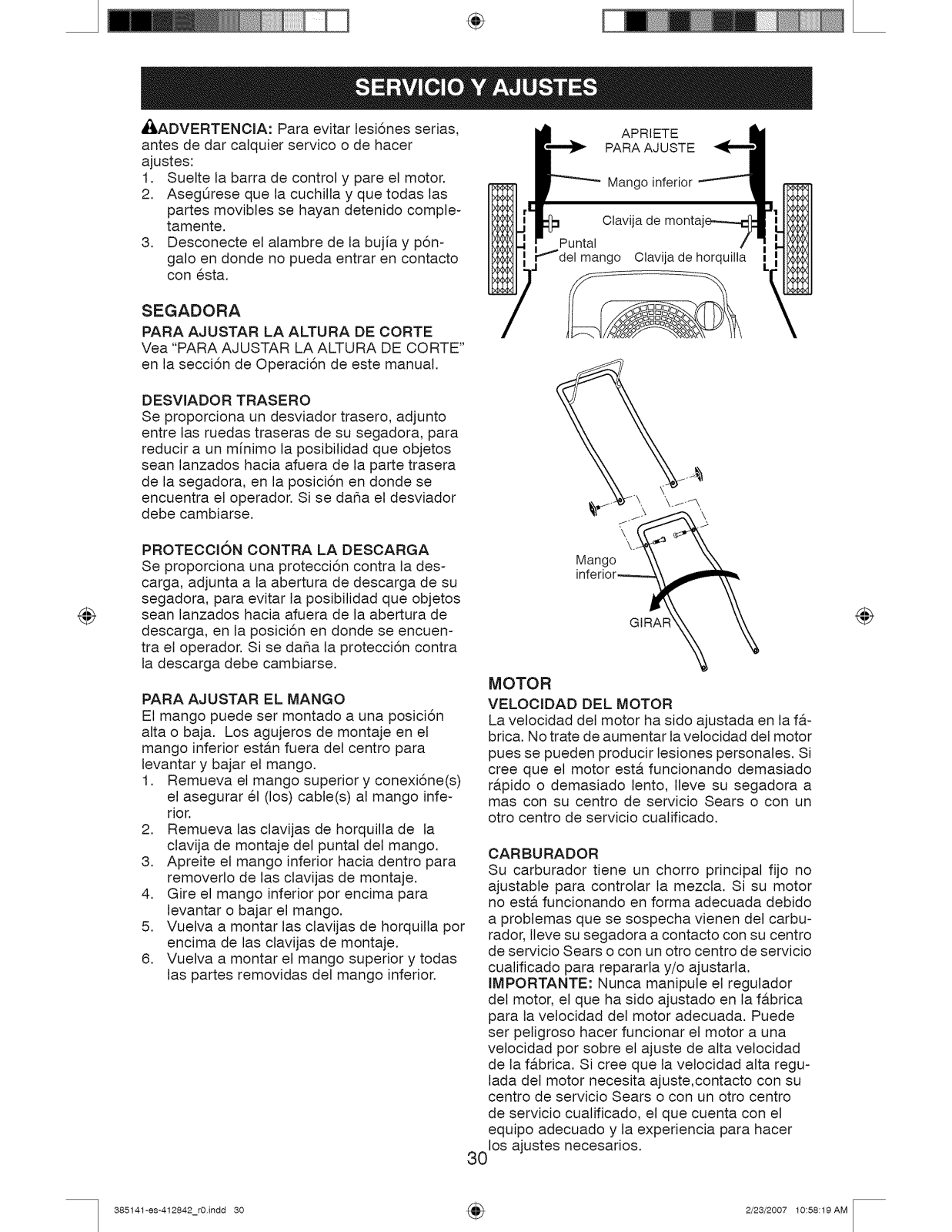

_ADVERTENClA: Para evitar lesi6nes serias, antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n- gale en donde no pueda entrar en contacto

con esta.

SEGADORA PARA AJUSTAR LA ALTURA DE OORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE" en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera de la segadora, en la posici6n en donde se

encuentra el operador. Si se daha el desviador debe cambiarse.

PROTECOI6N CONTRA LA DESCARGA Se proporciona una protecci6n contra la des-

carga, adjunta a la abertura de descarga de su segadora, para evitar la posibilidad que objetos

sean lanzados hacia afuera de la abertura de descarga, en la posici6n en donde se encuen-

tra el operador. Si se daha la protecci6n contra la descarga debe cambiarse.

PARA AJUSTAR EL MANGO El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el mango inferior estan fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s) el asegurar el (los) cable(s) al mango infe- rior.

2. Remueva las clavijas de horquilla de la clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para removerlo de las clavijas de montaje.

4. Gire el mango inferior per encima para levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla per encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

Mango inferior

Clavija de monta

Puntal

Idel mango Clavija de horquilla

MOTOR

VELOOIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fa- brica. Notrate de aumentar lavelocidad del motor

pues se pueden producir lesiones personales. Si cree que el motor esta funcionando demasiado rapido o demasiado lento, Ileve su segadora a

mas con su centre de servicio Sears o con un otro centre de servicio cualificado.

CARBURADOR Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor no esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu- rador, Ileve su segadora a contacto con su centro

de servicio Sears o con un otro centre de servicio cualificado para repararla y/o ajustarla.

JMPORTANTE: Nunca manipule el regulador del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabric& Si cree que la velocidad alta regu- lada del motor necesita ajuste,contacto con su

centre de servicio Sears o con un otro centre de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer los ajustes necesarios.

385141-es-412842_r0indd 30 4_ 2/23/2007 10:58:19AM

÷ k

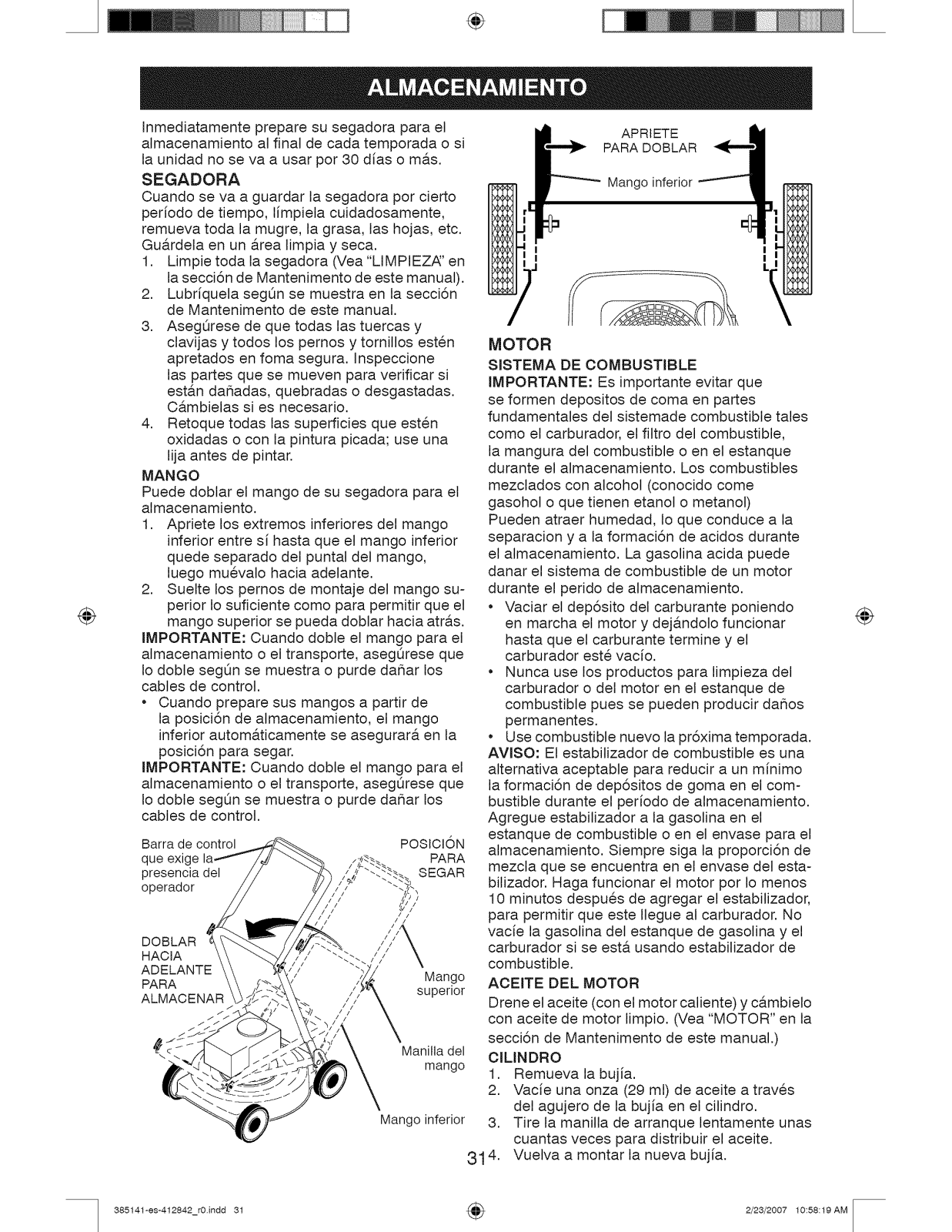

Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto perJodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc. Guardela en un Area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZ,_' en la secci6n de Mantenimento de este manual).

2. Lubriquela segQn se muestra en la secci6n de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y clavijas y todos los pernos y tornillos est_n

apretados en foma segura. Inspeccione las partes que se mueven para verificar si

estan dahadas, quebradas o desgastadas. CAmbielas si es necesario.

4. Retoque todas las superficies que est_n oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el almacenamiento.

1. Apriete los extremos inferiores del mango inferior entre si hasta que el mango inferior

quede separado del puntal del mango, luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango su- perior Io suficiente como para permitir que el

mango superior se pueda doblar hacia atras.

JMPORTANTE: Cuando doble el mango para el almacenamiento o el transporte, asegQrese que Io doble segt3n se muestra o purde dahar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango inferior automaticamente se asegurara en la

posici6n para segar.

JMPORTANTE: Cuando doble el mango para el almacenamiento o el transporte, asegQrese que Io doble segQn se muestra o purde dahar los

cables de control.

Barra de control POSICI6N que exig_ PARA

presencia del SEGAR operador _,',

/////

DOBLAR HACJA

ADELANTE PARA Mango ALMACENAR superior

Manilla del

mango

Mango inferior 3.

APRIETE

PARR DOBLAR

Mango inferior

MOTOR SlSTEMA DE COMBUSTIBLE

JMPORTANTE: Es importante evitar que se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible, la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol) Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el carburador est_ vacio.

• Nunca use los productos para limpieza del carburador o del motor en el estanque de combustible pues se pueden producir dahos

permanentes.

• Use combustible nuevo lapr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mJnimo la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta- bilizador. Haga funcionar el motor por Io menos 10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

vacie la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo con aceite de motor limpio. (Yea "MOTOR" en la

secci6n de Mantenimento de este manual.) CJLINDRO

t. Remueva la bujia.

2. VacJe una onza (29 ml) de aceite a traves

del agujero de la bujJa en el cilindro. Tire la manilla de arranque lentamente unas cuantas veces para distribuJr el aceite.

Vuelva a montar la nueva bujJa.

314 .

385141-es-412842_r0indd 31 4_ 2/23/2007 10:58:19AM

÷ k

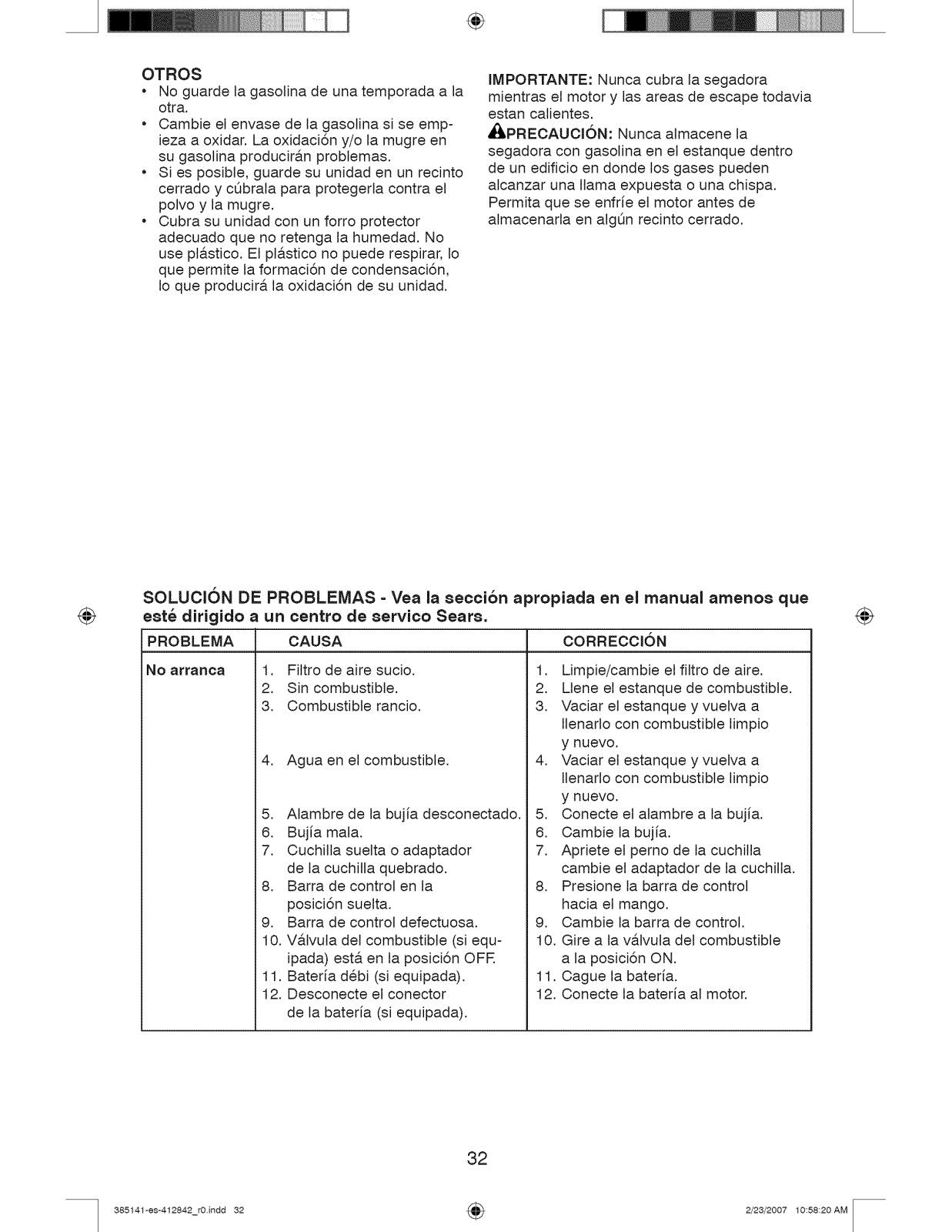

OTROS

• No guarde la gasolina de una temporada a la otra.

• Cambie el envase de la gasolina si se emp- ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto cerrado y cQbrala para protegerla contra el polvo y la mugre.

• Cubra su unidad con un forro protector adecuado que no retenga la humedad. No use plastico. El plastico no puede respirar, Io

que permite la formaci6n de condensaci6n, Io que producira la oxidaci6n de su unidad.

JMPORTANTE: Nunca cubra la segadora mientras el motor y las areas de escape todavia

estan calientes.

_PREOAUOI6N: Nunca almacene la

segadora con gasolina en el estanque dentro de un edificio en donde los gases pueden alcanzar una llama expuesta o una chispa. Permita que se enfrJe el motor antes de

almacenarla en algQn recinto cerrado.

SOLUCJON DE PROBLEMAS - Yea la 8eccion apropJada en el manual amenoa que eate dirJgJdo a un centro de aervJco Sears.

CAUSAPROBLEMA

No arranoa 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujJa desconectado.

6. BujJa mala.

7. Cuchilla suelta o adaptador de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ- ipada) esta en la posici6n OFE

11. Bateria d_bi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCK)N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a Ilenarlo con combustible limpio y nuevo.

5. Conecte el alambre a la bujJa.

6. Cambie la bujJa.

7. Apriete el pemo de la cuchilla cambie el adaptador de la cuchilla.

8. Presione la barra de control hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

385141-es-412842_r0indd 32 4_ 2/23/2007 10:58:20AM

÷ L

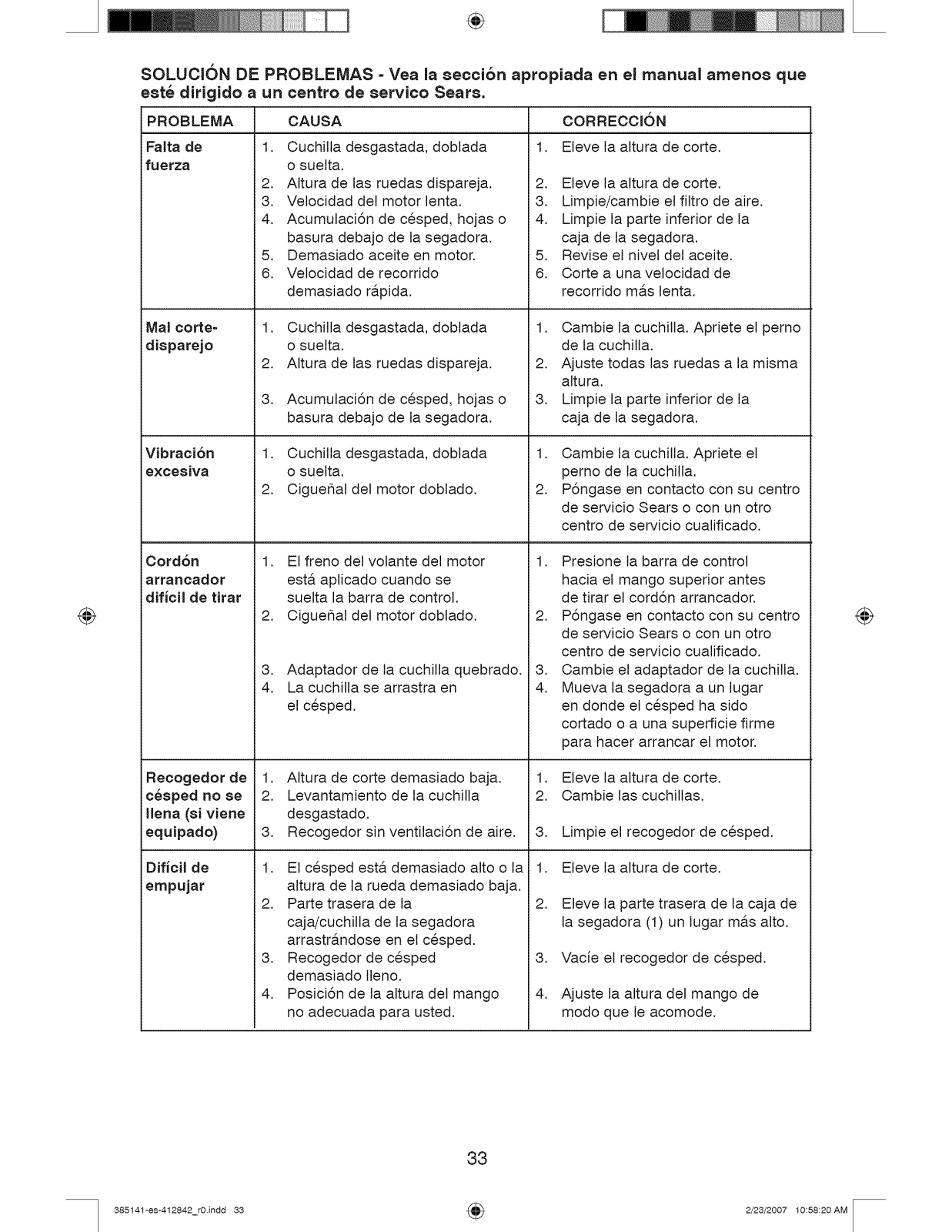

SOLUCI6N DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

PROBLEMA

Falta de

fuerza

CAUSA CORRECCION

1. 1. Elevelaalturadeco_e.

Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lent&

4. Acumulaci6n de c_sped, hojas o basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rapid&

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de recorrido mas lent&

Mal corte=

dJsparejo

Vibraci6n excesJva

Cord6n

aFraRca_oF

difJcil de tirar

Recogedorde

cesped no se

llena _iviene

equJpado)

1. Cuchilla desgastada, doblada o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o basura debajo de la segadora.

1. Cuchilla desgastada, doblada o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en el cesped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. Cambie la cuchilla. Apriete el pemo de la cuchilla.

2. Ajuste todas las ruedas a la misma altura.

3. Limpie la parte inferior de la caja de la segadora.

1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. P6ngase en contacto con su centro de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar en donde el cesped ha sido

cortado o a una superficie firme para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

DifJcil de

empujar

1. El c_sped esta demasiado alto o la altura de la rueda demasiado baja.

2. Parte trasera de la caja/cuchilla de la segadora

arrastrandose en el cesped.

3. Recogedor de cesped demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de la segadora (1) un lugar mas alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de modo que le acomode.

385141-es-412842_r0indd 33 4_ 2/23/2007 10:58:20AM

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.385141

16 61

48 35

/ j

I //

KEY PART KEY PART NO. NO. DESCRiPTiON NO. NO. DESCRIPTION

Go o3

189302

1 Lawn Mower Housing (Includes Key Number 38) 30

194177X428

2 Control Bar 31

194788

3 Rope Guide 32

194179X479

4 Upper Handle 33

169708X479

5 Lower Handle 34

73800400

6 Locknut, Hex 1/4-20 35

191574

7 Handle Bolt 5/16-18 36

161622

8 Clip, CIoseout 37

160830

9 Plate, Mulcher 38

132004

10 Nut, Hex 1/4-20 39

183281

11 Cable, Engine Zone Control 40

750634

12 Screw, Hex Head, Threaded, Rolled #10-24 x 1/2 41

86899X004

13 Up-Stop Bracket 43

401176X004

14 Axle Arm Assembly, Rear, LH 44

401174X004

15 Axle Arm Assembly, Front, LH 45

189713X428

16 Handle Knob 46

401177X004

17 Axle Arm Assembly, Rear, RH 47

401175X004

18 Axle Arm Assembly, Front, RH 48

51793

19 Hairpin Cotter 51

74760412

20 Screw, Hex Cap Head 1/4 52

189008

21 Rear Skirt 53

66426

22 Wire Tie 58

160831

23 Discharge Guard 61

145212

24 Nut, Hex, Flange!ock 5/16-18 --

166785

25 Nut, Hex, Flangelock 5/16-18 --

26 - - - Engine, Briggs and Stratton, Model Number Available accessories not included with lawn mower:

27 408585 Torsion Spring - - 71 33500 Fuel Stabilizer 28 193825 Blade Adapter - - 71 33000 SAE 30W Oil (20 Ounce Bottle) 29 406713 22" Blade - - 71 33076 Grass Catcher

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,385141

851074 850263

851084

73800500 193083X479

193082X479

407494X005

160833

404763 401621X004 Selector Spring

87877 Selector Knob

150406 Screw, Hex Head, Threaded, Rolled 3/8-16 x 1

401629 Spacer 401638 Bolt, Shoulder 5/16-18

193929X427 Wheel &Tire Assembly, Rear, 12"

409148 Nut, Hex 3/8-16

194348X427 Wheel Assembly, Front, 8" 74760514

88348

197480 197991

751153 401630 404764

412842

10T702-3857-EA (See Breakdown) - - 71 33623 Gas Can (2,5 Gallon Container)

Hardened Washer Helical Lockwasher 3/8 Screw, Hex Head, Grade 8, 3/8-24 x 1/4 Locknut, Hex 5/16-18

Handle Bracket, LH Handle Bracket, RH Wheel Adjusting Bracket Hinge Rod

Danger Decal

Bolt, Hex Head 5/16-18 x 3/4 Washer, Flat

O-Ring Clip, Cable Nut, Hex 5/16-18

Washer, Curved, Cylindrical Warning Decal (not shown) Owner's Manual, English / Spanish

IMPORTANT: Use only Original Equipment Manufacturer (O, EM.) replacement parts, Failure to do so could be hazardous, damage your lawn mower and void your warranty,

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

÷ L

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10T702=3857-EA

30_

_ 842(>

535

383

534 t

307 _

523 525

287__

524 O

24 [_

718 j 358 ENGINE GASKET SET

202J

524@ 51

163

1 20@ y

426 _ _ 3@ 9

200_

868 4_

o® 224

2(1_ 670

48 SHORT BLOCK I

385141-es-412842_r0indd 36 4_ 2/23/2007 10:58:20AM

÷ L

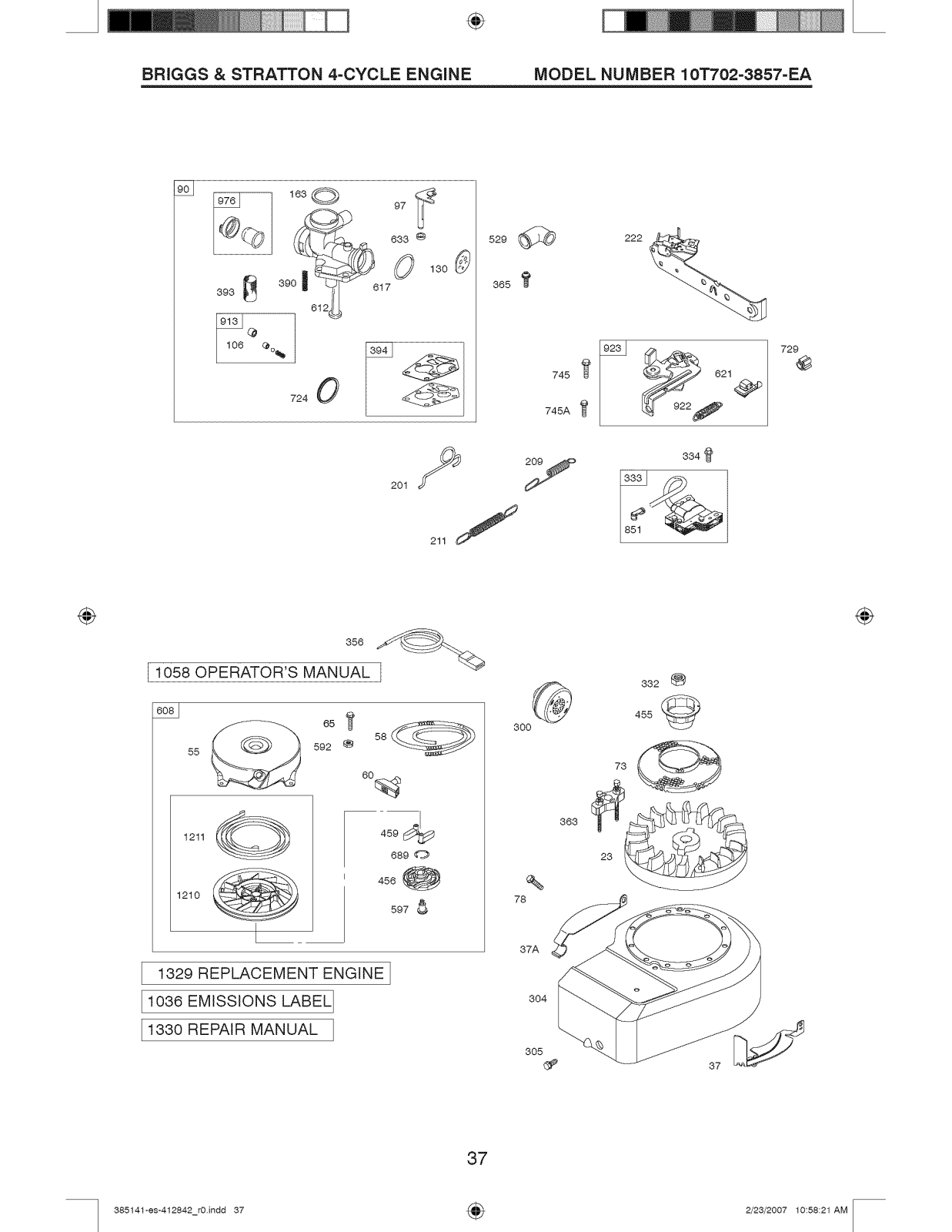

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10T702=3857-EA

222_

913

745

745A

334

729

55_

1211

1210

1329 REPLACEMENT ENGINEI

[1036 EMISSIONS LABELI

[1330 REPAIR MANUAL

459_

456

689 O

597

3OO

332

455

363

37A

304

3O5

385141-es-412842_r0indd 37 4_ 2/23/2007 10:58:21 AM

÷ t

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10T702=3857-EA

KEY PART NO. NO. DESCRIPTION

1 699653 2 399269

3 * 299819s 4 698691

5 790169 7 * 698717 8 791781

Cylinder Assembly Bushing/Seal Kit (PTO Side)

Seal-Oil (PTO Side) Sump-Engine Head-Cylinder Gasket-Cylinder Head

Breather Assembly (includes Gasket)

9 * 695890 10 691666 11 691245 12 • 692218

13 691640 15 691680 16 691472 20 • 391483s 22 692551

23 692009 24 222698s 25 790908 25 792532

Gasket-Breather Screw (Breather Assembly)

Tube-Breather

Gasket-Crankcase Screw (Cylinder Head)

Plug-Oil Drain Crankshaft

Seal-Oil (Magneto Side) Screw (Engine Sump) Flywheel Key-Flywheel

Piston Assembly (Standard) Piston Assembly (.020" Oversize)

26 790909 26 792533

27 691588 28 699659 29 699654 32 691664

33 296676 34 296677 35 690520

36 690520 37 690482

Ring Set (Standard) Ring Set (.020" Oversize)

Lock-Piston Pin Pin-Piston (Standard)

Rod-Connecting Screw (Connecting Rod)

Valve- Exhaust Valve-intake

Spring-Valve (intake) Spring-Valve (Exhaust) Guard-Flywheel (Carburetor Side)

37A 691209

Guard-Flywheel (Muffler Side)

KEY PART NO. NO.

40 692194 43 698690

45 691762 46 691998

48 398210 50 792388 51 * 792389 54 691111

55 692144 58 697316 60 691915 65 690837

73 699850 78 692198 90 699660 97 691931 106 691901

130 691190 163" 271139s 180 494406 190 692198

190A 691640 200 691912 201 690347

209 698726 211 691859 222 698725 287 691002

300 394569s 304 694236 305 692198

306 690400 307 690345 332 690662 333 792395 334 691061

DESCRIPTION

Retainer-Valve Slinger-Governor/Oil

Tappet-Valve

Gear-Cam Short Block Manifold-intake

Gasket-Intake Screw (intake Manifold)

Housing-Rewind Starter Rope-Starter Grip-Starter Rope

Screw (Rewind Starter) Screen-Rotating Screw (Flywheel Guard)

Carburetor Shaft-Throttle Seat-Inlet

Valve-Throttle

Gasket-Air Cleaner

Tank-Fuel

Screw (Fuel Tank) Screw (Fuel Tank)

Blade-Governor Link-Air Vane

Spring-Governor

Bracket-Control Screw (Dipstick Tube)

Muffler Blower Housing

Screw (Blower Housing) Shield-Cylinder Screw (Cylinder Shield) Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

385141-es-412842_r0indd 38 4_ 2/23/2007 10:58:21 AM

÷ L

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10T702=3857-EA

KEY PART NO. NO. DESCRIPTION

337 802592s Plug-Spark 356 692390 Wire-Stop

358 699933 Gasket Set-Engine 363 19069 Flywheel Puller 365 790029 Screw (Carburetor) 383 89838s Wrench-Spark Plug

390 691839 Spring-Choke Diaphragm 393 691837 Screen-Carburetor

394 495770 Diaphragm-Carburetor 426 691107 Screw (Governor Blade) 455 691236 Cup-Flywheel

456 692299 Retainer-Spring 459 281505s PawI-Ratchet

523 692040 Dipstick 524 * 691876 Seal-Dipstick Tube

525 691320 Tube-Dipstick 529 692189 Grommet

534 691417 Screw (Air Cleaner) 535 698369 Filter-Air

536 698472 Cleaner-Air 592 690800 Nut (Rewind Starter)

597 691696 Screw (Ratchet Pawl) 608 499706 Starter-Rewind

612 496046s Tube-Pickup 617 270344s SeaI-O Ring

(Intake Manifold)

621 692310 Switch-Stop 633 691321 Seal-Choke/Throttle Shaft

635 66538s Boot-Spark Plug 670 691633 Spacer-Fuel Tank

689 691855 Spring-Friction 718 499047 Pin-Locating 718A 690959 Pin-Locating

724 697478 Link-Starter Switch 729 690586 Clip-Wire

741 691805 Gear-Timing

KEY PART NO. NO. DESCRIPTION

745

691146 Screw (Brake)

745A 842

691870 SeaI-O Ring (Dipstick)

847

691440 Dipstick/Tube Assembly

851

493880s Terminal-Spark Plug 697338 Seal-Valve

868 869

699641 Seat-Valve (Intake)

870

699642 Seat-Valve (Exhaust)

871

699643 Bushing-Guide (Exhaust)

871

63709 Bushing-Valve Guide (Intake)

913

494409 Seat-Check Valve

922

692135 Spring-Brake 691487 Brake

923 957

497929s Cap-Fuel Tank (Plastic)

976

694394 Primer-Carburetor

1036

Authorized Briggs & Stratton

Service Dealer)

1058 MS3447 Operator's Manual 1210 499901 Pulley/Spring Assembly

(Pulley)

1211 499901 Pulley/Spring Assembly

(Spring)

1329 10T802-0015 Replacement Engine

1330 270962 Repair Manual

* Included in Engine Gasket Set, Key No. 358

690859 Screw (Brake)

Label-Emissions (Available from an

(Replacement engine listed

is not available in the state of California. Repair with

individual parts.)

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

385141-es-412842_r0indd 38 4_ 2/23/2007 10:58:21 AM

iiiiiiiiiiii!!iiiiiiii!!iiiiiiii::iiii_?¸

ii_iiiiiiiiiiiiiiiiiiiiiiiiiiiii!ii_'_

For repair - in your home - of all major brand appliances, :_;_;;_;;_H

iiiiiiiiiiiiiiiiiiiiiiiiiiiiI iiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii

lawn and garden equipment, or heating and cooling systems, _iiiii!!!ii!!!!iiii!iiiiii!iiii

nomatterwhomadeit, nomatterwhosoldit! i!!iiiiiiiiiiiiiiiiiiiiiii!i

iiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii

owner's manualsthatyou need to do-it-yourself, iiiiiiiiii!!iiiii!iiii!iiiii

For Sears professional installation of home appliances iiiiiiiiiii!iiiii!iiii!iiill

and items like garage door openers and water heaters.

iiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii!!i!iiiiii

iHiiiiHii!iiiiiiiiiiii!ii!il

ii_ii!!i!ii!ii_ii!ii!ii!ii!i!

iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiii!iiil iiiiiiiiiiiiiiiiiiiiii!iii iiiiiiiiiiiiiiii_iiiiiiiL

iiiiiiiiiiiii!!_!iii!!iiiiiii_ _;_iiiiiiiiiiiiiiiii!iiiiiii!!i_

_'_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

i!!iiiiiiiiiiii!iiiii!!!!iiiii!i,,_

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

1=800=488=1222 Anytime, day or night (U.S.A. only)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU=HOGAR ®

(1-888-784-6427)

÷ L

i!iiiiiiiiiiiiiii!!iiiii_

Forthereplacementparts, accessoriesand i:iiiiiiiiiiiiiiiiiiiiiii:il

1=800-4=MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

Sears Parts and Repair Center.

www.seats.com

To purchase a protection agreement (U.S.A.)

1-800-361-6665 (Canada)

Au Canada pour service en frangais:

1-800=LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

iiiiiiiHiiHHHi!iiH!i H

ii!iiiiHi!iilHiiiiiiiil

i!!iiiiHi!!iiHiiiiii!ii!!!

ii!iiiii! i

i_iiiiilH!!iiiiiiiiiHi!_ii

i_iiiiiii!_!iiiiiii!ii!ii....

i_iiiiii!_!iiiiiiiiiiiil iiiiiiii!iiiiiiiiiiiiiiiii_ i_!iiiiii!!!iiiiiiiii!!ii

Liiiiiii!!!iiiiiiiiiiiii_i_

iiiiiiiHi!!iii ii!iiii!iiiii

i iiiiiiii!iiiiiiii!H!iiii'i

i_;iiiiii!iiiii_iiiiiiiii''

i_:iiiiiiiiiiiiiiiiiiiiii

'_i!iiiiiiii!!iiiii!!!!iiiii

'_i!!!!iiii!!ii!!iiiiiiiii!!iiiiiiiiiii!!i_,,,_

'%i!iiiiiiiiiiiiiiiiiii_iiiiiiiiiiiiiiiiiiiiiiiiiii!_H_....

'%iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!!ii!!iii{iiiiiiiiii%iiiii_..................................................................................................................

_iiiiiiiiii!!iiiiiiiii!!iiiii!iiiiiiiiiiiiii!i_

Se rs

® Registered Trademark / TM Trademark / SMService Mark of Sears Brands, LLC ® Marca Registrada / TM Marca de Fabrica / SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce / MDMarque depos6e de Sears Brands, LLC

412842 02.19.07 JS Printed in U.S.A.

385141-es-412842_r0indd 40 4_ 2/23/2007 10:58:21 AM

Craftsman 141, 385 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
