LXC JS18 Jigsaw

Art.no 40-8507 Model DMQ009C-180

Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact our Customer Services.

Safety

General safety instructions for cordless power tools

Warning: Read all the instructions. Failure to adhere to the following instructions may lead to electric shocks, ﬁres and/or serious injury. The term “power tools” in the warning text below refers to your handheld mains operated or battery operated tool.

SAVE THESE INSTRUCTIONS!

1) Work area

a) Keep the work area clean and well illuminated. Cluttered and poorly lit areas

invite accidents.

b) Do not use power tools in explosive environments, e.g. near ﬂammable liquids,

gases or dust. Power tools generate sparks that can easily ignite dust or fumes.

c) Keep children and other bystanders a safe distance away from the area where

you intend to use the power tool. Distractions can cause you to lose your concentration and control.

2) Electrical safety

a) The power tool’s plug must ﬁt correctly into the wall socket. Never modify the plug

in any way. Never use an adaptor together with earthed power tools. Unmodiﬁed plugs and suitable wall sockets minimize the risk of electric shocks.

b) Avoid physical contact with earthed objects, such as pipes, radiators, ovens or

refrigerators. There is an increased risk of receiving an electrical shock if your body is earthed.

c) Do not expose the power tool to rain or other wet conditions. If water gets inside

a power tool it increases the risk of electric shock.

d) Do not abuse the mains lead. Never use the lead to carry the tool or pull the plug

from a wall socket. Keep the lead away from heat, oil, sharp edges and moving parts. Damaged or tangled leads increase the risk of electric shock.

e) When using power tools outdoors, use an extension lead that is suitable for

the purpose. The use of an extension lead designed for outdoor use decreases the risk of electric shocks.

f) If for some reason you must use a power tool in a wet environment, always

connect it to the mains via an earth-fault circuit breaker such as an RCD (residual current device). Using an RCD signiﬁcantly reduces the chances of you receiving an electric shock.

ENGLISH

3) Personal safety

a) Pay attention to what you are doing and use common sense when using power tools.

Never use power tools if you are tired or under the inﬂuence of drugs, alcohol or

ENGLISH

medication. One moment of inattention while using a power tool may result in serious injury.

b) Wear protective clothing. Always wear safety glasses. Using protective clothing

such as dust masks, non-slip safety shoes, helmets and ear defenders when needed decreases the risk of injury.

c) Avoid accidental starts. Make sure that the power switch is set to OFF before

plugging the tool into a wall socket. Never carry a power tool with your ﬁnger on the trigger and never connect the power tool to a wall socket when the switch is set to ON, since it may result in injury.

d) Remove all service tools/spanners before switching the power tool on.

A service tool left on any moving part of the power tool may result in injury.

e) Do not overreach. Make sure you stand steady and well balanced at all times.

This will allow you to have more control in unexpected situations.

f) Wear suitable clothing. Do not wear loose-ﬁtting clothing or jewellery. Keep hair,

clothes and gloves away from moving parts. Loose-ﬁtting clothes, jewellery or long hair could become caught in moving parts.

g) If equipment for dust extraction or collecting is available, make sure that it is connected

and used properly. Using technical aids may decrease dust related hazards.

4) Use and maintenance of power tools

a) Do not force the power tool. Use a power tool suitable for the work you are about

to perform. The proper power tool will perform the task better and safer if used at the correct feed rate.

b) Never use the power tool if the power switch does not switch the tool on and

off properly. All power tools that cannot be controlled by the power switch are dangerous and must be repaired.

c) Unplug the lead from the wall socket before making any adjustments, changing

accessories or storing the power tool. These precautions reduce the risk of the power tool starting unexpectedly.

d) Store power tools that are not being used out of children’s reach. Do not allow

people who are unfamiliar with the tool or its functions to operate it. Power tools can be dangerous if they fall into the hands of inexperienced users.

e) Maintaining power tools. Check for any incorrect settings, parts that catch,

broken parts or anything else which may cause the power tool to malfunction. If something is damaged it must be repaired before use. Many accidents are caused by poorly maintained power tools.

f) Keep tools sharp and clean. Properly maintained cutting tools with sharp blades

are less likely to jam and are easier to control.

g) Use the power tool, accessories and similar according to instructions and in

an appropriate manner suitable for the type of power tool used. Also, take into consideration your work environment and the type of work to be done. Using the power tool for a purpose other than that for which it is intended could result in a dangerous situation.

5) Use and maintenance of cordless power tools

a) Make sure that the power switch is set to OFF before ﬁtting the battery. Attaching

a battery to a power tool when the power switch set to ON is inviting an accident.

b) Only charge the battery using a charger approved by the manufacturer. A charger

suitable for one type of battery can constitute a ﬁre hazard if used for another type of battery.

c) Only use rechargeable batteries that are strictly compatible for those particular

machines. The use of other types of batteries might cause damage or ﬁre.

d) When not in use, the battery should be stored away from metal objects such as

paper clips, coins, keys, nails, screws or any other small objects that could bridge the gap between the battery terminals. Short circuiting the battery terminals can cause burn injuries or ﬁres.

e) If batteries are abused there is a risk of them leaking acid. Avoid contact with any

acid. Rinse your skin with water if you accidentally come into contact with the acid. If the acid comes into contact with your eyes, consult a doctor. Battery acid can cause irritation and burns.

6) Service

a) Repairs and service should only be performed by qualiﬁed tradesmen, and only

with original spare parts. This guarantees that the safety of the power tool is maintained.

Specic safety instructions for jigsaws

Warning: Always remove the battery from the power tool before adjusting, servicing or repairing it.

1. Hold the power tool by its isolated gripping surfaces whenever there is a risk of the saw blade coming into contact with hidden live wires or its own power ﬂex. If the saw blade comes into contact with live wires it may electrify the metal parts of the jigsaw which can give the user an electric shock.

2. Keep your hands away from the blade and other moving parts.

3. Do not reach under the workpiece being sawed. Be extra careful if the blade or your hand is out of sight. Make sure that the underside of the workpiece to be sawn is free of obstacles.

4. Do not use blunt or damaged saw blades. Bent saw blades can easily break or cause kickback.

5. Start the saw and let it run up to speed before starting to cut.

6. Keep the footplate against the workpiece at all times. Extra care should be taken when using the saw with the footplate tilted so as not to exert undue lateral force onto the saw blade.

7. Secure the workpiece with a clamp, vice, etc.

8. Make sure that the settings are correct and that the blade is securely fastened in the blade holder before beginning to saw.

9. Make sure that the saw blade has come to a complete stop before removing the saw from the cut. The saw blade should not be stopped by applying lateral force to the side of the blade.

ENGLISH

Product safety symbols

ENGLISH

Read the entire instruction manual.

Always use ear protection. Always use safety glasses. Always use respiratory protection.

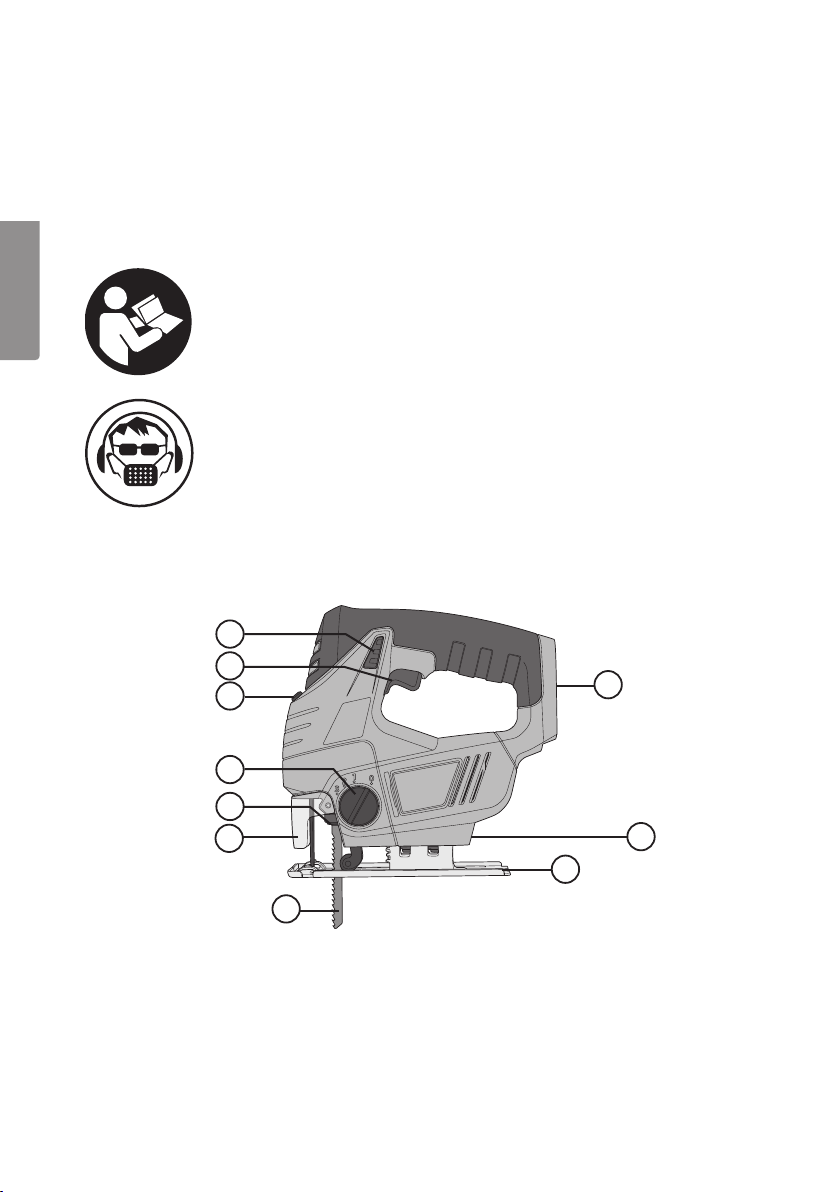

Product description

1. Safety lock button

2. Power trigger

3. LED work light on/off switch

4. Pendulum motion control

5. Blade holder locking knob

6. Saw blade guard

7. Saw blade

8. Battery connection

9. Allen key holder

10. Footplate

Assembly and setup

Important: Always remove the battery from the power tool before adjusting, servicing or repairing it.

Changing the saw blade

1. Turn the blade holder locking knob and remove the blade.

2. Insert a new blade and release the blade holder locking knob.

3. Make sure that the blade is correctly ﬁtted.

Switching on and o

Switching on: Hold in the safety lock button and then press the power trigger, the speed of the blade depends on how hard the trigger is pressed.

Switching off: Release the power trigger.

Adjusting the footplate

The footplate can be tilted up to 45° to the right or left.

1. Undo the two socket head footplate locking screws.

2. Pull the footplate backwards and set the desired angle.

3. Tighten the locking screws to secure the footplate.

Setting the pendulum motion

The adjustable pendulum motion can be adapted to the workpiece material being sawed.

Position 0: Sheet metal, steel, hard plastic or rubber (no pendulum) Position 1: Non-ferrous metals, hardwood, hard plastic Position 2: Wood Position 3: Wood (widest pendulum motion for greatest stock removal)

ENGLISH

Overload protection and other safety features

The machine/battery has a number of safety features that prevent damage to the machine and battery during use.

• During short high-load situations the overload protection may turn off the machine/ battery. This protection resets automatically. Release the trigger, wait a few seconds, ensure that there is no load and restart the machine. The machine should now function normally again.

• During high-load situations for an extended period of time the overheating protection will turn off the machine/battery. This feature is self-resetting once the saw returns to normal operating temperature. Let the machine cool properly before trying to restart it. Adverse temperatures can occur in direct sunlight and should therefore be avoided.

• The battery has low-voltage protection which comes into effect when the battery becomes discharged. The low-voltage protection turns off the machine automatically and the battery should then be recharged.

Troubleshooting guide

Problem Possible cause Solution

ENGLISH

The machine does not start.

The machine is slow and/or shuts off.

Sparks in the motor.

The battery is discharged. Recharge the battery. The battery is overheated. Let the battery cool down. Worn brushes. Contact our Customer Services. Faulty power trigger. Contact our Customer Services. Worn/damaged jigsaw blade. Replace the saw blade. Too much pressure applied. Decrease applied pressure. The battery is discharged. Recharge the battery. The battery is overheated. Let the battery cool down. The motor is overheated. Let the motor cool down. Faulty brushes. Contact customer services. Winding short-circuited. Dirty commutator.

Disposal

This product should be disposed of in accordance with local regulations. If you are unsure how to proceed, contact your local authority.

Specifications

No-load speed 0–2200 strokes/min Blade holder T-shank Sawing capacity 40 mm in wood; 4 mm in steel Footplate tilt 0 – ±45° Pendulum action 4-stage Worklight LED Noise level LpA=77.9 dB(A) K=3 dB(A)

LwA=88.9 dB(A) K=3 dB(A) Vibration value a

a Weight 2.0 kg with 1.5 Ah battery or 2.2 kg with 3.0 Ah battery

=7.632 m/s², K=1.5 m/s²

h,B

=7.450 m/s², K=1.5 m/s²

h,M

(battery and charger sold separately)

Pendelsticksåg LXC JS18

Art.nr 40-8507 Modell DMQ009C-180

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk chock, brand och/eller allvarlig skada. Termen ”elektriskt handverktyg” i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen

inbjuder till olyckor.

b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av

lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare på avstånd när du använder det elektriska handverktyget.

Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.

Modiﬁera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodiﬁerade stickproppar och passande vägguttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller

kylskåp. Det innebär ökad risk för elektrisk chock om din kropp är jordad.

c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.

Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.

d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka

stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd

anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut

verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

SVENSKA

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett

elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av

skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter

stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett ﬁnger på

SVENSKA

strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget.

Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden.

Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och

handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm ﬁnns tillgänglig, se till att

denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som

är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och

stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör

eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och

låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga

delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa

eggar är mindre benägna att kärva och lättare att kontrollera.

g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna

och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera

batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare

som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade

batterier. Användning av annat batteri kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avstånd från andra metallföremål som

gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran.

Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-

reservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

SVENSKA

Säkerhetsinstruktioner - Sticksåg

Varning: Ta alltid ur batteriet ur maskinen före justering, service eller underhåll av maskinen.

1. Håll det elektriska handverktyget där greppytan är isolerad när arbeten utförs där det kan ﬁnnas risk för att sågbladet kan komma i kontakt med dolda spänningsförande ledningar eller dess egen sladd. Sågblad som kommer i kontakt med spänningsförande ledningar kan orsaka att exponerade metalldelar på det elektriska el-verktyget blir spänningsförande vilket skulle kunna ge användaren en elektrisk stöt.

2. Håll undan händerna från bladet och andra rörliga delar.

3. Sträck dig inte under materialet som sågas. Var extra försiktig om bladet eller handen är skymda vid sågning. Se till att det är fritt på undersidan av materialet som ska sågas.

4. Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.

5. Starta motorn och låt den gå upp i fullt varv innan sågen förs mot arbetsstycket.

6. Se till att fotplattan ligger an mot arbetsstycket under hela arbetsmomentet. Var extra försiktig vid snedställd fotplatta då det är lätt att felbelasta sågbladet i sidled.

7. Säkra arbetsstycken med tving, skruvstycke etc.

8. Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet innan sågningen påbörjas.

9. Se till att sågbladet har stannat helt innan maskinen tas ifrån sågsnittet, sågbladet får inte bromsas genom att trycka på dess sida.

Produktmärkning med säkerhetssymboler

SVENSKA

Läs hela bruksanvisningen!

Använd alltid hörselskydd. Använd alltid skyddsglasögon. Använd alltid andningsskydd.

Produktbeskrivning

1. Låsknapp för strömbrytare

2. Strömbrytare

3. Strömbrytare för LED-belysning

4. Vred för reglering av pendelrörelse

5. Reglage för snabbfäste

6. Sågbladsskydd

7. Sågblad

8. Batterianslutning

9. Hållare med insexnyckel

10. Fotplatta

Montering och justering

Viktigt! Ta alltid ur batteriet ur maskinen före justering, service eller underhåll.

Byte av sågblad

1. Vrid på reglaget för snabbfästet och ta ur sticksågsbladet.

2. Sätt i det nya sticksågsbladet och släpp tillbaka reglaget för snabbfästet.

3. Kontrollera att bladet är rätt monterat och sitter ordentligt.

Start och stopp

Start: Tryck in låsknappen för att kunna trycka in strömbrytaren. Hastigheten regleras genom att strömbrytaren trycks in olika mycket.

Stopp: Släpp strömbrytaren.

Justering av fotplatta

Fotplattan kan vinklas till max 45° höger eller vänster.

1. Lossa de två insexskruvarna till fotplattan.

2. Dra fotplattan bakåt och ställ in önskad vinkel.

3. Dra åt insexskruvarna för att låsa fotplattan.

Inställning av pendling

Med den justerbara pendelrörelsen kan sågningen anpassas till materialet.

Läge 0: Plåt, stål, hård plast eller gummi (ingen pendelrörelse) Läge 1: Icke järnhaltig metall, hårt trä, hård plast Läge 2: Trä Läge 3: Trä (störst pendelrörelse vilket ger högsta avverkning)

Överbelastning och skydd

Maskinen/batteriet är utrustat med ett antal skydd för att undvika skada på maskin och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av maskinen/ batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att maskinen är utan belastning och starta den på nytt. Maskinen ska nu fungera normalt igen.

• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av maskinen/batteriet. Skyddet är självåterställande men maskinen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt maskinen/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.

• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av maskinen automatiskt och batteriet måste laddas.

SVENSKA

Felsökningsschema

Problem Möjlig orsak Åtgärd

Maskinen går inte. Batteriet är urladdat. Ladda batteriet.

Batteriet är överhettat. Låt batteriet svalna. Slitna kolborstar. Kontakta kundtjänst. Fel på strömbrytaren. Kontakta kundtjänst.

Maskinen går sakta

SVENSKA

och/eller stängs av.

Gnistbildning i motorn. Fel på kolborstarna. Kontakta kundtjänst.

Slött eller skadat sticksågsblad. Byt ut sticksågsbladet. För hård matning. Minska på matningen. Batteriet är urladdat. Ladda batteriet. Batteriet ör överhettat. Låt batteriet svalna. Motorn är överhettad. Låt maskinen svalna.

Lindning kortsluten. Kollektorn smutsig.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Hastighet 0–2200 slag/min Bladfäste Typ T Sågkapacitet Trä 40 mm, stål 4 mm Vinklingsbar fotplatta 0 – ±45° Ställbar pendelrörelse 4 steg Belysning LED Ljud LpA=77,9 dB(A) K=3 dB(A)

LwA=88,9 dB(A) K=3 dB(A) Vibrationsvärde a

a Vikt 2,0 kg med 1,5 Ah-batteri och 2,2 kg med 3,0 Ah-batteri

=7,632 m/s², K=1,5 m/s²

h,B

=7,450 m/s², K=1,5 m/s²

h,M

(Batteri och laddare säljs separat)

Pendelstikksag LXC JS18

Art.nr 40-8507 Modell DMQ009C-180

Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst

arbeidsplass kan forårsake ulykker.

b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel

nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.

c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan

føre til at man mister kontrollen.

NORSK

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke

endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.

b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer,

kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.

c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer

vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.

d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen.

Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning

som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.

f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet

kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft ved bruk av elektrisk verktøy. Ikke bruk elektriske

håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske,

sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen

kobles til. Det å bære et elektrisk håndverktøy med en ﬁnger på avtrekkeren/ strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt

serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele

arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær,

NORSK

hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.

g) Hvis det er mulig å koble en støvsamler/støvsuger til, bør dette gjøres. Ved bruk av

slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til

den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.

b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den

ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet

legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk

håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt,

at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt.

Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som

skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet

monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.

b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet

for en type batteri kan forårsake brann når den blir brukt til en annen type batterier.

c) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av

annet batteri kan forårsake skade og kan være en brannfare.

d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander

som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.

e) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre.

Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale

reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Sikkerhetstiltak ved bruk av stikksag

Advarsel: Ta alltid batteriet ut av maskinen før justering, service eller vedlikehold av maskinen.

1. Hold et godt grep på den isolerte delen på håndverktøyet mens arbeidet utføres, spesielt når det kan være fare for at sagbladet kan komme i kontakt med skjulte strømførende ledninger eller sagens egen ledning. Dersom sagbladet kommer i kontakt med strømførende ledninger kan metalldelene på det elektriske verktøyet lede strømmen og gi brukeren elektrisk støt.

2. Hold hender borte fra bladet og andre bevegelige deler.

3. Strekk deg ikke under emnet som sages. Vær ekstra forsiktig dersom bladet eller hånder er skjult ved saging. Påse at det er fritt på undersiden av materialet som skal sages.

4. Bruk ikke sløve eller skadede sagblader. Bøyde sagblader kan lett brytes av eller forårsake kast.

5. Start motoren og la den gå opp i maksimalt turtall, før du starter å sage.

6. Påse at fotplaten ligger an mot arbeidsstykket under hele arbeidsoperasjonen. Vær ekstra forsiktig med skråplassert fotplate da dette kan føre til feilbelastet sagblad sideveis.

7. Fest arbeidsemnet med en tvinge, skrustikke eller liknende.

8. Kontroller at innstillingene er riktige, og at bladet er godt festet, før du starter sagingen.

9. Påse at sagbladet har stanset helt opp før maskinen tas ut fra sagesporet. Bladet må ikke bremses ved at det trykkes mot snittets sider.

NORSK

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen!

Bruk alltid hørselsvern. Benytt alltid vernebriller. Benytt alltid åndedrettsvern.

Produktbeskrivelse

NORSK

1. Låseknapp for strømbryter

2. Strømbryter

3. Bryter for LED-lampe

4. Hjul for justering av pendelbevegelse

5. Justering for hurtigfeste

6. Beskyttelsesdeksel

7. Sagblad

8. Batteritilkobling

9. Holder med inseksnøkkel

10. Fotplate

Montering og justering

Viktig! Ta alltid batteriet ut av maskinen før justering, service eller vedlikehold av maskinen.

Skifte av sagblad

1. Drei på bryteren for hurtigfeste og ta ut stikksagbladet.

2. Sett på plass det nye sagbladet og slipp bryteren tilbake.

3. Kontroller at bladet er riktig montert og at det er godt festet.

Start og stopp

Start: For å få trykket inn strømbryteren må først låseknappen trykkes inn. Hastigheten justeres etter hvor mye strømbryteren trykkes inn.

Stopp: Slipp strømbryteren.

Justering av fotplate

Fotplaten kan vinkles til maks 45° høyre eller venstre.

1. Skru løs de to inseksskruene til fotplaten.

2. Trekk fotplaten bakover og still inn ønsket vinkel.

3. Fotplaten låses ved at inseksskruene trekkes til igjen.

Innstilling av pendling

Med den justerbare pendelbevegelsen kan sagingen tilpasses materialet.

Posisjon 0: Metall, stål, hardplast eller gummi (ingen pendelbevegelse) Posisjon 1: Metaller (som ikke er jernholdige), hardt tre eller hard plast Posisjon 2: Tre Posisjon 3: Tre (størst pendelbevegelse som gir høyest avvirkning)

NORSK

Overbelasting og beskyttelse

Maskinen/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet stenge maskinen/batteriet. Beskyttelsen stilles tilbake automatisk. Slipp strømbryteren og vent i noen sekunder. Pass på at boremaskinen ikke er belastet og start den på nytt. Nå skal maskinen fungere vanlig igjen.

• Ved høy belastning over lengre tid kan et overopphetingsvern skru av maskinen/ batteriet. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. Lå maskinen/batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.

• Batteriet har et underspenningsvern som slår inn når batteriet er utladet. Underspenningsvernet skrur av maskinen automatisk og batteriet må lades.

Feilsøking

Problem Mulig årsak Tiltak

Maskinen virker ikke. Batteriet er utladet. Lad batteriet.

Batteriet er overopphetet. La batteriet avkjøles. Slitte kullbørster. Kontakt kundeservicen. Feil på strømbryteren. Kontakt kundeservicen.

Maskinen går sakte og/eller skrur seg av.

Gnistdannelse

NORSK

i motoren.

Sløvt eller skadet sagblad. Skift det. For hard mating. Reduser matingen. Batteriet er utladet. Lad batteriet. Batteriet er overopphetet. La batteriet avkjøles. Motoren er overopphetet. La motoren avkjøles. Feil på kullbørstene. Kontakt kundeservicen. Spolen kortsluttet. Smuss på kollektoren.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Hastighet 0–2200 slag/min Bladfeste type T Sagkapasitet Tre 40 mm, stål 4 mm Vinkling 0 – ±45° Justerbar

pendelbevegelse 4 trinn Belysning LED Lyd LpA=77,9 dB(A) K=3 dB(A)

LwA=88,9 dB(A) K=3 dB(A) Vibrasjonsverdi a

a Vekt 2,0 kg med 1,5 Ah-batteri og 2,2 kg med 3,0 Ah-batteri.

=7,632 m/s², K=1,5 m/s²

h,B

=7,450 m/s², K=1,5 m/s²

h,M

(Batteri og lader selges separat)

Heiluripistosaha LXC JS18

Tuotenro 40-8507 Malli DMQ009C-180

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstitai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Alla olevan tekstin termi ”sähkökäyttöinen käsityökalu” viittaa verkko- tai akkukäyttöiseen käsityökaluun.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat

lisäävät onnettomuusriskiä.

b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten

helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja.

Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

SUOMI

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta

pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Muuttamattomat pistokkeet ja oikeanlaiset pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa

tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.

c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa.

Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

d) Käsittele virtajohtoa varoen. Älä käytä virtajohtoa laitteen kantamiseen äläkä irrota

pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön

sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

f) Jos käytät sähkökäyttöistä käsityökalua kosteassa paikassa, liitä se sähköverkkoon

vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä

käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Tarkkaavaisuuden herpaantuminen hetkeksi saattaa johtaa vakaviin henkilövahinkoihin.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten

hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF,

ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi virtakytkimellä/liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen

käsityökalun. Työkalun unohtaminen sähkökäyttöisen käsityökalun liikkuvan osan päälle saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa

vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja.

Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Pölynpoistojärjestelmän

käyttäminen voi vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

SUOMI

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä suunnittelemaasi työtehtävään

sopivaa sähkökäyttöistä käsityökalua. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta

laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voi ohjata virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta, ennen kuin teet sähkökäyttöiseen käsityökaluun

säätöjä, vaihdat sen varusteita tai asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta

sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, liikkuvat

osat liikkuvat esteettä, osat ovat ehjiä ja että sähkökäyttöinen käsityökalu toimii muutenkin moitteetta. Vialliset osat tulee vaihtaa ennen laitteen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä terät puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on

oikein hoidettu ja sen terät ovat teräviä.

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti

ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle, ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Ladattavien käsityökalujen käyttäminen ja huoltaminen

a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin asennat akun.

Jos asennat akun käsityökaluun, jonka virtakytkin on päällä, onnettomuusriski on ilmeinen.

b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle

sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyyppisen akun lataukseen.

c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Väärän-

tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.

d) Kun et käytä akkua, säilytä sitä poissa metalliesineiden ulottuvilta (esim.

paperiliittimet, kolikot, avaimet, naulat, ruuvit tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.

e) Akun vahingoittuminen saattaa johtaa akkuhapon vuotamiseen. Vältä kosketusta

hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee

käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Turvallisuusohjeita – Pistosaha

Varoitus: Poista akku koneesta aina ennen koneen säätämistä tai huoltoa.

1. Pidä kiinni ainoastaan sähkökäyttöisen käsityökalun eristetyistä pinnoista, kun työskentelet alueilla, jossa työkalu voi joutua kosketuksiin piilossa olevien, sähköä johtavien kaapeleiden tai sen oman virtajohdon kanssa. Jos sahanterä joutuu kosketuksiin sähköä johtavien kaapeleiden kanssa, saattavat työkalun metalliosat muuttua virtaa johtaviksi ja näin aiheuttaa käyttäjälle sähköiskun.

2. Älä vie käsiä terän ja muiden liikkuvien osien lähelle.

3. Älä laita käsiä tai muita ruumiinosia sahattavan materiaalin alle. Ole erityisen varovainen, jos terä tai kätesi ei ole näkyvissä sahauksen aikana. Varmista, että sahattavan materiaalin alapuolella ei ole mitään.

4. Älä käytä tylsiä tai viallisia sahanteriä. Taipuneet terät voivat katketa helposti tai aiheuttaa takapotkun.

5. Käynnistä moottori ja odota, kunnes se saavuttaa täydet kierrosluvut, ennen kuin kosket sillä työkappaleeseen.

6. Varmista, että pohjalevy on työkappaletta vasten koko ajan materiaalia työstettäessä. Kiinnitä erityistä huomiota pohjalevyn ollessa vinossa, sillä sahanterä kuormittuu helposti väärin sivusuunnassa.

7. Kiinnitä työkappale puristimilla tms.

8. Tarkasta, että asetukset ja teränkiinnitys ovat kunnossa, ennen kuin aloitat sahauksen.

9. Varmista, että sahanterä on pysähtynyt kokonaan, ennen kuin nostat sahan sahauskohdasta. Älä yritä pysäyttää sahanterää painamalla sen reunaa.

SUOMI

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje!

Käytä aina kuulosuojaimia. Käytä aina suojalaseja. Käytä aina hengityssuojainta.

Tuotekuvaus

SUOMI

1. Virtakytkimen lukituspainike

2. Virtakytkin

3. LED-valon virtakytkin

4. Heiluriliikkeen säädin

5. Pikakiinnityksen säädin

6. Teräsuoja

7. Sahanterä

8. Akkuliitäntä

9. Pidike, jossa kuusiokoloavain

10. Pohjalevy

Asennus ja säätäminen

Tärkeää! Poista akku koneesta aina ennen koneen säätämistä tai huoltoa.

Sahanterän vaihto

1. Käännä pikakiinnityksen säädintä ja poista pistosahanterä.

2. Aseta uusi pistosahanterä paikalleen ja päästä pikakiinnityksen säädin alkuasentoon.

3. Varmista, että terä on asennettu oikein ja että se on kunnolla kiinni.

Käynnistys ja pysäytys

Käynnistys: Paina lukituspainiketta, jotta pystyt painamaan virtakytkintä. Nopeutta säädellään voimakkuudella, jolla virtakytkintä painetaan.

Pysäytys: Päästä virtakytkin.

Pohjalevyn säätäminen

Pohjalevyä voidaan kallistaa enintään 45° oikealle tai vasemmalle.

1. Avaa pohjalevyn kahta kuusiokoloruuvia.

2. Vedä pohjalevyä taaksepäin ja aseta se haluamaasi kulmaan.

3. Kiinnitä pohjalevy paikalleen, kiristämällä kuusiokoloruuvit.

Heiluriliikkeen säätäminen

Säädettävän heiluriliikkeen ansiosta sahaus voidaan sovittaa materiaaliin sopivaksi.

Tila 0: Pelti, teräs, kova muovi tai kumi (ei heiluriliikettä) Tila 1: Rautaa sisältämättömät metallit, kova puu, kova muovi Tila 2: Puu Tila 3: Puu (suurin heiluriliike, suurin sahaustulos)

SUOMI

Ylikuormitus ja suojat

Kone/akku on varustettu suojilla, jotka ehkäisevät koneen ja akun vahingoittumista.

• Kovan lyhytkestoisen kuormituksen aikana ylikuormitussuoja saattaa sammuttaa koneen/akun. Suoja palautuu automaattisesti. Päästä virtakytkin ja odota muutama sekunti. Varmista, että kone on kuormittamaton ja käynnistä se uudelleen. Kone toimii jälleen normaalisti.

• Kovan pitkäkestoisen kuormituksen aikana ylikuumenemissuoja saattaa sammuttaa koneen/akun. Suoja palautuu automaattisesti, mutta konetta ei voi käynnistää uudelleen, ennen kuin lämpötila on laskenut tarpeeksi. Anna koneen/akun jäähtyä, ennen kuin yrität käynnistää sen uudelleen. Lämpötila saattaa nousta liian korkeaksi myös suorassa auringonvalossa, joten suoraa auringonvaloa tulee välttää.

• Akussa on alijännitesuoja, joka laukeaa akun tyhjentyessä. Alijännitesuoja sammuttaa koneen automaattisesti. Lataa akku.

Vianhakutaulukko

Ongelma Mahdolliset syyt Toimenpiteet

Kone ei käy. Akku tyhjentynyt. Lataa akku.

Akku on ylikuumentunut. Anna akun jäähtyä. Kuluneet hiiliharjat. Ota yhteys myymälään tai

asiakaspalveluun.

Virtakytkimessä vikaa. Ota yhteys myymälään tai

asiakaspalveluun.

Kone käy hitaasti ja/tai sammuu.

Moottori kipinöi. Hiiliharjoissa vikaa. Ota yhteys myymälään tai

SUOMI

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tylsä tai vioittunut pistosahanterä. Vaihda pistosahanterä. Liian kova syöttö. Vähennä syöttöä. Akku on tyhjentynyt. Lataa akku. Akku on ylikuumentunut. Anna akun jäähtyä. Moottori on ylikuumentunut. Anna koneen jäähtyä.

Käämi oikosulussa. Kollektori likainen.

asiakaspalveluun.

Tekniset tiedot

Nopeus 0–2200 iskua/min Teräkiinnike tyyppi T Sahauskapasiteetti Puu 40 mm ja teräs 4 mm Kallistus 0... ±45° Säädettävä heiluriliike 4-portainen Valaisin LED Melutaso LpA=77,9 dB(A) K=3 dB(A)

LwA=88,9 dB(A) K=3 dB(A) Tärinätaso a

Paino 2,0 kg 1,5 Ah:n akulla ja 2,2 kg 3,0 Ah:n akulla

(Akku ja laturi myydään erikseen.)

=7,632 m/s², K=1,5 m/s²

h,B

=7,450 m/s², K=1,5 m/s²

h,M

Pendelstichsäge LXC JS18

Art.Nr. 40-8507 Modell DMQ009C-180

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Allgemeine Sicherheitsvorschriften für auadbare Handwerkzeuge

Warnung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen. Der Begriff „Elektrohandwerkzeug“ im nachstehenden Sicherheitshinweis bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden.

Diese Anleitung aufbewahren.

1) Arbeitsraum

a) Der Arbeitsraum muss jederzeit sauber und gut beleuchtet sein. Überfüllte und

dunkle Räume bieten gute Voraussetzungen für Unfälle.

b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe

leicht entﬂammbarer Flüssigkeiten, Gase oder Staub. Elektrohandwerkzeug erzeugt Funken, die Staub oder Dämpfe entzünden können.

c) Kinder und Unbefugte sind bei Arbeiten mit dem Elektrohandwerkzeug vom

Arbeitsplatz fernhalten. Durch Störungen von außen kann die Konzentration auf die Arbeit verloren gehen.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen.

Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden. Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Elektroschlägen.

b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern,

Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.

c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen

aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.

d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder

Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.

DEUTSCH

e) Beim Einsatz von Elektrohandwerkzeug im Freien ist ein Verlängerungskabel zu

verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.

f) Muss ein Elektrohandwerkzeug an einem feuchten Ort verwendet werden,

ist es über einen Fehlerstromschutzschalter an das Stromnetz anzuschließen. Die Verwendung eines Fehlerstromschutzschalters senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Umsichtig vorgehen und bei Verwendung von Elektrohandwerkzeug den gesunden

Menschenverstand einsetzen. Elektrohandwerkzeug nicht bei Müdigkeit oder unter Einﬂuss von Drogen, Alkohol oder Medikamenten verwenden. Ein Augenblick der Unaufmerksamkeit bei der Arbeit mit einem Elektrohand-werkzeug kann ernste Verletzungen herbeiführen.

b) Mit Schutzausrüstung arbeiten. Immer einen Augenschutz tragen. Die bedarfs-

gerechte Verwendung von Schutzausrüstung wie Atemschutz, rutschfesten Schutzschuhen, Helm und Gehörschutz verringert die Verletzungsgefahr.

c) Unbeabsichtigtes Einschalten verhindern. Vor dem Anschluss des Steckers an

die Steckdose sicherstellen, dass sich der Netzschalter in Stellung OFF beﬁndet. Wird das Elektrohandwerkzeug mit einem Finger am Netzschalter/Abzug getragen oder an das Stromnetz angeschlossen, während sich der Netzschalter in Stellung ON beﬁndet, erhöht sich die Unfallgefahr.

d) Vor der Einschaltung des Elektrohandwerkzeugs alle Servicewerkzeuge/Schlüssel

entfernen. Ein an einem sich drehenden Teil des Elektrohandwerkzeugs zurückgelassenes Servicewerkzeug kann Verletzungen verursachen.

e) Nicht am Ende der eigenen Reichweite arbeiten. Sicherstellen, dass man bei

der Arbeit jederzeit stabil im Gleichgewicht steht. Dadurch verbessert sich die Kontrolle in unerwartet auftretenden Situationen.

f) Geeignete Kleidung tragen. Locker sitzende Kleidung oder Schmuck sollten nicht

DEUTSCH

getragen werden. Haare, Kleidung und Handschuhe von beweglichen Teilen fern halten. Locker sitzende Kleidung, Schmuck und lange Haare können sich in beweglichen Teilen verfangen.

g) Wenn Anlagen zur Absaugung und Bindung von Staub vorhanden sind,

sollten diese angeschlossen und verwendet werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Verwendung und Wartung des Elektrohandwerkzeugs

a) Das Elektrohandwerkzeug nicht überfordern. Das für die jeweiligen Arbeiten

vorgesehene Elektrohandwerkzeug verwenden. Das richtige Elektrohandwerkzeug erledigt die Arbeiten mit der angemessenen Vorschubgeschwindigkeit besser und sicherer.

b) Das Elektrohandwerkzeug nicht verwenden, wenn der Einschalter das Werkzeug

nicht ein-, sondern ausschaltet. Alle Elektrohandwerkzeuge, die sich nicht über den Einschalter regeln lassen, sind gefährlich und müssen repariert werden.

c) Den Stecker aus der Dose ziehen, bevor Änderungen vorgenommen werden,

Zubehör ausgetauscht oder das Elektrohandwerkzeug zur Verwahrung gelagert wird. Diese vorbeugenden Maßnahmen verringern die Gefahr, dass sich das Elektrohandwerkzeug unbeabsichtigt einschaltet.

d) Nicht verwendete Elektrohandwerkzeuge außerhalb der Reichweite von Kindern

verwahren und Personen, die nicht damit oder den entsprechenden Anleitungen vertraut sind, nicht damit arbeiten lassen. Elektrohandwerkzeuge sind gefährlich, wenn sie in den Händen ungeübter Anwender landen.

e) Wartung von Elektrohandwerkzeug überprüfen, ob falsche Einstellungen vorliegen,

ob bewegliche Teile klemmen, ob Teile defekt sind oder andere Faktoren die Funktion des Elektrohandwerkzeugs beeinträchtigen. Wenn Beschädigungen vorliegen, sind diese vor der erneuten Benutzung zu reparieren. Viele Unfälle sind auf schlecht gewartete Elektrohandwerkzeuge zurückzuführen.

f) Die Werkzeuge sind scharf und sauber zu halten. Ordnungsgemäß gewartete

Schneidwerkzeuge mit scharfen Klingen verursachen weniger Reibung und sind leichter zu kontrollieren.

g) Das elektrische Handwerkzeug, Zubehör und dergleichen den Anweisungen und

dem Einsatzbereich des jeweiligen Elektrowerkzeugs entsprechend verwenden. Außerdem sind die Arbeitsbedingungen vor Ort und die Art der auszuführenden Arbeiten zu berücksichtigen. Die Nutzung der Elektrohandwerkzeuge für Arbeiten, für die sie nicht vorgesehen sind, kann zu gefährlichen Situationen führen.

5) Verwendung und Wartung des auadbaren Elektrohandwerkzeugs

a) Vor dem Einlegen des Akkus sicherstellen, dass der Netzschalter ausgeschaltet ist.

Das Einlegen des Akkus in ein eingeschaltetes elektrisches Handwerkzeug ist mit Unfallgefahr verbunden.

b) Den Akku nur mit einem vom Hersteller ausgewählten Ladegerät laden. Ein zu

einem Akku-Typ passendes Ladegerät kann bei Verwendung mit einem anderen Akku-Typ eine Brandgefahr darstellen.

c) Das auﬂadbare Handwerkzeug darf nur zusammen mit den dafür geeigneten

Akkus verwendet werden. Die Verwendung eines anderen Akkus kann Verletzungs- und Feuergefahr beinhalten.

d) Wenn der Akku nicht verwendet wird, ist er abseits von anderen Metallgegen-

ständen wie Büroklammern, Münzen, Schlüsseln, Nägeln Schrauben oder sonstigen kleinen Metallgegenständen zu verwahren, die einen Kontakt zwischen den beiden Batteriepolen herstellen können. Durch einen Kurzschluss der Batteriepole kann es zu Brandverletzungen oder Feuer kommen.

e) Bei falschem Umgang mit dem Akku kann Säure austreten. Der Kontakt mit dieser

Säure ist unbedingt zu vermeiden. Wenn man aus Versehen dennoch in Kontakt mit der Säure kommt, ist diese mit reichlich Wasser abzuspülen. Gelangt die Säure in die Augen, ist ein Arzt aufzusuchen. Aus dem Akku stammende Säure kann zu Reizungen und Verbrennungen führen.

DEUTSCH

6) Service

a) Service- und Reparaturarbeiten sind nur von zuständigem und befugtem Personal

und ausschließlich mit Original-Ersatzteilen auszuführen. Dadurch ist die Sicherheit des Elektrohandwerkzeugs gewährleistet.

Sicherheitsanweisungen – Stichsäge

Warnung: Vor Einstell-, Service- oder Wartungsarbeiten den Akku immer aus dem Gerät nehmen.

1. Wenn bei Arbeiten das Risiko besteht, dass das Sägeblatt mit verborgenen, unter Spannung stehenden Leitungen oder dem eigenen Kabel in Kontakt kommt, ist das Elektrohandwerkzeug am isolierten Griff zu ergreifen. Wenn das Sägeblatt mit verborgenen, unter Spannung stehenden Leitungen in Kontakt kommt, können unbeschichtete Metallteile am elektrischen Handwerkzeug unter Strom stehen, wodurch der Bediener einen Elektroschlag erhalten würde.

2. Die Hände sind vom Sägeblatt und anderen beweglichen Teilen fernzuhalten.

3. Nicht unter dem gesägten Material aufhalten. Besonders vorsichtig arbeiten, wenn das Sägeblatt oder die Hand beim Sägen nicht zu sehen ist. Sicherstellen, dass der Raum unter dem zu sägenden Material frei ist.

4. Keine stumpfen oder beschädigten Sägeblätter verwenden. Verbogene Sägeblätter können leicht abbrechen oder ruckartige Bewegungen verursachen.

5. Vor dem Kontakt der Säge mit dem Werkstück den Motor anlassen und mit voller Drehzahl laufen lassen.

6. Während der gesamten Bearbeitungszeit sicherstellen, dass die Fußplatte am Werkstück anliegt. Bei einer schrägen Fußplatte besonders vorsichtig arbeiten, weil es am Sägeblatt leicht zu einer seitlichen Überlastung kommen kann.

7. Das Werkstück mit einer Schraubzwinge, einem Schraubstock oder dergleichen sichern.

8. Vor Beginn der Sägearbeiten überprüfen, ob die Einstellungen stimmen und das Sägeblatt sicher in seiner Halterung sitzt.

9. Sicherstellen, dass das Sägeblatt vollkommen zum Stillstand gekommen ist, bevor die Maschine aus der Sägespalte genommen wird. Das Sägeblatt darf nicht durch Andrücken der Seite abgebremst werden.

Produktkennzeichnung mit Sicherheitssymbolen

DEUTSCH

Die gesamte Bedienungsanleitung lesen.

Immer Gehörschutz tragen. Immer Augenschutz tragen. Immer Atemschutz tragen.

Produktbeschreibung

1. Sperrknopf des Einschalters

2. Einschalter

3. Netzschalter der LED-Beleuchtung

4. Drehschalter zur Regulierung der Pendelbewegung

5. Hebel für die Schnellsicherung

6. Sägeblattschutz

7. Sägeblatt

8. Akkuanschluss

9. Halter mit Innensechskantschlüssel

10. Fußplatte

Einbau und Einstellung

Wichtiger Hinweis: Vor Einstell-, Service- oder Wartungsarbeiten den Akku immer aus dem Gerät nehmen.

Austausch des Sägeblattes

1. Den Hebel der Schnellsicherung drehen und das Stichsägeblatt herausnehmen.

2. Das neue Stichsägeblatt einlegen und den Hebel der Schnellsicherung wieder freigeben.

3. Überprüfen, ob das Blatt richtig eingelegt wurde und fest sitzt.

Ein- und Ausschaltung

Einschaltung: Den Sperrknopf eindrücken, damit der Abzug betätigt werden kann. Die Drehzahl wird dadurch geregelt, wie tief der Abzug eingedrückt wird.

Abschaltung: Den Abzug freigeben.

DEUTSCH

Einstellung der Fußplatte

Die Fußplatte kann um maximal 45° nach rechts oder links abgewinkelt werden.

1. Die beiden Innensechskantschrauben der Fußplatte lösen.

2. Die Fußplatte nach hinten ziehen und den gewünschten Winkel einstellen.

3. Die Innensechskantschrauben zur Verriegelung der Fußplatte anziehen.

Einstellung der Pendelbewegung

Über die verstellbare Pendelbewegung kann der Sägeverlauf an das jeweilige Material angepasst werden.

Stellung 0: Blech, Stahl, harter Kunststoff oder Gummi (keine Pendelbewegung) Stellung 1: Nicht eisenhaltiges Metall, Hartholz, harter Kunststoff Stellung 2: Holz Stellung 3: Holz (größte Pendelbewegung und höchste Leistung)

Überlastung und Schutzvorrichtungen

Die Maschine bzw. der Akku ist mit einer Reihe von Schutzvorrichtungen ausgestattet, damit Beschädigungen verhindert werden.

• Bei einer kurzfristig hohen Belastung kann der Überlastungsschutz die Maschine bzw. den Akku abschalten. Die Schutzvorrichtung stellt sich selber in die Ausgangsstellung zurück. Den Abzug freigeben und einige Sekunden warten, bis das Gerät unbelastet ist. Danach einen Neustart vornehmen. Das Gerät sollte danach wieder normal funktionieren.

• Bei hoher Belastung über einen längeren Zeitraum kann das Gerät bzw. der Akku durch den Überhitzungsschutz abgeschaltet werden. Die Schutzvorrichtung stellt sich selber in die Ausgangsstellung zurück, aber das Gerät kann erst wieder gestartet werden, wenn die Temperatur auf einen sicheren Wert gesunken ist. Vor einem erneuten Startversuch muss sich das Gerät bzw. der Akku abkühlen

DEUTSCH

können. Schädliche Temperaturen können auch durch direkte Sonneneinstrahlung entstehen, die zu vermeiden ist.

• Der Akku hat einen Unterspannungsschutz, der ausgelöst wird, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet dann das Gerät automatisch ab, damit der Akku geladen werden kann.

Fehlersuche

Probleme Mögliche Ursache Maßnahme

Die Maschine läuft nicht.

Das Gerät läuft langsam und/oder wird abgeschaltet.

Funkenbildung im Motor.

Der Akku ist entladen. Den Akku laden. Der Akku ist überhitzt. Den Akku abkühlen lassen. Verschlissene Kohlebürsten. Kontakt zum Kundendienst

aufnehmen.

Fehler am Einschalter. Kontakt zum Kundendienst

aufnehmen.

Stumpfes oder beschädigtes Stichsägeblatt.

Zu starker Vorschub. Vorschub verringern. Der Akku ist entladen. Den Akku laden. Der Akku ist überhitzt. Den Akku abkühlen lassen. Der Motor ist überhitzt. Das Gerät abkühlen lassen. Fehler an den Kohlebürsten. Kontakt zum Kundendienst Wicklung kurzgeschlossen. Kollektor verschmutzt.

Das Stichsägeblatt austauschen.

aufnehmen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind erhältlich von der Gemeinde oder den kommunalen Entsorgungsbetrieben.

Technische Daten

Geschwindigkeit 0 bis 2.200 Hübe pro Minute Sägeblatthalterung Typ T Sägeleistung Holz 40 mm, Stahl 4 mm Im Winkel verstellbare Fußplatte 0 bis ±45° Verstellbare Pendelbewegung 4 Stufe Beleuchtung LED Schall LpA = 77,9 dB(A) K = 3 dB(A)

LwA = 88,9 dB(A) K = 3 dB(A) Vibrationswerte a

Gewicht

Akku und Ladegerät separat erhältlich.

= 7,632 m/s², K = 1,5 m/s²

h,B

= 7,450 m/s², K = 1,5 m/s²

h,M

2,0 kg mit 1,5 Ah-Akku und 2,2 kg mit 3,0 Ah-Akku

DEUTSCH

Declaration of Conformity

Försäkran om överrenstämmelse

Samsvarerklæring

Vakuutus yhdenmukaisuudesta

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

JIGSAW

Cotech 40-8507

DMQ00 9C-180

Machinery directive 2006/42/EC

EN 60745-1:2009 +A11:2010 EN 60745-2-11:2010

EMC directive 2004/108/EC

EN 55014-1:2006 +A1:2009 +A2:2011 EN 55014-2:1997 +A1:2001 +A2:2008

Klas Balkow

President

Insjön, Sweden, 2012-06-05

Cotech JS 18 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
