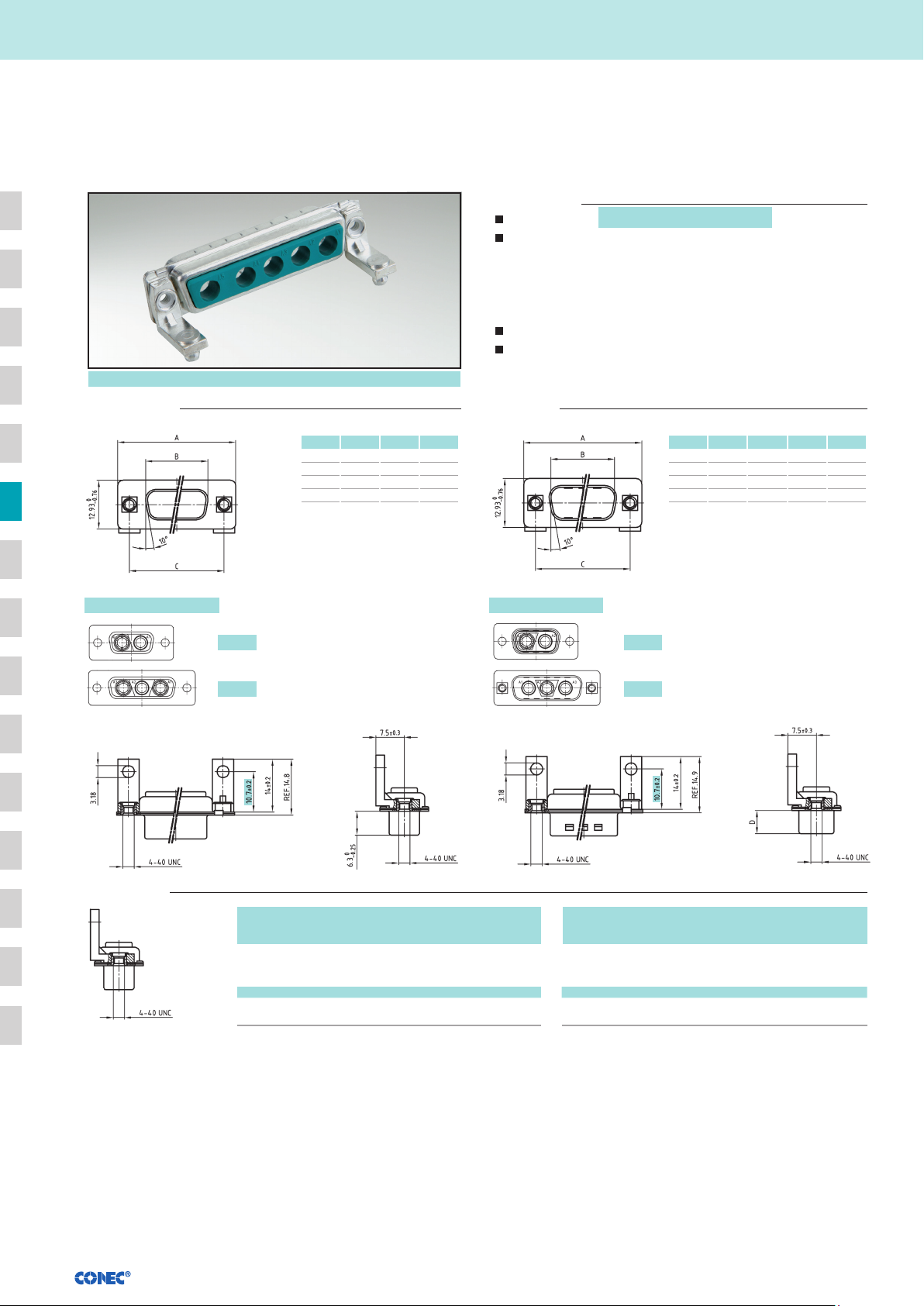

Combination D - S U B S t e c k v e r b i n d e r
Combination D-SUB ohne Kontakte
für gewinkelte Hochstrom- oder Koaxialkontakte – Metallwinkel lang
RoHS compliant – CSA listed, File No.: LR 115000-1–UL listed, File No.: E 228329
Buchsenleiste Stiftleiste
Beschreibung
Ausführungen: 2W2C; 3W3; 3W3C; 5W5; 8W8
Montagearten:
- Befestigungswinkel und Innengewinde 4-40 UNC
- Befestigungswinkel mit Bolzen 4-40 UNC
- Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC
- Befestigungswinkel, Masseclip und Bolzen 4-40 UNC
Gewindeausführung M3 auf Anfrage lieferbar
Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl
Codierte Buchsenleisten
Bestelldaten
Shellsize A -0.76 B -0.25 C
1 31.19 16.46 25.00
2 39.52 24.79 33.30
3 53.42 38.50 47.04
4 69.70 54.96 63.50
+ 0.12
- 0.13
+ 0.15
- 0.10
± 0.13
± 0.13
2W2C = 1 Buchse – 1 Stift
3W3C = 2 Buchsen – 1 Stift
Buchsenleiste
Bauform Montageart Bestellnummer
3W3 mit Innengewinde 4-40 UNC 3 003W3SXX99G20 X
5W5 mit Innengewinde 4-40 UNC 3 005W5SXX99G20 X
8W8 mit Innengewinde 4-40 UNC 3 008W8SXX99G20 X
codierte Version
2W2C mit Innengewinde 4-40 UNC 3 02W2CSXX99G20 X
3W3C mit Innengewinde 4-40 UNC 3 03W3CSXX99G20 X
Codierte Stiftleisten
Stiftleiste
Bauform Montageart Bestellnummer
3W3 mit Innengewinde 4-40 UNC 3 003W3PXX99G20 X
5W5 mit Innengewinde 4-40 UNC 3 005W5PXX99G20 X
8W8 mit Innengewinde 4-40 UNC 3 008W8PXX99G20 X
codierte Version
2W2C mit Innengewinde 4-40 UNC 3 02W2CPXX99G20 X
3W3C mit Innengewinde 4-40 UNC 3 03W3CPXX99G20 X
Shellsize A -0.76 B +0.25 C D -0.30
1 31.19 16.79 25.00
2 39.52 25.12 33.30
3 53.42 38.84 47.04
4 69.70 55.30 63.50
2W2C = 1 Stift – 1 Buchse
3W3C = 2 Stifte – 1 Buchse
+ 0.12
6.12
- 0.13
+ 0.15
6.12
- 0.10
± 0.13
5.99
± 0.13
5.99
6|28
Combination D - S U B S t e c k v e r b i n d e r
Combination D-SUB – Montagearten
für gewinkelte Hochstrom- oder Koaxialkontakte – Metallwinkel lang
Bestelldaten
Buchsenleiste
Bauform Montageart Bestellnummer
3W3 mit Gewindebolzen 4-40 UNC 3 003W3SXX99H20 X
5W5 mit Gewindebolzen 4-40 UNC 3 005W5SXX99H20 X
8W8 mit Gewindebolzen 4-40 UNC 3 008W8SXX99H20 X
codierte Version
2W2C mit Gewindebolzen 4-40 UNC 3 02W2CSXX99H20 X
3W3C mit Gewindebolzen 4-40 UNC 3 03W3CSXX99H20 X
Buchsenleiste
Bauform Montageart Bestellnummer
3W3 Masseclip, Innengewinde 4-40 UNC 3 003W3SXX99G40 X
5W5 Masseclip, Innengewinde 4-40 UNC 3 005W5SXX99G40 X
8W8 Masseclip, Innengewinde 4-40 UNC 3 008W8SXX99G40 X
codierte Version
2W2C Masseclip, Innengewinde 4-40 UNC 3 02W2CSXX99G40 X
3W3C Masseclip, Innengewinde 4-40 UNC 3 03W3CSXX99G40 X
Stiftleiste
Bauform Montageart Bestellnummer
3W3 mit Gewindebolzen 4-40 UNC 3 003W3PXX99H20 X
5W5 mit Gewindebolzen 4-40 UNC 3 005W5PXX99H20 X
8W8 mit Gewindebolzen 4-40 UNC 3 008W8PXX99H20 X
codierte Version
2W2C mit Gewindebolzen 4-40 UNC 3 02W2CPXX99H20 X
3W3C mit Gewindebolzen 4-40 UNC 3 03W3CPXX99H20 X
Stiftleiste
Bauform Montageart Bestellnummer
3W3 Masseclip, Innengewinde 4-40 UNC 3 003W3PXX99G40 X
5W5 Masseclip, Innengewinde 4-40 UNC 3 005W5PXX99G40 X
8W8 Masseclip, Innengewinde 4-40 UNC 3 008W8PXX99G40 X
codierte Version
2W2C Masseclip, Innengewinde 4-40 UNC 3 02W2CPXX99G40 X
3W3C Masseclip, Innengewinde 4-40 UNC 3 03W3CPXX99G40 X
Buchsenleiste
Bauform Montageart Bestellnummer
3W3 Masseclip, Bolzen 4-40 UNC 3 003W3SXX99H40 X
5W5 Masseclip, Bolzen 4-40 UNC 3 005W5SXX99H40 X
8W8 Masseclip, Bolzen 4-40 UNC 3 008W8SXX99H40 X
codierte Version
2W2C Masseclip, Bolzen 4-40 UNC 3 02W2CSXX99H40 X
3W3C Masseclip, Bolzen 4-40 UNC 3 03W3CSXX99H40 X
Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm
Stiftleiste
Bauform Montageart Bestellnummer
3W3 Masseclip, Bolzen 4-40 UNC 3 003W3PXX99H40 X
5W5 Masseclip, Bolzen 4-40 UNC 3 005W5PXX99H40 X
8W8 Masseclip, Bolzen 4-40 UNC 3 008W8PXX99H40 X
codierte Version
2W2C Masseclip, Bolzen 4-40 UNC 3 02W2CPXX99H40 X
3W3C Masseclip, Bolzen 4-40 UNC 3 03W3CPXX99H40 X
6|29
