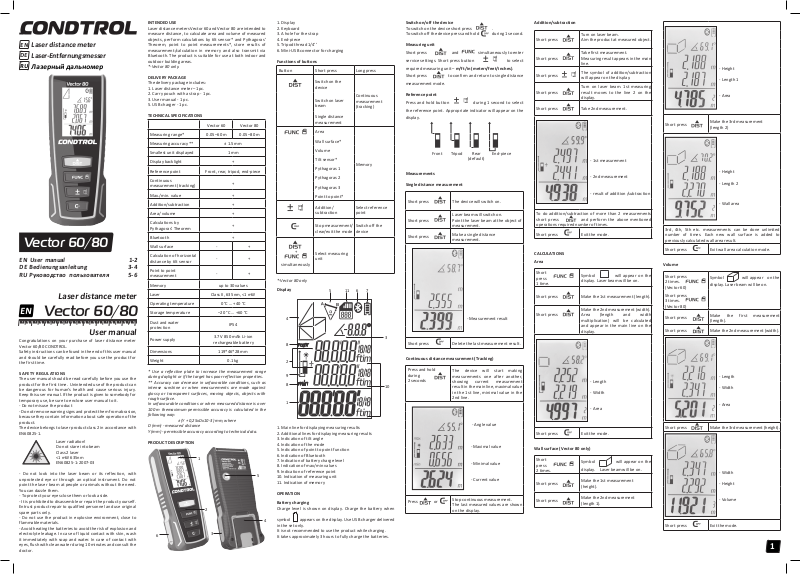

Condtrol Vector 60 User Manual

Download

Laser distance meter

Laser-Entfernungsmesser

Лазерный дальномер

Vector 60/80

EN User manual 1-2 DE Bedienungsanleitung 3-4

R U Р ук ово дс тв о по ль з ов ат еля 5 -6

Laser distance meter

Congratulations on your purchase of laser distance meter Vector 60/80 CONDTROL. Safet y instructio ns can be found in the e nd of this user manua l and should be carefully read before you use the product for the first time.

SAFET Y REGULATIONS

The user manual should be read carefully before you use the produc t for the first time. Unintended use of the product can be dangerous for human’s health and cause serious injury. Keep this user manual. If the product is given to somebody for temporary use, be sure to enclose user manual to it.

- Do not misuse the product

- Do not rem ove warning si gns and protec t them from abr asion, because they contain information about safe operation of the product. The device belon gs to laser produc t class 2 in accordance with EN60 82 5-1.

- Do not look into the laser beam or its reflection, with unprotected eye or through an optical instrument. Do not point the laser beam at people or animals without the need. You can dazzle them.

- To protect your eyes close them or look aside.

- It is prohibited to disassemble or repair the product yourself. Entrust product repair to qualified personnel and use original spare parts only.

- Do not use the product in explosive environment, close to flammable materials.

- Avoid heating the bat teries to avoid the risk of explosion and electrolyte leakage. In case of liquid contact with skin, wash it immediately with soap and water. In case of contact with eyes, flush with cl ean water during 10 mi nutes and consult t he do ctor.

Vector 60/80

User manual

Laser radiation! Do not stare into beam Class 2 laser <1 mW 635nm EN60825-1: 2007-03

INTENDED USE

Laser di stance meters Vec tor 60 and Vector 8 0 are intended to measure distance, to calculate area and volume of measured objects, perform calculations by tilt sensor* and Pythagoras’ Theorem, point to point measurements*, store results of measurement/calculation in memory and also transmit via Bluetooth. The product is suitable for use at both indoor and outdoor building areas.

*-Vector 80 only.

DELIVERY PACKAGE

The delivery package includes:

1. Laser distance meter – 1pc.

2. Carry pouch with a strap - 1 pc.

3. User manual - 1 pc.

5. USB charger - 1 pc.

TECHNICAL SPECIFICATIONS

Vector 60 Vector 80

Measuring range* 0.05–60 m 0.05– 80 m

Measuring accuracy ** ± 1.5 mm

Smallest unit displayed 1 mm

Display backlight +

Reference point Front, rear, tripod, end-piece

Continuous measurement (tracking)

Max./min. value +

Addition/subtraction +

Area/ volume +

Calculations by Pythagoras’ Theorem

Bluetooth +

Wall surface - +

Calculation of horizontal distance by tilt sensor

Point to point measurement

Memory up to 30 values

Laser Class II, 635 nm, <1 mW

Operating temperature 0 °С ... +40 °С

Storage temperature –20 °С ... +60 °С

Dust and water protection

Power supply

Dimensions 119*46*28 mm

Weight 0.1 kg

* Use a reflective plate to increase th e measurement range during daylight or if the target has poor reflection properties. ** Accuracy can decrease in unfavorable conditions, such as intense sunshine or when measurements are made against glossy or transparent surfaces, moving objects, objects with rough surface. In unfavourable conditions or when measured distance is over 100 m themaximum permissible accuracy is calculated in the following way:

D (mm) - measured distance Y (mm) - permissible accuracy according to technical data.

PRODUCT DESCRIPTION

± (Y + 0,25хD х10-3) mm, where

- +

IP54

3.7 V 850 mAh Li-ion

rechargeable battery

1. Display

2. Keyboard

3. A hole for the strap

4. End-piece

5. Tripod thread 1/4’’

6. Mini-USB connector for charging

Functions of buttons

Button Short press Long press

Switch on the device

Switch on laser beam

Single distance measurement

Area

Wall surface*

Volume

Tilt sensor*

Pythagoras 1

Pythagoras 2

Pythagoras 3

Point to point*

Addition/ subtraction

Stop measurement/ clear/exit the mode

simultaneously

*-Vector 80 only

Display

1. Main line for displaying measuring results

2. Additional lines for displaying measuring results

3. Indication of tilt angle

4. Indication of the mode

5. Indication of point to point function

6. Indication of Bluetooth

7. Indication of battery charge level

8. Indication of max/min values

9. Indication of reference point

10. Indication of measuring unit

11. Indication of memory

OPERATION

Battery charging

Charge level is shown on display. Charge the battery when

symbol appears on the display. Use USB charger delivered

in the set only. It is not recommended to use the produc t while charging. It takes approximately 3 hours to fully charge the batteries.

Select measuring unit

Continuous measurement (tracking)

Memory

Select reference point

Switch of f the device

6 7

Switch on/off the device

To switch on the device short press . To switch off the device press and hold during 1 second.

Measuring unit

Short press and simultaneously to enter

service settings. Short press but ton to select

required measuring unit – m/ft/in (meters/feet/inches).

Short press to confirm and return to single distance

measurement mode.

Reference point

Press and hold button during 1 second to selec t

the reference point. Appropriate indicator will appear on the

display.

Front Tripod Rear End-piece (default)

Measurements

Single distance measurement

Short press The device will switch on.

Short press

Short press Delete the last measurement result.

Continuous distance measurement (Tracking)

Press and hold during 2 seconds

Press or

Laser beam will switch on. Point the laser beam at the object of measurement.

Make a single distance measurement.

- Measurement result

The device will start making measurements one after another, showing current measurement result in t he main line, maximal v alue in the 1st line, minimal value in the 2nd line.

- Angle value

- Maximal value

- Minimal value

- Current value

Stop continuous measurement. The last measured values are shown on the display.

Addition/subtraction

Short press

Short press Take 2nd measurement.

To do addition/subtraction of more than 2 measurements short press and perform the above mentioned operations required number of times.

Short press Exit the mode.

CALCULATIONS

Area

Short press 1 time.

Short press Make the 1st measurement (leng th).

Short press

Short press Exit the mode.

Wall surface (Vector 80 only)

Short press 2 times.

Short press

Turn on laser beam. Aim the product at measured object.

Take first measurement. Measurin g result appear s in the main line.

The symbol of addition/subtraction will appear on the display.

Turn on laser beam. 1st measuring result moves to the line 2 on the display.

- 1st measurement

- 2nd measurement

- result of addition /subtraction

Symbol will appear on the display. Laser beam will be on.

Make the 2nd measurement (width). Area (length and width multiplication) will be calculated and appear in the main line on the display.

- Length

- Width

- Area

Symbol will appear on the

display. Laser beam will be on.

Make the 1st measurement (height).

Make the 2nd measurement (length 1).

- Height

- Leng th 1

- Area

Short press

3rd, 4th, 5th etc. measurements can be done unlimited number of times. Each new wall surface is added to previously calculated wall area result.

Short press Exit wall area calculation mode.

Volume

Short press 2 times. (Vec tor 6 0)

Short press 3 times. (Vec tor 8 0)

Short press

Short press Make the 2nd measurement (width).

Short press Make the 3rd measurement (height).

Short press Exit the mode.

Make the 3rd measurement (length 2)

- Height

- Length 2

- Wall area

Symbol will appear on the

display. Laser beam will be on.

Make the first measurement (length).

- Length

- Width

- Area

- Width

- Height

- Volume

Calculation of horizontal distance with the help of tilt sensor (Vector 80 only)

Short press 4 times.

Short press Take 1st measurement (hypotenuse).

Short press Exit the mode.

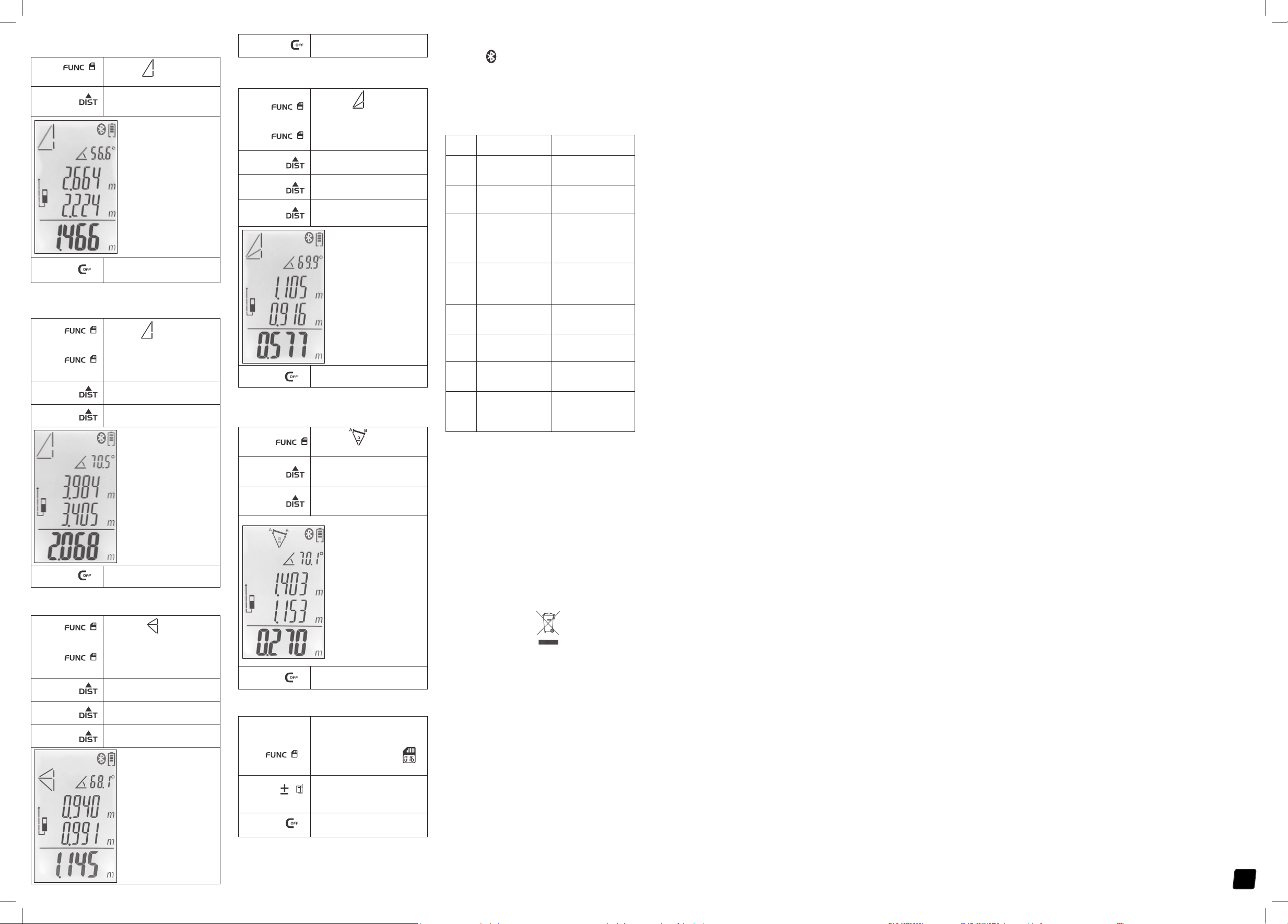

Calculation of distance by 2 additional measurements (Pythagoras 1)

Short press 3 times. (Vec tor 6 0)

Short press 5 times. (Vec tor 8 0)

Short press

Short press Exit the mode.

Calculation of distance by 3 additional measurements - sum of cathetuses (Pythagoras 2)

Short press 4 times. (Vec tor 6 0)

Short press 6 times. (Vec tor 8 0)

Short press

Symbol will appear on the

display. Laser beam will be on.

- tilt angle value (measured)

- hypotenuse (measured)

- vertical distance (calculated)

- horizontal distance (calculated)

Symbol will appear on display.

Laser beam is on.

Make the 1st measurement (hypotenuse).

Make the 2nd measurement (cathetus 1).

- Hypotenuse

- Cathetus 1

- Cathetus 2

Symbol will appear on display.

Laser beam is on.

Make the 1st measurement (hypotenuse 1).

Make the 2nd measurement (cathetus).

Make the 3rd measurement (hypotenuse 2).

Calculation of distance by 3 additional measurements subtraction of 2 cathetuses (Pythagoras 3)

Short press 5 times. (Vec tor 6 0)

Short press 7 times. (Vec tor 8 0)

Short press

Short press Exit the mode.

Point to point measurement (Vector 80 only)

Short press 8 times.

Short press

Short press Exit the mode.

Memory

Long press for 1 sec.

Short press

Short press Exit the mode.

Symbol will appear on the

display. Laser beam is on.

Make the 1st measurement (hypotenuse 1).

Make the 2nd measurement (hypotenuse 2).

Make the 3rd measurement (cathetus).

– hypotenuse 2 (measured)

– cathetus (measured)

– cathetus (calculated)

Symbol wi ll appear on displ ay.

Laser beam is on.

Make the 1s t measurement (dist ance to point A).

Make the 2ndmeasurement (distance to point B).

– distance to point A (measured) – distance to point B (measured)

– distance between point s A and B (calculated)

Enter memory. A number of saved

measurement/calculation results is

reflected on symbol on the

display.

View saved measurement/

calculation results.

MESSAGE CODES While operation, the following codes/symbols may appear on the display:

Message Problem Solution

301

302

303

304

305 Low batter y. Charge the batter y.

306 Temperature is too low.

307

308

CARE AND MAINTENANCE

Attention! The instrument is a precise device and requires careful handling. The following recommendations will extend the life of the product:

- Do not point the product at the sun.

- Protect the product from bumps, falls, and excessive vibration; do not let liquids, construction dust and foreign objects get inside the product.

- Do not expose the product to extreme temperatures.

- If liquids get inside the product first remove the batteries, then contact the service center.

- Do not store or use the produc t under high humidity conditions for a long time.

- Clean the product with sof t wet cloth.

- Keep device optics clean and protect it from mechanical damage.

- Сarry out control measurements occasionally, especially if

the prod uct is subject t o excessive mec hanical or other i mpact, before and after taking important measurements.

UTILIZATION

Expired tools, accessories and package should be passed for waste recycle. Please send the product to the following address for proper recycle:

CONDTROL GmbH Wasserburger Strasse 9 84427 Sankt Wolfgang Germany

Do not throw the product in municipal waste!

According to European directive 2002/96/ЕC expired

measuring tools and their components must be collected separately and submitted to environmentally friendly recycle of wastes.

Distance is out of range.

Reflec ted signal is too weak.

Measuring result cannot be displayed (negative or exceeds

99999).

Pythagorean theorem calculation error.

Temperature is too high.

Ambient light is too strong.

Keep in permissible measuring range.

Use a reflective plate.

Repeat measurements until you get positive/ smaller measurement rerult.

Make measurements in correct succession.

Warm up the device to operating temperature.

Cool down the device to operating temperature.

Make measurements in less illuminated zone.

WARRANTY

All CONDTROL GmbH products go through post-production control a nd are governed by th e following warranty ter ms. The buyer’s right to claim about defects and general provisions of the current legislation do not expire.

1) CONDTROL GmbH agrees to eliminate all defects in the product, discovered during the warrant y period, that represent the defect in mat erial or workmans hip in full volume and at its own expense.

2) The warranty period is 36 months and starts from the date of purchase by the end customer (see the original supporting document).

3) The warranty dösn’t cover defects resulting from wear and tear or improper use, malfunction of the product caused by failure to obser ve the instructions of this user manual, untimely maintenance and ser vice and insufficient care, the use of non-original accessories and spare parts. Modifications in design of the product relieve the seller from responsibility for warranty works. The warrant y dös not cover cosmetic damage, that dösn’t hinder normal operation of the product.

4) CONDTROL GmbH reserves the right to decide on replacement or repair of the device.

5) Other claims not mentioned above, are not covered by the warranty.

6) After ho lding warrant y works by CON DTROL GmbH warra nty period is not renewed or extended.

7) CONDTROL GmbH is not liable for loss of profit or inconvenience associated with a defect of the device, the rental cost of alternative equipment for the period of repair.

This warranty applies to German law except provision of the United Nations Convention on contracts for the international sale of goods (CISG). In warranty case please return the product to retail seller or send it with defect description to the following address:

CONDTROL GmbH Wasserburger Strasse 9 84427 Sankt Wolfgang Germany

– cathetus (measured)

– hypotenuse 2 (measured)

– cathetus (calculated)

Short press Exit the mode.

Bluetooth

Bluetooth function is always on by default. Symbol is permanently shown on the display. Activate Bluetooth in the smartphone, tablet PC or laptop. For further operation use application Smart Measure CONDTROL.

Laser-Entfernungsmesser

Vector 60/80

Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres CONDTROL Vector 60/80. Die Sicherheitshinweise f inden Sie am Ende der deutschen Anleitung. Bitte lesen Sie diese sorg fältig, bevor Sie das Gerät das erste Mal verwenden.

SICHERHEITSHINWEISE

Bitte lesen und befolgen Sie alle Anweisungen für die sichere Verwendung Ihres Geräts. Nichtbeachten der Anleitung kann zu Verletzungen, Materialschäden, finanziellem oder ökologischem Schaden führen. Bewahren Sie diese Bedienungsanleitung auf. Bei der Übergabe des Gerätes legen Sie diese Anleitung bei.

- Das Gerät darf nur zweckmäßig verwendet werden.

- Warnschilder müssen stets sichtbar und erkennbar am Gerät angebracht sein. Das Gerät erzeugt Strahlung der Laserklasse 2 gemäß EN60825-1 mit der Wellenlänge 635nm.

LASERSTRAHLUNG! Nicht in den Strahl blicken Laserklasse 2 <1 mW 635nm EN60825-1: 2007-03

Sie erhalten Ihr Gerät mit einem Warnschild in Englisch. Bitte beachten Sie das hier abgebildete Warnschild in Deutsch. Sie können Strahlung ausgesetzt sein, wenn Sie die Anweisungen dieser Bedienungsanleitung nicht befolgen.

- Richten Sie den Laserstrahl nicht auf Personen oder Tiere. Blicken Sie selbst nicht in Laserstrahl, insbesondere nicht mit optischen Instrumenten. Ihr Augenlicht ist in Gefahr.

- Die Reparatur und Wartung darf nur durch qualifiziertes Fachpersonal erfolgen, das originale Ersatzkomponenten einset zt. Kinder dür fen das Gerät nur unte r Aufsicht benut zen, um die Sicherheit für sie selbst und andere Personen zu gewährleisten.

- Verwenden Sie das Gerät nicht in der Nähe von brennbaren Stoffe n, da im Gerät Funken ent stehen können, und halten Sie ausreichend Abstand zu Wärmeqüllen.

- Platzieren Sie die Batterien des Gerätes nie in der Nähe von Hitze oder Feür, um das Risiko von Explosionen und Verletzungen zu reduzieren.

- Im Fall einer Explosion der Batterien besteht das Risiko von Verletzungen durch Trümmer und Chemikalien. Löschen Sie die Stellen sofort mit Wasser. Unter extremen Bedingungen können Batterien auslaufen. Bei Kontakt der Flüssigkeit mit Augen, reinigen Sie diese sofort mindestens zehn Minuten lang mit sauberem Wasser und suchen Sie anschließend einen Ar zt auf.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Laser-Entfernungsmesser Vec tor 60 und Vector 80 sind zum Messen von Distanzen, Berechnung von Flächen und Volumina sowie zum Bestimmen einer Strecke mit Neigungsmessung* und Pyathagoras-Satz, Punkt-zu-Punkt*Messungen, Speicherung von Mess-/Berechnungsergebnissen sowie deren Übertragung via Bluetooth bestimmt. Das Gerät verfügt über Bluetooth-Funktion für Über tragung der Werte in Ihre Software. Er ist für den Innen- und Außenbereich geeignet.

*-nur für Vector 80.

LIEFERUMFANG

Der Lieferumfang des Entfernungsmessers umfasst:

1. Laser-Entfernungsmesser

2. Schutztasche mit Hand-/Gurtschlaufe

3. Bedienungsanleitung

4. USB-Ladegerät

TECHNISCHE DATEN

Reichweite* 0,05–60m 0,05–80m

Messgenauigkeit ** ± 1,5mm

Kleinste Anzeige 1mm

Displaybeleuchtung +

Referenzpunkt bestimmen

Dauermessung (Tracking) +

Max.-/Min.-Messungen +

Addition/Subtraktion von Abmessungen

Vector 60 Vector 80

Vorderkante, Hinterkante, Stativ,

ausklappbares Endstück

Fläche / Volumen +

Messung über den Pythagoras-Satz

Bluetooth +

Wandfläche - +

Berechnungen mit Neigungsmessungen

Punkt – zu – Punkt Messung

Integrierter Speicher Bis zu 30 Werte

Lasertyp

Betriebstemperatur 0 °С ... +40 °С

Lagertemperatur -20 °С ... +60 °С

Wasser- und Staubschutz IP54

Akkus

Abmessungen 119*46*28mm

Gewicht 0,1 kg

* Verwenden S ie eine Zieltafel, um d ie Reichweite bei Tagesli cht bei schlechter Reflexion des Messzieles zu vergrößern. ** Unter ungünstigen Bedingungen wie z. B. direk tem Sonnenlicht oder schlecht reflektierender Oberfläche, kann die Ungenauigkeit steigen. Es kann zu Messfehlern kommen wenn

Sie gegen reinstes (staubfrei) Glas oder gegen andere farblose

und durchsichtige Stoffe messen. Stark glänzende Oberflächen können ebenfalls zu Fehlmessungen beitragen; der Laserstrahl wird eventuell abgelenkt. Unter ungünstigen Bedingungen und bei Entfernungen über 100 m beträgt die zulässige Abweichung:

± (Y + 0,25хD х10-3)mm: D (mm) - zu messende Entfernung Y (mm) - zulässige Messgeräteabweichung.

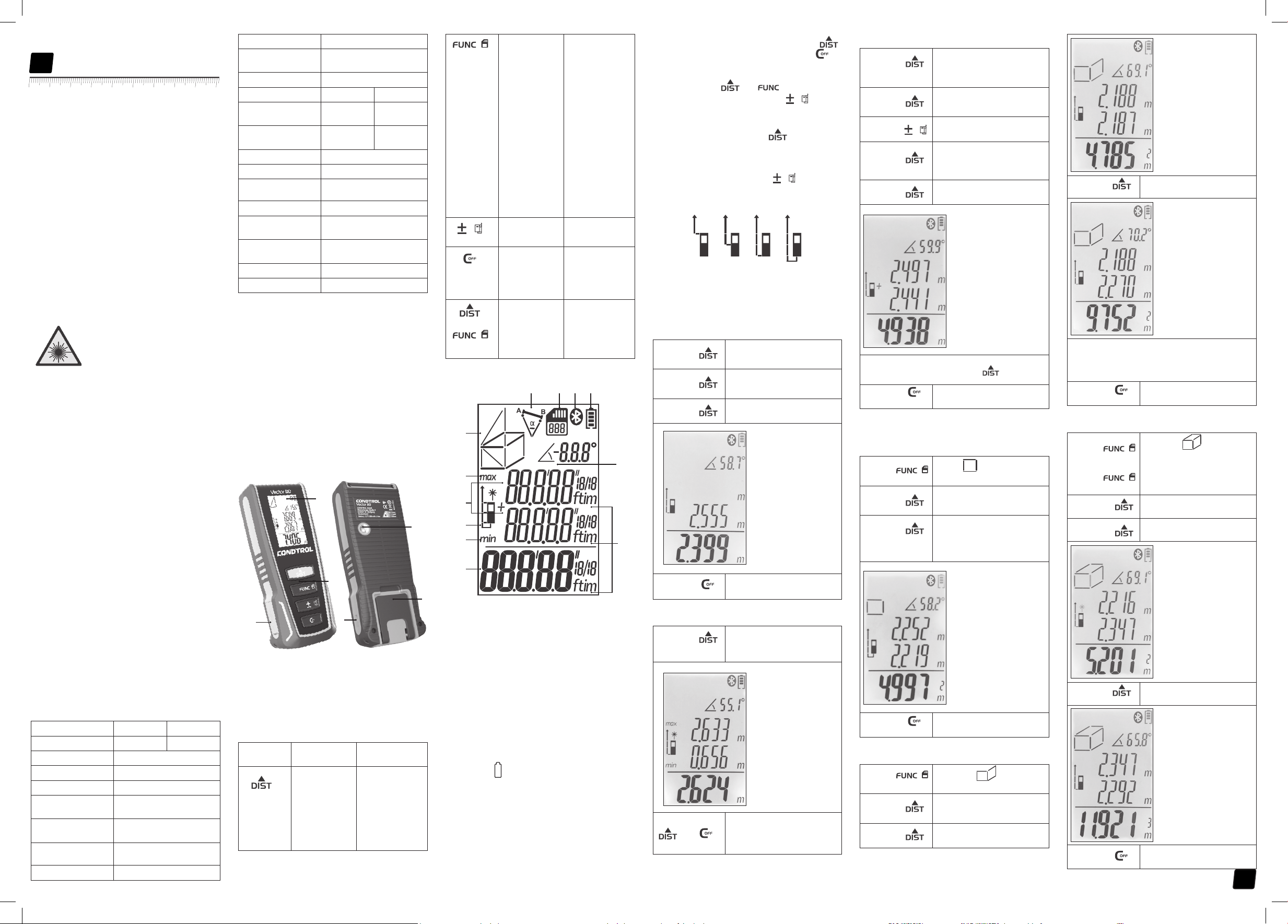

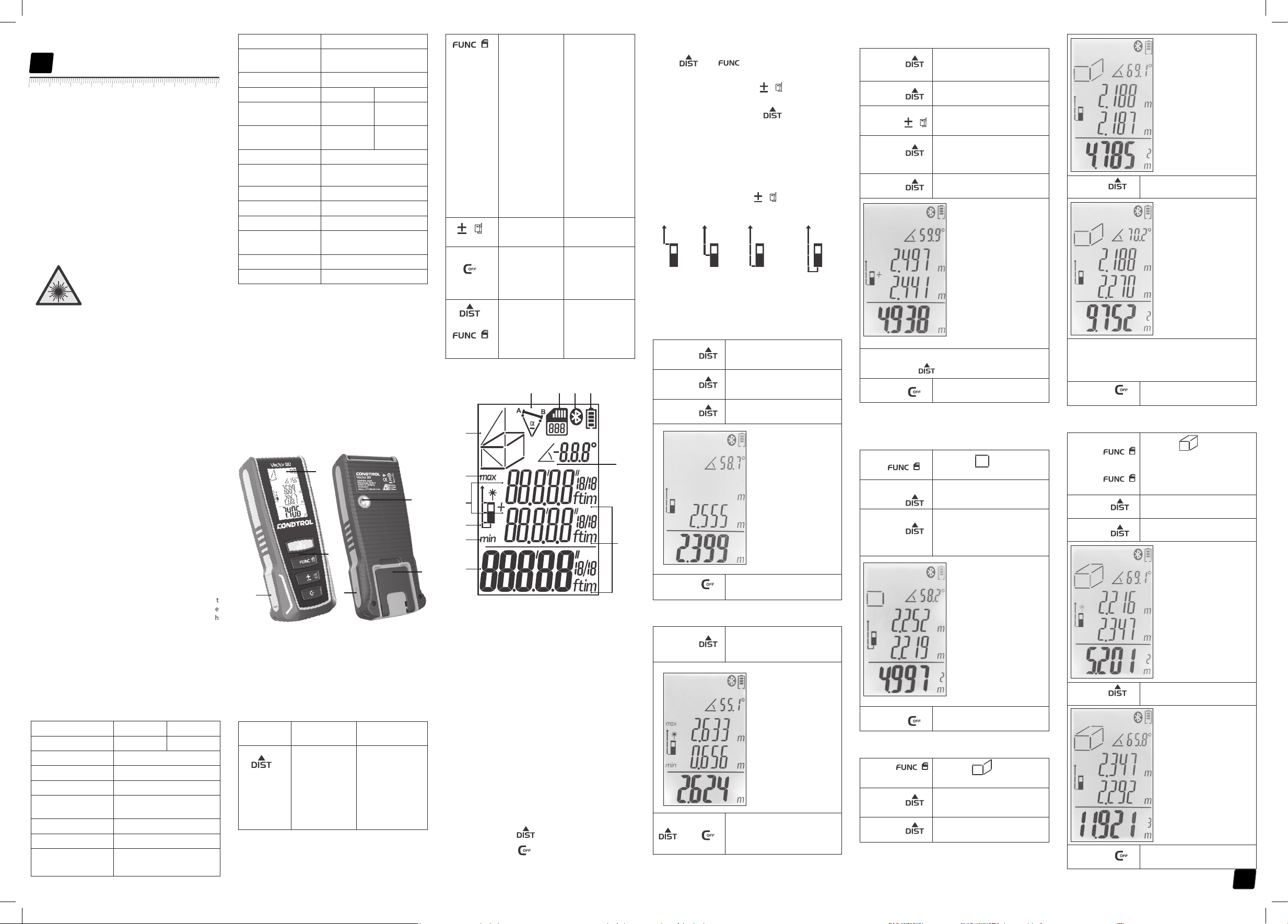

GERÄTEBESCHREIBUNG

1.Display

2. Tastatur

3. Aufnahme Tragschlaufe

4. Aufklappbares Endstück

5. 1/4’’ – Stativgewinde

6. Micro-USB-Buchse für Ladegerät

Funktionen der Tasten

Taste Nr. Kurzes Drücken Langes Drücken

Gerät einschalten

Laseraktivierung

Einzelmessung

Leistung 635nm <1mW

Li-ion aufladbarer Akku

- +

Laserklasse II,

3,7 V 850 mAh

Dauermessung (Tracking)

Fläche

Wandfläche*

Volumen

Bestimmen einer horizontalen Strecke mit einer Neigungsmessung*

Pythagoras 1

Pythagoras 2

Pythagoras 3

Berechnen einer Distanz zwischen zwei Punkten*

Addieren/ Subtrahieren

Messung stoppen/ Werte löschen/ Modus verlassen

Meßeinheit w ählen

gleichzeitig

*-nur für Vector 80.

Display

1 Hauptzeile 2 Zusätzliche Messwert-/ Ergebnisszeilen 3 Anzeige für Neigungswinkel 4 Modusanzeige 5 Anzeige für Punkt – zu – Punkt Messungsmodus 6 Anzeige für Bluetooth 7 Akku-Ladezustandsanzeige 8 Anzeige für Min/Max-Werte 9 Anzeige für Referenzpunkt 10 Anzeige für Messeinheit 11 Datenspeicher

GERÄTEBEDIENUNG

Akkus laden

Der Akku-Ladezustand wird auf dem Display angezeig t. Laden Sie die Akkus auf, wenn das Symbol permanent auf dem Bildschirm blinkt. Benutzen Sie das mitgelieferte Ladegerät, um Ihren Laserentfernungsmesser aufzuladen. Das Gerät kann während des Ladens nicht verwendet werden. Das Gerät wird in ca. 3 Stunden völlig aufgeladen.

Ein- /Ausschalten

Einschalten: die Taste drücken.

Ausschalten: die Taste drücken und 1 Sekunde gedrück t halten.

Speicher

Referenzpunkt auswählen

Gerät ausschalten

6 7

Messeinheit wählen

Wählen Sie die Messeinheit durch gleichzeitiges Drücken der

Tasten und bis die gewünschte Messeinheit

angezeigt wird.

Mit kurzem Drücken der Taste wählen Sie die

gewünschte Meßeinheit– m/ft/in (Meter/Fuß/Zoll).

Mit kurzem Drücken der Taste bestätigen Sie

die Einstellung und wechseln zurück in den Modus der

Einzelmessungen.

Messebene festlegen

Alle Messungen können ab Unterkante oder ab Oberkante des Gerätegehäuses durchgeführt werden. Gemäß Standardeinstellung misst das Instrument immer ab Unterkante. Drücken und halten S ie die Taste 1 Sekunde ged rückt, um einen Messausgangspunkt zu wählen. Das entsprechende Symbol erscheint auf dem Display.

Vorderkante Stativ Hinterkante Ausklappbares (standardmäßig) Endstück

MESSUNGEN

Einzelmessung

Kurzes Drücken

Dauermessung (Tracking)

Drücken und 2 Sekunde gedrückt halten

Kurzes Drücken

oder

Einschalten des Gerätes.

Laseraktivierung. Zielen Sie auf das Objek t, dessen Entfernung Sie messen wollen.

Messung.

- Messergebnis

Den letzten Messwert löschen.

Aktivierung des Tracking - Modus. Laseraktivierung.

- Neigungswinkel

- Maximalwert

- Minimalwert

- Aktüller Wert

Tracking – Modus verlassen. Der letzte gemessene Wert wird auf dem Display angezeigt.

Addieren/Subtrahieren

Kurzes Drücken

Um mehrere Messwerte zu addieren/subtrahieren, drücken Sie die Taste und wiederholen Sie die letzten Optionen.

Kurzes Drücken

BERECHNUNGEN

Fläche

Kurzes Drücken der Tas te 1 Mal

Kurzes Drücken

Wandfläche (nur für Vector 80)

Kurzes Drücken der Taste 2 Mal

Kurzes Drücken

Aktivierung des Laserstrahles. Zielen Sie auf das Objekt, dessen Entfernung Sie messen wollen.

Die erste Messung. Das Ergebnis erscheint in der Hauptzeile.

Die Anzeige für Addieren/ Subtrahieren erscheint auf dem Display.

Aktivierung des Laserstrahles. Das letzte Messergebnis wird nun in der zweiten Zeile angezeigt.

Die zweite Messung.

– das Messergebnis der ersten Messung

– das Messergebnis der zweiten Messung

– Ergebnis der Addition/ Subtrak tion von zwei Messwerten

Modus verlassen.

Das Symbo l erscheint auf d em

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Länge).

Die zweite Messung (Breite). Die Fläche (Multiplikation von Länge und Breite) wird berechnet und erscheint in der Hauptzeile.

– Länge

– Breite

– Fläche

Modus verlassen.

Das Symbo l erscheint auf d em

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Höhe).

Die zweite Messung (Länge 1).

- Höhe

- Länge 1

- Fläche

Kurzes Drücken

Die 3, 4, 5 und weiteren Messungen können mehrmals gemacht werden. Jedes weitere Ergebnis der Wandflächenberechnung wird zu dem vorhergehenden

addiert.

Kurzes Drücken

Volumen

Kurzes Drücken der Tas te 2 Mal. (Vector 60) Kurzes Drücken der Tas te 3 Mal. (Vector 80)

Kurzes Drücken

Die drit te Messung (Länge 2).

- Höhe

- Länge 2

- Wandfläche

Modus verlassen.

Das Symbo l erscheint auf d em

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Länge).

Die zweite Messung (Breite).

- Länge

- Breite

- Volumen

Die drit te Messung (Höhe).

- Breite

- Höhe

- Volumen

Modus verlassen.

Bestimmen einer horizontalen Strecke mit einer Neigungsmessung (nur Vector 80)

Kurzes Drücken der Taste 4 Mal.

Kurzes Drücken

Bestimmen einer Strecke mit 2 Hilfsmessungen (Pythagoras 1)

Kurzes Drücken 3 Mal (Vector 60) Kurzes Drücken 5 Mal (Vector 80)

Kurzes Drücken

Bestimmen einer Strecke mit 3 Hilfsmessungen - Addieren von Katheten (Py thagoras 2)

Kurzes Drücken 4 Mal (Vector 60) Kurzes Drücken 6 Mal (Vector 80)

Kurzes Drücken

Das Symbol erscheint auf dem

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Hypotenuse).

– Neigungswinkel (gemessen)

– Hypotenuse (gemessen)

– vertikale Strecke (berechnet)

– horizontale Strecke (berechnet)

Modus verlassen.

Das Symbol erscheint auf dem

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Hypotenuse).

Die zweite Messung (Kathete 1).

- Hypotenuse

- Kathete 1

- Kathete 2

Modus verlassen.

Das Symbol erscheint auf dem

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Hypotenuse 1).

Die zweite Messung (Kathete).

Die drit te Messung (Hypotenuse 2)

Kurzes Drücken

Bestimmen einer Strecke mit 3 Hilfsmessungen - Subtrahieren von 2 Katheten (Py thagoras 3)

Kurzes Drücken 5 Mal (Vector 60) Kurzes Drücken 7 Mal (Vector 80)

Kurzes Drücken

Berechnen einer Distanz zwischen zwei Punkten (nur Vector 80)

Kurzes Drücken 8 Mal

Kurzes Drücken

Speicher

Drücken und 1 Sek.

halten

Modus verlassen.

Das Symbol erscheint auf dem

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Hypotenuse 1).

Die zweite Messung (Hypotenuse 2).

Die drit te Messung (Kathete).

– Hypotenuse 2 (gemessen)

– Kathete (gemessen)

– Kathete (berechnet)

Modus verlassen.

Das Symbol erscheint auf dem

Display. Der Laserstrahl ist aktiviert.

Die erste Messung (Abstand bis zum

Punkt А).

Die zweite Messung (Abstand bis

zum Punkt В).

– Abstand bis zum Punkt А

(gemessen)

– Abstand bis zum Punkt В

(gemessen)

– Abstand zwischen zwei Punkten A und B (berechnet)

Modus verlassen.

Datenspeicher öf fnen. Die Zahl der

letzten gemessenen/berechneten

Werte erscheint als Symbol

auf dem Display.

Bluetooth

Die Bluetooth – Funk tion ist immer aktiviert.

Das Symbol wird ständig auf dem Display angezeig t. Aktiv ieren Sie Bluet ooth auf Ihrem Han dy, Ta blett oder L aptop. Für den weiteren Betrieb benutzen Sie die Applikation Smart Measure CONDTROL.

FEHLERCODES Folgende Fehler können korrigiert werden:

Code Ursache Lösung

301 Entfernung außerhalb

des Messbereichs.

302 Das reflektierte Signal

ist zu schwach.

303 Das Messergebnis

kann nicht angezeigt werden (Berechneter Wert ist negativ oder größer als 99999)

304 Fehler in der

Berechnung mit Pythagoras-Satz.

305 Niedriger Akku-

Ladezustand.

306 Temperatur zu niedrig. Wärmen Sie das Gerät

307 Temperatur zu hoch. Kühlen Sie das Gerät ab.

308 Umgebungslicht zu

stark.

PFLEGE

- Behand eln Sie das Gerät mi t Sorgfal t, so wie Sie eine Kam era, ein Fernglas oder ein anderes optisches Gerät verwenden.

- Vermeiden Sie Stösse, ständige Vibrationen und extreme Temperaturen.

- Verwenden Sie die Batterie entsprechend den Sicherheitsvorschriften.

- Tauchen Sie das Gerät nicht unter Wasser.

- Wischen Sie Schmutz mit einem feuchten, weichen Tuch ab.

- Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel.

- Behandeln Sie das Gerät wie ein Teleskop oder eine Kamera.

ENTSORGUNG

Geräte, Zubehör und die Verpackung sollen recycelt werden (Wiederverwertung). Zum Recycling schicken Sie das Gerät bitte an:

CONDTROL GmbH Wasserburger Strasse 9 84427 Sankt Wolfgang Deutschland

Werfen Sie das Gerät nicht in den Restmüll. Gemäss der Europäischen Richtlinie 20 02/96/EG über Altgeräte mit Elektronik und ihrer Umsetzung in nationales Recht sind Sie verpflichtet, nicht mehr gebrauchsfähige Messwerkzeuge getrennt zu sammeln und zu einer Recyclingstelle zu bringen.

GARANTIE

Bleiben Sie innerhalb des Messbereichs.

Benutzen Sie den Laserdetektor.

Wiederholen Sie die Messungen noch einmal. Teilen Sie Berechnung in Zwischenschritte auf.

Wiederholen Sie die Messungen in festgelegter Reihenfolge noch einmal.

Laden Sie die Akkus auf.

auf.

Messen Sie in dunklerer Umgebung.

Alle Geräte der CONDTROL GmbH werden vor dem Verlassen der Produktion geprüft und unterliegen den folgenden Garantiebestimmungen. Mängelhaftungsansprüche des Käufers und gesetzliche Rechte bleiben davon unberührt.

1) Die CONDTROL GmbH verpflichtet sich zur kostenlosen Behebung der Mängel am Gerät, falls diese nachweislich innerhalb der Garantiezeit auf einen Material- oder Produktionsfehler zurückzuführen sind.

2) Die Garantiezeit beträgt 36 Monate bei gewerblichen Produkten und beginnt am Datum des Kaufs an den ersten Endabnehmer (siehe Originalbeleg). Die Betriebsdaür Ihres Gerätes beträgt 36 Monate.

3) Die Garantie trifft nicht für Teile zu, deren Fehlfunktion auf Gebrauch oder Verschleiss zurück zuführen ist. Für Mängel am Gerät, die durch Nichtbeachten der Bedienungsanleitung, nicht bestimmungsgemässen Gebrauch, unzureichenden Serv ice und Pflege, Ver wendung von Nich t- CONDTRO L GmbHZubehör oder Ersatzteilen entstehen, gilt die Garantie nicht. Durch Veränderungen oder Zusätze am Gerät erlischt die Garantie. Für Mängel, die den normalen Gebrauch des Geräts nicht beeinträchtigen, gilt die Garantie nicht.

4) Die CONDT ROL GmbH behält s ich das Recht vo r, nach eigen er Entscheidung das Gerät zu reparieren oder zu ersetzen.

5) Andere Ansprüche als die oben genannten werden nicht über die Garantie abgedeckt.

6) Nach Garantieleistungen durch die CONDTROL GmbH wird die Garantiezeit nicht erneürt und auch nicht verlängert.

7) Die CONDTROL GmbH übernimmt keine Verantwortung für Gewinnverlust und andere Umstände, die mit dem defekten Gerät in Verbindung s tehen. Die CONDTROL GmbH übernimmt keine Kosten für Miet- oder Leihgeräte während der Reparatur.

Für die Garantie gilt deutsches Recht. Ausgeschlossen ist das CISG (Übereinkommen der Vereinten Nationen über den internationalen Warenkauf). Änderungen vorbehalten.

WARTUNG UND REPARATUR

Falls das Gerät defek t ist, bringen Sie es bitte zu Ihrem Händler zurück. Falls Sie das Gerät nicht bei einem Händler gekauft haben, schicken Sie es mit einer Fehlerbeschreibung bitte an:

CONDTROL GmbH Wasserburger Strasse 9 84427 Sankt Wolfgang Deutschland

Während des Transports und der Aufbewahrung sollte das Gerät in seiner Tasche oder Koffer sein. S äubern Sie beson ders die Austrittsfenster der Laserstrahlen und vermeiden Sie die dort Fusselbildung. Die Säuberung mit Reinigungs- und Lösungsmittel ist untersagt. Verwenden Sie anstelle ein weiches, feuchtes Tuch. Halten Sie das Gerät nicht unter Wasser oder in andere Flüssigkeiten. Das eigenständige Öffnen des Geräts ist untersagt. Es dar f nur von einem autorisierten Servicezentrum geöffnet werden.

– Kathete (gemessen)

– Hypotenuse 2 (gemessen)

– Kathete (berechnet)

Kurzes Drücken

Ansehen der letzten gemessenen

Werte.

Den Modus verlassen.

Символ появится на

Лазерный дальномер

Vector 60/80

Руководство пользователя

Поздравляем с приобретением лазерного дальномера

Vector 60/80 CONDTROL.

Перед первым использованием прибора, пожалуйста, внимательно ознакомьтесь с указаниями по технике безопасности, приведенными в конце данного руководства по эксплу атац ии.

УКАЗА НИЯ ПО ТЕХНИКЕ БЕЗОПАС НОСТИ

Перед началом работы с прибором внимательно изучите данную инструкцию. Неправильное обращение с прибором может привести к тяжелой травме, нанести значительный ущерб. Сохраняйте данную инструкцию. При передаче прибора во временное пользование обязательно прилагайте к нему данную инструкцию.

- Не используйте при бор не по назнач ению.

- Не удаляйте предупреждающие таблички и предохраня йте их от стирания, т.к. они содержат информацию по безопасной эксплуатации прибора. Вы приобрели прибор с нанесенными на него предупреждающими табличками на английском и немецком язык ах. Пожалуйста, ознакомьтесь с содержанием табличек на рус ском языке. Прибор относится ко 2 классу лазерных изде лий в соответс твии с IEC60825-1 с длин ой волны 635 нм.

Лазерное излучение! Не направляй те в глаза Лазер к ласса 2 <1 мВт, 635нм

EN 60825 -1: 2007-03

-Не смотрите в лазерный луч, а также в его отражение, как незащищенным глазом, т ак и через оп тические устр ойства. Не направляй те лазерный луч на людей и живот ных без необхо димости. В ы может е их ослепит ь.

-Защи та глаз о бычно ос ущес твляется пу тем отведения взгляд а или закрыт ием век.

-Запрещено разбирать и проводить самостоятельный ремонт прибора. Ремонт прибора поручайте только квалифицированному персоналу и только с использованием оригинальных запасных частей.

-Запрещается эксплуатация прибора во взрывоопасной среде, вблизи легковоспламеняющихся материал ов.

-Не допускайте нагревания элементов питания во избежание риска взрыва и вытекания электролита. При попад ании жидкости на кожу немед ленно промойте пораженный участок водой с мылом. В случае попадания в глаза, промойт е их чистой водой в течение 10 минут, затем о братитес ь к врачу.

НАЗНАЧЕНИЕ ПРИБОРА

Лазерные дальномеры Vector 60 и Vector 80 предназначены для измерения расстояний, вычисления площадей и объемов измеряемых объектов, расс тояний с помощью датчика наклона* и те оремы Пифагора, расстояний между двумя точками*, хранения результатов измерений/вычислений в памяти прибора, а также их перед аче по Bluetooth. Прибо р предназначен д ля экспл уатации как в закрытых помещениях, так и на открытых строительных площадках.

*-только Vector 80.

КОМПЛЕКТАЦИЯ

Комплект поставки прибора включает:

1. Лазерный дальномер – 1 шт.

2. Сумка -чехол с ремешком - 1 шт.

3. Инст рукция по экс плуа тации - 1 шт.

5. Кабель для з арядки - 1 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Vector 60 Vector 80

Диапазон измерений* 0,05–60 м 0,05–8 0 м

Точность измерения** ± 1, 5 мм

Дискрета измерения 1 мм

Подсветка дисплея +

Точка отс чета

Непрерывное измерение (трекинг)

Максимальное/ минимальное значения

Сложение/вычитание +

Фронт, ты л, штатив,

откидная пятка

Площадь/ об ъем +

Вычис ления по теореме Пифагора

Bluetooth +

Площадь стен - +

Вычис ления с помощ ью датчика наклона

Вычисление расстояния между двумя точками

Память до 30 значений

Тип лазера Класс II, 635нм , <1 мВт

Температура эксплуатации

Температура хранения –20 °С ... +60 °С

Уровень пыле- и влагозащиты

Элемен ты пит ания

Габаритные размеры 119*46*28 мм

Вес 0,1 кг

* В неблагоприятных условиях, например, при ярком солнечном свете, или если объект, до ко торого производится измерение, имеет плохую отражающую поверхность, следует использовать отражающую пластину. ** Точность измерения может ухудшиться при неблагоприятных условиях измерения, таких как яркий солнечный свет, если измер ения производятся до глянцевых или прозрачных поверхностей, движущихся объектов, объектов с неровной поверхностью. При неблагоприятных условиях, а также при измерении расстояний свыше 100 м пределы допускаемой погрешности измерений составляют:

± (Y + 0,25хD х10-3) мм , где D (мм)– измеряемое расстояние Y (мм) - допуст им ая пас порт на я по гр ешно ст ь из ме ре ни й.

ОПИСАНИЕ ПРИБОРА

1.Дисплей

2. Клавиатура

3. Петля д ля креплени я ремешка

4. Откидная п ятка

5. Резьба 1/4’’ для установки на штат ив

6. Разъем USB д ля зарядки

Функции кнопок

Кнопка

перезаряжаемый аккумулятор

Короткое нажатие

Включение прибора

Включение лазера

Единичное измерение

- +

0 °С ... +40 °С

IP54

3,7 В 850 мАч Li-ion

Длительное нажатие

Непрерывное измерение (трекинг)

Площадь

Площадь стен*

Объем

Вычисление горизонтального проложения с помощ ью дат чика угла наклона*

Пифагор 1

Пифагор 2

Пифагор 3

Вычисление расс тояния между двумя т очками*

Сложение/ вычитание

Остановка измерения/сброс значений/выход из режима

Выбор е диниц измерения

одновременно

*Только для Vector 8 0

Дисплей

1. Основная с трока вывод а результатов измерений

2. Дополнительные строки вывода результатов измерений

3. Индик атор угла наклона

4. Индикатор режима

5. Индикатор режима вычисления рассто яния между двумя т очками

6. Индикатор Bluetooth

7. Индикатор уровня заря да элементов питания

8. Индикатор максимального и минимального значений

9. Индикатор то чки от чета

10. Индикатор е диниц измерения

11. Индикатор памят и

РАБОТА С ПРИБОРОМ

Зарядка аккумулятора

Уровень заряда аккумулятора отображается на д испл ее.

Из об ражен ие о знача ет м инима льны й уро ве нь заря да, в данном случа е необходимо зарядит ь элемен ты питания. Для зарядки используйте только зарядное устройство, входящее в комплек т поставки. Во время зарядки прибор ом пользоват ься не рекомендуется. Полная зарядка занимает около 3 ч.

Память

Выбор т очки отсчета

Выключение прибора

6 7

Включение/выключение

Включит е приб ора кр атко временным нажатием . Выключите прибор нажатием и удержанием в течение 1 секунды.

Единицы измерения

Нажмите клавиши и одновремменно.

Кратковремемным нажатием клавиши выберите

необходимые единиц ы измерения – m/ft/in (метры/

футы/дюймы).

Коротким нажатием клавиши подтвердите

наст ройк у и вернитесь в режим единичных измерений.

Точка отсчета

Нажмите и удерживайте клавишу в течение 1

секунды для выбо ра точки отсчета. С оответс твующая

индикация по явится на дисплее.

Фронт Ш татив Тыл Откидная пятка

по

умолча нию

ИЗМЕРЕНИЯ

Единичное измерение

Короткое нажатие

Непрерывное измерение (трекинг)

Нажатие и удержание в течение 2 сек.

Корот кое нажатие

или

Включение прибора.

Вклю чение лазера. Направить прибор на объект, расстояние до которого необходимо измерить.

Измерение.

- Результат измер ения

Удаление последнего результата измерения.

Активация режима непрерывного измерения (трекинг). Включение лазера.

– угол наклон а

– максимальное значение

– минимальное значение

– текущее значение

Остановка работ ы режима. Последние измеренные значения отображаются на дисплее.

Сложение/вычитание

Короткое нажатие

Чтобы произвести сложение/вычитание большего количества измерений, нажмите и проведите вышеописанные действия необходим ое коли чество раз.

Короткое нажатие

ВЫЧИСЛЕНИЯ

Площадь

Короткое нажатие 1 раз

Короткое нажатие

Площадь стен (только Vector 80)

Короткое нажатие 2 раза

Короткое нажатие

Включение лазерного луча. Направить прибор на объект, расс тояние до которого необходимо измерить.

Первое измерение. Результат измерения - в основной строке дисплея.

Индикатор сложения/вычитания появи тся на д исплее.

Включение лазерного луча. Результат предыдущего измерения смещается из основной строки во вторую.

Второе измерение.

– результат первого измерения

– результат второго измерения

– результат сложения/ вычит ания двух из мерений.

Выход из режима.

Си мво л поя вит ся на д исп лее .

Лазерный луч в ключен.

Первое измерение (длина).

Второе измерение (ширина). Площадь (произведение длины и ширины) будет вычи слена и отображена в основной строке дисплея.

– длина

– ширина

– площадь

Выход из режима

Символ появится на

дисплее. Лазерный луч включен.

Первое измерение (высота).

Второе измерение ( длина 1).

- Высот а

- Длина 1

- Площадь

Короткое нажатие

3, 4, 5 и т.д. измерения могу т быть выпол нены неограниченное количество раз. Каждый последующий результат вычисления площади с тен прибавляетс я

к предыдущему.

Короткое нажатие

Объем

Корот кое нажатие 2 раза.

(Vec tor 6 0)

Корот кое нажатие 3 раза.

(Vec tor 8 0)

Короткое нажатие

Третье из мерение (д лина 2).

- Высот а

- Длина 2

- Площадь стен

Выход из режима.

дисплее. Лазерный луч включен.

Первое измерение (длина).

Второе измерение (ширина).

- Длина

- Ширина

- Площадь

Третье из мерение (высо та).

- Ширина

- Высот а

- Объем

Выход из режима.

Вычисление горизонтального проложения с помощью уклономера (только Vector 80)

Короткое нажатие 4 раза.

Короткое нажатие

Вычисление с помощью 2-х дополнительных измерений (Теорема Пифагора)

Корот кое нажатие 3 раза.

(Vec tor 6 0)

Корот кое нажатие 5 раз.

(Vec tor 8 0)

Короткое нажатие

Вычисление с помощью 3-х дополнительных измерений (сумма катетов)

Корот кое нажатие 4 раза.

(Vec tor 6 0)

Корот кое нажатие 6 раз.

(Vec tor 8 0)

Короткое нажатие

Символ появится на дисплее.

Лазерный луч в ключен.

Первое измерение (гипотенуза).

– угол наклон а (измеренный)

– гипотенуза (измеренная)

– вертикальное проложение (вычис ленное)

– горизонта льное проложение (вычисленное)

Exit the mode.

Символ появится на дисплее.

Лазерный луч в ключен.

Первое измерение (гипотенуза).

Второе измерение (ка тет 1).

- Гипотенуза

- Катет 1

- Катет 2

Выход из режима.

Символ появится на дисплее.

Лазерный луч в ключен.

Первое измерение (гипотен уза 1).

Второе измерение (ка тет).

Третье из мерение (гипо тену за 2)

– катет (измеренный)

– гипот енуз а 2 (измер енная)

Короткое нажатие

Вычисление с помощью 3-х дополнительных измерений (вычитание катетов)

Корот кое нажатие 5 раз.

(Vec tor 6 0)

Корот кое нажатие 7 раз.

(Vec tor 8 0)

Короткое нажатие

Вычис ление расстояния между двумя точками (только Vector 80)

Короткое нажатие 8 раз.

Короткое нажатие

Память

Нажатие и удержание

1 сек.

Короткое нажатие

Выход из режима.

Символ появится на дисплее.

Лазерный луч в ключен.

Первое измерение ( гипотенуза 1).

Второе измерение (гипотенуза 2).

Третье из мерение (кате т).

– гипот енуз а 2 (измер енная)

– катет (измеренный)

– катет (вычис ленный)

Выход из режима.

Символ появится на дисплее.

Лазерный луч в ключен.

Первое измерение (расстояние до точки А).

Второе измерение (расс тояние до точки В).

– расс тояние до точ ки А (измеренное)

– расс тояние до точ ки В (измеренное)

– расс тояние между точк ами A и B (вычис ленное)

Выход из режима.

Вход в пам ять. Число сохраненных

результатов измерений/

вычис лений отображается на

симво ле на дисплее.

Просм отр сохраненных

результатов измерений/

вычислений.

Выход из режима.

Bluetooth

Функц ия Bluetooth по умолчанию всегда вк лючена.

Символ постоянно отображается на дисплее. Активируй те Bluetooth на теле фоне, планшете или ноутбуке. Д ля дальнейшей рабо ты использу йте приложение Smart Measure CONDT ROL.

КОДЫ СООБЩЕНИЙ

Во время работы с приборо м на д исплее могу т отображаться с ледующие коды ошибок:

Код

Причина

ошибки

возникновения

301 Измерение вне

диапазона.

302 Отражаемый сигна л

слишком слабый.

303 Результат

вычислений не может быть отображен (результат отрицательный или превышает 99999).

304 О шибка р асче та по

теореме Пифагора.

305 Низкий уровень

заряда аккумулятора.

306 С лишком низкая

температура.

307 Слишком высокая

температура.

308 Окружающее

освещение слишком сильное.

УХОД И ЭКСПЛУАТАЦИЯ Внимание! Прибор явля ется точным ус трой ств ом и

требует бережн ого обращения. Соблюдение следу ющих рекомендаций продлит срок с лужбы прибора:

- Не наводите пр ибор на солнце.

-Оберегайте прибор от ударов, падений, сильных вибраций, не допускайте попадания внутрь прибора жидко сти, строительной пыли, посторонних предметов.

- Не подвергайте прибор воздействию экстремальных температур.

- В случае попадания жидкости в прибор в первую очередь выньте элементы питания, затем об рати тесь в сервис ный центр.

-Не храните и не используйте прибор в т ечение длительного времени в условиях повышенной влажности.

- Чистку прибора следует проводить мягкой влажной салфеткой.

- Содержите опт ику при бора в чис тоте и оберегайте от механических повреждений.

- Периодически проводите контрольные измерения. Особенно если прибор подвергался чрезмерным механическ им или другим воз дейс твиям, а также д о и посл е выполнения о тветственных измерительных работ.

УТИЛИЗАЦИЯ

Отслужившие свой срок приборы, принадлежности и упаковка должны быть утилизированы согласно действующим законам вашей страны. Не выбрасывайте аккумуляторы/батареи в коммунальный мусор, не бросай те их в огонь или воду. Аккумуляторы/ батареи сле дует собирать и сдавать на рекуперацию или на экологиче ски чистую утилиза цию. Только дл я стр ан-членов ЕС: Не выбрасывайте инструменты в коммунальный мусор! Согласно Европейской Директиве 2002/96/ЕС о старых электрических и электронных инструментах и приборах и ее претворению в национальное право, отслужившие свой срок измерительные инструменты должны собираться отдельно и быть пере даны на эколог ически чистую рекуперацию отходов. Неисправные или пришедшие в негодность аккумуляторы/ батареи должны быть утилизированы согласно Директиве 2006/66/Е.

Способ устранения

Соблюдайте допус тимый диапаз он.

Используйте отражательную плас тину.

Повторите процедуру для получения меньшего/ положительного результата.

Прове дите и змерения в правильной последовательности.

Зарядите аккумулятор.

Нагрейте прибор до рабочей температуры.

Ост удите прибор до рабочей температуры.

Выберите для измерения место с менее ярким освещением.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный период составляет 36 месяцев с даты продажи. Сро к слу жбы при бора - 36 м есяц ев. Производитель гарантирует соответствие прибора заявленным характеристикам при условии соблюдения правил эксплуатации и хранения, установленных в наст оящем руководст ве по эксплуатации. Гарантия распространя ется на не достатки и дефект ы, являющиеся заводским браком или возникшие в результате зав одского брака. Гарантия не распространяется на неисправности, возникшие в результате интенсивной эксплуатации и естественного износа, а также на эл ементы питания. Производитель ост авляет за собой право вносить изменения в конструкцию и комплек тацию прибора, не ухудшающие его основные характеристики.

СЕРВИС И КОНСУЛЬТАЦИОННЫЕ УСЛУГИ

Контакты д ля связи, конс ультации м ожно пол учить на сайте www.condtrol.ru.

– катет (вычис ленный)

Condtrol Vector 60 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
