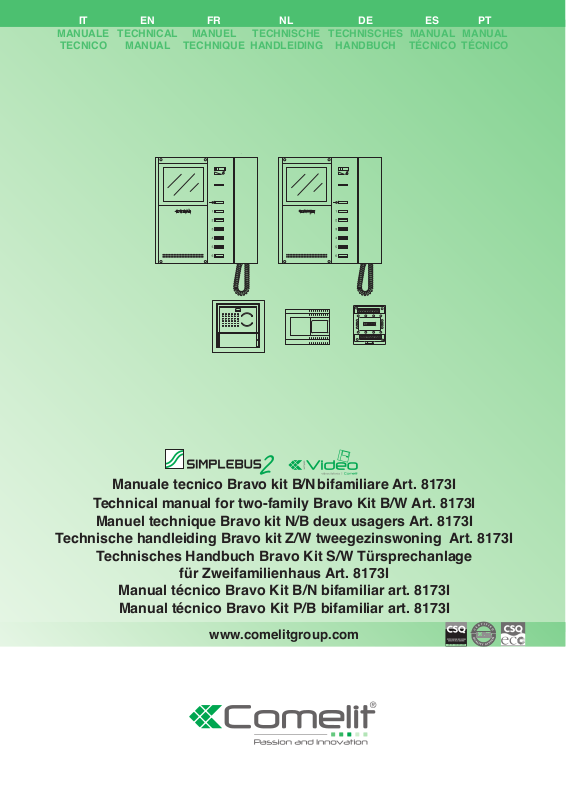

Manuale tecnico Bravo kit B/N bifamiliare Art. 8173I

Technical manual for two-family Bravo Kit B/W Art. 8173I

Manuel technique Bravo kit N/B deux usagers Art. 8173I

Technische handleiding Bravo kit Z/W tweegezinswoning Art. 8173I

Technisches Handbuch Bravo Kit S/W Türsprechanlage

für Zweifamilienhaus Art. 8173I Manual técnico Bravo Kit B/N bifamiliar art. 8173I Manual técnico Bravo Kit P/B bifamiliar art. 8173I

Assistenza tecnica Italia 0346/750090 Commerciale Italia 0346/750091

www.comelitgroup.com

Technical service abroad (+39)0346750092 Export department (+39) 0346750093

Page 2

Avvertenze

• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.

• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli

apparecchi, per modiﬁ che effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.

• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò è attestato dalla presenza della marcatura

CE sugli stessi.

• Evitare di porre i ﬁ li di montante in prossimità di cavi di alimentazione (230/400V).

• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.

• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.

• Connettere il telaio porta moduli a terra (vedi Fig.)

• Non tenere premuto il gancio fonica con la cornetta sollevata.

• La telecamera non deve essere installata di fronte a grandi sorgenti luminose, oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. Per risolvere il problema precedentemente descritto, si consiglia di modiﬁ care l'altezza di installazione della telecamera, solitamente 160 - 165 cm, ad un'altezza di 180 cm e di orientare l'obiettivo verso il basso in modo da migliorare la qualità delle riprese.

• Le telecamere con sensore CCD a colori, presentano in condizioni di scarsa luminosità, una sensibilità inferiore rispetto alle telecamere in bianco e nero. Si consiglia pertanto, in ambienti poco illuminati di prevedere una fonte di illuminazione aggiuntiva.

Generalità Posto esterno

Art. 4879K 3 Art. 1207 3

Installazione posto esterno Inserimento cartellini portanome Posti interni

Art. 5701 5 Art. 5714/K 5

Installazione Art. 5701 a incasso o a parete Installazione scheda opzionale Art. 5733, Art. 5734 Art. 2608 Installazione citofono Art. 2608 Indicazioni generali di installazione e funzionamento Tabella distanze di funzionamento Funzionamento Descrizione impostazioni e funzionamento pulsanti Impostazioni staffa Art. 5714/K e citofono Style Art. 2608 Impostazione staffa Art. 5714/K principale o secondaria Monitior supplementari principali o secondari Selezione suoneria monitor Utilizzo kit in impianti con porta principale Programmazione pulsanti Art. 4680K Programmazioni speciali Art. 4680K

10 10 10 11 11 12

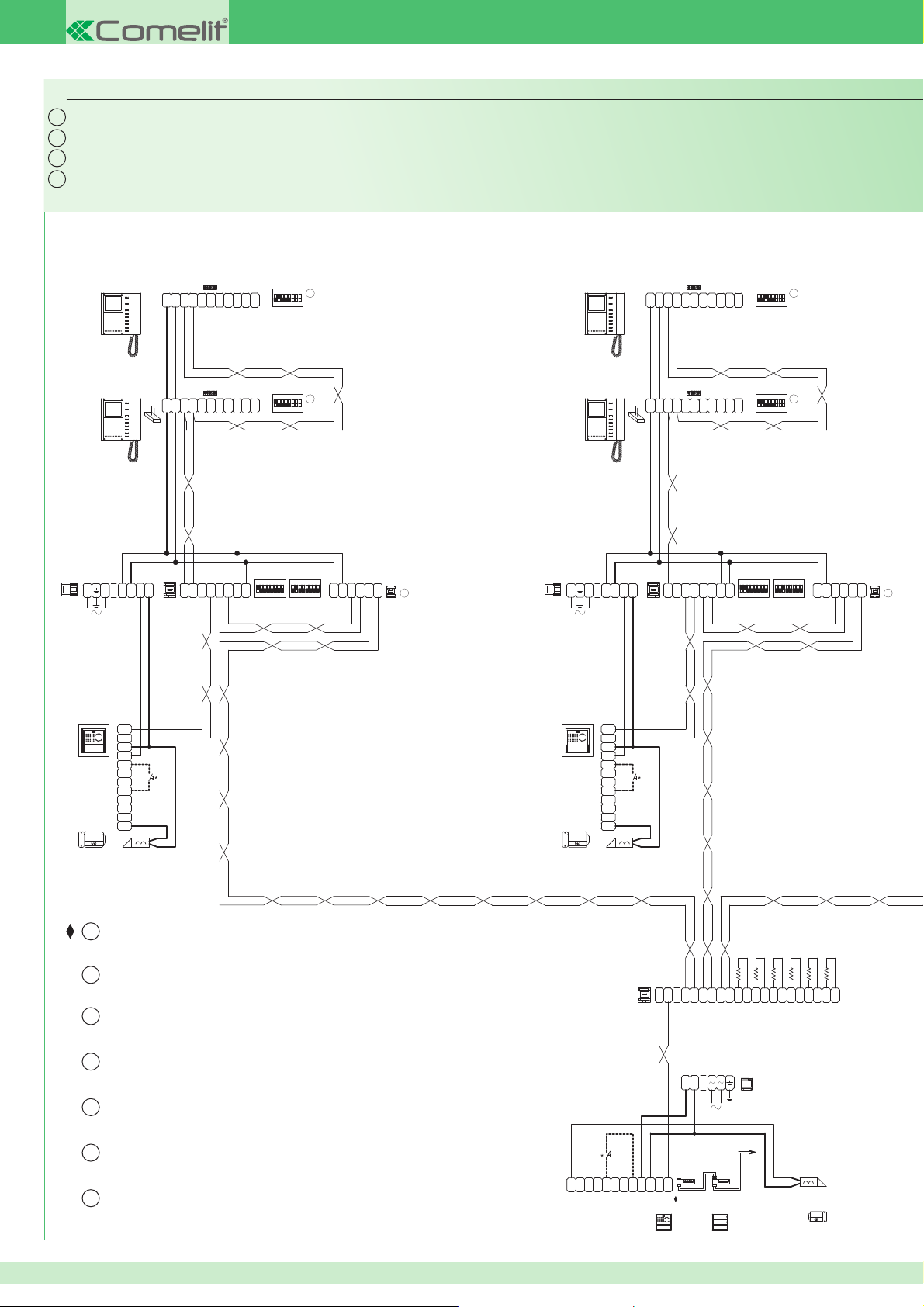

Schemi di collegamento

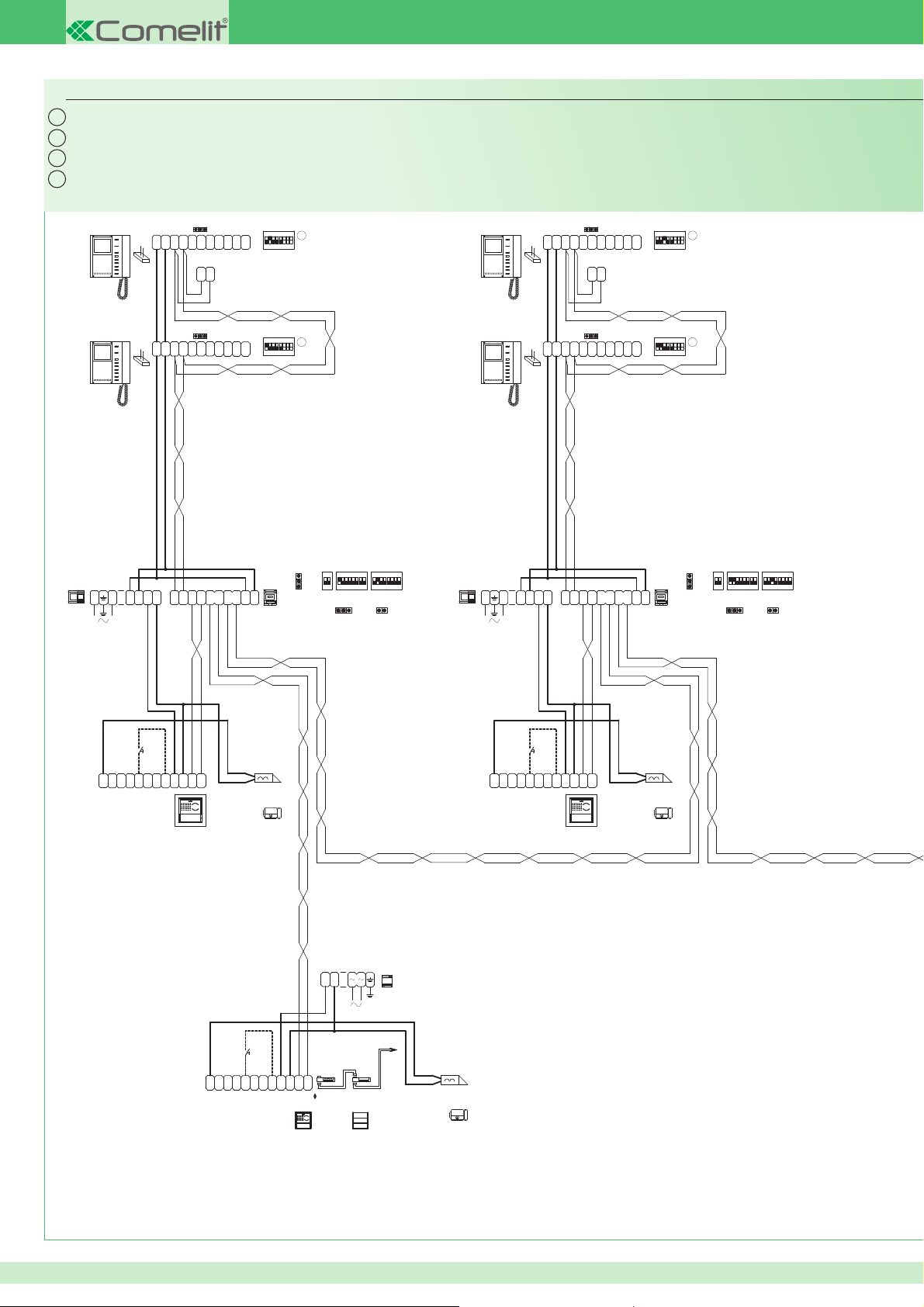

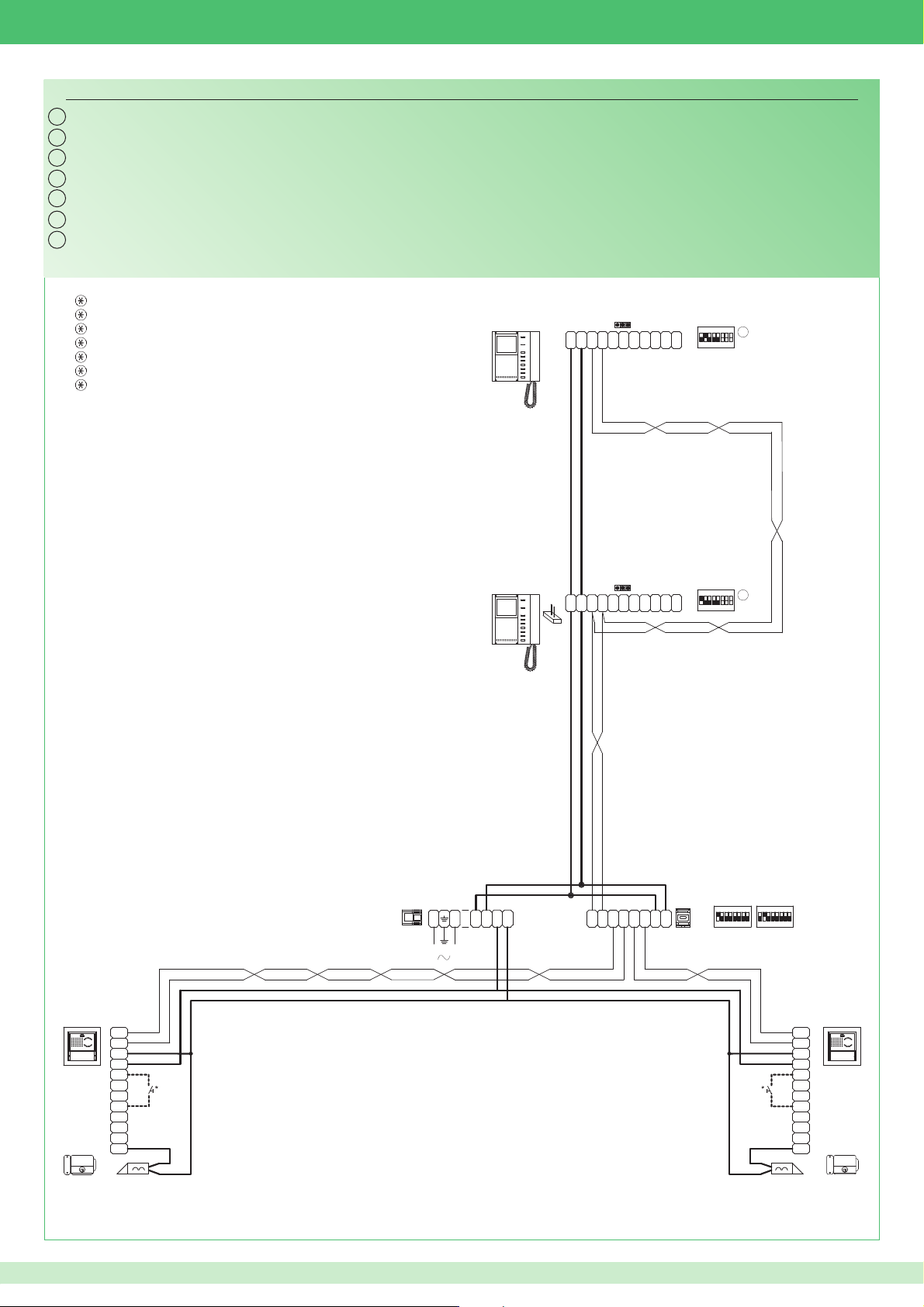

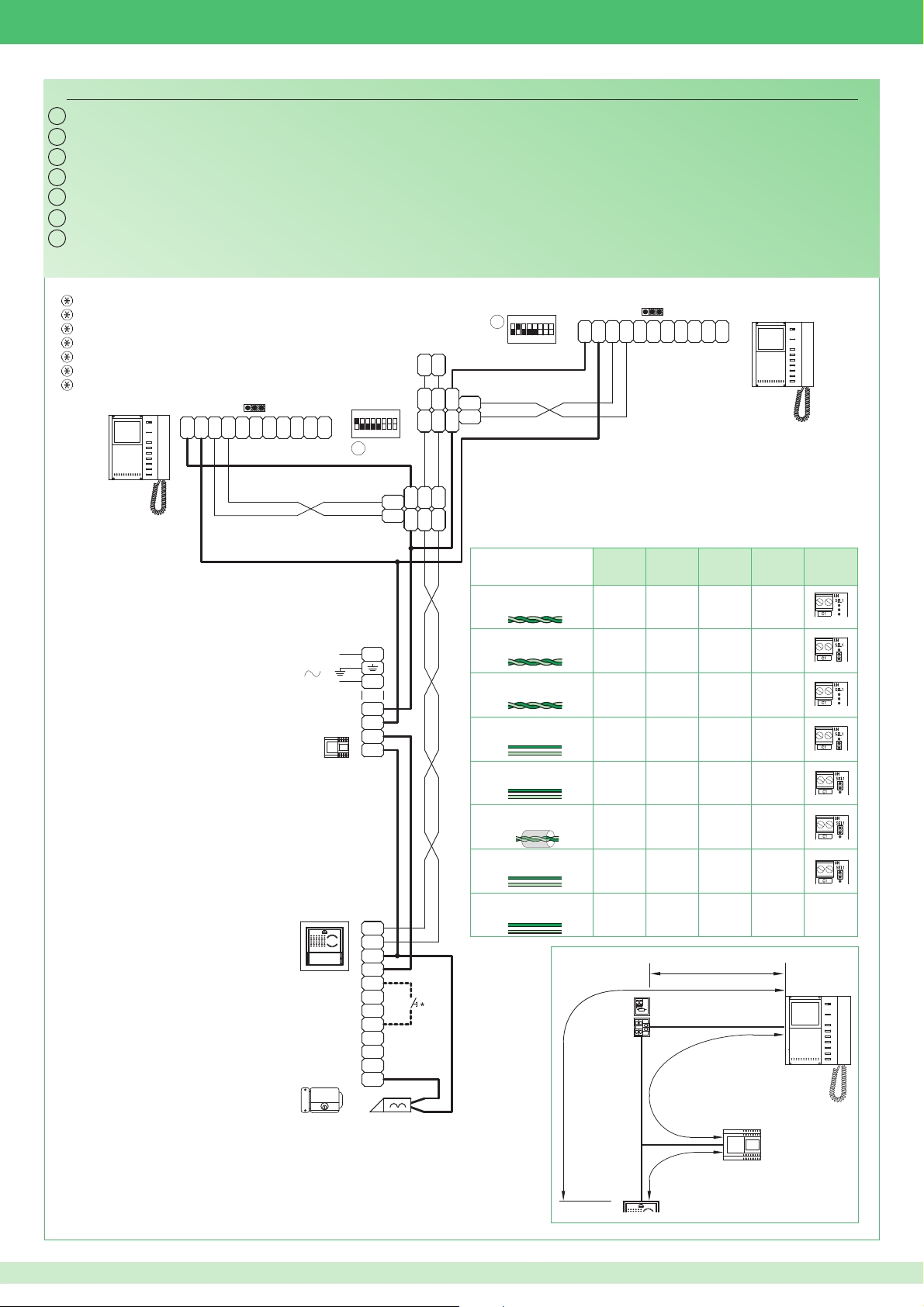

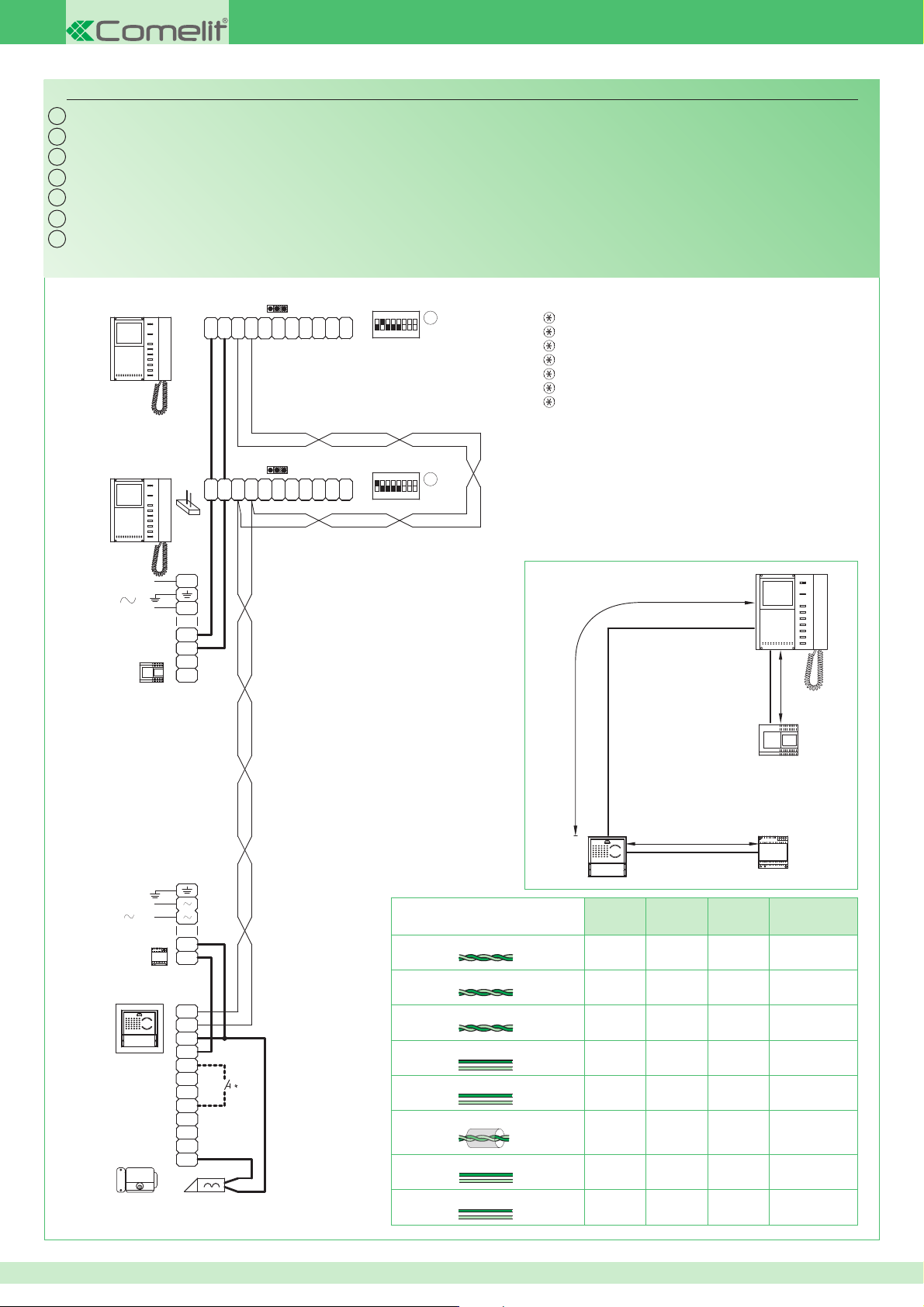

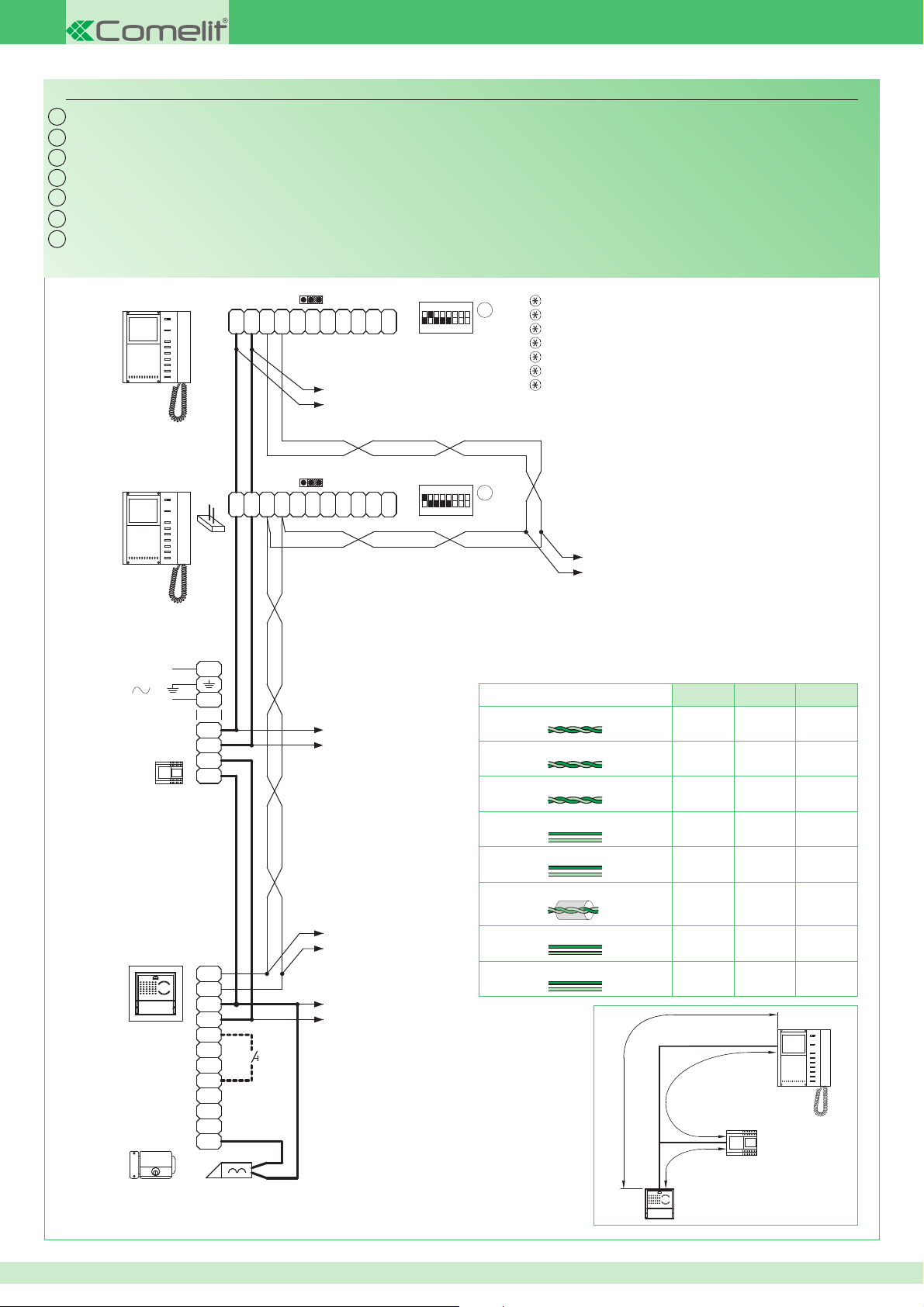

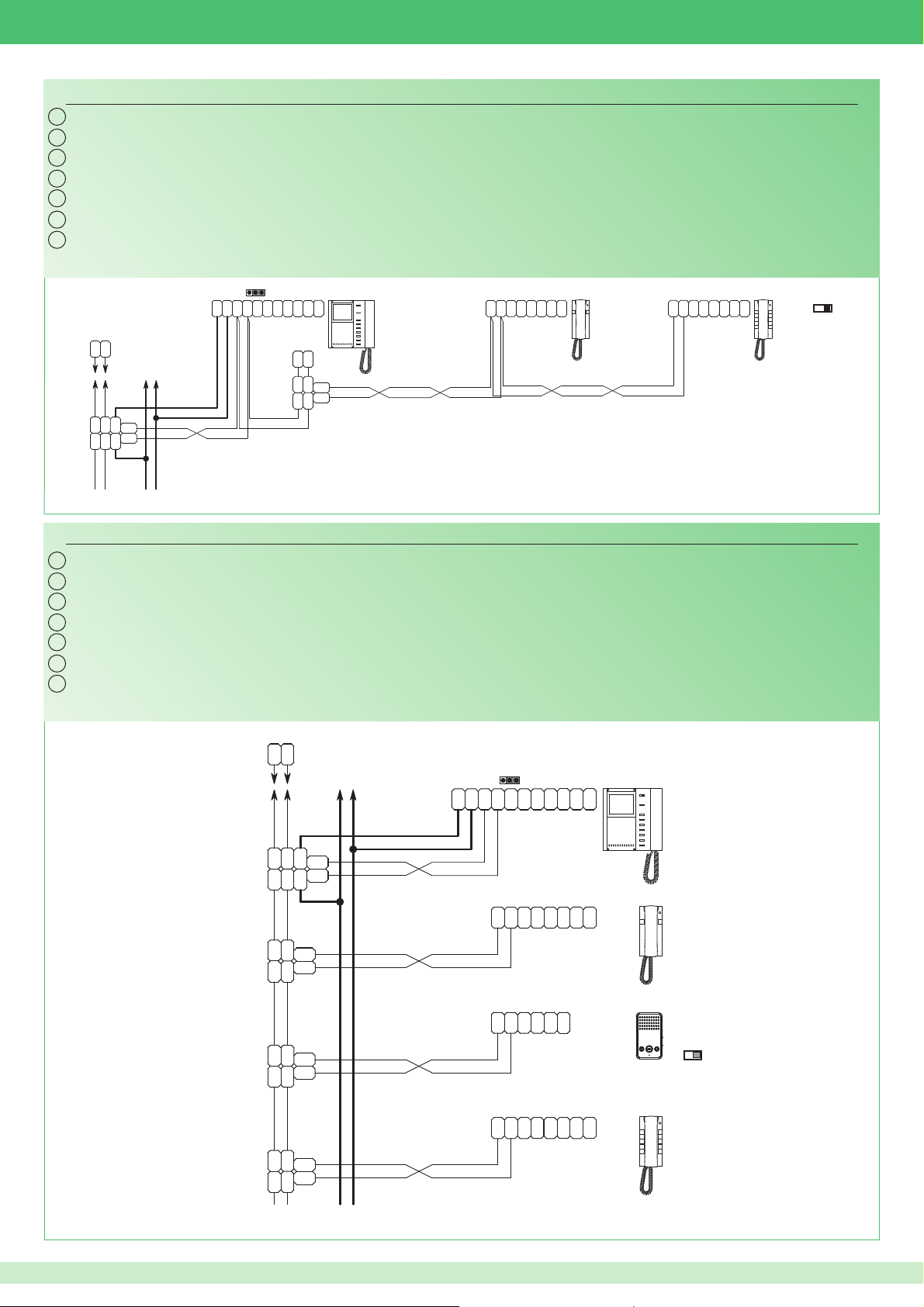

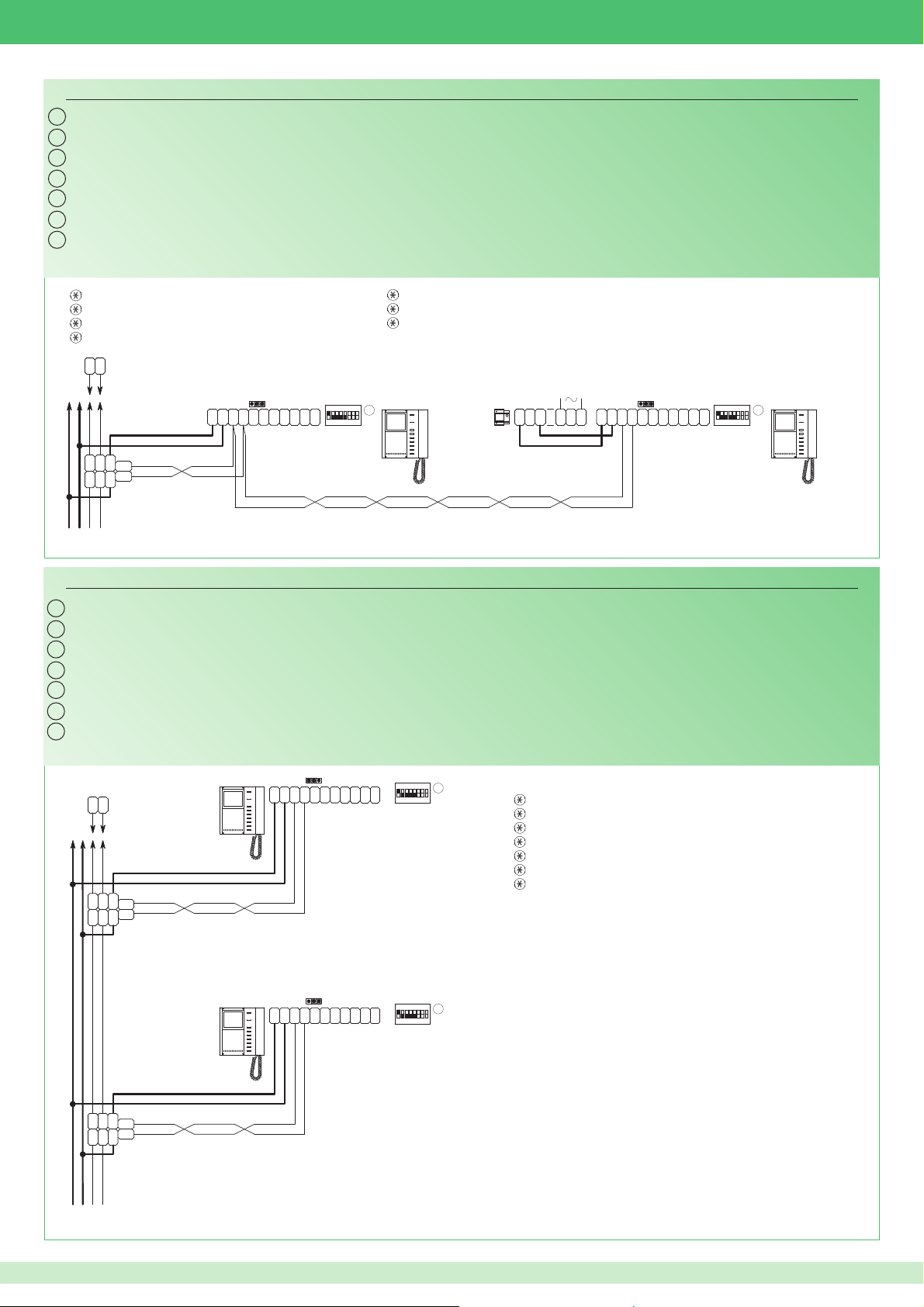

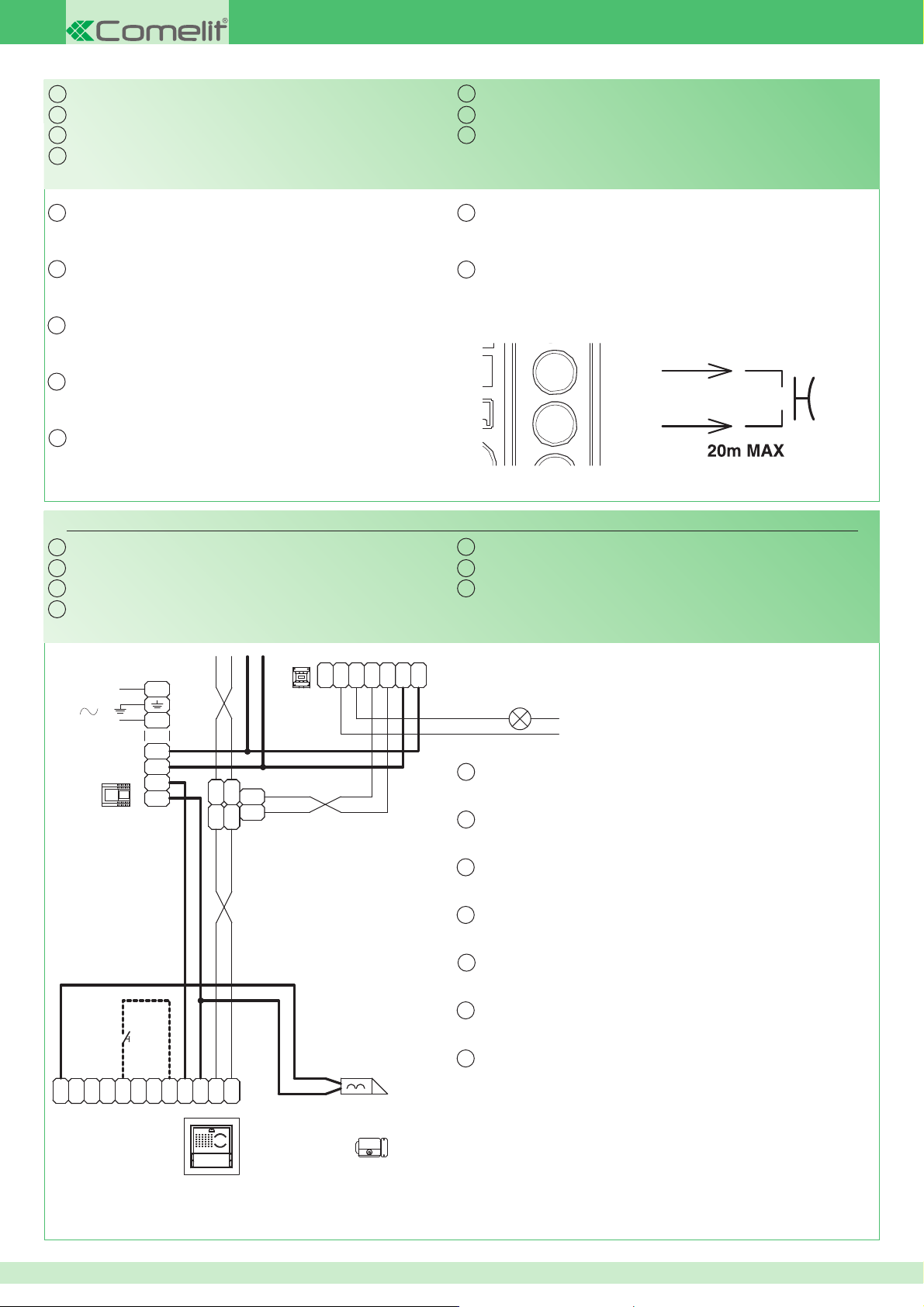

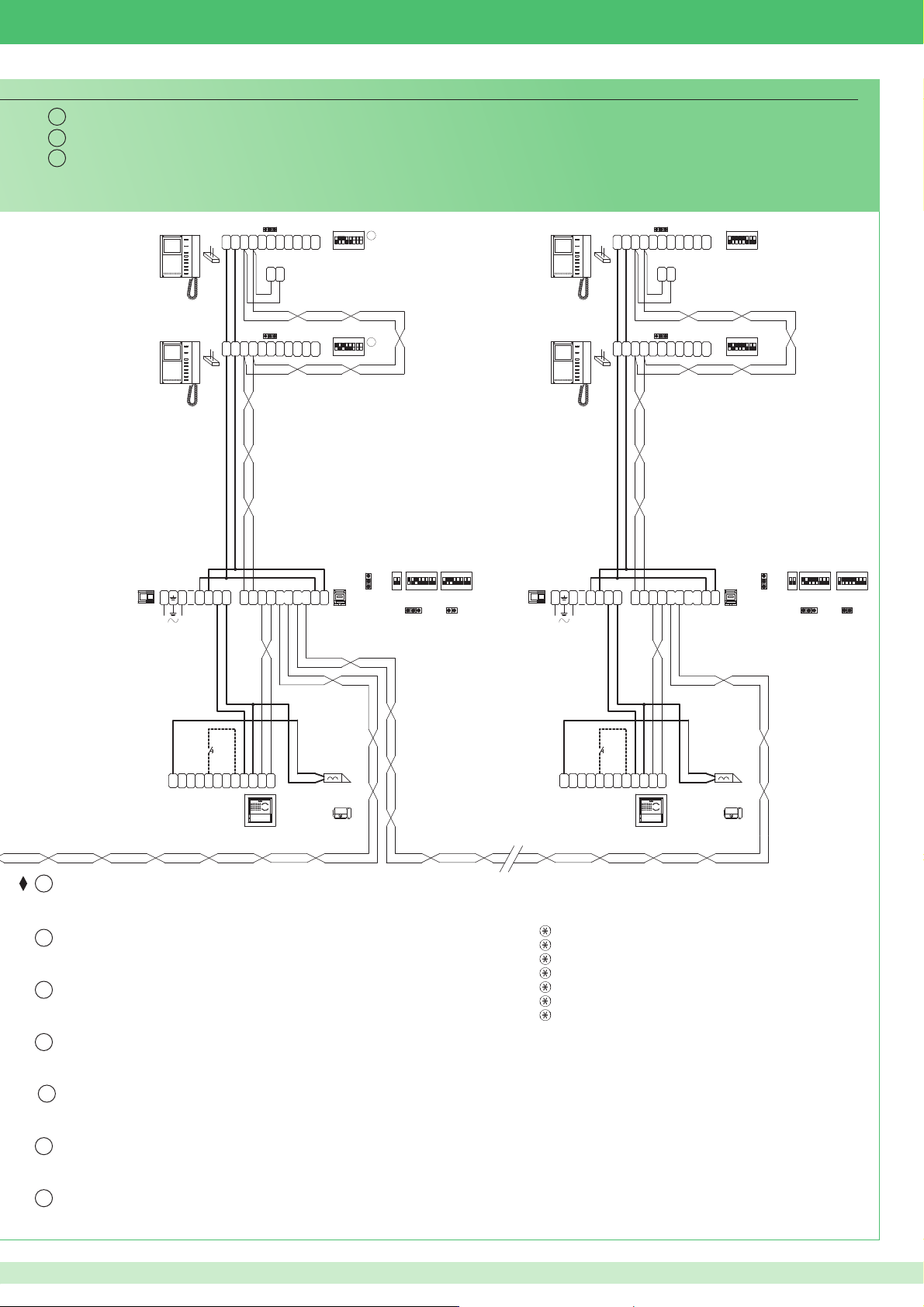

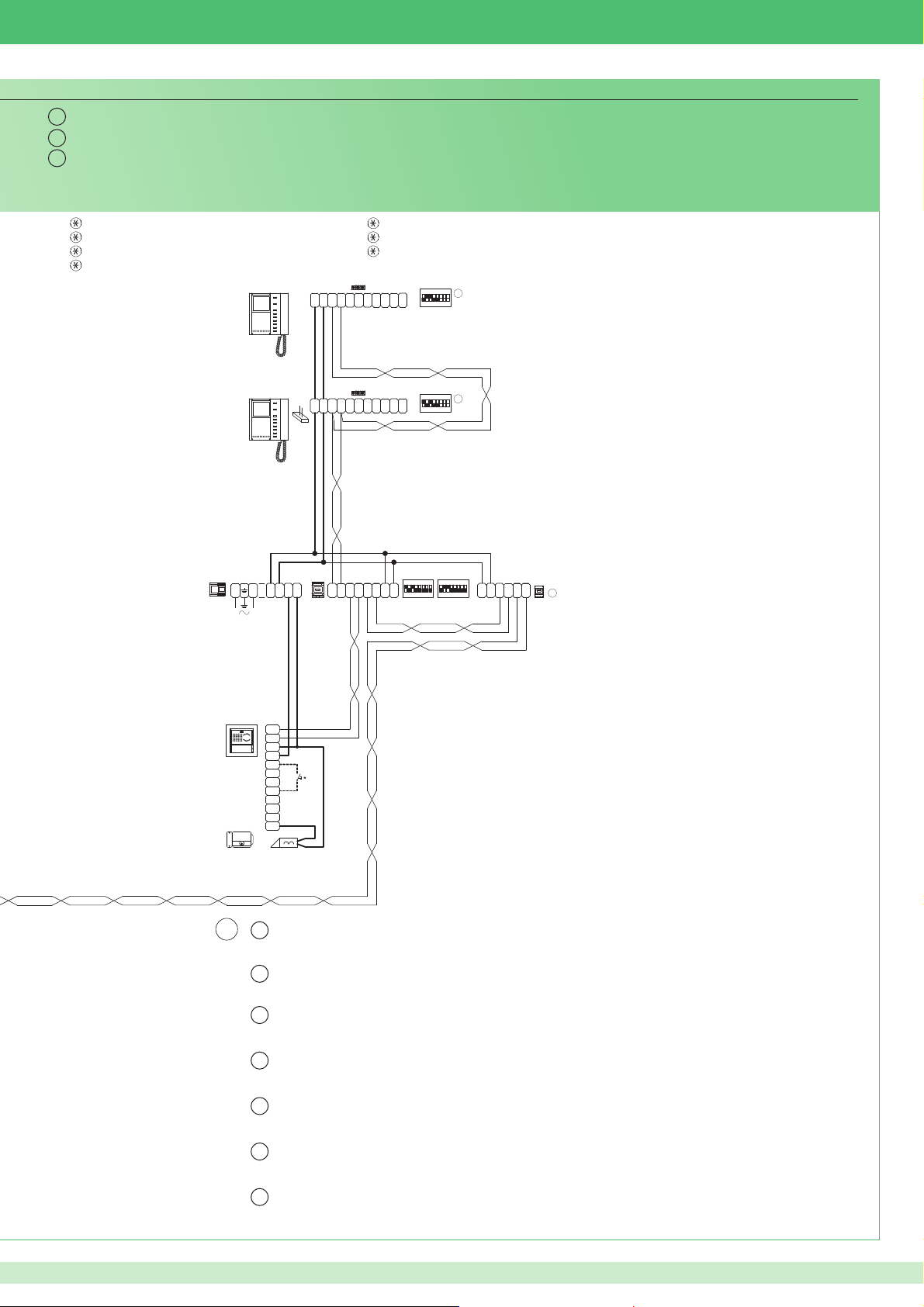

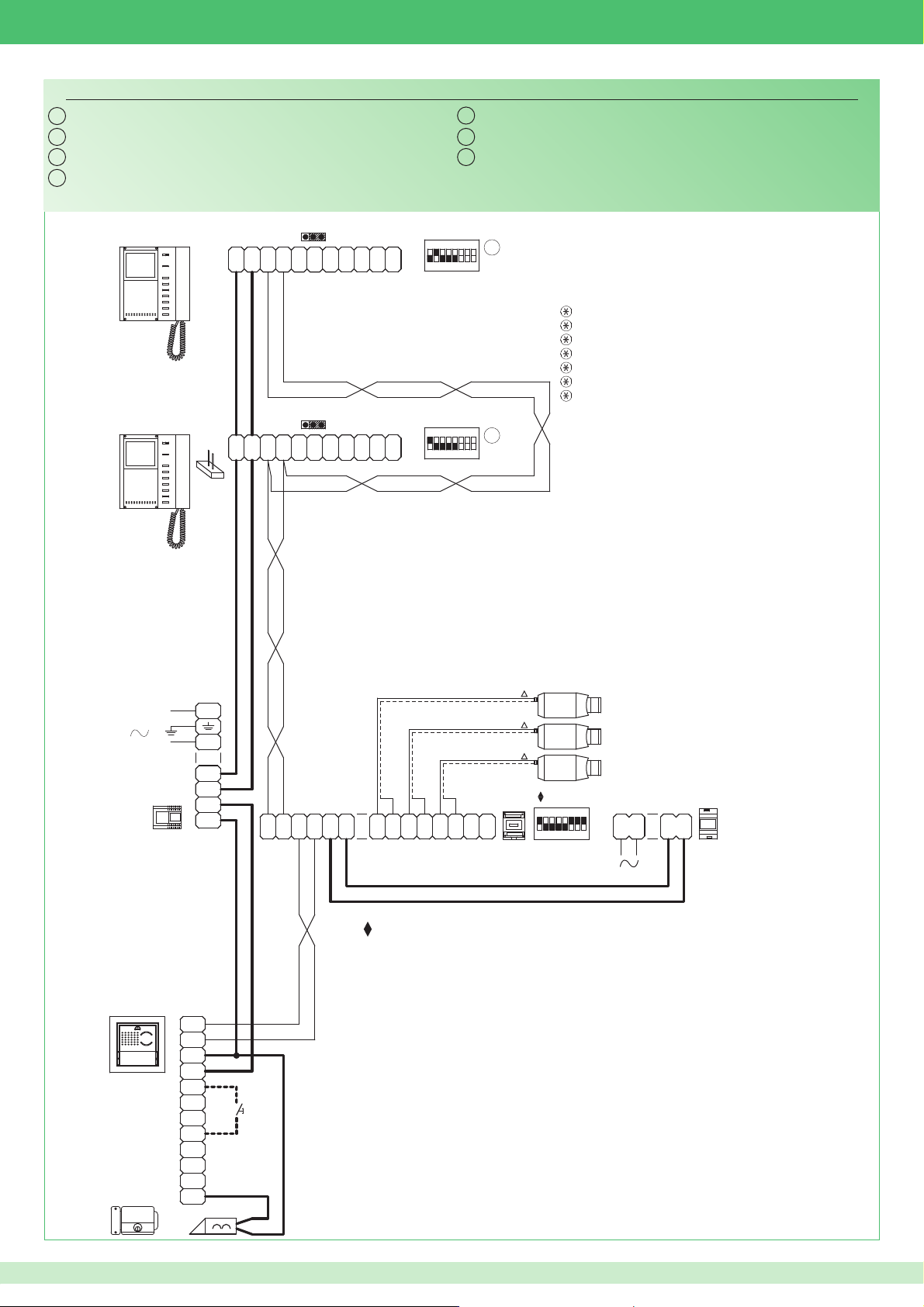

BK/018I Schema base per kit bifamiliari Art. 8173I con collegamento in cascata. Messa in funzione/veriﬁ ca tensioni di impianto a riposo. 82 BK/013IB Schema base per kit bifamiliari Art. 8173I con collegamento in derivazione 83 BK/014IB Schema per kit bifamiliari Art. 8173I ampliati con un secondo Art. 4879K. Collegamento in derivazione. 84 BK/014I/A Schema per kit bifamiliari Art. 8173I ampliati con un secondo Art. 4879K. Collegamento in cascata. 85 BK/018I/A Schema per kit bifamiliare con alimentatore aggiuntivo Art. 1595 86 BK/019I Utilizzo modulo telecamera scorporata Art. 1259/A 87 BK/EN/109I Schema per connessione a porta principale da 2 a 9 Bravo Kit tramite Art. 4834/9 88 BK/EN/110I Schema per connessione a porta principale di 30 Bravo Kit (massimo). Collegamento Bravo in cascata con Art. 1424. 90 SB2/AAQ Collegamento ampliﬁ catore video Art. 4833/A 92 BK/HI Aggiunta di un monitor principale in parallelo. Collegamento in cascata 92 BK/II Aggiunta di un monitor principale in parallelo. Collegamento in derivazione 93 BK/A9 Collegamento in derivazione di 1 monitor principale e di 1 monitor secondario con lo stesso codice utente 93 BK/CI Collegamento in cascata di 1 monitor principale e di 1 monitor secondario con lo stesso codice utente 94 BK/AABI Collegamento citofoni aggiuntivi in derivazione dal monitor 94 BK/AAAI Collegamento citofoni aggiuntivi in cascata dal monitor 95 BK/FI Aggiunta di un citofono in parallelo in derivazione dal montante 95 PXK/AAK Connessione di dispositivi di ripetizione di chiamata (Art. 1229 o Art. 1122/A) 96 BK/PI Utilizzo per usi vari del pulsante P1 (Art. 5714/K) 97 BK/NI Utilizzo morsetto LED 1 97 SB/X3 Utilizzo per usi vari del pulsante P1 (Art. 2608) 97 Variante collegamento chiamata fuori porta 98 PXK/EC Collegamento relé attuatore Art. 1256 98 PXK/RTNP Utilizzo relé posto esterno su apriporta o comando attuatore (vedi programmazioni speciali pag.12: gestione comando attuatore) 99 PXK/SNP Variante con serratura di sicurezza e alimentazione aggiuntiva 99 Utilizzo della rete RC per ﬁ ltro serratura sui contatti del relè 100

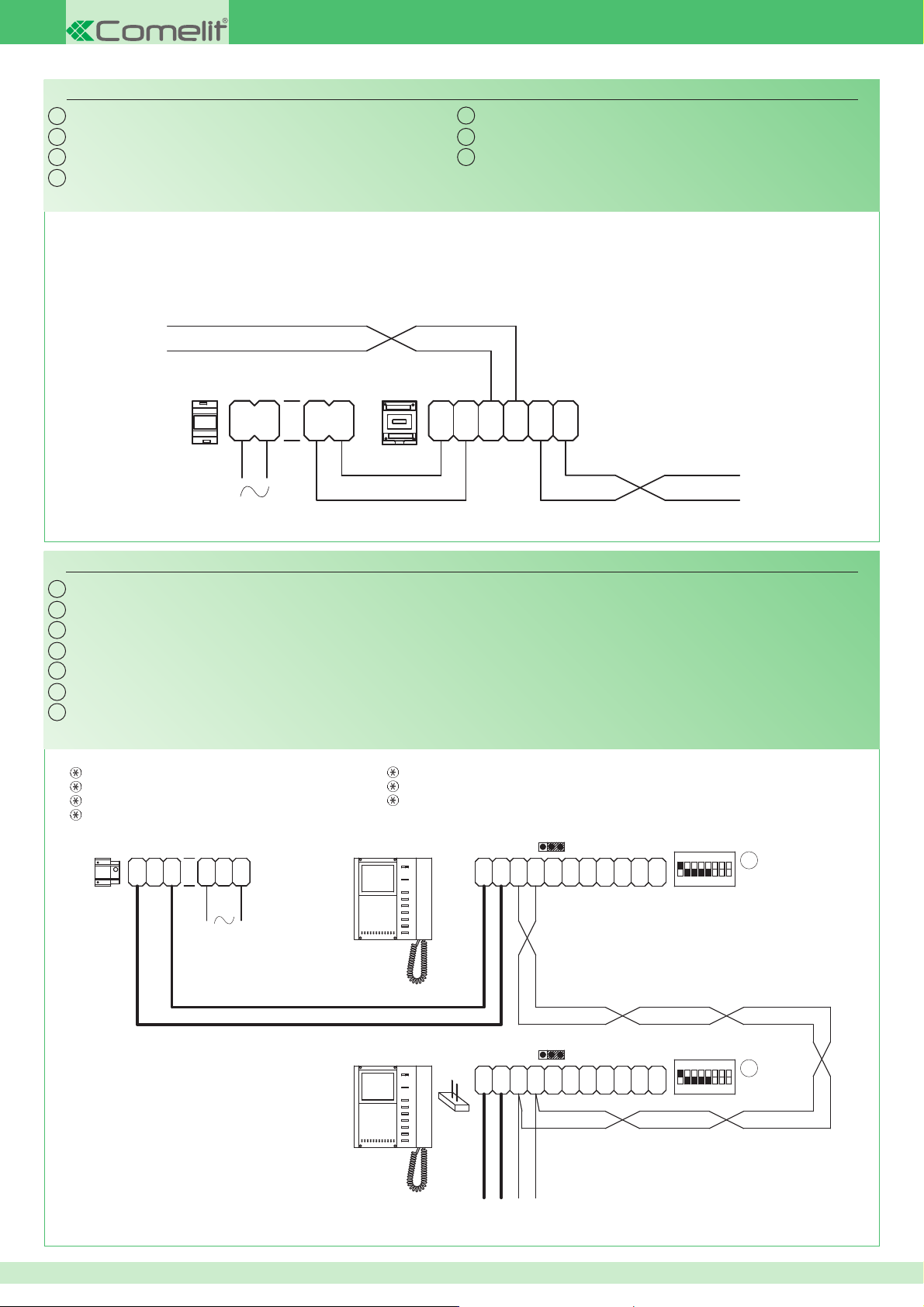

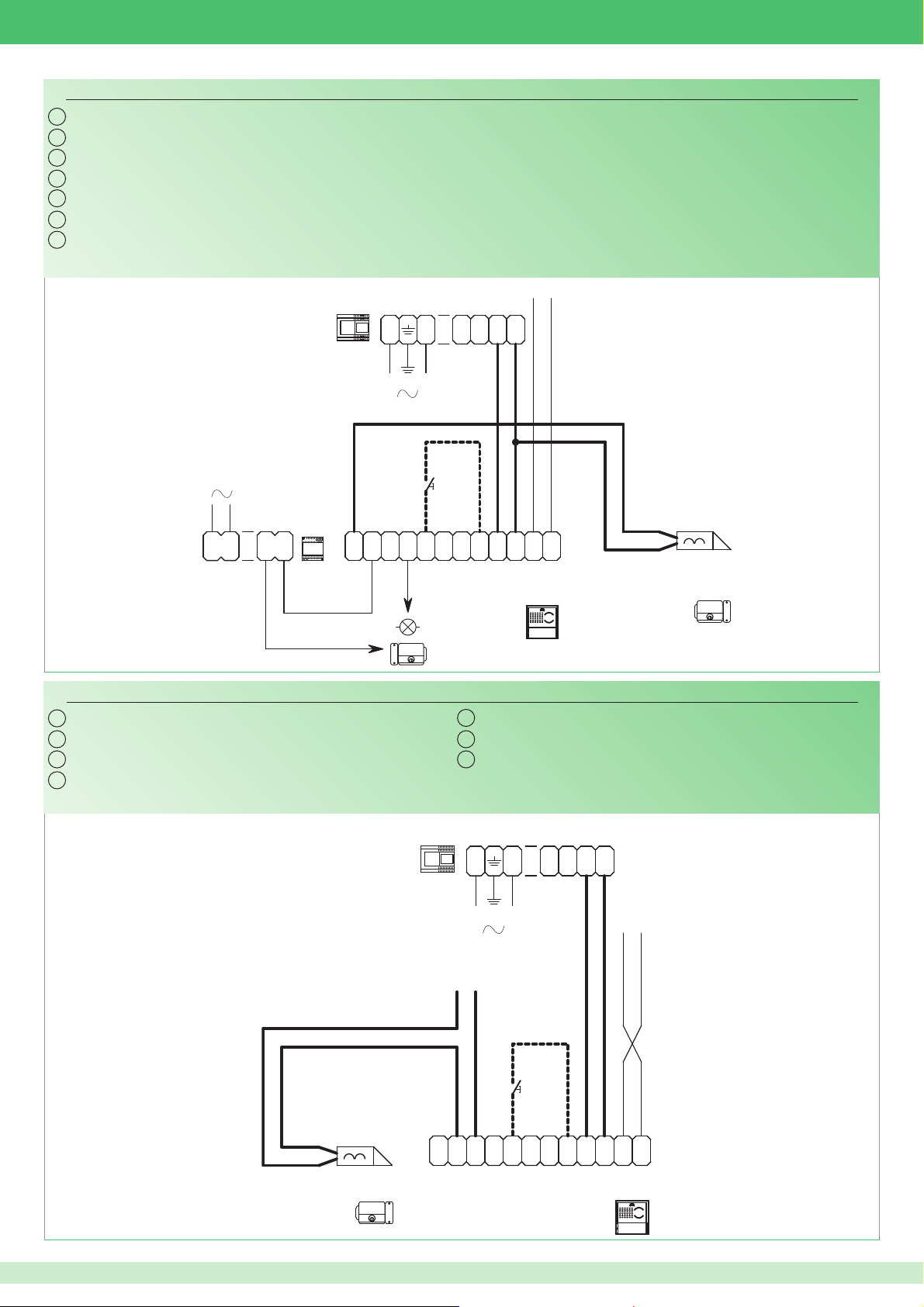

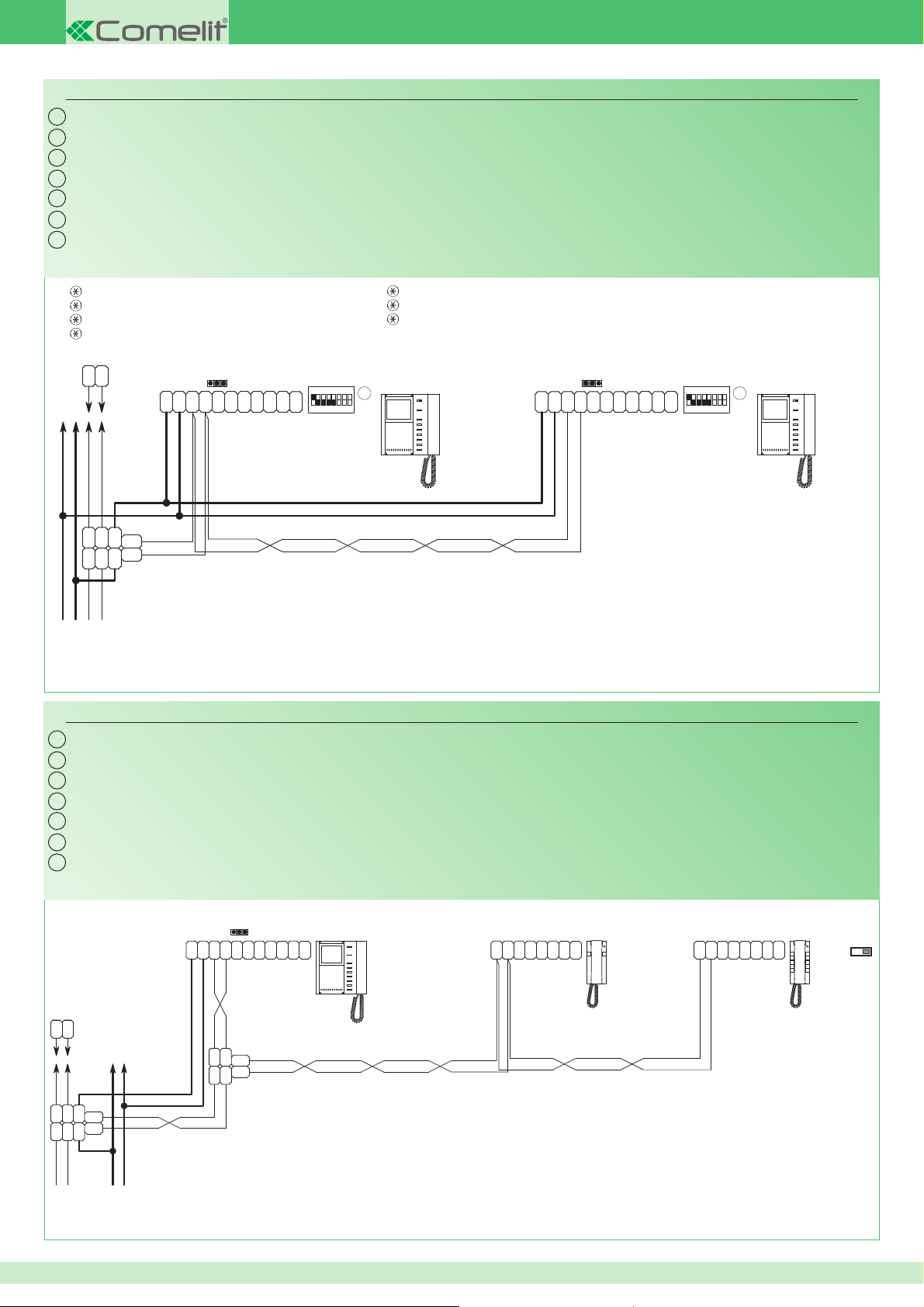

PXK/DO Variante utilizzo segnalazione porta aperta. Da utilizzare solo in impianti con 1 solo posto esterno senza scambi Art. 1224A, Art. 1424.

100

3 4

6 6 7 7 8 8 8 9 9

Page 3

LED

Generalità

I Kit video citofonici bifamiliare Art. 8173I sono utilizzabili in edifici civili o terziari dove è richiesto un’efficace controllo di accesso a fronte di semplici operazioni di installazione. Infatti bastano 2 conduttori tra il posto esterno e il/i monitor interni per attivare il sistema (chiamata, fonica, video, autoaccensione), più 2 fili per alimentare a 33V DC il posto esterno e l’elettroserratura. É disponibile inoltre una vasta gamma di accessori per risolvere facilmente ogni esigenza di impianto; infatti oltre a interessanti accessori di tipo standard è possibile ampliare l’impianto aggiungendo videocitofoni e/o citofoni e/o posti esterni. In questo modo si può raggiungere un massimo di 2 posti esterni con 3 posti interni tra citofoni e videocitofoni per la configurazione monofamiliare. Tramite opportuni impostazioni è possibile effettuare comunicazioni intercomunicanti monofamiliari (cioè tra utenti con il medesimo codice utente) utilizzando sia videocitofoni che citofoni. Più Kit possono essere connessi a una porta principale Simplebus e/o a un centralino Art. 1998A.

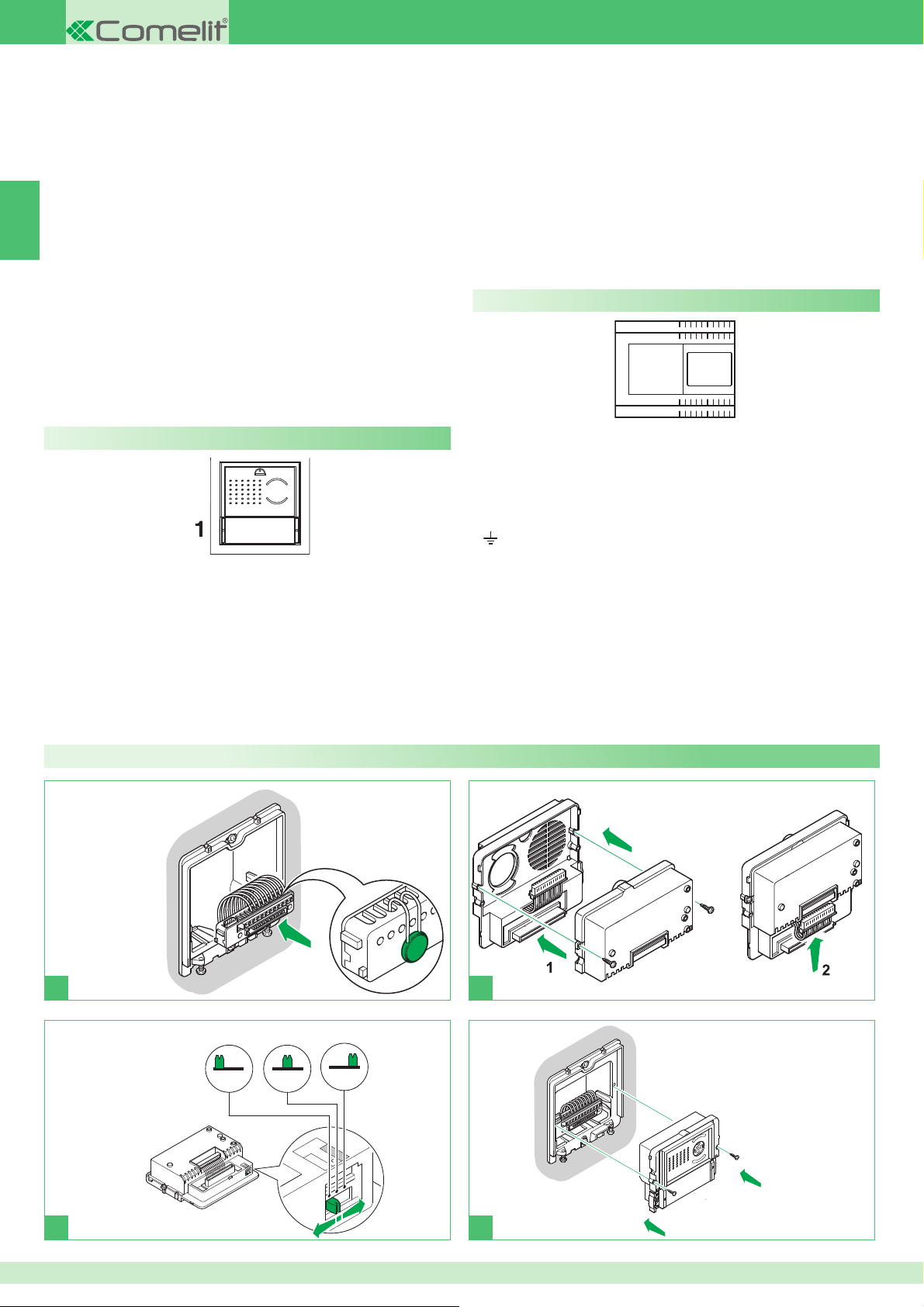

Posto esterno

Art. 4879K

Caratteristiche tecniche

Connessione al monitor con 2 fili per audio, video, apriporta e chiamata più 2 fili per alimentazione da Art. 1207. Telecamera orientabile ad alta sensibilità con sensore CCD 1/3”. Cartellini portanome con illuminazione a led selezionabile tra blu, bianca e spenta.

Regolazione volume altoparlante. Dimensione scatola da incasso: 127x127x45 mm. Il pulsante dell'Art. 4879K è impostato di fabbrica per effettuare la chiamata all'indirizzo 1. Dimensione posto esterno: 112x89,5x40 mm

Descrizione morsettiera LL connessione monitor (video, chiamata, fonica, apriporta) V+ V- alimentazione posto esterno RTE ingresso apriporta locale temporizzato DO ingresso segnalazione porta aperta PR morsetto di programmazione GND morsetto negativo da utilizzare in fase di programmazione NO NC COM contatti del relé da 10A SE connessione elettroserratura

Art. 1207

Caratteristiche tecniche

Il trasformatore prevede 2 uscite: una per alimentare il posto esterno e l’elettroserratura, l’altra per alimentare il monitor. Dimensioni: 105x85x85 mm (6 moduli DIN). Fusibile di protezione 500mA ritardato.

Descrizione morsettiera L N ingresso tensione di rete 110-240 VAC +22V 0V uscita DC di alimentazione del monitor +33V 0V uscita DC per posto esterno e elettroserratura

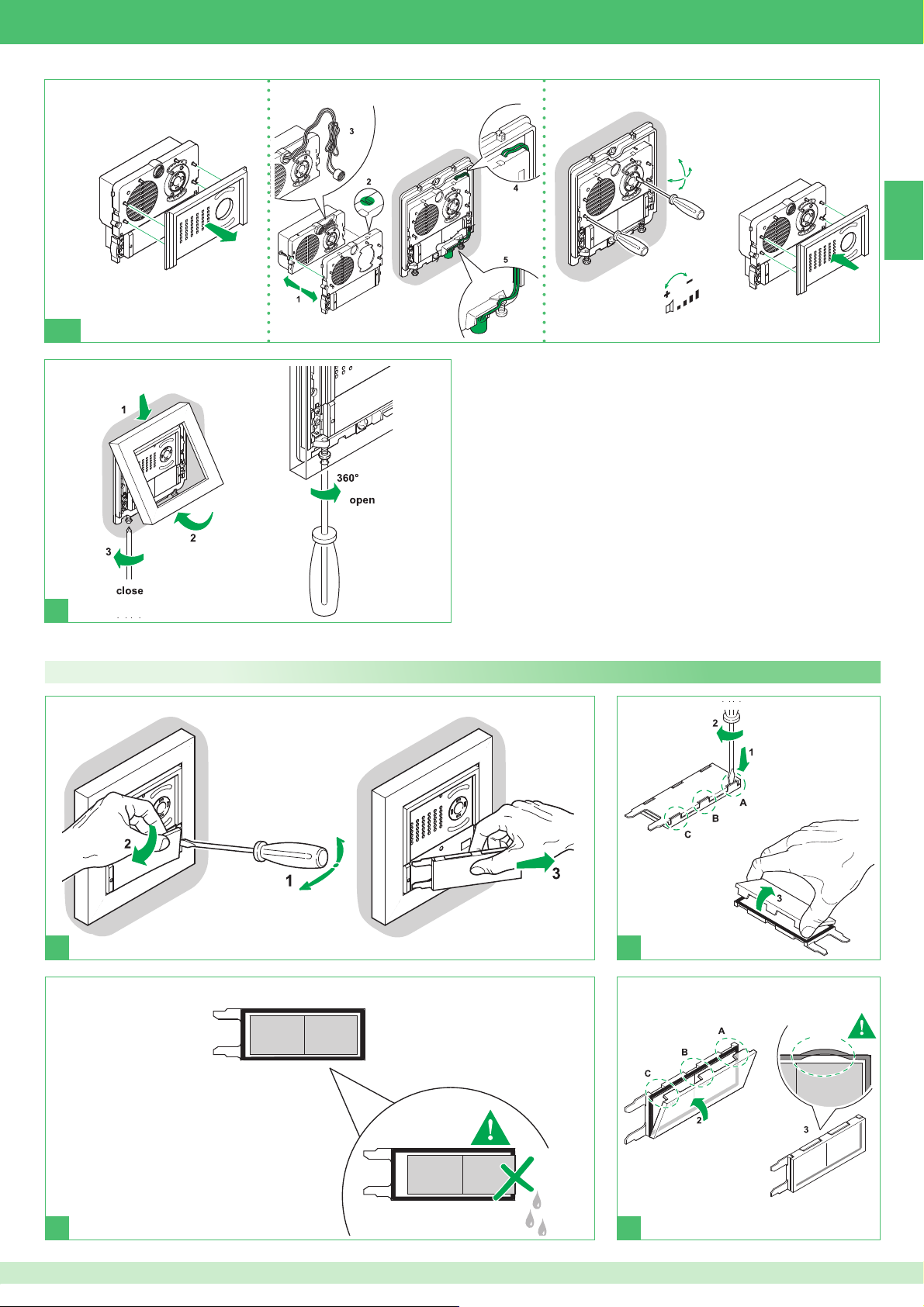

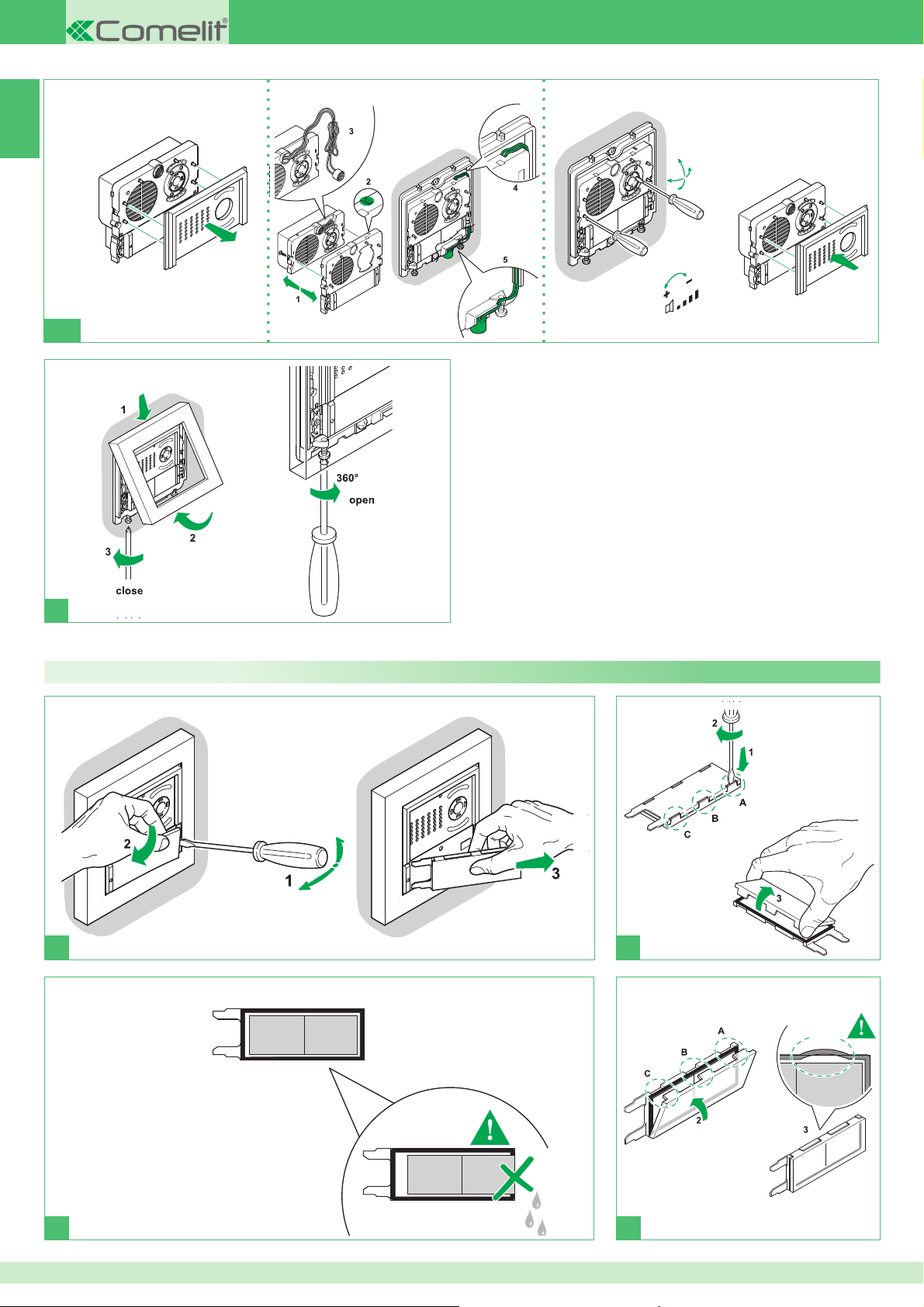

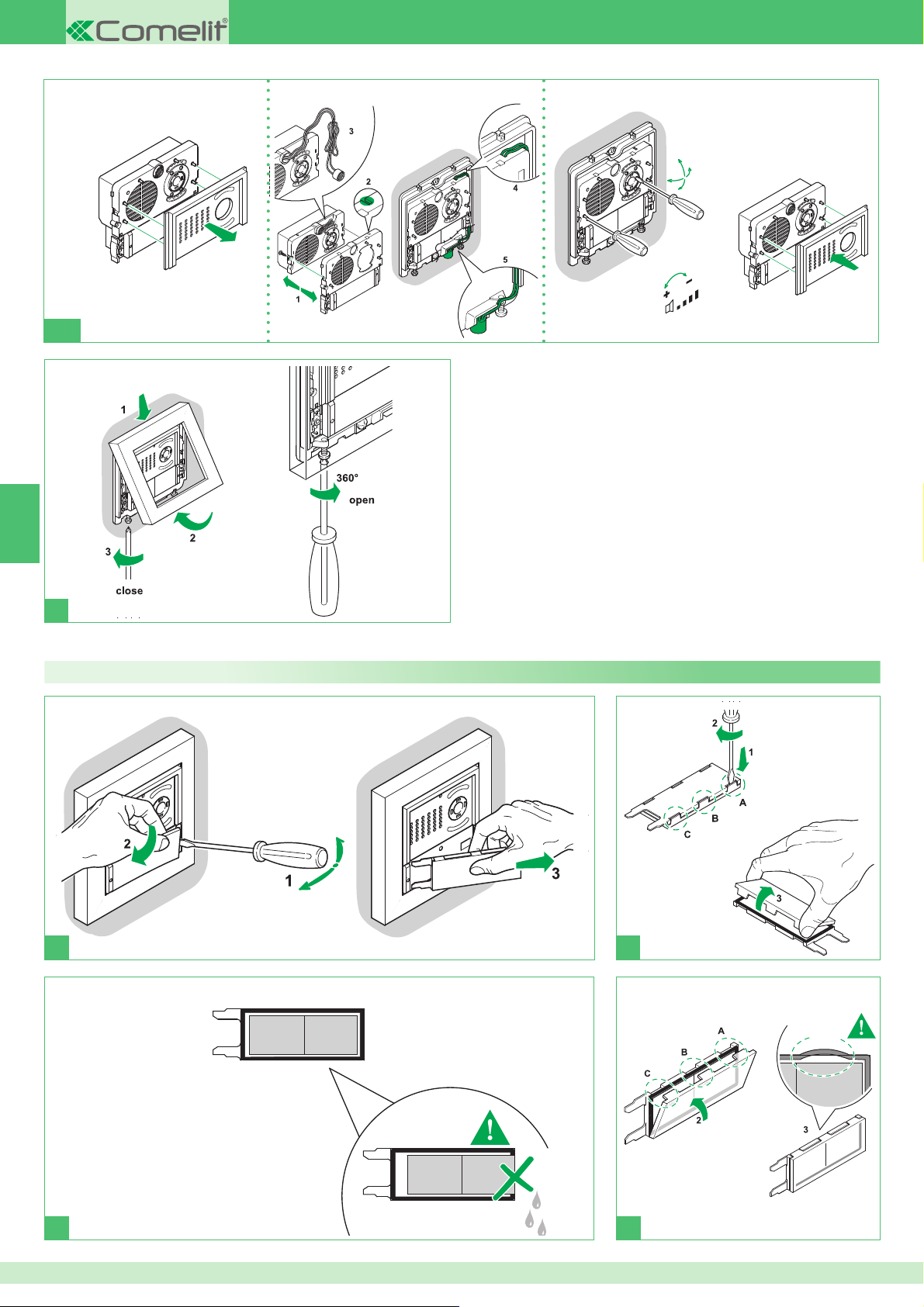

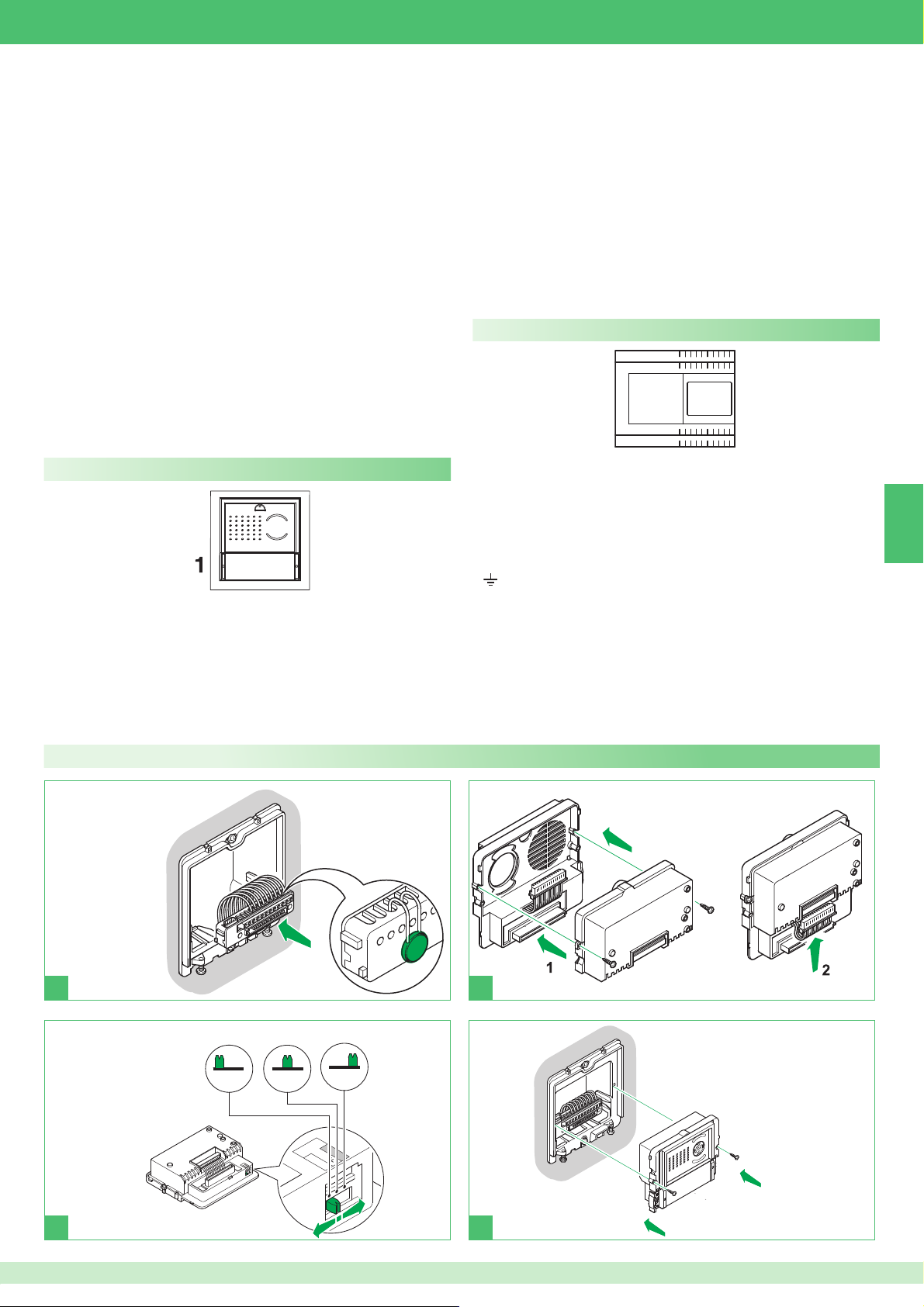

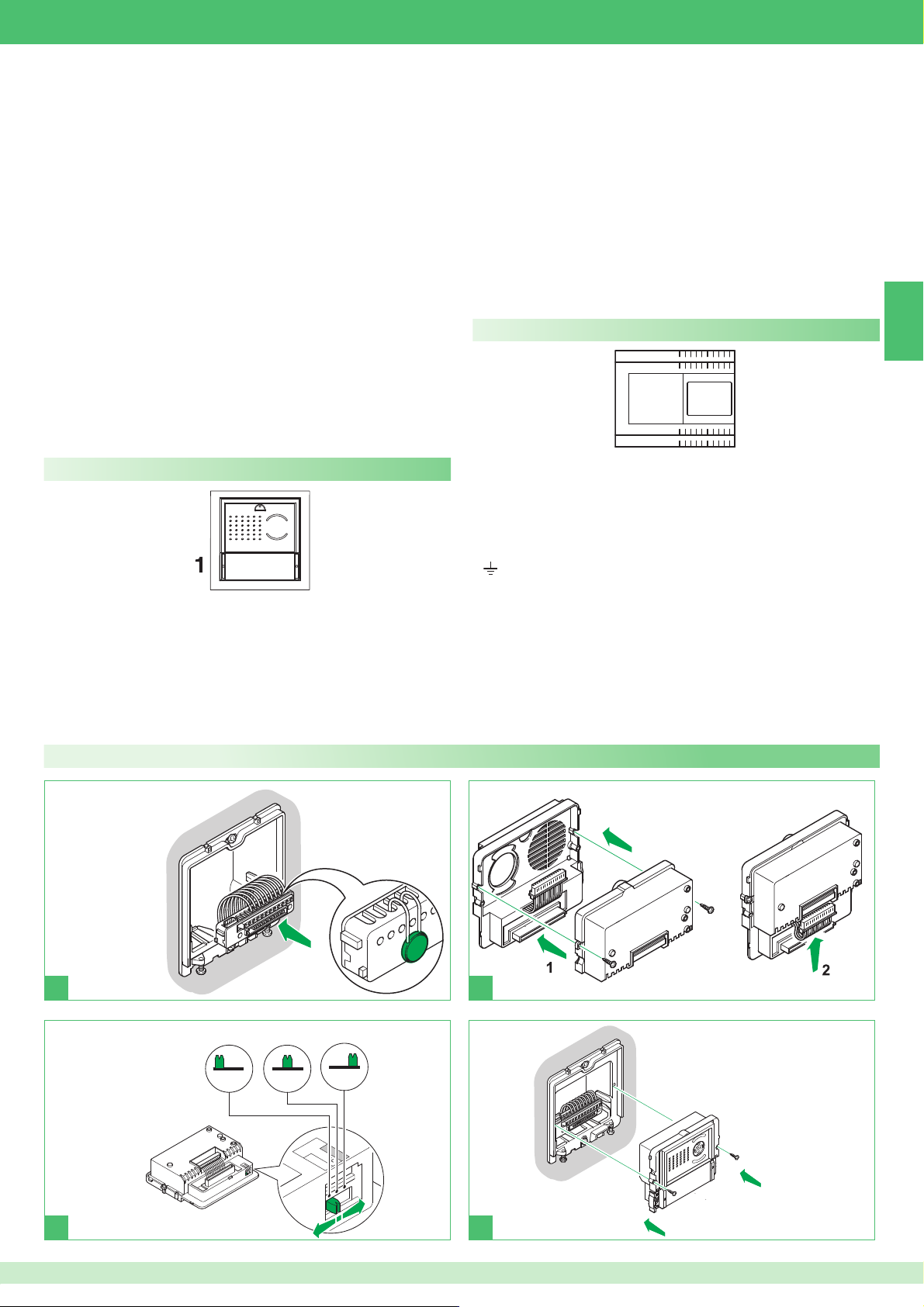

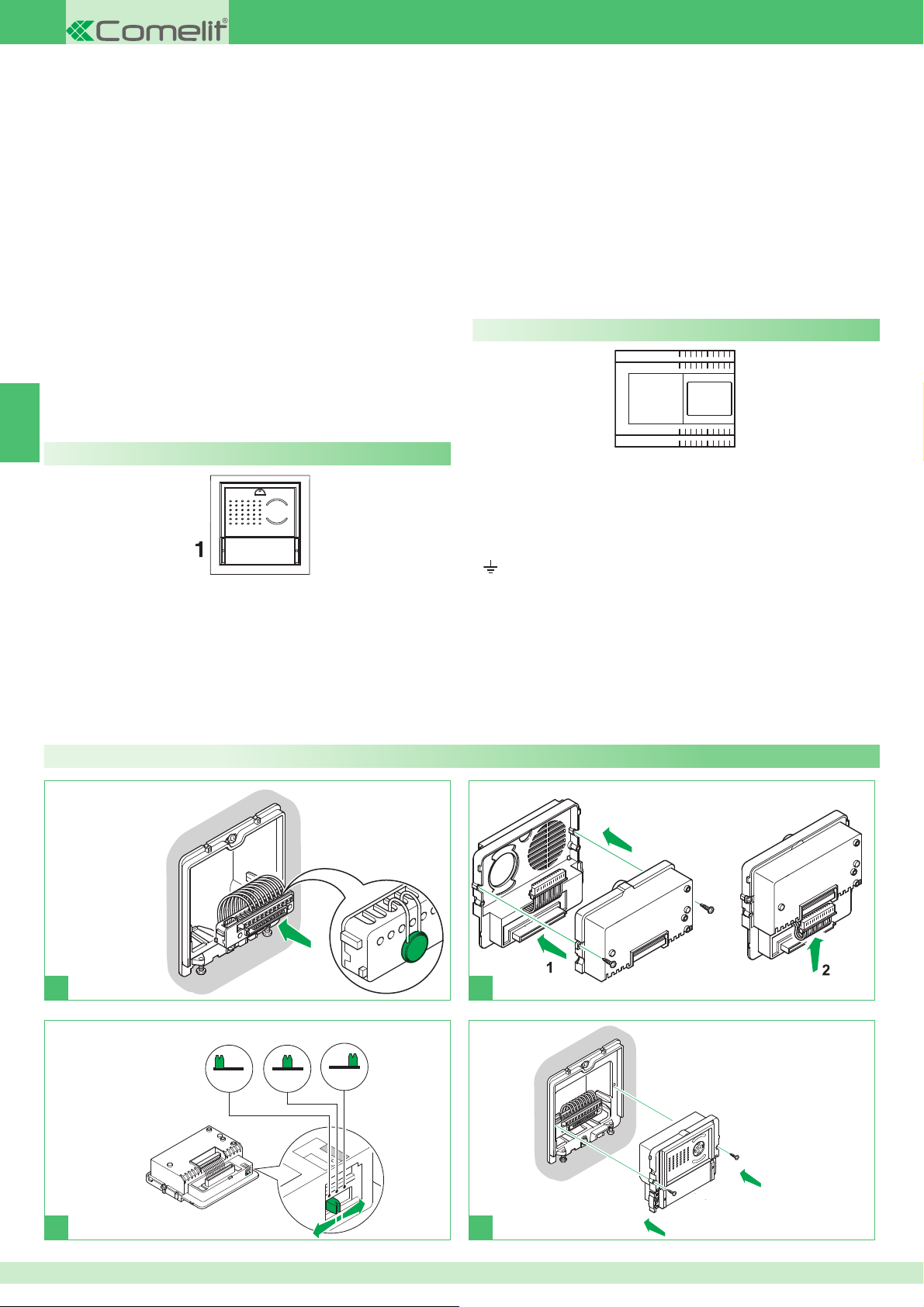

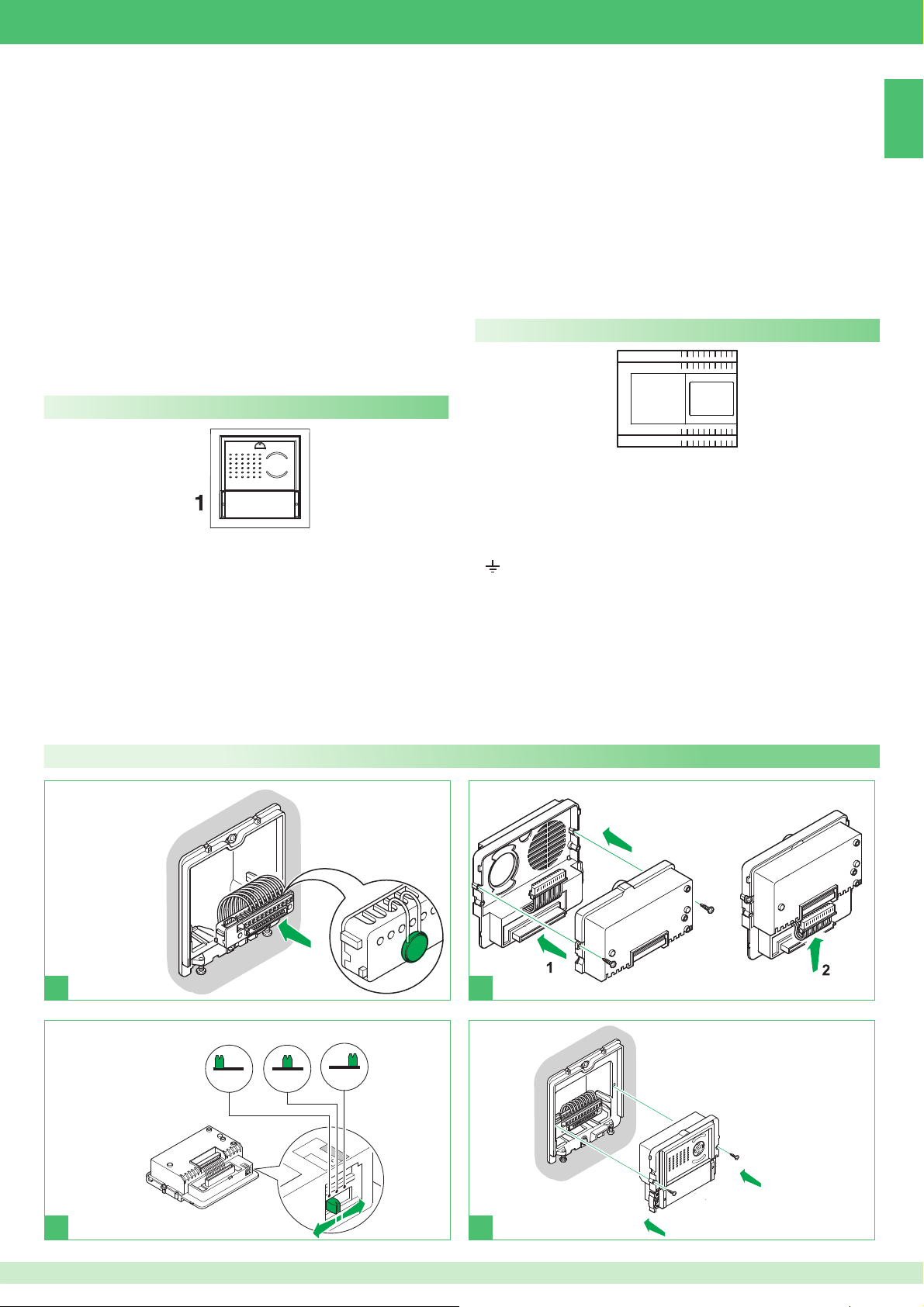

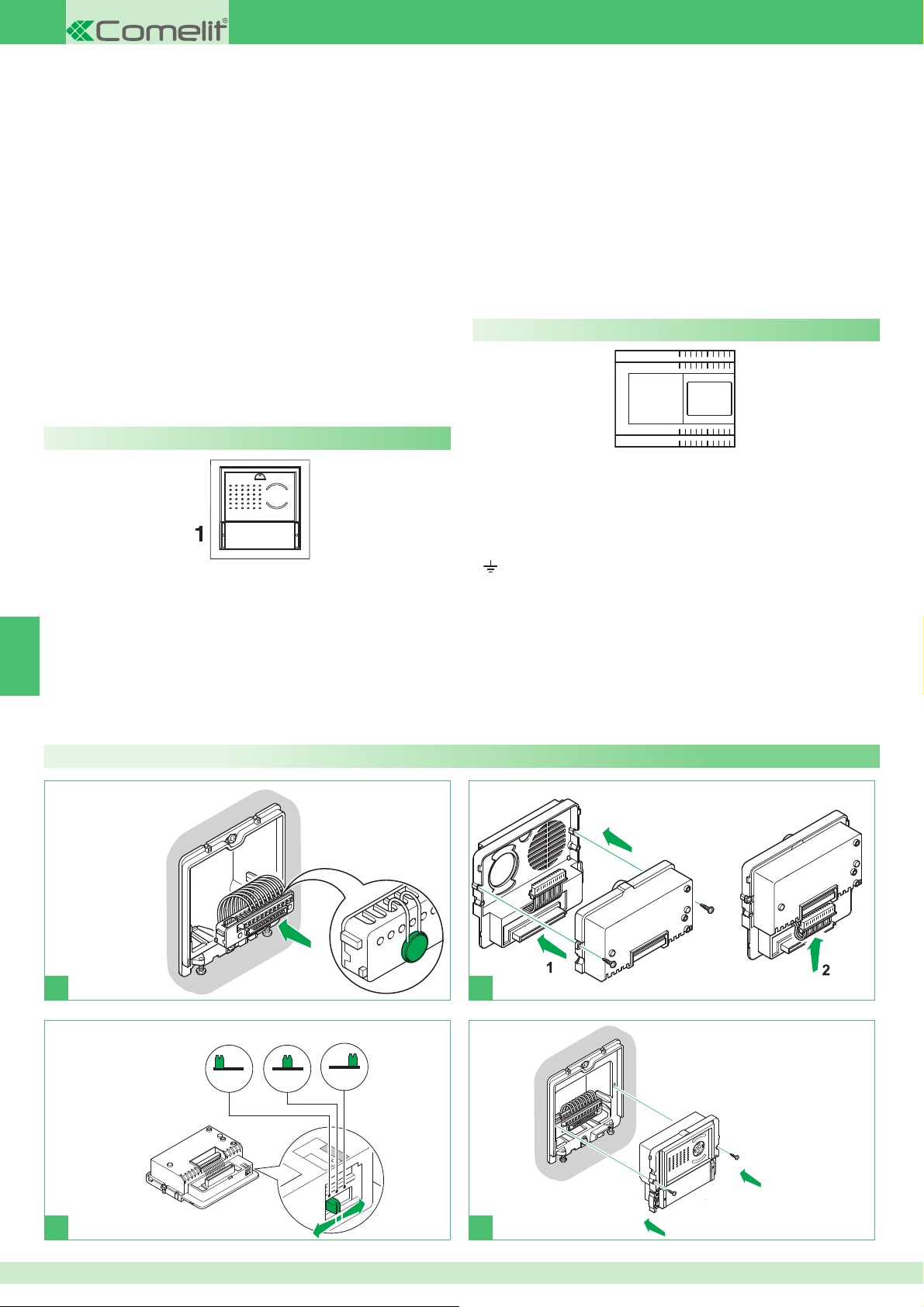

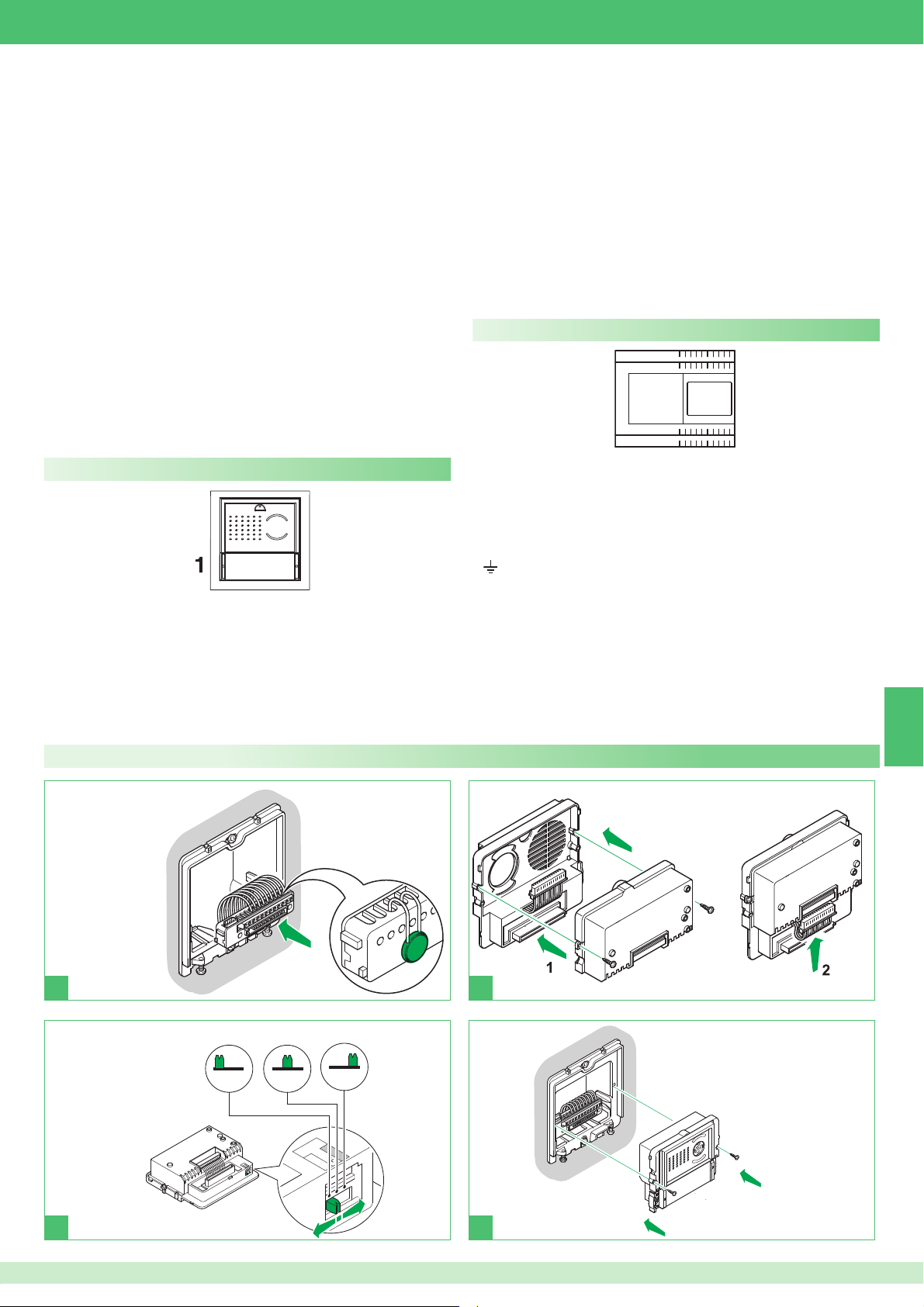

Installazione posto esterno

► Lasciare in posizione la

protezione di impianto

1 2

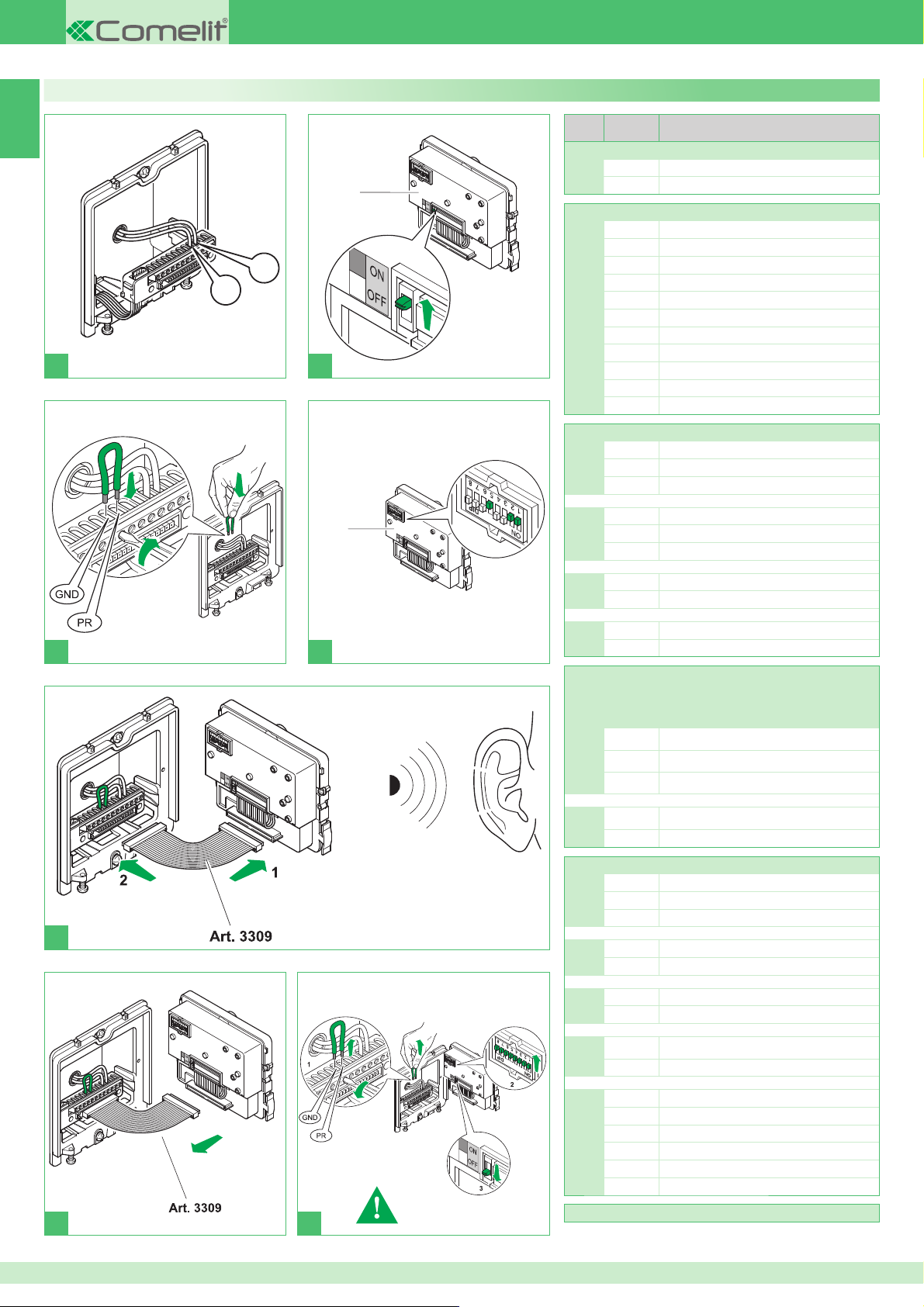

► Selezione illuminazione led cartellini portanome

WHITE OFF

LED

F F

BLUE

Page 4

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Anne Francois

Posizione alternativa del microfono

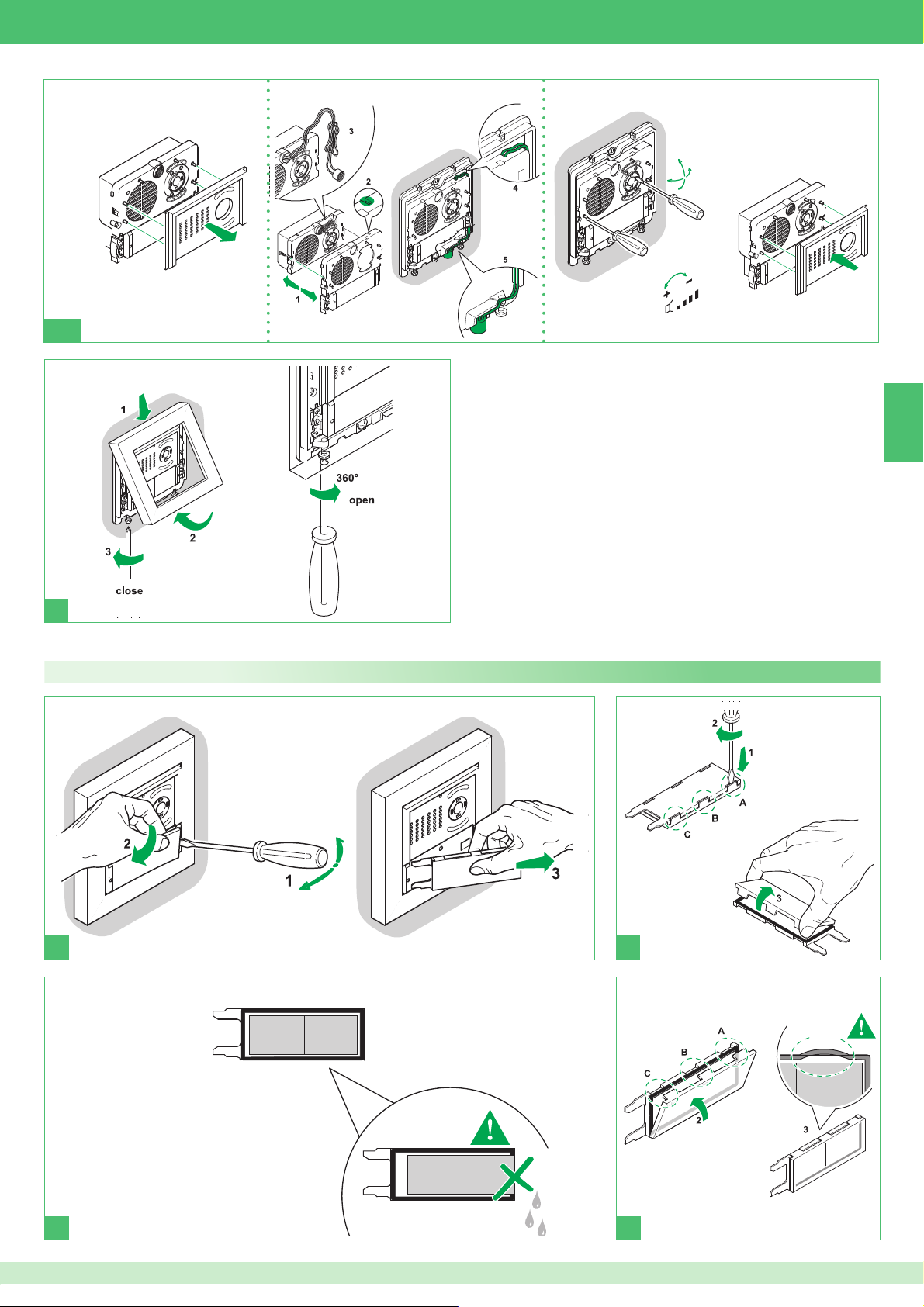

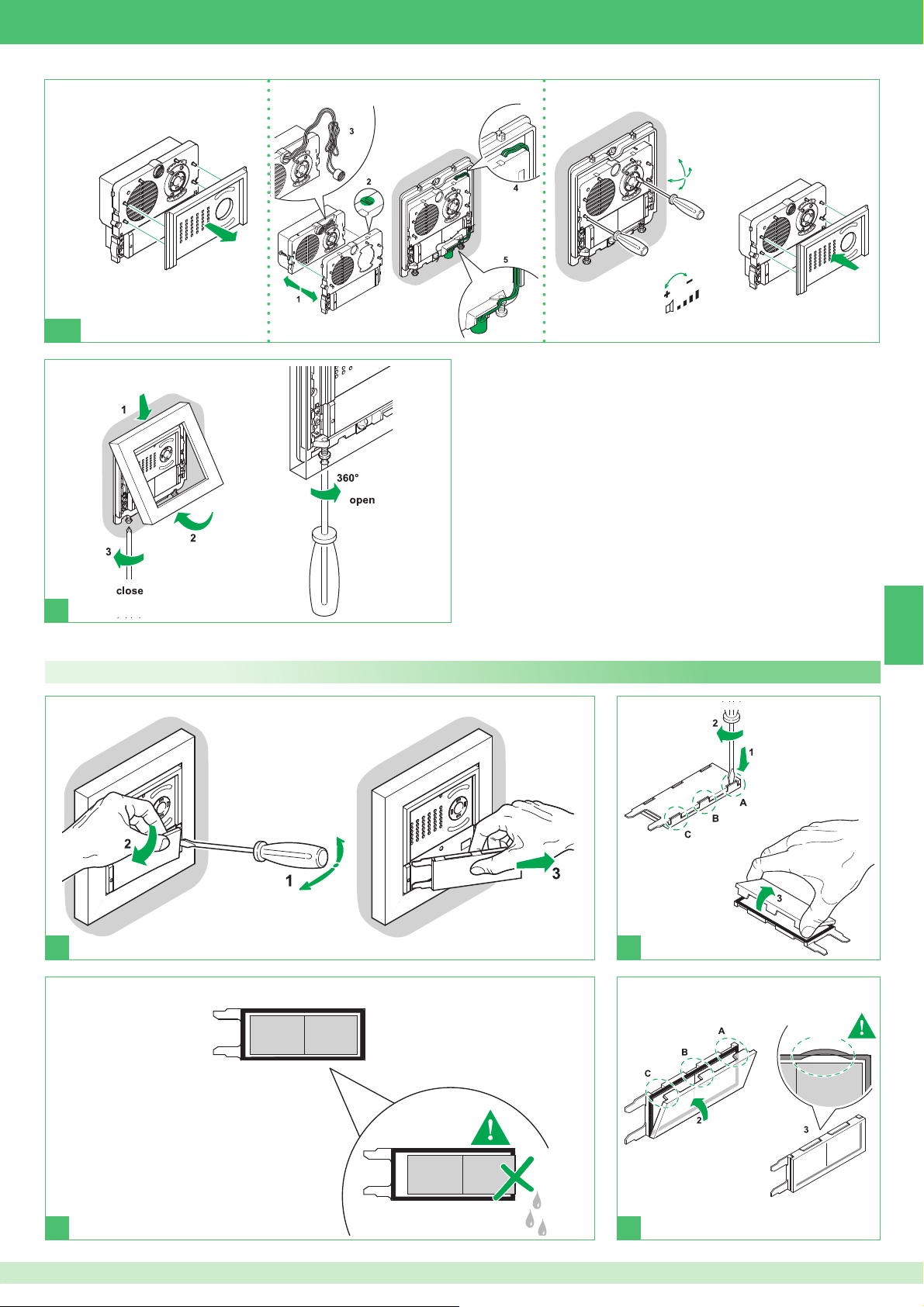

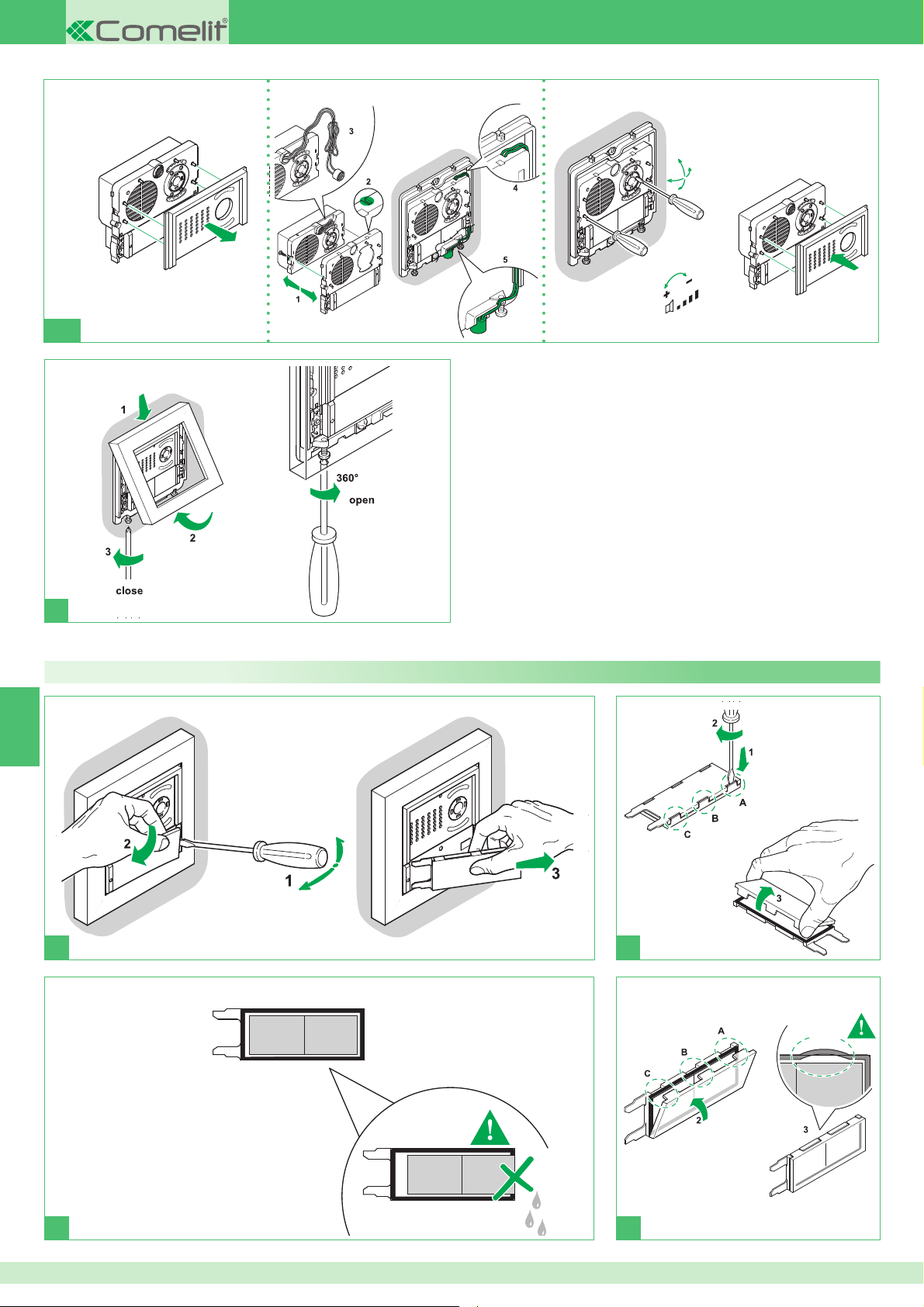

Inserimento cartellini portanome

► Centrare il cartellino

per evitare inﬁ ltrazio- ni

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Page 5

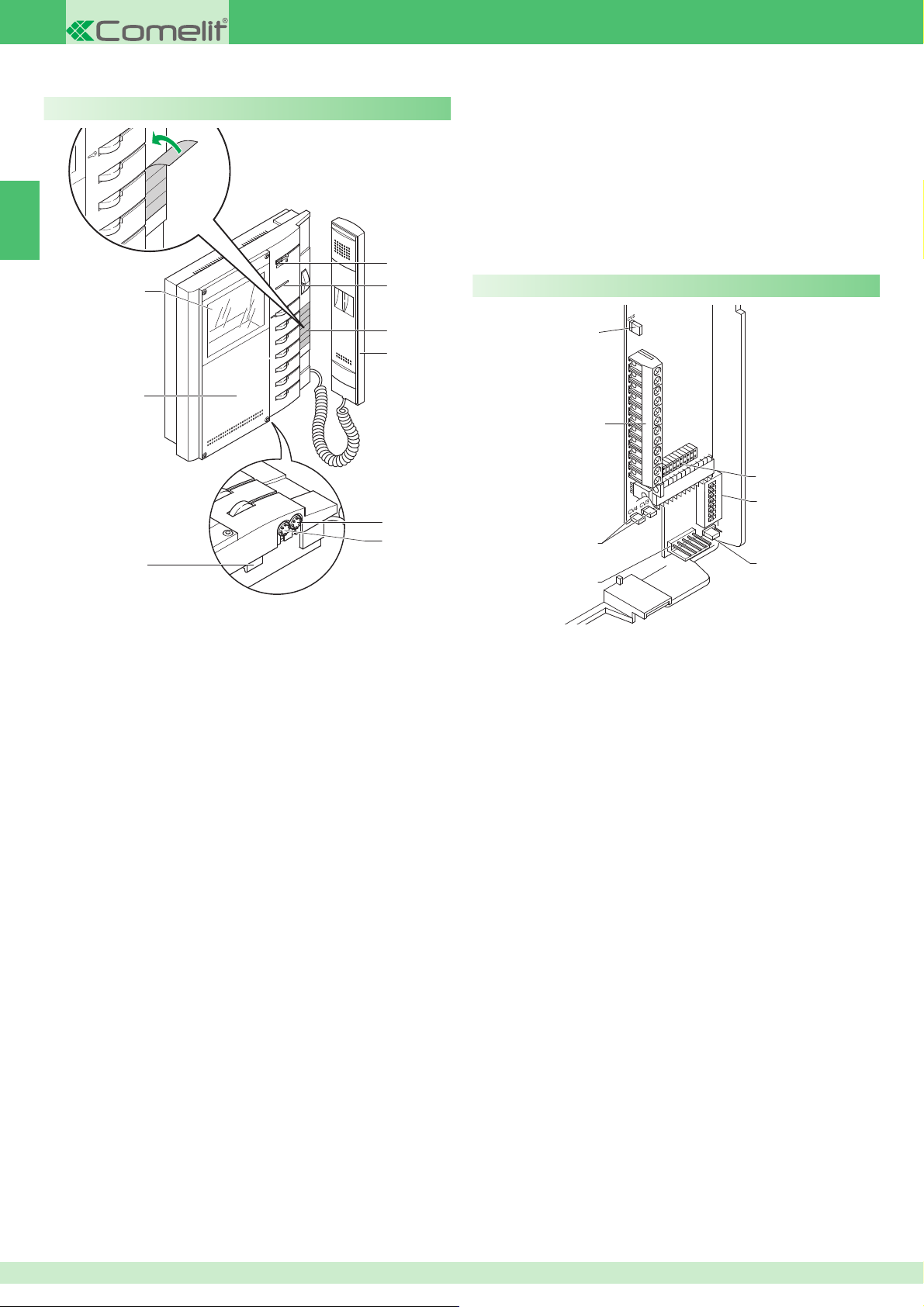

Posti interni

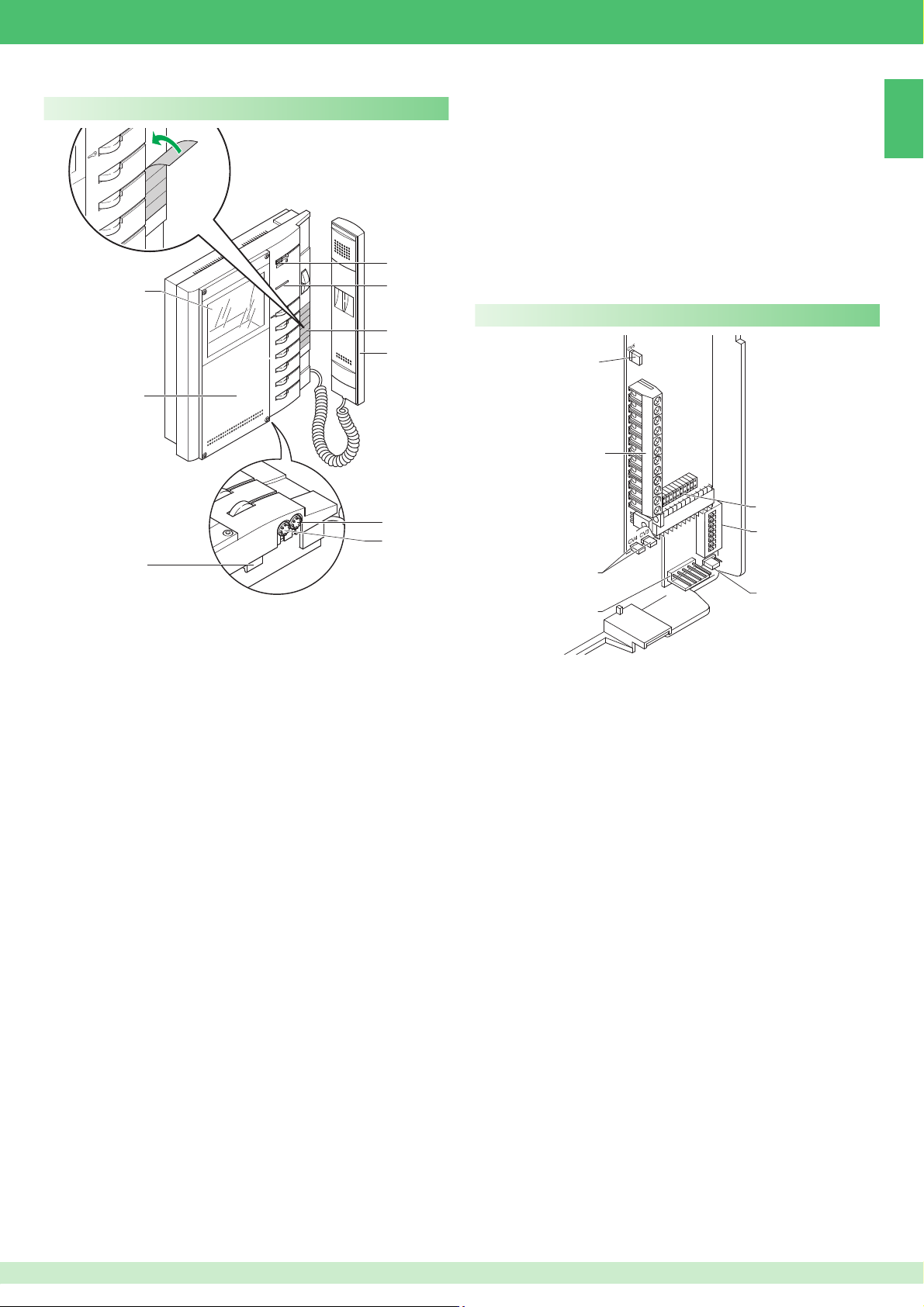

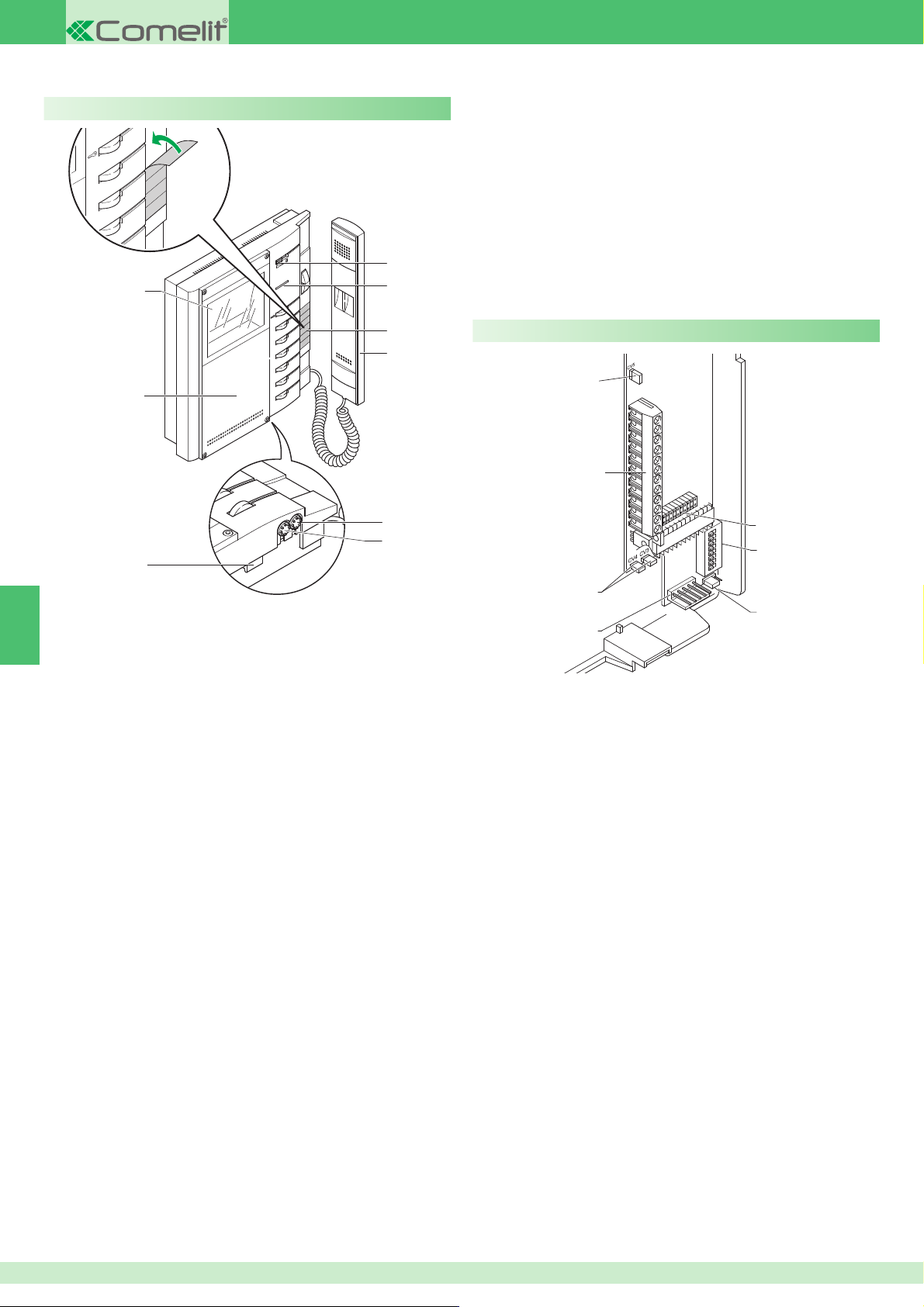

Art. 5701

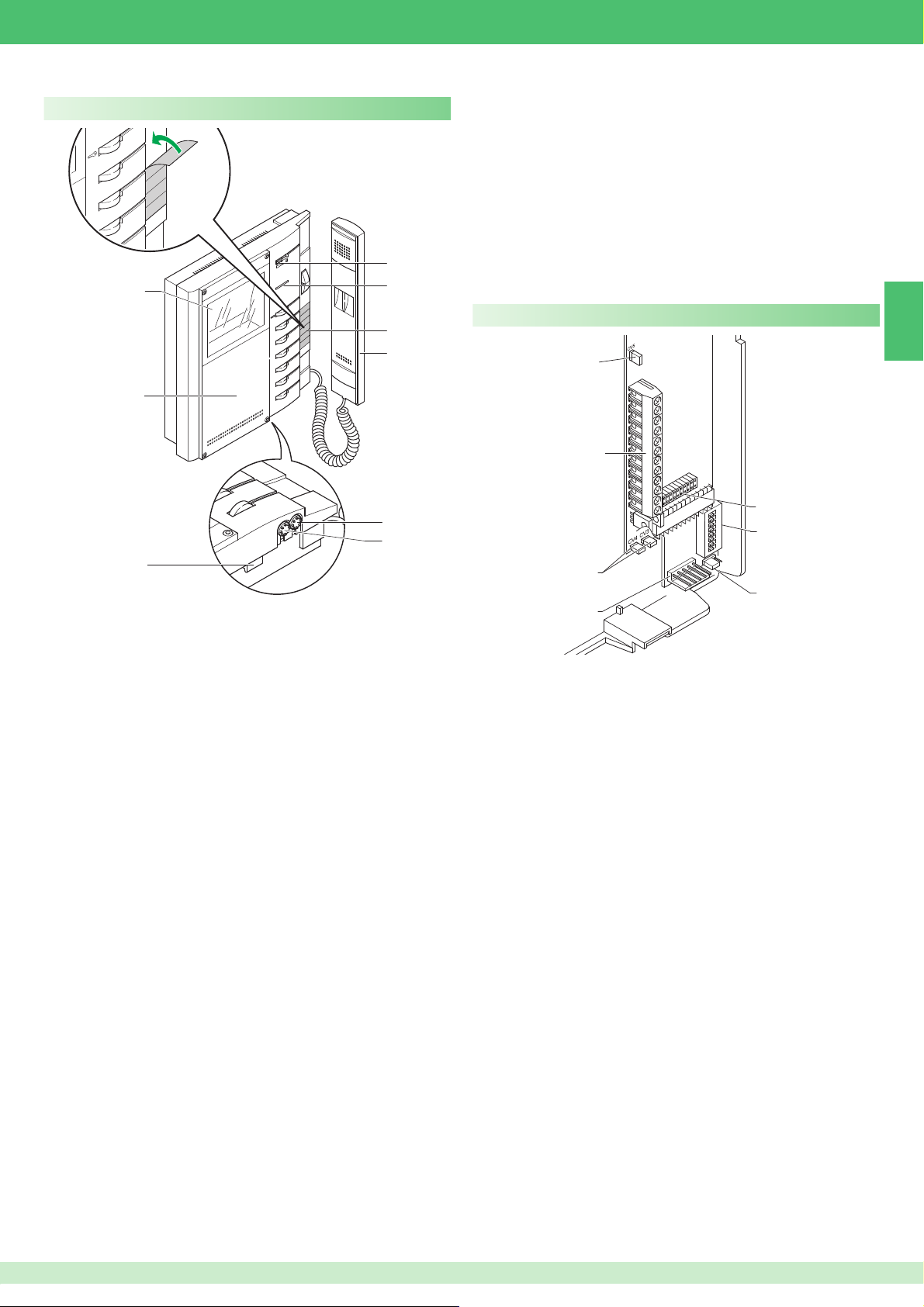

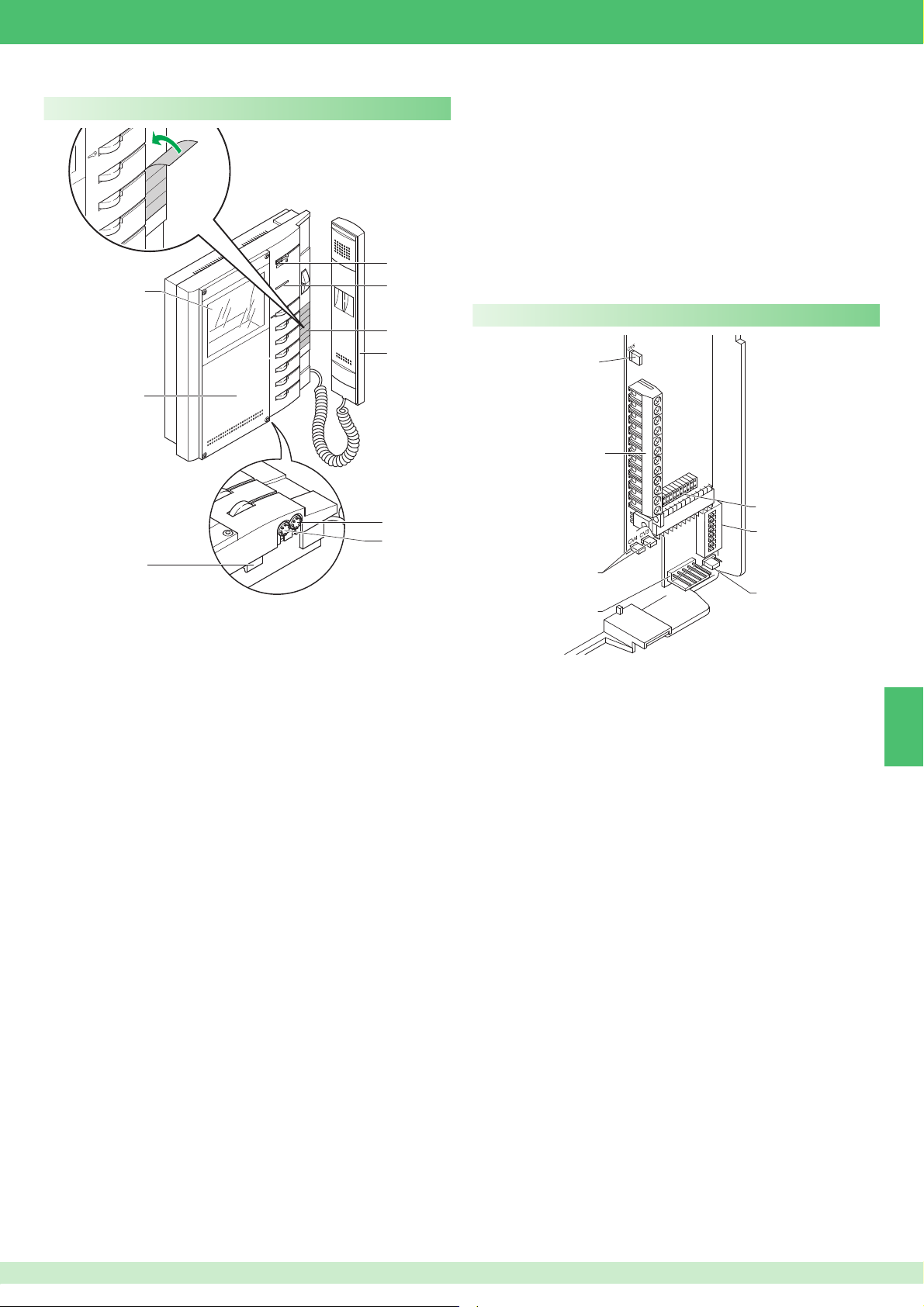

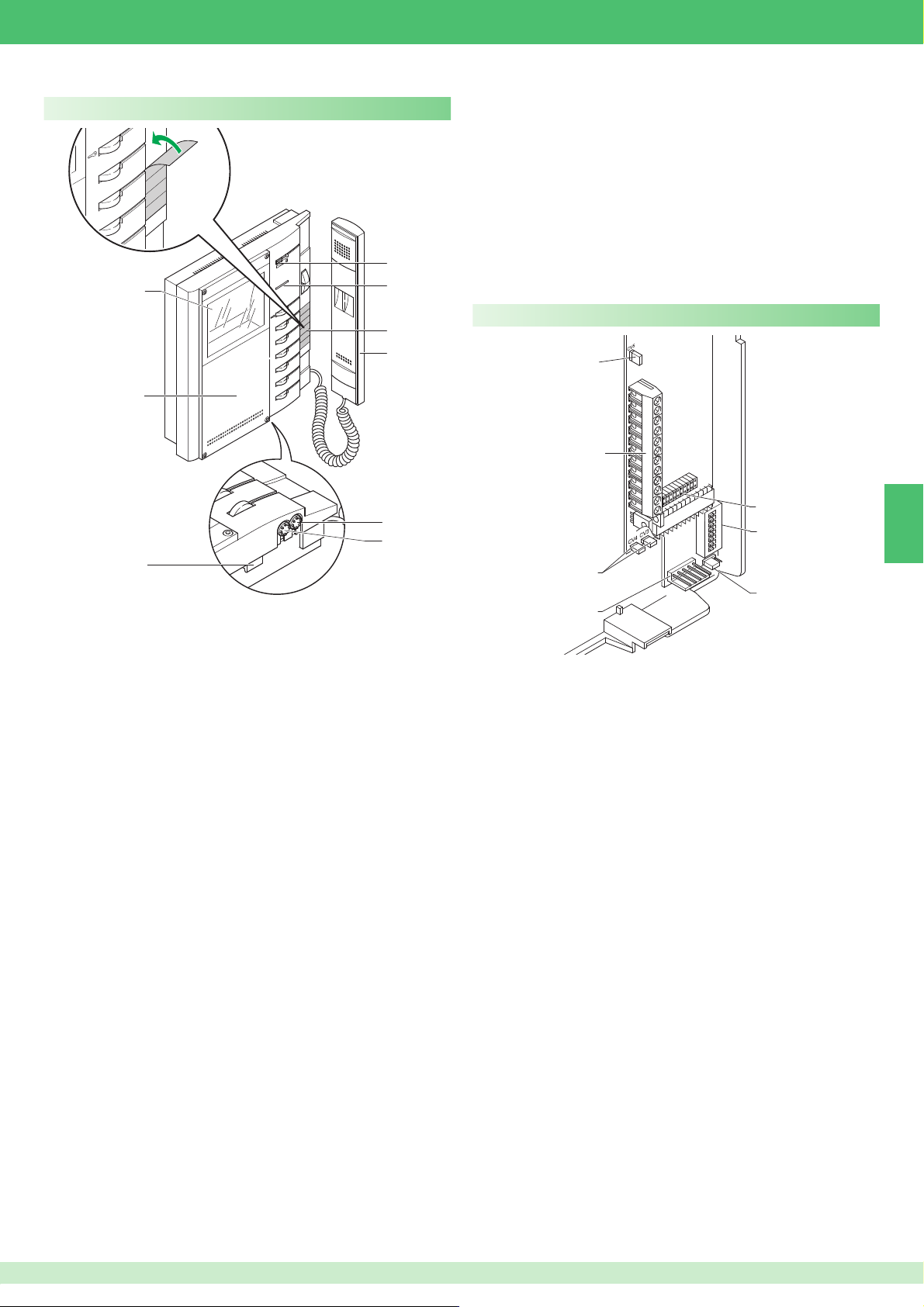

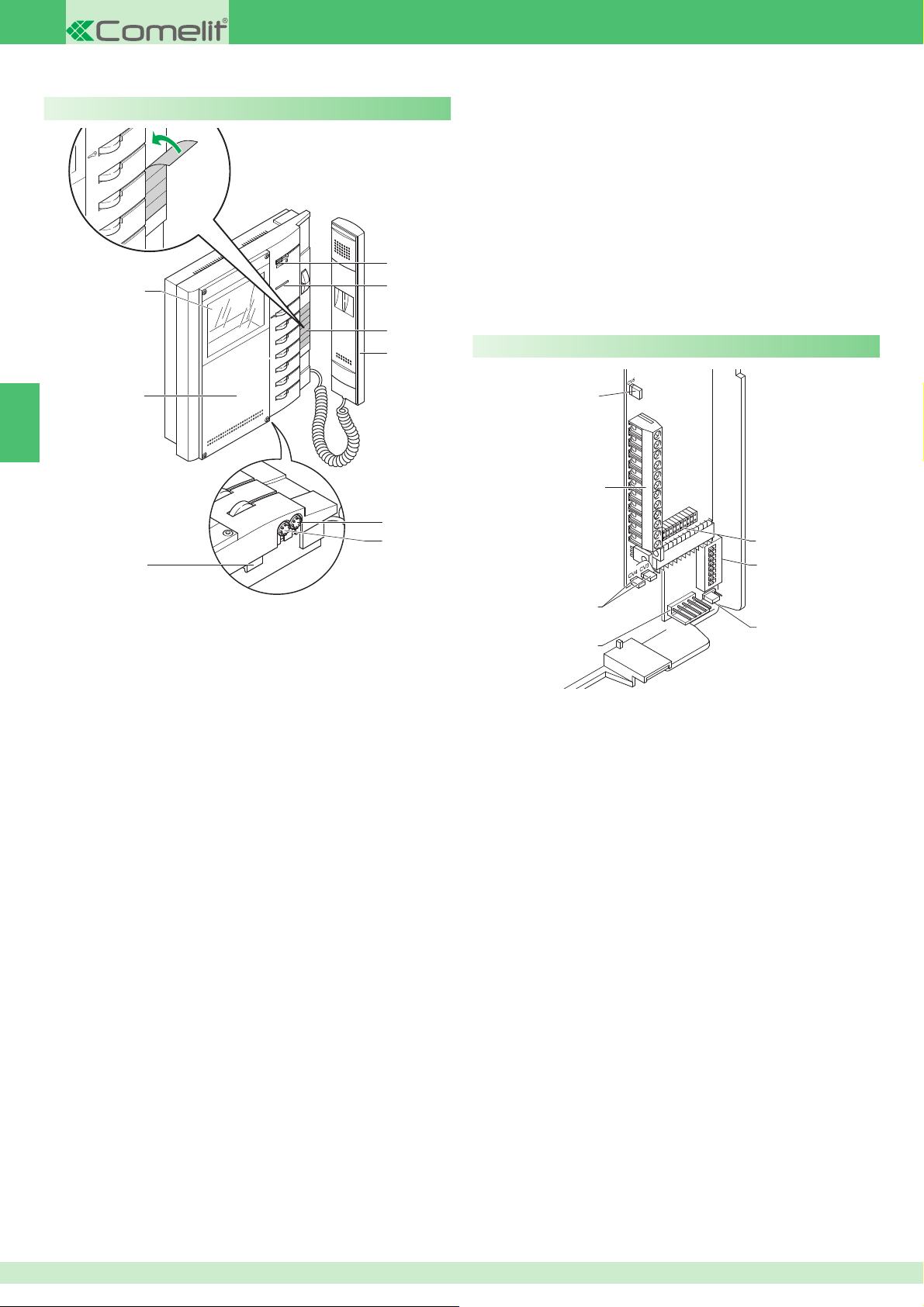

Descrizione pulsanti:

A Pulsante Apriporta.

P1 Pulsante disponibile di serie, utilizzabile per servizi vari (contatto

C.NO. 1A max) a seconda delle necessità di impianto; rimuovendo CV3 e CV4 come riportato nella variante BK/PI a pag. 97.

P2 Pulsante disponibile di serie. P3 P4 Pulsanti opzionali (utilizzando la scheda Art. 5733 o Art. 5734) per

attivazione funzioni supplementari. P5 P6 Pulsanti opzionali (utilizzando la scheda Art. 5733) o Led di segnalazione opzionali (utilizzando la scheda Art. 5734) disponibili per diverse funzioni.

Caratteristiche tecniche monitor bianco e nero Art. 5701 1 Regolazione volume chiamata / selettore funzione Privacy (per servizio

Privacy si intende l’esclusione della chiamata dal posto esterno e da citofoni o videocitofoni intercomunicanti; l’attivazione della funzione Privacy è evidenziata dalla comparsa di un indicatore rosso a lato del selettore).

L’utente può selezionare la suoneria del Monitor come descritto a

pagina 10.

2 Led di segnalazione (accensione in funzione della conﬁ gurazione

adottata).

3 Etichetta memo-pulsanti su cui è possibile riportare la funzione dei

pulsanti.

4 Cornetta Monitor (sollevare la cornetta per iniziare la comunicazione). 5 Manopola regolazione luminosità (ruotare in senso orario per

aumentare la luminosità).

6 Manopola regolazione intensità colore (ruotare in senso orario per

aumentare il valore).

7 Gancio di fissaggio. 8 Frontalino di serie personalizzabile con Kit di personalizzazione Art.

5727.

9 Schermo bianco e nero 4’’.

È possibile utilizzare nella stessa unità familiare fino a un massimo di 3 Monitor.

Art. 5714/K

DIP

5 6 7 8

1 2 3 4

1 Connettore Staffa-Monitor. 2 S1 Dip switch programmazione indirizzi utente. 3 JP1 Jumper per programmare la staffa come Principale (P) o

Secondaria (S) (vedi pag. 10).

4 CN1 Connettore per schede opzionali Art. 5733, Art. 5734. 5 CV3 CV4 Jumper per liberare Pulsante 1 (contatto C. NO. 24V- 100mA

max).

6 Morsettiera per connessione impianto: 0 +20 morsetti per connessione con Art. 1205/B o Art. 1212/B. L L Morsetti di connessione linea Bus. CFP CFP Ingresso chiamata da piano. P1 C1 Contatti per Pulsante 1 usato per usi vari. Per avere un contatto C.NO. (24V-100mA max) rimuovere i jumper

CV3 e CV4.

+S -S Morsetti per dispositivo ripetizione di chiamata. LED1 Ingresso per gestione accensione Led di segnalazione (in presenza di segnale su questo morsetto il Led lampeggia; vedi

variante BK/NI a pag. 97).

7 CV5 Jumper chiusura video.

Page 6

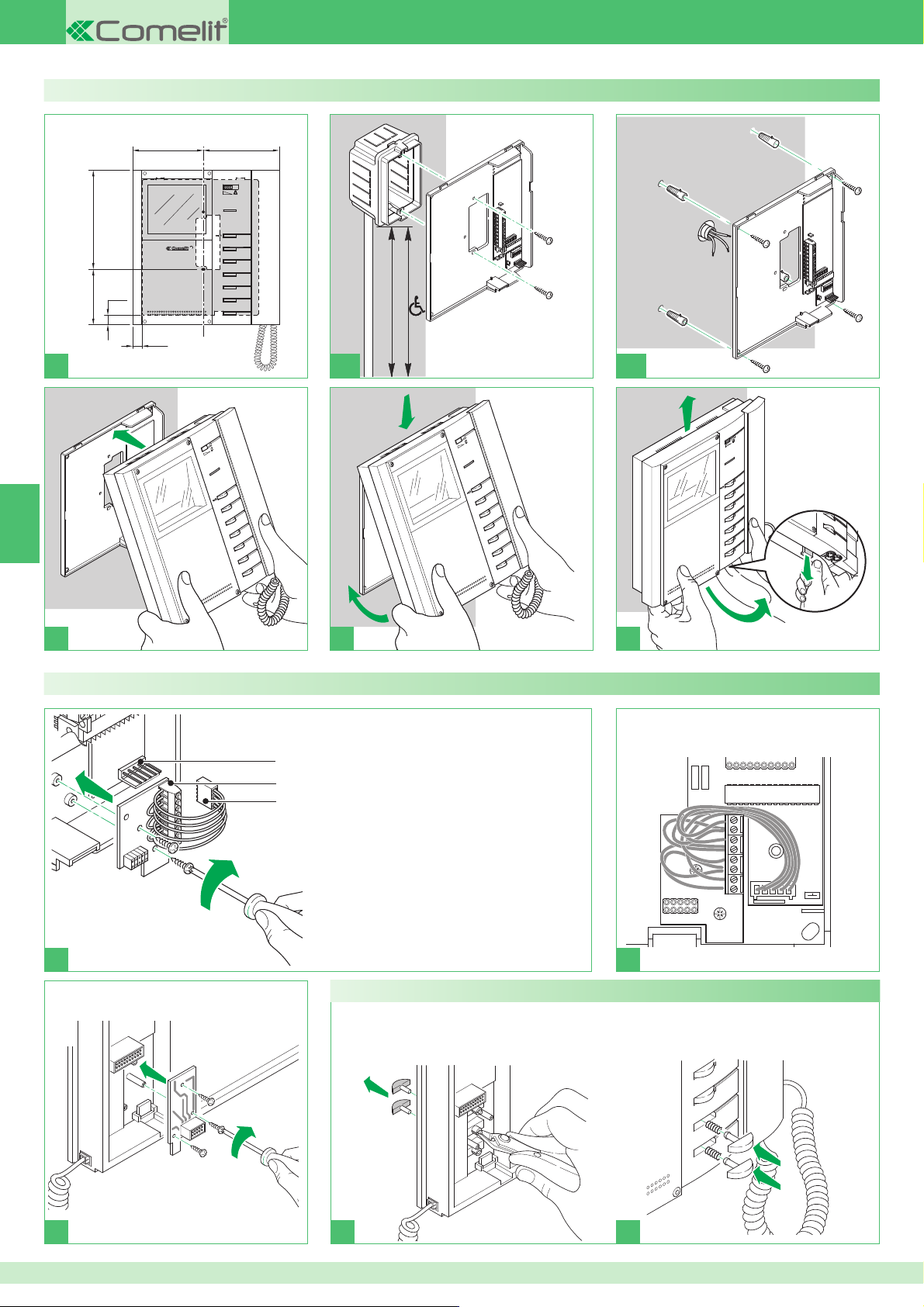

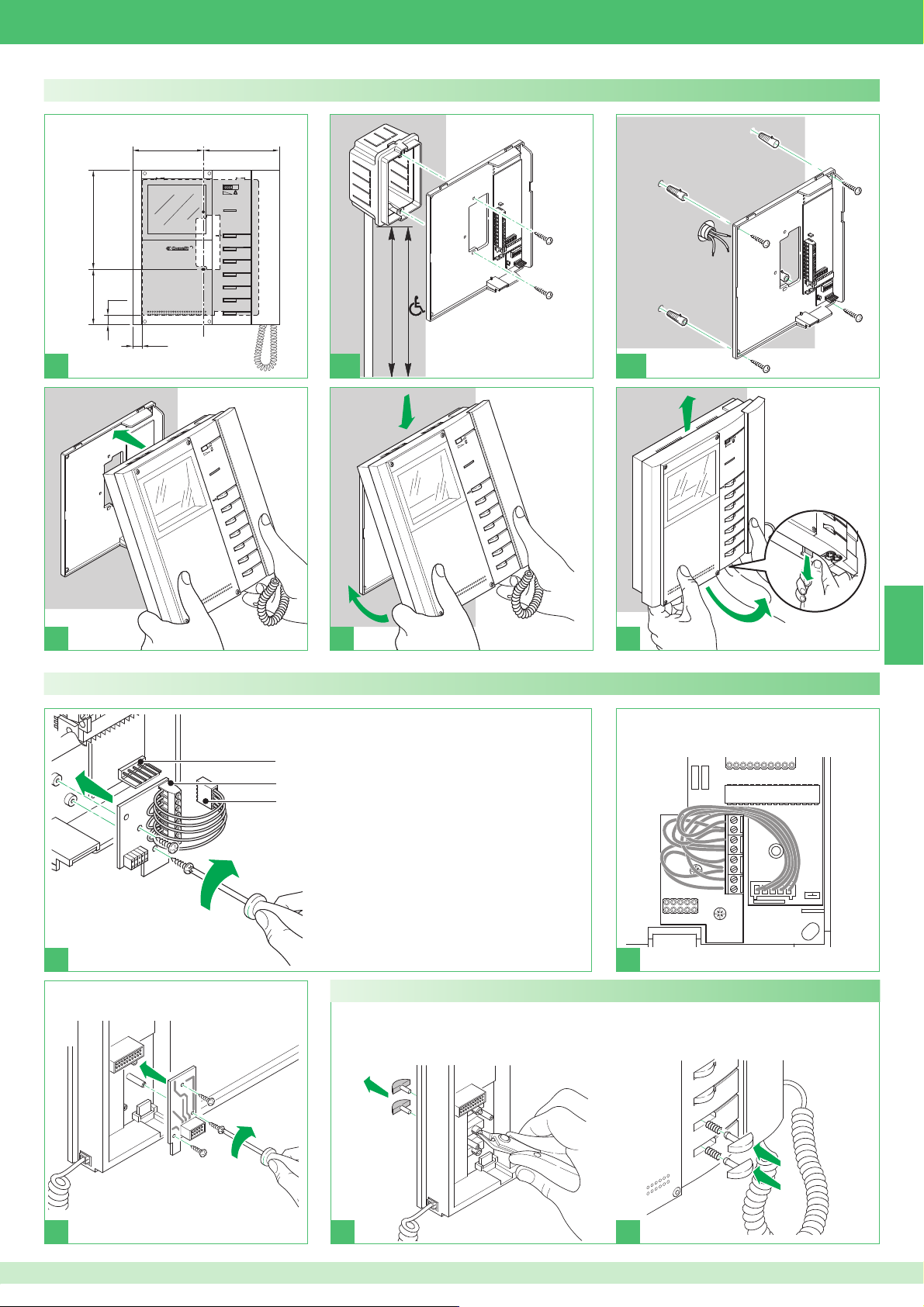

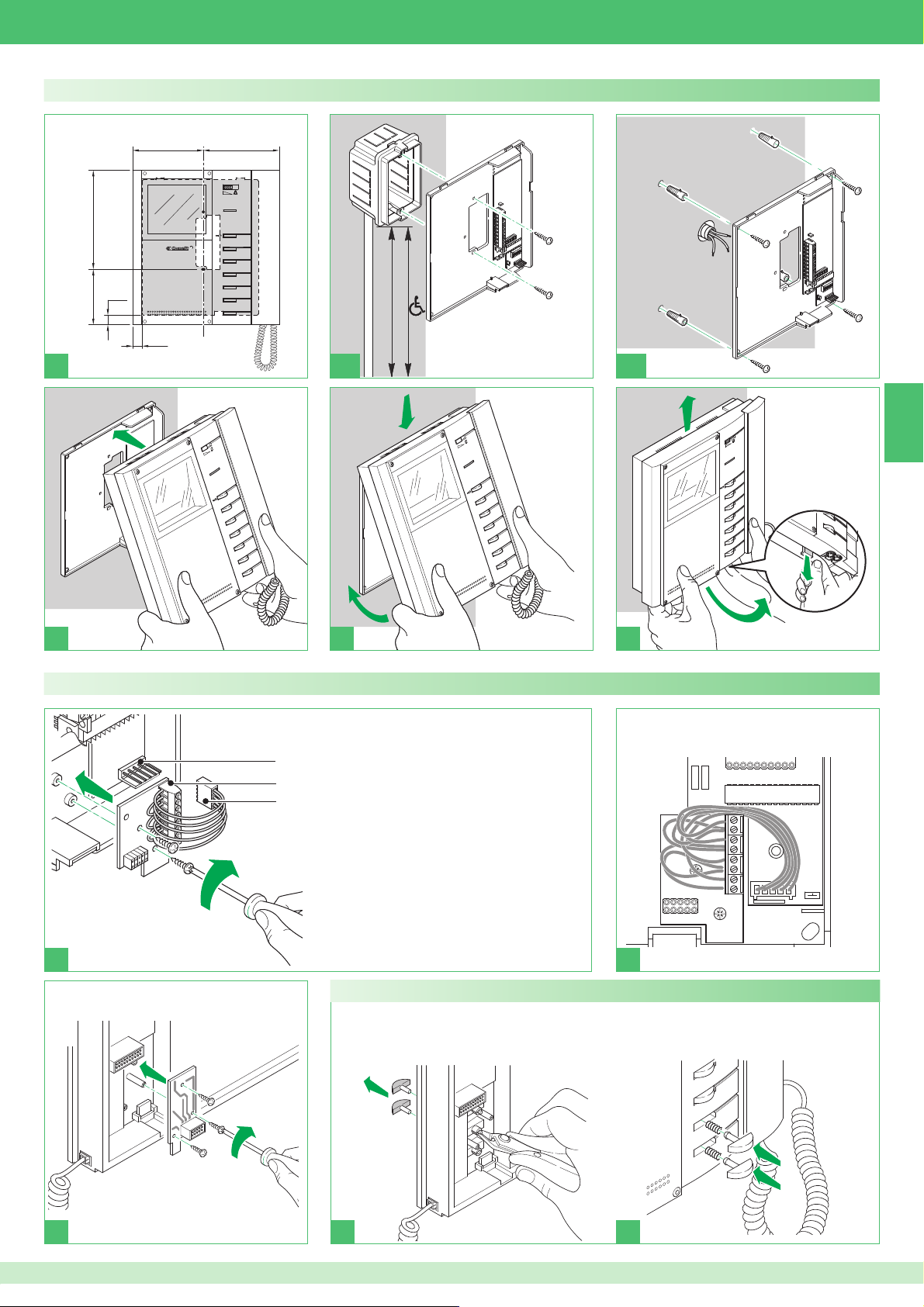

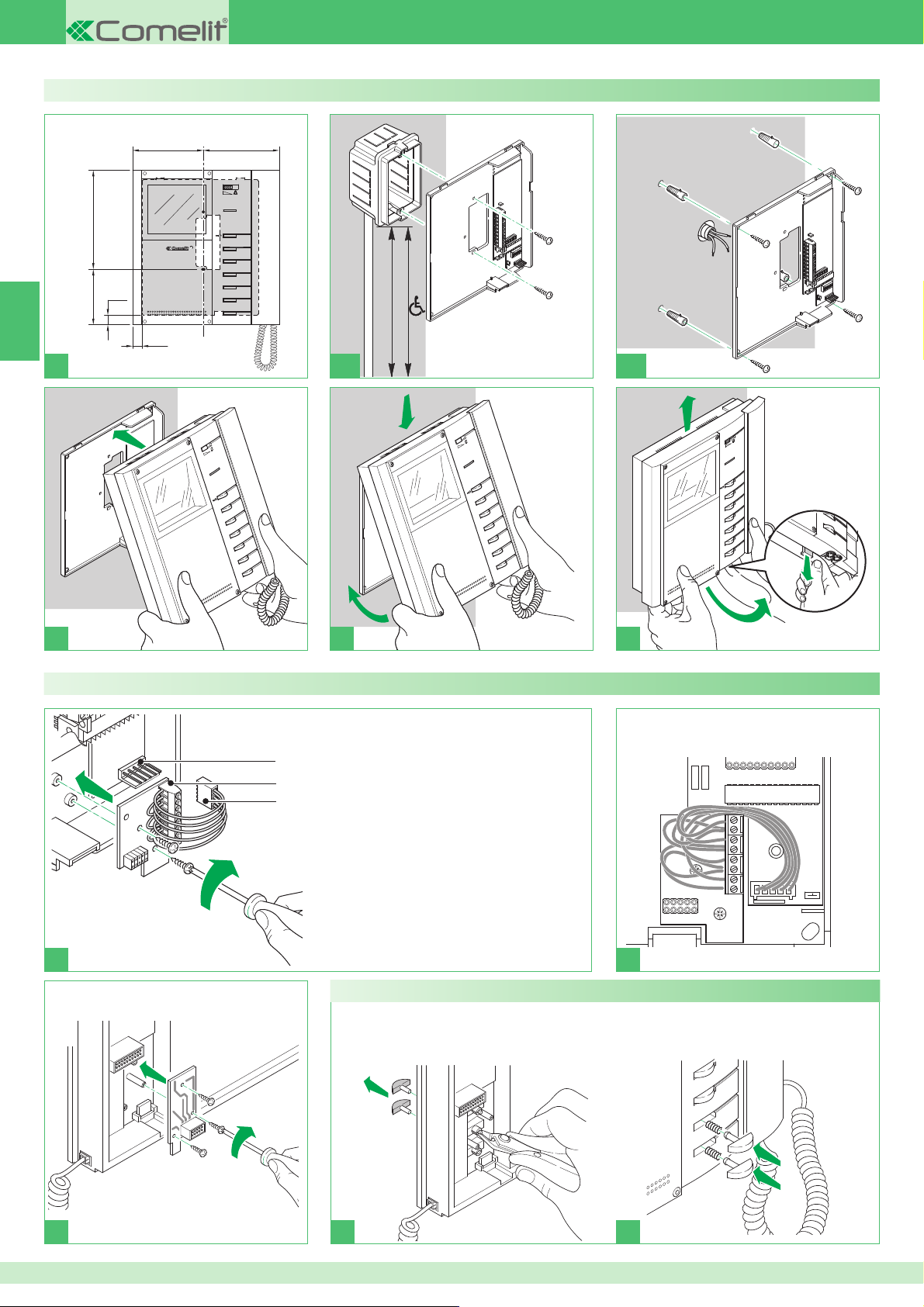

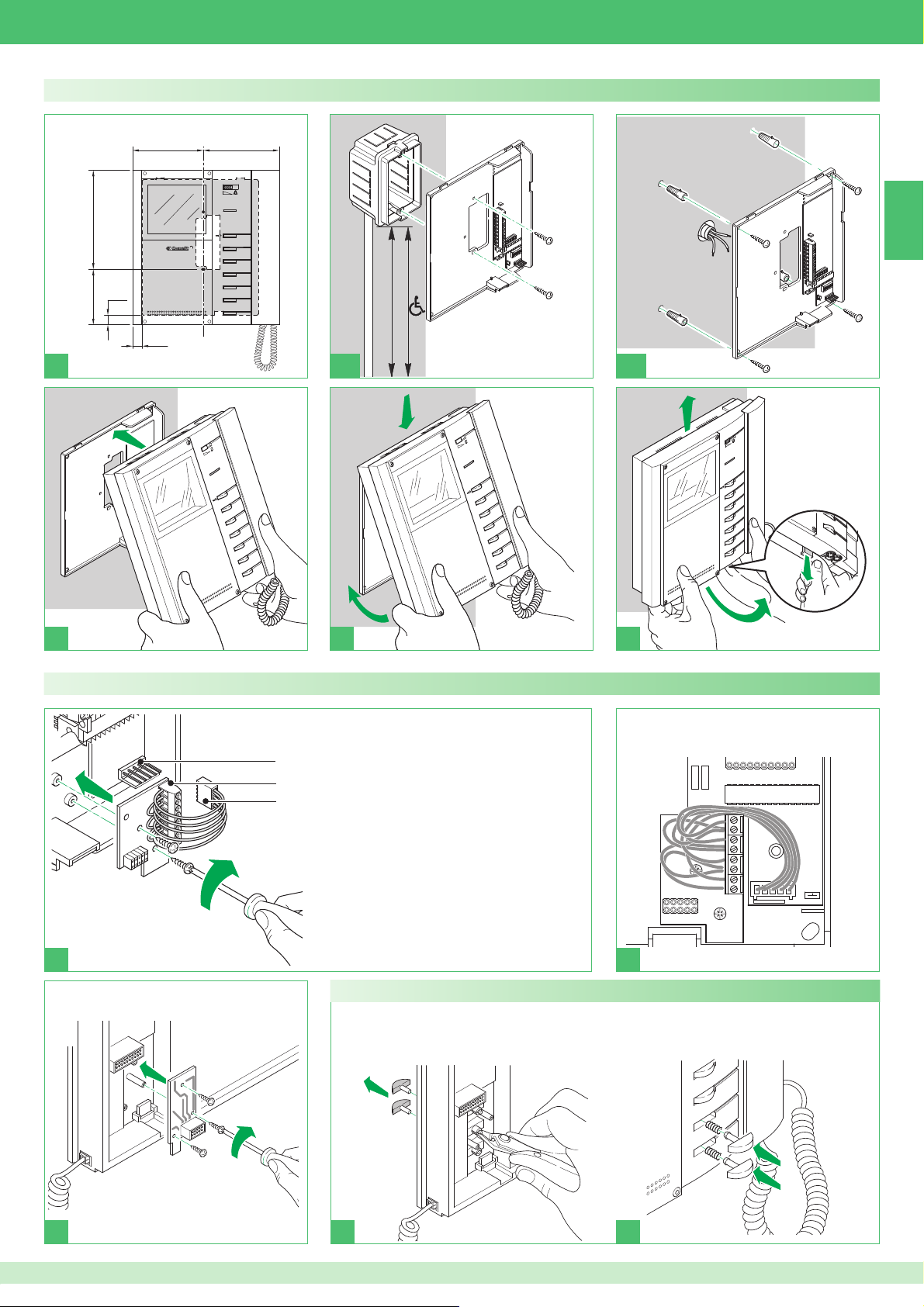

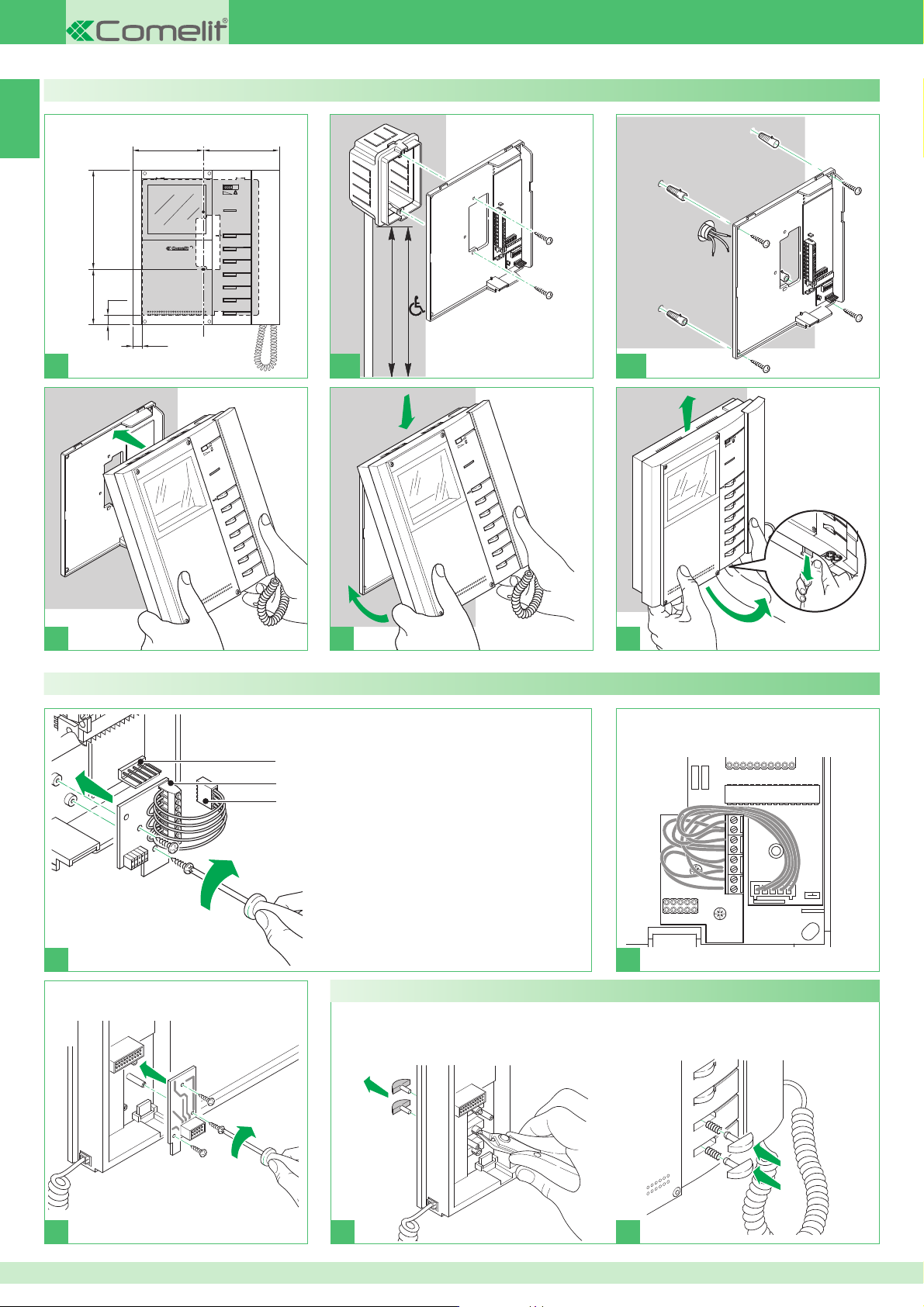

Installazione Art. 5701 a incasso o a parete

10,2cm

14,4cm

8,1cm 1,4cm

1,4cm

11cm

1 2 2B2A

115-125 cm

140-145 cm

P I D

3 CV 4

P I D

3 4

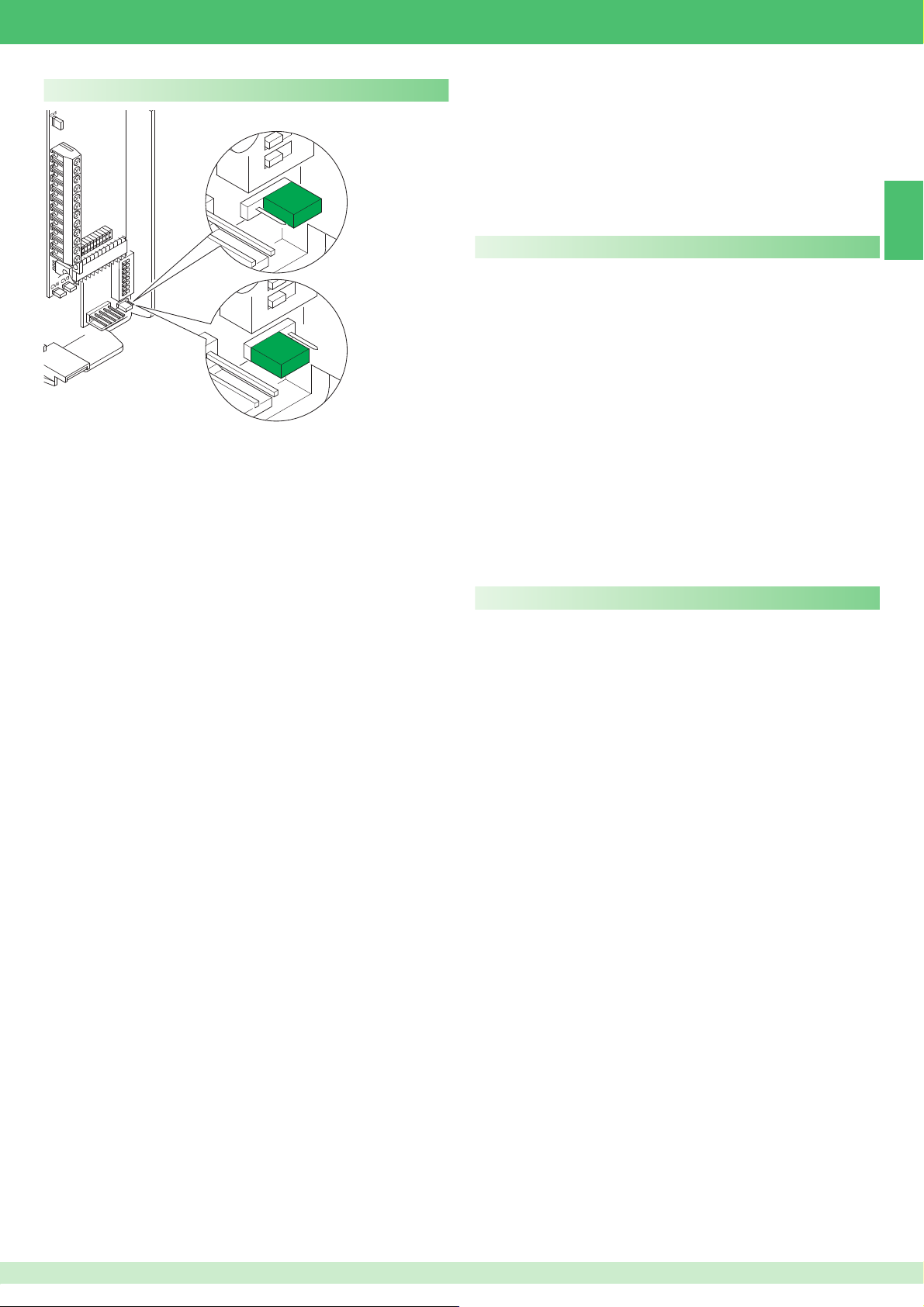

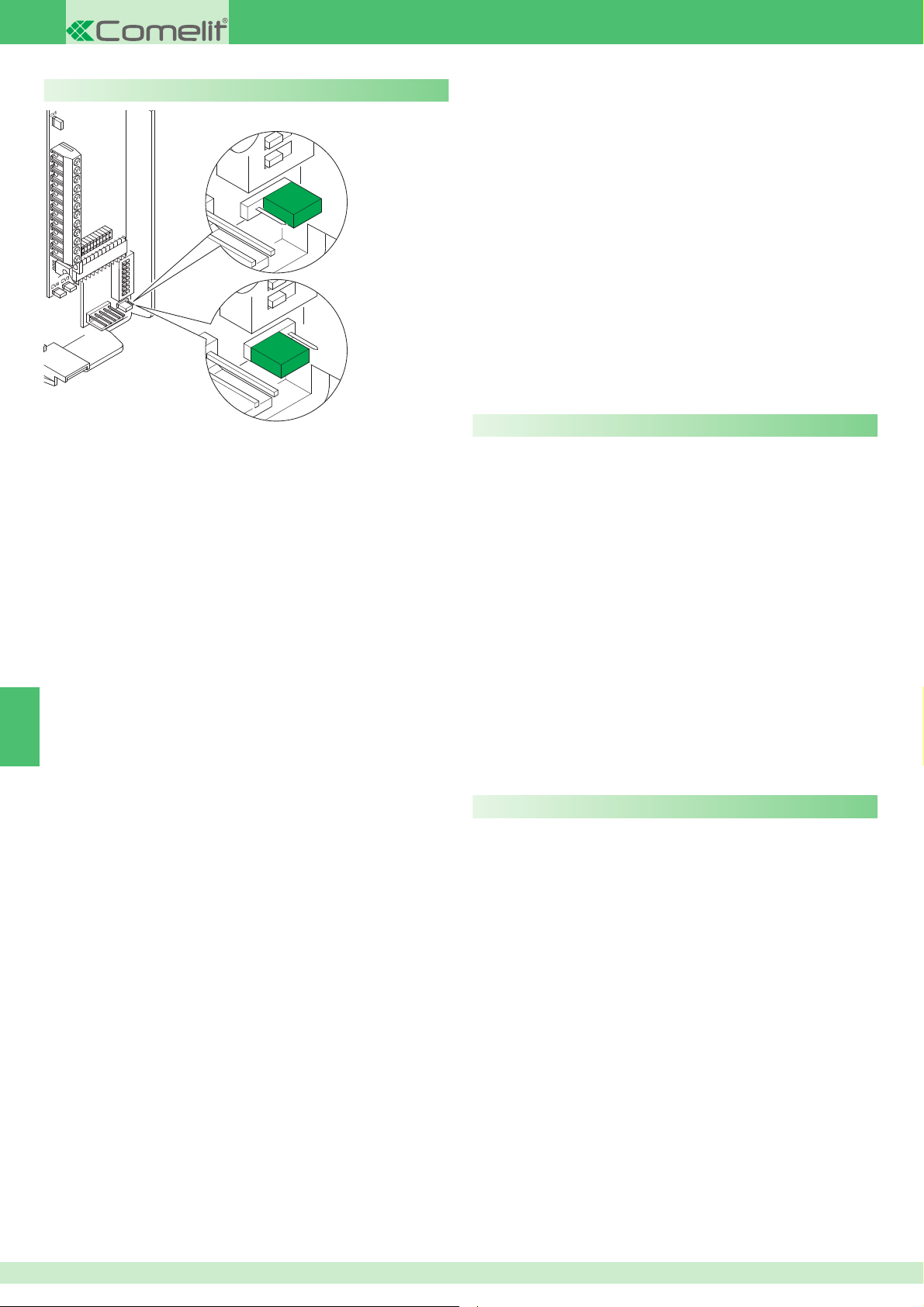

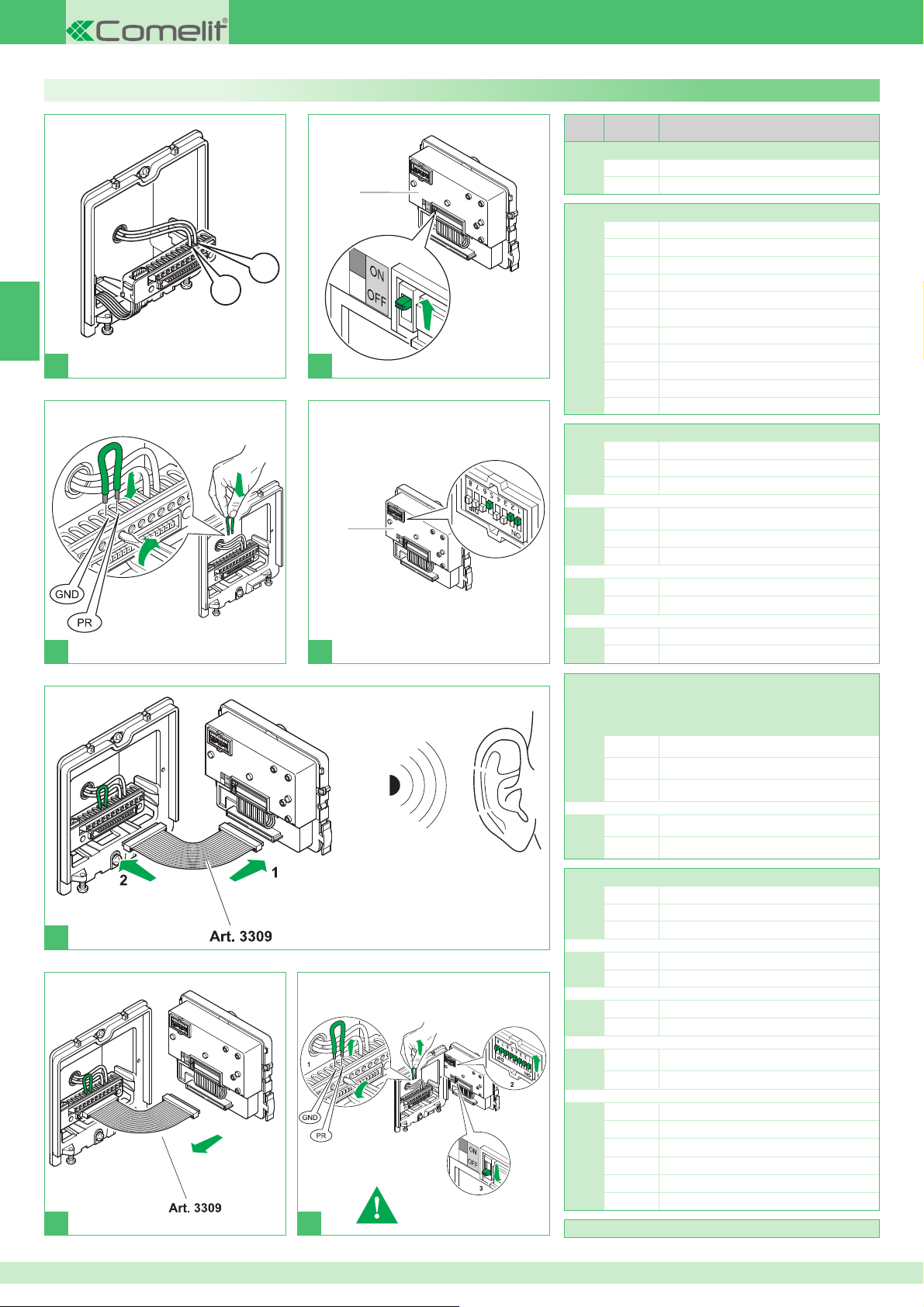

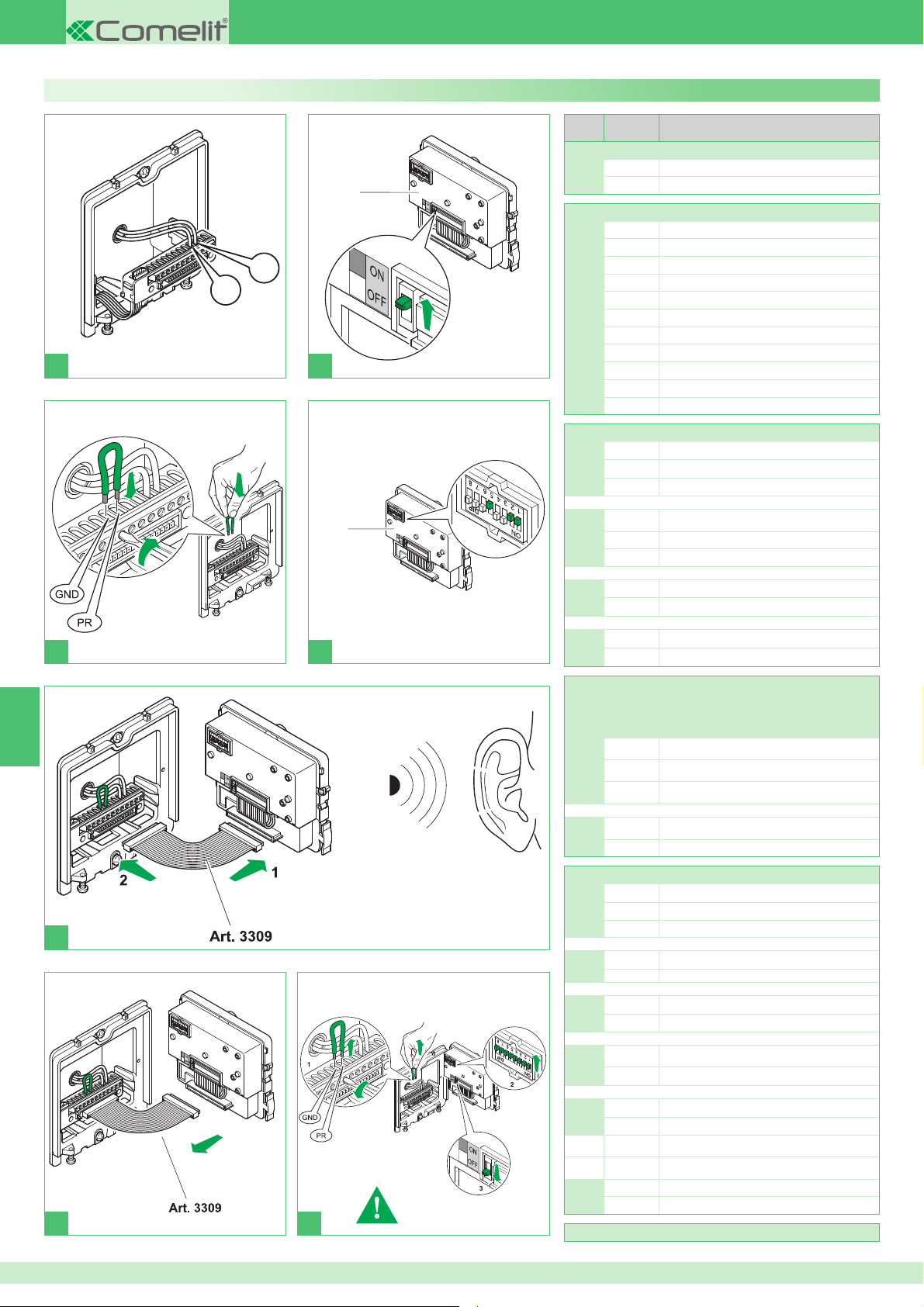

Installazione scheda opzionale Art. 5733, Art. 5734

1 Connettore maschio staffa 2 Morsettiera: N.B. Per utilizzare i pulsanti come contatto C.NO.

(24V-100mA max) rimuovere il ﬁ lo verso il connettore staffa e liberare il relativo comune.

P3 contatto pulsante 3 del monitor C3 contatto comune pulsante 3 del monitor. Comune

principale da staffa Art. 5714/K (scollegare il ﬁ lo verso il connettore staffa per liberare tutti i contatti comuni)

P4 contatto pulsante 4 del monitor C4 contatto comune pulsante 4 del monitor +P5 contatto pulsante 5 del monitor per Art. 5733.

Ingresso positivo Led 5 per Art. 5734.

-C5 contatto comune pulsante 5 del monitor per Art.

5733. Ingresso negativo Led 5 per Art. 5734.

+P6 contatto pulsante 6 del monitor per Art. 5733.

Ingresso positivo Led 6 per Art. 5734.

-C6 contatto comune pulsante 6 del monitor per Art.

5733. Ingresso negativo Led 6 per Art. 5734.

3 Connettore femmina Art. 5733, Art. 5734

► Posizionare i ﬁ li tra la scheda e la

staffa

Solo per scheda opzionale Art. 5734

► Tagliare e rimuovere i pulsanti 5 e 6 del

monitor

► Inserire i pulsanti trasparenti allegati

alla confezione dell'articolo nelle posizioni dei pulsanti 5 e 6

4 5

Page 7

Art. 2608

Non è utilizzabile per sfruttare la funzione intercomunicante. Il citofono va montato sempre utilizzando l’Art. 1214/2C come mostrato nello schema di collegamento BK/FI a pag. 95.

4 5

1 Indicatore funzione Privacy. 2 Selettore suoneria/servizio Privacy a 3 posizioni:

Posizione alto: Suoneria volume massimo. Posizione centrale: Suoneria volume medio. Posizione basso: Attivazione funzione Privacy. (Per servizio Privacy si intende l’esclusione della chiamata dal posto

esterno e centralino; l’attivazione della funzione Privacy è evidenziata dalla comparsa di un indicatore rosso in alto a destra).

3 Trimmer regolazione volume microfono. 4 Micro-interruttori per impostazione codice utente. 5 Morsetti connessione impianto:

L L Connessione alla linea bus. CFP CFP Ingresso chiamata da piano. P1 C1 Morsetti Pulsante P1 per servizi vari (contatto C. NO. 24V-100mA

max) (rimuovere CV1 e CV2, vedi variante SB/X3 pag. 97).

S+ S- Morsetti per dispositivo ripetizione di chiamata.

6 CV1 CV2 Jumper da rimuovere per avere contatto pulito C.NO. sul

pulsante P1.

7A/7B JP1 Jumper per selezionare la funzione Chiamata centralino

(posizione C)/Attuatore generico (posizione A) del pulsante P1.

Descrizione pulsanti:

A Pulsante Apriporta.

P1 Pulsante P1 chiamata centralino/attuatore generico/pulsante per

servizi vari presente in morsettiera (P1 C1).

Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti aggressivi.

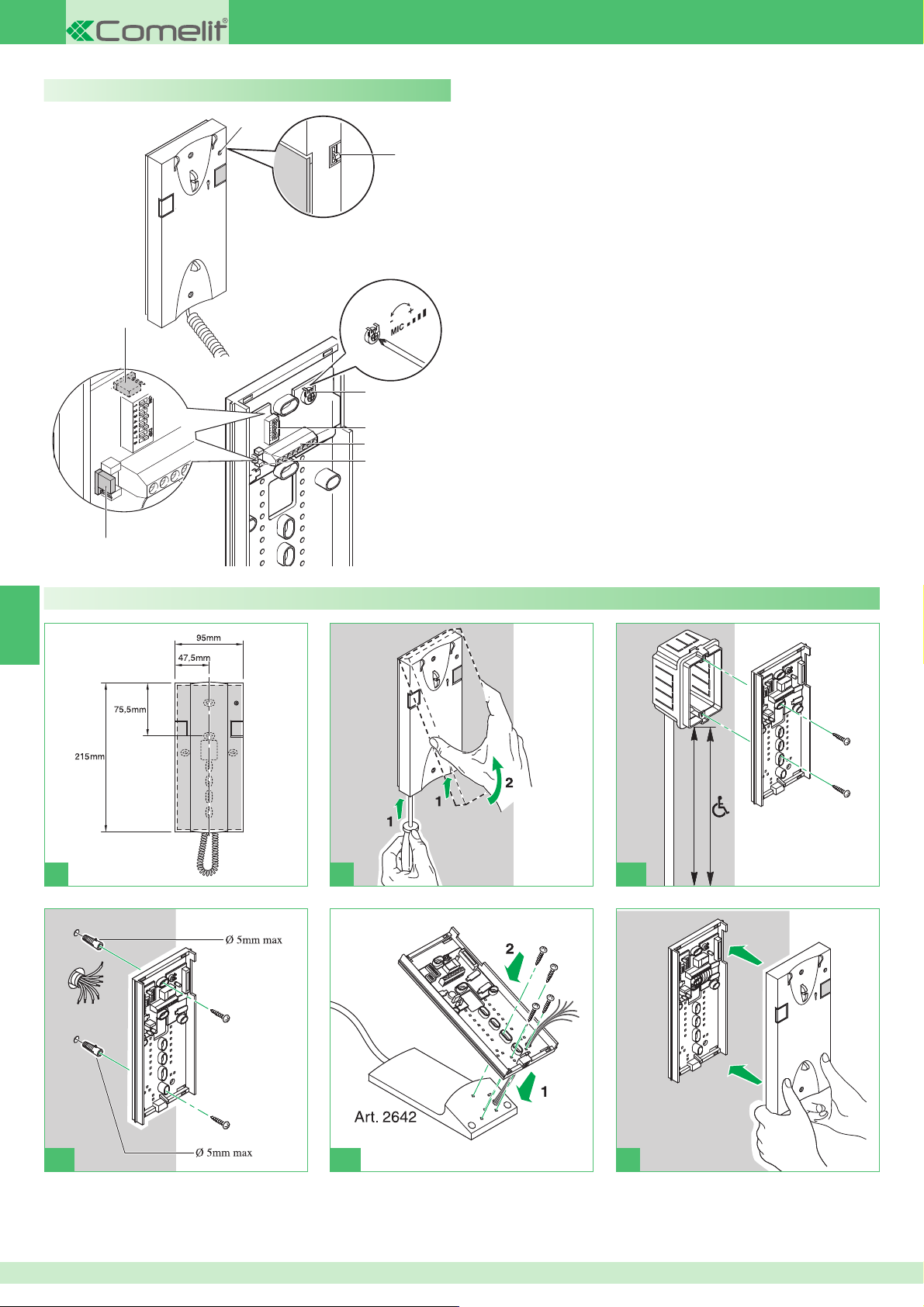

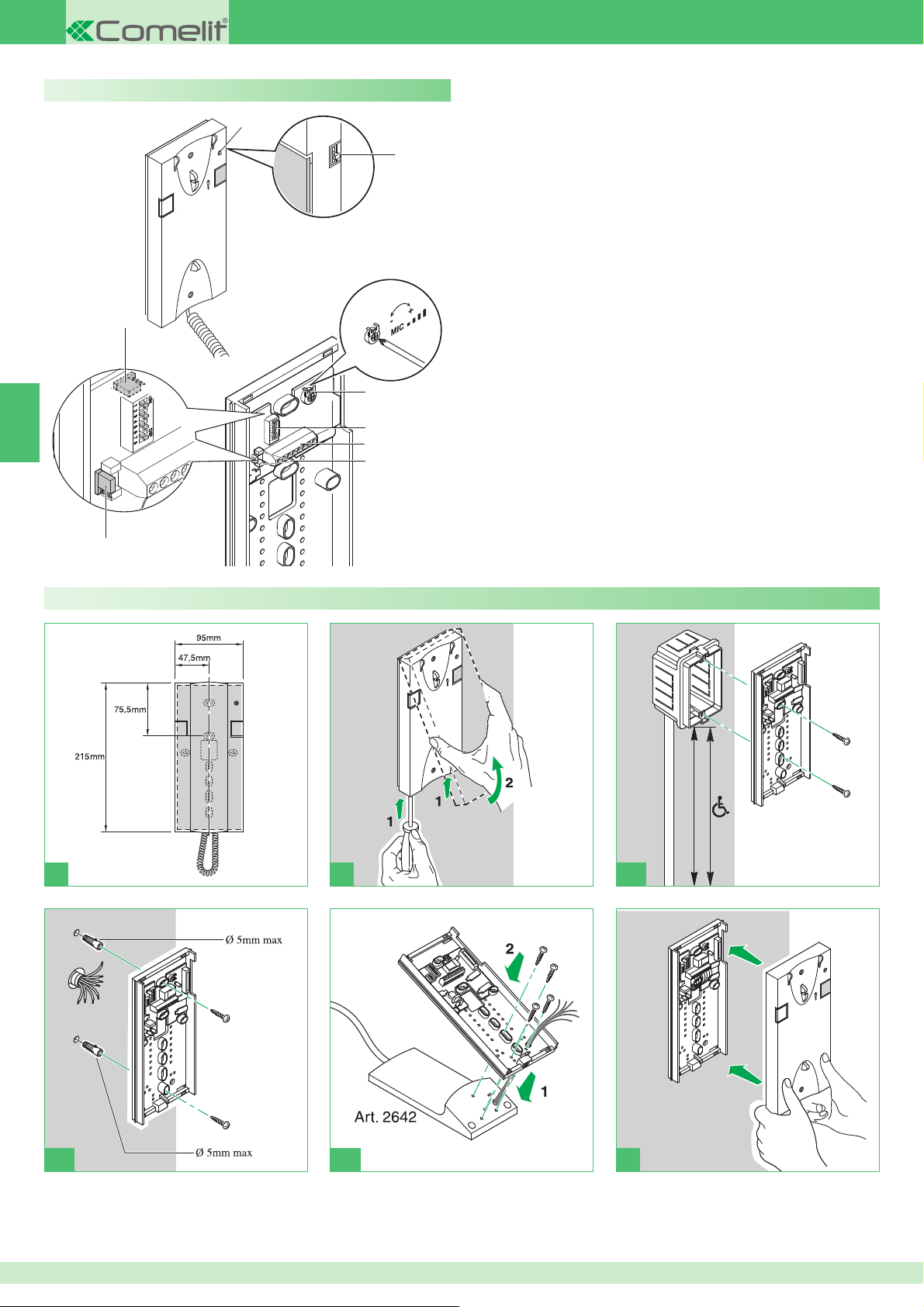

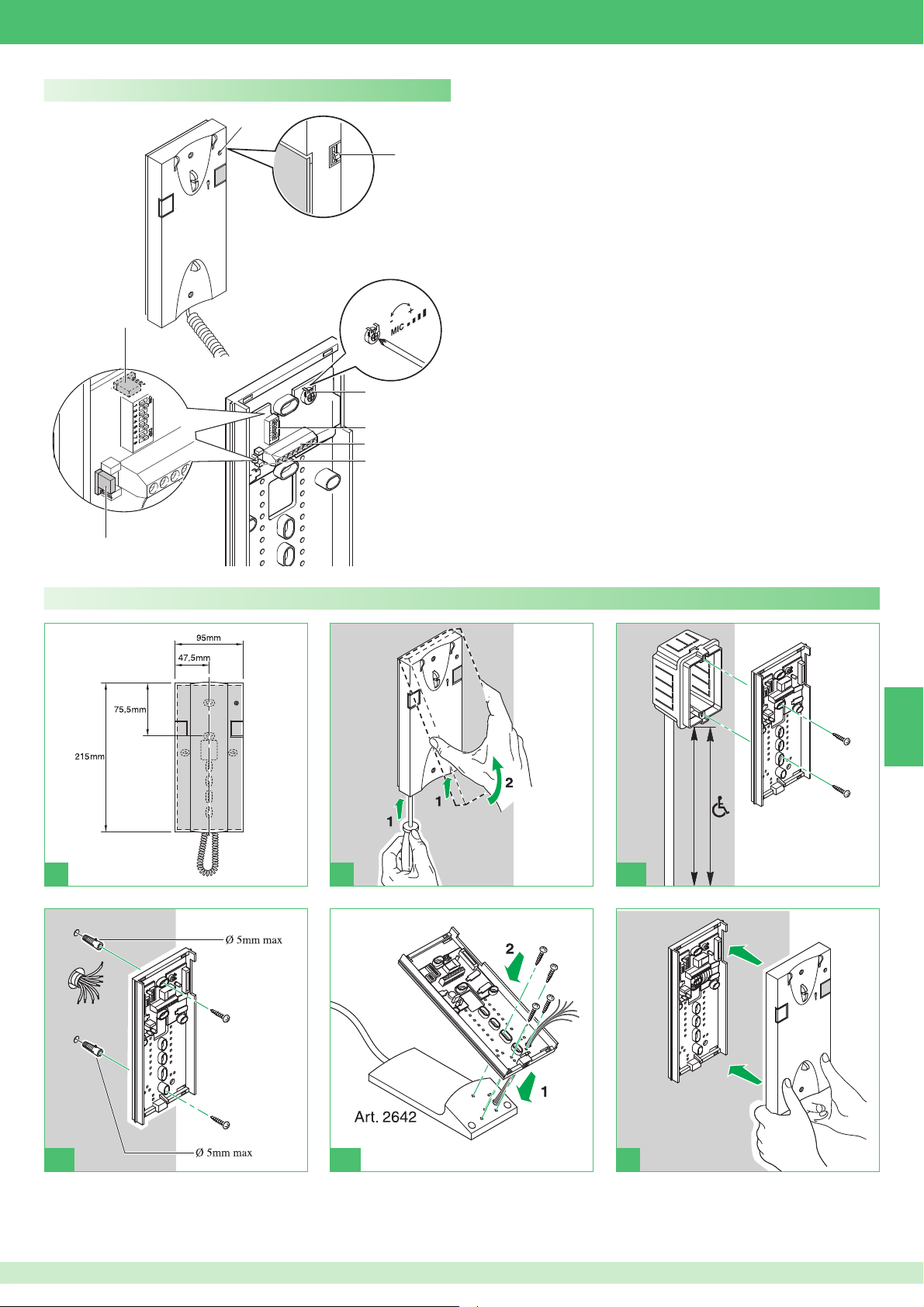

Installazione citofono Art. 2608

1 2 3A

140-145 cm

115-125 cm

3B 3C 4

Page 8

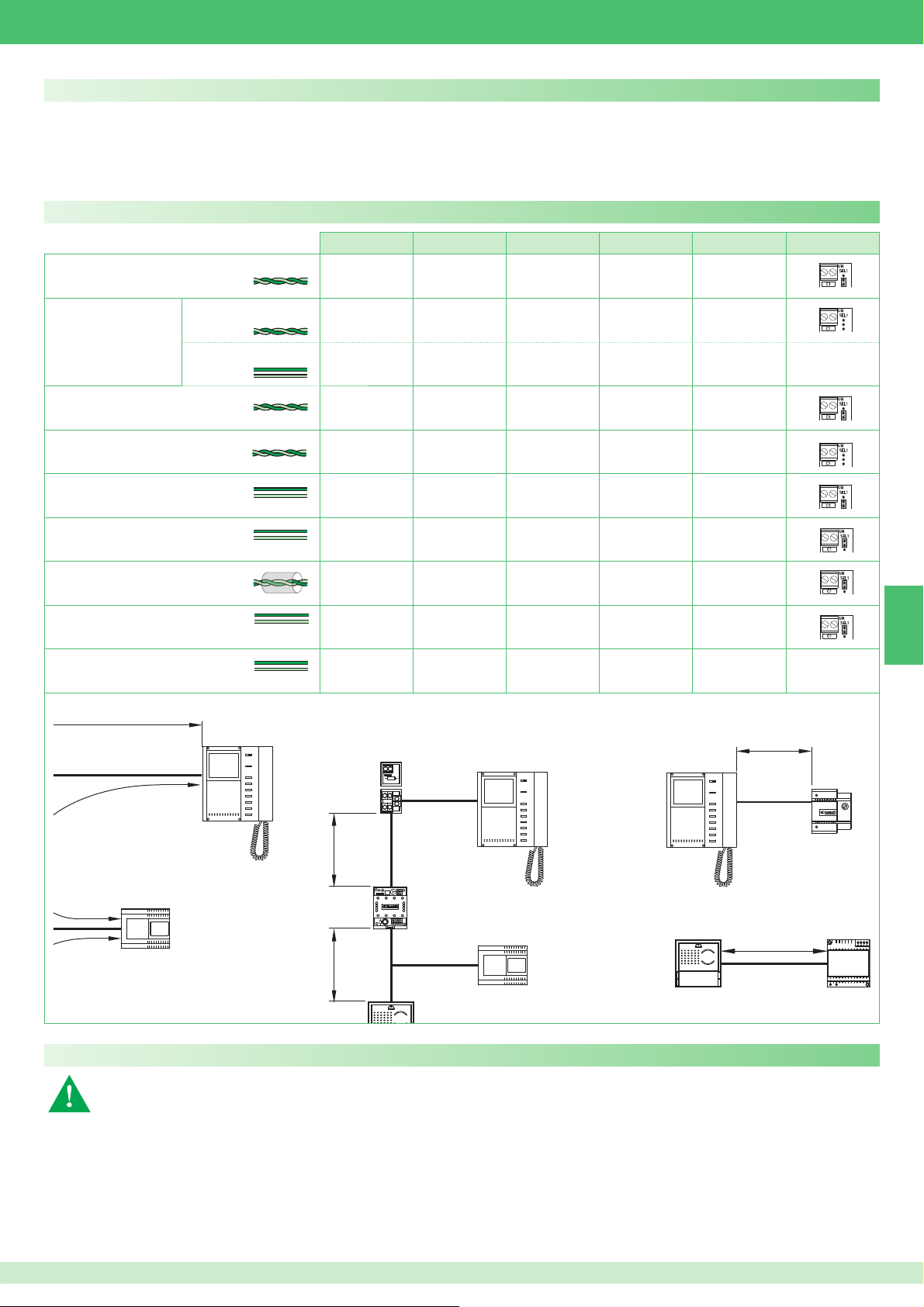

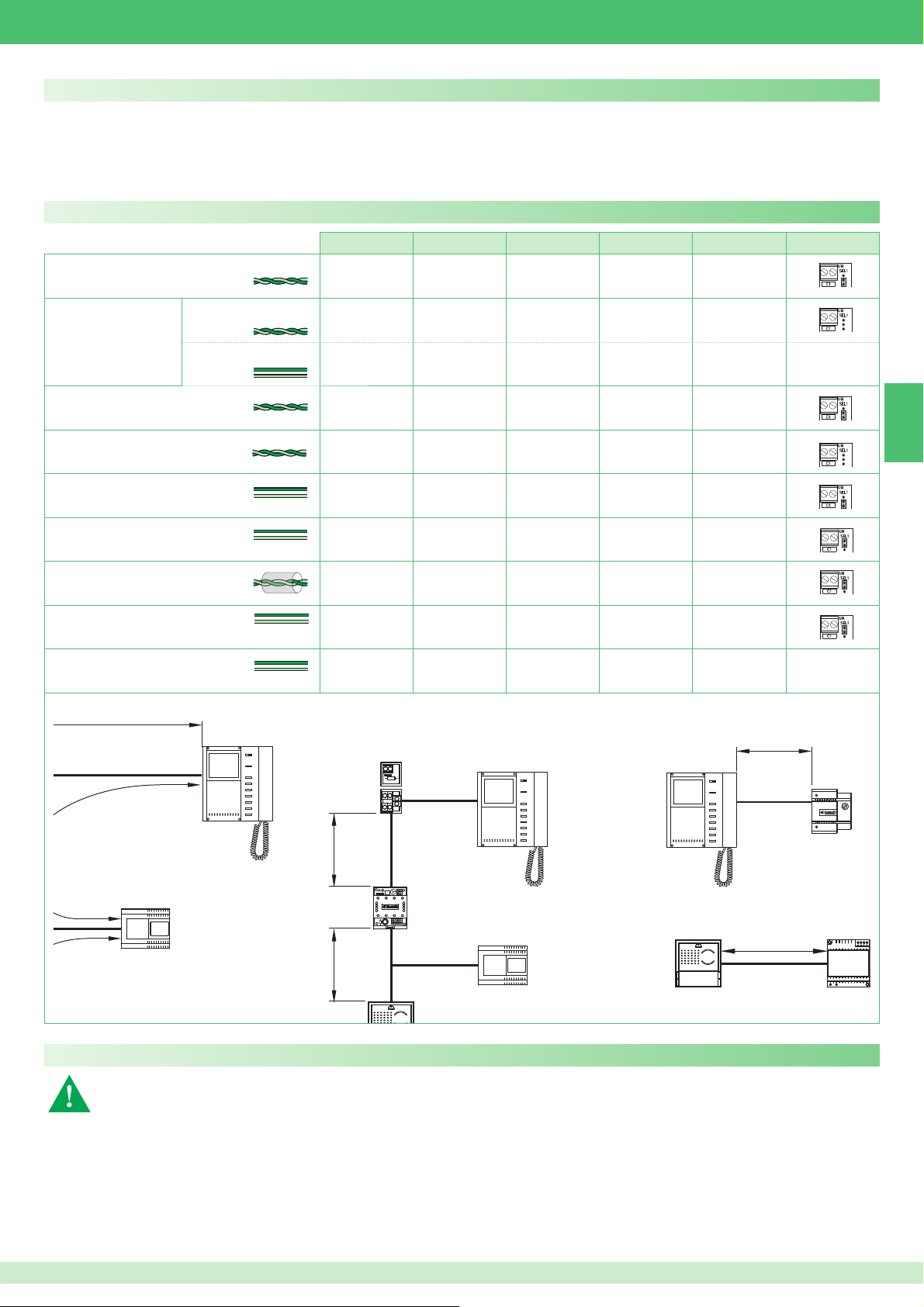

Indicazioni generali di installazione e funzionamento

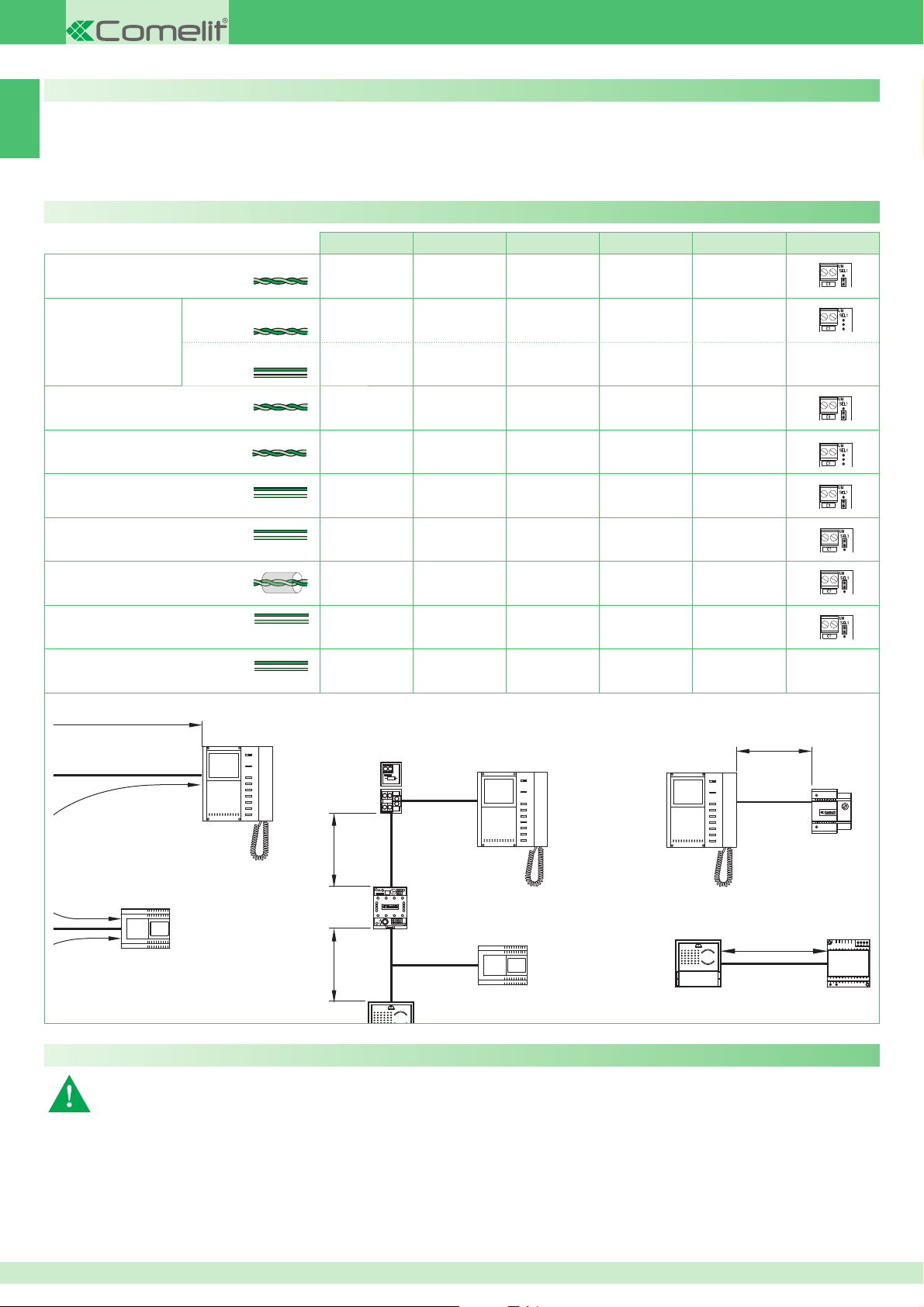

La distanza massima totale tra il posto esterno e il monitor più lontano è 400 m.

La somma totale del numero di posti interni con stesso codice utente e del numero di dispositivi di ripetizione chiamata collegati ai suddetti posti interni non può superare il numero di 4. Connettere un solo dispositivo di ripetizione chiamata per ogni posto interno. La distanza MAX del collegamento tra posto interno e dispositivo di ripetizione chiamata è di 20m; utilizzare cavo schermato per il collegamento e non far passare i cavi in prossimità di carichi induttivi pesanti o cavi di alimentazione (230V / 400V).

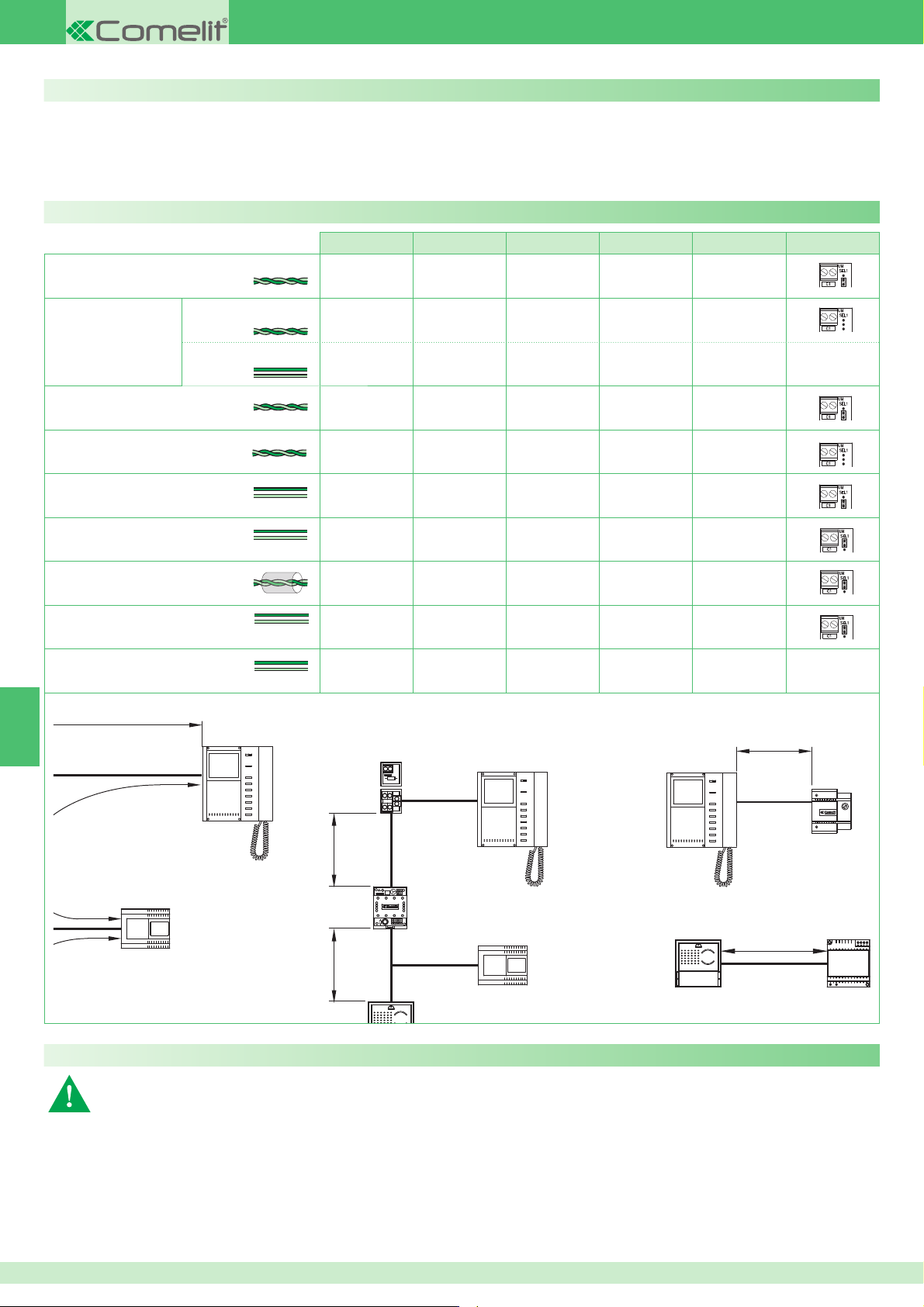

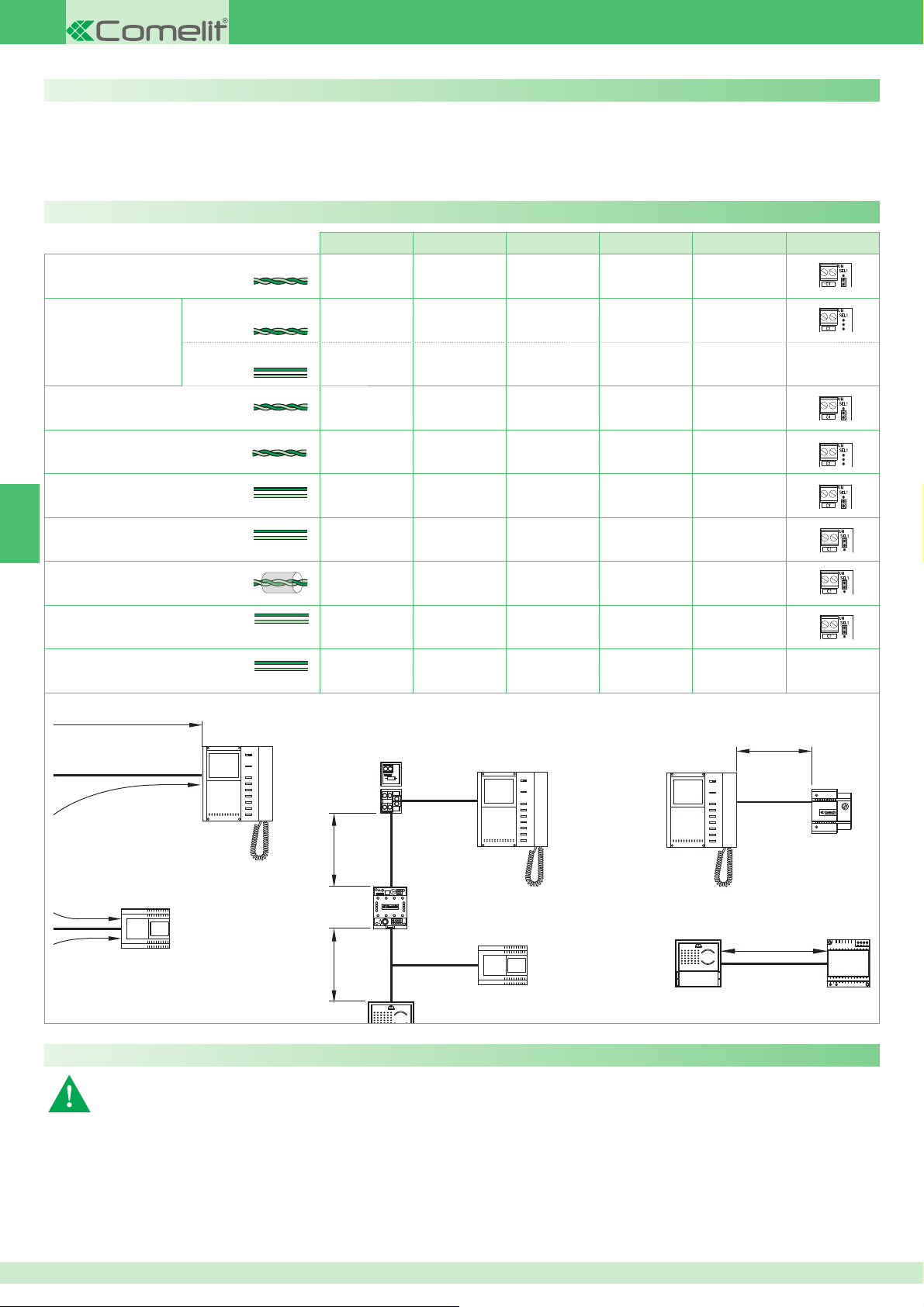

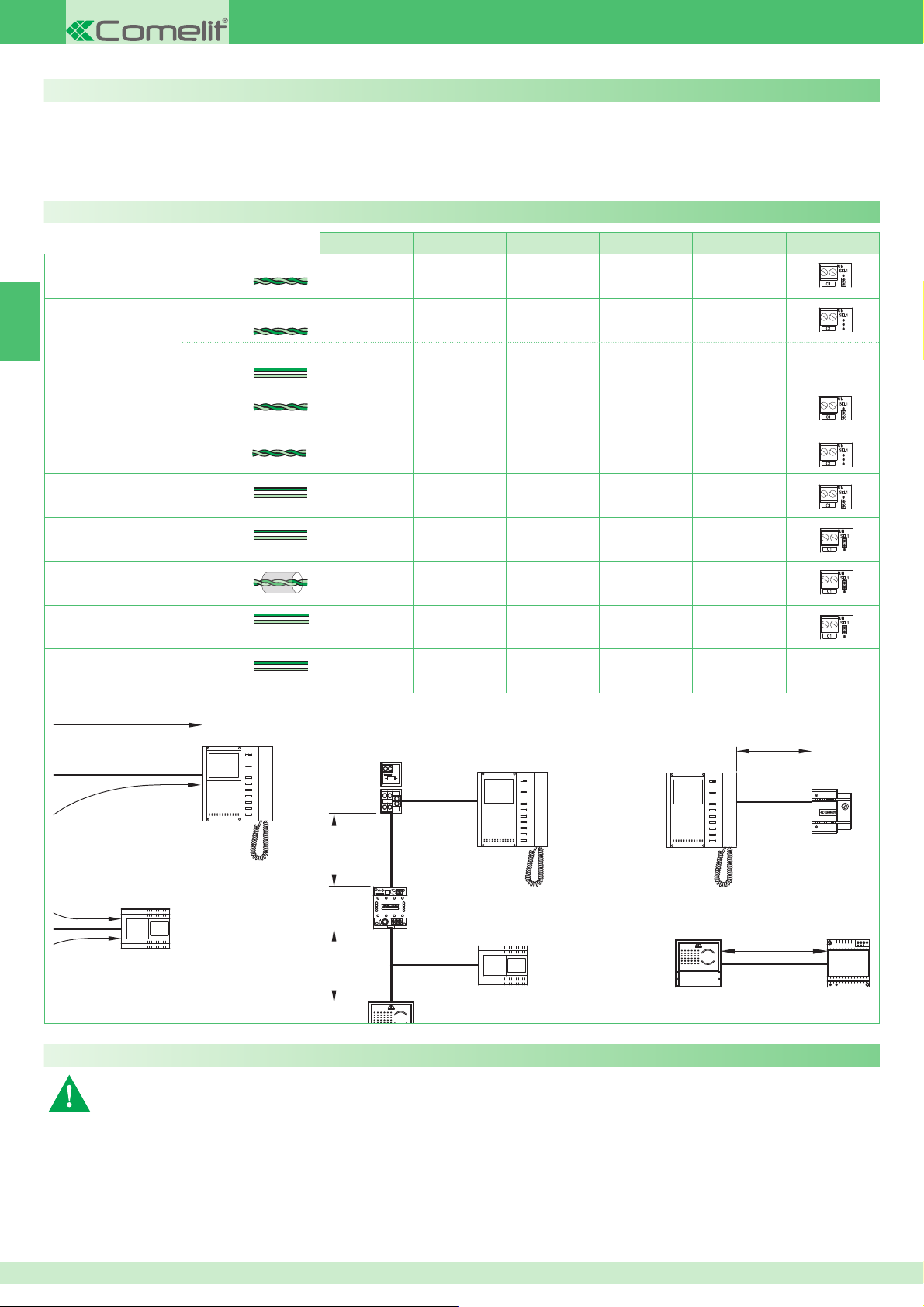

Tabella distanze di funzionamento

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

0,5 mm2 (Ø 0,8 mm AWG 20

bus

Comelit Art. 4576-4578

1,5 mm2 (Ø 1,4 mm AWG 15)

power

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

)

50 m

(165 feet)

75 m

(245 feet)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

50 m

(165 feet)

25 m

(85 feet)

100 m

(330 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

200 m

(655 feet)

190 m

(625feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(330 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

100 m

(330 feet)

150 m

(495 feet)

150 m

(495 feet)

1216

1214/2

1207

78K

Funzionamento

In caso di cortocircuito persistente sulla linea bus il posto esterno emette un tono di segnalazione intermittente.

Il visitatore quando preme il tasto di chiamata accende l’illuminazione del soggetto, aziona la suoneria interna di chiamata (se la funzione privacy non è abilitata) e fa apparire l’immagine sul/sui monitor principale/i per circa 60”. La durata massima della conversazione tra posto esterno e posto interno è di 90’’. Al posto esterno si ha un tono di avvenuta chiamata; se in impianti con 2 o più ingressi all'atto della chiamata, il posto esterno emette un tono di occupato invece che la replica della suoneria, significa che un'altra comunicazione è già in atto verso un altro posto esterno. Per la programmazione di indirizzi utente diversi da quelli impostati di fabbrica (1 e 2) vedi pag. 9. Per le funzionalità intercomunicanti del Sistema Bravo Kit vedi pag. 10.

4833/A

1207

4878K 4879K

4878K

1212/B

1595

Page 9

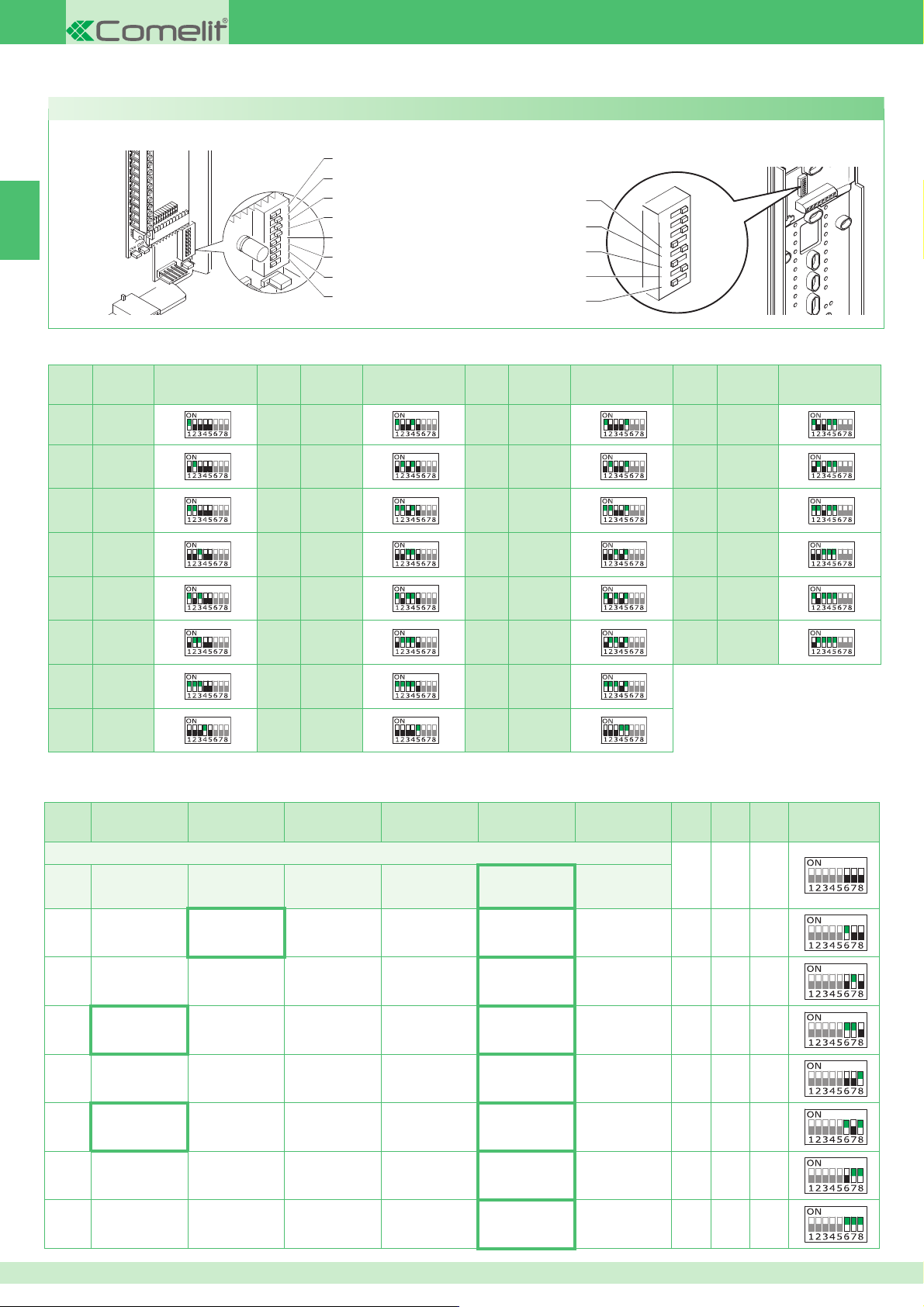

12345678

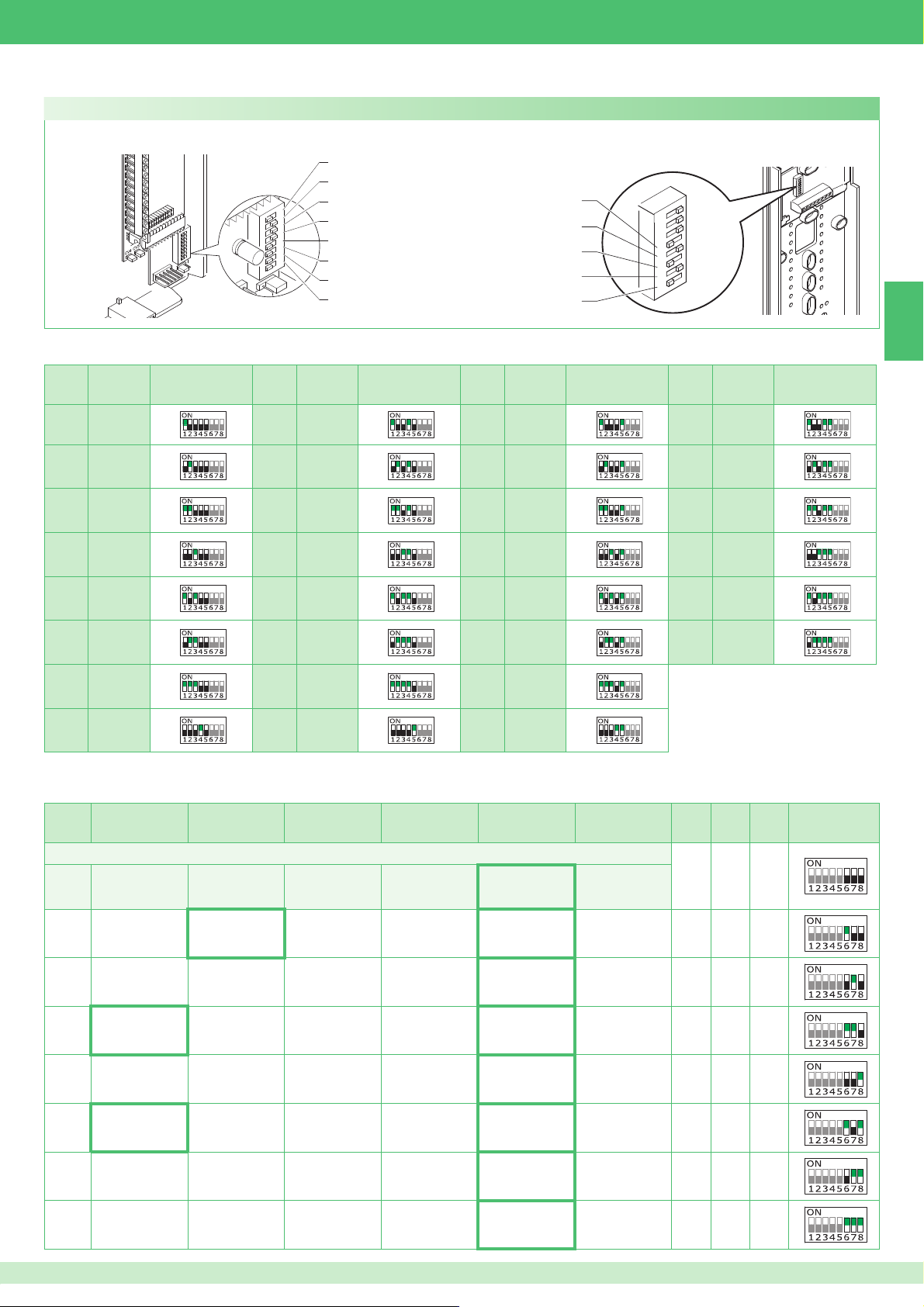

Descrizione impostazioni e funzionamento pulsanti

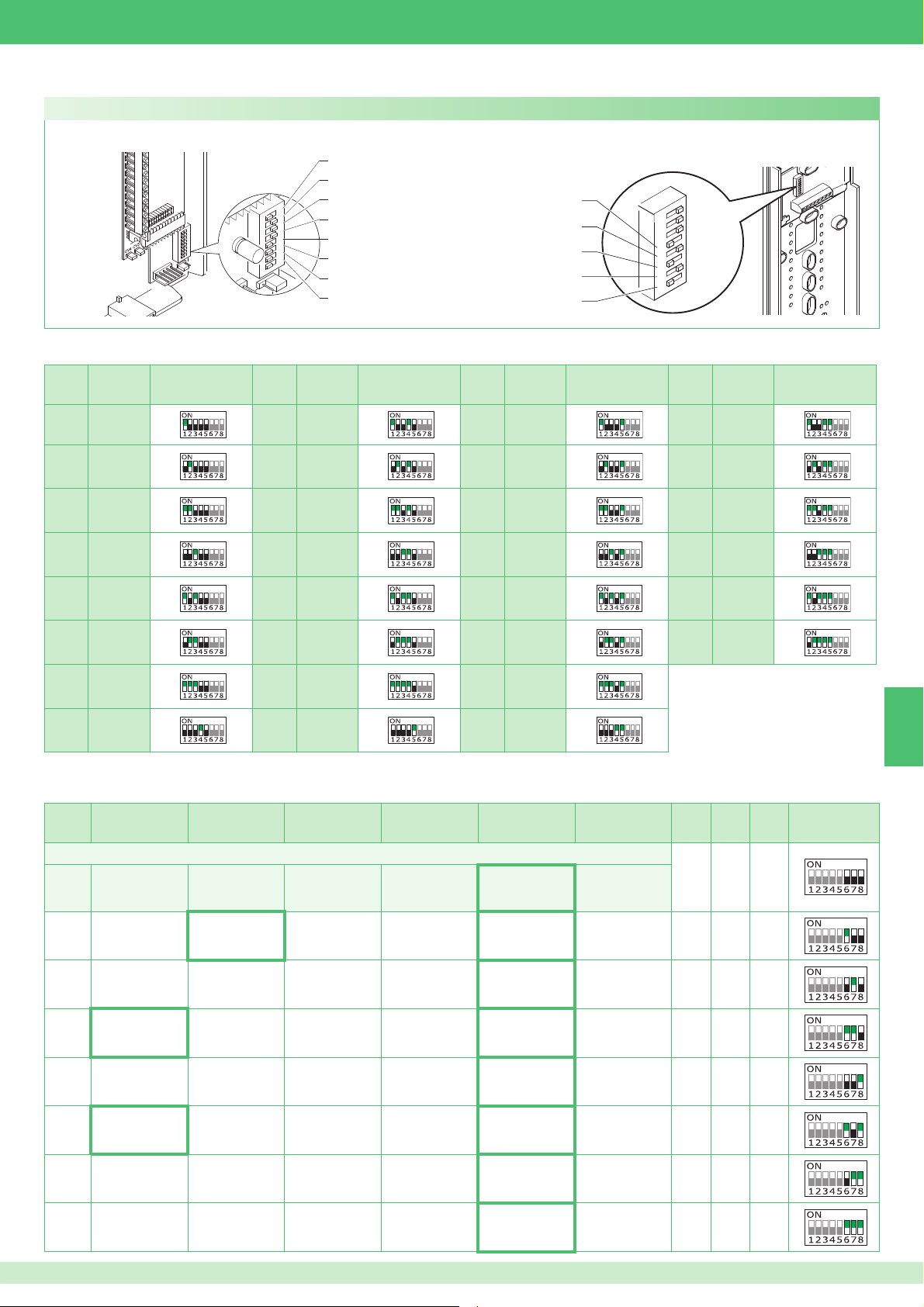

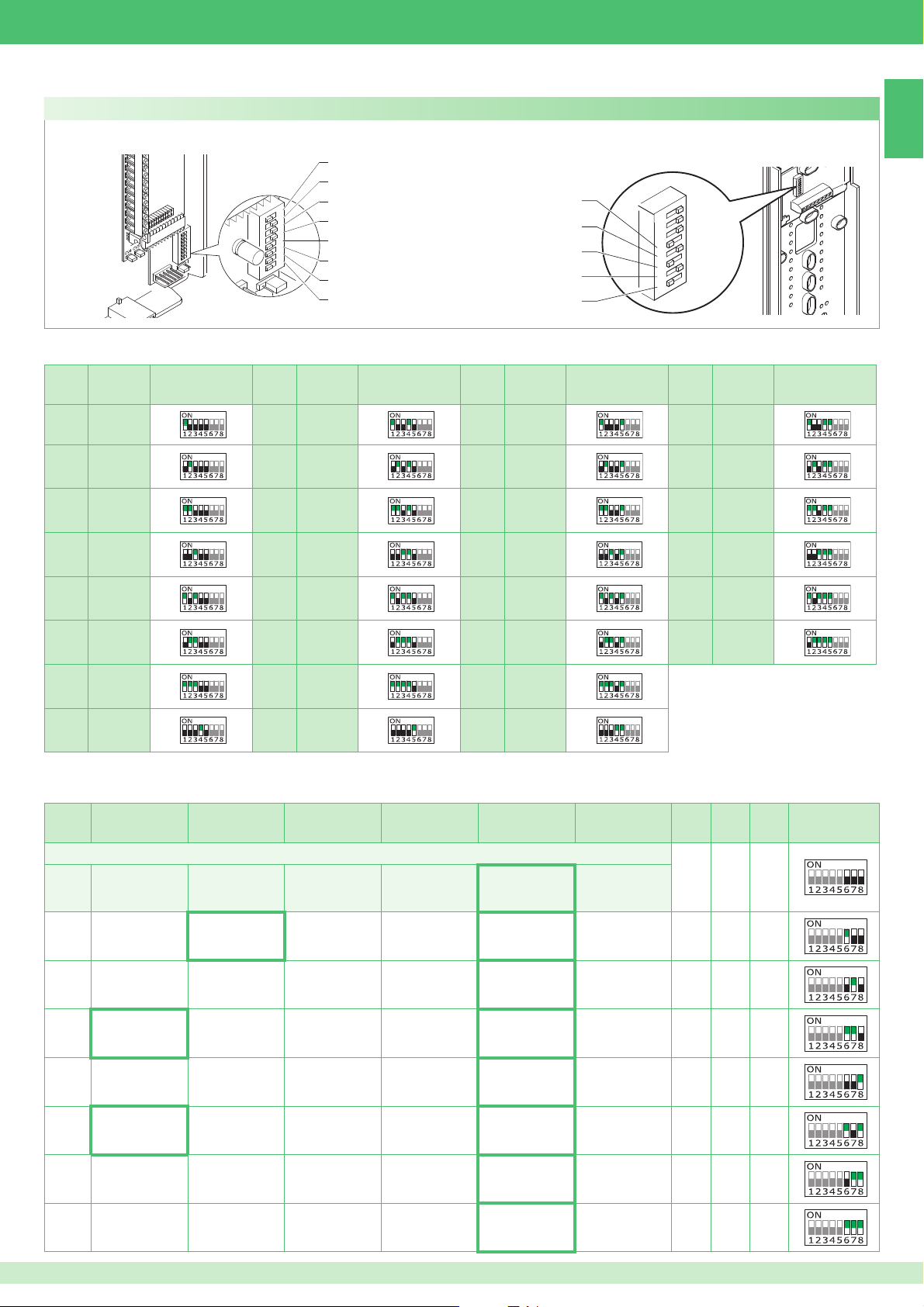

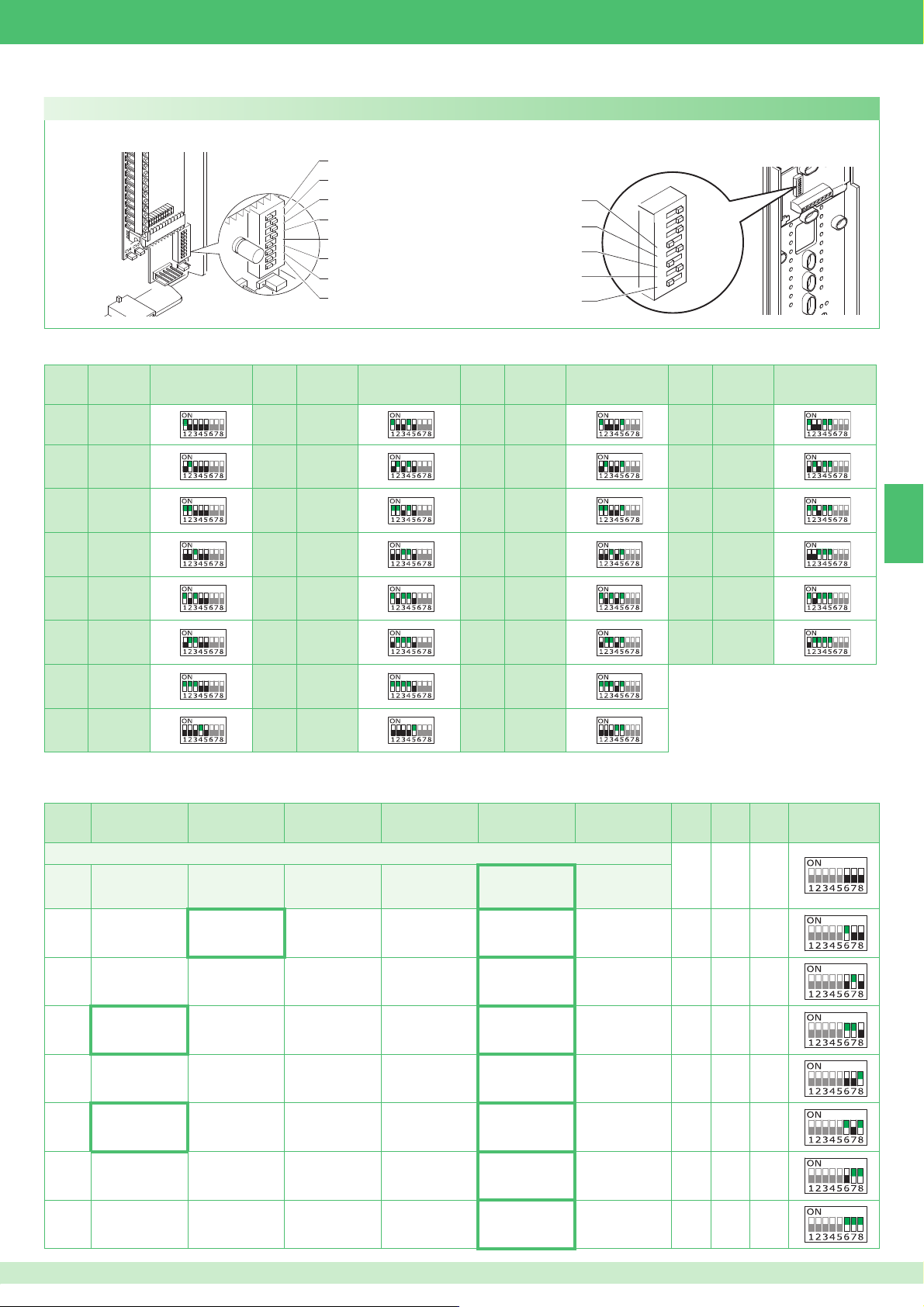

Impostazioni staffa Art. 5714/K e citofono Style Art. 2608

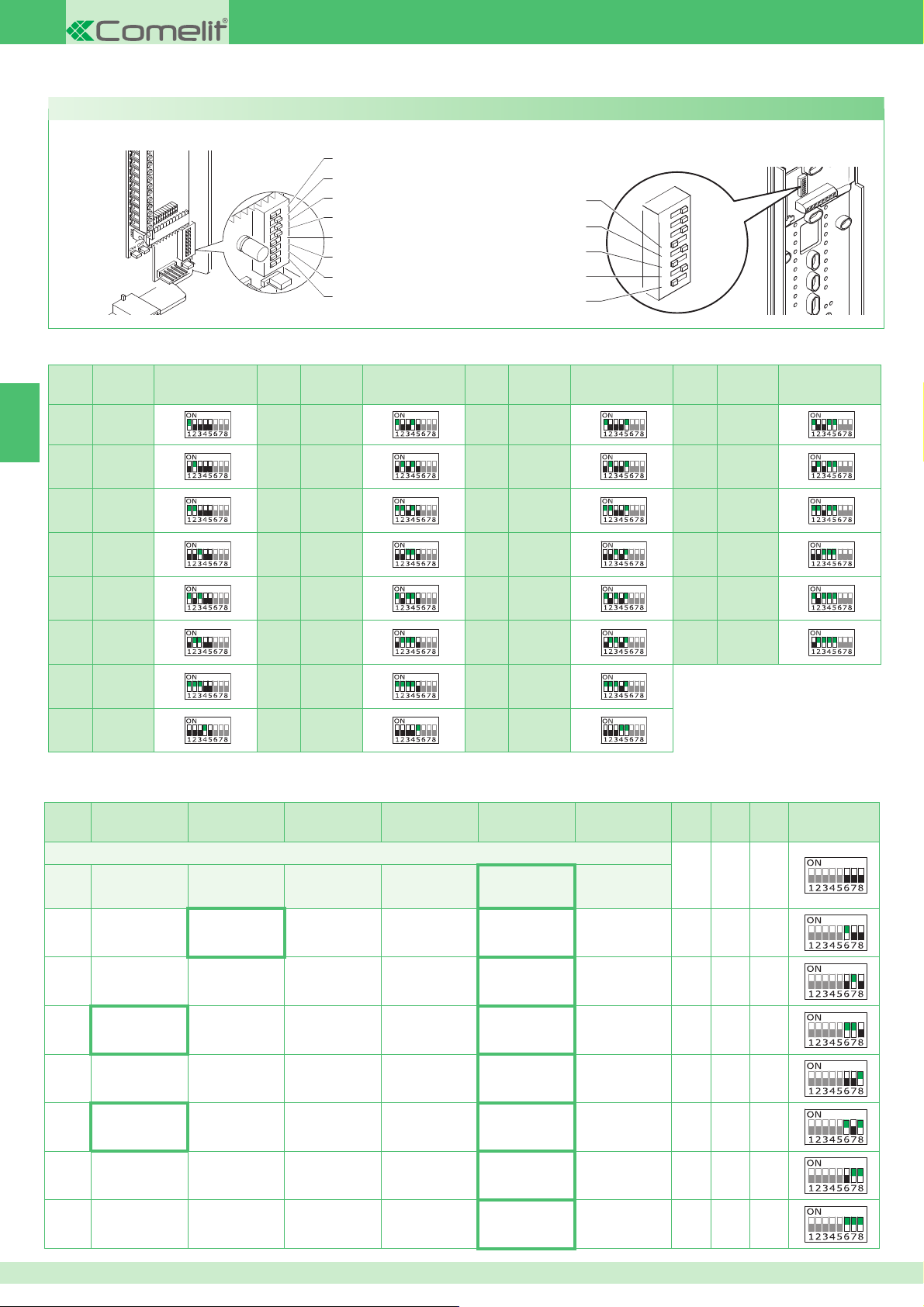

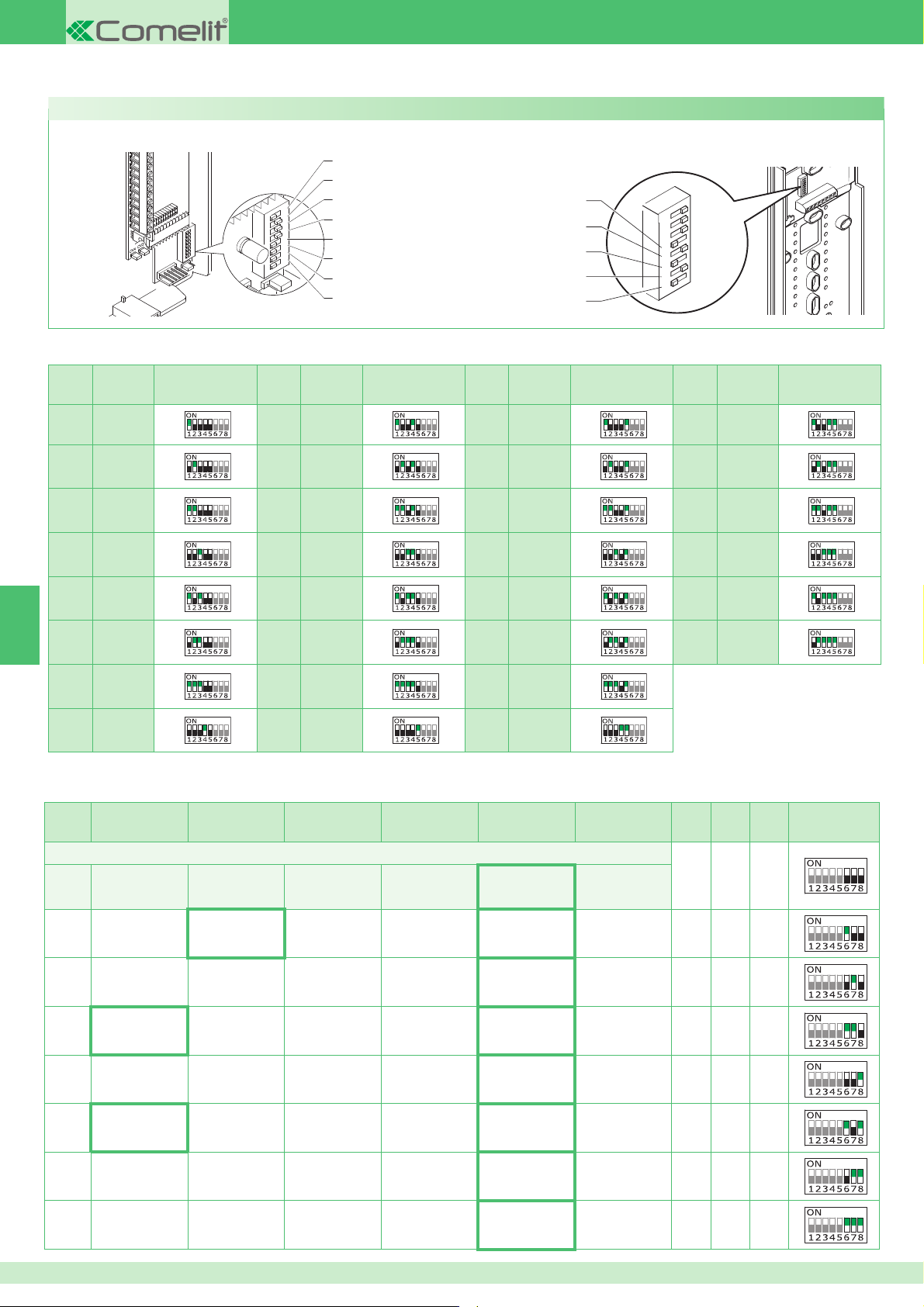

Posizione dei micro-interruttori della staffa Art. 5714/K e del citofono Style Art. 2608 ► Sui citofoni Art. 2608, Art. 2610 e Art.

2628 posizionare i dip S1-6, S1-7,

S1-8

S1-7

DIP

5 6 7 8

1 2 3 4

5 6 7 4

1 2 3

S1-6

S1-5

S1-4

S1-3

S1-2

S1-1

S1-5

S1-4

S1-3

S1-2

S1-1

S1-8 su OFF

I valori di S1-1, S1-2, S1-3, S1-4 e S1-5 definiscono l’indirizzo di chiamata della staffa e dei citofoni come riportato nella seguente tabella.

Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

1A 9E 17 I 25 M

2A 10 E 18 I 26 M

3B 11 F 19 J 27 N

4B 12 F 20 J 28 N

5C 13 G 21 K 29 O

6C 14 G 22 K 30 O

7D 15 H 23 L

8D 16 H 24 L

I valori di S1-6, S1-7 e S1-8 definiscono la modalità operativa del sistema Bravo Kit come riportato nella seguente tabella. ¹ La chiamata intercomunicante bifamiliare (tra citofoni e/o videocitofoni) è possibile solo se i 2 utenti sono impostati su codici di chiamata contigui (contrassegnati dalla stessa lettera AA..CC..OO nella tabella di programmazione dei micro interruttori riportata a pag. 9).

P1 P2 P3 P4 P5 P6

DIP6DIP 7DIP

default

Attuatore

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata a

centralino

Chiamata a

centralino

Accensione

interna /

Richiesta video

Chiamata

intercomunicante

bifamiliare

Dottore

Accensione

interna /

Richiesta video

Accensione

interna /

Richiesta video

Accensione

interna /

Richiesta video

Attuatore

Chiamata a

centralino

Chiamata a

centralino

Chiamata a

centralino

Chiamata a

centralino

Chiamata a

centralino

Chiamata a

centralino

Chiamata a

centralino

Chiamata a

centralino

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

monofamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

bifamiliare

Chiamata

intercomunicante

bifamiliare

Dottore

000

100

010

110

001

101

011

111

Page 10

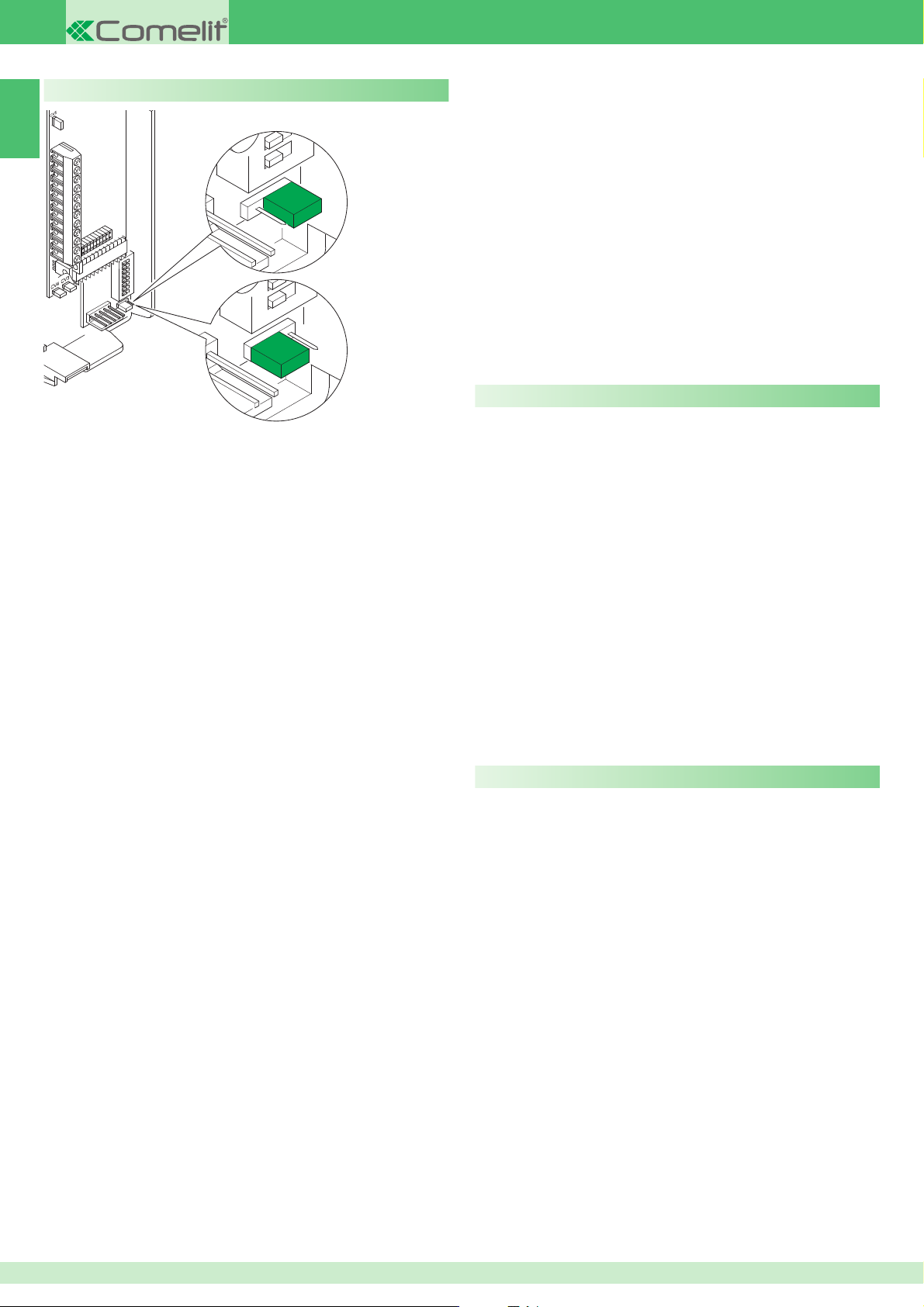

Impostazione staffa Art. 5714/K principale o secondaria

Principale

DIP

5 6 7 8

1 2 3 4

Descrizione funzioni pulsanti

Attuatore

La pressione del pulsante impostato nella modalità attuatore permette l'attivazione dell'Art. 1256 che può essere utilizzato ad esempio per attivare l'apertura di cancelli, porte basculanti o per l'attivazione del modulo telecamere cicliche Art. 1259/A.

Autoaccensione/richiesta video

√ L'autoaccensione va abilitata √ L'autoaccensione è possibile solo con impianto a riposo √ L'autoaccensione è consigliata solo per impianti con 1 o 2 ingressi

La pressione del pulsante 2 impostato in questa modalità permette di visualizzare sullo schermo del monitor l'immagine trasmessa dal posto esterno anche se non è stata effettuata nessuna chiamata. In impianti dotati di 2 posti esterni è possibile visualizzare alternativamente l'immagine da un posto esterno all'altro (funzione "bascula") con successive pressioni del pulsante 2. Su monitor secondari (JP1 in posizione S) il pulsante 2 ha la funzione di richiesta video, permette di accendere un monitor in seguito a una chiamata da posto esterno.

Abilitazione:

► premere il pulsante dedicato all'autoaccensione del monitor per un

tempo superiore a 4 sec.

» 2 toni di conferma

Disabilitazione:

► premere il pulsante dedicato all'autoaccensione per un tempo

superiore a 6 sec.

» 1 tono di conferma

Accensione:

► premere e rilasciare immediatamente il pulsante dedicato (pulsante

2 - se mantenute le impostazioni di fabbrica)

Chiamata a centralino

La pressione del pulsante impostato in questa modalità permette di inviare una chiamata al centralino di portineria.

Chiamata intercomunicante bifamiliare

Questa funzione permette di inviare una chiamata agli altri apparecchi (videocitofoni e/o citofoni) impostati sullo stesso indirizzo di chiamata bifamiliare rispetto al proprio, come indicato nalle tabella riportata a pag.

Chiamata intercomunicante monofamiliare

Questa funzione permette di inviare una chiamata agli altri apparecchi (videocitofoni e/o citofoni) impostati sullo stesso indirizzo di chiamata.

► Il ricevente della chiamata alzando la cornetta entra in comunicazione

con il chiamante. Riagganciando la cornetta la comunicazione viene

terminata. Una chiamata da posto esterno è comunque sempre prioritaria rispetto a una comunicazione intercomunicante. In questo caso gli utenti che si trovano già in conversazione sentiranno in cornetta un tono simile a quello di chiamata se quest'ultima è indirizzata a loro o un triplice tono di

Secondaria

segnalazione in caso contrario.

► Per rispondere alla chiamata da posto esterno è sufficiente sollevare

la cornetta da qualunque apparecchio libero o riagganciare e sollevare la cornetta da un apparecchio impegnato nella comunicazione

intercomunicante. L'attivazione della comunicazione con il posto esterno interrompe la conversazione intercomunicante precedentemente in corso. Una chiamata intercomunicante non è prioritaria rispetto ad una conversazione/chiamata con il posto esterno. In questo caso, durante un tentativo di chiamata intercomunicante, il LED di segnalazione lampeggerà per alcuni secondi per segnalare che il sistema è occupato.

Dottore

Questa funzione permette l'azionamento automatico dell'apriporta su chiamata da posto esterno all'indirizzo del posto interno su cui la funzione è stata attivata.

Abilitazione/disabilitazione:

► tenere premuto per 2 sec. il pulsante impostato per tale funzione

» a funzione attivata il led di segnalazione rimane acceso

Monitior supplementari principali o secondari

L’impostazione di JP1 definisce se la staffa in oggetto verrà gestita come principale (P) o secondaria (S). Il posto esterno può gestire fino a un massimo di 3 videocitofoni o citofoni per pulsante di chiamata. Nella configurazione classica del Bravo Kit si possono avere al massimo 2 videocitofoni secondari e 1 videocitofono principale per pulsante di chiamata tutti alimentati dallo stesso Art. 1207. É possibile gestire fino a 3 videocitofoni principali all’interno della stessa unità familiare (cioè impostati sul medesimo codice utente). In questa particolare configurazione, i videocitofoni principali addizionali dovranno essere alimentati dall’apposito Art. 1212/B (vedi variante BK/HI, BK/II pag. 92, 93). Quando dal posto esterno si effettua una chiamata, il monitor che si accende è il videocitofono principale. Gli eventuali monitor secondari della medesima unità familiare resteranno spenti. Rispondendo alla chiamata del posto esterno da un videocitofono secondario, l'immagine viene automaticamente visualizzata sul monitor. A questo punto il monitor del videocitofono principale si spegne e l’immagine compare sul monitor del videocitofono su cui viene premuto il pulsante 2 - richiesta video. Per visualizzare l’immagine senza sollevare la cornetta, premere il pulsante 2 - richiesta video.

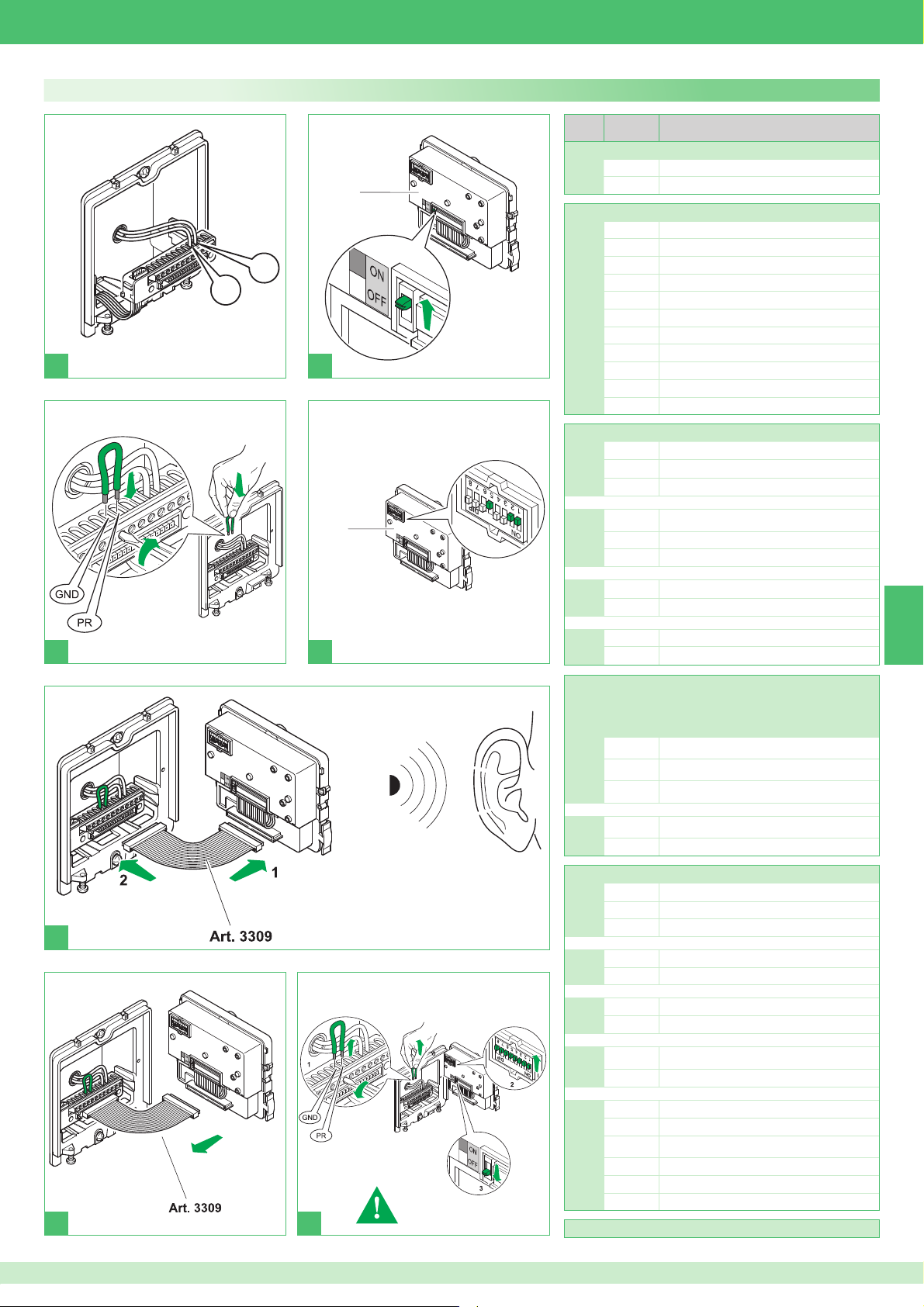

Selezione suoneria monitor

1. Tenere premuto il pulsante A fino a che non verrà emesso un suono

di conferma (l'operazione è possibile solo con l'impianto in situazione

di riposo; in caso contrario il led di segnalazione lampeggerà per

avvisare l'utente).

2. Premere e rilasciare il pulsante A :

► 1 volta per modificare la suoneria di chiamata da posto esterno

» viene emesso un tono di conferma

► 2 volte per modificare la suoneria da centralino

» vengono emessi 2 toni di conferma

► 3 volte per modificare la suoneria del campanello di piano

» vengono emessi 3 toni di conferma

► Ulteriori pressioni del pulsante A ripetono la sequenza appena

descritta

3. Dopo l'ultima pressione del pulsante A attendere un suono di

conferma prima di passare alla fase seguente.

4. Premere e rilasciare il pulsante A per scorrere in sequenza le varie

suonerie disponibili. Nel caso si voglia riascoltare più volte la stessa

suoneria mantenere premuto il pulsante A .

5. Sollevare e riagganciare la cornetta per confermare la scelta dell'ultima

suoneria ascoltata e per uscire (in qualunque momento) dalla modalità

di variazione suoneria del monitor.

» all'uscita dalla modalità di variazione suoneria del monitor verrà

emesso un suono di conferma.

» il videocitofono riprende il suo normale funzionamento.

Page 11

Utilizzo kit in impianti con porta principale

Negli schemi BK/EN/109I, BK/EN/110I a pag. 88, 90 viene mostrata una possibile conﬁ gurazione di impianto che offre la possibilità di gestire ﬁ no a un massimo di 30 Bravo Kit da parte di un Art. 4680 - Art. 4680K* posto per esempio all'ingresso di un complesso residenziale. Utilizzando questi schemi di impianto è possibile chiamare uno dei Bravo Kit dall'ingresso principale dotato di Art. 4680 - Art. 4680K*. In questa conﬁ gurazione è necessario programmare i pulsanti dell'Art. 4680K a bordo dell'Art. 4879K come descritto nella seguente procedura

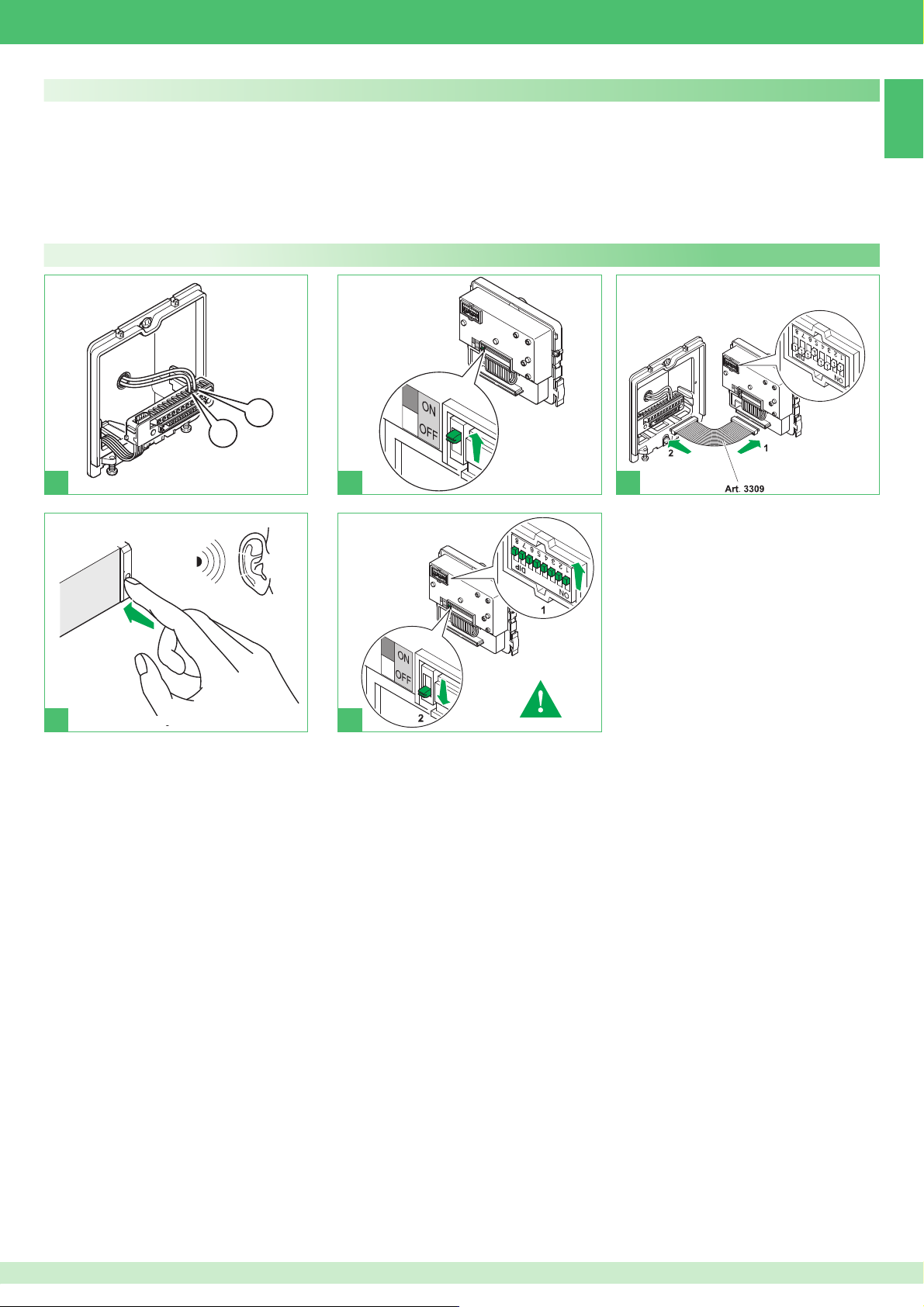

Programmazione pulsanti Art. 4680K

-V

ed i posti interni con il codice corrispondente, vedi tabella a pag. 9. Per maggiori informazioni sull'integrazione dei Bravo Kit in impianti Simplebus e per la programmazione della porta principale (Art. 4680 Art. 4680K*) fare riferimento al catalogo (n. 140), al manuale tecnico FT/ SB/24. *Limitazioni utilizzo Art. 4680K Il 4680K gestisce le chiamate provenienti dai moduli pulsanti o digitali SOLO se comprese tra l'indirizzo 1 e l'indirizzo 10.

► Impostare il codice utente

tramite i dip, vedi tabella pag. 9

opzionale



Page 12

Programmazioni speciali Art. 4680K

Dip switch

Codice

1622 4680 4680K 4680C 4680KC

-V

► Impostare i dip secondo la funzione

che si desidera programmare, vedi tabella pag. 12

1622 4680 4680K 4680C 4680KC

213 1,3,5,7,8 212

3,5,7,8

210 2,5,7,8 211 1,2,5,7,8 214 2,3,5,7,8 215 1,2,3,5,7,8 216 4,5,7,8 217 1,4,5,7,8 218 2,4,5,7,8 219 1,2,4,5,7,8 220 3,4,5,7,8 221 1,3,4,5,7,8 222 2,3,4,5,7,8

223 1,2,3,4,5,7,8 224 6,7,8 225 1,6,7,8

245 1,3,5,6,7,8 246 2,3,5,6,7,8 247 1,2,3,5,6,7,8

Resistenza di antiappannamento

OFF (default) ON

Messaggi audio-visivi

solo messaggi visivi Svedese OFF (default) Italiano Francese Spagnolo Olandese Greco Inglese Tedesco Portoghese

Serratura

Comando serratura su SE in AC (default) Comando serratura su SE in AC potenziata Comando serratura su SE in DC

Tempo serratura: 2 sec + tono disattivo (default) Tempo serratura: 4 sec Tempo serratura: 8 sec

248 4,5,6,7,8 251 1,2,4,5,6,7,8

252 3,4,5,6,7,8

1 sec.



opzionale

253 1,3,4,5,6,7,8

229 1,3,6,7,8

230 2,3,6,7,8

231 1,2,3,6,7,8

228 3,6,7,8

227 1,2,6,7,8

232 4,6,7,8 233 1,4,6,7,8 234 2,4,6,7,8

235 1,2,4,6,7,8 236 3,4,6,7,8

237 1,3,4,6,7,8 238 2,3,4,6,7,8

Tono conferma serratura: attivo Relè C.NC.NO in parallelo a SE (default)

Apriporta sempre attivo (default) Apriporta attivo solo per utente chiamato

Gestione comando attuatore

N.B. sull'impianto non deve essere presente l'Art. 1256 in modalità attuatore generico.

Attivazione relè C.NC.NO su comando attuatore: 2 sec

Attivazione relè C.NC.NO su comando attuatore: 4 sec

Attivazione relè C.NC.NO su comando attuatore: 8 sec

Comando attuatore su linea seriale S: disattivo (default) Comando attuatore su linea seriale S: attivo

Funzioni impianto

Tempo di attesa risposta: 60 sec (default) Tempo di attesa risposta: 180 sec Tempo di attesa risposta: 30 sec

Tempo di conversazione: 90 sec (default) Tempo di conversazione: 180 sec

Autoaccensione: attiva (default) Autoaccensione: disattiva

239 1,2,3,4,6,7,8

240 5,6,7,8

243 1,2,5,6,7,8 244 3,5,6,7,8 208 5,7,8 209 1,5,7,8 249 1,4,5,6,7,8 250 2,4,5,6,7,8

opzionale

254 2,3,4,5,6,7,8

Tono conferma su chiamata utente: attivo (default) Tono conferma su chiamata utente: disattivo

Tempo di attesa reset: 10 sec (default) Tempo di attesa reset: 1 sec Reset dopo apriporta in fonica: attivo (default) Reset dopo apriporta in fonica: disattivo Invio chiamata: singola (default) Invio chiamata: tripla

Ripristino default

Page 13

Warning:

• Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the standards in force.

• All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, for modiﬁ cations made by

third parties for any reason or purpose, and for the use of accessories and materials which are not originals.

• All the products comply with the requirements of Directive 2006/95/EC (which replaced Directive 73/23/EEC and subsequent amendments), as certiﬁ ed by the CE mark they carry.

• Do not route the riser wires in proximity to power supply cables (230/400V).

• Installation, mounting and assistance procedures for electrical devices must only be performed by specialised electricians.

• Cut off the power supply before carrying out any maintenance work.

• Connect the module-holder frame to earth (see Fig.).

• Do not press and hold the audio hook while the handset is lifted.

• The camera must not be installed opposite bright light sources, or in places where the ﬁ lmed subject is against the light. To resolve this problem, we recommend modifying the installation height of the camera, which is usually 160 - 165 cm, to a height of 180 cm and pointing the lens downward so as to improve ﬁ lming quality.

• Cameras with colour CCD sensor have poorer sensitivity in low light conditions than black/white cameras. We therefore recommend, in dimly lit environments, that an additional light source is installed.

General information

External unit

Art. 4879K 14 Art. 1207 14

Installing the external unit Inserting nameplates

14 15

Internal units

Art. 5701 16 Art. 5714/K 16

Installing Art. 5701 as a ﬂ ush- or wall-mounted device Installing optional card Art. 5733, Art. 5734 Art. 2608 Installing door-entry phone Art. 2608 General installation and operating instructions Operating distances table Operation Description of button functions and settings Settings for bracket Art. 5714/K and Style door-entry phone Art. 2608 Setting bracket Art. 5714/K as main or secondary Additional main or secondary monitors Selecting the monitor ringtone Using the kit in systems with a main entrance Programming buttons on Art. 4680K Special programming - Art. 4680K

17 17 18 18 19 19 19 20 20 21 21 21 22 22 23

Wiring diagrams

BK/018I Basic diagram for two-family kits Art. 8173I with cascade connection. Switching on/voltage check with system in standby.82 BK/013IB Basic diagram for two-family kits Art. 8173I with branch connection 83 BK/014IB Diagram for two-family kits Art. 8173I extended with a second Art. 4879K. Branch connection. 84 BK/014I/A Diagram for two-family kits Art. 8173I extended with a second Art. 4879K. Cascade connection. 85 BK/018I/A Diagram for two-family kit with additional power supply unit Art. 1595 86 BK/019I Use of remote camera module Art. 1259/A 87 BK/EN/109I Diagram for connecting 2 to 9 Bravo Kits to main entrance panel using Art. 4834/9 88 BK/EN/110I Diagram for connecting 30 Bravo Kits (maximum) to the main entrance panel. Cascade connection of Bravo using Art. 1424 90 SB2/AAQ Connection of video ampliﬁ er Art. 4833/A 92 BK/HI Addition of a main monitor in parallel. Cascade connection 92 BK/II Addition of a main monitor in parallel. Branch connection 93 BK/A9 Branch connection of 1 main monitor and 1 secondary monitor with the same user code 93 BK/CI Cascade connection of 1 main monitor and 1 secondary monitor with the same user code 94 BK/AABI Connection of additional door-entry phones with branch connection from monitor 94 BK/AAAI Connection of additional door-entry phones with cascade connection from monitor 95 BK/FI Addition of a parallel door-entry phone, with branch connection from riser 95 PXK/AAK Connection of call repetition devices (Art. 1229 or Art. 1122/A) 96 BK/PI Use for various purposes of button P1 (Art. 5714/K) 97 BK/NI Use of LED 1 97 SB/X3 Use for various purposes of button P1 (Art. 2608) 97 Floor door call connection variant 98 PXK/EC Connecting actuator relay Art. 1256 98 PXK/RTNP Using the external unit relay on lock-release or actuator control (see special programming, page 23: actuator control management) 99 PXK/SNP Variant with security door lock and additional power supply 99 Using the RC network for door lock ﬁ lter on relay contacts 100

PXK/DO Door open indication use variant. Only for use in systems with a single external unit without switching devices Art. 1224A, Art. 1424.

100

1313

Page 14

LED

General information

The Two-Family Door Entry Monitor Kits Art. 8173I can be used in residential or service sector buildings where effective access control and simple installation procedures are required. In fact, it only requires 2 wires between the external unit and the internal monitor/s to activate the system (calls, audio, video self-ignition), plus two wires to provide the 33 V DC power supply for the external unit and the electric lock. A wide range of accessories is also available to deal with the needs of any

type of system; in fact, in addition to interesting standard type accessories, the system can also be extended by adding door entry monitors and/or door-entry phones and/or external units. This makes it possible to reach a maximum of 2 external units with 3 internal units including door-entry phones and door entry monitors for single-family configuration. By means of appropriate settings single-family intercom communications (i.e. between users with the same user code) are possible using both door entry monitors and door-entry phones. Several kits can be connected to a Simplebus main entrance panel and/or a switchboard Art. 1998A.

External unit

Art. 4879K

Flush-mounted box dimensions: 127x127x45 mm. The button for Art. 4879K is factory set to call address 1. External unit dimensions: 112x89.5x40 mm

Description of terminal block LL monitor connection (video, call, audio, lock-release) V+ V- external unit power supply RTE request to exit input DO door open indication input PR programming terminal GND negative terminal to be used in programming stage NO NC COM 10 A relay contacts SE electric lock connection

Art. 1207

Technical characteristics

The transformer provides 2 outputs: one to power the external unit and the electric lock and the other to power the monitor. Dimensions: 105x85x85 mm (6 DIN modules). 500 mA delayed protection fuse.

Art. 4879K

Technical characteristics

Connection to monitor with 2 wires for audio, video, lock-release and call plus 2 wires for power supply from Art. 1207. High sensitivity, adjustable camera with 1/3” CCD sensor. Nameplates with LED lighting (options: blue, white or off). Loudspeaker volume control.

Installing the external unit

► Leave the system protec-

tion device in position

Description of terminal block L N mains voltage input 110-240 VAC +22V 0V monitor power supply DC output +33V 0V DC output for external unit and electric lock

1 2

► Nameplate LED lighting selection

BLUE

WHITE OFF

LED

F F

1414

Page 15

cci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Anne Francois

Alternative microphone position

Inserting nameplates

► Centre the label to

prevent inﬁ ltration

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

1515

Page 16

Internal units

Description of buttons:

Art. 5701

A Key button.

P1 Button available as standard, can be used for various services (C.NO.

contact 1 A max.) depending on system requirements; removing CV3 and CV4 as speciﬁ ed in variant BK/PI on page 97.

P2 Button available as standard.

P3 P4 Optional buttons (using card Art. 5733 or Art. 5734) for activating additional functions. P5 P6 Optional buttons (using card Art. 5733) or optional LED indicators (using card Art. 5734) available for different functions.

Up to 3 monitors can be used in the same family unit.

Art. 5714/K

Technical characteristics - Monochrome monitor Art. 5701 1 Call volume adjustment/Privacy function selector (Privacy service

means exclusion of the call from the external unit and from intercom system door-entry phones or door entry monitors; activation of the Privacy function is signalled by a red indicator appearing to the side of the selector).

The user can select the Monitor ringtone as described on page 21.

2 LED indicator (activation according to conﬁ guration adopted). 3 Button memo label for indicating button functions. 4 Monitor handset (lift the handset to start communication). 5 Brightness control knob (turn clockwise to increase brightness). 6 Colour intensity adjustment knob (turn clockwise to increase the value). 7 Hooking bracket. 8 Standard front panel, can be customised with customisation kit Art.

5727.

9 4” Black and white screen

DIP

5 6 7 8

1 2 3 4

1 Bracket-Monitor connector. 2 S1 Dip switch for programming user addresses. 3 JP1 Jumper for programming the bracket as Main (M) or Secondary

(S) (see page 21).

4 CN1 Optional card (Art. 5733 or 5734) connector. 5 CV3 CV4 Jumpers for freeing Button 1 (C. NO. contact 24 V- 100 mA

max.).

6 Terminal block for system connection: + - Terminals for connection to Art. 1207 or 1212/B. L L Bus line connection terminals. CFP CFP Floor door call input. P1 C1 Contacts for Button 1 used for various purposes. To have a C.NO. contact (24 V-100 mA max.), remove jumpers CV3

and CV4.

+S -S Terminals for call repetition device. +LED -LED Input terminals for LED used for various purposes.

7 CV5 Jumper for video closure.

1616

Page 17

Installing Art. 5701 as a ﬂ ush- or wall-mounted device

10,2cm

11cm

14,4cm

8,1cm 1,4cm

1,4cm

1 2 2B2A

115-125 cm

140-145 cm

P I D

3 CV 4

P I D

3 4

Installing optional card Art. 5733, Art. 5734

1 Bracket male connector 2 Terminal board: Note: To use the buttons as a C.NO. contact (24 V-100 mA

max.) remove the wire to the bracket connector and free the corresponding common contact.

P3 monitor button 3 contact C3 monitor button 3 common contact. Main common

contact from bracket Art. 5714/K (disconnect the wire to the bracket connector to free all common contacts)

P4 monitor button 4 contact C4 monitor button 4 common contact +P5 monitor button 5 contact for Art. 5733. LED 5 positive

input for Art. 5734

-C5 monitor button 5 common contact for Art. 5733. LED 5

negative input for Art. 5734

+P6 monitor button 6 contact for Art. 5733. LED 6 positive

input for Art. 5734

-C6 monitor button 6 common contact for Art. 5733. LED 6

negative input for Art. 5734

3 Female connector Art. 5733, Art. 5734

For optional card Art. 5734 only

► Disconnect and remove monitor

buttons 5 and 6

► Run the wires between the card and

the bracket

► Fit the transparent buttons supplied

in the packaging into button positions 5 and 6

4 5

1717

Page 18

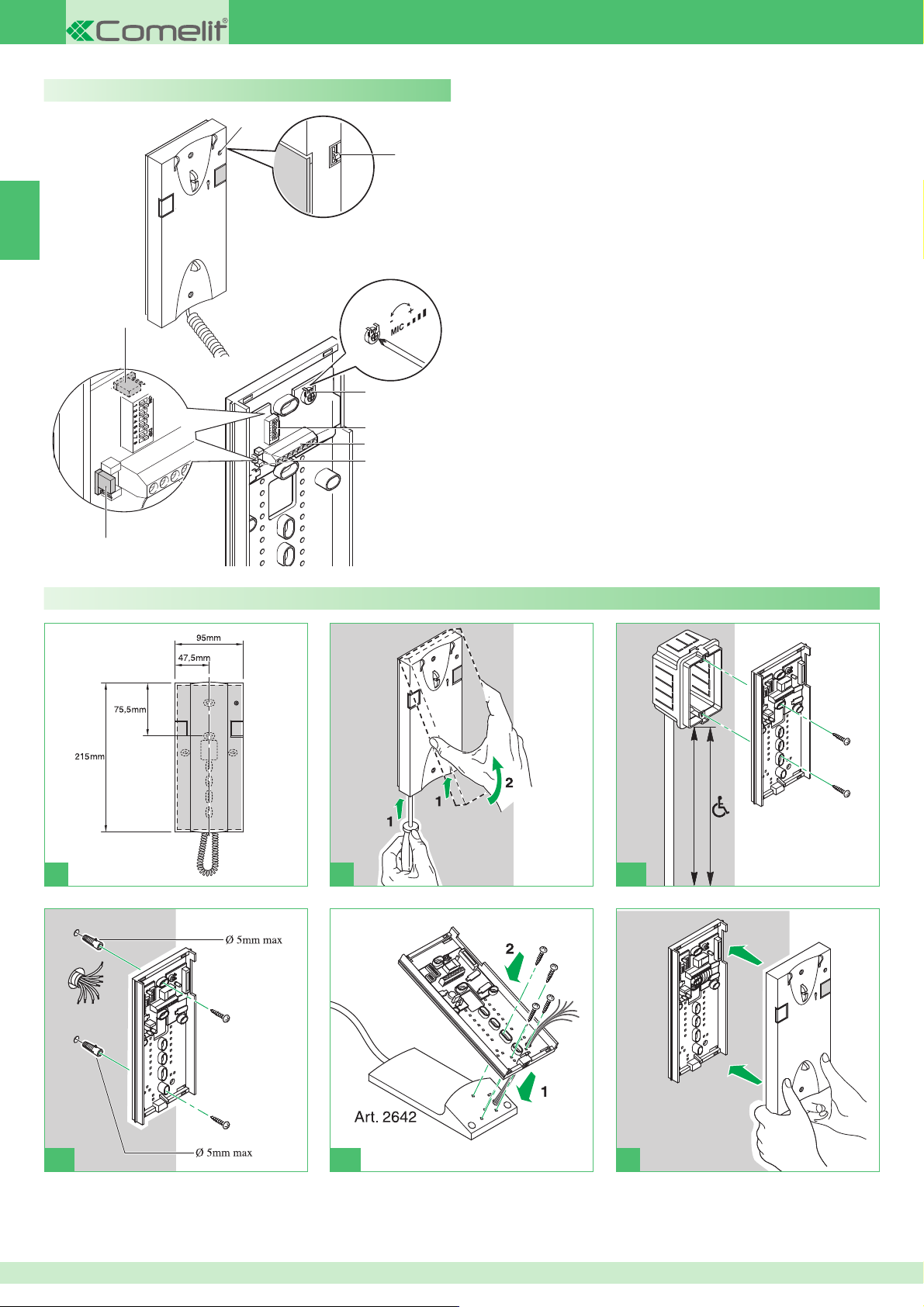

Art. 2608

Cannot be used for the intercom function. The door-entry phone should always be mounted using Art. 1214/2C as illustrated in connection diagram BK/FI on page 95.

4 5

1 Privacy function indicator. 2 3-position ringtone/Privacy service selector:

High position: Maximum ringtone volume. Middle position: Medium ringtone volume. Low position: Privacy function activation. Privacy service means exclusion of the call ringtone from the external

unit and switchboard; activation of the Privacy function is signalled by a red indicator appearing at the top right-hand side).

3 Trimmer for adjusting the microphone volume. 4 User code programming microswitches. 5 System connection terminals:

L L Bus line connection. CFP CFP Floor door call input. P1 C1 Button P1 terminals for various purposes (contact C. NO 24 V -

100 mA max.) (remove CV1 and CV2, see variant SB/X3 on page 97).

S+ S- Terminals for call repetition device.

6 CV1 CV2 Jumpers to be removed in order to have potential-free C.

NO contact on button P1.

7A/7B JP1 Jumpers for selecting the switchboard call (position C) /

generic actuator (position A) function of button P1.

Description of buttons:

A Key button.

P1 Button P1 for switchboard call / generic actuator / button for various

purposes present on terminal block (P1 C1).

Clean using a damp cloth. Do not use alcohol or other aggressive products.

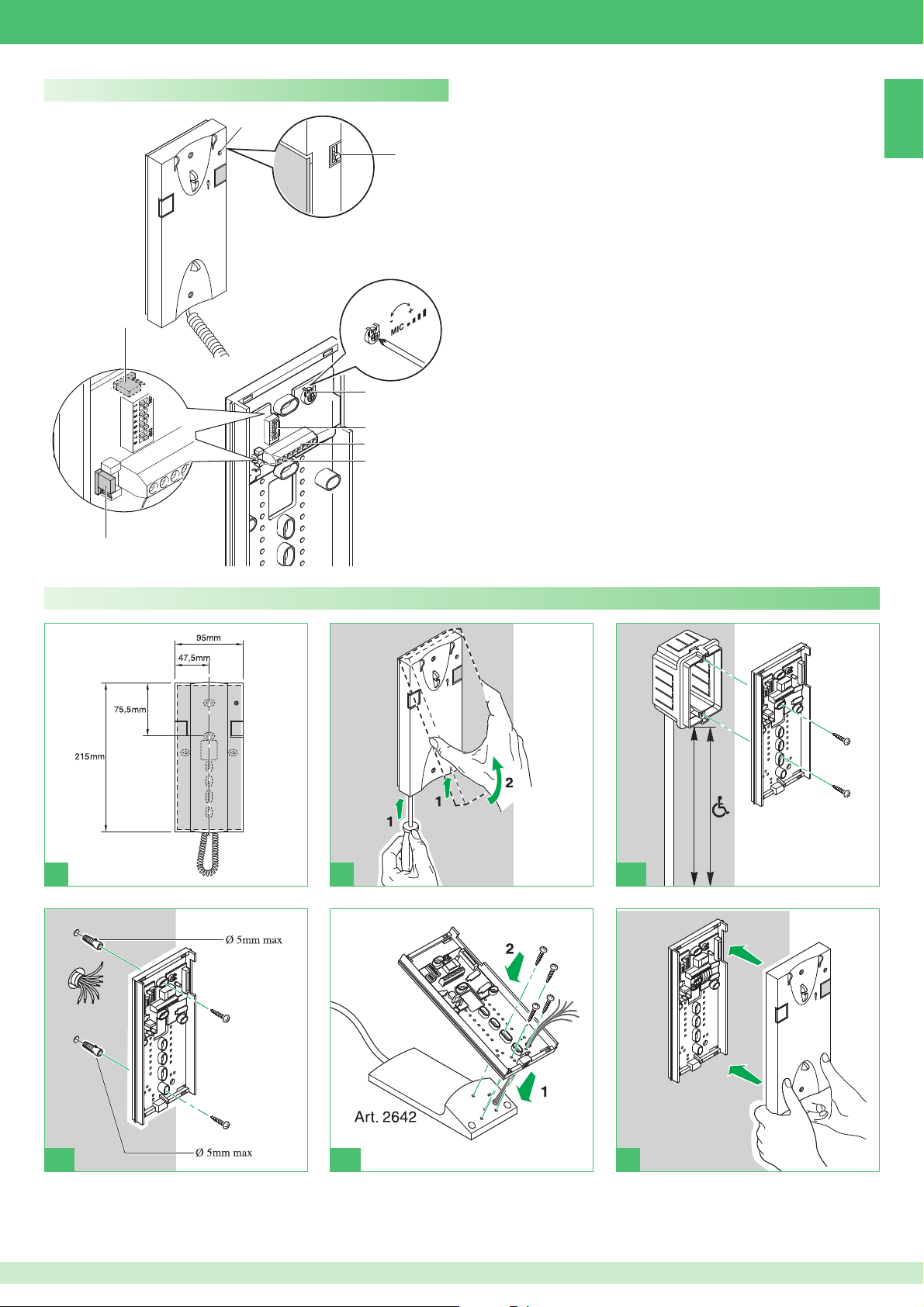

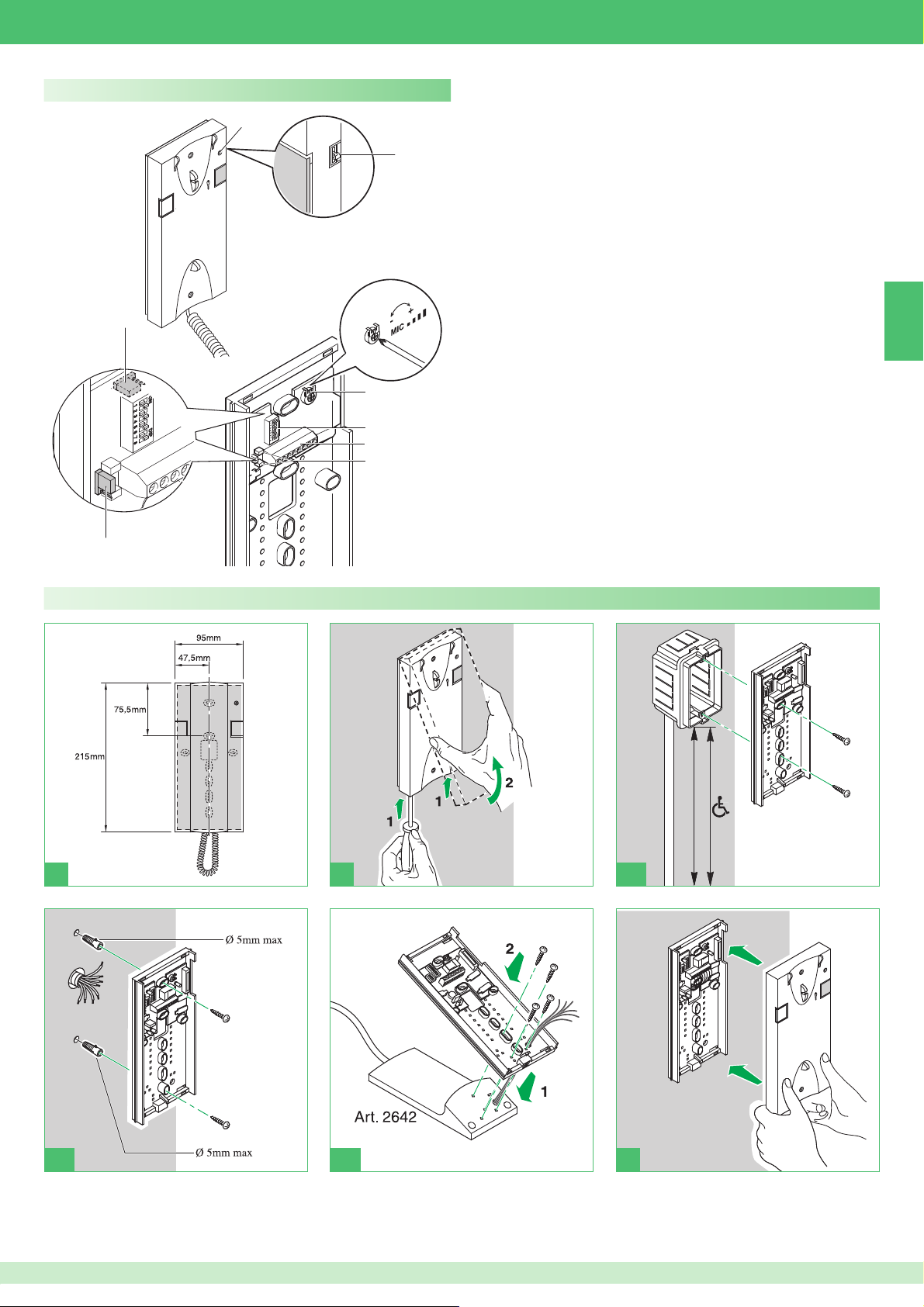

Installing door-entry phone Art. 2608

1 2 3A

140-145 cm

115-125 cm

3B 3C 4

1818

Page 19

General installation and operating instructions

The maximum total distance between the external unit and the furthest monitor is 400 m. The total number of internal units with the same user code added to the number of call repetition devices connected to these internal units cannot exceed 4. Connect only one call repetition device for each internal unit. The MAX. cable length between the internal unit and call repetition device is 20 m. A shielded cable should be used for the connection and should not run close to heavy inductive loads or power supply cables (230 V / 400 V).

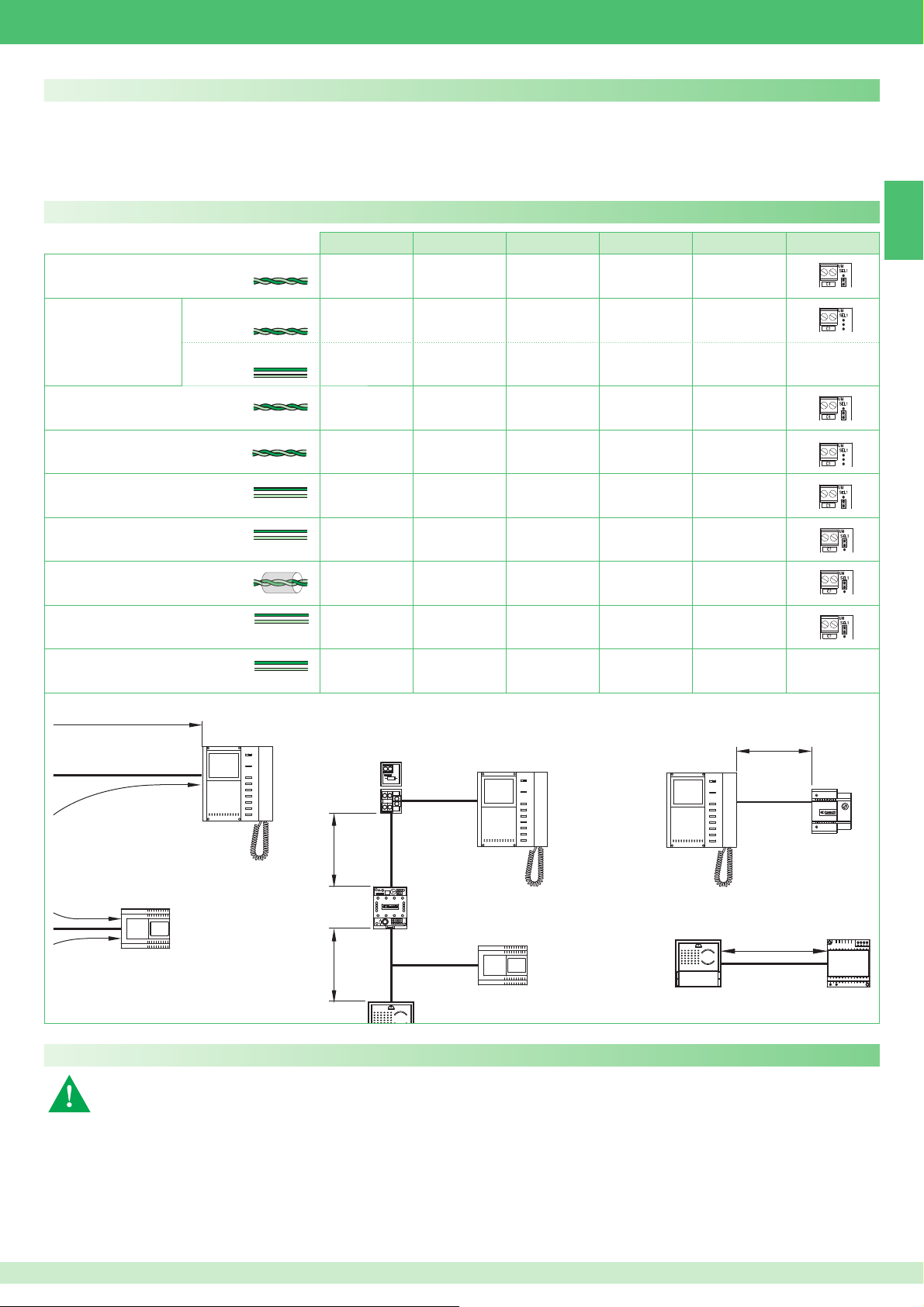

Operating distances table

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

0,5 mm2 (Ø 0,8 mm AWG 20

bus

Comelit Art. 4576-4578

1,5 mm2 (Ø 1,4 mm AWG 15)

power

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

)

50 m

(165 feet)

75 m

(245 feet)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

50 m

(165 feet)

25 m

(85 feet)

100 m

(330 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

200 m

(655 feet)

190 m

(625feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(330 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

100 m

(330 feet)

150 m

(495 feet)

150 m

(495 feet)

1216

1214/2

1207

78K

Operation

In case of a persistent short-circuit on the bus line, the external unit emits an intermittent signalling tone.

When the visitor presses the call button, caller illumination and the internal call ringtone (if the Privacy function is not enabled) are activated and image is displayed on the main monitor/s for approx. 60 seconds. The maximum duration of the conversation between the external and internal units is 90 seconds. A call confirmation tone sounds at the external unit; in systems with 2 or more entrances, if the external unit gives a busy tone instead of replicating the ringtone, this means that another communication is already in progress with another external unit. For programming user addresses different from the factory settings (1 and 2), see page 20. For the intercom functions of the Bravo Kit System, see page 21.

4833/A

1207

4878K 4879K

4878K

1212/B

1595

1919

Page 20

12345678

Description of button functions and settings

Settings for bracket Art. 5714/K and Style door-entry phone Art. 2608

Position of the microswitches for bracket Art. 5714/K and Style door-entry phone Art. 2608

S1-8

S1-7

S1-6

S1-5

S1-4

S1-3

S1-2

S1-1

DIP

5 6 7 8

1 2 3 4

5 6 7 4

1 2 3

► For door-entry phones Art. 2608, Art.

2610 and Art. 2628, set dip switches S1-6, S1-7, S1-8 to OFF

S1-5

S1-4

S1-3

S1-2

S1-1

The values of S1-1, S1-2, S1-3, S1-4 and S1-5 define the call address of the bracket and door-entry phones as shown in the table below.

Cod.

Two-fam. intercom

S1 Cod.

Two-fam.

intercom

S1 Cod.

Two-fam. intercom

S1 Cod.

Two-fam. intercom

1A 9E 17 I 25 M

2A 10 E 18 I 26 M

3B 11 F 19 J 27 N

4B 12 F 20 J 28 N

5C 13 G 21 K 29 O

6C 14 G 22 K 30 O

7D 15 H 23 L

8D 16 H 24 L

The values of S1-6, S1-7 and S1-8 define the operating mode of the Bravo Kit System, as shown in the table below. ¹ For two-family intercom calls (between door-entry phones and/or door entry monitors), set the 2 users to contiguous call addresses (marked with the same letter AA…CC..OO in the microswitch programming table on page 20).

P1 P2 P3 P4 P5 P6

DIP6DIP 7DIP

Default

Actuator

Internal ignition /

Video request

Switchboard call

Single-family intercom call

Two-family

intercom call

Doctor

000

Internal ignition /

Two-family

intercom call

Video request

Doctor Switchboard call

Single-family intercom call

Two-family

intercom call

Single-family intercom call

Two-family

intercom call

Switchboard call

Switchboard call Actuator Switchboard call

2020

Switchboard call

Single-family intercom call

Two-family

intercom call

Two-family

intercom call

Two-family

intercom call

Two-family

intercom call

Two-family

intercom call

Two-family

intercom call

Two-family

intercom call

Doctor

100

010

110

001

101

011

111

Page 21

Setting bracket Art. 5714/K as main or secondary

Main

DIP

5 6 7 8

1 2 3 4

Description of button functions

Actuator

Pressing the button set to Actuator mode allows activation of Art. 1256, which can be used to open gates, up&over doors, etc., or to activate the cyclic camera module Art. 1259/A.

Self-ignition/Video request

√ Self-ignition should be enabled √ Self-ignition is possible only when the system is in standby √ Self-ignition is recommended only for systems with 1 or 2 entrances

Press button 2 in this mode to display the image transmitted by the external unit on the monitor, even if no call has been made. In systems with 2 external units, it is possible to view the image from one external unit or the other alternately (“toggle” function) by pressing button

2. On secondary monitors (JP1 in position S), button 2 has the video request function and can be used to switch on a monitor on receipt of a call from the external unit.

Enabling:

► press the monitor self-ignition button and hold for longer than 4

seconds

» 2 confirmation tones

Disabling:

► press the self-ignition button and hold for longer than 6 seconds

» 1 confirmation tone

Ignition:

► press and immediately release the specific button (button 2 - if the

factory settings have been retained)

Switchboard call

Press the button set in this mode to transmit a call to the porter switchboard.

Two-family intercom call

This function can be used to transmit a call to the other units (door entry monitors and/or door-entry phones) set to the Two-family call address, as indicated in the table on page 20.

Secondary

In this case, during an intercom call attempt, the LED indicator will flash for a few seconds to signal that the system is busy.

Doctor

This function enables automatic activation of the lock-release when a call is made from an external unit to the address of the internal unit for which the function was enabled.

Enabling/Disabling:

► press the button set for this function and hold for 2 seconds

» when the function is enabled, the LED indicator stays on

Additional main or secondary monitors

The setting of JP1 defines whether the bracket in question will be managed as main (M) or secondary (S). The external unit can manage up to a maximum of 3 door entry monitors or door-entry phones for each call button. In the classic Bravo Kit configuration, it is therefore possible to have at most 2 secondary door entry monitors and 1 main door entry monitor for each call button, all powered by the same Art. 1207. It is possible to manage up to 3 main door entry monitors within the same family unit (i.e. set to the same user code). In this particular configuration, the additional main door entry monitors must each be powered by the special Art. 1212/B (see variant BK/HI and BK/II, page 92, 93). When a call is made from the external unit, the monitor switched on will be the main door entry monitor. Any secondary monitors in the same residence unit will remain off. When responding to a call from the external unit using a secondary door entry monitor, the image is automatically displayed on the monitor. At this point, the main door entry monitor switches off and the image appears on the door entry monitor on which button 2 - video request - was pressed. To display the image without lifting the handset, press button 2 - video request.

Selecting the monitor ringtone

1. Press and hold button A until a confirmation tone is emitted (this

procedure is only possible with the system in standby; otherwise the LED indicator will flash to warn the user).

2. Press and release button A ► Once to change the ringtone for a call from the external unit

» one confirmation tone is emitted

► Twice to change the ringtone for a switchboard call

» two confirmation tones are emitted

► Three times to change the doorbell ringtone

» three confirmation tones are emitted

► Any further pressing of button A repeats the sequence described

above.

3. After the last time button A is pressed, wait for a confirmation tone

before proceeding to the next stage.

4. Press and release button A to scroll through the sequence of various

available ringtones. If you want to listen to the same ringtone several times, press and hold button A .

5. Lift and replace the handset to confirm selection of the last ringtone

heard and to exit (at any time) the monitor ringtone selection mode.

» On exiting the monitor ringtone selection mode, a confirmation tone

will be emitted.

» The door entry monitor now resumes normal operation.

Single-family intercom call

This function can be used to transmit a call to the other units (door entry monitors and/or door-entry phones) set to the same call address.

► By lifting the handset, the receiver of the call starts communicating with

the caller. Communication is ended by hanging up the handset. In any case, a call from the external unit always takes priority over intercom communication. In this case, users who are already speaking will hear a tone similar to the ringtone in the handset if the call is for them, otherwise a triple signal tone will sound.

► To answer the call from the external unit, simply lift the handset of

any free unit or hang up and lift the handset of a unit engaged in the

intercom call. Activation of communication with the external unit interrupts the intercom conversation previously in progress. An intercom call does not have priority over a conversation/call with the external unit.

2121

Page 22

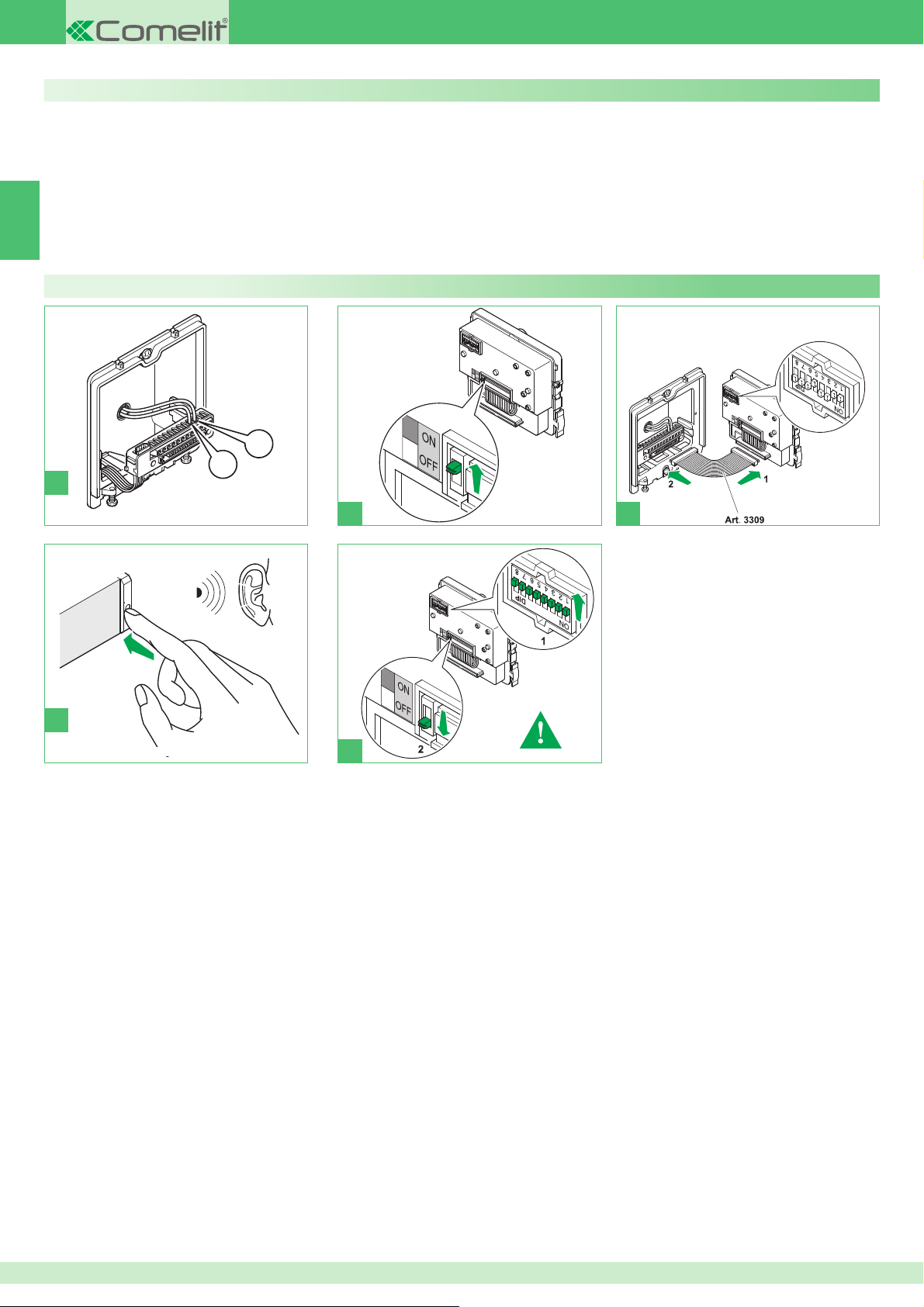

Using the kit in systems with a main entrance

The diagrams BK/EN/109I and BK/EN/110I on page 88 and 90 show a possible system conﬁ guration for managing up to a max. of 30 Bravo Kits with one Art. 4680 - Art. 4680K* placed, for example, at the entrance of a residential complex. Using these system diagrams, it is possible to call one of the Bravo Kits from the main entrance equipped with Art. 4680 - Art. 4680K*. In this conﬁ guration it is necessary to program the buttons of Art. 4680K on Art. 4879K (as illustrated in the procedure below); the internal units should

also be programmed with the corresponding code (see table on page 20). For further information on the integration of Bravo Kits into Simplebus

Programming buttons on Art. 4680K

-V

systems and the programming of the main entrance (Art. 4680 - Art. 4680K*), refer to the catalogue (no. 140) and the technical manual FT/ SB/24. * Operating restrictions for Art. 4680K Art. 4680K manages calls originating from ONLY digital or button modules if they fall between address 1 and address 10.

► Set the user code using the dip

switches, see table on page 20

optional



2222

Page 23

Special programming - Art. 4680K

-V

1622 4680 4680K 4680C 4680KC

► Set the dip switches in accordance

with the function you wish to program, see table on page 23

1622 4680 4680K 4680C 4680KC

Dip switch

Code

213 1,3,5,7,8 212

3,5,7,8

210 2,5,7,8 211 1,2,5,7,8 214 2,3,5,7,8 215 1,2,3,5,7.8 216 4,5,7,8 217 1,4,5,7,8 218 2,4,5,7,8 219 1,2,4,5,7.8 220 3,4,5,7,8 221 1,3,4,5,7.8 222 2,3,4,5,7.8

223 1,2,3,4,5,7,8 224 6,7,8 225 1,6,7,8

245 1,3,5,6,7.8

246 2,3,5,6,7.8 247 1,2,3,5,6,7,8

De-misting heating element

OFF (default) ON

Audio-visual messages

visual messages only Swedish OFF (default) Italian French Spanish Dutch Greek English German Portuguese

Door lock

Door lock command on SE in AC (default) Door lock command on SE in enhanced AC Door lock command on SE in DC

Door lock time: 2 sec. + disabling tone (default) Door lock time: 4 sec.

Door lock time: 8 sec.

248 4,5,6,7,8 251 1,2,4,5,6,7,8

252 3,4,5,6,7.8

1 sec.



optional

253 1,3,4,5,6,7,8

229 1,3,6,7,8

230 2,3,6,7,8

231 1,2,3,6,7.8

228 3,6,7,8

227 1,2,6,7,8

232 4,6,7,8 233 1,4,6,7,8 234 2,4,6,7,8

235 1,2,4,6,7.8 236 3,4,6,7,8

237 1,3,4,6,7.8 238 2,3,4,6,7.8

Door lock conﬁ rmation tone: enabled C.NC.NO relay in parallel with SE (default)

Lock-release always enabled (default) Lock-release only enabled for user called

Actuator control management

NOTE the system should not include Art. 1256 in generic actuator mode.

Enabling C.NC.NO relay on actuator control: 2 sec.

Enabling C.NC.NO relay on actuator control: 4 sec.

Enabling C.NC.NO relay on actuator control: 8 sec.

Actuator function on S serial line = disabled (default) Actuator function on S serial line = enabled

System functions

Awaiting response time: 60 sec. (default) Awaiting response time: 180 sec. Awaiting response time: 30 sec.

Talk time: 90 sec. (default) Talk time: 180 sec.

Self-ignition: enabled (default) Self-ignition: disabled

239 1,2,3,4,6,7,8

240 5,6,7,8

243 1,2,5,6,7.8 244 3,5,6,7,8 208 5,7,8 209 1,5,7,8 249 1,4,5,6,7.8 250 2,4,5,6,7.8

Conﬁ rmation tone on user call = enabled (default) Conﬁ rmation tone on user call = disabled

Reset wait time: 10 sec. (default) Reset wait time: 1 sec.

Reset after lock-release in audio: enabled (default)

Reset after lock-release in audio: disabled Call transmission: single (default) Call transmission: triple

optional

254 2,3,4,5,6,7,8

Restore default

2323

Page 24

Avertissements

• Effectuer l’installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.

• Tous les appareils doivent être strictement destinés à l’emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des

appareils, pour des modiﬁ cations effectuées par d’autres personnes pour n’importe quelle raison et pour l’utilisation d’accessoires et matériaux non d’origine.

• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs), avec marquage CE.

• Eviter de placer les ﬁ ls de montant ˆà proximité des câbles d’alimentation (230/400V)

• Les interventions d’installation, de montage et d’assistance aux appareils électriques doivent être effectuées exclusivement par des électriciens spécialisés.

• Couper l’alimentation avant d’effectuer toute opération d’entretien.

• Relier le cadre porte-modules à la terre (voir Fig.).

• Ne pas maintenir le crochet phonie enfoncé lorsque le combiné est décroché.

• La caméra ne doit pas être installée face à de fortes sources de lumière ni dans des lieux où la personne ﬁ lmée est fortement à contre-jour. Pour résoudre le problème précédemment décrit, il est conseillé de modiﬁ er la hauteur d’installation de la caméra, normalement à 160 - 165 cm, en la plaçant à une hauteur de 180 cm et d’orienter l’objectif vers le bas de manière à améliorer la qualité des prises de vue.

• Les caméras avec capteur CCD couleurs présentent, dans des conditions de mauvaise luminosité, une sensibilité inférieure par rapport aux caméras en noir et blanc. Par conséquent, dans les milieux faiblement éclairés, il est conseillé de prévoir une source d’éclairage supplémentaire.

Généralités

Poste extérieur

Art. 4879K 25 Art. 1207 25

Installation poste extérieur Installation étiquettes porte-noms

25 26

Postes Intérieurs

Art. 5701 27 Art. 5714/K 27

Installation Art. 5701 encastrée ou en saillie Installation carte option Art. 5733, Art. 5734 Art. 2608 Installation combiné parlophonique Art. 2608 Indications générales d’installation et fonctionnement Tableau distances de fonctionnement Fonctionnement Description programmations et fonctions boutons Programmation de l’étrier Art. 5714/K et combiné parlophonique Style Art. 2608 Programmation étrier Art. 5714/K principale ou secondaire Moniteurs supplémentaires principaux ou secondaires Sélection de la sonnerie Moniteur Utilisation du kit sur les installations avec porte principale Programmation Art. 4680K Programmations spéciales Art. 4680K

28 28 29 29 30 30 30 31 31 32 32 32 33 33 34

Schémas de connexion

BK/018I Schéma base pour kit deux usagers Art. 8173I avec connexion en cascade. Mise en service/vériﬁ cation tensions d'installation au repos. 82 BK/013IB Schéma base pour kit deux usagers Art. 8173I avec connexion en dérivation 83 BK/014IB Schéma pour kit deux usagers Art. 8173I complétés avec un second Art. 4879K. Connexion en dérivation. 84 BK/014I/A Schéma pour kit deux usagers Art. 8173I complétés avec un second Art. 4879K. Connexion en cascade. 85 BK/018I/A Schéma pour kit deux usager avec alimentateur complémentaire Art. 1595 86 BK/019I Emploi module caméra déportée Art. 1259/A 87 BK/EN/109I Schéma pour connexion à porte principale de 2 à 9 Bravo kit avec Art. 4834/9 88 BK/EN/110I Schéma pour connexion à porte principale de 30 Bravo kit (maximum). Branchement Bravo en cascade avec Art. 1424. 90 SB2/AAQ Connexion ampliﬁ cateur vidéo Art. 4833/A 92 BK/HI Adjonction d'un moniteur principal en parallèle. Connexion en cascade 92 BK/II Adjonction d'un moniteur principal en parallèle. Connexion en dérivation 93 BK/A9 Connexion en dérivation de 1 moniteur principal et 1 moniteur secondaire avec le même code usager 93 BK/CI Connexion en cascade de 1 moniteur principal et 1 moniteur secondaire avec le même code usager 94 BK/AABI Connexion combinés parlophoniques supplémentaires en dérivation du moniteur 94 BK/AAAI Connexion combinés parlophoniques supplémentaires en cascade du moniteur 95 BK/FI Adjonction d'un combiné parlophonique en parallèle en dérivation du montant 95 PXK/AAK Connexion de dispositifs de répétition d’appel (Art. 1229 ou Art. 1122/A) 96 BK/PI Utilisation pour usages divers du bouton P1(Art. 5714/K) 97 BK/NI Utilisation borne LED 1 97 SB/X3 Utilisation pour usages divers du bouton P1 (Art. 2608) 97 Variante connexion appel palier 98 PXK/EC Branchement relais actionneur Art.1256 98 PXK/RTNP Utilisation relais poste extérieur sur ouvre-porte ou commande actionneur (voir programmations spéciales, page 34 :

gestion commande actionneur)

99 PXK/SNP Variante avec gâche de sécurité et alimentation supplémentaire 99 Utilisation du réseau RC pour ﬁ ltre gâche sur les contacts du relais 100

PXK/DO Variante utilisation signalisation porte ouverte. À utiliser uniquement dans les installations avec 1 seul poste extérieur sans commutateur Art. 1224A, Art. 1424.

100

2424

Page 25

LED

Généralités

Les kits parlophoniques et visiophoniques deux usagers Art. 8173I peuvent être utilisés dans des bâtiments privés ou tertiaires dans lesquels un contrôle efficace des accès est demandé face à de simples opérations d’installation. En effet, 2 conducteurs suffisent entre le poste extérieur et le/s moniteur/s interne/s pour activer le système (appel, phonie, vidéo, auto-allumage) plus deux fils pour alimenter à 33V DC le poste extérieur et la gâche électrique. En outre, une vaste gamme d’accessoires est disponible pour résoudre facilement chaque exigence d’installation ; en effet, outre des accessoires intéressants de type standard, il est possible d’agrandir l’installation en ajoutant des portiers vidéo et/ou des interphones et/ou des postes extérieurs. Il est ainsi possible d’ajouter au maximum deux postes extérieurs avec 3 postes intérieurs entre combinés parlophoniques et moniteurs visiophoniques pour la version un usager. Avec une configuration spécifique, on peut effectuer des communications intercommunicantes un usager (c’est-à-dire entre les usagers possédant le même code) en utilisant tant les moniteurs visiophoniques que les combinés parlophoniques. Plusieurs kits peuvent être reliés à un port principal Simplebus et/ou à un standard Art. 1998A.

Poste extérieur

Art. 4879K

Réglage volume haut-parleur. Dimensions boîtier à encastrer : 127x127x45 mm. Le bouton de l’Art. 4879K est réglé en usine pour effectuer l’appel à l’adresse 1. Dimensions poste extérieur : 112 x 89.5 x 40 mm

Description bornier LL connexion moniteur (vidéo, appel, phonie, ouvre-porte) V+ V- alimentation poste extérieur RTE entrées ouvre-porte local temporisé DO entrée signalisation porte ouverte PR borne de programmation GND borne négative à utiliser en phase de programmation NO NF COM contacts du relais de 10A SE connexion gâche électrique

Art. 1207

Caractéristiques techniques

Le transformateur prévoit 2 sorties : une pour alimenter le poste extérieur et la gâche électrique, et une pour alimenter le moniteur. Dimensions : 105x85x85 mm (6 modules DIN). Fusible de protection 500 mA retardé.

Art. 4879K

Caractéristiques techniques

Connexion au moniteur avec 2 fils pour audio, vidéo, ouvre-porte et appel plus 2 fils pour alimentation par Art. 1207. Caméra orientable à haute sensibilité avec capteur CCD 1/3”. Étiquettes porte-noms avec éclairage à led au choix : bleue, blanche et éteinte.

Installation poste extérieur

► Laisser en position

la protection de l’installation

1 2

Description bornier

N entrée tension de ligne 110-240 VAC

L +22V 0V sortie CC d’alimentation du moniteur +33V 0V sortie CC pour poste extérieur et gâche électrique

► Sélection éclairage leds étiquettes porte-nom

WHITE OFF

LED

F F

BLUE

2525

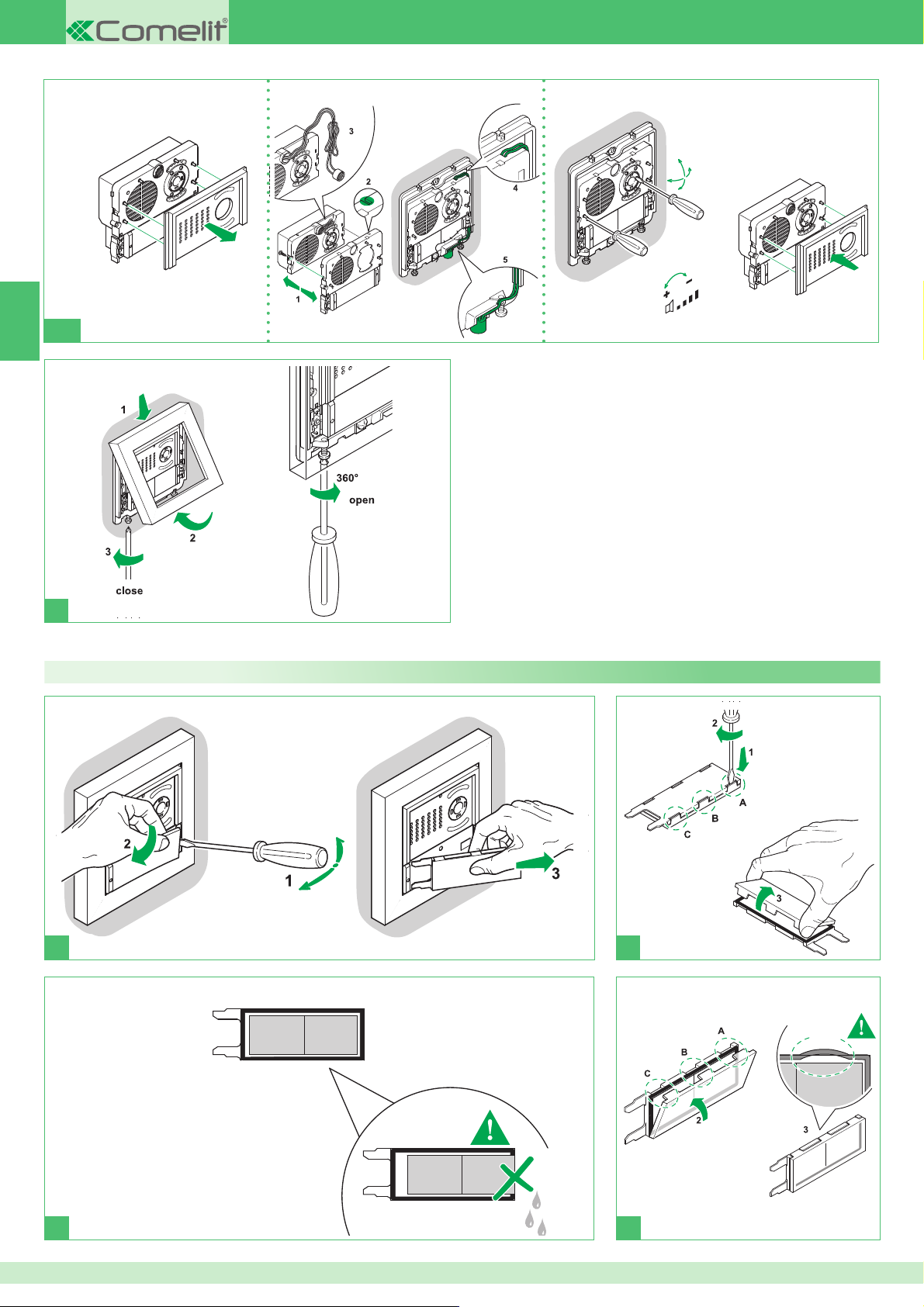

Page 26

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Anne Francois

Position alternative du micro

Installation étiquettes porte-noms

► Centrer l’étiquette

pour éviter les inﬁ ltra- tions

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

2626

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Page 27

Postes Intérieurs

Art. 5701

Description boutons :

A Bouton ouvre-porte.

P1 Bouton disponible de série, utilisable pour divers usages (contact

C.NO. 1A max) selon les nécessités de l’installation ; en retirant CV3 et CV4 comme indiqué dans les variantes BK/PI page 97.

P2 Bouton disponible de série. P3 P4 Boutons en option (en utilisant la carte Art. 5733 ou Art. 5734) pour

l’activation de fonctions supplémentaires. P5 P6 Boutons en option (en utilisant la carte Art. 5733) ou leds de signalisation en option (en utilisant la carte Art. 5734) disponibles pour différentes fonctions.

Caractéristiques techniques moniteur noir et blanc Art. 5701 1 Réglage du volume d’appel / activation de la fonction Privé (le Service

Privé exclut l’appel du poste extérieur et des moniteurs visiophoniques et combinés parlophoniques.intercommunicants ; l’activation du service Privé est indiquée par l’apparition d’un indicateur rouge à côté du sélecteur).

L’utilisateur peut sélectionner la sonnerie du moniteur comme décrit

page 32.

2 Led de signalisation (allumage en fonction de la conﬁ guration adoptée). 3 Étiquette mémo-boutons sur laquelle indiquer la fonction des boutons. 4 Combiné Moniteur (soulever le combiné pour commencer la

communication).

5. Bouton de réglage de la luminosité (tourner dans le sens des aiguilles

d’une montre pour augmenter la luminosité).

6 Bouton de réglage de l’intensité de la couleur (tourner dans le sens des

aiguilles d’une montre pour augmenter la valeur).

7 Crochet de fixation. 8 Façade de série personnalisable avec le kit de personnalisation Art.

5727.

9 Écran 4” noir et blanc

Possibilité d’utiliser pour le même appartement jusqu’à un maximum de 3 moniteurs.

Art. 5714/K

DIP

5 6 7 8

1 2 3 4

1 Connecteur étrier-moniteur. 2 S1 Dip switch programmation adresses usager. 3 JP1 Cavalier pour la programmation de l’étrier comme principal (P) ou

Secondaire (S) (voir page 32)

4 CN1 Connecteur pour la carte Art. 5733 ou Art. 5734 5 CV3 CV4 Cavalier pour libérer le bouton 1 (contact C.NO, 24V- 100mA

max).

6 Bornier pour le raccordement de l’installation : + - Bornes de connexion avec Art. 1207 ou 1212/B L L Bornes de connexion ligne Bus. CFP CFP Entrée de l’appel palier. P1 C1 Contacts pour bouton 1 utilisé pour divers usages. Pour avoir un contact C.NO. (24V-100mA max), enlever les cavaliers

CV3 et CV4.

+S -S Bornes pour le dispositif de répétition de l’appel. +LED- LED Bornes entrée Led pour usagers divers.

7 CV5 cavalier de débranchement vidéo.

2727

Page 28

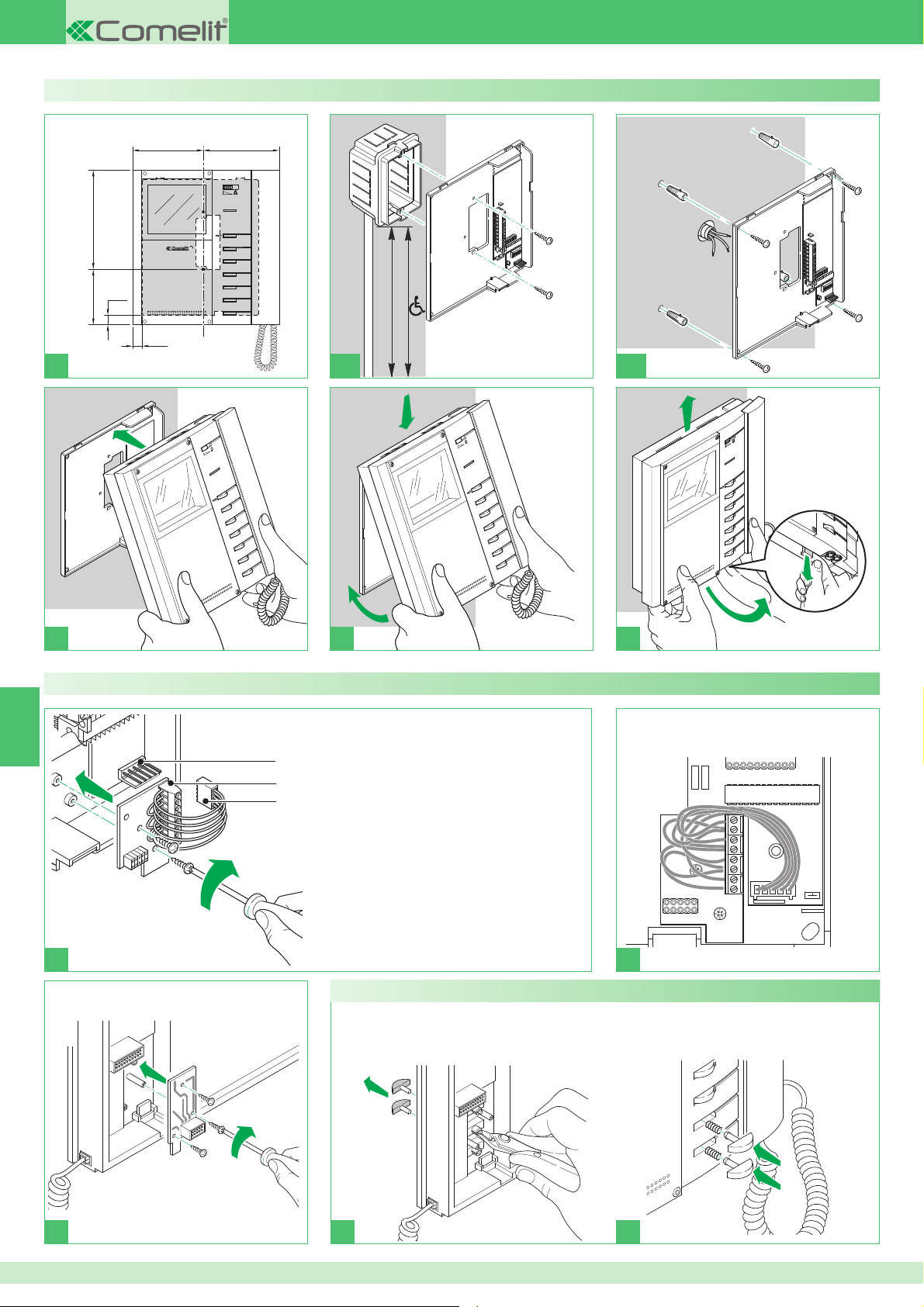

Installation Art. 5701 encastrée ou en saillie

10,2cm

11cm

14,4cm

8,1cm 1,4cm

1,4cm

1 2 2B2A

115-125 cm

140-145 cm

P I D

3 CV 4

P I D

3 4

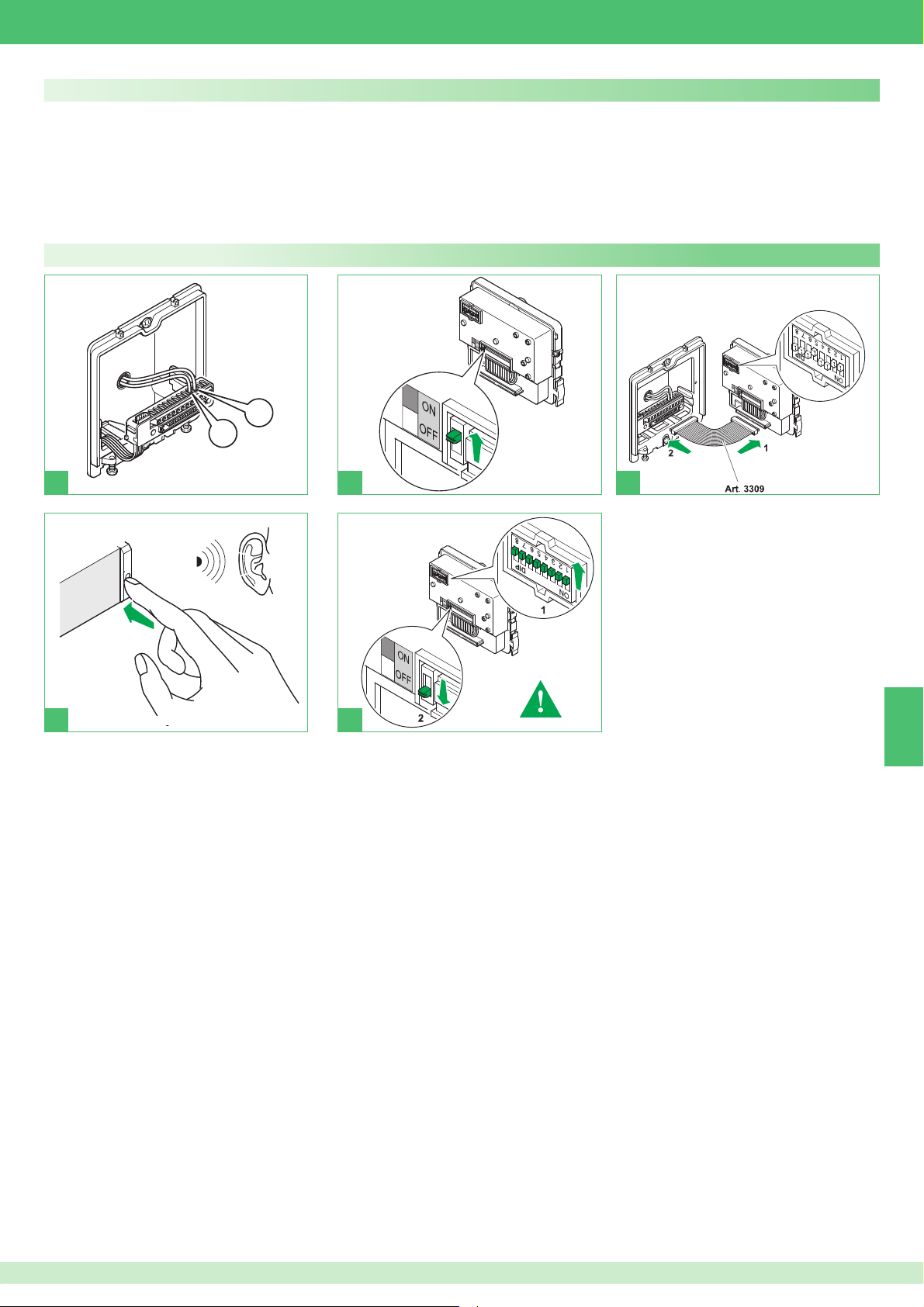

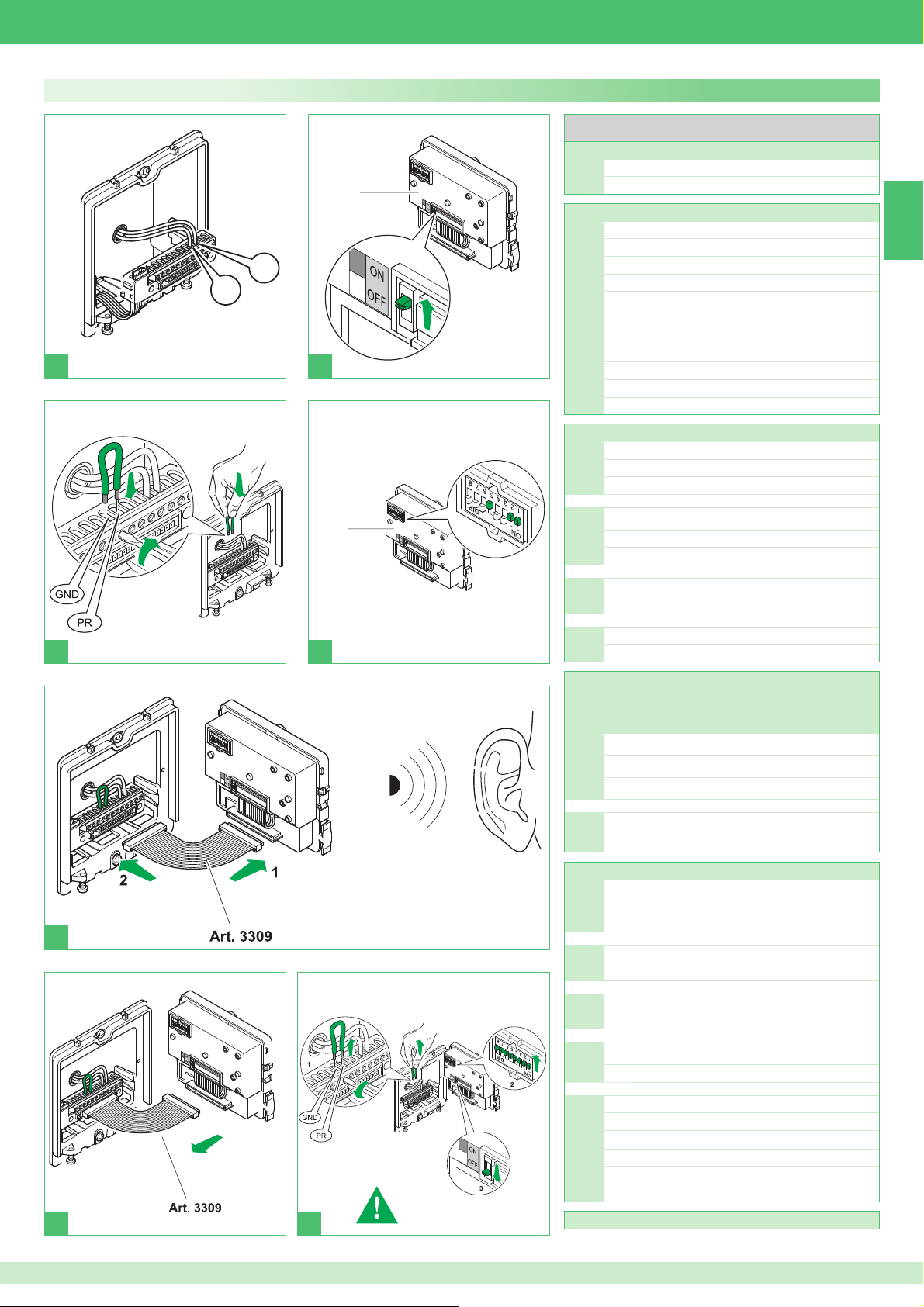

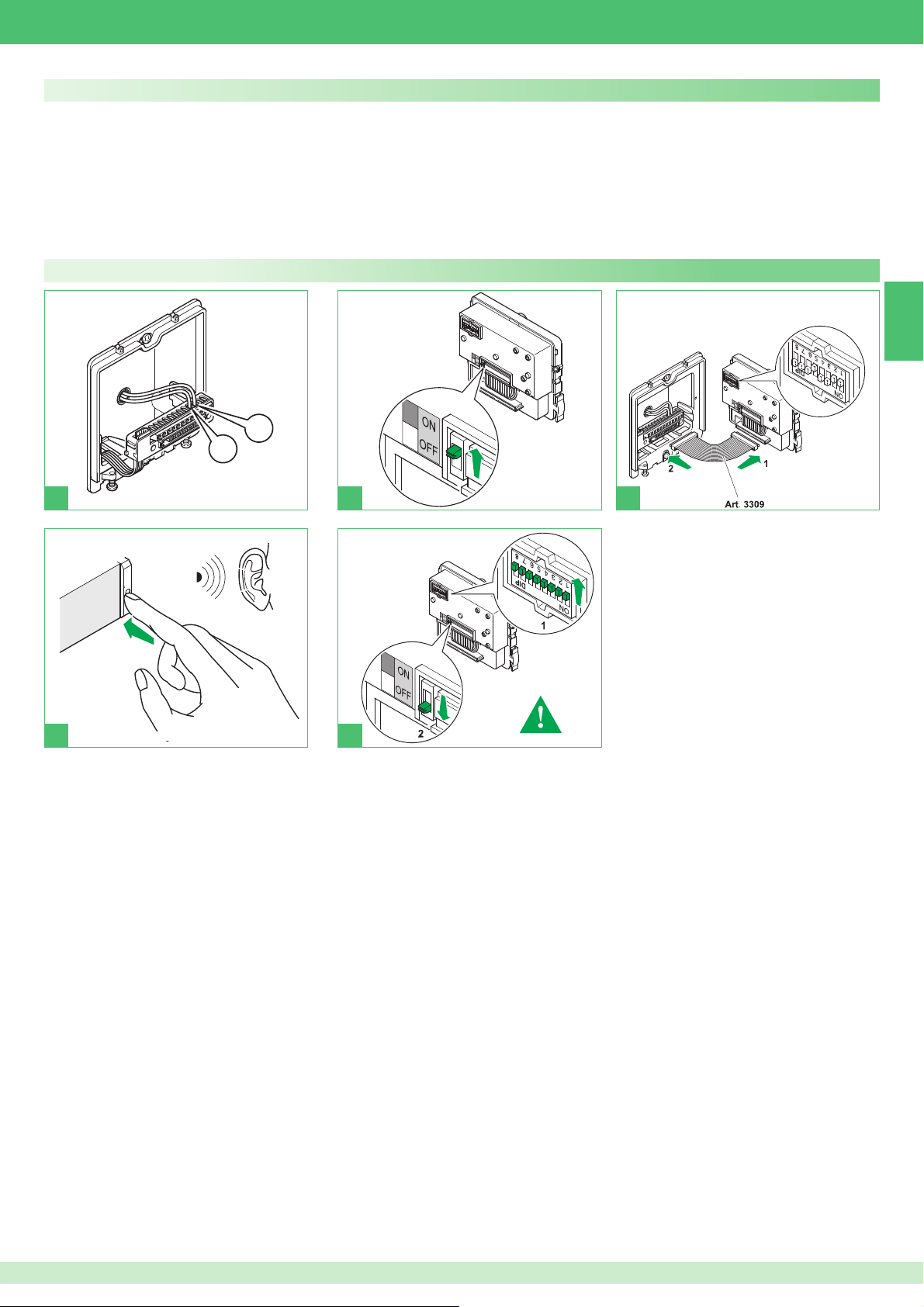

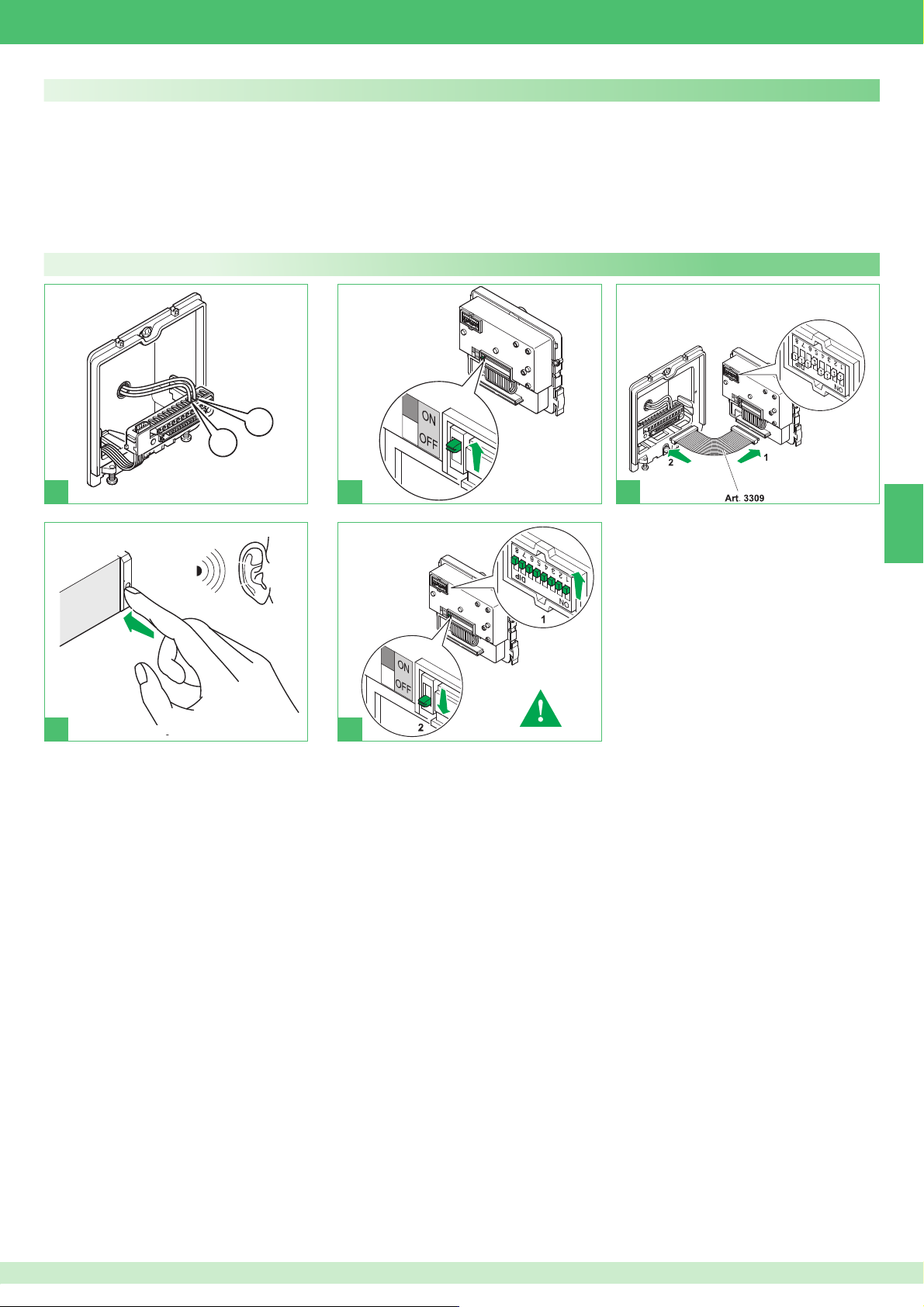

Installation carte option Art. 5733, Art. 5734

1 Connecteur mâle étrier 2 Bornier : REMARQUE : Pour utiliser les boutons comme contact

C.NO. (24V-100mA max), enlevez le ﬁ l vers le connecteur étrier et libérer le commun correspondant.

P3 : contact bouton 3 du moniteur C3 : contact commun bouton 3 du moniteur. Commun

principal d’étrier Art. 5714/K (déconnecter le ﬁ l vers le connecteur étrier pour libérer tous les contacts communs)

P4 : contact bouton 4 du moniteur C4 : contact commun bouton 4 du moniteur +P5 : contact bouton 5 du moniteur pour Art. 5733. Entrée

positive Led 5 pour Art. 5734.

-C5 : contact commun bouton 5 du moniteur pour Art. 5733.

Entrée négative Led 5 pour Art. 5734.

+P6 : contact bouton 6 du moniteur pour Art. 5733. Entrée

positive Led 6 pour Art. 5734.

-C6 : contact commun bouton 6 du moniteur pour Art. 5733.

Entrée négative Led 6 pour Art. 5734.

3 Connecteur femelle Art. 5733 ou Art. 5734.

Uniquement pour carte optionnelle Art. 5734

► Couper et retirer les boutons 5 et 6 du

moniteur

► Placer les ﬁ ls entre la carte et l’étrier.

► Installer les boutons transparents

fournis avec l’emballage de l’article dans les positions des boutons 5 et 6.

4 5

2828

Page 29

Art. 2608

Non utilisable pour la fonction intercommunicante. Le combiné parlophonique doit toujours être monté en utilisant l’Art. 1214/2C comme indiqué par le schéma de branchement BK/FI page 95.

4 5

1 Voyant fonction Privacy. 2 Sélecteur sonnerie / service Privacy à 3 positions :

Position haute : Sonnerie volume maximum. Position centrale : Sonnerie volume moyen. Position basse : Activation fonction Privacy. (Le Service Privé exclut l’appel du poste extérieur ou du standard

de conciergerie ; l’activation de la fonction Privé est indiquée par l’apparition d’un voyant rouge en haut à droite).

3 Potentiomètre de réglage du volume du microphone. 4 Micro-interrupteurs pour programmation code usager. 5 Bornes pour le raccordement de l’installation :

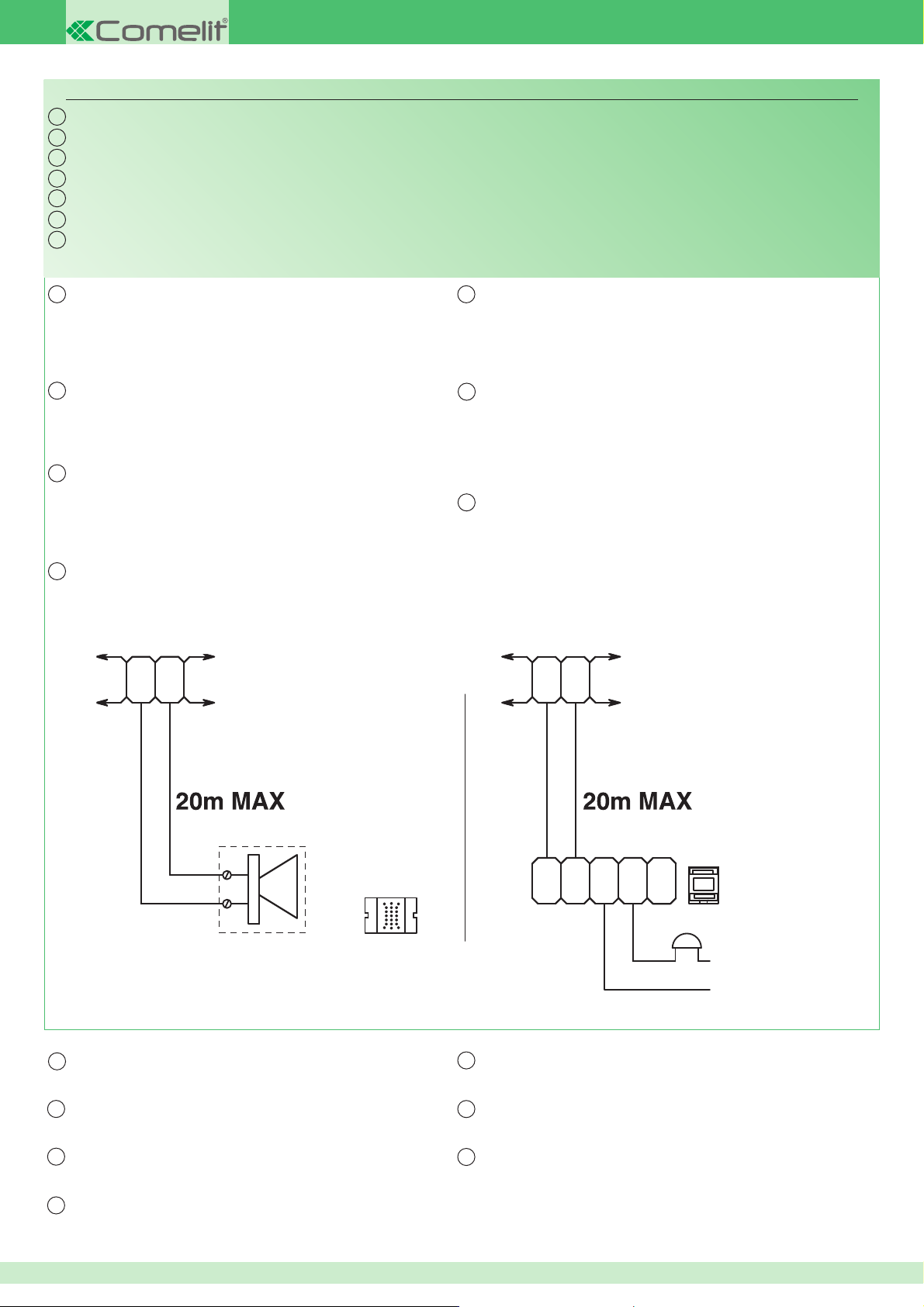

L L Connexion à la ligne bus. CFP CFP Entrée de l’appel palier. P1 C1 Bornes bouton P1 pour services divers (contact C.NO,

24V-100mA max) (retirer CV1 et CV2, voir variante SB/X3 page 97).

S+ S- Bornes pour le dispositif de répétition de l’appel.

6 CV1 CV2 Cavalier à retirer pour avoir un contact libre C.NO. sur le

bouton P1.

7A/7B JP1 cavalier pour sélectionner la fonction appel standard (position

C)/Actionneur générique (position A) du bouton P1.

Description boutons :

A Bouton ouvre-porte.

P1 Bouton P1 appel standard/actionneur générique/bouton pour usages

divers présent en bornier (P1 C1).

Nettoyer avec un chiffon humidiﬁ é avec de l’eau. Éviter d’utiliser de l’alcool ou d’autres produits agressifs.

Installation combiné parlophonique Art. 2608

1 2 3A

140-145 cm

115-125 cm

3B 3C 4

2929

Page 30

Indications générales d’installation et fonctionnement

La distance maximum totale entre le poste extérieur et le moniteur le plus éloigné est de 400 m. La somme du nombre de postes intérieurs ayant le même code usager et du nombre de dispositifs de répétition d’appel branchés à ces postes intérieurs ne peut pas être supérieure à 4. Brancher un seul dispositif de répétition d’appel pour chaque poste intérieur. La distance MAX de la connexion entre le poste intérieur et le dispositif de répétition d’appel est de 20m ; pour la connexion, utiliser un câble blindé et ne pas faire passer les câbles à proximité de charges inductives lourdes ou de câbles d’alimentation (230V / 400V).

Tableau distances de fonctionnement

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

0,5 mm2 (Ø 0,8 mm AWG 20

Comelit Art. 4576-4578

bus

1,5 mm2 (Ø 1,4 mm AWG 15)

power

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

)

50 m

(165 feet)

75 m

(245 feet)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

50 m

(165 feet)

25 m

(85 feet)

100 m

(330 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

200 m

(655 feet)

190 m

(625feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(330 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

100 m

(330 feet)

150 m

(495 feet)

150 m

(495 feet)

1216

1214/2

1207

78K

Fonctionnement

En cas de court-circuit persistant sur la ligne bus, le poste extérieur émet un signal sonore intermittent d’avertissement.

Lorsque le visiteur appuie sur le bouton d’appel, les leds blanches s’allument pour éclairer la personne, la sonnerie interne d’appel s’enclenche (si la fonction privé n’est pas validée) et l’image s’affiche au moniteur principal ou aux moniteurs principaux, pendant environ 60”. La durée maximum de la conversation entre poste extérieur et poste intérieur est de 90’’. Sur le poste extérieur on a une tonalité d’appel ; lorsque, dans les installations à 2 entrées ou plus, au moment de l’appel le poste extérieur émet une tonalité d’occupé au lieu de la sonnerie, cela signifie qu’une autre conversation est en cours vers un autre poste extérieur. Pour la programmation d’adresses usagers différentes de celles programmées d’origine (1 et 2), voir page 31. Pour les fonctions d’intercommunication du système BRAVO KIT, voir la page 32.

4833/A

1207

4878K 4879K

4878K

1212/B

1595

3030

Page 31

12345678

Description programmations et fonctions boutons

Programmation de l’étrier Art. 5714/K et combiné parlophonique Style Art. 2608

Position des micro-interrupteurs de l’étrier Art. 5714/K et du combiné parlophonique style Art. 2608. ► Sur les combinés parlophoniques

Art. 2608, Art. 2610 et Art. 2628 placer

S1-8

S1-7

DIP

5 6 7 8

1 2 3 4

5 6 7 4

1 2 3

S1-6

S1-5

S1-4

S1-3

S1-2

S1-1

S1-5

S1-4

S1-3

S1-2

S1-1

les dips S1-6, S1-7, S1-8 sur OFF.

Les valeurs de S1-1, S1-2, S1-3, S1-4 et S1-5 définissent l’adresse d’appel de l’étrier et des combinés parlophoniques comme illustré par la table suivante.

Cod.

Intercom.

deux

usagers

S1 Cod.

Intercom.

deux

usagers

S1 Cod.

Intercom.

deux

usagers

S1 Cod.

Intercom.

deux

usagers

1A 9E 17 I 25 M

2A 10 E 18 I 26 M

3B 11 F 19 J 27 N

4B 12 F 20 J 28 N

5C 13 G 21 K 29 O

6C 14 G 22 K 30 O

7D 15 H 23 L

8D 16 H 24 L

Les valeurs de S1-6, S1-7 et S1-8 définissent le mode de fonctionnement du système Bravo Kit comme illustré par la table suivante. ¹ Pour l’appel intercommunicant deux usagers (entre combinés visiophoniques et/ou parlophoniques) programmer les 2 usagers sur des adresses d’appel contigües (marquées par la même lettre AA…CC..OO dans le tableau de programmation des micro-interrupteurs, page 31).

P1 P2 P3 P4 P5 P6

DIP6DIP 7DIP

default

Actionneur

Appel

intercommunicant

un usager

Appel

intercommunicant

un usager

Appel intercom-

municant deux

usagers¹

Appel

intercommunicant

un usager

Appel intercom-

municant deux

usagers¹

Appel au

standard

Appel au

standard

Éclairage intérieur /

Demande vidéo

Appel intercom-

municant deux

usagers¹

Docteur

Éclairage intérieur /

Demande vidéo

Éclairage intérieur /

Demande vidéo

Éclairage intérieur /

Demande vidéo

Actionneur

Appel au standard

Appel intercom-

municant un

usager

Appel intercom-

municant un

usager

Appel intercom-

municant un

usager

Appel intercom-

municant un

usager

Appel intercom-

municant un

usager

Appel intercom-

municant un

usager

Appel intercom-

municant un

usager

Appel intercom-

municant un

usager

Appel intercom-

municant deux

usagers¹

Appel intercom-

municant deux

usagers¹

Appel intercom-

municant deux

usagers¹

Appel intercom-

municant deux

usagers¹

Appel intercom-

municant deux

usagers¹

Appel intercom-

municant deux

usagers¹

Appel intercom-

municant deux

usagers¹

Appel intercom-

municant deux

usagers¹

Docteur

000

100

010

110

001

101

011

111

3131

Page 32

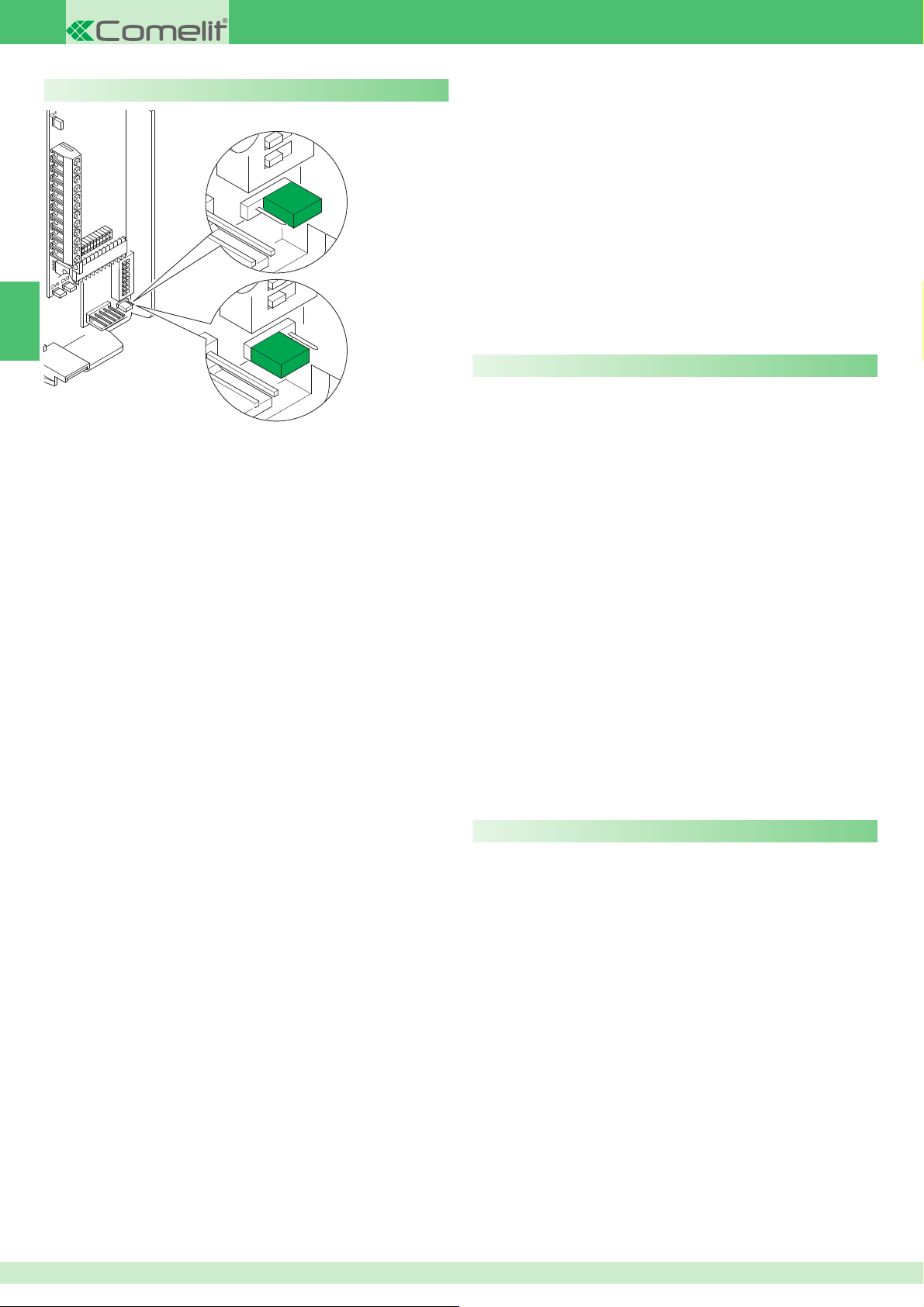

Programmation étrier Art. 5714/K principale ou secondaire

Principale

► Pour prendre l’appel provenant du poste extérieur, il suffit de

saisir le combiné d’une unité disponible ou de raccrocher, puis de saisir le combiné d’une unité occupée par une communication intercommunicante.

L’activation de la communication avec l’unité extérieure interrompt la conversation intercom en cours. Un appel intercommunicant n’est pas prioritaire sur une conversation/un appel avec le poste extérieur. Dans ce cas, lors d’une tentative d’appel intercommunicant, la led clignote pendant quelques secondes pour indiquer que le système est occupé.

DIP

5 6 7 8

1 2 3 4

Description fonctions boutons Actionneur

La pression du bouton programmé dans la modalité actionneur permet d’activer l’Art. 1256 qui peut être utilisé par exemple pour activer l’ouverture de portails, portes basculantes ou pour l’activation du module caméras cycliques Art. 1259/A.

Autoallumage/demande vidéo

√ L’auto-allumage doit être habilité √ L’auto-allumage n’est possible que lorsque l’installation est en veille. √ L’auto-allumage est conseillé uniquement pour les installations avec

1 ou 2 entrées La pression du bouton 2 dans cette modalité permet de visualiser sur l’écran du moniteur l’image transmise depuis le poste extérieur même si aucun appel n’a été effectué. Dans les installations équipées de 2 postes externes, il est possible de visualiser alternativement l’image depuis un poste extérieur ou depuis l’autre (fonction « basculer ») en appuyant plusieurs fois sur le bouton 2. Sur les moniteurs secondaires (JP1 en position S) le bouton 2 a la fonction de demande vidéo, permet d’allumer un moniteur suite à un appel de poste extérieur.

Activation :

► appuyer le bouton dédié à l’auto-allumage du moniteur pendant un

temps dépassant 4 sec.

» 2 tonalités de confirmation

Désactivation :

► appuyer le bouton dédié à l’auto-allumage pendant un temps

dépassant 6 sec.

» 1 tonalité de confirmation

Allumage :

► appuyer sur le bouton 2 et le relâcher immédiatement (si les

programmations faites à l’usine ont été maintenues)

Appel au standard

Appel au standard Appuyer sur le bouton réglé sur cette modalité pour envoyer un appel au standard de conciergerie de l’installation.

Appel intercommunicant deux usagers

Cette fonction permet d’envoyer un appel vers les appareils (combinés visiophoniques et/ou parlophoniques) programmés sur l’adresse d’appel deux usagers sur le poste d’origine, comme indiqué sur le tableau, page

31.

Appel intercommunicant un usager

Cette fonction permet d’envoyer un appel aux autres appareils (moniteurs et/ou combinés) programmés sur la même adresse d’appel.

► En saisissant le combiné, le destinataire de l’appel engage la

communication avec l’appelant. La communication prend fin lorsque

le combiné est raccroché. Un appel provenant d’un poste extérieur est toujours prioritaire sur une communication intercommunicante. Dans ce cas, les utilisateurs déjà en communication entendent dans le combiné un signal sonore similaire à un signal d’appel si ce dernier leur est destiné, ou un triple signal sonore dans le cas contraire.

Secondaire

Docteur

Cette fonction permet d’actionner automatiquement l’ouvre-porte sur appel extérieur à l’adresse du poste intérieur sur lequel la fonction a été activée.

Validation / Invalidation

► appuyer pendant 2 sec.le bouton spécifique de cette fonction

» Lorsque la fonction est active, la led de signalisation reste allumée

Moniteurs supplémentaires principaux ou secondaires

La programmation de JP1 définit si l’étrier en objet sera géré comme principal (P) ou comme secondaire (S). Le poste extérieur peut gérer jusqu’à un maximum de 3 visiophones ou interphones par bouton d’appel. Dans la configuration classique de Bravo Kit, on peut donc avoir au maximum 2 combinés visiophoniques secondaires et 1 combiné visiophonique principal par bouton d’appel, tous alimentés par le

Art.1207.

même On a la possibilité de gérer jusqu’à 3 combinés visiophoniques principaux au sein de la même unité familiale (c’est-à-dire programmés sur le même code usager). Dans cette configuration particulière, les combinés visiophoniques principaux supplémentaires devront être alimentés chacun par

l’Art. 1212/B (Variante BK/HI et BK/II page 92,

93). Lorsque l’on effectue un appel depuis le poste extérieur, le moniteur que le système allumera sera celui du combiné visiophonique principal. Les autres moniteurs secondaires de la même unité familiale resteront éteints. En répondant à l’appel du poste extérieur depuis un moniteur visiophonique secondaire, l’image est automatiquement visualisée sur le moniteur. À ce stade, le moniteur du visiophone principal s’éteint et l’image s’affiche au moniteur du visiophone sur lequel on a appuyé sur le Bouton 2 - demande vidéo. Pour visualiser l’image sans soulever le combiné, appuyer le bouton 2 - demande vidéo.

Sélection de la sonnerie Moniteur

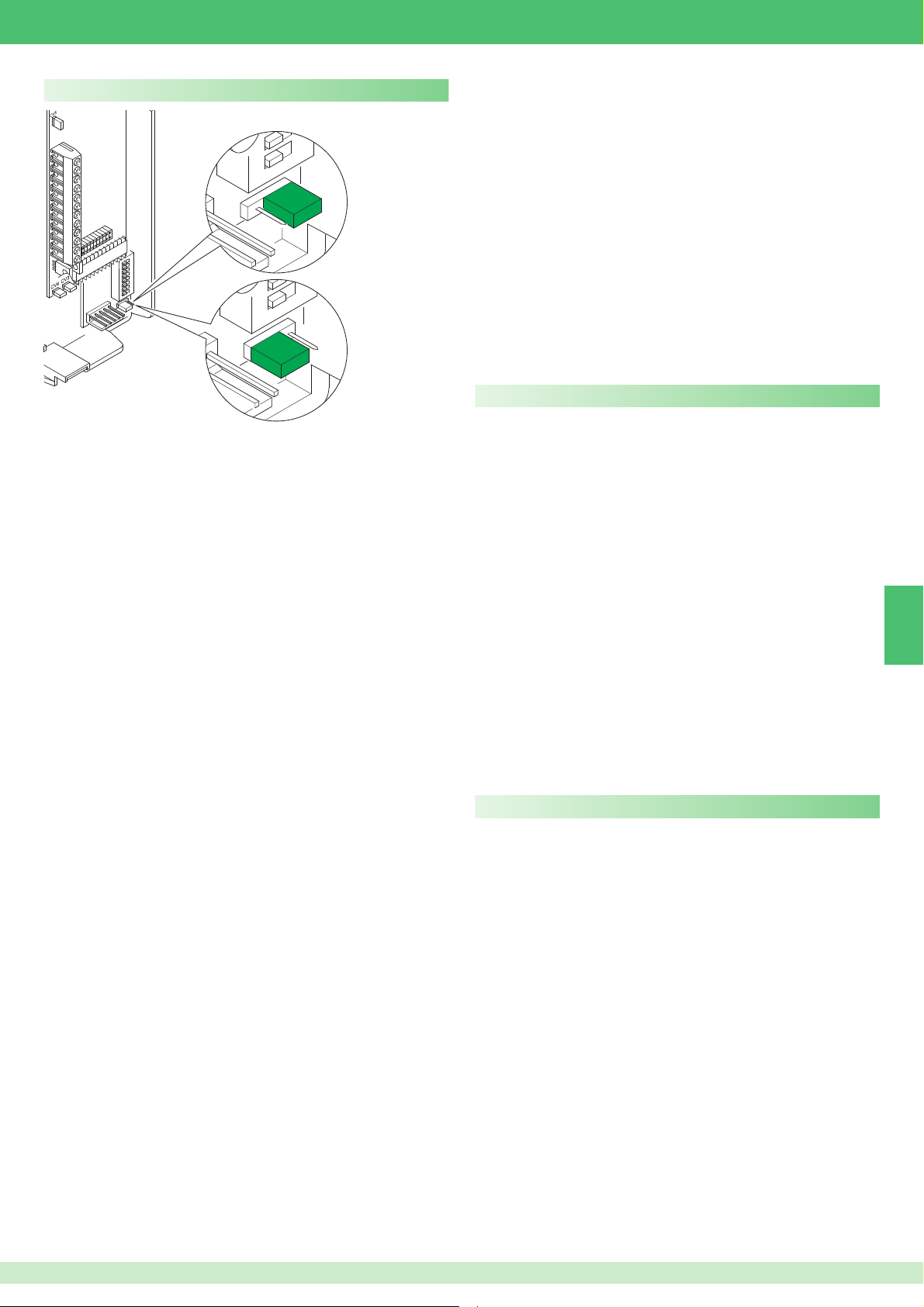

1. Maintenir appuyé le bouton A jusqu’à ce qu’une tonalité de

confirmation soit audible (cette opération n’est possible que lorsque le système est en condition de repos ; dans le cas contraire, la led de signalisation clignote pour avertir l’utilisateur).

2. Appuyer et relâcher le bouton A : ► 1 fois pour modifier la sonnerie d’appel par poste extérieur

» émission d’une tonalité de confirmation

► 2 fois pour modifier la sonnerie d’appel par conciergerie

» émission de 2 tonalités de confirmation

► 3 fois pour modifier la sonnerie de palier

» émission de 3 tonalités de confirmation

► Appuyer ultérieurement sur le bouton A pour répéter la séquence

décrite ci-dessus.

3. Après avoir appuyé sur le bouton A une dernière fois, attendre la

tonalité de confirmation de la sélection avant de passer à la phase suivante.

4. Appuyer et relâcher le bouton A pour écouter les diverses sonneries

disponibles l’une après l’autre. Si l’on désire écouter plusieurs fois la même sonnerie, maintenir le bouton A appuyé.

5. Décrocher le récepteur et le raccrocher pour confirmer le choix de la

sonnerie choisie et pour sortir (à tout moment) du mode de variation de sonnerie du moniteur.

» Une tonalité de confirmation vous avertira que vous avez quitté la

modalité de variation de la sonnerie moniteur.

» À ce stade, le visiophone reprendra son fonctionnement normal.

3232

Page 33

Utilisation du kit sur les installations avec porte principale

Les schémas BK/EN/109I, BK/EN/110I pages 88, 90 montrent une conﬁ guration possible d’installation qui offre la possibilité de gérer jusqu’à un maximum de 30 Bravo Kit de la part d’un Art. 4680 - Art. 4680K* situé, par exemple, à l’entrée d’un complexe résidentiel. L’utilisation de ces schémas d’installation permet d’appeler un des Bravo kit de la plaque de rue principale, intégrant l’Art. 4680 - Art. 4680K*. Dans cette conﬁ guration, il est nécessaire de programmer les boutons de l’Art. 4680K embarqué sur l’Art. 4879K comme décrit dans la procédure suivante et les postes intérieurs avec le code correspondant, voir table

Programmation Art. 4680K

-V

page 31. Pour plus de détails sur l’intégration des Bravo Kit dans des installations Simplebus et pour la programmation de la porte principale (Art. 4680 Art. 4680K*), se référer au catalogue (Catalogue n°140) et au manuel technique FT/SB/24. * Limitations utilisation Art. 4680K L'art. 4680K gère les appels provenant des modules à boutons ou numériques, UNIQUEMENT s'ils sont compris entre l'adresse 1 et l'adresse 10.

► Saisir le code usager au moyen

des DIP, voir tableau page 31

optionnel



3333

Page 34

Programmations spéciales Art. 4680K

-V

1622 4680 4680K 4680C 4680KC

► Régler les DIP selon la fonction

que l’on désire programmer, voir tableau page 34

1622 4680 4680K 4680C 4680KC

DIP switch

Code

213 1,3,5,7,8 212

3,5,7,8

210 2,5,7,8 211 1,2,5,7,8 214 2,3,5,7,8 215 1,2,3,5,7,8 216 4,5,7,8 217 1,4,5,7,8 218 2,4,5,7,8 219 1,2,4,5,7,8 220 3,4,5,7,8 221 1,3,4,5,7,8 222 2,3,4,5,7,8

223 1,2,3,4,5,7,8 224 6,7,8 225 1,6,7,8

245 1,3,5,6,7,8

246 2,3,5,6,7,8 247 1,2,3,5,6,7,8

Résistance d'anti-buée

OFF (default) ON

Messages audiovisuels

uniquement messages visuels Suédois OFF (default) ENGLISH Français Espagnol Hollandais Grec Anglais Allemand Portugais

Gâche

Commande gâche sur SE en CA (par défaut) Commande gâche sur SE en CA intensiﬁ é Commande gâche sur SE en CC

Temps gâche : 2 sec + tonalité désactivée (par défaut) Temps gâche : 4 sec

Temps gâche : 8 sec

248 4,5,6,7,8 251 1,2,4,5,6,7,8

252 3,4,5,6,7,8

1 sec.



optionnel

253 1,3,4,5,6,7,8

229 1,3,6,7,8

230 2,3,6,7,8

231 1,2,3,6,7,8

228 3,6,7,8

227 1,2,6,7,8

232 4,6,7,8 233 1,4,6,7,8 234 2,4,6,7,8

235 1,2,4,6,7,8 236 3,4,6,7,8

237 1,3,4,6,7,8 238 2,3,4,6,7,8

Tonalité conﬁ rmation gâche : actif Relais C.NC.NO en parallèle à SE (par

défaut)

Ouvre-porte toujours actif (par défaut) Ouvre-porte actif uniquement pour usager

appelé

Gestion commande actionneur

REMARQUE : l'installation ne doit pas être équipée de l'art. 1256 mode actionneur générique

Activation relais C.NF.NO sur commande actionneur : 2 sec

Activation relais C.NF.NO sur commande actionneur : 4 sec

Activation relais C.NF.NO sur commande actionneur : 8 sec

Commande actionneur sur ligne série S : désactivée (par défaut)

Commande actionneur sur ligne série S : activée

Fonctions installation

Temps d'attente réponse : 60 sec (par défaut) Temps d'attente réponse : 180 sec Temps d'attente réponse : 30 sec

Temps de conversation : 90 sec (par défaut) Temps de conversation : 180 sec

Auto-allumage : actif (par défaut) Auto-allumage : désactivé

239 1,2,3,4,6,7,8

240 5,6,7,8

243 1,2,5,6,7,8 244 3,5,6,7,8 208 5,7,8 209 1,5,7,8 249 1,4,5,6,7,8

optionnel

250 2,4,5,6,7,8

254 2,3,4,5,6,7,8

Tonalité conﬁ rmation sur appel usager : actif (par défaut)

Tonalité conﬁ rmation sur appel usager : non actif

Temps d'attente reset : 10 sec (par défaut) Temps d'attente reset : 1 sec

Reset après ouverture gâche en phonie : actif (default) Reset après ouverture gâche en phonie : non actif

Envoi appel : unique (default) Envoi appel : triple

Rétablissement réglage d'usine

3434

Page 35

Waarschuwingen

• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen. Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de

apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.

• Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangt). Dit wordt bevestigd door het CE-label op de producten

• Monteer de aders van de stamleiding niet in de nabijheid van voedingskabels (230/400V)

• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.

• Onderbreek de voeding, voordat u onderhoudswerkzaamheden uitvoert.

• Sluit het moduleframe op de aardleiding aan (zie afb.).

• Houd de telefoonhaak niet ingedrukt als de hoorn is opgenomen.

• Installeer de camera niet tegenover felle lichtbronnen of op plaatsen waar de opgenomen persoon met de rug naar het licht staat. Om het hierboven beschreven probleem op te lossen, is het raadzaam om de installatiehoogte van de videocamera, die normaal 160 - 165 cm is, te wijzigen naar een hoogte van 180 cm en om de lens naar beneden te richten, zodat de opnamekwaliteit wordt verbeterd.

• Camera’s met CCD-kleurensensor hebben in schaars verlichte omstandigheden een lagere gevoeligheid dan zwart-witcamera’s. Het wordt daarom aanbevolen om in schaars verlichte omgevingen een extra lichtbron te plaatsen.

Algemeen

Entreepaneel

Art. 4879K 36 Art. 1207 36

Installatie entreepaneel Montage naambordjes

36 37

Interne aansluitingen

Art. 5701 38 Art. 5714/K 38

Installatie art. 5701 voor inbouw of opbouw Installatie van de optionele kaart art. 5733, art. 5734 Art. 2608 Installatie deurtelefoon art. 2608 Algemene aanwijzingen voor de installatie en de werking Tabel afstanden Werking Beschrijving van de instellingen en werking van de knoppen Programmeren van grondplaat art. 5714/K en deurtelefoon Style art. 2608 Grondplaat Art. 5714/K instellen als hoofdgrondplaat of secundaire grondplaat Extra hoofd- of secundaire monitors Het kiezen van de beltoon van de monitor Gebruik van de kit in systemen met een hoofdingang Programmering knoppen art. 4680K Speciale programmeringsmogelijkheden art. 4680K

39 39 40 40 41 41 41 42 42 43 43 43 44 44 45

Aansluitschema's

BK/018I Basisschema voor kits voor tweegezinswoningen art. 8173I met aansluiting in cascade. Inwerkingstelling/spanningscontrole van een systeem in de ruststand..

82 BK/013IB Basisschema voor kits voor tweegezinswoningen art. 8173I met afgetakte aansluiting 83 BK/014IB Schema voor kits voor tweegezinswoningen art. 8173I uitgebreid met een tweede entreepaneel art. 4879K. Afgetakte aansluiting. 84 BK/014I/A Schema voor kits voor tweegezinswoningen art. 8173I uitgebreid met een tweede entreepaneel art. 4879K. Anschluss in Kaskadenschaltung. 85 BK/018I/A Schema voor kit voor tweegezinswoning met extra voedingstransformator art. 1595 86 BK/019I Gebruik module voor externe camera art. 1259/A 87 BK/EN/109I Schema voor aansluiting op hoofdingang van 2 tot 9 Bravo Kits met art. 4834/9 88 BK/EN/110I Schema voor aansluiting op hoofdingang van 30 Bravo Kits (maximum) Aansluiting Bravo in cascade met art. 1424 90 SB2/AAQ Aansluiting van de videoversterker art. 4833/A 92 BK/HI Toevoeging van een hoofdmonitor in parallelschakeling. Aansluiting in cascade 92 BK/II Toevoeging van een hoofdmonitor. Afgetakte aansluiting 93 BK/A9 Afgetakte aansluiting van 1 hoofdmonitor en 1 secundaire monitor met dezelfde gebruikerscode 93 BK/CI Aansluiting in cascade van1 hoofdmonitor en 1 secundaire monitor met dezelfde gebruikerscode 94 BK/AABI Aansluiting van extra deurtelefoons afgetakt van de monitor 94 BK/AAAI Aansluiting in cascade van extra deurtelefoons vanaf de monitor 95 BK/FI Aansluiting in cascade van extra deurtelefoons vanaf de monitor 95 PXK/AAK Aansluiting van een extra bel (art. 1229 of art. 1122/A) 96 BK/PI Gebruik voor verschillende doeleinden van drukknop P1 (art. 5714/K) 97 BK/NI Gebruik klem LED 1 97 SB/X3 Gebruik voor verschillende doeleinden van drukknop P1 (art. 2608) 97 Aansluitvariant etagebel 98 PXK/EC Aansluiting relais module art. 1256 98 PXK/RTNP Gebruik relais entreepaneel op deuropener of relaissturing (zie Speciale programmeringsmogelijkheden, pag. 45: Beheer

relaissturing)

99 PXK/SNP Variant met veiligheidsslot en extra voeding 99 Gebruik van het RC-net voor storingsﬁ lter op de contacten van het relais 100

PXK/DO Gebruiksvariant van de signalering ‘deur open’. Alleen te gebruiken bij installaties met slechts 1 entreepaneel zonder deurselectoren art. 1224A, art. 1424.

100

3535

Page 36

LED

Algemeen

De Kits Video-intercoms Tweegezinswoning Art. 8173I kunnen gebruikt worden in civiele gebouwen of dienstgebouwen waar een efficiënte toegangscontrole vereist is gecombineerd met eenvoudige installatiewerkzaamheden. Er zijn slechts 2 aders nodig tussen het entreepaneel en de interne monitor(s) om het systeem te activeren (oproep, intercom, video, automatisch inschakelen), plus 2 draden voor de 33V DC-voeding van het entreepaneel en het elektrisch slot Daarnaast is een uitgebreid assortiment accessoires beschikbaar, die een eenvoudige oplossing bieden voor alle eisen die aan de installatie worden gesteld: naast interessante standaardaccessoires, kan de installatie worden uitgebreid met video-intercoms en/of extra deurtelefoons en/of entreepanelen Op die manier kunnen maximaal 2 entreepanelen met 3 interne aansluitingen gerealiseerd worden waaronder deurtelefoons en videointercoms voor de eengezinsconfiguratie. Met geschikte instellingen kunnen eengezinsintercomoproepen gedaan worden (dat wil zeggen tussen gebruikers met dezelfde gebruikerscode) bij gebruik van zowel video-intercoms als deurtelefoons. Op een Simplebus-hoofdentreepaneel en/of een centrale art. 1998A kunnen meerdere kits worden aangesloten.

Entreepaneel

Art. 4879K

Afmeting inbouwdoos: 127x127x45 mm. De toets van art. 4879K is in de fabriek ingesteld om een oproep te doen aan adres 1. Afmeting entreepaneel: 112x89,5x40 mm

Beschrijving van het aansluitblok LL aansluiting monitor (video, oproep, audioverbinding, deuropener) V+ V- voeding entreepaneel RTE ingang lokale deuropener met tijdsinstelling DO ingang signalering ‘deur open’ PR programmeerklem GND negatieve klem voor gebruik tijdens het programmeren NO NC COM contacten van het relais van 10A SE aansluiting elektrisch slot

Art. 1207

Technische gegevens

De transformator heeft 2 uitgangen: één voor de voeding van het entreepaneel en het elektrische slot en één voor de voeding van de monitor. Afmetingen: 105x85x85 mm (6 DIN-modulen) Vertraagde zekering 500mA

Art. 4879K

Technische gegevens

Aansluiting op de monitor met 2 draden voor audio, video, deuropener en oproepen plus 2 draden voor voeding vanaf art. 1207/B. Instelbare camera met hoge gevoeligheid en 1/3” CCD-sensor. Naambordjes met verlichting met leds met de keuze blauw, wit en uit. Volumeregeling luidspreker.

Installatie entreepaneel

► Laat de installatiebeveili-

ging op zijn plaats.

1 2

Beschrijving van het aansluitblok L N ingang netspanning 110-240 VAC +22V 0V uitgang DC voeding van de monitor +33V 0V DC-uitgang voor entreepaneel en elektrisch slot

► Selectie ledverlichting naambordjes

3636

WHITE OFF

LED

F F

BLUE

Page 37

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Anne Francois

Alternatieve positie van de microfoon

Montage naambordjes

► Centreer het naam-

bordje om te voorkomen dat er water kan binnendringen

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

3737

Page 38

Interne aansluitingen

Art. 5701

Beschrijving van de drukknoppen:

A Knop deuropener.

P1 Drukknop, standaard aanwezig, te gebruiken voor diverse functies

(C.NO-contact 1A max) afhankelijk van de installatievereisten; door de CV3 en CV4 te verwijderen zoals aangegeven in de variant BK/PI op pag. 97.

P2 Drukknop, standaard aanwezig. P3 P4 Optionele drukknoppen (bij gebruik van de kaart art. 5733 of art.

5734) voor inschakeling van extra functies. P5 P6 Optionele drukknoppen (bij gebruik van de kaart art. 5733) of optionele signaalleds (bij gebruik van de kaart art. 5734), beschikbaar voor diverse functies.

Binnen één gezinsinstallatie kunnen maximaal 3 monitors worden aangesloten.

Technische gegevens zwartwitmonitor art. 5701 1 Volumeregeling oproep / schakelaar Privacyfunctie. (onder

privacyfunctie wordt verstaan, het uitschakelen van de oproep vanaf het entreepaneel en vanaf deurtelefoons of video-intercoms; wanneer de privacyfunctie actief is, is een rode indicator naast de schakelaar zichtbaar).

De gebruiker kan een beltoon voor de monitor kiezen, zoals beschreven

op pagina 43.

2 Signaalled (inschakeling afhankelijk van de gebruikte conﬁ guratie). 3 Memosticker voor het noteren van de functies van de knoppen. 4 Hoorn van de monitor (de hoorn opnemen om een gesprek te voeren). 5 Knop voor instelling van de helderheid (rechtsom draaien om de

lichtsterkte te verhogen).

6 Knop voor instelling van de kleursterkte (rechtsom draaien om de

waarde te verhogen).

7 Bevestigingshaak. 8 Standaard front, kan met de kit met alternatieve fronten aan de

persoonlijke voorkeur worden aangepast Art. 5727.

9 Zwart-witscherm 4".

Art. 5714/K

DIP

5 6 7 8

1 2 3 4

1 Connector Grondplaat-Monitor. 2 S1 Dipschwitch voor programmering van gebruikersadressen. 3 JP1 Jumper voor het programmeren van de grondplaat als hoofd- of

secundaire grondplaat (zie pag. 43).

4 CN1 Connector voor aansluiting van de optionele kaarten art. 5733,

art. 5734.

5 CV3 CV4 Jumper, om drukknop 1 potentiaalvrij te maken (C.NO.-

contact. 24V- 100mA max).

6 Aansluitklemmenbord voor de installatie: + - Klemmen voor aansluiting van art. 1207/B of 1212/B L L Klemmen voor aansluiting busleiding. CFP CFP Ingang voor etagebel. P1 C1 klemmen voor drukknop 1, bestemd voor verschillende

doeleinden.

Om over een C.NO.-contact (max. 24V - 100mA) te kunnen beschikken,

de jumpers CV3 en CV4 verwijderen.

+S -S-klemmen voor aansluiting van extra bel. +LED -LED-klemmen voor leds voor verschillende doeleinden.

7 CV5 Jumper voor afsluiten van het videosignaal.

3838

Page 39

Installatie art. 5701 voor inbouw of opbouw

10,2cm

11cm

14,4cm

8,1cm 1,4cm

1,4cm

1 2 2B2A

115-125 cm

140-145 cm

P I D

3 4

Installatie van de optionele kaart art. 5733, art. 5734

1 Mannelijke connector van de grondplaat 2 Aansluitblok:

OPMERKING: Om de drukknoppen te kunnen gebruiken

als C.NO.-contact (24V-100 mA max.), moet de draad naar

de connector van de grondplaat verwijderd worden en dient de betreffende gemeenschappelijke aansluiting potentiaalvrij gemaakt te worden

P3 contact van drukknop 3 van de monitor C3 gemeenschappelijk contact van drukknop 3 van de monitor.

Gemeenschappelijk hoofdcontact van de grondplaat art. 5714/K (maak de draad naar de connector van de grondplaat los om alle gemeenschappelijke contacten potentiaalvrij te maken)

P4 contact van drukknop 4 van de monitor C4 gemeenschappelijk contact van drukknop 4 van de monitor +P5 contact van drukknop 5 van de monitor voor art. 5733.

Positieve ingang led 5 voor art. 5734.

-C5 gemeenschappelijk contact van drukknop 5 van de monitor

voor art. 5733. Negatieve ingang led 5 voor art. 5734.

+P6 contact van drukknop 6 van de monitor voor art. 5733.

Positieve ingang led 6 voor art. 5734.

-C6 gemeenschappelijk contact van drukknop 6 van de monitor

voor art. 5733. Negatieve ingang led 6 voor art. 5734.

3 Vrouwelijke connector art. 5733 of art. 5734

Alleen voor de optionele kaart art. 5734

► De knoppen 5 en 6 van de monitor

afsnijden en verwijderen

► Plaats de draden tussen de kaart en

de grondplaat

► De bij de verpakking van het artikel gele-

verde transparante knoppen monteren op de plaatsen van de knoppen 5 en 6

4 5

3939

Page 40

Installatie deurtelefoon art. 2608

Art. 2608

De deurtelefoon kan niet worden gebruikt voor intercomfuncties. De deurtelefoon moet altijd gemonteerd worden met behulp van art. 1214/2C, zoals afgebeeld in het aansluitschema BK/FI op pag. 95.

4 5

1 Indicatielampje voor privacyfunctie. 2 Keuzeschakelaar beltoon/privacyfunctie met 3 standen:

Bovenste stand: luide beltoon. Middelste stand: normale beltoon. Onderste stand: inschakeling privacyfunctie. (Met de privacyfunctie wordt bedoeld dat de beltoon van een oproep

vanaf het entreepaneel en vanuit de centrale uitgeschakeld wordt. Wanneer de privacyfunctie actief is, brandt er een rood indicatielampje rechtsboven).

3 Trimmer voor volumeregeling van microfoon. 4 Microschakelaars voor instelling gebruikerscode. 5 Aansluitklemmen voor de installatie:

L L Aansluiting op de buslijn. CFP CFP Ingang voor etagebel. P1 C1 Klemmen drukknop P1 voor verschillende functies (C.

24V-100mA max) (CV1 en CV2 verwijderen, zie variant SB/X3 op pag.

97).

S+ S- Klemmen voor aansluiting van extra bel.

6 CV1 CV2 Jumper, te verwijderen om drukknop P1 C. NO

potentiaalvrij te maken.

7A/7B JP1 Jumper voor het selecteren van de functie Bellen naar

portierscentrale (stand C) / Algemene relaissturing (stand A) van de drukknop P1.

Beschrijving van de drukknoppen:

A Knop deuropener.

P1 Drukknop P1 bellen naar portierscentrale/algemene relaissturing/

drukknop voor verschillende doeleinden aanwezig in aansluitblok (P1 C1).

Reinigen met een met water bevochtigde doek. Vermijd het gebruik van alcohol en andere agressieve producten.

1 2 3A

3B 3C 4

4040

140-145 cm

115-125 cm

Page 41

Algemene aanwijzingen voor de installatie en de werking

De maximale totale afstand tussen het entreepaneel en de verst verwijderde monitor is 400 m. Het aantal interne aansluitingen met dezelfde gebruikerscode en het aantal extra bellen die op bovenstaande interne aansluitingen zijn aangesloten mogen samen niet meer dan 4 zijn. Sluit één extra bel aan per interne aansluiting. De MAXIMALE afstand van de verbinding tussen de interne aansluiting en de extra bel bedraagt 20m; gebruik afgeschermde kabel voor deze verbinding en leid de kabels niet in de nabijheid van hoge inductieve belastingen of netvoedingskabels (230V / 400V).

Tabel afstanden

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

0,5 mm2 (Ø 0,8 mm AWG 20

bus

Comelit Art. 4576-4578

1,5 mm2 (Ø 1,4 mm AWG 15)

power

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

)

50 m

(165 feet)

75 m

(245 feet)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

50 m

(165 feet)

25 m

(85 feet)

100 m

(330 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

200 m

(655 feet)

190 m

(625feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(330 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

100 m

(330 feet)

150 m

(495 feet)

150 m

(495 feet)

1216

1214/2

1207

78K

Werking

In geval van voortdurende kortsluiting op de buslijn klinkt bij het entreepaneel een intermitterende waarschuwingstoon.

Als de bezoeker op de oproeptoets drukt, gaan de witte leds voor de verlichting van de persoon branden, gaat de interne beltoon over (als de privacyfunctie niet is ingeschakeld) en verschijnt het beeld op de hoofdmonitor(en) gedurende circa 60”. De maximale tijdsduur van het gesprek tussen entreepaneel en interne aansluiting bedraagt 90’’. Wanneer bij systemen met 2 of meerdere ingangen bij het entreepaneel na de oproep een bezettoon klinkt in plaats van de herhaling van de beltoon, betekent dit dat er al een andere spraakverbinding naar een ander entreepaneel bezig is. Zie pagina 42 voor het programmeren van andere gebruikersadressen dan die welke zijn ingesteld in de fabriek (1 en 2). Zie pagina 43 voor de intercomfuncties van het Bravo Kit-systeem.

4833/A

1207

4878K 4879K

4878K

1212/B

1595

4141

Page 42

12345678

Beschrijving van de instellingen en werking van de knoppen

Programmeren van grondplaat art. 5714/K en deurtelefoon Style art. 2608

Stand van de microschakelaars van de grondplaat art. 5714/K en van de deurtelefoon Style Art. 2608

DIP

5 6 7 8

1 2 3 4

5 6 7 4

1 2 3

S1-8

S1-7

S1-6

S1-5

S1-4

S1-3

S1-2

S1-1

► Zet bij de deurtelefoons art. 2608, art. 2610 en

art. 2628 de dipswitches S1-6, S1-7, S1-8 op OFF.

S1-5

S1-4

S1-3

S1-2

S1-1

De waarden van S1-1, S1-2, S1-3, S1-4 en S1-5 bepalen het oproepadres van de grondplaat en van de deurtelefoons zoals weergegeven is in de volgende tabel.

Cod.

1A 9E 17 I 25 M

S1 Cod.

Intercom.

tweegezinswoning

Intercom.

tweegezinswoning

S1 Cod.

Intercom.

tweegezinswoning

S1 Cod.

Intercom.

tweegezinswoning

2A 10 E 18 I 26 M

3B 11 F 19 J 27 N

4B 12 F 20 J 28 N

5C 13 G 21 K 29 O

6C 14 G 22 K 30 O

7D 15 H 23 L

8D 16 H 24 L

De waarden van S1-6, S1-7 en S1-8 bepalen de werkingsmodus van het Bravo Kit-systeem zoals weergegeven is in de volgende tabel. ¹ Voor de intercomoproep tweegezinswoning (tussen deurtelefoons en/of video-intercoms) de 2 gebruikers instellen op aangrenzende oproepadressen (gemarkeerd met dezelfde letter AA…CC..OO in de programmeringstabel van de microschakelaars, weergegeven op pagina 42).

P1 P2 P3 P4 P5 P6

DIP6DIP 7DIP

default

Bureausteun

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een tweege-

zinswoning¹

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Inschakeling van

binnenuit / Pas-

sieve Beeldoproep

Intercomoproep

voor een tweege-

zinswoning¹

Arts

Inschakeling van

binnenuit / Pas-

sieve Beeldoproep

Inschakeling van

binnenuit / Pas-

sieve Beeldoproep

Inschakeling van

binnenuit / Pas-

sieve Beeldoproep

Bureausteun

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Bellen naar por-

tierscentrale

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een eenge-

zinswoning

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een tweege-

zinswoning¹

Intercomoproep

voor een tweege-

zinswoning¹

Arts

000

100

010

110

001

101

011

111

4242

Page 43

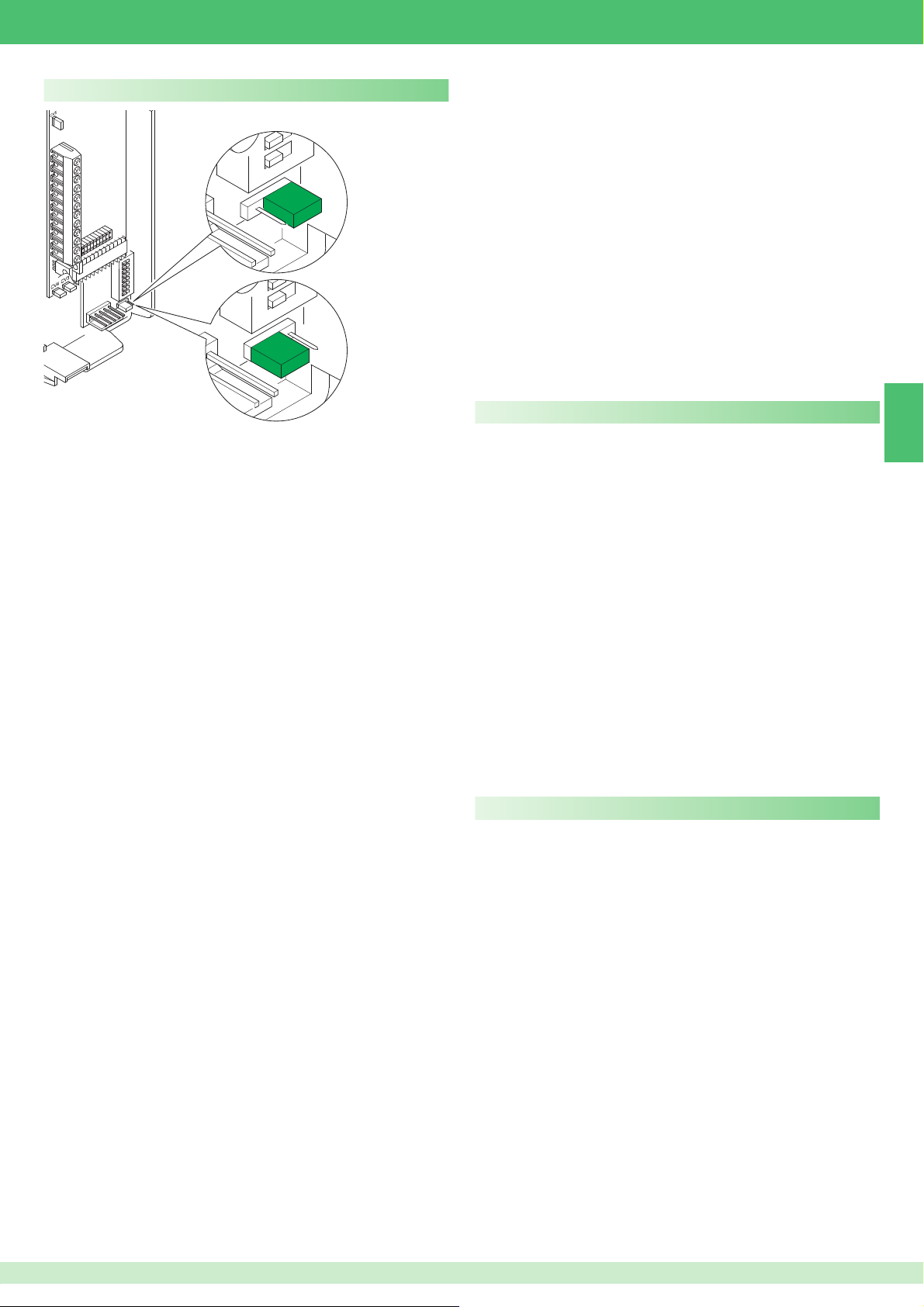

Grondplaat Art. 5714/K instellen als hoofdgrondplaat of secundaire grondplaat

Hoofd

DIP

5 6 7 8

1 2 3 4

Functiebeschrijving van de knoppen

Bureausteun

Door op de in de modus Relaissturing ingestelde knop te drukken kan het relais Art 1256 bekrachtigd worden, bijvoorbeeld voor het openen van hekken of garagedeuren of om de beeldwisselaar, art. 1259/A, te activeren.

Beeldoproep / Passieve beeldoproep

√ De beeldoproep moet ingeschakeld worden √ De beeldoproepfunctie is alleen mogelijk als het systeem in de

ruststand staat

√ De functie Beeldoproep wordt alleen aanbevolen voor systemen met

1 of 2 ingangen Door op de in deze modus ingestelde knop 2 te drukken, kan op het scherm het beeld dat afkomstig is van het entreepaneel worden weergegeven, ook als er geen oproep heeft plaatsgevonden. Bij installaties met 2 entreepanelen kan afwisselend het beeld van het ene of het andere entreepaneel weergegeven worden (functie ‘’wisselen’’) door telkens op knop 2 te drukken. Op secundaire monitors (JP1 in stand S) heeft knop 2 de functie van passieve beeldoproep, waarmee een monitor ingeschakeld kan worden na een oproep van het entreepaneel.

Inschakeling:

► druk op de knop voor beeldoproep van de monitor gedurende langer

dan 4 sec.

» 2 bevestigingstonen

Uitschakeling:

► druk op de knop voor beeldoproep gedurende langer dan 6 sec.

» 1 bevestigingstoon

Inschakeling:

► De monitor wordt ingeschakeld door op de betreffende knop te drukken

(knop 2 - bij gehandhaafde fabrieksinstellingen) en deze meteen weer

los te laten.

Bellen naar portierscentrale

Door op de in deze modus ingestelde knop te drukken, kan de portierscentrale worden opgeroepen.

Intercomoproep tweegezinswoning

Met deze functie kan een oproep gedaan worden aan de apparaten (videointercoms en/of deurtelefoons) die ingesteld zijn op het oproepadres tweegezinswoning ten opzichte van het eigen adres, zoals aangegeven in de tabel op pag. 42.

Intercomoproep voor een eengezinswoning

Met deze functie kunnen andere apparaten (video-intercoms en/of deurtelefoons) die ingesteld zijn op hetzelfde oproepadres worden opgeroepen.

► Door de hoorn van het toestel te nemen, kan de gebelde persoon

communiceren met de beller. De verbinding wordt verbroken door de

hoorn weer op het toestel te plaatsen. Een oproep vanaf het entreepaneel heeft echter altijd voorrang boven een intercomgesprek. De gebruikers die reeds met elkaar in gesprek zijn,

Secundair

horen in de hoorn een toon die gelijk is aan een oproeptoon als de oproep voor hen bestemd is, of anders een drietonige waarschuwing.

► Om de oproep van het entreepaneel te beantwoorden, moet de hoorn

van een vrij apparaat worden opgenomen, of moet de hoorn van een apparaat waarop een intercomgesprek gaande is worden opgehangen

en weer opgenomen. Het inschakelen van de communicatie met het entreepaneel onderbreekt het eerder gevoerde intercomgesprek. Een intercomoproep heeft geen voorrang boven een gesprek met/oproep naar het entreepaneel. In dat geval zal tijdens een poging om een intercomoproep te doen, de led gedurende enkele seconden knipperen om aan te geven dat het systeem bezet is.

Arts

Met deze functie kan de deuropener automatisch in werking gesteld worden bij een oproep vanaf het entreepaneel naar het adres van de interne aansluiting waarop deze functie geactiveerd is.

Inschakeling / uitschakeling:

► houd de knop die voor deze functie is ingesteld gedurende 2 sec.

ingedrukt als de functie actief is, blijft de signaalled aan

Extra hoofd- of secundaire monitors

De instelling van JP1 bepaalt of de grondplaat in kwestie zal worden aangestuurd als hoofdgrondplaat (P) of als secundaire grondplaat (S). Het entreepaneel kan maximaal 3 video-intercoms of deurtelefoons per oproeptoets beheren. In de traditionele configuratie van de Bravo Kit kunnen maximaal 2 secundaire video-intercoms en 1 hoofd-video-intercom per oproeptoets bestaan die allemaal worden gevoed door hetzelfde art. 1207. Binnen één gezinseenheid kunnen maximaal 3 hoofd-video-intercoms worden beheerd (d.w.z. ingesteld op dezelfde gebruikerscode). In deze specifieke configuratie moet ieder van de extra hoofd-video-intercoms worden gevoed door een art. 1212/B (zie variant BK/HI en BK/II op pag. 92, 93). Als er een oproep plaatsvindt vanaf het entreepaneel, zal het systeem de monitor van de hoofd-video-intercom inschakelen. Eventuele andere secundaire monitors van dezelfde gezinseenheid blijven uit. Als een oproep van het entreepaneel door een secundaire videointercom wordt beantwoord, wordt het beeld automatisch op de monitor weergegeven. De monitor van de hoofd-video-intercom gaat dan uit en het beeld wordt weergegeven op de monitor van de video-intercom waarvan de Knop 2 Passieve beeldoproep is ingedrukt. Voor beeldweergave zonder de hoorn op te nemen, op knop 2 - passieve beeldoproep - drukken.

Het kiezen van de beltoon van de monitor

1. Houd knop A ingedrukt tot u een bevestigingstoon hoort (dit is alleen

mogelijk wanneer de installatie in de ruststand verkeert; wanneer dit

niet het geval is, knippert de led om de gebruiker te waarschuwen).

2. Druk op knop A en laat hem weer los:

► 1 keer om de beltoon vanaf het entreepaneel te wijzigen

» er klinkt een bevestigingstoon

► 2 keer om de beltoon vanaf de centrale te wijzigen

» er klinken 2 bevestigingstonen

► 3 keer om de beltoon van de etagebel te wijzigen

» er klinken 3 bevestigingstonen

► Wanneer u nog vaker op knop A drukt, wordt de bovenstaande

volgorde herhaald.

3. Wacht, nadat u voor de laatste maal op knop A hebt gedrukt, op

de bevestigingstoon voor uw keuze voordat u tot de volgende stap

overgaat.

4. Druk op knop A en laat hem weer los om de beschikbare beltonen op

volgorde te beluisteren. Wanneer u dezelfde beltoon meerdere malen

wilt horen, houdt u knop A ingedrukt.

5. Neem de hoorn op en plaats hem terug om uw keuze van de laatste

beluisterde beltoon te bevestigen en de modus Wijzigen beltoon van

de monitor (op ieder gewenst moment) te verlaten.

» Wanneer u de modus Wijzigen beltoon van monitor verlaat, klinkt er

een bevestigingstoon.

» De video-intercom keert dan terug naar de normale werking.

4343

Page 44

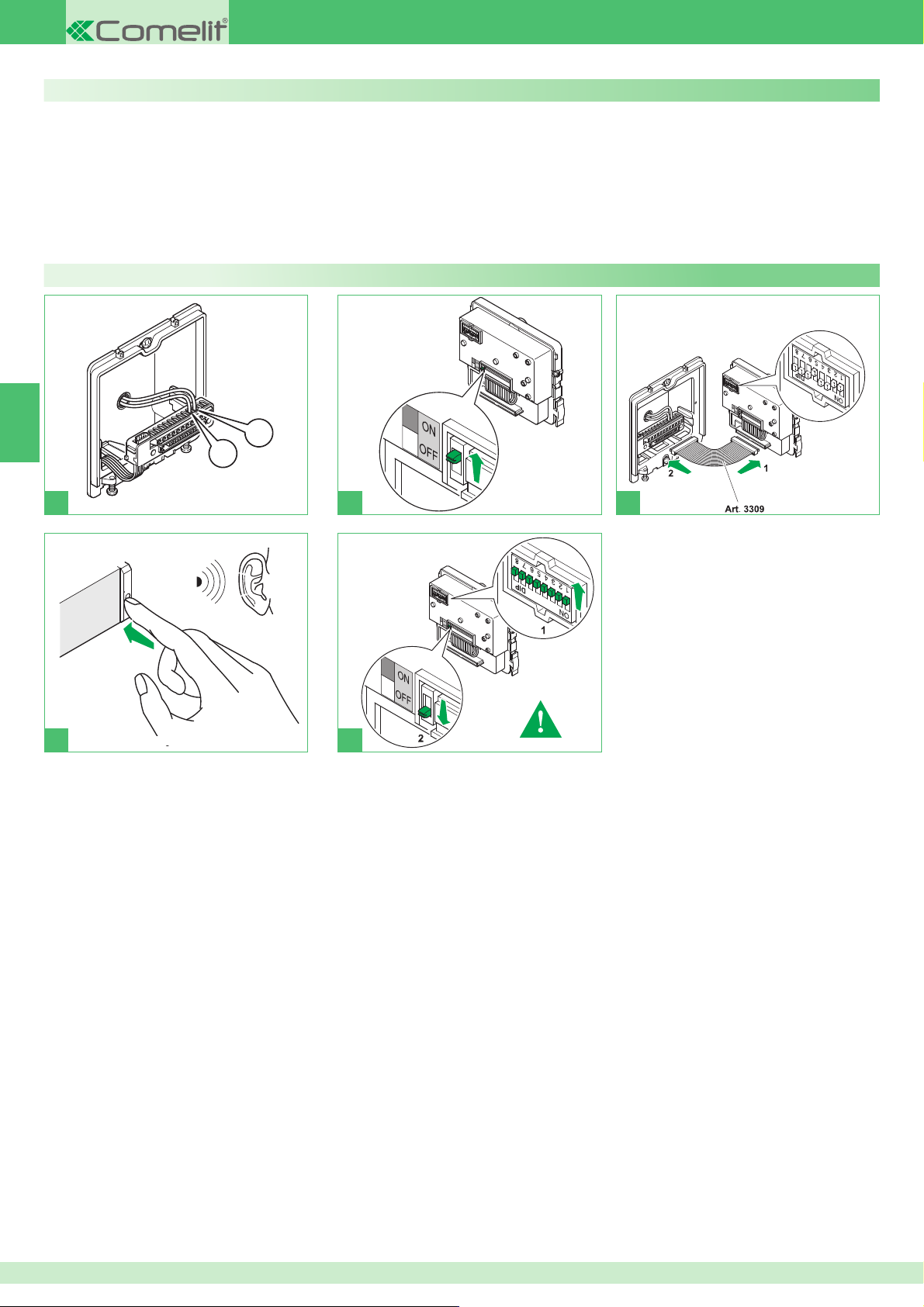

Gebruik van de kit in systemen met een hoofdingang

In de schema’s BK/EN/109I en BK/EN/110I op pag. 88, 90 staat een mogelijke systeemconﬁ guratie die de mogelijkheid biedt maximaal 30 Bravo Kit-systemen te beheren met art. 4680 - art. 4680K, dat bijvoorbeeld bij de ingang van een appartementencomplex wordt geplaatst. Als deze installatieschema’s worden gevolgd kan een van de Bravo Kitsystemen worden opgeroepen vanaf de hoofdingang, als deze is voorzien van art. 4680 - art. 4680K. In deze conﬁ guratie moeten de knoppen van de module art. 4680K die aanwezig zijn in art. 4879K, zoals beschreven in de volgende procedure en de interne aansluitingen met de overeenkomstige code geprogrammeerd

Programmering knoppen art. 4680K

-V

worden, zie de tabel op pag. 42. Raadpleeg de catalogus (nr. 140) en de technische handleiding FT/SB/24, voor meer informatie over het inbouwen van de Bravo Kit in Simplebussystemen en voor de programmering van het hoofdentreepaneel (Art. 4680 - art. 4680K).

* Gebruiksbeperkingen art. 4680K

De 4680K beheert de oproepen die afkomstig zijn van de drukknopmodulen of digitale modulen ALLEEN als ze zich tussen het adres 1 en het adres 10 bevinden.

► Stel de gebruikerscode in met de

dipswitches, zie de tabel op pag. 42

optioneel



4444

Page 45

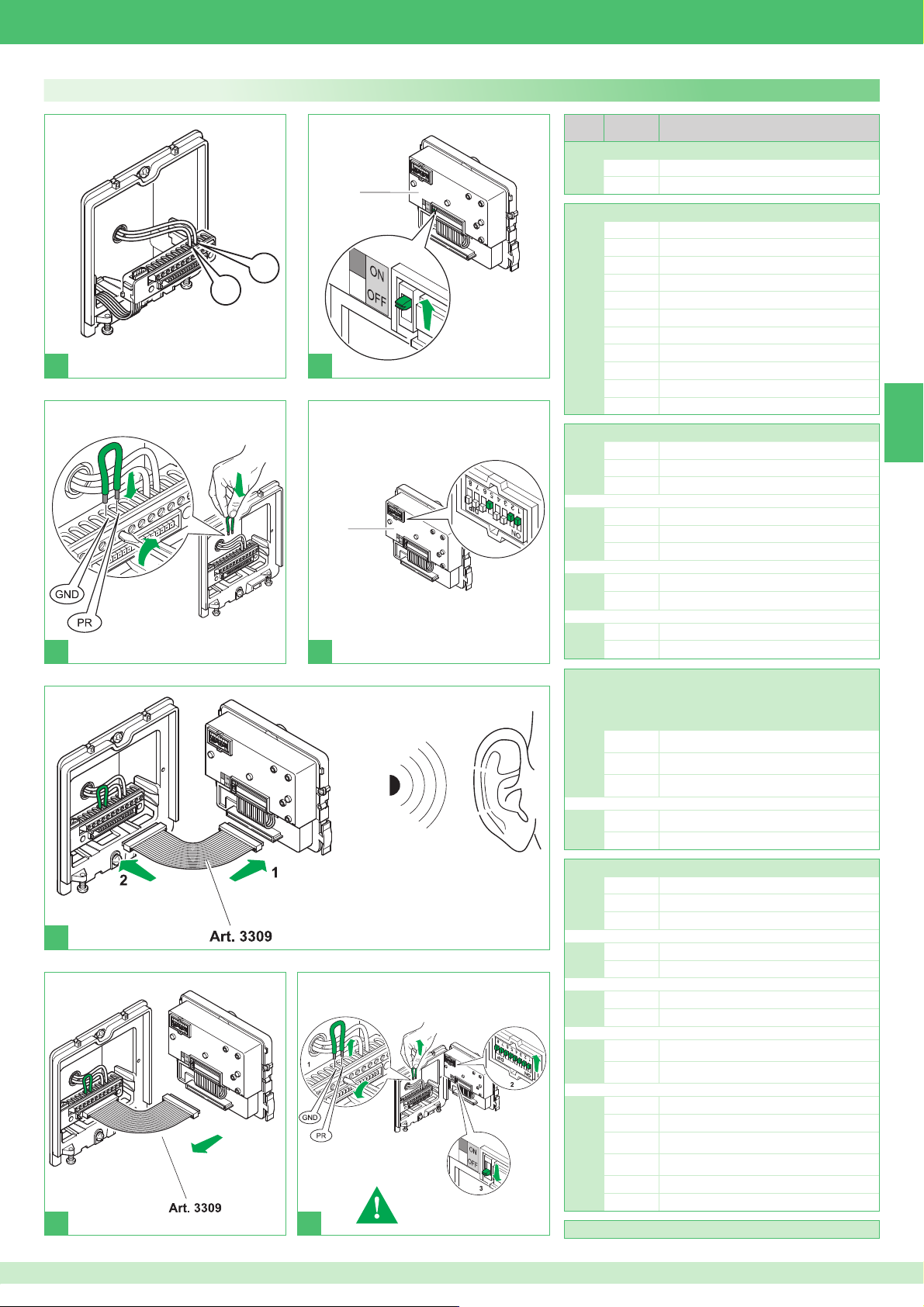

Speciale programmeringsmogelijkheden art. 4680K

1622 4680 4680K 4680C 4680KC

-V

► Stel de dipswitches in afhankelijk van

de functie die u wilt programmeren, zie de tabel op pag. 45

1622 4680 4680K 4680C 4680KC

Dipswitches

Code

213 1,3,5,7,8 212

3,5,7,8

210 2,5,7,8 211 1,2,5,7,8 214 2,3,5,7,8 215 1,2,3,5,7,8 216 4,5,7,8 217 1,4,5,7,8 218 2,4,5,7,8 219 1,2,4,5,7,8 220 3,4,5,7,8 221 1,3,4,5,7,8 222 2,3,4,5,7,8

223 1,2,3,4,5,7,8 224 6,7,8 225 1,6,7,8

245 1,3,5,6,7,8 246 2,3,5,6,7,8 247 1,2,3,5,6,7,8

Weerstand tegen beslaan

OFF (default) ON

Audiovisuele berichten

alleen visuele berichten Zweeds OFF (default) Italiaans Frans Spaans Nederlands Grieks Engels Duits Portugees

Slot

Bediening slot op SE in AC (default) Bediening slot op SE in versterkte AC Bediening slot op SE in DC

Tijd slot: 2 sec. + toon uit (default) Tijd slot: 4 sec. Tijd slot: 8 sec.

248 4,5,6,7,8 251 1,2,4,5,6,7,8

252 3,4,5,6,7,8

1 sec.



optioneel

253 1,3,4,5,6,7,8

229 1,3,6,7,8

230 2,3,6,7,8

231 1,2,3,6,7,8

228 3,6,7,8

227 1,2,6,7,8

232 4,6,7,8 233 1,4,6,7,8 234 2,4,6,7,8

235 1,2,4,6,7,8 236 3,4,6,7,8

237 1,3,4,6,7,8 238 2,3,4,6,7,8

Bevestigingstoon slot: ingeschakeld Relais C.NC.NO in parallelschakeling met

SE (default)

Deuropener altijd aan (default) Deuropener alleen aan voor de opgeroepen

gebruiker

Beheer relaissturing

OPMERKING: op de installatie mag art. 1256 niet aanwezig zijn in de modus algemene relaissturing.

Inschakeling relais C.NC.NO op relaissturing: 2 sec.

Inschakeling relais C.NC.NO op relaissturing: 4 sec.

Inschakeling relais C.NC.NO op relaissturing: 8 sec.

Relaissturing op seriële lijn S: uitgeschakeld (default) Relaissturing op seriële lijn S: ingeschakeld

Functies installatie

Wachttijd antwoord: 60 sec. (default) Wachttijd antwoord: 180 sec. Wachttijd antwoord: 30 sec.

Gesprekstijd: 90 sec. (default) Gesprekstijd: 180 sec.

Automatische inschakeling (default) Automatische inschakeling: uitgeschakeld

239 1,2,3,4,6,7,8

240 5,6,7,8

243 1,2,5,6,7,8 244 3,5,6,7,8

208 5,7,8

209 1,5,7,8 249 1,4,5,6,7,8

optioneel

250 2,4,5,6,7,8

254 2,3,4,5,6,7,8

Bevestigingstoon bij oproep gebruiker: ingeschakeld (default)

Bevestigingstoon bij oproep gebruiker: uitgeschakeld

Wachttijd reset: 10 sec. (default) Wachttijd reset: 1 sec.

Reset na deuropening met audioverbinding: ingeschakeld (default)

Reset na deuropening met audioverbinding: uitgeschakeld

Oproep: enkel (default) Oproep verzenden: drievoudig

Reset default

4545

Page 46

Hinweise

• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.

• Alle Geräte dürfen ausschließlich nur zu dem Zweck eingesetzt werden, für den sie entwickelt worden sind. Die Comelit Group S.p.A. übernimmt keine Haftung für einen unsachgemäßen

Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.

• Alle unsere Produkte erfüllen die Anforderungen der Richtlinien 2006/95/EG (geändert durch die Richtlinie 73/23/EWG und deren nachfolgende Ergänzungen), wie durch ihre CE-

Kennzeichnung bestätigt wird.

• Die Kabel der Steigleitung nicht in Nähe der Stromkabel (230/400 V) verlegen.

• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.

• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.

• Den Modulträger an Masse anschließen (siehe Abb.).

• Die Gabel der Sprechgarnitur bei abgehobenem Hörer nicht gedrückt halten.

• Die Kamera darf nicht vor großen Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. Zur Lösung des obigen Problems empﬁ ehlt sich, die Kamera auf einer Höhe von 180 cm anstatt der üblichen 160 - 165 cm zu installieren, und das Objektiv nach unten zu richten, um die Qualität der Aufnahmen zu verbessern.

• Die Kameras mit CCD-Farbsensor haben bei schlechten Lichtverhältnissen eine geringere Empﬁ ndlichkeit als Schwarz/Weiß-Kameras. In schlecht beleuchteter Umgebung wird daher empfohlen, für eine zusätzliche Lichtquelle zu sorgen.

Allgemeines

Außenstelle

Art. 4879K 47 Art. 1207 47

Installation der Außenstelle Einsetzen der Namensschilder

47 48

Innensprechstellen

Art. 5701 49 Art. 5714/K 49

Unter- oder Aufputzinstallation Art. 5701 Installation der optionalen Steckkarte Art. 5733, Art. 5734 Art. 2608 Installation der Innensprechstelle Art. 2608 Allgemeine Installations- und Betriebshinweise Tabelle der zulässigen Entfernungen der Geräte Funktionsweise Beschreibung Tasteneinstellungen und -funktionen Einstellungen Grundplatte Art. 5714/K und Innensprechstelle Style Art. 2608 Einstellung der Grundplatte Art. 5714/K als Haupt- oder Zusatzgrundplatte Zusätzliche Haupt- oder Nebenmonitore Wahl des Monitor-Ruftons Verwendung des Sets in Anlagen mit Haupttür Programmierung der Tasten Art. 4680K Besondere Programmierungen Art. 4680K

50 50 51 51 52 52 52 53 53 54 54 54 55 55 56

Anschlusspläne

BK/018I Basisschema voor kits voor tweegezinswoningen art. 8173I met aansluiting in cascade. Inbetriebnahme / Spannungsprüfung der Anlage im Standby-Modus.

83 BK/013IB Grundanschlussplan für Zweifamilienhaus-Sets Art. 8173I mit Anschluss über Abzweigung 84 BK/014IB Anschlussplan für Zweifamilienhaus-Sets Art. 8173I, erweitert um einen zweiten Art. 4879K. Anschluss über Abzweigung. 85 BK/014I/A Anschlussplan für Zweifamilienhaus-Sets Art. 8173I, erweitert um einen zweiten Art. 4879K. Anschluss in Kaskadenschaltung. 86 BK/018I/A Schaltplan für Zweifamilienhaus mit zusätzlichem Netzteil Art. 1595 87 BK/019I Einsatz des separaten Kameramoduls Art. 1259/A 88 BK/EN/109I Plan für den Anschluss von 2 bis 9 Bravo Kit an die Haupttür über Art. 4834/9 90 SB2/AAQ Anschluss Videosignalverstärker art. 4833/A 92 BK/HI Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Kaskadenverbindung 92 BK/II Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Abzweigverbindung 93 BK/A9 Abzweigungsverbindung von 1 Haupt- und 1 Zusatzmonitor mit demselben Teilnehmercode 93 BK/CI Kaskadenverbindung 1 Hauptmonitors und 1 Nebenmonitors mit gleichem Benutzercode 94 BK/AABI Anschluss zusätzlicher Sprechstellen mit Abzweigung vom Monitor 94 BK/AAAI Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor 95 BK/FI Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor 95 PXK/AAK Anschluss von Rufwiederholeinrichtungen (Art. 1229 bzw. Art. 1122/A) 96 BK/PI Verwendung von Taste P1 für sonstige Funktionen (Art. 5714/K) 97 BK/NI Verwendung der Klemme LED 1 97 SB/X3 Verwendung von Taste P1 für sonstige Funktionen (Art. 2608) 97 Anschlussvariante Rufsignale der Außensprechstellen 98 PXK/EC Anschluss Relais Art. 1256 98 PXK/RTNP Verwendung des Relais der Außensprechstelle als Türöffner oder zur Relaisansteuerung (siehe Besondere

Programmierungen, Seite 56: Relaisansteuerung)

99 PXK/SNP Variante mit Sicherheits-Türöffner und zusätzlicher Stromversorgung 99 Verwendung des RC-Glieds als Türöffner-Filter an den Relaiskontakten 100

PXK/DO Einsatzvariante der Meldung TÜR OFFEN. Verwendung nur in Anlagen mit 1 Außensprechstelle ohne Signalweichen Art. 1224A u. Art. 1424.

100

4646

Page 47

LED

Allgemeines

Die Video-Türsprechanlagen als Zweifamilienhaus-Set Art. 8173I können in Wohngebäuden oder im Dienstleistungssektor verwendet werden, wo eine effektive Zugangskontrolle bei gleichzeitig einfachem Installationsaufwand gefordert ist. Zur Aktivierung des Systems (Ruf, Sprechverbindung, Video, Selbsteinschaltung) sind lediglich 2 Leiter zwischen der Außenstelle und dem/den Monitor/en an der/den Innenstelle/n sowie 2 Drähte zur Versorgung mit 33V DC von Außenstelle und elektr. Türöffner erforderlich. Zudem steht ein breites Angebot an Zubehörteilen zur Verfügung, um jeder Anlagenanforderung gerecht zu werden: Neben der Installation von interessanten Standard-Zubehörteilen kann eine bereits installierte Anlage durch Videosprech- und/oder Innensprechstellen und/oder Außenstellen erweitert werden. Somit sind in der Konfiguration als Einfamilienanlage bis zu 2 Außenstellen mit 3 Innensprechstellen (Sprech- und/oder Videosprechgeräte) möglich. Über entsprechende Einstellungen können sowohl mit Videosprechstellen als auch mit Innensprechstellen Interngespräche innerhalb der Einfamlienanlage (d.h. zwischen Teilnehmern mit demselben Teilnehmercode) durchgeführt werden. Mehrere Sets können an einen Simplebus Haupteingang und/oder eine Rufzentrale Art. 1998A angeschlossen werden.

Außenstelle

Art. 4879K

Abmessungen des Unterputzgehäuses: 127x127x45 mm. Die Taste von Art. 4879K ist werkseitig auf den Anruf an die Adresse 1 eingestellt. Abmessung der Außenstelle: 112x89,5x40 mm

Beschreibung der Klemmenleiste LL Monitor-Anschluss (Video, Ruf, Sprechverbindung, Türöffner) V+ V- Versorgung von Außenstelle RTE Eingang für zeitgesteuerten lokalen Türöffner DO Eingang für die Anzeige ‚Tür offen‘ PR Programmierklemme GND In der Programmierphase zu verwendende Minusklemme NO NC COM Kontakte des 10A-Relais SE Anschluss elektrischer Türöffner

Art 1207

Technische Daten

Der Transformator hat 2 Ausgänge: einen für die Versorgung der Außenstelle und des elektrischen Türöffners und einen für die Versorgung des Monitors. Abmessungen: 105x85x85 mm (6 DIN-Module). Träge Schutzsicherung 500 mA.

Art. 4879K

Technische Daten

Anschluss an Monitor mit 2 Leitern für Audio, Video, Türöffner und Ruf sowie 2 Leitern zur Versorgung von Art. 1207. Hochempfindliche schwenkbare Videokamera mit CCD 1/3” Sensor. Namensschilder mit LED-Beleuchtung, wahlweise in blau, weiß oder ausgeschaltet. Lautstärkeregelung Lautsprecher.

Installation der Außenstelle

► Die Sicherung der Anlage

nicht entfernen

1 2

Beschreibung der Klemmenleiste L

N Eingang Netzspannung 110-240 VAC +22V 0V Gleichspannungsausgang zur Versorgung des Monitors +33V 0V Gleichspannungsausgang für Außenstelle und elektr. Türöffner

► Auswahl LED-Beleuchtung der Namensschilder

WHITE OFF

LED

F F

BLUE

4747

Page 48

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Anne Francois

Alternative Position des Mikrofons

Einsetzen der Namensschilder

► Das Namensschild

zentrieren, damit kein Wasser eindringen kann

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

4848

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Page 49

Innensprechstellen

Art 5701

Beschreibung der Tasten:

A Türöffnertaste.

P1 Taste serienmäßig nicht belegt, für verschiedene Anwendungen

(Schließerkontakt 1A max) je nach Anlagenanforderungen; durch Entfernen von CV3 und CV4 wie für die Variante BK/PI auf Seite 97 vermerkt.

P2 Taste serienmäßig nicht belegt. P3 P4 Optionale Tasten (bei Verwendung der Steckkarte Art. 5733 oder

Art. 5734) zur Aktivierung von Zusatzfunktionen. P5 P6 Optionale Tasten (bei Verwendung der Steckkarte Art. 5733) oder optionale Anzeige-LEDs (bei Verwendung der Steckkarte Art. 5734) verfügbar für verschiedene Funktionen.

In der gleichen Wohnung können bis zu 3 Monitore verwendet werden.

Art. 5714/K

Technische Daten Schwarz-Weiß-Monitor Art. 5701 1 Einstellung Ruflautstärke/Wahltaste Funktion Rufabschaltung

(damit ist die Deaktivierung des Rufs von der Außenstelle und von Interngesprächen zwischen Sprech- und Videosprechstellen gemeint; die Aktivierung der Funktion Rufabschaltung wird durch das Einschalten einer roten Anzeige an der Seite des Wahlschalters angezeigt).

Der Benutzer kann den Rufton des Monitors gemäß der Beschreibung

auf Seite 54 wählen.

2 LED-Anzeige (Einschalten je nach gewählter Konﬁ guration). 3 Tastenentikett zum Notieren der Tastenfunktionen. 4 Monitor-Hörer (den Hörer abnehmen, um mit der Kommunikation zu

beginnen).

5 Helligkeitsregler (im Uhrzeigersinn drehen, um die Helligkeit zu

erhöhen).

6 Drehregler der Farbintensität (im Uhrzeigersinn drehen, um den Wert

zu erhöhen).

7 Befestigungshaken. 8 Serienmäßige Frontblende Art. 5727, mit Customisation Kit

personalisierbar.

9 Bildschirm mit 4 Zoll in Schwarz-Weiß.

DIP

5 6 7 8

1 2 3 4

1 Steckverbinder Grundplatte-Monitor. 2 S1 Dipschalter zur Programmierung der Teilnehmeradressen. 3 JP1 Jumper zur Programmierung der Grundplatte als Hauptsprechstelle

(P) oder Nebensprechstelle (siehe Seite 54).

4 CN1 Verbinder für optionale Steckkarten Art. 5733, Art. 5734. 5 CV3 CV4 Jumper für Neubelegung von Taste 1 (Schließerkontakt 24V-

100mA max).

6 Klemmleiste für den Anschluss an die Anlage: + - Klemmen für den Anschluss an Art. 1207 o 1212/B L L Anschlussklemmen Busleitung CFP CFP Eingang Etagenruf. P1 C1 Kontakte für Taste 1, für verschiedene Anwendungen genutzt. Um einen Schließerkontakt herzustellen (24V-100mA max) Die Jumper

CV3 und CV4 entfernen.

+S -S Klemmen für Rufwiederholeinrichtung. +LED -LED Klemmen LED-Eingang für verschiedene Anwendungen.

7 CV5 Jumper zum Schließen des Videosignals.

4949

Page 50

Unter- oder Aufputzinstallation Art. 5701

10,2cm

11cm

14,4cm

8,1cm 1,4cm

1,4cm

1 2 2B2A

115-125 cm

140-145 cm

P I D

3 4

Installation der optionalen Steckkarte Art. 5733, Art. 5734

1 Stecker Grundplatte 2 Klemmleiste:

ANM. Zur Verwendung der Tasten als Schließerkontakt (max.

24V-100mA) den Draht zum Steckverbinder der Grundplatte

entfernen und den entsprechenden gemeinsamen Kontakt freigeben.

P3 Kontakt Taste 3 des Monitors C3 Gemeinsamer Kontakt Taste 3 des Monitors. Gemeinsame

Hauptleitung von der Grundplatte Art. 5714/K (Kabel zum Steckverbinder der Grundplatte trennen, um alle gemeinsamen Kontakte freizugeben)

P4 Kontakt Taste 4 des Monitors C4 Gemeinsamer Kontakt Taste 4 des Monitors +P5 Kontakt Taste 5 des Monitors für Art. 5733 Positiver

Eingang LED 5 für Art. 5734.

-C5 Gemeinsamer Kontakt Taste 5 des Monitors für Art. 5733

Negativer Eingang LED 5 für Art. 5734.

+P6 Kontakt Taste 6 des Monitors für Art. 5733. Positiver

Eingang LED 6 für Art. 5734.

-C6 Gemeinsamer Kontakt Taste 6 des Monitors für Art. 5733.

Negativer Eingang LED 6 für Art. 5734.

3 Steckbuchse Art. 5733, Art. 5734

Nur für die optionale Steckkarte Art. 5734

► Die Tasten 5 und 6 des Monitors

abschneiden und entfernen

► Die Drähte zwischen Steckkarte und

Grundplatte anbringen

► Die der Verpackung beiliegenden

transparenten Tasten an Stelle der Tasten 5 und 6 einsetzen.

4 5

5050

Page 51

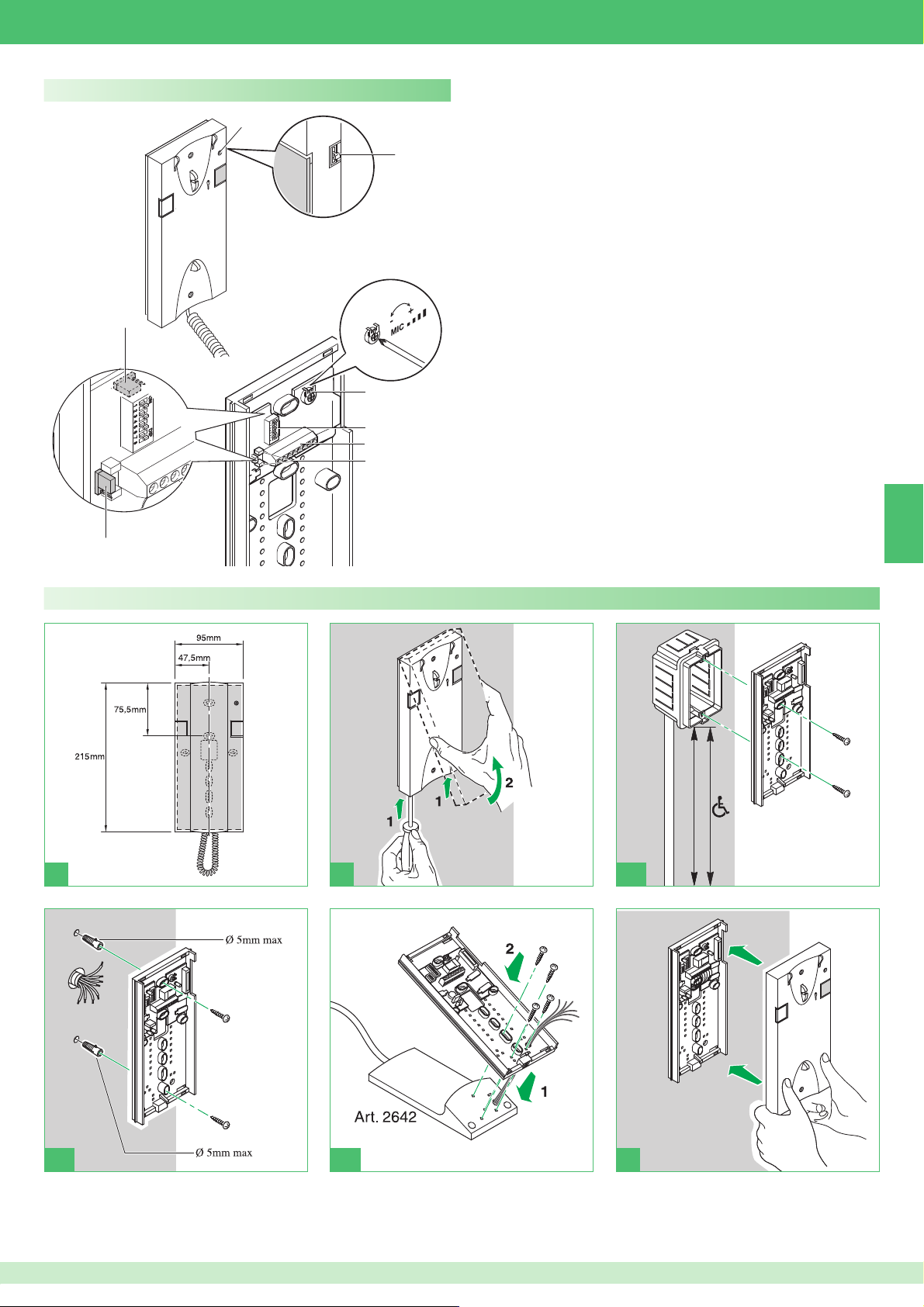

Art 2608

Installation der Innensprechstelle Art. 2608

Nicht zur Nutzung der Funktion Gegensprechbetrieb verwendbar. Die Innensprechstelle immer unter Verwendung von Art. 1214/2C, wie auf dem Anschlussplan BK/FI auf Seite 95 dargestellt, installieren.

4 5

1 Anzeige Privacy. 2 Wahlschalter Rufton/Privacy mit 3 Stellungen:

Stellung oben: Rufton mit maximaler Lautstärke. Mittelstellung: Rufton mit mittlerer Lautstärke. Stellung unten: Aktivierung der Privacy-Funktion. (Unter Privacy-Funktion ist die Deaktivierung des Rufs von der

Außenstelle oder der Zentrale gemeint; die Aktivierung der Funktion Rufabschaltung wird durch das Auﬂ euchten einer roten LED rechts oben angezeigt).

3 Lautstärkeregler des Mikrofons. 4 Mikroschalter zur Einstellung des Teilnehmercodes. 5 Anschlussklemmen der Anlage:

L L Anschluss an Busleitung. CFP CFP Eingang Etagenruf. P1 C1 Klemmen der Taste P1 für Zusatzfunktionen Schließerkontakt

24V-100mA max) (CV1 und CV2 entfernen, siehe Variante SB/X3 Seite

97).

S+ S- Klemmen für Rufwiederholeinrichtung.

6 CV1 CV2 Jumper sind zu entfernen, um einen potentialfreien

Schließer an Taste P1 herzustellen.

7A/7B JP1 Jumper zur Wahl der Funktion ‚Ruf an Pförtnerzentrale‘

(Stellung C) bzw. Standardrelais (Stellung A) der Taste P1.

Beschreibung der Tasten:

A Türöffnertaste.

P1 Taste P1 Ruf an Pförtnerzentrale / allgemeine Relaissteuerung / Taste

für verschiedene Funktionen auf Klemmleiste (P1 C1).

Das Gerät mit einem feuchten Tuch reinigen. Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden.

1 2 3A

3B 3C 4

140-145 cm

115-125 cm

5151

Page 52

Allgemeine Installations- und Betriebshinweise

Die maximal zulässige Entfernung zwischen Außenstelle und entferntestem Monitor beträgt 400 m. Die sich aus der Anzahl der Innenstellen mit dem gleichen Benutzercode und der Anzahl der mit diesen Innenstellen verbundenen Rufwiederholungsvorrichtungen ergebende Gesamtsumme darf nicht mehr als sein. Jeweils nur eine Rufwiederholeinrichtung pro Innensprechstelle anschließen. Die maximale Entfernung zwischen Innensprechstelle und Rufwiederholeinrichtung beträgt 20 m; zur Verbindung ist ein abgeschirmtes Kabel zu verwenden und die Kabel dürfen nicht in der Nähe von induktiven Belastungen oder von Stromkabeln (230V/400V) verlegt werden.

Tabelle der zulässigen Entfernungen der Geräte

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

0,5 mm2 (Ø 0,8 mm AWG 20

bus

Comelit Art. 4576-4578

1,5 mm2 (Ø 1,4 mm AWG 15)

power

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

)

50 m

(165 feet)

75 m

(245 feet)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

50 m

(165 feet)

25 m

(85 feet)

100 m

(330 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

200 m

(655 feet)

190 m

(625feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(330 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

100 m

(330 feet)

150 m

(495 feet)

150 m

(495 feet)

1216

1214/2

1207

78K

Funktionsweise

Im Falle eines anhaltenden Kurzschlusses auf der Buslinie gibt die Außenstelle einen intermittierenden Signalton aus.

Durch Drücken der Ruftaste schaltet der Besucher die Beleuchtung des Motivs ein, löst den Rufton der Innensprechstelle aus (insofern die PrivacyFunktion nicht aktiviert ist) und lässt sein Bild für ca. 60 Sek. auf dem/den Hauptmonitor/en erscheinen Die maximale Gesprächsdauer zwischen Außenstelle und Innensprechstelle beträgt 90 Sekunden. An der Außenstelle ist ein Ton zu hören, mit dem der erfolgte Ruf bestätigt wird; ist bei Anlagen mit zwei oder mehreren Eingängen zum Zeitpunkt des Rufs ein Besetztzeichen anstelle der Wiederholung des Ruftons zu hören, bedeutet dies, dass bereits eine Kommunikation mit einer anderen Außenstelle stattfindet. Für die Programmierung von anderen als den werkseitig eingestellten Benutzeradressen (1 und 2) siehe Seite 53. Für die Intercom-Funktionen des Systems Bravo Kit siehe Seite 54.

4833/A

1207

4878K 4879K

4878K

1212/B

1595

5252

Page 53

12345678

Beschreibung Tasteneinstellungen und -funktionen

Einstellungen Grundplatte Art. 5714/K und Innensprechstelle Style Art. 2608

Stellung der Mikroschalter der Grundplatte Art. 5714/K und der Innensprechstelle Style Art. 2608 ► An den Innensprechstellen Art. 2608,

Art. 2610 und Art. 2628 die Dipschalter

S1-8

S1-7

DIP

5 6 7 8

1 2 3 4

5 6 7 4

1 2 3

S1-6

S1-5

S1-4

S1-3

S1-2

S1-1

S1-5

S1-4

S1-3

S1-2

S1-1

S1-6, S1-7, S1-8 auf OFF setzen.

Die Werte S1-1, S1-2, S1-3, S1-4 und S1-5 definieren die Rufadresse der Grundplatte und der Innensprechstellen gemäß folgender Tabelle.

Cod.

Zweifam.-

Internruf

S1 Cod.

Zweifam.-

Internruf

S1 Cod.

Zweifam.-

Internruf

S1 Cod.

Zweifam.-

Internruf

1A 9E 17 I 25 M

2A 10 E 18 I 26 M

3B 11 F 19 J 27 N

4B 12 F 20 J 28 N

5C 13 G 21 K 29 O

6C 14 G 22 K 30 O

7D 15 H 23 L

8D 16 H 24 L

Die Werte S1-6, S1-7 und S1-8 definieren die Betriebsart des Systems Bravo Kit gemäß folgender Tabelle. ¹ Für den Zweifamilienhaus-Internruf (zwischen Innensprechstellen und Videosprechstellen) die 2 Teilnehmer auf benachbarte Rufadresse einstellen (gekennzeichnet durch den gleichen Buchstaben AA…CC..OO in der Programmiertabelle der Mikroschalter auf Seite 53).

P1 P2 P3 P4 P5 P6

DIP6DIP 7DIP

Voreinstellung

Relais

Einschaltung von

innen / Videoanfor-

derung

Ruf an Pförtner-

zentrale

Einfamilienhaus-

Internruf

Zweifamilienhaus-

Internruf¹

Arztruf

000

Einfamilienhaus-

Zweifamilienhaus-

Internruf¹

Einfamilienhaus-

Zweifamilienhaus-

Internruf¹

Ruf an Pförtner-

Internruf

zentrale

Zweifamilienhaus-

Internruf¹

Arztruf

Einschaltung von

innen / Videoanfor-

derung

Einschaltung von

innen / Videoanfor-

derung

Einschaltung von

innen / Videoanfor-

derung

Relais

Ruf an Pförtner-

zentrale

Ruf an Pförtner-

zentrale

Ruf an Pförtner-

zentrale

Ruf an Pförtner-

zentrale

Ruf an Pförtner-

zentrale

Ruf an Pförtner-

zentrale

Ruf an Pförtner-

zentrale

Einfamilienhaus-

Internruf

Einfamilienhaus-

Internruf

Einfamilienhaus-

Internruf

Einfamilienhaus-

Internruf

Einfamilienhaus-

Internruf

Einfamilienhaus-

Internruf

Einfamilienhaus-

Internruf

Zweifamilienhaus-

Internruf¹

Zweifamilienhaus-

Internruf¹

Zweifamilienhaus-

Internruf¹

Zweifamilienhaus-

Internruf¹

Zweifamilienhaus-

Internruf¹

Zweifamilienhaus-

Internruf¹

Zweifamilienhaus-

Internruf¹

Arztruf

100

010

110

001

101

011

111

5353

Page 54

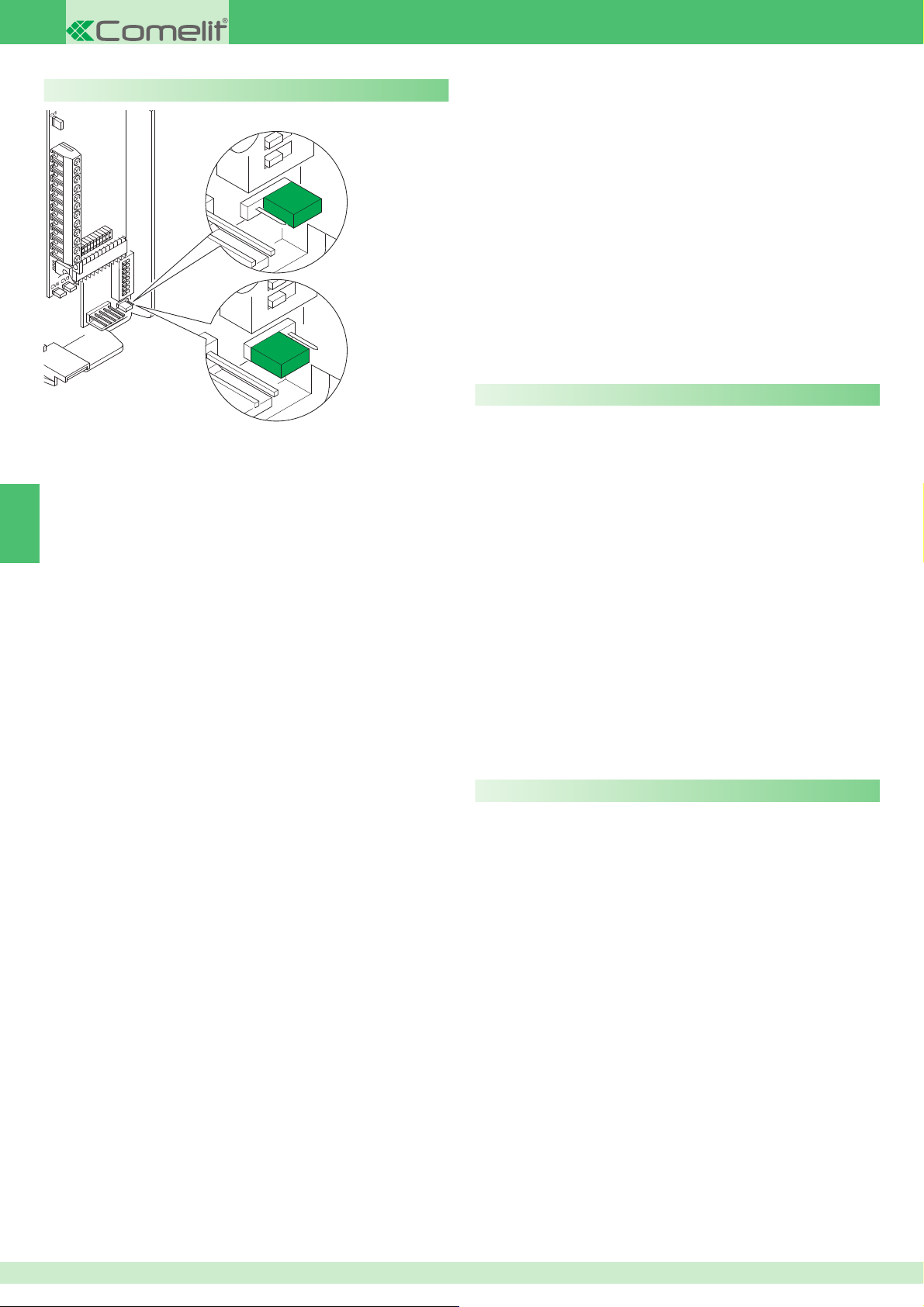

Einstellung der Grundplatte Art. 5714/K als Haupt- oder Zusatzgrundplatte

Hauptsprech-

DIP

5 6 7 8

1 2 3 4

stelle

Nebensprechstelle

Beschreibung der Tastenfunktionen

Relais

Die Betätigung der auf Relais eingestellten Taste ermöglicht die Aktivierung von Art. 1256, der beispielsweise dazu genutzt werden kann, die Öffnung von Dreh- oder Kipptoren bzw. die Einschaltung des Moduls

der zyklischen Videokameras Art. 1259/A zu aktivieren.

Selbsteinschaltung/ Video-Anforderung

√ Die Selbsteinschaltung muss aktiviert werden. √ Die Selbsteinschaltung ist nur möglich, wenn sich die Anlage in

Standby befindet

√ Die Funktion Selbsteinschaltung wird nur für Anlagen mit 1 oder 2

Eingängen empfohlen Durch Drücken der auf diese Betriebsart eingestellten Taste 2 lässt sich das von der Außenstelle gesendete Bild am Bildschirm anzeigen, auch wenn kein Ruf getätigt wurde. Bei Anlagen mit 2 Außenstellen lässt sich abwechselnd das Bild der einen oder der anderen Außenstelle (‚Pendelfunktion‘) anzeigen, indem die Taste 2 mehrmals nacheinander gedrückt wird. An den Zusatzmonitoren (JP1 auf S) hat die Taste 2 die Funktion der Video-Anforderung und dient zum Einschalten eines Monitors nach einem Ruf von der Außenstelle.

Aktivierung:

► Die Selbsteinschalttaste des Monitors länger als 4 Sek. gedrückt

halten.

» 2 Bestätigungstöne

Deaktivierung:

► Die Selbsteinschalttaste länger als 6 Sek. gedrückt halten.

» 1 Bestätigungston

Einschaltung:

► Die entsprechende Taste (Taste 2, falls die werkseitigen Einstellungen

beibehalten wurden) drücken und sofort wieder loslassen

Ruf an Zentrale

Durch Drücken der auf diese Betriebsart eingestellten Taste lässt sich ein Ruf an die Pförtnerzentrale der Anlage senden.

Zweifamilienhaus-Internruf Diese Funktion ermöglicht, einen Ruf an die Geräte (Videosprechstellen und /oder Innensprechstellen) zu senden, die auf die andere und nicht auf die eigene Rufadresse im Zweifamilienhaus eingestellt sind, wie in der Tabelle auf Seite 53 dargestellt.

Einfamilienhaus-Internruf

Diese Funktion ermöglicht, einen Ruf an die anderen Geräte (Videound /oder Innensprechstellen) zu tätigen, die auf dieselbe Rufadresse eingestellt sind.

► Wenn der Empfänger des Anrufs den Hörer abnimmt, nimmt er mit

dem Anrufer Verbindung auf. Durch Auflegen des Hörers wird die

Kommunikation beendet. Ein von einer Außensprechstelle eingehender Anruf hat jedoch zu jeder Zeit Vorrang vor einem Interngespräch. In diesem Fall vernehmen die

bereits an einem Gespräch beteiligten Benutzer einen Ton, der dem eines an sie gerichteten Rufs ähnelt, oder andernfalls drei Signaltöne.

► Um den von der Außenstelle eingehenden Ruf anzunehmen, nur den

Hörer von jedem beliebigen freien Gerät abnehmen oder den Hörer von einem am Interngespräch beteiligten Gerät abnehmen und wieder

auflegen. Die Aufnahme des Gesprächs mit der Außenstelle unterbricht das zuvor laufende Interngespräch. Interngespräche haben keinen Vorrang vor einem Gespräch/Ruf mit der Außenstelle. In diesem Fall blinkt bei einem versuchten Interngespräch die LED für einige Sekunden, um zu melden, dass das System besetzt ist.

Arztruf

Diese Funktion gestattet die automatische Betätigung des Türöffners bei Ruf von der Außenstelle an die Adresse der Innensprechstelle, an der die Funktion aktiviert wurde.

Aktivierung / Deaktivierung

► Die auf diese Funktion eingestellte Taste 2 Sek. lang gedrückt halten

» Bei aktivierter Funktion bleibt die Anzeige-LED eingeschaltet

Zusätzliche Haupt- oder Nebenmonitore

Die Einstellung von JP1 definiert, ob die betreffende Grundplatte als Hauptsprechstelle (P) oder Nebensprechstelle verwaltet wird. Die Außenstelle ist für die Steuerung von maximal 3 Videosprech- oder Sprechgeräten pro Ruftaste ausgelegt. In der klassischen Konfiguration von Bravo Kit können demnach maximal 2 Neben-Videosprechstellen und 1 Haupt-Videosprechstelle je Ruftaste installiert werden, deren Versorgung stets durch den Art. 1207 erfolgt. Es besteht die Möglichkeit, bis zu 3 Haupt-Videosprechstellen innerhalb der gleichen Wohnung (d.h. mit Einstellung auf den gleichen Teilnehmercode) zu steuern. In dieser besonderen Konfiguration müssen die zusätzlichen Haupt-Videosprechstellen von dem hierfür vorgesehenen Art. 1212/B versorgt werden (siehe Variante BK/HI und BK/II Seite 92, 93). Geht ein Ruf von der Außenstelle aus, ist der eingeschaltete Monitor die Haupt-Videosprechstelle. Die eventuell vorhandenen Nebenmonitore der gleichen Wohnung bleiben ausgeschaltet. Wird der Ruf der Außenstelle von einer Neben-Videosprechstelle beantwortet, erscheint das Bild automatisch am Monitor. Nun wird der Monitor der Haupt-Videosprechstelle ausgeschaltet und das Bild am Monitor der Videosprechstelle angezeigt, deren Taste 2 - VideoAnforderung - gedrückt wird. Um das Bild anzuzeigen, ohne den Hörer abzunehmen, die Taste 2 Video-Anforderung - drücken.

Wahl des Monitor-Ruftons

1. Die Taste A gedrückt halten, bis ein Bestätigungston zu hören ist (der

Vorgang ist nur bei Anlage in Standby möglich; andernfalls blinkt die

Anzeige-LED, um den Benutzer zu informieren).

2. Taste A drücken und wieder loslassen:

► 1 Mal, um den Rufton von der Außensprechstelle zu ändern

» es ertönt ein Bestätigungston

► 2 Mal, um den Rufton von der Zentrale zu ändern

» es ertönen 2 Bestätigungstöne

► 3 Mal, um den Rufton der Etagenklingel zu ändern

» es ertönen 3 Bestätigungstöne

► Durch erneutes Drücken der Taste A wird der oben beschriebene

Vorgang wiederholt

3. Nach dem letzten Drücken der Taste A den Bestätigungston abwarten,

dann mit dem nächsten Schritt fortfahren.

4. Die Taste A drücken und loslassen, um die verfügbaren Ruftöne

nacheinander zu durchlaufen. Die Taste A gedrückt halten, um einen

Rufton mehrmals anzuhören.

5. Den Hörer abnehmen und wieder auflegen, um die Wahl des zuletzt

gehörten Ruftons zu bestätigen und den Änderungsmodus des

Ruftons am Monitor zu beenden (dies ist jederzeit möglich).

» Beim Beenden der Ruftonänderung ist ein Bestätigungston zu hören. » Nun nimmt die Videosprechstelle ihren normalen Betrieb wieder auf.

5454

Page 55

Verwendung des Sets in Anlagen mit Haupttür

Die Anschlusspläne BK/EN/109I, BK/EN/110I auf Seite 88, 90 stellen eine Anlagenkonﬁ guration dar, die die Möglichkeit bietet, bis zu maximal 30 Bravo Kit durch einen zum Beispiel am Eingang eines Wohnkomplexes installierten Art. 4680 - Art. 4680K* steuern zu lassen. Bei Verwendung dieser Anlagenpläne kann eines der Bravo Kit von dem mit Art. 4680 - Art. 4680K* ausgestatteten Haupteingang angerufen werden. In dieser Konﬁ guration müssen die Tasten von Art. 4680K am Art. 4879K wie nachstehend beschrieben, und die Innensprechstellen mit dem

Programmierung der Tasten Art. 4680K

-V

entsprechenden Code programmiert werden, siehe Tabelle auf Seite 53. Nähere Informationen über den Einbau der Bravo Kit in Simplebus Anlagen und die Programmierung der Haupttür (Art. 4680 - Art. 4680K*) ﬁ nden Sie im Katalog (Nr. 140), im technischen Handbuch FT/SB/24.

* Verwendungseinschränkungen Art. 4680K

Der Art. 4680K verwaltet die von den Tasten- oder digitalen Rufmodulen eingehenden Anrufe NUR, wenn sie zwischen der Adresse 1 und der Adresse 10 liegen.

► Mit den Dipschaltern den Teilnehmer-

code einstellen, siehe Tabelle auf Seite 53

optional



5555

Page 56

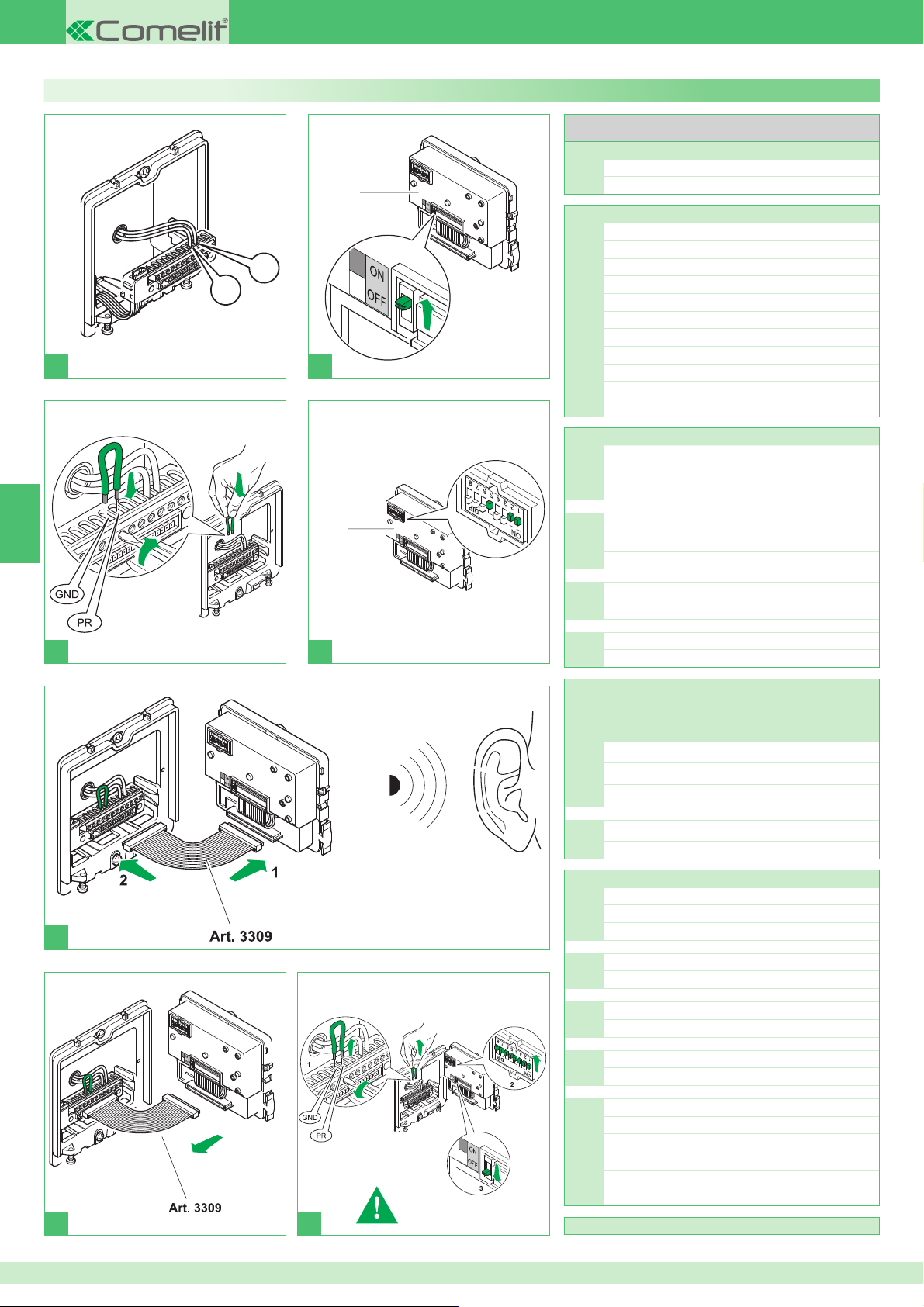

Besondere Programmierungen Art. 4680K

-V

1622 4680 4680K 4680C 4680KC

► Mit den Dipschaltern die zu pro-

grammierende Funktion einstellen, siehe die Tabelle auf Seite 56

1622 4680 4680K 4680C 4680KC

Dipschalter

Code

213 1,3,5,7,8 212 3,5 7,8

210 2,5,7,8 211 1,2,5,7,8 214 2,3,5,7,8 215 1,2,3,5,7,8 216 4,5,7,8 217 1,4,5,7,8 218 2,4,5,7,8 219 1,2,4,5,7,8 220 3,4,5,7,8 221 1,3,4,5,7,8 222 2,3,4,5,7,8

223 1,2,3,4,5,7,8 224 6,7,8 225 1,6,7,8

245 1,3,5,6,7,8 246 2,3,5,6,7,8

247 1,2,3,5,6,7,8

Heizwiderstand zur Beschlagentfernung

OFF (Voreinstellung) ON

Audiovisuelle Meldungen

nur optische Anzeigen Schwedisch OFF (Voreinstellung) Italienisch Französisch Spanisch Niederländisch Griechisch Englisch Deutsch Portugiesisch

Türöffnerbetätigung auf SE in Wechselspannung (Voreinstellung)

Türöffnerbetätigung auf SE in verstärkter Wechselspannung

Türöffnerbetätigung auf SE in Gleichspannung

Betätigungsdauer des Türöffners: 2 Sek. + Signalton deaktiviert (Voreinstellung)

Betätigungsdauer des Türöffners: 4 Sek.

Betätigungsdauer des Türöffners: 8 Sek.

Türschloss

248 4,5,6,7,8 251 1,2,4,5,6,7,8

1 Sek.



optional

252 3,4,5,6,7,8 253 1,3,4,5,6,7,8

229 1,3,6,7,8

230 2,3,6,7,8

231 1,2,3,6,7,8

228 3,6,7,8 227 1,2,6,7,8

232 4,6,7,8 233 1,4,6,7,8 234 2,4,6,7,8

235 1,2,4,6,7,8 236 3,4,6,7,8

237 1,3,4,6,7,8 238 2,3,4,6,7,8

Türöffner-Bestätigungston: aktiv Relais mit Öffner-/Schließerkontakt in Parallelschaltung

zu SE (Voreinstellung)

Türöffner immer aktiviert (Voreinstellung)

Türöffner nur für angerufenen Teilnehmer aktiv

Relaisansteuerung

Anm.: In der Anlage darf kein Art. 1256 im Standardrelais-Modus installiert sein.

Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 2 Sek.

Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 4 Sek.

Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 8 Sek.

Relaisansteuerung auf serieller Leitung S: deaktiviert (Voreinstellung)

Relaisansteuerung auf serieller Leitung S: aktiv

Anlagenfunktionen

Wartezeit Antwort: 60 Sek. (Voreinstellung)

Wartezeit Antwort: 180 Sek.

Wartezeit Antwort: 30 Sek.

Gesprächsdauer: 90 Sek. (Voreinstellung)

Gesprächsdauer: 180 Sek.

Selbsteinschaltung: aktiviert (Voreinstellung)

Selbsteinschaltung: deaktiviert

239 1,2,3,4,6,7,8 240 5,6,7,8

243 1,2,5,6,7,8 244 3,5,6,7,8 208 5,7,8 209 1,5,7,8 249 1,4,5,6,7,8

optional

250 2,4,5,6,7,8

254 2,3,4,5,6,7,8

Bestätigungston bei Teilnehmerruf: aktiv (Voreinstellung)

Bestätigungston bei Teilnehmerruf: deaktiviert

Wartezeit Reset: 10 Sek. (Voreinstellung)

Wartezeit Reset: 1 Sek. Reset nach Türöffner in Sprechverbindung: aktiv

(Voreinstellung) Reset nach Türöffner in Sprechverbindung: deaktiviert

Rufübermittlung: Einzelruf (Voreinstellung)

Rufübermittlung: Dreifachruf

Reset auf Voreinstellung

5656

Page 57

Advertencias

• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.

• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos,

por cambios efectuados por terceros por cualquier motivo o ﬁ nalidad y por el uso de accesorios y materiales no originales.

• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como demuestra la presencia de la marca

CE en ellos.

• No poner los cables de la columna montante cerca de los cables de alimentación (230/400V).

• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.

• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.

• Conectar el bastidor de soporte de los módulos a tierra (veáse Fig.).

• No mantener presionado el gancho de audio si el micro teléfono está descolgado.

• No instalar la telecámara delante de grandes fuentes luminosas ni en lugares donde la persona captada quede en contraluz. Para evitar este problema, se aconseja instalar la telecámara a una altura de 180 cm (en lugar de la altura habitual de 160-165 cm) y orientar el objetivo hacia abajo ya que esto mejora la calidad de la toma.

• En condiciones de poca luminosidad, las telecámaras con sensor CCD en color ofrecen una menor sensibilidad que las telecámaras en blanco y negro. Por lo tanto, en ambientes poco iluminados, se aconseja instalar una fuente luminosa adicional.

Generalidades

Unidad externa

Art. 4879K 58 Art. 1207 58

Instalación de la unidad externa Montaje de los tarjeteros

58 59

Unidades internas

Art. 5701 60 Art. 5714/K 60

Instalación del art. 5701 empotrado o de pared Instalación de la tarjeta opcional art. 5733 o 5734 Art. 2608 Instalación del telefonillo art. 2608 Indicaciones generales de instalación y funcionamiento Tabla de las distancias de funcionamiento Funcionamiento Descripción de las conﬁ guraciones y del funcionamiento de los pulsadores Conﬁ guración de la placa soporte art. 5714/K y de los telefonillos Style art. 2608 Conﬁ guración de la placa soporte art. 5714/K como principal o secundaria Monitores adicionales, principales o secundarios Selección del tono de llamada del monitor Uso del kit en instalaciones con puerta principal Programación de los pulsadores art. 4680K Programaciones especiales art. 4680K

61 61 62 62 63 63 63 64 64 65 65 65 66 66 67

Esquemas de conexión

BK/018I Esquema básico para kits bifamiliares Art. 8173I con conexión en cascada. Puesta en funcionamiento/comprobación de las tensiones con la instalación en reposo.

82 BK/013IB Esquema básico para kit bifamiliares Art. 8173I con conexión en derivación 83 BK/014IB Esquema para kits bifamiliares Art. 8173I ampliados con un segundo Art. 4879K. Conexión en derivación. 84 BK/014I/A Esquema para kits bifamiliares Art. 8173I ampliados con un segundo Art. 4879K. Conexión en cascada. 85 BK/018I/A Esquema para kits bifamiliares con alimentador adicional art. 1595 86 BK/019I Uso del módulo telecámara separada art. 1259/A 87 BK/EN/109I Esquema para conectar a la puerta principal de dos a nueve Bravo Kit mediante el art. 4834/9 88 BK/EN/110I Esquema para conectar a la puerta principal treinta Bravo Kit (máximo). Conexión Bravo en cascada con art. 1424. 90 SB2/AAQ Conexión del ampliﬁ cador vídeo art. 4833/A 92 BK/HI Adición de un monitor principal en paralelo. Conexión en cascada 92 BK/II Adición de un monitor principal en paralelo. Conexión en derivación 93 BK/A9 Conexión en derivación de 1 monitor principal y 1 monitor secundario con el mismo código de usuario 93 BK/CI Conexión en cascada de 1 monitor principal y 1 monitor secundario con el mismo código de usuario 94 BK/AABI Conexión de telefonillos adicionales en derivación desde el monitor 94 BK/AAAI Conexión de telefonillos adicionales en cascada desde el monitor 95 BK/FI Adición de un telefonillo en paralelo, derivado de la columna montante 95 PXK/AAK Conexión de dispositivos de repetición de llamada (art. 1229 o art. 1122/A) 96 BK/PI Pulsador P1 para varios usos (art. 5714/K) 97 BK/NI Uso del borne LED 1 97 SB/X3 Pulsador P1 para varios usos (art. 2608) 97 Variante para la conexión de la llamada del timbre de planta 98 PXK/EC Conexión del relé actuador art. 1256 98 PXK/RTNP Uso del relé de la unidad externa en el abrepuertas o mando actuador (véase Programaciones especiales en la pág 67:

Gestión del mando actuador)

99 PXK/SNP Variante con cerradura de seguridad y alimentación adicional 99 Uso de la red RC para el ﬁ ltro de la cerradura en los contactos del relé 100

PXK/DO Variante para el uso de la señalización de puerta abierta. Se ha de utilizar sólo en instalaciones con 1 unidad externa sin conmutadores art. 1224A o art. 1424.

100

5757

Page 58

LED

Generalidades

Los kits de vídeo porteros bifamiliares art. 8173I se pueden utilizar en edificios civiles o terciarios en los cuales se requiere un control eficaz del acceso y una fácil instalación. En efecto, sólo se requieren dos conductores entre la unidad externa y y los monitores internos para activar el sistema (llamada, audio, vídeo y autoencendido) más dos hilos para alimentar con 33 Vcc la unidad externa y la cerradura eléctrica. Se encuentra disponible una amplia gama de accesorios para resolver fácilmente cualquier exigencia de instalación: además de interesantes accesorios estándar, es posible ampliar la instalación añadiendo monitores, telefonillos o unidades externas. De esta manera, es posible obtener dos unidades externas con tres unidades internas entre telefonillos y monitores de vídeo portero para la configuración unifamiliar. Mediante las oportunas configuraciones, utilizando monitores de vídeo portero o telefonillos, es posible obtener comunicaciones intercomunicantes unifamiliares (entre usuarios con el mismo código de usuario). También es posible conectar varios kits a una puerta principal Simplebus y/o a una centralita art. 1998A.

Unidad externa

Art. 4879K

Características técnicas

Conexión al monitor con dos hilos para audio, vídeo, abrepuertas y llamada más dos hilos para la alimentación desde el art. 1207. Telecámara orientable de alta sensibilidad con sensor CCD 1/3”. Tarjeteros con iluminación con led, seleccionable entre azul, blanca y

apagada.

Regulación del volumen del altavoz. Dimensiones de la caja de empotrar: 127x127x45 mm. El pulsador del art. 4879K se ha configurado en fábrica para llamar a la dirección 1. Dimensiones de la unidad externa: 112x89,5x40 mm

Descripción de la regleta de conexiones LL conexión al monitor (vídeo, llamada, audio y abrepuertas) V+ V- entrada de la unidad externa RTE entradas abrepuertas local temporizado DO entrada de señalización de puerta abierta PR borne de programación GND borne negativo que se debe utilizar durante la fase de programación NO NC COM contactos del relé de 10 A SE conexión a la electrocerradura

Art. 1207

Características técnicas

El transformador prevé dos salidas: una para alimentar la unidad externa y la electrocerradura y otra para alimentar el monitor. Dimensiones: 105x85x85 mm (6 módulos DIN). Fusible de protección: 500 mA retardado.

Descripción de la regleta de conexiones L

N entrada de tensión de red de 110-240 Vca +22V 0V salida de CC para la alimentación del monitor +33V 0V salida de CC para la unidad externa y la electrocerradura

Instalación de la unidad externa

► Dejar colocada la protec-

ción de la instalación.

1 2

► Selección de la iluminación de los leds de los

tarjeteros.

WHITE OFF

LED

F F

BLUE

5858

Page 59

cci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Anne Francois

Posición alternativa del micrófono

Montaje de los tarjeteros

► Centrar el tarjetero

para evitar ﬁ ltracio- nes.

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

5959

Page 60

Unidades internas

Art. 5701

Descripción de los pulsadores:

A Pulsador abrepuertas.

P1 Pulsador disponible de serie, se puede utilizar para diferentes funciones

(contacto normalmente abierto 1 A máx.) en función de los requisitos de instalación; quitando los puentes CV3 y CV4 como se indica en la variante BK/PI en la pág. 97.

P2 Pulsador disponible de serie. P3 P4 Pulsadores opcionales (utilizando la tarjeta art. 5733 o 5734) para

activar funciones suplementarias. P5 P6 Pulsadores opcionales (utilizando la tarjeta art. 5733) o leds de señalización opcionales (utilizando la tarjeta art. 5734) disponibles para diferentes funciones.

En la misma unidad familiar se pueden utilizar tres monitores como máximo.

Características técnicas del monitor en blanco y negro art. 5701

1 Regulación del volumen de llamada / selector de la función Privacidad

(por función Privacidad se entiende la exclusión de la llamada desde la unidad externa y desde telefonillos o monitores de vídeo portero intercomunicantes; la activación de la función Privacidad está indicada por el encendido de un indicador rojo al lado del selector).

El usuario puede seleccionar el tono de llamada preferido del monitor

tal como se describe en la página 65.

2 Led de señalización (se enciende según la conﬁ guración realizada). 3 Etiqueta de identificación de los pulsadores del monitor en la que es

posible escribir su función.

4 Micro teléfono del monitor (descolgarlo para empezar la comunicación). 5 Mando de regulación del brillo (girar en el sentido de las manecillas del

reloj para aumentar el brillo).

6 Mando de regulación de la intensidad del color (girar en el sentido de

las manecillas del reloj para aumentar el valor).

7 Gancho de fijación. 8 Frontal de serie personalizable con el kit art. 5727. 9 Pantalla de 4’’ en blanco y negro.

Art. 5714/K

DIP

5 6 7 8

1 2 3 4

1 Conector placa soporte-monitor. 2 S1 DIP switch para programar los códigos de usuario. 3 JP1 Puente para programar la placa soporte como principal (P) o

secundaria (S) (véase pág. 65).

4 CN1 Conector para tarjetas opcionales art. 5733 y art. 5734. 5 CV3 CV4 Puente para liberar el pulsador 1 (contacto normalmente

abierto 24 V- 100 mA máx.).

6 Regleta de conexiones para la instalación: + - Bornes para la conexión con el art. 1207 o 1212/B L L Bornes de conexión de la línea Bus. CFP CFP Entrada para llamada timbre de planta. P1 C1 Contactos para pulsador 1, destinado a diferentes usos. Para obtener un contacto normalmente abierto (24 V - 100 mA máx.)

quitar los puentes CV3 y CV4.

S+ S- Bornes para el dispositivo de repetición de llamada. LED + LED- Bornes de entrada LED para diferentes usos.

7 CV5 Puente para el cierre del vídeo.

6060

Page 61

Instalación del art. 5701 empotrado o de pared

10,2cm

11cm

14,4cm

8,1cm 1,4cm

1,4cm

1 2 2B2A

115-125 cm

140-145 cm

P I D

3 4

Instalación de la tarjeta opcional art. 5733 o 5734

1 Conector macho de la placa soporte 2 Regleta de conexiones: Nota: Para utilizar los pulsadores como contacto

normalmente abierto (24 V - 100 mA máx.), quitar el hilo hacia el conector de la placa soporte y liberar el borne común.

P3 contacto del pulsador 3 del monitor C3 contacto común del pulsador 3 del monitor. Común

principal de la placa soporte art. 5714/K (desconectar el hilo hacia el conector de la placa soporte para liberar todos los contactos comunes).

P4 contacto del pulsador 4 del monitor C4 contacto común del pulsador 4 del monitor +P5 contacto del pulsador 5 del monitor para art. 5733.

Entrada positiva del led 5 para art. 5734.

-C5 contacto común del pulsador 5 del monitor para art.

5733. Entrada negativa del led 5 para art. 5734.

+P6 contacto del pulsador 6 del monitor para art. 5733.

Entrada positiva del led 6 para art. 5734.

-C6 contacto común del pulsador 6 del monitor para art.

5733. Entrada negativa del led 6 para art. 5734.

3 Conector hembra para art. 5733 o 5734

Sólo para la tarjeta opcional art. 5734

► Cortar y quitar los pulsadores 5 y 6 del

monitor.

► Colocar los hilos entre la tarjeta y la

placa soporte

► Montar los pulsadores transparentes

incluidos en el paquete del artículo en las posiciones de los pulsadores 5 y 6

4 5

6161

Page 62

Art. 2608

Instalación del telefonillo art. 2608

No se puede utilizar para aprovechar la función intercomunicante. El telefonillo siempre se tiene que montar utilizando el art. 1214/2C como

4 5

se ilustra en el esquema de conexión BK/FI en la pág. 95.

1 Indicador de la función Privacidad. 2 Selector del tono de llamada/función Privacidad de tres posiciones:

Posición superior: volumen máximo del tono de llamada. Posición central: volumen medio del tono de llamada. Posición inferior: activación de la función Privacidad. (Por función Privacidad se entiende la exclusión de la llamada desde

la unidad externa y la centralita; la activación de la función Privacidad está señalada por el encendido de un indicador rojo en la parte superior derecha).

3 Trimmer de regulación del volumen del micrófono. 4 Microinterruptores para programar el código de usuario. 5 Bornes de conexión de la instalación:

L L Conexión a la línea Bus. CFP CFP Entrada para llamada timbre de planta. P1 C1 Bornes pulsador P1 para diferentes servicios (contacto

normalmente abierto 24 V-100 mA máx.) (quitar CV1 y CV2, véase variante SB/X3 pág. 97).

S+ S- Bornes para dispositivo de repetición de llamada.

6 CV1 CV2 Puentes que se han de quitar para obtener un contacto

libre de potencial normalmente abierto en el pulsador P1.

7A/7B JP1 Puente para seleccionar las funciones Llamada a la centralita

(posición C) y actuador genérico (posición A) del pulsador P1.

Descripción de los pulsadores:

A Pulsador abrepuertas.

P1 Pulsador P1 de llamada a la centralita / actuador genérico / pulsador

para diferentes funciones presente en la regleta de conexiones (P1 C1).

Limpiar con un paño humedecido en agua. Evitar alcohol y otros productos agresivos.

1 2 3A

140-145 cm

115-125 cm

3B 3C 4

6262

Page 63

Indicaciones generales de instalación y funcionamiento

La distancia máxima que puede haber entre la unidad externa y el monitor más lejano es de 400 m. Las unidades internas con el mismo código de usuario y los dispositivos de repetición de llamada conectados a dichas unidades internas no pueden sumar más de 4. Conectar un único dispositivo de repetición de llamada para cada unidad interna. Entre la unidad interna y el dispositivo de repetición de la llamada puede haber 20 m como máximo. Utilizar cable blindado para la conexión y no tender los cables cerca de cargas inductivas pesadas o cables de alimentación (230 V / 400 V).

Tabla de las distancias de funcionamiento

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

0,5 mm2 (Ø 0,8 mm AWG 20

bus

Comelit Art. 4576-4578

1,5 mm2 (Ø 1,4 mm AWG 15)

power

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

)

50 m

(165 feet)

75 m

(245 feet)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

50 m

(165 feet)

25 m

(85 feet)

100 m

(330 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

200 m

(655 feet)

190 m

(625feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(330 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

100 m

(330 feet)

150 m

(495 feet)

150 m

(495 feet)

1216

1214/2

1207

78K

Funcionamiento

En caso de que se produzca un cortocircuito persistente en la línea de bus, en la unidad externa se oye un tono de señalización

intermitente.

El visitante, al pulsar la tecla de llamada, provoca el encendido de los leds de infrarrojos que lo iluminan, el toque del timbre interno (si la función Privacidad no está activada) y la visualización de su imagen en los monitores principales durante 60 segundos. La conversación entre la unidad externa y la unidad interna puede durar 90’’ como máximo. En la unidad externa se obtiene un tono de confirmación de que se ha efectuado la llamada; si, en instalaciones con dos o más entradas, al efectuar una llamada, la unidad externa emite un tono de ocupado en lugar de repetir el timbre, significa que ya existe una comunicación con otra unidad externa. Para programar direcciones de usuarios diferentes a las programadas en fábrica (1 y 2), véase la pág. 64. Para las funciones intercomunicantes del sistema Bravo Kit, véase página 65.

4833/A

1207

4878K 4879K

4878K

1212/B

1595

6363

Page 64

12345678

Descripción de las conﬁ guraciones y del funcionamiento de los pulsadores

Programmeren van grondplaat art. 5714/K en deurtelefoon Style art. 2608

Posición de los microinterruptores de la placa soporte art. 5714/K y del telefonillo Style Art. 2608 ► En los telefonillos art. 2608, art. 2610 y

art. 2628, colocar los DIP switch S1-6,

S1-8

S1-7

DIP

5 6 7 8

1 2 3 4

5 6 7 4

1 2 3

S1-6

S1-5

S1-4

S1-3

S1-2

S1-1

S1-5

S1-4

S1-3

S1-2

S1-1

S1-7 y S1-8 en OFF

Los valores de los microinterruptores S1-1, S1-2, S1-3, S1-4 y S1-5 definen la dirección de la llamada de la placa soporte y de los telefonillos como se indica en la tabla siguiente.

Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

1A 9E 17 I 25 M

2A 10 E 18 I 26 M

3B 11 F 19 J 27 N

4B 12 F 20 J 28 N

5C 13 G 21 K 29 O

6C 14 G 22 K 30 O

7D 15 H 23 L

8D 16 H 24 L

Los valores de los microinterruptores S1-6, S1-7 y S1-8 definen la modalidad operativa del sistema Bravo Kit como se indica en la tabla siguiente. ¹ Para utilizar la función llamada intercomunicante bifamiliar (entre telefonillos y/o monitores de vídeo portero), hay que programar los dos usuarios en direcciones de llamada contiguas (indicadas por la misma letra AA...CC...00 en la tabla de programación de los microinterruptores, ilustrada en la pág. 64).

P1 P2 P3 P4 P5 P6

DIP6DIP 7DIP

PREDEF.

Actuador

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

bifamiliar¹

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

bifamiliar

Llamada a la

centralita

Llamada a la

centralita

Encendido interno / Solicitud de vídeo

Llamada

intercomunicante

bifamiliar¹

Doctor

Encendido interno / Solicitud de vídeo

Actuador

Llamada a la

centralita

Llamada a la

centralita

Llamada a la

centralita

Llamada a la

centralita

Llamada a la

centralita

Llamada a la

centralita

Llamada a la

centralita

Llamada a la

centralita

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

unifamiliar

Llamada

intercomunicante

bifamiliar¹

Llamada

intercomunicante

bifamiliar¹

Llamada

intercomunicante

bifamiliar¹

Llamada

intercomunicante

bifamiliar¹

Llamada

intercomunicante

bifamiliar¹

Llamada

intercomunicante

bifamiliar

Llamada

bifamiliar¹

Llamada

bifamiliar¹

Doctor

000

100

010

110

001

101

011

111

6464

Page 65

Conﬁ guración de la placa soporte art. 5714/K como principal o secundaria

Principal

señalización triple si no es para ellos.

► Para responder a la llamada de la unidad externa, sólo hay que

descolgar el micro teléfono de alguna unidad libre o colgar y levantar

el micro teléfono de una unidad ocupada en una intercomunicación.

La activación de la comunicación con la unidad externa interrumpe la conversación intercomunicante que se estaba llevando a cabo. Una llamada intercomunicante no tiene prioridad sobre una conversación o llamada de una unidad externa. En este caso, durante un intento de llamada intercomunicante, el led parpadea durante algunos segundos para indicar que el sistema está ocupado.

DIP

5 6 7 8

1 2 3 4

Secundaria

Descripción de las funciones de los pulsadores

Actuador

Si el pulsador se ha configurado como actuador, al presionarlo se activa el art. 1256 que se puede utilizar, por ejemplo, para abrir cancelas o puertas basculantes o para encender el módulo telecámaras cíclicas art. 1259/A.

Autoencendido / solicitud de vídeo

√ El autoencendido debe habilitarse. √ El autoencendido sólo es posible cuando la instalación está en reposo. √ La función autoencendido sólo se aconseja para instalaciones con

una o dos entradas. Si se presiona el pulsador 2, configurado en esta modalidad, en el monitor se visualiza la imagen transmitida desde la unidad externa, incluso si no se ha efectuado ninguna llamada. En instalaciones dotadas con dos unidades externas es posible visualizar alternativamente la imagen procedente de una u otra unidad externa (función “Báscula’’) presionando repetidamente el pulsador 2. En los monitores secundarios (JP1 en posición S), el pulsador 2 sirve para la función Solicitud de vídeo, es decir, permite encender un monitor tras una llamada desde la unidad externa.

Habilitación:

► presionar el pulsador de autoencendido del monitor durante más de

4 s.

» Dos tonos de confirmación

Inhabilitación:

► presionar el pulsador de autoencendido del monitor durante más de

6 s.

» Un tono de confirmación

Encendido:

► presionar y soltar de inmediato el pulsador dedicado (pulsador 2 si se

mantienen las configuraciones de fábrica)

Llamada a la centralita

Al accionar el pulsador configurado en esta modalidad, se envía una llamada a la centralita de consejería de la instalación.

Llamada intercomunicante bifamiliar

Esta función permite enviar una llamada a otros aparatos (monitores de vídeo portero y/o telefonillos) programados con la dirección de llamada bifamiliar con respecto al propio, como se indica en la tabla de la pág. 64

Llamada intercomunicante unifamiliar

Esta función permite enviar una llamada a otros aparatos (monitores de vídeo portero y/o telefonillos) configurados con el mismo código de llamada.

► Al descolgar el micro teléfono, el receptor de la llamada entra en

comunicación con el usuario que llama. La comunicación termina al

colgar el micro teléfono. En cualquier caso, una llamada desde una unidad externa siempre tiene prioridad con relación a una comunicación intercomunicante. En este caso, los usuarios que ya están hablando oirán un tono parecido al tono de llamada en el micro teléfono si la llamada es para ellos, o un tono de

Doctor

Esta función permite accionar automáticamente el abrepuertas tras una llamada desde la unidad externa a la dirección de la unidad interna en la que se ha activado dicha función.

Habilitación / inhabilitación:

► mantener presionado durante 2 s el pulsador que se ha configurado

para esta función.

» Con la función activada, el led de señalización permanece encendido.

Monitores adicionales, principales o secundarios

La configuración de JP1 define si la placa soporte en cuestión se gestionará como principal (P) o como secundaria (S). La unidad externa puede gestionar hasta un máximo de tres monitores de vídeo portero o telefonillos por pulsador de llamada. Por lo tanto, en la configuración clásica de Bravo Kit, se puede disponer de dos monitores de vídeo portero secundarios como máximo y de un monitor de vídeo portero principal por pulsador de llamada, alimentados todos ellos por el mismo alimentador art. 1207. Existe la posibilidad de gestionar hasta tres monitores de vídeo portero principales dentro de una misma unidad familiar, es decir, configurados con el mismo código de usuario. En esta configuración especial, los monitores de vídeo portero principales adicionales se han de alimentar con el correspondiente transformador art. 1212/B (véase variante BK/HI, BK/II en las págs. 92 y 93). Cuando se efectúa una llamada desde la unidad externa, el monitor que se enciende es el monitor de vídeo portero principal. Los otros monitores secundarios de la misma unidad familiar permanecen apagados. Respondiendo a la llamada de la unidad externa desde un monitor de vídeo portero secundario, la imagen se visualiza de inmediato. Luego, el monitor de vídeo portero principal se apaga y la imagen se visualiza en el monitor de vídeo portero secundario desde el cual se ha accionado el pulsador 2 - Solicitud de vídeo. Para ver la imagen sin tener que descolgar el micro teléfono, presionar el pulsador 2 - Solicitud de vídeo.

Selección del tono de llamada del monitor

1. Mantener presionado el pulsador A hasta que se emita un sonido

de confirmación (la operación sólo es posible con la instalación en reposo; si no lo está, el led de señalización parpadea para avisar al usuario).

2. Presionar y soltar el pulsador A

► Una vez para cambiar el tono de llamada desde la unidad externa.

» Se emite un tono de confirmación

► Dos veces para cambiar el tono de llamada desde la centralita

» Se emiten dos tonos confirmación

► Tres veces para cambiar el tono de llamada desde el rellano

» Se emiten tres tonos confirmación

► Si se sigue presionando el pulsador A , se repite la secuencia descrita

anteriormente.

3. Después de la última presión del pulsador A , esperar a que se emita

un sonido de confirmación antes de pasar a la fase siguiente.

4. Presionar y soltar el pulsador A para desplazar en secuencia los

diferentes tonos de llamada disponibles. En caso de que se quiera volver a escuchar el mismo tono de llamada, mantener presionado el pulsador A .

5. Descolgar y colgar el micro teléfono para confirmar la elección del

último tono de llamada escuchado y para salir en cualquier momento de la modalidad de variación del tono de llamada del monitor.

» Al salir de la modalidad de variación del tono de llamada del monitor

se emite un sonido de confirmación.

» Luego, el monitor de vídeo portero vuelve a su funcionamiento normal.

6565

Page 66

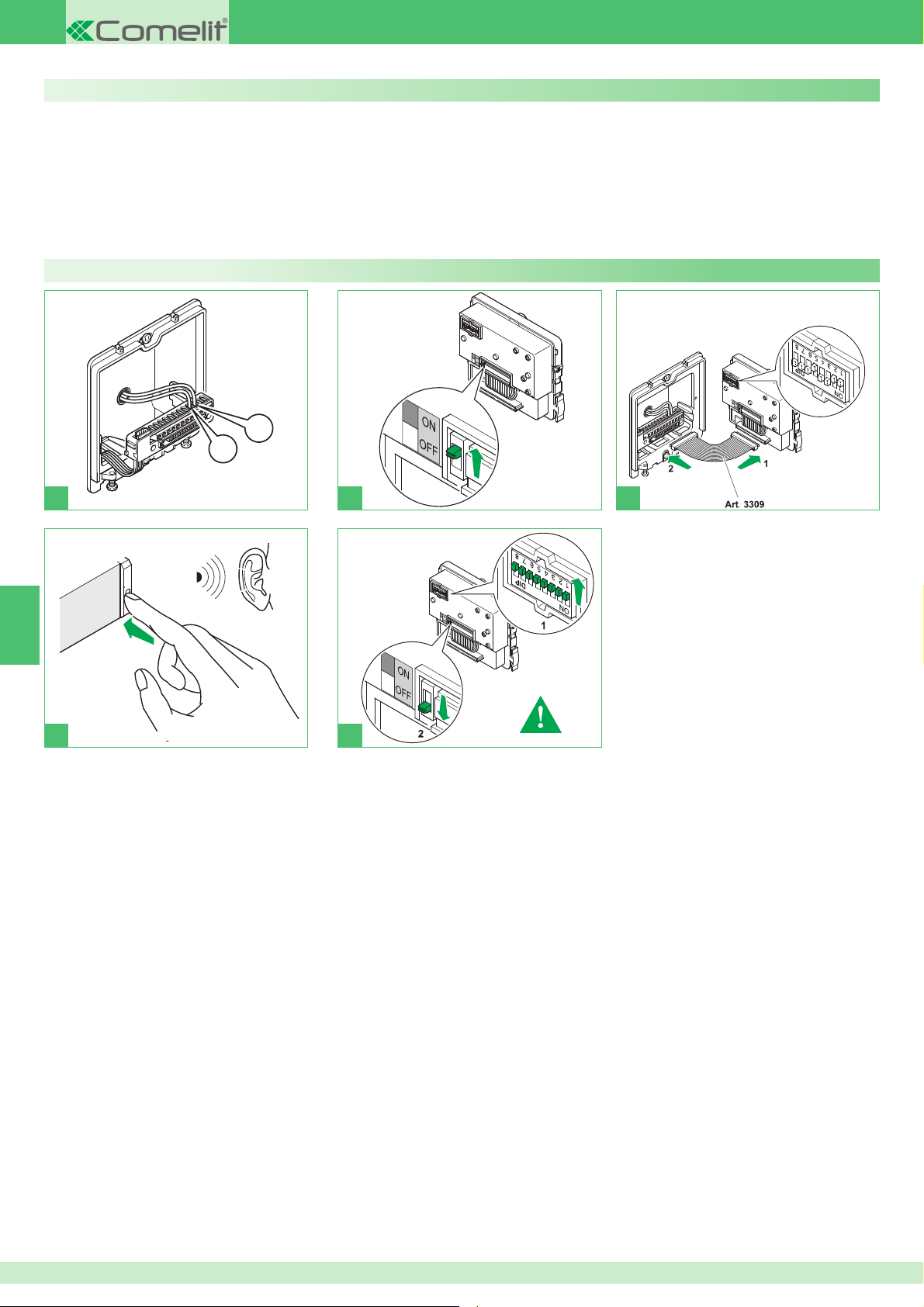

Uso del kit en instalaciones con puerta principal

En los esquemas BK/EN/109I y BK/EN/110I de las págs. 88 y 90 se ilustra un ejemplo de conﬁ guración de la instalación; dicha conﬁ guración ofrece la posibilidad de gestionar hasta un máximo de 30 Bravo Kit por parte de un art. 4680 - art. 4680K* instalado, por ejemplo, en la entrada de un complejo residencial. Utilizando estos esquemas de instalación es posible llamar a uno de los Bravo Kit desde la entrada principal dotada con el art. 4680 - art. 4680K*. En esta conﬁ guración, es necesario programar los pulsadores del art. 4680K a bordo del art. 4879K como se describe en las operaciones

Programación de los pulsadores art. 4680K

-V

siguientes y las unidades externas con el código correspondiente (véase la tabla en la pág. 64). Para mayor información sobre la integración de los Bravo Kit en instalaciones Simplebus y para programar la puerta principal (art. 4680 art. 4680K*), véase el catálogo (n. 140) y la hoja técnica FT/SB/24. * Limites de uso del art. 4680K El art. 4680K gestiona las llamadas procedentes de los módulos de pulsadores o digitales SÓLO si están comprendidas entre la dirección 1 y la dirección 10.

► Conﬁ gurar el código de usuario mediante

los DIP switches, véase tabla pág. 64

opcional



6666

Page 67

Programaciones especiales art. 4680K

-V

1622 4680 4680K 4680C 4680KC

► Conﬁ gurar los DIP switches según

la función que se desea programar, véase tabla pág. 67

1622 4680 4680K 4680C 4680KC

DIP switch

Código

213 1,3,5,7,8 212

3,5,7,8

210 2,5,7,8 211 1,2,5,7,8 214 2,3,5,7,8 215 1,2,3,5,7,8 216 4,5,7,8 217 1,4,5,7,8 218 2,4,5,7,8 219 1,2,4,5,7,8 220 3,4,5,7,8 221 1,3,4,5,7,8 222 2,3,4,5,7,8

223 1,2,3,4,5,7,8 224 6,7,8 225 1,6,7,8

245 1,3,5,6,7,8

246 2,3,5,6,7,8 247 1,2,3,5,6,7,8

Resistencia antiempañamiento

OFF (valor predeﬁ nido) ON

Mensajes audiovisuales

Sólo mensajes visuales Sueco OFF (predeﬁ nido) Italiano Francés Español Holandés Griego Inglés Alemán Portugués

Mando de la cerradura en SE con CA (predeﬁ nido) Mando de la cerradura en SE con CA potenciada

Mando de la cerradura en SE con CC

Tiempo de la cerradura: 2 s + tono desactivado (predeﬁ nido) Tiempo de la cerradura: 4 s

Tiempo de la cerradura: 8 s

Cerradura

248 4,5,6,7,8 251 1,2,4,5,6,7,8

252 3,4,5,6,7,8

opcional

1 s.



253 1,3,4,5,6,7,8

229 1,3,6,7,8

230 2,3,6,7,8

231 1,2,3,6,7,8

228 3,6,7,8

227 1,2,6,7,8

232 4,6,7,8 233 1,4,6,7,8 234 2,4,6,7,8

235 1,2,4,6,7,8 236 3,4,6,7,8

237 1,3,4,6,7,8 238 2,3,4,6,7,8

Tono de conﬁ rmación de la cerradura: activado

Relé C. NC. NA en paralelo a SE (predeﬁ nido)

Abrepuertas siempre activo (predeﬁ nido) Abrepuertas activo sólo para el usuario que

ha recibido la llamada

Gestión del mando actuador

NOTA: en la instalación no tiene que haber el art. 1256 en modalidad actuador genérico.

Activación del relé C.NC.NA en el mando del actuador: 2 s

Activación del relé C.NC.NA en el mando del actuador: 4 s

Activación del relé C.NC.NA en el mando del actuador: 8 s

Mando actuador en la línea serial S: desactivado (predeﬁ nido) Mando actuador en la línea serial S: activado

Funciones de la instalación

Tiempo de espera de la respuesta: 60 s (predeﬁ nido)

Tiempo de espera de la respuesta: 180 s Tiempo de espera de la respuesta: 30 s

Tiempo de conversación: 90 s (predeﬁ nido) Tiempo de conversación: 180 s

Autoencendido: activado (predeﬁ nido) Autoencendido: desactivado

239 1,2,3,4,6,7,8

240 5,6,7,8

243 1,2,5,6,7,8 244 3,5,6,7,8

208 5,7,8 209 1,5,7,8

249 1,4,5,6,7,8

opcional

250 2,4,5,6,7,8

254 2,3,4,5,6,7,8

Tono de conﬁ rmación de llamada del usuario: activado (predeﬁ nido)

Tono de conﬁ rmación de llamada del usuario: desactivado

Tiempo de espera reset: 10 s (predeﬁ nido) Tiempo de espera reset: 1 s

Reset tras abrepuertas en audio: activado (predeﬁ nido)

Reset tras abrepuertas en audio: desactivado Envío de llamada: una vez (predeﬁ nido) Envío de llamada: tres veces

Restablecimiento predeﬁ nido

6767

Page 68

Avisos

• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor.

• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do

equipamento, quaisquer modiﬁ cações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidas pela Comelit Group S.p.A.

• Todos os produtos estão em conformidade com os requisitos das directivas 2006/95/CE (que substituem as directivas 73/23/CEE e as alterações

subsequentes). A prova é a marca CE nos produtos.

• Evitar colocar os ﬁ os da coluna na proximidade de cabos de alimentação (230/400 V).

• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.

• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção.

• Ligar a moldura à terra (consultar a Fig.)

• Não manter premido o gancho do som com o auscultador levantado.

• A câmara não deve ser instalada à frente de grandes objectos luminosos ou em locais onde a pessoa ﬁ lmada esteja em contraluz. Para resolver o problema anterior, sugere-se modiﬁ car a altura da instalação da câmara, geralmente 160-165 cm, a uma altura de 180 cm e orientar a objectiva para baixo de forma a melhorar a qualidade da captura.

• As câmaras com sensor CCD a cores apresentam, em condições de pouca luminosidade, uma sensibilidade inferior à das câmaras a preto e branco. Sugere-se, portanto, em ambientes pouco iluminados, arranjar uma fonte de iluminação adicional.

Generalidades

Posto externo

Art. 4879K 69 Art. 1207 69

Instalação do posto externo Introdução dos cartões porta nomes

69 70

Postos internos

Art. 5701 71 Art. 5714/K 71

Instalação do art. 5701 de embutir ou na parede Instalação das ﬁ chas opcionais art. 5733 e art. 5734 Art. 2608 Instalação do telefone intercomunicador art. 2608 Indicações gerais de instalação e funcionamento Tabela de distâncias de funcionamento Funcionamento Descrição das conﬁ gurações e funcionamento dos botões Conﬁ guração do suporte art. 5714/K e telefone intercomunicador Style art. 2608 Conﬁ guração do suporte art. 5714/K principal ou secundário Monitores suplementares principais ou secundários Selecção do som do monitor Utilização do kit em instalações com porta principal Programação dos botões art. 4680K Programações especiais art. 4680K

72 72 73 73 74 74 74 75 75 76 76 76 77 77 78

Esquemas de ligação

BK/018I Esquema básico para kits bifamiliares art. 8173I com ligação em cascata. Colocação em funcionamento/controlo das tensões do aparelho quando está em repouso.

82 BK/013IB Esquema base para kits bifamiliares art. 8173I com ligação em derivação 83 BK/014IB Esquema para kits bifamiliares art. 8173I ampliados com um segundo art. 4879K. Ligação em derivação. 84 BK/014I/A Esquema para kits bifamiliares art. 8173I ampliados com um segundo art. 4879K. Ligação em cascata. 85 BK/018I/A Esquema para kit bifamiliares com alimentador suplementar art.1595 86 BK/019I Utilização do módulo da câmara separada art. 1259/A 87 BK/EN/109I Esquema para a ligação com a porta principal de 2 a 9 Bravo Kits através do art. 4834/9 88 BK/EN/110I Esquema para a ligação com a porta principal de 30 Bravo Kits (máximo). Ligação Bravo em cascata com art. 1424. 90 SB2/AAQ Ligação do ampliﬁ cador vídeo art. 4833/A 92 BK/HI Adição de um monitor principal em paralelo. Ligação em cascata 92 BK/II Adição de um monitor principal em paralelo. Ligação em derivação 93 BK/A9 Ligação em derivação de 1 monitor principal e 1 monitor secundário com o mesmo código de utilizador 93 BK/CI Ligação em cascata de 1 monitor principal e de 1 monitor secundário com o mesmo código utilizador 94 BK/AABI Ligação de telefones intercomunicadores suplementares em derivação do monitor 94 BK/AAAI Ligação de telefones intercomunicadores suplementares em cascata do monitor 95 BK/FI Ligação de telefones intercomunicadores suplementares em cascata do monitor 95 PXK/AAK Ligação de dispositivos de repetição da chamada (art. 1229 ou art. 1122/A) 96 BK/PIUtilização do botão P1 para vários usos (art. 5714/K) 97 BK/NI Utilização do borne Luz indicadora 1 97 SB/X3 Utilização do botão P1 para vários usos (art. 2608) 97 Variante para ligação da campainha externa 98 PXK/EC Ligação do relé actuador art. 1256 98 PXK/RTNP Utilização do relé do posto exterior para abertura de porta ou comando actuador (vide Programações especiais da Pág

78: Gestão do comando actuador)

99 PXK/SNP Variante com fechadura de segurança e alimentação suplementar 99 Utilização da rede RC para ﬁ ltrar a fechadura nos contactos do relé 100

PXK/DO Variante para a utilização da indicação porta aberta. Utilizar apenas em instalações com 1 único posto externo sem comutador art. 1224A, art. 1424.

100

6868

Page 69

LED

Generalidades

Os Kits vídeo-intercomunicadores bifamiliares art. 8173I podem ser utilizados em edifícios familiares ou comerciais onde for necessário um controlo eficiente do acesso através de simples operações de instalação. De facto, são suficientes 2 condutores entre o posto externo e o(s) monitor(es) interno(s) para activar o sistema (chamada, som, vídeo, acendimento automático), e 2 fios 33 V AC para a alimentação do posto externo e da fechadura eléctrica. Adicionalmente, a Comelit disponibiliza uma série de acessórios que resolve facilmente todas as exigências da instalação e para além de acessórios interessantes do tipo padrão, é possível aumentar a instalação adicionando vídeo-intercomunicadores e/ou telefones intercomunicadores e/ou postos externos. Deste modo, é possível chegar a um máximo de 2 postos externos com 3 postos internos entre telefones intercomunicadores e vídeointercomunicadores para a configuração monofamiliar. Através de configurações apropriadas é possível realizar comunicações de intercomunicação monofamiliares (isto é, entre utilizadores com o mesmo código de utilizador), utilizando quer vídeo-intercomunicadores, quer telefones intercomunicadores. Podem ser ligados kits adicionais a uma porta principal Simplebus e/ou a uma central art. 1998A.

Posto externo

Art. 4879K

Regulação do volume do altifalante. Dimensão da caixa de embutir: 127x127x45 mm. O botão do art. 4879K é configurado na fábrica para realizar a chamada ao endereço 1. Dimensão do posto externo: 112x89,5x40 mm.

Descrição da bateria de bornes LL ligação do monitor (vídeo, chamada, áudio, abertura da porta) V+ V- alimentação do posto externo RTE entrada abertura da porta local com temporizador DO entrada indicação porta aberta PR borne de programação GND borne negativo a utilizar na fase de programação NO NC COM contactos do relé de 10 A SE Ligação da fechadura eléctrica

art. 1207

Características técnicas

O transformador possui 2 saídas: uma para alimentar o posto externo e a fechadura eléctrica, e outra para alimentar o monitor. Dimensões: 105x95x65 mm (6 módulos DIN). Fusível de protecção 500 mA retardado.

Art. 4879K

Características técnicas

Ligação ao monitor com 2 fios para áudio, vídeo, abertura da porta e chamada, e 2 fios para alimentação do art. 1207. Câmara orientável de alta sensibilidade com sensor CCD 1/3”’. Cartões porta nomes com iluminação por luz indicadora, seleccionável entre azul, branco e desligado.

Instalação do posto externo

► Deixar colocada

a protecção da instalação.

1 2

Descrição da bateria de bornes L N entrada alimentação eléctrica 110-240 V AC +22V 0V saída DC para alimentação do monitor +33V 0V saída DC para o posto externo e a fechadura eléctrica

► Selecção da ilumina-

ção das luzes indicadoras dos cartões porta nomes.

WHITE OFF

LED

F F

BLUE

6969

Page 70

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Anne Francois

Posição alternativa do microfone

Introdução dos cartões porta nomes

► Centrar o cartão para

evitar inﬁ ltrações

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

7070

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Luciano Doria Daniela Rizzo

Dott. Luca Ricci

Page 71

Postos internos

Descrição dos botões:

Art. 5701

A Botão de abertura da porta.

P1 Botão disponível de série, utilizável para vários usos (contacto C.NO. 1

A máx.) segundo a necessidade da instalação; removendo CV3 e CV4 como indicado na variante BK/PI na pág. 97.

P2 Botão disponível de série. P3 P4 Botões opcionais (utilizando a ﬁ cha art. 5733 ou art. 5734) para

activar funções suplementares. P5 P6 Botões opcionais (utilizando a ﬁ cha art. 5733) ou luz indicadora opcional (utilizando a ﬁ cha art. 5734) disponível para várias funções.

É possível utilizar na mesma unidade familiar até ao máximo de 3

monitores.

Art. 5714/K

Características técnicas do monitor a preto e branco art. 5701 1 Regulação do volume de chamada/selector da função privacidade

(por serviço privacidade entende-se a exclusão da chamada do posto exterior e de telefones intercomunicadores e vídeo-intercomunicadores. A activação da função privacidade é evidenciada pelo aparecimento de um indicador vermelho ao lado do selector).

O utilizador pode seleccionar o som do monitor, como descrito na

página 76.

2 Luz indicadora (acende em função da conﬁ guração seleccionada). 3 Etiqueta para memorizar os botões na qual é possível indicar a função

dos botões.

4 Auscultador do monitor (levantar o auscultador para iniciar a

comunicação).

5 Manípulo de regulação da luminosidade (rodar para a direita para

aumentar a luminosidade).

6 Manípulo de regulação da intensidade da cor (rodar no sentido dos

ponteiros do relógio para aumentar o valor).

7 Gancho de fixação 8 Painel frontal de série personalizável com o kit de personalização art.

5727.

9 Ecrã 4” preto e branco.

DIP

5 6 7 8

1 2 3 4

1 Conector suporte-monitor. 2 S1 Dip switch programação dos endereços dos utilizadores. 3 JP1 Comutador de derivação para programar o suporte como principal

ou secundário (consultar pág. 76).

4 CN1 Conector para fichas opcionais art. 5733, art. 5734. 5 CV3 CV4 Comutador de derivação para libertar o botão 1 (contacto C.

NO. 24 V- 100 mA máx).

6 Bateria de bornes de ligação da instalação: + - Bornes para ligação com o art. 1207/B ou 1212/B L L Bornes para ligação à linha bus. CFP CFP Entrada chamada de andar local. P1 C1 Contactos para o Botão 1 utilizado para diversos usos. Para obter um contacto C.NO. (24 V-100 mA máx.) retirar os

comutadores de derivação CV3 e CV4.

+S -S Bornes para dispositivo de repetição de chamada. Luz indicadora + Luz indicadora - Bornes de entrada da luz

indicadora para vários usos.

7 CV5 Comutador de derivação fecho vídeo.

7171

Page 72

Instalação do art. 5701 de embutir ou na parede

10,2cm

11cm

14,4cm

8,1cm 1,4cm

1,4cm

1 2 2B2A

115-125 cm

140-145 cm

P I D

3 4

Instalação das ﬁ chas opcionais art. 5733 e art. 5734

1 Conector macho suporte 2 Bateria de bornes:

NOTA Para utilizar os botões como contacto C.NO. (24

V-100 mA máx.) retirar o ﬁ o para o conector do suporte e libertar o respectivo comum.

P3 contacto botão 3 do monitor. C3 contacto comum botão 3 do monitor. Comum principal

do suporte art. 5714/K (desligar o ﬁ o para o conector do suporte para libertar todos os contactos comuns).

P4 contacto botão 4 do monitor. C4 contacto comum botão 4 do monitor. +P5 contacto botão 5 do monitor para art. 5733. Entrada

positiva luz indicadora 5 para o art. 5734.

-C5 contacto comum botão 5 do monitor para o art. 5733.

Entrada negativa luz indicadora 5 para o art. 5734.

+P6 contacto botão 6 do monitor para o art. 5733. Entrada

positiva luz indicadora 6 para o art. 5734.

-C6 contacto comum botão 6 do monitor para o art. 5733.

Entrada negativa luz indicadora 6 para o art. 5734.

3 Conector fêmea art. 5733, art. 5734.

Apenas para a ﬁ cha opcional art. 5734

► Cortar e remover os botões 5 e 6 do

monitor

► Colocar os ﬁ os entre a ﬁ cha e o

suporte

► Introduzir os botões transparentes

fornecidos na embalagem do artigo na posição dos botões 5 e 6.

4 5

7272

Page 73

Art. 2608

Instalação do telefone intercomunicador art. 2608

Não é utilizável como função de intercomunicação. O telefone intercomunicador deve ser sempre instalado utilizando o art. 1214/2C como ilustrado no esquema de ligação BK/FI na pág. 95.

4 5

1 Indicador da função Privacidade. 2 Selector de 3 posições para campainha/serviço privacidade:

Posição alta: campainha no volume máximo. Posição central: campainha no volume médio. Posição baixa: activação do serviço privacidade. (O serviço privacidade signiﬁ ca a exclusão do som de chamada do

posto externo e da central; a activação da função de privacidade encontra-se indicada por um indicador vermelho que aparece no canto superior direito).

3 Regulação do volume do microfone. 4 Microinterruptores para a configuração do código de utilizador. 5 Bornes de ligação da instalação:

L L Ligação de linha Bus. CFP CFP Entrada chamada de andar local. P1 C1 Bornes do botão P1 para vários usos (contacto C. NO. 24 V-100

mA máx.) (remover CV1 e CV2, consultar a variante SB/X3 na pág.

97).

S+ S- Bornes para o dispositivo de repetição de chamada.

6 CV1 CV2 Comutador de derivação a ser removido para ter

contacto limpo C. NO. no botão P1.

7A/7BJP1 Comutador de derivação para seleccionar a função chamada à

central (posição C)/Actuador geral (posição A) do botão P1.

Descrição dos botões:

A Botão de abertura da porta.

P1 Botão P1 chamada central/actuador geral/ botão para vários usos

disponível na bateria de bornes (P1 C1).

Limpar com um pano humedecido em água. Não utilizar álcool e outros produtos agressivos.

1 2 3A

3B 3C 4

140-145 cm

115-125 cm

7373

Page 74

Indicações gerais de instalação e funcionamento

A distância máxima total entre o posto externo e o monitor mais afastado é de 400 m. A soma total do número de postos internos com o mesmo código de utilizador e do número de dispositivos de repetição de chamada ligados aos postos internos não pode ser superior a 4. Ligar apenas um dispositivo de repetição de chamada para cada posto interno. A distância máxima da ligação entre ponto interno e dispositivo de repetição de chamada de 20 m; usar cabo blindado para a ligação e não passar os cabos na proximidade de cargas indutivas pesadas ou cabos de alimentação (230 V / 400 V).

Tabela de distâncias de funcionamento

A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216

Comelit Art. 4577 1 mm2 (Ø 1,2 mm AWG 17)

0,5 mm2 (Ø 0,8 mm AWG 20

bus

Comelit Art. 4576-4578

1,5 mm2 (Ø 1,4 mm AWG 15)

power

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

)

50 m

(165 feet)

75 m

(245 feet)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

50 m

(165 feet)

25 m

(85 feet)

100 m

(330 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

200 m

(655 feet)

190 m

(625feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(330 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

150 m

(495 feet)

100 m

(330 feet)

150 m

(495 feet)

150 m

(495 feet)

1216

1214/2

1207

78K

Funcionamento

Em caso de curto-circuito persistente na linha bus, o posto externo emite um som de sinalização intermitente.

O visitante, ao premir a tecla de chamada, acende a luz que o ilumina, activa a campainha interna de chamada (se a função privacidade não estiver activada), e a sua imagem será exibida no(s) monitor(es) principal(ais) durante cerca de 60 segundos. A duração máxima da conversação entre posto externo e posto interno é de 90 segundos. No posto externo ouve-se um som de chamada a entrar; se em sistemas com 2 ou mais entradas, no momento da chamada, o posto externo emitir o som de ocupado em vez do som de uma campainha, significa que está a decorrer outra comunicação com outro posto externo. Para a programação dos endereços de utilizadores diferentes daqueles programados de fábrica (1 e 2), consultar a pág. 75. Para as funções de intercomunicação do sistema Bravo kit, consulte a pág. 76.

4833/A

1207

4878K 4879K

4878K

1212/B

1595

7474

Page 75

12345678

Descrição das conﬁ gurações e funcionamento dos botões

Einstellungen Grundplatte Art. 5714/K und Innensprechstelle Style Art. 2608

Posição dos microinterruptores do suporte art. 5714/K e do telefone intercomunicador Style art. 2608

S1-8

S1-7

DIP

5 6 7 8

1 2 3 4

5 6 7 4

1 2 3

S1-6

S1-5

S1-4

S1-3

S1-2

S1-1

► Nos telefones intercomunicadores art. 2608, art. 2610 e

art. 2628 colocar os dip switches S1-6, S1-7, S1-8 em OFF.

S1-5

S1-4

S1-3

S1-2

S1-1

Os valores de S1-1, S1-2, S1-3, S1-4 e S1-5 definem o endereço de chamada do suporte e dos telefones intercomunicadores como indicado na seguinte tabela.

Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

S1 Cod.

Intercom.

bifam.

1A 9E 17 I 25 M

2A 10 E 18 I 26 M

3B 11 F 19 J 27 N

4B 12 F 20 J 28 N

5C 13 G 21 K 29 O

6C 14 G 22 K 30 O

7D 15 H 23 L

8D 16 H 24 L

Os valores de S1-6, S1-7 e S1-8 definem o modo de funcionamento do sistema Bravo Kit como indicado na seguinte tabela. ¹ Para a chamada de intercomunicação bifamiliar (entre telefones intercomunicadores e/ou vídeo-intercomunicadores), configurar os 2 utilizadores nos endereços de chamada adjacentes (sinalizados pela mesma letra AA…CC..OO na tabela de programação dos microinterruptores indicada na página 75).

P1 P2 P3 P4 P5 P6

DIP6DIP 7DIP

predefinição

Actuador

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Ligação interna/

Pedido vídeo

Chamada de

intercomunica-

ção bifamiliar¹

Médico Chamada à central

Chamada de

intercomunica-

Médico Chamada à central

ção bifamiliar¹

monofamiliar

Chamada de

intercomunicação

Chamada de

intercomunica-

ção bifamiliar¹

Chamada à central

Chamada à central Actuador Chamada à central

Ligação interna/

Pedido vídeo

Ligação interna/

Pedido vídeo

Ligação interna/

Pedido vídeo

Chamada à central

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunicação

monofamiliar

Chamada de

intercomunica-

ção bifamiliar¹

Chamada de

intercomunica-

ção bifamiliar¹

Chamada de

intercomunica-

ção bifamiliar¹

Chamada de

intercomunica-

ção bifamiliar¹

Chamada de

intercomunica-

ção bifamiliar¹

Chamada de

intercomunica-

ção bifamiliar¹

Chamada de

intercomunica-

ção bifamiliar¹

Chamada de

intercomunica-

ção bifamiliar¹

Médico

000

100

010

110

001

101

011

111

7575

Page 76

Conﬁ guração do suporte art. 5714/K principal ou secundário

Principal

DIP

5 6 7 8

1 2 3 4

Descrição das funções das teclas

Actuador

Premir o botão configurado como actuador permite activar o art. 1256 que pode ser utilizado, por exemplo, para activar a abertura de portões, de portas basculantes ou para activar o módulo de câmaras cíclicas art. 1259/A.

Acendimento automático/Pedido de vídeo

√ O acendimento automático é activado √ O acendimento automático é possível apenas com o aparelho em

repouso.

√ O acendimento automático é aconselhado apenas em instalações

com 1 ou 2 entradas Premir o botão 2 configurado neste modo permite visualizar no ecrã do monitor a imagem transmitida do posto externo, mesmo que não tenha sido feita nenhuma chamada. Em sistemas equipados com 2 postos externos é possível visualizar alternativamente a imagem de um posto externo ou do outro (função “báscula”), através das sucessivas pressões no botão 2.

Em monitores secundários (JP1 na posição S), o botão 2 tem a função de pedido de vídeo, permite activar um monitor após uma chamada do posto externo.

Activação:

► premir o botão dedicado ao acendimento automático do monitor por

um tempo superior a 4 segundos.

» ouvem-se 2 sons de confirmação

Desactivação:

► premir o botão dedicado ao acendimento automático do monitor por

um tempo superior a 6 segundos.

» ouvem-se 1 som de confirmação

Ligar:

► premir e soltar imediatamente o botão dedicado (botão 2 - se forem

mantidas as configurações de fábrica)

Chamada à central

A pressão do botão configurado neste modo permite enviar uma chamada para a central de portaria.

Chamada de intercomunicação bifamiliar

Esta função permite enviar uma chamada aos aparelhos (vídeointercomunicadores e/ou telefones intercomunicadores) configurados no endereço de chamada bifamiliar relativamente ao mesmo, como indicado na tabela da página 75.

Chamada de intercomunicação monofamiliar

Esta função permite enviar uma chamada a outros aparelhos (vídeointercomunicadores e/ou telefones intercomunicadores) configurados no mesmo endereço de chamada.

► O destinatário da chamada, levantando o auscultador, entra em

comunicação com o emissor da chamada. A comunicação termina

quando se pousa o auscultador. Uma chamada de um posto externo é, contudo, sempre prioritária

Secundário

relativamente a uma comunicação de intercomunicação. Neste caso, os utilizadores que já estão em comunicação ouvirão um som semelhante ao toque de chamada no auscultador, se esta for dirigida aos mesmos, ou então um som triplo.

► Para atender a chamada do posto externo, basta levantar o auscultador

de qualquer aparelho livre ou pousar e levantar o auscultador da

unidade ocupada numa comunicação de intercomunicação. A activação da comunicação com a unidade externa interrompe a conversação que estava a decorrer através do intercomunicador. Uma chamada de intercomunicação não é prioritária relativamente a uma conversação/chamada com o posto externo. Neste caso, durante uma tentativa de chamada de intercomunicação, a luz indicadora piscará por alguns segundos para sinalizar que o sistema está ocupado.

Médico

Esta função permite a activação automática da abertura da porta em chamadas do posto externo ao endereço do posto interno em qual a função foi activada.

Activação/desactivação:

► manter premido por 2 segundos o botão configurado para a função.

» A luz indicadora permanece acesa quando a função se encontra activa

Monitores suplementares principais ou secundários

A configuração de JP1 define se o suporte em questão será gerido como principal (P) ou secundário (S). O posto externo pode gerir até 3 vídeo-intercomunicadores ou telefones intercomunicadores por cada botão de chamada. Na configuração clássica do Bravo Kit é possível ter no máximo 2 vídeointercomunicadores secundários e 1 vídeo-intercomunicador principal por botão de chamada, todos alimentados pelo mesmo art. 1207. Existe a possibilidade de gerir até 3 vídeo-intercomunicadores principais dentro da mesma unidade familiar (isto é, configurados com o mesmo código utilizador). Nesta configuração especial, os vídeointercomunicadores principais adicionais devem ser alimentados com o art. 1212/B (consultar a variante BK/HI, BK/II na pág. 92, 93). Quando se efectua uma chamada do posto externo, o monitor que se acende é o vídeo-intercomunicador principal. Os eventuais monitores secundários da mesma unidade familiar permanecerão desligados. Ao atender a chamada do posto externo de um vídeo-intercomunicador secundário, a imagem será automaticamente visualizada no monitor. Neste ponto o monitor do vídeo-intercomunicador principal desliga-se e a imagem surge no monitor do vídeo-intercomunicador no qual foi premido o botão 2 - pedido de vídeo. Para visualizar a imagem sem levantar o auscultador, premir o botão 2 pedido de vídeo.

Selecção do som do monitor

1. Manter premido o botão A até que não seja emitido nenhum som

de confirmação (a operação é possível apenas nos aparelhos em situação de repouso; caso contrário a luz indicadora piscará para avisar o utilizador).

2. Premir e libertar o botão A ► 1 vez para modificar a campainha de chamada do posto externo

» ouve-se um som de confirmação

► 2 vezes para modificar a campainha da central

» ouvem-se 2 sons de confirmação

► 3 vezes para modificar a campainha da campainha de andar

» ouvem-se 3 sons de confirmação

► Ao premir o botão A novamente, repete a sequência descrita acima.

3. Após a última pressão no botão A aguardar pelo som de confirmação

antes de passar à fase seguinte.

4. Premir e libertar o botão A para percorrer em sequência as várias

campainhas disponíveis. Caso se pretenda voltar a ouvir a mesma campainha, manter premido o botão A .

5. Levantar e pousar o auscultador para confirmar a selecção da última

campainha ouvida e para sair (em qualquer momento) do modo de modificação da campainha do monitor.

» Ao sair do modo de modificação da campainha do monitor será emitido

um som de confirmação.

» O vídeo-intercomunicador retoma o seu funcionamento normal.

7676

Page 77

Utilização do kit em instalações com porta principal

Nos esquemas BK/EN/109I e BK/EN/110I na pág. 88, 90 é apresentada uma possível conﬁ guração de instalação que oferece a possibilidade de gerir até a um máximo de 30 Bravo Kit a partir de um art. 4680 - art. 4680K* colocado, por exemplo, na entrada de um complexo residencial. Utilizando estes esquemas de instalação é possível chamar um dos Bravo Kit da entrada principal, que tenha o art. 4680 - art. 4680K*. Com esta conﬁ guração é necessário programar os botões do art. 4680K incorporados no art. 4879K como descrito no procedimento seguinte e

Programação dos botões art. 4680K

-V

os postos internos com o código correspondente. Consultar a tabela na página 75. Para mais informações sobre a integração dos Bravo Kit em instalações Simplebus e para a programação da porta principal (art. 4680 - art. 4680K*) consultar o catálogo (n. 140), e o manual técnico FT/SB/24.

* Limitações de utilização do art. 4680K

O art. 4680K gere as chamadas provenientes dos módulos de botões ou digitais APENAS se estiver entre o endereço 1 e o endereço 10.

► Conﬁ gurar o código de utilizador com

os dips, consultar a tabela da pág. 75

Opcional



7777

Page 78

Programações especiais art. 4680K

-V

1622 4680 4680K 4680C 4680KC

► Conﬁ gurar os dips segundo a

função que se pretende programar, consultar a tabela da pág. 78

1622 4680 4680K 4680C 4680KC

Dip switch

Código

213 1,3,5,7,8 212

3,5,7,8

210 2,5,7,8 211 1,2,5,7,8 214 2,3,5,7,8 215 1,2,3,5,7,8 216 4,5,7,8 217 1,4,5,7,8 218 2,4,5,7,8 219 1,2,4,5,7,8 220 3,4,5,7,8 221 1,3,4,5,7,8 222 2,3,4,5,7,8

223 1,2,3,4,5,7,8 224 6,7,8 225 1,6,7,8

245 1,3,5,6,7,8

246 2,3,5,6,7,8 247 1,2,3,5,6,7,8

Resistência antiembaciamento

OFF (predeﬁ nição) ON

Mensagens audiovisuais

apenas mensagens visuais Sueco OFF (predeﬁ nição) Italiano Francês Espanhol Holandês Grego Inglês Alemão Português

Comando fechadura em SE para AC (predeﬁ nição) Comando fechadura em SE para AC melhorada

Comando fechadura em SE para DC

Tempo fechadura: 2 seg. + som desactivado (predeﬁ nição) Tempo fechadura: 4 seg.

Tempo fechadura: 8 seg.

Fechadura

248 4,5,6,7,8 251 1,2,4,5,6,7,8

252 3,4,5,6,7,8

Opcional

1 seg.



253 1,3,4,5,6,7,8

229 1,3,6,7,8

230 2,3,6,7,8

231 1,2,3,6,7,8

228 3,6,7,8

227 1,2,6,7,8

232 4,6,7,8 233 1,4,6,7,8 234 2,4,6,7,8

235 1,2,4,6,7,8 236 3,4,6,7,8

237 1,3,4,6,7,8 238 2,3,4,6,7,8

Som de conﬁ rmação fechadura: activado Relé C.NC.NO em paralelo a SE

(predeﬁ nição)

Abertura da porta sempre activada (predeﬁ nição) Abertura da porta activada apenas para o utilizador que recebe a chamada

Gestão do comando actuador

NOTA: na instalação o art. 1256 não deverá estar no modo de actuador geral.

Activação do relé C.NC.NO no comando actuador: 2 seg.

Activação do relé C.NC.NO no comando actuador: 4 seg.

Activação do relé C.NC.NO no comando actuador: 8 seg.

Comando actuador na linha serial S: desactivado (predeﬁ nição) Comando actuador na linha serial S: activado

Funções do equipamento

Tempo de espera resposta: 60 seg. (predeﬁ nição)

Tempo de espera resposta: 180 seg. Tempo de espera resposta: 30 seg.

Tempo de conversação: 90 seg. (predeﬁ nição)

Tempo de conversação: 180 seg.

Acendimento automático: activado (predeﬁ nição)

Acendimento automático: desactivado

239 1,2,3,4,6,7,8

240 5,6,7,8

243 1,2,5,6,7,8 244 3,5,6,7,8

208 5,7,8

209 1,5,7,8 249 1,4,5,6,7,8

Opcional

250 2,4,5,6,7,8

254 2,3,4,5,6,7,8

Som de conﬁ rmação aquando da chamada de utilizador: activado (predeﬁ nição)

Som de conﬁ rmação aquando da chamada de utilizador: desactivado

Tempo de espera reiniciação: 10 seg. (predeﬁ nição)

Tempo de espera reiniciação: 1 seg. Reiniciação após abertura de porta em

áudio: activado (predeﬁ nição) Reiniciação após abertura de porta em

áudio: desactivado Envio de chamada: única (predeﬁ nição)

Envio chamada: tripla

Reposição predeﬁ nição

7878

Page 79

Page 80

Page 81

Page 82

Schema base per kit bifamiliari Art. 8173I con collegamento in cascata. Messa in funzione/veriﬁ ca tensioni di impianto a riposo.

Basic diagram for two-family kits Art. 8173I with cascade connection. Switching on/voltage check with system in standby.

Schéma base pour kit deux usagers Art. 8173I avec connexion en cascade. Mise en service/vériﬁ cation tensions d'installation au repos.

Basisschema voor kits voor tweegezinswoningen art. 8173I met aansluiting in cascade. Inwerkingstelling/spanningscontrole van een systeem in de ruststand.

Basisschema voor kits voor tweegezinswoningen art. 8173I met aansluiting in cascade. Inbetriebnahme / Spannungsprüfung der Anlage im Standby-Modus.

Esquema básico para kits bifamiliares Art. 8173I con conexión en cascada. Puesta en funcionamiento/comprobación de las tensiones con la instalación en reposo.

Esquema básico para kits bifamiliares art. 8173I com ligação em cascata. Colocação em funcionamento/controlo das tensões do aparelho quando está em repouso.

5701+ 5714/K

JP1

LED

S+S

1C1

BK/018I

1234 6758

For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31)

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9)

Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42) Für S1-6, S1-7 e S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

5701+ 5714/K

CV5

20 - 22 Vdc

JP1

S+S

1C1

LED

85764321

110-240V

4879K

1207

26 - 28 Vdc

Per maggiori informazioni sulle distanze vedi pag. 8 For further information on distances, see page 19 Pour plus d’informations sur les distances, voir pages 30 Zie voor meer informatie over de afstanden blz. 41 Weitere Informationen zu den Abständen ﬁ nden Sie auf S. 52

22V

33V

V+

RTE

GND

COM

22 Vdc

26- 28 Vdc

33 Vdc

*Pulsante comando apriporta locale *Local door-opener button *Bouton commande ouvre-porte local *Bedieningsknop lokale deuropener *Lokale Türöffnertaste *Pulsador abrepuertas local *Botão de comando abertura da porta local

Para mayor información sobre las distancias, véanse Pág. 63 Para mais informações sobre as distâncias, consultar as página 74

A MAX B MAX C MAX

Comelit Art. 4576-4578 0,5 mm2 (Ø 0,8 mm AWG 20)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

1207

25 m

(85 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

(655 feet)

(625 feet)

(395 feet)

(625 feet)

200 m

190 m

120 m

190 m

4879K

Page 83

BK/013IB

Schema base per kit bifamiliari Art. 8173I con collegamento in derivazione

Basic diagram for two-family kits Art. 8173I with branch connection

Schéma base pour kit deux usagers Art. 8173I avec connexion en dérivation

Basisschema voor kits voor tweegezinswoningen art. 8173I met afgetakte aansluiting

Grundanschlussplan für Zweifamilienhaus-Sets Art. 8173I mit Anschluss über Abzweigung

Esquema básico para kit bifamiliares Art. 8173I con conexión en derivación

Esquema base para kits bifamiliares art. 8173I com ligação em derivação

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31) Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42) Für S1-6, S1-7 e S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

5701+ 5714/K

JP1

1C1

110-240V

LED

S+S

1207

4879K

1214/2

22V

33V

V+

RTE

GND

COM

1216

OUT

INLIN

85764321

1214/2

85764321

JP1

F P

S+S

P1C

F P

LED

5701+ 5714/K

Per maggiori informazioni sulle distanze vedi pag. 8 For further information on distances, see page 19 Pour plus d’informations sur les distances, voir pages 30

OUT

LINL

Zie voor meer informatie over de afstanden blz. 41 Weitere Informationen zu den Abständen ﬁ nden Sie auf S. 52 Para mayor información sobre las distancias, véanse Pág. 63 Para mais informações sobre as distâncias, consultar as página 74

Comelit Art. 4576-4578 0,5 mm2

(Ø 0,8 mm AWG 20)

UTP5 cat. 5 0,2 mm2

(Ø 0,5 mm AWG 24)

0,28 mm2

(Ø 0,6 mm AWG 23)

0,5 mm2

(Ø 0,8 mm AWG 20)

1 mm2

(Ø 1,2 mm AWG 17)

1 mm2

(Ø 1,2 mm AWG 17)

1,5 mm2

(Ø 1,4 mm AWG 15)

2,5 mm2

(Ø 1,8 mm AWG 13)

MAXB MAXC MAXD MAX

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

25 m

(85 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

100 m

(325 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

60 m

(195 feet)

Art.

1216

1214/2

1207

Page 84

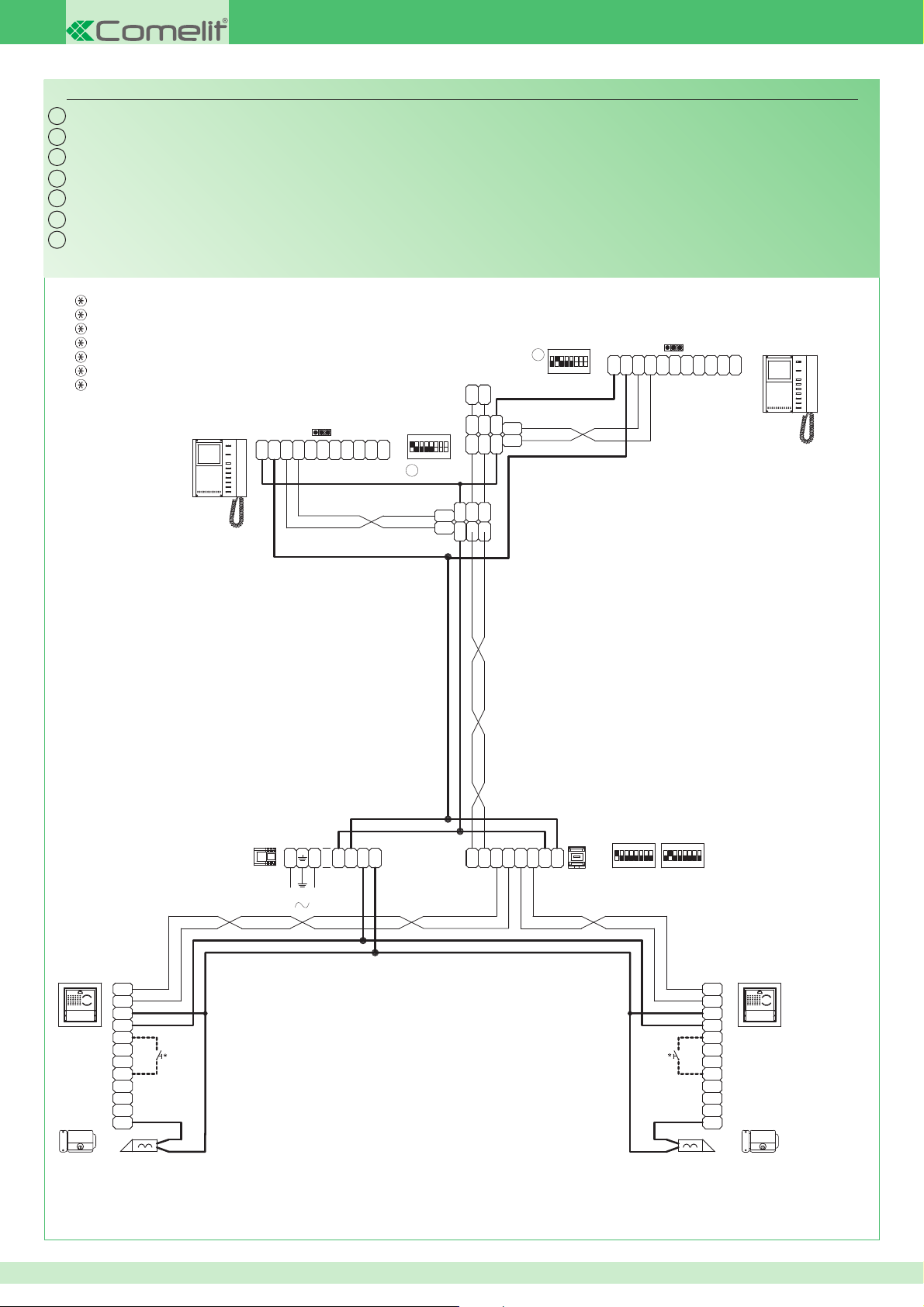

BK/014IB

Schema per kit bifamiliari Art. 8173I ampliati con un secondo Art. 4879K. Collegamento in derivazione.

Diagram for two-family kits Art. 8173I extended with a second Art. 4879K. Branch connection.

Schéma pour kit deux usagers Art. 8173I complétés avec un second Art. 4879K. Connexion en dérivation.

Schema voor kits voor tweegezinswoningen art. 8173I uitgebreid met een tweede entreepaneel art. 4879K. Afgetakte aansluiting.

Anschlussplan für Zweifamilienhaus-Sets Art. 8173I, erweitert um einen zweiten Art. 4879K.Anschluss über Abzweigung.

Esquema para kits bifamiliares Art. 8173I ampliados con un segundo Art. 4879K. Conexión en derivación.

Esquema para kits bifamiliares art. 8173I ampliados com um segundo art. 4879K. Ligação em derivação.

JP1

5701+ 5714/K

S+S

P1C

F P

LED

1214/2

1216

OUT

LINL

85764321

OUT

INLIN

85764321

JP1

LED

S+S

F P

1C1

5701+ 5714/K

4879K

1207

110-240V

V+

RTE

GND

COM

V00V

*Pulsante comando apriporta locale *Local door-opener button *Bouton commande ouvre-porte local *Bedieningsknop lokale deuropener *Lokale Türöffnertaste *Pulsador abrepuertas local

1224A

PLPLSLSLMLM

MIN

1234 6758

MAX

1234 6758

V+

RTE

GND

COM

4879K

*Botão de comando abertura da porta local

Page 85

BK/014I/A

Schema per kit bifamiliari Art. 8173I ampliati con un secondo Art. 4879K. Collegamento in cascata.

Diagram for two-family kits Art. 8173I extended with a second Art. 4879K. Cascade connection.

Schéma pour kit deux usagers Art. 8173I complétés avec un second Art. 4879K. Connexion en cascade.

Schema voor kits voor tweegezinswoningen art. 8173I uitgebreid met een tweede entreepaneel art. 4879K. Anschluss in Kaskadenschaltung.

Anschlussplan für Zweifamilienhaus-Sets Art. 8173I, erweitert um einen zweiten Art. 4879K. Anschluss in Kaskadenschaltung.

Esquema para kits bifamiliares Art. 8173I ampliados con un segundo Art. 4879K. Conexión en cascada.

Esquema para kits bifamiliares art. 8173I ampliados com um segundo art. 4879K. Ligação em cascata.

5701+ 5714/K

CV5

JP1

1C1

JP1

1C1

0 VV

S+S

1234 6758

85764321

LED

S+S

LED

4879K

1207

110-240V

V+

RTE

GND

COM

V00V

LMLMLSLSLPL

1224A

MIN

MAX

85764321

V+

1 2

4879K

RTE

GND

COM

Page 86

BK/018I/A

Schema per kit bifamiliare con alimentatore aggiuntivo Art. 1595

Diagram for two-family kit with additional power supply unit Art. 1595

Schéma pour kit deux usager avec alimentateur complémentaire Art. 1595

Schema voor kit voor tweegezinswoning met extra voedingstransformator art. 1595

Schaltplan für Zweifamilienhaus mit zusätzlichem Netzteil Art. 1595

Esquema para kits bifamiliares con alimentador adicional art. 1595

Esquema para kit bifamiliares com alimentador suplementar art.1595

5701+ 5714/K

JP1

1C1

LED

S+S

1234 6758

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31) Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42) Für S1-6, S1-7 und S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

5701+ 5714/K

110-240V

1207

120-230V

1595

1 2

4879K

CV5

22V

33V

V+

RTE

GND

COM

JP1

S+S

1C1

LED

85764321

Per maggiori informazioni sulle distanze vedi pag. 8 For further information about distances refer to page 19 Pour plus de détails sur les distances faire référence au page 30 Zie voor meer informatie over de afstanden pagina 41 Siehe Seite 52 für weitere Informationen zu den Entfernungen Para mayor información sobre las distancias, véase la página 63 Para mais informações sobre as distâncias, consultar as página 74

1207

4879K

A MAX B MAX C MAX

Comelit Art. 4576-4578 0,5 mm2 (Ø 0,8 mm AWG 20)

UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

2,5 mm2 (Ø 1,8 mm AWG 13)

5 m

(15 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

75 m

(245 feet)

100 m

(330 feet)

25 m

(85 feet)

25 m

(85 feet)

50 m

(165 feet)

50 m

(165 feet)

100 m

(330 feet)

150 m

(495 feet)

200 m

(655 feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

1595

C MAX

(Art. 4833/A)

200 m

(655 feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

190 m

(625 feet)

120 m

(395 feet)

190 m

(625 feet)

190 m

(625 feet)

Page 87

Utilizzo modulo telecamera scorporata Art. 1259/A

Use of remote camera module Art. 1259/A

Emploi module caméra déportée Art. 1259/A

Gebruik module voor externe camera art. 1259/A

5701+ 5714/K

CV5

F P

BK/019I

Einsatz des separaten Kameramoduls Art. 1259/A

Uso del módulo telecámara separada art. 1259/A

Utilização do módulo da câmara separada art. 1259/A

JP1

F P

S+S

1C1

LED

1234 6758

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31) Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42) Für S1-6, S1-7 und S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da pág. 75)

JP1

S+S

1C1

LED

85764321

∆ Da alimentare separatamente ∆ To be powered separately ∆ À alimenter séparément ∆ Apart te voeden ∆ Separate Stromversorgung erforderlich ∆ Alimentar por separado ∆ Alimentar separadamente

110-240V

4879K

1207

V+

RTE

GND

COM

22V

33V

1259/A

LLL

IN IN

OUTLOUT

3VS32SV2S11

NDAN

1234 6758

230V~

1200

12V~

Per settaggio e funzionamento Art. 1259/A vedi FT/SB/13 For the setting and operation of Art. 1259/A, see FT/SB/13 Pour la programmation et le fonctionnement Art. 1259/A voir FT/SB/13 Zie voor de instelling en werking van art. 1259/A de handleiding FT/SB/13 Für Programmierung und Betrieb von Art. 1259/A siehe FT/SB/13 Para la configuración y el funcionamiento del art. 1259/A véase FT/SB/13 Para programação e funcionamento do art. 1259/A consultar FT/SB/13

*Pulsante comando apriporta locale *Local door-opener button *Bouton commande ouvre-porte local

*Bedieningsknop lokale deuropener *Lokale Türöffnertaste *Pulsador abrepuertas local *Botão de comando abertura da porta local

Page 88

BK/EN/109I

Schema per connessione a porta principale da 2 a 9 Bravo Kit tramite Art. 4834/9

Diagram for connecting 2 to 9 Bravo Kits to main entrance panel using Art. 4834/9

Schéma pour connexion à porte principale de 2 à 9 Bravo kit avec Art. 4834/9

Schema voor aansluiting op hoofdingang van 2 tot 9 Bravo Kits met art. 4834/9

5701+ 5714/K

1207

4879K

JP1

CV5

1224A

110-240V

V00V

V+

RTE

GND

COM

SE SE

P1C

1234 6758

MIN

85764321

MAX

85764321

4833/A

~+~

LINL

OUTLOUT

LED

S+S

1C1

S+S

LED LED

PLPLSLSLMLM

5701+ 5714/K

1207 1224A 4833/A

110-240V

4879K

CV5

V00V

V+

RTE

GND

COM

0 VV

P1C

JP1

LMLMLSLSLPL

JP1

1234 6758

MIN

85764321

MAX

1234 6758

~+~

OUTLOUT

INLIN

S+S

LED

S+S

1C1

1234 6758

Limitazioni utilizzo Art. 4680K

Il 4680K gestisce le chiamate provenienti dai moduli pulsanti o digitali SOLO se comprese tra l'indirizzo 1 e l'indirizzo 10.

Operating restrictions for Art. 4680K

Art. 4680K manages calls originating from ONLY digital or button modules if they fall between address 1 and address 10.

Limitations utilisation Art. 4680K

L'art. 4680K gère les appels provenant des modules à boutons ou numériques,

UNIQUEMENT s'ils sont compris entre l'adresse 1 et l'adresse 10.

Gebruiksbeperkingen art. 4680K

De 4680K beheert de oproepen die afkomstig zijn van de drukknopmodulen of digitale modulen ALLEEN als ze zich tussen het adres 1 en het adres 10 bevinden.

Verwendungseinschränkungen Art. 4680K

Der Art. 4680K verwaltet die von den Tasten- oder digitalen Rufmodulen eingehenden Anrufe NUR, wenn sie zwischen der Adresse 1 und der Adresse 10 liegen.

Limites de uso del art. 4680K

El art. 4680K gestiona las llamadas procedentes de los módulos de pulsadores o digitales SÓLO si están comprendidas entre la dirección 1 y la dirección 10.

Limitações de utilização do art. 4680K

O art. 4680K gere as chamadas provenientes dos módulos de botões ou digitais

APENAS se estiver entre o endereço 1 e o endereço 10.

4834/9

G N

NONC

4680/4680K

LINLINL1L

L2L2L3L

120-230V

33436

L4L

L9L9L8L8L7L7L6L6L5L

1595

Page 89

Plan für den Anschluss von 2 bis 9 Bravo Kit an die Haupttür über Art. 4834/9

Esquema para conectar a la puerta principal de dos a nueve Bravo Kit mediante el art. 4834/9

Esquema para a ligação com a porta principal de 2 a 9 Bravo Kits através do art. 4834/9

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31) Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42)

5701+ 5714/K

1207 1224A 4833/A

110-240V

CV5

V00V

JP1

LMLMLSLSLPL

Für S1-6, S1-7 und S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

1234 6758

MIN

85764321

MAX

85764321

~+~

LINL

OUTLOUT

85764321

LED

S+S

1C1

S+S

P1C

LED

4879K

V+

RTE

GND

COM

Per maggiori informazioni sulle distanze di utilizzo dell'Art. 4833/A e Art. 4834/9 e per maggiori informazioni sulle impostazioni necessarie in merito all'Art. 1224A fare riferimento al manuale tecnico FT/SB/24

For further information on operating distances for Art. 4833/A and Art. 4834/9, and for further information on the necessary settings for Art. 1224A, refer to the technical manual FT/SB/24

Pour plus d’informations sur les distances d’utilisation de l’Art. 4833/A et Art. 4834/9 et plus plus de détails sur les réglages nécessaires en ce qui concerne l’Art. 1224A se référer au manuel technique FT/SB/24

Zie voor meer informatie over de gebruiksafstanden van Art. 4833/A en Art. 4834/9 en voor meer informatie over de benodigde instellingen voor Art. 1224A de technische handleiding FT/SB/24

Weitere Informationen über die Entfernungen zur Verwendung von Art. 4833/A und Art. 4834/9 sowie über die für Art. 1224A erforderlichen Einstellungen sind dem technischen FT/SB/24 Handbuch zu entnehmen

Para mayor información sobre las distancias de uso del Art. 4833/A y del Art. 4834/9 y sobre la configuración necesaria para el Art. 1224A, consultar el manual técnico FT/SB/24

Para mais informações sobre as distâncias de utilização do Art. 4833/A e Art. 4834/9 e para mais informações sobre as programações necessárias em relação ao Art. 1224A, consultar o manual técnico FT/SB/24

Page 90

BK/EN/110IC

Schema per connessione a porta principale di 30 Bravo Kit (massimo). Collegamento Bravo in cascata con Art. 1424.

Diagram for connecting 30 Bravo Kits (maximum) to the main entrance panel. Cascade connection of Bravo using Art. 1424.

Schéma pour connexion à porte principale de 30 Bravo kit (maximum). Branchement Bravo en cascade avec Art. 1424.

Schema voor aansluiting op hoofdingang van 30 Bravo Kits (maximum) Aansluiting Bravo in cascade met art. 1424.

5701+ 5714/K

1207

110-240V

+ 33 V

P1C

1216

JP1

1C1

LMLML

LPin

SLS

CV5

V00V

JP1

S+S

LPout

1234 6758

1424

85764321

JP1

JP2

85764321

S2S1

JP3

LED

S+S

~ +

5701+ 5714/K

85764321

1207

110-240V

CV5

JP1

V00V

1C1

1216

JP1

P1C

LMLML

LPin

SLS

S+S

LPout

1234 6758

1424

85764321

JP1

JP2

1234 6758

S1 S2

JP3

1234 6758

S+S

LED

NONC

1 2 43

4879K

NC NO

4879K

*Pulsante comando apriporta locale *Local door-opener button

1595

120-230V

33436

NC NO

4680/4680K

*Bouton commande ouvre-porte local *Bedieningsknop lokale deuropener *Lokale Türöffnertaste *Pulsador abrepuertas local *Botão de comando abertura da porta local

Per maggiori informazioni sulle distanze vedi pag. 8 e FT/SB/24 For further information about distances refer to page 19 and FT/SB/24 Pour plus de détails sur les distances faire référence au page 30 et FT/SB/24 Zie voor meer informatie over de afstanden pagina 41 en FT/SB/24

Siehe Seite 52 für weitere Informationen zu den Entfernungen und FT/SB/24 Para mayor información sobre las distancias, véase la página 63 y FT/SB/24 Informações mais detalhadas sobre as distâncias podem ser consultadas nas páginas 74 e FT/SB/24

Page 91

Plan für den Anschluss von 30 Bravo Kit (max.) an die Haupttür. Anschluss von Bravo in Kaskadenschaltung mit Art. 1424.

Esquema para conectar a la puerta principal treinta Bravo Kit (máximo). Conexión Bravo en cascada con art. 1424.

Esquema para a ligação com a porta principal de 30 Bravo Kits (máximo). Ligação Bravo em cascata com art. 1424.

5701+ 5714/K

1207

CV5

V00V

110-240V 110-240V

P1C

1216

JP1

LMLML

LPin

SLS

JP1

1234 6758

1424

85764321

JP1

JP2

85764321

S2S1

JP3

S+S

LED

S+S

1C1

LPout

JP1

5701+ 5714/K

1207 1424

CV5

S+S

P1C

F P

C F P

LED

JP1

LED

S+S

1C1

LPout

LPin

1216

LMLML

V00V

SLS

1234 6758

JP1

12 S3

JP2

1234 6758 S1 S2

JP3

1234 6758

* *

S E

Limitazioni utilizzo Art. 4680K

C O M

NONC

4879K

Il 4680K gestisce le chiamate provenienti dai moduli pulsanti o digitali SOLO se comprese tra l'indirizzo 1 e l'indirizzo 10.

Operating restrictions for Art. 4680K

Art. 4680K manages calls originating from ONLY digital or button modules if they fall between address 1 and address 10.

Limitations utilisation Art. 4680K

L'art. 4680K gère les appels provenant des modules à boutons ou numériques,

UNIQUEMENT s'ils sont compris entre l'adresse 1 et l'adresse 10.

Gebruiksbeperkingen art. 4680K

De 4680K beheert de oproepen die afkomstig zijn van de drukknopmodulen of digitale modulen ALLEEN als ze zich tussen het adres 1 en het adres 10 bevinden.

Verwendungseinschränkungen Art. 4680K

Der Art. 4680K verwaltet die von den Tasten- oder digitalen Rufmodulen eingehenden Anrufe NUR, wenn sie zwischen der Adresse 1 und der Adresse 10 liegen.

Limites de uso del art. 4680K

El art. 4680K gestiona las llamadas procedentes de los módulos de pulsadores o digitales SÓLO si están comprendidas entre la dirección 1 y la dirección 10.

Limitações de utilização do art. 4680K

O art. 4680K gere as chamadas provenientes dos módulos de botões ou digitais APENAS se estiver entre o endereço 1 e o endereço 10.

NC NO

6059

4879K

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31) Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42) Für S1-6, S1-7 und S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

Page 92

Collegamento ampliﬁ catore video Art. 4833/A

Connection of video ampliﬁ er Art. 4833/A

Connexion ampliﬁ cateur vidéo Art. 4833/A

Aansluiting van de videoversterker art. 4833/A

LINEA MONTANTE RISER LINE LIGNE MONTANT KABEL STAMLEIDING STEIGLEITUNG LÍNEA COLUMNA MONTANTE LINHA COLUNA

SB2/AAQ

Anschluss Videosignalverstärker art. 4833/A

Conexión del ampliﬁ cador vídeo art. 4833/A

Ligação do ampliﬁ cador vídeo art. 4833/A

1200

230V~

12V~

4833/A

~+~

OUT

BK/HI

Aggiunta di un monitor principale in parallelo. Collegamento in cascata

Addition of a main monitor in parallel. Cascade connection

Adjonction d'un moniteur principal en parallèle. Connexion en cascade

Toevoeging van een hoofdmonitor in parallelschakeling. Aansluiting in cascade

Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Kaskadenverbindung

Adición de un monitor principal en paralelo. Conexión en cascada

Adição de um monitor principal em paralelo. Ligação em cascata

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31)

Für S1-6, S1-7 e S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42)

1212/B

5701+ 5714/K

DAL POSTO ESTERNO FROM EXTERNAL UNIT DEPUIS LE POSTE EXTÉRIEUR

VAN BUITENPOST VON AUSSENSTELLE DESDE LA UNIDAD EXTERNA

DO POSTO EXTERNO

JP1

C1P

S+S

LED

1234 6758

5701+ 5714/K

CV5

1207

JP1

0 VV

P1C

S+S

LED

85764321

Page 93

BK/II

Aggiunta di un monitor principale in parallelo. Collegamento in derivazione

Addition of a main monitor in parallel. Branch connection

Adjonction d'un moniteur principal en parallèle. Connexion en dérivation

Toevoeging van een hoofdmonitor. Afgetakte aansluiting

Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Abzweigverbindung

Adición de un monitor principal en paralelo. Conexión en derivación

Adição de um monitor principal em paralelo. Ligação em derivação

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31) Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42)

1216

JP1 JP1

OUT

LINL

1214/2

1C1

LED

S+S

1234 6758

Für S1-6, S1-7 e S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

* *

5701+ 5714/K

1212/B

1207

BK/A9

Collegamento in derivazione di 1 monitor principale e di 1 monitor secondario con lo stesso codice utente

Branch connection of 1 main monitor and 1 secondary monitor with the same user code

Connexion en dérivation de 1 moniteur principal et 1 moniteur secondaire avec le même code usager

Afgetakte aansluiting van 1 hoofdmonitor en 1 secundaire monitor met dezelfde gebruikerscode

Abzweigungsverbindung von 1 Haupt- und 1 Zusatzmonitor mit demselben Teilnehmercode

Conexión en derivación de 1 monitor principal y 1 monitor secundario con el mismo código de usuario

Ligação em derivação de 1 monitor principal e 1 monitor secundário com o mesmo código de utilizador

P1C

F P

S+S

LED

85764321

5701+ 5714/K

1207

1216

OUT

LINL

5701+ 5714/K

JP1

1C1

S+S

LED

1234 6758

OUT

INLIN

1214/2

JP1

5701+ 5714/K

OUT

1214/2

P1C

S+S

LED

85764321

Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

Page 94

BK/CI

Collegamento in cascata di 1 monitor principale e di 1 monitor secondario con lo stesso codice utente

Cascade connection of 1 main monitor and 1 secondary monitor with the same user code

Connexion en cascade d'1 moniteur principal et 1 moniteur secondaire avec le même code usager

Aansluiting in cascade van1 hoofdmonitor en 1 secundaire monitor met dezelfde gebruikerscode

Kaskadenverbindung 1 Hauptmonitors und 1 Nebenmonitors mit gleichem Benutzercode

Conexión en cascada de 1 monitor principal y 1 monitor secundario con el mismo código de usuario

Ligação em cascata de 1 monitor principal e de 1 monitor secundário com o mesmo código utilizador

Per S1-6, S1-7 e S1-8 (vedi tabella pag. 9) For S1-6, S1-7 and S1-8 (see table, page 20) Pour S1-6, S1-7 et S1-8 (voir table page 31)

Für S1-6, S1-7 e S1-8 (siehe Tabelle Seite 53) Para S1-6, S1-7 y S1-8 (véase tabla de pág. 64) Para S1-6, S1-7 e S1-8 (consultar a tabela da página 75)

Voor S1-6, S1-7 en S1-8 (zie tabel op pag. 42)

1216

OUT

INLIN

1214/2

SP PS

JP1

1C1

S+S

LED

1234 6758

5701+ 5714/K

1207

BK/AABI

Collegamento citofoni aggiuntivi in derivazione dal monitor

Connection of additional door-entry phones with branch connection from monitor

Connexion combinés parlophoniques supplémentaires en dérivation du moniteur

Aansluiting van extra deurtelefoons afgetakt van de monitor

Anschluss zusätzlicher Sprechstellen mit Abzweigung vom Monitor

Conexión de telefonillos adicionales en derivación desde el monitor

Ligação de telefones intercomunicadores suplementares em derivação do monitor

JP1

P1C

S+S

LED

85764321

5701+ 5714/K

1216

OUT

INLIN

1214/2

JP1

S+S

LINL

OUT

P1C

1214/2C 1214/2

EL1

OUT

1207

5701+ 5714/K

2608

2628

SW3

Page 95

BK/AAAI

Collegamento citofoni aggiuntivi in cascata dal monitor

Connection of additional door-entry phones with cascade connection from monitor

Connexion combinés parlophoniques supplémentaires en cascade du moniteur

Aansluiting in cascade van extra deurtelefoons vanaf de monitor

Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor

Conexión de telefonillos adicionales en cascada desde el monitor

Ligação de telefones intercomunicadores suplementares em cascata do monitor

JP1

S+S

F P

1LE

1C1

5701+ 5714/K

1216

OUT

LINL

OUT

INLIN

1216

1214/2

1207

BK/FI

Aggiunta di un citofono in parallelo in derivazione dal montante

Addition of a parallel door-entry phone, with branch connection from riser

Adjonction d'un combiné parlophonique en parallèle en dérivation du montant

Aansluiting in cascade van extra deurtelefoons vanaf de monitor

Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor

Adición de un telefonillo en paralelo, derivado de la columna montante

Ligação de telefones intercomunicadores suplementares em cascata do monitor

2608

SS-S

2628

SW3

1214/2

1214/2C

1216

OUT

LINL

OUT

JP1

OUT

INLIN

OUT

INLIN

OUT

INLIN

1207

S+S

1C1

LED

S-S

C 11

S+S

SCP

5701+ 5714/K

2608

6228B 6228W

SW1

S1S2

2610

Page 96

1229

ONC

12/24V

AC/DC

1122/A

(12V)

PXK/AAK

Connessione di dispositivi di ripetizione di chiamata (Art. 1229 o Art. 1122/A)

Connection of call repetition devices (Art. 1229 or Art. 1122/A)

Connexion de dispositifs de répétition d’appel (Art. 1229 ou Art. 1122/A)

Aansluiting van een extra bel (art. 1229 of art. 1122/A)

Anschluss von Rufwiederholeinrichtungen (Art. 1229 bzw. Art. 1122/A)

Conexión de dispositivos de repetición de llamada (art. 1229 o art. 1122/A)

Ligação de dispositivos de repetição da chamada (art. 1229 ou art. 1122/A)

La somma totale del numero di posti interni con stesso codice utente e del numero di dispositivi di ripetizione chiamata collegati ai suddetti posti interni non può superare il numero di 4. Connettere un solo dispositivo di ripetizione chiamata per ogni posto interno. In caso di connessione di carichi induttivi si consiglia l’inserimento di una capacità di 470nF in parallelo ai contatti C-NO dell’Art. 1122/A.

The total number of internal units with the same user code plus the number of call repetition devices connected to these internal units cannot exceed 4. Connect only one call repetition device for each internal unit. If inductive loads are connected, a 470nF capacitor should be ﬁ tted in parallel with the C-NO contacts of Art. 1122/A.

La somme du nombre de postes intérieurs ayant le même code usager et du nombre de dispositifs de répétition d’appel branchés à ces postes intérieurs ne peut pas être supérieure à 4. Brancher un seul dispositif de répétition d’appel pour chaque poste intérieur. En cas de connexion de charges inductives, il est conseillé d’installer une capacité de 470nF en parallèle aux contacts C-NO de l’Art. 1122/A.

De som van het aantal binnentoestellen met dezelfde gebruikerscode en het aantal extra bellen dat met deze binnentoestellen verbonden is, mag niet groter zijn dan 4. Sluit één extra bel aan per interne aansluiting. Bij aansluiting van inductieve belastingen adviseren wij een condensator van 470nF parallel aan de NO-contacten van art. 1122/A aan te sluiten.

Insgesamt dürfen nicht mehr als 4 Innenstationen mit gleichem Benutzercode und daran angeschlossene Rufwiederholeinrichtungen vorhanden sein. Jeweils nur eine Rufwiederholeinrichtung pro Innensprechstelle anschließen. Bei einem Anschluss von induktiven Lasten empﬁ ehlt sich die Parallelschaltung eines Kondensators mit 470nF zu den Schließerkontakten von Art. 1122/A.

Las unidades internas con el mismo código de usuario y los dispositivos de repetición de llamada conectados a dichas unidades internas no pueden sumar más de 4. Conectar un único dispositivo de repetición de llamada para cada unidad interna. En caso de conexión de cargas inductivas, es aconsejable disponer de una conexión con una capacidad de 470nF en paralelo a los contactos normalmente abiertos del art. 1122/A.

A soma total do número de postos internos com o mesmo código de utilizador e do número de dispositivos de repetição de chamada ligados aos postos internos não pode ser superior a 4. Ligar apenas um dispositivo de repetição de chamada para cada posto interno. Em caso de conexão de cargas indutivas aconselha-se a introdução de uma resistência de 470nF em paralelo aos contactos C-NO do art. 1122/A.

* 20 m MAX - Utilizzare cavo schermato per il collegamento e non

far passare i cavi in prossimità di carichi induttivi pesanti o cavi di alimentazione (230V / 400V).

* 20 m MAX - Use screened cable for the connection and do not run

cables near heavy inductive loads or power supply cables (230V / 400V).

* 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas

faire passer les câbles à proximité de charges inductives lourdes ou de câbles d’alimentation (230V / 400V).

* 20 m MAX - Gebruik een afgeschermde kabel voor deze verbinding

en leid de kabels niet in de nabijheid van hoge inductieve belastingen of netvoedingskabels (230V / 400V).

* 20 m MAX - Für den Anschluss abgeschirmte Kabel verwenden

und die Kabel nicht in der Nähe von großen induktiven Lasten oder Stromversorgungskabeln (230V / 400V) verlegen.

* 20 m MAX - Utilizar cable blindado para la conexión y no tender los

cables cerca de cargas inductivas pesadas o cables de alimentación (230V / 400V).

* 20 m MAX - Utilizar cabo blindado para a ligação e não fazer passar

os cabos nas proximidades de cargas indutivas pesadas ou de cabos de alimentação (230V / 400V).

Page 97

2608

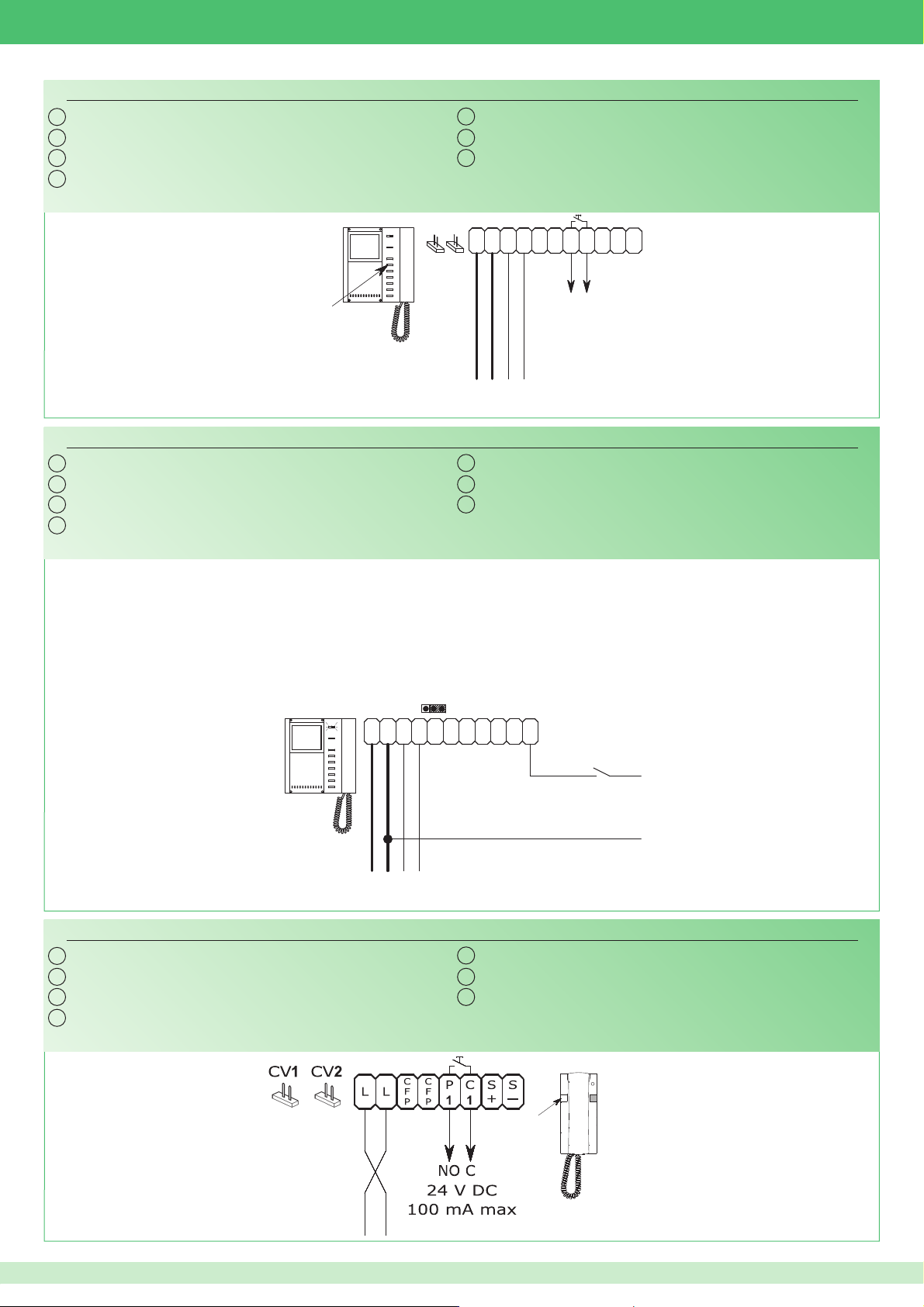

Utilizzo per usi vari del pulsante P1 (Art. 5714/K)

Use for various purposes of button P1 (Art. 5714/K)

Utilisation pour usages divers du bouton P1(Art. 5714/K)

Gebruik voor verschillende doeleinden van drukknop P1 (art. 5714/K)

BK/PI

Verwendung von Taste P1 für sonstige Funktionen (Art. 5714/K)

Pulsador P1 para varios usos (art. 5714/K)

Utilização do botão P1 para vários usos (art. 5714/K)

5701+ 5714/K

CV3CV4

1207

BK/NI

Verwendung der Klemme LED 1

Uso del borne LED 1

Utilização do borne Luz indicadora 1

JP1

1C1

Utilizzo morsetto LED 1

Use of LED 1

Utilisation borne LED 1

Gebruik klem LED 1

In presenza di tensione sul morsetto LED 1 il led di segnalazione lampeggia The LED indicator ﬂ ashes in the presence of voltage on terminal LED 1 En présence de tension sur la borne LED 1, la led de signalisation clignote Bij spanning op de klem LED 1, knippert de led Ist Spannung an der Klemme LED 1 vorhanden, blinkt die Anzeige-LED En presencia de tensión en el borne LED 1, el led de señalización parpadea Na presença de energia eléctrica no borne Luz indicadora 1 o indicador luminoso pisca

5701+ 5714/K

C F

100 mA max

LED

S+S

1C1

NO C

24 V DC

LED

S+S

1207

Utilizzo per usi vari del pulsante P1 (Art. 2608)

Use for various purposes of button P1 (Art. 2608)

Utilisation pour usages divers du bouton P1 (Art. 2608)

Gebruik voor verschillende doeleinden van drukknop P1 (art. 2608)

Rimuovere i jumper CV1 e CV2 Remove jumpers CV1 and CV2 Enlever les cavaliers CV1 et CV2 Verwijder de jumpers CV1 en CV2 Jumper CV1 und CV2 entfernen Quitar los puentes CV1 y CV2 Retirar os comutadores de derivação CV1 e CV2

12-24V DC

SB/X3

Verwendung von Taste P1 für sonstige Funktionen (Art. 2608)

Pulsador P1 para varios usos (art. 2608)

Utilização do botão P1 para vários usos (art. 2608)

Page 98

CFP

Variante collegamento chiamata fuori porta

Floor door call connection variant

Variante connexion appel palier

Aansluitvariant etagebel

Anschlussvariante Rufsignale der Außensprechstellen

Variante para la conexión de la llamada del timbre de planta

Variante para ligação da campainha externa

In caso di più citofoni o staffe monitor con lo stesso codice utente collegare il pulsante CFP su uno solo; tutti i dispositivi suoneranno contemporaneamente

If there are a number of door-entry phones or monitor brackets with the same user code, connect the CFP button to one only; all the devices will ring simultaneously

En cas de plusieurs combinés parlophoniques ou étriers moniteur avec le même code usager, relier le bouton CFP sur un seul ; tous les dispositifs sonneront en même temps

Bij meerdere deurtelefoons of grondplaten met dezelfde gebruikerscode moet de knop CFP op slechts één code worden aangesloten; alle inrichtingen bellen tegelijkertijd

Im Fall mehrerer Sprechstellen oder Monitorgrundplatten mit dem gleichen Benutzercode ist die CFP Taste nur an eine Vorrichtung anzuschließen; sämtliche Vorrichtungen werden gleichzeitig klingeln

Collegamento relé attuatore Art. 1256

Connecting actuator relay Art. 1256

Branchement relais actionneur Art.1256

Aansluiting relais module art. 1256

1256

110-240V

1207

G N

NONC

CNL L

22V

33V

OUT

LINL

OUT

1214/2C

~-~

En caso de varios telefonillos o soportes con el mismo código de usuario, conectar el pulsador CFP a uno sólo; todos los dispositivos se activarán al mismo tiempo

No caso de vários telefones intercomunicadores ou suportes de monitor com o mesmo código de utilizador, ligar o botão CFP num só; todos os dispositivos soarão em simultâneo

PXK/EC

Anschluss Relais Art. 1256

Conexión del relé actuador art. 1256

Ligação do relé actuador art. 1256

12/24V

AC/DC

Non alimentare l'Art. 1256 con 33v in continua. In caso di bisogno aggiungere l'Art. 1200. Per maggiori informazioni su Art. 1256 vedi FT/SB2/02

Do not power Art. 1256 with continuous 33 V supply. If necessary, add Art. 1200. For further information on Art. 1256, see FT/SB2/02

Ne pas alimenter l’Art. 1256 avec 33v en continu. En cas de besoin ajouter l’Art. 1200. Pour plus d’informations sur l’Art.1256 voir FT/SB2/02

Voed art. 1256 niet met 33v continustroom Indien nodig art. 1200 toevoegen. Zie voor meer informatie over art. 1256, FT/SB2/02

Den Art. 1256 nicht mit 33V Gleichspannung versorgen. Im Bedarfsfall den Art. 1200 hinzufügen. Für weitere Informationen über Art. 1256 siehe FT/SB2/02

No alimentar el art. 1256 con 33 V en corriente continua Si es necesario, añadir el art. 1200. Para mayor información sobre el art. 1256, véase FT/SB2/02

Não alimentar o art. 1256 com 33 V em continuação. Em caso de necessidade adicionar o art. 1200. Para mais informações sobre o art. 1256, consultar FT/SB2/02

4680KC 4680K

*Pulsante comando apriporta locale *Local door-opener button

*Bouton commande ouvre-porte local

*Bedieningsknop lokale deuropener *Lokale Türöffnertaste *Pulsador abrepuertas local *Botão de comando abertura da porta local

Page 99

PXK/RTNP

Utilizzo relé posto esterno su apriporta o comando attuatore (vedi programmazioni speciali pag.12: gestione comando attuatore)

Using the external unit relay on lock-release or actuator control (see special programming, page23: actuator control management)

Utilisation relais poste extérieur sur ouvre-porte ou commande actionneur (voir programmations spéciales, page 34 : gestion commande actionneur)

Gebruik relais entreepaneel op deuropener of relaissturing (zie Speciale programmeringsmogelijkheden, pag. 45: Beheer relaissturing)

Verwendung des Relais der Außensprechstelle als Türöffner oder zur Relaisansteuerung (siehe Besondere Programmierungen, Seite 56: Relaisansteuerung)

Uso del relé de la unidad externa en el abrepuertas o mando actuador (véase Programaciones especiales en la pág 67: Gestión del mando actuador)

Utilização do relé do posto exterior para abertura de porta ou comando actuador (vide Programações especiais da Pág 78: Gestão do comando actuador)

1207

230 V

110-240V

00 V

12V/24V

AC-DC

10A MAX

Variante con serratura di sicurezza e alimentazione aggiuntiva

Variant with security door lock and additional power supply

Variante avec gâche de sécurité et alimentation supplémentaire

Variant met veiligheidsslot en extra voeding

NC NO

PXK/SNP

1207

12/24V

AC/DC

4680K/

4680KC

Variante mit Sicherheits-Türöffner und zusätzlicher Stromversorgung

Variante con cerradura de seguridad y alimentación adicional

Variante com fechadura de segurança e alimentação suplementar

110-240V

00 V

G N

NONC

4680K / 4680KC

Page 100

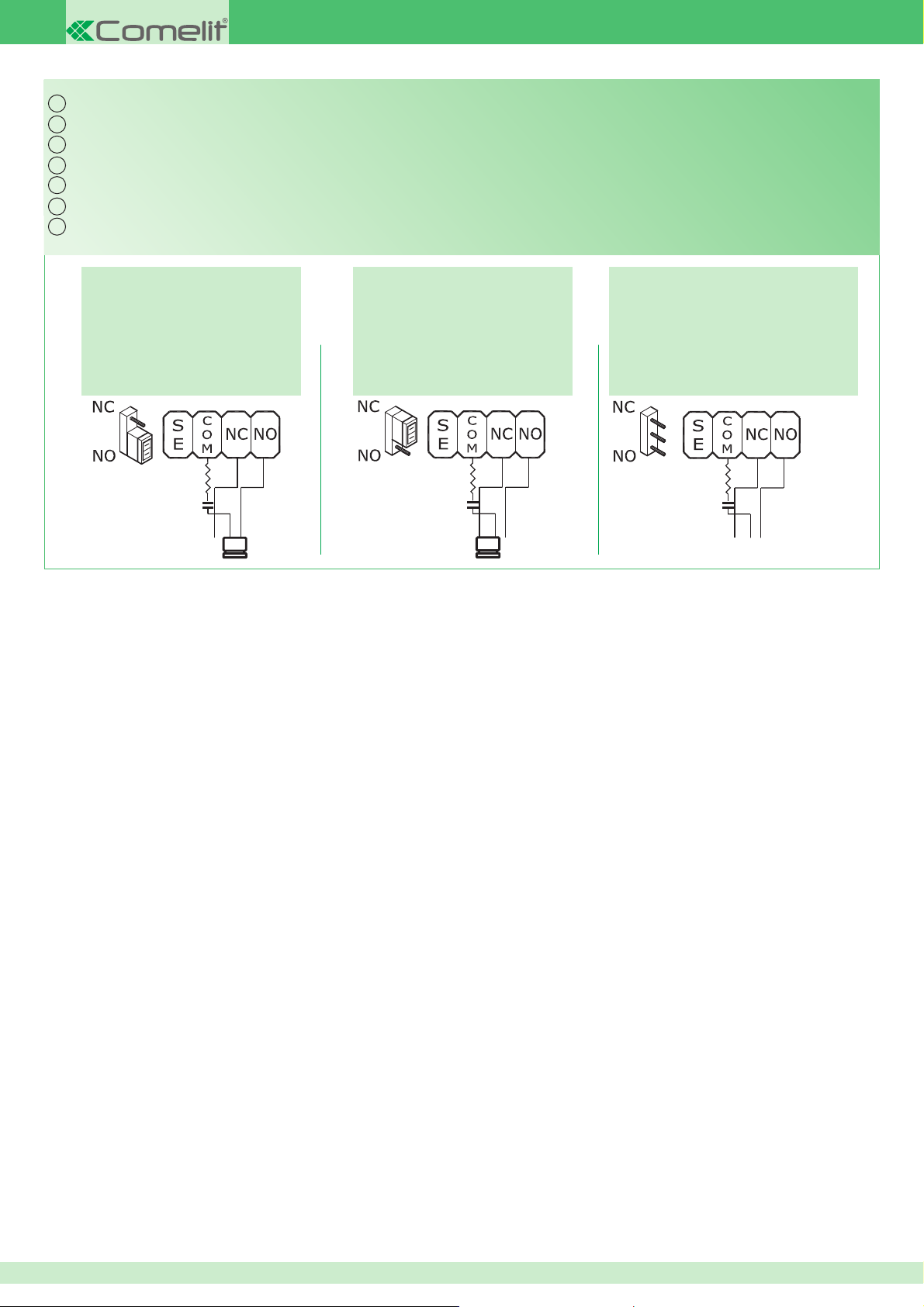

Utilizzo della rete RC per ﬁ ltro serratura sui contatti del relè

Using the RC network for door lock ﬁ lter on relay contacts

Utilisation du réseau RC pour ﬁ ltre gâche sur les contacts du relais

Gebruik van het RC-net voor storingsﬁ lter op de contacten van het relais

Verwendung des RC-Glieds als Türöffner-Filter an den Relaiskontakten

Uso de la red RC para el ﬁ ltro de la cerradura en los contactos del relé

Utilização da rede RC para ﬁ ltrar a fechadura nos contactos do relé

Sui contatti C. NO.

On contacts C. NO. Sur les contacts C. NO. Op de C. NO-contacten.

An den Schließerkontakten

En los contactos normalmente abiertos

Nos contactos C. NO.

Sui contatti C. NO.

On contacts C. NO. Sur les contacts C. NO. Op de C. NO-contacten.

An den Schließerkontakten

En los contactos normalmente abiertos

Nos contactos C. NO.

Esclusa: contatto pulito Disabled: clean contact

Exclue : contact libre

Met uitzondering van: potentiaalvrij contact

Ausgenommen: potentialfreier Kontakt

Excluido: contacto libre de potencial

Exclusão: contacto limpo

100

1° edizione Rev.1 04/2014 cod. 2G40000383
