CDC1235

12 DISC CD CHANGER - “TWIN SIX” Owner's guide CHARGEUR DE CD 12 DISQUES - “Double Six” Munuel de l'utilisateur CAMBIADOR DE CD 12 DISCOS - “Doble Seis” Guía del Propietario

Thank you for purchasing the CDC1235 system. The CDC1235 is designed incorporating the latest digital technologies, while featuring a newly developed CD mechanism to achieve excellent performance and good reliability.

Please read this owner's guide entirely before proceeding with installation.

Nous vous remercions d'avoir acheté un changeur CDC1235. Le CDC1235 tire parti des dernières technologies numériques et cornporte un nouveau mecanisme de lecture des CD, ce qui lui permet d'offrir d'excellentes performances et une très bonne fiabilité.

Veuillez ilre intégralement ce mode d'ernploi avant de passer à l'installation.

Gracias por comprar el sistema CDC1235. El diseño del CDC1235 incorpora la última tecnología digital así como el recientemente desarrollado mecanismo CD para ofrecer unas excelentes prestaciones y fiabilidad.

Lea esta guía del usuario en su totalidad antes de proceder a la instalación.

● 12-Disc Capability (Two 6-Pack™ Magazines)

● 8-Times Oversampling Digital Filter

● Dual 1-Bit D/A Converters

● Zero-Bit Detector™ Mute Circuit

● Recessed Sliding Magazine Door

● Low Vibration Suspension System

● Eject Capability with Key-Off

● 120° Mounting Capability

● Quick Disc-to-Disc Load Time

● Fiber-Optic Digital Output

● Audio Navigation Compatible (IVS)

● Dimensions: 268 mm (W) ✕ 98 mm (H) ✕ 170 mm (D)

● Capacité de 12 disques (deux magasins 6-Pack™)

● Filtre numérique à suréchantillonnage octuple

● Doubles convertisseurs N/A à 1 bit

● Circuit de mise en sourdine Zero-Bit Detector™

● Porte de magasin coulissante en retrait

● Système de suspension à faibles vibrations

● Éjection possible avec le contact coupé

● Possibilité de montage sur 120°

● Temps de chargement disque-à-disque rapide

● Sortie numérique à fibre optique

● Compatible avec les systèmes de navigation audio (IVS)

● Dimensions : 268 mm (L) ✕ 98 mm (H) ✕ 170 mm (P)

● Capacidad para 12 discos (dos magazines de 6-Pack™)

● Filtro digital de sobremuestreo óctuple

● Convertidores D/A dobles de 1 bit

● Circuito de silenciamiento con Zero-Bit Detector™

● Puerta del cargador empotrada y deslizante

● Sistema de suspensión que reduce las vibraciones

● Capacidad de expulsión con la llave de contacto desconectada

● Capacidad de montaje dentro de un ángulo de 120°

● Carga rápida de discos

● Salida digital de fibra óptica

● Compatible con navegación mediante voz (IVS)

● Dimensiones: 268 (Ancho) ✕ 98 (Alto) ✕ 170 (Prof.) mm

FEATURES / CARACTÉRISTIQUES / CARACTERÍSTICAS PRINCIPALS

Français EspañolEnglish

1. Please read this manual carefully before installing the unit.

2. Make sure all of the mounting hardware is complete before you install the CDC1235.

3. It is recommended that you remove the negative (-) terminal from the car battery before you install the CDC1235. This will prevent accidental short circuiting installation.

4. Do not open CDC1235 cases. There are no user serviceable parts inside. If you drop anything into the unit during installation, consult your nearest CLARION dealer or an authorized CLARION service center.

5. Never clean the surface of your CDC1235 with chemical solvents, as they could damage the finish. Use a clean dry cloth.

6. If the car is parked for a long time in the sun during summer or in a cold location during winter, the temperature inside the car will reach extreme levels. As the unit may not function properly in such a case, use it only after the ambient temperature has returned to normal.

1. Veuillez lire avec attention ce mode d'emploi avant d'installer l’appareil.

2. Assurez-vous que tous les accessoires d’installation sont bien présents avant d’instaaler votre CDC1235.

3. Nous vous recommendons de débrancher la borne moins (-) de la batterie avant d'installer le CDC1235. Vous éviterez ainsi tout court-circuit accidentel pendant l'installation.

4. N’essayez pas de démonter le CDC1235. L'utilisateur n'a en aucun cas besoin d'accéder à l'intérieur de l'appareil. Si vous faites tomber quelque chose dans l'appareil au cours de l’installation, adressez-vous à votre revendeur CLARION ou à un centre de SAV CLARION.

5. Ne nettoyez jamais l'extérieur du CDC1235 avec un solvant chimique. Vous risqueriez d'endommager la finition. Utilisez un chiffon propre et sec.

6. Si le véhicule reste stationné longtemps au soleil en été ou dans un endroit trés froid en hiver, la température intérieure du véhicule peut atteindre des niveaux extrêmes. L'appareil ne pouvant obligatoirement fonctionner dans un cas semblable, ne l'utilisez qu’une fois la température ambiante revenue à un niveau normal.

1. Lea este manual atentamente antes de instalar la unidad.

2. Asegúrese de que el hardware de montaje esté completo antes de instalar el CDC1235.

3. Se recomienda retirar el terminal negativo (–) de la batería del coche antes de instalar el CDC1235. Esto evitará el peligro de que se produzcan cortocircuitos accidentales durante la instalación.

4. No abra la caja CDC1235. Su interior no contiene piezas que el usuario pueda reparar. Si durante la instalación cae algún objeto en el interior de la unidad, consulte al distribuidor CLARION más cercano o a un centro de servicio autorizado CLARION.

5. No limpie nunca la superficie del CDC1235 con disolventes químicos, ya que podrían dañar el acabado. Utilice un paño limpio y seco.

6. Si el automóvil permanece aparcado durante un período prolongado al sol durante el verano o en un lugar frío durante el invierno, la temperatura del interior del vehículo alcanzará niveles extremos. Ya que en estos casos es posible que la unidad no funcione correctamente, utilice el aparato únicamente cuando la temperatura ambiente haya vuelto a su estado normal.

PRECAUTIONS / PRECAUTIONS / PRECAUCIONES

Français EspañolEnglish

¡ Installation selector levers ™ Eject Button

Press the eject button 1 for ejecting the magazine 1 and the eject button 2 for the magazine 2.

£ Sliding Door ¢ C-BUS Terminal (13 pin) ∞ Optical Digital Output Terminal

¡ Leviers de réglage de a position physique ™ Bouton d'éjection

Appuyez sur le bouton d'éjection 1 pour ejecter le magasin 1, et sur les boutton d’éjection 2 pour éjecter le magasin

£ Volet coulissant ¢ Connecteur C-BUS (13 broches) ∞ Connecteur de sortie opto-numérique

¡ Palanca de selector de instalación ™ Botón de expulsión

Pulse el botón de expulsión 1 para expulsar el cambiador 1 y el botón de expulsión 2 para el cambiador 2.

£ Puerta corredera ¢ Terminal Bus-C (13 clavijas) ∞ Terminal de salida digital óptocas

IDENTIFICATION OF PARTS / PRINCIPALES PIECES / IDENTIFICA CIÓN DE LOS COMPONENTES

Français EspañolEnglish

INSTALLATION / INSTALLATION / INSTALACIÓN

Français EspañolEnglish

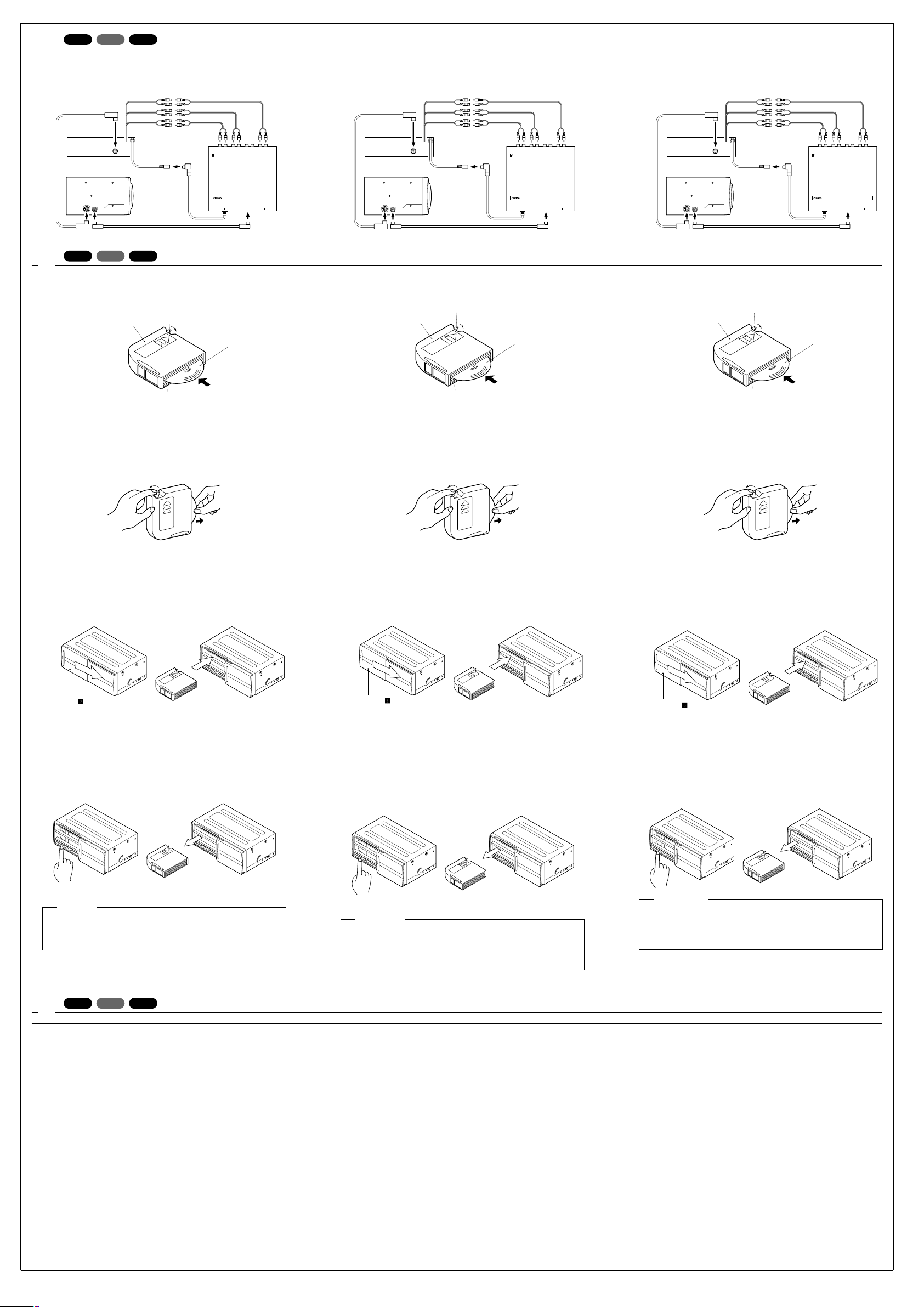

Installation of connectors

4 - 1.

1. In order to prevent short circuits during installation, the negative (-) terminal of the battery must be disconnected prior to installation.

2. Give consideration to safety and easy handling when deciding on the installation place. Avoid the following places:

● A place which hampers driving.

● A place where the safety of the passengers is compromised during an emergency brake

situation.

● A place which is exposed to direct sunlight or the hot air from the heater.

● A place which is exposed to rain or which comes into contact with water.

3. Only the provided screws and brackets should be used during installation. Using screws other than those specified will cause damage.

4. Before installation, check that there is no harness hidden behind any panels before drilling any holes.

Battery

Casing Casing

MAX. 5/16" (8mm)

Damages

1. Pour éviter tout court-circuit pendant l'installation, débranchez la borne moins ( - ) de la batterie.

2. Pour choisir l'endroit où installer l'appareil, tenez compte à la fois de l'aspect pratique et de la sécurité. Evitez les endroits suivants:

● Un empiacement qui gênerait la conduite du véhicule.

● Un emplacement qui compromettrait la sécurité des passagers en cas de freinage violent.

● Un endroit exposé à la iumière du soleil ou à l'air chaud du système de chauffage.

● Un endroit exposé à la pluie ou à l'eau.

3. Seuls les supports et vis fournis doivent être utilisés pour l'installation. Si vous utilisez d'autres vis, vous risquez d'endommager l'appareil.

4. Avant l'installation, vérifiez qu'à l'endroit où vous prévoyez de faire des trous sur la planche de bord ou ailleurs dan le véhicule, il n'y a rien derrière (câbles, etc.).

Batterie

Carter Carter

5/16" (8mm) max.

Danger

1. A fin de evitar cortocircuitos durante la instalación, antes de proceder a ésta debe desconectarse el terminal negativo (–) de la batería.

2. Al decidir el lugar de instalación considere los aspectos de seguridad y facilidad de manejo. Evite los lugares siguientes:

● Un lugar que entorpezca la conducción.

● Un lugar en el que la seguridad de los pasajeros resulte comprometida en una situación de

frenazo de emergencia.

● Un lugar expuesto a la luz solar directa o al aire caliente de la calefacción.

● Un lugar expuesto a la lluvia o en el que se produzca contacto con agua.

3. Para la instalación sólo deben utilizarse los tornillos y soportes que se suministran con el aparato. La utilización de tornillos que no sean los especificados puede provocar daños.

4. Antes de la instalación compruebe que no haya cables detrás de ningún panel antes de realizar cualquier perforación.

Batería

Caja Caja

Max. 5/16" (8mm)

Daños

1. When handling the cord, take the following precautionary measures:

● Avoid places that heat up such as the engine, the exhaust pipe and the heater vent.

● Keep it separate from the car's own coiled and connected cords.

● Take care not to place it across the burr edge of the metal sheet.

2. When connecting the 13 pin C-BUS extension cable or the optical fibre digital cable, ensure that it is fully inserted so as to make a secure connection. After connecting, secure the cable with the lead clamp.

3. When removing the optical fibre digital cable, grip the slide cap (grey colour part of the unit) and then pull gently.

4. Do not coil up the optical fibre digital cable with a radius of less than 1" (3cm). With a radius of less than 1 ", the performance of the cable will be greatly impaired.

5. After connecting, use the lead clamp or tape to secure the cable.

Installation des câbles et connecteurs

4 - 1.

1. Prenez les précautions suivantes lors du passage du câble d'alimentation:

● Evitez de passer aux endroits qui chauffent, comme le moteur, le tuyau d'échappement et le système de chauffage.

● Ne le regroupez pas avec les faisceaux électriques du véhicule.

● Veillez à ce qu'il ne frotte pas contre un bord métallique.

2. Lors du branchement du câble d'extension C-BUS ou du câble à fibre optique numérique, assurezvous que le connecteur est bien enfoncé dans sa prise et que la connexion est solide. Après le branchement, fixez le câble à l'aide du collier de fixation.

3. Si vous devez débrancher le câble à fibre optique numérique, attrapez le capuchon du connecteur (de couleur grise) et tirez délicatement.

4. Ne courbez pas le câble à fibre optique numérique en boucles de moins de 3 cm de rayon. Lorsque le rayon d'une courbure est inférieur à 3 cm, les performances du câble sont largement abaissées.

5. Après connexion, servez-vous du collier de serrage ou de ruban adhésif pour fixer le câble.

Instalación de los conectores

4 - 1.

1. Al manipular el cable tome las siguientes precauciones:

● Evite los lugares en los que se produzca calor tales como el motor, el tubo de escape y el conducto de calefacción.

● Manténgalo separado de los cables enrollados y conectados del propio automóvil.

● Tenga cuidado de no colocarlo contra los bordes cortantes de la plancha metálica.

2. Al conectar el cable de extensión del BUS-C de 13 clavijas o el cable digital de fibra ópticas, asegúrese de que queda completamente insertado y de que la conexión es firme. Una vez conectado, asegure el cable con la mordaza.

3. Para extraer el cable digital de fibra ópticas, sujete la tapa deslizante (pieza gris de la unidad) y tire con suavidad.

4. No enrolle el cable digital de fibra ópticas con un radio menor de 3 cm. Con un radio menor de 3 cm el rendimiento del cable resultará considerablemente mermado.

5. Una vez efectuada la conexión, utilice la mordaza o cinta para fijar el cable.

™

∞

™

∞

™

∞

1996/11 (D•K) Printed in Japan / Imprimé au Japon / Impreso en Japón PE-2255B 280-6839-00

MODEL

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION. THIS PRODUCTION COMPLIES WITH DHHS RULES 21 CFR SUB-CHAPTER J APPLICABLE AT DATE OF MANUFACTURE. CLARION CO.,LTD. 50 KAMITODA, TODA-SHI, SAITAMA-KEN, JAPAN.

MANUFACTURED:

SERIAL No. PE-

Clarion Co.,Ltd.

MADE IN

286-

CLASS 1 LASER PRODUCT

(

EN-60825. 1991

)

1.2.Be sure to use the screws, etc., included in the package for installation. Using other screws could damage the set.

Set the selectors on the side and bottom panels to the “H” side when installing the set horizontally, to the “V” side when installing the set vertically. When installing at the angle of 45°, set the selectors to the center click position. The set may be damaged if the selectors are not set to the proper positions.

Screws M5 x 8 W-SEMS

•

ISO

CAUTION

MODEL

THIS PRODUCTION COMPLIES WITH DHHS RULES 21 CFR SUB-CHAPTER J APPLICABLE AT DATE OF MANUFACTURE.

CLARION CO.,LTD. 50 KAMITODA, TODA-SHI, SAITAMA-KEN, JAPAN.

MANUFACTURED:

SERIAL No. PE-

Clarion Co.,Ltd.

MADE IN

286-

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to consult the dealer or an experienced radio/TV technician for help.

USE OF CONTROLS, ADJUSTMENTS, OR PERFORMANCE OF PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN, MAY RESULT IN HAZARDOUS RADIATION EXPOSURE. THE COMPACT DISC PLAYER SHOULD NOT BE ADJUSTED OR REPAIRED BY ANYONE EXCEPT PROPERLY QUALIFIED SERVICE PERSONNEL.

CHANGES OR MODIFICATIONS NOT EXPRESSLY APPROVED BY THE MANUFACTURER FOR COMPLIANCE COULD VOID THE USER'S AUTHORITY TO OPERATE THE EQUIPMENT.

INFORMATION FOR USERS;

CHANGES OR MODIFICATIONS TO THIS PRODUCT NOT APPROVED BY THE MANUFACTURER WILL VOID THE WARRANTY AND WILL VIOLATE FCC APPROVAL.

CAUTION:

Installation of CD Changer Unit

4 - 2.

1) Decide on the installation place and direction.

2) Adjust the installation selector levers ¡ to the desired installation position. *During shipment from the factory, the levers are placed in a horizontal position.

Installation des câbles et connecteurs

4 - 2.

1) Choisissez un empiacement et une position.

2) Ajustez les leviers de réglage de position physique ¡ en fonction de la position choisie. *L'appareil est livré avec les leviers réglés sur la position horizontale.

Instalatión de los conectores

4 - 2.

1) Decida el lugar y la dirección de instalación.

2) Ajuste la palanca de dirección de instalación ¡ hasta la posición de instalación deseada. *Durante el envío desde la fábrica, la palanca se encuentra en posición horizontal.

Installation Procedure

4 - 3.

1. Use the double seamed hexagonal bolts to fix the lead clamp and installation bracket to the unit (on both sides) in the desired direction of installation. For your convenience, identification marks are put beside holes on the unit and the brackets. That is, holes with the "H" marks are to be used for horizontal, "V" for vertical installation and "T" for suspending installation.

* For horizontal or suspending installation, use the attached installation screw to fix the lead clamp.

2. Use the wing nut to hold in place the installation bracket with bolt to the installation bracket, which is attached to the unit. Then affix the cushion rubber.

3. Remove the floor carpet and decide on the place to install. Adjust the installation bracket with bolts to suit the place of installation. * The installation bracket with bolt may be broken off if it is

bent many times at the perforated line.

4. Remove the separator of the cushion rubber that is attached to the installation bracket with bolt and install accordingly.

5. Unfasten the wing nut and remove the unit.

6. Return the floor carpet to its original place. Use a knife to cut into the carpet where the bolt can be felt, and allow the bolt to protrude from the carpet.

7. Align the unit with the bolts and secure it with the wing nuts.

Procédure d' installation

4 - 3.

1. Utilisez les vis à tête hexagonale pour fixer les serre-fils et les supports d'installation à l'appareil (des deux côtés) dans la position voulue. Pour vous faciliter la tâche, des indications figurent à côté de chaque trou de l'appareil et des supports. Les trous respérés par un "H" doivent être utilisés pour une installation horizontale, ceux repérés par un "V" pour une installation verticale, et ceux repérés par un "V" pour une installation en "plafonnier".

* Pour les installations en position horizontale ou "plafonnier", servez-vous de la vis pour fixer le

serre-tils.

2. Servez-vous des ecrous à aitettes pour fixer ies piaquettes equipes de tiges fitetees aux supports d'instaiiation que vous avez precedemment fixes sur i'appareil. Puis coilez les patins de caoutchouc.

3. Soulevez Ma garniture de sol et choisissez un emplacement. àjustez les piaquettes d'instaiiation en function de l'endroit choisi. * La plaquette peut etre raccourcie; if suffit de Ma plier et

de Ma depiier piusieurs fois au niveau de Ma iigne perforee.

4. ,Retirez i'autre pedicure de protection des patins de caoutchouc fixes aux plaques et instaiMez ensemble à i'endroit choisi.

5. Devissez les ecrous à aiiettes et retirez i'appareii.

6. rRemettez Ma garniture de sol en place. Servez-vous d'un cutter pour menager des trous dans Ma garniture et laisser passer ies tiges filetees.

7. Pepiacez i'appareil sur ies tiges fitetees et revissez ies ecrous à ailettes.

Procedimento de instalación

4 - 3.

1. Utilice el tornillo hexagonal de doble ranura para fijar la mordaza del cable y el soporte a la unidad (en ambos lados) en la dirección de montaje dseada. Para mayor comodidad, junto a los orificios de la unidad y del soporte hay unas marcas de identificación. Es decir, los orificios con la marca “H” deben utilizarse para el montaje horizontal, los que llevan la marca “V” para el montaje vertical y los que llevan la marca “T” para el montaje colgante.

* Para una instalación horizontal o inclinada, utilice el tornillo de instalación que se suministra para

fijar la mordaza.

2. Utilice las tuercas de mariposa para mantener en posición el soporte de instalación con los tornillos en el soporte de instalación, que se adjuntan a la unidad. Seguidamente añada la pieza amortiguadora de goma.

3. Retire la moqueta del suelo y decida el lugar de instalación. Ajuste los soportes de instalación con los tornillos para adaptarlo al lugar de instalación. * El soporte de instalación y el tornillo pueden

romperse si se doblan muchas veces en la línea perforada.

4. Extraiga los separadores de la pieza amortiguadora de goma que se adjunta al soporte de instalación con el tornillo e instálela apropiadamente.

5. Afloje las tuercas de mariposa y extraiga la unidad.

6. Coloque de nuevo la moqueta del suelo en su posición original. Utilice un cortador de cuchilla para cortar la moqueta en el lugar donde note la presencia del tornillo, y deje que éste sobresalga de la moqueta.

7. Alinee la unidad con los tornillos y fíjela con las tuercas de mariposa.

■ Adjustment of Installation Selector Lever on the Right Side The installation direction can be adjusted by using the sharp end of a screwdriver or ball-point pen to insert into the round hole.

■ Adjustment of Installation Selector Lever at the base The installation direction can be adjusted by inserting the sharp end of a small screwdriver into the square hole which can be seen from the adjustment hole. * Take care not to insert the screwdriver into anything

other than the square hole as this could damage the unit.

Caution:

● When the unit is installed below the horizontal position (up to 15 degrees) the ejected magazine,

when left in that position, will drop due to vibrations from the car.

● Adjust the installation selector levers into the correct locations. Setting the locations incorrectly or

in varied positions will cause skipping.

● Do not move the installation selector levers while the unit is in use. This will cause damage to the

mechanism and the disc.

■ After Setting The Installation Selector Levers After setting the installation selector levers ¡ at both places, use the attached label to close up the adjustment holes.

■ Déplacement du levier de réglage de posilion du flanc droit Pour amener le levier de réglage de posilion du flanc droit sur le réglage adéquat, placez la pointe d'un tournevis ou d'un stylo à bille dans le petit trou.

■ Déplacement du levier de régiage de position de la base Pour amener le levier de régiage de position de la base sur le réglage adéquat, placez la pointe d'un tournevis dans le petit trou carré que l'on distinque à travers la fenêtre du levier. * Veillez à ne pas enfoncer le tournevis dans une autre

chose que le petit trou carré pour ne pas risquer d'endommager l'appareil.

Points importants à noter

● Lorsque l'appareil est installé en position horizontale mais orienté légèrement vers le bas (jusqu'à

15˚ sous l'horizontale), le magasin, lorsqu'il est éjecté, a tendance à tomber par terre à cause des vibrations du vèhicuie.

● Veillez à bien placer chaque levier de réglage de position sur le bon réglage. Si un des leviers est

dans une position intermédiaire, les disques auront tendance à "sauter".

● Ne changez pas la position d'un levier pendant que l'appareil est en cours d'utilisation. Le

mécanisme et le disque pourraient en être endommagés.

■ Après avoir régié les leviers de réglage de position Après avoir régié les deux leviers de réglage de position ¡, recouvrez les orifices de réglage à l'aide des étiquettes.

Français EspañolEnglish

■ Ajuste de la palanca de dirección de instalación en el lado derecho. La dirección de instalación puede ajustarse introduciendo el extremo afilado de un destornillador o de un bolígrafo en el orificio redondo.

■ Ajuste de la palanca de dirección de instalación en la base. La dirección de instalación puede ajustarse introduciendo el extremo afilado de un destornillador pequeño en el orificio cuadrado que se puede ver desde el orificio de ajuste. * Asegúrese de no introducir el destornillador en ningún

lugar que no sea el orificio cuadrado, ya que podría producir dañar la unidad.

Precaución

● Cuando la unidad se instala por debajo de la posición horizontal (hasta 15 grados), si se deja el

cargador en posición expulsada, éste se caerá debido a las vibraciones del automóvil.

● Ajuste la palanca de ajuste de instalación firmemente en las posiciones correctas. El ajuste

incorrecto de las posiciones o en posiciones distintas puede hacer que caiga.

● No mueva la palanca de ajuste de instalación mientras se esté utilizando la unidad. Ello causará

daños al mecanismo y al disco.

■ Después de fijar la posición de la palanca de ajuste de dirección de instalación. Después de fijar la posición de la palanca de ajuste de dirección de instalación

¡ en ambos

lugares, utilice la etiqueta adjunta para cerrar los orificios de ajuste.

● Vertical Position ● Horizontal / Suspending

● Position verticale ● Position horizontale/ "plafonnier"

● Vertical Position ● Horizontal Position ● Suspending Position

● Position verticale ● Position horizontale ● Position “plafonnier”

● Posición vertical ● Posición horizontal ● Suspensión hacia abajo

H: Horizontal / Horizontale / Horizontal 45: Slope / Oblique / Inclimación V: Vertical / Verticale / Vertical

30˚

15˚

Right Side Flanc droit Lado derecho

Base Base Base

• Set the position of the installation selector levers ¡ on the right side and at the base of the unit to "H".

• Positionnez les leviers de réglage de position

¡ du flanc droit et de la bass sur “H”.

• Fiji la posición de la palanca de ajuste de dirección de instalación

¡ en el lado derecho y

en la base de la unidad en “H”.

15˚

45˚

15˚

Right Side Flanc droit Lado derecho

Base Base Base

• Set the position of the installation selector levers ¡ on the right side and at the base of the unit to "45".

• Positionnez les leviers de réglage de position

¡ du flanc droit et de la bass sur “45”.

• Fije la posición de la palanca de ajuste de dirección de instalación

¡ en el lado derecho y

en la base de la unidad en “45”.

Right Side Flanc droit Lado derecho

Base Base Base

• Set the position of the installation selector levers ¡ on the right side and at the base of the unit to "V".

• Positionnez les leviers de réglage de position

¡ du flanc droit et de la bass sur "V".

• Fije la posición de la palanca de ajuste de dirección de instalación

¡ en el lado derecho y

en la base de la unidad en “V”.

● Posición vertical ● Posición horizontal/inclinada

+ 2 hidden pages
