РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Page 2

Руководство по эксплуатации на сайте

Руководство по эксплуатации своего автомобиля Вы можете найти на сайте CITROËN в рубрике "MyCitroën".

В "личном кабинете" Вы найдете рекомендации и другую информацию по обслуживанию своего автомобиля.

Если в Вашей стране нет доступа к рубрике "MyCitroën" на сайте CITROËN, свое руководство по эксплуатации Вы можете найти в интернете на сайте

http://service.citroen.com.

Изучая руководство по эксплуатации в режиме онлайн, Вы

также можете просмотреть последние информационные выпуски, разнесенные по страницам соответствующих моделей и определяемые по этой пиктограмме:

Выберите:

интерактивную ссылку "Бортовая документация" на главной странице (регистрация не требуется),

язык, автомобиль, тип кузова, период издания Вашего руководства по эксплуатации,

соответствующий дате

На сайте в прямом доступе откроется Ваше руководство по эксплуатации

и последние выпуски информации, обозначенные пиктограммой:

начала эксплуатации автомобиля.

Page 3

Просим обратить внимание на следующую информацию.

Помещенное в начале настоящей брошюры "Краткое

знакомство с автомобилем" позволит Вам легче освоиться со своей машиной. Обязательно изучите все подробности, изложенные в ее главах - это позволит Вам воспользоваться всеми возможностями автомобиля и уверенно водить его. Ваш автомобиль может содержать только часть оборудования, представленного в данном руководстве в зависимости от уровня характеристик, а также от страны, в которую он поставляется.

комплектации, версии и

На всех континентах компания CITROËN

представлена полным модельным рядом автомобилей, в которых воплощены креатив, новейшие технологии,

стремление к совершенству, соответствие духу современности и высокой мобильности.

Благодарим вас за покупку и поздравляем с правильным выбором.

Установка на автомобиль любого электрооборудования или

дополнительного электроприбора, не имеющего артикула в Каталоге сертифицированной продукции компании CITROËN может вывести из строя Вашу бортовую электронную систему. Примите во внимание эту особенность и обратитесь к нашему официальному дилеру, чтобы ознакомиться со всей номенклатурой изделий и дополнительного оборудования из Каталога сертифицированной продукции CITROËN.

Условные обозначения

знак, отсылающий к более подробной информации,

знак, которым отмечена важная информация по правильному использованию оборудования,

знак, обращающий Ваше внимание на необходимость обеспечить безопасность людей и используемого оборудования на борту автомобиля.

Садясь за руль своего нового автомобиля,

ознакомьтесь с его системами,

оборудованием, органами управления и настройками - это обеспечит Вам приятные поездки

и комфортные путешествия.

Желаем Вам счастливого пути!

Page 4

Cодержание

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Внешнее оборудование Открывающиеся

элементы кузова 5

Оборудование места

водителя 6

Грузовое отделение

автомобиля 8

Обустройство задней

части автомобиля 10

Подготовка к комфортному

вождению

Системы обеспечения

обзорности 13

Обеспечение комфортного

микроклимата

Бортовые системы

контроля 15

Система безопасности

пассажиров 16

Системы обеспечения

комфортного

вождения 17 Пуск двигателя 19 Эко-вождение 20

4-21

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Панели приборов 22 Контрольные лампы 23 Указатель уровня

топлива 30

Температура охлаждающей

жидкости Индикатор 31 Ключ с пультом

дистанционного

управления 32 Ключ 34 Охранная сигнализация Открывающиеся

элементы кузова 37 Запирание 40 Выключатель световых

приборов 42 Стеклоочиститель 44 Регулятор скорости 45 Фиксированный ограничитель

скорости Зеркала заднего вида Стеклоподъемники 48 Регулировка рулевого

колеса 49 Механическая коробка

передач 49 Секвентальная коробка

передач 51 Система помощи при

трогании на уклоне 55 Система "стоп-старт" 56

22-59

2. ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Габаритные размеры 60 Двигатели 66 Массы 68

60-68

3. ОБОРУДОВАНИЕ САЛОНА 69-95

Бортовой компьютер/

Конфигурация Персонализация автомобиля 69

Система помощи при

парковке задним

ходом 73 Автомагнитола 74 Переключатели на

рулевом колесе 75 Система беспроводной

связи Bluetooth 78

4. ЭРГОНОМИКА И КОМФОРТ 96-113

Передние сиденья 96 Складное сиденье 98 Задний диван 99 Удаление инея и

конденсата

со стекол 103 Кондиционер воздуха Обустройство передней

части салона 107 Обустройство грузового

отделения 109 Обустройство задней

части 111 Освещение салона -

плафоны 113

104

Page 5

5. БЕЗОПАСНОСТЬ

114-136

Стояночный тормоз 114 Аварийная световая

сигнализация 114 Звуковой сигнал 115 Системы оптимизации

торможения 115 Системы управления

динамикой автомобиля

в поворотах 116 Ремни безопасности 119 Подушки

безопасности 121 Отключение подушки

безопасности 123 Детские кресла 125 Крепления ISOFIX 134

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Буксировка прицепа,

трейлера... 137

Багажник и дуги для

перевозки грузов на крыше 139

Дополнительное

оборудование 139

137-140

7. ЭКСТРЕННАЯ ПОМОЩЬ 141-173

Аккумуляторная

батарея 141 Замена колеса 144 Комплект для временного

устранения прокола в

шине 147 Цепи

противоскольжения Замена ламп 150 Замена щетки

стеклоочистителя 155 Замена

предохранителя 156 Буксировка Вашего

автомобиля 161 Идентификационные

данные 162 Заправка бака

топливом 163 Открытие капота 166 Уровни 169 Текущие проверки 171

149

ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ

174-186

Внешнее

оборудование 174

Оборудование

салона 176

Оборудование места

водителя 182

Технические

характеристики Обслуживание 186

Оглавление

на автомобиле с

левосторонним рулевым управлением.

на автомобиле с правосторонним рулевым управлением.

ОГЛАВЛЕНИЕ

Page 6

Ознакомление с автомобилем

ВНЕШНЕЕ ОБОРУДОВАНИЕ

Багажник и дуги для перевозки грузов на крыше

Для закрепления багажника и поперечных багажных дуг на крыше по обеим ее сторонам имеются фиксаторы.

 139

"Стоп-старт"

Такая система выключает двигатель на время остановок дорожного движения (у светофоров, в пробках и т.д.) и вновь запускает его, как только водитель решит продолжить путь. Система "Стоп топлива, сокращению выбросов отработавших газов и снижению шумности в моменты остановок.

 56

-старт" способствует уменьшению расхода

Система помощи при парковке задним ходом

Звуковой сигнал системы предупредит Вас в случае обнаружения препятствий, оказавшихся позади автомобиля в момент движения на передаче заднего хода.

 73

Открывание задних распашных дверей на 180°

После отпирания замков распашные двери можно открыть на 180°, чтобы облегчить погрузочно-разгрузочные работы.

 38

Page 7

Ознакомление с автомобилем

ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Ключ с пультом дистанционного управления

A. Раскрывание / Складывание ключа. B. Отпирание замков только передних

дверей (на версии "Фургон") или всех дверей (на версии "Комби")

(подтверждается двойным миганием

указателей поворотов).

C. Запирание центрального замка

автомобиля

(одно нажатие; указатели поворотов мигают) или суперблокировка замков (два нажатия подряд; указатели

поворотов мигают). D. Отпирание багажного отделения

(на "Фургоне") или только задних

распашных дверей или крышки

багажного отделения (на "Комби"). Если какая-либо дверь осталась открытой или неплотно закрытой, центральный замок не сработает - при этом фонари указателей поворотов должны мигнуть три раза.

 32

Открывание / Закрывание передних окон

Топливный бак

пультом дистанционного управления

Чтобы открыть, нажмите на кнопку B и удерживайте ее нажатой более 3 секунд. Не отпускайте нажатие до желаемого уровня открытия окна, затем отпустите - стекло остановится. Чтобы закрыть, нажмите на кнопку C и удерживайте ее нажатой более 3 секунд. Не отпускайте нажатие до желаемого уровня закрытия окна, затем отпустите - стекло остановится. Эти действия повернув его в замке передних дверей.

 33

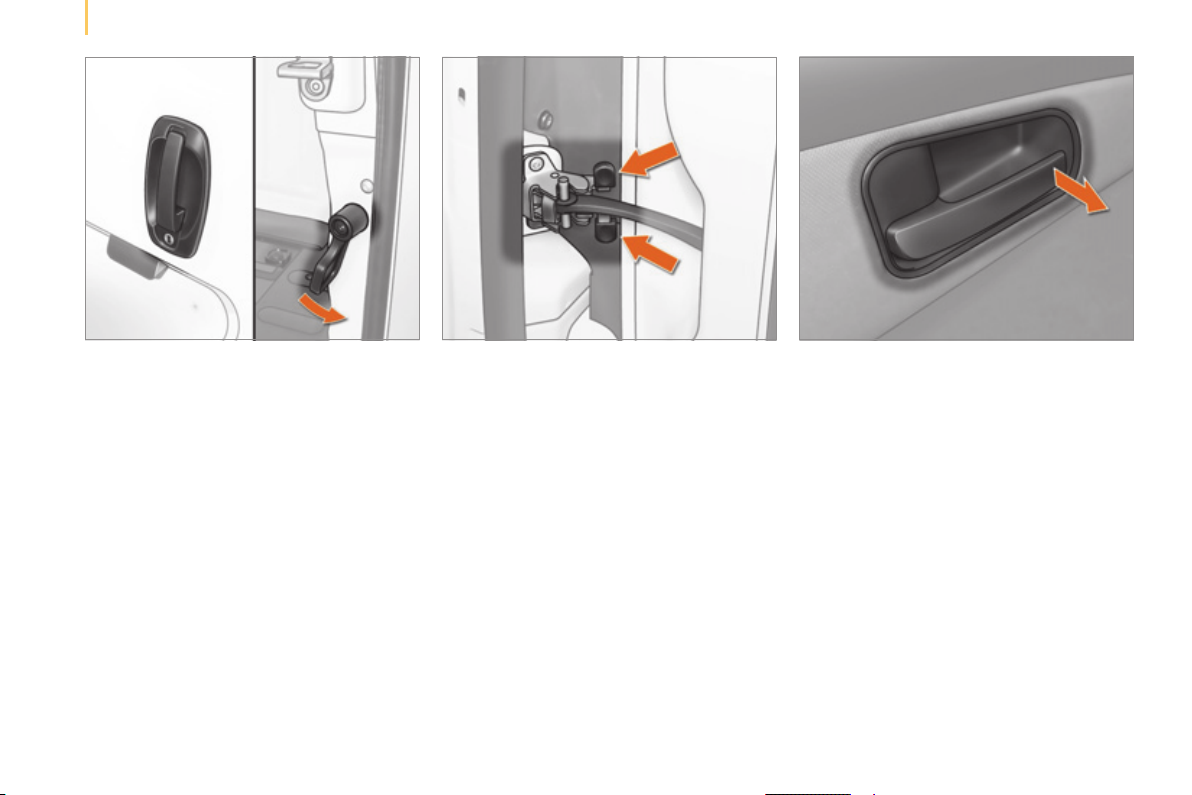

Открывание задних дверей на 180°

Нажмите на затвор и одновременно откройте дверь.

 38  163

также можно выполнить ключом,

1. Открытие лючка горловины топливного бака.

2. Снятие крышки и крючок для нее.

Емкость топливного бака: около 45 литров.

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Page 8

Ознакомление с автомобилем

Оборудование места водителя

. Рукоятка механизма регулирования рулевой колонки.

2. Переключатели световых приборов и указателей поворотов.

3. Панель приборов.

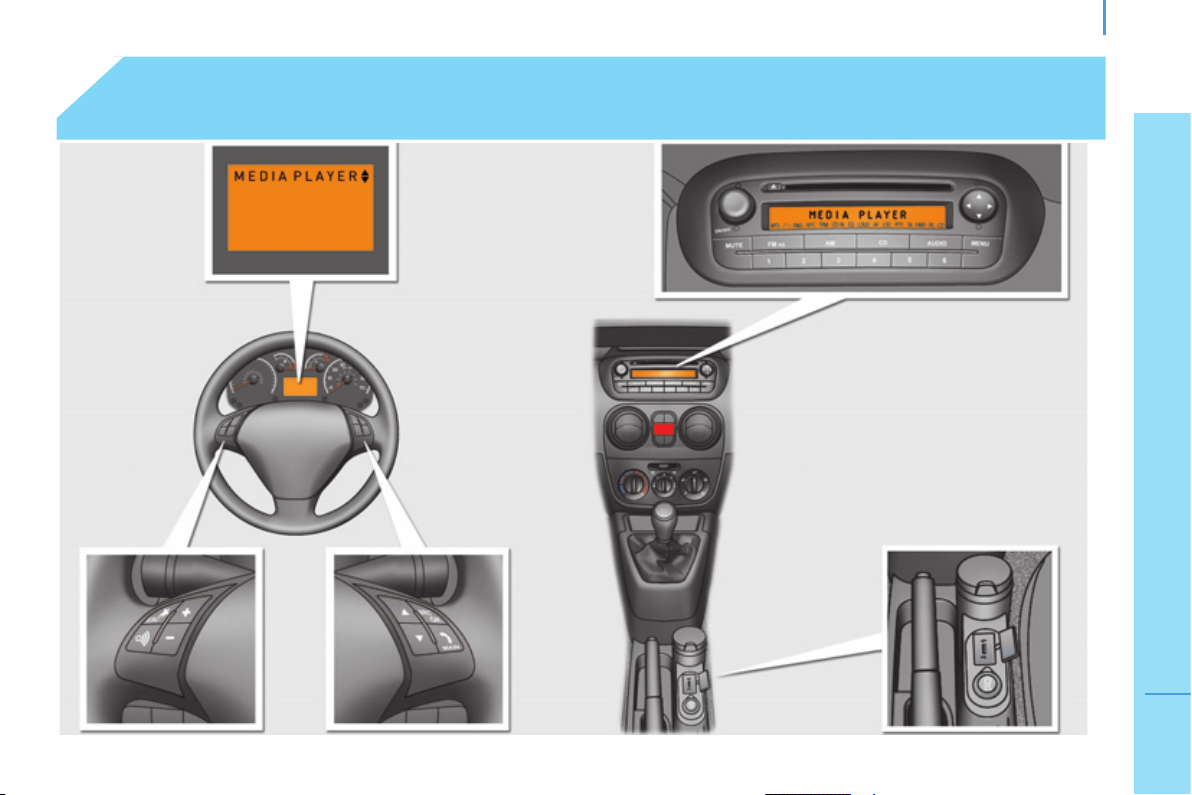

Клавиши управления автомагнитолой на рулевом колесе.

Гарнитура громкой связи Bluetooth.

Место расположения подушки безопасности водителя.

Звуковой сигнал.

Выключатели системы круиз-контроля.

Рычаг коробки передач.

Стояночный тормоз.

9. Рукоятка механизма отпирания замка капота.

. Ручки настройки зеркал заднего вида.

11.

Блок предохранителей.

12.

Ручной корректор угла наклона фар.

13.

Боковая вентиляционная решетка с регулируемой

заслонкой.

14.

Сопло обдува стекла передней двери.

15.

Выключатели стеклоподъемников.

16.

Сопло обдува ветрового стекла.

17.

Выключатели стеклоочистителей / стеклоомывателей /

бортового компьютера.

18.

Замок зажигания с противоугонной блокировкой.

19.

Центральные вентиляционные решетки с регулируемыми

заслонками.

20.

Место расположения подушки безопасности пассажира.

21.

Кнопка MENU.

22.

Перчаточный ящик.

23.

Розетка для дополнительных потребителей 12 В.

24.

Прикуриватель.

25.

Пепельница.

26.

Панель управления отопителем / кондиционером воздуха.

. Автомагнитола.

Page 9

Ознакомление с автомобилем

Оборудование места водителя

Регулировка рулевого колеса.

Переключатели световых приборов и указателей

поворотов.

Панель приборов.

Подрулевые переключатели автомагнитолы.

Беспроводная гарнитура Bluetooth.

Подушка безопасности водителя.

Звуковой сигнал.

Кнопки настройки регулятора скорости.

Рычаг коробки передач.

Стояночный тормоз.

Привод замка капота.

10.

Панель управления настройками наружных

зеркал.

11.

Блок предохранителей.

12.

Ручной корректор фар.

13.

Боковая вентиляционная решетка с

регулируемой заслонкой.

14.

Сопло обдува стекла передней двери.

15.

Выключатели стеклоподъемников.

16.

Дефлектор обдува ветрового стекла.

17.

Выключатель стеклоочистителя /

стеклоомывателя / бортового компьютера.

18.

Замок включения стартера с противоугонным

устройством.

19.

Центральные вентиляционные решетки с

регулируемыми заслонками.

20.

Подушка безопасности пассажира.

21.

Кнопка МЕНЮ.

22.

Перчаточный ящик.

23.

Розетка 12 В.

24.

Прикуриватель.

25.

Пепельница.

26.

Панель управления отоплением / кондиционером.

27. Автомагнитола.

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Page 10

Ознакомление с автомобилем

Грузовое отделение ("Фургон")

1. Кольца для закрепления багажа.

2. Лоток для вещей.

3. Переносная лампа.

4. Перегородки.

5. Вертикальная модульная решетка.

6. Запасное колесо.

Размещенные в багажном

отделении грузы рекомендуется зафиксировать, надежно привязав их к расположенным на полу кольцам 1 .

 109 - 110

Page 11

Ознакомление с автомобилем

Грузовое отделение (Фургон)

1. Кольца для крепления багажа и грузов.

2. Ящик для вещей.

3. Переносная лампа.

4. Перегородка.

5. Запасное колесо.

Размещенные в багажном

отделении грузы рекомендуется зафиксировать, надежно привязав их к расположенным на полу кольцам 1 .

 109

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Page 12

Ознакомление с автомобилем

ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ "КОМБИ"

С распашными задними дверями

1. Кольца для закрепления багажа.

2. Сетка для закрепления багажа.

3. Комплект инструментов.

4. Задняя полка.

С дверцей багажного отделения

1. Кольца для закрепления багажа.

2. Сетка для закрепления багажа.

3. Задняя полка.

Крепежные ремни / Комплект инструментов.

5. Переносная лампа / Подсветка багажника.

 111

Page 13

Ознакомление с автомобилем

ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ

Регулировка сиденья водителя

Регулировка продольного положения Регулировка по высоте Регулировка наклона спинки сиденья (A)

Регулировка поясничной опоры (B)

 96

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Page 14

Ознакомление с автомобилем

ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ

Регулировка рулевой колонки

Снятие блокировки механизма регулировки.

Регулировка по высоте и глубине.

Блокировка механизма регулировки.

В целях безопасности все эти

действия следует производить только на остановленном автомобиле.

Настройка наружных зеркал заднего вида

A. Выбор зеркала с левой стороны. B. Выбор зеркала с правой стороны. C. Настройка положения зеркала.

Передние ремни безопасности

A. Пристегивание ремня.

Настройка салонного зеркала заднего вида

1. Выбор положения "день".

2. Ориентирование зеркала.

 49  47  119

Page 15

Ознакомление с автомобилем

СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ

Световые приборы

Кольцевой выключатель

Световые приборы погашены.

Стояночные огни включены.

Фары ближнего / дальнего света включены.

Противотуманные световые приборы

Задний противотуманный фонарь включен.

или

Противотуманные фары и фонарь включены.

Указатели поворотов

Поднимите или опустите рычаг переключателя световых приборов, преодолев точку сопротивления; при этом соответствующие указатели поворота будут мигать до тех пор, пока переключатель не вернется в исходное положение.

Функция "автострада"

При кратком нажатии на выключатель кверху или книзу без преодоления точки сопротивления соответствующие указатели поворота мигнут три раза.

Стеклоочистители

Кольцевой выключатель A: очиститель ветрового стекла

Выключен. Прерывистый режим работы. Медленный ритм работы. Быстрый ритм работы. Включение на один цикл.

Включение омывателя.

 44

Кольцевой переключатель B: очиститель заднего стекла

Выключен.

Прерывистый режим работы.

Включение омывателя.

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

 42 - 43  42  44

Page 16

Ознакомление с автомобилем

ОБЕСПЕЧЕНИЕ КОМФОРТНОГО МИКРОКЛИМАТА

Рекомендации по внутрисалонным регулировкам

Отопитель или Кондиционер воздуха

Мне необходимо...

ТЕПЛО

ХОЛОД

УДАЛИТЬ КОНДЕНСАТ

УДАЛИТЬ ИНЕЙ

Распределение

воздуха

Расход воздуха

Рециркуляция /

Подача воздуха извне

Температура

Ручная

настройка

кондиционера

 104

Page 17

Ознакомление с автомобилем

БОРТОВЫЕ СИСТЕМЫ КОНТРОЛЯ

Панель приборов Панель контрольных ламп

A. При включении зажигания стрелка должна

показывать остаток топлива в баке.

После пуска двигателя связанная с ней

контрольная лампа должна погаснуть. Если она не гаснет, значит в баке остался минимальный запас топлива.

B. При включении зажигания стрелка

должна правильно показывать температуру охлаждающей жидкости в системе охлаждения двигателя.

После

C. При включении зажигания указатель

При необходимости уровни следует довести до нормы.

 30  23

пуска двигателя связанная с ней

контрольная должна погаснуть.

уровня масла не должен продолжать гореть.

Контрольные лампы

1. При включении зажигания загораются уведомляющие сигнализаторы оранжевого и красного цветов.

2. После пуска двигателя все они должны погаснуть.

Если какой-либо сигнализатор не погас и продолжает гореть, обратитесь за информацией к соответствующей странице.

Интеллектуальная противобуксовочная система.

 118 или Противобуксовочная система (ASR).

 116

B. Система "стоп-старт".  56

C. Аварийная световая сигнализация.  114

D. Обогрев заднего стекла и зеркал.  103

E. Запирание / отпирание замка грузового

отделения ("Фургон").

 40

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Page 18

Ознакомление с автомобилем

СИСТЕМА БЕЗОПАСНОСТИ ПАССАЖИРОВ

Непристегнутый ремень

Фронтальная подушка безопасности пассажира

Лестничная перегородка (на версии "Фургон")

A. Сигнализатор непристегнутого ремня

безопасности водителя.

 119  123  109

Выключатель фронтальной подушки

безопасности пассажира расположен в МЕНЮ рядом с рулевой колонкой.

1. Нажмите на кнопку MENU.

2. Выберите "Bag" и подтвердите, нажав на кнопку "MENU".

3. Выберите "OFF" и подтвердите, нажав на кнопку "MENU".

4. Выберите на кнопку "MENU".

"YES" и подтвердите, нажав

Расположенная за спиной водителя

вертикальная лестничная перегородка служит для его защиты от травмирования случайно сместившимся грузом.

Page 19

Ознакомление с автомобилем

СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ

Секвентальная коробка передач

Секвентальная 5-ступенчатая коробка передач может работать как в автоматическом режиме, так и в режиме ручного переключения передач.

N. Нейтральная передача. R. Передача заднего хода. M +/-. Секвентальный режим. A. Автоматический режим. E. Экономичный режим.

Индикация на панели приборов

Выбранные передачи и режимы работы АКП показываются на панели приборов.

N: нейтральная передача. R: передача заднего хода. 1 2 3 4 5: включенные передачи. AUTO: автоматический режим. E: экономичный режим.

Пуск двигателя

Переведите рычаг в положение N и с силой надавите на педаль тормоза при запуске двигателя.

Запустите двигатель. Выберите ручной или автоматический

режим (переведите рычаг в центральное положение, затем продолжительно нажмите влево) или передачу заднего хода (положение R ), пользуясь рычагом селектора.

Отпустите стояночный тормоз. Отпустите педаль тормоза, затем прибавьте газ.

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

 51

Page 20

Ознакомление с автомобилем

КОМФОРТНОЕ ВОЖДЕНИЕ

"Стоп-Старт"

Переход двигателя в режим STOP

Переход

двигателя в режим START

Отключение / Повторное включение

На панели приборов загорается символ "S" , и двигатель переходит в режим ожидания

- если коробка передач механическая:

на остановленном автомобиле включите нейтральную передачу и отпустите сцепление,

- если коробка передач секвентальная:

на остановленном автомобиле держите педаль тормоза нажатой или переведите рычаг селектора на N .

В отдельных случаях режим STOP может не срабатывать; при этом на панели приборов появляется сообщение и несколько секунд мигает символ "S" , который затем гаснет.

Система автоматической приостановки работы двигателя срабатывает только по достижении скорости движения более 10 км/ч, чтобы не допускать слишком частых отключений двигателя при медленной езде.

 56  57  58

- если коробка передач механическая:

- если коробка передач секвентальная:

отключаться автоматически; при этом на панели приборов появляется сообщение в сопровождении мигающего несколько секунд символа "S" , который затем гаснет.

На панели приборов гаснет символ "S" и двигател автоматически запускается:

нажмите на педаль сцепления,

● переведите селектор на A или M и отпустите педаль тормоза,

● либо, если селектор переведен на N и педаль тормоза отпущена, включите A или M ,

● либо включите передачу заднего хода.

отдельных случаях режим START может

Вы можете в любой момент отключить

систему, нажав на кнопку " S - OFF" ; при этом внутри кнопки загорится контрольная лампа, а на панели приборов появится сообщение. В дальнейшем система автоматически становится активной при каждом запуске двигателя ключом.

Перед заправкой бака топливом и при проведении работ в моторном отсеке обязательно выключите бортовое электропитание поворотом ключа в замке зажигания.

Page 21

Ознакомление с автомобилем

СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ

Регулятор скорости

1. Активирование / Отключение режима регулирования скорости.

2. Уменьшение параметра скорости.

3. Настройка скоростного режима / Увеличение параметра скорости.

4. Повторное включение регулятора скоростного режима.

Система может запоминать скорость и

активироваться, только если автомобиль движется со скоростью более 30 км/ч и не менее, чем на второй передаче, включенной в механической

коробке.

Индикация на панели приборов

При активировании системы регулирования скоростного режима на панели приборов появляется соответствующий сигнализатор.

Регулятор скорости

ПУСК ДВИГАТЕЛЯ

Выключатель стартера

1. Положение STOP - Выключено.

2. Положение MAR - Включено.

3. Положение AVV - Пуск.

Не подвешивайте массивный

предмет к ключу, находящемуся в контакторе; он может привести к сбоям в работе системы.

 45  35

КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Page 22

ЭКО-ВОЖДЕНИЕ

Эко-вождение - это повседневная практика управления автомобилем, способствующая оптимизации расхода топлива и уменьшению выбросов CO2.

Оптимизируйте обращение с коробкой передач

На автомобилях с механической коробкой передач трогайтесь плавно и не запаздывайте с переходом на высшие передачи. В режиме ускорений переключайтесь пораньше.

На автомобилях с автоматической или секвентальной коробкой передач отдавайте предпочтение вождению в автоматическом режиме, при этом избегайте сильных и резких нажатий на педаль акселератора.

Индикатор переключения передач будет подсказывать Вам момент, когда нужно перейти на высшую передачу: как только загорится цифра высшей передачи, сразу переходите на нее. На автомобилях с секвентальной или автоматической коробкой передач этот индикатор работает только в ручном режиме.

Придерживайтесь плавного стиля вождения

Соблюдайте безопасные интервалы между автомобилями, тормозить лучше двигателем, а не педалью тормоза, плавно нажимайте на педаль сцепления. Такой стиль вождения содействует экономии топлива, сокращению выбросов CO2 и снижению шумового фона на дороге.

Если дорожное движение не стеснено, то, при наличии в комплектации автомобиля системы круиз-контроля, включите регулятор скорости, как только превысите 40 км/ч.

Умеренно пользуйтесь бортовым электрическим оборудованием

Если перед поездкой в салоне слишком жарко, проветрите его - опустите стекла и откройте вентиляцию, прежде чем включить кондиционер.

По достижении скорости более 50 км/ч поднимите стекла и оставьте вентиляцию открытой. Пользуйтесь дополнительными средствами регулирования температуры в салоне (заслонкой потолочного люка, шторами и т.п.). Выключите кондиционер, если это не климат-контроль, как только в салоне установится комфортный микроклимат. Выключите обдув и обогрев стекол, если эти функции работают не в автоматическом режиме. Как можно раньше выключайте подогрев сидений.

Выключайте фары и противотуманные приборы, если видимость на дороге достаточна.

Не нужно прогревать двигатель на месте, особенно зимой, перед началом поездки; в движении автомобиль прогревается быстрее.

Если Вы - пассажир, не перегружайте бортовую электросеть

мультимедийными приборами (киноприставками, аудиоплеерами, видеоиграми и т.д.) - так экономится электроэнергия, а значит и топливо. Покидая автомобиль, выключайте переносные приборы.

Page 23

Ограничьте причины перерасхода топлива

Равномерно распределяйте груз в автомобиле; тяжелые предметы укладывайте в глубине багажного отделения, поближе к задним сиденьям. Ограничивайте загрузку автомобиля и снижайте его аэродинамическое сопротивление (уберите с крыши дуги, багажник, велобагажник, отцепите прицеп и т.п.). Предпочтите кофр для перевозки багажа на крыше.

Своевременно снимайте с крыши дуги и багажник, если

По окончании зимнего сезона замените зимние шины летними.

они больше не понадобятся.

Соблюдайте требования технического обслуживания

Регулярно контролируйте давление воздуха на холодных шинах, оно должно соответствовать указанному на этикетке в дверном проеме со стороны водителя.

Особенно давление воздуха в шинах следует проверять:

- перед длительной поездкой,

- в межсезонье,

- после длительного хранения. Не забывайте проверять давление в запасном колесе и на

прицепе.

Своевременно проводите техническое обслуживание автомобиля (замену

масла, масляного и воздушного фильтров и т.д.) и придерживайтесь графика операций, рекомендованных его изготовителем.

При заправке бака не продолжайте попытки долить топливо после третьего отключения заправочного пистолета - это позволит избежать перелива.

Уже после первых 3 000 километров пробега на новом автомобиле Вы начнете замечать, что его средний расход топлива постепенно становится стабильным.

Page 24

Пост управления автомобилем

Панель приборов с дисплеем уровня 1 Панель приборов с дисплеем уровня 2

ПАНЕЛИ ПРИБОРОВ

1. Счетчик пробега, км/миль.

2. Дисплей.

3. Указатель уровня топлива.

4. Указатель температуры охлаждающей жидкости.

5. Тахометр.

Дисплей уровня 1 панели приборов

- Часы.

- Указатель пробега, км/миль.

- Бортовой компьютер/запас хода по топливу и средней скорости.

- Корректор угла наклона фар.

- Сигнализатор превышенной скорости.

- Индикатор передач.

- Стоп & Старт.

- Активирование и отключение подушки безопасности пассажира.

Дисплей уровня 2 панели приборов

- Часы.

- Календарь.

- Радиоприемник.

- Пробег в км/милях.

- Температура за бортом.

- Режимы и включенные передачи секвентальной коробки передач.

- Бортовой компьютер/автономность хода по среднему расходу топлива.

- Корректор угла наклона фар.

- Сигнализатор превышенной скорости.

- Выбор языка сообщений.

- Индикатор передач.

- Стоп & Старт.

- Активирование и отключение подушки безопасности пассажира,

- Активирование и отключение

автоматического запирания замков на движущемся автомобиле.

Page 25

Пост управления автомобилем

КОНТРОЛЬНЫЕ ЛАМПЫ

При каждом пуске двигателя на панели приборов загорается ряд контрольных ламп системы самодиагностики. Через мгновение они гаснут. Если, после запуска двигателя, какая-либо из них продолжает гореть или мигает, значит в соответствующей системе обнаружена неисправность. Это первичное предупреждение светового сигнализатора может сопровождаться звучанием зуммера и сообщением на дисплее. Не оставляйте без внимания эти сигналы.

Индикатор

Сигнализатор общего назначения "Service"

Стояночный тормоз включен. Уровень тормозной

жидкости недостаточен

Уровень масла в двигателе снизился до минимума

Температура охлаждающей жидкости

Состояние Причина Что делать

Загорается на

короткое время.

Если не гаснет, сопровождается сообщением на дисплее.

Горит.

Не гаснет, несмотря на нормальный уровень.

Горит.

Не гаснет, несмотря на нормальный уровень.

Горит, если стрелка в красной зоне.

На "H" в красной зоне.

Мелкая неисправность.

Серьезная неисправность.

Тормоз включен или не выключен.

Уровень жидкости недостаточен.

Уровень масла в двигателе недостаточен.

Ненормальное повышение.

Ненормальное

повышение температуры охлаждающей жидкости.

Обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Запомните сработавший сигнализатор неисправности и сообщите специалистам сервисной сети CITROËN или специализированного техцентра.

Отпустите до конца стояночный тормоз и сигнализатор погаснет.

Долейте жидкость, рекомендованную сервисной сетью CITROËN.

Срочно остановитесь, припаркуйте машину, выключите зажигание и обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Проверьте уровень масла в двигателе и обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Припарковать машину, выключить зажигание и дать остыть двигателю. Визуально проверить уровень.

См. раздел 7, гл. "Уровни". Обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 26

Пост управления автомобилем

Индикатор

Состояние Причина Что делать

Горит в движении

в сопровождении сообщения на дисплее

Масло в двигателе

Заряд аккумуляторной батареи

Система "стоп-старт" Горит.

Не закрыта дверь

Не пристегнут ремень безопасности

Мигает несколько

секунд в сопровождении сообщения на дисплее

(только на 1,3 HDi 75 л.с.)

Горит.

Не гаснет, несмотря на проверки.

Горит.

Сопровождается сообщением на дисплее.

Загорается, затем мигает.

Сопровождается

зуммером, затем продолжает гореть.

Мигает в сопровождении звукового сигнала.

Недостаточное давление масла в двигателе.

Ухудшение качества масла в двигателе

Неисправна цепь заряда АКБ.

Цепь неисправна, сбои в системе впрыска топлива.

Неисправна система "стоп -старт".

Не закрыта дверь.

Водитель не

пристегнулся ремнем безопасности.

Водитель ведет автомобиль, не пристегнувшись.

Передний пассажир не пристегнул ремень безопасности.

зажигания или

Припаркуйте машину, выключите зажигание и обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

При первой же возможности проведите обслуживание автомобиля, чтобы не допустить выхода из строя двигателя.

Проверьте выводы и контакты АКБ. См. раздел 7, гл. "Аккумуляторная батарея".

Обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Срочно проверьте систему в сервисной сети CITROËN или в специализированном техцентре.

Проверьте, закрыты ли передние двери, а также задние и

Потяните за ремень и вставьте язычок в замок ремня.

Проверьте надежность пристегивания,

потянув за лямку. См. раздел 5, гл. "Ремни безопасности".

Потяните за ремень и вставьте язычок в замок ремня.

боковая.

Page 27

Пост управления автомобилем

Индикатор

Подушка безопасности фронтальная Подушка безопасности боковая

Отключение подушки

безопасности переднего пассажира

Система ABS

Система

динамической стабилизации

Помощь при трогании с места на подъеме

Состояние Причина Что делать

Мигает или горит.

Горит.

Продолжает гореть. Неисправна система.

Горит одновременно

с контрольной лампой стояночного тормоза.

Мигает несколько секунд.

Горит одновременно с лампой кнопки "ASR OFF" в сопровождении сообщения на дисплее.

горит в сопровождении сообщения на дисплее.

Горит.

Неисправна подушка безопасности.

Водитель отключил эту подушку

безопасности при установке детского кресла для перевозки ребенка "спинкой вперед".

Неисправен электронный регулятор тормозных сил.

Сработала система ESP.

Неисправна система ESP.

Неисправна система ASR / ESP.

Неисправна интеллектуальная противобуксовочная система.

Неисправна система помощи при трогании на подъеме.

Срочно обратитесь в сервисную сеть CITROËN или в специализированный техцентр. См. раздел 5, гл. "Подушки безопасности".

Сконфигурируйте, открыв MENU бортового компьютера. См. раздел 3, гл. "Меню".

Тормозная система продолжает работать в нормальном штатном режиме, но

без усилителя. Тем не менее, мы рекомендуем не продолжать движение и обратиться в сервисную сеть CITROËN или в специализированный техцентр.

Система сработала, чтобы скорректировать траекторию движения автомобиля.

Обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Обратитесь специализированный техцентр.

Обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

в сервисную сеть CITROËN или в

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Передние тормозные колодки

Горит.

Изношены передние тормозные колодки.

Замените тормозные колодки в сервисной сети CITROËN или в специализированном техцентре.

Page 28

Пост управления автомобилем

Индикатор

Состояние Причина Что делать

Электронный

иммобилайзер двигателя

Система защиты окружающей среды

Аварийный остаток топлива в баке

Сажевый фильтр

Наличие воды в

фильтре дизельного топлива

Предподогрев дизеля Горит

Горит.

Мигает или горит. Неисправность системы.

Горит, если стрелка

указателя находится в зоне E.

Горит в сопровождении звукового сигнала и сообщения на дисплее.

Горит в сопровождении сообщения на дисплее.

Ключ в замке зажигания не распознается. Запуск двигателя невозможен.

Начато расходование аварийного остатка топлива.

Началось перенасыщение сажевого фильтра.

Присутствует вода в фильтре дизельного топлива.

Необходимо включить предподогрев (секунд на 30 при очень низких температурах)

Замените ключ, а неисправный проверьте в сервисной сети CITROËN. См. раздел 1, гл.

"Открывающиеся элементы кузова".

Обратитесь в сервисную сеть специализированный техцентр.

Не затягивайте с дозаправкой автомобиля топливом.

Система подсчитывает остаток пробега по топливу в зависимости от таких параметров, как стиль вождения, рельеф дороги, время, прошедшее с момента загорания сигнализатора и количество километров, пройденных с момента загорания сигнализатора.

При первой же возможности проведите процедуру очищения фильтра. См. раздел 7, гл. "Контрольные проверки".

Произведите CITROËN или в специализированном техцентре. См. раздел 7, гл. "Контрольные проверки".

Дождитесь выключения индикатора, прежде чем включить стартер. Если двигатель не заводится, снова включите

зажигание и дождитесь выключения индикатора, затем запустите двигатель.

очистку фильтра в сервисной сети

CITROËN или в

Page 29

Пост управления автомобилем

Индикатор

Состояние Причина Что делать

Стояночные огни Горит. Включаются водителем.

Фары ближнего света

Фары дальнего света

Указатели поворотов

Аварийная световая сигнализация

Противотуманные фары

Задние

противотуманные фонари

Горит.

Мигает в

сопровождении звучащего зуммера.

Мигает в сопровождении звукового сигнализатора.

Горит.

Включаются водителем.

Водитель перевел выключатель на себя.

Указатель поворотов

включен переключателем световых приборов слева от рулевого колеса.

Вдавлена кнопка аварийной световой сигнализации, расположенная в центре панели управления.

Нажата клавиша на панели приборов.

Поверните кольцо выключателя световых приборов в первое положение.

Поверните кольцо выключателя во второе положение.

Переведите выключатель на фары ближнего света.

Поворот вправо: перевести рычаг кверху. Поворот влево: перевести рычаг книзу.

Мигают левые одновременно с их контрольными лампами.

Включаются водителем. Противотуманные фары включаются, только если стояночные огни или фары ближнего света включены.

Включаются водителем. Противотуманные фонари включаются, только если фары ближнего света включены. В нормальных условиях видимости их следует выключить, чтобы не оказаться оштрафованным. Красный свет этого фонаря ослепительно ярок.

и правые указатели поворотов

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 30

Пост управления автомобилем

Индикатор

Состояние Причина Что делать

Регулятор скорости Горит. Регулятор включен.

Помощь при парковке задним ходом

Секвентальная коробка передач

Горит в сопровождении

сообщения на дисплее.

Горит в сопровождении сообщения на дисплее.

Мигает в сопровождении звукового сигнала и сообщения на дисплее.

Неисправна система.

Неправильное действие водителя.

Неисправна коробка передач.

Включается водителем. См. раздел 1, гл. "Переключатели на рулевом колесе".

Звуковое сопровождение маневрирования больше не работает.

Обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Повторите действие правильно.

Срочно обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Page 31

Пост управления автомобилем

Индикатор

Состояние Причина Что делать

Горит.

Система "стоп-старт"

Мигает несколько секунд, затем гаснет.

Индикатор

переключения передач

Температура в салоне (°C / °F)

Дата (ГГГГ/ММ/ДД) Время (ЧЧ:ММ)

Угол наклона фар Корректировка фар.

Стрелка вверх.

Стрелка вниз.

Мигает параметр

температуры и выводится сообщение на дисплее.

Настройка: Даты. Времени.

В связи с остановкой

автомобиля двигатель перешел в режим STOP.

Работа режима STOP на короткое время блокируется или режим START автоматически отключается

Можно включить более высокую передачу.

Можно включить более низкую передачу.

На дороге возможна гололедица.

Настройка через меню MENU.

Отрегулируйте в диапазоне

от 0 до 3 загрузки автомобиля.

в зависимости от

Как только Вы решите возобновить

движение, индикатор погаснет, а двигатель автоматически запустится в режиме START.

Это отдельные случаи режимов STOP и START. См. раздел 1, гл. "Коробка передач и рулевое колесо".

См. раздел 1, гл. "Индикатор переключения передач".

Удвойте бдительность и избегайте резких

торможений. См. раздел 5, гл. "Безопасное вождение".

См. раздел 3, гл. "Меню".

Настройте регулятором с панели

приборов. См. раздел 1, гл. "Подрулевые переключатели".

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 32

Пост управления автомобилем

подождите минут 15 чтобы дать двигателю остыть, затем проверьте уровень охлаждающей жидкости и, если понадобится, пополните его. Система охлаждения двигателя находится под высоким давлением. Во избежание ожога, перед снятием крышки с расширительного бачка отверните ее сначала на два оборота, чтобы снизить давление в системе охлаждения.

После снижения давления проверьте уровень, снимите крышку и долейте охлаждающую жидкость. Если стрелка по-прежнему остается в красной зоне, обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

См. раздел 7, гл. "Уровни".

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Уровень топлива в баке контролируется при каждом повороте ключа в замке зажигания в положение "включить зажигание".

Указатель показывает:

- f ("full" - "полный"): вместимость топливного бака - около 45 литров .

- e ("empty" - "пустой"): расходование

аварийного запаса, сигнализатор горит постоянно.

В момент загорания сигнализатора в баке остается около 6 литров топлива.

См. раздел 7, гл. "Уровни".

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Стрелка указателя температуры располагается в зоне между

"с" ("сold" - "холодный") и "h" ("hot" - "горячий"): это зона

нормальной рабочей температуры. В тяжелых условиях эксплуатации или

жарких климатических условиях стрелка может подойти близко к зоне красных делений.

Что следует предпринять, если стрелка уйдет в красную зону или загорится сигнализатор:

- немедленно остановитесь и выключите зажигание. При этом электрический вентилятор системы охлаждения может еще проработать около 10 минут.

СИСТЕМА ЭКОЛОГИЧЕСКОЙ ЗАЩИТЫ

EOBD (European On Board Diagnosis) - это европейская система бортовой диагностики, обеспечивающая, помимо прочих, контроль таких параметров, как допустимое содержание в отработавших газах:

- CO (окиси углерода),

- HC (частиц углеводородов),

- NOx (оксидов азота) или частиц,

концентрация которых определяется посредством специальных датчиков, устанавливаемых перед каталитическими нейтрализаторами и на выходе из них.

Таким образом, информация о рабочем состоянии системы контроля и снижения токсичности отработавших газов поступает на специальный сигнализатор, который мигает на панели приборов в случае неисправности.

Page 33

ИНДИКАТОР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Расположенный на панели приборов указатель сообщает о пробеге, который осталось пройти автомобилю до очередного технического обслуживания в соответствии с регламентом, разработанным автопроизводителем и содержащимся в сервисно-гарантийной книжке. Время прохождения очередного технического обслуживания подсчитывается системой по пробегу автомобиля с момента прохождения предыдущего регламентного технического обслуживания.

См. перечень операций по проверке систем, содержащийся в сервисногарантийной книжке, врученной Вам при покупке автомобиля.

Несколько секунд спустя, указатель переходит к работе в текущем режиме.

ИНДИКАТОР УРОВНЯ МАСЛА В ДВИГАТЕЛЕ

Падение давления масла

О падении масла Вас

предупредит загорание индикатора одновременно с сообщением на дисплее панели приборов.

Необходимо срочно остановиться, выключить зажигание и связаться с сервисной сетью

CITROËN или специализированным техцентром .

Загрязнение масла (только на двигателе 1,3 HDi 75 л.с.)

Об ухудшении качества масла

и сообщение на панели приборов. Этот сигнал следует воспринимать не как неисправность автомобиля, а как напоминание водителю о провести его техническое обслуживание в кратчайшие сроки.

приборов загорится контрольная лампа системы снижения токсичности отработавших газов, а частота вращения коленчатого вала двигателя ограничится до 3000 об/мин. Если и на этот раз техническое обслуживание не будет пройдено, качество масла достигнет третьей степени загрязнения, а частота вращения коленчатого вала снизится до 1500 об/мин, чтобы уберечь двигатель от выхода из строя.

известит мигающий индикатор

необходимости

Если техническое обслуживание не будет

осуществлено, качество масла достигнет второй

степени загрязнения - при этом на панели

Пост управления автомобилем

Чтобы уберечь двигатель от выхода из

строя, необходимо заменить масло, как только начнет мигать контрольная лампа системы смазки.

РЕГУЛЯТОР ПОДСВЕТКИ

Регулятор работает только при включенных габаритных огнях.

Для настройки яркости панели и автомагнитолы пользуйтесь этими кнопками.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 34

Открывающиеся элементы кузова

КЛЮЧ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Отпирание автомобиля

При нажатии на эту кнопку пульта отпираются только замки передних дверей (на "Фургоне") или все двери одновременно

(на "Комбиi").

Отпирание замков подтверждается

двукратным миганием фонарей указателей поворотов.

Отпирание задних распашных дверей или крышки багажного отделения

При нажатии на эту кнопку отпираются двери грузового отделения (на "Фургоне") или только задние распашные двери

или крышка багажного отделения (на "Комби

Центральный замок

Кратким нажатием на эту кнопку запираются все замки автомобиля. Запирание замков подтверждается миганием

фонарей указателей поворотов. Если какая-либо дверь осталась открытой или неплотно закрытой, центральный замок не сработает - при этом фонари указателей поворотов должны мигнуть три раза.

").

Блокировка замков

При двойном нажатии на эту кнопку запертые замки переводятся в

блокировки. При этом как наружные, так и внутренние дверные ручки не работают и двери не открываются. Никто не должен находиться в автомобиле, если его замки переведены в режим блокировки. Перевод замков в режим суперблокировки подтверждается миганием фонарей указателей поворотов.

Замки снимаются с блокировки:

- при открытии дверей автомобиля,

- при повороте ключа в замке зажигания

в положение MAR .

режим

Складывание и раскрытие ключа

Нажмите на эту кнопку, чтобы

извлечь ключ из футляра.

Чтобы сложить ключ, нажмите

сначала на кнопку, а затем

уберите его в футляр. Если не нажать на кнопку, механизм может сломаться.

Page 35

Открывание стекол с помощью пульта дистанционного управления

Нажатие на эту кнопку в течение 3 секунд открывает передние

стекла. Удерживайте ее нажатой,

пока стекло желаемого уровня. Стекла остановятся, как только вы отпустите кнопку.

Также открывание стекол можно выполнить, повернув ключ в замке передних дверей.

не опустится до

Закрывание стекол с помощью пульта дистанционного управления

Нажатие на эту кнопку в течение

3 секунд закрывает передние

стекла. Удерживайте ее нажатой,

стекло не поднимется до

пока желаемого уровня. Стекла остановятся, как только вы отпустите кнопку.

Также открывание стекол можно выполнить, повернув ключ в замке передних дверей.

При закрывании стекол с помощью

пульта дистанционного управления необходимо убедиться в отсутствии предметов, препятствующих закрытию. Функция защемления не работает во время этих действий. Если вы хотите оставить стекла приоткрытыми, следует отключить объемную охранную сигнализацию.

Открывающиеся элементы кузова

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 36

Открывающиеся элементы кузова

КЛЮЧ

Ключом можно запирать и отпирать дверные замки, открывать и закрывать крышку резервуара топливного бака, а также запускать и останавливать двигатель.

При выключенном двигателе усилитель тормозной системы не работает.

ЭЛЕМЕНТ ПИТАНИЯ ПДУ

Артикул: CR2032/3 вольта.

Замена элемента питания

- нажмите на кнопку, чтобы извлечь ключ ,

- поверните винт 1 закрытого замка в сторону открытого, пользуясь тонким стержнем ,

отверткой с

- подденьте отверткой и извлеките держатель 2 элемента питания ,

- снимите держатель и замените элемент питания 3, соблюдая при этом полярность ,

- установите на место держатель 2

с элементом питания и закройте, повернув винт 1 .

Использование ненадлежащих элементов питания может вывести

систему из строя. Пользуйтесь только теми элементами питания, которые имеют аналогичные характеристики или рекомендованы сервисной сетью CITROËN. Отслужившие элементы питания следует сдавать на специализированные пункты сбора отходов.

Page 37

Открывающиеся элементы кузова

КАРТА С КОНФИДЕНЦИАЛЬНЫМ КОДОМ

Эта карточка вручается Вам при покупке автомобиля вместе с дубликатами ключей. На ней скрыт идентификационный код, необходимый для любых работ с электронной противоугонной системой Вашего автомобиля в сервисной сети CITROËN. Код закрыт пленкой, которую следует сорвать только в случае необходимости. Храните ее в надежном месте и никогда не оставляйте в автомобиле. Отправляясь в дальнюю поездку, возьмите ее с собой и храните со своими документами.

ЭЛЕКТРОННАЯ ПРОТИВОУГОННАЯ СИСТЕМА

Все ключи имеют собственный электронный код. С его помощью блокируется работа системы питания двигателя. Блокировка активируется автоматически при извлечении ключа из замка зажигания. При включении зажигания электронный код ключа распознается противоугонной системой.

С включением зажигания эта контрольная лампа гаснет, код ключа системой принят -

двигатель можно запускать. Если система не двигатель не запустится. Возьмите другой ключ и отдайте неисправный на проверку в сервисную сеть CITROËN.

признала код ключа,

Как пользоваться системой

Запрещается вносить какие-либо изменения в электронную противоугонную систему CITROËN. Избегайте случайных нажатий на кнопки пульта, даже когда он находится в Вашем кармане - это может привести к произвольному отпиранию замков. Включение других высокочастотных приборов одновременно с пультом дистанционного управления (таких, как сотовые телефоны, бытовые охранные сигнализации и т.п.) на какое мгновение может нарушить работу ПДУ.

При покупке подержанного автомобиля:

- убедитесь, что бывший владелец

передал Вам его идентификационную карточку,

- рекомендуется изменить код ключей в сервисной сети CITROËN: в этом случае Вы будете уверены, что Ваши ключи - единственные, которые позволяют запустить двигатель Вашего автомобиля.

Включенная при вождении

блокировка дверных замков может осложнить спасателям доступ в автомобиль в случае необходимости. В целях обеспечения безопасности (если в автомобиле остаются дети), вынимайте ключ из замка зажигания, даже если Вы отлучаетесь на короткое

-то

время.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 38

Открывающиеся элементы кузова

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Система охранной сигнализации выполняет следующие функции:

- защищает автомобиль по всему его внешнему периметру благодаря наличию датчиков на дверях и капоте, а также на бортовой системе электропитания,

- контролирует пространство в салоне,

- реагирует на попытки поднять автомобиль,

- реагирует на ключ, вставленный в замок зажигания.

Система оборудована

сиреной.

Активирование системы

Прежде чем активировать систему, убедитесь, что все двери и капот плотно закрыты.

Система активируется при нажатии на пиктограмму этого замка - по истечении нескольких секунд автомобиль окажется

Если охранная сигнализация находится в дежурном режиме, то при попытке несанкционированного проникновения в автомобиль включится примерно на 30 секунд сирена и одновременно мигать фонари указателей поворотов. Затем система снова переходит в дежурный режим. Система срабатывает также при отключении питающей ее электропроводки - при ее восстановлении.

под защитой.

начнут

Контроль попыток несанкционированного проникновения

О попытке несанкционированного проникновения в автомобиль, предпринятого во время Вашего

отсутствия, Вы узнаете по возвращении к нему по миганию контрольной лампы противоугонной системы или сообщению на дисплее.

Выключение системы при помощи пульта ДУ

После нажатия на эту кнопку охранная сигнализация отключается при отпирании автомобиля.

Выключение системы при помощи ключа

Откройте двери ключом и сядьте в автомобиль. Включите зажигание (положение MAR ) - система распознает код ключа и сирена замолкнет.

Выключение объемной охранной сигнализации и функции защиты от поднятия автомобиля

Чтобы отключить объемную охранную сигнализацию и функцию защиты от поднятия

автомобиля, нажмите на кнопку, расположенную на плафоне автомобиля. Необходимо повторять это действие каждый

раз после выключения зажигания.

Рекомендации

Чтобы быстро отключить случайно сработавшую сигнализацию, отоприте замки автомобиля пультом дистанционного управления. Во избежание случайного срабатывания системы (например, на мойке) рекомендуется запирать автомобиль ключом.

Page 39

ОТПИРАНИЕ АВТОМОБИЛЯ СНАРУЖИ Дверь водителя

Для отпирания автомобиля снаружи пользуйтесь пультом дистанционного управления.

Потяните дверную ручку на себя. Если пульт дистанционного управления не

работает, откройте дверь ключом, вставив его в замочную скважину.

Боковая сдвижная дверь

Потяните ручку на себя, а затем в сторону открывания, назад. Откройте дверь до конца так, чтобы она преодолела точку сопротивления и осталась в открытом положении.

Если люк топливного бака открыт, сдвижная дверь автоматически будет заблокирована предохранителем (на "Combi").

Открывающиеся элементы кузова

Открывая или закрывая сдвижную

дверь, ее следует придерживать, если автомобиль стоит на уклоне. Это связано с тем, что на уклоне дверь может неожиданно переместиться быстрее, чем обычно и нанести травму. В целях соблюдения техники безопасности не водите автомобиль с открытой сдвижной дверью.

Крышка багажного отделения ("Комби")

После разблокирования автомобиля при помощи пульта ДУ или ключа, потяните за центральную ручку и поднимите крышку багажника.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 40

Открывающиеся элементы кузова

Задние распашные двери

Задние распашные двери со створками 60/40 оборудованы четырьмя запорными устройствами, в том числе одним центральным.

Потяните ручку на себя. Открывайте сначала большую створку,

затем, потянув за рычаг запирающего устройства, откройте малую.

Обе створки распахиваются на 90°. Допускается движение автомобиля с

открытой малой створкой при перевозке длинномерных грузов. При этом следует соблюдать требования действующих правил, предписывающих необходимость оповещать остальных участников дорожного движения соответствующей сигнализацией.

Открывание двери на 180°

Нажмите на запорное устройство и распахните дверь, чтобы увеличить ее угол открытия.

ОТПИРАНИЕ ИЗ САЛОНА Дверь водителя

Дверь отпирается, если потянуть за внутреннюю дверную ручку.

Если система автоматического запирания активна: как только скорость

автомобиля достигнет 20 км/ч, раздастся характерный щелчок, означающий, что замки заперты. Функцию автоматического запирания замков "AUTOCLOSE" можно активировать, открыв "MENU". Автомобиль поступает в продажу с неактивной функцией автоматического запирания замков.

Page 41

Открывающиеся элементы кузова

Потяните за ручку A и откройте дверь до конца так, чтобы она преодолела точку сопротивления и осталась в открытом положении.

Открывая или закрывая сдвижную

Задние распашные двери

Чтобы открыть их, отведите запорное устройство B вправо.

Рекомендации

Чтобы дверь перемещалась по салазкам беспрепятственно, следите за тем, чтобы на ее пути не оказалось посторонних предметов. Не препятствуйте перемещению двери.

Крышка багажного отделения ("Комби")

В случае разрядки аккумуляторной батареи или неисправности центральной блокировки, вы можете открыть багажник вручную изнутри. Следует открыть рздвижные боковые двери и сложить задние сиденья. Изнутри багажника нажмите на ручку, чтобы открыть крышку багажного отделения.

Грузовое отделение Боковая сдвижная дверь ("Комби")

Одним нажатием на кнопку можно отпирать боковые сдвижные и задние двери (на "Фургоне") с места водителя.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 42

Открывающиеся элементы кузова

ЗАПИРАНИЕ ИЗ САЛОНА

Центральный замок

Нажмите на расположенную в салоне ручку, чтобы запереть все замки или замок двери. При этом, если хотя бы одна дверь окажется открыта или неплотно закрыта, центральный замок не сработает.

Уходя, не оставляйте ключ в замке зажигания, даже если Вы отлучаетесь на короткое время.

Запирание на 180°

Ограничитель двери сам станет на место при закрытии дверных створок, при этом меньшая из них закроется первой.

Грузовое отделение

Одним нажатием на кнопку можно отпирать боковые сдвижные и задние двери (на "Фургоне") с места водителя.

Функция защиты от агрессии

После трогания автомобиля срабатывает автоматическая система запирания замка двери водителя и грузового отделения, как только Вы достигнете скорости 20 км/ч. Функция защиты от агрессии "AUTOCLOSE" настраивается через "MENU". Если в пути двери не открывались, замки остаются запертыми на всем протяжении пути. Автомобиль поступает в продажу с неактивированной функцией защиты от агрессии.

Page 43

Открывающиеся элементы кузова

Боковая сдвижная дверь (на "Комби")

Потянув за дверную ручку, преодолейте точку сопротивления и приведите дверь в движение. Придерживая ее за ручку, сопровождайте ее до самой постановки на замок.

Открывая или закрывая сдвижную

дверь, ее следует придерживать до запирания на замок, если автомобиль стоит на уклоне. Это связано с тем, что на уклоне дверь может неожиданно переместиться быстрее, чем обычно и нанести травму.

Блокировка дверей от открывания детьми

Блокировка дверных замков позволяет исключить возможность открывания задних дверей из салона автомобиля.  Поверните при помощи ключа

зажигания кнопку на обеих задних дверях на четверть оборота.

ЗАКРЫТИЕ ДВЕРИ СНАРУЖИ

Боковая сдвижная дверь

Потяните за ручку сначала к себе, затем вперед и проведите дверь через точку сопротивления (на "Фургоне") или снимите ее с фиксатора (на "Комби"). Проведите дверь вплоть до полного ее закрытия.

Задние распашные двери

Сначала закройте малую створку, при этом она сама станет на фиксатор. Большую створку следует закрывать, взявшись за ручку.

Крышка багажного отделения (на "Комби")

Опустите крышку багажного отделения при помощи внутренней ручки двери.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 44

Подрулевые переключатели

ВЫКЛЮЧАТЕЛЬ СВЕТОВЫХ ПРИБОРОВ

Включение осуществляется поворотом белой метки на кольцевом выключателе, при этом ключ должен быть повернут в замке зажигания в положение " MAR ".

Все фары и фонари выключены

Включены стояночные огни

Включение стояночных огней подтверждается горящей контрольной лампой на панели приборов.

Включены фары ближнего света/фары дальнего света

Поверните кольцевой выключатель.

Переключение ближнего и дальнего света фар

Потяните за выключатель световых приборов до упора на себя.

Проблесковый сигнал светом фар

Слегка потяните за выключатель световых приборов по направлению к себе - независимо от положения, в котором находится кольцевой выключатель.

Указатели поворотов

Поворот влево: нажать вниз.

При этом на панели приборов мигает зеленая стрелка,

указывающая это направление. Поворот вправо: нажать вверх. При этом на панели приборов мигает зеленая стрелка, указывающая это направление.

Режим "автострада"

Служит для предупреждения других водителей о намерении сменить полосу движения. Слегка подтолкните рычаг кверху или книзу, не преодолевая точки сопротивления выключателя световых приборов; при этом соответствующий указатель поворота мигнет три раза.

Стояночные огни

На автомобиле, припаркованном у обочины, стояночные огни загораются только со стороны проезжей части дороги. Ключ зажигания в положении STOP или извлечен из замка зажигания:  поверните кольцо в положение "Все

огни погашены", затем - "Стояночные огни горят",

 переведите ручку переключателя

световых приборов вверх или вниз в зависимости от стороны, находится проезжая часть (если, например, автомобиль припаркован справа, переведите переключатель вниз, чтобы включить стояночные огни слева).

На панели приборов загорится индикатор стояночных огней. Чтобы выключить стояночные огни, переведите переключатель световых приборов в центральное положение, а кольцо - в положение "Все огни погашены".

с которой

Page 45

Подрулевые переключатели

Передние противотуманные фары

Выключатели расположены на панели приборов.

Противотуманные фары и фонари

Противотуманные фары загораются вместе со стояночными огнями и фарами ближнего света.

Задние противотуманные фонари загораются вместе с фарами ближнего света.

Нажмите на один из этих выключателей, чтобы включить их.

Противотуманными фонарями

следует пользоваться исключительно в условиях тумана или снегопада. В ясную или дождливую погоду, как днем, так и ночью, включенные задние противотуманные фонари ослепляют водителей автомобилей, движущихся сзади. Не забывайте выключать их, когда в них больше нет необходимости.

Сопровождающее освещение

Включение ближнего света на короткий промежуток времени после того как водитель выключил зажигание облегчает ему выход из автомобиля при недостаточной освещенности.

Активирование функции Поверните ключ в замке зажигания в

положение STOP или выньте его и потяните ручку выключателя световых приборов в сторону рулевого колеса до истечения двух минут после При каждом нажатии на ручку выключателя освещение продлевается еще на 30 секунд в общей сложности его можно продлить не более чем на 210 секунд. По истечении этого времени фары окончательно погаснут.

будет гореть вплоть до автоматического отключения функции.

Выключение Потяните ручку выключателя световых

приборов в сторону рулевого колеса и удерживайте более двух секунд.

выключения двигателя.

На все время включения "световой дорожки" на

панели приборов загорается контрольная лампа, которая

Световые пучки фар

В зависимости от загрузки автомобиля рекомендуется отрегулировать угол наклона световых пучков фар. Эта операция проделывается только при включенном дальнем и ближнем свете фар.

Корректировка угла наклона фар осуществляется последовательными нажатиями на эти клавиши, расположенные на панели приборов.

При этом на дисплее будет отражаться выбранное положение корректора фар (0, 1, 2, 3).

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 46

Подрулевые переключатели

СТЕКЛООЧИСТИТЕЛЬ

Очиститель ветрового стекла

Очиститель работает, только если ключ зажигания повернут в положение MAR . Переключатель устанавливается в четыре различных положения. Вращая переключатель, можно выбрать один из трех режимов работы очистителя.

Прерывистый.

Медленный непрерывный.

Быстрый непрерывный.

Включение на один цикл: нажать кверху.

Передний стеклоомыватель

Нажмите на рычаг выключателя книзу, при этом стеклоомыватель сработает без включения щеток стеклоочистителя. Задержите нажатие на рычаг выключателя книзу, при работа стеклоомывателя будет сопровождаться кратковременным включением щеток стеклоочистителя.

О заправке системы омывающей жидкостью см. раздел 7, гл. "Уровни".

Рекомендации

Перед тем, как включить стеклоочиститель в морозную погоду, убедитесь, что щетки не примерзли к стеклу.

Порядок замены щеток стеклоочистителя см. в п. 7 раздела "Замена щетки стеклоочистителя".

Очиститель заднего стекла

Он расположен на стекле большей дверной створки. Поверните кольцо.

Омыватель заднего стекла

Жиклер омывателя расположен сбоку от третьего стоп-сигнала. Нажмите на рычаг выключателя кверху, при этом стеклоомыватель сработает без включения щетки стеклоочистителя. Задержите нажатие на рычаг выключателя кверху, при этом работа омывателя заднего стекла будет сопровождаться кратковременным включением щетки стеклоочистителя.

Page 47

При активировании этой функции на панели приборов загорается контрольная лампа "Регулятор скорости".

Подрулевые переключатели

Временное превышение заданной скорости

На короткое время можно, нажав на акселератор, ускорить движение и ехать со скоростью выше запрограммированной

(например, для обгона). После отпускания педали акселератора

автомобиль вновь возвратится к запрограммированной скорости.

РЕГУЛЯТОР СКОРОСТИ

Водитель выбирает скоростной режим по своему усмотрению. Электронная система помощи в управлении автомобилем в условиях свободного дорожного движения позволяет поддерживать постоянной заданную водителем скорость автомобиля, не нажимая на педаль акселератора.

Система может запоминать скорость и активироваться, только если автомобиль движется со скоростью более 30 км/ч и не менее, чем на второй передаче.

Выбор функции

- Установите переключатель в положение ON . Регулятор активирован, но еще не включен, и скорость еще не запрограммирована.

Первое включение/ Программирование скорости

- Разгоните автомобиль до желаемой скорости, нажав на педаль акселератора.

- Переведите переключатель вверх (+), подержите секунду, потом отпустите.

Заданная Вами скорость запрограммирована. Вы можете отпустить педаль акселератора, автомобиль будет перемещаться в этом скоростном режиме.

Отключение регулятора

- Нажмите на кнопку, расположенную на торце переключателя.

или

- Нажмите на педаль тормоза или сцепления.

Регулятор скорости также отключен во время работы систем ABS или ESP.

Восстановление работы регулятора скорости

Вновь нажмите на кнопку, расположенную на торце переключателя.

или

- Нажмите на педаль

акселератора до получения скорости, близкой к запрограмированной.

Включите выбранную передачу во время

программирования скорости. Автомобиль снова будет двигаться со скоростью, которая была запрограммирована в последний раз.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 48

Подрулевые переключатели

Изменение заданной скорости

Чтобы внести в память скорость выше прежней, существует два варианта:

Не нажимая на педаль акселератора:

- переведите переключатель вверх (+).

Краткими нажатиями параметр скорости увеличивается с

интервалом 1 км/ч. Длительное нажатие увеличивает параметр скорости.

Нажав на педаль акселератора:

- превысьте внесенную в память

скорость, чтобы достигнуть желаемой,

- переведите переключатель вверх (+),

потом отпустите.

Чтобы внести в память

скорость ниже прежней:

переведите переключатель вниз (-); новая скорость автоматически запрограммируется.

Краткими нажатиями параметр скорости уменьшается с интервалом 1 км/ч. Длительным нажатием параметр скорости уменьшается постоянно.

Отключение функции

- Чтобы выключить систему, установите переключатель в положение OFF или выключите зажигание.

Отмена заданной скорости

После выключения зажигания на остановленном автомобиле в памяти системы не сохраняется никаких параметров скорости.

Нарушения в работе

В случае неисправности, поверните кольцо в положение OFF и обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Рекомендации

Сохраняйте бдительность за рулем, так как в момент корректирования заданной скорости длительным нажатием скорость автомобиля может резко возрасти или упасть. Запрещается пользоваться регулятором скорости на скользкой дороге или находясь в густом потоке транспорта. Никогда не включайте нейтральную передачу во время работы системы. Система круиз-контроля не наделена способностью выдерживать заданную скорость на крутых спусках: автомобиль может превысить ее. Регулятор скорости не избавляет водителя от обязанности соблюдать ограничения скоростных режимов, сохранять бдительность на дороге и нести ответственность за свои действия. Ноги всегда должны находиться вблизи педалей. Чтобы ничто не мешало свободному перемещению педалей:

- правильно уложите коврик на полу и закрепите его на фиксаторах,

- никогда не кладите под ноги уложенные один на другой коврики.

ФИКСИРОВАННЫЙ ОГРАНИЧИТЕЛЬ СКОРОСТИ

Эта система предназначена для ограничения скорости движения автомобиля на уровне заранее установленного максимального параметра (она входит в комплектацию в зависимости от версии и только на автомобилях с двигателем 1,3 HDi 75 л.с.). Ограничитель можно настроить на любой из четырех фиксированных параметров максимальной скорости: 90, 100, 110 или 130 км/ч.

О наличии этой системы в

комплектации автомобиля и о параметре максимальной скорости, на которую она настроена, напоминает расположенная в салоне этикетка. Водитель не может отключить или настроить параметры этой системы самостоятельно.

Page 49

Зеркала и стекла

Вращая ручку влево или вправо, выберите соответствующее зеркало и отрегулируйте его положение.

Чтобы включить обогрев зеркал, нажмите на кнопку включения обогрева заднего стекла.

ЗЕРКАЛА И СТЕКЛА

Внутрисалонное зеркало

При помощи расположенного снизу рычажка зеркало устанавливается в одно из двух положений.

Дневное - отведите рычажок от себя. Ночное (позволяет избежать

ослепления фарами движущихся сзади автомобилей) - потяните рычажок на себя.

Наружные зеркала

Отражающая поверхность зеркала выполнена в виде сферы с тем, чтобы улучшить боковой обзор. Объекты, наблюдаемые в зеркале кажутся дальше, чем они находятся на самом деле. Необходимо учитывать это, чтобы правильно оценивать расстояние до движущихся сзади автомобилей.

Электрические настройки

Управление электрическими настройками расположено в салоне на дверной панели на уровне зеркала.

Настройки вручную

Механизмы настройки положения зеркал вручную расположены по бокам в салоне на уровне кронштейнов зеркал. Пользуясь ручкой, отрегулируйте положение зеркала.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 50

Зеркала и стекла

СТЕКЛОПОДЪЕМНИКИ

Электрические выключатели

Панель управления электрическими стеклоподъемниками оборудована системой защиты от защемления и импульсными выключателями опускания и подъема. Расположенными на двери водителя выключателями можно управлять передними стеклоподъемниками. Выключателем на двери пассажира можно управлять только расположенным с его стороны стеклоподъемником.

Импульсные стеклоподъемники

Для полного открытия или закрытия окна водителя необходимо задержать нажатие на выключатель. При повторном нажатии на выключатель стекло остановится. Стеклоподъемник включается коротким нажатием на выключатель.

Механические стеклоподъемники

Стекло приводится в движение вращением ручки стеклоподъемника, расположенной на дверной панели.

Рекомендации

Покидая автомобиль даже на короткое время, никогда не оставляйте ключ в замке зажигания. В случае защемления поднимающимся стеклом, немедленно включите обратный ход, нажав на соответствующую клавишу. Если водитель включает стеклоподъемники со стороны пассажиров, он должен проследить за тем, чтобы в этот момент никто не препятствовал свободному движению стекла вверх. Водитель обязан следить за тем, чтобы пассажир правильно пользовался стеклоподъемником.

Следите за детьми во время работы стеклоподъемников.

ЗАДНИЕ ОКНА ("КОМБИ")

Чтобы приоткрыть заднее окно, поверните рычаг и нажмите на него до упора, чтобы зафиксировать стекло в открытом положении.

Page 51

Коробка передач и рулевое колесо

РЕГУЛИРОВКА РУЛЕВОГО КОЛЕСА

На неподвижном автомобиле разблокируйте рулевую колонку, нажав на рычаг книзу. Отрегулируйте положение рулевого колеса по высоте и вылету и затем заблокируйте рулевую колонку, потянув за рычаг кверху.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Задний ход

Эту передачу следует включать только на полностью остановленном автомобиле. Рычаг следует перемещать медленно и плавно, чтобы избежать скрежета во время включения передачи.

Если в комплектации Вашего

автомобиля имеется система помощи при парковке задним ходом, она активируется при включении передачи заднего хода и ее работа сопровождается звучанием зуммера.

См. п. 3

при парковке задним ходом".

раздела "Система помощи

Рекомендации

Чтобы передачи включались легко, педаль сцепления следует выжимать до упора.

Чтобы ничто не мешало свободному перемещению педалей:

правильно уложите и закрепите коврик на фиксаторах,

никогда не кладите под ноги уложенные один на другой коврики.

Не задерживайте руку на рукоятке рычага

переключения передач: даже легкое воздействие на него может со временем привести к ускоренному износу деталей коробки.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 52

Коробка передач и рулевое колесо

ИНДИКАТОР ПЕРЕДАЧ *

Эта система способствует снижению расхода топлива, помогая водителю своевременно переходить на передачи на автомобилях с механической коробкой передач.

Пример работы системы:

- Вы движетесь на третьей передаче.

Эта информация появляется на

дисплее панели приборов в виде индикатора SHIFT, а также направленной вверх стрелки для перехода на повышенную скорость и стрелки вниз для перехода на пониженную скорость.

Работа системы

Система действует только в режиме экономичного вождения. Выдаваемые системой рекомендации не следует воспринимать как обязывающие. В реальной ситуации профиль дороги, плотность дорожного движения и безопасное вождение остаются решающими факторами при выборе оптимальной передачи. За водителем остается право решать, что делать с указаниями системы. Отключение данной функции в системе не предусмотрено.

* В зависимости от силового агрегата.

- Вы умеренно нажимаете на педаль

акселератора.

В какой-то момент система может предложить

- Вам перейти на высшую передачу.

При вождении с интенсивным

использованием мощностных возможностей двигателя (например, при резком нажатии на педаль акселератора для обгона и проч.), система не давать рекомендаций сменить передачу.

будет

Page 53

Коробка передач и рулевое колесо

A : автоматический режим. Чтобы перейти в этот режим, переместите рычаг влево E : экономичный режим. Нажмите на эту кнопку, чтобы его

включить или отключить.

и задержите нажатие на него.

СЕКВЕНТАЛЬНАЯ КОРОБКА ПЕРЕДАЧ

Установленная на автомобиле пятиступенчатая коробка передач может работать по выбору водителя как в комфортном автоматическом режиме, так и в режиме ручного управления.

Коробка работает в двух режимах:

- в автоматическом, при котором скоростные

режимы управляются электроникой без вмешательства водителя,

- в секвентальном, при котором выбор передач осуществляется вручную самим

водителем при помощи рычага

селектора.

Система управления коробкой передач включает в себя:

1. рычаг селектора 1 на центральной консоли, служащий для выбора режима вождения, для включения передачи заднего хода и перевода рычага в нейтральное положение, а также для переключения передач в секвентальном режиме.

2. кнопку 2 для включения и отключения экономичного режима.

Панель рычага переключения передач

Все перемещения рычага селектора осуществляются из нейтрального положения.

N : нейтральная передача. Перед запуском двигателя необходимо

поставить ногу на педаль тормоза и включить нейтральную передачу, переместив рычаг переключения передач вправо, затем вперед.

R : передача заднего хода. Удерживая ногу на педали тормоза на

неподвижном автомобиле, переместите рычаг селектора вправо, затем назад. M +/- : секвентальный режим для ручного переключения передач. Чтобы перейти в этот режим, переместите рычаг влево и задержите нажатие на него, после чего:

- переместите рычаг на "+" для перехода на повышенную скорость,

- переместите рычаг на "-" для перехода на пониженную скорость.

Индикация на панели приборов

N. Нейтральная передача. R. Передача заднего хода. 1 2 3 4 5. Индикация включенных передач. AUTO. Этот символ загорается при выборе

автоматического режима; он гаснет при переходе в секвентальный режим. E. Загорается при выборе экономичного режима; он гаснет при отключении.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 54

Коробка передач и рулевое колесо

Движение автомобиля

Обязательно нажмите на педаль тормоза.

Запустите двигатель; при этом коробка передач автоматически перейдет в нейтральное положение. Рычаг селектора останется в выбранном положении до выключения зажигания. "N" появится на дисплее панели приборов в сопровождении звукового сигнала, когда Вы отпустите педаль тормоза - этим система показывает, что фактическое положение рычага селектора отличается от передачи, которую выбрала коробка передач. Включите первую передачу (переместите на " + ") или задний ход (положение R ). "1" или "R" появятся на дисплее панели приборов.

Отпустите стояночный тормоз. Уберите ногу с педали тормоза, затем добавьте газ.

Режим AUTO или режим ручного переключения передач,

задействованный до выключения зажигания, останется в

памяти системы вплоть до следующего пуска двигателя.

Можно также трогаться со 2-й передачи, если сцепление с

дорожным покрытием окажется слабым

(2е положение на "+").

Резким и педаль акселератора можно можно "резво" разогнать автомобиль.

сильным нажатием на

Остановка и трогание на уклоне

Для секвентальной коробки передач не требуется педали сцепления.

Чтобы удержать автомобиль на уклоне, пользуйтесь стояночным тормозом, а не педалью акселератора; несоблюдение этого требования может привести к перегреву механизма сцепления и вывести из строя коробку передач.

Трогаясь в гору, плавно нажимайте на педаль акселератора, одновременно отпуская педаль тормоза.

Автоматический режим

После того, как автомобиль тронулся, можно перейти в режим ручного переключения передач, переведя рычаг в положение А/ M .

При этом на панели приборов индицируются символ "AUTO" и включенная передача.

Коробка передач работает в автоадаптивном режиме, не требующем вмешательства водителя. При этом она автоматически выбирает оптимальную передачу, подстраиваясь под следующие

- скорость автомобиля,

- частота вращения коленчатого вала,

- интенсивность нажатия на педаль акселератора.

Комфортное вождение и оптимальная

передача достигаются без резких нажатий на педаль акселератора. При нажатии на педаль акселератора до упора коробка передач переключится на низшую передачу, чтобы обеспечить более интенсивный разгон.

параметры:

Page 55

Временная смена передач в режиме AUTO

Вы также можете переключать передачи при помощи рычага селектора. При этом автоматический режим не отключается, позволяя на короткое время задействовать возможности секвентального режима (например, для обгона автомобиля). Символ "AUTO" по прежнему будет отображаться на панели приборов.

Экономичный режим "ECO"

Этот режим дополняет достоинства автоматического в части уменьшения расхода топлива. Чтобы его активировать, нажмите на кнопку E .

При этом на панели приборов появится символ "E" рядом с символом "AUTO" и передачей, выбранной коробкой передач.

Секвентальный режим

Вы можете сменить автоматический режим на секвентальный, снова выбрав положение A / М .

При этом символ "AUTO" погаснет, а на панели приборов будут отражаться включенные передачи.

Для перехода с одной передачи на другую можно не убирать ногу с педали акселератора. Выбранные Вами передачи будут включаться только при соответствующей им частоте вращения коленчатого вала двигателя невозможна, система сообщит об этом звуковым сигналом. В режиме замедленного движения, например, с приближением к предписывающему остановку знаку или к сигналу светофора, коробка передач автоматически переходит на пониженную передачу - вплоть до первой.

. Если смена передач

Коробка передач и рулевое колесо

Остановка автомобиля

Перед тем как выключить двигатель, нажмите на педаль тормоза и затем:

- включите первую передачу или передачу заднего хода,

- затяните стояночный тормоз, чтобы исключить качение автомобиля,

- выключите зажигание.

Отпустите педаль тормоза, после

того, как на панели приборов

погаснет индикатор включенной передачи.

Никогда не выходите из автомобиля,

если включена нейтральная передача (положение N ). В этом случае при выключении зажигания прозвучит сигнал (если ключ зажигания находится в положении STOP ).

Теперь коробка будет выбирать те передачи,

которые соответствуют скорости движения автомобиля, частоте вращения коленчатого вала двигателя и характеру нажатия на

акселератора, обеспечивая при этом

педаль экономичный расход топлива.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 56

Коробка передач и рулевое колесо

Если автомобиль долго стоит

с работающим двигателем, рекомендуется включить нейтральную передачу (положение N ).

На остановленном автомобиле

с работающим двигателем и включенной первой, второй или задней передачей, коробка передач автоматически перейдет в нейтральное положение со звуковым сигналом в следующих случаях:

- педаль акселератора и/или тормоза

не нажималась в течение не

3 минут,

- нажатие на педаль тормоза

удерживается более 10 минут,

- дверь водителя открыта и при этом

педаль акселератора и/или тормоза не нажималась в течение 1,5 секунд,

- неисправна коробка передач.

менее

Инициализация

Поверните ключ зажигания в положение MAR . В течение 10 секунд включенная передача должна появиться на дисплее. В противном случае, поверните ключ

в положение STOP и дождитесь, когда погаснет дисплей. Снова поверните ключ зажигания в положение MAR .

Если проблема не ушла, обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Вспомогательный режим Замедленный пуск

Эта процедура используется в случае, когда нажатие на педаль тормоза не распознается системой, или нарушена работа коробки передач при пуске двигателя.

Нажмите с силой на педаль тормоза. Поверните ключ зажигания в положение AVV и задержите не менее, чем на 7 секунд. Двигатель запускается. Система работает во вспомогательном

режиме; при этом коробка передач не включит передачу выше 3й, а автоматический режим работать не будет.

Контроль исправности

Загорание этого индикатора в сопровождении сообщения на дисплее панели приборов

эксплуатацию коробки передач водителем. При включенном зажигании, мигание этого индикатора в сопровождении звукового сигнала и сообщения на панели приборов сообщает о неисправности коробки передач. Обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

передач в нейтральное положение N . Включайте передачу заднего хода R , только если автомобиль остановлен, а педаль тормоза нажата. Вы рискуете повредить коробку передач, если нажмете одновременно на педали акселератора и тормоза.

включена нейтральная передача (положение N ).

указывает на неправильную

Во время движения никогда переводите рычаг переключения

Во время буксировки Вашего автомобиля, убедитесь, что

не

Если двигатель не заводится, обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Page 57

СИСТЕМА ПОМОЩИ ПРИ ТРОГАНИИ НА УКЛОНЕ

Функция, являющаяся частью системы ESP, помогает удержать автомобиль на короткое время на месте (примерно 2 секунды), чтобы облегчить водителю

трогание на уклоне в момент переноса ноги с педали тормоза на педаль акселератора.

Эта функция срабатывает только, когда:

- автомобиль удерживается на месте нажатием на педаль тормоза,

- двигатель работает,

- уклон превышает 5%

В режиме STOP системы "Стоп-Старт" функция помощи при трогании на уклоне не работает.

Работа системы

При трогании в гору автомобиль на мгновение удерживается на месте после отпускания педали тормоза, если при этом:

- включена первая или нейтральная передача в механической коробке передач,

- включена передача A или M в секвентальной коробке передач.

При трогании на спуске двигателем на передаче заднего хода автомобиль на мгновение удерживается на месте, как только Вы отпустите педаль тормоза.

Две секунды спустя, пока

автомобиль не тронулся, система начинает плавно отпускать тормоза. При этом раздается характерный звук срабатывания механических элементов тормозной системы, свидетельствующий о неизбежном начале движения автомобиля.

с работающим

Коробка передач и рулевое колесо

Не выходите из автомобиля, если

он находится в режиме временного удержания на месте системой помощи при трогании на уклоне. В случае необходимости покинуть автомобиль с работающим двигателем, поставьте его на стояночный тормоз вручную. При этом убедитесь, что контрольная лампа стояночного тормоза горит, не мигая, на панели приборов.

Контроль исправности

В случае неисправности системы, на панели приборов загораются эти контрольные лампы. Обратитесь в сервисную сеть CITROËN или в специализированный техцентр чтобы проверить ее.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 58

Коробка передач и рулевое колесо

СИСТЕМА "СТОП-СТАРТ"

Система "стоп-старт" служит для кратковременного перевода двигателя в "спящий" режим STOP на остановках у светофоров, в дорожных заторах и т.п. При трогании с места двигатель автоматически переходит в режим самозапуска START, как только Вы решите продолжить движение. При этом он перезапускается мгновенно, без сбоев и шума. Система "стоп -старт" идеально для вождения в условиях города, так как способствует уменьшению расхода топлива, сокращению выбросов отработавших газов и снижению шума в моменты остановок.

подходит

Работа системы

Переход двигателя в режим STOP

На панели приборов загорается индикатор "S" и двигатель переходит в "спящий" режим:

- на автомобиле с механической

коробкой передач: на остановленном автомобиле переведите рычаг переключения передач в нейтральное положение и отпустите педаль сцепления,

- на автомобиле с секвентальной коробкой передач: на остановленном

автомобиле удерживайте педаль тормоза нажатой.

Система автоматической приостановки

работы двигателя срабатывает только по достижении скорости движения более 10 км/ч, чтобы не допускать слишком частых отключений двигателя при медленной езде.

В режиме STOP системы "стоп-старт"

функция помощи при трогании на

уклоне не работет.

Обязательно выключите зажигание

перед тем, как покинуть автомобиль.

Никогда не заправляйте автомобиль

топливом, если его двигатель находится в режиме STOP; необходимо обязательно выключить зажигание ключом.

Отдельные случаи в работе системы: режим STOP не срабатывает

Режим STOP не активируется, если:

- дверь водителя открыта,

- ремень безопасности водителя отстегнут,

- включена передача заднего хода,

- определенные обстоятельства (состояние аккумуляторной батареи,

ненадлежащая температура двигателя, регенерация сажевого фильтра, система экстренного торможения, температура за бортом) требуют этого для обеспечения работы системы.

В этом случае приборов появится сообщение одновременно с символом "S" , который мигает несколько секунд и затем гаснет.

Такая работа системы является абсолютно нормальной .

на панели

Page 59

Переход двигателя в режим START

Символ "S" гаснет и двигатель запускается:

- на автомобиле с механической коробкой передач: нажмите на педаль сцепления,

- на автомобиле с секвентальной коробкой передач:

● переведите рычаг селектора на A или M и отпустите педаль тормоза,

● либо включите передачу заднего хода.

В режиме STOP, перевод рычага

селектора секвентальной коробки передач влечет за собой пуск двигателя, опережая его самозапуск.

Если двигатель автоматически выключился на уклоне, то, поскольку

функция помощи при трогании на уклоне активна только при работающем двигателе, необходимо снова запустить его, включив для этого переднюю передачу перед тем, как отпустить педаль тормоза.

Отдельные случаи в работе системы: автоматическое отключение режима START

Режим START автоматически отключается если:

- автомобиль находится на уклоне на нейтральной передаче,

- с момента остановки двигателя системой "стоп-старт" прошло около 3 минут,

- определенные обстоятельства (состояние

аккумуляторной батареи, ненадлежащая температура двигателя, система экстренного системы кондиционирования воздуха и т.д.) требуют этого для обеспечения работы системы или сохранения контроля над автомобилем.

Такая работа системы является абсолютно нормальной.

торможения, настройки

В этом случае на дисплее панели

приборов появится сообщение одновременно с символом "S" , который мигает и затем гаснет.

несколько секунд

Коробка передач и рулевое колесо

Рекомендации

На автомобиле с механической коробкой передач в режиме STOP, при включении передачи без полного выключения сцепления запуск двигателя может сорваться. При этом на панели приборов загорится сигнализатор или появится сообщение том, что следует вновь нажать на педаль сцепления, чтобы запустить двигатель. Если, при выключенном двигателе в режиме STOP, водитель отстегнет ремень безопасности и откроет переднюю дверь, двигатель можно будет запустить только при помощи ключа зажигания. Об этом предупредит звуковой сигнал, сопровождаемый мигающим индикатором сервиса и сообщением на панели приборов. Если после автоматического пуска двигателя в режиме START, водитель не предпримет никаких действий на автомобиле на протяжении последующих 3 минут, система заглушит двигатель. После этого двигатель можно будет запустить только при помощи ключа зажигания.

ГОТОВНОСТЬ К ДВИЖЕНИЮ

Page 60

Коробка передач и рулевое колесо

Отключение системы

Систему можно отключить в любой момент, нажав на клавишу "S - OFF" . При

этом загорится подсветка кнопки, а на дисплее панели приборов появится сообщение.

При отключении системы в режиме STOP двигатель мгновенно самозапустится.

Для поддержания комфортного

микроклимата в салоне нужно отключить систему "стоп-старт", чтобы кондиционер мог работать непрерывно.

Активирование системы

Нажмите вновь на клавишу "S - OFF" . Система активируется, при этом

подсветка клавиши погаснет, а на дисплее появится сообщение.

В дальнейшем, при пуске двигателя ключом, система будет сохранять свое активное или неактивное состояние, в котором она находилась при выключении двигателя.

Контроль исправности

В случае неисправности, система "стоп-старт" отключается, а на

панели приборов загораются сигнализаторы в сопровождении сообщения. Обратитесь в сервисную сеть CITROËN или в

специализированный техцентр. В случае неисправности в режиме STOP, двигатель можно запустить, нажав до конца на педаль сцепления, или включив нейтральную передачу.

Техническое обслуживание

Перед пюбыми работами в моторном

обязательно выключите

отсеке зажигание ключом, чтобы избежать травм при случайном срабатывании автоматической команды START.

Для этой системы требуется специальная аккумуляторная батарея с особыми характеристиками

(ее артикульный номер можно узнать в сервисной сети CITROËN или в специализированном техцентре). Использование батареи, не сертифицированной

компанией "Автомобили CITROËN", может привести к неисправной работе системы.

В работе системы "стоп-старт"

использованы новейшие технологии. Все работы по ее ремонту должны осуществляться только специалистами сервисной сети CITROËN.

Page 61

Page 62

Габаритные размеры

Page 63

Габаритные размеры

ГАБАРИТНЫЕ РАЗМЕРЫ

Фургон "L1" является базовой моделью, в то время как его модификация "L2 - Утилитарная комплектация" представляет собой версию, специализированную по потребности.

L Габаритная длина 3 864 3 881

H Габаритная высота 1 721 1 742

Высота с багажными дугами на крыше 1 782 1 803

A Колесная база 2 513

B Передний свес 760 777

C Задний свес 591

D Габаритная ширина 2 019

Ширина (со сложенными зеркалами) 1 816

E Колея передних колес 1 469 1 464

F Колея задних колес 1 465

G Высота порога грузового отделения 527 544

I Длина

J Максимальная высота груза 1 205

K Максимальная ширина грузового отделения (в 10 см от пола) 1 473

M Ширина грузового отделения между колесными арками 1 046

грузового отделения 1 523

"Фургон", мм

L2 (Утилитарная комплектация)

Объем грузового отделения, м 3 2,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Page 64

Габаритные размеры

Page 65

Габаритные размеры

"Комби" , мм

Стандартный Вседорожный

L Габаритная длина 3 959 3 970

H Габаритная высота 1 721 1 742

Высота с багажными дугами на крыше 1 782 1 803

A Колесная база 2 513

B Передний свес 855 866

C Задний свес 591

D Габаритная ширина 2 019

Ширина (со сложенными зеркалами) 1 816

E Колея передних колес

F Колея задних колес 1 465

G Высота порога грузового отделения 527 544

I Длина грузового отделения (с задним диваном) 743

Длина грузового отделения (задний диван сложен книжкой) 1 130

J Максимальная высота груза (под задней полкой) 592

K Максимальная ширина грузового отделения (в 10 см от пола) 1 473

M Ширина грузового

отделения между колесными арками 1 046

1 464

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Page 66

Габаритные размеры

Page 67

Габаритные размеры

"Комби" , мм

Стандартный Вседорожный

L Габаритная длина 3 959 3 970

H Габаритная высота 1 721 1 742

Высота с багажными дугами на крыше 1 794 1 803

A Колесная база 2 513

B Передний свес 855 866

C Задний свес 591

D Габаритная ширина 2 019

Ширина (со сложенными зеркалами) 1 816

E Колея передних колес

F Колея задних колес 1 465

G Высота порога грузового отделения 527 544

I Длина грузового отделения (с задним диваном) 743

Длина грузового отделения (задний диван сложен книжкой) 1 130

J Максимальная высота груза (под задней полкой) 592

K Максимальная ширина грузового отделения (в 10 см от пола) 1 473

M Ширина грузового

отделения между колесными арками 1 046

1 464

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Page 68

Силовые агрегаты

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

1,4 HDi 70 л.с. 1,3 HDi 75 л.с.

Коробка передач Механическая Mеханическая

Mеханическая с электронным управлением

Количество передач 5 5 5

Макс. мощность по стандарту ЕЭС, кВт * 50 55

Рабочий объем цилиндров, см

1 399 1 248

Диаметр цилиндра х ход поршня, мм 73,7 x 82 69,6 x 82

Частота вращения при макс. мощности, (об/мин) 4 000 3 750

Макс. крутящ. момент по стандарту EЭС, Нм 160 190

Частота вращ. при макс. крутящем моменте, (об/мин) 2 750 1 750

Топливо Газойль Газойль

Каталитический нейтрализатор Да Да

Сажевый фильтр

(FAP) Нет Да

Система "стоп-старт" Нет Да

Содержание масла в двигателе с заменой фильтра (в литрах)

3,8 3,0

* Максимальная мощность сертифицирована по результатам стендовых испытаний в соответствии с европейским регламентом

(директива 1999/99/CE).

Page 69

Силовые агрегаты

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

1,4 л 75 л.с.

Коробка передач Механическая

Количество передач 5

Макс. мощность по стандарту ЕЭС, кВт * 54

Рабочий объем цилиндров, см

Диаметр цилиндра х ход поршня, мм 75 x 77

Частота вращения при макс. мощности, мин

Макс. крутящ. момент по стандарту EЭС, Нм 118

Частота вращ. при макс. крутящем моменте, мин

Топливо Бензин неэтилированный

Система "стоп-старт" Нет

Содержание масла в двигателе с заменой фильтра (в литрах) 3,0

1 360

-1

5 200

-1

2 600

(директива 1999/99/CE).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Page 70

Массы

МАССЫ

См. технический паспорт своего автомобиля.

Во всех странах необходимо соблюдать принятые в них на законодательном уровне предписания в части ограничения массы прицепов. За сведениями о допустимой массе прицепа для Вашего автомобиля и о разрешенной максимальной массе Вашего автопоезда обращайтесь в сервисную сеть CITROËN или в специализированный техцентр.

Page 71

БОРТОВОЙ КОМПЬЮТЕР/КОНФИГУРАЦИЯ - ПЕРСОНАЛИЗАЦИЯ АВТОМОБИЛЯ

Нажимая на торцевую кнопку TRIP рычага выключателя стеклоочистителя, Вы можете выводить информацию:

- Автономность (запас хода по топливу),

- Расстояние участка пробега A,

- Средний расход топлива A,

- Текущий расход топлива A,

- Средняя скорость движения A,

- Продолжительность преодоления

участка A.

на дисплей следующую

Если функция TRIP B активирована в MENU :

- Расстояние участка пробега B,

- Средний расход топлива B,

- Средняя скорость движения B,

- Продолжительность преодоления участка B.

Нажмите более двух секунд на кнопку MENU ESC , чтобы вернуть дисплей в исходный режим.

Установка на ноль Нажмите более двух секунд на

кнопку TRIP , чтобы обнулить показания.

Бортовой компьютер

Вывести на дисплей уровень 1:

- Speed (Зуммер скорости).

- Hour (Настройка времени).

- Buzz (Уровень громкости сообщений).

- Unit (Единицы измерения).

- Bag p. (Подушка безоп. пасаж.) См. соответствующие строки в таблице

конфигураций и настроек систем, расположенной ниже.

ОБОРУДОВАНИЕ САЛОНА

Page 72

Меню

Дисплей уровня 2:

Пользуясь расположенной сбоку от рулевого колеса панелью управления, Вы можете открыть меню и осуществить персональные настройки бортовых систем.

Вы можете выбрать любой из восьми языков: итальянский, английский, немецкий, французский, испанский, португальский, нидерландский и турецкий. Из соображений техники безопасности настройки работают только при выключенном зажигании (двигатель остановлен). См. соответствующие строки в таблице конфигураций и настроек систем, расположенной ниже.

Пользуясь этой клавишей, Вы можете:

- открывать различные меню и подменю,

- подтверждать выбор строки в меню,

- закрывать меню. Длительное нажатие переводит дисплей

исходный режим.

Пользуясь этой клавишей Вы можете:

- перемещаться вверх по меню,

- увеличить параметр.

Пользуясь этой клавишей Вы можете:

- перемещаться вниз по меню,

- уменьшить параметр.

Меню... Нажать на...

1 Bip

Скорость

2 Активировать

Trip B

Подменю...

ON Увеличить

OFF

ON Активировать

OFF Отключить

Нажать на... Выбрать...

Уменьшить

Подтвердить

и выйти

Позволяет...

Активировать/отключить

звуковой сигнал превышения заданной скорости и выбрать параметр скорости.

Показать 2-й участок пробега "Trip B".

Page 73

Меню

Меню... Нажать на... Подменю... Нажать на... Выбрать...

Увеличить

Уменьшить

24 ч.

12 ч.

Увеличить

Уменьшить

OFF

Км

Мили

°C

°F

км/л

л/100 км

3 Настройка

часов

4 Настройка

даты

5 Радио

6 Закрыть

7 Ед.

измерения

В движении

Часы

Формат

Год/Месяц/ День

Расстояния

Температура

Расходы топлива

Подтвердить

и выйти

Позволяет...

Настроить часы

Выбрать режим индикации времени.

Настроить дату.

Показать наименование станции. Показать номер трека компакт-диска

Активировать/Отключить

автом. запирание дверей после 20 км/ч.

Выбрать единицу измерения расстояния.

Выбрать ед. измерения температуры.

Выбрать единицу измерения расхода топлива.

8 Язык

9 Громкость

сообщений

Перечень языков

Увеличить

Уменьшить

Выбрать язык сообщений.

Увеличить/Уменьшить громкость уведомляющих сообщений (изменяется сразу при нажатии на кнопку).

ОБОРУДОВАНИЕ САЛОНА

Page 74

Меню

Меню... Нажать на... Подменю... Нажать на... Выбрать...

1 0 Громкость

кнопок

1 1 Сервис

1 2

Bag (Под. без-сти пасс.)

13 Закрыть

меню

OFF

Увеличить

Уменьшить

(пробег до ТО, км/миль)

Да

Нет

Да

Нет

Подтвердить

и выйти

Позволяет...

Увеличить/Уменьшить громкость звучания кнопок.

Показать пробег, оставшийся до очередной замены масла.

Показать уровень масла.

Активировать подушку без-сти пассажира.

Отключить подушку без-сти пассажира.

Закрыть меню. Нажатие на

нижнюю стрелку ведет к предыдущему меню.

Page 75

Помощь при парковке

СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ ЗАДНИМ ХОДОМ

Система помощи при парковке задним ходом состоит из вмонтированных в задний бампер четырех датчиков расстояния. Она обнаруживает препятствия в обозримой зоне позади маневрирующего автомобиля - пешехода, автомобиль, дерево, изгородь. Препятствия, оказавшиеся непосредственно под бампером, система может не обнаружить. Небольшие препятствия, обнаруженные в начале маневра, датчики могут "потерять из вида", если эти препятствия окажутся в "слепой зоне" - под датчиками или между ними: столбцы, вехи, бордюр и проч. Наличие системы на автомобиле ни в коей мере не освобождает водителя от необходимости проявлять бдительность и отвечать за свои действия.

Включите передачу заднего хода

О приближении к препятствию свидетельствует звуковой сигнал, частота которого возрастает с приближением автомобиля к препятствию. Как только расстояние от автомобиля до препятствия составит менее 30 см, сигнал начнет звучать непрерывно. При буксировке прицепа эта функция автоматически отключается. Следует пользоваться только рекомендованным компанией CITROËN буксирным устройством, установленным специалистом. В случае каких-либо сбоев, возникающих при включении передачи заднего хода, загорается сигнализатор, а на панели приборов может появиться сообщение.

Выключение системы

Переведите рычаг в нейтральное положение.

Контроль исправности

Если эта лампа или сигнализатор общего назначения загорится и на дисплее появится сообщение, обратитесь в сервисную сеть CITROËN или в специализированный техцентр.

Рекомендации

В пасмурную погоду или в зимнее время следите за тем, чтобы датчики не закрывались слоем грязи, инеем или снегом.

ОБОРУДОВАНИЕ САЛОНА

Page 76

Автомагнитола

ПЕРВОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

Вид спереди

Увеличение/Уменьшение уровня громкости.

Включение.

Выключение.

Отключение/ Восстановление звука.

Выбор частотного диапазона FM.

Автоматическое внесение

станций в память (autostore AS).

1/2/3/4/5/6: выбор станции из памяти.

Внесение станции в память.

Выбор частотного диапазона AM. Используйте стрелки "влево"/"вправо" для включения автоматического поиска станций. Используйте стрелки "вверх"/"вниз" для ручного поиска станций.

Настройка дополнительных функций аудиосистемы: bass (низкие частоты), trebble (высокие частоты), fader (баланс передних-задних

Извлечение компакт-диска из CD-плеера.

Выбор источника аудиосигнала CD/CD MP3. Используйте стрелки "влево"/"вправо" для выбора

предыдущего или следующего фрагмента композиции.

для ускоренной прокрутки назад или вперед прослушиваемого фрагмента. Для CD MP3: используйте стрелки "вверх"/"вниз" для смены директории.

громкоговорителей), balance (настройка левых-правых громкоговорителей),

loudness (приглушение звука), EQ Preset (эквалайзер). Используйте стрелки "вверх"/"вниз" для выбора дополнительной функции. Используйте стрелки "влево"/"вправо" для увеличения и уменьшения параметров дополнительных функций или смены эквалайзера.

Используйте стрелки "влево"/"вправо"

Необходимо

сделать длительное нажатие.

Открытие меню. Используйте стрелки "вверх"/"вниз" для следующих функций:

● AF switching.

● Traffic info.

● Regional mode.

● MP3-дисплей.

● Speed volume.

● External audio vol.

● Radio off.

● Restore default. Используйте стрелки

"влево"/"вправо" для

изменения настройки выбранной функции.

выбора

Page 77

Автомагнитола

ПЕРВОЕ ЗНАКОМСТВО

Переключатели

на рулевом колесе

Отключение/ Включение звука.

Беспроводная гарнитура "свободные руки" Bluetooth * .

* Более подробную информацию об использовании системы

Bluetooth читайте в соответствующем параграфе.

Увеличение уровня громкости.

Уменьшение уровня громкости.

РАДИО: выбор радиостанции из памяти в нижнем частотном диапазоне. CD: выбор следующей композиции. CD MP3: выбор следующего файла.

Выбор источника аудиосигнала: РАДИО/CD/CD MP3. Выбор диапазона волн: FM1/ FM2/FMT/MW/LW.

Беспроводная гарнитура "свободные руки" Bluetooth * .

РАДИО: выбор радиостанции из памяти в верхнем частотном диапазоне. CD: выбор следующей композиции. CD MP3: выбор следующего файла.

ОБОРУДОВАНИЕ САЛОНА

Page 78

Автомагнитола

МЕНЮ "ФУНКЦИИ АУДИОСИСТЕМЫ"

Нажмите на клавишу MENU автомагнитолы, чтобы открыть меню "Функции аудиосистемы". Нажмите на клавишу " " или " " чтобы выбрать нужную Вам функцию и настроить ее.

Система RDS "AF Switching"

Система RDS (Radio Data System) обеспечивает непрерывный прием выбранной радиостанции независимо от частотного диапазона, в котором она вещает там, где Вы находитесь. Радиоприемник постоянно отыскивает и находит трансляторы, обеспечивающие наилучшее качество приема. Нажмите на клавишу " " или " " чтобы активировать (ON) или отключить (OFF) функцию RDS. При включении диапазона FM на дисплее появится символ "AF" при условии, что функция RDS активирована и вещающая станция поддерживает формат RDS.

Информация о дорожном движении "Traffic Info"

Каждая новость о дорожном движении будет принята в первую очередь, независимо от работающего в данный момент источника аудиосигнала. Система EON настроена на передатчики, связанные в одну сеть. Она служит для приема дорожной информации, передаваемой станцией, которая принадлежит к той же сети, что и станция, на которую настроен радиоприемник. Дорожная информация передается с уровнем громкости, который не зависит от настроенного Вами уровня громкости аудиосистемы.

Его можно изменить с помощью регулятора громкости в момент приема сообщения. Измененный уровень будет внесен в память, и следующее дорожное сообщение будет приниматься с данным уровнем громкости. Нажмите на клавишу " " или " " чтобы активировать (ON) или отключить (OFF) функцию TA. При включении диапазона FM на дисплее появится символ "TA" при условии, что функция TA активирована, или символ "TPM", если вещающая станция передает информационные выпуски о ситуации на дорогах.

Режим слежения за местными радиостанциями "Regional Mode"

Некоторые передатчики объединились в сеть, чтобы передавать местные программы в регионах, которые они обслуживают. Функция отслеживания местных радиостанций позволяет слушать с высоким качеством выбранную программу при движении через весь регион.

Нажмите на клавишу " " или " " чтобы активировать (ON) или отключить (OFF) функцию REG. При включении диапазона FM на дисплее появится

символ "LOC" при условии, что функция REG активирована и в данной местности имеется соответствующая частота для выбранной станции.

Индикация MP3 "MP3 Display"

Нажмите на клавишу " " или " " чтобы вывести на дисплей номер фрагмента композиции или информацию о диске CD MP3 (Исполнитель/Альбом/Папка/Файл/ Название/Истекшее время).

На дисплее появится символ "MP3" при условии, что функция активирована, а на компакт-диске имеются фрагменты, записанные в формате MP3.

Автоматический регулятор уровня громкости "Speed Volume"

Нажмите на клавишу " " или " " чтобы понизить (LOW), повысить (HIGH) или отключить (OFF) регулятор громкости, который автоматически изменяет ее в зависимости от скорости движения автомобиля.

Уровень громкости внешнего источника аудиосигнала "External Audio Vol"

Нажмите на клавишу " " или " " чтобы понизить (до 0), повысить (до 40) или отключить (OFF) уровень громкости внешнего источника аудиосигнала (напр., системы громкой связи).

Настройка выключения "Radio Off"

Нажмите на клавишу " " или " " чтобы задать время выключения - например,

"00 MIN" или "20 MIN". Обратный отсчет времени начнется при

условии, что все двери закрыты, а ключ в замке зажигания повернут в положение STOP .

Параметры по умолчанию "Restore Default"

Нажмите на клавишу " " или " " чтобы сохранить измененные параметры (NO) или вернуться к параметрам "по умолчанию" (YES). При обнулении параметров настройки на дисплее появится символ "Restoring".

Page 79

Автомагнитола

ПРОСЛУШИВАНИЕ КОМПАКТ-ДИСКА ИЛИ КОМПИЛЯЦИИ MP3

В дисковод следует устанавливать компакт-диски только круглой формы.

Некоторые системы защиты записей от пиратского использования, присутствующие на оригинальных или самостоятельно скопированных компакт-дисках, могут генерировать нарушения в работе аудиосистемы вне зависимости от качества CD-проигрывателя.

Проигрывание диска или компиляции треков MP3 происходит автоматически сразу после загрузки в дисковод. Если диск был загружен ранее, нажмите на кнопку CD-плеера.

Нажмите на соответствующую кнопку, чтобы выбрать композицию или фрагмент.

MP3

Формат MP3, представляющий собой аббревиатуру стандарта MPEG 1,2 & 2.5 Audio Layer 3, является программой сжатия аудиофайлов, позволяющей записать десятки музыкальных композиций на одном компакт-диске.

Для записи в формате CDR или CDRW рекомендуется пользоваться программой, отвечающей требованиям стандарта ISO 9660 уровня 1,2 или Joliet (предпочтительней). Проигрывание дисков, записанных в каком-либо другом формате, может оказаться невозможным или некорректным.

Записи на одном диске следует осуществлять в одной стандартной программе на минимальной скорости (не более 4x) для достижения оптимальных акустических характеристик. Для многократных записей на одном компакт-диске рекомендуется пользоваться программой, записывающей в стандарте Joliet.

На магнитоле допускается проигрывать файлы только с расширением ".mp3" с частотой дискретизации 22,05 КГц или 44,1 КГц. Все остальные файлы (форматов .wma, .mp4, m3u...) системой не проигрываются.

В названиях файлов должно содержаться не более 20 знаков,

среди которых не должно быть графических символов и знаков пунктуации (напр.: () " " ? ; , ù пробел), которые могут помешать проигрыванию композиций и их индикации на дисплее.

ОБОРУДОВАНИЕ САЛОНА

Page 80

Система "свободные руки" Bluetooth

СИСТЕМА БЕСПРОВОДНОЙ СВЯЗИ BLUETOOTH

ОБЩАЯ ИНФОРМАЦИЯ

Система обеспечивает:

- прием входящих и передачу исходящих звонков с сотового телефона с функцией Bluetooth®,

- вывод на дисплей панели приборов контактных данных абонентов и телефонных номеров из записной книжки сотового телефона,

- использование голосовых команд для отправки исходящих звонков и управления контактами, не снимая рук с рулевого колеса,

- прослушивание текстов через встроенный в систему речевой информатор,

- прослушивание аудиофайлов MP3, WMA, AAC, M4A, MP4 и WAV с

- вывод на дисплей автомагнитолы информации о музыкальной композиции (название, исполнитель и т.д.),

- голосовое управление переносным аудиоустройством (таким, как Ipod

- подзарядку переносного аудиоустройства (такого, как Ipod

) через порт USB.

ИНДИКАТОР

Обозначает необходимость удержать нажатие, чтобы включить означенное действие.

флеш-карты USB,

Голосовое управление

Перед тем как подать голосовую команду, нужно нажать на кнопку "voice" на рулевом колесе.

Внятно и четко произнесите команду, содержащуюся в списке.

Page 81

Система "свободные руки" Bluetooth

ЗНАКОМСТВО С СИСТЕМОЙ Дисплей, разъем USB, управление системой

ОБОРУДОВАНИЕ САЛОНА

Page 82

Система "свободные руки" Bluetooth

ЗНАКОМСТВО С СИСТЕМОЙ Блок управления на рулевом колесе

Дисплей для отображения меню и перечней прослушиваемых файлов (с флеш-карты USB).

Разъем USB. Снимите пластмассовый колпачок и подсоедините проигрыватель.

Пауза/продолжение прослушивания включенной композиции (на переносном проигрывателе).

Настройка уровня громкости: беспроводной связи, аудиоплеера, озвучивания текстовых сообщений, речевого информатора.

- Просмотр меню.

- Выбор композиций для прослушивания (на переносном проигрывателе).

- Просмотр текстовых сообщений по списку.

- Активирование главного меню.

- Подтверждение выбора текущего меню.

- Ответ на входящий звонок.

- Переход от одного абонента к другому.

- Выбор сообщения на дисплее.

- Отказ от входящего звонка.

- Завершение текущего звонка.

- Подтверждение выбора текущего меню.

- Переключение телефонного

разговора с беспроводного режима на мобильный телефон и наоборот.

- Выбор источника аудиосигнала.

- Выбор текстового сообщения на дисплее.

- Отключение голосового управления.

- Выключение голосового сообщения.

- Выход из главного меню.

- Выход из меню 2-го уровня и возврат к предыдущему меню.

- Выход без сохранения в памяти.

- Отключение/включение микрофона на время телефонного разговора.

- Установка на ноль уровня громкости звонка.

- Включение голосового сообщения.

- Выключение речевого информатора, чтобы отдать другую голосовую команду.

- Повтор последнего речевого сообщения.

Page 83

Система "свободные руки" Bluetooth

ЗНАКОМСТВО С СИСТЕМОЙ Виды голосовых команд

При нажатии на эту кнопку и произнесении команды "Help" откроется список голосовых команд, которыми можно воспользоваться либо сразу, либо по команде "Help", поданной после сообщения системы.

Нажав на эту кнопку, Вы можете открыть голосовой командой главное меню системы.

Основные голосовые команды для этого меню:

LAST CALLS HENRI DUPONT

PHONEBOOK HENRI DUPONT

MESS. READER READ LAST

MEDIA PLAYER USB OPTION * OK PLAY ANYTHING

SETTINGS OK USER DATA OK COPY PHONEBOOK

* Если устройство активно. ** Не

OK CHRISTOPHE ANDRÉ

OK SIGNAL TYPE READER OFF

OK SET USB

123456789

CHRISTOPHE ANDRÉ

123456789

IN BOX OK VIS+ACOUST DELETE ALL VIS. SIGNAL

FOLDERS ** ARTISTS GENRES ALBUMS PLAYLISTS

OK TRACK PLAY

SHUFFLE TRACK LOOP

PAIRING DELETE USERS ADVANCED OPTIONS DELETE PHONEBOOK EXIT DELETE ALL

ADD CONTACTS

распространяется на Ipod®.

ОБОРУДОВАНИЕ САЛОНА

Page 84

Система "свободные руки" Bluetooth

СОТОВЫЙ ТЕЛЕФОН С ГАРНИТУРОЙ ГРОМКОЙ СВЯЗИ

Регистрация/синхронизация телефона с системой

Синхронизация телефона заключается в

опознании системой Bluetooth® Вашего

его автомобиля.

Для этого необходимо активировать функцию Bluetooth® своего телефона и обеспечить "видимость" своего внешнего аппарата.

Включите замок зажигания и откройте главное меню.

Выберите SETTINGS.

Подтвердите выбор.

Выберите PAIRING.

Подтвердите выбор.

"Settings"\дождитесь ответа\"Pairing".

PIN-код

Этот код служит для распознавания Вашего сотового телефона: он произвольно

генерируется самой системой. Код выводится системой на дисплей и проговаривается голосовым информатором. Данный PIN-код не зависит ни от Вашей SIM-карты, ни от кода доступа к Вашему сотовому аппарату. Как только комбинация цифр Вашего PIN-кода будет внесена в память Вашей системы, его можно больше не хранить. В случае смены сотового телефона, Вам придется вновь осуществить процедуру синхронизации, поскольку система выдаст Вам новый PIN-код.

Старайтесь приобрести вариант, позволяющий воспроизвести визуально информацию о системе Bluetooth®, обнаруженной Вашим телефоном.

Как только система обнаружится, на дисплее Вашего телефона появится сообщение (My car, ...).

Если телефон попросит, введите PIN-код, списав его с дисплея. При успешной регистрации, система выдаст сообщение "Connecting". При этом на дисплее панели приборов появится имя опознанного телефона, означающее, что регистрация подтверждена.

Случайное нажатие на ESC

или MAIN во время процедуры регистрации может прервать ее. О прерванной регистрации система известит сообщением; в этом случае придется начать ее сначала.

Page 85

Копирование записной книжки Вашего телефона

2 варианта: 1 - По завершении процедуры регистрации,

система сама предложит Вам скопировать записную книжку Вашего телефона.

Свое согласие Вы можете подтвердить одним нажатием.

"Yes" влечет за собой копирование.

Вызов абонента по записной книжке

Для этого нужно, чтобы записная книжка Вашего телефона сначала была скопирована в память системы.

Откройте главное меню.

Выберите PHONEBOOK.

Система "свободные руки" Bluetooth

"Call [Имя абонента]"\ дождитесь появления информации об абоненте (имя, № тел., и т.п.)\ "Yes" - отправить вызов, или "No" отменить вызов.

Если у абонента несколько номеров:

Выберите номер.

Свой отказ Вы можете подтвердить одним нажатием.

"No" влечет за собой отказ от копирования.

2 - Вы можете скопировать записную

книжку позже, открыв меню:

Откройте главное меню.

Выберите SETTINGS, затем USER DATA, а затем PHONEBOOK.

"Settings"\"User Data"\ "Download phone book".

Подтвердите выбор.

Выберите группу, к которой

принадлежит вызываемый абонент.

Подтвердите выбор.

Выберите имя.

Подтвердите выбор, чтобы

отправить вызов, если у абонента только один

номер.

Подтвердите выбор, чтобы отправить вызов.

Уточните "Home" ("домашний") или "Work" ("рабочий"), или же Next ("следующий"), либо Previous ("предыдущий"). Нажмите на OK, чтобы отправить вызов.

ОБОРУДОВАНИЕ САЛОНА

Page 86

Система "свободные руки" Bluetooth

Вызов абонента набором номера Конец связи Входящий звонок

Осуществляется только голосом

"Dial"\ Произнесите поочередно все

элементы номера (+, #, *), цифру за цифрой (0... 9).

Сделайте длительное нажатие.

Одним нажатием звонок принимается.

Если звонящий абонент внесен в

Вашу записную книжку, его номер отобразится на определителе.

При этом система показывает и повторяет вслух распознанный номер.

"Call" - если номер набран верно.

или "Cancel" - если набранный номер нужно отменить. "Start over" - чтобы отменить и начать набор номера снова "Repeat" - чтобы еще раз услышать номер.

Длительным нажатием Вы отказываетесь от принятия звонка.

Одним нажатием звонок

пропускается, при этом он регистрируется в памяти, как входящий звонок.

Во время текущего разговора, если

поступает еще один входящий звонок.

Нажмите, чтобы перевести абонента в режим ожидания перейти от него к другому.

Page 87

Переадресация текущего звонка

2 варианта переадресации: 1 - С сотового телефона на систему

"свободные руки"

При включенном замке зажигания

распознавание сотового телефона аудиосистемой автомобиля происходит автоматически. Подтвердите распознавание с клавиатуры своего сотового телефона. После этого Вы можете переадресовывать звонки.

2 - С системы "свободные руки" на

сотовый телефон.

Нажмите, команды управления системой еще активны.

Перевод звонка в режим ожидания

Нажав, Вы отключаете микрофон, и Ваш абонент переводится в режим ожидания.

Последние звонки

Вы можете позвонить по любому из десяти последних входящих звонков, перезвонить любому из десяти абонентов, которым Вы сами звонили в последний раз, или набрать пять последних номеров, вызовы с которых остались неотвеченными.

Откройте главное меню.

Выберите CALL REGISTER.

Подтвердите выбор.

Выберите номер вызываемого абонента.

Подтвердите выбор.

Система "свободные руки" Bluetooth

"Callback" - если вызываете абонента, звонившего Вам последним. "Redial" - если вызываете абонента, которому Вы звонили в последний раз. "Yes" или "No", чтобы подтвердить/ аннулировать. Можно также воспользоваться командой "Callback" ("Перезвонить"). Система вновь задаст вопрос

"Redial or callback?". "Callback" - чтобы вызвать абонента, звонившего Вам последним. "Redial" - чтобы вызвать последнего абонента, которому Вы звонили.

При повторном нажатии связь восстанавливается.

ОБОРУДОВАНИЕ САЛОНА

Page 88

Система "свободные руки" Bluetooth

ГОЛОСОВЫЕ КОМАНДЫ Настройки/синхронизация

Уровень 1 Уровень 2 Уровень 3 Действия

Settings Настроить Конфигурировать

Распознаваемые системой ключевые слова команд разбиты на три уровня (1-й, 2-й и 3-й). Произнесенная команда 1-го уровня открывает доступ к командам 2-го; при подаче голосовой команды 2-го уровня система открывает доступ к командам 3-го уровня.

Активирование меню SETTINGS беспроводной системы "свободные руки".

Активирование меню USER DATA.

Delete users Удаление из памяти данных обо всех пользователях.

Delete phone book Удаление данных телефонной записной книжки.

User data

Pairing

Download phone book

Add Contacts

Reset all

Пересылка записных книжек Вашего мобильного телефона в

память беспроводной системы "свободные руки" (в зависимости от модели мобильного телефона).

Пересылка имен из Вашего мобильного телефона в память беспроводной системы "свободные руки" (в зависимости от модели мобильного телефона).

Удаление всех записей из памяти, стирание записных книжек и данных обо всех телефонных номерах и восстановление настроек беспроводной системы по умолчанию.

Активирование функции регистрации нового мобильного телефона.

Update/Updates Активирование меню ADVANCED OPTIONS.

Page 89

Система "свободные руки" Bluetooth

ГОЛОСОВЫЕ КОМАНДЫ Мобильный телефон с функцией "свободные руки"

Уровень 1 Уровень 2 Уровень 3 Действия

One, Two, ..., Plus, Star, Pound

Delete/Correct Удаление последнего ряда набранных цифр.

Start over

Dial/Dial a number

Repeat

Cancel Отмена набранного номера.

CALL [ Имя ]

Call

Yes/No Вызов абонента, внесенного в память системы.

Mobile

Home

Work

Набор цифр и символов, входящих в номер телефона вызываемого абонента.

Удаление всех набранных рядов цифр с одновременным набором другого номера.

Повторный набор номера телефона вызываемого абонента, опознанного беспроводной системой.

Отправка вызова на номер, набранный голосом.

Вызов абонента по имени, если в системе содержится несколько номеров.

Последний исходящий звонок/Redial Вызов последнего абонента, которому Вы звонили.

Последний входящий звонок/Callback Вызов абонента, который Вам звонил последним.

ОБОРУДОВАНИЕ САЛОНА

Page 90

Система "свободные руки" Bluetooth

ПРОСЛУШИВАНИЕ ТЕКСТОВЫХ СООБЩЕНИЙ

Касается только телефонов с данной функцией

При поступлении текстового сообщения телефон подает звуковой сигнал и предлагает озвучить текст голосовым синтезатором.

Чтение текстового сообщения

Служит для чтения полученного текстового сообщения.

При нажатии на "Да" включается чтение полученного текстового сообщения.

Служит для записи сообщения в память, чтобы прочитать его позже.

При нажатии на "Нет" сообщение записывается в память для последующего прочтения.

Чтение последнего текстового сообщения

Откройте главное меню.

Выберите MESS. READER.

Подтвердите выбор.

Выберите READ LAST.

Подтвердите выбор.

Команда "Read last" включает считывание последнего текстового сообщения.

Список текстовых сообщений

В памяти системы помещается около 20 текстовых сообщений. При переполнении

списка новые сообщения вносятся в него за счет удаления самых старых.

Чтобы прочитать отдельное сообщение:

Откройте главное меню.

Выберите MESS. READER.

Подтвердите выбор.

Выберите IN BOX.

Подтвердите выбор.

Page 91

Выберите нужное текстовое сообщение.

Удаление всех сообщений

Откройте главное меню.

Система "свободные руки" Bluetooth

Настройка системы сообщений

Откройте главное меню.

Подтвердите режим чтения.

Выберите "Message reader", а затем, после звукового сигнала, "In box". Нажатием на "Previous" или "Next"

можно переходить к предыдущим или последующим текстовым сообщениям.

Команда "Read" включает считывание выбранного текстового сообщения.

Ведение списка сообщений

Во время прочтения сообщения:

Откройте главное меню.

Выберите нужную команду.

При выборе команды "Read" начинается считывание сообщения. При нажатии на "Delete" сообщение удаляется. Нажав на "Call", можно связаться с автором сообщения.

Выберите DELETE ALL.

Подтвердите выбор.

Система попросит подтвердить выбор:

Подтвердите, чтобы удалить.

Отмена.

Выберите "Message reader", а затем, после звукового сигнала, "Delete all". Система попросит подтвердить:

нажмите на "Да", чтобы подтвердить или на "Нет", чтобы отменить команду.

Выберите MESS. READER.

Подтвердите выбор.

Выберите SIGNAL TYPE.

Подтвердите и затем выберите

один из трех режимов получения сообщений:

- Аудиовизуальный: система информирует о поступлении сообщения звуковым и визуальным сигналами и предлагает прочитать его.

- Визуальный: о поступлении сообщения информирует только визуальный сигнал на панели приборов.

- Отключение: система считывания сообщений отключена.

Выберите "Message reader", а затем, после звукового сигнала, "Signal type". В открывшемся перечне выберите один из трех режимов: "Чтение сообщений отключено", "Аудиовизуальное оповещение" или "Визуальное оповещение".

ОБОРУДОВАНИЕ САЛОНА

Page 92

Система "свободные руки" Bluetooth

ГОЛОСОВЫЕ КОМАНДЫ Чтение текстовых сообщений

Уровень 1 Уровень 2 Уровень 3 Действия

Message reader / Messages ("Чтение

текстовых сообщений / Текстовые сообщения

Активирование меню MESS. READER.

Открытие списка полученных текстовых сообщений.

Messages received / Received ("Полученные

текстовые сообщения / Получены")

Read ("Читать") Чтение текстового сообщения, полученного последним.

Delete all ("Удалить все")

Read/ read again ("Читать / Повторить")

CALL ("Послать вызов")

Delete ("Удалить")

Back / Next / NEXT ("Следующий")

Back / PREVIOUS ("Предыдущий")

Чтение выбранного из списка текстового сообщения.

Послать вызов по номеру отправителя текстового сообщения.

Происходит удаление номера отправителя сообщения или удаление считываемого текущего текста.

Переход к следующему по списку текстовому сообщению.

Переход к предыдущему по списку текстовому сообщению.

Удаление из списка всех текстовых сообщений после подтверждения команды на удаление.

Page 93

Система "свободные руки" Bluetooth

Уровень 1 Уровень 2 Уровень 3 Действия

Активирование меню MESS. READER.

Активирование функции настройки режимов получения сообщений.

Message reader / Messages ("Чтение

текстовых сообщений / Текстовые сообщения")

Type of info / Info ("режим получения сообщений")

Deactivate message reader ("Отключить чтение сообщений") Visual and audible info /Visual and

audible/Visual plus audible/Audible ("Визуальная и звуковая информация /

Визуальная и звуковая / Визуальная плюс звуковая / Звуковая")

Visual info only /Only visual/ Visual ("Только визуальная

информация / Только визуальная / Визуальная")

Отключение чтения сообщений.

Система информирует о поступлении сообщения звуковым и визуальным сигналами.

Система информирует о поступлении сообщения визуальным сигналом на панели приборов.

ОБОРУДОВАНИЕ САЛОНА

Page 94

Система "свободные руки" Bluetooth

ПЕРЕНОСНОЙ АУДИОПЛЕЕР

Аудиофайлы в форматах .mp3, .wma, .wav, а также перечни файлов с расширением .wpl системой читаются.

Разъем USB

Вставьте устройство непосредственно в разъем USB или подключите при помощи соответствующего кабеля (в поставку не входит).

При включении замка зажигания:

- активируется режим распознавания и

автоматически показывается перечень файлов,

- либо автоматически включается проигрывание, если система настроена на работу в автоматическом режиме.

В ином случае следует самостоятельно выбрать желаемый файл, воспользовавшись меню.

Автоматическое проигрывание

Откройте главное меню.

Выберите SETTINGS, затем MEDIA PLAYER, а затем TRACK PLAY

Подтвердите выбор.

Выберите READER OFF.

Подтвердите выбор.

Выбор файлов

Откройте главное меню.

Выберите MEDIA PLAYER.

Подтвердите выбор.

Установите режим выбора: FOLDIERS ARTISTS GENRES

ALBUMS PLAYLISTS SHUFFLE (проигрывание в случайном порядке файлов из перечня).

Выберите "Media player", затем "системы USB", а затем "Folders", "Artists", и т.д.

Функция PLAY ALL служит для

прослушивания всего содержимого в

выбранном режиме (файлы, исполнители и т.п.).

Page 95

Подтвердите выбор.

Выберите файл.

Включите прослушивание.

Предыдущий файл

Нажатие:

- в первые 3 секунды с начала

проигрывания вернет Вас к прослушиванию предыдущей композиции.

- по истечении 3 секунд началу проигрываемой композиции.

"Previous".

вернет Вас к

Система "свободные руки" Bluetooth

Смена источника аудиосигнала

Осуществляется нажатием, позволяющим выбрать радиоприемник, CD-плеер или медиаплеер.

Показ информации о файле

Эта функция работает только по голосовой команде.

"Track info"

Следующий файл

Одним нажатием осуществляется переход к следующему файлу.

"Next".

Пауза/возобновление проигрывания

Одним нажатием включается пауза или возобновление проигрывания.

Команда "Stop" служит для остановки прослушивания. Команда "Read" - для возобновления проигрывания.

Голосовая команда "Read" срабатывает только если проигрывание было остановлено голосовой командой "Stop" .

ОБОРУДОВАНИЕ САЛОНА

Page 96

Система "свободные руки" Bluetooth

ГОЛОСОВЫЕ КОМАНДЫ Переносной аудиоплеер

Уровень 1 Действия Player/Multimedia player/Media player Открытие меню MEDIA PLAYER. Play/Play the track/Play the multimedia file Включение плеера. Stop/Stop the track/Stop the multimedia file Выключение прослушиваемой композиции. Next/Next track Переход к следующему меню или композиции. Previous/Previous track/Back Переход к предыдущему меню или композиции. Shuffle on/Random play on Включение проигрывания композиций в случайном порядке. Shuffle off/Random play off Выключение проигрывания композиций в случайном порядке. Track repeat on/Repeat on/Repeat Включение режима повторного прослушивания композиций. Track repeat off/Repeat off Выключение режима

Now playing/Track information/What is playing/What is this? Показ информации о прослушиваемой композиции.

USB media settings/USB settings Открытие меню настроек MEDIA PLAYER.

Activate automatic play

Deactivate automatic play

Shuffle/Any/Random Включение проигрывания композиций в случайном порядке.

Активирование автоматического проигрывания при подключении переносного плеера.

Отключение автоматического проигрывания при подключении

переносного плеера.

повторного прослушивания композиций.

Page 97

Система "свободные руки" Bluetooth

Уровень 1 Уровень 2 Уровень 3 Действия

Открытие меню MEDIA PLAYER.

Player/Multimedia player/Media player/ Player

Advanced USB options/Other options (Расширенные функции USB-плеера/Прочие функции)

Folder/Explore folders/ Consult list of folders (Файлы/Поиск по файлам/ Просмотр списка файлов)

Artists/List of artists (Исполнители/Список исполнителей)

Genres/List of genres (Жанры/ Список жанров)

Album/List of albums (Альбом/Список альбомов)

Playlist/List of tracks (Плей-лист/Список композиций)

Активирование функций плеера.

Открытие меню FOLDIERS.

Открытие меню ARTISTS.

Открытие меню GENRES.

Открытие меню ALBUMS.

Открытие меню PLAYLISTS.

ОБОРУДОВАНИЕ САЛОНА

Page 98

Сиденья

ПЕРЕДНИЕ СИДЕНЬЯ

Подголовники

Регулировка подголовника по высоте: нажмите на фиксатор и переместите подголовник вверх или вниз. Верхний край правильно отрегулированного подголовника должен находиться над макушкой головы. Чтобы снять подголовник, освободите направляющий стержень чтобы нажать на язычок, и потяните его кверху. Чтобы установить его на место, нажмите на язычок и вставьте направляющие в гнезда вдоль вертикальной оси спинки.

Не ездите со снятыми подголовниками, они всегда должны быть установлены и правильно отрегулированы.

Page 99

Сиденья

Продольная регулировка

Приподнимите фиксирующую скобу и сдвиньте сиденье вперед или назад по своему усмотрению.

Наклон спинки

Угол наклона спинки настраивается вращением маховичка регулятора.

Поясничный валик

Валик подгоняется вращением ручки регулятора.

Регулировка высоты подушки сиденья

Чтобы поднять сиденье водителя, потяните за рукоятку вверх столько раз, сколько понадобится, чтобы привести его в удобное положение. Чтобы опустить сиденье водителя, нажмите на рукоятку вниз столько раз, сколько понадобится, чтобы привести его в удобное положение.

Подлокотник

Сиденье водителя может быть оборудовано подлокотником, со стороны центральной консоли. Для наиболее удобного положения, поднимите или опустите подлокотник.

Выключатель обогрева сиденья

Нажмите на выключатель. Температура сиденья регулируется автоматически. Для выключения обогрева нажмите на выключатель еще раз.

ЭРГОНОМИКА И КОМФОРТ

Page 100

Сиденья

СКЛАДНОЕ СИДЕНЬЕ Положение "столик"

Складывайте сиденья лишь в отсуствие пассажиров на задних местах.

Перед тем как отодвинуть кресло

назад, убедитесь, что этому никто и ничто не мешает - ни сложенные на полу за ним громоздкие вещи, ни находящиеся на заднем сиденье пассажиры. Если на пути кресла окажется какое-либо препятствие, немедленно прекратите его перемещение.

Опустите подголовник. Потяните кверху за любую из двух

боковых лямок, либо отведите назад любой из двух рычагов, расположенных по бокам сиденья. Опустите спинку на подушку сиденья столик готов.

Положение для снятия сиденья

Уложив спинку в положение "столик", потяните за расположенную за сиденьем лямку, придерживая при этом сложенную спинку и сопровождая ее перемещение вперед с полом.

Установка в положение для сидения

Потяните за заднюю лямку сиденья, чтобы снять его с фиксаторов. Приподнимите сиденье спереди и сзади и переместите его вперед, чтобы установить в положение "столик". Потяните за любую из двух из двух боковых лямок, либо отведите назад любой из двух боковых рычагов, расположенных по бокам спинки и, нажимая на нее, установите ее в вертикальное положение. С силой надавите на спинку так, чтобы сиденье зафиксировалось в расположенных на полу замках. Отрегулируйте положение подголовника, нажав на расположенный сбоку фиксатор.

Citroen NEMO (2013) User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
