INSTRUCTION MANUAL FOR MIYOTA WATCH MOVEMEN
T
CALIBER NO. 6P80
BATTERY: SR621SW
FEATURES : ANALOG MULTI-HAND QUARTZ WATCH WITH
DAY, DATE, MONTH AND MOON PHASE
INSTRUCTION MANUAL
A) DISPLAY AND BUTTO
N
B) OPERATION PROCEDUR
E
C) SETTING THE DAY AND TIME (HOUR, MINUTE, SECOND)
D) SETTING AND READING THE AGE OF THE MOO
N
E) SETTING THE MONTH (BY QUICK OPERATION
)
F) SETTING THE DATE (BY QUICK OPERATION
)
A) DISPLAY AND BUTTO
N
NORMAL CROWN POSITION
1ST POSITION QUICK OPERATION - DATE (COUNTERCLOCKWISE),
MOON PHASE(CLOCKWISE)
2ND POSITION TIME/DAY SETTING (CLOCKWISE)
B) OPERATION PROCEDUR
E
1 SETTING THE DAY
SETTING THE TIME (HOUR, MINUTE and SECOND)
2 SETTING THE MOON PHASE
3 SETTING THE MONTH
4 SETTING THE DATE
㻴㻻㼁㻾㻌㻴㻭㻺㻰
㻿㻱㻯㻻㻺㻰㻌㻴㻭㻺㻰
㻹㻵㻺㼁㼀㻱㻌㻴㻭㻺㻰
㻹㻻㻺㼀㻴㻙㻭㻰㻶㼁㻿㼀㻹㻱㻺㼀
㻮㼁㼀㼀㻻㻺
㻺㻻㻾㻹㻭㻸㻌㻯㻾㻻㼃㻺㻌㻼㻻㻿㻵㼀㻵㻻㻺
㻝㻿㼀㻌㻼㻻㻿㻵㼀㻵㻻㻺
㻞㻺㻰㻌㻼㻻㻿㻵㼀㻵㻻㻺
㻹㻻㻻㻺㻌㻼㻴㻭㻿㻱㻌㻔㻭㻳㻱㻌㻻㻲㻌㼀㻴㻱㻌㻹㻻㻻㻺㻕
㻹㻻㻺㼀㻴㻌㻰㻵㻿㻯
㻰㻭㼅㻌㻰㻵㻿㻯
㻔㻻㻲㻌㼀㻴㻱㻌㼃㻱㻱㻷㻕
㻰㻭㼀㻱㻌㻴㻭㻺㻰
C) SETTING THE DAY AND TIME (HOUR, MINUTE AND SECOND)
The hour, minute, second and day are set by the same operation.
SETTING PROCEDUR
E
DAY䊻 HOUR 䊻 MINUTE 䊻 SECOND
C-1) SETTING THE DAY
Pull the crown out to the 2nd position to stop the second hand at 0 (12 o'clock).
Turn the hour/minute hands in a clockwise direction to set a day
In order to set the day, you must advance the hour hand by 24 hours per day.
NOTE:
* If the day is set by turning the crown counterclockwise, there is the possibility the
date will not change over.
Do not set the day by turning the crown in counterclockwise direction.
* The day changes somewhere between 0:00a.m. and 5:30a.m. or a little later.
C-2) SETTING THE TIME
After setting the day, set the hour and minute hands.
Turn the hour/minute hands in a clockwise direction to set the time.
To ensure time is set accurately, first turn the minute hand 5 minutes ahead of desired
time and then turn back (in a counterclockwise) to the desired time.
After setting the time, use a time signal to synchronize the watch by pushing crown to
the normal position to start the second hand going.
NOT
E
Make sure you have correctly set AM/PM before setting the time.
When the day changes over, it is a.m..
(Day changes over between 0:00a.m. and 5:30a.m. or little later)
D) SETTING AND READING THE AGE OF THE MOO
N
* The moon phase represents the age of the moon, the actual shape of the moon during
each phase is not represented.
* Use the moon phase only as a guide to the age and phase of the moon when reading
and setting watch.
D-1) SETTING THE AGE OF THE MOON
Pull the crown out to the 1st position.
Turn the crown clockwise to advance the moon phase.
D-2) SETTING THE AGE OF THE MOON WITH AGE SCAL
E
* Check on the age of the moon for the day. Check the newspaper or other source for
the age or phase of the moon for today or tomorrow. Subtract one day before a setting
is made if the listings for tomorrow are used.
* Setting procedure(Example: age of the moon:4.4)
Pull the crown out to the 1st position.
Turn the moon disc clockwise until the center of the moon is in line with 4.4 on the scale.
D-3) SETTING THE AGE OF THE MOON WITHOUT THE AGE SCAL
E
* Check the newspaper or other source that lists current age or phase of the moon.
Referring to section D) Reading the age of the moon , set the moon phase to the age
(0,7,15 or 22) closest to the listed.
More accurate setting can be made at the same time of the new moon (0) or full moon(15).
THE AGE OF THE MOON
The age of the moon is indicated in units of days. The average period from a new moon to
the next new moon is equivalent to about 29.5 days.

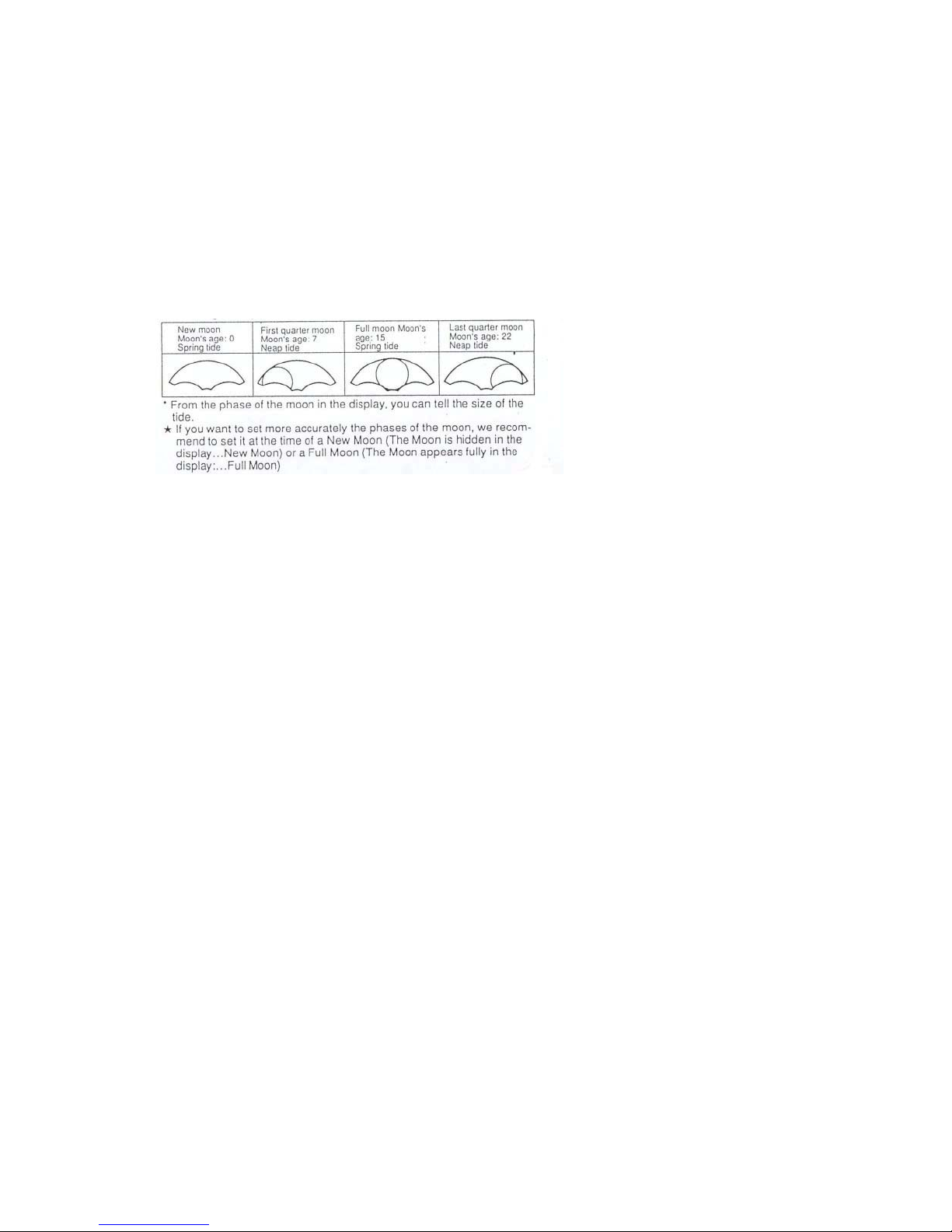

D-4) READING THE AGE OF THE MOO
N
FIG
E) SETTING THE MONTH (BY QUICK OPERATION
)
Each time the month-adjustment button is pushed, the month advances one month at a time.
Be sure to press firmly on the button when making month changes.
NOTE:
* Do not set the month when the date hand is between the 26th and 31st. Move the date
hand out of this period. After this operation, return the date hand to the proper setting.
(When the date hand is between the 26th and 31st, month quick setting can not be made
or if a quick setting is attempted, the month may not advance to the next month as
normal.)
* The month and date are synchronized such that when adjusting the date at the end of
short months (less than 31days), the month automatically adjusts to the correct month.
The month disc changes around midnight of the 31st..
F) SETTING THE DATE (BY QUICK OPERATION
)
Pull the crown out to the 1st position. Turn the crown counterclockwise to set
the date quickly.
NOTE:
* Do not set the date between the hours 9:00p.m. and 0:30a.m..The date may not change
correctly the next day.
UNIVERSAL MASTERPIECE BORN IN JAPAN
MADE IN JAPAN
METAL MOVEMENT
BEDIENUNGSANLEITUNG FÜR MIYOTA UHRWERK
KALIBER NR. 6P80
BATTERIE: SR621SW
FUNKTIONEN: ANALOGE QUARZUHR MIT MEHREREN ZEIGERN ZUR ANZEIGE VON TAG,
DATUM, MONAT UND MONDPHASE
BEDIENUNGSANLEITUNG
A) DISPLAY UND KNÖPFE
B) BEDIENUNGSVERFAHREN
C) EINSTELLEN VON TAG UND UHRZEIT (STUNDE, MINUTE UND SEKUNDE)
D) EINSTELLEN UND ABLESEN DES MONDALTERS
E) EINSTELLEN DES MONATS (PER SCHNELLBETÄTIGUNG)
F) EINSTELLEN DES DATUMS (PER SCHNELLBETÄTIGUNG)
A) DISPLAY UND KNÖPFE
NORMALE KRONENPOSITION
ERSTE POSITION SCHNELLBETÄTIGUNG - DATUM (IM ENTGEGENGESETZTEN
UHRZEIGERSINN), MONDPHASE (IM UHRZEIGERSINN)
ZWEITE POSITION EINSTELLEN VON UHRZEIT/TAG (IM UHRZEIGERSINN)
STUNDENZEIGER
SEKUNDENZEIGER
MINUTENZEIGER
EINSTELLKNOPF
FÜR DEN MONAT
NORMALE KRONENPOSITION
ERSTE POSITION
ZWEITE POSITION
MONATSSCHEIBE
DATUMSZEIGER
WOCHENTAGSSCHEIBE
MONDPHASE (MONDALTER)
B) BEDIENUNGSVERFAHREN
1 EINSTELLEN DES TAGS
EINSTELLEN DER UHRZEIT (STUNDE, MINUTE und SEKUNDE)
2 EINSTELLEN DER MONDPHASE
3 EINSTELLEN DES MONATS
4 EINSTELLEN DES DATUMS
C) EINSTELLEN VON TAG UND UHRZEIT (STUNDE, MINUTE UND SEKUNDE)
Stunde, Minute, Sekunde und Tag werden auf die gleiche Weise eingestellt.
EINSTELLVERFAHREN
TAG ĺ STUNDE ĺ MINUTE ĺ SEKUNDE
C-1) EINSTELLEN DES TAGS
Ziehen Sie die Krone in die zweite Position heraus, um den Sekundenzeiger bei 0 (12 Uhr)
anzuhalten.
Drehen Sie den Stunden- und den Minutenzeiger im Uhrzeigersinn, um einen Tag einzustellen.
Um den Tag einzustellen, müssen Sie den Stundenzeiger jeweils um 24 Stunden pro Tag vorstellen.
HINWEIS:
* Wenn der Tag durch Drehen der Krone im entgegengesetzten Uhrzeigersinn eingestellt wird,
besteht die Möglichkeit, dass das Datum nicht umschaltet.
Stellen Sie den Tag nicht durch Drehen der Krone im entgegengesetzten Uhrzeigersinn ein.
* Der Tag schaltet ungefähr zwischen 0:00 Uhr und 5:30 Uhr oder etwas später um.
C-2) EINSTELLEN DER UHRZEIT
Nachdem Sie den Tag eingestellt haben, stellen Sie den Stunden- sowie den Minutenzeiger
ein.
Drehen Sie den Stunden- und den Minutenzeiger im Uhrzeigersinn, um die Uhrzeit einzustellen.
Um zu gewährleisten, dass die Uhrzeit genau eingestellt wird, drehen Sie den Minutenzeiger zuerst
5 Minuten weiter als gewünscht und dann (im entgegengesetzten Uhrzeigersinn) wieder zurück auf
die gewünschte Uhrzeit.
Nachdem Sie die Uhrzeit eingestellt haben, stimmen Sie die Uhr anhand eines Zeitsignals ab.
Drücken Sie dazu die Krone in die Normalposition, damit sich der Sekundenzeiger in Bewegung
setzt.
HINWEIS:
Überzeugen Sie sich, dass Sie die korrekte Einstellung für vormittags/nachmittags (AM/PM)
vorgenommen haben, bevor Sie die Uhrzeit einstellen.
Wenn der Tag umschaltet, lautet die Einstellung „a.m.“.
(Der Tag schaltet zwischen 0:00 Uhr und 5:30 Uhr oder etwas später um.)
D) EINSTELLEN UND ABLESEN DES MONDALTERS
* Die Mondphase steht für das Mondalter; die tatsächliche Form des Mondes in den einzelnen
Phasen wird nicht dargestellt.
* Verwenden Sie die Mondphase lediglich als Richtlinie für Mondalter und -phase, wenn Sie die Uhr
ablesen und einstellen.
D-1) EINSTELLEN DES MONDALTERS
Ziehen Sie die Krone in die erste Position heraus.
Drehen Sie die Krone im Uhrzeigersinn, um die Mondphase vorzustellen.
D-2) EINSTELLEN DES MONDALTERS MIT ALTERSSKALA
* Prüfen Sie das Mondalter für den betreffenden Tag. Entnehmen Sie Mondalter oder -phase für den
heutigen oder morgigen Tag der Tagespresse oder einer anderen Quelle. Ziehen Sie einen Tag ab,
bevor Sie die Einstellung vornehmen, falls die Auflistung für den morgigen Tag verwendet wird.
* Einstellverfahren (Beispiel: Mondalter: 4,4)
Ziehen Sie die Krone in die erste Position heraus.
Drehen Sie die Mondscheibe im Uhrzeigersinn, bis der Mittelpunkt des
Mondes mit dem Wert 4,4 auf der Skala ausgerichtet ist.
D-3) EINSTELLEN DES MONDALTERS OHNE ALTERSSKALA
* Entnehmen Sie das aktuelle Mondalter oder die aktuelle Mondphase der Tagespresse oder einer
anderen Quelle. Setzen Sie die Mondphase unter Bezugnahme auf den Abschnitt D) Ablesen des
Mondalters auf das Alter (0, 7, 15 oder 22), das dem aufgelisteten Alter am nächsten kommt.
Eine präzisere Einstellung kann zum gleichen Zeitpunkt von Neumond (0) oder Vollmond (15)
vorgenommen werden.
DAS MONDALTER
Das Mondalter wird in Einheiten von Tagen angegeben. Der durchschnittliche Zeitraum von einem
Neumond zum nächsten Neumond beträgt ungefähr 29,5 Tage.
D-4) ABLESEN DES MONDALTERS
Neumond Erster Viertelmond Vollmond Letzter Viertelmond
Mondalter: 0 Mondalter: 7 Mondalter: 15 Mondalter: 22
Springflut Nippflut Springflut Nippflut
* Anhand der Mondphase auf dem Display können Sie die Größe der Gezeiten ablesen.
∗ Wenn Sie die Mondphasen genauer einstellen möchten, wird empfohlen, diese zum
Zeitpunkt eines Neumondes (Der Mond ist auf dem Display ausgeblendet...Neumond)
oder eines Vollmondes (Der Mond erscheint vollständig auf dem Display...Vollmond) zu
stellen.
E) EINSTELLEN DES MONATS (PER SCHNELLBETÄTIGUNG)
Bei jedem Drücken des Einstellknopfes für den Monat wird der Monat um jeweils einen Monat
vorgestellt.
Drücken Sie den Knopf kräftig, wenn Sie Änderungen der Monatseinstellung vornehmen.
HINWEIS:
* Stellen Sie den Monat nicht, wenn der Datumszeiger zwischen dem 26. und dem 31. steht.
Bewegen Sie den Datumszeiger aus diesem Zeitraum heraus. Stellen Sie den Datumszeiger nach
diesem Vorgang wieder auf die richtige Einstellung. (Wenn der Datumszeiger zwischen dem 26.
und dem 31. steht, sollte die Schnelleinstellung des Monats nicht vorgenommen werden. Wenn
dennoch eine Schnelleinstellung vorgenommen wird, schaltet der Monat u. U. nicht wie gewohnt
auf den nächsten Monat um.)
* Der Monat und das Datum sind aufeinander abgestimmt, d. h. wenn das Datum am Ende von
kurzen Monaten (weniger als 31 Tage) gestellt wird, wechselt der Monat automatisch auf den
korrekten Monat.
Die Monatsscheibe schaltet etwa um Mitternacht des 31. um.
F) EINSTELLEN DES DATUMS (PER SCHNELLBETÄTIGUNG)
Ziehen Sie die Krone in die erste Position heraus. Drehen Sie die Krone gegen den Uhrzeigersinn,
um eine Schnelleinstellung des Datums vorzunehmen.
HINWEIS:
* Stellen Sie das Datum nicht zwischen 21:00 Uhr und 0:30 Uhrein. Anderenfalls schaltet das Datum
u. U. am nächsten Tag nicht um.
UNIVERSAL MASTERPIECE BORN IN JAPAN
MADE IN JAPAN
METAL MOVEMENT
MODE D’EMPLOI DU MOUVEMENT DE MONTRE MIYOTA
CALIBRE : NO. 6P80
PILE : SR621SW
FONCTIONS : MONTRE À QUARTZ ANALOGIQUE À AIGUILLES MULTIPLES AVEC JOUR,
DATE, MOIS ET PHASE DE LUNE
MODE D’EMPLOI
A) INDICATION ET BOUTON
B) PROCÉDURE DE FONCTIONNEMENT
C) RÉGLAGE DU JOUR ET DE L’HEURE (HEURE, MINUTE, SECONDE)
D) RÉGLAGE ET LECTURE DE L’ÂGE DE LA LUNE
E) RÉGLAGE DU MOIS (OPÉRATION RAPIDE)
F) RÉGLAGE DE LA DATE (OPÉRATION RAPIDE)
A) INDICATION ET BOUTON
POSITION NORMALE DE LA COURONNE
1
e
POSITION OPÉRATION RAPIDE - DATE (SENS ANTI-HORAIRE), PHASE DE LA
LUNE (SENS HORAIRE)
2
e
POSITION RÉGLAGE HEURE/JOUR (SENS HORAIRE)
TROTTEUSE
POSITION NORMALE DE LA
COURONNE
1e POSITION
2e POSITION
DISQUE DES MOIS
AIGUILLE DE LA DATE
PHASE DE LA LUNE (ÂGE DE LA LUNE)
AIGUILLE DES
MINUTES
AIGUILLE DES HEURES
DISQUE DU JOUR
(DE LA SEMAINE)
BOUTON DE RÉGLAGE DU MOIS
B) PROCÉDURE DE FONCTIONNEMENT
1 RÉGLAGE DU JOUR
RÉGLAGE DE L’HEURE (HEURE, MINUTE et SECONDE)
2 RÉGLAGE DE LA PHASE DE LA LUNE
3 RÉGLAGE DU MOIS
4 RÉGLAGE DE LA DATE
C) RÉGLAGE DU JOUR ET DE L’HEURE (HEURE, MINUTE ET SECONDE)
Heure, minute, seconde et jour sont réglés par la même opération.
PROCÉDURE DE RÉGLAGE
JOUR ĺ HEURE ĺ MINUTE ĺ SECONDE
C-1) RÉGLAGE DU JOUR
Tirez sur la couronne jusqu’à la 2
e
position pour arrêter la trotteuse sur 0 (12 heures).
Tournez les aiguilles des heures/minutes dans le sens horaire pour régler un jour.
Pour régler le jour, vous devez faire avancer l’aiguille des heures de 24 heures par jour.
REMARQUE :
* Si vous réglez le jour en tournant la couronne dans le sens anti-horaire, la date risque de ne pas
basculer.
Ne réglez pas le jour en tournant la couronne dans le sens anti-horaire.
* Le jour change entre 0:00a.m. et 5:30a.m. ou un peu plus tard.
C-2) RÉGLAGE DE L’HEURE
Après avoir réglé le jour, réglez les aiguilles des heures et des minutes.
Tournez les aiguilles des heures/minutes dans le sens horaire pour régler l’heure.
Pour garantir un réglage correct de l’heure, tournez d’abord l’aiguille des minutes avec 5 minutes
d’avance par rapport à l’heure désirée, puis revenez (dans le sens anti-horaire) à l’heure désirée.
Après avoir réglé l’heure, utilisez un signal horaire pour synchroniser la montre en renfonçant la
couronne jusqu’à sa position normale pour lancer la trotteuse.
REMARQUE :
Assurez-vous d’avoir correctement réglé le statut AM/PM avant de régler l’heure.
Lorsque le jour change, la montre passe au statut AM (anté méridien).
(Le jour change entre 0:00a.m. et 5:30a.m. ou un peu plus tard)
D) RÉGLAGE ET LECTURE DE L’ÂGE DE LA LUNE
* La phase de la lune représente l’âge de la lune (la forme qu’elle prend au cours de chaque phase
n’est pas représentée).
* N’utilisez la phase de lune qu’à titre indicatif pour l’âge et la phase de la lune lors de la lecture et du
réglage de la montre.
D-1) RÉGLAGE DE L’ÂGE DE LA LUNE
Tirez la couronne jusqu’à la 1
e
position.
Tournez la couronne dans le sens horaire pour avancer la phase de lune.
D-2) RÉGLAGE DE L’ÂGE DE LA LUNE AVEC L’ÉCHELLE DES ÂGES
* Vérifiez l’âge de la lune du jour. Regardez dans le journal ou autre source pour connaître l’âge ou la
phase de la lune d’aujourd’hui ou demain. Retranchez un jour avant d’effectuer un réglage si la
prévision pour le lendemain est utilisée.
* Procédure de réglage (Exemple : âge de la lune : 4,4)
Tirez la couronne jusqu’à la 1
e
position.
Tournez le disque de lune dans le sens horaire jusqu’à ce que le centre de la lune soit aligné sur
4,4 sur l’échelle.
D-3) RÉGLAGE DE L’ÂGE DE LA LUNE SANS L’ÉCHELLE DES ÂGES
* Regardez dans le journal ou autre source donnant l’âge ou la phase actuelle de la lune. En vous
reportant à la section D) Lecture de l’âge de la lune, réglez la phase de la lune sur l’âge (0, 7, 15
ou 22) le plus proche de celui donné.
Un réglage plus précis peut être effectué au moment de la nouvelle lune (0) ou de la pleine lune
(15).
L’ÂGE DE LA LUNE
L’âge de la lune est indiqué par unité de jour. La durée moyenne d’une lunaison correspond à
environ 29,5 jours.
D-4) LECTURE DE L’ÂGE DE LA LUNE
Nouvelle lune Premier quartier de lune Pleine lune Dernier quartier de lune
Âge de la lune : 0 Âge de la lune : 7 Âge de la lune : 15 Âge de la lune : 22
Grande marée Marée de morte-eau Grande marée Marée de morte-eau
* D’après la phase de la lune sur l’affichage, vous pouvez déterminer l’amplitude de la marée.
∗ Si vous souhaitez régler plus précisément les phases de la lune, nous vous
recommandons de procéder au réglage au moment de la nouvelle lune (La lune est
masquée sur l’affichage... Nouvelle lune) ou de la pleine lune (La lune apparaît
complètement sur l’affichage... Pleine lune).
Loading...
