Manual de utilizare pentru telefoanele Cisco Unified IP Phone 7965G si 7945G pentru Cisco Unified Communications Manager 6.1 (SCCP si SIP)
Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706
USA http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387) Fax: 408 527-0883
Common Phone Tasks
Vizualizare ajutor |
Apasati . |
pe telefon |
|
Efectuati o convorbire |
Ridicati receptorul inainte |
|
sau dupa ce formati numarul. |
Reapelati un numar |
Apasati Redial. Sau apasati |
|
butonul Navigation |
|
(receptorul fiind la locul lui |
|
pt. avedea log-ul Placed Calls). |
Comutare pe receptor in Ridicati receptorul. timpul unei convorbiri
Comutarea pe speaker Apasati |
sau |
, apoi |
|
sau receptor in convorb. puneti receptorul la loc. |
|||
Puneti tel pe silentios |
Apasati . |
|
|
Folositi call logs |
Apasati |
pt. a alege un |
|
|
call log. Pt. a forma, selectati |
||
|
un listing apoi ridicati receptorul. |
||
Editati un numar |
Apasati EditDial, << sau >>. |
Mentineti/reluati o conv. Apasati Hold sau Resume.
Transferati o convorb. Apasati Tr ansfer , introduceti Catre un numar nou numarul, apoi apasati
Tr ansfer din nou.
Plasati o convorbire |
Press butonul inter com, |
|
introduceti un nr. daca |
|
este necesar, apoi vorbiti |
|
dupa ce auziti tonul. |
Polrniti o conferinta |
Apasati mor e > Confr n, formati |
standard (ad-hoc) |
nr. participantului, apoi apasati |
|
Confr n din nou. |
Cisco, Cisco Systems, the Cisco logo, and the Cisco Systems logo are registered trademarks or trademarks of Cisco Systems, Inc. and/or its affiliates in the United States and certain other countries. All other trademarks mentioned in this document or Website are the property of
their respective owners. The use of the word partner does not imply a partnership relationship between Cisco and any other company. (0705R) © 2007 Cisco Systems, Inc. All rights reserved.
OL-14622-01
REFERINTA RAPIDA
Manual de utilizare pentru |
|
telefoanele Cis co |
Unified |
IP Phone 7965G s i 7945G |
|
pentru Cis co |
Unified |
Communications |
|
Manager 6.1 (SCCP si SIP)
Definitii ale softkey-urilor Simboluri ale ecranului telefonului Simboluri ale butoanelor Operatiuni comune pe telefon
Softkey Definitions
AbbrDial |
Formeaza folosind un nr. de index |
|
de apelare rapida |
Answer |
Raspunde la un apel |
Back |
Reintoarcere la meniul Help anterior |
Barge |
Va adaugati la o convorbire intr-o |
|
linie partajata |
CallBack |
Primeste o notificare atunci cand o |
|
extensie ocupata devine disponibila |
Cancel |
Anuleaza o actiune sau un ecran |
|
de iesire, fara a aplica schimbarile |
cBarge |
Va adaugati la o convorbire intr-o |
|
linie partajata si incepeti o conferinta |
CFwdALL |
Setare/anulare call forwarding |
Clear |
Sterge inregistrari sau setari |
Close |
Inchide fereastra curenta |
ConfList |
Vizualizare participanti conferinta |
Confrn |
Creaza o conferinta |
Delete |
Indeparteaza caracterele de la dreapta |
|
cursorului cand se foloseste EditDial |
Details |
Deschide inregistrarea Details pentru |
(numai SCCP) o convorbire Multiparty in log-urile Missed Calls si Received Calls
Dial |
Formeaza un numar de telefon |
DirTrfr |
Transfera doua convorbiri una catre |
(numai SCCP) alta |
|
DND |
Porneste/Opreste “Nu Deranjati” |
|
Do Not Disturb (DND) |
EditDial |
Editeaza un numar intr-un call log |
EndCall |
Deconecteaza convorbirea curenta |
|
convorbirea intercom curenta |
Erase |
Reseteaza setarile la valori implicite |
Exit |
Reintoarcere la ecranul anterior |
GPickUp |
Raspunde la un apel ce suna intr-un |
|
alt grup |
iDivert |
Indreapta sau redirectioneaza o conv. |
|
catre un sistem de mesagerie vocala. |
Join |
Uneste impreuna convorbiri in curs |
(numai SCCP) pentru a crea o conferinta |
|
Links |
Vizualizati topicul Help aferent |
Main |
Afiseaza meniul Help principal |
MeetMe |
Gazduieste u conferinta tip Meet-Me |
more |
Afiseaza softkeys aditionale |
New Call |
Efectuati o noua convorbire |
OPickUp |
Raspundeti la un apel ce vine dintr-un |
|
grup asociat |
Park |
Parcheaza o convorb. folosind Call Park |
PickUp |
Raspundeti la apel in grupul Dvs. |
QRT |
Inaintati probleme legate de convorbiri |
|
catre administratorul de sistem |
Redial |
Reapelati ultimul numar |
|
format |
Remove |
Indepartati un participant la conferinta |
Resume |
Reluati o convorbire pusa in Hold |
RmLstC |
Indepartati unltimul participant adaugat |
|
la conferintal |
Save |
Salvati setarile alese |
Search |
Cautare in directory listing |
Select |
Selectati un element de meniu sau un apel |
Transfer |
Transferati un apel |
Update |
Reimprospatati continutul |
VidMode |
Alegeti un mod video |
(numai SCCP)
<<Stergeti caracterele introduse
>>Deplasare printre caracterele introduse
Simboluri pe ecranul telefonului
Starea liniei si a apelului
Call Forwarding activat
Apel pe hold (retinut)
Convorbire stabilita
Apel sosit
Receptor ridicat
Receptor asezat
Linie partajata in utilizare
Mesaj in asteptare
Convorbire autentificata
Convorbire criptata
Linie ocupata intr-o apelare rapida, call log, sau directory listing (facilitate BLF)
Linie in idle intr-o apelare rapida, call log, sau directory listing (facilitate BLF).
apelare rapida, call log, sau directory listing (stare linie necunoscuta)
Linie in Do Not Disturb (facilitate BLF)
Linie Intercom in stare idle
Linie Intercom intr-un sens audio
Linie Intercom in ambele sensuri
Mod Audio sau Video
Utilizare receptor
Utilizare casca
Utilizare Speaker (difuzor)
Video activat (numai SCCP)
Acces la facilitati
Facilitate asignata unui buton
Mobilitate asignata unui buton
Hold (retinut) asignat unui buton
Conferinta asignata unui buton
Transfer asignat unui buton
URL al unui serviciu de telefon asignat unui buton
O intrare URL intr-un call log este gata de a fi editata (numai SIP)
Optiune selectata
Facilitate activata
Simboluri de butoane
Mesaje
Servicii
Help
Directoare
Setari
Volum
Speaker (Difuzor)
Mute (fara sunet)
Casca
Cuprins
Conectarea telefonului Dvs. 7
O trecere in revista a telefonului Dvs.10
Sa intelegem butoanele si aparatul 10
Sa intelegem caracteristicle ecranului telefonului 15
Repornirea ecranului telefonului din modul Sleep 16
Operatii de baza referitoare la apeluri17
Plasarea unui apel — Optiuni de baza 17 Plasarea unui apel —Optiuni aditionale 18 Raspunsul la un apel sosit 19
Comutarea intre convorbiri multiple 20 Transferul apelurilor 21
Inaintarea apelurilor catre alt numar 22
Efectuarea de apeluri tip Conferinta 24 Utilizarea facilitatilor de tip conferinta 24
Utilizarea Conferintei 26
Utilizarea Join (Alatura) 26
Utilizarea Meet-Me 27
Inceperea sau Alaturarea la o un apel de tip Conferinta 28

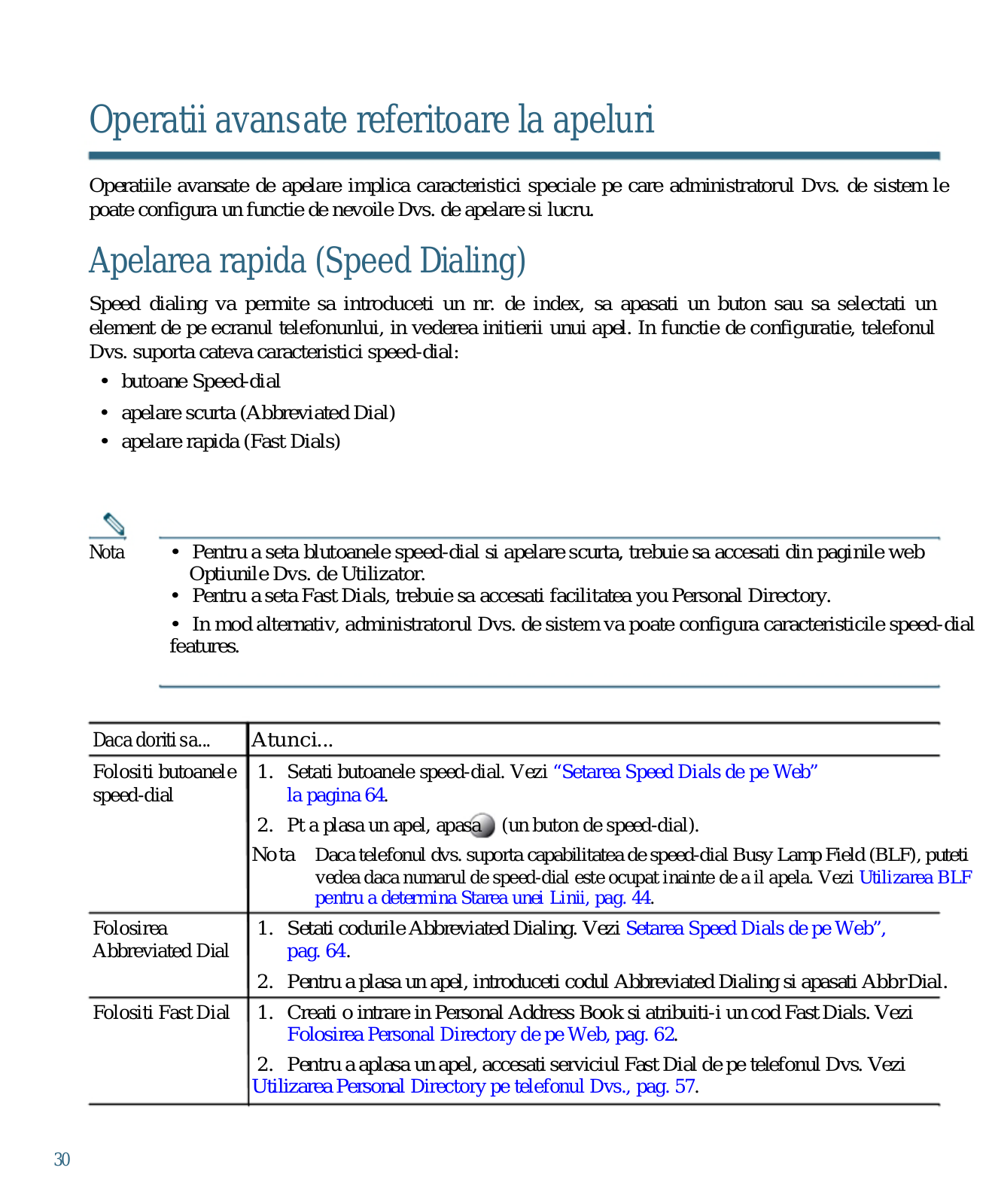

Operatii avansate referitor la apeluri 30
Apelarea rapida 30
Preluarea de pe telefonul Dvs. a unui apel redirectionat 31 Memorarea si Restaurarea apelurilor parcate (Parked Calls) 32

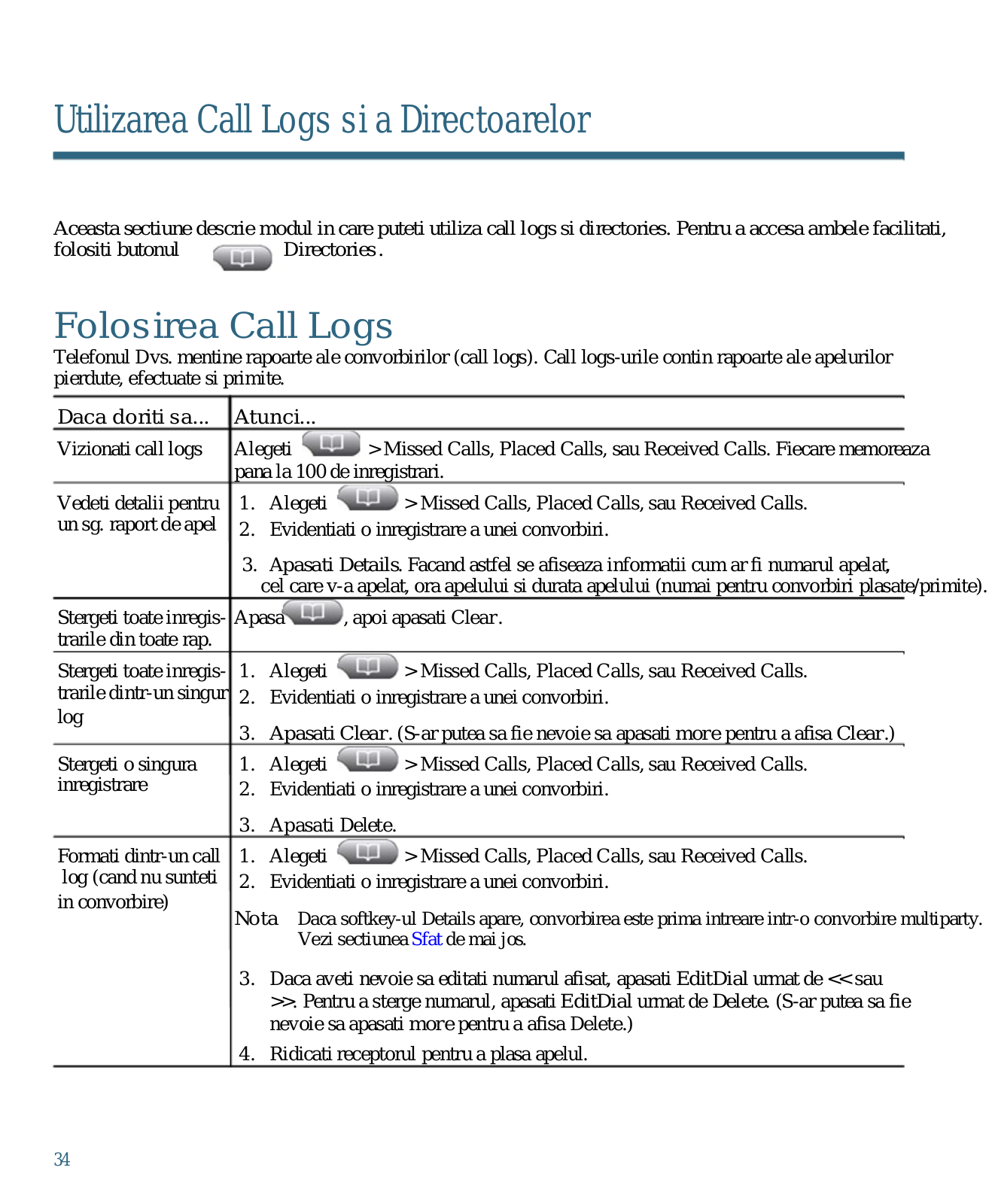

Utilizarea Call Logs si a Directoarelor 33
Utilizarea Call Logs 33

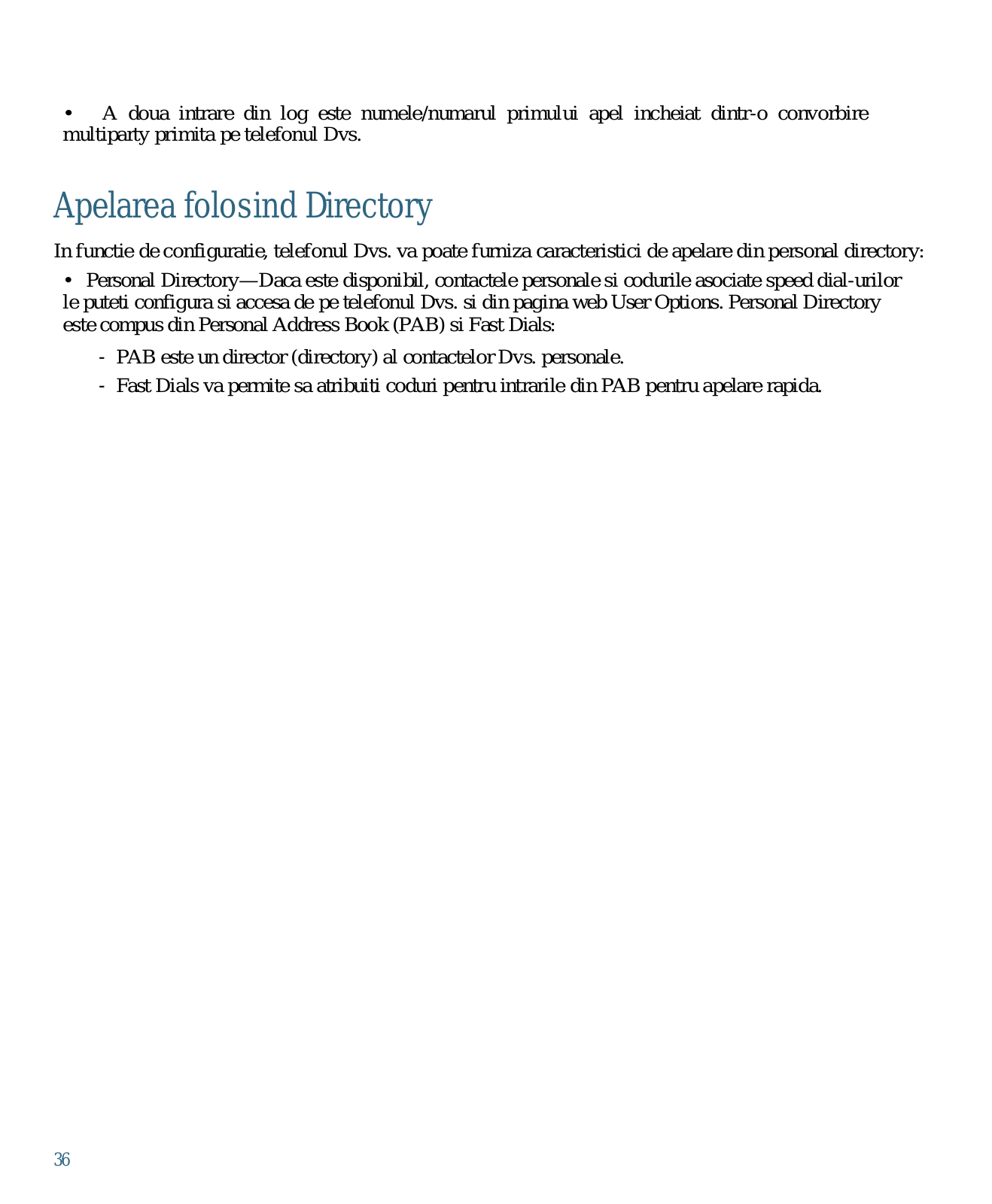

Apelarea din Directory 35
Utilizarea Personal Directory de pe telefonul Dvs. 36
Accesarea Voice Messages (mesajelor vocale) 39
Utilizarea paginilor web pentru Optiuni Utilizator (User Options Web Pages)41
Accesarea paginilor web ale Dvs. pentru optiuni utilizator 41

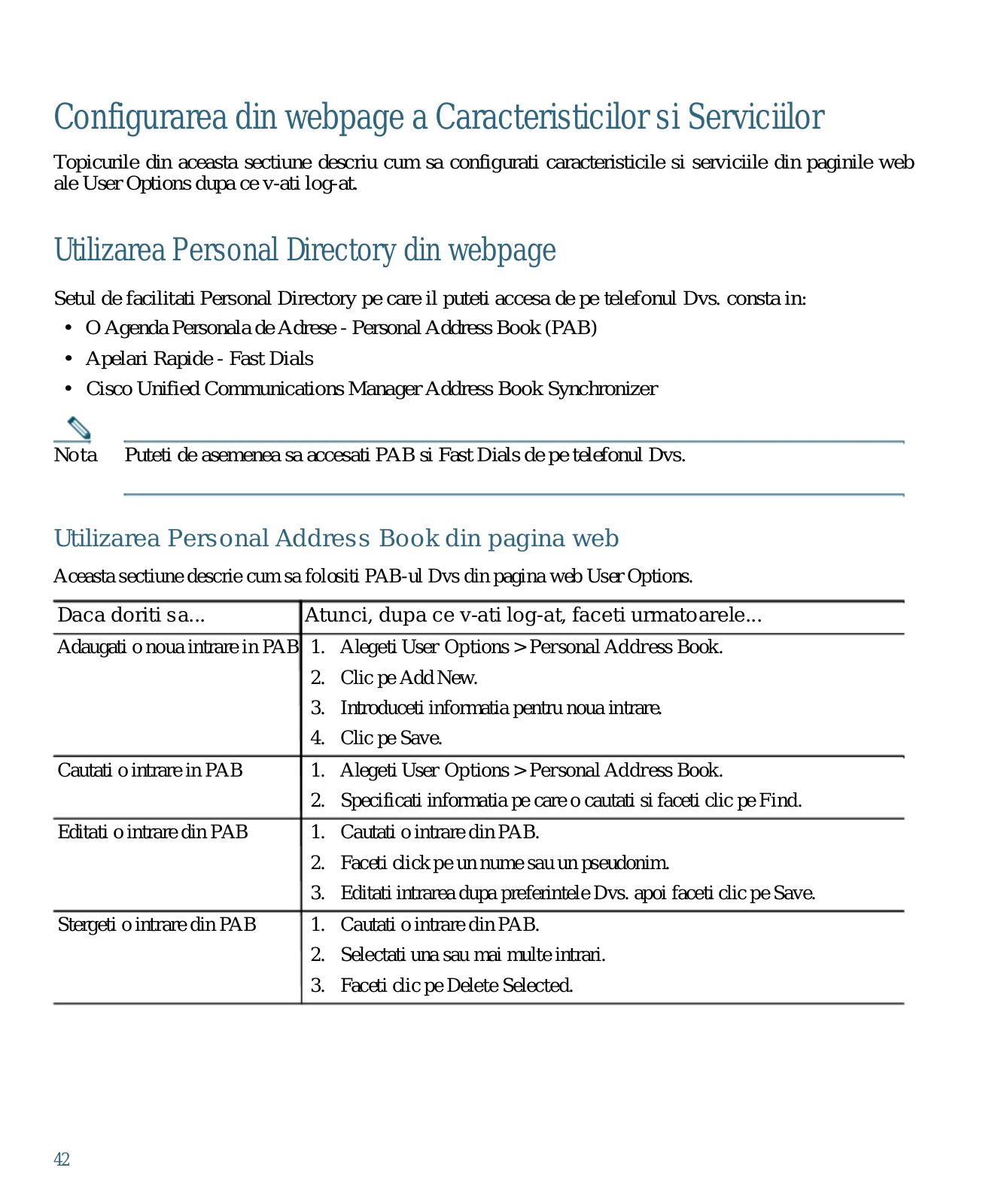

Configurarea Facilitatilor si Serviciilor de pe Web 42 Utilizarea Personal Directory de pe Web 42
Utilizarea Personal Address Book a Dvs. de pe Web 42 Configurarea Fast Dials (Apelarii Rapide) de pe Web 43 Utilizarea uneltei de sincronizare a Address Book 44

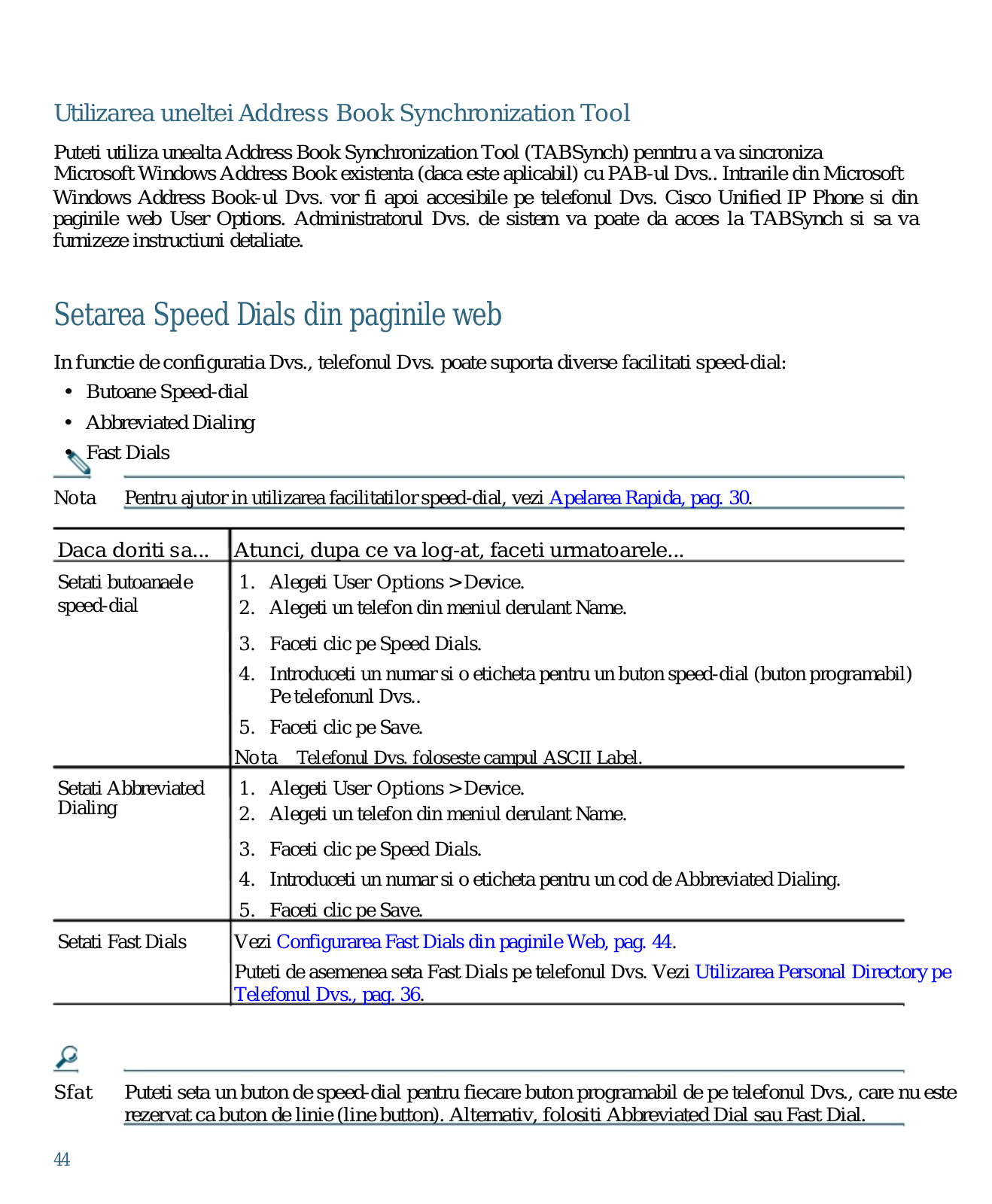

Setarea Speed Dials (Apelarii Rapide) de pe Web 44 Setarea Phone Services (Serviciilor Telefonului) de pe Web 45 Controlul User Settings (Setarilor Utilizator) de pe Web 46 Controlul Line Settings (Setarilor Liniei) de pe Web 47
OL-14622-01
Conectarea telefonului Dvs .
Administratorul Dvs. de sistem va conecta noul dumneavoastră telefon IP Cisco Unified la reţeaua corporativa de telefonie IP. Daca nu se intampla astfel, faceti referire la graficul şi la tabelul de mai jos pentru a vă conecta telefonul.
8
1
|
AUX 10/100 SW 10/100 PC |
|
|
DC48V |
|
|
|
|
3 |
|
|
2 |
6 |
7 |
|
|
|
||
|
5 |
|
|
|
4 |
|
|
1 |
Port pt. adaptor CC (CC48V) |
5 |
Port de acces (catre PC) (10/100/1000 PC) |
2 |
Sursa de alimentare AC-to-DC |
6 |
Port pentru receptor |
3 |
Cablu AC |
7 |
Port pentru casti |
4 |
Port de retea catre switch (10/100/1000 SW) |
8 |
Buton pentru standul de birou |
7
Indepartarea protectiei receptorului
Înainte de a utiliza telefonul, eliminati folia de protectie din zona unde as aseaza receptorul. Cu folia îndepărtata, switch-ul culiseaza uşor atunci când ridicati receptorul.
Ajustarea suportului de sprijin a receptorului (Optional)
Cisco recomanda ajustarea suportului de sprijin a receptorului, in mod particular atunci cand telefoanele se monteaza pe, perete, intrucat aceasta va asigura ca receptorul nu va aluneca din suport. Vedeti tabelul de mai jos pentru instructiuni
1 |
2 |
3 |
1Asezati receptorul deoparte si trageti de suportul patrat de plastic din standul receptorului
2Rotiti suportul la 180 de grade.
3Culisati suportul inapoi in suportul receptorului. Se va insera o extensie din varful suportului rotit Reasezati receptorul pe standul sau.
8
Ajustarea suportului de sprijin al telefonului (Optional)
In scopul de a schimba unghiul bazei telefonului, ajustati suportul de sprijin al telefonului in timp ce apasati butonul aferent acestuia.
9
O trecere in revista a telefonului Dvs .
Telefonul Dvs. IP Cisco Unified are caracteristicile unui telefon complet, care oferă comunicaţii de voce peste aceleaşi reţea de date utilizata de computerul dvs., permiţându-vă să initiati şi sa primiti apeluri telefonice,
sa puneti apeluri în aşteptare, sa transferati apeluri, sa faceti apeluri tip conferinţă, şi aşa mai departe.
În plus faţă de caracteristici le de intrebuintare de bază referitoare la apeluri, telefoanele IP Cisco Unified va pot oferi caracteristici solide de productivitate care vă extind capabilităţile de manuire a apelurilor.
În funcţie de configuraţie, telefonul acceptă:
•Acces la reteaua de date, aplicatii XML, si servicii bazate pe web.
•Personalizare online a caracteristicilor si serviciilor telefonuluidin paginile web User Options.
•Un sistem de ajutor complex care afiseaza informatii direct pe ecranul telefonului.
Sa intelegem Butoanele s i Aparatul
Puteti folosi graficul de mai jos in scopul de a identifica butoanele si hardware-ul de pe telefonul Dvs.
Telefon Cisco Unified IP Phone 7965G
17 |
1 |
2 |
16
3
4
5
6
7 8
9
15 |
14 |
13 |
12 |
11 |
10 |
10
Telefon Cisco Unified IP Phone 7945G
17 1 2
16
1
3
4
5
6
7
8
9
15 |
14 |
13 |
12 |
11 |
10 |
11
Item |
Description |
1 Butoane |
In functie de configuratie, butoanele |
programabile |
programabile ofera acces la: |
• Linii de telefon si linii intercom (butoane
|
|
pentru linii) |
|
|
• Numere Speed-dial (butoane speed-dial, |
|
|
incluzand caracteristica BLF speed-dial) |
|
|
• Servicii bazate pe Web (de exemplu, un |
|
|
buton de Personal Address Book) |
|
|
• Caracteristici ale telefonului (de exemplu, |
|
|
buton pentru Privacy, Hold, sau Transfer) |
|
|
Butoanele ilumineaza, aratand starea: |
|
|
Verde, pregatit—Convorb. activa |
|
|
convorb intercom two-way |
|
|
Verde, clipind—Convorb. retinuta |
|
|
Amber, pregatit—Privacy utilizat, |
|
|
convorb. one-way intercom, DND |
|
|
activa, or log-at in Hunt Group |
|
|
Amber, clipind—Apel sosit sau |
|
|
inversare apel |
|
|
Rosu, pregatit—Linie Remote |
|
|
utiliz. (linie partaj. Sau stare BLF) |
2 Buton suport telef. |
Va permite sa ajustati unghiul bazei |
|
|
|
telefonului. |
3 |
Buton de afisaj |
Reporneste ecranul telefonului din mod. sleep. |
|
|
Fara culoare—Gata pt. apasat |
|
|
Verde pregatit—Mod Sleep |
4 |
Buton Mesaje |
Auto-apeleaza serviciul Dvs. de mesaje vocale |
|
|
(difera in functie de serviciu). |
5 |
Butonul Directories |
Deschide/inchide meniul Directories. Folosi- |
|
|
ti-l pentru a accesa call logs si directoare. |
12
6 |
Buton Help |
Activeaza meniul Help. |
||
7 |
Butonul Settings |
Deschide/inchide meniul Settings. Se utiliz. pt. |
||
|
|
a schimba setarile ecranului si soneriei. |
||
8 |
Butonul Services |
Deschide/inchide meniul Services. |
||
9 |
Butonul Volume |
Controleaza volumul receptorului, castilor si |
||
|
|
al difuzorului volume (receptor ridicat) si vol. |
||
|
|
soneriei (receptor in furca). |
||
10 |
Butonul Speaker |
Comuta difuzorul pornit/oprit. Atunci cand |
||
|
|
difuzorul este pornit, butonul este iluminat. |
||
11 |
Butonul Mute |
Comuta microfonul intre pornit/oprit. Cand |
||
|
|
microfonul este pornit, butonul este iluminat. |
||
12 |
Butonul Headset |
Toggles the headset on or off. When the |
||
|
|
headset is on, the button is lit. |
||
13 |
Pad de navigare |
Va permite sa navigati prin meniuri si sa |
||
|
In 4 sensuri si buton |
evidentiati elemente. Folositi butonul Select |
||
|
de Selectare |
pentru a selecta un element care este eviden- |
||
|
|
tiat pe ecran. |
|
|
|
|
Butonul de Navigare: |
||
|
|
• Derulati in sus sau jos pentru a vedea |
||
|
|
|
meniuri si a evidentia elemente. |
|
|
|
• Derulati la dreapta si stanga pt. a derula |
||
|
|
|
pe orizontala in afisaje multi-coloana. |
|
|
|
Select button—scroll to highlight a line using |
||
|
|
the Navigation button, and then: |
||
|
|
• |
Press |
to open a menu. |
|
|
• |
Press |
to play a ringer item. |
|
|
• |
Press |
to access other features as |
|
|
|
described on the screen. |
|
|
|
Note The Select button does not take action. |
||
14 |
Tastatura |
Va permite sa apelati numere, sa introduceti |
||
|
|
litere, si sa alegeti elemente de meniu. |
||
15 |
Butoane Softkeys |
Fiecare activeaza o optiune softkey (afisata pe |
||
|
|
ecranul telefonului Dvs.). |
||
|
13 |
|
|
|
16 |
Led receptor |
Indica un apel nou sosit sau un mesaj vocal |
|
|
nou. |
17 |
Ecran telefon |
Arata caracteristicile telefonului. |
14
Sa intelegem caracteris ticile ecranului telefonului
Astfel poate arata ecranul principal al telefonului Dvs. avand convorbiri active si cateva caracteristici de meniuri deschise.
1Linie principala Afiseaza numarul de telefon (numarul de directory) pentru linia Dvs. principala. de telefon
2 |
Indicatori |
Butoanele programabile |
pot servi ca si butoane principale de linie |
|
de butoane |
buttons, butoane speed-dial, butoane de servicii de telefonsau de caracteristici. |
|
|
programabile |
Simbolurile si etchetele indica cum aceste butoane sunt configurate. Pentru referinte |
|
|
|
la simboluri, consultati sectiunea “Simboluri Ecran” de la inceputul acestui ghid |
|
3 |
Etichete Softkey Fiecare afiseaza o functie softkey. |
||
4 |
Linie de stare |
Afiseaza simboluri ale modului audio, informatii de stare, si prompturi. |
|
5 |
Zona de activi- |
Afiseaza convorbirile curente pe linie, inclusiv caller ID, durata convorbirii, si |
|
tate convorbiri |
starea convorbirii pentru linia evidentiata (vedere standard) |
||
6 |
Simbol telefon |
Indica activitatea apelului. Apasati acest simbol pentru a va reintoarce la zona apelului. |
|
7 |
Caracteristici |
Fiecare indica un meniu de caracteristici deschis |
15
