QUICK REFERENCE GUIDE

EN

About This Guide

The COREpar UV120 ILS Quick Reference Guide (QRG) has basic product information such as mounting, menu
options, and DMX values. Download the User Manual from www.chauvetdj.com

Disclaimer

The information and specifications contained in this QRG are subject to change without notice.

LIMITED WARRANTY

FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and

Germany: www.chauvetlighting.eu/warranty-registration

Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.

.

Safety Notes

These Safety Notes include important information about installation, use, and maintenance.

• ONLY connect this product to a grounded and protected circuit.

• DISCONNECT from power before cleaning or replacing the fuse.

• DO NOT look at the light source when the product is on.

• Make sure the power cord is not crimped or damaged.

• Never disconnect this product from power by pulling on the cord.

• When mounting this product overhead, ALWAYS use a safety cable.

• DO NOT allow flammable materials close to the product when it is operating.

• DO NOT touch the product’s housing when it is on because it will be hot.

for more details.

.

• The voltage of the outlet to which you are connecting this product must be within the range stated on the
decal or rear panel of the product.

• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain
or moisture.

• Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent
surfaces.

• Be sure that no ventilation slots on the unit’s housing are blocked.

• Never connect this product to a dimmer or rheostat.

• Replace the fuse with the same type and rating.

• Never carry the product by the power cord. Use only the hanging bracket or handle to carry this product.

• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.

• In the event of a serious operating problem, stop using immediately.

• DO NOT open this product. It contains no user-serviceable parts.

• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect
the product from power via breaker or by unplugging it.

Contact

Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request support or
return a product. Refer to Contact Us

at the end of this QRG for contact information.

What is Included

• COREpar UV120 ILS

• Magnetic lens

• Power cord

• Quick Reference Guide

To Begin

Unpack your COREpar UV120 ILS to make sure you have received all parts in good condition. If the box or contents
appear damaged, notify the carrier immediately, not Chauvet.

1

COREpar UV120 ILS QRG Rev. 3

QUICK REFERENCE GUIDE

Safety cable

(such as CH-05 from Chauvet)

Mounting clamp

(such as CLP-15N from Chauvet)

Mounting bracket

Bracket adjustment knob

(x2)

EN

AC Power

This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.

To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.

Power Linking

It is possible to power link up to 5 COREpar UV120 ILS products on 120 V or 9 products on 230 V. Never exceed this
number. Power-linking cords can be purchased separately.

Fuse Replacement

1. Disconnect the product from power.

2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.

3. Pry the safety cap out of the housing.

4. Remove the blown fuse from the clip on the front of the safety cap and replace with a fuse of the exact same
type and rating.

5. Re-insert the fuse holder and reconnect power.

Mounting

Before mounting this product, read the Safety Notes.

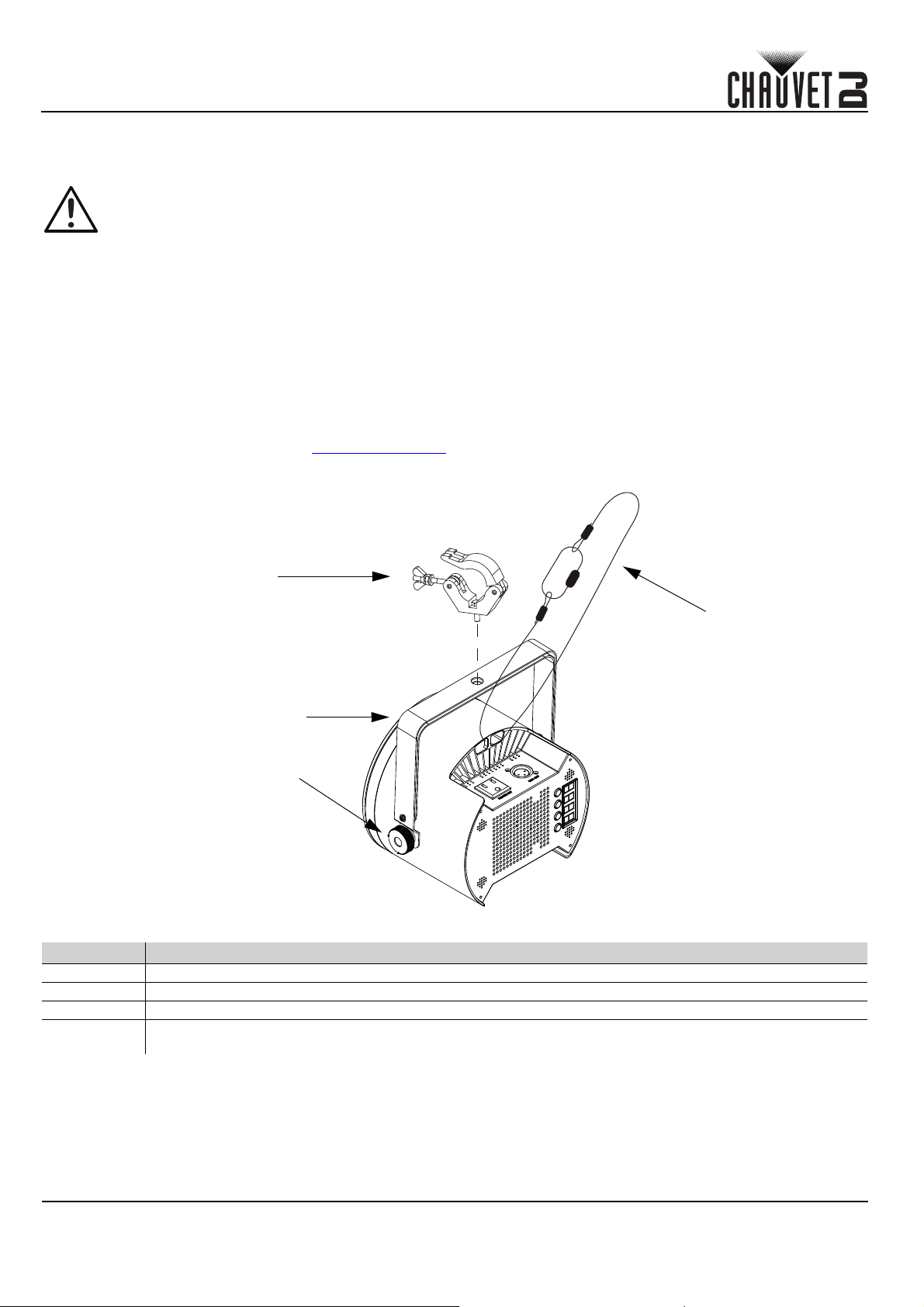

Mounting Diagram

Control Panel Description

COREpar UV120 ILS QRG Rev. 3

Button Function

<MENU> Exits from the current menu or function

<UP> Navigates upwards through the menu list and increases the numeric value when in a function

<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function

<ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function

2

QUICK REFERENCE GUIDE

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

EN

Menu Map

Refer to the COREpar UV120 ILS product page on

Main Level Programming Levels Description

1-Ch d 1–512 1-channel DMX mode
5-Ch d 1–508 5-channel DMX mode

iLS iLS 1–4 Sets ILS mode

P--

(Automatic

program)

P 1 Pulse effect 0-100%-0
P 2 Pulse effect 0-100%
P 3 Pulse effect 100%-0

S-- S. 1–100 Automatic program speed

Snd

(Sound-active)

Snd1
Snd2

Sets sound active mode

SEnS u 0–100 Sound sensitivity

u--

(Dimmer)

d. 0–255 Manual Dimmer

oFF

diM

(Dimmer speed)

diM1
diM2

Sets the dimmer speed

diM3

SEt

ir

(Infrared)

rESt

on
off

yes

no

Enables/disables infrared control

Reset to factory default

Temp __ Shows the temperature

www.chauvetdj.com

for the latest menu map.

DMX Linking

The COREpar UV120 ILS can work with a DMX controller. Instructions for connecting and configuring this product for
DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from

www.chauvetdj.com

.

Starting Address

To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 508.

Master/Slave Connection

The COREpar UV120 ILS uses the DMX data connection and ILS for its Master/Slave mode. Information about
configuring the COREpar UV120 ILS for Master/Slave operation is in the User Manual, which is available from the
Chauvet website.

ILS Connection

The COREpar UV120 ILS uses the DMX data connection and the D-Fi USB for wireless connection to the Integrated
Lighting System (ILS) ecosystem (patent pending). For more information about configuring the COREpar UV120 ILS into
ILS mode, please refer to the User Manual available at www.chauvetdj.com

.

IRC-6

The COREpar UV120 ILS can be operated with the CHAUVET IRC-6. For more information about the IRC-6, download
instructions for the IRC-6 or the COREpar UV120 ILS User Manual from

Button Function

<BLACKOUT> Turns LEDs on/off

<AUTO> Enables pulse modes

<SOUND> Enables sound active mode

<SPEED> Increases and decreases speed

<SENSITIVITY> Adjusts sound sensitivity

<MANUAL> Adjusts dimmer

3

<+> Increases values for controls as described above

<-> Decreases values for controls as described above

www.chauvetdj.com

COREpar UV120 ILS QRG Rev. 3

.

QUICK REFERENCE GUIDE

EN

D-Fi USB Connectivity

The COREpar UV120 ILS is able to become a D-Fi wireless receiver/transmitter with the use of the D-Fi USB from
CHAUVET DJ. Simply set the DIP switch D-Fi receiving/transmitting channel, plug it into the USB port then set the
product's DMX Personality and DMX Address. Further instructions for connecting and configuring this product for D-Fi
USB operation are in the User Manual.

WARNING! DO NOT plug anything other than a D-Fi USB into the USB port. Doing so may cause
damage to the product.

Once plugged in, the D-Fi USB will take over the product. Wired DMX and manual display control/menu
buttons will be unavailable until you unplug the D-Fi USB. The priority levels are:

1. D-Fi USB

2. Wired DMX

3. IRC-6 Remote Control

4. Manual Digital Display/Menu Buttons

Master/Slave Mode (D-Fi USB)

The D-Fi USB allows a single COREpar UV120 ILS product (the “master”) to control the actions of one or more
COREpar UV120 ILS products (the “slaves”) without the need of a DMX controller or DMX cables. The master
(transmitter) product will be set to operate in standalone mode, while the slave (receiver) products will be set to operate in
DMX mode. Once set and connected, the slave products will operate in unison with the master product.

Configure the products as indicated below.

Slave products:

1. Press <MENU> repeatedly until 9-Ch shows on the display.

2. Press <ENTER>.

3. Use <UP> or <DOWN> to set the starting address to d 1.

4. Press <ENTER>.

5. Set the D-Fi USB to receive on a specific channel, 1–16.

6. Plug in the D-Fi USB.

7. Finish setting and connecting all the slave products.

Master product:

1. Set the master product to operate in standalone mode.

2. Set the D-Fi USB to transmit on the D-Fi channel the slaves are receiving on.

3. Plug in the D-Fi USB.

• All products must be set to the same DMX personality, DMX address, and D-Fi channel.

• Configure all the slave products before configuring the master to transmit.

• Never connect a DMX controller to a D-Fi channel configured for Master/Slave operation

because the controller may interfere with the signals from the master.

COREpar UV120 ILS QRG Rev. 3

4

QUICK REFERENCE GUIDE

EN

ILS Mode

ILS (Integrated Lighting System) provides 4 modes that synchronize with the GigBAR MOVE+ILS: Modes 1 and 3
synchronize with side 1 of the GigBAR MOVE+ILS, whereas modes 2 and 4 synchronize with side 2 of the GigBAR
MOVE+ILS. When linked, effects will sync with the most similar effect on the selected side of the GigBAR MOVE+ILS:
Kinta effects will sync with one of the kintas, moving heads will sync with one of the moving heads, and wash effects will
sync with one of the pars. Laser effects will sync with the laser, and strobe effects will sync with the strobe effects
regardless of ILS mode.

This product will synchronize with the par effect on the selected side of the GigBAR MOVE+ILS.
To set the COREpar UV120 ILS to respond to an ILS signal:

1. Press <MENU> repeatedly until iLS_ shows on the display.

2. Use <UP> or <DOWN> to select from iLS1 (side 1), iLS2 (side 2), iLS3 (side 1), or iLS4 (side 2).

3. Press <ENTER>

DMX Values

1-Ch 5-Ch Function Value Percent/Setting

1 1 UV 000  255 0–100%

Strobe

(When CH3 is 000-031)

–2

– 3 Programs

– 4 Dimmer 000  255 0–100%

– 5 Dimmer Speed

Program Speed

(When CH3 is 032-223)

Sound Sensitivity

(When CH3 is 224-255)

000  015 No function
016  255 Slow to fast

000  255 Slow to fast
000  010 No function

011  255 low to high sensitivity
000  031 No function
032  095 Pulse effect 0-100%
096 159 Pulse effect 100%-0
160  223 100%-0-100%
224  240 Sound sensitivity 1
241  255 Sound sensitivity 2

000  051 Dimmer speed set from menu options
052  101 Dimmer speed mode off
102  152 Dimmer speed fast
153  203 Dimmer speed medium
204  255 Dimmer speed slow

5

COREpar UV120 ILS QRG Rev. 3

GUIA DE REFERENCIA RÁPIDA

ES

Acerca de esta guía

La Guía de referencia rápida (GRR) del COREpar UV120 ILS contiene información básica sobre el producto, como
montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com
información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:

www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada
completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible.
Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo
de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es
válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y
México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

para una

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o
en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no
exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de
superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas
más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante
el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor
para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• COREpar UV120 ILS

• Lente magnética

• Cable de alimentación

• Guía de referencia rápida

Para empezar

Desembale su COREpar UV120 ILS y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los
componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

COREpar UV120 ILS GRR Rev. 3

6

GUIA DE REFERENCIA RÁPIDA

Cable de seguridad

(como el CH-05 de

Chauvet)

Mando de ajuste

del soporte (x2)

Soporte de montaje

Abrazadera

(como la CLP-15N de

Chauvet)

ES

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión
de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Es posible enlazar hasta 5 productos COREpar UV120 ILS a 120 V o 9 productos a 230 V. Nunca exceda este número.
Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.

3. Saque la tapa de seguridad de la carcasa.

4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro
del mismo tipo y categoría.

5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Diagrama de montaje

Descripción del panel de control

Botón Función

<MENU> Sale del menú o función actual

<UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función

<DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

<ENTER>

7

Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la
función seleccionada

COREpar UV120 ILS GRR Rev. 3

GUIA DE REFERENCIA RÁPIDA

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

Mapa de menú

Consulte la página del producto COREpar UV120 ILS en

Nivel principal

Niveles de

programación

Descripción

1-Ch d 1–512 Modo DMX de 1 canales
5-Ch d 1–508 Modo DMX de 5 canales

iLS iLS 1–4 Establece el modo ILS

P--

(Programas

automáticos)

P 1 Efecto programa de pulso 0-100%-0
P 2 Efecto programa de pulso 0-100%
P 3 Efecto programa de pulso 100%-0

S-- S. 1–100 Velocidad de programas automáticos

Snd (Activo

por sonido)

Snd1
Snd2

Configura el modo activo por sonido

SEnS u 0–100 Sensibilidad al sonido

u--

(Atenuador

)

d. 0–255 Atenuador manual

oFF

diM

(Velocidad de

atenuador)

diN1
diN2

Ajustes de velocidad de atenuador

diN3

SEt

ir

(Infrarrojo)

rEST

on
off

yes

no

Activa o desactiva los infrarrojos

Restablecer a los valores predeterminados de fábrica

Temp ___ Muestra la temperatura

www.chauvetdj.com

ES

para ver el último mapa de menú.

Enlace DMX

El COREpar UV120 ILS puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las
instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no
está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com

.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 508.

Conexión Maestro/Esclavo

El COREpar UV120 ILS usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar
y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Conexión ILS

El COREpar UV120 ILS utiliza la conexión de datos DMX y el D-Fi USB para la conexión inalámbrica al ecosistema
Integrated Lighting System (ILS) (patente en trámite). Si desea más información sobre la configuración de
COREpar UV120 ILS en el modo ILS, consulte el manual de usuario disponible en www.chauvetdj.com.

IRC-6

El COREpar UV120 ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para
información adicional sobre el IRC-6 o para descargar las instrucciones, consulte

Botón Función

<BLACKOUT> Apaga/enciende los LED

<AUTO> Habilita modos de pulso

<SOUND> Activa el modo activo por sonido

<SPEED> Aumenta y disminuye la velocidad

<SENSITIVITY> Adjusta la sensibilidad al sonido

<MANUAL> ajusta el atenuador

<+>

<-> Disminuye el valor de los controles como se indica arriba

COREpar UV120 ILS GRR Rev. 3

Aumenta el valor de los controles como se indica arriba

www.chauvetdj.com

.

8

GUIA DE REFERENCIA RÁPIDA

ES

Conectividad D-Fi USB

El COREpar UV120 ILS tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi
USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi,
enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás
instrucciones para conectar y configurar este producto para funcionamiento del D-Fi USB en el Manual de usuario.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría
producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable, el control de
pantalla manual/botones de menú y el IRC-6 no estarán disponibles hasta que desconecte el D-Fi USB.
Los niveles de prioridad son:

1. D-Fi USB

2. DMX por cable

3. Mando a distancia IRC-6

4. Control de pantalla manual/botones de menú

Modo maestro/esclavo (D-Fi USB)

El D-Fi USB permite que un solo producto COREpar UV120 ILS (el «maestro»), controle las acciones de uno o más
productos COREpar UV120 ILS (los «esclavos») sin necesidad de un controlador DMX ni de cables DMX. El maestro
(transmisor) se configurará para funcionar en modo independiente, mientras que los productos esclavo (receptor) se
configurarán para funcionar en modo esclavo. Una vez configurados y conectados, los productos esclavo funcionarán al
unísono con el producto maestro.
Configure los productos como se indica a continuación.

Productos esclavo:

1. Pulse <MENU> repetidamente hasta que aparezca 9-Ch en la pantalla.

2. Pulse <ENTER>.

3. Utilice <UP> o <DOWN> para configurar la dirección de inicio a d 1.

4. Pulse <ENTER>.

5. Configure el D-Fi USB para recibir en un canal específico, 1–16.

6. Conecte el D-Fi USB.

7. Termine de configurar y conectar todos los productos esclavo.

Producto maestro:

1. Configure el producto maestro para que funcione en modo Independiente.

2. Configure el D-Fi USB para transmitir en el canal D-Fi en el que estén recibiendo los esclavos.

3. Conecte el D-Fi USB.

• Todos los productos deben configurarse con la misma personalidad DMX, dirección DMX y canal D-

Fi.

• Configure todos los productos esclavo antes de configurar al maestro para transmitir.

• Nunca conecte un controlador DMX a un canal D-Fi configurado para funcionamiento maestro/

esclavo, porque el controlador puede interferir con las señales del maestro.

Modo ILS

El ILS (Integrated Lighting System) dispone de 4 modos que se sincronizan con el GigBAR MOVE+ILS: los
sincronizan con el lado 1 del GigBAR MOVE+ILS, mientras que los modos 2 y 4 se sincronizan
MOVE+ILS. Cuando estén vinculados, los efectos se sincronizarán con el efecto
GigBAR MOVE+ILS: los efectos de Kinta se sincronizarán con uno de los Kintas, las cabezas móviles se sincronizarán con
una de las cabezas móviles y los efectos de baño de luz
sincronizarán con el láser y los efectos de estroboscopio se sincronizarán con los efectos de estroboscopio,
independientemente del modo del ILS.

Este producto se sincronizará con el par en el lado seleccionado del GigBAR MOVE+ILS.
Para configurar el COREpar UV120 ILS para responder a una señal ILS:

1. Pulse <MENU> repetidamente hasta que aparezca iLS_ en la pantalla.

2. Utilice

3. Pulse

<UP>

o

<DOWN>

<ENTER>.

para seleccionar entre

se sincronizarán con uno de los reflectores. Los efectos láser se

iLS1

(lado 1),

iLS2

(lado 2),

más parecido del lado seleccionado del

iLS3

(lado 1), o

con el lado 2 del GigBAR

iLS4

modos 1 y 3 se

(lado 2).

9

COREpar UV120 ILS GRR Rev. 3

GUIA DE REFERENCIA RÁPIDA

Valores DMX

1-Ch 5-Ch Función Valor Porcentaje/Configuración

1 1 UV 000  255 0–100%

Estroboscopio

(cuando C. 3 está

–2

– 3 Programa

– 4 Atenuador 000  255 0–100%

– 5 Velocidad de atenuador

Velocidad de programa

(

cuando C. 3 está

Sensibilidad al sonido

(

cuando C. 3está

000031

032223)

224255)

000  015 Sin función

)

016  255 Estroboscopio, lento a rápida
000  255 Velocidad de programa, lento a rápida
000  010 Sensibilidad al sonido apagado

011  255 Sensibilidad al sonido baja a alta
000  031 Sin función
032  095 Efecto pulso, 0–100%
096  159 Efecto pulso, 100–0%
160  223 Efecto pulso, 100–0–100%
224  240 Modo 1 activacion por sonido
241  255 Modo 2 activacion por sonido

000  051 Ajuste de la velocidad del atenuador desde la pantalla
052  101 Modo velocidad del atenuador apagado
102  152 Modo velocidad del atenuador 1 (rápida)
153  203 Modo velocidad del atenuador 2 (intermedia)
204  255 Modo velocidad del atenuador 3 (lenta)

ES

COREpar UV120 ILS GRR Rev. 3

10

MANUEL DE RÉFÉRENCE

FR

A propos de ce manuel

Le Manuel de Référence (MdR) du COREpar UV120 ILS reprend des informations de base sur cet appareil notamment
en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site
internet www.chauvetdj.com

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA
GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de
la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales
d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous
réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et
n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la
forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE
AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous
pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États­Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne
et

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

pour plus de détails.

.

.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur
l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge
électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des
températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez
complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us
la fin de ce MdR pour obtenir des informations pour nous contacter.

à

Contenu

• COREpar UV120 ILS

• Lentille magnétique

• Cordon d'alimentation

• Manuel de référence

Préalable

Déballez votre COREpar UV120 ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou
son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

11

COREpar UV120 ILS MdR Rév. 3

MANUEL DE RÉFÉRENCE

Élingue de sécurité

(par exemple modèle

CH-05 de Chauvet)

Poignée de

réglage du support

de montage (x2)

Support de montage

Crochet

(par exemple modèle

CLP-15N de Chauvet)

FR

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100
et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie,
éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Il est possible connecter jusqu’á 5 produits COREpar UV120 ILS à 120 V ou 9 produits à 230 V. Ne dépassez jamais ce
nombre. Les cordons d ’alimentation peuvent être achetés séparément.

Remplacement des fusibles

1. Débranchez l'appareil.

2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. Soulevez le capuchon de sécurité hors du boîtier.

4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de
même type et de même ampérage.

5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

Schéma de montage

Description du panneau de commande

Bouton Fonction

<MENU> Permet de sortir du menu ou de la fonction en cours

<UP>

<DOWN>

<ENTER>

COREpar UV120 ILS MdR Rév. 3

Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une
fonction

Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une
fonction

Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la
fonction en cours de sélection

12

MANUEL DE RÉFÉRENCE

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

FR

Menu carte

Reportez-vous à la page du produit COREpar UV120 ILS sur

Niveau 3Principal

Étapes de programmation Description
1-Ch d 1–512 Mode DMX à 1 canaux
5-Ch d 1–508 Mode DMX à 5 canaux

iLS iLS 1–4 Définit le mode ILS

P--

(Programme

automatique)

P 1 Effet de pulsation de 0-100%-0
P 2 Effet de pulsation de 0-100%
P 3 Effet de pulsation de 100%-0

S-- S. 1–100 Vitesse de programme automatique

Snd

(Son actif)

Snd1
Snd2

Permet de configurer le mode d’activation par le son

SEnS u 0–100 Sensibilité au son

u--

(graduateur

)

d. 0–255 Manual gradateur

oFF

diM

(Vitesse de

gradateur)

diM 1
diM 2

Paramétrage de vitesse de gradateur

diM 3

ir

SEr

(Infrarouge)

rEST

on
off

yes

no

Activer ou désactiver le contrôle infrarouge

Réinitialiser aux paramètres d'usine

Temp ___ Afficher la température

Chaînage DMX

Le COREpar UV120 ILS peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration
de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier
avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est

Connexion maître/esclave

Le COREpar UV120 ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave.
Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont
indiquées dans le manuel d'utilisation.

Connexion ILS

Le COREpar UV120 ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à
l’écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d’informations sur la configuration du
COREpar UV120 ILS en mode ILS, veuillez vous référer au manuel d’utilisation disponible sur www.chauvetdj.com

IRC-6

Le COREpar UV120 ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus
d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse

www.chauvetdj.com

pour la dernière carte des menu.

.

www.chauvetdj.com

.

508

.

.

13

Bouton Fonction

<BLACKOUT> Active ou désactive les LEDs

<AUTO> Activer les modes d ’impulsion

<SOUND> Activation du mode d’activation par le son

<SPEED> Augmente ou dimininue la vitesse

<SENSITIVITY> Réglage de la sensibilité sonore

<MANUAL> ajuste le gradateur

<+> Augmente les valeurs des réglages décrits ci-dessus

<-> Diminue les valeurs des réglages décrits ci-dessus

COREpar UV120 ILS MdR Rév. 3

MANUEL DE RÉFÉRENCE

FR

Connectivité D-Fi USB

Le COREpar UV120 ILS peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de
CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB
et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la
connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette
consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle
manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous
débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :

1. Module D-Fi USB

2. DMX filaire

3. Télécommande sans-fil IRC-6

4. Affichage digitale manuel / boutons du menu

Mode maître/esclave (D-Fi USB)

Le D-Fi USB permet à un seul appareil COREpar UV120 ILS (le maître) de contrôler les actions d'un ou plusieurs autres
appareils COREpar UV120 ILS (les esclaves) sans contrôleur ou câbles DMX. L'appareil maître (émetteur) doit être réglé
pour fonctionner en mode autonome, tandis que les appareils esclaves (récepteurs) doivent être réglés pour fonctionner
en mode esclave. Une fois paramétrés et connectés, les appareils esclaves fonctionnent à l'unisson avec l'appareil
maître.
Configurez les appareils comme indiqué ci-dessous :

Appareils esclaves :

1. Appuyez sur la touche <MENU> de manière répétée jusqu'à ce que l'affichage indique 9-Ch.

2. Appuyez sur la touche <ENTER>.

3. Utilisez les touches <UP> ou <DOWN> pour définit l'adresse de départ à d 1.

4. Appuyez sur la touche <ENTER>.

5. Réglez le D-Fi USB pour recevoir sur un canal spécifique, 1 à 16.

6. Branchez le D-Fi USB.

7. Continuez jusqu'à ce que tous les appareils esclaves soient paramétrés et connectés.

Appareil maître :

1. Paramétrez l'appareil maître pour un fonctionnement en mode autonome.

2. Réglez le D-Fi USB pour qu’il transmette sur le canal D-Fi d'écoute des esclaves.

3. Branchez le D-Fi USB.

• Tous les appareils doivent être réglés sur la même personnalité DMX, la même adresse DMX et le
même canal D-Fi.

• Configurez tous les appareils esclaves avant de configurer le maître en émission.

•

Ne jamais connecter un contrôleur DMX à un canal DMX configuré pour le fonctionnement
esclave car le contrôleur peut rentrer en conflit avec les signaux du maître.

en maître/

Mode ILS

ILS (Integrated Lighting System) offre 4 modes synchronisés avec le GigBAR Move+ILS : Les modes 1 et 3 se
avec la face 1 du GigBAR MOVE+ILS, tandis que les modes 2 et 4 se synchronisent avec la face 2. Une fois ILS lié au GigBAR
Move+ILS, les effets se synchronisent avec l’effet le plus identique possible sur la face sélectionnée : Les effets kinta se
synchronisent avec l'un des kintas, les têtes mobiles se synchronisent avec l'une des têtes mobiles et les effets de type wash se
synchronisent avec l'un des pars. Les effets laser se synchronisent avec le laser et les effets stroboscopiques se synchronisent
avec les effets stroboscopiques quel que soit le mode ILS.

Ce produit se synchronise avec le par de la face sélectionnée du GigBAR MOVE+ILS.
Pour régler le COREpar UV120 ILS afin qu’il réponde à un signal ILS :

1. Appuyez sur la touche <MENU> de manière répétée jusqu'à ce que l'affichage indique iLS_.

2. Utilisez les touches <UP> ou <DOWN> pour sélectionner de iLS1 (face 1), iLS2 (face 2), iLS3 (face 1), ou iLS4

(face 2).

3. Appuyez sur la touche <ENTER>

synchronisent

COREpar UV120 ILS MdR Rév. 3

14

MANUEL DE RÉFÉRENCE

FR

Valeurs DMX

1-Ch 5-Ch Function Value Percent/Setting

1 1 UV 000  255 0–100%

Stroboscope
(lorsque C. 3 est 000031

–2

– 3 Programme

– 4 Gradateur 000  255 0–100%

– 5 Vitesse de gradateur

Vitesse du programme
(lorsque C. 3 est 032223)

Sensibilité au son
(lorsque C. 3 est 224255)

000  015 Pas de function
016  255 Stroboscope, lente à rapide

000  255 Vitesse du programme, lente à rapide
000  010 Sensibilité au son éteint

011  255 Sensibilité au son, basse à élevée
000  031 Pas de function
032  095 Effet de pulsation, 0–100%
096 159 Effet de pulsation, 100–0%
160  223 Effet de pulsation, 100%-0-100%
224  240 Mode d’activation par le son 1
241  255 Mode d’activation par le son 2

000  051 Vitesse de gradation réglée depuis l'affichage
052  101 Arrêt du mode de vitesse de gradation
102  152 Mode 1 de vitesse de gradation (rapide)
153  203 Mode 2 de vitesse de gradation (moyen)
204  255 Mode 3 de vitesse de gradation (lent)

15

COREpar UV120 ILS MdR Rév. 3

SCHNELLANLEITUNG

DE

Über diese Schnellanleitung

In der Schnellanleitung des COREpar UV120 ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die
Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter
das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN
GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und
Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und
unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei
von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht
übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem
autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN
KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere
gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese
Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland
und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

.

.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

www.chauvetdj.com

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des
Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts
angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder
elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu
den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren
Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie
während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter
oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren
Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen
finden Sie im Contact Us

am Ende dieses QRG.

Packungsinhalt

• COREpar UV120 ILS

• Magnetische linse

• Netzkabel

• Schnellanleitung

Start

Packen Sie Ihren COREpar UV120 ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die
Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

COREpar UV120 ILS SAL Rev. 3

16

SCHNELLANLEITUNG

Sicherheitskabel

(wie die CH-05 von Chauvet)

Bügeleinstellknopf

(x2)

Befestigungsbügel

Klemmen

(wie die CLP-15N von Chauvet)

DE

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker
in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie
während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per
Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Bis zu 5 COREpar UV120 ILS-Produkte mit 120 V oder 9 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese
Anzahl. Power-Link-Kabel können separat erworben werden.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.

3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und
ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

Montageansicht

Beschreibung des Bedienfelds

Tas te Funktion

<MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption

<UP>

<DOWN>

<ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert

17

Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der
entsprechenden Funktionen

Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der
entsprechenden Funktionen

COREpar UV120 ILS SAL Rev. 3

SCHNELLANLEITUNG

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

DE

Menükarte

Die neueste Menükarte finden Sie auf der COREpar UV120 ILS-Produktseite unter

Hauptebene Programmierebenen Beschreibung

1-Ch d 1–512 1-Kanal DMX-Modus
5-Ch d 1–508 5-Kanal DMX-Modus

iLS iLS 1–4 Stellt den ILS-Modus fest

P--

(Automatische

Programme)

P 1 Pulse-Programm effekt 0-100%-0
P 2 Pulse-Programm effekt 0-100%
P 3 Pulse-Programm effekt 100%-0

S-- S. 1–100 Automatische Programmgeschwindigkeit

Snd (Musik-

steuerung)

Snd1
Snd2

Stellt den musiksteuerungs-modus ein

SEnS u 0–100 Musikempfindlichkeit

u--

(Dimmer)

diM

(Dimmer-

geschwind-

igkeit)

SEr

(Infrarot)

d. 0–255 Manueller Dimmer

oFF
diM1
diM2

Einstellungen der dimmergeschwindigkeit

diM3

ir

rEST

on
off

yes

no

Aktiviert/deaktiviert Infrarotsteuerung

Zurücksetzen auf Werkseinstellung

Temp ___ Zeigt die Temperatur an

DMX-Verbindung

Der COREpar UV120 ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und
der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX
nicht vertraut sind, laden Sie “DMX - Eine Einführung” unter www.chauvetdj.com

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste
empfohlene DMX-Adresse 508.

Master/Slave-Schaltung

Der COREpar UV120 ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum
Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im
Benutzerhandbuch.

ILS-Verbindung

Der COREpar UV120 ILS greift die DMX-Datenverbindung und D-Fi USB für eine Drahtlosverbindung zum Integrated
Lighting System (ILS)-Ökosystem auf (Patent ausstehend). Weitere Informationen zur Konfiguration des
COREpar UV120 ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com.

IRC-6

Der COREpar UV120 ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere
Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter

www.chauvetdj.com

herunter.

www.chauvetdj.com

.

.

Taste Funktion

<BLACKOUT> Schaltet LEDs ein/aus

<AUTO> Aktiviert impulsmodi

<SOUND> Damit wird der Musiksteuerungs- Modus aktiviert

<SPEED> Erhöht und verringert die Geschwindigkeit

<SENSITIVITY> Damit wird die Musikempfindlichkeit eingestellt

<MANUAL> passt den dimmer an

<+> Erhöht wie oben beschrieben die Werte für die Bedienelemente

<-> Verringert wie oben beschrieben die Werte für die Bedienelemente

COREpar UV120 ILS SAL Rev. 3

18

SCHNELLANLEITUNG

DE

D-Fi USB Konnektivität

Der COREpar UV120 ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver
umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie
das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein.
Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi USB finden
Sie im Benutzerhandbuch.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu
Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX,
manuelle Bedienelemente und Menüschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie
den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

1. D-Fi USB

2. Drahtgebundenes DMX

3. Fernbedienung IRC-6

4. Manuelle Bedienelemente und Menüschaltflächen

Master/Slave-Modus (D-Fi USB)

Der D-Fi USB ermöglicht einem einzigen COREpar UV120 ILS-Gerät (das Master-Gerät) die Aktionen eines oder mehrerer
COREpar UV120 ILS-Geräte (die Slave-Geräte) anzusteuern, ohne einen DMX-Controller oder DMX-Kabel verwenden zu
müssen. Das Master-Gerät (Sender) wird so eingerichtet, dass es entweder im Einzelplatzmodus betrieben wird, während die
Slave-Geräte (Empfänger) so eingerichtet werden, dass sie im Slave-Modus arbeiten. Sobald dies
Geräte verbunden sind, arbeiten die Slave-Geräte im Takt des Master-Geräts.
Konfigurieren Sie die Geräte wie unten angezeigt.

Slave-Geräte:

1. Drücken Sie wiederholt auf <MENU> bis 9-Ch auf der Anzeige angezeigt wird.

2. Drücken Sie <ENTER>.

3.

Verwenden Sie

4. Drücken Sie <ENTER>.

5. Stellen Sie den D-Fi USB so ein, dass er auf einem bestimmten Kanal empfangen kann (1–16).

6. Schließen Sie den D-Fi USB an.

7. Beenden Sie die Einstellungen und das Anschließen aller Slave-Geräte.

Master-Gerät:

1. Stellen Sie den Betrieb des Master-Geräts auf Einzelplatzmodus ein.

2. Stellen Sie den D-Fi USB so ein, dass er auf dem D-Fi-Kanal senden kann, auf dem die Slave-Geräte empfangen.

3. Schließen Sie den D-Fi USB an.

• Alle Geräte müssen auf die/den gleiche/n DMX-Eigenschaften, DMX-Adresse und D-Fi­Kanal eingestellt sein.

• Konfigurieren Sie alle Slave-Geräte, bevor Sie das Master-Gerät für das Senden konfigurieren.

•

Schließen Sie niemals einen DMX-Controller an einen D-Fi-Kanal an, der für einen Master/Slave­Betrieb konfiguriert ist, da der Controller die Signale des Master-Geräts stören kann.

<UP>

oder

<DOWN>

die Startadresse bis d 1 stellen.

eingestellt ist und alle

ILS-Modus

ILS (Integrated Lighting System) bietet 4 Modi, die mit dem GigBAR MOVE+ILS synchronisiert werden: Modi 1 und 3 synchronisieren
mit Seite 1 des GigBAR MOVE+ILS, wohingegen Modi 2 und 4 mit Seite 2 des GigBAR MOVE+ILS synchronisiert werden. Bei einer
Verknüpfung werden die Effekte mit dem ähnlichsten Effekt an der ausgewählten Seite des GigBAR MOVE+ILS synchronisiert:
Kinta-Effekte werden mit einem der Kinta-Geräten synchronisiert, Moving Heads mit einem der Moving Heads und Wash-Effekte
mit einer der PAR-Kannen. Laser-Effekte werden mit
Stroboskopeffekten, unabhängig vom ILS-Modus.

Dieses Gerät wird mit den par an der ausgewählten Seite des GigBAR MOVE+ILS.
So konfigurieren Sie den COREpar UV120 ILS für die Reaktion auf ein ILS-Signal:

1. Drücken Sie wiederholt auf <MENU> bis iLS_ auf der Anzeige angezeigt wird.

2.

Verwenden Sie
auswählen.

3. Drücken Sie <ENTER>

<UP>

oder

<DOWN>

dem Laser synchronisiert und Stroboskopeffekte mit den

um aus iLS1 (Seite 1), iLS2 (Seite 2), iLS3 (Seite 1), oder iLS4 (Seite 2)

19

COREpar UV120 ILS SAL Rev. 3

SCHNELLANLEITUNG

DMX-Werte

1-Ch 5-Ch Function Value Percent/Setting

1 1 UV 000  255 0–100%

Stroboskop
(wenn K. 3 ist 000031)

–2

– 3 Programm

– 4 Dimmer 000  255 0–100%

– 5 Dimmergeschwindigkeit

Programmgeschwindigkeit
(wenn K. 3 ist 032223)

Musikempfindlichkeit
(wenn K. 3 ist 224255)

000  015 Keine Funktion
016  255 Stroboskop, langsam bis schnell

000  255 Programmgeschwindigkeit, langsam bis schnell
000  010 Musikempfindlichkeit aus

011  255 Musikempfindlichkeit, niedrig bis hoch
000  031 Keine Funktion
032  095 Pulse-Effekt 0-100%
096 159 Pulse-Effekt 100%-0
160  223 Pulse-Effekt 100%-0-100%
224  240 Geräuschempfindlichkeit 1
241  255 Geräuschempfindlichkeit 2

000  051 Dimmergeschwindigkeit von Anzeige eingestellt
052  101 Dimmergeschwindigkeits-Modus aus
102  152 Dimmergeschwindigkeits-Modus 1 (schnell)
153  203 Dimmergeschwindigkeits-Modus 2 (mittelschnell)
204  255 Dimmergeschwindigkeits-Modus 3 (langsam)

DE

COREpar UV120 ILS SAL Rev. 3

20

GUIDA RAPIDA

IT

Informazioni sulla Guida

La Guida Rapida COREpar UV120 ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori
DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.
Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.
Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania:

www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera,
per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web.
Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri
diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura
originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO
PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque
possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati
Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di
garanzia vigenti in altri paesi si prega di consultare il distributore locale.

.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato
sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o
di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile con un altro dello stesso tipo e classe.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere
completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia,
Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro
di questo GR.

Che cosa è incluso

• COREpar UV120 ILS

• Lente magnetica

• Cavo di alimentazione

• Guida Rapida

Per iniziare

Disimballare COREpar UV120 ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare
danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

21

COREpar UV120 ILS GR Rev. 3

GUIDA RAPIDA

Cavo di sicurezza

(come il CH-05 di Chauvet)

Manopola di regolazione

staffa (x2)

Staffa di montaggio

Morsetto

(come il CLP-15N di Chauvet)

IT

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica
o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

É possibile collegare fino a 5 prodotti COREpar UV120 ILS a 120 V o 9 prodotti a 230 V. Non superare mai questo
numero. I cavi di alimentazione possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.

3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.

4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno
identico.

5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
<MENU> Consente di uscire dal menù o dalla funzione corrente

<DOWN>

<ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

COREpar UV120 ILS GR Rev. 3

<UP>

Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione

22

GUIDA RAPIDA

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

IT

Mappa menu

Fare riferimento alla pagina del prodotto COREpar UV120 ILS su www.chauvetdj.com per la mappa dei menu più recente

Livello principale

1-Ch d 1–512 Modalità DMX 1 canali
5-Ch d 1–508 Modalità DMX 5 canali

iLS iLS 1–4 Imposta la modalità ILS

P--

(programma

automatico)

S-- S. 1–100 Velocità del programma automatico

Snd

(attivazione

sonore)

SEnS u 0–100 Sensibilità sonora

u-- (Dimmer

)

diN

(velocità
dimmer)

SEr

(Infrarosso)

Temp ___ Mostra la temperatura

Collegamento DMX

COREpar UV120 ILS può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di
questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo

www.chauvetdj.com

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è

Collegamento Master/Slave

In modalità Master/Slave, COREpar UV120 ILS utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la
configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Collegamento ILS

COREpar UV120 ILS usa il collegamento dati DMX e l’USB D-Fi per la connessione wireless al sistema ecologico
Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di
COREpar UV120 ILS in modalità ILS, fare riferimento al Manuale d’uso disponibile su www.chauvetdj.com.

IRC-6

COREpar UV120 ILS è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori
informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web

Livelli di

programmazione

Descrizione

P 1 Programma effecto impulso 0-100%-0
P 2 Programma effecto impulso 0-100%
P 3 Programma effecto impulso 100%-0

Snd1
Snd2

Imposta la modalita attivazione sonora

d. 0–255 Dimmer manuale

oFF
diN1
diN2

Impostazioni velocità dimmer

diN3

ir

rEST

on

Attivazione/disattivazione controllo a infrarossi

off

yes

Ripristina le impostazioni di fabbrica

no

.

508

www.chauvetdj.com

.

.

.

23

<BLACKOUT> Attiva/disattiva i LED

<AUTO> Abilita le modalità a impulsi

<SOUND> Attiva la modalità sonora

<SPEED> Aumenta e diminuisce la velocità

<SENSITIVITY> Regola la sensibilità sonora

<MANUAL> regola il dimmer

<+> Aumenta i valori dei controlli come descritto sopra

<-> Diminuisce i valori dei controlli come descritto sopra

COREpar UV120 ILS GR Rev. 3

GUIDA RAPIDA

IT

Connettività D-Fi USB

COREpar UV120 ILS può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È
sufficiente impostare il DIP switch del canale di ricezione/ trasmissione dell'unità, collegarla alla porta USB e poi
impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il
funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe
danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del
display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà
scollegato. I livelli di priorità sono:

1. D-Fi USB

2. DMX cablato

3. Telecomando IRC-6

4. Display digitale manuale / Pulsanti del menù

Modalità Master/Slave (D-Fi USB)

Il D-Fi USB consente a un singolo COREpar UV120 ILS (“master”) di controllare il funzionamento di uno o più
COREpar UV120 ILS (“slave”) senza necessità di un controller DMX o cavi DMX. L'unità master (trasmettitore) sarà
impostata per funzionare in modalità indipendente, mentre l'unità slave (ricevitore) sarà impostata per funzionare in
modalità DMX. Una volta impostate e collegate, le unità slave funzioneranno in sincronia con l’unità master.

Configurare le unità come indicato di seguito.

Unità slave:

1. Premere <MENU> ripetutamente fino a visualizzare sul display 9-Ch.

2. Premere <ENTER>.

3. Utilizzare <UP> oppure <DOWN> per impostare l'indirizzo iniziale su d 1.

4. Premere <ENTER>.

5. Impostare il D-Fi USB per ricevere su un canale specifico, 1-16.

6. Collegare il D-Fi USB.

7. Terminare l'impostazione e il collegamento di tutte le unità slave.

Unità master:

1. Impostare l'unità master per il funzionamento in modalità indipendente.

2. Impostare il D-Fi USB per trasmettere sul canale D-Fi su cui le unità slave stanno ricevendo.

3. Collegare il D-Fi USB.

• Tutte le unità devono avere la stessa impostazione della caratteristica DMX, lo stesso indirizzo DMX
e lo stesso canale D-Fi.

• Per trasmettere, configurare tutte le unità slave prima di configurare l’unità master

• Non collegare mai un controller DMX a un canale D-Fi configurato per il funzionamento Master/Slave
perché potrebbe interferire con i segnali del master.

Modalità ILS

ILS (Sistema di illuminazione integrato) fornisce 4 modalità che si sincronizzano con la GigBAR MOVE+ILS: Modalità 1 e 3 si
sincronizzano con il lato 1 della GigBAR MOVE+ILS, mentre le modalità 2 e 4 si sincronizzano con il lato 2 della
Quando collegati, gli effetti si sincronizzeranno con l’effetto più simile sul lato selezionato della
sincronizzeranno con uno dei Kinta, le teste mobili si sincronizzeranno con una delle teste mobili, e gli effetti wash si sincronizzeranno
con uno dei par. Gli effetti laser si sincronizzeranno con il laser e
stroboscopici indipendentemente dalla modalità ILS.

Questo prodotto si sincronizzerà con par sul lato selezionato di GigBAR MOVE+ILS.
Per impostare COREpar UV120 ILS in modo che risponda ad un segnale ILS:

1. Premere <MENU> ripetutamente fino a visualizzare sul display iLS_.

2. Utilizzare <UP> oppure <DOWN> per selezionare da iLS1 (lato 1), iLS2 (lato 2), iLS3 (lato 1), o iLS4 (lato 2).

3. Premere <ENTER>.

gli effetti stroboscopici si sincronizzeranno con gli effetti

GigBAR MOVE+ILS: gli effetti Kinta si

GigBAR MOVE+ILS.

COREpar UV120 ILS GR Rev. 3

24

GUIDA RAPIDA

IT

Valori DMX

1-Ch 5-Ch Function Value Percent/Setting

1 1 UV 000  255 0–100%

Stroboscopio
(in Can. 3 é 000031)

–2

– 3 Programma

– 4 Dimmer 000  255 0–100%

– 5 Velocità dimmer

Velocità programma
(in Can. 3 é 032223)

Sensibilità sonora
(in Can. 3 é 224255)

000  015 Nessuna funzione
016  255 Stroboscopio, da lento a veloce

000  255 Velocità programma, da lento a veloce
000  010 Sensibilità sonora disattivata

011  255 Sensibilità sonora, da basso ad alto
000  031 Nessuna funzione
032  095 Effetto impulso 0-100%
096 159 Effetto impulso 100%-0
160  223 Effetto impulso 100%-0-100%
224  240 Attivazione sonora modalita 1
241  255 Attivazione sonora modalita 2

000  051 Velocità dimmer impostata da display
052  101 Modalità dimmer disattivata
102  152 Modalità velocità dimmer 1 (veloce)
153  203 Modalità velocità dimmer 2 (media)
204  255 Modalità velocità dimmer 3 (lenta)

25

COREpar UV120 ILS GR Rev. 3

BEKNOPTE HANDLEIDING

NL

Over deze handleiding

De COREpar UV120 ILS Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en
DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden
gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland:

www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de
opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige
beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is
niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm
van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum
zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke
wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze
garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg,
Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

voor meer informatie.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de
sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te
voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de
aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het
product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door
het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de
distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us
beknopte handleiding voor contactinformatie.

aan het einde van deze

Wat is inbegrepen

• COREpar UV120 ILS

• Magnetische lens

• Stroomsnoer

• Beknopte handleiding

Om te beginnen

Pak uw COREpar UV120 ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of
inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

COREpar UV120 ILS Beknopte Handleiding Rev. 3

26

BEKNOPTE HANDLEIDING

Veiligheidskabel

(zoals de CH-05 van Chauvet)

Instelknop van de beugel

(x2)

Montagebeugel

Montageklem

(zoals de CLP-15N van Chauvet)

NL

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het
product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of
door het te ontkoppelen.

Power Linking

Het is mogelijk tot maximaal 5 COREpar UV120 ILS-producten koppelen aan 120 V of 9 producten aan 230 V.
Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.

2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.

3. Druk de beveiligingskap uit de behuizing.

4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze
door een zekering van exact hetzelfde type.

5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

Beschrijving bedieningspaneel

Toets Functie

<MENU> Sluit het huidige menu of functie af

<UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie

<DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

<ENTER>

27

Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde
functie

COREpar UV120 ILS Beknopte Handleiding Rev. 3

BEKNOPTE HANDLEIDING

BLACK

OUT

AUTO

SOUND

SENSI­TIVITY

SPEEDSTROBE

%

MANUAL

FADE

RGB

WUVA

+ 0

-

123

654

789

NL

Menukaart

Raadpleeg de productpagina van COREpar UV120 ILS op

Hoofdniveau Programmeerniveaus Beschrijving

1-Ch d 1–512 1-kanaals DMX-modus
5-Ch d 1–508 5-kanaals DMX-modus

iLS iLS 1–4 Stelt de ILS-modus in

P--

(automatisch

programma)

P 1 Pulsprogrammaeffect 0-100%-0
P 2 Pulsprogrammaeffect 0-100%
P 3 Pulsprogrammaeffect 100%-0

S-- S. 1–100 automatische programmasnelheid

Snd

(geluidsactief)

Snd1
Snd2

Stelt de geluidsactieve modus in

SEnS u 0–100 Geluidsgevoeligheid

u--

(dimmer)

d. 0–255 Handmatige dimmer

oFF

diM

(dimmer-

snelheid)

diM1
diM2

Instellingen dimmersnelheid

diM3

SEt

ir

(infrarood)

rEST

on
off

yes

no

Schakelt infraroodbesturing in/uit

Terugzetten naar fabrieksinstellingen

Temp ___ Toont de temperatuur

DMX-koppeling

De COREpar UV120 ILS kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit
product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de
DMX-primer op www.chauvetdj.com

.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit
product 508.

Master/slave-verbinding

De COREpar UV120 ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies
voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

ILS-aansluiting

De COREpar UV120 ILS gebruikt de DMX-gegevensverbinding en de D-Fi USB voor draadloze verbinding met het ILS­ecosysteem. Voor meer informatie over het configureren van de COREpar UV120 ILS in de ILS-modus, raadpleegt u de
gebruikershandleiding op www.chauvetdj.com

.

IRC-6

De COREpar UV120 ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer
informatie over de IRC-6 of download instructies naar

www.chauvetdj.com

www.chauvetdj.com

voor de nieuwste menukaart.

.

<BLACKOUT> Schakelt LED-lampjes aan/uit

<AUTO> Schakel pulsmodi in

<SOUND> Activeert de geluidsactieve modus

<SPEED> Verhoogt en verlaagt de snelheid

<SENSITIVITY> Past de geluidsactieve aan

<MANUAL> past dimmer aan

<+> Verhoogt waarden voor bedieningselementen zoals boven beschreven

<-> Verlaagt waarden voor bedieningselementen zoals boven beschreven

COREpar UV120 ILS Beknopte Handleiding Rev. 3

28

BEKNOPTE HANDLEIDING

NL

D-Fi USB-connectiviteit

De COREpar UV120 ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger
worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de
DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van
dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product
namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/
menuknoppen en IRC-6 zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB

2. Bedrade DMX

3. IRC-6 afstandsbediening

4. Handmatige digitale display/menuknoppen

Master/Slave-modus (D-Fi USB)

De D-Fi USB zorgt ervoor dat een enkel COREpar UV120 ILS-product (de “master”) de acties regelt van een of meer
COREpar UV120 ILS-producten (de “slaves”) zonder de behoefte aan een DMX-regelaar of DMX-kabels. Het master­product (zender) wordt ingesteld om in de zelfstandige modus te werken, terwijl de slave-producten (ontvangers)
ingesteld worden om in slave-modus te werken. Na instelling en aansluiting zullen de slaveproducten in harmonie met
het masterproduct werken.

Configureer de producten zoals hieronder is aangegeven.

Slaaf-producten:

1. Druk herhaaldelijk op <MENU> totdat 9-Ch weergegeven wordt op het display.

2. Druk op <ENTER>.

3. Gebruik <UP> of <DOWN> om het startadres in te stellen op d 1.

4. Druk op <ENTER>.

5. Stel de D-Fi USB in om op een specifiek kanaal, 1–16 te werken.

6. Sluit de D-Fi USB aan.

7. Voltooi het instellen en aansluiten van alle slaaf-producten.

Master-product:

1. Stel het masterproduct in om te werken in zelfstandige modus.

2. Stel D-Fi USB in om op het D-Fi-kanaal uit te zenden waar de slaves op ontvangen.

3. Sluit de D-Fi USB aan.

• Alle producten moeten op dezelfde DMX-persoonlijkheid, DMX-adres en D-Fi-kanaal ingesteld zijn.

• Configureer eerst alle slaveproducten voordat u de master configureert om uit te zenden.

• Sluit nooit een DMX-controller aan op een D-Fi-kanaal die is geconfigureerd voor Master/Slave

functie, omdat de regelaar de signalen van de master kan verstoren.

ILS Mode

ILS (geïntegreerd verlichtingssystseem) biedt 4 modi die synchroniseren met de GigBAR MOVE+ILS: Modi 1 en 3
met zijde 1 van de GigBAR MOVE+ILS, terwijl modi 2 en 4 synchroniseren met zijde 2 van de GigBAR
gekoppeld zijn, wordrden de effecten gesynchroniseerd met het meest vergelijkbare effect aan de geselecteerde zijde van de
GigBAR MOVE+ILS: Kinta-effecten worden gesynchroniseerdmet een van de
gesynchroniseerdmet een van de bewegende koppen en wash-effecten worden
Lasereffecten worden gesynchroniseerd met de laser en stroboscoopeffecten
stroboscoopeffecten, ongeacht de ILS-modus.
Dit product worden gesynchroniseerd met de par op de geselecteerde zijde van de GigBAR MOVE+ILS.

De COREpar UV120 ILS instellen om te reageren op een ILS-signaal:

1. Druk herhaaldelijk op <MENU> totdat iLS_ weergegeven wordt op het display.

2. Gebruik

3. Druk op

<UP>

of

<ENTER>

<DOWN>

.

te selecteren van

iLS1

(zijde 1),

iLS2

kinta's, bewegende koppen worden

gesynchroniseerd met een van de pars.

worden gesynchroniseerd met de

(zijde 2),

iLS3

(zijde 1), of

MOVE+ILS. Wanneer ze

iLS4

(zijde 2).

synchroniseren

29

COREpar UV120 ILS Beknopte Handleiding Rev. 3

BEKNOPTE HANDLEIDING

DMX-waarden

1-Ch 5-Ch Function Value Percent/Setting

1 1 UV 000  255 0–100%

Stroboscoop
(wanneer K. 3 000031 is)

–2

– 3 Programma

– 4 Dimmer 000  255 0–100%

– 5 Dimmersnelheid

Programmasnelheid
(wanneer K. 3 032223 is)

Geluidsgevoeligheid
(wanneer K. 3 224255 is)

000  015 Geen functie
016  255 Stroboscoop, langzaam to snel

000  255 Programmasnelheid, langzaam to snel
000  010 Geluidsgevoeligheid uit

011  255 Geluidsgevoeligheid, lage tot hoge
000  031 Geen functie
032  095 Pulseffect 0-100%
096 159 Pulseffect 100%-0
160  223 Pulseffect 100%-0-100%
224  240 Geluidsgevoeligheid 1
241  255 Geluidsgevoeligheid 2

000  051 Dimmersnelheid ingesteld vanaf het display
052  101 Dimmer snelheidsmodus uit
102  152 Dimmer snelheidsmodus 1 (snel)
153  203 Dimmer snelheidsmodus 2 (middelhoog)
204  255 Dimmer snelheidsmodus 3 (langzaam)

NL

COREpar UV120 ILS Beknopte Handleiding Rev. 3

30

Multi-Language

COREpar UV120 ILS QRG ML6 Rev. 3
© Copyright 2022 Chauvet

All rights reserved

Contact Us

Chauvet World Headquarters

Chauvet U.K.

Chauvet Benelux

Chauvet France

Chauvet Germany

Chauvet Mexico

QUICK REFERENCE GUIDE

General Information Technical Support

Address: 3360 Davie Rd. Voice: [phone]

Davie, FL 33314 Fax: [phone]

Voice: [phone] Email: [e-mail]

Fax: [phone]

Toll Free: [phone] Website: www.chauvetdj.com

Address: Unit 1C Email: [e-mail]

Brookhill Road Industrial Estate

Pinxton, Nottingham, UK Website: www.chauvetdj.eu

NG16 6NT

Voice: [phone]

Fax: [phone]

Address: Stokstraat 18 Email: [e-mail]

9770 Kruishoutem

Belgium Website: www.chauvetdj.eu

Voice: [phone]

Address: 3, Rue Ampère

91380 Chilly-Mazarin

France Website: www.chauvetdj.eu

Voice: [phone]

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetdj.eu

Voice: [phone]

Address: Av. de las Partidas 34 - 3B

(Entrance by Calle 2)

Zona Industrial Lerma Website: www.chauvetdj.mx

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Email: [e-mail]

Email: [e-mail]

Visit the applicable website above to verify our contact information and instructions to request support. Outside the
U.S., U.K., Ireland, Mexico, France, Germany, or Benelux, contact the dealer of record.

31

COREpar UV120 ILS QRG Rev. 3
