Chamberlain Commercial Protector System CPS-U User Manual

APPLICATION

NOTE: The images throughout this manual are for reference and
your product may look different.

The CPS-U is a LiftMaster Monitored Entrapment Protection (LMEP)
device and is compatible with LiftMaster Commercial Door Operators
Models FDC, FDCL, FDO, LGE, Medium Duty Logic, Logic 3, Logic 4,
and Logic 5.0.

IMPORTANT INFORMATION ABOUT THE PHOTOELECTRIC SENSOR

Be sure power to the operator is disconnected.

When properly connected and aligned, the photoelectric sensor
will detect an obstruction in the path of its invisible light beam. If
an obstruction breaks the light beam while the door is closing, the
operator will stop and typically reverse to the full open position.

The sensors must be installed so that the emitter and receiver sensors
face each other across the entrapment zone and the beam is no more
than 6" (15 cm) above the fl oor for a commercial door for entrapment
protection. Either can be installed on the left or right of the entrapment
zone as long as the sun never shines directly into the receiver eye
lens.

The brackets must be securely fastened to a solid surface such as
the wall framing. If installing in masonry construction, add a piece
of wood at each location to avoid drilling extra holes in masonry if
repositioning is necessary.

The invisible light beam path must be unobstructed. No part of the
door (or door tracks, springs, hinges, rollers or other hardware) may
interrupt the beam while the door is closing. If it does, use a piece
of wood to build out each sensor mounting location to the minimum
depth required for light beam clearance.

Additional photoelectric sensors may be added at heights greater than
6" (15 cm) above the fl oor for vehicle/property detection.

COMMERCIAL PROTECTOR SYSTEM

MODEL CPS-U

To prevent possible SERIOUS INJURY or DEATH from a closing
door:

• Entrapment protection devices MUST be installed per the
operator owner's manual for each entrapment zone.

• Be sure to DISCONNECT POWER to the operator BEFORE
installing the photoelectric sensor.

• The door MUST be in the fully opened or closed position
BEFORE installing the LiftMaster Monitored Entrapment
Protection device.

• Correctly connect and align the photoelectric sensor.

• For entrapment protection, install the photoelectric sensor
BEAM NO HIGHER than 6" (15 cm) above the fl oor.

WARNING: This product can expose you to chemicals
including lead, which are known to the State of California to
cause cancer or birth defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov

Photoelectric

Sensor

Photoelectric

Sensor

6" (15 cm)

Vehicle/Property Detection

Invisible Light Beam

Protection Area

Entrapment Zone

Monitored Entrapment Protection

Facing the door from inside the building

(installation procedures are the same for all door types).

Photoelectric
Sensor

Photoelectric
Sensor

6" (15 cm)

®

Recommended installation for adjacent doors and more than one set of photoelectric sensors. For LOGIC 4 and LOGIC 5 Operators, a
CPS3CARD is required to wire a second set of monitored photoelectric sensors.

DOOR #1 DOOR #2 DOOR #3

E

Vehicle/Property Detection

24"

(61 cm) min.

R E

Monitored Entrapment Protection

6" (15 cm) max. above fl oor

R R REE

Vehicle/Property Detection

R

Monitored Entrapment Protection

R = Receiver Sensor E = Emitter Sensor

R

48" (122 cm)
min.

6" (15 cm) max. above fl oor

Vehicle/Property Detection

E

Monitored Entrapment Protection

1

E

R

E ER

18" (46 cm)
min.

Vehicle/Property Detection

Monitored Entrapment Protection

INSTALL

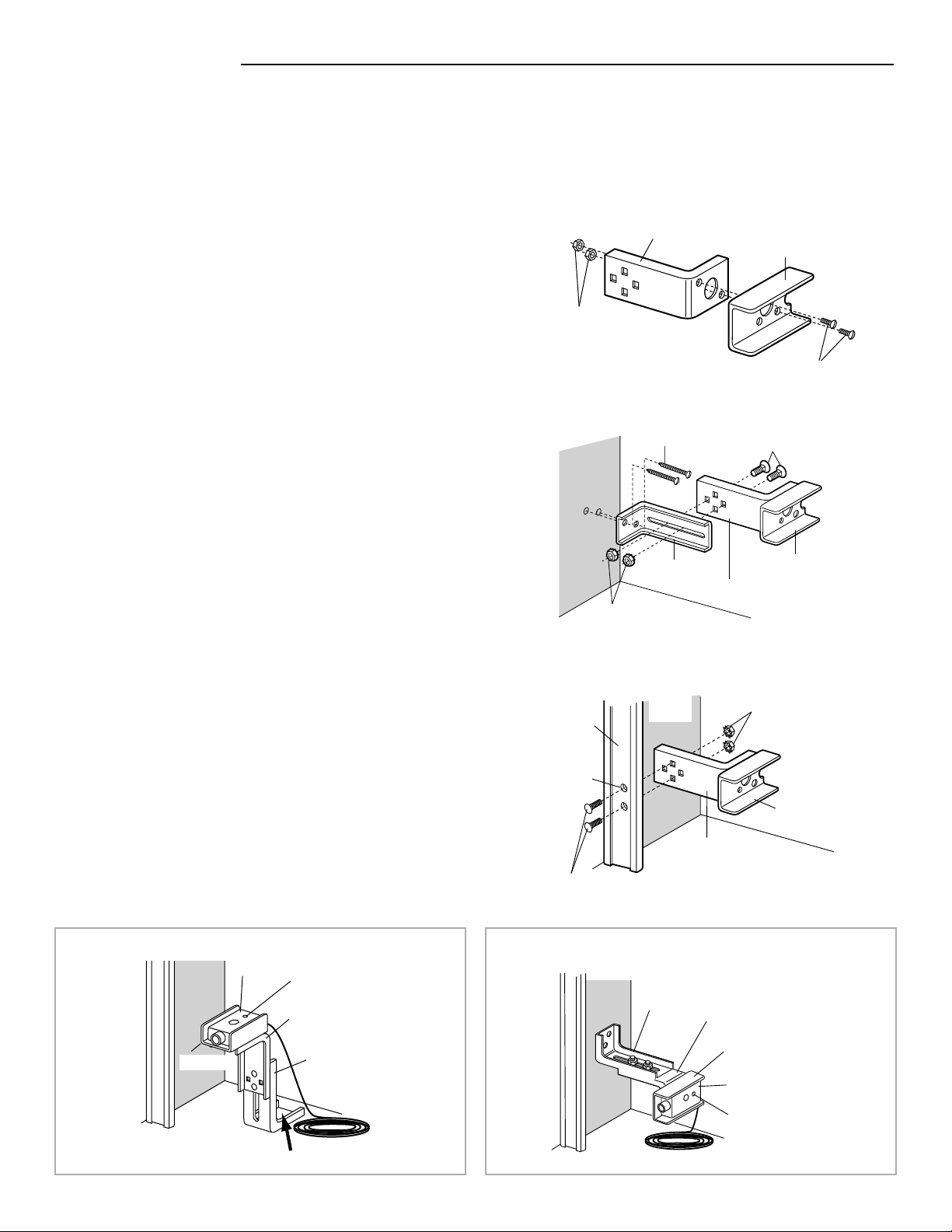

ASSEMBLE AND MOUNT THE BRACKETS

The following instructions show recommended assembly of the bracket(s) and “C” wrap based on the wall installation of the photoelectric
sensors on each side of the door or on the door tracks themselves.
requirements better.

Make sure the wraps and brackets are aligned so the photoelectric sensors will face each other across the door. Mount

sensors no more than 6" (15 cm) above the fl oor and at a width between 7'-30' (2.1 m - 9.1 m).

Fasten the “C” wraps to the mounting brackets having square holes, using
hardware shown.

There are also alternate mounting methods which may fi t your installation

Mounting Bracket

#10-32

Lock Nuts

with Square Holes

“C” Wrap

WALL INSTALLATION

1. Connect each assembly to a slotted bracket, using the hardware

shown. Note alignment of brackets for left and right sides of the

door.

2. Finger tighten the lock nuts.

3. Use bracket mounting holes as a template to locate and drill (2)
3/16" diameter pilot holes on both sides of the door, 4-6" (10-15
cm) above the fl oor. Do not exceed 6" (15 cm).

4. Attach bracket assemblies with 1/4"x1-1/2" lag screws.

5. Adjust right and left side bracket assemblies to the same distance
out from mounting surface. Make sure all door hardware
obstructions are cleared. Tighten the nuts securely.

6. Center each sensor in the bracket with the lenses pointing toward
each other across the door.

7. Attach the sensors to the brackets with the provided hardware.
Finger tighten the receiving sensor wing nut. Securely tighten the
sending sensor wing nut.

DOOR TRACK INSTALLATION

Discard slotted bracket. Drill 3/8" holes in each track and fasten
securely with hardware . Do not exceed 6" (15 cm).

NOTE: Ensure the door track does not vibrate when the door is in
motion. Excessive vibration can create nuisance reversals.

Inside

Wall

1/4"-20

Lock Nuts

Door Track

Drill 3/8" Holes

1/4"-20x1/2" Carriage Bolts

1/4"x1-1/2"

Lag Screws

Mounting Bracket

with Slot

Inside

Wall

Mounting Bracket with

Square Holes

#10-32x3/8"

1/4"-20x1/2" Carriage Bolts

(with square shoulders)

“C” Wrap

Mounting Bracket with

Square Holes

1/4" Lock Nuts

“C” Wrap

Screws

Inside

Wall

“C” Wrap

Floor

Sensor with Wire

Indicator Light

Mounting Bracket with

Square Holes

Mounting Bracket with Slot

Attach with Concrete Anchors (Not Provided)

ALTERNATE WALL INSTALLATIONALTERNATE FLOOR INSTALLATION

Wall

Floor

Mounting Bracket

with Slot

Mounting Bracket with

Square Holes

“C” Wrap

Sensor with Wire

Indicator Light

Inside

2

INSTALL

MOUNT THE PHOTOELECTRIC SENSORS

1. Center each sensor in the bracket with the lenses pointing toward each other across the door.

2. Attach the sensors to the brackets with the provided hardware (as shown). Finger tighten the receiver sensor wing nut. Securely tighten the
emitter sensor wing nut.

3. Disconnect power to the operator.

4. Run the sensor wires to the operator. Fasten the sensor wire appropriately.

5. Connect the sensor wires to the operator (refer to WIRING section below).

Wing Nut

“C” Wrap

Sensor Wire

Indicator Light

Rubber Washer

Sensor

1/4-20x1-1/2" Hex Bolt

WIRING

COMMERCIAL DOOR OPERATORS

MEDIUM DUTY LOGIC

LOGIC BOARD LOGIC BOARD

LOGIC 3, 4, AND 5

Sensor Wires

Photoelectric Sensor
6" (15 cm) max. above fl oor

Invisible Light Beam

Protection Area

Connect sensor wire
to operator (refer to
Wiring section)

NOTE: Trolley example
is shown.

Photoelectric Sensor
6" (15 cm) max. above fl oor

MODELS FDC, FDCL, FDO, AND LGE

LOGIC BOARD

White

White/Black

White

White/Black

White

White/Black

3

TEST

1. Connect power to the operator.

2. Align the photoelectric sensors so the green LED on the emitter sensor and the green LED on the receiver sensor glow steadily. If both green
LEDs blink (and the invisible light beam path is not obstructed), alignment is required:

• Loosen the receiver sensor wing nut to allow slight rotation of the sensor. Adjust sensor vertically and/or horizontally until both green

indicator lights glow steadily.

• When the indicator lights are glowing in both sensors, tighten the receiver sensor wing nut.

3. Press the OPEN button to fully open the door.

4. Press the CLOSE button to close the door.

5. Obstruct the light beam while the door is closing. The door should stop and reverse.

The operator will not close if the indicator lights are blinking, alerting you to the fact that the sensor is misaligned or obstructed.

Indicator

Light

6" (15 cm) max. above fl oor

6" (15 cm) max. above fl oor

Indicator
Light

TROUBLESHOOTING

If the emitter sensor and receiver sensor indicator lights do not glow steadily after installation, check for:

• Photoelectric sensor alignment

• Obstruction

• Power to the operator

• A short or broken wire

• Incorrect wiring between photoelectric sensors and the operator

If the receiver sensor indicator light is off or fl ashing (and the invisible light beam path is not obstructed), check alignment of the
sensors and/or for an open wire to the receiver sensor.

If the emitter sensor and receiver sensor indicator lights are both glowing steadily but interrupting the photoelectric sensors does
not cause the door to reverse when closing, check both sensors to make sure one sensor is the emitter and the other is a receiver
sensor as indicated on the sensor housing.

NOTES:

• Direct sunlight to the receiver sensor may prevent the operator from closing even when both the emitter and receiver indicator lights

are illuminated. Swapping the position of the emitter and receiver sensors will resolve this issue.

• Professional service is required if the operator closes the door when the photoelectric sensors are obstructed.

WARRANTY

LiftMaster® warrants to the fi rst consumer purchaser of this product that it is free from defect in materials and/or workmanship for a period of 1
year from the date of purchase.

FOR SERVICE OR TO ORDER REPAIR PARTS DIAL:

1-800-528-2806

LiftMaster.com

APPLICATION

REMARQUE : Les illustrations de ce manuel ne sont fournies qu’à
titre de référence; votre produit peut avoir une apparence différente.

Le CPS-U est un dispositif surveillé de protection contre le piégeage
LiftMaster qui est compatible avec les actionneurs de porte commerciale
LiftMaster modèles Models FDC, FDCL, FDO, LGE, à logique moyenne,
Logic 3, Logic 4 et Logic 5.0.

IMPORTANTE INFORMATION AU SUJET DU
CAPTEUR PHOTOÉLECTRIQUE

Vérifi er que l’alimentation électrique de l’actionneur est
débranchée.

Lorsqu'ils sont correctement connectés et alignés, les capteurs
photoélectriques détecteront un obstacle sur le passage de son
faisceau de lumière invisible. Si un obstacle entre dans le rayon du
faisceau pendant que la porte se ferme, l’actionneur s’arrêtera et
inversera la course de la porte pour revenir en position complètement
ouverte.

Les capteurs de l’émetteur et du récepteur doivent être installés de
manière à se faire face de chaque côté de la zone de piégeage. Le
faisceau de détection ne doit pas être à une hauteur de plus de 15 cm
(6 po) du sol pour une porte commerciale pour assurer une protection
contre le piégeage. L’un ou l’autre dispositif peut être installé à gauche
ou à droite de la zone de piégeage à condition que le soleil n’éclaire
jamais directement dans la cellule photoélectrique du récepteur.

Les supports doivent être bien vissés à une surface solide comme
la charpente d’un mur. Si la pose se fait dans une construction en
maçonnerie, ajouter un morceau de bois à chaque endroit pour
éviter de percer des trous supplémentaires dans la maçonnerie si un
repositionnement est nécessaire.

Il ne doit y avoir de aucun obstacle sur le parcours du faisceau de
lumière invisible. Aucune partie de la porte de garage (ni les guides,
les ressorts, les charnières, les rouleaux ou autres fi xations) ne doit
interrompre le faisceau pendant que la porte se ferme. Si le faisceau
est bloqué de quelque façon que ce soit, utiliser un morceau de bois
pour surélever chaque emplacement de montage des capteurs en
laissant la profondeur minimale requise pour assurer le dégagement
du faisceau de lumière.

Capteurs à cellule photoélectrique supplémentaires peuvent être
ajoutés à des hauteurs dépassant 15 cm (6 po) du sol pour la
détection des véhicules/de la propriété.

PORTE NO 1 PORTE NO 2 PORTE NO 3

COMMERCIAL PROTECTOR SYSTEM

MODÈLE CPS-U

Pour prévenir d’éventuelles BLESSURES GRAVES, voire
MORTELLES lorsqu’une porte se ferme :

• Les dispositifs de protection contre le piégeage DOIVENT être
installés selon les instructions fournies dans le manuel du
propriétaire pour chaque zone de piégeage.

• S’assurer de DÉBRANCHER L’ALIMENTATION à l’actionneur
AVANT l’installation du capteur photoélectrique.

• Le porte DOIT être complètement ouvert ou complètement
fermé AVANT d’installer le dispositif de protection contre le
piégeage LiftMaster avec surveillance.

• Connecter et aligner correctement les capteurs photoélectriques.

• Installer le capteur photoélectrique afi n que son faisceau se
trouve à une hauteur NE DÉPASSANT PAS 15 cm (6 po) au­dessus du sol.

AVERTISSEMENT : Ce produit peut vous exposer à des
produits chimiques comme le plomb, reconnu par l’État de la
Californie comme cause de cancers, d’anomalies congénitales
et d’autres problèmes liés à la reproduction. Pour plus
d’informations, visitez www.P65Warnings.ca.gov

Capteur

photoélectrique

Détection de véhicules/de la propriété

Capteur

photoélectrique

15 cm (6 po)

Protection surveillée contre le piégeage

En faisant face à la porte de l’intérieur du proprieté

(les directives d’installation sont les mêmes pour tous les

Zone de protection du

faisceau de lumière invisible

Zone de piégeage

types de porte).

Installation recommandée pour des portes adjacentes et plus d’un
jeu de capteurs photoélectriques. Pour les actionneurs LOGIC 4

et LOGIC 5, une CARTE CPS3 est exigée pour câbler un deuxième
ensemble de capteurs à cellule photoélectrique.

Capteur
photoélectrique

Capteur
photoélectrique

15 cm (6 po)

®

E

Détection de véhicules/de la propriété Détection de véhicules/de la propriété

MIN.

61 cm (24 po)

R E

Protection surveillée contre le piégeage

15 cm (6 po) max. au-dessus du sol

R R REE

R

Protection surveillée contre le piégeage Protection surveillée contre le piégeage

E ER

R = Capteur du récepteur E = Capteur de l’émetteur

R

122 cm
(48 po) MIN.

E

Protection surveillée contre le piégeage

15 cm (6 po) max. au-dessus du sol

Détection de véhicules/

de la propriété

E

46 cm
(18 po)

R

MIN.

1

Détection de véhicules/de la propriété

INSTALLATION

ASSEMBLER ET MONTER LES SUPPORTS

Les instructions suivantes présentent le montage recommandé des supports et des brides en C, en se basant sur l'installation murale des
capteurs photoélectriques de part et d’autre de la porte ou sur les guides de porte eux-mêmes. Il existe d’autres méthodes de montage qui
peuvent mieux s’adapter aux impératifs de votre installation. Vérifi er que les brides et les supports sont alignés de sorte que les capteurs

photoélectriques se font face de part et d’autre de l’ouverture. Monter les capteurs à une distance ne dépassant pas 15cm (6po) du sol et
à une distance de 2,1 à 9,1m (7 à 30pi).

Support de montage

Fixer les brides en C aux supports de montage dotés d’orifi ces carrés avec
la quincaillerie montrée.

INSTALLATION MURALE

1. Connecter chaque assemblage à un support fendu avec la

quincaillerie montrée. Noter l’alignement des supports pour les

côtés gauche et droit de la porte.

2. Serrer les contre-écrous à la main.

3. Utiliser les trous de montage des supports comme gabarit pour
positionner et percer deux trous guides de 3/16 de po de chaque
côté de la porte, à une hauteur d’environ 10 à 15cm (4 à 6 po) au­dessus du sol. Ne pas dépasser 15cm (6po).

4. Fixer les supports avec des tire-fonds de 1/4de po x 11/2de po.

5. Régler les supports du côté gauche et du côté droit à la même
distance de la surface de montage. Vérifi er que les ferrures de porte
ne créent pas d’obstruction. Serrer fermement tous les boulons.

6. Centrer chaque capteur dans le support avec les lentilles se faisant
face de part et d’autre de la porte.

7. Fixer les capteurs sur les supports avec la quincaillerie fournie.
Serrer à la main l’écrou à oreilles du capteur récepteur. Serrer
fermement l’écrou à oreilles du capteur émetteur.

Contre-écrous

no10-32

Mur

intérieur

Contre-écrous

de 1/4 de po-20

à orifi ces carrés

Tire-fonds de

1/4 de po x

11/2 de po

Support de

montage fendu

Bride en C

Vis no10-

32x3/8de po

Boulons mécaniques de

1/4de po-20 x 1/2de po

(à épaulements carrés)

Bride en C

Support de montage à
orifi ces carrés

INSTALLATION DU GUIDE DE PORTE

Mettre au rebut le support fendu. Percer des trous de 3/8de po sur
chaque rail et fi xer solidement avec la quincaillerie fournie. Ne pas
dépasser 15cm (6po).

REMARQUE : S’assurer que le rail de la porte ne vibre pas lorsque
la porte est en mouvement. Une vibration excessive peut causer des
inversions indésirables de la course de la porte.

Capteur avec câble

Mur

intérieur

Bride en C

Sol

Fixer avec des ancrages pour béton (non fournis)

Voyant

Support de montage à

orifi ces carrés

Support de montage fendu

Guide de porte

Percer des trous

de 3/8de po

Boulons mécaniques de 1/4 de po-20 x 1/2de po

AUTRE MÉTHODE D’INSTALLATION AU MURAUTRE MÉTHODE D’INSTALLATION AU SOL

Mur

intérieur

Sol

2

Mur

intérieur

Support de montage à
orifi ces carrés

Support de montage fendu

Contre-écrous de 1/4 de po

Support de montage à

orifi ces carrés

Bride en C

Capteur avec
câble

Voyant

Bride en C

INSTALLATION

MONTER DES CAPTEURS PHOTOÉLECTRIQUES

1. Centrer chaque capteur dans le support, les lentilles se faisant face de part et d’autre de la porte.

2. Fixer les capteurs sur les supports avec la quincaillerie fournie (comme illustré). Serrer à la main l’écrou à oreilles du capteur récepteur.
Serrer fermement l’écrou à oreilles du capteur émetteur.

3. Déconnecter l’alimentation de l’actionneur.

4. Acheminer les fi ls des capteurs à l’actionneur. Fixer le fi l du capteur de manière adéquate.

5. Connecter les fi ls du capteur à l’actionneur (se reporter au schéma de câblage ci-dessous).

Écrou à oreilles

Bride en C

Rondelle en
caoutchouc

1/4 de po-20 x 11/2de po

Capteur

Fil du capteur

Voyant

Boulon hexagonal

CÂBLAGE

ACTIONNEURS DE PORTE COMMERCIAUX

LOGIQUE DE GAMME INTERMÉDIAIRE

CARTE LOGIQUE CARTE LOGIQUE

LOGIC 3, 4, ET 5.0

Fils de capteur

Capteur photoélectrique 15 cm
(6 po) max. au-dessus du sol

Zone de protection du

faisceau de lumière invisible

Connecter le fi l du
capteur à l’actionneur
(se reporter à la section
Câblage)

REMARQUE : Un
exemple de chariot est
montré.

Capteur photoélectrique 15 cm
(6 po) max. au-dessus du sol

MODÈLES FDC, FDCL, FDO ET LGE

CARTE LOGIQUE

Blanc

Blanc/Noir

Blanc

Blanc/Noir

Blanc

Blanc/Noir

3

ESSAI

1. Connecter l’alimentation à l’actionneur.

2. Aligner les capteurs à cellule photoélectrique de manière à ce que la DEL verte sur le capteur émetteur et la DEL verte sur le capteur récepteur
s’allument en continu. Si les deux DEL vertes clignotent (et que le faisceau de lumière invisible n’est pas obstrué), il est nécessaire d’effectuer
un alignement:

• Desserrer l’écrou à oreilles du capteur récepteur pour permettre de tourner légèrement le capteur. Régler le capteur à la verticale et/ou à

l’horizontale jusqu’à ce que les témoins lumineux verts soient allumés en continu.

• Lorsque les témoins lumineux sont allumés pour les deux capteurs, resserrer l’écrou à oreilles du capteur récepteur.

3. Appuyer sur le bouton OUVRIR pour ouvrir complètement la porte.

4. Appuyer sur le bouton FERMER pour fermer la porte.

5. Bloquer le faisceau lumineux pendant la fermeture de la porte. La porte devrait s’arrêter et inverser sa course.

L’actionneur ne fermera pas la porte si le voyant de l’un ou l’autre capteur n’est pas allumé vous avertissant ainsi du fait que le capteur est
désaligné ou obstrué.

Voyant

Capteur photoélectrique 15 cm (6 po)
max. au-dessus du sol

Capteur photoélectrique 15 cm (6 po)

Voyant

max. au-dessus du sol

DÉPANNAGE

Si les voyants du capteur de l’émetteur et du capteur du récepteur ne restent pas constamment allumés après l’installation, vérifi er ce qui
suit :

• L’alignement des capteurs photoélectriques

• La présence d’un obstacle

• L’alimentation à l’actionneur

• Un court-circuit s’est produit ou un fi l s’est rompu

• Un câblage incorrect a été effectué entre les capteurs photoélectriques et l’actionneur

Si le voyant du capteur du récepteur ne s’allume pas ou s’il clignote (et si le faisceau lumineux invisible n’est pas obstrué), vérifi er
l’alignement des capteurs et/ou la présence d’un fi l ouvert sur le capteur du récepteur.

Si les témoins lumineux du capteur de l’émetteur et du capteur du récepteur sont tous deux allumés, mais que l’obstruction des capteurs
photoélectriques n’entraîne pas l’inversion de la course de la porte ou de la barrière en cours de fermeture, vérifi er les deux capteurs
photoélectriques et s’assurer qu’un capteur est émetteur et que l’autre est récepteur, comme indiqué sur le boîtier de chaque capteur.

REMARQUES :

• L’exposition du capteur du récepteur à la lumière directe du soleil peut empêcher la fermeture de la porte même si les voyants lumineux

des capteurs du récepteur et de l’émetteur sont allumés. Inverser la position des deux capteurs pour résoudre le problème.

• Un service professionnel est requis si l’actionneur ferme la porte lorsque les capteurs photoélectriques sont obstrués.

GARANTIE

LiftMaster® garantit à l’acheteur initial de ce produit que celui-ci est exempt de tout défaut matériel ou de fabrication pendant une période d’un
an suivant la date d’achat.

POUR OBTENIR UN SERVICE OU COMMANDER DES PIÈCES DE RECHANGE, COMPOSER :

1-800-528-2806

LiftMaster.com

© 2016, LiftMaster
All Rights Reserved
01-38939C Tous droits réservés
