Page 1

Chain/Cable Drive DC Garage Door Opener

Model 8010

FOR RESIDENTIAL USE ONLY INSTALL ON 7 OR 8 FOOT

SECTIONAL DOORS ONLY

updates and offers from LiftMaster

Take a photo of the camera icon including

the points (

Send it in by texting the photo to 71403 (US) or visit www.liftmaster.com/register (Global)

■ Please read this manual and the enclosed safety materials carefully!

■ Fasten the manual near the garage door after installation.

■ The door WILL NOT CLOSE unless the Protector System

properly aligned.

■ Periodic checks of the garage door opener are required to ensure safe operation.

■ The model number label is located on the back panel of your garage door opener.

■ This garage door opener is compatible with Security+ 2.0

■ WARNING: To reduce the risk of injury to persons – Use this opener ONLY with a

7 or 8 foot sectional door.

Write down the following information for future reference:

Model Number:

is connected and

accessories.

CONTENTS

Preparation .............................. 1-5

Assembly ................................. 6-7

Installation ..............................8-23

Adjustments .......................... 24-26

Operation.............................. 27-30

Maintenance .............................. 31

Troubleshooting .......................... 32

Warranty .................................. 33

Repair Parts .............................. 34

Contact Information ..................... 35

Serial Number:

Date of Purchase:

LiftMaster.com

LiftMaster

300 Windsor Drive

Oak Brook, IL 60523

Page 2

2TGRCTCVKQP

5CHGV[ 5[ODQN CPF 5KIPCN 9QTF 4GXKGY

6JKUICTCIG FQQT QRGPGT JCUDGGP FGUKIPGF CPF VGUVGFVQ QHHGT UCHG UGTXKEG RTQXKFGF KVKU KPUVCNNGF QRGTCVGFOCKPVCKPGF CPF VGUVGFKP UVTKEVCEEQTFCPEGYKVJVJG KPUVTWEVKQPUCPF YCTPKPIUEQPVCKPGF KP VJKUOCPWCN

9JGP [QW UGG VJGUG 5CHGV[5[ODQNUCPF 5KIPCN 9QTFUQP VJG HQNNQYKPI RCIGU VJG[ YKNN CNGTV[QW VQVJG RQUUKDKNKV[QH UGTKQWU KPLWT[ QT FGCVJ KH [QW FQ PQV EQORN[YKVJ VJGYCTPKPIUVJCVCEEQORCP[VJGO6JG JC\CTFOC[ EQOG HTQO UQOGVJKPIOGEJCPKECN QT HTQO GNGEVTKEUJQEM4GCF VJG YCTPKPIUECTGHWNN[

/GEJCPKECN

'NGEVTKECN

9JGP [QW UGG VJKU5KIPCN 9QTF QP VJG HQNNQYKPIRCIGUKV YKNN CNGTV[QW VQVJG RQUUKDKNKV[QH FCOCIG VQ [QWTICTCIG FQQT CPFQT VJGICTCIG FQQT QRGPGT KH [QW FQ PQV EQORN[YKVJVJG ECWVKQPCT[UVCVGOGPVU VJCVCEEQORCP[KV4GCF VJGOECTGHWNN[

WARNING: This product can expose you to chemicals including lead, which are known to the State of California to cause cancer or birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov

%JGEM VJG &QQT

6QRTGXGPVRQUUKDNG5'4+175|+0,74;|QT &'#6*

z #.9#;5 ECNN C VTCKPGF FQQT U[UVGOU VGEJPKEKCP KH ICTCIG FQQT DKPFU UVKEMUQT KU QWV QH

DCNCPEG#P WPDCNCPEGFICTCIG FQQT OC[016 TGXGTUG YJGP TGSWKTGF

z 0'8'4VT[VQNQQUGPOQXGQT CFLWUVICTCIG FQQTFQQT URTKPIUECDNGURWNNG[U DTCEMGVU QT

VJGKTJCTFYCTG#..|QHYJKEJCTG WPFGT ':64'/' VGPUKQP

z &KUCDNG #..|NQEMUCPF TGOQXG #..|TQRGU EQPPGEVGFVQ ICTCIG FQQT $'(14' KPUVCNNCVKQP CPF

QRGTCVKPIICTCIG FQQT QRGPGT VQ CXQKF GPVCPINGOGPV

6QRTGXGPVFCOCIG VQ ICTCIG FQQT CPF QRGPGT

z #.9#;5 FKUCDNG NQEMU$'(14' KPUVCNNKPI CPF QRGTCVKPI VJG QRGPGT z 10.; QRGTCVG ICTCIG FQQT QRGPGT CV 8 |*\VQ CXQKFOCNHWPEVKQPCPF FCOCIG

$GHQTG[QW DGIKP

 &KUCDNGNQEMUCPF TGOQXG CP[ TQRGU EQPPGEVGFVQ VJG ICTCIG FQQT  .KHVVJG FQQT JCNHYC[WR4GNGCUGVJG FQQT+HDCNCPEGFKVUJQWNF

UVC[KP RNCEGUWRRQTVGFGPVKTGN[D[KVUURTKPIU

 4CKUGCPF NQYGT VJG FQQT VQ EJGEMHQT DKPFKPI QT UVKEMKPI+H [QWT

FQQT DKPFU UVKEMU QT KU QWV QH DCNCPEG ECNN C VTCKPGF FQQT U[UVGOU VGEJPKEKCP

 %JGEMVJGUGCN QP VJG DQVVQOQH VJG FQQT #P[ ICR DGVYGGP VJG

HNQQTCPF VJG DQVVQOQH VJG FQQT OWUVPQV GZEGGF KPEJ  OO 1VJGTYKUG VJG UCHGV[ TGXGTUCN U[UVGO OC[ PQV YQTM RTQRGTN[

 6JG QRGPGT UJQWNFDG KPUVCNNGFCDQXG VJG EGPVGT QHVJG FQQT+H

VJGTGKU C VQTUKQP URTKPIQT EGPVGTDGCTKPI RNCVG KP VJG YC[QH VJG JGCFGT DTCEMGV KV OC[ DG KPUVCNNGF YKVJKP |HGGV  O VQ VJG NGHV QT TKIJVQH VJG FQQT EGPVGT5GG RCIG 

Torsion Spring

Extension Spring



Page 3

3/16

5/16

1/4

7/32

5/16

1/4

Preparation

Additional Items You May Need:

Survey your garage area to see ifyou will need any of the following items:

l (2) 2X4 PIECES OFWOOD

Maybe used to fasten the header bracketto the structuralsupports. Also used to position the garage door opener during installation and for testing the safetyreversing sensors.

l SUPPORT BRACKETANDFASTENINGHARDWARE

Mustbe used if you have a finished ceiling in your garage.

l EXTENSIONBRACKETS (MODEL041A5821-1) OR WOOD BLOCKS

Depending upon garage construction, extension bracketsor wood blocks may be needed to install the safetyreversing sensor.

l FASTENINGHARDWARE

Alternate floor mounting of the safetyreversing sensor will require hardware notprovided.

l DOOR REINFORCEMENT

Required if you have a lightweight steel,aluminum, fiberglass or glasspanel door.

Tools Needed

Page 4

Preparation

Carton Inventory

Accessories will vary depending on the garage door opener model purchased. Depending on your specificmodel, other accessoriesmay be included with your garage door opener. The instructions for these accessorieswill be attached to the accessoryand are not included in thismanual. The images throughout this manual are for reference and your product may look different.

A. Header bracket B. Pulley C. Door bracket D. Curved door arm E. Straight door arm

F. Trolley

G. Emergencyrelease rope and handle

H. Rail

I. Garage door opener (motor unit)

J. Chain spreader

K. Chain and cable

L. Door control (883LM)

M. Remote control (891LM)

N. The Protector System

O. SafetySensor Brackets(2)

NOTSHOWN

Safetyreversing sensors with 2 conductor white and white/blackwire attached: Sending Sensor (1), Receiving Sensor (1)

White and red/white wire

Owner's manual Hardware Bag

Page 5

Lock Nut 1/4"-20 (4)

Self-Threading Screw 1/4"-20x1-3/4" (2)

Clevis Pin 5/16"x1-1/2"

Ring Fastener (3)

Hex Bolt 1/4"-20x3/4" (4)Self-Threading Screw

1/4"-14x5/8" (2)

Clevis Pin 5/16"x1"Clevis Pin 1/4"x1-1/4"

Carriage Bolt 1/4"-20x1/2" (2)

Wing Nut 1/4"-20 (2)

ASSEMBLY INSTALLATION

Screw 6ABx1" (2)

DOOR CONTROL

Lag Screw 5/16"-9x1-5/8" (2)

Drywall Anchors (2)

Insulated Staples (Not Shown)

Preparation

Hardware 041A8068

Page 6

Assembly

HARDWARE

Self-Threading Screw 1/4"-20x1-3/4"

IMPORTANT: Use ONLY

the 1/4"-20x1-3/4"

self-threading screws

provided in a separate bag

inside the hardware bag.

Packing Material

Rail Tab

Sprocket

Chain spreader

Outer Trolley

Inner Trolley

1 Attach the Rail to the Garage Door Opener

To avoid SERIOUS damage to garage door opener,use ONLY the 1/4"-20x1-3/4" self-threading screwsprovided.

Toavoidinstallationdifficulties,donot run the garage door openeruntilinstructed to do so.

1. Place the motor unit on packingmaterial to protectthe cover, and restthe back end of the rail on top. For convenience, put a support under the front end of the rail.

2. Ensure thatthe chain spreader is installed.

3. Place the rail onto the motor unit.Loop the chain around the sprocket.The sprocketteethmust engage the chain.

4. Align the screwholes in the rail withthe holes on top ofthe motor unit.Use a 1/4" socket to fasten the rail with the screws.

5. Attach the outer trolley to the rail and then slide into place over the inner trolley.

Page 7

Assembly

Base of Rail

Mid length of Rail

Chain

1/4" (6 mm)

Outer Nut

Lock Washer

Trolley Threaded Shaft

Inner Nut

To Tighten Inner Nut

To Tighten Outer Nut

2 Tighten the Chain

1. Spin the inner nut and lockwasher down the trolley threaded shaft,away from the trolley.

2. Totighten the chain, turn the outer nut in the direction shown.

3. When the chain is approximately1/4" (6 mm) above the base of the rail at it's midpoint, retighten the inner nut to secure the adjustment.

Sprocketnoise can result if the chain is too loose or too tight. When installation is complete, you may notice some chain droop with the door closed.This is normal.If the chain returns to the position shown when the door is open, do not re-adjust the chain.

NOTE: During future maintenance,ALWAYS pull the emergency release handle to disconnectthe trolley before adjusting the chain.

You have now finished assembling your garage door opener.Please read the followingwarnings beforeproceedingto the installation section.

Page 8

Installation

IMPORTANT INSTALLATION INSTRUCTIONS

To reduce the risk of SEVERE INJURY or DEATH:

1. READAND FOLLOW ALL INSTALLATIONWARNINGS AND INSTRUCTIONS.

2. Install garage door opener ONLY on properly balanced and lubricated garage door. An improperly balanced door may NOT reverse when required and could result in SEVERE INJURYor DEATH.

3. ALL repairs to cables,spring assemblies and other hardware MUSTbe made by a trained door systemstechnicianBEFORE installing opener.

4. Disable ALL locksand remove ALL ropes connected to garage door BEFORE installing opener to avoid entanglement.

5. Install garage door opener 7 feet (2.13 m) or more above floor.

6. Mountthe emergency release within reach, but at least 6 feet (1.83 m) above the floor and avoiding contactwith vehicles to avoid accidental release.

7. NEVER connect garage door opener to power source until instructed to do so.

8. NEVER wear watches,rings or loose clothing while installing or servicingopener. They could be caught in garage door or opener mechanisms.

9. Install wall-mounted garage door control:

l within sight of the garage door. l out of reach of children at minimum height of 5 feet (1.5 m). l away from ALL moving parts of the door.

10. Placeentrapment warning label on wall next to garage door control.

11. Placemanual release/safetyreverse testlabel in plain view on inside of garage door.

12. Upon completion of installation,testsafety reversal system.Door MUST reverse on contactwith a 1-1/2" (3.8 cm)high object (or a 2x4 laid flat) on the floor.

13. To avoid SERIOUS PERSONAL INJURY or DEATHfrom electrocution, disconnectALL electric power BEFORE performing ANY service or maintenance.

Page 9

Installation

Header Wall

Unﬁnished Ceiling

Vertical Centerline of Garage Door

2x4

Structural Supports

Level (Optional)

OPTIONAL CEILING MOUNT FOR HEADER BRACKET

Sectional door with curved track

Header Wall

Track

2" (5 cm)

Highest Point of Travel

Door

1 Determine the Header Bracket Location

To prevent possible SERIOUS INJURY or DEATH:

l Header bracket MUST be RIGIDLY fastened to structural support on header wall or ceiling,

otherwise garage door might NOT reverse when required. DO NOT install header bracket over drywall.

l Concreteanchors MUST be used if mounting header bracketor 2x4 into masonry. l NEVER try to loosen, move or adjustgarage door, springs, cables, pulleys,brackets,or their

hardware, ALL of which are under EXTREME tension.

l ALWAYS call a trained door systemstechnician if garage door binds, sticks, or isout of

balance. An unbalanced garage door might NOT reverse when required.

1. Closethe door and mark the inside vertical centerline of the garage door.

2. Extend the line onto the header wall above the door. You can fasten the header bracket within 4 feet (1.22 m) of the left or right of the door center only if a torsion spring or center bearing plate is in the way; or you can attach it to the ceiling when clearance is minimal.(It may be mounted on the wall upside down if necessary,to gain approximately 1/2" (1 cm). Ifyou need to install the header bracketon a 2x4 (on wall or ceiling), use lag screws(not provided) to securely fasten the 2x4 to structural supports.

3. Open your door to the highestpoint of travel as shown. Draw an intersecting horizontal line on the header wall 2" (5 cm)above the high point.

NOTE: If the total number of inches exceeds the height available in your garage, use the maximum height possible, or refer to page 10 for ceiling installation.

Page 10

Installation

HARDWARE

Lag Screw 5/16"-9 x 1-5/8"

Wall Mount

Optional Mounting

Holes

Vertical Centerline of Garage Door

(Header Wall)

Header Bracket

2x4 Structural Support

Door Spring

(Garage Door)

Highest Point of Garage Door Travel

Horizontal Line

Lag Screw 5/16"-9x1-5/8"

(Header Wall)

Ceiling Mounting

Holes

(Finished Ceiling)

Vertical Centerline of Garage Door

Header Bracket

6" (15 cm) Maximum

Door Spring

(Garage Door)

Lag Screw 5/16"-9x1-5/8"

2 Install the Header Bracket

You can attach the header bracket either to the wall above the garage door,or to the ceiling. Follow the instructions which will work bestfor your particular requirements.Donot installthe header bracket

overdrywall.If installingintomasonry,use concrete anchors (notprovided).

OPTION A WALLINSTALLATION

1. Centerthe bracket on the vertical centerline with the bottom edge of the bracketon the horizontal line as shown (with the arrow pointing toward the ceiling).

2. Markthe verticalset ofbracketholes.Drill 3/16" pilot holes and fasten the bracketsecurely to a structural support withthe hardware provided.

OPTION B CEILING INSTALLATION

1. Extend the vertical centerline onto the ceiling as shown.

2. Centerthe bracket on the vertical mark,no more than 6" (15 cm) from the wall. Make sure the arrow is pointing away fromthe wall. The bracketcan be mounted flush against the ceiling when clearance is minimal.

3. Markthe side holes. Drill 3/16" pilot holes and fastenbracket securely to a structural support withthe hardware provided.

Page 11

Installation

Clevis Pin 5/16"x1-1/2"

Ring Fastener

HARDWARE

Clevis Pin 5/16"x1-1/2"

Ring Fastener

Connected Disconnected

3 Attach the Rail to the Header Bracket

1. Align the rail with the header bracket.Insert the clevis pin through the holes in the header bracketand rail. Secure withthe ring fastener.

NOTE: Use the packing material as a protective base for the garage door opener.

4 Positionthe Garage Door Opener

To prevent damage to garage door, restgarage door opener rail on 2x4 placed on top section of door.

1. Remove the packing material and lift the garage door opener onto a ladder.

2. Fullyopen the door and place a 2x4 (laid flat) under the rail.

A 2x4 is ideal for settingthe distance between the rail and the door. If the ladder is not tall enough you will need help at this point. If the door hits the trolley when it is raised, pull the trolley release arm down to disconnectthe inner and outer trolley.Slide the outer trolley toward the garage door opener. The trolley can remain disconnecteduntil instructed.

Page 12

Installation

Unﬁnished CeilingFinished Ceiling

HARDWARE

Lag Screw #14-10x1-1/2"

Lock Nut 1/4"-20

Hex Bolt 1/4"-20x3/4"

Finished Ceiling

(not provided)

Lag Screw #14-10x1-1/2"

(not provided)

Hex Bolt 1/4

"-20x3/4"

Lock Nut 1/4"-20

Lag Screw #14-10x1-1/2"

5 Hang the Garage Door Opener

To avoid possible SERIOUSINJURY froma falling garage door opener, fasten it SECURELY to structural supportsof the garage.Concrete anchors MUSTbe used if installing ANY bracketsinto masonry.

Hanging the garage door opener will vary depending on your garage. Below are three example installations.Your installation may be different.For ALL installations the garage door opener MUST be connected to structural supports.The instructionsillustrate one of the examplesbelow.

1. On finished ceilings,use the #14-10x1-1/2" lag screwsto attach a support bracket(not provided) to the structural supports before installing the garage door opener.

2. Makesure the garage door opener is aligned withthe header bracket.Measure the distance fromeach side of the garage door opener to the support bracket.

3. Cutboth pieces of the hanging bracket to required lengths.

4. Attach the end of each hanging bracketto the support bracketwith appropriate hardware (not provided).

5. Attach the garage door opener to the hanging bracketswith the hex boltsand nuts.

6. Remove the 2x4 and manually close the door. Ifthe door hitsthe rail, raise the header bracket.

Page 13

Installation

6 Install the Light Bulb

To prevent possible OVERHEATING of the endpanel or light socket:

l UseONLY A19 incandescent (60W maximum) or compactfluorescent(23W maximum) light

bulbs.

l DO NOTuse incandescent bulbs larger than 60W.

To prevent damage to the opener:

l DO NOTuse compactfluorescent light bulbs larger than 23W (100W) equivalent. l DO NOTuse halogen bulbs. l DO NOTuse short neck or specialty light bulbs.

1. Pressthe triangular release buttonsand swing the lens open.

2. Insert an A19 incandescent(60W maximum)or compact fluorescent (23W, 100W equivalent) light bulb into the light socket.

3. Swing the lens shut until triangular buttonsclickinto place.

NOTE: Do not use halogen, short neck, or specialtylight bulbs as these may overheat the unit. The use of LED bulbs may reduce the operating range or performance of your remote controls.

7 Attach the Emergency Release Rope and Handle

To prevent possible SERIOUS INJURY or DEATHfrom a falling garage door:

l Ifpossible, use emergencyrelease handle to disengage trolley ONLY when garage door is

CLOSED. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly.

l NEVER use emergency release handle unlessgarage doorway is clear of persons and

obstructions.

l NEVER use handle to pull door open or closed.If rope knot becomesuntied, you could fall.

1. Insert one end of the emergency release rope through the handle. Make sure that “NOTICE” is right side up. Secure withan overhand knot atleast 1" (2.5 cm) from the end of the rope to prevent slipping.

2. Insert the other end of the emergency release rope through the hole in the trolley release arm. Mount the emergencyrelease within reach, but at least6 feet (1.83 m) above floor, avoiding contactwith vehicles to prevent accidental release and secure with a knot.

NOTE: If it is necessary to cut the emergencyrelease rope, seal the cut end with a match or lighter to prevent unraveling. Ensure the emergency release rope and handle are above the top of all vehicles to avoid entanglement.

Page 14

Installation

FIGURE 1

FIGURE 3

Vertical Reinforcement

Vertical Centerline of Garage Door

Door Bracket

Self-Threading Screw 1/4"-14 x 5/8"

Vertical Centerline of Garage Door

FIGURE 4

Vertical Centerline of Garage Door

Bolt 5/16"-18 x 2" (Not provided)

Inside Edge of Door or Reinforcement Board

FIGURE 2

Vertical Reinforcement

Bolt 5/16"-18 x 2" (Not provided)

Lock Washer 5/16"

Nut 5/16"-18

Door Bracket

Vertical Centerline of Garage Door

Self-Threading Screw 1/4"-14 x 5/8"

HARDWARE

8 Install the Door Bracket

Fiberglass,aluminum or lightweightsteel garage doors WILLREQUIRE reinforcementBEFORE installation of door bracket.Contact the garage door manufacturer or installing dealer for opener reinforcementinstructionsor reinforcementkit.Failure to reinforce the top section as required according to the door manufacturer may void the door warranty.

A horizontal and vertical reinforcement is needed for lightweight garage doors (fiberglass,aluminum, steel, doors with glasspanel, etc.)(not provided). A horizontal reinforcementbrace should be long enough to be secured to two or three vertical supports.A vertical reinforcementbrace should cover the height of the top panel. Contactthe garage door manufacturer or installing dealer for opener reinforcement instructions or reinforcementkit.

NOTE: Many door reinforcement kits provide for directattachmentof the clevis pin and door arm. In this case you will not need the door bracket;proceed to the next step.

SECTIONALDOORS

1. Centerthe door bracketon the previously marked vertical centerline used for the header bracketinstallation. Note correctUP placement,as stamped inside the bracket.

2. Position the top edge of the bracket2"-4" (5-10 cm) below the top edge ofthe door,OR directlybelow any structural support across the top of the door.

3. Mark,drill holes and installas follows,depending on your door’s construction:

Metal or lightweight doorsusinga vertical angle ironbrace between the door panel supportand the doorbracket:

l Drill 3/16" fastening holes.Secure the door bracketusing the two self threading screws.

l Alternately,use two 5/16" bolts, lock washers and nuts(not provided). (Figure2)

(Figure1)

Metal,insulated or light weight factory reinforceddoors:

l Drill 3/16" fastening holes.Secure the door bracketusing the self-threading screws. (Figure3)

Wood Doors:

l Usetop and bottomor side to side door bracketholes. Drill 5/16” holes through the door and

secure bracketwith 5/16"-18 x 2" carriage bolts,lock washers and nuts (not provided). (Figure4)

NOTE: The 1/4"-14 x 5/8" self-threading screwsare not intended for use on wood doors.

Page 15

Installation

HARDWARE

Clevis Pin 5/16"x1" Clevis Pin 5/16"x1-1/4"

Ring Fastener

Hex Bolt 1/4"-20x3/4"

Lock Nut 1/4"-20

Straight Door Arm

Curved

Door Arm

(Groove

facing out)

CORRECT

Straight Door Arm

Curved Door Arm

INCORRECT

Lock Nut 1/4"-20

Hex Bolt 1/4"-20x3/4"

Clevis Pin 1/4"x1-1/4"

Ring Fastener

Clevis Pin 5/16"x1"

9 Connect the Door Arm to the Trolley

IMPORTANT: The groove on the straight door arm MUST face away from the curved door arm.

1. Closethe door. Disconnectthe trolley by pulling the emergency release handle.

2. Attach the straight door arm to the outer trolley using the clevispin. Secure with the ring fastener.

3. Attach the curved door arm to the door bracket using the clevis pin. Secure withthe ring fastener.

4. Bring arm sectionstogether. Find two pairs of holes that line up and join sections.Selectholes as far apart as possible to increase door arm rigidityand attach using the bolts and nuts.

5. Pull the emergency release handle toward the garage door opener until the trolley release arm is horizontal.The trolley will re-engage automaticallywhen the garage door opener is activated.

Page 16

Installation

HARDWARE

Screw 6ABx1" (2)

Drywall Anchors (2)

Insulated Staples (Not Shown)

1/4" (6 mm)

2 3

10 Install the Door Control

To prevent possible SERIOUS INJURY or DEATHfrom electrocution:

l Be sure power is NOT connected BEFORE installing door control. l Connectdoor control ONLY to 12 VOLT low voltage wires.

To prevent possible SERIOUS INJURY or DEATHfrom a closing garage door:

l Install door control within sight ofgarage door, out of reach of children at a minimum height of 5

feet(1.5 m), and away from ALL moving partsof door.

l NEVER permit children to operate or play with door control push buttons or remote control

transmitters.

l Activate door ONLY when it can be seen clearly,is properly adjusted, and there are no

obstructions to door travel.

l ALWAYS keep garage door in sight until completely closed.NEVER permit anyone to cross

path of closing garage door.

INTRODUCTION

Install the door control within sight of the door at a minimum heightof 5 feet (1.5 m) where small children cannot reach,and awayfrom the moving partsof the door.

NOTE: Your productmay look different than the illustrations.

1. Strip 1/4" (6 mm) of insulation from one end of the wire and separate the wires.

2. Connectone wire to each of the twoscrewson the back of the door control. The wires can be connected to either screw.

3. Mountthe door control with the hardware provided.

Page 17

Installation

HARDWARE

Insulated Staple (Not Shown)

Staple

RED

WHITE

GREY

7/16" (11 mm)

11 Wire the door control to the garage door opener

1. Run the white and red/white wire from the door control to the garage door opener. Attach the wire to the wall and ceiling with the staples (not applicable for gang box or pre-wired installations).Do not pierce the wire with the staple as this may cause a short or an open circuit.

2. Strip 7/16 inch (11 mm) of insulation from the end of the wire near the garage door opener.

3. Connectthe wire to the red and white terminals on the garage door opener. If your garage is prewired make sure you use the same wires that are connected to the door control.To insert or release wires from the terminal, push in the tab with screwdriver tip.

12 Attach the warning labels

1. Attach the entrapmentwarning label on the wall near the door control with tacks or staples.

2. Attach the manual release/safety reversetestlabel in a visible location on the inside of the garage door.

Page 18

Installation

Safety Reversing Sensor 6" (15 cm) max. above ﬂoor

Invisible Light Beam Protection Area

Facing the door from inside the garage

HARDWARE

Carriage Bolt 1/4"-20 x 1/2"

Wing Nut 1/4"-20

No more than 6 inches (15 cm)

Carriage Bolt 1/4"-20 x 1/2"

Wing Nut 1/4"-20

13 Install the Protector System

Be sure power is NOT connected to the garage door opener BEFORE installing the safety reversing sensor.

To prevent SERIOUSINJURY or DEATHfrom closing garage door:

l Correctlyconnectand align the safetyreversing sensor.This required safety device MUST NOT

be disabled.

l Install the safetyreversing sensor so beam is NO HIGHERthan 6" (15 cm) above garage floor.

IMPORTANTINFORMATIONABOUTTHE SAFETY REVERSING SENSORS Thesafety reversingsensorsmust be connected and alignedcorrectlybefore the garage door opener willmove inthe downdirection.

The sending sensor (with an amber LED) transmitsan invisible light beam to the receiving sensor (with a green LED).If an obstruction breaks the light beam while the door is closing, the door will stop and reverse to the full open position,and the garage door opener lights will flash 10 times.

NOTE: For energy efficiency the garage door opener will enter sleep mode when the door is fully closed. The sleep mode shuts the garage door opener down until activated. The sleep mode is sequenced with the garage door opener light bulb; as the light bulb turns off the sensor LEDswill turn offand whenever the garage door opener lights turn on the sensor LEDs will light. The garage door opener will not go into the sleep mode until the garage door opener has completed 5 cycles upon power up.

Wheninstallingthe safety reversingsensors check the following:

l Sensors are installed inside the garage, one on either side ofthe door. l Sensors are facing each other with the lensesaligned and the receiving sensor lens does not

receive directsunlight.

l Sensors are no more than 6 inches (15 cm) above the floor and the light beam is

unobstructed.

The safety reversing sensors can be attached to the door track,the wall, or the floor. The sensors should be no more than 6 inches (15 cm) above the floor. Ifthe door track will not support the sensor bracket a wall installation is recommended. Choose one of the following installations.

OPTION A DOOR TRACK INSTALLATION

1. Slide the curved armsof the sensor bracketaround the edge of the door track.Snap into place so thatthe sensor bracketis flush againstthe track.

2. Slide the carriage bolt into the slot on each sensor.

3. Insert the bolt through the hole in the sensor bracket and attachwith the wing nut.The lenses on both sensors should point toward each other. Make sure the lens is not obstructed by the sensor bracket.

Page 19

Installation

(Not provided)

No more than 6 inches (15 cm)

Inside G

arage

Wall

(Not provided)

Lens

Carriage Bolt 1/4"-20 x 1/2"

Wing Nut 1/4"-20

nsid

arage

(Not provided)

1 2

Carriage Bolt 1/4"-20 x 1/2"

Wing Nut 1/4"-20

13 Install the Protector System®(continued)

OPTION B WALL INSTALLATION

Ifadditional clearance is needed an extension bracket (not provided) or wood blockscan be used. Make sure each brackethas the same amount of clearance so they will align correctly.

1. Position the sensor bracket againstthe wall with the curved arms facing the door. Make sure there is enough clearance for the beam to be unobstructed. Mark holes.

2. Drill 3/16 inch pilot holes for each sensor bracket and attachthe sensor bracketsto the wall using lag screws(not provided).

3. Slide the carriage bolt into the slot on each sensor.

4. Insert the bolt through the hole in the sensor bracket and attachwith the wing nut.The lenses on both sensors should point toward each other. Make sure the lens is not obstructed by the sensor bracket.

OPTION C FLOOR INSTALLATION

Usean extension bracket (not provided) or wood blockto raise the sensor bracketif needed.

1. Carefullymeasure the position of both sensor bracketsso they will be the same distance from the wall and unobstructed.

2. Attach the sensor bracketsto the floor using concrete anchors (not provided).

3. Slide the carriage bolt into the slot on each sensor.

Page 20

Installation

HARDWARE

Insulated Staple (Not Shown)

Staple

7/16" (11 mm)

WHITE

GREY

RED

14 Wire the Safety Reversing Sensors

Ifyour garage already has wires installed for the safetyreversing sensors,see page 21.

OPTION A INSTALLATIONWITHOUTPRE-WIRING

1. Run the wire from both sensorsto the garage door opener. Attach the wire to the wall and ceiling with the staples.

2. Strip 7/16 inch (11 mm) of insulation from each setof wires.Separate the wires. Twist the white wires together. Twistthe white/blackwires together.

3. Insert the white wires into the white terminal on the garage door opener. Insertthe white/black wires into the grey terminal on the garage door opener. To insert or remove the wiresfrom the terminal,push in the tab with a screwdriver tip.

Page 21

Installation

Safety reversing sensor wires

Pre-installed wires

White

White/Black

Yellow (for example)

Purple (for example)

Not Provided

Pre-installed wires

Safety reversing sensor wires

7/16" (11 mm)

Yellow

Purple

7/16" (11 mm)

WHITE

RED

GREY

Purple (for example)

Yellow

(for example)

To insert or remove the wires from the terminal, push in the tab with a screwdriver tip.

OPTION B PRE-WIREDINSTALLATION

1. Cutthe end of the safetyreversing sensor wire, making sure there is enough wire to reach the pre-installed wires from the wall.

2. Separate the safetyreversing sensor wires and strip 7/16 inch (11 mm) of insulation from each end. Choose twoof the pre-installed wires and strip 7/16 inch (11 mm) of insulation from each end. Make sure that you choose the same color pre-installed wires for each sensor.

3. Connectthe pre-installed wires to the sensor wires with wire nuts making sure the colors correspond for each sensor.For example, the white wire would connectto the yellow wire and the white/black wire would connectto the purple wire.

4. Atthe garage door opener, strip 7/16 inch (11 mm) of insulation from each end of the wires previously chosen for the safetyreversing sensors.Twistthe like-colored wires together.

5. Insert the wires connected to the white safetysensor wires to the white terminal on the garage door opener. Insertthe wires that are connected to the white/blacksafetysensor wiresto the grey terminal on the garage door opener.

Page 22

Installation

Black Wire

Wire Nut

White Wire

Ground Tab

Green Ground Screw

Ground Wire

PERMANENT WIRING CONNECTION

15 Connect Power

To prevent possible SERIOUS INJURY or DEATHfrom electrocution or fire:

l Be sure power is NOT connected to the opener, and disconnectpower to circuitBEFORE

removing cover to establish permanent wiring connection.

l Garage door installation and wiring MUST be in compliance with ALL local electrical and

building codes.

l NEVER use an extension cord, 2-wire adapter,or change plug in ANY wayto make it fit outlet.

Be sure the opener is grounded.

Toavoidinstallationdifficulties,donot activate the garage dooropenerat this time.

To reduce the riskof electricshock,your garage door opener has a grounding type plug with a third grounding pin. This plug will only fitinto a grounding type outlet.Ifthe plug doesn’t fit into your outlet, contacta qualified electrician to installthe proper outlet.

THEREARE TWOOPTIONS FOR CONNECTINGPOWER:

OPTION A TYPICALWIRING

1. Plug in the garage door opener into a grounded outlet.

2. DO NOT run garage door opener atthis time.

OPTION B PERMANENTWIRING

If permanent wiringis requiredby yourlocal code,refer to the followingprocedure. To make a permanentconnection through the 7/8 inchholein the top of the motorunit (accordingto local code):

1. Be sure power is NOT connected to the opener, and disconnectpower to the circuit.

2. Remove the motor unit cover screwsand set the cover aside.

3. Cutthe power cord 6 inches (15.2 cm) from the top of the garage door opener.

4. Remove the strain relief.

5. Pull the power cord wires backinto the garage door opener.

6. Install conduit or flexcable adapter in the 7/8 inch hole.

7. Run the permanent wires through the conduitin the 7/8 inch hole. Strip the insulation from the ends of all wires.

8. Connectthe black (line) wire to the existing black wire; the white (neutral) wire to the existing white wire; and the ground wire to the existing green ground wire withwire nuts.The opener mustbe grounded.

9. Properly secure the wires with plasticties so that the wires do notcome in contactwith moving parts.

Page 23

Installation

Green LED

Amber LED

If the receiving sensor is in direct sunlight, switch it with sending sensor so it is on the opposite side of the door.

(invisible light beam)

SENDING SENSOR RECEIVING SENSOR

RED

WHITE

GREY

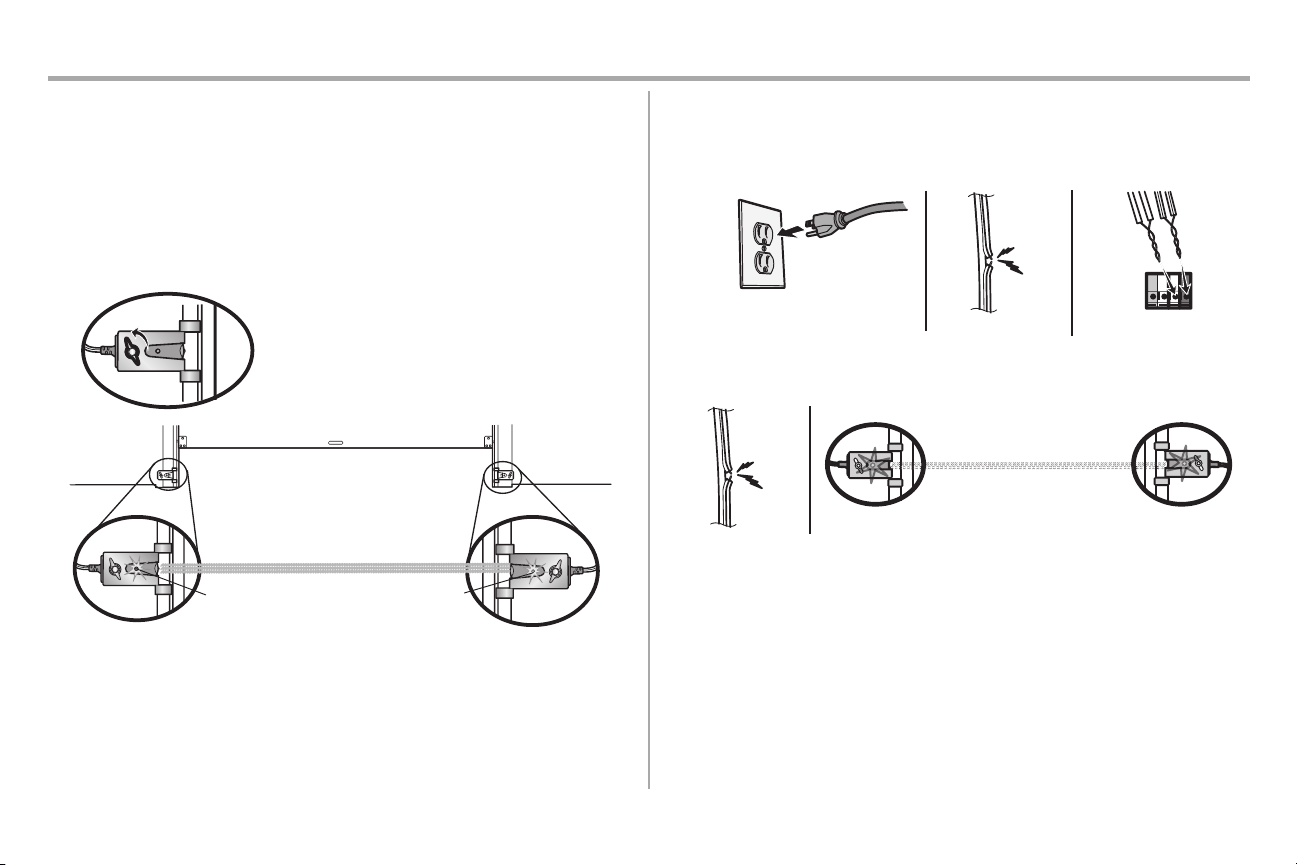

16 Aligning the Safety Reversing Sensors

Thedoorwillnotclose if the sensors have not been installed andaligned correctly.

When the light beam is obstructed or misaligned while the door is closing,the door will reverse and the garage door opener lights will flash ten times.If the door is already open, it will not close.

1. Checkto make sure the LEDs in both sensorsare glowing steadily.The LEDs in both sensors will glow steadilyif theyare aligned and wired correctly.

The sensorscan be aligned by loosening the wing nuts,aligning the sensors, and tightening the wing nuts.

IFTHE AMBER LED ON THE SENDING SENSOR IS NOT GLOWING:

1. Makesure there is power to the garage door opener.

2. Makesure the sensor wire is not shorted/broken.

3. Makesure the sensor has been wired correctly:White wiresto white terminal and white/black wires to gray terminal.

IFTHE GREEN LED ON THE RECEIVINGSENSOR IS NOT GLOWING:

1. Makesure the sensor wire is not shorted/broken.

2. Makesure the senors are aligned.

17 Ensure the Door Control is Wired Correctly

The LED behind the push buttonon the door control will blink if installed correctly.

Page 24

Adjustments

UP (Open)

DOWN (Close)

UP Button

Adjustment Button

DOWN Button

PROGRAMMING BUTTONS

Introduction

Withouta properly installed safety reversal system,persons (particularly small children) could be SERIOUSLY INJUREDor KILLED by a closing garage door.

l Incorrectadjustmentof garage door travel limitswill interfere withproper operation ofsafety

reversal system.

l AfterANY adjustmentsare made, the safetyreversal systemMUST be tested. Door MUST

reverse on contactwith1-1/2" (3.8 cm) high object (or 2x4 laid flat) on floor.

To prevent damage to vehicles, be sure fully open door provides adequate clearance.

Your garage door opener is designed withelectronic controlsto make setup and adjustmentseasy.The adjustmentsallow you to program where the door will stop in the open (UP) and close (DOWN) position.The electronic controlssense the amount of force required to open and closethe door.The force is adjusted automaticallywhen you program the travel.

NOTE: If anything interferes with the door’s upward travel it will stop. If anything interferes with the door’s downward travel, it will reverse.

PROGRAMMING BUTTONS

The programming buttons are located on the back panel of the garage door opener and are used to program the travel. While programming, the UP and DOWNbuttons can be used to move the door as needed.

Proceed to the next page for instructions on how to program the travel.

Page 25

Adjustments

UP Button

Adjustment Button

DOWN Button

PROGRAMMING BUTTONS

1 2

4 5

6 7

1 Program the Travel

Withouta properly installed safety reversal system,persons (particularly small children) could be SERIOUSLY INJUREDor KILLED by a closing garage door.

l Incorrectadjustmentof garage door travel limitswill interfere withproper operation ofsafety

reversal system.

l AfterANY adjustmentsare made, the safetyreversal systemMUST be tested. Door MUST

reverse on contactwith1-1/2" (3.8 cm) high object (or 2x4 laid flat) on floor.

While programming,the UP and DOWN buttonscan be used to move the door as needed.

1. Pressand hold the AdjustmentButton until the UP Button begins to flash and/or a beep is heard.

2. Pressand hold the UP Button until the door is in the desired UP position.

3. Once the door is in the desired UP position press and release the Adjustment Button.The garage door opener lights will flash twiceand the DOWN Button will begin to flash.

4. Pressand hold the DOWNbutton until the door is in the desired DOWNposition.

5. Once the door is in the desired DOWN position pressand release the AdjustmentButton. The garage door opener lights will flash twiceand the UP Button will begin to flash.

6. Pressand release the UP Button.When the door travelsto the programmed UP position, the DOWNButton will begin to flash.

7. Pressand release the DOWNButton. The door will travel to the programmed DOWN position. Programming is complete.

Ifthe garage door opener lights are flashing 5 timesduring the stepsfor Program the Travel, the programming has timed out.If the garage door opener lightsare flashing 10 timesduring the steps for Program the Travel, the safetyreversing sensors are misaligned or obstructed (refer to page 23). When the sensors are aligned and unobstructed,cycle the door through a complete up and down cycle using the remote control or the UP and DOWNbuttons.Programming is complete.If you are unable to operate the door up and down,repeatthe stepsfor Programming the Travel.

Page 26

Adjustments

1 2

2 Test the Safety Reversal System

3 Test the Protector System

Withouta properly installed safety reversal system,persons (particularly small children) could be SERIOUSLY INJUREDor KILLED by a closing garage door.

l Safetyreversal systemMUST be tested every month. l AfterANY adjustmentsare made, the safetyreversal systemMUST be tested. Door MUST

reverse on contactwith1-1/2" (3.8 cm) high object (or 2x4 laid flat) on the floor.

1. With the door fully open, place a 1-1/2 inch (3.8 cm) board (or a 2x4 laid flat) on the floor, centered under the garage door.

2. Pressthe remote control push button to close the door. The door MUST reverse when it makescontactwiththe board.

Ifthe door stops and does not reverse on the obstruction,increase the down travel (refer to Adjustment Step 1). Repeat the test.When the door reversesupon contact with the 1-1/2 inch board, remove the board and open/close the door 3 or 4 timesto test the adjustment.Ifthe garage door opener continues to fail the safetyreversal test, call a trained door systemstechnician.

Withouta properly installed safety reversing sensor, persons (particularly small children) could be SERIOUSLY INJUREDor KILLED by a closing garage door.

1. Pressthe remote control push button to open the door.

2. Place the opener carton in the path of the door.

3. Pressthe remote control push button to close the door. The door will not move more than an inch (2.5cm),and the opener lightswill flash.

The garage door opener will not close from a remote control if the LED in either safety reversing sensor is off (alerting you to the factthatthe sensor is misaligned or obstructed).Ifthe garage door opener closesthe door when the safetyreversing sensor is obstructed (and the sensors are no more than 6inches[15 cm]above the floor), call for a trained door systemstechnician.

Page 27

Operation

IMPORTANT SAFETYINSTRUCTIONS

To reduce the risk of SEVERE INJURY or DEATH:

1. READAND FOLLOW ALL WARNINGS AND INSTRUCTIONS.

2. ALWAYS keep remote controls out of reach of children. NEVER permit children to operate or play withgarage door control push buttonsor remote controls.

3. ONLY activate garage door when it can be seen clearly, it is properly adjusted,and there are no obstructions to door travel.

4. ALWAYS keep garage door in sightand away from people and objects until completely closed. NO ONE SHOULD CROSS THE PATH OF THE MOVING DOOR.

5. NO ONE SHOULD GO UNDER A STOPPED, PARTIALLY OPENED DOOR.

6. Ifpossible,use emergency release handle to disengage trolley ONLY when garage door is CLOSED. Use caution when using this release withthe door open. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedlyand increasing the riskof SEVERE INJURY or DEATH.

7. NEVER use emergencyrelease handle unlessgarage doorway is clear ofpersons and obstructions.

8. NEVER use handle to pull garage door open or closed. Ifrope knot becomes untied, you could fall.

9. After ANY adjustmentsare made, the safetyreversal systemMUSTbe tested.

10. Safetyreversal system MUST be tested every month.Garage door MUST reverse on contactwith 1-1/2" (3.8 cm)high object (or a 2x4 laid flat) on the floor. Failure to adjust the garage door opener properly increases the riskof SEVERE INJURY or DEATH.

11. ALWAYS KEEP GARAGE DOOR PROPERLY BALANCED (see page 2). An improperly balanced door may NOT reverse when required and could resultin SEVERE INJURY or DEATH.

12. ALL repairs to cables, spring assembliesand other hardware, ALL of which are under EXTREME tension, MUSTbe made by a trained door systems technician.

13. ALWAYS disconnectelectricpower to garage door opener BEFORE making ANY repairs or removing covers.

14. SAVE THESE INSTRUCTIONS.

Page 28

Operation

Features

Your garage door opener is equipped with featuresto provide you with greater control over your garage door operation.

REMOTE CONTROLS AND DOOR CONTROLS

Your garage door opener has already been programmed at the factoryto operate with your remote control,which changes witheach use, randomly accessing over 100 billion new codes.

Accessories Memory Capacity

RemoteControls Up to 12 Door Controls Up to 2 KeylessEntries Up to 1

THE PROTECTOR SYSTEM®(SAFETY REVERSING SENSORS)

When properly connected and aligned, the safetyreversing sensors will detectan obstruction in the path of the infrared beam. If an obstructionbreaksthe infrared beam while the door is closing,the door will stop and reverse to full open position,and the opener lightswill flash 10 times. If the door is fully open, and the safetyreversing sensors are not installed,or are misaligned, the door will not close from a remote control.However,you can close the door if you hold the button on the door control or keyless entry until the door is fully closed.The safetyreversing sensors do not effectthe opening cycle.

LIGHTS

The garage door opener light bulbs will turn on when the opener is initially plugged in; power is restored afterinterruption, or when the garage door opener isactivated.The lights will turn off automatically after4-1/2 minutes.An incandescentA19 light bulb (60 watt maximum) or for maximum energy efficiencya 23W (100W equivalent) compact fluorescent light (CFL) bulb maybe used.NOTE:

Do not use halogen, short neck,or specialtylight bulbs as these may overheat the unit. The use of LED bulbs may reduce the operating range or performance of your remote controls.

Light Feature

The garage door opener is equipped withan added feature; the lightswill turn on when someone enters through the open garage door and the safetyreversing sensor infrared beam is broken.

Page 29

Operation

Push Button

LIGHT Button

“click”

LEARN LED

LEARN Button

? ? ? ?

TUV

Using Your Garage Door Opener

The garage door opener can be activatedthrough a wall-mounted door control, remote control, or wirelesskeylessentry.

When the door is closed and the garage door opener is activatedthe door will open. Ifthe door senses an obstructionor is interrupted while opening the door will stop.When the door is in any position other than closed and the garage door opener is activated the door will close. If the garage door opener sensesan obstruction while closing,the door will reverse.Ifthe obstruction interrupts the sensor beam the garage door opener lights will blink 10 times. However, you can close the door if you hold the button on the door control or keyless entryuntil the door is fully closed.The safetyreversing sensorsdo not affect the opening cycle.

The safety reversing sensor must be connectedand aligned correctlybefore the garage door opener will move in the down direction.

Using the Push Button Door Control

SYNCHRONIZETHE DOOR CONTROL:To synchronize the door control to the garage door opener,

press the push button until the garage door opener activates(it may take up to 3 presses).

Remote Control

Yourremote controlhas been programmed at the factoryto operate withyourgarage door opener.

Older LiftMaster remote controlsare NOTcompatible.Programming can be done through the door control or the learn button the garage door opener. To program additional accessories refer to the instructions provided with the accessoryor visitLiftMaster.com. If your vehicle is equipped with a Homelink®, a Compatability Bridge™ (not included) may be necessaryfor certain vehicles.Visit bridge.liftmaster.com to find out if a Bridge is needed.

TO ADD, REPROGRAM, OR CHANGE A 891LM REMOTE CONTROL/877LM KEYLESS ENTRY PIN

1. Pressand immediately release the Learn button.

2. Remote Control:

Press and hold the button on the remote control thatyou wish to use.

Keyless Entry:

Enter a 4-digitpersonal identification number (PIN)of your choice on the keylessentry keypad.Then press the ENTERbutton.

The garage door opener lights will flash (or two clicks will be heard) when the code has been programmed. Repeat the steps for programming additional remote controls or keylessentry devices.

Page 30

Operation

To Erase the Memory

ERASE ALL REMOTE CONTROLS AND KEYLESS ENTRIES

1. Pressand hold the LEARN button on garage door opener until the learn LED goes out (approximately 6 seconds). All remote control and keylessentry codes are now erased. Reprogram any accessory you wish to use.

To Open the Door Manually

To prevent possible SERIOUS INJURY or DEATHfrom a falling garage door:

l Ifpossible, use emergencyrelease handle to disengage trolley ONLY when garage door is

CLOSED. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly.

l NEVER use emergency release handle unlessgarage doorway is clear of persons and

obstructions.

l NEVER use handle to pull door open or closed.If rope knot becomesuntied, you could fall.

DISCONNECT THE TROLLEY

1. The door should be fully closed if possible.

2. Pull down on the emergencyrelease handle so the trolley release arm snaps to the vertical position.The door can now be raised and lowered as often as necessary.

TO RE-CONNECT THE TROLLEY

1. Pull the emergency release handle toward the garage door opener so the trolley release arm snaps to the horizontal position. The trolleywill reconnect on the next UP or DOWNoperation, either manually or by using the door control or remote control.

Page 31

Maintenance

Maintenance Schedule

EVERY MONTH

l Manually operate door.If it is unbalanced or binding, call a trained door systemstechnician. l Checkto be sure door opens and closes fully. Adjustif necessary,see page 25. l Testthe safetyreversal system.Adjust if necessary,see page 26.

EVERY YEAR

l Oil door rollers, bearings and hinges.The garage door opener does not require additional

lubrication. Do not grease the door tracks.

The Remote ControlBattery

To prevent possible SERIOUS INJURY or DEATH:

l NEVER allow small children near batteries. l Ifbatteryis swallowed,immediately notifydoctor.

To reduce riskof fire, explosion or chemical burn:

l Replace ONLY with 3V CR2032 coin batteries. l DO NOTrecharge, disassemble,heatabove 212°F (100°C) or incinerate.

The 3V CR2032 Lithium batteryshould produce power for up to 3 years. If the batteryis low,the remote control’sLED will not flash when the button is pressed.

To replace battery,pry open the case firstin the middle (1), then at each side (2 and 3) withthe visor clip.Replace the batteries with only 3V CR2032 coin cell batteries.Insert batterypositive side up. Dispose of old batteriesproperly.

NOTICE: Thisdevicecomplieswith Part 15 of the FCC rulesand IndustryCana da (IC)licence-exemptRSSstandard(s).Operation is subject to the fo llowing two conditions: (1) th isde vicemay notcause harmfulinte rference, and (2) thisdevice mustaccept a ny interference received, including interference tha t maycause undesired o peration. Anychange sormodificationsn ot expresslyapproved bythe party respon siblefo rcompliancecould void the user'sa uthorityto operate the equipment. ThisClass Bd igitalappa ratus complieswithCanadian ICES-003.

Page 32

Troubleshooting

Diagnostic Chart

Your garage door opener is programmed withself-diagnosticcapabilities.The UP and DOWNarrowson the garage door opener flash the diagnosticcodes. NOTE: For troubleshooting questions,please visit LiftMaster.com.

DIAGNOSTICCODE SYMPTOM SOLUTION

Up Arrow

Flash(es)

1 1 The garage door opener will not close and the light

1 2 The garage door opener will not close and the light

1 3 The door control will not function. The wires for the door control are shorted or the door control is faulty.Inspectdoor control wires at all

1 4 The garage door opener will not close and the light

1 5 Door moves 6-8" (15-20 cm) stopsor reverses. Manually open and close the door. Check for binding or obstructions,such as a broken spring or

1 6 Door coastsafter it has come to a complete stop. Program travel to coasting position or have door balanced bya trained door systemstechnician. 2 1-5 No movement, or sound. Replace logic board. 3 2 Unable to set the travel or retain position. Checktravel module for proper assembly,replace if necessary. 4 1-4 Door is moving stops or reverses. Manually open and close the door. Check for binding or obstructions,such as a broken spring or

4 5 Opener runs approximately 6-8" (15-20 cm),stops

4 6 The garage door opener will not close and the light

Down Arrow

Flash(es)

bulbs flash.

No movement, only a single click. Manually open and close the door. Checkfor binding or obstructions,such as a broken spring or

Opener humsfor 1-2 seconds no movement.

and reverses.

bulbs flash.

Safetysensors are not installed,connected, or wires may be cut.Inspectsensor wires for a disconnectedor cut wire.

There is a short or reversed wire for the safetysensors.Inspectsafetysensor wire at all staple and connection points,replace wire or correct as needed.

staple and connection points,replace wire or correct as needed. Safetysensors are misaligned or were momentarily obstructed. Realign both sensors to ensure both

LEDs are steadyand not flickering. Make sure nothing is hanging or mounted on the door that would interrupt the sensor’s path while closing.

door lock, correct as needed. Checkwiring connections at travel module and at the logic board. Replace travel module if necessary.

door lock, correct as needed. Replace logic board if necessary. Manually open and close the door. Check for binding or obstructions,such as a broken spring or

door lock, correct as needed. Replace motor if necessary.

door lock, correct as needed. Ifthe door is binding or sticking contacta trained door systems technician.Ifdoor is not binding or stickingattemptto reprogram travel (refer to page 25).

Communication error to travel module. Checktravel module connections,replace travel module if necessary.

Safetysensors are misaligned or were momentarily obstructed. Realign both sensors to ensure both LEDs are steadyand not flickering. Make sure nothing is hanging or mounted on the door that would interrupt the sensor’s path while closing.

Page 33

Warranty

LIFTMASTER®LIMITED WARRANTY

LiftMaster®(“Seller”) warrantsto the firstretail purchaser of thisproduct,for the residence in which this product is originally installed, that it is free from defectsin materials and/or workmanship for a specificperiod of time as defined below (the “WarrantyPeriod”). The warrantyperiod commences from the date of purchase.

WARRANTY PERIOD

Parts Motor Accessories

1 year 1 year 1 year

The proper operation of thisproductis dependent on your compliance withthe instructions regarding installation,operation, and maintenance and testing.Failure to comply strictlywith those instructions will void thislimited warranty in itsentirety.

If,during the limited warranty period, this productappears to contain a defect covered by this limited warranty,call 1-800-528-9131, toll free, before dismantling this product.You will be advised of disassemblyand shipping instructionswhen you call. Then send the product or component,pre-paid and insured, as directed to our service center for warranty repair. Please include a brief description ofthe problem and a dated proof-of-purchase receipt with any product returned for warranty repair. Products returned to Seller for warranty repair, which upon receipt by Seller are confirmed to be defective and covered by thislimited warranty,will be repaired or replaced (at Seller’s sole option) at no cost to you and returned pre-paid. Defectiveparts will be repaired or replaced with new or factory-rebuilt partsat Seller’s sole option. [You are responsible for any costs incurred in removing and/or reinstalling the product or any component].

ALLIMPLIEDWARRANTIES FOR THE PRODUCT,INCLUDING BUTNOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY ANDFITNESS FOR A PARTICULARPURPOSE, ARE LIMITEDIN DURATION TO THE APPLICABLELIMITEDWARRANTYPERIOD SET FORTH ABOVE FOR THE RELATEDCOMPONENT(S),AND NO IMPLIEDWARRANTIES WILLEXIST OR APPLY AFTER SUCH PERIOD.Some States andProvinces do notallow limitations on how longan impliedwarranty lasts, so the above limitationmay notapplyto you.THISLIMITEDWARRANTYDOES NOT COVER NONDEFECTDAMAGE, DAMAGE CAUSED BY IMPROPER INSTALLATION, OPERATION OR CARE (INCLUDING, BUT NOT LIMITEDTO ABUSE,MISUSE,FAILURETO PROVIDE REASONABLE AND NECESSARYMAINTENANCE,UNAUTHORIZEDREPAIRS OR ANY ALTERATIONS TO THIS PRODUCT),LABORCHARGES FOR REINSTALLINGA REPAIREDOR REPLACED UNIT,REPLACEMENTOF CONSUMABLEITEMS (E.G., BATTERIES INREMOTE CONTROL TRANSMITTERSANDLIGHTBULBS), OR UNITSINSTALLEDFOR NON-RESIDENTIALUSE. THIS LIMITED WARRANTY DOES NOT COVER ANYPROBLEMS WITH,OR RELATINGTO, THE GARAGE DOOR OR GARAGE DOOR HARDWARE, INCLUDING BUTNOT LIMITED TO THE DOOR SPRINGS,DOOR ROLLERS, DOOR ALIGNMENTOR HINGES. THIS LIMITEDWARRANTY ALSO DOES NOT COVER ANY PROBLEMS CAUSED BY INTERFERENCE.UNDERNO CIRCUMSTANCES SHALLSELLERBE LIABLE FOR CONSEQUENTIAL,INCIDENTAL OR SPECIAL DAMAGES ARISING IN CONNECTIONWITH USE, OR INABILITYTO USE, THIS PRODUCT.IN NO EVENTSHALLSELLER’S LIABILITY FOR BREACHOF WARRANTY,BREACHOF CONTRACT,NEGLIGENCE OR STRICTLIABILITY EXCEED THE COST OF THE PRODUCTCOVEREDHEREBY. NO PERSON IS AUTHORIZEDTO ASSUME FOR US ANY OTHERLIABILITY IN CONNECTIONWITH THE SALE OF THIS PRODUCT.

Some states and provinces do not allow the exclusion or limitationof consequential, incidental or special damages, so the above limitation or exclusion maynot apply to you. This limited warrantygives you specific legal rights,and you may also have other rights,which vary from state to state and province to province.

Page 34

Repair Parts

Installation Parts

Description Part # 1 Header Bracket 041A5047-2 2 Door Bracket 041A5047-1 3 Trolley 41C5141-1 4 TheProtector System

Safetyreversing sensors with 2 conductor white and white/blackwire attached:

Sending Sensor (1), Receiving Sensor (1)

5 SafetySensor Brackets(2) 041A5266-1 6 White and red/white wire 41B4494-1 7 Hardware Bag (includes pulley,chain spreader, emergencyrelease rope and

handle)

8 Door arm kit:straightdoor arm,curved door arm,hardware bag 041A8094

NOTSHOWN

Owner's manual 114A4977

41A5034

041A8068

Garage Door Opener Parts

Description Part# 1 Logic board 047DCT 2 Light lens 041D0166 3 Cover 041D0671 4 Door control 883LM

Page 35

➞

Contact Information

STOP!

Thisgarage door opener WILLNOT work until the safetyreversing sensorsare properly installed and

For installation and serviceinformation please:

Before calling, please have the model number of the garage door opener. If you are calling about a

troubleshooting issue, it is recommended that you have accessto your garage door opener while

calling. If you are ordering a repair part please have the following information:

part number, part name, and model number.

Address repair partsorders to:

aligned.

See yourinstallingdealer

VisitLiftMaster.com

Call1-800-528-9131

LiftMaster

6050 S. Country ClubRoad

Tucson,AZ 85706

Page 36

114A4977B

Page 37

Ouvre-porte de garage à entraînement CC par chaîne/câble

Modèle 8010

POUR RÉSIDENCES SEULEMENT

INSTALLER UNIQUEMENT SUR DES PORTES ARTICULÉES DE 2,13 M (7 PI) OU 2,43 M (8 PI)

Enregistrez votre ouvre-porte de garage

pour recevoir des mises à jour et des offres

Prenez une photo de l’icône d’appareil-

photo,y compris les points (

Envoyez la photo par message textuel à 71403 (É.-U.) ou allez à www.liftmaster.com/register (mondial)

de LiftMaster

■ Lire attentivement ce manuel ainsi que les consignes de sécurité!

■ Après la pose, accrocher ce manuel près de la porte de garage pour s’y

reporter ultérieurement.

■ La porte NE SE FERMERA PAS si le Protector System® n’est pas branché et réglé correctement.

■ Pour un bon fonctionnement en toute sécurité de cet ouvre-porte de garage, le vérifier et le régler périodiquement.

■ L’étiquette du numéro de modèle est située sur le panneau arrière de votre ouvre-porte.

■ Les ouvre-portes de garage est compatible UNIQUEMENT avec les accessoires Security+ 2.0®.

■ ATTENTION: Pour réduire les risques de blessure – N’utiliser cet ouvre-porte qu’avec une porte articulée de 2,13 m (7 pi) ou 2,43 m (8 pi).

Notez les informations suivantes pour référence future :

N° de Modèle :

MATIÉRES

Préparation .............................. 1-5

Montage .................................. 6-7

Installation .............................8-23

Réglages .............................. 24-26

Fonctionnement ...................... 27-30

Entretien................................... 31

Dépannage ................................ 32

Garantie ................................... 33

Pièces de rechange...................... 34

Coordonnées.............................. 35

N° de Série :

Date d’achat :

LiftMaster.com

LiftMaster

300 Windsor Drive

Oak Brook, IL 60523

Page 38

2TÅRCTCVKQP

4GXWG FGU U[ODQNGU FG UÅEWTKVÅ GV FGU OQVU FG UKIPCNGOGPV

%GV QWXTGRQT VG FG ICT CIG C ÅVÅ EQPÃW GV OKU ¼ NGUUCK FCPU NG DWV FQHHTK T WP UGT XK EG U×T ¼ EQPFKVKQP SWKN UQKV KPUVCNN Å WVKNKUÅGPVTGVGPWGV OKU ¼ NGUUCK GPUVTKEVGEQPHQTOKVÅCXGE NGU KPUVTWEVKQPU GV N GU CXGTVKUUGOGPVU EQPVGPWU FCPU NG RTÅUGPV OCPWGN .QTUSWG XQWU XGTTG\ EGU U[ODQNGU FG UÅEWTKVÅ GV EGU OQVU FG UK IPCNGOGPV UWT NGU RCIGU UWKXCPVGU KNU XQWU CXKUGTQPV FGNC RQUUKDKNKVÅ FG DNGUUWTGU ITCXGU QW FG O QTV UK XQWU PG XQWU EQPHQTOG\ RCU CWZ CXGTVKUUGOGPVU SWK NGU CEEQORCIPGPV .G FCPIGT RGWV ÆVTG FG UQWTEG OÅECPKSWG QW RT QXGPKT FWP EJQE ÅNGEVTK SWG .KUG\ CVVGPVKXGOGPV NGU CXGTVKUUGOGPVU

/¥%#0+37'

¥.'%64+37'

.QTUSWG XQWU XGTTG\ EG OQV FG UKIPCNGOGPV UWT NGU RCIGU UWKXCPVGU KN XQWU CXKUGTC FG NC RQUUKDKNKVÅFGFQOOCIGU ¼ XQVTG RQTVG FG ICTCIG QW QWXTGRQTVG FG ICTCIG QW NGU FGWZ UK XQWU PG XQWU EQPHQTOG\ RCU CWZ ÅPQPEÅU FG OKUG GP ICTFG SWK NCEEQORCIPGPV 2TKÄTG FG NGU NKTG CVVGPVKXGOGPV

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov

8ÅTKHKECVKQP FG NC RQTVG

2QWT ÅXKVGT VQWVG $.'5574' )4#8' XQKTG /146'..'|

z #RRGNGT 617 ,1745 WP VGEJPKEKGP HQTOÅ GP U[UVÄOGU FG RQTVG UK NC RQTVGFGICTCIGHQTEG QW GUV

FÅUÅSWKNKDTÅG7PGRQTVGFGICTCIG FÅUÅSWKNKDTÅGRGWVPG 2#5 TGOQPVGTCWDGUQKP

z 0G ,#/#+5 VGPVGT FG FGUUGTTGT  FÅRNCEGT QW TÅINGT NC RQTVG FG ICTCIG CK PUK SWG NGU TGUUQTVU E¾DNGU

RQWNKGU UWRRQTVU FG RQTVG QW NGWTU HGTTWTGU FG OQPVCIG NGUSWGNU UQPV 6175 UQWU WPG VGPUKQP ':64¦/'

z &ÅUCEVKXGT 6176'5 NGU UGTT WTGU GV TGVK TGT 6 17 6'5 NGU EQTFGU TCEEQT FÅGU ¼ NC RQTVG FG ICTCIG #8#06

FGRQUGT GVFWVKNKUGT NQWXTGRQTVGFGICTCIG CHKPFÅXKVGT WPGOOÆNGOGPV

2QWT RTÅXGPKT NGU FQOOCIGU ¼ N C RQTVG FG ICTCIG GV ¼ NQWXTGRQT VG|

z 617,1745 FÅUCEVKXGT NGU UGTTWTGU #8#06 FG RQUGT GV FWVKNKUGT NQWXTGRQTVG z (CKTG HQPEVKQPPGT NQWXTGRQT VG FG ICT CIG 70+37'/'06 ¼ WPG VGPUKQP FG  8  *\ RQWT ÅXKVGT NGU

FÅHCWVU FG HQPEVKQPPGOGPV GV NGU FQOOCIGU

 &ÅUCEVK XGT NGU UGTT WTGU GV TGVK TGT VQWVG EQT FG TCEEQTFÅG ¼ NC RQTVG FG ICTCIG  5QWNGXGT NC RQTVG¼ OQKVKÅ.CTGN¾EJGT 5K GNNGGUVÅSWKNKDTÅGGNNGFGXTCKV

TGUVGT GP RNCEG GPVKÄTGOGPV UWRRQTVÅG RCT UGU TGUUQTVU

 (CKTG OQPVGT GV FGUEGPFT G NC RQTVG RQWT XQWU CUUWT GT SWGNNG PG HQTEG RCU5K

XQVTG RQTVG HQTEGQWGUVFÅUÅSWKNKDTÅGCRRGNGT WP VGEJPKEKGP HQT OÅ GP U[UVÄOGUFG RQTVG

 8ÅTKHKGT NG LQKPV FÅVCPEJÅKVÅ UKVWÅ UWT NC RCTVKG KPHÅTKGWTG FG NC RQTVG 6QWV

ÅECTVGOGPV GPVTG NG UQN GV NG DCU FG NC RQTVG PG FQKV RCU FÅRCUUGT |OO |FGRQ5KPQPNG U[UVÄOGKPXGTUGWT FG UÅEWTKVÅ RQWTTCKV OCN HQPEVKQPPGT

 .QWXTGRQT VG FQKV ÆVTG RQUÅ CW FGUUWU FG NCZG FG NC RQTVG 5KN [ C WP TGUUQTV

FG VQTUKQP QW WPG RNCSWG FCRRWK EGPVT CNG FCPU NG EJGOKP FW UWRRQT V FG NKPVGCW KN RGWV ÆVTG RQUÅ ¼ OQKPU FG |O |RK XGTU NC ICWEJG QW NC FTQKVG FG NCZG FG NC RQTVG 8QK T RCIG 

Ressort de torsion

Ressort de traction



Page 39

3/16

5/16

1/4

7/32

5/16

1/4

Préparation

Articles supplémentaires dont vous pourriez avoir besoin :

Examinez votre garage pour voir si vous avez besoin des articles suivants :

l (2) PLANCHES DE BOIS 2X4

Peuvent servir à fixer le support dulinteau aux supports structuraux. Servent aussi à positionner l'ouvreporte degaragependant l'installation et àtester des capteurs de l'inverseur de sécurité.

l SUPPORT ET VISSERIE

Doivent être utilisés si le plafond de votre garage estfini.

l SUPPORTS DE RALLONGE (MODÈLE 041A5281-1) OU BLOCS DE BOIS

Selon la construction de votre garage,des supports de rallonge ou des blocs de bois peuventêtre nécessaires pour installer le capteur de l'inverseur de sécurité.

l VISSERIE

Le montage ausol du détecteur inverseur de sécurité nécessitera des fixations non fournies.

l RENFORT DE PORTE

Nécessaire lorsque le panneau deporte est en acier léger, enaluminium, en fibre de verre ou en verre.

Outils nécessaires

Page 40

Préparation

Inventaire de la boîte

Les accessoires varient en fonction du modèle d'ouvre-porte degarageque vous avez acheté. Selonle modèle, d'autres accessoires peuvent être inclus avec votre ouvre-porte degarage.Les instructions pour ces accessoires seront attachées à ceux-ci et nesont pas incluses dans ce manuel. Les illustrations de ce manuel ne sont fournies qu’à titre de référence; votre produit peut avoir une apparence différente.

A. Support du linteau

B. Poulie C. Support deporte D. Biellette courbée

E. Biellette droite

F. Chariot G. Poignée et corde de déclenchement d'urgence H. Rail

I. Ouvre-porte de garage (moteur) J. Écarter de chaîne K. Chaîneet câble L. Commandede porte (883LM)

M. Télécommande (891LM) N. The Protector System

Capteurs d'inverseur de sécurité avec fil blanc etblanc/noir à deux conducteurs attachés : cellule émettrice (1), cellule réceptrice (1)

O. Documentation et étiquettes desécurité

NON ILLUSTRÉS

Fils blanc etrouge-blanc Manuel d'instructions Sac devisserie

Page 41

Contre-écrou de 1/4 de po-20 (4)

Vis autotaraudeuse 1/4 de po-20 x 1-3/4 de po (2)

Axe de chape de 5/16 de po x 1-1/2 de po

Anneau d'arrêt (3)

Boulon hexagonal de 1/4 de po-20 x 3/4 de po (4)

Vis autotaraudeuse 1/4 de po-14 x 5/8 de po (2)

Axe de chape de 5/16 de po x 1 po

Axe de chape de 5/16 de po x 1-1/4 de po

Boulon à tête bombée et collet carré de 1/4 de po20 x 1/2 de po (2)

Écrou à oreilles1/4 de po-20 (2)

LE MONTAGE LA POSE

Vis 6AB x 1 po (2)

LA COMMANDE

DE PORTE

Tire-fond de 5/16 de po-9 x 1-5/8 de po (2)

Chevilles à murs secs (2)

Agrafes isolées (Non illustrés)

Préparation

Fixations 041A8068

Page 42

Montage

FIXATIONS

Vis autotaraudeuse 1/4 de po-20 x 1-3/4 de po

IMPORTANT : Utilisez UNIQUEMENT

les écrous à enﬁlement automatique

de 1/4 de po-20 X 1-3/4 de po qui sont

fournis dans un sachet séparé

dans le sac de quincaillerie.

Matériel d'emballage

L’onglet du rail

Pignon

Écarteur de chaîne

Chariot extérieur

Chariot intérieur

1 Fixation du rail au ouvre-porte de garage

Pour éviter des dommages SÉRIEUX à l’ouvre-porte degarage,utilisez UNIQUEMENT les vis a enfilement automatique1/4 de po-20 x 1-3/4 de poqui vous sontfournies

Pour éviter les difficultés pendant la pose, ne faire fonctionner l'ouvre-porte de garage que lorsque celaest expressément indiqué.

1. Placer le moteur sur le matériel d'emballage afin de protéger le couvercle et reposer l'extrémité arrière du

rail sur le dessus. Pour plus de commodité, placer un support sous l'extrémité avant durail.

2. Assurez-vous que le séparateur de chaîne est installé.

3. Placer le rail sur le bloc moteur. Passez la chaîneautour de la rouedentée. Les dents de la rouedoivent

s’engager dans la chaîne.

4. Aligner les trous devis dans le rail avec les trous sur le dessus du bloc moteur. À l’aide d’unedouille de

1/4de po, fixez le rail avec les vis.

5. Fixez le chariot extérieur sur le rail, puis glissez-le enplace sur le chariot intérieur.

Page 43

Montage

Patin du rail

Mi-longueur du rail

Chaîne

6 mm (1/4 de po)

Écrou extérieur

Rondelle-frein

Arbre du chariot

Écrou intérieur

Pour visser l’écrou intérieur

Pour visser l’écrou extérieur

2 Tension de la chaîne

1. Dévisser l'écrou intérieur de la tige filetéedu chariot et éloigner la rondelle.

2. Pour tendre la chaîne, tournez l'écrou extérieur dans le sens indiqué.

3. Lorsque la chaîne est àenviron 6 mm (1/4 de po) au-dessus du patin durail en son pointmilieu, resserrer

Le pignon peut faire du bruit si la chaîne est tropdétendue ou trop desserré. Lorsque la pose est terminée, la chaîne peutpendre lorsque la porte est fermée.Ceci est tout àfait normal. Si la chaînerevient à la position illustrée lorsque la porte estouverte, nepas retendre la chaîne.

REMARQUE : Pour toutes les mises au point ultérieures, TOUJOU RS tir er la poignée de déclenchementd'urgence pour dégager le chariot avant d'ajuster la chaîne.

Le montage de l'ou vre-port e de garage est maintenant terminé. Lire les avertissements suivants avant de procéder à la section sur la p ose.

l'écrou intérieur pour garder le réglage.

Page 44

Installation

IMPORTANTES INSTRUCTIONS CONCERNANT L'INSTALLATION

Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES:

1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTR UCTIONS DE POSE.

2. Poser l'ouvre-porte de garage UNIQUEMENT sur une porte de garage bien équilibrée etlubrifiée. Une porte mal équilibrée peut nePAS inverser sa course en cas debesoin et peut entraîner des BLESSURES GRAVES, voire MORTELLES.

3. TOUTES les réparations aux câbles, ensembles de ressort et autres ferrures de montageDOIVENT être confiées àun technicien formé en systèmes de porte AVANT de poser l'ouvre-porte.

4. Désactiver TOUTES les serrures et retirer TOU TES les cordes raccordées àla porte degarage AVANT de poser l'ouvre-porte afin d'éviter un emmêlement.

5. Poser l'ouvre-porte de garage àau moins 2,13m (7pi) au-dessus dusol.

6. Laisser le déverrouillage desecours à portéede main, mais à au moins 1,83m (6pi) du sol et éviter tout contact avec des véhicules afin d'éviter tout déclenchement accidentel.

7. Ne JAMAISraccorder l'ouvre-porte de garage à une source de courantavant d'avoir reçu l'instruction de le faire.

8. Ne JAMAISporter de montres, bagues ou vêtements amples durant la pose oul'entretiende l'ouvre-porte. Ils pourraient être happés par la porte de garage oules mécanismes de l'ouvre-porte.

9. Installer la commande deporte dugarage murale :

l bienen vuede la porte de garage; l hors de la portéedes enfants, àune hauteur minimale de 1,5m (5 pi); l à l'écart de TOUTES les pièces mobiles de la porte.

10. Placer l'étiquetted'avertissement deprise au piègesur le mur à côtéde la commande de la porte de garage.

11. Placer l'étiquetted'essai d'inversion de sécurité/ouverture manuelle bienen vuesur le côté intérieur de la porte degarage.

12. Auterme de la pose, faire l'essai dusystème d'inversion de sécurité. La porteDOIT r emonter au contact d'un objetd'une hauteur de 3,8cm (1-1/2po) (ou un 2x 4 posé àplat) sur le sol.

13. Pour éviter des BLESSURES GRAVES ouune MORT possibles par électrocution, débrancher TOUTE alimentation électrique et les batteries AVANT TOUTE intervention.

Page 45

Installation

Linteau

Plafond non ﬁni

Ligne du centre vertical de la porte de garage

2x4

Solives

Niveau de menuisier (Facultatif)

MONTAGE DU SUPPORT DE LINTEAU AU PLANFOND EN OPTION

Porte articulée avec guide courbé

Linteau

Guide

5 cm (2 po)

Point de course le plus haut

Porte

1 Déterminer l'emplacement du support de linteau

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

l Lesupport de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le linteauou le plafond, sinon

la porte de garage pourrait NE PAS remonter, au besoin. N E PAS installer le support de linteau sur une cloison sèche.

l Des ancrages en bétonDOIVENT ÊTRE UTILISÉS en cas de montagesur un support de linteau ou sur

un 2x4 dans la maçonnerie.

l Ne JAMAIStenter de desserrer, déplacer ou régler la porte de garage ainsi que les ressorts, câbles,

poulies, supports de porte ou leurs ferrures de montage, lesquels sont TOUS sous unetension EXTRÊME.

l Appeler TOUJOURS un technicien formé en systèmes de porte si la porte de garageforce ou est

déséquilibrée. Une porte de garage déséquilibrée peut NE PAS remonter, au besoin.

1. Fermer la porte et marquer l'axevertical intérieur de la porte du garage.

2. Prolonger cet axe sur le linteau, au-dessus de la porte. Ne pas oublier quel'on ne peut fixer le support du linteau à moins de 1,22mi (4pi) à droite ou à gauchede l'axe de la porte que si un ressort de torsion ou uneplaqued'appui centrale gêne; sinon,il est possible de le fixer au plafondsi le dégagementn'estpas suffisant.(Il peutêtre monté à l'envers sur un mur, au besoin, pour gagner environ 1 cm (1/2de po). Si le support de linteaudoit être posé sur un 2x4 (au mur ou au plafond), utiliser des tire-fond(non fournis) pour s'assurer quele 2x4 est bien retenu sur les solives.

3. Ouvrir la porte jusqu'àson point de course le plus haut,tel qu'illustré. Tracer uneligne horizontale d'intersection sur le linteauà 5 cm (2po) au-dessus du point le plus haut :

REMAR QUE : Si le nombre total de centimètres (pouces) dépasse la hauteur disponible dans le garage, util iser l a hauteur maximumou se reporter à la page 10 pour la pose au plafond.

Page 46

Installation

MATÉRIEL

Tire-fond de 5/16 de po-9 x 1-5/8 de po

(Porte de garage)

Point le plus élevé de la course de la porte de garage

Montage mural

Trous de montage

facultatifs

- Linteau -

2 x 4 ﬁxé sur les poteaux

Ligne du centre vertical de la porte de garage

Tire-fond de 5/16 de po9 x 1-5/8 de po

Ressort de la porte

Axe horizontaux

Support de linteau

(Linteau)

(Plafond ﬁni)

Ligne du centre vertical de la porte de garage

15 cm (6 po) maximum

Tire-fond de 5/16 de po9 x 1-5/8 de po

(Porte de garage)

Ressort de la porte

Support de linteau

Trous de ﬁxation

au plafond

2 Installationdu support de linteau

Le support delinteau peut être fixé soit sur le mur, au-dessus dela porte, soit sur le plafond.Suivre les instructions qui répondent le mieux aux besoins particuliers. Ne pas poser le support de linteau sur des plaques de placoplâtre.

Utiliser des ancrages de béton (non fournis) pour la pose dans la maçonnerie.

OPTION A INSTALLATIONAUSOL OU AU MUR

1. Centrer le support par rapport à l'axe vertical, la partie inférieure du support étant alignée avec la ligne horizontale, commeillustré (la flèche du support doit être orientéevers le plafond).

2. Marquer la série verticale detrous de support (ne pas utiliser les trous destinés au montage sur le plafond). Percer des avant-trous de3/16de poet fixer fermement le support sur unesolive du plafond àl'aide des fixations fournies.

OPTION B INSTALLATIONAUPLAFOND

1. Prolonger l'axe vertical sur le plafond, commeillustré.

2. Centrer le support sur l'axe vertical à 15 cm (6po) au maximumdu mur. S'assurer quela flèche est orientée dans le sens opposé au mur. Le support peut être encastré dans le plafond si le dégagement n'est pas suffisant.

3. Marquer les trous latéraux. Percer des avant-trous de 3/16 de poet fixer fermement le support sur une solive du plafond àl'aide des fixations fournies.

Page 47

Installation

Axe de chape de 5/16 de

po x 1-1/2 de po

Anneau d'arrêt

FIXATIONS

Axe de chape de 5/16 de po x 1-1/2 po

Anneau d'arrêt

Connecté Déconnecté

3 Fixation du rail sur le support de linteau

1. Aligner le rail sur le support de linteau. Insérez l'axe de chape dans les trous du support de linteau et du rail. Faire tenir l'axe de chape avec un anneau d'arrêt.

REMAR QUE : Utiliser l'une des boîtes d'emballage pour protéger l'ouvre-porte de garage.

4 Positionnement de l'ouvre-porte de garage

Pour éviter tous dommages à l'ouvre-porte de garage,faire reposer le rail de l'ouvre-porte de garage sur un 2 x 4 placé sur la section supérieure de la porte.

1. Retirer la boîte d'emballage, puis soulever l'ouvre-porte de garage sur une échelle.

2. Ouvrir complètement la porte et placer un 2 x 4 (à plat) sous le rail. Une planchede 2 x 4 est idéale pour régler la distance entre le rail et la porte. Si l'échelle n'est pas assez haute,une assistance sera nécessaire à ce stade.Si la porte frotte contre le chariot quandelle s'ouvre, tirer le bras de dégagement du chariot vers le bas pour dégager le chariot intérieur et extérieur. Faire glisser le chariot extérieur vers l'ouvre-porte de garage.Laisser le chariot dégagé jusqu'à ce que vous ayez de nouvelles instructions.

Page 48

Installation

Plafond ﬁni Plafond

non ﬁni

FIXATIONS

Contre-écrou de 1/4 de po-20

Tire-fond de n° 14-10 x 1-1/2 de po

Boulon hexagonal de 1/4 de po-20 x 3/4 de po

(non fournie)

Plafond Fini

Boulon hexagonal de 1/4 de po20 x 3/4 de po

Tire-fond de n° 1410 x 1-1/2 de po

Tire-fond de n° 14-10 x 1-1/2

de po

Rondelle-frein de 1/4 de po-20

5 Accrochage de l’ouvre-porte de garage

Pour éviter d'éventuelles BLESSURES GRAVES par suite de lachute d'unouvre-porte de garage, fixer l'ouvre-porte SOLIDEMENT aux solives du garage. Des ancrages en béton DOIVENT être utilisés lors de l'installation des supports dans la maçonnerie.

La fixationde l'ouvre-porte de garage variera en fonction devotre garage. Voici trois exemples d'installation. Votre installation peut toutefois être différente. Pour TOUTES les installations, l'ouvre-porte de garage DOIT être relié à des solives. Les instructions illustrent l'un des exemples ci-dessous.

1. Sur les plafonds finis, utiliser les tire-fond N° 14-10x 1-1/2 depo pour fixer un support (non fourni) aux

supports structuraux avant d’installer l’ouvre-porte degarage.

2. S'assurer que le dispositif defermeture est aligné avec le support du linteau. Mesurer, de chaque côtéde

l'ouvre-porte, la distance entre l'ouvre-porte et le support.

3. Coupez les deux supports de suspension à lalongueur requise.

4. Fixer la fin de chaque support desuspension au support avec la visserie appropriée (non fournie).

5. Fixez l'ouvre-porte aux supports de suspension àl'aide des boulons et des écrous.

6. Retirer le 2 x 4 et fermez la porte manuellement. Si la porte heurte le rail, lever le support de linteau.

Page 49

Installation

6 Fixation de ampoule

Pour éviter touteSURCHAUFFE éventuelle dupanneaud'extrémitéou dela douille d'éclairage:

l Utiliser UNIQUEMENT des ampoules à incandescence (60W maximum) ou des ampoules fluorescente

compactes (23 W maximum) detype A19.

l NE PAS utiliser des ampoules àincandescence de plus de 60W.

Pour prévenir les dommages à la l'ouvre-porte :

l NE PAS utiliser des ampoules fluorescentes compactes deplus de 23W (100W) ou l'équivalent. l NE PAS utiliser d'ampoules halogènes. l NE PAS utiliser d'ampoules à col court oude forme spéciale.

1. Appuyez sur les boutons dedéverrouillage triangulaire et ouvrir la lentille.

2. Insérer uneampoule àincandescenceA19 (60 w maximum) ou une ampoule fluorescentecompacte (23 W, 100ou l'équivalent) dans ladouille.

3. Faire pivoter la lentille fermée jusqu'àce queles boutons triangulaires s'enclenchent.

REMAR QUE : L'utilisation d'ampoules halogènes, à col court ou d'ampoules spécialisées peut causer une surchauffe du panneau d'extrémité ou de la douille. Ne pas utiliser d’ampoules à DEL sous risque de réduire la portée ou le rendement de votre ou vos commandes à distance.

7 Pose de la corde et de la poignée de déclenchement d'urgence

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par suite de la chute d'uneporte degarage:

l Si possible, utilisez la poignée de déclenchement d'urgencepour dégager le chariot UNIQUEMENT

lorsque la porte de garage est FERMÉE.Des ressorts faibles ou brisés ou une porte déséquilibrée peuvent provoquer la chute rapide et/ou imprévued'une porte ouverte.

l Ne JAMAIS utiliser la poignée de déclenchement d'urgenceà moins que rien oupersonnen'obstrue la

trajectoire de la porte.

l Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte. Il y a risque dechute si le nœud de la corde

se défait.

1. Insérer uneextrémité de la corde de déclenchement d'urgence dans la poignée. S'assurer que l'inscription «NOTICE» (avis) est à l'endroit. Fixer à l'aide d'un nœudsimple à aumoins 2,5cm (1po) de l'extrémitéde la corde dedéclenchement d'urgence.

2. Passer l'autre extrémité de la corde dans le trou du levier de déclenchement duchariot. Ajuster la longueur de la cordede façon quela poignée soit àenviron 1,83m (6 pieds) dusol. S’assurer que la corde etla poignée nerisquent pas de toucher au capot d’aucun véhicule pour éviter qu’elle s’emmêle.

REMAR QUE : Si la corde doit être coupée, brûler légèrement l'extrémité coupée avec une allumette ou un briquet pour empêcher qu'elle s'effiloche. S'assurer que la corde et la poignée ne r isquent pas de toucher au capotd'aucun véhicule pour éviter qu'elle s'emmêle.

Page 50

Installation

FIGURE 1

FIGURE 3

Renforts verticaux

Ligne du centre vertical de la porte de garage

Support de la porte

Vis autotaraudeuse 1/4 de po-14 x 5/8 de po

Ligne du centre vertical de la porte de garage

FIGURE 4

Ligne du centre vertical de la porte de garage

Boulon 5/16 de po18 x 2 po (Non fournis)

Bord intérieur de la porte ou morceau de bois de renfort

FIGURE 2

Renforts verticaux

Boulon 5/16 de po18 x 2 po (Non fournis)

Rondelle de blocage de 5/16 de po

Écrou de 5/16 de po-18

Support de la porte

Ligne du centre vertical de la porte de garage

Vis autotaraudeuse 1/4 de po-14 x 5/8 de po

MATÉRIEL

8 Installationdu support de porte

Les portes de garage enfibre de verre, enaluminium ou enacier léger DOIVENT être renforcées AVANT la fixation dusupport deporte. Contacter le fabricant dela porte de garage oulâ installateur pour les instructions relatives aux renforts ou obtenir un nécessaire de renforts. Négliger de renforcer la section supérieure, tel qu’exigé par le fabricant dela porte, peut en annuler la garantie.

Un renfort horizontal etvertical est nécessaire pour les portes de garagelégères (en fibre de verre, aluminium, acier, portes avec panneaude verre, etc.) (non fourni). Un renfort horizontal doit être suffisamment longpour être fixé à deux ou trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau supérieur. Contacter le fabricant de la porte degarage ou l’installateur pour les instructions relatives aux renforts ou obtenir un nécessaire de renforts.

REMAR QUE : Bon nombre de nécessaires de r enforts de porte prévoient la fixation directe de l'axe de chape et de la biellette de porte. D ans ce cas, l e support de porte ne sera pas nécessaire; passer à l 'étape suivante.

PORTES ARTICULÉES

1. Centrer le support de la porte avec l'axevertical précédemment tracé etutilisé pour la pose du support de linteau. Il convient denoter le positionnement correct du «HAUT» (UP), comme estampillé à l'intérieur du support.

2. Positionner le bord supérieur du support de 5 cmà 10 cm(2 à 4 pouces) plus bas que le bord supérieur de la porte, OU directement sous toutesolive à travers le haut dela porte.

3. Marquer, percer des trous etposer comme indiquéci-après, selon la construction devotre porte :

Portes métalliques ou légèresutilisant une ferrure angulaireverticale entrele support du panneau de porte et le supportde porte:

l Percer des trous de fixation de 3/16 depo. Fixer le support deporte àl'aide des vis autotaraudeuses.

l On peut également utiliser deux boulons de 5/16 depo, des rondelles de blocage et des écrous (non

(Figure1)

fournis). (Figure2)

Portes métalliques,isolées ou légères renforcées à l'usine:

l Percer des trous de fixation de 3/16 depo. Fixer le support deporte àl'aide des vis autotaraudeuses.

(Figure3)

Portes en bois :

l Utiliser les trous supérieurs et inférieurs ou latéraux de support deporte. Percer des trous de 5/16 depo à

travers la porte et fixer le support à l'aidede boulons àtête bombée età collet carré de 5/16 depo-18 x 2po, des rondelles de blocageet des écrous (non fournis). (Figure4)

REMAR QUE : Les vi s autotaraudeuses de 1/4 de po-14 x 5/8 de po ne sont pas destinées à être utilisées sur des portes en bois.

Page 51

Installation

FIXATIONS

Axe de chape de 5/16 de po x 1-1/4 de po

Axe de chape de 5/16 po x 1 po

Boulon hexagonal de 1/4 de po-20 x 3/4 de po

Contre-écrou de 1/4 de po-20Anneau d’arrêt

Boulon hexagonal 1/4 de po-20 x 3/4 de po

Anneau d’arrêt

Écrou 1/4 de po-20

Axe de chape 5/16 de po x 1-1/4 de po

Axe de chape 5/16 de po x 1 po

BON MAUVAIS

Biellette droite

Biellette courbée

Biellette droite

(Rainure faisant face a l’oppose)

9 Fixation de la biellette de la porte au chariot

IMPORTAN T: la rainure de la biellette de porte droite DOIT pointer loin de la biell ette de porte courbée.

1. Fermez la porte. Débrancher le chariot entirant la poignée dedéverrouillage de secours.

2. Fixez la biellette droite sur le chariot extérieur à l'aide d'unaxe dechape. Faire tenir l'axe de chape avec un anneau d'arrêt.

3. Fixez la biellette courbéesur le support deporte àl'aide d'unaxe de chape.Faire tenir l'axede chape avec un anneau d'arrêt.

4. Rapprocher les biellettes. Trouver deux paires de trous qui s'alignent et joindre les sections. Sélectionner les trous aussi éloignés que possible de manière à accroître la rigidité de labiellette et fixer à l'aide de boulons et d'écrous.

5. Tirer la poignée de déverrouillage desecours vers l'ouvre-porte de garage defaçon àce quela biellette de dégagement du chariot soit à l'horizontale. Le chariot se réenclenchera automatiquement lorsque l'ouvreporte degaragefonctionnera.

Page 52

Installation

FIXATIONS

Vis 6AB x 1 de po (2)

Chevilles à murs secs (2)

Agrafes isolées (Non illustrés)

6 mm (1/4 po)

2 3

10 Pose de la commande de porte

Pour prévenir d'éventuelles BLESSURES GRAVES, voire MORTELLESsuite à une électrocution:

l S'assurer que l'alimentationest coupée AVANT d'installer la commande dela porte. l Raccorder la commandede porte UNIQUEMENT à des fils basse tension de12 V.

Pour prévenir d'éventuelles BLESSURES graves ou LA MORT par suite d'une porte de garage qui se ferme:

l Poser la commande de portebien envue dela porte degarage,hors de la portée des enfants à une

hauteur minimale de 1,5m (5pi) et à l'écart deTOUTES les pièces mobiles de la porte.

l Ne JAMAIS laisser des enfants faire fonctionner les boutons-poussoirs de la commande deporte oules

émetteurs de la télécommande, ni jouer avec ceux-ci.

l Actionner la porte UNIQUEMENT lorsqu'onla voit clairement, qu'elle estbien réglée et querien ne gêne

la course de la porte.

l TOUJOURS garder la porte degaragebien envue jusqu'à sa fermeture complète.Ne JAMAIS laisser

personnecroiser le chemin d'une porte de garage qui se ferme.

INTRODUCTION

Poser la commandede la porte dans un endroit où on pourra la voir de la porte, àau moins 1,5m (5pi) du sol, là où les enfants ne pourront pas l'atteindre et loin detoutes les pièces mobiles de la porte.

REMAR QUE : L'apparence de votre produit peut différer de ceux ill ustrés ici .

1. Enlevez 6mm(1/4de po) d'isolationà l'extrémitédu fil, puis séparer les fils.

2. Connecter un fil à chacun des deux vis situées sur le dos de la commande deporte. Les fils peuvent être connectés à l'unou l'autre vis.

3. Montez la commande de la porte avec le matériel fourni.

Page 53

Installation

MATÉRIEL

Agrafe isolée

(Non illustrés)

ROUGE

BLANC

GRIS

Agrafe

11 mm (7/16 po)

11 Raccordement des fils de la commande de porte à l'ouvre-porte de garage

1. Acheminer les fils blanc et rouge/blanc dela commandede porte vers l’ouvre-porte degarage.Fixer le fil au mur et auplafondavec l'agrafe (cette directive ne s'applique pas àla boîtesimple ou aux installations précâblées). Ne pas percer le fil avec une agrafe, car cela créerait un court-circuit ou un circuit ouvert.

2. Enlever 7/16 po(11mm) d'isolation àl'extrémité dufil, près de l'ouvre-porte de garage.

3. Relier le fil aux bornes rougeet blanchede l'ouvre-porte de garage. Si votre garage est precâble assurezvous quevous utilisez les mêmes fils qui sont connectes a la commande de porte. Pour insérer les fils ou les libérer de la borne, appuyer sur la languetteavec la pointedu tournevis.

12 Fixation des étiquettes d'avertissement

1. Fixer l'étiquetted'avertissement sur le mur, près de la commande deporte, avec des punaises ou des agrafes.

2. Placer l'étiquette concernant l'essai d'inversion desécurité/ouverture manuelle bienen vuesur le côté intérieur de la porte de garage.

Page 54

Installation

Zone de protection du faisceau lumineux invisible

Détecteur inverseur de sécurité 15 cm (6 po) max au-dessus du sol

Faisant face à la porte depuis l'intérieur du garage.

MATÉRIEL

Boulon à tête bombée et à collet carré 1/4 de po-20 x 1/2 de po

Écrou à oreilles de 1/4 de po-20

Ne sont pas à plus de 15 cm (6 po)

Boulon à tête bombée et à collet carré 1/4 de po-20 x 1/2 de po

Écrou à oreilles de 1/4 de po-20

13 Pose le Protector System

S'assurer quel'ouvre-porte degarage est hors tensionAVANT de poser le capteur d'inversion desécurité. Pour prévenir des BLESSURES GRAVES ouLA MORT par suite d'une porte de garage qui se ferme :

l Raccorder et aligner correctement le capteur d'inversion desécurité. Ce dispositif de sécurité requis NE

DOIT PAS être désactivé.

l Poser le capteur d'inversion de sécurité demanière àce quele faisceau NE SOIT PAS ÀUNE

HAUTEUR de plus de 15cm (6po) au-dessus du plancher du garage.

RENSEIGNEMENTS IMPORTANTS AU SUJET DU CAPTEUR D'INVERSION DE SÉCURITÉ Le détecteur inverseur de sécurité doit être connecté et aligné correctement avant que l'ouvre-porte de garage n'entame le mouvement de fermeture.

Le capteur detransmission (doté d'un témoinDEL ambré) transmetun faisceaude lumière invisible au capteur de réception (muni d'untémoin DEL vert). Si un obstacle brise le faisceau delumière pendant que la porte se ferme, la porte s'arrêtera et remontera jusqu'à la position entièrement ouverte et l'éclairage de l'ouvre-porte clignotera 10fois.

REMAR QUE : Pour économiser l’énergie, l'ouvre-porte de garage se met en mode de veille lorsque la porte est complètement fermée.Le mode de veille ferme l'ouvre-porte de garage jusqu'à ce qu'il soit activé. Le mode de veille est subordonné à l'éclairage de l'ouvre-porte de garage; lorsque l'ampoule s'éteint, le témoin D EL du capteur s'éteint et chaquefois que l'éclairage de l'ouvre-porte de garage s'allume, le témoin DEL du capteur s'allume. L'ouvre-porte de garage ne se met en mode de veille que l orsqu'il a achevé cinq cycl es de mise sous tension.

Lors de l'installation des capteurs d'inversion de sécurité, vérifier les points suivants:

l Les capteurs sont installés à l'intérieur du garage, un dechaquecôté de la porte. l Les capteurs sont face àface avec les lentilles alignées et la lentille dudétecteur de réceptionne reçoit pas

de lumière directe du soleil.

l Les capteurs sont pas plus de 15cm (6po) au-dessus du plancher et le faisceau lumineux est dégagé.

Les capteurs d'inversion desécurité peuvent être fixés auguide de porte,au mur ou ausol. Les capteurs ne doivent pas être installés à plus de15 cm (6 po) au-dessus dusol. Si votre guidede porte ne supporte pas solidement le support de capteur, une pose murale est recommandée. Choisir l'une des installations suivantes.

OPTION A POSE AUX GUIDES DE LA PORTEDE GARAGE

1. Faire glisser les biellettes courbées du support decapteur sur le pourtour du guide dela porte. Enclencher en place afin que le support de capteur soit abuté contre le guide.

2. Faire glisser le boulon à tête bombée dans la fente dechaquecapteur.
