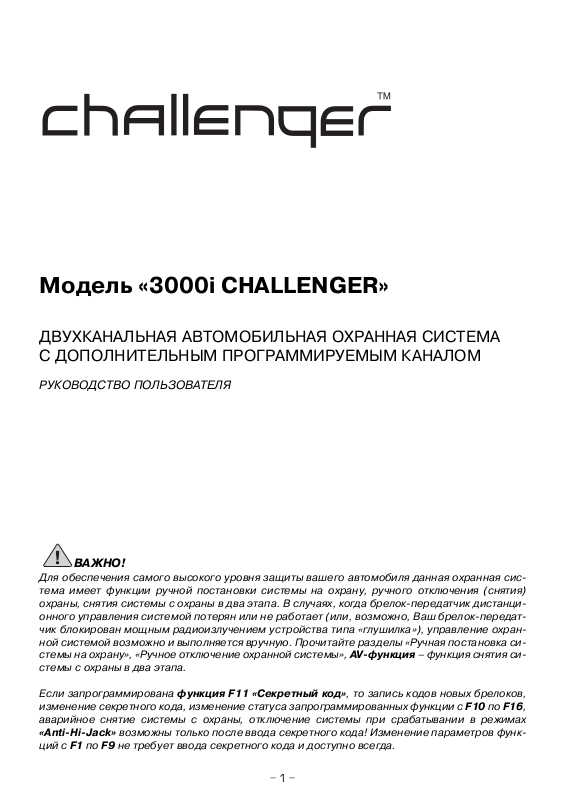

Модель «3000i CHALLENGER»
ДВУХКАНАЛЬНАЯ АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА
С ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелокпередатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелокпередат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AVфункция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F11 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F10 по F16,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«AntiHiJack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F9 не требует ввода секретного кода и доступно всегда.
1
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
ПАССИВНАЯ (АВТОМАТИЧЕСКАЯ) ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . .5
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ AntiHiJack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .12
ДИСТАНЦИОННОЕУПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ 3000i CHALLENGER . . . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Установка системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
3
ССТТААННДДААРРТТННЫЫЕЕ ФФУУННККЦЦИИИИ ССИИССТТЕЕММЫЫ
• Динамический код KeeLoq+.
• Двухканальный приемник (возможность программирования до четырех передатчиков).
• Два трехкнопочных программируемых передатчика.
• Кнопочный переключатель Valet.
• Двухзоновый пьезоэлектрический датчик удара.
• Cирена.
• Встроенное реле управления габаритными огнями.
• Встроенный универсальный силовой выход управления замками дверей.
• Дистанционное управление центральным замком автомобиля в режиме Valet и при
работающем двигателе.
• Два разъемных соединения для подключения внешних датчиков удара и объема.
• Ограничение ложных срабатываний по всем зонам, всех датчиков.
• Две цепи комплиментарных блокировок (требуется установка дополнительного реле).
• Два канала управления сервисными устройствами автомобиля (канал дополнительной
блокировки, управление стеклоподъемником, выход вежливой подсветки, управление
открыванием багажника, независимое управление пейджером).
• Многофункциональный светодиодный индикатор.
• Память срабатываний.
• Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режим
полной охраны, даже при отсутствии ключа зажигания.
• Бесшумная постановка и снятие системы с охраны.
• Временное отключение датчика(ов) удара.
• Отключение сигнала тревоги с пульта дистанционного управления.
• Дистанционное управление функцией Паника во всех режимах.
• Звуковое подтверждение режима Valet.
• Звуковое и световое предупреждение о срабатывании системы.
• Ограниченное время режима тревоги.
• Охрана периметра.
• Обход зоны неисправности.
• Память состояний Valet, DISARM (снято с охраны), TRIGGERS (состояние входов
охраны) при отключении питания системы.
• Немедленное включение тревожной сигнализации при отключении/включении
питания системы в режиме ARM (охрана).
• Управление открыванием багажника с временным отключением датчиков и канала
охраны капот/багажник.
• Долговременное дистанционное выключение/включение сирены (ночной режим)
в режиме охраны.
ППРРООГГРРААММММИИРРУУЕЕММЫЫЕЕ ФФУУННККЦЦИИИИ ССИИССТТЕЕММЫЫ
• Персональный код отключения и управления системой.
• Задержка постановки системы на охрану: 5 сек, 60 сек.
• Пассивная/активная постановка системы на охрану.
• Автоматическое запирание дверей при включении зажигания.
• Автоматическое отпирание дверей при выключении зажигания.
• Функция перепостановки на охрану.
• Программирование режима управления центральным замком при перепостановке на охрану.
• Длительность импульса управления замками дверей: 1 сек, 3,5 сек.
• Двойной импульс отпирания дверей.
• Закрыть все (КОМФОРТ) – программирование импульса закрытия дверей на 15 или
30 сек при постановке на охрану.
• Функция управления дополнительным каналом 2.
• Функция управления дополнительным каналом 3.
• Функция AntiHiJack при включении зажигания.
4
• Долговременное дистанционное выключение/включение сигнала тревоги сирены
(ночной режим) в режиме охраны.
• Функция отключения «ложных» срабатываний системы.
• Охрана при запущенном двигателе.
• AVфункция – снятие системы с охраны в два этапа.
• Восстановление заводских настроек.
Передатчики, обладающие технологией защиты цифровых кодов от перехвата (KeeLoq)
В брелокахZпередатчиках, входящих в комплект данной охранной системы, используется
наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых
в настоящий момент автомобильных охранных систем. Некоторые из современных опытных
угонщиков автомобилей используют устройства, известные как перехватчики кодов (code
grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройстZ
вом дистанционного управления охранной системой автомобиля. После ухода водителя угонZ
щик использует данный код для снятия системы с охраны.
В отличие от описанных выше устройств дистанционного управления брелокиZпередатчики,
входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каждый
раз, когда нажимается кнопка поэтому, когда угонщик воспроизведет перехваченный сигнал
вашего брелокаZпередатчика, охранная система на него просто не отреагирует.
Если кнопка на вашем брелокеZпередатчике нажималась более 30 раз, когда он находился вне
пределов управления охранной системой (например, если с ним играли дети), система не буZ
дет реагировать на вызов брелокаZпередатчика, когда вы снова решите им воспользоваться.
Вам необходимо синхронизировать ваш брелокZпередатчик с приемником охранной системы.
Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы
на охрану/снятия системы с охраны на брелокеZпередатчике. После этого система снова буZ
дет реагировать на все команды дистанционного управления.
ФФУУННККЦЦИИИИ ККННООППООКК ППЕЕРРЕЕДДААТТЧЧИИККАА
5
ППААССССИИВВННААЯЯ ((ААВВТТООММААТТИИЧЧЕЕССККААЯЯ)) ППООССТТААННООВВККАА ССИИССТТЕЕММЫЫ ННАА ООХХРРААННУУ
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
Красный светодиодный индикатор, установленный в приборную панель автомобиля, буZ
дет часто мигать, указывая на то, что включился 30Zсекундный таймер пассивной постаZ
новки системы на охрану.
2. Если во время работы таймера пассивной постановки на охрану будут открыты дверь, каZ
пот или багажник автомобиля, работа таймера пассивной постановки системы на охрану
будет приостановлена. Когда все охраняемые точки будут закрыты, система начнет цикл
пассивной постановки на охрану с начала. По окончании 30Zсекундного отсчета времени
таймера пассивной постановки системы на охрану:
красный светодиодный индикатор на приборной панели автомобиля начнет медленно мигать;
габаритные огни автомобиля мигнут один раз;
сирена подаст один короткий звуковой сигнал подтверждения.
Если сирена при постановке системы на охрану не подает короткий звуковой сигнал подZ
тверждения, значит, функция подачи таких сигналов была отключена при программировании
системы. Обратитесь к разделу «Долговременное отключение коротких звуковых сигналов
сирены, подаваемых при постановке и снятии системы с охраны» данного руководства.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автоZ
мобиля будут заперты.
Функция запирания дверей автомобиля при пассивной постановке системы на охрану являетZ
ся программируемой функцией данной охранной системы. Система может быть запрограмZ
мирована таким образом, что двери автомобиля будут запираться только при постановке
системы на охрану с брелокаZпередатчика. При этом при пассивной постановке системы на
охрану двери автомобиля автоматически запираться не будут.
ААККТТИИВВННААЯЯ ППООССТТААННООВВККАА ССИИССТТЕЕММЫЫ ННАА ООХХРРААННУУ
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Один раз нажмите и отпустите большую кнопку постановки/снятия системы с охраны
на брелокеZпередатчике.
3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.
4. Габаритные огни автомобиля мигнут один раз.
5. Сирена подаст один короткий звуковой сигнал подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автоZ
мобиля будут заперты.
Кнопки брелоковпередатчиков
Постановка/снятие системы на/с охраны
Кнопка управления сиреной («Паника»)
Кнопка управления программируемым каналом CH 2
6
Бесшумная активная постановка на охрану
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Кратковременно нажмите малую кнопку, а затем большую кнопку постановки/снятия сисZ
темы с охраны на брелокеZпередатчике.
3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.
4. Габаритные огни автомобиля мигнут один раз. Звукового сигнала подтверждения не будет.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автоZ
мобиля будут заперты.
ВВРРЕЕММЕЕННННООЕЕ ООТТККЛЛЮЮЧЧЕЕННИИЕЕ ДДААТТЧЧИИККАА УУДДААРРАА
Если Вы оставляете Ваш автомобиль на городской улице с оживленным движением и велика
вероятность ложных срабатываний системы, ОТКЛЮЧИТЕ ДАТЧИК(И) при постановке систеZ
мы на охрану.
Кратковременно нажмите большую кнопку, а затем в течение 4 сек малую кнопку на брелокеZ
передатчике. Сирена подаст длинный звуковой сигнал, подтверждая отключение датчика удаZ
ра на текущий период охраны.
РРУУЧЧННААЯЯ ППООССТТААННООВВККАА ССИИССТТЕЕММЫЫ ННАА ООХХРРААННУУ
Если Вы по какойлибо причине не можете воспользоваться брелокомпередатчиком
для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet
в любое время даже при отсутствии ключа зажигания.
Полная постановка системы на охрану
1. Кратковременно нажмите, отпустите, а затем нажмите и удерживайте (более 3 сек) кнопZ
ку Valet до подтверждения звуковым сигналом включения режима постановки на охрану.
2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия
последней двери:
а) если дверь была закрыта, система будет ждать открытия, а затем закрытия последней
двери,
б) если дверь была открыта, система будет ждать закрытия последней двери.
3. После того как закрыта последняя дверь и по истечении 3Zсекундного интервала времени
включится режим полной охраны.
Если имеется дополнительная цепь запирания/отпирания замков дверей и включена
программируемая функция F2/2 (блокировка замков дверей при автоматической постаZ
новке системы на охрану), то двери автомобиля будут заперты.
Ручная постановка в режим охраны выполняется только на один цикл до снятия систе
мы с охраны.
Примечание
После выключения зажигания ручная постановка в режим охраны может быть выполнена
только после 5Zсекундной задержки.
ЗЗААЩЩИИТТАА ААВВТТООММООББИИЛЛЯЯ ППРРИИ ВВККЛЛЮЮЧЧЕЕННННООММ РРЕЕЖЖИИММЕЕ ООХХРРААННЫЫ
Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыZ
ванию системы и включению сигнализации. В течение 30 сек будут работать сирена и миZ
гать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных огZ
ней прекратится и система будет продолжать контролировать все цепи защиты автомобиZ
ля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в течение
шести 30Zсекундных циклов и затем отключится; данная зона защиты будет изолирована,
и система продолжит контролировать остальные цепи защиты автомобиля.
Каждый раз, когда система ставится на охрану, красный светодиодный индикатор, установленZ
ный в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного
индикатора служит визуальным предупреждением для потенциальных грабителей или угонZ
щиков. В качестве индикатора используется светоизлучающий диод, потребляющий небольZ
шой ток. поэтому, даже если система оставлена в режиме охраны на длительное время, рабоZ
та светодиодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.
7
При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего
30Zсекундного цикла сигнализации, привлекая внимание к автомобилю.
Дополнительная функция. Каждый раз, когда система ставится на охрану, блокируется цеZ
пь стартера автомобиля. При этом двигатель автомобиля не может быть запущен даже
с помощью ключа зажигания.
Когда система находится на охране, любой сильный удар по кузову или стеклу автомобиZ
ля приведет к срабатыванию датчика удара и включению сигнализации.
Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара,
после чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.
ССННЯЯТТИИЕЕ ССИИССТТЕЕММЫЫ СС ООХХРРААННЫЫ
Подходя к автомобилю, нажмите и отпустите большую кнопку постановки/снятия системы
с охраны на брелокеZпередатчике.
1. Система выключит режим охраны.
2. Светодиодный индикатор погаснет.
3. Габаритные огни автомобиля мигнут два раза.
4. Сирена подаст два коротких звуковых сигнала подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Примечание
Если включена функция F8 – автоматическая перепостановка на охрану, то при снятии
системы с охраны светодиодный индикатор начнет быстро мигать, указывая на то, что
если в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны.
Если в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор
погаснет, и режим постановки системы на охрану будет отменен.
ББЕЕССШШУУММННООЕЕ ССННЯЯТТИИЕЕ ССИИССТТЕЕММЫЫ СС ООХХРРААННЫЫ
1. Подходя к автомобилю, кратковременно нажмите малую кнопку, а затем – большую кнопку
постановки/снятия системы с охраны на брелокеZпередатчике.
2. Система выполнит действия в соответствии с режимами запрограммированных функций.
3. Габаритные огни автомобиля мигнут два раза.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки двеZ
рей автомобиля будут открыты.
ППООССТТААННООВВККАА ССИИССТТЕЕММЫЫ ННАА ООХХРРААННУУ ППРРИИ РРААББООТТААЮЮЩЩЕЕММ ДДВВИИГГААТТЕЕЛЛЕЕ
Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона автоZ
мобиля при выполнении, например, процедуры прогрева двигателя.
Постановка на охрану:
1) включите зажигание и запустите двигатель,
2) закройте все двери, капот и багажник,
3) Нажмите и удерживайте большую кнопку постановки / снятия системы с охраны в течение
3 сек,
4) красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать,
5) габаритные огни автомобиля мигнут один раз,
6) сирена подаст один короткий звуковой сигнал.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автоZ
мобиля будут заперты.
Функция постановки на охрану при запущенном двигателе – программируемая функ
ция F12 и может быть включена или выключена.
ББЕЕССШШУУММННААЯЯ ППООССТТААННООВВККАА ССИИССТТЕЕММЫЫ ННАА ООХХРРААННУУ ППРРИИ РРААББООТТААЮЮЩЩЕЕММ
ДДВВИИГГААТТЕЕЛЛЕЕ
1. Включите двигатель.
2. Закройте все двери, капот и багажник.
8
3. Кратковременно нажмите малую кнопку, а затем нажмите и удерживайте большую кнопку
постановки/снятия системы с охраны на брелокеZпередатчике в течение 3 сек.
4. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.
5. Габаритные огни автомобиля мигнут один раз.
6. Сирена не будет подавать звуковых сигналов подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автоZ
мобиля будут заперты.
ЗЗААЩЩИИТТАА ААВВТТООММООББИИЛЛЯЯ ППРРИИ ВВККЛЛЮЮЧЧЕЕННННООММ РРЕЕЖЖИИММЕЕ ООХХРРААННЫЫ ППРРИИ
РРААББООТТААЮЮЩЩЕЕММ ДДВВИИГГААТТЕЕЛЛЕЕ
Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыZ
ванию системы и включению сигнализации. Включатся все блокирующие цепи. При этом
двигатель автомобиля заглохнет и попытки запустить его заново ни к чему не приведут.
В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После этоZ
го звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать
контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь
открытой, сирена будет работать в течение шести 30Zсекундных циклов и затем отключитZ
ся; данная зона защиты будет изолирована, а система продолжит контролировать остальZ
ные цепи защиты автомобиля.
Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы
габаритные огни автомобиля мигают в течение всего 30Zсекундного цикла сигнализации,
привлекая внимание к автомобилю.
ССННЯЯТТИИЕЕ ССИИССТТЕЕММЫЫ СС ООХХРРААННЫЫ ППРРИИ РРААББООТТААЮЮЩЩЕЕММ ДДВВИИГГААТТЕЕЛЛЕЕ
Снятие системы с охраны при работающем двигателе осуществляется кратковременным
нажатием большой кнопки постановки/снятия системы с охраны.
Светодиодный индикатор погаснет.
Если сигнализация срабатывала в Ваше отсутствие, то при снятии с охраны светодиодный
индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабатыZ
вала в Ваше отсутствие.
Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Примечание
Попытка снять систему с охраны после того, как система сработала (включилась сирена сигZ
нализации), приведет только к отключению звуковой сигнализации. Система не будет снята
с охраны. Для того чтобы снять систему с охраны, необходимо еще раз нажать большую кнопZ
ку постановки/снятия с охраны на брелокеZпередатчике, когда система не подает звуковую
сигнализацию.
ББЕЕЗЗЗЗВВУУЧЧННООЕЕ ССННЯЯТТИИЕЕ ССИИССТТЕЕММЫЫ СС ООХХРРААННЫЫ ППРРИИ РРААББООТТААЮЮЩЩЕЕММ ДДВВИИГГААТТЕЕЛЛЕЕ
Подходя к автомобилю, кратковременно нажмите малую кнопку, а затем большую кнопку постаZ
новки/снятия системы с охраны на брелокеZпередатчике.
Светодиодный индикатор, установленный в приборную панель автомобиля, погаснет.
Габаритные огни автомобиля мигнут два раза.
ССИИГГННААЛЛЫЫ ППРРЕЕДДУУППРРЕЕЖЖДДЕЕННИИЯЯ ОО ППООППЫЫТТККЕЕ ППРРООННИИККННООВВЕЕННИИЯЯ ВВ ААВВТТООММООББИИЛЛЬЬ
Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная
система проинформирует Вас об этом.
При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза мигZ
нут габаритные огни или указатели поворотов.
Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как миZ
гает светодиодный индикатор на приборной панели автомобиля.
•Если светодиодный индикатор мигает один раз через паузу, то система срабатывала
от датчика удара или от триггера дополнительного устройства, подключенного к системе.
9
•Если светодиодный индикатор мигает два раза через паузу, то система срабатывала
от концевого выключателя багажника или капота (при попытке открыть капот или багажник).
•Если светодиодный индикатор мигает три раза через паузу, то система срабатывала
от концевого выключателя дверей (при попытке открыть двери автомобиля).
Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы
и стираются при включении зажигания.
ККННООППООЧЧННЫЫЙЙ ППЕЕРРЕЕККЛЛЮЮЧЧААТТЕЕЛЛЬЬ VVaalleett ((рреежжиимм
Valet
))
Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны данZ
ной системы, что исключает необходимость отдавать передатчик управления Вашей систеZ
мой служителю парковки или механику станции технического обслуживания. Когда система
находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного
управления режимом Паника и функции дистанционного управления запиранием и отпираниZ
ем замков дверей автомобиля.
Включение режима Valet
1. Снимите систему с охраны с брелокаZпередатчика или кнопки Valet или введите свой перZ
сональный код ручного отключения системы.
2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
4. Светодиодный индикатор начнет светиться постоянно.
5. Система находится в сервисном режиме Valet.
Примечание
В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным звуZ
ковым сигналом.
Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не нужен.
Это обеспечит полную защиту вашего автомобиля.
Выключение режима Valet
1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
3. Светодиодный индикатор погаснет.
4. Система перейдет в рабочий режим.
РРУУЧЧННООЕЕ ООТТККЛЛЮЮЧЧЕЕННИИЕЕ ООХХРРААННННООЙЙ ССИИССТТЕЕММЫЫ СС ППООММООЩЩЬЬЮЮ ППЕЕРРЕЕККЛЛЮЮЧЧААТТЕЕЛЛЯЯ
VVaalleett
Данная охранная система может быть снята с охраны и без использования брелокаZпередатZ
чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нужZ
но снять систему с охраны и воспользоваться автомобилем, но брелокZпередатчик потерян
или неисправен. Если при программировании системы для ручного отключения системы
выбран переключатель Valet, то для отключения системы проделайте следующее:
1) откройте дверь автомобиля,
2) сработает охранная система и включится сирена,
3) включите зажигание,
4) в течение 10 сек кратковременно нажмите кнопку Valet.
Обратите внимание, что при этом система не будет находиться в режиме Valet!
ООТТККЛЛЮЮЧЧЕЕННИИЕЕ ССИИССТТЕЕММЫЫ СС ППООММООЩЩЬЬЮЮ ППЕЕРРССООННААЛЛЬЬННООГГОО ККООДДАА
Выбор кодированного режима отключения системы осуществляется функцией F11. Для этоZ
го обратитесь к Вашему мастеруZустановщику или смотрите раздел «Программируемые
функции» и инструкцию по установке системы. Обратите внимание, что выбор данной функZ
ции также определяет способ отключения режима AntiHiJack (Valet или кодированный).
В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать
фабричный код (11) или, для обеспечения максимальной защиты Вашего автомобиля,
Вы можете запрограммировать свой персональный код отключения в любое время.
Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.
10
Для снятия системы с помощью персонального кода
1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствуюZ
щее первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствуюZ
щее второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание. Режим тревоги выключится, и двигатель можно
завести.
Примечание
В том случае, если 3 раза подряд был введен неправильный код, система перестанет восZ
принимать дальнейшие попытки ввода кода в течение некоторого времени.
ППРРООГГРРААММММИИРРООВВААННИИЕЕ ППЕЕРРССООННААЛЛЬЬННООГГОО ККООДДАА ООТТККЛЛЮЮЧЧЕЕННИИЯЯ ССИИССТТЕЕММЫЫ
Функция F11 должна соответствовать режиму Секретный код.
Фабричный код отключения системы – 11.
Для программирования вашего персонального кода
Введите действующий персональный код для разрешения операции смены секретного кода
1. Снимите систему с охраны (выключите зажигание, если оно было включено и ожидайте 5 сек).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание.
7. Если введенный код правильный – прозвучит один короткий сигнал сирены.
8. В течение 5 сек выключите зажигание.
Выполните процедуру записи нового секретного кода
9. Сразу же нажмите кнопочный выключатель Valet 5 раз. Вы услышите один короткий и один
длинный сигнал сирены, подтверждающие, что система готова к программированию ноZ
вого персонального кода.
10. В течение 5 сек после сигналов сирены нажмите кнопку 1 (большая кнопка) передатчика
для начала ввода первой цифры персонального кода. Вы услышите один подтверждающий
сигнал сирены.
11. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее
количество сигналов, подтверждая ввод первой цифры кода.
12. В течение 10 сек нажмите кнопку 2(малая кнопка) передатчика для начала ввода второй
цифры персонального кода. Вы услышите два подтверждающих сигнала сирены.
13. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее коZ
личество сигналов, подтверждая ввод второй цифры кода.
14. Включите зажигание. Вы услышите один короткий и один длинный сигналы сирены, подZ
тверждающие, что программирование нового персонального кода закончено.
Примечание
Если система не подтверждает ввод секретного кода звуковым сигналом, поставьте систему
в охрану с помощью брелока передатчика, затем снимите систему с охраны и повторите проZ
цедуру ввода секретного кода.
Обязательно запишите или хорошо запомните Ваш персональный код. Обратите внимание,
что если функция F11 запрограммирована как Секретный код, персональный код также
будет необходим для отключения функции AntiHiJack.
11
РРЕЕЖЖИИММ AANNTTII%%HHII%%JJAACCKK ППРРИИ ВВККЛЛЮЮЧЧЕЕННИИИИ ЗЗААЖЖИИГГААННИИЯЯ –– ЗЗААЩЩИИТТАА ООТТ УУГГООННАА
ИИ ЗЗААХХВВААТТАА ААВВТТООММООББИИЛЛЯЯ ((ппррооггррааммммииррууееммааяя ффууннккцциияя FF1133))
1. Зажигание включено или заведен двигатель.
2. В течение 20 сек после включения зажигания система не проявляет себя никаким обраZ
зом. Выключение зажигания отменяет действие функции. Последующее включение зажиZ
гания активирует функцию AntiHiJack сначала.
3. В течение следующего 20Zсекундного интервала (цикл предупреждения) система включаZ
ет кратковременные сигналы предупреждения. Выключение, а затем включение зажигаZ
ния активирует функцию AntiHiJack с цикла предупреждения.
4. В течение следующего 20Zсекундного интервала (цикл безопасного останова) система
включает сигналы тревоги и выполняет попеременное включение блокировок. ВыключеZ
ние, а затем включение зажигания активирует все блокирующие цепи полностью и вклюZ
чает тревожную сигнализацию в непрерывном режиме.
Примечание
После того как включена тревожная сигнализация в непрерывном режиме, звуковая и светоZ
вая сигнализации будут работать до полного разряда аккумулятора автомобиля.
ООТТККЛЛЮЮЧЧЕЕННИИЕЕ РРЕЕЖЖИИММАА AAnnttii%%HHii%%JJaacckk
Если функция F11 в режиме Valet, отключение функции AntiHiJack производится однократZ
ным нажатием кнопочного выключателя Valet. Для этого выключитe, затем вновь включите
зажигание и в течение 10 сек нажмите кнопочный выключатель Valet.
Если функция F11 в режиме Секретный код, выключите и вновь включите зажигание 2 раза,
после чего введите персональный секретный код отключения системы.
ААВВТТООММААТТИИЧЧЕЕССККООЕЕ ЗЗААППИИРРААННИИЕЕ ДДВВЕЕРРЕЕЙЙ ППРРИИ ВВККЛЛЮЮЧЧЕЕННИИИИ ЗЗААЖЖИИГГААННИИЯЯ
((ффууннккцциияя FF66))
Если в Вашем автомобиле установлены дополнительные электроприводы замков дверей, данZ
ная система может быть запрограммирована на автоматическое запирание дверей при вклюZ
чении зажигания. Каждый раз при включении зажигания, через 3 сек, двери автомобиля будут
заперты для обеспечения Вашей безопасности. Если какаяZлибо из дверей будет в этот моZ
мент открыта, двери запираться не будут. Если Вы хотите включить данную функцию, обратиZ
тесь к Вашему мастеруZустановщику или смотрите раздел «Программируемые функции».
ААВВТТООММААТТИИЧЧЕЕССККООЕЕ ООТТППИИРРААННИИЕЕ ДДВВЕЕРРЕЕЙЙ ППРРИИ ВВЫЫККЛЛЮЮЧЧЕЕННИИИИ ЗЗААЖЖИИГГААННИИЯЯ
((ффууннккцциияя FF77))
Если в Вашем автомобиле установлены дополнительные электроприводы замков дверей, то
каждый раз при выключении зажигания двери автомобиля будут автоматически отпираться.
Если Вы хотите отключить данную функцию, обратитесь к Вашему мастеруZустановщику или
смотрите раздел «Программируемые функции».
ДДИИССТТААННЦЦИИООННННООЕЕ УУППРРААВВЛЛЕЕННИИЕЕ РРЕЕЖЖИИММООММ ППааннииккаа
Для включения режима Паника нажмите и удерживайте вместе обе кнопки брелокаZпередатZ
чика, что позволяет в чрезвычайной ситуации включить сирену системы. Для дистанционного
включения режима Паника
1) нажмите кнопки 1+2 на Вашем брелокеZпередатчике и удерживайте их в нажатом состояZ
нии не менее чем 3 сек; это приведет к немедленному включению сирены и миганию габаZ
ритных огней.
2) для отключения сирены еще раз кратковременно нажмите кнопки 1+2 передатчика одноZ
временно; если вы не отключите режим Паника, система выключится автоматически
через 30 сек.
Примечание
В режиме Паника будут работать все обычные функции брелокаZпередатчика.
Режим Паника работает как при выключенном, так и при включенном зажигании.
ДДИИССТТААННЦЦИИООННННООЕЕ УУППРРААВВЛЛЕЕННИИЕЕ ДДООППООЛЛННИИТТЕЕЛЛЬЬННЫЫММИИ УУССТТРРООЙЙССТТВВААММИИ
((ккааннаалл 22)) ППРРООГГРРААММММИИРРУУЕЕММААЯЯ ФФУУННККЦЦИИЯЯ FF99
Данная система имеет дополнительный канал 2, который позволяет управлять различными
дополнительными устройствами, подключаемыми к системе. В основном данный канал моZ
жно использовать для
12
дистанционного открывания багажника автомобиля,
дистанционного запуска двигателя автомобиля и т.д.
Для подачи управляющего сигнала на дополнительное устройство по каналу 2 нажмите малую
кнопку 2 на брелокеZпередатчике и удерживайте ее в нажатом положении в течение 1,5 сек.
1. Выход канала CH2 соединяется с «массой» в течение всего времени удержания кнопки 2
на брелокеZпередатчике.
2. Выход канала CH2 соединяется с «массой» в течение 1 сек.
3. Выход канала CH2 соединяется с «массой» на время до следующего момента управления
каналом и только при включенном зажигании. Выключение зажигания не приводит к выZ
ключению канала. Выключение канала CH2 осуществляется повторным нажатием и удерZ
жанием кнопки 2 более 1,5 сек при любом состоянии зажигания.
Примечание
Для пп. 1,2: если выход канала 2 был активизирован в то время, когда система находилась
в режиме охраны, то система одновременно на некоторое время отключит датчик удара
и триггер капота/багажника для того, чтобы открывание багажника не вызвало срабатывания
системы. После того как багажник будет закрыт, система автоматически возьмет эту цепь под
охрану и включит датчик удара.
Для п.3: при активации канала система отключает только датчики удара.
ДДИИССТТААННЦЦИИООННННООЕЕ УУППРРААВВЛЛЕЕННИИЕЕ ДДООППООЛЛННИИТТЕЕЛЛЬЬННЫЫММИИ УУССТТРРООЙЙССТТВВААММИИ
((ккааннаалл 33))
Дополнительный программируемый канал 3 (линия дополнительной блокировки «ARM» – проZ
вод черный с белой полосой) позволяет управлять дополнительными устройствами, подклюZ
чаемыми к системе. Данный канал программируется как один из следующих выходов:
Дополнительный выход блокировки (комплиментарный по отношению к основному выхоZ
ду блокировки);
Импульсный выход отрицательной полярности на 30 сек при постановке системы на охраZ
ну (вариант использования – как выход управления стеклоподъемниками);
Импульсный выход отрицательной полярности на 20 сек при снятии системы с охраны
(вариант использования – выход управления вежливой подсветкой). Включение зажигаZ
ния отменит действие импульса в любое время;
Независимый канал управления внешним устройством типа Пейджер.
ДДИИССТТААННЦЦИИООННННООЕЕ УУППРРААВВЛЛЕЕННИИЕЕ ССИИРРЕЕННООЙЙ
В некоторых случаях использования охранной системы требуется выключать сирену, наприZ
мер, для соблюдения тишины в ночное время. Система 3000i CHALLENGER позволяет дистанZ
ционно выключать, а также дистанционно включать сирену по желанию пользователя. УправZ
ление сиреной возможно только в режиме охраны. Выключение или включение сирены произZ
водиться двухкраным одновременным нажатием кнопок 1+2 брелокаZпередатчика в течение
1 сек. Снятие системы с охраны, а затем постановка на охрану автоматически восстановит раZ
боту сирены в обычном режиме. Когда система находится в режиме охраны, выключение или
включение сирены можно производить любое число раз.
AAVV%%ФФУУННККЦЦИИЯЯ ССИИССТТЕЕММЫЫ ((FF1144)) –– ффууннккцциияя ооттккллююччеенниияя ооххрраанныы вв ддвваа ээттааппаа
F14 включена – при выключении режима охраны с помощью брелокаZпередатчика система
деблокирует замки дверей, отключает датчики удара и входные триггеры периметра охраны.
Все цепи блокировок остаются в активном состоянии и могут быть выключены только с помоZ
щью последующего нажатия кнопки Valet или вводом секретного кода.
ППРРООГГРРААММММИИРРООВВААННИИЕЕ ККООДДООВВ ННООВВЫЫХХ ППЕЕРРЕЕДДААТТЧЧИИККООВВ
ВНИМАНИЕ
При записи кода нового передатчика в память системы все ранее запрограммированные
коды передатчиков стираются, поэтому коды всех передатчиков должны быть запрограмми
рованы заново за один цикл.
13
ВНИМАНИЕ
Так как в передатчиках используется постоянно меняющийся (динамический) код, в некотоZ
рых ситуациях (например, при нажатии кнопок брелока более 30 раз вне зоны действия сисZ
темы) может произойти рассинхронизация брелоков и системы. В этом случае подойдите
к автомобилю и в течение 1 сек дважды нажмите кнопку передатчика. Синхронизация будет
восстановлена, и брелок вновь сможет управлять системой.
ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ
Программирование передатчиков (F11 – состояние Valet)
ВНИМАНИЕ
Помните, что каждая операция должна быть выполнена в течение 5 сек после предыдущей операZ
ции. Если 5Zсекундный интервал превышен, система автоматически выйдет из режима програмZ
мирования, что будет подтверждено одним коротким и одним длинным сигналами сирены. Если в
процессе программирования было выключено зажигание, система немедленно выйдет из режиZ
ма программирования, подтвердив это одним коротким и одним длинным сигналами сирены.
1. Снимите систему с охраны, сядьте в автомобиль и включите зажигание.
2. Нажмите кнопочный выключатель Valet 3 раза. Вы услышите 1 сигнал сирены, подтвержZ
дающий, что система готова к программированию новых передатчиков.
3. Нажмите и удерживайте кнопку 1 первого передатчика до тех пор, пока Вы не услышите
длинный сигнал сирены, подтверждающий, что программирование первого передатчика
произведено (каналы передатчика будут запрограммированы автоматически). При этом
СИД начнет редко мигать.
4. Нажмите и удерживайте кнопку 1 второго передатчика до тех пор, пока Вы не услышите
длинный сигнал сирены, подтверждающий, что программирование второго передатчика
произведено.
5. Повторите операцию 4 для остальных передатчиков.
6. Для выхода из режима программирования передатчиков
а) выключите зажигание или
б) подождите 8 сек, не производя никаких действий.
Вы услышите один короткий и один длинный сигналы сирены, подтверждающие выход из
режима программирования передатчиков, а СИД системы погаснет.
Программирование передатчиков (F11 – состояние Секретный код).
1. Снимите систему с охраны с помощью брелока и введите секретный код или сразу введиZ
те кнопкой Valet секретный код
а) Включите, выключите, затем включите зажигание.
б) С помощью переключателя Valet введите первую цифру кода.
в) Выключите, а затем включите зажигание.
г) С помощью переключателя Valet введите вторую цифру кода.
д) Выключите, а затем включите зажигание. Система должна подтвердить звуковым сигZ
налом ввод правильного кода.
2. Нажмите кнопочный выключатель Valet 3 раза. Вы услышите один длинный сигнал сирены.
3. Нажмите первую кнопку первого брелокаZпередатчика. Система подтвердит запись нового
кода брелока в память звуковым сигналом.
4. Нажмите первую кнопку второго брелокаZпередатчика. Система подтвердит запись нового
кода брелока в память звуковым сигналом.
ВНИМАНИЕ
Помните, что каждая операция записи кодов новых брелоков удаляет из памяти коды старых
брелоков и должна быть выполнена для всех брелоков за один раз. Система поддерживает в
памяти до 4 кодов брелоков независимо от того, коды четырех разных брелоков или один и тот
же код записывается в систему четыре раза.
14
ППРРООГГРРААММММИИРРУУЕЕММЫЫЕЕ ФФУУННККЦЦИИИИ ССИИССТТЕЕММЫЫ 33000000II CCHHAALLLLEENNGGEERR
Таблица функций
Заводская установка
15
ППРРООГГРРААММММИИРРООВВААННИИЕЕ ККООДДООВВ ННООВВЫЫХХ ППЕЕРРЕЕДДААТТЧЧИИККООВВ
ВНИМАНИЕ
При записи кода нового передатчика в память системы все ранее запрограммированные
коды передатчиков стираются, поэтому коды всех передатчиков должны быть запрограммиZ
рованы заново за один цикл.
ВНИМАНИЕ
Так как в передатчиках используется постоянно меняющийся (динамический) код, в некотоZ
рых ситуациях (например, при нажатии кнопок брелка более 30 раз вне зоны действия систеZ
мы) может произойти рассинхронизация брелков и системы. В этом случае – подойдите к авZ
томобилю и в течение одной секунды дважды нажмите кнопку передатчика. Синхронизация
будет восстановлена и брелок вновь сможет управлять системой.
ППРРООГГРРААММММИИРРООВВААННИИЕЕ ФФУУННККЦЦИИЙЙ ССИИССТТЕЕММЫЫ ((FF1111 вв рреежжииммее VVaalleett))
1. Вход в режим программирования
1. Снимите систему с охраны.
2. Включите зажигание.
3. В течение 3 сек после включения зажигания нажмите кнопочный выключатель Valet
3 раза. Вы услышите один длинный сигнал сирены.
4. В течение 3 сек после сигнала сирены выключите зажигание. Вы услышите один
короткий и один длинный сигналы сирены.
5. В течение 3 сек после сигналов сирены включите зажигание. Вы автоматически войZ
дете в режим программирования функции F1. СИД начнет мигать одиночными
вспышками.
В режиме программирования той или иной функции количество вспышек СИД соответстZ
вует номеру программируемой функции, а один или два сигнала сирены показывают
состояние этой функции.
После сигналов сирены Вы можете либо
1) изменить состояние данной функции (нажав кнопку 1 передатчика). При этом Вы опять
услышите 1 или 2 сигнала сирены, соответственно новому состоянию функции,
2) перейти к следующей функции (нажав один раз кнопочный выключатель Valet),
3) выйти из режима программирования (например, выключив зажигание).
Примечание
Не допускайте, чтобы между Вашими действиями прошло больше 10 сек, иначе система
автоматически выйдет из режима программирования, и Вы услышите один короткий
и один длинный сигналы сирены.
2. Программирование функции F1
1. После включения зажигания Вы услышите 1 или 2 сигнала сирены, соответственно
состоянию функции F1 (один сигнал – функция выключена, два сигнала – функция
включена).
2. Для изменения состояния функции F1 нажмите кнопку 1 передатчика или перейдите
к программированию функции F2.
3. Программирование функции F2
3. Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программироZ
вания функции F2. СИД начнет мигать сериями из двух вспышек через паузу.
4. Вы услышите 1 или 2 сигнала сирены, характеризующих состояние функции F2.
5. Для изменения состояния функции F2 нажмите кнопку 1 передатчика или перейдите
к программированию функции F3 кратковременным нажатием кнопочного переключаZ
теля Valet.
и т. д.
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ (F9 в режиме Секретный код)
Перепрограммирование функций F1–F9 не требует ввода секретного кода и не зависит
от состояния функции F11, однако попытка перейти к программированию функций F10–F16
приведет к выходу системы из режима программирования.
16
1.Вход в режим программирования возможен только после ввода Секретного кода
Введите действующий персональный код для разрешения операции перепрограммирования
функций.
1. Снимите систему с охраны.
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствуZ
ющее первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствуZ
ющее второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание.
7. Если введенный код правильный, прозвучит один короткий сигнал сирены.
Вход в режим программирования
8. В течение 5 сек нажмите кнопочный выключатель Valet 3 раза. Вы услышите один
длинный сигнал сирены.
9. В течение 3 сек после сигнала сирены выключите зажигание. Вы услышите один коротZ
кий и один длинный сигналы сирены.
10. В течение 3 сек после сигналов сирены включите зажигание. Вы автоматически войZ
дете в режим программирования функции F1. СИД начнет мигать одиночными
вспышками.
В режиме программирования той или иной функции количество вспышек СИД соответ
ствует номеру программируемой функции, а один или два сигнала сирены показывают
состояние этой функции.
После сигналов сирены Вы можете
1) изменить состояние данной функции (нажав кнопку 1 передатчика). При этом Вы опять
услышите один или два сигнала сирены соответственно новому состоянию функции,
2) перейти к следующей функции (нажав один раз кнопочный выключатель Valet),
3) выйти из режима программирования (например, выключив зажигание).
Примечание
Не допускайте, чтобы между Вашими действиями прошло больше 10 сек, иначе система
автоматически выйдет из режима программирования, и Вы услышите один короткий
и один длинный сигналы сирены.
2. Программирование функции F1
1. После включения зажигания Вы услышите 1 или 2 сигнала сирены, соответственно
состоянию функции F1 (один сигнал – функция выключена; два сигнала – функция
включена).
2. Для изменения состояния функции F1 нажмите кнопку 1 передатчика или перейдите
к программированию функции F2
3. Программирование функции F2
3. Нажмите кнопочный выключатель Valet один раз. Вы войдете в режим программироZ
вания функции F2. СИД начнет мигать сериями из двух вспышек через паузу.
4. Вы услышите один или два сигнала сирены, характеризующие состояние функции F2.
5. Для изменения состояния функции F2 нажмите кнопку 1 передатчика или перейдите
к программированию функции F3 кратковременным нажатием кнопочного переклюZ
чателя Valet.
и т. д.
РРЕЕЖЖИИММЫЫ РРААББООТТЫЫ ССВВЕЕТТООДДИИООДДННООГГОО ИИННДДИИККААТТООРРАА ССИИССТТЕЕММЫЫ
((ууссттааннооввллееннннооггоо вв ппррииббооррннууюю ппааннеелльь ааввттооммооббиилляя))
Частое мигание Пассивная постановка системы на охрану
Медленное мигание Система поставлена на охрану
Выключен Система снята с охраны
Горит постоянно Режим Valet
Три вспышки … пауза Сработала зона 3 (концевые выключатели дверей)
17
Две вспышки … пауза Сработала зона 2 (концевые выключатели капота/багажника)
Одна вспышка…пауза Сработала зона 1 (датчик удара)
ККООРРООТТККИИЕЕ ССИИГГННААЛЛЫЫ ППООДДТТВВЕЕРРЖЖДДЕЕННИИЯЯ,, ППООДДААВВААЕЕММЫЫЕЕ ССИИРРЕЕННООЙЙ ССИИССТТЕЕММЫЫ
1 звуковой сигнал Система поставлена на охрану
2 звуковых сигнала Система снята с охраны
3 звуковых сигнала Система находится на охране, но открыты дверь, капот
или багажник автомобиля
4 звуковых сигнала Предупреждение о срабатывании системы при снятии
с охраны
РРЕЕЖЖИИММЫЫ РРААББООТТЫЫ ГГААББААРРИИТТННЫЫХХ ООГГННЕЕЙЙ ААВВТТООММООББИИЛЛЯЯ
1 вспышка Система поставлена на охрану
2 вспышки Система снята с охраны
3 вспышки Система находится на охране, но открыты дверь, капот или багажник
автомобиля
4 вспышки Предупреждение о срабатывании системы при снятии с охраны
5 вспышек Поиск автомобиля
Примечание
Если сигнализация срабатывала в Ваше отсутствие, то при снятии системы с охраны проZ
звучат четыре коротких звуковых сигнала и четыре раза мигнут габаритные огни или указаZ
тели поворотов, а светодиодный индикатор будет мигать по коду, который соответствует
той зоне, которая срабатывала в Ваше отсутствие.
Перед запуском двигателя автомобиля посмотрите, как мигает светодиодный индикатор
на приборной панели автомобиля. Количество вспышек светодиодного индикатора указыZ
вает на ту охраняемую системой зону, которая вызывала срабатывание системы в Ваше
отсутствие. Более подробная информация приведена в разделе «Сигналы предупреждеZ
ния о попытке проникновения в автомобиль» данного руководства.
Попытка снять систему с охраны после того, как система сработала (включилась сирена сигнаZ
лизации), приведет только к отключению звуковой сигнализации. Система не будет снята с охZ
раны. Для того чтобы снять систему с охраны, необходимо нажать кнопку постановки на охраZ
ну/снятия с охраны на брелокеZпередатчике, когда система не подает звуковую сигнализацию.
ЗЗААММЕЕННАА ЭЭЛЛЕЕММЕЕННТТООВВ ППИИТТААННИИЯЯ
В корпусе передатчика установлен маленький светодиод, который подтверждает нажатие
кнопок передатчика, а также показывает состояние батарейки. По мере разряда батарейки
Вы можете заметить уменьшение дальности действия передатчика.
Для замены батарейки
1) отверните маленький винт с обратной стороны корпуса передатчика и разделите половинZ
ки корпуса передатчика 10 копеечной монеткой,
2) извлеките разряженную батарейку,
3) установите новую батарейку (типа CRZ2032), убедившись в соблюдении правильной
полярности,
4) осторожно установите крышку, не повредив светодиод или переключатели на монтажной
плате, заверните маленький винт с обратной стороны корпуса передатчика.
18
Модель «3000i CHALLENGER»
ДВУХКАНАЛЬНАЯ АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА
С ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПО УСТАНОВКЕ
Оглавление
Установка основных компонентов системы
Основной блок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Сирена . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Концевой выключатель капота или багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Светодиодный индикатор системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Переключатель Valet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Подключение проводов системы
Большой 12контактный разъем системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Двухконтактный синий разъем переключателя Valet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Двухконтактный белый разъем светодиодного индикатора системы . . . . . . . . . . . . . . . . . .21
Два четырехконтактных белых разъема датчика удара и дополнительного датчика . . . .21
6контактный силовой разъем управления электроприводами замков дверей автомобиля 21
Реле запирания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Реле отпирания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Стандартные конфигурации запирания/отпирания замков дверей автомобиля . . . . . . .22
Дополнительные полезные схемы управления центральным замком . . . . . . . . . . . . . . . . .23
Завершение установки системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Схема включения 5000i CHALLENGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Комплектация 5000i CHALLENGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Основные технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Глоссарий (часто используемые термины и обозначения) . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
УУссттааннооввккаа ооссннооввнныыхх ккооммппооннееннттоовв ссииссттееммыы
Основной блок (модуль управления)
Выберите в пассажирском салоне место для установки основного блока системы (за прибор
ной панелью автомобиля) и закрепите блок с помощью двух винтов. Также основной блок
системы может быть закреплен с помощью кабельных стяжек.
Никогда не устанавливайте основной блок системы в отсеке двигателя автомобиля, потому что
корпус данного модуля негерметичен. Также следует избегать установку данного блока непо
средственно на штатные электронные узлы автомобиля. Электронные узлы автомобиля могут
служить источником радиочастотных помех, что, в свою очередь, может привести к сокраще
нию рабочего расстояния передатчика системы или появлению перерывов в работе системы.
Сирена
Для установки сирены выберите в отсеке двигателя место, в котором сирена будет защище
на от доступа со стороны днища или арок передних колес автомобиля. В выбранном для
установки сирены месте отсека двигателя не должно быть горячих или движущихся деталей.
19
Сирена должна быть направлена вниз, чтобы избежать накапливания в ней воды, а раструб
должен быть направлен из отсека двигателя наружу для максимального распространения
звука. Закрепите сирену в выбранном месте на специальном кронштейне с помощью винтов.
Концевой
выключатель капота или багажника
Концевой выключатель, входящий в комплект данной системы, предназначен для защиты зон
багажника (задней двери в автомобилях с кузовом «хетчбек» или «универсал») или капота ав
томобиля. В любом случае концевой выключатель должен закрепляться на металлической по
верхности, электрически соединенной с «массой» автомобиля. Очень важно установить конце
вой выключатель в таком месте, где не протекает или не скапливается вода. Также никогда не
устанавливайте концевой выключатель в водоотводах, которые расположены на крыльях авто&
мобиля вдоль капота и багажника. Для установки концевого выключателя выбирайте место,
защищенное резиновым уплотнителем при закрытом капоте или крышке багажника.
Концевой выключатель может быть установлен с помощью входящего в комплект кронштей
на или непосредственно в отверстие диаметром 6 мм (1/4 дюйма), просверленное в кузове
автомобиля. В любом случае концевой выключатель должен быть установлен таким образом,
чтобы капот или крышка багажника при закрывании нажимали на концевой выключатель и
перемещали его движущийся контакт не меньше, чем на 6 мм, а при открывании позволяли
движущемуся контакту полностью подняться.
Светодиодный
индикатор, устанавливаемый в приборную
панель автомобиля
В комплект данной системы входит небольшой красный светодиодный индикатор, который по
казывает состояние охранной системы и является визуальным предупреждением для потенци
альных грабителей и угонщиков. Светодиодный индикатор должен быть установлен в приборную
панель автомобиля в таком месте, где он будет хорошо виден как с водительского сиденья, так и
снаружи через окна автомобиля. Перед тем, как просверлить отверстие в выбранном на прибор
ной панели месте, осмотрите его со всех сторон, чтобы не повредить сверлом провода штатной
электрической проводки автомобиля и убедиться, что к этому месту могут быть подведены про
вода светодиодного индикатора. Аккуратно просверлите в выбранном месте отверстие диамет
ром 6 мм (1/4 дюйма), пропустите провода светодиода через отверстие с лицевой стороны па
нели. Нажмите на светодиод и плотно установите его в монтажное отверстие.
Переключатель
Valet
Для установки переключателя Valet выберите такое место, в котором водитель автомобиля
мог бы легко им воспользоваться. Рекомендуется использовать определенные методы мас
кировки, что повысит уровень защищенности системы и затруднит действия угонщиков.
Кнопочный переключатель Valet может быть закреплен на приборной панели автомобиля
снизу со стороны водителя.
Датчик
удара
Для установки датчика удара выберите ровную твердую поверхность на перегородке, разделяющей
отсек двигателя и салон автомобиля, со стороны пассажирского салона. Закрепите датчик удара
в выбранном месте с помощью двух самонарезающихся винтов. Также датчик можно закрепить
на стойках, к которым крепится приборная панель автомобиля, с помощью кабельных стяжек.
Независимо от того, какой метод крепления датчика удара используется, необходимо обеспе
чить свободный доступ к потенциометру регулировки чувствительности датчика, который мо
жет потребоваться для последующей настройки системы.
ППооддккллююччееннииее ппррооввооддоовв ссииссттееммыы
ВАЖНО!
При подключении дополнительных реле к выходам охранной системы убедитесь в наличии
демпфирующего диода на контактах управления реле. Подключайте выход охранной системы
к дополнительному реле только со стороны анода демпфирующего диода. Делайте все под
ключения проводов охранной системы только со снятыми предохранителями цепей питания
охранной системы. При отсутствии демпфирующего диода в составе дополнительного реле
полярность его подключения произвольная.
Большой
12контактный разъем системы
Белый провод – импульсный выход +12 В для подключения габаритных огней автомобиля
(максимальный ток 15 А). Белый провод в блоке системы предназначен для подачи импульс
ного сигнала +12 В в цепь питания габаритных огней автомобиля. Подключите данные прово
да к проводам положительной полярности цепей габаритных огней автомобиля.
20
Красный провод – постоянный источник питания +12 В.
Данный провод используется для питания силовых встроенных цепей & управление габарит&
ным светом автомобиля.
Красный провод с белой полосой, защищенный предохранителем 5 А – постоянный ис
точник питания +12 В.
Данный провод используется для питания всех основных цепей системы
Белый провод с черной полосой – выход управления сиреной (+12 В).
Проложите данный провод через отверстие с резиновой втулкой, которое имеется в перегородке
между отсеком двигателя и салоном автомобиля, к тому месту, в котором установлена сирена.
Соедините белый провод с черной полосой с красным проводом сирены (управляющий сигнал +12 В).
Подсоедините черный провод сирены, к «массе» (металлической детали кузова автомобиля).
Черный провод – вход подачи питания («масса»).
Подключите черный провод к «массе» (металлической детали кузова автомобиля). Не перепу
тайте данный провод с тонким черным проводом антенны, который подключен к основному
блоку системы отдельно, а не в жгуте проводов.
Темносиний провод — выход второго канала CH2.
Отрицательный выход второго канала 300 мА с задержкой активируется при нажатии и удер
жании на время более 1,5 сек кнопки 2 брелокапередатчика. Режим работы второго канала
программируется функциями F7.
Темносиний провод системы представляет собой слаботочный транзисторный выход, поэто
му он должен использоваться только для включения внешнего реле.
Предупреждение
Непосредственное подключение темносинего провода к сильноточному выходу цепи откры
вания замка багажника автомобиля, а также к входу некоторых устройств дистанционного
запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.
Подключите темносиний провод к контакту #86 реле (или эквивалентного автомобильного
реле, рассчитанного на ток 30 А). Подключите провода к другим контактам реле в соответст
вии с тем, какая функция будет управляться по каналу 2 системы.
Темнозеленый провод вход для подключения концевых выключателей отрицательной поляр
ности капота и багажника.
Темнозеленый провод системы является проводом мгновенного отрицательного триггера.
Данный провод необходимо подключить к ранее установленным концевым выключателям
капота и багажника, постоянно соединенным с «массой».
Фиолетовый провод вход для подключения концевых выключателей дверей положитель
ной полярности, большинство автомобилей «Форд» и некоторые автомобили неамериканско
го производства. Подключите фиолетовый провод системы к положительному выходу одного
из концевых выключателей дверей автомобиля, так как в большинстве автомобилей конце
вые выключатели дверей подключены параллельно.
Примечание
Не подключайте фиолетовый провод системы, если автомобиль имеет цепь концевых выклю
чателей дверей отрицательной полярности (в этом случае подключается коричневый провод
системы).
21
Коричневый провод вход для подключения концевых выключателей дверей отрицательной
полярности. Автомобили «Дженерал Моторс» и большинство автомобилей неамериканского
производства. Подключите коричневый провод системы к отрицательному выходу одного из
концевых выключателей дверей автомобиля.
Примечание
Не подключайте коричневый провод системы, если автомобиль имеет цепь концевых выключате
лей дверей положительной полярности (в этом случае подключается лиловый провод системы).
Желтый провод вход для подключения провода зажигания +12 В.
Подключите данный провод к тому проводу зажигания, на который подается питание +12 В,
когда ключ повернут в замке зажигания в положение «зажигание» или «стартер». Убедитесь
в том, что на данный штатный провод автомобиля не подается питание, когда ключ повернут
в замке зажигания в положение «выключено».
Оранжевый провод – выход сигнала отрицательной полярности 300 мА (когда система
находится на охране) – нормально замкнутое реле блокировки стартера (требуется установка
дополнительного реле).
Данный провод системы позволяет управлять работой реле блокировки стартера. Подключите
оранжевый провод к контакту #86 реле. Соедините контакт #85 реле с проводом зажигания
автомобиля, на который подается питание +12 В, когда ключ повернут в замке зажигания
в положения «зажигание» и «стартер», и 0 В, когда ключ повернут в положение «выключено».
(К этому же штатному проводу автомобиля подключается и желтый провод системы.)
Перережьте слаботочный провод соленоида стартера автомобиля и подключите один конец
перерезанного провода к контакту #87 установленного реле. Подключите другой конец пере
резанного провода к контакту #30 реле.
Примечание
Данное подключение используется в том случае, когда устанавливается нормально замкнутое
реле блокировки стартера. При использовании такого подключения отключение подачи пита
ния на охранную систему приводит к тому, что перестает работать функция блокировки стар
тера, а это, в свою очередь, позволяет запустить двигатель автомобиля.
Черный провод с белой полосой выход канала CH3.
1. Сигнал отрицательной полярности 300 мА (когда система снята с охраны) нормально
разомкнутое реле блокировки (требуется установка дополнительного реле).
2. Сигнал отрицательной полярности 300 мА (когда система активирует канал в соответствии
с запрограммированной функцией (требуется установка дополнительного реле).
Двухконтактный
синий
разъем
переключатель Valet.
Проложите черный и серый провода от переключателя Valet к основному блоку системы и
подключите двух контактный синий разъем к соответствующему синему разъему на основном
блоке системы.
Двухконтактный
белый разъем светодиодный индикатор системы.
Проложите красный и синий провода от светодиода к основному блоку системы и подключите
двухконтактный белый разъем к соответствующему двухконтактному белому разъему на основ
ном блоке системы.
Два
четырехконтактных белых разъема датчик удара и дополнительный датчик.
Проложите красный, черный, синий и зеленый провода (четырехконтактный белый разъем) от дат
чика удара до основного блока системы и подключите разъем, находящийся на одном конце жгута,
к датчику удара, а другой разъем к соответствующему белому разъему на основном блоке системы.
6контактный
силовой разъем управления электроприводами замков дверей автомобиля
Оранжевый, синий с белой полосой, желтый, белый, зеленый и синий провода большого
6контактного разъема системы подключены к контактам встроенных реле запирания/отпи
рания замков дверей автомобиля. Функции каждого из этих проводов приводятся ниже.
Реле
запирания
Синий провод с белой полосой с защитой предохранителем 15 А — нормально разомкну
тый контакт реле.
Зеленый провод — нормально замкнутый контакт реле.
Желтый провод — общий контакт реле.
22
Реле отпирания
Оранжевый провод с защитой предохранителем 15 А — нормально разомкнутый контакт реле.
Синий провод — нормально замкнутый контакт реле.
Белый провод — общий контакт реле.
Стандартные
конфигурации запирания/отпирания дверей автомобиля
Трехпроводная цепь отпирания/запирания дверей отрицательной полярности
При установке системы в таких автомобилях темнозеленый и темносиний провода запира
ния/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к «массе» (ме
таллической детали кузова автомобиля).
Желтый провод — это импульсный выход запирания отрицательной полярности, и он должен
быть подключен к проводу управления штатным реле запирания отрицательной полярности.
Схема
управления каналом центрального замка с отрицательным триггером
приведена ниже:
Трехпроводная цепь отпирания/запирания дверей положительной полярности
При установке системы в таких автомобилях темнозеленый и темносиний провода запира
ния/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В.
Желтый провод – это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод – это импульсный выход отпирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле отпирания положительной полярности.
Схема управления каналом центрального замка с положительным триггером приведена ниже.
23
Пятипроводная цепь отпирания/запирания дверей с изменением полярности
При установке системы на таких автомобилях необходимо перерезать штатные провода уп
равления электроприводами замков дверей автомобиля. Эти провода проложены от основно
го переключателя запирания/отпирания к дополнительным переключателям запирания/от
пирания, а от них – к электроприводам дверных замков.
Перережьте штатный провод запирания и подключите желтый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (электро
приводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатного
провода, который идет к основному переключателю.
Перережьте штатный провод отпирания и подключите белый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (электро
приводам замков дверей). Подключите синий провод к тому концу перерезанного штатного
провода, который идет к основному переключателю.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В, защищенному предохранителем.
Эксплуатация. Мастерустановщик обязательно должен пометить в руководстве пользова
теля все установленные опции и запрограммированные настройки и полностью разъяснить
владельцу автомобиля правила эксплуатации охранной системы.
Дополнительные
полезные схемы управления центральным замком
24
ЗЗааввеерршшееннииее ууссттааннооввккии ссииссттееммыы
Провод антенны. Обязательно протяните тонкий черный провод антенны во всю длину в та
ком месте, где его невозможно было бы повредить, и закрепите его кабельными стяжками.
Запрещается оборачивать данный провод вокруг жгутов, включающих в себя сильноточные
провода и провода мощных переключаемых нагрузок.
Настройка датчика удара. Для зоны предупреждения данного датчика автоматически уста
навливается на 30% более высокая чувствительность, чем для зоны срабатывания. Малень
кой отверткой аккуратно поверните винт регулировки чувствительности датчика удара до кон
ца против часовой стрелки (не прилагайте излишнего усилия при повороте винта регулировки,
чтобы не сломать его; максимальный угол поворота данного регулятора равен 270°). Закрой
те капот и багажник автомобиля и поставьте систему на охрану. Подождите 6 сек, чтобы ста
билизировалась зона триггера вспомогательного оборудования, затем сильно ударьте по
заднему бамперу автомобиля кулаком. Сила удара должна быть не меньше той, что требуется
для разбивания стекла автомобиля.
Внимание
Никогда при проверке чувствительности датчика удара не бейте по стеклу автомобиля Вы
можете его разбить.
Поверните винт регулировки по часовой стрелке (повышая чувствительность датчика удара)
приблизительно на 1/4 оборота и повторите проверку срабатывания датчика. Повторяйте
данную процедуру до тех пор, пока не сработает система и не зазвучит сигнализация. В конце
концов, один существенный удар по бамперу автомобиля будет приводить к подаче серии
предупреждающих сигналов сирены.
Предупреждение
Выбор слишком высокой чувствительности датчика удара приведет к ложным срабатываниям
системы от сильной вибрации, которая создается, например, проезжающими грузовыми ав
томобилями или тяжелой техникой. Для уменьшения чувствительности датчика удара повер
ните винт регулировки датчика против часовой стрелки.
Защита проводов системы. Всегда прокладывайте провода охранной системы в гофриро
ванной трубке или защищайте их, оборачивая по спирали изоляционной лентой. Закрепляйте
жгуты проводов вдоль всей длины с помощью кабельных стяжек. Надежное закрепление пре
дотвратит попадание жгута на горячие поверхности двигателя или острые движущиеся детали
автомобиля, что может привести к повреждению изоляции проводов системы.
Эксплуатация. Мастерустановщик обязательно должен пометить в руководстве пользова
теля все установленные опции и запрограммированные настройки, и полностью разъяснить
владельцу автомобиля правила эксплуатации охранной системы.
:
25
26
ККооммппллееккттаацциияя 33000000ii CCHHAALLLLEENNGGEERR
1. Брелок дистанционного управления (3 кн.) 2 шт.
2. Центральный модуль 1 шт.
3. Двухзоновый датчик удара 1 шт.
4. Светодиодный индикатор 1 шт.
5. Сервисная кнопка VALET 1 шт.
6. Кнопка капота (багажника) 1 шт.
7. Комплект проводов 1 шт.
8. Сирена 1 шт.
9. Реле блокировки с колодкой 1 шт.
10. Руководсво пользователя и руководство по установке 1 шт.
ООссннооввнныыее ттееххннииччеессккииее ххааррааккттееррииссттииккии
Напряжение питания 9–15 В
Ток потребления в режиме охраны 20 мА
Максимальный ток нагрузки, коммутируемый по выходу
сирены 2А
световая сигнализация 15 А
цепь реле блокировки ARM() 0,3 А
цепь реле блокировки ARM(), СН3 0,5 А
замки дверей 15 А
программируемые каналы:
CH2 0,5 А
Рабочий диапазон температур от 40° до + 85°C
Радиус действия брелоков (при отсутствии радиопомех) до 30 м
Тип кода брелоков динамический
Число возможных комбинаций 2х10
19
Рабочая частота 433,92 MHz
ГГллооссссаарриийй ((ччаассттоо ииссппооллььззууееммыыее ттееррммиинныы ии ооббооззннааччеенниияя))
ARM состояние системы ОХРАНА
DISARM состояние системы СНЯТО С ОХРАНЫ
ARM() выход линии блокировки на реле с НЗ контактами
ARM() выход линии блокировки на реле с НР контактами
АСС(+) вход линии зажигания с замка зажигания автомобиля
INST() входная линия подключения концевого выключателя капота/багажника
DOOR() входная линия подключения концевого выключателя дверей отрицательной
полярности
DOOR(+) входная линия подключения концевого выключателя дверей положительной
полярности
Триггер функция выходной линии канала CH2 для управления внешним устройством
с двумя устойчивыми состояниями – постоянно включено/выключено
27
ДДЛЛЯЯ ЗЗААММЕЕТТООКК
www.piti.ru
info@piti.ru
© 2005 Progressive Innovative Technology Inc.
Loading...
