Centurion NAD v.3 User Manual

Page 1

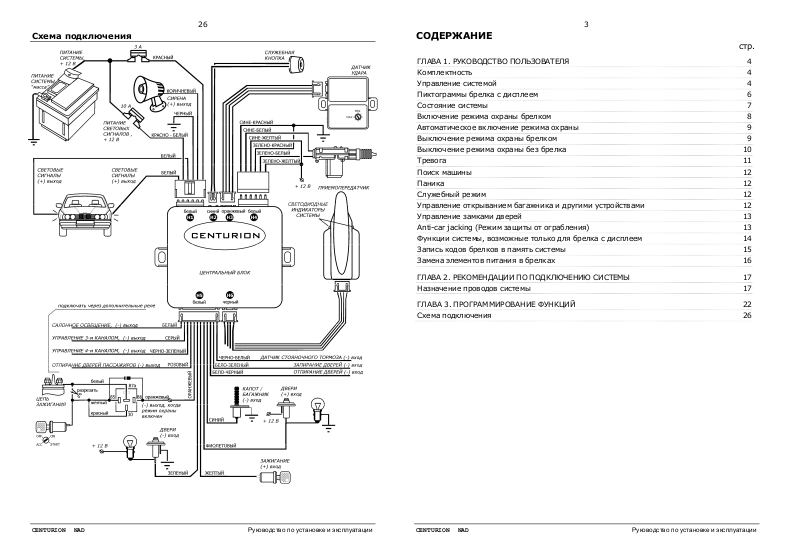

Схема подключения

СОДЕРЖАНИЕ

стр.

ГЛАВА 1. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4 Комплектность 4 Управление системой 4 Пиктограммы брелка с дисплеем 6 Состояние системы 7 Включение режима охраны брелком 8 Автоматическое включение режима охраны 9 Выключение режима охраны брелком 9 Выключение режима охраны без брелка 10 Тревога 11 Поиск машины 12 Паника 12 Служебный режим 12 Управление открыванием багажника и другими устройствами 12 Управление замками дверей 13 Anti-car jacking (Режим защиты от ограбления) 13 Функции системы, возможные только для брелка с дисплеем 14 Запись кодов брелков в память системы 15 Замена элементов питания в брелках 16

ГЛАВА 2. РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ СИСТЕМЫ 17 Назначение проводов системы 17

ГЛАВА 3. ПРОГРАММИРОВАНИЕ ФУНКЦИЙ 22 Схема подключения 26

CENTURION NAD Руководство по установке и эксплуатации

Page 2

ГЛАВА 1. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Комплектность

Ÿ Микропроцессорный блок управления (центральный блок) Ÿ Приемо-передающий модуль со встроенными светодиодами Ÿ Брелок дистанционного управления с двусторонней связью и дисплеем. Ÿ Брелок дистанционного управления без 2-х сторонней связи и без дисплея. Ÿ Служебная кнопка с проводом и разъемом Ÿ Датчик удара Ÿ Набор проводов для подключения компонентов системы Ÿ Руководство по установке и эксплуатации Ÿ Индивидуальная упаковка

Примечание: комплектность может меняться в зависимости от поставки.

Управление системой

Управление системой осуществляется пультом дистанционного управления, выполненным в виде брелка для ключей (далее брелок) на частоте разрешенной ГКРЧ России. Формирование команд управления осуществляется кратковременным (~0.5 сек) или длительным (> 2-х сек) нажатием на одну кнопку брелка или последовательным или одновременным нажатием на несколько кнопок брелка. Команды, формируемые брелком, кодированы по специальному алгоритму и надёжно защищены от подбора. Код, генерируемый при нажатии кнопок, меняется при каждом нажатии, и не повторяется в течение всего срока эксплуатации системы, что делает его копирование специальными устройствами абсолютно бесполезным для использования. Включение и выключение режима охраны разными кнопками брелка делает бессмысленной популярную среди угонщиков процедуру замещения перехваченного кода.

Брелок с дисплеем может использоваться для управления системой и для приема сообщений передаваемых системой. Дальность управления системой в нормальных условиях находится в пределах 200 - 400 метров. Расстояние, на котором брелок уверенно принимает сообщения, посылаемые системой, в нормальных условиях составляет 400 – 600 метров. Все процессы, связанные с работой системы сопровождаются звуковыми сигналами брелка и отображаются на дисплее брелка понятными пиктограммами.

Брелок без дисплея предназначен для использования в качестве резервного и может использоваться только для управления системой. Дальность действия брелка в нормальных условиях находится в пределах 20 – 50 метров. Для индикации нажатия на кнопки служит светодиодный индикатор. Примечание!!! Графические символы на кнопках брелков могут иметь незначительные отличия от приведенных в тексте. Внимание!!! Дальность управления и приема сигналов зависит от различных факторов, например, от состояния элементов питания брелков, от места установки центрального

CENTURION NAD Руководство по установке и эксплуатации

Œ Для программирования длительности сигнала «таймерного выхода» нажмите, и

удерживайте нажатой, служебную кнопку в течение интервала времени равного программируемой длительности от 1 до 120 сек. После отпускания кнопки прозвучит длинный сигнал сирены.

• Для тестирования датчика удара:

· Нанесите по кузову удары, которые Вы считаете достаточными для срабатывания первого и второго уровня датчика удара. При срабатывании первого уровня датчика удара звучит короткий звуковой сигнал сирены, а при срабатывании второго уровня

- длинный.

· Регулируйте чувствительность датчика и проверяйте его срабатывание до тех пор, пока не получите желаемый результат.

Для выключения режима тестирования датчика удара нажмите любые указанные в

таблице 2.3 кнопки, таким образом вернувшись в режим программирования.

Выключение режима программирования функций, приведенных в таблице 2.3, происходит после включения зажигания или автоматически через 15 сек. при отсутствии каких-либо действий и сопровождается тремя сигналами сирены и тремя вспышками световых сигналов.

Программирование функций: возврат к заводским установкам

При ошибках программирования иногда удобнее вернуться к первоначальным (заводским) установкам (левые колонки таблиц 2.1-2.3). Для этого:

· Включите и выключите зажигание три раза и оставьте его выключенным.

· Нажмите служебную кнопку двенадцать раз и удерживайте ее нажатой пока шесть

коротких и один длинный звуковой сигнал не подтвердят включение режима программирования.

· Нажмите и удерживайте нажатыми кнопки и брелка (более 6-ти сек), до тех

пор, пока шесть коротких и три длинных звуковых сигнала не подтвердят возврат всех программируемых функций к заводским установкам.

Для заметок

CENTURION NAD Руководство по установке и эксплуатации

Page 3

Программирование функций: часть 3

Кнопка

программирование

вом

программирование

штатной охранной

· Включите и выключите три раза зажигание, оставив его выключенным.

· Нажмите служебную кнопку шесть раз и удерживайте её нажатой, пока не прозвучит

три коротких и один длинный сигнал сирены.

· Выберите необходимую строку и нажмите соответствующую ей кнопку брелка необ- ходимое число раз. Последует соответствующее число сигналов сирены и вспышек светодиодного индикатора.

Таблица 2.3 Программирование функций (часть 3)

Количество нажатий кнопки брелка, вспышек светодиодного индикатора и сигналов сирены

брелка

CENTURION NAD Руководство по установке и эксплуатации

1 2 3 4 5

Функция выхода на сирену (коричневый провод разъема H1)

непрерывное

звучание

Назначение кнопки брелка с дисплеем и кнопки брелка без дисплея

Функция

«Паника»

Функция выхода 3-го канала (серый провод разъема H8)

Отпирание багажника (им-

пульс 1 сек при нажатии и удержании кнопки )

Функция выхода 4-го канала (черно-зеленый провод разъема H8)

«Мгновенный выход» (импульс

1 сек при нажатии кнопок +

)

Режим тестирования датчика удара

Выключен

Режим запирания Ц.З. при работе с внешним CAN-модулем

Только запирание (LOCK)

Режим отпирания Ц.З. при работе с внешним CAN-модулем

Только отпирание (UNLOCK)

импульсный выход

t = 4 сек T = 5 сек

4-й канал

«Выход – защелка»

(сигнал появляется при первом нажатии кнопки

и пропадает при

втором нажатии)

«Выход – защелка»

(сигнал появляется при первом нажатии кнопок

+ и пропадает при

втором нажатии)

Включен

см. •

Запирание с блокировкой от открытия изнутри

(LOCK + SAFE)

Отпирание с выключением штатной охранной сигнализации

(UNLOCK+SAFE+DISARM)

импульсный

выход,

переменные

параметры

— — —

«Таймерный вы-

ход» (сигнал появляется при нажатии кнопки

и пропадает через заданный интервал времени от 1-120 сек,

см. ниже Œ)

«Выход – защелка» (сигнал появ-

ляется при пер нажатии кнопок + и пропадает

при втором нажатии, либо при включении зажигания)

— — —

Запирание с бло-

кировкой

и включением

сигнализации

(LOCK + SAFE +

ARM)

—

сирена без

электроники

«Таймерный выход» (сигнал

появляется при нажатии кнопок + и пропадает

через заданный интервал времени от 1-120 сек,

см. ниже Œ)

—

— —

Выход на штатный звуковой сигнал автомобиля –

«horn»

— —

блока и передатчика системы, от наличия крупных металлических предметов вблизи автомобиля, от электромагнитной обстановки и многого другого. В зависимости от этих факторов дальность управления может быть как меньше, так и больше указанной для обоих брелков. Далее, в таблице 1.1 приведены функции возможные для обоих брелков, а в таблице

1.2 функции возможные только для брелка с дисплеем. Ниже в тексте, при описании управлением системой, используются пиктограммы, нанесенные на кнопки брелка с дисплеем. Кнопка брелка без дисплея соответствует кнопке брелка с дисплеем. В таблицах использованы следующие сокращения:

· символ «—» между пиктограммами обозначает последовательное нажатие кнопок

· символ «+» между пиктограммами обозначает одновременное нажатии кнопок

Таблица 1.1 Функции, возможные для обоих брелков

Кнопки Функции Примечание

- -

( > 2 cек)

- -

(>3 cек.)

(> 2 cек)

Включение режима охраны Кратковременно нажать

Включение режима охраны с отключением датчика удара

Включение «малошумного» режима охраны

Включение скрытого режима охраны

Бесшумное включение и выключение режима охраны

Включение режима

Anti-car jacking

Нажать дважды в течение 3-х сек.

Нажать трижды в течение 3-х сек.

Последовательно нажать в течение 3-х сек.

Нажать одновременно при выключенном зажигании

При включенном зажигании нажать и удерживать более 2-х сек

Выключение режима охраны Кратковременно нажать

Выключение режима охраны с отпиранием дверей пассажиров

Запирание замков дверей

Отпирание замков дверей

Отпирание багажника (3-й канал)

Отмена автоматического включения режима охраны

Включение служебного режима

Нажать дважды в течение 3-х сек.

Кратковременно нажать при включенном зажигании

Нажать и удерживать более 2-х сек.

Нажать дважды при выключенном режиме охраны

Нажать трижды в течение 3-х сек.

Канал 4 Нажать одновременно

Поиск машины Кратковременно нажать

«Паника»

Нажать и удерживать более 3-х сек.

Примечание: если кнопка ( ) запрограммирована для управления Доп. каналом №4 (См. раздел «Программирование системы», стр. 24, табл. 2.3, функция 2), то включение функций "Поиск машины" и "Паника" осуществляется кнопкой .

CENTURION NAD Руководство по установке и эксплуатации

Page 4

Таблица 1.2 Функции, возможные только для брелка с дисплеем.

Кнопки Функции Примечание

( + ) (1 сек.) -

( + ) (1 сек.) –

(2 сек.)

( + ) (1 сек.) –

(2 сек.)

Включение подсветки дисплея

Запрос состояния системы

Запрос отчета о тревогах

Включение/выключение блокировки кнопок

Выбор сигналов брелка:

- звук (по умолчанию)

- вибро

- звук+вибро

Кратковременно нажать.

Нажать одновременно и удерживать кнопки

и брелка до звукового сигнала и

надписи Р01, затем нажать кнопку . Нажать одновременно и удерживать кнопки

и брелка до звукового сигнала и

надписи Р01, затем нажать кнопку . Нажать одновременно и удерживать кнопки

и брелка до звукового сигнала и надписи Р01, затем нажать и удерживать в течение 2 сек. кнопку .

Нажать одновременно и удерживать кнопки

и брелка до звукового сигнала и надписи Р01, затем нажать и удерживать в течение 2 сек. кнопку .

Нажать одновременно и удерживать кнопки

( + ) (1 сек.) –

(2 сек.)

Быстрая установка таймера обратного отсчета

и брелка до звукового сигнала и надписи Р01, затем нажать и удерживать в течение 2 сек. кнопку . Далее нажимать для выбора значения времени.

( + ) (1 сек.) –

(2 сек.)

Отключение/включение звуковых сигналов при нажатии кнопок брелка

Нажать одновременно и удерживать кнопки

и брелка до звукового сигнала и надписи Р01, затем нажать и удерживать в течение 2 сек. кнопку .

Нажать одновременно и удерживать кнопки

( + ) (3 сек.)

Установка часов, будильника и таймера обратного отсчета

и брелка до появления 2 звуковых сигналов и мигающих часов.

См. "Функции системы, возможные только для брелка с дисплеем".

( + ) (5 сек.)

Перевод брелка в экономичный режим

Нажать одновременно и удерживать кнопки

и брелка до появления 3 звуковых сигналов и мигающей пиктограммы .

Пиктограммы брелка с дисплеем

Замки дверей закрыты, режим охраны включен

Передача сигнала брелком

Замки дверей открыты, режим охраны выключен

Сигнал от системы принят

Показание часов, будильника и таймера обратного отсчета

Запрограммирован PIN-код

Таблица 2.2 Программирование функций

Количество нажатий кнопки брелка, вспышек светодиодного индикатора и сигналов сирены

Кнопка брелка

Длительность управления работой приводов дверных замков, сек.

Охрана с заведенным двигателем

Подсветка световыми сигналами

Контроль нахождения в зоне действия

Не осуществляется

PIN код

Выключен. Значение кода стирается.

(Нажмите и удерживай-

те нажатыми кнопки брелка, пока не прозвучит длинный сигнал сирены (> 3 сек.)

1 2 3 4 5

запирание- 0,8 отпирание- 0,8

Автоматическое управление замками дверей при вкл. / выкл. зажигания

запирание - да отпирание - да

выключена

нет

запирание- 3,5 отпирание- 3,5

запирание - да отпирание - нет

включена: после включения режима охраны датчик удара отключен:

до выключения

зажигания

30 сек. после выключения режима охраны

Каждые 30 мин в режиме охраны

Включен. Код программируется.

Процедура включения и функции программирования PIN кода описана ниже, см. Œ

(часть 2)

запирание- 0,8 отпирание – два импульса по 0,8

запирание - нет

отпирание - да

на 1 мин. на 3 мин.

10 сек. после включения режима охраны и 30 сек после выключения

— — —

запирание- 10

отпирание- 0,8

запирание - нет отпирание - нет

—

управление стояночным

тормозом

—

— —

Œ Включение функции и программирование P.I.N. кода

· Не позже 5-ти сек. после выбора ячейки программирования P.I.N. кода нажмите служебную кнопку число раз равное первой цифре кода (числу единиц). Каждое нажатие сопровождается сигналом сирены.

· Не позже 15-ти сек. после включения режима программирования включите зажига- ние и нажмите служебную кнопку число раз равное второй цифре значения кода (числу десятков). Каждое нажатие сопровождается коротким сигналом сирены.

· Выключите зажигание. Светодиодный индикатор три раза воспроизведет запрограм- мированное значение кода в режиме «несколько вспышек– пауза».

Выключение режима программирования P.I.N. кода происходит автоматически через 15 сек. после окончания индикации или после включения зажигания. При выключении режима звучат три длинных сигнала сирены. Если новый код не был запрограммирован, например, из-за ошибочных действий, после выключения режима программирования сохраняется старое значение P.I.N. кода.

Выключение режима программирования функций, приведенных в таблице 2.2, происходит после включения зажигания или через 15 сек при отсутствии каких-либо действий и сопровождается тремя сигналами сирены и тремя вспышками световых сигналов.

CENTURION NAD Руководство по установке и эксплуатации

Page 5

Кнопка

выключена

Охрана

включена

медленно

мигает

Охрана

выключена

горит

30 сек.

медленно

мигает

Пассивная

блокировка

быстро

мигает

мигает *

не миг

а-

включена*

выключена

Поиск

машины

включена *

выключе

на

Anti–car

jacking

ГЛАВА 3. ПРОГРАММИРОВАНИЕ ПАРАМЕТРОВ И ФУНКЦИЙ СИСТЕМЫ

Функции и режимы работы системы, возможные для программирования, разбиты на части и представлены в таблицах 2.1, 2.2, 2.3.

Заводские установки соответствуют колонке 1 таблиц.

Программирование функций: часть 1

· Включите и выключите три раза зажигание, оставив его выключенным.

· Нажмите служебную кнопку два раза и удерживайте её нажатой, пока не прозвучит

один короткий и один длинный сигнал сирены.

· Выберите необходимую строку и нажмите соответствующую ей кнопку или кнопки брелка необходимое число раз. Последует соответствующее число сигналов сирены и вспышек световых сигналов.

Таблица 2.1 Программирование функций (часть 1)

Количество нажатий кнопки брелка, вспышек светодиодного индикатора и сигналов сирены

брелка

сирена – включена horn – включен

Примечание!!! При включении функции автоматического включения режима охраны будет также включена функция автоматического возврата в режим охраны.

Выключение режима программирования функций, приведенных в таблице 2.1, происходит через 15 сек при отсутствии каких-либо действий или после выключения зажигания и сопровождается тремя сигналами сирены и тремя вспышками световых сигналов.

Программирование функций: часть 2

· Включите и выключите три раза зажигание, оставив его выключенным.

· Нажмите служебную кнопку четыре раза и удерживайте её нажатой, пока не про-

звучит два коротких и один длинный сигнал сирены.

· Выберите необходимую строку и нажмите соответствующую ей кнопку или кнопки брелка необходимое число раз. Последует соответствующее число сигналов сирены и вспышек светодиодного индикатора.

CENTURION NAD Руководство по установке и эксплуатации

1 2 3 4

Звуковые сигналы, подтверждающие работу системы

сирена – включена horn – выключен

сирена –

horn – включен

сирена – выключена horn – выключен

Автоматическое включение режима охраны

выключено

включено без

запирания дверей

включено с

запиранием дверей

—

Автовозврат в режим охраны

включен выключен

— —

Задержка включения охраны дверей на время работы салонного освещения

выключена включена (45 сек )

— —

Режим Anti car-jacking

включается

выключен включается брелком

автоматически

при включении

зажигания

—

Дистанционное отпирание багажника

Тревога: капот или багажник

(отображается в течение 4 сек)

Предупредительная зона датчика удара

Звучит тревога

Будильник

Режим антиограбления (Anti Car-Jacking)

Периодический запуск двигателя

(зарезервировано)

Запуск двигателя (зарезервировано)

Не закрыт капот или багажник

Тревога: дверь

(мигает)

Тревога: датчик удара

Вызов из салона автомобиля

Таймер парковки C4

Служебный режим

Запуск двигателя по температуре

(зарезервировано)

Запуск двигателя

(зарезервировано)

Не закрыта дверь

(мигает):

Тревога: зажигание

(горит постоянно):

Блокировка кнопок Состояние батареи брелка

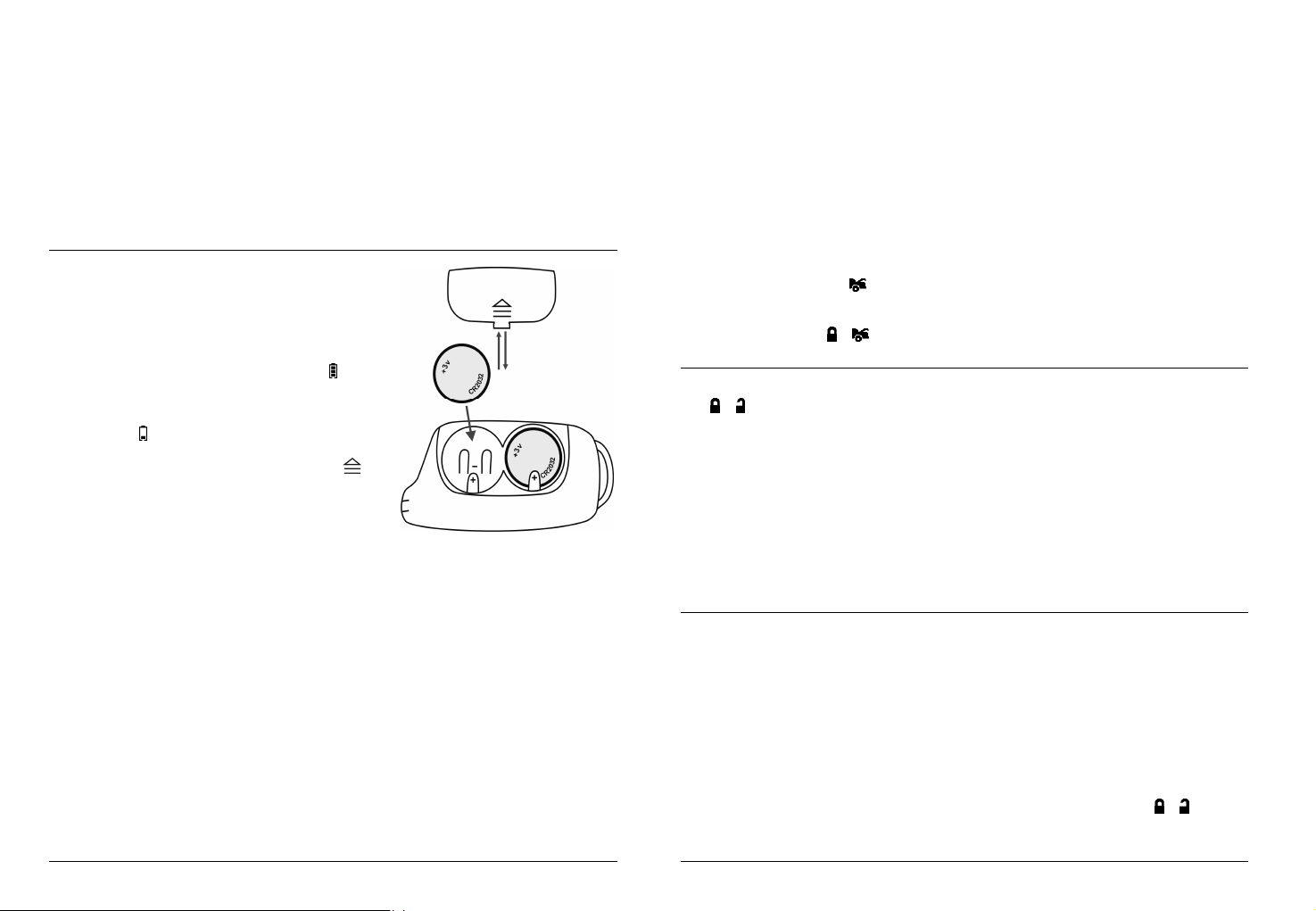

Необходимо заменить батарею брелка

Управление

доп.каналом №3 Управление

доп.каналом №4 "Программная

нейтраль"

(зарезервировано)

Автоматический иммобилайзер

(зарезервировано)

Состояние системы

Текущее состояние системы и переход из одного состояния в другое определятся по вспышкам светодиодного индикатора, световых сигналов автомобиля, сигналам сирены и другим признакам, приведенным ниже в таблицах 1.3, 1.4 и 1.5.

Таблица 1.3 Состояние системы.

Режим

Звуковые

сигналы

1 или 3 1

2 или 4 2 или 3 нет не закрыты нет

Тревога непрерывно мигают

нет нет

Паника непрерывно мигают

непрерывно мигают нет нет включена мигает

* Режим охраны включен

CENTURION NAD Руководство по установке и эксплуатации

Световые

сигналы

Индикатор

состояния

Замки

дверей

закрыты включена нет

нет включена мигает

нет включена нет

нет

6 12 нет закрыты

Блокировка

Салонное

освещение

мигает

нет

Page 6

Сигналы

сирены

Световые

сигналы

Таблица 1.4 Сигналы светодиодного индикатора системы.

Индикатор состояния Состояние системы

Выключен Режим охраны выключен Медленно мигает Режим охраны включен Быстро мигает Автоматическое включение режима охраны Светится Служебный режим Погасания 5-мин блокировка при неверно введенном коде

2 вспышки / пауза Причина тревоги – датчик капота / багажника 3 вспышки / пауза Причина тревоги – датчики дверей 4 вспышки / пауза Причина тревоги – датчик удара (2-й уровень) 5 вспышек / пауза Причина тревоги – цепь зажигания

Таблица 1.5 Подтверждающие сигналы сирены и световых сигналов

Состояние системы

Включение режима охраны 1 1 Выключение режима охраны 2 2 Сообщение об открытой зоне при включении охраны 3 1 Сообщение о тревоге при выключении охраны 4 3 Поиск машины 6 12

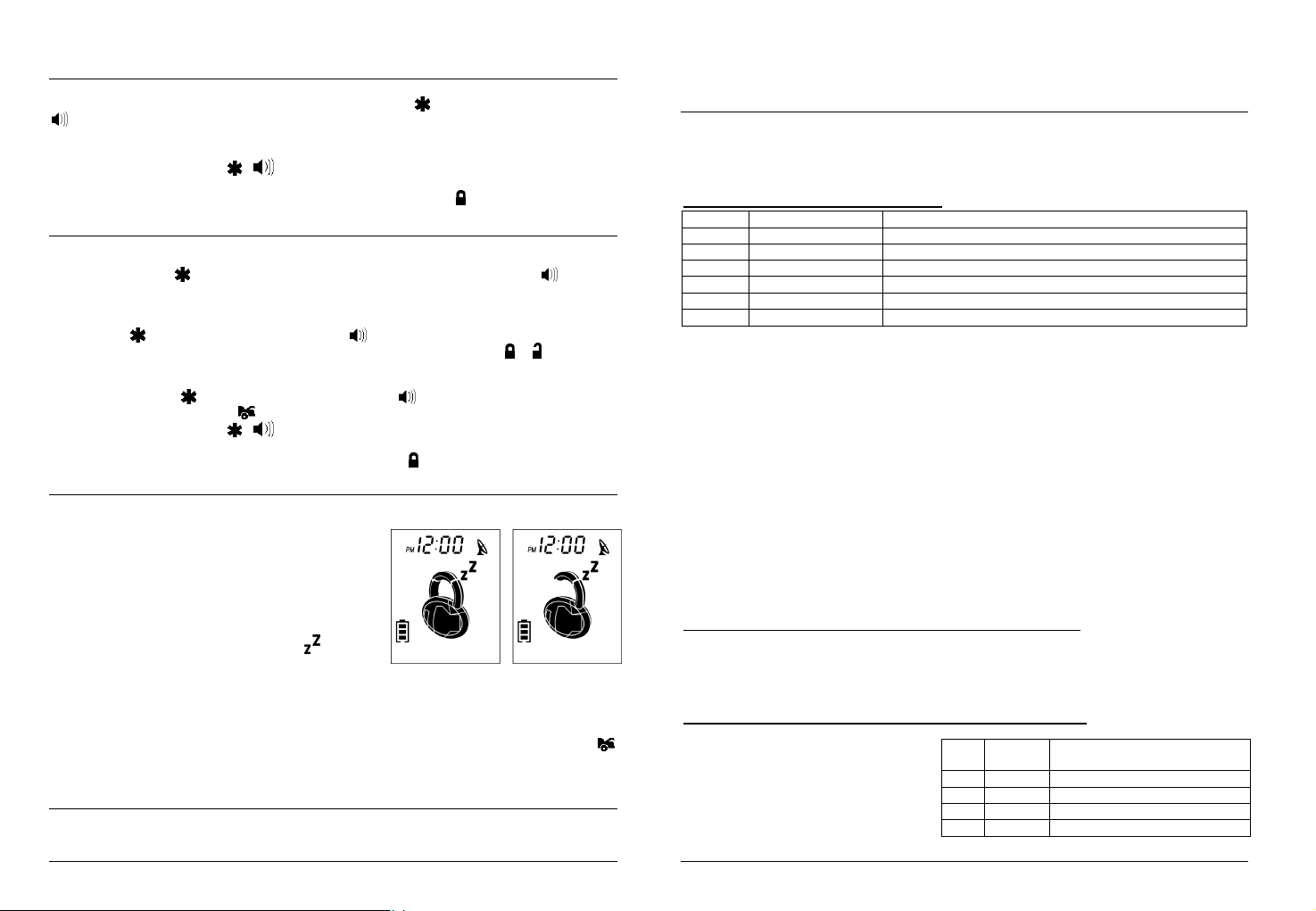

Включение режима охраны брелком

Стандартное включение режима охраны. Нажмите кнопку

брелка. Один сигнал сирены и одна вспышка световых сигналов подтвердят включение режима охраны. Замки дверей будут

закрыты. Дисплей брелка отобразит пиктограмму .

Примечание!!! Если это запрограммировано (См. раздел

«Программирование функций», стр. 23, табл. 2.2, функция 4,), то после

включения режима охраны, система на 10 сек. включит световые сигналы.

Включение режима охраны при включенном зажигании.

Данная функция предназначена для автомобилей, имеющих дизельный двигатель с турбонаддувом, но при необходимости может быть использована и на автомобилях другого типа. Включение режима охраны возможно, если это запрограммировано (См. раздел «Программирование функций», стр. 23, табл. 2.2,

функция 3) и ничем не отличается от стандартного, за исключением работы датчика

удара. При таком включении, в зависимости от программной установки датчик будет отключен на 1 мин, на 3 мин или на все время работы двигателя.

Бесшумное включение режима охраны (при выключенном зажигании). Нажмите одновременно кнопки и брелка. Световые сигналы мигнут один раз. Сигналов сирены не последует.

Включение режима охраны с отключением датчика удара. Нажмите кнопку брелка, затем в течение 3-х сек. нажмите кнопку ещё раз. Система включит режим охраны и исключит датчик удара из охраны до следующего включения режима охраны. Один дополнительный сигнал сирены подтвердит отключение датчика.

Включение малошумного режима охраны. Нажмите кнопку , затем в течение 3 сек. нажмите кнопку ещё два раза. Система включит малошумный режим охраны, при котором, при срабатывании датчика удара, длительность тревоги будет сокращена с 30 сек. до 15 сек. Один дополнительный сигнал сирены подтвердит включение малошумного режима охраны.

CENTURION NAD Руководство по установке и эксплуатации

Серый провод – выход третьего канала. По умолчанию используется для управления отпиранием багажника. При продолжительном (> 2-х сек.) нажатии на кнопку брелка на этом выходе появляется отрицательный сигнал длительностью 1 сек. Нагрузочная способность выхода– 200 мА. Он может быть перепрограммирован для использования в других целях, в режимах: «защелка» и импульс запрограммированной длительности от 1 до 120 сек. (см. раздел «Программирование функций», стр.

24, таблица 2.3, функция 3).

Белый провод – выход управления салонным освещением. Максимально допустимая нагрузка на этом выходе до 200 мА. На этом выходе присутствует потенциал «масса» в следующие моменты времени:

· во время тревоги (пока работает сирена)

· в течение 30 сек после выключения режима охраны или до включения зажигания.

Черный 4 -х контактный разъем (Н6) передатчика

Изготовитель рекомендует монтировать передатчик в дальнем верхнем, по отношению к водителю, углу лобового стекла или на обратной стороне салонного зеркала заднего вида. Максимальная дальность управления достигается при горизонтальном расположении передатчика. Обезжирьте место установки и передатчик спиртовым раствором. Прикрепите передатчик на «липучку». Проложите соединительный кабель за элементами декоративного оформления и соедините передатчик с центральным блоком.

ВНИМАНИЕ ВАЖНО!!! Кабель не должен располагаться параллельно антенне пере- датчика. В противном случае возможно возникновение паразитной обратной связи, при которой передатчик все время излучает сигнал. При возникновении такой ситуации сигнал передатчика системы «глушит» сигнал брелка, и система не реагирует на команды брелка.

По этой же причине нельзя скручивать излишки кабеля вблизи передатчика. Это надо делать на противоположном конце кабеля, вблизи системы.

В состав покрытий некоторых стекол входят компоненты, экранирующее или ослабляющее излучение в радиодиапазоне. Такие случаи требуют принятия особых мер и возможно выбора другого места расположения передатчика.

CENTURION NAD Руководство по установке и эксплуатации

Page 7

жима

а-

чит, что система обнаружила неисправный датчик

дет

у-

ют, если автомобиль имеет задержку выключения

граммирована

дверей.

темы», стр.

Если Вы обнаружили

Черно-белый провод – вход датчика стояночного тормоза. Если запрограммирована функция запирания дверей при выключении стояночного тормоза

(см. раздел «Программируемые функции, стр. 23, таблица 2.2, функция 2, колонка 5),

то подключение этого провода к датчику стояночного тормоза позволяет запирать двери при выключении стояночного тормоза при включенном зажигании и отпирать их при включении стояночного тормоза при выключенном зажигании.

Бело-зеленый провод – вход управления запиранием дверей. Обеспечивает функцию центрального запирания при отсутствии штатного «центрального замка». Подключите провод к датчику положения «мастер» замка, имеющему активное состояние при запирании. Черный провод «мастер» замка должен быть соединен с «массой».

Бело-черный провод – вход управления отпиранием дверей. Обеспечивает функцию центрального отпирания при отсутствии штатного «центрального замка». Подключите провод к датчику положения «мастер» замка, имеющему активное состояние при отпирании. Черный провод «мастер» замка должен быть соединен с «массой».

Синий провод – вход датчика капота / багажника. Подключите провод к концевым выключателям капота и багажника, имеющим потенциал «массы» при открытом капоте и багажнике.

Фиолетовый провод – вход датчиков дверей «+» (некоторые модели автомобилей FORD, TOYOTA, ГАЗ). Подключите провод к точке, соединяющей заводские концевые выключатели дверей, в которой появляется потенциал +12 B при открытых дверях.

Желтый – вход зажигания. Подключите провод к цепи замка зажигания, в которой при включении зажигания появляется напряжение +12 В и пропадает при его выключении.

Зеленый провод – вход датчиков дверей «-». Подключите провод к точке, соединяющей заводские концевые выключатели дверей, в которой появляется потенциал «массы» при открытых дверях.

Оранжевый провод – выход блокировки двигателя нормально замкнутыми контактами внешнего реле по цепи зажигания или подачи топлива. На этом проводе появляется потенциал «масса» при включенном режиме охраны. Допустимая нагрузка выхода – 300 мА. Для того чтобы выполнялась функция охраны с заведенным двигателем, необходимо это запрограммировать (см. раздел «Программируемые функции, стр. 23, таб-

лица 2.2, функция 3). В зависимости от программной установки, на этом выходе при

включении режима охраны сигнал блокировки двигателя будет отсутствовать 1 мин, 3 мин или все время, пока будет включено зажигание.

Розовый провод – выход для отпирания дверей пассажиров. При повторном нажатии на кнопку брелка в течение 3 сек. после выключения режима охраны на этом выходе формируется сигнал отрицательной полярности и допустимым током нагрузки 200 мA. Это позволяет реализовать функцию 2-х шагового (последовательного) отпирания дверей при выключении режима охраны. В автомобиле должны быть установлены электроприводы замков дверей и обеспечена их коммутация, при которой при включении режима охраны запираются все двери, а при выключении отпирается только дверь водителя.

Черно-зеленый провод – выход четвертого канала или управления штатным звуковым сигналом автомобиля в зависимости от выбранной программной установки (см.

раздел «Программирование функций», стр. 24, таблица 2.3, функция 4) Выходной

сигнал четвертого канала имеет потенциал «массы» при нагрузке 200 мА. Выход четвертого канала (заводская установка - мгновенный выход). Выход может

быть запрограммирован для работы в одном из режимов: импульс 1 сек., «защелка», импульс запрограммированной длительности от 1 до 120 сек. Для управления четвертым каналом необходимо нажать кнопки и брелка одновременно.

Выход управления штатным звуковым сигналом. В этом режиме черно-зеленый провод будет дублировать звуковые сигналы сирены. дополнительное реле к штатному сигнальному устройству автомобиля.

CENTURION NAD Руководство по установке и эксплуатации

Включение режима скрытой охраны. Нажмите кнопку , а затем в течение 3-х сек. кнопку брелка. Система включит режим охраны, при котором во время тревоги мигают световые сигналы, но не включается сирена. Примечание!!! Если, при включении ре охраны прозвучали три сигнала сирены, это зн

Не закрыта дверь

Не закрыт

капот/багажник

или незакрытую зону охраны и эта зона бу исключена из охраны. Такие же сигналы послед

салонного освещения, но не запро задержка включения режима охраны зоны

(См. раздел «Программирование сис 22, табл. 2.1, функция 4).

открытую дверь, капот или багажник, закройте их, и система автоматически включит их в охрану. Если все двери, капот и багажник закрыты, а система сообщает, об активном датчике, значит, один из датчиков неисправен. В этом случае необходимо обратиться в сервисный центр. Брелок с дисплеем индицирует открытую зону при включении режима охраны. Сигналы брелка для различных ситуаций приведены на рисунках.

Автоматическое включение режима охраны

Система может автоматически включать режим охраны, если запрограммирован соответствующий режим (См. раздел «Программирование функций», стр. 22, табл. 2.1, функция 2). Для включения режима охраны:

· Выключите зажигание и выйдите из машины.

· Закройте двери. После закрывания последней двери в течение 30-ти сек. будет бы-

стро мигать светодиодный индикатор системы.

· Через 30 сек. после закрывания последней двери, система автоматически включит режим охраны.

Один сигнал сирены и вспышка световых сигналов подтвердят включение режима охраны. Двери будут заперты только в том случае, если при программировании выбрано автоматическое включение режима охраны с запиранием дверей. Примечание!!! Открывание дверей, капота или багажника в указанные 30 сек. останавливает отсчет времени. После их закрывания отсчет времени возобновляется.

Отмена автоматического включения режима охраны. Для отмены автоматиче- ского включения режима охраны в течение 30-ти сек., когда светодиодный индикатор быстро мигает, дважды в течение 3-х сек. нажмите кнопку . Прозвучит один сигнал сирены. Светодиодный индикатор будет гореть. Система будет находиться в таком состоянии до нажатия любой из кнопок: или .

Выключение режима охраны брелком

Стандартное выключение режима охраны. Нажмите кнопку

брелка. Два сигнала сирены и две вспышки световых сигналов

подтвердят выключение режима охраны. Замки дверей будут открыты. На 30 сек. или до включения зажигания включится, и будет гореть лампа салонного освещения. Дисплей брелка

отобразит пиктограмму (при выключении режима охраны брелком без дисплея, информация на брелок с дисплеем может

приходить с опозданием на несколько секунд).

Примечание!!! Если это запрограммировано (См. раздел «Програм-

мирование функций», стр. 23, табл. 2.2, функция 4), то после

выключения охраны система на 30 сек. включит световые сигналы.

CENTURION NAD Руководство по установке и эксплуатации

Режим

охраны выключен

Page 8

Бесшумное выключение режима охраны (при выключенном зажигании).

Нажмите одновременно кнопки и брелка. Световые сигналы мигнут два раза. Сигналов сирены не последует.

Двухшаговое (последовательное) отпирание дверей при выключении ре- жима охраны. Если монтаж системы был выполнен с учетом этой функции, то

при выключении режима охраны система открывает только замок двери водителя, а остальные двери остаются запертыми. Для того чтобы открыть замки остальных дверей в течение 3-х сек. после выключения режима охраны нажмите кнопку брелка ещё раз. Примечание!!! Если при выключении режима охраны прозвучали четыре сигнала сирены, и три раза вспыхнули световые сигналы, значит, система включала тревогу. Определить причину тревоги можно по вспышкам светодиодного индикатора системы (см. таблицу 1.4, стр. 8) или по пиктограммам брелка с дисплеем.

Открывался капот

или багажник

Открывалась

дверь

Срабатывал

датчик удара

Включалось

зажигание

· Перережьте этот провод и подключите к системе как показано на схеме. Для нормальной работы приводов длительность сигналов управления должна быть 3,5 сек. (См. Раздел “Про-

граммируемые функций”, стр. 23, таблица 2.2, функция 1, колонка 2)

Подключение к системе «центрального замка» автомобиля.

Выясните, какой тип запирания реализован в автомобиле. Обычно для этого достаточно измерить потенциал на переключающем контакте кнопки управления системой «центрального замка». Когда тип известен, используйте одну из приведенных ниже схем.

Причина тревоги будет храниться в памяти системы до включения зажигания.

Автовозврат в режим охраны. Если это запрограммировано (См. раздел «Про-

граммирование функций», стр.22, таблица 2.1, функция 3) и в течение 60-ти сек.

после выключения режима охраны не были открыты двери, капот или багажник система автоматически включит режим охраны. В течение 60-ти сек. светодиодный индикатор системы быстро мигает. Для отмены автовозврата в течение указанных 60-ти сек. нажмите дважды в течение 3-х сек. кнопку брелка. Прозвучит один сигнал сирены и мигание светодиодного индикатора сменится его непрерывным свечением. Система будет находиться в таком состоянии до первого нажатия кнопок или .

Выключение режима охраны без брелка

В зависимости от запрограммированных свойств (См. раздел «Программирование

функций», стр. 23 табл. 2.2, функция 6) режим охраны может быть выключен с приме-

нением PIN кода или без него.

Выключение режима охраны, если PIN код не запрограммирован

· Откройте дверь. Включится тревога.

· Включите зажигание.

· В течение 10 сек. нажмите служебную кнопку. Тревога и режим охраны выключатся.

Последуют четыре звуковых и три световых сигнала.

Выключение режима охраны, если PIN код запрограммирован.

· Откройте дверь. Включится тревога.

· Включите зажигание.

· Нажимая на служебную кнопку, введите первую цифру PIN кода.

CENTURION NAD Руководство по установке и эксплуатации

Белый 12 - ти контактный разъем (H5)

№

Цвет провода Назначение цепи

кон

1 Черно-белый Вход датчика стояночного тормоза,«—» 2 Бело-зеленый Вход управления запиранием замков дверей,«—» 3 Бело-черный Вход управления отпиранием замков дверей,«—» 4 Синий Вход датчика капота (багажника), «—» (зона 2) 5 Фиолетовый Вход датчика дверей, «+»(зона 3) 6 Желтый Вход зажигания, «+»(зона 5) 7 Зеленый Вход датчика дверей, «—» (зона 3) 8 Оранжевый Выход блокировки, «—» при включенном режиме охраны 9 Розовый Выход отпирания дверей пассажиров «—»

10 Черно-зеленый Выход управления 4-го канала,«—» 11 Серый Выход управления 3-го канала,«—» 12 Белый Выход управления салонным освещением “-“

CENTURION NAD Руководство по установке и эксплуатации

Page 9

Белый 6 -ти контактный разъем (H4) управления замками дверей

№ конт. Цвет провода Назначение цепи

1 Сине-красный Нормально замкнутый контакт реле отпирания 2 Сине-белый Общий контакт реле отпирания 3 Сине-желтый Нормально разомкнутый контакт реле отпирания 4 Зелено-красный Нормально замкнутый контакт реле запирания 5 Зелено-белый Общий контакт реле запирания 6 Зелено-желтый Нормально разомкнутый контакт реле запирания

Подключение к электроприводам. Вариант непосредственного подключения элек- троприводов к системе приведен на общей схеме подключения. Всего допускается параллельное подключение до 4-х электроприводов. Здесь приведены только часто встречающиеся схемы подключения приводов замков и систем центрального запирания.

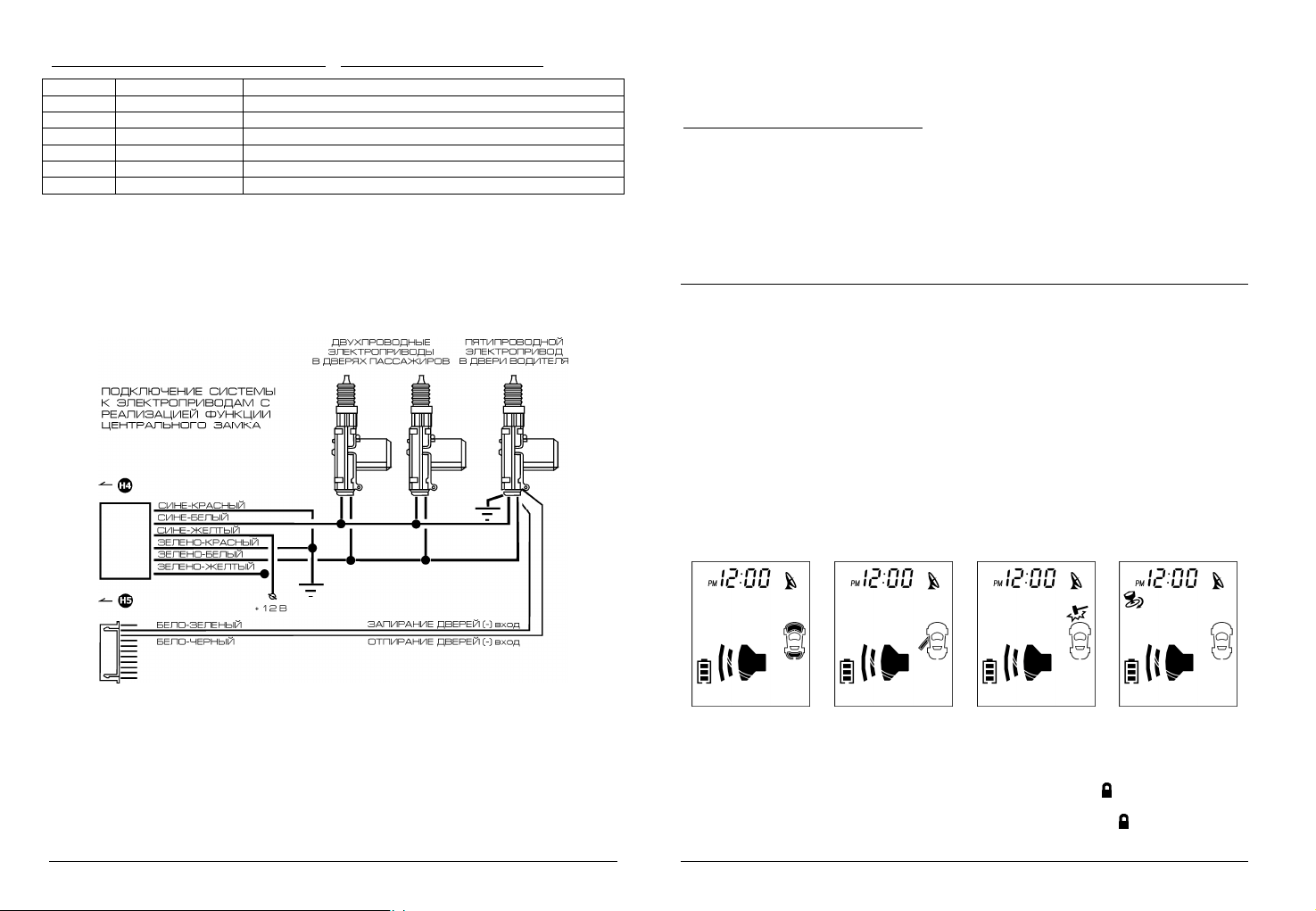

Подключение к электроприводам с реализацией функции центрального замка.

Для реализации функции центрального замка необходимо установить в двери водителя пятипроводной электропривод («мастер» - замок).

· Выключите и вновь включите зажигание.

· Введите вторую цифру PIN кода.

· Выключите зажигание. Тревога и режим охраны выключатся.

Последуют четыре звуковых и три световых сигнала.

Ограничения при введении PIN кода:

· Интервал между включением зажигания и началом ввода первой цифры не должен превышать 5 сек.

· Каждая цифра PIN кода должна вводиться не более чем 15 сек.

· Общее время отключения режимы охраны PIN кодом не должно превышать 60 сек.

· При нарушении любого из перечисленных условий или при ошибке ввода любой

цифры система считает PIN код неверным. Всего предоставляется три попытки ввода PIN кода. После этого система блокируется на 5 мин. В течение этого времени светодиод гаснет раз в секунду на короткий промежуток времени.

Тревога

Система реагирует на нарушение охраняемых зон предупредительными сигналами сирены или сигналом тревоги, во время которого: звучит сирена, мигают световые сигналы и салонное освещение. Возможны следующие сигналы системы:

· Звучат три предупредительных сигнала сирены, если датчик удара зафиксировал легкий удар по кузову.

· Следует один цикл тревоги 30 сек., если датчик удара зафиксировал сильный удар, была открыта, а потом закрыта любая из дверей, капот или багажник, было включено, а затем выключено зажигание.

· Следуют шесть последовательных циклов тревоги, и открытая зона исключается из охраны до её закрытия или следующего включения охраны, если были открыты и оставлены открытыми любая из дверей, капот, багажник или было включено и оставлено включенным зажигание. Во время тревоги звучит сигнал брелка с дисплеем, периодически вспыхивает подсветка, и высвечиваются соответствующие пиктограммы:

Тревога: капот

или багажник

Тревога:

дверь

Тревога:

датчик удара*

Тревога:

зажигание

Подключение к системе пневматического управления замками.

· Найдите провода под съемной панелью в ногах водителя.

· Подключите вольтметр, общим проводом к «массе». Убедитесь, что когда замки

дверей открываются, вольтметр показывает +12 В.

· Закройте двери. Вольтметр должен показать 0 B.

· Переключите общий провод вольтметра к +12 В. Теперь при закрывании двери.

Вольтметр должен показывать -12 В.

CENTURION NAD Руководство по установке и эксплуатации

*При срабатывании предупредительной зоны датчика удара пиктограмма высвечива-

ется на 4 сек., затем пропадает; при срабатывании основной зоны пиктограмма мигает на дисплее до момента выключения тревоги.

Для выключения тревоги брелком без дисплея нажмите кнопку . Для выключения тревоги брелком с дисплеем сначала нажатием на любую кнопку выключите звуковые сигналы брелка, а затем нажмите кнопку для выключения тревоги.

CENTURION NAD Руководство по установке и эксплуатации

Page 10

Поиск машины

В условиях парковки с большой площадью бывает затруднительно найти, оставленный автомобиль. Для поиска машины нажмите кнопку брелка с дисплеем (кнопку

брелка без дисплея). Прозвучат шесть коротких сигналов сирены и двенадцать раз вспыхнут световые сигналы. Функция выполняется при включенном и выключенном режиме охраны.

Примечание: если кнопка ( ) запрограммирована для управления Доп. каналом №4 (См. раздел «Программирование системы», стр. 24, табл. 2.3, функция 2), то включение функции "Поиск машины" осуществляется кнопкой .

Паника

Функция «паника», это сигнал тревоги включаемый брелком. «Паника» может быть включена при включенном и при выключенном режиме охраны. Чтобы функция выполнялась, кнопка брелка с дисплеем (для брелка без дисплея – кнопка ) должна быть запрограммирована на выполнение этой функции (См. раздел «Программирова-

ние функций», стр. 24, табл. 2.3, функция 2).

Для включения и выключения «паники» нажмите и удерживайте нажатой более 3-х сек. кнопку брелка с дисплеем или кнопку брелка без дисплея. «Паника» длится 30 сек. и не меняет состояние системы. Во время «паники» кнопки и управляют запиранием и отпиранием замков дверей. Для выключения «паники» до истечения 30 сек. нажмите и удерживайте нажатой более 3-х сек. кнопку брелка с дисплеем или кнопку брелка без дисплея, или кратковременно нажмите кнопку брелка.

Примечание: если кнопка ( ) запрограммирована для управления Доп. каналом №4 (См. раздел «Программирование системы», стр. 24, табл. 2.3, функция 2), то включение функции "Паника" осуществляется кнопкой .

Служебный режим

В служебном режиме система не выполняет охранных функций, только сервисные (дистанционное запирание и отпирание дверей, управление дополнительными каналами, «паника» и др.). Служебный режим может быть включен и выключен брелком или служебной кнопкой при выключенном режиме охраны. Светодиодный индикатор в служебном режиме при включенном зажигании непрерывно светится. Признаком нахождения системы в служебном режиме является пиктограмма на дис-

плее брелка. Включение и выключение служебного режима служебной кнопкой. Включите

зажигание, затем в течение 10-ти сек. нажмите и удерживайте нажатой служебную кнопку, пока светодиодный индикатор не загорится при включении служебного режима или не погаснет при его выключении.

Включение и выключение служебного режима брелком. Нажмите кнопку брелка три раза в течение 3-х сек. При включении служебного режима последует один световой сигнал, при выключении два.

Запирание и отпирание замков

дверей в служебном режиме

Управление открыванием багажника и другими устройствами

Для дистанционного управления подключенными к системе электроприборами существуют два канала управления, условно называемые 3-й и 4-й канал. Режим работы

CENTURION NAD Руководство по установке и эксплуатации

ГЛАВА 2. РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ СИСТЕМЫ

Назначение проводов системы

Подключение системы к автомобилю требует специальных знаний и навыков и должно осуществляться специалистом. Прочитайте инструкцию и действуйте в полном соответствии с ее предписаниями. Расположение разъемов для подключения составных частей изделия приведено на схеме, на последней странице инструкции. Для удобства подключения все разъемы системы и жгуты проводов имеют цветовую маркировку.

Белый 6-ти контактный разъем (H1)

№ конт Цвет провода Назначение цепи

1 Белый Выход на световые сигналы 2 Красно-белый Питание световых сигналов, предохранитель 15 А 3 Белый Выход на световые сигналы 4 Черный Питание сигнализации, - 12 В («масса») 5 Коричневый Выход на сирену, «+» 2 А 6 Красный Питание сигнализации, + 12 В, предохранитель 3 А

Белые провода – выходы на световые сигналы. Провода передают питание, поступающее по цепи красно-белого провода на световые сигналы через контакты встроенного реле. Подключите эти провода к световым сигналам с левой и правой стороны.

Красно-белый провод – питание световых сигналов. Он подключен параллельно красному проводу в этом же жгуте. Если световые сигналы автомобиля питаются положительным потенциалом, то дополнительных подключений не требуется. Если световые сигналы автомобиля питаются отрицательным потенциалом, отрежьте этот провод от красного провода и подключите на «массу».

Черный провод – «масса». Общий провод центрального блока. Соедините этот провод с шасси автомобиля. Не соединяйте этот провод через заземляющие провода штатной проводки автомобиля, а присоедините его к корпусу автомобиля непосредственно.

Коричневый провод – выход управления сиреной положительной полярности. Максимальный ток – 2 А. Соедините этот провод с красным проводом неавтономной сирены или белым проводом автономной сирены. Черный провод сирены соедините с «массой». Красный провод автономной сирены подключите к + 12 В.

Красный провод - питание системы +12 В. Подключите этот провод к цепи, в кото- рой постоянно присутствует напряжение +12 В.

Синий 2 – х контактный разъем (Н2) служебной кнопки

Служебная кнопка должна быть установлена в скрытом от посторонних глаз, но в доступном для использования владельцем месте. Кнопка крепится на «липучку». Перед установкой обезжирьте поверхность места установки спиртовым раствором. Установите кнопку и подключите её к центральному блоку.

Оранжевый 4 - х контактный разъем (Н3) датчика удара

Максимально равномерная чувствительность датчика к ударам достигается при установке на элементы кузова или рулевую колонку. Датчик должен быть жестко зафиксирован стяжками или «саморезами». Подключение к системе производится в соответствии с цветом разъемов: оранжевый к системе, а белый к датчику удара.

CENTURION NAD Руководство по установке и эксплуатации

№

конт.

Цвет

провода

Назначение цепи

1 Зеленый 1-й уровень (легкие удары) 2 Синий 2-й уровень (сильные удары) 3 Черный Питание датчика, «масса» 4 Красный Питание датчика, + 12 В

Page 11

Для записи кодов брелков в память системы:

· Включите и выключите три раза зажигание, оставив его в третий раз включенным.

· В течение 15-ти сек. нажмите три раза служебную кнопку и удерживайте ее нажатой,

пока не прозвучит длинный сигнал сирены. Светодиодный индикатор будет мигать.

· Нажмите любую кнопку первого брелка. Прозвучит короткий сигналы сирены, озна-

чающий, что код брелка записан в память системы.

· Повторите процедуру со всеми остальными брелками, которыми будете пользовать-

ся. Один подтверждающий сигнал сирены означает, что код брелка записывается с

первым порядковым номером, два – со вторым, и т. д.

· Выключите зажигание или подождите 15 сек. Последуют три звуковых и три свето-

вых сигнала и система выключит режим записи кодов брелков.

Замена элементов питания в брелках

Брелок с дисплеем питается от двух элементов

типа CR2032 с напряжением 3 В. Одного комплекта при регулярном использовании хватает приблизительно на 3 месяца. Возможна работа брелка от одного элемента, при этом срок его службы сокращается приблизительно в два раза. При нормальном состоянии элемента питания дисплей брелка показывает пиктограмму . Когда ресурс элемента питания заканчивается, при каждом нажатии кнопок брелка звучат два коротких сигнала и на дисплее брелка мигает пиктограмма . Для замены элемента переверните брелок дисплеем вниз, слегка надавите на крышку в месте, отмеченном символом , и аккуратно сдвиньте крышку. Извлеките старые элементы и, соблюдая полярность, установите новые. После замены элемента питания прозвучит мелодия, дисплей брелка несколько секунд будет отображать все пиктограммы. Закройте крышку.

Брелок без дисплея. В брелке используется один элемент питания CR2032, напря- жением 3 В. При регулярном использовании брелка срок его службы может достигать одного года, а при периодическом – более двух лет. Брелок без дисплея не индицирует разряд элемента питания. При разряде происходит уменьшение дальности управления и снижение интенсивности свечения светодиода брелка. Разберите брелок на две половинки и, соблюдая полярность, замените элемент питания, после чего соберите брелок.

CENTURION NAD Руководство по установке и эксплуатации

каждого канала программируется установщиком системы (См. раздел

«Программирование функций», стр. 24, табл. 2.3, функции 3 и 4):

· «мгновенный» выход – на выходе появляется импульс длительностью 1 сек. при нажатии соответствующих кнопок.

· «защелка» - система включает устройство, при нажатии на соответствующие кнопки и выключает при повторном нажатии на эти же кнопки.

· «защелка» со сбросом по зажиганию – система включает устройство, при нажатии на соответствующие кнопки и выключает его при повторном нажатии на эти же кнопки, а также при включении зажигания.

· «таймерный» выход – система включает устройство при нажатии соответствующих кнопок и выключает его через запрограммированный интервал времени (1-120 сек.), либо при повторном нажатии этих же кнопок.

Ниже описано управление дополнительными устройствами при запрограммированном «мгновенном» выходе для всех каналов (заводская установка).

Управление открыванием багажника (3-й канал). Нажмите и удерживайте более 2-х сек. нажатой кнопку брелка. Когда багажник откроется, отпустите кнопку. На дисплее брелка появится пиктограмма «открытый багажник».

Управление устройствами, подключенными к выходу 4-го канала. Нажмите одновременно кнопки и .

Управление замками дверей

В целях личной безопасности во время движения следует запирать двери. Вы можете вручную управлять замками дверей при включенном зажигании с помощью кнопок и брелка.

Система также может автоматически запирать двери через несколько секунд после включения зажигания или после выключения стояночного (ручного) тормоза. (См.

раздел «Программирование функций», стр. 23, табл. 2.2, функция 2, колонки 1, 2 и

Если выбрано запирание дверей при выключении стояночного тормоза, то двери всегда будут автоматически отпираться только после выключения зажигания и включения стояночного тормоза. (См. раздел «Программирование функций», стр. 23, табл. 2.2,

функция 2, колонка 5).

Двери будут автоматически отпираться либо при выключении зажигания, если это запрограммировано (колонки 1 и 3), либо при выключении зажигания и включении ручного тормоза (колонка 5).

Anti-car jacking (Режим защиты от ограбления)

Функция Anti-car jacking обеспечит Вашу безопасность при разбойном нападении и не позволит грабителям угнать автомобиль. Чтобы воспользоваться этой функцией, она должна быть предварительно запрограммирована. (См. раздел «Программирование

функций», стр. 22, табл. 2.1, функция 5). В зависимости от своих предпочтений выбе-

рите один из двух вариантов: включаемый автоматически или включаемый брелком. Независимо от выбранного способа включения после активизации режима система работает следующим образом:

· В течение 50 сек. никаких признаков активности.

· Через 50 сек. в течение 15 сек. звучат предупредительные сигналы сирены.

· Через 65 сек. в течение 25 сек. длится тревога

· Через 90 сек. продолжается тревога и включается блокировка двигателя.

Включение Anti-car jacking брелком.

· При включенном зажигании нажмите и удерживайте нажатыми кнопки и брелка (≥ 2 сек.), пока на 2 сек. не включатся световые сигналы, подтверждая включение режима Anti-car jacking.

· После открывания и закрывания двери при включенном зажигании режим активизируется.

CENTURION NAD Руководство по установке и эксплуатации

Page 12

Включение Anti-car jacking автоматически при каждом

включении зажигания.

· Режим включается автоматически при каждом включении зажигания.

· После открывания и закрывания двери при включенном зажигании режим активизи-

руется.

Выключение Anti-car jacking. В течение 15 сек., когда звучат предупредительные сигналы сирены, режим может быть выключен нажатием на служебную кнопку. Чтобы выключить Anti-car jacking на других этапах:

· Выключите и включите зажигание

· Введите PIN код, если он запрограммирован или нажмите служебную кнопку, если

PIN код не запрограммирован. Система выключит тревогу и блокировку двигателя.

Функции системы, возможные только для брелка с дисплеем

Установка часов, будильника и таймера обратного отсчета. Нажмите одновре-

менно и удерживайте около 3 сек. кнопки и брелка до появления 2 звуковых сигналов и мигающих часов. Для увеличения (уменьшения) выбранного параметра нажмите кнопку ( ). Для выбора "часы/минуты" нажмите кнопку .

Для перехода к установке будильника нажмите кнопку . Появятся мигающая пиктограмма . Для выбора "часы/минуты/ON(OFF)" нажмите кнопку . Для увеличе-

ния (уменьшения) выбранного параметра нажмите кнопку ( ). Для перехода к установке таймера обратного отсчета (таймер может быть полезен на

платной парковке, предупреждая звуковыми сигналами об истечении времени) нажмите кнопку . Появятся мигающая пиктограмма . Для выбора "часы/минуты/ON(OFF)" нажмите кнопку . Для увеличения (уменьшения) выбранного параметра нажмите кнопку ( ).

Для сохранения изменений нажмите и удерживайте около 2 сек. одновременно кнопки и брелка.

Для прерывания сигналов будильника или таймера обратного отсчета нажмите кнопку

брелка.

Быстрая установка таймера обратного отсчета. Вы можете выбрать одно из пре- дустановленных значений времени для таймера обратного отсчета: 10 мин, 20 мин, 30 мин, 1 ч, 1 ч 30 мин, 2 ч или 0:00 (при этом таймер будет выключен). Нажмите одновременно и удерживайте кнопки и брелка до звукового сигнала и надписи Р01, затем нажмите и удерживайте в течение 2 сек. кнопку . Далее с помощью кнопки выберите требуемое значение времени.

Подсветка дисплея: Нажмите кратковременно кнопки и брелка. Подсветка дисплея брелка будет включена примерно на 3 сек.

Запрос состояния системы. Для того чтобы получить информацию о текущем состоянии системы, открытых дверях, капоте/багажнике, нажмите одновременно и удерживайте кнопки и брелка до звукового сигнала и надписи Р01, затем коротко нажмите кнопку .

Примечание. Если на запрос о состоянии системы не последовало ответа, то автомобиль находится вне зоны действия брелка и пиктограмма исчезнет с дисплея.

Запрос отчета о тревогах. Для того чтобы получить информацию о пропущенных тревогах, нажмите одновременно и удерживайте кнопки и брелка до звукового сигнала и надписи Р01, затем коротко нажмите кнопку . Информация хранится в памяти системы до момента включения зажигания.

CENTURION NAD Руководство по установке и эксплуатации

Включение/выключение блокировки кнопок. Блокировка кнопок брелка может быть полезна для защиты от случайного нажатия. Нажмите одновременно и удерживайте кнопки и брелка до звукового сигнала и надписи Р01, затем нажмите и удерживайте в течение 2 сек. кнопку . Брелок подаст сигнал, на дисплее высве-

тится (при выключении пропадет) пиктограмма .

Выбор сигналов брелка

Вы можете выбрать режим сигналов брелка, используемых при выполнении команд и в тревоге: звуковые (по умолчанию), вибро-, или звуковые совместно вибро-сигналами. Нажмите одновременно и удерживайте кнопки и брелка до звукового сигнала и надписи Р01, затем нажмите и удерживайте в течение 2 сек. кнопку .

Звуковые сигналы при нажатии кнопок брелка

По умолчанию при нажатии кнопок брелок реагирует короткими звуковыми сигналами. Для отключения или включения этих сигналов нажмите одновременно и удерживайте кнопки и брелка до звукового сигнала и надписи Р01, затем нажмите и удерживайте в течение 2 сек. кнопку .

Вызов водителя из салона автомобиля

Для передачи сигнала вызова водителю при выключенном зажигании нажмите служебную кнопку и удерживайте её нажатой, пока не прозвучит короткий сигнал сирены. После этого зазвучит сигнал брелка и на дисплее брелка высветится пиктограмма

. Эта функция также может быть использована для поиска брелка с дисплеем в

случае необходимости.

Контроль нахождения в зоне действия. Брелок индицирует нахождение автомоби- ля в зоне действия брелка пиктограммой . Если пиктограмма отсутствует, система

находится вне зоны действия брелка. Если выполнена соответствующая программная установка (См. раздел «Программирование функций», стр. 23, таблица 2.2, функция

5), то система автоматически проверяет наличие связи между системой и брелком с

дисплеем в режиме охраны каждые 30 мин. В случае её отсутствия звучит пять коротких сигналов брелка. Если функция контроля не запрограммирована, система не осуществляет автоматический контроль нахождения в зоне действия. Примечание. Использование режима автоматического контроля нахождения в зоне действия уменьшает срок службы батареи питания брелка.

Экономичный режим. Приемник брелка с дисплеем всегда находится в ожидании сигнала системы и расходует энергию батарейки. Для того чтобы сохранить ресурс батареи, когда не требуется получать информацию от системы, брелок можно перевести в экономичный режим. В этом режиме брелок не принимает сигналы системы.

Для включения экономичного режима: нажмите одновременно и удерживайте около 5 сек. кнопки и брелка, пока не прозвучат три звуковых сигнала. На дисплее

брелка будет мигать пиктограмма . Для выключения экономичного режима нажмите на любую кнопку брелка.

Запись кодов брелков в память системы

Память системы имеет четыре ячейки для записи кодов брелков. Когда память системы заполнена, то при записи кодов каждого следующего брелка происходит удаление в хронологическом порядке кодов брелков ранее записанных в память системы. Коды одного брелка могут быть записаны в разные ячейки памяти. Для того чтобы удалить из памяти коды всех записанных ранее брелков, надо четыре раза записать коды тех брелков, которые будут использоваться.

CENTURION NAD Руководство по установке и эксплуатации

Centurion NAD v.3 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
