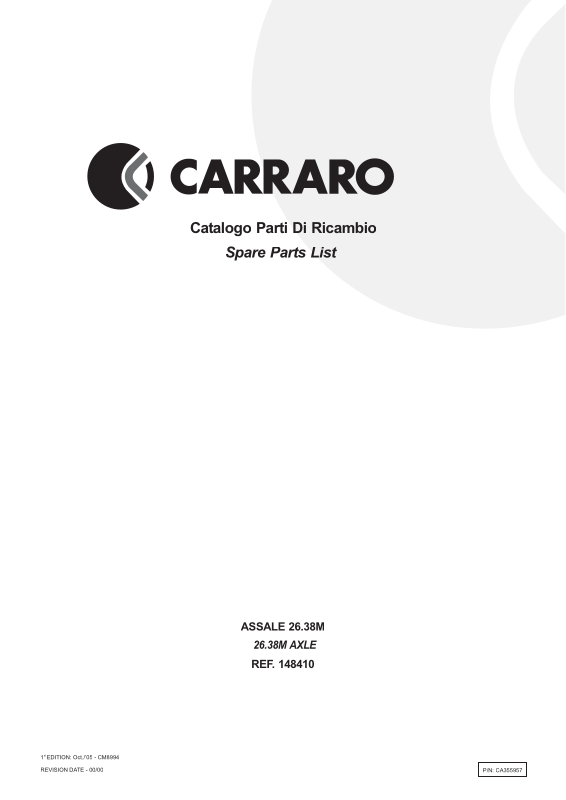

Page 1
Spare Parts List
Catalogo Parti Di Ricambio
26.38M AXLE
ASSALE 26.38M
REF. 148410
REVISION DATE - 00/00
1
st
EDITION: Oct./’05 - CM8994
P/N: CA355957
Page 2
Indice
Index
Il presente catalogo è valido a partire dal N° di matricola 101.
This catalogue is valid from serial number 101.
IND. 1.0.0
1.0.0 Corpo assale
2.0.0 Calotte e cilindro di sterzo
3.0.0 Coppia conica
4.0.0 Differenziale
5.0.0 Bloccaggio differenziale
6.0.0 Doppio giunto
7.0.0 Freni
8.0.0 Mozzo ruota
9.0.0 Riduzione epicicloidale
10.0.0 Pinza freno
11.0.0 Sommario kit
Axle housing
Swivel housing and steering cylinder
Bevel gear set
Differential
Differential locking
Double joint
Brakes
Wheel hub
Final reduction
Brake caliper
Kit summary
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
Page 3
Pos. Ref. Q.ty Descrizione Description Kit

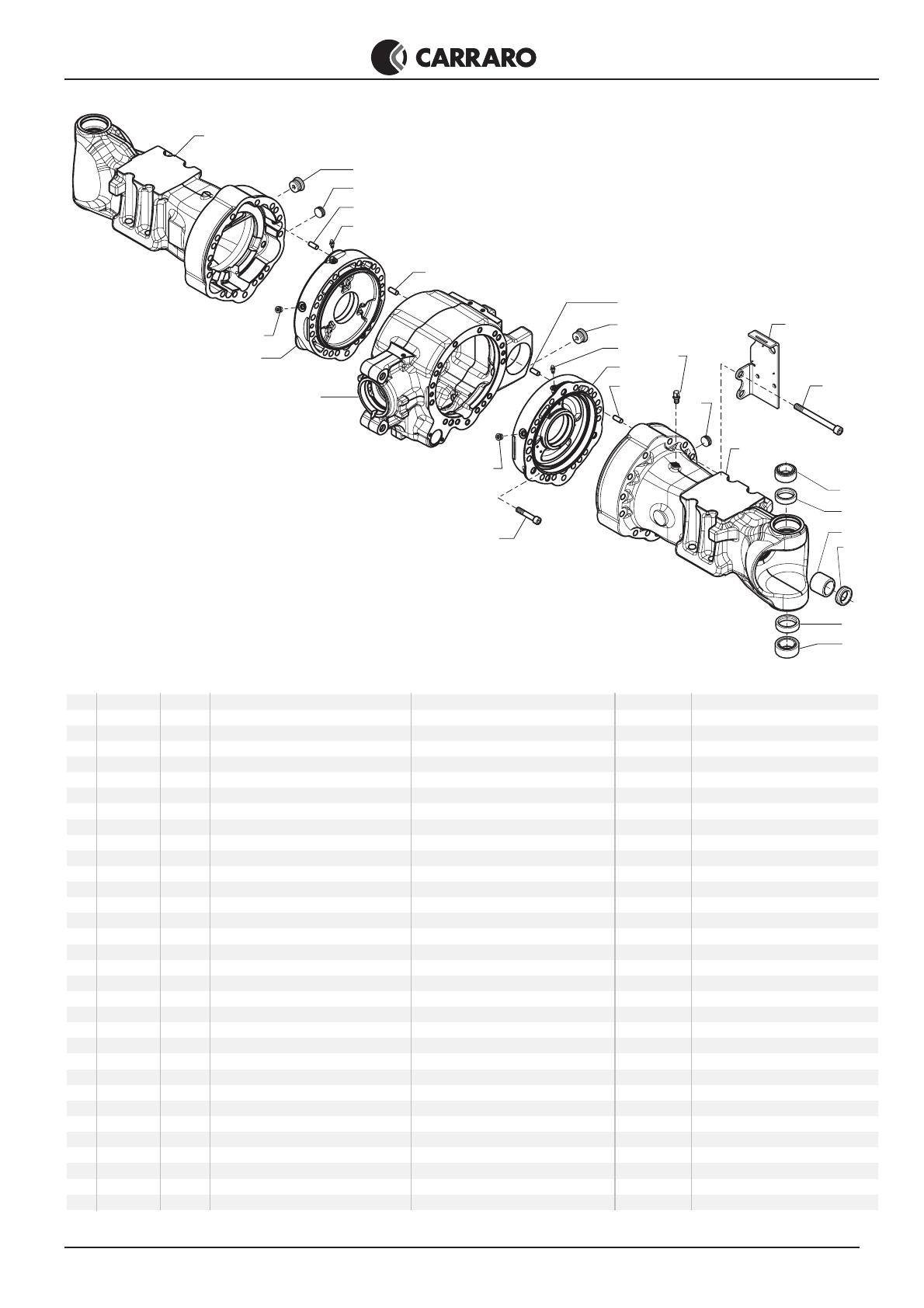

TAB. 1.0.0
Corpo assale
Axle housing
Note
1 641613 1 Tromba SX trave LH leg housing
2 125280 2 Tappo M30x2 Plug M30x2
3 145465 2 Tappo M24x1.5 Plug M24x1.5
4 117339 2 Spina D16x40 Pin D16x40
5 116792 2 Sfiato M10x1 Breather M10x1
6 021570 1 Tappo Plug
7 150290 1 Cilindro freno SX LH Brake cylinder
8 643399 1 Staffa Bracket
9 641644 1 Corpo centrale trave Central body
10 150289 1 Cilindro freno DX RH Brake cylinder
11 641612 1 Tromba DX trave RH leg housing
12 140869 2 Cuscinetto Bearing
13 141876 2 Anello di tenuta Seal ring
14 144065 26 Vite M16x160 Bolt M16x160
15 021428 4 Vite M12x65 Bolt M12x65
16 104988 1 Sfiato M10x1 Breather M10x1
17 125161 2 Bronzina Bush
18 140224 2 Anello di tenuta Seal ring
19 141877 2 Anello di tenuta Seal ring
20 144987 2 Cuscinetto Bearing
1
2
3
4
5
6
7
4
9
4
2
6
5
10
4
3
11
14
15
16
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
12
13
17
18
19
20
8
Page 4
Pos. Ref. Q.ty Descrizione Description Kit

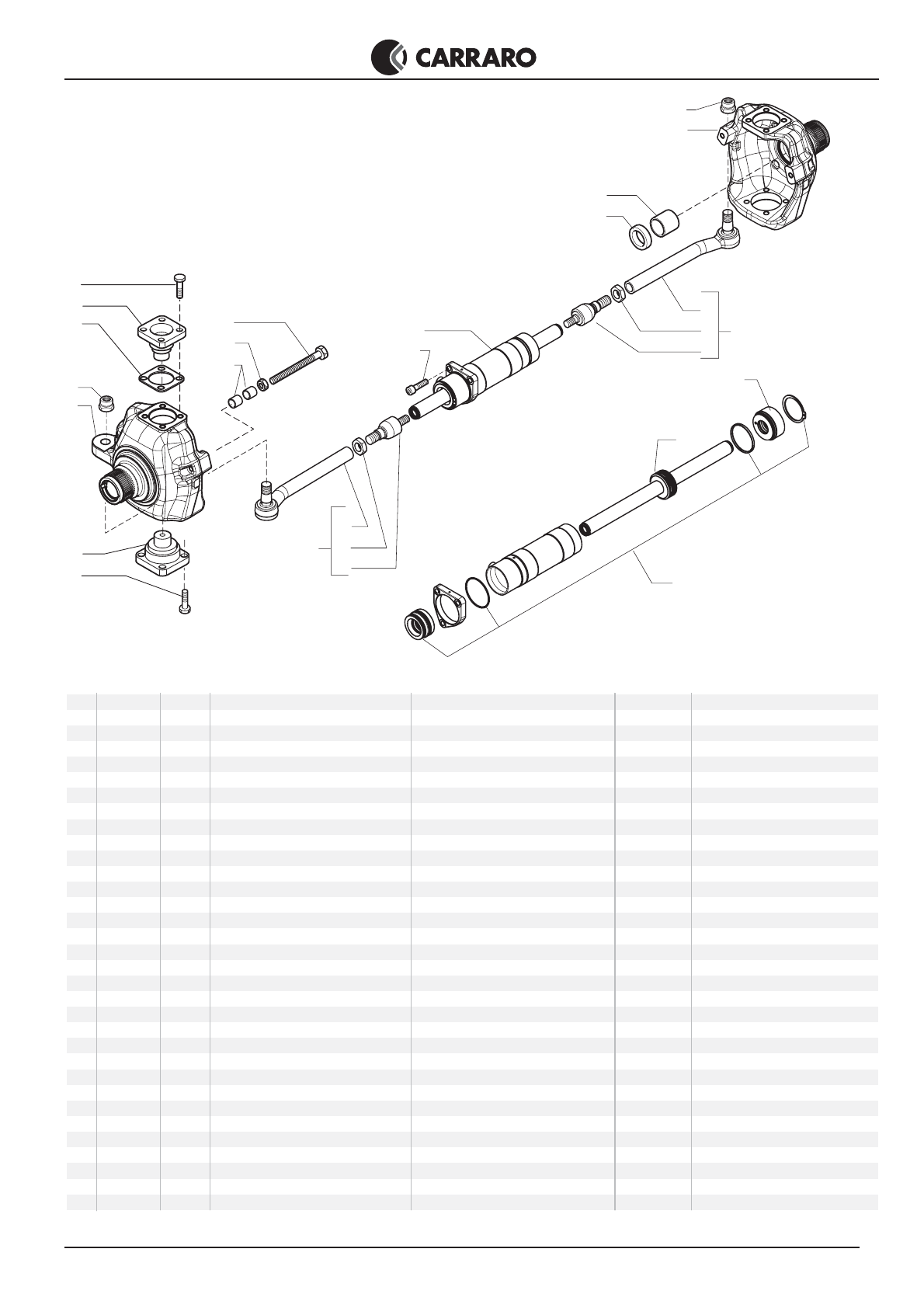

TAB. 2.0.0
Calotte e cilindro di sterzo
Swivel housing and steering cylinde
Note
1 126923 16 Vite M16x38 Bolt M16x38
2 143239 2 Perno sup. calotta Upper king pin
3 143523 8 Spessore 0.15mm Shim 0.15mm
3 143524 8 Spessore 0.20mm Shim 0.20mm
3 143525 4 Spessore 0.50mm Shim 0.50mm
4 142332 2 Dado M27x1.5 Nut M27x1.5
5 147887 1 Calotta DX Swivel housing RH
6 143240 2 Perno inf. calotta Lower king pin
7 138855 4 Vite M16x130 Bolt M16x130
8 022129 4 Dado M16 Nut M16
9 128278 8 Bussola Bush
10 147836 1 Martinetto Steering cylinder
11 021691 3 Vite M14x40 Bolt M14x40
12 147309 1 Asta guida DX Steering arm RH
13 352366 1 Tirante DX Tie rod RH
14 352324 2 Dado M24x1.5 Nut M24x1.5
15 352370 2 Snodo sferico Spherical joint
16 352368 1 Tirante SX Tie rod LH
17 147310 1 Asta guida SX Steering arm LH
18 139420 2 Anello tenuta Seal ring
19 141887 2 Bronzina Bush
20 147888 1 Calotta SX Swivel housing LH
21 049984 1 Stelo completo Rod
22 049343 1 Testata martinetto Cylinder head
23 049342 1 Kit guarnizioni Seal kit
147309
147309-10
147309-10
147310
147836
147836
147836
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
21
22
23
1
2
3
4
5
6
1
7
8
9
13
12 14
15
10
11
16
14 17
15
4
20
19
18
Page 5
Pos. Ref. Q.ty Descrizione Description Kit

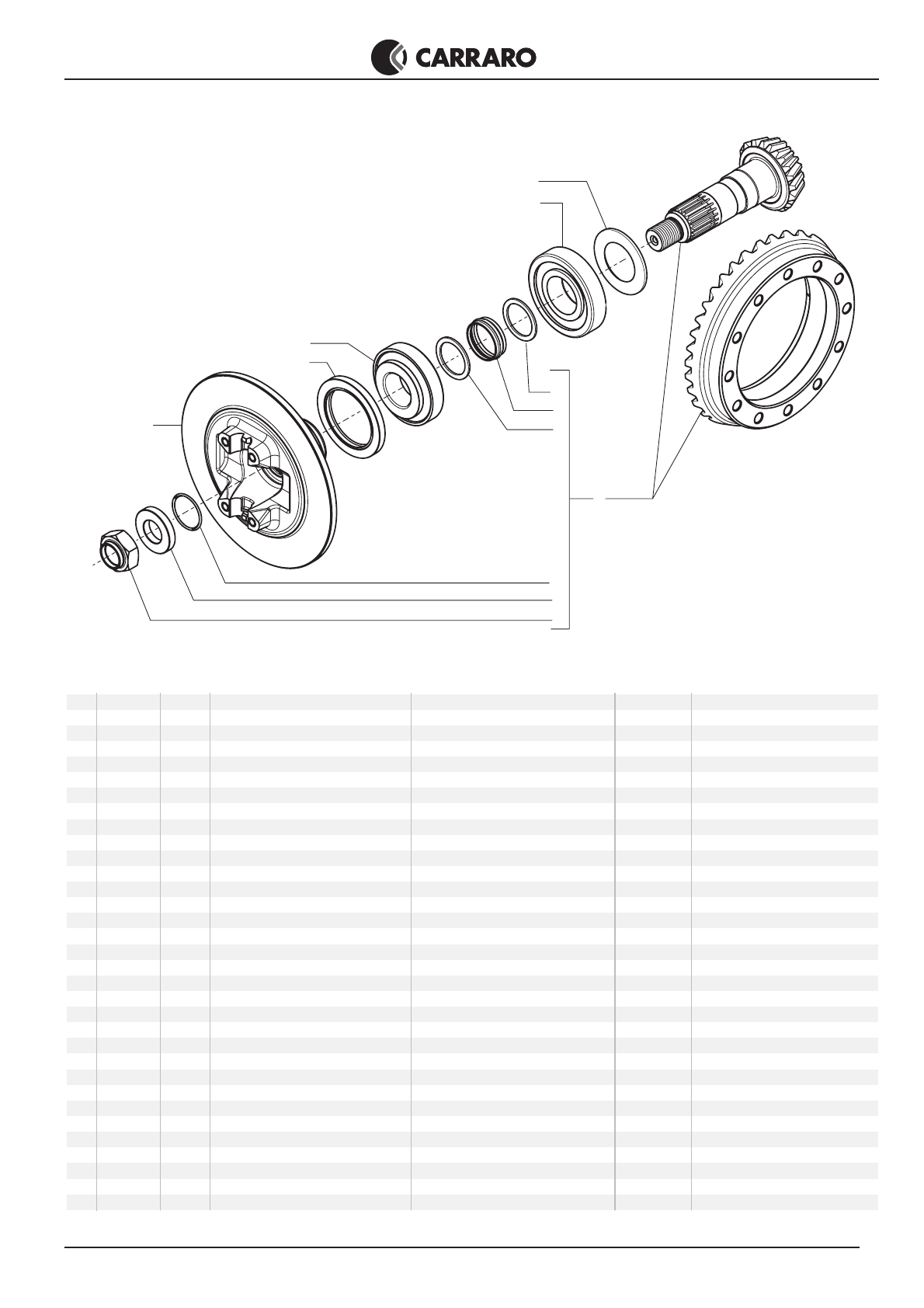

TAB. 3.0.0
Note
Coppia conica
Bevel gear set
1 068015 1 Kit coppia conica Z12/37 Bevel gear set Z12/37
2 125831 2 Rondella Washer
3 126142 1 Distanziale elastico Collapsible spacer
4 028623 1 Anello OR O.ring
5 141896 1 Rondella Washer
6 145262 1 Dado M30x2 Nut M30x2
7 127041 - Spessore 2.5mm Shim 2.5mm
7 127042 - Spessore 2.6mm Shim 2.6mm
7 127043 - Spessore 2.7mm Shim 2.7mm
7 127044 - Spessore 2.8mm Shim 2.8mm
7 127045 - Spessore 2.9mm Shim 2.9mm
7 127046 - Spessore 3.0mm Shim 3.0mm
7 127047 - Spessore 3.1mm Shim 3.1mm
7 127048 - Spessore 3.2mm Shim 3.2mm
7 127049 - Spessore 3.3mm Shim 3.3mm
7 127050 - Spessore 3.4mm Shim 3.4mm
8 145578 1 Cuscinetto Bearing
9 145577 1 Cuscinetto Bearing
10 132193 1 Anello di tenuta Seal ring
11 145554 1 Disco freno + flangia Brake disc with flange
068015
068015
068015
068015
068015
1
2
3
2
4
5
6
7
8
9
10
11
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
Page 6
Pos. Ref. Q.ty Descrizione Description Kit
TAB. 4.0.0
Note
1 068205 1 Kit ingr. differenziale Differential kit
2 147390 4 Ralla Trust washer
3 147516 2 Perno sat. diff. corto Short differential pin
4 147517 1 Crociera Spider
5 142994 3 SpinaD7x124 Pin D7x124
6 147391 2 Controdisco blocc. diff. Diff. counter disc
7 147372 1 Perno sat. diff. lungo Long differential pin
8 141895 1 Coperchio scatola diff. Doff. housing cover
9 127925 12 Vite M10x40 Bolt M10x40
10 124062 2 Bronzina Bushing
11 027367 2 Cuscinetto Bearing
12 125445 2 Ghiera M104x2 Ring nut M104x2
13 143789 2 Fermo ghiera Locking plate
14 128440 2 Vite M6x10 Bolt M6x10
15 147515 1 Scatola differenziale Differential housing
16 141601 1 Manicotto Sleeve
17 142336 4 Piolo Pin
18 028219 4 Anello OR O.ring
068205
068205
068205
068205
068205
068205

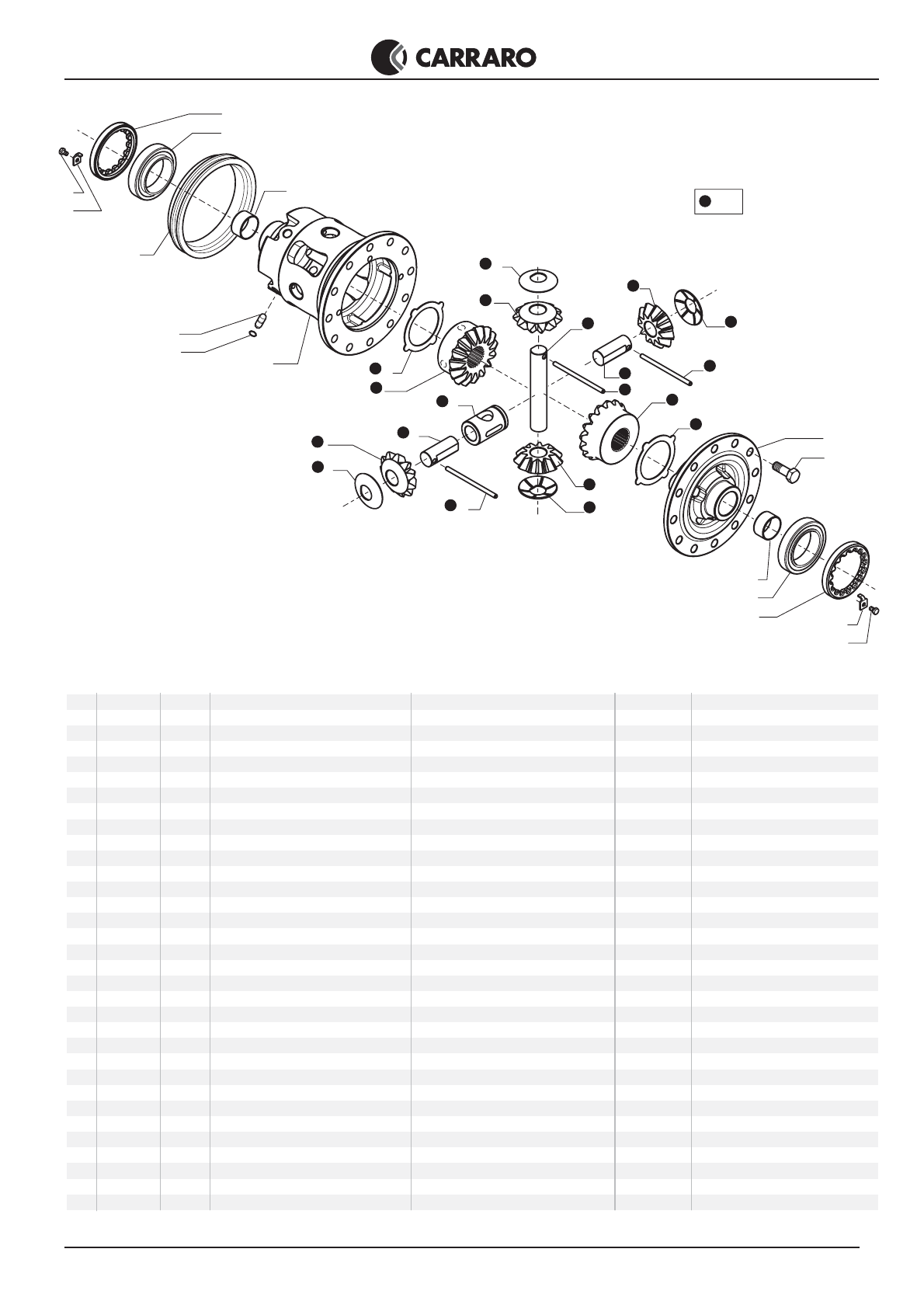

Differenziale
Differential
=1
2
2
2
2
3
3
4
5
5
5
6
6
7
8
9
10
11
12
13
14
14
13
12
11
10
15
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
17
18
16
Page 7
Pos. Ref. Q.ty Descrizione Description Kit

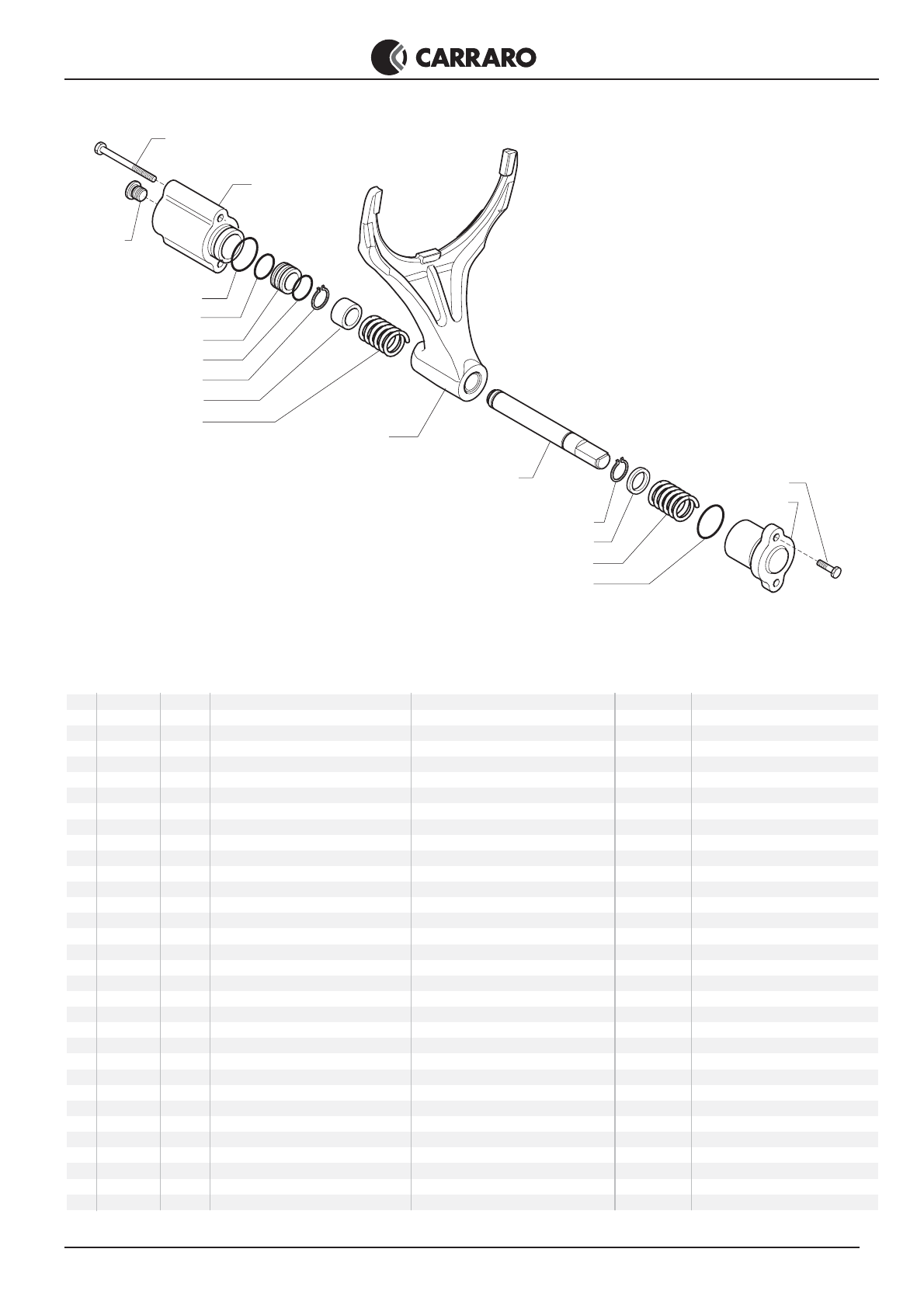

TAB. 5.0.0
Bloccaggio differenziale
Differential locking
Note
1 020809 2 Vite M8x90 Bolt M8x90
2 146765 1 Coperchio Cover
3 028502 2 Anello OR O.ring
4 028121 2 Anello OR O.ring
5 139139 1 Pistone bloc. diff. Piston
6 024736 2 Anello seeger D.20 Snap ring D.20
7 146769 1 Bussola Bush
8 125756 2 Molla Spring
9 146768 1 Pistone comando forcella Control piston
10 146304 1 Forcella innesto bloc. diff. Fork
11 146770 1 Distanziale Spacer
12 020781 2 Vite M8x25 Bolt M8x25
13 146766 1 Coperchio Cover
14 021570 1 Tappo Plug
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
1
2
3
4
5
4
6
7
8
9
10
6
11
8
3
12
13
14
Page 8
Pos. Ref. Q.ty Descrizione Description Kit

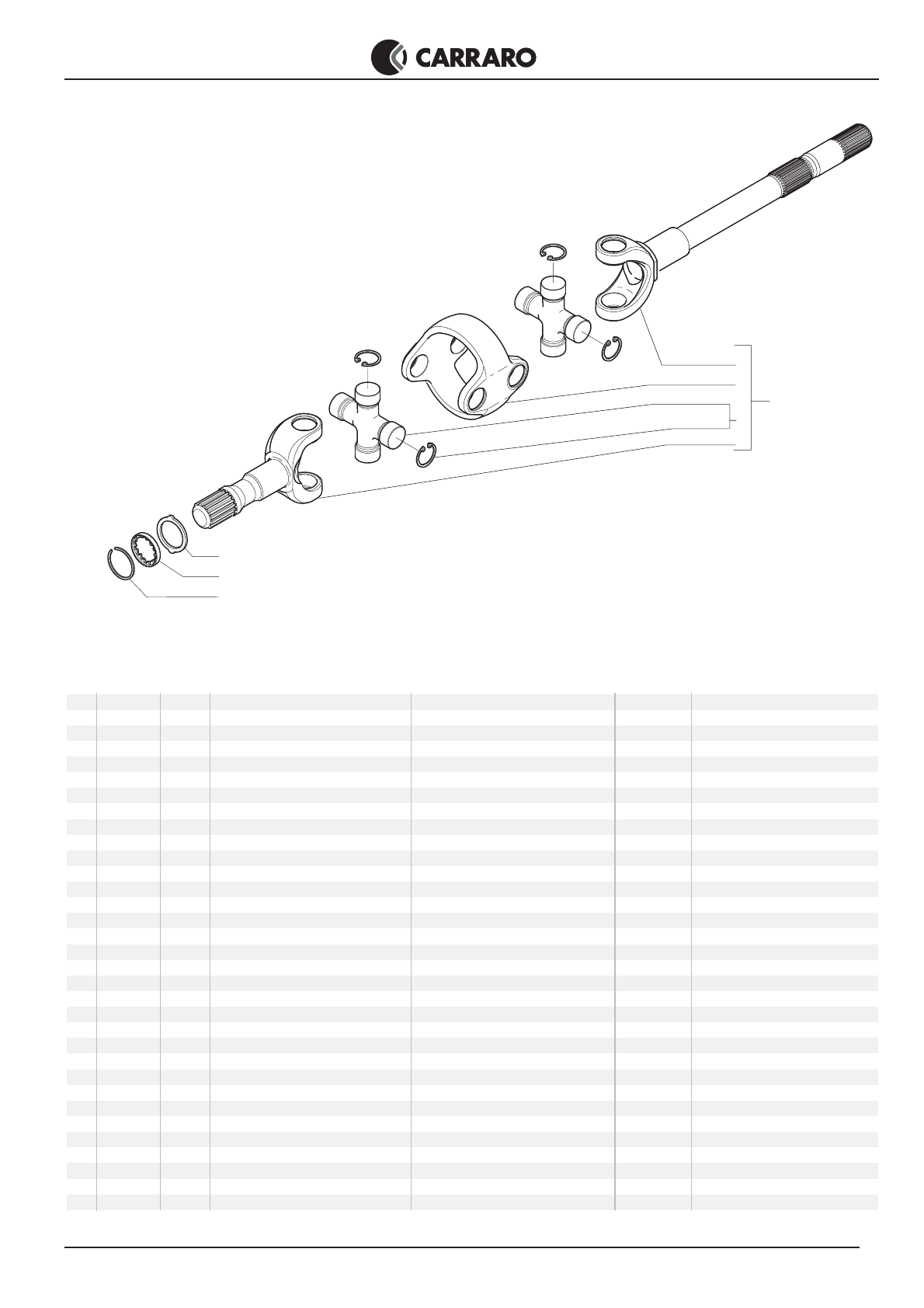

TAB. 6.0.0
Doppio giunto
Double joint
Note
1 143252 2 Doppio giunto Double joint
2 046460 2 Forcella (lato diff.) Fork (diff. side)
3 046220 2 Corpo centrale Central body
4 046440 4 Crociera Spider
5 046461 2 Forcella (lato ruota) Fork (wheel side)
6 145771 2 Rondella rasamento Thrust washer
7 145486 2 Rondella Washer
8 144988 2 Anello arresto Lock ring
143252
143252
143252
143252
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
6
7
8
2
3
4
5
1
Page 9
Pos. Ref. Q.ty Descrizione Description Kit

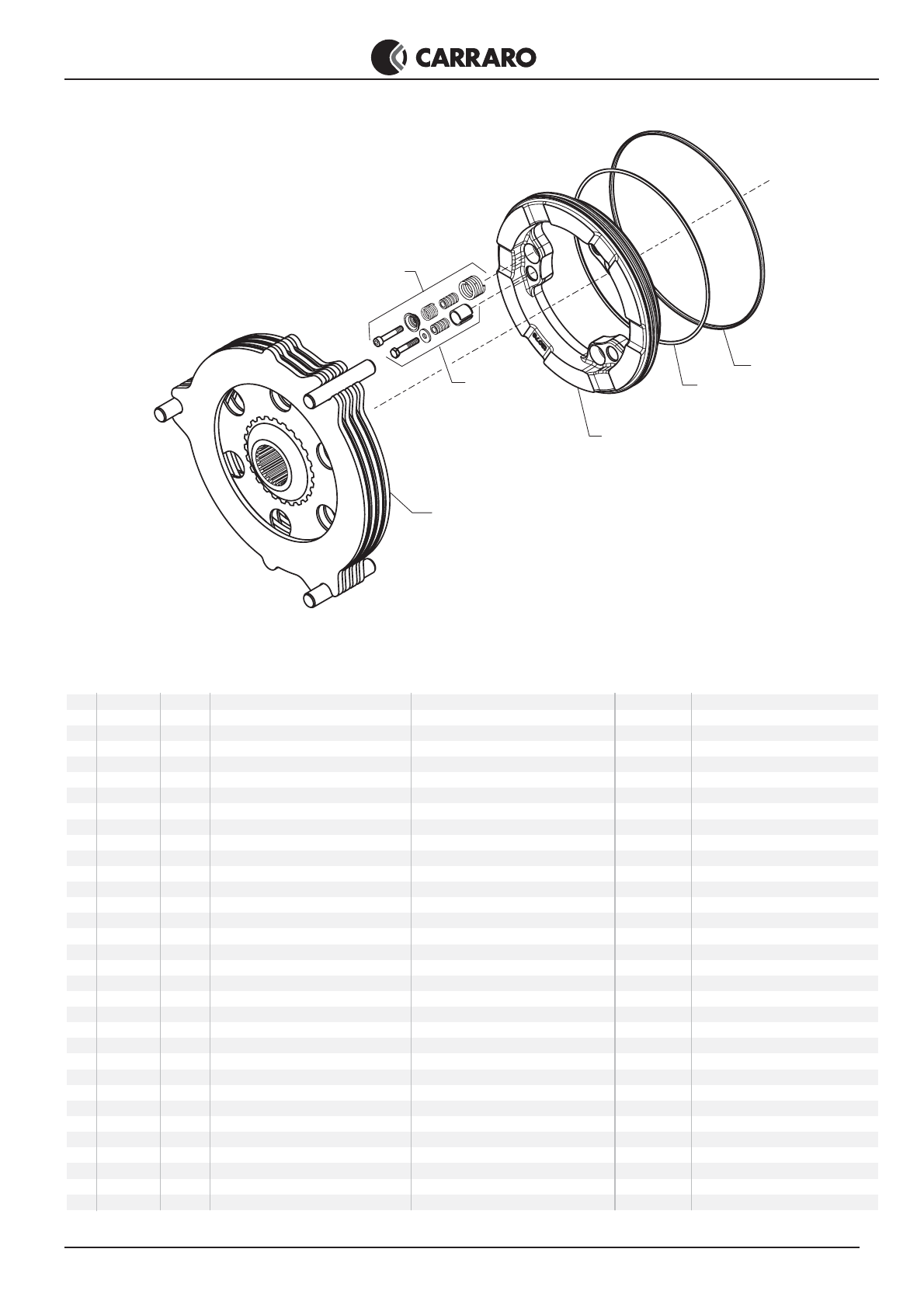

TAB. 7.0.0
Note
Semiassi e freni
Half-shafts and brakes
1 149816 2 Pacco dischi freno Brake disc assy
2 066975 2 Kit self-adjust Self-adjust kit
3 066976 2 Kit self-adjust Self-adjust kit
4 141596 2 Pistone freno Brake piston
5 141605 2 Anello OR O.ring
6 133758 2 Anello OR O.ring
1
2
3
4
5
6
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
Page 10
Pos. Ref. Q.ty Descrizione Description Kit
TAB. 8.0.0
Note

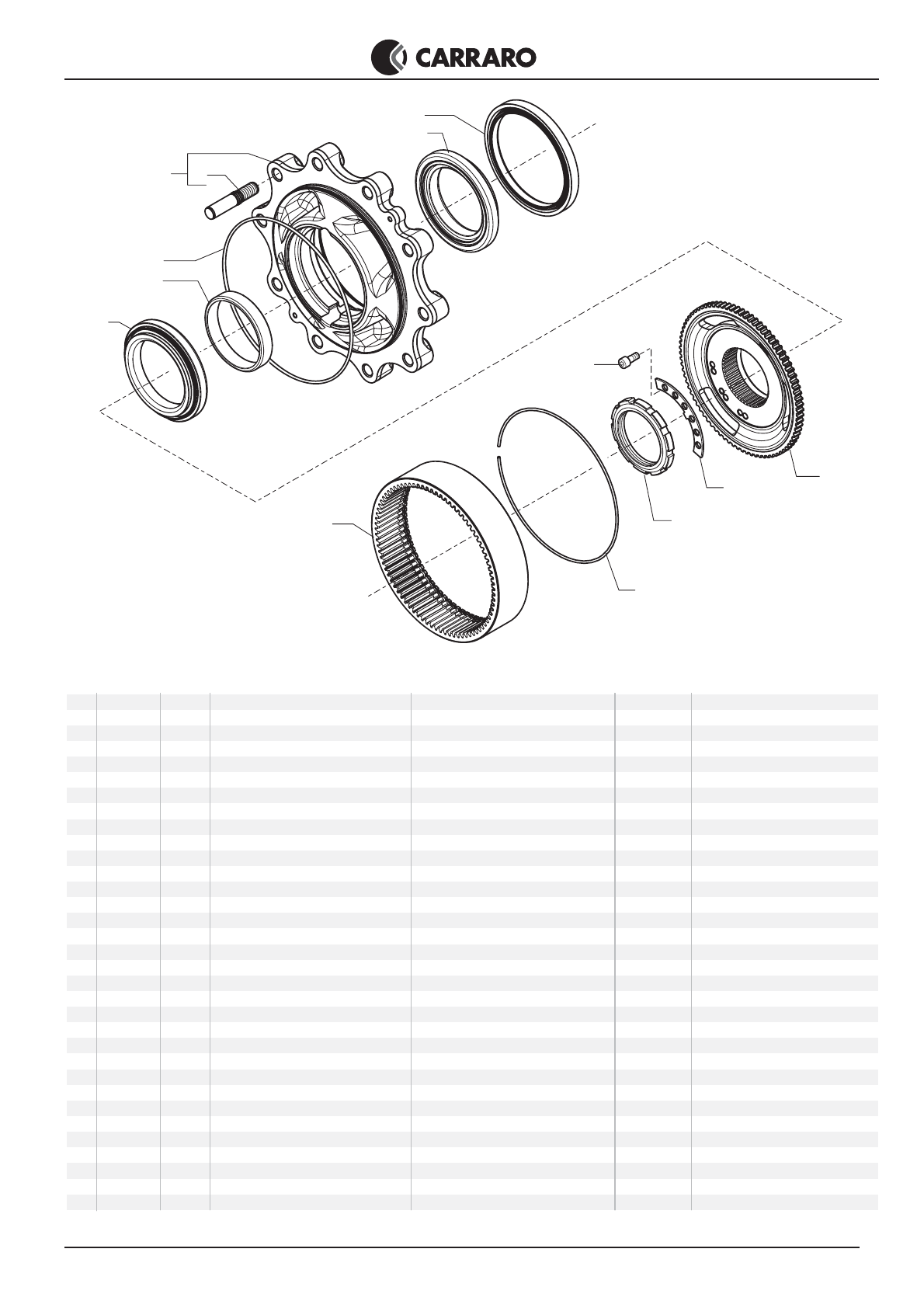

Mozzo ruota
Wheel hub
1 148307 1 Anello di tenuta Seal ring
2 118370 2 Cuscinetto Bearint
3 068100 2 Kit mozzo ruota Wheel hub kit
4 147720 20 Prigioniero Stud 068100
5 028579 2 Anello OR O.ring
6 148284 2 Distanziale Spacer
7 141594 2 Corona epic. Z81 Crown gear Z81
8 141886 2 Anello arresto Lock ring
9 148306 6 Vite M10x12 Bolt M10x12
10 148257 2 Ghiera M90x2 Ring nut M90x2
11 148259 2 Fermo ghiera Locking plate
12 148288 2 Mozzo fermo corona Wheel carrier
1
2
34
5
6
2
7
8
9
10
11
12
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
Page 11
TAB. 9.0.0
Pos. Ref. Q.ty Descrizione Description Kit Note
1 068404 2 Kit treno portasatelliti Planetary carrier assy
2 020490 4 Vite M8x20 Bolt M8x20
3 125280 2 Tappo M30x2 Plug M30x2
4 025052 12 Anello seeger D72 Snap ring D72
5 145491 12 Ralla rasamento Thrust washer
6 141859 6 Cuscinetto a rulli Rollers bearing
7 145579 6 Ingranaggio sat. epic. Z31 Gear Z31
8 145138 6 Ralla Thrust washer
9 024805 6 Anello seeger D50 Snap ring D50

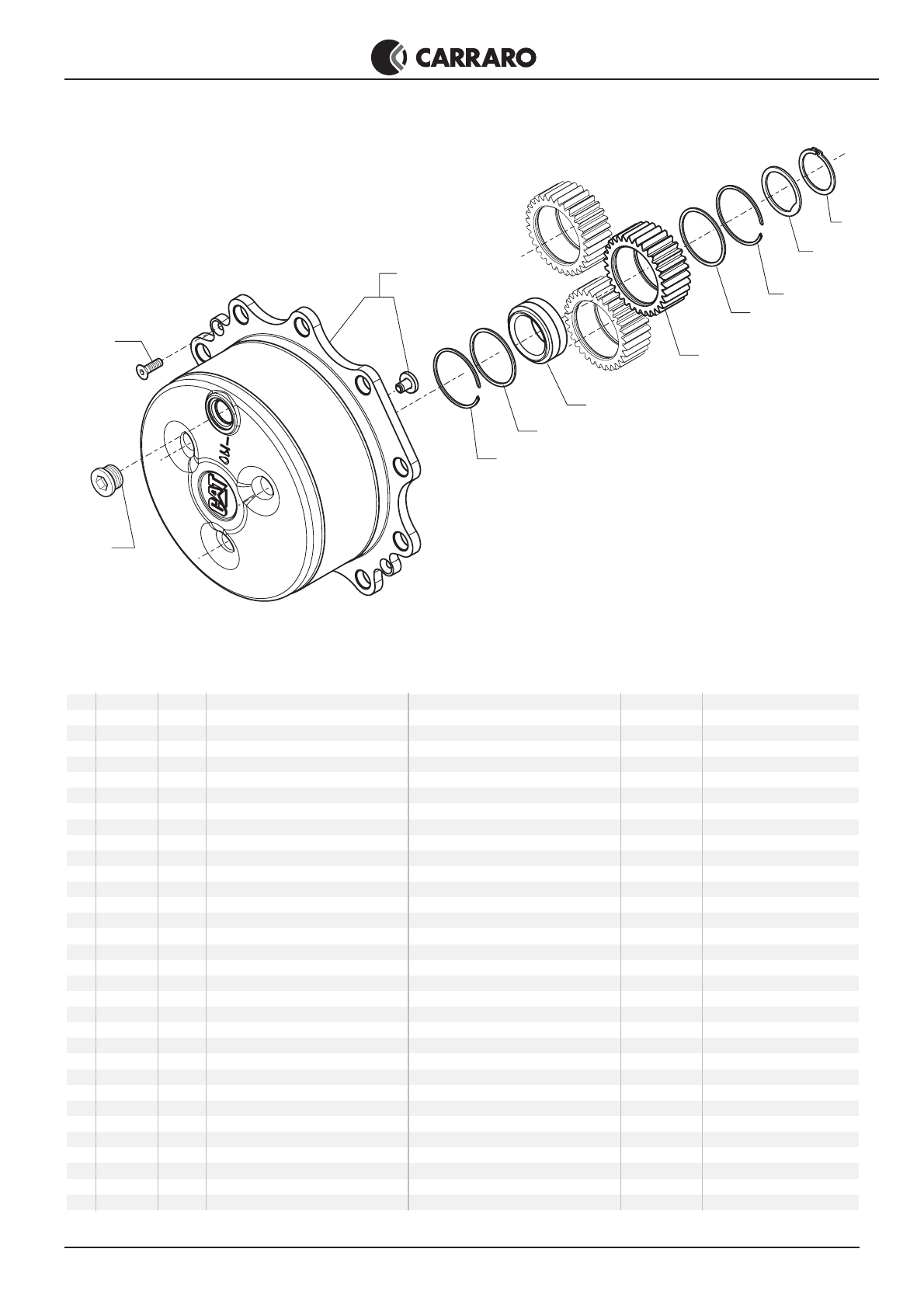

Riduzione epicicloidale
Final reduction
1
2
3
4
5
6
7
5
4
8
9
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
Page 12

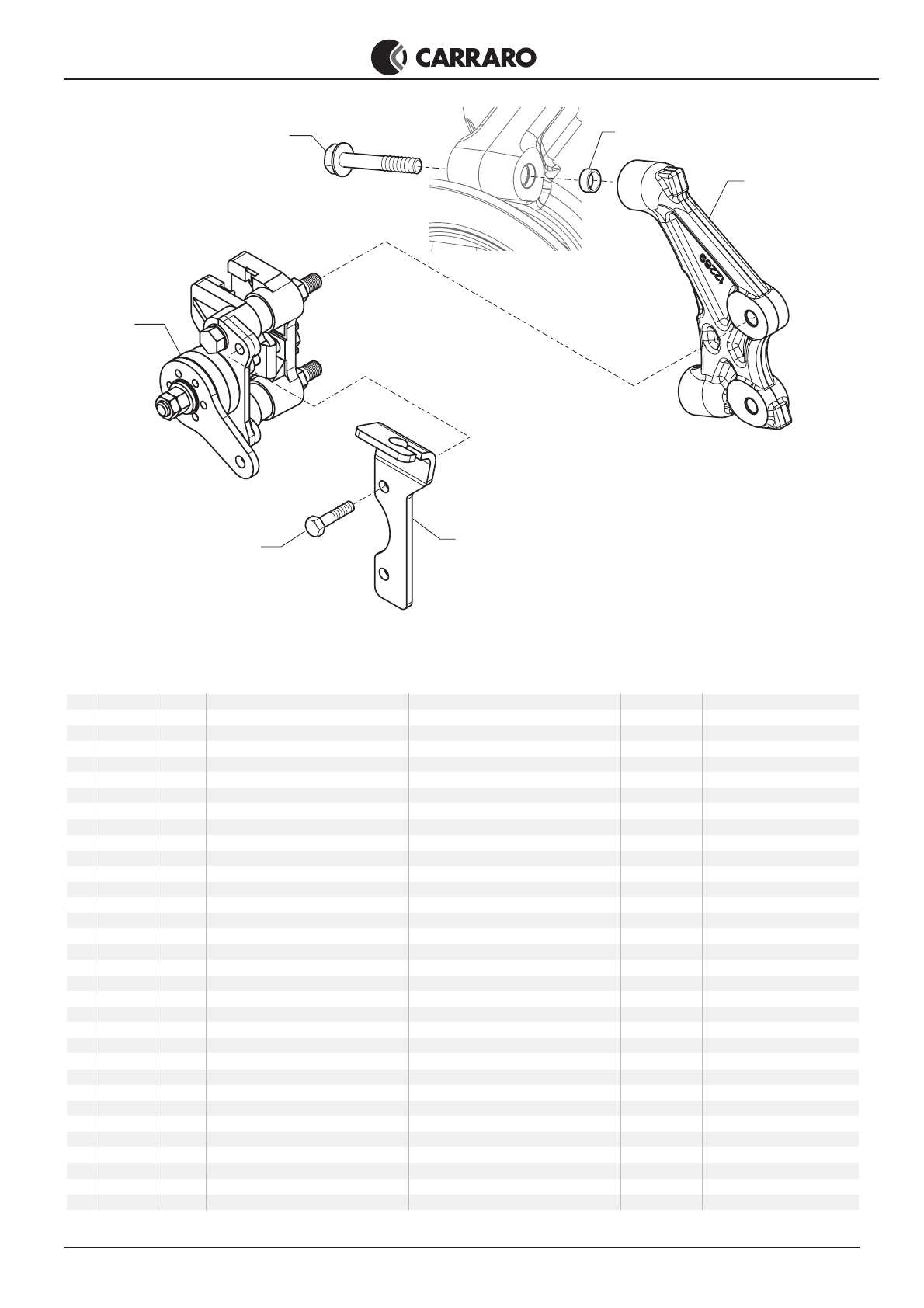

TAB. 10.0.0
Pos. Ref. Q.ty Descrizione Description Kit Note
1 126064 2 Vite M16x95 Bolt M16x95
2 094205 2 Bussola Bush
3 143527 1 Supporto pinza freno Brake caliper support
4 642114 1 Pinza freno Brake caliper
5 021477 2 Vite 8.8 Bolt 8.8
6 149830 1 Staffa attacco cavo Cable bracket
Pinza freno
Brake caliper
1
2
3
4
5
6
P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
Page 13
Ref.Kit Descrizione Description Q.ty Note
Sommario kit
Kit summary
147836 - Martinetto Steering cylinder -
- 049984 Stelo completo Rod 1
- 049343 Testata martinetto Cylinder head 1
- 049342 Kit guarnizioni Seal kit 1
147309 - Asta guida DX Steering arm RH -
- 352366 Tirante DX Tie rod RH 1
- 352324 Dado M24x1.5 Nut M24x1.5 2
- 352370 Snodo sferico Spherical joint 2
147310 - Asta guida SX Steering arm LH -
- 352324 Dado M24x1.5 Nut M24x1.5 2
- 352370 Snodo sferico Spherical joint 2
- 352368 Tirante SX Tie rod LH 1
- Kit coppia conica Z12/37 Bevel gear set Z12/37 -
- - Coppia conica Z12/37 Bevel gear Z12/37 1
- 125831 Rondella Washer 2
- 126142 Distanziale elastico Collapsible spacer 1
- 028623 Anello OR O.ring 1
- 141896 Rondella Washer 1
- 145262 Dado M30x2 Nut M30x2 1
- - Kit ingr. differenziale Differential kit -
068205 - Ingranaggio Z16 Gear Z16 1
-
-
- 147390 Ralla Trust washer 4
- 147516 Perno sat. diff. corto Short differential pin 2
- 147517 Crociera Spider 1
- 142994 SpinaD7x124 Pin D7x124 3
- 147391 Controdisco blocc. diff. Diff. counter disc 2
- 147372 Perno sat. diff. lungo Long differential pin 1
143252 - Doppio giunto Double joint 1
- 046460 Forcella (lato diff.) Fork (diff. side) 1
- 046220 Corpo centrale Central body 1
- 046440 Crociera Spider 2
- 046461 Forcella (lato ruota) Fork (wheel side) 1
066976 - Kit self-adjust Self-adjust kit -
- - Vite M6x35 Bolt M6x35 3
- - Spina elastica Split pin 3
- - Rondella Washer 3
- - Bussola Bush 3
066975 - Kit self-adjust Self-adjust kit -
- - Vite M6x35 Bolt M6x35 3
- - Coperchio fermo molla Spring cover 3
- - Molla Spring 3
- - Molla Spring 3
- - Bussola Bush 3
068100 - Kit mozzo ruota Wheel hub kit -
- - Mozzo ruota Wheel hub 1
- 147720 Prigioniero Stud 10
068404 - Kit treno portasatelliti Planetary carrier assy -
- - Treno portasatelliti Planetary carrier 1
- - Pattino arresto Lock pad 1
068015
- Ingranaggio Z16 Gear Z16 1
- Ingranaggio Z11 Gear Z11 4
TAB. 11.0.0P/N: CA355957
1 EDITION: Oct./’05 - CM8994
st
AXLE 26.38M REF. 148410
Loading...
