Guida generale
Fondo
-
1
1
-
*
2
1
* Il cavo di alimentazione dell’unità PX-800 è cablato stabilmente al piano digitale.
267534
I-2
8
9
bl
bm
bo
bq
bs
bk
bn
bp
br
bt
Davanti
cl
ck
cm
cn
Guida generale
ATTENZIONE
• Assicurarsi che il coperchio del piano sia completamente aperto ogni volta che si suona sulla tastiera. Un coperchio
parzialmente aperto può inaspettatamente chiudersi all’improvviso schiacciando le dita.
NOTA
• I nomi riportati sotto vengono sempre indicati in grassetto quando appaiono nel testo di questo manuale.
1-1 Scatola di alimentazione
1
-2 Presa di alimentazione CA
2 Connettore per pedali
3 Terminali di uscita/ingresso midi (MIDI OUT/IN)
4 Porta USB
5 Connettore per diffusori
6 Prese per uscita linea R, L/mono
(LINE OUT R, L/MONO)
7 Presa cuffie (PHONES)
8 Display
9 Spia toni (TONE)
bk Spia brani (SONG)
bl Pulsante – (T/NO), pulsante + (S/YES)
bm Pulsante di toni/brani (TONE/SONG)
bn Pulsante di riproduzione/interruzione brani
(SONG PLAY/STOP)
bo Pulsante di tempo/impostazione
(TEMPO/SETTING)
bp Pulsante di parte/pista (PART/TRACK)
Spia parte sinistra/pista 1 (L/1)
Spia parte destra/pista 2 (R/2)
bq Pulsante scheda (CARD)
br Pulsante registratore (RECORDER)
Spia riproduzione PLAY, Spia registrazione REC
bs Pulsante GRAND PIANO
bt Pulsante del metronomo (METRONOME)
ck Spia di alimentazione
cl Pulsante di accensione (POWER)
cm Comando del volume (VOLUME)
cn Slot per la scheda SD (SD CARD SLOT)
I-3
Guida generale
Pulsante TEMPO/SETTING
Il pulsante TEMPO/SETTING viene utilizzato per
configurare una varietà di differenti impostazioni di
piano digitale. Di seguito vengono riportate le nozioni
di base del pulsante TEMPO/SETTING.
z La spia sopra il pulsante TEMPO/SETTING
lampeggia mentre il pulsante viene tenuto premuto,
e si spegne quando si rilascia il pulsante.
LampeggianteDisattivato
z Per cambiare un’impostazione, mantenere premuto
il pulsante TEMPO/SETTING mentre si preme il
tasto della tastiera a cui è assegnata l’impostazione
che si desidera selezionare.
Pulsante – (TTTT/NO) e pulsante
+ (SSSS/YES)
È possibile cambiare un’impostazione visualizzata
premendo il pulsante – (T/NO) o il pulsante + (S/
YES) mantenendo premuto il pulsante TEMPO/
SETTING.
z Mantenendo premuti entrambi i pulsanti il valore
cambia ad alta velocità.
Esempio: “Selezione ed esecuzione di un tono” a
pagina I-7.
NOTA
• Premendo contemporaneamente i pulsanti – (T/NO) e
+ (S/YES), riporterà il valore visualizzato alla sua
impostazione di default.
Esempio: “Selezione di un tono usando i tasti della
tastiera” a pagina I-8.
z Per maggiori dettagli sulle varie impostazioni che si
possono selezionare utilizzando le combinazioni del
pulsante TEMPO/SETTING e dei tasti della tastiera,
vedere la sezione “Tasti della tastiera usati per la
configurazione delle impostazioni” a pagina I-21.
I-4
Alimentazione
Il vostro piano digitale funziona con la normale
corrente domestica. Accertarsi di spegnere
l’alimentazione quando non si usa il piano digitale.
Accertarsi che il pulsante POWER sia nella
1.
posizione OFF (sollevato).
Pulsante POWER
ON
(Spia di alimentazione
accesa)
OFF
(Spia di alimentazione
spenta)
Davanti
Spia di alimentazione
Collegare il cavo di alimentazione fornito in
2.
dotazione al piano digitale, alla presa di
alimentazione CA posizionata sulla parte
inferiore del piano digitale.
* Solo per PX-800V
Inserire il cavo di alimentazione in una presa
3.
*
di corrente domestica.
IMPORTANTE!
• Accertarsi sempre che il pulsante POWER sia nella
posizione OFF prima di collegare o scollegare il cavo di
alimentazione.
• La forma della spina del cavo di alimentazione e la presa
di corrente domestica differiscono a seconda del paese e
dell’area geografica. L’illustrazione mostra soltanto un
esempio delle forme che sono disponibili.
• Il cavo di alimentazione dell’unità PX-800 è cablato
stabilmente al piano digitale.
z Accertarsi che la spia di alimentazione sia
completamente spenta prima di scollegare il cavo di
alimentazione dalla presa di corrente. Assicurarsi di
leggere ed osservare tutte le precauzioni per la
sicurezza riguardanti l’alimentazione.
I-5
Collegamenti
IMPORTANTE!
• Ogni volta che si collega qualche apparecchio al
pianoforte digitale, innanzitutto usare il comando
VOLUME per impostare il volume ad un livello basso.
Dopo il collegamento, è possibile regolare il volume al
livello desiderato.
Collegamento delle cuffie
Fondo
Presa cuffie (PHONES)
Cuffie disponibili
in commercio
IMPORTANTE!
• Il piano digitale regola automaticamente l’uscita audio
per ottimizzare l’uscita delle cuffie (quando le cuffie sono
collegate) o l’uscita dei diffusori incorporati (quando le
cuffie non sono collegate). Notare che questa funzione
agisce anche sull’audio in uscita dalle prese LINE OUT R
e L/MONO.
Spina a pin
Presa AUX IN dell’amplificatore
RIGHT
(Rosso)
LEFT
(Bianco)
Presa standard
Amplificatore per chitarra,
amplificatore per tastiera, ecc.
Spina standard
audio, ecc.
INPUT 1
INPUT 2
Collegamento di un’apparecchiatura
audio (Figura 1)
Spina stereo standard
Collegare le cuffie disponibili in commercio alla presa
PHONES. Collegando le cuffie alla presa PHONES si
esclude l’uscita ai diffusori, il che significa che è
possibile esercitarsi anche a tarda notte senza
disturbare gli altri. Per proteggere l’udito, accertarsi di
non regolare il volume ad un livello troppo alto
quando si usano le cuffie.
NOTA
• Assicurarsi di inserire la spina delle cuffie fino in fondo
nella presa PHONES. In caso contrario, il suono
potrebbe udirsi solo su un lato delle cuffie.
Collegamento di
un’apparecchiatura audio o
amplificatore
È possibile collegare un’apparecchiatura audio o un
amplificatore musicale al piano digitale, ed eseguire
quindi la riproduzione tramite i diffusori esterni per un
volume più potente e una migliore qualità del suono.
R (Right) è il canale destro e L/MONO (Left) è il canale
sinistro. Usare i cavi di connessione disponibili in
commercio per eseguire il collegamento come viene
mostrato in Figura 1. Normalmente, si deve impostare
il selettore d’ingresso dell’apparecchiatura audio al
terminale dove è collegato il piano digitale (AUX IN,
ecc.). Regolare il volume usando il comando VOLUME
del piano digitale.
Collegamento di un amplificatore
musicale (Figura 2)
R (Right) è il canale destro e L/MONO (Left) è il canale
sinistro. Effettuando il collegamento solo alla presa
L/MONO si mette in uscita un segnale miscelato di
entrambi i canali. Usare un cavo di connessione
disponibile in commercio per eseguire il collegamento
come viene mostrato in Figura 2. Regolare il volume
usando il comando VOLUME del piano digitale.
Accessori in dotazione e
accessori opzionali
Usare soltanto gli accessori in dotazione che sono
specificati per l’uso con questo piano digitale.
L’uso di accessori non autorizzati comporta il rischio di
incendio, scossa elettrica e lesioni fisiche.
I-6
Esecuzione con toni differenti
/
TONE
TEMPO/SETTING
METRONOME
GRAND PIANO
POWER
VOLUME
Selezione ed esecuzione di un
tono
Il vostro piano digitale dispone dei seguenti tipi di toni
incorporati.
Numeri di toniTipo di tono
Da 01 a 12Tastiera
Da 001 a 020Variazione20
Da 021 a 148GM (MIDI generico) 128
149, 150Set batteria2 set
* È possibile selezionare questi toni usando i tasti
della tastiera. Il nome dei toni assegnati a ciascun
tasto della tastiera è marcato sopra i tasti. Per i
dettagli sulla selezione di questi toni, vedere la
sezione “Selezione di un tono usando i tasti della
tastiera” a pagina I-8.
Premere il pulsante POWER per accendere il
1.
*
piano digitale.
Numero di
toni
12
(Please wait! . . Attendere!)
(Predisposizione del sistema)
(Complete!. . . . Completato!)
Selezionare il tono che si desidera.
2.
z Per selezionare il tono GRAND PIANO (pianoforte a
coda), spingere semplicemente il pulsante GRAND PIANO.
• Per selezionare un altro tono, ricercare il nome del
tono nella “Lista dei toni” a pagina A-1 e annotare
il suo numero di tono.
Esempio: Per selezionare il numero di tono 07,
Harpsichord
• Usare i pulsanti + e – per cambiare il numero del
tono visualizzato, finché esso non corrisponde a
quello che si desidera (07 in questo esempio).
IMPORTANTE!
• Quando si accende il piano digitale, esso esegue
un’operazione di avvio per predisporre il suo sistema.
L’operazione di avvio impiega circa 10 secondi, è viene
indicata dal seguenti messaggi che appaiono sul display.
NOTA
• Sono presenti due serie di numeri di toni, una serie da 01
a 12, e un’altra serie da 001 a 150. Premendo il pulsante +
mentre è visualizzato 12, cambierà il numero di tono a
001. Analogamente, premendo il pulsante – mentre è
visualizzato 001, cambierà il numero di tono a 12.
• Mantenendo premuto uno dei due pulsanti, il valore
visualizzato cambia ad alta velocità.
Usare il comando VOLUME per regolare il
3.
livello del volume.
Provare ad eseguire qualche brano sul piano
4.
digitale.
I-7
Esecuzione con toni differenti
NOTA
• L’effetto DSP* verrà applicato se si seleziona un tono con DSP.
• Notare che le risorse DSP del piano digitale sono limitate. Questo perché, selezionando un tono con DSP si può causare
l’interruzione delle note che sono attualmente in esecuzione (se sono in esecuzione utilizzando un tono con DSP), oppure è
possibile rimuovere l’effetto DSP da un’operazione (tono di sovrapposizione, divisione e brano di dimostrazione) che è stata
precedentemente assegnata ad un tono con DSP.
(* Vedere a pagina I-12)
Selezione di un tono usando i tasti della tastiera
Tasti di impostazione tono
A0 B0 C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2
A0 : 01 Grand Piano
B
0: 02 Grand Piano 2
C
1: 03 Grand Piano 3
D
1 :04 Electric Piano 1
E
1:05 Electric Piano 2
F
1:06 Electric Piano 3
G
1 :07 Harpsichord
Tenendo premuto il pulsante TEMPO/SETTING, premere il tasto della tastiera che corrisponde al
1.
A1 : 08 Vibraphone
B
1: 09 Pipe Organ
C
2 : 10 Percussive Organ
D
2 : 11 Strings
E
2: 12 Acoustic Bass
F
2: Da 001 a 150 Variazione/Toni GM
tono che si desidera selezionare.
• Questa operazione fa lampeggiare la spia sopra il pulsante e fa apparire sul display il numero del tono selezionato.
* La nota non suona quando si preme un tasto della tastiera per selezionare un tono.
I-8
Esecuzione con toni differenti
Per assegnare un tono al
pulsante della tastiera
VARIOUS/GM TONES
Tenendo premuto il pulsante TEMPO/
1.
SETTING, premere il tasto della tastiera
VARIOUS/GM TONES. Mantenere premuto il
pulsante TEMPO/SETTING finché non si
completi il punto 2 di questo procedimento.
Per regolare l’intensità di un
tono
Tenendo premuto il pulsante TEMPO/
1.
SETTING, premere il tasto della tastiera
BRILLIANCE. Mantenere premuto il pulsante
TEMPO/SETTING finché non si completi il
punto 2 di questo procedimento.
• Questa operazione fa lampeggiare il pulsante
TEMPO/SETTING e fa apparire sul display il
numero del tono Variazione, tono GM o set batteria
attualmente assegnato al tasto della tastiera.
Usare i pulsanti + e – per visualizzare il
2.
numero del tono Variazione, GM o Set
batteria che si desidera assegnare al tasto
VARIOUS/GM TONES.
Esempio: 019 FANTASY
NOTA
• Se un set batteria viene assegnato al tasto VARIOUS/GM
TONES, i tasti della tastiera emettono suoni di batteria.
Per informazioni sui suoni di batteria assegnati a
ciascuno dei tasti della tastiera, vedere a pagina A-2.
• Questa operazione fa lampeggiare la spia sopra il
pulsante TEMPO/SETTING e fa apparire sul display
il valore dell’intensità attualmente selezionato.
Usare i pulsanti + e – per cambiare il valore
2.
visualizzato.
Per questo tipo di suono:
Smorzato e pianoDa –3 a –1
Vivace e nitidoDa 1 a 3
NOTA
• Premendo i pulsanti + e – contemporaneamente mentre
si mantiene premuto il pulsante TEMPO/SETTING
(punto 2) riporterà l’impostazione di intensità al suo
valore di default.
Selezionare un valore in
questa gamma:
I-9
Esecuzione con toni differenti
Sovrapposizione di due toni
Usare il seguente procedimento per sovrapporre due
toni, in modo che essi suonino simultaneamente.
Mantenere premuto il pulsante TEMPO/
1.
SETTING finché non si completi il punto 2 di
questo procedimento.
Tenendo premuto il tasto della tastiera che
2.
corrisponde al tono principale, premere
qualsiasi tasto vicino della tastiera che
corrisponde ad un altro tono.
• Il secondo tasto che si preme è il tono di
sovrapposizione. Stiamo per cambiarlo al punto 3,
riportato sotto.
Esempio: Tenendo premuto il tasto GRAND PIANO 2,
premere il tasto GRAND PIANO 3.
Per annullare la sovrapposizione della
5.
tastiera, selezionare un altro tono premendo il
pulsante GRAND PIANO o usando il
procedimento riportato in “Selezione di un
tono usando i tasti della tastiera” (pagina
I-8).
NOTA
• È possibile regolare il bilanciamento tra il tono principale
e il tono di sovrapposizione. Per ulteriori informazioni,
vedere “Configurazione delle impostazioni con la
tastiera” a pagina I-21.
Suddivisione della tastiera tra
due toni
È possibile assegnare toni differenti ai tasti sul lato
sinistro e sul lato destro della tastiera.
GRAND PIANO 2
GRAND PIANO 3
• I numeri del tono di sovrapposizione appariranno sul
display.
Gamma bassaGamma alta
Usare il procedimento riportato in “Selezione
1.
ed esecuzione di un tono” a pagina I-7 per
selezionare il tono della gamma alta.
Esempio: GRAND PIANO 2
Tenendo premuto il pulsante TEMPO/
2.
SETTING, premere il tasto della tastiera
SPLIT ON/OFF. Mantenere premuto il
pulsante TEMPO/SETTING finché non si
completi il punto 3 di questo procedimento.
Punto di divisione
STRINGSGRAND PIANO 2
Usare i pulsanti + e – per cambiare il numero
3.
del tono visualizzato con quello che si
desidera selezionare.
Esempio: 11 STRINGS
Provare ad eseguire qualche brano sulla
4.
tastiera.
I-10
Esecuzione con toni differenti
Usare i pulsanti + e – per attivare o disattivare
3.
la divisione della tastiera.
Quando il display
mostra ciò:
oFF
onDivisione della tastiera attivata
• Rilasciando il pulsante TEMPO/SETTING, si
cambierà la vualizzazione al numero di tono della
gamma bassa attualmente selezionato.
Usare il procedimento riportato in “Selezione
4.
Significa questo:
Divisione della tastiera
disattivata
ed esecuzione di un tono” a pagina I-7 per
selezionare il tono della gamma bassa.
Esempio: 11 STRINGS
NOTA
• È possibile anche specificare la posizione del punto di
divisione della tastiera. Per ulteriori informazioni, vedere
“Configurazione delle impostazioni con la tastiera” a
pagina I-21.
• È possibile configurare la tastiera in modo che sia
sovrapposta con due toni nella gamma alta. Per fare ciò,
innanzitutto eseguire l’operazione di sovrapposizione
(pagina I-10). Dopodiché dividere la tastiera come viene
descritto sopra.
Per configurare le impostazioni degli
effetti di riverbero e chorus.
Tenendo premuto il pulsante TEMPO/
1.
SETTING, premere il tasto della tastiera
REVERB o CHORUS. Tenere premuto il
pulsante TEMPO/SETTING finché non si
completi il punto 2 di questo procedimento.
• Questa operazione fa lampeggiare la spia sopra il
pulsante TEMPO/SETTING e fa apparire sul display
il valore del riverbero o chorus attualmente
selezionato.
Reverb
Chorus
Uso degli effetti
Reverb. . . .Fa riverberare le note.
Chorus . . .Aggiunge maggiore ampiezza alle note.
Risonanza acustica . . .
Premendo il pedale di risonanza, si
riproduce la risonanza armonica all’interno
del grand piano.
effetti più sofisticati. Ogni tono è
preimpostato con un effetto DSP di default
(per esempio, tono di organo drawbar +
diffusore rotante).
I-11
Esecuzione con toni differenti
Usare i pulsanti + e – per cambiare il valore
2.
visualizzato.
• Valore di reverb
Per fare ciò:
Disattivare il
riverbero
Attivare il
riverbero
• Valore di chorus
Per fare ciò:
Disattivare il
chorus
Attivare il chorus
Selezionare questa
impostazione:
oFF
1: Stanza
2: Auditorium piccolo
3: Auditorium grande
4: Stadio
Selezionare questa
impostazione:
oFF
1: Chorus leggero
2: Chorus medio
3: Chorus profondo
4: Flanger (effetto di fruscio)
Per attivare o disattivare la risonanza
acustica e il DSP
Tenendo premuto il pulsante TEMPO/
1.
SETTING, premere il tasto della tastiera
ACOUSTIC RESONANCE o DSP. Tenere
premuto il pulsante TEMPO/SETTING finché
non si completi il punto 2 di questo
procedimento.
• Questa operazione fa lampeggiare la spia sopra il
pulsante TEMPO/SETTING e fa apparire sul display
il valore della risonanza acustica o DSP attualmente
selezionata.
Risonanza acustica
DSP
I-12
Usare i pulsanti + e – per cambiare
2.
l’impostazione visualizzata.
Esecuzione con toni differenti
Uso del metronomo
Quando il display
mostra ciò:
oFFEffetto disattivato
onEffetto attivato
NOTA
• Mentre la tastiera è in sovrapposizione, l’impostazione di
attivazione/disattivazione del DSP agisce solo sul tono
di sovrapposizione. Mentre la tastiera è suddivisa,
l’impostazione di attivazione/disattivazione del DSP
agisce solo sul tono della gamma bassa.
• Attivando l’effetto DSP esso verrà applicato solo ai toni
con DSP. Non verrà applicato a nessun altro tipo di tono.
Significa questo:
Uso dei pedali del piano
digitale
Il vostro piano digitale è dotato di tre pedali: di
risonanza, sordina e sostenuto
Premere il pulsante METRONOME.
1.
• Questa operazione avvia il metronomo.
• Le due spie sopra il pulsante SONG PLAY/STOP
lampeggiano in sincronia con i battiti del metronomo.
Per cambiare il tempo, tenere premuto il
2.
pulsante METRONOME e usare i pulsanti + e
– per eseguire le regolazioni.
• È possibile selezionare un valore di battito nella
gamma tra 2 e 6. Specificando 0 come impostazione,
si esegue un clicchettio esatto senza alcun suono di
campanello. Questa impostazione consente di
esercitarsi con un battito regolare.
Tenendo premuto il pulsante TEMPO/
3.
SETTING, usare i pulsanti + e – per regolare
il tempo in una gamma da 20 a 255 battiti al
minuto.
Pedale della sordina
Pedale di sostenuto
Pedale di risonanza
Funzioni dei pedali
z Pedale di risonanza
Premendo il pedale di risonanza mentre si suona fa
riverberare le note suonate sulla tastiera per un
periodo di tempo molto lungo.
• Quando GRAND PIANO, GRAND PIANO 2 o
GRAND PIANO 3 è selezionato come tono,
premendo questo pedale si fanno riverberare le
note proprio come accade con il pedale di
risonanza su un pianoforte acustico a coda.
È anche supportato il funzionamento metà pedale
(premendo parzialmente il pedale).
z Pedale della sordina
Premendo questo pedale mentre si suona, si
attenuano le note che vengono suonate sulla tastiera
dopo che il pedale è stato premuto, rendendone il
suono più smorzato.
Premere di nuovo il pulsante METRONOME
4.
per arrestare il metronomo.
NOTA
• È anche possibile stabilire l’impostazione del battito
(punto 2) usando il procedimento descritto in
“Configurazione delle impostazioni con la tastiera” a
pagina I-21.
z Pedale di sostenuto
Soltanto le note dei tasti che sono premuti nel
momento in cui si preme questo pedale vengono
prolungate fino a quando il pedale viene rilasciato.
I-13
Esecuzione con toni differenti
Per regolare il volume del metronomo
NOTA
• È possibile eseguire il seguente procedimento in
qualsiasi momento, indifferentemente dal fatto che il
metronomo stia suonando oppure no.
Tenendo premuto il pulsante TEMPO/
1.
SETTING, premere il tasto della tastiera
METRONOME VOLUME. Tenere premuto il
pulsante TEMPO/SETTING finché non si
completi il punto 2 di questo procedimento.
• Questa operazione fa lampeggiare la spia sopra il
pulsante TEMPO/SETTING e fa apparire sul display
l’impostazione attuale del volume del metronomo.
Usare i pulsanti + e – per cambiare
2.
l’impostazione del volume del metronomo
nella gamma da 0 a 42.
I-14

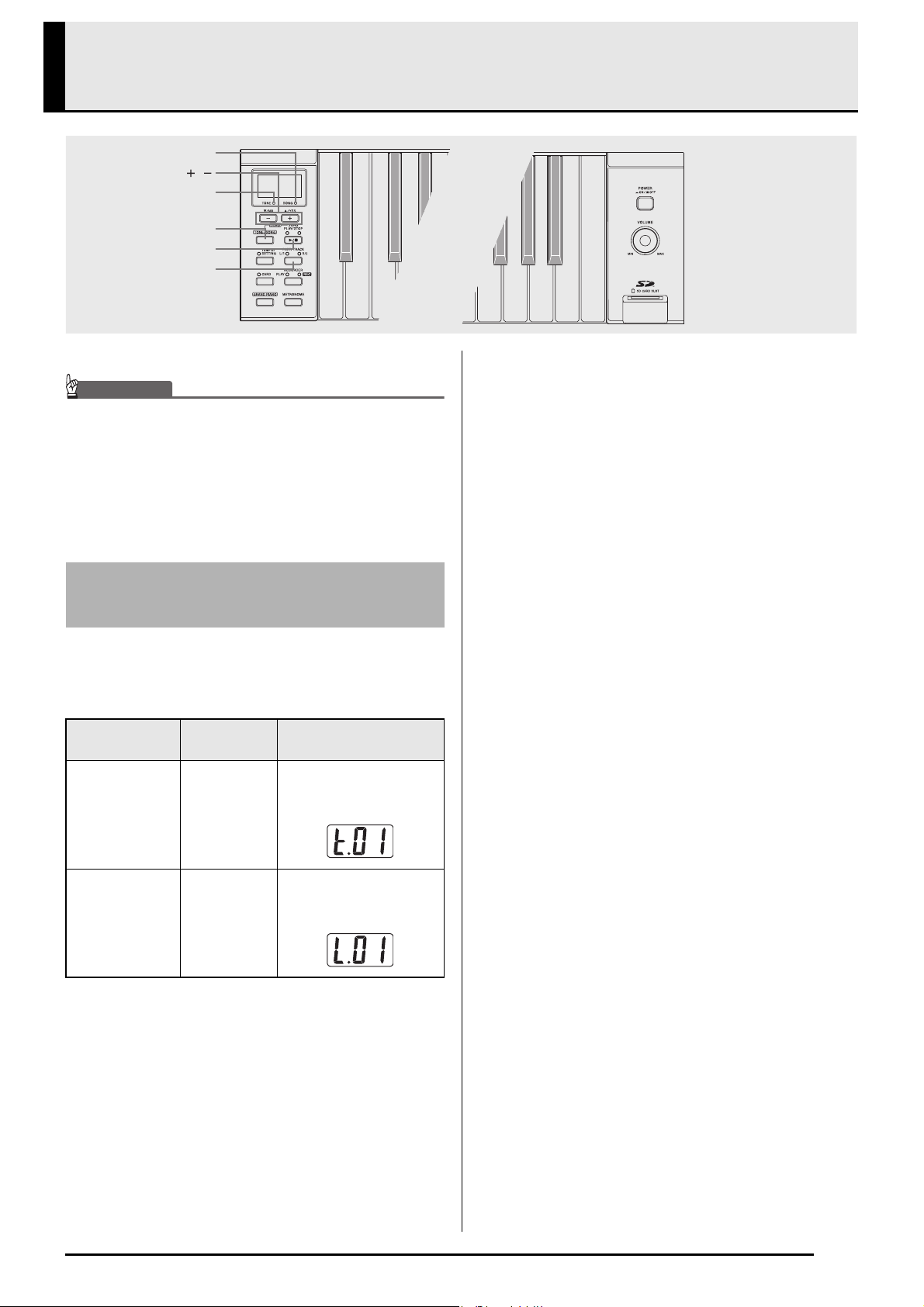

Riproduzione dei brani incorporati
SONG
/
TONE
TONE/SONG
SONG PLAY/STOP
PART/TRACK
Tenendo premuto il pulsante TONE/SONG,
IMPORTANTE!
• Dopo aver selezionato un brano incorporato, possono
richiedersi molti secondi per caricare i dati del brano.
Durante il caricamento dei dati, il numero del brano
lampeggerà sul display, e saranno disabilitati i tasti della
tastiera e le operazioni con i pulsanti. Se si esegue
qualche brano sulla tastiera, l’operazione seguente
interromperà l’emissione.
Riproduzione di tutti i brani
incorporati
Il vostro piano digitale dispone di un totale di 72 brani
incorporati. È possibile usare il procedimento per
riprodurre tutti i brani, uno dopo l’altro.
Tipo
Brano di
dimostrazione
del tono della
*
tastiera
Numero di
brani
12
Indicatore del display
La spia TONE
lampeggia, è visualizzato
il numero del brano
1.
premere il pulsante SONG PLAY/STOP.
• Questa operazione avvierà la riproduzione
sequenziale dal brano di dimostrazione del tono della
tastiera t.01, fino all’ultimo brano L.60 della Biblioteca
musicale.
• È possibile suonare sulla tastiera
contemporaneamente ad un brano in riproduzione. Il
tono assegnato alla tastiera è quello preselezionato
per il brano in riproduzione.
• È possibile usare i pulsanti + e – per saltare la
sequenza tra i brani durante la riproduzione.
• Premendo contemporaneamente i pulsanti + e –, si
ritornerà al brano di dimostrazione del tono della
tastiera t.01.
Premere di nuovo il pulsante SONG PLAY/
2.
STOP per fermare la riproduzione del brano
incorporato.
La spia SONG
lampeggia, è visualizzato
Biblioteca
musicale
60
il numero del brano
* Un “brano di dimostrazione del tono della tastiera”
è un brano dimostrativo che usa il tono attualmente
assegnato alla tastiera per la sua melodia.
I-15
Riproduzione dei brani incorporati
Riproduzione di un brano
specifico della Biblioteca
musicale
La Biblioteca musicale include oltre ai brani
preimpostati (da 01 a 60), anche fino a 10 brani (da 61 a
70) che sono stati salvati nella memoria del piano
*
digitale tramite un computer
memoria SD (pagina I-29). È possibile usare il seguente
procedimento per selezionare uno di questi brani e
riprodurlo.
* È possibile scaricare i dati musicali da Internet e
quindi trasferirli dal vostro computer alla memoria
del piano digitale. Per ulteriori informazioni, vedere
“Espansione delle selezioni nella Biblioteca
musicale” a pagina I-28.
Premere il pulsante TONE/SONG in modo
1.
che si accenda la spia SONG.
• Ogni pressione del pulsante TONE/SONG commuta
tra loro le spie degli indicatori TONE e SONG.
• Questa operazione fa apparire sul display il numero
del brano attualmente selezionato.
o caricati dalla scheda di
Per esercitarsi con un brano
della Biblioteca musicale
È possibile disattivare la parte per la mano sinistra o
per la mano destra di un brano della Biblioteca
musicale, e suonare insieme sul piano.
NOTA
• La Biblioteca musicale include numerosi duetti. Mentre è
selezionato un duetto, è possibile spegnere il tono del
primo piano <Primo> o del secondo piano <Secondo> e
suonare insieme con il brano.
PREPARATIVI
• Selezionare il brano con cui si desidera esercitarsi e
regolare il tempo. Vedere “Configurazione delle
impostazioni con la tastiera” a pagina I-21.
• Le numerose melodie hanno cambi di tempo durante la
riproduzione per produrre effetti musicali specifici.
Usare il pulsante PART/TRACK per
1.
disattivare una parte.
• Ogni pressione del pulsante PART/TRACK
commuta tra loro ciclicamente le impostazioni delle
parti, come viene mostrato di seguito. Le spie di
indicazione poste sopra il pulsante mostrano quale
parte è disattivata.
Ricercare il numero del brano che si desidera
2.
riprodurre nella lista dei brani a pagina A-3.
Usare i pulsanti + e – per cambiare il numero
3.
del brano che si desidera riprodurre.
Premere il pulsante SONG PLAY/STOP.
4.
• Questa operazione fa avviare la riproduzione del
brano.
Per interrompere la riproduzione, premere di
5.
nuovo il pulsante SONG PLAY/STOP.
• La riproduzione si fermerà automaticamente quando
viene raggiunta la fine del brano.
NOTA
•Premendo i pulsanti + e – contemporaneamente, si
seleziona il numero del brano 01.
• È possibile cambiare le impostazioni di tempo, volume e
preconteggio per la riproduzione. Per ulteriori
informazioni, vedere “Configurazione delle
impostazioni con la tastiera” a pagina I-21.
Mano
sinistra
Entrambi le
parti attivate
Premere il pulsante SONG PLAY/STOP.
2.
• Questa operazione avvia la riproduzione, senza la
Suonare sulla tastiera la parte mancante.
3.
Per interrompere la riproduzione, premere di
4.
Mano
destra
Parte della
mano destra
disattivata
parte da voi disattivata al punto 1.
Parte della
mano sinistra
disattivata
nuovo il pulsante SONG PLAY/STOP.
I-16
Registrazione e riproduzione
/
SONG PLAY/STOP
PART/TRACK
RECORDER
METRONOME
È possibile memorizzare le note suonate nella memoria
del piano digitale, per riprodurle in un secondo tempo.
Possono essere salvati nella memoria fino a cinque
brani contemporaneamente.
Brani e piste
Una pista è un contenitore dei dati registrati, e ogni
brano consiste in due piste: Pista 1 e Pista 2. È possibile
registrare ciascuna pista separatamente e quindi unirle
in modo che vengano riprodotte insieme come un
singolo brano.
Pista 1
Brano
Pista 2
Registrazione
Capacità della memoria
• La memoria del piano digitale può contenere un
totale di 50.000 note circa, per cinque brani. Ogni
brano può contenere fino a 10.000 note circa.
• La registrazione si interrompe automaticamente e la
spia REC si spegne se il numero delle note in
memoria supera il numero massimo.
Durante la
riproduzione. . .
Registrazione
Memorizzazione dei dati di registrazione
• Avviando una nuova registrazione si cancellano
tutti i dati precedentemente registrati nella memoria.
• Se dovesse accadere un’interruzione di
alimentazione durante la registrazione, tutti i dati
presenti nella pista in fase di registrazione verranno
cancellati.
• È possibile salvare i dati presenti nella memoria su
un supporto esterno, se lo si desidera. Per ulteriori
informazioni, vedere “Uso di una scheda di
memoria SD” a pagina I-29.
IMPORTANTE!
• CASIO COMPUTER CO., LTD. non si assume nessuna
responsabilità per eventuali danni, perdite di profitti, o
pretese da parte di terzi in seguito alla perdita dei dati
registrati, derivanti da problemi di malfunzionamento,
riparazioni, o per qualsiasi altra ragione.
• Dopo aver selezionato un brano, possono richiedersi
molti secondi per caricare i dati del brano. Durante il
caricamento dei dati, il numero del brano lampeggerà sul
display, e saranno disabilitati i tasti della tastiera e le
operazioni con i pulsanti. Se si esegue qualche brano
sulla tastiera, l’operazione seguente interromperà
l’emissione.
Uso del pulsante RECORDER
Ogni pressione del pulsante RECORDER fa cambiare
ciclicamente le opzioni per la registrazione nella
sequenza mostrata di seguito.
Dati registrati
• Esecuzione sulla tastiera
• Tono utilizzato
• Operazioni con i pedali
• Impostazioni di riverbero e chorus
• Impostazione del tempo
• Impostazioni di sovrapposizione e divisione (solo
Pista 1)
Attesa di
riproduzione
IlluminataLampeggianteDisattivato
Attesa di
registrazione
Normale
I-17
Registrazione e riproduzione
Per registrare su una specifica
pista di un brano particolare
Dopo la registrazione su una delle piste di un brano, è
possibile registrare sull’altra pista ascoltando la
riproduzione di ciò che è stato registrato nella prima
pista.
Premere il pulsante RECORDER in modo
1.
che si illumini la spia PLAY.
Usare i pulsanti + e – per visualizzare un
2.
numero di brano (da 1 a 5).
Premere il pulsante RECORDER in modo
3.
che lampeggi la spia REC.
Selezionare il tono e gli effetti da utilizzarsi
5.
nella registrazione, ed impostare il tempo che
si desidera.
• Tono (pagina I-7)
* Dopo aver selezionato il tono che si desidera,
premere il pulsante TONE/SONG ancora una volta
in modo che si illumini la spia SONG.
• Effetto (pagina I-11)
• Tempo (pagina I-24)
NOTA
• È una buona idea usare un tempo relativamente lento
quando si registra.
• Se si desidera far suonare il metronomo durante la
registrazione, premere il pulsante METRONOME.
Avviare l’esecuzione di qualche brano sulla
6.
tastiera.
• La registrazione si avvierà automaticamente.
Per interrompere la registrazione, premere di
7.
nuovo il pulsante SONG PLAY/STOP.
• In questo modo si spegnerà la spia REC, e si
illuminerà la spia sopra il pulsante della pista alla
quale è stata eseguita la registrazione.
• Per riprodurre la pista appena registrata, premere il
pulsante SONG PLAY/STOP.
• In questo momento la spia L/1 lampeggerà indicando
che il piano digitale è in attesa per la registrazione
sulla Pista 1.
Usare il pulsante PART/TRACK per
4.
selezionare la pista sulla quale si desidera
registrare.
• Accertarsi che la spia dell’indicatore della pista di
registrazione stia lampeggiando.
Pista 1: Spia L/1
Pista 2: Spia L/2
Esempio: Pista 1 selezionata
Dopo aver completato la registrazione o la
8.
riproduzione, premere il pulsante
RECORDER in modo che si spengano le spie
PLAY e REC.
I-18
Registrazione e riproduzione
Per registrare su una pista di
un brano mentre si ascolta la
riproduzione dell’altra pista
Premere il pulsante RECORDER in modo
1.
che si illumini la spia PLAY.
Usare i pulsanti + e – per visualizzare un
2.
numero di brano (da 1 a 5).
Questo indicatore appare quando la pista
contiene già i dati registrati.
Premere il pulsante RECORDER in modo
3.
che lampeggi la spia REC.
• Questa operazione fa lampeggiare la spia L/1.
Usare il pulsante PART/TRACK per
4.
selezionare la pista sulla quale si desidera
registrare.
• Accertarsi che la spia dell’indicatore della pista di
registrazione stia lampeggiando.
Esempio: Per ascoltare la riproduzione della Pista 1
mentre si registra sulla Pista 2
Illuminata
(Riproduzione)
Lampeggiante
(Attesa di registrazione)
Riproduzione dalla memoria
del piano digitale
Premere il pulsante RECORDER in modo
1.
che si illumini la spia PLAY.
Usare i pulsanti + e – per visualizzare un
2.
numero di brano (da 1 a 5).
NOTA
• Quando un brano ha qualche registrazione su entrambe
le piste, è possibile disattivare una pista e riprodurre
l’altra pista, se lo si desidera. L’attivazione o
disattivazione di una pista è indicata dalle spie poste
sopra il pulsante PART/TRACK. Ogni pressione del
pulsante PART/TRACK commuta ciclicamente le
impostazioni di attivazione/disattivazione delle possibili
differenti piste.
Premere il pulsante SONG PLAY/STOP.
3.
Questa operazione avvia la riproduzione del brano e/o
pista che è stato selezionato.
NOTA
• È possibile cambiare l’impostazione del tempo mentre è
in riproduzione una pista.
• Non è possibile cambiare l’impostazione di tono durante
la riproduzione.
• Premere di nuovo il pulsante SONG PLAY/STOP per
interrompere la riproduzione.
Selezionare il tono e gli effetti che si desidera
5.
usare per la registrazione.
Premere il pulsante SONG PLAY/STOP o
6.
suonare qualche brano sulla tastiera.
• Questa operazione avvierà la riproduzione della pista
registrata e la registrazione sull’altra pista.
Per interrompere la registrazione, premere il
7.
pulsante SONG PLAY/STOP.
I-19
Registrazione e riproduzione
Cancellazione dei dati
registrati
Il seguente procedimento cancella una pista specifica di
un brano.
IMPORTANTE!
• Il procedimento descritto sotto cancella tutti i dati della
pista selezionata. Notare che l’operazione di
cancellazione non può essere annullata. Controllare per
accertarsi che non si ha realmente più bisogno dei dati
presenti nella memoria del piano digitale prima di
eseguire i punti seguenti.
Premere il pulsante RECORDER in modo
1.
che si illumini la spia PLAY.
Usare i pulsanti + e – per visualizzare il
2.
numero del brano (da 1 a 5) che contiene la
pista che si desidera seguire.
Premere il pulsante RECORDER in modo
3.
che lampeggi la spia REC.
Usare il pulsante PART/TRACK per
4.
selezionare la pista che si desidera
cancellare.
• Questa operazione fa lampeggiare la spia della pista
selezionata.
Mantenere premuto il pulsante RECORDER
5.
finché non appare “dEL” (Cancella) sul
display.
Premere il pulsante SSSS/YES.
6.
• In questo modo si cancella la pista selezionata e si
entra nello stato di attesa di registrazione.
• Per annullare l’operazione di cancellazione, premere
il pulsante TTTT/NO invece del pulsante SSSS/YES.
I-20
Configurazione delle impostazioni con la tastiera
/
TEMPO/SETTING
È possibile usare il pulsante TEMPO/SETTING in combinazione con i tasti della tastiera per configurare una vasta
gamma di impostazioni del piano digitale, incluse le impostazioni dei tasti, il tocco della tastiera, MIDI, ecc.
• Lo stesso procedimento di base (spiegato in “Per configurare le impostazioni con la tastiera” a pagina I-22) può
essere usato per tutte le impostazioni. La sola differenza consiste nel tasto della tastiera che si preme.
• Per ulteriori informazioni sulle impostazioni che si possono configurare usando questo procedimento, vedere
“Riferimento sull’impostazione della tastiera” a pagina I-23.
Tasti della tastiera usati per la configurazione delle impostazioni
tastiera” a pagina I-23 per ritrovare
l’impostazione che si desidera configurare, e
annotare il suo tasto della tastiera.
Esempio: Per cambiare il tasto, è necessario usare il tasto
della tastiera con l’etichetta TRANSPOSE
Tenendo premuto il pulsante TEMPO/
2.
SETTING, premere il tasto della tastiera per
l’impostazione che si desidera configurare. In
questo esempio, si premerà il tasto
TRANSPOSE. Tenere premuto il pulsante
TEMPO/SETTING finché non si completi il
punto 3 di questo procedimento.
• La spia del pulsante TEMPO/SETTING lampeggerà
e apparirà sul display l’impostazione attuale della
voce che si sta configurando.
Per configurare
un’impostazione usando il
tasto TUNE/OTHERS
Premendo il tasto TUNE/OTHERS al punto 2 del
procedimento riportato sopra, si commuteranno tra
loro le due impostazioni descritte di seguito.
Impostazione di intonazione
Impostazione del
preconteggio (“P” sta per
indicare “Preconteggio”.)
Per configurare
un’impostazione usando il
tasto MIDI/OTHERS
Premendo il tasto MIDI/OTHERS al punto 2 del
procedimento riportato sopra, si commuteranno
ciclicamente le due impostazioni descritte di seguito.
Usare i pulsanti + e – per cambiare
3.
l’impostazione.
Esempio: Abbassare TRANSPOSE di un semitono
cambiando il valore visualizzato a –1.
Rilasciare il pulsante TEMPO/SETTING per
4.
completare il procedimento di impostazione.
• Questa operazione spegne la spia dell’indicatore
sopra il pulsante.
Impostazione del canale di
invio (“C” sta per indicare
“Canale”.)
Impostazione del controllo
locale (“L” sta per indicare
“Locale”.)
NOTA
• Premendo i pulsanti + e – contemporaneamente, si
cambierà l’impostazione visualizzata al suo valore
iniziale di default.
I-22
Configurazione delle impostazioni con la tastiera
Riferimento sull’impostazione della tastiera
■ Tastiera
Per cambiare questa
impostazione:
Risposta al tocco della
tastiera
Tasto della tastieraTRANSPOSEDa –6 a 0, a 5Alza o abbassa l’intonazione del piano digitale in
Usare questo tasto
della tastiera:
TOUCH RESPONSEoFF : Disattivata
ImpostazioniDescrizione
1: Un suono forte
viene prodotto
anche quando si
applica una
pressione
relativamente
leggera.
2:Normale
3: Un suono
normale viene
prodotto anche
quando si applica
una pressione
relativamente
forte.
Specifica il tocco relativo dei tasti della tastiera.
passi di semitono.
Intonazione della
tastiera
NOTA
• L’uso di TRANSPOSE per elevare l’intonazione
del tasto del piano digitale, può causare la
distorsione delle note nella gamma più alta di
un tono.
TUNE/OTHERSDa –50 a 0, a 50Alza o abbassa il pitch del piano digitale per farlo
corrispondere a quello di un altro stumento. La
gamma di impostazione è più o meno di 50 cent
(100 cent = 1 semitono) dal pitch standard di A4 =
440,0 Hz.
Quando si configura questa impostazione, usare il
procedimento riportato in “Per configurare
un’impostazione usando il tasto TUNE/OTHERS” a
pagina I-22.
I-23
Configurazione delle impostazioni con la tastiera
■ Toni
Per cambiare questa
impostazione:
Selezione del tonoTONEVedere “Lista dei toni”
Bilanciamento del
volume dei toni
sovrapposti
Divisione attivata/
disattivata
Punto di divisioneSPLIT POINTDa A0 a C8
IntensitàBRILLIANCEDa –3 a 0, a 3Vedere a pagina I-9.
RiverberoREVERB
ChorusCHORUS
DSPEFFECTon: Attivato,
Risonanza acusticaEFFECTon: Attivato,
Usare questo tasto
della tastiera:
LAYER BALANCEDa –24 a 0, a 24Specifica il bilanciamento del volume tra i toni
SPLIT ON/OFFon: Attivato,
ImpostazioniDescrizione
Vedere a pagina I-8.
a pagina A-1.
sovrapposti. Un valore più basso riduce il livello del
volume del tono sovrapposto.
Vedere a pagina I-10.
oFF: Disattivato
*
oFF (Disattivato), da 1 a 4
oFF (Disattivato), da 1 a 4
oFF: Disattivato
oFF: Disattivato
Specifica la posizione del punto di divisione della
tastiera. Il tasto selezionato rappresenta la nota più
bassa (a destra) della gamma alta della tastiera.
Vedere a pagina I-11.
Vedere a pagina I-11.
Vedere a pagina I-12.
Vedere a pagina I-12.
*Indicatore del display
Display
ImpostazioniABCDEFGF
I
3B
i
5
■ Brano/Metronomo
Per cambiare questa
impostazione:
TempoTEMPODa 20 a 255Specifica il tempo dei brani della Biblioteca
Battiti del metronomo METRONOME BEAT 0, da 2 a 6Attiva o disattiva il metronomo.
Volume del
metronomo
Volume del branoSONG
Preconteggio TUNE/OTHERSP.on: Attivato
Usare questo tasto
della tastiera:
METRONOME
VOLUME
VOLUME
ImpostazioniDescrizione
musicale, il metronomo, la registrazione e
riproduzione, ecc.
Da 0 a 42Specifica il volume del metronomo.
Da 0 a 42Specifica il volume di riproduzione del brano
incorporato, indipendentemente dal controllo del
volume globale usando il comando VOLUME.
Attiva o disattiva il preconteggio prima della
P.oF: Disattivato
riproduzione di un brano della Biblioteca musicale.
Quando si configura questa impostazione, usare il
procedimento riportato in “Per configurare
un’impostazione usando il tasto TUNE/OTHERS” a
pagina I-22.
I-24
NOTA
• Quando si riproduce un brano dall’area
dell’utente o da una scheda di memoria SD, il
preconteggio potrebbe non suonare, anche se
l’impostazione di preconteggio è attivata.
Configurazione delle impostazioni con la tastiera
■ MIDI
Per cambiare questa
impostazione:
Canale di invioMIDI/OTHERSDa C.01 a C.16Specifica uno dei canali MIDI (da 1 a 16) come
Controllo localeMIDI/OTHERSL.on: Attivato
Usare questo tasto
della tastiera:
ImpostazioniDescrizione
canale di invio, che viene usato per l’invio dei
messaggi MIDI ad un’apparecchiatura esterna.
Quando si configura questa impostazione, usare il
procedimento riportato in “Per configurare
un’impostazione usando il tasto MIDI/OTHERS” a
pagina I-22.
Quando il controllo locale è attivato, premendo i
L.oF:
Disattivato
tasti della tastiera si eseguono le note usando il tono
incorporato attualmente selezionato, e si inviano
anche i messaggi MIDI applicabili alla porta MIDI
OUT. La disattivazione del controllo locale
interrompe la fonte sonora del piano digitale, di
conseguenza non viene prodotto nessun suono dal
piano digitale quando si premono i tasti. Questa
capacità risulta utile quando si desidera disattivare
la tastiera del piano digitale e suonare su un
sequencer esterno o altra apparecchiatura. Quando
si configura questa impostazione, usare il
procedimento riportato in “Per configurare
un’impostazione usando il tasto MIDI/OTHERS” a
pagina I-22.
I-25
Collegamento ad un computer
Collegamento al terminale
MIDI
Che cos’è il MIDI?
MIDI è uno standard per i segnali digitali e connettori
che consente agli strumenti musicali, computer ed altri
dispositivi, indifferentemente dal fabbricante, di
scambiarsi i dati tra loro.
NOTA
• Per dettagli sull’implementazione MIDI, visitare il sito:
http://world.casio.com/

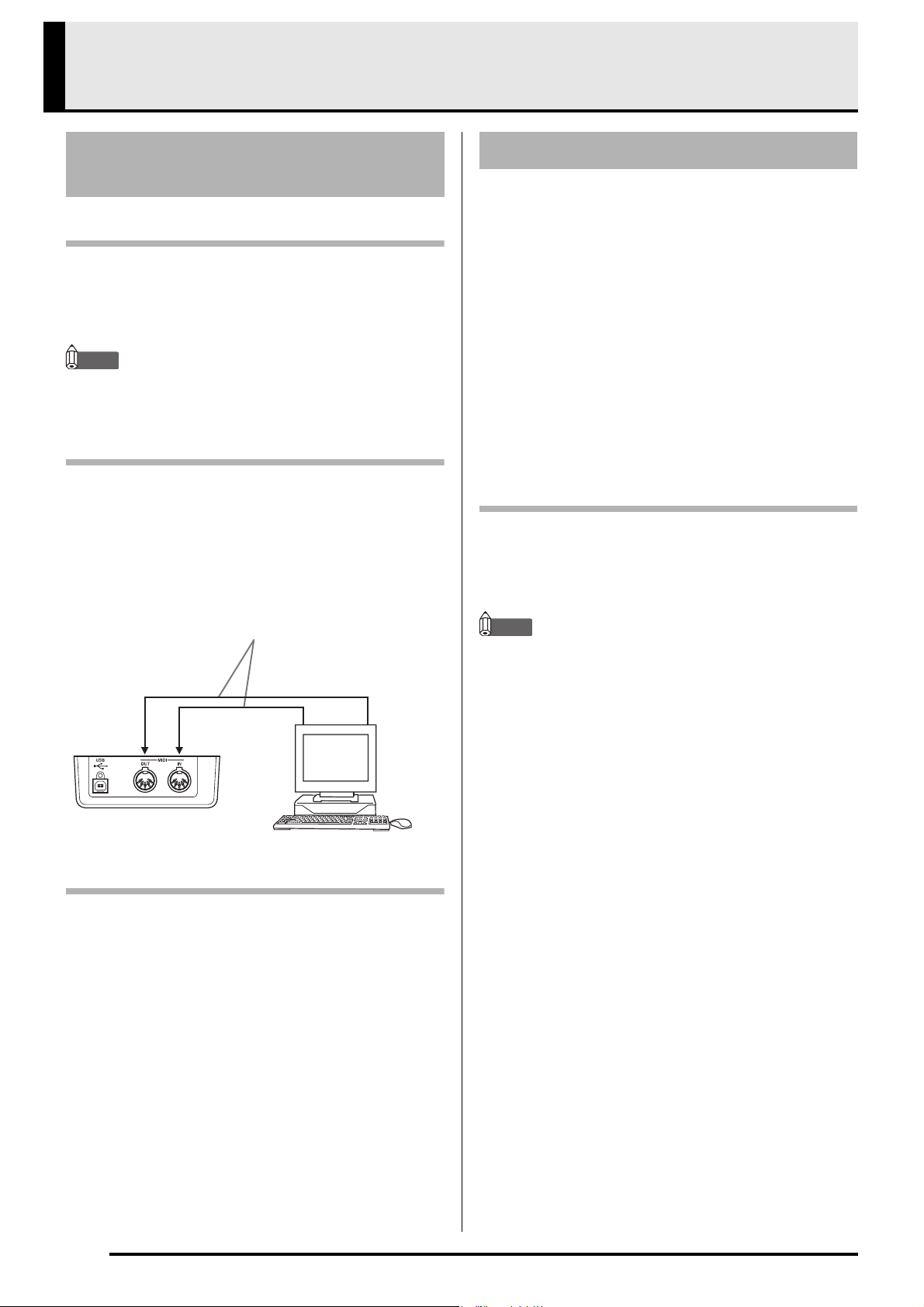

Collegamenti MIDI
Collegando il vostro computer o un altro dispositivo
esterno MIDI ai terminali MIDI OUT/IN del piano
digitale, rende possibile scambiare i messaggi MIDI e
registrare e riprodurre le note della tastiera sul
dispositivo collegato.
Fondo
Collegamento alla porta USB
La porta USB del piano digitale rende rapido e
semplice il collegamento ad un computer. È possibile
installare un driver USB MIDI dal CD-ROM fornito in
dotazione al piano digitale, su un computer munito di
una porta USB. Dopodiché, è possibile collegare il
piano digitale al vostro computer, ed eseguire sul
computer un software MIDI disponibile in commercio
per scambiare i dati MIDI con il piano digitale. È
possibile inoltre trasferire i dati scaricati dal sito CASIO
MUSIC SITE per il piano digitale.
Notare che è necessario acquistare il cavo USB
disponibile in commercio per collegare la porta USB
del piano digitale ad una porta USB del computer.
Per collegarsi ad un computer usando la
porta USB
Sul computer al quale si intende collegarsi,
1.
installare il driver USB MIDI dal CD-ROM
fornito in dotazione al piano digitale.
Cavo MIDI
MIDI OUT
(Uscita MIDI)
MIDI IN
(Ingresso MIDI)
Impostazioni MIDI
È possibile usare il procedimento riportato in
“Configurazione delle impostazioni con la tastiera”
(pagina I-21) per configurare le impostazioni MIDI. Per
una descrizione delle impostazioni e informazioni
riguardo a come configurarle, vedere a pagina I-25.
NOTA
• Prima dell’installazione del driver USB MIDI, accertarsi
di leggere il contenuto del file “readme.txt” nella cartella
“Italian” sul CD-ROM in dotazione.
• Per i dettagli su come installare il driver USB MIDI,
vedere la guida “Guida dell’utente del driver USB MIDI
CASIO (manual_i.pdf)
CD-ROM in dotazione.
Usare un cavo USB (Tipo A-B) disponibile in
2.
*1
che è contenuta anche sul
commercio per collegare il piano digitale al
computer.
I-26
Collegamento ad un computer
IMPORTANTE!
• Accertarsi che il piano digitale sia spento prima di
collegare o scollegare il cavo USB ad esso.
Porta USB
del computer
Connettore USB
Porta USB del piano digitale
Cavo USB
(Tipo A-B)
*1 È necessario avere installato Adobe Reader o
Acrobat Reader sul vostro computer per visionare
il contenuto della guida “Guida dell’utente del
driver USB MIDI CASIO” (manual_i.pdf). Se sul
vostro computer non è ancora installato Adobe
Reader o Acrobat Reader, usare il procedimento
riportato di seguito per installarlo.
Requisiti minimi di sistema del computer per il
driver
I seguenti sono i requisiti minimi di sistema del
computer per eseguire il driver USB MIDI.
zzzz Generale
• Computer IBM AT o compatibile
• Porta USB per il funzionamento normale con
Windows
• Lettore CD-ROM (per l’installazione)
• Almeno 2 MB di spazio libero sul disco rigido
(non include lo spazio richiesto per Adobe Reader)
zzzz Windows XP
• Pentium 300 MHz o superiore
• 128 MB di memoria minima
zzzz Windows 2000
• Pentium 166 MHz o superiore
• 64 MB di memoria minima
zzzz Windows Me, Windows 98SE, Windows 98
• Pentium 166 MHz o superiore
• 32 MB di memoria minima
Per installare Adobe Reader (Acrobat
Reader
1.
*2
)
Inserire il CD-ROM in dotazione al piano
digitale nel lettore per CD-ROM del vostro
computer.
Sul CD-ROM, accedere alla cartella “Adobe”/
2.
“Italian” e fare doppio clic su “ar601ita.exe”
(o “ar505ita.exe
*2
”). Seguire le istruzioni che
appaiono sullo schermo del computer per
installare il driver.
*2 Adobe Reader non può essere installato usando il
file “ar601ita.exe” su un computer operante con
Windows 98. Se il vostro computer è operante con
Windows 98, fare clic su “ar505ita.exe” per
installare Acrobat Reader.
Requisiti minimi di sistema del computer
Sistemi operativi supportati
Windows® XP Professional, Windows® XP Home
®
Edition, Windows
Windows
®
98SE, Windows® 98
2000 Professional, Windows® Me,
Modalità USB e modalità MIDI
Il vostro piano digitale è dotato di due modalità di
comunicazione: una modalità USB e una modalità MIDI.
Il piano digitale entrerà automaticamente nella modalità
USB ogniqualvolta viene stabilita una connessione tra
esso e il driver USB operante su un computer collegato.
Se nessun computer è collegato alla porta USB, il piano
digitale entrerà nella modalità MIDI.
Modalità USB
USB abilitato
L’indicatore riportato sopra appare per circa tre
secondi dopo aver stabilito un collegamento USB. Per
ulteriori dettagli sull’uso delle funzioni del dispositivo
MIDI nella modalità USB, vedere la guida “Guida
dell’utente del driver USB MIDI CASIO”
(manual_i.pdf) sul CD-ROM in dotazione.
Modalità MIDI
USB disabilitato
L’indicatore riportato sopra appare per circa tre secondi
dopo aver terminato un collegamento USB. La modalità
MIDI viene utilizzata quando si inviano o si ricevono
dati tramite i terminali MIDI del piano digitale.
I-27
Collegamento ad un computer
Espansione delle selezioni
nella Biblioteca musicale
È possibile salvare fino a 10 brani scaricati con il vostro
computer, come brani dal 61° al 70° della Biblioteca
musicale, ed esercitarsi suonando insieme a loro
durante la riproduzione, proprio come si esegue con i
brani incorporati.
È possibile inoltre usare il software di conversione SMF
CASIO (SMF Converter) per convertire i dati SMF che
sono stati acquistati o creati, e salvarli come un brano
della Biblioteca musicale.
Dati SMF
Ð
Software di conversione SMF CASIO
Ð
Biblioteca musicale (Brani da 61 a 70)
Per informazioni sull’uso di SMF Converter, fare
doppio clic su [index.html] nella cartella [help], che è
stata creata nel momento di installazione di SMF
Converter. È possibile anche accedere alla
documentazione dell’utente dal menu [Start] di
Windows, facendo clic su [Tutti i programmi] –
[CASIO] – [SMF Converter] – [manual].
• Per visionare il manuale di SMF Converter, si
richiede un browser che supporti le cornici (come
Internet Explorer 4 o Netscape Navigator 4.04 o
superiore).
Requisiti minimi di sistema del computer
z Sistema operativo
Windows 98SE
Windows Me
Windows XP Professional
Windows XP Home Edition
NOTA
• Non sarà possibile trasferire i dati da un computer al
piano digitale durante la riproduzione o la registrazione
di un brano, durante un’operazione di salvataggio o di
richiamo, ecc. Attendere finché l’operazione attuale non
sia completata prima di eseguire il trasferimento dei dati.
Per installare il software di
conversione SMF (SMF
Converter)
Inserire il CD-ROM fornito in dotazione al
1.
piano digitale nel lettore CD-ROM di un
computer dotato di una porta USB.
Accedere al CD-ROM e fare doppio clic sul
2.
file “SMFConv-e.exe”. Successivamente,
seguire le istruzioni che appaiono sullo
schermo del computer per installare il
software.
z Memorizzazione
Almeno 10 MB di spazio disponibile sul disco
z Interfaccia USB
È inoltre possibile scaricare il software di conversione
SMF dal sito web della CASIO.
CASIO MUSIC SITE
http://music.casio.com/
• In aggiunta al software stesso, il sito CASIO MUSIC
SITE vi fornirà le informazioni sulla sua
installazione ed utilizzo. È possibile inoltre trovare
le notizie più recenti riguardo il vostro piano digitale
e gli altri strumenti musicali della CASIO, e molto
più ancora.
NOTA
• Il vostro piano digitale supporta SMF Formato 0 e
Formato 1.
• Prima di installare SMF Converter, assicurarsi di
leggere il contenuto del file “smfreadme.txt”. Una
versione di questo file è fornita nella cartella di ogni
lingua sul CD-ROM.
I-28
Uso di una scheda di memoria SD
SONG
/NO, /YES
/
SONG PLAY/STOP
TONE/SONG
TEMPO/SETTING
CARD
RECORDER
Lo slot per la scheda di memoria SD
del piano digitale vi consente di
salvare i dati dei brani su una scheda
di memoria SD disponibile in commercio.
Il piano digitale può anche leggere i dati dei brani SMF
e i dati dei brani in formato CASIO da una scheda di
memoria SD.
z Schede di memoria SD supportate
La dimensione massima della scheda di memoria SD
è di 1 GB. L’uso di qualsiasi scheda di memoria SD
con capacità superiore non è supportato.
z Tipi di dati e operazioni con la scheda di memoria
SD supportati
Slot per la scheda di
memoria SD
*1 Se i primi due caratteri del nome del file dei dati
del brano non sono numeri a due cifre da 01 a 99,
verrà visualizzata una delle lettere in parentesi
(a seconda del tipo di dati) come indicatore del
tipo di dati.
*2 I dati di brani registrati con il piano digitale
possono essere salvati come dati SMF Formato 0.
*3 Il piano digitale non sarà in grado di riprodurre
correttamente un file che contiene più di 17 piste.
z Informazioni sulla visualizzazione dei dati
Tipo di datiDisplay
Dati SMF
(Formato 0)
Dati SMF
(Formato 1)
Dati dei brani
convertiti
usando il
software di
conversione
SMF CASIO
(Dati di formato
CASIO)
Dati dei brani
registrati sul
piano digitale
(Dati di formato
CASIO)
*3
Estensione
*1
del nome
di file
U (v).MIDRiproduzione e
U (v).MIDRiproduzione,
C (d).CM2Riproduzione,
r (q).CSRTrasferimento
Operazioni
supportate
dalla scheda di
memoria SD
trasferimento
all’area
dell’utente,
salvare sulla
scheda di
memoria SD
trasferimento
all’area
dell’utente
trasferimento
all’area
dell’utente
all’area del
registratore,
salvare sulla
scheda di
memoria SD
*2
Numero di brano (da 01 a 99)Tipo di dati
IMPORTANTE!
• Usare solo le schede di memoria SD. Il funzionamento
non è garantito se si impiega un qualsiasi altro tipo di
scheda di memoria.
Precauzioni per la scheda di memoria SD
e lo slot per la scheda di memoria
IMPORTANTE!
• Ogniqualvolta si maneggia la scheda di memoria SD,
assicurarsi di osservare le istruzioni e le precauzioni
riportate nella documentazione dell’utente fornita con
essa.
• Le schede di memoria SD sono munite di un selettore
per la protezione da scrittura, che protegge contro la
cancellazione accidentale dei dati.
• Evitare di usare una scheda di memoria SD nei seguenti
tipi di aree. Tali condizioni possono corrompere i dati
salvati sulla scheda di memoria.
• Aree soggette ad elevata temperatura, elevata umidità
e gas corrosivi
• Aree soggette a forti cariche elettrostatiche e disturbi
digitali
• Non toccare mai i contatti di una scheda di memoria SD
quando la si inserisce o rimuove dal piano digitale.
B
I-29
Uso di una scheda di memoria SD
• Non rimuovere mai la scheda di memoria SD dal piano
digitale o spegnere il piano digitale durante la lettura o la
scrittura dei dati sulla scheda di memoria. In caso
contrario, è possibile corrompere i dati presenti sulla
scheda di memoria e danneggiare lo slot per la scheda.
• Non inserire mai nessun oggetto tranne una scheda di
memoria SD nello slot per la scheda. In caso contrario si
crea il rischio di malfunzionamento.
• Inserendo una scheda di memoria SD che porta con se
una carica elettrostatica nello slot per la scheda, si può
causare un malfunzionamento del piano digitale. Se ciò
dovesse accadere, spegnere il piano digitale e quindi
riaccenderlo di nuovo.
• Una scheda di memoria SD può divenire piuttosto calda
dopo un uso prolungato nello slot per la scheda di
memoria. Questo è normale e non è indice di problemi di
malfunzionamento.
• Una scheda di memoria SD ha una durata di servizio
limitata. Dopo un uso molto prolungato, potrebbero
iniziare a presentarsi problemi con il salvataggio, la
lettura o la cancellazione dei dati dalla scheda di
memoria. Quando ciò accade, è necessario acquistare
una nuova scheda di memoria SD.
* Notare che la CASIO COMPUTER CO., LTD. non potrà
essere ritenuta responsabile per qualsiasi perdita dei
dati memorizzati su una scheda di memoria SD.
Uso di una scheda di memoria SD con il
piano digitale
Quando si usa una scheda di memoria SD, innanzitutto
accertarsi di formattare la scheda di memoria sul piano
digitale. Per maggiori dettagli, vedere “Formattazione
di una scheda di memoria SD” a pagina I-33.

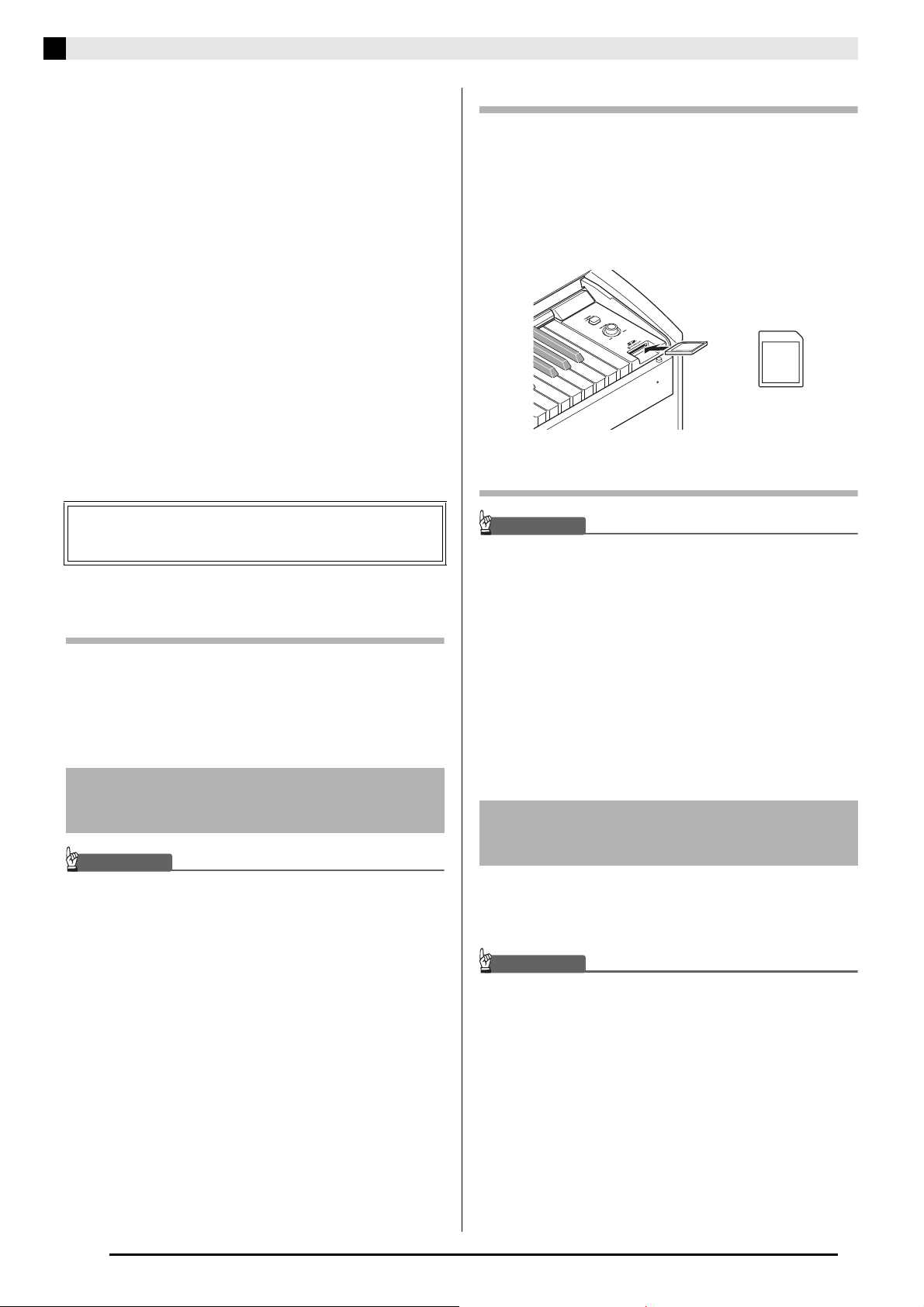

Per inserire una scheda di memoria SD
Con la scheda di memoria SD rivolta verso
1.
l’alto come mostrato nell’illustrazione,
inclinarla verso il basso quando la si inserisce
nello slot per la scheda.
• Spingere la scheda nello slot fino in fondo, fino ad
udire uno scatto.
Davanti
Per rimuovere una scheda di memoria SD
IMPORTANTE!
• Prima di rimuovere la scheda di memoria SD, controllare
per accertarsi che la spia sopra il pulsante CARD non sia
illuminata. Se la spia è illuminata o lampeggiante, sta a
significare che la scheda è in fase di accesso, e che non
deve essere rimossa.
Premere con delicatezza la scheda di memoria
1.
SD ulteriormente nello slot e quindi rilasciala.
• In questo modo la scheda di memoria si disinserisce e
viene parzialmente espulsa.
Inserimento e rimozione di una
scheda di memoria SD
IMPORTANTE!
• Notare che la scheda di memoria SD deve essere
orientata correttamente quando la si inserisce nello slot
per la scheda. Provando ad inserire forzatamente la
scheda di memoria nello slot, si può danneggiare la
scheda e lo slot.
• Non rimuovere mai la scheda di memoria SD dallo slot o
spegnere il piano digitale mentre è in esecuzione
qualsiasi operazione di accesso ai dati (salvataggio,
lettura, formattazione). In caso contrario, è possibile
corrompere i dati presenti sulla scheda di memoria e
danneggiare lo slot per la scheda.
Estrarre la scheda di memoria dallo slot.
2.
Riproduzione di un file salvato
su una scheda di memoria SD
Riproduzione dei dati in formato SMF e dei dati di
brani convertiti utilizzando il software di conversione
SMF al formato CASIO CM2.
IMPORTANTE!
• Notare le seguenti importanti precauzioni ogni volta che si
riproduce un file di dati copiato sulla scheda di memoria
con un computer. Per eseguire il procedimento riportato
sotto, è necessario avere una scheda di memoria SD
dove i dati SMF sono stati copiati da un computer.
Inserire una scheda di memoria SD che è stata formattata
sul piano digitale, nello slot per la scheda di memoria del
vostro computer, e quindi copiare i dati che si desidera
riprodurre, dal computer nella cartella della scheda di
memoria denominata “MUSICDAT”. Notare che non sarà
possibile riprodurre i dati sul piano digitale se essi non
sono posizionati all’interno della cartella “MUSICDAT”. Se
si crea una sotto-directory all’interno della cartella
“MUSICDAT”, il piano digitale non sarà in grado di
caricare nessun dato all’interno della sotto-directory.
I-30
B
Uso di una scheda di memoria SD
• Dopo aver selezionato dei dati del brano, possono
richiedersi molti secondi per caricare i dati del brano.
Durante il caricamento dei dati, il numero del brano
lampeggerà sul display, e saranno disabilitati i tasti della
tastiera e le operazioni con i pulsanti. Se si esegue
qualche brano sulla tastiera, l’operazione seguente
interromperà l’emissione.
Premere il pulsante CARD.
1.
• La spia del pulsante CARD si illuminerà e apparirà
sul display un numero di brano.
Brano in formato CASIO
Usare i pulsanti + e – per visualizzare il
2.
numero di brano che si desidera riprodurre.
Premere il pulsante SONG PLAY/STOP per
3.
avviare la riproduzione.
Per interrompere la riproduzione, premere il
4.
pulsante SONG PLAY/STOP.
Dopo aver finito di usare la scheda di
5.
memoria SD, mantenere premuto il pulsante
CARD finché la sua spia non si spegne.
z Dati supportati
Area dell’utente. . . . . .Dati in formato SMF e dati
dei brani convertiti
utilizzando il software di
conversione SMF (Formato
CASIO CM2)
Area di registratore . . .Dati dei brani registrati sul
piano digitale (Formato
CASIO CSR)
PREPARATIVI
• Inserire la scheda di memoria SD che contiene i dati che
si desidera trasferire, nello slot per la scheda di memoria
SD del piano digitale.
IMPORTANTE!
• Non eseguire mai nessuna operazione sul piano digitale
mentre i dati sono in fase di salvataggio o di
trasferimento da una scheda di memoria SD. Eseguendo
una qualsiasi operazione si potrebbe causare la
cancellazione o il danneggiamento dei dati presenti sulla
scheda di memoria SD, rendendo impossibile il
trasferimento dei dati.
Per trasferire i dati di brani da una scheda
di memoria SD all’area dell’utente del
piano digitale
NOTA
• È possibile cambiare le impostazioni di tempo, volume e
preconteggio per la riproduzione. Per ulteriori
informazioni, vedere “Configurazione delle
impostazioni con la tastiera” a pagina I-21.
Trasferimento dei dati di brani
da una scheda di memoria SD
alla memoria del piano digitale
È possibile usare i procedimenti riportati in questa
sezione per trasferire i dati dei brani da una scheda di
memoria SD all’area dell’utente
registratore
*1 Brani della Biblioteca musicale da 61 a 70
*2 Area di memoria dove vengono salvati i brani
registrati sul piano digitale.
*2
del piano digitale.
*1
o all’area di
Premere il pulsante TONE/SONG in modo
1.
che la spia SONG si illumini.
Usare i pulsanti + e – per visualizzare il
2.
numero di brano nell’area dell’utente (numero
di brano nella Biblioteca musicale da 61 a 70)
alla quale si desidera trasferire i dati.
Questo segno indica che il numero di brano nell’area
dell’utente attualmente visualizzato, è già stato salvato.
Tenere premuto il pulsante CARD finché la
3.
sua spia inizia a lampeggiare lentamente e
“LdU” (Caricare all’area dell’utente) appare
sul display.
I-31
Uso di una scheda di memoria SD
Usare i pulsanti + e – per visualizzare il
4.
numero di file dei dati che si desidera
trasferire alla memoria del piano digitale.
Quando tutto è stato eseguito nella maniera
5.
desiderata, premere il pulsante TEMPO/
SETTING per iniziare il trasferimento dei dati.
• Il messaggio “CPL” (Completato) apparirà sul
display per avvisarvi quando il trasferimento dei dati
è completato. Il numero dell’area dell’utente al quale
sono stati trasferiti i dati verrà mostrato sul display.
z Per interrompere l’operazione di trasferimento dei
dati in corso, premere il pulsante CARD.
z Se il numero del brano nell’area dell’utente che è
stato selezionato contiene già i dati, premendo il
pulsante TEMPO/SETTING al punto 5, si
visualizzerà “rEP” (Sostituire) per confermare che si
desidera sostituire i dati esistenti con i dati che si
stanno per trasferire. Premere il pulsante
sostituire i dati. Per annullare l’operazione, premere
il pulsante
TTTT/NO invece del pulsante SSSS/YES.
SSSS/YES per
Usare i pulsanti + e – per visualizzare il
4.
numero del brano dei dati che si desidera
trasferire alla memoria del piano digitale.
Quando tutto è stato eseguito nella maniera
5.
desiderata, premere il pulsante TEMPO/
SETTING per iniziare il trasferimento dei dati.
• Il messaggio “CPL” (Completato) apparirà sul
display per avvisarvi quando il trasferimento dei dati
è completato. Il numero dell’area del registratore al
quale sono stati trasferiti i dati verrà mostrato sul
display.
z Per interrompere l’operazione di trasferimento dei
dati in corso, premere il pulsante CARD.
z Se il numero del brano nell’area del registratore che è
stato selezionato contiene già i dati, premendo il
pulsante TEMPO/SETTING al punto 5, si
visualizzerà “rEP” (Sostituire) per confermare che si
desidera sostituire i dati esistenti con i dati che si
stanno per trasferire. Premere il pulsante
sostituire i dati. Per annullare l’operazione, premere
il pulsante T
T/NO invece del pulsante SSSS/YES.
TT
SSSS/YES per
Per trasferire i dati di brani da una scheda
di memoria SD all’area del registratore
Premere il pulsante RECORDER in modo
1.
che si illumini la spia PLAY.
Usare i pulsanti + e – per visualizzare il
2.
numero del brano nell’area del registratore
(da 1 a 5) al quale si desidera trasferire i dati.
Questo segno indica che il numero del brano visualizzato
attualmente ha già dati salvati.
Tenere premuto il pulsante CARD finché la
3.
sua spia inizia a lampeggiare lentamente e
“Ldr” (Caricare all’area del registratore)
appare sul display.
Salvataggio dei dati di brani
registrati sul piano digitale ad
una scheda di memoria SD
È possibile salvare i dati dei brani registrati sul piano
digitale ad una scheda di memoria SD, come dati SMF
di formato 0 o dati CASIO CSR.
PREPARATIVI
• Inserire una scheda di memoria SD che è stata formattata
sul piano digitale, nello slot per la scheda di memoria del
piano digitale. Accertarsi che il selettore per la
protezione da scrittura della scheda di memoria SD non
sia nella posizione di protezione scrittura.
IMPORTANTE!
• Non eseguire mai nessuna operazione sul piano digitale
mentre i dati sono in fase di salvataggio o di
trasferimento da una scheda di memoria SD. Eseguendo
una qualsiasi operazione si potrebbe causare la
cancellazione o il danneggiamento dei dati presenti sulla
scheda di memoria SD, rendendo impossibile il
trasferimento dei dati.
Premere il pulsante RECORDER in modo
1.
che si illumini la spia PLAY.
I-32
Usare i pulsanti + e – per visualizzare il
2.
numero del brano (da 1 a 5) che si desidera
salvare.
Tenere premuto il pulsante CARD finché la
3.
sua spia inizia a lampeggiare lentamente e
“Ldr” (Caricare all’area del registratore)
appare sul display.
Premere di nuovo il pulsante CARD.
4.
• In questo modo la spia del pulsante CARD
lampeggerà più rapidamente e apparirà “SvC”
(Salvare come file CSR) sul display. Questo indica che
il brano sarà salvato come dati in formato CSR
CASIO.
• Se non si desidera salvare il brano come dati SMF di
formato 0, premere di nuovo il pulsante CARD.
Questa operazione farà apparire “SvS” (Salvare come
file SMF0) sul display.
Usare i pulsanti + e – per selezionare il
5.
numero del file dove si desidera salvare i dati
del brano.
Questo segno indica che il numero del brano visualizzato
attualmente ha già dati salvati.
Quando tutto è stato eseguito nella maniera
6.
desiderata, premere il pulsante TEMPO/
SETTING per iniziare il salvataggio dei dati.
• Il messaggio “CPL” (Completato) apparirà sul
display per avvisarvi quando l’operazione di
salvataggio è completata.
z Per interrompere un’operazione di salvataggio in
corso, premere il pulsante CARD.
z Se la scheda di memoria SD contiene già un file di
dati con lo stesso numero di file, premendo TEMPO/SETTING al punto 6 si visualizzarà “rEP”
(Sostituire), per confermarvi che si vuole sostituire il
file esistente con il file che si sta salvando. Premere il
pulsante
• Per annullare l’operazione, premere il pulsante
TTTT/NO invece del pulsante SSSS/YES.
SSSS/YES per sostituire il file.
Uso di una scheda di memoria SD
Formattazione di una scheda
di memoria SD
Usare i procedimenti riportati in questa sezione per
formattare una scheda di memoria SD.
IMPORTANTE!
• Prima di eseguire il procedimento riportato di seguito,
controllare per accertarsi che la scheda di memoria SD
non contenga nessun dato che potrebbe essere
necessario.
• Il formato della scheda di memoria SD eseguito dal
vostro piano digitale è un “quick format (formattazione
rapida)”. Se si desidera cancellare completamente tutti i
dati presenti sulla scheda, formattarla sul vostro
computer o utilizzando qualche altro dispositivo.
PREPARATIVI
• Inserire la scheda di memoria SD che si desidera
formattare, nello slot per la scheda di memoria del piano
digitale. Accertarsi che il selettore per la protezione da
scrittura della scheda di memoria SD non sia nella
posizione di protezione scrittura.
Tenendo premuto il pulsante TEMPO/
1.
SETTING, premere il tasto CARD. Tenere
premuto il pulsante TEMPO/SETTING finché
non si completi il punto 2 di questo
procedimento.
• Questa operazione farà apparire “For” (Formato) sul
display.
Premere il pulsante SSSS/YES per avviare la
2.
formattazione.
• “PLS” (Si prega di attendere) rimane sul display
mentre viene eseguita l’operazione di formattazione.
Non tentare mai di eseguire nessun’altra operazione
sul piano digitale mentre la scheda di memoria è in
fase di formattazione. Il messaggio “CPL”
(Completato) apparirà sul display per avvisarvi
quando l’operazione di formattazione è completata.
z Per annullare l’operazione di formattazione,
premere il pulsante
SSSS/YES.
Rilasciare il pulsante TEMPO/SETTING per
3.
completare il procedimento di formattazione.
• Questa operazione spegne la spia dell’indicatore
sopra il pulsante.
TTTT/NO invece del pulsante
I-33
Uso di una scheda di memoria SD
Errori della scheda di memoria SD
Messaggio
sul dislay
CausaRimedio
Nessuna scheda di memoria SD è caricata nello
slot per la scheda di memoria, oppure la scheda
non è caricata correttamente.
Si sta tentando di caricare i dati da una scheda di
memoria SD che non contiene nessun dato
supportato da questo piano digitale.
La scheda di memoria SD è danneggiata o è
stata rimossa durante la fase di accesso.
La scheda di memoria SD è piena.Usare una scheda di memoria SD differente.
Una scheda di memoria SD è stata rimossa
mentre era in corso qualche operazione.
Si sta tentando di sovrascrivere il file di dati del
brano che è di sola lettura.
Il file di dati che si sta provando a trasferire al
piano digitale è troppo grande.
Si sta tentando di caricare dati SMF (File MIDI
standard) che non sono in formato 0 o formato 1.
Si sta tentando di salvare i dati su una scheda di
memoria SD che è protetta da scrittura.
È presente un problema con il formato dei dati
della scheda di memoria SD, oppure i dati sono
corrotti.
Inserire correttamente la scheda di memoria SD nel suo
apposito slot. (Pagina I-30)
1. Usare una scheda di memoria SD che contiene i file che
possono essere caricati nella memoria del piano digitale.
2. Quando si esegue la copia di dati che sono stati copiati ad
una scheda di memoria SD da un computer, copiarli nella
cartella “MUSICDAT”. (Pagina I-30)
1. Usare una scheda di memoria SD che è stata formattata
sul piano digitale. (Pagina I-33)
2. Usare una scheda di memoria SD differente.
Non rimuovere mai una scheda dallo slot mentre è in corso
un’operazione di accesso alla scheda.
Salvare il file su una differente scheda di memoria SD o con
un differente numero.
Quando si riproduce un file salvato su una scheda di memoria
SD o si caricano i dati nell’area dell’utente, selezionare un file
di dati che non sia superiore a circa 318 KB.
Quando si caricano i dati di brani nell’area del registratore, è
possibile selezionare solo i dati di brani che sono stati
registrati su questo modello di piano digitale.
Usare solo dati SMF in formato 0 o formato 1.
1. Usare una scheda di memoria SD differente.
2. Se si desidera scrivere sulla scheda di memoria SD,
cambiare la posizione di protezione scrittura per abilitarne
la scrittura. (Pagina I-29)
Usare dati differenti oppure una scheda di memoria SD
differente.
I-34
Montaggio del supporto
Disimballaggio
PREPARATIVI
• Prima di iniziare il montaggio, controllare per accertarsi
che siano presenti tutti i componenti mostrati sotto. Le
viti si trovano in una busta di plastica all’interno del
materiale di imballaggio di polistirolo espanso.
• Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
B
C
D
A
E
Montaggio del supporto
ATTENZIONE
• Il supporto deve essere assemblato da due persone
assieme.
• Il supporto deve essere assemblato su una superficie
piana.
• Non rimuovere il nastro che fissa il coperchio della
tastiera in posizione fino a quando il montaggio non è
stato completato. La rimozione del nastro può causare
l’apertura e la chiusura del coperchio della tastiera
durante il montaggio, con il conseguente rischio di
lesioni alle mani e alle dita.
• Fare attenzione a non schiacciarsi le dita tra i vari
componenti quando si assemblano.
• Quando si colloca il piano digitale sul pavimento,
accertarsi di collocarlo su qualcosa di morbido (una
coperta, cuscino, ecc.). Non collocare il piano digitale
direttamente sul pavimento.
F
G
H
Pannello laterale ................. ×1
A
Pannello laterale ................. ×1
B
Cassa diffusori .................... ×1
C
Viti ....................................... ×8
D
Coperchi per le viti
E
(Marroni).............................. ×8
Unità pedali ......................... ×1
F
(a)(b)
I
J
K
Viti ....................................... ×2
G
Fermagli .............................. ×2
H
Staffa................................... ×1
I
Coperchi per le viti (Neri) .... ×2
J
Materiale di imballaggio
K
di polistirolo espanso
(Richiesto per il montaggio
del supporto.) ...................... ×1
NOTA
• Quando si collega il piano digitale e la cassa diffusori C
ai pannelli laterali A e B, appoggiare l’intero
assemblaggio adagiato di fianco.
• Accertarsi di seguire il procedimento corretto per il
montaggio del supporto. Fare attenzione specialmente
nel caso del punto 2 e 3. Invertendo questi due punti si
crea il rischio che i connettori non si inseriscano
completamente.
I-35
Montaggio del supporto
PREPARATIVI
• Prima di iniziare il montaggio del supporto, dividere il
materiale di imballaggio di polistirolo espanso K nelle
sezioni mostrate in Figura 1. Usare il materiale di
imballaggio per fermare i pannelli laterali A e B mostrati
in Figura 2. Risulterà più comodo montare il supporto se
si sollevano i pannelli laterali come viene mostrato
nell’illustrazione.
• Se non si ha a disposizione il materiale di imballaggio per
qualche motivo, servirsi di una rivista o di qualche altro
oggetto che abbia un certo spessore.
Figura 1
Figura 2
Inserire il cavo della cassa diffusori C nel
2.
connettore dei diffusori posto sulla parte
inferiore del piano digitale.
• Appoggiare la cassa diffusori C con il suo bordo
rivolto verso l’alto, come mostrato nell’illustrazione
quando si collega il cavo.
• Premere la spina completamente nel connettore fino
in fondo.
C
Applicare i pannelli laterali A e B al piano
1.
digitale. Fissare i pannelli laterali usando le
quattro viti D.
A
• Quando si scollega il connettore, premere il gancio
come mostrato nell’illustrazione sotto per estrarlo.
B
D
D
I-36
Montaggio del supporto
B
G
Con la cassa diffusori C appoggiata sul suo
3.
lato come mostrato nell’illustrazione, fissare i
pannelli laterali A e B alla cassa diffusori C.
Fissare i pannelli laterali usando le quattro viti
D.
• Allineare i fori presenti sulla cassa diffusori C con i
fori presenti sui pannelli laterali per installare le viti
D.
• Serrare parzialmente le viti su un lato della cassa
diffusori C, e quindi serrare completamente le viti
sull’altro lato.
• Successivamente, serrare completamente le viti
parzialmente serrate.
A
C
• Inserire i coperchi per le viti alle posizioni indicate
nell’illustrazione e premerli fino in fondo.
Collegare le staffe I all’unità pedali F, e
D
5.
fissarle temporaneamente con le viti G.
G
D
• È possibile anche installate la cassa diffusori C in
modo che essa sia rivolta in direzione del retro del
supporto.
Dopo essersi assicurati che tutte le viti siano
4.
completamente serrate, rimuovere il
materiale di imballaggio e sollevare il
supporto.
• Coprire ciascuna delle otto viti dei pannelli laterali
con gli appositi coperchi per le viti E.
E
-(a)
I
Rimuovere le viti che mantengono le staffe
6.
F
-(b)
I
d’angolo in posizione sugli angoli posteriori
(gli angoli lontani dal pianista) dei pannelli
laterali.
E
I-37
Montaggio del supporto
Girare le staffe d’angolo come viene mostrato
7.
nell’illustrazione, e inserirle tra le staffe
dell’unità pedali I
-(a)
e I
-(b)
, e i bordi dei
pannelli laterali.
-(a)
I
-(b)
I
AVVERTENZE
• Le staffe d’angolo aiutano a prevenire il ribaltamento del
supporto. Ogniqualvolta si colloca il supporto non
appoggiato ad una parete, riorientare le staffe d’angolo
come viene mostrato nell’illustrazione. Lasciando le
staffe d’angolo nel loro orientamento originale, si
potrebbe facilitare il rovesciamento del supporto
all’indietro, creando il rischio di lesioni fisiche.
-(b)
I
Fissare le staffe d’angolo al supporto usando
8.
le viti rimosse al punto 6.
IMPORTANTE!
• Quando si serrano le viti delle staffe d’angolo, premere in
basso l’unità pedali per far sì che la parte dei pedali
venga a contatto con il pavimento.
Posizionamento del supporto contro un muro
Lasciando le staffe anti-rovesciamento nel loro
orientamento originale, inserire le staffe dell’unità
pedali tra le staffe anti-rovesciamento e i bordi dei
pannelli laterali.
• I pannelli laterali dispongono di connettori di giunzione
all’interno, che si innestano con le viti delle staffe
d’angolo. Nel caso in cui si abbia difficoltà nell’inserire le
viti nei fori del connettore di giunzione, servirsi di un
cacciavite per ruotare il connettore di giunzione e
regolare la posizione del foro della vite per facilitarne
l’accesso. Vedere il disegno dettagliato (indicato con una
stella) nell’illustrazione riportata sopra.
I-38
Per serrare il connettore di giunzione e la vite
(1) Ruotare la vite in senso antiorario di circa tre giri
per assicurare che la vite sia al centro del
connettore di giunzione.
(2) Ruotare lentamente la vite in senso orario e
confermare che essa venga stretta senza opporre
resistenza. Se si avverte una qualche resistenza, sta
a significare che la vite non è stata innestata
correttamente con il connettore di giunzione.
Ruotare di nuovo la vite in senso antiorario e
provare a inserirla correttamente.
(3) Se si verificano problemi ad inserire la vite
correttamente, servirsi di un cacciavite per ruotare
il connettore di giunzione di 180 gradi.
Successivamente eseguire di nuovo i punti (1) e (2)
per inserire la vite dal foro sull’altro lato.
* Stringendo una vite con forza mentre essa non è
inserita correttamente, si possono rimuovere le
filettature della vite e del connettore di giunzione,
rendendole inutilizzabili.
Montaggio del supporto
Per collegare i cavi
Orientando la spina dell’unità pedali come
1.
mostrato nell’illustrazione, inserirla nel
connettore per i pedali posto sul fondo del
piano digitale. Fissare il cavo dei pedali con i
fermagli H.
• Applicare i fermagli H in due punti sul pannello
laterale del supporto, come mostrato
nell’illustrazione.
Spina dell’unità pedali
H
Serrare in modo sicuro le viti G strette
9.
temporaneamente al punto 5.
Coprire le teste delle viti con i coperchi J.
10.
J
Collegare il cavo di alimentazione per i
2.
diffusori che fuoriesce dalla scatola di
alimentazione, alla cassa diffusori.
Cavo di
alimentazione
dei diffusori
Controllare per accertarsi che il pulsante
3.
POWER sia alla posizione OFF (sollevato).
Se l’alimentazione è accesa, premere il
pulsante POWER per spegnerla.
I-39
Montaggio del supporto
Collegare il cavo di alimentazione fornito in
4.
dotazione al piano digitale, alla presa di
alimentazione CA posizionata sulla parte
inferiore del piano digitale.
* Solo per PX-800V
*
Per installare il leggio per
spartiti
Far scorrere il leggio per spartiti sotto i due
1.
bulloni sulla parte superiore del piano digitale,
come mostrato nell’illustrazione, e quindi
serrare i bulloni.
Inserire il cavo di alimentazione in una presa
5.
di corrente domestica.
IMPORTANTE!
• La forma della spina del cavo di alimentazione e la presa
di corrente domestica differiscono a seconda del paese e
dell’area geografica. L’illustrazione mostra soltanto un
esempio delle forme che sono disponibili.
• Il cavo di alimentazione dell’unità PX-800 è cablato
stabilmente al piano digitale.
Spina del cavo di
alimentazione
ATTENZIONE
• Le viti del supporto possono allentarsi a causa degli
effetti del cambiamento della temperatura e umidità,
vibrazioni, ecc. Per questo motivo, è necessario
controllare periodicamente il corretto serraggio delle viti.
Serrare qualsiasi vite che si riscontra allentata.
• Per alimentare il piano digitale, usare una presa di
corrente che consenta un facile accesso quando si collega
o si scollega il cavo di alimentazione.
I-40
Riferimento
Risoluzione dei problemi
ProblemaCausaRimedio
Nessun suono viene
riprodotto quando si
premono i tasti della
tastiera.
Il pitch del piano
digitale è disattivato.
Nessun suono viene
riprodotto quando si
prova a riprodurre un
brano incorporato o
un brano registrato.
Quando si esegue
qualche brano sul
piano digitale, la
fonte sonora MIDI
esterna collegata non
suona.
Nessun suono viene
riprodotto quando si
riproducono dati MIDI
da un computer.
L’esecuzione sulla
tastiera riproduce
suoni non naturali
con un collegamento
ad un computer
tramite una
connessione USB.
Non è possibile
salvare i dati sulla
scheda di memoria
SD.
1. Il comando VOLUME è regolato su
“MIN”.
2. Le cuffie sono collegate al piano
digitale.
3. Il controllo locale MIDI è disattivato.
1. L’impostazione della chiave del piano
digitale è diversa da “0”.
2. L’intonazione del piano digitale è
errata.
1. Il comando VOLUME è regolato su “MIN”.
2. Le cuffie sono collegate al piano
digitale.
1. Il canale di invio del piano digitale è
differente dal canale di invio della fonte
sonora MIDI esterna.
2. L’impostazione del volume o
dell’espressione della fonte sonora
esterna è “0”.
Il cavo USB non è collegato
correttamente.
È attivata la funzione MIDI THRU del
computer.
1. La scheda di memoria SD è protetta
da scrittura.
2. La scheda non è inserita
correttamente nello slot per la scheda
di memoria SD.
3. Lo spazio disponibile sulla scheda di
memroia SD non è sufficiente.
4. La capacità della scheda di memoria
SD non è supportata dal piano digitale.
5. La scheda di memoria SD è
danneggiata.
1. Ruotare il comando VOLUME
maggiormente verso il lato “MAX”.
2. Scollegare le cuffie dal piano digitale.
3. Attivare l’impostazione del controllo
locale.
1. Cambiare l’impostazione della chiave
su “0”, o spegnere il piano digitale e
quindi riaccenderlo.
2. Regolare l’intonazione del piano
digitale, o spegnere il piano digitale e
quindi riaccenderlo.
1. Ruotare il comando VOLUME
maggiormente verso il lato “MAX”.
2. Scollegare le cuffie dal piano digitale.
1. Cambiare le impostazioni del canale di
invio del piano digitale e/o fonte
sonora MIDI esterna, in modo che
esse risultino identiche.
2. Regolare le impostazioni del volume e
dell’espressione della fonte sonora
esterna.
Controllare per accertarsi che il cavo USB
sia collegato correttamente.
Disattivare MIDI THRU sul computer, o
disattivare il controllo locale del piano
digitale.
1. Cambiare la posizione del selettore di
protezione scrittura per consentirne la
scrittura.
2. Inserire la scheda correttamente.
3. Usare una scheda di memoria SD
differente.
4. Usare una scheda di memoria SD con
una capacità supportata.
5. Usare una scheda di memoria SD
differente.
Vedere a
pagina
) I-7
) I-6
) I-25
) I-23
) I-23
) I-7
) I-6
) I-25
) Guida
dell’utilizzat
ore della
fonte sonora
esterna
) I-26
) I-25
) I-29
) I-30
) I-29
I-41
Riferimento
ProblemaCausaRimedio
Non è possibile
caricare i dati dalla
scheda di memoria
SD.
1. La scheda non è inserita
correttamente nello slot per la scheda
di memoria SD.
2. La capacità della scheda di memoria
SD non è supportata dal piano digitale.
3. La scheda di memoria SD è
danneggiata.
4. Quando i dati sono stati copiati sulla
scheda da un computer, essi sono
1. Inserire la scheda correttamente.
2. Usare una scheda di memoria SD con
una capacità supportata.
3. Usare una scheda di memoria SD
differente.
4. Spostare i dati alla cartella
“MUSICDAT”.
stati copiati in una cartella differente
da “MUSICDAT”.
La riproduzione si
interrompe a metà
strada durante il
trasferimento dei dati
del brano dal
computer.
Disturbi digitali provenienti dal cavo USB
o dal cavo di alimentazione hanno
causato un’interruzione della
comunicazione dati tra il computer e il
piano digitale.
Arrestare la riproduzione del brano,
scollegare il cavo USB dal piano digitale,
e quindi ricollegarlo. Successivamente,
riprovare di nuovo la riproduzione del
brano.
Se ciò non risolve il problema, uscire dal
software MIDI in uso, scollegare il cavo
USB dal piano digitale e quindi
ricollegarlo. Successivamente, riavviare il
software MIDI e quindi riprovare di nuovo
a ripodurre il brano.
“E-A” appare sul
display
La memoria incorporata è corrotta.Rivolgersi al più vicino servizio di
assistenza CASIO.
immediatamente
dopo l’accensione
dell’alimentazione.
La qualità e il volume
di un tono risultano
leggermente diversi a
seconda del punto
dove si suona sulla
Questa è una conseguenza inevitabile del processo di campionamento digitale
problemi di malfunzionamento.
* Dei campionamenti digitali plurimi vengono prelevati per la gamma più bassa, la gamma media e la
gamma alta dello strumento musicale originale. Per questo motivo, potrebbe esserci una leggera
differenza nella qualità e nel volume del tono tra le gamme di campionamento.
tastiera.
Vedere a
pagina
) I-30
) I-29
) I-30
) I-26
*
, e non è indice di
I-42
Riferimento
Caratteristiche tecniche del prodotto
Tutte le voci riportate in queste caratteristiche tecniche si applicano ai modelli PX-800 e PX-800V, a meno che
diversamente specificato.
ModelloPX-800/PX-800V
Tastiera88 tasti di piano, (con risposta al tocco)
Polifonia massima128 note
Toni162 (con sovrapposizione toni e divisione tastiera)
EffettiDSP, Riverbero (4 tipi), Chorus (4 tipi), Risonanza acustica, Intensità dei toni (da –3 a +3)
Metronomo• Battiti: 0, 2, 3, 4, 5, 6
Brani dimostrativi• Numero di brani: 72 brani (riproduzione a ripetizione di tutti i brani)
Biblioteca musicale• Numero di brani: 60
Registratore• Funzioni: Registrazione in tempo reale, riproduzione
PedaliRisonanza, sordina e sostenuto
Altre funzioni• Selezione del tocco: 3 tipi, disattivato
MIDIRicevimento multitimbro a 16 canali
Scheda di memoria SD• Slot per la scheda di memoria SD
Ingressi/Uscite• Presa PHONES: Prese stereo standard × 2
Diffusori
Requisiti di alimentazionePX-800: 120 V
ConsumoPX-800: 60 W
DimensioniPiano digitale e supporto: 143,6 (W) × 29,8 (D) × 79,6 (H) cm
PesoPiano digitale e supporto: Circa 41,0 kg
• Gamma del tempo: Da 20 a 255
Brani dell’utente: Fino a 10 (fino a circa 3,1 MB; fino a circa 318 KB per brano)
* Basata su 1 KB = 1024 byte, 1 MB = 10242 byte.
• Volume del brano: Regolabile
• Attivazione/disattivazione parti: L, R (Sinistra, Destra)
• Numero di brani: 5
• Numero di piste: 2
• Capacità: Circa 50.000 note in totale (Fino a circa 10.000 note per brano)
• Protezione dei dati registrati: Memoria flash incorporata
• Prese per uscita linea R, L/mono (LINE OUT R, L/MONO): Prese standard × 2
• Porta USB: Tipo B
• Connettore per pedali
φ
12 cm × 2 + φ 5 cm × 2 (Uscita 20 W + 20 W)
PX-800V: 220-240 V
PX-800V: 60 W
Tensione di uscita: 2,0 V (RMS) massimo
Ω
Impedenza di uscita: 1,1
Tensione di uscita: 2,2 V (RMS) massimo
*
Ω
• Le caratteristiche tecniche e design sono soggetti a modifiche senza preavviso.
• Il cavo di alimentazione dell’unità PX-800 è cablato stabilmente al piano digitale.
• Il cavo di alimentazione del modello PX-800V è scollegabile.
I-43
Riferimento
Avvertenze sull’uso
Accertarsi di leggere ed osservare le seguenti
avvertenze sull’uso.
■ Collocazione
Evitare i seguenti luoghi per questo prodotto.
• Luoghi esposti alla luce solare diretta e ad elevata
umidità
• Luoghi soggetti a temperature estremamente basse
• Vicino ad una radio, televisore, piastra video o
sintonizzatore
Gli apparecchi riportati sopra non causeranno
problemi di malfunzionamento di questo
prodotto, tuttavia l’interferenza dal prodotto può
causare interferenze audio o video di un
apparecchio posto nelle vicinanze.
■ Manutenzione dell’utente
• Non usare mai benzina, alcool, solventi o altre
sostanze chimiche per pulire il prodotto.
• Per pulire il prodotto o la sua tastiera, strofinare
con un panno morbido inumidito in una soluzione
debole di acqua e detergente neutro. Strizzare
bene il panno per eliminare tutto il liquido in
eccesso prima di passarlo sul prodotto.
• È vietata qualsiasi riproduzione del contenuto di
questo manuale, sia parziale che totale. Eccetto che
per il proprio uso personale, qualsiasi altro uso del
contenuto di questo manuale senza il consenso
della CASIO è proibito dalle leggi sul copyright.
• IN NESSUN CASO LA CASIO DEVE ESSERE
RITENUTA RESPONSABILE PER QUALUNQUE
DANNO (INCLUDENDO, SENZA
LIMITAZIONE, DANNI PER PERDITE DI
PROFITTI, INTERRUZIONE DI LAVORO,
PERDITA DI INFORMAZIONI) DERIVANTE
DALL’USO O INABILITÀ D’USO DI QUESTO
MANUALE O PRODOTTO, ANCHE SE LA
CASIO HA RICEVUTO AVVISO DELLA
POSSIBILITÀ DI TALI DANNI.
• Il contenuto di questo manuale è soggetto a
modifiche senza preavviso.
■ Accessori in dotazione e opzionali
Utilizzare soltanto gli accessori specificati per l’uso
con questo prodotto. L’uso di accessori non
autorizzati comporta il rischio di incendio, scossa
elettrica e lesioni fisiche.
■ Linee di saldatura
Le linee possono essere visibili all’esterno del
prodotto. Sono presenti “linee di saldatura”
risultanti dal processo di formatura plastica. Esse
non sono delle incrinature o graffi.
■ Uso rispettoso dello strumento musicale
Fare sempre attenzione alle altre persone intorno a
voi ogniqualvolta si usa questo prodotto. Prestare
attenzione specialmente quando si suona a tarda
notte per mantenere il volume ai livelli che non
disturbino le altre persone. Le altre misure che si
possono adottare quando si suona a tarda notte,
sono quelle di chiudere la finestra e l’uso delle cuffie.
I-44
Appendice
Lista dei toni
Num.Nome del tono
01 GRAND PIANO04864—
02 GRAND PIANO 2049128—
03 GRAND PIANO 314864—
04 ELEC PIANO 1448128Enhancer
05 ELEC PIANO 2549643Band EQ
06 ELEC PIANO 3548128Enhancer
07 HARPSICHORD6481283Band EQ
08 VIBRAPHONE1148128Tremolo
09 PIPE ORGAN1949128—
10 PERC ORGAN174864Rotary
11 STRINGS49481283Band EQ
12 ACOUSTIC BASS32481283Band EQ
Various
001 MELLOW PIANO05064—
002 ROCK PIANO149128—
003 DANCE PIANO150128—
004 MODERN PIANO15164—
005 PIANO PAD05164—
006 HONKY-TONK34864—
007 OCTAVE PIANO34964—
008 DYNO ELEC.PIANO449128Auto Pan
009 POP ELEC.PIANO45064Tremolo
010 E.GRAND 80248128—
011 CLAVI748128Enhancer
012 CHURCH ORGAN194864—
013 DRAWBAR ORGAN1648128Rotary
HIGH Q
SLAP
SCRATCH PUSH
SCRATCH PULL
STICKS
SQUARE CLICK
METRONOME CLICK
METRONOME BELL
STANDARD 1 KICK 2
STANDARD 1 KICK 1
SIDE STICK
STANDARD 1 SNARE 1
HAND CLAP 1
STANDARD 1 SNARE 2
LOW TOM 2
CLOSED HI-HAT
LOW TOM 1
PEDAL HI-HAT
MID TOM 2
OPEN HI-HAT
MID TOM 1
HIGH TOM 2
CRASH CYMBAL 1
HIGH TOM 1
RIDE CYMBAL 1
CHINESE CYMBAL
RIDE BELL
TAMBOURINE 1
SPLASH CYMBAL
COWBELL
CRASH CYMBAL 2
VIBRA-SLAP
RIDE CYMBAL 2
HIGH BONGO
LOW BONGO
MUTE HIGH CONGA
OPEN HIGH CONGA
LOW CONGA
HIGH TIMBALE
LOW TIMBALE
HIGH AGOGO
LOW AGOGO
CABASA
MARACAS
SHORT HI WHISTLE
LONG LOW WHISTLE
SHORT GUIRO
LONG GUIRO
CLAVES
HIGH WOOD BLOCK
LOW WOOD BLOCK
MUTE CUICA
OPEN CUICA
MUTE TRIANGLE
OPEN TRIANGLE
SHAKER
JINGLE BELL
BELL TREE
CASTANETS
MUTE SURDO
OPEN SURDO
APPLAUSE
APPLAUSE 2
BRUSH SET
BRUSH KICK 2
BRUSH KICK 1
BRUSH SIDE STICK
BRUSH TAP
BRUSH SLAP
BRUSH SWIRL
Bank select
Modulation
Data entry
Volume
Pan
Expression
DSP Parameter0*2
DSP Parameter1*2
DSP Parameter2*2
DSP Parameter3*2
Damper
Sostenuto
Soft pedal
Vibrato rate
Vibrato depth
Vibrato delay
DSP Parameter4*2
DSP Parameter5*2
DSP Parameter6*2
DSP Parameter7*2
Reverb send
Chorus send
RPN LSB, MSB*3
All sound off
Reset all controller
Program
Change
:True #
System Exclusive
System
Common
: Song Pos
: Song Sel
: Tune
System
Real Time
Aux
: Clock
: Commands
: Local ON/OFF
: All notes OFF
Messages
: Active Sense
: Reset
Remarks
Mode 1 : OMNI ON, POLY
Mode 3 : OMNI OFF, POLY
O
0 - 127
OO
X
X
X
O
O
X
X
X
X
*2: Per maggiori dettagli, vedere la voce Implementazione MIDI nel sito http://world.casio.com/.
*3: Sensibilità distorsione pitch, intonazione fine, intonazione comune, profondità di modulazione, non valido
*4: Messaggi generali dell’esecuzione in tempo reale: Volume principale, bilanciamento master, regolazione
fine master, regolazione normale master, paramentro riverbero, parametro chorus, messaggio di sistema
GM
*5: Messaggio esclusivo di sistema di questo modello
• Per maggiori dettagli sulle note in calce da 3 a 5, vedere la voce Implementazione MIDI nel sito
http://world.casio.com/
.
Mode 2 : OMNI ON, MONO
Mode 4 : OMNI OFF, MONO
O
0 - 127
X
X
X
X
X
X
O
O
X
*4, *5
O : Yes
X : No
Questo marchio di riciclaggio indica che la confezione è conforme
alla legislazione tedesca sulla protezione dell’ambiente.
MA0706-B
PX800I1B
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
