ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Сохраните всю информацию, чтобы обращаться к ней в будущем.

PX760-RU-1A

Правила безопасности

Перед тем как приступать к эксплуатации пианино, прочитайте брошюру «Правила безопасности».

Внимание!

Прежде чем приступать к эксплуатации данного изделия, ознакомьтесь со следующей важной информацией.

• Прежде чем приступать к эксплуатации адаптера переменного тока AD-A12150LW для подачи питания на инструмент, проверить адаптер на предмет повреждений. Сетевой шнур тщательно проверить на предмет разрывов, порезов, оголения провода, других серьезных повреждений. Если адаптер серьезно поврежден, не давать его детям.

• Изделие не предназначено для детей в возрасте до 3 лет.

• Применять только адаптер CASIO AD-A12150LW.

•Адаптер переменного тока — не игрушка!

• Перед протиранием изделия отсоединять от него адаптер переменного тока.

Bank select

Modulation

Portamento Time

1True voice

1 - 16

Mode 3

0 - 127

9nH v = 1 - 127 O

9nH v = 0, 8nH v = X

OOOOOOOOOOOOO

Data entry LSB, MSB

Volume

Pan

Expression

DSP Parameter0*2DSP Parameter1*2DSP Parameter2*2DSP Parameter3*2Damper

Portamento Switch

1 - 16

Местонахождение маркировки Маркировка находится на нижней стороне изделия или в батарейном отсеке на нижней стороне изделия, а также на упаковке.

Расшифровка знаков серийного номера (1) Восьмой знак серийного номера соответствует последней цифре года производства.

Например: «1» означает 2011 год; «2» — 2012 год.

(2) Девятый знак серийного номера соответствует порядковому номеру месяца производства.

Янв. — 1; фев. — 2; мар. — 3; апр. — 4; май — 5; июн. — 6; июл. — 7; авг. — 8; сен. — 9; окт. — J; ноя. — K; дек. — L.

Default

Changed

Mode 3

Default

Messages

Altered

0 - 127 0 - 127

8nH v = 64 X

9nH v = 1 - 127 O

Note ON

Note OFF

Key’s

Ch’s

Function Transmitted Recognized Remarks

Basic

Model PX-760 Version : 1.0

Декларация о соответствии согласно Директиве ЕС

Manufacturer: CASIO COMPUTER CO., LTD. 6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

Responsible within the European Union: CASIO EUROPE GmbH Casio-Platz 1, 22848 Norderstedt, Germany

Channel

Mode

Note

Number

Velocity

After

Touch

Pitch Bender

XXXOXXXXX

10111617181964

0,32

6, 38

Control

XOX

Change

Содержание

Сборка стойки....................................................................................................... RU-36

Распаковка............................................................RU-36

Сборка стойки.......................................................RU-36

Как подсоединить шнур .......................................RU-40

Как установить пюпитр ....................................... RU-40

Снятие с клавиатуры защитной пленки ............ RU-40

Общие указания ............................RU-3

Кнопка «FUNCTION»..............................................RU-4

Сохранение настройки и применение

блокировки органов управления ..........................RU-5

Восстановление заводских показателей

настройки цифрового пианино ..............................RU-5

Подготовка ....................................RU-6

Сетевая розетка.....................................................RU-6

Пользование адаптером переменного тока.........RU-6

Включение и выключение инструмента...............RU-6

Подключения ..........................................................RU-7

Подключение наушников.......................................RU-7

Подключение аудиоаппаратуры, усилителя .......RU-8

Принадлежности из комплекта изделия и

продаваемые отдельно..........................................RU-8

Игра с применением разных

тембров...........................................RU-9

Выбор и воспроизведение тембра ........................RU-9

Наложение двух тембров ....................................RU-11

Применение эффектов ........................................RU-12

Пользование педалями цифрового пианино .....RU-13

Работа с метрономом ...........................................RU-14

Игра дуэтом...........................................................RU-15

Пользование встроенными композициями (концертные, фонотечные, демонстрационные

мелодии) ......................................RU-17

Демонстрационное воспроизведение.................RU-17

Концертное исполнение («CONCERT PLAY») ...RU-18

Занятия с помощью концертной композиции ....RU-18

Фортепианная фонотека .....................................RU-20

Воспроизведение определенной композиции

из фортепианной фонотеки ................................RU-20

Занятия с помощью композиции из

фортепианной фонотеки .....................................RU-20

Запись и воспроизведение .......RU-21

Дорожки.................................................................RU-21

Как записать определенную дорожку

композиции............................................................RU-22

Как выполнить запись на одну дорожку

композиции, слушая другую дорожку ................RU-23

Воспроизведение материала из памяти

цифрового пианино ..............................................RU-23

Удаление записанного материала......................RU-24

Задание показателей настройки с

помощью клавиатуры ............... RU-25

Как задавать показатели настройки с

помощью клавиатуры .......................................... RU-25

Клавиши клавиатуры, используемые для

задания показателей настройки ........................ RU-27

Перечень параметров.......................................... RU-28

Pеверберация (REVERB) ................................. RU-28

Выбор тембра.................................................... RU-28

Хорус (CHORUS)............................................... RU-28

Яркость (BRILLIANCE) ..................................... RU-28

Баланс сдвоенного тембра .............................. RU-28

Панорамиро-вание дуэта ................................. RU-28

Эффект басовых демпферов.......................... RU-28

Демпферные призвуки ..................................... RU-28

Выбор композиции из фортепианной

фонотеки (MUSIC LIBRARY SELECT)............. RU-29

Темп (TEMPO) ................................................... RU-29

Размер (BEAT) .................................................. RU-29

Темп метронома (METRONOME TEMPO)....... RU-29

Задаваемый метрономом размер

(METRONOME BEAT) ....................................... RU-29

Воспроизведение и остановка концертной

композиции (CONCERT PLAY a)................ RU-29

Прослушив

Урок (LESSON) ................................................. RU-29

Воспроизведение (PLAY) ................................. RU-29

Выбор концертной композиции

(SELECT +/–) ..................................................... RU-29

Громкость концертных композиций

(VOLUME +/–) .................................................... RU-29

Громкость фортепианной фонотеки............... RU-29

Громкость метронома....................................... RU-29

Темперация ....................................................... RU-30

Основной звук темперации ............................. RU-30

Выбор темперации............................................ RU-30

Динамическая чувствитель-ность

клавиатуры (TOUCH RESPONSE) .................. RU-30

Тональность (транспониро-вание)

(TRANSPOSE) ................................................... RU-30

Настройка клавиатуры .................................... RU-30

Октавный сдвиг ................................................ RU-30

Режим «USB-устройство»................................ RU-31

Встроенный источник звука ............................ RU-31

Канал передачи данных................................... RU-31

Рабочий сигнал ................................................. RU-31

Сохранение показателей на

Блокировка органов управления .................... RU-31

ание (LISTEN)................................. RU-29

стройки .............. RU-31

RU-1

Содержание

Подключение к компьютеру ....RU-32

Минимальные требования к компьютерной

системе ..................................................................RU-32

Подключение цифрового пианино к

компьютеру ...........................................................RU-32

Работа с MIDI ........................................................RU-33

Перенос композиций с помощью компьютера...RU-33

Справочная информация..........RU-41

Поиск и устранение неисправностей..................RU-41

Технические характеристики изделия ...............RU-42

Правила безопасности .........................................RU-43

Приложение..................................... A-1

Перечень тембров .................................................... A-1

Список концертных композиций ............................. A-1

Список композиций фортепианной фонотеки....... A-1

MIDI Implementation Chart

RU-2

Упоминаемые в данной инструкции названия компаний и наименования изделий могут являться зарегистрированными торговыми марками других компаний.

Общие указания

21 3 4 5 6 8 97

Нижняя сторона

Лицевая сторона

bk bl bm

тыльная сторона

RU-3

Общие указания

ПРИМЕЧАНИЕ

• Нижеприведенные названия в тексте настоящей инструкции всегда обозначаются жирным шрифтом.

1 кнопка питания P

2 регулятор громкости («VOLUME»)

3 кнопка «Функция» («FUNCTION»)

4 кнопка «Запуск — остановка; демо»

(«START/STOP a, DEMO»)

8 кнопка «Рояль (современный)» («GRAND PIANO

(MODERN)»)

9 кнопка «Электропианино 1» («ELEC. PIANO 1»)

bk разъем для подключения педали

bl порт («USB»)

5 кнопка «Устройство записи (Л — П)»

(«RECORDER (L/R)»)

6 кнопка «Метроном; дуэт» («METRONOME, DUET»)

bm гнездо («DC 12V»)

bn гнезда «Наушники» («PHONES»)

bo лампа питания

7 кнопка «Рояль (концертный)» («GRAND PIANO

(CONCERT)»)

Кнопка «FUNCTION»

Кнопка «FUNCTION» служит для задания различных показателей настройки цифрового пианино. Ниже приведены основные сведения о кнопке «FUNCTION».

z Для изменения показателя настройки требуется нажать на кнопку

«FUNCTION» и, не отпуская ее, нажать на клавишу клавиатуры, которой присвоен нужный показатель настройки. При каждом нажатии на клавишу клавиатуры для задания показателя настройки звучит сигнал, подтверждающий срабатывание.

Пример: «Как выбрать тембр» на стр RU-9.

ПРИМЕЧАНИЕ

• Подробную информацию о действиях и показателях настройки см. в главе «Задание показателей настройки с помощью клавиатуры» на стр. RU-25.

z В нижеприведенной таблице показано, как нажатие на кнопку «FUNCTION» влияет на работу

определенных кнопок.

Нажатие на кнопку Во время нажатия на кнопку «FUNCTION» вызывает START/STOP a включение и остановку воспроизведения демонстрационной мелодии RECORDER выбор партии левой или правой руки METRONOME включение или выключение функции «Дуэт»

RU-4

Сохранение настройки и применение блокировки органов управления

Цифровое пианино позволяет сохранять его настройку и блокировать кнопки для защиты от ошибочных действий. Подробности см. в разделе «Перечень параметров» на стр. RU-28—RU-31.

Восстановление заводских показателей настройки цифрового пианино

Для восстановления первоначальных заводских данных и настройки цифрового пианино выполнить следующие действия.

Выключить цифровое пианино.

Нажать на кнопки «ELEC. PIANO 1» и «FUNCTION» и, не отпуская их, на кнопку питания P.

Общие указания

При выполнении цифровым пианино операций, описанных ниже, кнопки «ELEC. PIANO 1» и «FUNCTION» не отпускать.

(1) Попеременно мигают индикаторные лампы кнопок

«GRAND PIANO (CONCERT)», «GRAND

PIANO (MODERN)» и «ELEC. PIANO 1». (2) Мигание постепенно учащается. (3) Через некоторое время мигание прекращается.

Кнопки «ELEC. PIANO 1» и «FUNCTION» отпустить.

• У цифрового пианино происходит инициализация

внутренней системы. Через некоторое время оно становится готовым к работе.

ПРИМЕЧАНИЕ

• Дополнительную информацию о включении и выключении цифрового пианино см. в разделе «Включение и выключение инструмента» (стр. RU-6).

RU-5

Подготовка

Сетевая розетка

Данное цифровое пианино работает от обычной бытовой электросети. На время неиспользования цифрового пианино обязательно его выключайте.

Пользование адаптером переменного тока

Подключать цифровое пианино к сети только через адаптер переменного тока (стандарт JEITA, с унифицированной поляризованной вилкой) из комплекта инструмента. Подключение через адаптер переменного тока другого типа может вызвать повреждение цифрового пианино.

Предписанный адаптер переменного тока — AD-A12150LW

• Адаптер переменного тока подключается через сетевой шнур из комплекта изделия, как показано на иллюстрации ниже.

гнездо «DC 12V»

бытовая сетевая розетка

сетевой шнур

Во избежание повреждения сетевого шнура соблюдайте следующие важные меры предосторожности.

Во время работы

• Не тянуть за шнур с чрезмерной силой.

• Не тянуть за шнур несколько раз подряд.

• Не допускать закручивания шнура у штепселя и у

штекера.

При переноске

• Перед переноской цифрового пианино обязательно вынимать адаптер переменного тока из сетевой розетки.

При хранении

• Сетевой шнур сматывать и связывать, не наматывая на адаптер переменного тока.

адаптер переменного тока

• Компоновка и типы разъемов зависят от региона.

ВНИМАНИЕ!

• Не подключать адаптер переменного тока

(стандарт JEITA, с унифицированной поляризованной вилкой) из комплекта данного цифрового пианино ни к какому иному устройству. Это может привести к повреждению.

• Перед подключением и отключением адаптера

переменного тока удостоверяться, что цифровое пианино выключено.

• После очень длительной работы адаптер

переменного тока нагревается. Это нормальное явление, не свидетельствующее о неисправности.

Включение и выключение инструмента

Цифровое пианино включается нажатием на кнопку питания P.

• Кнопка питания P загорается.

• При включении цифрового пианино выполняется

подготовка системы с целью ее инициализации. Во время инициализации системы происходит поочередное включение и выключение ламп кнопок тембров примерно в течение пяти секунд, что и указывает на инициализацию системы.

Для выключения цифрового пианино нажать на кнопку питания P и не отпускать ее, пока ее лампа не погаснет.

ПРИМЕЧАНИЕ

• Нажатие на кнопку питания P для выключения цифрового пианино в действительности приводит к его переключению в состояние ожидания, в котором по его цепи продолжает протекать незначительный ток. Если вы планируете долго не включать цифровое пианино, а также во время грозы обязательно отсоединяйте адаптер от сетевой розетки.

RU-6

Подготовка

Автовыключение

Во избежание пустой траты электроэнергии данное цифровое пианино рассчитано на автоматическое выключение, когда с момента выполнения последнего действия пройдет установленное время. Автовыключение срабатывает примерно через 4 часа.

• Можно также на время приостановить действие функции автовыключения в порядке, описанном ниже.

■ Как отключить функцию автовыключения

Если цифровое пианино включено,

нажатием на кнопку питания его.

Нажать на кнопку «FUNCTION» и, не отпуская ее, включить цифровое пианино нажатием на кнопку питания P.

• Функция автовыключения отключается.

ПРИМЕЧАНИЕ

• При выключении цифрового пианино после выполнения вышеописанных действий функция автовыключения включается вновь.

выключить

Подключения

ВНИМАНИЕ!

• Перед подключением к цифровому пианино

регулятором «VOLUME» убавить громкость. После подключения можно выставить громкость на нужный уровень.

Подключение наушников

Лицевая сторона

гнезда «Наушники» («PHONES»)

стандартный стереоштекер

После подключения наушников к какому-либо из гнезд «PHONES» звук на динамики не подается, что позволяет заниматься на инструменте даже ночью, никому не мешая. Для предохранения слуха не выставляйте громкость при пользовании наушниками на очень высокий уровень.

ПРИМЕЧАНИЕ

• Наушники должны вставляться в гнезда «PHONES» до упора. В противном случае не исключено, что звук будет поступать только из одного наушника.

• Если штекер наушников не соответствует гнездам «PHONES», подключайте наушники через соответствующий переходник из числа имеющихся в продаже.

• Если наушники требуют подключения через переходник, при их отсоединении не оставляйте его в гнезде. В противном случае звука из динамиков при игре на инструменте не будет.

RU-7

Подготовка

Подключение аудиоаппаратуры, усилителя

Для повышения громкости и качества звука к цифровому пианино можно подключить аудиоаппаратуру или усилитель, чтобы при игре выводить звук через динамики внешнего устройства.

к любому из гнезд «PHONES» цифрового пианино

штырьковый штекер

стандартный стереоштекер

штырьковый штекер

(красный)

Подключение аудиоаппаратуры (рис. 1)

Аудиоаппаратура подключается с помощью имеющихся в продаже соединительных шнуров (с одним стандартным и двумя штырьковыми штекерами), как показано на рис. 1. Удостоверьтесь, что в гнездо цифрового пианино вставляется стандартный стереоштекер. В случае монофонического стандартного штекера звук будет поступать только по одному из двух стереоканалов. Обычно коммутатор входов аудиоаппарата выставляется на выход, к которому подключено цифровое пианино (например, «AUX IN»). Громкость регулируется с помощью регулятора «VOLUME» цифрового пианино.

гнездо звукоусилителя «AUX IN» и т. п.

RIGHT (красный) LEFT (белый)

синтезаторный усилитель и т. п.

(белый)

штырьковое гнездо

гитарный усилитель,

стандартный штекер

INPUT 1

INPUT 2

Принадлежности из комплекта изделия и продаваемые отдельно

Пользуйтесь только принадлежностями, предписанными для использования с данным цифровым пианино. Использование принадлежностей, не разрешенных к применению, создает риск возгорания, поражения электрическим током, травмы.

ПРИМЕЧАНИЕ

• Информацию о принадлежностях к изделию, которые продаются отдельно, можно получить из каталога продукции «CASIO», имеющегося в магазине, и на сайте «CASIO» по адресу:

http://world.casio.com/

Подключение усилителя (рис. 2)

Инструмент подключается с помощью соединительного шнура* к усилителю одного из типов, показанных на рис. 2. Громкость регулируется регулятором «VOLUME» цифрового пианино.

* Цифровое пианино Стандартный стереоштекер

Усилитель Обеспечивает поступление

сигналов с левого и правого каналов. В случае неподключения какого-либо из штекеров сигнал будет поступать только по одному из двух стереоканалов.

RU-8

Игра с применением разных тембров

VOLUME

FUNCTION

START/STOP a

METRONOME ELEC. PIANO 1

Выбор и воспроизведение тембра

Пианино снабжено 18 «встроенными» тембрами.

• Названия тембров указаны над клавишами клавиатуры, которым они присвоены.

Как выбрать тембр

Выбрать нужный тембр.

z Выбор тембра «GRAND PIANO» («CONCERT»

или «MODERN») либо «ELEC. PIANO 1»

• Нужный тембр выбирается нажатием на кнопку «GRAND PIANO» («CONCERT» или «MODERN») либо «ELEC. PIANO 1».

z Выбор другого тембра

• Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую нужному тембру.

GRAND PIANO

• Загорается кнопочная лампа,

соответствующая выбранному тембру.

Отрегулировать громкость регулятором «VOLUME».

RU-9

Игра с применением разных тембров

ПРИМЕЧАНИЕ

• Первые 5 из 18 «встроенных» в цифровое пианино тембров — рояльные. У каждого тембра свои отличительные достоинства, так что выбирать следует тембр, подходящий для композиции, под которую вы играете, или соответствующий личным предпочтениям. Тембрам «CONCERT» и «MODERN» для быстроты и удобства их выбора присвоены кнопки.

Название тембра

CONCERT Полноценный тембр концертного

MODERN Тембр характеризуется ярким

CLASSIC Естественный фортепианный тембр,

MELLOW Теплый, сочный фортепианный

BRIGHT Яркий, ясный фортепианный тембр.

Характеристики

рояля, динамизм и естественность изменений которого достигается с помощью линейного морфинга*. Тембр создан таким, чтобы воспроизводить воздействие демпферов, резонанс и другие нюансы фортепианного звука, что делает его идеальным для фортепианного исполнения фактически любого характера.

рояльным звуком. Обладает такой громкостью и тембральной окраской, которые позволяют инструменту быстро реагировать на изменение нажатия на клавиши, и отличается сравнительно глубокой реверберацией. Хорошо подходит для исполнения динамичных, живых композиций.

близкий к звуку акустического фортепиано. При том что реверберация и другие яркие эффекты у этого тембра не столь выраженны, он характеризуется более подчеркнутым резонансом, который позволяет передавать тонкие нюансы исполнения. Хорошо подходит для занятий.

тембр.

* Функция, которая с помощью технологии

компьютерного морфинга обеспечивает плавный переход между сэмплами концертного рояля, записанными с различной динамикой.

Басовый тембр («BASS»)

Если при выполнении действия 1, описанного выше, выбран тембр «BASS (LOWER)», выбранный басовый тембр присваивается нижнему регистру (левой части) клавиатуры. Верхнему регистру (правой части) присваивается тембр, который был выбран до нажатия на клавишу «BASS (LOWER)».

• Кнопка «BASS (LOWER)» позволяет эффективно разделять клавиатуру на два тембральных регистра.

точка разделения

нижний регистр верхний регистр

BASS PIPE ORGAN

ПРИМЕЧАНИЕ

• Для восстановления единого тембра на всей клавиатуре нужно выбрать любой тембр кроме «BASS (LOWER)».

• При записи на дорожку 2 тембр «BASS (LOWER)» не выбирается.

• Инструмент можно запрограммировать так, чтобы нажатием на демпферную педаль или педаль состенуто продлевать реверберацию тембра «BASS (LOWER)». Дополнительную информацию см. в разделе «Эффект басовых демпферов» (стр. RU-28).

(выбранный регистр)

RU-10

Игра с применением разных тембров

Наложение двух тембров

Наложение двух тембров одного на другой с тем, чтобы они звучали одновременно, выполняется в следующем порядке. При задании двух тембров для наложения первый выбранный тембр будет основным, а второй — наложенным.

Нажать на кнопку «FUNCTION», затем, не отпуская ее, на клавишу клавиатуры, соответствующую первому тембру сдвоенного тембра, и на клавишу клавиатуры, соответствующую второму тембру.

Пример: сначала нажать на клавишу

«HARPSICHORD», а затем на клавишу «ELEC.ORGAN 1».

Как отрегулировать баланс громкости сдвоенного тембра

Нажать на кнопку «FUNCTION» и, не отпуская ее, отрегулировать громкость составляющих сдвоенного тембра с помощью клавиш клавиатуры, показанных ниже.

C1 C2 C3 C4 C5 C6 C7 C8

исходная клавиша по умолчанию (средняя)

громкость наложенного тебмра (второго выбранного)

• Для восстановления первоначальной громкости по умолчанию нажать на кнопку «FUNCTION» и, не отпуская ее, одновременно нажать на обе клавиши.

громкость основного

(первого выбранного)

тембра

HARPSICHORD

ELEC.ORGAN 1

Для отмены наложения тембров выбрать другой тембр либо нажатием на кнопку

«GRAND PIANO», либо в порядке, описанном в разделе «Выбор и воспроизведение тембра» (стр. RU-9).

ПРИМЕЧАНИЕ

• Наложение тембра «BASS (LOWER)» и какоголибо иного тембра друг на друга невозможно.

• При записи на дорожку 2 наложение тембров невозможно.

RU-11

Игра с применением разных тембров

Применение эффектов

Pеверберация обеспечивает резонирование звуков. Хорус придает звукам широту.

Как применить реверберацию

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую нужному типу реверберации.

реверберация

Применение хоруса к тембру

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиши клавиатуры «CHORUS» перебрать имеющиеся варианты.

• При нажатии на клавишу клавиатуры «CHORUS» звучит сигнал, соответствующий выбранному варианту эффекта, как показано в нижеприведенной таблице.

хорус

Клавиша клавиатуры

OFF 1 2 3 4

Значение

откл. (OFF) комната малый зал большой зал стадион

Число зуммерных сигналов

1 (долгий) 1 (короткий) 2 3 4

Значение

откл. (OFF) легкий хорус средний хорус глубокий хорус флэнджер (эффект свиста)

■ О цифровой обработке сигнала (ЦОС)

ЦОС позволяет в цифровой форме создавать сложные акустические эффекты. ЦОС-эффект присваивается каждому из тембров при каждом включении цифрового пианино.

RU-12

Игра с применением разных тембров

Пользование педалями цифрового пианино

Цифровое пианино снабжено тремя педалями: демпферной, модератора и состенуто.

педаль модератора

педаль состенуто

Функции педалей

z Демпферная педаль

Нажатие на демпферную педаль во время исполнения увеличивает длительность извлекаемых звуков.

• Если выбран тембр «GRAND PIANO» («CONCERT», «MODERN», «CLASSIC», «MELLOW», «BRIGHT»), то при нажатии на эту педаль создается реверберация (с демпферным резонансом) и увеличивается длительность звуков — так же, как при нажатии на правую педаль акустического рояля. Инструментом воспринимается и полунажатие (нажатие педали не до конца).

Педаль модератора

При нажатии на эту педаль во время исполнения взятые на клавиатуре звуки приглушаются и звучат мягче.

Педаль состенуто

Пока педаль нажата, звуки длятся, но только те, что взяты до нажатия на нее.

демпферная педаль

Отключение вывода демпферных призвуков

Демпферные призвуки представляют собой слабый металлический звон, издаваемый демпферами фортепиано, когда они отделяются от струн при нажатии на демпферную педаль. В демпферном резонансе данного цифрового пианино демпферные призвуки обычно присутствуют, но их вывод можно отключить, как описано ниже.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «Демпферные призвуки» (стр. RU-27).

• При каждом нажатии на клавишу происходит переключение показателя настройки и раздается гудок, как описано ниже.

– Длинный гудок — вывод демпферных призвуков

– Короткий гудок — вывод демпферных

• Дополнительную информацию см. в графе

«Демпферные призвуки» на стр. RU-28.

отключается.

призвуков включается.

ПРИМЕЧАНИЕ

• Если нажатие на педаль не вызывает нужного эффекта, то возможно, что плохо подсоединен шнур педали. См. действие 1 из подраздела «Как подсоединить шнур» (стр. RU-40).

RU-13

Игра с применением разных тембров

Работа с метрономом

Нажать на кнопку «METRONOME».

• Метроном включается.

• Удары метронома сопровождаются миганием

лампы над кнопкой «START/STOP a».

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «METRONOME BEAT».

При переходе к действию 3 клавишу «FUNCTION» не отпускать.

Не отпуская кнопку «FUNCTION» после выполнения предыдущего действия, нажатием на одну из клавиш клавиатуры «BEAT» (от 0 до 9) задать размер.

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш «TEMPO» указать темп в интеравле 20—255 ударов в минуту.

• При каждом нажатии на клавишу + или – темп увеличивается или уменьшается на 1.

• Можно также ввести конкретное значение темпа с помощью клавиш ввода чисел (0—9).

Для выключения метронома нажать на кнопку «METRONOME» или «START/ STOP a».

• Значение размера задается в интервале 0—9 (долей в такте). Первая доля каждого такта отмечается звуком колокольчика, а остальные — звуком щелчка. Если задано значение 0, метроном издает звук только щелчка, а не колокольчика. Такая настройка позволяет упражняться в ровном темпе.

Отпустить кнопку «FUNCTION», затем нажать на нее еще раз и, не отпуская ее, на клавишу клавиатуры «METRONOME TEMPO».

При переходе к действию 5 клавишу «FUNCTION» не отпускать.

ПРИМЕЧАНИЕ

• Если значения размера и (или) темпа введены клавишами ввода чисел (от 0 до 9) и находятся в пределах допустимых интервалов значений, при отпускании кнопки «FUNCTION» раздается высокий гудок. Если значение в допустимый интервал не попадает, звучит низкий гудок.

• Задание темпа возможно также не с помощью вышеописанных действий 4 и 5, а в порядке, описанном ниже. – Нажать на кнопку «METRONOME» и, не

отпуская ее, с помощью клавиш клавиатуры «TEMPO» указать темп в интервале 20—255 (ударов в минуту).

• Одновременное нажатие на клавиши + и – при выполнении вышеописанного действия 5 позволяет выставить темп у выбранных на цифровом пианино учебной концертной или фонотечной мелодий. При нажатии на клавиши + и – во время записи восстанавливается темп 120.

RU-14

Игра с применением разных тембров

Как отрегулировать громкость метронома

Нижеописанный порядок действий выполним в любое время, независимо от того, звучит ли метроном.

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш громкости метронома указать громкость в интервале 0—42.

• Подробную информацию о задании показателей настройки с помощью клавиш см. в разделе «Клавиши клавиатуры, используемые для задания показателей настройки» на стр. RU-27.

• При каждом нажатии на клавишу T или S громкость увеличивается или уменьшается на 1.

ПРИМЕЧАНИЕ

• Для восстановления первоначального значения по умолчанию нажать на клавиши T и S одновременно.

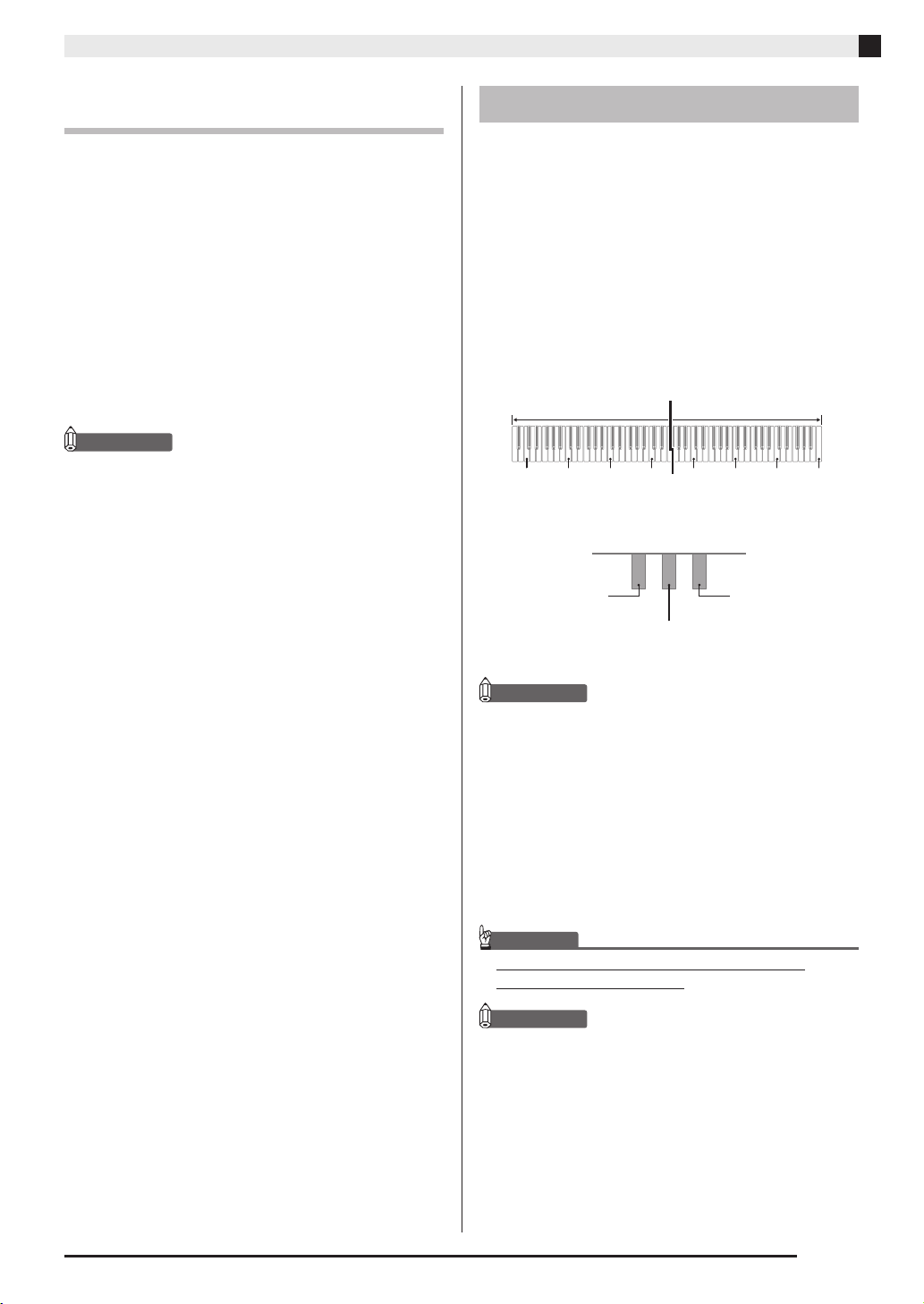

Игра дуэтом

Режим «Дуэт» позволяет разделить клавиатуру пианино на две равные части и играть дуэтом. Диапазон правой и левой частей клавиатуры практически совпадает. Левая педаль работает как демпферная педаль левой части, правая — как демпферная педаль правой. Это дает возможность запрограммировать клавиатуру так, чтобы, например, в левой части мог играть учитель, а в правой ему мог подыгрывать ученик, или чтобы один исполнитель мог играть партию левой руки слева, а другой — партию правой руки справа.

Клавиатура

точка разделения

левая часть клавиатуры правая часть клавиатуры

C3 C4 C5 C6 C3 C4 C5 C

Пользование педалями при игре дуэтом

демпферная педаль

левой части

демпферная педаль

левой и правой частей

(до первой октавы)(до первой октавы)

демпферная педаль правой части (воспринимается полунажатие)

ПРИМЕЧАНИЕ

• Полунажатие воспринимает только демпферная педаль правой части клавиатуры.

Выбрать нужный тембр для дуэта.

Пример: GRAND PIANO (MODERN)

Для включения или отключения режима «Дуэт» нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «METRONOME».

ВНИМАНИЕ!

• Пользование режимом «Дуэт» при записи (стр. RU-21) невозможно.

ПРИМЕЧАНИЕ

• Пианино можно запрограммировать так, чтобы в режиме «Дуэт» из левого динамика звучал тембр левой части клавиатуры, а из правого — тембр правой части. Дополнительную информацию см. в разделе «Панорамиро-вание дуэта» (стр. RU-28).

RU-15

Игра с применением разных тембров

Изменение звуковысотности частей клавиатуры в режиме «Дуэт»

Режим «Дуэт» позволяет изменять диапазоны левой и правой частей клавиатуры с шагом в октаву относительно звуковысотности по умолчанию. Это бывает удобно когда, например, при исполнении одним человеком партии левой руки, а другим — партии правой руки начальный диапазон по умолчанию недостаточен.

Нажать на кнопки «FUNCTION» и «METRONOME» и, не отпуская их, на ту из клавиш до в левой части клавиатуры, которой нужно присвоить звуковысотность клавиши до первой октавы.

При переходе к следующему действию (2) клавиши «FUNCTION» и «METRONOME» не отпускать.

Пример: нажатие на самую левую клавишу до

C4 C5 C6 C7 C3 C4 C5 C6

(нажатая клавиша)

звуковысотность на октаву

Не отпуская кнопки «FUNCTION» и

обеспечивает присвоение диапазона, показанного ниже.

левая часть клавиатуры правая часть клавиатуры

выше начальной

не изменяется

«METRONOME», нажать на ту из клавиш до в правой части клавиатуры, которой нужно присвоить звуковысотность клавиши до первой октавы.

ПРИМЕЧАНИЕ

• Для восстановления у частей клавиатуры начальных диапазонов по умолчанию нужно выйти из режима «Дуэт» и снова войти в него.

RU-16

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелодии)

FUNCTION

START/STOP a

Цифровое пианино снабжено 10 «встроенными» композициями в исполнении фортепиано и оркестра (концертными: «Concert Play» 1—10) и 60 сольными фортепианными композициями (фонотечными: «Music Library» 1—60). Функция «Концертное исполнение» («Concert Play») позволяет играть под оркестровый аккомпамнемент. Функция «Фонотека» («Music Library») позволяет отрабатывать известные фортепианные пьесы.

• Все 10 концертных мелодий можно воспроизвести по порядку от начала до конца для собственного удовольствия.

ВНИМАНИЕ!

• После выбора встроенной композиции может потребоваться несколько секунд на ее загрузку. На время загрузки композиции клавиши клавиатуры и кнопки блокируются. Во время игры на клавиатуре выполнение следующего действия вызывает прекращение вывода.

RECORDER

Для смены композиции в демонстрационном режиме нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш клавиатуры «CONCERT

–

PLAY SELECT» (+ и

) указать номер

другой композиции.

• При каждом нажатии на клавишу + или – номер композиции увеличивается или уменьшается на 1.

• Информацию о концертных композициях см. в разделе «Список концертных композиций» на стр. A-1.

Демонстрационное воспроизведение

Нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «START/STOP a».

• Начинается воспроизведение концертных композиций с № 1.

• Концертные композиции звучат в порядке присвоенных им номеров.

• При воспроизведении композиции можно играть под нее на инструменте. Инструменту присваивается тембр, изначально заданный для воспроизводимой композиции.

Для остановки воспроизведения встроенной композиции еще раз нажать на кнопку «START/STOP a».

ПРИМЕЧАНИЕ

• Во время демонстрационного воспроизведения мелодии возможны только действия, описанные выше: выбор мелодии и остановка воспроизведения.

RU-17

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелодии)

Концертное исполнение («CONCERT PLAY»)

Функция «Концертное исполнение» содержит записи настоящего оркестра, что позволяет играть под подлинный оркестровый аккомпанемент. Функция «Концертное исполнение» позволяет заниматься в форме трехстадийных ансамблевых занятий.

Стадия 1. LISTEN

Прослушивание сочинения в исполнении фортепиано и оркестра для ознакомления с материалом.

Стадия 2. LESSON

Отработка фортепианной партии концертной композиции.

•

Во время воспроизведения встроенной композиции у нее можно отключить партию левой или правой руки и исполнять эту партию на пианино.

Стадия 3. PLAY

Игра под оркестровый аккомпанемент.

• Функция «Концертное исполнение» содержит 10 композиций под номерами 1—10.

• В функции «Концертное исполнение» содержатся реальные оркестровые записи, поэтому звучание инструментов в ней отличается от тембров, которые могут быть выбраны на данном пианино (стр. RU-9). Это также подразумевает, что при воспроизведении концертной композиции слышны дыхание и иные исполнительские шумы.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «LISTEN».

• Включается режим «Прослушивание» для

прослушивания исполнения оркестра с фортепиано.

• При воспроизведении в режиме «Прослушивание» его темп фиксирован и изменен быть не может.

Для включения воспроизведения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «CONCERT PLAY a».

• По завершении композиции воспроизведение автоматически прекращается.

Для остановки воспроизведения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «CONCERT PLAY

Занятия с помощью концертной

a» еще раз.

композиции

ПРИМЕЧАНИЕ

Как послушать концертную композицию (LISTEN)

Нажать на кнопку « отпуская ее, с помощью клавиш клавиатуры «CONCERT PLAY SELECT» + и – прокрутить номера композиций в последовательности от № 1 до № 10.

•

Информацию о концертных композициях см. в разделе «Список концертных композиций» на стр. A-1

FUNCTION

» и, не

• При желании громкость воспроизведения можно регулировать. Дополнительную информацию см. в разделе «Задание показателей настройки с помощью клавиатуры» (стр. RU-25).

RU-18

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелодии)

Как отрабатывать фортепианную партию (LESSON)

ПОДГОТОВКА

• При необходимости темп воспроизведения можно изменить. Дополнительную информацию см. в разделе «Задание показателей настройки с помощью клавиатуры» (стр. RU-25).

•

Для создания определенного музыкального эффекта в некоторых мелодиях темп по ходу мелодии меняется.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «LESSON».

• Включается режим «Урок», который позволяет легко подыгрывать фортепианную партию.

Как играть под оркестровый аккомпанемент (PLAY)

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «PLAY».

• Включается режим «Исполнение», в котором партия оркестра звучит без партии фортепиано.

Для включения воспроизведения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «CONCERT PLAY a».

• Темп воспроизведения в режиме «Исполнение» фиксирован и изменен быть не может.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «RECORDER (L/R)» выбрать отключаемую партию.

• При нажатии на кнопку соответствующая партия попеременно включается (лампа загорается) и выключается (лампа гаснет).

Обе партии

включены

левая рука правая рука

Нажать на кнопку «FUNCTION» и, не

Отключена

партия

правой руки

партия левой

отпуская ее, на клавишу клавиатуры «CONCERT PLAY a».

• Начинается воспроизведение без партии, отключенной при выполнении действия 1.

Играйте отсутствующую партию на инструменте.

Для остановки воспроизведения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «CONCERT PLAY a» еще раз.

Отключена

руки

Играйте партию фортепиано на инструменте.

RU-19

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелодии)

Фортепианная фонотека

Фортепианная фонотека позволяет слушать композиции для собственного удовольствия и заниматься отработкой фортепианных композиций.

• Фортепианная фонотека содержит 60 композиций под номерами 1—60.

• Цифровое пианино позволяет дополнительно внести в его память до 10 композиций* из компьютера и присвоить им номера композиций из фортепианной фонотеки от 61 до 70.

* Цифровое пианино позволяет переносить в его

память из компьютера музыкальные файлы, загруженные из интернета. Дополнительную информацию см. в разделе «Перенос композиций с помощью компьютера» (на стр. RU-33).

Воспроизведение определенной композиции из фортепианной фонотеки

В «Списке композиций фортепианной фонотеки» на стр. A-1 найти номер композиции для воспроизведения.

Для смены композиции нажать на кнопку «

FUNCTION

клавиш «MUSIC LIBRARY SELECT» (+, –, 0—9) указать номер другой композиции.

• При каждом нажатии на клавишу + или – номер композиции увеличивается или уменьшается на 1.

• Можно также ввести конкретный номер композиции с помощью клавиш ввода чисел (0—9).

» и, не отпуская ее, с помощью

ПРИМЕЧАНИЕ

• При одновременном нажатии на клавиши + и – выбирается композиция № 1.

• Можно также регулировать темп и громкость воспроизведения композиции. Дополнительную информацию см. в разделе «Задание показателей настройки с помощью клавиатуры» (стр. RU-25).

Занятия с помощью композиции из фортепианной фонотеки

Во время воспроизведения композиции у нее можно отключить партию левой или правой руки и исполнять эту партию на пианино.

ПРИМЕЧАНИЕ

• В фортепианной фонотеке имеется несколько дуэтов. Если выбран дуэт, можно отключать тембр партии первого <Primo> или второго <Secondo> фортепиано и подыгрывать при воспроизведении композиции.

ПОДГОТОВКА

• Выбрать разучиваемую композицию и отрегулировать темп. См. «Задание показателей настройки с помощью клавиатуры» на стр. RU-25.

• Для создания определенного музыкального эффекта в некоторых мелодиях темп по ходу мелодии меняется.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «RECORDER (L/R)» выбрать отключаемую партию.

Обе партии

включены

Отключена

партия

правой руки

Отключена

партия левой

руки

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение композиции.

Для остановки воспроизведения нажать на кнопку «START/STOP a» еще раз.

• По завершении композиции воспроизведение автоматически прекращается.

RU-20

левая рука правая рука

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение без партии, отключенной при выполнении действия 1.

Играйте отсутствующую партию на инструменте.

Для остановки воспроизведения нажать на кнопку «START/STOP a» еще раз.

Запись и воспроизведение

FUNCTION

START/STOP a

Цифровое пианино позволяет сохранять в его памяти извлекаемые ноты и в последствии их воспроизводить.

Дорожки

Дорожка — это хранилище записанных данных, причем композиция состоит из двух дорожек: дорожка 1 и дорожка 2. Дорожки могут быть записаны по отдельности, а затем объединены так, чтобы они воспроизводились как единая композиция.

При воспро-

изведении. . .

Композиция

Дорожка 1 Запись

Дорожка 2 Запись

RECORDER

METRONOME

Хранение записей

• При включении новой записи данные, которые были записаны в память ранее, затираются.

• При прекращении питания цифрового пианино во время записи весь записанный к данному моменту материал утрачивается. Будьте осторожны, чтобы во время записи случайно не выключить инструмент.

ВНИМАНИЕ!

• За убытки, упущенную прибыль, возникновение претензий со стороны третьих лиц в результате утраты записанных данных, вызванной сбоем в работе, ремонтом, любой другой причиной, фирма «CASIO COMPUTER CO., LTD.» ответственности не несет.

Работа кнопки «RECORDER»

Объем памяти

• В память цифрового пианино может быть записано примерно 5 тыс. нот.

• Когда свободной памяти остается мало, начинает часто мигать лампа кнопки «RECORDER».

• Когда число нот в памяти превышает максимальное, запись автоматически останавливается.

Записывающиеся данные

• Извлекаемые ноты

• Заданный тембр

• Действия педалью

• Реверберация и хорус (только у дорожки 1)

• Заданный темп (только у дорожки 1)

• Настройка функции наложения (только у

дорожки 1)

• Настройка функции тембрального разделения (только у дорожки 1)

• Темперация и основной звук (только у дорожки 1)

• Октавный сдвиг (только у дорожки 1)

Нажатие на кнопку «RECORDER» обеспечивает циклический перебор вариантов записи в последовательности, указанной ниже.

горит мигает не горит

Готовность к

воспроиз-

ведению

Готовность

к записи

Обычная

модель

RU-21

Запись и воспроизведение

Как записать определенную дорожку композиции

После записи на одну из дорожек композиции можно выполнить запись на другую дорожку, слушая свою запись, выполненную на первую дорожку.

Дважды нажать на кнопку «RECORDER»; ее лампа должна замигать.

• При этом мигает лампа L, указывая на то, что цифровое пианино находится в режиме готовности к записи на дорожку 1.

Начните играть.

• Запись начинается автоматически.

Для остановки записи нажать на кнопку «START/STOP a».

• Лампа кнопки «RECORDER» и лампа дорожки, на которую выполнялась запись, начинает гореть не мигая.

• Для воспроизведения записанной дорожки нажать на кнопку «START/STOP a».

По завершении записи или воспроизведения нажать на кнопку «RECORDER»; ее лампа должна погаснуть.

Для смены дорожки для записи нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «RECORDER (L/R)».

• Удостовериться, что мигает индикаторная лампа дорожки записи. Дорожка 1 — лампа L. Дорожка 2 — лампа R.

Пример: выбрана дорожка 1.

Выбрать тембр и эффекты (только у дорожки 1) для записи.

• Тембр (стр. RU-9)

• Эффекты (стр. RU-12)

ПРИМЕЧАНИЕ

• Если нужно записывать под метроном, задать число ударов, темп и нажать на кнопку «METRONOME». Дополнительную информацию см. в разделе «Работа с метрономом» (стр. RU-14).

RU-22

Запись и воспроизведение

Как выполнить запись на одну дорожку композиции, слушая другую дорожку

Нажать на кнопку «RECORDER»; ее лампа должна загореться.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «RECORDER (L/R)» выбрать дорожку для воспроизведения во время записи.

Нажать на кнопку «RECORDER»; ее лампа должна замигать.

• Лампа L мигает.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «RECORDER (L/R)» выбрать дорожку для записи.

• Удостовериться, что мигает индикаторная лампа дорожки записи.

Пример: прослушивание дорожки 1 во время записи

на дорожку 2.

Воспроизведение материала из памяти цифрового пианино

Нажать на кнопку «RECORDER»; ее лампа должна загореться.

ПРИМЕЧАНИЕ

• Если записанный материал имеется на обеих дорожках композиции, одну дорожку можно отключить и воспроизводить только другую дорожку.

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение выбранной композиции и (или) дорожки.

ПРИМЕЧАНИЕ

• В процессе воспроизведения дорожки можно менять темп.

• Для остановки воспроизведения еще раз нажать на кнопку «START/STOP a».

горит (воспроизведение) мигает (готовность к записи)

Выбрать тембр и эффекты (только у дорожки 1) для записи.

Нажать на кнопку «START/STOP a» или начать играть на инструменте.

• Начинается воспроизведение записанной дорожки и запись на другую дорожку.

Для остановки записи нажать на кнопку «START/STOP a».

RU-23

Запись и воспроизведение

Удаление записанного материала

В нижеописанном порядке выполняется удаление определенной дорожки композиции.

ВНИМАНИЕ!

• Выполнение действий, описанных ниже,

приводит к удалению всех данных с выбранной дорожки. Отметим, что отмена выполненной операции удаления невозможна. Перед выполнением нижеописанных действий убедитесь, что содержащиеся в памяти цифрового пианино данные вам действительно не нужны.

Дважды нажать на кнопку «RECORDER»; ее лампа должна замигать.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «RECORDER (L/R)» выбрать дорожку для удаления.

ПРИМЕЧАНИЕ

• Начиная с действия 3 и до фактического удаления данных при выполнении действия 4 на цифровом пианино действует только кнопка «RECORDER (L/R)». Действия остальными кнопками невозможны.

Нажать на кнопку «RECORDER»; ее лампа должна замигать.

• Мигает лампа дорожки, выбранной при выполнении вышеописанного действия 2.

Пример: для удаления выбрана дорожка 2.

не горит мигает: готовность к удалению

Еще раз нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «RECORDER (L/R)».

• Происходит удаление выбранной дорожки; инструмент переключается в состояние готовности к воспроизведению.

• Для отказа от удаления в любой момент дважды нажать на кнопку «RECORDER»; ее лампа должна погаснуть.

RU-24

Задание показателей настройки с помощью клавиатуры

FUNCTION

Помимо выбора тембров, а также концертных и фонотечных композиций кнопка « может также использоваться в сочетании с клавишами клавиатуры для задания эффектов, чувствительности клавиатуры, других показателей настройки.

FUNCTION

Как задавать показатели настройки с помощью клавиатуры

В разделе «Перечень параметров» на стр. RU-28 — RU-31 найти задаваемый параметр и обратить внимание на его характеристики.

В разделе «Клавиши клавиатуры, используемые для задания показателей настройки» на стр. RU-27 выяснить, с помощью какой клавиши клавиатуры задается нужный показатель настройки.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую нужному показателю настройки.

• После задания показателя настройки звучит рабочий сигнал.

Пример:

выполнить транспонирование на 1 полутон вниз.

Для завершения настройки кнопку «FUNCTION» отпустить.

ПРИМЕЧАНИЕ

• Цифровое пианино можно запрограммировать так, чтобы рабочий сигнал при выполнении действия 3 не звучал. Подробности см. в графе «ct Рабочий сигнал» в разделе «Перечень параметров» на стр. RU-28—RU-31.

транспонирования T

клавиша

RU-25

Задание показателей настройки с помощью клавиатуры

Методы задания показателей настройки с помощью клавиатуры

Имеется 4 метода задания показателей настройки с помощью клавиш клавиатуры: A, B, C, D.

Метод A — прямой ввод.

Пример: нажатием на клавишу клавиатуры «STRINGS»

Метод B — увеличение или уменьшение

• Длительное нажатие на клавишу обеспечивает ускоренное увеличение или уменьшение значения.

• Для восстановления первоначального значения по умолчанию нажать на обе клавиши одновременно.

Метод C — ввод значения с помощью цифровых

Пример: для ввода числа 120 нажать на клавиши 1, 2, 0.

Метод D — попеременное переключение или

• При нажатии на клавишу звучит сигнал, сообщающий о том, какой вариант выбран.

• Длинный сигнал указывает на то, что соответствующий показатель настройки отключен.

Пример: При выключенном хорусе нажатие на клавишу

выбрать тембр «STRINGS 1».

значения с помощью клавиш клавиатуры + и – или T и S.

клавиш (0—9).

циклический перебор вариантов нажатием на клавишу клавиатуры.

клавиатуры «CHORUS» два раза вызывает двойной звуковой сигнал, который указывает, что выбран вариант «Средний хорус».

ПРИМЕЧАНИЕ

• Информация о применимости метода задания к тому или иному показателю настройки приведена в столбце «Метод задания» в разделе «Перечень параметров» на стр. RU-28 — RU-31.

RU-26

Задание показателей настройки с помощью клавиатуры

Клавиши клавиатуры, используемые для задания показателей настройки

• Номера от 1 до dl соответствуют номерам в разделе «Перечень параметров» на стр. RU-28 — RU-31.

Левая часть клавиатуры

Канал передачи данных

Встроенный источник звука

Режим «USB-устройство»

Вся клавиатура

Средняя часть клавиатуры

Темп метронома

Задаваемый метрономом размер

Воспроизведение и остановка концертной композиции

Прослушивание

Урок

Воспроизведение

Выбор концертной композиции

Громкость концертных композиций

− + − +

− +

Реверберация

Темперация

Основной звук

Выбор композиции из фортепианной фонотеки;

темп; размер; выбор темперации

Выбор тембра

Правая часть клавиатуры

Громкость фортепианной фонотеки

Тональность (транспонирование)

Яркость

Динамическая

чувствительность

Выбор тембра

клавиатуры

Хорус

 

Баланс сдвоенного тембра

Громкость метронома

− + − + − + − +− +

Настройка клавиатуры

Октавный сдвиг

Панорамирование дуэта

Эффект басовых демпферов

Демпферные призвуки

OFF/ON

Рабочий сигнал

Сохранение показателей

настройки

Блокировка органов

управления

OFF/ON

RU-27

Задание показателей настройки с помощью клавиатуры

Перечень параметров

■ Тембры

Метод

Параметр Варианты

Pеверберация

(REVERB)

Выбор тембра См. стр. RU-9.

Хорус

(CHORUS)

Откл. (OFF), 1—4 По умолчанию — 2

По умолчанию — GRAND PIANO (CONCERT)

Откл. (OFF), 1—4 По умолчанию —

откл.

Яркость

(BRILLIANCE)

Баланс

сдвоенного тембра

Панорамиро-

вание дуэта

Эффект басовых

демпферов

Демпферные

призвуки

–3—0—3 По умолчанию — 0

–24—0—24 По умолчанию — –10

Откл. (OFF), вкл. (ON) По умолчанию — откл.

Откл. (OFF), вкл. (ON) По умолчанию — вкл.

задания

(стр. RU-26)

A Задание реверберации звуков

(стр. RU-12)

A Присвоение тембра клавиатуре

(стр. RU-9)

D Регулирование широты звуков

(стр. RU-12)

B Задание яркости звуков. Нажатие

на клавишу [+] обеспечивает повышение яркости и жесткости звуков. Нажатие на клавишу [–] обеспечивает повышение сочности и мягкости звуков.

B Задание баланса громкости

между основным и наложенным тембрами (стр. RU-11)

D Когда функция включена, в

режиме «Дуэт» из левого динамика звучит тембр левой части клавиатуры, а из правого — тембр правой части (стр. RU-15).

D Если при включенной данной

функции выбран тембр «BASS (LOWER)», то при нажатии на демпферную педаль или педаль состенуто к нему применяется эффект длящейся реверберации (стр. RU-10).

D Включение и отключение вывода

демпферных призвуков (стр. RU-13)

Описание Примечания

• Для восстановления первоначального значения по умолчанию (0) нажать на клавиши [+] и [–] одновременно.

• Для восстановления первоначального значения по умолчанию (–10) нажать на клавиши [+] и [–] одновременно.

• Действует только для фортепианных тембров. Если этот параметр включен, реверберация не применяется.

RU-28

■ Композиция, метроном

Параметр Варианты

Выбор

композиции из фортепианной фонотеки (MUSIC LIBRARY SELECT)

Темп

(TEMPO)

Размер

(BEAT)

Темп метронома

(

METRONOME

)

TEMPO

Задаваемый

метрономом размер

METRONOME

( BEAT)

Воспроизведение

и остановка концертной композиции (CONCERT PLAY a)

Прослушивание

(LISTEN)

Урок

(LESSON)

Воспроизведение

(PLAY)

Выбор

концертной композиции (SELECT +/–)

Громкость

концертных композиций (VOLUME +/–)

Громкость

фортепианной фонотеки

Громкость

метронома

1—70 По умолчанию — 1BС

20—255 По умолчанию — 120

0—9 По умолчанию — 4

– –

– – Включается режим настройки

Воспроизведение, остановка

– A Включение режима

– A Включение режима «Урок»

– A Включение режима

1—10 По умолчанию — 1

0—42 По умолчанию — 42

0—42 По умолчанию — 36

Задание показателей настройки с помощью клавиатуры

Метод

задания

Описание Примечания

(стр. RU-26)

Выбор мелодии из фортепианной фонотеки (стр. RU-20)

B С

С Задание размера, задаваемого

D Включение и остановка

B Указание номера концертной

B Задание громкости

B Задание громкости метронома

Задание темпа концертных композиций в режиме «Урок», фонотечных композиций, метронома, записи и воспроизведения и т. д. (стр. RU-14)

метрономом (стр. RU-14)

Включение режима настройки для задания темпа метронома с помощью клавиш клавиатуры. Значение темпа вводится клавишами клавиатуры «TEMPO» (стр. RU-14).

для задания размера, задаваемого метрономом, с помощью клавиш клавиатуры. Значение размера вводится клавишами клавиатуры

«BEAT» (стр. RU-14).

воспроизведения концертной композиции (стр. RU-18)

«Прослушивание» функции «Концертное исполнение» (стр. RU-18)

функции «Концертное исполнение» (стр. RU-19)

Воспроизведение

« «Концертное исполнение» (стр. RU-19)

композиции (стр. RU-18)

воспроизведения концертной композиции

воспроизведения фортепианной фонотеки

(стр. RU-15)

» функции

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения концертной композиции изменить этот параметр невозможно.

• Во время записи одновременное нажатие на клавиши + и – обеспечивает задание значения 120.

• Во время воспроизведения концертной композиции в режимах «LISTEN» и «PLAY» задание темпа метронома невозможно.

• Во время воспроизведения концертной или фонотечной композиции задаваемый метрономом размер изменить невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения концертной композиции изменить этот параметр невозможно.

RU-29

Задание показателей настройки с помощью клавиатуры

■ Клавиатура

Параметр Варианты

Темперация

Основной звук

темперации Выбор

темперации

Темперация — 0—16 Основной звук: –, +, 0—9 (до — си)

(по умолчанию:

темперация — 0

(равномерная);

основной звук— до

Динамическая

чувствительность клавиатуры (TOUCH RESPONSE)

Тональность

(транспонирование) (TRANSPOSE)

Настройка

клавиатуры

Октавный сдвиг –2—0—2

Откл. (OFF), 1—3 По умолчанию — 2

–2—0—12 По умолчанию — 0

415,5 Гц — 440,0 Гц — 465,9 Гц По умолчанию — 440,0 Гц

По умолчанию — 0

Метод задания

(стр. RU-26)

Выбор темперации

Нажать на кнопку «FUNCTION» и, не отпуская ее, на соответствующие клавиши клавиатуры, как описано ниже.

1. Нажать на клавишу клавиатуры Темперация

2. Нажатием на клавиши клавиатуры Выбор темперации нужную темперацию.

• При желании перейти сразу

к выбору основного звука — отпустить кнопку «FUNCTION» и выполнить действия, описанные ниже.

Выбор основного звука

Нажать на кнопку «FUNCTION» и, не отпуская ее, на соответствующие клавиши клавиатуры, как описано ниже.

1. Нажать на клавишу клавиатуры Основной звук

2. Клавишами клавиатуры для числового ввода указать основной звук.

D Задание

B Повышение и

B Изменение

выбрать

(–, +, 0—9)

Описание Примечания

Замена стандартного строя клавиатуры (равномерной темперации) на более подходящий

для исполнения

индийской, арабской музыки, классических пьес и т. д.

• При выборе не равномерной темперации требуется также задать основной звук (основной звук темперации для исполняемой композиции).

• Подробную информацию о темперации см. в

книге по теории музыки.

относительной чувствительности клавиш клавиатуры. В случае задания меньшего значения при более слабом касании издается более громкий звук.

понижение настройки цифрового пианино с шагом в полутон.

Повышение и понижение звуковысотности цифрового пианино с шагом в 0,1 Гц относительно стандартной звуковысотности 440,0 Гц для ля первой октавы.

диапазона клавиатуры с шагом в октаву.

Виды темперации

0 — равномерная; 1 — чистый мажор; 2 — чистый минор; 3 — пифагорова; 4 — Кирнбергера 3; 5 — Веркмейстера; 6 — среднетоновая; 7 — раст; 8 — баяты; 9 — хиджаз; 10 — саба; 11 — дашти; 12 — чахаргях; 13 — сегях; 14 — гурджари-тоди; 15 — чандракаунс; 16 — чарукеши

Основные звуки

– — до, + — до диез, 0 — ре, 1 —

ми бемоль, 2 — ми, 3 — фа, 4 — фа диез, 5 — соль, 6 — ля бемоль,

7 — ля, 8 — си бемоль, 9 — си

• Во время воспроизведения концертной композиции изменить этот параметр невозможно.

При нажатии на клавишу клавиатуры звучит сигнал, причем число раз его звучания указывает на введенную величину параметра, как указано ниже. 1 раз (долгий) — откл. 1 раз (короткий) — 1 2 раза — 2 3 раза — 3

• Во время воспроизведения концертной или фонотечной композиции задание транспонирования невозможно.

• Повышение тональности может приводить к искажению звуков самого высокого регистра клавиатуры.

• Во время воспроизведения концертной или фортепианной композиции звуковысотность изменить невозможно.

• Октавный сдвиг можно задавать для партии как основного, так и наложенного тембра.

• Задание октавного сдвига партиям при тембральном разделении невозможно.

RU-30

■ MIDI и другие показатели настройки

Метод

Параметр Варианты

Режим «USB-

устройство»

Встроенный

источник звука

Канал передачи

данных

Рабочий сигнал Откл., вкл.

Сохранение

показателей настройки

Блокировка

органов управления

MIDI, Storage По умолчанию — MIDI

Откл., вкл. По умолчанию — вкл.

1—16 По умолчанию — 1

По умолчанию — вкл.

Откл., вкл. По умолчанию — откл.

задания

(стр. RU-26)

D При подключении цифрового

D Когда этот показатель настройки

B Задание одного из MIDI-каналов

D Когда этот показатель настройки

Задание показателей настройки с помощью клавиатуры

Описание Примечания

пианино к компьютеру с помощью кабеля USB оно автоматически переключается в режим MIDI. Вариант «Storage» выбирается для помещения композиции из памяти записывающего устройства на хранение в компьютер, а также при загрузке композиции из компьютера в память цифрового пианино (стр. RU-33).

выставлен на «откл.», встроенный источник звука цифрового пианино отключается, так что при нажатии на клавиши оно не звучит.

(1—16) в качестве канала передачи данных, используемого для передачи MIDI-сообщений на внешнее устройство.

выставлен на «откл.», рабочий сигнал, который должен вызываться нажатием на клавишу клавиатуры во время нажатия на кнопку «FUNCTION», не звучит.

выставлен на «вкл.», цифровое пианино запоминает заданные показатели настройки*1 и при очередном включении их восстанавливает. Когда этот показатель настройки выставлен на «откл.», при включении цифрового пианино показатели настройки возвращаются к начальным значениям по умолчанию.

выставлен на «вкл.», кнопки цифрового пианино заблокированы (за исключением кнопки питания P и кнопок, необходимых для разблокировки) и никакие действия с пианино невозможны. Блокировку органов управления следует включать, когда нужно предотвратить непреднамеренные действия кнопками.

всегда

• При выставлении этого показателя настройки на «Storage» мигают лампы кнопок «GRAND PIANO» («CONCERT», «MODERN») и «ELEC. PIANO 1», а остальные лампы не горят.

• Все действия с цифровым пианино при этом заблокированы.

• При каждом нажатии на клавишу клавиатуры «Режим „USB-устройство“» происходит переключение между режимами сохранения и MIDI.

• Во время воспроизведения концертной или фонотечной композиции выставление встроенного источника звука невозможно.

• Этот показатель настройки сохраняется и после выключения цифрового пианино.

• Во время воспроизведения концертной или фонотечной композиции, во время работы метронома и во время записи выставление рабочего сигнала невозможно.

• Во время воспроизведения концертной или фонотечной композиции, во время работы метронома, в режиме «Дуэт» и во время записи выставление функции сохранения показателей настройки невозможно.

. Следующие показатели настройки не

запоминаются:

• режима «Дуэт»

• партии левой и правой руки в мелодии;

• встроенного источника звука.

. Кроме рабочего сигнала.

• Во время воспроизведения концертной или фонотечной композиции, во время работы метронома и во время записи выставление блокировки органов управления невозможно.

RU-31

Подключение к компьютеру

Подключение цифрового пианино к компьютеру позволяет выполнять обмен MIDI-данными между ними. Из цифрового пианино в установленное на компьютере музыкальное ПО (из числа имеющегося в продаже) можно передавать данные, создающиеся при игре на цифровом пианино, а из компьютера в цифровое пианино — MIDI-данные для воспроизведения.

Минимальные требования к компьютерной системе

Ниже приведены минимальные требования к компьютерной системе для передачи и приема MIDI-данных. Перед подключением цифрового пианино к компьютеру проверьте, соответствует ли компьютер этим требованиям.

Операционная система

Windows® XP (SP2 и новее) Windows Vista® Windows® 7 Windows® 8 Windows® 8.1 Mac OS® X

10.8.X

, 10.9.X)

*1. Windows XP Home Edition

Windows XP Professional (32-битная)

*2. Windows Vista (32-битная) *3. Windows 7 (32-, 64-битная) *4. Windows 8 (32-, 64-битная) *5. Windows 8

Порт USB

ВНИМАНИЕ!

• К компьютеру, который не соответствует

вышеуказанным требованиям, инструмент не подключайте. Такое подключение может привести к нарушениям в работе компьютера.

*2 *3 *4

(10.3.9, 10.4.11, 10.5.X, 10.6.X, 10.7.X,

1 (32-, 64-битная)

Подключение цифрового пианино к компьютеру

ВНИМАНИЕ!

• В точности соблюдайте нижеописанный порядок

действий. Неправильное подключение может привести к невозможности передачи и приема данных.

После запуска компьютера подключить его к цифровому пианино через имеющийся в продаже кабель USB.

кабель USB

(типа A-B)

соединитель A

Включить цифровое пианино.

• При первом подключении цифрового пианино к компьютеру в компьютер автоматически устанавливается программный драйвер, необходимый для передачи и приема данных.

Включить на компьютере музыкальное

порт USB цифрового пианино

соединитель B

порт USB компьютера

ПО (имеющееся в продаже).

В музыкальном ПО выполнить соответствующую настройку и выбрать одно из следующих MIDI-устройств:

CASIO USB-MIDI в ОС «Windows Vista»,

аудиоустройство USB в ОС «Windows XP».

• Информацию о том, как выбрать MIDIустройство, см. в пользовательской документации к музыкальному ПО.

ВНИМАНИЕ!

• Перед включением музыкального ПО на

компьютере не забудьте включить цифровое пианино.

ПРИМЕЧАНИЕ

• После успешного подключения отсоединять кабель USB при выключении компьютера и (или) цифрового пианино не требуется.

• Подробные сведения о технических характеристиках и подключении, касающиеся передачи и приема MIDI-данных цифровым пианино, см. в новейшей информации поддержки на сайте по адресу:

http://world.casio.com/

«Windows 7», «Windows 8», «Windows 8.1», «Mac OS X»;

Выключить цифровое пианино и включить компьютер.

• Музыкальное ПО на компьютере пока не открывайте!

RU-32

Работа с MIDI

Что такое «MIDI»?

Сокращение MIDI означает «Musical Instrument Digital Interface» (цифровой интерфейс музыкальных инструментов) и является названием международного стандарта для цифровых сигналов и соединителей, позволяющего осуществлять обмен музыкальной информацией между музыкальными инструментами и компьютерами различных изготовителей.

ПРИМЕЧАНИЕ

• Для получения подробной информации о внедрении MIDI посетите сайт «CASIO» по адресу: http://world.casio.com/

См. «Канал передачи данных» и «Встроенный источник звука» на стр. RU-31.

Перенос композиций с помощью компьютера

Перенос данных из памяти записывающего устройства в компьютер на хранение и загрузка композиции в область памяти для пользовательских композиций (№ 61—70 в фортепианной фонотеке) выполняются в порядке, описанном в этом разделе.

ВНИМАНИЕ!

• Выключение цифрового пианино во время обмена информацией с компьютером может привести к повреждению данных в памяти цифрового пианино. В этом случае после очередного включения цифрового пианино начнется форматирование его памяти. Отметим, что форматирование завершается примерно через 20 секунд, в течение которых никакие действия с инструментом невозможны.

Выполнить действия 1—3 из раздела «Подключение цифрового пианино к компьютеру» (стр. RU-32).

Подключение к компьютеру

Переключить цифровое пианино из режима «USB-устройство» в режим сохранения.

• Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую режиму «USB-устройство».

• После переключения режима мигают лампы кнопок «GRAND PIANO» («CONCERT», «MODERN») и «ELEC. PIANO 1», а остальные лампы не горят.

• Дополнительную информацию см. в разделе «Режим «USB-устройство»» (стр. RU-31).

На компьютере выполнить действие, необходимое для отображения устройств хранения, которыми он располагает.

Если на компьютере работает операционная система:

«Windows XP» Дважды щелкнуть по пункту

«Windows Vista», «Windows 7»

«Windows 8» Открыть любую папку. В

«Windows 8.1» Открыть любую папку. В

ОС «Mac» Пропустить действие 3 и

• В пункте «Устройства хранения данных со съемным носителем» появляется запоминающее устройство цифрового пианино, обозначенное как «PIANO».

Выполнить следующее:

«Мой компьютер».

Дважды щелкнуть по пункту «Компьютер».

навигационном окне щелкнуть по пункту «Компьютер».

навигационном окне щелкнуть по пункту «ПК».

дважды щелкнуть по значку «PIANO» на рабочем столе «Макинтоша».

RU-33

Подключение к компьютеру

Дважды щелкнуть по пункту «PIANO».

• В пункте «PIANO» имеются папки «MUSICLIB» и «RECORDER».

• Для переноса пользовательской композиции из компьютера в цифровое пианино открыть папку «MUSICLIB» и поместить композиции в одну из подпапок с номером от 61 до 70. Номер подпапки соответствует номеру в фортепианной фонотеке: подпапка 61 соответствует номеру в фортепианной фонотеке 61 и так далее.

• Файлы в папке «RECORDER» представляют собой композиции, записанные с помощью устройства записи цифрового пианино. Файлы из папки «RECORDER» можно переместить в другое место на компьютере, а файлы с записанными композициями можно вернуть в цифровое пианино, поместив их в папку «RECORDER».

Тип данных

Пользовательские композиции

Данные из памяти устройства записи

Название папки

MUSICLIB .MID — файл в формате

RECORDER BIDREC01.CSR — файл

Название и расширение файла

SMF (форматы 0 и 1) .CM2 — файл в оригинальном формате «CASIO»

в оригинальном формате «CASIO»

* Перед помещением файла на хранение и перед его

загрузкой прежде всего надо проверить, совпадает ли расширение файла с указанным в этом столбце. В случае композиции, записанной с помощью устройства записи цифрового пианино, изменить название ее файла на одно из названий и расширений, указанных в этом столбце.

z По умолчанию в ОС «Windows XP», «Windows

Vista», «Windows 7», «Windows 8» и «Windows 8.1» расширения файлов скрыты. Для их отображения требуется выполнить на компьютере одну из следующих последовательностей действий.

• Как показать расширения файлов в «Windows Vista» и «Windows 7»

1. Чтобы открыть окно «Свойства папки», щелкнуть по кнопке «Пуск», а затем по пунктам: «Панель управления», «Оформление и персонализация», «Свойства папки».

2. Щелкнуть по вкладке «Вид». В перечне «Дополнительные параметры» убрать флажок у пункта «Скрывать расширения для зарегистрированных типов файлов».

3. Щелкнуть по кнопке «OK».

• Как показать расширения файлов в «Windows 8» и «Windows 8.1»

1. Открыть любую папку.

2. Щелкнуть по меню «Вид» и в группе «Показать/ скрыть» поставить флажок у пункта «Расширения файлов».

■

Как загрузить композицию в область памяти для пользовательских композиций (фортепианная фонотека 61—70)

1. Открыть папку «MUSICLIB».

2. Скопировать файл с композицией (.MID или .CM2) в подпапку с названием в виде числа (61—

70), соответствующего номеру той области фортепианной фонотеки, в которую нужно загрузить композицию.

• Если в папке «MUSICLIB» имеются два файла: с расширениями .MID и .CM2, в область памяти для пользовательских композиций загрузится только файл с расширением .MID.

■ Как переносить данные, находящиеся в памяти устройства записи, из цифрового пианино в компьютер и обратно

Чтобы перенести в компьютер данные, находящиеся в памяти устройства записи скопировать в компьютер содержимое папки «RECORDER». Чтобы данные, которые находились в устройстве записи, а затем были сохранены в компьютере, вернуть в память устройства записи, их надо скопировать обратно в папку «RECORDER» (и заменить содержимое папки «RECORDER»).

цифрового пианино, надо

• Как показать расширения файлов в «Windows XP»

1. Открыть нужную папку.

2. В меню «Сервис» щелкнуть по пункту «Свойства папки».

3. Щелкнуть по вкладке «Вид». В перечне «Дополнительные параметры» убрать флажок у пункта «Скрывать расширения для зарегистрированных типов файлов».

4. Щелкнуть по кнопке «OK».

RU-34

По завершении копирования файла вернуть инструмент из режима «USBустройство» в режим MIDI.

• В случае компьютера «Макинтош» данные «выбросить» (перетащить в мусорную корзину).

• Нажать на кнопку «FUNCTION» и, не отпуская ее, на соответствующую клавишу клавиатуры. Дополнительную информацию см. в разделе «Режим «USB-устройство»» (стр. RU-31).

• При возвращении инструмента из режима «USBустройство» в режим MIDI происходит загрузка содержимого папки «MUSICLIB» в область памяти для пользовательских композиций, а содержимого папки «

RECORDER» — в память устройства

записи.

ВНИМАНИЕ!

• Включение обеих ламп кнопки «START/STOP

a», а также ламп кнопок «GRAND PIANO» («CONCERT», «MODERN») и «ELEC. PIANO 1» при одновременном отключении остальных ламп указывает на ошибку при преобразовании.

Авторские права

Права создателей и правообладателей музыкальных произведений, изображений, компьютерных программ, баз данных, иных данных защищены законами об авторском праве. Воспроизведение таких результатов труда разрешается только в целях личного и некоммерческого использования. Воспроизведение (включая преобразование формата данных), модификация, передача воспроизведенных результатов труда, распространение их по сети, всякое иное использование в любых других целях без разрешения правообладателя подвергает вас риску предъявления требований о возмещении ущерба и уголовного преследования в связи с нарушением авторского права и личных прав автора. Воспроизведение и иное использование результатов труда, охраняемых авторским правом, осуществляйте только в соответствии с действующими законами об авторском праве.

Подключение к компьютеру

RU-35

Сборка стойки

Распаковка

ПОДГОТОВКА

• Перед сборкой убедитесь в наличии всех нижеуказанных частей.

• Инструменты для сборки в комплект стойки не входят. Отвертку с крупной крестовой головкой для сборки вы должны обеспечить самостоятельно.

ВНИМАНИЕ!

• Не применяйте винты, не входящие в комплект стойки. Это создает риск повреждения стойки, а также цифрового пианино.

• Винты находятся в полиэтиленовом пакете внутри упаковочного материала.

• В случае отсутствия или повреждения какой- либо детали свяжитесь с местным поставщиком услуг «CASIO».

Сборка стойки

*ПРЕДУПРЕЖДЕНИЕ

• Собирать стойку необходимо вдвоем.

• Собирать стойку необходимо на ровной

поверхности.

• До полного завершения сборки не снимать ленту, фиксирующую крышку инструмента. Наличие ленты предотвращает открывание и закрывание крышки во время сборки и риск травмирования рук и пальцев.

• При сборке следить за тем, чтобы не защемить пальцы деталями.

• Между обрезиненными ножками и напольным покрытием требуется прокладывать войлок или иной материал. Не допускать прямого контакта ножек с покрытием. Некоторые материалы напольного покрытия от прямого контакта с обрезиненными ножками обесцвечиваются, повреждаются.

• Перед тем как положить цифровое пианино на пол, обязательно подложить что-нибудь мягкое (одеяло, подушку и т. п.). Непосредственно на пол цифровое пианино не класть.

Боковая панель .............1 шт.

Тыльная панель .............1 шт.

Колпачки для винтов ....6 шт.

Педальный блок ............1 шт.

Винты ............................. 2 шт.

Прижимы........................ 2 шт.

Кронштейны .................. 2 шт.

Колпачки для винтов.... 2 шт.

Винты ............................. 4 шт.

ПРИМЕЧАНИЕ

• При сборке стойки соблюдать надлежащий порядок действий.

ПОДГОТОВКА

• Вытянуть из педального блока шнур педального блока E.

RU-36

Из тыльной панели C извлечь 4 винта (по 2 с каждого конца).

Боковые панели A и B прикрепить к тыльной панели

B привинтить к тыльной панели C

винтами, извлеченными при выполнении действия 1.

• Прикрепить боковые панели так, чтобы та сторона тыльной панели C, куда вставляются стыковые соединения, обращена к обратной стороне стойки.

• Если винт в отверстие под винт стыкового соединения не вставляется, отрегулировать положение стыкового соединения, поворачивая его отверткой.

C. Боковые панели A и

Сборка стойки

3-1.

В случае установки пианино со стойкой не у стены нужно выдвинуть накладки для повышения устойчивости в основании боковых панелей

A и B.

Извлечь 2 винта (по одному на наружной поверхности каждой из боковых панелей), которыми крепятся накладки, и сдвинуть накладки, как показано на иллюстрации. После выдвижения накладок винты, которыми крепились накладки, вставить на место, но пока не затягивать.

Внутренняя поверхность боковых панелей

ВНИМАНИЕ!

Стыковые соединения

• Вставляя винт в стыковое

соединение, придерживать его пальцем у отверстия с обратной стороны тыльной панели C, чтобы стыковое соединение не вышло из отверстия.

3-2.

В случае установки пианино со стойкой у стены ослабить 2 винта (по одному на наружной поверхности каждой из

боковых панелей), которыми крепятся накладки. В этом случае винты не извлекать.

• В этом случае винты не извлекать. Их достаточно ослабить.

RU-37

Сборка стойки

Уголковые кронштейны H вставить в зазор между накладкой для повышения устойчивости и боковой панелью.

С наружной стороны боковых панелей A

B временно зафиксировать накладки и

и кронштейны винтами, которые были ослаблены при выполнении вышеописанного действия 3.

Педальный блок F с обоих концов прикрепить к уголковым кронштейнам

двумя винтами

Головки винтов F накрыть колпачками для винтов

Педальный блок E установить на уголковые кронштейны при выполнении вышеописанного действия 5.

, вставленные

После корректировки высоты педального блока

затянуть винты, которыми при выполнении вышеописанного действия 5 были временно зафиксированы кронштейны и накладки.

RU-38

10.

Установить пианино на стойку. Поместить пианино так, чтобы штифты на верхних

гранях боковых панелей отверстиями под штифты на нижней стороне пианино.

• Отметим, что пока пианино на стойке ничем не закреплено. Будьте осторожны, чтобы пианино с нее не упало.

ВНИМАНИЕ!

• После установки пианино на стойку убедиться в

том, что его боковые поверхности расположены относительно боковых панелей так, как показано на приведенной здесь иллюстрации.

и B совпали с

Сборка стойки

12.

Удостовериться в том, что 6 винтов, которыми крепятся боковые панели

B, плотно завинчены, и накрыть головки

винтов колпачками для винтов

A и

11.

Винтами J прикрепить кронштейны в верхней части боковых панелей нижней стороне пианино.

и B к

RU-39

Сборка стойки

Как подсоединить шнур

Убедиться в том, что разъем шнура педали сориентирован, как показано на нижеприведенной иллюстрации, и вставить его в разъем для подключения педали на нижней стороне цифрового пианино.

a. Вставлять разъем шнура в разъем для

подключения до упора.

b.Прижимами G прикрепить шнур педали в двух

местах к боковой панели B.

Удаление c клавиатуры защитной пленки

Для предохранения клавиш во время перевозки на их передние поверхности нанесена защитная пленка. Перед началом эксплуатации цифрового пианино защитную пленку требуется удалить.

Как установить пюпитр

Сдвинуть основание пюпитра под головки двух болтов на верхней стороне

цифрового пианино, как показано на иллюстрации, и затянуть болты.

RU-40

Справочная информация

Поиск и устранение неисправностей

Осложнение Причина Способ устранения См. стр.

При нажатии на клавишу клавиатуры нет звука.

Нарушена звуковысотность цифрового пианино.

При нажатии на педаль ничего не происходит.

Тембры и (или) эффекты звучат странно. Проблема сохраняется и после выключениявключения инструмента.

Пример: сила звука не

меняется и при изменении нажатия на клавиши.

После подключения цифрового пианино к компьютеру не удается перенести данные.

После включения цифровое пианино долго находится в нерабочем состоянии.

В зависимости от того, в какой части клавиатуры взят звук, характер и громкость тембра несколько различаются.

При нажатии на кнопку звучащая нота на мгновение пропадает, или несколько меняется характер применения эффектов.

1. Регулятор «VOLUME»

выставлен на «MIN».

2. К одному из гнезд «PHONES»

подключены наушники, или в него вставлен разъем адаптера.

3. Отключен встроенный источник звука MIDI.

1. Тональность цифрового пианино выставлена не на 0.

2. Цифровое пианино неправильно настроено.

3. Включен октавный сдвиг. 3. Переставить октавный сдвиг на 0. ) RU-30

4. Установлена нестандартная темперация.

1. Не подсоединен шнур педального блока.

2. Не полностью вставлен разъём шнура педального блока.

Включена функция «Сохранение показателей настройки».

– 1. Проверить, подключен ли кабель USB

Вследствие того, что в момент прошлого выключения цифрового пианино осуществлялся перенос

данных между ним и компьютером, данные в памяти пианино были

повреждены . В таких случаях после очередного включения цифрового пианино выполняется форматирование его памяти. Во время форматирования выполнение других действий невозможно.

Это является неизбежным следствием сэмплирования звука указывает. * Для воссоздания звука музыкального инструмента берется несколько сэмплов в

нижнем, среднем и верхнем его регистрах. Поэтому в зависимости от того, к какому регистру сэмпл относится, в характере и громкости тембра могут возникать очень небольшие различия.

Это происходит, когда в режиме наложения, в режиме «Дуэт», при воспроизведении встроенной мелодии, при записи и т. д. одновременно звучат несколько партий. Когда имеется какой-либо из этих факторов, нажатие на кнопку вызывает автоматическое изменение величины эффекта , «встроенного» в тембр, в результате которого на мгновение пропадают звуки или несколько меняется характер применения эффектов.

1. Повернуть регулятор «VOLUME» в

сторону надписи «MAX».

2. Отсоединить устройство,

подключенное к гнезду «PHONES».

3. Включить встроенный источник звука.

1. Выставить тональность на 0 или выключить цифровое пианино и опять включить.

2. Подстроить цифровое пианино или выключить его и опять включить.

4. Переставить темперацию на равномерную (0), служащую современным стандартом настройки.

1. Правильно подсоединить шнур. ) RU-40

2. Убедиться в том, что разъём шнура педали вставлен до упора в разъём для подключения педали на нижней стороне цифрового пианино.

Отключить функцию «Сохранение показателей настройки». Выключить инструмент и опять включить.

к цифровому пианино и компьютеру, и правильное ли устройство выбрано в музыкальном ПО на компьютере.

2. Выключить цифровое пианино и выйти из музыкального ПО на компьютере. Снова включить цифровое пианино и запустить музыкальное ПО на компьютере.

Форматирование завершается примерно через 20 секунд после включения инструмента. Подождите, когда форматирование завершится. Следите за тем, чтобы во время переноса данных между цифровым пианино и компьютером случайно не выключить инструмент.

и на неисправность не

) RU-9

) RU-7

) RU-31

) RU-30

) RU-31

) RU-32

) RU-33

RU-41

Справочная информация

Технические характеристики изделия

Модель PX-760BK, PX-760BN, PX-760WE

Клавиатура Фортепианная, 88 клавиш, динамическая

Максимальная полифония 128 нот

Тембры 18

Эффекты Яркость (–3—0—3), реверберация (4 типа), хорус (4 типа), ЦОС-эффекты, демпферный резонанс

Метроном • Число долей — 0—9

Дуэт Регулируемый диапазон тембров (–1—2 октавы)

Концертное исполнение • Число композиций — 10

Фортепианная фонотека • Число композиций — 60, пользовательских композиций — 10 (примерно до 90 кбайт на

Устройство записи • Функции: запись в реальном времени, воспроизведение

Педали Демпферная (воспринимающая полунажатие), модератора, состенуто

Другие функции • Выбор чувствительности к характеру касания: 3 типа, откл.

MIDI 16-канальный мультитембральный прием

Входы, выходы • Гнезда «PHONES»: 2 стандартных стереогнезда;

Динамики 2 шт. диам. 12 см (мощность 8 Вт + 8 Вт)

Электропитание Адаптер переменного тока AD-A12150LW

Потребляемая мощность 12 В = 18 Вт

Габариты Цифровое пианино со стойкой: 135,7 (ш) × 29,9 (г) × 83,3 (в) см

Масса Цифровое пианино со стойкой: около 31,5 кг

• Наложение тембров (кроме басового)

• Тембральное разделение (только при задании басового тембра в нижнем регистре)

(включение-отключение демпферных призвуков)

• Интервал значений темпа — 20—255

• Громкость композиции регулируется.

• Отключение партий левой руки, правой руки (только в режиме «Урок»)

• 3 режима: LISTEN, LESSON, PLAY

композицию, примерно 900 кбайт для 10 композиций)* * Учитывая, что 1 кбайт = 1024 байт, 1 Мбайт = 1024

• Громкость композиции регулируется.

• Отключение партий левой руки, правой руки.

• Число композиций — 1

• Число дорожек — 2

• Емкость — в общей сложности около 5 тыс. нот

• Защита записанных данных с помощью встроенной флэш-памяти

• Транспонирование — 2 октавы (–12—0—12)

• Настройка: ля первой октавы 415,5 Гц — 440,0 Гц — 465,9 Гц (изменяемая)

• Темперация

• Октавный сдвиг

• Блокировка органов управления

выходной импеданс — 3 Oм; выходное напряжение макс. 1,5 В (среднеквадр.)

• Источник питания 12 В пост. тока

• Порт USB типа B

• Разъем для подключения педали

• Автовыключение — примерно через 4 часа после последнего действия. Функцию

автовыключения можно отключить.

• Безопасность работы адаптера переменного тока обеспечивается на высоте до 4 000 метров

над уровнем моря.

байт.

• Технические характеристики и дизайн могут быть изменены без предупреждения.

RU-42

Справочная информация

Правила безопасности

Обязательно прочитайте и соблюдайте следующие правила безопасности.

■ Размещение инструмента

Не рекомендуется устанавливать изделие в следующих местах:

• в местах, подверженных воздействию прямых солнечных лучей и высокой влажности;

• в местах, подверженных воздействию очень высоких и очень низких температур;

• вблизи радиоприемника, телевизора, видеомагнитофона, тюнера. Перечисленные устройства не вызывают нарушений в работе изделия, но само изделие может создавать помехи приему аудиовидеосигналов.

■ Уход за инструментом

• Не протирать изделие бензином, спиртом, разбавителями и им подобными чистящими средствами.

• Протирать изделие мягкой тканью, сухой или смоченной в слабом водном растворе умеренного нейтрального моющего средства. Перед протиранием избыток влаги в ткани отжимать.

■ Принадлежности из комплекта изделия и продаваемые отдельно

Пользуйтесь только принадлежностями, предписанными для использования с данным изделием. Использование принадлежностей, не разрешенных к применению, создает риск возгорания, поражения электрическим током, травмы.

■ Линии спая

На наружной поверхности изделия могут быть заметны линии. Это линии спая, образующиеся в процессе формования пластмассы. Трещинами и царапинами они не являются.

■ Музыкальный этикет

При эксплуатации изделия всегда помните об окружающих. Особенно внимательными будьте при игре ночью и устанавливайте такой уровень громкости, чтобы никого не беспокоить. Ночью можно также закрывать окно и надевать наушники.

• Воспроизведение содержания данной инструкции, как частично, так и полностью, запрещается. Любое использование содержания данной инструкции, помимо личного пользования, без согласия «CASIO» запрещено законами об авторском праве.

• КОМПАНИЯ «CASIO» НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРБ (ВКЛЮЧАЯ, В ЧАСТНОСТИ, УБЫТКИ В СВЯЗИ С УПУЩЕННОЙ ВЫГОДОЙ, ПЕРЕРЫВОМ В ДЕЯТЕЛЬНОСТИ, ПОТЕРЕЙ ИНФОРМАЦИИ), ВОЗНИКАЮЩИЙ В РЕЗУЛЬТАТЕ ПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ПОЛЬЗОВАНИЯ ДАННОЙ ИНСТРУКЦИЕЙ ИЛИ ИЗДЕЛИЕМ, ДАЖЕ ЕСЛИ КОМПАНИЯ «CASIO» БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

• Содержание данной инструкции может быть изменено без предупреждения.

■ Правила обращения с адаптером переменного тока

• Сетевая розетка должна быть легкодоступна, чтобы при возникновении неисправности и при любой иной необходимости адаптер можно было вынуть из розетки.

• Адаптер переменного тока предназначен для эксплуатации только в помещении. Не пользоваться адаптером там, где на него могут попасть брызги или воздействовать влага. Не ставить на адаптер ваз и иных емкостей с жидкостью.

• Хранить адаптер в сухом месте.

• Пользоваться адаптером в открытом, хорошо

проветриваемом месте.

• Не накрывать адаптер газетой, скатертью, занавеской, любыми иными подобными предметами.

• Если вы планируете долго не включать цифровое пианино, отсоедините адаптер от сетевой розетки.

• Не пытаться чинить адаптер и переделывать его.

• Рабочие условия адаптера переменного тока:

температура — 0—40°C; влажность (относительная) — 10—90%.

• Выходная полярность .

RU-43

Справочная информация

Правила обращения с адаптером переменного тока

Модель AD-A12150LW

1. Прочитайте настоящие указания.

2. Настоящие указания храните под рукой.

3. Учтите все предупреждения.

4. Соблюдайте все указания.

5. Не пользуйтесь изделием около воды.

6. Протирайте только сухой тканью.

7. Не устанавливайте изделие у радиаторов, обогревателей, печей, любых иных источников тепла (в

т. ч. усилителей).

8. Пользуйтесь только приспособлениями и принадлежностями, указанными изготовителем.

9. Любое обслуживание осуществляйте силами квалифицированного обслуживающего персонала.

Обслуживание требуется в следующих случаях: повреждение изделия, повреждение сетевого шнура или разъема, попадание в изделие жидкости, попадание в изделие постороннего предмета, попадание изделия под дождь или во влажную среду, нарушение нормальной работы изделия, падение изделия.

10. Не допускайте попадания на изделие брызг и капель. Не ставьте на изделие предметы с

жидкостью.

11. Не допускайте, чтобы электрическая нагрузка превышала номинальную.

12. Перед подключением к источнику питания удостоверяйтесь, что вокруг сухо.

13. Проверяйте, правильно ли изделие ориентировано.

14. На время грозы, а также если вы планируете долго не включать цифровое пианино, отсоединяйте

изделие от сети.

15. Не допускайте перекрытия вентиляционных отверстий изделия. Устанавливайте изделие в

соответствии с указаниями изготовителя.

16. Следите за тем, чтобы сетевой шнур находился там, где на него не будут наступать, и где он не

будет сильно загибаться, особенно в местах у разъемов и розеток, а также там, где он выходит из изделия.

17. Адаптер переменного тока должен подключаться к сетевой розетке, расположенной как можно

ближе, чтобы в случае крайней необходимости его можно было немедленно отсоединить.

Нижеприведенный символ предупреждает о таком опасном уровне напряжения в корпусе изделия при отсутствии изоляции, который может оказаться достаточным для поражения электрическим током.

’

Нижеприведенный символ указывает на то, что в документации к изделию имеются важные указания, касающиеся его эксплуатации и обслуживания.

RU-44

Приложение

Перечень тембров

Название тембра Смена программы

GRAND PIANO CONCERT 0 0 GRAND PIANO MODERN 0 1 GRAND PIANO CLASSIC 0 2 GRAND PIANO MELLOW GRAND PIANO BRIGHT ELEC.PIANO 1 4 0 ELEC.PIANO 2 4 1 FM E.PIANO 5 0 60’S E.PIANO 4 2 HARPSICHORD 6 0 VIBRAPHONE 11 0 STRINGS 1 49 0 STRINGS 2 48 0 PIPE ORGAN 19 0 JAZZ ORGAN 17 0 ELEC.ORGAN 1 16 0 ELEC.ORGAN 2 16 1 BASS (LOWER) 32 0

0 3 04

Выбор банка,

старший разряд

Список концертных композиций

№ композиции Название композиции

1 Je Te Veux 2 Vltava (Má vlast) 3 Canon 4 Tableaux d’Une Exposition “Promenade” 5 Piano Concerto No.20 K.466 2nd Mov. 6 Polovetzian Dance (Prince Igor) 7 Sonate K.331 1st Mov. 8 Violin Concerto 1st Mov. 9 Jesus, Bleibet Meine Freude

10 Melody In F

Список композиций фортепианной фонотеки

№ композиции Название композиции

1 Nocturne Op.9-2 2 Fantaisie-Impromptu Op.66 3 Étude Op.10-3 “Chanson de l’adieu” 4 Étude Op.10-5 “Black Keys” 5 Étude Op.10-12 “Revolutionary” 6 Étude Op.25-9 “Butterflies” 7 Prélude Op.28-7 8 Valse Op.64-1 “Petit Chien”

9 Valse Op.64-2 10 Moments Musicaux 3 11 Impromptu Op.90-2 12 Marche Militaire 1 (Duet) 13 Frühlingslied [Lieder Ohne Worte Heft 5] 14 Fröhlicher Landmann [Album für die Jugend] 15 Von fremden Ländern und Menschen [Kinderszenen] 16 Träumerei [Kinderszenen] 17 Tambourin

Menuet BWV Anh.114

[Clavierbüchlein der Anna Magdalena Bach]

№ композиции Название композиции

19 Inventio 1 BWV 772 20 Inventio 8 BWV 779 21 Inventio 13 BWV 784 22 Praeludium 1 BWV 846 [Das Wohltemperierte Klavier 1] 23 Le Coucou 24 Gavotte 25 Sonatina Op.36-1 1st Mov. 26 Sonatine Op.20-1 1st Mov. 27 Sonate K.545 1st Mov. 28 Sonate K.331 3rd Mov. “Turkish March” 29 Rondo K.485 30 Für Elise 31 Marcia alla Turca 32 Sonate Op.13 “Pathétique” 1st Mov. 33 Sonate Op.13 “Pathétique” 2nd Mov. 34 Sonate Op.13 “Pathétique” 3rd Mov. 35 Sonate Op.27-2 “Moonlight” 1st Mov. 36 Rhapsodie 2 37 Waltz Op.39-15 (Duet) 38 Liebesträume 3 39 Blumenlied 40 La Prière d’une Vierge 41 Csikos Post 42 Humoresque Op.101-7 43 Melodie [Lyrische Stücke Heft 2] 44 Sicilienne Op.78 45 Berceuse [Dolly] (Duet) 46 Arabesque 1 47 La Fille aux Cheveux de Lin [Préludes] 48 Passepied [Suite bergamasque] 49 Gymnopédie 1 50 Je Te Veux 51 Salut d’Amour 52 The Entertainer 53 Maple Leaf Rag 54 L’arabesque [25 Etüden Op.100] 55 La Styrienne [25 Etüden Op.100] 56 Ave Maria [25 Etüden Op.100] 57 Le retour [25 Etüden Op.100] 58 La chevaleresque [25 Etüden Op.100] 59 No.13 [Études de Mécanisme Op.849] 60 No.26 [Études de Mécanisme Op.849]

A-1

1 - 16

Mode 3

*1. В зависимости от тембра.

1True voice

0 - 127

** зависимости нет

9nH v = 1 - 127 O

9nH v = 0, 8nH v = X

Bank select

Modulation

Portamento Time

Data entry LSB, MSB

Volume

Pan

Expression

DSP Parameter0*2DSP Parameter1*2DSP Parameter2*2DSP Parameter3*2Damper

OOOOOOOOOOOOO

Portamento Switch

1 - 16

Mode 3

0 - 127 0 - 127

8nH v = 64 X

9nH v = 1 - 127 O

MIDI Implementation Chart

Note ON

Note OFF

Key’s

Ch’s

After

Touch

Model PX-760 Version : 1.0

Function Transmitted Recognized Remarks

Default

Changed

Basic

Channel

Default

Messages

Altered

Mode

Note

Number

Velocity

XXXOXXXXX

0,32

6, 38

Pitch Bender

XOX

10111617181964

Control

Change

Sostenuto

Soft pedal

Vibrato rate

Vibrato depth

Vibrato delay

DSP Parameter4*2DSP Parameter5*2DSP Parameter6*2DSP Parameter7*2Portamento Control

High resolution velocity prefix

Reverb send

Chorus send

RPN LSB, MSB

O : Yes

X : No

OOOOOOOOOOOOO

XXXXXXX

66677677788081828384889193

XOXOX

XXX

OXO

0 - 127:True #

100, 101

XXX

: Song Pos

: Song Sel

: Tune

: Clock

: Commands

XOXOX

Reset all controller

: All sound off

: Local ON/OFF

: All notes OFF

*2. Для получения подробной информации см. информацию по внедрению MIDI по адресу

: Active Sense

: Reset

http://world.casio.com/

Mode 2 : OMNI ON, MONO

*3. Только «нота вкл.»

Mode 4 : OMNI OFF, MONO

Program

Change

System Exclusive

System

Common

System

Real Time

Aux

Messages

Remarks

Mode 1 : OMNI ON, POLY

Mode 3 : OMNI OFF, POLY

Данный знак утилизации означает, что упаковка соответствует экологическому законодательству Германии.

MA1407-A Printed in China

Casio PX-760WE User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
