Page 1
42ADF025, 42ADF035
Инструкция по установке
внутреннего блока настенного кондиционера
¨æŒŁa æŒ
ª ƺŒ ŒŁŁ
Page 2
1
Монтаж наружного блока выполняйте в соответствии с инструкцией по установке наружного блока.
Установку мультисплит-системы выполняйте в соответствии с инструкцией по монтажу наружного
блока мультисплит-системы.
СОДЕРЖАНИЕ
Компоненты внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Выбор места для блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Материалы, входящие в комплект . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Установка монтажной пластины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Электрическое подключение внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Разводка проводов внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Фреоновые трассы и дренажная трубка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Крепление внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Дренаж конденсата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Дистанционное управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
42 ADF025, 42ADF035
Внутренние блоки настенных сплит-систем
Page 3
2
42 ADF025, 42ADF035
Компоненты внутреннего блока
Выбор места для блока
Не размещайте в таких местах:
• Под прямыми солнечными лучами.
• Рядом с источниками тепла.
• Место, где в воздухе присутствуют пары масла.
• Рядом с высокочастотным оборудованием (радио и т.п.)
• На влажной стене или в месте, где возможно протекание воды
(в прачечной, ванной комнате).
• Место, где шторы или мебель мешают циркуляции воздуха.
Рекомендации:
• Убедитесь, что на стене достаточно свободного пространства
для монтажа кондиционера. Конструкция стены должна быть
достаточно прочной, чтобы она не деформировалась и не
разрушалась под весом кондиционера.
• Выберите место, удобное для монтажа и подключения
кондиционера.
• Вокруг кондиционера должно быть достаточно свободного
пространства (см. схему).
• Установите внутренний блок в таком месте помещения, чтобы
воздух равномерно распределялся.
• Конденсат должен беспрепятственно удаляться по дренажной
трубке.
Батарейки
Беспроводный пульт ДУ
Воздушный
фильтр
Дополнительный
фильтр
Крепление
Монтажная
пластина
Беспроводны
й пульт ДУ
Держатель пульта ДУ
Трубы в изоляции
Шурупы
Не допускайте
засорения или
подъемов
дренажной трубки
Дренажная трубка
должна быть слегка
наклонена вниз
(по направлению от
кондиционера).
Направление труб
Трубы могут выходить
из внутреннего блока
в 4 направлениях:
Чтобы трубы выходили в
одном из направлений
, нужно
проделать отверстия в
корпусе кондиционера.
Отверстие в
стене должно
иметь наклон
наружу вниз
> 9 ñì
> 2 ì
> 20 ñì
> 10 ñì
50 ŁºŁ ƺł
,,.
,
450 мм или больше
,
50 мм или больше
> 20 c
>2
>10 c
>9c
Obstacle
Page 4
3
42ADF025, 42ADF035

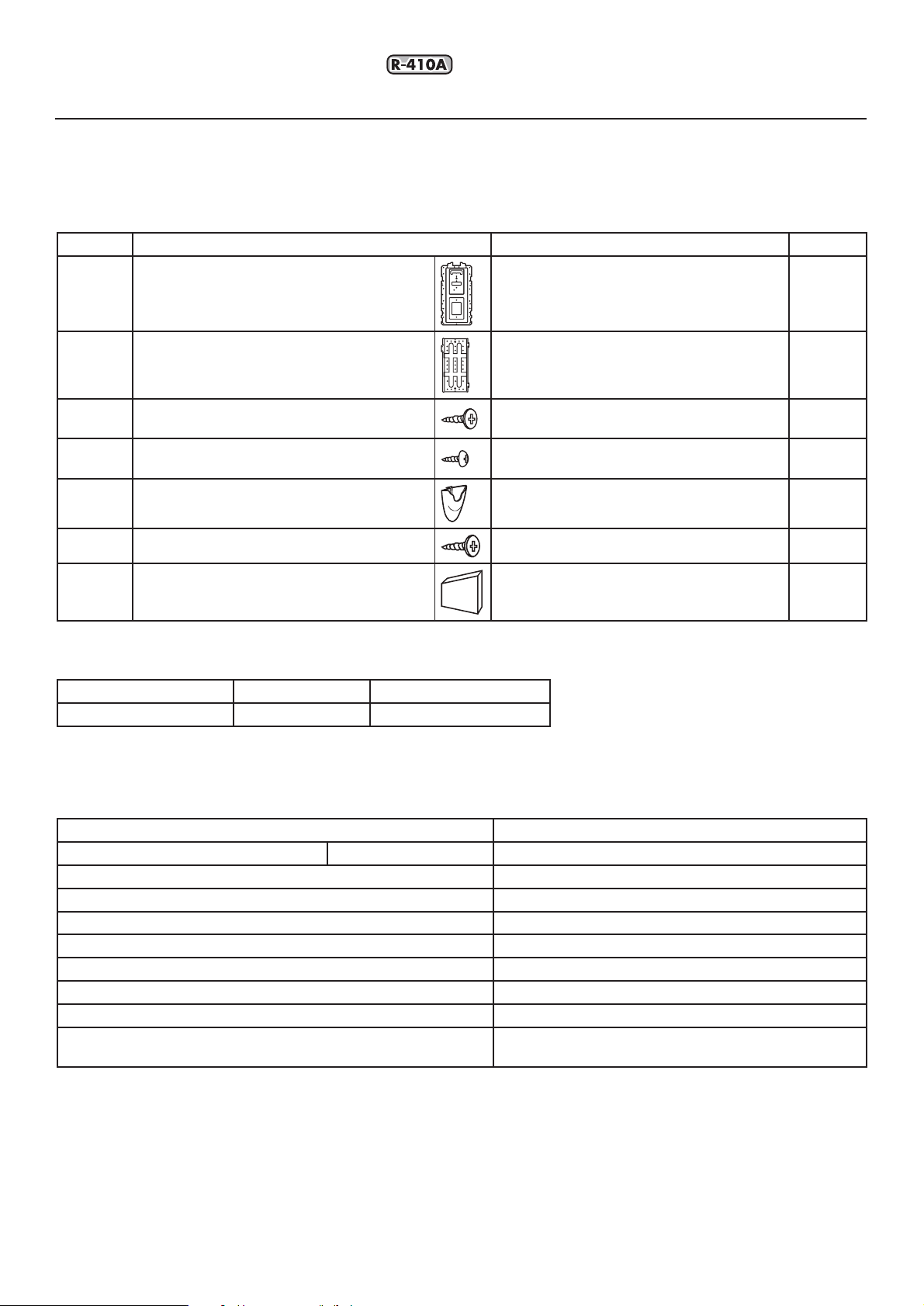

Материалы, входящие в комплект
Устанавливать кондиционер должны квалифицированные специалисты-монтажники.
Напряжение в электросети должно составлять 230 В, может потребоваться дополнительная разводка
электропроводов.
Перечисленные ниже компоненты входят в комплект поставки кондиционера.
Используйте их, как описано в инструкции.
Номер Название и вид Использование Êîë-âî
1
2
3
4
5
6
7
1
2
9
4
1
1
1
Настенная монтажная пластина
(крепление на стене)
Боковая монтажная пластина
(крепление в углу)
Винты М5ХL25 (для плоской
монтажной пластины)
Винты М4ХL10 (для боковых
монтажных пластин)
Держатель пульта ДУ
Винт, крепящий держатель пульта ДУ
Кожух
Для установки внутреннего блока (на
стене)
Для установки внутреннего блока
(в углу)
Для крепления плоской монтажной
пластины
Для крепления боковых монтажных
пластин
Для размещения пульта ДУ
Для крепления держателя пульта ДУ
Для установки внутреннего блока
(в углу)
Дополнительное оборудование
Описание Номер 42ADF025, 42ADF035
фильтр элестростат. 42KAG5440
Для монтажа кондиционера необходимы следующие компоненты, приобретаемые отдельно:
Название Описание
Медные трубы 42ADF025, 42ADF035 ∅(3/8”) 9,52 ìì (ãàç), ∅(1/4”) 6,35 ìì (æèäê.)
Внутристенная втулка
Заглушка
Изолента
Крепежная полоса
Теплоизоляция для труб
Дренажная трубка
Шпатлевка
Электрический и сигнальный кабели, соединяющие H07 RN-F (60245IEC66), кабель в синтетич.
внутренний и наружный блоки каучуковой изоляции и ПХП оболочке.
Page 5
4
42ADF025, 42ADF035

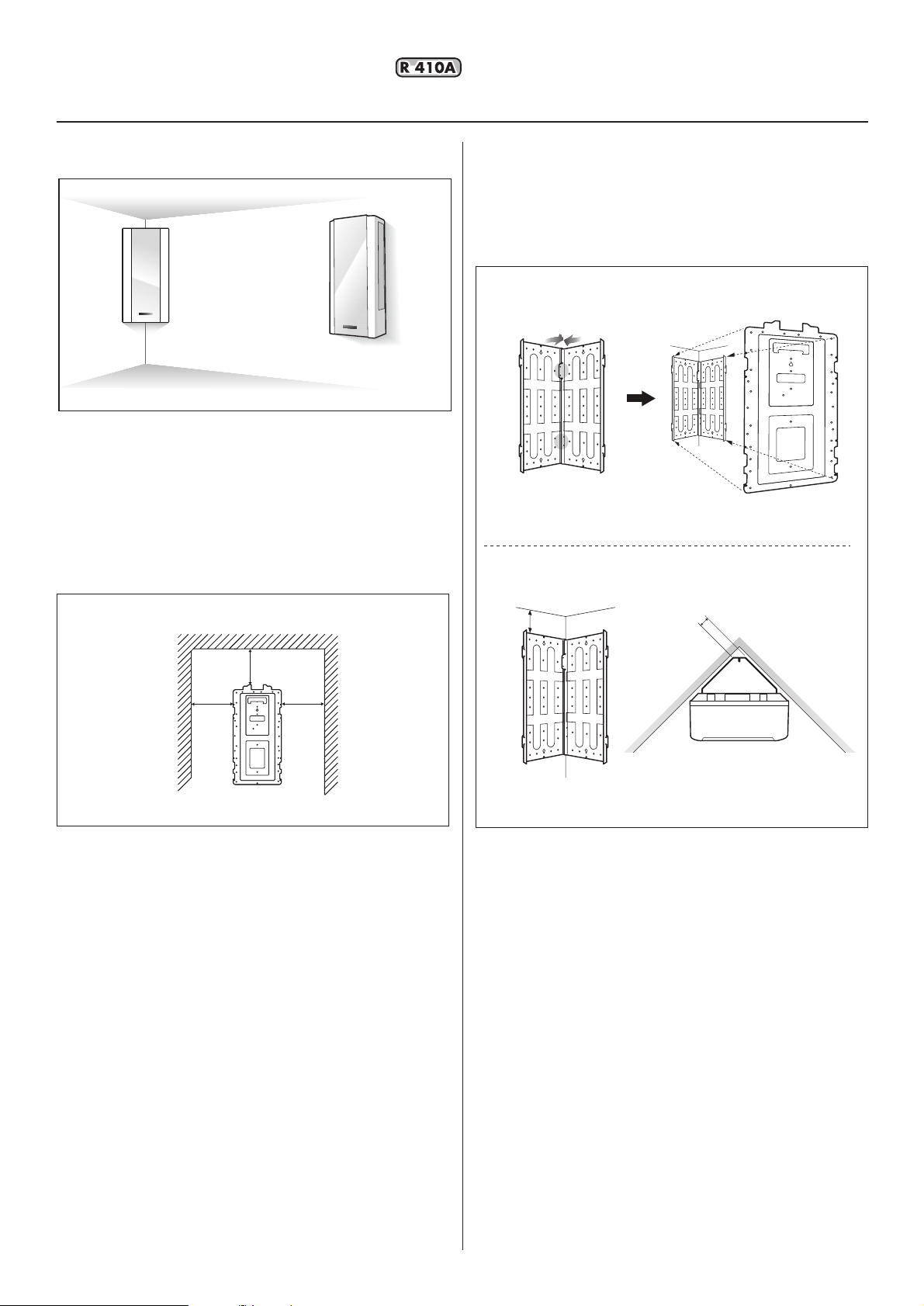

Установка внутреннего блока на стену
Внутренний блок можно установить не только
на стене, но и в углу помещения.
• Разместите монтажную пластину на стене строго горизонтально
(проверьте ее положение отвесом). Убедитесь, что вокруг блока
достаточно свободного пространства.
• Для нормально циркуляции воздуха расстояние от кондиционера
до окружающих предметов должно быть не менее 1,5 м.
• Воздух подается в помещение с боков кондиционера, поэтому
препятствия по бокам от блока помешают работе кондиционера
и снизят его холодопроизводительность.
• Если внутренний блок устанавливается в углу, прикрепите две
боковые монтажные пластины двумя винтами.
• Установите боковые монтажные пластины на одном уровне и
скрепите их друг с другом липкой лентой
> 45 ñì
> 15 ñì> 15 ñì
> 37 ñì
3 ñì
3c
>37 c
>45 c
>15 c
>15 c

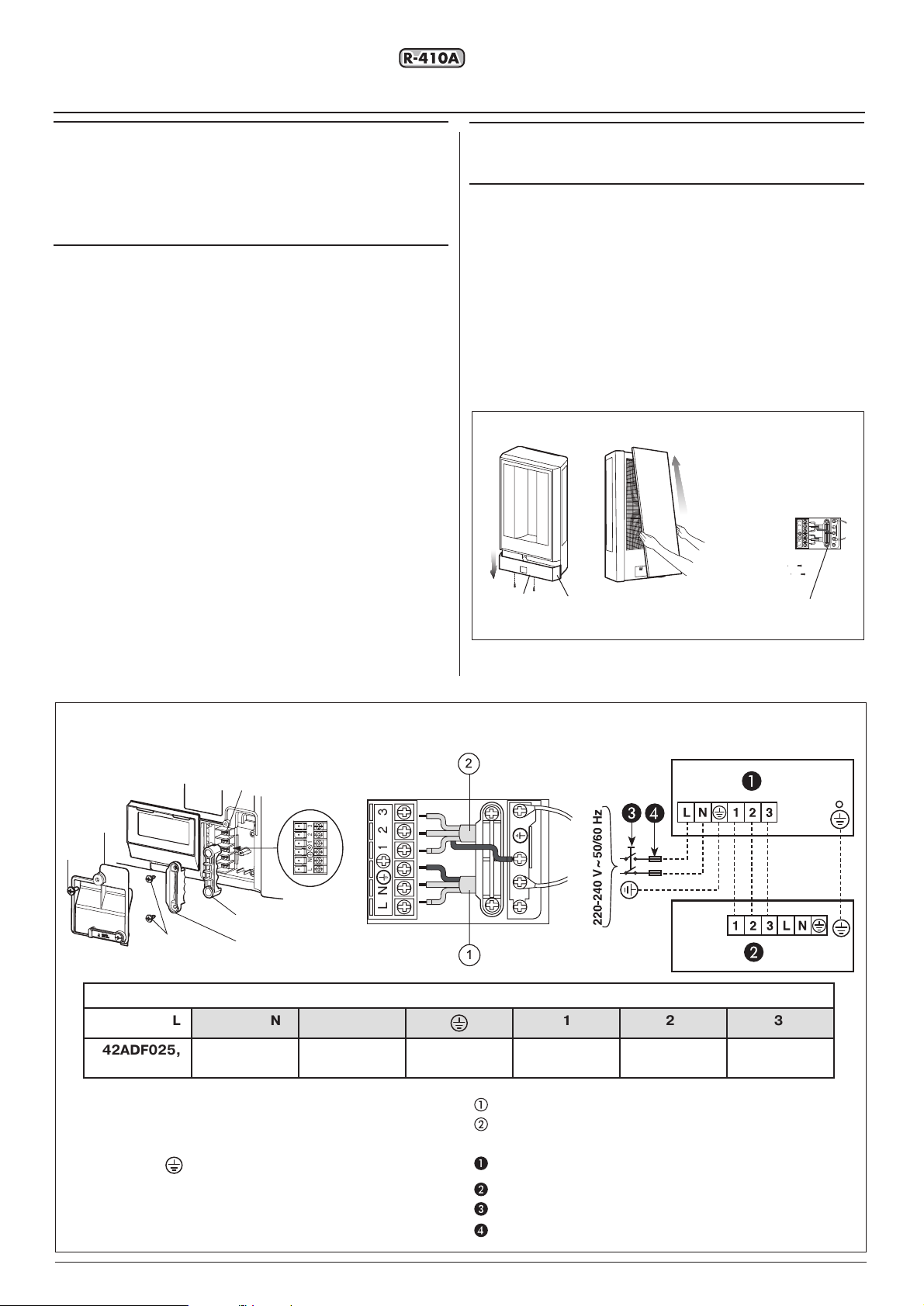

Page 6
5
42ADF025, 42ADF035
Электрическое подключение внутреннего блока
ВАЖНО:
• Подключение фреоновых трасс нужно выполнить
до электрического подключения.
• При демонтаже кондиционера сначала отключите
электрические кабели, а затем фреоновые трассы.
• Заземлите кондиционер до начала электрического
подключения.
• Внутренний блок нужно подключить к электросети.
• Соедините блоки сплит-системы кабелями до подключения
внутреннего блока к электросети.
• Подключите провода к клеммам в соответствии со схемой и
плотно затяните соединения.
• Перед подключением электропитания определите положение
фазы (L) и нейтрали (N), подключайте в соответствии со
схемой.
• Убедитесь, что полное сопротивление (импеданс) сети
соответствует значению, указанному в техпаспорте наружного
блока и в инструкции по установке.
• Подключать кондиционер к электросети нужно через
выключатель, размыкающий все контакты, с расстоянием
между контактами в разомкнутом состоянии не менее 3 мм.
• Кабель, соединяющий внутренний и наружный блоки, должен
быть типа H07 RN-F (или более) в синтетический каучуковой
изоляции и неопреновой оболочке, соответствовать стандарту
EN 60335-2-40.
• Кабель питания должен быть типа H07 RN-F (или более) в
синтетический каучуковой изоляции и неопреновой оболочке,
соответствовать стандарту EN 60335-2-40.
Разводка проводов внутреннего блока
Внимание:
Ответственность за правильность и качество всех электрических
подключений, выполняемых на месте монтажа, несет монтажник.
• Снимите панель нижнего отсека, отвинтив 2 винта.
• Отделите панель от внутреннего блока и снимите крышку
клеммной колодки.
• Подсоедините провода к винтам клеммной коробки в
соответствии с электрической схемой.
• Каждый провод должен быть зафиксирован кабельным
зажимом.
Когда подключение завершено, установите на место и
закрепите винтами крышку клеммной колодки и панель.
Панель нижнего
отсека
Кабельные
зажимы
Минимально допустимое сечение проводов (мм2)
Обозначения (все модели)
Провод фазы
Провод нейтрали
Заземление
Провод фазы, соедин. внутр. и наруж. блоки
Провод нейтрали, соедин. внутр. и наруж. блоки
Соединительный межблочный кабель
Электропитание
Соединительный межблочный кабель
Внутренний блок
Наружный блок
Главный выключатель
Предохранитель с задержкой срабатывания
или аварийный выключатель
Âèíò
Âèíò
Кабельный зажим 1
Кабельный зажим 2
Крышка
клеммной
колодки
Клеммная
колодка
L N 1 2 3
º L N 123
42ADF025,
42ADF035
L
N
1
2
3
23
1
N
L
L N 1 2 3
1.5 1.5 1.5 1.5 1.5 1.5
Page 7
6
42ADF025, 42ADF035

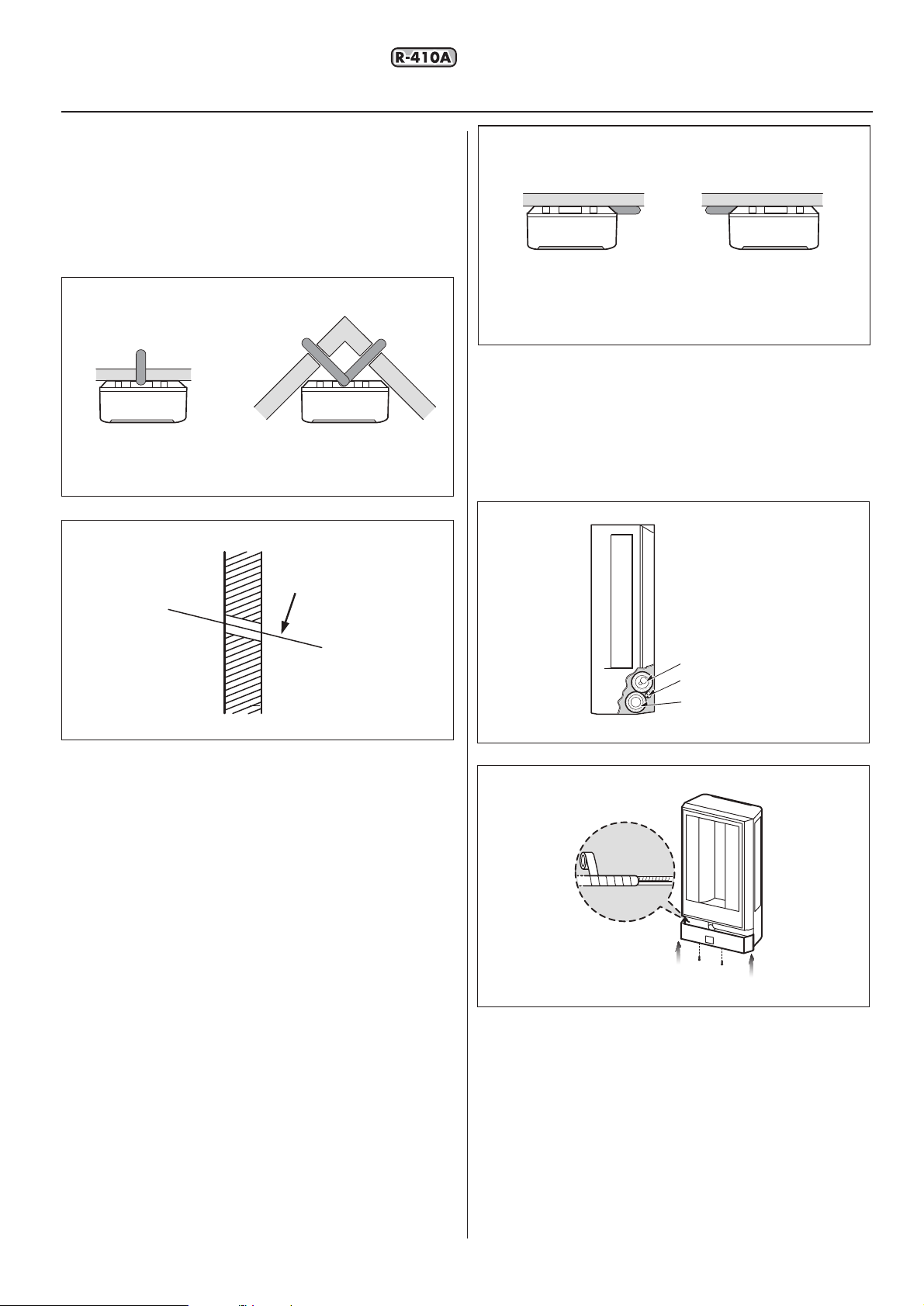

Фреоновые трассы и дренажная трубка
• Для подключения блоков сплит-системы необходима
дренажная трубка и трубы фреонового контура
соответствующего диаметра.
• Просверлите в стене отверстие диаметром 65 мм.
• Если Вы устанавливаете кондиционер в углу, проделайте
отверстие в левой или правой стене (как Вам удобнее).
• Отверстие должно иметь наклон наружу вниз (наружный край
на 5-10 мм ниже внутреннего).
Установка на стене
Помещение
Улица
Наклон
Трассы
Электрический кабель
Дренажная трубка
Установка на стене
Установка в углу
Трубопроводы подключаются сбоку или снизу
• Проделайте отверстие в предусмотренном для этого месте
корпуса внутреннего блока и пропустите трубы через отверстие
в стене.
• Дренажная трубка должна быть слегка наклонена наружу вниз,
чтобы конденсат свободно стекал по ней.
Скрепление и изоляция труб
• Скрепите вместе дренажную трубку, фреоновые трассы и
электрические кабели.
• Оберните связанные трубы изоляционной лентой и закрепите
винтами кожух нижнего отсека.
Page 8
42ADF025, 42ADF035
7

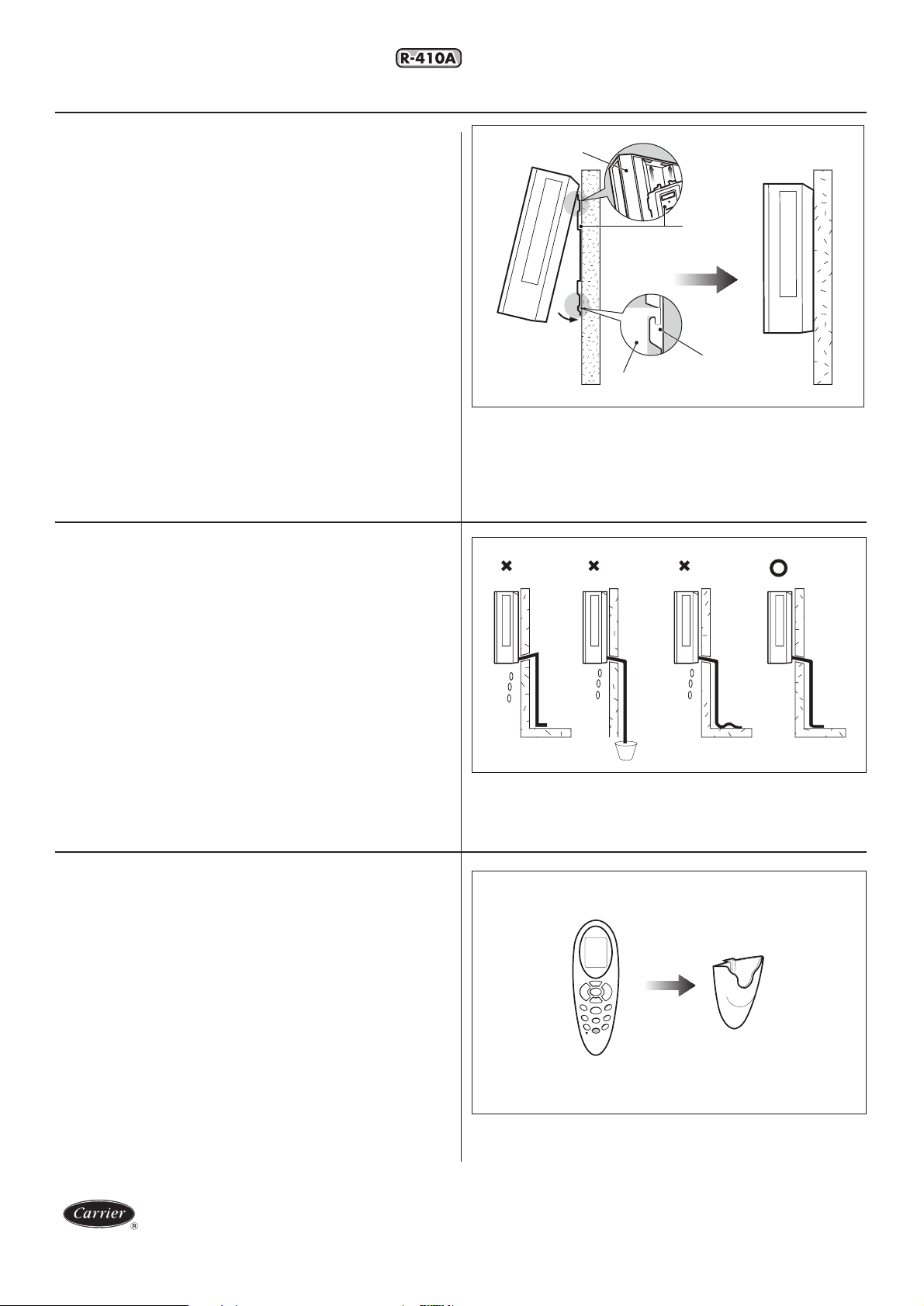

Крепление внутреннего блока
Производитель имеет право изменять параметры и характеристики
кондиционера без предварительного уведомления.
• Пропустите дренажную трубку, фреоновые
трассы и электрические кабели через отверстие
в стене.
• Прикрепите внутренний блок к креплениями,
расположенным в верхней части монтажной
пластины. Слегка потянитк блок вниз
и закрепите его нижним крюком пластины.
• Убедитесь, что внутренний блок надежно
закреплен и не будет вибрировать и сильно
шуметь в процессе работы.
Дренаж конденсата
• Дренажная трубка должна быть слегка
наклонена наружу вниз, чтобы конденсат
свободно стекал по ней.
• Все участки дренажной трубки должны
располагаться ниже дренажного отверстия
во внутреннем блоке. Убедитесь, что вода
вытекает по трубке, а не стекает с других
компонентов системы.
• Налейте немного воды в поддон для сбора
конденсата. Проверьте, удаляется ли вода
по дренажной трубке.
Дистанционное управление
• Держатель для пульта ДУ нужно закрепить
на стене на расстоянии 1 м или более от
телевизора, радио, беспроводного телефона
или осветительных приборов.
• Если на приемник инфракрасных сигналов
(находится на внутреннем блоке) попадают
прямые солнечные лучи, кондиционер не сможет
нормально работать. Во избежание этого
закройте окно шторами.
• Пульт нужно располагать так, чтобы сигналы
могли достигать кондиционера (не более 5 м,
в прямой видимости).
корпус блока
корпус
блока
стена
подвес
(крюк)
