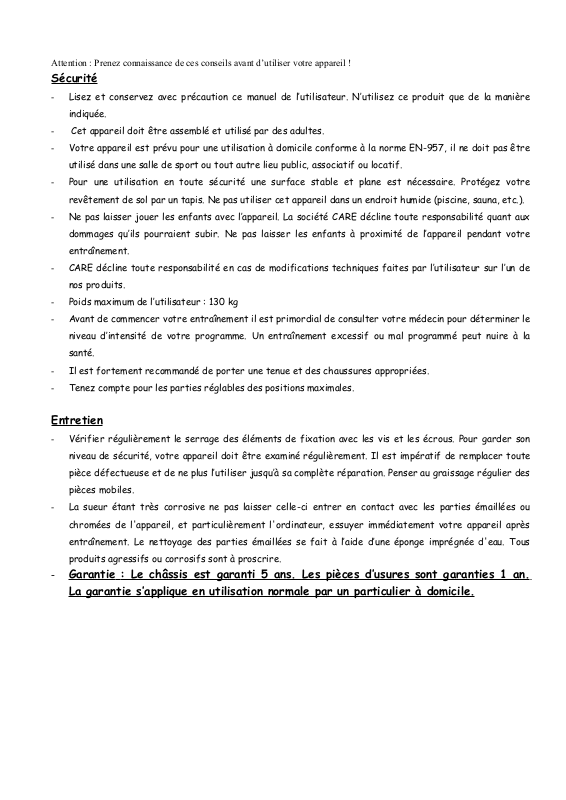

Attention : Prenez connaissance de ces conseils avant d’utiliser votre appareil !
Sécurité
- Lisez et conservez avec précaution ce manuel de l’utilisateur. N’utilisez ce produit que de la manière
indiquée.
- Cet appareil doit être assemblé et utilisé par des adultes.
- Votre appareil est prévu pour une utilisation à domicile conforme à la norme EN-957, il ne doit pas être
utilisé dans une salle de sport ou tout autre lieu public, associatif ou locatif.
- Pour une utilisation en toute sécurité une surface stable et plane est nécessaire. Protégez votre
revêtement de sol par un tapis. Ne pas utiliser cet appareil dans un endroit humide (piscine, sauna, etc.).
- Ne pas laisser jouer les enfants avec l’appareil. La société CARE décline toute responsabilité quant aux
dommages qu’ils pourraient subir. Ne pas laisser les enfants à proximité de l’appareil pendant votre
entraînement.
- CARE décline toute responsabilité en cas de modifications techniques faites par l’utilisateur sur l’un de
nos produits.
- Poids maximum de l’utilisateur : 130 kg
- Avant de commencer votre entraînement il est primordial de consulter votre médecin pour déterminer le
niveau d’intensité de votre programme. Un entraînement excessif ou mal programmé peut nuire à la
santé.
- Il est fortement recommandé de porter une tenue et des chaussures appropriées.
- Tenez compte pour les parties réglables des positions maximales.
Entretien
- Vérifier régulièrement le serrage des éléments de fixation avec les vis et les écrous. Pour garder son
niveau de sécurité, votre appareil doit être examiné régulièrement. Il est impératif de remplacer toute
pièce défectueuse et de ne plus l’utiliser jusqu’à sa complète réparation. Penser au graissage régulier des
pièces mobiles.
- La sueur étant très corrosive ne pas laisser celle-ci entrer en contact avec les parties émaillées ou
chromées de l'appareil, et particulièrement l'ordinateur, essuyer immédiatement votre appareil après
entraînement. Le nettoyage des parties émaillées se fait à l’aide d’une éponge imprégnée d'eau. Tous
produits agressifs ou corrosifs sont à proscrire.
- Garantie : Le châssis est garanti 5 ans. Les pièces d’usures sont garanties 1 an.
La garantie s’applique en utilisation normale par un particulier à domicile.
INSTRUCTIONS DE MONTAGE
Etape 1
Raccorder les stabilisateurs avant et arrière du châssis (35 & 30) au châssis principal, à l’aide de 4 boulons
(49) et de 4 rondelles plates normales pour
boulons M8.
Installer les pédales droites et gauches (39R&L)
sur les manivelles (41R&L). Les pédales sont
marquées “ L ” (gauche) et “ R ” (droite). Utiliser
la clé à molette incluse dans la boîte de matériel
pour resserrer les pédales.
Attention :Tourner dans le sens des aiguilles
d’une montre pour resserrer la pédale de droite
et dans le sens inverse des aiguilles d’une
montre pour resserrer la pédale de gauche.
Etape 2
Installer la selle (20) sur le chariot de la tige de selle (21). Bien resserrer
à l’aide d’une clé.
Installer le chariot sur la tige de selle avec le bouton vis (26) et la
rondelle (25). Introduire la tige de selle sur le châssis principal.
Pour ajuster la hauteur du siège, desserrer le bouton de serrage (47)
placé sur le côté du cadre principal, faire glisser la selle vers le haut
ou vers le bas et resserrer le bouton de serrage afin de bien fixer le
siège.
2
Etape 3
Raccorder le fil de l’ordinateur placé dans la partie inférieure
de la potence au câble de l’ordinateur placé dans le châssis
principal.
Insérer la potence (9) sur le châssis principal. Fixer à l’aide de
4 boulons (10) et de 4 rondelles plates normales pour boulons
M8 (11). Bien les resserrer à l’aide de la clé pour boulon à six
pans creux fournie.
Etape 4
Raccorder le guidon (5) au support soudé sur la potence (9) à
l’aide du support de montage du guidon (8), d’1 boulon à six pans
creux (14), d’1 rondelle plate pour boulon M7 (17) et d’1 rondelle
élastique pour boulon M7 (18). Ne pas resserrer avec une clé
pour le moment.
Installer le cache plastique du support de montage du guidon (8)
sur le support. Ajuster le guidon à l’angle souhaité et resserrer
à l’aide d’un bouton de serrage (13), d’1 rondelle plate pour
boulon M7 (17) et d’1 rondelle élastique pour boulon M7 (18).
Resserrer le boulon à six pans creux (14) utilisé au cours de
cette étape grâce à la clé pour boulon à six pans creux fournie.
Etape 5
Dévisser les visses pré montées sous
le compteur. Positionner le compteur
(1) sur la plaque métallique soudée.
Brancher le câble sortant de la
potence (9) et la prise des capteurs
cardiaques (6) au compteur. Fixer le à l’aide des vis.
Etape 6
Fixer le support bidon (82) avec 2 vis (81) sur la potence (9).
Positionner le bidon (79) dans le support (82).
3
UTILISATION DU COMPTEUR
PRESENTATION
Cet ordinateur procure une lecture simultanée des différentes fonctions.
La fonction Pulsations Cardiaques est donnée par des capteurs cardiaques sur le guidon.
possède la fonction B.F.S (Body Fat System) qui vous indiquera votre taux de graisse corporel.
Il possède 2 modes de fonctionnement différents :
MODE MANUEL (aucune programmation de la résistance) : La puissance varie en fonction de la vitesse de
pédalage et / ou du niveau de résistance choisi ( 1 à 8 ).
MODE MOTIVATION 6 PROGRAMMES :
6 programmes Profiles : La puissance varie en fonction du profile sélectionné.
Remarque : Il est possible d’augmenter ou de diminuer le niveau de difficulté du profile choisi au
cours de l’entraînement.
FONCTIONS ET AFFICHAGE
TEMPERATURE (TEMP) : Affiche la température ambiante
MOIS/ DATE / JOUR (MONTH / DATE / DAY) : Affiche le mois, la date et le jour
HEURE (CLOCK): Affiche l’heure 4 minutes environ après la fin de l’exercice.
SCAN : Mode de lecture alternée des différentes fonctions. La fonctions change automatiquement toutes
les 6 secondes. Ce type d’affichage peut être déconnecté avec la touche MODE.
NOMBRE DE TOUR PAR MINUTE (RPM)*: Affichage du nombre de tour de pédalier /minute.
VITESSE (SPEED) : Affichage de la vitesse en Km/h.
TEMPS (TIME): Affichage du temps en minutes et secondes jusqu’à 99:00.
DISTANCE: Affichage de la distance parcourue par intervalles de 100 mètres, jusqu’à 99.9 Km.
CALORIE* (CAL) : Affichage de la dépense estimée de calories en Kcal.
4
POULS (PULSE): Affichage du pouls en temps réel.
PROFILE : Affiche le déroulement du programme sélectionné et l’état d’avancement de l’utilisateur sur ce
programme.
LOAD (niveau de résistance) : 8 niveaux de résistance sont disponibles sur cet ordinateur.
*La fonction NOMBRE DE TOUR PAR MINUTE (RPM) et la VITESSE (SPEED) s’affichent alternativement sur la même
fenêtre toutes les 5 secondes.
*Calories estimées établies pour un travail moyen, et un sujet de corpulence et de force moyenne. Ne pas utiliser à des
fins thérapeutiques.
MISE EN MARCHE
Une fois les 4 piles misent en place, au premier coup de pédale le sigle M du programme “ Manuel ” apparaît.
La navigation entre les modes « Manuel » et « Motivation 6 programmes » se fait avec les touches «up »
ou « down ».
ATTENTION : pour toute utilisation en mode piles, veillez à bien débrancher la prise secteur ET la
prise de l’appareil.
MODE MANUEL / MODE MOTIVATION 10 PROGRAMMES PROFILES
En mode “ Manuel ” la simple pression sur la touche “ Mode ” permet de lancer l’ordinateur pour
commencer l’exercice.
En mode “ Motivation 10 programmes ”, il faut dans un premier temps appuyer sur la touche “ up ” , le
sigle P apparaît et confirmer avec “ Mode ”.
Le programme P1 s’affiche par défaut. La navigation entre les programmes P1 & P6 se fait avec les touches
“up ” ou “ down ”.
Une fois le programme sélectionner il vous suffit d’appuyer sur le bouton “ Mode ” pour commencer votre
exercice.
Appuyer sur le bouton “up ” pour faire augmenter la charge (résistance) ou sur la touche “ down ” pour la
diminuer.
Remarque : pour revenir en mode “ Manuel” maintenez enfoncer le bouton “ Mode ” 3 secondes environ.
L’ordinateur est du type «AUTO - OFF», c’est à dire qu’il s’arrête automatiquement après 4 minutes
environ de non utilisation de l’appareil.
PROGRAMMATION DES DONNEES D’ENTRAINEMENT
Avant de commencer l’entraînement il est possible de programmer certaines données de l’ordinateur tel que :
Le Temps d’entraînement (par intervalles de 1 minute).
La Distance à parcourir (par intervalles de 500 mètres).
Le Seuil maximal de pulsations cardiaque (par intervalles de 1 pulsation de 30 à 240 pulsations).
Les Calories (par tranche de 10 calories)
Pour cela activer l’ordinateur en appuyant sur une des touches , sélectionner la donnée à programmer en
appuyant sur la touche “ MODE ”. La fonction sélectionnée clignote.
Appuyer ensuite sur la touche “up ” ou “ down ” jusqu’à obtention de la valeur désirée.
Les décomptes se mettent en marche des le premier tour de pédale.
5
REMISE A ZERO
La remise à zéro de toutes les fonctions s’effectue en maintenant la touche“ Reset ” enfoncée.
FONCTIONS DES TOUCHES
B. F. S (Body Fat System): Appuyez pour lancer le test, il faut que l’ordinateur soit en position Stop
et que les données personnelles est été au préalable programmées..
CAPTEURS INFRA ROUGE : Utiliser pour le test B.F.S. (Body Fat System) au travers des pouces.
RECOVERY : L'ordinateur est équipé de la fonction "RECUPERATION" pour contrôler la capacité de
récupération de votre cœur à retrouver un rythme cardiaque après entraînement. Lorsque l'utilisateur cesse
l'entraînement, il doit continuer à porter la ceinture de rythme cardiaque et appuyer sur la touche
"RECOVERY" ; l'ordinateur cessera alors tout affichage des fonctions excepté le "TEMPS", (qui sera
décompté de 00:60 à 00:00) et du « PULSE » programmée.
Dès que le TEMPS 00:00 est atteint, l'écran affiche l’état du rythme cardiaque ainsi que la note F1, ... F6, F1
étant le rythme le meilleur, et F6, le moins bon.
(APPUYER A NOUVEAU SUR LA TOUCHE "RECOVERY" POUR REVENIR A L'ECRAN PRINCIPAL).
RESET : Cette touche permet de remettre à zéro toutes les valeurs.
En appuyant sur cette touche pendant 4 secondes l’ordinateur émettra un Bip pendant 2 secondes, et se
remettra en mode de réglage initial. Les valeurs des autres fonctions sont remises à zéro.
UP / DOWN : permettent de passer du mode “ Manuel” au mode “ Motivation 10 programmes ”, de
sélectionner le profil (P1 à P9), d’augmenter ou de diminuer la résistance. Elles servent aussi pour régler les
données personnelles programmables.
MODE : Cette touche est utilisée pour passer d’une donnée personnelle à l’autre (Sexe, Age, Taille, Poids)
et les confirmer. Elle permet : de confirmer le choix entre le mode “ Manuel” et le mode “ Motivation 6
programmes ”, de valider le profile choisi (P1 à P6). Elle sert aussi à passer d’une fonction à l’autre de
l’écran principal.
Note sur la fonction cardiaque :
Pour obtenir la fonction Pulsations, il est impératif de positionner les 2 mains sur les capteurs de pulsations
cardiaque du guidon.
Les valeurs de fréquence cardiaques captés à l’aide des capteurs du guidon peuvent suivant les sujets
subir des variations plus ou moins importantes dues à la morphologie des mains et de la pression
exercée par celles ci sur les capteurs. Les valeurs de fréquence cardiaques ne doivent pas être
utilisées à des fins thérapeutiques
6
INSTRUCTIONS PROPRE A LA FONCTION ( B.F.S.)
Body Fat System
TESTE DU % DE
GRAISSE :
Lors de la 1
ère
utilisation :
P1 clignote, appuyer sur UP/DOWN si vous souhaitez enregistrer vos données personnelles sous un autre
numéro, puis validez avec la touche MODE.
Choisissez avec la touche UP/DOWN entre Homme et Femme puis validez avec la touche MODE.
Entrez votre âge (AGE) avec la touche UP/DOWN, validez avec la touche MODE.
Entrez votre taille (HEIGHT) avec la touche UP/DOWN , validez avec la touche MODE.
Entrez votre poids (WHEIGHT) avec la touche UP/DOWN , validez avec la touche MODE.
Cette opération n’est nécessaire que lors du premier entraînement car l’ordinateur les gardera en mémoire
avec P et un chiffre compris entre 1 – 9 . Lors de l’entraînement suivant il suffit de rappeler ce code. La
mémoire s’efface lors du remplacement des piles.
Lors des utilisations suivantes :
Appuyer sur la touche UP/DOWN pour sélectionner entre votre profile personnel
entre 1 – 9 sur l’écran principal.
Chacune des données personnelles peuvent être programmée sur les plages suivantes :
Age : de 10 à 99 ans
Taille : de 100 cm à 200 cm
Poids : de 20 à 150 Kg
Lorsque toutes les données sont en mémoire, appuyer sur la touche B.F.S (Body Fat System) et poser vos
pouces sur chacun des capteurs rouge (système infra rouge) des capteurs tactiles pour commencer le test.
Maintenez vos pouces pendant 8 secondes. Pendant le test vous verrez le symbole - - - apparaître sur
l’écran. Si vous avez mal positionné vos pouces le symbole d’erreur E-1 apparaîtra à la fin du test.
Une fois terminé, votre % de graisse corporelle et le % de graisse corporelle idéal (BMI) s’affichent
alternativement. Au bout de 5 affichages, l’ordinateur revient aux fonctions principales.
Tableau récapitulatif n°1, (pour les personnes asiatiques, se reporter au tableau n°2)
% Graisse
Sexe
Faible Faible / Moyen Moyen Moyen / Elevé
Homme <13% 13% - 25,8% 26% - 36% >30%
Femme <23% 23% - 35,8% 36% - 46% >40%
Tableau récapitulatif n°2
% Graisse
Sexe
Faible Faible / Moyen Moyen Moyen / Elevé
Homme <10% 10% - 19% 20% - 24% >25%
Femme <20% 20% - 29% 30% - 34% >35%
7
CONSEILS D’ENTRAINEMENT
Attention :
Avant de programmer votre entraînement, il est indispensable de tenir compte de votre âge,
particulièrement pour les personnes de plus de 35 ans, ainsi que de votre condition physique. Si vous
avez un mode de vie sédentaire sans activité physique régulière, il est primordial de consulter votre
médecin pour déterminer le niveau d’intensité de votre entraînement. Une fois déterminé, ne chercher
pas à atteindre votre maximum dès les premiers entraînements. Soyez patient vos performances
augmenteront rapidement.
L’entraînement Cardio – Training :
Il permet de développé le système cardio – vasculaire (tonicité cœur / vaisseaux sanguin).
Lors d'un entraînement Cardio – Training , les muscles ont besoin d'un apport d'oxygène, de substances
nutritives, et d'éliminer leurs déchets. Notre cœur accélère son rythme, et véhicule vers l'organisme par
l'intermédiaire du système cardio-vasculaire une quantité plus importante d'oxygène.
Plus on effectue d'exercices de façon régulière et répétitive, plus le cœur se développe à la manière
d'un muscle ordinaire. Dans la vie courante, ceci se traduit par la faculté de supporter des efforts
physiques plus importants, et d'augmenter ses facultés intellectuelles.

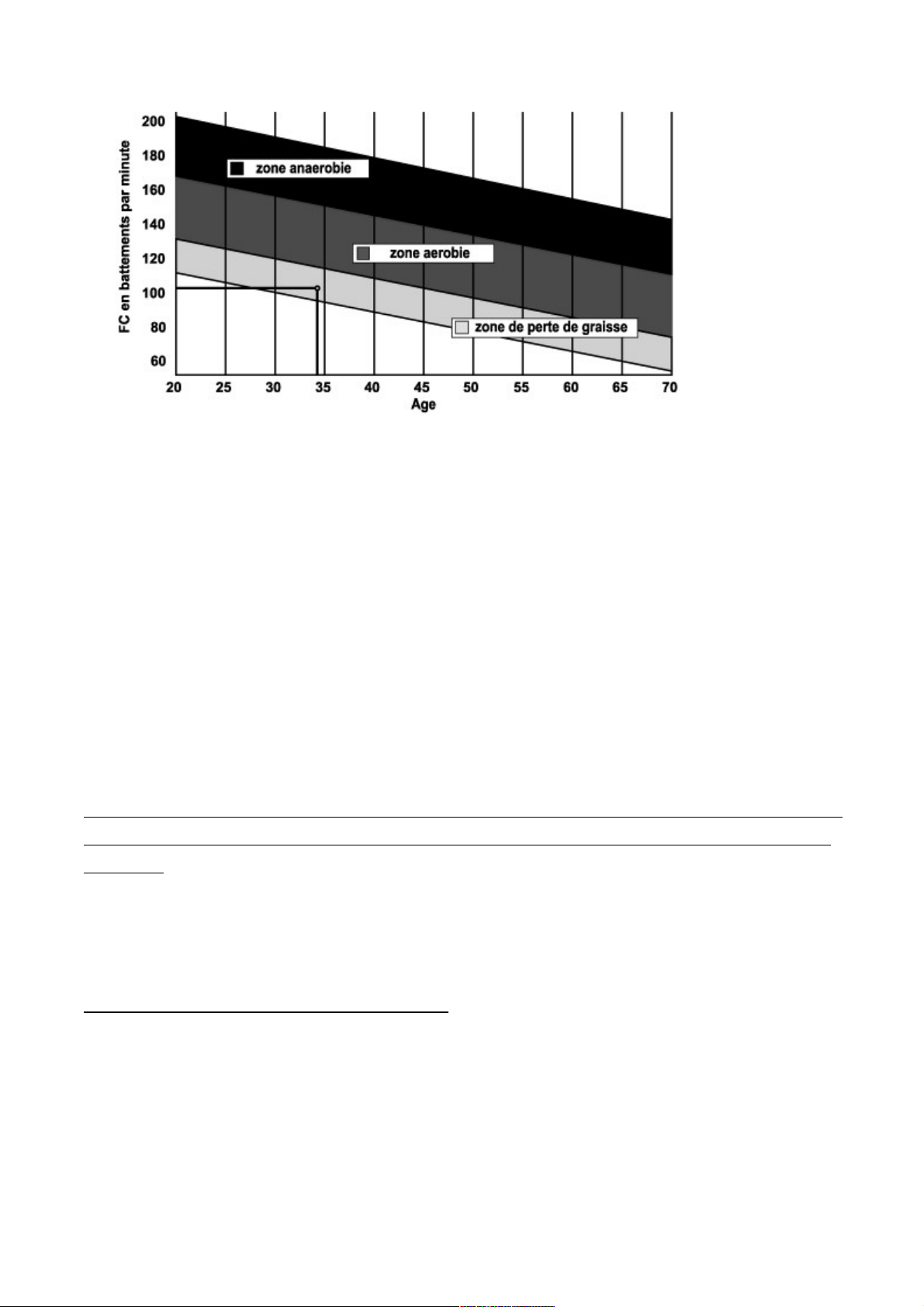

Définition de votre Zone de travail :
La fréquence cardiaque maximale (FCM) = 220 – âge (180 – âge pour les personnes sédentaires).
La Zone d’échauffement et de retour au calme est égale à 55% de votre FCM.
La Zone de Perte de Graisse est comprise entre 55 / 65% de votre FCM.
La Zone Aérobie est comprise entre 65 / 85% de votre FCM.
La Zone Anaérobie, est comprise entre 85% de votre FCM et celle ci.
8
Les étapes d’un entraînement progressif :
1) Une phase d'échauffement :
Commencez chaque entraînement par un échauffement progressif (10-20 mn, plus au-delà de 50 ans) qui
mettra en éveil vos muscles et élèvera doucement votre rythme cardiaque. Elevez doucement vos pulsations
à 55% de votre FCM (Fréquence Cardiaque Maximale).
Tenez votre Fréquence Cardiaque à ce niveau pendant la durée de l’échauffement.
Si vous commencez trop rapidement votre entraînement, vous risquez d’augmenter les risques de blessures
tendino - musculaire.
2) Une phase de travail :
C’est la partie principale de l’entraînement.
Selon vos buts spécifiques, perte de poids, amélioration de la résistance cardio – vasculaire (travail
aérobie), développement de la résistance (travail anaérobie) il est possible de choisir la zone cible
adéquate.
La Zone de Perte de Graisse, 55 - 65%
La fréquence cardiaque doit être basse et la durée d'exercice assez longue. Cette zone est conseillée pour
les personnes reprenant une activité physique depuis longtemps oubliée, recherchant à éliminer un
surcroît pondérale, ou exposées à des problèmes cardiaques. N’oubliez pas que pour ce type d’entraînement
la durée de l’exercice doit être d’au moins 30 minutes et la Fréquence Cardiaque (FC) comprise entre 55 et
65% de la FCM .
- Elevez graduellement de 30 à 60 minutes par séance.
9
- Exercez vous 3 ou 4 fois par semaine.
La Zone Aérobie , 65-85%
Cette zone est recommandée pour ceux qui ont une bonne condition physique et qui s’entraînent régulièrement. En
vous entraînant dans cette zone, vous augmenterez votre condition physique en évitant le surmenage.
- Durée : 20 à 30 minutes par séance
- Fréquence : Au moins 3 ou 4 fois par semaine.
La Zone Anaérobie, 85%-FCM
Cette zone est seulement prévue pour des athlètes confirmés et n’est jamais recommandé sans
approbation ou surveillance médicale. Cette zone est uniquement destinée à des personnes très entraînées.
Elle est utilisée pour un entraînement en intervalle (ou pour des courtes courses de sprint) pour aider à
améliorer ou mesurer les niveaux d'endurance.
Le temps passé dans cette zone doit être bref sous peine d’accident.
3) Une phase de retour au calme :
Il s’agit de la réduction de l'effort (10 à 20 mn). Cela permet un retour au calme du système cardio-
vasculaire (55% de la FCM) et d’éviter ou de diminuer les douleurs musculaires tel que les crampes et
les courbatures.
Les étirements doivent suivre la séance d'étirements pendant que les articulations sont encore
chaudes. Cela détend les muscles et aide à éviter les courbatures.
Etirez-vous lentement et doucement , il ne faut jamais vous étirer jusqu'à un point de douleur. Tenez
chaque étirement pendant 30 à 60 secondes en expirant.
Contrôlez votre progrès
En s’améliorant votre système cardio-vasculaire aura au repos une FC (fréquence cardiaque) qui se réduira.
Vous mettrez plus longtemps pour atteindre votre zone cible et il sera plus facile pour vous de vous y
maintenir. Les séances vous paraîtront de plus en plus facile et vous serez plus résistant au quotidien .
Si au contraire votre FC au repos est plus haute qu’à l’habitude, il vous faudra vous reposer ou diminuer
l’intensité de l’entraînement. Ne vous laissez pas décourager par les premières séances, motivez vous en
planifiant des plages d’entraînement fixes. Bon courage!
POUR COMMANDER DES PIECES DETACHEES
Dans un soucis d’efficacité munissez-vous des éléments suivants avant de contacter notre Service Après
Vente :
Le nom ou la référence du produit.
Le numéro de fabrication indiqué sur le châssis principal et sur le carton d’emballage.
Le numéro de la pièce manquante ou défectueuse indiqué sur la vue éclatée du produit présente dans cette
notice.
10
Contacter du lundi au vendredi de 9H00 à 12H00 et de 13H00 à 17H00 (sauf jours fériés).
C.A.R.E Service Après Vente
Christian FERRAT
18 / 22 rue Bernard – Z.I. les Vignes93012 BOBIGNY Cedex
Tél. : 0820 821 167 - Fax : 00 33 1 48 43 51 03
E mail : sav@carefitness.com

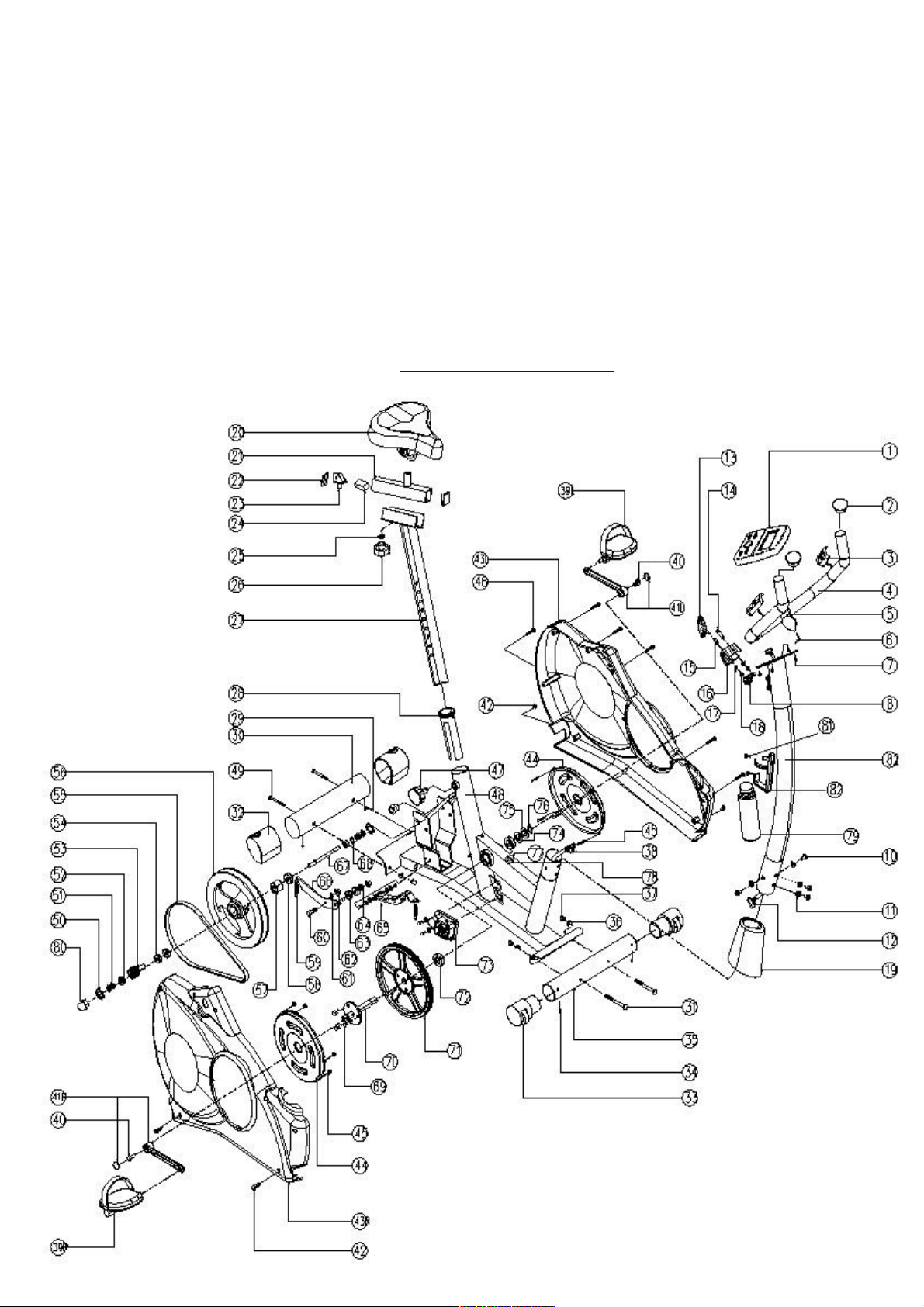

Vue éclatée
11
Liste de pièces :
No. Description Qté.
1 Ordinateur 1
2 Capuchon d’extrémité poignée en mousse 2
3 Capteur de pulsations cardiaques 2
4 Mousse de guidon 2
5 Guidon 1
6 Fil des capteur de pulsations 1
7 Vis pour ordinateur 4
8 Collier de fixation du guidon 1
9 Potence 1
10 Vis de la potence 4
11 Rondelle de la potence 4
12 Câble d’ordinateur (supérieur) 1
13 Bouton de serrage en T du guidon 1
14 Vis pour le guidon 1
15 Douille métallique pour le guidon 1
16 Cache en plastique pour guidon 1
17 Rondelle élastique pour guidon 2
18 Rondelle pour guidon 2
19 Cache plastique guidon/potence 1
20 Selle 1
21 Chariot de translation horizontale 1
22 Capuchon du Chariot de translation horizontale 2
23 Vis en U du Chariot de translation horizontale 1
24 Mousse expansée 1
25 Rondelle 1
26 Bouton vis du Chariot de translation horizontale 1
27 Tige de selle 1
28 Insert plastique de tige de selle 1
29 Vis de fixation des embouts arrière 2
30 Stabilisateur arrière 1
12
No. Description Qté.
31 Boulon pour stabilisateur avant 2
32 Capuchon pour pied 2
33 Roulette de transport 2
34 Vis de fixation des embouts avant 2
35 Stabilisateur avant 1
36 Rondelle pour stabilisateur avant et arrière 4
37 Ecrou pour stabilisateur avant et arrière 4
38 Câble d’ordinateur (inférieur) 1
39R Pédale – droite 1
39L Pédale – gauche 1
40 Vis de manivelle 1
41R Manivelle – droit 1
41L Manivelle – gauche 1
42 Vis de fixation du carter sur châssis 4
43R Carter – droit 1
43L Carter – gauche 1
44 Carter de manivelle 2
45 Vis pour carter de manivelle 8
46 Vis pour carter 6
47 Bouton de réglage de la tige de selle 1
48 Châssis principal 1
49 Boulon pour stabilisateur arrière 2
50 Boulon en forme d’étoile 2
51 Ecrou pour volant 4
52 Roulement 1
53 Pignon 1
54 Roulement 2
55 Courroie 1
56 Roue complète 1
57 Galet tendeur avec roulement 1
58 Roulement 1
13
No. Description Qté.
59 Ressort de patte galet
1
60 Vis de l’axe de patte galet
1
61 Rondelle 1
62 Ecrou Nylon pour galet 2
63 Roulement 1
64 Manchon pour volant 1
65 Système de frein magnétique 1
66 Patte galet 1
67 Axe de roue 1
68 Manchon pour roue 2
69 Vis hexagonale pour axe de pédalier 3
70 Axe de pédalier 1
71 Plateau 1
72 Roulement 2
73 Ensemble moteur 1
74 Pièces de fixation ensemble plateau 1
75 Rondelle de fixation ensemble plateau 1
76 Rondelle semi-circulaire de fixation plateau 1
77 Vis de fixation ensemble plateau 2
78 Capteur 1
79 Bidon 1
80 Ecrou pour volant 2
81 Vis support bidon 2
82 Support bidon 1
14
Loading...
