CARE Spider Pro User Manual [en, es, it, fr]

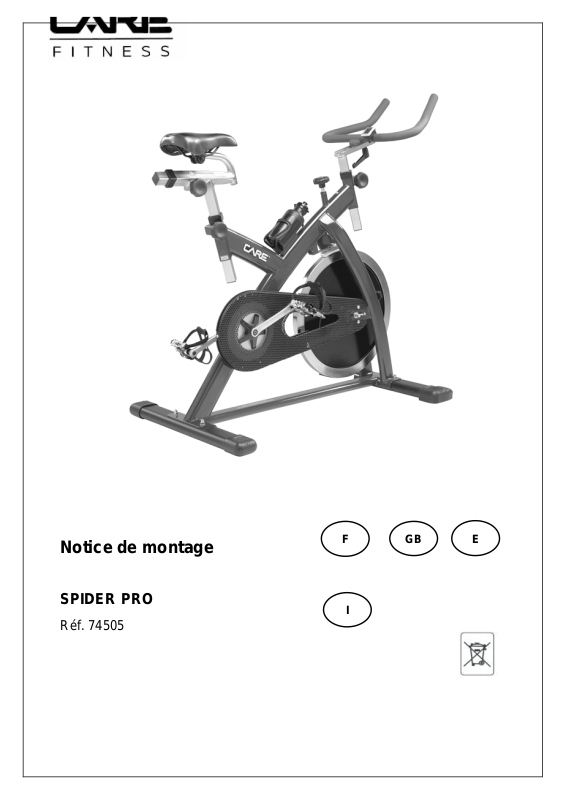

Notice de montage

SPIDER PRO

Réf. 74505

F

GB

E

I

F

INSTRUCTION SPIDER-PRO

Sécurité

- Lisez et conservez avec précaution ce manuel de l’utilisateur. N’utilisez ce produit que de la manière
indiquée.

- Cet appareil doit être assemblé et utilisé par des adultes.

- Il possède une roue d’inertie fixe (sans roue libre) équipée d’un frein de sécurité permettant l’arrêt

d’urgence du mécanisme.

- Votre appareil est conforme à la norme EN-957 classe H pour une utilisation à domicile, il ne doit pas être
utilisé dans une salle de sport ou tout autre lieu public, associatif ou locatif.

- Pour une utilisation en toute sécurité une surface stable et plane est nécessaire. Protégez votre
revêtement de sol par un tapis. Ne pas utiliser cet appareil dans un endroit humide (piscine, sauna, etc.).

- Ne pas laisser jouer les enfants avec l’appareil. La société CARE décline toute responsabilité quant aux
dommages qu’ils pourraient subir. Ne pas laisser les enfants à proximité de l’appareil pendant votre
entraînement.

- CARE décline toute responsabilité en cas de modifications techniques faites par l’utilisateur sur l’un de
nos produits.

- Poids maximum de l’utilisateur : 130 kg

- Avant de commencer votre entraînement il est primordial de consulter votre médecin pour

déterminer le niveau d’intensité de votre programme. Un entraînement excessif ou mal
programmé peut nuire à la santé.

- Il est fortement recommandé de porter une tenue et des chaussures appropriées.

- Tenez compte pour les parties réglables des positions maximales.

Entretien

- Vérifier régulièrement le serrage des éléments de fixation avec les vis et les écrous. Pour garder son
niveau de sécurité, votre appareil doit être examiné régulièrement. Il est impératif de remplacer toute
pièce défectueuse et de ne plus l’utiliser jusqu’à sa complète réparation. Penser au graissage régulier
des pièces mobiles.

- La sueur étant très corrosive ne pas laisser celle-ci entrer en contact avec les parties émaillées ou
chromées de l'appareil, et particulièrement l'ordinateur, essuyer immédiatement votre appareil après
entraînement. Le nettoyage des parties émaillées se fait à l’aide d’une éponge imprégnée d'eau. Tous
produits agressifs ou corrosifs sont à proscrire.

Garantie :
Le châssis est garanti 5 ans. Les pièces d’usures sont garanties 2 ans. La garantie s’applique en utilisation
normale par un particulier à domicile.

Recyclage : le symbole « poubelle barrée » signifie que ce produit et les piles qu’il peut contenir ne
peuvent être jetés avec les déchets domestiques. Ils font l’objet d’un tri sélectif spécifique.
Déposez les batteries ainsi que votre produit électronique en fin de vie dans un espace de collecte
autorisé afin de les recycler. Cette valorisation de vos déchets électroniques permettra la protection
de l’environnement et de votre santé.

1.Ajustement du guidon et du siège. Il est important que le guidon et le siège soient réglés à la

bonne hauteur pour votre corps. Ajustez la hauteur du guidon – desserrez le bouton situé à
l’endroit où le guidon entre dans le cadre. Glissez le guidon vers le haut ou le bas à la hauteur
désirée et resserrez-le. Assurez-vous qu’il soit bien fixé et qu’il n’y ait aucun mouvement latéral
ou vertical du guidon. La position du guidon peut aussi être ajustée en avant ou en arrière.
Desserrez le levier de dégagement situé sous le curseur du pied. Glissez l’assemblage du guidon
vers l’avant (il va bouger en diagonale vers le haut en même temps) jusqu’à atteindre la position
voulue. Puis resserrez le levier de dégagement.

Ajustement de la hauteur du siège – desserrez le bouton situé à l’endroit où le guidon entre dans le cadre.
Ajustez le siège à la hauteur voulue. Puis resserrez le bouton. Assurez -vous qu’il soit assez serré pour éviter
que le siège ne bouge. La position du siège peut être ajustée en avant ou en arrière. Desserrez le bouton
situé juste sous l’extenseur du siège. Desserrez le bouton puis glissez le siège dans la position souhaitée.
Puis resserrez le bouton.

2.Pédales et sangles de pieds – vos pieds doivent être positionnés dans les sangles pendant l’exercice.

Poussez vos pieds aussi loin que possible dans les sangles et serrez les sangles.

3.Le SPIDER-PRO doit se trouver sur une surface plane sans mouvement latéral. Il y a des boutons

d’ajustement de hauteur de chaque côté sous le pied arrière. Tournez ces boutons dans le sens des aiguilles
d’une montre ou dans le sens contraire jusqu’à ce que le vélo soit complètement stable sur le sol.

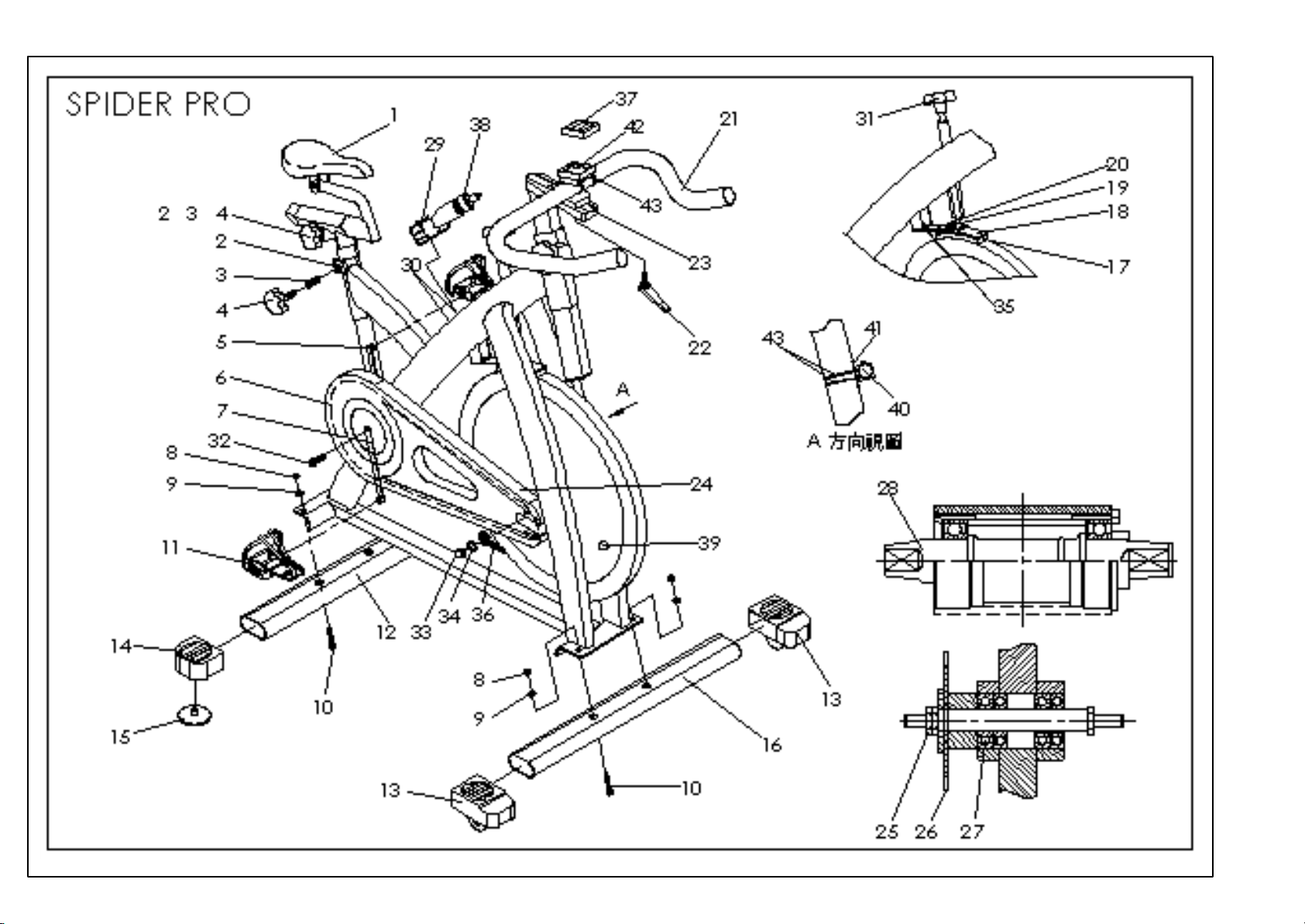

ASSEMBLAGE SPIDER-PRO

Etape 1

Attachez les pieds avant (16) et arrière (12) au cadre en utilisant les boulons (8), rondelles (9) et écrous (10).

Etape 2

Attachez le guidon en l’insérant dans le tube de tête sur le cadre. Utilisez le bouton pour ajuster et fixer la
hauteur dans la bonne position. Puis utiliser le levier pour ajuster et fixer le guidon dans la bonne position.

Etape 3

Insérez le pieu du siège dans le tube du cadre. Attachez le siège (1) dans l’extension du siège. Insérez
l’extension du siège dans le pieu du siège et fixez -le. Utilisez le bouton pour ajuster et fixer la hauteur dans la
bonne position.

Etape 4

Attachez les pédales (11) dans les manivelles (7), chaque pédale est marquée gauche (L) ou droite (right)
pour savoir de quel côté la placer. Note : la manivelle droite est du même côté que la chaîne (24). Faites
attention d’aligner les fils correctement pour éviter les dommages. Un peu de graisse sur les fils devrait aider
les pédales à s’insérer facilement et correctement. Serrez en utilisant une clé de 15mm ; les deux fils des
pédales doivent être serrés vers l’avant du vélo.

Ajuster la résistance

Ajustez la résistance avec le bouton du frein (31) du système de freinage, et desserrez (-) ou serrez (+).
La roue d’inertie doit tourner librement sans résistance quand vous desserrez (-) complètement le système de
freinage.
Les utilisateurs plus expérimentés peuvent vouloir augmenter la résistance en serrant (+) le système de
freinage complètement.

GB

SPIDER-PRO INSTRUCTION USE

Safety

- Read this user manual and keep it in a safe place. Use this product exclusively in the manner
indicated.

- This equipment must be assembled and used by adults.

- The equipment complies with the EN-957 standard, classification H for use in the home. It must

not be used in a sports center or any other public, associative or rented space.

- For totally safe use, a stable, level sur face is required. Protect your floor covering with a mat. Do not use
the equipment in damp areas (swimming pool, sauna, etc.).

- Do not allow children to play with this equipment. CARE declines all responsibility for any

injuries they may incur. Do not allow children close to this equipment when you are training.

- CARE declines all responsibility if technical modifications are made to any of its products by the user.

- Maximum weight of user: 130 kg.

- Before you start training, it is essential that you consult your doctor to determine the intensity level of the
program you use.

- Excessive or badly programmed training can damage your health.

- Keep your back straight when exercising.

- It is strongly recommended that your wear suitable clothing and footwear.

- For adjustable parts, bear the maximum positions in mind.

Maintenance

- Regularly check that elements fastened with nuts and bolts are correctly tightened.

- To maintain the level of safety, the equipment must be regularly checked. It is vital that any faulty parts are
replaced and that it is not used until completely repaired. Remember regularly to grease moving parts.

- As sweat is very corrosive, do not allow it to come into contact with the enameled or chromed parts of the
equipment, particularly the computer. Immediately wipe the equipment after training. The enameled parts
can be cleaned using a damp sponge. All aggressive or corrosive products should be avoided.

Guarantee:

The chassis is guaranteed for 5 years. Moving parts are guaranteed for 2 years. The guarantee applies to
normal use by a private individual in his home.

Recycling : The « crossed out dustbin » sign means that this product and its batteries cannot be thrown out
whit domestic waste. They should be treated apart. When you have finished with them, drop them at an
authorized collection point so they can be recycled. This gesture will go towards protecting the environment
and your health.

1) Handlebar and seat adjustment. It is important that the handlebar and seat are set at the correct height
for your body. Ask your instructor for assistance. Adjusting the handlebar height -Undo the knob that is

located where the stem fits into the frame. Slide the handlebar/stem up or down to the required height
and retighten the knob. Make sure it is securely tightened and that there is no lateral or vertical
movement of the handlebar. The handlebar/stem position can also be adjusted forwards or backwards.
Undo the Release lever located below the stem slider. Slide the handlebar/stem assembly forwards (it
will mo ve diagonally upwards at the same time) until you reach the required position. Then securely
re-tighten the Release lever.
Adjusting the seat height- undo the knob located where the seat post fits into the frame. Adjust the seat
to the required height . Then retighten the knob. Make sure it is tight enough to prevent the seat from
twisting side to side. The seat position can be adjusted forwards and backwards. Undo the knob located
directly below the seat extender. Loosen the knob then slide the seat to the required position. Then make
sure the knob retighten.

2) Pedals and toe straps- your feet should be securely positioned in the toe clips during the exercise. Put
your foot as far forwards as you can into the toe-clip and then pull the strap tight.

3) The SPIDER-PRO should operate on a level surface with no lateral movement. There are height adjuster
caps located on either side underneath the rear foot. Turn these caps clockwise or anti-clockwise until the
bike is totally stable on the ground.

Maintenance – It may be unsafe when loosen bolt on the parts or noise on the flywheel, please contact your
supplier. Like any other mechanical cycling device, the SPIDER-PRO should be regularly maintained. Ask
your supplier for a detailed maintenance

Recycling : The « crossed out dustbin » sign means that this product and its batteries cannot be thrown out
with domestic waste. They should be treated apart. When you have finished with them, drop them at an
authorised collection point so they can be recycled. This gesture will go towards protecting the environment
and your health.

SPIDER-PRO ASSEMBLY

Step one

Attach the front (16) and rear feet (12) to the frame using the bolts (8), washer (9) and nuts (10).

Step two

Attach the handlebar/stem ins erting into the head tube on the frame. Using knob to adjust and tighten the
height in proper position. Then use release lever to adjust and tighten the handlebar in proper position.

Step three

Insert the seat post into the frame’s seat tube. Attach the saddle (1) into saddle extender. Insert the saddle
extender into the seat post and fix. Using knob adjusts and tightens the height in proper position.

Step four

Attach the pedals (11) into the crank arms (7), each pedal is marked with the left (L) or R (right) to denote the
side of the spinning bike they are on, Note- the right hand crank is on the same side as the chain guard (24).
Be careful to align the threads correctly to avoid any damage. A little grease on the threads should help the
pedals to screw in easily and correctly, tighten using a 15mm spanner; both pedals threads should tighten
towards the front of the spinning bike.

Adjusting the resistance

To adjust the exercising resistance on the complete spinning bike by the brake knob (31) of brake system, and
then simply loosen (-) or tighten (+).
The flywheel should rotate freely without resistance when you loosen (-) the brake system totally.
More experienced riders may wish to increase the overall resistance by tighten (+) the brake system totally.

E

SPIDER-PRO: INSTRUCCIONES DE USO

Seguridad

- Lea cuidadosamente y conserve este manual del usuario. No utilice este producto de un modo distinto del

indicado.

- Este aparato sólo deben ensamblarlo y utilizarlo personas adultas.

- El aparato cumple las especificaciones de la norma EN-957 clase H para uso domiciliario. No debe utilizarse

en un gimnasio ni en ningún otro lugar público, asociativo o de alquiler.

- Para que el aparato funcione de manera totalmente segura, debe instalars e sobre una superficie estable y

plana. Proteja el suelo con una alfombra. No utilice el aparato en un sitio húmedo (piscina, sauna, etc.)

- No deje que los niños jueguen con el aparato. CARE no asume ninguna responsabilidad por las lesiones

que pudieran producirse. No permita que los niños se acerque al aparato durante su sesión de
entrenamiento.

- CARE no asume ninguna responsabilidad en el caso de que el usuario realice cualquier modificación

técnica de uno de nuestros productos.

- Peso máximo del usuario: 130 kg

- Antes de empezar el entrenamiento es primordial consultar a su médico para determinar el nivel de

intensidad del programa. Un entrenamiento excesivo o mal programado puede perjudicar a la salud.

- Mantenga la espalda recta durante los ejercicios.

- Es muy recomendable vestir prendas y calzado apropiados.

- En el caso de las piezas regulables, tenga siempre en cuenta las posiciones máximas que pueden alcanzar.

Mantenimiento

- Compruebe regularmente el apriete de los elementos sujetos con tuercas y tornillos. Para mantener el nivel

de seguridad, es importante revisar el aparato regularmente. Es necesario cambiar cualquier pieza
defectuosa, y no utilizar el aparato hasta que esté completamente reparado. No olvide engrasar
periódicamente las piezas móviles.

- Puesto que el sudor es corrosivo y no conviene dejar que entre en contacto con las partes esmaltadas o

cromadas del aparato, especialmente el ordenador, limpie inmediatamente el aparato después del
entrenamiento. Limpie las partes esmaltadas con u na esponja empapada en agua. No debe utilizarse ningún
tipo de producto agresivo o corrosivo.

Garantía: el chasis tiene una garantía de 5 años. Las piezas susceptibles de desgastarse tienen una
garantía de 2 años. La garantía se aplica a un uso normal por un particular en un domicilio.

Reciclaje : El simbolo « papelera tachada » significa que este producto y las pilas que cintiene no pueden
tirarse junto con los riseduos domésticos. Hay que clasificarlos de manera selectiva y especfica. Las batarias,
asi como el producto electonico al final de su vida util, hay que depositarlos en un espacio de recogida autrizado
para reciclarlos. Esta valorizacion de tus residuos electronicos permite la proteccion del medio ambiente y de tu
salud.

1) Ajuste del manillar y del sillín: Es muy importante posicionar el manillar y el sillín a la altura adecuada
para su cuerpo. Pida ayuda a su entrenador.
Ajustar la altura del manillar- Aflojar el selector que se encuentra donde la barra se introduce en el
armazón. Deslizar el manillar/barra hacia arriba o hacia abajo hasta alcanzar la altura deseada. Apretar
de nuevo el selector para fijar la posición. Comprobar que esté firmemente apretado y que el manillar no
se desliza o mueve hacia los lados. El manillar también puede desplazarse hacia delante o atrás. Aflojar
la palanca de liberación situada bajo el cursor de la barra. Deslizar el manillar/barra hacia delante (se
desplaza en diagonal hacia arriba al mismo tiempo) hasta alcanzar la posición deseada. Apretar
firmemente la palanca para fijar la posición.

Ajustar la altura del sillín- Aflojar el selector que se encuentra donde el tubo del sillín se introduce en el
armazón. Situar el sillín en la posición deseada y apretar de nuevo el selector. Debe apretarse lo
suficiente pa ra que el sillín no gire de lado a lado. El sillín también puede ajustarse hacia delante o hacia
atrás. Aflojar el selector situado bajo el extensor del sillín. Deslizar el sillín hasta que alcance la posición
deseada. Apretar firmemente el selector para fijar la posición.

2) Pedales y calapiés- es importante que los pies estén correctamente sujetos durante el ejercicio.
Introduzca, tanto como pueda, los pies en el calapié de los pedales, y tire de la correa para ajustarlo.

3) La SPIDER-PRO debe utilizarse en superficies planas. El pie trasero del armazón tiene tacos para
regular la altura en ambos lados. Enrosque o desenrosque los tacos hasta que la bicicleta quede
totalmente estable.

4) Mantenimiento – Si observa tornillos flojos, o la rueda flotante hace ruido, contacte con su proveedor.
Como todos los dispositivos de ciclismo estático, la SPIDER-PRO necesita un mantenimiento periódico.
Consulte con su proveedor para obtener información detallada sobre el mantenimiento de la bicicleta.

SPIDER-PRO: ENSAMBLAJE

Primer paso

Acoplar los pies delantero (16) y trasero (12) al armazón usando los tornillos (8), arandelas (9) y tuercas (10).

Segundo paso

Introducir la barra/manillar en el tubo frontal del armazón. Utilizar el regulador para ajustar la altura adecuada.
Ajustar la posición del manillar con la palanca de liberación.

Tercer paso

Insertar el tubo del sillín en el tubo del armazón para el sillín. Acoplar el sillín (1) en el extensor para sillín.
Acoplar firmemente el extensor del sillín en el tubo del sillín. Con el regulador, seleccionar y fijar la altura
adecuada.

Paso cuatro

Insertar los pedales (11) en los brazos de las manivelas (7). Los pedales están marcados con la letra L
(izquierda) o R (derecha), según el lado de la bicicleta en el que deben situarse. El pedal derecho (R) debe
quedar en el mismo lado que el cárter de la cadena (24). Comprobar que queden bien alineados. Es
conveniente aplicar un poco de lubricante en la rosca de los pedales, para que se acoplen con facilidad.
Apretar fuertemente con una llave de 15 mm. Ambos pedales de aprietan girándolos hacia la parte frontal de
la bicicleta.

Ajustar la resistencia

Para ajustar el nivel de resistencia de la bicicleta de spinning, sólo hay que girar el selector de resistencia del
sistema de freno, aflojándolo (-) o apretándolo (+).

La rueda flotante debería girar libremente cuando la resistencia de la bicicleta está totalmente al mínimo (-).

Los ciclistas más preparados pueden subir la resistencia al máximo, apretando del todo el sistema de freno
(+).

I

Attenzione: leggere attentamente queste accomandazioni prima di

utilizzare l’attrezzo !

Sicurezza

- Leggere e conservare con cura il manuale utente. Utilizzare questo prodotto unicamente nei modi

Indicati

- Questo attrez zo deve essere montato e utilizzato da persone adulte.

- Il vostro apparecchio è conforme alla norma EN-957 classe H per un utilizzo a domicilio, non deve perciò

essere utilizzato in palestre o altri luoghi pubblici, associativi o in locali in affitto.

- Per un utilizzo sicuro è necessario posizionarlo su una superficie stabile e piana, proteggendo il pavimento

con un tappeto. Non utilizzare l’attrezzo in luoghi umidi (piscina, sauna, ecc.).

- Non lasciare che bambini giochino con l’apparecchio. La ditta CARE declina qualsiasi responsabilità per i

danni che potrebbero subire. Non lasciare che bambini si avvicinino all’apparecchio durante l’allenamento.

- CARE declina qualsiasi responsabilità per modifiche apportate aI nostri prodotti da parte dell’utente.

- Peso massimo dell’utente : 130 kg.

- Prima di iniziare l’allenamento, è di fondamentale importanza consultare il proprio medico per stabilire il
livello

d’intensità del programma da seguire. Un allenamento eccessivo o programmato male può nuocere alla
salute.

- Durante gli esercizi mantenere la schiena diritta.

- Si consiglia di indossare una tenuta e scarpe adatte.

- Per quanto riguarda la parti regolabili occorre tenere conto delle posizioni massime.

Manutenzione

- Verificare regolarmente la chiusura degli elementi di fissaggio con le viti e i dadi. Per garantire il livello di

sicurezza richiesto, ispezionare regolarmente l’attrezzo. E’ assolutamente necessario sostituire tutti i pezzi
difettosi e non utilizzarlo fino a riparazione avvenuta. Lubrificare regolarmente le parti mobili.

- Poiché il sudore è corrosivo, evitare il contatto con le parti smaltate o cromate dell’apparecchio, in
particolare

il computer, e asciugare immediatamente l’attrezzo al termine dell’allenamento. Le parti smaltate dovranno
essere pulite con una spugna impregnata d’acqua. E’ vietato l’utilizzo di prodotti aggressivi o corrosivi.

Garanzia : il telaio è garantito 5 anni. I pezzi sottoposti a usura sono garantiti 2 annos. La garanzia si applica
a un utilizzo normale svolto da un privato presso il proprio domicilio.

Riciclaggio : Il simbolo della « spazzatura sbarrata » significa che questo apparecchio e le pile che cintiene
non possono essere gattati insieme ai rifiuti domertici. Essi vengono sottoposti ad une raccolta differenziata
specifica. Depositate le batterie ed il vostro apparecchio elettronico in fin di vita in un contenitore apposito per
permettere il loro riciclaggio. Questo trattamento dei rifiuti electtronici permettera di proteggere l’ambiente e la
vostra salute.

1.Regolazione del manubrio e della sella. E’ importante che manubrio e sella siano regolati alla
corretta altezza per il vostro corpo. Chiedete consiglio al vostro istruttore. Per regolare l’altezza del
manubrio, svitate la manopola posizionata sul telaio dove scorre l’asta. Fate scivolare la barra del
manubrio verso l’alto o il basso fino ad arrivare all’altezza desiderata. Stringete la manopola. Assicuratevi
che la manopola sia stretta e che il manubrio non si muova in senso laterale o verticale. Il manubrio può
anche spos tarsi in avanti o indietro. Sbloccate la leva di sblocco posto sotto il cursore dell’asta. Fate
scivolare il manubrio in avanti (si muove in senso diagonale e verso l’alto allo stesso tempo) fino ad
arrivare alla posizione desiderata. Bloccate la leva di sblocco.

Regolazione dell’altezza della sella. – Svitate la manopola posizionata sul telaio dove scorre l’asta.
Regolate l’altezza della sella. Stringete la manopola. Assicuratevi che sia abbastanza stretta e che la sella
non si muova.
La posizione della sella può essere regolata anche in avanti o indietro. Svitate la manopola sotto l’estensore
della sella e fate scivolare la sella nella posizione desiderata. Stringete di nuovo la manopola.

2.Pedali e staffe – i piedi devono essere posizionati nelle staff e durante l’esercizio. Spingete i piedi più in

avanti possibile nelle staffe e stringete le cinghie.

3.La SPIDER-PRO deve essere posizionato su un fondo piano e in modo da non muoversi in senso laterale .

Le manopole per aggiustare l’altezza si trovano da ciascun lato sotto il piede posteriore. Girate queste
manopole in senso orario o in senso antiorario finché la cyclette non abbia una posizione stabile.

MONTAGGIO DELLA SPIDER-PRO

Etape 1
Primo Passo : Attaccate i piedi davanti (16) e dietro (12) al telaio utilizzando i bulloni (8),le rondelle (9) e i

dadi (10).

Etape 2
Secondo Passo : Attaccate il manubrio inserendolo nel tubo anteriore del telaio. Utilizzate la manopola per

regolare e fissare l’altezza. Poi utilizzate la leva per regolare e fissare il manubrio nella giusta posizione.

Etape 3
Terzo Passo : Inserite l’asta della sella nel tubo del telaio. Attaccate la sella (1) nell’estensione della sella.

Inserite l’estensione della sella nell’asta della sella e fissatela. Utilizzate la manopola per regolare e fissare
l’altezza.

Etape 4
Quarto Passo : Attaccate i pedali (11) alle manovelle (7), ciascun pedale è marcato sinistra (Left) o destra

(Right) per sapere da quale parte fissarli. Nota: la manovella destra è dalla stessa parte della catena (24).
Attenzione ad allineare i fili correttamente per evitare danni. Un po’ di grasso sui fili dovrebbe aiutare i pedali
ad inserirsi con facilità e correttamente. Stringete usando una chiave da 15mm; i due fili dei pedali devono
essere serrati verso la parte anteriore della cyclette.

Regolare la resistenza

Regolate la resistenza con il bottone del freno (31) del sistema di frenaggio, e svitate (-) o stringete (+).
La ruota d’inerzia deve girare liberamente senza resistenza quando svitate (-) completamente il sistema di
frenaggio. Gli utenti più esperti possono aumentare la resistenza stringendo (+) il sistema di frenaggio
completamente.
