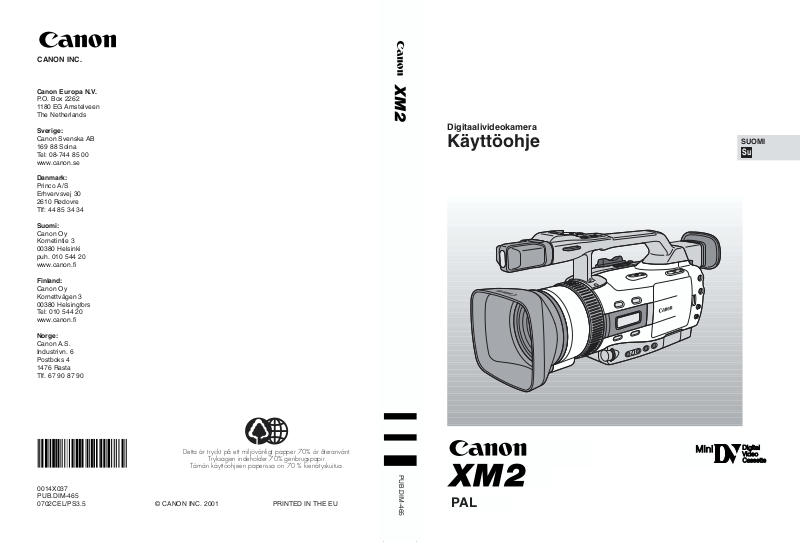

CANON XM2 User Manual [fi]

Digitaalivideokamera

Käyttöohje

SUOMI

PAL

Su

Mini

D

igital
Video
Cassette

Johdanto

2

Su

VAARA:

VIDEOKAMERAA EI SAA PURKAA, KOSKA SE VOI AIHEUTTAA SÄHKÖISKUVAARAN.
KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA.
OTA TARVITTAESSA YHTEYS CANON-HUOLTOON.

Tärkeitä käyttöön liittyviä ohjeita

VAARA:

VIDEOKAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA
SÄHKÖISKU- JA PALOVAARAN VUOKSI.

VAROITUS:

KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA
SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI.

Isossa-Britanniassa asuville käyttäjille

Kun vaihdat sulakkeen, käytä ainoastaan hyväksyttyä, oikealle virralle tarkoitettua sulaketta ja muista
kiinnittää sulakekotelon kansi.

VAROITUS:
ISOSSA-BRITANNIASSA ASUVIEN ASIAKKAIDEN PITÄÄ LUKEA SEURAAVAT OHJEET ENNEN
LAITTEEN KÄYTTÖÄ.

SULAKKEEN VAIHTAMINEN

TÄMÄN TUOTTEEN VIRTAJOHDOSSA ON VALETTU PISTOKE, JOHON ON ASENNETTU 3
AMPEERIN SULAKE. JOS SULAKE PALAA, SEN TILALLE TÄYTYY VAIHTAA ASTA- TAI BSI­HYVÄKSYTTY BS1362-TYYPPINEN SULAKE.

KIINNITÄ SULAKEKOTELON KANSI AINA SULAKKEEN VAIHTAMISEN JÄLKEEN. ÄLÄ
KOSKAAN KÄYTÄ PISTOKETTA, JONKA SULAKEKOTELON KANSI PUUTTUU.

PISTOKKEEN VAIHTAMINEN

JOS VALMIS PISTOKE EI SOVI PISTORASIAAN, LEIKKAA VIRTAJOHTO POIKKI JA KIINNITÄ
SIIHEN SOPIVA PISTOKE. KIINNITÄ SOPIVA 3 AMPEERIN SULAKE, JOS MAHDOLLISTA.
ELLEI UUDESSA PISTOKKEESSA OLE SULAKETTA, JAKOTAULUSSA ON OLTAVA 5
AMPEERIN SULAKE.

VIRTAJOHDON KYTKENNÄT

Tämän laitteen virtajohdon johtimet ovat seuraavan värisiä.

(TÄRKEÄÄ)

Jos virtajohdon johtimien värit eivät vastaapistokkeen liittimien värimerkintöjä, toimi seuraavasti:
SININEN johdin on kytkettävä liittimeen, joka on merkitty N-kirjaimella tai väritetty mustaksi.
RUSKEA johdin on kytkettävä liittimeen, joka on merkitty L-kirjaimella tai väritetty punaiseksi.
Sinistä tai ruskeaa johdinta ei saa kytkeä 3-nastaisen pistokkeen maattoliitäntään.

SÄHKÖISKUVAARAN VÄLTTÄMISEKSI VAURIOITUNUT PISTOKE PITÄÄ HÄVITTÄÄ
VÄLITTÖMÄSTI.

VAROITUS:

IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ.

Virtajohto

SININEN ..............MAA

RUSKEA. ............JÄNNITTEINEN

CA-920:n arvokilpi on laitteen pohjassa.

• EMC-direktiivissä asetettujen vaatimusten noudattaminen edellyttää DV-kaapelin CV-150F/CV-250F
käyttöä.

Toimintavaiheet ja käyttöoppaat

Tämän videokameran mukana toimitetaan kaksi opasta: "Digitaalisen videokameran XM2
käyttöopas" ja "Digital Video Solution -levyn käyttöopas".

Johdanto

3

Su

Digitaalisen videokameran XM2 käyttöopas

Valmistelut

Tallentaminen

Toistaminen

Editointi

Muistikortin käyttö

Digital Video Solution -levyn käyttöopas

Ohjelmiston asentaminen

Kameran kytkeminen tietokoneeseen

Stillkuvan siirtäminen tietokoneeseen

Johdanto

4

Su

Mikrofonin DM-50 (lisävaruste)

käyttäminen................................................72

Mikrofonisovittimen MA-300 (lisävaruste)

käyttäminen................................................73

Käsinsäädöt

Valotuksen säätäminen käsin........................74

Tarkennuksen säätäminen käsin ..................77

Valkotasapainon säätäminen........................78

Automaattivalotuksen korjauksen

käyttäminen................................................80

Valinnaisten kuvan esiasetusten

käyttäminen................................................81

Seeprakuvion käyttäminen ..........................83

Näytön tietojen tallentaminen ......................84

Tietokoneen näyttöjen ja muiden

näyttölaitteiden kuvaaminen CLEAR

SCAN-toiminnolla........................................84

Nauhoituksen toistaminen............................85

Tietokoodi....................................................88

Hakutoiminnot (Photo Search/Date Search/

Index Search) ..............................................91

Palaaminen ennalta merkittyyn kohtaan

(Nollausmuisti) ............................................92

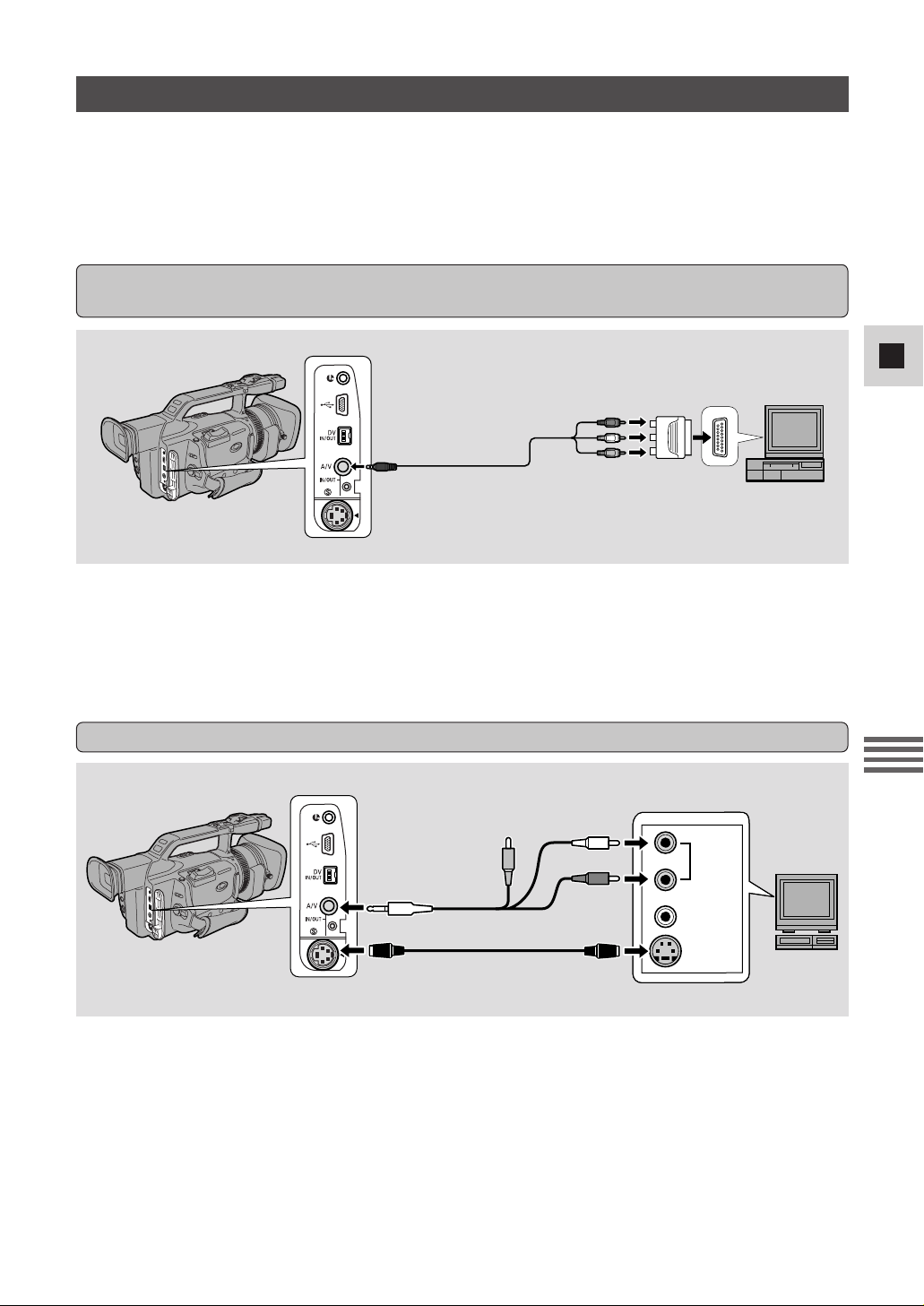

Kytkennät tallennusten televisiokatselua

varten ........................................................93

Nauhoituksen editoiminen ..........................95

Digitaalivideolaitteella koostaminen

kasetille tai kasetilta ....................................97

Tallentaminen videonauhurista, televisiosta

tai analogisesta videokamerasta (analoginen

sisäänmeno)................................................99

Analogisten video- ja äänisignaalien

siirtäminen digitaalisesti (analogi-

digitaalimuunnin) ......................................101

Tallentaminen aikaisempien tallenteiden päälle

(AV-päällenauhoitus) ................................103

Äänen jälkinauhoitus..................................106

Tärkeitä käyttöön liittyviä ohjeita....................2

Toimintavaiheet ja käyttöoppaat ....................3

Te rvetuloa Canon-videokameran käyttäjäksi ..6

XM2-videokameran esittely ............................7

XM2:n painikkeet ja kytkimet ........................8

Videokameran valmisteleminen käyttöön ....12

Virran kytkeminen videokameraan ..............14

Kasetin asettaminen paikoilleen ..................16

Valikoiden käyttäminen................................18

Kauko-ohjaimen / kuvauksen merkkivalon

käyttäminen................................................27

Päiväyksen ja kellonajan asettaminen ..........30

Kuvaamisen perustoiminnot ........................33

Vihjeitä parempaan videokuvaukseen ..........38

Zoomaaminen..............................................40

Nestekidenäytön käyttäminen ......................41

Optisen kuvanvakaimen poistaminen

käytöstä ......................................................44

ND-suodattimen käyttäminen ......................45

Stillkuvien tallentaminen nauhalle ................46

Tallennustavan valitseminen

(Normaali/Frame) ........................................48

Tallennuskohdan haku ja otoksen lopun

tarkistus ......................................................49

Erilaisten kuvausohjelmien käyttäminen........50

Äänen tallentaminen....................................54

Custom Key -painikkeen käyttäminen ..........56

Digitaalisten tehosteiden käyttäminen..........60

Väripalkkien käyttäminen ............................65

Canon Speedlite -salamalaitteen käyttäminen

salamalla kuvattaessa (lisävaruste) ..............66

Jaksottaisajastimella tallentaminen ..............67

Itselaukaisimella tallentaminen ....................69

DV-ohjauksen käyttäminen ..........................70

Videovalon VL-3 (lisävaruste) käyttäminen....71

Sisällys

Johdanto

Valmistelut

Tallentaminen

Toistaminen

Editointi

Johdanto

5

Su

Akkujen käyttöön liittyviä huomautuksia ....134

Hoito-ohjeita..............................................137

Vianmääritys ..............................................141

Järjestelmäkaavio: XM2(varusteiden

saatavuus vaihtelee alueesta riippuen) ......145

Lisävarusteet ..............................................146

Näytöt........................................................148

Varoitukset ................................................151

Tekniset tiedot............................................153

Hakemisto..................................................155

Valikot yhdellä vilkaisulla............................157

Äänen miksauksen säätäminen ..................109

Kytkeminen tietokoneeseen DV-kaapelilla ..111

Tietoja muistikortista ..................................112

Stillkuvien tallentaminen muistikortille........116

Muistikortin toistaminen ............................118

Muistikortille tallennettujen stillkuvien

asetukset ..................................................120

Tahattoman poiston estäminen (suojaus) ....122

Stillkuvan merkitseminen tulostettavaksi

(tulostusmerkki) ........................................123

Stillkuvien poistaminen ..............................125

Kuvien yhdisteleminen ja tallentaminen

nauhalle (päällekkäiskuvatoiminto) ............127

Stillkuvien kopioiminen muistikortilta

nauhalle....................................................130

Muistikortin alustaminen............................131

Kytkeminen tietokoneeseen USB-kaapelilla ..132

Lisätietoja ja varotoimia..............................133

Lisätietoja

Muistikortin käyttö

Kiinnitä oheiset ferriittisydämet noin 6 cm:n
etäisyydelle S-kuvajohdon S-150 ja stereo­/kuvajohdon STV-250N niistä pistokkeista, jotka
kytketään kameraan.

•Vedä kaapeli ferriittisydämen keskiosan läpi,
kierrä se kertaalleen tämän ympärille ja napsauta
ferriittisydän kiinni.

• Ferriittisydämet ovat erilaiset; pienempi
S-kuvajohdolle S-150 ja suurempi stereo­/kuvajohdolle STV-250N.

Ferriittisydämen kiinnittäminen

STV-250N stereo-/kuvajohto

S-150 S-kuvajohto

6 cm

6 cm

Johdanto

6

Su

: Viittaukset lisätietoja sisältäville sivuille
: Toiminnot, jotka voidaan käynnistää

suoraan videokamerasta

: Toiminnot, jotka voidaan käynnistää

kauko-ohjaimesta

: Lisähuomautuksia videokameran

käyttämisestä

` : Toimintojen vahvistusäänimerkit ( 37)

Isoja kirjaimia käytetään viitattaessa valikoissa
näkyviin asetuksiin ja videokameran
painikkeisiin (esim. paina MENU-painiketta).

• Kun kytket kameran tietokoneeseen, käytä
lisävarusteena saatavaa DV-kaapelia CV-150F
tai CV-250F. Kun kytket kameran USB­liitännällä varustettuun tietokoneeseen, käytä
kameran mukana toimitettua USB-kaapelia
IFC-300PCU.

Tervetuloa Canon-videokameran käyttäjäksi

Kamerapakkaus sisältää seuraavat varusteet:Kiitos, että valitsit Canon-videokameran.
Canon-videokamera on edistyksellisen
tekniikkansa ansiosta erittäin helppokäyttöinen.
Opit nopeasti kuvaamaan videoita, joista on iloa
vuosiksi eteenpäin.

Lue tämä käyttöohje huolellisesti, ennen kuin
alat kuvata kameralla. Tutustu myös moniin
erikoistoimintoihin, jotka lisäävät kuvaamisen
hauskuutta.

Tässä käyttöoppaassa käytetyt

symbolit

Vastavalosuoja Suuri silmäsuojus

Litiumparisto
CR2025

Langaton kauko-ohjain
WL-D77

Kaksi AAA-paristoa

Stereovideokaapeli
STV-250N

S-videokaapeli S-150

SCART-sovitin PC-A10
(Eurooppa ja Aasia)

USB-kaapeli* IFC­300PCU

Olkahihna SS-650

Verkkolaite CA-920
(ja verkkovirtajohto)

Virtaliitin DC-920 Akku BP-915

SD-muistikortti
SDC-8M

SD-muistikortin
pehmeä kotelo

Ohjelmiston CD-levy
Digital Video Solution

-levy*

* Vaaditaan stillkuvien siirtämiseen

tietokoneeseen. Katso lisätietoja ohjelmiston
käyttöoppaasta.

Johdanto

7

Su

XM2-videokameran esittely

DV-liittimen kautta voidaan siirtää
kuvia ilman, että niiden laatu
heikkenee juuri lainkaan.
Voit editoida ja käsitellä kuvia,
kun kytket videokameran
tietokoneeseen IEEE 1394

-liittimen kautta.

DV-liitin (IEEE 1394)

Analoginen tallennus

Kytke XM2-videokameraan videonauhuri tai
analoginen videokamera, niin voit tallentaa
analogisen signaalin DV-kasetille.

3 CCD-kennoa ja

pikselinsiirtojärjestelmä

Muistikortti

Multimedia- tai SD-muistikortille on mahdollista
tallentaa stillkuvia. Muistikortti mahdollistaa
stillkuvien kätevän siirtämisen tietokoneeseen.
Käytä kameran mukana toimitettua ohjelmistoa,
kun editoit stillkuvia tai lisäät niitä
sähköpostiviestin liitteiksi.

Päästä luovuutesi valloilleen käyttämällä
erikoistehosteita ja digitaalisia häivytyksiä.
Ne tekevät otoksista visuaalisesti
mielenkiintoisempia ja vaihtelevampia.

Digitaaliset tehosteet

XM2-videokamerassa on 7-kuvausohjelmaa:
Täysautomaatti, automaatti, Tv, Av, käsinsäätö,
hiekka & lumi ja pistevalo.

Kuvausohjelmat

Ohjelmoitaville painikkeille voit määrittää useita
eri toimintoja eri toimintatiloihin.

Ohjelmoitavat painikkeet

Voit säätää värikylläisyyttä, puna-vihreä
värisäätöä, terävyyttä ja mustan tasoa ja
tallentaa yhdistelmän ohjelmoitavalle
esiasetuspainikkeelle.

Valinnaiset kuvan esiasetukset

Jaksottaistallennus mahdollistaa liikkeen
tallentamisen videokuvaksi pitkällä aikavälillä.
XM2-videokamera voidaan ohjelmoida
tallentamaan eri pituisia otoksia eri aikaväleillä.

Jaksottaistallennus

USB-liitäntä

Yhdysrakenteinen USB-liitäntä mahdollistaa
tietojen nopean siirtämisen muistikortilta
tietokoneeseen. Kameran mukana toimitetulla
ohjelmistolla voit editoida ja järjestää stillkuvia
tietokoneella.

L-sarjan optinen 20x zoom-

objektiivi fluoriitista valmistetulla

linssielementillä

XM2-videokamerassa on ammattikäyttöön
tarkoitettu L-sarjan 20x zoom-objektiivi
fluoriitista valmistetulla linssielementillä.
Fluoriitti mahdollistaa erittäin hyvän resoluution,
kontrastin sekä värintoiston, ja se on
voittamaton terävyydessä ja kuvanlaadussa.

Canonin XM2-videokamerassa on kolme CCD­kennoa, jotka mahdollistavat upean
kuvanlaadun, erittäin tarkan värien toiston ja
laajan dynamiikka-alueen lähes ilman
väripoikkeamia. Kaiken tämän lisäksi Canon
käyttää pikselinsiirroksi kutsuttua
siirtojärjestelmää, joka mahdollistaa paremman
kuvanlaadun verrattuna videokameroihin, joissa
käytetään lähes kaksinkertaisia pikselimääriä.

Kuvanvakain

Canonin optinen kuvanvakain vakauttaa
tallenteesi jopa teleotoksissa käsivatalta.

Jälkiäänitys/AV-päälletallennus

Canonin liitäntä

kiinnitä ja editoi

8

Su

Valmistelut

` (pikakelaus taaksepäin)

-painike ( 85)/
CARD –painike ( 118)

PHOTO-painike ( 46, 116)
START/STOP-painike ( 33)

Zoomaussäädin
( 40)

Nestekidenäyttö
( 41)

CUSTOM KEY

-painike( 56)

CUSTOM PRESET

-painike ( 81)

DISPLAY-painike ( 36)/
DATA CODE -painike ( 88)

Ohjelmavalitsin ( 50)

SELECT-valitsin ( 19)

AUDIO REC LEVEL -kytkin
( 55)

MENU-painike ( 19)

Nestekidenäytön OPEN­painike ( 41)

AUDIO LEVEL -valitsimet
( 55)

Etsin ( 12)

BATT. (akku)
RELEASE-painike ( 14)

Muistipariston lokeron kansi
( 136)

Kaiutin ( 87)

AV INSERT -painike ( 103)

AUDIO DUB. -painike ( 106)

REC PAUSE -painike ( 98,100)

1 (pikakelaus eteenpäin)

-painike ( 85)/CARD +

-painike ( 118)

e /

aa

(toisto/tauko) -painike
( 85)/Title Mix -painike
( 128)/SLIDE SHOW -painike
( 119)

Muistikortin
lokeron kansi

3 (pysäytys) -painike

( 85)/INDEX SCREEN

-painike ( 119)

XM2:n painikkeet ja kytkimet

9

Su

Valmistelut

Kantokahva

PHOTO-painike ( 46, 116)

Hihnan kiinnike
( 13)

Okulaarin sovitin
( 12)

Etsimen tarkennus­vipu ( 12)

TAPE/CARD-kytkin
( 18, 33)

Käynnistys-/
pysäytyspainike ( 33)

u (LANC) -liitin

( 96)
USB-liitin

( 132)

DV IN/OUT -liitin
( 97, 101, 103, 111)

AV (audio/video)
IN/OUT-liitin
( 93, 95, 99, 101)

S-video IN/OUT

-liitin
( 93, 99, 101)

Valmiustilavipu
( 34)

Sivukahvan hihna
( 13)

OPEN/EJECT-kytkin
( 16)

Kasettilokeron
kansi ( 16)

Kasettilokero
( 16)

MIC-liitin
(55, 106)

DC IN -liitin

Vastavalosuojan
lukitusruuvi ( 12)

Vastavalosuoja ( 12)

Stereomikrofoni
( 54)

Lukitusvipu ( 33)

Zoomaussäädin ( 40)

(kuuloke) -liitin

( 87)

10

Su

Valmistelut

ND FILTER ON/OFF -painike
( 45)

FOCUS A/M -painike
( 77)

Tarkennusrengas
( 77)

Varusteluisti ( 66, 71-

73)

Kuvauksen
merkkivalo ( 29)
Kauko-ohjaimen
tunnistin ( 27)
Hihnan kiinnike
( 13)

Äänitason ilmaisin
( 55)

D.EFFECTS ON/OFF ­painike ( 61)

D.EFFECTS SELECT ­painike ( 61)

EXP (valotus) -valitsin
( 74)

Jalustakierre ( 38)

WHITE BALANCE
SELECT -painike ( 78)

WHITE BALANCE W
(asetus) -painike ( 78)

REC (tallennus) SEARCH

-painike ( 49)/

c Otoksen lopun

tarkistus -painike
( 49)

POWER-kytkin ( 33)

11

Su

Valmistelut

PHOTO-painike ( 46, 116)

MENU-painike ( 19)

START/STOP-painike ( 33)

SELF TIMER -painike ( 69)

TV SCREEN -painike ( 148)

DATA CODE -painike ( 88)

AUDIO MONITOR -painike ( 109)

REC PAUSE -painike ( 98, 100)

ZERO SET MEMORY -painike ( 92)

AUDIO DUB. -painike ( 106)

AV INSERT -painike ( 103)

REMOTE SET -painike ( 28)

SEARCH SELECT -painike ( 91)

PAUSE aa-painike ( 85)

–/4a -painike ( 86)

REW ` -painike ( 86)

SLOW M -painike ( 86)

STOP 3 -painike ( 85)

× 2-painike ( 86)

+

/aae -painike ( 86)

PLAY e -painike ( 85)

FF 1 -painike ( 85)

Hakupainikkeet ( 91)

SLIDE SHOW -painike ( 119)

MIX BALANCE -painikkeet
( 109)

D.EFFECTS ON/OFF -painike
( 61)

SET-painike ( 19)

Säätöpainikkeet ( 19)

Zoomauspainikkeet
( 28, 40)

Lähetin

D.EFFECTS SELECT -painike ( 61)

CARD –/+-painikkeet
( 118)

START
/STOP

SELF

TIMER

TV

SCREEN

DATA

CODE

MONITOR

REC

PAUSE

ZERO SET

MEMORY

AUDIO

DUB.

AV

INSERT

REMOTE SET

SET

WIRELESS CONTROLLER WL-D77


MENU

AUDIO

—

SEARCH

SELECT

REW

—/

PAUSE

ZOOM

WT

MIX

BALANCE

ST-1

CARD

+

PLAY

STOP

SLOW

SET

ON/OFFD.EFFECTS

ST-2

SLIDESHOW

FF

+/

×

2

12

Su

Valmistelut

Videokameran valmisteleminen käyttöön

1. Irrota objektiivinsuojus.

• XM2-kamerassa on toimitettaessa objektiivinsuojuksen kiinnityslenkki kiinnitetty sivukahvan
hihnan tarranauhan keskelle. Avaa tarranauha ja liu’uta objektiivinsuojuksen kiinnityslenkki
kuvan mukaiseen kohtaan.

2. Kohdista vastavalosuoja objektiiviin niin, että Canonin logo osoittaa
vasemmalle.

3. Käännä suojus paikoilleen (myötäpäivään) niin, että Canonin logo osoittaa
ylöspäin.

• Suojusta ei tarvitse painaa – käännä se vain kevyesti paikoilleen.

4. Kiristä lopuksi lukitusruuvi.

•Irrota suojus suorittamalla edellä kuvatut toimenpiteet päinvastaisessa järjestyksessä.

Koska vastavalosuoja suojaa objektiivia sekä poistaa hajavalon, joka saattaa aiheuttaa heijastuksia ja
haamukuvia, varmista että kiinnität suojan aina ennen kuvaamista.

Vastavalosuojan kiinnittäminen

Etsimen säätäminen

• Säädä tallennuksen taukotilassa etsin

näkökykyysi sopivaksi etsimen tarkennusvivulla.

• Etsin tulee suoraan ulos ja kääntyy ylöspäin

käytön helpottamiseksi. Säilytä videokameraa
niin, että etsin on vasten kameran runkoa.

• Kun katsot etsimestä, varmista että

nestekidenäyttö on käännetty joko kuvattavan
kohteen suuntaan, jolloin hän voi tarkkailla
kuvaa näytöltä, tai sitten suljettuna näyttöruutu
kameraa vasten.

• Älä altista etsintä kirkkaalle auringonvalolle,

sillä se saattaa sulaa. (Etsimen linssi kokoaa
valon.)

Sivukahvan hihnan säätäminen

• Säädä sivukahvan hihnan pituus niin, että voit
käyttää käynnistys-/pysäytyspainiketta ja
zoomaussäädintä tehokkaasti.

Olkahihnan kiinnittäminen

• Kameraa on helpompi ja turvallisempi kantaa,
kun kiinnität olkahihnan ennen kameran
käyttöä.

•Työnnä hihnan päät kiinnikkeisiin ja säädä
pituus kuvan osoittamalla tavalla.

• Älä jätä etsintä kirkkaaseen auringonvaloon,
sillä se saattaa sulaa. (Etsimen linssi kokoaa
valon.)

Suuren silmäsuojuksen kiinnittäminen

Käytä toimitukseen sisältyvää suurta
silmäsuojusta, kun kuvaat kirkkaassa
ympäristössä tai jos käytät silmälaseja.

1. Irrota silmäsuojus kamerasta.

2. Vaihda tilalle suuri silmäsuojus.

•Voit kiinnittää suojuksen vasemmalle tai
oikealle puolelle.

13

Su

Valmistelut

14

Su

Valmistelut

Virran kytkeminen videokameraan

Ennen kuin pääset käyttämään kameraasi, tarvitset verkkolaitteen

kytkeäksesi kameran verkkovirtaan

tai

ladataksesi akun.

Huomautuksia:

•Verkkolaite muuntaa sähköverkon vaihtovirran (100 – 240 V AC, 50/60 Hz ) videokameran
käyttämäksi tasavirraksi.

• Jos verkkolaitetta käytetään television läheisyydessä, ruutuun saattaa tulla häiriöitä – siirrä
verkkolaite kauemmaksi televisiosta tai antennijohdosta.

Voit kytkeä videokameran pistorasiaan toimitukseen sisältyvän verkkolaitteen ja virtaliittimen avulla.

1. Kytke virtajohto verkkolaitteeseen.

2. Kytke verkkolaite pistorasiaan.

3. Kytke virtaliitin verkkolaitteeseen.

4. Kytke virtaliitin videokameraan.

•Vedä etsin ulos ja käännä se ylöspäin.

• Kohdista virtaliittimen reuna videokamerassa olevan viivan kanssa.

• Liu’uta liitintä alas nuolen suuntaan, kunnes se napsahtaa paikoilleen.

5 Katkaise käytön jälkeen videokamerasta virta ja irrota virtaliitin kamerasta ja

verkkolaitteesta. Irrota virtajohto pistorasiasta ja verkkolaitteesta.

• Pidä BATT. RELEASE -painiketta painettuna ja liu’uta virtaliitintä ylöspäin.

• Katkaise aina virta kamerasta ja nosta etsin ylös ennen kuin irrotat virtalähteen.

Videokameran kytkeminen pistorasiaan

4

2

1

3

5

15

Su

Valmistelut

Akku on ladattu osittain jo tehtaalla. Sen varaus riittää todennäköisesti siihen, että pystyt
tarkistamaan kamerasi toiminnot. Sinun pitää ladata akku täyteen, jos haluat käyttää kameraa
pitempään kuin muutaman minuutin.

1. Kiinnitä akku verkkolaitteeseen.

•Varmista, että virtaliitin ei ole kytkettynä.

• Kohdista akussa oleva kolmio verkkolaitteessa olevan viivan kanssa.

• Liu’uta akkua, kunnes se napsahtaa paikoilleen.

2. Kytke virtajohto verkkolaitteeseen.

3. Kytke verkkolaite pistorasiaan.

• Latauksen merkkivalo vilkkuu punaisena, kun lataus on käynnissä. Yksittäiset välähdykset
osoittavat, että akku on alle 50-prosenttisesti varautunut. Kaksoisvälähdykset osoittavat, että
akun varaustila on välillä 50 – 75 %. Kolmoisvälähdykset osoittavat, että akku on yli
75-prosenttisesti varautunut.

• Merkkivalo palaa yhtäjaksoisesti, kun akku on täysin varautunut.

4. Irrota akku verkkolaitteesta ja kiinnitä se videokameraan.

•Vedä etsin ulos ja käännä se ylöspäin.

• Kohdista akussa oleva kolmio kamerassa olevan viivan kanssa ja liu’uta akkua nuolen
suuntaan, kunnes se napsahtaa paikoilleen.

5. Poista akku kamerasta käytön jälkeen.

• Pidä BATT. RELEASE -painiketta painettuna ja liu’uta akkua ylöspäin.

• Katkaise aina virta kamerasta ennen kuin liität tai irrotat virtalähteen.

Huomautuksia:

• Lisätietoja akun käyttämisestä on kohdassa "Huomautuksia akun käyttämisestä" ( 134).
Ohjeissa on tietoja lataus- ja kuvausajoista sekä muistipariston lataamisesta.

• Käyttämällä lisävarusteena saatavaa kahden akun latauslaitetta/pidintä CH-910, voit pidentää
kuvausaikaa käyttämällä videokameraa kahdella akulla. Voit vaihtaa akut toisistaan riippumatta
katkaisematta virtaa videokamerasta. CH-910-latauslaitteella/pitimellä voit ladata kaksi akkua
peräkkäin, kun liität sen pistorasiaan.

Akun lataaminen ja kiinnittäminen

1

2

3

4

5

16

Su

Valmistelut

1. Kiinnitä virtalähde kameraan.

2. Vapauta kasettilokeron kansi OPEN/EJECT-painikkeella.

• Odota, että kasettilokero avautuu automaattisesti.

•Videokamera antaa äänimerkin, kun kasettilokero on kokonaan auki.

3. Aseta tai poista kasetti.

• Aseta kasetti varovasti paikoilleen niin, että ikkunapuoli osoittaa ulospäin.

• Poista kasetti vetämällä sitä suoraan ulospäin.

4. Paina lokeron P-merkkiä, kunnes kuulet naksahduksen.

5. Napsauta kansi takaisin paikoilleen.

Huomautuksia:

• Älä koske kasettilokeroon sen avautuessa tai sulkeutuessa äläkä yritä sulkea kantta itse.

•Varo, etteivät sormesi jää kasettilokeron kannen väliin.

• Ota videokasetti pois kamerasta käytön jälkeen; laita kasetti takaisin koteloon ja säilytä se
viileässä, puhtaassa ja kuivassa paikassa.

• Kun kamerassa ei ole kasettia, näytössä vilkkuu v.

• Joitakin kasettityyppejä käytettäessä jäljellä olevan nauhan näyttö saattaa antaa epätarkan
lukeman.

Käytä vain DV-logolla varustettuja videokasetteja.*

CLO

SE

THIS FIRST.

* D-logo on tavaramerkki.

Kasetin asettaminen ja poistaminen

Kasetin asettaminen paikoilleen

17

Su

Valmistelut

Tässä videokamerassa ei ole kasettimuistitoimintoa.

Tallennuksen tahaton pyyhkiminen voidaan estää siirtämällä videokasetissa olevaa kielekettä niin,
että reikä tulee näkyviin. (Tämä kielekkeen asento on merkitty yleensä tekstillä SAVE tai ERASE OFF.)
Jos asetat tällaisen kasetin videokameraan ja asetat kameran tallennuksen taukotilaan ( 33),
näyttöön tulee teksti "THE TAPE IS SET FOR ERASURE PREVENTION" noin 4 sekunnin ajaksi ja v-
symboli vilkkuu näytössä. Videokamera näyttää edellä mainitun ilmoituksen myös jos painat
vahingossa 2 (tallennus) -painiketta, kun videokamera on asetettu toistotilaan (TAPE PLAY (VCR)).
Jos haluat tallentaa kasetille uudelleen, siirrä kieleke takaisin alkuperäiseen asentoonsa niin, että
reikä peittyy.

Videokasetin pyyhkimisen estäminen

Kasettien käsitteleminen

Kasettimuistitoiminto

• Poistettuasi kasetin kotelostaan aseta se heti kameraan. Älä avaa nauhan suojusta äläkä koske
itse nauhaan.

• Älä käytä viallisia kasetteja, sillä ne voivat vahingoittaa kameraa.

• Älä työnnä mitään kasetissa oleviin pieniin reikiin. Älä myöskään peitä niitä teipillä.

• Käsittele kasetteja varoen – jos kasetti putoaa tai siihen kohdistuu isku, kasetti saattaa vaurioitua.

• Säilytä kasetit omissa koteloissaan. Kelaa nauha alkuun ja säilytä kasetti pystyasennossa.

• Kasetti, jossa on metallipäällysteiset liittimet, saattaa likaantua käytössä, jolloin kuvanlaatu
heikkenee. Puhdista liittimet pumpulipuikolla noin 10 käyttökerran välein.

REC

SAVE

REC

SAVE

18

Su

Valmistelut

Monet videokameran lisätoiminnoista valitaan näyttöön tulevista valikoista.

Kamerassa on 4 päävalikkoa:
CAM. MENU Kuvausvalikko ( 20)
VCR MENU Videonauhurivalikko ( 22)
C. CAM. MENU Kortin kuvausvalikko ( 23)
C.PLAY MENU Kortin toistovalikko ( 25)

2 CAM. MENU +

2 VCR MENU +

2 C. CAM. MENU +

2 C. PLAY MENU +

Valikoiden käyttäminen

CAM. MENU SEL. SETSET

CAM. SET UP
CSTM PRESET
VCR SET UP
DISP. SET UP
SYSTEM
CUSTOM KEY
TITLE MIX
RETURN

VCR MENU SEL.SETSET

VCR SET UP
DISP. SET UP
SYSTEM
CUSTOM KEY
RETURN

TAPE

TAP E

C. CAM. MENU SEL.SETSET

CAM. SET UP
CSTM PRESET
CARD SET UP
DISP. SET UP
SYSTEM
CUSTOM KEY
RETURN

CAMERA

MENUCLOSE

PLAY
(VCR)

MENUCLOSE

CARD

MENUCLOSE

CARD TAPE

CARD TAPE

CAMERA

CARD TAPE

C. PLAY MENU SEL.SETSET

CARD OPER.
VCR SET UP
DISP. SET UP
SYSTEM
CUSTOM KEY
RETURN

CARD

MENUCLOSE

PLAY

(VCR)

CARD TAPE

19

Su

Valmistelut

1. Siirrä POWER-kytkin ja TAPE/CARD-kytkin haluamaasi asentoon.

2. Avaa valikko painamalla MENU-painiketta.

• Näyttöön tulee jokin päävalikoista POWER-kytkimen ja TAPE/CARD-kytkimen asennoista
riippuen.

3. Siirrä nuoli halutun alivalikon kohdalle liikuttamalla SELECT-valitsinta ylös ja
alas.

4. Paina SELECT-valitsinta.

• Alivalikko avautuu.

5. Siirrä nuoli halutun toiminnon kohdalle liikuttamalla SELECT-valitsinta ylös ja
alas.

6. Paina SELECT-valitsinta.

•Toiminto ja sen asetukset tulevat näyttöön.

7. Siirrä nuoli halutun asetuksen kohdalle liikuttamalla SELECT-valitsinta ylös ja
alas.

8. Paina SELECT-valitsinta.

9. Siirrä nuoli kohtaan bRETURN liikuttamalla SELECT-valitsinta alas.

10.Paina SELECT-valitsinta.

• Päävalikko tulee näyttöön.

11. Paina MENU-painiketta.

• Päävalikko katoaa näytöstä.

Huomautuksia:

•Voit sulkea valikon koska tahansa painamalla MENU-painiketta.

•Valitsemalla b RETURN pääset yhden valikon takaisinpäin tai suljet päävalikon.

•Vaihtoehdot, joita ei voi valita esimerkiksi kasetin tai kortin tilan tai toisten valikkojen

vaihtoehtojen asetusten takia, näkyvät purppuranpunaisina.

•Voit käyttää myös kauko-ohjainta valikoissa liikkumiseen. Avaa tai sulje valikko painamalla kauko-

ohjaimen MENU-painiketta ja käytä nuolinäppäimiä SELECT-valitsimen asemasta. Valitse
vaihtoehto SET-painikkeella.

• Käynnistys-/pysäytyspainikkeen tai PHOTO-painikkeen painaminen sulkee valikon ja käynnistää

tallennuksen.

•Voit näyttää valikot televisiossa valitsemalla valikosta toiminnon SCREEN ( 148) tai käyttämällä

kauko-ohjaimen TV SCREEN -painiketta. Katso television liittämisohjeet, 93.

Valikkojen rakenne

2, 11

MENU

SET

3-10

TV

SCREEN

20

Su

Valmistelut

1 Kameran asetusten alivalikko
2 Valinnaisten kuvan esiasetusten alivalikko
3 Toistoasetusten alivalikko
4 Näytön asetusten alivalikko
5 Järjestelmän alivalikko
6 Ohjelmoitavan painikkeen alivalikko
7 Päällekkäiskuvatoiminnon alivalikko
8 Päävalikon sulkeminen

2 CAM. MENU

Aseta POWER-kytkin asentoon ja TAPE/CARD-kytkin asentoon .
CAM. MENU -valikossa on 7 alivalikkoa

1 Kameran asetusten alivalikko

q Digitaalinen zoom.................................. 40

w Tallennustapa......................................... 48

e Kuvanvakain .......................................... 44

r Automaattivalotuksen korjaus................ 80

t Kuvasuhde 16:9..................................... 35

y Seeprakuvio ........................................... 83

u Seeprakuvion taso.................................. 83

i Sivukahvan zoomin nopeus.................... 40

o Yläkahvan zoomin nopeus ..................... 40

!0 Clear Scan ............................................. 84

!1 Itselaukaisin ........................................... 69

!2 Jaksottaisajastin ..................................... 67

!3 Paluu

2 Valinnaisten kuvan esiasetusten alivalikko

!4 Värikylläisyys .......................................... 81

!5 Puna-vihreä värisäätö ............................. 81

!6 Terävyys ................................................. 81

!7 Mustan taso........................................... 82

!8 Paluu

Katso tarkemmat tiedot eri toiminnoista alla mainituilta sivuilta.

Valikot

CAMERA

1

3

5

7

q

e

t

u

o

!1

!3

TAP E

CAM. MENU SEL. SETSET

CAM. SET UP
CSTM PRESET
VCR SET UP
DISP. SET UP
SYSTEM
CUSTOM KEY
TITLE MIX
RETURN

CAM. SET UP

D. ZOOM
MOVIE MODE
IMAGE S.
AE SHIFT

••••••••

16:9

•••••••

ZEBRA
ZEBRA LEVEL
ZOOM GRIP

CAM. SET UP

•••••••

ZEBRA
ZEBRA LEVEL
ZOOM GRIP
ZOOM HANDLE
CLEAR SCAN
SELF-TIMER
INTERVAL
RETURN

••••••

i

••••

•••

•••

MENUCLOSE

SEL. SETSET

MENUCLOSE

OFF

••

NORMAL

••

ON
±0
OFF
OFF

•

90
VARIABLE

SEL. SETSET

MENUCLOSE

OFF

•

90
VARIABLE

•

MEDIUM

••

–––

••

OFF

2
4

6

8

w

r

y

i

!0

!2

!4

!6

!8

CSTM PRESET

COLOR GAIN
COLOR PHASE
SHARPNESS
SETUP LEVEL
RETURN

•••

SEL. SETSET

MENUCLOSE

–+

••

•

GR
–+
–+

•

!5

!7

21

Su

Valmistelut

3 Toistoasetusten alivalikko

!9 Tallennustila........................................... 35

@0 Mikrofoni............................................... 54

@1 Mikrofonin vaimennus ................... 55, 106

@2 Äänitystila.............................................. 54

@3 Virransäästö........................................... 34

@4 Paluu

4 Näytön asetusten alivalikko

@5 Näytön kirkkaus..................................... 42

@6 Etsimen kirkkaus .................................... 42

@7 Näytön peilikuvatila................................ 42

@8 16:9-rajaus ............................................ 36

@9 Televisionäyttö ..................................... 148

#0 Äänitason ilmaisin.................................. 55

#1 Päiväyksen ja ajan näyttö ....................... 32

#2 Kortin toimintanäyttö........................... 114

#3 Esittelytila .............................................. 37

#4 Paluu

5 Järjestelmän alivalikko

#5 Kauko-ohjain ......................................... 28

#6 Kuvauksen merkkivalo ........................... 29

#7 Äänimerkki ............................................ 37

#8 Merkin tallennus.................................... 84

#9 DV-ohjaus.............................................. 70

$0 Aikavyöhyke/kesäaika ............................ 30

$1 Päiväyksen/ajan asetus ........................... 32

$2 Paluu

6 Ohjelmoitavan painikkeen alivalikko

$3 Ohjelmoitava painike ............................. 56

$4 Paluu

!9

@1

@3

@5

@7

@9

#1

#3

VCR SET UP

••••

REC MODE

•••••••••

MIC

•••••

MIC ATT
AUDIO MODE

••••

PWR SAVE
RETURN

DISP. SET UP

LCD BRIGHT
EVF BRIGHT
LCD MIRROR
16:9 GUIDES
TV SCREEN
AUDIO LEVEL
GUIDE INFO
CARD ACCESS

DISP. SET UP

LCD MIRROR
16:9 GUIDES
TV SCREEN
AUDIO LEVEL
GUIDE INFO
CARD ACCESS
DEMO MODE
RETURN

SEL. SETSET

SP
NORMAL
OFF

••

16bit
SHUT OFF

SEL. SETSET

–

••

–

••

••

ON

•

OFF

•••

OFF

•

ON

••

OFF

•

ON

SEL. SETSET

••

ON

•

OFF

•••

OFF

•

ON

••

OFF

•

ON

•••

ON

MENUCLOSE

MENUCLOSE

+
+

MENUCLOSE

@0
@2

@4

@6

@8

#0

#2

#4

#5

#7

#9

$1

$2

$3

SYSTEM

WL. REMOTE
TALLY LAMP

••••••••

BEEP
CHAR. REC
DV CONTROL
T. ZONE/DST
D/TIME SET

CUSTOM KEY

CUSTOM KEY
RETURN

SEL. SETSET

•••

1

••

ON
ON

••••

OFF

••

OFF

••

–––

••

––. –––.––––
––:––:–– ––

SEL. SETSET

••

INDEX WRITE

MENUCLOSE

#6

#8

$0

MENUCLOSE

$4

22

Su

Valmistelut

7 Päällekkäiskuvatoiminnon alivalikko

$5 Päällekkäiskuvan valitseminen .............. 128

$6 Päällekkäiskuvan luominen................... 127

$7 Paluu

1 Toistoasetusten alivalikko

q Tallennustila........................................... 35

w Ulostulokanava .................................... 110

e Äänen jälkinauhoitus ........................... 106

r Mikrofoni............................................... 54

t Mikrofonin vaimennus ................... 55, 106

y Äänen vaimennus ................................ 106

u Äänitystila.............................................. 54

i Analogi-digitaalimuunnin..................... 102

o Paluu

2 Videonauhurivalikko

Aseta POWER-kytkin asentoon ja TAPE/CARD-kytkin asentoon .
VCR MENU -valikossa on 4 alivalikkoa.

1 Toistoasetusten alivalikko
2 Näytön asetusten alivalikko
3 Järjestelmän alivalikko
4 Ohjelmoitavan painikkeen alivalikko
5 Päävalikon sulkeminen

LCD BRIGHT
EVF BRIGHT
DISPLAYS
6SEC. DATE
DATA CODE
D/TIME SEL.
CUSTOM KEY
AUDIO LEVEL

DISP. SET UP

SEL. SETSET

MENUCLOSE

••

••

••••

•••

•••

•

••

•

–

+

–

+

ON
OFF
DATE/TIME
DATE & TIME
ON
OFF

!0

!2

!4

!6

!1

!3

!5

!7

2 Näytön asetusten alivalikko

!0 Näytön kirkkaus..................................... 42

!1 Etsimen kirkkaus .................................... 42

!2 Näytöt ................................................. 148

!3 6 sekunnin automaattinen päiväys ......... 90

!4 Tietokoodi ............................................. 89

!5 Päiväyksen/ajan valinta........................... 88

!6 Ohjelmoitavan painikkeen näyttö........... 56

!7 Äänitason ilmaisin.................................. 55

$5

$7

PLAY
(VCR)

1

3

5

TITLE MIX

TITLE SELECT
CREATE TITLE
RETURN

TAP E

VCR MENU SEL.SETSET

VCR SET UP
DISP. SET UP
SYSTEM
CUSTOM KEY
RETURN

SEL. SETSET

MENUCLOSE

MENUCLOSE

$6

2

4

q

e

t

u

o

VCR SET UP

REC MODE
OUTPUT CH
AUDIO DUB.

•••••••••

MIC

•••••

MIC ATT
AUDIO ATT
AUDIO MODE
AV

a

DV OUT

••••

•••

•••

•••

••

••

SEL. SETSET

MENUCLOSE
SP
L/R
AUDIO IN
NORMAL
OFF
OFF
16bit
OFF

w

r

y

i

23

Su

Valmistelut

2 C. CAM. MENU

Aseta POWER-kytkin asentoon ja TAPE/CARD-kytkin asentoon .
C. CAM. MENU -valikossa on 6 alivalikkoa.

3 Järjestelmän alivalikko

!8 Kauko-ohjain ......................................... 28

!9 Kuvauksen merkkivalo ........................... 29

@0 Äänimerkki ............................................ 37

@1 Aikavyöhyke/kesäaika ............................ 30

@2 Päiväyksen ja ajan asetus ...................... 32

@3 Paluu

4 Ohjelmoitavan painikkeen alivalikko

@4 Ohjelmoitava painike ............................. 56

@5 Paluu

1 Kameran asetusten alivalikko
2 Valinnaisten kuvan esiasetusten alivalikko
3 Kortin asetusten alivalikko
4 Näytön asetusten alivalikko
5 Järjestelmän alivalikko
6 Ohjelmoitavan painikkeen alivalikko
7 Päävalikon sulkeminen

IMAGE S.

i

AE SHIFT
ZEBRA
ZEBRA LEVEL
ZOOM GRIP
ZOOM HANDLE
SELF-TIMER
RETURN

ON
±0
OFF
90
VARIABLE
MEDIUM
OFF

CAM. SET UP

SEL. SETSET

MENUCLOSE

••

••••

•••••••

•

•••

•

••

q

e

t

u

w

r

y

i

1 Kameran asetusten alivalikko

q Kuvanvakain .......................................... 44

w Automaattivalotuksen korjaus................ 80

e Seeprakuvio ........................................... 83

r Seeprakuvion taso.................................. 83

t Sivukahvan zoomin nopeus.................... 40

y Yläkahvan zoomin nopeus ..................... 40

u Itselaukaisin ........................................... 69

i Paluu

!8

@0

@2

SYSTEM

WL. REMOTE
TALLY LAMP

••••••••

BEEP
T. ZONE/DST
D/TIME SET

RETURN

@4

CUSTOM KEY

CUSTOM KEY
RETURN

CAMERA

CARD

SEL. SETSET

MENUCLOSE

•••

1

••

ON
ON

••

–––

••

––. –––.––––
––:––:–– ––

SEL. SETSET

MENUCLOSE

••

TV SCREEN

!9

@1

@3

@5

C. CAM. MENU SEL.SETSET

1

CAM. SET UP
CSTM PRESET
CARD SET UP

3

DISP. SET UP
SYSTEM

5

CUSTOM KEY
RETURN

7

MENUCLOSE

2

4

6

24

Su

Valmistelut

3 Kortin asetusten alivalikko

!4 Kuvan laatu ......................................... 113

!5 Kuvan resoluutio.................................. 114

!6 Tiedostonumerot ................................. 115

!7 Suljinääni ............................................. 115

!8 Paluu

4 Näytön asetusten alivalikko

!9 Näytön kirkkaus..................................... 42

@0 Etsimen kirkkaus .................................... 42

@1 Näytön peilikuvatila................................ 42

@2 Televisionäyttö ..................................... 148

@3 Päiväyksen ja ajan näyttö ....................... 32

@4 Kortin toimintanäyttö........................... 114

@5 Esittelytila .............................................. 37

@6 Paluu

5 Järjestelmän alivalikko

@7 Kauko-ohjain ......................................... 28

@8 Äänimerkki ............................................ 37

@9 Aikavyöhyke/kesäaika ............................ 30

#0 Päiväyksen/ajan asetus ........................... 32

#1 Paluu

2 Valinnaisten kuvan esiasetusten alivalikko

o Värikylläisyys .......................................... 81

!0 Puna-vihreä värisäätö ............................. 81

!1 Terävyys ................................................. 81

!2 Mustan taso........................................... 82

!3 Paluu

o

!1

!3

!4

!6

!8

!9

@1

@3

@5

CSTM PRESET

COLOR GAIN
COLOR PHASE
SHARPNESS
SETUP LEVEL
RETURN

CARD SET UP

•••••

QUALITY
IMAGES RES.
FILE NOS.
SHTR SOUND
RETURN

DISP. SET UP

LCD BRIGHT
EVF BRIGHT
LCD MIRROR
TV SCREEN
GUIDE INFO
CARD ACCESS
DEMO MODE
RETURN

SEL. SETSET

MENUCLOSE

–+

••

•

GR
–+

•••

–+

•

SEL. SETSET

MENUCLOSE

FINE

•

1488

×

•••

•••

•••

1128

CONTINUOUS

••

ON

SEL. SETSET

MENUCLOSE

–

••

–

••

••

ON
OFF

••

ON

•

ON
ON

+
+

!0

!2

!5

!7

@0

@2

@4

@6

@7

@9

#1

SYSTEM

WL. REMOTE

••••••••

BEEP
T. ZONE/DST
D/TIMR SET

RETURN

SEL. SETSET

MENUCLOSE

•••

1
ON

••

–––

••

––. –––. ––––
––:––:–– ––

@8

#0

25

Su

Valmistelut

6 Ohjelmoitavan painikkeen alivalikko

#2 Ohjelmoitava painike ............................. 56

#3 Paluu

1-1 Kortin toimintojen alivalikko (Yhden kuvan näyttö)

q Kopiointi kortilta nauhalle.................... 130

w Kaikkien tulostusmerkkien

poistaminen......................................... 124

e Kuvien poistaminen ............................. 125

r Päällekkäiskuvan suojaaminen.............. 128

t Päällekkäiskuvan poistaminen .............. 129

y Muotoilu.............................................. 131

u Paluu

2 C. PLAY MENU

Aseta POWER-kytkin asentoon ja TAPE/CARD-kytkin asentoon .
C. PLAY -valikossa on 5 alivalikkoa.

1 Kortin toimintojen alivalikko
2 Toistoasetusten alivalikko
3 Näytön asetusten alivalikko
4 Järjestelmän alivalikko
5 Ohjelmoitavan painikkeen alivalikko
6 Päävalikon sulkeminen

PROTECT
PRINT MARK
RETURN

CARD OPER.

SEL. SETSET

MENUCLOSE

i

o

1-2 Kortin toimintojen alivalikko (Kuvahakemistonäyttö)

i Kuvan suojaaminen.............................. 122

o Tulostusmerkinnän tekeminen.............. 123

CUSTOM KEY

#2

CUSTOM KEY•ZEBRA
RETURN

PLAY

(VCR)

C. PLAY MENU SEL.SETSET

1

CARD OPER.
VCR SET UP
DISP. SET UP

3

SYSTEM
CUSTOM KEY

5

RETURN

CARD

SEL. SETSET

MENUCLOSE

MENUCLOSE

#3

2

4

6

CARD OPER.

[ ]

COPY

q

PRINT MARKS ALL ERASE
IMAGE ERASE

e

TITLE PROTECT
TITLE ERASE

t

FORMAT
RETURN

u

SEL. SETSET

MENUCLOSE

w

r

y

26

Su

Valmistelut

3 Näytön asetusten alivalikko

!2 Näytön kirkkaus..................................... 42

!3 Etsimen kirkkaus .................................... 42

!4 Näytöt ................................................. 148

!5 Päiväyksen/ajan valinta........................... 88

!6 Ohjelmoitavan painikkeen näyttö........... 56

!7 Kortin toimintanäyttö........................... 114

!8 Paluu

4 Järjestelmän alivalikko

!9 Kauko-ohjain ......................................... 28

@0 Kuvauksen merkkivalo ........................... 29

@1 Äänimerkki ............................................ 37

@2 Aikavyöhyke/kesäaika ............................ 30

@3 Päiväyksen ja ajan asetus ...................... 32

@4 Paluu

5 Ohjelmoitavan painikkeen alivalikko

@5 Ohjelmoitava painike ............................. 56

@6 Paluu

2 Toistoasetusten alivalikko

!0 Tallennustila........................................... 35

!1 Paluu

!0

!2

!4

!6

!8

!9

@1

@3

VCR SET UP

REC MODE
RETURN

DISP. SET UP

LCD BRIGHT
EVF BRIGHT
DISPLAYS
D/TIME SEL.
CUSTOM KEY
CARD ACCESS
RETURN

SYSTEM

WL. REMOTE
TALLY LAMP
BEEP
T. ZONE/DST
D/TIME SET

RETURN

••••

••••

••••••••

SEL. SETSET

MENUCLOSE

SP

SEL. SETSET

MENUCLOSE

–

••

–

••

ON

•

DATE & TIME

••

ON

•

ON

SEL. SETSET

MENUCLOSE

•••

1

••

ON
ON

••

–––

••

––. –––. ––––
––:––:–– ––

!1

+
+

!3

!5

!7

@0

@2

@4

@5

CUSTOM KEY

CUSTOM KEY
RETURN

SEL. SETSET

MENUCLOSE

••

TV SCREEN

@6

27

Su

Valmistelut

Kauko-ohjaimen / kuvauksen merkkivalon käyttäminen

Vakiovarustukseen kuuluvan kauko-ohjaimen
suurin toimintaetäisyys on 5 metriä. Suuntaa
kauko-ohjain videokameran kauko-ohjaimen
tunnistimeen ja paina säätimen painikkeita.

Kuvauksen merkkivalo syttyy ja osoittaa, että
videokamera on kauko-ohjaimen toiminta­alueella ja ottaa vastaan komentoja.

Videokamerassa on neljä toimintoa, joita voi
ohjata vain kauko-ohjaimella:

• Erikoistoisto ( 86)

•Valokuvan/päiväyksen/hakumerkin haku
( 91)

• Nollausmuisti ( 92)

• Äänen miksaus ( 109)

Aseta kaksi AA-paristoa napaisuusmerkintöjen + ja ­mukaisesti. Varo asettamasta paristoja väärinpäin.

Huomautuksia:

• Jos käytät kauko-ohjainta kirkkaassa valaistuksessa tai ulkona, sen toimintaetäisyys on normaalia
lyhyempi.

•Videokamera ei ehkä tunnista kauko-ohjaimen signaalia, jos kauko-ohjain on liian lähellä.

• Älä altista kauko-ohjainta suoralle auringonvalolle, korkealle lämpötilalle tai kosteudelle.

• Kun paristot alkavat olla tyhjät, vaihda molemmat paristot samanaikaisesti.

•Varmista, että olkahihna ei ole kauko-ohjaimen tunnistimen edessä.

Paristojen asettaminen

5 m

28

Su

Valmistelut

Jotta muut mahdollisesti lähistöllä käytössä olevat Canonin
kauko-ohjaimet eivät aiheuttaisi häiriöitä, kauko-ohjauksessa
on kaksi eri asetusta, ja se voidaan myös kytkeä pois
toiminnasta. Kauko-ohjaimen ja kameran astusten tulee olla
samat, jotta ne toimisivat yhdessä.

Kauko-ohjaimen poistaminen käytöstä:

Avaa valikko ja valitse SYSTEM. Valite sitten WL.REMOTE ja OFF B ja sulje
valikko.

•B tulee näyttöön.

Kun vaihdat kauko-ohjauksen asetuksen...
...kamerassa:

Avaa valikko ja valitse SYSTEM. Valitse sitten WL.REMOTE ja A 1 tai A 2 ja
sulje valikko.

•Valitsemasi asetus näkyy näytössä neljän sekunnin ajan.

...kauko-ohjaimessa:

Pidä kauko-ohjaimen REMOTE SET -painiketta painettuna.
Valitse samalla tila 1 painamalla ZOOM W -painiketta tai tila 2 painamalla ZOOM T

-painiketta. Pidä kumpaakin painiketta painettuna vähintään 2 sekuntia.

•Varmista, että valitset kauko-ohjaimeen saman asetuksen kuin kameraan.

Jos kauko-ohjain ei toimi:

Varmista, että sekä kauko-ohjaimessa että kamerassa on sama asetus. Tarkista kameran asetus
painamalla mitä tahansa kauko-ohjaimen painiketta lukuun ottamatta REMOTE SET -painiketta.
Kameran asetus näkyy purppuranpunaisena neljän sekunnin ajan. Aseta kauko-ohjaimen asetus
samaksi painamalla edellä mainittuja painikkeita. Jos kauko-ohjain ei tämänkään jälkeen toimi,
vaihda paristot.

Huomautuksia:

• Kameran kauko-ohjauksen asetus näkyy neljän sekunnin ajan myös silloin, kun virta kytketään.

• Kun vaihdat paristot, kauko-ohjain palaa tilaan 1. Vaihda tila tarvittaessa uudelleen.

A 1 :Tila 1
A 2 :Tila 2
OFFB :Tunnistin pois päältä

WL.REMOTE••• A1SYSTEM

( 18)

Kauko-ohjain ja videokamera on valmiiksi asetettu toimimaan tilassa 1. Jos vaihdat tilan
videokamerasta, muista vaihtaa sama tila myös kauko-ohjaimelle.

REMOTE SET

ZOOM

WT

+

,

+

,

+

,

+

Kahden Canon DV -kameran samanaikainen käyttö

(kauko-ohjaimen asetukset)

TAPE

CAMERA

TAPE

PLAY

(VCR)

CARD

CAMERA

CARD

PLAY

(VCR)

29

Su

Valmistelut

Kuvauksen merkkivalo osoittaa, että kamera tallentaa.
Sen vilkkuminen voi kuitenkin heijastua objektiiviin
lähikuvissa tai lasin läpi kuvattaessa.
Siksi sinun ehkä kannattaa poistaa se käytöstä.

TALLY LAMP•• ONSYSTEM

( 18)

1. Avaa valikko ja valitse TALLY LAMP.

2. Valitse OFF ja sulje valikko.

• Kuvauksen merkkivalo ei enää vilku kuvauksen aikana, mutta se syttyy videokameran
vastaanottaessa kauko-ohjaimen signaalin.

+

,

+

,

+

Kuvauksen merkkivalon poistaminen käytöstä

TAPE

CAMERA

TAPE

PLAY

(VCR)

CARD

PLAY

(VCR)

30

Su

Valmistelut

Päiväys ja/tai kellonaika ovat osa tietokoodia. Voit näyttää tai piilottaa ne toiston aikana ( 88).
Aseta päiväys ja kellonaika, kun otat kameran käyttöön. Asenna varmistusparisto ennen aloittamista
( 136).

• Ennen kuin asetat päiväyksen ja kellonajan, valitse oikea aikavyöhyke valikosta.

( 18)

1. Paina MENU-painiketta.

• Päävalikko tulee näyttöön.

2. Valitse SYSTEM liikuttamalla SELECT-valitsinta ylös tai alas ja paina SELECT­valitsinta.

• SYSTEM-alivalikko avautuu.

3. Valitse T.ZONE/DST liikuttamalla SELECT-valitsinta ylös tai alas ja paina SELECT­valitsinta.

• Aikavyöhykkeen asetukset tulevat näyttöön.

• Kameraan on asetettu tehtaalla Pariisin aikavyöhyke. Valitse ensin oikea aikavyöhyke ja sen

jälkeen tarvittaessa kesäaika (DST).

4. Selaa aikavyöhykkeiden luetteloa liikuttamalla SELECT-valitsinta ylös tai alas.
Valitse oikea aikavyöhyke painamalla SELECT-valitsinta.

• Jos meneillään on kesäaika, valitse aikavyöhyke, joka on varustettu kesäajan merkillä U.

5. Paina MENU-painiketta.

+

,

+

,

+

,

+

Päiväyksen ja kellonajan asettaminen

Aikavyöhykkeen/kesäajan asettaminen

TAPE

CAMERA

TAPE

PLAY

(VCR)

T.ZONE/DST•• N.Y.SYSTEM

CARD

CAMERA

CARD

PLAY

(VCR)

31

Su

Valmistelut

Huomautuksia:

• Kun olet kerran asettanut kameraan oikean aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei
tarvitse asettaa päiväystä ja kellonaikaa uudestaan toiselle aikavyöhykkeelle matkustaessasi.
Kello näyttää automaattisesti oikean päiväyksen ja ajan asetettuasi uuden aikavyöhykkeen.

• Kameran päiväystoiminto ottaa automaattisesti huomioon karkausvuodet ja päivien lukumäärät
eri kuukausina.

1

24 1 2 3 4 5 6 7 8 9 10 11 12 1314 15 16 17 18 19 20 21 22 23

2

3

5

6

7

9

8

10

4

12

11

13

24

19

20

18

17

21

23

22

15

14

16

Nro Nro

Aikavyöhyke Aikavyöhyke

LONDON
PARIS
CAIRO
MOSCOW
DUBAI
KARACHI
DACCA
BANGKOK
H. KONG (Hong Kong)
TOKYO
SYDNEY
SOLOMON

WELLGTN (Wellington)
SAMOA
HONOLU. (Honolulu)
ANCHOR. (Anchorage)
L.A. (Los Angeles)
DENVER
CHICAGO
N.Y. (New York)
CARACAS
RIO (Rio de Janeiro)
FERNAN. (Fernando de Noronha)
AZORES

32

Su

Valmistelut

1. Paina MENU-painiketta.

• Päävalikko tulee näyttöön.

2. Valitse SYSTEM liikuttamalla SELECT-valitsinta ylös tai alas ja paina SELECT­valitsinta.

• SYSTEM-alivalikko avautuu.

3. Valitse D/TIME SET liikuttamalla SELECT-valitsinta ylös tai alas ja paina SELECT­valitsinta.

• Näytössä alkaa vilkkua vuosiluku.

4. Muuta vuosilukua liikuttamalla SELECT-valitsinta ylös tai alas. Siirry toiseen
osaan näytössä painamalla SELECT-valitsinta.

• Seuraava näytön osa alkaa vilkkua, kun olet asettanut vuosiluvun.

5. Aseta kuukausi, päivä, tunnit ja minuutit samalla tavoin.

6. Käynnistä lopuksi kello painamalla MENU-painiketta.

•Voit asettaa päiväyksen vuodesta 2002 vuoteen 2030.

• Kun painat MENU-painiketta asettamisen aikana, sekunnit nollaantuvat, valikko sulkeutuu ja

kello käynnistyy.

• Jos painat SELECT-valitsinta sen jälkeen kun olet asettanut minuutit, voit aloittaa päiväyksen ja

kellonajan asettamisen uudelleen alusta.

D/TIME SET•• 1.JAN.2002
12:00 AM

SYSTEM

( 18)

Voit valita, näkyvätkö päiväys ja kellonaika kuvauksen aikana. Kun päiväyksen ja ajan näyttö on
valittu (ON), päivämäärä ja aika näkyvät näytön vasemmassa alakulmassa, mutta aikavyöhyke häviää
noin neljän sekunnin kuluttua. Päiväys ja kellonaika eivät tallennu.

GUIDE INFO•• OFFDISP.SET UP

( 18)

Avaa valikko ja valitse DISP.SET UP. Valitse sitten GUIDE INFO, aseta valinnaksi D/T
DISPLAY ja sulje valikko.

Asetettuasi päiväyksen ja kellonajan sekä aikavyöhykkeen ne näkyvät näytössä noin neljän sekunnin
ajan aina kun kytket kameraan virran (TAPE CAMERA- ja CARD CAMERA-tiloissa).

+

,

+

,

+

,

+

+

,

+

Kellon asettaminen aikaan

Päiväyksen ja kellonajan näyttäminen

TAPE

CAMERA

TAPE

PLAY

(VCR)

CARD

CAMERA

CARD

PLAY

(VCR)

TAPE

CAMERA

CARD

CAMERA

33

Su

Tallentaminen

• Kiinnitä virtalähde kameraan ( 14).

• Aseta kasetti kameraan ( 16).

• Kiinnitä sivukahvan hihna ( 13).

• Kiinnitä vastavalosuoja ( 12).

•Valitse näyttö: etsin ( 12) tai nestekidenäyttö ( 41).

• Säädä etsin tai nestekidenäyttö.

Voit myös asentaa varmistuspariston ( 136), jotta voit asettaa päiväyksen ja kellonajan ( 30).
Katso ohjeet tallennustavan valitsemista kohdasta "Tallennustavan valitseminen" ( 48).

Ennen kuvaamisen aloittamista

Kuvaamisen perustoiminnot

Tallentaminen

Matalalta kuvaaminen

1. Siirrä POWER-kytkin asentoon CAMERA ja TAPE/CARD-kytkin asentoon TAPE.

2. Käännä valmiustilavipu asentoon STANDBY.

•Videokameran virran merkkivalo syttyy punaisena ja näyttöön tulee teksti PAUSE — kamera on
nyt tallennuksen taukotilassa.

• Katso ohjeet still-kuvien tallentamisesta kohdasta "Still-kuvien tallentaminen nauhalle" ( 46)
ja "Still-kuvien tallentaminen muistikortille" ( 116).

3. Käännä ohjelmavalitsin asentoon [, Täysautomaattitila.

• Tämä valitsee kameran täysautomaattiohjelman. Voit yksinkertaisesti suunnata kameran ja
kuvata tarvitsematta säätää mitään ( 51).

4. Aloita tallennus painamalla käynnistys-/pysäytyspainiketta.

• Käynnistys-/pysäytyspainikkeita on kaksi, jotta voit ohjata kameraa molemmista kahvoista.

• Kuvauksen merkkivalo vilkkuu nopeasti ja näytössä on teksti REC.

• Kun aloitat tallentamisen, kamera laskee ajan 0–10 sekuntia. Alle 10 sekunnin mittaisten
tallennusten editointi myöhemmin voi olla vaikeaa.

5. Paina käynnistys-/pysäytyspainiketta uudelleen, kun haluat keskeyttää kuvauksen.

• Kamera palaa tallennuksen taukotilaan ja näyttöön tulee teksti PAUSE.

• Käynnistys-/pysäytyspainikkeella voit keskeyttää ja aloittaa tallennuksen uudelleen niin usein
kuin haluat.

Kameralla voidaan kuvata myös matalalta. Yläkahvassa on käynnistys-/pysäytyspainike, PHOTO­painike ja zoomaussäätimet. Yläkahvan zoomaussäätimien nopeus voidaan asettaa valikosta
asentoon hidas, keskinopea tai nopea ( 40).
Lukitse yläkahvan säätimet ja estä niiden käyttäminen vahingossa siirtämällä LOCK-vipu nuolen
suuntaan.

LOCK

1

3

14

CARD TAPE

LOCK

STANDBY

STANDBY

START

STOP

2

34

Su

Tallentaminen

Kun POWER-kytkin on asennossa CAMERA, voit kytkeä kameran virran päälle ja pois päältä
valmiustilavivulla. Tämä säästää akkua ja estää käynnistys-/pysäytyspainikkeen käyttämisen
vahingossa.
Aseta kamera valmiustilaan kääntämällä valmiustilavipu asentoon STANDBY ja ota valmiustila pois
päältä kääntämällä vipu asentoon LOCK.

Kamerasta katkeaa virta automaattisesti nauhan ja kuvapäiden suojaamiseksi, jos jätät sen
tallennuksen taukotilaan yli 5 minuutin ajaksi.
Voit valita, haluatko katkaista kameran virran kokonaan (SHUT OFF) vai katkaista virran vain
tallennusosasta (VCR STOP).
VCR STOP -asennossa kameran virta jää päälle, jolloin kameran asetukset, kuten aukko ja suljinaika
säilyvät kameran muistissa. Käynnistä tallentaminen VCR STOP -tilasta painamalla käynnistys­/pysäytyspainiketta. Siirry tallennuksen taukotilaan painamalla VCR STOP Custom Key -painiketta
( 56).
Jos olet valinnut vaihtoehdon SHUT OFF ja kamerasta katkeaa virta, kytke kameran virta päälle
kääntämällä valmiustilavipu asentoon LOCK ja takaisin asentoon STANDBY.

VCR STOP

Valitse valikosta Custom Key -painikkeen toiminnoksi VCR STOP. Tällöin Custom Key -painikkeen
painaminen katkaisee virran vain tallennusosasta, mutta videokameran virta jää päälle. Näin voit
muuttaa videokameran asetuksia ilman että automaattinen virrankatkaisu häiritsee toimenpiteitä.
Kun haluat käynnistää tallentamisen, paina VCR STOP -painiketta, jolloin kamera menee
tallennuksen taukotilaan.

Kuvauksen jälkeen

Valmiustilavipu

Virransäästötoiminto

• Sulje nestekidenäyttö.

• Poista kasetti kamerasta.

• Käännä valmiustilavipu asentoon LOCK.

• Siirrä POWER -kytkin asentoon OFF.

•Irrota virtalähde.

• Jos olet käyttänyt etsintä, käännä se alas ja sisään.

Huomautuksia:

•Tee testitallennus ennen kuin aloitat kuvaamisen.

• Puhdista kuvapäät ennen tärkeää kuvausta käyttämällä Canon DVM-CL -puhdistuskasettia tai
jotakin muuta digitaalisen videokameran puhdistukseen tarkoitettua kasettia.

• Sulje nestekidenäyttö kääntämällä näyttöruutu ensin pystysuoraan itseäsi kohti. Paina näyttö sen
jälkeen oikeasta yläkulmasta kameraa vasten, kunnes se lukkiutuu paikalleen naksahtaen.

• Kuvauksen aikana et voi kuunnella ääntä kameran kaiuttimesta.

• Katso vihjeitä parempaan videokuvaukseen 38.

• Jos haluat lisätä tallennusaikaa, katso kohta "Tallennusajan muuttaminen" ( 35)

• Kuvauksen merkkivalon vilkkuminen voi heijastua objektiivista lähikuvissa tai kuvattaessa lasin läpi.
Siksi sinun ehkä kannattaa poistaa se käytöstä ( 29).

35

Su

Tallentaminen

Voit tallentaa ja katsella tallennuksia SP-nopeudella (standard play) tai LP-nopeudella (long play).
LP-nopeus pidentää tallennusajan 1,5-kertaiseksi.

Jos tallennus on tehty LP-tilassa, äänen jälkinauhoitus tai kuvien lisääminen ei ole mahdollista.
Käytä SP-tilaa, jos aiot myöhemmin lisätä ääntä tai kuvaa nauhalle.

Jos haluat käyttää LP-tilaa, avaa valikko ja valitse VCR SET UP. Valitse REC MODE
ja LP ja sulje valikko.

Huomautuksia:

• Kun kuvaat ja katselet tallennuksia LP-tilassa, nauhan ominaisuudet ja käyttöolosuhteet saattavat

vaikuttaa lopputulokseen; kuvassa saattaa näkyä mosaiikkimaista kohinaa ja äänessä saattaa
esiintyä häiriöitä toiston aikana. Siksi suosittelemme tärkeitä tallennuksia varten SP-tilaa.

• Jos tallennat samalle kasetille eri nopeuksilla, kuva saattaa vääristyä toiston aikana ja aikakoodi

voi tallentua väärin.

• Kun kamera on LP-tilassa, tallennusten välinen tauko saattaa aiheuttaa mosaiikkimaista kohinaa.

• Jos toistat jollain toisella videokameralla LP-tilassa tehtyä tallennusta tällä kameralla (tai

päinvastoin), kuvassa saattaa esiintyä mosaiikkimaista kohinaa.

REC MODE•••• SPVCR SET UP

( 18)

+

,

+

,

+

Tallennustilan (SP/LP) vaihtaminen

16:9 (laajakuvatallennus)

Tuottaa laajakuvatelevisioon sopivan videokuvan 16:9-kuvasuhteella.

1. Avaa valikko ja valitse DISP. SET UP.

2. Valitse 16:9, aseta valinnaksi ON ja sulje valikko.

+

,

+

( 18)

TAPE

CAMERA

TAPE

PLAY

(VCR)

CARD

CAMERA

TAPE

CAMERA

TAPE

PLAY

(VCR)

16:9•••••••• OFFCAM.SET UP

36

Su

Tallentaminen

Videokameran tallennusnäyttöjen kytkeminen päälle ja pois päältä

Voit vaihtaa näyttöä painamalla DISPLAY/DATA CODE

-painiketta.

Aina kun painat DISPLAY/DATA CODE -painiketta,
näyttö vaihtuu seuraavsti:

*Tulee näyttöön kun GUIDE INFO -vaihtoehtoon on asetettu D/T DISPLAY -valinta DISP. SET UP

-alivalikossa (CAMERA-valikossa).

Huomautuksia:

• Näyttö nollautuu, kun sammutat virran POWER-kytkimestä tai valmiustilavivusta.

• Samat tiedot näytetään kameraan liitetystä televisiosta (Televisionäyttö-toiminto).

• Äänitason ilmaisin voidaan näyttää tai piilottaa valikon kautta DISPLAY/DATA CODE -painikkeesta
riippumatta.

16:9-rajauksen avulla voit katsoa mallina 16:9-laajakuvarajausta normaalia 4:3-kuvasuhdetta
käytettäessä. 16:9-rajaus ei tallennu.

1. Avaa valikko ja valitse DISP. SET UP.

2. Valitse 16:9 GUIDES, aseta valinnaksi ON ja sulje valikko.

Huomautuksia:

• Näytössä näkyy "16:9" kun kuvasuhde 16:9 on valittuna.

• Jos toistat 16:9-laajakuvatallennuksen tavallisella televisiolla, kuva näyttää pystysuunnassa
litistetyltä.

+

,

+

( 18)

Normaali näyttö

Tallennustila, käyttötila, aikakoodi,
varoitukset, päiväys ja kellonaika*

Päiväys ja kellonaika

Ei näyttöä

TAPE

CAMERA

TAPE

PLAY

(VCR)

16:9GUIDES•• OFFDISP.SET UP

DISPLAY/
DATA CODE

37

Su

Tallentaminen

Kameran toimintojen vahvistusäänimerkit on esitetty käyttöoppaan kuvissa `-symbolilla. Äänimerkit
ilmaisevat tiettyjä kameran toimintoja, kuten virran kytkeytymistä, itselaukaisimen toimintaa ja
automaattista virrankatkaisua sekä myös häiriötä kameran toiminnassa. Äänimerkit eivät tallennu
nauhalle.

Kun haluat vaientaa äänimerkit, avaa valikko ja valitse SYSTEM. Valitse BEEP,
aseta valinnaksi OFF ja sulje valikko.

BEEP••• ONSYSTEM

( 18)

( 18)

+

,

+

,

+

,

+

+

,

+

Vahvistus- ja varoitusäänimerkit

Esittelytila

Voit katsella videokameran tärkeimpien toimintojen esittelyn. Esittely on mahdollista aloittaa
kahdella tavalla:

• Kun kamerassa ei ole kasettia tai muistikorttia, valitse CAM.MENU- tai C.CAM.MENU -valikosta
DEMO MODE ja sulje valikko.

• Kun kamerassa ei ole kasettia tai muistikorttia, kytke virta ja odota viisi minuuttia.

Kun haluat lopettaa esittelyn, avaa valikko ja valitse DISP. SET UP. Valitse DEMO
MODE ja OFF ja sulje valikko.

Huomautuksia:

• Aloitusanimaatio ei tule näyttöön kun esittelytila kytketään pois päältä.

• Peruuta esittelytila sen käynnistymisen jälkeen seuraavasti: paina mitä tahansa painiketta, katkaise

virta tai aseta kasetti tai muistikortti.

TAPE

CAMERA

TAPE

PLAY

(VCR)

CARD

CAMERA

CARD

PLAY

(VCR)

TAPE

CAMERA

CARD

CAMERA

DEMO MODE••• ONDISP. SET UP

38

Su

Tallentaminen

Vihjeitä parempaan videokuvaukseen

Jotta saisit mahdollisimman vakaan kuvan, pidä kamerastalujasti kiinni
oikealla kädellä ja tue oikea kyynärpäävartaloasi vasten.
Ta rvittaessa voit tukea kameraa myös vasemmalla kädellä. Ajan mittaan
opit käyttämään kameraa vaistonvaraisesti tarvitsematta irrottaa
katsettasi kuvauskohteesta.

Ote kamerasta

Jalustan käyttäminen

Äänen tallentaminen

Estääksesi kameran tahattoman liikkumisen, kiinnitä sejalustaan (tai aseta
se oikealla korkeudella olevalletasaiselle pinnalle) ja ohjaa kameraa kauko­ohjaimella.

• Kun käytät jalustaa, suojaa etsin suoralta auringonvalolta, sillä se

saattaa sulaa. (Etsimen linssi kokoaa valon.) Säädä etsimen kulmaa niin,
että aurinko ei paista siihen.

• Tarkista, että jalustan kiinnitysruuvi on enintään 5,5 mm pitkä. Pitempi

ruuvi voi vahingoittaa kameraa.

Voit liittää kameran MIC-liitttimeen ulkoisen
mikrofonin, jolloin saat lisää luovaa vapautta äänten
tallentamiseen. Kun käytät MIC-liitintä, käytä
mikrofonia, jossa on sisäänrakennettu virtalähde
(kondensaattorimikrofoni). Voit käyttää lähes mitä
tahansa stereomikrofonia, jonka pistokkeen halkaisija
on 3,5 mm. Sen äänenvoimakkuus eroaa kuitenkin
kameran sisäänrakennetun mikrofonin
äänenvoimakkuudesta.

Kääntämällä kameraa vaakatasossa eli panoroimalla
tallennat maiseman tai seuraat liikkuvaa kohdetta. Päätä
ensin alue, jonka haluat kattaa ja seiso kohti pistettä, johon
haluat päättää panoroinnin. Älä liikuta jalkojasi, vaan
käännä ylävartalosi panoroinnin aloituspisteeseen. Aloita
kuvaaminen ja ala muutaman sekunnin kuluttua kääntyä
hitaasti. Muista pitää alavartalokoko ajan paikallaan. Kun
saavutat pisteen, johon haluat päättää panoroinnin, kuvaa
kohdetta vielä muutaman sekunnin ajan.

Kallista kameraa ylöspäin korostaaksesi kohteen korkeutta.
Aloita kuvaus esimerkiksi kuvaamalla rakennuksen kattoa
ja siirry sitten vähitellen alemmaksi, kunnes kuvaat
rakennuksen juurella olevia kohteita.

Pyri valitsemaan kuvakulma jo ennen kuin aloitat kuvaamisen. Hyvä
tapa kertoa tarina videokameralla on aloittaa laajakulmalla, joka antaa
yleiskuvan maisemasta tai tilanteesta. Sen jälkeen voit siirtyä laajaan
kokokuvaan ja lopulta tuoda yksityiskohdat esiin lähikuvalla.
Kuvakulmaa kannattaa vaihdella eri otoksissa.

Muista, että jokaisella kameran liikkeellä ja kuvakulman muutoksella
tulee olla jokin tarkoitus. Vältä tarpeettomia ja sattumanvaraisia
liikkeitä.

39

Su

Tallentaminen

Pääkohteen ei tarvitse olla keskellä kuva-alaa. Usein tulos on
mielenkiintoisempi, kun sijoitat pääkohteen hieman reunemmalle. Jätä
vähän tyhjää tilaa siihen suuntaan, johon kuvattava katsoo tai johon hän
liikkuu.

Varmista, että kohteesi pää mahtuu kokonaan kuvaan. Älä rajaa kuvaa
kaulan, lantion tai polvien kohdalta, vaan hieman alempaa tai ylempää.

Kuvaa mieluiten rauhallista taustaa vasten.

Sommitteleminen

Kuvakulma

Kameran liikuttaminen

Yleiskuva

Laaja kokokuva

Lähikuva

Panoroiminen

Kallistaminen

40

Su

Tallentaminen

Zoomaaminen

Kamera on varustettu 20× optisella zoomilla ja 100× digitaalisella zoomilla. Optista ja digitaalista
zoomia voidaan käyttää kameran sivu- tai yläkahvasta tai kaukosäätimellä.

• Digitaalista zoomia ei voi käyttää CARD CAMERA -tilassa.

20×optinen zoom

40×/100×digitaalinen zoom

D.ZOOM••• OFFCAM. SET UP

( 18)

Zoomaaminen

kauemmaksi

Zoomaaminen
lähemmäksi

+

Paina zoomaussäädintä kohti W-kirjainta, kun haluat zoomata kauemmaksi
laajakulmaan.

Paina säädintä kohti T-kirjainta, kun haluat käyttää teleä.

• Zoomaussäätimien nopeutta voidaan vaihtaa CAMERA SET UP -alivalikosta (sivukahvan zoom:

muuttuva, hidas, keskinopea ja nopea; yläkahvan zoom: hidas, keskinopea ja nopea).

• Kauko-ohjaimen zoomaussäätimen nopeutta ei voida säätää.

Digitaalinen zoom suurentaa kameran zoomausalueen jopa 5-kertaiseksi.

Kun haluat ottaa digitaalisen zoomin käyttöön tai poistaa sen käytöstä, avaa
valikko ja valitse CAM.SET UP. Valitse sitten DIGITAL ZOOM, aseta valinnaksi 40 ×
tai 100 × ja sulje valikko.

Zoomaussäädin toimii tavalliseen tapaan. Voit zoomata vapaasti lähemmäksi ja kauemmaksi
suurennoksien 1× – 40× tai 1× – 100× välillä – kamera vaihtaa automaattisesti optisen zoomin
(enintään 20×) ja digitaalisen zoomin (20× – 100×).

Huomautuksia:

• Zoomatessa on hyvä pitää kuvausetäisyys vähintään yhtenä metrinä. Zoominlaajakulma-asentoa

käyttäessäsi voit kuitenkin tarkentaa jopa 1 cm:n etäisyydellä olevaan kohteeseen.

• Kuvan resoluutio heikkenee mitä kauemmaksi zoomaat kohti 100× digitaalisen zoomin aluetta.

• Kun digitaalinen zoom on asennossa 40×, ilmaisin pitenee ja näkyy vaaleansinisenä. Kun
digitaalinen zoom on asennossa 100×, ilmaisin pitenee jälleen ja näkyy tummansinisenä.

T

ZOOM

WT

W

T

W

TAPE

CAMERA

41

Su

Tallentaminen

Nestekidenäytön käyttäminen

Paina nestekidenäytön OPEN -painiketta ja avaa näyttö
vetämällä se esiin kameran kyljestä. Nestekidenäytön
virta kytkeytyy päälle ja etsimen virta katkeaa
automaattisesti. Kun suljet nestekidenäytön, sen virta
katkeaa automaattisesti ja etsimen virta kytkeytyy
takaisin päälle.

Avaa nestekidenäyttö suoraan kulmaan (90°) kameraan
nähden.

Voit säätää näytön kulman sopivaksi pyörittämällä sitä
takaisinpäin (enintään 180°) ja eteenpäin (enintään 90°)
akselinsa ympäri.

Jos käännät näytön 180° takaisinpäin, kuvattava voi
tarkkailla näyttöä, tai voit kuvata itseäsi. Etsin toimii
normaalisti nestekidenäytön ollessa tässä asennossa.

Tästä asennosta voit myös kääntää näytön kameran
kylkeä vasten siten, että näyttöruutu on ulospäin.

Huomautuksia:

• Varo koskemasta näyttöruutuun nestekidenäyttöä kääntäessäsi.

• Älä kanna kameraa pitämällä kiinni nestekidenäytöstä tai etsimestä.

• Varmista, että näyttö on 90 asteen kulmassa, ennen kuin pyörität sitä taakse- tai eteenpäin.

• Käännä nestekidenäyttö aina ensin pystyasentoon ennen kuin suljet sen tai käännät sen vasten

kameran kylkeä.

• Sulje nestekidenäyttö aina kokonaan, kun se ei ole käytössä.

• Älä milloinkaan jätä nestekidenäyttöä, etsintä tai objektiivia suoraan auringonvaloon ulos tai

ikkunan ääreen. Ne voivat vahingoittua.

• Nestekidenäyttöön kohdistuva kirkas valo saattaa aiheuttaa heijastuksen, jolloin näytön kuvaa on

vaikea nähdä. Käytä tällöin etsintä. Voit myös säätää näytön kirkkautta.

Nestekidenäytön avaaminen

Nestekidenäytön kulman muuttaminen

42

Su

Tallentaminen

Kun käännät nestekidenäytön osoittamaan eteenpäin
samaan suuntaan kuin objektiivi, voit antaa kuvattavan
tarkkailla näyttöä tai kuvata helposti itseäsi.

• Voit valita valikosta näytön käänteisyyden päälle (LCD

MIRROR ON) tai pois päältä (LCD MIRROR OFF).

Voit säätää nestekidenäytön ja etsimen kirkkautta toisistaan riippumatta.

1. Avaa valikko ja valitse DISP. SET UP.

2. Valitse LCD BRIGHT tai EVF BRIGHT ja säädä kirkkaus sopivaksi.

• Vaalenna näyttöä liikuttamalla SELECT-valitsinta ylös ja tummenna näyttöä liikuttamalla

valitsinta alas.

3. Sulje valikko.

Huomautuksia:

• Videokamera säilyttää kirkkausasetukset vaikka katkaiset kamerasta virran (POWER-kytkin

asentoon OFF).

• Nestekidenäytön kirkkausasetus ei vaikuta tallenteiden eikä etsinnäytön kirkkauteen.

Tietoja nestekidenäytöstä

Tämän kameran nestekidenäyttö (LCD) on huolellisen tarkkuustyön tulos.
Nestekidenäytössä saattaa kuitenkin näkyä pysyvästi mustia tai kirkkaita valopisteitä (punaisia,
sinisiä tai vihreitä). Tämä ei ole merkki häiriöstä, eivätkä pisteet tallennu nauhalle. (Toimivien
pisteiden osuus on yli 99,99 %)

Näytön kirkkauden säätäminen

Kuvattava ja kuvauksen tarkkaileminen

LCD BRIGHT••DISP. SET UP

–

+

EVF BRIGHT••

–

+

( 18)

( 18)

+

,

+

,

+

,

+

+

,

+

TAPE

CAMERA

TAPE

PLAY

(VCR)

CARD

CAMERA

CARD

PLAY

(VCR)

CAMERA

LCD MIRROR••• ONDISP. SET UP

TAPE

CAMERA

CARD

43

Su

Tallentaminen

Näyttöön tulevat ilmaisimet peilikuva-asetusta käytettäessä:

Kun haluat poistaa peilikuvatoiminnon käytöstä, avaa valikko ja valitse DISP.SET UP.
Valitse MIRROR ja sitten OFF ja sulje valikko.

• LCD MIRROR ON: Kuva näkyy näytössä peilikuvana.

• LCD MIRROR OFF: Kuva näkyy näytössä kuten tallenteessa.

• Vaikka valinnaksi on asetettu LCD MIRROR ON, se ei vaikuta tallenteeseen.

TAPE CAMERA -tila:

CARD CAMERA -tila
Tallentaminen muistikortille

REC
REC PAUSE

-painike,
EJECT

CARD CAMERA -tila:

Ei korttia
Tallentaminen
muistikortille

Äänitason ilmaisin näkyy seuraavasti:

Nestekidenäytössä

Automaattinen Käsinsäätö

Etsimessä

Automaattinen Käsinsäätö

44

Su

Tallentaminen

Pienikin käden liikahdus näkyy yleensä videokuvassa, etenkin telekuvauksessa. XM2-kameran
optisen kuvanvakaimen ansiosta saat vakaita tallennuksia myös pitkillä polttoväleillä kuvatessasi.
Toisin kuten elektroniset kuvanvakaimet, optinen kuvanvakain ei heikennä kuvanlaatua. Optinen
kuvanvakain pystyy kompensoimaan erilaisia videokameran liikkeitä – voit tallentaa vakaata kuvaa,
vaikka kuvaisit liikkuvasta autosta.

Kun haluat poistaa kuvanvakaimen käytöstä, avaa valikko ja valitse CAM.SET UP.
Valitse sitten IMAGE S. i, aseta valinnaksi OFF ja sulje valikko.

• i-merkki tulee näyttöön, kun kuvanvakain on käytössä.

• Kuvanvakainta ei voi poistaa käytöstä, kun ohjelmavalitsin on asennossa [

(täysautomaattiohjelma).

Huomautuksia:

• Valita säilyy kameran muistissa, vaikka kamerasta sammutetaan virta.

• Kuvanvakain pystyy korjaamaan kameran tavalliset heilahdukset ja tärähdykset.

• Älä käytä kuvanvakainta silloin, kun kamera on asetettu jalustalle.

IMAGE S.i••• ONCAM.SET UP

( 18)

+

,

+

Optisen kuvanvakaimen poistaminen käytöstä

TAPE

CAMERA

CARD

CAMERA

45

Su

Tallentaminen

Kirkkaina päivinä tai erittäin kirkkailla paikoilla kuvattaessa kuva saattaa samentua, vaikka
himmentimen aukko olisikin pienimmillään. Tässä tapauksessa ND-suodattimen käyttämisen tulisi
poistaa ongelma.

Kytke ND-suodatin päälle painamalla ND FILTER ON/OFF -painiketta.

• ND näkyy näytössä jatkuvasti, kun ND-suodatin on päällä.

–Teksti ND ON vilkkuu näytössä ilmoittaen, että ND-suodatin kannattaa kytkeä päälle. (Teksti ei

kuitenkaan tule näyttöön käsinsäätötilassa tai kun valotus on lukittuna.)

–Teksti ND ON näkyy näytössä ja "ON" vilkkuu, kun ulkoinen ND-suodatin* kannattaa asentaa tai

kun valaistusolosuhteet ovat silti liian kirkkaat, vaikka ND-suodatin on kytketty päälle.

–Teksti ND OFF näkyy näytössä ja "OFF" vilkkuu varoittaen, että olosuhteet eivät ole enää oikeat

ND-suodattimen käyttämiseen. Jos tämä varoitus tulee näyttöön, kytke ND-suodatin pois päältä
painamalla uudelleen ND FILTER ON/OFF -painiketta.

* Jos ulkoista ND-suodatinta ei ole asennettuna, aseta suljinaika nopeammaksi Tv-tilassa tai

suurenna aukkoa Av-tilassa.

Huomautuksia:

• Et voi kytkeä ND-suodatinta päälle tai pois päältä, kun valotus on lukittuna tai kun PHOTO-

painike on painettu puoleenväliin.

• Valinta säilyy kameran muistissa, vaikka käännät valmiustilavivun LOCK-asentoon. Valinnaksi palaa

kuitenkin OFF, jos katkaiset kamerasta virran (POWER-kytkin asentoon OFF).

ND-suodattimen käyttäminen

ND FILTER

ON /OFF

46

Su

Tallentaminen

Voit tallentaa valokuvan kaltaisia stillkuvia. Kamera tallentaa nauhalle kuvaa ja ääntä muutaman
sekunnin ajan. Valotus säätyy automaattisesti.
Kun aloitat kuvaamisen stillkuvalla, sinun on helppo löytää tallennuksen alku myöhemmin valokuvan
hakutoiminnolla ( 91).

Stillkuvien ottaminen on mahdollista milloin tahansa tavallisen videokuvauksen aikana, tai voit
asettaa kameran tallennuksen taukotilaan ennen kuin otat stillkuvan.

Paina PHOTO-painike kokonaan alas, jolloin kamera ottaa stillkuvan heti.

• Kamera ottaa kuvan välittömästi ja tallentaa "valokuvaa" nauhalle noin 6 sekunnin ajan.
Tänä aikana kamera tallentaa myös ääntä ja stillkuva näkyy näytössä.

• Näyttöön tulee laskuri, joka laskee ylöspäin kameran tallentaessa kuvaa.

• Kamera palaa tallennuksen taukotilaan.

1. Paina PHOTO-painike puoliväliin ja pidä sitä paikallaan:

• Näytön oikeassa alakulmassa vilkkuu teksti PHOTO.

•Valotus on lukittu.

•Valkoinen F vilkkuu näytössä, kunnes kamera on säätänyt tarkennuksen. Kun kamera on
valmis ottamaan stillkuvan, sama merkki palaa yhtäjaksoisesti vihreänä.

• Jos kohde ei ole automaattitarkennukseen sopiva ( 142), kamera ei ehkä pysty
tarkentamaan ja näytössä vilkkuu valkoinen F. Jatka pitämällä PHOTO-painiketta puoliksi
painettuna ja tarkenna käsin tarkennusrenkaalla.

• Jos käytät käsintarkennusta ( 77), F-merkki palaa vihreänä. Tarkenna kuva
tarkennusrenkaalla.

Kun haluat tallentaa stillkuvia muistikortille, katso 116.

Tallentamisen aikana

Tallennuksen taukotilan aikana

+

Stillkuvien tallentaminen nauhalle


TAPE

CAMERA

47

Su

Tallentaminen

2. Ota stillkuva painamalla PHOTO-painike kokonaan alas.

• Kamera ottaa kuvan välittömästi ja tallentaa "valokuvaa" nauhalle noin 6 sekunnin ajan.
Tänä aikana kamera tallentaa myös ääntä ja stillkuva näkyy näytössä.

• Näyttöön tulee laskuri, joka laskee ylöspäin kameran tallentaessa kuvaa. Fhäviää näytöltä.

• Kamera palaa tallennuksen taukotilaan.

Huomautuksia:

• Kamera palaa tallennuksen taukotilaan automaattisesti tallennettuaan stillkuvaa noin 6 sekunnin
ajan. Jos siirrät POWER-kytkimen heti OFF-asentoon, virta katkeaa vasta tallennuksen päätyttyä.

• Kauko-ohjaimen PHOTO-painiketta ei voi painaa puoliväliin. Paina painike pohjaan, jolloin kamera
ottaa kuvan heti.

48

Su

Tallentaminen

Frame-tapaa voidaan käyttää, kun haluat katsoa videota otos otokselta ilman kenttävirhettä
(vilkkumista, jota normaalisti esiintyy videon taukotilassa). Kuvan vaakaresoluutio paranee
puolitoistakertaiseksi. Voit toiston aikana siirtyä taukotilaan koska tahansa ja saat kristallinkirkkaan
stillkuvan näyttöön tai kameraan liitettyyn televisioon. Voit myös siirtää haluamasi stillkuvat
tietokoneelle kuvankäsittelyä ja tulostamista varten.
Koska kuvataajuus on lähellä elokuvan taajuutta, tätä tapaa voidaan käyttää luomaan
"elokuvanomainen vaikutelma".

1. Siirrä ohjelmavalitsin asentoon Q (ohjelmoitu AE).

2. Avaa valikko ja valitse CAM. SET UP.

3. Valitse MOVIE MODE, aseta valinnaksi FRAME ja sulje valikko.

• Näyttöön tulee teksti FRAME.

Huomautuksia:

• Kun haluat palata normaaliin videokuvaukseen, aseta CAMERA-valikon MOVIE MODE -kohtaan
vaihtoehdoksi NORMAL.

• Frame-tapaa ei voi käyttää täysautomaattiohjelman kanssa.

• Frame-tavalla tallennettu ei välttämättä toistu täysin sujuvasti normaalissa toistossa.

• Digitaalisia tehosteita WIPE, OVERLAP, STROBE ja TRAIL ei voi käyttää, kun MOVIE MODE ­kohtaan on valittu vaihtoehdoksi FRAME.

MOVIE MODE•• NORMALCAM.SET UP

( 18)

+

Tallennustavan valitseminen

(Normaali/Frame)

TAPE

CAMERA

49

Su

Tallentaminen

Tallennuskohdan haku ja otoksen lopun tarkistus

Kun kamera on tallennuksen taukotilassa, voit
toistaa nauhaa eteen- tai taaksepäin
tallennuskohdan haulla ja löytää kätevästi
kohdan, josta voit aloittaa tallennuksen tai jatkaa
sitä. Tallennuskohdan haku on hyödyllinen silloin,
kun haluat lisätä otoksen osittain kuvatulle
kasetille. Käyttämällä tallennuskohdan hakua,
varmistat että otosten väli on sujuva, eikä siihen
jää häiriöitä.

1. Pidä REC SEARCH + tai - -painiketta painettuna samalla, kun katsot näytön
kuvaa.

• Pluspainike toistaa nauhaa eteenpäin ja miinuspainike taaksepäin.

2. Vapauta painike löydettyäsi kohdan, josta haluat aloittaa nauhoituksen.

• Kamera palaa tallennuksen taukotilaan.

+

+

Tallennuskohdan haku

Otoksen lopun tarkistus

Kun kamera on tallennuksen taukotilassa, voit tarkistaa nopeasti viimeksi kuvaamasi otoksen
viimeiset sekunnit, minkä jälkeen kamera palaa automaattisesti tallennuksen taukotilaan. Näin
varmistat, että otos on tallentunut moitteettomasti, ja sitten voit jatkaa kuvaamista ilman, että
kuvaan tulee häiriöitä.

1. Paina c (otoksen lopun tarkistus) -painiketta ja vapauta se samalla, kun katsot
kuvaa näytössä.

• Kamera kelaa nauhaa taaksepäin, toistaa muutamat viimeiset sekunnit ja palaa tallennuksen

taukotilaan.

Huomautus:

• Näytöllä saattaa näkyä häiriöitä tallennuskohdan haku- ja otoksen lopun tarkistus -toimintojen

aikana.

TAPE

CAMERA

REC SEARCH

TAPE

CAMERA

50

Su

Tallentaminen

Erilaisten kuvausohjelmien käyttäminen

Kamerassa on seitsemän kuvausohjelmaa. Niissä käytetään erilaisia kameran asetusten yhdistelmiä
valotuksen ja muiden säätöjen sovittamiseksi eri kuvaustilanteisiin.

Toimintojen käytettävyys eri kuvausohjelmissa

h = Käytettävissä , i = Ei käytettävissä

1): Voidaan käyttää, kun valotus on lukittu.

2): Taajuus voidaan valita, kun Clear Scan on aktivoitu.

3): Suljinaikaa ei voida muuttaa, kun valotus on lukittu ja Clear Scan on aktivoitu.

Kuvausohjelma

Täys-

Autom Tv Av Käsinsäätö

Hiekka & lumi

Pistevalo

automaatti
EXP-valitsin:Valotuksen lukitus ihihh
EXP-valitsin:

Aukon säätö

iii1)hhi1)i

1)

EXP-valitsin:Suljinaika iihi1)hi1)i
EXP-valitsin: iihi

1)

i

Herkkyysvahvistuksen säätö

WBALANCE SELECT -painike

i

(Automaattinen)

h

W BALANCE SET -painike ih
Valinnainen kuvan esiasetus ih
CSTM PRESET -painike ih
FOCUS A/M -painike ih
Tarkennusrengas ih
CSTM KEY -painike hh

Tallennustapa

i

(Normaali)

h

16:9

i

(OFF)

h

Clear scan -taajuus iih2)ih

2)

i

Clear scanin aktivointi iih3)ih i

Digitaaliset tehosteet
(ei väripalkit)

ih

Väripalkit h

Digitaalinen zoom (vain TAPE
CAMERA -tila)

h

51

Su

Tallentaminen

Täysautomaatti

Automaatti (Auto)

Kameran käyttäminen on helpointa silloin, kun ohjelmavalitsin on
asennossa [. Kamera huolehtii valotuksesta, tarkennuksesta ja
muista säädöistä. Sinun tarvitsee vain suunnata kamera kohteeseen
ja kuvata.

Aseta ohjelmavalitsin normaaleissa kuvausolosuhteissa asentoon
AUTO. Tämä ohjelma on muuten samanlainen kuin
täysautomaattiohjelma, mutta voit halutessasi käyttää kaikkia
kameran käsisäätöjä.

[

AUTO

1. Siirrä ohjelmavalitsin asentoon Q (ohjelmoitu AE).

2. Avaa ohjelmavalikko painamalla SELECT-valitsinta.

3. Siirrä nuoli halutun vaihtoehdon kohdalle valikossa liikuttamalla SELECT­valitsinta ylös tai alas.

4. Valitse haluamasi ohjelma painamalla SELECT-valitsinta.

• Valitsemasi ohjelman nimi tulee näyttöön.

Huomautuksia:

•Valitsemasi kuvausohjelman nimi näkyy koko ajan näytön vasemmassa reunassa lukuun ottamatta

automaattista ohjelmaa (AUTO), jonka nimi katoaa 4 sekunnin kuluttua.

• Vältä ohjelman vaihtamista kuvauksen aikana, sillä se saattaa aiheuttaa äkillisen muutoksen kuvan

kirkkauteen.

• Kuvausohjelmat eivät sovellu kaikkiin valaistusolosuhteisiin. Kuva saattaa välkkyä tai näyttöön

saattaa ilmestyä kirkas juova, jos käytät ohjelmia niille sopimattomissa olosuhteissa.

+

,

+

Kuvausohjelman valitseminen

[

AUTO

TAPE

CAMERA

CARD

CAMERA

52

Su

Tallentaminen

Käytä tätä ohjelmaa aukon (himmentimen halkaisijan) säätämiseen,
jolloin voit hallita parhaalla mahdollisella tavalla syväterävyyttä.
Voit valita kymmenestä aukkoarvosta (f/1.6, f/2.0, f/2.4, f/2.8,
f/3.4, f/4.0, f/4.8, f/5.6, f/6.7, f/8.0) TAPE CAMERA -tilassa ja
yhdeksästä aukkoarvosta CARD CAMERA -tilassa (f/2.0 – f/8.0).
Suljinaika ja herkkyysvahvistus säädetään automaattisesti.

Valitse Av-tila ja aseta aukko liikuttamalla EXP-valitsinta ylös tai alas.

•Avaa aukkoa (pienennä F-lukua) siirtämällä valitsinta kohti + -merkkiä ja sulje aukkoa (suurenna
F-lukua) siirtämällä valitsinta kohti – -merkkiä.

• Jos yrität asettaa F-luvun, joka on joko liian suuri tai pieni kyseisiin kuvausolosuhteisiin, tästä
kertova ilmaisin vilkkuu näytössä. Suurenna tai pienennä asetusta, kunnes ilmaisin ei enää vilku.

Huomautuksia:

•Valittu aukkoarvo ei säily muistissa, jos katkaiset kamerasta virran, vaihdat kuvausohjelmaa tai
säädät valotusta.

• Jos ND-suodatin on otettu käyttöön (ON), F-luvun suurentaminen saattaa tummentaa kuvaa.
Ota ND-suodatin pois päältä (OFF) ja valitse asetus uudelleen.

Aukon esivalinta (Av)

Av

Käytä tätä ohjelmaa suljinajan valitsemiseen. Aukko ja
herkkyysvahvistus säädetään automaattisesti.

Valitse Tv-tila ja aseta suljinaika liikuttamalla EXP­valitsinta ylös tai alas.

•Valitse pitempi suljinaika siirtämällä valitsinta kohti +-merkkiä (kuvasta tulee kirkkaampi) tai
lyhyempi suljinaika siirtämällä valitsinta kohti –-merkkiä (kuvasta tulee tummempi).

Suljinajat

•Valittavana on 12 suljinaikaa välillä 1/6 – 1/16000. Käytettävissä olevat suljinajat CARD CAMERA

-tilassa ovat ajat välillä 1/50 – 1/500. Jos vaihdat TAPE CAMERA -tilasta CARD CAMERA -tilaan,
suljinajat muuttuvat automaattisesti:

- Suljinaika 1/1000 tai nopeampi TAPE CAMERA -tilassa → 1/500.

- Suljinaika 1/25 tai hitaampi TAPE CAMERA -tilassa → 1/50

• Kun kuvaat ulkona pilvettömänä kirkkaana päivänä, kamera asettaa usein suuren F-luvun
säätääkseen kameraan tulevaa valoa, jolloin tarkennus ei toimi kunnolla. Tätä voidaan korjata
valitsemalla lyhyempi suljinaika tai pienentämällä valon määrää ND-suodattimella.

• Jos yrität asettaa suljinajan, joka on joko liian lyhyt tai pitkä kyseisiin kuvausolosuhteisiin, tästä
kertova ilmaisin vilkkuu näytössä. Suurenna tai pienennä asetusta, kunnes ilmaisin ei enää vilku.

• Kuva saattaa näyttää karkealta lyhimpiä suljinaikoja käytettäessä.

Huomautuksia:

• Kun kuvaat olosuhteissa, joissa on erittäin vähän valoa, suosittelemme lisävarusteena saatavan
Canon Speedlite -salamalaitteen ( 66) tai videovalon käyttöä ( 71).

•Valittu suljinaika ei säily muistissa, jos katkaiset kamerasta virran, vaihdat kuvausohjelmaa tai
säädät valotusta.

Suljinajan esivalinta (Tv)

TV:

Av

TV:

53

Su

Tallentaminen

Käsinsäätö (Manual) ( 74)

Hiekka & lumi (Sand & Snow)

Kohdevalo (Spotlight)

Tällä ohjelmalla saat täydet luovat vapaudet kameran käyttöön. Voit asettaa
erikseen aukon, suljinajan ja herkkyysvahvistuksen, jolloin saat juuri haluamasi
valotuksen.
Voit valita 30 suljinajasta (1/6 – 1/16000), 19 aukkoarvosta (f/1.6 – f/8.0) ja
neljästä 4 herkkyysvahvistusarvosta (0 dB – +18dB) TAPE CAMERA -tilassa.

Valitse MANUAL-tila ja aseta suljinaika, aukko ja herkkyysvahvistus.

• Katso lisätietoja kohdasta "Valotuksen säätäminen käsin" ( 74).

Käytä kohdevalo-ohjelmaa kuvatessasi tummassa
ympäristössä olevaa kirkkaasti valaistua kohdetta, kuten
esiintyjiä näyttämöllä. Kamera säätää valotuksen
automaattisesti niin, että kohde ei ylivalotu.

Tätä ohjelmaa kannattaa käyttää, kun tausta on niin
kirkas, että varsinainen kohde näyttää tummalta
etsimessä tai nestekidenäytössä. Näin voi käydä
esimerkiksi aurinkoisella uimarannalla tai lumisessa
rinteessä. Ohjelma saattaa aiheuttaa hieman värinää
toistokuvaan liikkuvaa kohdetta kuvattaessa.

SPOTLIGHT

SAND & SNOW

MANUAL

SAND & SNOW

SPOTLIGHT

Voit valita mikrofonin äänen kuvaustilanteeseen sopivaksi.

* Käytettävissä vain kun äänen AUDIO DUB. -valikossa valinnaksi on asetettu MIC. IN.

1. Avaa VCR SET UP -alivalikko ja valitse MIC.

2. Valitse asetus ja sulje valikko.

NORMAL: Yleinen kuvaaminen.
VOICE: Tallennettaessa henkilön ääntä.
W SCREEN: Kuvattaessa tuulisilla paikoilla, kuten rannalla tai rakennusten lähellä. Huomaa, että

heikot äänet saatetaan vaimentaa tuulen äänten kanssa.

54

Su

Tallentaminen

Äänen tallentaminen

XM2-kameralla voidaan tallentaa ääntä kahdessa äänitystilassa:

• 16-bittinen (48 kHz, 2 kanavaa), paras äänenlaatu

• 12-bittinen (32 kHz, 2 – 4 kanavaa), jolloin tallennetaan kahdelle kanavalle (stereo 1) ja jätetään
kaksi kanavaa (stereo 2) vapaaksi myöhemmin lisättävää ääntä varten.

* Käytettävissä vain kun AUDIO DUB. -valikossa valinnaksi on asetettu MIC. IN.

1. Kun haluat vaihtaa tilaa, avaa VCR SET UP -valikko ja valitse AUDIO MODE.

2. Valitse tila ja sulje valikko.

•Valitsemasi tilan nimi näkyy näytössä neljän sekunnin ajan.

Huomautus:

• Katso tarkemmat tiedot äänen ulostulokanavista ja siitä, kuinka toistetaan nauhaa, johon on
lisätty ääntä stereo 2 -kanavalle 109.

+

,

+

*

( 18)

+

,

+

*

Äänitystilan valitseminen

Sisäänrakennetun mikrofonin äänen valitseminen

MIC••••••••••NORMAL VCR SET UP

( 18)

TAPE

CAMERA

TAPE

PLAY

(VCR)

AUDIO MODE•• 16bit VCR SET UP

TAPE

CAMERA

TAPE

PLAY

(VCR)

55

Su

Tallentaminen

Kamera asettaa äänen tallennustason automaattisesti, kun REC LEVEL -kytkin on asennossa A. Voit
kuitenkin säätää sisäänrakennetun mikrofonin tai MIC-liittimeen tai varusteluistiin liitetyn ulkoisen
mikrofonin tallennustasoa (mukaan lukien lisävarusteena saatavaan MA-300-mikrofonisovittimeen
liitetyt mikrofonit).

Kamera on varustettu kameran sivussa olevalla äänitason ilmaisimella. Saat äänitason ilmaisimen
myös nestekidenäyttöön tai etsimeen (avaa valikko, valitse DISPLAY SET UP ja aseta AUDIO LEVEL ­kohtaan valinnaksi ON).

Äänitason ilmaisin kameran sivussa:

Automaattisäädöllä: Käsinsäädöllä:

Äänitason ilmaisin nestekidenäytöllä tai etsimessä:

Automaattisäädöllä: Käsinsäädöllä:

1. Siirrä REC LEVEL -kytkin asentoon M.

2. Säädä tallennustaso L/R LEVEL -valitsimella.

• Säädä taso niin, että se on hieman yli 12 (suurempi 2-merkki nestekidenäytöllä tai etsimessä).

• Säädä tasapaino tarvittaessa L/R LEVEL -valitsimella.

•Vaikka säädät LEVEL-valitsimen minimiasentoon, liian voimakkaat äänet saattavat silti säröytyä.
Kytke tällöin mikrofonin vaimennus päälle.

Käytä mikrofonin vaimennusta, jos haluat pienentää tulevan äänen tasoa tai korjata äänen
säröytymistä kuvaamisen tai äänen jälkinauhoituksen aikana. Tarkkaile tulevan äänen tasoa
kuulokkeilla. Aseta vaimennus tarvittaessa päälle (ON) CAMERA- tai VCR-valikon VCR SET UP

-alivalikosta.

Äänen tallennustason säätäminen

L

-dB 50 40 30 20 12 620
R

L

-dB 50 40 30 20 12 620
R

MANU

Mikrofonin vaimennus

56

Su

Tallentaminen

1. Avaa valikko ja valitse CUSTOM KEY.

2. Valitse toiminto.

3. Sulje valikko.

+

,

+

,

+

,

+

( 18)

Custom Key -painikkeen käyttäminen

Voit sijoittaa usein käytettyjä toimintoja ohjelmoitavaan custom key -painikkeeseen (TAPE CAMERA

-tilasta, TAPE PLAY (VCR) -tilasta, CARD CAMERA -tilasta ja CARD PLAY (VCR) -tilasta riippumatta).
Näin voit räätälöidä kameran omiin kuvaustilanteisiisi sopivaksi.

Oletusasetukset:

Kun haluat tarkistaa voimassaolevat CSTM KEY -painikkeen asetukset TAPE CAMERA- tai CARD
CAMERA -tilassa, avaa valikko, valitse DISPLAY SET UP, GUIDE INFO ja CUSTOM KEY. TAPE PLAY
(VCR)- tai CARD PLAY (VCR) -tilassa: avaa valikko, valitse DISPLAY SET UP ja aseta CUSTOM KEY

-kohtaan valinnaksi ON. Senhetkinen asetus näkyy näytössä.

Alla on esitetty toiminnot, jotka voidaan sijoittaa ohjelmoitavaan painikkeeseen.
* Tähdellä merkittyjä toimintoja voidaan käyttää vain ohjelmoitavalla painikkeella.

TAPE CAMERA -tila: INDEX WRITE(hakumerkin lisäys)
TAPE PLAY (VCR) -tila: TV SCREEN (televisionäyttö)
CARD CAMERA -tila: ZEBRA PATTERN(seeprakuvio)
CARD PLAY (VCR) -tila: TV SCREEN (televisionäyttö)

TAPE + CAMERA

Hakumerkin lisäys*
Seeprakuvio
VCR Stop -tila*
Televisionäyttö
Mikrofoni
Mikrofonin vaimennus
Sivukahvan zoomin nopeus
Yläkahvan zoomin nopeus
Äänitason ilmaisin
Automaattivalotuksen korjaus
Kuvanvakain

TAPE + PLAY (VCR)

Televisionäyttö
Mikrofoni
Mikrofonin vaimennus
Äänen vaimennus
Äänitason ilmaisin

CARD + CAMERA

Seeprakuvio
Televisionäyttö
Sivukahvan zoomin nopeus
Yläkahvan zoomin nopeus
Valotuksen korjaus
Kuvanvakain

CARD + PLAY (VCR)

Televisionäyttö

Custom Key -painikkeen asetuksen muuttaminen

TAPE

CAMERA

CUSTOM KEY

TAPE

PLAY

(VCR)

CARD

CAMERA

CARD

PLAY

(VCR)

Voit lisätä tallennukseen hakumerkin helpottomaan hakua VCR-tilassa.

• Hakumerkkiä ei voi lisätä tai poistaa myöhemmin.

• "INDEX WRITE" -painiketta ei voi käyttää valokuvauksen tai jaksottaistallennuksen yhteydessä.

• Hakumerkin lisäys voidaan suorittaa vain CSTM KEY -painikkeella.

• Tallennustilassa

Paina "INDEX WRITE" -painiketta, jolloin hakumerkki tallentuu noin 6 sekunnin ajan. Tallennuksen
aikana etsimessä näkyy teksti INDEX.

• Tallennuksen taukotilassa

1. Paina "INDEX WRITE" -painiketta ja näyttöön tulee teksti INDEX.

2. Aloita tallennus painamalla käynnistys-/pysäytyspainiketta.

• Hakumerkki tallentuu noin 6 sekunnin ajan. Teksti INDEX häviää tämän jälkeen näytöltä.

Seeprakuvio tarkoittaa vinottaisia raitoja, jotka tulevat näyttöön ilmoittaen ylivalottuvista alueista.
Käytä kuviota apuna aukon (himmentimen) ja suljinajan säätämisessä.
Tämä toiminto voidaan valita myös CAM. SET UP -kohdasta CAMERA- tai CARD CAMERA -valikosta
(ZEBRA). Seeprakuvion tasoa voidaan säätää samasta alivalikosta (ZEBRA LEVEL) ( 83).

Valitse seeprakuvion näyttö painamalla "ZEBRA"-painiketta. Ota kuvion näyttö pois päältä
painamalla painiketta uudelleen.

• Kamera ei tallenna seeprakuviota. Kuvio näkyy vain näytössä.

Voit sammuttaa videokameran tallennusosasta virran ja jättää kameraosan virran päälle. Näin voit
muuttaa kameran asetuksia 5 minuutin kuluttua tapahtuvasta automaattisesta virrankatkaisusta
välittämättä.

• VCR STOP -toimintoa voidaan käyttää vain ohjelmoitavalla painikkeella.

Sammuta tallennusosasta virta painamalla "VCR STOP" -painiketta. Palaa tallennuksen taukotilaan
painamalla painiketta uudelleen.

Hakumerkin lisäys

Seeprakuvio

• Kuhunkin custom key -painikkeelle sijoitettuun toimintoon viitataan nimittämällä custom key ­painiketta kyseisen toiminnon painikkeeksi (esim. "INDEX WRITE" -painike).

VCR Stop -tila

+

,

+

+

+

57

Su

Tallentaminen

CSTM KEY -painikkeen käyttäminen

TAPE

CAMERA

TAPE

CAMERA

CARD

CAMERA

TAPE

CAMERA

58

Su

Tallentaminen

Voit näyttää nestekidenäytön/etsimen tiedot kameraan liitetyssä televisiossa.
Tuo tiedot televisioon painamalla "TV SCREEN" -painiketta. Peruuta painamalla painiketta
uudelleen.

* Käytettävissä vain kun AUDIO DUB. -valikossa valinnaksi on asetettu MIC. IN.

Paina "MIC"-painiketta. Valitse äänenlaatu (NORMAL, VOICE, W. SCREEN) liikuttamalla SELECT­valitsinta ylös tai alas ja paina SELECT-valitsinta.

* Käytettävissä vain kun AUDIO DUB. -valikossa valinnaksi on asetettu MIC. IN.

Käytä mikrofonin vaimennusta jos haluat pienentää mikrofonin kautta tulevan äänen tasoa tai
korjata äänen säröytymistä tallentamisen tai äänen jälkinauhoituksen aikana.

Paina "MIC ATT" -painiketta. Valitse vaihtoehdoksi ON (päällä) tai OFF (pois päältä) liikuttamalla
SELECT-valitsinta ylös tai alas ja paina SELECT-valitsinta.

Paina "ZOOM GRIP" -painiketta. Valitse sivukahvan zoomin nopeus (VARIABLE, LOW, MEDIUM,
FAST) liikuttamalla SELECT-valitsinta ylös tai alas ja paina SELECT-valitsinta.

Paina "ZOOM HANDLE" -painiketta. Valitse yläkahvan zoomin nopeus (LOW, MEDIUM, FAST)
liikuttamalla SELECT-valitsinta ylös tai alas ja paina SELECT-valitsinta.

Sivukahvan zoomin nopeus

Yläkahvan zoomin nopeus

Televisionäyttö

Mikrofoni

Mikrofonin vaimennus

+

,

+

+

,

+

,

+

,

+

+

,

+*

+

,

+*

+

,

+

TAPE

CAMERA

TAPE

TAPE

CAMERA

TAPE

PLAY

(VCR)

TAPE

TAPE

CAMERA

CARD

PLAY

(VCR)

CAMERA

TAPE

CAMERA

PLAY

(VCR)

CARD

CARD

CAMERA

PLAY

(VCR)

TAPE

CAMERA

CARD

CAMERA

59

Su

Tallentaminen

Tuo äänitason ilmaisin nestekidenäyttöön/etsimeen painamalla "AUDIO LEVEL" -painiketta. Peruuta
painamalla painiketta uudelleen.

• Käytettävissä vain kun kuvausohjelmaksi on valittu AUTO, Tv tai Av.

Tuo AE SHIFT -valikko näyttöön painamalla "AE SHIFT" -painiketta. Valitse arvo väliltä –2.0 – +2.0
liikuttamalla SELECT-valitsinta ylös tai alas. Sulje valikko painamalla SELECT-valitsinta.

Ota kuvanvakain käyttöön ja pois käytöstä painamalla "Image Stabilizer" -painiketta.

Käytä äänen vaimennusta, jos haluat pienentää tulevan äänen tasoa tai korjata äänen säröytymistä
kuvaamisen tai äänen jälkinauhoituksen aikana.

Paina "AUDIO ATT" -painiketta. Valitse vaihtoehdoksi ON (päällä) tai OFF (pois päältä) liikuttamalla
SELECT-valitsinta ylös tai alas ja paina SELECT-valitsinta.

Äänitason ilmaisin

Automaattivalotuksen korjaus

Äänen vaimennus

+

,

+

+

,

+

Kuvanvakain

+

,

+

+

TAPE

CAMERA

TAPE

PLAY

(VCR)

CAMERA

CAMERA

TAPE

CAMERA

CARD

TAPE

TAPE

CAMERA

CARD

CAMERA

Kamera säilyttää viimeksi kuvatun otoksen viimeisen
kuvan stillkuvana ennen siirtymistä tallennuksen
taukotilaan. Kun aloitat kuvauksen uudelleen,
videokuva tulee näkyviin ruudun oikeasta reunasta
alkaen kunnes se täyttää koko ruudun.

Kuva tulee hiljalleen näkyviin. Kun lopetat kuvauksen,
kuva häviää vähitellen mustaan.

60

Su

Tallentaminen

Digitaalisten tehosteiden käyttäminen

Päästä luovuutesi valloilleen käyttämällä erikoistehosteita ja digitaalisia häivytyksiä. Ne tekevät
otoksista visuaalisesti mielenkiintoisempia ja vaihtelevampia.

Häivytykset: Aloita tai lopeta kuvaus häivytyksellä mustasta tai mustaan ( 60).

Fade Trigger, Wipe*, Overlap*

Tehosteet: Lisää tallennuksiin uutta ilmettä ( 63).

Black and White, Sepia, Art, Mirror, Mosaic, Strobe*, Trail*

Väripalkit: Voit näyttää ja tallentaa standardinmukaiset SMPTE-väripalkit ( 65).

* Ei voida valita, kun tallennustavaksi on asetettu FRAME tai kun on valittu pitkä suljinaika (1/8,

1/15, 1/30).

h = Käytettävissä, i = Ei käytettävissä

Huomautuksia:

• Kun et halua käyttää digitaalisia tehosteita, paina D.EFFECTS/BARS SELECT -painiketta ja valitse
D.EFFECTS |. Sulje valikko painamalla D.EFFECTS/BARS ON/OFF -painiketta.

•Valittu digitaalisten tehosteiden asetus säilyy kameran muistissa, vaikka kamerasta katkaistaan
virta.

• Digitaalisia tehosteita voidaan käyttää myös kauko-ohjaimesta.

Häivytykset

Automaattinen häivytys (Fade Trigger)

Pystypyyhkäisy (Wipe)

TAPE CAMERA CARD CAMERA

Video Stillkuva Stillkuva
Häivytys hii
Tehosteet hhi
Väripalkki hhi

61

Su

Tallentaminen

Kamera säilyttää viimeksi kuvatun otoksen viimeisen
kuvan stillkuvana ennen siirtymistä tallennuksen
taukotilaan. Kun aloitat kuvauksen uudelleen, stillkuva
vaihtuu vähitellen kuvattavaksi otokseksi.

Ääni ja kuva häipyvät yhdessä.
Kun käytät häivytyksiä TAPE CAMERA -tilassa, varmista, että ohjelmavalitsin on asennossa Q.

1. Paina D.EFFECTS/BARS SELECT -painiketta.

• Näyttöön tulee digitaalisten tehosteiden valikko.

2. Valitse FADER ja paina SELECT-valitsinta.

• Näytöön tulevat FADE-T-, WIPE- ja OVERLAP-asetukset.

3. Valitse FADE-T ja paina D.EFFECTS/BARS SELECT -painiketta.

•Valikko sulkeutuu ja näytössä vilkkuu teksti FADE-T.

4. Paina D.EFFECTS/BARS ON/OFF -painiketta.

•Valitsemasi asetuksen nimi lakkaa vilkkumasta.

• Joka kerta kun painat D.EFFECTS/BARS ON/OFF -painiketta, kamera ottaa valitsemasi
häivytyksen käyttöön (nimi näkyy jatkuvasti näytössä) tai poistaa sen käytöstä (nimi vilkkuu
näytössä).

5. Paina käynnistys-/pysäytyspainiketta.

+

Limitys

Automaattisen häivytyksen käyttäminen

( 18)

TAPE

CAMERA

FADER••••••• FADE-TFADER

Kun käytät häivytyksiä TAPE CAMERA -tilassa, varmista, että ohjelmavalitsin on asennossa Q.

1. Paina D.EFFECTS/BARS SELECT -painiketta.

• Näyttöön tulee digitaalisten tehosteiden valikko.

2. Valitse FADER ja paina SELECT-valitsinta.

• Näytöön tulevat FADE-T-, WIPE- ja OVERLAP-asetukset.

3. Valitse WIPE tai OVERLAP ja paina D.EFFECTS/BARS SELECT -painiketta.

•Valikko sulkeutuu ja valitun häivytyksen nimi vilkkuu näytössä.

4. Paina D.EFFECTS/BARS ON/OFF -painiketta tallennuksen aikana.

•Valitsemasi asetuksen nimi lakkaa vilkkumasta.

• Joka kerta kun painat D.EFFECTS ON/OFF -painiketta, kamera ottaa valitsemasi häivytyksen
käyttöön (nimi näkyy jatkuvasti näytössä) tai poistaa sen käytöstä (nimi vilkkuu näytössä).

5. Paina käynnistys/pysäytyspainiketta.

• Kamera säilyttää viimeksi kuvatun otoksen viimeisen kuvan stillkuvana ja siirtyy tallennuksen
taukotilaan.

6. Paina käynnistys-/pysäytyspainiketta.

• Kuvaus käynnistyy ja stillkuva vaihtuu vähitellen kuvattavaksi otokseksi.

62

Su

Tallentaminen

+

Pystypyyhkäisyn ja limityksen käyttäminen

FADER••••••• OVERLAPFADER

( 18)

Tallentamisen aikana

TAPE

CAMERA

Kuva esitetään sarjana stillkuvia,
mikä antaa hidastuksen tyyppisen
vaikutelman.

63

Su

Tallentaminen

Tehosteet

Kuva muuttuu mustavalkoiseksi.

Mustavalkoinen (BLK & WHT)

Seepia (Sepia)

Taiteellinen (Art)

Peili (Mirror)

Mosaiikki (Mosaic)

Stroboskooppi (Strobe)

Jälki (Trail)

Kuva muuttuu mustavalkoiseksi ja hieman ruskehtavaksi.

Kuva muuttuu maalauksen kaltaiseksi (solarisaatio).

Luo symmetrisen kuvan aivan kuin näytön keskellä olisi
peili.

Kuva muuttuu epäselväksi, koska osa kuvapisteistä
suurenee.

Kameran liikuttaminen tai liikkuvat kohteet jättävät
jälkikuvan.

64

Su

Tallentaminen

1. Paina D.EFFECTS/BARS SELECT -painiketta.

• Näyttöön tulee digitaalisten tehosteiden valikko.

2. Valitse EFFECT ja paina SELECT-valitsinta.

• Asetukset tulevat näyttöön.

3. Valitse tehosteen asetus ja paina D.EFFECTS/BARS SELECT -painiketta.

•Valikko sulkeutuu ja valitun tehosteen nimi vilkkuu näytössä.

4. Paina D.EFFECTS/BARS ON/OFF -painiketta.

•Valitsemasi asetus lakkaa vilkkumasta näytössä ja kamera ottaa tehosteen käyttöön.

• Joka kerta kun painat D.EFFECTS/BARS ON/OFF -painiketta, kamera ottaa valitsemasi
tehosteen käyttöön (nimi näkyy jatkuvasti näytössä) tai poistaa sen käytöstä (nimi vilkkuu
näytössä).

+

Tehosteiden käyttäminen

EFFECT•••••••BLK&WHTEFFECT

( 18)

TAPE

CAMERA

65

Su

Tallentaminen

Väripalkkien käyttäminen

Voit näyttää ja tallentaa standardinmukaiset SMPTE-väripalkit.

1. Paina D. EFFECTS/BARS SELECT -painiketta.

• Näyttöön tulee digitaalisten tehosteiden valikko.

2. Valitse COLOR BARS ja paina SELECT-valitsinta.

•Valikko sulkeutuu ja näytössä vilkkuu teksti COLOR BARS.

3. Paina D. EFFECTS/BARS ON/OFF -painiketta.

• Väripalkit tulevat näyttöön.

• Joka kerta kun painat D.EFFECTS/BARS ON/OFF -painiketta, kamera ottaa väripalkit käyttöön
tai poistaa ne käytöstä.

Väripalkkien ottaminen käyttöön

+

( 18)

TAPE

CAMERA

COLOR BARS

66

Su

Tallentaminen

Halutessasi ottaa videokameralla valokuvia kuten järjestelmäkameralla (SLR) salamalla kuvattaessa,
kiinnitä Canon Speedlite -salamalaite 220EX, 420EX tai 550EX videokameran varusteluistiin.
Katso myös Speedlite-salamalaitteen käyttöohjeet.

Speedlite-salamalaitteen kiinnittäminen

Speedlite-salamalaitteen käyttäminen

1. Kytke Speedlite-salamalaitteeseen virta.

• Odota, että salamalaite latautuu.

• Kun salamalaite latautuu, näytössä vilkkuu valkoinen S-symboli.

• Kun salamalaite on täysin latautunut, näytössä palaa vihreä S-symboli.

•Vaihda salamalaitteen paristo, kun valkoinen S-symboli jatkaa vilkkumista.

2. Ota stillkuva painamalla PHOTO-painiketta.

•Varmista, että Speedlite-salamalaite on latautunut ennen stillkuvan ottamista. Vaikka kuvan
ottaminen on mahdollista salamalaitteen latautuessa, salamavalo ei välähdä. Salamalaite ei
lataudu, kun pidät PHOTO-painiketta puoliksi painettuna.

• S-symboli häviää näytöltä, kun videokamera tallentaa stillkuvan.

• Jos S-symboli ei tule näyttöön kun kytket Speedlite-salamalaitteeseen virran, varmista että laite
on tukevasti paikoillaan varusteluistin pohjassa.

Huomautuksia:

• Sammuta Speedlite-salamalaitteesta virta, kun et tarvitse salamavaloa.

• Speedlite-salamalaitetta ei voi käyttää seuraavissa tilanteissa:

- Käsisäätöisessä kuvausohjelmassa (MANUAL).

- Kun valotus on lukittu (S-symboli häviää näytöltä, jos painat EXPOSURE-valitsinta. Se tulee
takaisin näyttöön, kun otat lukituksen pois päältä painamalla EXPOSURE-valitsinta uudelleen.)

• Suljinajan esivalintatilassa (Tv) voit valita minkä tahansa suljinajan välillä 1/50 – 1/1000 ja clear
scan -arvon (kortti: välillä 1/50 – 1/500

• EOS-malleille tarkoitettuja ulkoisia luisteja ja liitosjohtoja ei voi käyttää XM2-kameran kanssa.

• 420EX- ja 550EX Speedlite-salamalaitemallien epäsuoraa salamaa ei voi käyttää XM2-kameran
kanssa.

• 420EX- ja 550EX-mallien usean Speedlite-salamalaitteen ohjausta ja Speedlite-lähetintä ST-E2 ei
voi käyttää XM2-kameran kanssa.

• Käytettäessä automaattitarkennusta pimeissä kuvausolosuhteissa, Speedlite-salamalaitteesta
voidaan antaa apuvaloa kohteen valaisemiseen, kun pidät videokameran PHOTO-painiketta
puoliksi painettuna.

Canon Speedlite -salamalaitteen käyttäminen salamalla kuvattaessa (lisävaruste)

Katkaise kamerasta virta ennen kuin kiinnität tai irrotat
Speedlite-salamalaitteen.

Työnnä salamalaite kameran varusteluistiin ja kiristä
luistin lukitus.

67

Su

Tallentaminen

Jaksottaisajastimella voit tallentaa valitun mittaisia tallennusjaksoja valitun mittaisin välein. Tämä
toiminto on hyödyllinen kuvattaessa kukkia, eläimiä ja muita luontokohteita.
Tallennusten väliaika voi olla 30 sekuntia, 1 minuutti, 5 minuuttia tai 10 minuuttia ja tallennusaika
0,5 sekuntia, 1 sekunti, 1,5 sekuntia tai 2 sekuntia.

Esimerkki: 2 sekunnin tallennusaika 5 minuutin välein
(= 5 minuutin valmiusaika sisältää 2 sekunnin tallennusajan)

+

( 18)

Jaksottaisajastimella tallentaminen

Tallennus

Väliaika Väliaika

Tallennus

2 s

5 min 5 min

4 min 58 s 4 min 58 s

2 s

Oletusasetus:

Tallennusaika: 0,5 sekuntia
Väliaika: 30 sekuntia

1. Siirrä POWER-kytkin asentoon CAMERA ja TAPE/CARD-kytkin asentoon TAPE.

• Aseta kasetti kameraan.

2. Avaa CAM. SET UP -alivalikko ja valitse a INTERVAL.

• Jaksottaisajastimen valikko tulee näyttöön.

3. Valitse INTERVAL T. ja aseta valinnaksi ON.

• Näyttöön palaa jaksottaisajastimen valikko.

4. Valitse INTERVAL ja aseta tallennusten väliaika.

• Näyttöön palaa jaksottaisajastimen valikko.

5. Valitse REC TIME ja aseta tallennusaika.

6. Sulje valikko.

7. Aloita tallennus painamalla käynnistys-/pysäytyspainiketta.

• Jaksottaistallennus käynnistyy ja näyttöön tulee teksti INT T.

• Kun tallennusten väliajaksi on asetettu 30 sekuntia tai 1 minuutti, kamera siirtyy tallennusten
välillä tallennuksen taukotilaan. Kun ajaksi on asetettu 5 tai 10 minuuttia, kamera pysähtyy
tallennusten välillä.

TAPE

CAMERA

INTERVALCAM.SET UP INTERVAL T.• ON

INTERVAL•••• 30sec

REC TIME•••• 0.5sec

68

Su

Tallentaminen

Paina käynnistys-/pysäytyspainiketta.

• Kamera palaa tallennuksen taukotilaan ja teksti INT T vilkkuu näytössä.

• Käynnistä tallennus painamalla käynnistys-/pysäytyspainiketta uudelleen.

Aseta kamera tallennuksen taukotilaan ja aseta jaksottaisajastimen valikon
kohdan INTERVAL T valinnaksi OFF.

Huomautus:

• Jäljellä olevan nauhan näyttö ei välttämättä toimi.

Jaksottaistallennuksen lopettaminen

Taukotilaan siirtyminen jaksottaistallennuksessa

69

Su

Tallentaminen

Itselaukaisin on hyödyllinen, kun haluat itse mukaan video- tai stillkuvaan.

1. Avaa valikko, valitse VCR SET UP ja aseta SELF-TIMER-kohtaan valinnaksi ON
tai
paina kauko-ohjaimen SELF TIMER -painiketta.

• Näyttöön tulee teksti SELF-T.

• Jos kuvattava haluaa tarkkailla tallennusta, käännä nestekidenäyttöä 180° ( 42).

2. Paina käynnistys-/pysäytyspainiketta.

•Tallennus alkaa 10 sekunnin kuluttua (kauko-ohjainta käytettäessä 2 sekunnin kuluttua).

Tallennuksen alkamiseen jäljellä oleva aika näkyy näytössä, esim. "5 SEC").

•Teksti SELF T. häviää näytöltä, kun tallennus alkaa.

• Kuvauksen merkkivalo alkaa vilkkua.

3. Lopeta tallennus painamalla käynnistys/pysäytyspainiketta.

2. Paina kameran rungossa tai kauko-ohjaimessa olevaa PHOTO-painiketta.

• Kamera säätää tarkennuksen automaattisesti kaksi sekuntia ennen kuvan ottamista. F-symboli

vilkkuu valkoisena ja muuttuu vihreäksi, kun tarkennus ja valotus on asetettu. Jos käytät
kauko-ohjainta, F-merkki alkaa vilkkua heti, kun painat PHOTO-painiketta.

• Kamera tallentaa stillkuvaa noin 6 sekunnin ajan.

• Jos kamera on TAPE CAMERA -tilassa, se palaa tallennuksen taukotilaan tallennuksen

päätyttyä. Jos kamera on CARD CAMERA -tilassa, tallennettu kuva tulee näkyviin, kun se on
tallennettu muistikortille.

Huomautuksia:

•Voit peruuttaa itselaukaisimen asetuksen asettamalla valikosta SELF-TIMER-kohtaan valinnaksi OFF

tai painamalla kauko-ohjaimen SELF-TIMER-painiketta.

•Voit keskeyttää itselaukaisimen toiminnan painamalla käynnistys-/pysäytyspainiketta (videokuvaa

tallennettaessa) tai PHOTO-painiketta (stillkuvaa tallennettaessa).

Stillkuvat

Videokuvat

Stillkuvat

Videokuvat

+

,

+

Itselaukaisimella tallentaminen

LOCK

STANDBY

MENU

START
/STOP

SELF

TIMER


MENU

TAPE

CAMERA

CARD

CAMERA

70

Su

Tallentaminen

DV-ohjauksen käyttäminen

Kun jokin toinen laite, kuten videokamera tai videonauhuri on liitetty XM2-kameraan DV-kaapelilla,
voit käyttää toista laitetta (tallentaa ja siirtyä tallennuksen taukotilaan) painamalla XM2-kameran
käynnistys-/pysäytyspainiketta.

1. Avaa valikko ja valitse SYSTEM.

2. Valitse DV CONTROL, aseta valinnaksi ON ja sulje valikko.

Käynnistys-/pysäytyspainikkeen painaminen:
A. Kun XM2-kamera on tallennuksen taukotilassa:

XM2-kamera: Tallentaa Liitetty laite: Tallentaa

B. Kun XM2-kamera tallentaa:

XM2-kamera: Tallennuksen taukotila Liitetty laite: Tallennuksen taukotila

C. Kun XM2-kamera ei ole valmis tallennukseen (ei kasettia tmv.)

Liitetty laite: Tallennus/tallennuksen taukotila

D. Kasetin asettamisen jälkeen kun liitetty laite tallentaa:

XM2-kamera: Tallentaa Liitetty laite: Jatkaa tallentamista
Käynnistys-/pysäytyspainikkeen painaminen uudelleen:
XM2-kamera: Tallennuksen taukotila Liitetty laite: Tallennuksen taukotila

Kun liitetty laite tallentaa, kameran näyttöön tulee [REC]. Kun tallennus lopetetaan, näyttöön tulee
[STOP]. Kun toinen laite on muussa kuin tallennustilassa, tallennuksen taukotilassa tai
pysäytystilassa, näytöön tulee [- - -]. Näytössä vilkkuu [DV IF], jos DV CONTROL -kohdan valinnaksi
on asetettu ON, eikä kameraan ole liitetty laitetta DV-kaapelilla.

Huomautuksia:

• Jos XM2-kamera lopettaa tallennuksen ilman että käynnistys-/pysäytyspainiketta käytetään (esim.
nauha on loppunut) ja sekä XM2-kamera että liitetty laite tallentavat, liitetty laite jatkaa
tallentamista.

• Jos kaksi XM2-kameraa liitetään toisiinsa DV-kaapelilla, varmista että DV CONTROL -kohdan
valinnaksi on asetettu OFF.

• XM2-kameraan voidaan liittää vain yksi laite, jota ohjataan DV-ohjauksella.

•DV-ohjauksen oikea toiminta riippuu liitetystä laitteesta.

•DV-ohjauksen asetukset säilyvät kameran muistissa, vaikka kamerasta katkaistaan virta. Muista
tarkistaa asetukset DV-ohjauksen käytön jälkeen, koska liitetyssä laitteessa olevan kasetin päälle
voidaan tallentaa vahingossa.

• Älä käytä yli 4,5 m pitkää DV-kaapelia.

+

( 18)

TAPE

CAMERA

DV CONTROL•• OFFSYSTEM

71

Su

Tallentaminen

Videovalon VL-3 (lisävaruste) käyttäminen

1. Työnnä videovalo kameran varusteluistiin ja kiristä luistin lukitus.

•Työnnä videovaloa pohjassa olevan nuolen suuntaisesti, kunnes se napsahtaa paikoilleen.

•Varo vetämästä videovaloa irti lukitusta kiristäessäsi.

2. Aseta kamera TAPE CAMERA- tai CARD CAMERA -tilaan.

3. Käännä videovalon virtakytkin asentoon AUTO tai ON.

• (kytketty) tulee näyttöön.

• ON: Videovalo palaa jatkuvasti.

• AUTO: Videovalo syttyy tai sammuu automaattisesti kohteen valaistuksen mukaan.

Käsisäätöisessä kuvausohjelmassa (MANUAL): Jos videovalo paloi, kuin siirryit käsisäätöön, valo
jää palamaan. Jos videovalo ei palanut käsisäätöön siirryttäessä, se pysyy poissa päältä.

Varoituksia:

• Älä koske polttimoon tai sen ympäristöön kuvauksen aikana tai heti sen jälkeen, koska ne
kuumenevat voimakkaasti. Pidä videovalo etäällä syttyvistä materiaaleista ja muoveista.

• Älä katso suoraan polttimoon, kun videovalo palaa.

• Älä koskaan kuljeta kameraa pitäen kiinni videovalosta.

Lisävarusteena saatavan videovalon avulla voit kuvata jopa pimeissä huoneissa. VL-3-videovalon
kanssa ei tarvita johtoja, koska se kiinnitetään kameran varusteluistiin , ja se saa virran
kameran virtalähteestä.
Katso tarkemmat tiedot VL-3-videovalon käyttöohjeista.

Katkaise kamerasta virta ennen kuin kiinnität tai irrotat videovalon.

K
C
O
L

1

1

K
C
O
L

K

C
O
L

ON

AUTO

OFF

L

O

C

K

3

C

72

Su

Tallentaminen

Stereofoninen suuntamikrofoni DM-50 on erittäin herkkä, eikä sen kanssa tarvita johtoja, koska se
kiinnitetään kameran varusteluistiin, ja se saa virran kameran virtalähteestä. Se sopii
äänitykseen sekä kuvattaessa että jälkiäänitykseen.
Katso tarkemmat tiedot DM-50-mikrofonin käyttöohjeista.

Katkaise kamerasta virta ennen kuin kiinnität tai irrotat mikrofonin.

1. Työnnä mikrofoni kameran varusteluistiin ja kiristä luistin lukitus.

•Työnnä mikrofonia pohjassa olevan nuolen suuntaisesti, kunnes se napsahtaa paikoilleen.

•Varo vetämästä mikrofonia irti lukitusta kiristäessäsi.

2. Aseta kamera TAPE CAMERA -tilaan.

• (kytketty) tulee näyttöön.

3. Valitse mikrofonin suuntakuvio.

SHOTGUN: Suoraan edestä tulevien selvien äänien tallentaminen (mono).
STEREO 1: Edestä ja mikrofonin ympäriltä tulevien äänien tallentaminen.
STEREO 2: Tallentaa ympäriltä tulevia ääniä laajemmalta alalta kuin STEREO 1.

Huomautuksia:

• Älä koskaan kuljeta kameraa pitäen kiinni mikrofonista.

• DM-50-mikrofoni ei toimi, jos toinen mikrofoni on liitetty kameran MIC-liittimeen.

Mikrofonin DM-50 (lisävaruste) käyttäminen

C

73

Su

Tallentaminen

Mikrofonisovittimen MA-300 (lisävaruste) käyttäminen

MA-300-mikrofonisovittimella voit tuoda äänisignaalia kameraan XLR-liittimillä varustetuista
mikrofoneista ja muuttaa videosignaalin BNC-liittimelle.
Katso tarkemmat tiedot MA-300-mikrofonisovittimen käyttöohjeista.

Mikrofonisovittimen liittäminen kameraan.

Mikrofonin kiinnittäminen

Katkaise kamerasta virta ennen kuin kiinnität tai irrotat mikrofonisovittimen.

1. Työnnä mikrofonisovitin suoraan kameran varusteluistiin.

• Kohdista mikrofonisovitin pohjassa olevan nuolen suuntaisesti ja työnnä sovitinta, kunnes se
napsahtaa paikoilleen.

2. Kiristä luistin lukitus nuolen suuntaisesti.

Halkaisijaltaan 25 mm:n mikrofoni voidaan kiinnittää suoraan mikrofonisovittimeen.
Mikrofoni saattaa poimia tärinästä aiheutuvia ääniä riippuen siitä, kuinka kiinnität mikrofonin.

1. Löysää mikrofonin kiinnikkeen ruuvia ja avaa mikrofonin kiinnike.

2. Aseta mikrofoni kiinnikkeeseen ja kiristä kiinnikkeen ruuvi.

• Sijoita mikrofoni niin, että se ei näy kameran nestekidenäytössä tai etsimessä.

3. Liitä mikrofoni äänen tuloliittimeen.

4. Kytke kameraan virta.

• (kytketty) tulee kameran nestekidenäyttöön tai etsimeen, kun kamera on tallennustilassa tai
tallennuksen taukotilassa.

• Kameran sisäänrakennettu mikrofoni kytkeytyy automaattisesti pois päältä.

Huomautuksia:

• Mikrofonisovittimen varusteluistissa voidaan käyttää vain kameraan kiinnitettäviä mikrofoneja.

• Kun haluat viedä videosignaalin BNC-liittimen kautta, liitä toimitukseen sisältyvä videokaapeli
VIDEO IN -liittimeen ja kameran AV-liittimeen.

C

74

Su

Tallentaminen

1. Aseta kuvausohjelmaksi MANUAL.

2. Paina EXP-valitsinta.

• Suljinajan viereen tulee nuoli.

3. Valitse suljinaika liikuttamalla EXP-

valitsinta ylös tai alas.

•Voit valita 30 suljinajasta (1/6 – 1/16000)
TAPE CAMERA -tilassa ja 15 suljinajasta
(1/50 – 1/700) CARD CAMERA -tilassa.

• Katso kohta "Tietoja suljinajoista" ( 75).

4. Paina EXP-valitsinta.

• Nuoli siirtyy F-luvun viereen.

5. Suurenna tai pienennä himmennintä liikuttamalla EXP-valitsinta ylös tai alas.

•Voit valita 19 aukkoarvosta (f/1.6 – f/8) TAPE CAMERA -tilassa ja 17 aukkoarvosta (f/2.0 – 1/8)
CARD CAMERA -tilassa, tai sulkea himmentimen kokonaan.

• Katso kohta "Tietoja himmentimestä" ( 75).

6. Paina EXP-valitsinta.

• Nuoli siirtyy herkkyysvahvistusarvon viereen.

7. Valitse herkkyysvahvistus liikuttamalla EXP-valitsinta ylös tai alas.

• Aseta herkkyysvahvistukseksi 0 dB, +6 dB, +12 dB tai +18 dB TAPE CAMERA -tilassa tai 0 dB,
+6 dB tai +12 dB CARD CAMERA -tilassa.

• Katso kohta "Tietoja herkkyysvahvistuksesta" ( 75).

Huomautuksia:

• Suljinaika, F-luku ja herkkyysvahvistusarvo eivät säily kameran muistissa, jos siirrät POWER­kytkimen asentoon OFF. Valitut arvot säilyvät muistissa, jos käytät valmiustilavipua.

• Näyttöön tulee normaalia valotusta osoittava palkki.

•Voit säätää valotusta käsin myös Auto-, Tv- ja Av-tiloissa, mutta suljinajan ja himmentimen
säätämistä varten valotus on ensin lukittava.

Valotuksen säätäminen käsin

EXP

shutter

speed

no

display

iris

gain

75

Su

Tallentaminen

● Tietoja suljinajoista

Valitse pitempi suljinaika siirtämällä EXP-valitsinta kohti +-merkkiä, tai lyhyempi suljinaika
siirtämällä valitsinta kohti –-merkkiä.

Käytettävissä olevat suljinajat TAPE CAMERA -tilassa:

Käytettävissä olevat suljinajat CARD CAMERA -tilassa:

● Tietoja himmentimestä

Valise pienempi kentän syvyys siirtämällä EXPOSURE-valitsinta kohti +-merkkiä, tai suurempi
kentän syvyys siirtämällä valitsinta kohti –-merkkiä.

Käytettävissä olevat F-luvut TAPE CAMERA -tilassa:

Käytettävissä olevat F-luvut CARD CAMERA -tilassa:

* Ei välttämättä käytössä riippuen zoomin asennosta.

● Tietoja herkkyysvahvistuksesta

Suurenna herkkyysvahvistusta siirtämällä EXPOSURE-valitsinta kohti +-merkkiä, tai pienennä
herkkyysvahvistusta siirtämällä valitsinta kohti –-merkkiä.

Käytettävissä olevat herkkyysvahvistusarvot TAPE CAMERA -tilassa: 0 dB, +6 dB, +12 dB, +18 dB
Käytettävissä olevat herkkyysvahvistusarvot CARD CAMERA -tilassa: 0 dB, +6 dB, +12 dB

1/6sec 1/12 sec 1/25 sec 1/50 sec 1/60 sec 1/75 sec 1/90 sec

1/300 sec 1/250 sec 1/210 sec 1/180 sec 1/150 sec 1/120 sec

1/350 sec 1/400 sec

1/500 sec

1/600 sec 1/700 sec 1/800 sec

1/2800 sec 1/3200 sec

1/2300 sec 1/2000 sec 1/1600 sec

1/4000 sec 1/8000 sec

1/1400 sec 1/1200 sec 1/1000 sec

1/16000 sec CS

1/75 sec1/60 sec1/50 sec 1/90 sec

1/300 sec 1/250 sec 1/210 sec 1/180 sec

1/150 sec1/120 sec

1/350 sec1/400 sec

1/500 sec 1/600 sec 1/700 sec

F1.6* F1.8* F2* F2.2* F2.4* F2.6* F2.8 F3.2

F6.2 F5.6 F5.2 F4.8 F4.4 F4 F3.7 F3.4

F6.7 F7.3 F8 CLOSE

F2* F2.2* F2.4* F2.6* F2.8 F3.2

F6.2 F5.6 F5.2 F4.8 F4.4 F4

F3.7F3.4

F6.7F7.3

F8 CLOSE

76

Su

Tallentaminen

●Valotuksen lukitseminen

Lukitse valotus tämänhetkiselle tasolle, jotta
voit hallita kuvan kirkkutta.

Lukitse valotus painamalla EXP-valitsinta. Palaa
takaisin automaattisesti säädettävälle
valotustasolle painamalla valitsinta uudelleen.

Huomautuksia:

• Et voi lukita valotusta, jos kuvausohjelmaksi on valittu [ (täysautomaatti)- tai käsinsäätö
(MANUAL).

• Normaali valotustaso riippuu valitusta kuvausohjelmasta, mutta suljinnopeus on normaalisti 1/50.

• Kohteen kirkkaus saattaa muuttua, jos zoomaat valaistuksen ollessa lukittuna.

• Jos siirrät POWER-kytkimen asentoon OFF tai valmiustilavivun asentoon LOCK, kamera palaa
automaattiseen valotukseen.

●Valotuksen säätäminen

Kun valotus on lukittu, voit säätää sitä käsin
muuttaaksesi kuvaa kirkkaammaksi tai
tummemmaksi esimerkiksi vaikeissa
valaistusolosuhteissa tai muuttaaksesi otoksen
tunnelmaa. Kameran himmennin voidaan
säätää vapaasti käsin välillä täysin auki ja täysin
kiinni.

Muuta tallennettavaa kuvaa kirkkaammaksi
siirtämällä EXP-valitsinta ylös (maksimi: +11).
Tämä saattaa olla tarpeen, jos tausta on
erittäin kirkas tai jos kohde on valaistu
takaapäin.

Muuta tallennettavaa kuvaa tummemmaksi
siirtämällä EXP-valitsinta alas (minimi: -11).
Tämä saattaa olla tarpeen, jos tausta on
erittäin tumma tai jos kohde on valaistu
pistevalolla.

E.LOCK

E.LOCK +11

Valotuksen lukitseminen ja säätäminen

EXP

EXP

E.LOCK

E.LOCK ±0

±0 E.LOCK ±0

E.LOCK +11

E.LOCK +11

E.LOCK –11

77

Su

Tallentaminen

Kamera tarkentaa automaattisesti. Sinun tarvitsee vain suunnata kamera, ja näytön keskellä oleva
kohde näkyy yleensä terävänä. Jos tarkennus ei näytä toimivan kunnolla, se saattaa johtua siitä, että
kohde ei sovi automaattitarkennukselle ( 142). Automaattitarkennus ei myöskään välttämättä
toimi kunnolla, jos käytät muuta kuin UV- tai ND-suodatinta.

1. Siirrä ohjelmavalitsin asentoon Q.

2. Paina FOCUS A/M -painiketta niin,
että näyttöön tulee MF.

3. Zoomaa telen loppuun asti
zoomaussäätimellä.

4. Tarkenna kuva tarkennusrenkaalla.

5. Rajaa kohde uudelleen
zoomaussäätimellä.

• Palaa takaisin automaattitarkennukseen

painamalla FOCUS A/M -painiketta
uudelleen.

Huomautuksia:

• Nestekidenäytön kuva saattaa näyttää epätarkalta pimeässä kuvattaessa.

• Kun zoomaat käsintarkennusta käytettäessä, zoomaa kauemmaksi laajakulmaan sen jälkeen kun

olet tarkentanut kuvan telen lopussa.

• Kuva ei välttämättä säily terävänä, jos zoomaat telekuvaan sen jälkeen kun olet tarkentanut

kuvan laajakulmassa.

• Automaattitarkennusta suositellaan zoomattaessa lähemmäksi telekuvaan laajakulmasta.

•Jos siirrät POWER-kytkimen asentoon OFF tai valmiustilavivun asentoon LOCK, kamera palaa

automaattitarkennukseen.

Tarkennuksen säätäminen käsin

FOCUS

A/M

78

Su

Tallentaminen

Kameran automaattinen valkotasapainon
säätöjärjestelmä toimii erittäin vaihtelevissa
valaistusoloissa. Vaikka pieniä vaihteluja ei
voikaan välttää, värit näyttävät luonnollisilta
lähes kaikissa tilanteissa.

Joissakin tapauksissa saat parempia tuloksia
säätämällä valkotasapainon itse tai käyttämällä
jompaakumpaa seuraavista asetuksista:

x Keinovalo

• Halogeeni- tai studio-/videovalaistus

• Kohteessa on yksi vallitseva väri

• Lähikuvat

U Päivänvalo

• Päivänvalo, etenkin lähikuvat ja kohteet, joissa on yksi vallitseva väri

1. Siirrä ohjelmavalitsin asentoon Q.

2. a) Valitse valkotasapainon asetukseksi automaattinen, keinovalo tai päivänvalo
painamalla W. BALANCE SELECT -painiketta.

• x/U tulee näyttöön, kun asetat valkotasapainon keinovalo- tai päivänvaloasetukselle.

b) Valkotasapainon säätäminen käsin:

q Suuntaa kamera valkoiseen kohteeseen (esim. paperiarkkiin) ja zoomaa lähemmäksi, kunnes

kohde täyttää koko näytön.

w Paina W. BALANCE SELECT -painiketta.

• W tulee näyttöön.

e Paina WHITE BALANCE W asetus -painiketta.

• W-symboli vilkkuu ensin nopeasti näytössä jää palamaan, kun kamera on säätänyt
valkotasapainon.

• Valonlähteestä riippuen symboli saattaa jäädä joskus vilkkumaan hitaasti, eikä jää palamaan
yhtäjaksoisesti. Saat näin paremman tuloksen kuin automaattiasetuksella, ja voit jatkaa
kuvaamista.

+

,

+

Valkotasapainon säätäminen

W.BALANCE

SELECT

TAPE

CAMERA

CARD

CAMERA

79

Su

Tallentaminen

Valkotasapainon käsinsäätö antaa seuraavissa tilanteissa todennäköisesti paremman tuloksen kuin
automaattinen säätö:

Kohteet, joissa on yksi vallitseva väri, kuten taivas, meri tai metsä

Lähikuvat

Nopeasti muuttuvat valaistusolot

Tietyn tyyppisillä loisteputkilla tai elohopeahöyrylampuilla valaistut
kohteet

Huomautuksia:

• Kun kytket digitaalisen zoomin pois käytöstä, valkotasapainon säätäminen onnistuu tarkemmin.

• Jos valaistusolot muuttuvat, säädä valkotasapaino uudelleen palaamalla ensin automaattiseen
säätöön ja valitse sitten käsinsäätö.

• Pyri käyttämään kuvaustilanteissa vain yhdentyyppistä valoa. Onnistunutta valkotasapainoa ei
saavuteta, jos kohde on valaistu kahdella erityyppisellä valonlähteellä samanaikaisesti.

• Et voi säätää valkotasapainoa käsin tai valita keino- tai päivänvaloasetusta, kun ohjelmavalitsin on
asennossa [ (täysautomaatti).

• Kamera palaa valkotasapainon automaattisäätöön, kun ohjelmavalitsin siirretään asentoon [
(täysautomaatti).

• Kun kytket kameraan virran, valkotasapainon säätö palaa automaattisäädölle. Jos sen jälkeen
painat WHITE BALANCE W -painiketta, kamera ottaa käyttöön viimeksi valitun asetuksen.

• Jos kuvaat studio-/videovalaistuksessa, käytä asetusta x (keinovalo).

• Kun kuvaat normaaleissa tilanteissa ulkona, saat todennäköisesti parhaan tuloksen käyttämällä
automaattisäätöä.

80

Su

Tallentaminen

Säätämällä automaattivalotuksen (AE) tasoa voit hieman vaalentaa tai tummentaa kuvaa. Näin voit
korjata valotusta kuvattaessa takaa päin valaistuja ylivalottuvia kohteita.

1. Aseta kuvausohjelmaksi Auto, Tv tai Av.

2. Avaa valikko ja valitse AE SHIFT.

3. Valitse haluttu taso liikuttamalla SELECT-valitsinta ylös tai alas.

•Tasot ovat -2:sta +2:een 0,25:n askelin (lukuun ottamatta arvoja -1,75 ja +1,75).

• Mitä suurempi luku, sitä kirkkaampi kuva.

4. Sulje valikko.

Huomautus:

• Automaattivalotuksen korjausta ei voi käyttää, jos kuvausohjelmaksi on valittu täysautomaattinen
ohjelma, käsinsäätö, hiekka & lumi tai pistevalo.

+

,

+

Automaattivalotuksen korjauksen käyttäminen

AE SHIFT•••• ±0 CAM. SET UP

( 18)

TAPE

CAMERA

CARD

CAMERA

81

Su

Tallentaminen

Valinnaisten kuvan esiasetusten käyttäminen

Halutessasi luovempia tallennuksia, voit säätää värikylläisyyttä, puna-vihreä värisäätöä, terävyyttä ja
mustan tasoa.

Tummemmat värit: säädä kohti + -merkkiä, vaaleammat värit: säädä kohti – -merkkiä.

Värikylläisyyden säätäminen

Punaisempi kuva: säädä kohti R-kirjainta, vihreämpi kuva: säädä kohti G-kirjainta.

Puna-vihreä värisäädön säätäminen

Terävämpi kuva: säädä kohti +-merkkiä, pehmeämpi kuva: säädä kohti – -merkkiä.

Terävyyden säätäminen

Kun säädät valinnaisia kuvan esiasetuksia, muista tarkistaa kuvanlaatu ennen kuvauksen
aloittamista. Voit tallentaa asetukset CSTM PRESET -painikkeeseen.

1. Avaa valikko ja valitse CSTM PRESET.

• Näyttöön tulee valinnaisten kuvan esiasetusten valikko.

2. Valitse säädettävä toiminto.

3. Säädä valittua toimintoa.

•Toimintojen yksityiskohdat on esitelty alla.

• Säädä tarvittaessa muita toimintoja toistamalla vaiheita 2 ja 3.

4. Sulje valikko.

• Asetukset tallennetaan siihen saakka kunnes niihin tehdään muutoksia.

+

,

+

( 18)

( 18)

( 18)

( 18)

Valinnaisten kuvan esiasetusten asettaminen

TAPE

CAMERA

CSTM PRESET

CARD

CAMERA

-

CSTM PRESET

COLOR GAIN••

+

CSTM PRESET

COLOR PHASE•

GR

-

CSTM PRESET

SHARPNESS•••

+

82

Su

Tallentaminen

1. Siirrä ohjelmavalitsin asentoon Q.

2. Paina CSTM PRESET -painiketta.

• Kuva muuttuu tekemiesi esiasetusvalintojen mukaiseksi.

Kirkkaampi kuva: säädä kohti +-merkkiä, tummempi kuva: säädä kohti – -merkkiä.

Mustan tason säätäminen

SETUP LEVEL•

CSTM PRESET

-

+

( 18)

Valinnaisten kuvan esiasetusten ottaminen käyttöön

83

Su

Tallentaminen

Seeprakuvio tarkoittaa vinottaisia raitoja, jotka tulevat etsimeen ilmoittaen ylivalottuvista alueista.
Käytä kuviota apuna aukon (himmentimen) ja suljinajan säätämisessä.

Voit myös valita kuvion säätötason: 80, 85, 90, 95 tai 100 %.

Seeprakuvion käyttäminen

Huomautus:

• Kamera ei tallenna seeprakuviota, se näkyy vain näytössä.

1. Avaa valikko ja valitse CAM. SET UP.

2. Valise ZEBRA LEVEL ja valise taso.

3. Sulje valikko.

1. Avaa valikko ja valitse CAM. SET UP.

2. Valitse ZEBRA LEVEL ja aseta valinnaksi ON.

3. Sulje valikko.

ZEBRA LEVEL• 90

CAM. SET UP

( 18)

( 18)

+

,

+

+

,

+

Seeprakuvion tason valitseminen

Seeprakuvion ottaminen käyttöön

TAPE

CAMERA

CARD

CAMERA

TAPE

CAMERA

CARD

CAMERA

ZEBRA••••••• OFFCAM. SET UP

84

Su

Tallentaminen

Voit kuvata Clear Scan -toiminnon avulla tietokoneen näyttöjä ja muita näyttölaitteita ilman että
kuvaan tulee mustia raitoja, jotka aiheutuvat näyttöjen kenttätaajuuksien eroista.

1. Aseta kuvausohjelmaksi Tv tai käsinsäätö (MANUAL).

2. Liikuta EXP-valitsinta alas, kunnes näyttöön tulee CS.

3. Avaa valikko ja valitse CAM. SET UP.

4. Valitse CLEAR SCAN valitse taajuus niin, että näytössä ei näy mustia raitoja.

•Voit valita 170 taajuudesta välillä 50,3 – 200,0 Hz.

5. Sulje valikko.

+

( 18)

Tietokoneen näyttöjen ja muiden näyttölaitteiden kuvaaminen CLEAR SCAN-toiminnolla

Voit tallentaa kuvaan nestekidenäytössä/etsimessä näytettäviä tietoja (kuten päiväys ja kellonaika).
Toisin kuten tietokoodin kohdalla, et voi piilottaa näytön tietoja myöhemmin.

1. Avaa valikko ja valitse SYSTEM.

2. Valitse CHAR. REC, aseta valinnaksi ON ja sulje valikko.

Huomautus:

• Kun olet asettanut valinnaksi ON, tiedot tallentuvat kuvaan siihen saakka, kunnes asetat
valinnaksi OFF. Huomaa, että et voi piilottaa tietoja myöhemmin.

CHAR. REC••• OFFSYSTEM

( 18)

Näytön tietojen tallentaminen

+

TAPE

CAMERA

CAM. SET UP

CLEAR SCAN•• 50.3Hz

TAPE

PLAY

(VCR)

85

Su

Toistaminen

Voit katsoa tallennetut otokset välittömästi kuvauspaikalla nestekidenäytöltä. Ääni kuuluu kameran
kaiuttimesta ( 87).

•Voit kääntää nestekidenäytön kiinni kameraan kuvaruutu ulospäin katselun ajaksi.

• Sulje nestekidenäyttö, jos katsot tallennusta etsimestä.

Tallennusten katsominen televisiosta, katso 93.
Kauko-ohjaimen käyttäminen, katso 27.

Huomautus:

• Jotta vältät vahingossa suoritetun tallentamisen, varmista että siirrät kasetissa olevan kielekkeen
niin, että reikä on näkyvissä (asento on yleensä merkitty tekstillä SAVE tai ERASE OFF).

1. Siirrä POWER-kytkin asentoon PLAY (VCR) ja TAPE/CARD-kytkin asentoon TAPE.

• Kameran virran merkkivalo syttyy vihreänä.

• Kamera antaa äänimerkin.

2. Aseta videokasetti kameraan.

3. Aloita toisto painamalla e-painiketta (toisto).

•Avaa kansi, kun haluat käyttää yläkahvassa olevia painikkeita.

• Lopeta toisto painamalla 3 -painiketta (pysäytys).

• Kun haluat kelata nauhaa eteenpäin, pysäytä toisto ja paina 1-painiketta (pikakelaus
eteenpäin).

• Kun haluat kelata nauhaa taaksepäin, pysäytä toisto ja paina `-painiketta (pikakelaus
taaksepäin).

• Jos toistokuva on karkea (mosaiikkimaista kohinaa), puhdista kuvapäät käyttämällä Canon
DVM-CL -puhdistuskasettia tai jotakin muuta digitaalisen videokameran puhdistukseen
tarkoitettua kasettia.

+

Nauhoituksen toistaminen

/

CARD TAPE

TAPE

PLAY

(VCR)

86

Su

Toistaminen

Katselu kuva kerrallaan

Kun haluat katsoa kuvan kerrallaan eteenpäin, paina +/ ae

-painiketta toistuvasti kameran ollessa toiston taukotilassa.
Pidä painiketta painettuna, kun haluat kuvien menevän koko
ajan eteenpäin.

Katselu kuva kerrallaan taaksepäin

Kun haluat katsoa kuvan kerrallaan taaksepäin, paina -/4a

-painiketta toistuvasti kameran ollessa toiston taukotilassa.
Pidä painiketta painettuna, kun haluat kuvien menevän koko ajan taaksepäin.

Hidastus eteenpäin

Kun haluat katsella tallennusta hidastettuna noin 1/3-nopeuteen, paina SLOW M -painiketta
tavallisen toiston aikana.
Paina PLAY e -painiketta, kun haluat palata tavalliseen toistoon.

Hidastus taaksepäin

Kun haluat katsella tallennusta takaperin hidastettuna noin 1/3-nopeuteen, paina -/4a -painiketta
ja sitten SLOW M -painiketta tavallisen toiston aikana.
Paina PLAY e -painiketta, kun haluat palata tavalliseen toistoon.

Toiston taukotila

Paina a -painiketta (tauko). Voit palata normaaliin toistoon painamalla samaa painiketta uudestaan
tai painamalla e -painiketta (toisto). Kamera palaa automaattisesti pysäytystilaan, jos se on ollut
toiston taukotilassa noin 5 minuuttia.

Kuvallinen eteenkelaus

Kun haluat katsella tallennusta eteenpäin noin 11,5-kertaisella nopeudella, paina ja pidä 1

-painiketta (pikakelaus eteenpäin) tavallisen toiston tai tavallisen eteenkelauksen aikana.

Kuvallinen takaisinkelaus

Kun haluat katsella tallennusta taaksepäin 11,5-kertaisella nopeudella, pidä ` -painiketta
(pikakelaus taaksepäin) painettuna tavallisen toiston tai tavallisen takaisinkelauksen aikana.

Muut toistotoiminnot

Erikoistoisto

REW

– /

PAUSE

PLAY

STOP

SLOW

FF

+ /

×2

87

Su

Toistaminen

Kamerassa on sisäänrakennettu kaiutin ja kuulokeliitin. Voit kuunnella ääntä toiston aikana. Käytä
kaiutinta tai kuulokkeita, kun katselet kuvaa nestekidenäytöltä ja kuulokkeita, kun katselet kuvaa
etsimestä. Kaiutin on monofoninen; kun haluat stereoääntä, käytä kuulokkeita.

Säädä kaiuttimen ja kuulokkeiden äänenvoimakkuutta liikuttamalla SELECT­valitsinta ylös tai alas.

• Lisää äänenvoimakkuutta liikuttamalla SELECT-valitsinta ylös ja pienennä äänenvoimakkuutta
liikuttamalla valitsinta alas.

Näyttöön tuleva palkki ilmaisee äänenvoimakkuuden tason. Se häviää näytöstä neljän sekunnin

kuluttua.

• Voit vaientaa äänen kokonaan liikuttamalla SELECT-valitsinta alas, kunnes näyttöön tulee teksti
OFF.

• Voit säätää kuulokkeiden äänenvoimakkuutta kaiuttimesta riippumatta.

• Kaiuttimen ja kuulokkeiden äänen tasot tallentuvat erikseen kameran muistiin. Videokamera
säilyttää äänen tasot vaikka katkaiset kamerasta virran (POWER-kytkin asentoon OFF).

Huomautuksia:

• Kaiutin ei toimi, kun käytetään kuulokkeita.

• Joskus ääni saattaa kuulostaa vääristyneeltä käytettäessä suurta äänenvoimakkuutta.
Pienennä äänenvoimakkuutta, jos näin tapahtuu.

Sisäänrakennettu kaiutin ja kuulokeliitin

Sisäänrakennettu kaiutin

88

Su

Toistaminen

TAPE PLAY (VCR) -tilassa tietokoodi voidaan näyttää tai piilottaa, kun kamera on toisto-, hidastus­tai pysäytyskuvatilassa.

Tietojen kohdalla saattaa näkyä "- - -", kun käytössä on pikakelaus eteen- tai taaksepäin, toisto
taaksepäin tai toisto eteen- tai taaksepäin kaksinkertaisella nopeudella.

Paina DISPLAY/DATA CODE-painiketta. Kun kamerassa on kasetti, voit painaa
painiketta toiston, hidastetun toiston tai pysäytyskuvan aikana.

•Tiedot tulevat näyttöön kun painat painiketta kerran ja häviävät näytöltä kun painat painiketta
uudelleen.

Tietokoodi, joka sisältää nauhoituksen päivämäärän ja kellonajan sekä kameran tietoja (suljinaika ja
valotuksen asetukset), tallentuu kuvauksen aikana automaattisesti nauhan tieto-osaan.

• Muistikorttia käytettäessä tietokoodi sisältää vain päiväyksen ja kellonajan.

Kun haluat valita päiväyksen ja kellonajan näyttötavan, avaa valikko ja valitse
DISP.SET UP. Valitse D/TIME SEL., aseta valinnaksi DATE, TIME tai DATE & TIME ja
sulje valikko.

Valitse, sisältyykö tietokoodiin päiväys, aika vai molemmat.

D/TIME SEL.• DATE & TIMEDISP.SET UP

( 18)

+

,

+

Tietokoodi

Päivämäärän/ajan valitseminen

DATA

CODE

TAPE

PLAY

(VCR)

CARD

PLAY

(VCR)

89

Su

Toistaminen

Voit myös valita kamera-asetukset (suljinaika ja valotusasetukset) näkyviin tietokoodiin.

Avaa valikko ja valitse DISP.SET UP. Valitse DATA CODE ja aseta valinnaksi
DATE/TIME, CAMERA DATA tai CAM. & D/T ja sulje valikko.

DATA CODE••• DATE/TIMEDISP.SET UP

( 18)

Huomautuksia:

•Tietokoodin kohdalla näkyy "- - -" seuraavissa tilanteissa:

-Toistettaessa nauhan kuvaamatonta kohtaa.
– Jos nauhoitus on tehty ennen kuin päivämäärä ja kellonaika oli tallennettu kameran muistiin.

- Jos nauhoitus on tehty kameralla, jossa ei ole tietokooditoimintoa.

- Jos tietokoodia ei voi lukea häiriöiden tai nauhan vioittumisen takia.

• Jos XM2-kameralla kuvattua tallennetta toistetaan jollakin muulla digitaalisella videokameralla,
tietokoodi saattaa näkyä virheellisenä.

•Tietokoodi tulee näyttöön, vaikka valikosta olisi valittu DISPLAYS-asetukseksi ( 148) OFF .

Käytettävissä olevat tietokoodiyhdistelmät TAPE PLAY (VCR) -tilassa:

CARD PLAY (VCR) -tilassa on käytettävissä vain Date & Time -näyttö.

+

Tietokoodin asettaminen

Tietokoodi (vain

kasetti)

D/TIME SEL.

Päiväys ja

kellonaika

Päiväys

Kellonaika

Päiväys ja

kellonaika

Kameran tiedot

Päiväys ja

kellonaika

Kameran tiedot

TAPE

PLAY

(VCR)

1.JAN.2002

12:00:00 AM

12:00 AM

1.JAN.2002

12dB
F11
1/250

12dB
F11
1/250

12dB
F11
1/250

12dB
F11
1/250

1.JAN.2002

12dB
F11
1/250
12:00:00 AM

12dB
F11
1/250
12:00 AM

1.JAN.2002

90

Su

Toistaminen

Päiväys voidaan tuoda näyttöön kuuden sekunnin ajaksi toiston alkaessa, tai ilmoittamaan että
tallennuksen päiväys tai aikavyöhyke on muuttunut. Kuuden sekunnin automaattinen päiväys
käyttää automaattisesti valitsemaasi aikavyöhykettä.

Kun haluat ottaa automaattisen päiväyksen käyttöön, avaa valikko ja valitse
DISP.SET UP. Valitse 6SEC. DATE, aseta valinnaksi ON ja sulje valikko.

Huomautus:

•6 sekunnin automaattinen päiväys tulee näyttöön vaikka valikosta olisi valittu DISPLAYS­asetukseksi OFF ja tietokoodi olisi poissa päältä.

Kuuden sekunnin automaattinen päiväyksen näyttö

+

( 18)

TAPE

PLAY

(VCR)

6SEC.DATE••• OFFDISP.SET UP

91

Su

Toistaminen

Toiminnoilla voit hakea nopeasti stillkuvan (valokuvan haku – photo search), tallennuksen
päiväyksien perusteella (päiväyksen haku – date search) tai hakumerkin ( 57), joka on tallennettu
mihin tahansa nauhan kohtaan (hakumerkin haku – index search).

1. Valitse valokuvan, päiväyksen tai hakumerkin haku painamalla SEARCH SELECT

-painiketta.

• PHOTO SEARCH, DATE SEARCH tai INDEX SEARCH näkyy näytössä neljän sekunnin ajan.

2. Selaa stillkuvia, eri päivinä tehtyjä tallennuksia tai tallennettuja hakumerkkejä

eteen- tai taaaksepäin painamalla -- ja +-painikkeita.

• Siirry edelliseen tai seuraavaan stillkuvaan, päivämäärään tai hakumerkkiin painamalla
painiketta kerran.
Paina painiketta useita kertoja peräkkäin (enintään 10 kertaa) siirtyäksesi vastaavaan
stillkuvaan, päivämäärään tai hakumerkkiin. Jos esimerkiksi painat +-painiketta viisi kertaa,
siirryt viisi kuvaa, päivää tai hakumerkkiä eteenpäin.

• Näytön keskelle tulee teksti PHOTO SEARCH, DATE SEARCH tai INDEX SEARCH yhdessä -­tai + -merkin ja selattavien kuvien, päivien tai hakumerkkien lukumäärän kanssa. Voit vaihtaa
suuntaa yksinkertaisesti painamalla toista painiketta.

Huomautuksia:

• Lopeta haku painamalla 3-painiketta (pysäytys).

• Jos aloitat stillkuvan haun hyvin läheltä seuraavaa tallennettua stillkuvaa, kamera saattaa ohittaa
sen ja siirtyä suoraan seuraavaan kuvaan.

• Jos olet muuttanut aikavyöhykkeen asetusta, myös päivämäärän haku etsii muutosta päiväyksessä
uuteen asetukseen perustuen.

• Päiväystä/aikavyöhykettä ei voida tunnistaa, jos kokonaistallennusaika kyseisenä päivänä tai
kyseisellä aikavyöhykeellä on 1 minuutti.

• Päivämäärä- tai hakumerkkihakuun perustuva toisto voi alkaa hieman haluttua kohtaa
aikaisemmin tai myöhemmin.

• Jos aikakoodi ei ole näytössä oikein, päiväyksen mukainen haku ei onnistu.

+

Hakutoiminnot (Photo Search/Date Search/Index Search)

ZERO SET

SEARCH

SELECT

MEMORY

AUDIO

REW

DUB.

AV

– /

INSERT

PAUSE

REMOTE SET

PLAY

STOP

SLOW

FF

+ /

×2

TAPE

PLAY

(VCR)

92

Su

Toistaminen

Merkitse kauko-ohjaimen avulla nauhalle kohta, johon haluat palata toiston jälkeen.

1. Paina toiston aikana kauko-ohjaimen ZERO SET MEMORY -painiketta kohdassa,
johon haluat palata.

• Aikakoodi korvautuu nollatulla nauhalaskimella ja Â-ilmaisimella.

•Voit poistaa nollakohdan merkinnän painamalla ZERO SET MEMORY -painiketta uudelleen.

2. Kun lopetat katselun, pikakelaa nauhaa eteen tai taakse. Nauha pysähtyy
automaattisesti nollauskohdassa.

• `RTN tai RTN1 tulee näyttöön.

• Nauhalaskin ja Âhäviävät näytöstä ja tilalle tulee aikakoodi.

Huomautuksia:

• Nollausmuisti ei välttämättä toimi oikein, jos nauhalla on tallennusten välillä katkoksia.

•Voit myös käyttää nollausmuistia nauhan kohdan merkitsemiseen TAPE CAMERA -tilassa.

Kun haluat katsoa kuvatun nauhan, takaisinkelaus pysäyttää otoksen merkitsemääsi kohtaan.

• Jos poistat kasetin kun nollausmuisti on asetettu, toiminto perutaan ja nauhalaskin vaihtuu

aikakoodiksi.

+

,

+

Palaaminen ennalta merkittyyn kohtaan (Nollausmuisti)

ZERO SET

MEMORY

AUDIO

DUB.

AV

INSERT

REMOTE SET

SEARCH

SELECT

REW

PAUSE

PLAY

STOP

SLOW

FF

+ /– /

×2

TAPE

CAMERA

TAPE

PLAY

(VCR)

93

Su

Toistaminen

Kytkennät tallennusten televisiokatselua varten

Paremman kuvalaadun saavuttamiseksi on suositeltavaa esittää nauhoitukset televisiossa, jossa on S
(S1) -videosisäänmeno. Jos liität videokameran televisioon, jossa on S1-liitin tai Video ID-1­järjestelmä, 16:9-laajakuvatilassa tehdyt tallenteet toistuvat televisiossa automaattisesti
laajakuvamuodossa.

Lue tarkemmat ohjeet television tai videonauhurin käyttöoppaasta.

• Liitä S-videoliittimet toisiinsa käyttämällä S-videokaapelia S-150 . Liitä AUDIO-liittimet toisiinsa

käyttämällä stereovideokaapelia STV-250N. Kiinnitä valkoinen pistoke valkoiseen ääniliittimeen L
(vasen). Kiinnitä punainen pistoke punaiseen ääniliittimeen R (oikea). Älä kiinnitä keltaista
pistoketta.

• Aseta television TV/VIDEO-valitsin asentoon VIDEO.

• Jos liität kameran videonauhuriin, aseta videonauhurin ohjelmalähteen valitsin asentoon LINE.

Televisio (tai videonauhuri), jossa on S-videosisäänmeno

Televisio (tai videonauhuri), jossa on SCART-liitin (ilman S (S1)

-videosisäänmenoa)

StereovideokaapeliSTV-250N

S-150 S-videokaapeli

• Liitä SCART-sovitin PC-A10 television tai videonauhurin SCART-liittimeen.

• Liitä kamera sovittimeen. Käytä STV-250N-stereovideokaapelia. Kiinnitä valkoinen pistoke

valkoiseen ääniliittimeen L (vasen). Kiinnitä punainen pistoke punaiseen ääniliittimeen R (oikea).
Kiinnitä lopuksi keltainen pistoke keltaiseen videoliittimeen VIDEO.

• Jos liität kameran televisioon, aseta television TV/VIDEO-valitsin asentoon VIDEO.

• Jos liität kameran videonauhuriin, aseta videonauhurin ohjelmalähteen valitsin asentoon LINE.

PC-A10­SCART-sovitin

StereovideokaapeliSTV-250N

AUDIO

(R)

(L/MONO)

AUDIO

VIDEO

L

AUDIO

R

VIDEO

S-VIDEO

94

Su

Toistaminen

Televisio (tai videonauhuri), jossa on ääni/videosisäänmenot

• Liitä kamera käyttämällä STV-250N-stereovideokaapelia. Kiinnitä valkoinen pistoke valkoiseen

ääniliittimeen L (vasen). Kiinnitä punainen pistoke punaiseen ääniliittimeen R (oikea). Kiinnitä
lopuksi keltainen pistoke keltaiseen videoliittimeen VIDEO.

• Aseta television TV/VIDEO-valitsin asentoon VIDEO.

• Jos liität kameran videonauhuriin, aseta videonauhurin ohjelmalähteen valitsin asentoon LINE.

Huomautuksia:

• Jos aiot käyttää televisiota tallennettavan kuvan tarkkailuun ja kameran ääniliittimet ovat liitettynä,

muista säätää television äänenvoimakkuus mahdollisimman pienelle äänen kiertämisen
estämiseksi.

• Jos televisio on jo liitetty videonauhuriin, voit liittää kameran videonauhuriin television asemesta.

Noudata yllä esitettyjä ohjeita.

StereovideokaapeliSTV-250N

L

AUDIO

R

VIDEO

95

Su

Editoiminen

Nauhoituksen editoiminen

1. Etsi kuvatusta kasetista kohta, joka on hieman ennen kopioitavaa jaksoa.

2. Käynnistä kasetin toisto ja tarkkaile samalla kuvaa televisiosta.

3. Aloita tallennus videonauhurilla heti, kun kopioitava jakso tulee näyttöön.

4. Aseta videonauhuri taukotilaan kopioitavan jakson lopussa ja pysäytä sitten
kameran toisto.

5. Toista vaiheet 1–4, kunnes haluamasi kooste on nauhoitettu.

Huomautus:

• Koostetun nauhan laatu on hieman alkuperäistä huonompi.

Liittämällä kameran videonauhuriin voit editoida tallennuksia, kuten poistaa turhia otoksia tai luoda
omia videonauhoituksia yhdistämällä erilaisia otoksia.

1. Liitä kamera videonauhuriin.

• Katso kohta "Kytkennät tallennusten televisiokatselua varten" ( 93).

2. Aseta televisio ja videonauhuri käyttövalmiiksi.

• Kytke televisioon virta ja aseta TV/VIDEO-valitsin asentoon VIDEO.

• Kytke videonauhuriin virta ja aseta sen ohjelmavalitsin asentoon LINE. Aseta tyhjä kasetti

videonauhuriin ja kytke se tallennuksen taukotilaan.

• Lue tarkemmat ohjeet television tai videonauhurin käyttöoppaasta.

3. Siirrä POWER-kytkin asentoon PLAY (VCR) ja TAPE/CARD-kytkin asentoon TAPE.

Valmistelut

Nauhaa toistetaan
videokamerassa

StereovideokaapeliSTV-250N

S-150 S-videokaapeli

Otokset tallennetaan
videonauhurilla.

Editoiminen

L

AUDIO

R

VIDEO

S-VIDEO

96

Su

Editoiminen

m-liittimeen voit liittää m LANC -yhteensopivia
laitteita, kuten kauko-ohjaimia. Joidenkin
editointilaitteiden painikkeiden toiminta saattaa erota
kameran painikkeiden toiminnasta.

m

(LANC) -liitin

Huomautuksia:

• m (LANC) on tavaramerkki. Se on lyhenne sanoista Local Application Control Bus System.

• Emme voi taata yhteensopivuutta, jos kamera kytketään laitteeseen, jossa ei ole LANC m

-merkintää.

97

Su

Editoiminen

1. Liitä kamera ja toinen digitaalinen laite toisiinsa.

• Liitä Canon CV-150F DV-kaapeli (lisävaruste).

2. Aseta toinen laite käyttövalmiiksi.

• Kytke virta ja aseta kuvattu kasetti laitteeseen.

3. Siirrä kameran POWER-kytkin asentoon PLAY (VCR) ja TAPE/CARD-kytkin
asentoon TAPE.

• Näyttöön tulee teksti DV IN.

4. Aseta tyhjä kasetti kameraan.

DV-liittimellä varustetulla digitaalivideolaitteella voit editoida, kopioida ja siirtää tietoja digitaalisesti
ilman kuvan ja äänen laadun havaittavaa huonontumista. DV-liitin soveltuu sekä tiedon
vastaanottamiseen että lähettämiseen, koska yksi DV-kaapeli pystyy käsittelemään tietoa molempiin
suuntiin.

• Jos digitaalinen videonauhuri on liitetty ja videonauhurilta lähetetään häiriösignaali, myös nauhalle

tallennettaviin kuviin saattaa tulla häiriöitä (vaikka ne eivät välttämättä näy televisiokuvassa), tai
sitten mitään kuvaa ei tallenneta.

• Et voi koostaa tallennuksia, jotka on suojattu tekijänoikeuden suojaussignaalilla.

Valmistelut

Esimerkki koostamisesta kameraan

Digitaalivideolaitteella koostaminen kasetille tai kasetilta

: Signaalin

kulkusuunta

REC

SEARCH

SELECT

/

PAUSE

ZERO SET
MEMORY

AUDIO

DUB.

AV

INSERT

REW

– /

PAUSE

PLAY

STOP

SLOW

FF

+ /

×2

98

Su

Editoiminen

1. Etsi kuvatusta kasetista kohta, joka on hieman ennen kopioitavaa jaksoa ja
aseta laite toiston taukotilaan.

2. Paina kameran REC PAUSE -painiketta.

• Kamera siirtyy tallennuksen taukotilaan.

3. Käynnistä toisto toisesta digitaalilaitteesta ja tarkkaile samalla kuvaa.

4. Paina kameran e/a-painiketta (toisto/tauko) tai kauko-ohjaimen PAUSE a

-painiketta.

•Tallentaminen alkaa.

5. Kun tallennettava jakso päättyy, paina pysäytys- tai taukopainiketta.

•Tallentaminen päättyy.

6. Pysäytä toisen laitteen toisto.

Huomautuksia:

• Jos kaapelia ei ole liitetty oikein kun painat REC PAUSE -painiketta, kameran näyttöön tulee

ilmoitus ‘‘CHECK THE DV INPUT.’’ Näytössä saattaa myös vilkkua häiriöinen kuva.

• Jos toistettavalla nauhalla on otoksien välissä tyhjiä kohtia, nauhoitettavan kasetin vastaaviin

kohtiin tulee häiriöitä.

Tekijänoikeuden suoja

Tietyt valmiiksi nauhoitetut videonauhat, elokuvat ja vastaavat tuotteet sekä jotkin televisio-ohjelmat
on suojattu tekijänoikeudella. Näiden luvaton nauhoittaminen saattaa olla tekijänoikeuden suojaa
koskevan lain vastaista.

Tekijänoikeutta suojaavat signaalit

Toistossa:
Jos yrität toistaa kasettia, joka on suojattu tekijänoikeuden valvontasignaalilla, näyttöön tulee
muutaman sekunnin ajaksi teksti "COPYRIGHT PROTECTED PLAYBACK IS RESTRICTED"
(Tekijänoikeuden suojaus, toisto kielletty). Tämän jälkeen kameran näyttö muuttuu siniseksi ja
nauhan katselu on mahdotonta. Et voi katsella nauhan sisältöä.

Tallennuksessa:
Jos yrität tallentaa ohjelmaa, joka on suojattu tekijänoikeuden valvontasignaalilla, näyttöön tulee
teksti "COPYRIGHT PROTECTED DUBBING RESTRICTED" (Tekijänoikeuden suojaus, koostaminen
kielletty) ja ohjelman katselu on mahdotonta. Et voi tallentaa ohjelman sisältöä.
Tällä kameralla ei voi tallentaa tekijänoikeuden suojaussignaalia kasetille.

Tekijänoikeus

Koostaminen

99

Su

Editoiminen

Valmistelut

1. Liitä videokamera videonauhuriin, televisioon tai toiseen videokameraan.

2. Aseta toinen laite käyttövalmiiksi. (Esimerkki liittämisestä videonauhuriin)

• Aseta television TV/Video-valitsin asentoon Video. Katso lisätietoja kohdasta "Kytkennät
tallennusten televisiokatselua varten" ( 93).

• Kytke videonauhuriin virta. Aseta kuvattu kasetti laitteeseen ja kytke videonauhuri toiston
taukotilaan.

• Lue tarkemmat ohjeet television tai videonauhurin käyttöoppaasta.

3. Siirrä kameran POWER-kytkin asentoon PLAY (VCR) ja TAPE/CARD-kytkin
asentoon TAPE.

4. Aseta tyhjä kasetti kameraan.

XM2-kameralla voit tallentaa videonauhurilla tai analogisella videokameralla toistettavan videokuvan
(digitaaliset videokamerat, katso 97) tai televisio-ohjelman nauhalle, jos televisiossa tai muussa
laitteessa on AV-ulostuloliitännät.

• Jos televisiosta tai videonauhurilta lähetetään häiriösignaali, myös nauhalle tallennettaviin kuviin

saattaa tulla häiriöitä (vaikka ne eivät välttämättä näy televisiokuvassa), mitään kuvaa ei tallenneta
tai etsimeen tulee teksti COPYRIGHT PROTECTED DUBBING RESTRICTED.

• Et voi koostaa tallennuksia, jotka on suojattu tekijänoikeuden suojaussignaalilla.

Tallentaminen videonauhurista, televisiosta tai analogisesta videokamerasta (analoginen sisäänmeno)

Stereovideokaapeli STV-250N

AUDIO

VIDEO

S-VIDEO

R

L

S-videokaapeli S-150

: Signaalin kulkusuunta

/

100

Su

Editoiminen

1. Etsi kuvatusta kasetista kohta, joka on hieman ennen kopioitavaa jaksoa ja
aseta laite toiston taukotilaan.

2. Paina REC PAUSE -painiketta.

• S-video- ja äänen IN/OUT-liittimet toimivat sisäänmenoliittiminä.

• Kamera siirtyy tallennuksen taukotilaan.

3. Käynnistä toisen laitteen toisto tai avaa televisio nähdäksesi haluamasi
ohjelman ja tarkkaile samalla kuvaa.

4. Paina kameran e/a-painiketta (toisto/tauko) tai kauko-ohjaimen PAUSE a

-painiketta.

•Tallentaminen alkaa.

5. Kun tallennettava jakso päättyy, paina pysäytys- tai taukopainiketta.

•Tallentaminen päättyy.

6. Pysäytä toisen laitteen toisto.

Huomautus:

•Voit tarkkailla kuvaa nestekidenäytöltä tai etsimestä.

Koostaminen
