Canon XHG1S, XHA1S User Manual

PUB. DIC-094

COPY

简介

重要使用说明

警告∶

为了避免发生电击的危险，请勿开启外壳 （或背盖）。当中并没有使用者可自行维修的零件。如果需
要维修服务，请向合格的服务人员洽询。

警告∶

为了避免发生火灾或电击的危险，请勿让此产品暴露在雨水或潮湿的环境之中。

注意∶
为了避免发生电击的危险和减少恼人的干扰情形，请使用我们所建议的附件。

注意∶

不使用本产品时，请拔除电源插座上的电源插头。

主电源插头作为切断设备来使用。发生事故时，主电源插头自动切断电源。

使用小型电源适配器时，请勿用布包裹或覆盖它，并且勿将其放置在受限的狭小空间中。否则热度可能升
高，塑料外壳可能变形且可能导致电击或火灾。

CA-920 的识别牌位于底部。

• 务必使用 CV-250F DV 连接线，以符合 “EMC 指令 (EMC Directive)”中的技术要求。

COPY

2

XH G1S / XH A1S - 丰富的应用功能

无与伦比的高清质量

具备 20 倍变焦的改良镜头 该镜头不仅具有 20 倍变焦，而且配备了滚花对焦、变焦和光圈环以提升可操作
性。 此外，现在您在使用变焦时可手动调整对焦。

3CCD 系统 本摄像机使用三个 1/3 英寸 CCD （分别配备 167 万像素和 1440x1080 有效像素），可实现 800 条
电视线的水平分辨率，达到 HDV 的最高标准。

DIGIC DV II 图像处理器 佳能的下一代视频处理引擎，确保高清晰度视频所需的最佳视频质量和色彩重现。

无所不能的艺术表现

HDV native 1080/25p 记录 进行视频记录时，根据 HDV 规格选用与 native 记录相兼容的 25F 模式

( 41)。 无论视频是电视节目、广告、音乐视频或者电影，都可使用 XH G1S / XH A1S 进行拍摄。

用户自定义设置 享受前所未有的图像控制，随心所欲创造 “效果”。 本摄像机提供 23 种自定义参数，可作
为用户自定义设置文件轻松保存和交换 ( 85)。

高级专业功能

专业级连接性 XH G1S 功能丰富，具备专业广播摄像机的功能。符合行业标准并用于未压缩 HD 信号

输出的 HD/SD SDI 端子、嵌入式音频和 SMPTE 时间码 (LTC) 仅仅是其中的一部分功能。

同步 Genlock 同步，以及 TIME CODE 端子，使 XH G1S 可成为任何多摄像机拍摄设置的一部分。

增强的用户自定义 自定义功能 ( 93) 和自定义显示 ( 99) 选项使您能够更自如地操作摄像机。

简介

其他

音频选项 本摄像机配有两套带幻影电源的 XLR 音频输入端子。 录音可利用两套音频输入端子，或者将一套

音频输入端子与内置麦克风组合。 还可激活音频峰值限制器 ( 48)，避免手动音频电平调节发生失真现象。

降低音频噪声 由于改进了外接麦克风支架的设计，因此减少了因振动而产生的多余音频噪声。

新增改进功能 Push AE 功能 ( 55) • 增益微调以 0.5dB 为增量单位 ( 60) • 对焦限制功能 ( 39) •
眼罩安装功能 ( 17) • 选择降噪功能 ( 67) • 音频输出电平选择功能 ( 79) • 以及其他！

COPY

3

关于本说明书

感谢您购买佳能 XH G1S / XH A1S。 使用本摄像机之前，请先仔细阅读本说明书，并妥善保存说明书作日
后参考。 如果您的摄像机无法正常工作，请参考

本说明书使用的约定

 : 关于摄像机操作注意事项。
 : 摄像机基本操作步骤的补充说明。
 : 参考页数。
 大写字母表示摄像机或无线遥控器的按钮。
 方括号 [ ] 和大写字母表示屏幕上所显示的菜单选项。本说明书表格中，粗体字的菜单选项表示默认设

置。

 “屏幕”是指液晶显示屏和取景器屏幕。
 “卡”或 “存储卡”是指 SDHC 存储卡、SD 存储卡或 MultiMedia(MMC) 卡。
 本说明书中的相片是用静态相机拍摄的模拟图片。
 : 文字仅适用于该图标所显示的型号。
 本说明书中的插图以 XH G1S 为例。

操作模式

可用功能取决于操作模式且显示如下。

、 ：此模式可使用的功能。

、 ：此模式无法使用的功能。

故障排除

( 140)。

菜单项显示在默认位置

COPY

商标声明

• Canon 是佳能公司的注册商标。

• 是商标。

• HDV 和 HDV 徽标是索尼公司及日本 JVC 有限公司 (JVC) 的商标。

• 是商标。

• 上面未提及的其他名称和产品可能为各自公司的商标或注册商标。

• 如无 MPEG-2 专利组合中适用专利的许可（该许可由 MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER,

COLORADO 80206, USA 授予），除消费者私人用途外，明确禁止以任何符合 MPEG-2 标准 （用于为套装媒体视频信
息编码）的方式使用本产品。

4

有关 HD/HDV 和 SD/DV 的规格

在本说明书中，视频信号标准 （摄像部分）和记录标准 （录制部分）区别对待。 视频信号可以设置为
HD （高清晰度）或 SD （标准清晰度）两个规格；磁带的记录标准可以分别是 HDV 或 DV 两种。

摄像部分

录制部分

播放信号

HD/SD

HDV/DV

HDV/DV

HD/SD SDI 端子

HDV/DV 端子

HD/SD

HDV/DV

（仅 ）

简介

COPY

5

目录

简介

XH G1S / XH A1S - 丰富的应用功能 .............................................................. 3

关于本说明书 .................................................................................. 4

检查所提供的附件 .............................................................................. 8

部件指南 ...................................................................................... 9

准备工作

准备电源 ..................................................................................... 14

准备摄像机 ................................................................................... 17

使用无线遥控器 ............................................................................... 22

装入 / 取出磁带 ............................................................................... 23

插入 / 取出存储卡 ............................................................................. 24

使用 MENU 钮更改设置 .......................................................................... 25

语言和日期 / 时间设置 ......................................................................... 26

摄像

摄像 ......................................................................................... 28

选择信号标准和纵横比 ......................................................................... 32

定位最后拍摄的场景 ........................................................................... 33

变焦 ......................................................................................... 34

调节焦点 ..................................................................................... 36

使用中灰滤镜 ................................................................................. 40

选择帧频 ..................................................................................... 41

设置时间码 ................................................................................... 42

同步摄像机的时间码.................................................................... 43

设置用户数据 ................................................................................. 45

音频记录 ..................................................................................... 46

影像稳定器 ................................................................................... 51

使用程序自动曝光模式 ......................................................................... 52

在手动模式下记录 ............................................................................. 54

在快门优先 (Tv) 模式下记录 .................................................................... 56

在光圈优先 (Av) 模式下记录 .................................................................... 57

调节曝光 ..................................................................................... 58

自动曝光偏移 ................................................................................. 58

增益 ......................................................................................... 59

白平衡 ....................................................................................... 61

斑马条纹 ..................................................................................... 63

颜色校正 ..................................................................................... 64

肤色细节调整功能 ............................................................................. 66

选择降噪 ..................................................................................... 67

清晰扫描 ..................................................................................... 68

用户键 ....................................................................................... 69

彩条 / 音频查询信号 ........................................................................... 73

COPY

外部连接

视频信号输出标准 ............................................................................. 74

连接到监视器 / 电视 ........................................................................... 75

音频输出 ..................................................................................... 79

6

数码视频控制 ................................................................................. 81

记录外部视频信号 （HDV/DV 输入、模拟输入）..................................................... 82

把模拟信号转换为数码信号 （模拟数码转换器） ................................................... 83

连接到计算机 ................................................................................. 84

用户自定义

用户自定义设置 ............................................................................... 85

自定义功能 ................................................................................... 93

自定义屏幕显示 ............................................................................... 99

播放

播放磁带 .................................................................................... 103

返回以前标记的位置 .......................................................................... 105

索引搜索 .................................................................................... 105

日期搜索 .................................................................................... 106

数据码 ...................................................................................... 106

遥控感应器模式 .............................................................................. 107

使用存储卡

选择静止图像的质量 / 尺寸 .................................................................... 108

文件编号 .................................................................................... 109

记录静止图像至存储卡 ........................................................................ 110

拍摄静止图像后立刻查看 ...................................................................... 112

驱动模式 .................................................................................... 113

测光模式 .................................................................................... 114

使用可选的闪光灯 ............................................................................ 115

播放存储卡中的静止图像 ...................................................................... 116

删除静止图像 ................................................................................ 118

保护静止图像 ................................................................................ 119

初始化存储卡 ................................................................................ 120

打印指定设置 ................................................................................ 121

简介

其他信息

菜单选项及默认装置 .......................................................................... 122

保存的设置 .................................................................................. 132

屏幕显示 .................................................................................... 133

提示列表 .................................................................................... 135

维修 / 其他 .................................................................................. 136

故障排除 .................................................................................... 140

系统概览 .................................................................................... 142

可选附件 .................................................................................... 143

规格 ........................................................................................ 145

索引 ........................................................................................ 147

COPY

7

检查所提供的附件

CA-920 小型电源转接器 DC-920 直流电连接器 BP-950G 电池 WL-D5000 无线遥控器

SD 存储卡 HDVM-E63PR 数码录像带 2 节 AA (5 号 ) 电池

DTC-1000 视频分量连接线 调整带

（用于外接麦克风支架）

镜头盖 遮光罩 眼罩

（用于无线遥控器）

三角架转接器基座 SS-1100 肩带

STV-290N 立体声视频连接线

COPY

8

部件指南

左视图

转盘

外部控制模式
VCR/PLAY 模式
电源关闭
手动
自动
快门优先
光圈优先
点光源
夜景
简易记录

*

预定模式用于今后软件开发。

*

记录程序

简介

DISP. （显示）钮 ( 31)
PEAKING （补偿）钮 ( 38)
MAGN. （放大）钮 ( 38)

（摄像查看）钮 ( 31)

POSITION PRESET （位置预设）开关 （ 35、39）
对焦模式开关 ( 36)
POSITION PRESET ON/SET （位置预设开 / 设置）开关

（ 35、39）

ND FILTER （中灰滤镜）开关 ( 40)
光圈环 （ 54、57）
POWER （电源）指示灯
侧面显示屏 ( 134)
OPEN （打开液晶显示屏）开关 ( 18)

CH1/CH2 转盘 ( 48)
AUDIO LEVEL LOCK 开关 ( 48)
SELECT/SET 转盘 ( 25)/ （音量）转盘 ( 104)

COPY

MENU （菜单）钮 ( 25)
对焦环 ( 36)
变焦环 ( 34)
SHUTTER （快门）转盘 ( 56)/ 转盘 ( 62)
PUSH AF 钮 ( 37)
EXP. LOCK（曝光锁定）钮 ( 58)/PUSH AE 钮 ( 55)
GAIN （增益）开关 ( 59)
AGC （自动增益控制）开关 ( 59)
OUTPUT （输出）开关 ( 73)
AWB （自动白平衡）开关 ( 61)
WHITE BAL. （白平衡）开关 ( 61)
WHITE BAL. （白平衡） 钮 ( 61)
CUSTOM KEYS （用户键）( 69)
CUSTOM PRESET ON/OFF （用户自定义预置开 / 关）钮

(88)

CUSTOM PRESET SELECT （用户自定义预置选择）钮

(88)

9

右视图

COPY

ZOOM SPEED （变焦速度）开关 ( 34)

/ （存储卡 / 磁带）开关 ( 110)
VIDEO 2 端子 ( 77)
HD/SD SDI 端子
GENLOCK 端子
TIME CODE （时间码）端子
MIC （外接麦克风）端子 ( 46)

*

仅适于 。

10

*

( 75)

*

( 43)

（麦克风减弱）开关 ( 47)

*

( 43)

（音频电平）开关 ( 49)
遮光罩 ( 20)
遮光罩锁定螺丝 ( 20)

开关 ( 48)
CH1 输入端子 ( 47)
CH2 输入端子 ( 47)
磁带仓 ( 23)
TIME CODE （时间码）开关

*

( 43)

正视图

后视图

简介

外接麦克风支架 ( 47)
摄像指示灯 ( 98)
用于 Instant AF 的外部感应器 ( 36)
握带 ( 20)
选购件 TA-100 三角架转接器的安装插座 ( 143) 或附

送的三角架转接器基座

麦克风锁定螺丝 ( 19)
遥控感应器 ( 22, 107)
三脚架插座
取景器 ( 17)
OPEN （打开电池仓）开关 ( 14)
CARD( 卡数据处理 ) 指示灯 ( 110)
电池/存储卡仓( 14)

, 使用三角架

请勿使用长于 5.5 mm 的安装螺丝来固定三脚架，否则可能会损坏摄像机。 要使用具有 3/8" 安装螺丝的三脚架，首先连
接附送的三角架转接器基座，然后将三角架与转接器基座相连。

关于 端子

(LANC) 代表本地应用控制总线系统。 您可以使用 端子连接并控制相连接的设备。 只将带有 标记的设备连接至
端子。

它与不带有 标记的设备连接时，不能保证操作。
连接设备的一些按钮可能不可操作，或与摄像机上按钮的操作不同。

COPY

屈光度调整杆 ( 17)
VIEWFINDER COMPONENT OUT 端子 ( 76)

端子
A/V1 端子 ( 75)
HDV 指示灯
HDV/DV 端子 （ 77、82、84）

（耳机）端子
HD/SD COMPONENT OUT 端子 ( 76)
START/STOP 钮 ( 28)
存储卡插槽 （ 24）
电池安装元件 ( 14)
BATT. RELEASE( 电池释放)钮( 14)

11

顶视图

（暂停）钮 ( 103)/

DRIVE MODE （驱动模式）钮 ( 113)

（停止）钮 ( 103)/

（测光模式）钮 ( 114)

（回卷）钮 ( 103)/

- 钮 ( 116)

（播放）钮 ( 103)/

SLIDESHOW （幻灯片播放）钮 ( 116)

（快进）钮 ( 103)/

+钮( 116)

REC （摄像）钮 ( 82)
START/STOP 钮 ( 28)
LOCK 开关 ( 29)
OPEN/EJECT （开启 / 弹出）开关 ( 23)
手柄变焦杆 ( 34)

COPY

PHOTO （照片）钮 ( 110)/MAGN. （放大）钮 ( 38)
变焦速度调节转盘 ( 34)
RESET （复位）钮
扬声器 ( 104)
MIC ATT. （麦克风减弱）开关 ( 48)
WHITE BAL. PRESET （白平衡预设）开关 ( 61)
END SEARCH （结尾搜索）钮 ( 33)
带扣 ( 20)
麦克风 ( 46)
带扣 ( 20)
热靴插座 ( 115)
提手变焦杆 ( 34)
PHOTO （照片）钮 ( 110)/MAGN. （放大）钮 ( 38)
液晶显示屏 ( 18)

12

WL-D5000 无线遥控器

简介

PHOTO （照片）钮 ( 110)
START/STOP （开始 / 停止）钮 ( 28)
MENU （菜单）钮 ( 25)
TV SCREEN （电视屏幕）钮 ( 70)
SLIDESHOW （幻灯片播放）钮 ( 116)
DATA CODE （数据码）钮 ( 106)
INDEX WRITE （索引写入）钮 ( 70)
AUDIO MONITOR （音频监听）钮 ( 79)
END SEARCH （结尾搜索）钮 ( 33)
SEARCH SELECT （搜索选择）钮 （( 105、106）
REC PAUSE （暂停记录）钮 ( 82)
REW （回卷）钮 ( 103)
ZERO SET MEMORY （调零记忆）钮 ( 105)

钮 ( 103)

PAUSE （暂停）钮 ( 103)

COPY

REMOTE SET （遥控设置）钮 ( 107)
AV DV 钮 ( 83)
变焦钮 ( 34)
菜单选择钮 ( 25)
SET （设置）钮 ( 25)
CARD - 钮 ( 116)
CARD + 钮 ( 116)
MIX BALANCE （混声平衡）钮 ( 79)

/ 钮 （ 105、106）

PLAY

(播放)钮( 103)

FF （快进）钮 ( 103)

钮 ( 103)

STOP

（停止）钮 ( 103)

钮 ( 103)

SLOW

（慢速）钮 ( 103)

13

准备工作

准备电源

为电池充电

充电前，断开直流电连接器与小型电源转接器的连接。 取下电池的端子盖。

1. 连接电源线至小型电源转接器。

2. 把电源线插入电源插座。

3. 将电池安装在小型电源转接器上。

• 轻轻按下，沿箭头所指方向滑动电池，直到咔嗒一
声安装到位为止。

• 充电指示灯开始闪烁。 充电完毕时，指示灯将会持
续发亮。

4. 充电完成后，将电池从小型电源转接器上取
下。

5. 拔掉电源插座上的电源线，并将其从小型电源
转接器上取下。

安装电池

1. 将 转盘转动至 OFF。

2. 沿箭头方向推动 OPEN 开关以打开电池仓盖。

3. 将电池完全插入电池仓中，并轻轻按下，直到
咔嗒一声安装到位为止。

4. 关闭电池仓盖。

充电指示灯

取出电池

1. 将 转盘转动至 OFF。

2. 沿箭头方向推动 OPEN 开关以打开电池仓盖。

3. 向左按 BATT.RELEASE 钮，并取出电池。

4. 关闭电池仓盖。

COPY

14

使用家用电源插座

1. 将 转盘转动至 OFF。

2. 将直流电连接器安装到摄像机上。

打开电池仓盖，将直流电连接器完全滑入电池仓中，
并轻轻按下，直到咔嗒一声安装到位为止。

3. 连接电源线及电源转接器。

4. 把电源线插入电源插座。

5. 连接直流电连接器到转接器。

6. 将连接线穿过专用插槽，并关闭电池仓盖。

7. 使用后将直流电连接器取下。

打开电池仓盖，向左按 BATT.RELEASE 钮，并取出直
流电连接器。

关于内置可充电锂电池

摄像机有内置可充电锂电池，来维持日期、时间和其他设置。 每次使用摄像机时，都会自动给内置电池
充电。 但是，如果摄像机只使用极短的时间，或超过 3 个月没有使用，则内置电池会完全放电。 此时，
通过电源插座向摄像机供电可以为内置电池充电。充电时，将 转盘转动至 OFF 位置，且充电时间
最少为 24 小时。

准备工作

 充电前，断开直流电连接器与小型电源转接器的连接。
 连接或拔除小型电源转接器之前，请先关闭摄像机。
 如果在接近电视的范围内使用小型电源转接器，电视画面可能会受到干扰。 请把小型电源转接器移

离电视或天线。

 请勿把非专门推荐的用于同摄像机配合使用的任何产品连接至小型电源转接器。

 如果连接错误的小型电源转接器或电池，则充电指示灯熄灭，充电停止。
 充电指示灯还可显示充电状态。

0-50%: 每秒闪动一次
50-75%: 每秒闪动两次
75% 以上 : 每秒钟闪动 3 次
100%: 持续发亮

 我们建议在 10 ℃至 30 ℃之间的温度环境中对电池充电。充电时间视环境温度和电池的初始充电状况

而异。

 在寒冷环境中，电池的有效使用时间将减少。
 建议准备比自己预期所需还要多两三倍的电池。
 要节省电池电量，请关闭摄像机而不是把摄像机置于暂停摄像模式。

COPY

15

 充电、摄像及播放时间

下列时间为近似值。实际时间视充电、摄像或播放条件而有所不同。

电池

CA-920 小型电源转接器的充电时间

HDV

摄像及播放时间

最长摄像时间 取景器 [ 普通 ]

取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]

典型摄像时间

播放时间 液晶显示屏 [ 普通 ]

DV

摄像及播放时间

最长摄像时间 取景器 [ 普通 ]

典型摄像时间

播放时间 液晶显示屏 [ 普通 ]

*

*

液晶显示屏 [ 明亮 ]
取景器 [ 普通 ]
取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]
液晶显示屏 [ 明亮 ]

取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]
液晶显示屏 [ 明亮 ]
取景器 [ 普通 ]
取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]
液晶显示屏 [ 明亮 ]

BP-930 BP-945 BP-950G BP-970G

145 分钟 220 分钟 235 分钟 320 分钟

BP-930 BP-945 BP-950G BP-970G

150 分钟 220 分钟 315 分钟 430 分钟
145 分钟 215 分钟 305 分钟 430 分钟
145 分钟 215 分钟 305 分钟 430 分钟
140 分钟 210 分钟 295 分钟 420 分钟

90 分钟 135 分钟 190 分钟 260 分钟
90 分钟 130 分钟 185 分钟 260 分钟
85 分钟 130 分钟 185 分钟 255 分钟
85 分钟 125 分钟 175 分钟 245 分钟

160 分钟 240 分钟 335 分钟 475 分钟

BP-930 BP-945 BP-950G BP-970G

165 分钟 245 分钟 345 分钟 490 分钟
160 分钟 240 分钟 340 分钟 485 分钟
160 分钟 240 分钟 335 分钟 475 分钟
155 分钟 230 分钟 325 分钟 460 分钟

95 分钟 145 分钟 205 分钟 295 分钟
95 分钟 145 分钟 205 分钟 295 分钟
95 分钟 140 分钟 200 分钟 275 分钟
90 分钟 140 分钟 195 分钟 280 分钟

175 分钟 265 分钟 370 分钟 530 分钟

HDV

摄像及播放时间

最长摄像时间 取景器 [ 普通 ]

取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]

典型摄像时间

播放时间 液晶显示屏 [ 普通 ]

DV

摄像及播放时间

最长摄像时间 取景器 [ 普通 ]

*

COPY

典型摄像时间

播放时间 液晶显示屏 [ 普通 ]

*

进行重复操作 （如开始 / 停止、变焦、电源开 / 关）的大约摄像时间。 实际使用时间可能会较短。

*

液晶显示屏 [ 明亮 ]
取景器 [ 普通 ]
取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]
液晶显示屏 [ 明亮 ]

取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]
液晶显示屏 [ 明亮 ]
取景器 [ 普通 ]
取景器 [ 明亮 ]
液晶显示屏 [ 普通 ]
液晶显示屏 [ 明亮 ]

BP-930 BP-945 BP-950G BP-970G

155 分钟 230 分钟 325 分钟 465 分钟
155 分钟 230 分钟 325 分钟 460 分钟
150 分钟 225 分钟 315 分钟 445 分钟
145 分钟 215 分钟 305 分钟 430 分钟

95 分钟 140 分钟 200 分钟 285 分钟
95 分钟 140 分钟 200 分钟 285 分钟
90 分钟 140 分钟 195 分钟 275 分钟
90 分钟 135 分钟 190 分钟 260 分钟

165 分钟 250 分钟 350 分钟 505 分钟

BP-930 BP-945 BP-950G BP-970G

170 分钟 255 分钟 360 分钟 515 分钟
170 分钟 255 分钟 355 分钟 510 分钟
165 分钟 245 分钟 350 分钟 495 分钟
160 分钟 240 分钟 335 分钟 485 分钟
105 分钟 155 分钟 225 分钟 315 分钟
105 分钟 155 分钟 220 分钟 315 分钟
100 分钟 150 分钟 215 分钟 305 分钟

95 分钟 145 分钟 205 分钟 295 分钟

185 分钟 275 分钟 390 分钟 565 分钟

16

准备摄像机

装卸眼罩

安装眼罩

安装眼罩，使其覆盖取景器的橡胶部分。

• 即使安装了眼罩也可操作屈光度调整杆。

• 为便于左眼使用，安装眼罩使突出部分转到反面。

取景器

卸下眼罩

如插图所示卸下眼罩。

准备工作

屈光度调节

打开摄像机，调节屈光度调整杆。

COPY

请勿将取景器暴露在强烈的阳光或其它强光源下。 取景器液晶屏可能由于镜头上聚焦的光线而受到损
坏。 将摄像机安装在三角架上或在运输时需特别注意。

17

使用液晶显示屏

1. 沿箭头方向滑动 OPEN 开关，开启液晶显示
屏。

2. 拉出液晶显示屏。

3. 旋转液晶显示屏，并将其调整到所需位置。

 您可以将液晶显示屏更改为黑白显示 ( 19)。
 默认情况下，使用液晶显示屏时，关闭取景器显示。 但是，您可以更改设置以便同时使用这两种显

示 ( 19)。

调节取景器 / 液晶显示屏

您可以调节取景器 / 液晶显示屏的亮度、对比度、色度、锐度和背景照明亮度*。 这些调节不会对摄像造
成影响。

*

使用电源转接器时，其默认值为 [ 明亮 ]。

MENU

(25)

1. 按下 MENU 钮。

2. 转动 SELECT/SET 转盘以选择 [ 显示设置 / ]，然后按下转盘。

3. 选择 [CVF 设置 ] （以调节取景器）或 [LCD 设置 ] （以调节液晶显示屏），然后选择

4. 可以通过 SELECT/SET 转盘调节设置，然后按下转盘。

5. 按下 MENU 钮关闭菜单。

显示设置 / CVF 设置 亮度

LCD 设置 对比度

[ 亮度 ]、[ 对比度 ]、[ 色度 ]、[ 锐度 ] 或 [ 背景照明亮度 ]。

完成调节后，会返回到上一个子菜单。 如有需要，其他设置以相同方式更改。

COPY

•••••••••••

•••••••••

色度

•••••••••••

锐度

•••••••••••

背景照明亮度

•••

0

0

0

2

通常

18

同时使用取景器和液晶显示屏

默认情况下，使用液晶显示屏时，关闭取景器显示。 要同时使用这两种显示，请按照以下步骤进行操
作。

MENU

(25)

1. 按下 MENU 钮。

2. 转动 SELECT/SET 转盘以选择 [ 显示设置 / ]，然后按下转盘。

3. 选择 [ 开启 CVF+LCD]，将它设置为 [ 开 ]，然后按下转盘。

4. 按下 MENU 钮关闭菜单。

将取景器和液晶显示屏更改为黑白显示

液晶显示屏和取景器都为彩色显示。 按照以下步骤将它们都变为黑白显示模式。

MENU

(25)

1. 按下 MENU 钮。

2. 转动 SELECT/SET 转盘以选择 [ 显示设置 / ]，然后按下转盘。

3. 选择 [CVF+LCD 黑白 ]，将它设置为 [ 开 ]，然后按下转盘。

4. 按下 MENU 钮关闭菜单。

安装外接麦克风

1. 拧松取景器上的麦克风锁定螺丝，打开麦克风

2. 拧紧锁定螺丝。

3. 将麦克风的连接线插入摄像机的 XLR 端子或

显示设置 / 开启 CVF+LCD

显示设置 / CVF+LCD 黑白

支架，插入麦克风。

MIC 端子中。

•••

•••

关

关

准备工作

MIC 端子

COPY

 麦克风直径必须等于或小于 25 毫米。
 如果所用外接麦克风的直径小于麦克风支架的安装直径，从而导致无法牢固安装，请先将附送的调

整带绑到麦克风支架上，然后再插入麦克风。

19

系紧握带

调节握带，以便可以用食指和中指操作变焦杆，
并可以用拇指操作 START/STOP 钮。

安装肩带

将末端穿过带扣并调节带子的长度。

调节肩带或握带时，小心不要让摄像机掉落。

安装遮光罩

安装遮光罩可以保护镜头，以免受到漫射光的照射。

1. 将遮光罩置于镜头前方，从而使外部 Instant
AF 感应器的窗口朝下，然后顺时针转动 90 度。

• 小心不要让遮光罩变形。

• 确保遮光罩与螺纹对齐。

2. 拧紧锁定螺丝。

COPY

用于 Instant AF
感应器的窗口

20

打开和关闭端子盖

打开以下端子盖以便调整端子。

HD/SD SDI 端子
GENLOCK 端子
TIME CODE 端子
VIEWFINDER COMPONENT OUT 端子

*

仅适于 。

打开端子盖

1. 打开端子盖并将其拉出。

2. 抓住连接端子盖和摄像机的带子，将其向外拉
出。

HD/SD SDI 端子和 VIDEO 2 端子可以不执行此步骤。

关闭端子盖

将连接盖子和摄像机的带子插入开口处，关闭端
子。

*

*

*

HD/SD COMPONENT OUT 端子
A/V1 和 端子
HDV/DV 和 （麦克风）端子
VIDEO 2 端子

准备工作

如果无法抓住连接条，请使用钳子或类似工具。

COPY

21

使用无线遥控器

将无线遥控器对准摄像机的遥控感应器后，再按
动遥控器上的按钮。

安装电池

无线遥控器需要两枚 AA 5 号电池。

1. 打开电池仓盖。

2. 依照＋和 - 的标记放入电池。

3. 关上电池仓盖。

22

 摄像机及无线遥控器设有两个遥控感应器模式 ( 107)。 如果无线遥控器无法操作，请查看摄像机

及无线遥控器是否设置为相同的模式。

 如果无法用无线遥控器操作摄像机、或只能在十分近的距离内操作摄像机，请更换电池。 必须同时

更换两节电池。

 当遥控感应器暴露在强光源或直射阳光下时，无线遥控器可能无法正常工作。

COPY

装入 / 取出磁带

请务必使用有 标记的录像带。 以 HDV 模式记录时，我们推荐您使用记录 HDV 的专用录像带。

1. 滑动 OPEN/EJECT 开关以打开磁带仓盖。

磁带仓会自动打开。

2. 装入 / 取出磁带。

• 让磁带的小孔朝外，将磁带直接完全插入磁带仓内。

• 取出磁带时，请垂直取出。

准备工作

3. 按仓盖上的 标记以关闭磁带仓。

磁带仓会自动缩回。

4. 关闭磁带仓盖。

COPY

 当磁带仓盖自动打开或关闭时，不要干扰磁带仓盖的动作。
 请小心勿让磁带仓夹到您的手指。

如果摄像机连接在电源上，即使 转盘设置为 OFF，您也可以装入 / 取出磁带。

23

插入 / 取出存储卡

本摄像机可使用市面有售的 SDHC （SD 高容量）存储卡、 SD 存储卡或 MultiMedia 卡 (MMC)。

插入卡

1. 将 转盘设置为 OFF。

2. 沿箭头方向推动 OPEN 开关以打开电池 / 存
储卡仓盖。

3. 把存储卡对准存储卡插槽并完全插入。

4. 关闭插槽仓。

如果存储卡没有正确插入，请勿强行关闭插槽仓盖。

取出存储卡

如果没有先把存储卡推入进行释放，请勿强行把它拉出。

1. 请确保 CARD （卡数据处理）指示灯没有闪烁并
将 转盘设置到 OFF。

2. 沿箭头方向推动 OPEN 开关以打开电池 / 存
储卡仓盖。

3. 推按存储卡将其释放，然后取出存储卡。

4. 关闭插槽仓。

 如果使用其他非附送的存储卡，请务必先使用摄像机把存储卡初始化 ( 120)。
 插入或取出存储卡之前，请先关闭摄像机。 摄像机开机时插入 / 取出存储卡可能会造成数据永久性

丢失。

 SDHC 和 SD 存储卡具有写保护开关，用于防止意外删除。 如果将此开关设置到 LOCK 位置，则不能在存

储卡中记录图像，也不能删除存储卡中的图像。

 不能保证所有存储卡都可正确操作。

COPY

CARD( 卡 )
存取指示灯

24

使用 MENU 钮更改设置

摄像机的许多功能都可以通过屏幕菜单进行更改。

选择菜单及设置

1. 按下 MENU 钮开启菜单。

2. 转动 SELECT/SET 转盘选择子菜单，然后按下
转盘。

3. 转动 SELECT/SET 转盘选择菜单项，然后按下
转盘。

4. 转动 SELECT/SET 转盘选择设置选项，然后按
下转盘。

5. 按下 MENU 钮关闭菜单。

 屏幕底部显示的 、 和 图标可为特定条件下的控制功能提供更多说明。
 您也许会发现，使用无线遥控器来操作菜单会更为方便。 按无线遥控器上的 MENU 钮可打开或关闭菜

单。 使用无线遥控器上的菜单选择钮 代替 SELECT/SET 转盘，按无线遥控器上的 SET 钮可以保存
设置或进行选择。

 不可用项目会呈现为灰色。
 任何时候按下 MENU 钮可关闭菜单。

MENU 钮

SELECT/SET
转盘

准备工作

COPY

25

语言和日期 / 时间设置

更改显示的语言

屏幕和菜单项目显示的默认语言为英语。 语言可更改为德语、西班牙语、法语、意大利语、波兰语、俄
语、简体中文和日语。

MENU

(25)

要更改显示的语言，开启菜单并选择 [ 显示设置 / ]。 然后选择 [ 语言 ]，选择一种语言，
然后关闭菜单。

设置时区 / 夏时制

当您首次使用摄像机，或内置可充电电池的电量已经完全耗尽时，请先设置时区、日期和时间。

MENU

(25)

1. 按下 MENU 钮。

2. 转动 SELECT/SET 转盘以选择 [ 系统设置 / ]，然后按下转盘。

3. 选择 [ 日期 / 时间设置 ]，然后选择 [ 时区 / 夏时制 ] 并按下转盘。

4. 转动 SELECT/SET 转盘选择符合您所在时区的设置选项，然后按下转盘。

设置日期及时间

显示设置 / 语言

 如果错误更改语言，请按照菜单项目旁的 标记来更改设置。
 屏幕下方显示的 和 是指摄像机的按钮名称，当您更改语言时，这些名称并不会改变。

系统 设置 / 日期 / 时间设置 时区 / 夏时制

时区设置会出现。 默认设置为巴黎。

要调整为夏时制，选择标有 的时区名称。

•••

ENGLISH

•••

巴黎

MENU

(25)

5. 选择 [ 日期 / 时间 ] 并按下转盘。

6. 转动 SELECT/SET 转盘选择年份，然后按下转盘。

7. 按下 MENU 钮关闭菜单并启用时钟。

26

系统 设置 / 日期 / 时间设置

年份显示开始闪烁。

• 月份指示灯开始闪烁。

• 用同样的方法设置日期和时间的其余部分。

如果有约 3 个月的时间不使用摄像机，则内置可充电电池的电量将会完全放电，从而导致日期和时间
设置丢失。 此时，需要为内置电池充电 ( 15)，并重新设置时区、日期和时间。

COPY

日期/时间
12:00 AM

•••

1.JAN.2008

摄像时显示日期及时间

您可以选择在屏幕左下方显示日期和时间。

MENU

(25)

开启菜单并选择 [ 显示设置 / ]。 选择 [ 指导信息 ]，将它设置成 [ 日期 / 时间显示 ]，然后
关闭菜单。

更改日期格式

您可以选择三种日期格式： [JAN. 1, 2008]、[1. JAN. 2008] 和 [2008. 1. 1]。

MENU

(25)

开启菜单，选择 [ 系统设置 / ]. 选择 [ 日期 / 时间设置 ] 子菜单，然后选择 [ 日期格式 ]。
选择日期格式，然后关闭菜单。

显示设置 / 指导信息

系统设置 / 日期 / 时间设置 日期格式

•••

关

•••

1.JAN.2008

准备工作

COPY

27

摄像

摄像

开始摄像之前

请先进行试录来检查摄像机是否操作正常。 如果必要的话，请清洁视频磁头 ( 138)。

默认记录标准是 HDV。 有关音频记录的详细信息，请参考相关章节 ( 46)。

摄像

1. 移除镜头盖。

2. 将 / （存储卡 / 磁带）开关移到 。

3. 按下锁定钮，将 转盘设置到记录程
序。

4. 按下 START/STOP 钮来开始摄像。

• 屏幕上的摄像指示灯和记录指示灯 亮起。

• 再次按下 START/STOP 钮以暂停摄像。

/ （存储卡 / 磁带）开关

摄像指示灯

结束摄像时

1. 将 转盘设置为 OFF。

2. 盖上镜头盖。

3. 取出磁带。

4. 断开电源。

如果在同一磁带上以 HDV 和 DV 两种标准混合记录，则可能无法正常使用结尾搜索、日期搜索和索引搜
索功能。 建议不要在同一磁带上使用不同标准混合记录。

 插入磁带后，请等候磁带计数器完全停止之后再重新摄录。
 如果长时间不打算使用摄像机，请将 转盘转至 OFF。
 如果没有取出磁带，即使关闭摄像机，也可以继续记录下个场景而图像之间不会产生噪声或空白的

画面。

28

COPY

低角度记录

提手上配有一套相同的记录和变焦控制装置，适宜于
低角度记录。 沿箭头 方向滑动 LOCK 开关，以防止
意外操作。

节能机制

节能功能

为保护磁带和视频磁头，摄像机处于暂停记录模式下 4 分 30 秒后 （低温环境下，可能为 3 分钟），会自动进
入节能模式 （VCR 停止）。 在剩下的 30 多秒内，如果无任何操作，则摄像机会自动关闭 （如果正在使用电池
供电）。 如果担心在进行调节时因自动关闭而导致设置丢失，您也可通过 [ 系统设置 / ] [ 节能 ] 设置
( 127) 关闭节能功能。
摄像机进入节能模式后，按下 START/STOP 钮开始摄像，或者按下设定为 [VCR 停止 ] 功能的用户键 ( 69)
以返回暂停记录模式。 如果摄像机自动关闭 （5 分钟后），将 转动到 OFF，然后返回任一摄像程序。

VCR 停止功能

您可将 [VCR 停止 ] 功能分配到两个用户键 ( 69) 中的任意一个。 在 VCR 停止模式下，摄像机只是部分关
闭： 其录制部分关闭，而摄像部分仍然处于正常的电源接通状态。 按下已分配的用户键后，即可根据需要调
节摄像部分而不用担心 5 分钟后会启动节能功能。 若再次按下已分配的用户键，则会返回暂停摄像模式。

变焦杆

LOCK 开关

COPY

摄像

29

摄像期间的屏幕显示

安全框线
80%

电平标记

纵横比栏线 4:3

时间码

用小时、分钟、秒和帧显示记录时间。

剩余磁带

以分钟为单位，指示磁带上的剩余时间。
当磁带到达末端时，将显示 “ 结束”。

• 当剩余时间少于 15 秒钟时，剩余磁带时间可能不会显
示。

• 视磁带类型而定，显示的剩余时间可能不准确。 但您仍
可在磁带上记录出现在磁带标签上的分钟数 （例如，85
分钟）。

剩余电量

电池符号表示电池的电量状态。

• 当电量耗尽时， 会闪动红光。

• 当您安装耗尽的电池时，电源会关闭，而不会显示 。

• 视电池及摄像机的使用状况而定，实际的电量可能会显

示不准确。

坐标栏线

通过使用 [ 显示设置 / ] [ 标记 ]、[ 纵横比 ]
和 [ 安全框线 ] 设置，可显示坐标栏线以便您更精
确地框定摄录主体。

30

COPY

选择屏幕显示

您可以选择显示在屏幕上的信息量：全显示、部份显
示或不显示。 反复按下 DISP. 钮，可以按下面的顺序
循环显示选项。

级别 11： 全屏显示

级别 2： 自定义显示 ( 99)，日期 / 时间

级别 33： 标记、安全框线栏线、日期 / 时间

级别 4： 无显示

1

如果将 [ 系统设置 / ] [ALL DISPLAY] 设置为 [ 无效 ]，则无法选择此级别。

2

如果将 [ 显示设置 / ] [ 指导信息 ] 设置为 [ 日期 / 时间显示 ]，则会显示日期和时间；如果设置为 [ 用户
键 ]，则会显示当前分配到用户键的功能。

3

如果将[显示设置/ ] [标记]、[安全框线]及[指导信息]都设置为[关]，则无法选择此级别。

摄像机的屏幕显示内容也将出现在连接的外部电视机或监视器上。

查看摄像

在暂停摄像模式下，您可以查看最后几秒的摄像内容。

按下再放开 （摄像查看）钮。

摄像机会回卷磁带，并播放最后几秒的内容，然后返回到
暂停摄像模式。

COPY

2

2

摄像

如果当前视频信号标准与记录磁带的信号标准不同，则将无法正确播放记录。

31

选择信号标准和纵横比

您可以选择摄像的信号标准 （高清晰度或标准清晰度），对于标准清晰度的摄像，还可选择摄像的纵横
比。 摄像机屏幕的纵横比是 16:9，因此当选择 [SD4:3] 时，带有黑色边条的图像会出现在屏幕的中心位
置。

开启菜单并选择 [ 信号设置 ]。 选择 [ 信号标准 ] 及设置选项，选择 [ 是 ] 以确认选择，然后
关闭菜单。

• [HD]： 以 HDV 标准在磁带上记录，或将摄像机当作高清晰度 (HD) 照相机来使用。

• [SD16:9]、[SD4:3]： 以 DV 标准在磁带上记录，或将摄像机当作标准清晰度 (SD) 照相机来使用。 选择所需要

的纵横比。

 播放 16:9 的记录时，WSS 系统兼容的电视机会自动切换至宽屏幕模式。 您也可以手动更改电视机的

纵横比。

 要在纵横比为 4:3 的标准电视上播放记录，应将 [ 信号设置 ] [ 遮幅 ] 设置为 [ 开 ] ( 122)。

32

COPY

定位最后拍摄的场景

您可使用该功能返回最后记录的场景。

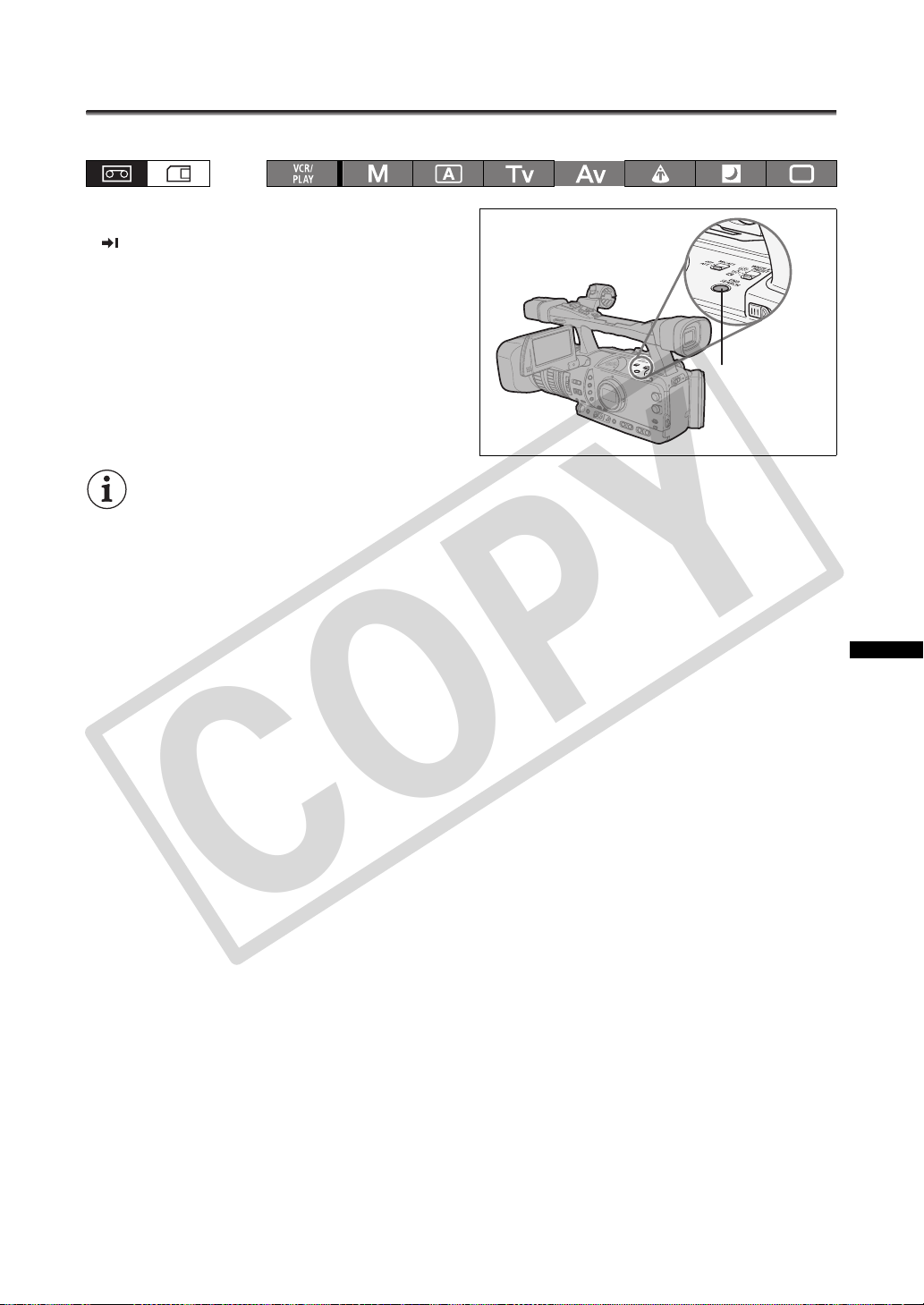

按下 END SEARCH （结尾搜索）钮。

• 出现。

• 摄像机会回卷 / 快进磁带，并播放最后几秒记录的内

容，然后停止磁带。

• 再次按下此钮取消搜索。

 取出磁带后则无法使用结尾搜索功能。
 如果磁带上的记录之间有空白画面，或在同一磁带上以HDV和 DV 两种标准混合记录，则结尾搜索功能

可能无法正常工作。

END SEARCH 钮

COPY

摄像

33

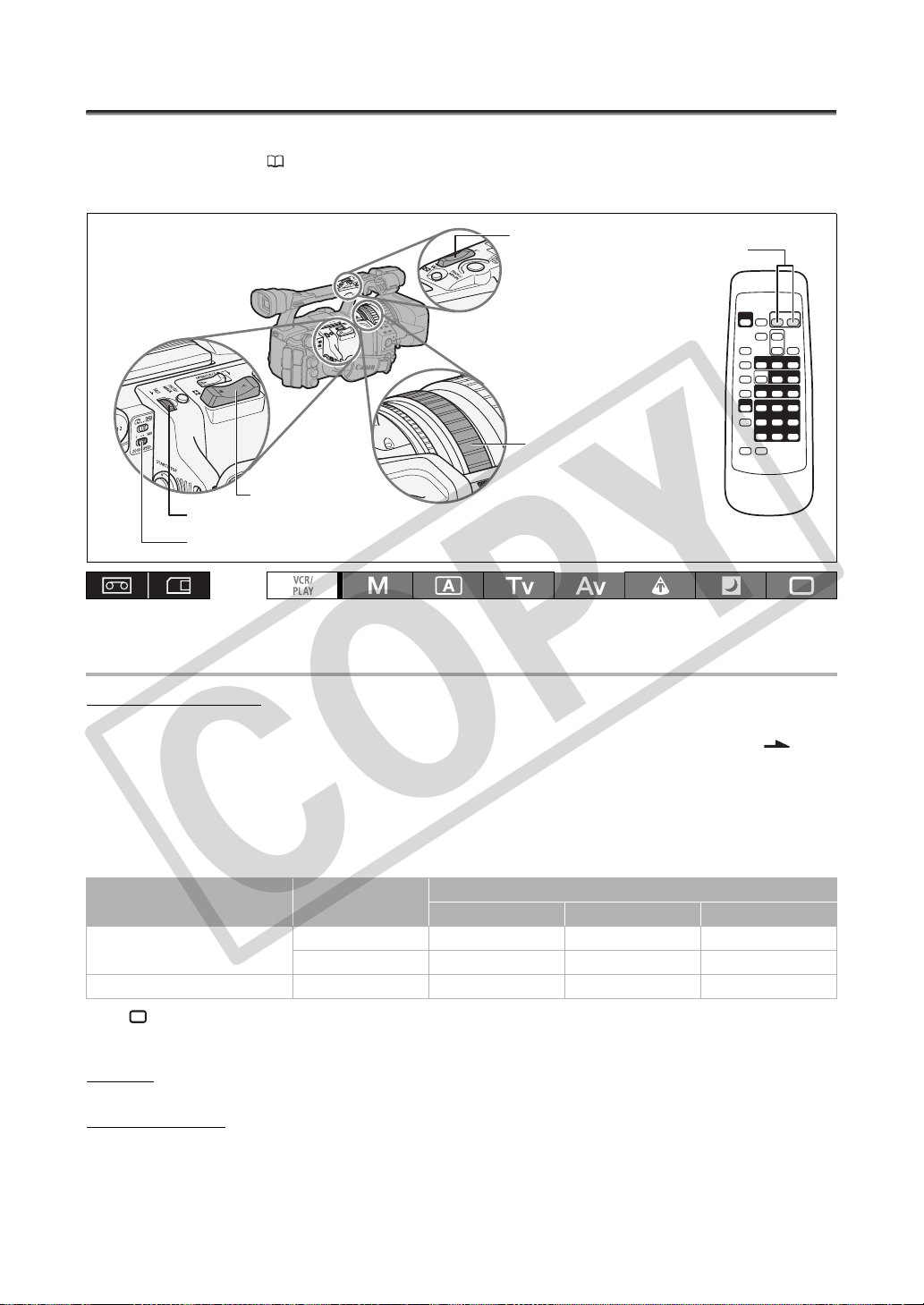

变焦

可通过边侧手柄或提手上的变焦杆进行变焦。 也可以通过镜头上的变焦环或无线遥控器上的变焦钮进行
变焦。 通过自定义功能 (
焦指示灯 （图形或数字）。

93)，使用变焦环时可更改调节方向和反应灵敏度、变焦速度，以及选择变

变焦杆

变焦环

变焦杆

变焦速度调节转盘

ZOOM SPEED 开关

把变焦杆移向 W （广角）可以推远摄录主题。 把变焦杆移向 T （长焦）可以拉近摄录主体。

变焦速度

边侧手柄上的变焦杆：

当把 ZOOM SPEED 开关设置为 C （不变）后，变焦速度将保持不变，并以 16 个变焦速度级别中的一种速度级别
为当前变焦速度 （当前变焦速度级别会显示在变焦指示灯的旁边）。 将变焦速度调节转盘沿 （FAST ）箭头
方向旋转以选择速度较快的变焦级别 （其数值更大）；转向另一边则会选择速度较慢的变焦级别 （其数值较
小）。
将 ZOOM SPEED 开关设置为 VAR （可变）后，变焦速度将取决于如何操作变焦杆： 轻轻按下进行慢速变焦；用
力按则可快速变焦。

变焦钮

近似变焦速度：

ZOOM SPEED 开关 变焦速度级别

C （不变）

VAR （可变） - 4.5 秒至 5 分钟 2.5 秒至 3 分钟 1.4 秒2 至 1 分钟

1

当在 简易记录模式下记录视频图像时，选择默认设置。 记录静止图像时，默认设置为 [FAST]。

2

如果变焦速度过快 ( 从头到尾不到 2 秒钟），则变焦时摄像机自动对焦会出现问题。

变焦环： 变焦速度取决于转动变焦环的速度。

提手上的变焦钮： 变焦速度不会改变，且可设置为 16 个变焦速度级别之一。 将 ZOOM SPEED 开关设置为

C( 不变），然后按先前所述方法更改变焦速度级别。

34

COPY

级别 1 5 分钟 3 分钟 1 分钟

级别 16 4.5 秒 2.5 秒 1.4 秒

[SLOW] [NORMAL]

自定义功能 [ZOOM SPEED] 设置

1

[FAST]

2

附送无线遥控器上的变焦钮： 变焦速度为常量，且不可调节。

变焦预设

该功能可存储所指定的任意变焦位置。 随后即可将摄像机调整回预设变焦位置。

预设变焦

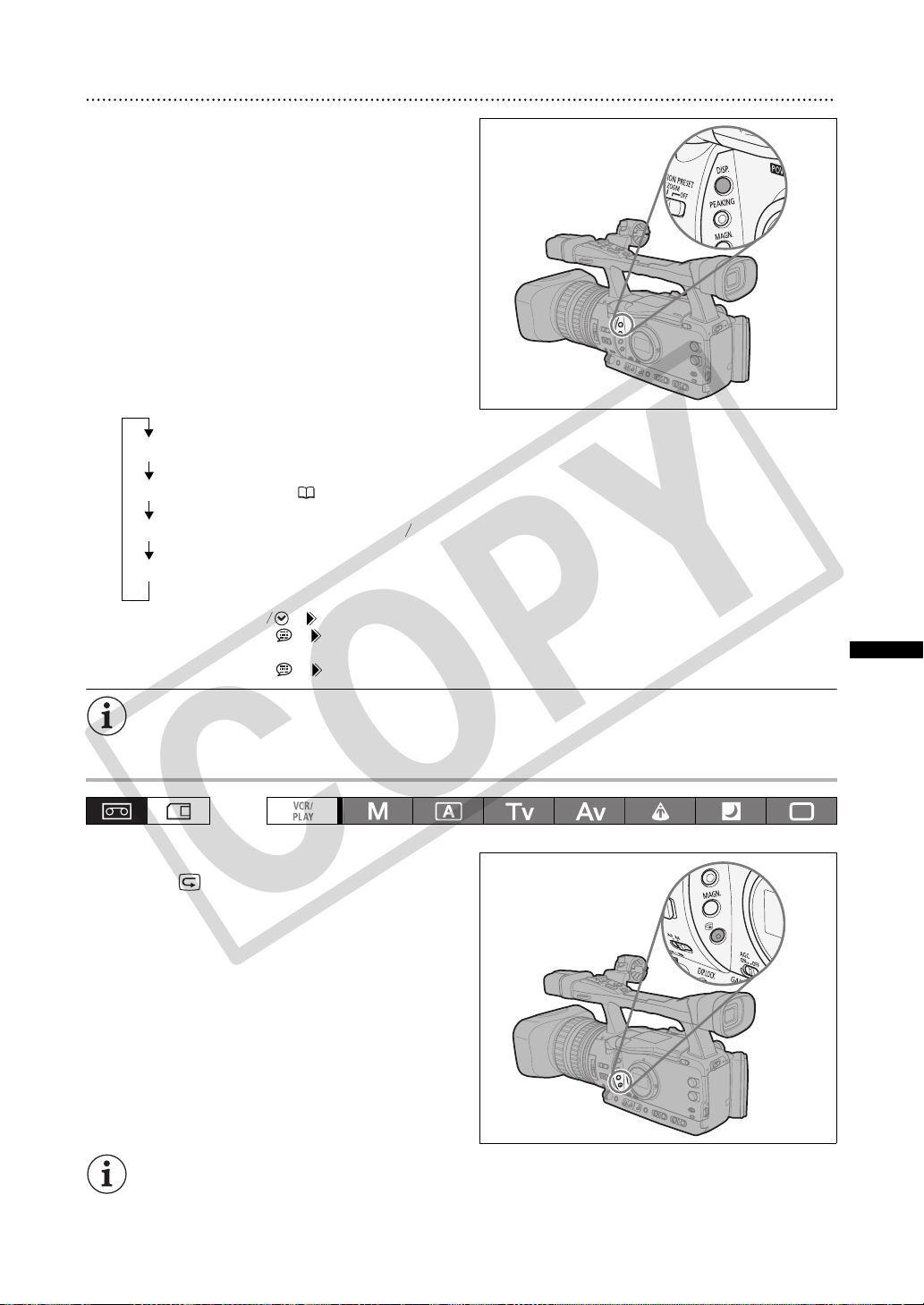

1. 将 POSITION PRESET （位置预设）开关设置为
ZOOM （变焦）。

2. 移动 POSITION PRESET ON/SET （位置预设开启
/ 设置）开关到 SET （设置）。

预设变焦位置在变焦指示灯上以黄色显示。

返回到预设变焦位置

将 POSITION PRESET ON/SET 开关移动到 ON （开启）。

摄像机返回到预设变焦位置。

返回预设变焦位置时，摄像机使用常量变焦速度设置 （当 ZOOM SPEED 开关设置为 C （不变））。

COPY

摄像

35

调节焦点

可以将摄像机设置为自动对焦或手动对焦。

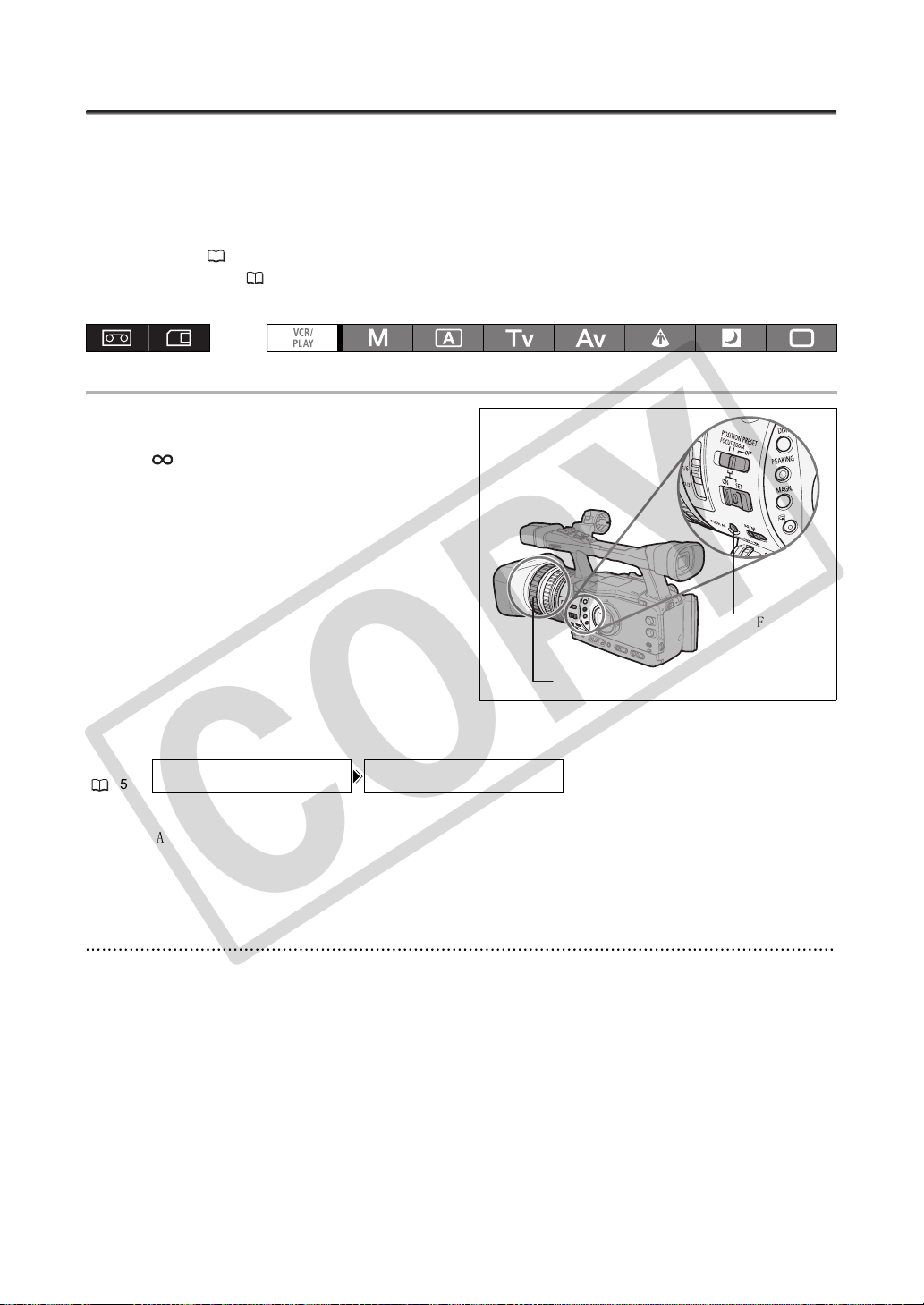

自动对焦

可以将自动对焦设置为普通 AF 或 Instant AF*。 摄像机的 Push AF 功能还允许用户在手动对焦时临时进
行自动对焦。

手动对焦

使用自定义功能 ( 93)，可在使用对焦环时更改调节方向和反应灵敏度。

使用补偿和放大功能 ( 38)。

*

Instant AF 功能能够还可以和 Push AF 功能配合使用，以便在手动对焦时也能获取快速初始化自动对焦。

自动对焦

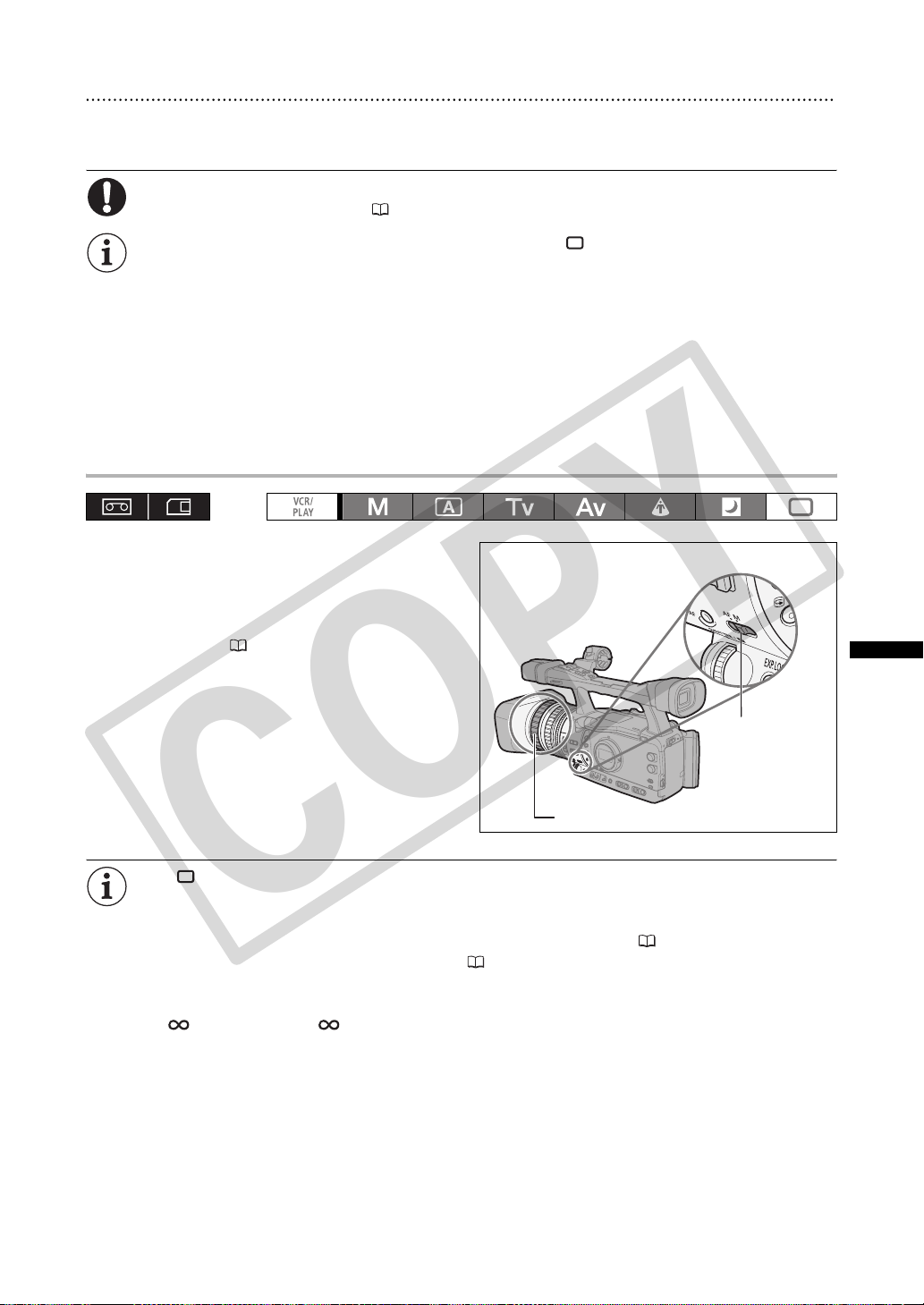

当对焦模式开关设置为 AF 时，即激活了自动对焦。 摄
像机使用对焦范围为 2 厘米 （距离镜头镜桶前面的
广角）到 的 TTL 自动对焦系统。

摄像机在屏幕中心上对焦摄录主体。

全

要想使手动对焦更为简捷，可以

PUSH AF 钮

对焦环

请按照以下步骤来更改自动对焦模式。

MENU

(25)

开启菜单选择 [ 摄像设置 ]。 选择 [AF 模式 ] 及设置选项，然后关闭菜单。

[INSTANT AF]： 以最快速度来调节对焦。 此模式在非常明亮或昏暗的光线环境下摄录时比较有用。 TTL 系统

[ 普通 AF]： 以稳定的速度进行自动对焦调节。 只在此模式下使用的 TTL 系统也适于同另购的广角附加镜

摄像设置 AF 模式

和外部感应器均可用于对焦。

一起使用。

•••

INSTANT AF

COPY

临时对焦优先

在自动对焦模式下，转动对焦环以临时手动对焦。

释放对焦环后，摄像机会立刻返回到自动对焦。

36

Push AF

进行手动对焦或处于普通 AF 时，按下 PUSH AF 钮并保持。

只要按住 PUSH AF 钮，自动对焦 (Instant AF) 就会起作用。

在明亮的环境下记录时，摄像机会缩小光圈。 如果使用的光圈值太大，图像可能会变得模糊。 根据屏
幕显示打开 / 关闭内置中灰滤镜 ( 40)。

 将选购件广角附加镜安装到摄像机上时，请将摄像机设置为 简易记录模式以外的记录模式，并且

将自动对焦模式设置为普通 AF。 同时还应避免使用 Push AF 功能。

 在 25F 模式下，自动对焦所用的时间比在 50i 模式下长。
 当在黑暗的环境下记录时，对焦范围变窄，图像将变得模糊。
 有些摄录主体不适宜自动对焦。 在这种情况下，请使用手动对焦。

-反光的表面

-低对比度或没有垂直线的摄录主体

-快速移动的摄录主体

-透过肮脏或潮湿的窗户

-夜景

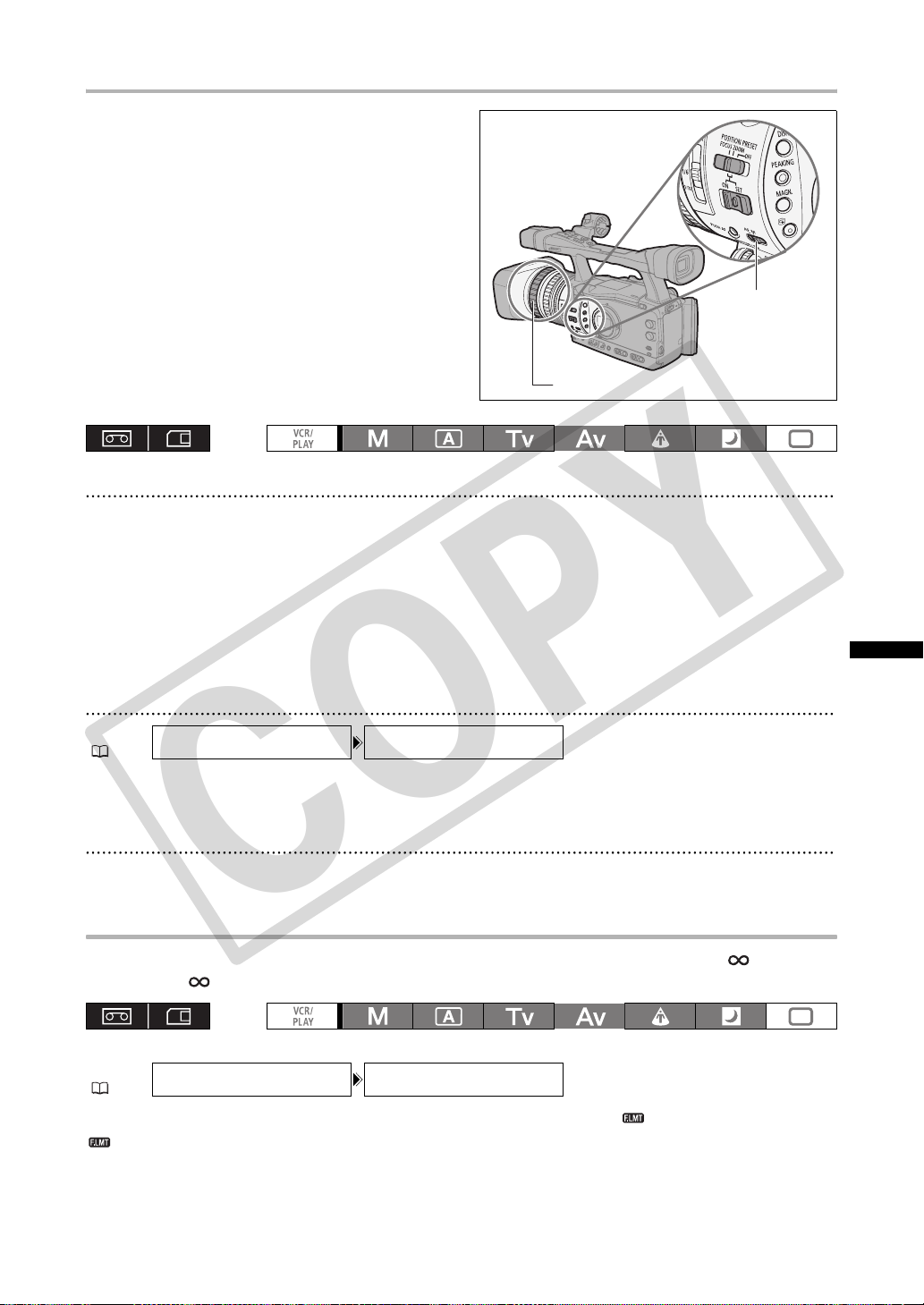

手动对焦

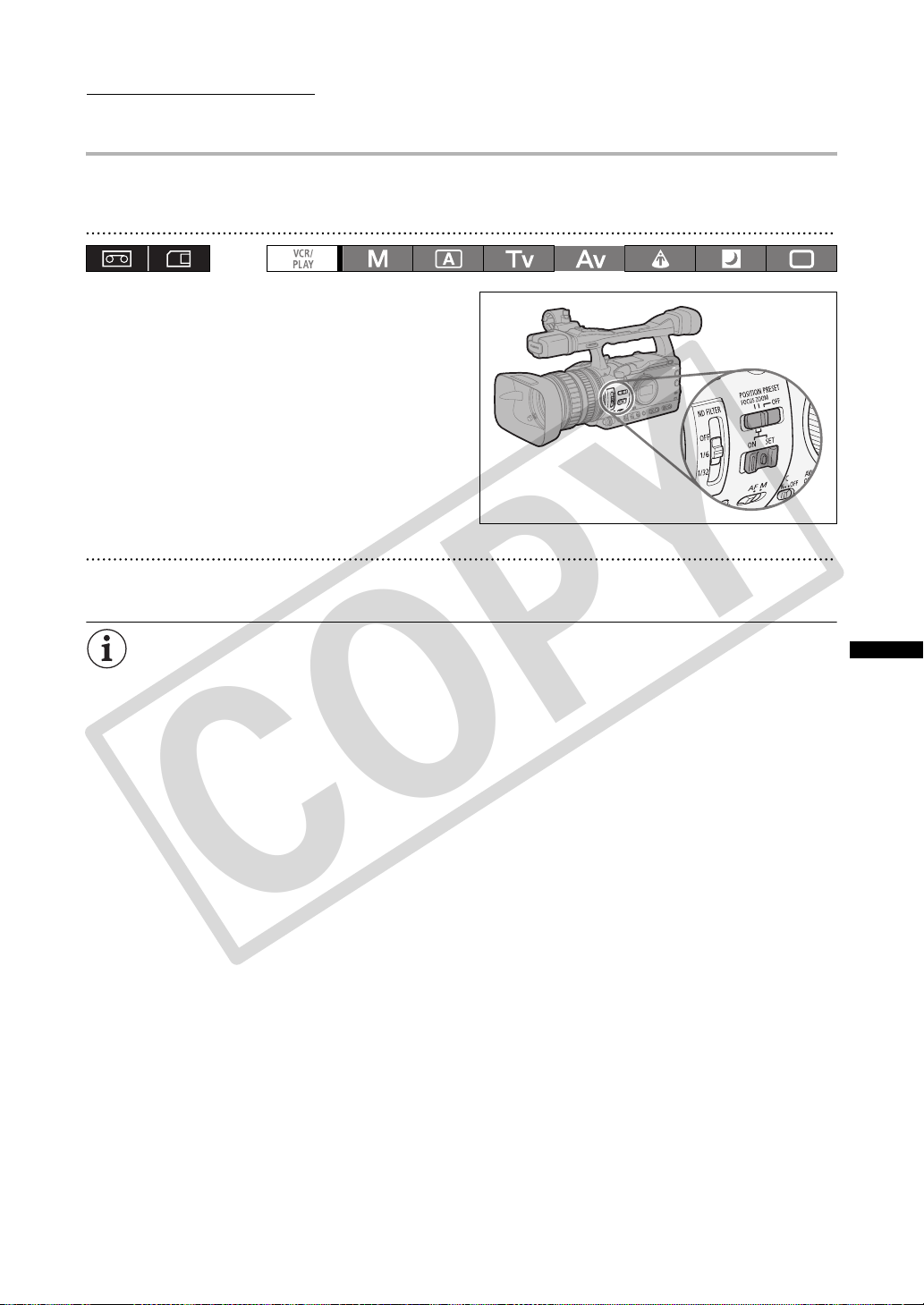

1. 将对焦模式开关设置为 M。

“MF”出现。

2. 拉近到长焦。

3. 旋转对焦环，调整对焦。

使用自定义功能 ( 93)，可在使用对焦环时更改调
节方向和反应灵敏度。

4. 通过变焦来重新框定摄录主体。

如果以手动方式对焦，然后使摄像机的电源保持开
启，则一段时间后就可能会失去摄录主体的焦点。 这
种在变焦上的些微差异，是由于摄像机内部与镜头的
温度上升造成的。 请在重新摄像前检查焦点。

摄像

对焦模式开关

对焦环

 在 简易记录模式下不能选择手动对焦。 即使将对焦模式开关设置为 M，自动对焦 (Instant AF) 仍

将被激活。

 如果从自动对焦切换到手动对焦或在手动对焦模式下操作对焦环，则会显示到摄录主体的对焦距离

约 3 秒。 同时也会显示对焦预设。 使用自定义功能 [OBJ DST UNIT] ( 93) 可更改显示对焦距离
的单位 （米或英尺），并且使用自定义显示 ( 99) 可选择何时显示此类信息 （始终、从不或仅在
操作对焦环后）。

-根据所显示的对焦距离进行判断；如果系统认为对焦距离不太准确，其读数将显示为灰色。

-安装了选购件广角附加镜后，将不会显示正确距离。

 可同时进行手动变焦和对焦。 如果摄像机处于 AF 模式，操作完成后自动对焦会再次激活。

COPY

：无限远对焦 -： 通过无限远对焦。

37

使用对焦辅助功能 （补偿和放大）

为使手动对焦更为简捷，可使用两种辅助功能： 补偿
功能突出了摄录主体的轮廓，使对比度更加清晰；放
大功能则放大了屏幕上的图像。 也可结合两者使用以
获得更好的效果。
使用自定义功能 [F.AST BW-MOD] (
对焦辅助功能的同时将显示自动更改为黑白。 连接到
VIEWFINDER COMPONENT OUT 端子的外接监视器的屏幕
会显示与摄像机取景器屏幕上完全相同的图像。

补偿

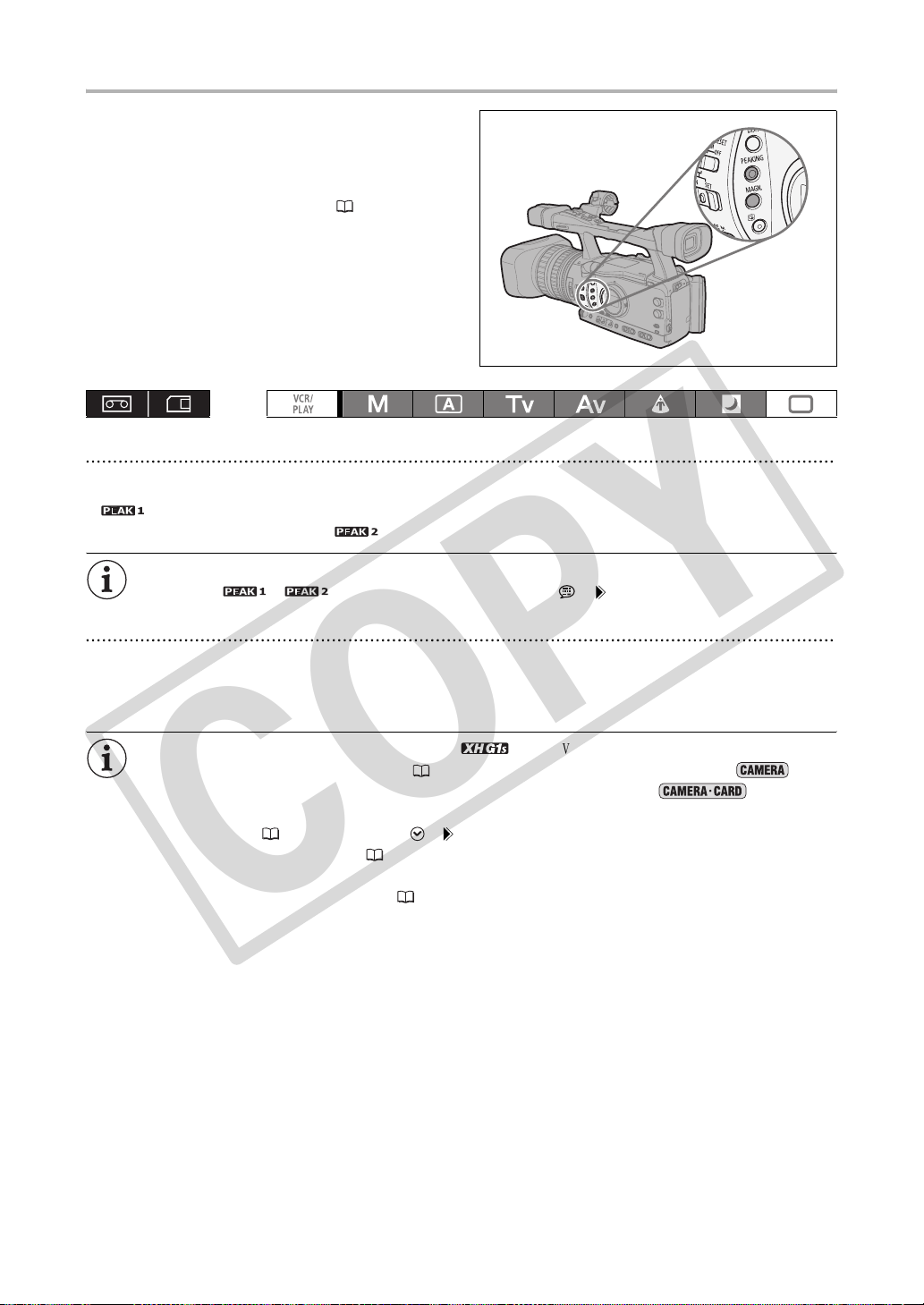

在记录或暂停记录模式下，按下 PEAKING 钮。

• 出现，并突出显示摄录主体的轮廓。

• 再次按下此钮会将补偿级别更改为 ；此时如果再按此按钮则会取消该功能。

 补偿功能不会对摄像造成影响。
 补偿级别 和 的增益和频率可通过 [ 显示设置 / ] [补偿设置 ] 设置单独进行设置。

93)，可在使用

放大

在暂停记录模式下，按 MAGN. 钮。

• “MAGN.”出现，屏幕的中心部位会放大约 2 倍。

• 再次按下此钮取消该功能。

 放大的图像将会输出到 HD/SD SDI 端子 （仅 ）和 HDV/DV 端子。
 通过使用自定义功能 [CUSTOM REC] ( 93) 可将放大后的图片记录在磁带上 （仅在 模式

下），在开始记录视频时取消放大功能，或在存储卡上记录静止图像。 在 模式下，按
下 PHOTO 钮便会取消放大功能。

 可使用用户键 ( 69)或[系统设置/ ] [MAGN.按钮锁]设置来防止MAGN.钮的意外操作。使用自

定义功能 [BUTTONS OPER.1] ( 93) 也可更改 MAGN. 钮 （正常按下按钮或长时间按住按钮）的操
作。

 使用自定义功能 [PHOTO BUTTON] ( 93)，您可以将放大功能也指定到 PHOTO/MAGN. 按钮。

COPY

38

对焦预设

该功能可存储对焦位置。 随后即可将摄像机调整回预
设对焦位置。 您也可选择摄像机返回到预设对焦位置
的速度。

对焦环

预设对焦

1. 将对焦模式开关设置为 M。

“MF”出现。

2. 将 POSITION PRESET （位置预设）开关设置为 FOCUS （对焦）。

出现当前选定的对焦预设速度。

3. 用对焦环调节对焦。

4. 移动 POSITION PRESET ON/SET （位置预设开启 / 设置）开关到 SET （设置）。

“MF”和对焦预设速度显示变为黄色。

对焦模式开关

摄像

设置对焦预设速度

MENU

(25)

开启菜单选择 [ 摄像设置 ]。 选择 [ 预置对焦速度 ]，从中选择一种设置选项，然后关闭菜单。

4 为最快速度，1 则为最慢。

返回到预设对焦位置

将 POSITION PRESET ON/SET 开关移动到 ON （开启）。

摄像机返回到预设对焦位置。

摄像设置 预置对焦速度•4

COPY

对焦限制和微距拍摄

摄像机对焦范围通常允许微距拍摄。 可激活对焦限制以限定对焦范围。 对焦范围 2 cm - （全广角）
限定为 1 m - （整个变焦范围）。

MENU

(25)

开启菜单选择 [ 摄像设置 ]。 选择 [FOCUS LIMIT]，将其设置为 [ 开 ]，然后关闭菜单。

摄像设置 FOCUS LIMIT

出现。

•••

关

39

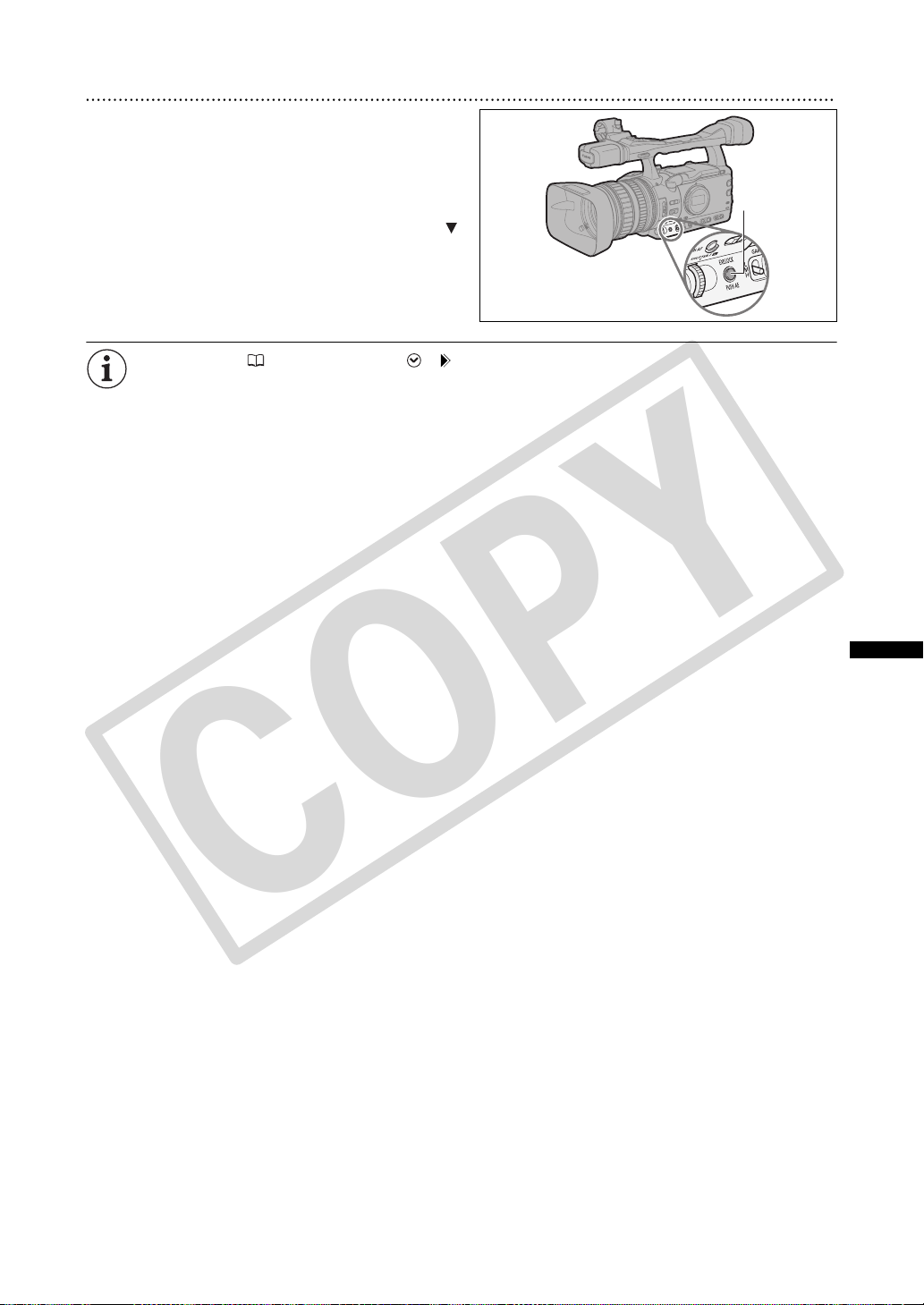

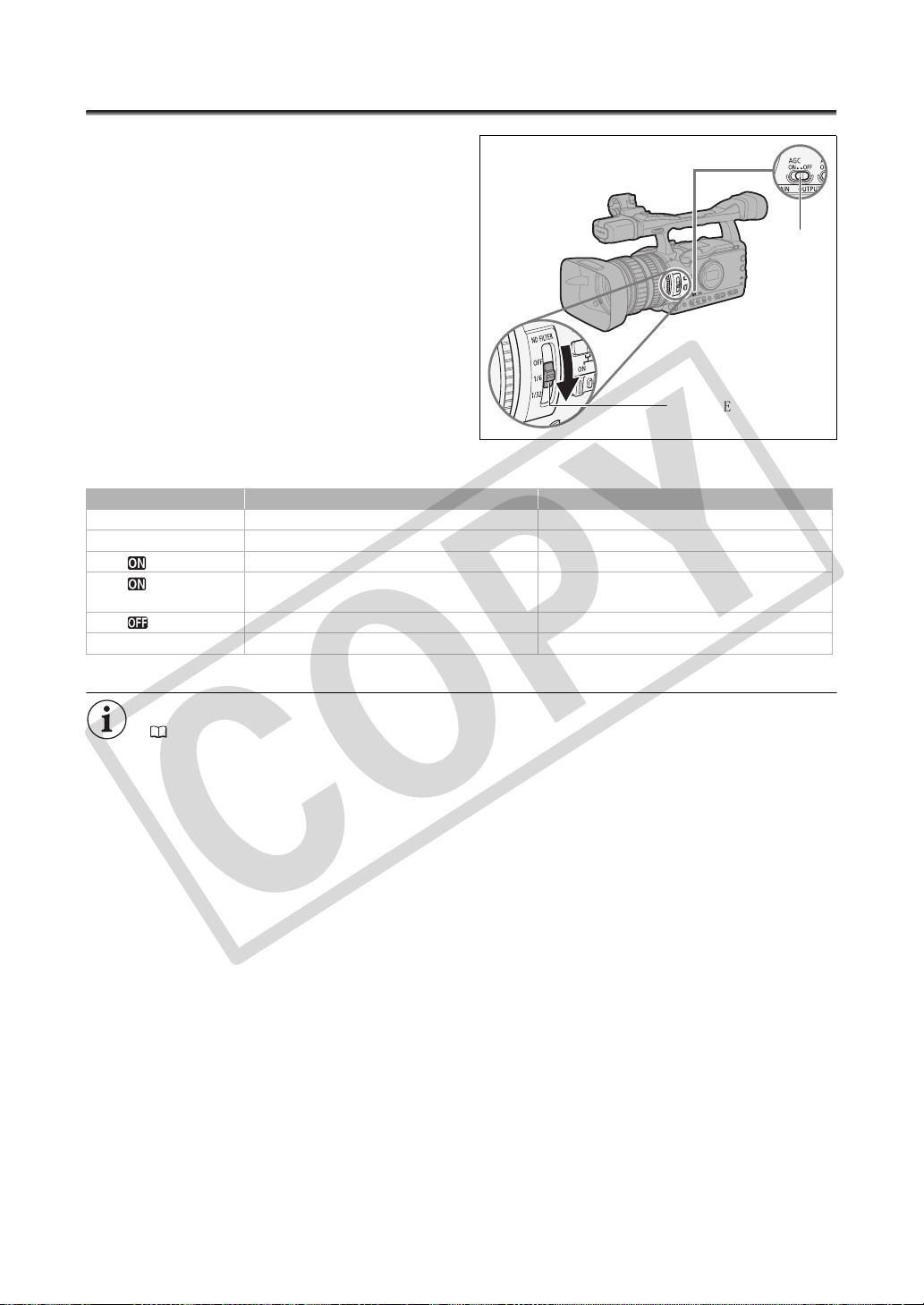

使用中灰滤镜

在明亮的环境下记录时，摄像机会缩小光圈。 如果使
用的光圈值太大，图像可能会变得模糊。 根据屏幕显
示打开 / 关闭内置中灰滤镜。

AGC 开关

ND FILTER 开关

当使用 M 手动之外的记录程序时，如果把 AGC 开关设置为 ON，则会出现下列提示信息：

屏幕显示 表示的含义 您应该如何操作

无显示 未启动中灰滤镜  ­“ND” 已启动中灰滤镜  ­“ND ”闪烁 需用中灰滤镜 开启中灰滤镜

ND “ ”闪烁 需用高密度设置或外部中灰滤镜。 将中灰滤镜设为更高密度，或将外部中灰

滤镜安装在镜头上

ND “ ”闪烁 不需要内置中灰滤镜 关闭中灰滤镜
“ND”闪烁红光 内置中灰滤镜设置错误 将中灰滤镜设置为合适的密度

*

如果无可用的外部中灰滤镜，则应使用 Tv 模式并设置更高的快门速度，或使用 Av 模式并设置更低的光圈值。

*

打开 / 关闭中灰滤镜时，色彩可根据场景发生改变。 在这种情况下，设置自定义白平衡可能有效
(62)。

COPY

40

选择帧频

可将帧频设置为 50i 或 25F，而不用考虑记录模式。

50i 模式

和标准清晰度电视信号一样，在交错模式下以 50 场 / 秒的速度记录。

25F 模式

HD

根据 HDV native 1080/25p 规格每秒可记录 25
帧。 将信号转换为 50i 播放时，来自 HDV/DV 端子的视
频输出将为 25p。

SD

转换摄像机以每秒 25 帧的速度捕捉的图像，并在
磁带上将其记录为 50i。

HD

25F （摄像机）

25p （磁带）

50i （播放）

SD

25F （摄像机）

A B C D E F G H IJ

A B C D E F G H IJ

aabbccddeeffgghh iijj

A B C D E F G H IJ

50i （磁带 / 播放）

MENU

(25)

开启菜单并选择 [ 信号设置 ]。 选择 [ 帧速率 ] 及设置选项，选择 [ 是 ] 以确认选择，然后关
闭菜单。

在屏幕上出现所选择的帧频。

信号设置 帧速率

以 25F 记录的视频仅能通过兼容的设备播放，并且只能由支持 25F 的软件进行编辑。 有关软件和硬件
的兼容性，请咨询相关客户支持中心。

•••

50i

aabbccddeeffgghh iijj

COPY

摄像

41

设置时间码

可以选择摄像机的时间码运行模式。 可以为 [FREE-RUN] 和 [REC-RUN PS.] 设置输入起始值。
[REC-RUN]： 时间码仅在记录时运行。
[REC-RUN PS.]：时间码仅在预设值开始记录时运行。
[FREE-RUN]： 时间码不考虑摄像机的操作而自主运行。

MENU

(25)

1. 开启菜单并选择 [ 信号设置 ]。 选择 [ 时间码 ] 子菜单项，然后选择 [ 累加计数方式 ]。 选

2.选择[设置]。

3. 设置时间码的初始值。

4. 关闭菜单。

信号设置 时间码 累加计数方式

择设置选项，然后关闭菜单。

[REC-RUN]： 关闭菜单。
[REC-RUN PS.]、[FREE-RUN]： 继续下列步骤以设置起始值。

“小时”显示闪烁。

转动 SELECT/SET 转盘以设置小时的数值，然后按下转盘。 用同样的方法设置分钟、秒和帧数的数值。

 关于时间码显示

-[REC-RUN]： 时间码显示的旁边有 同时出现。

-[REC-RUN PS.]： 时间码以蓝色显示，旁边有 同时出现。

-[FREE-RUN]： 时间码以蓝色显示，旁边有 同时出现。

-外部时间码： 时间码以蓝色显示，旁边有 同时出现。

-时间码冻结： 时间码显示的旁边有 同时出现。

-播放： 无时间码显示。

 选择 [FREE-RUN]时，在设置过程中按下MENU钮或在步骤 3中设置完成帧数(F) 值后按下SELECT/SET转

盘那一刻起，时间码开始运行。

 在步骤 2 中选择 [ 复位 ]，将时间码重新设置为 [00:00:00:00]。
 记录现有的场景时： 当时间码在记录起点附近发生中断时，记录起始点的时间码可能不连续。
 只要内置可充电式锂电池已充电，即使断开其他所有电源连接，同步累加时间码也会继续运行。
 使用自定义功能 [PHOTO BUTTON] ( 93)，您可以将放大功能也指定到 PHOTO/MAGN. 按钮。

R

P

F

E

H

•••••

REC-RUN

42

COPY

同步摄像机的时间码

可以将此摄像机的时间码与外部时间码发生器同步。 同时，也可以将从 TIME CODE 端子接收的用户数据
信号包括在内 ( 45)。 摄像机提供如下的同步选项。

Genlock

当查询同步信号 （模拟黑场或三电平信号）通过 GENLOCK 端子输入时，摄像机时间码的 V 相位和 H 相位将自
动与其同步。

时间码输入

将 TIME CODE 开关设置为 IN 以进入时间码输入模式。 从 TIME CODE 端子接收的外部 SMPTE 标准 LTC 同步信
号，将会作为时间码记录在磁带上。 外部同步信号的用户数据也可记录到磁带上。

时间码输出

将 TIME CODE 开关设置为 OUT 以启动时间码输出模式。 摄像机内部的时间码作为标准 LTC 同步信号从 TIME
CODE 端子输出。
将 [ 信号设置 ] [SDI 输出 ] 设置为 [ 开 (OSD)] 或 [ 开 ] 时，时间码信号也将通过 HD/SD SDI 端子输出。

Genlock -­时间码 / 用户数据输入 --­时间码输出 --

COPY

摄像

43

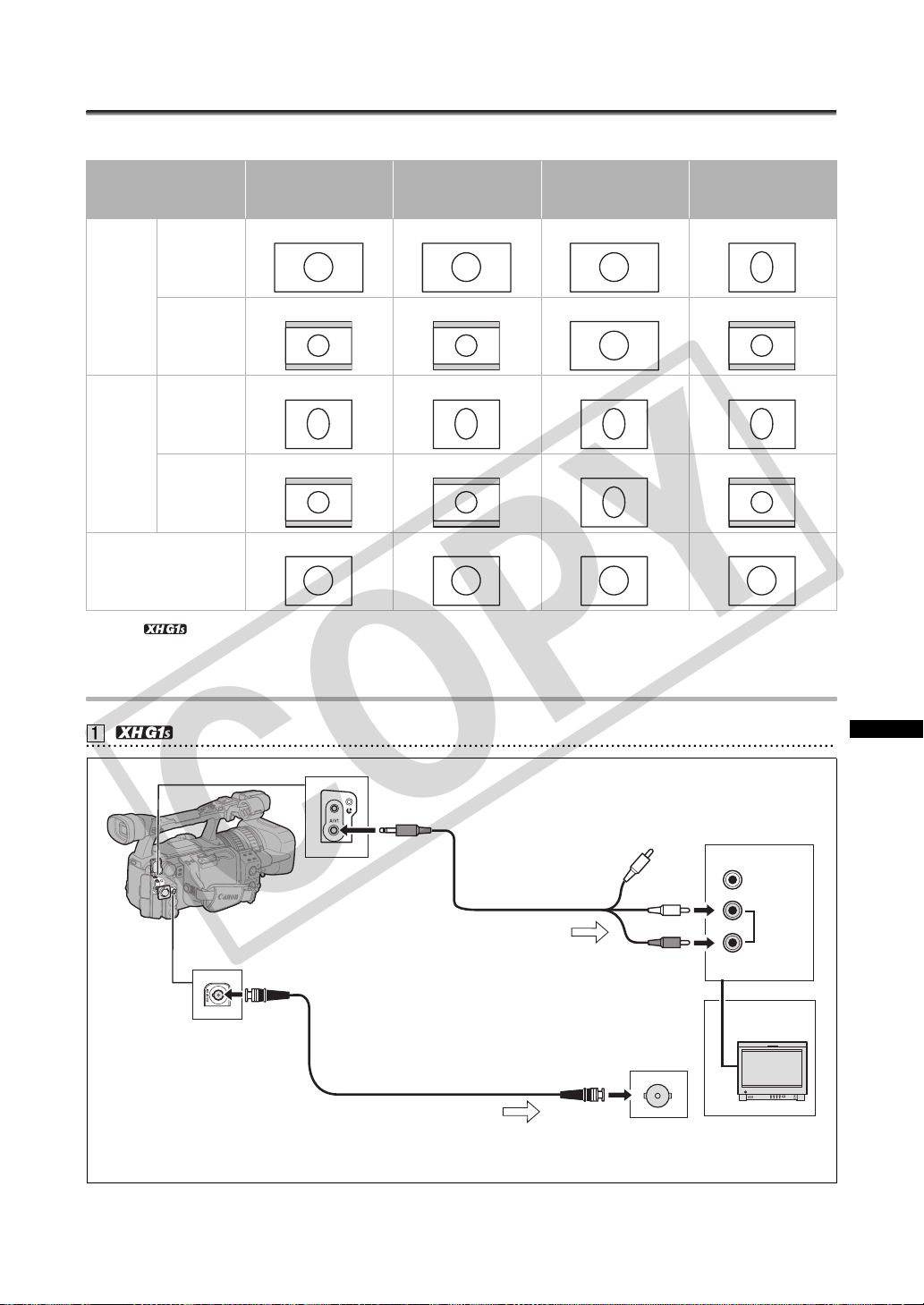

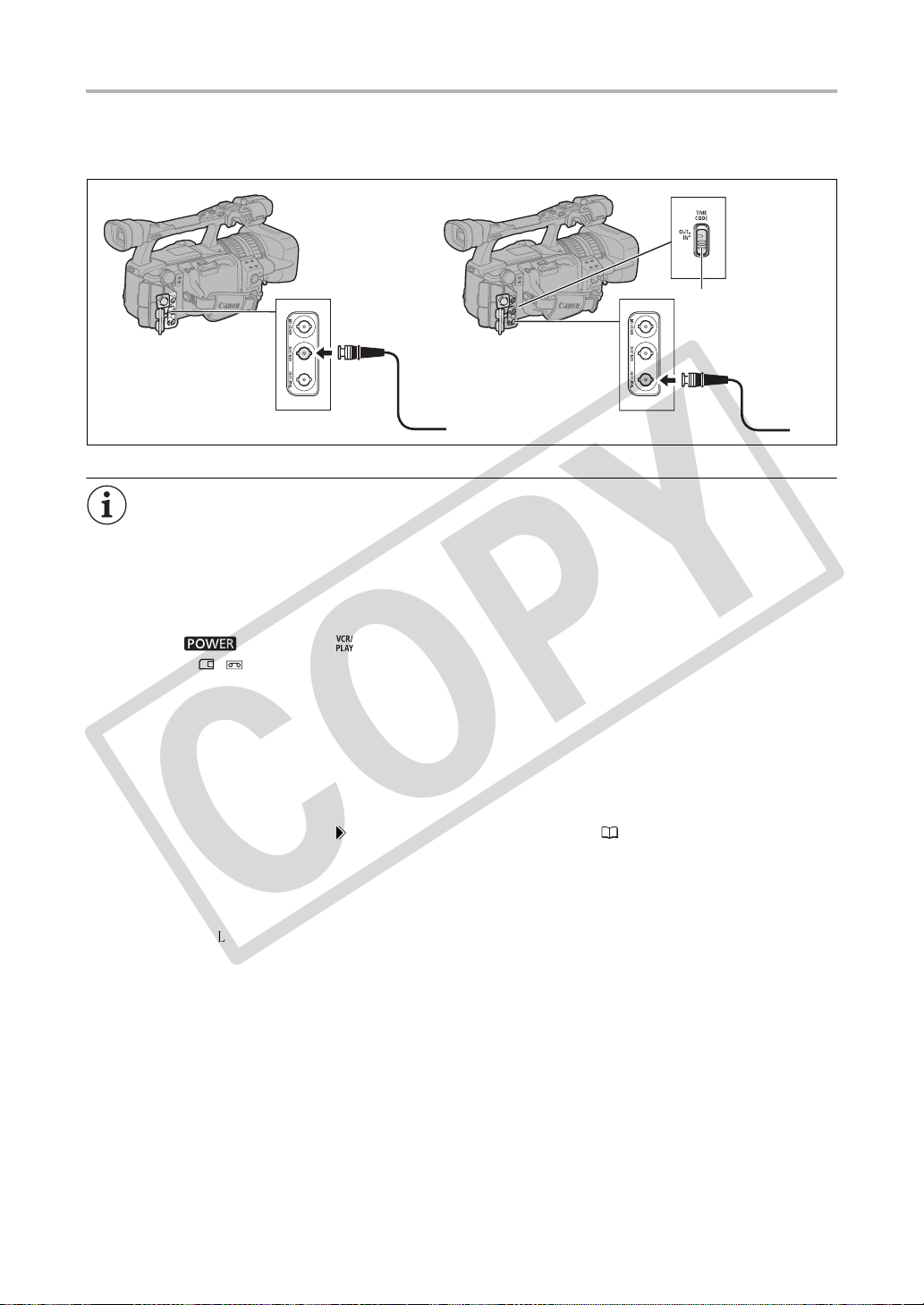

连接图

将摄像机与外部设备同步时，会通过 GENLOCK 端子输入参考视频信号或通过 TIME CODE 端子输入时间码
信号。 若要通过 TIME CODE 端子输入时间码信号，请将 TIME CODE 开关设置为 IN。若要输出时间码信
号，请将此开关设置为 OUT。

TIME CODE 开关

参考视频信号

GENLOCK

*

当参考视频信号输入时，可在以 HD 标准进行记录时使用 HD Y 信号或 PAL 复合视频信号。

 接收时间码信号时，将会忽略摄像机的 [ 累加计数方式 ] 设置，而使用外部时间码的掉帧数据。
 Genlock 同步将在约 10 秒后稳定下来。 此后，即使断开连接线与 GENLOCK 端子的连接，仍可保持同

步。

 收到外部时间码信号后，摄像机自身的时间码将与其进行同步，此时即使断开连接线与 TIME CODE 端

子的连接，二者仍可继续保持同步。 如若在连接线断开后执行以下任一操作，时间码则会略微滞后；
此时只有重新连接连接线才会恢复正确的时间码。

-关闭 / 打开摄像机。

-将 转盘的位置从 开始更改或完成更改。

-更改 / （存储卡 / 磁带）开关的位置。

-更改 [ 信号标准 ] 或 [ 帧速率 ] 设置。

 如果外部时间码信号不正确或没有输入信号，则内部时间码（根据 [时间码 ]/[ 累加计数方式]设置）

将会记录在磁带上。

 如果外部 Genlock 信号不正确或没有输入信号，则记录到磁带上的外部时间码有可能不正确。
 如果将摄像机设置为 HD 标准，即使外部 Genlock 信号处于 SD 标准，Genlock 同步也可用。 但是，如果

外部 Genlock 信号处于 HD 标准但摄像机设置为 SD 标准，则 Genlock 同步不可用。

 外部 Genlock信号和摄像机之间的相位差异最初设置为 0 ；相位差异可在约± 0.4H（-1023 至 +1023）

范围内通过 [ 信号设置 ]

 当 [ 信号标准 ] 设置为 [HD] 且 [SDI 规格 ] 设置为 [SD 固定 ] 时，Genlock 同步不可用。
 关于侧面显示屏指示

-“GENLOCK”会在同步稳定前开始闪烁，而在相位同步稳定后，会持续亮起。

-“TC-(IN OUT)”表示通过 TIME CODE 开关可使用 Time Code IN 或 Time Code OUT 同步。

-“EXT- LOCK”表示已将摄像机锁定为外部时间码信号。

COPY

[GENLOCK 调整 ] 设置下进行调节 ( 122)。

*

时间码

SMPTE 标准 LTC
同步信号

44

设置用户数据

可以从记录的日期 / 时间或者识别码中选择用户数据显示。其中，识别码是十六进制的用于标示磁带的 8
位字符。 共有 16 个字符可供选择： 数字 0 - 9 和字母 A - F。

如果同时接收到用户数据和外部时间码，也可选择在磁带上记录外部用户数据。

MENU

(25)

1. 开启菜单并选择 [ 记录设置 ]。 选择 [ 用户数据选择 ]，选择设置选项，然后按下

如果选择 [00 00 00 00]：

2.选择[设置]。

3. 转动 SELECT/SET 转盘选择一个数字或字母，然后按下转盘。

4. 关闭菜单。

显示用户数据

MENU

(25)

开启菜单并选择 [ 显示设置 / ]。 选择 [ 用户数据显示 ]，将其设置为 [ 开 ]，关闭菜单。

记录设置 用户数据选择

SELECT/SET 转盘。

如果选择 [00 00 00 00]，则出现用户数据设置 / 重设选项；继续下列步骤。 否则，关闭菜单。

用户数据的第一位字符闪烁。

用户数据的下一位字符开始闪烁。 用同样的方法设置用户数据的其余部分。

 选择步骤 2 中的 [ 复位 ]，将用户数据重新设置为 [00 00 00 00]。
 使用摄像机或模拟设备记录时，可记录用户数据。 使用数字设备 （HDV 或 DV）记录时，不能记录摄

像机中的用户数据设置。

显示设置 / 用户数据显示•关

•••

00 00 00 00

摄像

记录外部用户数据

MENU

(25)

开启菜单并选择 [ 记录设置 ]。 依次选择 [ 用户数据记录 ] 和 [ 外部用户数据 ]，然后关闭菜
单。

记录设置 用户数据记录

COPY

•••

内部用户数据

45

音频记录

以 HDV 或 DV 标准在磁带上记录时，将采用双声道记录音频。

HDV

音频的传输速率为 384 kbps，采样频率为 48 kHz。

DV

可采用 16 位音频模式 （采样频率 48 kHz）或 12 位音频模式 （采样频率 32 kHz）进行记录。

• 用 1 声道和 2 声道记录音频，而不使用其他声道。

• 不能使用该摄像机进行音频配音。

• 如果选择 Unlock （未锁定）模式，该摄像机记录的音频为 “已锁定”音频，使用模拟输入或数码输入记录

的音频除外。

• 记录时，无论音频输入为何，HD/SD SDI 端子输出信号的采样频率都是 48 kHz。

SD

选择 DV 音频模式

MENU

(25)

开启菜单并选择 [ 音频设置 ]。 选择 [DV 音频 ]，选择其中一种设置选项，关闭菜单。

选择麦克风的音频记录模式

可以根据您的记录环境为使用内置麦克风记录音频选择最合适的设置。

MENU

(25)

开启菜单并选择 [ 音频设置 ]。 选择 [LOW CUT] 及设置选项，然后关闭菜单。

[OFF]： 在普通条件下记录音频。
[LC1]： 主要记录人的声音。
[LC2]： 在有风的环境下 （例如，在海滩或靠近建筑物的地方）减少户外记录时的背景风声。 注意，使用此

选择内置麦克风的灵敏度

可以将内置麦克风的灵敏度更改为 [ 通常]或[高](+6 dB) 以匹配记录条件。

[ 通常 ]： 在普通条件下记录音频。
[ 高 ]： 在较高的音量下记录音频。

MENU

(25)

开启菜单并选择 [ 音频设置 ]。 选择 [ 麦克风灵敏度 ] 及设置选项，然后关闭菜单。

音频设置 DV 音频

音频设置 LOW CUT

设置时，一些低频率的声音会和风声一起被抑制。

音频设置 麦克风灵敏度

COPY

•••

•••

16bit

OFF

•••

通常

46

音频记录

从内置麦克风或外接麦克风 （MIC 端子）、XLR MIC （XLR 端子）或 XLR LINE （XLR 端子）中选择音频输
入。 可单独为声道 1 和声道 2 选择音频输入模式。

选择音频频道

MENU

(25)

开启菜单并选择 [ 音频设置 ]。 选择 [CH1 INPUT] 或 [CH2 INPUT]，选择设置选项，然后关闭菜
单。

使用外接麦克风

音频设置 CH1 INPUT

CH2 INPUT

MIC （外接麦克风）端子

•••

INT/EXT MIC

•••

INT/EXT MIC

CH1 输入端子

CH2 输入端子

摄像

将外接麦克风连接至 MIC 端子时，内置麦克风会自动关闭。 如有需要，可以使用麦克风支架。

可连接的外接麦克风

麦克风类型： 使用独立电源的电容式麦克风。

插头类型： ∅ 3.5 毫米
输入阻抗： 600 Ω
灵敏度： -66 dBV （手动音量中心）
麦克风最大直径： ∅ 25 毫米
使用连接线长度不超过 3 米市面有售的麦克风。

COPY

47

使用 XLR 端子

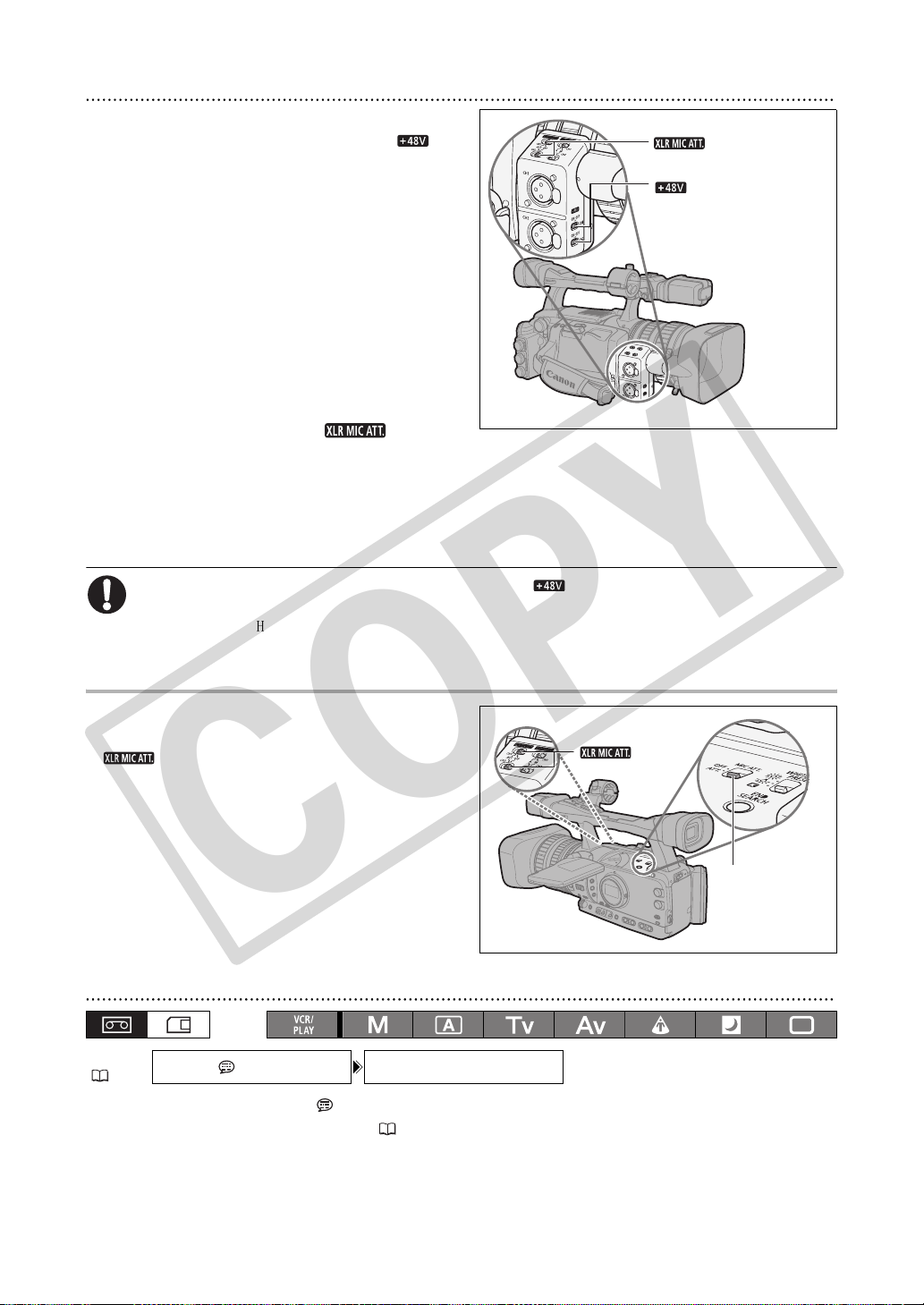

1. 将麦克风连接至 XLR 端子之一。

提供一个带有幻影电源的麦克风，将相应 开关
设置为 ON。 确保在开启幻影电源前先连接麦克风。
关闭幻影电源时，仍保持麦克风的连接。

2. 开启菜单并选择 [ 音频设置 ]。选择 [CH1

INPUT] 或 [CH2 INPUT]，然后选择设置选项。

• 为声道 1 或声道 2 选择 [XLR MIC] 或 [XLR LINE]

• 使用 XLR 端子仅记录到一个声道时，请使用 CH1 输入

端子并将 [CH1 INPUT] 设置为 [XLR MIC] 或 [XLR
LINE]。

3. 从 [ 音频设置 ] 菜单中，选择 [XLR REC CH] 及

选择设置选项，然后关闭菜单。

选择 [CH1] 以在声道 1 上记录来自 CH1 输入端子的音
频，或选择 [CH1/CH2] 以在两个声道上记录音频。

4. 如有必要，可通过将对应的 开关设置

到 ATT. 来开启麦克风减弱 (20 dB)。

麦克风减弱仅在将输入设置为 [XLR MIC] 时有效。

5. 必要时，调节输入信号增益。 开启菜单并选择 [ 音频设置 ]。 根据需要调节的音频输入选择

[XLR 1 TRIM] 或 [XLR 2 TRIM]。 选择设置选项，然后关闭菜单。

增益调节仅在将输入设置为 [XLR MIC] 时有效。

 当连接一个不支持幻影电源的麦克风时，确保将相应的 开关设置到 OFF。否则，麦克风可能会

受到损坏。

 将 [XLR REC CH] 设置为 [CH1/CH2] 时，将不会记录来自 CH2 输入端子的音频。

开关

开关

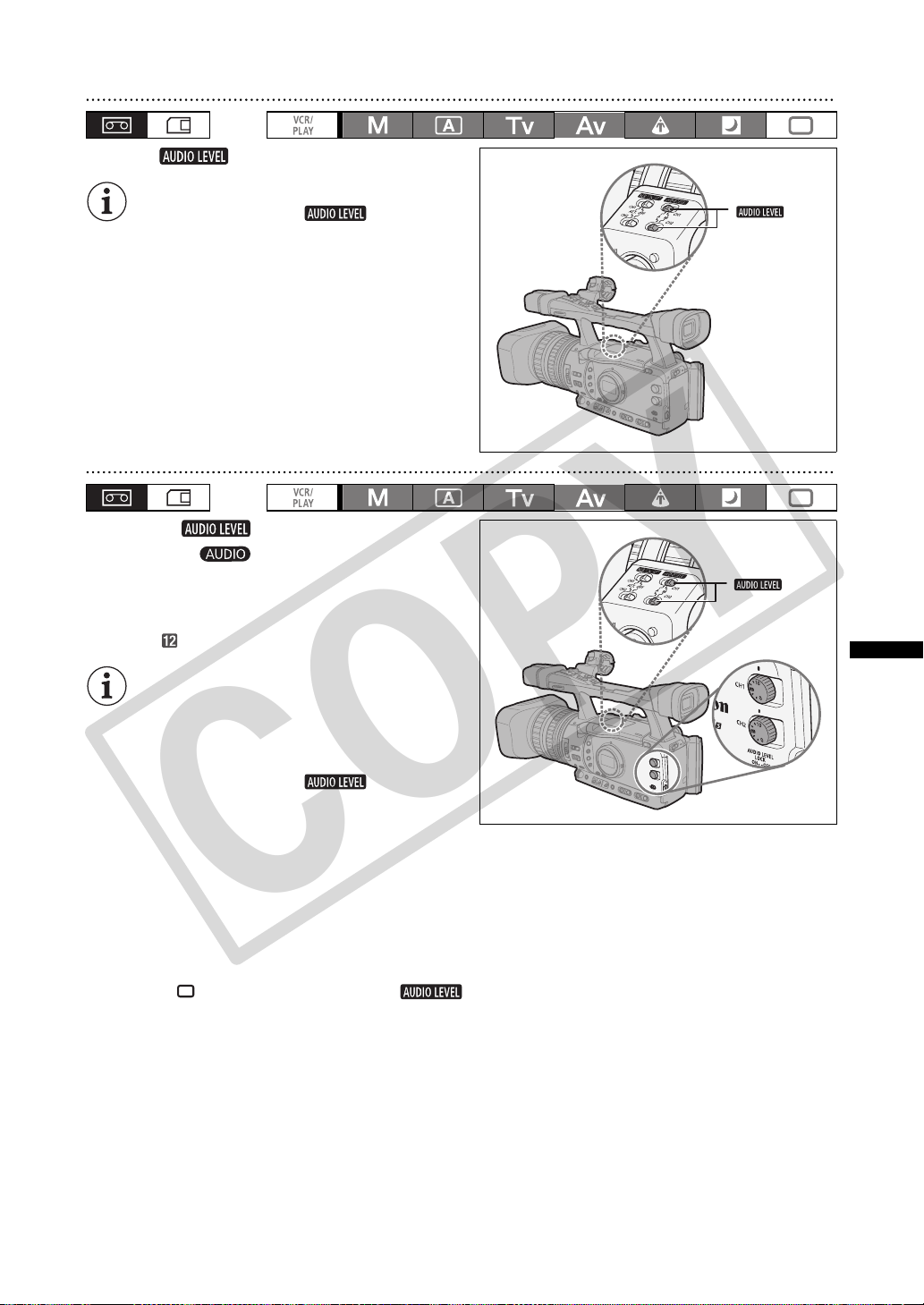

调整音频录音电平

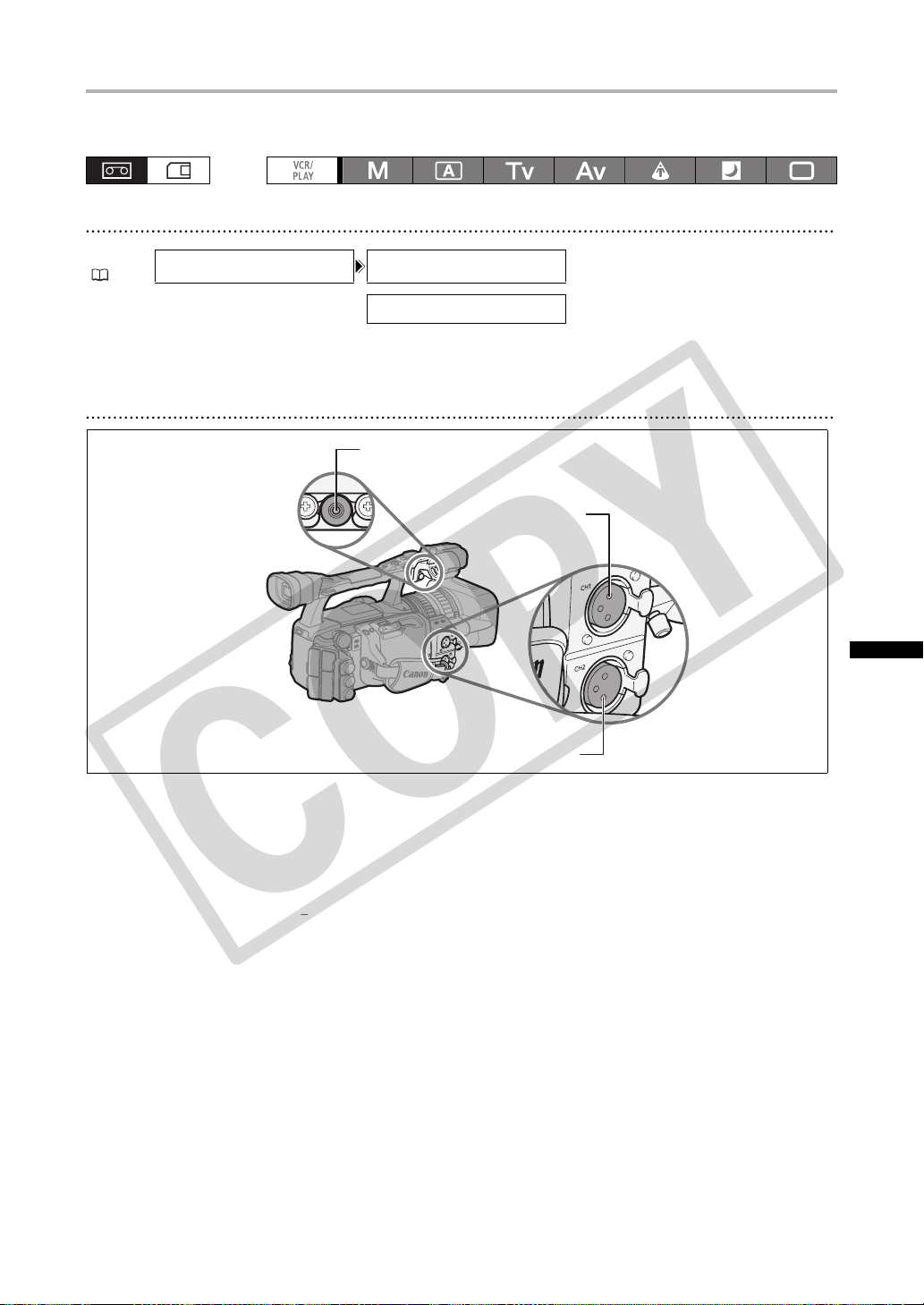

如果音频电平太高且声音失真，请将 MIC ATT. 开关

（内置麦克风 / 连接至 MIC 端子的外接麦克风）或相应

的 开关 （连接至 XLR 端子的外接麦克风）设置
为 ATT 来激活麦克风减弱 ( 内置麦克风设置为 12 dB，
外接麦克风设置为 20 dB)。

开关

MIC ATT. 开关

COPY

隐藏 / 显示音频电平指示灯

MENU

(25)

开启菜单并选择 [ 显示设置 / ]。 选择 [ 音频电平 ]，选择其中一种设置选项，关闭菜单。

也可用用户键开启 / 关闭音频电平指示灯 ( 69)。

显示设置 / 音频电平••开

48

自动音频调节

将相应的 开关设置到 A。

 当[CH1 INPUT]和[CH2 INPUT]设置为[INT/EXT

MIC] 时，如果 CH1 的 开关设置为 A，
自动音频调节设置将自动应用于 CH2。

 当[CH1 INPUT]和[CH2 INPUT]设置为[XLR MIC]

或 [XLR LINE] 时，可选择将 CH2 音频调节设
置与 CH1([LINK]) 相连，或将其设置分开
([SEP])。

手动音频调节

1. 将相应的 开关设置到 M。

2. 转动相应的 转盘 （CH1 或 CH2）来调节

每个频道的音频电平。

调节音频记录电平使音频电平表中的电平指示偶尔位
于侧面音频电平表 ( 或屏幕上显示的电平表上的较大
光点 )

标记右侧。

 推荐在调节音频电平时使用耳机。 如果输入电

平过高，即使音频电平指示灯显示适当的电
平，音频也可能会失真。 使用连接线长度不超
过 3 米、市面有售的耳机。

 当[CH1 INPUT]和[CH2 INPUT]设置为[INT/EXT

MIC] 时，如果 CH1 的 开关设置为 M，
使用 CH1 转盘调节的音频电平将自动应用于
CH2。

 您可以激活音频峰值限制器以防止音频失真。 激活音频峰值限制器后，该限制器将在音频输入信号

的振幅超过 -4 dBFS 时限制其振幅。 若将其中至少一个声道设置为手动音频调节，即可激活音频峰
值限制器。
开启菜单并选择 [ 音频设置 ]。 选择 [ 音频限制器 ]，将其设置为 [ 开 ]，然后关闭菜单。

 您可以通过选择给音频增加一个等量的延时，使视频信号和音频信号同步。 开启菜单并选择 [ 音频

设置 ]。 选择 [MONITOR SEL.]，将其设置为 [ 线路输出 ]，关闭菜单。 如果您想在实时状态下进行
音频监听，请选择 [ 普通 ]。 在任意一种设置中，音频和视频信号都将同步记录到磁带上。

 在 简易记录模式下，即使将两个 开关或其中一个开关设置为 M，也会自动进行音频调

节，无法手动进行设置。

COPY

开关

开关

摄像

49

嵌入式音频

嵌入式音频是指音频信号与视频信号重叠并从 HD/SD SDI 端子输出。
[ 开 ]： 嵌入音频。

[ 开 (OSD)]： 嵌入音频并显示在屏幕上。

MENU

(25)

开启菜单并选择 [ 信号设置 ]。 选择 [SDI 输出 ]，选定设置选项，然后关闭菜单。

屏上。

*

采样速率可达 48 kHz。

信号设置 SDI 输出••关

：嵌入式音频的输出取决于信号标准和采样频率设置。

信号标准 采样频率 锁定 / 解锁音频 嵌入式音频输出

HD 48 kHz 锁定

SD

：不能保证从最初以解锁音频记录的磁带输出嵌入式音频。 , 或 将出现在显示

信号标准 采样频率 锁定 / 解锁音频 嵌入式音频输出

HD 48 kHz 锁定

SD

当 [SDI 输出 ] 设置成 [ 开 (OSD)] 时， 将会显示在屏幕上，屏幕显示将会包含在 SDI 端子输出的
视频信号中。

32 kHz （12 位） 锁定
48 kHz （16 位） 锁定

32 kHz （12 位）

48 kHz （16 位）

锁定
解锁
锁定
解锁

3/4 1/2

*

*

-

-

50

COPY

影像稳定器

可根据记录条件选择启动或关闭影像稳定器。

MENU

(25)

开启菜单选择 [ 摄像设置 ]。 选择 [ 影像稳定器 ] 及设置选项，然后关闭菜单。

在 简易记录模式下不能关闭影像稳定器。

摄像设置 影像稳定器

 将摄像机安装到三角架上时，我们推荐关闭影像稳定器。
 影像稳定器被设计用来补偿摄像机一般程度的振动。
 : 在半按 PHOTO 钮以锁定自动对焦时，将会提高影像稳定器的效率。

•••

开

摄像

COPY

51

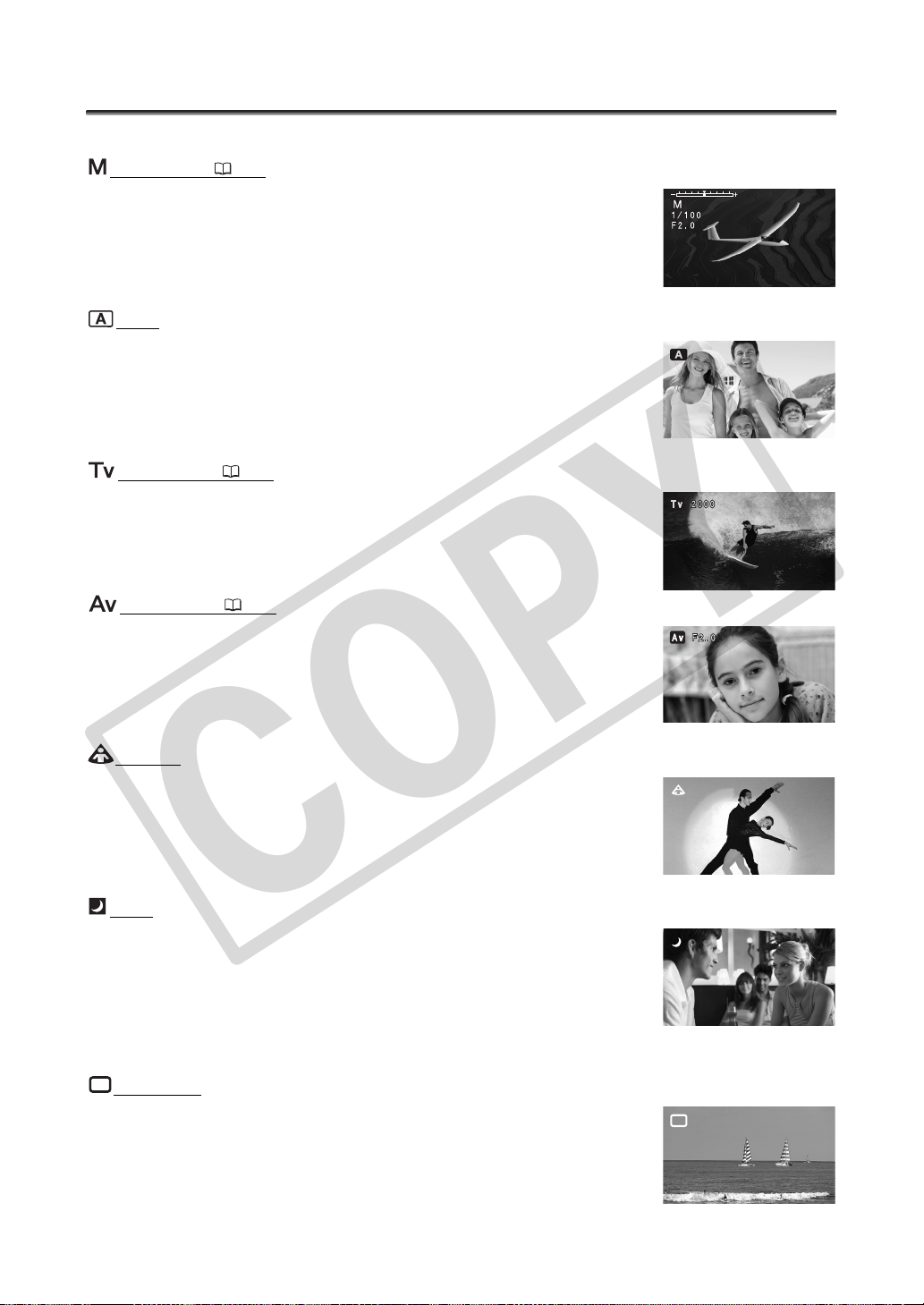

使用程序自动曝光模式

程序自动曝光模式提供了先进的自动记录技术，保证了在不同拍摄环境下的专业效果。

手动模式 ( 54)

该模式提供一整套手动控制的创意自由。 在手动模式下，可以任意快门速度和光圈
级别进行组合设置。

自动

如同简易记录模式，摄像机可自动进行摄像调整，只需瞄准即可拍摄。 但在自动模
式下，有手动调节设置的选项。

快门优先 ( 56)

使用此模式选择快门速度。 摄像机将自动设置相应的光圈值。

光圈优先 ( 57)

使用该模式在从 F/1.6 到 F/9.5 （或可变光阑全关闭）的光圈值中进行选择使摄像
机自动设置与之匹配的快门速度。 该模式考虑到对景深的最佳控制。

点光源

点光源模式将自动调节曝光到有效记录图像和 / 或被点光源或其他的集中光源照亮
的摄录主体。

夜景

p

即使照明程度开始下降，仍可以用该模式继续记录。 摄像机使用较慢的快门速度
(1/3 - 1/500) 来产生适当的曝光。

移动的摄像主体可能会留下拖影。
图像质量可能不如在其他模式下好。
屏幕上可能会出现白点。
自动对焦获得的图像可能不如在其他模式下记录的效果理想。 在这种情况下，请手动调焦。

简易记录

摄像机会自动控制对焦、快门速度、光圈、增益、白平衡和自动曝光偏移，只需瞄
准即可拍摄。 该模式锁定了所有这些特征和选项，使其固定且不可调节。

52

COPY

选择程序自动曝光模式

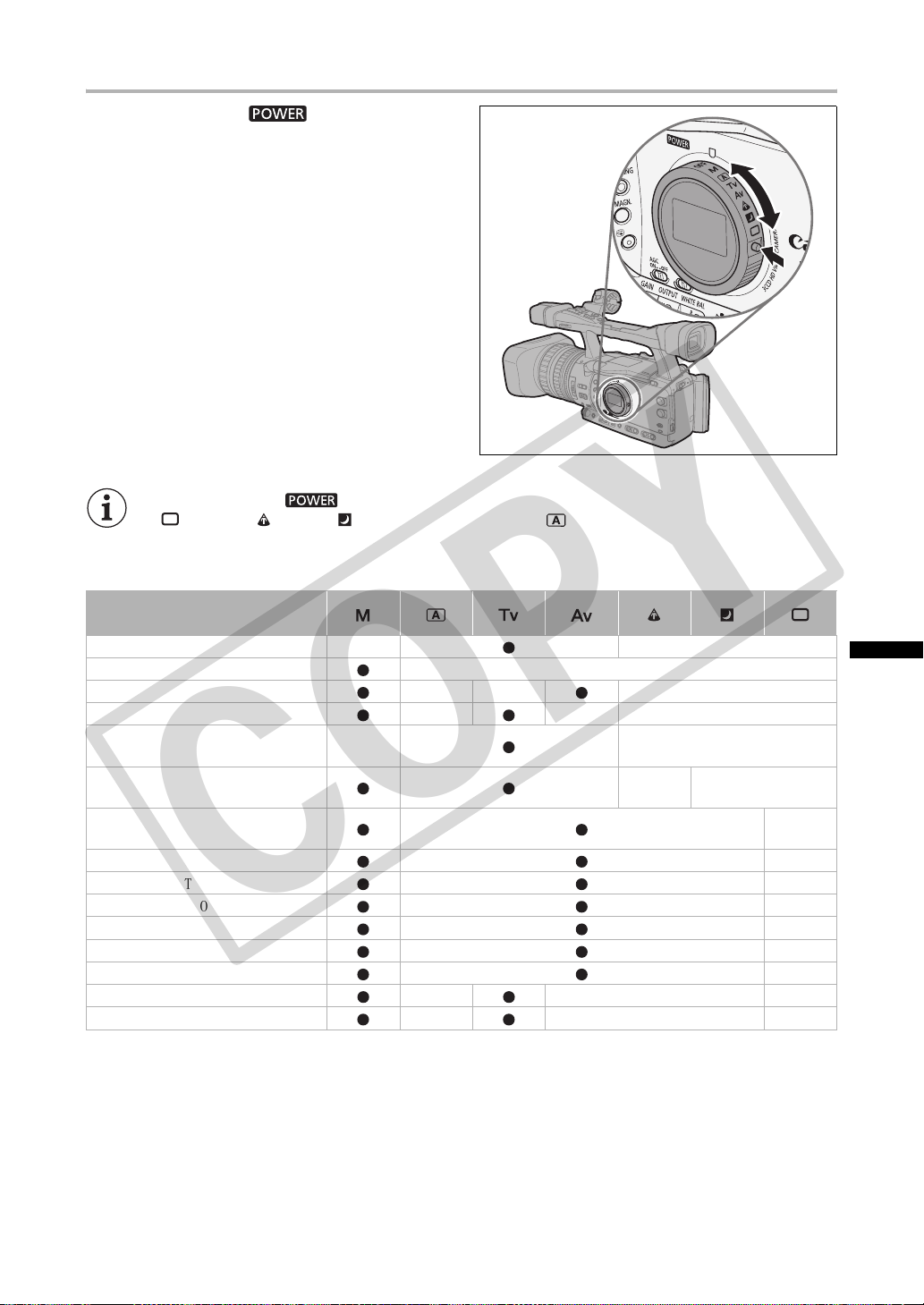

按下锁定按钮，转动 转盘。

出现所选模式的符号。

 请勿在摄像时改变 转盘的位置，因为图像的亮度会突然发生改变。
 简易记录、 点光源和 夜景模式是全自动模式。 在 自动、Tv 快门优先、Av 光圈优先和 M

手动模式下，可根据记录条件手动更改某些设置。

程序自动曝光模式的可用控件 / 功能

EXP. LOCK 钮 - ­PUSH AE 钮 ­光圈环 ­SHUTTER 转盘 -

AE 偏移调节 -

GAIN 调节

WHITE BALANCE 调节

用户自定义调节 ­CUSTOM PRESET SELECT 钮 ­CUSTOM PRESET ON/OFF 钮 ­肤色细节调整 ­选择 NR ­颜色校正 ­清晰扫描
清晰扫描的频率选择 - - -

1

在曝光锁定期间可用。

2

在清晰扫描期间可用。

COPY

2

1

1

-

1

-

1

-

-

(0 dB)

2

--

-

-

-

(0)

-

(AGC ON)

（自动）

摄像

-

53

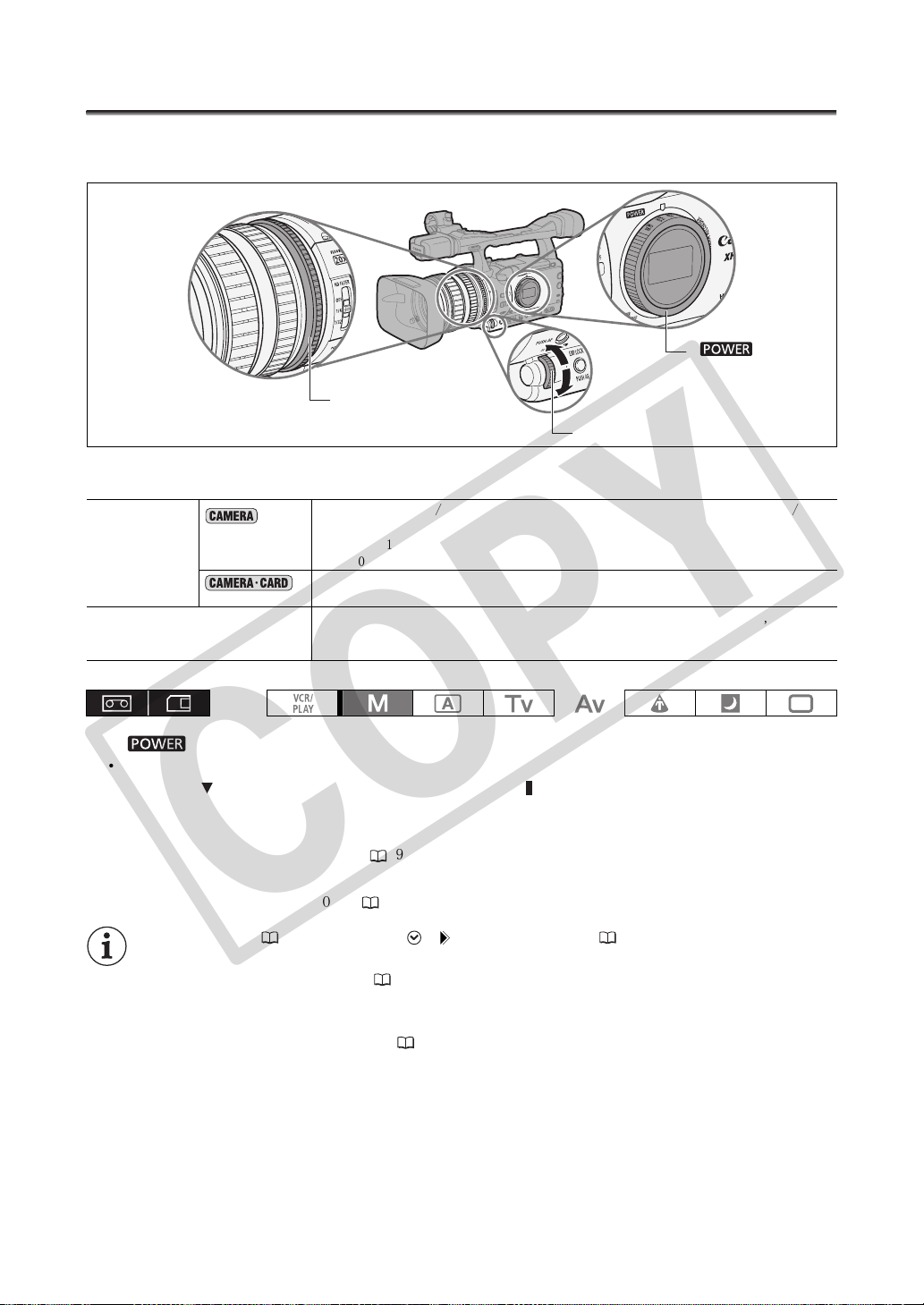

在手动模式下记录

您可以在任意的快门速度和光圈组合中设置曝光。 可以 1/8 EV 为单位调节光圈值；而屏幕上显示的光圈
值仅以 1/4 EV 为单位发生变化。

转盘

光圈环

SHUTTER 转盘

可用的设置

快门速度 1/3、1/6、1/12、1/25、1/50、1/60、1/75、1/90、1/100、1/120、1/150、1/180、

光圈 F1.6, F1.8, F2.0, F2.2, F2.4, F2.6, F2.8, F3.2, F3.4, F3.7, F4.0, F4.4,

*

如果已将自定义功能 [IRIS LIMIT] 设为 [OFF]，则只能选择此类值。

1/210、1/250、1/300、1/350、1/400、1/500、1/600、1/700、1/800、1/1000、
1/1200、1/1400、1/1600、1/2000、1/2400、1/2800、1/3200、1/4000、1/8000、
1/16000、CS （清晰扫描）

1/3, 1/6, 1/12, 1/25, 1/50, 1/60, 1/75, 1/90, 1/100, 1/120, 1/150, 1/180,
1/210, 1/250, 1/300, 1/350, 1/400, 1/500

F4.8, F5.2, F5.6, F6.2, F6.7, F7.3, F8.0, F8.7, F9.5, F10

*

, F15*, F16*, F17*, F19*, F21*, F22*, CLOSE

F14

*

*

, F11*, F12*,

1. 将 转盘设置为 M。

• 显示曝光指示灯。 根据曝光指示灯进行判断。

• 指示灯上的 标记表示标准曝光（摄像机计算）。 指示灯的 标记表示当前曝光量处于± 2 个标准曝光 EV

单位圈之间 （超过 2 个单位，则标记开始闪烁）。

2. 用光圈环选择光圈。

使用自定义功能 [RINGS DIRECTION] ( 93), 您可以在转动光圈环时更改调节方向。

3. 用 SHUTTER 转盘选择快门速度。

使用自定义功能 [OPER.DIRECTION] ( 93)，您可以在操作 SHUTTER 转盘时更改调节方向。

COPY

 可使用用户键( 69)或[系统设置/ ] [SHTR D.LOCK]设置( 127)防止SHUTTER转盘出现意外

操作。

 使用自定义功能 [IRIS LIMIT]( 93)，可启动光圈限制防止光圈关小到小于镜头散射限制。 如果

未激活光圈限制，选择光圈时，超过散射限制的光圈值将以灰色显示。 如果使用以灰色显示的光圈
值，则会导致散射模糊。

 使用自定义功能 [LANC AE SHIFT]( 93)，可改变选购件 ZR-2000 变焦遥控器上的 AE SHIFT（自动

曝光偏移）转盘的功能并用其改变光圈值。

54

Push AE

在 M 手动模式下，若需重新建立摄像机最佳曝光设置，可
通过自动调节光圈和增益 （如果已将 AGC 开关设置为
ON）使用 Push AE 功能。

按下 PUSH AE 钮并保持。

• 摄像机可调节光圈值和增益以达到最佳曝光效果 （ 标

记位于曝光指示灯之上）。

• 松开该按钮后，摄像机设置的光圈值和增益 （如果已将

AGC 开关设置为 ON）将替换先前 M 手动模式下的设置。

可使用用户键 ( 69) 或 [ 系统设置 / ] [E.LCK 按钮锁 ] 设置防止 PUSH AE 按钮出现意外操作。

PUSH AE 钮

摄像

COPY

55

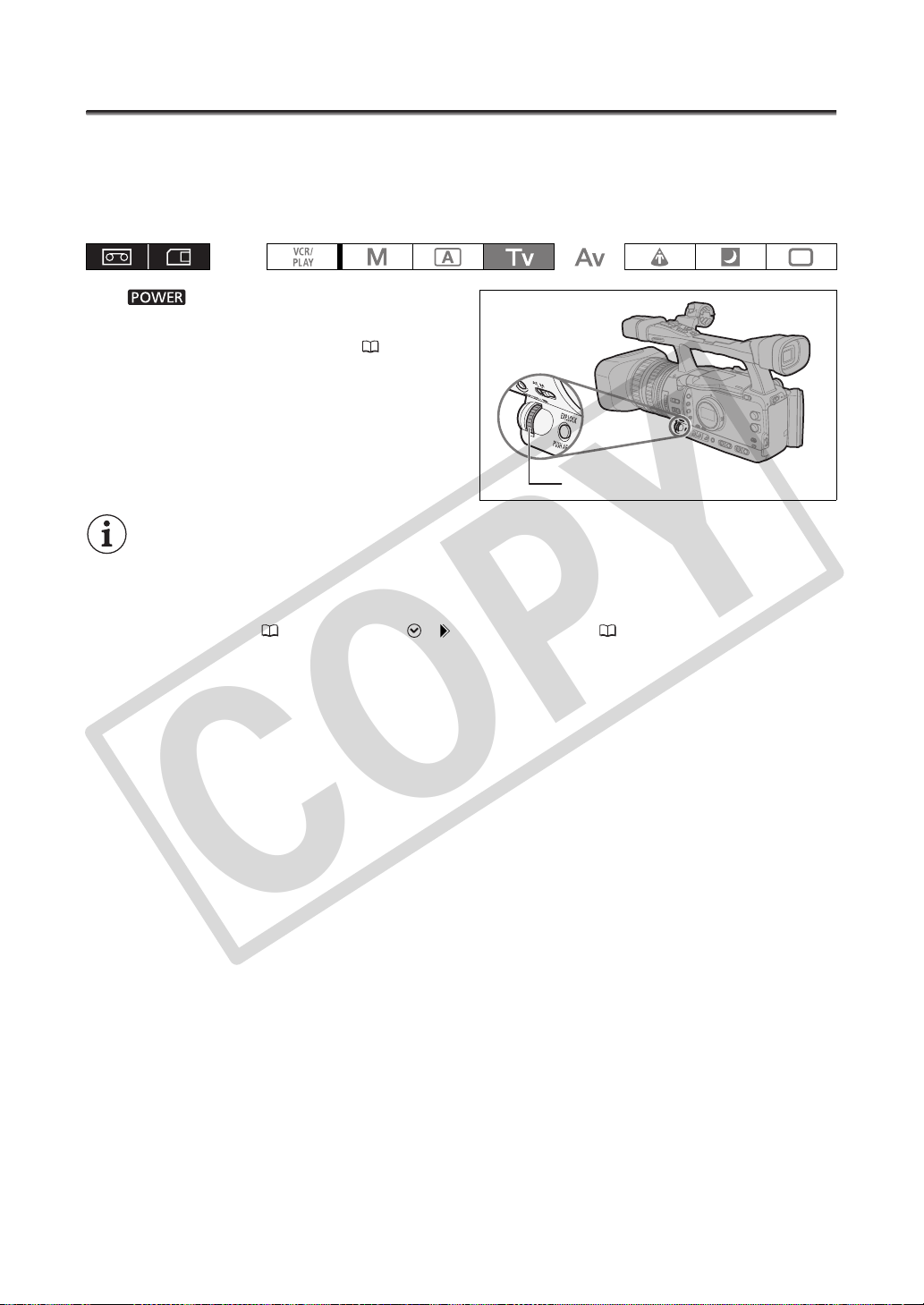

在快门优先 (Tv) 模式下记录

记录视频图像时，快门速度可用：

1/3、1/6、1/12、1/25、1/50、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/16000、
CS （清晰扫描）

记录静止图像时，快门速度可用：

1/3、1/6、1/12、1/25、1/50、1/120、1/250、1/500

1. 将 转盘设置为 Tv。

2. 用 SHUTTER 转盘选择快门速度。

使用自定义功能 [OPER.DIRECTION] ( 93)，您可以
在使用 SHUTTER 转盘时更改调节方向。

SHUTTER 转盘

 除快门速度外的其他设置 （如，光圈）均可自动调节。
 用曝光锁定手动调节曝光可改变快门速度，替换 Tv 模式下选定的快门速度。
 将 AGC 开关设置为 ON，当所选择的快门速度不适合记录环境时，数值在屏幕上闪烁。 在这种情况下，

请重新调节快门速度。 如果正在使用中性灰滤光镜，先关闭它，然后重新调节快门速度。

 使用慢快门速度时，在某种程度上会降低图像质量。
 可使用用户键( 69)或[系统设置/ ] [SHTR D.LOCK]设置( 127)防止SHUTTER转盘出现意外

操作。

56

COPY

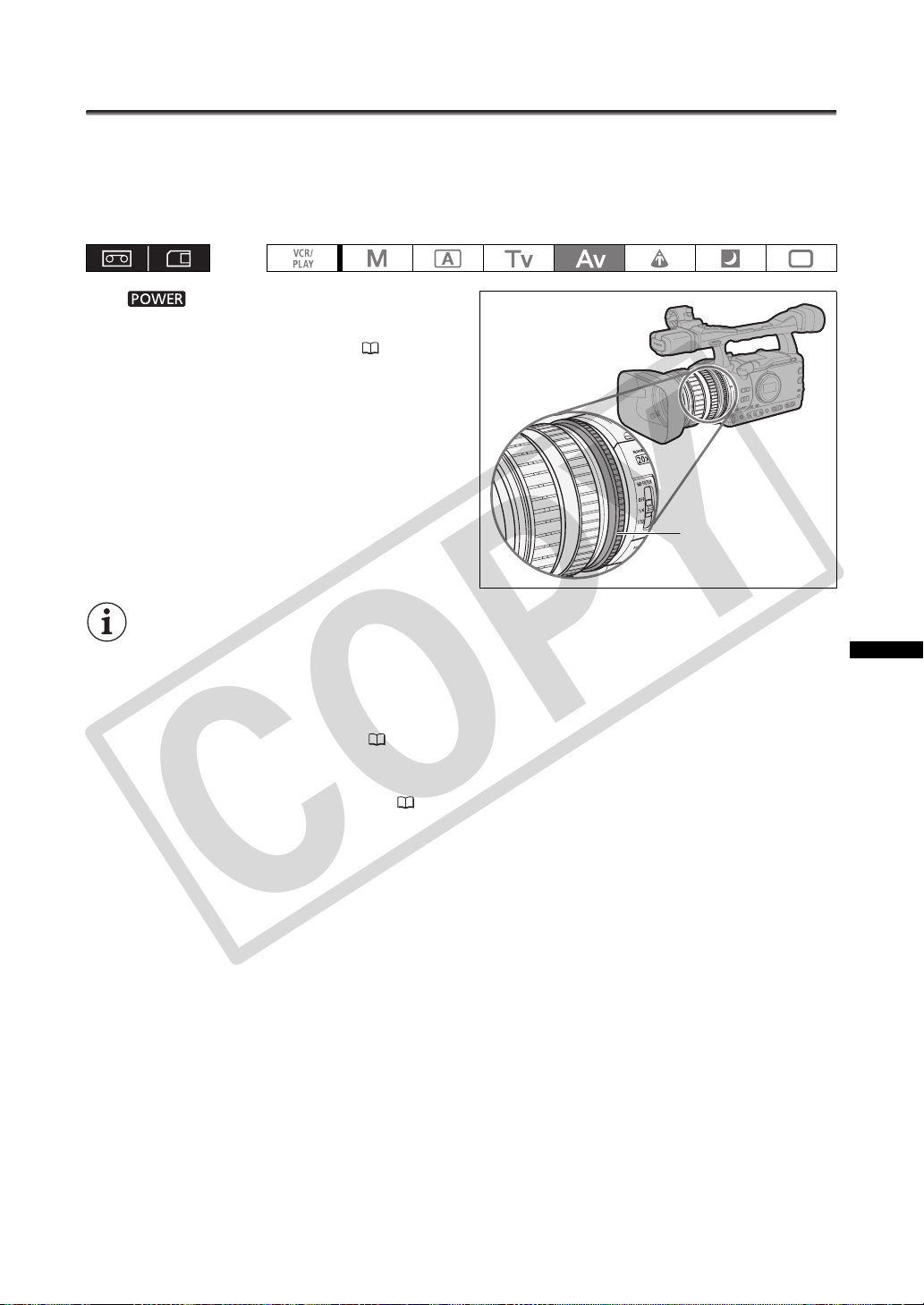

在光圈优先 (Av) 模式下记录

可以 1/8 EV 为单位调节光圈值；而屏幕上显示的光圈值仅以 1/4 EV 为单位发生变化。

可用的光圈值

F1.6、F1.8、F2.0、F2.2、F2.4、F2.6、F2.8、F3.2、F3.4、F3.7、F4.0、F4.4、F4.8、F5.2、F5.6、F6.2、
F6.7、F7.3、F8.0、F8.7、F9.5、F10

*

如果已将自定义功能 [IRIS LIMIT] 设为 [OFF]，则只能选择此类值。

1. 将 转盘设置为 Av。

2. 用光圈环选择光圈。

使用自定义功能 [RINGS DIRECTION]( 93)，可在转
动光圈环时改变调节方向。

 除光圈值 （快门速度等）外的其他设置均可自动调节。
 用曝光锁定手动调节曝光可改变光圈，替换 Av 模式下选定的光圈值。
 将 AGC 开关设置为 ON，当所选择的光圈不适合记录环境时，数值在屏幕上闪烁。 在这种情况下，请

重新调整光圈。

 当内置中性灰滤光镜启动后，如果设置了高光圈值，画面可能会变暗。 在这种情况下，应先关闭中

性灰滤光镜，然后重新调节光圈。

 使用自定义功能[IRIS LIMIT]( 93)，可启动光圈限制防止光圈关小到小于镜头散射限制(F9.5)。

如果未激活光圈限制，选择光圈时，超过散射限制的光圈值将以灰色显示。 如果使用以灰色显示的
光圈值，则会导致散射模糊。

 使用自定义功能 [LANC AE SHIFT]( 93)，可改变选购件 ZR-2000 变焦遥控器上的 AE SHIFT（自动

曝光偏移）转盘的功能并用其改变光圈值。

*

、F11*、F12*、F14*、F15*、F16*、F17*、F19*、F21*、F22*、CLOSE

光圈环

*

摄像

COPY

57

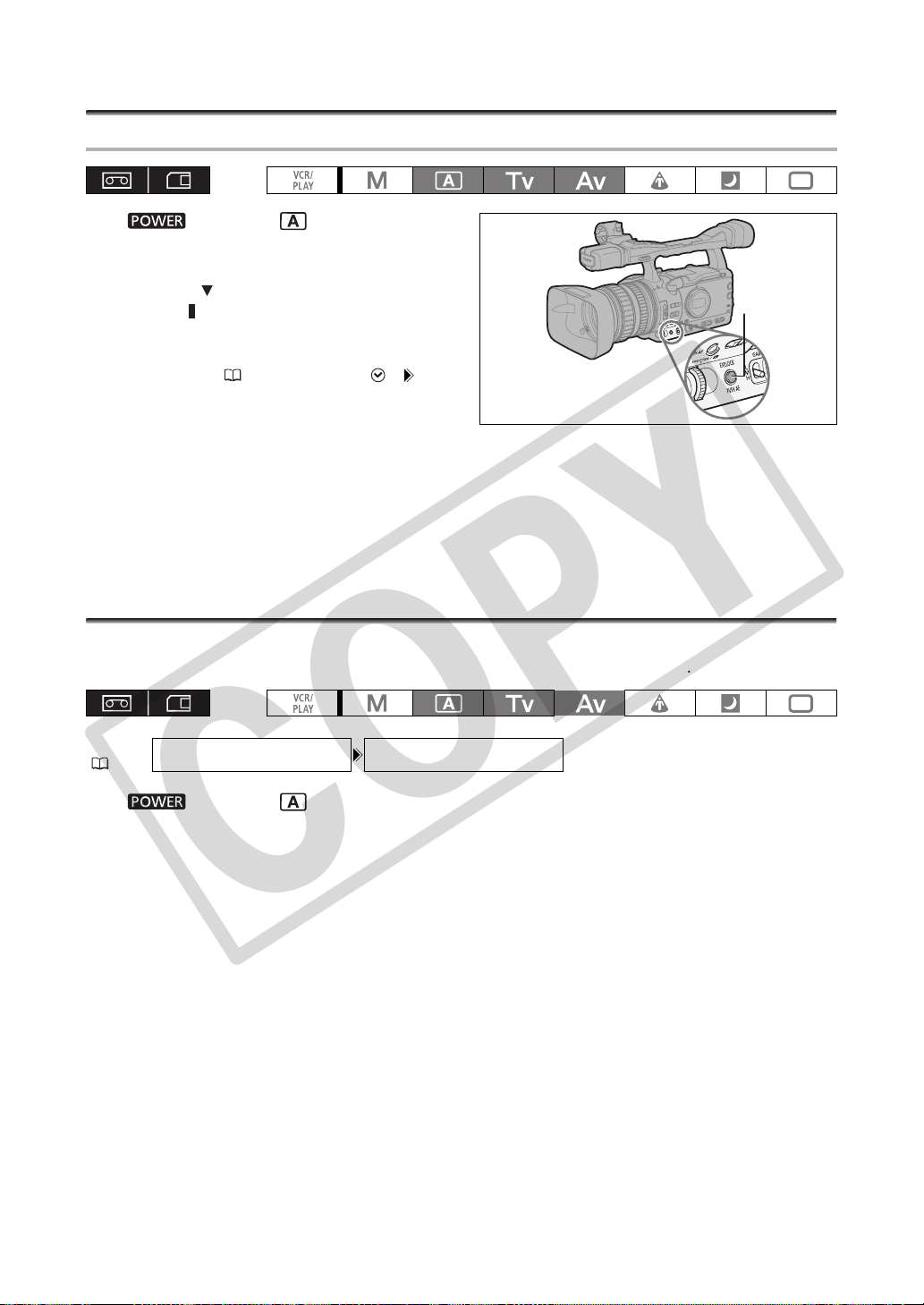

调节曝光

曝光锁定

1. 将 转盘设置为 、 Tv 或 Av。

2. 按下 EXP. LOCK 钮。

• 显示曝光指示灯。 根据曝光指示灯进行判断。

• 指示灯上的 标记表示标准曝光 （摄像机计算）。

指示灯的 标记表示当前曝光量处于± 2 个标准曝
光 EV 单位之间 （超过 2 个单位，则标记开始闪
烁）。

• 可使用用户键( 69)或[系统设置/ ] [E.LCK
按钮锁 ] 设置以防止 EXP. LOCK 按钮出现意外操作。

自动曝光偏移

EXP. LOCK 钮

可使用自动曝光偏移控制手动替换自动曝光系统，使图像变暗或变亮。 从 15 个 AE 级别 （+2.0、+1.5、
+1.25、+1.0、+0.75、+0.5、+0.25、± 0、-0.25、-0.5、-0.75、-1.0、-1.25、-1.5、-2.0）中选择。

MENU

(25)

1. 将 转盘设置到 、 Tv 或 Av。

2. 开启菜单选择 [ 摄像设置 ]。 选择 [AE 偏移 ] 及设置选项，然后关闭菜单。

摄像设置 AE 偏移

•••

±0

COPY

58

增益

根据照明和拍摄条件，增益可控制调节视频信号所产生的电平。 可以从自动增益控制或 3 个预设增益电
平之一 （L：低、M：中、H：高）中选择，您可以给它们独立分配范围从 -3 dB 到 +36 dB ( ) 或
+18 dB ( ) 的增益值。还可按 0.5 dB 为增量对增益进行微调。

将 AGC 开关设置为 ON： 自动增益控制。
将 AGC 开关设置为 OFF： 使用 GAIN 开关手动选择增益电平 （L、M 或 H）。

分配到每个 GAIN 开关位置的可用增益电平

增益电平 使用

-3 dB 为适应室内、暗光线或低对比度场景下的最低噪声记录。
± 0dB 为适应逼真的夜景或人造光源下的场景。
3 dB/6 dB/12 dB/18 dB/36 dB*增加室内或暗光线场景下的亮度。 增加景深。
TUNE (0 db - 18 db) 增益微调。

*

仅适于 。

将增益值分配到 GAIN 开关位置

MENU

(25)

1. 将 转盘设置为 M、、Tv 或 Av。

2. 开启菜单选择 [ 摄像设置 ]。 选择 [ 增益设置 ] 子菜单，然后选择其中一个 GAIN 开关选项。

3. 选择设置选项然后按下 SELECT/SET 转盘。

4. 关闭菜单。

摄像设置 增益设置 GAIN L

• 完成调节后，会返回到 [ 增益设置 ] 子菜单。 以相同方式将增益值分配到其他 GAIN 开关选项。

• [36dB] 仅在 模式下可用。

GAIN M

GAIN H

•••

•••

•••

± 0dB

6dB

12dB

COPY

摄像

59

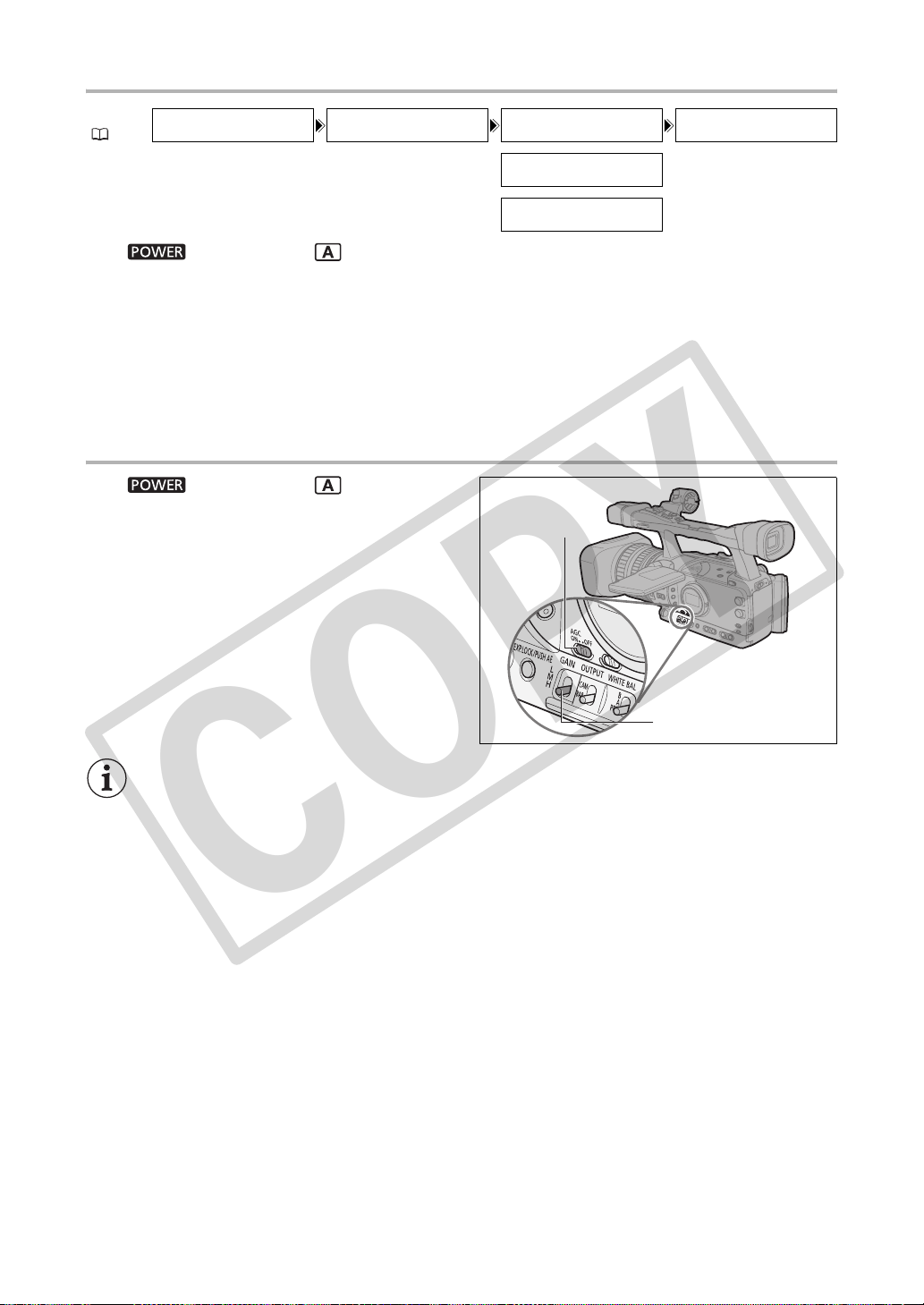

增益微调

MENU

(25)

1. 将 转盘设置为 M、、Tv 或 Av。

2. 开启菜单选择 [ 摄像设置 ]。 选择 [ 增益设置 ] 子菜单，然后选择其中一个 GAIN 开关选项。

3. 选择 [TUNE 0.0dB] 然后按下 SELECT/SET 转盘。

4. 转动 SELECT/SET 转盘选择所需增益电平，然后按下转盘。

5. 关闭菜单。

选择增益电平

1. 将 转盘设置为 M、、Tv 或 Av。

2. 将 AGC 开关设置为 OFF。

3. 将 GAIN 开关设置到所需增益位置。

摄像设置 增益设置 GAIN L

完成设置后，会返回到 [ 增益设置 ] 子菜单。 以相同方式将增益值分配到其他 GAIN 开关选项。

GAIN M

GAIN H

•••

± 0dB TUNE

•••

6dB

•••

12dB

AGC 开关

•••

0.0dB

60

GAIN 开关

 如果选择了高增益电平，图像可能会出现轻微闪烁现象。 特定的 36.0dB 增益电平可实现较高灵敏度

的拍摄，但容易产生噪声和失真 （白点、垂直条纹或方块）。

 若已将 AGC 开关设置为 ON，则可启动增益限制防止摄像机设置高于 3 dB 与 15 dB 之间预设限制的电

平。
开启菜单选择 [ 摄像设置 ]。 选择 [AGC LIMIT]，设置最大增益电平，然后关闭菜单。

COPY

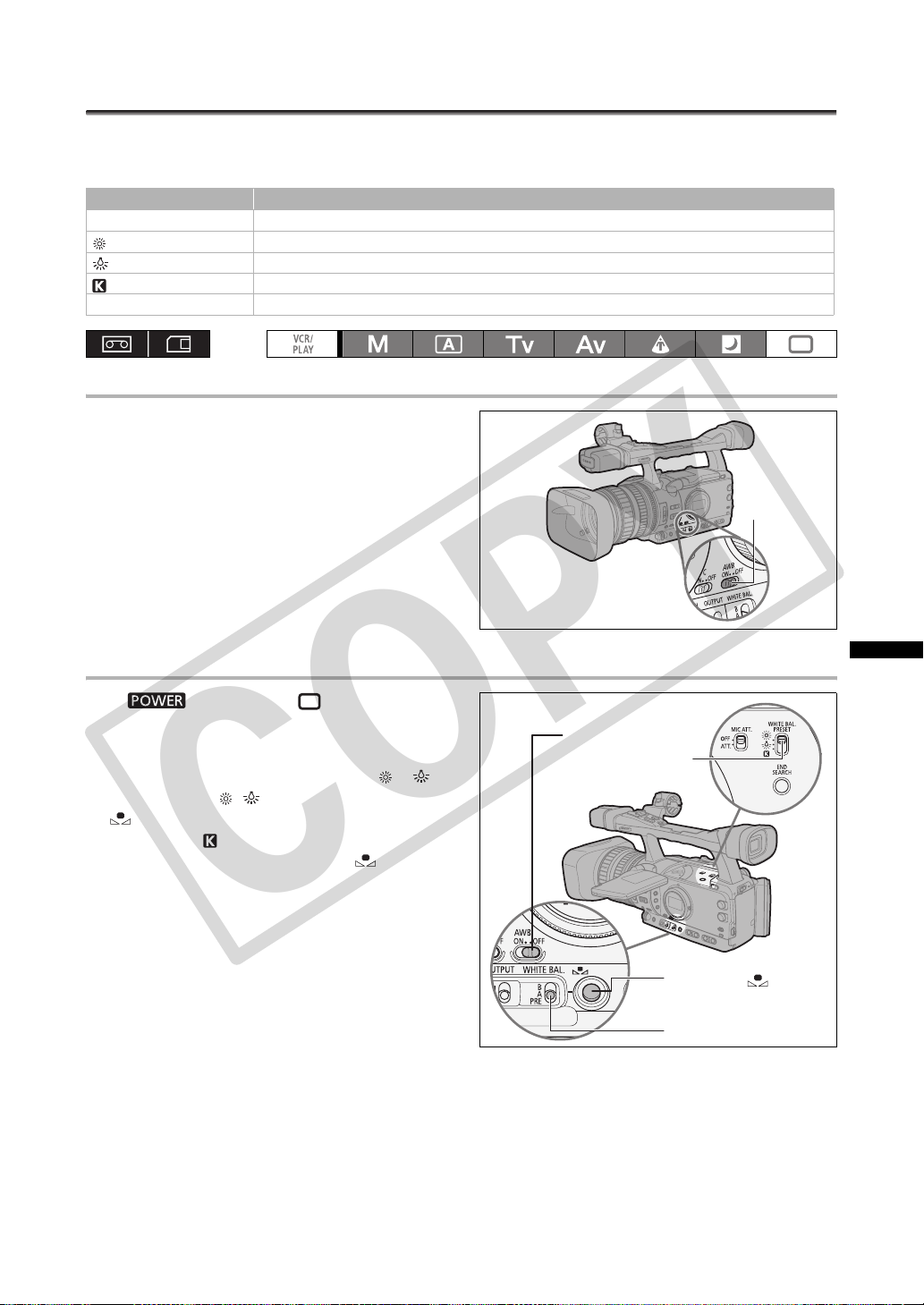

白平衡

摄像机使用一个电子的白平衡过程，测量在不同照明条件下精确色彩显示的画面。 除全自动模式以外，
白平衡模式还包括一个室内模式、一个户外模式、一个色温设置和两个用户自定义预设值。

白平衡设置 使用

AWB 白平衡自动调节。

（户外） 明亮的日光 (5,600K)。

（室内） 白炽灯光 (3,200K)。

（色温） 根据特定光线的色调 （2,000 - 15,000 K，增量为 100 K）进行设置。

用户自定义预置 A、B 用户自定义预置 (3,200 - 5,600 K)。

选择自动白平衡

将 AWB 开关设置为 ON。

AWB 开关

选择一种预设模式

1. 将 转盘设置为除 以外的记录模式。

2. 将 AWB 开关设置为 OFF，并将 WHITE BAL. 开关
设置为 PRE。

3. 将 WHITE BAL. PRESET 开关设置为 或 。

还可以微调预置 / 设置。 按下 WHITE BAL.

钮，预置图标开始闪烁，而且该图标旁会出现中度
值± 0。 使用 转盘将白平衡调整为 -9 和 +9 之间的
一个值，然后再次按下 WHITE BAL. 钮。

COPY

摄像

AWB 开关

WHITE BAL.
PRESET 开关

WHITE BAL. 钮

WHITE BAL. 开关

61

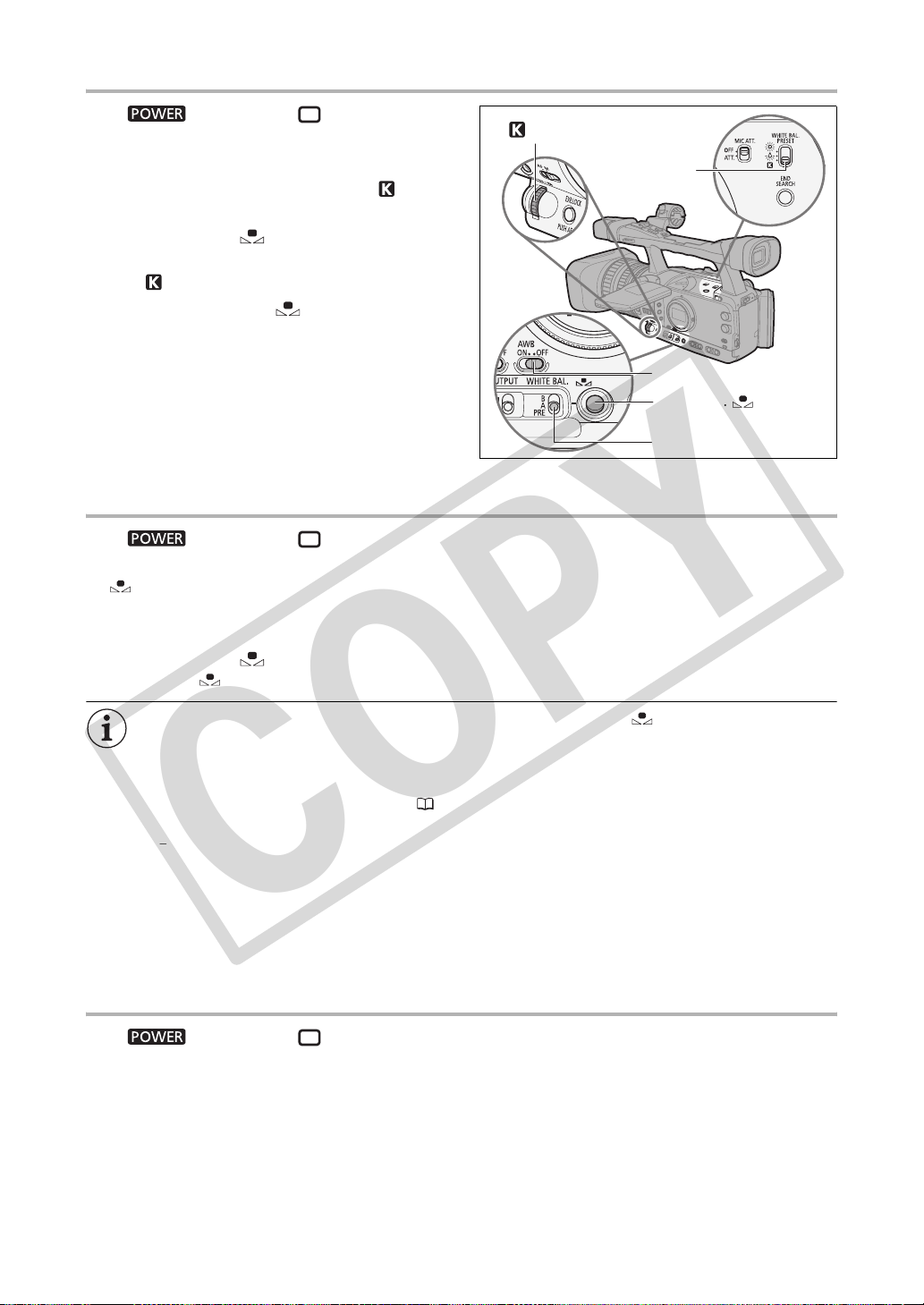

设置色温

1. 将 转盘设置为除 以外的记录程序。

2. 将 AWB 开关设置为 OFF，并将 WHITE BAL. 开关
设置为 PRE。

3. 将 WHITE BAL. PRESET 开关设置为 。

显示当前设置的色温。

4. 按下 WHITE BAL. 钮。

色温显示开始闪烁。

5. 转动 转盘设置所需要的色温。

6. 再次按下 WHITE BAL. 钮。

色温显示停止闪烁，并持续显示。

设置自定义白平衡

1. 将 转盘设置为除 以外的记录程序。

2. 将 AWB 开关设置为 OFF，并将 WHITE BAL. 开关设置为用户自定义的预置 A 或 B。

和相应字母会在屏幕上闪烁。

3. 将摄像机对准白色物体，然后变焦至填满整个屏幕。

保持摄像机对白色物体的变焦，直到第 4 步完成。

4. 按下 WHITE BAL. 钮。

设置完成后， 和相应字母将停止闪烁并保持显示状态。

转盘

WHITE BAL.
PRESET 开关

AWB 开关

WHITE BAL. 钮

WHITE BAL. 开关

 设置自定义白平衡时： 在极少数情况下，某些特定的光源可能会导致 持续闪烁。 但效果仍比使

用自动白平衡好。

 只要内置可充电式锂电池已充电，即使您关闭摄像机，它也会保持自定义白平衡设置。
 下列用户自定义设置具有优先权，且优先于按上述步骤设置的白平衡设置： 色彩矩阵 [CMX] 设置、3

R/G/B 增益设置和 6 R/G/B 矩阵设置 ( 91)。

 在以下几种情况下，使用自定义白平衡设置效果会更好：

-改变照明条件

-近摄镜头

-单色的摄录主体 （例如天空、海洋或森林）

-在有某些类型的荧光灯或水银灯照明的地方

 在充足的良好光照条件下，可运行自定义白平衡设置。
 当关闭 / 打开中灰滤镜或光源变化后，要重新调节自定义白平衡。

用 “先前自定义白平衡设置”记录

1. 将 转盘设置为除 以外的记录程序。

2. 将 AWB 开关设置为 OFF，并将 WHITE BAL. 开关设置为所需的用户自定义预置 A 或 B。

启动自定义白平衡。

62

COPY

斑马条纹

摄像机具有斑马条纹功能特性：在过度曝光的区域显示黑白斜斑纹。 斑马条纹只在屏幕上显示，而不影
响记录。 启用补偿功能 ( 38) 时，不会显示斑马条纹。

可用的斑马条纹设置： 70IRE、75IRE、80IRE、85IRE、90IRE、95IRE 和 100IRE。

选择斑马条纹电平

MENU

(25)

开启菜单并选择 [ 显示设置 / ]。 选择 [ 斑马条纹电平 ] 及设置选项，然后关闭菜单。

启动斑马条纹

MENU

(25)

开启菜单并选择 [ 显示设置 / ]。 选择 [ 斑马条纹 ]，将其设置为 [ 开 ]，关闭菜单。

显示设置 / 斑马条纹电平••85

显示设置 / 斑马条纹

••••••••

关

摄像

COPY

63

颜色校正

使用颜色校正功能，可以设置摄像机在记录时探测某种颜色或条纹的特征 （色彩相位、色度、区域和 Y
Level）并进行自动校正。 最多可为两个不同颜色设置颜色校正 （A 和 B）。
确定需要校正的颜色时，屏幕上将会出现目标区域，同时会有与正常画面交互的斑马条纹出现。 在连接
的监视器或计算机上，目标区域将会出现与正常画面交互的白色区域。

确定要校正的颜色

MENU

(25)

1. 开启菜单选择 [ 摄像设置 ]。 选择 [ 颜色校正 ] 子菜单，然后选择 [A 区域选择 ] 或 [B 区域

2. 选择每个设置选项，根据需要调节级别，关闭菜单。

摄像设置 颜色校正

••••

A 区域选择 色彩相位

B 区域选择 色度

选择 ]。

[ 色彩相位 ]： 选择基础色彩相位 (0-15)，用于要探测的颜色。 将以下数值用作近似参考： 0= 紫色、

3= 红色、6= 橙色、9= 绿色、12= 蓝色。

[ 色度 ]： 调节色彩饱和度，用于要探测的颜色。 13 个级别 （-6 至 6）可用；设置更高的级别使

探测区域的色彩更鲜艳。

[ 区域 ]： 调节颜色范围，用于要探测的颜色。 4 个级别 （1 至 4）可用；设置更高的级别使探测

到的颜色范围更广泛。

[Y LEVEL]： 调节亮度，用于要探测的颜色。 13 个级别 （-6 至 6）可用；设置更高的级别使探测的

区域更明亮。

••••

••••••••••••

••••••••••••

区域

Y LEVEL

••••••••

•••••••••

0

0

3

0

调节颜色校正

MENU

(25)

1. 开启菜单选择 [ 摄像设置 ]。 选择 [ 颜色校正 ] 子菜单，然后选择 [A 区域修正 ] 或 [B 区域

2. 选择色彩增益选项，根据需要调节电平，关闭菜单。

64

摄像设置 颜色校正

••••

COPY

修正 ]。

[ 红色增益 ]：调节探测区域的红色增益。 13 个级别 （-6 至 6）可用；设置 [+] 值加深红色调或 [-] 值加

深青色调。

[ 蓝色增益 ]：调节探测区域的蓝色增益。 13 个级别 （-6 至 6）可用；设置 [+] 值加深蓝色调或 [-] 值加

深黄色调。

A 区域修正 红色增益

B 区域修正 蓝色增益

••••

••••••••

••••••••

0

0

启动颜色校正

MENU

(25)

1. 开启菜单并选择 [ 摄像设置 ]，然后选择 [ 颜色校正 ] 子菜单。

2. 选择 [ 校正 ]，选择一种校正模式，然后关闭菜单。

摄像设置 颜色校正 校正

• 可仅校正预先确定的区域 A 或区域 B，或校正两个区域。

• 出现。

•••••••

关

COPY

摄像

65

肤色细节调整功能

使用肤色细节调整功能，可设置摄像机使其探测某种颜色或色彩的特征。 目标区域的肤色细节应柔和，
以隐藏肤色的瑕疵。 屏幕上会出现目标区域，同时会有与正常画面交互的斑马条纹出现。 在连接的监视
器或计算机上，目标区域将会出现与正常画面交互的白色区域。
可以按照要求调节色调、色度、区域和 Y level，确定将要作为肤色部位进行探测的区域。

决定将要作为肤色区域进行探测的色彩

MENU

(25)

1. 开启菜单并选择 [ 摄像设置 ]，然后选择 [ 肤色细节设置 ] 子菜单。

2. 选择每个设置选项，根据需要调节电平，关闭菜单。

启动肤色细节调整功能

MENU

(25)

1. 开启菜单选择 [ 摄像设置 ]。 选择 [ 肤色细节调整 ] 子菜单，然后选择 [ 效果级别 ]。

2. 选择设置选项，然后关闭菜单。

摄像设置 肤色细节调整 色调

• [ 色调 ]： 调节色调，用于探测肤色区域。 13 个级别（-6 至 6）可用；设置 [+] 值检测色调更接近绿色

或 [-] 值检测色调更接近红色。

• [ 色度 ]： 调节色彩饱和度，用于探测肤色区域。 13 个级别（-6 至 6）可用；设置更高的级别使探测区

域的色彩更鲜艳。

• [ 区域 ]： 调节颜色范围，用于探测肤色区域。 13 个级别（-6 至 6）可用；设置更高的级别使探测到的

颜色范围更广泛。

• [Y LEVEL]： 调节亮度，用于探测肤色区域。 13 个级别（-6 至 6）可用；设置更高的级别使探测的区域更

明亮。

摄像设置 肤色细节调整 效果级别••关

• 可选择效果强度：低、中或高。

• 出现。

COPY

••••••••••••

色度

••••••••••••

区域

••••••••••••

Y LEVEL

•••••••••

0

0

0

0

66

选择降噪

使用选择降噪功能，可设置摄像机使其探测某种颜色或色彩的特征并自动降低目标区域的噪声。 此功能
尤其适用于色度按键，对于绿色或蓝色背景色彩的选择降噪可使复合图片更流畅。

屏幕上会出现目标区域，同时会有与正常画面交互的斑马条纹出现。 在连接的监视器或计算机上，目标
区域将会出现与正常画面交互的白色区域。

确定要校正的区域

MENU

(25)

1. 开启菜单并选择 [ 摄像设置 ]，然后选择 [SELECTIVE NR] 子菜单。

2. 选择每个设置选项，根据需要调节级别，关闭菜单。

激活选择降噪功能

MENU

(25)

1. 开启菜单选择 [ 摄像设置 ]。 选择 [SELECTIVE NR] 子菜单，然后选择 [ 效果级别 ]。

2. 选择设置选项，然后关闭菜单。

摄像设置 SELECTIVE NR 色调

• [ 色调 ]： 选择待探测颜色的基础色彩（-6 至 6）。 将以下数值用作近似参考： -6= 蓝 - 紫，0= 青，6= 黄

绿。

• [ 色度 ]： 调节色彩饱和度，用于要探测的颜色。 13 个级别（-6 至 6）可用；设置更高的级别使探测区

域的色彩更鲜艳。

• [ 区域 ]： 调节颜色范围，用于要探测的颜色。 13 个级别（-6 至 6）可用；设置更高的级别使探测到的

颜色范围更广泛。

• [Y LEVEL]： 调节待探测颜色的亮度。 13 个级别（-6 至 6）可用；设置更高的级别使探测的区域更明亮。

摄像设置 SELECTIVE NR 效果级别••关

• 可选择效果强度：低、中或高。

• 出现。

••••••••••••

色度

••••••••••••

区域

••••••••••••

Y LEVEL

•••••••••

0

0

0

0

COPY

摄像

67

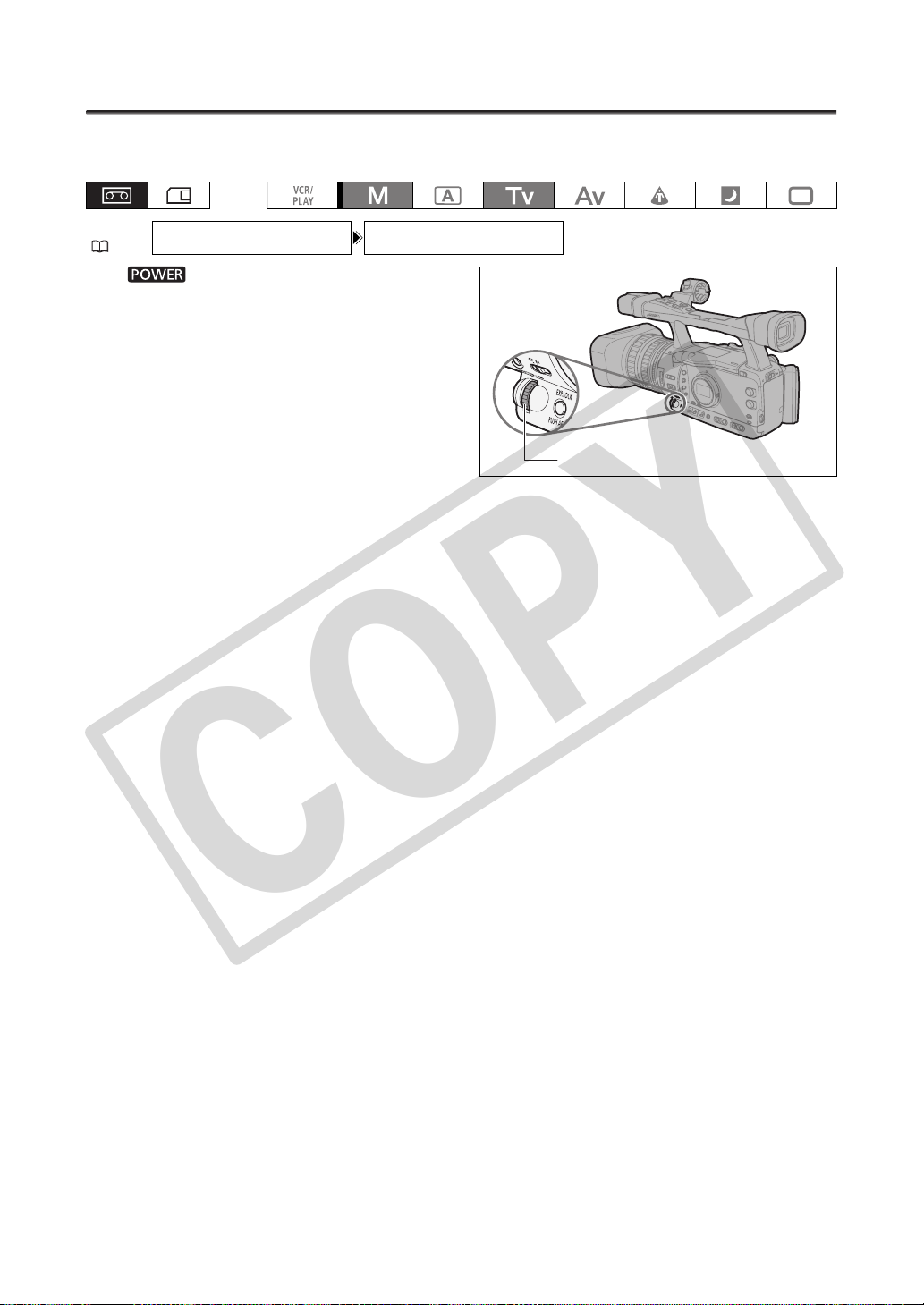

清晰扫描

您可使用该功能特性记录计算机的 CRT 屏幕或其他设备，而不会在屏幕上显示黑色条纹或闪光。 您可以
在 50.2 Hz 到 200.3 Hz 之间调节频率。

MENU

(25)

1. 将 转盘设置为 M 或 Tv。

2. 转动 SHUTTER 转盘以将快门速度设置到 “CS”。

3.

摄像设置 清晰扫描

开启菜单选择 [ 摄像设置 ]。 选择 [ 清晰扫描 ]，
调节频率，关闭菜单。

选择一个不会出现黑色条纹的频率。

•••

50.2Hz

SHUTTER 转盘

68

COPY

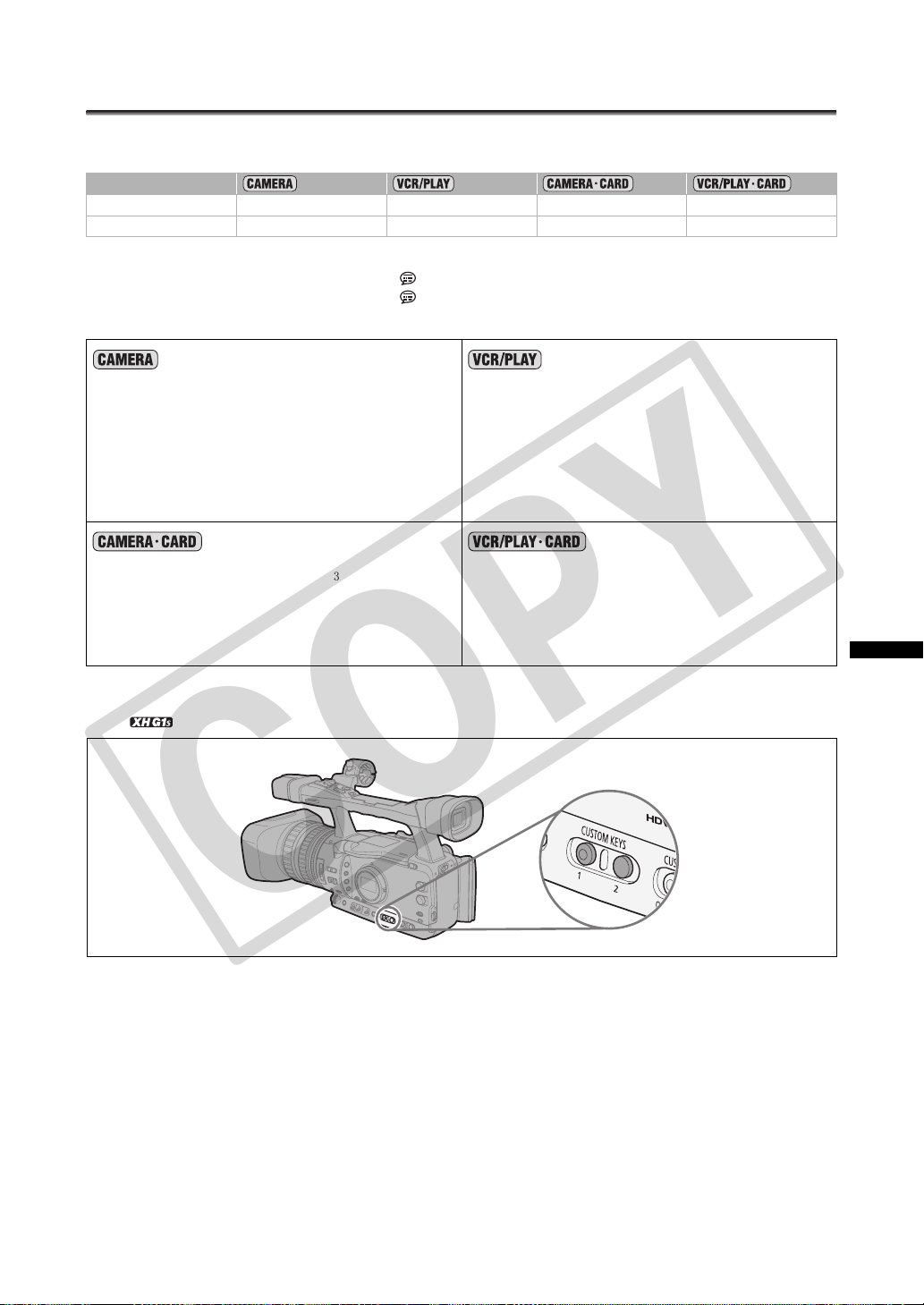

用户键

可以将常用的功能分配到用户键上。 在每个操作模式下，可以为用户键分配不同的功能。

默认设置∶

用户键 1 时间码 电视屏幕 斑马条纹 电视屏幕
用户键 2 索引写入 数据码 电视屏幕 CVF+LCD 黑白

检查当前用户键的设置：

在记录模式下： 开启菜单并选择 [ 显示设置 / ]。 选择 [ 指导信息 ]，将其设置为 [ 用户键 ]，关闭菜单。
在播放模式下： 开启菜单并选择 [ 显示设置 / ]。 选择 [ 用户键 ]，将其设置为 [ 开 ]，关闭菜单。

可为用户键分配以下功能：

时间码
索引写入
斑马条纹
VCR 停止
电视屏幕
时间码冻结
音频电平
取景器和 LCD 黑白模式

斑马条纹
电视屏幕
取景器和 LCD 黑白模式
MAGN. 按钮锁
SHUTTER 转盘锁
EXP. LOCK 按钮锁

1

只能分配到用户键 2。

2

此功能只能使用用户键操作。（也可用无线遥控器操作索引写入。）

3

仅限 。

2

2

2

MAGN. 按钮锁
SHUTTER 转盘锁
EXP. LOCK 按钮锁
CP 向后键
SDI 输出
对焦限制
影像稳定器
输出频道

CP 向后键
SDI 输出
对焦限制
影像稳定器
输出频道

1,2

3

1,2

3

时间码
电视屏幕
数据码
音频电平
时间码冻结
取景器和 LCD 黑白模式
SDI 输出
输出频道

电视屏幕
取景器和 LCD 黑白模式
SDI 输出

2

3

3

摄像

COPY

69

更改用户键设置

MENU

(25)

*

开启菜单并选择 [ 系统设置 / ]。 选择 [ 用户键 1] 或 [ 用户键 2]，选择您想要指定到用户键
上的功能，关闭菜单。

若不想使用用户键，则选择 [ （没有设置）]。

用用户键使该功能起作用

[ 时间码 ] 时间码 ( 42)

按下 CUSTOM KEY （1 或 2）钮。

出现时间码设置菜单。

[ 索引写入 ] 索引写入

为了在 模式下 ( 105) 进行简易搜索，可将一个索引信号添加到记录里。

按下 CUSTOM KEY （1 或 2）钮。

• 当记录索引信号约 6.5 秒后， 将出现。

• 摄像机在暂停记录模式下，当开始记录后，将会写入索引信号。

• 以后将不能添加或删除索引信号。

[ 斑马条纹 ] 斑马条纹 ( 63)

系统设置 / 用户键 1•时间码

模式下的默认值。

*

按下 CUSTOM KEY （1 或 2）钮。

启动斑马条纹。 再次按下该按钮可取消斑马条纹。

[VCR 停止 ]VCR 停止 ( 29)

摄像机在暂停记录模式下，可以关闭摄像部分。 即使 [ 系统设置 / ] [ 节能 ] 设置为 [ 关 ]，摄像机的摄像
部分处于电源关闭状态，可随意调节摄像设置而不用担心磁带或磁头。
只能用用户键来操作 VCR 停止。

按下 CUSTOM KEY （1 或 2）钮。

启动 VCR 停止模式。 再次按下该按钮，返回到暂停记录模式。 在 VCR 停止模式下，也可以通过按下
START/STOP 钮直接开始记录。

[ 电视屏幕 ] 电视屏幕

您可在相连的外接监视器或电视机上展示摄像机的屏幕显示。

按下 CUSTOM KEY （1 或 2）钮。

COPY

70

[ 数据码 ] 数据码 ( 106)

按下 CUSTOM KEY （1 或 2）钮。

出现数据码。 再次按下按钮，隐藏数据码。

[TC HOLD] 时间码冻结

可以通过按用户键按钮来冻结时间码显示。 即使时间码显示被冻结，时间码仍将继续正常运行。

只能使用用户键操作时间码冻结。

按下 CUSTOM KEY （1 或 2）钮。

• 再次按下用户键按钮将会重新启动时间码的正常显示。

• 冻结时，将在时间码旁边显示 并且 “HOLD”出现在侧面显示屏上。

• 从 TIME CODE

2 端子输出的视频信号重叠时，将会被冻结。 (

• 在打开 /关闭摄像机、更改摄像与播放操作模式或更改 / ( 存储卡 / 磁带 ) 开关的位置后，时间码冻结将会

被取消。

[ 音频电平 ] 音频电平指示灯 ( 48)

按下 CUSTOM KEY （1 或 2）钮。

出现音频电平指示灯。 再次按下此按钮可隐藏音频电平指示灯。

[CVF+LCD 黑白 ] 取景器和液晶显示屏的黑白显示

按下 CUSTOM KEY （1 或 2）钮。

屏幕上的图像将会以黑白显示 （屏幕显示及指示灯仍以彩色显示）。 再次按下该按钮，返回到彩色显示。

*

、HD/SD SDI*、 (LANC)和HDV/DV端子输出的时间码不会被冻结。 当时间码与从A/V1和 VIDEO

H

*

仅限 。）

[MAGN. 按钮锁 ] MAGN. 钮锁定

按下 CUSTOM KEY （1 或 2）钮。

按下该钮将会锁定 MAGN. 钮以防止意外操作。 再次按下该按钮将重新启动 MAGN. 钮。

[SHTR D.LOCK] SHUTTER 转盘锁定

按下 CUSTOM KEY （1 或 2）钮。

按下该钮将会锁定 SHUTTER 转盘以防止意外操作。 再次按下该按钮重新启动 SHUTTER 转盘。

[E.LCK 按钮锁 ] EXP. LOCK 钮锁定

按下 CUSTOM KEY （1 或 2）钮。

按下该按钮会锁定 EXP. LOCK 钮以防止其出现意外操作。 再次按下用户键钮以重新启动 EXP. LOCK 钮。

[CP 返回键 ] 用户自定义返回键

按下 CUSTOM KEY 2 钮。

通常，按下 CUSTOM PRESET SELECT 钮将会正向循环显示下一个用户自定义文件。 按下用户键钮将会逆向循环
显示到上一个用户自定义文件。
只能使用用户键来操作用户自定义返回键。

COPY

摄像

71

[SDI 输出 ] SDI 输出

按下 CUSTOM KEY （1 或 2）钮。

SDI 输出设置菜单将出现。

[FOCUS LIMIT] 对焦限制 ( 39)

按下 CUSTOM KEY （1 或 2）钮。

启动对焦限制。 再次按下该按钮可取消对焦限制。

[ 影像稳定器 ] 影像稳定器 ( 51)

按下 CUSTOM KEY （1 或 2）钮。

启动影像稳定器。 再次按下该按钮可取消影像稳定器。

[OUTPUT CH] 输出频道 ( 79)

按下 CUSTOM KEY （1 或 2）钮。

每次按下此按钮，都会改变正在输出的音频频道 （A/V1 端子、 耳机端子）。

72

COPY

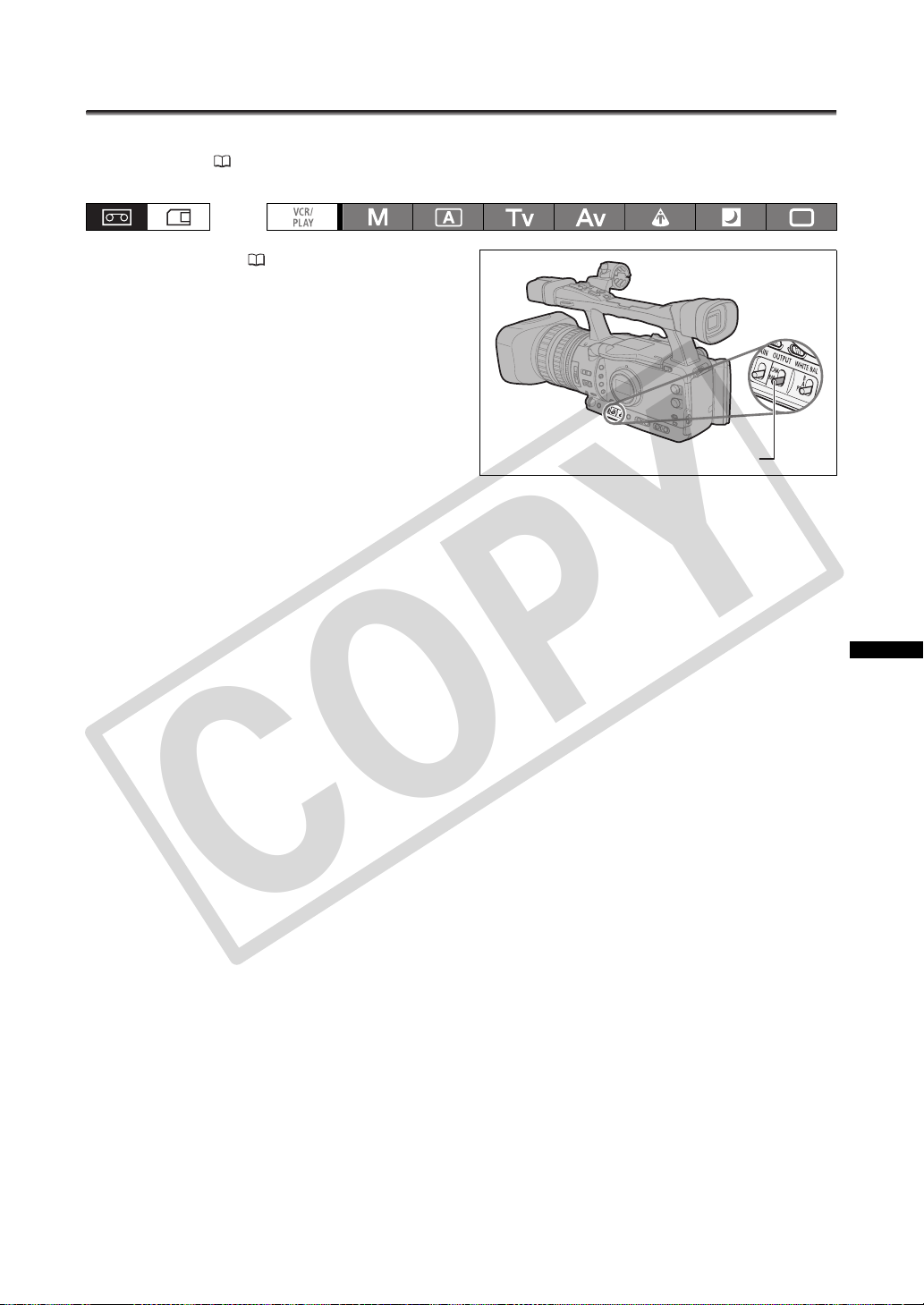

彩条 / 音频查询信号

可以生成并记录彩条信号和一个 1 kHz 的音频查询信号。
使用自定义功能 ( 93)，可在 EBU ([TYPE 1]) 和 SMPTE 彩条 ([TYPE 2]) 之间进行选择，还可选择音频
信号的强度 (-12 dB、-18 dB 或 -20 dB)。

1. 使用自定义功能 ( 93) 选择彩条信号标准
[COLOR BARS] 和音频查询信号强度
[1kHz TONE]。

2. 将 OUTPUT 开关设置到 BARS。

• 彩条信号出现，音频查询信号发出（如果已启动）。

按下 START/STOP 钮来记录信号。

• 如果将 [1kHz TONE] 设置为 [OFF]，则当前的音频输

入 （麦克风、模拟输入等）会作为音频信号记录下
来。

OUTPUT 开关

COPY

摄像

73

外部连接

视频信号输出标准

HD/SD SDI （仅 ）、HD/SD COMPONENT OUT 和 HDV/DV 端子的视频信号输出标准取决于记录时所采
用的标准 （或所播放的磁带上的记录的标准）以及各种菜单设置的标准。 VIEWFINDER COMPONENT OUT、
A/V1 或 VIDEO 2 端子的视频输出标准总是在 576/50i。

记录期间的视频输出标准

以高清晰度进行记录时，HD/SD SDI 端子的视频输出为未经压缩的 HD、YPbPr 信号。 您可以使用相应

的菜单来设置降频转换视频输出。

记录标准和

帧频

HD 50i 1080/50i 576/50i 1080/50i 576/50i 1080/50i
HD 25F 1080/50i 576/50i

SD (50i,25F) 576/50i 576/50i 576/50i

HD/SD SDI 端子

未改变的

播放期间的视频输出标准

播放以 HDV 标准记录的磁带时，HD/SD SDI 端子的视频输出为依据 HDV 视频进行调整的信号。 您可以

使用相应的菜单来设置降频转换视频输出。

磁带的标准

HDV

1080/50i

HDV

1080/25p

DV 576/50i [关]/[开] 576/50i 576/50i 576/50i

1

仅适于 。

2

将 [ 信号设置 ] [SDI 规格 ] 设置为 [SD 固定 ]。

3

将 [ 信号设置 ] [ 色差信号输出 ] 设置为 [576i]。

4

将 [ 信号设置 ] [DV 转换 ] 设置为[开]。

5

将 16:9 的图像水平挤压为纵横比为 4:3 的图像。

6

即便 [ 信号设置 ] [SDI 输出 ] 设置为 [ 开 (OSD)]，屏幕显示也不会被嵌入输出的视频信号中。

7

即便[显示设置/ ] [电视屏幕]设置为[开]，屏幕显示也不会被嵌入输出的视频信号中。

8

转换为 50i。

[遮幅]

设置

[关] 1080/50i 576/50i 1080/50i 576/50i
[开] 576/50i 576/50i
[关] 1080/50i
[开] 576/50i

HD/SD SDI 端子

未改变的

1

已降频转换的

已降频

转换的

8

576/50i 1080/50i

8

2、5、6

8

1

2、5

HD/SD COMPONENT OUT 端子

未改变的 已降频转换的

1080/50i 576/50i

HD/SD COMPONENT OUT 端子

未改变的

转换的

8

576/50i

已降频

3、5

576/50i

8

HDV/DV 端子

3、5

8

未改变的

1080/50i 576/50i

1080/25p 576/50i

1080/25p

HDV/DV 端子

已降频

转换的

4、7

74

COPY

连接到监视器 / 电视

下表列出了不同的记录模式和相应的输出端子：

HD/SD COMPONENT

HD/SD SDI 端子

HD [遮幅]设

置为 [ 关 ]

[遮幅]设
置为 [ 开 ]

SD 16:9 [遮幅]设

置为 [ 关 ]

[遮幅]设
置为 [ 开 ]

SD 4:3 640x480 D1 (SD) 普通 DV (SD)

1

仅适于 。

2

VIEWFINDER COMPONENT OUT 端子的输出为 576i。

1920x1080 D3 (1440x1080)

SD SDI D1 (SD) MPEG TS

640x480 D1 (SD) DV (SD)

SD SDI D1 (SD) DV (SD)

1

OUT 和 VIEWFINDER

COMPONENT OUT 端子

2

HDV/DV 端子

MPEG TS

A/V1 和 VIDEO 2

端子

连接到高清监视器或高清电视

使用 HD/SD SDI 端子

1

黄色

STV-290N 立体声
视频连接线

COPY

打开端子盖

BNC 连接线 （选购件）

信号流向

*

如果将 [SDI 输出 ] 设置为 [ 关 ] （无嵌入式音频），则音频信号将从 SDI 视频输出信号中分离出来

*

（附件）

信号流向

白色

红色

外部连接

INPUT

VIDEO

L

AUDIO

R

75

启动 HD/SD SDI 输出，选择适当的视频输出选项 （HD 或 SD）。

HD/SD

1. 将 转盘设置到 。

2. 开启菜单并选择 [ 信号设置 ]。 选择 [SDI 输出 ]，将它设置成 [开]或[开(OSD)]。

3. 从相同的 [ 信号设置 ] 子菜单上，选择 [SDI 规格 ]。 选择 [ 自动 ] 或 [SD 固定 ] 以匹配想要
使用的视频输出。

4. 关闭菜单。

选择 [SDI 输出 ]，将它设置成 [ 开 (OSD)]，屏幕上将会出现 ，屏幕显示将会包含在 SDI 端子输出
的视频信号中。

选择 [SDI 输出 ]，将它设置成 [ 开 (OSD)]：
 视频输出信号中包含的屏幕显示由 DISP钮 ( 31) 选择的显示水平决定。 视频信号输出不包含标记

（安全框线栏线，水平 / 方格标记等）。

 [ 信号设置 ] [ 色差信号输出 ] 设置不可用。

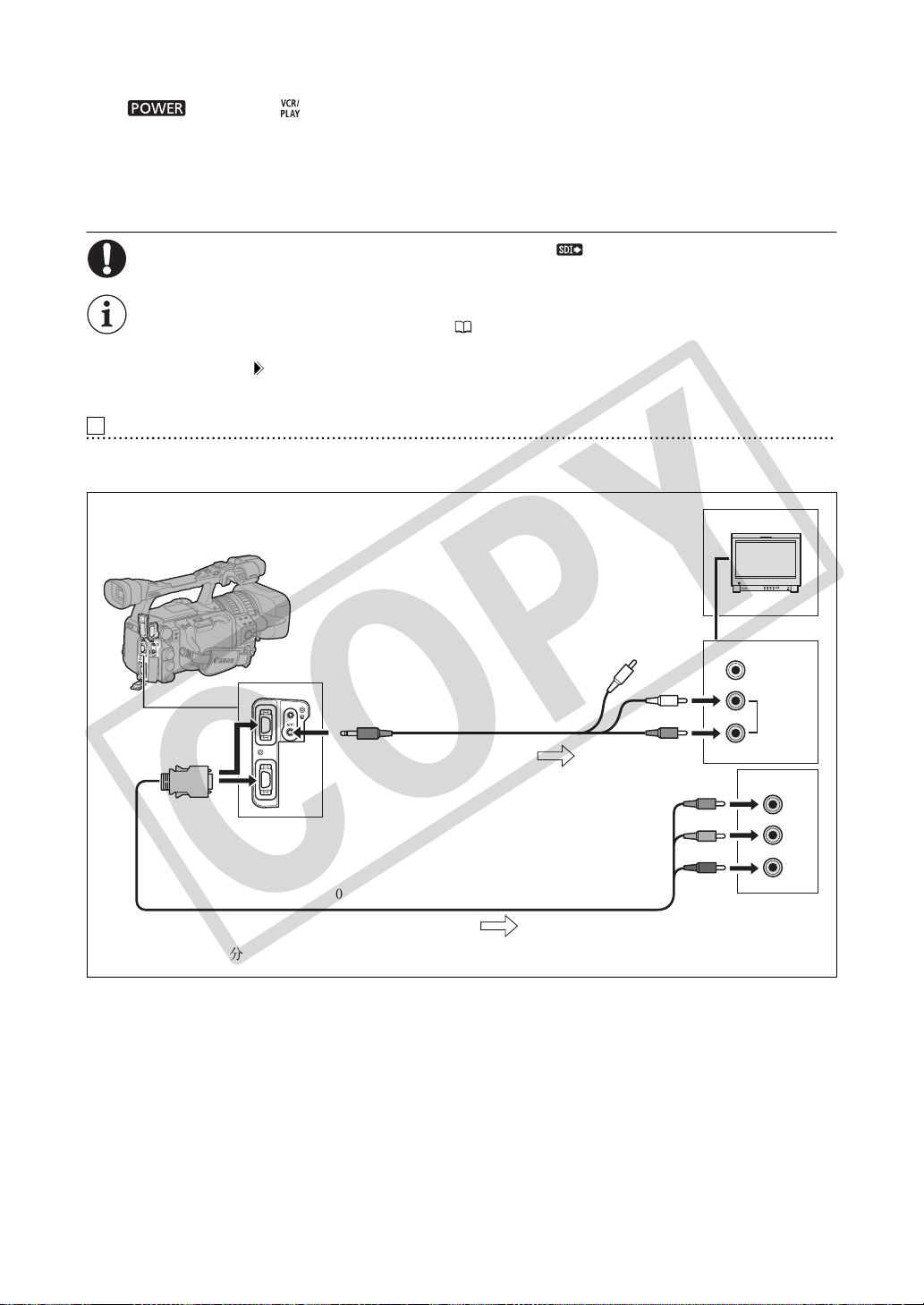

使用 HD/SD COMPONENT OUT 或 VIEWFINDER COMPONENT OUT 端子

2

使用 HD/SD COMPONENT OUT 端子监控摄像机记录的视频，使用 VIEWFINDER COMPONENT OUT 端子监控取景器屏
幕上的图像。

打开端子盖

黄色

STV-290N 立体声
视频连接线

SD

HD/SD

HD/SD

DTC-1000 视频分量连接线 （附件）

COPY

*

音频信号将从视频分量信号中分离出来

当使用 HD/SD COMPONENT OUT 端子时，根据连接的电视或监视器选择相应的视频分量信号。

开启菜单并选择 [ 信号设置 ]。 选择 [ 色差信号输出 ] 及设置选项，然后关闭菜单。

信号流向

*

（附件）

信号流向

白色

红色

绿色

蓝色

红色

INPUT

VIDEO

L

AUDIO

R

Y

Pb

Pr

76

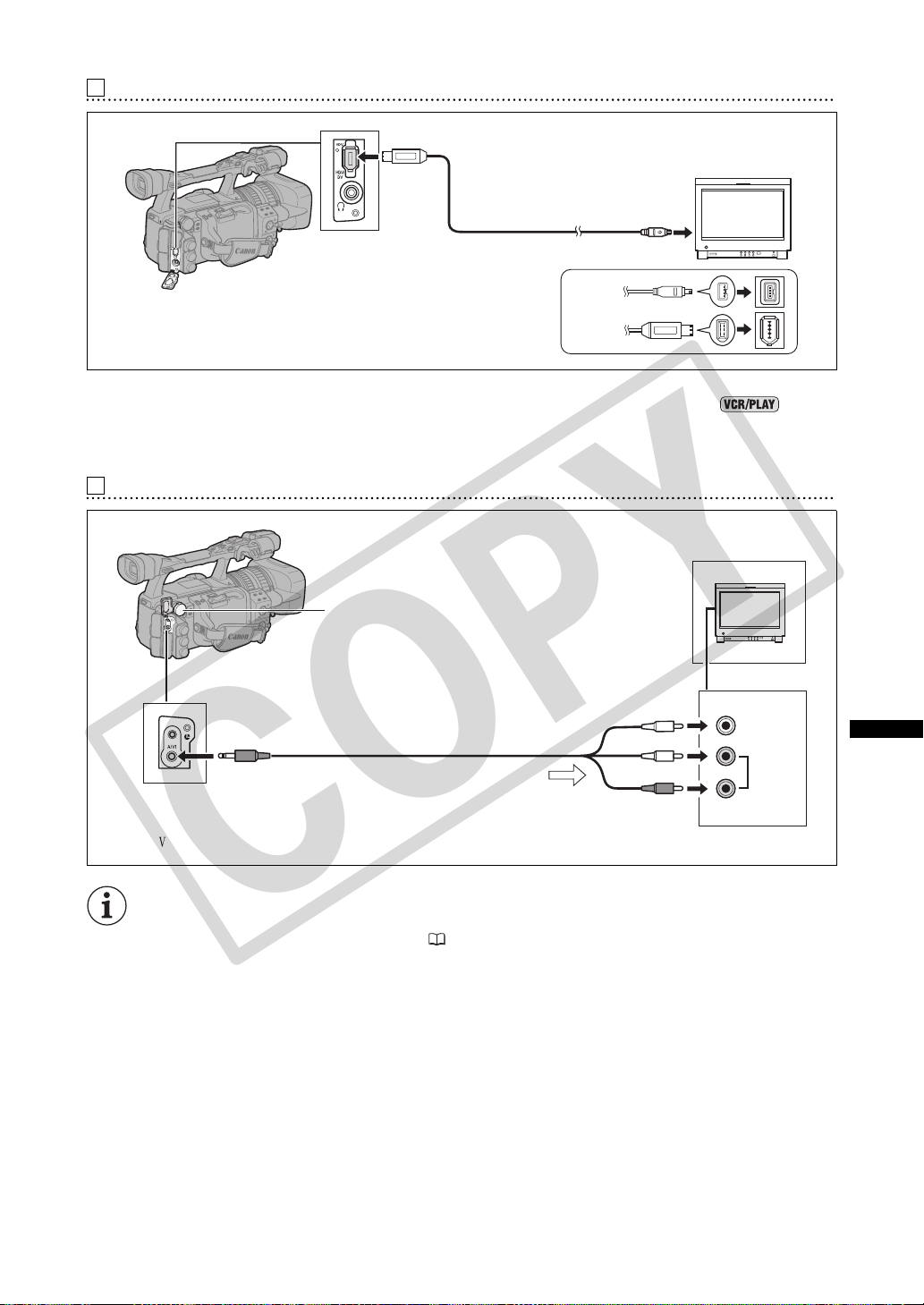

使用 HDV/DV 端子

3

打开端子盖

CV-250F
DV 连接线 （选购件）
或市面有售的 6 针对
6 针 DV 连接线

• 将摄像机连接到支持 DV 输入的监视器或电视时，您的监视器或电视需要执行摄像机识别步骤。

• 如有必要，打开 DV 转换，并选择是否用下列步骤将以 HD 记录的磁带转换为 SD 模式 （仅限 模式）。

开启菜单并选择 [ 信号设置 ]。 选择 [DV 转换 ] 及设置选项，然后关闭菜单。

使用 A/V1 或 VIDEO 2 端子

4

4针

6针

VIDEO 2 端子

打开端子盖

STV-290N 立体声视频连接线

（附件）

*

要使用 VIDEO 2 端子，请用 BNC 连接线 （市面有售）连接摄像机和电视。

 建议使用家用电源插座为摄像机供电。
 配有 WSS系统的电视机 ：无论是将摄像机连接至配有 A/V1 端子还是配有VIDEO 2 端子的电视，电视都

会自动以宽频模式播放以 16:9 纵横比 ( 32) 记录的图像。

 在快进播放、回卷播放或后退播放以 HDV 标准记录的磁带时，可能会出现图像失真的情况。

COPY

*

INPUT

黄色

信号流向

白色

红色

L

R

VIDEO

外部连接

AUDIO

77

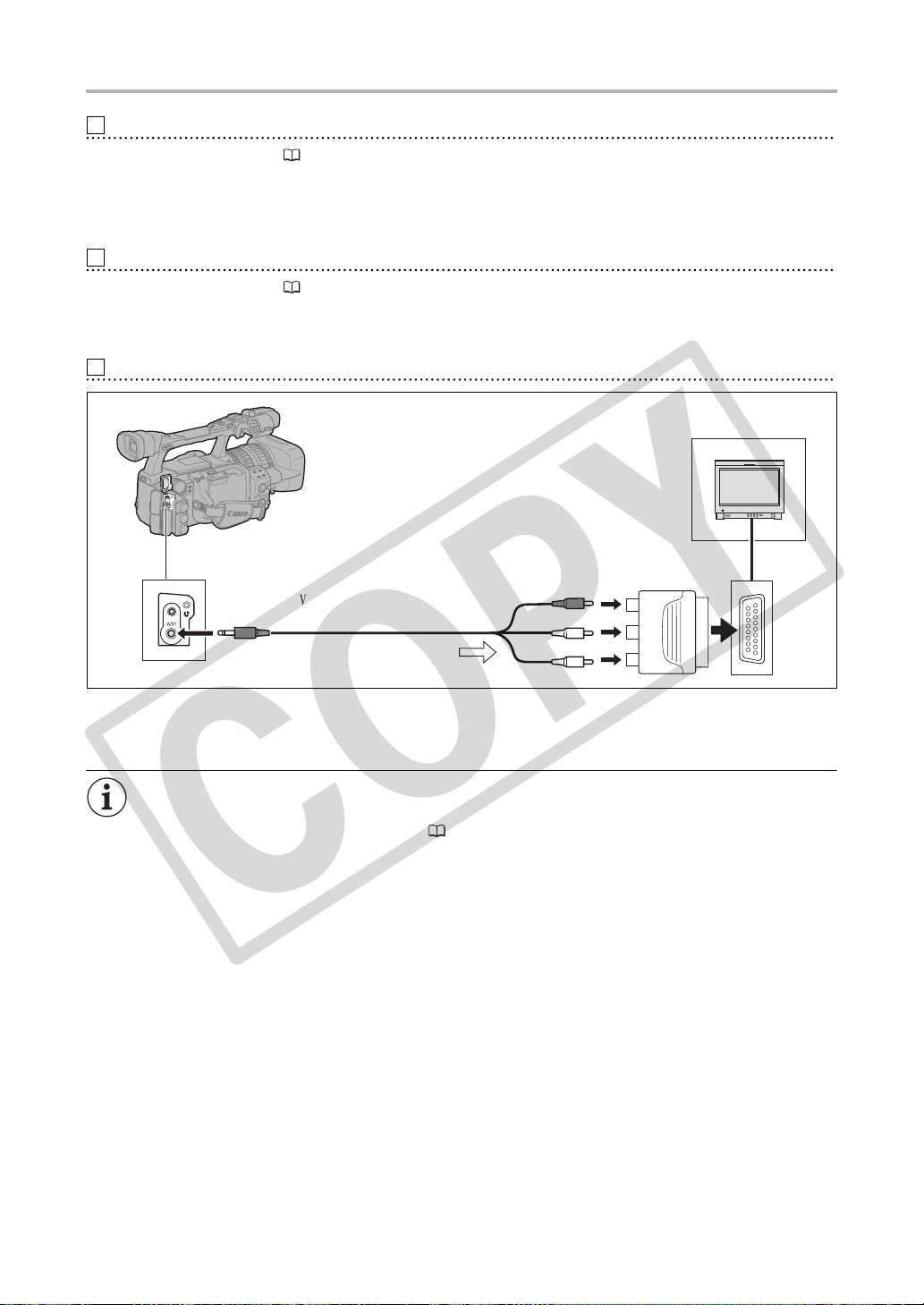

连接到标准清晰度的电视或监视器

使用 HD/SD COMPONENT OUT 或 VIEWFINDER COMPONENT OUT 端子

1

• 请参考上一节中的连接图 ( 76)。

• 根据要连接的电视或监视器选择适当的视频分量信号。

开启菜单并选择 [ 信号设置 ]。 选择 [ 色差信号输出 ] 及设置选项，然后关闭菜单。

使用 A/V1 或 VIDEO 2 端子

2

• 请参考上一节中的连接图 ( 77)。

• 如果连接到纵横比 4:3 的电视机，请适当更改 [ 遮幅 ] 设置。

开启菜单并选择 [ 信号设置 ]。 选择 [ 遮幅 ]，将其设置为 [ 开 ]，然后关闭菜单。

使用 SCART 转接器

3

SCART 转接器

（市面有售）

STV-290N 立体声视频连接线

（附件）

信号流向

红色

白色

黄色

AUDIO

(R)

(L/MONO)

AUDIO

VIDEO

• 如果连接到纵横比 4:3 的电视机，请适当更改 [ 遮幅 ] 设置。

开启菜单并选择 [ 信号设置 ]。 选择 [ 遮幅 ]，将其设置为 [ 开 ]，然后关闭菜单。

 建议使用家用电源插座为摄像机供电。
 配有 WSS系统的电视机 ：无论是将摄像机连接至配有 A/V1 端子还是配有VIDEO 2端子的电视，电视都

会自动以宽频模式播放以 16:9 纵横比 ( 32) 记录的图像。

 在快进播放、回卷播放或后退播放以 HDV 标准记录的磁带时，可能会出现图像失真的情况。

COPY

78

音频输出

选择音频频道

您可以从 A/V1 端子中选择音频输出信号频道。

MENU

(25)

*

开启菜单并选择 [ 音频设置 ]。 选择 [OUTPUT CH]，选择其中一种设置选项，关闭菜单。

从 HDV/DV 端子记录有 4 个频道音频的外接视频时，可用选项有：[CH /CH ]、[CH /CH ]、[CH /CH ] 和
[ALL CH/ALL CH]。 播放时，音频输出视设置选项和音频输入而定。

设置选项 →
音频输入 ↓

HDV/DV 输入 2个声道 CH1/CH2 CH1/CH1 CH2/CH2 ALL CH/ALL CH

模拟输入 CH1/CH2 CH1/CH1 CH2/CH2 ALL CH/ALL CH

1

播放以 4 个频道音频记录的磁带 （用另外的设备）

音频设置 OUTPUT CH

模式下的默认值。

[CH /CH ] [CH /CH ] [CH /CH ] [ALL CH/ALL CH]

4个通道

1

•••

CH /CH

根据 [ 声音监测 ] 设置进行操作 ( 79)。

*

选择音频输出电平

您可以在 1 Vrms 到 2 Vrms (+6 dB) 之间的范围内提高 A/V1 端子的音频输出信号的电平。

MENU

(25)

开启菜单并选择 [ 音频设置 ]。 选择 [ 输出电平 ] 及设置选项，然后关闭菜单。

音频设置 输出电平

不改变 耳机端子的输出电平。

•••

1Vrms

外部连接

选择音频监听

MENU

(25)

开启菜单并选择 [ 音频设置 ]。 选择 [ 声音监测 ] 及设置选项，然后关闭菜单。

• 此外，还可使用无线遥控器来选择 “音频监听”。

• 如果选择了 [ 混合 / 可变 ]，则用 [ 混合平衡 ] 设置或无线遥控器上的 MIX BALANCE 钮调节混声平衡。

音频设置 声音监测

COPY

•••

CH

79

音频监听
[ 声音监测 ]

CH CH /CH CH1 CH2 CH1 CH2 -

CH CH /CH - - CH3 CH4 -

混合/固定 CH /CH - - CH1+CH3 CH2+CH4 固定

混合/可变 CH /CH - - CH1+CH3 CH2+CH4 可变

选择的音频输出 输出信号

2 个频道的音频记录 4 个频道的音频记录

左声道输出右声道

输出

CH /CH CH1 CH1 CH1 CH1 ­CH /CH CH2 CH2 CH2 CH2 ­ALL CH/ALL CH CH1+CH2 CH1+CH2 CH1+CH2 CH1+CH2 -

CH /CH - - CH3 CH3 ­CH /CH - - CH4 CH4 ­ALL CH/ALL CH - - CH3+CH4 CH3+CH4 -

CH /CH - - CH1+CH3 CH1+CH3
CH /CH - - CH2+CH4 CH2+CH4
ALL CH/ALL CH - - CH1+CH2+CH3+CH4 CH1+CH2+CH3+CH4

CH /CH - - CH1+CH3 CH1+CH3
CH /CH - - CH2+CH4 CH2+CH4
ALL CH/ALL CH - - CH1+CH2+CH3+CH4 CH1+CH2+CH3+CH4

左声道输出 右声道输出 混声平衡

(1:1)

80

COPY

数码视频控制

该特征可使摄像机控制通过 HDV/DV 端子与其相连的外接数码设备的记录和停止功能。 该设备必须符合
IEEE1394 AV/C 协议。 使用选购件 CV-250F （4 针对 6 针）DV 连接线或市面有售的 6 针对 6 针 DV 连接线
来连接外接设备。

MENU

(25)

1. 开启菜单，选择 [ 系统设置 / ]。 选择 [DV 控制 ]，将其设置为 [ 开 ]，关闭菜单。

2. 按下 START/STOP 钮。

系统设置 / DV 控制

如果在摄像机处于暂停记录模式时，按下该按钮：

摄像机和外部设备： 开始记录。

如果在摄像机记录时，按下该按钮：

摄像机和外部设备： 停止记录 （暂停记录模式）。

如果在摄像机未做好摄像准备时按下该按钮：

摄像机： 无变化；外部设备： 根据摄像机控制开始 / 停止摄像。 如果在摄像机问题 （插入磁带等）解决
后再次按 START/STOP 钮，摄像机会因外接设备的继续记录而开始记录。

 当摄像机和相连接的设备同时记录时，如果因为除按下 START/STOP 钮之外的情况 （如磁带已用完

等）而导致摄像机停止记录，则相连接的设备仍会继续记录。

 当该摄像机停止记录时，注意相连接设备上的音频会暂时中断。
 相连接设备的状态显示如下。

相连接的设备正在记录
相连接的设备处于暂停记录模式或停止模式

- - - 相连接的设备处于暂停记录模式或停止模式以外的其他模式
[DV 控制 ] 被设置为 [ 开 ]，但是无外部设备相连

 只要内置可充电式锂电池已充电，即使您关闭电源，摄像机也会保持 DV 控制设置。 确保在使用 DV 控

制功能后检查设置，因为连接设备的磁带可能会被改写。

 通过一根 DV 连接线连接两个 DV 兼容式控制佳能摄像机时，确保将其他连接摄像机的[DV控制]设置为

[关]。

 DV 控制最多能控制两个连接到摄像机上的额外设备。
 如果连接非佳能设备，DV 控制可能会出现异常。

•••

关

外部连接

COPY

81

记录外部视频信号 （HDV/DV 输入、模拟输入）

可以通过 HDV/DV 输入 （SD 或 HD 标准）或模拟视频输入 （SD 标准），在磁带上记录外部视频信号。

HDV/DV 输入

从外部数码设备记录时，您可以选择用于此摄像机进行记录的时间码。 选择 [ 复制 ] 保持视频源的原始
时间码，或选择 [ 重生成 ] 以使用本摄像机的内部时间码。

1. 开启菜单并选择 [ 信号设置 ]，然后选择 [ 时间码 ] 子菜单。

2. 选择 [HDV/DV 输入 ]，选择其中一种设置选项并关闭菜单。

3. 将摄像机连接到外部视频设备。

有关数码设备的连接图，请参阅章节 （属于

4. 按下 钮和 钮 （或无线遥控器上的 REC PAUSE 钮）。

• 摄像机会进入到暂停记录模式。 在此模式下，可监视屏幕上的图像。

• 如果只按 钮，会立即开始记录。

5. 当要记录的场景出现时，按下 钮 （或无线遥控器上的 PAUSE 钮）。

记录开始。

6. 按下 钮停止记录。

模拟输入

1. 开启菜单并选择 [ 音频设置 ]。 选择 [DV 音频 ] 及设置选项，然后关闭菜单。

2. 将摄像机连接到模拟视频设备的输出端子。

有关模拟设备的连接图，请参阅章节 （属于

3. 按下 钮和 钮 （或无线遥控器上的 REC PAUSE 钮）。

• 摄像机会进入到暂停记录模式。 在此模式下，可监视屏幕上的图像。

• 如果只按 钮，会立即开始记录。

4. 当要记录的场景出现时，按下 钮 （或无线遥控器上的 PAUSE 钮）。

记录开始。

5. 按下 钮停止记录。

3

4

连接到监视器 / 电视

连接到监视器 / 电视

，77）。

，77）。

有关版权

版权注意事项

某些预先录制的磁带，影片及其他内容，以及一些电视节目都受到版权保护。 未经授权录制这些内容可能违
反版权保护法。

版权信号

播放时： 如果您尝试播放的磁带包含保护软件的版权控制信号，“版权保护重放限制”会出现几秒，然后摄像
机会出现蓝色的空白画面。 您无法播放磁带的内容。

摄像时： 如果您尝试由软件转录，而软件包含软件保护的版权控制信号，则会出现 “版权保护复制限制”。
您无法转录该软件的内容。
您无法使用本摄像机把版权保护信号转录到磁带上。

建议使用家用电源插座为摄像机供电。

82

COPY

把模拟信号转换为数码信号 （模拟数码转换器）

使用本摄像机可以将模拟视频输入信号转换成数码视频信号 （SD 标准），并经由 HDV/DV 端子输出。

MENU

(25)

开启菜单并选择 [ 信号设置 ]。 选择 [AV DV]，把它设置为 [ 开 ]，然后关闭菜单。

信号设置 AV DV

 根据从连接设备所输出模拟信号的不同，由模拟信号转换到数码信号的操作可能会无法正常进行

（比如：信号中包含版权保护信号或重影等异常信号）。

 一般情况使用下，请把 [AV DV] 设置为 [关]。 如果把它设置为[开]，您则无法使用摄像机的 HDV/DV

端子输入数码信号。

 视使用的软件及计算机规格而定，您可能无法通过 HDV/DV 端子传输转换的信号。

 建议使用家用电源插座为摄像机供电。
 也可按下无线遥控器上的 AV DV 钮。 按动按钮，将会在 AV DV 转换开和关之间进行切换。

••••••••

关

COPY

外部连接

83

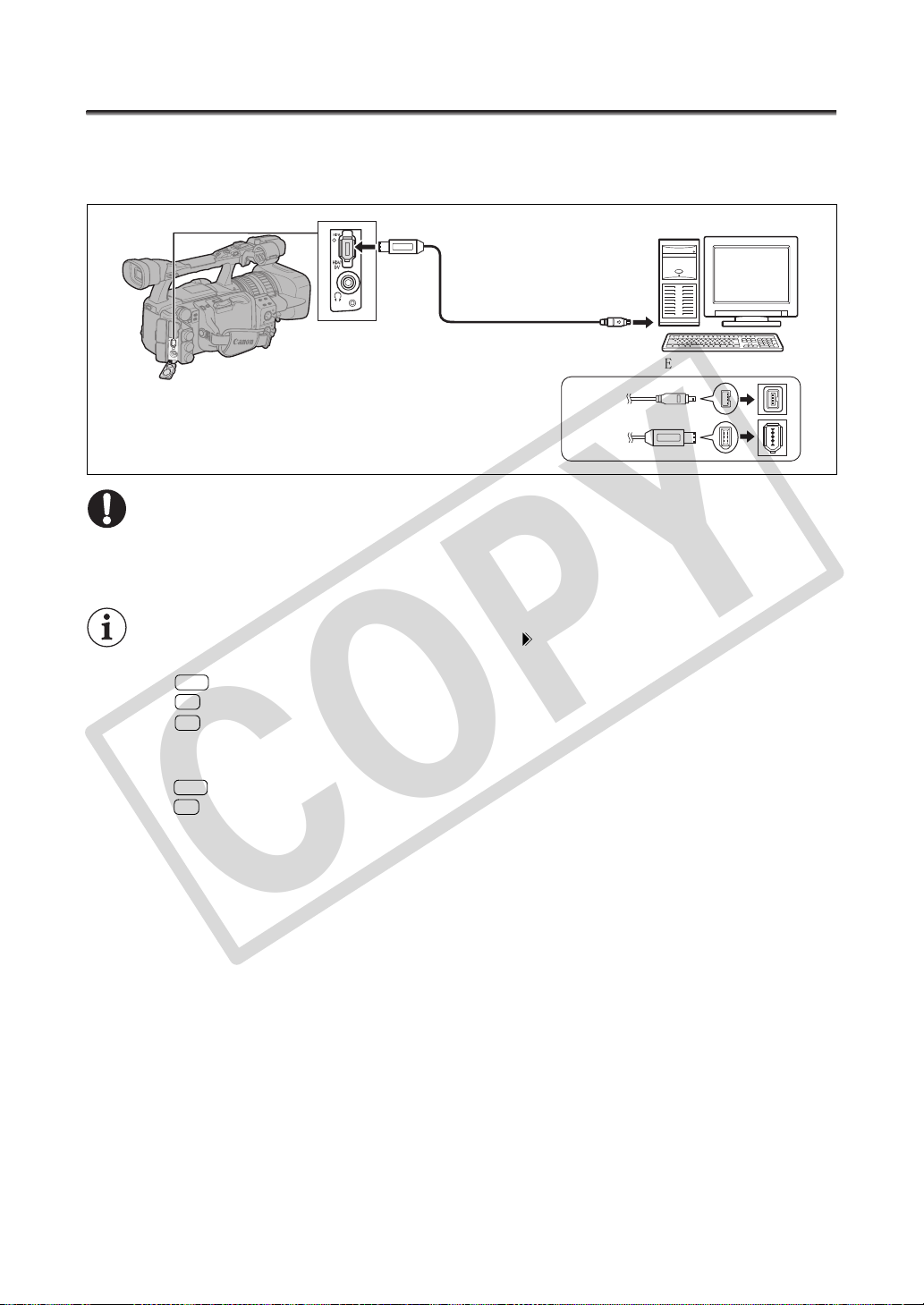

连接到计算机

要将摄像机连接至计算机，计算机需配有 IEEE1394 (DV) 端子和装有具有视频捕获能力的视频编辑软件。
使用选购件 CV-250F （4 针对 6 针）DV 连接线或市面有售的 6 针对 6 针 DV 连接线。 有关视频编辑的最低
系统要求，请参考视频编辑软件的使用说明书。

CV-250F
DV 连接线 （选购件）
或市面有售的 6 针对
6 针 DV 连接线

 视软件及计算机的规格 / 设置而定，可能无法正常操作。
 如果计算机连接至摄像机时停止操作，请拔除 DV 连接线后再重新连接。 如果问题仍然存在，请拔除

连接线，关闭摄像机和计算机后再重新启动，并再次连接。

 确保计算机视频捕获系统与您正使用的视频信号标准相兼容。 如果计算机与摄像机的视频输出信号

不兼容，则摄像机可能无法正确地被检测或无法正常操作。

4针

6针

IEEE1394 (DV) 端子

 请参考计算机和编辑软件的使用说明书。
 按照所连接计算机的视频信号标准调整 [ 信号设置 ] [ 播放规格 ] 和 [DV 转换 ] 设置。
 对于从摄像机到计算机的视频输出：

- 输出： 将 [ 播放规格 ] 设置设为 [HDV]，并将 [DV 转换 ] 设置设为 [ 关 ]。

HDV
DV

- 输出： 将 [ 播放规格 ] 设置为 [DV]。

DV

- 最初以 HDV 标准记录的输出： 将 [ 播放规格 ] 设置设为 [HDV]，并将 [DV 转换 ] 设置设为
[ 开 ]。

 对于从计算机到摄像机的视频输入：

- 输入： 将 [ 播放规格 ] 设置设为 [HDV]，并将 [DV 转换 ] 设置设为 [ 关 ]。

HDV
DV

- 输入： 将 [ 播放规格 ] 设置为 [DV]。

COPY

84

用户自定义

用户自定义设置

您可以选择预设级别，用于图片相关的许多参数 （记录视频图像时为 23 个参数，记录静止图像时为 17
个参数）。 下表中提供了参数列表，可在第 90 页上看到更多详细的情况描述。 根据个人喜好更改各参数
后，可将全部设置保存为用户自定义文件。 同样，当前使用的用户自定义设置参数可嵌入到存储卡上记
录的静止图像中。

*

摄像机
储卡之间复制用户自定义文件。

采用 Canon XL H1S、XL H1A、XH G1 或 XH A1 保存的用户自定义文件适用于本摄像机。 本摄像机保存的
用户自定义文件可用于 Canon XL H1S、XL H1A、XH G1 或 XH A1。

*

本摄像机的用户自定义文件7至9是适用于特殊场景的预定义用户自定义文件。

用户自定义参数

GAM 灰阶曲线
KNE 拐点
BLK 黑色延伸 / 黑色压边
PED 主基座
SET 设置级别
SHP 锐度 第2组
HDF 水平分辨率频率
DHV 水平 / 垂直分辨率频率
COR 去除中心
NR1 降噪 1
NR2 降噪 2
CMX 色彩矩阵
CGN 色彩增益
CPH 色彩相位
RGN 红色增益
GGN 绿色增益
BGN 蓝色增益
RGM R-G 矩阵 第 4 组
RBM R-B 矩阵
GRM G-R 矩阵
GBM G-B 矩阵
BRM B-R 矩阵
BGM B-G 矩阵

**

最多可保存 9 个用户自定义文件，存储卡最多可保存 20 个用户自定义文件。 可以在摄像机和存

**

**

**

**

**

**

只在记录视频图像时才可用。

第1组
灯光和层次的相关参数

噪音和轮廓线清晰度的相关参数

第3组
颜色方向和亮度相关参数

色彩变化相关参数

用户自定义

COPY

85

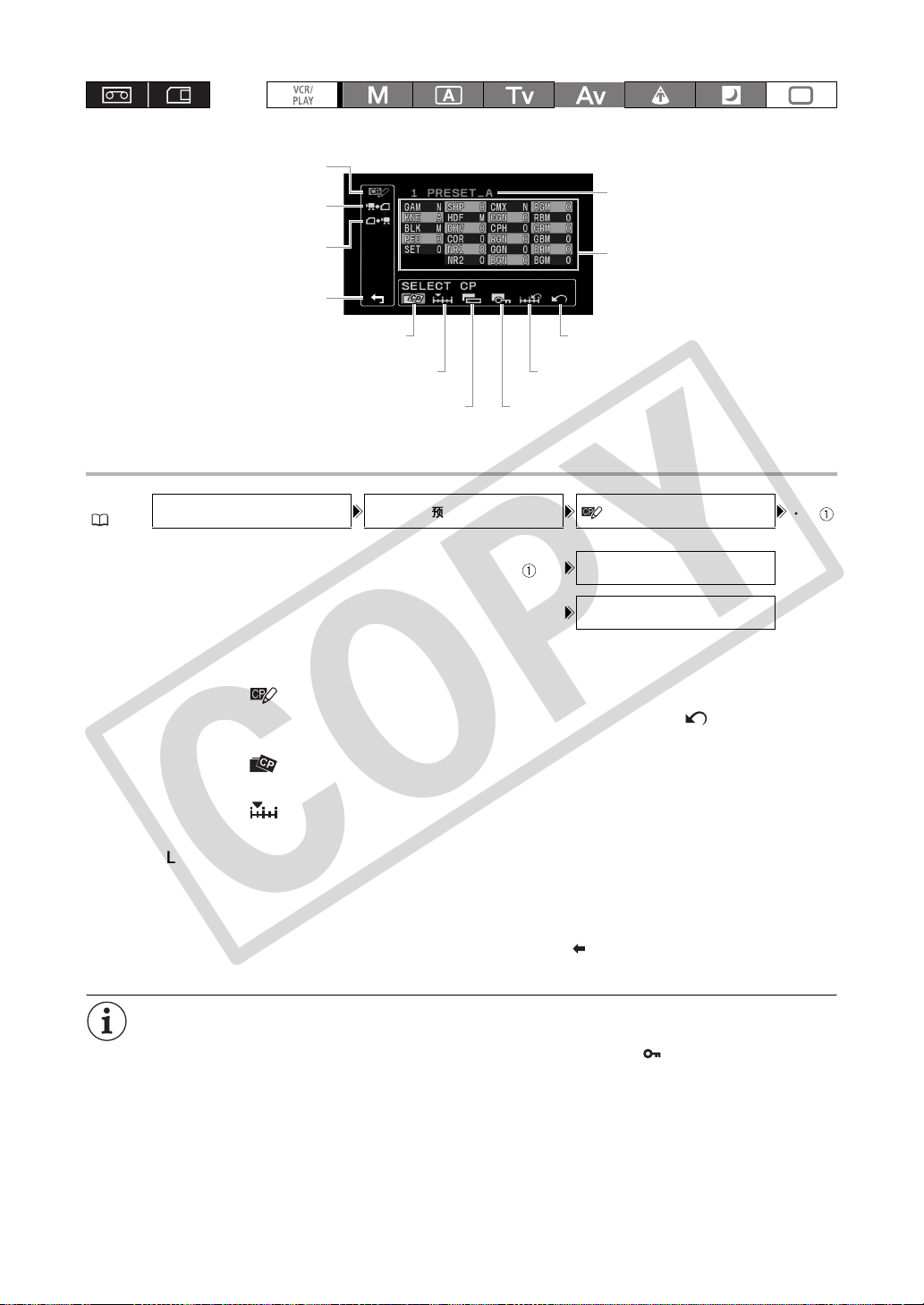

进入用户自定义编辑屏幕

将用户自定义文件保存到存储卡

当前所选的用户自定义文件的
名称

从存储卡中读取用户自定义文件

返回 [ 自定义 ] 子菜单

选择用户自定义文件

更改用户自定义设置

重命名用户自定义文件

重新设置用户自定义为默认值

保护用户自定义文件

用户自定义文件内容概述

返回左侧栏上的选项

更改用户自定义参数

MENU

(25)

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 用户自定义预置 ] 子菜单。

2. 从左侧栏中选择 [ EDIT]。

3. 从底部栏中选择 [ SELECT CP]，然后选择想更改的用户自定义文件的名称。

4. 从底部栏中选择 [ TUNE]。

5. 转动 SELECT/SET 转盘选择想调节的参数，然后按下转盘。 进行必要的调节或选择后，按下

6. 在自定义显示文件中完成所有想更改参数的调节后，选择 [ RETURN]，按下转盘，关闭菜

自定义 用户自定义预置 EDIT

····

SELECT CP

TUNE

出现用户自定义子菜单。

光标会移至用户自定义编辑屏幕的底部栏。 要返回左侧栏中的上一级选项，请选择 [ RETURN] 并按下
SELECT/SET 转盘。

本概览简要说明了所选择用户自定义文件参数的当前设置。

用户自定义文件的第一参数 ([GAM]) 以蓝色突出显示。

转盘。

• 在调节期间，可以在屏幕上验证效果。

• 重复这一步骤调节所有需要更改的参数。

单。

COPY

····

86

 用户自定义参数将会以 3 位字母的缩写出现在屏幕上，其后是当前设置值。 当用 SELECT/SET 转盘在

项目之间移动时，当前所选项目的全名及其当前值将会显示在屏幕的底部。

 受保护的用户自定义文件不能更改。 当您想更改一个受保护的文件时， 开始闪烁。

重命名用户自定义文件

重复

更改用户自定义参数

1. 从底部栏中选择 [ RENAME]。

用户自定义文件名称的第一个字母开始闪烁。

2. 转动 SELECT/SET 转盘选择一个数字、字母或标点符号，然后按下转盘。

• 用户自定义文件名称的下一个字母开始闪烁。

• 用同样的方法设置用户自定义文件名称的其余部分。

3. 完成用户自定义文件的重命名之后，按下转盘。

将会返回到用户自定义编辑屏幕。

4. 关闭菜单。

保护用户自定义文件

重复

更改用户自定义参数

1. 从底部栏中选择 [ PROTECT]。

• 保护记号 将会出现在用户自定义名称的旁边。

• 要取消保护，对带 记号的用户自定义文件重复此步骤。

重新设置用户自定义文件

重复

更改用户自定义参数

1. 从底部栏中选择 [ RESET]。

确认屏幕出现。

2. 选择 [ 执行 ] 并按下 SELECT/SET 转盘。

将会返回到用户自定义编辑屏幕。

3. 关闭菜单。

( 86) 中的步骤 1-3，选择需重命名的用户自定义文件。

( 86) 中步骤 1-3，选择需保护的用户自定义文件。

( 86) 中步骤 1-3，选择需重设为默认值的用户自定义文件。

受保护的用户自定义文件不能被重置。 当您想重新设置一个受保护的文件时， 开始闪烁。

COPY

用户自定义

87

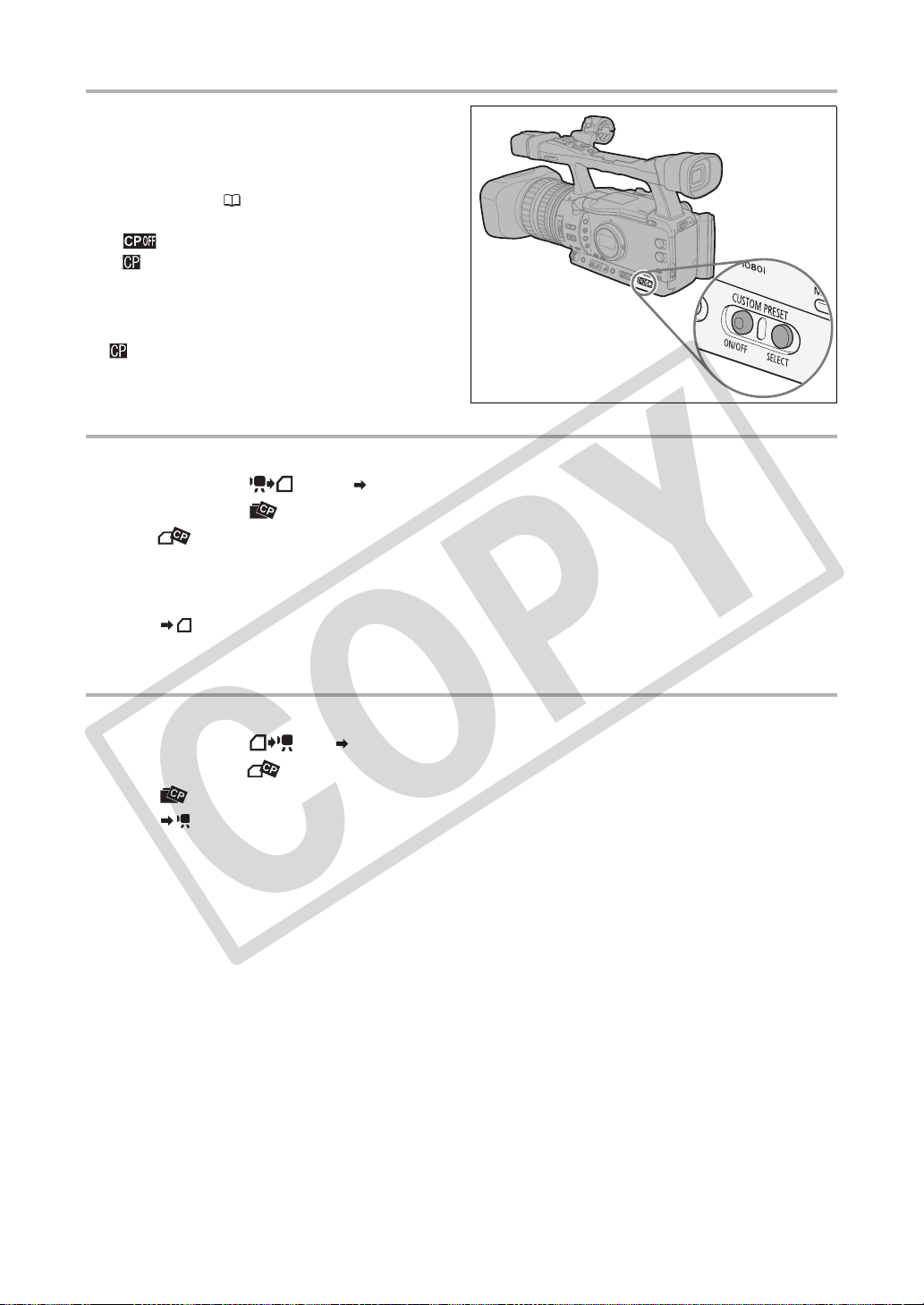

启动用户自定义设置

1. 按下 CUSTOM PRESET SELECT 钮。

• 反复按下此按钮将会循环显示所有可用的用户自定
义文件。 也可以设置一个用户键 [CP 返回键 ]，以
倒序方式循环显示所有用户自定义文件 （从最后 1
个到第 1 个）( 69)。

• 当您不使用用户自定义设置时，将摄像机设置为

。

• 和所选择的用户自定义文件的名称在屏幕上闪
烁。 4 秒钟之后，文件名称会被用户自定义文件编
号取代。

2. 按下 CUSTOM PRESET ON/OFF 钮。

和所选择的用户自定义文件的名称持续显示，用
户自定义设置被启动。 4 秒钟之后，文件名称会被用
户自定义文件编号取代。

将用户自定义文件复制到存储卡

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 用户自定义预置 ] 子菜单。

2. 从左侧栏中选择 [ CAMERA CARD]。

3. 从底部栏中选择 [ SELECT CP]，然后选择想复制到存储卡的用户自定义文件的名称。

4. 选择 [ SAVE POSITION]，然后选择要在存储卡中保存文件的文件名。

• 存储卡中最多可以保存 20 个用户自定义文件。 如果尝试在存储卡中保存超过 20 个用户自定义文件，则卡

中的其他一些文件会被改写 （可以选定要被改写的文件）。

• 如果存储卡中没有用户自定义文件，则默认文件名为 “NEW_FILE”。

5. 选择 [ EXECUTE] 并在确认屏幕中选择 [ 执行 ] 以复制文件。

6. 关闭菜单。

从存储卡中读取用户自定义文件

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 用户自定义预置 ] 子菜单。

2. 从左侧栏中选择 [ CARD CAMERA]。

3. 从底部栏中选择 [ IMPORT]，然后选择想在摄像机上读取的用户自定义文件的名称。

4. 选择 [ SELECT POSITION]，然后选择要在摄像机中保存文件的预置编号。

5. 选择 [ EXECUTE] 并在确认屏幕中选择 [ 执行 ] 以上传文件。

6. 关闭菜单。

COPY

88

从静止图像中读取用户自定义文件

使用自定义功能 [PHOTO BUTTON] ( 93)，您可以选择在将当前使用的用户自定义设置和在 模
式下记录的静止图像一起保存 （同时记录， 111）。 这一功能非常有用，如果日后想上传此用户自定
义文件，只需选择从此特定场景捕捉的静止图像即可。

1. 选择要读取的包含用户自定义文件的静止图像。

使用 + / - 钮在静止图像之间移动。如果静止图像包含用户自定义文件，则会出现 。

2. 开启菜单，选择 [ 自定义 ]，然后选择 [ 静态图像记录 CP]。

3. 从左侧栏中选择 [ CARD CAMERA]。

4. 从底部栏中选择 [ SELECT POSITION]，然后选择要在摄像机中保存文件的预置编号。

5. 选择 [ EXECUTE] 并在确认屏幕中选择 [ 执行 ] 以上传文件。

6. 关闭菜单。

用户自定义文件 7 至 9 是为特殊场景设计的预定义设置。

-这 3 个用户自定义文件是受保护的文件，只要没有取消保护，就不能覆盖这 3 个文件。

-即使删除或更改了示范用户自定义文件，也可以通过重新设置所有摄像机设置的方法将这三个文件重
新设置为原来的值。 开启菜单，选择 [ 系统设置 / ]。 选择 [ 重设全部设置 ]，并在确认屏幕中选
择[是]。

-使用 [ RESET] 选项复位用户自定义文件 1 至 6 以后，它们将包含相同的默认设置。

用户自定义 [7 VIDEO.C] 适合在用户级别的监视器上播放。

用户自定义 [8 CINE.V] 适合在使用胶片的监视器电视上播放。

用户自定义 [9 CINE.F] 适合将视频传输至胶片。

*

所有其他设置保留其中度值。

[BLK] = [PRESS]、[PED] = -2、[SET] = -2

[GAM] = [CINE1]、[KNE] = [LOW]、[BLK] = [STRETCH]、[SHP] = -4、
[CMX] = [CINE1]、[CGN] = -20、[CPH] = 5、[RBM] = -5、[GRM] = -5
[GBM] = -5、[BRM] = 5、[BGM] = 12

[GAM] = [CINE2]、[KNE] = [LOW]、[BLK] = [STRETCH]、[SHP] = 6、
[CMX] = [CINE2]、[RGN] = -8

COPY

用户自定义

89

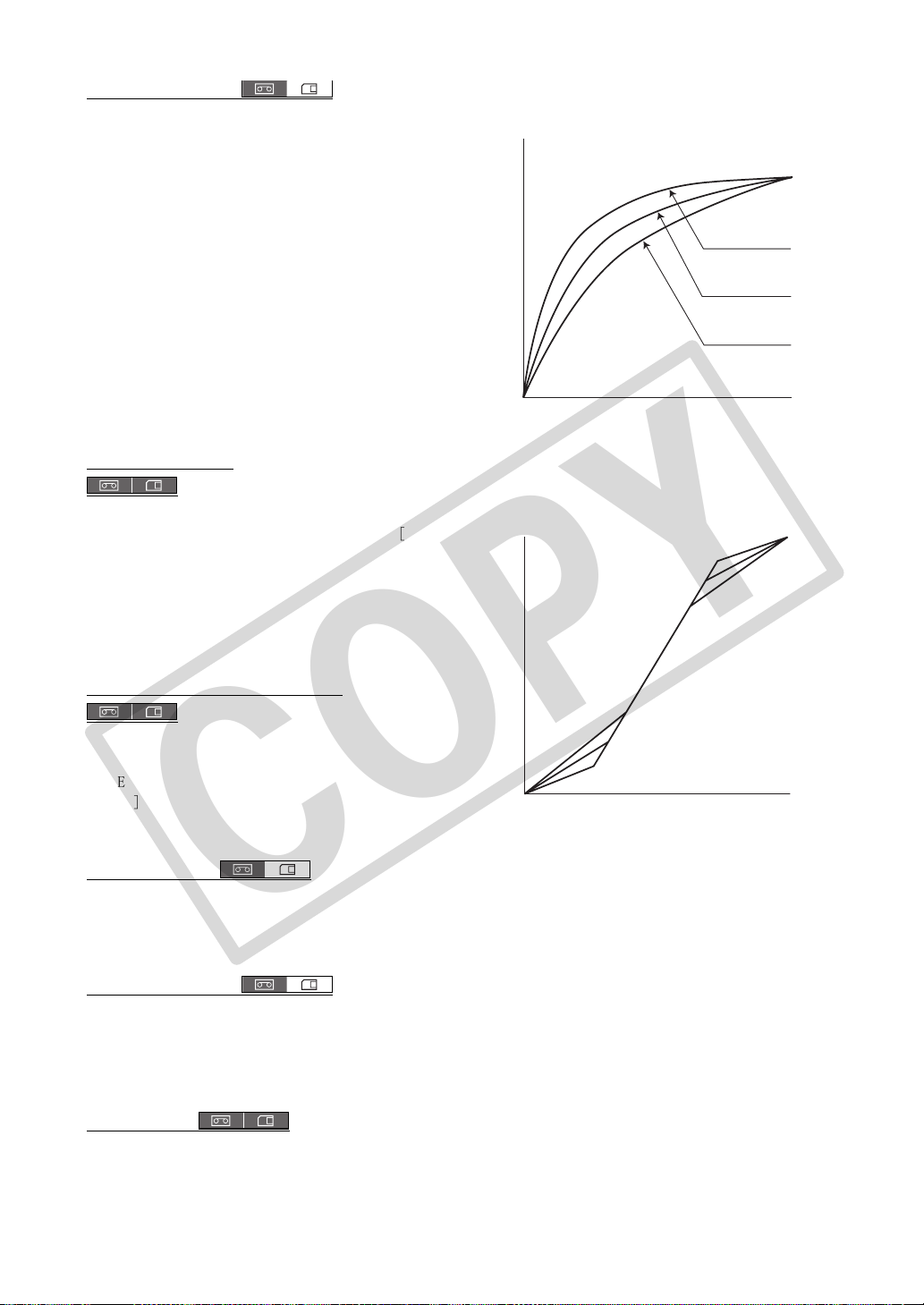

[GAM] 灰阶曲线

灰阶曲线可更改图像整体效果。
您可以从 [NORMAL]、[CINE1] 或 [CINE2] 中选择。
[NORMAL]： 标准灰阶设置适用于视频。
[CINE1]： 适合从胶片进行视频传输。
[CINE2]： 适合传输至胶片。

输出

[NORMAL]

[CINE1]

[CINE2]

设置的表述

[KNE] 拐点调节

在图像的高亮区域调节动态范围 （拐点），防止过度曝
光。 您可以从 [AUTO]、[HIGH]、[MIDDLE] 或 [LOW] 中选
择。

[BLK] 黑色延伸 / 黑色压边

在图像的阴影区域内调节动态范围。 您可以从
[STRETCH]、[MIDDLE] 或 [PRESS] 中选择。
[STRETCH]： 强调在黑暗区域中的对比度。
[PRESS]： 加强或加深黑暗度。

[PED] 主基座

在 -9 至 +9 的范围内调节主基座级别。主基座可降低或提高亮度信号的基准线，仅对阴影区域造成影响。 设
置 [-] 值以减弱阴影区域，或者设置 [+] 值使阴影区域更清晰。

COPY

输出

[STRETCH]

设置的表述

[HIGH]

[MIDDLE]

[LOW]

[MIDDLE]

[PRESS]

输入

输入

[SET] 设置级别

在 -9 至 +9 的范围内调节设置级别。设置级别可降低或提高全部灰阶曲线，控制图像黑色区域的最暗级别。
设置 [-] 值使图像更暗，或者设置 [+] 值使图像更明亮。

• 根据主基座 [PED] 的设置值，设置级别的数值不能为负值。 因此，在特定范围内调整设置值将不起作用。

[SHP] 锐度

在 -9 至 +9 的范围内调节锐度级别。可使用去除中心设置，降低由于过高的锐度设置所引起的噪声失真。

90

[HDF] 水平分辨率频率

可从 [HIGH]、[MIDDLE] 或 [LOW] 中选择图像的水平清晰度。

[DHV] 水平 / 垂直细节平衡

在 -9 （仅是水平）至 +9 （仅是垂直）的范围内调节图像水平和垂直清晰度平衡。

[COR] 去除中心

在 -9 至 +9 的范围内调节去除中心级别。将去除中心值设置较高，帮助降低由高锐度级别引起的噪声失真。

[NR1] 降噪 1

可从 [OFF]、[HIGH]、[MIDDLE] 或 [LOW] 中选择，降低因在黑暗区域拍摄或过高的增益引起的噪声。

• 因为增益设置而已经降低了图像的噪声后，则降噪功能就不会太显著。

当已激活时 （除 [OFF] 以外的设置），移动的摄录主体可能会留下拖影。

[NR2] 降噪 2

可从 [OFF]、[HIGH]、[MIDDLE] 或 [LOW] 中选择，降低在拍摄快速移动物体时产生的噪声。 达到了类似于

在整张图像上应用肤色细节调整功能的效果。

• 与 [NR1] 设置不同，将不会出现拖影。

[CMX] 色彩矩阵

色彩混合将影响基本的色彩设置和整个图像的感觉。 您可以从 [NORMAL]、[CINE1] 或 [CINE2] 中选择。

[CGN] 色彩增益

在 -50 至 +50 的范围内调节色彩亮度。

[CPH] 色彩相位

在 -9 至 +9 范围内调节色彩相位。色彩相位会影响图片色彩的整体平衡。 设置 [-] 值以将色彩调节至紫色 /
红色色调，或者设置 [+] 值以将色彩调节至绿色 / 蓝色色调。

COPY

[RGN] 红色增益

在 -50 至 +50 范围内调节红色色调的亮度。

[GGN] 绿色增益

在 -50 至 +50 范围内调节绿色色调的亮度。

[BGN] 蓝色增益

在 -50 至 +50 范围内调节蓝色色调的亮度。

用户自定义

91

[RGM]R-G 矩阵

R-G 矩阵更改了图片的色彩，更改了青色 / 绿色和红色 / 洋红色的层次，但对蓝色没有任何影响。 在 -50 至
+50 范围内调节级别。

[RBM]R-B 矩阵

R-B 矩阵可更改图片的色彩，更改了青色 / 蓝色和红色 / 黄色的层次，但对绿色没有任何影响。 在 -50 至 +50
范围内调节级别。

[GRM]G-R 矩阵

G-R 矩阵更改了图片的色彩，更改了洋红色 / 红色和绿色 / 青色的层次，但对蓝色没有任何影响。 在 -50 至
+50 范围内调节级别。

[GBM]G-B 矩阵

G-B 矩阵更改了图片的色彩，更改了洋红色 / 蓝色和绿色 / 黄色的层次，但对红色没有任何影响。 在 -50 至
+50 范围内调节级别。

[BRM]B-R 矩阵

B-R 矩阵更改了图片的色彩，更改了黄色 / 红色和蓝色 / 青色的层次，但对绿色没有任何影响。 在 -50 至 +50
范围内调节级别。

[BGM]B-G 矩阵

B-G 矩阵更改了图片的色彩，更改了黄色 / 绿色和蓝色 / 洋红色的层次，但对红色没有任何影响。 在 -50 至
+50 范围内调节级别。

COPY

92

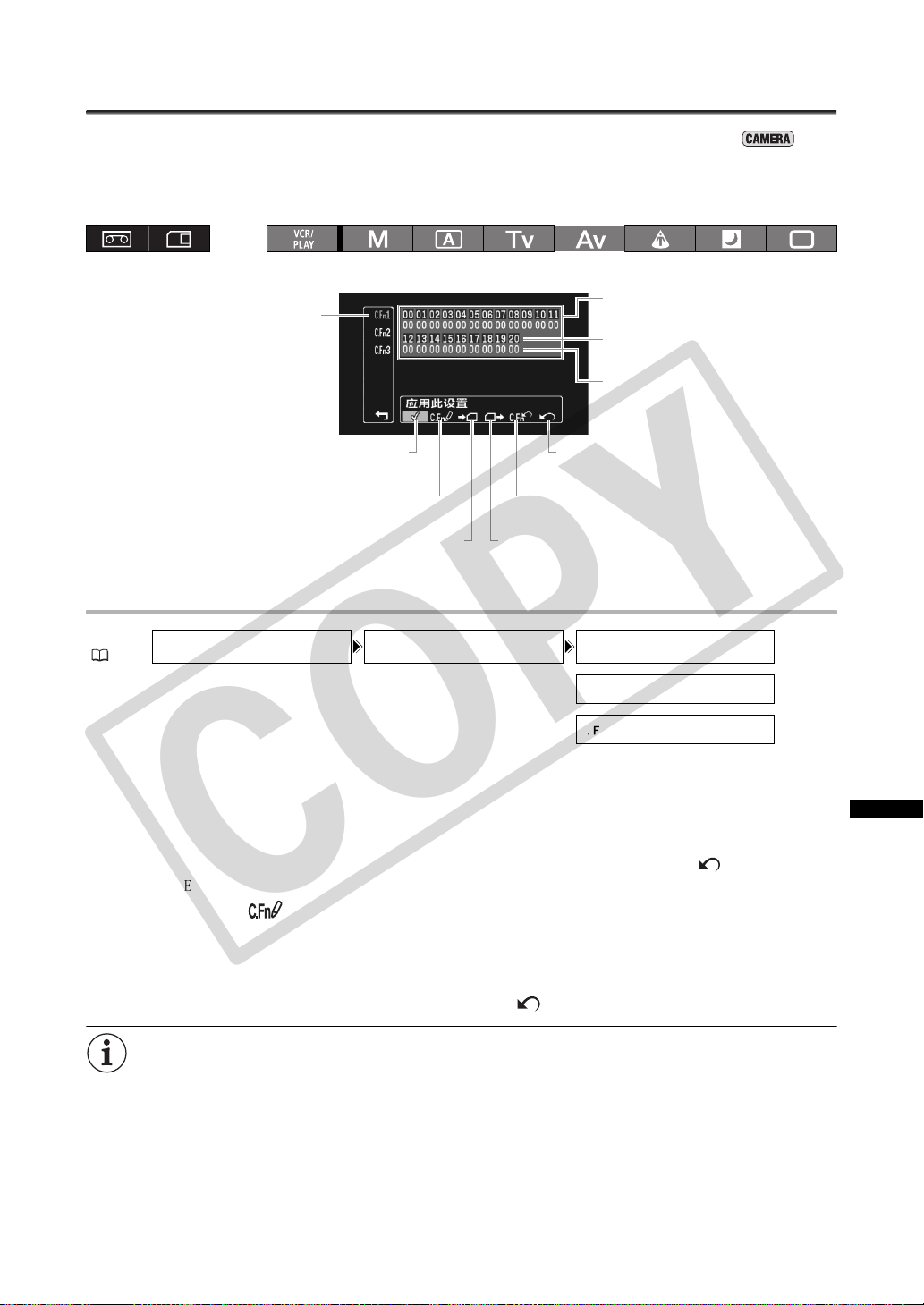

自定义功能

您可以根据个人喜好来自定义摄像机操作的诸多功能，其中大部分功能都用于管理摄像机在 模式
下的操作方式。 最多可以调节 3 个不同的自定义功能文件并在摄像机或存储卡中进行保存。 只需使用其
他 XH G1S / XH A1S 来读取保存在存储卡上的自定义功能文件，便可立即为摄像机配置您喜欢的常见操作
方式。

自定义功能文件的内容概述

所选自定义功能文件

（以蓝色突出显示）

功能编号 （黑色背景）

当前设置选项的代码

启动当前所选的自定义功能文件

更改自定义功能设置

将自定义功能文件保存到存储卡 从存储卡中读取自定义功能文件

更改自定义功能设置

MENU

(25)

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义功能 ] 子菜单。

2. 从左侧栏中选择 3 个自定义功能文件 [C.Fn1] - [C.Fn3] 中的一个。

3. 从底部栏中选择 [ 调整 ]。

4. 转动 SELECT/SET 转盘选择想调节的功能，然后按下转盘。 进行必要的选择后，按下转盘。

5. 在自定义功能文件中完成所有功能的调节后，选择 [ RETURN]，按下转盘，关闭菜单。

自定义 自定义功能 C.Fn1

出现自定义功能编辑屏幕。

• 本概览显示所选择自定义功能文件的当前设置。

• 光标会移至自定义功能编辑屏幕的底部栏。 要返回左侧栏中的上一级选项，请选择 [ 返回 ] 并按下

SELECT/SET 转盘。

COPY

自定义功能文件的第一功能 (00) 以蓝色突出显示。

重复这一步骤调节所有需要更改的功能。

返回左侧栏的自定义功能文件选择

重新设置自定义功能文件为默认值

C.Fn2

C.Fn3

用户自定义

自定义功能只以功能编号出现在屏幕上方 （编号 00-20 并带有黑色背景），当前设置的代码立即出现
在其下方。

93

重新设置自定义功能文件

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义功能 ] 子菜单。

2. 从左侧栏中选择要重新设置的自定义功能文件。

3. 从底部栏中选择 [ 复位 ]。

4. 选择 [OK]，按下 SELECT/SET 转盘，然后关闭菜单。

启动自定义功能文件

只要未激活它，即使定义了自定义功能文件，摄像机也会按照默认设置工作。

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义功能 ] 子菜单。

2. 从左侧栏中选择要启动的自定义功能文件。

3. 从底部栏中选择 [ 应用此设置 ]。

4. 选择 [ 活动 ] 并按下 SELECT/SET 转盘。

将会出现在当前启动的自定义功能文件旁。

将自定义功能文件复制到存储卡

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义功能 ] 子菜单。

2. 从左侧栏中选择要复制到存储卡的自定义功能文件。

3. 从底部栏中选择 [ 保存到存储卡 ]。

4. 在存储卡 [ 1] - [ 3] 中选择目标文件。

5. 选择 [OK]，按下 SELECT/SET 转盘，然后关闭菜单。

操作完成后，屏幕上会出现 “任务完成”。

从存储卡中读取自定义功能文件。

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义功能 ] 子菜单。

2. 从左侧栏中选择要从存储卡中读取设置的自定义功能文件。

3. 从底部栏中选择 [ 从存储卡读取 ]。

4. 在存储卡 [ 1 ] - [ 3 ] 中选择源文件。

5. 选择 [OK]，按下 SELECT/SET 转盘，然后关闭菜单。

操作完成后，屏幕上会出现 “任务完成”。

采用 Canon XL H1S、XL H1A、XH G1 或 XH A1 保存的用户自定义功能文件不适用于本摄像机。

COPY

94

各摄像程序 / 播放模式 （ 视频）下可用的自定义功能

自定义功能

00 SHCKLSS WB/GN WHITE

01 AE RESPONSE -

02 ZOOM RING CTRL -

03 ZOOM SPEED -

04 FOCUS RING CTRL ­05 BUTTONS OPER.1 MAGN. - -

06 BUTTONS OPER.2 REC REVIEW -

07 RINGS DIRECTION ZOOM -

08 OPER.DIRECTION CURSOR

09 IRIS LIMIT
10 PHOTO BUTTON

11 MARKER LEVEL MARKER -

12 F.AST BW-MOD MAGN. - -

13 OBJ DST UNIT ­14 ZOOM INDICATOR ­15 COLOR BARS ­16 1kHz TONE ­17 LANC AE SHIFT AE SHIFT - - -

18 TALLY LAMP
19 LED
20 CUSTOM REC CHARACTER

1

仅限于曝光锁定过程。

2

仅限于将 [LED] 设置为 [OFF] 以外的设置时。 如果将 [LED] 设置为 [OFF]，此项功能也会被设置为 [OFF]。

BALANCE
GAIN - -

(MIDDLE)

WB SET - ­PUSH AF - -

END SEARCH -

FOCUS ­IRIS

SHUTTER

PHOTO + CP
DATA

PHOTO ­MAGNIFYING - -

ASPECT ­SAFETY -

PEAKING - -

IRIS - -

REC
MAGNIFYING

REC

COPY

2

1

1

1

1

1

1

2

- -

- -

- -

- -

（NORMAL）

（NORMAL）

（仅 PHOTO）

- -

-

-

-

-

2

用户自定义

-

95

各摄像程序 / 播放模式 （ 静止图像）下可用的自定义功能

自定义功能

00 SHCKLSS WB/GN WHITE

01 AE RESPONSE -

02 ZOOM RING CTRL REC REVIEW -

03 ZOOM SPEED -

04 FOCUS RING CTRL ­05 BUTTONS OPER.1 MAGN. - -

06 BUTTONS OPER.2 REC REVIEW - - -

07 RINGS DIRECTION ZOOM -

08 OPER.DIRECTION CURSOR

09 IRIS LIMIT
10 PHOTO BUTTON - - ­11 MARKER LEVEL MARKER -

12 F.AST BW-MOD MAGN. - -

13 OBJ DST UNIT ­14 ZOOM INDICATOR ­15 COLOR BARS - - ­16 1kHz TONE - - ­17 LANC AE SHIFT AE SHIFT - - -

18 TALLY LAMP - - ­19 LED
20 CUSTOM REC - - -

*

仅限于曝光锁定过程。

BALANCE
GAIN - - -

WB SET - ­PUSH AF - -

END SEARCH - - -

FOCUS ­IRIS

SHUTTER

ASPECT - - ­SAFETY - - -

PEAKING - -

IRIS - -

- - -

(MIDDLE)

（NORMAL）

（FAST）

*

*

*

*

*

（FAST）

-

- -

*

- -

- -

-

-

-

自定义功能和设置选项列表

所有项目的默认值均为 00。

[SHCKLSS WB/GN] 平滑白平衡 / 增益

00

当更改白平衡或增益时，平滑设置可确保更加柔和的切换。

模式： 从 -3 dB 或 +36 dB 更改增益 / 将增益更改至 -3 dB 或 +36 dB 时，平滑增益不会运行。

设置选项：[WHITE BALANCE] 平滑白平衡 : [OFF]、[ON]

[GAIN] 平滑增益 : [OFF]、[ON]

[AE RESPONSE]AE 反应

01

当您更改自动曝光设置时，请选择摄像机的反应。
设置选项：[MIDDLE]、[HIGH]、[LOW]

96

COPY

[ZOOM RING CTRL] 变焦环控制

02

选择操作变焦环时反应的灵敏度。
设置选项：[NORMAL]、[SLOW]、[FAST]

[ZOOM SPEED] 变焦速度

03

使用边侧手柄或提手上的变焦杆时，请选择可用的变焦速度设置。

• 如果变焦速度过快 （从头到尾不到 2 秒钟），则变焦时摄像机自动对焦会出现问题。
设置选项：[NORMAL]、[SLOW]、[FAST]

[FOCUS RING CTRL] 对焦环控制

04

选择操作对焦环时反应的灵敏度。
设置选项：[NORMAL], [SLOW], [FAST].

[BUTTONS OPER.1] 按钮操作 (1/2)

05

可设置为长时间按住才能激活按钮以防止误操作。 选择 [LONG PUSH] 时，按住按钮 1 秒以上。
设置选项：[MAGN.] MAGN. 钮： [ONE PUSH]、[LONG PUSH]

[WB SET] WHITE BAL. （白平衡） 钮： [ONE PUSH]、[LONG PUSH]
[PUSH AF]PUSH AF 钮： [ONE PUSH]、[LONG PUSH]

[BUTTONS OPER.2] 按钮操作 (2/2)

06

可设置为长时间按住才能激活按钮以防止误操作。 选择 [LONG PUSH] 时，按住按钮 1 秒以上。
设置选项：[REC REVIEW] （记录查看）钮： [ONE PUSH]、[LONG PUSH]

[END SEARCH] END SEARCH 钮： [ONE PUSH]、[LONG PUSH]

[RINGS DIRECTION] 环方向

07

更改摄像机环转动时的调节方向。
设置选项：[ZOOM] 变焦环：

[NORMAL]- 向上为广角 W，[REVERSE]- 向下为广角 W。
[FOCUS] 对焦环：
[NORMAL]- 向上以拉近对焦，[REVERSE]- 向下以拉近对焦。
[IRIS] 光圈环：

[NORMAL]- 向上以关闭光圈，[REVERSE]- 向下以关闭光圈。

[OPER.DIRECTION] 操作方向

08

转动 SHUTTER 转盘或操作 SELECT/SET 转盘时，在调节方向显示为光标时更改它 （例如，在菜单屏幕或索引屏
幕选择设置选项时）。
设置选项：[CURSOR] SELECT/SET 转盘设置为菜单导航：

[NORMAL]- 向上将菜单向左移，[REVERSE]- 向下将菜单向左移。
[SHUTTER] 快门转盘：

[NORMAL]- 向上以加快快门速度，[REVERSE]- 向下以加快快门速度。

[IRIS LIMIT] 光圈限制

09

开启光圈限制。 当设置为 [ON] 时可将光圈缩小至 F9.5 ；当设置为 [OFF] 时可将光圈缩小至 F22 （或者完全 ­[CLOSE]-M 手动模式、Av 模式或曝光锁定期间）。
设置选项： [OFF]、[ON]

[PHOTO BUTTON] 照片钮

10

在 模式中选择 PHOTO 钮的功能。 在视频摄像 （同时记录）或指定 PHOTO 钮具备和 MAGN 钮同样的功能
时，可拍摄静止图像。设置为 [PHOTO + CP DATA] 则可同时记录当前使用的用户自定义设置和静止图像。
设置选项： [PHOTO + CP DATA]、[PHOTO]、[MAGNIFYING]、[OFF]

[MARKER LEVEL] 标记的亮度水平

11

将屏幕上标记显示的亮度更改为 40% （灰色）或 100% （白色）。
设置选项：[MARKER] 水平 / 中心 / 方格标记： [100%], [40%]

[ASPECT] 纵横比栏线： [100%], [40%]
[SAFETY] 安全框线栏线： [100%], [40%]

COPY

97

用户自定义

[F.AST BW-MOD] 对焦辅助功能黑白显示模式

12

如果启动了对焦辅助功能，则将显示模式更改为黑白。
设置选项：[MAGN.] 开启放大功能时： [OFF]、[ON]

[PEAKING] 开启补偿功能时： [OFF]、[ON]

[OBJ DST UNIT] 物距单位显示

13

选择物距显示的单位 （米或英尺）。
设置选项：[m (meter)]、[ft (feet)]

[ZOOM INDICATOR] 变焦指示灯显示

14

在图形条和数值显示之间选择变焦指示灯显示。
设置选项：[BAR]、[NUMBER]

[COLOR BARS] 彩条信号

15

选择用于产生彩条的信号类型： EBU 彩条 （类型 1）或者 SMPTE 彩条 （类型 2）。
设置选项：[TYPE 1]、[TYPE 2]

[1kHz TONE] 1kHz 查询音频信号

16

选择音频信号的强度。
设置选项：[OFF]、[-12dB]、[-18db]、[-20dB]

[LANC AE SHIFT] 遥控器上的自动曝光偏移转盘

17

在选购件 ZR-2000 变焦遥控器上选择自动曝光偏移转盘的功能，调节曝光补偿或光圈值。
设置选项：[AE SHIFT]、[IRIS]

[TALLY LAMP] 摄像指示灯

18

选择摄像指示灯的工作方式。 即使设置为 [OFF]，当收到来自无线遥控器的指令时，摄像指示灯也将会打开。
设置选项：[ON]、[BLINK]、[OFF]

[LED]LED 指示灯

19

选择摄像机上 LED 指示灯的工作方式。 设置为 [TYPE 1] 时，所有 LED 指示灯 （包括 HDV/DV 端子的指示灯）
都会打开。 设置为 [TYPE 2] 时，除了 HDV/DV 端子的指示灯外，所有 LED 指示灯都会打开。
设置选项：[TYPE 1]、[TYPE 2]、[OFF]

[CUSTOM REC] 用户自定义摄像

20

在使用放大对焦辅助功能时，选择是否嵌入屏幕字符显示 （日期和时间）作为视频记录的一部分和是否记录
在磁带上放大的图像。

• 将 [CHARACTER REC]设置为[ON]时，菜单选项 [电视屏幕]不可用，[COMP.OUT]将被自动设置为 [1080i/576i]，
且无法选择 [576i]。

设置选项：[CHARACTER REC] 屏幕显示重叠摄像： [OFF]、[ON]

[MAGNIFYING REC] 放大功能开启时放大图像的拍摄： [OFF]、[ON]

COPY

98

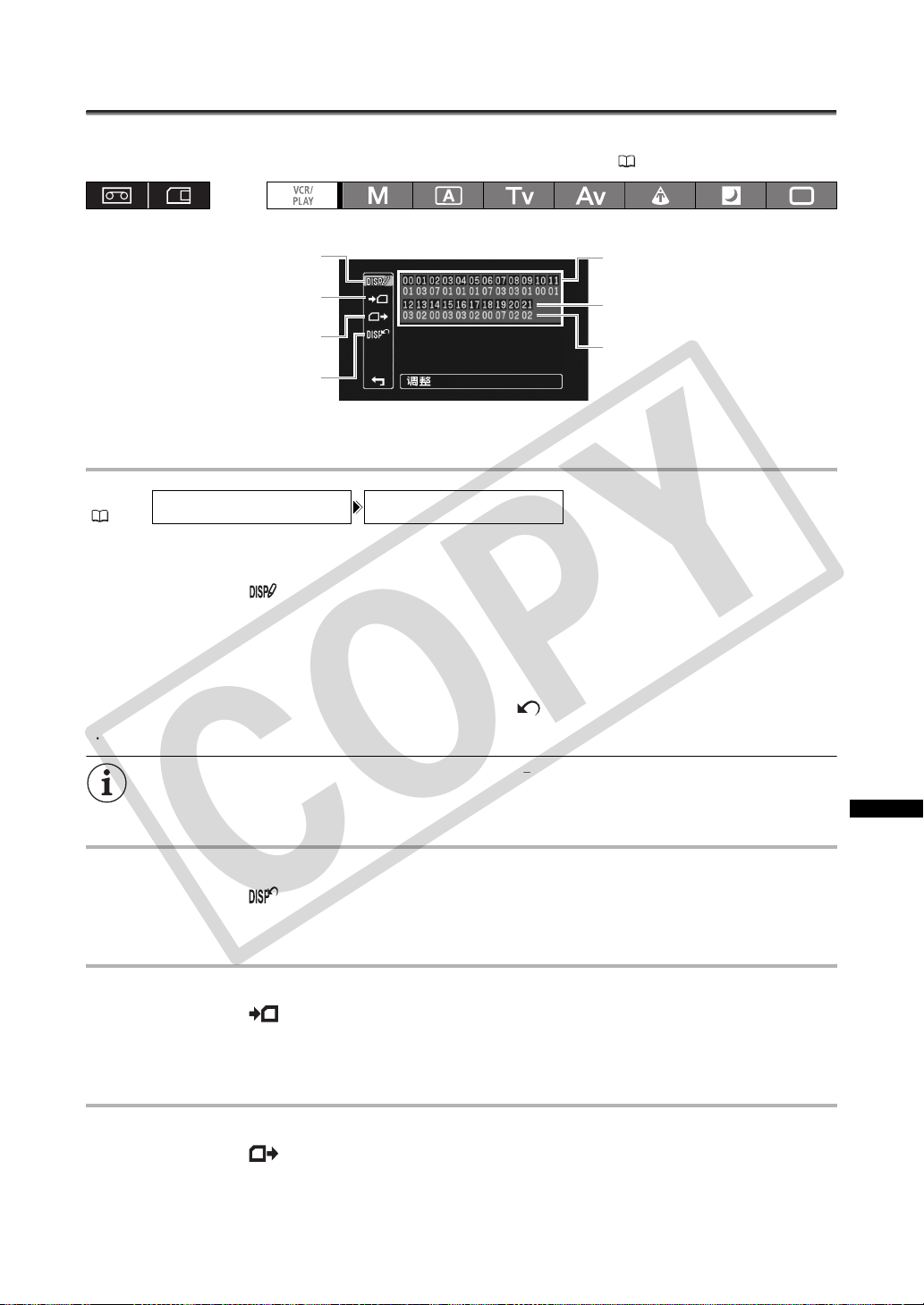

自定义屏幕显示

您可以根据个人喜好和需要自定义在屏幕上显示哪些图标。 可以在摄像机或存储卡上将个人设置保存为
自定义显示文件。 要以自定义的级别激活屏幕显示，请重复按 DISP. 钮 （ 31）。

更改自定义显示设置

将自定义显示文件保存到存储卡

从存储卡中读取自定义显示文件

重新设置自定义显示文件为默认值

更改自定义显示设置

MENU

(25)

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义显示 ]。

2. 从左侧栏中选择 [ 调整 ]。

3. 转动 SELECT/SET 转盘，选择想更改的显示项目，然后按下转盘。 进行必要的选择后，按下

4. 在自定义功能文件中完成所有项目的更改后，选择 [ RETURN]，按下转盘，关闭菜单。

5. 不断按下 DISP. 钮以选择自定义的显示级别。

重新设置自定义显示文件

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义显示 ]。

2. 从左侧栏中选择 [ 复位 ]。

3. 选择 [OK]，按下 SELECT/SET 转盘，然后关闭菜单。

自定义 自定义显示

出现自定义显示编辑屏幕。 本概览显示了用户自定义显示文件的当前设置。

用户自定义显示文件的第一项目 (00) 以蓝色突出显示。

转盘。

重复这一步骤调节所有需要更改的项目。

自定义显示项目只以项目编号出现在屏幕上方 （编号 00-21 并带有黑色背景），当前设置的代码立即
出现在其下方。

COPY

自定义显示文件的内容概述

项目编号 （黑色背景）

当前设置选项的代码

用户自定义

将自定义显示文件复制到存储卡

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义显示 ]。

2. 从左侧栏中选择 [ 保存至存储卡 ]。

3. 选择 [OK]，按下 SELECT/SET 转盘，然后关闭菜单。

操作完成后，屏幕上会出现 “任务完成”。

从存储卡中读取用户自定义显示文件

1. 开启菜单，选择 [ 自定义 ]，然后选择 [ 自定义显示 ]。

2. 从左侧栏中选择 [ 从存储卡读取 ]。

3. 选择 [OK]，按下 SELECT/SET 转盘，然后关闭菜单。

操作完成后，屏幕上会出现 “任务完成”。

99

采用 Canon XL H1S、XL H1A、XH G1 或 XH A1 保存的用户自定义显示文件不适用于本摄像机。

自定义显示项目和设置选项列表

[REC PROGRAMS] 记录模式图标

00

设置选项：[OFF]、[ON]

[CAMERA DATA1] 摄像机数据 (1/2)

01

设置选项：[F NUMBER] 光圈值显示： [OFF]、[ON]

[SHUTTER SPEED] 快门速度显示： [OFF]、[ON]

[CAMERA DATA2] 摄像机数据 (2/2)

02

设置选项：[EXPOSURE] 曝光指示灯和曝光显示： [OFF]、[ON]

[WHITE BALANCE] 白平衡图标和显示： [OFF]、[ON]
[GAIN] 增益图标和显示： [OFF]、[ON]

[ZOOM] 变焦指示灯

03

可以选择永久显示变焦指示灯或仅在变焦操作时显示。
设置选项：[OFF]、[ON(NORMAL)]、[ON(ALWAYS)]

[FOCUS] 对焦距离显示

04

可以选择永久显示对焦距离或仅在对焦操作时显示。
设置选项：[OFF]、[ON(NORMAL)]、[ON(ALWAYS)]

[ND] 中灰滤镜

05

设置选项：[OFF]、[ON]

[IMAGE EFFECTS] 图像效果

06

设置选项：[SKIN DETAIL] 肤色细节调整图标： [OFF]、[ON]

[SELECTIVE NR] 选择降噪图标： [OFF]、[ON]
[COLOR CORRECTION] 颜色校正图标： [OFF]、[ON]

[F.ASSIST FUNC.] 对焦辅助功能

07

设置选项：[PEAKING] 补偿功能图标： [OFF]、[ON]

[MAGNIFYING] 放大功能图标： [OFF]、[ON]

[CUSTOMIZE] 自定义功能

08

设置选项：[CUSTOM PRESET] 当前开启的用户自定义文件图标： [OFF]、[ON]

[CUSTOM FUNCTION] 当前开启的用户自定义功能文件图标： [OFF]、[ON]

[RECORDING STD]HD 标准图标

09

设置选项：[OFF]、[ON]

[DV REC MODE] 标准清晰度下的记录模式

10

设置选项：[OFF]、[ON]

[FRAME RATE] 帧频显示

11

设置选项：[OFF]、[ON]

[TAPE] 与磁带相关的图标和显示

12

设置选项：[TIME CODE] 时间码显示： [OFF]、[ON]

[OPERATION MODE] 当前磁带操作的图标： [OFF]、[ON]
[DV CONTROL]DV 控制图标： [OFF]、[ON]

[TAPE REMAINDER] 磁带的剩余时间

13

可以选择永久显示磁带剩余时间或仅在磁带快结束时显示警告信息。
设置选项：[OFF]、[NORMAL]、[WARNING]

COPY

100
